Зил 131 вес автомобиля: ЗИЛ-131 () (131Н, 131НА, 131НВ, 137Т)- описание, характеристики, история.

Грузовик ЗиЛ 131 — полная характеристика автомобиля. Технические параметры, Габаритные размеры. Отзывы владельцев

Украина Россия

Габаритные размеры автомобиля ЗиЛ 131

2 августа (20 июля по старому стилю) 1916 г. в Тюфелевой роще состоялись торжественный молебен и закладка автомобильного завода (АМО), который к марту 1917 г. должен был выпустить 150 полуторатонных грузовиков «Ф-15» по лицензии итальянской фирмы…  Продолжение

Объявления о продаже ЗиЛ на автобазаре

ЗИЛ 130 год выпуска: 1990 цена: 3600 $ ЗИЛ 130 год выпуска: 1990 цена: 2300 $ ЗИЛ 131 год выпуска: 1994 цена: 450000 €

ЗИЛ 131 год выпуска: 1980 цена: 5500 $ ЗИЛ 441510 год выпуска: 1991 цена: 120000 € ЗИЛ 130 год выпуска: 1989 цена: 5000 $

Фотогалерея

Показать все фотографии грузовиков

Техническая характеристика ЗиЛ 131

Тип авто Бортовой автомобиль Колесная формула 6×6 Полная масса авто, кг 10425 Полная масса автопоезда, кг нет данных Допустимая нагрузка на переднюю ось , кг 6 Допустимая нагрузка на заднюю ось , кг 8 Грузоподъемность, кг 5000 Площадь платформы, м2 8,2 Объем платформы, м3 6,6 Масса снаряженного авто, кг 6790 Максимальная скорсть (км/ч) 80 Двигатель карбюраторный, четырехтактный, 8-ми цилиндровый, V-образный 90°, верхнеклапанный, жидкостного охлаждения Мощность двигателя (л. с.) 150 Коробка передач механическая, 5-ти ступенчатая (синхронизаторы 2-3 и 4-5) Число передач 5 Передаточное число ведущих мостов 7,34 Подвеска рессорная Размер шин 12,00-20 Топливный бак 170 х 2 Кабина капотной компоновки цельнометаллическая без спального места Екологический тип Euro-0

Обсудить на форуме

Дополнительная информация ЗиЛ 131

преодолеваемый брод, м 1,4 преодолеваемый подъем, град. 30

Быстрый поиск грузовика

Каталог автомобилей

УСТРОЙСТВО И ОСНОВНЫЕ МОДИФИКАЦИИ ГРУЗОВИКА ЗИЛ 131

10.02.2020 от feretto

Армейский грузовик ЗИЛ 131 можно смело считать настоящей легендой отечественного автомобилестроения. Этот автомобиль является свидетельством того, что критикуемый советский, а затем и российский автопром все же умел и умеет выпускать хорошие машины. Недаром 131-я модель ЗИЛа и по сегодняшний день широко востребована в самых различных сферах деятельности.

Автомобиль ЗИЛ 131 впервые увидел свет свыше 50 лет назад, придя на смену устаревшему ЗИЛ 157. Год 1986-й ознаменовался выпуском первых модификаций для автомашины, изначально предназначенной только для нужд Советской Армии.

Содержание

1. Конструктивные особенности
2. Модификации грузовика
3. Технические характеристики

Содержание:

Грузовик обладал отличной для своего времени проходимостью: ЗИЛ 131 на бездорожье способен преодолевать броды глубиной до 140 см и подъемы под углом до 30°. А его грузоподъемность составляла до 5 тонн при движении по асфальту и до 3,5 т — на грунтовке. Благодаря этим преимуществам автомобиль получил широкое применение в различных отраслях народного хозяйства.

Военный ЗИЛ 131 представляет собой грузовик с капотной компоновкой, изначально заимствовавший цельнометаллическую трехместную кабину с водительским и двумя пассажирскими сиденьями у гражданской модели 130. Однако при первой демонстрации военным пришлись не по вкусу сложная форма изогнутых крыльев и замысловатая решетка радиатора, поэтому позже на машину была установлена еще более упрощенная кабина с опытной модели ЗИЛ 165.

Дизайн грузовика являлся просто революционным для середины 1960-х годов, и за последующую сорокалетнюю историю выпуска этого автомобиля его внешний вид оставался практически неизменным. Кабина ЗИЛ 131 и сегодня смотрится достаточно презентабельно, несмотря на простейшую облицовку радиатора и плоские крылья с изгибом. При этом грузовик 131-й модели был еще и более комфортабельным по сравнению со своим предшественником ЗИЛ 157. В частности, он был оснащен панорамным лобовым стеклом, разделенным на две части, обеспечивая лучший обзор для водителя.

Автомашина, обладавшая оригинальной конструкцией, была во многом схожа с другими советскими вездеходными грузовиками своего времени, такими как ЗИЛ 157К или Урал 375. Данная схожесть транспортных средств объяснялась тем, что советские грузовые автомашины этого класса проектировались в соответствии с едиными нормами, а основные различия между ними сводились к тем или иным нюансам решения поставленных задач, позволяющих повысить грузоподъемность, проходимость и другие показатели.

Инженеры приложили немало усилий для обеспечения относительного снижения стоимости и упрощения конструкции тех или иных узлов и устройства автомобиля в целом без снижения приоритетных эксплуатационных показателей. В конечном итоге им удалось добиться великолепного результата: новая модель оказалась действительно лучшей.

Выпуск новой модели ЗИЛ-131 не ознаменовал собой прекращение производства 157-й — эти грузовики изготавливались параллельно в течение еще почти двадцати лет.

Модификации грузовика

Грузовое шасси автомобиля ЗИЛ-131 позволяло выполнять установку различного дополнительного оборудования и надстроек, в связи с чем машина со временем получила широчайшее применение не только в военной, но и во многих других отраслях. Благодаря оснащению системами ГУР и контроля давления в покрышках водитель получал возможность преодолевать более сложные препятствия. Кроме того, грузовик имел сниженный в сравнении с предшественником расход бензина, а в случае оснащения лебедкой мог использоваться для спасения застрявших автомобилей.

Наибольшую известность получили следующие модификации ЗИЛ 131.

Разновидности	Особенности
Бортовой ЗИЛ 131.	Классический грузовой автомобиль с кузовом, выполненным из деревянных досок на металлическом каркасе. Все борта, за исключением заднего, являются замкнутыми, а вдоль внутренних боковых стенок кузова смонтированы складные скамейки, вмещающие до 16 пассажиров. Отличительной особенностью конструкции также являлось оперение, обеспечивающее защиту двигателя от проникновения посторонних предметов.
Манипулятор.	Автомобиль, характеризующийся повышенной прочностью, поскольку его рама и кузов были изготовлены из углеродистой стали. Высокие прочностные характеристики пришлись по вкусу многим конструкторам, разрабатывавшим на базе данной модификации решения, предусматривающие оснащение различным спецоборудованием, включая краны.
Седельный тягач ЗИЛ 131 В.	Предназначен для буксировки полуприцепов, а также его вариация, предназначенная для эксплуатации в условиях высоких температур и пустынных местностей — 131 Х.



В целом количество выпущенных за все время модификаций автомобиля — более пятнадцати. В частности, большой спрос на 131-ю модель проявлялся со стороны армии, где на грузовик устанавливалось различное вооружение, включая «Катюшу». Также достаточно распространенным оказался ЗИЛ модели 131 с кунгом.

Крытый фургон позволял военным осуществлять транспортировку станций обслуживания, радиоточек и другого оборудования.

Технические характеристики

Несмотря на назначение и отличные технические характеристики ЗИЛ 131, его габаритные размеры являются сравнительно небольшими. В базовой комплектации автомобиль имеет следующие габариты.

• Длина от бампера на кабине до задней точки кузова — 704 см.
• Высота с тентом и без него — 297,5 и 248 см.
• Ширина от левого до правого колеса — 250 см.
• Снаряженная масса с лебедкой и без нее — 6375 и 6135 кг.
• Полная масса с лебедкой и без нее — 10425 и 10185 кг.

Несмотря на достаточно серьезный вес лебедки, она является очень важным элементом комплектации автомобиля, позволяющим успешно справляться с задачами в крайне сложных дорожных условиях, включая экстремальные. Предельная грузоподъемность грузовика — всего 3,5 тонны, однако в случае необходимости транспортное средство может эксплуатироваться с прицепом. Тест-драйв ЗИЛ 131 показывает, что допустимый вес прицепного устройства может варьироваться в зависимости от конкретных дорожных условий. В случае передвижения по твердому дорожному покрытию это значение составляет 6,5 тонны, в условиях грунтового покрытия — 4 тонны.

Протяженность тормозного пути составляет 29 метров при скорости 50 км/ч. Это связано со значительной инерцией, возникающей в связи с большим весом автомобиля в целом и его нагрузкой пассажирами или оборудованием. ЗИЛ-131 проектировался для передвижения в условиях бездорожья, чему способствовали усовершенствованные мосты, восьмислойные покрышки с особым протектором, повышающим сцепление с дорогой, и межосевой дифференциал.

Автомобиль комплектовался 8-цилиндровой карбюраторной силовой установкой мощностью в 150 лошадиных сил. Количество оборотов мотора составляет 3200 об/мин, величина крутящего момента — 41 кГм при 2000 об/мин. Расход топлива равен 240 г/ч на 1 л. с., то есть 30–50 литров на 100 км пути, что на сегодняшний день является достаточно высоким показателем. Однако в те времена бензин был достаточно дешев и этот факт не имел столь важного значения.

Большая часть модификаций грузовика выпускалась с бензиновыми двигателями, однако в 1986 году был налажен выпуск дизельной версии автомобиля. Эта модификация транспортного средства получила маркировку ЗИЛ 131Н. Благодаря достаточно большой величине дорожного просвета (33 см) и колесной формуле 6×6 131-й способен без особых проблем преодолевать даже пересеченную местность, включая поля, леса и т. д.

В целом автомобиль в любых модификациях характеризовался высочайшей надежностью и способностью успешно функционировать в самых сложных климатических условиях, включая тропические, при температурах окружающей среды от —40 до +50°С.

технические характеристики (ТТХ), грузоподъёмность, расход топлива на 100 км, военный автомобиль с КУНГом

Трехосный вездеход ЗиЛ-131 составлял основу автомобильного парка в Советской Армии и армиях стран-участниц Варшавского Договора. Машины, оснащенные кабиной с панорамным ветровым стеклом, угловатыми передними крыльями и знаменитым КУНГом можно встретить в самых отдаленных уголках земного шара.

Универсальность и прочность конструкции шасси позволили использовать машину для установки и различных других различных надстроек кроме КУНГа. О мастерстве советских конструкторов, разработавших эту машину, говорит хотя бы тот факт, что она выпускалась с 1966 по 2002 год.

Содержание

1. История создания
2. Описание конструкции
3. Двигатель
4. Гидравлика и рулевое управление
5. Трансмиссия
6. Электрическая система
7. Тормозная система
8. Варианты надстроек
9. Технические характеристики
10. Применение
11. Модернизации
12. Видео

История создания

Разработка вездехода ЗиЛ-131 началась одновременно с началом работ по модернизации грузовика ЗиС-151, которые привели к созданию ЗиЛ-157. Для отработки решений были построены два опытных автомобиля под обозначением ЗиС-128 и 128А. Эти машины стали основой для первого опытного экземпляра ЗиЛ-131, построенного в 1956 году.

Особенностью нового вездехода стала широкая унификация узлов с перспективной гражданской машиной ЗиЛ-130.

Проект предусматривал две модификации вездехода – тягач ЗиЛ-131 для артиллерийских частей и бортовой грузовик ЗиЛ-131А, предназначенный для доставки личного состава с вооружением. Изначально проект не предусматривал системы подкачки колес в движении.

Опытные машины оснащались перспективным 6-цилиндровым мотором ЗиЛ-Э130, который не удалось довести до серийного производства. По этой причине на вездеход стал устанавливаться мотор, позаимствованный у ЗиЛ-130.

Из-за особых требований заказчика по преодолению бродов, узлы трансмиссии ЗиЛ-131 имели герметизацию стыков специальной пастой, и применялось электрооборудование, способное выдерживать водные преграды.

Выпускной коллектор двигателя отливался из ковкого чугуна и собирался из трех частей. За счет этого он выдерживал резкие изменения температуры, неизбежные при движении вездехода через брод.

Приемочные испытания ЗиЛ-131 и 131А прошли в 1959 году, причем индексы модификаций поменялись местами.

Армия отказалась от применения тягача, и в серии строился только бортовой вариант автомобиля ЗиЛ-131. Обозначение 131А появилось в производственной программе завода в 1971 – его присвоили гражданскому варианту.

Освоение ЗиЛ-131 шло долго – первые партии машин завод отправил заказчику только в конце 1966 года. Сборка машин шла в Москве до 1994 года. Помимо этого, с 1987 по 2002 год вездеходы собирались в Новоуральске на заводе УАМЗ.

С 1994 года производился вездеход ЗиЛ-4334, который отличался кабиной и мог комплектоваться различными двигателями. Последние машины были собраны в 2016 году.

Описание конструкции

Вездеход ЗиЛ-131 способен перевозить груз массой до 5000 кг по дорогам с твердым покрытием и до 3500 кг – по грунтовым. Для повышения внедорожных характеристик используется система централизованной регулировки давления воздуха в шинах и мосты с одинаковой шириной колеи.

Картеры мостов расположены в одну линию, что позволило снизить сопротивление при движении по глубокому снегу.

Вездеход способен преодолевать водные преграды с глубиной до 1,5 м.

В основе вездехода лежит рама, составленная из двух лонжеронов и пяти поперечин. Для обеспечения прочности конструкции лонжероны имеют переменное сечение по длине. Соединение элементов рамы выполнено на заклепках.

Двигатель

На серийных армейских вездеходах ЗиЛ-131 применялся 8-цилиндровый 150-сильный двигатель с карбюраторной системой питания. Цилиндры расположены в двух блоках, установленных под прямым углом. Особенностью двигателя является удлиненный маслоприемник и иной масляный картер, позволяющий работать с продольными наклонами до 30⁰, и с поперечными до 20⁰.

Двигатель имеет объем 5,996 л и комплектуется головками под степень сжатия 6,5. Стыки деталей двигателя герметизированы специальной пастой. По отдельным заказам производились машины с двигателем, оснащенным блоком и поршневой группой от мотора ЗиЛ-375.

На модернизированные ЗиЛ-131Н устанавливался 150-сильный мотор с измененными головками блоков, имевшими каналы газораспределения винтовой формы. Двигатель стал немного экономичнее и долговечнее. В 1992 году стали применяться дизеля Минского завода модели Д-245 (105…108 л.с.), а также 132-сильный турбодизель ЗИЛ-0550. Малыми партиями строились машины с импортным 143-сильным дизелем Perkins Phaser 145Т.

Гидравлика и рулевое управление

Гидравлическая система на вездеходе ЗиЛ-131 используется только в рулевом управлении. Рулевой редуктор построен по схеме винт с гайкой, аналогичен грузовому автомобилю ЗиЛ-130.

Гидравлическая система монтировалась на седельном тягаче ЗиЛ-137 и использовалась для привода колес активного полуприцепа.

При движении двигатель через редуктор отбора мощности приводил шестеренный насос. Жидкость под давлением до 150 Мпа подавалась к гидромоторам, установленным на осях полуприцепа. Затем жидкость возвращалась обратно в расходный бак.

Трансмиссия

Вездеходы ЗиЛ-131 и 131Н оснащены сцеплением сухого типа с одним рабочим диском. К картеру сцепления крепится 5-скоростная синхронизированная (кроме первой передачи) коробка передач. Для распределения момента по осям используется 2-скоростной раздаточный редуктор. Картеры коробки и редуктора уплотнены герметизирующей пастой.

От редуктора к переднему и среднему мосту с проходной конструкцией идут два вала. Крутящий момент передается на задний мост при помощи короткого вала. Передний мост подключается вручную или автоматически при помощи электропневматического привода, срабатывающего при включении пониженного ряда в раздаточном редукторе.

Основная коробка комплектуется 1-скоростным редуктором отбора мощности, который используется для привода лебедки. Включение редуктора электропневматическое, осуществляется из кабины.

Электрическая система

Вездеход ЗиЛ-131 оснащен электрической системой постоянного тока с рабочим напряжением 12В. Отрицательный вывод системы подключен на корпус. Узлы электрической системы имеют экраны для защиты от помех, а также защиту от проникновения воды.

Тормозная система

На грузовике применяется пневматическая система привода тормозов. Механизмы барабанного типа, расположены на всех колесах. Стояночный тормоз установлен на выходе раздаточного редуктора. Тормозные камеры оснащались дренажной системой для слива воды, скапливающейся в корпусах при преодолении водных преград.

Варианты надстроек

Бортовой вездеход ЗиЛ-131 оснащался деревянной платформой. По периметру имелась металлическая оковка. Опорные поперечные брусья кузова также изготовлены из металла. Откидывается только задний борт, остальные имеют увеличенную высоту. На боковых бортах расположены откидные скамейки, рассчитанные на 16 человек.

По центру платформы имеется место для установки третьей скамьи, рассчитанной на 8 человек. Грузовик комплектовался тентом, который хранится в отдельном контейнере за задней стенкой кабины.

Большое число армейских вездеходов ЗиЛ-131 оснащалось закрытым фургоном типа КУНГ.

Внутри могли размещаться системы радиосвязи и наблюдения, оборудование для ремонта и т.д. Фургоны оснащены системой вентиляции и подогрева воздуха с автономным отопителем. Воздухозаборники системы вентиляции оснащены фильтрами.

Технические характеристики

	ЗиЛ-157К	ЗиЛ-131	Урал-375Д
Масса пустого, кг	5540	6375	8400
Масса с полной нагрузкой, кг	10190	10425	12900
Скорость, км/ч	65	80	75
Расход топлива, л/100 км	42	40	50
Колея, мм	1755/1750	1820	2000
Длина, мм	6684	7040	7350
Ширина, мм	2315	2500	2690
Высота (бортовой вариант), мм	2360	2480	2680
База, мм	3120	3350	3525

Применение

Вездеходы ЗиЛ-131 стали одной из основных машин для создания пожарной техники. На базе машины изготовлялись автоцистерны, рукавные автомобили, лестницы.
В армии шасси вездехода применялось для размещения установок залпового огня, зенитных ракетных комплексов «Волхов» и С-125. Габариты ЗиЛ-131 подходили для доставки армейскими транспортными самолетами, такими как Ан-22 или Ил-76.

Грузовики имели штатные точки крепления, позволявшие устанавливать машину в грузовом отсеке самолета. Армейские седельные тягачи применялись совместно с полуприцепами ОдАЗ-778М или 9325. Полуприцепы использовались для доставки военных грузов или компонентов ракетных комплексов.

Модернизации

Вездеход ЗиЛ-131 претерпел в ходе производства одну модернизацию, которая произошла в 1986 г. Изменения коснулись двигателя, который стал расходовать меньше топлива. Параллельно сократилось количество вредных выбросов отработаных газов. Использовавшийся брезентовый тент заменили на более дешевый и прочный синтетический, унифицированный с изделиями для грузовиков КамАЗ.

Выросла на 250 кг грузоподъемность при движении по грунтовым дорогам. Модернизированные армейские вездеходы получили обозначение ЗиЛ-131Н, а гражданские – 131АН.

Гражданские машины лишились дополнительного топливного бака.

Силами автосборочного завода в городе Чита строились вездеходы ЗиЛ-131С, предназначенные для работы в условиях крайнего Севера. Кабина имела дополнительную изоляцию и двойные стекла. Машины комплектовались противотуманными фарами, системой предпускового подогрева, автономным отопителем. Резинотехнические изделия сохраняли работоспособность при температуре до минус 60⁰С.

Видео

Рейтинг

( 2 оценки, среднее 5 из 5 )

0 3 703

Понравилась статья? Поделиться с друзьями:

Обзор ЗИЛ-131 — внешний вид, технические характеристики, модификация

Содержание

1. Двигатель автомобиля
2. КУНГ и иные модификации
3. Масса, габариты, грузоподъемность
4. Конструкция шасси
5. Особенности грузовика
6. Кабина

На протяжении почти 50 лет выпускался грузовой автомобиль ЗИЛ-131. Он обладает большим количеством самых разных достоинств. В основном эксплуатировали его в армии. Существует немало разнообразных модификаций данного автомобиля на базе универсального шасси.

Двигатель автомобиля

Несмотря на то, что первый серийный образец рассматриваемого автомобиля был выпущен в далеком 1966 году, технические характеристики мотора во многих сферах удовлетворяют запросы российской армии даже сегодня:

Наименование параметра	Характеристика	Единицы измерения
Тип двигателя	Карбюраторный, четырехтактный
Количество рабочих цилиндров	8	шт.
Тип охлаждения	Жидкостное
Клапаны	В верхней части двигателя
Диаметр рабочих цилиндров	100	мм
Рабочий объем камеры сгорания	6	л
Длина пути хода поршня	95	мм
Сжатие	6,5
Максимальная мощность двигателя	150	л. с.
Крутящий момент при 2 000 об/мин	410	Н×м

Благодаря большой мощности и высокому крутящему моменту ЗИЛ-131 мог развивать по трассе скорость до 85 км/ч. Учитывая год выпуска, этот параметр можно назвать довольно впечатляющим.

Далеко не каждый легковой автомобиль тех лет мог передвигаться так быстро, не говоря уже о грузовиках такой большой массы.

Расход топлива ЗИЛ-131, изображенного на фото справа, при смешанном цикле езды составляет 49,5 л на 100 км при средней скорости 60 км/ч.

Согласно техническим характеристикам мотор рассчитан на работу с бензином АИ-76 или аналогичным, но с большим октановым числом.

КУНГ и иные модификации

Рассматриваемая модель грузовика оказалась настолько удачной, что на его базе выпускали большое количество различных модификаций.

Особенно популярен ЗИЛ-131 КУНГ. Данная аббревиатура расшифровывается как «кузов унифицированный нулевого габаритного размера».

Его каркас выполнен из уголков и швеллеров различных размеров, обшитых сверху металлическими листами.

А здесь рассмотрены самосвальные, тентованные и полуприцепы-контейнеровозы «Грюнвальд».

Изнутри данный кузов-фургон ЗИЛ-131 обшивается пенопластом или иным теплоизолирующим материалом, после все закрывается покрытой антисептиком фанерой, что улучшает технические характеристики всего автомобиля.

Независимо от предназначения, все рассматриваемые грузовики с КУНГом оснащаются:

• отоплением;
• вентиляцией;
• всевозможным бытовым оборудованием;
• системой освещения (плафонами на потолке).

Уникальность ЗИЛа-131 КУНГ заключалась в присутствии в его кузове специальной фильтрационной установки ФВУА-100Н-12.

Она осуществляла забор воздуха из окружающей среды и обеззараживала его. Создавалось избыточное давление, что позволяло обезопасить пространство внутри фургона.

Отопительная система была полностью автономна, тепло выделялось путем сжигания дизельного топлива.

Также на базе рассматриваемого грузовика производили следующие модификации с хорошими техническими характеристиками:

• ЗИЛ-131НА оснащался негерметичным и неэкранированным оборудованием;
• ЗИЛ-131В – седельный тягач;
• АТЗ-3 и подобные использовались в качестве топливозаправщиков;
• МЗ-131 – маслозаправщики;
• АЦ-40 – пожарная машина.

Масса, габариты, грузоподъемность

Масса и габаритные характеристики автомобиля рассматриваемого типа относительно невелики, несмотря на его основное предназначение. Параметры следующие:

• снаряженная масса модели без лебедки – 6 135 кг;
• снаряженная масса модели с лебедкой – 6 375 кг.

Хотя, согласно техническим характеристикам, вес механизма лебедки автомобиля ЗИЛ-131 довольно существенен, ее наличие всегда обосновано, поскольку она позволяет справиться с передвижением в крайне сложных и экстремальных условиях местности.

Полная масса автомобиля:

• при наличии лебедки – 10 425 кг;
• без лебедки – 10 185 кг.

Максимальная грузоподъемность составляет всего 3 500 кг. Также при необходимости рассматриваемую технику можно использовать совместно с прицепом.

Его допустимая масса зависит от дорожных условий, в которых передвигается ЗИЛ-131:

• масса при движении по дороге с твердым покрытием – 6 500 кг;
• при движении по грунтовке – 4 000 кг.

Базовая версия автомобиля имеет следующие габаритные размеры:

• длина от переднего бампера до задней части кузова, мм – 7 040;
• высота без тента, мм – 2 480;
• высота с тентом, мм – 2 975;
• ширина от левого колеса до правого, мм – 2 500.

Расстояние между колесами – 3,35 м +1,25 м. Ширина передней и задней колей одинакова и составляет 1,82 м. Радиус разворота – целых 10,8 м. Учитывая длину кузова, данный параметр не так уж велик.

Тормозной путь составляет 29 м при 50 км/ч. Причиной тому является большая инерция, возникающая из-за массы всего автомобиля и фургона с людьми, а также всем имеющимся оборудованием.

Конструкция шасси

Шасси рассматриваемого автомобиля включает в себя следующие основные составные части:

• механизмы управления;
• ходовую часть;
• главную силовую передачу (трансмиссию).

Механизмы управления ЗИЛом-131 включают в себя:

• рулевое управление с гидроусилителем, имеющее механическую связь с передними колесами;
• тормозную систему.

Ходовая часть включает в себя следующие составные части:

• раму;
• оси, на которых расположены колеса;
• подвески.

Главная передача данного грузовика является двойной, ее передаточное число равно 7.34.

Особенности грузовика

Орган, позволяющий его задействовать, располагается на приборной панели внутри кабины и представляет собой обычный металлический двухпозиционный тумблер.

Также передний мост можно было включить при помощи рычага переключения скоростей. Коробка передач ЗИЛ-131 по своим техническим характеристикам – механического типа.

Вторая и третья передачи оснащаются специальными замками. Они предотвращают произвольное выключение скорости в случае, если нагрузка на двигатель быстро возрастает. Это чрезвычайно актуально во время затяжного подъема.

Для своего года выпуска ЗИЛ-131 оснащается довольно продвинутой электроникой.

В конструкции использованы генератор переменного тока с большим запасом мощности, а также бесконтактное зажигание с электронным коммутационным устройством.

Кроме того, имеется специальное вибрационное устройство, обеспечивающее передвижение в течение 30 часов без остановки своим ходом. Все это было в новинку для тех годов, когда рассматриваемый автомобиль начал серийно выпускаться.

Кабина

Кабина на ЗИЛе-131 используется каркасного типа, снаружи она обшивается листовым металлом, изнутри присутствует утеплитель различного типа. Его наличие позволяет водителю чувствовать себя комфортно даже в сильный мороз.

Все подвижные элементы снабжаются специальными резиновыми уплотнителями, их присутствие позволяет осуществлять закрывание максимально герметично.

На приборной панели автомобиля находится все необходимое для осуществления мониторинга основных параметров двигателя:

• датчик уровня бензина;
• вольтметр/амперметр;
• спидометр;
• датчик давления масла;
• датчик температурный;
• тахометр.

Все органы управления, необходимые для комфортной эксплуатации автомобиля, присутствуют в зоне досягаемости водителя. Рычаг включения поворота располагается на рулевой колонке. Все остальное находится на приборной панели правее тахометра.

Рукояти органов управления имеют наиболее подходящую для осуществления хвата форму, что позволяет выполнять различные операции с максимальным удобством. Кресла водителя и пассажиров не отличаются большим количеством регулировок.

Но, несмотря на это, нахождение в данной кабине достаточно приятно: конструкторы изготавливали сиденья с учетом антропометрических параметров среднестатистического человека. Поэтому большинство водителей может управлять ЗИЛом-131 с большим комфортом.

ЗИЛ-131 Н и его модификации. Руководство по эксплуатации ОНЛАЙН

Технические характеристики

Двигатель ЗИЛ 131 имеет схожую конструкцию со своим старшим братом 157-м. Технические характеристики 131-го значительно улучшились, мощности стало больше, а конструктивные недочёты прошлого были исправлены.

Итак, рассмотрим технические характеристики двигателя ЗИЛ 131:

Наименование	Технические характеристики
Марка	ЗИЛ
Модель	131
Объем двигателя	6,0 литра (5969 см куб)
Мощность двигателя	150
Конфигурация	V8
Расположение	Рядный, продольный
Расход	49,5 литра на каждые 100 км пробега
Количество цилиндров	8
Количество клапанов	16
Диаметр поршня	100 мм
Охлаждение	Жидкостное
Топливо	Бензин (газ — как дополнительное оборудование)
Система питания	Карбюратор
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Вес мотора	490 кг

Все ЗИЛ 131 двигатель оснащались 5-ти ступенчатой механической коробкой переключения передач. Также, раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,08; 2 передача — 1,00. Главная передача ведущих мостов — двойная, передаточное число — 7,34.

Отзывы о расходе топлива ЗИЛ-131 на 100 км

• Алексей, Вышгород. Может по комфортности советские грузовики уступают импортным, но вот в плане проходимости или в качестве спецтехники им нет равных. У меня ЗИЛ-131 – вечная машина, на бездорожье никто из импортных грузовиков с ним не сравниться. Расход бензина конечно около 55 л, но это плана за феноменальную проходимость и неприхотливость.
• Андрей, Гомель. Во время срочной службы я служил водителем, крутил баранку ЗИЛ-131. На машине стояло два бака, потому что с полной загрузкой и по грязи он расходовал порядка 73 л, если просто на трассе – то 52-55 л. Если честно, не отказался бы себе такой купить, если попался бы в хорошем состоянии, но только вот мотор я заменил бы.
• Александр, Мурманск. В соседней армейской части через капитана из мехпарка я выхватил года три назад тентованный ЗИЛ-131. Пробег у него 220 тыс. км, год выпуска – 1998. Для вылазок на природу, рыбалку или охоту – идеальный вариант. Проезжает там, где не проедет ни один джип, даже самый крутой. При этом в кузов можно вкинуть лодку, палатку, кучу снастей и припасов и самим там разместиться при необходимости. Кстати, всегда вожу запасную бочку бензина – расход на бездорожье от 60 л на 100 км.
• Вениамин, Калуга. В 2012 году купил подержанный ЗИЛ-131, 1986 года. Знаю, что у него огромный расход топлива, но по специфике работы ни один грузовик мне не подходил – нужно было перевозить грузы по сильно заболоченной местности, а там только 131-ый пройдет. Несмотря на то, что расход у него около 50 л, в первый же год полностью отбил все затраты на этот грузовик.
• Семен, Нижний Новгород. Работаю в ХМАО вахтовым методом. Сфера деятельности нашей компании – геологоразведка, катаю наших геологов по тайге и тундре. Проходимость у автомобиля отличная, несмотря на свой почтенный возраст – преград для него нет вообще. Конечно, по комфортабельности уступает современным грузовикам, да и расход бензина у него огромный – около 45-55 л на 100 км, но зато машина надежная и неприхотливая.
• Константин, Красноярск. Машины, разработанный для нужд советской армии – это нечто. Я как то слышал, что именно они пользуются самым большим успехом на рынке оружия, а не наши танки и вертолеты. Мне удалось купить в складчину с приятелем такой грузовик 1989 года, причем не с бензиновым движком, а с дизелем Д-243 – это вообще песня. Расход у дизеля около 22 л на 100 км – против 50-60 л у бензинового движка. Теперь гоняем компанией на рыбалку и охоту и горя не знаем.
• Станислав, Москва. Наша компания работает на сложных объектах, куда затруднен подъезд. Используем полноприводные Камазы, но даже они не всегда подходят, особенно в зимнее время и в весеннюю и осеннюю распутицу. Поэтому руководство приобрело несколько старых ЗИЛ-131. Все машины были полностью откапиталены, а вместо прожорливого штатного бензинового двигателя установлен мощный и при этом экономичный дизель ЯМЗ. Расход составляет не более 24-25 л на 100 км, а тяга и проходимость стали еще лучше.
• Денис, Омск. ЗИЛ-131 – это мечта любого охотника или рыболова. Брод глубиной в метр преодолевает легко, болото до 50 см глубиной или жидкая грязь – тоже, прет с тремя ведущими мостами только в путь. Расход бензина был дурной – 52 л на сотку и это не предел, но поставили нижник карба от ГАЗ-53 и расход упал на 30-32 литров.

В целях экономии на грузовики ЗИЛ-131 устанавливалось газобаллонное оборудование 2-ого поколения различного типа. ГБО устанавливается на версии с бензиновым мотором ЗИЛ-131 – это позволяет снизить затраты на эксплуатацию, так как расход бензина составляет порядка 50 л/100 км. С установкой ГБО технические характеристики и динамика практически не изменяются.

Обслуживание

Обслужить мотор достаточно просто. Межсервисный интервал составляет 15 000 км. При проведении технического обслуживания меняется моторное масло и центробежного маслянного фильтра.

Каждое ТО — это целый комплекс операций направленных на сохранение технического состояния автомобиля. Что же входит в техническое обслуживание двигателей серии ЯМЗ 236:

1. Замена масла.
2. Регулировка клапанного механизма.
3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр.
4. Другие операции, направленные на техническое обслуживание силового агрегата.

Неисправности и ремонт

Ни что не вечно, и так силовой агрегат ЗИЛ 131 также имеет свойство выходить со строя. Конечно, поточные ремонты — это хорошо, но есть неисправности, которые встречаются практически на каждом двигателе с маркировкой 131. Рассмотрим основные неисправности и методы их устранения.

Основные технические неисправности мотора, которые наиболее часто встречаются:

Признак неисправности	Причина неисправности	Метод устранения
1. Двигатель не пускается или плохо пускается при исправной работе стартера	Нет топлива в поплавковой камере карбюратора	Продуть топливопроводы, проверить работу игольчатого клапана карбюратора, топливный насос
Переобогащена рабочая смесь по вине водителя	Продуть цилиндры, провернуть коленчатый вал двигателя стартером (не более 5 … 10 с) при полностью открытых дроссельных и воздушной заслонках
Не закрывается воздушная заслонка	Проверить работу воздушной заслонки и устранить неисправность
Засорились жиклёры	Промыть жиклёры в ацетоне, затем продуть воздухом
2. Двигатель работает с перебоями или быстро останавливается на режиме холостого хода	Поплавковая камера карбюратора медленно заполняется топливом	Промыть игольчатый клапан карбюратора, продуть топливные магистрали, промыть топливный фильтр грубой очистки топлива
Не открываются дроссельные заслонки при закрытии воздушной заслонки	Отрегулировать работу рычага привода дроссельных заслонок
Не отрегулированы винты качества, и количества горючей смеси карбюратора	Отрегулировать карбюратор на режиме холостого хода
Засорились жиклёры системы холостого хода карбюратора	Промыть жиклёры системы холостого хода в ацетоне и продуть их воздухом
Просачивается воздух между фланцем карбюратора и фланцем впускного трубопровода	Подтянуть крепление карбюратора. При повторении дефекта заменить прокладку
3. Внезапная остановка двигателя	Прекращение подачи топлива	Установить причину прекращения подачи топлива и устранить ее
4. Двигатель не развивает полной мощности	Не отрегулированы зазоры в клапанном механизме	Отрегулировать зазоры
Переобогащена рабочая смесь из-за дефектов игольчатого клапана или негерметичности поплавка карбюратора	Промыть игольчатый клапан карбюратора в ацетоне
Отогнуть рычаг поплавка и установить требуемую высоту уровня топлива в поплавковой камере или заменить поплавок
Неправильно работает привод клапана экономайзера	Проверить и, если требуется, отрегулировать момент включения клапана экономайзера
Переобедненная рабочая смесь, засорены жиклёры	Промыть жиклёры в ацетоне, затем продуть воздухом
Засорены топливопроводы и топливный фильтр	Прочистить трубопроводы. Заменить фильтр тонкой очистки топлива
Рано срабатывает ограничитель частоты вращения	Отрегулировать ограничитель частоты вращения
Неполностью открываются воздушная или дроссельные заслонки карбюратора	Отрегулировать тягами открытие заслонок
Засорен воздушный фильтр	Промыть воздушный фильтр
5. Стуки в двигателе	Большой зазор между клапанами и коромыслами	Отрегулировать зазоры в клапанном механизме
Детонационное сгорание	Залить топливо с необходимым октановым числом, удалить нагар в камерах сгорания, установить правильно угол опережения зажигания
6. Повышенный расход топлива при эксплуатации	Повышен уровень топлива в поплавковой камере карбюратора	Устранить негерметичность игольчатого клапана или отрегулировать положение иглы
Неисправна топливоподающая система. Течь в местах соединений, дефект мембраны топливного насоса	Устранить течь. Заменить мембрану топливного насоса
Засорённость воздушного фильтра	Промыть воздушный фильтр

Вывод

Устройство и ремонт силового агрегата ЗИЛ 131 предоставленное в статье является поверхностным. Двигатель ЗИЛ 131 стал легендой целой эпохи, но и на этот момент продолжает эксплуатироваться в полной мере. Ремонтируется и обслуживается движок зачастую своими руками, а поэтому его относительно выгодно содержать.

Единственным серьёзным недостатком является высокий расход, что бьёт по расходам владельца.

Источник

История автомобиля

В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.

Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.

Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.

Впоследствии на базе данной модели начали разработку ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году окончательно завод имени Лихачева начал производство 131-й модели.

За довольно длительный срок испытаний производительность машины и ее эксплуатационные возможности были существенно улучшены. Также этому способствовало постоянное улучшение базового шасси ЗИЛ-130.

В итоге во многом были улучшены основные характеристики автомобиля, повысилась проходимость и грузоподъёмность за счет нового строения рамы и улучшенного мотора, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

Для 1960-х годов такие инновации для грузовиков-внедорожников были приняты с энтузиазмом. На этом производство не остановилось, и в 1986 году у ЗИЛ-131 появился новый силовой агрегат, позволивший поднять планку способностей и уменьшить потери ресурсов при эксплуатации автомобиля.

Основные модификации ЗиЛ-131

Моделей на базе ЗиЛ-131 существовало великое множество:

• Одна из основных моделей грузовых автомобилей – это ЗиЛ-131 бортовой. Он представляет собой классический грузовик с деревянным кузовом и железным каркасом. У этой модели открывался только один задний борт. В кузове имеются скамейки, на которых легко размещаются до 16 человек. Данные автомобили, снабжённые тентом, использовались в армии для перевозки солдат и грузов;
• Другая известная модель – это ЗиЛ-131 манипулятор. Рама ЗиЛ-131 обладала огромной прочностью, поэтому данный автомобиль начали оснащать манипулятором, который прекрасно зарекомендовал себя на лесозаготовках. Такая же схема расположения была использована при оборудовании ЗиЛ-131 краном-манипулятором и другим специальным оборудованием;
• ЗиЛ-131 самосвал также был выпущен заводом, но не приобрёл популярность в связи с отсутствием заказов на его производство. Схема его конструкции оказалась не очень удачной и проигрывала другим советским грузовикам, так как самосвалы не часто использовались на бездорожье, а в карьере отлично работал ЗиЛ-130, который был намного экономичнее;
• Многим жителям СНГ знаком пожарный ЗиЛ-131. Именно эти автомобили составляли основу парка пожарных автомобилей в СССР. Несмотря на внушительный вес, и размеры, данные автомобили прекрасно зарекомендовали себя в пожарной службе.

Машина вообще отличалась превосходной проходимостью, так как делалась специально для бездорожья. Инновационной была схема мостов, если задний мост и средний были ведущими, то передний мост ЗиЛ-131 подключался одним щелчком тумблера из кабины. Раздатка ЗиЛ-131 оснащается запирающим устройством, предотвращающим включение двух передач сразу. Благодаря использованию специальных шин, проходимость ЗиЛ-131 практически не уступала гусеничной технике.

Общее количество модификаций, которые выпускались на базе ЗиЛ-131, было более 15. В армии, кроме бортовой модификации, ЗиЛ-131 часто использовали для оснащения вооружением. Легендарные катюши размещались именно на нём. Огромную популярность получили ЗиЛы, оснащённые крытыми КУнГами. В них перевозились передвижные лаборатории, мастерские и тому подобные мобильные точки.

Множество автомобилей ЗиЛ-131 оснащались специализированным оборудованием для обслуживания самолётов. Во время сильных снегопадов на улицы городов до сих пор иногда выезжают ЗиЛы, оборудованные снегоуборочным оборудованием. Схема шасси также позволяла размещать цистерны, в которых перевозили бензин и другие нефтепродукты.

Технические характеристики

Двигатель	ЗИЛ-5081
Количество цилиндров	8
Расположение цилиндров	V-образное под углом 90о
Количество тактов	4
Диаметр цилиндра	100 мм
Ход поршня	95 мм
Объем двигателя	5,97 л
Степень сжатия	6,5
Мощность в киловаттах	110,3
Мощность двигателя в лошадиных силах	150
Максимальный крутящий момент	410 Ньютон метров
Максимальная скорость	85 км/ч
Максимальная скорость в составе автопоезда	75 км/ч
Тип охлаждения	Жидкостное
Тип топлива	Бензин А-76*
Расход топлива для автомобиля#	35 литров на 100 км
Расход топлива в составе автопоезда#	47 литров на 100 км

Устройство

Силовой агрегат машины находится под капотом. Кабина цельнометаллическая, вмещает двух пассажиров и водителя. Сиденье водителя и пассажиров раздельное. Шофёр может настраивать своё кресло в горизонтальной и вертикальной плоскостях, а также регулировать наклон спинки.

Кабина ЗиЛ-131 была скопирована с гражданской 130-й версии — но солдатам она не понравилась. После несколько выпущенных партий ее заменили на кабину с ЗиЛ-165. Машина получилась комфортнее, лобовое стекло стало панорамным, оно теперь состояло из двух частей и обеспечивало широкий обзор.

ЗиЛ-131 был похож на другие отечественные грузовые машины высокой проходимостью. Основными его конкурентами были Урал-375 и ЗиЛ-157К. Сходство этих машин объясняется единым советским стандартом, действующим при проектировании подобной техники. Отличия можно было заметить в некоторых узлах и в разном подходе к производству.

Многие годы инженеры пытались решить сложную задачу: как снизить себестоимость авто и не потерять высокий уровень ТТХ? В итоге проблемурешить удалось, в результате чего на свет появился качественный, надёжный продукт. После выпуска 131-го планировали свернуть производство 157-го, однако, их выпускали параллельно следующие 20 лет.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделали модель «131» с капотной компоновкой кузова. Кабина внешне была точной копией «стотридцатки», только преимущественно все образцы окрашивались цветом хаки.

Конструкция также осталась цельнометаллической. Оказавшись непрактичной, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Гнутые крылья и мудреная форма решетки были заменены на более простые, но строгие элементы.

Буровой агрегат УРБ 2А-2 на базе ЗИЛ 131

УРБ 2А-2 – это настоящий гарант стабильной работы. Он прошел проверку временем и доказал, что может использоваться в работе любой сложности при любых ситуациях и погодных условиях. С ним можно быть уверенным, что работа будет выполнена четко и качественно.

Кстати

Каждый из экземпляров УРБ 2А-2 прошел полный технический осмотр и полностью соответствует всем его нормам. Каждая деталь и механизм был проверен нашими техниками, и, в случае неполадок, заменен на новый. Мы гарантируем, что устройство не подведет вас в разгар работы и полностью выполнит все, что от него требуется.

Бурение скважин в Бакеево

Бурение скважин в Балашихе

Бурение скважин в Льялово

Модификации

• ЗИЛ-131 – базовая модификация;
• ЗИЛ-131А – версия с неэкранированным электрооборудованием, которое она получила от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971 году;

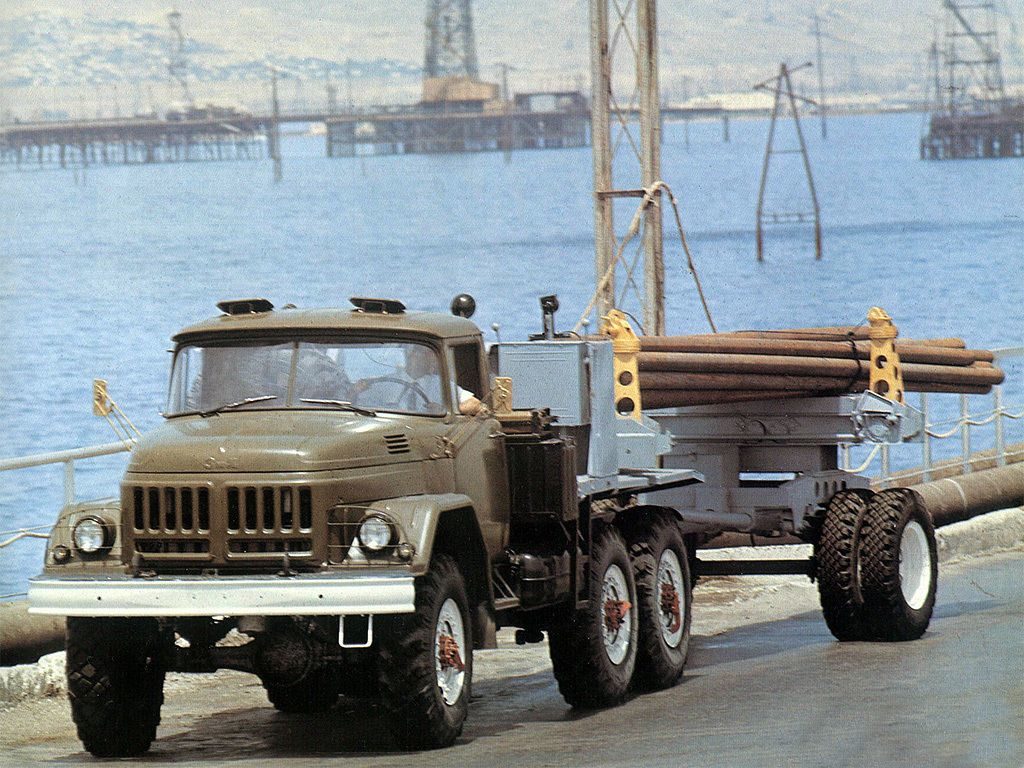

• ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986 годах;
• ЗИЛ-131Д – опытное шасси для самосвалов; в серийное производство не пошло из-за множества недоработок;
• ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992 году. Ее производство продолжалось 2 года;
• ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987 году;
• ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
• ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
• ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
• ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
• ЗИЛ-131С и ЗИЛ-131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманными огнями, теплоизоляцией аккумулятора и двойными стеклами. Автомобили использовались при температуре до -60 градусов;
• ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
• ЗИЛ-131Х – модель для пустынных и жарких районов;
• ЗИЛ-131-137Б – автопоезд;
• ЗИЛ-131 КУНГ (кузов унифицированный нулевых габаритов) – утепленная постройка с наличием печки и станцией очистки воздуха (ФВУА-100Н-12) может служить для широкого спектра военных нужд.
• ЗИЛ-131-АТЗ-3 – топливозаправщик;
• ЗИЛ-131-МЗ-131 – маслозаправщик;
• ЗИЛ-131-АЦ-40 – пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, которое работало, сжигая рабочее топливо.

Источник

Габариты и грузоподъемность ЗИЛ 131

Масса и габаритные характеристики автомобиля рассматриваемого типа относительно невелики, несмотря на его основное предназначение. Параметры следующие:

• снаряженная масса модели без лебедки – 6 135 кг;
• снаряженная масса модели с лебедкой – 6 375 кг.

Хотя, согласно техническим характеристикам, вес механизма лебедки автомобиля ЗИЛ-131 довольно существенен, ее наличие всегда обосновано, поскольку она позволяет справиться с передвижением в крайне сложных и экстремальных условиях местности.

Полная масса автомобиля:

• при наличии лебедки – 10 425 кг;
• без лебедки – 10 185 кг.

Максимальная грузоподъемность составляет всего 3 500 кг. Также при необходимости рассматриваемую технику можно использовать совместно с прицепом.

Его допустимая масса зависит от дорожных условий, в которых передвигается ЗИЛ-131:

• масса при движении по дороге с твердым покрытием – 6 500 кг;
• при движении по грунтовке – 4 000 кг.

Базовая версия автомобиля имеет следующие габаритные размеры:

• длина от переднего бампера до задней части кузова, мм – 7 040;
• высота без тента, мм – 2 480;
• высота с тентом, мм – 2 975;
• ширина от левого колеса до правого, мм – 2 500.

Клиренс ЗИЛа-131 составляет целых 330 мм, что позволяет без особых затруднений передвигаться даже по пересеченной местности – в лесах, по полям или же иным подобным местам.

Расстояние между колесами – 3,35 м 1,25 м. Ширина передней и задней колей одинакова и составляет 1,82 м. Радиус разворота – целых 10,8 м. Учитывая длину кузова, данный параметр не так уж велик.

Тормозной путь составляет 29 м при 50 км/ч. Причиной тому является большая инерция, возникающая из-за массы всего автомобиля и фургона с людьми, а также всем имеющимся оборудованием.

Габаритные размеры Зил-131

Размеры машины (ДхШхВ)	7,04х2,5х2,48 м
Параметры платформы (ДхШхВ)	3,6х2,322х0,346 м
Высота с тентом	0,569 м
Высота погрузки	1,43 м
Клиренс	0,33 м
Колесная база	3,35 м
Радиус поворота (наружный)	10,2 м
Преодолеваемый брод и подъем	1,4 м и 30°
Длина лебедки	50 м
Грузоподъемность по асфальтированной дороге	5 т
Грузоподъемность по грунтовой дороге	3,5 т
Допустимый вес прицепа	до 4 т
Максимальный вес грузовика	10,425 т

Технические характеристики ЗИЛ-131, габариты, грузоподъемность

Статья обновлена 13. 02.2019

Среди наиболее востребованных моделей транспортных автомобилей, выпускаемых еще в советское время, особого упоминания заслуживает ЗИЛ 131-ой модели. Технические характеристики ЗИЛ 131 делают автомобиль идеальным решением для транспортировки грузов в бездорожье, что особенно актуально для российских условий.

Содержание:

• Описание ЗИЛ-131
• Технические характеристики автомобиля
• Расход топлива
• Устройство ЗИЛ-131
• Обзор модификаций
• Заключение

Описание ЗИЛ-131

Прежде чем изучить расход топлива ЗИЛ 131 и другие характеристики автомобиля, целесообразно более подробно ознакомиться с историей создания, особенностями модели. Подобный грузовик обладает трехосной конструкцией, отличается от большинства аналогов высоким уровнем проходимости. Благодаря надежности, неприхотливости, он повсеместно использовался Советскими вооруженными силами.

Массовый выпуск модели продолжался с 1966 года, когда она была впервые спроектирована, вплоть до 1994 года. Конструкция автомобиля основана на более ранней модели серии под номером 130, которая была доработана для большего соответствия поставленным задачам. Среди многочисленных изменений целесообразно упомянуть модифицированное базовое шасси, что позволило улучшить характеристики.

Грузовой автомобиль ЗИЛ

Существенной переработке подвергся также силовой агрегат, конструкция рамы, а также интерьер кабины водителя, за счет чего возросла грузоподъемность, мощность автомобиля, а его эксплуатация стала более комфортной. Несмотря на постоянное совершенствование данной модели, её выпуск был прекращен в 1994 году, однако благодаря длительному сроку службы и надежности военный грузовик повсеместно используется до сих пор.

Технические характеристики автомобиля

Именно технические характеристики двигателя ЗИЛ 131, а также других составных элементов его конструкции стали причиной столь большой популярности грузовика среди потребителей. Благодаря дорожному просвету, который достигает 33 см, удается без особых проблем преодолевать даже серьезные препятствия, что особенно важно при эксплуатации на дорогах низкого качества.

Среди ключевых рабочих показателей грузовика упоминания заслуживают:

• габариты (ДхШхВ) — 7,04х2,5х2,97 м;
• максимальная грузоподъемность — 5 тонн;
• вес в полном снаряжении — 10,427 тонн;
• коробка передач — механическая, пятиступенчатая;
• тип двигателя — ЗИЛ-5081, оснащенный 8 цилиндрами общим рабочим объемом 5,97л;
• мощность двигателя — 150 л.с.;
• максимальная скорость движения — 85 км/ч;
• тип охлаждения — жидкостное.

Сравнительно небольшой вес раздатки, а также вес шасси позволяют автомобилю уверенно чувствовать себя на дороге, совершать необходимые маневры в условиях небольшого свободного пространства. Лебедка, предусмотренная некоторыми модификациями, увеличивает массу машины. Вес двигателя довольно велик, что затрудняет его самостоятельный ремонт.

Расход топлива

Рассматривая технические характеристики кунга ЗИЛ 131, которые использовались для армейских мастерских, лабораторий и других видов спецтранспорта, целесообразно изучить расход топлива данной модели. Автомобиль крайне неприхотлив в эксплуатации и предполагает возможность заправки топливом с октановым числом от 76 и выше.

Его ТТХ, в частности расход топлива, напрямую зависит от типа использования — при стандартном движении или в составе специального автопоезда. В первом случае расход не превышает 35 литров на 100 км, а во втором несколько возрастает — до 47 л на 100 км. Подобные значения не позволяют назвать транспортное средство чрезмерно экономным, однако это компенсируется низкой стоимостью используемого топлива.

Схема автомобиля

Устройство ЗИЛ-131

Конструкция автомобиля крайне проста и надежна, а грамотный подбор материалов изготовления позволил снизить вес моста и других элементов. Среди ключевых составляющих данного транспортного средства целесообразно отметить следующие компоненты:

• двигатель. 8-цилиндровый с карбюратором. Оснащен специальным устройством для включения холостых оборотов в принудительном режиме;
• трансмиссия. МКПП с 5 передачами и 3 карданными валами;
• электрооборудование — простейшая световая и звуковая система подачи сигналов и освещения;
• пневмосистема — независимые задний и передний мост.

Тормозная система и рулевое управление существенно уступают по эффективности более современным аналогам, однако отличаются простотой и надежностью.

Обзор модификаций

Поскольку модель стала одним из самых популярных грузовиков данного производителя, со временем она обзавелась множеством модификаций, которые были разработаны для решения конкретных задач или повышения общих эксплуатационных характеристик. Среди самых востребованных упоминания заслуживают:

• 131А — спецверсия, где электрооборудование не было экранировано, отсутствовала центральная скамейка, а также особая фара-искатель;
• 131В — седельная версия машины с укороченной рамой, прицепным устройством, двумя комплектами запаски;
• 131Д — агрегат самосвального типа;
• 131С, 131АС — модификации, предназначенные для эксплуатации в районах Крайнего Севера. Дополнительные источники отопления, морозоустойчивые материалы;
• 131Х — версия для тропических широт;
• 131Н — модернизированная версия с улучшенным мотором и современными материалами.

Существует еще множество других специализированных модификаций, которые получили менее широкое распространение.

Заключение

Данный грузовик по праву считается легендарным, поскольку его конструкция и технические характеристики позволяют его использовать спустя много лет после выпуска. Обилие модификаций, умеренный расход топлива и неприхотливость в обслуживании позволяет подобрать вариант для решения конкретных задач.

Читайте еще:

131 — характеристики, модификации, фото, видео, обзор

Легендарный грузовик с армейской кастрюлей – ЗИЛ-131. История автомобиля, воплотившего задание руководителей СССР, который продолжает служить в различных сферах и по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, почему у автомобиля столь ценная репутация. Весь модельный ряд ЗИЛ.

Содержание: [Показать]

• История автомобиля
• Внешний вид и салон
• Технические характеристики
• Engine
• Электрическая система
• Подвеска
• Плюсы и минусы
• Модификации
• Мы суммируем
• ZIL-131
• Test Drive
• Video Overview

2

Test Drive

Видео.

В 1959 году рабочим завода им. Лихачева была поставлена ​​задача усовершенствовать производство моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым съездом партии, точнее, принятым на нем планом развития народного хозяйства.

Для достижения цели нужно было иметь приличные грузовики. Однако ЗИЛ-131 предназначался для особого хозяйства — для военных целей. Ранее в распоряжении Советской Армии имелся ЗИЛ-157, который к концу 50-х годов начал морально устаревать.

Несмотря на то, что опытные образцы ЗИС-130 начали испытывать еще в середине 50-х годов, на конвейер машину планировалось поставить только в 1962 году. Такой длительный срок отчасти был обусловлен рядом непредвиденные ситуации, которые хоть и не сразу, но благополучно закончились.

В дальнейшем на базе этой модели был разработан ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году завод имени Лихачева наконец приступил к выпуску 131-й модели.

Производительность и эксплуатационные возможности машины были значительно улучшены в течение относительно длительного периода испытаний. Этому также способствовало постоянное совершенствование базовой ходовой части ЗИЛ-130. В результате были улучшены основные характеристики машины, увеличена проходимость и грузоподъемность за счет новой конструкции рамы и усовершенствованного двигателя, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

В 1960-х годах эти инновации для внедорожников были восприняты с энтузиазмом. На этом производство не остановилось, и в 1986 году ЗИЛ-131 получил новый двигатель, позволивший поднять планку возможностей и снизить потери ресурса при эксплуатации автомобиля.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделал капотную модель «131». Кабина была точной копией «сотенщика», но в основном все образцы были окрашены в цвет хаки. Конструкция также осталась цельнометаллической. Оказавшись непрактичным, передняя часть была заменена, и снова на готовую, только теперь уже от ЗИЛ-165. Изогнутые крылья и продуманная форма решетки радиатора были заменены более простыми, но строгими элементами.

В 60-х годах прошлого века эта конструкция была сродни революционной, не говоря уже о сравнении новой модели с моделью «157». На протяжении почти сорока лет облик военного грузовика менялся лишь в мелочах. Больше всего бросается в глаза новое лобовое стекло, которое сделали панорамным.

Прятать двигатель под кабиной нецелесообразно, так как это отрицательно сказывалось на нескольких факторах: ухудшался доступ к моторному отсеку в полевых условиях, а при повреждении двигателя в ходе боевых действий повышенная опасность.

Учитывая ориентацию на военные нужды, внешний вид был похож на другого собрата по классу – Урал-375. Страна была одна, а предприятия полностью подчинялись государству. Главным отличием было разное решение технических вопросов и инженерных сооружений.

Кузов имел типовые характеристики, с двумя откидными и одной съемной лавками на борту. Боковые стороны не откидываются, кроме задней, но это не мешает удобной погрузке и разгрузке. Для натяжки тента можно установить специальные дуги. Конструкция машины позволяла устанавливать вместо грузового кузова другие модули, такие как полевая кухня, медицинский пункт, радиостанция, ракетные установки «Катюша», «С-125», а также гражданские — стрелку и люльку, пожарную грузовая машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор по сравнению с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле даже в зимние морозы.

Сиденье водителя было отделено от двухместного сиденья пассажира и регулировалось по высоте, вылету и углу наклона спинки. Приборная панель имеет минимальное количество датчиков, обеспечивающих водителя всей необходимой информацией:

• Уровень бензина;
• Вольтметр/амперметр;
• Спидометр;
• Давление масла;
• Уровень температуры;
• Тахометр.

На рулевой колонке находится только один из органов управления – рулевой рычаг. Большие зеркала дают хороший обзор заднего вида, сводя к минимуму мертвую зону даже с прицепом.

Технические характеристики

Двигатель

Поскольку в первую очередь машина предназначалась для покорения бездорожья, двигатель должен был быть достаточно мощным. Карбюратор ЗИЛ-5081 идеально подходил для этой цели, учитывая, что он был разработан именно для этой машины.

Позже агрегат был доработан в виде пускового подогревателя, встроенного в систему охлаждения.

Диск сцепления снабжен демпфирующими пружинами для смягчения перехода ступеней коробки передач. Основным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний мост включался автоматически специальным электропневматическим приводом.

Электрическая система

Важной особенностью было исследование герметизации и изоляции. В базовых версиях вся система экранирована и бесконтактна на транзисторах, что обеспечивает хорошую работу даже в самых сложных климатических условиях.

Соответственно, экраны минимизировали наличие помех зажигания, а герметизация обеспечивала устойчивость контактов к неисправностям при преодолении брода. Устройства питались от аккумулятора 12 В и специального генератора.

Подвеска

Передняя подвеска зависимая, работающая на двух листовых рессорах со скользящими задними концами. Также используются амортизаторы. Что касается задней подвески, то она балансирная, на двух рессорах с шестью стержнями. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Плюсы и минусы

Автомобиль ЗИЛ-131, как и большинство советских автомобилей периода с 50-х по 70-е годы, имеет уникальное шасси, позволяющее создавать необходимые модификации без лишних сложностей. Технические характеристики позволяют всем системам работать в самых экстремальных условиях, демонстрируя свою надежность. Грузовик использовался и используется до сих пор не только в военных целях, но и для гражданских нужд. Внешний вид грузовика мало способствует нынешнему существованию, ведь его простота и доступность всего необходимого была подключена как в годы его создания, так и сейчас.

Несмотря на явное преимущество ЗИЛ-131 над ЗИЛ-157, второй выпускался еще 20 лет после появления наследника.

Отрицательное качество — постепенное старение модели. Появляются все более высокие требования и более сложные задачи. В связи с чем в 2002 году ЗИЛ-131 был снят с производства. Также работа на бензине делает эту машину крайне неэкономичной, а дизельные версии встретить практически нереально. Вопрос цены будет минусом для одних и плюсом для других. ЗИЛ-131 с небольшим пробегом и в хорошем состоянии можно купить в радиусе 160-270 тысяч российских рублей. Различные модификации с учетом стоимости модуля могут достигать цены в 600 тысяч рублей.

Модификации

• ЗИЛ-131 – базовая модификация;
• ЗИЛ-131А — версия с неэкранированным электрооборудованием, которую он получил от ЗИЛ-130. От базовой версии отличался отсутствием специального боевого оборудования, средней скамьи в кузове и фароискателя. Производство автомобиля было завершено в 1971 году;
• ЗИЛ-131Б — седельный тягач, построенный на базе ЗИЛ-131. Грузовик имел 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Грузовик использовался для перевозки грузов вместе с полуприцепом массой 12 000 кг (10 000 кг по грунтовым дорогам). Он был произведен в 1968-1986;
• ЗИЛ-131Д — экспериментальное шасси для самосвалов; не был запущен в серийное производство из-за множества дефектов;
• ЗИЛ-131Д — модель с аналогичным названием и двигателем «Катерпиллар», созданная в 1992 году. Ее производство длилось 2 года;
• ЗИЛ-131Н — модернизированная версия базовой модели. Основные отличия: новый двигатель «ЗИЛ-5081», увеличенный ресурс (250 тыс. км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н было завершено в 1987;
• ЗИЛ-131ХА — аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
• ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
• ЗИЛ-131х2 — модификация с дизелем «Д-245.20» мощностью 105 л.с.;
• ЗИЛ-131х3 – версия с дизельным агрегатом «ЗИЛ-0550» мощностью 132 л. с.;
• ЗИЛ-131С и ЗИЛ-131АС – модификации в северном исполнении. Эти модели оснащались кабиной с автономным отопителем, РТИ, морозоустойчивостью, дополнительной теплоизоляцией, противотуманными фарами, аккумуляторной изоляцией и двойным остеклением. Машины эксплуатировались при температурах до -60 градусов по Цельсию;
• ЗИЛ-131НС , ЗИЛ-131ГАС и ЗИЛ-131НВС — улучшенные версии в северном исполнении;
• ЗИЛ-131Х – модель для пустыни и жаркой местности;
• ЗИЛ-131-137Б – автопоезд;
• ЗИЛ-131 КУНГ (унифицированный нулевой размер кузова) – утепленный корпус с топкой и станцией очистки воздуха (ФВУА-100Н-12) может использоваться для широкого круга военных нужд.
• ЗИЛ-131-АТЗ-3 – бензовоз;
• ЗИЛ-131-МЗ-131 – маслозалив;
• ЗИЛ-131-АЦ-40 – пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, работающее за счет сжигания рабочего топлива.

Подводим итоги

С 1967 по 2002 год прошло 35 лет. За это время рассматриваемая модель многократно усовершенствовалась, что положительно сказалось на ее характеристиках. В результате модель «131», созданная на заводе имени Лихачева, получила высшую награду за изделие — Знак качества СССР.

Несмотря на прекращение производства и замену на более новые прототипы, ЗИЛ-131 до сих пор встречается на дорогах постсоветских стран. Автомобили верой и правдой служат в различных сферах народного хозяйства, воплощая замысел, поставленный съездом КПСС еще в 1959 году.

Советуем прочитать статью: ЗИЛ — история автогиганта -131 фото

Тест-драйв

Видеообзор

Масштаб 1:43 Старт Модели ЗИЛ 131 Кунг

Модель изготовлена ​​компанией Start Scale Models в масштабе 1:43. В этой модели ничего не открывается. На последних фотографиях настоящий грузовик ЗИЛ 131 Кунг, выставленный в Музее полиции в Праге, Чешская Республика.

Вот немного информации о реальном грузовике из моего предыдущего поста на этом форуме.

История знаменитого армейского полноприводного грузовика повышенной проходимости ЗИЛ-131, созданного полностью советскими инженерами с некоторым учетом американских унифицированных машин М34, тесно переплелась с разработкой практически всех других автомобилей третьего поколения Московский автомобильный завод.

Трехосный капотированный ЗИЛ-131 со всеми односкатными колесами был первым отечественным армейским грузовиком среднего класса грузоподъемностью 3,5 т при эксплуатации на местности, который при работе по дорогам с твердым покрытием доставлял армейские грузы массой до пять тонн. Выпускавшийся 34 года, ЗИЛ-131 стал основным грузовиком Советской армии и основной базой для обширного семейства специальных военных автомобилей.

Предшественники ЗИЛ-131 (1956-1966)
Опытные грузовики с маркировкой ЗИЛ-131 появились в 1956, но потом потребовалось целое десятилетие, чтобы довести их до совершенства и поставить на конвейер. Камнем преткновения стал перспективный силовой агрегат V8, а потому трехтонный первенец ЗИЛ-131А получил 135-сильный двигатель V6 и агрегаты от ЗИС-151, ЗИЛ-157К и пробного гражданского образца ЗИЛ-130.
Результатом этих комбинаций стал второй 2,5-тонный гибрид ЗИЛ-131 с именем ЗИЛ-165 и шестицилиндровым двигателем мощностью 125 лошадиных сил. В 1959 году на испытания вышел третий ЗИЛ-131 с пробным двигателем V8 мощностью 148 л.с., который стал реальной базой будущего серийного автомобиля.

Серийные автомобили ЗИЛ-131 (1966-1990 гг.) Автомобиль был оснащен совершенным для своего времени двигателем V8 мощностью 150 л. с., экранированным электрооборудованием, передним приводом с шаровыми опорами, гидроусилителем руля, регулировкой давления в шинах и цельнометаллической кабиной с панорамным ветровым стеклом. На часть машин впереди монтировалась пятитонная лебедка.

В процессе серийного производства ЗИЛ-131 постоянно совершенствовался и оснащался новыми узлами и мелкими деталями, но его внешние черты практически не менялись. 19 апреля74, вся семья награждена почетным государственным знаком качества.

Развитием базовой модели стал седельный тягач ЗИЛ-131В с укороченной рамой и полуавтоматическим сцепным устройством, служивший для буксировки полуприцепов полной массой до 12 т по шоссе и 7,5 т по шоссе. земля.

В конце 70-х годов единственной и безуспешной попыткой перехода на новую военную машину были опытные образцы ЗИЛ-131М с многотопливным двигателем V8 мощностью 170 сил, удлиненным капотом и разными вариантами передней облицовки .

В 1986 году с конвейера начал сходить экономичный базовый автомобиль ЗИЛ-131Н грузоподъемностью 3,75 тонны и модернизированным 150-сильным двигателем. Внешне отличался цельными блоками фар с подфарниками, указателями поворотов на передних крыльях и тентом от КамАЗа. Эти наиболее удачные машины 131-го семейства пользовались достаточно высоким спросом в СССР и поступали в армии социалистических и ближнего зарубежья.

Обновленный седельный тягач ЗИЛ-131НВ с повышенной нагрузкой на сцепное устройство, передней лебедкой и двумя «запасками» за кабиной в составе автопоездов развивал скорость 75 км/ч.

Выпуск на Московском автомобильном заводе всех модификаций 131-го ЗИЛа завершен в 1990 году.

Военные варианты и оборудование на шасси ЗИЛ-131
В Советских Вооруженных Силах и в армиях зарубежных стран ЗИЛ-131 грузовики использовались для перевозки 18-24 человек на продольных или поперечных скамьях в кузове, установки армейских надстроек и буксировки прицепов и артиллерийских систем малого и среднего калибра.
В армии грузовики дооборудовали затемняющими фарами, стойками для личного оружия, приборами ночного видения, ящиками для военных карт, а в ряде стран на них монтировали ферменные рамы для показательного показа ракетного вооружения.

Военизированные седельные тягачи серии 131Б обычно работали в паре со штатными одно- и двухосными полуприцепами, разработанными по заказу Министерства обороны, и перевозили крупногабаритные грузы, участки мостовых переходов и мостостроительную технику.

Типовые кузова-фургоны

Изначально на ЗИЛ-131 устанавливались стандартные армейские кузова КУНГ-1М в нескольких модификациях. В конце 60-х годов, когда началась унификация военных фургонов, специально для него было налажено производство герметичных бескаркасных конструкций К-131 и каркасно-металлических КМ-131 с характерными плоскими скатами крыши, смотровыми окнами и системами жизнеобеспечения. Помимо различного оборудования, в них могли длительное время находиться члены экипажа, выполняющие свои обязанности в условиях экстремальных температур, повышенной влажности и в условиях радиоактивного заражения.
Радиотехнические средства связи и управления
Основная масса новых легких, прочных и безопасных кузовов, созданных на базе экранированного шасси ЗИЛ-131, была использована для размещения многочисленных систем радиосвязи, радиолокации, разведки и боевого управления, общее количество из которых достигло нескольких сотен версий.

Приоритет в этой области постепенно сместился к автономным радиорелейным станциям, создавшим последовательные участки армейских линий связи протяженностью до 300 километров. Они были снабжены различными типами антенн высотой до 20 метров, комплектами кабельных барабанов и собственными бензоэлектрическими установками.

Период 1960-1970-х годов считается периодом расцвета советских мобильных радиолокационных комплексов различной мощности и назначения. Их основой считалась аэродромная РЛС РСП-7Т с дальностью действия 180 км, созданная для автомобиля ЗИЛ-157 и переставленная на ЗИЛ-131. Он также использовался для управления движением самолетов в районе аэродромов и обеспечения их посадки в сложных метеоусловиях.

В середине 70-х годов развитием предыдущей системы П-15М стала двухкоординатная радиолокационная станция П-19 «Дунай» на двух грузовиках ЗИЛ-131 с аппаратурой управления, складным поворотным антенным устройством и блоками питания. Его назначением была разведка и обнаружение воздушных целей на разных высотах и ​​дальностях до 160 километров, определение их координат, опознавание и передача информации на пункты управления или зенитные комплексы.

На станции дальнего наблюдения 1Л117 на расстоянии до 350 км использовались два автомобиля ЗИЛ-131 со специальными кузовами, в которых размещалось оборудование приемопередающей станции и кабины для первичной и вторичной обработки полученная информация была смонтирована.

В 1970-1980-е годы в состав автономной РЛС кругового обзора П-37 «Меч», служившей для обнаружения воздушных объектов и обеспечения управления воздушным движением, входила машина на шасси ЗИЛ-131 с аппаратурой управления режимом работы локатор в кузове КУНГ-1М и двухосные прицепы с антеннами и электростанциями. Дальность обзора достигала 350 километров, точность определения координат — 500 метров.
Менее обширным, чем на ГАЗ-66, был комплект военной техники на грузовиках ЗИЛ-131 с кузовами К-131 и КУНГ-1М. В его состав входили телеграфные пункты управления и машины для герметизации коммуникаций ракетных комплексов в семи модификациях.

Мобильная станция ПУ-1 на двух автомобилях со штатными фургонами использовалась для управления дивизионом оперативно-тактического ракетного комплекса 9К72. В них размещались рабочие столы, первая советская электронно-вычислительная машина для расчета полетного задания, телеграфный принтер и переключатель, а также бензоэлектрический агрегат.

К мобильным командно-штабным машинам высокого уровня относился комплекс МШ-1 на базе ЗИЛ-131 с цельнометаллическим кузовом КМ-131, в котором размещались рабочие столы командиров и операторов, стеллажи и шкафы для документации, системы жизнеобеспечения, электроснабжение, вентиляция и отопление. В буксируемом прицепе ПШ-1 располагались места отдыха боевого расчета, санитарный блок и контейнеры для вспомогательного оборудования.
В конце 60-х годов в разряде средств дальней связи появились легкие мачтовые опоры ФЛ-95 «Сосна» с телескопическими стрелами высотой до 35 метров, которые служили для механизированного подъема приемопередатчиков станций радиорелейной и тропосферной связи.

нхт93-7,55 | NHTSA

Интерпретация поиска

ДАТА: 5 ноября 1993 г.

ОТ: Джудит Джурин Семо — Сквайр, Сандерс и Демпси

КОМУ: Джон Вомак, эсквайр. — Исполняющий обязанности главного юрисконсульта, NHTSA

НАЗВАНИЕ: Относительно: Импорт из Германии демилитаризованных грузовиков специального назначения российского производства: Запрос на определение того, что грузовики являются внедорожниками, не подпадающими под действие стандартов безопасности DOT/NHTSA

ATTACHMT: Прилагается к письму Джона Уомака от 19.04.94 к Джудит Джурин Семо (A42; Часть 591; VSA 102(3))

ТЕКСТ:

От имени нашего клиента, Agrinvest International, Inc., 8433 N. Black Canyon Highway, Suite 116, Phoenix, Arizona 85021 («Агринвест»), мы обращаемся с просьбой к Национальной администрации безопасности дорожного движения («NHTSA») выдать определение о том, что демилитаризованные грузовики специального назначения российского производства (ЗИЛ модель 131) являются автомобилями повышенной проходимости для целей 19С.Ф.Р. Раздел 12.80(b)(1)(viii), и поэтому на них не распространяются федеральные стандарты безопасности транспортных средств.

ФАКТЫ

«Агринвест» планирует импортировать 573 грузовика ЗИЛ модели 131 в Соединенные Штаты из Германии в конце этого месяца. В начале 1993 года «Агринвест» приобрел два разных типа грузовиков ЗИЛ модели 131 на аукционе в Германии. Все автомобили представляют собой демилитаризованные грузовики, которые использовались бывшими военными Восточной Германии и после воссоединения были проданы на аукционе правительством Германии. .

ОПИСАНИЕ

Каждый грузовик ЗИЛ, приобретенный Агринвестом, представляет собой шестиколесный автомобиль с восьмицилиндровым поршневым двигателем внутреннего сгорания с искровым зажиганием. Компания «Агринвест» приобрела два типа грузовиков ЗИЛ модели 131. Из 573 грузовиков ЗИЛ, отгружаемых в США, 183 являются демилитаризованными опрыскивателями («автоцистернами»). Остальные 390 грузовиков ЗИЛ — бывшие военные батальонные грузовики с различной комплектацией. (*) Батальонные грузовики аналогичны автоцистернам по базовой конструкции машины, т. е. кабина, шасси, двигатель, трансмиссия и т. д. у двух типов машин одинаковы.

Каждая автоцистерна ЗИЛ имеет бак, изготовленный из толстостенной стали, механический насос, ручной насос, широкораспылительные форсунки и сопутствующее оборудование. Автоцистерны были сконструированы для распыления воды или нейтрализующих средств для детоксикации или обеззараживания территорий, подвергшихся биологическому, химическому или радиологическому загрязнению. Таможенная служба США постановила, что автоцистерны классифицируются как автомобили специального назначения в соответствии с HTSUS 8705.90.00. Копия постановления Таможенной службы США от 7 сентября 1993 г. прилагается.

Батальонные грузовики были изготовлены примерно пять-десять лет назад для использования советскими военными в целях телекоммуникаций, радаров и других вспомогательных военных целей. Перед продажей грузовиков на аукционе было отключено радио-, телекоммуникационное и радиолокационное оборудование, а поддоны, несущие частоты, демонтированы под наблюдением Министерства обороны Германии. Мы считаем, что батальонные грузовики, как и автоцистерны, являются машинами специального назначения

и подпадают под классификацию HTSUS 8705.9.0,00. «Агринвест» запросил решение таможни о классификации грузовиков батальона.

Весной прошлого года «Агринвест» получил подтверждение от Бюро по алкоголю, табаку и огнестрельному оружию («БАТФ»), которое выдает разрешения на постоянный ввоз товаров, перечисленных в Списке импорта боеприпасов США, о том, что для водовозов ЗИЛ не требуется Разрешение БАТФ. Копия этого письма прилагается. В этом месяце Агринвест запросил аналогичное подтверждение у БАТФ на ввоз грузовиков дивизиона ЗИЛ.

ПРЕДНАЗНАЧЕНИЕ

ЗИЛы будут переконфигурированы, модифицированы и переоборудованы в США в невоенные автомобили специального назначения. После переоборудования грузовиков ЗИЛ и получения одобрения Министерства торговли США «Агринвест» планирует экспортировать большую часть грузовиков для использования гражданскими покупателями в Восточной Европе, Африке и других зарубежных странах, где эти типы автомобилей находятся в эксплуатации. и где доступны запчасти и услуги для транспортных средств.

Агринвест может ввозить образцы автомобилей ЗИЛ в Соединенные Штаты для проверки транспортных средств на соответствие стандартам безопасности Министерства транспорта (DOT)/NHTSA и стандартам выбросов Агентства по охране окружающей среды (EPA). После завершения таких испытаний некоторые автомобили ЗИЛ могут быть модифицированы для соответствия стандартам DOT / NHTSA и EPA, чтобы удовлетворить тех покупателей, которым требуются автомобили, соответствующие этим стандартам. Любые автомобили ЗИЛ, ввозимые в США, будут соответствовать нормативным требованиям США. Возможно, что после завершения переоборудования и приведения транспортных средств в соответствие со всеми необходимыми стандартами безопасности и выбросов, Агринвест импортирует часть транспортных средств для использования в своих садовых хозяйствах в Аризоне.

АНАЛИЗ

Под 19 C.F.R. Раздел 12.80(b)(1)(viii), транспортные средства, которые «не были произведены в первую очередь для использования на дорогах общего пользования», не считаются автомобилями, как это определено в Разделе 102 Национального закона о безопасности дорожного движения и транспортных средств от 1966 года, с поправками (15 USC S 1391). На внедорожники не распространяются федеральные стандарты безопасности транспортных средств. Мы считаем, что грузовики ЗИЛ не подпадают под действие федеральных стандартов безопасности автотранспортных средств, поскольку эти грузовики не были произведены в первую очередь для использования на дорогах общего пользования.

ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

Грузовики ЗИЛ изначально разрабатывались для использования в военных целях на пересеченной местности и в районах без дорог. Грузовики оснащены самонадувающимися шинами, которые позволяют оператору накачивать проколотые шины, продолжая движение автомобиля. Кроме того, эти шины очень большие, потому что они предназначены для преодоления щелей в дорожном покрытии шириной 600 миллиметров (приблизительно 23,6 дюйма) и преодоления воды вброд высотой более 1,4 метра (приблизительно 55,1 дюйма). Такие сверхмощные внедорожные возможности показывают, что грузовики ЗИЛ не были предназначены в первую очередь для использования на дорогах общего пользования.

Грузовики ЗИЛ имеют максимально допустимую крейсерскую скорость 70 км/час (примерно 42 мили в час) и максимальную скорость всего 80 км/час (примерно 48 миль в час). Ограниченная скорость, с которой работают грузовики, фактически ограничивает их возможность использования на дорогах общего пользования; если бы они были предназначены для использования в основном на дорогах общего пользования, грузовики работали бы на более высоких скоростях. Кроме того, грузовики имеют радиус поворота 11,2 метра — примерно 36,7 фута. Этот радиус поворота делает использование грузовиков на дорогах общего пользования громоздкими и дополнительно показывает, что грузовики не были предназначены в первую очередь для использования на дорогах общего пользования.

Полная масса каждого цистерны ЗИЛ составляет 10 850 кг (примерно 23 900 фунтов), включая полезную нагрузку 2700 литров, а также водителя и двух пассажиров общей массой 225 кг. Каждый из грузовиков дивизиона ЗИЛ имеет полную массу 10 185 кг (примерно 22 450 фунтов), включая полезную нагрузку 3500 кг, а также водителя и двух пассажиров общей массой 225 кг. Грузовики имеют ширину 2740 миллиметров (примерно 97 дюймов). Габариты и масса грузовиков ЗИЛ свидетельствуют о том, что это тихоходные, тяжеловесные и широкие машины, непрактичные для эксплуатации на дорогах общего пользования.

ТАМОЖЕННОЕ РЕШЕНИЕ

Таможенная служба США постановила, что для таможенных целей ЗИЛы-цистерны классифицируются как автомобили специального назначения под HTSUS 8705.90.00. «Агринвест» потребовал от таможни вынести решение о классификации грузовиков батальона. В аннотации к товарной позиции 8705 HTSUS указано, что «основным назначением транспортного средства данной товарной позиции НЕ является перевозка людей или грузов» (курсив в оригинале). Хотя решение Таможенной службы в отношении автоцистерн не имеет обязательной силы для НАБДД, оно указывает на то, что грузовики ЗИЛ 131 не считаются транспортным средством, предназначенным в первую очередь для использования на дорогах общего пользования.

ЗАКЛЮЧЕНИЕ

Грузовые автомобили ЗИЛ модели 131 – это тяжелые, громоздкие автомобили, которые были спроектированы и изготовлены для эксплуатации в условиях пересеченной местности. Все грузовики ЗИЛ 131 будут переконфигурированы, модифицированы и переоборудованы в США. После переоборудования грузовиков и получения одобрения Министерства торговли большая часть грузовиков ЗИЛ будет экспортирована для использования за границей в районах с плохим дорожным обеспечением. Если Агринвест сможет выполнить применимые нормативные требования, он может использовать некоторые грузовики в своих садовых работах в Аризоне.

К заявке прилагаются фотографии автомобилей ЗИЛ и их технические характеристики. Пожалуйста, позвоните мне по телефону (202) 626-6606, если у вас есть какие-либо вопросы или вам нужна дополнительная информация для вынесения решения о том, что грузовики ЗИЛ модели 131 являются автомобилями повышенной проходимости для целей 19 CFR. Раздел 12.80(b)(1)(viii), и поэтому на них не распространяются федеральные стандарты безопасности транспортных средств. Поскольку ожидается, что грузовики прибудут в Соединенные Штаты к концу месяца, мы были бы признательны за скорейший ответ. Чтобы избежать задержек с почтой, мы просим вас позвонить нам, как только письмо будет готово, чтобы мы могли договориться с курьером, чтобы забрать его.

Большое спасибо за помощь.

(*) 390 грузовиков батальона состоят из 45 грузовиков со сдвоенными генераторами, 90 грузовиков с радиооборудованием, 62 грузовиков с центром коммутации радиооборудования, 62 грузовиков с мобильными телетайпами, 41 грузовика с параболоидной антенной, 45 грузовиков с передвижной мастерской, 9 грузовиков с системой радиосвязи, 13 автомобилей РЛС, 7 мобильных компьютеров Робутрон/ГУМ, 4 автомобиля целеуказания, 5 автомобилей для перевозки кабельных барабанов (со стеллажами), 3 автомобиля мобильных установок водоподготовки, 1 автомобиль телекоммуникационного коммутационного центра, столовая/абордажная машина (со встроенной в шкафах, полках, скамьях, столах и т. д.) и две тележки для столовых/складов (со встроенными шкафами и полками).

Вложения

(Фотографии опущены.)

Письмо Министерства финансов США от Таможенной службы США Деннису Маку о классификации. (Текст опущен.)

05.05.93 письмо от Бюро по алкоголю, табаку и огнестрельному оружию Джудит Джурин Семо. (Текст опущен.)

Список спецификаций. (Текст опущен.)

Части четырнадцатого издания журнала Jane’s Military Vehicles and Logistics (1993–94). (Текст опущен.)

21 Военная техника, которую можно купить (но, вероятно, не следует)

Несколько компаний и частных продавцов предлагают широкий выбор военных машин для широкой публики. Грузовики, бронетранспортеры и многие другие гусеничные машины доступны по ценам, в которые многие даже не поверят. Однако покупка армейского грузовика сопряжена с рядом проблем. В нескольких магазинах автозапчастей есть запчасти, особенно для автомобилей времен Второй мировой войны. Большинство этих транспортных средств занимают много места, что делает проблематичным их хранение в гараже на две машины. И, наконец, хотя некоторые из них являются или могут быть разрешены для использования на дорогах, они были разработаны с учетом бездорожья, и если им приходилось двигаться по асфальтированной поверхности, любой ущерб, нанесенный асфальту, часто считался сопутствующим военным ущербом.

Обновлено в мае 2022 г.: Военные автомобили популярны среди некоторых людей На автомобильном рынке сегодня продается множество излишков военных автомобилей, большинство из которых разрешены для использования на дорогах. Других нет, но люди по-прежнему покупают их как предметы коллекционирования. Хотя некоторые из этих транспортных средств довольно дешевы и заманчивы для приобретения, не все стоит покупать. Тем не менее, мы обновили эту статью, в которой представлены некоторые из лучших военных транспортных средств, доступных для покупки гражданскими лицами, но их, вероятно, лучше оставить в покое.

По теме: Это 10 самых мощных основных боевых танков 21 века

Могут ли эти привилегии быть предоставлены этому энтузиасту, который просто хочет чувствовать себя в безопасности, управляя полностью бронированным военным автомобилем по шоссе? Возможно нет. Но для тех, кто не может уйти без боя, как эти знаменитости, владеющие военными танками, вот несколько машин на продажу, большинство из них в Великобритании и России, но могут быть доставлены в США. Каждое транспортное средство, перечисленное здесь, доступно среднему американцу, но если на эти деньги можно купить что-то еще, лучше направить их туда. Читайте о некоторых доступных военных транспортных средствах, которые каждый может купить, но, вероятно, не должен.

21 1942 HST Cletrac

через 4.bp.blogspot.com

Используемый армией и военно-воздушными силами США во время Второй мировой войны для помощи в техническом обслуживании и буксировке самолетов, HST (высокоскоростной тягач) можно модифицировать и использовать в качестве одного из самых эффективных транспортных средств для сухопутных экспедиций. И у него есть способный 150-сильный двигатель.

Проблема этого автомобиля в его возрасте. Ему 80 лет, и для него может потребоваться больше TLC, чем средний владелец сможет обеспечить, поскольку запчасти для трактора, которому три четверти века, может быть трудно найти. Тем не менее, для коллекционеров военной техники это было бы отличным стартом, потому что он не занимает много места и его можно приобрести по разумной цене менее 5000 долларов.

20 Willys Jeep

через блог Kaiser Willys

Какую роль сыграл джип во Второй мировой войне? Многие говорят, что это машина, которая выиграла войну. В период с 1943 по 1986 год было построено более 250 000 самолетов трех разных моделей, которые оставались в вооруженных силах США и некоторых других стран более 40 лет. Пока его не заменил HUMMV, грузовик Willys был прочным, надежным и простоял просто потому, что ничто не могло заменить его. Эти грузовики доступны в салонах подержанных автомобилей и на интернет-сайтах всего за 3000 долларов.

Большинство оригинальных моделей с улучшенными рабочими характеристиками относятся к 1950-м годам, хотя восстановленные модели первого года выпуска могут стоить более 12 000 долларов. Еще одним приятным моментом является то, что их можно дешево сделать легальными для использования на дорогах с ограниченными модификациями, добавив жесткие двери и ремни безопасности. Хотя это может показаться мелочью, найти OEM-запчасти Jeep Willys сложно, если не невозможно.

Бронированный автомобиль 19 Ferret

через Личный банкинг

Британская компания Tanks-Alot выпускает послевоенный британский бронеавтомобиль. Он доступен менее чем за 10 400 долларов. Благодаря превосходному двигателю мощностью 130 л.с., Ferret развивает максимальную скорость 58 миль в час, что делает его идеальным для движения по шоссе, если он разрешен для использования на дорогах. У него есть боковые зеркала, но водительское место находится высоко и не обеспечивает периферийного обзора, так как боковых окон нет.

Связанный: Это были 10 самых новаторских машин Второй мировой войны

Тем не менее, это по-прежнему доступный выбор для коллекционеров, у которых есть доступ к местам, где потенциальная опасность Ferret для других транспортных средств будет минимальной. Это также отличный выбор для тех, кто хочет заняться коллекционированием военной техники из-за его доступной цены.

18 Зил 131 Гид

через Locamotion.com

Зил 131 Hyd был разработан с расчетом на призывную армию. Он одновременно защищен от идиотов и почти неразрушим. Так обеспокоенный потенциальной некомпетентностью своих солдат, Зил имеет запирающий механизм на двери со стороны пассажира. Это, в сочетании с прочной конструкцией кузова и надежной трансмиссией, означает, что немногие когда-либо были повреждены солдатами-срочниками СССР.

Хороший внедорожник с отличными внедорожными характеристиками и максимальной скоростью 60 миль в час, Зил имеет только один реальный недостаток: ужасный пожиратель бензина. У него расход 7-8 миль на галлон по бездорожью и 12 миль на галлон по шоссе.

17 Урал 375 с установленной РЛС 1РЛ22

через flickr.com

Трудно увидеть практическое применение Урал-375 с установленной РЛС 1РЛ22. Однако грузовик похож на Зил 131 и такой же прочный. И примерно за 26 000 долларов автомобиль поставляется с полностью функциональной радиолокационной системой раннего предупреждения 1RL22 с оборудованием для ее использования.

Он увеличивает вес грузовика примерно на 1500 фунтов и увеличивает его высоту на 4 фута. На его установку у 12 человек уходит около 3 часов. Так что, если вам кажется, что это хорошая сделка, это грузовик, на который стоит пойти. Обычный Урал 375 обычно доступен менее чем за 15 000 долларов.

16 Кеттенкрад

через Minecraft.de

Похоже, что это не должно работать, но работает. Во время Второй мировой войны немецкие парашютисты использовали гусеничный мотоцикл в качестве переносного транспортного средства для перевозки раненых, боеприпасов, легкой артиллерии и противотанковых орудий. Он был довольно популярен, потому что был надежным, прочным и одним из немногих транспортных средств, достаточно легких для перевозки самолетом.

По теме: 10 самых страшных наземных машин в арсенале России

Уникальный дизайн и возможности машины сделали ее весьма популярной среди коллекционеров военных автомобилей. Из 8000 выпущенных экземпляров сегодня существует около 400. Сегодня на продажу выставлено несколько хороших отреставрированных, но они наносят ущерб банковскому счету. Их стоимость колеблется от 100 000 до 120 000 долларов. Единственная проблема с этим мотоциклом-грузовиком заключается в том, что его можно приобрести только в качестве коллекционного, а не повседневного автомобиля.

15 RM-70

через Palba.cz

Машина для расчистки пробок в утренние и вечерние часы пик. И он доступен в Интернете на таких сайтах, как exarmyvehicles.com. Эта бывшая реактивная система залпового огня RM-70 чехословацкой армии — идеальное приобретение для военных, когда есть деньги. Конечно, система запуска ракет деактивирована, но все еще присутствует.

Веб-сайт настаивает на том, что местные законы покупателей разрешают его покупку на основании положений о разоружении Чешской Республики. Как и у многих автомобилей в этом списке, у RM-70 проблемы со зрением у водителя. Поскольку оператор должен был быть защищен от ответного взрыва ракеты, кабина в основном бронирована с небольшими боковыми окнами и двумя окнами-иллюминаторами спереди, все из которых имеют бронированные жалюзи, которые могут быстро закрыть кабину. Это означает, что не стоит покупать автомобиль, который не может ездить по дорогам общего пользования.

14 ШХ VZ.77 DANA

через S.Pz.Abt 502 E-COMPANY

Еще один выбор от Ex Army Vehicles и чехословацкой армии — небольшая самоходная артиллерийская установка; SHKH VZ.77 DANA, аббревиатура на чешском языке от Gun on Truck Loaded Automatically. Это примерно длина и ширина среднего дома на колесах, но он довольно тяжелый, чуть менее 30 тонн.

Обладает приличной максимальной скоростью для своего веса, 50 миль в час. А его основное орудие, 152-мм гаубица, когда оно было активным, имело дальность действия более 12 миль. Как и в случае с вышеупомянутым транспортным средством, Ex-Army Vehicles вежливо информирует покупателей о том, что местные законы разрешают использование таких транспортных средств без вооружения. Это стоило бы того, чтобы иметь дело с высокомерными водителями, которые пытаются украсть зарезервированные парковочные места. Это заставит их нахмуриться и никогда больше не приходить на эту стоянку.

13 БРДМ-2

через Pinterest

Симпатичный маленький внедорожник для походов выходного дня, БРДМ-2, русскоязычная аббревиатура от Боевая разведывательно-дозорная машина. Это идеальный автомобиль для семейного отдыха в выходные дни. Это была разведывательная машина большинства армий Восточной Европы более 50 лет, и, в отличие от многих машин в этом списке, она не имеет вооружения. Однако военная версия могла быть оснащена пулеметами, пушкой и противотанковыми ракетами. Он имеет двигатель мощностью 140 л.с. и максимальную скорость 62 мили в час.

Вдобавок к его желательности, его амфибийные возможности и уникальная особенность дополнительного набора колес в его днище, позволяющая ему пересекать траншеи и быстро преодолевать самые глубокие выбоины. Таким образом, несмотря на его недостатки, это идеальное средство, чтобы заставить членов вашего клуба RV завидовать.

12 OT-810

через Твиттер

Полуприцепы — странная порода. Отчасти грузовик, отчасти танк, почти каждая страна использовала их во время Второй мировой войны, а некоторые до 1970-х годов в качестве бронетранспортеров, тягачей и артиллерийских тягачей. Эта модель особенно странная, потому что это чешская копия немецкого Sd.Kfz 251 времён войны. Автомобиль можно приобрести онлайн на сайтеmortarinvestments.eu по стартовой цене около 32 237,70 долларов.

Это только для коллекционеров, так как гусеницы порвут тротуар. По странной иронии, OT-810 получил прозвище «Месть Гитлера» из-за тесноты десантного отделения, а положение водителя сделало их очень непопулярными среди чешских войск. Кроме того, во времена расцвета Варшавского договора у стран Советского блока был свой выбор российской военной техники, но чехи оставались с этой моделью времен Второй мировой войны до 1995 года!

11 УАЗ-469

через Racem.ORG

Это был своего рода российский ответ Range Rover, УАЗ-469 заменил ГАЗ-69 в начале 1970-х годов в качестве основного легкого грузовика Варшавского договора. Он все еще используется сегодня. Модели, построенные между 1971 и 1985 годами, были недостаточно мощными для военной машины с внедорожными возможностями, и имели только двигатель мощностью 71 л. с., который не был модернизирован до 2010 года.

Версии

включали машины скорой помощи, химически стойкие модели и машины гражданской полиции, используемые странами Восточного блока. Версии мощностью 71 л.с. можно купить почти исключительно в Европе по цене от 15 000 до 25 000 долларов, что может показаться высокой суммой. Тем не менее, они механически надежны и популярны в качестве внедорожников как среди гражданского населения, так и среди муниципалитетов в более горных странах Европейского Союза.

10 M3A1 Scout Car

через Modelismo militar e Historia

Автомобиль M3A1 Scout изначально должен был быть выпущен всего в количестве 64 машин, но он оказался настолько популярным, особенно среди стран ленд-лиза, таких как Великобритания и СССР, что более 20 000 автомобилей было построено в Кливленде ныне несуществующей компанией White Motor. Компания во время Второй мировой войны.

Оснащенный 6-цилиндровым рядным бензиновым двигателем Hercules JXD мощностью 110 л. с., этот грузовик был слишком быстр для бронированного автомобиля с максимальной скоростью 50 миль в час. Генерал Джордж С. Паттон использовал его во время своего командования II корпусом армии США в Северной Африке. Его дизайн позже вдохновил M3 Halftrack и послевоенный советский БТР-40. Оригинальные трудно найти, а восстановленные версии недешевы, их запрашиваемая цена обычно превышает 50 000 долларов.

9 Sd.Kfz 7 Полугусеничный

через canacopegdl.com

Этот выглядит как лимузин-пикап — наверное, поэтому он так известен. Разработанный в 1934 году в начале немецкой программы перевооружения при Гитлере, это был один из первых полугусеничных автомобилей, поступивших на вооружение Германии. Sd.Kfz 7 служил йоменами на протяжении всей войны в качестве бронетранспортера, артиллерийского тягача и транспортного средства снабжения.

Несмотря на то, что он плохо работал на дороге со скоростью около 30 миль в час, на бездорожье он показал исключительные результаты. Он служил как в немецкой армии, так и в ВВС, обычно в качестве буксировщика тяжелых зенитных орудий или более легких орудий, установленных в станине и у всех союзников Германии. Они чрезвычайно популярны среди коллекционеров, а их редкость обуславливает высокую цену. Например, в 2014 году полностью отреставрированный был продан на аукционе за баснословные 1,2 миллиона долларов.

8 1945 Kubelwagen

через PinsDaddy

Это немецкий ответ джипу Willys. Разработанный известным автопроизводителем Фердинандом Порше и построенный Volkswagen, Kubelwagen служил немецким военным в качестве легкого грузового автомобиля во время Второй мировой войны. С 1940 по 1945 год было произведено более 50 000 единиц. Он оказался настолько популярным и надежным, что в середине 1970-х и начале 1980-х годов у конструкции была хорошая послевоенная жизнь. Volkswagen продавал его в Соединенных Штатах как «Вещь».

Эта версия 1945 года, последнего года производства во время войны, высоко ценится из-за своей редкости, поскольку в последний год войны производство замедлилось из-за нехватки материалов, особенно стали. И, как и большинство редких военных машин, эта стоит недешево. Полностью восстановленная модель 1945 года могла стоить до 90 000 долларов.

7 Ford GPA

через Pinterest

GPA, универсальный амфибия, был ответом Америки немецкому VW Schwimmwagen Typ 166. Это одна из самых редких машин времен Второй мировой войны. Ford GPA выпускался всего два года, 1942 и 1943 г., всего было выпущено чуть более 12 000 единиц. Он оказался непопулярным из-за низкой скорости на дороге и плохих характеристик на воде, и его заменил более успешный грузовик-амфибия DUKW.

У GPA была небольшая известность: одна из них появилась в программе The History Channel Pawn Stars . Однако он не был продан, поскольку Рик Харрисон не смог удовлетворить предложенную продавцом цену. Неизвестно, сколько работающих автомобилей существует сегодня — возможно, менее 10. Они стоят около 250 000 долларов, и, учитывая, что они не совсем соответствовали своей цели, Ford GPA — одна из военных машин, которых следует избегать как чумы. .

6 DUKW

через Cars On line. com

DUKW, в просторечии известный как Duck, был шестиколесным амфибийным транспортным средством, модификацией 2,5-тонных грузовиков CCKW, использовавшихся вооруженными силами Соединенных Штатов во время Второй мировой войны и войны в Корее. Если GPA не подходил для грузовика-амфибии, то DUKW был совсем наоборот. GMC DUKW добросовестно служил как на Европейском, так и на Тихоокеанском ТВД и значительно улучшил ситуацию со снабжением войск во время десантных операций. Они также до сих пор используются в качестве туристических транспортных средств в городах, расположенных рядом с большими водоемами, таких как Бостон и Чикаго.

Для тех, кто заинтересован, чикагская компания, dukw.com, является идеальным местом, чтобы найти его. У них есть большой выбор как DUKW в их первоначальном состоянии времен Второй мировой войны, так и туровых версий. Также у них большой выбор запчастей и обновленные сертификаты мореходности Береговой охраны. Единственная причина, по которой этот грузовик стоит оставить в покое, это то, что он будет бесполезен для людей, живущих далеко от водоемов.

5 Schwimmwagen

через Пикабу

В соответствии с амфибийной тематикой появляется модель Вермахта Schwimmwagen. Построенный Volkswagen, Schwimmwagen был необходим для пересечения многочисленных рек в Европе и России. Автомобиль был популярен и имел хорошие характеристики как на суше, так и на воде. Единственным его настоящим недостатком были его размеры и вес, около полутора тонн. Он не мог и до сих пор не может нести много груза. И, конечно же, как и многих необычных автомобилей в этом списке, их осталось немного.

Во время войны было построено около 15 000 автомобилей-амфибий, что сделало его самым массовым автомобилем-амфибией в истории, но известно, что существует только около 150, из них менее 15 полностью восстановлены, что делает их популярными среди коллекционеров и дорогими. Хеммингс, продавец коллекционных автомобилей в Канаде, вероятно, является одним из лучших мест для начала поиска.

4 V-100 Cadillac Gage Commando

через Snap361

Созданный специально для военной полиции армии США и полиции безопасности ВВС США для использования во Вьетнаме, обычно для обеспечения безопасности авиабаз, V-100 хорошо зарекомендовал себя в джунглях Юго-Восточной Азии. Он верно прослужил более 25 лет в вооруженных силах США. У него был двигатель мощностью 210 л.с., максимальная скорость 62 мили в час, хорошие внедорожные качества и высокий дорожный просвет.

Обычно вооружался верхним пулеметом с орудийным щитом. Эти автомобили по-прежнему популярны в полиции по всему миру в качестве транспортных средств для борьбы с беспорядками. Невооруженные версии доступны для публичного приобретения. И большинство из них являются уличными. Но на трассе они все равно будут смотреться неуместно.

3 МАЗ-537

через YouTube

МАЗ-537 — большой тягач и эвакуационная машина Советской Армии. Он мог и часто восстанавливал все типы бронемашин и танков, имевшихся на вооружении Красной Армии. Военный грузовик оснащался 12-цилиндровым дизельным двигателем и имел грузоподъемность до 50 тонн. Более поздние модели были модернизированы до максимальной нагрузки 65 тонн. Он также использовался в конфигурации, предназначенной для размещения печально известных ракет класса «земля-земля» SCUD.

Его двигатель мощностью 525 л.с. и колесная формула 8×8 идеально подходят для поездок по бездорожью и бездорожью. А купить его можно всего за 50 000 долларов. Это может показаться большим, но с его 65-тонной буксировочной способностью этот грузовик может окупить свои деньги в течение недели, поскольку он может перевозить около 30 Prius за одну поездку. Хотя это идеально подходит для буксировки, это будет непрактично, поскольку заказы на буксировку всегда приходят отдельными единицами — по машине за раз. Брать эту штуку для буксировки сломанного Мустанга — это пустая трата времени и бензина.

2 MT-LB

через Mortar Investments

МТ-ЛБ — советский многоцелевой амфибийный вспомогательный бронированный гусеничный автомобиль, представленный в 1950-х годах. Он также производился в Польше, двигатель ЯМЗ был заменен на польскую версию. Транспортное средство использует свои гусеницы вместо гребного винта для движения по воде. В нем могут разместиться десять человек, и он довольно легкий для бронированной машины — чуть менее 12 тонн. Его широкие гусеницы делают его весьма полезным и устойчивым на мягком грунте.

Он до сих пор используется в нескольких странах Восточной Европы и бывших советских республиках, а также в России, несмотря на то, что ему уже 50 лет.

рабочая лошадка Советской Армии

Родом из Москвы

В книге Евгения Кочнева «Автомобили Советской Армии 1946-1991 гг.» рассмотрены идеи о влиянии американских грузовиков РЭО М34 на конструкцию отечественных Представлен ЗИЛ-131. Даже если это так, то в СССР выбрали хороший вариант для подражания. Работа над американской машиной закончилась в 1949, а через пару лет грузовик ушел в армию. Полноприводная трехосная М34, наряду с многочисленными модификациями, стала одной из самых распространенных машин в армии США и за непревзойденную надежность получила прозвище Eager Beaver, или «Совестливый». Внешний вид грузовика не отличался изяществом (как, впрочем, и у всех американских колесных машин), кабина была в целом открытой, зато коробка передач имела 5 ступеней с синхронизаторами, а верхнеклапанный 6-цилиндровый двигатель развивал вполне приличные 127 л. из. Грузоподъемность М34 по грунтовым дорогам не превышала 2,5 т, а твердое покрытие под колесами позволяло загружать до 4,5 т.

«Американка» М34. Возможно, именно его мотивы были использованы при создании ЗИЛ-131

В СССР прямым предшественником 131 машины является не самый удачный ЗИС-151, который, в свою очередь, ведет историю от ленд-лизовского «Студебеккера». Помимо слабого двигателя и большой массы, важным недостатком грузовика была двускатная шина задних мостов. С одной стороны, этого требовали военные в погоне за большей грузоподъемностью, а с другой — сильно ограничивало возможности автомобиля по прохождению мягких грунтов и снежной целины. Когда в войсках появился легендарный ЗИЛ-157, к нему тоже были претензии по малой грузоподъемности и слабым тяговым возможностям — на роль артиллерийского тягача он не подходил. Именно для артиллерийских частей в середине 50-х годов начали разрабатывать ЗИС-128, имевшую, впрочем, много общего с ранее упомянутой «американской» М34.

ЗИЛ-131 и аналоги

ЗИС-128 в тяговом исполнении для артиллерии

ЗИС-128 в транспортном исполнении

В первоначальном варианте машина называлась ЗИС-Э128В, но с первыми прототипами перестали на ЗИС-128. Этот автомобиль фактически не был продолжением линейки ЗИС-151, он отличался новой раздаточной коробкой, коробкой передач, системой централизованной подкачки шин и другими деталями. Грузовая платформа была опущена вниз для снижения центра тяжести и упрощения выгрузки/загрузки боекомплекта. История не сохранила для нас ни одного экземпляра той экспериментальной машины, но на фотографиях грузовики представлены как минимум с тремя кабинами, из которых только одна цельнометаллическая. Стоит помнить, что опытные ЗИС-128 появились практически одновременно с первыми «классическими» машинами ЗИЛ-157. Подобные парадоксы конструкторской работы в рамках одного завода объяснялись требованиями и придирчивостью основного заказчика в лице Минобороны. Был еще один аналог будущей 131 машины — ЗИЛ-165, который представлял собой сборную солянку из различных агрегатов, в частности, кабина была от 130. По одной из версий, это была тесная кабина, а также слабая рядность 6-цилиндровый двигатель, что заставило военных отказаться от этой конструкции в 1957 год. В то время все уже знали, что для нового автомобиля требуется новый двигатель мощностью в полторы сотни лошадиных сил. Но он ушел.

ЗИЛ-165

Из-за голода в 1958 году военные упаковали опытный образец ЗИЛ-131Л (не путать с появившимся позже лесовозом ЗИЛ-131Л) с экспериментальным V-образным 6-цилиндровым двигателем мощностью 135 л вместимость. из. Автомобиль отличался стальной грузовой платформой с низкими бортами и коническими ободами.

Первые прототипы с индексом 131

Первые автомобили ЗИЛ-131 появились в конце 1956 года и сначала они были оснащены 6-цилиндровыми двигателями, которые впоследствии были заменены на V-образные «восьмерки». Предполагалось разработать машину в двух вариантах — ЗИЛ-131 для артиллерии и ЗИЛ-131А для транспортных нужд преимущественно мотострелковых войск.

ЗИЛ-131А

На самом деле ЗИЛ-131 изначально не планировался для широкого применения в сухопутных войсках — он готовил карьеру в основном артиллерийского тягача. В то время в армии имелся ЗИЛ-157 «Колун», который по большинству параметров устраивал военных. То есть машина 131 не должна была заменить какую-либо технику, а изначально была самостоятельной нишевой разработкой. Возможно, поэтому особой срочности с принятием машины на вооружение не было. ЗИЛ-157 кстати собирали до 1991 год, хотя в большей степени он был не для армии. Но нравы и стратегии Минобороны Советского Союза в те времена были изменчивы, и в результате ЗИЛ-131 из артиллерийского тягача превратился в многоцелевой грузовик.

Прототип ЗИЛ-131 на разных этапах испытаний

История покажет, что по количеству возможных вариантов использования трехосный вездеход из Москвы будет едва ли не самым массовым в Советской Армии. Всего в конце 50-х было построено шесть прототипов, в том числе транспортные, тяговые модели и даже один седельный тягач. После предварительных испытаний к 19 году60 заводчане подарили военным серьезно доработанные грузовики. По сравнению с «Кливером» ЗИЛ-131 был экономичнее, брал больше груза, но несколько уступал по проходимости. В издании «Автолендс СССР» также упоминается, что военные выявили чрезмерную массу прототипов, недостаточный дорожный просвет и малую подвижность — не более 1,2 метра при требуемых полутора метрах. На ЗИЛе недостатки были исправлены к июлю 1960 года, но повторные испытания выявили склонность к заносу из-за неудачного рисунка протектора и неудовлетворительной работы межколесных самоблокирующихся дифференциалов. Устранив эти недостатки и модернизировав экранированное электрооборудование, военные специалисты оставили для дальнейшей работы единственную версию будущего грузовика в транспортном исполнении. От артиллерийского тягача было решено отказаться.

Опытный вариант лобового стекла ЗИЛ-131. Плоское стекло позволяло быстро менять разбитые секции и, главное, в дальнейшем можно было подумать о бронировании

Еще одна версия ЗИЛ-131 с плоским стеклом и герметичной кабиной, 1983 год

Эрик Сабо — главный конструктор ЗИЛ

Поисковый макет будущего ЗИЛ-131. В некоторых источниках пишут, что зиловцы не оставили оригинальную обшивку гражданской 130 в обмен на согласие военных с панорамным лобовым стеклом

В завершение первой части материала представляю, пожалуй, самый необычный ЗИЛ-131. Этот полукапотный автомобиль был разработан и собран на Черниговском заводе спецавтомобилей в начале 80-х годов. Основное назначение – сопровождение киноэкспедиций в дороге

Описанные прототипы ЗИЛ-131 уже тогда было трудно отличить от будущих серийных моделей. Присутствовали фирменные, угловатые крылья, защитная решетка головного освещения и деревянный решетчатый кузов. Трансмиссия отличалась относительной легкостью и простотой, имела средний проходной мост, что выгодно отличало ее от аналогичной конструкции ЗИЛ-157, в которой было уже пять карданов. Кроме того, кабина ЗИЛа 131 была более просторной, а давление в колесах регулировалось системой с внутренней подачей воздуха. Имея высокую унификацию с гражданским ЗИЛ-130, армейский грузовик отличался панорамным лобовым стеклом, что для военной техники было своего рода нонсенсом. Сложности возникли как с заменой разбитого триплекса, так и с транспортировкой гнутого стекла. Удивительно, что, подвергая машину длительным и придирчивым испытаниям, военные специалисты слишком поздно осознали нецелесообразность гнутого панорамного стекла от ЗИЛ-130. 19от января 1959 г. инженер-полковник Г. А. Гетманов, участвовавший в испытаниях опытных образцов, писал главному инженеру ЗИЛа, что «применение панорамных окон на кабине, не давая никаких преимуществ, серьезно затрудняет вождение в темное время суток из-за появления сплошных бликов на стеклах от фар встречных автомобилей. От панорамного стекла не отказались, а только разделили его на две части.

Продолжение следует…

9К55 Град-1 | Weaponsystems.net

Обзор

---

9К55 «Град-1»

Ракета-носитель 9П138 комплекса 9К55 «Град-1» на выставке в музее.
Источник: Дмитрий А. Моттл — © GNU Attribution — Alike Alike Лицензия

Происхождение

Советский Союз

Тип

Несколько ракетных пусковых пусков

вступили в службу

1976

Статус

Limited Service

1

19702 19703

Limited Service

9000

1970 — Mid 1970 — Mid 1970 — Mid 19701 19703

9000

1970 — Mid 1970 — Mid 19701 19702

9000

70 — Mid 19701 19702

. 0003

Девелопер

Советский Союз

Производство

1976 — 1980’s

Производитель

Советский Союз

Производится

СПАС
9П138 (индекс ГРАУ ракета-носитель)
9Т450 (индекс ГРАУ транспортная машина)
9Ф380 (Индекс ГРАУ для машины снабжения)

Известные пользователи

Советский Союз — Морская пехота

Описание

---

Введение

9К55 «Град-1» — советская реактивная система залпового огня конца холодной войны. Это облегченный вариант БМ-21 «Град», разработанный для советской морской пехоты. В нем используются артиллерийские ракеты меньшей дальности серии 9М28, разработанные несколькими годами ранее для «Град-В», принятого на вооружение советских воздушно-десантных войск.

Конструкция

Комплекс 9К55 «Град-1» создан на базе тактических грузовиков ЗиЛ-131 с колесной формулой 6х6. Ракета-носитель имеет 36-трубную пусковую установку, которая отличается по конструкции от 40-трубной пусковой установки, используемой на БМ-21 «Град». Пусковая установка наводится вручную с помощью прицела для непрямого огня, прикрепленного к левой стороне пусковой установки. 122-мм артиллерийские ракеты стабилизированы вращением и имеют хвостовое оперение. Существуют различные типы боеголовок. Перезарядка ракет производится вручную, иногда с помощью специальной транспортно-заряжающей машины.

Огневая мощь

9К55 «Град-1» использует более короткие и легкие 122-мм артиллерийские реактивные снаряды серии 9М28. Они поставляются с различными боеголовками, из которых чаще всего используются осколочно-фугасные. Они имеют радиус действия 15 км. Некоторые источники предполагают, что «Град-1» может использовать штатные артиллерийские реактивные снаряды серии 9М22 с дальностью стрельбы 20 км, но это представляется неверным. Ракета-носитель 9П138 имеет 36-трубную пусковую установку. Все ракеты могут быть запущены примерно за 18 секунд. Дополнительные ракеты размещаются на выделенных 9Машина снабжения T450 или обычные транспортные грузовики.

Мобильность

9К55 «Град-1» создан на базе шасси тактического грузовика ЗиЛ-131 с колесной формулой 6х6. Это обеспечивает хорошую подвижность как на дороге, так и на бездорожье. Бензиновый двигатель V8 обеспечивает максимальную скорость по шоссе 80 км/ч. Был разработан вариант «Град-1» на модифицированном гусеничном шасси 2С1 «Гвоздика», но так и не вышедший из стадии опытного образца. Это обеспечило бы повышенные внедорожные качества и амфибийные возможности.

Защита

Система 9К55 «Град-1» создана на базе тактических грузовиков с мягкой обшивкой. Эти машины не обеспечивают защиту от огня прямой наводкой, огня с закрытых позиций или угроз NBC. После залповой стрельбы ракеты-носители должны перебазироваться, чтобы избежать встречного огня батарей. Ограниченная дальность стрельбы артиллерийских ракет серии 9М28 в 15 км делает 9К55 «Град-1» уязвимым не только для контрбатарейного огня дальнобойных артиллерийских систем, но и для обычной ствольной артиллерии. Бронированный вариант «Град-1» на модифицированном гусеничном шасси 2С1 «Гвоздика» был разработан, но так и не вышел из стадии опытного образца.

Пользователи

Ракета 9К55 «Град-1» была официально принята на вооружение Советского Союза в 1976 году. Было выпущено около 500 ракет-носителей. На вооружении СССР 9К55 Град-1 выпускался только для морской пехоты. Судя по всему, «Град-1» никогда не экспортировался, хотя в некоторых источниках Ирак указан как заказчик. После распада Советского Союза большая часть «Град-1» оказалась на вооружении России, а небольшое количество — в полудюжине бывших советских республик. Похоже, что «Град-1» до сих пор эксплуатируется ограниченно.

Состав системы

---

9П138

Ракета-носитель на базе шасси автомобиля ЗиЛ-131 6х6. Представлен в 1976 году. Имеет 36 стволов для ближнего действия 9М28 артиллерийского реактивного снаряда «Град». Обратите внимание, что крышка пусковой установки отличается от 40-трубной пусковой установки, используемой на штатной БМ-21 «Град».

9Т450

Специализированная машина для перевозки боеприпасов к системе 9К55 Град-1. Создан на базе обычного грузового автомобиля ЗиЛ-131 и оснащен стеллажами для размещения неупакованных 122-мм 9Артиллерийские реактивные снаряды серии М28. Впервые представлен в 1983 году, до этого использовались обычные грузовые автомобили.

Дополнительно может быть добавлена ​​машина аккумуляторной поддержки 9Ф380 на базе шасси ЗиЛ-131.

Подробнее

---

Факты 9П138

Общий

Происхождение

Советский Союз

Тип

Система залпового огня

Crew

3 on launch vehicle

2 on resupply truck

Dimensions

Weight

10.5 t combat load

Length

6.9 m

Width

2.5 m

Height

2.48 m

Основное вооружение

Тип

122-мм артиллерийский реактивный снаряд 9М28 «Град»

Пусковая установка

36-ствольная пусковая установка

Боеприпасы

3 ракеты, все готовы к стрельбе

0003

высота

0 до +55 °, руководство

Traverse

106 ° слева, 75 ° справа, Руководство

Скорость пожара

36 Ракты за 18 секунд

.

36 Ракеты за 7 минут

Время размещения

2,5 минуты

Время смещения

0,5 до 1 минуты

Шасси

Модель шасси

Zil-131 Грузовик

0002 Chassis type

Wheeled chassis, 6×6

Wheelbase

3.35 m + 1.25 m

Tread

1.82 m

Tire size

Automotive

Engine model

ZiL-131

Engine type

6-литровый бензиновый двигатель V8

Мощность

150 л.с. при 3200 об/мин

Трансмиссия

Механическая, 5 передних, 1 задняя

Топливо

340 л

0 90 2 0 90 2 0

0

Скорость

80 км/ч на дороге

Диапазон

525 км на дороге

Радиус поворота

20,2 М

Весовое соотношение

14,3 л.с./Т

. Обоплощное

14,3 л.с. Клиран

0,33 M

Стена

0,6 м

Тренше

1,0 М

Градиент

58 %

FORDING

1,4 М

Защита

9000 2,4 М

. 0002 Тип брони

Нет, Транспортное средство для мягкого кожи

NBC Система

NO

Smoke System

NO

Пожарная подавление

NO

Оборудование

Ночное видение

NO Управление

Ночное видение

NO . прицел установлен на пусковой установке

Радио

№

Медиа

---

9К55 «Град-1»

Ракета-носитель 9П138 на выставке в боевом положении.

Обратите внимание на интересный камуфляж.

Источник: Автор неизвестен

Авторские права: Авторские права принадлежат первоначальному владельцу.

Источник: Боевая машина.Артиллерийский реактивный снаряд серии М28.

Источник: Неизвестный автор

Авторские права: Авторские права принадлежат первоначальному владельцу. На базе грузовика ЗиЛ-131 6х6.

Источник: www.comelybenng.blogspot.com

Авторские права: Авторские права принадлежат первоначальному владельцу. Сообщается, что в Афганистане.

Источник: Автор неизвестен

Авторские права: Авторские права принадлежат первоначальному владельцу

9К55 «Град-1»

Ракета-носитель 9П138 системы 9К55 «Град-1» выставлена ​​в качестве памятника.

Источник: www.mapio.net

Авторские права: Авторские права принадлежат первоначальному владельцу.

Источник: Неизвестный автор

Авторские права: Авторские права принадлежат первоначальному владельцу

< Предыдущий > Следующий

Связанные статьи

---

БМ-21 «Град»

9К55 «Град-1» — более легкая система «Град», предназначенная для полкового использования.
