Что означают значки на панели приборов автомобиля

Приборы управления в машине имеют разные функции. Некоторые информируют водителя об активации отдельных устройств или функций —  например, освещения, другие сигнализируют об отказе. Есть настолько серьезные сигналы, что один из вариантов — остановиться и вызвать эвакуатор. Когда нужно реагировать сразу после загорания лампочки в машине, а когда можно смело ехать в мастерскую спустя время? А что означают эти значки в машине на панеле?

 Контрольные лампы в автомобиле могут удивить даже опытного водителя.

Элементы управления в машине — виды

Элементы управления на приборной панели можно разделить на три группы:

• сигнальные или информационные огни могут быть синими или зелеными. Не о чем беспокоиться — они только информируют о функциях, включенных в автомобиле.
• сигнальные лампы оранжевого или желтого цвета. Их задача — предупредить о надвигающейся неудаче. Когда один из них загорается, мы можем продолжить движение, но в ближайшем будущем мы должны посетить автомобильную мастерскую.
• индикаторы тревоги отмечены красным. Это серьезный вопрос. Лучше всего оставаться в безопасном месте и вызвать эвакуатор, который доставит вас в ближайшую мастерскую.

 Внимание! Стоит помнить, что некоторые производители используют индивидуальную маркировку, и описание элементов управления на приборной панели также может отличаться. В статье представлены только самые популярные символы. В случае сомнений обратитесь к руководству по эксплуатации автомобиля.

Информационные огни в машине

Ближний свет. Их активация обозначена зеленой графикой, на которой установлен отражатель с четырьмя диагональными полосами.



Передние противотуманные фары. Сигнализация также зеленого цвета и показывает отражатель с тремя полосами, которые обрезаны волной.



Указатель поворота. Элементы управления имеют различную форму в зависимости от бренда. Обычно это зеленые стрелки в верхней части приборной панели.



Круиз — контроль. Зеленый символ спидометра с внешней стрелкой, показывающей скорость, означает, что круиз-контроль включен.



Дальний свет, символ, представляющий отражатель с тремя или четырьмя горизонтальными полосами. Он сообщает о «длинных» огнях.

Задние противотуманные фонари. Помечено символом прожектора с полосами, которые подсвечивают желтый или оранжевый.

Сигнальные огни в машине

Запас топлива. Значок небольшого дистрибьютора предупреждает о необходимости посещения АЗС.

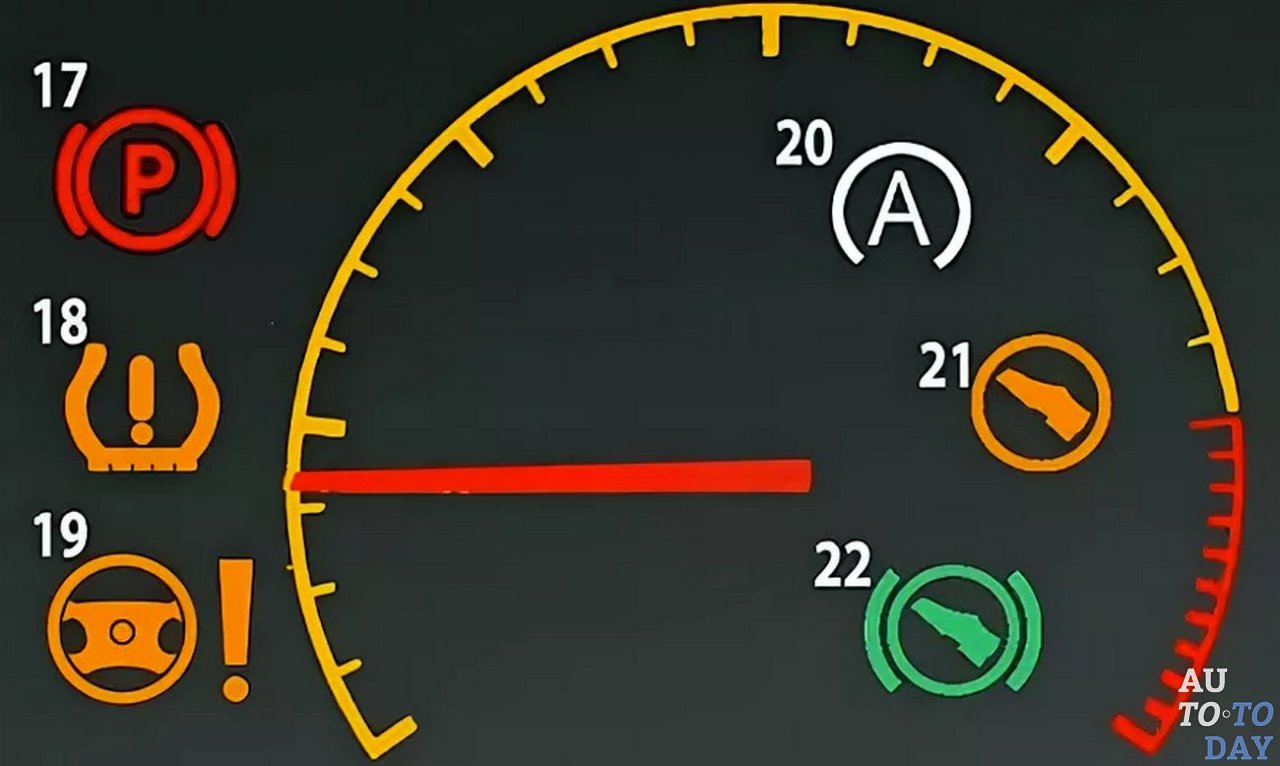

Давление в шинах. Датчики давления в шинах установлены во всех новых автомобилях. Некоторые из них очень развиты и показывают температуру резины. На приборной панели низкое давление воздуха обозначено небольшим колесом 3/4 с протектором и восклицательным знаком внутри.



Отказ освещения. Проблема с освещением обозначается лампочкой с восклицательным знаком. Нередко случается, что предполагаемый сбой в действительности не происходит, и это только ошибка неточной системы.



Индикатор системы впрыска топлива (Проверьте двигатель). Эта проблема иллюстрируется с помощью значка, представляющего прямоугольный блок двигателя. Отказ системы впрыска может стать началом более серьезных проблем



Свечи накаливания. Отказ обозначается значком, на котором сплетены две нити, растекающиеся по разным сторонам.



Коробка передач. Шестерня с восклицательным знаком в середине ничего хорошего не значит. Общий ремонт автоматической коробки может стоить прилично. Не стоит игнорировать этот контроль.



Подушка на пассажирской стороне. Отключение боковой подушки безопасности пассажира обозначается лампой с сидением, обращенным назад. Если индикатор не гаснет, хотя подушка должна быть включена, обратитесь в сервисный центр.



Управление в машине.

Аккумулятор. Если прямоугольный значок с плюсом и минусом станет красным, у нас проблема с системой зарядки. Наиболее распространенная причина лежит в генераторе или аккумуляторе.



Высокая температура хладагента. Эта ошибка обозначена символом термометра, установленным перпендикулярно двум волнам. Проблему нельзя недооценивать — в противном случае двигатель может перегреться.



Усилитель руля. Рулевое колесо красного цвета и восклицательный знак являются признаком того, что что-то происходит с гидроусилителем руля.    Красный цвет элемента управления не всегда может указывать на неисправность. Это может быть, например, символ ручного тормоза.



Низкий или минимальный уровень моторного масла. Низкий уровень сигнализируется кувшином с каплями и минимальным штыком с каплей внизу.



Тормозные колодки. Если есть свет, на котором появляется круг, и линии с обеих сторон прерываются, блоки, вероятно, следует заменить.



ABS. Индикатор с этим сообщением появится, например, когда у вас возникнут проблемы с датчиком. Неисправность нельзя недооценивать, потому что эта система очень полезна при внезапном торможении.



Общий показатель. Элемент управления показывает треугольник с восклицательным знаком внутри. Его появление сигнализирует об отказе одной из важных систем, но — обычно — без подробностей.



Автомобильные фары.

Контрольные лампы имеют разные функции. Некоторые из них призваны облегчить нашу жизнь, другие предупредить нас о проблемах. Однако вам определенно не нужно их бояться. Производители создают их с учетом безопасности и комфорта водителя. Иконки в автомобиле помогут нам распознать и решить проблему до того, как она превратится в более серьезную неисправность. Поэтому надо знать важность органов управления в автомобиле, а в случае появления сообщений о неполадках немедленно переходить к сервисному контролю.

Обозначение значков на приборной панели автомобиля

Автор admin На чтение 5 мин. Просмотров 377

Это только кажется, что если автомобиль железный, то он не может разговаривать и у него нет никаких эмоций. Он может весело играть тем грузом, который вы не закрепили, погромыхивая им на всех кочках, уныло поскрипывать всеми своими шарнирами, пробираясь по грязи и бездорожью, или устало пощелкивать хорошо потрудившимся двигателем, добравшись до дома. А ещё есть приборная панель автомобиля, на которой всегда видно его текущее состояние.

Зачем знаки на приборной панели

Согласно классическому определению приборной панелью называется место, где собраны измерительные и контрольные приборы. Еще не слишком давно на приборной панели было не слишком много разных измерителей, индикаторов и указателей, и разобраться с ними не составляло никакого труда. Однако по мере совершенствования автомобиля появлялись новые датчики, следом за этим выводились новые знаки на приборную панель, и со временем для многих водителей все эти символы превратилось в настоящую китайскую грамоту.

Однако не стоит расстраиваться, даже если вы не сможете сразу запомнить пиктограммы и обозначения значков на приборной панели, часть из которых приведена выше. Во многом этот процесс усложняется тем, что для каждого автомобиля существует свой набор символов, отображаемый на приборной панели, связанный с его конструктивными особенностями, наличием на его борту тех или иных устройств (комплектации автомобиля) и тем, какие установлены датчики.

Можно, конечно, запоминать все индикаторы и пиктограммы, и это, безусловно, самый правильный подход, позволяющий ориентироваться в текущем состоянии вашего железного коня. Однако существует другой, достаточно простой вариант, позволяющий оценить состояние автомобиля без знания содержания обозначения каждой пиктограммы.

Цвет значка имеет значения

В этом случае надо обратить внимание на цвет высвечиваемых значков на приборной панели. Перед запуском двигателя автомобиля поверните ключ зажигания, но не запускайте мотор. На приборной панели при этом вспыхнут обозначения многочисленных индикаторов, пиктограмм и символов самого разного цвета – красного, желтого и зеленого. Это свидетельствует, что индикаторы все исправны и самодиагностика в автомобиле работает.

При запуске двигателя подсветка всех значков на приборной панели, особенно красного цвета, должна прекратиться. Светящиеся индикаторы и символы красного цвета служат для обозначения аварийной или близкой к ней ситуации. В этом случае самый оптимальный выход – попасть на СТО, если возможно – то своим ходом. Особого внимания на приборной панели должен заслуживать символ давления масла, его изображение приведено ниже:

При его появлении обязательно необходимо проверить в двигателе уровень масла, убедиться в отсутствии следов утечки масла, и в тех случаях, когда масло есть в системе, можно рискнуть отправиться своим ходом на СТО. Если имеется запас масла, то можно его долить, но все равно ехать вам только до автосервиса.

Нет, вообще-то ехать можно куда вздумается, но когда не устранена потеря давления масла, то можно если не распрощаться, то надолго расстаться со своим автомобилем.

Именно красный цвет индикаторов на приборной панели свидетельствует об аварийной ситуации на борту автомобиля. Другой цвет, который должен вызвать у вас повышенное внимание, – это жёлтый. Примером может служить всем известный символ CHECK желтого цвета на приборной панели.

В этом случае ситуация не настолько критическая, чтобы требовался немедленный осмотр и ремонт машины. Если на приборной панели горит подобный символ, то он свидетельствует о наличии некритических неисправностей инжектора, для устранения которых надо принять своевременные меры.

Все остальные индикаторы обычно служат в роли информационно-справочных и бывают чаще всего зеленого, в крайнем случае — какого-то другого цвета, например синего, как указатель включения дальнего света. И хотя их внезапное загорание, при работающем двигателе, не сулит ничего хорошего, но свечение на панели подобных индикаторов не носит фатального характера, а в случае индикации световых приборов (ближний, дальний свет, противотуманки) просто информирует об их включении.

Несколько слов об индикации других неприятностей

Общий список неприятностей, о наличии которых предупреждают знаки на панели приборов, приведены выше, но лучше всего запомнить хотя бы ещё два индикатора, и оба красного цвета.

Появление такого знака на панели, свидетельствует в первую очередь об износе тормозных колодок, хотя могут быть и другие причины, вызвавшие его появление. Понятно, что ничего хорошего в этом нет, тормоза такая вещь, с которой лучше не шутить. Если датчики говорят, что колодки износились, скорее всего, так и есть.

А этот символ свидетельствует о состоянии генератора/аккумулятора. Его появление говорит либо о низком напряжении АКБ, либо об отсутствии зарядки со стороны генератора и его неисправности. Что, в общем-то, может служить предвестником скорых неприятностей, если своевременно не принять нужных мер по их устранению.

Независимо от того, знаете вы или нет, о чем символизируют индикаторы на приборной панели, появление светящихся желтых и особенно красных символов должно привести к установлению причин появления этих символов и, как минимум, к визиту на СТО.

Панель приборов призвана:

• информировать водителя о работе приборов;
• вовремя сообщить о неисправности.

Мне нравится2Не нравится

Что еще стоит почитать

10 групп символов на приборной панели, которые должен знать каждый водитель

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:
Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

• Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.
• Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.
• Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:
Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.
Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.
Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.
Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).
Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.
Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.
Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.
Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.
Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме.
Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе.
Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.
Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла.
Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал.

На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС.
Когда такая лампочка постоянно горит – значит ASR не работает.
На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.
Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.
Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда.
Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы».
Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.
Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения.
Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла.
Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).
Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек.
Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают.

Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления.
Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости.
Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее.
Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом.
Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.
Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.
Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации.
Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить.

Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.
Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.
Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Не нашли ответ на свой вопрос?
Спрашивайте в комментариях. Ответим обязательно!

Обозначение значков на приборной панели: 10 групп символов

Информационными сигнальными значками оснащена приборная панель каждого автомобиля. С их помощью водитель всегда остаётся в курсе происходящего и своевременно получает информацию о состоянии машины.
Индикаторы на современных автомобилях более информативные и привлекательные, но их настолько много, что неопытные водители часто недоумевают. Даже не все опытные водители знают обозначение символов на приборной панели.
Как расшифровать значение индикаторов, и какие из них наиболее важные? Есть ли разница между символами на приборной панели бензиновых, дизельных и гибридных авто?

Конструкция современного автомобиля представлена комплексом сложнейших дизайнерских, конструкторских и технологических решений.
Благодаря электронному оборудованию управление стало более простым и комфортным, а информация о состоянии всех узлов выводится на панель бортового компьютера.
Количество значков постоянно увеличивается, что превращается в настоящую информационную атаку для водителя.

• Запомнить обозначение символов на приборной панели становится всё сложнее, и если мануал по вашему автомобилю не всегда под рукой, представленные далее расшифровки символов и индикаторов позволят своевременно понять, что происходит, нужно ли что-то предпринимать.
• Дополнительно рекомендуем прочитать статью, которая целиком и полностью посвящена расшифровке цифр и букв на шинах.

Классификация по цвету

Загорающиеся под значками лампочки принято классифицировать по цвету на три категории.

Красный цвет загорается зачастую в случае серьёзных неисправностей или проблем с безопасностью. Также это может быть напоминание, например, о включении стояночного тормоза.

Во время работы двигателя может загораться значок инжектора или check, который указывает о неисправности электронной системы двигателя или ошибках в его работе.

Компьютерная или самодиагностика позволит определить точную причину.

Знак свечей накала является аналогом предыдущего индикатора для дизельного автомобиля. Если ошибки отсутствуют, после прогрева двигателя значок должен погаснуть.

Лампы систем управления и контроля

Далее рассмотрим, какую информацию могут нести контрольные лампы панели приборов и индикаторы систем управления. Наиболее распространенные символы, которые указывает на работу антипробуксовочной системы. Зелёный цвет сообщает о нормальной работе, жёлтый – о неполадках:

• индикаторы определяют, как двигаться – на подъёме или спуске;

Индикаторы системы устойчивости

Значки системы устойчивости расшифровываются следующим образом:

• система стабилизации машины отключена;

Специальные индикаторы

Специальные индикаторы связаны с функциональными особенностями автомобиля. Зелёный цвет указывает на активность определённой функции. О наличии проблем сигнализирует жёлтый и красный цвет.

Двигатель необходимо продиагностировать для определения проблем с мощностью.Красный указывает на критическую проблему в электромобиле, движение желательно прекратить. Мощность может быть понижена, активируется аварийный режим. При жёлтом индикаторе проблема некритическая.

Индикаторы дизельных авто

Приборная панель дизельных автомобилей оснащена дополнительными индикаторами, которые имеют следующую интерпретацию:

• необходимо заменить сажевый фильтр;

Значки внешних световых приборов

К значкам внешних световых приборов относятся следующие символы.

Включённое наружное освещение.

Одна из наружных ламп не работает.

Дальний свет включён.

Активация системы автоматического переключения дальнего и ближнего света.

Система автоматической регулировки угла наклона света фар нуждается в ремонте.

Отключение системы адаптивных фар. Неисправность системы при мигании индикатора.

Активация системы автовключения ближнего света.

Одна или несколько ламп стоп-сигнала перегорели.

Включение габаритных огней.

Включение противотуманных фар.

Включение задних противотуманных фар.

Активирована аварийная сигнализация или сигнал поворота.

Выводы

Значков на приборной панели действительно много и запомнить все значения достаточно сложно, но изображения зачастую интуитивно понятны. К тому же распределение индикаторов по цветам позволяет определить, как срочно необходимо решать проблему. При загорании одного из красных индикаторов воздержитесь от использования авто, пока не проведёте техническое обслуживание.
(Пока оценок нет) Загрузка…

Что означают значки на приборной панели: путеводитель по всем маркам и моделям

Чем современнее автомобиль — тем больше у него функций и опций, различной электроники и блоков управления. Вряд ли существует хоть один водитель, который, впервые садясь за руль своей новой машины, точно знал весь арсенал его возможностей.
Значки и пиктограммы, что россыпью загораются на приборном щитке при повороте ключа, остаются неведомыми иероглифами ровно до тех пор, пока машина не начнет вести себя возмутительно. В этот миг счастливый шофер замечает «новенького» — пиктограмму, которая раньше тухла в момент пуска двигателя.
Прежде чем искать эвакуатор, надо запомнить одно простое правило: зеленый значок — едем, желтый — едем на сервис, красный — едем на сервис на эвакуаторе. Языком протокола это звучит как информационная, предупреждающая и запрещающая пиктограмма соответственно. А теперь расставим все точки над i.


Зеленый свет

Зеленый индикатор на приборной панели означает активацию и нормальную работу одной из систем автомобиля. Начиная от фар ближнего света и заканчивая активным круиз-контролем — на щитке загорится «зеленый» в момент подключения. Бояться таких пиктограмм ни в коем случае не стоит, а с расшифровкой активированной функции и поиском органа ее управления поможет мануал — инструкция по эксплуатации автомобиля.
Наиболее популярными зелеными сигналами являются:

• Ближний свет — если автомобиль оснащен режимом «авто», то индикатор может отличаться от стандартного литерой А
• Габаритные огни — должны быть включены всегда
• «Поворотники» и «аварийка» — если индикатор моргает слишком быстро, значит, перегорела одна из ламп
• Системы помощи при спуске/подъеме в гору — доступны на многих современных внедорожниках и кроссоверах, помогают водителю выбрать верную и безопасную манеру преодоления сложного рельефа местности. Часто могут быть активированы только во внедорожных режимах
• Различные вспомогательные системы при езде по бездорожью — подключение полного привода и различных блокировок
• Круиз-контроль — при активации системы появится зеленый значок с пиктограммой спидометра, а при выборе скорости и включении системы — еще один
• Экономичные режимы работы двигателя — доступны на многих современных автомобилях и отображаются символами деревьев, листиков либо аббревиатурой
• Однако есть среди «зеленых» и редкие пиктограммы, которые могут смутить даже опытного шофера:

Крест в шестерне — предлагает водителю автомобиля с механической трансмиссией перейти на повышенную передачу. Аналогична пиктограмме со стрелкой вверх и словом SHIFT

Литера P пеленгует конус — активирована работа парктроника

Ключ с восклицательным знаком — система бесключевого доступа инициировала ключ, можно заводить двигатель

Две линии и пунктир между ними – система слежения за полосой движения

TOW — американская пиктограмма, обозначающая подключение режима буксировки прицепа

Sport — активация спортивного режима

READY — полная зарядка батареи гибридного автомобиля

EV MODE — движение исключительно на электротяге, без использования ДВС, у гибрида

Одним словом, такой индикатор смущать не должен. Основная их часть хорошо знакома каждому закончившему автошколу, а новые, актуальные для конкретного автомобиля, быстро станут понятными в процессе эксплуатации.  С появлением на приборной панели любого индикатора зеленого цвета можно смело продолжать движение.

Желтый свет

Желтая пиктограмма означает неисправность одной из систем и чаще всего сигнализирует о проблемах в электрике транспортного средства. Самым известным и пугающим символом из этой подгруппы является знаменитый Check Engine, который на самом деле уведомляет о проблемах с электроцепями двигателя, а не о конструктивной гибели мотора. Разрушим очередной миф: продолжить движение с горящим на приборном щитке «чеком» можно, но лучше направить колеса в сторону СТО. Наиболее частыми причинами появления этой пиктограммы на щитке являются забитый катализатор и вышедшая из строя катушка зажигания. Симптомы — ощутимое уменьшение мощности и некорректная работа ДВС.
Кстати, наступающая весна с грядущими повышенной влажностью и обильными осадками из года в год зажигает множество значков Check Engine!
Помимо легендарного «чека» желтым на приборном щитке высветятся:
ABS — неисправность антиблокировочной тормозной системы. Физически проявляется так: АБС будет либо постоянно срабатывать даже на сухом асфальте, либо не работать вообще
Восклицательный знак в круге — неисправность электрического стояночного тормоза
Колесо и восклицательный знак — давление в одном из колес пониженное, надо проверить. В современных автомобилях можно узнать подробности, даже не выходя наружу — бортовой компьютер подскажет, которое из колес требует внимания.
Занос в треугольничке — деактивирована противозаносная система. Если пиктограмма загорелась не по воле водителя, то система отключилась в связи с неисправностью. Первым делом следует проверить предохранитель. Он находится в подкапотном блоке.
Ключ в желтом — иммобилайзер автомобиля не обнаружил ключ. Пора проверить батарейку!

• Снежинка — автомобиль определил отрицательную температуру за бортом
• Желтый рожковый ключ — межсервисный интервал подходит к концу, пора записаться на ТО
• Помимо вышеуказанных типичных обозначений желтый сегмент включает огромное количество сложных и уникальных символов:

Чашка горячего, но безалкогольного напитка — пора отдохнуть. Есть на многих старых американских машинах.
Загорается в зависимости от настроек системы: самые простые — после определенного количества часов езды без остановок, в более продвинутых моделях ассистент слежения за усталостью ориентируется на изменившиеся манеры водителя. Порой такой сигнализатор может включиться, когда вы едете по плохой дороге и постоянно уворачиваетесь от ям.
Желтый восклицательный знак, окольцованный стрелкой — проблемы в системе старт-стоп
«Однорукий робот» — это заправочная колонка с вилкой, а именно индикатор низкого заряда батареи у электромобиля
Черепашка в желтом круге — мощность двигателя ограничена. Причиной может стать перегрев.

Ракеты над водой — проблемы с выхлопом у дизельного авто

Заправочная станция под дождем — очень редкая пиктограмма, встречается только на древних автомобилях с мотором на тяжелом топливе. Гласит о наличии воды в топливной системе

Странный сосуд с круглыми предметами внутри — этот образ, взятый из древнеегипетских фресок, подсказывает водителю о проблемах с сажевым фильтром.

Автомобиль, разделенный надвое восклицательным знаком — проблемы в электронике. Сегодня все чаще заменяется желтым же восклицательным знаком в треугольнике

Две желтых петли — прогрев свечей накаливания. Пока символ не погаснет, автомобиль не заведется.
Громкоговоритель с надписью AUTO — как ни странно, эта пиктограмма гласит о недостатке масла в трансмиссии. Никогда не угадаешь!
Червяк ползет к замку — неисправность прицепного устройства
Продолжить движение в таком случае можно, но делать это следует крайне осторожно, в аккуратном режиме. Медленно добраться до автосервиса или потихоньку доехать до парковки, где первым делом открыть ту самую инструкцию по эксплуатации.

Красный свет

Красный индикатор на приборной панели автомобиля запрещает дальнейшую эксплуатацию до момента решения проблемы. Неисправность часто сопровождается звуковым сигналом и восклицательным знаком в треугольнике уже красного цвета.
Самые распространенные и массовые красные пиктограммы расшифровываются следующим образом:
Аккумулятор — заряд батареи недостаточный. Требуется замена самого аккумулятора или ремонт генератора
Лейка — мойка автомобиля не поможет. Необходимо долить моторного масла.

• Красный значок поднятого ручника — либо поднят парковочный тормоз, либо в системе не хватает тормозной жидкости
• Перечеркнутый сидячий человек — пристегните ремни, готовимся к взлету!
• Автомобиль с распахнутыми дверьми, вид сверху — одна из дверей не закрыта
• Рулевое колесо с восклицательным знаком — неисправно рулевое управление, проблема в электро- или гидроусилителе.
• Автомобиль в красном треугольнике — так датчики предупреждают о сокращении дистанции до впередиидущего авто
• Среди «красных» очень много непонятных индикаторов, которые чрезвычайно сложно расшифровать. Например:
• Чемодан с ручкой и стрелкой посередине — так отображается низкий уровень охлаждающей жидкости
• Привязанный человек отбивает рукой большой шар — неисправность подушек безопасности
• Восклицательный знак в шестерне — ошибка или деактивация штатной сигнализации
• Красный рожковый ключ — так на многих авто отображается критическая поломка трансмиссии

R. DIFF.TEMP — перегрев межколесного дифференциала
Увидев тревожный значок, не стоит сразу вызывать «скорую». Многие «проблемы красного цвета» можно решить за долю секунды: закрыть дверь, пристегнуть ремень безопасности, опустить стояночный тормоз, долить масла и «тормозухи». Если же неполадка серьезнее, то предстоит долгое ожидание и поездка в сервис «на лафете». Добираться до помощи на своих четырех не следует — это не безопасно.

Бонус: белые и синие пиктограммы

Помимо символов «светофорной» расцветки на приборном щитке могут быть значки синего и белого цвета. Как правило, они также подсказывают водителю об активации той или иной функции и несут исключительно информационный характер.
Синим выделено:
Включение фар дальнего света. При наличии системы автоматического включения может активироваться и выключаться самостоятельно.
Пиктограмма низкой температуры охлаждающей жидкости. Часто встречается на дизельном коммерческом транспорте, а также на автомобилях, где не предусмотрена отдельная шкала температуры антифриза. Гаснет после прогрева до рабочих показателей.

Активация заднего противотуманного фонаря

Белым чаще всего выделяют информационные сообщения, причем каждый автопроизводитель делает это согласно своим личным убеждениям.

Литера I — поступило сообщение от одного из ЭБУ

Гаечный ключ — на многих японских авто информация о необходимости пройти техническое обслуживание реализовано с помощью белой пиктограммы гаечного ключа

Лист со стрелочкой — загрязнение воздушного фильтра

Человек с перечеркнутым мячом в белом — деактивация подушки безопасности переднего пассажира. Необходимо произвести при установке на переднем сиденье детской люльки

За спрос денег не берут, так что не стесняйтесь в любой сложной ситуации позвонить в дилерский центр и задать вопросы, какими бы детскими и глупыми они ни показались. Знание — сила! Например, первый звучит следующим образом: можно ли скидывать клемму с аккумулятора и что будет с автомобилем после? Многие проблемы даже в современных машинах решаются с помощью ключа «на 10».

Полная расшифровка значков на приборной панели автомобилей VAG (и что с ними делать)

Категория: Секреты вашего авто.
Мы уже писали о расшифрове ошибок и рассматривали часто встречающиеся надписи на панели приборов автомобиле концерна VAG.
А сегодня рассмотрим значки и сигналы, которые загораются перед водителем в случае неисправности в системах и узлах автомобилей. И  поймем, какие действия предпринимать водителю.


Значок аккумулятора информирует о том, что напряжение в бортовой сети упало. Стоит проверить уровень заряда. И получает ли АКБ питание от генератора.

Красная загоревшаяся масленка предупреждает о том, что уровень масла в системе смазывания двигателя упал. В норме этот значок загорается сразу после включения зажигания и сам по себе гаснет через пару секунд. Если не гаснет – проверяем уровень масла щупом, смотрим утечки.

Неисправность тормозной системы. Чаще всего – водитель забыл снять машину с “ручника”. Или колодки совсем изношены. Или снизился уровень тормозной жидкости.

• Иногда появление такого значка связано с тем что датчик уровня тормозной жидкости вышел из строя и дурит.
• Нужно проверить ручник, долить тормозную жидкость, проверить шланги и патрубки тормозной системы на герметичность.
• Если после всех мероприятий значок не гаснет – вызывайте эвакуатор.


Возникла неисправность в системе подушек безопасности. В нужный момент они просто не сработают. В зависимости от модели автомобиля, предупреждающий значок может быть в форме рисунка или надписи AIRBAG / SRS. В норме, такой значок загорается после включения зажигания и гаснет спустя пару минут.  Если не гаснет или зажигается во время движения, стоит искать причину. Их много: от повреждения датчика до некорректного восстановления подушек безопасности после аварии.


Неисправность в системе ABS. В норме такой значок пропадает сам после того, как завели автомобиль. Причины поломки разнообразны – от окислившихся контактов до сгоревшего предохранителя. Ехать можно, но ABS не сработает.

Значок сообщает о проблемах в системе стабилизации (курсовой устойчивости) автмообиля.  Как правило, причина связана с выходом из строя датчиков – угла поворота или включения стоп-сигналов. Реже выходит из строя датчик давления тормозной системы. Ехать можно, но диагностику откладывать не стоит.

Если такой значок желтого цвета, это просто предупреждение об адаптации системы рулевого управления. А вот если такой руль горит красным – отказала система ГУР или ЭУР. Проверять (и менять) нужно жидкость ГУР, датчики, предохранители, тросики и т.п.

Опасный знак. Сигнализирует о перегреве мотора. Продолжать движение нельзя. Стоит проверить (долить) уровень антифриза, посмотреть патрубки и радиатор системы охлаждения двигателя на герметичность, проверить датчики и вентилятор.

Еще один опасный значок для бензиновых автомобилей. “Чек двигателя”, если он загорается на работающем моторе, сообщает о неполадках в работе двигателя. Причину нужно выяснять и устранять. Это может быть проблема с системой зажигания (свечи, катушки), сбои в работе датчиков (в холода), из-за чего двигатель получает обедненную смесь, и другие неприятности.  Здесь нужна компьютерная диагностика. Ездить с “чеком” нельзя. Иногда появление такого значка сопровождается отключением некоторых систем автомобиля – до тех пор, пока неисправности не будут устранены.  Система EPC – Electronic Power Control – при обнаружении неисправности в работе двигателя принудительно снижает подачу топлива в камеру сгорания.

Значок свечей накаливания на дизельных автомобилях выполняет ту же роль, что и значок Check Engine на бензиновых. Сигнализирует о неисправностях в работе мотора. В норме, он должен потухнуть спустя пару секунд после запуска двигателя, когда свечи накаливания прогреваются.

Предупреждает о проблемах с катализатором. В сочетании с падением мощности двигателя: катализатор перегрелся.Причина – плохая пропусная способность или сбои в механизме зажигания.   Если катализатор вышел из строя, расход топлива сильно увеличится.

 Сигнал о неисправности в системе очищения выхлопаных газов. Часто появляется после заправки сомнительным топливом или связан с выходом из строя датчика лямбда зонда. Не критично, но нужна диагностика.

Неисправность антипробуксовочной системы – Anti-Spin Regulation. Помимо двух этих вариантов исполнения значка, есть и третий – машинка на скользкой дороге. Блок управления ASR работает в паре с датчиком системы ABS. Поэтому проблему нужно диагностировать.

Индикатор системы стабилизации кузова. Загорается на скользкой дороге, сигнализирует о том, что система активировалась.  Но если с таким значком повяляется рядом треугольник, ключ или зачеркнутый замок – система неисправна, электронный помощник не работает.

В расширительном бачке заканчивается жидкость омывателя стекла. Если после долива лампочка продолжает гореть – вероятно, засорен датчик уровня омывайки, или сама жидкость опознается бортсистемой как неподходящая.

Одна или несколько дверей машины не закрыта. Или багажник. Если все закрыто – повреждены контакты проводки дверей (концевые выключатели).

 Пора провести техническое обслуживание автомобиля. Это просто информационный символ, как правило, после плановых работ его сбрасывают.

 Значок иммобилайзера. В норме – моргает, когда автомобиль закрыт и включена противоугонная система. Если горит постоянно, иммобилайзер не активирован, не может считать метку с ключа или противоугонная система неисправна.

 Если машина закрыта и мигает этот значок – все хорошо, штатная противоугонная система работает. А вот если такой значок загорается при попытке завести открытый автомобиль, это неисправность в работе системы. И завести машину не получится.

Это значок ошибки EPC. Она говорит о неисрпавностях в работе двигателя или о поломке в электронной части трансмиссии. Чаще всего, вызывается сбоем датчиков. Выявить и устранить проблему нужно как можно быстрее. Продолжать движение не стоит. Вызывайте эвакуатор и отправляйтесь на диагностику.

Обозначения значков на панели приборов

Советы
По мере развития электрооборудования машины становились все умнее, облегчая процесс диагностики и повышая уровень общения с пользователем.
Если говорить о технических неисправностях, то контакт между живым механизмом и зачастую бездушным человеком происходит как посредством симптоматической информации, так и визуальными предупреждениями, игнорировать которые иной раз невозможно, да и попросту небезопасно.

Даже не самые современные модели имеют множество разных индикаторов. Все они очень важны, но некоторые особенно – изменения, происходящие с машиной, далеко не всегда можно ощутить с водительского места.

Начинающиеся проблемы с тормозной системой, рулевым управлением или подвеской “пилот” должен почувствовать каждой клеточкой своего тела еще до “цветомузыки” на передней панели. Зато каждый растяпа может перегреть мотор или не уследить за уровнем масла, и лишь индикация предупредит его о риске фатальных поломок.

Система оповещения предназначена в первую очередь именно для сидящего за рулем и водителю крайне желательно в ней разбираться. Особо отметим, что далеко не все “иконки” сообщают о технических проблемах – многие указывают только на штатное функционирование.
Значение большинство значков воспринимается на интуитивном уровне и при этом все они имеют соответствующий “смысловой” цвет. Зеленые или синие изображения не несут тревожных сведений, а лишь указывают водителю на выполнение штатных сервисных функций.
Если засветилась желтая или оранжевая “иконка” – настораживаемся.
Значит, в одной из систем железного “коня” обнаружена неисправность, которую не следует игнорировать, или он просит заехать на сервис для выполнения сервисных процедур.

Но в некоторых случаях предупреждающий колер может быть связан также с работой одной из важных функций автомобиля, требующей напоминания водителю в силу разного рода ограничений или эксплуатационных условий.

Для индикации риска серьезных неисправностей логично выбран красный цвет. В большинстве случаев речь может идти о вероятности отказа в одной из систем и даже риске аварии.
Данные символы в первую очередь связаны с работой осветительных приборов: информируют о включенной аварийной сигнализации (“аварийке”) и указателях поворота стрелками, напоминают о габаритных огнях, дневных ходовых огней, фарах ближнего света и противотуманных фарах схематичными изображениями источника света. При этом, задние “противотуманки” обычно отображаются на панели приборов желтым символом чтобы не было путаницы, а дальний свет – контрастным синим, дабы водитель видел его даже периферийным зрением и помнил, что может слепить встречных.
Соответствующие зеленые символы закреплены за круиз-контролем. Бортовая система проинформирует водителя об активации “автопилота” схематичным изображением машины и/или спидометра и такими надписями как CRUISE, SET, ACC (Adaptive Cruise Control).
Буквы TRAC или ACTIVE TRAC напомнят “пилоту”, что на страже его здоровья и жизни стоит противобуксовочная система, а литеры PWR и вовсе ободрят: задействован мощностной режим в коробке передач. Что до экологично-экономичного пресета в системе выбора режимов движений (ECO, ECO MODE или полоски вокруг спидометра как на Honda), то ему сам бог велел сиять зеленым.

У кроссоверов и внедорожников предусмотрен свой арсенал значков особого назначения. Специфика эксплуатации современных машин данного типа предусматривает ряд ассистирующих на бездорожье систем, например, функцию помощи при спуске с горы.

Загорелась “иконка” с профилем вездехода катящегося с холма? Можно ехать! Оффроудный круиз-контроль, позволяющий поддерживать постоянную “ползучую” скорость на бездорожье, отображается не только схематичной картинкой с машиной на пересеченке, но может и сообщением, как на Toyota Land Cruiser: “CRAWL is activated”.
Другие активные “помощники” также подсвечиваются зеленым, например, принудительное включение парктроника у некоторых автомобилей оповестит водителя зеленой буквой P.
Часто адаптивная подвеска информирует о выбранном режиме надписью (например, SPORT или COMFORT) и стилизованным изображением амортизатора.

Наконец, электромеханический стояночный тормоз укажет на работу в штатном режиме символом – кружком и надписью HOLD, либо AUTO HOLD или просто HOLD.

В большинстве случаев красные значки не сулят ничего хорошего. Исключением можно считать круг с литерой P – напоминание о том, что с затянутым ручным тормозом далеко не уедешь.
Их великое множество и несметное количество, равно как и поводов для предупреждения водителя. Упомянуть все в рамках одного материала вряд ли получится, но по основным, которые надо знать, пройдемся.
Некоторые желтые знаки понятны не сразу, особенно, если водитель начинающий или, например, доселе попросту их не видел.

Допустим, случилось критическое снижение уровня охлаждающей жидкости, грозящее перегревом и серьезными повреждениями двигателя – на приборке появится схематичное изображение резервуара с антифризом на дне. Встречаются и другие символы, но, пожалуй, именно этот лучше всего воспринимается интуитивно.

Машины, оснащенные системой контроля за давлением в шинах, предупредят о необходимости расчехлить компрессор символом со спущенным колесом и восклицательным знаком. Обычно это происходит, если одна или несколько покрышек сдулась на четверть и более от номинального значения.

Желтые иконки стоят на страже работы систем активной безопасности. В зимнее время года или просто на мокрой дороге бывает водителю подмигнет изображение автомобиля со следами-зигзагами в треугольнике или без него – не волнуйся, хозяин, это функция курсовой устойчивости только что уберегла тебя от разворота.
Деактивация ассистентов активной безопасности тоже отмечается желтым. Водитель решил “усыпить” трэкшен-контроль или отказывается от помощи системы курсовой устойчивости? На приборке загорится TCS OFF, TRAC OFF, DSC OFF.
Название систем варьируется в зависимости от производителя, поэтому возможны варианты.

То же самое и с пассажирской подушкой безопасности – о ее бездействии поведает “иконка” с человечком и перечеркнутым кругом, либо, скажем, тревожный сигнал SIDE AIRBAG OFF.

Полноприводная трансмиссия часто оповещает водителя о своей активности не зеленой, а яркой желтой символикой – некоторые режимы, о которых нельзя забывать, допустимы лишь в определенных условиях.
В данном случае все элементарно – обозначения понятные и наглядные, да и пользователи подобной техники часто достаточно продвинутые. Например, расшифровка символа 4LO или 4×4 LOW очевидна – включена понижающей передача.
Активация блокировок дифференциалов вероятнее всего отобразится посредством трансмиссионной схемы с крестиками. Блокировка межосевого дифференциала – это надпись LOCK на соответствующем изображении.

Авто с дизельными двигателями и, соответственно, набором своих “иконок”, обусловленным конструктивными особенностями, – отдельный разговор. В моторах с воспламенением от сжатия есть свечи накаливания, о прогреве которых говорит спираль. По мере прогрева и отключения свечей индикация гаснет.

При забитом сажевом фильтре и необходимости его регенерации вы увидите несколько вариантов значков. Каждый из них укажет на необходимость “что-то сделать” с выпускной системой даже автомобилисту, доселе их не видевших и не знакомых с проблемой, чего не скажешь об индикации воды в солярке и призыву к обслуживанию системы очистки топлива.
Лишь встречающийся вариант с заправочной колонкой и каплями воды, интуитивно понятен.
Могут быть как желтые, так и красные. На последние значки следует обращать повышенное внимание, ибо они буквально кричат водителю о риске критических поломок и невозможности дальнейшей эксплуатации. Значение их следует помнить, как “Отче наш”, а проблемы, за ними стоящие, решать безотлагательно.

Изображение “масленки” – признак падения давления масла. Если проигнорируете, что символ горит после запуска двигателя, то рискуете “попасть” на серьезный и дорогой ремонт двигателя.

Термометр на “волнах” – предупреждение о перегреве мотора.
Ежели перед вашим носом зажглась картинка с шестеренкой, да еще и с восклицательным знаком посередине, значит, в коробке передач есть неполадка, и автомобиль бьет тревогу.
Вспыхнувшее на приборке изображение аккумулятора обещает массу веселья – автомобиль намекает на то, что вы можете не доехать до точки назначения. Батарея не получает заряд и виной тому может быть неисправный генератор.
Шестеренка с восклицательным знаком означает проблему с коробкой передач. Та же картинка, но с термометром говорит о перегреве, влекущим риск фатальных повреждений агрегата. Человечек в кресле с шариком, надпись SRS или AIRBAG вовсе не запрещает сидячий футбол, а намекает на ошибку подушки безопасности.

Еще один тревожный симптом отзовется загоревшимся рулем с восклицательным знаком, хотя изменения в работе рулевого механизма водитель должен чувствовать безо всякой “цветомузыки”.

Наконец, красный кружок с изображением, смахивающим не то на волны, не то на огонь или слово BRAKE укажет на одну из самых опасных проблем – низкий уровень тормозной жидкости и возможную неисправность системы.
Некоторые проблемы заявляют о себе веселыми желтыми картинками. Один из самых известных символов – CHECK ENGINE, известный в народе как “джеки чан”. Силуэт двигателя или соответствующая надпись появляется внезапно, тревожа внимательного и заботливого водителя.
Причины могут быть разные, например, “ругань” автомобиля на расходомер воздуха (датчик массового расхода воздуха), систему зажигания или на компоненты выпускной системы – лямбда-зонд (кислородный датчик) или катализатор.

Часто “джеки чан” совершенно не беспокоит владельцев и не рассматривается ими как повод заехать на компьютерную диагностику, несмотря на то, что машина стала хуже ехать.

Транспортное средство не утрачивает способность перемещаться в пространстве, а для прослойки автомобилистов, эксплуатирующих его по принципу “буду ездить, пока не сломается” это главное.
Постоянно горящие значки ассистентов активной безопасности говорят о принудительном отключении систем, либо неисправности. Так, литеры ABS или ANTI LOCK, сияющие, словно луна в ночи, означают бездействие антиблокировочной системы тормозов – надо разбираться, иначе может закончиться аварией.
“Желтая лампочка”, вспыхивающая рядом со шкалой уровня топлива или символ с заправочной колонкой знакомы даже вчерашнему выпускнику автошколы. Они указывают на необходимость срочно пополнить запасы горючки. Есть даже устойчивое выражение “езда на лампочке” в адрес рисковых людей, не боящихся пересохнуть или прикончить топливный насос.
Ежели в бачке для омывающей жидкости пустота, то на панели приборов некоторых автомобилях может загореться значок с лобовым стеклом и пунктирными струйками – очень удобная “напоминалка” в зимнее время года.

Водителя, предпочитающего не пристегиваться, всю дорогу будет сопровождать картинка с человечком за рулем на пару со звуковым сигналом. Неплотно закрытая дверь напомнит о себе видом автомобиля сверху с распахнутыми “калитками”, а у некоторых моделей высветится текстовое сообщение вроде “DOOR AJAR” – возможны различные варианты.

В заключение отметим, что система оповещения водителя создана не для красивой расцветки панели приборов в яркие жизнерадостные цвета, а для определенных выводов.
Многие товарищи, у которых панель приборов светится, словно новогодняя елка, их не делают вовсе, что является большой ошибкой: к одним начавшимся проблемам со временем добавляются новые.
Помните – когда речь идет о неисправностях или их предупреждении, никогда не рано принять меры!

5 самых важных индикаторов на приборной панели водителя

Значки на панели приборов транспортного средства иногда способны вставлять в тупиковые ситуации. Шифровать значки на панелях оборудований не постоянно можно интуитивным образом, так как не любые автолюбители отлично могут разбираться в автомобилях. Кроме того, на разнообразных автомобилях, графические пометки единственного наибольшего значка обычно отличается.

Необходимо добавить, что не любая лампа на панели говорит лишь о критичной поломке.

Индикация включающихся ламп под значком может делиться по оттенкам на 3 категории:

1. Красные значки свидетельствуют об опасности, и если горит какое-то обозначение подобным оттенком, необходимо обращать внимание на сигналы бортовых ПК для предприятия мер по моментальному устранению поломок. В некоторых случаях они не такие критичные, и все еще движение машины, когда загорается подобный значок на панели, вы можете, а в некоторых случаях не нужно.
2. Желтого цвета индикаторы говорят о поломке либо потребности производить какие-либо манипуляции по управлению машиной, либо его сервисном обслуживании.
3. Зеленая лампочка говорит о сервисных функциях машинах и их активности.

Горит значок «руль»

Он загорается в 2 оттенках. Если загорается желтый руль, то нужно адаптация, а при возникновении красной картинки рулевой покрышки, где также восклицательный знак, уже необходимо думать о том, что отказала система ГУР либо ЭУР. Когда загорается красный руль, то вероятнее всего Ваша рулевая покрышка встает довольно сложно поворачивается.

Загорается знак иммобилайзера

Он в основном моргает, если машина прикрыта; в подобном варианте индикатор красной машины с белого цвета ключом говорит о работе противоугонных систем. Однако есть три главных причин, если лампа все время горит: иммобилайзер не подключен, если невозможно считывать метку с ключа либо неисправная противоугонная система.

Загорается значок ручника

Он горит не только тогда, когда подключен рычаг ручных тормозов, однако и тогда, когда могли изнашиваться тормозные колодки либо необходима доливка тормозных смесей. На машине с электронными ручниками лампа стояночного тормоза обычно загорается из-за глюка концевиков либо датчиков.

Загорается значок охлаждающих жидкостей лампой охлаждающей смеси

Значок охлаждающих смесей обладает несколькими вариантами и исходя из того, какой из них загорается, а значит сделать вывод о проблеме. Единственная красного цвета лампочка с картинкой градусной шкалы говорит о высокой температуре в охлаждающей системе мотора, а вот желтый бачок с волной, говорит о пониженном уровне ОЖ в системах.

Однако необходимо принимать во внимание, что лампочка охлаждающих смесей не постоянно загорается только при пониженном уровне, вероятно, всего лишь «глюк» датчика либо поплавков в расширительных бочках.

Загорелся значок омывателей

Это сигнализирует о пониженном уровне жидкости в расширительных бачках омывателей стекол. Подобный индикатор свидетельствует не просто при действительном снижении уровня, а также и если засорились датчики уровня.

Расшифровка значков на панели приборов

Подробно о том, что означают значки на приборной панели вашего автомобиля

Один из моих давних знакомых на днях купил себе новую тачку. После недели эксплуатации автомобиля, стал по несколько раз на день звонить и спрашивать, что означает загоревшийся на приборной панели значок. Кстати, среди новоиспеченных владельцев современных автомобилей это не единичный случай. Много автолюбителей садясь за руль новой современной машины, и видя на приборке, что загорелся индикатор, сразу пугаются и думают, что произошла поломка в какой-то системе, но на самом деле, это не всегда так.

Индикаторы оповещают водителя не только о неисправностях, но и, о том или ином действии, которое должен выполнить человек управляющий автомобилем. Сигналы на приборной панели можно сравнить с дорожными знаками, которые есть предупреждающие и запрещающие. Индикаторы на приборной панели могут разделяться на несколько категорий и подкатегорий. И так, что вы должны знать и помнить. Если на приборе загорается значок красного цвета с любой пиктограммой, с большой вероятностью можно сказать, что существует проблема в автомобиле, с которой эксплуатация его крайнее не желательна, и может привести к серьезным последствиям. В этом случае стоит сразу же остановиться, заглушить двигатель и отбуксировать или же транспортировать авто на эвакуаторе в сервис. Если на приборной панели загорелся индикатор желтого или оранжевого цвета, что является предупреждением о неправильной работе или отказе контролирующего элемента одной из автомобильных систем, не затягивая, покажите автомобиль специалисту, который определит проблему для ее устранения. В этом случае эксплуатация автомобиля допускается в ограниченном режиме, только для самостоятельного передвижения к автосервису. На некоторых автомобилях после появления предупреждающего сигнала на приборной панели, происходит блокировка полноценной работы многих систем и авто переходит в аварийный режим, в котором будут ограничены скорость и управление силовым агрегатом. Горящий зеленый значок на приборной панели сигнализирует о том, что определенная система включена и функционирует нормально, следовательно, можно без опаски продолжать движение.

Надеюсь, что с основными категориями индикаторов на приборной панели автомобиля вам понятно. Если вопросов не возникло, двигаемся дальше и рассмотрим конкретно каждый значок, его обозначение и о чем он сигнализирует.

Расшифровка значков на приборной панели

Важные значки на приборной панели, при которых не рекомендуется эксплуатация авто

Включен ручник либо уровень тормозной жидкости в системе ниже допустимого. Также этот индикатор может указывать на неполадки самой тормозной системы, разгерметизация, износ колодок и т. д. Показания температуры охлаждающей жидкости. Красный – повышенная температура, которая может привести к перегреву двигателя, синий низкая температура – двигатель не прогрет, следовательно, не рекомендуется  эксплуатация его с нагрузкой на высоких оборотах Индикатор с традиционно красным краником, говорит о том, что в системе смазки двигателя критически малое давление. Следствием этого может быть низкий уровень масла либо отказ масляного насоса. Если вы увидели один из этих значков на приборке вашего автомобиля, это напоминание вам, что неплохо бы долить масла в мотор, так его уровень опустился ниже предельного. Загоревшийся индикатор с красной аккумуляторной батареей свидетельствует об отсутствии зарядки от генератора или неполадками в электросети контура генератор – аккумулятор.  Индикатор, на котором помимо АКБ есть еще и надпись  «MAIN», как правило, сигнализирует о неполадках с зарядкой батареи на гибридных автомобилях.

Появление этого горящего индикатора на табло, как правило, сопровождается звуковым сообщением зуммера или голосовым сообщением. Значок опасности, говорит о том, что произошла нештатная ситуация в автомобиле, не закрыта одна или несколько дверей, капот и т.д.

Индикатор опасности в оранжевом треугольнике сообщает водителю о неисправностях в системе стабилизации. Проблема с  SRS — Supplemental Restraint System, что  в переводе на русский говорит о неполадках в системе пассивной безопасности или, как еще называют подушки безопасности.

Схожие по информативности индикаторы с предыдущими, только указывают они на то, что подушки безопасности переднего пассажира не работают.

Также индикатор системы пассивной безопасности, который сигнализирует водителю о том, что на переднем сидении находится ребенок или человек с небольшим весом, что может стать причиной отказа срабатывания передней пассажирской подушки безопасности в случаи ДТП.

Не работает система предаварийной безопасности (Pre Collision or Crash System — PCS), которая срабатывает, когда автомобиль опрокидывается. В некоторых случаях индикатор может загорятся во время или после движения по бездорожью.

Не работает система предаварийной безопасности (Pre Collision or Crash System — PCS)

Этот индикатор загорается во время активации иммобилайзера или штатной противоугонной системы.

Ошибка при включении штатной противоугонной системы либо ее не рабочее состояние.

Проблемы с автоматической трансмиссией – перегрев масла, ошибки в блоке управления АКПП, выход из строя.

Описание данной неисправности нужно смотреть в руководстве по эксплуатации авто.

Этот значок можно увидеть в большинстве спортивных автомобилей, его появление говорит о том, что не исправна трансмиссия, игнорирование информации может привести к неуправляемости автомобилем.

Эти индикатору встречаются на автомобилях с автоматической трансмиссией (Automatic Transmission — A/T) и сигнализируют о повышении предельно допустимой температуры в ней, что может привести к выходу из строя АКПП. Движение в этом случае крайне не желательно, рекомендуется подождать, пока коробка остынет.

Появление этого значка также свидетельствует о проблемах в АКПП (Automatic Transmission — AT). Движение автомобиля в этом случае крайне не желательно.

Показывает перевод ручки селектора АКПП в режим «P» «паркинг» на автомобилях с полным приводом, в котором есть ряд пониженных скоростей. В этом случае происходит блокировка автомата, когда рычаг находится в положении (N)

Некоторые автомобили с автоматической трансмиссией могут иметь  этот значок на прибойной панели, который загорается, если в коробке низкий уровень или слабое давление масла, перегрев, нерабочий один из датчиков, или существует иная проблема. В этом случае система включает аварийный режим – автомобиль может двигаться только на одной передачи на минимальной скорости с минимальными оборотами двигателя, чтобы уберечь детали АКПП от дальнейшего разрушения.

Эта желтая стрелочка shift up, подсказывает водителю, что необходимо переключится на повышенную передачу, чтобы сэкономить топливо.

  Не работает или есть проблемы с гидроусилителем руля.

Поле того как включен ручной тормоз этот индикатор появится на приборке.

Уровень жидкости в тормозной системе ниже допустимого

Отключена или не работает  система ABS (Antilock Braking System)

Тормозные колодки имеют не допустимый износ.

Неисправна система распределения тормозного усилия на колеса автомобиля.

Не работает или работает не должным образом электрический стояночный тормоз.

Этот индикатор может загораться на автомобилях с автоматической трансмиссией, когда вы включаете зажигание.  Информация о том, что прежде чем включить передачу на АКПП нужно нажать педаль тормоза.

Если на автомобиле стоит система контроля давления воздуха в шинах, то при понижении давления более чем на 25% от номинального значения в одном или нескольких колесах вы увидите на приборной панели эти значки.

Индикатор «CHECK«, как правило, загорается во время работы силового агрегата и сигнализирует о том, что одна или более систем двигателя имеют неисправность. В некоторых автомобилях появление этого значка может сопровождаться отключением некоторых систем, до тех пор, пока не будут выявлены и устранены неполадки.  Также возможно ограничение подачи топлива, для предотвращения работы двигателя на повышенных оборотах для уменьшения нагрузки.

Этот значок на панельке появится в том случае, если автомобиль оснащен системой Start-Stop. Зеленый индикатор горит, если двигатель заглушен, желтый, если система Start-Stop неисправна.

Двигатель мотора потерял мощность – горит этот индикатор.  Для решения проблемы возможен вариант остановки мотора и его запуск примерно через 10 секунд.

Обнаружена неисправность в электронной части трансмиссии или проблема в работе силового агрегата. Также данный индикатор может сигнализировать о неисправности иммобилайзера или неисправности системы впрыска.

Проблема в работе датчика лямбда-зонд или как еще называют его кислородный датчик. В этой ситуации желательно заглушить мотор до устранения неисправности, так как будет нарушена функция впрыска топлива.

Катализатор системы выпуска отработанных газов перегрет или неисправен. Как правило, при этом значительно уменьшается мощность мотора.

Не закрыта крышка топливного бака.

Информационный индикатор, который служит для того чтобы обратит внимание водителя на уже существующую проблему или горящий тот или иной значок на приборной панели автомобиля.

Указывает водителю на поиск информации в инструкции по эксплуатации данного автомобиля.

  Эти индикаторы относятся к системе охлаждения двигателя, и появления их на приборке может говорить о том, что уровень охлаждающей жидкости ниже допустимой или температура ее превышает допустимое значение.

Проблемы с дроссельной заслонкой

Система Blind Spot — BSM (слежения за невидимыми зонами) не работает или работает неправильно.

Сигнал водителю, что пора пройти плановое ТО с заменой масла (OIL CHANGE) и фильтров двигателя. Однако, на некоторых машинах первый индикатор может загораться при наличии срезных проблем, которые необходимо устранить. В этом случае рекомендуется компьютерная диагностика.

Нужно заменить воздушный фильтр двигателя.

Night View – система ночного виденья неисправна или работает не должным образом. Проверьте, возможно, не работают инфракрасные датчики.

Повышенная передача Overdrive АКПП в режиме OFF (выключена).

Индикаторы систем стабилизации

Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS))  — индикаторы свидетельствуют о состоянии и функционировании  антипробуксовочной системы. Горит зеленый  — система включена. Желтый – обнаружена проблема в работе антипробуксовочной системы.  Хочется отметить, что TCS, DTC напрямую связаны с тормозной и системой подачи топлива и если в них обнаружена неисправность или они не работают, то и антипробуксовочная система также будет выдавать ошибку на индикаторе.

В системах  Electronic Stability Program — ESP (помощь при экстренном торможении) и Brake Assist System — BAS (система стабилизации) существуют проблемы или они не исправны.

 Системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS) не работает  или работает не должным образом.  Данные индикаторы присутствуют на панели приборов  автомобиля, которые имеют системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места. Данные значки указывают на состояние автомобиля в определенной ситуации во время преодоления препятствия.

Отключена и ли не работает система стабилизации (Stability Control). Хочется отметить, что деактивация этой системы происходит при загорании индикатора «Check Engine»  Система стабилизации служит для  выравнивания автомобиля во время скольжения или заноса при помощи тормозной системы, системы  подачи топлива и управления подвеской.

Electronic Stability Program (ESP) или Dynamic Stability Control (DSC) индикаторы указывают на работу дифференциала с электронной блокировкой и антипробуксовочную систему Anti-Slip Regulation (ASR).

У автомобиля проблемы с задним приводом, нужна диагностика

Система помощь при экстренном торможении Brake Assist System (BAS) не работает или работает не правильно. В этом случае происходит отключение системы Electronic Anti-Slip Regulation (ASR)

Система интеллектуальной помощи во время экстренного торможения  Intelligent Brake Assist — IBA  — отключена.  Эта функция автомобиля способна  включить торможения до того, как произойдет столкновение. Если вы активировали Intelligent Brake Assist но индикатор продолжает гореть, скорей всего лазерные датчики загрязнились или неисправны.

Указывает водителю, что автомобиль начал скользить на дороге, в этом случае система стабилизации будет автоматически активирована.

Не работает система стабилизации  (неисправна или отключена), при этом автомобиль может управляться без особых проблем.

Специальные системы и значки их контроля на приборной панели

Наличие или отсутствие электронного ключа в автомобиле.

 Первый значок указывает на присутствие электронного ключа, второй, указывает, что батарея ключа разряжена и нуждается в замене.

Режим Snow Mode (Снег) активирован. Данный режим присутствует на автоматических трансмиссиях для упрощения движения и трогания автомобиля по снегу и льду.

 Умные системы автомобиля, сигнализируя этим индикатором, предлагают водителю, остановится и отдохнуть.  В некоторых случаях, на некоторых автомобилях  приятный женский голос попросит вас сделать паузу и выпить чашечку кофе.

При наличии круиз-контроля, если он включен появление этого значка говорит о то, что впереди появилось препятствие или движущий автомобиль.

Если автомобиль оборудован системой, которая позволяет регулировать высоту положения кузова, для комфортной посадки водителя и пассажиров, то при ее активации загорается данный индикатор.

Adaptive Cruise Control — ACC – адаптивный круиз-контроль включен. Эта функция обеспечит оптимальную скорость автомобиля с учетом положения на дороге других транспортных средств и характером местности. Мигающий значок сигнализирует о том, что в системе имеются неполадки или она не работает.

 Включен обогрев заднего стекла  Показывает, что Brake Hold (тормозная система) активирована. Чтобы ее отключить необходимо нажать на педаль газа.

Sport Suspension Setting / Comfort Suspension Setting  –  режимы работы амортизаторов. Соответственно, включены комфортный либо спортивный режимы.

Если на вашем автомобиле установлена пневматическая подвеска, то обозначение этого значка HEIGHT HIGH указывает на максимальное положение кузова машины над дорогой.

Проблемы с ходовой частью автомобиля или нужна диагностика узлов ходовой  — Check Suspension.

Наличие в автомобиле Collision Mitigation Brake System — CMBS, что в переводе обозначает система  предупреждения столкновений, может включить данный индикатор, который предупреждает о неполадках этой системы или загрязненность датчиков.

Tow Mode – режим движения с прицепом активирован.

Park Assist – система помощи при парковке. Зеленый индикатор указывает на активацию Park Assist, желтый указывает на неполадки в системе.

Информационныеиндикаторы систем Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP, которые отслеживают полосы движения автомобиля. Если  моргает желтый значок (в некоторых машинах может включаться зуммер оповещения) – автомобиль уходит в сторону и следует выровнять рядность движения, желтый  мигающий указывает на неисправность. Зеленый индикатор указывает на активацию данной системы.

Не работает из-за неисправности система  «Start/Stop», предназначение которой состоит в экономии топлива. Когда автомобиль стоит автомобиль, двигатель глушится, только водитель нажимает на педаль газа, мотор запускается.

 Режим экономии топлива активирован.

Индикатор загорается, при активации режима ECO MODE, который существенно экономит расход топлива во время движения автомобиля.

Информационный индикатор, указывающий водителю на необходимость включить повышенную передачу для экономии топлива.

При наличии в автомобиле переднего и заднего привода данный индикатор сигнализирует о переходе трансмиссии автомобиля на привод задних колес.

Значок, указывающий водителю на то, что трансмиссия автомобиля работает в режиме заднего привода, но если понадобится, автоматически включится полный привод колес.

Включен полный привод

Включен полный привод на пониженной передаче

Включается при блокировке дифференциала для повышения проходимости автомобиля во время движения на полном приводе.

Межколесный дифференциал задних колес заблокирован.

Отключение полного привода. Значок с ключом говорит о неполадках в трансмиссии полного привода.

Сигнализирует о неисправностях в системе полного привода при заведенном двигателе. Также данный индикатор может указывать на несовпадении диаметра колес задней и передней оси.

Возможно, перегрелся дифференциал или имеются иные проблемы в системе полного привода.

Также может указывать на перегрев  межколесного дифференциала или масла в нем.

4 Wheel Active Steer —  система активного подруливания неисправна.  Как правило, загорается во время работы двигателя.

Система активного подруливания работает не корректно или вышла из строя.  Эту ошибку может вызвать проблемы в системе тормозов, одной из систем двигателя или подвески.

На некоторых автомобилях с АКПП существует функция трогания с места на повышенной передаче для движения по скользкой дороге. Активация этой функции сопровождается появлением этого значка на приборной панели.

Continuously Variable Transmission — вариатор исправен. При включении зажигания индикатор загорается на несколько секунд на приборке после чего гаснет.

Variable Gear Ratio Steering – рулевое управление с переменным передаточным числом неисправно, требуется ремонт.

Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Изменение настройки подвески, АКПП и двигателя.

Активация режима «POWER» на автоматической трансмиссии, который служит для задержки переключения автомата на повышенную скорость, чтобы раскрутить  двигатель и тем самым добиться максимальной мощности.  На некоторых автомобилях происходит корректировка в системе подачи топлива и подвеске автомобиля.

Информационные индикаторы электромобилей и гибридных авто

Главная батарея или батарея контура высокого напряжения неисправна.

Электропривод не исправен. Тоже что и «Check Engine» на автомобилях с ДВС.

Низкий заряд высоковольтной батареи.

Подзарядите батарею.

Мощность существенно снизилась.

Батареи заряжаются

Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.

Индикатор Hybrid Ready сообщает о готовности автомобиля к движению

Система внешнего звукового предупреждения пешеходов о приближении автомобиля неисправна.

Значки обозначают наличие проблемы в электромобиле.  Желтый индикатор- не критическая проблема, красный – критическая, движение крайне не рекомендуется. Возможно понижение мощности, свидетельствует о переходе в аварийный режим.

Информационные индикаторы автомобилей с дизельным двигателем

Включены свечи накала. Загорается после включения зажигания. Запуск двигателя производится после того, как значок исчезнет.

Diesel Particulate Filte — фильтра макрочастиц (сажевый фильтр) требует замены

Diesel Exhaust Fluid – добавьте  жидкость для каталитической реакции очищения отработавших газов.

Причиной загорания индикатора может стать слишком высокий уровень эмиссии в системе очистки выхлопных газов.

Water in Fuel – предупреждение о наличии воды в топливе, также может указывать на  необходимость сервисного обслуживания системы очистки топлива.

Индикатор ЕDC указывает на неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). При этом мотор автомобиля может работать с перебоями, глохнуть или не заводится. Возникновение данной проблемы может быть следствием загрязнения топливного фильтра, неисправность форсунки или клапана на топливном насосе, а также завоздушивание ТС.

Вода в дизтопливе или неисправность электронных систем управления двигателя.

Замените ремень ГРМ. Индикатор загорится при включении зажигания и потухнет, когда запустите двигатель.

Информационные индикаторы внешних световых приборов автомобиля

 Наружное освещение включено.

Одна из лап наружного освещения не работает. Также указывает на проблему в электросети контура ламп наружного освещения.

Включен дальний свет фар

Система автоматического переключения ближнего и дальнего света активирована.

Проблема с системой авторегулировки угла наклона света фар.

Adaptive Front-lighting System – система адаптивных фар автомобиля отключена. Мигающий значок означает неисправность системы.

Daytime Running Lamps – система автоматического включения ближнего света фар в дневное время активирована.

Перегорела одна или более ламп стоп-сигнала или фонаря заднего хода.

Габаритные огни включены.

Противотуманные фары включены.

Задние противотуманные фары включены.

Включен сигнал поворота или аварийная сигнализация.

Индикаторы дополнительных функций

Не пристегнут ремень безопасности. В большинстве автомобилей после начала движения индикатор начинает мигать и включается звуковое оповещение.

Не полностью закрыта или открыта дверь багажника или салона.

Заканчивается топливо. Необходима заправка.

Долейте жидкость в бачок стеклоомывателя.

Метки: значки на приборной панелииндикаторы на приборной панелиобозначение значковприборная панел

Полный каталог значков на приборной панели автомобиля

Предлагаем вам самый полный список значков, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также имеют электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер машины. В случае какой-либо ошибки, поломки или необходимости сообщить водителю важную информацию автопроизводители предусмотрели на приборной панели большое количество символов и надписей, которые загораются при определенных условиях. К сожалению, большое разнообразие символов на приборной панели путает многих водителей и даже иногда пугает. Мы собрали для вас более 150 сигнальных значков, которые встречаются в более чем 2000 автомобилях. В обзор включены 30 автомобильных марок.

Почему значки на приборной панели разного цвета?



Производители автомобилей предусмотрели несколько видов надписей и символов на приборной панели, разделив их на различные цвета. Например, если вы видите на приборке не красный значок (например, зеленый или синий), то ваша машина, скорее всего по-прежнему работает нормально, и вы можете продолжать движение. Но, тем не менее, вы не должны игнорировать появление любого предупреждения на панели.

Если на приборной панели появился красный символ, то электронная система автомобиля предупреждает вас о потенциально серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок, то автомобиль предупреждает вас о том, что возможно автомобилю требуется техническое обслуживание,диагностика или ремонт.

Обратите внимание, если символ мигает, то вы не должны затягивать с поездкой в технический центр.

И так начнем с наиболее важных и серьезных символов на приборной панели, и далее в порядке убывания важности продолжим описывать значения значков на приборной панели.

Предупреждающие символы — Серьезные предупреждения



Если вы видите на приборной панели какой-либо из следующих символов, ни в коем случае не игнорируйте предупреждение. Немедленно остановитесь, заглушите двигатель, и срочно обратитесь в автомобильный технический центр или автосервис.

Внимание! Нижеуказанные символы предупреждения не должны быть проигнорированы. В противном случае вы ваша машина может быть серьезно повреждена.

	Предупреждающие индикаторы тормозной системы
	Система охлаждения двигателя, индикатор температуры
	Уровень масла в двигателе или давление масла
	Датчик индикатора уровня масла в двигателе
	Индикатор зарядки аккумулятора

Обычные и общие значки на приборной панели



Следующие символы на приборной панели предназначены, для того чтобы предупреждать водителя о плановых потребностях машины и напоминать вам о том что вам необходимо сделать. Например, этот вид значков предупреждает вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли дверь. Этот вид значков может загораться как на приборной панели, так и на информационно-развлекательной системе (на экране по центру консоли).

	Напоминание о не пристегнутом ремне безопасности
	Символ дверей автомобиля. Может предупреждать о не закрытой двери
	Уровень топлива, индикатор низкого уровня топлива
	Значок жидкости стеклоомывателя. Низкий уровень жидкости
	Контроль давления в шинах. Если загорелся, то в шинах упало давление
	Check Engine — Чек двигателя. Ошибка работы двигателя.
	Напоминание о необходимости в техническом обслуживании автомобиля

Осветительные значки и символы



Ниже представлены все индикаторы на приборной панели, которые связаны с системой освещения вашего автомобиля. Многие значки, вы наверняка видели в своей машине. Большинство из них загорается зеленым или синим цветом.

	Значок включенных фар
	Символы неисправности фар
	Значок включенного дальнего света
	Включена автоматическая система ближнего света. Датчик света
	Автоматическая система управления дальним светом
	Значок о выравнивании фар. Если горит то необходима диагностика
	Неисправность поворотников
	Индикатор дневных световых огней
	Неисправность лампочки в задних фарах
	Символ противотуманных фар
	Символ задних противотуманных фар
	Стрелки, указывающие на работу поворотников или включенную аварийную сигнализацию

Информационные дисплеи на приборной панели для технических сообщений и предупреждений



В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы сообщать водителю более подробную информацию об автомобиле и о многих работающих системах. Как правило, этот информационные экран установлен по центру приборной панели.

На рынке существует огромное количество автомобилей, которые оснащены подобным экраном, которые способны выводить различную информацию об ошибках, предупреждения и т.п.

Символы неисправности систем автомобиля и предупреждения о безопасности



Если вы увидите на приборной панели указанные значки, то обратитесь к дилеру или в автосервис как можно скорее. Внимание! Символы указаны в порядке их важности (от серьезных к менее серьезным предупреждениям).

	Значок загорается вместе с появлением предупреждающим сообщением на приборной панели. В Европейских автомобилях желтый знак означает неисправность системы контроля устойчивости
	Ошибка подушки безопасности
	Индикатор не активных боковых подушек безопасности
	Предупреждение о не пристегнутых ремнях безопасности водителя и переднего пассажира
	Предупреждение о непрестегнутых ремнях безопасности задних пассажиров
	Индикация сигнализации автомобиля / Значок Иммобилайзера
	Ошибка коробки передач. Неисправность АКПП
	Предупреждение о перегреве АКПП или системы привода
	Перегрев коробки передач или проблема со сцеплением
	Слишком большая температура масла в коробки передач
	Неисправность усилителя рулевого управления
	Стояночный тормоз (ручник)
	Низкий уровень тормозной жидкости
	Антиблокировочная тормозная система
	Символ о износе тормозных колодок
	Проблемы с электронным управлением тормозной системы
	Неисправность электрического стояночного тормоза (ручник)
	Предупреждение о необходимости нажать педаль тормоза перед запуском двигателя или перед переключением коробки передач
	Система контроля за давлением в шинах. При появлении проверьте давление.
	Check Engine — Чек двигателя. Подробнее здесь…
	Проверьте электрооборудование двигателя
	Снижение мощности двигателя
	Неисправность двигателя
	Лямбда-зонд. Индикатор неисправности датчика кислорода
	Не закрыт бензобак. Воздух в топливной системе
	Символ, указывающий на наличие информационного сообщения в системе
	Необходимость ознакомиться с руководством по эксплуатации автомобиля
	Перегрев или неисправность катализатора
	Низкий уровень охлаждающей жидкости
	Проблемы с охлаждением двигателя / Низкий уровень охлаждающей жидкости
	Проблема с электронной системой управления дроссельной заслонкой
	Индикатор загрязнения воздушного фильтра

Значки на приборной панели систем помощи и безопасности



Новые автомобили помимо стандартных пиктограмм на приборной панели имеют множество новых символов, которые относятся к индикации многих функций систем безопасности и помощи водителю.

	Индикация системы контроля тяги
	Низкая скорость автомобиля / Система помощи спуска с горы
	Режим движение по бездорожью на маленькой скорости
	Система стабилизации выключена
	Различные индикаторы контроля стабильности и устойчивости — Выкл
	Система динамической стабилизации выключена
	Неисправность антипробуксовочной системы / Неисправность электронной тормозной системы
	Система предупреждения о заносе автомобиля / Система контроля устойчивости

Специальные и дополнительные значки символы на приборной панели автомобилей



Символы и индикаторы, которые мы внесли в эту группу, связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают, что они в данный момент времени активны. Другие же символы при появлении на приборной панели, сообщают водителю о проблемах с работой с той или иной функцией. Как правило, при проблемах высвечиваются либо желтые или красные значки.

	Неисправность крыши в кабриолете
	Индикация обнаружения бесконтактного ключа
	Ключ не обнаружен
	Индикатор предупреждения отрицательной температуры на улице
	Предупреждение водителю о необходимости отдыха
	Система предупреждения об опасном сближении автомобиля с другими ТС
	Индикация легкого доступа в автомобиль
	Индикация включенного круиз-контроля
	Значок включенного круиз-контроля
	Активный адаптивный круиз-контроль
	Проблемы с круиз-контролем
	Автоматический ограничитель скорости (ASL)
	Система контроля полосы и безопасность проезда перекрестков
	Система безопасности столкновения выключена или неисправна
	Предупреждение об опасности столкновения в задней части машины
	Система оповещения об опасности столкновения в передней части машины
	Предупреждение о пешеходе на дороге
	Система предупреждения о нахождении автомобиля в мертвой зоне
	Система помощи при парковки
	Система предупреждения о нажатой педали тормоза
	Включена система режима работы подвески СПОРТ
	Режим буксировки / Индикация наличия прицепа
	Функция запуска системы стоп-старт
	Неисправность системы старт-стоп
	Включен режим экономии топлива
	Включен режим экономии топлива
	Предупреждение о необходимости перейти на другую передачу (МКПП)
	Индикация спорт режима автомобиля
	Включен полноприводный режим (AWD)
	Привод на все четыре колеса
	Блокировка дифференциала
	Блокировка заднего дифференциала
	Неисправность полного привода
	Система помощи спуска с горы или система безопасности при движении в гору

Символы и значки на приборной панели гибридных автомобилей



За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует.

Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.

Символы и значки на приборной панели гибридных автомобилей



За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует. Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.

	Неисправность аккумулятора
	Предупреждающий индикатор электронной системы
	Высокое напряжение аккумуляторной батареи
	Индикатор низкого напряжения батареи
	Мощность ограничена
	Индикатор зарядки батареи
	Режим тяги на одном электродвигателе
	Готовность гибридной установки
	Режим тяги на одном электродвигателе
	Система внешней звуковой системы для предупреждения пешеходов о движении электроавтомобиля. Неисправность

Символы, используемые в дизельных автомобилях



Ниже представлены значки приборной панели, которые используются в дизельных автомобилях.

	Индикация работы свечи накаливания
	Предупреждение о сажевом фильтре
	Предупреждение о проблемах с выхлопом из-за сажевого фильтра
	Вода в топливной системе

Источник

Полная расшифровка всех значков панели приборов авто

В последнее время современные транспортные средства стали более технологичными, они оснащаются множественными датчиками и электроприборами при производстве. Соответственно, автолюбителям порой бывает сложно разобраться в том, что за значок появился на приборной панели и о чем он хочет сказать автомобилисту. В этой статье мы предлагаем вам узнать обозначение значков на панели приборов.

Есть огромное количество сигнальных лампочек на щитке приборов, которые являются специфическими для определенных моделей авто и несут в себе определенные обозначения. О назначении таких индикаторов можно узнать из сервисного мануала к автомобилю, мы же рассмотрим наиболее распространенные сигналы, их изображение и значение.

Лампочки индикаторов на контрольном щитке представляют собой наиболее простой способ, благодаря которому автомобилист может узнать обо всех возможных поломках. Благодаря лампочкам водитель может узнать о неполадках в работе двигателя автомобиля, аккумулятора, тормозной системы и т.д. То есть именно световые индикаторы позволяют быть в курсе работы всех узлов транспортного средства. В ходе улучшения технологии производства авто количество индикаторов и символов стало расти, и сегодня они имеют более привлекательный и оцифрованный вид. Само значение индикаторов, как, собственно, и их наличие, довольно разнообразное.

Видео про индикацию приборной панели

Цвет

Цвета, которые имеют значки на приборной панели:

1. Красный цвет символов свидетельствует о возможных серьезных неисправностях либо же нерешенным вопросом безопасности транспортного средства. Кроме того, символы красного цвета часто используются в качестве напоминаний, к примеру, о включении стояночного тормоза.
2. Оранжевая или желтая расцветка индикаторов говорит о том, что тот или иной узел или механизм транспортного средства нуждается в обслуживании и даже ремонте. Как показывает практика, в большинстве случаев, когда оранжевый символ мигает, водителю необходимо максимально быстро обратиться за помощью к специалисту или произвести диагностику узла.
3. Зеленый или синий цвета обычно применяются только для того, чтобы проинформировать водителя о том, что функция активирована и все работает нормально. В принципе, на этом можно закончить этот пункт и перейти к расшифровке. Следует начать с более важных и серьезных индикаторов и обозначений.

Видео о значении контрольных ламп на панели приборов

Основные символы

Значок	Обозначение
	Лампочка с восклицательным знаком или надписью Brake обозначает, что на автомобиле включен ручной тормоз. Однако, если индикатор появился во время движения, то он может свидетельствовать о неполадках в работе тормозной системы.
	Если индикатор красный, то это говорит об очень высокой температуре двигателя. При его появлении необходимо остановиться и проверить, не кипит ли охлаждающая жидкость, при этом двигатель авто лучше не глушить. Если лампочка мигает, то проблемы могут быть в проводке. Если значок горит синим цветом, это свидетельствует о том, что силовой агрегат еще не прогрет. Такой индикатор всегда появляется при пуске холодного двигателя. Не рекомендуется эксплуатация мотора при повышенных нагрузках, на высоких оборотах, пока этот индикатор не пропадет.
	Обозначает снижение уровня давления моторной жидкости, также может говорить о ее недостатке.
	Красный значок аккумулятора сигнализирует о падении уровня напряжения в электроцепи авто. Кроме того, в некоторых случаях такие лампочки появляются в результате того, что некорректно стал работать генератор или в электрике есть другие проблемы. Низкий заряд аккумулятора. Иногда решение зарядить аккумулятор помогает.

Лампочки систем безопасности

Значок	Что значит
	При включении такой лампы на приборной панели также должен появиться текст. Как правило, данный значок используется для напоминаний, к примеру, о незакрытой двери или необходимости замены моторной жидкости.
	Такой индикатор используется редко, но он говорит о некорректной работе системы контроля стабильности машины. Авто желательно как можно быстрее отвезти на СТО.
	Лампы подушек безопасности говорит о возможном отсутствии контакта либо поломке устройства преднатяжителя ремешка. При появлении этих значков можно ожидать того, что подушка сработает в любой момент.
	Неисправность в работе подушек безопасности переднего пассажира. Если автомобиль не попадал в дорожно-транспортное происшествие, то эти индикаторы могут указывать на поломку датчиков системы. Нужно проверить контроллеры и их проводку.
	Значок системы пассивной безопасности. Символ указывает на то, что на переднем пассажирском кресле находится ребенок или человек с небольшим весом. В результате этого в случае аварии подушки безопасности могут не сработать.
	Индикатор обозначает, что система боковых подушек безопасности не активна. Неисправность устройства может быть связана с переворотом корпуса автомобиля или отказом в работе контроллера системы. Выход из строя датчика часто связан с эксплуатацией авто по бездорожью и воздействием вибрации на регулятор.
	Выход из строя системы предаварийной безопасности.
	Эти значки появляются при включении иммобилайзера или сигнализации. Если индикатор не загорается после включения противоугонной систему, нужно проверить ее работоспособность.
	Возможная причина неисправности может заключаться в перегреве трансмиссионной жидкости. Такое часто происходит при использовании изношенного расходного материала или масла, несоответствующего стандарту коробки передач. Для устранения проблемы потребуется замена жидкости. Причина может состоять также в поломке самой трансмиссии или программной неисправности блока управления коробкой.
	Значение индикатора может отличаться в зависимости от марки и модели транспортного средства. Подробную расшифровку следует уточнить в сервисной документации.
	Выход из строя сигнализации.
	Этот индикатор может появиться вместо значка с гаечным ключом. Такой значок более актуален для спортивных автомобилей, он сообщает о некорректной работе одно из механизмов коробки передач. Иногда лампа появляется при повышенном уровне температуры трансмиссионной жидкости.
	Неисправность ГУР или ЭУР. Нужно произвести более тщательную диагностику.
	Индикатор поднятого стояночного тормоза. Появляется всегда при включении «ручника» на авто с активированным зажиганием или заведенным двигателем. Если значок горит при опущенном ручном тормозе, это может свидетельствовать о неисправности датчика или его контакта.
	Недостаток уровня тормозной жидкости, следует долить.
	Некорректная работа системы ABS или ее полное отключение. Если проявляется при включении зажигания и исчезает после запуска мотора, то с системой все в порядке.
	Свидетельствует об износе тормозных колодок.
	Индикатор поломки системы распределения тормозного усилия на колеса транспортного средства.
	Выход из строя или некорректная работа электрического ручного тормоза. Возможна неисправность привода «ручника».
	Индикатор указывает на то, что перед активацией передачи трансмиссии необходимо выжать педаль тормоза. Значок появляется только на авто с автоматическими коробками при активации системы зажигания.
	Индикатор системы контроля уровня давления воздуха в шинах автомобиля. Появляется в случае снижения рабочего параметра более, чем на 25% от номинального значения. Возможно, давление упало сразу в нескольких колесах.Причина также может заключаться в неисправности датчиков.
	Такой значок появляется при выявлении неполадок в работе двигателя автомобиля. Это может быть крутящий момент двигателя, проблема с зажиганием, составом топлива в двигателей и т.д. В любом случае, лучше лишний раз проверить двигатель автомобиля.
	Блоком управления обнаружены неполадки в работе электронной составляющей трансмиссионного агрегата или двигателя машины. Появление данного индикатора может быть обусловлено проблемами в функционировании блокиратора двигателя (иммобилайзера) либо неполадках в работе системы впрыска.
	Понижение уровня мощности двигателя. Обычно восстановить мощность двигателя можно заглушив его, и заведя через минуту.
	Проблема в работе каталитического нейтрализатора двигателя. Вероятнее всего, катализатор двигателя перегрет. Такая проблема может сопровождаться снижением мощности силового агрегата, а также некорректной работой двигателя в целом. Мощности мотора может быть недостаточно для движения в гору, возможна произвольная его остановка на светофорах или в пробках.
	Индикатор, сообщающий о том, что крышка бензобака не заперта.
	Информационный значок. Он не указывает на конкретную неполадку, а призывает автовладельца обратить внимание на другие символы приборной комбинации.
	Информационный значок. Указывает автовладельцу на необходимость поиска информации в сервисной документации к машине.
	Уровень антифриза двигателя слишком малый, нужна диагностика и долив.
	Неисправность в работе дроссельной заслонки. Требуется диагностика узла и его очистка при необходимости. Заслонка может залипнуть в открытом или закрытом положении, для устранения проблемы ее нужно смазать. Причина может быть связана с работой датчика положения узла.
	Необходимость замены моторной жидкости или плановое ТО.
	Нужно поменять воздушный фильтр автомобиля.
	Говорит о непристегнутом ремне безопасности.
	Перегретая трансмиссионная жидкость. Эксплуатация авто с такими индикаторами не допускается, поскольку это может привести к выходу из строя автоматической трансмиссии. Нужно устранить причину перегрева моторной жидкости, для этого расходный материал нужно проверить. Если в нем видны следы осадков и отложений, а также металлической стружки, то смазка подлежит замене.
	Недостаток трансмиссионного масла в АКПП, на что может указывать низкое давление. Требуется проверка уровня и если в системе наблюдается недостаток смазки, то она добавляется. Возможная причина может состоять в перегреве расходного материала или неработоспособностью одного из контроллеров трансмиссии. Коробка передач переходит в аварийный режим функционирования, в результате чего водитель сможет передвигаться только на одной передаче и на минимальной скорости.
	Поломки или некорректная работа некоторых узлов автоматической трансмиссии.
	Автоматическая трансмиссия по определенным причинам заблокирована. Возможная причина проблемы также может состоять в использовании некачественного или не соответствующего стандарту масла. Потребуется проверка жидкости и ее замена при необходимости. Причина может состоять в неисправности конструктивных элементов коробки передач, к примеру, гидротрансформатора.
	Нужно прочистить или произвести замену кислородного регулятора (лямбда-зонда).
	BSM расшифровывается как Blind Sport System и переводится как система слежения за невидимыми зонами. Неисправность связана с ее некорректным функционированием или отказом в работе. Причина проблемы может быть связана с датчиками системы или плохим питанием контроллеров.
	Не работает система ночного видения или функционирует с перебоями. Для мониторинга узел использует специальные инфракрасные контроллеры, которые могли выйти из строя. Их неисправность может быть связана с плохим контактом с электроцепью питания.
	Отключен режим overdrive.

Видео о замене лампочек на приборке ВАЗ (автор — Big Ben 87)

Дисплеи и сообщения

Как вы уже поняли, сегодня множество различных автопроизводителей используют различные символы и лампочки для обозначения той или иной информации. Информационные символы необходимо для того, чтобы водитель всегда знал, как работают те или иные узлы и каким системам в первую очередь нужно уделить внимание. Количество таких лампочек огромное множество, мы не можем рассказать обо всех из них.

Значок	Обозначение
	В том случае, если загорелись символы не красного или желтого цветов, то никаких проблем в работе авто нет. Водителю нужно только внести некоторые коррективы в вождение. Если индикатор горит желтым или красным цветом, это может сообщить о неисправностях в работе системы круиз-контроля. Возможно, один из узлов неисправен, в результате чего ее использование невозможно.

Лампочки систем контроля и управления

Символ	Значение
	Если загорелись такие лампочки, то это свидетельствует о работе антипробуксовочной системы. Зеленые индикаторы говорят, что система функционирует в нормальном режиме, желтые — о сбоях и неполадках. Индикаторы TCS и DTC напрямую связаны с функционированием тормозной либо системы подачи горючего, если в них имеется неисправность.
	Данные индикаторы указывают на работу системы подъема и спуска с горы, поддержания постоянной скорости. Появление значков может указывать на поломки в работе системы или состояние транспортного средства в определенный момент.
	Значок систем ESP или DSC. Сообщает о функционировании дифференциала с электронной блокировкой с неполадками, а также о неисправностях в работе антипробуксовочной системы.
	Общий индикатор неисправности для транспортных средств с задним приводом. Требуется более детальная диагностика авто.
	Значок, сообщающий о деактивации системы помощи при экстренном торможении. Данная функция в машине позволяет произвести активацию торможения до момента столкновения с препятствием. Если была включена система, но значок продолжает гореть на панели приборов, это может свидетельствовать о неисправности или загрязнении лазерных контроллеров.
	Индикатор включенного режима движения по бездорожью на небольшой скорости.
	Неисправность системы помощи при экстренной остановке или стабилизации. Эти два узла связаны между собой и появление индикатора может указывать на поломку одного из них. Неисправность может состоять в датчиках, установленных на колесах.
	Некорректная работа системы кинетической стабилизации подвески.

Системы устойчивости

Лампочка	Значение
	Если загорелись такие лампы, то они свидетельствуют об отключении системы стабилизации автомобиля.
	При появлении этих индикаторов возможны неполадки в системе помощи при экстренном торможении и стабилизации
	Система противоскольжения не работает или функционирует некорректно. Транспортное средство управляется без проблем, двигатель может функционировать без сбоев, но электроника не работает.
	Активация системы противоскольжения. Транспортное средство выехало на дорогу со скользким покрытием.

Индикаторы дополнительных и специальных систем

Лампа	Что значит
	Индикатор, сообщающий о том, что одна из дверей автомобиля или багажный отсек не заперты.
	В бензобаке заканчивается горючее, требуется заправка.
	Индикатор, свидетельствующий о необходимости добавления жидкости в бачок стеклоомывателя.
	Неисправность приводного устройства складкой крышки автомобиля. Код появляется только в машинах в кузове кабриолет.
	Такие символы, если они загорелись, актуальны для автомобилей, работающих с электронными ключами. Зеленый — ключ есть, красный — ключа нет.
	Первый индикатор сообщает о том, что трансивер иммобилайзера определил электронный ключ в зоне действия антенны. Значок с молнией указывает на разряд элемента питания в брелоке, требуется замена батарейки.
	Данный индикатор свидетельствует о работе круиз-контроля. В том случае, если лампа мигает, то с системой что-то не в порядке.
	Парктроник. Если значок загорелся зеленым — то все в порядке. При появлении желтого индикатора рекомендуется произвести диагностику сенсоров парковочного радара, установленных в бамперах. Причина может быть связана с плохим контактом одного из датчиков.
	Информационные символы систем мониторинга полосы движения транспортного средства. Их появление может сопровождаться работой зуммера. Желтый мигающий индикатор указывает на то, что машина уходит в сторону и водитель должен выровнять рядность передвижения. Желтый значок, горящий постоянно, говорит о неисправности в работе одного из узлов. Зеленый индикатор сообщает о включении этой системы.
	Неисправность в работе системы Старт/Стоп, предназначенной для экономии горючего.
	Значок появляется только в транспортных средствах, оснащенных передним и задним приводом. Его наличие сообщает о попытке перехода коробки передач на привод задних колес.
	Трансмиссионный агрегат машины функционирует в режиме заднего привода. Но при необходимости может произойти автоматическая активация полного привода.
	Включен режим экономии топлива.
	Появление индикатора происходит при активации режима Эко Мод. Его включение позволяет сэкономить горючее при передвижении.
	Активация режима производится только при движении автомобиля на скользкой поверхности, по льду или снегу. Система включается автоматически для упрощения процесса передвижения. Если он появляется, то это говорит о том, что АКПП автоматически работает на повышенных передачах.
	Такой значок может появиться только в авто, оборудованном умной системой. При появлении индикатора водителю предлагается совершить остановку и отдохнуть. Данный значок может сопровождаться женским голосом, который предложит автовладельцу выпить кофе.
	Индикатор, сообщающий об опасности на пути в виде препятствия или движущегося транспортного средства. Появление этого значка возможно только на авто, оснащенных системой круиз-контроля, когда она активирована.
	Символ включенной системы изменения высоты положения кузова. Появляется только при активации этого узла.
	Включено устройство обогрева заднего стекла.
	Произошло включение тормозной системы автомобиля. Для отключения пользователь должен выжать педаль газа.
	Индикаторы, указывающие на режим функционирования амортизаторов. Сообщают об активации комфортного или спортивного режима передвижения.
	Индикатор системы пневматической подвески автомобиля. Его активация сообщает о максимальном положении кузова транспортного средства над поверхностью дороги.
	Бортовой компьютер зафиксировал неполадки в работе одного из узлов подвески.
	Значок системы предупреждения столкновений. Активация значка сообщает о неисправностях в работе одного из узлов. Также причина появления может быть связана с загрязнением контроллеров.
	Значок активации режима передвижения с подключенным прицепом.
	Индикатор актуален для машин, оснащенных механической коробкой. Бортовой компьютер рекомендует сэкономить топливо, включив повышенную скорость.
	Включен полный привод.
	Активирован полный привод при движении на пониженной скорости.
	Индикаторы появляются при блокировке дифференциала. Это требуется для улучшения проходимости транспортного средства при передвижении на полном приводе.
	Индикатор, сообщающий о блокировке межколесного дифференциала задних колес.
	Значок, сигнализирующий о деактивации полного привода. Если горит индикатор с гаечным ключом, это свидетельствует о проблемах в работе трансмиссии полного привода.
	Появление этих индикаторов может сообщить о неполадках в функционировании системы полного привода на автомобиле с запущенным мотором. Также данные значки могут свидетельствовать о несовпадении диаметра колес, установленных на задней и передней оси. Часто ошибка появляется после «переобувки» автомобиля.
	Неисправность в работе системы полного привода. Возможная причина может заключаться в перегреве дифференциала.
	Температура расходного материала в заднем дифференциале увеличена, водителю необходимо решить вопрос.
	Значок, сообщающий о неисправностях в работе системы активного подруливания. Обычно индикатор появляется на авто с запущенным двигателем.
	Значок некорректной работы или выхода из строя системы активного подруливания. Причина может быть вызвана неисправностью тормозов, подвески или системы управления силовым агрегатом.
	Индикатор, сообщающий о попытке тронуться с места на повышенной скорости для передвижения по скользкому дорожному покрытию. Появляется только на авто, оснащенных автоматической трансмиссией.
	Такие символы появляются только на автомобилях, оборудованных вариаторной КПП. Лампочка может загореться только при включении зажигания, но пропадет после запуска мотора. Если при включении двигателя автомобиля она не погасла, то это говорит о неисправностях в работе вариатора.
	Некорректная работа системы управления. Чтобы избежать возможных проблем во время движения, необходимо произвести диагностику.
	Значок переключения режимов Спорт, Снег, Комфорт и т.д. Может свидетельствовать об изменении настроек в работе подвески, силового агрегата или автоматической трансмиссии.
	Включение режима «Power» на авто с автоматической коробкой передач, предназначенного для задержки переключения трансмиссии на повышенную скорость. Это требуется для раскрутки силового агрегата, что позволяет добиться максимальной мощности мотора. На некоторых моделях машин появление этого значка связано с регулировкой в системе подачи горючего и подвески транспортного средства.

Для гибридных авто

Поскольку гибридные автомобили сегодня — не новшество, предлагаем вам ознакомиться с описанием их индикаторов.

Символ	Определение
	Основной аккумулятор либо батарея контура высокого напряжения неисправны. При появлении индикаторов следует проверить работу АКБ, убедиться в наличии раствора электролита в банках, а также отсутствии трещин на корпусе. Данные значки могут указывать также на неисправность генераторного устройства, поломку его реле регулятора напряжения.
	Слишком низкий заряд. К аккумуляторам это не относится, речь идет о высоковольтной батарее.
	Необходимо как можно быстрее зарядить батарею.
	Мощность транспортного средства снижена.
	Индикаторы срабатывают при неисправности системы внешнего звукового оповещения пешеходов о приближении транспортного средства. Возможны поломки датчиков, установленных на кузове авто.
	Индикаторы, свидетельствующие о неполадках в работе электромобилей. Значок желтого цвета указывает на несерьезную проблему, а при появлении красного символа эксплуатация авто недопустима. При таких индикаторах возможно снижение мощности силового агрегата, что говорит об активации аварийного режима функционирования.
	Значок гибридного автомобиля, указывает на готовность транспортного средства к передвижению.
	Значки заряда аккумулятора на электромобилях.
	Значок включенного режима электрической тяги для гибридных автомобилей.
	Возникли проблемы в работе электрического привода машины.

Для дизельных ТС

В зависимости от производителя, лампочки могут различаться.

Символ	Обозначение
	Индикатор появляется всегда при активации системы зажигания. После запуска силового агрегата значок должен исчезнуть. Если он продолжает гореть, это указывает на неисправность в работе свечей накала.
	Сажевый фильтрующий элемент, забитый или работает нормально.
	Недостаток рабочей жидкости в выхлопной системе.
	Проблемы в функционировании устройств прочистки выхлопных газов.
	Наличие конденсата в топливной системе, необходимо удалить жидкость и проверить работоспособность.
	Неполадки в работе системы электронного управления впрыска горючим. Силовой агрегат автомобиля может функционировать нестабильно, произвольно глохнуть и не запускаться. Появление значка может быть связано с загрязнением топливного фильтрующего устройства, поломкой форсунок либо клапана в бензонасосе. Также причина иногда состоит в завоздушивании топливной системы.
	Блок управления сообщает об обнаружении влаги в дизельном топливе. Значок может указывать на ошибку в работе электронных систем управления силовым агрегатом.
	Обычно этот индикатор включается при включении зажигания. Если он продолжает гореть после запуска двигателя, то водитель должен знать, что необходимо произвести замену ремня ГРМ как можно быстрее.

Приборы освещения

Символ	Обозначение
	Включены фары, осветительные приборы работают в нормальном режиме.
	Индикатор, сообщающий об отключении системы адаптивной оптики машины. Если значок моргает, это говорит о неисправности одного из элементов осветительных приборов.
	Символ, свидетельствующий о включении системы автоматической активации ближнего освещения в светлое время суток.
	В работе наружных фонарей были выявлены неисправности.
	Так обозначается включенный режим дальнего света.
	Включена функция переключения ламп освещения.
	Не работает или возникли ошибки в работе механизма регулировки уровня фар.
	Неисправности в электроцепи, не функционируют или работают некорректно задние фонари. Также такой символ может говорить о неисправности стоп-сигналов.
	Активирован режим включения противотуманных огней.
	Если авто оснащено задними противотуманными огнями, то эта лампочка говорит об их включении.
	Активированы габаритные фонари.
	Активирована световая сигнализация автомобиля или включен поворотный сигнал.

В том случае, если на контрольном щитке начали мигать лампочки или хотя бы одна из них, в первую очередь нужно произвести диагностику тех или иных характеристик транспортного средства. Иногда проблема совсем незначительная, к примеру, вышел из строя один из датчиков. Но в некоторых случаях проблемы с проводкой приводят к очень печальным и последствиям и дорогостоящему ремонту.

Видео «Основное обозначение лампочек на приборной панели»

Подробно о световых индикаторах и их обозначении вы можете узнать из видео (автор видео — Михаил Автоинструктор).

 Загрузка …Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Обозначения на приборной панели

С каждым годом производители устанавливают на автомобили новейшие системы, а так же и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно. К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.

В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя. Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы. Желтые или красные, как правило, предупреждают о неисправности.

И так рассмотрим все обозначение значков (лампочек) на приборной панели:

Предупредительные индикаторы

Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, так же не исключена вероятность неисправности тормозной системе.

Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.

Упало давление в системе смазки (Oil Pressure) двигателя. Еще может обозначать низкий уровень масла.

Датчик уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) опустился ниже допустимого значения.

Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.

STOP — сигнальная лампа экстренной остановки. Если горит значок STOP на панели приборов — первым делом проверьте уровень масла и тормозной жидкости, поскольку на многих авто в частности ВАЗ данный сигнальный индикатор может оповещать именно об этих двух проблемах. Так же на некоторых моделях Стоп горит при поднятом ручнике или высокой температуре охлаждающей жидкости. Как правило загорается в пере с другим значком указывающим на проблему более конкретно (если это так, тогда дальнейшее движение с этой неисправностью нежелательно, до выяснения точной причины). На стареньких авто довольно часто может загораться из-за выхода из строя датчика какой то технической жидкости (уровня, давления температуры) или короткого замыкания в контактах панели. На тех автомобиля, где горит значок двигателя с надписью «стоп» внутри (может сопровождаться звуковым сигналом), то в целях безопасности необходимо прекратить движение, ведь это говорит о серьезных проблемах.

Индикаторы, информируют о неисправностях и относятся к системам безопасности

Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т.д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.

Расшифровка значения красного треугольника с восклицательным знаком внутри, по сути, аналогична предыдущему красному треугольнику, разница лишь в том, что на некоторых автомобиля может сигнализировать о прочих неисправностях в число которых может входить: SRS, ABS, система зарядки, давление масла, уровень ТЖ или нарушение регулировки распределения тормозного усилия между осями и еще некоторых других неполадках не имеющих собственной индикации. В некоторых случаях горит если плохой контакт разъема приборной панели или при перегорании какой то из лампочек. Когда он появился нужно обращать на возможные надписи на панели и другие появившиеся индикаторы. Лампочка такого значка загорается при включении зажигания, но должна гаснуть после запуска двигателя.

Сбой в электронной системе стабилизации.

Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).

Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off). Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически если на сиденье сядет взрослый человек, а индикатор AIRBAG OFF сообщает о неисправности в системе.

Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.

Индикатор активации иммобилайзера или противоугонной системы. Когда горит желтая лампочка «машинка с ключом», — это говорит что активирована система блокировки двигателя и она должна тухнуть когда установлен правильный ключ, а если этого не происходит, то либо неисправность системы иммо, либо ключ потерял связь (не распознан системой). Таким образом, рад значков с машинкой замком или ключом предупреждает о неисправностях противоугонной системы или о сбое в ее работе.

Данный значок красного мяча на центральном дисплее панели приборов (зачастую на тойотах или дайхатсу), так само как и предыдущий вариант индикаторов, обозначает, что активировалась функция иммобилайзера и произошла противоугонная блокировка двигателя. Лампочка индикатора «иммо» начинает моргать сразу же после того как был вынут ключ из замка зажигания.

Красная лампочка шестеренки с восклицательным знаком внутри — сигнализатор неисправности силового агрегата или АКПП (при неисправной электронной системе контроля передач). А значок желтого колесика с зубцами, говорит конкретно о выходе из строя деталей коробки передач или перегреве, свидетельствует, что АКПП работает в аварийном режиме.

Описание значения красного гаечного ключа (симметричный, с рожками по концам) нужно смотреть в руководстве по эксплуатации авто дополнительно.

Значок говорит о проблеме со сцеплением. Чаще всего встречается на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же, причиной появления данного индикатора на панели, может стать перегрев сцепления. Есть опасность, что автомобиль станет неуправляемым.

Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T). Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.

Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).

Значок на панели в виде нарисованной АКПП и надписи “auto” может загораться в нескольких случаях — низкий уровень масла в АКПП, слабое давление масла, высокая температура, возникла неисправность датчиков, неисправность эл. проводки. Зачастую правило, в таких случаях, коробка уходит в аварийный режим (вкл. 3-я передача).

Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.

Неисправность в электро- или гидроусилителе руля.

Активирован ручной тормоз.

Уровень тормозной жидкости опустился ниже допустимого.

Износ тормозных колодок достиг предельного уровня.

Система распределения тормозных усилий неисправна.

Поломка системы электрического стояночного тормоза.

При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП. На некоторых машинах с автоматической коробкой, сигнализирование про необходимость нажать педаль тормоза перед запуском двигателя или перед переключением рычага, также может осуществляться изображением ботинка на педали (без оранжевой окружности) или таким же значком только зеленого цвета.

Похожий на предыдущий желтый индикатор с изображением ноги, только без дополнительных закругленных линий по бокам, имеет уже другое значение – нажмите на педаль сцепления.

Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.

При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.

Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.

Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.

Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.

Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.

Необходимо проверить крышку топливного бака.

Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.

Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.

В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.

Вышла из строя электронная дроссельная заслонка (ETC).

Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.

Подошло время для проведения планового техобслуживания автомобиля, (OIL CHANGE) смены масла и т.д. В некоторых автомобилях первый индикатор указывает на наличие более серьезных проблем.

Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.

В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.

Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.

Системы помощи в критических ситуациях и стабилизации

Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.

Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.

Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

Индикатор горного тормоза сигнализирует об активации вспомогательной системы торможения. Выключатель функции дополнительного тормоза при спуске с горы или гололеде находится на ручке подрулевого переключателя. Чаще всего такая функция присутствует на автомобилях Хюндай HD и Тойота Дюна. Вспомогательный горный тормоз рекомендуется использовать в зимнее время либо при крутом спуске на скорости не менее 80 км/ч.

Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.

Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т.д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.

Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC). На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

Системе необходима диагностика или задействован полный привод.

Сбой в системе помощи при экстренном торможении Brake Assist System (BAS). Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).

Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.

Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.

Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.

Индикаторы дополнительных и специальных систем

Отсутствует/присутствует электронный ключ в машине.

Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.

Активирован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.

Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.

Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».

Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.

Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля. Мигающий индикатор информирует на неисправность системы.

Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.

Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.

Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).

Такой значок сигнализирует о неисправности динамической подвески автомобиля. Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: перегрева, замыкания на обмотке электродвигателя, электро-пневмоклапана, датчика высоты подвески или осушителя пневмосистемы.А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная. Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: утечка гидравлической жидкости, выход из строя соленоидов гидроблока системы активной стабилизации или неисправности акселерометра.

Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.

Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.

Активирован режим движения с прицепом (Tow Mode).

Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.

Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP). Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.

Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.

Активирован режим экономии топлива.

Автомобиль переведен в режим экономичного движения (ECO MODE).

Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.

Трансмиссия перешла в режим заднего привода.

Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.

Индикатор двух желтых шестеренок можно увидеть на приборной доске Камаза, когда они горят, это свидетельствует что активирован высший диапазон демультипликатора (понижающий редуктор).

Режим полного привода задействован.

Активирован режим полного привода с понижающим рядом в раздаточной коробке.

Центральный дифференциал заблокирован, автомобиль в режиме «жесткого» полного привода.

Задний межколесный дифференциал заблокирован.

Полный привод деактивирован — первый индикатор. В полном приводе обнаружена неисправность — второй.

При запущенном двигателе может информировать о неполадках системы полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD), может сообщать о несовпадении диаметра колес задней и передней оси.

Неисправность системы полного привода (Super Handling — SH, All Wheel Drive — AWD). Вероятно перегрелся дифференциал.

Температура масла в заднем дифференциале превысила допустимую (Rear Differential Temperature). Желательно остановиться и подождать, когда дифференциал охладится.

При запущенном моторе информирует о том, что возникла неисправность в системе активного подруливания (4 Wheel Active Steer — 4WAS).

Неисправность, связанная с системой активного подруливания задних колес (Rear Active Steer — RAS) или система деактивирована. Неисправность в системе двигателя, подвески или тормозов могут вызвать отключение RAS.

Функция трогания с места с повышенной передачи активирована. Часто используется на автомобилях с автоматической КПП, при езде по скользкому дорожному покрытию.

Данный индикатор загорается на несколько секунд, после того, как было включено зажигание, установлен на автомобилях, которые оборудованные вариатором (Continuously Variable Transmission — CVT).

Поломка рулевого управления, с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).

Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Может изменять настройки подвески, АКПП и двигателя.

Режим «POWER» (PWR) активирован, на автоматической КПП, при данном режиме переключения «наверх» происходят позже, что позволяет максимально увеличить обороты двигателя до более высоких, соответственно, это позволит Вам получить большую выходную мощность. Может изменять настройки подачи топлива и подвески.

Индикаторы, которыми оборудованы электромобили/гибриды

Неисправность главной батареи или в контуре высокого напряжения.

Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».

Индикатор, информирующий о низком уровне заряда высоковольтной батареи.

Требуется подзарядка батарей.

Информирует о значительном снижение мощности.

Батареи в процессе зарядки.

Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.

Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).

Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.

Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.

Индикаторы, которыми оборудованы дизельные автомобили

Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей.

Индикаторы фильтра макрочастиц (сажевого фильтра) Diesel Particulate Filter (DPF).

Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.

Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.

Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), так же может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). Автомобиль может глохнуть и не заводится, а может и работать, но со значительно меньшей мощностью, в зависимости от того какая именно случилась неисправность по которой ошибка EDC загорелась. Чаще всего такая проблема возникает по причине забитого фильтра топлива, неисправного клапана на топливном насосе, неисправность форсунки, завоздушивании ТС и ряда других проблем которые могут быть и не в топливной системе.

Индикатор неисправности в электронных систем авто или наличие воды в дизтопливе.

Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, значит ваш спидометр скручен.

Индикаторы внешних световых приборов

Индикатор активации наружного освещения.

Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.

Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.

Неисправность системы авторегулировки угла наклона света фар головного света.

Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.

Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

Неисправность одной или более ламп стоп-сигнала/заднего фонаря.

Габаритные огни включены.

Противотуманные фары включены.

Задние противотуманные фары включены.

Активирован сигнал поворота или аварийная сигнализация.

Дополнительные индикаторы

Напоминает о том, что ремень безопасности не пристегнут.

Незакрыт багажник/капот/дверь.

Неисправность привода складной крыши кабриолета.

Показывает что заканчивается газ (для авто оборудованных с завода системой ГБО).

На исходе жидкость в омывателе ветрового стекла.

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!



Обозначение значков на панели приборов автомобиля

1 Предупредительные индикаторы игнорировать нельзя

Все имеющиеся на приборной доске значки можно условно поделить на несколько категорий. Начнем ознакомление с так называемых предупредительных индикаторов. Наиболее важными из них являются значки, информирующие о проблемах в смазочной системе двигателя. В современных автомобилях таких индикаторов может быть два:

Индикатор Oil Pressure сообщает о падении давления масла, иногда этот же значок может сигнализировать о критически низком его уровне, если индикаторы объединены. Он всегда светится красным и выглядит в виде лейки с каплей масла. Engine Oil Sensor сообщает о снижении уровня масла ниже нормы. Этот значок может светиться как красным цветом, так и оранжевым, в зависимости от марки автомобиля. На значке обычно изображается такая же лейка, но с волнами под ней.

Если индикатор давления масла тухнет спустя секунду-две после включения двигателя – это нормально. Но если значок загорается при работающем двигателе, необходимо немедленно предпринять меры, так как в результате низкого давление масла двигатель может выйти из строя. Правда, иногда причиной его срабатывания является поломка датчика давления масла, что не сказывается на работе силового агрегата. Если же лампочка информирует о низком уровне масла, необходимо остановить автомобиль и сразу же долить масло до необходимого уровня.

Еще одна важная группа значков – это индикаторы системы охлаждения. Чаще всего их два

• синий – сигнализирует о критически низкой температуре;
• красный – сигнализирует о критически высокой температуре.

На этих значках обычно изображена вода в виде волн, в которую погружен термометр. Пока горит синий значок дайте двигателю поработать в холостую на малых оборотах, пока он не прогреется. Если же загорелся красный значок, желательно заглушить двигатель и дать ему остыть. При этом проверьте уровень охладительной жидкости, при необходимости подлейте ее в радиатор. Если ситуация повторяется, возможно возникли проблемы в системе охлаждения или электронике.

К группе предупредительных индикаторов относится и значок отсутствия заряда батареи, который тоже имеет красный цвет. Его легко узнать по нарисованной батарейке с плюсом и минусом. Если он загорелся, прежде всего проверьте клеммы на аккумуляторе, возможно, на одной из них плохой контакт. Если контакт хороший, значит проблема заключается в генераторе или другом электрооборудовании. Имейте в виду, что автомобиль без подзарядки не сможет долго продолжать движение: когда батарея разрядится, двигатель заглохнет, и завести автомобиль вы уже не сможете.

Канистра со стрелочкой вниз, вентилятором или волнами внутри говорит о критически низком уровне жидкости в радиаторе. Соответственно, жидкость необходимо немедленно подлить. Индикатор может быт как красным, так и оранжевым. Если вы заметили, что загорелся значок с изображением лобового стекла и фонтана, значит необходимо долить воду в бачок омывателя стекла.

Последний значок из группы предупредительных – это тормозной индикатор, который светится красным и имеет надпись «BRAKE», либо кружок с восклицательным знаком. Он может сообщать одновременно о нескольких событиях:

• в автомобиле задействован ручной тормоз;
• уровень тормозной жидкости упал ниже критической отметки;
• имеются неисправности тормозной системы.

Если причина работы индикатора не связана с использованием стояночного тормоза, необходимо сразу же прекратить движение, предпринять меры. Если загорелся аналогичный значок, т.е. кружок с восклицательным знаком, но оранжевого цвета, значит возник сбой системы, которая распределяет работу тормозов.

Такой же кружок, но с молнией внутри свидетельствует о выходе из строя стояночного тормоза с электроприводом. Кружок с изображением стопы внутри напоминает о том, что необходимо разблокировать коробку передач путем нажатия на тормоз. Пустой кружок с пунктирными скобками по бокам сообщает об износе тормозных колодок, соответственно, их необходимо как можно скорей заменить.

2 Индикаторы неисправностей и событий различных систем

Первый значок данной группы, который имеется у большинства современных автомобилей, это предупредительный сигнал, который оповещает водителя о возникновении внештатной ситуации. Чаще всего на нем изображен треугольник красного цвета с восклицательным знаком.

Причин срабатывания данной лампочки существует много: это может быть незакрытая дверь, резко снизилось давление масла в двигателе, перегорела одна из лампочек и т.д. Чтобы водителю не приходилось гадать, в чем проблема, срабатывание данного значка обычно сопровождается текстовой расшифровкой на дисплее приборной панели. Аналогичный значок, но оранжевого цвета в некоторых автомобилях сообщает о проблемах в электронике системы стабилизации.

Если автомобиль оснащен подушками безопасности, он может иметь индикатор, оповещающий о проблемах в работе этой системы. На значке может быть схематично изображен пассажир, перед которым раскрыта подушка безопасности, также могут быть надписи «AIR BAG» или «SRS».

Если в автомобиле имеются боковые подушки безопасности, именуемые системой RSCA, о неисправностях в их работе может сигнализировать отдельный значок. Как правило он имеет подпись «RSCA off». Зачастую подушка безопасности для пассажира автоматически включается, когда на переднее сиденье садится взрослый человек, и автоматически отключается, когда пассажир встает. Об этих событиях тоже может сообщать отдельный индикатор с соответствующей подписью.

«Событийные» индикаторы обычно светятся оранжевым светом, так как по уровню важности они второстепенные.

Автомобили Lexus и Toyota зачастую оснащают функцией PCS – это система предварительной безопасности. При возникновении сбоев в ее работе загорается значок с надписью PCS. Подобные системы стали появляться и в автомобилях других производителей, но называются они по-разному.

Если на авто с завода установлена противоугонная система, о событиях и неисправностях в ее работе сообщает отдельная группа значков. У разных моделей автомобилей значки выглядят по-разному, чаще всего на них изображены ключи и замки. Зеленый значок сообщает о том, что иммобилайзер активирован. Желтый значок свидетельствует о блокировке двигателя. При установке ключа эта лампочка должна тухнуть. Если системе не удалось распознать ключ, на приборной панели может загореться красная лампочка с тематическим изображением.

Если вы заметили, что загорелся красный индикатор с шестеренкой, внутри которой расположен восклицательный знак, значит возникли проблемы в двигателе или АКПП, а точней в электронной ее части. Аналогичный значок оранжевого цвета сообщает о том, что проблемы возникли в коробке передач и она работает в аварийном режиме. Иногда в случае возникновения неполадок в электрической части АКПП может загораться отдельный индикатор с надписью «A/T», что означает «автоматическая трансмиссия». В таком случае лучше остановит автомобиль, чтобы не усугубить состояние «коробки».

Многие современные автомобили имеют датчик температуры нагрева АКПП. Если коробка передач перегревается, загорается красный символ в виде шестеренки с термометром внутри. В некоторых автомобилях загорается надпись «A/T Oill Temp». При срабатываии данного индикатора необходимо сразу же прекратить движение и дать «коробке» остыть.

Некоторые модели автомобилей могут иметь один значок, отвечающий за различные неисправности АКПП:

• понизилось давление масла или его уровень упал ниже критического;
• датчики перестали работать;
• возникли проблемы с электропроводкой;
• АКПП перегрелась.

Как правило, он светится красным или оранжевым, имеет надпись «auto» и схематическое изображение коробки передач. Его срабатывание обычно сопровождается переключением АКПП на аварийный режим, обычно это третья передача.

У полноприводного автомобиля может быть знак «A/T Park», который сообщает о том, что АКПП заблокирована, т.е. переключатель находится в позиции «паркинг». При этом переключатель полного привода должен находиться в режиме «N». В противном случае включить блокировку не получится. Еще один знак, связанный с работой АКПП ,– это «shift up», который, как правило, выглядит в виде стрелочки, направленной вверх. Пугаться его не нужно, так как его значение абсолютно безобидное – он рекомендует сменить передачу, чтобы снизит расход топлива.

На авто с усилителем руля, вне зависимости от его типа, на панели приборов может находиться значок с изображением руля и восклицательным знаком. Он обычно загорается красным, так как информирует о проблемах в работе усилителя. В этом случае необходимо немедленно остановить автомобиль, так как неисправности усилителя руля могут привести к аварийным ситуациям.

Любые знаки с надписью «ABS» или «ANTILOCK» говорят либо о проблемах в работе данной системы, либо о временном ее отключении. Значки с надписью «CHECK», «CHECK ENGINE», «SERVICE ENGINE SOON» или «EPC» сообщают о необходимости диагностики всех систем силового агрегата. При этом электроника, отвечающая за контроль мощности, может принудительно сократить подачу топливной смеси или даже отключить некоторые системы.

Если загорелся индикатор со схематическим изображением двигателя и стрелочкой вниз, значит, упала мощность силового агрегата. Зачастую для решения этой проблемы следует заглушить двигатель и затем запустить его спустя 15–20 секунд. Иногда значок падения мощности загорается вместе со значком перегрева каталитического элемента. В таком случае проблемы с мощностью связаны именно с катализатором.

Загоревшийся оранжевым светом значок с надписью ASR либо треугольник, вписанный в круглую стрелочку с восклицательным знаком, говорит о неисправности антипробуксовочной системы. Она обычно работает в паре с антиблокировочной системой. Индикатор с надписью BSM или BSM OFF говорит о неисправностях системы, которая следит за мертвыми зонами. Индикатор с надписью ETC или молнией, расположенной между двумя вогнутыми скобками, сообщает о поломке электронной дроссельной заслонки, которая управляет подачей топлива.

Аналогичный значок с надписью Night View предупреждает о перегоревших датчиках инфракрасного излучения или других проблемах системы ночного видения. Некоторые автомобили оснащены датчиками контроля воздушного фильтра. В случае его загрязнения на приборной доске загорается значок со схематическим изображением фильтра и стрелочками, имитирующими прохождение воздуха через фильтр.

Знак с автомобилем на эстакаде или надписью «OIL CHANGE» либо «service» сообщает не о поломках в какой-либо системе, а необходимости планового техобслуживания или плановой замены моторного масла. Знак с изображением автомобиля со снятой крышкой бензобака или надписью «Check gas cap», как не сложно догадаться, сообщает о том, что горловина бензобака не закрыта.

Включенный индикатор с кружком и вписанной в него буквой «i» сообщает о появлении нового сообщения. В таком случае описание события или возникшей проблемы имеется на дисплее. Если загорелся похожий индикатор, но буква «i» вписана в раскрытую книгу, а не кружок, значит, расшифровать сообщение поможет инструкция по эксплуатации вашего авто.

3 Индикаторы систем помощи

К отдельной группе относятся индикаторы, сообщающие о различных событиях и проблемах в работе систем помощи водителю в критических ситуациях. Так антипробуксовочная система (TCS или DTC) может иметь целую группу индикаторов. Как правило, они обозначаются надписями или аббревиатурой названия системы.

Зеленый индикатор оповещает об активации DTC. Желтый или оранжевый индикатор может загораться по причине ее деактивации или возникновении сбоев в работе. Так как DTC связана с системами торможения и подачи топлива, в случае возникновения проблем в ее работе она обычно автоматчески отключается.

Индикатор с надписью «KDDS» информирует о поломках в стабилизирующей системе подвески. Отдельную группу значков имеет система помощи при спуске и подъеме авто, а также при трогании с места на подъеме. Сюда же относится и система, поддерживающая постоянную скорость. При срабатывании системы загорается значок с соответствующим изображением автомобиля.

В случае возникновения проблем с работой системы стабилизации на панели приборов обычно загорается значок с аббревиатурой названия этой системы. Так как разные производители называют ее по-разному, обозначение может быть следующим:

Напомним, что эта система способствует выравниванию автомобиля в случае скольжения колес на скользкой дороге. Для этого используется система торможения и подачи топлива. Надо сказать, что к этой системе еще относится значок скользящего автомобиля, который срабатывает при скольжении колес.

Значок с надписью «4х4» сообщает о том, что активирован полный привод. Если на значке изображен треугольник и восклицательный знак, значит система требует диагностики, либо в ее работе возникли неполадки. Индикатор с надписью «4х2» информирует о том, что трансмиссия работает в режиме заднего привода. Если на значке светится надпись «4х4 auto», система автоматически включает и выключает полный привод. Аналогичный значок но с надписью «low» информирует о том, что трансмиссия работает в режиме полного привода, но раздаточная коробка включена в режиме понижающего ряда.

Индикатор с надписью «BAS ASR» или нарисованным колесом с двумя стрелочками говорит о том, что система, которая помогает водителю при экстренном торможении, не исправна. Причем этот сбой привел к отключению ASR, т.е. антипробуксовочной системы. Значок «4WD» или «AWD» сообщает либо о том, что диаметр колес спереди с сзади не совпадает, либо о проблемах в системе заднего привода.

Пример индикаторов на приборной панели автомобиля

Похожие статьи

Оранжевый индикатор с надписью «IBA» или «IBA off» информирует о деактивации системы, которая задействует тормоза в случае опасности столкновения. Иногда индикатор может светиться при работающей системе IBA, это говорит о том, что загрязнились датчики обнаружения препятствия или в их работе произошел сбой.

Значок с надписью «4WAS» сообщает, что в результате диагностики найдена неисправность в системе подруливания. У некоторых моделей система подруливания задних колес имеет отдельный индикатор, который имеет надпись «RAS». Его подсветка сообщает о деактивации или сбое этой системы.

Отключение RAS может произойти по причине поломок в двигателе, тормозной системе или подвеске.

Индикатор с надписью «2rid strt» сообщает о включении функции трогания с повышенной передачи. Эта функция позволяет трогаться на скользкой дороге без риска пробуксовки. Как правило, он имеет зеленый цвет. Еще один зеленый индикатор, который может присутствовать на панели приборов вашего автомобиля — это «VGRS». Он информирует о включении функции позднего переключения повышенной передачи АКПП, что позволяет развить двигателю большую мощность, соответственно, автомобиль может быстрей набирать скорость.

Последний значок из этой группы – это «VGRS». Он светится красным, так как сигнализирует о поломке рулевого управления, имеющего переменное передаточное число. В случае загорания этой лампочки движение следует прекратить.

4 Индикаторы дизельных автомобилей

Так как дизельные автомобили имеют свои системы, которых нет у бензиновых аналогов, у них присутствуют и свои значки на приорной панели. Так, светящаяся желтым спираль говорит об активации свечей накаливания. Этот индикатор гаснет после прогрева двигателя, когда он перестает нуждаться в работе свечей.

Значок с волнами, каплями и выхлопной трубой информирует о снижении уровня жидкости в системе очистки газов. Эта жидкость отвечает за каталитическую реакцию, в результате которой происходит очистка выхлопов. Такой же значок, но без волн и капель говорит о возникновении другой неисправности в системе очистки газов.

Значок с изображением заправочной колонки или топливного фильтра сообщает о наличии в топливе воды. Так же его работа может быть связана с необходимостью обслуживания системы, очищающей топливо.

Красная лампочка с надписью «ЕDC» говорит о проблемах электронной системы впрыска топлива. Как правило, автомобиль при этом заметно теряет мощность либо вообще глохнет, не заводится. Чаще всего причиной проблемы является забитый топливный фильтр, но могут быть и более серьезные неисправности. К примеру, не редко выходит из строя клапан топливного насоса.

Красный индикатор с надписью T-Blet сигнализирует об износе ремня ГРМ (ремень связывает коленвал с распредвалом и другими вспомогательными системами). При загорании этого индикатора необходимо сразу же предпринять меры, так как обрыв ремня приводит к серьезным поломкам двигателя.

5 Индикаторы приборов освещения

Напоследок рассмотрим индикаторы, информирующие водителя о режиме работы фар и других приборов освещения. При активации наружного освещения загорается значок в виде зеленой светящейся лампочки. Если вместо него загорается оранжевая перечеркнутая лампочка или зеленая с восклицательным знаком, значит, перегорела одна из ламп наружного освещения.

Синяя светящаяся фара информирует о работе головного освещения в режиме дальнего света. Такая же фара зеленого цвета с буквой «А» или надписью «auto» сообщает об автоматическом переключении фар между режимами дальнего и ближнего света. Фара с косым светом и закругленными стрелочками вверх и вниз сигнализирует о неисправности системы настройки угла наклона светового пучка фар.

Индикатор с надписью AFS OFF или изображением фары, направленной вверх с двумя стрелочками, информирует о деактивации системы адаптивных фар. Значок в виде автомобиля со светящимися задними фонарями говорит о неисправности задних габаритов или стоп-сигналов.

Две развернутые в разные стороны фары зеленого цвета говорят о работе габаритных огней. Зеленая фара с косым светом, перечеркнутым волной, означает работу противотуманных фар. Такая же оранжевая фара, обращенная вправо, информирует о работе задних противотуманных фар. Индикатор со стрелочками влево и вправо сообщает о работе поворотника.

Вот и все наиболее важные индикаторы, которые вы можете увидеть на панели приборов своего авто. Кроме них могут быть еще дополнительные значки, информирующие об открытых дверях или капоте, режиме движения с прицепом, непристегнутом ремне и т.д. Они имеют понятное графическое обозначение, поэтому в расшифровке не нуждаются.

Как вы видите, знать обозначение значков крайне важно, так как на панели приборов сконцентрированы индикаторы лишь самых важных систем.



Значки печки в машине — Автомобильный портал AutoMotoGid

1. Противотуманные фары (передние).

2. Неисправность усилителя рулевого управления.

3. Противотуманные фары (задние).

4. Низкий уровень жидкости стеклоомывателя.

5. Износ тормозных колодок.

6. Значок включённого круиз-контроля.

7. Включены поворотные сигналы.

8. Датчик дождя и света.

10. Индикатор информационного сообщения.

11. Индикация работы свечи накаливания.

13. Индикация обнаружения бесконтактного ключа.

14. Ключ не обнаружен.

15. Батарея ключа нуждается в замене.

16. Опасное сокращение дистанции.

17. Нажмите педаль сцепления.

18. Нажмите тормозную педаль.

19. Блокировка рулевой колонки.

20. Дальний свет.

21. Низкое давление в шинах.

22. Индикатор включения наружного освещения.

23. Неисправность наружного освещения.

24. Не работает стоп-сигнал.

25. Предупреждение сажевого фильтра.

26. Предупреждение прицепного устройства.

27. Предупреждение пневматической подвески.

28. Смена полосы движения.

29. Перегрев катализатора.

30. Не пристёгнут ремень безопасности.

31. Активирован стояночный тормоз.

32. Неисправность аккумулятора.

33. Система помощи при парковке.

34. Требуется техническое обслуживание.

35. Адаптивные передние фары.

36. Неисправность автоматического наклона фар.

37. Неисправность заднего спойлера.

38. Неисправность крыши в кабриолете.

39. Ошибка подушки безопасности.

40. Неисправность ручного тормоза.

41. Вода в топливном фильтре.

42. Подушка безопасности деактивирована.

44. Фары ближнего света.

45. Загрязнение воздушного фильтра.

46. Режим экономии топлива.

47. Система помощи спуска с горы.

48. Повышенная температура.

49. Неисправность антиблокировочной системы тормозов.

50. Неисправность топливного фильтра.

51. Открыта дверь.

52. Открыт капот.

53. Низкий уровень топлива.

54. Неисправность автоматической коробки передач.

55. Автоматический ограничитель скорости.

56. Амортизаторы подвески.

57. Низкое давление масла.

58. Обогрев лобового стекла.

59. Открыт багажник.

60. Система стабилизации отключена.

61. Датчик дождя.

62. Неполадка двигателя.

63. Обогрев заднего стекла.

64. Автоматическое очищение лобового стекла.

Обязательно поделитесь этой памяткой со знакомыми автовладельцами!

Начинающие водители, недавно получившие права, смело вливаются в дорожное движение. И если правилам дорожного движения в автошколе их еще сносно учат, то устройство авто и органы управления они проходят лишь поверхностно. Поэтому когда садятся за руль собственной машины, то вскоре возникает масса вопросов – что это за кнопочка и что вот это за рычажок? Начинают срочно искать и изучать инструкцию по эксплуатации. Хорошо, если находят.

Чтобы восполнить этот пробел в системе автообразования, мы решили составить небольшой ликбез, который поможет узнать о назначении некоторых важных кнопочек в современной автомашине. Прежде чем читать дальше, выполните небольшой тест. И если сможете сами себе ответить, что означают данные символы, то дальше вам читать не обязательно — вы и так хорошо знаете свою машину. Хотя данный материал может пригодиться чтобы познакомить с ним своих друзей.

В светлое время суток противотуманные фары разрешается использовать вместо ближнего света и дневных ходовых огней для обозначения транспортного средства на дороге. Передние противотуманки устроены так, что и днём и ночью ослепить встречных водителей ими сложно. А вот задние противотуманные фонари из-за своей повышенной яркости могут легко слепить водителей сзади идущих машин, и поэтому применяться могут только в условиях недостаточной видимости. Помните об этом, ведь двигаться в пробке позади автомобиля с включенными задними противотуманками крайне неприятно и опасно. С небольшого расстояния яркий источник света может и ослепить.

Следующая часто встречающаяся пиктограмма является тайной даже для опытных водителей.

Кнопки с таким символом включают рециркуляцию воздуха в салоне, иначе говоря, климатическая установка переходит на забор воздуха из салона, что позволяет прекратить поступление забортного воздуха вместе с дорожной пылью и выхлопными газами. Данный режим очень полезен, когда, например, перед вашим автомобилем или рядом с ним появляется чадящий и коптящий грузовик или автобус, двигатель которого изношен до предела. Рециркуляцию также можно задействовать для более быстрого охлаждения салона кондиционером или сокращения времени прогрева салона зимой. Однако стоит знать, что при включенной рециркуляции стекла автомобиля быстро запотевают, так как воздух быстро становится влажным от дыхания, а вентиляции нет.

Еще одна клавиша настолько секретна, что ее даже прячут под специальную пробку-заглушку. Часто она располагается рядом с селектором автоматической коробки передач. Если на вашем авто классический автомат, то на этой кнопке будет написано Shift lock. И применяется она только в экстренных ситуациях для разблокировки селектора автомата. Надавливаете на нее — и рычаг коробки передач беспрепятственно переводится в положение нейтрали. И после этого можно перекатить автомобиль, не заводя двигатель, ну или затащить на эвакуатор.

И напоследок самое сложное и наименее известное.

Кнопки, имеющие эти пиктограммы, отключают штатную систему охраны и иммобилайзер. Если нажать ту, на которой автомобиль нарисован стоящим на уклоне или рядом с крюком, то будет возможно перемещать, например, на эвакуаторе, закрытую машину, не боясь ночью перебудить соседей сработавшей сигналкой. Ещё одна кнопка отключает датчики обьёма, которые расположены на потолке и реагируют на движение в салоне.

Знание следующей иконки поможет вам, если вы часто ездите за рулем разных автомобилей и каждый раз, заезжая на заправку, начинаете вспоминать: а с какой стороны расположен лючок бака? Узнать это проще простого — внимательно посмотрите на указатель количества топлива, и вы заметите, что на большинстве автомобилей рядом с соответствующей пиктограммой есть маленькая стрелочка, которая как раз и указывает с какой стороны находиться заправочная горловина.

Технологичность транспортных средств возрастает с каждым годом, а это означает, что количество датчиков и электроприборов постоянно увеличивается. Иногда бывает сложно понять, что означает тот или иной мигающий, светящийся индикатор на приборной панели автомобиля. Чтобы правильно истолковывать обозначение символов на приборной панели, необходимо как минимум знать значение цветов и их принадлежность к определённой категории.

Предназначение значков на приборной панели автомобиля

Сигнальных ламп предусмотрено в автомобилях достаточно много, они могут быть индивидуальными для определённых моделей машин и иметь специфические обозначения. О важности и необходимости значков можно узнать из инструкции по эксплуатации определённой модели марки. Например, если загорелся значок аккумулятора на панели приборов, то определить суть проблемы или оповещения будет несложно, а если это аббревиатуры букв, то тут без знаний не обойтись.

Обозначение индикаторов на панели приборов – это самый простой способ для водителя узнать о возможных поломках, или проблемах в работе автомобиля. Такие инструменты, как контрольные лампы, смогут своевременно предупредить автомобилиста о неполадках с тормозной системой, сбоях в работе двигателя, аккумулятора и прочих. С постоянным улучшением технологий количество символов стало расти, и внешний их стал более привлекательным и понятным. Однако запомнить их все под силу далеко не каждому.
Классификация обозначений значков на приборной панели по цветам

Первое, что следует знать о мигающих или светящихся лампочках – не все значки на приборной панели автомобиля могут свидетельствовать о критичной неисправности. Делится индикация машины на 3 основные группы в зависимости от цвета:

• красные значки – предназначены оповещать об опасности. Любое из обозначений красного цвета призывает обратить внимание на поступающие сигналы бортового компьютера, чтобы в кратчайшие сроки устранить образовавшуюся неполадку. Не всегда красный цвет может быть критичным, с мигающим индикатором какое-то время можно двигаться, но делать это не желательно;
• жёлтые значки – свидетельствуют о необходимости обслуживания или ремонта узла транспортного средства, механизма или другой составляющей. Жёлтые и оранжевые индикаторы – это обычно предупредительные символы, при их появлении желательно в короткие сроки обратиться на диагностику автомобиля;
• зелёные значки – информационные и сообщают владельцу авто об активизации определённых сервисных функций. Они являются признаком нормального функционирования всего механизма автомобиля.

Теперь можно рассмотреть наиболее важные и часто возникающие символы, о значении которых нужно знать каждому водителю.

Информационные изображения: обозначение символов на приборной панели

Информационные символы необходимы для оповещения водителя о функционировании всех узлов и систем автомобиля. Благодаря их активации можно определить, какой именно части автомобиля нужно уделить особое внимание. Основные из них:

1. Значки машины – их может быть несколько:

• жёлтую машину с ключом можно трактовать так: загорелся значок двигателя на панели приборов. Это означает, что в машине имеются неисправности двигателя или сбои датчиков;
• красная машина с замком – проблемы в работе встроенной противоугонной системы. При его включении завести машину не получится, но когда он мигает при закрытом транспортном средстве – это признак того, что система просто функционирует;
• если на фоне автомобиля появился жёлтый восклицательный знак на панели приборов, то это значит, водителю необходимо проверить исправность электропривода.

2. Символ открытой двери красной машины активируется при соответствующем действии. Но при закрытых дверях и багажнике его свечение говорит о проблемах с контактами проводов дверей.

3. Символ скользкой дороги включается для предотвращения пробуксовки автомобиля на неустойчивом участке дороги. Символ несёт в себе негативную нагрузку лишь в том случае, если около него появляется треугольник, ключ или перечеркивание – неисправность стабилизационной системы.

4. Изображение гаечного ключа появляется в момент необходимости проведения ТО автомобиля.

Предупреждающие изображения

В их число входят такие световые индикаторы:

• жёлтый руль – требует адаптации, если рядом с красным рулём загорелся восклицательный знак на панели приборов – возможен отказ системы ГУР или ЭУР;
• иммобилайзер обычно должен моргать при закрытом автомобиле, символизируя исправную работу противоугонной системы;
• ручник или буква Р в кругу и скобках способен загораться в случае, когда поднят рычаг ручного тормоза, в момент полного износа тормозных колодок или необходимости доливки тормозной жидкости;
• изображение охлаждающей жидкости в разных вариациях может показывать определённые проблемы, например, перегрев при красном индикаторе с градусником, или низкий уровень при жёлтом бачке с волнами;
• омыватель – изображение появляется при минимальном количестве жидкости в бачке омывателя стёкол или его несоответствии;
• катализатор – жёлтый символ загорается при перегреве каталитического элемента, при этом можно ощутить снижение мощности двигателя. Расход же топлива возрастёт;
• выхлопные газы – жёлтый значок дыма обозначает наличие неисправности в системе вывода выхлопных газов, также он появляется после неудачной заправки или ошибке по датчику лямбда зонда.

Обозначение значков на приборной панели – датчики неисправности

Существует отдельная категория символов – это знаки на приборной панели автомобиля, значение и сущность которых свидетельствует о неисправности того или иного элемента автомобиля. Наиболее часто возникают такие:

1. Аккумулятор. Если горит значок аккумулятора на панели приборов, то это означает падение напряжения электросети, появление проблем с генератором или просто низкий заряд. В автомобилях с гибридным мотором горит аккумулятор на панели приборов в виде батарейки с надписью «MAIN» внизу.
2. Маслёнка красного цвета – низкий уровень масла в двигателе. Если он загорается во время запуска двигателя или мигает в течение пути, то значит, существуют проблемы в системе смазки или давление масла упало.
3. Подушка безопасности имеет три вариации: AIRBAG, SRS и символ красного пристёгнутого человека с кружком перед ним. Возникновением любого из них система оповещает автовладельца о неисправности системы безопасности и о том, что в случае аварии подушки не сработают.
4. Восклицательный знак. Когда горит восклицательный знак на панели приборов в красном треугольнике (знак «внимание»), он оповещает водителя сопроводительным текстом о неполадке, в жёлтом – о неисправности в системе стабилизации. Восклицательный символ в красном кругу и скобках – проблемы с системой торможения.
5. ABS символ может отображаться по-разному в зависимости от марки, но смысл всегда несёт один – неправильное функционирование антиблокировочной системы колёс.
6. ESP – означает проблемы с системой стабилизации: либо вышел из строя датчик угла поворота, либо включения стоп-сигнала, либо давления тормозной системы.
7. Двигатель – этот значок горит жёлтым светом при работе инжектора, показывает ошибки в работе двигателя, возможные неисправности.
8. Свечи накала имеют символ спирали, который загорается на панелях дизельных авто и обозначает то же самое, что и «чек» на бензиновых машинах.

Специальные лампы и индикаторы на приборной панели автомобиля

Все лампочки, которые относятся к такому типу, обычно связаны с функциональностью авто. При включении определённой функции, индикаторы будут гореть зелёным цветом, в случае наличия проблем цвет будет жёлтым или красным. Расшифровка некоторых из них:

На самом же деле всевозможных символов существует намного больше. Со временем каждый автолюбитель научится интуитивно распознавать большинство из них.

значков приборной панели автомобиля — загрузка в векторном формате, PNG, SVG, GIF

значков приборной панели автомобиля — загрузка бесплатного вектора, PNG, SVG, GIF

Иконки

Фото

Музыка

Иллюстрации

Поиск

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Свежий воздух

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Амортизаторы подвески

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Амортизаторы подвески

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Охлаждающая жидкость

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Амортизаторы подвески

+ Коллекция

Амортизаторы подвески

+ Коллекция

Скорость вентилятора

+ Коллекция

Панель и выход для ног

+ Коллекция

Свежий воздух

+ Коллекция

Предупреждение о расстоянии

+ Коллекция

Амортизаторы подвески

+ Коллекция

Свежий воздух

+ Коллекция

Свежий воздух

+ Коллекция

Скорость вентилятора

+ Коллекция

Панель и выход для ног

+ Коллекция

Амортизаторы подвески

+ Коллекция

Скорость вентилятора

+ Коллекция

Панель и выход для ног

+ Коллекция

Свежий воздух

+ Коллекция

Амортизаторы подвески

+ Коллекция

Векторная коллекция индикаторов панели приборной панели автомобиля, желтый красный.. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Image 47315942.

Векторная коллекция индикаторов панели приборной панели автомобиля, желтый красный фон Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 47315942.

Векторная коллекция индикаторов приборной панели автомобиля, желтые, красные, зеленые, синие индикаторы 132 значка

M L XL EPS

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5500 x 3761 пикселей | 46.6 см x 31,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5500 x 3761 пикселей | 46,6 см x 31,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Подсветка приборной панели Honda Значение | Руководство по предупреждающим сигналам на приборной панели

Подсветка приборной панели Honda Значение | Руководство по предупреждающим сигналам на приборной панели Вы здесь: Домой> Руководство по сигнальным огням приборной панели Honda

Вид одного из индикаторов на приборной панели во время движения может быть немного пугающим.Зная, что означает каждый символ, вы можете спастись от паники. Хорошее практическое правило — относиться к сигнальным лампам на приборной панели как к цвету стоп-сигнала. Если появляется желтый значок, двигайтесь осторожно и как можно скорее проверьте свой автомобиль. Если появляется красный значок, это указывает на более серьезную проблему. Мы рекомендуем безопасно съехать с дороги, заглушить двигатель и обратиться за помощью. Жермен Хонда из Анн-Арбора составил это руководство, чтобы помочь вам понять, что означает каждый индикатор / сигнальная лампа приборной панели.Перечисленные ниже индикаторы приборной панели Honda можно найти на подавляющем большинстве автомобилей Honda, построенных после 1995 года, включая модели Accord, Civic, CR-V, Fit и HR-V.

Что означают сигнальные лампы на приборной панели на вашей Honda?

	Отказ тормозной системы Возможна неисправность вашей тормозной системы. Если вы видите этот символ во время движения, мы советуем вам безопасно съехать с дороги, припарковать автомобиль и вызвать помощь на дороге, чтобы отбуксировать его до Germain Honda в Анн-Арборе.
	Тормозная система / Стояночный тормоз Стояночный тормоз включен, не забудьте выключить его перед поездкой.
	Низкое давление масла Проверить уровень масла. Датчик масла и месиво; принести на службу. Низкое давление масла может означать, что ваш двигатель больше не смазывается, а вождение может повредить внутренние компоненты двигателя. Мы рекомендуем как можно скорее выключить двигатель и вызвать помощь на дороге, чтобы отбуксировать автомобиль в автосалон.
	Система зарядки Сбой системы зарядки. Без электричества ваша машина может умереть, и вы окажетесь в затруднительном положении. Найдите безопасное место, чтобы остановиться, припарковать автомобиль и немедленно вызвать помощь на дороге.
	Дополнительная удерживающая система Может быть проблема с подушками безопасности, что означает, что они не могут сработать при аварии. Не садитесь за руль. Вызовите помощь на дороге, чтобы отбуксировать автомобиль в дилерский центр для ремонта.
	Интеллектуальная система входа У вашего автомобиля может быть проблема с интеллектуальной системой входа или системой запуска двигателя.
	Проверьте свет двигателя Неисправность выхлопных газов двигателя — сдать в сервис.
	Антиблокировочная тормозная система (ABS) При неисправности АБС сигнальная лампа загорается вместе с сигнальной лампой тормоза.
	Система контроля давления в шинах Давление в шинах низкое, что означает, что вам, возможно, придется наполнить шины воздухом.
	Высокотемпературный Ваш автомобиль перегревается.
	Низкотемпературный Ваш автомобиль слишком холодный.
	Дневные ходовые огни Ваши дневные ходовые огни включены.
	Система стабилизации автомобиля VSA включен или возникла проблема с системой VSA.
	Электроусилитель руля Неисправность в системе EPS.
	Напоминание о ремне безопасности Если вы не пристегнуты ремнем безопасности, появится это напоминание.
	Дверь открыта Дверь открыта.
	Багажник открыт Ваш багажник открыт.
	Низкий уровень топлива В вашем автомобиле заканчивается топливо, и вы скоро должны заправиться.
	Уровень омывающей жидкости Вашему автомобилю необходимо больше омывающей жидкости.

	Системное сообщение Этот значок появится вместе с другим значком, означающим, что на вашем мультиинформационном дисплее есть сообщение.
	Счетчик техобслуживания Напоминаем, что пора проводить текущее обслуживание.
	Иммобилайзер Ваш автомобиль не распознает ваш ключ или пульт дистанционного управления, что означает, что вы не сможете запустить двигатель.
	VSA выкл. Напоминает, что VSA выключен.
	Cruise Main On Cruise Main включен.
	Круиз-контроль на Круиз-контроль включен.
	Повороты Ваш указатель поворота включен.
	Противотуманные фары на Индикация того, что ваши противотуманные фары включены.
	Дальний свет на Индикация включения дальнего света.
	Наружное освещение Индикация того, что ваше внешнее освещение включено.
	Режим ECON включен Ваш режим ECON включен.
	Система удержания полосы движения LKAS включен.
	Тормозная система предотвращения столкновений CMBS включен.
	Система смягчения последствий выезда с дороги Система RDM включена.
	Предупреждение о слепых зонах В вашей слепой зоне машина.
	Полный привод Ваш автомобиль полноприводный.
	Автоматическая остановка на холостом ходу Автоматическая остановка на холостом ходу включена.
	Адаптивный круиз-контроль В настоящее время вы используете адаптивный круиз-контроль.
	Автоматическая система дальнего света Ваши фары дальнего света управляются автоматически.

	Отказ тормозной системы Возможно, ваша тормозная система неисправна. Если вы видите этот символ во время движения, мы советуем вам безопасно съехать с дороги, припарковать автомобиль и вызвать помощь на дороге, чтобы отбуксировать его до Germain Honda в Анн-Арборе.
	Тормозная система / Стояночный тормоз Стояночный тормоз включен, не забудьте выключить его перед поездкой.
	Низкое давление масла Проверить уровень масла. Датчик масла и месиво; принести на службу. Низкое давление масла может означать, что ваш двигатель больше не смазывается, а вождение может повредить внутренние компоненты двигателя. Мы рекомендуем как можно скорее выключить двигатель и вызвать помощь на дороге, чтобы отбуксировать автомобиль в автосалон.
	Система зарядки Сбой системы зарядки.Без электричества ваша машина может умереть, и вы окажетесь в затруднительном положении. Найдите безопасное место, чтобы остановиться, припарковать автомобиль и немедленно вызвать помощь на дороге.
	Дополнительная удерживающая система Может быть проблема с подушками безопасности, что означает, что они не могут сработать при аварии. Не садитесь за руль. Вызовите помощь на дороге, чтобы отбуксировать автомобиль в дилерский центр для ремонта.
	Интеллектуальная система входа У вашего автомобиля может быть проблема с интеллектуальной системой входа или системой запуска двигателя.
	Проверьте свет двигателя Неисправность выхлопных газов двигателя — сдать в сервис.
	Антиблокировочная тормозная система (ABS) При неисправности АБС сигнальная лампа загорается вместе с сигнальной лампой тормоза.
	Система контроля давления в шинах Давление в шинах низкое, что означает, что вам, возможно, придется наполнить шины воздухом.
	Высокотемпературный Ваш автомобиль перегревается.
	Низкотемпературный Ваш автомобиль слишком холодный.
	Дневные ходовые огни Ваши дневные ходовые огни включены.
	Система стабилизации автомобиля VSA включен или возникла проблема с системой VSA.
	Электроусилитель руля Неисправность в системе EPS.
	Напоминание о ремне безопасности Если вы не пристегнуты ремнем безопасности, появится это напоминание.
	Дверь открыта Дверь открыта.
	Багажник открыт Ваш багажник открыт.
	Низкий уровень топлива В вашем автомобиле заканчивается топливо, и вы скоро должны заправиться.
	Уровень омывающей жидкости Вашему автомобилю необходимо больше омывающей жидкости.
	Системное сообщение Этот значок появится вместе с другим значком, означающим, что на вашем мультиинформационном дисплее есть сообщение.
	Счетчик техобслуживания Напоминаем, что пора проводить текущее обслуживание.
	Иммобилайзер Ваш автомобиль не распознает ваш ключ или пульт дистанционного управления, что означает, что вы не сможете запустить двигатель.
	VSA выкл. Напоминает, что VSA выключен.
	Cruise Main On Cruise Main включен.
	Круиз-контроль на Круиз-контроль включен.
	Повороты Ваш указатель поворота включен.
	Противотуманные фары на Индикация того, что ваши противотуманные фары включены.
	Дальний свет на Индикация включения дальнего света.
	Наружное освещение Индикация того, что ваше внешнее освещение включено.
	Режим ECON включен Ваш режим ECON включен.
	Система удержания полосы движения LKAS включен.
	Тормозная система предотвращения столкновений CMBS включен.
	Система смягчения последствий выезда с дороги Система RDM включена.
	Предупреждение о слепых зонах В вашей слепой зоне машина.
	Полный привод Ваш автомобиль полноприводный.
	Автоматическая остановка на холостом ходу Автоматическая остановка на холостом ходу включена.
	Адаптивный круиз-контроль В настоящее время вы используете адаптивный круиз-контроль.
	Автоматическая система дальнего света Ваши фары дальнего света управляются автоматически.

Исключительное обслуживание в Germain Honda из Анн-Арбора

Если какой-либо из этих символов появляется на вашей приборной панели и требуется обслуживание, вы можете рассчитывать на то, что наша команда сертифицированного и отмеченного наградами сервисного обслуживания Honda в Germain Honda выполнит ремонт вашего автомобиля. Никто не позаботится о вашем автомобиле лучше, чем наши мастера-технические специалисты ASE.У них есть опыт, специальные инструменты и знания, чтобы каждый раз ремонтировать вашу машину с первого раза. Вы можете быть спокойны, зная, что ваш автомобиль обслуживается техническими специалистами компании Germain Honda из Анн-Арбора, расположенной в Анн-Арборе, штат Мичиган, США

.

Поиск по ключевым словам:

Поиск с фильтрами:

Поиск по ключевым словам:

Поиск с фильтрами:

Сервисная 734-707-0786

Продажи 734-707-0785

Детали 734-864-4819

---

2601 S State St, Ann Arbor, MI 48104

Получить направление

Жермен Хонда из Анн-Арбора 42.2487194, г. -83.7381981.

Сигнальные лампы на приборной панели Jaguar | Ваше полное руководство

Ваш Jaguar спроектирован так, чтобы постоянно контролировать себя — все, от характеристик двигателя, выбросов, тормозов и огней до систем помощи водителю, которые помогают вам оставаться в безопасности и контролировать движение на дороге и бездорожье. В большинстве случаев они работают без вашего вмешательства, но при возникновении проблемы предупреждающие огни и информационная панель вашего водителя сообщат вам, что произошло и что с этим делать.

Большинство предупреждающих и информационных символов, которые вы увидите на Дисплей водителя будет вам знаком по предыдущим автомобилям. Однако это стоит ознакомиться с некоторыми из недавних представлений например, выпускной фильтр или жидкость для выхлопных газов дизельного двигателя, чтобы вы знали, что делать, если они идут.

Если вы не знаете, что делать, обратитесь к ближайшему дилеру Jaguar. Они проконсультируют вас и при необходимости доставят ваш Jaguar в ремонт.

Ключевые сигнальные огни Jaguar — красный, желтый или зеленый.

• Красный означает остановку, как только это станет безопасным.
• Янтарный означает, что требуется действие.
• Зеленые огни имеют рекомендательный характер — никаких действий не требуется.

Если красный сигнал предупреждения требует, чтобы вы остановились, обратитесь за помощью, либо из службы помощи на дорогах или из сети Jaguar дилерские центры и специалисты по обслуживанию.

Чтобы заказать сервис Jaguar, обратитесь к местному дилеру прямо сейчас.

ЗАБРОНИРОВАТЬ УСЛУГУ

---

Беспокоитесь о своем BMW? Ознакомьтесь с нашим полным руководством по сигнальным огням BMW.

Беспокоитесь о своей Audi? Ознакомьтесь с нашим полным руководством по сигнальным огням Audi.

Беспокоитесь о своем Mercedes-Benz? Ознакомьтесь с нашим полным руководством по сигнальным огням Mercedes-Benz.

Беспокоитесь о своем Land Rover? Ознакомьтесь с нашим полным руководством по предупреждающим сигналам Land Rover.

Символы на приборной панели Nissan Pathfinder Восточный Провиденс, РИ

Nissan Pathfinder был разработан, чтобы обезопасить вас как в дороге, так и по бездорожью по пересеченной местности.В дополнение к многочисленным функциям безопасности Pathfinder оснащен удобной подсветкой приборной панели, которая предупреждает вас о любых проблемах. Однако многие символы известны не всем, поэтому вы можете использовать это удобное руководство, чтобы узнать, что они означают.

Узнайте о многих символах на приборной панели Nissan Pathfinder и узнайте, нужно ли вам отремонтировать свой автомобиль.

Сигнальные лампы Nissan Pathfinder

Если в вашем Nissan Pathfinder возникла проблема, вы можете увидеть сигнальную лампу.Эти огни красного или желтого цвета могут означать, что ваш автомобиль нуждается в обслуживании.

• Антиблокировочная тормозная система : Этот индикатор отображается в виде букв «ABS» и указывает на неисправность антиблокировочной тормозной системы.
• Тормоз : этот индикатор отображается как слово «ТОРМОЗ» или как восклицательный знак внутри круга. Это может означать, что у вас включен стояночный тормоз, но если это не так, значит, неисправна ваша тормозная система. Немедленно отправьте свой автомобиль в сервисный центр.
• Зарядка : Этот индикатор выглядит как аккумулятор и указывает на проблему с электрической системой вашего автомобиля.
• Переднее экстренное торможение : Этот свет выглядит так, как будто две машины вот-вот столкнутся, и указывает на то, что ваша система экстренного торможения вперед выключена. Если вы включаете его, а индикатор продолжает гореть, проблема с вашей системой экстренного торможения.
• Низкое давление в шинах : Этот индикатор выглядит как восклицательный знак внутри двух кривых с вертикальными линиями, выходящими из нижней части, имитируя вид спущенной шины.Если вы это видите, вашим шинам нужен воздух.
• Индикатор неисправности : По форме напоминающий двигатель, этот световой индикатор загорается, если обнаружена проблема с системой контроля токсичности выхлопных газов или возникают пропуски зажигания в двигателе. Немедленно проверьте свой Pathfinder.
• Главное предупреждение : Главный предупреждающий световой сигнал в виде восклицательного знака внутри треугольника может указывать на незначительную или серьезную проблему. Это может указывать на что-то вроде незакрепленной крышки топливного бака, но также может означать, что у вас перегретая система полного привода.Если вы его видите, остановитесь и проверьте свой информационный дисплей, чтобы обнаружить проблему.
• Усилитель рулевого управления : Этот индикатор отображается в виде букв «PS» внутри коробки и указывает на проблему с вашей системой рулевого управления с усилителем.

Контрольные лампы Nissan Pathfinder

Не волнуйтесь, когда увидите эти огни. Световые индикаторы служат для уведомления вас, когда в вашем Pathfinder активны определенные функции.

• Противотуманные фары : Этот свет выглядит как фара с выходящими из него наклонными линиями и вертикальной извилистой линией.Это означает, что ваши противотуманные фары включены.
• Система управления спуском на спуске : Этот индикатор выглядит как внедорожник, едущий по наклонной поверхности, и указывает на то, что ваша система управления спуском на спуске находится на
.
• Индикатор пробуксовки : Этот свет выглядит как автомобиль, оставляющий за собой извилистые следы протектора. Он загорается, когда ваша система динамического контроля автомобиля активируется для улучшения тяги.
• Режим TOW : Этот индикатор выглядит как слово «TOW» и указывает на то, что режим TOW включен.Когда активирован режим TOW, плохому ускорению и тормозной мощности двигателя при буксировке способствует переключение передач.
• VDC Off : Этот индикатор выглядит так же, как индикатор проскальзывания, за исключением того, что внизу есть слово «OFF». Это означает, что система динамического контроля автомобиля отключена.

Символы на приборной панели Nissan Pathfinder: график обслуживания

Если вы видите, что на приборной панели загорелся один из вышеперечисленных индикаторов, не паникуйте — Stateline Nissan с радостью вам поможет.Наш сервисный отдел знает ваш Nissan Pathfinder от и до. Эти сертифицированные специалисты Nissan определят проблему и в кратчайшие сроки вернут ваш Pathfinder в путь.

Все жители Ист-Провиденс, Крэнстон и Потакет приглашаются в Stateline Nissan для встречи с нашими специалистами по обслуживанию. Вместе мы разработаем план, чтобы ваш Nissan работал на долгие годы. Приходите в Stateline Nissan или позвоните по телефону (888) 355-1528, чтобы записаться на прием сегодня же!

Автомобильные сигнальные огни — на что указывают эти индикаторы на приборной панели

Знайте символы приборной панели автомобиля и их значение

В наши дни автомобиль превратился в нечто большее, чем просто средство передвижения.Он превзошел возраст, когда вещи проверялись вручную через регулярные промежутки времени. Те, кто владел автомобилями старшего поколения, обычно беспокоились, все ли под капотом, снаружи машины или внутри салона работают нормально. Причина в том, что в то время на приборной панели не было ничего похожего на сигнальные лампы автомобиля.

Но теперь автомобили стали настолько сложными, насколько вы можете себе представить. Теперь они оснащены электронными датчиками, которые обнаруживают любую неисправность в автомобиле и вовремя предупреждают вас, что упрощает наблюдение за автомобилем.Современная приборная панель оснащена множеством сигнальных ламп, которые указывают на проблемы, возникшие в вашем автомобиле, или заранее предупреждают вас о ключевых областях, требующих немедленной проверки. А чтобы своевременно принять меры, любому автовладельцу очень важно разбираться в сигнальных лампах приборной панели автомобиля.

Итак, давайте ознакомимся со всеми сигнальными лампами автомобиля и разберемся, что они означают:

Сигнальная лампа тормозной жидкости —

Этот свет начинает загораться, когда тормоза автомобиля усложняются.Поскольку тормоз — одна из самых важных частей автомобиля, настоятельно рекомендуется сразу же проверить его. Этот индикатор также указывает на низкий уровень тормозной жидкости. В этом случае как можно скорее залейте тормозную жидкость.

Сигнальная лампа двигателя —

Если этот индикатор горит, это может означать отсутствие питания, поскольку автомобиль перешел в безопасный режим для самозащиты, возможно, из-за неисправности в системе управления двигателем. Иногда это может быть из-за неисправного электрического датчика или из-за более серьезной проблемы, которая может вызвать непоправимый ущерб.

Сигнальная лампа подушки безопасности —

Неисправная подушка безопасности не сработает во время аварии, что означает, что пассажир и водитель могут получить серьезные травмы, а также раскрытие сумки может быть настолько неприятным, что может вызвать сотрясение и травму.

Контрольная лампа гидроусилителя руля —

Если этот индикатор горит, это означает, что в вашем рулевом управлении с усилителем возникла проблема, которая переводит ваше рулевое управление, переводя движение в тяжелый режим, в котором вам потребуется дополнительное усилие, чтобы заставить ваш автомобиль двигаться.

Сигнальная лампа сажевого фильтра дизельного двигателя —

Большинство современных автомобилей оснащено «дизельным сажевым фильтром», который удаляет вредную сажу из выхлопных газов и снижает выбросы. Если этот фильтр выходит из строя, на приборной панели загорается свет. Неисправность в этом случае приведет к выпуску черного дыма при каждом нажатии на педаль акселератора, а также может вызвать повреждение двигателя.

Сигнальная лампа охлаждающей жидкости —

Когда появляется этот индикатор, это означает, что уровень охлаждающей жидкости низкий.Это также может означать возможность перегрева двигателя, и вам необходимо немедленно остановить автомобиль.

Контрольная лампа масла —

Загорается при слишком высокой температуре масла, низком уровне масла или давлении масла. В этот момент следует немедленно остановить двигатель транспортного средства, чтобы избежать серьезного повреждения двигателя. Следует обратиться за профессиональной помощью, чтобы обеспечить поддержание правильного уровня и давления масла.

Контрольная лампа контроля давления в шинах —

Эта система предназначена для определения отклонения от нормального давления в шинах.

Сигнальная лампа заряда аккумулятора —

Этот предупредительный световой сигнал загорается при включении автомобиля, но если он не гаснет через несколько секунд после запуска двигателя, это означает, что возникла проблема с электрической системой вашего автомобиля. Срочно нужно обратиться за помощью к механику.

Задний противотуманный фонарь —

Он остается включенным, как только водитель включает задние противотуманные фары. Если есть какая-то проблема, она может не работать, и вам нужно ее проверить.

Напоминание о ремне безопасности —

Этот свет будет гореть, пока вы и все пассажиры не пристегнете ремни безопасности.Свет может сопровождаться звуковым сигналом.

Индикаторы открытых дверей —

Этот символ загорается, когда водитель заводит машину, а одна или несколько дверей закрываются неправильно. Когда вы закроете все двери должным образом, он выключится.

Предупреждающий световой сигнал —

Указывает на то, что с транспортным средством возникла проблема, и другим водителям необходимо осторожно пересекать транспортное средство, чтобы избежать столкновения.

Сигнальная лампа АБС —

Загорается при неисправности системы ABS автомобиля.

Сигнальная лампа неисправности лампы —

Этот символ указывает на то, что в одной или нескольких лампах вашего автомобиля что-то не так и ее необходимо заменить.

Размораживание заднего стекла —

Когда на лобовом стекле появляется слой тумана, он поднимается, и как только окно очищается, вы должны выключить его, чтобы сэкономить заряд батареи.

Замок для безопасности детей —

Если он начинает светиться, это означает, что активирована блокировка для безопасности детей.ВЫКЛЮЧАЙТЕ, когда это не требуется.

Круиз-контроль —

Этот свет загорается, когда круиз-контроль находится в активном режиме. Эта функция есть не в каждом автомобиле.

Размораживание лобового стекла —

Чтобы убрать иней с переднего экрана, водитель включает его, а когда экран очищается, он должен быть ВЫКЛЮЧЕН для экономии заряда батареи.

Неисправность трансмиссии —

Загорается, когда есть проблема с двигателем, и он требует немедленной остановки двигателя.Немедленно доставьте машину в сервисный центр, если это произойдет.

Контрольная лампа тяги —

Этот индикатор горит вместе с АБС, когда в автомобиле неисправна система. Он также будет мигать, когда система работает, чтобы предупредить водителя об опасных условиях.

Электронная лампа управления дроссельной заслонкой —

Этот индикатор указывает на неисправность в электронной системе управления дроссельной заслонкой.

Индикатор AWD —

Указывает, что активирован полный привод.Опять же, не в каждой машине есть эта функция.

ESP / BAS свет —

Он предназначен для информирования водителя о потенциальной проблеме с технологией электронной системы стабилизации. Он очень похож на индикатор ABS.

Индикатор перегрузки —

Это означает, что система перегрузки выключена.

Уведомление о низком уровне топлива —

Обычно возникает, когда уровень топлива становится очень низким и возникает необходимость в дозаправке. Если он не работает должным образом, его необходимо немедленно проверить, иначе вы столкнетесь с проблемами с интервалами заправки топливом.

Предупреждение о свечах накаливания —

Используется в дизельных транспортных средствах. Запрещается предпринимать попытки завести двигатель, пока этот свет не погаснет. Свет также предупреждает пользователя об обнаружении неисправности в системе управления двигателем.

Повороты —

Без сомнения, самые важные индикаторы для любого автомобиля, эти указатели поворота активируются, когда водитель меняет направление и использует индикатор.

Фара дальнего света —

Активируется, когда водитель включает режим дальнего света фар.Его использование в основном ограничено движением по шоссе. На узких дорогах следует избегать дальнего света, так как вы не получите ни малейшего представления о ухабах.

VW Светодиодный индикатор на приборной панели рядом со мной

Световые индикаторы приборной панели

На моей приборной панели горит забавный свет. Ой ой. Что это обозначает? Ознакомьтесь с удобным руководством ниже для получения дополнительной информации! Помните, что правила для светофоров такие же, как и для светофоров: если он желтый, будьте осторожны и проверьте его как можно скорее.Если он красный, осторожно съезжайте с дороги, затем заглушите двигатель и обратитесь за помощью.

---

Руководство по контрольным лампам на приборной панели Volkswagen в Гамильтоне Volkswagen около Трентона, штат Нью-Джерси

Ваш автомобиль Volkswagen или внедорожник сконструирован так, чтобы работать безупречно и сразу же предупреждать вас, если что-то требует внимания. С этой целью ваш VW оснащен несколькими световыми индикаторами на приборной панели. Это удобный сигнал от вашего автомобиля, поэтому не игнорируйте их! В Hamilton Volkswagen, обслуживающем Bordentown и Trenton , мы хотим помочь вам понять, что означают индикаторы на приборной панели.Вот почему мы составили это удобное руководство. Посмотрите, что означают индикаторы, а затем обратитесь в компанию Hamilton Volkswagen, которая предоставит вам высококачественные услуги.

Почему стоит выбрать Hamilton Volkswagen для обслуживания сигнальных ламп VW рядом со мной?

Если на вашем VW загорается один из индикаторов приборной панели, лучше всего подойти к Princeton и Levittown Hamilton Volkswagen. В нашем современном сервисном центре работают опытные техники, которые подключат ваш VW к считывателю кода, чтобы найти источник проблемы.Преимущество чтения кода здесь, а не в другом автосервисе в Гамильтоне? Мы можем предоставить любое обслуживание, необходимое вашему VW, с использованием запасных частей и жидкостей, одобренных OEM и VW.

Расписание диагностического обслуживания индикаторов приборной панели VW в Hamilton Volkswagen,

Serving Trenton and Levittown, NJ Если на вашем VW загорается один из индикаторов приборной панели, мы приглашаем вас назначить встречу в Hamilton Volkswagen. Воспользуйтесь нашим онлайн-планировщиком, а затем остановитесь в Hamilton Volkswagen, обслуживающем Трентон, Принстон и другие регионы, из нашего удобного места в Гамильтоне, штат Нью-Джерси. Мы гордимся тем, что являемся вашим местным сервисным центром VW!

---

Воспользуйтесь следующим изображением и соответствующими пояснениями, чтобы понять потребности вашего автомобиля Volkswagen в обслуживании. Это будет очень полезно при определении того, нужна ли вам услуга, а также при планировании услуги.

Зеленые сигнальные лампы VW

В любое время, когда загорается один из ваших зеленых индикаторов, нет необходимости беспокоиться. Эти огни просто информационные.

13. Дневные ходовые огни — включены дневные ходовые огни.
30. Блокировка переключения — передача не может быть переключена без задействованного тормоза.

Желтые сигнальные лампы VW

Желтые световые индикаторы указывают на возможную проблему, а желтый цвет указывает на необходимость соблюдать осторожность при вождении. Если вы видите желтую сигнальную лампу, как можно скорее обратитесь к специалисту сервисной службы Volkswagen для осмотра вашего автомобиля.

1.ABS — потенциальная проблема с антиблокировочной тормозной системой. Если загорается лампа тормозной системы, неисправна АБС.
2. Уровень AdBlue — уровень AdBlue низкий, долейте как можно скорее.
3. Неисправность системы AdBlue — Возможная проблема с системой AdBlue.
5. Подушка безопасности — Система подушек безопасности не работает должным образом или подушки безопасности отключены.
7. Неисправность автоматической коробки передач — Возможная проблема с автоматической коробкой передач.
8. Неисправность лампы стоп-сигнала. Перегорел один или несколько стоп-сигналов.
9. Индикатор износа тормозных колодок — тормозные колодки изношены или чрезмерно изношены и, возможно, нуждаются в замене.
10. Неисправность лампы — горит постоянно: перегоревшая лампа; Мигающий свет: потенциальная проблема с системой фар.
12. Предпусковой подогрев дизельного двигателя — Горит постоянно: предпусковой подогрев дизельного двигателя включен; Мигающий свет: возможная неисправность дизельного двигателя.
16. Проверьте двигатель / неисправность двигателя — возможная проблема с двигателем.
17. Контроль электроэнергии — Возможная проблема с двигателем.
18.ESP / ASR — горит постоянно: электронная система стабилизации или антипробуксовочная система неактивны; Мигающий свет: событие запуска системы.
19. Сажевый фильтр — что-то блокирует фильтр дизельного двигателя, см. Руководство пользователя.
20. Крышка топливного бака — крышка топливного бака отсутствует, замените крышку топливного бака.
22. Неисправность гибридной системы привода (желтый) — потенциальная проблема гибридной системы.
23. Иммобилайзер — Неправильный ключ для запуска двигателя.
24. Перегорел номерной знак — одна или несколько лампочек на номерном знаке перегорели.
25. Низкий уровень топлива — низкий уровень топлива, заправьтесь как можно скорее.
26. Давление масла — Давление масла отсутствует. Технически это красный свет, вам следует сразу остановить машину в безопасном месте и выключить двигатель.
27. Низкий уровень масла — низкий уровень масла, проверьте масло как можно скорее. Если уровень масла не низкий, возможно, неисправен датчик масла.
29. Неисправность датчика дождя — Возможная проблема с датчиком дождя. Заглушите двигатель и снова включите. Если индикатор все еще горит, доставьте его в сервисный центр.
31. Система рулевого управления — проблема с системой рулевого управления, остановите автомобиль.Горит постоянно: усилитель рулевого управления снижен. Мигает: неисправность системы рулевого управления.
32. Контроль давления в шинах — низкое давление в шинах. Также может быть потенциальная проблема с системой.
33. Низкий уровень омывающей жидкости — низкий уровень омывающей жидкости, долейте как можно скорее.

Красные сигнальные лампы VW

Если загорится один из ваших красных индикаторов, немедленно остановите автомобиль в безопасном месте и выключите двигатель. В большинстве случаев вам нужно будет отбуксировать автомобиль в сервисный центр, чтобы определить и устранить проблему.

4. AdBlue без перезапуска — проблема в системе или слишком низкий уровень AdBlue, двигатель не запускается.
6. Генератор — Генератор выдает низкое напряжение, зарядка не удалась.
11. Уровень охлаждающей жидкости / температура охлаждающей жидкости — охлаждающая жидкость низкая, а температура высокая, немедленно проверьте охлаждающую жидкость.
14. Температура трансмиссии DSG — трансмиссия слишком горячая. Остановите автомобиль и переключитесь на парковку, чтобы трансмиссия остыла.
15. Электрический стояночный тормоз — проблема со стояночным тормозом, см. Руководство пользователя.
21. Капот открыт — Капот открыт, остановите и закройте капот.
22. Неисправность системы гибридного привода (красный) — проблема с гибридной системой, остановите автомобиль.
26. Давление масла — Нет давления масла, остановите машину.
28. Тормозная система — одна из следующих проблем: а) стояночный тормоз включен. б) Неисправность АБС (если горит еще и лампочка АБС). в) низкий уровень тормозной жидкости.
31. Система рулевого управления — проблема с системой рулевого управления, остановите автомобиль. Горит постоянно: неисправен усилитель рулевого управления. Мигает: неисправность системы рулевого управления.

Мы надеемся, что это руководство поможет вам разобраться в индикаторах приборной панели Volkswagen. Если вам нужно отремонтировать свой автомобиль, запишитесь на прием в Hamilton Volkswagen.

Удобства в отделе обслуживания Hamilton Volkswagen

понедельник	9:00 — 19:30
вторник	9:00 — 19:30
Среда	9:00 — 19:30
четверг	9:00 — 19:30
Пятница	9:00 — 18:00
суббота	9:00 — 17:00
воскресенье	Закрыт

понедельник	8:00 — 19:00
вторник	8:00 — 19:00
Среда	8:00 — 19:00
четверг	8:00 — 19:00
Пятница	8:00 — 18:00
суббота	8:00 — 17:00
воскресенье	Закрыт

понедельник	8:00 — 17:00
вторник	8:00 — 17:00
Среда	8:00 — 17:00
четверг	8:00 — 17:00
Пятница	8:00 — 17:00
суббота	8:00 — 16:00
воскресенье	Закрыт

понедельник	9:00 — 19:00
вторник	9:00 — 19:00
Среда	9:00 — 19:00
четверг	9:00 — 19:00
Пятница	9:00 — 18:00
суббота	9:00 — 17:00
воскресенье	Закрыт

---

Маркетинг службы кошелька дилера и поиск исправленных операций по
.
