Блок предохранителей на ВАЗ 2109 (схема, распиновка), реле

Содержание:

  1. Схемы
  2. БП старого образца
  3. БП нового образца
  4. Демонтаж и замена

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Расположение

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

  • Детали монтажного блока маркируются по-разному;
  • Номинал у предохранителей отличается;
  • У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

F1

10А

Резервный предохранитель

F2

10А

Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки

F3

10А

Задние фары стоп-сигнала, плафон подсветки салона

F4

20А

Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель

F5

20А

Звуковой сигнал (клаксон), выключатель клаксона

F6

30А

Резервный предохранитель

F7

30А

Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка

F8

7,5А

Резервный предохранитель

F9

7,5А

Резервный предохранитель

F10

7,5А

Левая габаритная фара

F11

7,5А

Правая габаритная фара

F12

7,5А

Правая фара ближнего света

F13

7,5А

Левая фара ближнего света

F14

7,5А

Левая фара дальнего света, контрольная лампа включения дальнего света

F15



Правая фара дальнего света

F16

15А

Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

БП 17.3722

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле

Функции

1

Работоспособность элементов очистки передней оптики

2

Работоспособность двигателя омывателя заднего стекла

3

Защита от поломки лампы поворотных сигналов и световой сигнализации

4

Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5

Позволяет определить работоспособность лампы

6

Защита от перенапряжения системы обогрева заднего стекла

8

Лампы дальних фар

9

Лампы ближних фар

11

Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12

Работа клаксона

Старый БП

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

1.

Резервный предохранитель

2.

Резервный предохранитель

3.

Резервный предохранитель

4.

16А

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

5.

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

6.

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

7.

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

8.

16А

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

9.

Лампа левых габаритов, лампа левых задних габаритов

10.

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

11.

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

12.

16А

Прикуриватель, розетка для лампы переноски

13.

Дальний свет правой фары

14.

Дальний свет левой фары, контрольная лампа дальней оптики

15.

Ближний свет правой фары

16.

Ближний свет левой фары

Новый БП

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле

Его функции

К1

Без него двигатель омывателя заднего стекла работать не будет

К2

Отвечает за работу ламп поворотников и световую сигнализацию

К3

Обеспечивает работы стеклоочистителя лобового стекла

К4

Защищает лампы стоп сигналов и габариты автомобиля

К5

Обеспечивает работу фонарей дальнего света

К6

Гарантирует работу устройства омывателя оптики

К7

Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле

К8

Звуковой сигнал или просто клаксон

К9

Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя

К11

Отвечает за работу устройства обогрева заднего стекла

К12

Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

  • Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
  • Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
  • Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
  • Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
  • Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

 Загрузка …


luxvaz.ru

Блок предохранителей ВАЗ 2109 | АВТОСТУК.РУ






















В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Содержание статьи:

  1. Схемы предохранителей.
  2. Блок предохранителей старого образца.
  3. БП нового образца.
  4. Снятие и замена.
  5. Видео.



Схемы

Предохранитель – это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

“Девятки”, то есть ВАЗ 2109 бывают двух видов:
  • до 1998 года;
  • после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если не работает подогрев заднего стекла, причина или в предохранителе, или в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.



Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.



Блок старого образца

Номер предохранителя: Сила тока: Что он защищает:
F1 10А Резервный (дополнительный) предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3 10А Задние фары стоп-сигнала, лампочки подсветки салона
F4 20А Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722



Реле

Приведем в таблице номера реле и их функции:

Номер реле Функции
1 Работоспособность элементов очистки передней оптики
2 Работоспособность двигателя омывателя заднего стекла
3 Защита от поломки лампы поворотных сигналов и световой сигнализации
4 Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5 Позволяет определить работоспособность лампы
6 Защита от перенапряжения системы обогрева заднего стекла
8 Лампы дальнего света фар
9 Лампы ближнего света фар
11 Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12 Работа звукового сигнала



Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. Резервный предохранитель
2. Резервный предохранитель
3. Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. Лампа левых габаритов, лампа левых задних габаритов
10. Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12. 16А Прикуриватель, розетка для лампы переноски
13. Дальний свет правой фары
14. Дальний свет левой фары, контрольная лампа дальней оптики
15. Ближний свет правой фары
16. Ближний свет левой фары



Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле Что он делает:
К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света



Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это – осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу (-) аккумулятора.
  2. Открыть БП.
  3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
  4. Снять предохранитель.
  5. Поставить новый и проверить.



Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять БП.

Как паять схему блока предохранителей.



autostuk.ru

Предохранители и реле ВАЗ 2109, 2108, 21099



Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

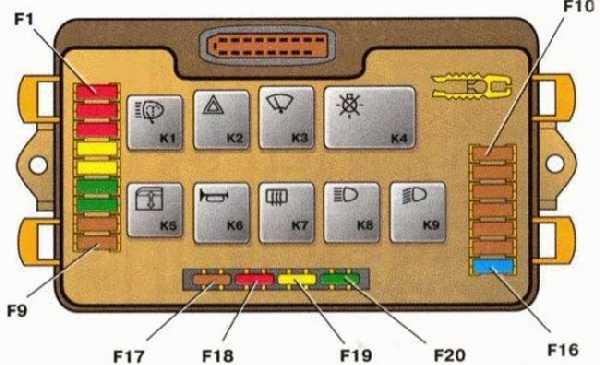

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителя Расшифровка
K1 Реле включения очистителей фар
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле стеклоочистителя ветрового окна
К4 Реле контроля исправности ламп
К5 Реле включения стеклоподъемников
К6 Реле включения звуковых сигналов
К7 Реле включения электро-обогрева заднего стекла
К8 Реле включения дальнего света фар
К9 Реле включения ближнего света фар
F1-F16 Плавкие предохранители

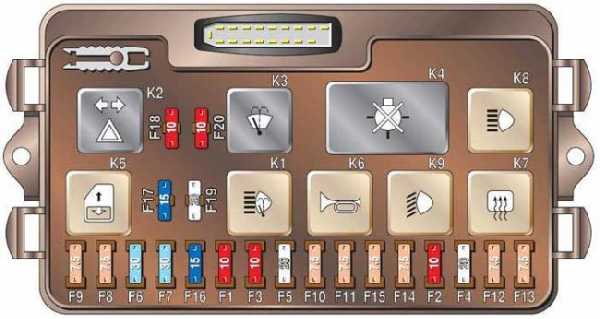

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителя Расшифровка
K1 Реле включения очистителей фар
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле очистителя ветрового стекла
К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5 Реле включения стеклоподъемников
К6 Реле включения звуковых сигналов
К7 Реле включения электро-обогрева заднего стекла
К8 Реле включения дальнего света фар
К9 Реле включения ближнего света фар
F1-F16 Плавкие предохранители
F1-F20 Запасные предохранители

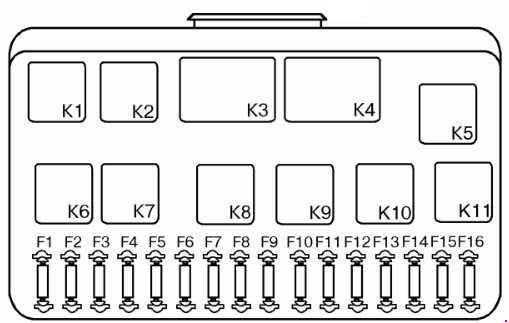

Монтажный блок предохранителей 17.3722

№ реле/ предохранителя Расшифровка
1 (К6) Реле включения очистителей фар
2 (К1) Реле времени омывателя заднего стекла
3 (К2) Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3) Реле стеклоочистителя
5 Контактные перемычки на месте реле контроля исправности ламп
6 (К10) Реле включения обогрева заднего стекла
7 Запасной предохранитель
8 (К5) Реле включения дальнего света фар
9 (К11) Реле включения ближнего света фар
10 Предохранитель
11 (К9) Реле включения электродвигателя вентилятора системы охлаждения двигателя
12 (К8) Реле включения звукового сигнала

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителя Расшифровка
1 (8 A), F9 (7,5 A) Правая противотуманная фара
2 (8 A), F8 (7,5 A) Левая противотуманная фара
3 (8 A), F1 (10 A) Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A), F7 (30 A) Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A), F16 (15 A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A), F3 (10 A) Задние фонари (лампы стоп-сигнала).

Плафон освещения салона

6 (8 A), F6 (30 A) Электростеклоподъемники передних дверей.

Реле включения электростеклоподъемников

7 (8 A), F10 (7,5 A) Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A), F5 (20 A) Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A), F10 (7,5 A) Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A), F11 (7.5 A) Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A), F2 (10 A) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A), F4 (20 A) Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A), F15 (7,5 A) Правая фара (дальний свет)
14 (8 A), F14 (7.5) Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A), F13 (7,5 A) Левая фара (ближний свет)
16 (8 A), F12 (7,5 A) Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителя Расшифровка
K1 Реле времени омывателя заднего стекла
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле стеклоочистителя
К4 Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5 Реле включения дальнего света фар
К6 Реле включения фаро-очистителей
К7 Реле питания стеклоподъемников
К8 Реле включения звукового сигнала
К9 Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10 Реле включения обогрева заднего стекла
К11 Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителя Расшифровка
K1 Реле включения очистителей фар
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле очистителя ветрового стекла
К4 Реле контроля исправности ламп
К5 Реле включения стеклоподъемников
К6 Реле включения звуковых сигналов
К7 Реле включения обогрева заднего стекла
К8 Реле включения дальнего света фар
К9 Реле включения ближнего света фар
F1-F20 Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.




Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:

Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;

Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;

Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.


Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:

В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.




СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA
LADA KALINA
LADA KALINA 2
LADA LARGUS
LADA PRIORA
LADA VESTA
ВАЗ 2104, 2105
ВАЗ 2106
ВАЗ 2107, 21047
ВАЗ 2110, 2111, 2112
ВАЗ 2113, 2114, 2115
ВАЗ 2121, 21213, 21214

base-ex.com

Монтажный блок ВАЗ 2109, Схема монтажного блока ВАЗ 2109

просмотров 71 787 Google+

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.


На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)

admin 10/06/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

Описание блока предохранителей ВАЗ 2109: характеристики, фото и видео

Блок предохранителей ВАЗ 2109 (далее — БП) необходим для того, чтобы объединить в себе все провода электрической проводки, а также предотвратить выход из строя электрооборудования. В машинах российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому знать расположение и назначение элементов блока должен знать каждый владелец ВАЗ 2109.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

На моделях старого типа (выпущенных до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет нижнюю часть и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей авто, то есть выпущенных после 1998 года, то в них БП маркируются цифрами 2114-3722010-60. В них устанавливаются плавкие предохранители (далее — ПП) и различаются эти блоки между собой электросхемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электросхема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Мы об этом сообщаем, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство блока зависит от системы топливной подачи, но мы уверяем вам, что это не так.

Что касается расположения, то в ВАЗ 2109 коробка предохранителей устанавливается в моторном отсеке напротив водительского сидения, под стеклом лобовым.

Основным различием этих двух типов БП является:

  • разное обозначение деталей устройства;
  • различный номинал предохранителей;
  • кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства омывателя заднего стекла.

Маркировка 17.3722

Поочередно рассмотрим электросхему БП старого образца, а также назначение предохранителей. Как мы сказали вначале статьи, БП с такой схемой может встретиться в ВАЗ 2109, как оборудованным инжекторным, так и карбюраторным двигателем.

Схема БП старого образца Блок старого образца ВАЗ 2109

Если вы являетесь владельцем и у вас вышел из строя, к примеру, предохранитель на печку или предохранитель бензонасоса, то вам нелишним будет знать назначение деталей блока.

Назначения компонентов БП старого типа

Кроме того, вам будет полезна информация о назначении реле. Она представлена ниже.

Номер Предназначение
1 Отвечает за функционирование элементов очистки передних фар.
2 Это реле определяет работоспособность движка для омывания заднего стекла.
3 Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации.
4 Защищает от поломки моторчик дворников лобового стекла.
5 При помощи этих перемычек можно определить, работает ли лампа или нет.
6 Этот компонент защищает от перенапряжения механизм обогрева заднего стекла.
8 Лампы фары дальнего света.
9 Лампы фар ближнего света.
11 Без этого устройства будет невозможна работа вентилятора охлаждения двигателя. При поломке этого устройства есть вероятность перегрева мотора.
12 Отвечает за работу клаксона.

Маркировка 2114-3722010-60

Теперь рассмотрим электросхему и предназначение деталей блока нового образца. Как сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Электросхема нового типа БП на ВАЗ 2109 с 1998 года.

Ниже приведена таблица с объяснением каждой детали устройства.

Описание назначения компонентов БП нового типа

Также рассмотрим предназначение реле.

Номер За что отвечает
К1 Без этого компонента невозможна работа движка омывателя заднего стекла.
К2 Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой.
К3 Отвечает за работу движка очистителя лобового стекла.
К4 Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства.
К5 Этот компонент обеспечивает работоспособность ламп дальнего света.
К6 Эта деталь обеспечивает работу устройства омывателя фар.
К7 Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто.
К8 Клаксон.
К9 Защищает от перенапряжения вентилятор охладительной системы.
К11 Обеспечивает работоспособность устройства подогрева заднего стекла.
К12 Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда выходит из строя предохранитель на прикуриватель, не работают лампы на панели приборов, печка или бензонасос. Если в нерабочем состоянии электрооборудования виноват именно ПП, то вам следует произвести его замену. В принципе, процесс смены ничем не отличается. Разница заключается только в схеме БП и разном корпусе самих ПП.

Для карбюраторных и инжекторных двигателей

  1. В первую очередь вам необходимо открыть капот и отключить минусовую клемму от АКБ. Помните о том, что все ремонтные работы, связанные с БП, необходимо выполнять при выключенном аккумуляторе.
  2. Под лобовым стеклом в районе водительского сидения найдите БП. Он защищен пластиковой крышкой. Отожмите фиксаторы по ее бокам, чтобы демонтировать крышку.
  3. Снимите крышку и с обратной стороны вы можете увидеть электросхему, на которой отмечено место расположения и назначение каждого компонента. Если вам нужно заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашим мануалом. После этого извлеките ПП руками или при помощи специальных щипцов. Если вы меняете реле, то демонтируйте его, покачивая вверх и вниз.
  4. Замените выгоревшую деталь на новую соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.

Видео от Сергея Зукола «Переделка БП ВАЗ 2109»

В этом видео показан процесс переделки БП со старого образца на новый.

avtozam.com

Блок предохранителей Ваз 2109

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.


Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722



Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1-Работоспособность элементов очистки передней оптики

2-Работоспособность двигателя омывателя заднего стекла

3-Защита от поломки лампы поворотных сигналов и световой сигнализации

4-Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5-Позволяет определить работоспособность лампы

6-Защита от перенапряжения системы обогрева заднего стекла

8-Лампы дальних фар

9-Лампы ближних фар

11-Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12-Работа клаксона


Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

www.tungrem.ru

Реле и предохранители системы управления двигателем (ЭСУД) автомобилей ВАЗ 2108, 2109, 21099

Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой. Сверху блок защищен пластиковой крышкой, крепящейся на трех саморезах.


Реле ЭСУД ВАЗ 2108, 2109, 21099

— Главное реле (1).

— Реле включения топливного насоса (2).

— Реле включения электровентилятора системы охлаждения (3).

Предохранители ЭСУД ВАЗ 2108, 2109, 21099

— Предохранитель (7,5А) блока управления (ЭБУ) и модуля зажигания (6).

— Предохранитель (7,5А) обмотки включения электровентилятора системы охлаждения двигателя, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода (5).

— Предохранитель (15А)  топливного насоса (4).

Примечания и дополнения

— Предохранители извлекаются при ремонте электрических цепей, сбросе давления в топливной магистрали, измерении компрессии в цилиндрах.

Еще статьи по ЭСУД ВАЗ 2108, 2109, 21099

— Проверка датчика кислорода (Лямбда-зонда) ЭСУД автомобилей ВАЗ 2108, 2109, 21099

— Электрическая схема ЭСУД двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 (Евро-2)

— Схема ЭСУД автомобилей ВАЗ 2108, 2109, 21099 (нормы Россия-83) с СО-потенциометром

twokarburators.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
