4 способа как проверить регулятор давления топлива на дизеле и инжекторе

Вопросом о том, как проверить регулятор давления топливазадаются владельцы машин как с бензиновым, так и с дизельным двигателем. Данный узел устанавливается в топливную рампу тех и других моторов. В некоторых случаях их может быть два — для контура низкого и высокого давления. Конструктивно датчик давления топлива (или сокращенно ДДТ) состоит из двух частей — металлической мембраны и тензорезисторов, которые способны изменять свое электрическое напряжение. По сути, проверка регулятора давления топлива и сводится к тому, чтобы замерить выдаваемое им напряжение/сопротивление.

Содержание:

Как проверить регулятор давления топлива

Описание работы регулятора давления топлива

Перед тем как перейти к вопросу о том, как проверить датчик давления топлива, необходимо разобраться с принципом его работы. Это даст полноту понимания данного процесса. Как указывалось выше, ДДТ состоит из двух частей — механической и электрической. Механическая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Следует отметить, что на датчиках, рассчитанных под разное давление, толщина мембраны также будет разной. В частности, чем толще мембрана — тем на большее давление рассчитан датчик. Также стоит отметить, что в некоторых машинах используется два датчика — в контуре высокого давления и в контуре низкого давления. Называются они соответственно.

Электрическая часть датчика давления топлива состоит из четырех тензорезисторов, которые изменяют значение своего электрического сопротивления в зависимости от оказываемого на них механического давления. Тензорезисторы соединены по электрической схеме «мостик Уинстона», и к ним через усилитель к ним подается напряжение. Соответственно, его выходное значение будет меняться в зависимости от того, как сильно изогнется мембрана. По сути, проверка датчика давления топлива заключается в измерение выходного напряжения из датчика давления топлива.

По информации от датчика ЭБУ дает команду на открывание топливного клапана, в результате чего его давление сбрасывается за счет того, что оно перепускается из рейки. Это актуально как бензиновых двигателей с инжектором, так и для современных дизельных систем Common Rail, которые управляются с помощью электронных систем.

Топливо подается под давлением в рампу, элементом которой является и датчик с мембраной. При этом мембрана изгибается, вследствие чего изменяется сопротивление резисторов. Указанное входное напряжение может колебаться в пределах от 0 до 80 мВ (соответственно, 0 показывает, что давления нет вовсе, а 80 мВ указывают, что значение давления является максимально допустимым). С помощью электронного усилителя диапазон выходного напряжения увеличивается до 0…5 Вольта, которые и передаются на электронный блок управления двигателем (ЭБУ).

Значение выходного напряжения одинаково, однако давление у бензиновых и дизельных двигателей, как известно, различаются. Для справки:

  • У дизельного двигателя значение выходного напряжения составляет 1,3 Вольта при давлении 250 Бар, и оно увеличивается до 4,5 Вольта при давлении 2500 Бар (1 Бар = 100 кПа).
  • У бензиновых двигателей напряжение 1,3 Вольта будет при давлении 50 Бар, а значение 4,5 Вольта при давлении 200 Бар.

Приведенные данные являются приблизительными, и взяты в качестве примера для датчика от компании BOSCH, устанавливаемые на некоторые модели автопроизводителей BMW, Alfa Romeo и многих других. Аналогичные характеристики могут отличаться у конкретных марок автомобилей, в том числе использующих различные регуляторы давления топлива.

На старых дизельных двигателях используется механический регулятор давления топлива. Однако в силу того, что на современных автомобилях он практически не используется, рассматривать его устройство мы не станем.

Признаки поломки датчика

К признакам неисправности относится:

  • Активация на приборной панели контрольной лампы Check Engine. При сканировании ошибок диагностическим прибором будут показаны одна или несколько ошибок с номерами P0190, P0191, P0192, P0193, P0194. Все они сигнализируют о проблемах в цепи управления датчика давления топлива.
  • Падение мощности двигателя. При этом машина теряет свои динамические характеристики (плохо разгоняется), не тянет, особенно, если она груженная. Причиной этого становится тот факт, что электронный блок управления при получении некорректной информации от датчика (или отсутствия сигнала от него) попросту подставляет стандартные количественные значения топлива и воздуха. Из-за этого и получается топливовоздушная смесь с неоптимальными параметрами.
  • Перерасход топлива. В зависимости от мощности двигателя это значение также меняется.
  • Машина плохо заводится как «на горячую», так и «на холодную».
  • При работе двигателя на высоких оборотах возможно возникновение так называемых «провалов», когда обороты резко изменяются, а машина не слушается педали акселератора.

Вообще, ездить на машине с неисправным регулятором давления топлива нежелательно. И выражает это не только в том, что машина потеряла свои динамические характеристики, но и в том, что топливный насос будет работать, что называется «на износ», поскольку он не может длительное время поддерживать значительное давление. А это естественным образом приводит к снижению его ресурса и возможному преждевременному выходу из строя.

Также имеет смысл проверить датчик давления топлива в дизельных двигателях в случае, если с помощью диагностического прибора была выявлена ошибка Р1181, сигнализирующая о том, что система не может обеспечить герметичность в топливной рампе. Одной из причин этого как раз может быть неисправный регулятор давления топлива.

Причины поломки датчика давления топлива

Причин выхода из строя датчика давления топлива на самом деле немного. Это либо повреждение внутренних частей датчика, либо его проводки. В первом случае это может быть механическое повреждение корпуса, его ржавление из-за механического повреждения или банальной старости. Также может повредить какой-либо электрический контакт внутри датчика. Как правило, ремонт его невозможен, и он подлежит замене.

Однако чаще повреждается не сам датчик, а его сигнальная проводка либо разъем для подключения (так называемая «фишка»). В некоторых случаях отмечается, что под воздействием вибрации перетираются провода, портится их изоляция, даже возможно возникновение короткого замыкания, из-за чего двигатель может заглохнуть прямо на ходу. В этом случае необходимо выполнить дополнительную диагностику и выполнить замену проводки и/или разъема, который одевается на датчик.

Отмечается, что на некоторых автомобилях при замене датчика на новый необходимо «прописать» его в памяти электронного блока управления двигателем. Особенно это касается неоригинальных датчиков. Для этого необходимо использовать дополнительные аппаратные и программные средства, поэтому лучше обратиться за помощью в специализированный сервисный центр.

Что касается механического клапана регулировки давления топлива, то он может банально пропускать некоторое количество топлива, из-за чего в системе будет присутствовать низкое давление со всеми вытекающими последствиями, в частности, падением мощности двигателя, «подергиванием» машины и прочими неприятностями.

Причинами поломки также может быть засорение сеточки на регуляторе. Засорение может быть вызвано попаданием мусора в топливо в случае, если топливный фильтр не справляется с возложенными на него задачами или он попросту забит сам и мусор из него проходит в топливную магистраль. Что касается дизельных двигателей, то в холодную погоду солярка может замерзать, и в ней образуются твердые частицы парафина. В этом случае имеет смысл воспользоваться размораживателями дизельного топлива.

Еще одна причина — износ или заклинивание запирающего элемента внутри корпуса регулятора давления. Очередная причина неисправности — неплотное прилегание конуса регулятора внутри рейки. Также причиной неисправности может быть электронная система управления (катушка, микросхема с тензорезисторами).

Как проверить исправность датчика давления топлива

Проверить исправность регулятора давления топлива можно двумя методами — с демонтажом топливной рейки вместе с регулятором или без такового. Первый метод более сложный, однако с его помощью можно проверить не только работу регулятора давления, но и других элементов топливной системы. Кроме этого, для такой проверки необходим специальный стенд, который есть только в специализированных автомастерских, в частности, у официальных представителей конкретного автопроизводителя. Хотя некоторые автолюбители собирают подобные самодельные у себя в гараже.

Проверка датчиков старого образца

Упомянутые выше регуляторы давления топлива старого образца можно было проверить, просто пережав на непродолжительное время «обратку» топлива. Этот метод старый, и соответственно, подойдет для автомобилей старой конструкции. Такую проверку необходимо выполнять обязательно «на холодную», когда двигатель еще не прогрелся. Лучше всего это делать приблизительно в течение одной минуты после запуска двигателя. Актуально для бензиновых двигателей.

Основное действие в данном случае — пережать с помощью плоскогубцев шланг обратной подачи топлива на несколько секунд. Если при этом троящий и плохо работающий мотор восстановил обороты и стал нормально работать, значит, вышел из строя именно регулятор давления топлива. Однако помните, что на длительное время пережимать шланг нельзя, поскольку это чревато износом топливного насоса вплоть до его выхода из строя или срыванием какого-либо хомута на месте крепления топливных шлангов. Тем не менее такой метод подходит лишь для тех машин, у которых в обратной топливной магистрали используются длинные резиновые шланги. А на многих современных иномарках эти элементы выполнены из металла, соответственно, механически пережать их не получится.

Проверка с помощью мультиметра

Проверку электронного датчика давления топлива, установленного на рампе, необходимо с проверки наличия питания на нем. Для этого нужно снять «фишку» с него и с помощью электронного мультиметра, переведенного в режим измерения напряжения, проверить соответствующие значение. Черный щуп устанавливается на любой «минус», а красный — на ножку на «фишке». Если все исправно, то на экране мультиметра должно быть значение 5 Вольт постоянного тока. Следующий шаг проверки заключается в том, что красный щуп устанавливается на «плюс» аккумулятора (или ближайшей точки, где можно взять напряжение), а черный щуп — на минусовую ножку на «фишке». В исправном состоянии значение должно быть -12,3 Вольта (или просто 12 Вольт). Если все так, значит, проводка датчика целая. Можно возвращать «фишку» на ее посадочное место на датчике.

Следующий шаг — проверка уровня сигнала от датчика. Для этого черный провод мультиметра необходимо поместить на минусовую клемму аккумулятора, а красную — на третий сигнальный провод (обычно он находится посередине). Далее нужно запустить двигатель и дать поработать ему на холостых оборотах (минимальных). При этом выходное напряжение также должно быть минимальным. Как указывалось выше, это значение будет приблизительно 1,3 Вольта. При нажатии на педаль акселератора (увеличении оборотов двигателя) соответствующее значение будет расти вплоть до 4,5…5 Вольт (на максимальных оборотах). Это изменение можно отследить в динамике. Если изменение напряжения происходит — регулятор исправен. Если значение напряжения не меняется — его нужно менять на новый.

Однако после проверки «фишки» необходимо еще проверить провод, который идет непосредственно на электронный блок управления. Делается это также с помощью мультиметра. Если в процессе изменения оборотов двигателя соответствующее значение динамически меняется, значит регулятор давления исправен. В очень редких случаях возможны ситуации, когда проблемой становится сам ЭБУ, в частности, так называемые «глюки» в его программном обеспечении.

Проверка с помощью манометра

В настоящее время для проверки исправности регулятора давления топлива используют манометр — прибор для измерения давления в топливной системе (и не только). Подсоединяется манометр между топливным шлангом и штуцером. Предварительно необходимо отсоединить вакуумный шланг.

Рабочее давление бензинового двигателя будет около 2,5…3 атмосфер, перед измерением это значение необходимо обязательно дополнительно уточнить по мануалу или в интернете. При перегазовке давление немного опускается (на несколько десятых долей атмосферы). После этого клапан некоторое время должен держать давление в системе, что можно наблюдать по показаниям манометра. Далее с помощью плоскогубцев необходимо пережать обратный топливопровод, что способствует возрастанию давления до 2,5…3,5 атмосфер.

Проверка регулятора давления ТНВД Common Rail

В первую очередь необходимо проверить значение сопротивления индуктивной катушки управления. Точные данные необходимо взять в дополнительной справочной литературе, однако в большинстве случаев соответствующее значение будет находится около 8 Ом. Измерение значения сопротивления проводят все тем же электронным мультиметром, переведенным однако в соответствующий режим работы. Если измеренное значение существенно отличается в ту или иную сторону — датчик заведомо неисправен, и его нужно заменить.

Для более детальной диагностики применяется дополнительное дорогостоящее оборудование, используемое лишь в автосервисах, поскольку рядовому автовладельцу оно попросту не нужно. С его помощью проверяется не только герметичность клапана регулятора, но и линейность его управления. Если с герметичностью все понятно, то линейность управления обеспечивает его плавное закрывание/открывание, которое способствует нормальному перетоку дизельного топлива по магистрали в обратку. Если же будут иметь место механические заедания, то и характеристика управления будет нелинейной. Для ее построения используется специальное аппаратное и программное обеспечение.

В большинстве случаев ремонт непосредственно датчика давления топлива вряд ли возможен, поэтому его попросту меняют на новый. Однако для многих автомобилей стоимость этого узла достаточно высока (даже для отечественных ВАЗов и их бюджетных аналогов). Поэтому перед заменой этого узла необходимо точно убедиться, что вышел из строя именно датчик давления топлива, иначе в противном случае это будет лишняя трата немалых денег.

Заключение

Регулятор давления топлива — несложный, однако важный узел топливной системы, который напрямую влияет на работу двигателя. Это касается как бензиновых, так и дизельных моторов. Стоит учитывать, что при его выходе из строя движок начинает работать не в оптимальном режиме, из-за чего создается топливовоздушная смесь с неправильным составом, а топливный насос начинает работать «на износ», что приводит к снижению его общего ресурса. Поэтому при возникновении подозрения на выход из строя датчика давления топлива необходимо как можно быстрее выполнить диагностику с тем, чтобы вернуть работе двигателя оптимальные параметры работы.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Измерение давления топлива в рампе

Измерение давления топлива в рампе

Давление топлива в рампе напрямую влияет на количество подаваемого в цилиндры топлива. Поэтому отклонение от номинальных значений приведет к переобогащению либо переобеднению топливовоздушной смеси. Из статьи вы узнаете, как самостоятельно изготовить прибор и измерить давление в топливной рейке инжекторного двигателя. Полученные значения позволят оценить производительность бензонасоса, исправность РДТ.

Причины для измерения

  • После простоя двигатель для запуска нужно долго вращать стартером. Явный признак того, что при прокрутке в рампе слишком низкое давление топлива.
  • Двигатель не запускается, но бензонасос в баке включается. Причина может быть в падении производительности насоса, вследствие чего в рампе не создается достаточное давление для запуска двигателя.
  • Автомобиль троит на холостом ходу по причине слишком богатой либо бедной смеси. В таком случае, скорее всего, на приборной панели загорится Check Engine.

В процессе диагностики не стоит делать поспешных выводов, так как слишком бедная или богатая смесь может быть вызвана неисправностью форсунок, ДМРВ, ДТОЖ, РХХ, лямбда-зонда либо подсосом воздуха во впускной коллектор/выхлопную систему.

  • Двигатель не развивает обороты, глохнет при резком нажатии на газ, автомобиль дергается при разгоне.
  • После прогрева автомобиль теряет мощность, глохнет. Скорее всего, отклонение в топливной системе от номинальных значений связано с перегревом бензонасоса.

Влияние на работу двигателя

Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры).

Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива.

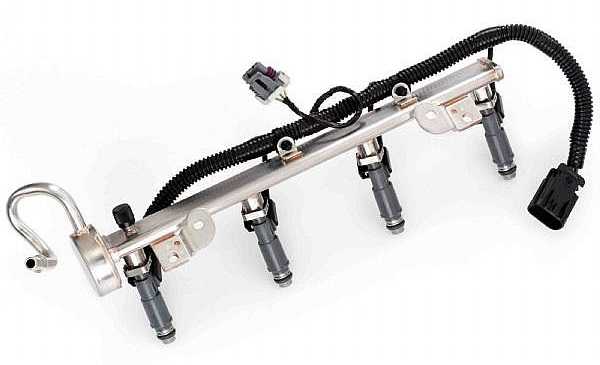

Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива).

Изготовление манометра для проверки своими руками

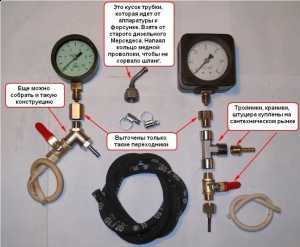

Устройство прибора для измерения давления в топливной системе:

  • механический манометр с измерительной шкалы до 6 кгс/см2. Для экспресс-измерений подойдет даже манометр для проверки давления в шинах;
  • шланг с подходящим внутренним диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Необходимые детали можно купить в магазинах с комплектующими для холодильного оборудования. Учтите, что в конструкции топливных магистралей современных авто используются специфические быстросъемные фиксаторы.

Тип прибора для измерения будет зависеть от особенностей устройства топливной магистрали конкретного автомобиля. К примеру, в топливную рампу (система питания с обраткой) на автомобилях ВАЗ штатно вмонтирован штуцер, через который можно произвести измерение. Чтобы проверить давление в топливной рампе, достаточно выкрутить золотник, а шланг, подключенный к манометру, закрепить на штуцере с помощью хомута и ФУМ-ленты.

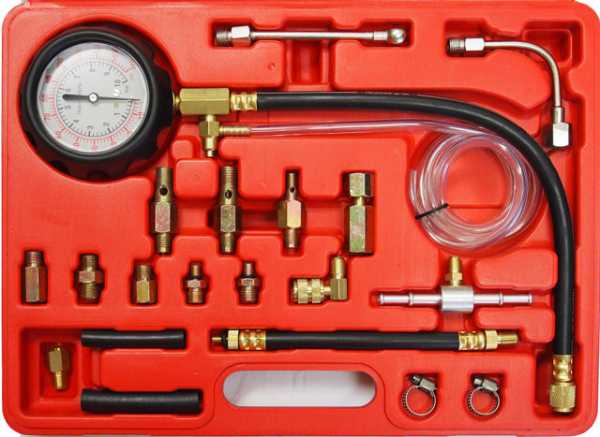

В продаже можно найти готовые наборы для измерения давления топлива в рампе. В комплекте с манометром будет набор фитингов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой прибора обязательно уточните наличие в комплекте переходника, подходящего для измерения давление в рейке вашего автомобиля.

Как измерить?

  • Сбросьте остаточное давление в топливной магистрали. Вытащите предохранитель бензонасоса, запустите двигатель и дождитесь, когда он заглохнет. Если этого не сделать, в момент отсоединения штатных шлангов бензин разбрызгается по моторному отсеку. Чтобы не повышать уровень пожароопасности, укройте место отсоединения шланга ветошью, которая впитает бензин.

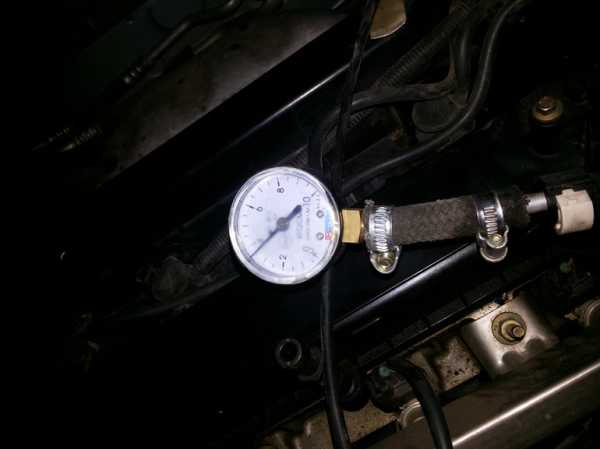

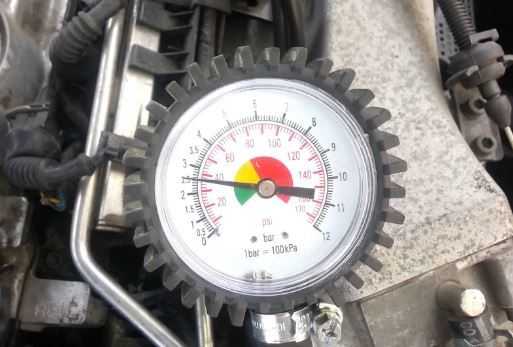

  • Подключите прибор для измерения давления в разрыв штатной магистрали.
  • Включите зажигание. Стрелка манометра должна стремительно подняться и остановиться в диапазоне 2,8-4 Атм.
  • Выключите зажигание. Если после выключения давления сразу же падает, неисправен РДТ либо клапан обратного слива топлива бензонасоса.
  • Запустите двигатель. Давление в рейке должно поддерживаться на заданном уровне во всех режимах работы мотора. Если автомобиль дергается, теряет мощность, троит и глохнет на горячую, перед измерением дайте двигателю прогреться. Если в момент проявления симптомов наблюдается падение давления, значит, причина действительно в системе питания.
  • Какое должно быть давление в топливной рейке?

    В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

    Не существует единого нормального значения давления, подходящего для всех видов систем питания. Поэтому перед проверкой стоит обязательно обратиться к руководству по ремонту и эксплуатации вашего авто.

    О чем может свидетельствовать слишком низкое давление топлива в рейке?

    • Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.

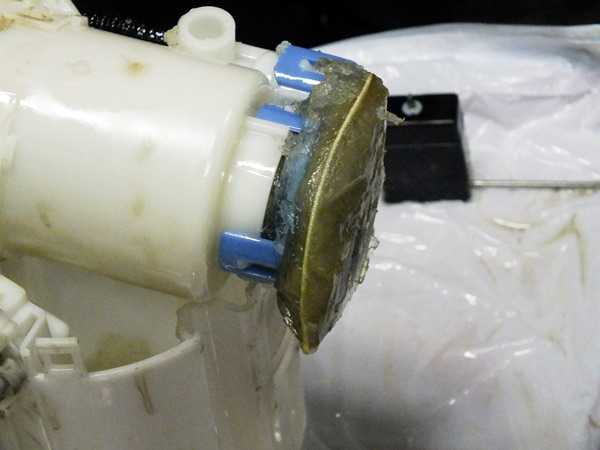

    • Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.
    • Негерметичность в местах подключения топливных шлангов. Вы легко заметите лужи бензина под автомобиль, но если негерметичность в модуле бензонасоса, то топливо будет сливаться в бак.

    Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.

    spasiboauto.ru

    Диагностика по давлению топлива | CHIPTUNER.RU

    © Алексей Пахомов, aka Is_18, г.Ижевск

    Давление топлива – один из самых важных с точки зрения диагностики параметров двигателя. От него зависит состав смеси, а следовательно, и поведение автомобиля в различных режимах. Попробуем свести в систему методы диагностики по давлению топлива.
    Естественно, для работы потребуется топливный манометр. Лучше всего приобрести прибор с крупной удобочитаемой шкалой, предел измерения – 5–6 кгс/см2. Например, такой, как на фото. Использование манометров с пределом до 10–12 кгс/см2, применяемых при диагностике иномарок, вряд ли целесообразно из‐за относительной неточности в диапазоне 2–3 кгс/см2.
    Итак, подключаем манометр и диагностический сканер.

    1. Первым делом оцениваем работу регулятора давления. Для этого на неработающем двигателе включаем насос. Манометр должен показать 3.0+/-0.2 кгс/см2. Если давление ниже 2.8 кгс/см2, лучше поменять РДТ, потому что на мощностных режимах машина будет туповата. Окончательный приговор РДТ выносим только после следующего пункта.

    2. Далее проверяем давление нулевой подачи. Название параметра говорит само за себя – это давление, развиваемое насосом, как говорят, «на пробку», то есть топливо при этом не подается. Косвенно этот параметр говорит об остаточном ресурсе насоса, при износе он постепенно уменьшается.

    Итак, берем круглогубцы и пережимаем «обратку». Сделать это нужно достаточно резко. Стрелка манометра должна буквально метнуться к предельному значению. Если она поднимается медленно, то, возможно, забит топливный фильтр или сетка бензоприемника. Само же предельное значение говорит о многом. Если насос новый, оно достигнет 5–6 кгс/см2, а на насосах производства Чехии – до 7 кгс/см2. В любом случае, если давление превысило 5 кгс/см2, то насос обладает достаточным ресурсом. В мануалах приводятся различные значения давления нулевой подачи, при которых насос якобы требует замены. Но на практике, если насос «на пробку» давит хотя бы 4 кгс/см2, ему еще ездить и ездить. Реально клиенты жалуются на тупизну автомобиля, когда этот параметр уже не дотягивает до трех «очков».

    3. Выключаем насос. Давление должно упасть примерно на 0.7 кгс/см2 и остаться на этом
    уровне. Если сразу падает на ноль, то либо неисправен обратный клапан насоса, либо РДТ. Этот дефект, конечно, не смертелен, и часто устраняется кратковременным пережатием «обратки». Если выяснится, что «виноват» РДТ, его можно заменить, но менять из‐за обратного клапана бензонасос не представляется целесообразным, во всяком случае, по мнению клиентов.

    4. Заводим двигатель. Внимательно следим за стрелкой манометра. Вот здесь‐то и пригодится крупная шкала. Стрелка может слегка дрожать, это следствие больших пульсаций абсолютного давления (давления во впускном ресивере). Эти пульсации – тема отдельного разговора, пока что забудем о них. Но если стрелка не дрожит, а «гуляет», причем в достаточно широких пределах (до 0.3 кгс/см2), то наверняка забита сеточка бензоприемника. Например, так на фото. (прим. от Sим – это еще не самый экстремальный вариант – более «крутые» случаи смотрите ЗДЕСЬ)

    5. На заведенном двигателе давление будет около 2.3 кгс/см2. Если снять с РДТ вакуумный шланг, резко поднимется до 3 кгс/см2 (либо до того значения, которое получили в п.1). Надеваем шланг обратно. Плавно поднимаем обороты примерно до 3000. Если при этом давление будет постепенно падать, то это еще один признак «мертвого» насоса.

    6. Можно еще проверить производительность, открутив подающий топливопровод и подав питание на бензонасос. За минуту должно набежать около 1.5 литра. Честно говоря, за всю свою практику никогда этого не делал, как‐то обходился показаниями манометра.

    7. Самый экстремальный вариант – давление около 1 «очка» и неровный звук работы насоса. Причина – нет бензина в баке. Не смешно. Раз в месяц регулярно отправляю машины на заправку.

    Вот и вся нехитрая наука. Если бензобак пришлось‐таки разбирать, есть смысл заглянуть в него с фонариком. На дне обнаружится вода, лохмотья грязи, песок и прочие лишние субстанции. Их нужно удалить грушей. А лучше, если есть, вакуумной установкой для замены масла. Раз уж вспомнили о баке – еще один совет. Чтобы зимой бензобак не превращался в лепешку, просверлите его крышку с обратной стороны. Метод тупой и не всеми специалистами признаваемый, но радикально действенный. Удачи!



    ©chiptuner.ru

    chiptuner.ru

    как проверить манометром, какое должно быть в топливной рейке ВАЗ, какое значение считается низким. Измерение, проверка прибором регулятора

    Давление топлива в рампе напрямую влияет на количество подаваемого в цилиндры топлива. Поэтому отклонение от номинальных значений приведет к переобогащению либо переобеднению топливовоздушной смеси. Из статьи вы узнаете, как самостоятельно изготовить прибор и измерить давление в топливной рейке инжекторного двигателя. Полученные значения позволят оценить производительность бензонасоса, исправность РДТ.

    Причины для измерения

    • После простоя двигатель для запуска нужно долго вращать стартером. Явный признак того, что при прокрутке в рампе слишком низкое давление топлива.
    • Двигатель не запускается, но бензонасос в баке включается. Причина может быть в падении производительности насоса, вследствие чего в рампе не создается достаточное давление для запуска двигателя.
    • Автомобиль троит на холостом ходу по причине слишком богатой либо бедной смеси. В таком случае, скорее всего, на приборной панели загорится Check Engine.

    В процессе диагностики не стоит делать поспешных выводов, так как слишком бедная или богатая смесь может быть вызвана неисправностью форсунок, ДМРВ, ДТОЖ, РХХ, лямбда-зонда либо подсосом воздуха во впускной коллектор/выхлопную систему.

    • Двигатель не развивает обороты, глохнет при резком нажатии на газ, автомобиль дергается при разгоне.
    • После прогрева автомобиль теряет мощность, глохнет. Скорее всего, отклонение в топливной системе от номинальных значений связано с перегревом бензонасоса.

    Влияние на работу двигателя

    Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры).

    Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива.

    Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива).

    Изготовление манометра для проверки своими руками

    Устройство прибора для измерения давления в топливной системе:

    • механический манометр с измерительной шкалы до 6 кгс/см2. Для экспресс-измерений подойдет даже манометр для проверки давления в шинах;
    • шланг с подходящим внутренним диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Необходимые детали можно купить в магазинах с комплектующими для холодильного оборудования. Учтите, что в конструкции топливных магистралей современных авто используются специфические быстросъемные фиксаторы.

    Тип прибора для измерения будет зависеть от особенностей устройства топливной магистрали конкретного автомобиля. К примеру, в топливную рампу (система питания с обраткой) на автомобилях ВАЗ штатно вмонтирован штуцер, через который можно произвести измерение. Чтобы проверить давление в топливной рампе, достаточно выкрутить золотник, а шланг, подключенный к манометру, закрепить на штуцере с помощью хомута и ФУМ-ленты.

    В продаже можно найти готовые наборы для измерения давления топлива в рампе. В комплекте с манометром будет набор фитингов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой прибора обязательно уточните наличие в комплекте переходника, подходящего для измерения давление в рейке вашего автомобиля.

    Как измерить?

    1. Сбросьте остаточное давление в топливной магистрали. Вытащите предохранитель бензонасоса, запустите двигатель и дождитесь, когда он заглохнет. Если этого не сделать, в момент отсоединения штатных шлангов бензин разбрызгается по моторному отсеку. Чтобы не повышать уровень пожароопасности, укройте место отсоединения шланга ветошью, которая впитает бензин.
    2. Подключите прибор для измерения давления в разрыв штатной магистрали.
    3. Включите зажигание. Стрелка манометра должна стремительно подняться и остановиться в диапазоне 2,8-4 Атм.
    4. Выключите зажигание. Если после выключения давления сразу же падает, неисправен РДТ либо клапан обратного слива топлива бензонасоса.
    5. Запустите двигатель. Давление в рейке должно поддерживаться на заданном уровне во всех режимах работы мотора. Если автомобиль дергается, теряет мощность, троит и глохнет на горячую, перед измерением дайте двигателю прогреться. Если в момент проявления симптомов наблюдается падение давления, значит, причина действительно в системе питания.

    Какое должно быть давление в топливной рейке?

    В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

    Не существует единого нормального значения давления, подходящего для всех видов систем питания. Поэтому перед проверкой стоит обязательно обратиться к руководству по ремонту и эксплуатации вашего авто.

    О чем может свидетельствовать слишком низкое давление топлива в рейке?

    • Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.
    • Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.
    • Негерметичность в местах подключения топливных шлангов. Вы легко заметите лужи бензина под автомобиль, но если негерметичность в модуле бензонасоса, то топливо будет сливаться в бак.

    Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.

    autolirika.ru

    Motorhelp.ru диагностика и ремонт двигателя

    Для тех, кто намучился с поделками от «Измерита», «Друга» и тому подобным Г… предлагаю варианты изготовления топливного манометра своими руками.

    Измерение давления топлива является неотъемлемой частью диагностики топливной системы инжекторного двигателя. От того в каком состоянии находится «сердце» системы – топливный насос, зависит состав смеси и следовательно динамика автомобиля и его поведение в различных условиях.
    Естественно, для работы потребуется топливный манометр, с помощью которого можно замерить давление и производительность топливного насоса. Предлагаю вашему вниманию подробную статью Сергея Федоренко о том, как сделать топливный манометр своими руками из доступных материалов и запчастей.

    Давно сделал самодельные топливные манометры и они трудятся до сих пор. На рынке были куплены разные манометры, краники, тройники, переходники и хомуты. Все это стоит копейки.

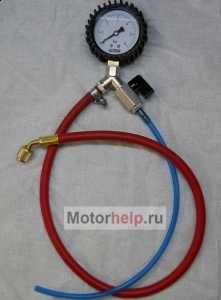

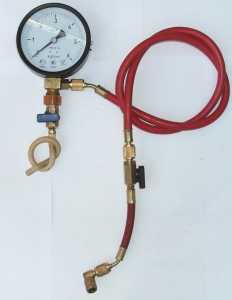

    Манометр в сборе:

    Наконец и у нас открылся магазин комплектующих и запчастей для холодильного оборудования. Я тут же поспешил его посетить. На прилавке разные штуцера, переходники, муфты, шланги и т.д. Рядом шланги разной длины и цвета.

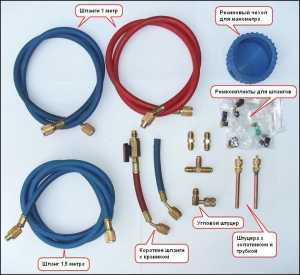

    Накупил всего, что может пригодиться в работе:

    Чтобы не ошибиться с размером резьбы, взял с собой пластиковый колпачок штуцера рампы. По нему подобрал в магазине переходник и далее по этому переходнику, проверял соответствие резьбы шлангов, переходников и тройников.
    По другому, продавщица и не поняла бы, слово — «порт Шредера размером….» вызывало у нее округление глаз, поэтому приходилось указывать пальцем на нужную деталь и проверять соответствие размеров т.к. порты Шредера бывают разных размеров.
    Важное примечание.

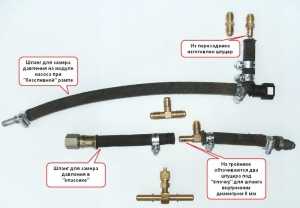

    К ВАЗовскому штуцеру идеально подходят шланги для заправки кондиционеров френом R-22.

    На рынке был куплен манометр 100 мм в диаметре, с ценой деления 0,1 кг и классом точности 1,5.
    В виду его большого размера, не потребовалось делать дополнительные переходники, все
    разместилось на самом манометре.

    Штуцер сливного крана залит оловом и в нем просверлено отверстие диаметром 1.5 мм. Такое отверстие делаю всегда — на всех манометрах. При тестировании давления топлива, это дает возможность предварительно оценить производительность насоса.

    Для предварительной оценки производительности насоса, открываю краник и топливо сливается через трубку в емкость, по остаточному давлению топлива и сужу о производительности насоса и его состоянии. Например, хороший насос, показывает остаточное давление в районе 1-1.5 кг, при показании 0.5 кг насос уже на последнем вздохе и может не перекрыть расход топлива при больших нагрузках.

    В шланг добавил еще один кран для того чтобы, при отсоединении манометра от рампы, не допускать слива бензина со всего шланга. При отсоединении от рампы, вначале сбрасываю давление открыв кран слива, после чего, закрываю его и закрываю второй – добавочный кран.

    Вообще, штуцера шлангов изготовлены очень продумано и качественно, если быстренько закручивать и откручивать штуцер шланга, то практически ни одной капли бензина не вытекает даже на пальцы.

    Уплотнительная резиновая трубка штуцера шланга, выступает над штифтом который надавливает на золотник штуцера рампы.
    При закручивании гайки, резиновая трубка уплотняет соединение и при дальнейшем закручивании гайки, резиновое уплотнение сжимается и штифт, находящийся в штуцере шланга, надавливает на золотник рампы открывая этим доступ бензина к манометру.

    Изгиб трубки штуцера шланга позволяет без проблем подключаться ко всем рампам ВАЗ, кроме двигателя 1.5л 16кл, тут изгиба не достаточно и шланг упирается в крышку ГРМ. Для возможности подключения к рампе
    этого двигателя, нужно либо немного подогнуть трубку (изогнутая трубка показана в сравнении со стандартной –
    не изогнутой), либо использовать угловой штуцер, который можно крепить к шлангу под любым углом:

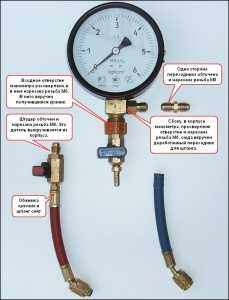

    Манометру можно задать любую конфигурацию:

    При необходимости выноса манометра в салон автомобиля, для тестировании давления топлива под
    нагрузкой в движении, через переходник, добавляется еще один шланг нужной длины.

    Вот еще один вариант самодельного топливного манометра.

    Кусок шланга со штуцером, оставшийся от изготовления сливного крана, приспособил к другому
    манометру, теперь через переходник к нему можно добавлять шланги любой длины.

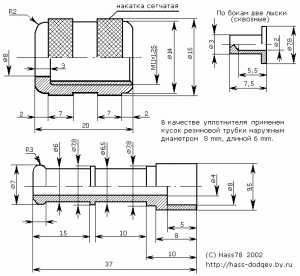

    Чертеж штуцера топливного манометра для самостоятельного изготовления:

    Резьба штуцера для топливной рампы ВАЗ имеет размер 7/16-20 UNF (20 ниток на дюйм — шаг 1,27 мм). Самый близкий метрический аналог М11×1,25.
    Способ подключения к топливной рампе двигателя автомобиля:

    скачать dle 10.6фильмы бесплатно

    www.motorhelp.ru

    Проверка давления в топливной рампе: как это выполнить?

    Проверка давления в топливной рампе является обязательной процедурой во время проведения диагностики топливной системы. Наличие проблем с подачей топлива в систему отражается на работе двигателя. При его пуске, во время разгона авто и при работе на холостом ходу возникают определенные нарушения, не заметить которые просто невозможно. Выполнить проверку давления в топливной рампе каждый автомобилист может самостоятельно. В рамках данного материала рассмотрим подробнее данный вопрос и расскажем все необходимые нюансы, касающиеся проверки компрессии в топливной рампе.

    В каких случаях нужно осуществлять проверку давления?

    Проверять давление в топливной рампе следует в случае возникновения определенных проблем с топливной системой. К основным признакам неисправности можно отнести следующие факторы:

    • Повышенный расход топлива;
    • Нестабильная работа двигателя на холостых оборотах;
    • Возникает троение двигателя;
    • В выхлопных газах наблюдается повышенное содержание СО.

    Иногда перечисленные выше проблемы могут быть свидетельством неисправностей с электронным блоком управления. Поэтому, прежде чем приступить к проверке давления в топливной рампе, водителю рекомендовано убедится в исправности ЭБУ.

    Проверка давления: как осуществляется?

    Для проверки давления в топливной рампе водителю понадобится приобрести манометр. Измерительная шкала прибора должна быть не более 7-10 атмосфер. Необходимость приобретения подобного устройства с таким рабочим диапазоном давления обусловлена тем, что при большем измеряемом давлении в последующем будет затруднительно определить минимальные значения. Другими словами, при измерении возникнут серьезные погрешности. Кроме манометра, также потребуется резиновая трубка. С ее помощью можно будет герметизировать соединение между прибором и топливной рампой. Для затягивания места соединения рекомендовано обзавестись также и хомутом. Проверку компрессии выполняют следующим образом:

    • Перед началом работ выключают двигатель и открывают капот автомобиля;
    • Натягивают резиновый шланг на резьбовое соединение манометра;
    • Снимают с топливной рампы колпачок и ниппель;
    • Натягивают вторую сторону резинового шланга;
    • С помощью хомутов затягивают соединения шланга с прибором и рампой;
    • Заводят двигатель и убеждаются в герметичности системы;
    • Производят проверку двигателя в различных режимах и фиксируют показания манометра.

    Отметим, что перед откручиванием ниппеля, если мотор автомобиля незадолго до проведения ремонтных работ был в рабочем состоянии, необходимо стравить давление. Для этого с помощью тряпки надавливают на золотник.

    Нормы давления в топливной рампе

    Для различных видов силовых установок давление в топливной рампе будет отличаться. Точно узнать информацию о значении компрессии поможет инструкция по технической эксплуатации транспортного средства. Если таковой книги нет в наличии, значение давления системы можно узнать на специализированных сайтах и форумах. Примерные же значения давления имеют такой вид:

    • Не менее 3 атм. при старте двигателя;
    • На уровне 2,5 атм. на холостом ходу;
    • Около 3,3 атм. со снятой трубкой с регулятора давления;
    • Около 7 атм. при пережатой сливной трубке.

    Давление в системе после нагнетания топлива в рампе должно снижаться до 0,7 атм. На таком уровне значение должно выдерживаться в течение некоторого времени. О проблемах в регуляторе давления будет свидетельствовать резкое падение компрессии до нуля.

    Более детально о проверке давления в топливной рампе будет рассказано в видео:

    Опубликовано:
    19 марта 2018

    automend.ru

    назначение элемента, признаки неисправностей и замена датчика

    Регулятор давления топлива (РДТ) — входит в состав системы, питающий инжекторный двигатель. Этот элемент поддерживает напор горючего в форсунках при различных режимах действия ДВС. Регулятор фактически играет роль мембранного клапана, обеспечивает хорошую производительность и стабильную работу форсунок и мотора. Важно знать принцип работы датчика давления и признаки, указывающие на его неисправность.

    Назначение регулятора

    Датчик поддерживает оптимальное давление в топливной рампе, нужное для правильной работы форсунок в разных режимах действия агрегата. РДТ определяет интенсивность подачи топлива и его количество. Горючее проникает в моторные цилиндры через форсунки.

    Точность дозирования и поддержание нужного напора обеспечивается мембранным регулирующим клапаном, на который с одного конца давят пружины, а с другого — горючее. Существует два варианта размещения элемента:

    • РДТ применяется в системах питания с обратным клапаном и монтируется на топливной рампе.
    • В конструкциях без «обратки» датчик устанавливается на баке с горючим.

    В первом случае происходит нагнетание топливным насосом горючего по магистрали из бака. Возникшее давление оказывает воздействие на регулятор. Устройство содержит две камеры: топливную и пружинную, которые разграничены мембраной.

    Через отверстие впуска проникает топливо и давит на перемычку. С другой стороны она прижимается пружиной и силой давления коллектора. Если напор горючего сильнее сжатия пружины, то датчик приоткрывается и сбрасывает лишнее топливо в обратный клапан.

    При расположении регулятора в баке дополнительная установка трубопровода не требуется. Излишки горючего не переходят в пространство под капотом, и их не нужно возвращать в топливный отсек. Оно также слабее нагревается и меньше испаряется.

    Есть еще один способ регулирования напора — при помощи электронной схемы, не имеющей механического датчика. Контроль в этом случае обеспечивается электробензонасосом. Электронные датчики фиксируют показатели напряжения, регулируют поступление горючего. Такое решение позволяет экономить топливо и снизить его нагрев.

    Специальный клапан позволяет сбрасывать давление, чтобы избежать достижения им критического показателя.

    Возможные неисправности

    Сбои в системе питания могут происходить по различным причинам. Поэтому при диагностике нужно принимать во внимание некоторые особенности поломки регулятора и симптомы низкого давления топлива. К основным признакам можно отнести:

    • снижение мощности, высокие затраты горючего;
    • провалы и рывки при разгоне и перегазовке;
    • нестабильная работа и отключение двигателя на холостом ходу;
    • медленная реакция авто при добавлении газа;
    • машина не набирает обороты и не разгоняется.

    Признаки низкого давления в РДТ на бензиновых автомобилях похожи на симптомы неисправности в топливном насосе или поломки его фильтра. Система перестает правильно работать из-за потери усилия пружиной. При этом топливо не достигает необходимого уровня и уходит в обратный клапан. В результате двигателю недостаточно горючего для разгона и увеличения оборотов. Низкое давление в датчике уменьшает мощность мотора. Система электронного управления не может оптимально корректировать топливо для разных режимов.

    Другой причиной сбоя может быть закупорка РДТ или пониженная пропускная способность.

    В этом случае мотор глохнет при любом режиме работы. Забитый регулятор может привести к чрезмерному росту давления и переливу горючего через соединения уплотнительных элементов.

    Бензонасос всегда набирает горючее с некоторым запасом, чтобы предотвратить возможное уменьшение работоспособности форсунок и датчика. Поэтому при затруднении слива горючего в возвратный клапан возрастает давление в системе.

    Периодическое заклинивание регулятора давления также приводит к сбоям.

    Авто начинает двигаться рывками, в датчике происходят перепады давления. Причиной поломки может служить и износ клапана внутри устройства. Сократить срок его работы может некачественное топливо с примесями, долгий простой машины без запуска мотора.

    Проверка элемента

    В большинстве случаев при обнаружении неполадок лучше полностью заменить регулятор давления топлива. Смена отдельных элементов, очистка и прочие манипуляции не всегда могут вернуть необходимую производительность устройству. Доступная цена РДТ также способствует принятию решения о полной замене компонента.

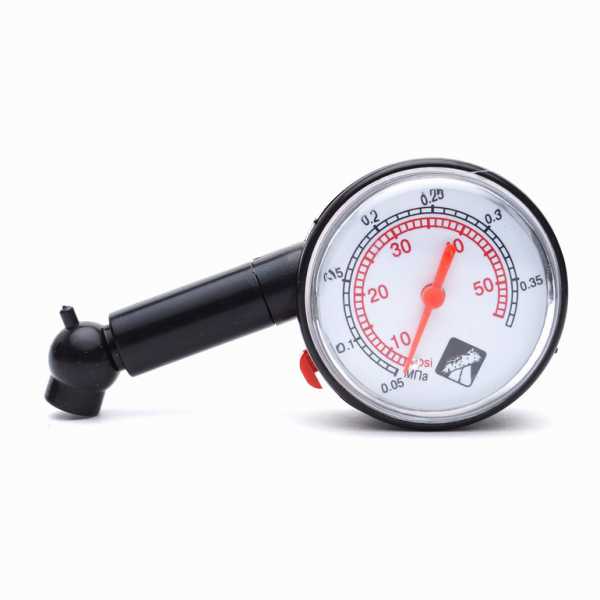

    Наиболее легким, доступным и эффективным способом проверки регулятора считается замер показателей при помощи шинного манометра. Для определения давления на холостом ходу прибор подсоединяется между штуцером и шлангом топливной системы. Замеры должны отображать давление в определенных пределах диапазона. Вакуумный шланг при этом отсоединяется.

    При увеличении давления показатель должен находиться между отметками 0,3−0,7 Бар. Если значение выходит за пределы этого диапазона, то нужно установить новый вакуумный шланг и повторить проверку в следующем порядке:

    1. Давление горючего на торцевую область рампы определяется после выкручивания пробки штуцера. Необходимо также проверить уплотнительное кольцо на целостность и эластичность. Если есть дефекты, то элемент или всю пробку нужно заменить.
    2. Из штуцера выворачивается зонтик, для этого можно использовать металлический колпачок от вентиля. Шланг с манометром подсоединяется к детали и фиксируется хомутами. После этого запускается двигатель, и проводятся замеры. Показатели в пределах нормы составляют 2,9−3,3 кгс на кв. см.
    3. Шланг отсоединяется от регулятора. Нужно проверить показания манометра, давление должно повыситься до 20−70 кПа. Если значение осталось низким или нулевым, то устройство необходимо заменить.

    Замена датчика

    Существует новая система впрыска Common Rail для двигателей, работающих на дизеле. Она также применяется для бензиновых инжекторных моторов. Отличие этой системы от классического варианта состоит в том, что горючее поступает к форсункам не от топливного насоса, а от рампы, играющей роль общего накопителя. Этот элемент имеет вид цилиндрического сосуда с толстыми стенками, может выдерживать повышенное давление. Топливный насос и РДТ поддерживают оптимальное давление, рампа соединяется с форсунками отдельными топливопроводами.

    Система Common Rail позволяет уменьшить расход горючего и токсичные выбросы. Снижается также шут дизельного мотора и повышаются его динамические показатели.

    Подача топлива регулируется электронным блоком, позволяющим производить широкий спектр настроек работы системы.

    Замену датчика вполне возможно выполнить собственными силами в гараже. Процесс извлечения и установки элемента для ВАЗ 2110 или регулятора давления топлива у «Приоры», как и многих других подобных авто, не имеет особых отличий и включает следующие этапы:

    1. В системе питания мотора стравливается давление.
    2. Откручивается гайка, фиксирующая топливную трубку.
    3. Убираются болты, удерживающие регулятор на рейке.
    4. Отсоединяется топливная трубка.
    5. Штуцер аккуратно извлекается из ниши в рейке.
    6. Новый элемент устанавливается на систему в обратном порядке.
    7. Работоспособность системы проверяется манометром.

    При монтаже нового регулятора или замене некоторых элементов необходимо смазывать уплотнительные кольца бензином, чтобы продлить срок их службы и снизить износ.

    Можно без особого труда проверить работоспособность регулятора давления топлива и провести его замену, придерживаясь правильной последовательности действий и соблюдая аккуратность. Своевременное обнаружение проблемы и регулярная проверка элементов системы на износ позволят обеспечить оптимальную и высокопроизводительную работу двигателя.

    avto-zed.com

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
