Как снять подшипник с любого вала и правильно его заменить?

Содержание статьи

Подшипник – небольшой элемент технической оснастки автомобиля. С определенным интервалом он требует замены, и все ремонтные работы выполняются по регламенту, иначе сложно будет решить, как снять подшипник и выполнить его замену вовремя. При самостоятельном ремонте можно столкнуться с массой трудностей, думая не только, как снять подшипник, но и открутить предварительно ту или иную гайку. Бывают случаи, когда крепления не поддаются, приходится применять силу или дополнительные рычаги воздействия. Но во всем надо иметь меру, не повредить детали, которые трудно потом будет найти, приспособить для автомобиля определенной марки.

Почему надо менять подшипники

  • Максимальный или средний износ подшипника;
  • Нахождение элемента под длительным давлением в процессе агрессивной езды на машине;
  • Нарушение балансировки ходовой системы, поэтому срочно решается, как снять подшипник и заменить его на новый;
  • Появление нетипичных звуков, скрипов при движении авто, ударов кардана по нижней кузовной части транспорта;
  • Обнаружение люфта колеса также заставит водителя задуматься, как снять подшипник с вала, аккуратно монтировать новые детали в их посадочные гнезда и вернуть безопасную маневренность машине;

Замена подшипника

Основное назначение подшипника – снизить силу трения и защитить механизмы от быстрого износа. Существует большое разнообразие подшипников. Они отличаются по назначению, размеру и месту расположения. Деталь подвержена износу, поэтому требует своевременной замене. Но в решении задачи, как снять ступичный подшипник, возникает масса трудностей, поэтому опытными мастера и любителями придуманы надежные способы, как снять подшипник. Рассмотрим некоторые из них.

Способ первый, как демонтировать подшипник

Существует большое количество специальных приборов, которые еще на заводской сборке получили единственное назначение – выполнять быстро демонтаж подшипника, не требуя силовых вложений и финансовых затрат от автомеханика или владельца авто. Применение специальных инструментов для демонтажа подшипника с вала – это прекрасное и самое простое решение выполнить ремонт. Себя можно избавить от непредвиденных ситуаций. И для этого надо только следовать инструкции. Обычно стандартный съемник представляет собой резьбовой вал, который накручен на специальные вспомогательные держатели. Они выполняют роль фиксаторов. При помощи такого простого съемника выполняется фиксация и демонтаж подшипника. Все гениальное – просто!

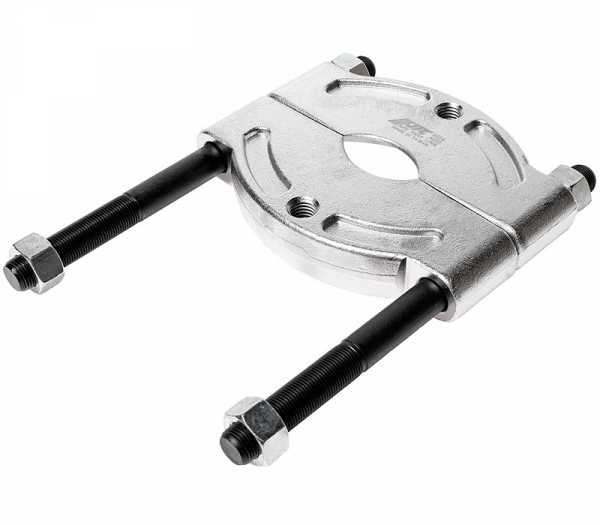

Съёмник подшипников

Этапы работы со съемником

  1. Берем съемник, подводим его к изношенному подшипнику.
  2. Зажимаем подшипник съемником.
  3. Приступаем к умеренным вращательным движениям, чтобы «стянуть»  подшипник с посадочного места. Помните, что движения должны быть поступательными, без особого нажима, чтобы не повредить элементы слаженной системы.

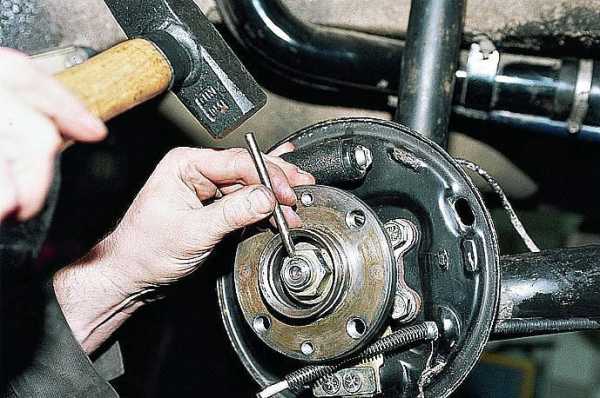

Таким образом, решается вопрос, как снять подшипник ступицы в автосервисах. Использование специального инструмента и вспомогательного оборудования облегчает работу, удешевляет и ускоряет процесс ремонта.

Способ второй, как демонтировать подшипник при помощи нагревания

Применить действенные законы физики, связанные с нагреванием металла. Ведь известно на 100%, что металл при высоких температурах расширяется, поэтому есть вероятность того, что подшипник выскочит самостоятельно из своего гнезда, и не надо будет применять физическую силу, иногда разрушительную для всей системы.

Инструмент для монтажа и демонтажа подшипников

Важно помнить! Если будете впервые применять данный метод, то можете не рассчитать температурный режим или дрогнет рука, то, как следствие, может появиться по краю гнезда окалина. И вот она будет преграждать дорогу подшипнику. Окалину рекомендуется предварительно сбить, только тогда продолжить приметь второй способ.

Третий способ, как снять подшипник

Если нет возможности применить первый способ, решая, как снять подшипник съемником, то используйте третий метод. Он потребует сноровки и применение силы, вспомогательных инструментов. Какая предусмотрена процедура действий?

  1. Изучить особенности процедуры, как снять подшипник, оценить свои возможности и степень навыков.
  2. Подобрать нужные инструменты: кувалду с мягким наконечником, деревянные подставки, тиски.
  3. Зафиксировать съемный вал в тисках и применить молоток, деревянные подкладки, чтобы выбить вал в противоположную сторону . Будьте осторожны, не повредите неловким ударом всю конструкцию детали, ведь ее можно использовать в дальнейшем.

Таким образом, третий способ применяется в том случае, если подшипник окончательно изношен, не выходит из своего гнезда, поэтому требуется применить силу. Бывают случаи, когда трудно решить задачу, как снять задние подшипники с вала, поэтому их приходится попросту вырезать. К такому радикальному способу прибегают опытные мастера, которым досталась в ремонт окончательно изношенная ходовая система, и нет другой возможности достать подшипник, чтобы его заменить. Новичкам не рекомендуется использовать третий способ, ведь они попросту не справятся, а смогут повредить другие элементы ходовой системы. В этом случае элементарная замена подшипника влетит в копеечку.

Какой способ лучше

Однозначно ответа нет, потому что каждый ремонт – частный случай. Все зависит от возраста автомобиля, мудрости владельца транспортного средства, его ответственности за техническое состояние машины. Если человек приобретал авто, чтобы покататься, к потом продать «замученного стального коня», то автомеханику придется достаточно долго трудиться над такой машиной, там практически все составляющие системы будут изношены. В этом случае подойдет второй или третий вариант. Идеальный ремонт машины выполняется в сжатые сроки, не требует дополнительных финансовых вливаний. Первый способ – самый профессиональный и эффективный – использует автомеханик и очень быстро вернет машину в эксплуатацию.

Таким образом, мы обозначили три основных способа, как снять подшипник, но каждый умелец  выбирает самый оптимальный, то есть тот, которые подходит больше всего в конкретном случае. Всем удачи в самостоятельном ремонте. Не уверены, тогда обратитесь к специалистам.

Похожие статьи

tire1.ru

Как снять подшипник с вала

















Подшипники — это очень важная часть многих механизмов, позволяющая снизить силу трения. Существует несколько видов таких изделий, которые отличаются не только внешним видом, но и принципом работы.

Узнать подробности о подшипниках можно на специальных сайтах, а также, кликнув сюда, есть возможность приобрести данную продукцию. Подбирать ее следует согласно параметрам определенных механизмов и типу используемого ранее подшипника.

Используем съемник

Одним из самых простых способов демонтировать подшипник с вала является использование специального устройства. В большинстве случаев съемник состоит из резьбового вала, на который накручены специальные держатели. Они имеют специальную форму, которая позволяет фиксировать их на подшипнике.

Процесс снятия довольно прост и состоит из нескольких простых шагов:

  1. Одеваем съемник и зажимаем ним подшипник.
  2. После этого вращательными движениями начинаем «стягивать» его. При этом следует выполнять это поступательно, чтобы не повредить конструкцию.

Другие методы

Демонтаж подшипника может производиться и без помощи съемников.

Существует несколько разнообразных способов снятия:

  1. Одним из вариантов является нагрев изделия, что приведет к расширению металла и позволит подшипнику самостоятельно выскочить. Если на месте вращения образовалась окалина, тогда следует ее предварительно сбить, чтобы легко удалить продукт.
  2. Очень распространенный способ демонтажа подшипников является его сбивание с вала. Для этого следует предварительно зафиксировать элемент, чтобы он оставался неподвижным. Затем используя молоток и деревянную подкладку, необходимо просто выбивать вал в противоположную сторону. При этом следует быть очень аккуратным, чтобы не повредить конструкцию, которая планируется использоваться в дальнейшем.
  3. Если подшипник уже изношен и требует замены, тогда его можно попросту разрезать или срезать с вала. Выполнять такую процедуру также следует очень аккуратно, чтобы не повредить главную деталь.

Демонтаж подшипников — относительно сложная процедура, которая зависит не только от самого изделия, но и места его расположения. Для некоторых вариантов можно применять только съемники, тогда как в определенных ситуациях они попросту не подойдут.

Смотрите также:

Как выбрать преобразователь напряжения 12В →220В http://euroelectrica.ru/kak-vyibrat-preobrazovatel-napryazheniya-12v-220v/.

Интересное по теме: Виды дробилок

Советы в статье «Как сделать освещение из светодиодной ленты » здесь.

Если механизм сложный, тогда оптимальным вариантом является доверить снятие подшипников специалистам, которые имеют определенный опыт.Увидеть данную операцию можно в этом видео:

euroelectrica.ru

Снятие подшипников.

Подавляющее большинство (приблизительно 90%) подшипников качения никогда не удаляются из механизма машины. Они остаются на машинах или заводах, пока вся машина не будет утилизирована.Вот почему замена подшипников затрагивает в основном большие подшипники качения и подшипники для важных механизмов, где осмотр и замена их являются частью плановых профилактических программ технического обслуживания.

Легкость снятия подшипников качения обычно зависит от возможностей демонтажа, рассмотренных и включенных в конструкцию машины.В частности, при работе с машинами или устройствами, которые, как известно, требуют особого обслуживания в течение срока их службы, есть довольно простые и эффективные конструктивные особенности, которые могут значительно облегчить удаление подшипников.Такими конструктивными особенностями могут быть винты, демонтирующие резьбу и отверстия или подходящие пазы или углубления в корпусах или валах.

Для демонтажа подшипников требуется некоторая базовая подготовка, аналогичная установке подшипников качения. Она включает тщательное изучение руководств, чертежей и процедур обслуживания, которые содержат соответствующую информацию.

Чтобы обеспечить успешную замену подшипника, все поверхности машины, окружающие обрабатываемый участок, должны быть очищены, чтобы исключить попадание даже малейших загрязнений, включая производственное сырье и отходы.Все используемые инструменты и вспомогательное оборудование должны быть чистыми и в хорошем состоянии.В принципе, демонтаж подшипника является противоположным процессу монтажа.

Сначала необходимо демонтировать подшипники, которые разболтаны в процессе их использования.

Отдельные типы подшипников также имеют некоторые преимущества при удалении.

Механические средства, такие как молоток могут легко демонтировать подшипники малого размера.

Несколько специальных инструментов для демонтажа доступны для удаления подшипников. Например, зубчатые инструменты, которые обычно используются для подшипников среднего и крупного размера, состоят из шпинделя, который действует либо механически, либо гидравлически в сочетании с различными размерами лап и ножек. При сборке в 2 или 3 ножки инструменты могут соответствовать индивидуальным требованиям к использованию.

В случае, если на пути подшипника находится помеха, для снятия подходит специальный пресс.

Считается, что когда подшипники планируют использовать повторно или удалять с помощью прессового метода, необходимо строго избегать любых передаточных сил через элементы качения.Положение подшипников, смонтированных на валах с помощью переходных втулок, должно быть отмечено на валу, чтобы обеспечить легкую опорную базу.После маркировки положения крепежный язычок запирающего устройства должен быть согнут. Контргайка ослаблена, но не полностью удалена.

Чтобы полностью демонтировать подшипник, он приводится в движение с помощью ударов молотка по его окружности.

Если подшипник расположен близко к концу вала, ослабление подшипника также может быть завершено нанесением пары ударов.Подшипник можно снять, только если его путь он свободен, а контргайка и стопорная шайба полностью удалены.После удаления подшипника переходную втулку можно легко снять.

В случае подшипников, установленных на втулках, сначала необходимо освободить осевую фиксацию этой втулки. Только после этого может быть выполнено удаление подшипника.

Втулка вытягивается со своего места с помощью гайки фитинга.Чтобы свести к минимуму трение между поверхностью подшипника и боковой поверхностью гайки, поверхности следует слегка смазывать маслом, смазкой для подшипников или проникающим маслом.

Снятие малогабаритных подшипников скольжения легко завершается с использованием простых механических инструментов и оборудования.Однако при демонтаже больших силовых подшипников, список необходимых для их снятия инструментов становится больше.

Для таких механизмов рекомендуется использовать методы гидравлического демонтажа.При применении гидравлических средств даже очень большие и тяжелые подшипники могут быстро и эффективно демонтироваться.

Кроме того, демонтаж подшипников с помощью гидравлических инструментов обычно исключает возможность механического повреждения подшипника или смежных деталей, в частности, связывания или забивания тяжелых компонентов.

Заметка:

Замятые подшипники могут внезапно отсоединиться со своих мест, когда их удаляют с помощью метода впрыска масла. Это может привести к тому, что подшипники выпрыгнут со своего места с высокой скоростью, риском опасности и серьезной травмы.

Соблюдайте рекомендации по технике безопасности и рекомендации, предоставленные производителем гидравлических инструментов.Убедитесь, что все детали, демонтируемые гидравлическим способом, защищены от случайного падения или срыва.По соображениям безопасности связанная контргайка должна быть ослаблена только по мере необходимости, но не полностью удалена.

Контргайку следует снимать только тогда, когда подшипник полностью свободен и снят с места установки.Простым и универсальным инструментом для монтажа и демонтажа подшипников качения является гидравлическая гайка.На фото пример, как это устройство используется для демонтажа большого сферического роликового подшипника, установленного на отводящей втулке.

Для демонтажа подшипника необходимо применять такую же процедуру, как описано рисунком. Вместо стандартной контргайки используется соответствующая гидравлическая гайка.Гайка навинчивается на резьбу отводящей втулки как можно дальше.

Когда гидравлическая гайка находится в своем положении, применяется дополнительный осевой упор (например, гайка вала), чтобы предотвратить опускание подшипника. Гидравлическое давление применяется только тогда, когда дополнительная гайка вала надежно закреплена.Втулка будет выталкиваться из своего положения посредством осевого перемещения поршня.

Основное преимущество гидравлических гаек заключается в том, что они также могут использоваться для машин и подшипниковых устройств, обычно не предназначенных для снятия подшипников с помощью гидравлических мер.

В случае, если подшипники установлены непосредственно на конических валах, требуемые отверстия должны быть предусмотрены на конце вала, чтобы можно было применять метод впрыска масла.

Чтобы обеспечить правильное подсоединение масла, подходящие резьбы должны быть обработаны на конце отверстия вала для впрыска масла. Это также позволяет вставлять винтовые заглушки для герметизации масляного канала и предотвращения попадания загрязнений.

Мелкие канавки, расположенные по окружности опорного гнезда обеспечивает распределение давления масла.

Для демонтажа такого подшипникового узла крепежный язычок запирающего устройства должен быть согнут.Затем контргайка ослабляет несколько оборотов, но по соображениям безопасности не полностью удаляется.

Теперь масляная труба может быть подключена к отверстию для масла, и может быть введено масло под давлением.Внутреннее кольцо подшипников немного расширится из-за приложенного давления, что позволит создать очень тонкую масляную пленку между диаметром отверстия подшипника и седлом вала. Благодаря конусообразному отверстию подшипник легко выйдет со своего места.

Большие переходники и втулки часто изготавливаются с масляными отверстиями и канавками, что позволяет демонтировать связанный подшипник, применяя метод впрыска масла.

На рисунке показана втулка серии AOH, которая выпускается с отверстиями для масла в стандартной комплектации. Соединительные отверстия и резьба расположены на боковой стороне платы отводящей втулки.

Еще существует переходная втулка, которая выпускается с отверстиями для масла в стандартной комплектации.

На переходных втулках соединение масляных отверстий и резьб расположено по узкой линии на лицевой стороне.

Съемник с реверсивными рычагами

Трех рычажный съемник

Съемник с гидравлическими шпинделями

Съемник с крытым корпусом и тремя рычагами

При снятии подшипников нагрев их или сепаратора может немного облегчить процесс.В зависимости от конкретного случая нагрев сепаратора может иметь как недостатки, так и преимущества.Для массового удаления внутренних цилиндрических роликовых подшипников, например, при капитальном ремонте подшипников на оси, соответствующими инструментами для их снятия являются термокольца.

Термокольца представляют собой прорезиненные кольца из твердого алюминия с изолированными ручками.Диаметр отверстия кольца регулируется до диаметра дорожки качения в зависимости от типа подшипника, который необходимо удалить.Простые термокольца не имеют встроенного источника тепла, поэтому их необходимо нагревать с помощью плиты или аналогичных греющих средств.Необходимая температура и время нагрева обычно определяются практическим опытом.

Более продвинутый дизайн этого простого, но эффективного инструмента — это термокольца с встроенными нагревательными элементами.Для снятия подшипниковых колец с использованием термоколец, поверхность кольца должна быть слегка смазана тонким термостойким машинным маслом.Нагретое термокольцо должно быть размещено вокруг кольца подшипника и зажато с помощью ручек. Для того, чтобы тонкостенное кольцо подшипника быстро принимало тепло термокольца.Как только кольцо расширяется из-за передаваемого тепла, оно становится свободным и может легко удаляться со своего места даже при сильных помехах.Из-за того, что после каждого удаления необходимо повторно разогревать простые термокольца, для эффективного массового производства может потребоваться использование более чем одного термокольца.

nsk-ps.info

Как снимать подшипники

Как снять подшипник с любого вала без съемника

Неисправности автомобильного генератора условно разделяются на две группы: электрические и механические. Во втором случае, это, как правило, износ подшипников роторного вала.Казалось бы, вопрос не стоит выеденного яйца: снять и заменить узел на исправный. Однако подшипники, запрессованные в заводских условиях, демонтируются с применением специального оборудования — съемника. В гаражных условиях не всегда есть подходящий инструмент, не говоря уже о ремонте в дороге или в поле. Как снять подшипник с вала без съемника? Перенимаем опыт у доморощенных умельцев.

Как разобрать корпус генератора?

Первая сложность, с которой вы столкнетесь – снятие шкива ручейкового ремня. Вал свободно крутится, даже при неисправных внутренних подшипниках. Необходимо завести шестигранник в отверстие на торце вала, и с помощью торцевой головки открутить гайку шкива.

После этого надо снять половинки корпуса: начинать следует с задней крышки.Далее возможны варианты:

Внешняя обойма прикипела к корпусу, и подшипник генератора остался в крышке

В этом случае он легко выпрессовывается (или аккуратно выбивается) с помощью куска трубы или торцевой головки подходящего диаметра. На практике, чаще всего так получается с задним подшипником.

Совет.

Чтобы снять внутреннюю обойму с вала, надо брызнуть WD-40 именно на это место. Тогда узел останется в корпусе.

Вы сняли заднюю крышку – подшипник остался на валу

По закону подлости, при срочном ремонте именно так и случается. Мало того, оба шарикоподшипника могут остаться на якоре, и снять из с помощью трубы не получится.

Если позволяет конструкция, снять подшипник с якоря без съемника можно с помощью двух мощных шлицевых отверток. Главное – чтобы было во что упереться, и не повредить контактный блок или обмотку.Разумеется, перед началом работ следует обработать вал проникающей жидкостью, типа WD-40. Тогда снять узел будет легче. Следите, чтобы раствор не попал на контактные площадки и в обмотку. Иначе со временем может раствориться лаковая изоляция, и произойдет межвитковое замыкание.Такой же метод применяется к якорю электродвигателя: например, на стартере.

Использование подручных инструментов автослесаря

Снять подшипник без съёмника не удалось, как поступить? Не торопитесь бежать в мастерскую, осмотрите якорь генератора. Если упорной площадки нет, придется воспользоваться сварочным аппаратом.

Способ № 1

На внешнюю обойму приваривается металлическая проушина из прута 4-5 мм, к ней крепится трос или цепь. Узел все равно выбрасывать, главное – при сварке не повредить контакты и обмотку. Для этого уязвимые части следует обмотать хотя бы малярным скотчем.
Далее, закрепляем второй конец цепи, и работаем по принципу обратного молотка. За счет веса якоря, получается хороший момент инерции: чтобы снять подшипник, достаточно пару раз резко дернуть.Единственный недостаток методики – если нет сварочного аппарата, такой способ снять подшипник с генератора не подойдет.

Способ №2

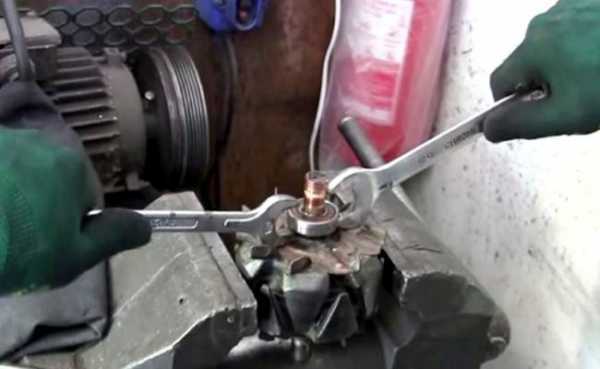

Данная техника применяется как в гаражных условиях, так и в путешествии (разумеется при условии, что у вас есть запасной подшипник, или вы купили его в придорожном ларьке с авто товарами). В качестве импровизированного съёмника выступают обычные рожковые ключи. Округлая форма губок ключа представляет собой идеальный рычаг, на котором можно создать нешуточное усилие.

Практика показывает, что работать одним ключом неудобно. Перекос внутренней обоймы подклинивает подшипник на валу, снять его тяжело. А захватив узел двумя расположенными ключами, можно распределить усилие равномерно.Если вы работаете в гараже – зажмите вал в тисках (лучше с деревянными прокладками под губки, чтобы не повредить якорь). А в дорожных условиях понадобится помощник, который будет придерживать ротор.

Таким способом снимаются даже сильно прикипевшие обоймы. Главное, чтобы под головками ключей была упорная площадка. А как снять узел с другой стороны, где установлена контактная группа для щеток? Необходимо установить временные опоры: например, торцевые головки одинакового диаметра.Таким же способом можно снять подшипник с компрессора кондиционера или даже с коленвала.

Итог:Ремонт генератора без съемника возможен, даже в полевых условиях. И все-таки, лучше обзавестись этим полезным приспособлением: тем более, что стоимость его невелика.

Как снять подшипник без съемника с любого вала — видео примеры

Снимаем подшипник с цапфы коленвала

Снимаем подшипник с вала электродвигателя болгарки

С вала генератора

obinstrumente.ru

Проверка и замена подшипников в электродвигателе

Создание вращения – вот главная задача электродвигателя. В двигателях есть подшипники, которые служат для уменьшения трения в механизмах. Чтобы увеличить их срок службы до нескольких раз – за ними нужно постоянно следить и своевременно смазывать. При износе требуется замена одного или сразу двух подшипников.

Также необходимо проводить техническое обслуживание электромотора, при этом электродвигатель разбирают и из него извлекаются якорь или ротор с двумя подшипниками на валу. Мотор необходимо разбирать строго по представленной ниже инструкции.

Проверка подшипников электродвигателя

Необходимо всегда проверять состояние подшипников электродвигателя. Если их износ значительно превышает допустимые пределы, они начинают перегреваться, а работа мотора становится шумной. При игнорировании такой работы мотора и несвоевременной замене подшипников, при вращении неподвижная часть мотора статор и его подвижная – ротор, начинают касаться друг друга и это может привести к серьезной поломке мотора и, как следствие, замене якоря или ротора.

Проверять подшипники можно самостоятельно. При этом,электродвигатель нужно поместить на твердую поверхность, далее положить сверху на него руку и несколько раз провернуть вал. Ротор при вращении не должен заедать, также необходимо обратить внимание присутствуют ли царапающие звуки или вращение ротора с рывками, это свидетельствует о том, что подшипники потребуют замены в самое ближайшее время.

Проверка люфтов

В подшипниках качения (шариковых или роликовых) должен присутствовать радиальный и продольный или осевой люфты. Это является нормой, потому что даже в новых подшипниках имеются некоторые люфты, но они не должны превышать допустимые пределы.

  • Чтобы проверить радиальный люфт подшипника, необходимо поместить электродвигатель на твердую поверхность и, взявшись рукой за вал, постараться как можно больше его отклонить. Для бытовых моторов отклонение должно быть практически незаметным.
  • Для проверки осевого люфта нужно потянуть за вал на себя или толкнуть ротор от себя, в бытовых электродвигателях отклонение не должно превышать более трех миллиметров, чем меньше его величина, тем лучше.

Если, разобрав электродвигатель, вы обнаружили следы трения ротора о статор, то это означает значительный износ подшипников. При сильной потертости ротора его необходимо заменить.

Как снять подшипник с вала электродвигателя

Для снятия подшипника с вала требуются специальные съемники, которые различаются по размеру и конструкции. Массивные, с тремя-четырьмя лапами захвата, используются для больших валов крупных двигателей, для маленьких валов можно применять съемники со сменными пластинами или планка

motorsmarine.ru

Как снять подшипник с вала без съемника?

















Подшипники сегодня используются весьма широко. Их разновидности можно перечислять очень долго. Существуют конструктивы, которые одновременно могут обеспечивать распределение не только радиальной, но и осевой нагрузок. Естественно, ресурс вырабатывается при повышенных механических напряжениях быстрее. Рано или поздно наступает время замены подшипника на аналогичный. Напомним, что если на дорожках подшипника появились раковины от коррозии или невооружённым глазом заметен износ, выполнять реставрацию категорически не рекомендуется. В любом случае такой подшипник не сможет обеспечивать исходные характеристики.

Сложность заключается в том, что не всегда можно найти на рынке подходящий по габаритным размером подшипник. Тут упорные радиальные подшипники представлены во всей линейке типоразмеров. Остаётся лишь приобрести нужный и выполнить его замену. Однако, опыт показывает, что удалить отживший своё подшипник не так просто, как может показаться на первый взгляд.

Стоит ли использовать съёмник?

Запрессовка подшипника на вал осуществляется достаточно просто. По большому счёту это можно выполнить без специальных инструментов. Совсем иначе дела обстоят с демонтажом радиальных подшипников.

Сегодня рынок может предоставить специальный инструмент.

Он позволяет не только быстро демонтировать деталь, но и при этом не повредить её.

Напомним, что в нашем случае речь идёт о замене подшипника в результате технического износа оного. Следовательно, сохранять его конструктивные свойства не имеет никакого смысла.

Всё, что требуется – удалить подшипник с вала и при этом не повредить сам вал, его геометрию. Речь идёт о том, тупые удары молотка сделают лишь хуже. Существует более технологичный способ удаления подшипника без применения специальных съёмников.

Без сварки не обойтись

Важно отметить, что далеко не всегда в принципе удаётся использовать съёмник для подшипника, даже если он есть под рукой. Общая конструкция механизма не позволяет подлезть съёмником.

Действовать рекомендуется следующим образом:

  • на внешнее кольцо подшипника наваривается проушина;
  • важно заблаговременно на проушину надеть звено стальной цепи;
  • обязательно защитите близлежащие элементы конструкции механизма от попадания раскалённых капель металла при сварке.

Всё, что требуется теперь – прикрепить противоположный конец цепи к чему-то весьма основательному (вес не менее 50 кг) и поступательными резкими движениями в осевой плоскости сдёрнуть подшипник.

Смотрите также:

В видео наглядно демонстрируется вышеозначенный метод по демонтажу любых радиальных подшипников:

euroelectrica.ru

Как Снять Подшипник Болгарки Без Съемника

Как снять подшипник с якоря электроинструмента: несколько дельных советов

Сейчас у многих домашних умельцев не проф мастеров встречаются целый арсенал электроинструментов, которые помогают управляться с бытовыми не ремонтно-строительными задачками. Перфораторы, лобзики, болгарки, дрели – они значительно упрощают не ускоряют работы. Но случается, что электроинструмент сгорает. Не следует торопиться не отправлять его на помойку из-за этого. Из-за с насыщенной эксплуатацией детали изнашиваются, соответственно оборудование не способен работать в обычном режиме. Если знать, как снять подшипник с якоря электроинструмента, естественно продлить жизнь собственному “помощнику”. Своевременная подмена не смазка деталей позволяет эксплуатировать устройство в протяжении более длительного времени.

Основная задачка мотора электроинструмента. это вращение. Якорь является той принципиальной частью устройства, которая принуждает рабочий механизм крутиться. Срок эксплуатации детали находится в зависимости от мощности не частоты вращения, в добавок активности внедрения оборудования. Чтоб уменьшить трение в свое время движения деталей, необходимы подшипники. Конкретно они обеспечивают плавное вращение не облагораживают ход рабочего механизма электроинструмента. Если за подшипниками смотреть не вовремя смазывать, срок их службы возрастает существенно.

Как снять подшипник с якоря с целью проверки его работоспособности?

Состоянию подшипника на движке электроинструмента необходимо уделять подабающее внимание. При его изнашивании выше допустимого предела случается перегрев, а мотор начинает шумно работать. Если впору не снять подшипник с якоря, то в запущенном виде при вращении начнут вместе касаться недвижная не передвигающаяся части. Это составляет следом угрожает суровой поломкой электродвигателя. Сразу будет нужно подмена ротора или якоря. Проверить подшипники просто. Для этой цели для вас нужно установить движок на жесткой поверхности, сверху ему положить руку не крутить вал. Ротор должен двигаться свободно, не заедать. Если вы услышите царапающие звуки по другому говоря почувствуете неравномерное вращение, это станет первым гулком для того, что нужно снять подшипник с якоря не убрать неисправность.

Читайте так же

Во всяком подшипнике встречаются люфты, то встречаются зазоры. Их наличие полностью допустимо, но принципиально, чтоб характеристики не выходили за допустимые пределы. Нужно проверить люфты:

  • радиальные, или продольные. Для этого нужно положить двигатель на твердую поверхность и рукой попытаться отклонить вал в разные стороны. Величина смещения зависит от размера детали. Для бытовых моделей электроинструментов отклонения должны быть едва заметны;
  • осевые. Проверка в данном случае более простая. Необходимо взять рукой вал и потянуть на себя или толкнуть в противоположную сторону ротор. В двигателях бытовых приборов отклонения не должны превышать 3 мм. Чем ближе этот показатель к нулю, тем лучше.

Как снять подшипник с ротора УШМ

Один из многочисленных способов съёма подшипника с ротора электро инструмента ,без опасения повреждения

Festool ts 55 ebq как снять подшипник с якоря без съемника

мелкие хитрости в замене подшипника на болгарке.

Если во время разборки электродвигателя вы заметили следы трения деталей, значит, произошел износ подшипников. Необходимо сразу же снять подшипник с якоря и произвести замену запчастей. Это позволит избежать негативных последствий в виде поломки двигателя или полного выхода из строя инструмента.

Как снять подшипник с якоря болгарки?

Читайте так же

Сегодня домашние и профессиональные мастера используют несколько методов решения данной проблемы. При возникновении необходимости снять подшипник с якоря болгарки или другого инструмента сделать это можно с помощью таких приспособлений:

  1. Съемников. Это специальные устройства, которые позволяют легко и безопасно снять с якоря болгарки подшипники разных размеров. Использование съемников практически не требует применения физической силы даже при условии плотной посадки подшипника. Благодаря механизму центрирования обеспечивается одновременная установка захваток устройства. Оно может использоваться в любых положениях. Перед тем, как снять подшипник, нужно очистить вал якоря болгарки от старой смазки, стружки, песка, чтобы ничего не мешало вынуть деталь. Механизм центрирования позволяет съемнику точно занять посадочное место. Если подшипник цел, а процесс демонтажа осуществляется для ревизии, вытягивать его следует за внутреннее кольцо, чтобы не повредить. Для больших валов якоря болгарки используют массивные съемник с тремя или четырьмя лапами захвата, а для маленьких подойдут устройства со сменными пластинами или планками.
  2. Молотков, зубил, гаечных ключей и других подручных инструментов. В данном случае, чтобы снять подшипник с якоря болгарки, его греют газом, сжимают тисками, стачивают, рубят и производят множество других операций. Эти способы, конечно, могут оказаться действенными, однако существует большой риск, что посадочное место детали будет механически повреждено. Да и зачастую сам подшипник после таких манипуляций без съемника окажется непригоден к дальнейшему использованию. К тому же исполнитель может получить травму вследствие попадания в лицо, глаза или голову кусков обоймы, которые разлетаются после ударов.

Как показывает практика, более эффективными в данной ситуации оказываются съемники. Они позволяют быстро, легко и без особого риска снять подшипник с якоря электроинструмента и произвести осмотр деталей или их замену. Если вам приходится периодически проводить подобные операции, следует обзавестись таким полезным приспособлением. Использование подручных устройств допустимо лишь в том случае, если вы имеете опыт ремонта электроинструментов и требуется срочная замена детали.

Особенности напрессовки подшипника на якорь двигателя

После того, как вам удалось успешно снять подшипник с якоря, необходимо провести ряд нужных манипуляций перед сборкой оборудования. Если вы устанавливаете новые детали, необходимо, чтобы они точно по ширине, а также внутреннему и внешнему диаметру совпадали со старыми подшипниками. Важно, чтобы при монтаже внутрь изделия не попала грязь или пыль, ведь это может привести к коррозии, появлению сколов и разного рода повреждений. Насаживание подшипника на якорь происходит с помощью металлической трубы, которую предварительно нужно смазать. В процессе напрессовки важно следить, чтобы не было перекосов. Следует также соблюдать такие нюансы:

  • смазывать подшипники специальным густым веществом. Оно может быть влагостойким;
  • смазкой заполняется лишь ½ (для оборудования с вращением до 300 оборотов в минуту) или 1/3 (для более скоростных инструментов) подшипниковой камеры. Больше вещества накладывать не стоит, ведь все лишнее все равно выдавиться во время вращения.

Иногда процесс насаживания подшипника на якорь упрощается, если его предварительно нагреть в кипящем масле. Однако нужно быть очень осторожным в данном случае и следить, чтобы деталь не нагревалась выше 100 0С.

Зная, как снять подшипник с якоря болгарки, дрели, перфоратора или пылесоса, вы сможете самостоятельно произвести ремонт оборудования, заменить детали или сделать профилактический осмотр. Это позволит существенно сэкономить семейный бюджет. А все необходимые для замены детали можно выгодно купить в интернет-магазине “ToolParts”. Вас ожидает большой выбор комплектующих по приемлемым ценам.

Читайте так же

vdiweb.ru

Как снять подшипник с якоря электроинструмента: несколько дельных советов Новости

Сегодня у многих домашних умельцев и профессиональных мастеров есть целый арсенал электроинструментов, которые помогают справляться с бытовыми и ремонтно-строительными задачами. Перфораторы, лобзики, болгарки, дрели – все они существенно упрощают и ускоряют работы. Однако случается, что электроинструмент выходит из строя. Не стоит спешить и отправлять его на помойку из-за этого. В связи с интенсивной эксплуатацией детали изнашиваются, соответственно оборудование не может работать в нормальном режиме. Если знать, как снять подшипник с якоря электроинструмента, можно продлить жизнь своему “помощнику”. Своевременная замена и смазка деталей позволяет эксплуатировать прибор в течении более продолжительного времени.

Главная задача двигателя электроинструмента  — это вращение. Якорь является той важной частью прибора, которая заставляет рабочий механизм вращаться. Срок эксплуатации детали зависит от мощности и частоты вращения, а также активности применения оборудования. Чтобы уменьшить трение во время движения деталей, нужны подшипники. Именно они обеспечивают плавное вращение и улучшают ход рабочего механизма электроинструмента. Если за подшипниками следить и своевременно смазывать, срок их службы увеличивается в несколько раз.

Как снять подшипник с якоря с целью проверки его работоспособности?

Состоянию подшипника на двигателе электроинструмента нужно уделять  должное внимание. При его изнашивании выше допустимого предела случается перегрев, а мотор начинает шумно работать. Если вовремя не снять подшипник с якоря, то в запущенном виде при вращении начнут между собой касаться неподвижная и движущаяся части. А это в свою очередь грозит серьезной поломкой электродвигателя. При этом потребуется замена ротора либо якоря. Проверить подшипники довольно просто.  Для этого необходимо установить двигатель на твердой поверхности, сверху на него положить руку и вращать вал. Ротор должен двигаться свободно, не заедать. Если вы услышите царапающие звуки или почувствуете неравномерное вращение, это станет первым звонком к тому, что необходимо снять подшипник с якоря и устранить неисправность.

В любом подшипнике есть люфты, то есть зазоры. Их наличие вполне допустимо, однако важно, чтобы показатели не выходили за допустимые пределы. Необходимо проверить люфты:

  • радиальные, или продольные. Для этого нужно положить двигатель на твердую поверхность и рукой попытаться отклонить вал в разные стороны. Величина смещения зависит от размера детали. Для бытовых моделей электроинструментов отклонения должны быть едва заметны;
  • осевые. Проверка в данном случае более простая. Необходимо взять рукой вал и потянуть на себя или толкнуть в противоположную сторону ротор. В двигателях бытовых приборов отклонения не должны превышать 3 мм. Чем ближе этот показатель к нулю, тем лучше.

Если во время разборки электродвигателя вы заметили следы трения деталей, значит, произошел износ подшипников. Необходимо сразу же снять подшипник с якоря и произвести замену запчастей. Это позволит избежать негативных последствий в виде поломки двигателя или полного выхода из строя инструмента.

Как снять подшипник с якоря болгарки?

Сегодня домашние и профессиональные мастера используют несколько методов решения данной проблемы. При возникновении необходимости снять подшипник с якоря болгарки или другого инструмента сделать это можно с помощью таких приспособлений:

  1. Съемников. Это специальные устройства, которые позволяют легко и безопасно снять с якоря болгарки подшипники разных размеров. Использование съемников практически не требует применения физической силы даже при условии плотной посадки подшипника. Благодаря механизму центрирования обеспечивается одновременная установка захваток устройства. Оно может использоваться в любых положениях. Перед тем, как снять подшипник, нужно очистить вал якоря болгарки от старой смазки, стружки, песка, чтобы ничего не мешало вынуть деталь. Механизм центрирования позволяет съемнику точно занять посадочное место. Если подшипник цел, а процесс демонтажа осуществляется для ревизии, вытягивать его следует за внутреннее кольцо, чтобы не повредить.  Для больших валов якоря болгарки используют массивные съемник с тремя или четырьмя лапами захвата, а для маленьких подойдут устройства со сменными пластинами или планками.
  2. Молотков, зубил, гаечных ключей и других подручных инструментов. В данном случае, чтобы снять подшипник с якоря болгарки,  его греют газом, сжимают тисками, стачивают, рубят и производят множество других операций. Эти способы, конечно, могут оказаться действенными, однако существует большой риск, что посадочное место детали будет механически повреждено. Да и зачастую сам подшипник после таких манипуляций без съемника окажется непригоден к дальнейшему использованию. К тому же исполнитель может получить травму вследствие попадания в лицо, глаза или голову кусков обоймы, которые разлетаются после ударов.

Как показывает практика, более эффективными в данной ситуации оказываются съемники. Они позволяют быстро, легко и без особого риска снять подшипник с якоря электроинструмента и произвести осмотр деталей или их замену. Если вам приходится периодически проводить подобные операции, следует обзавестись таким полезным приспособлением. Использование подручных устройств допустимо лишь в том случае, если вы имеете опыт ремонта электроинструментов и требуется срочная замена детали.

Особенности напрессовки подшипника на якорь двигателя

После того, как вам удалось успешно снять подшипник с якоря, необходимо провести ряд нужных манипуляций перед сборкой оборудования. Если вы устанавливаете новые детали, необходимо, чтобы они точно по ширине, а также внутреннему и внешнему диаметру совпадали со старыми подшипниками. Важно, чтобы при монтаже внутрь изделия не попала грязь или пыль, ведь это может привести к коррозии, появлению сколов и разного рода повреждений. Насаживание подшипника на якорь происходит с помощью металлической трубы, которую предварительно нужно смазать.  В процессе напрессовки важно следить, чтобы не было перекосов. Следует также соблюдать такие нюансы:

  • смазывать подшипники специальным густым веществом. Оно может быть влагостойким;
  • смазкой заполняется лишь ½ (для оборудования с вращением до 300 оборотов в минуту) или 1/3 (для более скоростных инструментов) подшипниковой камеры. Больше вещества накладывать не стоит, ведь все лишнее все равно выдавиться во время вращения.

Иногда процесс насаживания подшипника на якорь упрощается, если его предварительно нагреть в кипящем масле. Однако нужно быть очень осторожным в данном случае и следить, чтобы деталь не нагревалась выше 100 0С.

Зная, как снять подшипник с якоря болгарки, дрели, перфоратора или пылесоса, вы сможете самостоятельно произвести ремонт оборудования, заменить детали или сделать профилактический осмотр. Это позволит существенно сэкономить семейный бюджет. А все необходимые для замены детали можно выгодно купить в интернет-магазине “ToolParts”. Вас ожидает большой выбор комплектующих по приемлемым ценам.

toolparts.com.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
