Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

ОБЩИЕ СВЕДЕНИЯ
Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.

Снятие коробки передач рекомендуется производить вдвоем
ПОРЯДОК ВЫПОЛНЕНИЯ

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

1. Отверните болты крепления и снимите защиту картера.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

2. Отверните болт и отсоедините провод “массы” от картера сцепления.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

3. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

4. Снимите наконечник троса с рычага привода сцепления.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

5. Отсоедините колодку с проводом от клеммы тягового реле стартера.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

10. Отсоедините колодку с проводом от выключателя света заднего хода.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

14. Отверните гайку крепления шарового шарнира рулевой тяги.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

17. Выдавите монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отведите его в сторону.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

19. Отверните три болта крепления и снимите щиток картера сцепления.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

23. Отверните две гайки крепления задней опоры силового агрегата к кузову.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

24. Отверните гайку и выньте болт левой опоры силового агрегата.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

25. Отверните три гайки крепления левой опоры силового агрегата к коробке передач и снимите опору.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала отведите ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

Источник

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

4 (80%) 2 голос[а]

sanekua.ru

Как снять коробку на ВАЗ-2109? 15 этапов демонтажа узла + полезные советы

Содержание статьи

Замена коробки достаточно редкая процедура, которую очень сложно выполнить в одиночку. Для снятия детали потребуется помощь второго человека, а также различный инструмент. От того, как именно снять коробку на ВАЗ-2109, зависит объём дальнейших работ. Неаккуратный демонтаж привести к дополнительным поломкам элементов внутри КПП и полному выходу детали из строя.

Дополнительно рекомендуем прочитать любопытную статью нашего автора, в которой он рассказывает о неисправностях электросхемы ВАЗ-2109.

Замена коробки

Замена коробки

Какой инструмент понадобится для снятия

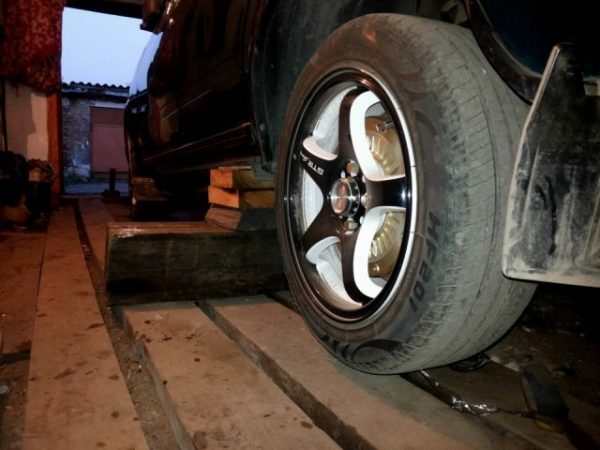

Лучше производить снятие коробки в гараже с ямой либо на эстакаде. Если нет возможности использовать яму, то понадобится домкрат и подставки для фиксации автомобиля на определённой высоте. Без помощника будет обойтись достаточно сложно, поэтому лучше заранее договориться с человеком.

Также потребуются:

  • набор ключей;
  • монтировка;
  • ветошь;
  • ёмкость для слива масла (не менее 5 литров).

Все инструменты лучше подготовить заранее. Помимо гаечных ключей будет также использовать накидные. Поворотная головка позволит сделать снятие коробки переключения передач более лёгким и простым. Также необходимо зафиксировать автомобиль определённым образом, чтобы был доступ к кожуху защиты снизу.

Инструмент для снятия

Инструмент для снятия

Этапы снятия КПП на ВАЗ-2109

Стоит учитывать, что коробка ВАЗ-2109 весит 27 кг и лучше заранее подготовить лебёдку для фиксации детали. Снятие коробки должно проводиться в хорошо освещённом помещении, так как некоторые элементы достаточно мелкие, а грязь, которая налипла на коробку в процессе эксплуатации, делает их практически невидимыми. Приступим к демонтажу КПП.

В первую очередь необходимо отсоединить минусовую клемму на аккумуляторе.

Отсоединить минусовую клеммуОтсоединить минусовую клемму

Далее необходимо слить отработанное масло в чистую ёмкость.

Масло потом лучше повторно не заливать, так как частицы металла и загрязнённая жидкость могут повредить новую деталь. Даже если смазка была залита за несколько сотен километров до замены детали, не стоит экономить и использовать старое масло.

После этого приступаем к следующим этапам:

  1. Снятие брызговика и защиты картера при его наличии.
  2. Демонтаж гаек приводов и колёс. Лучше снять все 4 колеса, но если нет уверенности в надёжном положении авто, то 2 колеса можно оставить. Также необходимо поднять двигатель и надёжно зафиксировать его при помощи подставок из дерева, камня либо металла.
  3. Нужно снять трос сцепления и спидометра.
  4. На следующем этапе лучше заняться съёмом стартера. Стартер предпочтительней демонтировать полностью, так как снятие только проводов сделает установку детали более тяжёлой. Стартер можно закрепить на идущих рядом проводах, благодаря чему деталь не потеряется и будет надёжно зафиксирована.
  5. Снятие провода массы.
  6. Откручиваются болты, которые крепят шаровые к кулаку.
  7. С автомобиля необходимо снять продольную растяжку с левой стороны.

Для того, чтобы выдернуть приводы из КПП, понадобится помощь второго человека. Помощнику необходимо натянуть внутреннюю гранату при помощи монтировки, а первый человек в это время должен резко дёрнуть за колесо. Такой способ позволяет сэкономить время на снятии приводов. Так как после снятия приводов в коробке может произойти проворот дифференциала, то на место демонтированной детали лучше вставить старую гранату либо чопик.

Если нет цели сохранить КПП в рабочем состоянии, то этот момент можно пропустить.

Далее осуществляем следующие действия:

  1. Нужно открутить центральные гайки приводов и демонтировать их.
  2. На следующем этапе потребуется снятие разъёма для датчика заднего хода.
  3. От КПП откручивается защита маховика.
  4. Запомнив местоположение кулисы переключающего рычага, нужно снять её.

Необходимо открутить болты, которыми крепится коробка передач ВАЗ-2109 к двигателю. Мотор обязательно должен быть надёжно зафиксирован, так как при снятии КПП ослабляется и его крепление.

После, придерживая МКПП, нужно вручную снять подушки, опоры и крепления.

Этапы снятия КПП на ВАЗ 2109

Этапы снятия КПП на ВАЗ 2109

На следующем этапе нужно вдвоём с помощником аккуратно отвести коробку от движка. Это делается для того, чтобы первичный вал отсоединился, а его лепестки не деформировались. После того, как коробка отсоединена от всего, её необходимо достать из-под капота. На этом демонтаж детали завершён.

В среднем демонтаж коробки происходит за 20 минут. Даже если человек делает это впервые, весь процесс займёт не более получаса. Важно, чтобы под рукой были нужные ключи и помощник, который способен оказать физическую помощь. При полной замене детали можно не беспокоиться о сохранении рабочего состояния КПП и не переживать о случайном падении прибора после съёма.

Если деталь подлежит переборке и переустановке, то рекомендуется подстелить под МКПП чистую ветошь.

Варианты ремонта коробки передач без съёма

Не всегда нужна полная замена КПП, поэтому иногда целесообразно производить ремонт без снятия коробки. Замена диска или корзины может производиться на неснятой коробке, но необходимо учитывать, что при этом время ремонтных работ может увеличиться в 1,5 — 2 раза. Для того, чтобы произвести замену деталей, необходимо выкрутить два верхних болта, а вместо них вкрутить длинные шпильки, которые будут выполнять роль оси. При помощи шпилек КПП можно отодвинуть от двигателя и произвести все необходимые манипуляции.

Что необходимо сделать после демонтажа коробки?

Чаще всего коробка переключения передач на ВАЗ-2109 снимается для проведения профилактических работ и замены изношенных деталей, поэтому важно при демонтаже сохранить её в рабочем состоянии. В первую очередь необходимо подумать о сохранении нужного положения деталей путем вставления чопика вместо гранат. После того, как необходимые работы были проведены, нужно позаботиться о работоспособности остальных деталей. Нужно тщательно проверить их работоспособность, иначе может потребоваться повторный съём коробки передач.

Пожалуйста, оцените этот материал!

Этапы снятия КПП на ВАЗ 2109 Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

устройство, объем масла, схема, неисправности и разборка КПП своими руками

Ремонт автомобиля — это операция достаточно сложная и трудоёмкая, и обычно её доверяют профессионалам в автосервисе. Отдельные узлы машин вообще не предполагают демонтаж и починку водителем в условиях гаража. Однако услуги мастеров по ремонту дорожают, а транспортные средства с каждым годом ломаются всё чаще. Обладатели продукции отечественного автопрома пока ещё не лишены возможности устранять неисправности в своём «железном коне» самостоятельно. Поломка трансмиссии — одна из частых проблем, из-за которых у владельца машин ВАЗ начинает болеть голова. Сегодня расскажем о том, как снять коробку на ВАЗ 2110, произвести её диагностику и посильный ремонт.

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство коробки передач ВАЗ 2110Устройство коробки передач ВАЗ 2110

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 —  ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Подробнее об устройстве сцепления в автомобиле можно прочитать здесь: https://vazweb.ru/desyatka/transmissiya/sceplenie.html

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Утечка масла в коробкеУтечка масла в коробке

Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

  1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
  2. Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
  3. Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
  4. Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
  5. Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

К неисправностям также относится дребезжание рычага КПП. Больше информации можно найти здесь: https://vazweb.ru/desyatka/salon/boltaetsya-rychag-kpp.html

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Сломанная шестерняСломанная шестерня

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Сделать правильный выбор масла для коробки передач поможет данная статья: https://vazweb.ru/desyatka/transmissiya/maslo-v-korobku.html

Перечень инструментов, необходимых для демонтажа:

  • Набор гаечных ключей;
  • Набор торцевых головок с удлинителем;
  • Плоская и фигурная отвёртки;
  • Пассатижи;
  • Монтировка;
  • Домкрат;
  • Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

  1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.Защита картераЗащита картера

    В начале необходимо снять защиту картера

  2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
  3. Обесточиваем автомобиль, сняв клемму с аккумулятора
  4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
  5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
  6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
  7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
  8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
  9. Отсоединить от шарнира тягу привода переключения передач
  10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
  11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.ЗаглушкаЗаглушка

    В отверстие, расположенное под внутренним ШРУСом, необходимо вставить самодельный чопик

  12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.Болт крепления КППБолт крепления КПП

    Откручиваем болт крепления КПП

  13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
  14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.Задняя силовая опораЗадняя силовая опора

    Для того чтобы снять заднюю силовую опору узла понадобится два ключа

  15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.Использование отвёрткиИспользование отвёртки

    В качестве ломика для сдвига коробки передач с направляющих можно использовать толстую отвёртку

  16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми. Во время сборки коробки особое внимание уделите герметизации картера и замене сальников.

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Снимаем и устанавливаем КПП ВАЗ-2107 самостоятельно

Коробка передач принадлежит к числу наиболее важных узлов автомобиля, от бесперебойной работы которых зависит долговечность и надёжность машины. Если возникает необходимость снять КПП для её замены или проведения ремонтных работ, следует быть уверенным в том, что без демонтажа коробки в данном случае не обойтись, т. к. снятие КПП представляет собой достаточно сложный и трудоёмкий процесс, особенно если он выполняется впервые. Замена или ремонт коробки на СТО — мероприятие дорогостоящее, поэтому многие владельцы автомобилей ВАЗ-2107 предпочитают выполнять эти работы самостоятельно. Что следует знать автолюбителю, который впервые снимет КПП «семёрки» без посторонней помощи?

Когда может потребоваться демонтаж КПП ВАЗ-2107

Демонтаж КПП ВАЗ-2107 может потребоваться, если необходимо:

  • заменить или отремонтировать сцепление;
  • заменить сальники коленчатого вала и первичного вала коробки;
  • заменить или провести ремонт самой КПП.

В случае с заменой сцепления коробку можно и не снимать полностью, а только сместить её в сторону, чтобы первичный вал КПП вышел из корзины сцепления, но доступ к деталям сцепления в этом случае будет ограниченным. Полный демонтаж коробки передач позволяет в этом случае осуществить визуальную ревизию таких компонентов, как картер сцепления, а также сальники первичного вала КПП и коленвала, и, в случае необходимости, заменить их.

Признаками того, что требуется ремонт или замена самой коробки, могут быть течь масла, посторонние шумы, блокировка колёс при движении и т. д. При появлении первых симптомов не следует затягивать с ремонтом, чтобы не дать КПП выйти из строя.

КПП ВАЗ 2107КПП ВАЗ 2107

Коробка передач — один из ключевыз узлов автомобиля

Крепление КПП ВАЗ-2107

Передняя часть коробки фиксируется на двигателе болтами крепления картера сцепления. При снятии КПП эти болты откручиваются в последнюю очередь. Снизу коробка поддерживается поперечиной или кронштейном, который крепится к кузову болтами и гайками на 13. Поперечина имеет такую деталь, как подушка: именно на ней лежит тело КПП. При износе подушки может появиться вибрация во время движения, поэтому она должна плотно прилегать к корпусу коробки передач. Подушка крепится к кронштейну двумя болтами на 13. Задняя часть КПП соединяется с карданным валом тремя болтами на 19.

Видео: как снять и поставить на место подушки КПП ВАЗ-2107

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Снять можно (даже проще одному — никто не мешается), на яму доску поперёк положить, коробку стащить на эту доску.
А вот воткнуть одному, наверное, очень сложно, проблема даже не в весе КПП, а одеть КПП на вал, чтобы коробка «села»

[x]

http://www.lada-forum.ru/index.php?showtopic=49447

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

  • набор рожковых и накидных ключей, среди которых обязательно должны быть ключи на 10, 13, 19;
  • набор головок тех же размеров, что и ключи, а также карданные шарниры с удлинителем;
  • пассатижи, отвёртки, пинцет;
  • воронка и ёмкость для масла;
  • домкрат и деревянные брусья;
  • ветошь.

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника. Последовательность действий при этом может быть следующей:

  • автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу;Подставка из деревянных брусьев под кузовом автомобиляПодставка из деревянных брусьев под кузовом автомобиля

    Перед началом работы автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу

  • отсоединяется карданный вал. Для этого необходимо рычаг переключения передач перевести в нейтральное положение, чтобы карданный вал можно было вращать рукой. После этого откручиваются три гайки, которыми муфта кардана крепится к фланцу КПП;Гайки крепления муфты карданного вала к фланцу КППГайки крепления муфты карданного вала к фланцу КПП

    Откручиваются три гайки, которыми муфта кардана крепится к фланцу КПП

  • вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач;выемка болтов, удерживавших карданный валвыемка болтов, удерживавших карданный вал

    Вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач

  • откручиваются четыре гайки, которыми карданный вал крепится к заднему мосту, кардан отсоединяется и отводится в сторону;Отсоединённый карданный валОтсоединённый карданный вал

    Кардан отсоединяется от заднего моста и отводится в сторону

  • отключается (или совсем снимается) аккумулятор автомобиля;
  • снимается глушитель целиком, т. е. его задняя часть, резонатор и расположенная в передней части приёмная труба.Открученные болты приёмной трубыОткрученные болты приёмной трубы

    Глушитель снимается полностью, в том числе приёмная труба к выпускному коллектору

После этого необходимо:

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач. Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

У всех классик крепёж на 4 болта. Проверь, если машина новая и ещё КПП не снималось то верхние болты могут быть прикрыты заводскими транспортировочными шайбами! В мурзилке болтов не видно, но взгляни со стороны свечей чуть выше нижнего болта, его очень хорошо видно, другой над стартером.

byran

http://www.semerkainfo.ru/forum/viewtopic.php?f=12&t=1512&start=60&view=print

Как поставить КПП на место

Устанавливается на место КПП в обратном порядке.

Центровка диска сцепления

Если по ходу демонтажа коробки снималось сцепление, то перед установкой КПП на своё место потребуется центровка диска сцепления. Известно, что на «семёрке» (как и на остальной «классике») первичный вал коробки выступает за пределы КПП и приводится в движение посредством фередо — ведомого диска сцепления с помощью шлицов. Ещё дальше первичный вал располагается в подшипнике коленвала. Смысл центрирования заключается в том, что фередо должен попасть по центру подшипника коленвала. Если этого не произойдёт, установка первичного вала коробки будет невозможной: даже если попасть на шлицы, в подшипник вал не сядет.

Корзина, диск сцепления и обрезок первичного вала КППКорзина, диск сцепления и обрезок первичного вала КПП

Для центровки диска сцепления потребуется металлический стержнь, например, обрезок первичного вала КПП

Для центровки диска потребуется любой металлический стержень (оптимально — кусок старого первичного вала коробки передач). Фередо помещается внутрь корзины, после чего корзина подвешивается к корпусу двигателя. Стержень вставляется в отверстие и садится в подшипник. В таком положении корзина прочно закрепляется на корпусе.

Центрование диска сцепленияЦентрование диска сцепления

При центровке диска сцепления стержень необходимо вставить в отверстие и посадить в подшипник, после чего нужно закрепить корзину

Дело в том, что, как я уже сказал, КПП от классики практически вечные. Мосты могут меняться, двигатели, кузова, а коробка живёт дольше всех. И не бывает так, что она наполовину работает, либо работает, либо нет, поэтому, с разборки можно купить КПП в исправном состоянии вообще без дефектов. Можно купить, конечно, новую, но она уже сделана в России, а те, которые с разборок, они сняты с автомобилей советского производства, поэтому им я бы доверял больше.

Коля Гофман

https://blamper.ru/auto/lada-vaz/2107/qa/remontirovat-li-kpp-5494c151fa1ad9625b8b457b

Установка коробки и рычага управления КПП

Перед тем как ставить коробку передач на место, необходимо очистить первичный вал КПП и нанести на него слой смазки ШРУС-4. Все шаги по установке коробки на своё место являются зеркальным отражением пунктов, выполненных при разборке, т. е. осуществляется обратная последовательность действий. После установки следует залить требуемое количество масла в коробку.

Чтобы установить на место рычаг управления коробкой передач, необходимо разместить внутри корпуса рычага все снятые ранее втулки в обратной последовательности. После этого рычаг насаживается на механизм переключения передач и с помощью набивания фиксируется на нём. Далее восстанавливаются чехлы рычага и укладывается снятый коврик.

Видео: снятие и установка рычага управления КПП ВАЗ-2107

Если коробка передач ВАЗ-2107 снимается (тем более, устанавливается) впервые, лучше делать этого с помощью опытного специалиста, чтобы не вывести из строя какую-нибудь дорогостоящую деталь и не нанести травму самому себе. Если водителя беспокоят какие-либо шумы, вибрации или другие неисправности автомобиля, следует попытаться устранить их более доступными способами, и только если принятые меры не дали результата, приступать к ремонту КПП. Коробку ВАЗ-2107 принято считать достаточно надёжным, но одновременно и сложным агрегатом, поэтому её разборкой без опытного специалиста заниматься не рекомендуется.

bumper.guru

Пошаговая процедура по снятию коробки передач с автомобиля ВАЗ 2110, видео

Современный автомобиль включает в себя множество сложных устройств, приборов и узлов. Во время эксплуатации они изнашиваются и требуют время от времени либо ремонта, либо замены. В статье разбираются случаи, когда необходимо снимать коробку передач и дается инструкция по ее снятию с автомобиля ВАЗ 2110.

Содержание

[ Раскрыть]

[ Скрыть]

В каких случаях следует снимать коробку передач?

Прежде чем снимать коробку передач, следует убедиться, что неисправности связаны именно с ней, а не вызваны, например, недостаточным уровнем масла, ослабленным креплением коробки передач, дефектами привода отключения сцепления.

Коробка переключения передач ВАЗ 2110Коробка переключения передач ВАЗ 2110Коробка переключения передач ВАЗ 2110

Необходимость снятия коробки переключения передач возникает при следующих неисправностях:

  • передачи самопроизвольно выключаются;
  • нечеткое включаение передач;
  • повышенный шум, появление посторонних звуков;
  • при обгоне пропадает сцепление;
  • передачи переключаются с трудом;
  • утечки масла.

Кроме того, КПП следует снимать в следующих случаях:

  • при замене сцепления;
  • при замене старой коробки передач на новую;
  • если необходимо устранить течь заднего сальника коленвала;
  • при замене переднего сальника КПП;
  • при замене выжимного подшипника;
  • при замене маховика;
  • при замене втулки;
  • в тех случаях, когда коробка мешает выполнению каких-либо ремонтных работ.

Вес коробки без масла составляет примерно 30 кг, поэтому рекомендуется проводить процедуру ее снятия с помощником. Желательно, чтобы он имел опыт авторемонтных работ.

КПП под днищем машиныКПП под днищем машиныКПП под днищем машины

Инструкция по снятию КПП

Процедура снятия коробки передач – трудоемкая и занимает много времени. Проще ее замену на ВАЗ 2110 сделать, посетив автосервис, но можно справиться своими руками.

Инструментарий

Для проведения процедуры понадобится инструментарий, состоящий из:

  • набора гаечных, торцевых или рожковых ключей;
  • набора головок с удлинителями;
  • плоской отвертки;
  • монтировки;
  • пассатижей;
  • домкрата;
  • чистую ветошь.

Кроме того, следует приготовить емкость для слива отработанного масла. Можно использовать пластиковый 5-литровый бутыль.

Инструменты следует подготовить заранее, чтобы они были находились рядом во время работы.

Последовательность действий

Для снятия коробки переключения передач необходим доступ к днищу автомобиля, поэтому его нужно поднять. Это можно сделать с помощью подъемника, загнать авто на эстакаду или смотровую канавку.

Так как работа по снятию довольно сложная, понадобится помощник.

В следующем видео демонстрируется замена сцепления, первым этапом при которой является снятие КПП.

Снятие коробки переключения передач с автомобиля ВАЗ 2110 состоит из последовательности шагов:

  1. Сначала следует демонтировать брызговик (защиту) двигателя. Для этого с помощью торцевого ключа нужно открутить болты крепления брызговика и снять защиту.
  2. Далее демонтируем справа щиток моторного отсека.
  3. На следующем этапе необходимо слить масло из КПП. Для качественного слива масла, рекомендуется прогреть перед сливом двигатель, дав поработать ему несколько минут. Далее под сливное отверстие следует подставить приготовленный бутыль либо другую тару и открутить сливную пробку.

    Сливание масла из коробкиСливание масла из коробкиСливание масла из коробки

  4. Когда масло полностью стечет, очищаем пробку и отверстие от загрязнений. Затем закручиваем пробку обратно.
  5. После слива масла, нужно отключить питание авто, отсоединив клемму с минусом от аккумуляторной батареи.
  6. Далее необходимо демонтировать воздушный фильтр: отсоединяются шланги системы вентиляции картера, подвода воздуха и датчик расхода воздуха. Корпус воздухофильтра снимается вместе с дроссельной заслонкой, датчиком и шлангом.
  7. Затем нужно демонтировать стартер с авто. Сначала необходимо отвернуть гайку, с помощью которой крепится наконечник провода сцепления, соединяющего стартер с плюсовым выводом АКБ. Далее необходимо снять наконечник с контактного болта. Теперь нужно отсоединить провод управления тяговым реле, открутить крепежные гайки крепления и снять стартер.
  8. На следующем этапе отсоединяем от кронштейна КПП и вилки выключения передач трос привода включения сцепления. Для этого в моторном отсеке нужно вытянуть из рычага вилки трос сцепления. Затем следует ослабить крепежную гайку оболочки троса к кронштейну на КПП.  Удерживая оболочку, можно вытянуть наконечник троса из кронштейна.
  9. Теперь нужно отсоединить разъем проводов от датчика скоростей, а также от датчика заднего хода.

    Отсоединение разъема датчика заднего ходаОтсоединение разъема датчика заднего ходаОтсоединение разъема датчика заднего хода

  10. Далее отсоединяем реактивную тягу. Она крепится на буфере с помощью двух гаек. Открутив гайки, удаляем скобу. Теперь тягу можно демонтировать.
  11. Теперь отсоединяем от шарнира тягу привода переключения передач.
  12. Затем окручиваем крепежные болты на крышке картера сцепления и демонтируем крышку.
  13. Теперь снимаем приводы колес. На одном приводе следует установить деревянную заглушку, чтобы не возникло проблем при монтаже не возникло.Момент вставки заглушки в отверстиеМомент вставки заглушки в отверстиеМомент вставки заглушки в отверстие

    Затем снимаем правый привод, но его можно просто отвести в сторону и не снимать.

  14. Чтобы упростить процедуру снятия, нужно ослабить болты крепления шаровой опоры.
  15. Открутив крепежные болты, нужно снять нижнюю крышку картера.
  16. Затем нужно открутить нижний болт крепления КПП к двигателю.
  17. Далее вывешиваем силовой агрегат, используя приготовленный упор.  В качестве упора можно использовать доску. Открутив крепежную гайку, снимаем левую опору двигателя.
  18. Отвернув гайки, которыми задняя опора мотора крепится к кузову, и болты крепления к КПП, удерживая гайки от проворачивания, демонтируем заднюю опору.
  19. Чтобы сдвинуть коробку с направляющих втулок, нужно вставить отвертку между блоком цилиндров и картером сцепления. Сдвигая коробку, ее следует придерживать так, чтобы она не опиралась на диафрагменную пружину коленчатого вала. От значительной нагрузки пружина может деформироваться, что приведет к неисправности агрегата.
  20. Покачивая КПП, сдвигаем ее максимально назад и демонтируем.

    Снятие КПП с автоСнятие КПП с автоСнятие КПП с авто

После демонтажа КПП на ВАЗ 2110 можно приступать к дальнейшим ремонтным работам. Установка коробки выполняется в обратном порядке.

Освоив процедуру снятия коробки переключения передач самостоятельно, можно сэкономить на автосервисе и получить опыт авторемонтных работ.

Загрузка ...Загрузка ... Загрузка ...

Видео «Снятие коробки переключения передач на ВАЗ 2110»

В этом видео демонтируется, процесс снятия КПП с автомобиля ВАЗ 2110.

avtozam.com

Как снять коробку передач

Для начала запаситесь ключами на «10», «13», «17», «19» и большой отверткой с плоским лезвием. Автомобиль на подъемник или смотровую яму. Капот зафиксируйте. Снимите клеммы с аккумулятора и слейте масло из коробки, снимите стартер.

Далее по пунктам:
  1. Трос привода сцепления отсоединяем от вилки включения и вынимаем из кронштейна.
  2. Отгибаем фиксатор и отсоединяем колодку жгута от датчика скорости.
  3. Ключом на «10» выворачиваем болты крепления передней крышки картера.
  4. Снимаем крышку картера.
  5. Двигатель ставим на надежную опору или вывешиваем.
  6. Заднюю опору силового агрегата снимаем.
  7. Отсоединяем колодку жгута проводов выключателя света на заднем ходу, отжав фиксатор.
  8. Ключом на «10» выворачиваем болт, который фиксирует корпус шарнира привода переключения на штоке.
  9. ягу выбора отсоединяем от штока вместе с шарниром.
  10. Ключом на «17» выворачиваем болты крепления кронштейна реактивной тяги.
  11. Приводы колес снимаем. Правый можно полностью не снимать. Просто отсоединяем его от коробки и отводим в сторону, но только после снятия крышки картера сцепления. Оба привода не отсоединяйте сразу, если придется, то ставьте на место первого заглушку.
  12. Под коробку ставим надежную опору.
  13. Ключом на «19» отворачиваем два болта крепления коробки к двигателю.
  14. Тем же ключом отворачиваем гайку правого нижнего крепления коробки к двигателю.
  15. Тем же ключом выворачиваем болт левого нижнего крепления коробки к двигателю.
  16. Сдвигаем коробку максимально назад. Первичный вал должен из сцепления выйти. Убираем опору, придерживая коробку, и вынимаем ее. Не ставьте вал на лепестки нажимной пружины во избежание их повреждения.
  17. Собираем в обратном порядке.
  18. При необходимости восстановите начальную установку троса привода выключения сцепления и отрегулируйте привод управления коробкой передач.
  19. Заливаем масло в коробку передач.













19.02.2012

Facebook

Twitter

Вконтакте

Одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Была ли эта информация полезной?

vsepoedem.com

Как снять коробку на ВАЗ 2114: алгоритм снятия и установки

На ВАЗ 2114 и на других моделях семейного ряда LADA SAMARA устанавливается пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей. В принципе коробка от ваз 2114 ни чем не отличается от ваз 2108. Единственное, на ваз 2108 нет щупа, и разгон на ней будет по резвее.

Снимать коробку понадобится для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам потребуется:

  • комплект ключей;
  • отвёртки;
  • помощник;
  • wd-40;
  • доска или иное подвесное оборудование.

Первым делом снимаем клеммы с аккумулятора и вынимаем его. Сливаем масло из коробки передач (Как слить масло с кпп?) и снимаем стартер (Как снять стартер на ВАЗ 2114?). По ходу работы, если не получается отвернуть какое либо крепление, болт, то не забываем пользоваться wd-40.

    1. Ставим автомобиль на эстакаду (яму) и снимаем защиту картера, отвернув 3 крепления.
    2. Далее нам нужно снять тросик сцепления от вилки выключения сцепления. Затем вытаскиваем его из кронштейна на коробке.

С целью полного понимания для читателя, слайды относятся к пунктам 3-19 по порядку кроме 14 пункта, где нужно вывесить двигатель.

  1. Далее нужно снять колодку проводов от датчика скорости (ДС). Колодка закреплена пружиной, поэтому, для его снятия, сожмите пружинку.
  2. Откручиваем болт 1 крепления кронштейна модуля зажигания к нашей коробке передач. И болт под номером 2 и 3, показанные на рисунке.
  3. Залезаем под авто и находим колодку проводов датчика заднего хода. Отсоединяем её.
  4. Затем отворачиваем 2 болта крепления кронштейна реактивной тяги к коробке.
  5. Ослабляем хомут тяги переключения скоростей  коробки передач. Вынимаем тягу от шарнира штока выбора передач, отодвинув её назад.
  6. Снимаем приводы колёс. Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Отсоединяем его от коробки и подвешиваем в кузову, предварительно отведя в сторону.
  7. Чтобы коробку можно было снять без дополнительных трудностей, отворачиваем два болта левой шаровой опоры от поворотного кулака.
  8. Откручиваем нижнее правое крепление коробки передач к двигателю ( на рисунке под номером 1). Поддерживающий кронштейн (под цифрой2 на рисунке) нужно со шпильки.
  9. При необходимости достаточно всего лишь ослабить затяжку крепления кронштейна.
  10. Отворачиваем 3 болта крепления, снимаем крышку (под номером 1)  картера (под номером 2) сцепления.
  11. Откручиваем болт левого нижнего крепления коробки передач.
  12. Вывешиваем двигатель при помощи доски или иного приспособления.
  13. Откручиваем гайку крепления левой опоры силового агрегата ( снизу автомобиля).
  14. Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.
  15. Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.
  16. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.
  17. Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Как установить коробку передач?

Устанавливать коробку передач нужно строго в обратном порядке. После установки нужно отрегулировать привод сцепления (Как отрегулировать привод сцепления?) и рычаг кпп, залить трансмиссионное масло.
