Как правильно зарядить аккумулятор автомобиля — Интернет-журнал «Электрон» Выпуск №5

В настоящее время существует много методов заряда аккумуляторов. Есть более современные, требующие специальных зарядных устройств, а есть и простые, классические методы заряда, известные еще с момента создания аккумуляторных батарей и пользующие популярностью по сей день.

Сегодня рассмотрим два классических метода заряда аккумуляторной батареи.

1. Заряд аккумулятора при постоянстве зарядного тока. I=const.

2. Заряд аккумулятор при постоянстве зарядного напряжения. U=const.

Сегодня нам потребуются следующие приборы:

1. Уровнемерная трубка (если есть)

2. Ареометр.

3. Вольтметр (мультиметр или встроенный прибор зарядного устройства).

4. Зарядное устройство.



Перед началом зарядки аккумулятора нужно убедиться в необходимости этого, то есть произвести проверку аккумулятора и подготовить его к зарядке, для этого нам необходимо:

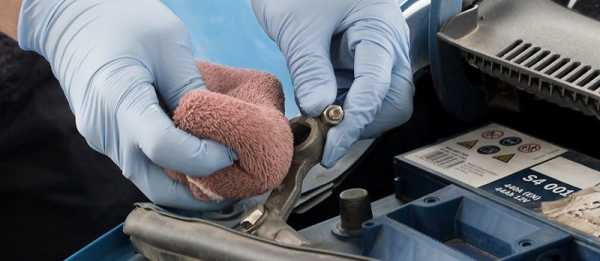

1. Очистить корпус батареи, клеммы от окислов, вывернуть заливные пробки

2. Проверить уровень электролита с помощью уровнемерной трубки и если наблюдается пониженный уровень (менее 10-12 мм)необходимо долить дистиллированной воды.

3. Измерить плотность электролита с помощью ареометра

4. Измерить напряжение (ЭДС) аккумулятора с помощью вольтметра или мультиметра.

…и желательно записать или запомнить эти значения они нам понадобятся для контроля конца заряда аккумулятора.

По измеренным значениям плотности и напряжения аккумулятора оценить нуждается ли он все-таки в зарядке или нет.

Плотность электролита в полностью заряженной батареи измеренная при температуре +25°С в зависимости от климатической зоны должна соответствовать значениям указанным в таблице.

Напряжение на полностью заряженной батареи должно быть не менее 12,6 вольта.

Как проверить аккумулятор я уже подробно рассказывал во втором выпуске журнала ЭЛЕКТРОН.

Не заряжайте аккумулятор если в этом нет необходимости, так как это приведет к сокращению его срока службы в результате перезаряда батареи.

Принцип заряда аккумулятора состоит в том, что к аккумулятору подключается напряжение с зарядного устройства, причем для возникновения зарядного тока, то есть начала процесса заряда аккумулятора, зарядное напряжение должно быть всегда больше напряжения на аккумуляторной батареи.





Если зарядное напряжение будет меньше напряжения на аккумуляторе, то направление тока в цепи поменяется и батарея начнет отдавать свою энергию зарядному устройству, то есть разряжаться на него.

Итак, рассмотрим первый метод заряда аккумуляторной батареи.

Заряд аккумулятора при постоянстве зарядного тока.

Заряд аккумулятора постоянным значением зарядного тока является основным универсальным методом заряда. Необходимо знать, что при использовании этого метода, в отличие от некоторых других, аккумуляторная батарея заряжается до 100% своей емкости.

При данном методе величина зарядного тока на протяжении всего заряда поддерживается неизменной.

Это достигается либо применением специальных зарядных устройств с функцией установки заданного значения зарядного тока, либо включением в цепь заряда реостата, однако в последнем случае изменять значения сопротивления реостата для достижения постоянства зарядного тока в процессе заряда необходимо самостоятельно.

Смысл в том, что в процессе заряда сопротивление аккумулятора и напряжение на нем изменяются, что приводит к уменьшению зарядного тока. Для поддержания зарядного тока на постоянном уровне необходимо увеличивать значение зарядного напряжения с помощью вышеупомянутого реостата.

Еще раз скажу, что в современных зарядных устройствах значение зарядного тока может поддерживается автоматически.

Сила зарядного тока обычно выбирается равной 10% от емкости аккумулятора, той, что указана на корпусе батарей. В литературе эта емкость обозначается как С20, что является емкостью при 20 часовом режиме разряда. Просто запомните это.

Время заряда аккумулятора при этом зависит от степени его разряженности перед началом заряда. Если аккумулятор был разряжен полностью но не ниже 10 вольт, то ориентировочное время его заряда будет в пределах 10 часов.

Если вас не лимитирует время заряда, то лучше заряжать аккумулятор током 5% от емкости АКБ, при этом процесс заряда происходит более качественно и батарея заряжается на 100% от своей емкости, при этом увеличивается время заряда.

Заряд аккумуляторной батареи производится до достижения обильного газовыделения, постоянства напряжения и плотности электролита на протяжении 2 часов.

Напряжение зарядного устройства, подключенного к аккумуляторной батареи, обычно в конце заряда достигает величины 16-16,2 вольта.

Следует сказать, что в конце заряда аккумулятора методом постоянства зарядного тока происходит значительное увеличение температуры электролита в нем. Поэтому при достижении температуры 45 градусов, следует уменьшить зарядный ток в 2 раза, либо вообще прервать заряд для снижения температуры до 30-35 градусов.

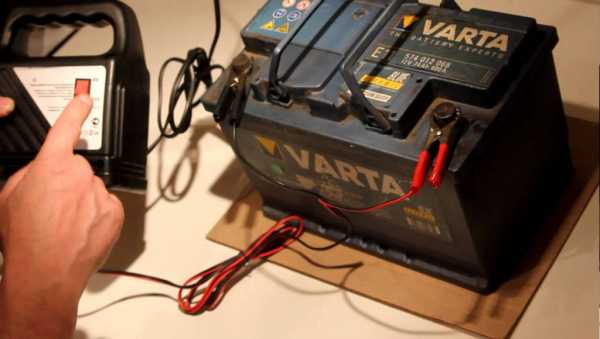

Итак, берем зарядное устройство, подключаем плюсовой и минусовой зажим к клеммам аккумулятора, ручку установки зарядного тока ставим на минимум, то есть в крайнее левое положение, подключаем зарядное устройство в сеть.

Далее устанавливаем зарядный ток, равный 10% от емкости аккумулятора и через каждые 2 часа контролируем плотность электролита, напряжение на аккумуляторе, которые в процессе заряда аккумулятора будут увеличиваться и если есть возможность температуру электролита, либо хотя бы косвенно, трогая корпус АКБ рукой.

Если зарядное устройство не имеет функцию поддержания постоянства зарядного тока, то поддерживаем его в ручную, изменяя зарядное напряжение и контролируя зарядный ток через каждые полчаса по амперметру зарядного устройства, либо амперметру, включенному последовательно в зарядную цепь.

При достижении напряжения примерно 14 вольт, производим контроль плотности и напряжения через каждый час.

При наблюдении признаков заряда (кипение, постоянство плотности и напряжения), отключаем зарядное устройство от сети, отключаем зажимы от аккумулятора.

Наш аккумулятор заряжен.

Недостатки метода заряда:

1. Длительное время заряда аккумулятора (при заряде током 10% от емкости порядка 10 часов, при заряде током 5% от емкости – около 20 часов, при условии, что аккумулятор был полностью разряжен).

2. Необходимость частого контроля процесса заряда (зарядного тока, напряжения, плотности и температуры электролита).

3. Существует вероятность перезаряда аккумулятора.

Заряд аккумулятора при постоянстве зарядного напряжения.

Заряд аккумулятора при поддержании постоянного значения напряжения на нем является более ускоренным и простым методом введения батареи в строй.

Суть этого метода заряда заключается в следующем.

Зарядное устройство непосредственно подключается к аккумуляторной батареи и в процессе всего заряда поддерживается постоянное значение зарядного напряжения. При этом напряжение устанавливается в пределах 14,4-15 вольт (для 12-ти вольтового аккумулятора).

При таком методе заряда величина зарядного тока устанавливается, можно сказать, автоматически, в зависимости от степени разряда, плотности электролита, температуры и других факторов.

В начале заряда аккумулятора зарядный ток может достигать больших значений, даже 100% от емкости аккумулятора, так как ЭДС батарей имеет наименьшее значение, а разница между этой ЭДС и напряжением заряда наибольшее. Однако в процессе заряда ЭДС аккумулятора увеличивается, разность между ЭДС аккумулятора и зарядным напряжением уменьшается, тем самым уменьшается зарядный ток, который через 2-4 часа может достичь порядка 5-10% от емкости АКБ. Опять же все зависит от степени разряженности батареи.

Такие большие токи заряда и являются причиной более быстрого заряда аккумуляторной батарей.

В конце процесса заряда аккумулятора зарядный ток уменьшается почти до нуля, поэтому считается, что при заряде методом поддержания постоянного значения зарядного напряжения аккумулятор зарядится только до 90-95% от своей емкости.

Таким образом, при значении зарядного тока близкого к нулю, заряд можно прекратить, батарею привести в исходное состояние и установить на автомобиль.

Кстати заряд аккумулятора при постоянной величине зарядного напряжения реализован в автомобиле.

Если напряжение на аккумуляторе меньше 12,6-12,7 вольт (в зависимости от марки автомобиля), то реле регулятор подключает генератор к аккумулятору для его подзарядки. Причем напряжение с генератора соответствует величине 13,8-14,4 вольта (стандартное значение, в иномарках встречается напряжение генератора немного больше указанного значения).

Итак

1. Подключаем зарядное устройство к аккумулятору,

2. Устанавливаем зарядное напряжение пределах 14,4-15 вольт,

3. Контролируем зарядный ток аккумулятора

4. Снимаем аккумулятор с зарядки при значение ток близкого к нулю.

Недостатки метода:

1. Заряд аккумуляторной батареи производится не до полной ее емкости, а в среднем до 90-95% от ее значения.

2. Большая перегрузка источника зарядного напряжения в начале заряда, в следствие большого зарядного тока (актуально при заряде аккумулятора от генератора автомобиля).

По завершении заряда аккумуляторной батарей любым из методов необходимо:

1. Убедиться что напряжение на нем имеет значение не менее 12,6 вольта,

2. Плотность электролита в пределах 1.27 г/см3

3. Уровень электролита 10-12 мм над пластинами

4. Устранить возможные потеки электролита и установить аккумулятор на автомобиль.

А теперь вопрос. В некоторых видео на ютуб и в статьях на сайтах я встречал такой совет по подключению зарядного устройства к аккумулятору: сначала подключаем плюс, потом минус. Так вот я хотел бы узнать ваше мнение правильно ли это утверждение или последовательность подключения проводов зарядного устройства не имеет значения?

Пишите свои мнения в комментариях.

Предлагаю посмотреть подробное видео в котором я поясняю как зарядить аккумулятор используя два классических метода заряда:

www.sxemotehnika.ru

Как правильно заряжать аккумулятор автомобиля зарядным устройством

 В качестве источников питания современных автомобилей используются свинцово-кислотные аккумуляторные батареи. Выбор в их пользу автопроизводителями сделан не случайно – такие батареи менее других поддаются разрядке в холодных условиях и способны восстанавливать работоспособность даже после интенсивных нагрузок, связанных с пуском холодного двигателя. Автомобильные аккумуляторы ещё называют стартерными – как раз именно потому, что именно за счёт использования их энергии и «оживает» двигатель авто.

Городской цикл движения, когда двигатель подолгу работает на малых и средних оборотах, не позволяет генератору полноценно снабжать авто электроэнергией и заряжать АКБ.

Когда мотор работает, питание электрической сети автомобиля осуществляется в основном за счёт генератора, который одновременно и заряжает батарею, восстанавливая заряд. Но городской цикл движения, когда двигатель подолгу работает на малых и средних оборотах, не позволяет генератору полноценно снабжать авто электроэнергией и заряжать АКБ. Вдобавок, современные авто, как правило, доверху «нафаршированы» потребителями электричества.
Эти обстоятельства в совокупности с естественной потерей плотности электролита в процессе эксплуатации и вынуждают время от времени восстанавливать работоспособность батареи, используя внешние источники питания – зарядные устройства. О том, как правильно заряжать аккумулятор автомобиля зарядным устройством и пойдёт речь в этой статье.

Содержание статьи

Проверка состояния батареи

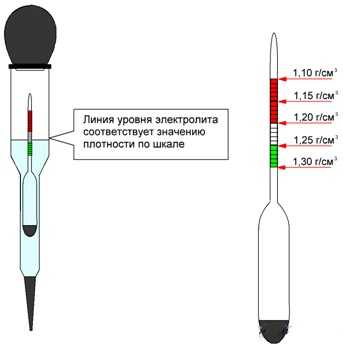

Ареометр для проверки плотности электролита



Прежде всего, необходимо проверить уровень электролита в аккумуляторе. Пластины батареи должны быть полностью погружены в жидкость (или гель – в случае с гелевыми АКБ). Плотность электролита в нормальных условиях должна быть равна 1,28 г/см3. Правда, иногда в продаже встречаются и новые аккумуляторы с плотностью 1,24 – 1,25 г/см3, но это не значит, что такие батареи бракованные – просто они предназначены для работы в тропических широтах.

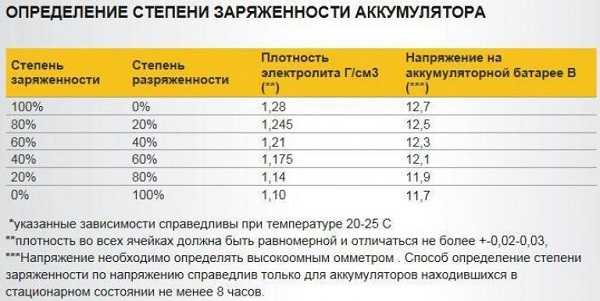

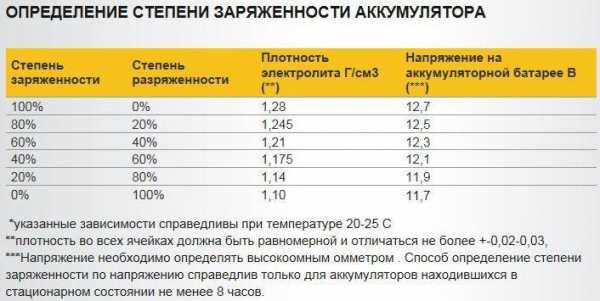

Таблица плотности электролита аккумулятора



Плотность, измеренная ареометром, при необходимости корректируется доливкой дистиллированной воды или электролита – в зависимости от измерений. Если она ниже или равна 1,1 г/см3, то допускается её восстановление доливкой корректирующего электролита плотностью 1,4 г/см3.

Напряжение работоспособного автомобильного аккумулятора должно быть не менее 12 вольт.

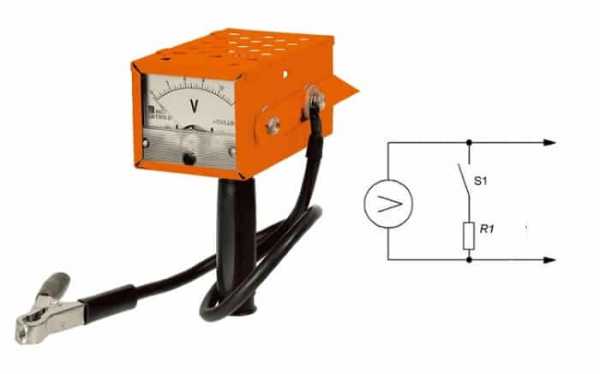

Напряжение заряженного автомобильного аккумулятора должно быть не менее 12 вольт. Замеряется оно подключением вольтметра (или мультиметра в режиме вольтметра) к выводам батареи. Нагляднее всего покажет состояние АКБ вольтметр с нагрузочным сопротивлением, которое при подключении вызывает ток, приблизительно равный току в цепи включенного стартера на авто. Если батарея исправна, то напряжение на выводах АКБ восстанавливается при отключении сопротивления.
Замеры напряжений до и после нагрузки должны производиться также при продаже батареи в магазине, они покажут – исправен ли новый аккумулятор и нужно ли его заряжать.

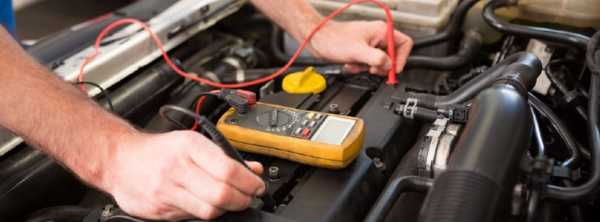

Проверка напряжения аккумулятора



Также вольтметром можно проверить зарядку АКБ от генератора, подключив вольтметр к его клеммам при работающем двигателе. Напряжение должно составлять около 14 вольт, при отключенных потребителях – фары, подогрев стекла, и т.п. Попутно Вы сможете выяснить, заряжается ли аккумулятор на холостых оборотах – если напряжение на клеммах будет меньше 14 вольт, то необходимо проверить состояние генератора и сервисного ремня.


Таблица напряжений АКБ при разрядке



Кроме проверки собственно состояния батареи, проверьте и возможность утечки тока по корпусу аккумулятора – грязь и влага ведут к потере заряда. Можно просто для профилактики очистить корпус АКБ от грязи, особенно у выводов, и протереть его раствором пищевой соды – она «погасит» электролит, если тот попал на корпус. Вместо соды можно воспользоваться также мылом.
Утечку тока по корпусу легко проверить светодиодом с удлинёнными выводами. Достаточно подсоединить один вывод светодиода к клемме батареи, а другим «просканировать» поверхность корпуса, прикасаясь к нему разных местах.

Правила зарядки автомобильного аккумулятора

Общие требования к процессу:

    Перед зарядкой аккумулятора обязательно выкрутите пробки из корпуса батареи.

  1. Выкрутите пробки из корпуса батареи – иначе при выделении газов может произойти его повреждение.
  2. Соблюдайте полярность при подключении зарядного устройства.
  3. Не допускайте попадания искр в зону зарядки – выделяющиеся водород и кислород в сочетании образуют не что иное, как гремучий газ. Взрыв аккумулятора возможен от искр, вызванных работой «болгарки», сварочного аппарата, неосторожного курения и т.д.

Ответы на наиболее распространённые вопросы, связанные с зарядкой АКБ



Сила зарядного тока не должна превышать 10% от значения емкости аккумулятора



В: – «Можно ли заряжать аккумулятор дома?»
О: – Зарядку аккумулятора автомобиля в домашних условиях осуществлять можно, но с соблюдением мер предосторожности, связанных с выделением горючих газов и с возможным попаданием электролита на предметы обихода.

В: – «Нужно ли откручивать пробки при зарядке аккумулятора?»
О: – Обязательно, чтобы давлением выделяющихся газов не повредило корпус батареи.

В: – «Каким током заряжать аккумулятор?»
О: – Сила тока устанавливается равной 10% от ёмкости. То есть для заряжания АКБ ёмкостью 60 а/ч значение зарядного тока должно быть 6 ампер.

В: – «Должен ли кипеть аккумулятор при зарядке?»

Если какая-нибудь «банка» батареи закипела сразу после начала зарядки, то это говорит о её неисправности.

О: – Это нормальное явление, связанное с химическими реакциями окисления-восстановления. По сути, выделение газов кипением назвать нельзя – оно не связано с нагревом электролита. Но если какая-нибудь «банка» батареи закипела сразу, то это говорит о её неисправности и аккумулятор можно лишь утилизировать. Бурное кипение после длительного промежутка времени служит косвенным признаком того, что батарея зарядилась.

В: – «Сколько времени заряжать аккумулятор автомобиля зарядным устройством?»
О: – Это зависит от степени разряженности батареи. Будьте готовы, что процесс займёт часов 8 – 10. Также на время зарядки влияет и величина зарядного тока – чем он выше, тем меньше уйдёт времени. Наиболее качественно заряжание АКБ малым током. Желательно произвести несколько циклов «заряд-разряд» – как доказано на практике, такой способ наиболее эффективен. Разряжать батарею можно при помощи автомобильной 12-ти вольтовой лампы 21 – 55 W. Правильно заряжать полностью разряженный аккумулятор следует током, равным 1/20 от ёмкости АКБ – т.е. для зарядки «90-го» аккумулятора ставьте для зарядки ток величиной около 4 – 5 ампер.

В: – «Как заряжать необслуживаемый аккумулятор автомобиля?»
О: – Необслуживаемые (гелевые) аккумуляторы чувствительны к превышению напряжения зарядного тока, поэтому необходимо воспользоваться точным зарядным устройством, позволяющим регулировать напряжение, не допуская величины последнего выше 14,4 вольта – иначе гель будет «таять» и потребуется восстановление его объёма.

В: – «Можно ли заряжать аккумулятор на морозе или сразу с мороза?»
О: – Это зависит от плотности электролита и от показаний уличного термометра. Электролит плотностью 1,28 г/см3 не замерзает до минус 40 градусов. Если же батарея разморожена, то её зарядка будет пустой тратой времени – покоробившиеся пластины скорее всего замкнут, а их активный наполнитель осыплется на дно. Такую батарею можно лишь утилизировать, но если АКБ не разморожена, то она успешно зарядится и на морозе.

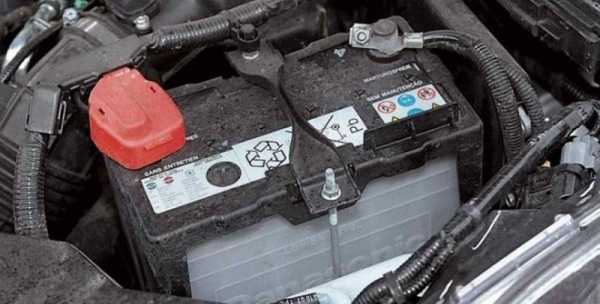

В: – «Можно ли зарядить аккумулятор, не снимая клеммы?»

Аккумулятор можно заряжать не снимая клемы, но при этом зажигание должно быть выключено.

О: – Можно, если Вы хотите зарядить аккумулятор, не снимая с машины. Чтобы уменьшить время зарядки, постарайтесь во время неё не пользоваться потребителями энергии бортовой сети и не превышайте значения зарядного напряжения выше 14 вольт.

В: – «Можно ли заряжать заряженный аккумулятор?»
О: – Совершенно ни к чему – произойдет потеря электролита из-за кипения.

В: – «Сколько вольт должен показывать заряженный аккумулятор?»
О: – Стандартная батарея имеет номинал 12 вольт. У только что заряженного аккумулятора это значение может быть чуть выше.

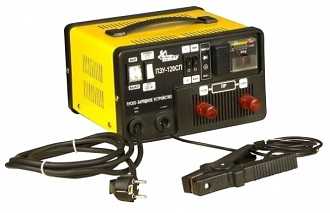

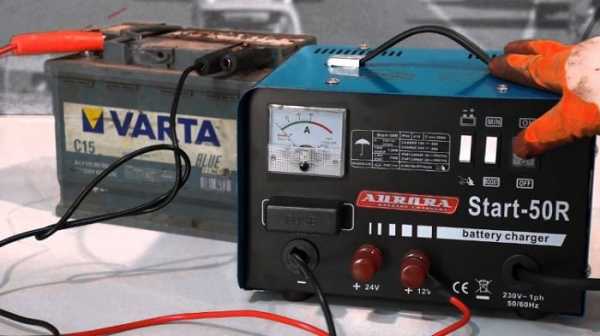

Зарядные устройства

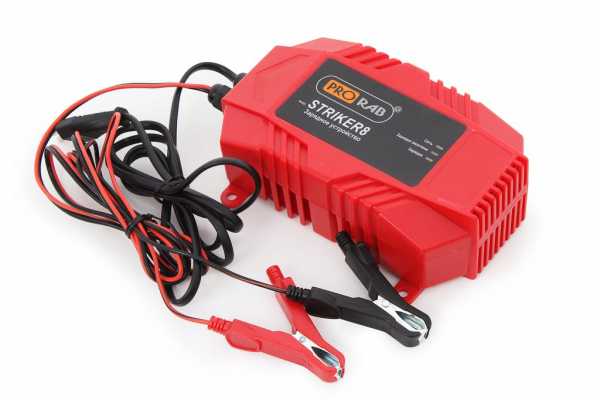

Зарядные устройства автомобильного аккумулятора



Аккумулятор можно зарядить и без зарядного устройства – «прикурив» его от другой батареи, но таким способом не удастся полностью восстановить его заряд. Поэтому желательно обзавестись прибором – купить его или изготовить самостоятельно.

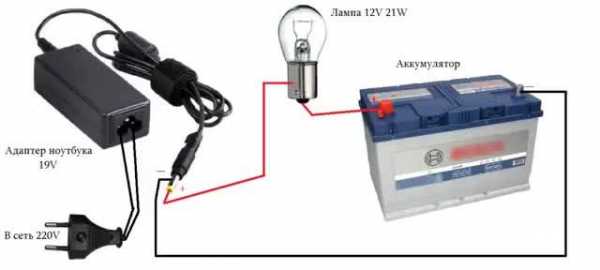

Аккумулятор можно заряжать и без зарядного устройства, подключив его к другому аккумулятору, но полной зарядки не будет.

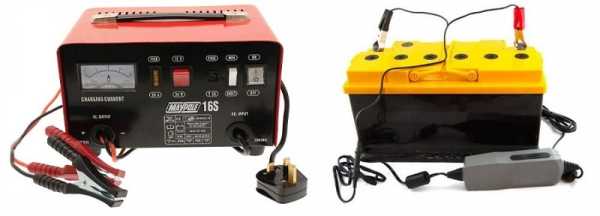

Зарядные устройства, выпускаемые промышленностью, полностью приспособлены для преобразования обычного сетевого тока напряжением 220 В в ток, способный восстановить заряд АКБ. Как правило, они оснащены амперметром для контроля силы тока и переключателем, с помощью которого она регулируется. Кроме того, в продаже есть пуско-зарядные устройства, позволяющие сразу пустить мотор, даже если батарея полностью разряжена.
Но автомобилисты зачастую изготавливают «зарядки» для аккумуляторов автомобиля своими руками. Несмотря на кажущуюся примитивность самодельных устройств, они успешно справляются со своими обязанностями – при условии тщательного выбора элементов для сборки схемы и настройки прибора «под свою» батарею.


Различные схемы зарядных устройств автомобильного аккумулятора



Одну из простейших схем зарядки аккумулятора Вы можете увидеть на Рис. 1 — наиболее упрощённый вариант, но Вы можете использовать для понижения напряжения не нагрузочное сопротивление ( на рисунке обозначено как лампа), а воспользоваться понижающим трансформатором 220/12 В, в качестве выпрямителя использовать диодный мост генератора автомобиля.
Кроме того, Вы можете усовершенствовать схему, установив несколько резисторов и переключатели, позволяющие регулировать ток, скачкообразно изменяя сопротивление. Причём схему можно постоянно усовершенствовать и иными способами – о них Вы можете узнать самостоятельно, если проявите интерес.


mytopgear.ru

Как правильно зарядить автомобильный аккумулятор в домашних условиях

Наверное, каждый автомобилист хотя бы единожды сталкивался с ситуацией, когда его транспортное средство отказалось заводиться по причине севшей АКБ. Решение проблемы может быть разным – поставить другой аккумулятор, воспользоваться чужой батареей или генератором («прикурить»), дать пусковой ток при помощи пускозарядного устройства. Однако после нужно восстановить собственную батарею и эта статья о том, как правильно зарядить автомобильный аккумулятор в домашних условиях, что для этого потребуется, а также о других, связанных темах мы и поговорим ниже.

Симптомы разряженного аккумулятора

АКБ практически никогда не разряжается внезапно, тем более что при исправном электрооборудовании происходит постоянная зарядка аккумулятора от генератора, но иногда этого недостаточно. При частых, но коротких поездках расход заряда всегда будет больше, чем может восполнить генератор, и рано или поздно уровень зарядки снизиться до критической отметки. Сократить время разряда может низкая температура, поэтому в холодную пору года подзарядка нужна чаще. О том, что заряда в батарее стало маловато можно понять заранее. Вот основные признаки севшего аккумулятора:

  • при включении зажигания гаснут все индикаторы;
  • при выключенном моторе светотехника авто светит более тускло чем обычно;
  • в момент поворота ключа слышно, как стартер поворачивается несколько раз, но не справляется с коленвалом, и раздаются громкие щелчки;
  • при более глубоком разряде стартер даже не проворачивается, и не срабатывает вытяжное.

Стоит отметить, что причина всех этих неисправностей может заключаться и в плохо затянутых или окислившихся клеммах.

Проверка заряда АКБ выполняется мультиметром или ареометром, если он показывает 12.6-12.8 вольт, то батарея заряжена полностью, если меньше 11.8 В, то ваш аккумулятор сел полностью. Показания ареометра должны быть равны 1,27 г/см3.

Ареометр для проверки плотности электролита

Причины  разрядки аккумулятора

Таких причин несколько, некоторые затрагивались в статье про ремонт генератора. Итак это:

  • слабый ремень генератора;
  • окислены клеммы аккумулятора, как очистить их уже писалось;
  • неисправен генератор;
  • частые, короткие поездки;
  • неисправно реле зарядки, на некоторых старых моделях «классики» оно стоит отдельно от генератора.

Самостоятельная зарядка АКБ

Конечно, можно доставить севший аккумулятор в сервис, но зарядить его ведь можно и самостоятельно, при этом не нужно быть специалистом. Итак, рассказываем, как зарядить аккумулятор в домашних условиях. Здесь главное соблюсти технику безопасности, поэтому используйте очки, химически стойкие перчатки, исправное зарядное устройство, и не переворачивайте батарею набок или вверх дном, следите за полярностью при подключении зарядного устройства! Работать нужно в проветриваемом помещении, без присутствия открытого огня.

Для начала оцените цвет и состояние электролита – отключив АКБ от клемм и сняв крышки, посмотрите на цвет «жидкости» внутри. Если она прозрачная, то все в порядке, а вот муть, и тем более плавающие хлопья могут сигнализировать о произошедшем замыкании, и тогда придется менять батарею. Если все нормально, то можно приступать.

Есть три варианта зарядки, и мы о них всех сейчас расскажем:

  1. Использование постоянного тока

Такой метод потребует максимального контроля и регулярной корректировки ампеража каждые 1,5 — 2 часа, а также плотности электролита.

Например, для того, чтобы правильно зарядить аккумулятор емкостью 55 или 60 А, придется держать АКБ подключенным к зарядному при силе тока в 5,5 — 6 ампер в течении десяти часов. Такое значение 1/10 (0,1) берется исходя из емкости. Для «шестидесятки» оно равно — 60*0,1 = 6А

Током в 3 А (множитель 0,05),  нужно заряжать 20 часов.

 Зарядка прекращается по достижении нужной плотности, напряжения АКБ 16 вольт или ток заряда не уменьшается в течении 2 часов.

  1. Постоянное напряжение

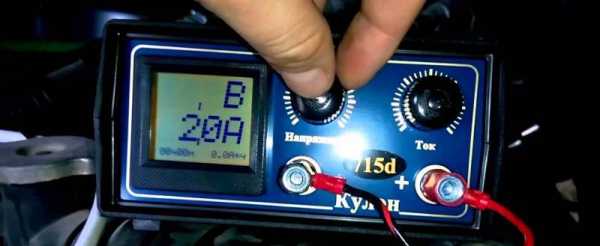

Используются более современные ЗУ и удобность этого способа в том, что вам не нужно задумываться о том, сколько заряжать аккумулятор автомобиля – как только заряд будет полным, то загорится индикатор, и зарядное можно будет отключать.

  1. Комбинированный способ

Здесь все еще проще, сначала АКБ заряжается постоянным током, а потом напряжением. Именно по такому принципу работает большинство современных зарядок. То есть, человеческое участие здесь требуется только для подсоединения и включения в сеть, а дальше зарядное устройство с автоматическим отключением само выполнит всю работу. Например зарядное устройство «Вымпел-30», предназначенное для зарядки различных  батарей, впрочем, в нем предусмотрены разные режимы.

Автоматическое зарядное устройство «Вымпел 30»

  1. «Скорая помощь»

Иногда требуется подзарядить АКБ максимально быстро. В этом случае нужно выставить ток 12 — 15 А и заряжать батарею минут 20, чего будет достаточно, чтобы завести авто. Но помните, что такая экспресс-зарядка не пройдет, если аккумулятор разряжен наполовину или больше. И еще, не стоит прибегать к такому способу очень часто, это негативно скажется на долговечности службы батареи.

Существует одна особенность в том, как зарядить полностью разряженный аккумулятор автомобиля. Дело в том, что современные зарядки имеют защиту от короткого замыкан и срабатывают только при наличии обратного напряжения не меньше 8 вольт. «Дохлый» АКБ его дать не может, поэтому, подключаем зарядное к аккумулятору, а потом на 1-2 секунды, соблюдая полярность, присоединяем к цепи любую другую заряженную батарею. Убираем «пускач» и дальше действуем по стандартной схеме.

Некоторые зарядные устройства могут использоваться как помощь аккумулятору во время пуска двигателя и имеют название «Пуско-зарядные».  При севшей АКБ или зимой их подсоединяют к аккумулятору машины, включают и заводят автомобиль.

В былые времена встречал пуско зарядное устройство» Электроника ЗП 01″. Вот схема данного устройства.

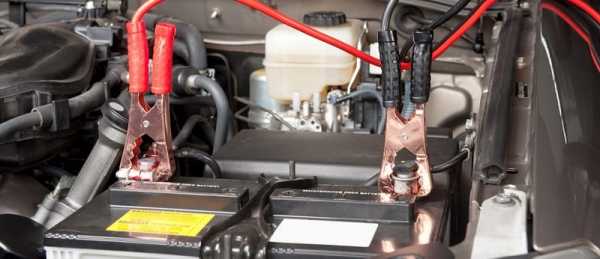

Друг, дай прикурить

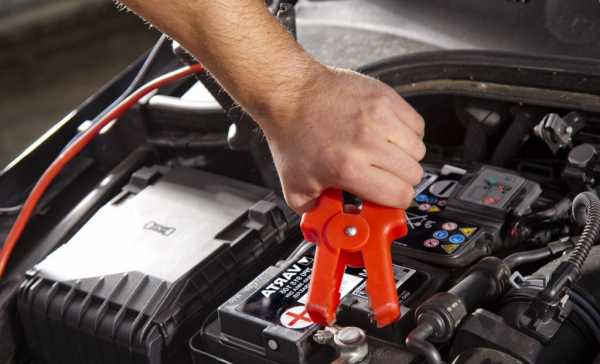

Еще один вариант быстро завести машину, это «прикуривание» от электросети другого транспортного средства. Сразу стоит отметить, что официальная инструкция по зарядке автомобильного аккумулятора и банальная осторожность этот способ запрещают, и вот почему:

  • при наличии дефектов АКБ высока вероятность взрыва;
  • несовпадение мощности электросети автомобиля-донора с вашей приводит к выходу батареи или электросети из строя;
  • при неудачном завершении процесса возможны санкции, вплоть до отмены страховки и снятия с машины гарантии.

Однако, если ситуация безвыходная, то запомните несколько неофициальных правил прикуривания:

  • пользуйтесь только специальными мощными кабелями с заводскими клеммами;
  • автомобили должны быть расположены максимально близко, но исключая электрический контакт;
  • машины ставьте на ручник и отключите все ненужное электрооборудование;
  • «плюсы» соединяйте напрямую, а вот «минус» батареи — донора можно подключать только к некрашеному металлу на пострадавшем авто;
  • зарядка, то есть, включение мотора «помощника» не должна превышать 10 минут, обычно этого достаточно, если нет, то повторите с той же периодичностью.

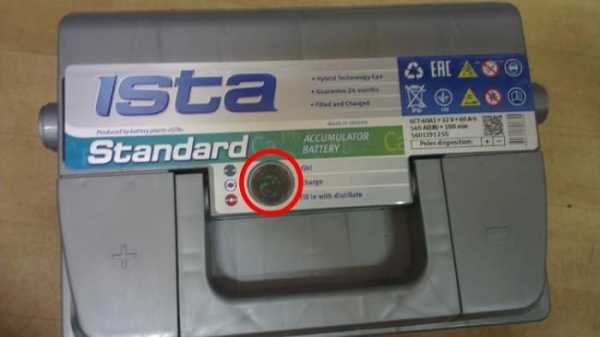

Что делать с необслуживаемыми аккумуляторами

Нынешние производители все чаще предлагают батареи, которые рассчитаны на работу в течение 3-5 лет и при этом не требуют проверки плотности и долива дистиллированной воды. Но, это не значит, что они не нуждаются в периодической подзарядке. Если у вас именно такой АКБ и вы не знаете, как правильно зарядить необслуживаемый аккумулятор, то следующий абзац для вас.

Необслуживаемый аккумулятор «Зверь» 55 Ач

Заряжается такой тип батарей только постоянным напряжением величиной 14-14.5 В, при этом сила тока должна равняться или быть меньшей 2 ампер. При половинчатом разряде достаточно держать аккумулятор подключенным к зарядному 3-4 часа, при более глубокой разрядке время увеличиваем до момента, когда ток заряда автоматически снизиться до уровня 0.2 А. Следите, чтобы напряжение на клеммы не превысило 15.5 В.

Регулярная полная разрядка для необслуживаемого аккумулятора недопустима, старайтесь вовремя восполнять заряд своей батареи!

Самодельные зарядные устройства для аккумуляторов

Напоследок поговорим еще об одном моменте. В Сети сегодня можно найти много советов о том, как зарядить аккумулятор авто без зарядного устройства, начиная от использования старых утюгов, диодных мостов и заканчивая применением вполне современных зарядок от ноутбуков. Сразу скажу как электронщик, что качественно сделать зарядку для АКБ подручными средствами без соответствующих знаний, нереально, а вот угробить батарею и устроить пожар вполне можно.

Посмотрите на фото внизу. Это зарядное устройство содержит трансформатор и диодный мост. Вполне можно повторить данную схему, достаточно найти трансформатор с выходной обмоткой способной выдержать ток в 6 ампер необходимый для заряда аккумулятора и мощные диоды способные выдержать такой ток.

Следует заметить, что пульсации тока все таки остаются в таких зарядных для АКБ, что сокращает срок их службы.

Самодельная зарядное устройство для аккумулятора не сможет дать необходимое напряжение.

Поэтому вот наш совет – пользуйтесь только проверенными фабричными устройствами, следите за состоянием вашей батареи и электрооборудованием авто в общем, и вам просто не потребуется рисковать, и выдумывать что-то лишнее.

Ну и в заключении видео по теме зарядки:

znatokvaz.ru

Как заряжать аккумулятор автомобиля: следуем правилам -Блог TAM.BY

Для каждого автовладельца очень важно, чтобы электропитание его авто было надежным. Для этого предназначено специальное устройство – АКБ, которое нуждается в периодической подзарядке. Тем, кто не знает, как заряжать аккумулятор самостоятельно, необходимо прислушаться к советам профессионалов. Если вы посетите магазин аккумуляторов, то получите консультацию специалистов. Вы узнаете принцип работы этого агрегата, достаточна ли его емкость для вашей машины, длительный ли у него срок эксплуатации.

Основные особенности процесса зарядки

Желаете научиться заряжать аккумулятор без посторонней помощи? Тогда нужно соблюдать некоторые параметры, выполнение которых обязательно.

Сначала определите номинальную энергоемкость устройства. Оптимальная сила тока должна составлять не более 10% от значения номинала. На клеммах зарядки допустимый уровень напряжения – это значение +10% от номинального показателя АКБ.

Если хотите заряжать аккумулятор в ускоренном темпе, откажитесь от этого решения, так как устройство подвергается повреждениям. Этот процесс выполняется токами высоких значений 20-30 А.

Гелевые батареи следует заряжать без превышения критического показателя напряжения для АКБ такого типа – 14,2 В.

Эти критерии являются основными для эффективной зарядки автомобильного аккумулятора.

Цикл подготовительных действий

Сперва убедитесь, что АКБ действительно разряжена. Разрядка может произойти по причине ошибок в эксплуатации или повреждении корпуса. При нарушении целостности устройства электролит вытечет, а химическая реакция не будет происходить. Поврежденную батарею использовать нельзя. Поэтому прежде чем заряжать аккумулятор, его извлекают из ниши, очищают, тщательно осматривают.

На крышке устанавливается цветовой индикатор. По нему определяют, действительно ли выработан ресурс. Рядом с этим определителем есть наклейка с разъяснением, что обозначают цвета на картинке.

Состояние батареи также можно проверить, измерив напряжение на клеммах обычным тестером. На разрядку АКБ укажет показатель напряжения со значением, ниже номинального.

Также необходимо проверить состояние электролита, его количество. Жидкость должна быть чистой и прозрачной. Ее уровень должен быть немного выше пластин. Если он ниже, нужно дисталлят долить.

Вентиляционное отверстие на крышке батареи должно быть чистым, иначе испарения не смогут выходить наружу.

Выполняем зарядку правильно

Прежде чем заряжать аккумулятор, помните о вредных испарениях электролита. В жилом помещении эти работы проводить не рекомендуется.

Сначала зарядку подключают к АКБ, а затем – к сети. Сделать это нужно правильно, иначе предохранители ЗУ выйдут со строя.

Процедуру зарядки выполняют 2-мя способами. При первом работы производят при постоянном показателе 14-16 В. Но так как сила тока представляет собой величину изменяемую, то в начале процесса она может быть на отметке 25-30 В, а затем постепенно понижаться.

Второй вариант немного сложнее. Он выполняется при изменяющемся напряжении с постоянной силой тока, устройством, которое работает по способу постоянного напряжения.

Силу тока 10% энергоемкости аккумулятора выставляют регулятором. Сигналом о полном восстановлении батареи станет стрелка на амперметре в положении «0». На эту операцию потребуется около 13 часов.

Способ подзарядки таким устройством требует особого внимания: при заданных параметрах АКБ должна зарядиться до значения 14 В, далее силу тока уменьшают в 2 раза. После этого уровень зарядки должен составить 15 В, а ток снижен еще наполовину. Удержание указателя на шкале индикатора на одном уровне около 1 часа, указывает на завершение процесса.

Освоив информацию, как заряжать аккумулятор, необходимо также уяснить, что полный заряд АКБ можно проверить нагрузочной вилкой на клеммах. Если нет этого устройства, установите батарею на автомобиль. Стартер должен бодро запустить силовую установку.

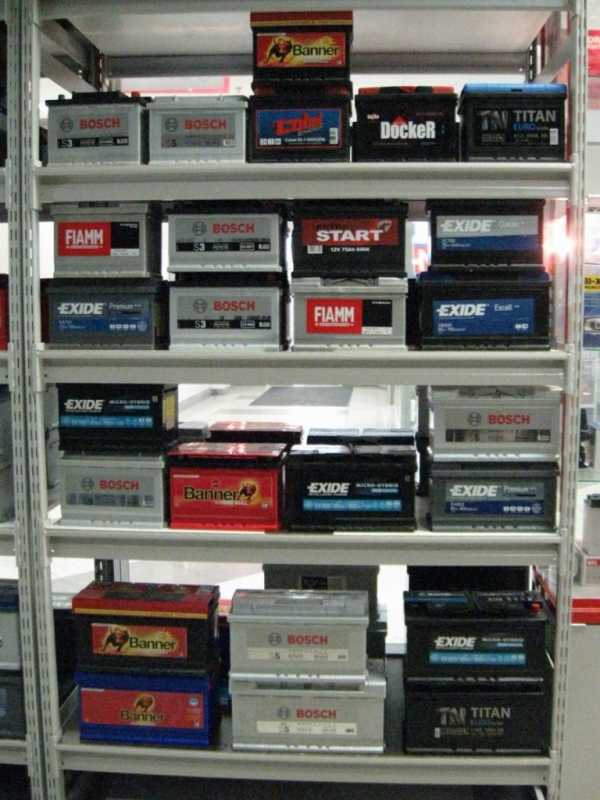

Каждый магазин аккумуляторов в Минске, найти который просто с каталогом TAM.BY, будет рад предложить вам широкий выбор АКБ и зарядных устройств.

blog.tam.by

Как правильно заряжать автомобильный аккумулятор?

Срок службы автомобильного аккумулятора (далее АКБ) напрямую зависит от соблюдения режима его эксплуатации (нельзя допускать полного разряда). Поэтому периодически требуется делать подзарядку, используя внешнее зарядное устройство (ЗУ). Расскажем подробно, как выбрать оптимальный ток заряда в зависимости от емкости батареи, сколько времени необходимо на процесс, а также дадим другие полезные рекомендации по данной теме.

Зачем необходима подзарядка от внешнего ЗУ?

Зарядка АКБ в авто производится от электрогенератора. Но с целью защиты электрооборудования, напряжение, поступающее с этого устройства, ограничивается специальным реле-регулятором. В то время как для обеспечения полного заряда напряжение должно быть несколько выше. То есть, произвести 100% зарядку от электрогенератора не представляется возможным, что вынуждает время от времени использовать внешнее ЗУ.

Внешнее зарядное устройство для АКБ

В теплое время года такое положение некритично, завести авто можно даже от аккумулятора заряженного всего на четверть. Зимой ситуация резко меняется. Минусовая температура снижает емкость устройства (при сильных морозах может даже в половину), но кроме этого увеличится потребление тока из-за увеличения вязкости смазки в моторе. Эти факторы могут привести к тому, что двигатель не запустится, если заряд будет не полным.

Оценка степени зарядки

Это важный этап, позволяющий установить оптимальный ток зарядки и определить необходимое для процесса время. Проблема заключается в том, что произвести точное измерение остаточного заряда доступными способами практически невозможно. Но существуют методики, позволяющие произвести косвенную оценку состояния АКБ, перечислим их:

  • Измерение напряжение на аккумуляторе, не подключенном к нагрузке.
  • Измерение напряжения при помощи нагрузочной вилки.
  • Снятие показаний напряжения с подключенной в сеть автомобиля АКБ.
  • Определение заряда при помощи гидрометрического индикатора (при условии, что он имеется в оборудовании).

Кратко расскажем о каждой методике.

Измерение напряжения неподключенного аккумулятора

Снимать показания напряжения с батареи необходимо, когда она находится в состоянии покоя. Для этого необходимо выждать не менее 7 часов после демонтажа устройства с машины или отключения от ЗУ. Для установления уровня заряженности батареи производим сверку с  соответствующей таблицей.

Таблица для определения степени заряда ненагруженного аккумулятора по напряжению

Приведенные данные подходят для кислотных устройств на 24, 12 и 6 В любого типа, при условии соблюдения температурного режима в диапазоне 20°С – 25°С.

Измерение напряжения при помощи нагрузочной вилки

Чтобы не ждать шесть часов, можно снять показания напряжения воспользовавшись специальным прибором – нагрузочной вилкой. Как видно из схемы, это обычный вольтметр, зашунтированный резистором.

Внешний вид и упрощенная схема прибора

Номинал сопротивления R1 зависит от емкости батареи, например, для 60 А*ч это 0,02 Ом. Такие приборы, как правило, универсальны, что позволяет проводить измерения на аккумуляторах различной емкости. К прибору прилагается таблица, позволяющая определить степень заряда, пример ее приведен ниже.

Таблица для определения степени заряда при помощи загрузочной вилки

После подключения прибора показания можно снимать через 6-8 секунд.

Измерение напряжения с не отключенной АКБ

В том случае, когда нагрузочная вилка отсутствует, быстро оценить состояние батареи можно измерив на ней напряжение без отключения от внутренней сети машины. Для обеспечения необходимого уровня нагрузки потребуется включить фары дальнего света и зажечь габаритные огни (при выключенном моторе). В этом случае величина тока нагрузки будет около 10 Ампер. Заряд можно считать достаточным, если в процессе проверки напряжение не опустится ниже 11,2 Вольт (для устройств на 12 В).

В качестве альтернативы, используется метод снятия показаний в процессе запуска мотора. В этом случае при нормальном заряде прибор покажет 9,5 Вольт или больше. Если показания окажутся ниже, это говорит о критичной разрядке. Следовательно, требуется зарядка от внешнего ЗУ.

Заметим, что в последнем варианте низкие показания напряжения возможны при неисправном стартере.

Завершая тему об измерении напряжения на контактах батареи, следует обратить внимание на точность измерительного прибора. При определении уровня заряда мы оперируем десятыми долями вольта, следовательно, погрешность даже в один процент вызовет ошибку на порядок выше, то есть около 10%. Погрешностью в 5% увеличит такую ошибку до 50%, что делает оценку заряда вообще бессмысленной. Исходя из этого, желательно использовать приборы, у которых погрешность будет на уровне 0,1%.

Определение заряда при помощи гидрометрического индикатора

У некоторых батарей имеется специальный глазок, который называют гидрометрическим индикатором, с помощью которого можно оценить уровень заряда.

Аккумулятор ISTA c гидрометрическим индикатором

Благодаря таким устройствам можно определить состояние заряда, не используя для этой цели никакие измерительные приборы, что довольно удобно и практично.

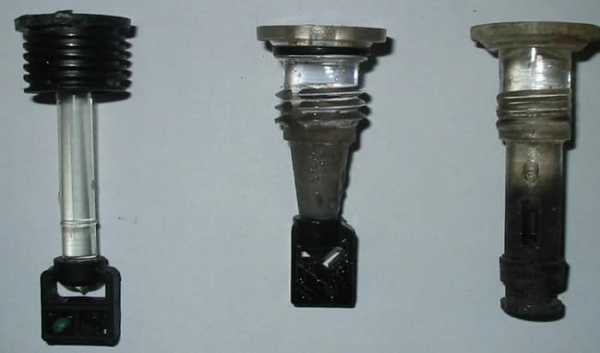

Внешний вид гидрометрических индикаторов

Данное устройство устанавливается в одну из банок. Конструктивно оно представляет собой прозрачную трубку, именуемую световодом, в конце которой закреплена пластиковая втулка с негерметичной трубкой V – образной формы. Внутри последней располагается поплавок, окрашенный в зеленый цвет. Материал поплавка подобран так, чтобы он приобретал плавучесть при плотности 1,226 г/см3 и температуре 22°С. При таких условиях он виден через глазок, что говорит о заряде, превышающем 60% (А на рис. 7).

Рисунок 7. Устройство и принцип работы индикаторов заряда

При снижении заряда плотность электролита уменьшается, и поплавок тонет, скатываясь в одну из ножек. В этом случае глазок будет оставаться темным (В на рис.7). Это сигнализирует о том, что требуется подзарядка.

В том случае, когда уровень электролита опускается ниже допустимого (С на рис.7) наблюдатель в глазок увидит отраженный свет. Это означает, что необходимо добавить дистиллят.

У данного способа определения заряда есть два существенных недостатка:

  1. При морозе плотность электролита возрастает, соответственно, индикатор может отобразить нормальный уровень заряда, когда фактически он будет меньше нормы.
  2. Индикатор установлен в одну банку, поэтому отображает только ее состояние.

Ток и время зарядки

Чтобы определить время зарядки необходимо воспользоваться следующей формулой: .

При этом емкость должна указываться фактическая, а не полная, например, при 50% заряде устройства с емкостью 40 А*ч, в формулу следует вставлять значение 20 А*ч.

Производители рекомендуют производить зарядку током величиной на порядок меньшим полной емкости батареи. То есть, если эта величина составляет 40 А*ч, то Iзарядки должен быть 4 А (40*0,1).

Приведем пример расчета для АКБ 40 А*ч с зарядом 0%(менее 25%) и 50%. В первом случае мы получим (40/4)*1,4 = 14 часов. Во втором варианте – (20/4) * 1,4 = 7 часов.

Заметим, что на сильно разраженную батарею желательно подавать меньший ток, что соответственно приведет к увеличению времени процесса.

Напряжение выставлять нет необходимости, в ЗУ оно устанавливается автоматически в соответствии с типом устройства.

Как производить зарядку автомобильного аккумулятора?

Кратко распишем алгоритм действий:

  1. Подготовительный этап. Он начинается с чистки снятого АКБ, чтобы удалить с него грязь и кислотные остатки. Сделать это можно ветошью, смоченной в растворе соды.

Если устройство снабжено пробками, то выкручиваем их, это обеспечит выход для газов, образующихся в процессе.

Проверяем уровень заполнения электролитом, в том случае, если он ниже нормы, добавляем дистиллят.

  1. Подключение к внешнему ЗУ. Делать это необходимо в соответствии с маркировкой прибора и аккумулятора. Изменение полярности приведет к полной разрядке и может вывести ЗУ из строя. Соединительные провода должны быть, как минимум, Ø 1,3 мм, что соответствует сечению 1,0 мм2. Нельзя нарушать полярность при зарядке АКБ
  2. Процесс зарядки. Распишем его подробно. Теоретически зарядка может производиться током, величина которого соответствует не достающей емкости. Например, если составляет 50% от 40 А*ч, то ток устанавливается величиной 20 А, после чего постепенно снижается вплоть до полной зарядки. На этом принципе работают автоматические ЗУ. Плюс таких устройств снижение времени процесса, серьезный минус – высокая стоимость.

Ручной режим требует большего времени. Принцип его расчета, как и тока зарядки, был расписан выше.

После расчетного времени, можно понизить ток до величины 0,6 А и оставить батарею заряжаться в этом режиме еще несколько часов. Такой способ гарантирует полную зарядку.

  1. По окончанию процесса, устанавливаем заряженную батарею на место и подключаем ее к внутренней сети машины.

Калькулятор времени зарядки аккумулятора

Советы и рекомендации от специалиста

Допускается производить зарядку, без  демонтажа батареи. Но в этом случае необходимо предварительно отключить от нее массу.

Необходимо использовать только соответствующие ЗУ, зарядки от телефонов и ноутбуков для этого не подходят. Правда последние теоретически можно использовать, если у них соответствует напряжение, но для этого во избежание КЗ потребуется установить ограничитель тока. Его роль может играть лампочка от фары, подключенная последовательно ЗУ. Сколько уйдет времени на зарядку несложно рассчитать, с учетом, что у таких устройств ток зарядки не превышает 2 А.

Производить зарядку на морозе нельзя, предварительно АКБ необходимо вынуть из машины и оставить на несколько часов в теплом помещении.

www.asutpp.ru

Как заряжать аккумулятор правильно, сколько времени

При эксплуатации автомобиля с исправным электрооборудованием проблем, связанных с аккумулятором этого авто, обычно не возникает. Разумеется, если надолго не оставлять включенными мощные потребители электричества при неработающем двигателе автомобиля. Но стоит перегореть предохранителю, защищающему цепь возбуждения генератора, и следующая попытка пуска двигателя авто не увенчается успехом. После чего перед владельцем авто возникнет неактуальный ранее вопрос: «как заряжать аккумулятор правильно?». При доступности зарядного устройства ничего сложного собой правильная зарядка аккумулятора авто дома собой не представляет. Зарядка аккумулятора машины автоматическим зарядным устройством наиболее проста и в контроле над процессом не нуждается.

Аккумуляторная батарея автомобиля (АКБ) используется для пуска двигателя машины и как вспомогательный источник электроэнергии в то время, когда двигатель автомобиля не работает.

Оценка состояния батареи

То, что стартер автомобиля «вяло» крутит, не обязательно следствие того, что автомобильный химический источник электричества истощен. Поэтому прежде чем тащить батарею автомобиля на зарядку, рекомендуется проверить ее.

Измерения проводятся, когда мотор авто не работает. Полностью заряженная батарея авто имеет плотность электролита от 1,27 до 1,29 г/см3 и напряжение на клеммах от 12,3 до 12,9 V. Когда в ней останется 70% заряда, плотность ее электролита будет от 1,23 до 1,25 г/см3, а напряжение от 12,0 до 12,1 V. Наполовину разряженный источник тока будет иметь плотность электролита от 1,16 до 1,18 г/см3 и покажет напряжение от 11,8 до 12,0 V. Полностью разряженная она будет иметь плотность от 1,11 до 1,13 г/см3, а напряжение упадет ниже 11 V.

Подготовка батареи к зарядке

Для того чтобы дома правильно зарядить АКБ следуйте таковой последовательности:

  1. Снимите аккумулятор с автомобиля.
  2. Очистите поверхность корпуса батареи от грязи и электролита. Для этого можно воспользоваться водным раствором обычной пищевой соды, приготовленного в соотношении 1 столовая ложка соды на стакан воды. Сода используется для нейтрализации электролита, который, как известно, состоит из серной кислоты, разбавленной дистиллированной водой.
  3. Очистите клеммы аккумулятора от окисла. Правильно делать это ножом или наждачной бумагой с крупным зерном абразива.
  4. Вытрете верхнюю плоскость корпуса аккумулятора.
  5. Выверните из аккумулятора пробки.
  6. Проверьте уровень электролита. При недостаточном уровне долейте в батарею дистиллированную воду, чтобы уровень электролита стал выше отметки минимально допустимого количества. Если ваш аккумулятор не имеет отметок уровня, сделайте так, чтобы поверхности электролита была на несколько миллиметров выше верхнего края пластин электродов.
  7. Соблюдая полярность, подключите выход зарядного устройства к клеммам аккумулятора.
  8. Включите зарядное устройство.
  9. Если вы пользуетесь неавтоматическим устройством, отрегулируйте выходные параметры зарядного устройства.

Методы заряда

Правильно заряжать аккумулятор можно тремя способами:

  1. При постоянной силе тока. Этот метод используется для уравнительной и для форсированной зарядки.
  2. При постоянном напряжении. Включает в себя 2 подвида – модифицированный заряд (немного уменьшающий силу тока в начале зарядки) и постоянная подзарядка.
  3. Автоматический (комбинированный). Происходит в 2 стадии. На первой идет заряд током постоянной силы равной 1/10 от номинальной емкости. После достижения напряжения батареи 14,4–14,8 V включается заряд при постоянном напряжении, при этом зарядный ток уменьшается из-за роста внутреннего сопротивления батареи. Этот метод избавлен от недостатков двух первых способов. Он поддерживает оптимальную скорость заряда, исключая превышения напряжения, ведущие к гидролизу и опасному газообразованию.

Два первых способа зарядки аккумулятора имеют как свои плюсы, так и минусы. Первый метод состоит в подключении АКБ к источнику электроэнергии с постоянной силой тока напряжением не выше 16,2 V. Силу тока при заряде в течение 20 часов можно вычислить, если емкость АКБ разделить на 20 часов. К примеру, на вашей машине установлена батарея емкостью 50 А-ч тогда 50 А-ч / 20 ч. = 2,5А. При 10 часовом заряде для определения силы тока заряда АКБ емкость делят на 10 часов. То есть, чтобы правильно заправить такую же батарею за 10 часов, нужен зарядный ток 5 А. Одно из важнейших преимуществ этого метода – это полный заряд батареи. Из недостатков можно отметить необходимость стабилизации силы тока, значительное выделение газов, и нагревание электролита.

Зарядку этим способом рекомендуется проводить в два этапа – сначала делать зарядный ток равный 1/10 от номинальной емкости, а после достижения напряжения одной банки 2,4 V уменьшать его в 2 раза. Окончание зарядки определяют по появлению интенсивного газообразованию – «кипению» электролита.

Альтернатива

Второй способ заключается в стабилизации напряжения зарядки, сила тока при этом меняется в зависимости от сопротивления батареи. Эта методика позволяет зарядить батарею до 85–90%. Преимущества метода:

  • быстрое приведение батареи в рабочее состояние;
  • большая часть энергии, потребляемая вначале процесса, тратится на восстановление активной массы пластин.

Основной недостаток – сильный нагрев электролита из-за большой сил тока в начале зарядки. Уравнительная зарядка предназначена для ликвидации последствий глубоких разрядов. Очень хорошо ликвидирует возрастающую сульфатацию электродов.

Форсированная методика применяется для быстрого восстановления рабочего состояния источника после глубокого разряда. Допускает возрастание тока в начале зарядки до 70% от величины номинальной емкости, но не долее получаса. Следующие 45 мин ток зарядки снижают до половины номинальной емкости. Еще 1,5 часа заряд идет током, составляющим 30% от номинальной емкости. Эта зарядка требует обязательного контроля температуры электролита. Если температура поднимется до 45 C, зарядку следует прекратить.

Применять метод форсированного заряда батареи следу как можно реже, так как его регулярное использование заметно сокращает срок ее службы.

О емкости АКБ

Среди владельцев авто бытует мнение о недопустимости установки на машину батареи с повышенной емкостью, так как при большей емкости автомобильная АКБ якобы не будет успевать заряжаться. Однако, количество энергии, затраченное на пуск двигателя авто, не зависит от емкости АКБ. Поэтому при исправном генераторе оно будет восполнено в АКБ большей и меньшей емкости за одно и то же время. Значит, установка на авто АКБ с емкостью большей рекомендованной не принесет вреда.

Зарядные устройства

Зарядное устройство (ЗУ) служит для заряда электрических аккумуляторов от сети переменного тока. Состоит ЗУ из преобразователя напряжения (трансформаторного или импульсного выпрямителя), стабилизатора напряжения, контроллера, регулирующего зарядный ток и иногда блока индикации, состоящего из стрелочных или светодиодных ампервольтметров. Различаются ЗУ типом заряжаемых аккумуляторов, их рабочим напряжением и емкостью.

Обозначение ЗУ для аккумуляторов автомобиля: X B/C, где X – название зарядного устройства, B – максимальная емкость заряжаемой батареи в Ампер-часах, C – максимальное рабочее напряжение заряжаемого аккумулятора в вольтах. Если у ЗУ значение B превышает 170 А-ч, то его можно использовать не только для зарядки, но и для помощи при пуске двигателя авто.

autolirika.ru

Как правильно зарядить автомобильный аккумулятор

Современный автомобиль оснащен сложными электронными устройствами, питаемыми от бортовой электрической сети автомобиля напряжением, как правило, 12 вольт. Питаются эти устройства от автомобильного аккумулятора «аккумуляторной батареи, АКБ», который при работе двигателя заряжается от электрического генератора. Двигатель же может быть запущен лишь электрическим стартером, приводимым в движение запасенной аккумулятором энергией.

При длительных простоях двигателя аккумулятор разряжается от работающих устройств либо в результате саморазряда, и пуск двигателя становится невозможным. Выходом из положения является пуск двигателя от пускового устройства либо зарядка аккумуляторной батареи от зарядного устройства. Немаловажное значение для этого имеет знание, как правильно зарядить аккумулятор автомобиля зарядным устройством.

Какие бывают аккумуляторные батареи

Аккумулятор вырабатывает электрическую энергию в результате химической реакции, происходящей между помещенными в электролит аккумуляторными пластинами.

АКБ бывают необслуживаемые и обслуживаемые. При связанных с зарядом и разрядом АКБ химических реакциях из электролита испаряется вода, поэтому необходимо периодически проверять уровень электролита, и при понижении уровня доливать дистиллированную воду.

Аккумуляторы AGM «аккумуляторы с абсорбирующими стеклянными матами» и гелевые – необслуживаемые. На автомобили, в зависимости от их назначения, могут устанавливаться следующие типы АКБ, характеристики которых сведены в таблицу



Типы зарядных устройств

Прежде заряда АКБ следует выбрать зарядное устройство «ЗУ», которым в дальнейшем предполагается пользоваться.

  • Предпусковые ЗУ. Самые простые, позволяют заряжать АКБ для восстановления ее электрической емкости. Заряжать АКБ можно как в отдельном помещении, так и не снимая с автомобиля «предварительно отсоединив АКБ от бортовой электросети автомобиля».
  • Зарядно-пусковые устройства «ЗПУ». Обеспечивают очень большой выходной ток, достаточный для работы стартера и пуска двигателя. Также позволяют заряжать АКБ.

Что необходимо знать о заряде АКБ

При регулярных поездках на автомобиле АКБ регулярно подзаряжается и находится в состоянии постоянной готовности. Но при длительных простоях автомобиля АКБ необходимо ежемесячно заряжать до полного восстановления емкости. Аккумулятор обладает следующими паспортными характеристиками, которые определяют режим зарядки АКБ:

  • Номинальное напряжение – для легкового автомобиля обычно составляет 12 В;
  • Электрическая емкость – обычно выбирается исходя из рабочей емкости двигателя в пределах 55-200 ампер-часов «Ач».

Напряжение ЗУ выбирается согласно номинальному напряжению АКБ, и должно быть несколько выше его для обеспечения необходимого зарядного тока.

Время полного заряда разряженной АКБ определяется ее электрической емкостью и током заряда. Чем выше ток, тем быстрее батарея заряжается, но одновременно возрастает ее износ, и прибегать к режиму ускоренного заряда следует лишь при крайней в том необходимости.

Нормальный зарядный ток АКБ составляет 10% от ее номинальной емкости. В качестве примера – при емкости батареи 66 Ач нормальный ток заряда составляет 0,1 х 66 = 6,6 А.

Подготовка АКБ к зарядке

Перед зарядкой АКБ следует тщательно изучить инструкцию к используемому ЗУ, где, помимо описания принципа действия и устройства ЗУ, содержатся сведения о том, как правильно заряжать аккумулятор автомобиля.

Прежде всего, осмотрите АКБ, проверьте уровень электролита в ней, целостность корпуса.

Степень разряда батареи можно оценить, замерив ее напряжение под нагрузкой нагрузочной вилкой. Напряжение на выводах полностью разряженной свинцово-кислотного аккумулятора с номинальным напряжением 12 В обычно не превышает 7,8 В. При разряженной на 50% батарее напряжение падает до 9 В.

Некоторые аккумуляторы снабжены цветовым индикатором разряда, установленным на крышке корпуса. Схема с пояснениями, как пользоваться индикатором, обычно наклеена вблизи индикатора.

При недостатке электролита следует долить до необходимого уровня дистиллированную воду. На крышке АКБ есть вентиляционное отверстие для выхода испарений при работе АКБ либо ее зарядке. Убедитесь, что вентиляционное отверстие не засорено.

Как правильно зарядить полностью разряженный автомобильный аккумулятор

Не следует заряжать аккумулятор в жилом помещении вследствие испарения во время зарядки электролита. Заряжать АКБ можно не снимая ее с автомобиля, либо в нежилом помещении.

Прежде всего, следует правильно, с соблюдением полярности, подключить батарею к ЗУ. При неправильном подключении, скорей всего, перегорят предохранители в ЗУ.

Используются два режима заряда АКБ:

  • с постоянством напряжения заряда «при этом меняется зарядный ток»;
  • с постоянством зарядного тока «при этом приходится менять напряжение заряда».

Способ заряда постоянным напряжением наиболее прост. Увеличивайте регулятором напряжение ЗУ, начиная с минимального напряжения, пока не установится зарядный ток, равный 10% емкости АКБ. В дальнейшем, вплоть до конца заряда, напряжение ЗУ не регулируется и остается неизменным. По мере заряда батареи ее напряжение повышается, и зарядный ток уменьшается.

При полном уменьшении тока заряда батарея считается заряженной «впрочем, полностью в таком режиме она не заряжается». Подобная зарядка занимает по времени 10-13 часов.

Под зарядом с постоянством тока понимается зарядка в 3 ступени, с меняющимися на каждой ступени зарядным током. Вначале выставляется ток заряда в 10% емкости АКБ «6,6 А в примере».

При заряде следует следить за напряжением аккумулятора в режиме заряда «это напряжение показывает вольтметр ЗУ».

По мере заряда напряжение будет возрастать, и при достижении значения 14 В следует уменьшить зарядный ток в 2 раза «до 3,3 А в примере» во избежание закипания электролита. При возрастании напряжения до 15 В следует понизить ток еще в 2 раза «до 1,6-1,7 А в примере». В этом режиме АКБ заряжается до полного ее заряда, что определяется по неизменности напряжения в течение часа.

Проверить, зарядился ли аккумулятор, можно, отключив его от ЗУ и проверив его работоспособность нагрузочной вилкой. Напряжение полностью заряженного аккумулятора АКБ под нагрузкой составляет 10,2 В «не ниже».

Также показателем работоспособности заряженного аккумулятора является возможность работы от него стартера с последующим пуском автомобильного двигателя.

Выводы

Даже обладающие начальными сведениями по электротехнике автолюбители зачастую сталкиваются с задачей, как правильно заряжать аккумулятор автомобильный. Прежде всего, следует решить, нужно ли вам пуско-зарядное устройство либо же достаточно простого зарядного устройства. После приобретения зарядного устройства следует определиться с предпочтительным способом заряда АКБ.

На выбор предоставляются форсированный режим заряда большим током, к которому следует прибегнуть лишь в случае крайней необходимости ускоренного заряда, либо один из двух более щадящих режимов заряда – с постоянством зарядного напряжения или трехступенчатый с постоянством зарядного тока на каждой из ступеней и необходимостью трехкратного регулирования напряжения заряда.

Вооруженные знанием, как правильно зарядить автомобильный аккумулятор, вы продлите срок его службы и будете всегда уверены в его готовности к работе.

Если статья была Вам полезна, можете поделиться материалом в социальных сетях:

rulikolesa.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
