расшифровка значков на приборной панели

Как известно, основным назначением панели приборов является информирование водителя о скорости движения при помощи спидометра, а также об оборотах двигателя посредством тахометра. Также водитель получает возможность постоянно следить за температурой двигателя и уровнем горючего в топливном баке. Это основные функции панели приборов, но далеко не все.

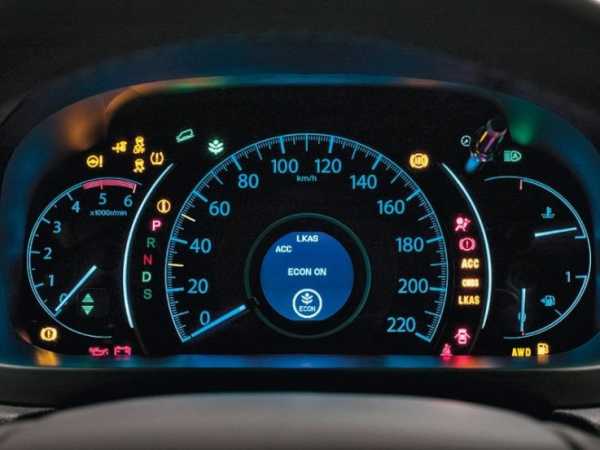

В современных авто приборная панель автомобиля в буквальном смысле является «информационным окном», благодаря которому можно получить информацию о состоянии и неисправностях важных узлов, агрегатов и систем, о включении и выключении различных режимов и функций, о необходимости сервисного обслуживания, о снижении уровня рабочих жидкостей и т.п. Фактически, контрольные лампы панели приборов в виде различных индикаторов, значков и пиктограмм всесторонне информируют водителя.

С учетом того, что современные авто отличаются сложным устройством, перед началом эксплуатации  важно знать, что означают значки на панели приборов автомобиля. Более того, машина может быть бензиновой или дизельной, с АКПП или МКПП, с минимальным или расширенным набором опций. Далее мы рассмотрим основные значки, что означают отдельные лампочки на панели приборов, а также о чем сигнализирует тот или иной индикатор.

Читайте в этой статье

Значки на панели автомобиля: обозначение

Начнем с того, что расшифровка значков на приборной панели может поставить в тупик даже опытного водителя. Отдельные значки расшифровать интуитивно удается далеко не всегда. Дело в том, что  разные автомобили могут иметь различное оснащение, также производители могут использовать разные значки в плане графического оформления для обозначения тех или иных функций, в целях предупреждения о поломке и т.д. При этом на практике основные обозначения зачастую одинаковы.

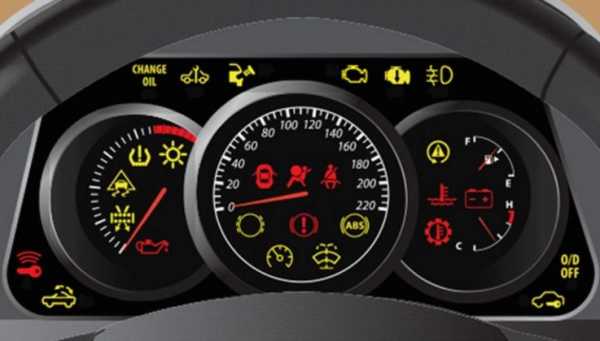

Прежде всего, индикация лампочек  и значков отличается по цвету. Все значки можно разделить на три основные группы: красные, желтые и зеленые. Такое деление по цвету не случайно. Красные значки привлекают внимание, обычно указывают на опасность, возможные проблемы при эксплуатации или возникающие аварийные неисправности.

При этом не всегда красный индикатор говорит о критичной поломке. Например, если включен стояночный тормоз, открыта дверь автомобиля, зафиксирован недостаточен уровень жидкости в бачке омывателя лобового стекла и т.п., соответствующий индикатор на многих авто горит красным. В этом случае вполне можно продолжать движение. Однако в других случаях отдельные значки указывают на то, что лучше отказаться от поездки на автомобиле.

Желтые значки и индикаторы указывают на неисправности или на то, что нужно произвести какие-либо действия с автомобилем (отключить или включить отдельную систему, провести техобслуживание и т.д.). Зеленые (иногда синие) индикаторы  информационные, говорят о том, что отдельные функции автомобиля находятся в активированном состоянии.  Далее мы рассмотрим основные индикаторы, а также что означает горящий значок на панели приборов автомобиля.

Основные индикаторы: обозначение символов на приборной панели

Как показывает практика, расшифровка значков на приборной панели в ряде случаев позволяет своевременно определить, что машина нуждается в обслуживании или возникли неисправности.

Также отключение/включение некоторых функций  обеспечивает возможность лучше адаптироваться к различным дорожным условиям, что позволяет эксплуатировать машину безопасно, без лишних нагрузок и преждевременного износа узлов, агрегатов и систем.

Информационные значки на панели приборов



  • Если горит значок машины с гаечным ключом (обычно желтого цвета), это указывает на проблемы с двигателем, КПП или датчиками ЭСУД. Автомобиль нуждается в диагностике и ремонте.
  • Значок машины с замком или восклицательным знаком красного цвета указывает на неполадки в штатной противоугонной системе. При этом если индикатор моргает, а сам авто закрыт, это указывает на то, что машина закрыта.

    Желтый индикатор автомобиля с восклицательным знаком информирует водителя авто с гибридным двигателем о том, что возникли проблемы с электроприводом. В этом случае авто нуждается в диагностике.

  • Значок машины с открытой дверью (красного цвета) горит в том случае, если дверь/багажник не закрыты или вышел из строя концевик двери или багажника.
  • Значок скользкой дороги может начать мигать в том случае, если система стабилизации курсовой устойчивости активировалась в целях предотвращения пробуксовки колес. Если же возле значка горит значок гаечного ключа, проблемы возникли с самой системой стабилизации.
  • Отдельно горящий значок гаечного ключа говорит о том, что пришло время провести ТО  автомобиля. После проведения обслуживания данное предупреждение нужно сбросить.
Значки предупреждения на панели приборов

  • Если горит значок руль, это говорит о необходимости уделить внимание системе рулевого управления. Когда руль горит желтым цветом, систему нужно адаптировать. В том случае, если значок руля на панели красный, это говорит о поломках гидроусилителя или электроусилителя руля. Такая неисправность требует диагностики и безотлагательного ремонта.
  • Значок машины с ключом зажигания в середине (значок иммобилайзера) обычно моргает в том случае, если машина закрыта. В случае, когда значок постоянно горит, это может указывать на то, что иммобилайзер отключен, нет возможности считывать метку с ключа зажигания или в противоугонной системе возникли неполадки.
  • Значок паркинга (P) в красном кружке или надпись «brake» горит, если затянут ручник или использован ножной стояночный тормоз. Также на авто с датчиком износа тормозных колодок этот значок указывает на их износ, низкий уровень тормозной жидкости и т.п. Также лампочка стояночного тормоза может гореть по причине поломок  соответствующих датчиков.

    В ситуации, когда загорелся значок охлаждающей жидкости, это может указывать на перегрев двигателя (красная лампочка в виде шкалы градусника). Если же загорелся желтый значок расширительного бачка с волнами, это обозначает снижение уровня охлаждающей жидкости. Также не следует исключать вероятность того, что датчик в расширительном бачке неисправен.

  • Часто на машинах горит значок омывателя ветрового стекла, что указывает на снижение уровня жидкости в бачке омывателя. Кстати, привычка лить воду или дешевые омывающие жидкости в систему, обычно становится причиной выхода из строя датчика уровня в бачке омывателя.
  • Постоянно горящая надпись ASR, восклицательный знак в треугольнике или скользящая машина на панели приборов указывает на то, что возникли проблемы с антипробусковочной системой (антибукс). С учетом того, что эта система тесно связана с ABS, неполадки могут быть связаны как с самой ASR, так и с ABS. Кстати, загорание значка ABS также говорит о неполадках или сбоях в системе ABS.
  • Значок, изображающий катализатор, обычно загорается в том случае, если катализатор перегрелся. Как правило, перегрев катализатор и другие проблемы с данным элементом приводят к тому, что машина «не едет», пропадает тяга, заметно увеличивается расход горючего. Также катализатор горит на приборной панели в том случае, если имеются проблемы с системой зажигания.
  • Обозначение в виде выхлопных газов из выхлопной трубы указывает на то, что имеются проблемы по лямбда зонду, нарушено смесеобразование или зажигание, неисправна система очистки выхлопа. В этом случае нужно сделать диагностику двигателя и его систем, так как игнорирование проблемы может вывести из строя дорогостоящий катализатор и другие элементы.
 Значки неисправности на приборной панели

  • Прежде всего, можно наблюдать значок аккумулятора на панели приборов. Если после запуска мотора значок не гаснет, это указывает на падение напряжения в бортовой сети. Обычно это связано с тем, что АКБ не заряжается от генератора. Машины с гибридным двигателем кроме значка аккумулятора могут иметь индикатор «MAIN» снизу.
  • Красная масленка с каплей или волнами снизу (значок давления масла в двигателе) указывает на то, что в двигателе упало давление масла. При этом после запуска ДВС значок может гореть несколько секунд (это норма), однако если он не тухнет, замечено его моргание или загорание во время движения, это указывает на то, что в системе смазки есть проблемы, упал уровень масла в двигателе и т.д. Также на разных авто индикатор масленки может иметь надиси min, oil level  т.п. Если машина оснащена отдельным датчиком уровня масла в двигателе, на панели может гореть обозначение L (низкий уровень масла) и H (высокий уровень масла).

    Значок подушки безопасности в виде человечка, пристегнутого ремнем, а также надпись AirBag на панели  указывает на то, что в системе безопасности авто есть проблемы, подушки безопасности при ДТП не сработают. Причин для такой неисправности может быть несколько, автомобиль нуждается в профессиональной диагностике.

  • Неисправности тормозной системы обычно отображаются в виде красного восклицательного знака в кружке. Этот значок зачастую говорит о том, что имеются серьезные проблемы с тормозами, уровень тормозной жидкости в системе понижен. На некоторых авто этот значок также может указывать на то, что колодки изношены или поднят ручник.
  • Красный треугольник с восклицательным знаком или восклицательный знак в желтом треугольнике имеют разные обозначения. Желтый предупреждает и говорит о том, что в электронной системе стабилизации есть неполадки. Красный привлекает внимание водителя, зачастую вместе с таким значком загорается еще один, более конкретно указывающий на проблему. Также в окне БК  на панели может всплывать расшифровка возникшей ошибки.
    Рекомендуем также прочитать статью о том, как расшифровать маркировку шин автомобиля. Из этой статьи вы узнаете о том, что означают цифры, значки и символы маркировки шин, как сделать расшифровку обозначений на покрышке и т.д.
  • Достаточно часто водители замечают, что горит значок АБС. Как правило, его загорание говорит о том, что неисправна система ABS, а также сама антиблокировочная система деактивирована. Если горит такой значок, нужно помнить, что при резком торможении колеса могут полностью заблокироваться, что приведет к потере контроля над авто, заносам при торможении и т.п.
  • Еще одной распространенной проблемой является загорание значка ESP. Этот значок может гореть все время или загораться с определенной периодичностью. На практике, горит ESP на приборной панели в том случае, если неисправен датчик угла поворота, сбои возникают в работе датчика включения стоп-сигнала, а также неисправен датчик давления тормозной системы.

    Чек двигателя (значок двигателя, check engine) может гореть постоянно после запуска двигателя. Как правило, это говорит о том, что в работе двигателя есть сбои и ошибки, неисправны электронные системы (например, система питания), зажигания и т.д. На многих авто горит чек на приборной панели в том случае, если необходимо провести компьютерную диагностику двигателя и его систем.

  • Значок в виде спирали на панели дизельного двигателя представляет собой значок свечей накала, который загорается при запуске и затем тухнет после того, как дизель прогреется и свечи накала отключатся. На некоторых дизелях также является аналогом «чека» на бензиновом моторе. Если двигатель работает нормально, в памяти электронного блока нет ошибок, значок-спираль на приборной панели дизельного автомобиля потухает. Наличие сбоев и ошибок приводит к тому, что индикатор горит постоянно даже после прогрева.

Что в итоге

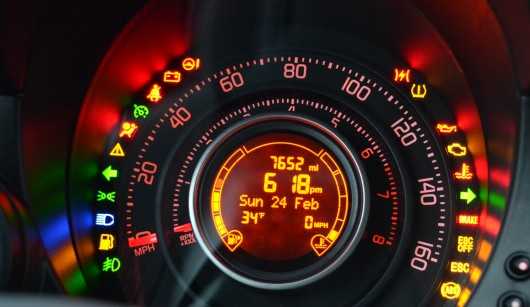

Как видно, приборная панель автомобиля содержит большое количество различных указателей, индикаторов и обозначений. Щиток приборов даже самого простого авто имеет основные индикаторы (температура двигателя, давление масла, затянутый ручник и т.д.).

Что касается более современных автомобилей с ЭСУД и большим количеством систем и опций, на приборную панель выносится огромное количество дополнительных значков. В ряде случаев, даже водитель с опытом не всегда может определить, что означает тот или иной значок и индикатор на панели приборов.

По этой причине, а также в целях упрощения взаимодействия, на машины последних поколений ставят бортовой компьютер, а приборная панель получает информационный дисплей. Наличие БК с экраном позволяет избавиться от необходимости использовать для индикации отдельные значки в виде символов и пиктограмм.

Фактически, экран бортового компьютера позволяет не только указывать на возникающую ошибку, но и сразу расшифровывать такую ошибку в текстовом виде, выводить информационные, предупреждающие сообщения и т.п.

Читайте также

krutimotor.ru

ОБОЗНАЧЕНИЕ ЗНАЧКОВ | сигналов 🛑 на панели приборов:❗️самый полный список индикаторов автомобиля с обозначениями

Лампа Что значит
Индикатор, сообщающий о том, что одна из дверей автомобиля или багажный отсек не заперты.
В бензобаке заканчивается горючее, требуется заправка.
Индикатор, свидетельствующий о необходимости добавления жидкости в бачок стеклоомывателя.
  Неисправность приводного устройства складкой крышки автомобиля. Код появляется только в машинах в кузове кабриолет.
  Такие символы, если они загорелись, актуальны для автомобилей, работающих с электронными ключами. Зеленый — ключ есть, красный — ключа нет.
Первый индикатор сообщает о том, что трансивер иммобилайзера определил электронный ключ в зоне действия антенны. Значок с молнией указывает на разряд элемента питания в брелоке, требуется замена батарейки.
  Данный индикатор свидетельствует о работе круиз-контроля. В том случае, если лампа мигает, то с системой что-то не в порядке.
Парктроник. Если значок загорелся зеленым — то все в порядке.

При появлении желтого индикатора рекомендуется произвести диагностику сенсоров парковочного радара, установленных в бамперах. Причина может быть связана с плохим контактом одного из датчиков.

Информационные символы систем мониторинга полосы движения транспортного средства. Их появление может сопровождаться работой зуммера. Желтый мигающий индикатор указывает на то, что машина уходит в сторону и водитель должен выровнять рядность передвижения.

Желтый значок, горящий постоянно, говорит о неисправности в работе одного из узлов. Зеленый индикатор сообщает о включении
этой системы.

Неисправность в работе системы Старт/Стоп, предназначенной для экономии горючего.
Значок появляется только в транспортных средствах, оснащенных передним и задним приводом. Его наличие сообщает о попытке перехода коробки передач на привод задних колес.
Трансмиссионный агрегат машины функционирует в режиме заднего привода. Но при необходимости может произойти автоматическая активация полного привода.
Включен режим экономии топлива.
Появление индикатора происходит при активации режима Эко Мод. Его включение позволяет сэкономить горючее при передвижении.
Активация режима производится только при движении автомобиля на
скользкой поверхности, по льду или снегу. Система включается автоматически для упрощения процесса передвижения. Если он появляется, то это говорит о том, что АКПП автоматически работает на повышенных передачах.
Такой значок может появиться только в авто, оборудованном умной системой. При появлении индикатора водителю предлагается совершить остановку и отдохнуть. Данный значок может сопровождаться женским голосом, который предложит автовладельцу выпить кофе.
Индикатор, сообщающий об опасности на пути в виде препятствия или движущегося транспортного средства. Появление этого значка возможно только на авто, оснащенных системой круиз-контроля, когда она активирована.
Символ включенной системы изменения высоты положения кузова. Появляется только при активации этого узла.
  Включено устройство обогрева заднего стекла.
Произошло включение тормозной системы автомобиля. Для отключения пользователь должен выжать педаль газа.
Индикаторы, указывающие на режим функционирования амортизаторов. Сообщают об активации комфортного или спортивного режима передвижения.
Индикатор системы пневматической подвески автомобиля. Его активация сообщает о максимальном положении кузова транспортного средства над поверхностью дороги.
  Бортовой компьютер зафиксировал неполадки в работе одного из узлов подвески.
Значок системы предупреждения столкновений. Активация значка сообщает о неисправностях в работе одного из узлов. Также причина появления может быть связана с загрязнением контроллеров.
Значок активации режима передвижения с подключенным прицепом.
Индикатор актуален для машин, оснащенных механической коробкой. Бортовой компьютер рекомендует сэкономить топливо, включив повышенную скорость.
Включен полный привод.
Активирован полный привод при движении на пониженной скорости.
Индикаторы появляются при блокировке дифференциала. Это требуется для улучшения проходимости транспортного средства при передвижении на полном приводе.
Индикатор, сообщающий о блокировке межколесного дифференциала задних колес.
Значок, сигнализирующий о деактивации полного привода. Если горит индикатор с гаечным ключом, это свидетельствует о проблемах в работе трансмиссии полного привода.
Появление этих индикаторов может сообщить о неполадках в
функционировании системы полного привода на автомобиле с запущенным мотором.
Также данные значки могут свидетельствовать о несовпадении диаметра колес, установленных на задней и передней оси. Часто ошибка появляется после «переобувки» автомобиля.
Неисправность в работе системы полного привода. Возможная причина может заключаться в перегреве дифференциала.
  Температура расходного материала в заднем дифференциале увеличена, водителю необходимо решить вопрос.
Значок, сообщающий о неисправностях в работе системы активного подруливания. Обычно индикатор появляется на авто с запущенным двигателем.
Значок некорректной работы или выхода из строя системы активного подруливания. Причина может быть вызвана неисправностью тормозов, подвески или системы управления силовым агрегатом.
Индикатор, сообщающий о попытке тронуться с места на повышенной скорости для передвижения по скользкому дорожному покрытию. Появляется только на авто, оснащенных автоматической трансмиссией.
  Такие символы появляются только на автомобилях, оборудованных вариаторной КПП. Лампочка может загореться только при включении зажигания, но пропадет после запуска мотора. Если при включении двигателя автомобиля она не погасла, то это говорит о неисправностях в работе вариатора.
  Некорректная работа системы управления. Чтобы избежать возможных проблем во время движения, необходимо произвести диагностику.
Значок переключения режимов Спорт, Снег, Комфорт и т.д. Может свидетельствовать об изменении настроек в работе подвески, силового агрегата или автоматической трансмиссии.
Включение режима «Power» на авто с автоматической коробкой передач,
предназначенного для задержки переключения трансмиссии на повышенную скорость. Это требуется для раскрутки силового агрегата, что позволяет добиться максимальной мощности мотора. На некоторых моделях машин появление этого значка связано с регулировкой в системе подачи горючего и подвески транспортного средства.

avtozam.com

Символы, значки, индикаторы и обозначения приборной панели автомобиля

Решил добавить все информацию  про символы, значки, индикаторы и обозначения приборной панели автомобиля.
Первые 3 фото — символы VW.
Следующие 13 фото — в принципе всё что есть из символов, значков и индикаторов на все авто.

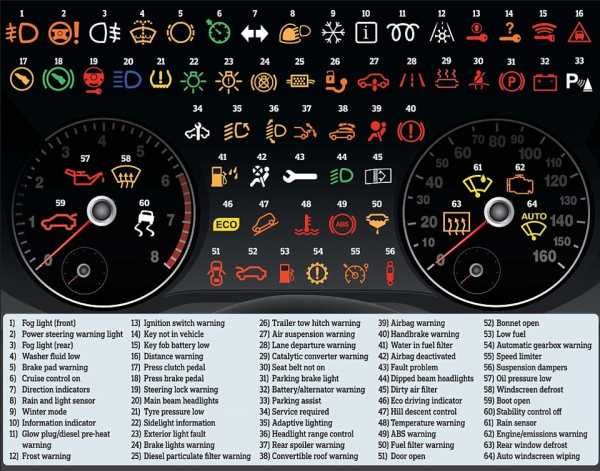

И в конце — так, на всякий случай, кое что на английском.

Буду рад если данный мой труд вам пригодится.



VW-1





VW-2





VW-3



auto.mirtesen.ru

Обозначение значков на панели приборов






















С появлением инжекторных автомобилей на панели приборов появилось множество обозначений. Если на них обращать внимание и знать, что говорят эти подсвечивающие значки на приборной панели, то можно продлить срок надежной эксплуатации автомобиля и обезопасить себя от поломок и лишних трат финансовых и временных ресурсов.

На каждой марке и модели значки свои, но алгоритм их действия и оповещения одинаковые, но необходимо изучить все обозначения значков на панели приборов и их расшифровку для своей марки и модели автомобиля.

Содержание статьи:

  1. Разделение значков по цвету
  2. Информационные значки
  3. Предупреждающие значки
  4. Значки оповещающие о поломке
  5. Примеры значков на приборной панели конкретных марок и моделей.

Разделение значков по цвету

Что говорит красный цвет? Известно уже большинству с детства, что красный цвет опасности. На приборе панелей красные индикаторы говорят о неисправности в работе той или иной системы и что нужно как можно быстрее устранить данную проблему.

Что говорит желтый цвет на значках? Желтый не так опасен как красный, но также он обозначает, что надо либо заехать в автосервис на техническое обслуживание, либо устранить возникшие предупреждающие знаки своими руками.

Что говорит зеленый цвет? Зеленый – это знак того, что все включенные функции исправно работают.



Информационные значки

Рассмотрим по порядку информационные значки с фото и описаниями.

Если загорелся такой желтый индикатор с изображением автомобиля с разводным ключом, то это означает, что есть какие-то неисправности в работе двигателя. Данный значок не показывает конкретно где искать причину, но, в основном, это бывает из-за сбоя в работе датчиков или что-то  с электроникой. В любом случае, лучше заехать в сервис к ребятам специалистам и сделать диагностику или же купить самому сканер и купить на нее расширенное программное обеспечение, как в сервисах.

Если включилось изображение красного автомобиля с красным замком и не мигает, то это означает, что неисправна штатная противоугонная система и машину нельзя будет завести. Этот значок должен мигать когда авто закрыто и означает, что автомобиль под защитой.

Если горит желтый автомобиль с желтым восклицательным знаком, то это означает, что неисправен электродвигатель. Этот значок есть в гибридных автомобилях. Также, как и в первом случае, придется ехать на диагностику.

Если загорелся красный значок с открытой дверью, то тут все понятно, какая-то дверь открыта или не до конца захлопнута, это может быть и дверь багажника. Если все двери плотно закрыты, то надо проверить концевики контактов проводов.

Если вы видите мигающий значок на котором изображен желтый автомобиль с заносом, то это тоже логически понятно, значит система стабилизации курсовой устойчивости определила, что машина движется по скользкой дороге и она включилась. Автоматически определив скользкую дорогу и активизировавшись, предотвращается пробуксовка колес за счет подтормаживания буксирующего колеса и снижается мощность мотора. При таком мигающем значке тревожиться не стоит, просто надо аккуратно проехать опасный участок дороги.

А если же рядом с этим мигающем значком появился нарисованный ключ, треугольник или значок заноса в перечеркнутом виде, то это означает, что система неисправна и требует ремонта.

Если появился значок желтого гаечного рожкового ключа, значит пора ехать на ТО (техническое обслуживание авто). Этот значок просто напоминает: “водитель, завези машину на ТО”. После прохождения обслуживания, значок сбрасывают.



Предупреждающие значки

Если активирован значок желтого руля, то надо обратить внимание на систему руля.

Если горит значок красного руля, то вышла из строя система ГУР (гидроусилитель руля) или ЭУР (электроусилитель руля), поэтому руль при таком значке крутится тяжелее.

Если светится желтый автомобиль с ключом замка зажигания, то это сработал датчик иммобилайзера. Он может и мигать и гореть. Знак иммобилайзера моргает при закрытом автомобиле. Индикатор красного автомобиля с белым ключом замка зажигания показывает, что противоугонная система работает.

Если значок иммобилайзера (или, как его еще называют, иммо) горит постоянно, значит иммо выключен.

Также горит значок, если не считывается метка с ключа.

И, третий случай, когда постоянно горит значок иммо, это неисправна система противоугона.

Если горит значок с изображением ручного тормоза, то это означает, что ручник поднят и активирован. А, если при неактивном ручном тормозе загорается значок стояночного тормоза, то надо обратить внимание, это либо говорит об износе тормозных колодок, либо о снижении уровня тормозной жидкости. Если на автомобиле установлен электронный тормоз и активируется данный значок, то это значит, что надо проверить датчик или концевики проводов.

Если загорелся значок на котором нарисована охлаждающая жидкость и градусник красного цвета, то это показывает, что перегрелся автомобиль, температура жидкости выше рабочей температуры. Например, перегревается мотор в случае, когда порвал ремень генератора. Также может быть, засорился радиатор и каналы. В этом случае придет делать полную промывку системы охлаждения двигателя, предварительно выбрав способ, потому что способов чем и как промывать много.

Если загорелся желтый значок бачонка с жидкость, значит надо долить уровень охлаждающей жидкости (тосол, антифриз), така уровень ниже нормы. Также может загореться этот знак при нормальном уровне жидкости, это значит, что застрял поплавок, его надо пошатать.

Если светится желтый значок лобового стекла с подающей на него жидкостью – это значит, что уровень жидкости в бачке омывателя ниже нормы, поплавок дает команду долить жидкость.

Если светится желтый значок восклицательного знака в треугольнике внутри круговой стрелки против часового движения или просто высвечивается надпись ASR, то это говорит о том, система антипробуксовочной системы (Анти Спин Регулэйшн) сработала совместно с датчиками системы АБС (анти блокировочная система). Если данный значок светится постоянно, то система ASR не работает.

Если высвечивается желтый значок с изображением выхлопной системы и над ней волнистые полоски, то это значит, что перегрелся катализаторный элемент в выхлопной системе. Признаком перегрева является уменьшение мощности двигателя. Перегрев катализаторного элемента может возникать не только если забились соты, но и, если есть неполадки в системе зажигания. Если катализатор совсем перестал работать, то уровень расхода топлива значительно увеличится.

Если активировался значок желтого глушителя с выхлопными газами, то, значит есть какая-либо неисправность в выхлопной системе. Также значок работающего глушителя может активироваться после заправки плохим некачественным топливом или есть ошибка по датчику лямбда зонда. Датчик регистрирует пробелы воспламенения смеси и из-за этого увеличивается уровень содержания вредных веществ в выхлопных газах, в следствии чего загорается индикатор с картинкой выхлопные газы. Возможно, этот значок будет загораться, если будут неправильно работать и стучат гидрокомпенсаторы.



Значки оповещающие о поломке

Если загорелся красный значок с изображением аккумуляторной батареи, то, значит не подается заряд от генератора на акб и идет резкий расход энергии из аккумулятора. Если автомобиль имеет электродвигатель, то есть, гибридный, то под этим значком пишется надпись “main” (главный).

Если светится знак кувшина с капающим маслом, то надо залить масло в мотор, так как уровень стал меньше нижней отметки на щупе. На некоторых марках авто значок уровня масла дополняется буквами L и H, которые говорят масло не хватает или в переизбытке. При пуске двигателя также загорается этот значок, потом он должен отключиться, если уровень масла и давление в норме.

Если высвечивается значок с изображением человека на сидении с пристегнутым ремнем безопасности и подушкой безопасности перед ним, то, бортовой мозг говорит, что в случае, не дай Бог, дтп, система безопасности Airbag не сработает. Кроме значка с человечком, может светиться только надпись SRS или Airbag.

Если горит восклицательный знак на панели приборов в кружочке и в скобках, то, как правило, причин может быть несколько. Вот причины, из-за которых может гореть красный восклицательный знак:

Если желтый восклицательный знак в треугольнике, то значит есть неполадки в электронной системе стабилизации. Если красный в треугольнике, то на панели приборов должен светится еще значок, говорящий о проблеме.

Если светится значок АБС, обычно это надпись ABS в кружочке и скобках, то, значит антиблокировочная система колес не работает. В этом случае движение можно продолжать, тормозная система работает в обычном режиме. Мы рассматривали подробнее тему почему загорается лампочка АБС.

Если подсвечивается надпись ESP, которая может или мигать, или гореть постоянно, то это означает, что есть проблемы в системе стабилизации. Включение ЕСП может быть вызвано поломкой датчика давления тормозной системы, поломкой датчика угла поворота или неисправностью датчика включения стоп сигнала.

Если светится значок в виде задвижки (красный или желтый ), то это изображен так двигатель, который также называют ЧЕК или Значок инжектора, то означает, что есть ошибки в работе двигателя автомобиля и, возможно, есть неисправности в работе электронной системе. В этом случае определить можно с помощью компьютерной диагностики в сервисе или, если есть сканер с программой, своими руками диагностировать. Причиной, например, может быть подсос воздуха в топливную систему через вакуум, из-за чего топливная смесь становится бедной и загорается чек/check.

На автомобилях с дизельными двигателями горит значок с изображение спирали, то же самое, что и ЧЕК на бензиновых, означает, что есть какие-то неисправности (если горит постоянно). Этот индикатор должен гаснуть, когда мотор нагреется и отключатся спирали накала.

Здесь представлены не все значки, но самые популярные, которые есть во многих марках машин. В комментариях можете указывать какие еще значки есть на панели приборов вашего авто.



Примеры значков на приборной панели конкретных марок и моделей.



Это может быть интересно:

autostuk.ru

Обозначение символов и лампочек на приборной панели автомобиля

Технологичность транспортных средств возрастает с каждым годом, а это означает, что количество датчиков и электроприборов постоянно увеличивается. Иногда бывает сложно понять, что означает тот или иной мигающий, светящийся индикатор на приборной панели автомобиля. Чтобы правильно истолковывать обозначение символов на приборной панели, необходимо как минимум знать значение цветов и их принадлежность к определённой категории.

Предназначение значков на приборной панели автомобиля

Сигнальных ламп предусмотрено в автомобилях достаточно много, они могут быть индивидуальными для определённых моделей машин и иметь специфические обозначения. О важности и необходимости значков можно узнать из инструкции по эксплуатации определённой модели марки. Например, если загорелся значок аккумулятора на панели приборов, то определить суть проблемы или оповещения будет несложно, а если это аббревиатуры букв, то тут без знаний не обойтись.

Обозначение индикаторов на панели приборов – это самый простой способ для водителя узнать о возможных поломках, или проблемах в работе автомобиля. Такие инструменты, как контрольные лампы, смогут своевременно предупредить автомобилиста о неполадках с тормозной системой, сбоях в работе двигателя, аккумулятора и прочих. С постоянным улучшением технологий количество символов стало расти, и внешний их стал более привлекательным и понятным. Однако запомнить их все под силу далеко не каждому.
Классификация обозначений значков на приборной панели по цветам

Первое, что следует знать о мигающих или светящихся лампочках – не все значки на приборной панели автомобиля могут свидетельствовать о критичной неисправности. Делится индикация машины на 3 основные группы в зависимости от цвета:

  • красные значки – предназначены оповещать об опасности. Любое из обозначений красного цвета призывает обратить внимание на поступающие сигналы бортового компьютера, чтобы в кратчайшие сроки устранить образовавшуюся неполадку. Не всегда красный цвет может быть критичным, с мигающим индикатором какое-то время можно двигаться, но делать это не желательно;
  • жёлтые значки – свидетельствуют о необходимости обслуживания или ремонта узла транспортного средства, механизма или другой составляющей. Жёлтые и оранжевые индикаторы – это обычно предупредительные символы, при их появлении желательно в короткие сроки обратиться на диагностику автомобиля;
  • зелёные значки – информационные и сообщают владельцу авто об активизации определённых сервисных функций. Они являются признаком нормального функционирования всего механизма автомобиля.

Теперь можно рассмотреть наиболее важные и часто возникающие символы, о значении которых нужно знать каждому водителю.

Информационные изображения: обозначение символов на приборной панели

Информационные символы необходимы для оповещения водителя о функционировании всех узлов и систем автомобиля. Благодаря их активации можно определить, какой именно части автомобиля нужно уделить особое внимание. Основные из них:

1.      Значки машины – их может быть несколько:

  • жёлтую машину с ключом можно трактовать так: загорелся значок двигателя на панели приборов. Это означает, что в машине имеются неисправности двигателя или сбои датчиков;
  • красная машина с замком – проблемы в работе встроенной противоугонной системы. При его включении завести машину не получится, но когда он мигает при закрытом транспортном средстве – это признак того, что система просто функционирует;
  • если на фоне автомобиля появился жёлтый восклицательный знак на панели приборов, то это значит, водителю необходимо проверить исправность электропривода.

2.      Символ открытой двери красной машины активируется при соответствующем действии. Но при закрытых дверях и багажнике его свечение говорит о проблемах с контактами проводов дверей.

3.      Символ скользкой дороги включается для предотвращения пробуксовки автомобиля на неустойчивом участке дороги. Символ несёт в себе негативную нагрузку лишь в том случае, если около него появляется треугольник, ключ или перечеркивание – неисправность стабилизационной системы.

4.      Изображение гаечного ключа появляется в момент необходимости проведения ТО автомобиля.

Читайте также:

Предупреждающие изображения

В их число входят такие световые индикаторы:

  • жёлтый руль – требует адаптации, если рядом с красным рулём загорелся восклицательный знак на панели приборов – возможен отказ системы ГУР или ЭУР;
  • иммобилайзер обычно должен моргать при закрытом автомобиле, символизируя исправную работу противоугонной системы;
  • ручник или буква Р в кругу и скобках способен загораться в случае, когда поднят рычаг ручного тормоза, в момент полного износа тормозных колодок или необходимости доливки тормозной жидкости;
  • изображение охлаждающей жидкости в разных вариациях может показывать определённые проблемы, например, перегрев при красном индикаторе с градусником, или низкий уровень при жёлтом бачке с волнами;
  • омыватель – изображение появляется при минимальном количестве жидкости в бачке омывателя стёкол или его несоответствии;
  • катализатор – жёлтый символ загорается при перегреве каталитического элемента, при этом можно ощутить снижение мощности двигателя. Расход же топлива возрастёт;
  • выхлопные газы – жёлтый значок дыма обозначает наличие неисправности в системе вывода выхлопных газов, также он появляется после неудачной заправки или ошибке по датчику лямбда зонда.

Обозначение значков на приборной панели – датчики неисправности

Существует отдельная категория символов – это знаки на приборной панели автомобиля, значение и сущность которых свидетельствует о неисправности того или иного элемента автомобиля. Наиболее часто возникают такие:

  1. Аккумулятор. Если горит значок аккумулятора на панели приборов, то это означает падение напряжения электросети, появление проблем с генератором или просто низкий заряд. В автомобилях с гибридным мотором горит аккумулятор на панели приборов в виде батарейки с надписью «MAIN» внизу.
  2. Маслёнка красного цвета – низкий уровень масла в двигателе. Если он загорается во время запуска двигателя или мигает в течение пути, то значит, существуют проблемы в системе смазки или давление масла упало.
  3. Подушка безопасности имеет три вариации: AIRBAG, SRS и символ красного пристёгнутого человека с кружком перед ним. Возникновением любого из них система оповещает автовладельца о неисправности системы безопасности и о том, что в случае аварии подушки не сработают.
  4. Восклицательный знак. Когда горит восклицательный знак на панели приборов в красном треугольнике (знак «внимание»), он оповещает водителя сопроводительным текстом о неполадке, в жёлтом – о неисправности в системе стабилизации. Восклицательный символ в красном кругу и скобках – проблемы с системой торможения.
  5. ABS символ может отображаться по-разному в зависимости от марки, но смысл всегда несёт один – неправильное функционирование антиблокировочной системы колёс.
  6. ESP – означает проблемы с системой стабилизации: либо вышел из строя датчик угла поворота, либо включения стоп-сигнала, либо давления тормозной системы.
  7. Двигатель – этот значок горит жёлтым светом при работе инжектора, показывает ошибки в работе двигателя, возможные неисправности.
  8. Свечи накала имеют символ спирали, который загорается на панелях дизельных авто и обозначает то же самое, что и «чек» на бензиновых машинах.

Специальные лампы и индикаторы на приборной панели автомобиля

Все лампочки, которые относятся к такому типу, обычно связаны с функциональностью авто. При включении определённой функции, индикаторы будут гореть зелёным цветом, в случае наличия проблем цвет будет жёлтым или красным. Расшифровка некоторых из них:

На самом же деле всевозможных символов существует намного больше. Со временем каждый автолюбитель научится интуитивно распознавать большинство из них.



jeepclubspb.ru

о чем говорит ваш автомобиль

Содержание статьи:

Здравствуйте, дорогие друзья! Все ли мы знаем про свой автомобиль? Ведь на самом деле это сложный механизм, который многие иногда считают даже одушевленным. Ну не зря же автовладельцы дают своим четырехколесным коням ласковые имена. А когда возникают проблемы с зажиганием или другими системами, просят не капризничать.

Шутки шутками, но машина способна сама сообщить своему владельцу, что у нее возникли те или иные проблемы. Это крайне удобно, поскольку водитель сразу понимает, на какую именно систему или агрегат обратить внимание.

Здесь главное понимать, что именно подсказывает автомобиль. Для этого предусмотрен полный набор контрольных ламп, которыми буквально усеяна приборная панель. В некоторых случаях расшифровка не сулит ничего плохого и опасного. В других ситуациях нужно оперативно начать решать проблему, о которой сигнализирует машина.

Лампа, какого ты цвета

Для начала запомните, что каждый автомобиль имеет свои особенности и графические решения при отображении одинаковых неисправностей. Потому основным помощником будет именно руководство по эксплуатации для вашей конкретной машины.

Ведь в распоряжении у водителя могут быть самые разные авто:

  • Тойота Камри;
  • Volkswagen Passat;
  • Opel Vectra C;
  • БМВ е60;
  • БМВ е90;
  • Лада Приора;
  • Лада Гранта;
  • Газель;
  • ВАЗ 2114;
  • Киа Рио;
  • Рено Дастер и пр.

Прежде чем приступать к эксплуатации машины, каждый грамотный автовладелец проходится по основным позициям в руководстве. Из него он получает наиболее важную информацию, которая понадобится при езде и для контроля за состоянием автомобиля.

И первым делом следует обратить внимание на то, каким именно цветом горят те или иные сигнальные лампы. Просто некоторые начинают паниковать при любых лампочках, вне зависимости от их окраса.

Не спешите с выводами, поскольку по факту ничего страшного может и не быть. Просто это стандартные сервисные сигналы, которые в определенный момент автоматически гаснут и зажигаются.

Все обозначения можно разделить по цвету. Их на современных автомобилях три:

  • Красные. Это говорит о том, что есть какая-то опасность. Потому если вы видите знак красного цвета, обратите на него внимание и сделайте все, чтобы значок погас. Иногда проблемы не особо критичные. Опять же, руководство по эксплуатации вам в помощь;
  • Желтые. Они сообщают о факте наличия неисправности, либо необходимости выполнять определенные действия с машиной в плане управления или сервисного обслуживания;
  • Зеленые. Это сервисные функции, которые активируются, и при этом зажигаются лампы зеленого цвета. Наиболее безопасные, потому из-за них переживать точно не придется.

В зависимости от автомобиля, количество значков, как и их графический внешний вид, могут отличаться. Потому это скорее общая инструкция, которая поможет вам ориентироваться в наиболее расп

pricep-vlg.ru

Обозначение значков на приборной панели: 10 групп символов

Содержание статьи

Конструкция современного автомобиля представлена комплексом сложнейших дизайнерских, конструкторских и технологических решений. Благодаря электронному оборудованию управление стало более простым и комфортным, а информация о состоянии всех узлов выводится на панель бортового компьютера. Количество значков постоянно увеличивается, что превращается в настоящую информационную атаку для водителя.

Запомнить обозначение символов на приборной панели становится всё сложнее, и если мануал по вашему автомобилю не всегда под рукой, представленные далее расшифровки символов и индикаторов позволят своевременно понять, что происходит, нужно ли что-то предпринимать.

Дополнительно рекомендуем прочитать статью, которая целиком и полностью посвящена расшифровке цифр и букв на шинах.

Классификация по цвету

Загорающиеся под значками лампочки принято классифицировать по цвету на три категории.

  1. Красный цвет загорается зачастую в случае серьёзных неисправностей или проблем с безопасностью. Также это может быть напоминание, например, о включении стояночного тормоза.
  2. Жёлтый или оранжевый цвет сигнализирует о необходимости ремонта или обслуживания определённого механизма или узла.
  3. Синие и зелёные символы считаются информационными и свидетельствуют об оптимальной работе системы.

Информационные значки

Информационные значки на приборной панели автомобиля расшифровываются следующим образом.

  1. Ключ на фоне автомобиля свидетельствует о проблеме в электронной части трансмиссии или в работе датчика двигателя. Диагностика обязательна.
  2. Автомобиль и замок в красном цвете свидетельствуют о неполадках в работе противоугонной системы. В такой ситуации не получится завести авто. Если же машина закрыта и значок мигает, то всё в порядке.
  3. Восклицательный знак на фоне автомобиле в жёлтом цвете свидетельствует о проблемах с электроприводом гибридного авто. Ошибку можно сбросить путём скидывания клеммы АКБ, но проблема не будет решена, пока водитель не проведёт диагностику.
  4. В нормальной ситуации красный значок с открытой дверью загорается, если дверь или багажник не заперт. Если данный индикатор отображается, когда в машине всё закрыто, проблему нужно искать в контактах провода дверей.

Если начал мигать знак, обозначающий скользкую дорогу, то курсовая устойчивость участка такого пути была обнаружена системой стабилизации. Функция была активирована для подтормаживания буксующего колеса и снижения мощности двигателя с целью предотвращения пробуксовки. Системы в такой ситуации работает исправно и причины для беспокойства отсутствуют.

О неисправности системы стабилизации свидетельствует дополнительные перечёркнутый значок заноса, треугольник или ключ возле знака скользкой дороги.

Изображение жёлтого гаечного ключа на табло свидетельствует о необходимости технического обслуживания. После проведения ТО индикатор можно сбрасывать.

Предупреждающие значки

Также приборная панель автомобиля оснащена индикаторами, которые выполняют предупреждающую функцию.

Изображение руля может быть в красном или жёлтом цвете. Красный руль с восклицательным знаком указывает на отказ системы ЭУР или ГУР. В такой ситуации рулевое колесо, скорее всего, сложно поддаётся поворачиванию. Если индикатор жёлтый, возникла необходимость в адаптации.

Мигание изображения иммобилайзера указывает на работу противоугонной системы при закрытой машине. Если индикатор горит постоянно, причин может быть три: неисправность противоугонной системы, метка с ключа не считывается, иммобилайзер не активирован.

В нормальной ситуации знак ручника загорается при поднятии рычага ручного тормоза. Однако индикатор также может указывать на необходимость заменить или долить тормозную жидкость. Ещё такой индикатор указывает на износ тормозных колодок. Если ручник электронный, лампочка может указывать на проблему с датчиком или концевиком.

Для отображения охлаждающей жидкости существует несколько значков, и определять проблему необходимо по одному из загоревшихся. Жёлтый бачок с волнами указывает на пониженный уровень жидкости в системе или на проблему с поплавком либо датчиком. Красная лампочка со шкалой градусника свидетельствует о повышении температуры в охлаждающей системе двигателя.

Значок омывателя указывает на засорение датчика уровня, недостаток жидкости для омывания в бачке или несоответствие её спецификации.

Anti-Spin Regulation – индикатор антипробуксовочной системы. Постоянная активность такой лампочки указывает на то, что система не работает. Этот значок имеет разные изображения на разных транспортных средствах, но чаще всего это надпись ASR или треугольник с восклицательным знаком внутри и стрелкой вокруг. Также это может быть изображение автомобиля на скользкой дороге.

Загорание индикатора катализатора указывает на перегрев каталитического элемента. Мощность двигателя, при этом, резко снижается.

Индикатор выхлопных газов свидетельствует об ошибке по датчику лямбда-зонда, плохой заправке или проблеме в системе очистки выхлопных газов. Загорание данного значка на панели приборов не относится к разряду критичных проблем, но выполнение диагностики является обязательной мерой.

Индикаторы неисправностей

Индикаторы, загорание которых свидетельствует о неисправностях, принято расшифровывать следующим образом.

Падение напряжения в бортовой сети провоцирует загорание значка аккумулятора.

О низком уровне масла в двигателе свидетельствует красный знак маслёнки. Загораться он может как во время движения, так и при запуске двигателя. Дополнительные буквы L и H указывают сответственно на низкий и высокий уровень масла. На приборных панелях разных машин маслёнка может быть с каплей или волнами внизу, а также жёлтыми надписями min, senso, oil level.

Обозначение значков на приборной панели в данном случае единое, а сами они могут отображаться по-разному: человек, пристёгнутый ремнем безопасности с красным кружком впереди него или алые надписи SRS и AIRBAG. Система пассивной безопасности в такой ситуации дала сбой и воздушные подушки не сработают, если вы попадёте в ДТП.

Красный восклицательный знак, заключённый в круг, указывает на проблемы в тормозной системе. Диагностика должна быть немедленной, движение продолжать нельзя. Причина проблемы может заключаться в снижении уровня тормозной жидкости, износе тормозных колодок или поднятом ручнике.

Знак «внимание» жёлтого цвета сообщает о неисправности в работе электронной системы стабилизации. Красный цвет знака является предупредительным и чаще всего такой индикатор сопровождается текстовым пояснением.

Значок АБС указывает на проблемы в работе антиблокировочной системы колёс. Водитель может продолжить движение, но при необходимости система не сработает, и тормоза будут работать как обычно.

Загорание значка ESP может быть как постоянным, так и периодическим. Речь идёт о неисправностях в системе стабилизации, которые могут быть представлены тремя вариантами:

  • износ датчика включения стоп-сигнала;
  • выход из строя датчика угла;
  • поломка датчика давления тормозной системы.

Во время работы двигателя может загораться значок инжектора или check, который указывает о неисправности электронной системы двигателя или ошибках в его работе.

Компьютерная или самодиагностика позволит определить точную причину.

Знак свечей накала является аналогом предыдущего индикатора для дизельного автомобиля. Если ошибки отсутствуют, после прогрева двигателя значок должен погаснуть.

Лампы систем управления и контроля

Далее рассмотрим, какую информацию могут нести контрольные лампы панели приборов и индикаторы систем управления. Наиболее распространенные символы, которые указывает на работу антипробуксовочной системы. Зелёный цвет сообщает о нормальной работе, жёлтый – о неполадках:

  • индикаторы определяют, как двигаться – на подъёме или спуске;
  • индикатор поворота, встречается только в полноприводных автомобилях;
  • включение системы помощи при аварийном торможении;
  • система кинетической стабилизации подвески работает неправильно.

Индикаторы системы устойчивости

Значки системы устойчивости расшифровываются следующим образом:

  • система стабилизации машины отключена;
  • один из узлов антипробуксовочной системы работает некорректно;
  • некорректная работа или поломка в системе противоскольжения;
  • система противоскольжения работает без помех, и автомобиль движется по скользкой дороге.

Специальные индикаторы

Специальные индикаторы связаны с функциональными особенностями автомобиля. Зелёный цвет указывает на активность определённой функции. О наличии проблем сигнализирует жёлтый и красный цвет.

  1. Двигатель необходимо продиагностировать для определения проблем с мощностью.
  2. Символика актуальна для машин с электронными ключами. Красный указывает на отсутствие ключа, при зелёном индикаторе он есть.
  3. Возникла необходимость в смене батарейки ключа.
  4. Если лампочка горит постоянно, система круиз-контроля работает в оптимальном режиме. Мигание индикатора свидетельствует о проблемах.
  5. Зелёный цвет парктроника указывает на его нормальную работу, жёлтый – на неполадки.
  6. Значок указывает на автоматическую работу АКПП на повышенных передачах. Индикатор встречается в машинах с автоматической трансмиссией.
  7. Индикатор указывает на включение устройства обогрева заднего стекла.
  8. Наличие неполадок в работе определённого узла подвески.
  9. Значок встречается в машинах с ручной коробкой передач, означает рекомендацию к повышению скорости с целью экономии топлива.
  10. Включение четырёх ведущих колёс.
  11. Блокировка устройства центрального дифференциала.
  12. Встречается в полноприводных машинах, означает невозможность включения режима полного привода.
  13. Увеличение температуры расходного материала заднего дифференциала.
  14. Символ характерен для авто с вариаторной КПП. Указывает на проблемы в работе вариатора, если горит постоянно и не гаснет после включения двигателя.
  15. Система управления работает некорректно.

:

Индикаторы гибридных авто и электромобилей

К индикаторам таких авто относятся:

  • неисправность батареи контура высокого напряжения или главной батареи;
  • неисправность электропривода;
  • высоковольтная батарея работает на низком заряде;
  • необходимость подзарядит батарею;
  • существенное снижение мощности;
  • значки, указывающие на то, что батареи заряжаются;
  • пребывание автомобиля в режиме движения на электротяге;
  • машина готова к движению;
  • неисправность системы внешнего звукового предупреждения пешеходов о приближении машины.

Красный указывает на критическую проблему в электромобиле, движение желательно прекратить. Мощность может быть понижена, активируется аварийный режим. При жёлтом индикаторе проблема некритическая.

Индикаторы дизельных авто

Приборная панель дизельных автомобилей оснащена дополнительными индикаторами, которые имеют следующую интерпретацию:

  • необходимо заменить сажевый фильтр;
  • каталитическая реакция очистки отработавших газов требует добавления жидкости;
  • избыточный уровень эмиссии в системе очистки выхлопных газов;
  • в топливе присутствует вода или система его очистки требует сервисного обслуживания;
  • система электронного управления впрыска топлива работает со сбоями;
  • электронные системы управления двигателя нуждаются в ремонте или в топливе присутствует вода;
  • необходимость замены ГРМ.

Значки внешних световых приборов

К значкам внешних световых приборов относятся следующие символы.

  1. Включённое наружное освещение.
  2. Одна из наружных ламп не работает.
  3. Дальний свет включён.
  4. Активация системы автоматического переключения дальнего и ближнего света.
  5. Система автоматической регулировки угла наклона света фар нуждается в ремонте.
  6. Отключение системы адаптивных фар. Неисправность системы при мигании индикатора.
  7. Активация системы автовключения ближнего света.
  8. Одна или несколько ламп стоп-сигнала перегорели.
  9. Включение габаритных огней.
  10. Включение противотуманных фар.
  11. Включение задних противотуманных фар.
  12. Активирована аварийная сигнализация или сигнал поворота.

Выводы

Значков на приборной панели действительно много и запомнить все значения достаточно сложно, но изображения зачастую интуитивно понятны. К тому же распределение индикаторов по цветам позволяет определить, как срочно необходимо решать проблему. При загорании одного из красных индикаторов воздержитесь от использования авто, пока не проведёте техническое обслуживание.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
