Охлаждение АКПП | Система охлаждения коробки автомат

Автоматические коробки используют принцип гидравлики и работают со специальными гидравлическими смазывающими жидкостями. Подвижные детали и многочисленные шестерёнки внутри коробки передач находится в постоянном движении, что неизменно приводит к росту температуры.



Принцип работы

Без качественного охлаждения и смазки эксплуатация автоматических коробок передач невозможна. Современные автомобили подразумевают использование двигателя и трансмиссии в максимально жёстком режиме. Именно поэтому в них используются эффективные системы охлаждения, которые позволяют одновременно смазывать и охлаждать подвижные элементы коробки передач. В качестве рабочей жидкости в автоматических коробках передач используется специальная гидравлическая среда, получившая название ATF. Так как сама коробка передач представляет собой сложный элемент, требования к рабочей жидкости возрастают в сравнении с обычными гидравлическими и механическими агрегатами. Для смазки и охлаждения используется жидкость АТФ. Качественная трансмиссионная жидкость должна не только быстро выходить на рабочую температуру, но и не терять своих свойств при экстремально высоких температурах. Именно поэтому обычные моторные масла для смазки и охлаждения двигателя использовать запрещается.



Из чего состоит система охлаждения коробки автомат

Принудительная система охлаждения акпп состоит из специального насоса, который создает давление в системе и перекачивает  трансмиссионную гидравлическую жидкость от подвижных частей коробки в  специальный маслоприемник. Располагается такой маслоприемник в поддоне автоматической коробки передач или же в радиаторе автомобиля, что позволяет эффективно охлаждать рабочую жидкость. За очистку трансмиссионной охлаждающей жидкости отвечает фильтр, состоящий из мелкоячеистой металлической сетки или синтетического материала. В процесс эксплуатации охлаждающая жидкость теряет свои свойства, что и вынуждает проводить её замену каждые 50-60 тысяч километров пробега. Также рекомендуется проводить замену фильтрующих элементов трансмиссионной жидкости каждые 25.000 километров.





Теплообменник

Конструкция теплообменника  для трансмиссионной жидкости может различаться в зависимости от конкретной модели автоматической коробки передач. В большинстве моделей теплообменник автоматической коробки передач располагается в корпусе радиатора двигателя. Подобная конструкция системы охлаждения коробки передач позволяет существенно упростить и повысить эффективность охлаждения трансмиссии. Отдельные модели используют увеличенные теплообменники, которые необходимы для обслуживания автоматических коробок передач с увеличенным количеством шестерёнок. Такие коробки передач предназначается в большей степени для мощных дизельных автомобилей, имеющих увеличенный крутящий момент.

Теплообменник АКПП



Автовладелец должен пристально следить за техническим состоянием системы охлаждения коробки передач. Загрязненный теплообменник может привести к существенному ухудшению эффективности охлаждения рабочей жидкости, а наличие загрязнений внутри корпуса теплообменника приведёт к падению давления внутри системы охлаждения. Именно поэтому рекомендуется не только производить регулярную замену смазывающей гидравлической жидкости в коробке передач, но и выполнять механическую очистку радиатора с теплообменником системы охлаждения. Последняя достаточно часто забивается грязью и пухом. Как результат эффективность охлаждения существенно уменьшается.



Проверка патрубков системы охлаждения

Не лишним будет при проведении сервисных работ проверить состояние патрубков системы охлаждения коробки передач. В процессе эксплуатации автомобиля такие патрубки могут терять свою эластичность и покрываться слоем отложений. Рекомендуется заменять патрубки системы охлаждения автоматических трансмиссий спустя 100 – 150 тысяч километров пробега. Тем самым вы сможете защитить себя от подтёков охлаждающей трансмиссионной жидкости, которые могут возникать при нарушении герметичности магистрали системы охлаждения.



Засорение теплообменника

При засорении теплообменника могут появляться остальные проблемы с работой гидротрансформатора. Появляется это в проблемах с переключением передач. Отмечается частичная  или же полная блокировка работы гидротрансформатора. В данном случае автомобиль при смене режимов работы коробки передач управляющая автоматика будет глушить двигатель. В процессе эксплуатации автоматической коробки передач в охлаждающей жидкости скапливаются продукты износа, что в свою очередь может привести к заклиниванию клапана магистрали охлаждения. В данном случае риск выхода из строя автоматической коробки передач по причине перегрева возрастает. Именно поэтому необходимо следить за состоянием клапана и качеством охлаждающей жидкости.



Как чистить теплообменник?

Очистка теплообменника и замена охлаждающей жидкости не представляет какой-либо сложности. При должном опыте работы и при наличии специального оборудования вы с лёгкостью сможете провести очистку теплообменника самостоятельно. Вам необходимо отключить магистраль от системы охлаждения автоматической коробки передач. Трубка охлаждения акпп может быть отключена только на неработающей машине. К патрубкам радиатора подключаются шланги от аппаратуры очистки. Через теплообменник специальным аппаратом под высоким давлением пропускается активная жидкость, которая позволяет вымывать из теплообменника продукты износа, шлаковые отложения, сгустки старого масла. После этого вам необходимо отключить аппарат очистки и подключить к патрубкам теплообменника воздушный компрессор. Под высоким давлением теплообменник просушивается, после чего его можно подключать к системе охлаждения автоматической коробки передач.





Замена трансмиссионной жидкости

Не забывайте также о необходимости смены охлаждающей трансмиссионной жидкости в коробке передач. Выполнить эту процедуру не составит какого-либо труда. Вам необходимо загнать машину на яму или эстакаду, после чего дождаться охлаждения масла в коробке. В большинстве случаев  данная  работа выполняется на утро после эксплуатации авто. Открутите специальный болт, распложенный в поддоне картера коробки передач. Дождитесь полного стекания трансмиссионной жидкости. Также вам необходимо отсоединить патрубки, идущие в радиатор охлаждения акпп. Сливаем всю жидкость с патрубков и теплообменника. После этого закручиваем  сливное отверстие, добавляем масло в коробку до максимального уровня, после чего заводим автомобиль. Необходимо дать машине поработать несколько минут, после чего дождаться охлаждения трансмиссионной жидкости и долить её до необходимого уровня. Данная работа может быть проведена как самостоятельно, так и силами специалистов из ремонтных мастерских. Подробнее читайте в статье «Как заменить масло в АКПП самостоятельно».



Замена масла в автоматической коробке передач



Эффективность охлаждения коробки передач во многом зависит от качества используемых трансмиссионных жидкостей. Именно поэтому не следует экономить на качестве материала и использовать не оригинальные рабочие жидкости. Каждый производитель автомобиля в сервисной документации рекомендуете или иные трансмиссионные жидкости. Лишь использование качественных технических жидкостей позволит вам обеспечить беспроблемность использования вашего автомобиля.

akpphelp.ru

Дополнительное охлаждение АКПП |

Надежность АКПП обусловлена, во многом, продуманной системой ее охлаждения. Самые надежные трансмиссии те, у кого с завода уже стоит дополнительное охлаждение. Показательный пример — линейка Toyota Land Cruiser. Немецкие производители к этому пока только еще приходят.

Основные компоненты

Для установки дополнительного охлаждения требуются: радиаторы, переходники, шланги, термостаты.

Переходники (либо тройники) необходимы для трансмиссий, оборудованных теплообменником. Это позволяет «запитаться» от коробки, чтобы пустить масло на радиатор.

Переходники (тройники)

Шланги (патрубки) требуются для подачи трансмиссионной жидкости на радиатор.

Шланг для патрубков охлаждения АКПП

При установке радиаторов производства Hayden наш техцентр не применяет шлангов, входящих в комплект. Особого доверия к ним нет. Мы закупаем свои проверенные патрубки.

То же самое касается и штатных хомутов, поставляемых к радиаторам Hayden – мы перестраховываемся и устанавливаем хомуты другого производителя.

Патрубки и хомуты из комплекта радиатора Hayden

Подобные опасения небеспочвенны – если оборвет, либо лопнет шланг, то из трансмиссии выгонит все масло. Тогда коробка «обречена» на перегрев и полный выход из строя.

Радиаторы по составу алюминиевые. Самые большие  5-секционные. Далее по уменьшению идут 4-3-2-секционные радиаторы. В зависимости от автомобиля подбирается их размер. Также можно комбинировать охлаждение из нескольких радиаторов, например 5-ти и 2-х секционный и т.д. Исходить надо из самого автомобиля и испытываемых нагрузок на трансмиссию.

Помимо Hayden применяются изделия других производителей, если требуется, например, радиатор более мощный с точки зрения теплоотведения (например, медный). Широкое использование именно Hayden обусловлено невысокой ценой и приемлемым качеством.

Радиатор Hayden

Применяемость дополнительного охлаждения АКПП.

Процедура применяется абсолютно для всех автомобилей, оснащенных коробкой-автомат. Единственное ограничение, это наличие переходников на патрубки. Для редких моделей автомобилей переходников может просто не быть.

Основное распространение дополнительное охлаждение АКПП получило на трансмиссии 09G.  На них установлен теплообменник, который убирается и на его место ставится переходник. К переходнику подводятся патрубки, идущие к радиатору.

Переходники на АКПП 09G

4 собственных переходника применяются для вариаторов Jatco (Nissan). Разные теплообменники – разные переходники.

У роботизированных трансмиссий Powershift и DSG  теплообменника нет, либо охлаждение выведено на основной радиатор охлаждения ДВС.  Если коробка-робот имеет отдельную емкость для мехатроника и механической части – смысла устанавливать дополнительное охлаждение нет никакого.  Если же сцепление и мехатроник находятся в одной масляной ванне, тогда поставить допохлаждение можно.



Нужно ли ставить термостат на АКПП?

Об этом спрашивают многие автовладельцы.  Наш техцентр категорически против установки термостатов и всегда старается убедить клиентов против такой установки. Если клиент настаивает – монтаж термостата будет производиться под ответственность самого клиента на его страх и риск.

Термостат работает следующим образом. При запуске автомобиля и холодной АКПП термостат закрыт. При движении автомобиля и постепенном прогреве коробки термостат открывается и подает масло на радиатор. Если термостат заклинил в закрытом положении,  на радиатор масло не идет – происходит перегрев АКПП. Как правило, термостаты  заклинивают в закрытом положении.

Когда ломается термостат на охлаждение ДВС, это становится сразу видно по показаниям температуры двигателя на панели приборов, а также по долгому прогреву автомобиля. Поломку термостата на АКПП Вы никак не определите! Каких-либо датчиков температуры у трансмиссий нет. Исключение – небольшая часть роботизированных трансмиссий.

Если термостат заклинил – подача масла на радиатор отсутствует. Коробка начинает жутко перегреваться. В результате – капитальный ремонт АКПП. А когда этот термостат сломается, никто не знает. Большинство производителей термостатов – это Китай.

Таким образом, благими намерениями установки охлаждения АКПП с термостатом можно только навредить!

Обслуживание системы охлаждения АКПП.

Средний срок службы дополнительного охлаждения  — около 5 лет. Потом могут появляться подтеки на стыках в месте крепления патрубков. Соединения контура охлаждения утрачивают герметичность.  В этом случае, можно либо переобжать, либо вовсе заменить шланг.

В системе охлаждения АКПП – очень большое давление. Если, что называется, «рванет» – за несколько минут выйдет все масло. Поэтому периодически следует осуществлять визуальный контроль за шлангами и радиаторами охлаждения АКПП на предмет течи. Также каждые 5-6 лет следует обновлять радиаторы и патрубки. Как, собственно, и на обычные радиаторы автомобиля.

Для профилактики можно каждые 2 года демонтировать и промыть радиатор охлаждения АКПП.



Поможет ли установка допохлаждения устранить неисправность АКПП?

В большинстве случаев, это не поможет избавиться от имеющихся неполадок по коробке. Если есть рывки/пинки при переключении, скорее всего потребуется ремонт мехатроника/гидроблока. И наличие дополнительного охлаждения уже для отремонтированного гидроблока будет несомненным плюсом.

В условиях пробок АКПП нагревается до 110-120 градусов Цельсия. Наличие дополнительного охлаждения понизит данную температуру до 90-100 градусов. То есть охлаждение снимает с трансмиссии порядка 20 градусов и перегрев будет не таким губительным для автомата.

По статистике нашего техцентра около 30% клиентов после ремонта трансмиссии сразу устанавливают на нее дополнительное охлаждение. Еще 20% клиентов ставит охлаждение не сразу после ремонта, а чуть позже, например, ближе к лету, либо когда настанет черед менять масло в АКПП. То есть в 2 этапа: сначала — ремонт коробки, затем уже — установка охлаждения.

xn—-7sb4abjqas.xn--p1ai

Радиатор АКПП: где находится и зачем нужен

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

string(10) "error stat"

Автоматическая коробка передач – сложный механизм, работа которого происходит в высоких температурных режимах. Оптимальная температура масла, которая не будет влиять на работоспособность АКПП, должна находиться в пределах 85-90 градусов. Иногда она превышает отметку в 100 градусов Цельсия и более. В таких случаях необходимо позаботиться о дополнительном охлаждении.

Радиатор АКПП

Конструкция АКПП

Автоматическая коробка передач и двигатель автомобиля тесно взаимосвязаны. Но если мотор способен хорошо работать при высоких температурах, то АКПП при частых её повышениях очень быстро выходит из строя. Повышенная температура влияет на автоматическую коробку передач следующим образом:

  • Потеря пластичности уплотнителей приводит к снижению давления;
  • На механических компонентах передач формируется нагар окислов масла;
  • Из строя выходит покрытие фрикционов, что приводит к проскальзыванию передач;
  • Выгорает электронный блок управления.

При периодических перегревах, за некоторое время потребуется проведение капитального ремонта, стоимость которого намного выше установки воздушного радиатора охлаждения.

Радиатор АКПП

Радиатор охлаждения АКПП ставится для того, чтобы решить проблемы с охлаждением автоматической коробки передач. Отвод избыточного количества тепла от трансмиссионной жидкости позволяет существенно повысить ресурс АКПП. Также оборудование радиатора АКПП рекомендуется тогда, когда в процессе эксплуатации автомобиля присутствуют следующие условия:

  • Использование авто при высокой температуре воздуха;
  • Частый простой автомобиля в городских пробках;
  • Езда по бездорожью;
  • Агрессивный стиль вождения.

В том случае, если в автомобиле установлен тосольный теплообменник, радиатор устанавливается в качестве продолжения охлаждающего контура, что расположен в нижней части переднего бампера. Его подключение не составит труда, по сути, является монтажем трубопровода к радиатору. Его размер зависит от количества масла и особенностей поведения коробки передач в летнее время.

Приобрести радиатор охлаждения можно в любом магазине, что специализируется на автомобилях. Если обратиться в автомастерскую для его установки, то квалифицированные специалисты смогут подобрать оптимальный вариант для конкретного автомобиля. Если вы решили установить радиатор самостоятельно, то нужно докупить шланги, хомуты и переходники.

Установка радиатора АКПП

Процесс установки радиатора довольно простой, и не требует обширных знаний об автомобилях. С ним справиться каждый, кто имеет хоть небольшой опыт ремонтирования авто. Для его корректной установки, нужно выполнить следующие действия:

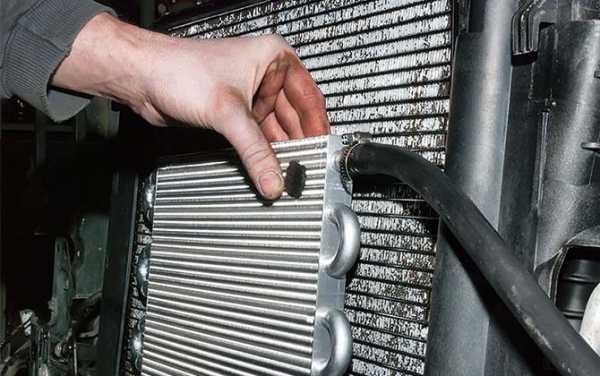

  1. Специальными стяжками закрепить дополнительный радиатор к основному;
  2. При помощи хомутов, прикрутить к нему шланги;
  3. Смонтировать переходники в основную магистраль масла АКПП;
  4. Добавляется недостающее масло, либо проводится его полная замена.

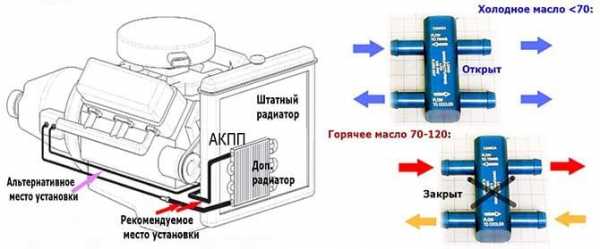

Стоит отметить, что после установки радиатора, необходимо поставить термостат. Благодаря ему, дополнительный радиатор АКПП будет использоваться только тогда, когда масло нагреется до температуры 80-85 градусов. Это особенно актуально зимой, когда, при эксплуатации автомобиля при температуре ниже -20 градусов, у АКПП может выдавить сальники. Основными функциями термостата являются:

  • Корректное регулирование температур;
  • Быстрый прогрев автомобиля в зимнее время;
  • Улучшение охлаждения во время эксплуатации автомобиля при высоких температурах воздуха.

Спирали в радиаторах АКПП

В последнее время, производителями дополнительных радиаторов устанавливаются специальные спиральные пластины для создания турбулентного потока масла. В старых конструкциях масло перемещается по U-образной трубе, на прямом потоке идёт через ламинированный поток. Основным преимуществом использования спиралей является то, что они могут раскрутить поток масла, благодаря чему есть возможность отдавать больше тепла, чем раньше.

Основным минусом применения спиралей в дополнительном радиаторе считается то, что если в масле находятся металлические крошки, спираль начинает давать сопротивление внутри потока. В таком случае значительно уменьшается эффективность охлаждения. Поэтому, если вы не уверенны в чистоте масла, рекомендуется вынуть спирали.

Заключение

В том случае, если температура масла в вашей машине периодически превышает норму в 85-90 градусов Цельсия, оптимальным решением будет установка радиатора АКПП. Что сможет увеличить её срок эксплуатации примерно на 30-40%. В ином случае, в результате частых перегревов, из строя выйдет автоматическая коробка передач и потребуется её капитальный ремонт, что требует более значительных материальных вложений.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Дополнительный радиатор охлаждения АКПП

Как известно, гидромеханическая автоматическая коробка передач АКПП достаточно чувствительна к качеству, уровню и свойствам рабочей трансмиссионной жидкости ATF. При этом жидкость в данном типе коробок выполняет не только функцию смазки и защиты деталей от сухого трения (как в МКПП), но и передает крутящий момент от ДВС.

Параллельно в процессе работы ГДТ масло сильно нагревается. Чтобы удалить лишнее тепло, на многих современных автоматах штатно установлен радиатор охлаждения АКПП, при этом в ряде случаев его производительности под нагрузками может быть недостаточно.

На старых авто с автоматической коробкой охлаждение масла в АКПП может быть и вовсе не предусмотрено. Так или иначе, оптимальным решением является установить дополнительный радиатор АКПП.

Читайте в этой статье

Зачем нужно охлаждение масла в АКПП

Итак, если владелец намерен увеличить срок службы масла в автомате и ресурс такой коробки, допрадиатор охлаждения АКПП может потребоваться как для новых авто, так и для моделей, которым 10 лет и более. Важно понимать, что масло в коробке автомат под нагрузками подвержено достаточно сильному нагреву (доходит до отметки около 100 градусов по Цельсию).

Не трудно догадаться, что такой нагрев сильно ухудшает свойства самой жидкости, также перегретое масло оказывает определенное негативное воздействие на различные элементы АКПП, тем самым сокращая ресурс агрегата. Еще добавим, что коробка вариатор также может иметь гидротрансформатор. Получается, для CVT с ГДТ дополнительное охлаждение трансмиссионного масла также никак не будет лишним.

Главное, добиться того, чтобы коробка работала в штатном режиме, то есть когда поддерживается оптимальная рабочая температура АКПП. В среднем, нормой для разных типов автоматов можно считать отметку 65-95 градусов. Если же нагрев превышает показатель в 100 градусов (как на машинах со штатным радиатором охлаждения автомата, так и без него), нужно срочно принимать меры.

В противном случае АКПП начнет перегреваться со всеми вытекающими последствиями:

  • трансмиссионное масло по нагреву имеет предел на отметке 130 градусов. При этом в случае «тянучки» в пробках на жаре, агрессивной манере езды, буксировке прицепа и т.д. масло в АКПП легко можно перегреть. Вполне логично, что АTF начинает подгорать, свойства жидкости ухудшаются, продукты распада масла быстро загрязняют коробку, увеличивается общий износ автомата;
  • от высоких температур сильно страдают фрикционы (фрикционные диски АКПП). Не вдаваясь в подробности, фрикционы конструктивно состоят из мягких элементов, при этом их сильный нагрев приводит к разрушению;
  • сильный нагрев масла также может вывести из строя соленоиды АКПП и клапанную плиту (гидроблок), а также проводку. Что касается проводки, аналогично пластиковым соленоидам, провода при избыточном нагреве попросту плавятся;

    Сам гидроблок и установленные в нем соленоиды фактически являются каналами для циркуляции ATF и клапанами, которые их перекрывают. При этом соленоиды, выполняющие функцию клапанов, на современных АКПП изготовлены не из металла, а из пластика. Перегрев масла приводит к деформации и оплавлению. Излишний нагрев также может затронуть и гидроблок, особенно если плита «облегченного» типа.

  • также следует добавить, что перегретое масло в АКПП не способно обеспечить необходимой смазки нагруженных элементов. В таком случае увеличивается механический износ, затрагивающий планетарные шестерни и другие детали трансмиссии;

Как улучшить охлаждение масла в коробке автомат

Начнем с того, что многие АКПП, особенно старые, имеют отдельный радиатор охлаждения, который обдувается воздухом или при помощи вентилятора. Решение позволяет поддерживать температуру масла в допустимых пределах. Главное, вовремя менять масло в коробке автомат, чтобы получить уверенность в его стабильных свойствах.

При этом более современные версии АКПП могут иметь не отдельный радиатор, а встроенный в основной. Простыми словами, в главный радиатор системы охлаждения ДВС подводится патрубок для охлаждения масла АКПП. В результате один радиатор охлаждает и моторное, и трансмиссионное масло. Если иначе, в одном корпусе условно соединены два радиатора, один для ОЖ, а другой для ATF.[/do]

Казалось бы, решение простое и эффективное, однако на практике возникают сложности. Дело в том, что температурные режимы работы ДВС и АКПП отличаются, особенно в случае с высокофорсированными моторами. Также следует добавить, что патрубок для подвода АТФ в радиатор небольшой по диаметру, охлаждение получается хуже, чем при наличии отдельного маслоохладителя АКПП.

Еще нужно учитывать, что радиатор имеет свойство загрязняться. Если он отдельный, его легче промыть параллельно замене масла и фильтра АКПП. В случае, когда  радиатор интегрирован в основной, промывка более сложная и трудоемкая. Опять же, многие владельцы в этом случае ничего не промывают, ограничиваясь только заменой масла в АКПП и масляного фильтра коробки передач. Результат — высокий нагрев масла по причине загрязненных патрубков радиатора.

Дополнительный радиатор коробки автомат

Итак, машина имеет всего лишь 70-80 тыс. км. пробега, масло в автомате свежее, фильтр заменен, но коробка все равно начинает работать более «жестко», особенно в летний период. Появляются толчки, пинки АКПП, рывки и т.д. Не трудно догадаться, что причиной часто является перегрев.

В таком случае опытные автолюбители устанавливают дополнительный радиатор АКПП, который «врезается» в разрыв между основным радиатором и коробкой передач. Сам радиатор выносится спереди основного. Такая установка позволяет добиться того, что температура масла в АКПП не превышает 80-85 градусов, увеличивается срок службы ATF в коробке и ресурс всей АКПП в целом.

Выбор и установка дополнительного радиатора АКПП предполагает некоторые нюансы. Что касается инсталляции допрадиатора, особых сложностей не возникает. Производителей подобных устройств достаточно много, в комплекте вместе с радиатором часто идут все необходимые для монтажа крепления, шланги, патрубки, переходники, хомуты и т.д. Если же комплект не полный, всегда можно докупить недостающие элементы.

  • Чтобы поставить радиатор автомата, сначала сам такой радиатор крепится на основной особыми стяжками;
  • Далее к радиатору прикручиваются шланги, ставятся переходники для врезки в основную магистраль и т.д;
  • Завершающим этапом становится долив масла в коробку автомат по уровню;

Теперь перейдем к выбору устройства и возможным трудностям. Прежде всего, допрадиатор в летний период позволит реализовать улучшенное охлаждение, то есть автомат будет защищен от перегрева. Однако зимой интенсивное охлаждение ATF жидкости может быть нежелательным, так как масло в коробке густеет при низких температурах.

В результате двигатель и АКПП нужно будет очень долго прогревать, чтобы добиться нормальной работы автомата на холодную. Естественно, это может стать проблемой. По этой причине вместе с дополнительным радиатором в системе должен быть термостат.

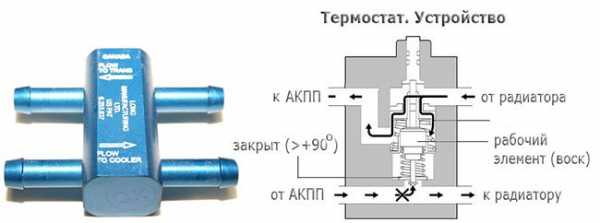

Если просто, термостат будет открывать канал для подачи масла в радиатор только тогда, когда температура трансмиссионной жидкости достигнет показателя около 70 градусов. Получается, схема с термостатом работает аналогично системе охлаждения ДВС.

Пока ATF не прогреется до определенного показателя, жидкость не попадет в допрадиатор. Далее, после нагрева масла, термостат откроется и пропустит масло для охлаждения. Получается, решение универсальное, подходит для круглогодичного использования, как в летний, так и в зимний период.



Что в итоге

Как видно, дополнительный радиатор является устройством, которое способно увеличить срок службы АКПП и ресурс трансмиссионного масла в коробке передач. Также после установки масляного радиатора многие автовладельцы отмечают, что коробка начинает работать мягче, момент переключения передач «вверх» и «вниз» менее заметен для водителя, повышается комфорт при эксплуатации АКПП. Если коробка исправна, пропадают толчки, рывки, пинки и т.п.

Главное, при подборе учитывать, что кроме радиатора, в систему рекомендуется также включить термостат, чтобы иметь возможность активно эксплуатировать автомобиль как летом, так и зимой. В противном случае в зимний период потребуется отключать радиатор, что может вызвать дополнительные сложности.

Читайте также

  • Аварийный режим АКПП: что нужно знать

    Что такое аварийный режим АКПП. Почему коробка автомат переходит в аварийный режим: причины, по которым автомат «встает» в режим аварии, диагностика.

krutimotor.ru

зачем нужен и как установить

Для передачи крутящего момента от двигателя к автоматической коробке передач используется рабочая жидкость ATF, она же трансмиссионное масло. Данная жидкость в процессе работы мотора сильно нагревается, вплоть до 110-120 градусов по Цельсию. Такие высокие температуры опасны для элементов коробки передач, которые из-за этого могут выйти из строя. Если проблема с перегревом трансмиссии имеет место быть на автомобиле, специалисты рекомендуют в таких ситуациях устанавливать на коробку передач дополнительный радиатор охлаждения.

Проблемы с охлаждением присущи классическим АКПП, а также некоторым вариаторам, при этом они не проявляются в механической трансмиссии и «роботах». Поскольку в вариаторах крутящий момент передается не через жидкость, а при помощи ремня, в нем проблема разогрева не столь критична, но она может возникнуть.

Рабочая температура масла в АКПП

Большая часть современных автомобилей напичканы электроникой, которая позволяет отслеживать различные показатели, в том числе температурные. Среди них можно обнаружить показатель температуры жидкости АКПП, который должен находиться в пределах нормы, чтобы агрегаты трансмиссии не вышли из строя.

Назвать общую рабочую температуру для всех коробок передач невозможно. Большое количество различных трансмиссий используется в автомобилях, и нормальные температуры жидкости в них будут различаться. В среднем, рабочей температурой масла в АКПП считается показатель от 60 до 95 градусов по Цельсию. Если температура доходит до 100 градусов – это уже чревато последствиями для трансмиссии, еще опаснее, когда она преодолевает отметку в 115-120 градусов.

Чем опасен перегрев масла в АКПП

Как было сказано выше, перегрев жидкости в автоматической коробке передач приводит к печальным последствиям для трансмиссии. Давайте рассмотрим подробно, к чему приведет повышенная температура в АКПП:

  • Выход из строя проводки. Внутри автоматической коробки передач имеются некоторые элементы проводки, которые могут расплавиться при повышенной температуре;
  • Потеря свойств жидкости ATF. Температурный порог для масла в автоматической коробке передач находится на уровне около 120-130 градусов по Цельсию. Если он будет превышен, жидкость очень быстро потеряет большую часть своих свойств. Соответственно, в процессе работы элементы АКПП не будут смазываться должным образом, что приведет к их повышенному износу;
  • Разрушение фрикционных дисков. В автоматической коробке передач фрикционные диски можно условно разделить на мягкие и твердые. При повышенных температурах мягкие фрикционные диски разрушаются, на них появляются трещины, изгибаются, что приводит к их неправильной работе;
  • Перегрев соленоидов и гидроблока. В коробке передач за распределение масла отвечает гидроблок, соленоиды которого открывают и закрывают каналы для прохождения масла. При перегреве соленоиды могут расплавиться, поскольку преимущественно в данный момент они выполняются из пластика. В редких ситуациях возможен перегрев гидроблока и его искривление или образование трещин.

Выход любого из компонентов коробки передач предполагает ее полный разбор для проведения диагностики и устранения неисправности, что является дорогостоящими процедурами.

Как охлаждается масло в АКПП

Для охлаждения жидкости ATF ранее в автомобилях устанавливался дополнительный радиатор рядом с основным. Данный способ довольно дорогостоящий, поэтому большинство производителей автомобилей от него отказались. При этом нельзя не отметить, что такая система была достаточно эффективна.

В современных автомобилях для охлаждения жидкости АКПП используется часть основного радиатора, который служит для охлаждения масла. Внутри радиатора имеется перегородка, которая позволяет не смешиваться жидкостям АКПП и моторному маслу. Данное решение хорошо себя проявляет, если за ним следить и регулярно прочищать систему охлаждения коробки передач, в ином случае высок риск перегрева жидкости ATF.

Главный минус современного решения охлаждения масла в АКПП – это малая площадь, которая выделяется в основном радиаторе под жидкость коробки передач. Кроме того, многие двигатели привыкли работать на температурах 100-115 градусов по Цельсию, тогда как для АКПП значение в 95 градусов является предельным.

Что делать, если перегревается масло в АКПП

Если масло в автоматической коробке передач регулярно выходит за показатель в 95 градусов по Цельсию, следует провести полную очистку трансмиссии – замену фильтра, масла, радиатора, патрубков. В большинстве случаев, без вмешательства специалистов, водитель может выполнить только замену масла, даже фильтр удается поменять не всегда, если речь идет о коробках передач, у которых отсутствует возможность снять поддон. Выходом из такой ситуации станет установка дополнительного радиатора охлаждения.

Дополнительный радиатор охлаждения устанавливается между коробкой передач и стандартным радиатором. Чаще всего его располагают спереди основного радиатора. Установка дополнительного радиатора охлаждения позволяет сохранить от перегрева элементы коробки передач и само масло, следствием чего является увеличение ресурса работы трансмиссии.

Как установить дополнительный радиатор охлаждения АКПП

Купить дополнительный радиатор охлаждения масла можно практически в любом магазине, специализирующемся на автомобилях. Они отличаются друг от друга производителями, стоимостью, размерами, и нужно подобрать вариант для конкретной машины. Чаще всего в комплекте с радиатором идет только крепление, поэтому также потребуется докупить шланги (способные выдерживать высокие температуры, поскольку по ним будет течь масло), хомуты и переходники.

Сам процесс установки дополнительного радиатора охлаждения масла АКПП достаточно простой:

  1. Спереди основного радиатора при помощи стяжек из комплекта закрепляется дополнительный охлаждающий элемент;
  2. Далее хомутами к нему присоединяются шланги;
  3. Переходники устанавливаются в основную магистраль масла АКПП;
  4. Через переходник дополнительный радиатор шлангом соединяется с основной магистралью.

Более подробную инструкцию по установке определенной модели дополнительного радиатора охлаждения можно найти в комплекте с ней.

Важно: Описанная выше система установки радиатора не подразумевает наличие в нем термостата. На некоторых автомобилях, где проблема с перегревами не критическая, зимой масло в АКПП из-за дополнительного радиатора охлаждения оказывается холодным, то есть, густым. В такой ситуации рекомендовано установить в цепь шлангов термостат, выставленный на температуру в 75-80 градусов по Цельсию. Это позволит подключать дополнительную систему охлаждения только в ситуации, когда имеется опасность перегрева жидкости АКПП.

Загрузка…

okeydrive.ru

Система охлаждения ДВС и АКПП

Введение

Система охлаждения Honda Civic как и любого другого автомобиля, является неотъемлемой частью правильной работы двигателя, а именно поддержания рабочей температуры. Нормальная рабочая температура двигателя Honda как и многих других ДВС для городского использования приблизительно — 90 градусов. При перегреве двигателя и достижения температуры выше 100-105 градусов лубриканты (масло ДВС и АКПП) теряют свои свойства, возможна потеря смазывающих свойств, деформация элементов двигателя и выход их из строя.

Строение системы ОЖ Honda

В качестве контроля за температурой установлены три датчика ECT. Первый ECT Gauge Sending — информирует лично вас с помощью стрелки на приборной панели. При его поломки не возникает сбоя в работе двигателя и не выводится ошибки checkengine. Расположен под распределителем зажигания, имеет 1 пин, провод просто сдергивается типа «присоска», по типу масляного датчика.

Датчики температуры ОЖ ECT отвечающий за положение стрелки

Второй датчик ECT с двумя пинами, расположен распределителем зажигания ближе к выпускному коллектору, этот датчик температуры ОЖ считывается ECU автомобиля для внесения коррекций, в основном на холостом ходу, а также коррекции углов зажигания от минус 30C до плюс 60C градусов. Этот датчик имеет два контакта.
Третий датчик установлен в корпус термостата, этот датчик связан с реле вентилятора радиатора, при достижение температуры в 90-95 градусов C, оба контакта датчика начинают пропускать через себя ток, тем самым включая реле вентилятора. Выключение реле вентилятора происходит на 86-88 градусах С. Датчик является парафиновым, а значит имеется инерция по теплопроводности — дающая небольшой гистерезис примерно в 5 градусов на работу вентилятора.
Термостат в большинстве автомобилей Honda работает на 78 градусов. Это означает что в нормальном состояние термостат закрыт и ОЖ работает по малому кругу — режим прогрева ДВС, при достижение температуры 78 градусов начинает открываться термостат и ОЖ идет через большой круг а именно через радиатор. Полностью термостат открывается при температуре 90 C.
ОЖ циркулирует благодаря водяной помпе, находящийся со стороны шкива ГРМ и приводимая в движение ремнем ГРМ. ОЖ циркулирует внутри блока двигателя, отбирая тепло у цилиндров, проходит в ГБЦ, а так же есть канал около 4 цилиндра через штуцер впускного коллектора. Данный канал используется для работы RACV или IACV, в них установлен парафиновый подпружинены клапан FAST IDLE, то есть регулирует быстрый холостой ход.

Датчики температуры ОЖ на ГБЦ Honda

Стоковый термостат на 78 градусов

Жидкость в системы охлаждения Honda

Система ОЖ заправляется в среднем 4-6 литрами охлаждающей жидкости, в зависимости от типа двигателя и объема радиатора. Оригинальная жидкость Honda Coolant Type 2 или Honda Long Life Type 2, оригинальный номер 0l999-9011, цвет ОЖ Honda синий. Отличие Honda Type 1 от Honda Type 2 в том что Type-2 уже готовая смесь состоящая из 50% воды и 50% антифриза. Type-1 (OEM 08C04-TH зеленый) является не разведенным концентратом, который необходимо «разбавить водой» до нужных вам температур. Красный антифриз не фигурирует ни в одной OEM документации на автомобили Honda 92-2000 года.

Оригинальная синяя жидкость охлаждения Honda

Слив охлаждающей жидкости

Включите печку на обогрев. Радиатор должен быть холодный. Откройте сверху пробку радиатора. Снизу на радиаторе около нижнего патрубка найдите белый пластиковый кран (обычно грязный). При его откручивание через штуцер будет выходить ОЖ, для ускорения процесса можно полностью выкрутить кран но будьте осторожны — с нижнего штуцера под давлением будет идти ОЖ.
Чтобы слить ОЖ из блока двигателя, нужно головкой на 19 открутить сливную пробку ОЖ (28 мм). Сливная пробка ОЖ в двиагателях Honda, обычно находится между 1 и 2 цилиндрами, счет от шкива, на самом блоке под впускным коллектором, сразу за металическим патрубком ОЖ.

Расположение сливной пробки антифриза Honda Civic на блоке ДВС

Охлаждение жидкости АКПП

Некоторые радиаторы Honda, особенно замененные AVA имеют дополнительные два штуцера внизу радиатора. Иногда штуцера заглушены, или вовсе отсутствуют но видны места сварки. Это штуцера для подключения канала масла АКПП, внутри радиатора есть небольшой контур, через которое масло АКПП проходит. Основная магистраль ОЖ охлаждает контур масла АКПП, до рабочей температуры примерно в 90C. Как было сказано выше, масло при высоких температурах меняет свои свойства и катастрофически влияют на работу АКПП. АКПП начинает дергаться при переключениях, заметно снижается эффективность работы.
Многие автовладельцы для предотвращения перегрева масла АКПП в разрыв одного из шлангов контура охлаждения масла АКПП ставят дополнительный пассивный радиатор — например от BMW или другого автомобиля с двигателем от 2х литров. Основным условием для радиатора будут широкие каналы, не меньше чем штуцер радиатора, иначе КПП не будет должным образом смазана, само собой что придется доливать масло в АКПП для заполнения им нового выносного радиатора АКПП.

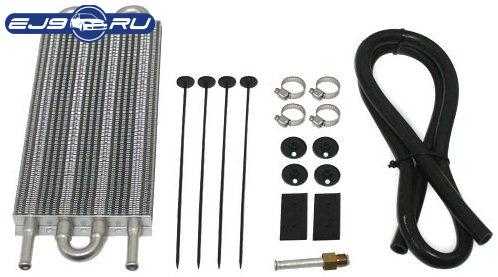

Типовой радиатор применяемый для охлаждения масла в АКПП

Почему используют антифриз а не воду

Почему используют охлаждающие жидкости а не воду, рабочая температура двигателя 80-90 градусов, под нагрузкой создается давление и тем самым вода начинает на температурах выше 100. Именно поэтому иногда ставят пробку на 2.0 атмосферы. Вода закипает, переходит в пар и выходит под давлением. Количество охлаждаемой жидкости уменьшается и двигатель перегревается. Напротив специальная охлаждающая жидкость на базе глицерина, спиртов или гликоля, расширяет температурные возможности, температурный потолок ОЖ обычно 104-110 градусов. Если вы начнете разбавлять водой данную ОЖ, то температура кипения уменьшится.

Силикон или резина

Сейчас стало очень популярно брать патрубки системы охлаждения из силикона, это придает обновленный вид старой машины, комплекты силиконовых трубок имеют разные расцветки, стоимость комплекта патрубков примерно 50$ Долларов USD. Если брать физику то коэффициент теплопроводности силикона и резины практически одинаковый, а значит греться и охлаждаться они будут одинаково. С другой стороны резиновые трубки со временем высыхают и трескаются. Под давлением трубки могут порваться или слететь, так как не имеют должной эластичности. Что бы вы не выбрали не забудьте о хороших хомутах, из за плохого хомута за пару секунд можно лишиться масла в АКПП.

Силиконовые патрубки системы ОЖ Honda

Если сломалась пробка радиатора

Старые пробки нужно менять. Клапан пробки двадцатилетней машины высыхает, и давление не держит вследствие чего клапан взрывается и вы получаете выливание жидкости ОЖ под давлением. Если такое случилось в дороге и стрелка температуры ползет вверх то следует незамедлительно машину остановить но не в коем случае не глушить, тем самым сбавив давление в системе радиатор продолжит охлаждать циркулирующею охлаждающую жидкость.
Если охлаждающая жидкость вылилась, а под рукой нет нужного «охладителя», синего, зеленого — можно использовать воду. И чем вода будет горячее тем лучше, температура холодной воды из под крана около 15-20 градусов, если вы зальете такую воду есть шанс схватить тепловой удар метала, а ГБЦ может повести, тем самым возможно пробитие прокладки ГБЦ.
Открывать пробку на рабочей машине, без перчаток или другой защиты — строго запрещено. Струя стоградусной химии стреляет на метр вверх. Не думаю что вы хотели бы получить ожог глаз в дороге.

На левой крышке отсутствует клапан

Починка пробки радиатора в дороге

способ колхозный но рабочий, если вы уверены что виновником вскипания или выливания ОЖ является сломанный клапан пробки вам нужно найти полиэтиленовый пакет, чем толще тем лучше. Температура плавления полиэтилена разных групп 103-170 градусов. Просто в пару слоев положите пакет на горловину радиатора, в середину поставьте палочку (любую) см 2 длинной и толщиной не больше 5мм, и плотно заверните старой крышкой. Естественно, до начала движения, радиатор и расширительный бачок заполнить ОЖ теплой или горячей водой. Такая комбинация даст вам небольшой давление и герметизацию. ОЖ не будет выплескиваться через крышку. На опыте скажу что я проехал так 300-400км, пока не нашел заменитель крышки — MASUMA 0.9 MOX-203 в замен стоковой крышки Honda 1.1 Атмосфера

Где найти крышку радиатора

Современные машины уже не оборудуются крышками радиатора, поэтому искать нужно среди старых японских машин таких как Honda, Toyota, Daihatsu, Suzuki. Некоторые Mazda и соответственно Ford. Лучше ходить со своей крышкой и на месте сравнивать посадочное место. Российский автопром не подходит. Будучи в незнакомом мне городе нужно искать магазины иномарок, распилы и разборки иномарок, и конечно посещать автосервисы и СТО. Если будет удача найти в городе владельца либо старой Honda либо Toyota и спросить где купить запчасти.

OEM Honda крышка радиатора ОЖ

Другие радиаторы

само собой хондоводы любят менять старый радиатор на новый, более толстый, и тут как раз таки можно посмотреть что нибудь интересное, например толстый HD2020 AVA радиатор — в 27мм против стандартного в 14мм. Первоначально такой радиатор стоял на HRV с номером 19010-PEL-J01. Так же многие любят ставить радиаторы от Integra DB6 ZXI например или Honda SMX. Эти радиаторы занимают все пространство за телевизором и подходят лишь тем кто не имеет кондиционера, но я думаю это уже излишество для городского автомобиля.
Многие считают что установив большой радиатор зимой ухудшит прогрев двигателя. Как писалось выше, при прогреве до 78 градусов термостат закрыт. В этом режиме «образно» радиатор можно вообще выкинуть. Далее в рабочем диапазоне ОЖ проходит через большой круг, но опять таки вентилятор не включится и не не начнет охлаждать радиатор пока второй датчик не покажет температуру выше 90 градусов.

Толстый радиатор устанавленный в штатное место

Как улучшить систему охлаждения ДВС

Само собой в качестве улучшения или тюннинга Honda можно посмотреть разные жидкости для повышеного отбора тепла, увеличить диаметр патрубков большого круга и самого радиатора. Поставить радиатор фирмы mishimoto например, а для ускрония прохождения потока ОЖ и улучшения отбора тепла можно поставить электрическую водяную помпу например фирмы Meziere — сама помпа ставится в разрез нижнего шланга радиатора, в замен штатной помпы ставится заглушкка с роликом.

Электрическая водяная помпа для D моторов, 19 зубов WPK50019

Завоздушеность системы охлаждения двигателя

Верхний патрубок радиатора охлаждающей жидкости соединяет радиатор и ГБЦ, так на ГБЦ ОЖ проходит через фланец крепящийся к ГБЦ. Раньше на двигателях как D15B2 Или D15B7 это фланец был более функционален, на нем был установлен болт, так как фланец являлся верхней мертвой точкой то открутив болт можно было воздух выгнать. Сейчас система не претерпела особых изменения, но если брать опыт то воздух выходит сам через крышку расширительного бачка, даже не стоит давить на шланги что бы жидкость прогнать. Просто заполните систему охлаждающей жидкостью, подождите пока включится вентилятор, после долейте жидкость в расширительный бачок, например после капитального ремонта приходится доливать 2-3 раза, после этого система будет герметична а воздух выйдет сам.

Клапан сброса воздуха в двигателя ,более старой серии D15

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

www.ej9.ru

Теплообменник охлаждения АКПП

Теплообменник — устройство для отвода тепла от автоматической коробки передач

Двигатель

Автоматическая коробка переключения передач — самый популярный вид трансмиссии автомобиля. Как и любой интенсивно работающий механизм, она требует полноценного и охлаждения.

Для чего нужен теплообменник охлаждения АКПП

При работе механизмов коробки-автомат выделяется большое количество тепловой энергии (в обычных условиях температура трансмиссионной жидкости на 10°C выше, чем температура антифриза в двигателе). Поэтому требования по поддержанию постоянной температуры в гидравлической среде АКПП очень высокие. При условии эксплуатации в климате средней полосы для охлаждения жидкости ATF используется дополнительный контур в радиаторе системы охлаждения двигателя.

Теплооменник для трансмиссионной жидкости — своего рода «перестраховка» для производителя, понимающего, что созданный им автомобиль многие захотят «испробовать» в предельных режимах

 В регионах с высокой температурой воздуха и в автомобилях, в которых естественный обдув коробки передач затруднен шумоподавляющим кожухом, предусмотрен дополнительный теплообменник, обеспечивающий более интенсивное охлаждение. Условие снижения шума от работы трансмиссии особенно актуально для автомобилей представительского класса, к тому же, эти автомобили принято оснащать мощными двигателями и, как следствие, рассчитанными на их мощность коробками передач. Поэтому дополнительный теплообменник чаще всего можно встретить в конструкции больших дорогостоящих седанов и спорт-каров, в которых все узлы рассчитаны на работу в экстремальных режимах эксплуатации.

Где расположен теплообменник АКПП

В современных автомобилях теплообменник АКПП чаще всего встраивают в радиатор охлаждения силового агрегата. Дополнительный теплообменник устанавливают там, где на него будет попадать поток набегающего воздуха, как правило, перед радиатором охлаждения двигателя.

Засоренный теплообменник помимо того, что не справляется со своими прямыми функциями, еще и создает дополнительное препятствие потоку трансмиссионной жидкости

Перед тем как попасть в теплообменник, трансмиссионное масло проделывает длинный путь. Через маслоприемник в поддоне АКПП через мелкоячеистый фильтр масло попадает в шестеренчатый или лопастной гидронасос, далее в корпус управляющих клапанов, оттуда на рабочие поршни пакетов фрикционов, затем проходит через гидротрансформатор, из которого и попадает в теплообменник. Охлажденное трансмиссионное масло снова поступает в поддон АКПП.

Вопросы эксплуатации теплообменника АКПП

Как правило, на состояние теплообменника охлаждения АКПП не многие обращают внимание даже после капитально ремонта коробки переключения передач. Теплообменник может быть загрязнен не только снаружи, но и изнутри. Если он «забит» снаружи, снижается способность отводить тепло от коробки, так как площадь контакта его оребрения с воздухом уменьшается. Если на внутренней поверхности трубок скопился налет, он перестает пропускать через себя трансмиссионную жидкость в достаточном объеме. Вследствие этого может возникнуть эффект переполнения гидротрансформатора – возникает полная или частичная блокировка этого устройства. В этом случае нарушается плавность переключения передач. Загрязненный изнутри теплообменник создает опасные условия в работе АКПП: фрикционные накладки, заменяющие сцепление в АКПП, резко нагревается и быстро изнашивается, а продукты износа попадают в трансмиссионный фильтр, засоряя его. Все это может привести к преждевременному повторному ремонту АКПП.

Особенности эксплуатации теплообменника АКПП

Существует простой и многократно опробованный метод очистки теплообменника изнутри. Для его применения требуется специальное оборудование, позволяющее прокачивать через теплообменник моющий состав. Для подключения к стенду необходимо отсоединить резиновые патрубки от магистрали системы охлаждения. На место их крепления подключаются шланги аппаратуры очистки. Насос аппарата под давлением активно промывает теплообменник специальной жидкостью, затем при помощи воздушного компрессора внутренний объем теплообменника высушивается.

Для эффективной профилактики рекомендуется промывать теплообменник изнутри при каждой замене жидкости ATF в автоматической коробке

Промыть оребрение теплообменника снаружи можно двумя способами. Если доступ к нему не осложнен навесными деталями (например, бампером), его можно промыть водой при помощи «керхера», не снимая с автомобиля. Если такой возможности нет, теплообменник придется демонтировать. Этот способ, в целом, предпочтительней, так как дает возможность удалить всю застрявшую в оребрении грязь.

blamper.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
