Ремонт и настройка моновпрыска своими руками


Информация применима для ремонта автомобилей:

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997

Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994

Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Golf 3 / Фольксваген Гольф 3 (1h2, 1H5) 1992 — 1998

Volkswagen Vento / Фольксваген Венто (1h3) 1992 — 1998

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 192, 193, 194) 1984 — 1988

Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 166, 167, 168) 1984 — 1988

Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 — 1992

Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 — 1992

SEAT Toledo / Сеат Толедо (1L)

порядок работ подходит и для других автомобилей с системой впрыска Mono motronic

Подобных тем уже было немало, но вопросы продолжают появляться. Раз уж позанимался своим, то поделюсь и пусть будет ещё одна с картинками, вроде инструкции.

У меня начались периодические проблемы с холостым ходом, то глохнет в сырую погоду, то газует на следующий день после того как подморозит. Да собственно и пора уже впрыском позаниматься ибо несколько лет не трогал…

Начинаем с датчика температуры охлаждающей жидкости (ДТОЖ), его снимаем и в «кастрюльку» в качестве которой используем например консервную банку, также потребуется термометр, мультиметр, снег с улицы или лёд из холодильника, небольшая плитка. У меня термометр «стряхнулся» и пользовался датчиком температура мультиметра.

Берём датчик, у меня такой, ему лет 10:

И в «кастрюльку»:

Накладываем в банку снег или лёд чтобы температура была около 0 и производим первый замер, потом включаем плитку и производим замер примерно каждые 10 градусов вплот до кипения 100*С. Снега должно быть примерно на сантиметр, чтобы металлическая часть датчика была погружена, а на контакты вода не попала.

Мои замеры:

0*С 7,25 кОм

12*С 4 кОм

20*С 2,75 кОм

30*С 1,89 кОм

40*С 1,34 кОм

50*С 1 кОм

60*С 665 Ом

70*С 500 Ом

80*С 360 Ом

90*С 276 Ом

100*С 188 Ом

И сравниваем с графиком с форума:

У меня показания достаточно близки и что называется «пойдёт».

Переходим к датчику температуры всасываемого воздуха (ДТВВ), сначала следует проверить проводки от разьёма до элемента(«кристалл», «таблетка» …). К сожалению фотки не сделал… У меня оба провода показали завышенное сопротивление, один около 5Ом, друго почти 200Ом, а это значит что проводники в крышке форсунки закисли, и их нужно дублировать. Для этого я проточил канавки бормашинкой, уложил новые проводки и подпаял к выводам разьёма и самому элементу. Потом замазал поксиполом, можно эпоксидкой и т.п.

Бормашина:

элемент с подпаянными новыми проводами:

Теперь переходим к замерам, сначала определяем условное сопротивление проводов прибора:

Таким образом, от каждого малого омического сопротивления будем отнимать примерно 0,2 — 0,3 Ом.

Замеряем оба восстановленных проводника от разьёма до элемента:

Теперь с проводниками всё хорошо 0Ом и переходим замеру сопротивления самого элемента:

Так как характеристики у элементов ДТОЖ и ДТВВ одинаковы пользуемся тем же графиком. У меня в мастерской температура почти комнатная и сопротивление ДТВВ соответственное…

Замеряем сопротивление форсунки:

1,5-0,3=1,2Ом прямо как в букваре…

Переходим к регулятору холостого хода (РХХ). Из-за разрыва пыльника, РХХ моего авто насосал пыли / грязи и давал сбои по контакту:

Новых пыльников не продают, да и при отмывки контакта я немного повредил контактную пластинку, поэтому меняю новым, вот относительно недорогой из «не китайских»:

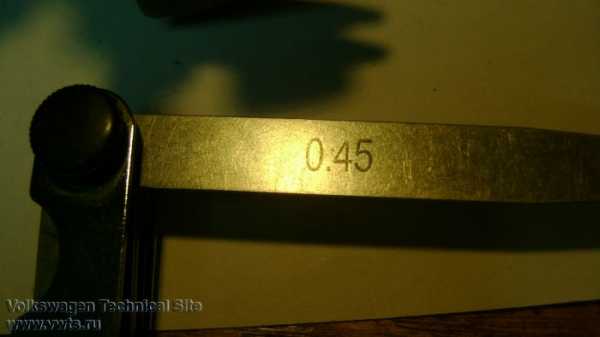

В первую очередь полностью загоняем шток внутрь, можно использовать например вот такую батарейку:

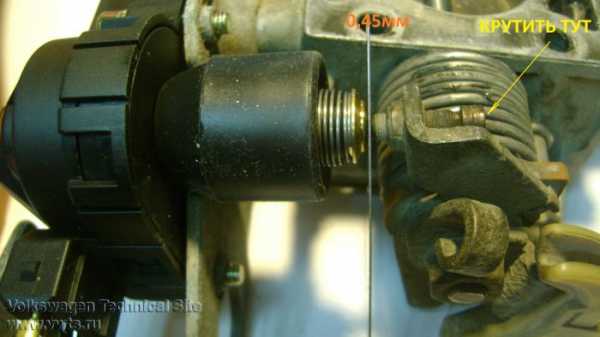

Устанавливаем РХХ на инжектор и регулируем зазор, положение самой заслонки у меня нормальное и я этим не занимался, надеюсь что у вас тоже(опломбировано) и сразу переходим к зазору, потребуется щуп 0,45мм:

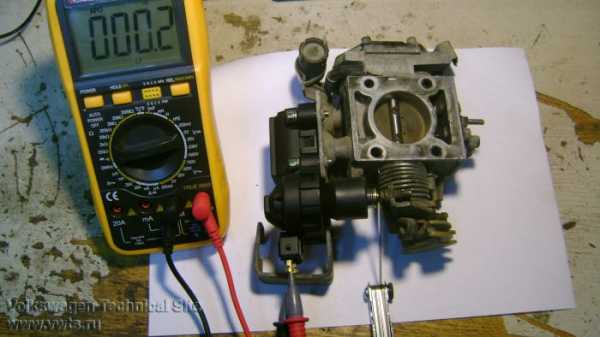

По прибору нужно поймать момент замыкания/размыкания контакта:

Зазор РХХ установили, переходим к регулировке датчика положения дроссельной заслонки (ДПДЗ), у меня его настройки были в порядке, но чесались руки попробовать новый китайский ДПДЗ, поезжу и посмотрю как будет работать…

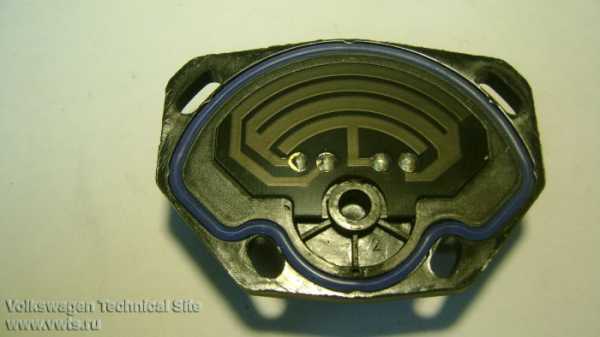

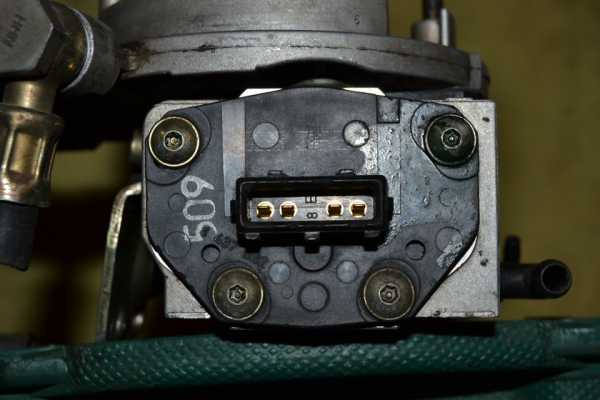

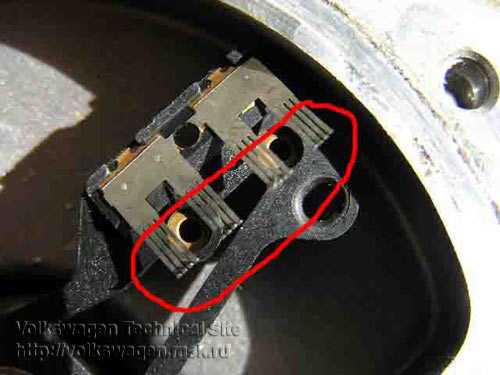

Вот родной ДПДЗ:

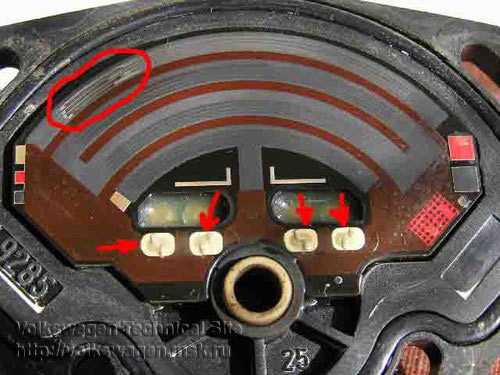

Потёрт прилично, но не насквозь и пока работоспособен.

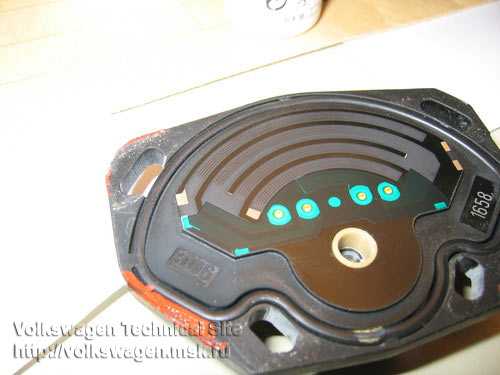

Новый китаец:

Пропайка контактов плохая, пропаял как следует перед установкой.

Установка данного девайса проблем не вызывает, а вот настройка дело деликатное. Можно делать на авто используя штатное питание датчика 5В, но на улице холодно и я предпочёл делать это в условиях тёплой мастерской. Требуются стабилизированные 5В, если есть лаборатрный блок питание отлично (у меня есть), если нет, собираем простейший линейный стабилизатор на микросхеме типа 7805 (отечественный аналог КР142ЕН5А) и питаем от подходящих 9-25 В, да хоть от аккумулятора:

Подаём на вывод 1 ДПДЗ -5В от собранного стабилизатора, на вывод 1 +5В, а на выводе 2 относительно вывода 1 замеряем напряжение точки отсчёта закрытого положения заслонки. Поворотом датчика устанавливаем напряжение около 0,19В:

После этого аккуратно затягиваем датчик контролируя напряжение, оно может немного уплывать и настройку придётся повторить, датчик затягивать сильно не стоит.

После регулировку инжектор устанавливаем на машину, подключаем АКБ, заводим и прогреваем двигатель до рабочей температуры (2 включения вентилятора радиатора*). Выключаем зажигание, отключаем АКБ минут на 10-15, подключаем, заводим не трогая педали газа, доводим температуру до рабочей* и выключаем зажигание.

Всё это время педаль газа не трогать!

Заводим двигатель и всё, готово…

ПС: Естественно подразумеваем, что начальный УОЗ выставлен правильно, подсосов нигде нет, ГРМ, ЦПГ, ВВ часть, ЛЗ, РТВВ, давление топлива, проводка в порядке…

С последней займёмся через 2-3 недели, как потеплеет, в общем как говорится продолжение следует…

Продолжение и все обсуждения отчета здесь

Спасибо: Волгоградец

Как здесь найти нужную информацию?

Расшифровка заводской комплектации автомобиля (англ.)

Расшифровка заводской комплектации VAG на русском!

Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.

С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

vwts.ru

Как настроить моновпрыск Пассат В3, фото и видео обзор


Диагностика

Volkswagen Passat B3 — популярный автомобиль, своей надёжностью, лёгкостью обслуживания, большим сроком эксплуатации и вместительностью заслуживший наилучшие отзывы многих опытных водителей. Подкупая своим долговечным устойчивым к коррозии кузовом и надёжным двигателем, он, несмотря на возраст, остаётся частым гостем на дорогах. Естественно, даже такая качественная машина не обходится без различных поломок.

Неполадки с двигателем могут быть самыми разнообразными, зависящими от различных причин. Так, плавающие значения оборотов двигателя, когда начинают уменьшаться обороты при езде, могут быть связаны с неполадками в мультивпрыске. Бывает и так, что из-за неисправностей моновпрыска Пассат б3 не заводится вовсе. В дальнейшей статье будет описано как настроить моновпрыск Пассат в3.

Поиск неисправности

Компьютерная диагностика, к которой все сейчас привыкли, абсолютно бесполезна, когда дело касается более старых автомобилей. К счастью, диагностика моновпрыска VW Passat B3 не относится к задачам, требующим специального образования. Поиск неисправностей моновпрыска Фольксваген Пассат б3 под силу любому грамотному владельцу.

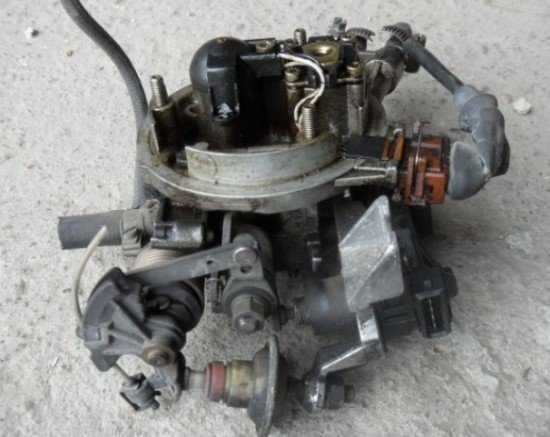

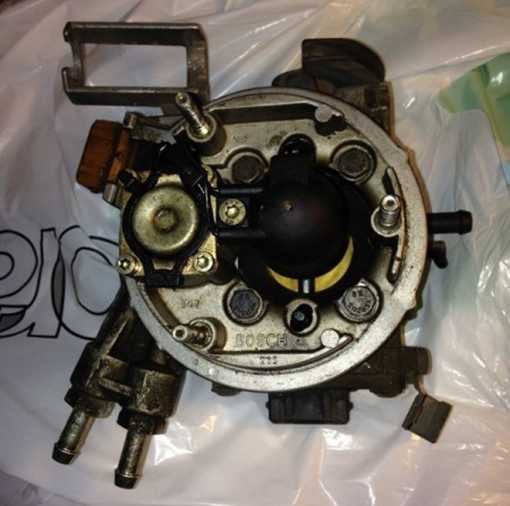

Разобранный моноинжектор

Одной из распространённых неисправностей моновпрыска Фольксваген Пассат б3, является нарушение герметичности прокладки, при котором распределение топлива становится неравномерным. Излечивается такая поломка весьма просто — заменой прокладки. Другая частая неисправность — нарушение соединения проводов, находящихся под желтым датчиком на моновпрыске. Датчик легко можно снять для проведения диагностики. Не стоит забывать и про остальные провода — проверка их целостности способна решить проблему.

Чистка моновпрыска Пассат б3 поможет справится если на дроссельной заслонке образовался нагар или она засорилась. Вопрос: «как почистить моновпрыск Пассат в3?», имеет очень простой ответ — разобрать и почистить. К счастью, этот агрегат имеет довольно простую конструкцию и лёгок в обслуживании.

Крышка трамблёра может причинить неудобства даже при неразличимом на глаз пробитии. В таком случае поможет только замена. Замена поможет и при забивке топливного фильтра — нередкой причины неполадок. Топливный элемент также может понадобится заменить, ведь его поломка может привести к неправильной компрессии.

Конечно, это далеко не полный перечень возможных неисправностей, но решение остальных причин лучше доверить специалистам автосервиса. Если же вышеприведённые советы помогли, то впереди второй этап работы — настройка.

Настройка моновпрыска

Первым делом необходимо при помощи мультиметра замерить величину сопротивления датчика температуры подачи воздуха в моновпрыск. Величина сопротивления должна составлять примерно 1800-1900 Ом при температуре воздуха в 20 градусов по Цельсию. У работающего датчика нагрев приведёт к понижению сопротивления, а охлаждение приведёт к росту. Сопротивление форсунки должно соответствовать диапазону 1200-1600 Ом.

Диагностика датчика

Дальше необходимо произвести корректировку зазора под холостой ход. Накинув на контакты регулятора 12 В, ставим акселератор в крайнее положение. Мультиметром проверяем наличие короткого замыкания, вставив щуп в щель между концевиком вышеупомянутого акселератора и штоком. При излишнем расстоянии между концевиком и штоком мультиметр не покажет появления короткого замыкания. Зазор можно отрегулировать изменяя винтом, находящимся внизу моновпрыска, расположение концевика.

Следующим шагом идёт выставление дроссельной заслонки. Данное действие производится уже после установки моновпрыска на двигатель с подключением разъёмов форсунки и датчиков. Также необходимо подключить подачу топлива. После выполнения всех вышеуказанных действий, необходимо отключить аккумулятор и включить зажигание. Это действие сбросит настройки моновпрыска.

Установка

Подключив аккумулятор обратно, проверяем напряжение между 1 и 5 контактами на разъёме, производящем управление дросселем. Должен получиться результат 5-6 вольт. Замер между первым и вторым контактами должен дать результат 0.186 вольт. При иных значениях необходимо произвести настройку. При подключенном к первому и второму контактах мультиметру, необходимо повернуть крышку заслонки в сторону, предварительно ослабив винты, фиксируя значение напряжения и приводя его к необходимому.

Собственно, таким несложным путём и производится ремонт моновпрыска Фольксваген Пассат б3. Для него достаточно самых базовых знаний в ремонте автомобилей и инструментов, имеющихся в гараже у любого автолюбителя, не говоря уже о профессионалах. Следование этим советам позволит в дальнейшем сэкономить немало денег за счет более редкого посещения станции технического обслуживания.

Видео: Регулировка реле и датчика холостого хода, а также настройка моновпрыска Пассат б3

vwservice1.com

Ремонт моновпрыска на фольксваген пассат Б3 с видео и фото

Ни для кого не секрет, что Passat B3 считается наиболее распространённым автомобилем из всего модельного ряда Volkswagen. Эта машина надёжна, вместительна, проста в обслуживании, долговечна. Она отлично заводится даже в сильный мороз и имеет множество других достоинств. Но есть у неё и недостатки, к числу которых относится не слишком удачная система моновпрыска. О том, как произвести ремонт и настройку системы на Фольксваген Пассат своими руками, мы и расскажем в данной статье.

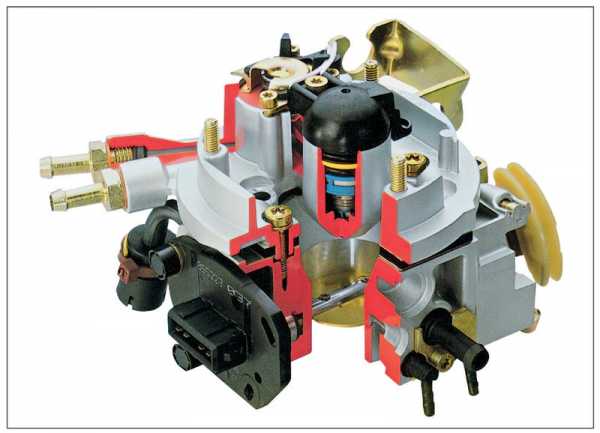

Устройство моновпрыска на Фольксваген Пассат

Система моновпрыска на Volkswagen Passat B3

Моновпрыск — это разновидность системы подачи топлива в камеры сгорания двигателя. От всех остальных она отличается тем, что форсунка в ней всего одна и только через неё все цилиндры получают топливную смесь. У моновпрыска есть как плюсы, так и минусы. С одной стороны, двигатель с моновпрыском запускается легче, поскольку за работой системы следит специальный клапан, да и сконструирован моновпрыск проще, чем классический инжектор. С другой стороны, ремонт моновпрыска обходится дороже, и его работа сильно зависит от качества электропитания.

Признаки и причины неисправности

Симптом неравномерного моновпрыска чаще всего один: обороты двигателя внезапно начинают «плавать», и он плохо реагирует на нажатие педали газа. Это может произойти как непосредственно после запуска мотора, так и в ходе поездки. Сам ремонт системы моновпрыска занимает не так много времени. Значительно больше времени уходит на выявление причины поломки. Эта задача в Volkswagen Passat B3 серьёзно осложняется тем, что на этой машине отсутствует модуль подключения компьютера, а следовательно, нельзя быстро провести полноценную диагностику.

Перечислим самые распространённые причины неравномерного впрыска:

  • Прокладка, установленная прямо под моновпрыском, утратила свою герметичность.
  • Отошли контакты проводов, находящихся под датчиком моновпрыска.
  • Неполадка возникла после того, как свечи зажигания заменили новыми.
  • Нарушена герметичность крышки трамблёра (причём трещина может быть не видна невооружённым глазом, но её будет достаточно для появления сбоев в распределении топлива).
  • Компрессия, создаваемая бензонасосом, слишком высока (или наоборот — слишком низка).
  • Дроссельная заслонка засорилась или покрылась толстым слоем нагара.
  • Нарушена целостность проводов, идущих к датчику, следящему за положением дроссельной заслонки.

Необходимые инструменты

  1. Отвёртка с плоским жалом (средних размеров).
  2. Комплект рожковых ключей.
  3. Комплект новых свечей зажигания.
  4. Комплект торцовых головок с воротком.
  5. Мультиметр.
  6. Наждачная бумага.
  7. Изолента.
  8. Набор плоских щупов.
  9. Новая прокладка под моновпрыск.
  10. Новая крышка трамблёра.

Ремонт и регулировка (с фото)

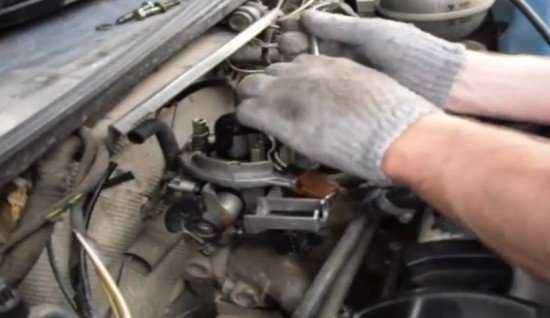

  1. Открывается капот, с помощью торцовой головки на 10 откручивается моновпрыск, прокладка под ним заменяется новой.

    Моновпрыск снимается торцовой головкой

  2. Тщательно проверяются контакты датчика моновпрыска. Если они окислились — зачищаются наждачной бумагой.
  3. Если проблемы наблюдаются после замены свечей зажигания, в двигатель возвращаются старые свечи и он вновь проверяется на стабильность работы. Если выясняется, что проблема именно в свечах, в двигатель устанавливается другой комплект новых свечей (лучше, если они будут от другого производителя) и снова проводится проверка.
  4. Крышка трамблёра заменяется новой.
  5. Откручивается бензонасос, дроссельная заслонка очищается от копоти.

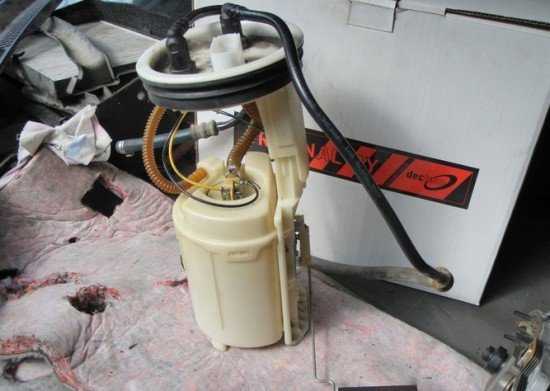

    Бензонасос снят, можно осматривать провода и датчик

  6. Проводится визуальный анализ проводов на датчике заслонки и оценивается целостность их изоляции и плотность контактов. В повреждённых местах провода датчика обматываются изолентой.
  7. Как правило, после какого-то из вышеперечисленных действий проблема неравномерного впрыска решается. Но перед установкой на автомобиль моновпрыск обязательно настраивается. С помощью мультиметра измеряется сопротивление на выходах датчика температуры поступающего воздуха. Результат замера сравнивается со значением, указанным в инструкции по эксплуатации автомобиля (ориентировочно: если температура воздуха в момент замера комнатная и составляет 25°С, то сопротивление должно составлять 1.8 кОм).

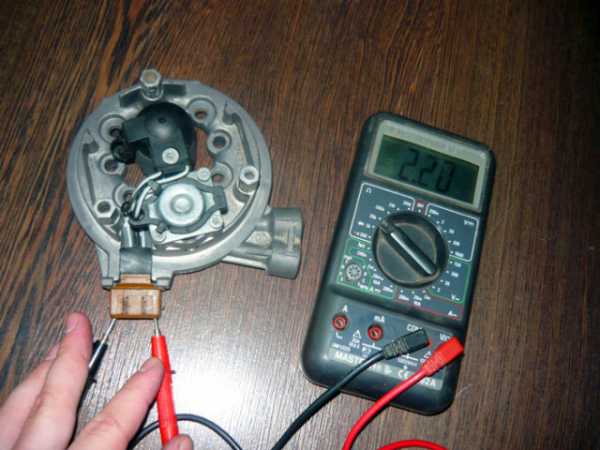

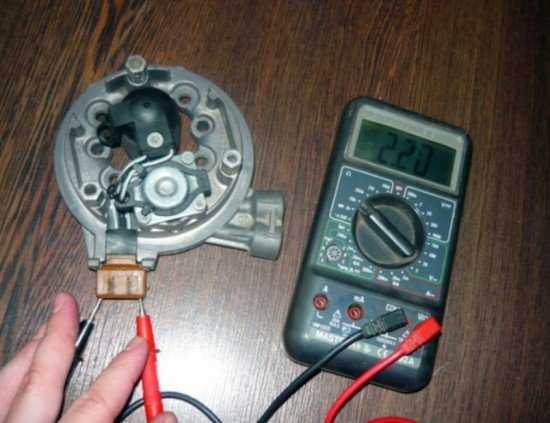

    Сопротивление на выходах датчика измеряется мультиметром

  8. Далее датчик поступающего воздуха немного нагревается с помощью обычной зажигалки, при этом отслеживается изменение его сопротивления. Если оно при нагреве датчика снижается, а при охлаждении увеличивается, значит, датчик исправен и проблем с ним после установки не будет.
  9. Тем же мультиметром измеряется сопротивление форсунки (на этой модели Volkswagen оно варьируется в пределах от 1,3 до 1,6 Ом).
  10. Теперь в моновпрыске выставляется точный зазор холостого хода. С автомобильного аккумулятора на контакты регулятора впрыска подаётся напряжение в 12 В. Акселератор при этом устанавливается в крайнее положение. Мультиметр переключается в режим «короткого замыкания» и его контакты подключаются к регулятору на акселераторе. Необходимо добиться того, чтобы между концевиком акселератора и штоком появился небольшой зазор, ширина которого не должна превышать 0.5 мм (это расстояние проверяется плоским щупом, который вставляется в образовавшийся зазор). На мультиметре при этом должно отобразиться короткое замыкание. Если его нет, значит, зазор слишком велик и он уменьшается с помощью регулировочного болта (он находится под моновпрыском).
  11. Теперь регулируется дроссельная заслонка. Блок моновпрыска устанавливается на двигатель, разъём подключается к форсунке. Также подключаются датчики положения заслонки и поступающего воздуха. Подключаются топливные трубки. После этого с аккумулятора снимается отрицательная клемма, а ключ в замке зажигания поворачивается. При этом происходит сброс всех настроек в бортовом устройстве, в том числе и настроек положения заслонки. Они автоматически устанавливаются на значения, установленные производителем по умолчанию. После сброса отрицательная клемма снова подключается.

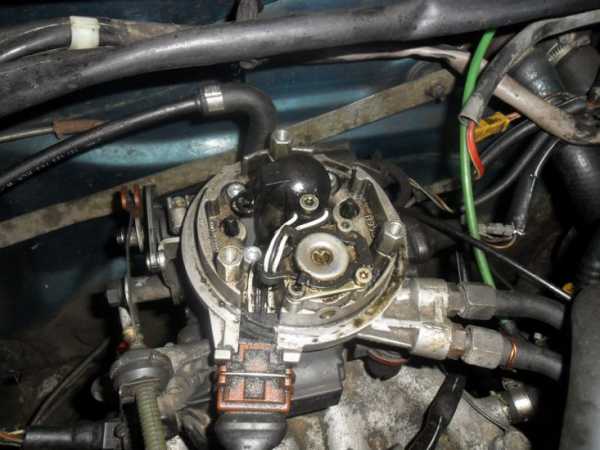

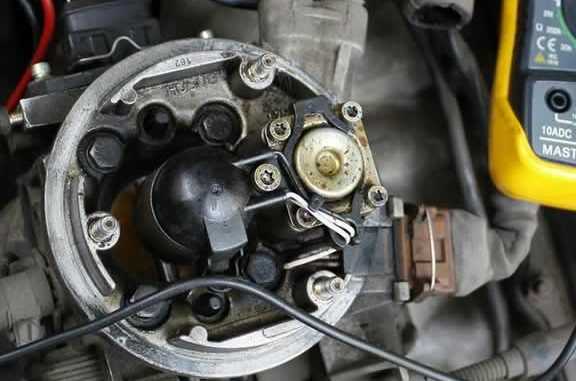

    Моновпрыск установлен, проверяются контакты заслонки

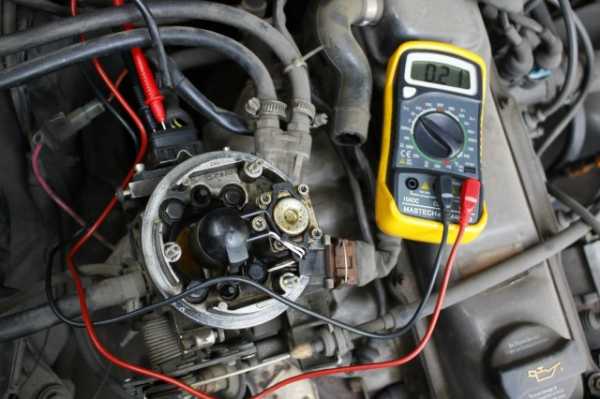

  12. Мультиметром измеряется напряжение на пятом и первом контактах в разъёме заслонки (зажигание при этом включено). Оно не должно превышать 6 В. Затем мультиметр переключается на первый и второй контакты разъёма заслонки. Напряжение там должно составлять 0.184 В.

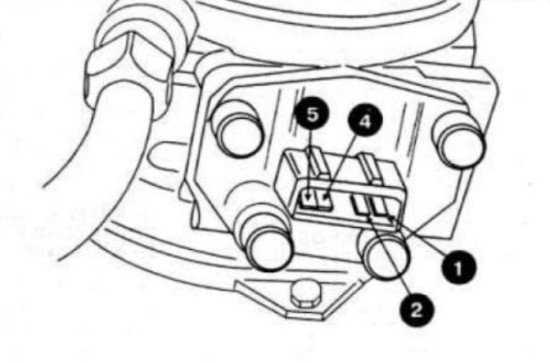

    Так контакты располагаются в разъёме дроссельной заслонки Volkswagen Passat B3

  13. Если этих значений напряжения не наблюдается, то производится настройка: 4 винта на крышке заслонки ослабляются, мультиметр подключается к первому и второму контакту разъёма, крышка при этом поворачивается либо в одну, либо в другую сторону. Напряжение, фиксируемое мультиметром, при этом меняется. Как только будет найдено положение крышки с оптимальным напряжением, болты затягиваются. На этом регулировка завершается.

Видео о работе с системой

Как видно из этой статьи, при ремонте моновпрыска на Volkswagen Passat B3 автомобилисту придётся действовать методом исключения, раз за разом проверяя и отбрасывая возможные причины неравномерной подачи топлива до тех пор, пока не будет установлен настоящий «виновник». Это занимает много времени, но это единственный способ точно выявить причину неполадок. А дальше всё зависит от показаний мультиметра, который обязательно должен быть качественным (пользоваться дешёвыми китайскими приборами при выполнении этой работы категорически не рекомендуется).

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

pol-z.ru

пошаговая инструкция, советы специалистов — RUUD

Содержание статьи:

Весь автомобильный ряд можно разделить на карбюраторные и инжекторные системы. На этом производители не остановились, предложив еще один вариант – моновпрыск. Зачем нужна настройка моновпрыска и как избежать ошибок при монтаже?

О понятии

Важна правильная настройка моновпрыска для качественной подачи горючего в ДВС. Особенность полезной разработки — в подаче топлива в общую для цилиндров камеру сгорания. Эта система была придумана в качестве альтернативы для карбюраторов. Вначале была изобретена конструкция однофорсуночная, затем перешли к изготовлению распределительных впрысков, рассчитанных на каждый цилиндр.

Вам будет интересно:Термостат «Лачетти»: функции, ремонт, замена

В конструктивном составе задействована форсунка. Она работает под давлением. Входят в нее измеритель окружающей температуры, регулятор топливного давления, а также возвратная магистраль. Задача регулятора — стабилизировать давление, исключая появление воздушных пробок после глушения мотора.

Принципы работы моновпрыска

Автовладельцев часто интересует настройка моновпрыска, поэтому следует изучить его схему функционирования.

  • Импульсными движениями форсунка, представляющая собой электромагнитный клапан, отдает в камеру горючее. Та, в свою очередь, контролируется блоком управления.
  • Топливно-воздушная структура перемещается в первый открывающийся цилиндр. Объем воздуха, параметры давления регулируют датчики.
  • Излишки топлива проходят путь в обратном направлении по встроенной магистрали.

Вам будет интересно:Шины «Амтел»: виды покрышек их особенности и отзывы владельцев

Перед настройкой моновпрыска с нуля необходимо осмотреть целостность измерителей, заодно не помешает проверить тестер — важный элемент в работе. Не все понимают, чем отличается это приспособление от инжекторов.

Отличительные характеристики

Базовая отличительная черта этого изделия от инжекторных механизмов заключается в наличии одной форсунки для общего числа цилиндров. У инжекторов они распределены по всем цилиндрам отдельно, что позволяет экономичнее расходовать топливо.

По сравнению с карбюраторами, этому «детищу» инженерной мысли удается быстрее запустить двигатель, и это возможно ввиду наличия специального клапана. Моновпрыскам, насосным конструкциям не грозят такие «детские болезни», как засор или залипание иглы. Что еще полезного в системе?

О достойных чертах

Перед тем как изучить, как проводится настройка моновпрыска «1,8-Пассат-RP» или другой иномарки, полезно узнать о целесообразности этих манипуляций. К преимуществам можно отнести следующие.

  • Мотор запускается быстрее в сравнении с карбюраторными типами.
  • За счет увеличения КПД двигателя расходная статья на топливо не будет огорчать.
  • Настраивать топливную подачу не требуется, как и создавать вручную топливно-воздушную смесь.
  • Новый продукт автопромышленности функционирует безопаснее в экологическом плане, отдавая атмосфере меньшее количество углекислого газа.
  • Конструкция проста в установке и легка в эксплуатации.
  • Эта система дала возможность людям приобрести удобные автомашины, не вдаваясь в подробности технического обустройства агрегата. За счет внедрения моновпрыска водители ощутили реальную экономию на бензине, на ремонте двигателя. Есть ли недостатки у этого «ноу-хау»?

    Не без недостатков

    Некоторые эксперты считают конструкцию уже устаревшей, не оправданной ввиду дороговизны деталей. На поиски некоторых из них приходится тратить уйму времени, а подчас вовсе нереально обнаружить. Для проведения диагностических, ремонтных процедур возникает необходимость в покупке сервисным центром специализированного оборудования, стоящего немало. Продукция требовательна к качеству топливного ресурса. Все же система продолжает жить, и у владельцев иномарок возникает вопрос по установке.

    Нюансы монтажа на «Фольксваген»

    Авто полюбили за надежность, импозантный внешний вид, престижные технические характеристики. Вначале в настройке моновпрыска «Пассат» производятся замеры следующего характера: сопротивление должно равняться 1800 Ом, температура должна равняться 20 градусам.

    Дальнейшим шагом будет коррекция зазора под ХХ. Измерительный прибор — вольтметр — поможет распознать, нет ли короткого замыкания в цепи. Меняя положение винта под моновпрыском, регулируют зазор.

    Затем в настройке моновпрыска «Пассат Б3» идет подключение дроссельной заслонки. Когда разъемы форсунки подключены, установлен моновпрыск, подача топлива, необходимо выключить АКБ, включив двигатель для сброса настроек интересующей нас модели. Аккумулятор присоединяется вновь, производится проверка напряжения между 1-м и 5-м контактами разъема, отвечающего за управление дросселем. Между 1-м и 2-м контактами значение должно составить 0,186В. В иной ситуации с показателями нужно настроить правильно систему. Как дело обстоит с другими марками?

    Требования к настройке моновпрыска на «Ауди»

    Подобраться к узлу можно, удалив воздушный фильтр. Нужно осмотреть, правильно ли установлен зазор концевого выключателя регулятора холостого хода. Как действовать без ошибок?

    • Автозажигание выключается. Со штекера РХХ снимается колодка. К двум контактам, размещенным наверху, подается 6V. Регуляторный шток при этом должен задвинуться.
    • Для грамотной настройки моновпрыска «Ауди 80» следует отрегулировать положение амортизатора.
    • К двум контактным выходам PXX внизу присоединяется тестирующий прибор. Удобнее использовать аппарат, умеющий издавать звуки: короткое замыкание легче выявить.
    • Теперь дело за щупами в 0,45 и 0,5 мм. Они выступят помощниками в измерении расстояния между винтом дросселя и штоком PXX. Замыкание должно произойти при вставлении полумиллиметрового щупа. Этого не должно случиться при применении второго щупа.
    • Контрольный замер в настройке моновпрыска «Ауди» имеет значение для нормального функционирования агрегата. Разъем РХХ задействовать в этом случае не понадобится. Включается зажигание, и потенциометр помогает замерить опорное напряжение. О неисправности можно судить по показаниям, отличным от 5V. При незначительной разнице, к примеру, в 0,2 В, можно говорить о неполадках в электросети. Лучше обратиться к мастерам для квалифицированной диагностики, чтобы наверняка выяснить причины дефектов или для настраивания рабочего режима конструкции.

    Частые проблемы

    В лексиконе автомобилистов моновпрыск любовно называют «моником», и его неполадки отнюдь не радуют. С чем сталкиваются сервисмены?

    • Наблюдается «гуляние» оборотов. Это говорит о дефектах температурных датчиков.
    • «Ласточка» теряет мощность – значит воздух проник в узел.
    • Из-за залипания «концевика» на регуляторе холостого хода мотор находится в постоянном режиме холостых.
    • Движок отказывается заводиться.
    • Отпустив педаль газа, автолюбитель видит, что упали обороты.

    Что рекомендуют специалисты?

    Слово экспертному мнению

    Почему сбрасываются настройки? Сложности, острая необходимость в «перезагрузке» блока возникает у любителей ездить на короткие расстояния. Эта проблема присуща собственникам транспорта, предпочитающим регулярно запускать мотор с одновременным нажатием на педаль газа. Как поступить?

    • Двигатель заводится, прогревается. Вентилятор охлаждения должен сработать два раза. Оптимальная температура масла +80 градусов.
    • Глушим силовой агрегат, отключая зажигание.
    • Разъем от блока управления необходимо отключить для очистки оперативной памяти.
    • Снова включается вышеуказанный разъем.

    Совет подойдет для любой модификации моновпрыска.

    Источник

    ruud.ru

    Настройка моновпрыска своими руками

    Сегодня на дорогах СНГ можно встретить различные модели с инжекторным двигателем и карбюраторные автомобили. Намного реже встречаются машины с так называемым моноинжектором или моновпрыском, так как указанный тип ДВС является ранней разработкой, выступая переходным решением от карбюратора к привычному инжектору.

    Рекомендуем также прочитать статью о том, что такое инжекторный двигатель. Из этой статьи вы узнаете об особенностях и принципах работы инжекторной системы питания силовой установки.

    Что касается моновпрыска, такая система использовалась в конструкции немецких автомобилей конца 80-х. Например, моноинжектор стоит на версиях хорошо известной модели Audi 80, популярного Volkswagen B3 и т.д. Также моноинжектор встречается на многих моделях японских авто. Далее мы поговорим об устройстве и принципах работы моновпрыска, а также рассмотрим, как настроить систему моновпрыска своими руками.

    Читайте в этой статье

    Устройство моновпрыска: особенности

    Как уже было сказано, моноинжектор уже не является карбюратором, при этом сильно отличается от современного инжектора с распределенным впрыском. Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива. Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.

    Сам моновпрыск представляет собой систему одноточечного впрыска топлива под низким давлением с электронным управлением, которая используется на бензиновых двигателях. В устройстве имеется одна форсунка, которой управляет электромагнитный клапан. Воздух дозируется посредством дроссельной заслонки.

    Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием (импульс зажигания). В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.

    Стоит добавить, что определенные преимущества моновпрыска позволяли решению выгодно отличаться от  карбюратора на начальном этапе, при этом дальнейшее развитие инжекторных систем питания двигателя привело к быстрому отказу от моноинжекторного впрыска и его замене на распределенный впрыск. Это одна из главных причин, по которым моноинжектор встречается реже, так как в свое время система просто не успела получить действительно  широкого и массового распространения. Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Еще система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.

    Настройка моновпрыска в гаражных условиях

    Корректная работа системы моновпрыска зависит от частоты вращения коленвала, от соотношения объема поступающего воздуха и его массы, от угла, на который открыта дроссельная заслонка, от показателя абсолютного давления во впуске и т.д. Также имеется связь с кислородным датчиком (лямбда-зонд). Сигнал от кислородного датчика подается на систему адаптации, которая корректирует работу моновпрыска, внося необходимые изменения на разных режимах работы ДВС. Вполне очевидно, что в процессе эксплуатации автомобиля в указанной системе возникают неисправности.

    Одной из наиболее распространенных проблем на машинах с моновпрыском является то, что обороты начинают плавать. В результате двигатель может неустойчиво работать под нагрузкой, на ХХ, на переходных режимах и т.д. В подобной ситуации необходим ремонт и настройка моновпрыска. Сразу отметим, что определить причину не просто, так как компьютерная диагностика для таких машин не предусмотрена. Дело в том, что диагностический разъем отсутствует.

    С учетом того, что определить ошибку сканером не удается, необходимо поочередно проверять отдельные элементы, которые могут влиять на работу моноинжектора. В списке неисправностей отмечены следующие поломки:

    • нарушена плотность прокладки, установленной под моноинжектором. Потеря герметичности приводит к неравномерному распределению горючего. В этом случае прокладку следует заменить на новую.
    • проблемы с контактной группой или проводкой к отдельным электрическим элементам моновпрыска. Возможно повреждение, обрыв, нарушение целостности изоляции и т.д. Для проверки каждый элемент и его проводку необходимо «прозванивать» мультиметром.
    • на работу моновпрыска влияет тип установленных свечей зажигания. Если после замены свечей мотор стал работать со сбоями, тогда для проверки можно вкрутить старые свечи и оценить стабильность работы ДВС.
    • зависимость моноинжектора и зажигания предполагает необходимость осмотра трамблера и его крышки. Незначительные дефекты или пробой крышки является поводом для замены.
    • дополнительно следует проверять датчик ДПДЗ, определяющий положение дроссельной заслонки. Проверка осуществляется мультиметром.
    • также следует уделить внимание давлению, которое выдает бензонасос. Если устройство неисправно или работает со сбоями, тогда необходим ремонт или замена бензонасоса. Не следует забывать и о топливных фильтрах, которые могут быть забиты.
    • нагар и отложения на дроссельной заслонке необходимо удалить (чистка доссельной заслонки), так как загрязнения способны оказывать значительное влияние на работоспособность моновпрыска.

    Выше были рассмотрены наиболее распространенные неполадки, которые связаны с моноинжектором. В случае, когда самостоятельная проверка ничего не дает, лучше посетить автосервис. Также систему моновпрыска после ремонта, чистки или в результате сбоев нужно настраивать и дополнительно диагностировать. Давайте рассмотрим, как это делается на примере Volkswagen B3 с моноинжектором.

    1. Первым делом поверяется сопротивление датчика температуры поступающего воздуха. Замер производится при помощи мультиметра, после чего полученные значения сравниваются с номинальными в специальной таблице. Если температура воздуха находится в пределах от 20 до 25 градусов по Цельсию, тогда сопротивление должно составлять от 1800 до 1900 Ом. Нагрев датчика означает, что сопротивление должно понижаться, охлаждение приведет к росту сопротивления. Это необходимо проверить, самостоятельно нагревая и охлаждая датчик.
    2. Также при помощи мультиметра измеряется и сопротивление на форсунке моноинжектора. Нормальным рабочим показателем является сопротивление в рамках от 1.2 до 1.6. Небольшие отклонения допустимы, так как мультиметр может иметь погрешность.
    3. Следующим этапом является настройка холостого хода на моновпрыске. Для такой настройки от АКБ  подается напряжение на контакты регулятора (12 В). Параллельно с этим акселератор выставляется в крайнее положение. Далее при помощи мультиметра следует проверить наличие короткого замыкания. Чтобы это сделать, понадобится щуп мультиметра  поставить в зазор, который имеется между концевиком акселератора и штоком.  Если зазор слишком большой, тогда короткого замыкания на мультиметре видно не будет. Это значит, что указанный зазор нужно регулировать. Это делается при помощи выполненного для этих целей винта, который находится в нижней части моноинжектора. Винт изменяет положение концевика.
    4. После чистки или проведения других работ с моноинжектором необходимо настраивать положение дроссельной заслонки моновпрыска. Для такой настройки моноинжектор необходимо установить на автомобиль, после чего подключается разъем инжекторной форсунки, разъем датчика положения дроссельной заслонки, разъем датчика температуры поступающего воздуха и т.д. Далее следует подсоединить топливные магистрали. Теперь от АКБ отсоединяются клеммы, после чего следует повернуть ключ в замке зажигания. Указанные действия позволяют обнулить настройки моноинжектора. Затем аккумулятор можно подключить, после чего моновпрыск начнет свою работу с исходными заводскими параметрами.

    Добавим, что после сброса системы моновпрыска следует перепроверить напряжение на разъеме дроссельной заслонки. Если точнее, замер осуществляется на контакте 1 и 5.  Для измерения зажигание включается, после чего на мультиметре должны отобразиться 5 или 6 Вольт. Теперь замер производится на контактах 1 и 2, показания должны составлять 0,186 Вольта. В том случае, если данные отличаются от указанных параметров, следует провести корректировку.

    Для решения задачи потребуется немного открутить винт 4 на крышке дроссельной заслонки, после чего мультиметр подключатся к контактам 1 и 2. Затем крышку медленно проворачивают в разные стороны, фиксируя изменения напряжения на мультиметре при каждом смещении. Такими действиями необходимо добиться рекомендуемых показаний напряжения. В итоге, исправный моновпрыск со всеми работоспособными и подключенными датчиками после настройки и чистки дросселя будет нормально функционировать.

    Читайте также

    krutimotor.ru

    Моновпрыск, как установить датчик положения дроссельной заслонки ДПДЗ


    Двигатель ABS устанавливался на следующие автомобили:

    Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997

    Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

    Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994

    Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

    Volkswagen Golf 3 / Фольксваген Гольф 3 (1h2, 1H5) 1992 — 1998

    Volkswagen Vento / Фольксваген Венто (1h3) 1992 — 1998

    Volkswagen Golf Cabriolet 3 / Фольксваген Гольф Кабриолет 3 (1E7) 1993 — 2002

    SEAT Ibiza 2 / Сеат Ибица 2 (6K1) 1993 — 2002

    SEAT Cordoba / Сеат Кордоба (6K2) 1993 — 2002

    SEAT Toledo / Сеат Толедо (1L) 1991 — 1999

    Информация применима для ремонта автомобилей с системой впрыска Mono motronic

    Привет всем!

    Вот решил написать, как установить ДПДЗ (датчик положения дроссельной заслонки) на моновпрыске! Т.к. часто всплывают темы по этому вопросу, а общей темы, где бы все оговаривалось, так и нет!

    Начнем, для этого потребуется следующий инструмент:

    1. Тестер желательно цифровой

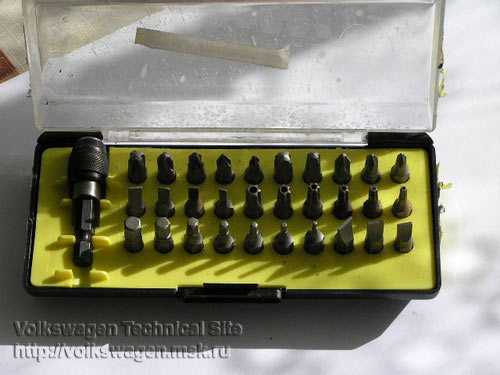

    2. Набор тораксов

    3.Спирт

    4.Ватные палочки

    5.Тестер аналоговый (стрелочный)

    6.Осциллограф желательно

    7.Стробоскоп (в моем случае Искра1 80х годов)

    Проблемы связанные ДПДЗ: Провалы при трогании, на малых положениях ДЗ (у меня было 9-11*) провалы в работе двигателя вплоть до остановки ДВС (двигатель внутреннего сгорании), немного увеличен расход топлива (примерно на 1литр), недостаточная динамика, при адаптации ДЗ выскакивала ошибка потенциометра ДЗ (номер к сожалению не помню), при прогреве особенно в холодное время года (температура –5* и больше) наблюдался эффект плавания ХХ (даже не плавывания а подгазовывала сама, как будто кто то газ дал и отпустил), в конце когда уже ДПДЗ умер окончательно нестабильный ХХ и частые остановки ДВС особенно на холодном моторе.

    Сразу хочу оговорится, что это все справедливо только в том случае когда в моторе и электроники авто все остальное исправно и отрегулировано (метки ГРМ , зажигание выставлено, лямба зонд (датчик кислорода) 100% живой и его пробег не больше 100т.км, ДТОЖ рабочий и соответствует характеристике температура сопротивление, РХХ исправен, свечи, ВВ провода, бегунок и крышка трамблера исправны, и все расходники заменены). Иначе можно разобрать исправный и не в чем не повинный ДПДЗ!

    Простой способ , разобрать почистить и собрать для тех кто сначала читает потом делает!

    С начало прогреваем машину до 90*. Чтобы замерить начальное напряжение 0* ДЗ, для этого надо задвинуть до конца шток РХХ, можно сделать тремя способами:

    1. Снять с него разъем и подать на верхние 2 контакта (для 4 контактного РХХ) напряжение такой полярностью, чтобы его шток вдвинулся до конца. Напряжение подавать желательно от АКБ 6в, если нет источника 6в можно подать 12в но через лампочку 12в 5W, она будет выполнять роль ограничительного сопротивления, чтобы не поломать редуктор РХХ . Делается при выключенном зажигании.

    2. Если вы один и нет источника 6в, включаем зажигание, подходим к двигателю с правой стороны (по ходу движения) одной рукой открываем ДЗ на столько чтобы можно было нажать на концевик РХХ, в этот момент РХХ вдвинется (нажимаем на концевик тойже рукой, которой открываем ДЗ) а потом немного выдвинется, так вот надо поймать такой момент, когда он вдвинулся, но еще не успел выдвинуться и отключить разъем (соответственно другой рукой) с него, если не получилось с первого раза. попробуем еще, у меня с первого второго раза удается так сделать!

    3.Открутить 3 болта под торакс и снять РХХ.

    Шток РХХ убран теперь надо проверить не упирается ли шток РХХ в ДЗ, иначе замер напряжения будет неточным. Как проверить зазор и отрегулировать после чистки, описано здесь сюда.

    Все готово к замеру напряжения, зажигание должно быть включено, берем цифровой тестер и замеряем напряжение между 1 и 2 лапкой ДПДЗ (отсчет контактов идет с права на лево, 3 контакт отсутствует), при этом несколько раз открываема и закрываем ДЗ чтобы точнее замерить напряжение оно возможно не всегда будет одно и тоже, ищем тогда средне арифметическое но оно все равно должно быть сильно приближено к напряжению 0.18-0.2в + — 0.2в, если это не так то вам этот метод, к сожалению, не подходит т.к. ваш ДПДЗ очень сильно изношен и регулировки придется производить по второму способу с помощь компьютера и других средств! Замерили и записали на бумажке, иначе пока будете чистить благополучно забудете значение.

    Теперь снимаем моновпрыск с машины.

    В к рации как снять моновпрыск: снимаем гофру от воздушного фильтра к моновпрыску 2 хомута, отсоединяем 2 шланга сзади моновпрыска на отсорбер потолще на заслонку горячего холодного воздуха потоньше (по аккуратней штуцеры пластиковые) ,откручиваем улитку 3 болта под ключь на 10, отсоединяем трос газа, отсоединяем всю проводку от моновпрыска (форсунка ,РХХ , ДПДЗ, подогрев ежа) , провод подогрева ежа еще снимаем с держателя моновпрыска, отсоединяем топливные шланги 2 хамута отверстия обязательно заткнуть, чтобы не попала грязь, откручиваем 4 болта под ключ на 10 проставку моновпрыска ,моновпрыск в руках!

    Теперь надо замерить сопротивления дорожек между разными контактами как в таблице и записать на бумажку все значения, чтобы потом сравнить с теми, что будет после читки ДПДЗ

    Табл 1

    В скобках указано значение у большинства измерявшихся .

    Если ваши значения будут выше максимально допустимых то ваша машина не как не могла нормально работать, значит, вы идете в верном направлении. Я у себя менял на новый ДПДЗ, на новом значения все были на минимальных значениях. Старый мой ДПДЗ имел сопротивление(1+4) 8 кОм уже, хотя после чистки все приходило опять в норму, я продлил своему потенциометру жизнь на 1 год до полного умирания.

    Теперь как проверить ДПДЗ осциллографом. Я считаю это самый надежный способ проверки неисправности ДПДЗ, хотя им сам и не пользовался (хоть и есть он у меня, но я был уверен, что проблема в нем) Переключатель вольт\деление ставим на такой предел чтобы разворот напряжения 5в было не на одну клетку а на весь экран. Проверяем на машине с задвинутым РХХ, и включенным зажигание, подключаем земляной провод к 1 лапе ДПДЗ сигнальный к 2 и пробуем открывать ДЗ напряжение должно меняться в первой половине открытия ДЗ , без скачков и всплесков (эффект дребезга контактов) плавненько и при плавном открытии ДЗ всегда должно только расти, падение недопустимо в первой половине!!! Во второй половине хода ДЗ возможно и небольшое падение и рост но напряжение не должно пропадать не при каких условиях. Потом меряем напряжение между 1 и 4 контактом, также на 1 заземление на 4 сигнальный, в первой половине открытия ДЗ напряжение может немного гулять верх и вниз, но не пропадать!!! Во второй половине ДЗ должно также плавно без рывков расти в самом конце хода ДЗ возможно небольшое падение напряжения.

    Если после измерений осциллографом не чего не было выявлено подозрительного не стоит вскрывать ДПДЗ вообще!

    Хочу еще сказать, что у меня проблемы в движении возникали не сразу, а после некоторого пробега (несколько км), т.е. когда моновпрыск прогревался, так что стоит проехать на машине перед всеми измерениями.

    Как я не пытался отловить провал характеристики ДПДЗ тестерами у меня так и не получилось и не цифровым и не аналоговым, видимо инерционность у иих большая, как я и говорил уже, хорошо провал характеристики было видно минисканером который разрабатывается на нашем форуме, сюда. При движение авто с микротестером было видно(но правда не всегда), что даешь немного газу, а угол ДЗ начинает не расти, а почему-то падать, а иногда даже падал в ноль при этом машина «клевала носом». Тестером отловить это не мог, все было плавненько!

    Приступаем к снятию ДПДЗ , откручиваем 4 болта под торакс, обратите внимание на свой инструмент торакс должен иметь отверстие внутри себя иначе не получится открутить!!!

    Или аккуратно откручиваем ДПДЗ на месте, сразу скажу не очень удобно, и плохо будет видно состояние ползунков.

    Вскрываем ДПДЗ он сидит на оси ДЗ и имеет уплотнение виде резинового колечка, аккуратно подеваем по краям его и снимая, покачивая по оси ДЗ! Смотрим что у нас внутри, на оси ДЗ остались ползунки. Осматриваем их состояние, должны быть в идеальном состоянии. У меня самый верхний был такой ощущение как будто обгоревший, если вдруг у Вас также берем шкурку (зернистость желательно 2000) и аккуратно чистим, чтобы не погнуть лепесточки. Подгибать ползунки не стоит, это приведет к более быстрой выработке резистивного слоя ДПДЗ.

    Смотрим на сам потенциометр, не протерт ли резистивный слой? Обращаем внимание на контакты от разъема, нет ли там подозрительного не чего в виде трещин или расшатанных контактов?

    Если резистивный слой выглядит пристойно и не сильно изношенным, то советую просто протереть резистивный слой спиртом и собрать все обратно, видно дело было не в Бабине!

    Можно протереть резистивный слой веретенным маслом ТОЛЬКО ПРОТЕРЕТЬ, а не залить. Или есть даже специальная смазка для потенциометров. Но многие почему то против смазки, ну это дело ваше каждому свое я считаю что с маслом исключается эффект дребезга контактов, как наверняка все слышали на старой технике громкость крутишь и шуршит и трещит, там типа такой же потенциометр, я их даже не разбирал не когда прокапывал просто маслом и забывал про них навсегда. Так вот такой дребезг контактов ЭБУ ой как не понравится т.к. оцифровка идет очень быстро и представьте что думает ЭБУ от таких всплесков напряжения!? Правильно, не чего хорошего начинаются проблемы с ХХ в первую очередь.

    Если все таки резистивный слой изношен сильно и тем более уже виднеется подложка (как на фото выше) тут надо предпринимать какие, то действия просто чистка здесь уже не поможет! Как я понял обычно протирается, почему то самая верхняя дорожка. Есть 2 способа полечить.

    1. Как делал я но он не совсем удачный все таки т.к надо быть очень аккуратным и надо понимать что куда согнуть и подогнуть. У меня была протерта верхняя дорожка и мне надо было по сути сместить всего один ползунок на еще не работавший слой , я тоненькой иголочкой аккуратненько подогнул несколько лепестков ползунка одини вверх другие вниз, при этом надо следить чтобы сам ползунок остался на том же расстоянии как другие по выступу к резистивному слою. Такого ремонта мне хватило на год, хотя как видно на фото протертость на моем ДПДЗ очень большая и она такая была уже при первом его вскрытии может совсем немного меньше. После этого проделываем с покрытием резистивного слоя то, о чем говорилось чуть выше.

    2.Способ намного проще и наверно удачней не проверял, его предложил мне Ten70.

    Суть стоит в том чтобы сместить весь потенциометр по вертикали вверх или вниз на 0.5мм, и этим добьемся смещения ползунков на 0.5мм чего вполне достаточно если учесть что ползунок один около2мм . Куда смещать потенциометр надо смотреть по каждому потенциометру отдельно , где больше нерабочего слоя относительно потертого в обратную сторону и сдвигаем. Например: видна потертость от ползунков и вверху больше расстояние не тронутого еще резистивного слоя, значит, чтобы попасть на этот слой потенциометр надо опустить! Теперь т.к сам потенциометр сидит на оси ДЗ, и просто так его не опустить значит надо расточить втулку в потенциометре на 1мм в диаметре чтобы он мог двигаться относительно оси верх и вниз на 0.5мм. Растачивать втулку лучше разверткой, ну если развертки нет можно сверлом, данные сверл и разверток писать не буду, неисключено что оси могут быть разного диаметра. Берм штангельциркуль меряем диаметр оси и прибавляем 1-1.1мм, и получаем нужный размер сверла или развертки. Развертываем (сверлим) втулку , должно получится что то типа этого:

    вот как выглядит после расточки разъверткой

    После этого проделываем с покрытием резистивного слоя то, о чем говорилось чуть выше.

    После этого ставим потенциометр обратно и наживляем болты, во втором случае следует отметить ,что надо не забыть куда надо поднимать или опускать потенциометр и стараться не смещать его вправо и влево. Перед установкой моновпрыска на машину следует проверить зазор между концевиком РХХ и упором ДЗ как описано здесь.

    жми

    Ставим моновпрыск на машину, подключаем только ДПДЗ, включаем зажигание, подключаем тестер к 1и 2 контакту и выставляем ранее записанное напряжение, слегка подтягиваем болты ДПДЗ не отключая тестера открываем и закрываем несколько раз ДЗ и убеждаемся, что напряжение осталось таким же, в ином случае повторяем регулировку. Выключаем зажигание , отсоединяем разъем ДПДЗ. Проверяем показания, приведенные в таблицы с измеренными нами до и после чистки, если где то все равно не вписываемся в пределы, то ДПДЗ под замену. Лучше проверять осциллографом как говорил выше, цифровым тестером плавность отследить не как не получится только значения сопротивлений, нужен хотя бы при не имении осциллографа аналоговый тестер (стрелочный) и проверяем им плавность изменения сопротивления согласно таблице, стрелка должна перемещаться плавно без рывков и провалов, как описано при измерении осциллографом.

    Подключаем все разъемы , отключаем АКБ на 10 мин, чтобы обнулить ошибки , подсоединяем АКБ и заводим , прогреваем мотор. Смотрим, изменилось что ни будь в работе мотора или нет. Теперь нужен компьютер чтобы сделать адаптацию ДЗ, иначе может быть обогащение или обеднение смеси по лямба зонду, как было у меня после замены ДПДЗ. Как это сделать описано здесь жми.

    После адаптации если все системы мотора исправны коэффициент лямбы должен плавать в районе единицы 0.980-1.020, у меня, где то в этом районе. Обязательно проверить ХХ он должен соответствовать мануалу вашего двигателя иначе измерения проводить бессмысленно! Считать ошибки , ошибок потенциометра быть не должно, если они опять появляются значит не чего хорошего не получилось и лечится только заменой. Хотя я некоторое время и с ошибками ездил, и машина вела себя нормально, это вообще сами определитесь по ходу событий.

    Потом можно замерить напряжение между 1 и 2 вторым контактом на ХХ , с выключенными энергопотребителями ,если опять же все системы исправны впрыска должно получиться 0.7в ( на моей 0.65-0.95в немного погуливает) если сильно отличается больше чем на 0.5в неисправность надо искать в другом месте. На форуме вычитал, что если завышенное напряжение, то это скорей всего убитый лямба зонд или позднее зажигание. Не пытайтесь добиться 0.7 в вращением ДПДЗ на заведенной машине я сколько я не пытался добиться завышения напряжения так у меня и не получилось оно сначала поднимается но потом ЭБУ все корректирует и вворачиваемся на круги свои. Все зависит от системы в целом, это просто показатель исправности впрыска не чего более. Вращение ДПДЗ очень слабо влияет на ХХ вообще , очень сильно влияет на обогащение или обеднение смеси по лямбе.

    Вот это все что касается метода когда прочитал и начал делать ,а если снял и не померил здесь еще добавляется несколько пунктов.

    Теперь про то если сняли, а как наместо установить незнаем!

    Здесь будет соответственно все опущено связанное с чисткой ДПДЗ и в какой последовательности!

    При таком раскладе, что бы выставить и выяснить что неисправно очень сложно, так что опишу, что можно предпринять и если получится, значит вам повезло.

    Обязательно проверить установку меток ГРМ, выставить зажигание строго по мануалу не важно что у вас машина при таком зажигании не едет, на Мономотронике МА1.2.3 с компьютера для установки УОЗ не забудьте войти в режим базовых настроек иначе не выставите зажигание. Проверить ошибки ошибок быть не должно желательно, чтобы и ДПДЗ тоже не было. Проверить ДТОЖ при прогретой машине хотя бы чтобы соответствовало сопротивление температуре 80* 300-400Ом ,100* 175-225Ом, и лямба зонд точно должен быть живой, при отсутствии хоть одного из этих условий выставить правильно не получится ДПДЗ.

    Выставляем между 1 и 2 напряжение равное 0.2в, прогреваем машину , подключаем компьютер, и смотрим что показывает коэффициент лямба зонда если он сильно далеко от этих цифр 0.900-1.100, можете сразу начинать искать неисправность в своей машине не связанную с ДПДЗ. Все следующие регулировки производить при отключенных энергопотребителях , даже при включении вентилятора не стоит не чего регулировать т.к. все переменные начинают уплывать!!! Если же вписывается в эти значения значит отпускаем болты ДПДЗ и прям на ХХ начинаем двигать совсем по капельки ДПДЗ и пытаемся вогнать в допуск коэффициент лямбы 0.980-1.020 в эти пределы может немного и выходить за эти пределы, надо только помнить что все что больше единицы это обеднение все что меньше обогащение смеси. Не крутите быстро ДПДЗ система очень медленно реагирует на поворот ДПДЗ и ей надо какое то время чтобы все стабилизировалось обычно 10 сек вполне хватает, подтягиваем болты датчика и смотрим за показаниями обычно уплывают, если так повторяем регулировку. Попробовать прогазовать заглушить опять завести и убедится ч коэффициент в норме, если так затягиваем болты . Если это у вас получилось то практически Вам повезло! Производим

    адаптацию ДЗ по выше указанной ссылке, опять запускаем двигатель и смотрим не появились ли ошибки если нет замечательно ,смотрим что показывает коэффициент лямбы, по идеи должно все остаться на месте следует еще погазовать и еще раз проверить, если коэффициент уплыл, пытаемся еще раз выставить ДПДЗ с самого начала. Если все осталось на месте, меряем напряжение между 1 и 2 контактом ДПДЗ как писал выше должно быть что то около 0.7в если это так , то у Вас система впрыска настроена оптимально! В заключении рекомендую еще раз убрать до конца шток РХХ и отключить его и замерить напряжение между 1 и 2 контактом напряжение при 0* ДЗ при включенном зажигании! И записать его на будущее, но оно все равно должно быть очень приближено 0.18-0.2в, все еще конечно зависит от того насколько у вас китайский тестер, постарайтесь найти тестер не за 200р. Да не забудьте сбросить ошибки из памяти т.к. при отключении РХХ соответственно появляется его ошибка!

    PS. В интернете много есть статей как настроить ДПДЗ но в большинстве их требуется газоанализатор. Я исходя из того, что нашел в интернете и что у меня имелось из приборов и интрументов делал так на своей. Расход топлива по трассе был 6.5-7 литров, городской цикл 9-11литров. После того как поставил новый ДПДЗ расход не изменился или изменился но этого не заметно, т.е. получается что при выполнеии того что я написал, ДПДЗ вполне можно настраивать по такой методике. Хочу заметить также что датчики все были новые в том числе и лямба или имели совсем малый пробег до 20т.км.

    Отдельное спасибо Ten70 за помощь в создании данной темы!

    Ну в принципе вот и все что я хотел Вам поведать по этой теме, Удачи всем !

    Чтоб ваша машинка бегала!

    Продолжение и все обсуждения отчета здесь

    Спасибо: Vaxa20

    Как здесь найти нужную информацию?

    Расшифровка заводской комплектации автомобиля (англ.)

    Расшифровка заводской комплектации VAG на русском!

    Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

    Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.

    С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

    vwts.ru

    Настраиваем моновпрыск своими руками

    Моновпрыск
    Современный автопром уже давно перешел на изготовление автомобилей с инжекторными двигателями, однако по нашим дорогам до сих пор катается много автомобилей с карбюраторами. Но все же, речь в нашей статье пойдет ни о тех, ни о других, а о системе, которая считается переходной между карбюраторами и инжекторами. Думаем, многие из вас догадались, что речь идет о системе моновпрыска, которая и сегодня еще встречается на некоторых автомобилях. Владельцам таких машин мы собираемся поведать об устройстве и принципе работы моновпрыска, а также об особенностях настройки этой системы.

    1. О самом главном: устройство моновпрыска, его преимущества и недостатки.

    Моновпрыск уже давно перестали использовать в производстве автомобильных двигателей, поэтому на современных авто вам не удастся его встретить. По своей сути это та же инжекторная система подачи топлива в камеру сгорания двигателя. Однако ее устройство нельзя назвать совершенным, что и привело к некоторым изменениям, которые позже были внесены в ее конструкцию.

    Главная особенность моновпрыска заключается в том, что вместо карбюратора в данной системе используется одна форсунка, благодаря которой и осуществляется подача топлива. Если быть точнее, то она распрыскивает горючее в цилиндры двигателя. Но подобная система совсем не соответствует действующим экологическим стандартам, в связи с чем, ее впоследствии и заменил способ распределенного впрыска топлива.

    Моновпрыск

    Хотя моновпрыск и уступает современной инжекторной системе, однако в сравнении с карбюраторами у него есть целый ряд преимуществ. В частности, к числу главных достоинств моновпрыска необходимо отнести следующие:

    — благодаря нему обеспечивается упрощенный запуск автомобильного мотора. Дело в том, что моновпрыск, а вернее все его процессы, контролируется при помощи специального электромагнитного клапана. Данный элемент обеспечивает более плавный запуск мотора, поскольку часть процессов клапан забирает на себя;

    — после перехода с карбюраторов на моновпрыск многие автолюбители сразу же оценили его за сниженный расход горючего. Ведь если карбюратор настроен неправильно, он будет буквально «поглощать» бензин, расходуя его без остановки. Преимущество моновпрыска заключается в том, что он экономит бензин не только на старте, но и непосредственно во время движения;

    — с моновпрыском водители забыли, что такое ручная настройка двигателя. Ведь, чтобы отрегулировать правильную подачу топлива на карбюраторном автомобиле, зачастую приходилось обращаться за помощью к специалисту. Настройка моновпрыска осуществляется через информацию, которая поступает на него с датчиков воздуха. Подобная необходимость возникает только в случае обнаружения неполадок в процессе эксплуатации;

    — экологичность моновпрыска, поскольку во время его работы в атмосферу выбрасывается в разы меньше углекислого газа;

    — улучшенные динамические характеристики автомобиля в целом и слаженность работы его систем, которые обеспечиваются только благодаря описываемой системе.

    К сожалению, устройство моновпрыска все же нельзя назвать совершенным. У него также есть ряд своих недостатков, что и вынудило специалистов искать новый способ подачи топлива:

    Моновпрыск
    — в случае поломки автовладельцу приходилось отдавать огромные деньги на ремонт системы и покупку новых комплектующих. Конечно же, об этом никто не думал в самом начале, когда автомобили с моновпрыском только ставились на конвейер. Но со временем данный факт очень сильно разочаровал владельцев таких машин;

    — очень мало элементов, которые составляют систему моновпрыска двигателя, поддаются ремонту. А как уже говорилось выше, покупка новых – дело дорогостоящее;

    — добиться хорошей работы от моновпрыска можно только тогда, когда двигатель работает на качественном топливе. А поскольку приобрести такое в нашей стране можно не всегда, то система рано или поздно выходит из строя.

    — прямая зависимость от электричества, поскольку ее работа не может осуществлять без питания. В отличие от карбюратора, который можно просто прокрутить, подать искру и услышать гул мотора, здесь без электричества никак не обойтись. Поэтому, если аккумулятор разрядился – автомобиль вы не заведете;

    — самостоятельный ремонт системы моновпрыска практически невозможен. Чтобы определить, какая именно поломка с ним произошла, приходится обращаться в специализированный автосервис, где есть необходимое для диагностики оборудование.

    2. Принцип работы моновпрыска – чем система отличается от карбюратора и современного инжектора?

    Моновпрыск
    Используется моновпрыск только на бензиновых двигателях. Как уже говорилось, основа этой системы – форсунка, управляемая электромагнитным клапаном. Еще один элемент моновпрыска – дроссельная заслонка, благодаря которой воздух перед попаданием в камеру сгорания дозируется, то есть создается оптимальная пропорция топливной смеси.

    Стоит также упомянуть, что в распределении горючей смеси по цилиндрам участвуют также специальные датчики, которые по сути и контролируют данный процесс и все характеристики работы двигателя. В конструкции моновпрыска форсунка расположена над дроссельной заслонкой. Бензин же подается в цилиндры между корпусом двигателя и дроссельной заслонкой. Слаженность работы автомобиля обеспечивается еще и благодаря тому, что подача топлива в системе моновпрыска слажена с импульсами, которые поступают от зажигания.

    Особенности управления системой моновпрыска

    В целом на работу системы моновпрыска влияет несколько очень важных факторов. К их числу необходимо отнести:

    — частоту, с которой осуществляются вращения коленчатого вала автомобильного мотора;

    — соотношение между объемом потока воздуха и его массой в потоке;

    — угол открытия дроссельной заслонки;

    — абсолютный показатель давления в трубопроводе.

    Несмотря на то, что систему монопрыска очень сильно критикуют из-за выброса слишком большого количества токсичных веществ в атмосферу, если правильно отрегулировать соотношение угла открытия дроссельной заслонки и частоту, с которой происходят вращения коленчатого вала, система может работать корректно с точки зрения экологии, и все выбросы будут соответствовать нормам закона.

    Настройка моновпрыска
    Стоит также упомянуть, что система моновпрыска очень тесно связана с лямбда-зондом, то есть кислородным датчиком. В частности, она использует обратную связь с ним, а также с каталитическим нейтрализатором (трехкомпонентным). Сигнал от лямбда-зонда поступает на самоадаптивную систему, которая учитывает в работе моновпрыска все параметры и изменения, которые происходят с мотором. Благодаря этому на протяжении всего периода использования двигателя обеспечивается его равномерная работа.

    3. Как настроить моновпрыск на собственном автомобиле: практические советы.

    Встретить систему моновпрыска сегодня не так уж легко, однако владельцы таких автомобилей как Volkswagen Passat B3 с такой проблемой точно не сталкиваются. Проблем у них другая: как отремонтировать и настроить моновпрыск, если система вдруг вышла из строя.

    Поскольку данная модель автомобиля является достаточно распространенной на наших дорогах, на ее примере мы этот вопрос и рассмотрим. Тем более, что инструкции, как настроить моновпрыск, будут аналогичными и для других машин с такой системой.

    Так вот, самая распространенная проблема, с которой приходится сталкиваться владельцам Volkswagen Passat B3, – это так называемое плаванье оборотов двигателя. Как результат, машина на дороге становится плохо контролируемой, непослушно ведет себя при переключении передач. К примеру, даже если автомобиль хорошо завелся и легко пошел на старт, то через несколько минут обороты могут начать резко падать, а педаль газа вообще может западать.

    Настройка моновпрыска
    Все вышеописанные проблемы непосредственно продуцируются из-за некорректной работы системы моновпрыска автомобиля. Если у вашего автомобиля проявляются те же симптомы – необходимо срочно браться за ремонт и настройку моновпрыска.

    Однако определить, что именно случилось с этой системой, не так уж и легко. Можно, конечно, было бы загнать автомобиль на компьютерную диагностику, но и здесь есть своя загвоздка – на такой системе нет модуля, через который можно было бы подключить компьютер. Поэтому приходится гадать даже специалистам и по порядку проверять все элементы, которые могут стать причиной неравномерной работы моновпрыска двигателя:

    1. Нарушение плотности прокладки, которая стоит под устройством моновпрыска. Если она не герметична – топливо будет распределяться неравномерно, и поэтому прокладку необходимо в срочном порядке заменить.

    2. Поскольку моновпрыск работает от электрической сети, к нему подсоединено большое количество проводов. В процессе эксплуатации может нарушаться их целостность. Чтобы узнать, действительно ли проблема заключается в этом, необходимо снять с устройства моновпрыска желтый датчик и проверить, в каком состоянии находятся расположенные под ним провода.

    Самостоятельная настройка моновпрыска
    3. Для нормального функционирования моновпрыска необходимо правильно подбирать тип свечей. К примеру, может возникнуть ситуация, когда после их замены двигатель вдруг начал плохо работать. Для того чтобы определить истинную причину неисправности, вставьте старые свечи обратно и проверьте, как мотор будет работать с ними.

    4. Проверьте целостность крышки трамплера. Даже самая незаметная трещина, которую трудно найти невооруженным глазом, может стать причиной неисправной работы моновпрыска. Если крышка пробита – ее следует немедленно заменить.

    5. Проверьте, какие значения показывает датчик, который отвечает за положение дроссельной заслонки. Если есть значительные провалы – скорее всего дело в проводке.

    6. Работа моновпрыска очень сильно зависит от компрессии бензонасоса. Если она не подходит системе – вы будете наблюдать описанные в начале симптомы неисправности. В таком случае необходимо будет заменить бензонасос и подобрать подходящий.

    7. Обязательно проверьте состояние топливного фильтра. Если он забит – замените его и проверьте, как после этого будет работать автомобиль.

    8. Засоренность и появление большого количества нагара на дроссельной заслонке, которую в таком случае рекомендуется просто снять с устройства и самостоятельно почистить.

    ДПТЗ Volkswagen
    Мы описали наиболее распространенные и частые проблемы, которые могут появляться на моновпрыске. Если же после проверки и устранения всех неточностей работа двигателя вас все равно не радует – лучше всего обратиться за консультацией к специалисту. Что делать после ремонта моновпрыска? Систему еще необходимо правильно настроить под новые параметры. Выполнять все необходимые действия необходимо очень четко, согласно нижеприведенной инструкции:

    1. При помощи мультиметра проверьте показатель сопротивления на датчике температуры всасываемого воздуха. Полученный результат необходимо сверить с значением таблицы. При температуре в границах 20-25°С показатель сопротивления должен находиться в пределах от 1,8 до 1,9кОм.

    2. Когда описанный в предыдущем пункте датчик нагревается, показатель сопротивления будет падать; если охлаждается – сопротивление, соответственно, будет расти. Проверьте, происходит ли подобное при искусственном повышении или понижении температуры.

    3. При помощи того же мультиметра проверьте, какое давление отображается на форсунках. В норме этот показатель должен находиться в границе между 1,2 и 1,6 Ом. Если значение лишь немного превышает норму, это может быть просто погрешность мультиметра.

    4. Выставляем необходимый зазор холостого хода моновпрыска. Для этого необходимо от аккумулятора подвести напряжение в 12 Вольт к контактам регулятора. Одновременно с этим акселератор необходимо поставить в крайнее положение. На мультиметре ставим положение «короткое замыкание» и подключаем контакты аккумулятора к регулятору акселератора.

    В итоге должно получиться следующее: между штоком и концевиком акселератора должен появиться зазор. В эту щель необходимо вставить щуп размерами 0,45-0,5мм. Если в этот момент мультиметр не отобразит «короткое замыкание» – расстояние между ними слишком большое. В таком случае необходимо отрегулировать положение концевика акселератора.
    Делается это при помощи специального винта, который расположен под моновпрыском.

    Моновпрыск5. Настраиваем правильное положение дроссельной заслонки. Для этого устанавливаем на мотор наш моноблок и подключаем к нему: разъем на форсунку, датчик, определяющий положение дроссельной заслонки и датчик всасываемого воздуха. После этого необходимо подключить на место топливные шланги и ни в коем случае не забыть снять клемму с аккумулятора. Поворачиваем ключ в замке зажигания – благодаря этому с бортового устройства сотрутся все настройки.

    После подключения аккумулятора и начала эксплуатации отремонтированного блока настройки запишутся заново, уже с учетом работы в некотором роде обновленного моновпрыска.

    Но и это еще не все. После настройки системы моновпрыска необходимо проверить напряжение на первом и пятом контакте, которые идут от разъема дроссельной заслонки. При включенном зажигании этот показатель должен быть равен 5-6 В. Между первым и вторым контактом этот показатель должен быть равен 0,186 В.

    Если результаты вашей диагностики не совпадают с указанными цифрами – необходимо осуществить дополнительную настройку: отпускаем четвертый винт крышки дроссельной заслонки и подключаем мультиметр к первому и второму контактам. Не спеша пробуем повернуть крышку в одну и в другую стороны, наблюдая при этом за изменением напряжения, и доводим его до нужных показателей.

    Вот и все. После этого ваш моновпрыск должен работать на твердую «5». Чтобы это проверить, нужно собрать устройство до конца и, конечно же, завести автомобиль. Надеемся, он у вас начнет работать ровно и без падения оборотов в процессе движения.

    Подписывайтесь на наши ленты в таких социальных сетях как,
    Facebook,
    Вконтакте,
    Instagram,
    Twitter и
    Telegram:
    все самые интересные автомобильные события собранные в одном месте.

    auto.today

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
