Принцип работы и схема подключение генератора

Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.

Схема генератора автомобиляПоэтому рассмотрим более подробнее схему генератора, как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Содержание:

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

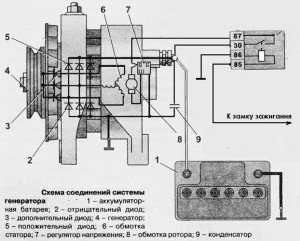

Принципиальная электрическая схема генератора авто

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

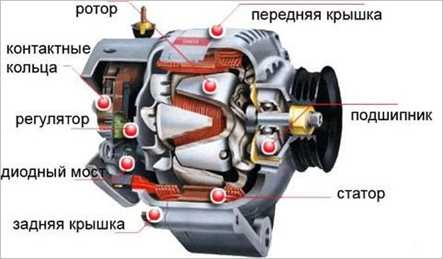

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

устройство генератора

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

принцип работы генератора

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

схема генератора

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы: ~, W, R, STА.
  6. Вывод нулевой точки обмотки статора: 0, МР.
  7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.
схема зарядки аккумуляторной батареи ВАЗ-2107 с генератором типа 37.3701

Схема генератора ВАЗ-2107 тип 37.3701

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Регулятор напряжения.
  4. Монтажный блок.
  5. Выключатель зажигания.
  6. Вольтметр.
  7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

“Массу” нужно подключать в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

схема проверки генератора

Схема проверки генератора

Строго не рекомендуется:

  1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
  2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
  3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
  4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

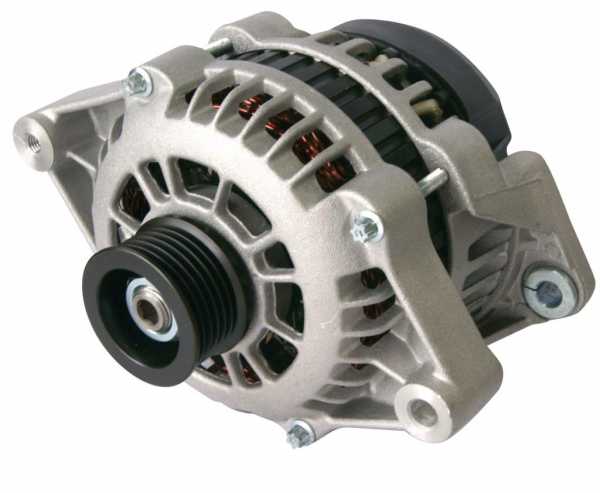

Генератор в машине: что это такое?

Генератор в автомобиле (автомобильный генератор) представляет собой устройство, которое преобразует механическую энергию в электрическую. В конструкции транспортных средств автогенератор является генератором переменного тока и выполняет следующие функции:

  • обеспечение зарядки АКБ;
  • питание всех электросистем в авто после запуска ДВС;

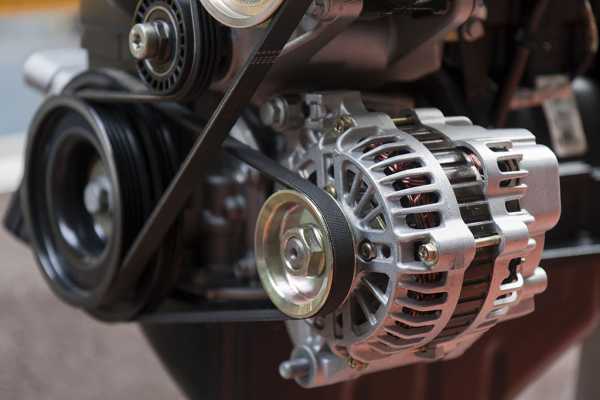

Автомобильный генератор зачастую расположен в подкапотном пространстве, так как приводится в действие от коленвала двигателя. По этой причине решения устанавливаются спереди по отношению к силовому агрегату. На большинстве современных авто привод генератора выполнен в виде ременной передачи. Модели транспортных средств, которые оснащены гибридным двигателем, а также некоторые авто с системой start-stop, имеют особое устройство генератора, так как в подобных машинах он одновременно является стартером.

Рекомендуем также прочитать статью о том, что такое автомобиль гибрид. Из этой статьи вы узнаете о принципе работы и конструктивных особенностях силовой установки на гибридных авто.

Читайте в этой статье

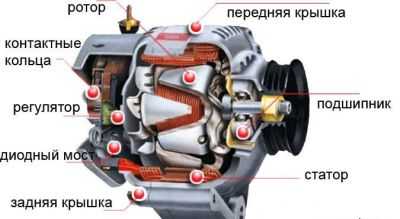

Устройство автомобильного генератора: особенности конструкции

Генераторы в автомобилях могут отличаться по размерам и схемам реализации тех или иных устройств (корпус генератора, привод и т.д.). Также под капотом решение может иметь различные места установки. Общими в устройстве являются следующие элементы:

  • ротор;
  • статор;
  • наличие щеточного узла;
  • выпрямительный блок;
  • регулятор напряжения;

Указанные составные части находятся в корпусе. Ключевыми параметрами генераторов для автомобилей являются следующие номинальные показатели: напряжение, ток, частота вращения, самовозбуждение на определенной частоте, КПД устройства.

Показатель номинального напряжения может составлять от 12 до 24 В, что зависит от устройства электросистемы транспортного средства. Номинальным током считается максимальный ток, который устройство отдает при условии номинальной частоты вращения на отметке 6 тыс. об/мин. Данные особенности представляют так называемую токоскоростную характеристику. Параллельно с номинальными показателями при выборе следует учитывать:

  • минимально возможную рабочую частоту вращения, а также минимальный ток;
  • максимальную частоту вращения и максимальный ток;

Теперь о самом устройстве. Корпус является парой крышек, которые стягиваются болтами. Наиболее частым материалом изготовления крышек является алюминиевый сплав, который не магнитится, обеспечивает малый вес и хорошее рассеивание тепловой энергии (теплоотдачу). В корпусе дополнительно выполнены отдельные прорези для вентиляции, а также имеется крепежный элемент для установки и фиксации генератора.

  1. Задачей ротора является то, что он создает магнитное поле, которое вращается. Данная функция реализуется путем размещения на валу ротора специальной обмотки (обмотка возбуждения), которая находится между двух полюсных половин. Параллельно с этим на каждой из указанных половин выполнены выступы. На вал ротора также установлена пара контактных колец, которые выполнены из меди, латуни или стали. Через указанные кольца питание подается на обмотку, а сами контакты обмотки прикреплены к кольцам посредством пайки.

    Необходимо добавить, что вал ротора также является местом установки вентилятора-крыльчатки и приводного шкива. Сам ротор вращается на подшипниках. Подшипники могут быть как шарикового, так и роликового типа в области контактных колец, что зависит от индивидуальных особенностей конструкции.

  2. Следующим элементом конструкции генератора в машине является статор. Данное решение имеет стальной сердечник, набранный из пластин, а также обмотки. Статор создает переменный электроток. Обмотки наматываются в специальные пазы сердечника. Так как обмоток статора три, это позволяет создать трехфазное соединение. Обмотки могут быть уложены в пазы различными способами: так называемой «петлей» или «волной». Что касается соединения между собой, концы обмоток могут соединяться в одном месте, в то время как другие играют роль выводов. Вторым вариантом является кольцевое соединение обмоток последовательно, что позволяет получить выводы в точках соединения.
  3. Давайте взглянем на щеточный узел (щетки). Данный элемент позволяет передать на контактные кольца ток возбуждения. Элемент состоит из пары графитовых щеток, прижимных пружин щеток и устройства для фиксации щеток (щеткодержателя). Отметим, что сегодня на «свежих» машинах ставят щеткодержатель, который образует единую конструкцию с еще одним элементом. Речь идет о конструкции, которая предполагает совмещение регулятора напряжения и щеткодержателя.
  4. Выпрямительный блок является преобразователем напряжения. Указанный блок преобразует синусоидальное напряжение, которое производит генератор, в напряжение постоянного тока. Выпрямитель состоит из пластин, задачей которых является отвод тепла. На пластинах выпрямителя также установлены специальные диоды, которые являются полупроводниковыми. Диоды устанавливаются по паре на фазы, а также по одному на «пюсовой» и «минусовой» выводы генератора. Всего получается 6 силовых диодов.
  5. Регулятор напряжения обеспечивает подачу тока со стабильным напряжением. Напряжение ограничено заданными рамками. Отметим, что генераторы на современных моделях авто имеют электронный регулятор напряжения. Такие регуляторы дополнительно делятся на гибридные и интегральные.

    Постоянно меняющаяся частота вращения коленвала и нагрузка в процессе эксплуатации двигателя требует постоянной стабилизации напряжения. Напряжение стабилизируется в автоматическом режиме посредством того, что оказывается влияние на ток, протекающий в обмотках возбуждения. Задачей регулятора является то, что устройство управляет импульсами электротока, точнее, частотой указанных электрических импульсов. Также регулятор определяет время (продолжительность) импульсов.

Еще одной функцией регулятора напряжения является изменение напряжения, которое необходимо для эффективной подзарядки АКБ с учетом наружной температуры. С понижением температуры за бортом устройство подает больше напряжения на аккумулятор.

Рекомендуем также прочитать статью о том, как проверить реле регулятор генератора. Из этой статьи вы узнаете о доступных способах проверки устройства в том случае, если аккумулятор не заряжается от генератора или наблюдаются различные сбои в процессе зарядки АКБ.

Что касается привода генератора, данное решение представляет собой ременную передачу (с использованием клиновых или поликлиновых ремней), посредством которой вращается ротор. Ротор генератора по частоте вращения крутится до 3 раз быстрее самого коленвала. Добавим, что на современных авто используется поликлиновый ремень.

Также следует отметить, что на некоторых моделях автомобилей может быть установлен генератор индукторного типа. Индукторный генератор означает то, что в его устройстве отсутствуют щетки, местом установки обмотки является статор. Ротор такого генератора без щеток изготовлен из железных пластин небольшой толщины. Материалом для изготовления пластин выступает трансформаторное железо. Работает индукторный генератор по принципу того, что происходить изменение магнитной проводимости в воздушном зазоре, который присутствует между статором и ротором.

Как работает генератор автомобиля

Детальное рассмотрение функций отдельных составных элементов  в устройстве генератора позволяет получить представление о принципах работы всего устройства. Водитель осуществляет поворот ключа в замке зажигания, после чего электричество от аккумулятора проходит через щетки генератора и контактные кольца, попадая на обмотку возбуждения. В результате на обмотке создается магнитное поле.

Стартер автомобиля начинает вращать коленчатый вал двигателя. От коленвала через ременной привод начинает вращаться и ротор генератора. Магнитное поле в области ротора усиливается на обмотках статора. В результате на выводах указанных обмоток отмечается возникновение переменного напряжения. Когда ротор генератора раскрутится до определенной частоты, генератор начнет работать в режиме самостоятельного возбуждения. Другими словами, после запуска двигателя, что вызывает необходимое раскручивание ротора генератора, обмотка возбуждения начинает питаться уже от генератора, а не от АКБ.

Создаваемое генератором переменное напряжение превращается в постоянное благодаря работе выпрямительного блока.  Электрический ток от генератора питает бортовую сеть автомобиля, обеспечивает работу системы зажигания и других энергопотребителей.  Также от генератора поступает ток для зарядки аккумулятора. В случае изменения частоты вращения коленвала и нагрузки подключается регулятор напряжения, определяя то время, на которое необходимо включить обмотки возбуждения с учетом тех или иных условий. Если частота вращения генератора растет и нагрузка падает, тогда временной промежуток активации обмотки возбуждения сокращается. При увеличении нагрузки и уменьшении оборотов регулятор увеличивает время включения обмоток.

Необходимо добавить, что если потребители используют больше электричества, чем способен выработать автомобильный генератор, тогда автоматически задействуется аккумулятор. Следить за состоянием генератора можно при помощи лампы контроля заряда на приборной панели. Указанная лампа чаще всего представляет собой пиктограмму в виде АКБ. Загорание лампы указывает на то, что батарея от генератора не заряжается. Возможными причинами может быть обрыв поликлинового ремня, выход из строя реле-регулятора генератора и т.д.

Читайте также

krutimotor.ru

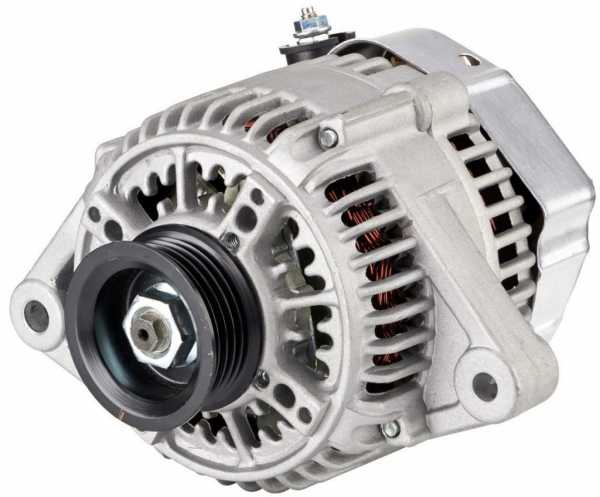

Автомобильный генератор — схема, принцип работы и замена + Видео

Генератор – это электрическая машина, предназначенная для выработки электрической энергии. Генераторы являются основным элементом электроснабжения и обеспечивают бесперебойную работу электрических приемников.

Устройство и принцип работы автомобильного генератора

Генератор состоит из двух основных элементов – это статор и ротор. В статор входит корпус генератора, на котором установлена обмотка статора. Обмотка производится с медной проволоки и выполняется в виде изолированных друг от друга витков по всей окружности стенка статора. Статор выполняется из металла и состоит из двух частей, которые обеспечивают поперечное соединение генератора и его защиту от воздействий окружающей среды.

Ротор, в свою очередь, представляет собой комплекс обмотки, которая уложена в специальные пазы и имеет вал. Вал предназначен для крепления ротора в продольной оси и крепится при помощи двух подшипников на разных частях корпуса статора. На одной из частей вала, во внутренней части статора установлены два контактных кольца с медной пленкой. С наружной части генератора, на валу устанавливается шкив генератора.



В нижней части располагаются две железные пластины, скрепленные между собой и между ними, в чередующемся порядке закреплены полупроводниковые элементы – диоды. Также, в статоре укрепляется щеточный узел, чаще всего, в комбинации с реле-регулятором напряжения, щетки которого упираются в контактные кольца вала ротора.

Принцип работы генератора, примерно, следующий. При запуске двигателя, со шкива коленчатого вала через ременную передачу передается вращающий момент не шкив вала генератора. Вал начинает вращение и при помощи полюсов и комплекса обмотки наводит ЭДС (электродвижущую силу) в обмотке ротора. Эта ЭДС передается в виде напряжения переменного тока на щеточный узел. Так как значения напряжения имеют прямопропорциональную зависимость от числа оборотов коленчатого вала, то они не постоянны. Для этого ток выпрямляется при помощи диодного моста на дне генератора и попадает на реле регулятор напряжения, расположенный либо в самом щеточном узле, либо в отдельной части подкапотного пространства. Таким образом, полученное напряжение выравнивается и становится неизменным.

Данный агрегат обеспечивает питание током бортовую сеть автомобиля, заряжает аккумулятор и снабжает катушку или модуль зажигания достаточным количеством электрической энергии.

Типы и характеристики генератора

Все автомобильные генераторы подразделяются на генераторы постоянного и переменного тока. Изначально, на автомобилях применялся первый вариант, образец которого, впервые был выставлен в 1946 году. На полюсах статора располагается обмотка возбуждения, которая создает магнитное поле в обмотке ротора. Это поле создает напряжение, которое снимается с контактных колец на валу ротора. Так как данные элементы не подвижны, ток получается постоянным.

Генераторы переменного тока появились в 1954 году. На этот раз магнитное поле возникает в обмотке ротора, которая наводит напряжение в обмотке статора. Подведение тока осуществляется через щеточный узел и контактные кольца.



Характеристики генератора целиком и полностью зависят от бортовой сети автомобиля, мощности двигателя, способа впрыска топлива и множества других параметров. Основными характеристиками любого генератора являются: номинальное напряжение и выходной ток. Как известно, генераторы легковых автомобилей вырабатывают электроэнергию напряжением 14 вольт, однако сила тока может меняться, в зависимости от частоты вращения ротора и имеет определенные максимальные значения. Путем дальнейших преобразований, напряжение снижается до 12 вольт, чтобы обеспечить нормальную работу электрической аппаратуры.

На грузовых автомобилях применяются генераторы, которые выдают 28 вольт. Реле регулятор напряжения позволяет снизить данный параметр до отметок в 24 вольта. Такой генератор имеет большие размеры и массу, по сравнению с генератором для легкового автомобиля. Такое напряжение связано с большим количеством дополнительного оборудования, в том числе, кранового.

Помимо этого, есть ряд определенных генераторов, в которых отсутствует щеточный узел. Напряжение, полученное в результате перемещения магнитного поля, снимается с обмотки статора напрямую. Такие генераторы устанавливались на двигатели: ВАЗ 2112, ВАЗ 2111 и даже ЗМЗ-406. Основным недостатком таких генераторов можно считать повышенный уровень шума и слишком большие габариты, что не позволило им вытеснить щеточные аналоги.

Замена автомобильного генератора

Генератор крепится к двигателю посредством двух болтов, один из которых удерживает агрегат на регулировочной планке, а второй позволяет совершать генератору наклоны для осуществления регулировок. Регулировка предназначена для установки правильного натяжения ремня генератора.

Замена генератора производится в следующем порядке:

  1. Автомобиль можно установить на яму или эстакаду (так удобнее), а можно просто на ровную поверхность. Такой подход зависит от высоты расположения генератора, относительно подкапотного пространства. Клемма аккумулятора должна быть отключена.
  2. В первую очередь выкручивается гайка на регулировочной планке. После этого, ослабляется длинный болт, предназначенный для наклона генератора.
  3. Генератор наклоняют к двигателю автомобиля и снимают ослабевший ремень привода.
  4. После этого, откручивают провода массы со шпильки генератора, а затем вытаскивают штекер с плюсовым проводом.
  5. Теперь выкрутите нижнюю гайку крепления и вытащите длинный болт крепления. После этого генератор демонтируется и на его место устанавливается новый агрегат.
  6. Вставьте длинный болт в нижнее крепление и закрутите гайку, таким образом, чтобы сохранить возможность поворачивать генератор к двигателю.
  7. Вставьте штекер с проводами в специальный разъем, и прикрутите провода массы.
  8. После этого, наденьте ремень привода генератора на шкивы и, вставив небольшую палку между двигателем и генератором, проведите его натяжение, но не слишком тугое. Закрутите гайку крепления регулировочной планки и подтяните нижний болт крепления.

На этом замена генератора завершена. Удачи на дорогах!

vipwash.ru

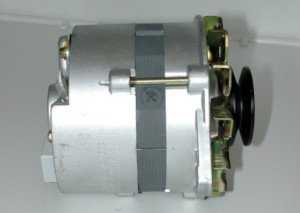

Устройство генератора автомобиля

Наиболее важным звеном в электрической системе любого автомобиля является генератор.

Данный агрегат предназначен для выработки электричества, без которого невозможна работа двигателя и всего оборудования.

К слову сказать, без генератора мотор работать сможет, но не долго – до разрядки аккумуляторной батареи. Независимо от марки и модели автомобиля, будь то ВАЗ-2110, ВАЗ-2107 или Шевроле Камаро, устройство генератора практически одно и то же.


На современные автомобили производители устанавливают трехфазные генераторы переменного тока. Основными частями данного агрегата являются:
  1. корпус, изготовленный из легкосплавного материала;
  2. статор – неподвижная внешняя обмотка, закрепленная внутри корпуса;
  3. ротор – подвижная обмотка, вращающаяся внутри статора;
  4. реле-регулятор напряжения;
  5. выпрямитель напряжения.

«Анатомия» генератора

Корпус

Корпус автомобильного генератора изготавливается из сплавов легких металлов (как правило, применяется дюралюминий) для уменьшения веса устройства. Для обеспечения эффективного теплоотвода в корпусе имеется большое количество вентиляционных отверстий. Устройство системы охлаждения у разных моделей генераторов различно и зависит от величины рабочих оборотов генератора и от того, насколько тяжелы температурные условия в подкапотном пространстве автомобиля.

Например, у ВАЗ-2106 имеется одна крыльчатка, выгоняющая горячий воздух из корпуса, тогда как у ВАЗ-2109, а также у моделей 2110 и 2112 два вентилятора гонят воздушные потоки навстречу друг другу. В передней и задней стенках размещены подшипники, на которых вращается ротор.

Обмотка

Обмотка статора выполняется из медного провода, уложенного в пазы сердечника. Сам сердечник изготавливается из трансформаторного железа, обладающего улучшенными магнитными свойствами. Поскольку генератор трехфазный, у статора имеются три обмотки, соединенные друг с другом треугольником.

Из-за того, что устройство во время работы подвержено сильному нагреву, провод обмоток покрыт двумя слоями теплоизоляционного материала. Обычно для этого используется специальный лак.

Ротор

Ротор – это электромагнит с одной обмоткой, расположенной на валу. Поверх обмотки закреплен ферро-магнитный сердечник диаметром немного меньше внутреннего диаметра статора (на 1,5 – 2 мм). На валу ротора также размещаются медные кольца, соединяющиеся с его обмоткой посредством графитовых щеток. Кольца предназначены для подачи управляющего напряжения с реле-регулятора на обмотку ротора.

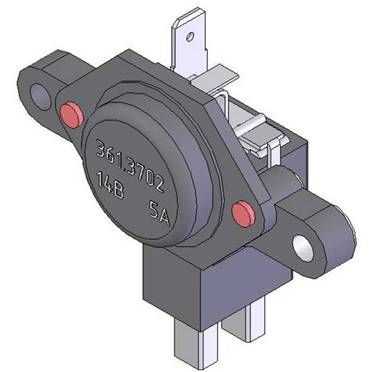

Реле-регулятор

Реле-регулятор – это электронная схема, которая контролирует и регулирует напряжение на выходе генератора. Данное реле служит для защиты агрегата от перегрузок и поддерживает напряжение в бортовой сети автомобиля порядка 13,5 В.

Более совершенные реле-регуляторы имеют датчик температуры для того, чтобы в зимнее время устройство выдавало более высокое напряжение (до 14,7 В). Устанавливается либо внутри генератора в одном корпусе с графитовыми щетками, либо (чаще всего) вне корпуса, в этом случае щетки крепятся на специальном щеткодержателе.

Выпрямитель

Выпрямитель, или диодный мост, состоит из шести диодов, расположенных на печатной плате и соединенных между собой попарно по схеме Ларионова. Задача выпрямителя – преобразование трехфазного переменного тока в постоянный. Автомастера нередко называют его «подковой» за внешний вид.

Работа автомобильного генератора

Основополагающий принцип работы автомобильного генератора – возникновение переменного электрического тока в обмотках статора под действием постоянного магнитного поля, образующегося вокруг сердечника ротора. После запуска двигателя ротор приводится в действие приводным ремнем.

На моделях ВАЗ-2106 и ВАЗ-2107 он зубчатый, на автомобилях ВАЗ-2109, ВАЗ-2110, ВАЗ-2112 – ручейчатый, или поликлиновый. Применение поликлинового ремня позволяет обеспечить большее передаточное отношение, а следовательно более высокие рабочие обороты агрегата и большую эффективность.

Обычный клиновый ремень невозможно применять для высокооборотистых генераторов, подобных 94.3701, устанавливаемых на автомобили ВАЗ-2110 и ВАЗ-2112, поскольку он будет усиленно изнашиваться из-за слишком маленького шкива.

На обмотку ротора подается напряжение, и возникает магнитный поток. Во время вращения ротора в обмотках статора возникает ЭДС. Реле-регулятор изменяет силу тока в зависимости от нагрузки, снимаемой с положительной клеммы генератора таким образом, чтобы обеспечить зарядку аккумулятора или поддержание уровня его заряда, а также обеспечить электричеством каждое устройство, подключенное к бортовой сети автомобиля.

Как продлить жизнь генератору

Первое, за чем нужно тщательно следить, натяжение приводного ремня. При недостаточном натяжении ремень будет постоянно пробуксовывать, в результате чего быстро износится, а генератор не сможет выдать требуемое напряжение. Сильно натянутый ремень излишне перегружает подшипники агрегата, что ведет к быстрому их износу и замене.

О неполадках в работе автомобильного генератора сигнализирует контрольная лампа на панели приборов. Если она загорается, значит, устройство не справляется со своей задачей, а именно выдает недостаточное напряжение. Признаками неполадок являются:

  • периодический недозаряд или перезаряд аккумулятора;
  • более тусклый свет фар автомобиля при работе мотора на холостых оборотах;
  • изменение интенсивности светового потока в зависимости от частоты вращения коленчатого вала;
  • посторонние звуки (писк, стуки), исходящие от генератора.

Если своевременно выявить неисправность, цена ремонта будет невысокой. В противном случае невнимательность или простая халатность приведет к замене всего устройства.

Замена генератора на более мощный

Многие владельцы ВАЗ-2106 и ВАЗ-2107 недовольны работой штатного генератора, который способен выдать силу тока всего 42 Ампера. В качестве альтернативы идеально подходит агрегат от автомобиля ВАЗ-2109 мощностью 55 Ампер. Его крепления в точности совпадают с «родными».

Разница лишь в том, что у автомобиля ВАЗ-2109 в генератор втыкается один провод вместо двух у «шестерочного», поэтому лишний провод, идущий от реле напряжения нужно изолировать от остальных. Также потребуется заменить зарядное реле РС-702, установленное штатно на генератор ВАЗ-2106 (2107), на более современное РС-527 или его аналог. Если этого не сделать, то на панели приборов автомобиля постоянно будет гореть лампочка разряда, гаснуть же она будет, наоборот, когда аккумулятор разряжается.

znanieavto.ru

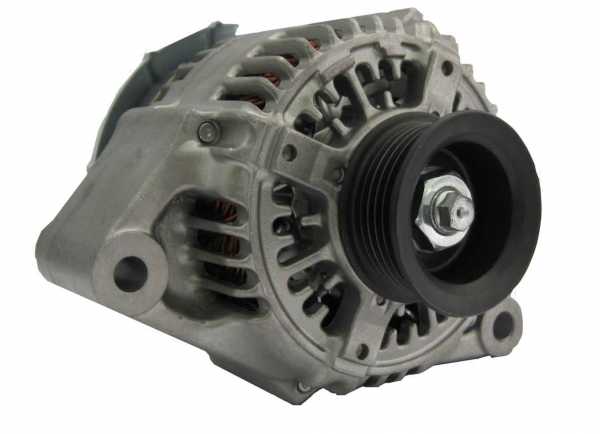

Автомобильный генератор – схема, виды, поломки, ремонт + Видео » АвтоНоватор

Автомобильный генератор – очень важный элемент машины и без него запуск просто будет невозможен. Так что рассмотрим его характеристики, схему подключения и принцип работы, а также неисправности и пути их устранения.

Устройство и принцип работы

Главная задача этого агрегата – преобразование механической энергии в электрическую, а это зарядка аккумулятора и обеспечение питанием всего оборудования. Генератор автомобиля расположен в передней части двигателя и заводится посредством коленчатого вала. Рассмотрим, какова схема этой установки. Ротор, создающий магнитное поле, представляет собой вал с обмоткой возбуждения, каждая половина которой размещена в противоположных полюсных половинах. Контактные (токосъемные) кольца питают обмотку генератора. Ротор приводится в движение ременными передачами привода. Конструкция статора предполагает наличие сердечника и обмотки, он вырабатывает ток переменного значения, который посредством колец потечет дальше по цепи. Но сначала нужно снять заряд с рамки. Чтобы ток возбуждения попадал на кольца, применяется щеточный узел.

Двигаемся дальше. Выпрямительный блок занимается преобразованием переменного (синусоидального) напряжения, которое вырабатывается генератором автомобиля, и получает характеристику постоянного типа. Он представляет собой пластины, где расположены диоды (6 штук). В некоторых случаях схема подключения обмотки возбуждения содержит еще одну отдельную пару. В этом случае ток не может протекать через аккумулятор при незаведенном движке. А подсоединив обмотку по типу «звезда» и дополнительные силовые диоды (2 шт.), можно увеличить мощность устройства на 15%.

Поддержание напряжения автомобильного генератора в заданных пределах осуществляется посредством регулятора. Он влияет на частоту и продолжительность импульсов тока. Схема регулятора состоит из датчиков и исполнительных элементов. Они определяют, сколько обмотка возбуждения должна быть включена в сеть. При неисправности регулятора исчезает стабилизация подаваемого на АКБ напряжения. Основная часть конструктивных элементов генератора расположена в корпусе, который производится из алюминиевого сплава. Он легкий, быстро рассеивает тепло, отчего температура не достигает критических отметок, и немагнитный.

Типы и характеристики

Существует два основных типа автомобильных генераторов – постоянного и переменного тока. Первые активно использовались до 1960 года. Сегодня агрегаты постоянного тока также встречаются, но только не в легковых авто. В них магнитное поле создается на обмотке статора, а ток снимается неподвижными щетками с силовой обмотки якоря. Схема генератора постоянного тока предусматривает параллельное подключение этих элементов.

Автомобильные генераторы переменного тока были изобретены в 1946 году. Их схема и принцип работы были рассмотрены выше. Достоинства агрегата переменного тока – меньший вес и габариты, повышенная надежность и срок службы. Самым заметным конструкционным отличием двух типов генераторов являются токосъемные кольца. В устройстве постоянного тока с рамки снимают заряд контактные полукольца (2 штуки). В случае же переменного тока это несколько иначе. На обоих концах рамки разместились полноценные токосъемные кольца. Конечно, эти контактные пластинки не определяют весь принцип работы, но вносят существенный вклад.

Для автомобиля важна мощность. И как раз генератор переменного тока при всех прочих равных условиях имеет этот показатель выше, чем его конкурент.

Разобравшись с устройством автомобильных генераторов, изучим технические характеристики. За обеспечение всех потребителей электроэнергией при разных режимах работы мотора отвечает токоскоростная характеристика (ТСХ). Это зависимость максимального значения тока от частоты вращения ротора при условии постоянного напряжения. Также важно знать, сколько ампер выдает установка автомобильного генератора. Этот показатель колеблется в пределах от 55 до 120 А в зависимости от марки авто. Если же проверка показывает недостаток ампер, то это явный признак неисправности агрегата.

Еще существует внешняя, регулировочная, нагрузочная характеристики и показатель холостого хода. Первая – зависимость выпрямленного (постоянного) напряжения (Ud) от тока нагрузки (Iн), вторая – Iв (возбуждения) от Iн. Третья показывает отношение Ud к Iв, и последнее значение определяется зависимостью ЭДС от Iв при частоте вращения постоянного характера.

Проверка неисправного генератора

Сколько поломок, столько и решений, например, в одном случае в генераторе поможет замена диодов, а в другом – куда более значимых деталей. Перечислим основные поломки. Если из строя вышла цепь (обрывы, замыкания и иные нарушения), то делается проверка, сколько ампер и какое напряжение выдает генератор вашего автомобиля, а потом подбирается решение. Также причиной поломки может послужить выход из строя графитовых щеток, регулятора либо моста диодов. Все это легко поменять своими руками.

Особенно важна исправность регулятора, потому что он отвечает за интенсивность зарядки АКБ в зависимости от того, сколько градусов составляет температура под капотом. Это термокомпенсация. Так определяется, сколько вольт будет оптимально для батареи при заданных условиях. Существует тип регулятора с ручным сезонным переключением, тогда даже отрицательная температура не страшна.

Повышенный шум выдает дефекты подшипниковых узлов, в том числе недостаточное количество смазки. Также это может быть износ сепараторов, дорожек качения, проворачивание наружных колец и т. д. Кроме того, при «воющих» звуках в кратчайшие сроки анализируется схема подключения проблемного автомобильного генератора, так как причина может крыться в межвитковом замыкании статорных обмоток либо же тягового реле. Плохие контакты тоже провоцируют появление посторонних звуков, их проверка и вовсе занимает пару минут.

Рабочая температура исправного генератора автомобиля может достигать 90 °С. А если наблюдается перегрев, то либо имеется неисправность моста диодов, либо проверьте, сколько электроприборов в сети, не много ли? Если температура перевалила за норму, изоляция фазной обмотки статора темнеет или даже «закипает». Также о поломках свидетельствует и слабый заряд аккумулятора или же его полное отсутствие, некорректная работа индикации и электрооборудования, слабая искра и чрезмерно большое напряжение. Важно помнить, что чем выше температура агрегата, тем меньше напряжение, такое допускать нежелательно.

Замена токосъемных колец, диодов и прочий ремонт

Как видим, проблем немало, и для более тщательной диагностики нужно представлять, как можно измерить напряжение генератора автомобиля, амперы и другие его показатели, об этом и поговорим ниже. Начнем с того, что завод-изготовитель выдает паспорт на технические характеристики, в том числе ток, напряжение, мощность и год выпуска агрегата. Если же проверка покажет несоответствие, то необходим ремонт. Также полезна диагностика и в том случае, когда вы приобретаете поддержанный агрегат.

Как узнать мощность, напряжение и ток (амперы) генератора автомобиля, подскажут на любом СТО. Для этого служит специальный стенд, некоторые автовладельцы даже собирают его сами. Например, проверка работоспособности регулятора напряжения генератора осуществляется с помощью вольтметра. Его показатели должны находиться в пределах 14,8 В. Условия теста регулятора – заведенный двигатель и частота оборотов 3 тысячи в минуту. Согласитесь, организовать это несложно.

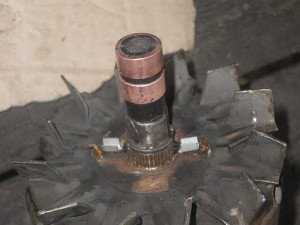

Токосъемные кольца приходится менять часто. Благо сделать это можно самостоятельно. Важно только правильно приобрести комплект колец, помогает специальная маркировка. Но даже если вы имеете номер оригинальной запчасти, возьмите в магазин старые кольца, чтобы на месте сверить товар. Сколько приходится слышать об ошибках продавцов или даже каталогов!

Итак, чтобы осуществить замену токосъемных колец генератора, следует демонтировать ротор, снять пластиковый кожух и освободить выводы обмотки. Так освободится подход к хвостовику с кольцами. Теперь  производим замену. При этом следите, чтобы при установке колец контакты не остались в пазах, тогда их нужно будет выковырять острым предметом, например, гвоздем. Далее аккуратно забиваем хвостовик молотком. Последним шагом при обновлении колец загибаем контакты и возвращаем на место кожух.

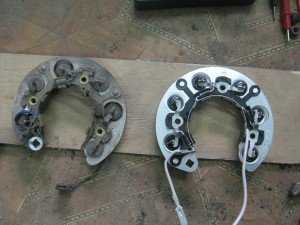

Чтобы поменять диоды, используемые в автомобильном генераторе, нужно демонтировать и разобрать мост. Для этого раскручиваем болтовое соединение и высверливаем все имеющиеся заклепки. Так освободится доступ к пластине, на которой и расположены диоды. Снять их можно ключом на «14». Установить новые диоды после этого вряд ли окажется трудным.

В отечественных авто можно улучшить показатели мощности автомобильного генератора самостоятельно. Заменяют обмотку ротора проводом большего сечения, усиливая ток подмагничивания. Нужно демонтировать старую проволоку, очистить и обезжирить катушки, намотать новый провод и зачистить концы. Затем производится проверка, нет ли короткого замыкания. Далее изолируются все выходы и рабочая обмотка пропитывается специальным раствором, потом припаиваются соединительные провода. В результате получаем тип автомобильного генератора повышенной мощности в домашних условиях.

carnovato.ru

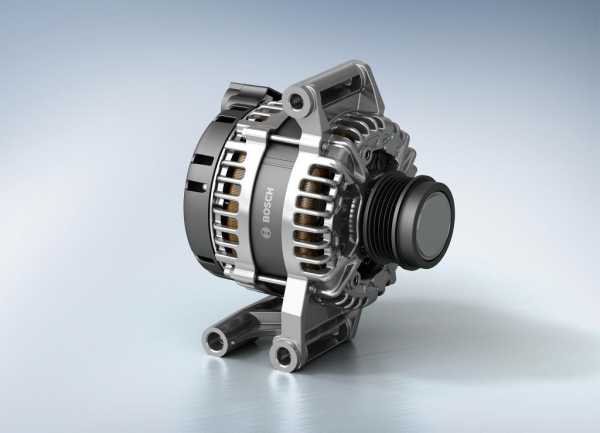

Автомобильный генератор: устройство и принцип работы

Введение

Автомобильный генератор, непременно входящий в состав оборудования любого транспортного средства, можно сравнить с ролью электростанции в снабжении энергией потребностей народного хозяйства.

Он является основным (при работающем двигателе) источником электроэнергии в машине и предназначен через электрические провода, опутывающие весь автомобиль изнутри, поддерживать заданное и стабилизированное напряжение электросети автомашины. Принцип работы автомобильного генератора основан на теоретическом представлении работы классического электрического генератора, трансформирующего неэлектрические виды энергии в электрическую.

В конкретном случае автомобильного генератора выработка электрической энергии происходит посредством трансформации механического вращательного движения коленчатого вала моторного агрегата.

Общий принцип работы

Теоретические предпосылки, лежащие в основе схемы функционирования электрогенераторов, базируются на широко известном случае электромагнитной индукции, трансформирующей один вид энергии (механический) в другой (электрический). Действие этого эффекта проявляется при помещении медных проводов, уложенных в виде катушки, и помещённых в магнитное поле переменной величины.

Это способствует появлению в проводах электродвижущей силы, которая приводит в движение электроны. Это движение электрических частиц порождает в проводах ток, а на оконечных контактах проводов возникает электрическое напряжение, по уровню напрямую зависящее от того, с какой скоростью изменяется магнитное поле. Выработанное таким образом переменное напряжение необходимо подавать во внешнюю сеть.

В автомобильном генераторе для создания магнитного явления используются обмотки статора, в котором под воздействием поля вращается якорь ротора. На валу якоря размещены токопроводящие обмотки, подключенные к специальным контактам в виде колец. Эти кольцевые контакты также закреплены на валу и вращаются вместе с ним. С колец с помощью токопроводящих щёток и происходит съём электрического напряжения и подача выработанной энергии электропотребителям транспортного средства.

Запуск генератора осуществляется посредством приводного ремня от фрикционного колеса коленчатого вала моторного агрегата, который для начала работы запускается от аккумуляторного источника. Для обеспечения эффективной трансформации производимой энергии диаметр шкива генератора должен заметно уступать в диаметре фрикционному колесу коленвала. Это обеспечивает более высокие обороты вала генераторного агрегата. В этих условиях он функционирует с повышением своего КПД и обеспечивает повышенные токовые характеристики.

Требования

Чтобы обеспечить безопасную работу в заданном диапазоне характеристик всего комплекса электроустройств работа автомобильного генератора должна удовлетворять высоким техническим параметрам и гарантировать выработку стабильного во времени уровня напряжения.

Основным требованием к автомобильным генераторам является стабильная выработка тока с требуемыми мощностными характеристиками. Эти параметры призваны обеспечивать:

  • подзарядку аккумуляторной батареи;
  • одновременное функционирование всего задействованного электрооборудования;
  • стабильное напряжение электросети в широком диапазоне изменения частот вращения вала ротора и динамически подключаемых нагрузок;

Кроме вышеперечисленных параметров, генератор конструируется с учётом его работы в условиях критических нагрузок и должен обладать прочным корпусом, иметь при этом малую массу и приемлемые габаритные размеры, обладать невысокими шумовыми параметрами и приемлемым уровнем производимых промышленных радиопомех.

Устройство и конструкция автомобильного генератора

Крепление

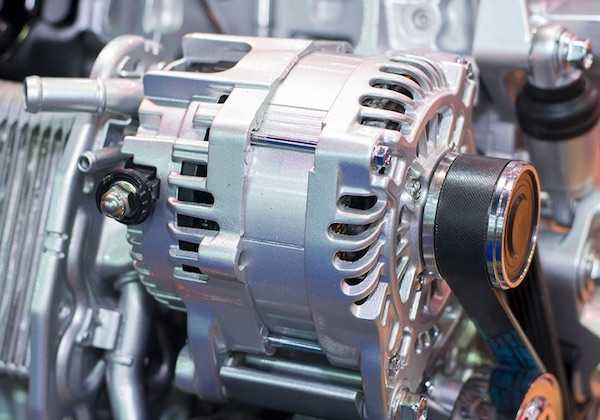

Генератор автомобиля можно легко обнаружить в моторном отсеке, подняв крышку капота. Там он закреплён болтами и специальными уголками к фронтальной части двигателя. На корпусе генератора размещены крепёжные лапы и натяжная проушина устройства.

Корпус

В корпусной коробке генератора установлены почти все блоки агрегата. Он производится с применением металлов лёгких сплавов на основе алюминия, который превосходно подходит для выполнения задачи по отводу тепла. Конструкция корпуса представляет собой соединение двух основных частей:

  • фронтальной крышки со стороны контактных колец;
  • торцевой заглушки со стороны привода;

На фронтальной крышке закреплены щётки, регулятор напряжения и выпрямительный мост. Объединение крышек в единую конструкцию корпуса происходит посредством специальных болтов.

Внутренние поверхности крышек фиксируют внешнюю поверхность статора, закрепляя его положение. Также важными конструктивными узлами корпусной конструкции являются фронтальный и тыловой подшипники, которые обеспечивают должные условия функционирования ротора и закрепляют его на крышке.

Ротор

Конструкция роторного узла состоит из схемы электромагнита с обмоткой возбуждения, смонтированной на несущем валу. Сам вал изготавливается из легированной стали дополненной свинцовыми присадками.

На вал ротора также закреплены медные контактные кольца и специальные подпружиненные щёточные контакты. Контактные кольца отвечают за подачу тока на ротор.

Статор

Статорный узел — это конструкция, состоящая из сердечника с многочисленными пазами (в большинстве используемых случаев их количество равно 36), в которые уложены витки трёх обмоток, имеющих между собой электрический контакт или по схеме «звезда», или по схеме «треугольник». Сердечник, именуемый также магнитопроводом, изготовлен в виде полой сферической окружности из металлических пластин, стянутых между собой заклёпками или заваренных в единый монолитный блок.

Для повышения на статорных обмотках уровня напряжённости магнитного поля в процессе производства этих пластин используется трансформаторное железо с усиленными магнитными параметрами.

Регулятор напряжения

Этот электронный узел разработан для компенсации нестабильности вращения роторного вала, который соединён с коленвалом силового агрегата автомобиля, функционирующего в широком интервале изменения числа оборотов. Регулятор напряжения подключен к графитовым токосъёмникам и способствует стабилизации заданного постоянного выходного напряжения, поступающего в электросеть машины. Этим он гарантирует бесперебойную эксплуатацию электрооборудования.

По своему конструкторскому решению регуляторы подразделяются на две группы:

  • дискретные;
  • интегральные;

К первому типу относятся электронные блоки, на конструктивной плате которых смонтированы радиоэлементы, разработанные с применением дискретной (корпусной) технологии, отличающейся неоптимальной плотностью компоновки элементов.

Ко второму типу относится большинство современных электронных блоков регулировки напряжения, разработанных с учётом интегрального способа компоновки радиоэлементов, изготовленных на основе тонкоплёночной микроэлектронной технологии.

Выпрямитель

Ввиду того что для правильного функционирования бортовых приборов требуется постоянное напряжение, выход генератора запитывает сеть автомашины через электронный узел, собранный на мощных выпрямительных диодах.

Этот 3-фазный выпрямитель, состоящий из шести полупроводниковых диодов, три из которых подключены на минусовый вывод («массу»), а три других подсоединены к плюсовому контакту генератора, предназначен для трансформации переменного напряжения в постоянное. Физически блок выпрямителя состоит из подковообразного металлического теплоотвода с размещёнными на нём выпрямительными диодами.

Щёточный узел

Этот узел имеет вид пластмассовой конструкции и сконструирован для передачи напряжения на контактные кольца. Содержит внутри корпуса несколько элементов, главные из которых — подпружиненные щёточные скользящие контакты. Они бывают двух модификаций:

  • электрографитные;
  • меднографитные (более износостойкие).

Конструктивно щёточный узел зачастую изготавливается в одном блоке с регулятором напряжения.

Система охлаждения

Отвод избыточного тепла, которое образуется внутри корпуса генератора, обеспечивают вентиляторы, закреплённые на его валу ротора. Генераторы, у которых щётки, регулятор напряжения и выпрямительный блок вынесены наружу, за пределы его корпуса и защищённые специальным кожухом, забирают свежий воздух через специальные охлаждающие щели в нём.

Крыльчатка внешнего охлаждения генератора

Устройство классической конструкции, с размещением вышеупомянутых узлов внутри генераторного корпуса, обеспечивают поступление свежего воздушного потока со стороны контактных колец.

Режимы работы

Для уяснения принципа работы автомобильного генератора необходимо представлять и режимы его эксплуатации.

  • начальный период запуска двигателя;
  • рабочий режим двигателя.

В первоначальный момент запуска двигателя основным и единственным потребителем, расходующим электрическую энергию, является стартёр. Генератор ещё не участвует в процессе выработки энергии, и поступление электроэнергии в этот момент предоставляет только аккумулятор. Ввиду того что сила потребляемого тока при этой схеме очень велика и может достигать сотен ампер, АКБ приходится интенсивно расходовать запасённую ранее электрическую энергию.

После окончания процесса запуска двигатель выходит на рабочий режим, а генератор при этом становится полноправным поставщиком электропитания. Он вырабатывает ток, необходимый для функционирования различного электрооборудования, подключающегося в работу. Вместе с этой функцией генератор производит заряд аккумулятора при работающем двигателе.

После набора аккумулятором необходимого резервного заряда, необходимость в процессе подзарядки уменьшается, потребление тока заметно падает, а генератор продолжает поддерживать работу только электрооборудования. По мере подключения в работу других ресурсоёмких потребителей электроэнергии, мощности генератора в отдельные моменты времени может не хватать для обеспечения суммарной нагрузки и тогда в общую работу включается аккумулятор, работа которого в этом режиме характеризуется при этом быстрой потерей заряда.

Заключение

Автомобильный генератор сконструирован и рассчитан на электропитание штатных электроприборов и подзарядку аккумулятора трансформацией механической энергии коленвала силового агрегата в электрическую.

Генератор располагается под капотом на фронтальной части двигателя. Конструкция генератора содержит в себе основные узлы — корпус, статор, ротор, подшипники, регулятор напряжения, выпрямительный мост, щёточный узел и вентиляторы.

carextra.ru

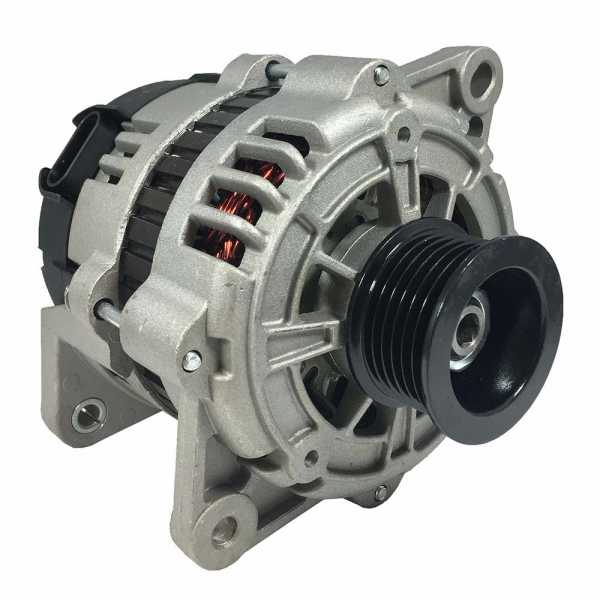

виды, устройство, принцип работы и особенности прибора

Так как для работы любого двигателя внутреннего сгорания нужна электрическая энергия, а возможности аккумулятора не безграничны, и хватает батареи только на запуск, то выработкой электричества занимается автомобильный генератор. Кроме того что это устройство обеспечивает всех потребителей электроэнергией, часть выработанного тока растрачивается на заряд АКБ и на самовозбуждение ротора. Давайте посмотрим, как работает генератор и как он устроен.

Назначение

Кроме того что автомобильный генератор питает электричеством бортовую сеть, он также необходим для восстановления запаса электроэнергии, которую аккумуляторная батарея потеряла во время запуска двигателя. Изначально обмотка возбуждается от постоянного тока на АКБ. Далее генератор уже самостоятельно вырабатывает электричество. Вращение генератору передается от коленчатого вала через шкив и ременную передачу.

Без исправно работающего генератора автомобиль сможет запуститься. Но проедет он недалеко. Завести авто в следующий раз может и не получиться – аккумулятор не подзарядился, и у него попросту не хватит возможностей для следующего запуска двигателя.

Принцип действия

Работа автомобильного генератора полностью основана на физических законах электромагнитной индукции. С помощью этого явления можно трансформировать механическую энергию в электрическую. Подобный эффект проявится, если катушку медных проводов положить в область воздействия переменного магнитного поля.

Это будет способствовать образованию в катушке и проводах электрической силы, которая заставит двигаться электроны. Затем посредством этого движения на выводах катушки появится ток. На контактах проводов возникнет напряжение. А вот уровень его зависит от того, как быстро изменяется магнитное поле. Полученное напряжение в результате работы генератора – переменное, и оно будет подано к внешним потребителям.

Технические характеристики

За процесс обеспечения всех потребителей электрической энергией в генераторе отвечают токоскоростные характеристики автомобильных генераторов. Это зависимость максимального тока от частоты вращения якоря. При этом нужно знать, сколько тока в амперах способна выдать установка. Возможности находятся в пределах 55-120 ампер. Если при рабочем режиме прибор не выдает достаточное количество тока, то он неисправен.

Также имеются внешние, регулировочные, нагрузочные характеристики и показатели холостого хода.

Устройство

Устройство автомобильного генератора на самом деле несложное. Для создания магнитного поля в нем применяется специальный элемент – статор. Этот элемент представляет собой обмотку. В магнитом поле, создаваемым статором, вращается ротор или якорь генератора. Ротор представляет собой вал особой конструкции. Он также оснащен обмотками. Последние подключены к кольцам – они необходимы для подачи к ротору напряжения.

Крепление

Автомобильный генератор легко найдет в подкапотном пространстве даже новичок. Он закреплен на двигателе при помощи болтовых соединений. На корпусе предусмотрены монтажные лапы и специальная натяжная проушина, служащая для подтяжки приводного ремня.

Корпус

В корпусе находятся практически все блоки и узлы подобного устройства. Корпуса для генераторов изготавливаются из сплавов, одно из свойств которых – низкая масса. Зачастую основной компонент таких сплавов – алюминий. Он отлично подходит для этих задач – алюминий хорошо и эффективно справляется с отдачей в атмосферу тепла. Корпус состоит из двух частей. Это крышка и торцевая заглушка.

На передней части закреплен щеточный узел и диодный мост, служащий выпрямителем. Каждая из крышек образует друг с другом цельную конструкцию при помощи болтового соединения со специальными болтами. Обе крышки изнутри надежно удерживают внешнюю часть вала ротора.

В корпусе также есть еще две важные детали – это подшипники. В большинстве генераторов используется два подшипника: один – тыловой, второй – фронтальный. Оба подшипника обеспечивают валу ротора возможность вращаться.

Как устроен ротор?

Роторный узел представляет собой конструкцию из электромагнитов и катушки возбуждения. Два этих элемента смонтированы на одном валу. Последний изготавливается преимущественно из легированных сталей с небольшим содержанием присадок в виде свинца.

На валу ротора также находятся кольца и токосъемные щетки с подпружиненными контактами. Контактные кольца необходимы, чтобы ток подавался на ротор.

Статор

Продолжаем изучать устройство автомобильного генератора. Статор – это узел, представляющий собой сердечник с большим количеством пазов. В большинстве моделей таких пазов 36. В них вложены проволочные витки из трех обмоток. Обмотки соединены между собой по схеме «звезда» или «треугольник». Сердечник или магнитопровод изготавливается в виде окружности. Он набран металлическими пластинами. Пластины соединяются между собой при помощи заклепок или сваркой. Сердечник представляет собой монолитный узел.

Чтобы повысить уровень напряженности, на статорных обмотках при производстве пластин применяют специальное трансформаторное железо. Оно обладает усиленными магнитными характеристиками, в отличие от обыкновенного.

Регулятор напряжения

Регуляторы напряжения автомобильных генераторов служат для компенсации нестабильности при вращении ротора, который соединен с коленчатым валом двигателя посредством приводного ремня. Коленчатый вал работает в широком диапазоне оборотов. Регулятор соединен с графитовыми щетками и призван стабилизировать постоянное выходное напряжение, которое поступает в электрическую сеть авто.

Без регулятора невозможно будет запустить в работу генератор. Кроме того, даже если запуск удастся, невозможно будет осуществлять контроль подачи тока. Регуляторы могут удерживать ток в определенных интервалах.

Принцип работы реле-регулятора

Если к источнику электричества подключить обмотку без реле-регулятора, то уровень постоянного тока будет высоким. При помощи реле в схеме этот параметр выравнивается, чтобы не вышло из строя электрооборудование в автомобиле. По сути, реле-регулятор автомобильного генератора – это что-то вроде выключателя. Если напряжение вырастает до 13-14 вольт, то прибор автоматически отключает обмотку и включит ее, когда ток будет более низким. В результате регулярные подключения/отключения проводки позволяют генератору вырабатывать более высокое напряжение.

Сколько подобный прибор должен вырабатывать — это неважно. Когда энергия уже сгенерирована, ее нужно выпрямить. Для этих целей генератор оснащен диодным мостом. Так как напряжения большие, в работу включается регулятор, элемент моментально реагирует на изменения силы тока. Затем эта информация отправляется к сравнивающему устройству. Оно нужно для анализа показаний и сравнения с теми, которые только-только поступили. Если напряжение автомобильного генератора низкое, то регулятор будет увеличивать постоянный ток в схеме, тем самым повышая его до необходимого уровня.

Виды регуляторов

В различных генераторах используются разные типы реле-регуляторов. Это двухуровневые устройства, электронные приборы, трехуровневые, многоуровневые.

Первые двухуровневые реле сегодня считаются устаревшими. Но автолюбители, несмотря на это, продолжают их активно использовать в схемах подключения автомобильного генератора. В основе такого двухуровневого регулятора лежит электрический магнит, подключенный к датчику на обмотке. В качестве задающего элемента выступают пружины – их несколько. В качестве сравнивающего компонента выступает подвижный рычаг — он же и коммутирует проводку. Главный недостаток регуляторов такого типа – это небольшой ресурс.

Электронные модели регуляторов с предельным током автомобильного генератора до 40 А – полупроводниковые. Они имеют большой ресурс. Что касается их неисправностей, то, по сравнению с двухуровневыми аналогами, поломки здесь бывают реже.

Трехуровневые решения практически не отличаются от вышерассмотренных регуляторов. Разница здесь лишь в том, что данные приборы имеют также добавочное сопротивление.

Многоуровневые решения – это еще один вид реле-регуляторов. Они обладают тремя или даже пятью сопротивлениями. Кроме того, в продаже имеются модели со следящим режимом работы.

Диодный мост или выпрямитель генератора

Так как для нормальной работы электрооборудования автомобилей нужен постоянный ток, то выход автомобильного генератора питает электросеть через специальный узел, собранный на выпрямительных диодах.

Конструкция представляет собой трехфазный выпрямитель. В нем имеется шесть диодов – три подключаются на массу, а еще три – к плюсовому контакту агрегата. Именно они предназначены для превращения переменного напряжения в постоянное.

Щеточный узел генератора

Этот элемент представляет собой пластиковую конструкцию. Он необходим для передачи напряжения к контактным кольцам на роторе. Внутри находится несколько деталей. Однако главные среди них – это подпружиненные щетки. Они могут быть электрографитовыми или же более стойкими к износу — меднографитовыми.

Конструктивно в современных генераторах щеточный узел представляет собой единый блок с реле-регулятором.

Охлаждение

В процессе работы генератор может существенно нагреваться. Отвод лишнего тепла обеспечивается вентилятором, который закреплен на роторном валу. Генераторы со щетками, регулятором и выпрямителем вынесены за корпус с защитным кожухом. Устройства берут холодный воздух через щели.

Режимы работы

Чтобы понять, как работает автогенератор, нужно немного представлять, в каких режимах он эксплуатируется. Таких режимов всего два – это начальный этап в момент запуска мотора и рабочий режим.

В момент запуска силового агрегата главным прибором, потребляющим электричество, является стартер. Генератор еще не запущен и не вырабатывает электричество. Ввиду того что стартер потребляет ток, аккумулятору приходится интенсивно тратить энергию.

После того как мотор выйдет в свой основной рабочий режим, генератор начнет обеспечивать всех потребителей электричеством. Он будет генерировать ток, который нужен для работы основных потребителей. Вместе с этим мощности автомобильного генератора хватает и на подзарядку АКБ. По мере того как в работу включаются более мощные потребители, генератора может не хватать. Тогда энергия поступает также и от аккумулятора. При этом заряд батареи расходуется очень быстро.

Ремонт генераторов

Поломки генератора могут быть самыми разными. В одном случае для ремонта достаточно заменить диодный мост, в другом – выполнить замену более значимых деталей.

Итак, среди основных неисправностей – выход из строя цепи. Это могут быть обрывы, замыкания, любые другие нарушения. В данном случае ремонт автомобильного генератора заключается в том, чтобы проверить, какой ток и какое напряжение выдает генератор. Затем выбирают решение. Также одна из поломок – износ графитовых щеток или диодов в выпрямительном мосте. Все эти неисправности легко устраняются своими руками.

Шум при работе генератора говорит о дефектах подшипниковых узлов, а также о недостаточном количестве смазки. Также возможен износ сепараторов, проворачивание колец. При воющих звуках можно заметить такие поломки, как межвитковое замыкание статорных обмоток. В таких случаях лучше доверить ремонт агрегата профессионалам.

Заключение

Итак, мы выяснили, что собой представляет генератор. Как видите, это довольно значимый и необходимый элемент в любом автомобиле.

www.nastroy.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
