Прогар прокладки гбц между цилиндрами – Почему прогорает прокладка ГБЦ?

Содержание

Пробило прокладку ГБЦ — как узнать?

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

О чем мы поговорим:

Пробой прокладки ГБЦ

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Признаки прогара прокладки ГБЦ

  • Выход выхлопных газов из-под ГБЦ. Это самый простой и очевидный признак. При прогорании прокладки она начинает пропускать выхлопные газы, которые будут выходить в моторный отсек. Это будет видно визуально, а также ощутимо на слух — из-под капота будут раздаваться громкие звуки, которые не заметить попросту невозможно. Однако, если прогар небольшой, то необходимо обратить внимание на другие признаки.
  • Прострел между цилиндрами. Внешние признаки будут напоминать те, которые возникают, когда двигатель “троит”. Происходит смешивание топливной смеси из одного цилиндра с выхлопными газами в другом. Как правило, в этом случае бывает трудно запустить двигатель, однако после прогрева он продолжает устойчиво работать. Для определения поломки необходимо провести замер компрессии цилиндров. Если происходит упомянутое смешивание, то значение компрессии в разных цилиндрах будет значительно отличаться.Эмульсия

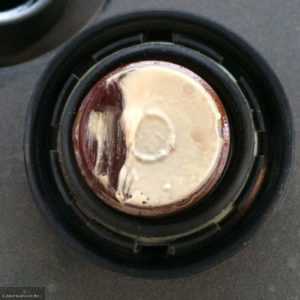

    Эмульсия из-под крышки расширительного бачка

  • Попадание выхлопных газов в охлаждающую жидкость. В случае, если пробило прокладку ГБЦ, то из корпуса блока цилиндров отработанные газы в небольшом количестве могут попасть в систему охлаждения. В этом случае достаточно открутить крышку радиатора или расширительного бачка. В случае, если газы в большом количестве попадают в систему, бурление будет очень активным. Однако, если газов немного, то для диагностики используют подручные средства — целлофановые пакеты, воздушные шарики, презерватив. Подробно метода диагностики мы коснемся ниже.
  • Антифриз попадает в один из цилиндров. Как правило, это происходит из-за разрыва прокладки в месте между каналом рубашки охлаждения и непосредственно камерой сгорания. Зачастую при этом происходит появление белого дыма из выхлопной трубы, даже в теплую погоду. А уровень тосола в бачке падает. Чем больше антифриза попадет в цилиндры — тем больше белого пара выйдет из выхлопной трубы.
  • Утечка масла наружу из-под ГБЦ. Эти факты также могут быть признаками прогара прокладки ГБЦ. То есть, происходит разрыв ее внешней оболочки. В этом случае в районе стыка ГБЦ и БЦ можно увидеть потеки масла. Однако их причины могут быть и в другом.Пена в расширительном бачке

    Пена в расширительном бачке

  • Значительный и быстрый рост температуры двигателя. Такое явление происходит по причине того, что горячие выхлопные газы попадают в систему охлаждения, вследствие она не справляется со своими задачами. В этом случае кроме замены прокладки также необходимо выполнить промывку системы охлаждения. Как это сделать и с помощью каких средств вы можете почитать отдельно.
  • Смешивание масла и антифриза. В данном случае охлаждающая жидкость может попасть в моторный отсек и смешаться с маслом. Это очень пагубно влияет на двигатель, поскольку свойства масла теряются, и двигатель вынужден работать в неподходящих условиях, что приводит к его значительному износу. Диагностировать эту неисправность можно по наличию маслянистых пятен в расширительном бачке охлаждающей системы. Для этого нужно открыть пробку маслозаливной горловины и посмотреть на внутреннюю поверхность крышки. Если на ее поверхности есть эмульсия (ее еще называют “сметаной”, “майонезом” и так далее) рыжеватого цвета — значит, антифриз смешался с маслом. Особенно это актуально в случае, когда машина стоит не в теплом гараже, а зимой на улице. Аналогично нужно смотреть за наличием упомянутой эмульсии на щупе проверки уровня масла.Мокрые свечи зажигания

    Мокрые свечи

  • Плохая работа печки. Дело в том, что при прогорании прокладки ГБЦ появляются выхлопные газы в “рубашке” охлаждения. Как следствие — завоздушивается теплообменник отопителя, и соответственно, снижается эффективность его работы. Зачастую при этом температура охлаждающей жидкости резко скачет.
  • Рост давления в патрубках радиатора. В случае разгерметизации прокладки выхлопные газы будут попадать в систему охлаждения через патрубки. Соответственно, они станут на ощупь очень твердыми, это можно проверить просто рукой.
  • Появление значительного нагара на свечах. Кроме этого, они могут быть в буквальном смысле мокрыми вследствие появления в цилиндрах антифриза или влаги.

А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя. Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

Антифриз в цилиндре

Антифриз в цилиндре

Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

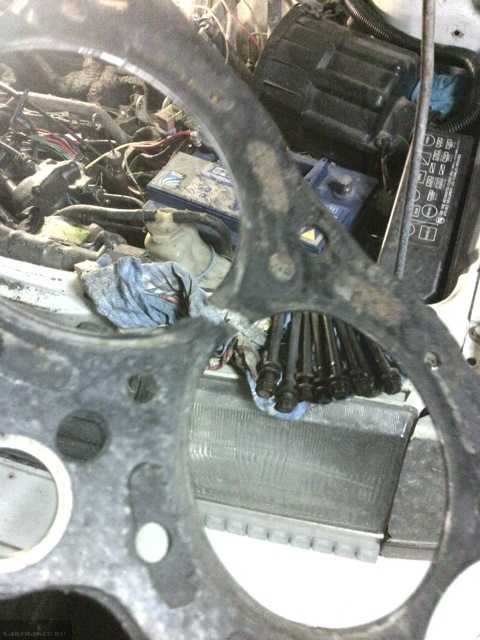

Пробило прокладку ГБЦ

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

  • При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.
  • Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.Белый дым из глушителя

    Белый дым из выхлопной трубы

  • Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.
  • Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3…5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки ГБЦ презервативом

Проверка прокладки ГБЦ презервативом

Проверка презервативом

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Проверка прокладки ГБЦ на грузовиках

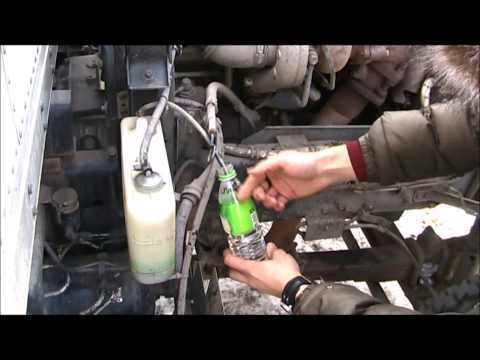

Проверка прокладки ГБЦ с помощью бутылки

Проверка с помощью бутылки

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену. Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока. Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

  • Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
  • Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5…1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка ГБЦ

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Какой материал для прокладки лучше

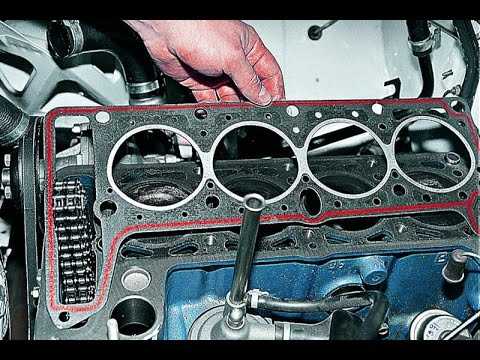

Прокладки ГБЦ

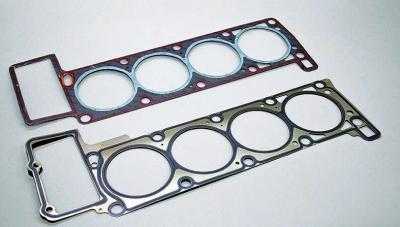

Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Заключение

В случае, если у вас пробита прокладка ГБЦ, то ездить на неисправном автомобиле нежелательно. Поэтому рекомендуем вам при обнаружении пробития прокладки сразу же заменить ее. Кроме этого, важно не только обнаружить сам факт того, что она пробита, но и причину этого. В частности, почему перегревается двигатель или возникают другие неисправности.

В процессе замены контролируйте значение момента на крепежных болтах. Своевременная замена прокладки ГБЦ избавит вас от больших финансовых трат по ремонту более дорогостоящих узлов. Чем дольше вы будете ездить на машине с пробитой прокладкой ГБЦ, тем больше вероятность, что из строя выйдут другие, более дорогостоящие и важные узлы двигателя.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Признаки прогара прокладки головки блока цилиндров

Здравствуйте, соотечественники! В данной статье попытаюсь описать признаки прогара прокладки головки блока цилиндров и рассказать, что может явиться причиной перегрева двигателя.

Признаки прогара прокладки головки блока цилиндров

Прогар прокладки головки блока цилиндров (ГБЦ) на легковых автомобилях, если это случится, доставит немало хлопот автовладельцам.

Главное печальное известие — эксплуатация машины становится недопустимой.

Будьте внимательны! Отнеситесь к нижеперечисленным признакам со всей серьезностью, и если они проявятся, то вам стоит прекратить эксплуатацию вашего авто и принять меры к квалифицированному ремонту:

  • если повышается температура охлаждающей жидкости, и тосол (антифриз) начинает кипеть;
  • двигатель начинает троить, пропадает тяга;
  • салон перестает прогреваться отопительной системой, так как происходит завоздушивание системы и моторчик печки гонит холодный воздух.

Но есть еще надежда, хотя и мизерная, что признаки прогара прокладки головки блока цилиндров не подтвердятся.

Как разобраться, как выяснить истинную причину возникшей неисправности?

Крышка расширительного бачка

Начать стоит с пробки расширительного бачка, точнее, с проверки клапана в ней. Этот нехитрый узел может создать избыточное давление, и тогда охлаждающая жидкость (ОЖ) чаще всего вырывается из-под пробки, при этом расширительный бачок (РБ) раздувается.

Способов проверки клапана два:

  1. произвести замену на заведомо исправную крышку;

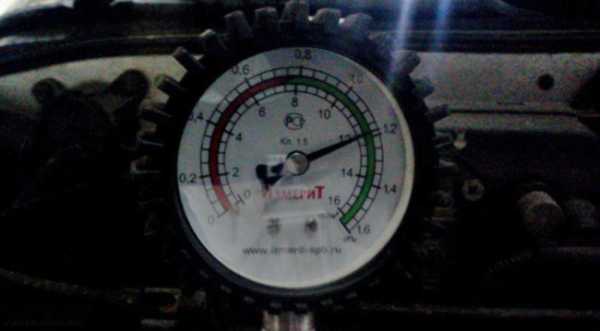

  2. проверить момент открывания клапана с помощью манометра и компрессора.

В системе охлаждения двигателя (СОД) должно создаваться давление не менее 1,1 кг/см², максимальный порог срабатывания клапана – не более 1,5 кг/см².

Проверить исправность крышки просто:

  • снимаем расширительный бачок;
  • глушим все отводы РБ, кроме одного;
  • подключаем компрессор через шланг к свободному выводу и смотрим, что показывает стрелка прибора.

При избыточном или слишком малом давлении крышку РБ следует менять.

В случае неисправности клапана крышки расширительного бачка двигатель троить не будет, но неправильная его работа приводит к неоднократным перегревам мотора, и соответственно, к прогоранию прокладки головки блока.

Термостат

Причиной перегрева охлаждающей жидкости может быть и термостат – эта деталь в охлаждающей системе требуется для поддержания стабильной температуры.

Когда мотор еще холодный, весь тосол циркулирует по малому кругу, минуя радиатор, поэтому время прогрева двигателя с закрытым термостатом значительно сокращается.

При достижении необходимой температуры срабатывает клапан терморегулирующего устройства (отрывается), и антифриз проходит по большому кругу через все патрубки системы охлаждения и радиатор.

Тем самым двигатель охлаждается.

Если термостат вовремя не откроется, закипание тосола неизбежно, жидкость не пройдя через радиатор не охладится до нужного предела.

В любом случае нужно внимательно следить на приборами и не допускать перегрева.

Как убедиться в исправности термостата?

В первую очередь следует убедиться в равномерности нагрева всех радиаторных больших патрубков (верхнего и нижнего).

Если часть из них после прогрева осталась в холодном состоянии, проверяем работоспособность термостата.

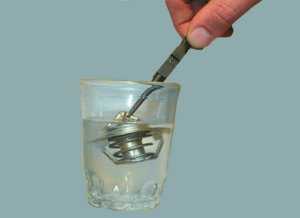

Для проверки терморегулирующего устройства его необходимо демонтировать с автомобиля. Снимать термостат несложно, поэтому заострим внимание на диагностике.

Для проверки потребуется любая посуда, электрический нагреватель и термометр.

Наливаем в емкость воды, размещаем в ней деталь,  воду и смотрим по градуснику, когда термоэлемент начинает открываться.

Разброс температур, при которых должен срабатывать клапан, указывается для каждого термостата и зависит от конкретной модели авто.

Признаки прогоревшей прокладки головки блока

Автомобильный двигатель – достаточно сложное устройство, и точно провести диагностику не всегда сразу удается даже специалистам.

Но существуют некоторые признаки, и если они присутствуют, то прокладка головки блока все-таки прогорела:

  • тосол (антифриз) периодически выкидывает из расширительного бачка;
  • мотор троит, нет компрессии (или она очень малая) в одном или двух цилиндрах;
  • печка в салоне автомобиля гонит холодный воздух;
  • двигатель быстро перегревается, и датчик на комбинации приборов показывает большую температуру;
  • в охлаждающей системе появляется масло, а в картере двигателя – охлаждающая жидкость, что можно определить двумя способами (1. на щупе уровня масла в двигателе заметны капли 2. на крышке залива масла образуется желтая пена)

Если термостат или пробку расширительного бачка смогут заменить многие автолюбители, то справиться с заменой прокладки головки блока уже значительно сложнее.

Особенно когда модель двигателя сложная и «нафарширована» различными электронными устройствами.

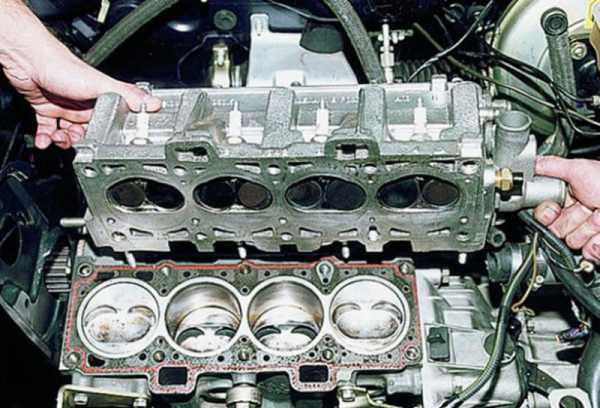

Замена прокладки головки блока, это сложный ремонт двигателя, как правило сопутствующий к дополнительным ремонтным работам.

Возможно потребуется шлифовка соприкасающейся поверхности головки блока, даже со шлифовкой клапанов или их заменой.

Сильно перегретый двигатель, потребует замену поршневой группы.

Определить эту неисправность может только опытный слесарь-моторист.

Так что, если диагностика прогара прокладки головки блока показала проблему, ищите хорошего моториста.

Грузите свой автомобиль на эвакуатор и везите в специализированный сервис.

Ездить на машине уже категорически нельзя!

И помните, неквалифицированный ремонт может только усугубить ситуацию. И затрат на восстановление работоспособности мотора потребуется значительно больше средств.

В случае прогара прокладки ГБ не стоит экономить на ремонте.

Раз уж вы попали, то не стоит отчаиваться, это судьба, спокойно примите её испытания и обратитесь в специализированный автосервис с хорошим техническим оснащением.

А вообще, старайтесь не перегревать двигатель.

Удачи вам на дорогах. И не скупитесь, делитесь информацией в сетях. И помните признаки прогара прокладки головки блока цилиндров.

auto-ru.ru

Почему прогорела прокладка ГБЦ?

Требования и к материалам прокладок, и к технологиям их производства весьма высоки и повышаются вместе с ростом мощности двигателей.

Суть всех встречающихся на практике дефектов прокладок — в самой схеме уплотнения стыка блока с головкой цилиндров. Действительно, прокладка должна обеспечить одновременно уплотнение газовое (полость цилиндра), водяное (каналы системы охлаждения) и масляное (каналы масляной системы). Близкое расположение этих каналов и полостей друг к другу, очевидно, может привести к внутренней негерметичности. Но и внешняя негерметичность тоже не подарок.

Прокладка ГБЦ может потерять герметичность по многим причинам. Но главными все-таки остаются нарушения правил эксплуатации, технологии обслуживания и ремонта автомобиля. Не менее важно отметить, что внешние проявления неисправности прокладки ГБЦ тоже весьма разнообразны. Можно даже сказать, что один отдельно взятый симптом редко появляется независимо от другого. Но, взятые вместе, они позволяют провести диагностику и достаточно точно установить причину неисправности.

Разумеется, для правильной диагностики необходимы опыт и знание двигателя, включая конструкцию и рабочие процессы, происходящие внутри него. И тогда по обнаруженным следам масла или охлаждающей жидкости, изменению цвета жидкостей или деталей, по отложениям нагара, следам обжатия, обгорания или эрозии на поверхности деталей будет установлена истина.

Дефекты прокладок после длительной эксплуатации автомобиля чаще всего связаны с вовремя не замеченными и не устраненными неисправностями системы охлаждения, реже — с нарушениями процесса сгорания (детонация быстрый, приближающийся к взрыву процесс горения топливной смеси в цилиндре , калильное зажигание). Напротив, после ремонта двигателя по статистике в более чем 80% случаев прокладка повреждается из-за неправильной затяжки болтов (в том числе из-за несоблюдения момента и порядка затяжки).

Перегрев — одна из основных причин повреждения прокладок. Да и не только их: при перегреве часто деформируется плоскость головки, а иногда и блока цилиндров.

Но в первую очередь страдает, конечно, головка блока. Помимо локального перегрева отдельных участков камер сгорания, вызывающего появление трещин, общий нагрев головки ведет к увеличению усилия обжатия прокладки, поскольку алюминиевый сплав головки расширяется больше, чем сталь болтов. После охлаждения сдавленная прокладка может уже не обеспечить герметичность там, где удельное давление (усилие, отнесенное к площади поверхности) оказалось слишком низким. Фактически при перегреве происходит своего рода «отвердевание» поверхностных слоев прокладки, вследствие чего она теряет эластичность и уже не может обеспечить уплотнение соединения головки с блоком цилиндров по всей плоскости.

Обнаружить причину, т.е. установить, что прокладка «потекла» из-за перегрева двигателя, можно при ее осмотре. Обычно в подобных случаях поверхность прокладки становится твердой, а в отдельных местах вблизи камер сгорания — обугленной.

Ремонт в данном случае редко ограничивается только заменой прокладки. Помимо обработки плоскости головки будет совсем не лишним найти причину перегрева в системе охлаждения — возможно, имеется неисправность термостата, вентилятора или просто течь шлангов.

Но, допустим, двигатель был сильно перегрет, а прокладка вроде бы устояла. В подобных ситуациях два выхода: либо испытывать судьбу, ожидая, когда появится течь (а так оно, скорее всего, и будет), или все-таки сразу заменить прокладку. Второе решение будет более удачным: ведь, как ни крути, а запланированный ремонт лучше неожиданной поломки в дороге.

Если прокладка не обжата как следует, то она точно «потечет». Обычно такое бывает, когда болты головки не затянуты должным образом. Но подобные ошибки сегодня — скорее исключение, чем правило: необходимая информация есть теперь на любой СТО. Другое дело, когда все затянуто правильно, а прокладка не обжалась. В чем дело?

Причины обычно кроются в нарушениях элементарных ремонтных технологий. Например, в руководствах по ремонту пишут, что резьбовую часть болтов перед затяжкой надо смазать маслом.

А если не смазать? Тогда момент затяжки почти весь уйдет на преодоление сил трения в резьбе, а вовсе не на прижатие головки к блоку.

Может, это одна из причин того, что на некоторых современных двигателях резьбовая часть болтов имеет покрытие? Такие болты смазывать не надо. А если серьезно, то «твердая» смазка гораздо более эффективна и значительно улучшает работу болтов (напомним, что у обычных болтов только 20-25% момента непосредственно преобразуется в усилие затяжки).

Еще хуже, когда болты слишком обильно облиты маслом. В данном случае известное правило «кашу маслом не испортишь» не сработает: масло несжимаемо, заполнив резьбовое отверстие, оно просто не пустит болт дальше. И хорошо еще, если блок не треснет по резьбовым отверстиям.

На современных двигателях часто применяют болты, работающие на пределе текучести. После однократного использования их полагается менять на новые, поскольку они могут недопустимо вытягиваться.

То, что прокладка не была обжата должным образом, легко обнаружить при ее осмотре. Часто на ней вообще практически нет следов обжатия, а толщина осталась такой же, как у новой прокладки. В подобных случаях течь появляется в первые же часы работы двигателя, что и указывает на истинную причину неисправности.

Профилактика здесь проста: надо точно выполнять все рекомендации производителей по моменту, порядку затяжки и замене болтов, а также их смазке перед сборкой.

Известно, что в зависимости от материала и конструкции прокладки могут «слабнуть» под действием температуры и вибраций. И если после некоторого времени работы двигателя не провести повторной затяжки болтов, удельное давление в стыке головки с блоком может недопустимо снизиться, после чего прокладка «потечет».

Повторную затяжку требуют не все двигатели и не все прокладки. Но когда такие рекомендации дает производитель двигателя, выполнять их надо неукоснительно. Если это не сделать, течь появится через несколько тысяч километров пробега автомобиля, что прямо укажет на причину такой неисправности.

К нарушениям процесса горения в двигателе относят детонацию и калильное зажигание. Не вдаваясь в их природу (это тема отдельного разговора), укажем, что эти явления вызывают значительный рост температуры на отдельных участках камеры сгорания. Чрезмерное давление в цилиндре, возникающее из-за преждевременного воспламенения топливной смеси, резко увеличивает нагрузки на головку блока, «растягивая» болты и уменьшая тем самым усилие сжатия прокладки. А ударные волны детонации «стучат» не только по ушам водителя, но и по окантовке прокладки ГБЦ.

То, что именно нарушение процесса сгорания явилось причиной повреждения прокладки, часто удается установить по ее виду. В подобных случаях она нередко прогорает между цилиндрами. Прогар по окантовке часто сопровождается эрозией поверхности головки блока и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания.

Устранить причины, вызвавшие повреждение прокладки, нетрудно. Достаточно установить правильный угол опережения зажигания, поставить требуемые для данного двигателя свечи и залить в бак бензин с соответствующим октановым числом. Правда, в некоторых случаях этого может оказаться недостаточно.

Механические проблемы. Как известно, прокладка ГБЦ — весьма деликатная деталь, легко повреждаемая при неаккуратном обращении. Если она имеет явные дефекты, то ставить ее либо опасно, либо просто бессмысленно — все равно рано или поздно «потечет».

То же самое относится и к попыткам повторно использовать старую прокладку. Ее материал уже обжат и никогда не обеспечит надежного уплотнения. Может быть, на несколько тысяч километров ее и хватит, но это можно рассматривать только как временный выход из положения. Иногда прогар прокладки происходит из-за попадания между ней и уплотняемой поверхностью инородных материалов. Такое вполне может случиться, если не очистить плоскости головки и блока от остатков старой прокладки перед установкой новой.

Кстати, то же самое получится, если плоскости окажутся деформированными — в местах «провалов» удельное давление будет недопустимо низким, и в конце концов уплотнение нарушится. Поэтому перед установкой прокладки проверка плоскостей головки и блока обязательна.

Понятно, что деформированную плоскость надо обработать, т.е. выровнять. В одних мастерских головки фрезеруют, в других — шлифуют, а в третьих — притирают на плите с абразивной пастой. А какой способ лучше?

Давайте разберемся вместе. Если поверхность слишком грубая, то не исключено просачивание рабочих жидкостей и газов. Напротив, если поверхность чрезмерно гладкая, то возможно скольжение прокладки между уплотняемыми деталями и в конечном счете потеря герметичности. Поэтому при обработке поверхностей головки и блока не все средства хороши. Желательно обеспечить определенную оптимальную шероховатость, которая в основном зависит от материалов уплотняемых деталей. Конечно, это общие рекомендации. Но ими вполне можно пользоваться, когда другие данные, например, от производителя двигателя, отсутствуют.

kovsh.com

Какие признаки пробитой прокладки головки блока цилиндров

Очень многие узлы и агрегаты в современном автомобиле не могут нормально функционировать без герметизации в сопряжениях. Наиболее чувствительными в этом плане считаются сопряжение головки блока и блока цилиндров. Если за герметизацию в других узлах могут отвечать прокладки из технического картона, резиноматериала, а иногда и просто слой герметика, то в случае с головкой блока для герметизации служит прокладка довольно сложной формы и состава.

Признаки пробитой прокладки головки блока цилиндров

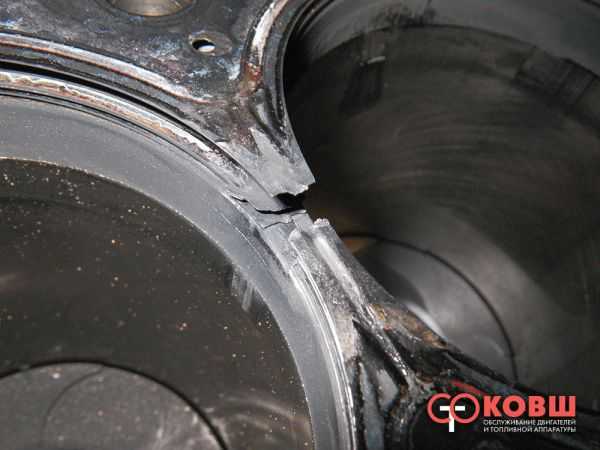

Видно прогар прокладки пробита прокладка головки блока цилиндров

Важность и сложность герметичного сопряжения между ГБЦ и блоком цилиндров состоит в том, что при фиксации головки необходимо изолировать:

  1. Каналы водяной рубашки блока и головки.
  2. Маслопроводящие каналы.
  3. Камеры сгорания каждого из цилиндров друг от друга, от водяной рубашки и системы смазки.

С этим справляется прокладка со сложной конфигураций отверстий. Как правило, она выполняется из армированного паронита с окантовкой-усадкой вокруг каждого из отверстий. Кроме того, прокладка может быть изготовлена из тонкого листового металла в зависимости от модели двигателя.

Белая эмульсия в двигателе из-за прогара ГБЦ

Из какого материала не была бы изготовлена уплотнительная прокладка, опасность её прогара существует всегда.

Тем не менее, если диагностировать неисправность уплотнения на ранней стадии, можно запросто избежать дорогостоящего ремонта.

Ранняя стадия

На ранних стадиях разгерметизации двигатель может не подавать никаких признаков неисправности.

Это особенно характерно для моторов после ремонта, когда головка блока была установлена с нарушением технологии, а именно:

  • неправильная, неровная установка прокладки;
  • несоблюдение момента затяжки и очерёдности затяжки болтов крепления головки;
  • нарушение геометрии головки блока вследствие перегрева, искривление привалочной плоскости:
  • некачественная прокладка;
  • раковины и микротрещины в привалочных плоскостях головки или блока.

Таким образом, для выявления проблем с прокладкой на ранних стадиях достаточно просто внимательно осмотреть двигатель после замены прокладки или другого ремонта, связанного с демонтажем головки.

Признаки подтекания масла

При первых же признаках подтекания масла из-под головки, лучше попытаться подтянуть болты крепления, используя динамометрический ключ и схему затяжки болтов. Вполне возможно, что прокладка просто просела и после протяжки герметичность соединения восстановится, подтекание масла прекратится. Если этого не сделать, вполне возможно, что придётся столкнуться с другими признаками пробитой прокладки.

Другие явные признаки пробитой прокладки

В том случае, когда явного подтекания масла или прорыва выхлопных газов диагностировать не удалось, приходится сталкиваться с более сложными последствиями прогара прокладки:

  1. Белая эмульсия на масляном щупе или под маслозаливной пробкой на крышке газораспределительного механизма. Это говорит о том, что охлаждающая жидкость попала в систему смазки через повреждённую прокладку. При этом уровень масла будет расти, а уровень антифриза падать. Это будет ещё одной подсказкой для выяснения причин неисправности. В большинстве случаев ремонт ограничивается заменой прокладки и масла с антифризом, хотя иногда возникают трещины в самих масляных каналах или в каналах водяной рубашки, тогда светит замена блока или головки.


    Чистая крышка — проблем нет


    Белая эмульсия на крышке

  2. Белый густой дым из выхлопной трубы независимо от температуры воздуха. В таком случае антифриз попадает из водяной рубашки в камеру сгорания, из-за чего и образуется белый густой пар. Пар не заметить довольно сложно, но ещё одной подсказкой в таком случае будет возросший расход топлива и резкое падение мощности двигателя, а также падение уровня охлаждающей жидкости.
  3. Прорыв выхлопных газов наружу. В этом случае сразу все понятно — шумная работа двигателя и появление отработанных газов в подкапотном пространстве красноречиво расскажут о неисправности.
  4. Прорыв выхлопных газов в систему охлаждения. Ситуация опасна тем, что в таком случае двигатель практически не охлаждается и моментально критически перегревается. Антифриз подогревается пузырьками отработанных газов, а кроме того, получает тепло от двигателя, жидкость просто не успевает остывать. Диагностика проста и в этом случае — в расширительном бачке будут явно видны пузырьки выхлопных газов, да и их запах из расширительного бачка скажет о том же.
  5. Прорыв масла в систему охлаждения — в этом случае на поверхности антифриза будут явно видны масляные пятна, что говорит о необходимости замены прокладки.

Признак прогара прокладки ГБЦ на видео (расширительный бачок)

Прогар прокладки между двумя соседними камерами сгорания

Прогар прокладки между 2 и 3 цилиндром. Ожидаемо, так как компрессия в них упала.

Отдельно стоит отметить случай, когда прокладка прогорает между двумя соседними камерами сгорания. Явных, визуальных признаков такого прогара нет.

Зато есть симптомы, говорящие о прогаре такого характера — снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме.

Диагностика

Диагностируем такую неисправность просто — измеряем уровень компрессии во всех цилиндрах.

Замер компрессии

В случае пробоя прокладки компрессия в двух соседних цилиндрах будет на порядок ниже номинальной, что говорит о пробое.

В этом случае при замене прокладки стоит внимательно изучить место прогара, возможно, там появилась раковина или микротрещина, а она и дальше будет вызывать прогар прокладки именно в этом месте.

Симптомы прогара прокладки на видео

Заключение

Внимательно следите за своим двигателем, ровных всем дорог и удачных путешествий!

carfrance.ru

Прогорела прокладка ГБЦ: причины прогара, симптомы, признаки



Причины прогара прокладок ГБЦ


Требования к современным прокладкам головки блока цилиндра (ГБЦ) чрезвычайно высоки. Их задача – уплотнение соединения блока цилиндров и головки.


Почему прогорает прокладка


Каналы расположены в непосредственной близости друг от друга и при прогаре прокладки могут «смешаться». Возможны ситуации, когда из-за нарушения герметичности могут произойти внешние течи.


Среди основных причин прогара прокладок ГБЦ называют:


  • нарушение правил эксплуатации – перегрев из-за недостаточного охлаждения или сбоев в системе сгорания;

  • нарушение ремонтной технологии — неправильные усилие и порядок затяжки ботов ГБЦ.


Для правильной диагностики в первую очередь важна наблюдательность и знание первичных симптомов выхода прокладки ГБЦ из строя. Первые следы масла или охлаждающей жидкости, наличие в ней газов, помогут вовремя произвести замену и нее допустить более серьезных неполадок в двигателе из-за некачественного охлаждения или смазки.


Перегрев


Наиболее распространенная причина выхода прокладок ГБЦ из строя – перегрев. При этом часто разрушается и сам уплотнительный элемент, и деформируется полость головки и даже блока цилиндров.


Локальный перегрев камер сгорания вызывает появление трещин, увеличению усилия, действующего на прокладку из-за расширения алюминиевой головки. При последующем охлаждении прокладка, как следствие, уже не обеспечивает герметичность.


Причина – при нагревании происходит потеря эластичности слоев. «Вычислить» перегретую прокладку можно только при осмотре: вблизи камер она часто становится обугленной, в других зонах – твердой.


При замене перегретой прокладки мало просто обработать поверхность головки. Важно понять причину вызвавшую перегрев: некорректная работы системы охлаждения (выход из строя термостата или нарушения в работе помпы, повреждения шлангов и т.д.).


В случае, если перегрев имел место, а прокладка кажется целой (нет никаких подозрительных следов), не стоит искушать судьбу. Необходимые свойства уже были потеряны и появление прогара – дело времени. Поэтому замену стоит произвести незамедлительно.


Нарушения горения топлива


Неправильное воспламенение топлива значительно поднимает температуру. Рост давления из-за несвоевременного зажигания увеличивает нагрузки на ГБЦ: ее болты начинают «растягиваться» и, соответственно, слабее прижимают прокладку. Разрушение усиливается возможными детонациями.


Визуально прокладку, сгоревшую из-за нарушений в зажигании можно вычислить по разрушениям между отверстиями под цилиндры или по изменению цвета окантовки.


После замены прокладки ГБЦ нужно проверить правильность угла опережения зажигания и соответствие калильного числа свечей регламентируемым величинам.


Неправильная установка ГБЦ


Для равномерного обжатия важна правильная установка головки блока цилиндров. Имеет значение не только усилие, но и порядок затяжки болтов. Ремонтная информация предоставлена в инструкции к конкретному автомобилю и должна неукоснительно соблюдаться.


Любое нарушение чревато тем, что прокладка «потечет». Бывают ситуации, когда соблюден и порядок, и динамометрический ключ показал нужное усилие, а прокладка негерметична. Перед тем, как грешить на качество детали, стоит убедиться, что и остальные нюансы выполнены до мелочей.


Так, часто неопытные ремонтники «не замечают» информацию о том, что резьбовая часть болтов должна быть смазана. В результате часть усилия «сухих» болтов уйдет на преодоление трения и затяжка окажется слабой.

Чрезмерное количество масла также опасно: оно, сжимаясь, заполнит часть отверстия и «не пустит» болт на нужную глубину.


Если обжатие произведено некорректно, в большинстве случаев симптомы проявятся уже через несколько часов работы. Стоит учитывать, что со временем прокладка и соединение могут «слабеть» под действием температур и вибраций. Поэтому, если подобная рекомендация есть в инструкции к автомобилю, спустя определенное время нужно выполнить повторную утяжку.


Другие механические проблемы


Прокладка ГБЦ легко повреждается. Именно по этой причине ее повторное использование после снятия ГБЦ недопустимо. Небольшое, незаметное для глаза, смещение приведет к потере герметичности из-за того, что ранее сжатые области попадут в зоны меньшего сжатия.


Причинами разрушения также может стать неудаленный мусор под прокладкой или деформации отельных участков поверхности ГБЦ и блока. Проверка ровности (а при необходимости – шлифовка) — необходимая операция при каждой замене ГБЦ.


Купить новую прокладку и другие оригинальные запчасти и аналоги вы можете на нашем сайте!

fortunaavto.com.ua

Прогорела прокладка ГБЦ. Признаки и как действовать?

Неисправная  прокладка головки блока цилиндров  — вещь довольно неприятная для любого водителя: последствия такой неполадки могут быть самыми непредсказуемыми. Поэтому, чтобы не пришлось делать капитальный ремонт двигателя, устранять эту неприятность нужно на ранней стадии.  То есть нужно внимательно следить за тем, как работает двигатель, и за состоянием этой маленькой и, казалось бы, неважной детали головки блока цилиндров. Но как бы старательно и внимательно мы не следили за мотором автомобиля, из каких бы совершенных материалов не изготавливали уплотнители, все равно может случиться так, что прогорела прокладка ГБЦ.

Основные симптомы

В большинстве случаев неисправность  мы можем определить, если заметны следы подтекания масла из-под головки блока. Одной из причин неисправности может быть прогар клапана, хотя неправильно закрученные болты тоже могут быть причиной такого явления. Но если следов подтекания масла не видно, то бывает трудно разобраться, каково  состояние прокладки. Чтобы понять, что в  уплотнителе появился дефект,  нам нужно знать основные симптомы этой неисправности.

Перед любой поездкой проверяем уровень масла. Если на щупе мы обнаруживаем белую эмульсию, значит, прокладка пробита. Охлаждающая жидкость, попадая в масляную систему, превращается в эмульсию. Если мы начинаем замечать, что непонятно куда исчезает тосол, то нужно срочно ремонтировать двигатель. Чаще всего достаточно замены прокладки.  Но  охлаждающая жидкость может вытекать и тогда, когда  в блоке цилиндров появляются трещины.

Причины прогорания прокладки

Дым белого цвета из выхлопной трубы и налет на свечах зажигания  – тоже  признак дефекта в головке блока цилиндра. Охлаждающая жидкость через поврежденную прокладку попадает в цилиндр  и выходит в виде пара  из глушителя. Не забываем, что подобный эффект может появляться, если влажность воздуха высокая. Ремонт нужно начинать, если пар появляется и в сухую погоду.

О том, что произошел прогар прокладки, свидетельствуют пятна масла на поверхности жидкости для охлаждения. Если масло попало в охлаждающую систему, нужно сразу обращаться к специалисту, чтобы двигатель не заклинило. Пузырьки в радиаторе или расширительном бачке – еще один симптом прогара автопрокладки, в результате которой выхлопные газы смешиваются с охлаждающей жидкостью. Если пузырьки появляются все время, а не только во время замены тосола, то уплотнитель нужно менять. О прогорании автопрокладки свидетельствует  запах выхлопных газов из расширительного бачка и  неустойчивая работа мотора на холостых оборотах тоже заставит нас задуматься о состоянии сальника и поможет определить симптомы неполадок.

Процедура замены

Прогар автопрокладки мы можем обнаружить при визуальном осмотре. Если дефект удастся обнаружить вовремя, то можно ограничиться только заменой прокладки. В общем-то, заменить прокладку не сложно. Главное – аккуратно открутить болты, крепящие головку блока цилиндров. Болты очищаем от гари, убираем следы масла и грязь. Затем откручиваем их на пол-оборота каждый,  в определенном порядке. Демонтировать ГБЦ нельзя при подключенных навесных агрегатах. Поэтому отсоединяем все приборы, фильтры и ремни. При этом все фотографируем или записываем (чтобы не осталось лишних деталей). Снимаем головку и заменяем прокладку. Новую деталь устанавливаем на место и ориентируемся по втулкам, что входят в отверстия в углах. Таким образом, мы не сможем ошибиться и поставим прокладку правильно, без перекосов.

Теперь остается поставить ГБЦ на место, подсоединить все навесные агрегаты и затянуть болты так, как написано в инструкции по эксплуатации. Затяжной момент будем проверять динамометрическим ключом. Если что-то не получается,  можем обратиться к специалистам, которые сделают все быстро за один день. Стоит такая услуга недорого.



www.megway.ru

Признаки и симптомы пробитой прокладки ГБЦ, почему пробивает и как проверить прокладку ГБЦ

Прокладка ГБЦ обеспечивает герметичность блока и гарантирует одностороннее поступление газо-воздушной смеси внутрь камеры. В рабочем состоянии она также способствует нормальному смешиванию охладительной жидкости, топлива и масла. Пробой прокладки приводит к ряду отрицательных изменений, связанных, как с работой двигателя, так и с функциями других важных механизмов. В данной статье описываются причины и признаки пробитой прокладки ГБЦ,  правила диагностики и меры, предпринимаемые при обнаружении пробоя.

Почему пробивает прокладку ГБЦ

Как выглядит пробитая прокладка ГБЦ

Чаще всего прокладку ГБЦ пробивает из-за перегрева во время эксплуатации автомобиля. Под действием высокой температуры крышка может «потерять» рабочее положение. Из-за этого нарушается плотность соприкосновения с крышкой ГБЦ и происходит разгерметизация. Изменение формы вследствие перегрева характерно для алюминиевых крышек. Чугунные крышки такой «болезнью» не страдают, поскольку устойчивы к высокотемпературному воздействию. Они могут разве что треснуть, но и это происходит крайне редко. Изменение геометрии из-за перегрева также случается с железо-асбестовыми прокладками ГБЦ.

Причиной пробоя прокладки также может стать неправильное затягивание болтов. Причём плохо сказывается, как чересчур слабая, так и слишком сильная затяжка. В первом случае из блока просачиваются газы выхлопа (и они же разрушительно действуют на саму прокладку, сокращая срок её службы). Слишком сильно закручивая болты, можно нарушить материал прокладки.

Предельной точности при затягивании позволяет достичь динамометр и соблюдение очерёдности закручивания болтов. Подробную информацию по этим вопросам необходимо искать в руководстве пользователя.

В большинстве автомобилей сперва следует затягивать болты, расположенные в центре, а затем остальные. При этом важно соблюдать поэтапность закручивания. Например, сначала все крепежи прижимаются до 3 кгс, затем (снова от центральных к крайним) – до 6 кгс, следующим кругом – до 9 кгс.

Признаки пробитой прокладки ГБЦ

Пробитая прокладка ГБЦ может проявляться самыми различными признаками и симптомами. Ниже мы рассмотрим наиболее распространенные:

  • Белый дым из выхлопной трубы — один из признаков пробитой прокладки ГБЦ.

    Из-под ГБЦ выходят выхлопные газы. Наиболее распространённый симптом пробитой прокладки, который становится заметен внешне и по громким хлопкам из-под капота.

  • Между цилиндрами заметен прострел. В данном случае смешиваются выхлопные газы и топливная смесь из разных цилиндров. а в работе машины наблюдаются такие же неполадки, как при троении двигателя. Кстати, он запускается с трудом, но стабильно работает после прогревания. Поломка определяется с помощью замера компрессии цилиндров (в нормальных условиях она не должна сильно отличаться).
  • В один из цилиндров проникает антифриз. Эта причина проявляется в выходе белого выхлопного дыма (наполненного паром) из трубы даже при положительной температуре воздуха и в падении уровня тосола.
  • Масло вытекает наружу из-под ГБЦ. Его потёки заметны в районе стыка БЦ и головки.
  • Двигатель быстро нагревается и перегревается по причине того, что горячие пары выхлопа проникают в охладительную систему и мешают ей эффективно действовать.
  • Антифриз и масло смешиваются в моторном отсеке. Такая проблема ухудшает рабочие показатели двигателя, увеличивает его износ. Показателем данной неисправности являются маслянистые пятна в расширительном бачке. При смешивании антифриза с маслом на внутренней стороне крышки образуется рыжеватая эмульсия, похожая на сметану или майонез.
  • Плохо работает печка из-за попадания выхлопа в систему охлаждения. В результате часто меняется температура охлаждающей жидкости, а теплообменник отопителя работает неэффективно.
  • В патрубках радиатора увеличивается давление из-за попадания выхлопных газов из-под прокладки ГБЦ. Для обнаружения данного признака нужно ощупать патрубки – они становятся слишком твёрдыми.
  • На свечах появляется сильный нагар. Из-за проникновения воды или антифриза внутрь цилиндров свечи даже намокают.

Одним из наиболее очевидных признаков перегрева двигателя служит высыпание конденсата на поверхности. Однако прогар или пробой прокладки ГБЦ – лишь одна из многих причин этой неисправности.

Как проверить прокладку головки блока цилиндров

Для проверки прокладки ГБЦ не нужно специального оборудования или большого автослесарного опыта. Процедура включает в себя:

  • Пена из под крышки бачка — еще один признак пробитой прокладки ГБЦ.

    Проверка выхлопного дыма. Если он белый, то есть содержит много пара, внутрь цилиндров попадают посторонние жидкости. Если в системе охлаждения используется антифриз, дым характеризуется сладковатым запахом, а в радиаторе быстро падает уровень ОЖ.

  • Проверка крышек расширительного бачка и радиатора и горловин для залива моторного масла. Рыжеватая эмульсия образуется на крышке горловины при попадании антифриза в мотор. А при попадании масла в систему охлаждения появляются отложения на крышках радиатора и бачка.
  • Проверку герметизации прокладки ГБЦ при включённом двигателе. Не должно быть дыма и звенящих посторонних звуков.
  • Проверку наличия выхлопных газов в охлаждающей системе. Для этого надо посмотреть в расширительный бачок или радиатор, сняв крышку. При большой утечке жидкость бурлит. Слабое стравливание выхлопных газов определяют с помощью воздушного шара, целлофанового пакета или презерватива.

Что делать при пробое прокладки ГБЦ

Наличие пробитой прокладки ГБЦ не препятствует вождению автомобиля, однако делать это крайне нежелательно, потому что из-за этого нарушается работа других функциональных блоков и механизмов, быстрее изнашиваются детали. В сравнении с другими рабочими узлами машины прокладка недорога, а её замена не требует много времени. Однако ремонт в автомастерской может стать причиной больших трат, чем покупка самой запчасти:

  • Если при снятии головки блока цилиндров специалисты обнаружат, что крепёжные болты не соответствуют рабочим характеристикам из-за того, что их «повело», придётся заменить и их. Иногда болты приходится грубо срывать – нарушение геометрии прокладки не позволяет выкрутить их аккуратно. Кроме того, на современных автомобилях часто ставят болты, работающие на предел текучести, и их приходится менять после снятия ГБЦ.
  • Если деформация прокладки привела к искажению плоскости ГБЦ (случается редко), нужна шлифовка. Такая работа проводится на специальном оборудовании и требует дополнительных расходов. Следует учитывать, что после шлифовки необходимо покупать новую прокладку с учётом снятого слоя металла.

При замене прокладки ГБЦ своими руками необходимо качественно очистить снятую головку от накипи, нагара, потёков и кусков демонтированной прокладки. Далее с помощью мерной линейки проводится проверка плоскости головки – перепад по поверхности не должен составлять больше 1 мм, иначе придётся отдавать деталь на шлифовку. Для ревизии плоскостности также подходит толстое стекло (5 мм толщиной и больше). После укладки его плашмя на поверхность смазанной маслом головки перепады становятся заметны как воздушные пятна.

Чтобы новая прокладка хорошо «уселась» рекомендуется перед монтажом смазать её графитовой смазкой. Это также облегчит демонтаж после износа. После замены прокладки головки блока цилиндров не рекомендуется доводить двигатель до работы на предельной мощности. Это помешает новой детали хорошо «улечься». В дальнейшем следует проверять признаки пробоя, обращая внимание на цвет дыма, наличие эмульсии и жирных разводов, выход выхлопных газов из цилиндров и т.д.

Видео на тему

Похожие статьи

avtonov.com

Отправить ответ

avatar
  Подписаться
Уведомление о
