Форсунки омывателя лобового стекла — веерные универсальные или обычные?

Дата публикации: .
Категория: Автотехника.

Максимальная обзорность очень важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя работу нескольких систем. Благодаря дворникам, правильному обтеканию встречными потоками воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на дорожном полотне. Однако если одна из этих систем выйдет из строя, работа другой не сможет выполняться на нужном уровне, именно поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют жиклеры.

Чтобы приобрести правильные устройства в первую очередь необходимо разобраться в существующих типах этих деталей.

Типы форсунок

Существуют следующие разновидности жиклеров:

  • Струйные – форсунки омывателя в виде полого цилиндра. Внизу конструкции находится штуцер, благодаря которому производится подключения самой форсунки к шлангу. В верхней части находится распылитель. Сила подачи жидкости в этом случае можно настроить с помощью специального винта.

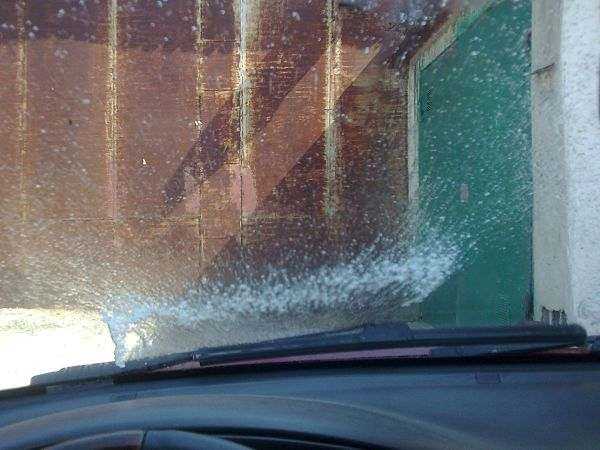

  • Веерные форсунки. Особенностью такой конструкции является наличие множества распылителей (не менее 3). Также стоит отметить, что жидкость проходит в этом случае через более узкий канал, благодаря чему жидкость распыляется с большим давлением.

Первый тип чаще встречается на «немолодых» автомобилях, а также на авто отечественного производства, например, форсунки омывателя лобового стекла ваз 2110 имеют струйную конфигурацию. На иномарках и машинах произведенных за последние годы уже устанавливаются веерные жиклеры.

Форсунки омывателя, разработанные по современным технологиям, отличаются не только удобством эксплуатации, но и простотой установки. Однако и у этих элементов есть свои недостатки.

Преимущества и недостатки веерных форсунок омывателя

Благодаря удачной конструкции веерных жиклеров на стекло попадает не узкая струя, как в случае со струйными моделями, а широкий мелкодисперсный поток, который покрывает практически всю «лобовуху». Среди других достоинств стоит выделить следующие:

  • Благодаря хорошему распылению, грязь растворяется более эффективно, в результате чего происходит экономия жидкости.
  • Если в случае со струйными жиклерами, дворники начинают работать чуть раньше, чем жидкость попадает на стекло, то веерные модели подключаются одновременно с дворником. Это позволяет защитить стекло от царапин.

Если говорить о недостатках, то автолюбители выделили следующие нюансы:

  • Жиклеры веерного типа быстро покрываются льдом при отрицательных температурах. Чтобы избегать таких неприятностей приходится докупать дополнительную систему обогрева для омывателей.
  • Так как на стекло попадает сразу большое количество жидкости, видимость снижается на несколько секунд, пока дворники не начнут работать.

Как видите, недостатки у такой системы тоже есть, но все их можно решить. Главное, правильно подобрать жиклеры для своего авто.

Как выбрать форсунки омывателя

Лучше всего выбирать жиклеры именно для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут отличаться. Конечно, эти отличия не критичны и всегда можно подогнать деталь для вашей марки авто, но в этом случае монтаж будет намного сложнее.

Либо можно приобрести универсальные изделия, которые подходят для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба жиклера абсолютно идентичны с одной разницей – корейская деталь будет стоить почти вдвое меньше, чем шведский аналог. Во всем остальном оба изделия можно использовать как форсунки омывателя лобового стекла Ford, Mazda, Subaru, Daewoo и для других моделей.

Еще один альтернативный вариант предлагает концерн Toyota, но при покупке жиклеров под каталожным номером 85381-АА042 от этого производителя стоит учитывать, что они продаются по 1 штуке. Поэтому при оформлении заказа через интернет необходимо добавить в корзину два наименования. После приобретения изделий их можно установить самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей. Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «омывайка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие шаги:

  1. Уберите обивку и аккуратно вытяните пластиковые пистоны.
  2. Снимите буферные поролоновые прокладки. Обычно они держатся на скотче, поэтому для их обратной установки необходимо подготовить немного свежей клейкой ленты.
  3. Отсоедините накладки на пластиковые детали.
  4. Уберите шланги, через которые подается жидкость.
  5. Снимите старые форсунки.
  6. Подключите патрубок к новым жиклерам.
  7. Подключите обратный клапан к патрубкам жиклеров и трубам.
  8. Проверьте работу системы.

При замене штатных форсунок требуется также приобрести обратный клапан, который не будет допускать «отката» жидкости, из-за которого дворники часто начинают работать задолго до того, как на стекле появится чистящий состав.

Иногда новые форсунки омывателей не работают, как полагается (жидкость льется слишком высоко или наоборот низко, со смещением в сторону и так далее) и в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать жиклеры омывателей

Для регулировки форсунок не требуется специализированного оборудования или особых навыков. Все что вам понадобится – это обычная иголка или булавка. Для того чтобы разобраться как отрегулировать форсунки омывателя лобового стекла достаточно понять что они имеют шарообразную форму и беспрепятственно крутятся внутри пластмассового корпуса. Поэтому просто:

  • Смело вставляем булавку в форсунку и начинаем ее поворачивать в нужном вам направлении.
  • Если жидкость попадает на стекло через-чур низко, то крутим булавкой вверх.
  • Если струя бьет очень сильно – это также можно исправить с иголкой.
  • На иномарках у форсунок по 3 струи, которые лучше отрегулировать не одинаково. Крайние должны находиться в самых низких точках, так как они бьют по бокам автомобиля. Средние лучше направить в центральную часть лобового стекла, а оставшиеся центральные струи лучше направить в верхнюю часть стекла.

Также самостоятельно можно и почистить жиклеры омывателя своими руками.

Как чистить форсунки омывателя

Если жиклеры начали работать неправильно, то чаще всего решить проблему можно, очистив эти элементы от загрязнений. Перед тем как почистить форсунки омывателя лобового стекла подготовьте:

  • булавку или швейную иглу;
  • компрессор;
  • шприц большого объема;
  • мыло и воду.

Перед работой рекомендуется проверить уровень чистящей жидкости в бачке, так как жиклеры могут не работать из-за отсутствующей «омывайки». После этого нужно отсоединить форсунки омывателей от шлангов и чуть надавить на них до поднятия.

Далее, выполните следующие несложные шаги:

  1. Промойте каждую форсунку в мыльном растворе.
  2. Подключите компрессор, включите продув и обработайте жиклер под сильным давлением.

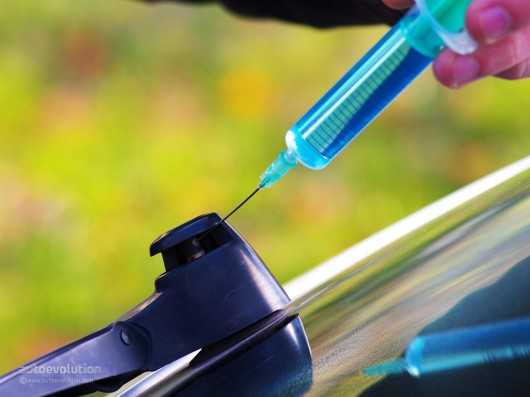

  3. Если под рукой не оказалось компрессора можно использовать шприц, в который необходимо набрать воды.
  4. Очистите отверстия с помощью обычной иглы или булавки.
  5. Вставьте шприц в сопло и начните промывку.

Конечно, компрессор будет намного действеннее, но если форсунки сильно забились и не попускают жидкость, то с помощью подручных средств вы сможете хотя бы временно решить проблему.

Еще один способ – оставить жиклеры на ночь в мыльном растворе, а утром попробовать повторно использовать шприц или компрессор. Это будет полезно в случае особенно сильных застарелых загрязнений.

В заключении

Устанавливая форсунки омывателя фар универсальные или жиклеры для лобового стекла старайтесь настроить их таким образом, чтобы они разбрызгивали жидкость на поверхность стекла, не выходя за его пределы. Выбирая веерные жиклеры, старайтесь отдавать предпочтение тем моделям, которые были разработаны именно для вашего автомобиля, этим вы сэкономите себе время на монтаже элементов.

avto-moto-shtuchki.ru

Форсунки омывателя лобового стекла: как очистить и отрегулировать

Содержание статьи:

Всем привет! Скучали? Я — очень! Сегодня предлагаю поговорить про форсунки омывателя лобового стекла. Если захотите, можем обсудить эту тему в комментариях.

На самом деле форсунки играют важную роль, вне зависимости от того, какой у вас автомобиль. Ведь эти устройства являются неотъемлемой частью Ниссан Кашкай, Форд Фокус, Киа Сид и Рио, Мерседес или автомобилей Тойота.

Видели ли вы Хендай Солярис, Фольксваген Поло седан или даже обычный ВАЗ 2110 без форсунок, через которые подается вода, и щетки эффективно удаляют всю грязь с лобового стекла? Я не видел. У одних стоят обычные струйные форсунки, другие предпочитают веерные. Последние, кстати, превосходят стандартные устройства. Это универсальные форсунки, на которых нередко стоит обогрев.

За счет системы с подогревом омывающая жидкость для стекла не замерзает и обеспечивается эффективная работа дворников при любой погоде. Но сейчас не об этом.

Если с форсунками приключилась беда, замена не всегда является лучшим решением. Не стоит впопыхах искать артикул товара и думать, что же себе взять. Купить всегда успеете.

Чаще всего, чтобы восстановить нормальную работу форсунок, их достаточно почистить и отрегулировать. Именно этому я постараюсь вас сегодня научить. Правда, бывают случаи выхода из строя моторчика омывателя, об этом я писал уже в этой статье, но сегодня речь не о нем.

Особенности работы

Сложного в работе форсунок ничего нет. Данное устройство предназначено для подачи воды или специальной омывающей жидкости на ветровое стекло автомобиля.

Все форсунки делятся на два типа.

  1. Струйные. Выпускают струю воды и все. Элементарный принцип, ничего особенного. Используются в основном на старых автомобилях;
  2. Веерные. Их особенностью является равномерное распределение воды или жидкости по поверхности лобовушки. Такие устройства продлевают срок службы дворников, поскольку позволяют им скользить по постоянно увлажненной поверхности стекла.

Для них характерно несколько ситуаций, требующих обязательного вмешательства водителя.

  • Отсутствие жидкости. Обычно она элементарно заканчивается в бачке, а водитель просто не замечает этого и не подливает вовремя новую порцию. Проверяйте регулярно, сколько жидкости в емкости и контролируйте уровень;
  • Соскочивший шланг. Думаю, здесь вам не понадобятся обучающие видео или фото с инструкциями. Просто поставьте шланг на место и все. Ремонт закончен;
  • Замерзание жидкости. Обычно происходит из-за низкой температуры и применения обычной воды, вместо специального омывателя. Прогрейте сильнее двигатель. За счет генерируемого тепла жидкость разморозится;
  • Засорение. Самая распространенная неприятность, справиться с которой можно своими руками. Все делается быстро и без особых сложностей.

Методы очистки

Теперь о том, как прочистить омывательные форсунки лобового стекла. Существует множество методов, которые придумали народные умельцы. Они эффективные и простые в реализации.

Я вам расскажу несколько методов. А вы уже сами для себя решите, по какому пути пойти.

  1. Применение компрессора. Считается наиболее полезным и быстрым методом очистки. Но только вам обязательно потребуется сам компрессор. Покупать его ради того, чтобы прочистить устройство, не стоит. Шланг компрессора подводится к соплу форсунки и включается подача воздуха. Буквально 30 секунд хватит, чтобы выдуть всю грязь.
  2. Обычный медицинский шприц. По эффективности он уступает компрессору, но зато расходные материалы и инструменты стоят копейки. В шприц заливается вода с небольшим количеством лимонной кислоты. Все шланги от форсунки отключаются. Лучше заранее почитать в руководстве по эксплуатации своего авто, как снять на нем распылитель. Особенностью метода является то, что шприц вставляется там, где вода выходит, а не входит. То есть с обратной стороны форсунки. Так промывка будет более эффективной.
  3. Простая булавка. Некоторые считают, что применять булавки и иголки не стоит, поскольку ими можно

pricep-vlg.ru

Универсальные веерные форсунки омывателя лобового стекла: плюсы и минусы

Автопроизводители стремятся поддерживать максимальную обзорность с водительского кресла. В этом помогает качественная очистка лобового стекла. За этот процесс отвечают несколько систем, включая работу «дворников», правильное обтекание встречными воздушными потоками. Заботу об улучшении видимости берут на себя веерные форсунки омывателя лобового стекла.

Этот тип гидроочистителей является более прогрессивной технологией по сравнению с классическими струйными конструкциями. Водитель может самостоятельно установить понравившиеся распылители для своей модели автомобиля.

Как выбирать омыватели

Лучшим вариантом является приобретение этого элемента конструкции под конкретную модель автомобиля. Удобство этого варианта состоит в том, что не нужно будет что-то подгонять или укорачивать/удлинять. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Работать они будут также, но могут возникнуть небольшие проблемы на стадии монтажа.

Если «универсалы» изготовлены известным производителем, то разницу в качестве с оригинальным изделием автомобилист может не почувствовать. Срок эксплуатации и гарантии также будет длительным. Разница будет лишь в цене и названии бренда.

Производством универсальных омывателей занимаются такие концерны как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена у корейской продукции. Разница со скандинавскими изделиями доходит до 2 раз.

Японская компания специализируется на запчастях к авто премиального класса. Но у азиатского производителя есть один нюанс. Заказывать омыватель получится не парой, а поштучно. Поэтому надо быть внимательнее во время оформления дистанционной заявки на получение.

Правильная замена форсунки омывателя лобового стекла вместо штатного распылителя подразумевает наличие дополнительных элементов, таких как тройники, шланги для разводки и обратный клапан.

Негативные и позитивные стороны при использовании веерных форсунок

За счет своей конструкции этот тип форсунок подает на лобовое стекло мелкодисперсную широкую струю. Она максимальным фронтом проходит по прозрачной плоскости. Старые струйные омыватели выдавали лишь направленную струю под давлением в определенное место на лобовом стекле.

Сравнение омывателей

За счет максимального распыления веерной форсунки происходит экономный расход жидкости из бачка. Также получается более эффективное растворение грязи с помощью распылителя.

Достоинствами веерных форсунок является:

  • бережное отношение к щеткам «дворников» и поверхности стекла, так как движение резины по поверхности начинается уже в смоченном состоянии, и не происходит царапание стекла и износа «дворников»;
  • равномерное смачивание всей поверхности обеспечивает качественное удаление пыли, грязи, насекомых со стекла;
  • экономичное использование омывающей жидкости;
  • прозрачность стекла не снижается от возможных микроцарапин при трении сухими «дворниками» о поверхность.

Недостатки системы при использовании веерных омывателей:

  • форсунки могут быстро покрываться ледяной коркой при отрицательной температуре, чтобы избежать этого, надо устанавливать дополнительные системы обогрева зоны омывателя;
  • сразу после распыления на стекло существенно снижается видимость для водителя, поэтому применять их надо осознанно и при внимательном контроле дорожной ситуации.

Работа обратного клапана в системе омывателей

Не все гидроконструкции очистителей стекла имеют в своей схеме обратный клапан. Наличие такой детали позволяет оставаться жидкости в шлангах без стекания обратно в бак. Удобство состоит в том, что при включении насоса, подача воды осуществляется без задержек и «дворники» не скребут сухое стекло.

Обратный клапан

Такой клапан внутри имеет подпружиненный шарик. Именно он блокирует прохождение «незамерзайки» обратно, когда давление от насоса в системе отсутствует. Если этот элемент не ставить, то потребуется в схему вмонтировать электронную задержку пуска движения «дворников».

Устанавливать можно клапан о любой иномарки. Подойдут и европейские, и азиатские детали. Некоторые смельчаки придумали даже клапаны от аквариумных компрессоров монтировать в эту схему.

Процесс монтажа

Алгоритм замены или установки новых омывателей состоит из таких шагов:

  • избавляемся от подкапотной обивки, которая крепится к поверхности с помощью пластиковых фиксаторов;
  • удаляем поролоновый шумоизоляционный слой, который монтировался на двустороннем скотче;
  • рассоединяем гидравлические шланги, ведущие к штатным опрыскивателям;
  • снимаем штатные распылители, отвинчивая крепежные элементы от капота;
  • монтируем к шлангам автомобильной омывательной системы веерные форсунки;
  • включаем в схему обратный клапан и фиксируем его в подкапотном пространстве;
  • проводим тестовые распыления незафиксированного устройства;
  • при качественной работе схемы жестко монтируем все элементы на свои места.

После окончательной установки, вероятнее всего, потребуется корректировка направления распыления. Это проводится с помощью наклонов в разные стороны обоих распылителей. Успешным результатом является максимально возможная площадь орошения по поверхности лобового стекла.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Струйные и веерные форсунки стеклоомывателя: как поменять

Обзор водителя во время езды крайне важен. При движении часто возникают моменты, когда лобовое стекло бывает загрязнено. Обычно на нём появляются насекомые, во время дождя на элементе образуется грязь. Во всех перечисленных и прочих ситуациях водителя выручают омыватели.

Из-за плохой видимости можно стать виновником серьёзной аварии. Поэтому каждый должен осознавать важность этого момента.

Основной частью этой системы очистки являются форсунки. С их помощью вода попадает на стекло, тем самым очищая его от различного рода загрязнений. Бывают моменты, когда они не должным образом выполняют свои обязательства. Не всегда в таком случае целесообразна замена, возможно загрязнение трубки и её нужно просто очистить от грязи. Передвигаться на автомобиле с неработающей системой омывателя небезопасно.

Виды форсунок

На каждом выпущенном не так давно автомобиле ставятся жиклеры веерного типа. На автомобилях прошлых лет устанавливались форсунки струйного типа.

  • Струйные форсунки омывателя. Такие форсунки имеют вид полового цилиндра. У этой конструкции внизу располагается штуцер. Благодаря ему форсунка подключается к шлангу. Сверху встроен распылитель. Сила подачи воды настраивается при помощи имеющегося винта.

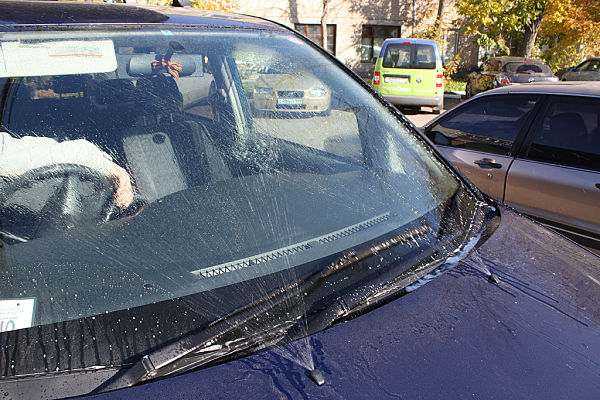

  • Веерные форсунки омывателя. При их работе покрывается большая площадь стекла. Щетки мгновенно очищают стекло от различных загрязнений. Главной особенностью их конструкции является множество распылителей. Обычно в этом виде форсунок распылителей не меньше трёх. При этом канал, через который проходит жидкость меньшего диаметра. Из-за этого жидкость разбрызгивается с более сильным давлением.

Особенности веерных форсунок

Верный вид является современным решением подачи воды на поверхность. Их главной особенностью является то, что они покрывают почти всю поверхность омывающей жидкостью. Струйные же форсунки омывают водой лишь определённые места.

К плюсам веерных форсунок можно отнести следующее:

  • любое загрязнение удаляется быстрее за счёт полного покрытия стекла водой;
  • дворники уже сразу после срабатывания работают на смоченной поверхности;
  • благодаря принципу работы этого вида происходит экономия жидкости. Меньший расход незамерзайки в зимний период способен в значительной мере сократить ваши расходы;
  • за счёт мгновенной подачи воды снижается вероятность нанесения микроцарапин при движении дворников.

О том, как сделать усиленный бампер на Ниву своими руками можно узнать здесь.

На нашем сайте вы найдете видео тест-драйва Haval H6, который обещает стать отличным соотношением цены и качества.

Как выбрать универсальные веерные форсунки омывателя лобового стекла

Оптимальным вариантом будет приобрести форсунки, которые предназначены специально для вашей марки автомобиля. В наше время многие производители занимаются выпуском оригинальных форсунок под определённый автомобиль. Также в продаже имеются универсальные форсунки. Их можно установить на любой автомобиль. Но иногда может потребоваться дополнительная подработка.

Хорошего качества универсальные форсунки выпускают Volvo и Sang Yong. В целом оба изделия идентичны, имеется лишь разница в цене. Стоимость корейского элемента существенно ниже чем у шведского. Считается, что форсунки Volvo более престижные. Их устанавливают на большинство японских автомобилей. Также, как вариант можно рассматривать форсунки производства Toyota. Они также уникальны и подходят для большинства автомобилей. При замене своих родных форсунок на уникальные помимо самих форсунок необходимо прикупить тройник со шлангом и обратным клапаном. Для быстрого срабатывания форсунок после нажатия на рычаг можно поставить обратный клапан. Порой бывает, что об этом сразу заботится производитель.

Зачем приобретать обратный клапан?

Обратный клапан не является обязательным элементом омывающей системы. В момент отсутствия давления вода от форсунок будет уходить обратно в бочок. После нового нажатие произойдёт заполнения шлангов водой и лишь после этой задержки сработает омыватель. Дворники срабатывают быстрее. Пару секунд они будут работать на сухой поверхности. При наличии обратного клапана вода в момент отсутствия давления не уйдёт в бочок. Она будет находиться в системе омывателя. Таким образом, после включения омывателя вода мгновенно будет разбрызгиваться по стеклу. Но и в его использовании есть свои минусы. При сильных морозах вода будет замерзать в трубках. Разрешить эту проблему поможет установка обогрева бачка и форсунок.

Замена форсунок омывателя

Для начала надо приобрести новые шланги, при помощи которых будет подводиться жидкость. Хорошим вариантом будет трубка, которая подключается к аквариуму. Для замены не нужны большой опыт или специальное образование. Процесс довольно простой и в большинстве нынешних автомобилях совершенно одинаков. Для замены форсунок необходимо выполнить следующие действия:

  • убрать обивку, если она имеется, далее нужно очень осторожно вынуть пластиковые пистоны. Для этого вам понадобится специальные инструменты;
  • снятие буферных поролоновых прокладок, установленных на скотче (для их сборки необходимо приобрести ранее не использованный скотч) и отсоединение накладки на пластиковые детали;
  • убрать трубки, через которую направляется вода;
  • снятие ранее установленных форсунок;
  • подключение патрубка на новые форсунки и монтаж без окончательной фиксации;
  • обратный клапан подключается к патрубкам форсунок и трубопроводам;
  • под конец проверяем работу системы, регулируем направление подачи жидкости и осуществляем окончательную фиксацию.

Также может понадобится немного отрегулировать отверстие, подкорректировать форсунки по размеру, высоте и направлению. Эти действия необходимы для наибольшей площади разбрызгивания. Также нужно отрегулировать так, чтобы вода не лилась мимо.

Как прочистить форсунки омывателя лобового стекла

В некоторых случаях форсунки достаточно всего лишь прочистить. Для этого процесса вам может потребоваться:

  • булавка или аналогичный предмет;
  • компрессор;
  • большой шприц;
  • мыло;
  • вода.

Перед процессом очистки нужно удостовериться, что причина некорректной работы именно в форсунках. Лучше для полной уверенности посмотреть уровень воды в бочке. Если проблема не в этом, то надо снять шланги и включить систему. В случае если через шланги проходит сильный поток жидкости, то проблема точно кроется в загрязнении форсунок.

Перед снятием форсунок сначала нужно их отсоединить от шлангов, подающих жидкость. Затем немного надавить до их поднятия.

Сам процесс очистки можно осуществить следующими способами:

  1. Сначала форсунку хорошенько промываем мыльной водой. Затем подключаем компрессор и включаем продув. Все загрязнения должны устраниться под сильным давлением воздуха.

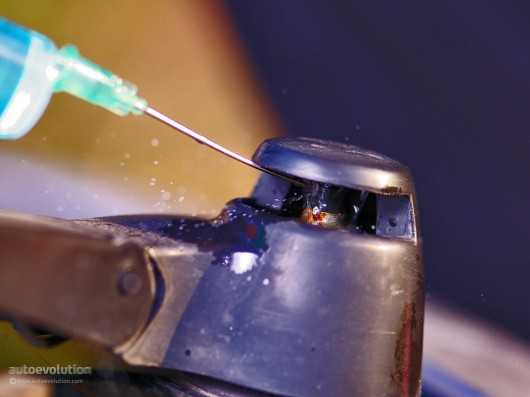

  2. Очистку также можно совершить при помощи шприца. Процесс менее эффективен, но и не требует специального оборудования. В шприц набираем воду, затем вставляем его в сопло и начинаем промывку. Такой способ тоже способен убрать грязь.
  3. Очистить отверстие можно и при помощи иголки или булавки. По окончании можно, как и во втором способе подключить шприц с водой.

Когда ничего не помогло стоит попробовать оставить форсунки на ночь в мыльном растворе. А наутро снова попробовать один из методов. При дальнейшем отсутствии результата проще сменить деталь. Порой бывают разбираемые жиклеры. Промывка их проходит гораздо проще.

Так вы можете узнать из этого видео о том, как установить универсальные форсунки:

Автолюбитель, который заботится о своём транспорте должен уделять много внимания каждому элементу. Особенно если речь идёт о жиклёрах, которые, омывают лобовое стекло улучшая при этом обзор.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

procrossover.ru

Веерные форсунки омывателя лобового стекла

Хороший обзор дорожной ситуации через лобовое стекло автомобиля позволяет водителю безопасно управлять машиной в условиях насыщенного транспортного движения. Поэтому состоянию лобового стекла нужно уделять достойное внимание. Метеорологические осадки и перепад температур снаружи и внутри салона ухудшают прозрачность стекла, отрицательно влияя на безопасность управления. Грязь из-под колёс, налипшие насекомые, снег и потоки дождя с внешней стороны стекла должны как можно быстрее устраняться системой очистки, состоящей из автоматических механических дворников, омывателей переднего и заднего стекла, бачка с незамерзающей жидкостью.

Работа веерных форсунок омывателя лобового стекла

Веерные форсунки омывателя лобового стекла относятся к более поздним и модным разработкам системы подачи воды на стекло, по сравнению с классическими струйными разбрызгивателями воды. Они имеют свои особенности применения, знание которых позволит автолюбителям более осознанно подойти к выбору того или иного вида форсунок.

Веерные форсунки омывателя лобового стекла — положительные и отрицательные стороны

Содержание статьи

Основной отличительной особенностью форсунок секторного способа разбрызгивания является формирование широкого фронта мелких брызг моющей жидкости наподобие дождя, который полностью покрывает всю поверхность лобового стекла в отличие от струйных форсунок, подающих струю воды только на определённые участки перед водителем и передним пассажиром. Эта система расходования воды является более экономичной и эффективной по качеству и быстроте очистки стекла.

К преимуществам веерных форсунок омывателя лобового стекла относятся:

  • Удаление пыли, грязи, насекомых производится полнее и качественнее за счёт равномерного смачивания большей площади стекла.
  • Щётки дворников при первом же взмахе движутся уже по смоченной поверхности стекла, смывая, а не растаскивая грязь, достигая более быстрой очистки стекла.
  • Экономия «незамерзайки«, предназначенной для эффективной очистки стекла, которая выражается немалой суммой при интенсивной эксплуатации автомобиля в городских и неблагоприятных климатических условиях.
  • Уменьшается количество микроцарапин на лобовом стекле, появляющихся вследствие движения щёток дворников всухую.

К недостаткам веерного способа смачивания стекла относятся:

Кратковременное ухудшение видимости при работе форсунок

  • После набрызгивания на лобовое стекло капель жидкости видимость дороги теряется до тех пор, пока  их не смахнут дворники. Это может раздражать некоторых водителей, что является причиной их отказа от использования веерных форсунок в пользу струйных.
  • Веерные форсунки более подвержены обмерзанию, чем струйные. В условиях российского Севера они могут работать безотказно только с использованием специальной системы их подогрева.

Выбор веерных форсунок омывателя лобового стекла

Струйные и веерные форсунки

Идеальным случаем является покупка фирменных форсунок, предназначенных для использования на данной конкретной модели автомобиля. Сегодня многие производители автомобильных аксессуаров выпускают такие оригинальные форсунки под конкретную марку и модель авто. Кроме того, существуют и универсальные виды веерных форсунок, которые могут быть приспособлены для использования на разных марках и моделях машин. В некоторых случаях возможно проведение небольших доработок.

Универсальными веерными форсунками считаются изделия под номерами 30655605 и 7845009010 в каталоге деталей автомобилей фирм Volvo и Ssang Yong. Первые используются в качестве штатных форсунок на Volvo S80. Оба изделия абсолютно одинаковы по конструкции, но отличаются в цене. «Кореец» стоит практически в два раза дешевле «шведа». Зато вольвовские форсунки считаются более престижными. Оба они могут быть использованы и на других марках автомобилей, в частности на «Дэу», «Субару», «Тойота», «Мазда» и далее.

Альтернативным вариантом могут быть форсунки от концерна Toyota для автомобилей бизнес класса. Они тоже могут применяться на различных моделях авто. Но здесь нужно знать, что в комплекте предусмотрена лишь одна форсунка, поэтому при покупке товара по каталогу следует повторить заказ дважды, чтобы получить две форсунки на машину. Чтобы заменить свои штатные струйные жиклёры веерными форсунками требуется приобрести сами форсунки и к нему ещё тройник со шлангами и обратным клапаном.

Ещё кое-что полезное для Вас:

Видео: Lada Granta — установка и испытание веерных форсунок омывателя

Подбор обратного клапана стеклоочистителей

Штатная конструкция омывателя может не иметь обратного клапана, который предназначен для предупреждения стекания жидкости из шлангов обратно в бачок во время отключения подсасывающего насоса. Клапан обеспечивает непрерывность подачи жидкости особенно в момент включения насоса, так как в трубопроводы не попадает воздух через отверстия форсунок. Клапан представляет собой обычный подпружиненный шарик, который закрывает собой отверстие форсунки при отсутствии давления жидкости. Можно использовать систему и без обратного клапана. Тогда надо предусмотреть механическую или электрическую схему задержки начала движения дворников относительно момента подачи воды. Жидкость должна успеть пройти по шлангам от бачка до форсунок до того, как начнут работать дворники.

Универсальный обратный клапан для форсунок фирмы Toyota

Здесь можно использовать обратный клапан для «Жигулей» 8 и 9 модели под № 21080-5208550-00 в каталоге деталей ВАЗ или обратный клапан от топливной системы под номером 2108-1156010-01. Можно применять и импортные клапаны, например, для марок «Вольво» — каталожный номер детали 30896546 или для марок «Тойота» — 85321-26020. В качестве альтернативного варианта достойно внимания использование готового тройника со встроенным обратным клапаном для «Митсубиси» — номер детали M850641.

Нестандартным, но приемлемым решением является применение обратного клапана, используемого в аквариумном воздушном компрессоре. Он стоит обычно в выходной трубке компрессора, обладает высокой надёжностью и эффективностью работы. Кроме него в зоомагазине можно приобрести и гибкую силиконовую трубку для изготовления патрубков на обратный клапан и форсунки, которая используются для подачи воздуха в аквариум. Эта трубка по приспособленности к перепаду температур и сроку службы намного превосходит штатные шланги, применяемые в «Жигулях».

Установка веерных форсунок омывателей лобового стекла

Порядок установки веерных форсунок предусматривает выполнение следующих работ:

  • снятие обивки на капоте, если она установлена, с аккуратной без поломок выемкой пластиковых пистонов с использованием специальных инструментов или двух плоских отвёрток;
  • демонтаж буферных поролоновых прокладок, крепящихся на двухстороннем скотче (для их обратного монтажа потребуется новый скотч) и отсоединение накладки на пластиковые детали;
  • отсоединение трубок, подающих жидкость, от штатных форсунок;
  • демонтаж старых форсунок, которые могут крепиться к капоту или раме с помощью пластиковых фиксаторов или крепёжных гаек;
  • подключение патрубка на веерные форсунки и предварительная установка их на штатные места без окончательной фиксации;
  • подключение обратных клапанов к трубопроводам омывающей жидкости и патрубкам форсунок, надёжное их закрепление;
  • проверка работоспособности системы и регулировка направления веера жидкости на лобовое стекло;
  • окончательная фиксация форсунок.
Видео: Универсальные веерные форсунки — обзор, установка, пример работы

При установке и настройке форсунок может потребоваться корректировка отверстий, подгонка форсунок по размерам, направлению, высоте и наклону положения. Для этого нужно подрезать, подпиливать или, наоборот, наращивать основание форсунок с помощью инструментов и резиновых или пластиковых прокладок. В результате нужно добиться, чтобы площадь разбрызгивания жидкости по поверхности стекла была максимальной, но не выходила за его пределы.

avtomotoprof.ru

Омыватель Стекол, Веерные и Струйные Форсунки, Регулировка и Замена, Для Лобового и Ветрового, Схема, Насос и Моторчик, Клапан и Жиклер

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Удобство вождения зависит от множества факторов, один из которых хороший обзор дорожной ситуации. Для выполнения таких задач используют форсунки омывателя лобового стекла, которые есть в каждом автомобиле. Выпадение осадков, запылённость дороги или внешние факторы снижают видимость и могут стать причиной аварии. В таком случае следует немедленно избавиться от загрязнения, и подача моющего вещества на стекло обеспечит удаление грязи и хороший обзор. Такая технология находится в постоянном развитии, и веерные форсунки омывателя наиболее удобны для автомобиля.

Омыватели лобового стекла

Назначение и основные функции форсунок

Омыватель, работая вместе с дворниками, поддерживает чистоту лобового стекла. Достаточно часто можно встретить омыватель заднего стекла, его назначение аналогично, и он обеспечивает обзор через зеркало заднего вида. В такой системе используются форсунки, обеспечивающие разбрызгивание жидкости из бачка омывателя стекол. Движение без возможности хорошего обзора будет опасным и малейшее загрязнение способно вызвать аварийную ситуацию.

Вся система очистки состоит из омывателей стекол, механических дворников и бачка. Простота такого решения не вызывает вопросов в обслуживании, и самым сложным устройством в этом наборе будет форсунка. Вода через неё подаётся на стёкла, и требуется всего лишь смахнуть загрязнение дворниками. Механическая очистка без моющих средств не результативна и приведёт только к порче стекла, поэтому стоит следить за наличием жидкости в бачке и исправностью дворников и форсунок. Старые омыватели стекол можно быстро очистить от грязи или заменить на более функциональные модели.

Снятые омыватели

Виды форсунок

Возможности омывателя стёкол зависят от марки машины и её года выпуска. Такое устройство легко заменить на штатную или более универсальную модель. В этом случае будет необходима регулировка форсунок омывателя, которая позволит задать нужное направление подачи жидкости. Их использование такое же простое, как и установка. Форсунки бывают всего двух видов и отличаются по функциональности.

  • Струйные – имеют форму цилиндра, в нижнем крае которого установлен штуцер. При подключении к шлангу поступающая вода рассеивается через распылитель, находящийся сверху. Процесс настойки выполняется с помощью регулировочного винта;
  • Веерные – позволяют охватить большую площадь благодаря нескольким отверстиям для распыления. Обычно в таком устройстве установлено не менее 3 форсунок, а их каналы имеют меньший диаметр чем струйные модели.

Веерный

Стоит отметить, что омыватель заднего стекла также может иметь разную конфигурацию и мало отличается от устройства, расположенного спереди. Наибольшей популярностью пользуются веерные форсунки, применение которых стало нормой в новых моделях автомобильной техники. Их можно установить на любую машину благодаря универсальности и простоте монтажа.

Веерные форсунки

Для выполнения очистки важно чтобы дворники не растягивали пыль по сухому стеклу. Веерные форсунки представляют более удобное решение в распылении жидкости. В такой системе омыватель стёкол разбрызгивается по принципу дождя по всей рабочей поверхности. К преимуществам этого способа можно отнести такие параметры:

  • Равномерное покрытие моющим раствором всей площади стекла;
  • Дворники начинают движение по уже смоченной поверхности;
  • Экономный расход омывателя стёкол благодаря рассеиванию;
  • Уменьшение микроцарапин вследствие отсутствия сухого трения.

У такой технологии есть и слабые стороны. Конструкция веерных форсунок более восприимчива к низким температурам, и для предотвращения замерзания устанавливается дополнительная система подогрева.

Веерные омыватели

Выбор форсунок подходящей модели

Все веерные форсунки омывателя лобового стекла имеют минимальный комплект необходимый для установки. Оптимальным решением будет выбор устройства, предназначенного для выбранной марки автомобиля. Если такой омыватель ветрового стекла найти не удастся, можно приобрести универсальную модель. В некоторых случаях такой комплект необходимо доработать, но небольших усилий будет достаточно для их полноценной установки и эффективной работы.

Среди производителей данной продукции можно отметить Volvo, Sang Yong и Toyota. Быстрота срабатывания омывателя лобового стекла зависит от наличия обратного клапана. Производитель не всегда предусматривает в базовой комплектации форсунок такой запорный механизм. Хотя обратный клапан не является обязательным элементом, его наличие позволяет жидкости без промедления разбрызгиваться на стекло. Можно обойтись и без таких инноваций, но тогда потребуется установить электронную схему задержки дворников для предварительного распыления жидкости.

Включенные омыватели стекла

Замена веерных форсунок

Понять, как снять форсунки омывателя, достаточно просто. Их фиксация происходит с помощью резьбового соединения, которое легко раскручивается. Процесс установки форсунки омывателя лобового стекла не представляет сложностей даже для начинающего автолюбителя. Независимо от марки автомобиля придется провести настройку распылителя. Заменить омыватель заднего стекла можно по той же схеме, что и основной. Такие операции состоят из нескольких этапов.

  • Необходимо снять часть обивки на капоте и вытянуть пластиковые пистоны, поддевая их отвертками или специальным инструментом;
  • Отсоединить от жиклёров шланги подачи воды и снять прокладки и пластиковые элементы деталей;
  • Демонтировать старые форсунки, убрав предохранительный крепёж, выполняющий роль фиксатора;
  • Установить новый комплект и подключить его к насосу омывателя и другим узлам для подачи жидкости.

Замена форсунок омывателя

По окончании монтажа следует проверить систему, если не работает омыватель, потребуется провести настройку форсунок. Необходимо, чтобы распыление воды покрывало всё стекло, но не брызгало мимо машины. Любой омыватель заднего стекла менее требователен к точности ,и его настроить намного легче.

Обслуживание форсунок

Поломка подачи воды может произойти по разным причинам, и следует проверить любые возможности. Небольшой бачок омывателя лобового стекла должен быть заполнен, а все трубки подсоединены. Электрическая схема должна запускать моторчик омывателя, который создаёт нагнетающее давление. Если эти условия соблюдены, то проблема заключается в засорении распылителя.

Прочистка

Когда не работает омыватель, в большинстве случаев требуется очистка форсунок, которую можно выполнить с помощью баллончика со сжатым воздухом или удалить засор иглой. После таких процедур будет нелишним промыть систему. При более серьёзных механических поломках выполняется замена форсунок омывателя лобового стекла, которая не займёт много времени Стоимость нового комплекта доступна, а установка выполняется по простой и понятной схеме.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Как прочистить омыватель лобового стекла

Метод очистки распылителей омывателя лобового стекла

Чистое лобовое стекло имеет важное значение для водителя, так как напрямую влияет на его безопасность, а также на безопасность пассажиров и других участников дорожного движения. Именно поэтому такие части машины, как стеклоочистители (поводки стеклоочистителя, щетки), форсунки (распылители) омывателя ветрового стекла, бачок омывателя должны быть всегда полностью исправны если автомобиль выезжает на дорогу. Поэтому каждый водитель обязан перед тем как отправиться в дорогу убедить что система очистки лобового стекла полностью исправна. Обратите внимание что несмотря на работоспособность всей системы очистки лобового стекла, каждый водитель может столкнуться с проблемой. Речь идет об отказе форсунок омывателя, которые под давлением подают воду или незамерзающую жидкость на лобовое стекло. В итоге этот крошечный элемент может принести вам массу проблем, превратив вашу поездку в кошмар. Давайте узнаем, как можно легко и просто решить проблему с очисткой распылителей омывателя лобового стекла.



Смотрите также: Кто изобрел стеклоочиститель



Как часто вы меняете форсунки, омывающие лобовое стекло вашего автомобиля? Удивительно, но на этот вопрос в техническом центре многие отвечают вопросом — «А что это такое и где они находятся?». Примечательно что в последние годы такие вопросы задают не только представительницы слабого пола но и многие молодые люди. Для тех кто не знает что такое форсунки омывателя. Это распылители стеклоомывающий жидкости, которые расположены на капоте автомобиля или спрятаны под ним. Со временем в них начинает откладываться налет от воды и незамерзающей жидкости, что в итоге приводит к их выходу из строя. Также распылители омывателя ветрового стекла могут засориться. К сожалению не многие знают как их можно легко и быстро очистить.



Каждый день миллионы водителей на дороге сталкиваются с проблемами очистки лобового стекла из-за засора форсунок, которые перестают подавать под давлением жидкость стеклоочистителя на стекло. К сожалению большая часть людей долгое время не обращают на это внимание. Это увеличивает риск попасть в ДТП, так как хорошая обзорность за рулем основа вашей безопасности на дороге.



Итак, как любой владелец машины может с помощью простого решения провести самостоятельно очистку форсунок омывателя лобового стекла?



Если распылители жидкости стеклоочистителя стали не эффективно подавать воду или незамерзающую жидкость на стекло не спишите менять их на новые. Для начала можно попробовать их очистить. Ведь возможно они просто на просто засорились.



Да, проще конечно купить новые, но зачем тратить деньги, когда вы можете очистить распылители, которые возможно прослужат еще очень долго.



Вот как вы можете без особых усилий быстро прочистить форсунки омывателя лобового стекла.



Простой метод очистки форсунок омывателя ветрового стекла



Прежде чем приступить к очистке распылителей жидкости стеклоочистителя лобового стекла вы должны проверить работоспособность всей системы стеклоочищения, чтобы быть уверенным что причина в отсутствии подачи воды или незамерзающий жидкости именно в форсунках омывателя. Ведь причиной могут быть например шланги идущие от бачка омывателя и которые могут также засориться. В таком случае для их очистки необходим компрессор, который подавая воздух под давлением легко прочистит шланги стеклоочистителя.



Смотрите также: Как проверить тормозную жидкость



Кроме того рекомендуется проводить очистку шлангов которые подают жидкость стеклоочистителя на форсунки. Например это можно сделать с помощью моющего раствора. Обратите внимание что после промывки шлангов они могут также засориться. В итоге придется повторно продувать их компрессором.



Итак перейдем очистки форсунок омывателя. Для прочистки распылителей вам понадобится: шприц с иглой и жидкость стеклоомывателя достаточное чтобы наполнить два шприца (возможно вам понадобится еще больше жидкости в том случае если после двух попыток прочистки эффективность форсунок не восстановилась на 100 процентов).

Для очистки форсунок омывателя лобового стекла рекомендуется использовать очень тонкую иглу, для того чтобы была возможность вставить ее в сопло распылителя. Шприц подойдет обычный (10 мл).



Затем последовательно сделайте следующее:



— Заполните шприц жидкостью стеклоомывателя



— Затем закрепите иглу.



— Вставьте иглу в крошечное отверстие сопла форсунки и распылите жидкость шприцом нажимая поршень. Таким образом вы подадите под давлением жидкость в систему омывателя лобового стекла. Старайтесь влить жидкость под максимальным давлением. Для этого как можно быстрее нажмите поршень шприца вниз.



— Повторите процесс



— Затем проведите очистку второй форсунки



— Затем вставьте ключ в зажигание и нажмите рычаг стеклоочистителя в течение нескольких секунд (убедитесь что форсунки равномерно и с достаточным давлением подают жидкость стеклоочистителя на стекло).



— Включите щетки стеклоочистителя, чтобы убедиться, что стекло очищается полностью и после очистки является чистым



Обратите внимание, что если вы будете использовать слишком толстую иглу шприца, то вы можете изменить направление распыления форсунки!



Если вы все-таки изменили направление подачи жидкости на лобовое стекло, то легко сможете вернуть угол распыление форсунки омывателя на прежнее место.



Для этого вставьте иглу обратно в отверстие форсунки и перевести сопло обратно на прежнее место.

Проверьте куда подается жидкость на стекло, включив омыватель. Если угол распыления не идеален повторите корректировку положения отверстия в форсунки омывателя.



В принципе вот и весь процесс очистки распылителя лобового стекла. Конечно методов прочистки форсунок стеклоомывателя большое множество. Мы описали лишь один из тысячи. Если вы знаете свой собственный метод прочистки распылителей лобового стекла, то просим вас описать его в комментариях ниже.

www.1gai.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
