распиновка розетки фаркопа своими руками, видео

Фаркоп является одним из наиболее важных элементов автомобиля, если машина используется для транспортировки габаритных грузов в прицепе. Но покупая прицеп, многие автомобилисты сталкиваются с вопросом подключения фаркопа своими руками, об этом мы расскажем ниже. Вы сможете узнать, какова схема подключения прицепа и распиновка розетки фаркопа. Также научитесь правильно подключать устройство.

Содержание

[ Раскрыть]

[ Скрыть]

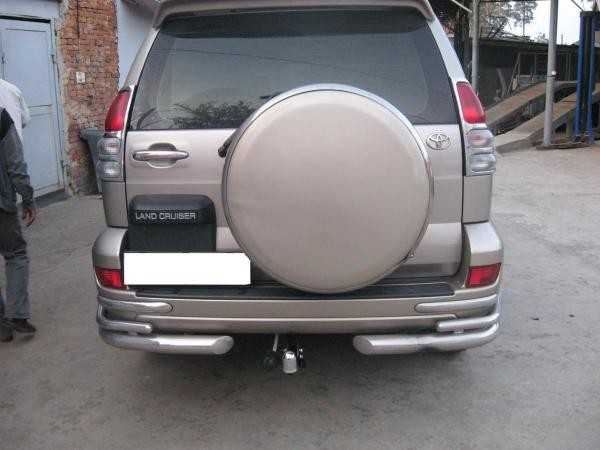

Установка

Монтаж фаркопа осуществляется в такой последовательности:

  1. Автомобиль загоняется на эстакаду или смотровую яму. Проводку транспортного средства обесточить, для этого отключить АКБ.
  2. Уберите все, что есть в багажнике. Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
  3. Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, в которые будут устанавливаться крепежные элементы.

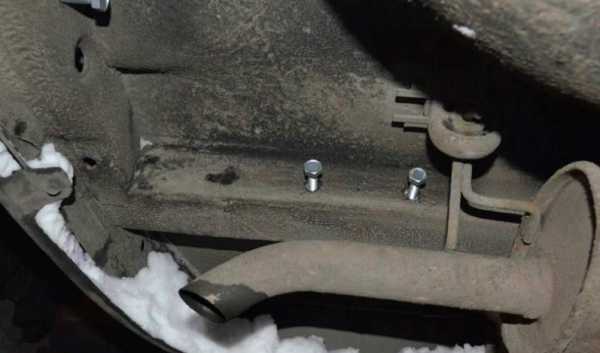

  4. Далее, необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать возможных неисправностей в будущем, отверстия для крепежных компонентов необходимо обработать антикоррозийным средством. Это поможет увеличить ресурс эксплуатации.
  5. Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
  6. Затем, необходимо сделать еще два отверстия внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие накладки. Это позволит не только усилить крепление, но и будет способствовать снятию нагрузки с кузова.
  7. Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части. Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Как подключить розетку фаркопа?

Для правильного подключения прицепа легкового автомобиля и вилки фаркопа на 7 или 13 коннекторов, следует разобраться, по какой схеме будете подключать. Подключение фаркопа в домашних условиях осуществляется в соответствии с одной из двух схем — стандартной или универсальной. Стандартный вариант подключения смарт розетки на 13 или 7 коннекторов к проводке электрики будет актуален, если на устройстве и прицепе автомобиля расположены определенные разъемы. Благодаря контактам разъемов возможно соединение, тогда автолюбитель может произвести все работы при отсутствии схемы подключения прицепа.

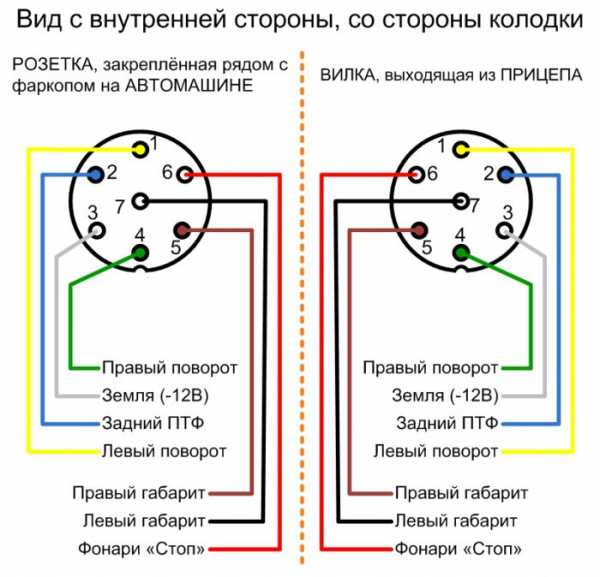

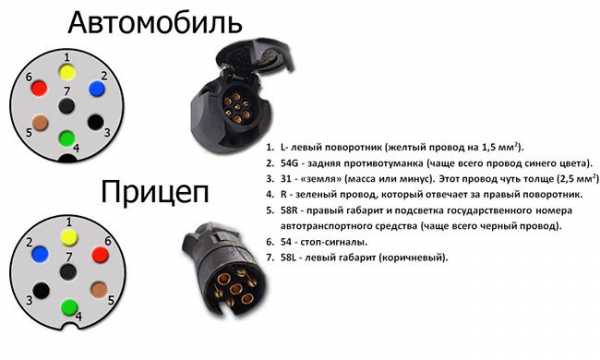

Обозначение коннекторов в розетке для монтажа проводки фаркопа

Суть действий будет заключаться в том, чтобы правильно подсоединить контакты смарт розетки на 7 или 13 коннекторов с гнездом. Часто распиновка розетки фаркопа и согласование указывается в сервисной книжке к машине. Но если при подключении разъемов смарт розетки на 7 или 13 контактов для правильного согласования с прицепом необходимо вносить изменения в схему электрики проводки, то этот способ будет не актуален. Автолюбителям приходится использовать универсальный метод, поэтому готовы помочь разобраться в каждом из них.

Стандартный метод

В большинстве старых отечественных авто не предусматривается блок управления и согласования. Автолюбителю можно подключить смарт розетку на 7 или 13 контактов к электрике благодаря использованию имеющейся проводки. В этом случае человек избавляет себя от необходимости применять какие-либо разветвители. То есть, по сути, подключение фаркопа сводится к тому, чтобы соединить проводку с электрикой авто, чтобы на прицепе правильно работала оптика.

Стандартная схема монтажа фаркопа

В этом случае первое, что следует произвести — это изучить схему подключения смарт розетки на 7 или 13 контактов к блоку согласования. Приобретенная розетка подключается так, чтобы контакты были подсоединены к колодке жгута задней оптики автомобиля. Для этого используются соответствующие разъемы.

При диагностике задней оптики можете выявить специальное небольшое окошко. Некоторые производители оснащают корпусы оптики дополнительными разъемами, чтобы при необходимости автомобилист не столкнулся с проблемой замены лампочки. Но будьте готовы к тому, что после работ останется еще один проводок, потребуется с его помощью второй поворотник к прицепу автомобиля.

Как решить такую проблему правильно:

  1. Проблему можно решить методом подключения к объемным клипсам.
  2. Перед началом работ сам проводок следует прочистить от изоляции, после чего подключить его к кабелю, идущим из разъема смарт розетки на 7 или 13 контактов. Для надежного подключения провода электрики авто прицепа необходимо будет припаять.

Если ремонтные работы будут проводиться таким образом, то заранее желательно подготовить схему электрики в машине. Тем более, если впервые занимаетесь такими работами, то схема в любом случае понадобиться, иначе вероятность того, что что-то сделаете неправильно, очень велика. Поэтому при выполнении работ по монтажу смарт розетки на 7 или 13 контактов (такие устройства наиболее популярны), ориентируйтесь на данные, указанные в схеме. Подробная схема подключения разъемов указана на фото и видео.

Универсальный метод

Если являетесь владельцем современного транспортного средства, то подключение розетки фаркопа осуществляется другим, универсальным методом. Все потому, что новые авто оборудуются более сложной электрической проводкой, поэтому метод монтажа без использования блока согласования не подойдет. Блок согласования выполняет важную роль при монтаже, одной из основных опций устройства является регулярный мониторинг состояния задних фонарей. Когда блок согласования выявит, что норма потребления тока повысится, он предупредит автомобилиста о появившейся ошибке.

Универсальный способ подключения проводки

Именно поэтому большинство специалистов рекомендуют использовать при монтаже блок согласования. Его подсоединение актуально и в том случае, если потребуется осуществить правильную настройку передачи сигналов управления с использованием специальной мультиплексной шины.

Итак, как осуществляется монтаж:

  1. Автолюбителю необходимо осуществить монтаж блока согласования, как понимаете, к проводке машины. Следует правильно подсоединить разъемы, если есть схема — то используйте ее. Затем активируйте работу блока согласования, при включении заметите, что на заднюю оптику автомобиля начнут поступать соответствующие сигналы. После этих действий блок управления будет не в состоянии распознать подключенное устройство согласования. Соответственно, сможете без проблем подключить фаркоп.
  2. Бывает, что разъемы в прицепе и на блоке согласования не соответствуют друг другу. В этом случае заметите, что разъемы имеют разные контакты, такое бывает, поскольку производителей прицепов, использующие разные технологии при производстве, сегодня достаточно. Если это так, и у вас нет опыта в работе с электрикой в автомобиле, рекомендуем обратиться к мастерам. В противном случае на руках должна быть не только схема подключения и распиновка, но должны понимать, что делаете. Многие автолюбители, понимая, что к чему подключается, могут решить данный вопрос без помощи специалистов, но экспериментировать с методами решения такой проблемы не советуем. По аналогичной схеме осуществляется монтаж грузовых прицепов.

Помните, что монтаж части электрической важен, от этого зависит безопасность на дороге. Иначе можете не только получить штраф от ДПС, но и стать причиной аварии. Ведь автолюбители часто ориентируются о необходимости торможения и остановки на дороге благодаря задней оптики на других авто. После монтажа и в целом перед каждой поездкой необходимо убеждаться в работоспособности оптики на прицепе.

Видео «Монтаж проводки фаркопа»

 Загрузка …

avtozam.com

Схема подключения розетки для прицепа легкового автомобиля: методы и их особенности

Среди автомобилистов распространено мнение, что выполнить подключение фаркопа не так уж сложно, и с этой работой способен справиться любой новичок. В принципе, если говорить о подсоединении прицепа к автомобилю, то здесь и, правда, трудностей не возникнет. Однако, если говорить о подключении электрики прицепа, что это может озадачить многих автовладельцев. И часто для доведения дела до конца требуется схема подключения фаркопа.

Здесь нами не будет рассматриваться целесообразность наличия на автомобиле фаркопа, поскольку в подобных случаях это прицепное устройство является жизненно необходимым. Чаще всего они имеют специальную площадку, где находится розетка фаркопа. И у этой розетки предусмотрена специальная крышка, которая обеспечивает защиту от негативных факторов.

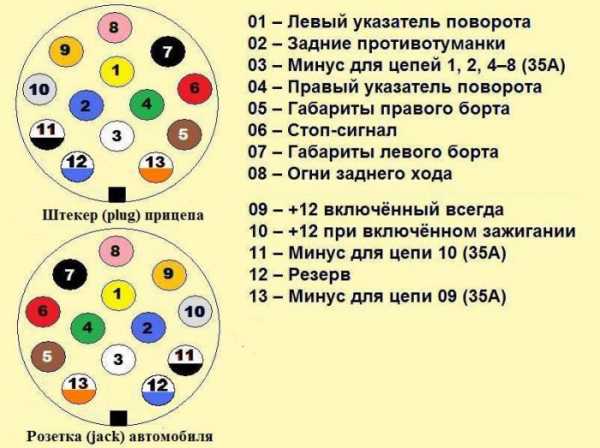

Чаще всего встречаются розетки, которые оснащены 7 или 13 контактами. Автомобили, которые ездят по российским дорогам, как правило, оснащены 7-контактными устройствами. Что же касается розеток, имеющих 13 контактов, то они более распространены на машинах, которыми пользуются жители стран Европы и США.

Отличаются же эти розетки друг от друга в плане использования дополнительных контактов. С помощью последних можно задействовать такие дополнительные приспособления, как противотуманки и иную электрическую начинку домов-прицепов, которые часто встречаются в западных странах.

Как подключить розетку фаркопа

Сталкиваясь с проблемой подключения розетки, владелец может рассмотреть один из двух методов:

  • стандартный;
  • универсальный.

Первый метод можно рассматривать лишь при условии, что у фаркопа, как и у прицепа легкового автомобиля, имеются соответствующие разъемы, которые позволяют выполнить соединение. Тогда владелец может выполнить работу, даже не имея на руках схемы подключения прицепа.

Ведь в этом случае все действия будут сводиться к совмещению розетки с гнездом. Нередко сведения о распиновке розетки фаркопа можно получить из инструкции по эксплуатации автомобиля. Именно таким образом и следует поступать, поскольку владельцу не придется каким-либо образом изменять электрическую систему своей машины.

Однако чаще всего происходит так, что владельцам приходится прибегать к помощи универсального способа. Однако для получения более полного представления об особенностях далее будут рассмотрены оба этих варианта.

Первый способ

В конструкции автомобиля не предусмотрен современный электронный блок управления. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям. Иными словами, вся работа будет сводиться к соединению проводов, идущих с разъемов, к задней светотехнике.

Технология подключения

Первое, что здесь необходимо сделать — ознакомиться со схемой подключения розетки. Далее, розетку нужно подключить туда, где находятся колодки жгута одного из задних фонарей машины, используя для этого подходящие разъемы.

При внимательном обследовании там может быть обнаружено технологическое окошко: производители делают его намеренно, чтобы у владельца не возникло проблем в случае замены перегоревших лампочек. Однако сразу следует подготовиться к тому, что останется лишний провод, поскольку мы будем должны подключить второй указатель поворота.

Подобная задача может быть решена следующим образом:

  • путем подключения к объемным клипсам;
  • можно вначале очистить провод от изоляции, затем соединить его с проводом, который идет от розетки, после чего зафиксировать соединение, используя пайку.

Видео: Подключение розетки для прицепа

Для таких случаев нелишним будет владельцу иметь схему электрической проводки автомобиля. Если вам предстоит выполнять эту работу впервые, то не помешает прежде ознакомиться с видеороликом, чтобы вы точно знали, как нужно все правильно делать. Когда же вы начнете самостоятельно выполнять эту работу, то вы должны все время ориентироваться на схему подключения розетки фаркопа.

Второй способ

Собственникам современных автомобилей, имеющих довольно сложную электрическую электронную начинку, не стоит использовать первый метод подключения прицепа. Одной из функций блока управления является постоянная проверка состояния задней оптики. В момент, когда выяснится, что норма токопотребления увеличена, поступит соответствующий сигнал об ошибке.

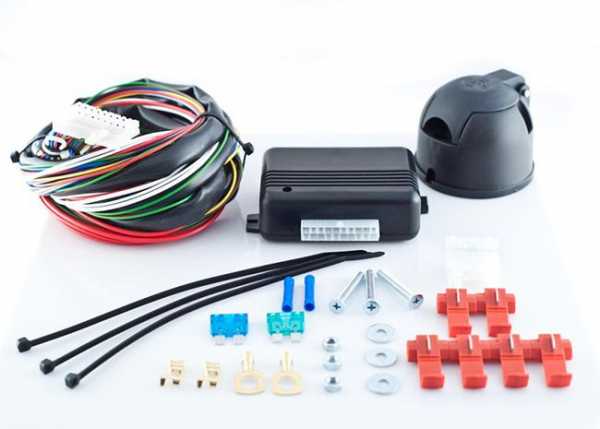

В подобной ситуации специалисты обычно прибегают к помощи устройства, именуемого как «блок согласования». Также его применяют и тогда, когда нужно настроить передачу сигналов управления при помощи мультиплексной шины.

  • Первое, что здесь нужно сделать — подключить блок согласования к штатной электрике автомобиля. Далее в работу включается блок, от которого будут поступать соответствующие сигналы на светотехнику прицепа. Теперь блок управления автомобиля уже не сможет распознать устройство, из-за чего владелец сможет легко выполнить подключение фаркопа.
  • Если при обследовании машины вы обнаружите разъем, который имеет несколько иное исполнение, нежели тот, который применяется на прицепе, то лучше всего не пытаться самостоятельно решить эту проблему, а обратиться к помощи специалистов. Конечно, вы всегда можете все сделать сами, но для этого вы должны иметь под рукой схему подключения розетки и распиновки контактов. Довольно часто владельцы, которые обладают определенными навыками, способны решить эту задачу без посторонней помощи. По такой же схеме выполняют подключение и грузового прицепа.

Важные нюансы

Главное, о чем вам следует помнить — подключение электрики прицепа является обязательной процедурой. Поэтому не следует недооценивать важность этой операции, думая, что другие участники дорожного движения будут внимательны во время езды. Если вы решите пренебречь этим, то это может стать основанием для наложения на вас штрафа. Поэтому всякий раз, когда вы соберетесь в дорогу, найдите пару минут для того, чтобы убедиться в работоспособности сигнальных огней прицепа.

Если вы владелец легкового автомобиля, который вами используется совместно с прицепом, то вам следует позаботиться о подключении к нему электрики. При желании вы сможете выполнить эту работу самостоятельно, для этого достаточно найти розетку, после чего, ориентируясь на схему подключения, можно быстро и без особых затрат довести дело до конца. Но если вы впервые будете заниматься этой работой, то вам непременно понадобится схема подключения розетки.

Особое внимание следует обратить на то, что есть разные методы выполнения этой операции, о чем вы должны быть осведомлены еще до того, как приступите к решению этой задачи. Поэтому первым делом вам следует теоретически подготовиться к подключению розетки, чтобы вы не зря потратили свои силы и время.

elektro.guru

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

  1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
  2. Отключаете от аккумулятора минусовую клемму.
  3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
  4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
  5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
  6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
  7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
  8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

  1. Масса (минус АКБ).
  2. Левый поворотник.
  3. Правый поворотник.
  4. Стоп-сигнал.
  5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

  1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
  2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

vaz-remzona.ru

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации.
У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг.
Покупные изделия должны соответствовать конкретной модели авто

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

  1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
  2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
  3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
  4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
  5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
  6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
  7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
  8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.
Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

  • Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
  • После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

  • Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
  • Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
  • Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

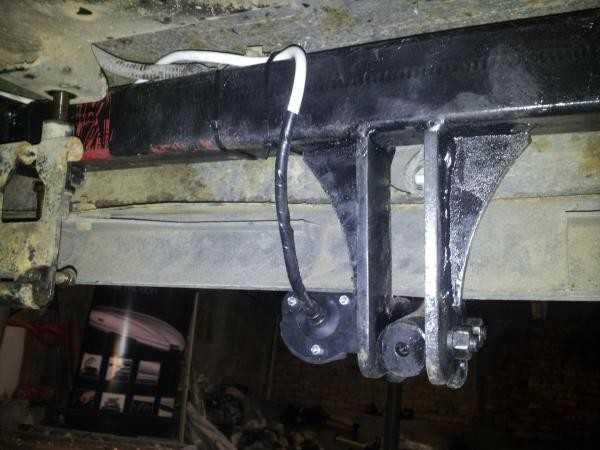

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

  1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
  2. Механически можно демонтировать его с помощью специального ключа.
  3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

  • Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
  • Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

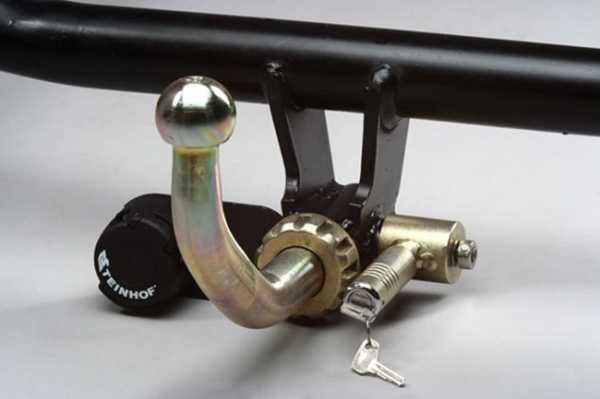

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Как добиться прочности соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом.
На некоторых автомобилям во время установки придется демонтировать задний бампер

  • Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
  • Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
  • Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.

Еще один вариант быстросъемной модели

  • Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

sam-avtoelektrik.ru

Подключение розетки фаркопа к бортовой сети автомобиля своими руками

Достаточно сложно на легковом автомобиле перевозить крупногабаритные вещи. Особенно если есть дачный участок, ведь постоянно нужно что-либо перевозить, будь то строительные материалы, рассада весной и так далее. В таком случае выгодным приобретением будет прицеп. Скорее всего, большая часть автомобилистов знают, что это такое и насколько это полезная вещь.

Введение

Не каждый задумывается о том, как присоединить фаркоп и как подключить розетку фаркопа. Конечно, с установкой фаркопа у многих проблем не возникнет, потому как делается это достаточно легко. Схема подсоединения сцепного устройства прицепа к автомобилю показана на рисунке ниже:

К элементу «С» сцепного устройства автомобиля прикручивается розетка фаркопа. У прицепа же есть ответная часть — вилка электрики прицепа.

С правильным подключением электрики, которая присутствует на самом прицепе возникают некоторые вопросы, ведь нельзя просто взять и прокинуть скрутку проводов к прицепу, так как постоянно ездить с ним неудобно, ведь подсоединяют его обычно только в случае необходимости. Как же быть с проводкой?

Ну для начала стоит разобраться, для чего она вообще нужна там. Вне зависимости от разновидности прицепа на нем обычно присутствуют дополнительные указательные осветительные приборы – это указатели поворота, стоп сигналы и габаритные огни. Водителям, которые едут за вашим автомобилем также важно знать, что вы собираетесь делать, в какой момент вы начинаете притормаживать или вовсе останавливаться, перестраиваться и поворачивать, а из-за прицепа видимость основных приборов, чаще всего просто перекрыта. Также не стоит забывать о том, что на прицепе есть регистрационный номер, который должен подсвечиваться. А для питания всех этих приборов необходимо подключать их к бортовой сети автомобиля. Для подключения используется специальное устройство, выполнятся подключение розетки фаркопа.

Как подключить эту розетку

Процесс подключения будет зависеть от конкретного автомобиля. Подключение розетки фаркопа может происходить тремя основными способами:

  1. Простым;
  2. Стандартным;
  3. Универсальным.

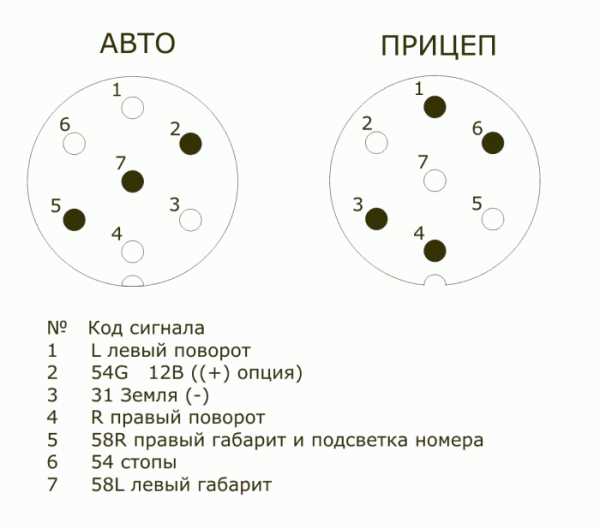

Но прежде чем начать подключение нужно понять, как выполнена распиновка розетки фаркопа. Схема для подключения розетки для фаркопа прицепа будет различаться в зависимости от того, какая вилка используется на прицепе. Встречается два основных вида: обычные и евро розетки, вся разница только в количестве контактов, у второго варианта их больше – 10 или 13, а у первого всего 7. Но чаще всего у иномарок встречаются разъемы с 7 контактами. И распиновка контактов розетки прицепа примерно одинаковы как на иномарке, так и на автомобиле отечественного производства. Это хорошо видно на схеме, расположенной ниже.

Простой способ подключения

Когда в автомобиле и прицепе уже есть все необходимые разъемы или клеммники и необходимо лишь вывести их к розетке. Тогда в автомобиле уже выведены все разъемы и все готово для подключения розетки фаркопа, а правильная распайка указана в инструкции авто.

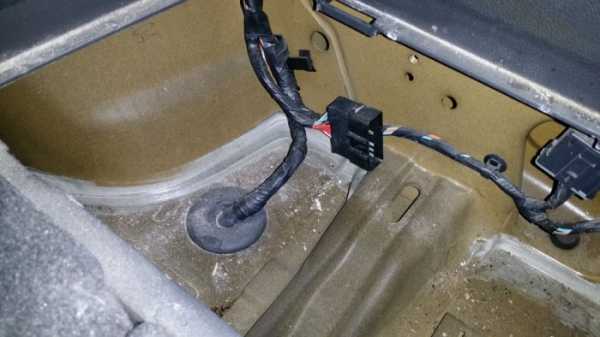

Как правило, этот клеммник находится в багажном отделении под обшивкой с правой или левой стороны (это зависит от марки автомобиля и место клеммника так же указано в инструкции к автомобилю).

В таком случае схема подключения прицепа не понадобиться и можно будет выполнить распиновку самостоятельно.

Стандартный способ подключения

Когда вилка на прицепе уже скомпонована и правильно распаяна. В таком случае остается лишь правильно подключить розетку. Соединение выполняется при помощи контактных площадок или обычной скрутки и изоленты. Важно лишь соблюдать правильность подключения в соответствии со схемой.

Важно: Места скруток обязательно должно быть пропаяны паяльником. В противном случае провода скруткок окислятся и будет нарушен контакт. Как следствие, осветительные приборы прицепа работать не будут.

Получается, что провода присоединяются напрямую к другим проводам стоп сигналов, указателей поворотов и габаритных огней. К примеру, в момент нажатия на педаль тормоза, срабатывает датчик и ток течет не только к основным лампочкам стоп-сигнала, но и к аналогичным лампочкам на прицепе. Точно так же происходит и с лампочками поворотов и габаритов.

Это достаточно простой способ, с которым справиться большинство автолюбителей, важно лишь иметь хотя бы небольшой опыт работы с проводкой.

Но такой способ пригоден только на старых автомобилях. В современных управление световыми лампами происходит через электронный блок, и прямое вмешательство в работу этого блока может привести к неисправностям электроники автомобиля.

Универсальный способ подключения

Этот способ используется в том случае, если автомобиль нового типа и электрика в нем сделана сложным образом. Используются всевозможные датчики контроля этой самой электрики. Если будет использован стандартный способ, то на приборной панели загорится сообщение о неисправности габаритов или указателей поворота. Ведь ток, потребляемый при их включении будет больше, в случае с подключенным прицепом. Блок управления будет посылать сообщение об ошибке.

Для того, чтобы избежать все эти неисправности устанавливается специальный блок согласования, который подключается к сети автомобиля и к главному блоку управления. Он получает сигналы и подает необходимый ток на указательные приборы. Схема подключения розетки фаркопа выглядит так:

В таком случае правильно подключить все гораздо сложнее и если вдруг стандартные разъемы не совпадают, то стоит обратиться за помощью к профессионалам. Они помогут сделать все правильно и ничего не сломать. Блоков согласования выпускается огромное множество. Ниже изображена схема одного из них:

electry.ru

Схема подключения розетки фаркопа: два варианта

Автолюбители знают, что прицеп для автомобиля – это дополнительное багажное место, которое давно оценили любители походов и дачники. В Европе и Америке вместо прицепа используют кемперы, это такие прицепные домики на колесах. Так вот соединяется автомобиль с прицепом при помощи фаркопа. Но чтобы у прицепа работали все световые приборы (поворотники, габаритки и так далее), необходимо соединить электрическую систему авто с электрикой прицепа. Для этого используется так называемая розетка фаркопа. По сути, это вилка с розеткой, которые электрики называют «папка-мамка» или «мальчик-девочка». Итак, в этой статье нас будет интересовать схема подключения розетки фаркопа.

Начнем с того, что розетка на фаркопе расположена на специальной площадке, и закрывается она крышкой. Данная розетка многоконтактная, обычно в ней или семь контактов, или тринадцать. В России распространена первая модель, вторую чаще всего используют за рубежом для подсоединения кемперов. Все дело в том, что домик на колесах требует оснащенности освещением, отсюда и большее количество контактов.

Схемы подключения

Схем подключения лишь две: стандартная и универсальная. Если говорить о стандартной схеме, то, в принципе, она нужна лишь для того, чтобы подключить прицеп к фаркопу путем вставления вилки в гнездо. Это, конечно, при условии, что в данной ситуации используется стандартный вид оборудования. Специалисты считают, что это самый простой и идеальный вариант, потому что нет необходимости вносить какие-то изменения в электрическую схему автомобиля и прицепа.

Но как показывает практика, не всегда это сделать возможно. Поэтому чаще всего для соединения прицепа через фаркопную розетку применяется один из универсальных вариантов. Давайте рассмотрим два из них.

Вариант №1

Рассмотрим вариант, когда автомобиль не оснащен современным электронным блоком управления. То есть, перед вами простая машина. Что это дает?

  • Во-первых, это простая электрическая схема с подключением ко всем световым приборам.
  • Во-вторых, упрощенная схема подключения дает возможность проводить подключение проводов к существующим электрическим цепочкам внутри авто. То есть, подключение розетки фаркопа можно проводить к проводам, которые обеспечивают электроэнергией задние световые приборы.

Скажем прямо, это не так просто, поэтому рекомендуется сначала изучить саму схему и расположение проводков на одном из задних фонарей автомобиля. Процесс подключения можно проводить через окошко, которое производители специально оставляют, когда появляется необходимость заменить лампочку в фаре.

Чтобы что-то не перепутать, рекомендуем под рукой держать схемы подключения розетки фаркопа и электрическую самого автомобиля. Обратите внимание, что не стоит применять для соединения проводков скрутки, лучше все стыки припаять.

Вариант №2

Если прицепной домик подключается к авто с современной электроникой, то вариант номер один здесь не подойдет. Все дело в том, что электронный блок управления будет сразу же выдавать ошибку, поэтому автомобиль может даже остановиться. Все дело в том, что световые приборы такой машины потребляют определенное количество тока. И если к авто присоединить еще и прицеп со своими фонарями, то сила тока в цепочке сильно увеличится.

Чтобы избежать такого несогласования, в схему подключения розетки фаркопа придется дополнительно установить блок согласования. Его устанавливают в электрику машины, после чего производится соединение прицепного домика на колесах через розетку фаркопа. Блок самостоятельно будет передавать электрические сигналы на светотехнику прицепного домика. При этом блок управления автомобилем блок согласования «не видит». А это говорит о том, что подключение прицепа не будет влиять на электронную схему управления авто.

Заключение по теме

Нередки такие ситуации, когда разъем на розетке фаркопа не подходит под вилку прицепа. В принципе, переделать соединение можно и своими руками, изучив соответствующую информацию, которая в свободном доступе присутствует в интернете в виде статей, схем и видеоматериалов. Но если вы далеки от темы электрика для авто, то лучше доверить переделку или подгонку специалистам. Это первое.

Второе. Запомните одну прописную истину – подключать электрическую часть прицепа к автомобилю надо обязательно. Во-первых, не стоит надеяться, что другие участники дорожного движения будут внимательнее вас. Во-вторых, если вас по этой причине остановит инспектор ГИБДД, то минимум, что вам грозит, большой штраф. В-третьих, береженного бог бережет. Поэтому уделите перед выездом пару минут, чтобы проверить, работают ли световые приборы на прицепе. Если что-то не так работает, то схема подключение имеет изъян, поэтому стоит ее проверить.

onlineelektrik.ru

фаркоп — подключение

Подключение проводки розетки фаркопа лучше всего подключать в районе колодки жгута одной из задних фар и один провод от указателя поворота к противоположной фаре. Цвета проводов проводки отличается в зависимости от модели и производителя автомобиля, поэтому нужно иметь схему проводки наружного освещения автомобиля.

Если нет схемы, то берем автомобильную контрольку и с помощью ее находим нужные нам провода. Один конец контрольки(«крокодил») подсоединяем к массе, а счупом акуратно прокалываем изоляцию провода и смотрим на реакцию лампочки контрольки, если она загорелась значит на проводе есть положительное напряжение. К примеру : Ищем поворотники — включаем аварийку автомобиля (поворотники мигают) и смотрим на реакцию контрольки если она мигает в такт лампочкам поворотников — это тот провод который нам нужен, тоже самое и для остальных цепей — влючаем нужные сигналы и смотрим на реакцию лампочки контрольки, затем выключаем и сного смотрим на реакцию контрольки, если это нужный провод, то лампочка контрольки будет включаться и выключаться вместе с лампочкой нужной цепи автомобиля.

В современных автомобилях при подключении к проводке могут возникнуть проблемма с не корректной работы световой индикации прицепа и автомобиля. Все дело в том, что схемотехника цепей автомобиля изначально рассчитана на определенное сопротивление ламп автомобиля, а при подключении дополнительной нагрузки происходит уменьшение сопротивления цепи, что вызывает повышенное потребление тока и может справоцировать срабатывание автоматических систем защитыа втомобиля, автоматика может воспринимать данное вмешательство как короткое замыкание или неисправность.

В этих случаях применяют согласующий электрический адаптер с высоким внутренним сопротивлением, то есть с управляющими цепями низкого тока, которые собственно говоря и подключены в схему световой индикации автомобиля. Такой адаптер обеспечивает грамотное подключения цепей прицепа к проводки автомобиля, световая индигация запитывается не на прямую, а через альтернативный источник питания. То есть к адаптеру необходимо будет тянуть дополнительное питание с аккумулятора.

Адаптер можно сделать самому на основе автомобильных реле, но это требует навыков и опыта и довольно большего колличества реле.

Дальше приведенны схемы  розеток фаркопа для соедиения электрических цепей прицепа и автомобиля.

7 контактная фишка фаркопа — Европа  ( DIN / ISO 1724 )

Автомобиль

Прицеп

Код сигнала Сигнал Сечение провода
1 L Левый поворотник 1.5 mm2
2 54G 12В ((+) опция) 1.5 mm2
3 31 Масса (-) 2.5 mm2
4 R Правый поворотник 1.5 mm2
5 58R Правый габарит и подсветка номера 1.5 mm2
6 54 Тормозные огни 1.5 mm2
7 58L Левый габарит 1.5 mm2



13 контактная фишка фаркопа — Европа
13 Pin socket (DIN / ISO 11446)

Расшифровка к 13 контактному разъему

  1. Левый поворот (Желтый)
  2. Задний противотуманный фонарь (Синий)
  3. Земля для контактов с 1 по 8 (Белый). То есть для 13 контактного разъема фаркопа, существует еще контакты заземления, об этом ниже
  4. Правый поворот (Зеленый)
  5. Левая сторона габаритов и подсветки номера (Коричневый)
  6. Стоп-сигналы (Красный)
  7. Правая сторона габаритов и подсветки номера (Черный)
  8. Задний ход (Розовый)
  9. +12В с аккумулятора (Оранжевый)
  10. +12В при наличии зажигания (Серый)
  11. Земля для контакта 10 (Бело-черный)
  12. Сигнальный провод (обычно запасной) (Бело-синий)
  13. Земля для контакта 9

Возможны и другие цвета проводов, указаны наиболее популярные.



Амереканские контактные фишки фаркопа

USA connector 1 (Тип разъема 1)

USA connector 2 (Тип разъема 2)

В процессе соединения прицепа с автомобилем, может возникнуть ситуация, когда розетки фаркопа не соответствуют друг другу. К примеру на автомабиле установлена 13-ти контактная розетка, а на прицепи 7-и контактная , или на оборот.

На этот случай нужно приобрести переходники с одной розетки на другую, которые дают возможность без замены розеток подключить любой прицеп к автомобилю.

www.msvmaster.lv

Отправить ответ

avatar
  Подписаться
Уведомление о
