Шаровая опора описание устройство фото видео история диагностика и замена

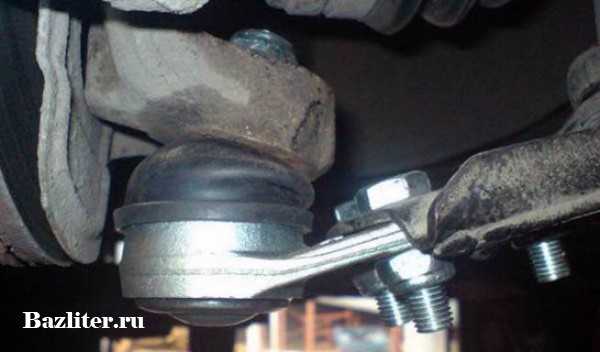

Одним из самых важных элементов передней подвески, является — шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать …

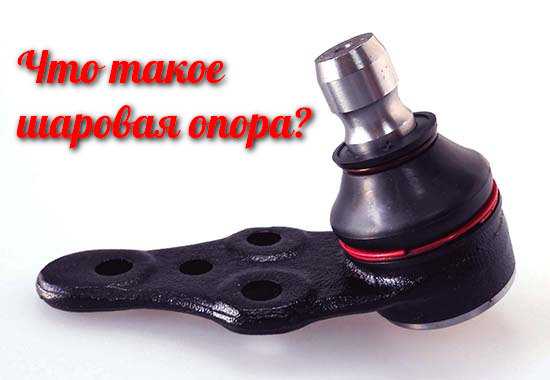

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

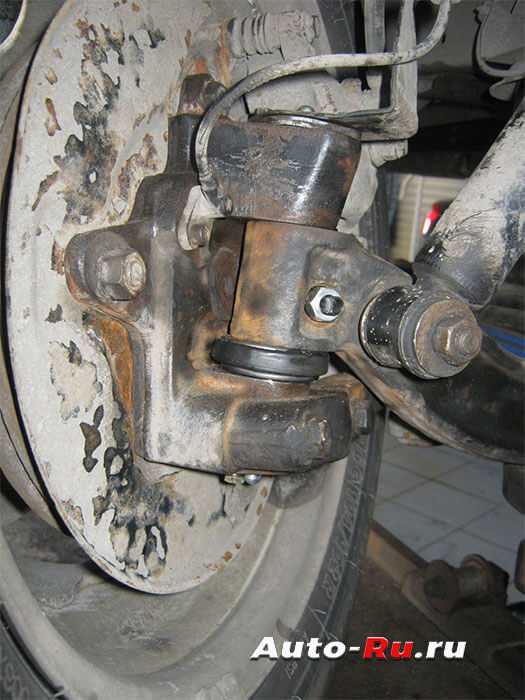

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

История создания

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.

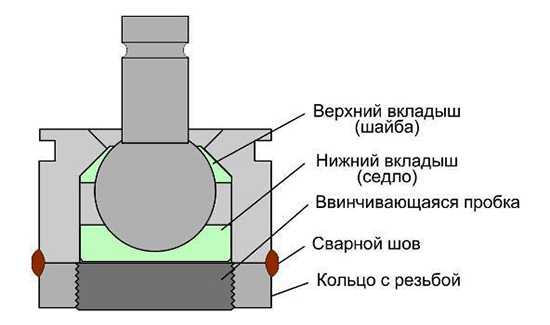

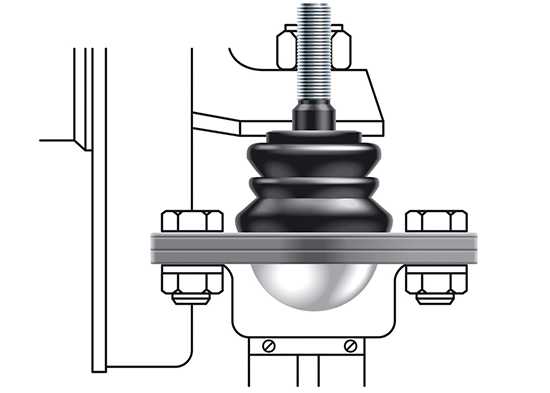

Устройство

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит  полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.



Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту

  Диагностика и замена

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин тра

нспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.



В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

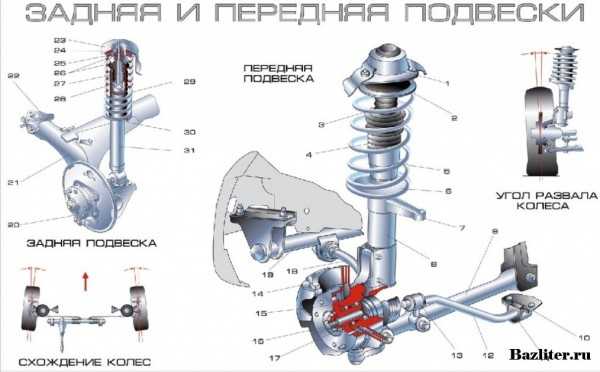

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

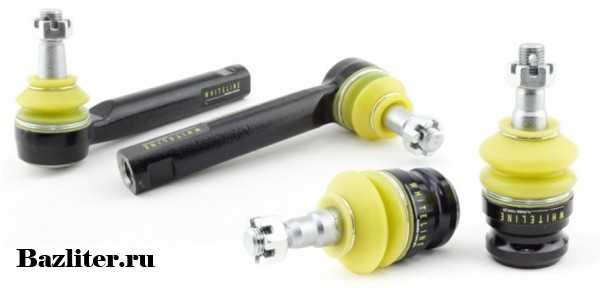

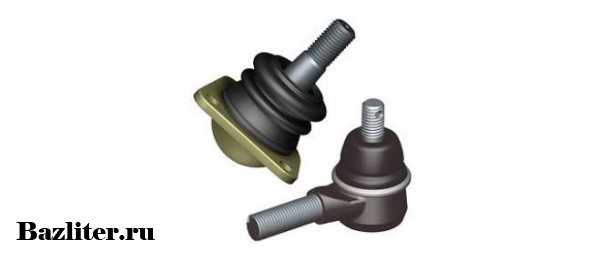

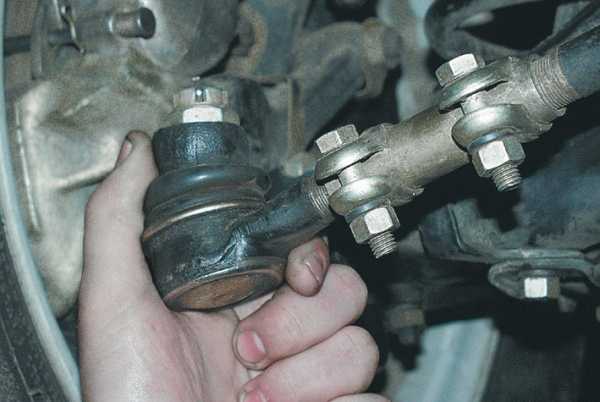

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не ин

тересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение п
ыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Ремонт шаровой опоры



Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

  • Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Ресурс шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.





seite1.ru

для чего нужен этот узел в подвеске автомобиля?

Друзья, благодаря чему колёса наших автомобилей могут поворачивать и при этом остаются хорошо закреплёнными на элементах подвески? За это мы должны благодарить интересный узел, под названием шаровая опора.

И хоть у многих это название на слуху, не все знают что это такое. Поэтому давайте рассмотрим данную деталь со всех сторон, изучим её внутренности и выясним, может ли она сломаться. А если и сломается, как быть в таком случае.

Шаровая опора против шкворня: неравная борьба

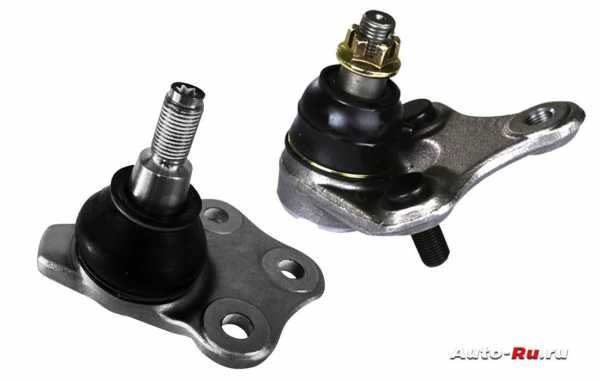

Шаровая опора это неотъемлемая часть подвески современного авто. Именно она связывает ступицу колеса и рычаги, обеспечивая возможность его нормального вращения и одновременно поворотов влево и вправо.

В основном данная деталь применяется в передней подвеске машин, но аналогичные по своему функционалу можно встретить и в других узлах.

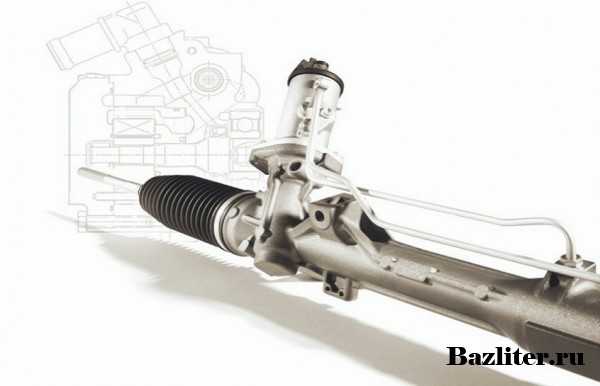

К примеру, в рулевом механизме или даже в креплениях газовых упоров капота.

На самом деле, шаровая опора далеко не всегда была неотъемлемым атрибутом ходовой системы.

На заре автомобилестроения, да и, откровенно говоря, вплоть до 60-х годов минувшего столетия её функции выполнял так называемый шкворневый механизм.

По сути, он представлял собой стержень, к которому крепилась поворотная ось колёс. Это был элементарный и незамысловатый механизм, но он не выдержал конкуренции с появившимися шаровыми собратьями, имеющими ряд немаловажных преимуществ, а именно:

  • долговечность;
  • лёгкость;
  • отсутствие необходимости в постоянной смазке и обслуживании;
  • наличие большего числа степеней свободы, ведь в их основе лежит шаровидный шарнир, который может не только поворачиваться в горизонтальной плоскости, как шкворень, но и без проблем отрабатывать другие степени свобод.

Одним словом, своим появлением в автомобильном мире наш сегодняшний герой сделал небольшую революцию, развязал руки инженерам-механикам и, позволил им реализовывать новые решения в подвесках, улучшающие ходовые характеристики машин и наш с вами комфорт.

Удачная конструкция — залог успеха

Итак, пора выяснить, в чём же секрет шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо — ничего сверхъестественного в ней нет, а даже наоборот — на редкость простой механизм.

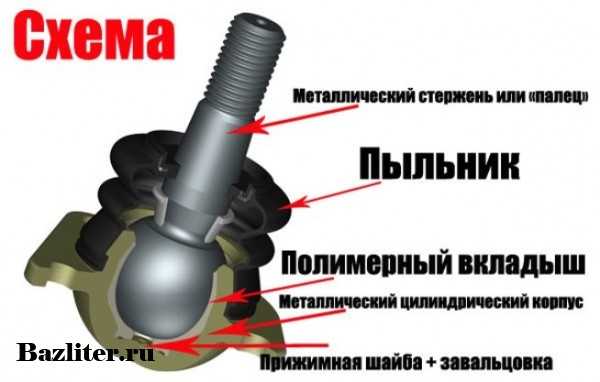

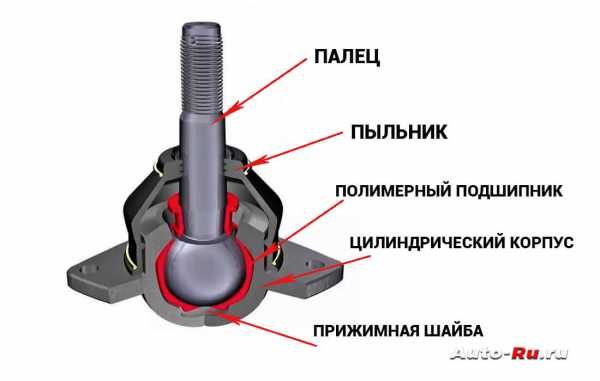

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

  • стержень с шарообразным наконечником с одной стороны и элементом крепления к рычагу подвески с другой;
  • металлический корпус цилиндрической формы;
  • полимерный вкладыш;
  • прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
  • пыльник — резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, и снабжали их специальными отверстиями, через которые можно было запрессовать смазку внутрь, но в наше время это неактуально, ведь благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Неисправности и их симптомы

Конечно же, не всегда шаровые опоры радуют своих владельцев безупречной работой на протяжении сотен тысяч километров. Иногда им становится плохо гораздо раньше. В чём же может быть причина? Как правило, их три:

  • повышенные ударные нагрузки — вполне логично, шаровым, да и многим другим деталям ходовой станет не по себе, если отчаянно прыгать на автомобиле по кочкам, нырять в ямы или ещё каким-либо образом проверять её на прочность;
  • высыхание смазки — именно поэтому раньше данные детали делали обслуживаемыми, но в настоящее время эта причина не сильно распространена;
  • разрушение пыльника и, как следствие, потеря герметичности. В свою очередь пыль и грязь попадает внутрь узла, разрушая его.

О том, что вас ждёт замена шаровой опоры, могут говорить определённые симптомы, игнорировать которые просто нельзя. Среди них такие:

  • стук при проезде по неровностям на небольшой скорости;
  • скрипы при повороте руля;
  • неустойчивое поведение автомобиля при движении прямо;

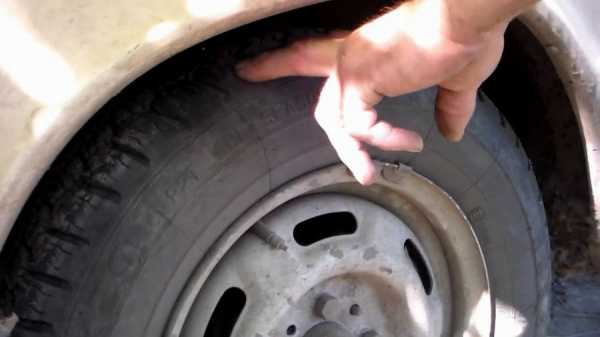

  • увеличившийся износ покрышек.

Конечно же, не всегда эти признаки говорят именно о проблемных шаровых опорах, но, в любом случае, при их появлении нужно незамедлительно ехать в сервис (СТО), там опытные мастера смогут поставить окончательный и правильный диагноз.

На этом всё, друзья. Приятных вам поездок, исправных и послушных автомобилей! Не пропускайте новые публикации!

auto-ru.ru

Шаровая опора: устройство, неисправности и проверка

В любом автомобиле, шаровая опора является важнейшим элементом подвески, выход, из строя которого сопровождается, как правило, серьезным ремонтом, особенно если поломка произошла на дороге. Начинающим, да и не только водителям, следует помнить, что любая неисправность, связанная с шарниром, ведет за собой массу неприятностей, хорошо, если вы заметите проблему еще перед поездкой. Ведь на скорости, «облом» шаровой, может легко привести к опрокидыванию машины, с более серьезными последствиями.

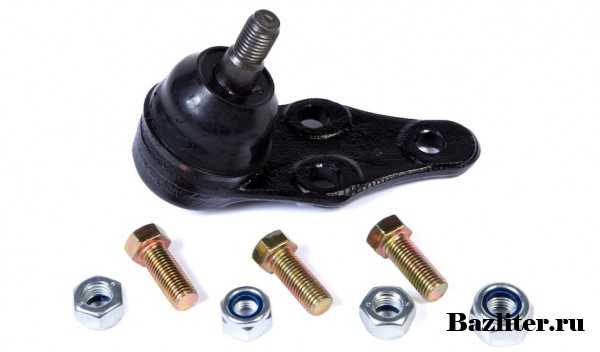

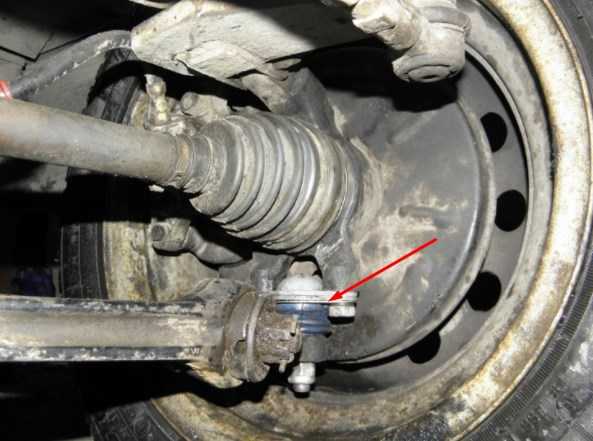

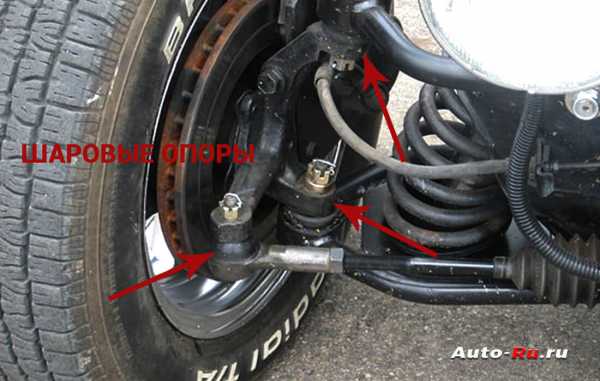

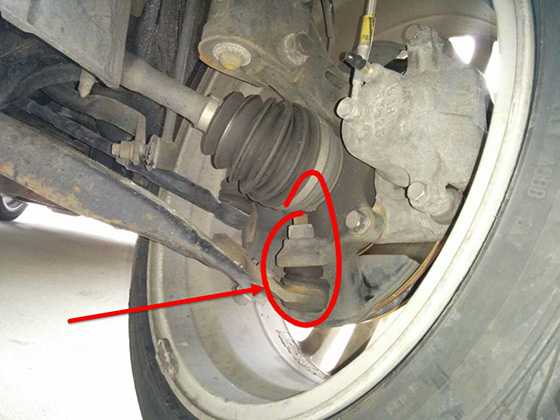

Шаровая опора на фото

Помните, что с учетом расположения шаровой, её обрыв приводит к развороту колеса наружу, то есть автомобиль попросту сядет «на брюхо».

Простой пример, к чему может привести поломка шаровой.

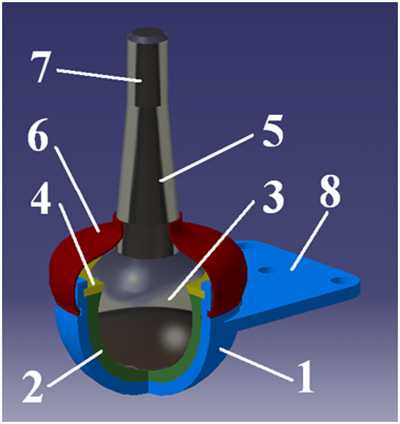

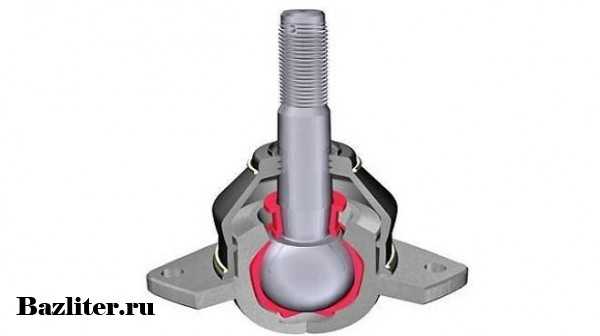

Устройство шаровой опоры

У большинства автомобилей шарниры имеют некоторые отличия, у кого-то визуальные или даже конструктивные различия. Приведем только наиболее встречающийся тип, из чего они состоят:

1. Корпус, внешняя овальная часть «чаши», которая, как правило, изготавливается из дешевых, но прочных сортов стали.

2. Вставка, та часть, которая содержится внутри основной «чаши», она выполнена уже из более качественной и износостойкой стали, способна переносить удары.

3. «Яблоко», элемент, который принимает на себя большую часть нагрузки. Для понимания – это металлический (цельный) шар, к которому приваривается «палец».

4. «Стопорник», своеобразное кольцо, которое обеспечивает надежную фиксацию «яблока» в «чаше».

Устройство

5. Наконечник, он же «палец», элемент соединяющий опору с колесом.

6. Пыльник, его предназначение, как понимаете, это защита от грязи, песка, влаги и т.д.

7. Резьба пальца. Благодаря ей, опора и «цапфа» колеса надежно скреплены.

8. Пластина с отверстиями – фланец. Деталь, которая обеспечивает крепление опоры на рычаг.

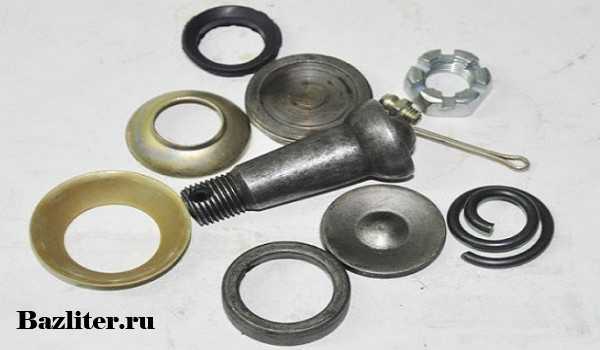

Раньше, когда детали были в дефиците, умельцы восстанавливали опоры собственноручно. Однако сейчас такая практика уходит в небытие, ведь стоимость и надежность нового шарнира куда выше, чем восстановленных деталей.

Признаки неисправностей

С учетом такой серьезной роли этого элемента на подвеску автомобиля, каждый водитель должен следить за состоянием агрегата и регулярно проводить профилактику. Желательно это делать в специализированных сервисах, а не в кустарных условиях. Чтобы определить реальную проблему, необходимо серьезно повозится и снять массу комплектующих, которые связаны с шаровой. Конечно, есть определенные признаки неисправностей, которые могут только свидетельствовать о какой-то проблеме, но не стоит полагаться только на них.

Осмотр агрегатов – это обязательное «занятие» водителя перед поездками, особенно на длительное расстояние.

Сейчас приведем только небольшой перечень признаков, которые могут указать на направление поиска неисправности. Итак:

• При наездах на небольшие препятствия, к примеру, «лежачие полицейские», ямы, «горбы», отчетливо слышится стук подвески. О чем это свидетельствует? Вполне возможно, что причина скрывается в расшатавшемся «пальце» либо слишком малом количестве смазки. Вариантов по большему счету масса.

Кстати, по поводу возникающего стука, но уже в зимнее время, есть небольшая оговорка. С учетом холодных температур, смазка в самой шаровой может застыть и соответственно первое время после поездки, может доноситься этот звук. Если спустя 5-8 минут, звук так и не прошел, значит, проблема не в холоде.

Проверка

• Второй «симптом» заключается в появившемся люфте, когда при движении колесо словно заваливается на бок. Это очень опасно и почти всегда свидетельствует о появлении люфта наконечника. Лучше не откладывать с заменой в таком случае, потому что машина может просто завалиться.

• Следующий признак со стопроцентной вероятностью не может свидетельствовать о проблемах с шаровой, однако должен насторожить водителя. Речь идет о неравномерном стирании шины.

• Менее встречающийся «симптом» — это когда при повороте руля, особенно на маленьких скоростях, появляется скрежет или даже скрип.

Обратите внимание, если вы заметили даже один из таких признаков, немедленно отправляйтесь на сервис, потому что игнорирование проблемы, окажется еще плачевней.

Причины выхода из строя?

О том, какие признаки помогут определить неисправность, уже разобрались, теперь стоит выяснить, а что в принципе может повлиять на сокращение срока эксплуатации шаровой или вовсе выходу её из строя? Итак, факторы, которые приблизят «смерть» шарнира:

1. Повреждение пыльника. Что это в принципе такое? По-простому – это обычная резинка, конусовидной формы, которая защищает металлические и не только детали, от попадания грязи и тому подобного. Проверяйте периодически состояние пыльника, ведь если образовалась даже небольшое отверстие, через него с легкостью попадет грязь, песок, реагенты, что сократит жизнь опоры.

Особое внимание уделяйте состоянию пыльников в жаркое время и в холода, когда резина подвергается большему воздействию.

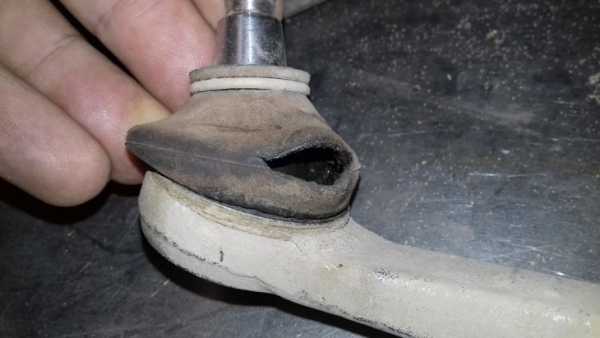

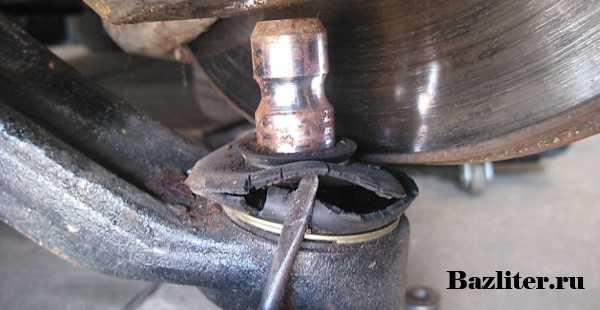

Порванный пыльник шаровой Лада Ларгус

2. Неаккуратная езда или же езда по плохим дорогам, бездорожью. Вообще ямы, «горбы», прочие неровности они только приближают конец. У нас в стране эта проблема актуально, как нигде. Поэтому не стоит доверять производителям, что шаровая опора проходит 50 000 – 80 000 км, зачастую, этот срок вдовое, а то и трое меньше.

3. После выработки смазки, металлические детали взаимодействуют напрямую, что соответственно сокращает срок жизни. Поэтому следите за уровнем смазывающей жидкости и по возможности добавляйте её.

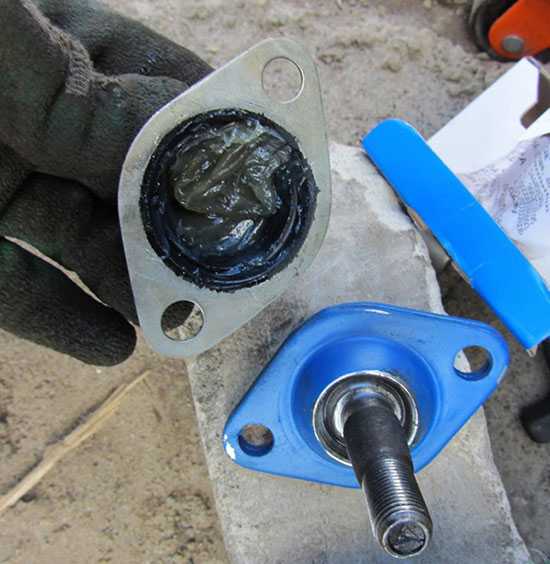

Смазка на шаровой

4. Классическое и банальное стачивание «пальца». Редко, но детали, купленные у проверенных производителей, после длительной работы изнашиваются, наконечник стачивается и в определенный момент, может просто «выскочить из гнезда».

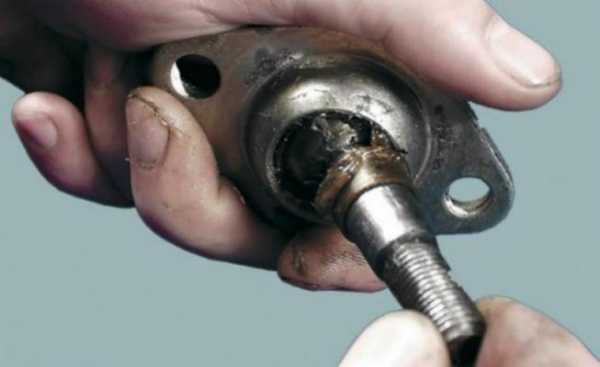

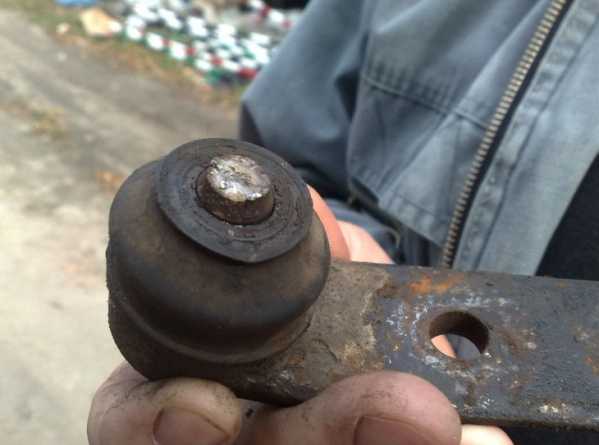

Лопнул палец шаровой опоры

Проверка. Способы.

Способов проверки опоры достаточное количество, однако, не все они предназначены для самостоятельной проверки, зачастую требуется специализированное оборудование, подъемники и тому подобное. Но, есть пару методов, которые обычно используют «гаражные мастера». Итак, как правило, «затестить» подвеску куда проще:

1. Первый способ:

— ищем эстакаду или смотровую площадку, потому что понадобится доступ к днищу;

— зажимаем «ручник», включаем «нейтраль» и «клиним» задние колеса. Подойдут даже кирпичи.

— поочередно поднимаем то правую, то левую переднюю сторону автомобиля. Беремся за две точки на колесе – вверх и низ шины. Затем пробуем раскачать колесо в вертикальной плоскости. Если слышится даже небольшой люфт, срочно меняйте опоры, выезды на дорогу в таком случае опасны.

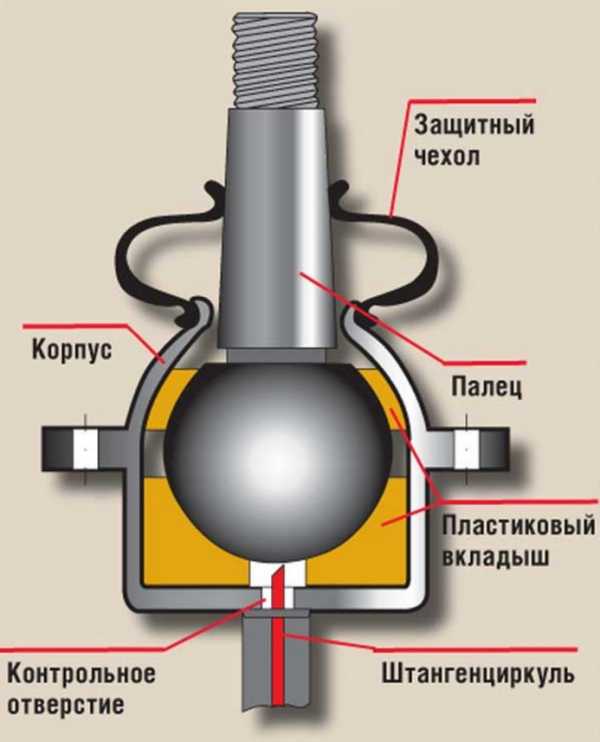

2. Второй способ менее трудоемкий, однако, необходимо иметь специальное приспособление, такое как штангенциркуль или глубиномер. Вам необходимо забраться под машину и измерять глубину между торцом «яблока» и контрольным отверстием. Какие именно размеры должны быть, обычно указывается в руководстве к машине. Но, всегда можно найти данные по модели в интернете.

К примеру, для отечественных ВАЗ, расстояние (глубина) не должна быть более 12 мм. В противном случае, необходимо заменить деталь.

avtoexperts.ru

Признаки неисправности шаровой опоры автомобиля

Диагностика и ремонт18 февраля 2017

Износ элементов подвески обычно характеризуется появлением стука в передней части авто при езде по мелким неровностям. Неопытному автомобилисту сложно определить по звуку, какая деталь «подгуляла» и требует замены. Но вы можете сами диагностировать неисправность, если разберетесь, как проверить шаровую опору. Ведь именно ее поломка приводит к отрыву колеса и неизбежной аварии. Износ прочих элементов – уплотнителей стабилизатора, сайлентблоков и подшипников не столь критичен и позволяет еще какое-то время эксплуатировать автомобиль.

Роль опоры в подвеске и последствия поломки

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса. Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта). Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Примечание: в некоторых моделях авто шаровые опоры составляют единое целое с рычагами и меняются тоже вместе.

Задача элемента – обеспечить шарнирное крепление ступицы к рычагу, чтобы она могла поворачиваться. То есть, опора несет нагрузку от веса машины, ударов со стороны колеса и воздействие силы трения при повороте. Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса. Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

Несмотря на то что после отрыва шаровой ступица держится на стойке либо на втором рычаге, колесо становится неуправляемым. Последствия – непредсказуемы и зависят от скорости движения в момент поломки. Вот почему важно следить за состоянием этих элементов и вовремя реагировать на посторонние звуки, доносящиеся от ходовой части. Если проявились первые признаки неисправности шаровой опоры, желательно проверить ее и уточнить диагноз, чтобы вовремя заменить на новую.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

  • преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
  • при среднем износе стук может отдаваться на рулевом колесе;
  • в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега.

На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Ускоренный износ шарниров происходит по таким причинам:

  1. Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
  2. Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
  3. Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

  1. Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
  2. Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

  1. Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
  2. На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
  3. Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

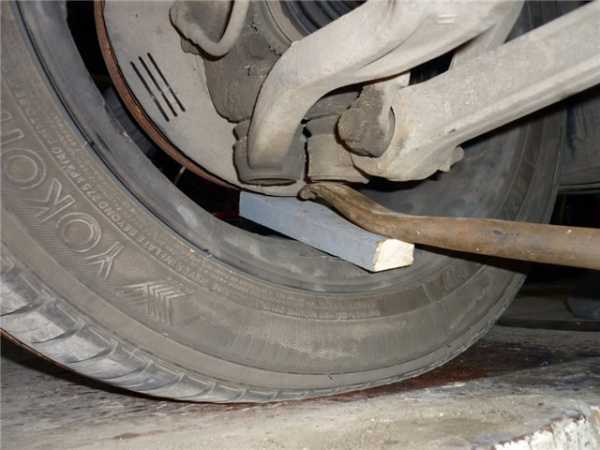

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

Алгоритм следующий:

  1. Поставьте машину на смотровую яму и затормозите.
  2. Поднимите проверяемую сторону домкратом.
  3. Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
  4. Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
  5. Повторите действие на колесе с другой стороны.

Находясь в смотровой канаве, внимательно изучите состояние пыльников. Порванная резина и выступившая из трещин смазка послужит косвенным свидетельством неисправности шаровых опор.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

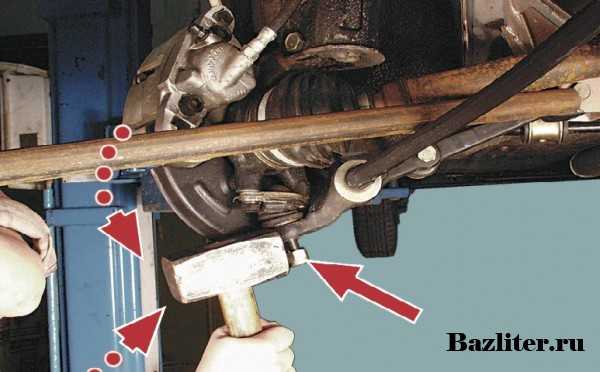

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

autochainik.ru

признаки неисправности и ее замена

За сто с лишним лет, прошедших с момента появления первых автомобилей, в их конструкцию было внесено тысячи изменений. В стремлении к совершенству, разработчики отвергали одни технические решения и заменяли их другими.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества узлов и агрегатов, надёжность устройства которых проверена годами. Одним из таких узлов является шаровая опора.

Эта деталь прижилась в конструкции шасси многих машин. Технологически простая и надёжная, она обеспечивает автомобильному колесу высокую степень подвижности. Её исправность одинаково важна для работы и подвески, и рулевого управления.

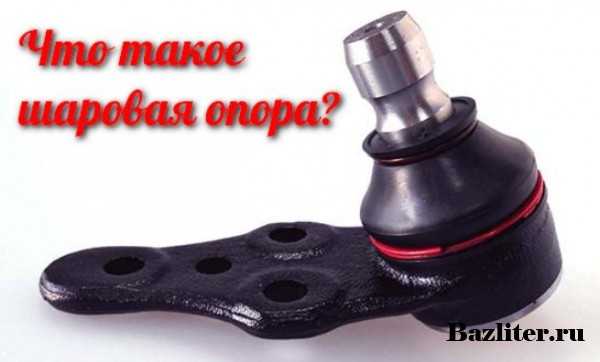

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

  1. Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
  2. Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
  3. Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
  4. Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
  5. Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
  6. Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
  7. Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
  8. Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Особенности отдельных конструкций

Как уже было сказано выше, это лишь самый распространённый вариант исполнения шаровой опоры. Но могут быть и, что называется, варианты.

  • разборная шаровая опора.
  • шаровая опора, изготовленная заодно с рычагом.

Для всех вариантов исполнения применяется одинаковая методика обнаружения неисправности.

Видео — как работает шаровая опора при движении автомобиля:

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок службы. Чем хуже качество покрытия дорог, на которых эксплуатируется автомобиль, тем больше шансов, что деталь раньше времени выйдет из строя. Выход этого важного узла из строя может стать причиной серьёзной аварии. Следует выявлять неисправность на ранней стадии её появления.

Признаки неисправности шаровой опоры

Основными признаками неисправности шаровой опоры принято считать:

  • характерный стук, появляющийся при прохождении поворотов. В некоторых случаях может даже возникать ощутимое биение рулевого колеса;
  • боковое биение колеса, приводящее к износу протектора. В этом случае шина изнашивается неравномерно, как бы клоками;
  • нарушение параметров развала и схождения. Это приводит к равномерному одностороннему износу протектора;
  • возрастание усилия на рулевом колесе;
  • щелчки в подвеске и увод машины в сторону при торможении.

Но проблема в том, что аналогичные симптомы появляются при неисправности и других деталей подвески.

Видео — проверка шаровой опоры на Матизе:

Прежде чем приступать к ремонту, следует убедиться в необходимости замены именно шаровой опоры. Это поможет сберечь немало времени и средств.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

  • подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;
  • домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;
  • монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;
  • надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;
  • комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;
  • съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Осторожно! Производить работы, если автомобиль стоит на мягком грунте, бесполезно и небезопасно. Диагностика проводится на твёрдом покрытии.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости. Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

  • машина устанавливается на подъёмник или домкрат и поднимается;
  • снимается колесо, чтобы обеспечить свободный доступ к узлу;
  • отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;
  • с помощью специального съёмника конус извлекается из посадочного места на цапфе.

Внимание! Не стоит пытаться извлекать посадочный конус при помощи молотка. Результатом подобного ремонта может стать повреждение исправной детали.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Анализируя причины стука в передней подвеске, можно сказать, что они могут могут возникать из-за неисправности различных деталей и все их нужно будет проверять.

Смотрите для чего нужна катушка зажигания и как ее проверить.

Как проверить датчик ABS https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/kak-proverit-datchik-abs.html тестером

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Выбор полезных принадлежностей для автовладельцев

Добавить свою рекламу


Товары для авто сравнить по цене и качеству >>>

Добавить свою рекламу

voditeliauto.ru

Что такое шаровая опора. Особенности, принцип работы, устройство и ресурс

ЧТО ТАКОЕ ШАРОВАЯ ОПОРА. ОСОБЕННОСТИ, ПРИНЦИП РАБОТЫ, УСТРОЙСТВО И РЕСУРС


Добрый день, сегодня мы узнаем, что называется шаровой опорой передней подвески автомобиля, каков принцип работы и устройство механизма, какие разновидности элемента существуют и как определить износ детали. Кроме того, расскажем про то, сколько по времени и пробегу составляет ресурс элемента подвески при правильной эксплуатации автомобиля, из каких компонентов состоит шаровая опора, а также, какую конструкцию со строением имеет типовой механизм того или иного транспортного средства. В заключении поговорим о том, как нужно обслуживать шаровую опору, чтобы она прослужила не только гарантийный срокчто влияет на ускоренный износ деталей подвески на примере шаровых опор, а также можно ли ремонтировать и восстанавливать узел.

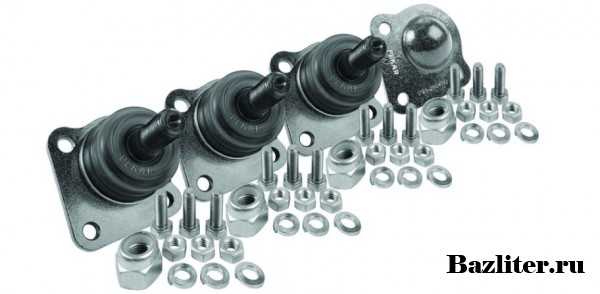

Шаровая опора является одним из ключевых узлов передней подвески любого транспортного средства. Хотя еще буквально лет 10 назад эти механизмы также использовали в задней подвески наравне с передними элементами. Как правило, шаровые опоры крепили на задней оси машины, однако массового характера такое производство не получило, из-за не целесообразности в плане затрат. Дело в том, что в былые годы некоторые автопроизводители ограниченными партиями создавали автомобили, которые могли подруливать задними колесами в такт передним, поэтому без шаровых опор в задней подвески, было просто не обойтись. Сама по себе опора говоря простым языком, представляет из себя специальный опорный подшипник, который дает возможность колесам нашей машины отклоняться, то есть поворачивать в нужную сторону. На сегодняшний день инженеры пока ничего лучше не придумали, чем шаровый механизм.




ЧТО ТАКОЕ АВТОМОБИЛЬНАЯ ПОДВЕСКА. ОСОБЕННОСТИ И СТРОЕНИЕ






Итак, что же называется шаровой опорой автомобиля? Шаровое крепление или опора представляет из себя соединительную часть, которая обеспечивает закрепленным на ней механизмам вращаться в нескольких плоскостях. Зачастую шаровая, как сокращенно называют ее автомеханики, жестко крепится одной частью к деталям подвески, а второй частью фиксируется таким образом, что находится в подвижном состоянии. Как мы сказали ранее, шаровая опора в большинстве случаев устанавливается в передней подвески и общее количество элементов может составлять до 4 единиц

Таким образом, шаровое крепление или опора выполняет важнейшую функцию по изменению наклона колес автомобиля в процессе стоянки и во время движения. Кроме того, данный механизм выполняет сложные работы и постоянно функционирует под сильной нагрузкой. На сегодняшний день, благодаря технологиям в автомобилестроении, шаровые опорые продвинулись далеко вперед, поэтому срок службы таких деталей порой может достигать сотен тысяч километров пробега.


1. ОСОБЕННОСТИ, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ШАРОВОЙ ОПОРЫ

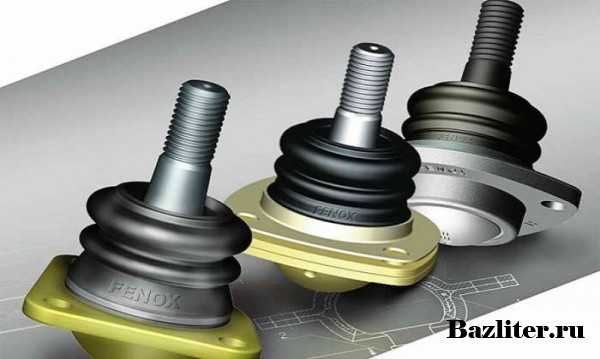

Само по себе устройство шаровой опоры считается до боли простым и благодаря этому достаточно надежным. Как правило, типовая конструкция шаровой опоры состоит из следующих элементов:


Металлический стержень, который еще называется «пальцем» шаровой опоры и идет вместе с шарообразным наконечником с одной стороны и резьбой с другой;

Резиновый чехол или пыльник, который представляет из себя эластичный защитный механизм обеспечивающий герметизацию стержня шаровой опоры. Справочно заметим, что зачастую внутри пыльника идет специальная смазка, которая обеспечивает оптимальное трение деталей;

Цилиндрический корпус, как правило, изготавливается из металла. С одной стороны корпус имеет узкое отверстие, а с другой идет расширение детали;

Вкладыш, изготовленный из полимерного материала. Зачастую вкладыш состоит из 2-ух частей: нижней, ее еще называют чашкой и верхней, которая именуется, как упор;

Шайба прижимного типа, которая закрепляет полимерный вкладыш;

Прижим шайбы или завальцовка, которая является своеобразным дном шаровой опоры.



Как видим устройство механизма действительно, что ни есть простое. Строение шаровой опоры основано на металлическом корпусе, в который устанавливается вкладыш, после чего в него вставляется стержень, он же «палец«, а шарообразный упор остается в полимерной оболочке. Еще один элемент полимера, как бы закрывает вторую часть металлического шара таким образом, что он получается плотно прижатым с двух сторон. Дно шаровой закрывается прижимной шайбой и запечатывается

Справочно заметим, что шар наконечника очень плотно закрыт в полимерных корпусах, причем настолько сильно он запечатан, что в новом механизме нет даже минимального люфта. Кроме того, шаровая снабжена еще одним специальным внешним резиновым пыльником, который играет защитную функцию и продлевает ресурс всего механизма, причем значительно.

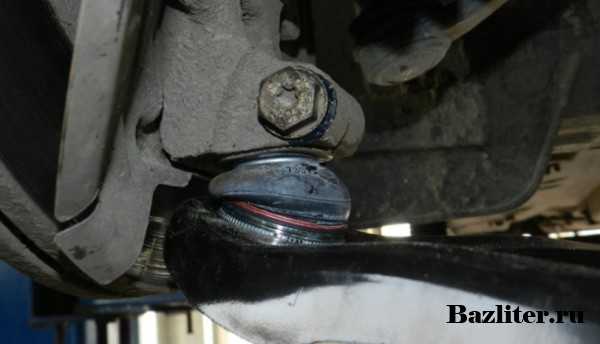

А теперь, когда мы знаем, из каких компонентов состоит шаровая опора, стоит разобраться, как же работает механизм? Как мы знаем плотно закрытый шаровый элемент наконечника способен вращаться и крутиться в разные стороны. Что касается цилиндрического корпуса механизма, то он крепится к неподвижному креплению, которое устанавливается в определенные элементы подвески, как правило, не подвижные. Верхний же наконечник механизма, который оснащен резьбой крепится к движущейся части подвески, что обеспечивает такое крепление поворачивание и вращение элемента .


Если погрузиться в историю и вспомнить старые машины марки Жигули, которые в основном все были заднеприводные, то шаровых опор у них было 3 единицы, причем 2 элемента находились в лопухах, что позволяло вращаться суппорту вместе с колесом. Третья опора устанавливалась в рулевой тяге и производила толкание колеса. Если рассматривать подвеску по типу действия McPherson, то конструкцию и расположение шаровых в них намного упростили. Кстати такие подвески сегодня устанавливаются на большинство современных автомобилей и они оснащаются одним верхним опорным подшипником, который позволяет вращаться стойке и суппорту, а снизу осталась опора шарового типа. Кроме того, такая подвеска еще имеет рулевые наконечники, которые обеспечивают толкание суппорта и производят поворачивание колеса в нужном направлении. Справочно заметим, что в такой подвески, шаровых креплений только две единицы.


Однако не все современные подвески оснащаются 2-мя шаровыми, также довольно часто можно встретить системы и с 4-мя опорами. Такие подвески правда считаются достаточно редкими, а также сложными в ремонте и в последнее время их на дорогах становится все меньше. Справочно заметим, что некоторые автолюбители зачастую путают между собой такие механизмы, как рулевые наконечники и шаровые опоры, считая их одними и теми же элементами. Дело в том, что эти механизмы не одно и тоже, так как у них разные крепления корпуса, однако действительно, назначение в плане функционирования одинаковое



Таким образом, когда водитель находясь в салоне автомобиля поворачивает рулевое колесо в ту или иную сторону, то при помощи рулевой рейки усилие переходит на суппорт и чтобы он повернулся вместе с колесами, необходимы шарнирные соединения, работу которых выполняют шаровые опоры, рулевые наконечники с опорным подшипником.


2. РЕСУРС, ОСНОВНЫЕ НЕИСПРАВНОСТИ И РЕМОНТ ШАРОВЫХ ОПОР

Что касается срока службы шаровых опор, то этот показатель полностью зависит от полимерного вкладыша, который находится внутри механизма. Как правило, вкладыш со временем разбивается и металлический стержень начинает люфтить, тем самым уничтожая пластик. Когда это происходит, то появляются посторонние щелчки и стуки, особенно на неровной дороге. Справочно заметим, что благодаря развитию технологий в области автомобилестроения, срок службы внутренних и внешних элементов шаровых опор значительно увеличился, причем в разы



Если вспомнить отечественные машины, например все те же «Жигули«, то ресурс шаровых опор был не более 25-30 тысяч километров пробега. Если мы будем рассматривать современную переднеприводную иномарку, в которой опоры устанавливаются в передней подвески, то в среднем их ресурс составляет от 150 до 180 тысяч километров пробега. Как видим, технологии действительно помогли значительно увеличить срок службы элементов подвески, на примере шаровых опор.



Справочно заметим, что автомеханики рекомендуют осматривать и проверять такие элементы подвески, как рулевые опоры и шаровые в машинах с пробегами более 100 тысяч хотя бы 1 раз в 2 года или каждые 30-40 тысяч километров. Если автомобиль покупался новым у дилера, то плановый осмотр шаровых опор должен осуществляться на 5-ом по счету техобслуживании. Главной же причиной преждевременного выхода из строя шаровой опоры считается прорыв резинового защитного пыльника. После того, как пыльник приходит в негодность, то в шарнирное соединение почти сразу проникает грязь с дорог, которая крайне пагубно влияет на полимерный элемент. Когда грязь вступает в контакт с полимером, то происходит трение песка о деталь на подобии наждачной бумаги.

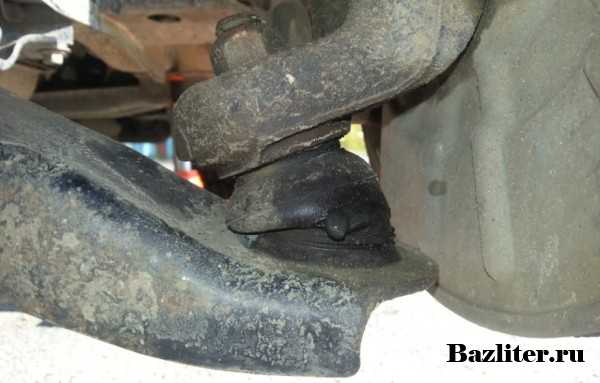

Как видим, самым слабым звеном в шаровой опоре после того, как прорывается пыльник становится полимерная вставка, которая начинает ускоренно изнашиваться. После износа полимера, стержень начинает свое неконтролируемое движение сверху-вниз и обратно, то есть образуется люфт в механизме, что добивает узел изнутри. Таким образом, косвенным признаком, который свидетельствуют о начале ускоренного износа шаровой опоры являются скрипы и стуки. Когда появляются звуки со стороны шаровой, то рекомендуется производить замену или ремонт механизма, причем без отлагательств.


Итак, стоит ли ремонтировать шаровые опоры, которые вышли из строя? Как видим диагностировать механизм на неисправность довольно просто, нам в этом помогают появившиеся стуки со скрипами при поворотах рулевого колеса во время стоянки или движения со стороны передней подвески. Кроме того, выявить проблемы с шаровой можно при помощи обычного лома, который вставляют между опорой и рычагом в районе корпуса суппорта и начинают слегка покачивать инструмент. Если шаровая опора находится в исправном состоянии, то стуков во время ее проверки возникать не должно, а если узел неисправен, то обнаружится люфт, который свидетельствует о замене или ремонте механизма.



Самым простым способ в ремонте шаровой опоры является замена механизма на новый и как считают многие специалисты по ремонту автомобилей, такой вариант является самым верным, с точки зрения безопасности. Шаровая опора стоит совсем небольших денег и 1 раз 100 тысяч километров пробега ее вполне можно заменить на новую. Справочно заметим, что шаровые лучше всего менять парами, даже если застучала только одна. После замены механизмов, рекомендуется производить регулировку развала и схождения колес автомобиля.

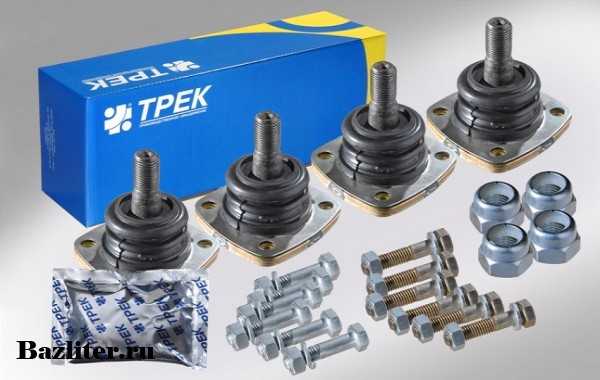

Что касается ремонта шаровой опоры, то он сводится к замене изношенных деталей механизма на новые. Как правило, первой деталью, которая выходит из строя считается полимерная вставка и защитный резиновый пыльник. Также сегодня в автомагазинах можно найти специальные ремонтные комплекты к шаровым опорам, которые стоят совсем недорого и при этом в комплекте будут идти все необходимые запчасти для приведения опоры в порядок. Но опять же, порой лучше не экономить на таких узлах, как шаровая, все таки безопасность стоит дороже.


Однако, что касается современных автомобилей, то зачастую шаровые опоры у них идут не разборные и ремкомплект нам в ремонте не поможет, так как механизм необходимо будет менять в сборе. Хотя конечно земля русская славится народными умельцами, которые и блоху подковать смогут. Гаражные специалисты придерживаются такой версии, что сама по себе шаровая — вечная, в ней только время от времени нужно менять полимерную вставку, однако качественно сделать данный элемент получается не у всех мастеров. Справочно заметим, что неправильно восстановленная шаровая опора гораздо страшней, чем даже неисправная, так как неизвестно, как она поведет себя на дороге. Лучше всего покупать оригинальные опоры и быть уверенным в своей безопасности на дороге.



Видео обзор: «Что такое шаровая опора. Особенности, принцип работы, устройство и ресурс»


В заключении отметим, что шаровая опора автомобиля независимо от ее вида играет одну из ключевых ролей в системе подвески того или иного транспортного средства. Кроме того, стоит помнить, что шаровую опору и ее элементы, необходимо систематически осматривать на наличие повреждений и течи смазки. Особое внимание нужно уделять резиновым пыльникам механизма, так как зачастую из-за во время недосмотренных повреждений на защитных элементов, шаровая способна очень быстро выходить из строя. Напомним, что при замене изношенной шаровой на новую, не стоит забывать про развал-схождение колес.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

bazliter.ru

Шаровая опора | autoposobie.ru

Шаровая опора (шаровая) — относится к ходовой части автомобиля и является неотъемлемым узлом подвески современного авто. Шаровая стала преемницей шкворневого соединения ступицы и рычага подвески. Особенность шаровой опоры позволяет сохранять горизонтальное положение колеса во время его вертикального перемещения (поворота колеса).Работает шаровая следующим образом: конусообразный «палец» вращается и раскачивается на небольшие углы в гнезде, в котором установлен. За счет грибообразного или сферического наконечника шаровая опора способна выдерживать большие нагрузки при минимальных повреждениях и незначительном трении.

Количество шаровых опор

Одна шаровая на одно колесо — наиболее часто встречающаяся компоновка. По две на колесо, если речь идет о внедорожниках. Для лучшей эффективности и усиления общей конструкции на автомобилях с повышенной проходимостью устанавливаются по две шаровые опоры (нижняя и верхняя) на каждое колесо.

Способы крепления шаровой

Существует два основных способа крепления шаровой опоры: болтом к рычагу или путем запрессовки в него.

  1. Первый способ хорош тем, что в случае выхода из строя шаровой ее можно без труда заменить, не меняя при этом рычага.
  2. Второй вариант предусматривает полную замену рычага в сборе вместе с шаровой. Это менее удобно и более затратно.

Впрессованные шаровые опоры встречаются на японских автомобилях, а болтовые соединения шаровой и рычага чаще встречается на азиатских авто.

Неисправности шаровых опор

Одна из неисправностей шаровых опор — появление стука в результате увеличения зазора между сферическим наконечником и посадочным гнездом (корпусом). Причин износа существует немало, к главным можно отнести: езду по неровной дороге на большой скорости, попадание песка на рабочую поверхность и разрыв пыльника. Последнее собственно и приводит к тому, что на рабочие поверхности попадает песок, грязь и вымывается смазка.

Критический износ шаровой опоры чреват серьезными последствиями, если палец выйдет из посадочного гнезда, колесо вашего авто просто отвалится (сложится), что будет дальше — зависит от скорости, на которой это произойдет.

Текст принадлежит: www.autoposobie.ru

www.autoposobie.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
