Восстанавливаем датчик расхода воздуха | Пособие автомобилиста

За датчик массового расхода воздуха просят немалую цену, и по законам рынка это должно иметь под собой основания. Все просто, однако! В значительной мере это плата за нашу неосведомленность – мы не представляем себе, как ДМРВ работает… и отчего перестает работать. А также – за навязанное нам рыночными дельцами мнение: захандрил ДМРВ – покупай новый!

Роль ДМРВ трудно переоценить. Чтобы контроллер безошибочно дирижировал работой форсунок и зажигания, он должен, насколько это возможно, точно знать фактический расход воздуха двигателем. Если ДМРВ начинает врать, мотор теряет в мощности, растут расход топлива и токсичность выхлопа, ухудшается динамика разгона.

Одна из распространенных причин нарушения работы ДМРВ на «десятках» кроется в особенностях системы вентиляции картера двигателя. В ней два контура – большой, работающий при открытом дросселе, и малый – для режима холостого хода, когда дроссель закрыт. В последнем случае картерные газы отсасываются в задроссельное пространство по каналу с диаметром отверстия 1,5 мм. Часть их проходит по магистрали холостого хода, через его регулятор, заодно соприкасаясь и с нежным пленочным резистором ДМРВ. К тому же последний расположен в зоне действия обратных колебаний газов во впускном тракте. Отложения смол меняют характеристики резистора – и датчик фальшивит. К этому времени и регулятор холостого хода начинает капризничать на свой манер – заедает, подклинивает, особенно при пуске двигателя.

Обычно ДМРВ проверяют диагностическим прибором (например, ДСТ-6), мы же обойдемся цифровым мультиметром со шкалой до 2 В. Введем булавку между резиновым уплотнителем и желтым проводом до упора в контакт (фото 1). Теперь включим зажигание и измерим напряжение на этом контакте. В идеале должно получиться 0,99 В. С учетом погрешностей замера – не больше 1,03 В. Если оно выше, кое-кто датчик тут же заменяет новым. Мы же не станем торопиться. Отвернув пассатижами хитрые саморезы крепления измерительного элемента датчика, взамен подберем простые (4,9 х 20) для крестообразной отвертки. В будущем это облегчит обслуживание машины. А со снятым элементом поработаем. Приготовим моечное приспособление – аэрозольный очиститель карбюратора, трубочку которого, нагрев в пламени спички, согнем под углом 90°. Затем отрежем так, чтобы струя выбивалась в сторону, а сама трубочка осталась прямой (фото 2). Введя ее на глубину 10 мм в верхний канал измерительного элемента ДМРВ, промоем резистор. Через несколько секунд – еще раз. Как правило, больше и не требуется. Учтите, что никакого силового воздействия резистор не допускает – о ватных тампонах, кисточках, сжатом воздухе забудьте.

Дав высохнуть следам очистителя, вставляем датчик в корпус и повторим измерения напряжения. Не изменилось? Видимо, ресурс ДМРВ и вправду исчерпан. Обычно «десятке» нужно для этого пройти тысяч 80–90, а то и больше. Если же напряжение снизилось до нормы – будем ездить. Конечно, после такой промывки датчика некоторые характеристики двигателя могут измениться. Потребуется заново проверить токсичность выхлопа, в некоторых случаях (если система позволяет) отрегулировать ее – и так далее. Ну а можно ли облегчить условия работы ДМРВ и продлить срок его службы? Об этом поговорим в другой раз.

Восстанавливаем датчик расхода воздуха

3.5 (70%) 4 голос[а]

sanekua.ru

как проверить мультиметром и ремонт своими руками

Основные признаки неисправности ДМРВ — потеря мощности двигателя, затрудненный пуск, “плавающие” обороты мотора. Чтобы узнать точную причину поломки расходомера, надо визуально осмотреть устройство и потом протестировать его сканером (через Опендиаг), вольтметром или мотортестером.

Содержание

[ Раскрыть]

[ Скрыть]

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

  • на панели приборов появляется надпись Check Engine;
  • высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
  • двигатель плохо заводится “на холодную”, очень медленно разгоняется, глохнет, падает его мощность;
  • высокий уровень расхода топлива;
  • мотор нестабильно работает на холостом ходу;
  • двигатель глохнет при переключении скоростей;
  • обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

  1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
  2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
  3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 – отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 – перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 – установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Способ №4 – визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

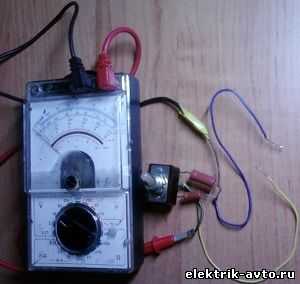

Способ №5 – проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Схема работы ДМРВ

Распиновка датчика:

  1. Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
  2. Бело-серый провод – выход напряжения датчиков.
  3. Черно-розовый провод ведет к главному реле.
  4. Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

  • при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
  • при удовлетворительном состоянии — от 1,02 до 1,03 В;
  • ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
  • о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
  • если напряжение превышает 1,05 В, ДМРВ требует замены.
Показания АЦП расходомера

Диагностика ДМРВ «Цешкой» не представляет ничего сложного и может быть выполнена своими руками.

Если на снятом датчике есть загрязнения, его можно почистить самому. Для его промывки можно воспользоваться WD-40. Чтобы почистить ДМРВ, нужно сначала снять с него патрубок, а потом демонтировать сам прибор. Внутри прибора находится сеточка и несколько проволок – датчиков.

На них нужно распылить чистящее средство и промыть. Затем дать высохнуть жидкости. Если грязь осталась, то процедуру следует повторить. Этим же средством нужно почистить патрубок. Он должен быть очищен от грязи и масляных пятен. Заменив воздушный фильтр, все детали нужно вернуть на место. После процедуры чистки в 80% можно восстановить работоспособность прибора, исчезает ошибка о пониженном уровне сигнала датчика (автор видео – “24 часа”).

Промывка датчика поможет избежать дорогостоящего ремонта.

Способ №6 – проверка с помощью сканера

Методика проверки:

  1. Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор).
  2. Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля.
  3. Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики.
  4. Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля.
  5. Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Для выполнения этого метода используются тестеры:

  • K-Line 409/1;
  • Сканматик;
  • ELM (ЕЛМ) 327;
  • OP-COM.

Способ №7 – проверка Васей Диагностом

Чтобы выявить неисправность ДМРВ, не снимая его с машины, нужно:

  1. Установить на портативный компьютер (ноутбук) программу под названием «ВАСЯ диагност» и запустить её.
  2. Подключить адаптер к диагностическому порту автомобиля.
  3. Выбрать из закладок «Блока управления» пункт «Электроника 1» или «01 – Электроника двигателя» для подключения к БУ автомобиля.
  4. Зайти в «Настраиваемые группы».
  5. Выбрать 211, 212 (значение по паспорту) и 213 (актуальное значение).
  6. Сравнить актуальные показатели с паспортными данными. Если отклонения высокие, значит, необходимо заменить ДМРВ.

Способ №8 – с помощью мотортестера

Данный способ используется для проверки расходомеров частотного типа.

Для проверки ДМРВ мотортестером (осциллографом), необходимо подключить его к датчику (зависит от марки автомобиля) и запустить двигатель.

Параметры проверки ДМРВ:

  • время переходного процесса при включенном зажигании;
  • показания расхода воздуха на холостом ходу и резком повышении оборотов двигателя;
  • напряжение в сети датчика.

Выходные данные индивидуальны для разных типов двигателей. Перед диагностикой следует уточнить актуальные показания у официального представителя.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

  1. Сначала нужно выключить зажигание, открыть капот.
  2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
  3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
  4. Далее снимаем гофру с патрубка.
  5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

    Отсоединение разъема датчика

  6. Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
  7. Теперь можно снять ДМРВ.
  8. Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше.

Видео «Проверка ДМРВ с помощью мультиметра»

В этом видео от канала «Простое Мнение» демонстрируется, как проверить ДМРВ мультиметром.

 Загрузка ...

avtozam.com

Ремонт датчика массового расхода воздуха

Принцип работы датчика массового расхода воздуха

За датчик массового расхода воздуха продавцы автозапчастей просят немалые деньги. Однако ремонт датчика массового расхода воздуха не представляет из себя ничего сложного. Поэтому, прежде чем послушать продавца, который упорно настаивает на том, что ДМРВ не восстанавливают, а меняют, попробуйте попытать счастье и отремонтировать данное устройство.

Датчик массового расхода воздуха играет очень важную роль. Контроллер будет смешивать топливо с воздухом в нужной пропорции только в том случае, если будет получать точные данные о расходе воздуха двигателем.

Если датчик будет подавать не соответствующие действительности данные, то топливовоздушная смесь станет некачественной для данного режима двигателя и мотор потеряет мощь, расход топлива увеличится, ухудшится динамика и «отклик» автомобиля.

Датчик массового расхода воздуха в отечественных автомобилях

В отечественных автомобилях самая популярная проблема датчиков массового расхода воздуха кроется в системе вентиляции картера двигателя. В данной системе имеется два контура. Один из них предназначен для работы при открытом дросселе, тот, что поменьше, - при закрытом.

Когда дроссель закрыт, картерные газы отсасываются в пространство за дросселем по магистрали диаметром в 1,5 мм. Некоторая часть этих газов движется по магистрали холостого хода и соприкасается с пленочным покрытием резистора датчика.

Также на данный резистор воздействуют колебания газов во впускном тракте. На поверхности резистора скапливаются смолы, и он начинает «врать». Регулятор холостого хода тоже начнет подклинивать и заедать, особенно во время пуска двигателя.

Если специального диагностического прибора для ДМРВ нет, то можно вполне обойтись вольтметром шкалой на 2 В. Между уплотнителем и желтым проводом вводим до упора булавку в контакт. Включаем зажигание и меряем напряжение контакта. В идеале – 0,99 В. Отклонения в 0,03 вольта еще допускаются, но больше уже нет.

Если значение не подходит нам, то менять датчик не спешим. Пассатижами отворачиваем элементы крепления блока, так как они достаточно хитрые, вместо них можно в последующем завернуть обычные, под крестообразную отвертку. Заранее подготовьте аэрозольный очиститель карбюратора, его трубочку греем спичкой и сгибаем под прямым углом.

Отрезаем ее так, чтобы струя била в сторону, а сама трубка была прямой. Вводим ее на глубину примерно 10 мм в верхний канал датчика и моем резистор. Подождем пару секунд и повторим манипуляцию. Ни в коем случае не пытайтесь производить механическую очистку резистора ваточками, палочками и сжатым воздухом.

После того, как измерительный элемент обсох, ставим его обратно в корпус и замеряем напряжение. Если оно не изменилось, то похоже ДМРВ придется на самом деле заменить. Если напряжение в норме – старания оправданы.

vsepoedem.com

▷Датчик расхода воздуха: устройство, принцип работы, проверка

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитывается его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

  • Проволочные или нитевые.
  • Пленочные.
  • Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

  1. Путем изменения положения ползунка, приводимого в действие специальной лопастью, на которую воздействует воздушный поток, проходящий через прибор. Учитывая наличие трущихся механизмов, уровень надежности таких конструкций довольно низкий. Это стало основной причиной для отказа производителей авто от датчиков данного типа. Для ознакомления приведем упрощенный пример конструкции объемного расходомера. Устройство ДМРВ объемного типа
  2. Подсчетом вихрей Кармана. Они образуются в том случае, если ламинарный воздушный поток будет омывать препятствие, кромки которого достаточно острые. Частота срывающихся с них вихрей напрямую связана со скоростью потока воздуха, проходящего через устройство.
Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

  • А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
  • В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
  • С – обводные воздуховоды.
  • D – колона с острыми кромками, на которых формируются вихри Кармана.
  • Е – отверстия, служащее для замера давления.
  • F – направление воздушного потока.

Проволочные датчики

Нитевой ДМРВ до недавнего времени был наиболее распространенным типом датчика, устанавливаемый на отечественных автомобилях модельного ряда ГАЗ и ВАЗ. Пример конструкции проволочного расходомера показан ниже.

Конструкция волюметра ИВКШ 407282.000

Обозначения:

  • А – Электронная плата.
  • В – Разъем для подключения ДМРВ к ЭБУ.
  • С – Регулировка CO.
  • D – Кожух расходомера.
  • Е – Кольцо.
  • F – Проволока из платины.
  • G – Резистор для термокомпенсации.
  • Н – Держатель для кольца.
  • I – Кожух электронной платы.

Принцип работы и пример функциональной схемы нитевого волюметра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, она основана на термоанемометрическом методе, при котором терморезистор (RT), нагреваемый проходящим через него током, помещают в воздушный поток. Под его воздействием изменяется теплоотдача, а соответственно, и сопротивление RT, что позволяет вычислить объемный расход воздушной смеси? используя уравнение Кинга:

I2*R=(K1+K2*Q)*(T1-T2) ,

где I – ток, проходящий через RT и нагревающий его до температуры Т1. При этом Т2 — температура окружающей среды, а К1 и К2 – неизменные коэффициенты.

Исходя из приведенной выше формулы, можно вывести величину объемного расхода воздушного потока:

Q = (1/К2)*(I2*RT/(T— T2) — K1)

Пример функциональной схемы с мостовым включением термоэлементов приведен ниже.

Типовая функциональная схема проволочного ДМРВ

Обозначения:

  • Q- измеряемый воздушный поток.
  • У – усилитель сигнала.
  • RT – проволочное термосопротивление, как правило изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
  • RR – термокомпенсатор.
  • R1-R3 – обычные сопротивления.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту удерживаться в равновесии. Как только поток воздушной смеси усиливается, терморезистор начинает охлаждаться, что приводит к изменению его внутреннего сопротивления, и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе усилительного блока образуется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает равновесие моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, оперируя величиной тока, проходящего через мост. Чтобы сигнал воспринимался ЭБУ, он преобразовывается в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй – по его уровню.

У данной реализации есть существенный недостаток – высокая температурная погрешность, поэтому многие производители добавляют в конструкцию терморезистор аналогичный основному, но не подвергают его воздействую воздушного потока.

В процессе работы на проволочном терморезисторе могут накапливаться пылевые или грязевые наслоения, чтобы не допустить этого, данный элемент подвергается краткосрочному высокотемпературному нагреву. Он производится после отключения ДВС.

Пленочные воздухомеры

Пленочный ДМРВ работает по тому же принципу, что и нитевой. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

  • Температурного датчика.
  • Термосопротивления (как правило, их два).
  • Нагревательного (компенсационного) резистора.

Данный кристалл устанавливается в защитный кожух и помещается в специальный канал, через который проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы температурные измерения снимались не только с входного потока, а и отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном корпусе кристалла.

Конструктивные особенности пленочного ДМРВ

Обозначения:

  • А – Корпус расходомера, в который вставляется измерительное приспособление (Е).
  • В – Контакты разъема, который подключается к ЭБУ.
  • С – Чувствительный элемент (кремневый кристалл с несколькими слоями напыления, помещенный в защитный кожух).
  • D – Электронный контролер, при помощи которого производится предварительная обработка сигналов.
  • Е – Корпус измерительного приспособления.
  • F – Канал, сконфигурированный таким образом, чтобы снимать тепловые показатели с отраженного и входного потока.
  • G – Измеряемый поток воздушной смеси.

Как уже упоминалось выше, принцип работы нитевых и пленочных датчиков аналогичны. То есть, первоначально производится нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что делает возможным произвести расчет массы воздушной смеси, проходящей через датчик.

Как и в нитевых устройствах, исходящий сигнал может быть аналоговым или преобразовываться при помощи АЦП в цифровой формат.

Следует заметить, что погрешность нитевых волюметров порядка 1%, у пленочных аналогов данный параметр около 4%. Тем не менее, большинство производителей перешли на пленочные датчики. Это объясняется как более низкой стоимостью последних, так и расширенным функционалом ЭБУ, обрабатывающих информацию с данных устройств. Эти факторы отодвинули на второй план точность приборов и их быстродействие.

Следует отметить, что благодаря развитию технологии изготовления флэш-микроконтроллеров, а также внедрению новых решений удалось существенно понизить погрешность увеличить быстродействие пленочных конструкций.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

  • Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
  • Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
  • Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30).

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
  • ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
  • Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Cheeck Engine)
Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с применением мультиметра или тестера.
  3. Внешний осмотр сенсора.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

  • Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
  • 1,01-1,02 В — прибор БУ, но состояние его хорошее.
  • 1,02-1,03 В – указывает, что устройство все еще работоспособное.
  • 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
  • 1,04-1,05 – ресурсы прибора практически исчерпались.
  • Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Кратко о ремонте

Как правило, пришедшие в негодность сенсоры МАФ не подлежат ремонту, за исключением тех случаев, когда требует их промывка и чистка.

В некоторых случаях можно произвести ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит жизнь прибору. Что касается плат в пленочных сенсорах, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, пытаться их восстановить бессмысленно.

www.asutpp.ru

ДМРВ на ваз – восстановление работоспособности - Датчики - Статьи

Практически каждый владелец ваз 2110 (как впрочем, и обладатели более поздних ваз 2112, ваз 2114, ваз 2115 и пр.) сталкивался с проблемами связанными с ненормальной работой датчика массового расхода воздуха (ДМРВ). Даже незначительное повышение погрешности, выдаваемых этим датчиком показаний способно серьезно нарушить деятельность центрального контролера, который, по сути, на основании данной информации о расходе воздуха осуществляет управление форсунками и системой зажигания. Как следствие двигатель теряет часть своей мощности, возрастает средний расход топлива, ухудшаются динамичные показатели, и увеличивается количество СО в отработанных газах. Между тем, частые отказы ДМРВ объясняются не только низкой надежностью этого элемента (хотя чего греха таить, общее качество  ДМРВ отечественного производства также желает быть лучше), но и конструктивными особенностями изделий российского автопрома. Дело в том, что при принятой в настоящее время двухконтурной системе охлаждения картера двигателя, при определенных условиях часть отработанных газов проходит через магистраль холостого хода, параллельно воздействуя на чувствительный элемент ДМРВ, определенный вред наносит и колебательный обратный поток газов во впускном тракте. Если вспомнить о качестве нашего бензина, то становится понятно, что потребуется совсем немного времени, чтобы на элементах датчика появились смоляные отложения, способные изменить характеристики датчика и даже полностью вывести его из строя.

Если действовать в рамках правил, то в случае возникновения подозрений на отказ ДМРВ правильнее всего выполнить его проверку при помощи специального диагностического прибора, такого, например, как ДСТ- 6, однако при желании можно пойти по более простому пути и обойтись общедоступным цифровым мультиметром (тестером) с пределом измерения 2В. Для того  чтобы выполнить проверку нам понадобиться добраться до сигнальных проводов датчика не отключая его и сделать это можно введя тонкие щупы или обыкновенные иголки под резиновые уплотнители непосредственно к клеммам. При проверке, напряжение измеряется между желтым проводом выходного сигнала (как правило, он расположен ближе к лобовому стеклу) и зеленым проводом «массы». Добившись надежного контакта, включаем зажигание не запуская, при этом, двигателя. Для нормального датчика измеренное напряжение должно быть в пределах от  0.996В до 1,03В. Если напряжение выше, то следует искать выход из ситуации, а именно менять датчик или все же попробовать  его восстановить. Новый датчик ДМРВ стоит не так уж мало, а если учесть, что из 10 датчиков, подвергнутых «реанимации», около восьми датчиков восстанавливают свои характеристики, то попытка продлить жизнь ДМРВ выглядит вполне оправданной.

 По большому счету все восстановительные операции заключаются в несложной разборке и промывке наиболее значимых элементов датчика и, в частности, его чувствительной мембраны.

 Прежде чем приступить к такой работе необходимо твердо усвоить, что чувствительный элемент датчика ДМРВ не терпит физического воздействия, а значит, рекомендуется забыть про любые тампоны, спички, кисточки и пр. Очень осторожно следует относиться и к подбору моющей жидкости, так как многие растворители, могут нанести непоправимый вред тонким контактам на мембране, которые закреплены при помощи специальной смолы. Как бы то ни было, в качестве моющего средства, без особой опаски, можно использовать очиститель карбюратора или обычный спирт.

 Выполняя подготовку к чистке потребуется снять с ДМРВ патрубок, для чего понадобиться комплект ключей звездочек для отворачивания  хитрых саморезов (в последующем их можно заменить на обычные, под крест). После снятия патрубка производиться оценка состояния датчика и, как правило, уже с первого взгляда видны поверхности покрытые масляным налетом. Промывка производится подачей струи моющего средства в верхний канал измерительного элемента. Для надежности данную процедуру можно  выполнить повторно, дожидаясь полного высыхания предварительно нанесенной жидкости.

Выполнив промывку чувствительного элемента датчика, не забываем тщательно очистить и фильтр патрубка.

Закончив восстановительные процедуры датчик собирают, устанавливают на место и вновь проверяют выдаваемые им значения.

Похожие материалы

www.elektrik-avto.ru

Ремонт датчика массового расхода воздуха (ДМРВ) - Датчики - Статьи

Датчик массового расхода воздуха (ДМРВ) на прилавках специализированных магазинов стоит достаточно дорого, однако, как показывает практика, несмотря на уверения предприимчивых продавцов, восстановление работоспособности этого немаловажного элемента, в ряде случаев, вполне возможно.

Прежде чем говорить о возможности ремонта датчика массового расхода воздуха вкратце остановимся на принципах работы устройства в целом. Как известно топливо с воздухом будет смешиваться в контролере в оптимальной пропорции только в том случае, когда соответствующий датчик выдает достоверную информацию о расходе воздуха двигателем. В противном случае, топливооздушная смесь оказывается несбалансированной, а значит, отсутствуют условия для поддержания заданного режима работы двигателя, в результате чего увеличивается расход топлива и ухудшается динамика автомобиля в целом.

Самая распространенная проблема датчиков массового расхода воздуха связана с системой вентиляции картера. Традиционно, данная система имеет два контура. Один из них обеспечивает работу при открытом дросселе, а тот, у которого производительность меньше – при закрытом. Именно в случае, когда дроссель закрыт, картерные газы поступают не только в специальную магистраль, а частично движутся по линии холостого хода, где соприкасаются с пленочным покрытием измерительного резистора датчика. Кроме того, на резистор воздействует и газовая среда во впускном тракте. В процессе работы на поверхности резистора неизбежно скапливаются смолы и нагар, вследствие чего, со временем, погрешность его показаний увеличивается. В свою очередь и регулятор холостого хода также временами начинает подклинивать, что особенно заметно на запуске двигателя.

Если проверка ДМРВ с помощью специального диагностического прибора невозможна, то можно воспользоваться стандартным вольтметром, обеспечивающим измерение с точностью до одной сотой вольта. Измерение следует проводить между входом ДМРВ (как правило, желтый провод) и массой (обычно - провод зеленого цвета).

В идеале напряжение должно быть в пределах от 0.99 до 1.01В. Если это значение значительно завышено, то значит, наступил как раз тот момент, когда нам может помочь чистка датчика массового расхода воздуха. С этой целью предварительно снимаем «родные» крепления блока, кстати, они достаточно мудреные, поэтому имеет смысл заменить их на стандартные - под обычную отвертку.

В качестве растворителя готовим очиститель карбюратора, тем более, что трубочка аэрозольного баллончика прекрасно входит в канал резистора. Далее, в несколько заходов, моем резистор. В процессе чистки ни в коем случае нельзя пользоваться ватными валиками, спичками, зубочистками и прочими подсобными приспособлениями. Нанести вред можно и струей сжатого воздуха.

Производим в обратном порядке сборку и вновь замеряем напряжение, если оно в норме – значит своей цели мы достигли.

Похожие материалы

www.elektrik-avto.ru

Ремонт датчика массового расхода воздуха (ДМРВ)


Ремонт датчика массового расхода воздуха (ДМРВ)
Датчик массового расхода воздуха (ДМРВ) на прилавках специализированных магазинов стоит достаточно дорого, однако, как показывает практика, несмотря на уверения предприимчивых продавцов, восстановление работоспособности этого немаловажного элемента, в ряде случаев, вполне возможно.

Прежде чем говорить о возможности ремонта датчика массового расхода воздуха вкратце остановимся на принципах работы устройства в целом. Как известно топливо с воздухом будет смешиваться в контролере в оптимальной пропорции только в том случае, когда соответствующий датчик выдает достоверную информацию о расходе воздуха двигателем. В противном случае, топливооздушная смесь оказывается несбалансированной, а значит, отсутствуют условия для поддержания заданного режима работы двигателя, в результате чего увеличивается расход топлива и ухудшается динамика автомобиля в целом.

Самая распространенная проблема датчиков массового расхода воздуха связана с системой вентиляции картера. Традиционно, данная система имеет два контура. Один из них обеспечивает работу при открытом дросселе, а тот, у которого производительность меньше – при закрытом. Именно в случае, когда дроссель закрыт, картерные газы поступают не только в специальную магистраль, а частично движутся по линии холостого хода, где соприкасаются с пленочным покрытием измерительного резистора датчика. Кроме того, на резистор воздействует и газовая среда во впускном тракте. В процессе работы на поверхности резистора неизбежно скапливаются смолы и нагар, вследствие чего, со временем, погрешность его показаний увеличивается. В свою очередь и регулятор холостого хода также временами начинает подклинивать, что особенно заметно на запуске двигателя.

Если проверка ДМРВ с помощью специального диагностического прибора невозможна, то можно воспользоваться стандартным вольтметром, обеспечивающим измерение с точностью до одной сотой вольта. Измерение следует проводить между входом ДМРВ (как правило, желтый провод) и массой (обычно — провод зеленого цвета).

В идеале напряжение должно быть в пределах от 0.99 до 1.01В. Если это значение значительно завышено, то значит, наступил как раз тот момент, когда нам может помочь чистка датчика массового расхода воздуха. С этой целью предварительно снимаем «родные» крепления блока, кстати, они достаточно мудреные, поэтому имеет смысл заменить их на стандартные — под обычную отвертку.

В качестве растворителя готовим очиститель карбюратора, тем более, что трубочка аэрозольного баллончика прекрасно входит в канал резистора. Далее, в несколько заходов, моем резистор. В процессе чистки ни в коем случае нельзя пользоваться ватными валиками, спичками, зубочистками и прочими подсобными приспособлениями. Нанести вред можно и струей сжатого воздуха.

Производим в обратном порядке сборку и вновь замеряем напряжение, если оно в норме – значит своей цели мы достигли.

help4auto.com

Отправить ответ

avatar
  Подписаться
Уведомление о
