Ремонт форсунок гбо 4 поколения своими руками: Чистка и регулировка газовых форсунок ГБО 4 поколения Valtek (Вальтек) своими руками

Ремонт газового оборудования на автомобиле своими руками

В последнее время из-за экономически выгодных условий большую популярность обрела установка газового оборудования на автомобиль. Газобаллонное оборудование (ГБО) – это специальное приспособление, которое позволяет хранить и подавать в двигатель газообразное топливо, за счёт которого и происходит движение автомобиля.

Краткое описание газового оборудования

Газообразным топливом для газобаллонного оборудования выступают метан и пропанобутановая смесь. В зависимости от того, какое топливо выбрано, а также какой тип двигателя установлен, газобаллонное оборудование делится однотопливное, газодизельное и двухтопливное с независимой подачей в двигатель лишь одного вида топлива.

Каждая из этих топливных систем имеет свои специфические особенности, но при всём этом ей присущи также и общие черты. В классификации систем газобаллонного оборудования употребляется термин «поколение». На сегодняшний день как таковой официальной международной классификации не существует относительно газобаллонного оборудования автомобилей. Мы рассмотрим принцип работы одной из последних систем – четвёртого поколения газобаллонного оборудования.

В данном случае газ впрыскивается либо параллельно, либо последовательно и это обеспечивается за счёт электромагнитных форсунок. Их работа регулируется специальным газовым блоком управления, который считывает сигналы, что поступают на бензиновые форсунки. И, руководствуясь ими, производит расчёт, а затем подаёт соответствующие сигналы на газовые форсунки. Газ, который поступает из редуктора на форсунки, впрыскивается во впускные клапаны двигателя.

Недостатки газобаллонного оборудования:

• слишком дорогое оборудование;
• гарантия производителя прекращается при установке;
• безопасность эксплуатации заключена в жёсткие рамки;
• сложность в поиске заправок;
• жертвуется багажное пространство.

Преимущества газобаллонного оборудования:

• экономия топлива;
• двигатель эксплуатируется в более мягком режиме;
• экологичность.

Частые неисправности и ремонт газового оборудования на автомобиле своими руками

В первом и втором поколениях газобаллонного оборудования отсутствие подачи газовой смеси в силовую установку является последствием отказа работы электромагнитного газового клапана, установленного на карбюраторе. Залипает скоростной клапан в закрытом положении. Засорился трубопровод. Засорились фильтрующие элементы. Не срабатывает скоростной клапан. Не открывается полностью расходный вентиль.

Силовая установка автомобиля заглушена, газ продолжает поступать в систему по той причине, что переключатель неисправен, вышел из строя редуктор, разгерметизировался газовый электромагнитный клапан карбюратора.

Эти сложности, связанные с запуском силового агрегата автомобиля возникают в следствие неисправности редуктора. Редуктор неправильно отрегулирован. Топливная смесь газа и бензина одновременно подаётся.

Повышенный расход газовой смеси при обмерзании редуктора происходит из-за разгерметизации редукторной диафрагмы. Охлаждающая система переполняется воздушной массой. У охлаждающей жидкости слишком низкий уровень.

Наличие запаха газа возникает из-за того, что отработанные газы в выпускной системе находятся в негерметичном состоянии. Разгерметизирован электромагнитный клапан карбюратора. Происходит утечка газа из корпуса редуктора и других соединений газовой магистрали.

Во время работы силового агрегата в холостом режиме обороты двигателя могут прекратить своё развитие из-за неисправности самого редуктора, системы зажигания или того, что воздушный фильтр засорился.

Также топливный расход газовой смеси может повышаться из-за плохого обогрева жидкостью охлаждения редуктора. Неисправный редуктор. Пониженный уровень компрессии на цилиндрах двигателя. Разрегулирование редуктора. Неисправности в системе зажигания. Воздушный фильтр засорён.

Давайте рассмотрим характерные причины неисправностей, которые касаются третьего поколения газобаллонного оборудования. Двигатель автомобиля не набирает полной мощности из-за неисправностей в регулировании программного обеспечения. Зонд лямбда, шаговый регулятор подачи газа, редуктор неисправны. Засорились газовые магистрали и газовый фильтр.
Открытая дроссельная заслонка привела к провалу по причине того, что смеситель был подобран не верно. Регулировки всей системы нарушена. Неисправен датчик, который фиксирует положение дроссельной заслонки.

Двигатель по достижении рекомендованного режима температур не переходит на работу с газовой смесью из-за того, что отсутствуют показания работы тахометра по оборотам силового агрегата. Датчик температуры редуктора вышел из строя.

Появились хлопки на впускном коллекторе, в момент открытия дроссельной заслонки. Это происходит в связи с нарушением регулировок тепловых клапанных зазоров газораспределительного механизма. ГРМ и система зажигания неисправны. Разгерметизирован впускной тракт, в следствие чего подсасывается воздух. Газ шаговым регулятором подаётся некорректно или неправильно отрегулированная система обедняет топливную смесь.

Расход газового топлива увеличивается по причине нарушенных регулировок контрольной лямбда системы. В данном случае проблема заключается в неисправности лямбда зонда и шагового регулятора, который подаёт газовую смесь. Снижается компрессионный уровень в цилиндрах силовой установки. Происходит нарушение регулировок редуктора и системы зажигания. А также из-за произошедшего засорения воздушного фильтра.

В четвёртом поколении газобаллонного оборудования характерны следующие неисправности. На холостом ходу силовой агрегат перестаёт устойчиво работать. Причиной тому являются нарушенные регулировки тепловых зазоров на клапанах газораспределительного механизма. Газораспределительный механизм имеет какую-то неисправность. Снижен уровень компрессии двигателя. Лямбда зонд неисправен. Система газового впрыска неверно отрегулирована. Неисправности в системе зажигания. Газовые форсунки не обеспечиваются нормальными рабочими условиями.

Двигатель не в состоянии развить полную мощность из-за засорённого фильтра тонкой очистки, газового фильтра и магистрали. Неисправности в лямбда зонде и газовых форсунках. Система впрыска газа отрегулирована некорректно. Понижен уровень газового давления редуктора.

При достижении необходимого температурного режима силовой агрегат не переходит на питание газовой смесью. У разряженной аккумуляторной батареи уровень зарядки менее девяти вольт. Редуктор недостаточно обогревается. Причинами этой неисправности становятся газовый датчик давления, температуры редуктора и газа. Отсутствует сигнал, оповещающий о количестве оборотов двигателя внутреннего сгорания.

Причиной повышенного расхода газового топлива являются некорректно подобранные форсуночные и калибровочные штуцера. Повышен уровень давления редуктора. Нарушены регулировки газовой системы впрыска. Неисправны зондовая лямбда, газовые форсунки, редукторы и системы зажигания. Отсутствие обогрева охлаждающей жидкостью редуктора. Заниженный компрессионный уровень в цилиндрах силового агрегата. Редуктор отрегулирован неверно. Воздушный фильтр засорился.

При резком открытии дроссельной заслонки происходит провал по причине нарушенных регулировок тепловых зазоров на клапанах газораспределительного механизма. Обнаружены неисправности механизма газораспределения силового агрегата автомобиля. Занижен уровень компрессии двигателя. Обнаружены неисправности системы зажигания и газовых форсунок. Засорился газовый фильтр тонкой очистки, газовые магистрали и газовый фильтр. Давление в газовом редукторе находится на заниженном уровне. Некорректно подобраны штуцера калибровки и форсунок.

Газовый впрыск самопроизвольно возвратился на питание бензиновой топливной смесью. Обуславливается это тем, что температура газовой смеси находится на низком уровне, что проявляется в связи с тем, что редуктор не обладает достаточной мощностью. Разрядилась аккумуляторная батарея, а показатель уровня заряда снизился менее девяти вольт. Происходит это из-за неисправного датчика газового давления, редуктора и температуры. Подача сигналов, оповещающих о количестве оборотов двигателя, прекращена.

Самостоятельный ремонт газового оборудования

Если Вы решились на проведение ремонта газобаллонного оборудования самостоятельно, тогда Вам придётся следовать изначально основным правилам. Причины, по которым могло отказать Ваше оборудование любого из поколений, перечислены были выше. Поэтому давайте разберём методы, решающие их.

1) Если силовой агрегат не хочет запускаться, либо он выключается прямо во время движения, значит проблема заключается в том, что перекачка газа в смеситель приостановлена. Основные причины такового отказа следующие:

• на испарительной основе сформировывается иней и для решения данной проблемы необходимо запустить двигатель на бензине, если температура за бортом не ниже 5 градусов по Цельсию. И только в момент его прогревания, как минимум до 40 градусов, переключитесь на газовое топливо;
• происходит захват воздуха в передаче отопительной системы и его испарение за счёт того, что уровень жидкости снижается. Здесь необходимо отрегулировать уровень жидкости до необходимого количества.

2) Если в момент использования газового топлива стал увеличиваться его расход при работе двигателя, тогда следует заменить смеситель.

3) Если двигатель работает на газу, а бензин также расходуется, значит проблемы в нарушенном бензиновом электромагнитном клапане. Решением данной проблемы будет замена клапана.

4) Когда двигатель перешёл порог в 45 тысяч километров причиной может явиться износ резиновых прокладок. Найдите и замените все дефектные резиновые прокладки.

5) Мощность двигателя снизилась, вместе с ней снизилась и максимальная скорость автомобиля. Причина этого может заключать в следующих факторах:

• неисправности в фильтре электромагнитного газового клапана. Для устранения этой ошибки, необходимо закрыть цилиндр клапана. Открутив гайку от сопла газового клапана, снимите его крышку. При этом старайтесь не повредить уплотнительную прокладку. Сам фильтр демонтируйте, разберите, а после промойте в растворителе. Если он сильно загрязнён, тогда произведите его замену.
• совсем немного открутите вентиль второго клапана редуктора-испарителя. Нужно немного повысить подачу газа, поворачивая регулятор по часовой стрелке.
• если дозатор газа работает несбалансированно, тогда поверните винт редуктора на пол-оборота.

• Форд Мондео характеристики
• Мицубиси АСХ технические характеристики

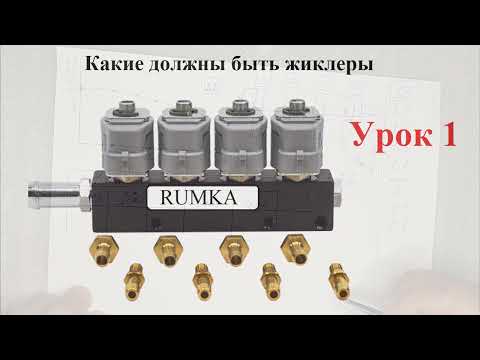

Торохтят газовые форсунки, замена — ремонт газовых форсунок

Комплектация ГБО включает в себя много важных деталей, которые позволяют системе газобаллонного оборудования работать точно и эффективно на протяжении длительного времени. Особую роль выполняют форсунки, дозируя подачу газа. Они влияют на качество работы системы ГБО во время езды и количество использованного топлива. Разделяют форсунки ГБО по: производительности, быстроте раскрытия, уровне сопротивления. Точность подачи топлива (дозировки) — некоторые производители изготавливают впрыскиватели газа с уплотнителями и демпферами из резины на разных сторонах клапана, если газ не качественный, резиновые элементы способны разбухать.

В таком случае даже не изношенные форсунки вызовут уменьшение впрыска до 25-30 %. Как следствие: выход из строя газовых форсунок. На рынке можно найти модели, которые лишены этих недостатков. Есть форсунки, которые располагаются на одной рампе, и это не дает возможности установить их на нужной дистанции от впускного коллектора (Valtek, OMVL, Lovato). Раздельные форсунки можно распределить и установить на промежутке от двух до пяти сантиметров от впускного коллектора (Hana, Barracuda). Близкое расположение этих деталей ускоряет отклик при надавливании на педаль газа, выравнивается работа машины холостым ходом, оптимизируется расход топлива. Разборные форсунки идут вместе с ремкомплектами. Компьютерная диагностика форсунок Компьютерная диагностика форсунок электронного блока управления газобаллонного оборудования проводиться в первую очередь. Для этого используют Мотортестер и стенд. При наличии дефектов (как заводских, так и полученных во время эксплуатации) мастер может заменить ремкомплект или форсунки в сборе. Компьютерная диагностика позволяет выявить загрязнение форсунок. Это так же заметно при разборке. Засор может быть причиной выхода из строя газовых форсунок, поэтому их промывают в ходе ремонта. Причиной данной проблемы бывает некачественный (неочищенный) газ, а защитить впрыскиватель газа можно путем установки фильтра паровой фазы (тонкой очистки). Признаки, которые указывают, что нужен ремонт форсунок ГБО: · На холостом ходу двигатель работает неустойчиво — это говорит о засоре или нарушении регулировки подачи топлива; · Увеличивается расход газовой смеси — причиной может быть неверная настройка ход штока, мастер установил неподходящие жиклеры, образование нагара на деталях, перегрев топлива; · В равных условиях мощность мотора снижается — забиты форсунки ГБО, либо полетела катушка форсунки; · Возникают провалы в момент резкой перегазовки — форсунки не правильно откалиброваны. Причины доверить ремонт форсунок (особенно для ГБО 4 поколения) специалистам: · Наличие профессионального оборудования, в том числе стенда; · Возможность компьютерной диагностики, которая покажет точную причину поломки.
