Конечно тем кто разбирается в устройстве автомобиля, можно заменить сцепление самостоятельно, но это очень трудоемкий процесс, требует навыков и опыта, к тому же необходимо правильно подобрать комплектующие, необходим подходящий инструмент, иначе вам придется бегать по вашему гаражному кооперативу и спрашивать подходящий ключ или ехать в магазин за инструментом, который стоит не дешево и в итоге потратив на это несколько дней, выгоды вы не получите, потраченные деньги, время и нервы лишний раз вас убедят в том, что лучше сразу обратиться в сервис к профессионалам и не мучиться самому.

Передавая автомобиль на ремонт нашим механикам, вы отдаете его в ответственные и умелые руки.

• Корзина сцепления;
• Диск сцепления;
• Маховик;
• Подшипник выжимной;
• Вилка.

Каждый управляет и эксплуатирует свой автомобиль так, как он привык и не факт, что именно ваша манера езды и управления автомобилем будет верной, ведь есть действия которые приведут к преждевременному выходу сцепления (одной или нескольких из перечисленных выше деталей), одним из таких действий будет простой в пробках с постоянно выжатым сцеплением, переключение с 4 на высокой скорости сразу на 2 передачу, когда автомобиль резко дергает и снижается скорость, многие любят не стоять в горку на ручнике, а играть сцеплением периодически нажимая на газ и слегка отпуская сцепление, чтобы машина не скатилась назад, выполняя движение немного вперед и скатываясь назад снова добавляя газ поднимаясь вверх, все эти и многие другие действия приводят к выходу сцепления из строя преждевременно.

Самыми распространенными признаками выхода из строя сцепления или скорой его кончины является:

• Хруст при переключении передач при полном выжиме сцепления до упора;
• При выжиме сцепления идет вибрация;
• Вы даете автомобилю обороты, отпускаете сцепление, но автомобиль не трогается, или это происходит очень медленно;
• Медленный разгон, ухудшается динамика;
• Очень трудно включается задняя передача.

Но у нас как говорится «пока гром не грянет, мужик не перекрестится», так вот, не стоит доводить проблему до финала, всегда можно обратиться к нам заранее и своевременный ремонт поможет предотвратить более серьезные последствия, ведь практически все узлы в автомобиле взаимосвязаны и поломка одного, может повлечь так же поломку другого, поэтому будьте внимательны к вашему авто.

В любом случае, мы не оставим вас в беде и поможем вам решить проблему и починить ваше сцепление, мы проконсультируем вас по данному вопросу, подскажем как грамотно поступить, какие комплектующие взять и где продаются по дешевле, все это мы знаем и именно за это нас ценят.

В любом случае звоните нам и мы вам поможем.

Позвоните нам!

Если Вам нужен ремонт и у Вас есть вопросы, то просто позвоните нам. Предоставим всю необходимую информацию, сориентируем по ценам и запишем Вас на удобное время для ремонта или осмотра.

Ремонт сцепления автомобиля в Ярославле, цена

Замена сцепления в Красноярске, цена от 450 руб.

Нахождение и устранение дефектов при ремонте сцепления

Если наблюдаются такие дефекты, то требуется обратиться в сервис с целью проведения диагностики, позволяющей выявить следующие неисправности:

• отсутствие свободного хода – выполняется регулировка;
• изнашивание, замасливание накладок фрикционного типа – полная замена сцепления;
• критическое снижение усилий пружин – монтируется новая корзина;
• цилиндровое компенсационное отверстие загрязнено – промывка, инсталляция новых цилиндров;
• разрушение подшипников – устанавливаются новые элементы, и регулируется работа коробки.

Если обнаруживается перекос диска с угрозой частичного или тотального разрушения, то осуществляется инсталляция другого агрегата и отладка узлов. Очень часто приходится делать замену цилиндра сцепления.

Возможна подмена всего комплекта сцепления, включающего следующие компоненты:

• корзина;
• диск;
• выжимной подшипник.

Наши мастера рекомендуют одновременно с монтажом новой системы, устанавливать задний сальник моторного коленчатого вала. Весь процесс замены сцепления в Красноярске занимает не очень много времени.

Симптомы неисправности

Есть несколько основных дефектов, указывающих на необходимость обратиться в «Сервис Моторс»:

• пробуксовка – отсутствия зажима диска, из-за чего возникает проскальзывание в процессе крутящего момента;
• ведение – не обеспечивается полное расслабление диска корзиной, препятствующей переключению передач;
• поломка выжимного подшипника – характеризуется высоким уровнем шума и не возможность переключения.

Замена сцепления

Когда устанавливается новая система, мероприятия проводятся в строго определённой последовательности:

• демонтаж элементов в салоне — удаляется ручка коробки, центральная консоль, отсоединяются провода, термоизоляция, воздуховод и пистоны. Разбирается пластина, откручивается крышка и ликвидируется механизм переключения;
• демонтаж компонентов под кузовом машины – отсоединяются крепления цилиндра, откручивается кардан, крепления глушителя и раздаточного механизма с картером;
• устранение поперечины с раздаточной коробкой;
• осуществляется дефектовка и замена комплекта или отдельных элементов. В частности проводится замена диска сцепления.

Позвоните менеджеру нашей компании у которого вы сможете узнать ориентировочную цену на замену сцепления  и оформить заказ, указав время прибытия. Наши специалисты оперативно проведут замену сцепления в Красноярске на любом автомобиле.

Замена и Замена сцепления в Новосибирске, цена от 450 руб.ремонт сцепления (диска, цилиндра, троса, корзины, муфты)

Как выполняется замена сцепления

Если имеются указанные признаки, то рекомендуется обратиться в «Сервис Моторс».

Автослесари нашей компании выполнят замену в соответствии с технологическими требованиями, проведя работы в несколько этапов:

• отсоединение троса, отжимаемого назад и сквозь прорезь вытягиваемого из рычага;
• отсоединение рычагов КПП с последующим сливом масла;
• демонтаж колёс и изъятие привода – требуется открутить ступичные гайки и крепления рычага, отсоединив наконечники руля:
• изъятие шарового рычага – необходимо добиться его провисания, посредство воздействия, выталкивающего палец из ступицы;
• демонтаж левого привода – осуществляется отведение ступицы и отталкивание привода, с изъятием из подшипника одного конца, а затем и всего агрегата.

Работы по отсоединению правового привода сопряжены со сложностями, характеризующимися его креплением к средней моторной опоре, посредством пары Г-образных фиксирующих элементов.

Первоначально требуется изъять элемент привода, расположенный в ступице, а затем сегмент, находящийся в КПП.

Последующие операции выполняются в несколько этапов:

• снятие стартёра – отсоединение проводки и болтов;
• демонтаж коробки передач – потребуется приподнимать с помощью домкрата мотор и откручивать гайки крепления;

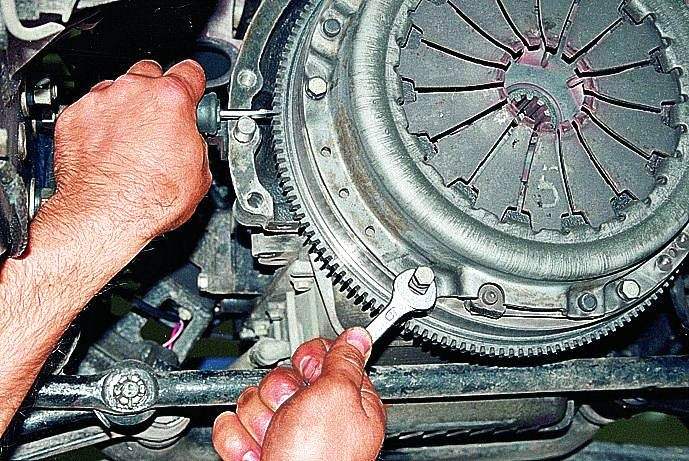

• устранение корзины сцепления – проводится фиксация маховика, впоследствии снимаемого со штатного места.

Нашим специалистам под силу замена сцепления SAC, устанавливаемого на АКПП. Процесс демонтажа и установки новой системы, усложнён необходимостью фиксации ведомых дисков. Провести процедуру не повредив оборудование, можно, только используя специализированный инструмент, имеющийся в нашей мастерской, иначе необходима будет полная замена диска сцепления.

Позвоните нашему менеджеру и получите бесплатную консультацию по поводу услуги и цены замены сцепления для вашего автомобиля. Помимо упомянутых выше манипуляций, у нас проводится и замена цилиндра сцепления.

Замена сцепления в Екатеринбурге, цена от 550 руб.

Когда необходима замена сцепления в Екатеринбурге

Сцепление – один из важнейших элементов автомобиля, который при длительной эксплуатации может придти в негодность.

Данное обстоятельство нарушает безопасность движения машины, и становится предпосылкой для возникновения дорожно-транспортного происшествия.

Признаками износа являются следующие:

1. Специфический запах горелой резины;
2. Рывки при переключении передач при работающим двигателем;
3. Вибрация при ускорении машины;
4. «Низкое» отключение сцепления.

Во избежание серьезных неполадок, необходимо проводить тестирование через 80 тысяч метров пробега автомашины.

Замена сцепления в автомобиле

Стандартные неполадки в сцеплении можно ликвидировать в автосервисе, не прибегая к его полной смене. Но существуют неисправности, которые не поддаются ремонту. Среди них износ дисков (ведомого или ведущего), выход из строя пружин, загрязнение фрикционных накладок. Замена цилиндра сцепления нужна чаще, чем замена диска сцепления, т.к. диск изнашивается быстрее.

Замена сцепления в Екатеринбурге – трудоемкий процесс, который лучше всего производить в специальных автомастерских.

Для этого используются индивидуальный инструментарий, который обеспечивает правильный съем и установку необходимых элементов, регулировку механической части коробки и других частей комплекта.

Обязательной является процедура базовой регулировки при помощи диагностических приборов, позволяющих адаптировать автомобиль для безопасного движения. Проверке подлежит также двухмассовый маховик.

Самостоятельная замена сцепления не гарантирует безопасности эксплуатации авто. Поэтому ее лучше выполнять квалифицированным автомеханикам. Сопутствующей неисправностью при износе сцепления – неполадки в мехатронике.

При этом возникают рывки при переключении передач, течь масла из мехатроника и прочее. В большинстве случаев, он подлежит восстановлению или перепрошивке у официальных представителей марок авто.

Но в некоторых случаях мехатроник требует полной смены, которая осуществляется только в специализированных автомастерских. Для этого обращайтесь к нам, ведь у нас цена замены сцепления самая доступная во всем городе.

Ремонт сцепления ВАЗ 2109 своими руками. Французский или корейский Valeo

Сцепление на любом автомобиле служит для соединения и разъединения колес с двигателем. Крутящий момент проходит через два диска — ведущий и ведомый. При движении нужно обеспечить им плавное соединение. Если резко отпустить педаль, то машина будет дергаться и заклинивать, а сам механизм выйдет из строя.

Признаки неисправности

Если при нажатии педаль выходит из строя, а диски не отсоединяются, значит, механизму требуется срочный ремонт. Причины могут быть: погнутые вилки, изношенные прорези даже на самой педали могут растянуть пружину. Но, если проблема все-таки в сцеплении, то его необходимо заменить.

Порядок работы

Замена сцепления ВАЗ 2109 может производиться как на СТО, так и в домашних условиях. Мы с вами рассмотрим, это второй случай. Для того, чтобы заменить сцепление своими руками, вам потребуются следующие инструменты:

• Стандартный набор торцевых или торцевых ключей.
• Наличие в гараже смотровой ямы.
• Новый комплект сцепления (два диска, вилки, фурнитура и др.).
• Джек.

Перед началом работ машину необходимо проехать по яме и поставить на ручной тормоз. Далее снимаем обе клеммы с аккумуляторной батареи. Положение коробки передач должно быть нейтральным. Так как на ВАЗ 2109 передний привод ручник должен работать обязательно.

Теперь машина готова к замене сцепления. Возьмите зубило и молоток и осторожно отделите стопорные гайки переднего колеса от тормозного диска. Поднимите ту часть автомобиля, у которой забракованное колесо расположено на домкрате. Снимите его, а для удобства можно снять брызговик, если он есть.

После завершения разборки колеса следует снять стартер. Далее отсоединяем боковую опору двигателя и сцену КПП. Для их снятия подставьте домкрат под двигатель. Когда все перечисленные детали будут разъединены, вы откроете кожух, под которым находятся два диска сцепления.

Следующее действие — отключить трансмиссию.Далее, чтобы снять коробку передач, следует сдвинуть ее по верхним болтам, расположенным сбоку от левого крыла, до упора. Край коробки должен лежать на растяжении рычага.

Теперь между коробкой и двигателем есть зазор, через который можно произвести разборку сцепления. После того, как он будет снят, смажьте пазы и установите на место оба новых диска, ведущий и ведомый. Пробки муфты тоже нужно смазать, и установить. Помните, что помимо самого механизма нужно заменить пружинную вилку, чтобы педаль не вышла из строя.

По окончании замены соберите машину в обратном порядке, от коробки до колеса. Прокачиваем систему, нажав несколько раз на педаль сцепления, и убедимся, что все работает нормально.

Поломка сцепления — одна из неприятностей, на которую водитель может залезть на дороге. Обычно при этом машина просто прекращает движение, несмотря на то, что мотор работает нормально. Не всегда такая поломка происходит внезапно, часто до этого можно наблюдать какие-то признаки аварийной поломки.

Признаки и причины неисправности сцепления

Цепь ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Пробуксовка главного сцепления и его неполное отключение:

• Для неполное отключение (Педаль нажата) На двигателе затрудненное включение передач, шумы и трещины при переключении передач, большой свободный ход педали сцепления.
• Для «Пробуксовка» сцепления (Педаль отпущена) в салоне ощущается запах Гэри от сгорания накладок диска сцепления, ухудшится динамика автомобиля, может перегреться мотор, увеличится расход топлива .

Чаще всего причиной поломки сцепления ВАЗ 2109 является некорректная работа автомобиля. Например, если машина «села» в снег, а вы продолжаете сильно разрываться, или очень хотите задеть пробуксовку — все сокращает срок службы сцепления.

Кроме самого диска сцепления, может выйти из строя и — он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника слышен характерный визг — верный признак того, что подшипник нужно менять.Причиной выхода из строя муфты также может быть поломка механизма ее привода, например, поломка троса привода муфты, поломка рычажной системы, утечка гидравлической жидкости, если захват гидравлический, и др. аналогичная поломка в приводе.

Кстати при замене выжимного подшипника также можно заменить диск сцепления. Обычно, если начались проблемы со сцеплением, все эти детали лучше заменить, потому что замена сцепления очень тяжелая: она необходима.Но если кто-то хочет на этом сэкономить, то все детали сцепления можно купить отдельно.

Для работы понадобятся:

• ключи на 8, 10, 13, 17 мм;
• ключ динамометрический, торцевая головка на 8 мм;
• домкрат;
• емкость для слива масла;
• ищу Яму или лифт.
• магазинная квартира, молот.

При снятии или установке редуктора нельзя описывать первичный вал. Ящики на лепестках нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия КПП

Заменить сцепление ВАЗ 2109/21099 без снятия КПП довольно сложно. Вы не найдете инструкций и рекомендаций в автомобильном мануале по этой теме. Эти рекомендации основаны на опыте автомобилистов, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления в том, что в нем нет набивки, ямы и тем более подъемника, и нужно, чтобы массивная коробка передач упала на землю.И поднять его проблематично, потому что под машину поднести невозможно. Все действия трансмиссии практически не отличаются от приведенной выше инструкции, за исключением нюансов:

1. Проверить магазин двумя болтами от верхнего рычага передней подвески «Классика». Резьба у них точно такая же, как на тех болтах, которыми рвутся коробка и агрегат двигателя.
2. Прикрутите их сверху, только после этого небольшой ломбардкой или отверткой начните раскрывать узлы.Задний конец Ящики после галочки лягут на поперечную тягу, а между сцеплением и маховиком образуется зазор — примерно 15 сантиметров.
3. Через образовавшуюся щель снят выжимной подшипник, вывернуты болты на корзине.

А вот здесь установка немного отличается От процесса, который показан в инструкции:

1. Ставьте новую версию на свое место. Затем на маховик устанавливается диск и поверх него корзина.
2. Болты поставить буквально на пару оборотов, но не затягивать!
3. Осторожно начните сборку первичного вала на пазу в диске.
4. Затем верните коробку и затяните болты на корзине. Затяжка болтов крепления корзины происходит только после установки коробки на место.
5. После этого можно поставить коробку передач и затянуть на ней болты.

При замене сцепления без снятия КПП на автомобиле ВАЗ 2109/21099 центрировать диск не нужно!

Какую корзину поставить на ВАЗ 2109, ВАЗ 21099?

Оригинальный номер корзины сцепления 2108-1601085.

• Fenox PP60004C3 — 1369 руб.
• Белмаг БМ.3792 — 1114 руб.
• Valeo PHC LDC-01 — 1526 руб.

Что такое диск сцепления?

Оригинальный диск сцепления № 2108-1601130, средняя цена 320 руб.

• Valeo PHC LD-03 — 1060 руб.
• SACHS 1861 696 146 — 1458 руб.
• Fenox CP61004C3 — 798 руб.

Какой подшипник сцепления ставить?

Оригинальный подшипник сцепления № 2108 1601182.

• PILENGA PC-P 2108-360 руб.
• ЛУК 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минусовую» клемму с АКБ «4», снимаем разъем с датчика расхода воздуха (ДМРВ) «2», ослабляя прижим гофры к ДМРВ «3», вынимаем корпус из автомобильный воздушный фильтр «один».

Снимите трос сцепления с вилки сцепления. Ослабляем два винта крепления троса к кронштейну на коробке передач.

Снимите защитный кожух сцепления. Отсоединить «массы» и верхние мертвые точки датчика от картера сцепления. Отсоедините провода от выключателя света заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Снимите гайку натяжной гайки рычага.

Подчинить автомобиль. Отверните два болта «1» и отсоедините шаровую опору рычага подвески от поворотного кулака.Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

Снимаем колесо, откручиваем гайку ступицы и проверяем крепление шаровой опоры к поворотному кулаку., Затем выводим надрез из отверстия подшипника.

Блокируя движение картера коробки передач, вы войдете во внутренний шарнир привода от полуоси, для этого резко бьете по полой полой выемке. Знай шарнир от полуоси.

Крепление шаровой опоры без привода на передние колеса.

Ослабив затяжку хомута, отсоедините тягу привода переключения от шарнира выбора передачи. Также необходимо подменить дублер к двигателю, иначе он может слишком низко упасть и порвать шланги отопителя салона.

Открутив болты задней опоры силового агрегата, вынимаем кронштейн подвески из слайсера лонжерона кузова.

Откручиваем гайку «на 17» и снимаем болт левого двигателя двигателя. Откручиваем три гайки крепления стартера и снимаем стартер.

Ключом «На 19» переворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

Замена сцепления ВАЗ-2109 считается одной из сложных задач по ремонту рук водителя.Сложность в том, что необходимо практически полностью разобрать нижнюю часть автомобиля, а для этого понадобится транспортный мешок или смотровая яма, что есть далеко не у всех. К тому же в узлах находятся очень тяжелые детали, которые сложно извлечь без специальных приспособлений. Но всегда можно найти выход из этой ситуации.

О проектных свойствах

Прежде чем разбирать все узлы, необходимо разобраться, как все это работает в собранном виде.Система сцепления должна выполнять две функции:

1. Кратковременное отключение двигателя автомобиля от трансмиссии.
2. Плавное соединение двигателя с трансмиссией при переключении передач.

Рукоятка на ВАЗ-2109 также защищена трансмиссией от повреждений и перегрузок в процессе эксплуатации, так что этот узел необходимо поддерживать в рабочем состоянии и менять поврежденные детали, как только повреждение было обнаружено.

На «девятку» установлена ​​простейшая фрикционная неразъемная система.Работает по такому принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и ведущим (толкающим) диском. В этом состоянии сцепление включено и повороты передаются через Систему на CAT.
2. При нажатии на педаль срабатывает механизм, который отключает приводной диск от ведомого, пропадает между элементами системы, поэтому крутящий момент дальше не передается.

В данной схеме нас больше всего интересуют несколько деталей:

1. Ведомый и ведомый диски, которые очень часто быстро изнашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — это устройство, приводящее в действие узел при нажатии на педаль. Если он неисправен, вы почувствуете рывки и вибрацию при попытке изменить передачу.
3. Трос сцепления — соединяет педаль с системой. Со временем его натяжение ослабевает, из-за чего возникает эффект неполного включения механизма.

Неисправность

Замена сцепления на ВАЗ 2109 — занятие не самое простое, поэтому следует правильно определить момент, когда стоит его полностью демонтировать, а когда достаточно отремонтировать несколько деталей.

В «девятке» 4 распространенные проблемы, предшествующие замене или ремонту элементов сцепления:

1. Неполная трансмиссия, выводы сцепления.
2. Неполное включение системы, буксировка в системе.
3. Шатуны с вибрацией при попытке поменять трансмиссию и отключить сцепление.
4. Шум из-под машины во время смены.

Если проблемы возникают по первому пункту, сделайте следующее:

• проверьте ход штекерного рычага, он может быть слишком мал, из-за чего система работает некорректно;
• проверьте трос, при повреждении потребуется замена троса сцепления ВАЗ-2109 с последующей регулировкой;
• почистить пазы, чтобы ступица ведомого диска работала нормально;
• возможна замена самого корпуса сцепления с пружинами, а также может потребоваться замена нажимного диска.

С неполным включением сцепления:

• проверка дисков (ведомый и ведущий), замена диска сцепления на ВАЗ-2109 производится при его повреждении или стирании его элементов;
• заменить сальники и почистить детали системы;
• проверить состояние накопителя;
• проверьте вилку выключения системы.

При рывках чаще всего приходится менять и ремонтировать диски или привод сцепления. Шум возникает при неисправности ведомого диска, необходимо будет его демонтировать в сборе.Также шум может быть из-за подшипников.

Как завязать правильный узел?

Теперь о том, как правильно заменить сцепление. Если вы хотите добраться до этого узла, вам придется дополнительно снять коробку передач и несколько деталей. Для этого обязательно понадобится домкрат, смотровая яма или эстакада. При необходимости можно сделать самодельный перелет. Без таких приспособлений не обойтись, ведь для того, чтобы заменить сцепление на ВАЗе, придется почти сутки летать под своей машиной.

Когда вы сможете нормально работать под автомобилем, придется разбирать коробку передач по частям. Выглядит это так:

1. Отсоедините стартовый узел — отключите все контакты, затем открутите три винтовых крепления и снимите устройство.
2. Далее следует заняться переключением трансмиссии. Ослабьте зажим и вытащите устройство.
3. Отсоедините трос от спидометра и провода заднего хода.
4. Далее вы увидите растяжки до подвесных рычагов.Необходимо ослабить их привязанности, а затем развести их в разные стороны.
5. Снять шаровые опоры с поворотными рычагами.
6. Вытащить кончик СЛС и сразу закрыть какой-нибудь заглушкой, а то масло льется.
7. Нижняя защита картера сцепления демонтирована, осталось всего 3 болта.
8. Чтобы двигатель и коробка упали, под них делают опоры.
9. Продолжаем, откручиваем оставшиеся опоры, после чего можно аккуратно вытащить коробку передач.

Сцепление — достаточно важный элемент в конструкции трансмиссии машины. С его помощью трансмиссия на короткое время отключается от двигателя и плавно подключается к переключению трансмиссии.
В дополнение к этой основной функции необходимо убрать колебания КП и предохранить передаточные элементы от перегрузки. Если на ВАЗ 2109 не работает механизм по каким-либо причинам, замена диска сцепления неизбежна.
Замена диска сцепления ВАЗ 2109 спокойно можно провести своими силами.

Типы сцепления

По устройству сцепления бывает трех типов:

• фрикционный;
• гидравлический;
• электромагнитный.

В первой версии крутящий момент передается за счет силы трения. Во втором случае с помощью потока жидкости, а в третьем за счет действия магнитного поля.
Самым распространенным считается фрикцион, который в свою очередь может быть трех видов:

• неразъемный;
• twodess;
• многодисковый.

Кроме того, следует выделить еще одно важное деление:

В случае сухого сцепления происходит сухое трение между дисками, а во втором используется специальная жидкость.

Примечание! Сегодня чаще всего в автомобили устанавливают сухое неразъемное сцепление.

Параметры сухого неразъемного сцепления

В состав данного устройства входят:

• маховик;
• картер сцепления;
• диск давления и ведомый;
Пружины
• ;
• муфты;
• подшипник отключения;
• втулки муфтовые.

При необходимости замены диска сцепления

К сожалению, ни один производитель не указывает точные цифры замены или, что неудивительно, так как исправность и срок эксплуатации этого узла будут больше зависеть от драйвера. Следует отметить, что срок службы и риск возникновения текущих неисправностей напрямую зависит от качества работы сцепления.
По статистике ломается ведомый или ведущий диск сцепления.
Таких дефектов можно наблюдать:

• любые механические деформации;
• поломка пружин амортизаторов;
• неисправность пазов хаба;
• износ фрикционных накладок.

Все эти неприятности говорят о срочной замене диска сцепления.

Примечание! Поскольку производитель не ставит сроки смены деталей, нужно помнить об опыте и специализированных автомобильных советах.
Практически все мастера советуют проводить диагностику элемента раз в 80 тыс. Км. Конечно, если в этот период признаков неисправности узла не будет.

Признаки неисправности

Это:

• пробуксовка сцепления;
• не выключается;
• при включении чувствуется вибрация;
• педаль не в обратном положении.

Примечание! Прежде чем принять решение о замене диска сцепления, необходимо точно диагностировать его состояние.

Соответствующую проверку можно произвести как в сервисе, так и самостоятельно в гаражных условиях. Воспользовавшись подробной инструкцией. Если имеется в виду второй способ замены, действия нужно будет выполнять аккуратно и качественно.

Как проверить толщину диска

Итак:

• С помощью измерительного калибра можно точно определить толщину диска.Для выполнения процесса снимать сцепление не нужно.
  Не обойтись без подъема с калибром и мануалом по эксплуатации. Этот калибр подключен к имеющемуся цилиндру сцепления.
• Не рекомендуется злоупотреблять народными методами, так как их использование может увеличить износ. Заводить двигатель нужно на активной 4-5 передаче, хватом на газе.
  Если двигатель не глохнет, это говорит об износе ведомого диска.

Сама замена диска

Сразу стоит отметить, что на переднеприводных машинах заменить привод немного сложнее, чем на классических моделях.К тому же у разных марок и моделей авто есть свои нюансы извлечения и установки сцепления.
Для начала необходимо ознакомиться с инструкцией и рекомендациями по самостоятельной смене. Не лишним будет проконсультироваться с мастерами.

Примечание! В процессе замены поврежденные детали покупать не нужно, лучше сразу заменить все элементы, вызывающие подозрения.
Что касается изделий из резины, то их нужно менять безоговорочно. По мнению специалистов, также необходимо поменять выжимной подшипник.

При замене сцепления на машине ВАЗ 2109 нет необходимости: полностью демонтировать коробку передач, слить масло, снять полностью и так далее.

Как поменять сцепление в гаражных условиях

Итак:

• Для начала нужно часто размещать перед авто под треноги.
• Далее снимаются колеса.
• От выключенной коробки передач, она снята с кронштейна.
• Также от КПП нужно отсоединить трос спидометра.
• После этого откручиваются болты крепления, фиксирующие шаровые опоры и шарнирные кулаки.
• Далее нужно ослабить заднюю левую фиксацию продольного рычага.
• Осторожно отсоедините болты крепления растяжки слева, после чего рычаг поворачивается на 90 градусов.
• А «Массу» можно прикрепить к КПП, которую тоже демонтируем.
• Нижний защитный кожух маховика разогнан.
• Опора двигателя удаленная с левой стороны.
• Двигатель снят с корпуса, расположен сзади, это касается и зажима привода КПП.
• Привод снят с КПП.
• Двигатель отвинчен от двигателя.
• С двигателя снимается коробка передач, которая будет висеть на приводах.
• Сцепление откручивается, в некоторых случаях это корзина сцепления.
• Заменен на доработку подшипника.
• С помощью удобной оправки, предназначенной для центровки таких дисков, заменяем ведомый диск.
• Сборка осуществляется в обратном порядке.

На практике все будет так же быстро, как в теории, особенно для новичков. Сегодня благодаря видео и фото можно заменить практически любую деталь своими руками, при этом не обязательно обращаться к поделкам автосервиса.
Подробная инструкция поможет правильно разобрать и исправить диск сцепления. Важно не только четкое следование рекомендациям, но и качество покупаемой запчасти.
Среди большого разнообразия необходимо, прежде всего, понимать, что цена должна соответствовать качеству.

Многие любят ВАЗ 2109 за отличную ремонтопригодность. Но это не значит, что к такому состоянию необходимо приводить его узлы и агрегаты. А если и случилось, да еще со сцеплением, то, скорее всего, его заменит. Это станет нашей текущей темой.

Процедура проста, но потребует снятия коробки передач. Поэтому эта процедура может отнять много времени.

Хорошо, что не надо демонтировать приводы (с ними снимается коробка) и сливать масло. Просто вам обязательно нужно найти помощника, ведь КПП — тяжелая единица.

Если вы никогда не меняли сцепление самостоятельно и не снимали коробку передач, лучше доверить это дело мастерам из автосервиса. У каждого будет 20-30 минут, а это будет стоить 1000-1500 рублей.

Если у вас нет опыта, замена сцепления ВАЗ 2109 может отнять у вас много времени и сил.Если, несмотря на предупреждение, вы решили провести эту операцию самостоятельно, то ниже мы представим вам ряд рекомендаций. А именно:

• порядок замены;
• самый простой способ снять коробку передач;
• другие советы.

Порядок замены сцепления ВАЗ 2109

1. Снимаем коробку передач.

2. Вставьте оправку в отверстие прижимного диска. Если оправок нет, то при снятии сцепления нужно удерживать ведомый диск, чтобы он не выпал из кожуха.Вы можете использовать старый первичный вал как обод.

3. Заблокируйте маховик отверткой и открутите шесть болтов, которыми крышка крепится к маховику.

4. Снимаем кожух с ведомым диском — осторожно.

Теперь внимательно посмотрите на ведомый диск и его элементы. На них не должно быть трещин. Фрикционные накладки не должны изнашиваться.

• головки заклепок имеют глубину менее 0,2 мм;
• на поверхности фрикционных накладок есть масло;
• клепка — слабые
• демпфирующие пружины в втулках ступиц дисков сломаны;
• , если диск имеет коробление и значение бейона превышает 0.5 мм …

… значит нужно заменить ведомый диск.

5. Теперь осмотрите маховик и толкающий привод, особенно в тех местах, где они соприкасаются друг с другом. Их не должно быть:

• глубоких робов;
• задиров;
• каламин;
• хорошие заметные следы износа и перегрева.

Кроме того, нельзя, чтобы клепаные соединения деталей нажимного диска были ослаблены.

При обнаружении любого из вышеперечисленных недостатков необходимо заменить нажимной диск или маховик.

Проверяйте и осматривайте детали сцепления только в одном случае: если собираетесь менять не полностью, а только изношенные детали. Но владельцы ВАЗ 2109 со стажем говорят, что лучше поменять в комплекте. Самыми дорогими, но качественными считаются товары компаний Valeo и Sachs.

Рукоятка собирается и устанавливается в обратном порядке. Не забывайте только центрировать его.

инструкция, рекомендации. Замена сцепления ВАЗ-2107: цена

Замена муфты ВАЗ-2107 по определенному алгоритму, который будет описан ниже.Для начала стоит вспомнить историю автомобиля, оказывается, он был, скорее всего, предназначен для одной единственной цели: принести максимум ужаса прогнившему капиталистическому миру. А использование «семерки» в качестве транспортного средства явно не предусматривалось. Но в ремонте машина проста, как и знаменитый танк Т-34. Единственное неудобство — снятие стартера, а проделать эту процедуру придется во время разборки коробки передач. Этот процесс будет описан ниже.

Чем запастись

Несмотря на все недостатки и простоту автомобиля, при ремонте вам понадобится специальный инструмент, без которого вам не обойтись. В первую очередь вам понадобится булавка — металлическая трубка подходящего диаметра (можно даже полая внутри). С его помощью вы отцентрируете положение ведомого диска относительно корзины сцепления. В зависимости от возраста автомобиля, его технического состояния и чистоты водителя замена сцепления ВАЗ-2107 может занять разное время.Цена всего набора составит порядка 2000-2500 рублей. Конечно, нужно упомянуть об узлах, которые необходимо настроить.

Во-первых, это весь комплект сцепления — корзина, подшипник, ведомый привод. Во-вторых, в обязательном порядке поменять болты и шайбы, которыми прикручен привод к маховику. В-третьих, если вы планируете замену цилиндра сцепления ВАЗ-2107, вам все равно необходимо купить тормозную жидкость и новые шланги. В-четвертых, вам нужно будет оценить состояние венца маховика. В-пятых, вы снимаете карданный вал, поэтому не исключена вероятность того, что крестовины пришли в негодность и также потребуют замены.В-шестых, неизвестно состояние подушки коробки и подшипника подвески. Другими словами, эта чудо-машина может преподнести массу «сюрпризов» автовладельцу, не следящему за техническим состоянием.

Подготовка к ремонту

Прежде всего, вы подъезжаете на машине к подъемнику и отсоединяете аккумулятор. Обратите внимание, что необходимо отключить аккумуляторную батарею. При замене сцепления ВАЗ-2107 снимается коробка, стартер, а на последнем — провод питания большого сечения.А если он замкнется на массе, то пожара не избежать. И не забывайте, что машина заднеприводная (конечно, в хорошем смысле этого слова). А это значит, что у него два задних колеса ведущие — крутящий момент на них передается от двигателя через коробку и карданный вал с коробкой передач.

Что там написано? При этом необходимо установить под задние колеса противооткатные упоры. Да хоть кирпичей, чтобы машина не выезжала. В разбитом состоянии он способен напугать не только капиталистические страны, но даже нормальных и адекватных людей.И не беда, полностью поменять площадку, или только замена диска сцепления ВАЗ-2107, в любом случае коробку снимать надо. Следовательно, все требования, описанные ниже, должны быть выполнены.

Можно ли обойтись без ямы / подъемника?

Но первый вопрос возникает сразу после идеи замены сцепления. Можно ли обойтись без ямы / подъемника / эстакады? К сожалению, не у каждого автомобилиста есть такие удобства. Ответ будет кратким — можно.Но, как видите, он не завершен. Поэтому описывать процедуру ремонта стоит без удобства. Если вы худощавого телосложения, то вам достаточно поднять тренажер сантиметров на 40-50. Но удобства, конечно, не добавляет такое положение авто. Если вы живете в сельской местности, то сделать небольшую траншею — пару метров в длину, 50 см в ширину и столько же в глубину — несложно. В этом случае это будет намного удобнее. Но лучше, конечно, на обычной яме или подъемнике легче ремонтировать ВАЗ-2107.Вилка сцепления, замена которой тоже иногда бывает необходима, снимается и ставится только после снятия коробки передач.

Этап первый — машина сверху

Итак, разборка автомобиля ВАЗ начинается частями, дабы докопаться до истины, что же все-таки испугало загнивающий капитализм? Первым делом отключите аккумулятор. Вам нужно снова вспомнить, чтобы не забыть. Затем отсоедините все два провода, идущие к стартеру, затем снимите его. Не исключено, что ужаснул именно стартер, так как снять его проблемно, нужно открутить нижнюю гайку крепления (если есть) головкой с карданом и удлинителем, а не маленькой.

После этого глубоко вздыхаешь, ведь замена сцепления ВАЗ-2107 только началась, еще столько предстоит сделать. Например, разобрать рычаг переключения передач. Он сделан из пластиковых деталей, но их отключение чревато колюще-режущим ушибом руки отверткой. Но если у вас получилось, то продолжайте начатое. В руках ключей на 19 и вперед закручиваем болты, которыми КПП и ДВС соединяются между собой. А заодно откручиваем впускной патрубок от выпускного коллектора, так как он будет мешать.

Этап второй — днище машины

А теперь расположитесь поудобнее под машиной и проведите следующие манипуляции:

1. Отсоедините привод карданного вала от фланца со стороны коробки передач. Отметьте только положение шлицев, иначе после сборки кардан будет жутко гудеть.
2. Отвинтить гайку подвески подвесного подшипника. И не теряйте их, лучше сразу нащлявте все гаджеты.
3. Выбить карданный вал легким постукиванием.Отбросьте его в сторону, чтобы не мешать.
4. Оторвите гайки на подушках коробки. До конца пока не крути.
5. Снимите рабочий цилиндр сцепления и закрепите, чтобы случайно не повредить шланг.
6. Откручиваем трос спидометра и отсоединяем датчик заднего хода.

Вот и все, теперь под коробку ставим опору, лом выталкивает трансмиссию с блока двигателя. Немного мучений — и коробка отрывается.

Замена дисков сцепления

А теперь только непосредственно замена сцепления ВАЗ-2107 будет проходить, все ранее описанное относилось к подготовительным работам.Процедура замены сцепления очень проста. Откручиваем шесть болтов, снимаем корзину, вместе с ней диск сойдет. После этого поставить новые элементы, можно сделать шесть новых болтов. Иногда в комплекте идет даже пластиковая трубка для юстировки, если нет, то поместите в диск подходящую заготовку. Равномерно (по диагонали) затяните болты корзины, проверяя соосность. Все, теперь ставлю новую выжимку и можно собирать машинку. Проблем со сцеплением теперь долго не будет.

основных трудностей.Нюансы правильной установки

Добро пожаловать!
Маховик двигателя — это одна из важнейших деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика или при его неправильной установке автомобиль при трогании с места начинает «подпрыгивать» — значит что при трогании с места или при движении двигатель прыгнет, а сама машина при этом не будет ускоряться, а только будет рычать ». Поэтому маховик нужно менять своевременно, так как езда по изношенному доставит удовольствие и принесет только дискомфорт.

Примечание!
Для замены понадобится в запасе: scold, а также торцевой ключ М-образной формы и по возможности взять с собой динамометрический ключ!

Когда заменять маховик?
Подлежит замене в следующих случаях:

Как автомобиль будет вести себя с изношенным маховиком?

• Как отмечалось ранее, скорее всего, первое, что произойдет, это то, что сцепление будет остановлено из-за изношенного маховика.
• Как и, скорее всего, при креплении с места автомобиль касается, но это будет сопровождаться сильной вибрацией, которая, в результате, будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимаем трансмиссию с автомобиля. (О том, как снять коробку передач, читайте в статье «Замена коробки»)

3) Далее закрепляем маховик отверткой, чтобы он не проворачивал болт при откручивании болтов. После фиксации торцевым ключом откручиваем все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!
Поверните болты крест-накрест, так будет намного удобнее!

4) Теперь снимаем сам маховик и вместе с маховиком снимаем опорную шайбу.

Примечание!
Когда вы снимаете маховик, необходимо, прежде чем вы взглянуть на этикетку «Фотография обозначена буквой A», а затем вспомнить или сфотографировать, как маховик установлен на эту метку, чтобы новый маховик установить аналогично! (Обязательно прочтите пункт «», внизу статьи)

Установка:
1) Сначала установите новый маховик в то же положение, в котором стоял старый. (Поместите это по тегу)

2) Затем установите все остальные детали в обратном порядке.

Примечание!
Когда дело встает, прежде чем затягивать болты крепления маховика, то равномерно их затягивать крестовиной на крестовину. А когда все болты затянуты, проверьте, насколько маховик стоит каких-то уклонов и не должно быть перегонки, а иначе это приведет к его быстрому износу!

Важно!
После снятия старого маховика старайтесь не проворачивать коленчатый вал. В противном случае установка нового маховика может оказаться затруднительной.

Примечание!
Но если вы все-таки проверяли коленвал, то в этом случае установите поршень четвертого цилиндра в положение «НТТ — верхняя мертвая точка»! (О том, как установить поршень в «верхнюю мертвую точку», см. Статью «Установка поршня четвертого цилиндра в положение NMT»)

После того, как поршень установлен, новый маховик устанавливается на свое место, строго вертикально вверх и никаким образом!

Для новичков!
Вопрос: Где находится поверхность трения маховика, а также зубчатый венец и все шесть болтов крепления?
Ответ: A — Поверхность трения маховика.
1 — коронка зубчатая.
2 — болты крепления маховика.

Рис. 4.5. Маховик ВАЗ 2106: 1 — поверхность крепления к фланцу коленчатого вала; 2 — поверхность крепления сцепления; 3 — опорная поверхность ведомого диска сцепления

Добро пожаловать!
Маховик двигателя — это одна из важнейших деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика или при его неисправности автомобиль начинает «перебираться» — это означает, что при движении с места или при движении, оборот Двигатель прыгнет и машина при этом сама разгонится, но грохнуть не будет.«Поэтому маховик нужно менять своевременно, так как езда по изношенному доставляет удовольствие и приносит только дискомфорт.

Примечание!
Для замены понадобится в запасе: scold, а также торцевой ключ М-образной формы и по возможности взять с собой динамометрический ключ!

Когда заменять маховик?
Подлежит замене в следующих случаях:

Как автомобиль будет вести себя с изношенным маховиком?

• Как отмечалось ранее, скорее всего, первое, что произойдет, это то, что сцепление будет остановлено из-за изношенного маховика.
• Как и скорее всего при прикосновении с места, автомобиль касается, но это будет сопровождаться сильной вибрацией, которая, как следствие, будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимаем трансмиссию с автомобиля. (О том, как снять коробку передач, читайте в статье «Замена коробки»)

3) Далее закрепляем маховик отверткой, чтобы он не проворачивал болт при откручивании болтов.После фиксации торцевым ключом откручиваем все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!
Поверните болты крест-накрест, так будет намного удобнее!

4) Теперь снимаем сам маховик и вместе с маховиком снимаем опорную шайбу.

Примечание!
Когда вы снимаете маховик, необходимо, прежде чем вы взглянуть на этикетку «Фотография обозначена буквой A», а затем вспомнить или сфотографировать, как маховик установлен на эту метку, чтобы новый маховик установить аналогично! (Обязательно прочтите пункт «», внизу статьи)

Установка:
1) Сначала установите новый маховик в то же положение, в котором стоял старый.(Поместите это по тегу)

2) Затем установите все остальные детали в обратном порядке.

Примечание!
Когда дело встает, прежде чем затягивать болты крепления маховика, то равномерно их затягивать крестовиной на крестовину. А когда все болты затянуты, проверьте, насколько маховик стоит каких-то уклонов и не должно быть перегонки, а иначе это приведет к его быстрому износу!

Важно!
После снятия старого маховика старайтесь не проворачивать коленчатый вал, иначе установка нового маховика может быть затруднена.

Примечание!
Но если вы все-таки проверяли коленвал, то в этом случае установите поршень четвертого цилиндра в положение «НТТ — верхняя мертвая точка»! (О том, как установить поршень в «верхнюю мертвую точку», см. Статью «Установка поршня четвертого цилиндра в положение NMT»)

После того, как поршень установлен, новый маховик устанавливается на свое место, строго вертикально вверх и никаким образом!

Для новичков!
Вопрос: Где находится поверхность трения маховика, а также зубчатый венец и все шесть болтов крепления?
Ответ: A — Поверхность трения маховика.
1 — коронка зубчатая.
2 — болты крепления маховика.

Детальная процедура снятия на автомобиле ВАЗ 2110 маховика, его неисправности (дефекты дефектов и их устранение по возможности) и обратной установки.

Снятие и неисправный маховик:

1. Перед началом работ снимите АКБ (см. Статью) с автомобиля, слейте масло из КПП и снимите.

2. Очистить коробку передач и разобрать.

4. Удерживая маховик одной рукой, — другой снимите стопорную пластину болтов с выпускным болтом.

8. Также похожий дефект с тыльной стороны Ведомый диск, а точнее смотришь на соседний почаще — фланец коленвала.

При наличии подобных перекосов в 7 или 8 точках маховик необходимо заменить на новый или отремонтировать — сталить на спецтехнике в автомастерской.

• Дефект прилегающей поверхности диска сцепления (3) не должен быть больше 0,06 мм.
• Непараллельность верхней поверхности соседнего диска и днища (2) по сцеплению не более 0,1 мм.
• На плоскостях диска сцепления (1 и 3) биение не должно быть больше 0.1 мм.
• При очистке поверхности маховика (3) от истирания и риса следует знать, что металлический слой составляет не более 1 мм.
• Одновременно со стороной (3) должна заклеиваться поверхность (2). Для этого рассчитывайте столик высотой 0,5 ± 0,1 мм. Во время боя соблюдайте параллельность окружающих поверхностей (1 и 3).

Маховик от автомобиля ВАЗ 2106 снимается для замены или ремонта при повреждении шестерни или при повреждении или сильном износе поверхности трения.

Маховик установлен на заднем конце коленчатого вала и закреплен на нем шестью болтами: 1 — зубчатый венец; 2 — болт крепления; А — Поверхность трения.
Вам понадобятся: отвертка, 1-на-17, динамометрический ключ.
1. Снимите с автомобиля ВАЗ 2106 коробку передач (см. Раздел 5 «Трансмиссия автомобиля ВАЗ 2106»).

2. Снимите кожух сцепления с маховика с нажимным диском и диском сцепления (см. Раздел 5 «Трансмиссия автомобиля ВАЗ 2106»).
3. Вкрутите болт в левое нижнее резьбовое отверстие картера сцепления, заблокируйте маховик от проворачивания, проследив отверткой шестерню и открыватели ее на установленном болте и гидроусилителе руля, открутите шесть болтов крепления маховика. .

4. Снимите опорную шайбу, удерживающую маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; В случае повреждения зубьев замените маховик.
7. Поверхность маховика с маркировкой коленчатого вала и ведомого диска муфты должна быть без царапин, окалины и полностью плоской. Если на рабочей поверхности маховика 3 под ведомым диском сцепления есть царапины, придавите эту поверхность, удалив металлический слой толщиной не более 1 мм.Затем измельчите поверхность 2, выдержав размер (0,5 + 0,1) мм и обеспечив параллельность поверхностей 2 и 3 относительно поверхности 1. Допуск непараллельности 0,1 мм. После проточки установите маховик на оправку, центрируя его в посадочной лунке с упором на поверхности 1, проверьте биение плоскостей 3 и 2. По крайней мере, индикатор не должен показывать биения более 0,1 мм.

8. Установить на автомобиль маховик ВАЗ 2106 и снять узлы и детали для снятия.Маховик может устанавливаться на коленчатый вал в двух противоположных положениях, определяемых расположением крепежных отверстий. Однако на заводе он уравновешен в сборе с коленчатым валом, поэтому его нужно устанавливать строго в исходное положение. Для правильной установки на маховике сделана метка а в виде конического колодца, который необходимо ориентировать при установке в том же направлении, что и шток шейки матки четвертого (первого) цилиндра. Если после снятия маховика коленчатый вал повернулся, установите поршень четвертого цилиндра в положение такта сжатия (см. «Установка поршня четвертого цилиндра в положение NMT такта сжатия»).и установите маховик на коленчатый вал, повернув его меткой , но вертикально вверх. Болты крепления крепежа Затягивайте равномерным перекрестным моментом, указанным в Приложении 1. «Моменты затяжки резьбовых соединений ВАЗ 2106»

Крепление маховика к коленвалу ВАЗ. Рекомендации по замене маховика. Дефект маховика, снятие

Маховик — один из основных узлов автомобиля. Его основная функция — передача энергии от силового узла (двигателя) к коробке передач.Изделие представляет собой многоэтажный диск, состоящий из высокопрочного закаленного металла. По внешнему виду маховик представляет собой нечто вроде шестеренки, поэтому найти его в рабочей машине не будет.

Как мы уже говорили, маховик передает вращение от коленчатого вала автомобиля на коробку передач. Но это не единственная особенность. Диск способен эффективно гасить вибрацию коленчатого вала и сглаживать работу силового узла, предотвращая его детонацию.

Маховик позволяет автоматически запускать двигатель (без изгиба рукоятки).Как правило, при включении зажигания начинает вращаться стартер, который, в свою очередь, крутит небольшую шестерню. Последний крутит маховик. И тогда движение передается коленвалом. Еще одна особенность «героя» нашей статьи — накопление кинетической энергии, которая позволяет ему застревать при разгоне и отдавать ее в процессе остановки транспортного средства.

Но это еще не все. Это связано с тем, что маховик обеспечивает малый холостой ход, снижает нагрузку на силовой узел и таким образом экономит топливо.

Несмотря на свою визуальную надежность, маховик тоже может выйти из строя. При этом дефекты и их причины могут быть разными. Рассмотрим самые распространенные варианты:

1. Повреждение зубов или их естественный износ во время работы. Причин такого явления может быть несколько — сломана технология в процессе сборки, неисправен (изношен) стартер, посторонний «хлам» в картере маховика.В таких ситуациях можно установить новую зубчатую коронку, отрегулировать или отремонтировать стартер, восстановить проводку.
2. Появляются биения маховика. К причинам этой проблемы можно отнести нарушение работоспособности или естественный износ сцепления, появление его пробуксовки, длительную работу (естественный износ), грубые погрешности при сборке. При возникновении таких проблем необходимо проверить силу ударов. Если проблема несущественная, то можно ограничить обработку поверхности на токарном станке.В том случае, когда биение очень сильное, то требуется установка нового или ремонт старого сцепления.
3. Поверхность битая. Причины те же, что и в прошлом случае. Выходом из ситуации является установка нового маховика, регулировки или регулировки сцепления.
4. Нарушена целостность посадочной площадки под фланец коленчатого вала. К этому может привести длительная работа мотора или ошибки в процессе сборки. В этом случае замените маховик, проверьте и (при необходимости) замените коленчатый вал.С необходимым моментом растяните болты крепления коленчатого вала и маховика.
5. Нарушена (или изношена в процессе эксплуатации) резьба под болты. Это могло стать причиной ошибок при установке и длительной эксплуатации автомобиля. Здесь лучший выход — замена маховика. Но по возможности можно нарезать новую резьбу и провести балансировку. Кстати, последняя работа очень кропотливая и не всегда позволяет добиться желаемого результата.

Итак, при серьезных проблемах (мы описали их выше) Вы решили установить новый маховик.Есть два варианта — довериться мастерам на сотню или все сделать самому. Посмотрим на бюджетный вариант — самостоятельная замена. И действительно, зачем заниматься дополнительно, если в такой работе нет трудностей?

Действовать в такой последовательности:

1. Подготовьтесь к замене инструмента для маховика. Все, что потребуется, это динамометрический ключ, отвертка (желательно с толстой трубкой) и набор торцевых ключей.
2. Снять коробку передач. В противном случае маховик не попадет в маховик.
3. Снимите кожух сцепления с маховика. Вместе с ними снимаем оба диска (нажимной и ведомый).

1. Надежно закрепите маховик с помощью мощной отвертки, чтобы он не проворачивался.
2. Снимите шесть болтов крепления диска.
3. Снимите маховик (после снятия болтов он должен легко выходить из вала). При снятии удерживайте опорную шайбу (выставьте ее до боковой линии). Обратите внимание, что на маховике нанесена специальная метка, расположение которой необходимо запомнить.При установке нового узла убедитесь, что этикетка находится на том же месте (это очень важный момент).
4. Установите новый маховик и убедитесь, что его этикетка находится в правильном положении.

1. Ставим все на место в обратной последовательности — вкручиваем болты маховика, надеваем кожух сцепления и возвращаемся на место КПП. Особое внимание уделяется затяжным болтам — их нужно закручивать не один за другим (как делают многие новички), а «крест-накрест».«Такой подход позволяет избежать случайного перекоса маховика.

В процессе установки обязательно учтите некоторые рекомендации:

Во-первых, в процессе снятия маховика старайтесь не ставить коленвал автомобиля. В противном случае вы добавите работу;

Во-вторых, если коленчатый вал все еще сдвинут, установите поршень 4-го цилиндра в положение верха мертвой точки.

После того, как поршень был помещен в верхнюю мертвую точку, маховик поставил метку исключительно вверх (больше нельзя ориентироваться на предыдущие эскизы).

Многие начинающие автомобилисты почему-то ужасно боятся работ по замене маховика. Но здесь нет ничего сложного. Самая трудоемкая часть работ — это снятие КПП. Но здесь главное — внимание и четкое соблюдение инструкции по эксплуатации. Вся работа занимает не более 2-4 часов. При этом можно сэкономить 3-4 тысячи рублей, за что обязательно просят сотню. Здесь главное — уверенность в своих силах, предельное внимание и четкое следование проверенному временному алгоритму.Удачи.

Когда возникает посторонний шум, когда в двигателе часто требуется замена маховика. Эту процедуру следует проводить с соблюдением ряда рекомендаций.

Замена маховика в автомобиле может потребоваться по ряду причин, например:

• в работе;
• после частой смены деталей сцепления;
• как ношение.

В этом случае можно заметить некоторые признаки неисправности этой детали, например посторонние звуки при запуске и остановке двигателя.Если такие признаки появились, необходимо провести диагностику, отремонтировать или заменить неисправные элементы, прибор, который вы хотите знать, исправит неисправности.

Чтобы разобраться с процедурой замены, следует изучить проблемные ситуации, которые могут возникнуть во время работы маховика.

Можно выбрать несколько типов неисправностей, возникающих при работе этого элемента двигателя.

Первый дефект: износ и / или повреждение элемента шестерни

Причины неисправности:

• износ и / или поломка стартера, его отдельных элементов или узлов;
• неправильная установка стартера в карту маховика;
• попадание посторонних частиц в такое устройство, как кардер маховика;
• ошибок при сборке конструкции;
• изношены шестерни маховика при длительной работе Двигатель.

Прогресс:

• необходимо заменить шестерни маховика;
• правильная установка стартера в карту маховика;
• проверка работы стартера и его ремонт при необходимости.

Второй дефект: Flywheat Battle

Причины неисправности:

• пробуксовка сцепления;
• естественный износ детали при длительной эксплуатации двигателя;
• ошибок сборки.

Прогресс:

• проверка;
• с малым бейоном — обработка поверхностей на токарном станке;
• с большим биогеном — поменять запчасти;
• проверка исправности сцепления, его ремонт и переключение при необходимости;
• проверка работы выключателя сцепления и его ремонт при необходимости;
• осуществлять правильную задержку Крепление болтов, необходимо соблюдать правильный момент — примерно 100 Н * м.

Стоит отметить, что допустимое значение beyon должно быть установлено производителем, его можно найти в соответствующей директории. При этом нужно знать, какую роль может сыграть превышение этой величины.

Биение может спровоцировать повреждение рабочих поверхностей, на которых работает ведомый диск сцепления.

В то же время автовладелец может заметить некоторые признаки неисправности при работающем двигателе. При устранении неисправностей необходимо соблюдать правильный момент затяжки болтов крепления.

Дефект третий: Нарушение работоспособности рабочей поверхности под ведомый диск сцепления

Причины неисправности:

• износ или поломка;
• пробуксовка сцепления;
• прибор изнашивается при длительной эксплуатации двигателя;
• ошибок при сборке детали.

Прогресс:

• замена элемента;
• проверка, ремонт и замена сцепления при необходимости;
• проверить и при необходимости отремонтировать выключение сцепления.

Стоит отметить, что функционирование элемента при сломанном сцеплении может привести к нагреванию рабочих поверхностей маховика, а также к образованию трещин.

Эти признаки можно обнаружить при диагностике.

Дефект четвертый: повреждение посадочного места под фланец коленчатого вала

Причины неисправности

• прибор изношен при длительной работе двигателя;
• Нарушение сборки детали.

Прогресс:

• Замена деталей;
• проверка, ремонт и замена для нужд коленвала;
• правильная установка коленвала в картере маховика;
• правильная технология сборки;
• , осуществляя правильную затяжку болтов крепления элемента к коленчатому валу, и правильный момент должен быть соблюден.

При проведении работ по устранению неисправностей необходимо соблюдать правильный момент затяжки болтов крепления.

Дефект пятый: неисправность и износ резьбы Отверстия под болты крепления

Причины неисправности:

• нарушение сборки Детали: неправильно установлен или зафиксирован крюк маховика;
• Устройство изнашивается при длительной работе двигателя.

Прогресс:

• замена элемента;
• сверление поврежденной резьбы, по возможности нарезание новой;
• проверка фиксации кожуха маховика, исправлено неправильное положение;
• балансировочные детали.

Стоит отметить, что при любых действиях, которые связаны с заменой элемента, в обязательном порядке проводится балансировка коленчатого вала в сборе с диском и маховиком, после чего его можно использовать.

Это играет важную роль в последующей правильной работе всех деталей. Также необходимо проверить, правильно ли расположена и закреплена ли крышка маховика.

Порядок действий при замене элемента

При замене элемента необходимо сначала снять элемент.При этом необходимо ориентироваться в следующем алгоритме действий:

1. Снимите коробку передач в автомобиле.
2. Снимите кожух маховика одновременно с ведомым и нажимным диском.
3. Фиксация элемента отверткой, пока он не превратится в поворот болта.
4. Вращение шести болтов крепления маховика в двигателе внутреннего сгорания. Их следует повернуть крест-накрест, что значительно облегчает задачу.
5. Снимите элемент и опорную шайбу.При этом нужно запомнить положение маховика относительно точки наблюдения.

Установка новой конструкции также осуществляется поэтапно:

1. Установка новой детали в то же положение, в котором была установлена ​​предыдущая.
2. Установка всех остальных элементов в порядке снятия, при этом нужно обращать внимание на то, чтобы тканый чехол располагался правильно, а момент затяжки болтов крепления был в пределах рекомендуемых значений..

Необходимо учитывать, что болты крепления элемента следует затягивать равномерно, крест-накрест, после чего необходимо проверить, как стоит сам предмет: после затяжки не должно быть перегонки и наклонов, чтобы износ не быстро. При затяжке болтов соблюдать правильную точку — примерно 100 Н * м.

После снятия деталей нельзя наматывать коленвал, так как при этом установка новой конструкции может быть затруднена.Но если все-таки коленчатые валы проворачивались, нужно установить поршень цилиндра №4 в положение верхней мертвой точки, после чего следует установить на свое место новую деталь по расположению метки. Для правильной установки и работы элемента в двигателе продолжительность его безаварийной работы будет больше, признаки неисправностей не проявятся, и ремонт не потребуется достаточно длительное время. Важно правильно провести все этапы работы — от снятия старой детали до затяжки болтов крепления.Также стоит обратить особое внимание На момент затяжки крепежных болтов: оно должно быть примерно 100 Н * м.

Маховик ДВС служит для накопления энергии. Это помогает поршням проходить нижние мертвые точки (особенно при запуске двигателя). Маховик передает крутящий момент двигателя на КПП. Есть три типа маховиков:

• нормальные;
• легкий;
• демпфер (в демпфере внутри установлены пружины).

Ресурс маховика обычно составляет 120-150 тыс. Км. Все зависит от того, насколько интенсивно и на каких режимах работал двигатель. Обычно установка нового маховика выполняется после износа двух комплектов фрикционных накладок сцепления, поэтому маховик проверяется вместе со сцеплением.

Ремонт Маховика

Фрагменты маховика очевидны. Этот предмет испытывает постоянные динамические нагрузки и трение, что приводит к физическому стиранию контактных поверхностей.В результате появляются вибрации или биения, сцепление может «пробуксовывать». Простые маховики подлежат замене, демпфер восстанавливается в специальных мастерских.

Еще одна типичная неисправность — это повреждение или износ корпуса. Если маховик все еще работает, коронку меняют, если нет, меняют полностью весь узел.

С демпфирующими маховиками ремонт сложнее. Их ремонтируют и реставрируют в специализированных мастерских. Дефект, точные измерения, балансировочные станки, Услуги профессиональных сварщиков.Суть процесса в том, что изношенные поверхности группируются, меняются пружины и подшипник скольжения. Балансировка маховика и испытанная под нагрузкой. После ремонта плоскость маховика должна «упасть» на допуск люфтов и биений.

Замена маховика

Для замены потребуются автомобильная смена, зубчатая рейка и стандартные инструменты для слесарных работ.

Замена маховика ВАЗ 2106

Двигатель классический Жигули.Имеет обыкновенный одномасковый маховик. Рассмотрим, как снять маховик и технологическую последовательность его замены:

1. Для начала нужно получить доступ к маховику. Если двигатель снят, то проблем не будет — нужно распустить коробку передач и корзину сцепления;
2. Далее нужно уберечь маховик от проворачивания. Для этого используется специальный фиксатор, но подойдет и обычная отвертка;
3. После снятия КПП нужно открутить шесть болтов крепления, затем снимаем маховик;
4. Установка нового маховика . Монтаж маховика производить в последовательности, обратная разборка. Болты маховика затянуты к крестовине на крестовине с усилием 60,1-87,4 Н.М.

Снять маховик

Добро пожаловать!
Маховик двигателя — это одна из важнейших деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика или при его неисправности автомобиль начинает «перебираться» — это означает, что при движении с места или при движении, оборот Двигатель прыгнет и машина при этом сама разгонится, но грохнуть не будет.«Поэтому маховик нужно менять своевременно, так как езда по изношенному доставляет удовольствие и приносит только дискомфорт.

Примечание!
Для замены понадобится в запасе: scold, а также торцевой ключ М-образной формы и по возможности взять с собой динамометрический ключ!

Когда заменять маховик?
Подлежит замене в следующих случаях:

Как автомобиль будет вести себя с изношенным маховиком?

• Как отмечалось ранее, скорее всего, первое, что произойдет, это то, что сцепление будет остановлено из-за изношенного маховика.
• Как и, скорее всего, при креплении с места автомобиль касается, но это будет сопровождаться сильной вибрацией, которая, в результате, будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимаем трансмиссию с автомобиля. (О том, как снять коробку передач, читайте в статье «Замена коробки»)

3) Далее закрепляем маховик отверткой, чтобы он не проворачивал болт при откручивании болтов.После фиксации торцевым ключом откручиваем все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!
Поверните болты крест-накрест, так будет намного удобнее!

4) Теперь снимаем сам маховик и вместе с маховиком снимаем опорную шайбу.

Примечание!
Снимая маховик, обязательно смотрите на него. (Обязательно прочтите пункт «», внизу статьи)

Установка:
1) Сначала установите новый маховик в то же положение, в котором стоял старый.(Поместите это по тегу)

2) Затем установите все остальные детали в обратном порядке.

Примечание!
Когда дело встает, прежде чем затягивать болты крепления маховика, то равномерно их затягивать крестовиной на крестовину. А когда все болты затянуты, проверьте, насколько маховик стоит каких-то уклонов и не должно быть перегонки, а иначе это приведет к его быстрому износу!

Важно!
После снятия старого маховика старайтесь не проворачивать коленчатый вал, иначе установка нового маховика может быть затруднена.

Примечание!
Но если вы все-таки проверяли коленвал, то в этом случае установите поршень четвертого цилиндра в положение «НТТ — верхняя мертвая точка»! (О том, как установить поршень в «верхнюю мертвую точку», см. Статью «Установка поршня четвертого цилиндра в положение NMT»)

После того, как поршень установлен, новый маховик устанавливается на свое место, строго вертикально вверх и никаким образом!

Для новичков!
Вопрос: Где находится поверхность трения маховика, а также зубчатый венец и все шесть болтов крепления?
Ответ: A — Поверхность трения маховика.
1 — коронка зубчатая.
2 — болты крепления маховика.

Очистительный подшипник ВАЗ 2110. Снят подшипник сцепления. Признаки неисправности выжимного подшипника сцепления. Алгоритм точной замены

Сцепление играет в автомобиле роль связующего звена между трансмиссией и двигателем. Этот элемент ДВС принимает на себя «удар» и все нагрузки, возникающие при передаче крутящего момента от двигателя — коробки передач. Поэтому сцепление условно можно отнести к расходным материалам, так как оно часто изнашивается и требует немедленной замены.Повлиять на износ сцепления невозможно, ну разве что без его участия удается переключать передачи, хотя в этом случае это не пройдет бесследно в сторону других частей мотора.

Замена сцепления необходима в следующих случаях:

• Если сцепление начинает «вести», то есть при снижении мощности двигателя.
• Если сцепление не включается полностью, то есть «падает».
• Если при включении слышны посторонние звуки — щелчки, рывки и т. Д.
• При несанкционированном отключении сцепления.
• В случае вибрации при нажатии на педаль сцепления.

В этой статье я расскажу, как заменить сцепление ВАЗ 2110 в домашних условиях, не снимая коробку и не сливая масло.

Для работы понадобятся: Домкрат

1. ;
2. Смотровая яма или подъемник;
3. Набор торцевых и рожковых ключей: «19», «17»;
4. Монтажный или трубный усилитель.

Замена сцепления ВАЗ 2110 Пошаговая инструкция

1.«Обработайте» болты крепления левого колеса, затем наденьте переднюю часть машины и наденьте «козлов».

2. Снимите колесо и открутите два болта крепления днища.

Замена сцепления ВАЗ 2110 своими руками видео:

ВАЗ — механизм достаточно надежный и проверенный почти 50 лет на наших дорогах. Инженеры Fiatovsk приложили немало усилий к оформлению конструкции, но и представить себе не могли, что почти такой же механизм будет успешно применяться почти полвека на переднем приводе.

Диагностика сцепления на ВАЗ-2110

ВАЗ-2110 получил механизм от восьмерки и девятки практически без изменений, только скорректированы усилия прижима, соответствующие крутящему моменту двигателя.

Схема сцепления.

Тем не менее, каждому сцеплению свое время. Ресурс узла сильно зависит от стиля вождения и условий эксплуатации. Причем с завода производителя комплекта. Кстати, менять сцепление в сборе из-за вышедшего из строя диска или выжимного подшипника не обязательно, это дорого.

Но и замена любого элемента механизма, как и всего сцепления в целом, обойдется сто не менее 3–5 тысяч рублей, не считая стоимости материалов. Поэтому есть смысл ремонтировать самостоятельно. Это не самая простая операция, но вполне доступная даже для начинающего водителя.

Комплект сцепления: корзина, диск, подшипник и оправка.

Признаки неисправности

Перед снятием сцепления на ВАЗ-2110 необходимо выяснить его состояние по признаку:

1. Выключение сцепления. Это означает, что при изменении оборотов двигателя часть крутящего момента теряется при пробуксовке ведомого диска сцепления — обороты растут, а тяги нет. Возможны варианты смещения нескольких фрикционных накладок ведомого диска, либо нарушена регулировка свободного хода педали сцепления. Замена диска нужна в первом случае.
2. Выводы сцепления. При полностью выжатой педали сцепление не выключается. То есть часть крутящего момента все равно передается на контрольную точку, ведущий и ведомый диски не открываются.В этом случае поможет либо регулировка такого же свободного хода педали, либо замена подшипника, корзины сцепления, если регулировка не дала результатов.
3. Захват вибрирует. Мы наблюдаем вибрацию в области КПП на определенных оборотах или постоянно. В этом случае требуется замена сцепления, скорее всего, вышла из строя корзина.
4. Шум сцепления. Повышенный шум при нажатии на педаль, посторонних при переключении передач.Скорее всего, либо весь узел сцепления, либо корзина или подшипник фризера. Замена комплекта.

При появлении одного из этих симптомов и, убедившись, что регулировка не дает результатов, приступаем к разборке сцепления своими руками, чтобы не беспокоить специалистов, время и работа которых нам обойдется в копеечку. круглая сумма. Заменить клатч в сборе можно за час, максимум два.

Замена сцепления на ВАЗ-2110 без снятия КПП

Как правило, у десятков сцепление, как и у других переднеприводных автомобилей ВАЗ, осуществляется без снятия коробки передач.

Полная разборка КПП необходима в тех случаях, когда у нас возникают проблемы с включением передачи или с коробкой передач. Сняв коробку полностью, работа складывается почти вдвое, нужно слить масло, снять полуось и провести еще много других работ. Поэтому, если нас не побеспокоит блокпост, он его не примет.

Условия

Менять сцепление удобнее всего на подъемнике, смотровой яме или на эстакаде.В поле можно справиться, но это естественно, неудобно и долго.

Для работы нам понадобится стандартный набор инструментов, домкрат, несколько деревянных распорок и оправка, без которых невозможно установить ведомый диск. Эта оправка повторяется по форме первичного вала КПП и центрирует диск относительно маховика.

Алгоритм точной замены

Выполняем работы в такой последовательности:

1. Отключить минусовую клемму АКБ, снять колодку проводов с датчика массового расхода.

   Снимаем «минус» АКБ и разъем с ДМРВ.

2. Снимите воздушный фильтр в сборе.
3. Откручиваем болт кронштейна модуля зажигания, откручиваем верхний болт стартера.

   Выкрутите верхний болт стартера.

4. Снимаем трос сцепления вилкой — откручиваем два болта, откручиваем трос спидометра и снимаем колодку с датчика скорости.
5. Откручиваем левый болт крепления КПП и только после того, как он правый.
6. Снимите гайку стартера.

   Отверните болт крепления стартера 1.

7. Снимите левое переднее колесо и опустите автомобиль.
8. Снять защиту двигателя.
9. Откручиваем растяжку, два болта шаровой опоры и нижний рычаг. Уберите все это с машины.

   Растяжка снята с рычага.

10. На коробке передач отсоединить разъем фонаря заднего хода.
11. Откручиваем нижнюю гайку крепления КПП возле правой крестовины.
12. Откручиваем два болта крепления реактивной тяги (треугольная пластина).

    Провернуть болты реактивной тяги.

13. Размечаем расположение механизма переключения передач.
14. Ослабляем гайку на даче и снимаем с коробки контроль управления.

    Снимите тягу управляющего привода.

15. Подставляем упор под поддон двигателя и откручиваем две гайки крепления задней опоры.

    Подставляем колодку, чтобы двигатель не перерезал шланги отопителя салона.

16. Осторожно отсоедините CTP Carter от блока цилиндров. Желательно вынести его на максимальное расстояние и поставить на подставку, хотя коробка тогда будет висеть на дисках.

    Берем ящик и ставим на пол.

17. Получаем полный доступ к механизму сцепления.

Подшипник (1) Обязательно меняем пружины (2) и накладки (3) изношены — диск под замену, поверхность корзины (4) переживет другой диск.

Характеристики

Заодно проверьте состояние маховика.

Далее действуем по ситуации. Если требуется замена всего узла сцепления, открутите корзину от маховика и установите новый комплект. . Для правильной установки ведомого диска нам понадобится оправка, о которой мы уже говорили. При установке необходимо вдавить болты крепления новой корзины, затем вставить оправку в ведомый диск и попасть в маховик.Таким образом, мы наблюдаем взаимодействие первичного вала КПП и маховика.

И только после этого можно затянуть болты крепления корзины сцепления. Сборка производится в обратной последовательности.

Новая корзина и диск сцепления.

Удачных всем работы и надежного сцепления!

Пожалуй, самые ответственные узлы в любой машине — это двигатель и коробка. Но не менее важным элементом является сцепление. Он расположен между двигателем и трансмиссией и служит для передачи крутящего момента от маховика на первичный вал.Хват может быть нескольких видов — сухой и мокрый.

Какое сцепление на ВАЗ-2110? Он относится к первой категории и является неразъемным. Конструкция довольно проста и надежна, но со временем может вызвать проблемы. Итак, рассмотрим причины неисправностей и описание процесса замены сцепления на ВАЗ-2110.

Устройство

Сначала углубляемся в конструкцию этого узла. Кроме самого ведомого диска в систему входят:

• Выключатель сцепления.
• Прижимной диск.
• Привод (трос сцепления на ВАЗ-2110 установлен).
• Вилка.
• Выжимной подшипник.
• Корзина.

Принцип работы системы основан на плотном сжатии поверхностей трения накладок дисков и маховика, передающего крутящий момент от коленчатого вала. Для переключения трансмиссии на пониженную или усиленную водительскую педаль сцепления на ВАЗ-2110 выжимает, тем самым смещая диск с маховика с помощью тросового привода и вилки.

После включения желаемой скорости трансплантаты проверяются при отпускании педали. Чем меньше он будет выпущен, тем насыщеннее будет ездить машина. Диск используется только для выравнивания крутящего момента. Без этого пункта невозможно было бы избежать рывков и других нагрузок, негативно сказывающихся на ресурсе и работе ответственных узлов. Как определить, что на ВАЗ-2110 пришло в негодность сцепление? Признаки неисправности рассмотрим ниже.

Неполное включение

Характерный симптом — передача с трудом включается или вообще не входит.Может сопровождаться сильным хрустом даже при полностью выжатой педали. Причин поломки несколько:

• Деформация или повреждение ведомого диска.
• Износ вилки сцепления.
• Неправильно отрегулирован тросовый привод.
• Изношены диафрагменные пружины на диске сцепления.
• Недостаточный ход педали.
• В втулке направляющего подшипника нет смазки.
• Различная регулировка рычагов нажимного диска.

Вибрация

При включении трансмиссии на ВАЗ-2110 возникает вибрация? Диск сцепления в этом случае может сильно изнашиваться.Также причиной вибраций является неправильно установленная коробка передач (в случае ремонта со снятием) или сломанная подушка безопасности. В последнем случае может быть перекос КПП. Из-за этого валы несимметрично совпадают друг с другом. Также теряют упругость упругие пружины ведомого диска и накладки сцепления коробки.

Шум

Почему шум от сцепления на ВАЗ-2110? Эта неисправность возникает уже не из-за диска (кроме случая утонения пружин), а из-за изношенного подшипника.Освобожден основной.

Это он издает характерный шум и воет при выключении сцепления. Проверить это очень просто. Необходимо прислушиваться к работе коробки при включении мотора на нейтраль. Если при нажатии на педаль гул пропадает, значит, выжимной подшипник сцепления на ВАЗ-2110 пришел в негодность. Как видим, большая часть проблем связана с ведомым диском. Если наблюдаются такие неисправности, его следует заменить на сцепление на ВАЗ-2110.

Инструменты

Чтобы операция прошла успешно, нам понадобится набор ключей и головок для рожков, домкрат и балконный ключ. Все работы можно производить на ровном участке, но лучше использовать для этого смотровую яму.

Приступаем к работе

Итак, загоняем машину по яме и блокируем задние колеса поджиганием рычага стояночного тормоза. Сама коробка выброшена в «нейтраль». Далее сломайте колесные болты и приподнимите переднюю левую часть автомобиля.После снятия колеса потребуется открутить болты крепления нижней шаровой опоры. Также следует снять датчик расхода воздуха и фиксатор его форсунки. Вылезаю и воздушный фильтр. Далее снимаем трос сцепления с вилки. Для этого отпустите две гайки, которыми трос соединяется с кронштейном на трансмиссии. После этого снимаем минусовую клемму с АКБ и откручиваем болт крепления стартера. Рядом откручиваем болт крепления коробки передач ключом на 19 с удлинителем.Снимаем верхнее крепление стартера и вытаскиваем фишку из датчика скорости. Также откручиваем трос спидометра, который установлен в коробке.

После этого в паре с рычагом снимаю продольную растяжку. Отверните болт крепления третьей коробки передач. Находится в районе кустарников. Выкрутите болты крепления водометной тяги и вытащите их. Далее отпускаем гайку, которая находится на тяговом управлении КПП. Treight также удаляют наружу. Рядом с двигателем установил фокус.

Лучше чтоб был валет. Таким образом, мы можем изменять положение мотора относительно тела. Сверху под упор кладем штангу или кусок твердой резины, чтобы не повредить элементы силовой установки.

Далее откручиваем винты двигателя заднего моста. Затем осторожно снимите трансмиссию с мотора и опустите ее на пол. Элемент будет висеть на полуоси. Теперь у нас есть доступ к сцеплению. Вытаскиваем корзину вместе с диском и делаем дефект.

Дефектовка

Итак, осматриваем внешний вид диска. На нем не должно быть следов нагара и люфта пружин. Также смотрим на лепестки корзины. Они не должны быть сильно изогнутыми внутри. У вас должен получиться выжимной подшипник. Выбирайте его пальцем и слушайте его работу. Если при вращении шумит, значит уже износился. Стоит отметить, что в подшипниках устранен шум.

Даже если он еле заметен, со временем превратится в настоящий гул.Поэтому, чтобы снова не разбирать коробку, поменяйте и выжимной подшипник на новый. При установке важно не перепутать его стороны. Что касается смазки, то она уже размещена у производителя. Но иногда фирмы жалеют смазки на подшипник, из-за чего изнашивают 30 тысяч. Для большей уверенности стоит приобрести специализированную смазку (например, в «ВПМ-Авто») и обработать ее через некоторое время. Дальнейшая сборка производится в обратной последовательности.

Для осветления диска с корзиной используют первичный вал КПП. Его можно купить на любой разборке (даже в нерабочем состоянии). Установите корзину, а затем вал. Он будет имитировать ввод нашего ящика. И на нем уже затягиваем болты крепления.

Сколько стоит новое сцепление?

Сейчас продаются целые комплекты сцепления на ВАЗ-2110. Цена 2400 рублей (производитель «ОАТ»). В комплект входят:

• Ведомый диск сцепления.
• Выжимной подшипник.
• Корзина сцепления.

Каталожный номер этого продукта 2110-1601000-00.

Комплект подходит для автомобилей ВАЗ «Десятого» семейства, а также «Лада Грант». Масса комплекта 4,4 килограмма.

Как продлить?

Основным фактором, влияющим на ресурс сцепления, является манера езды. Чтобы сохранить диск, нужно избегать высоких нагрузок. Не начинайте движение с высоких оборотов (с пробуксовкой) и не перегружайте сам автомобиль. Последний фактор также касается тех, кто любит ездить на прицепе.Помните, что каждый килограмм прицепа нагружает узлы коробки и сцепления. Не буксируйте автомобили, масса которых превышает вашу экипировку. Эти факторы напрямую влияют на ресурс диска сцепления. Используя аккуратную манеру вождения, вы можете увеличить возможности этого пункта до 150 и более тысячи километров. В режиме спортивной езды и других нагрузок даже самое качественное сцепление ВАЗ 2110, цена которого достаточно высока, не прослужит 40 тысяч километров.

Добрый день.Опишу свою историю, связанную с заменой сцепления, точнее как она «закончилась» и насколько бюджетно и успешно разрешилось.

Полгода назад заметил, что машина (у меня ВАЗ 2110, но если у вас ВАЗ 2114, то большой разницы нет) стала немного странно себя вести. В какой-то день отлично потянул, а случилось так, ну никак. И повороты растут уверенно, а динамиков нет. Езжу с такими симптомами около четырех месяцев. Следующей фазой неисправности было то, что первая и вторая передача стали включаться с усилием, а задняя и вовсе с треском и подобными звуками.Отрегулировав педаль почти до панели, переключение пришло в норму, а тяги, естественно, не появилось. В таких случаях говорят — сцепление трогает. Двигатель гудит от оборотов, но не едет. Было решено отремонтировать.

Позвонив через несколько сотен узнали, что цена на замену сцепления большая (около 3500 р.). Я решил — это не для меня и начал искать подходящую яму для замены сцепления своими руками. На домкрате, конечно, можно, но с таким ремонтом я не сталкивался и не хотел усложнять работу.Яма нашла (спасибо другу). Выбрал день и приступил к замене. Сразу скажу, что фото получились не совсем удачными, но я постараюсь описать, все засады и тонкости, с которыми вам, возможно, придется столкнуться.

Замена сцепления ВАЗ 2110 2114

Первым делом загнали на яму и сняли защиту двигателя. Проблем быть не должно. Все болты откручены на ура. Масло можно слить, чтобы уменьшить вес коробки. Драйв с нее мы не снимем, поэтому слить необязательно.

Ослабьте крепления передних колес. Снимите обе гайки ступицы и открутите. Старый лучше не класть обратно. Покупайте новые. Стоит около 70 руб.

Поднимите машину и поставьте под нее решетки или козлы. Снимите оба передних колеса.

Не работайте на домкрате без надежной страховки.

Снимаем трос сцепления с вилки и откручиваем от кронштейна, который находится на коробке. Вам понадобятся два ключа на 17. Для удобства лучше вынуть аккумулятор.

Отсоединить разъем датчика скорости.

Снимите крышку воздушного фильтра, предварительно отключив микросхему ДМРВ.

Откручиваем болт крепления модуля зажигания к коробке передач и еще один болт рядом. Он из тех, что соединяют коробку передач с двигателем.

Открутите гайку на стартере, удерживающую плюсовой провод. Отсоедините клемму от тягового реле.

Выверните верхний и нижний болт стартера, затем снимите его.

Для профилактики бендикс можно обработать небольшим количеством литола и аналогичной смазки.

Вверху есть еще один болт, удерживающий коробку передач. Он расположен в зоне термостата. Он закрыт топливными трубками.

На этом работа окончена.

Спуститесь в яму.

Многие пишут, что нужно стрелять «саблей», но мы пошли другим путем. Откручиваем шар от ступицы и болт, соединяющий рычаг и стабилизатор.Потом просто загнули рычаг вниз. Этот способ подойдет, если яма позволяет вам и вы не собираетесь полностью дотянуться до коробки передач.

Назначаем левую ступицу и вытаскиваем привод.

Откручиваем защитную заслонку маховика. Есть три болта. Не знаю почему, но они отличались от меня. Два открутил головкой на 10, а третий на восьмерку. Не понял.))) Может кто подскажет почему так?

Затем отсоедините рычаг переключения передач, ослабив один болт.Рекомендуется предварительно разметить положение тяги, чтобы было легче регулировать скорость. Я воспользовался этим советом, но при последующей настройке он почему-то не сработал. Это такая доп инфа)))

Теперь ослабьте один болт крепления КПП, который находится под стартером (он уже снят), но не до конца.

И еще один болт находится в зоне правого привода. При его разборке мы не заметили и долго пытались понять, почему коробка не выходит.Это тоже болт сделать, но не открутить до конца. Для этого потребовался хороший удлинитель и надежная головка.

Теперь нужно взять домкрат и установить его под двигатель. Когда мы начнем откручивать подушки, мотор останется только один и может упасть, порвав нагревательные шланги. Между домкратом и двигателем поставить небольшую связку, чтобы не повредить картер. Необходимо установить ближе к КПП. Под ящик тоже лучше поставить планку, на всякий случай.

Когда двигатель надежно закреплен, снять подушки.

Сначала снимите заднюю опору. Можно просто открутить от корпуса. Держится на двух шпильках, но такой способ подойдет, если вы уверены, что гайки легко откручиваются и не сломаются. Так же не экспериментировали: на самой подушке есть болт, он смотрит в сторону салона. Его необходимо ослабить и немного открутить. Затем отсоедините подушку от коробки передач и извлеките ее как можно больше.Может это и неправильный способ, но так шпильки остались целыми, и нас это устраивает)))

Теперь откручиваем левую подушку коробки. Есть две гайки, одна вверху, а вторая внизу. Застежка аналогична каблуку с резьбой, с двух сторон. К сожалению не сфотографировал.

Теперь нужно отодвинуть двигатель от двигателя и опустить на погнутый рычаг. Делайте это аккуратно, не повредив форсунки и проводку. Коробка тяжелая, около 30 кг, если не ошибаюсь.С нас хватило))).

Когда блокпост будет отодвинут, убедитесь, что его направляющие не выпали. Они расположены в нижних отверстиях для крепления КПП. Похоже на трубки.

Коробка сдвинется примерно на 10-15 см. Этого достаточно для замены корзины и диска сцепления, а также подшипника и вилки.

Когда мы передвинули ящик, они увидели, что внутрь упали три лепестка корзины. Сразу стало понятно, что его заменили.

Приступим к снятию корзины.Он прикручен к маховику шестью болтами на 8. Умерли с большой силой. Пришлось задействовать рычаг. Перед откручиванием заблокируйте маховик от проворачивания. Для этого вам понадобится отвертка или что-то в этом роде.

Раскрыв корзину и поставил диск решил поменять оба.

Установка

При установке корзины и диска сцепления необходимо использовать имитатор первичного вала. Это необходимо для того, чтобы детали плавно вставали.Этот центр можно будет купить в магазине за 100 рублей. Тоже с «копейки» сбудется.

При установке коробки важно, чтобы штифт, который на ней стоит, попадал в проем двигателя. Он находится в районе Правого проезда. При установке КПП не учли этот факт и крутилка КПП терпела долго.

Когда коробка сцепится с двигателем, затяните болты крепления, но не до конца. Их нужно растянуть, когда ящик попадет на подушки, чтобы не произошло смещения.

На дальнейших этапах сборки проблем возникнуть не должно.

Не забываем съесть гайку ступицы, установить педаль сцепления и сцену.

Надеюсь, кому-то поможет этот материал при замене КПП. В ремонте машин ВАЗ 2110 или 2114 разницы практически нет. Все они жигули)). Признаюсь, думал будет сложнее поменять сцепление, но главное завести, а деваться некуда). Попробуйте, если есть возможность, отремонтировать машину самостоятельно.Это экономия денег и приобретение опыта. Всем удачи.

Как правило, замена выжимного подшипника ВАЗ 2110 проводится при его выходе из строя. Если это произойдет, нормальное функционирование сцепления сразу нарушится, оно просто перестанет отключаться.
Замена выжимного подшипника на ВАЗ 2110 не предполагает ремонта. Отремонтировать не удастся, спасает в такой ситуации только замена новой детали.

Процесс замены

Для комфортной и качественной машины нужно поставить яму для осмотра или эстакады.Первое, что вам нужно сделать, это убрать контрольную точку.

Примечание! Для выполнения действий по замене выжимного подшипника необходимо обзавестись стандартным набором инструментов.

Инструкции для поврежденной детали

После подготовительных работ можно смело приступать к ремонту:

• После снятия КП необходимо отогнуть фиксаторы переменной части и снять ее с направляющего вала коробки.
• При нажатии четырех лап снимается держатель пружины.
• Теперь подшипник легко снимается с муфты. На этом этапе подшипники готовы.
  Далее приступаем к установке новой детали.

Перед установкой нового элемента необходимо его тщательно проверить. Он должен свободно вращаться без щелчка.
Купленный подшипник устанавливается на муфту, при этом выступающие части должны быть направлены в сторону от муфты.

Выжимной подшипник предпочтительно фиксировать с помощью держателя.Устанавливается на направляющий вал, но предварительно вал тонким слоем смазывается любой смазкой.
Отличным вариантом будет трансмиссия. Далее элемент фиксируется пружиной фиксатора.
В частых случаях замена подшипника потребуется тем, кто любит быструю езду. Объясняется это тем, что со стилем езды детали сцепления быстрее изнашиваются.
Особенностью проблемы со сцеплением является пробуксовка машины на относительно высоких оборотах, другими словами — при разгоне.
Данный факт свидетельствует об износе фрикционных накладок. Если не предпринять никаких действий, продолжая ездить на такой машине, то она однажды будет просто касаться из-за разлета этих накладок.
Если есть подозрение на такую ​​проблему, придется залезть в сцепление. Скорее всего, нужно будет его настроить или заменить раб.
А если шум слышен прямо из самого сцепления, то, скорее всего, проблема в подшипнике фривин.

Примечание! При необходимости замены изношенного предмета потребуется полностью демонтировать узел сцепления.Конечно, лучше всего работать на подъемнике, но можно обойтись и домкратом.

Порядок склеивания

Итак:

• Снят минус с аккума.
• Отсоединяет разъем лампы заднего хода.
• Отсоединен карданный вал.

• Снимите болты с рабочего цилиндра сцепления.
• Коробка с картером отсоединена от блока цилиндров.
• Лиф демонтирован с поперечной рейкой задней опоры двигателя.
• Извлекается, при этом гайки крепления опоры отвернуты.
• КПП устанавливается в последнее положение рычага переключения.
• Ящик с одной стороны будет без опоры, поэтому его нужно будет поставить на опору.
• Снимается шесть болтов, фиксирующих корзину сцепления на маховике.
• Теперь есть полный доступ к проверке и замене выжимного подшипника.
• Сборка производится в обратном порядке.

• Подчиненный диск центрируется относительно маховика.
• При сборке необходимо протереть все детали, смоченные в бензине. Это необходимо делать для устранения попадания масла и грязи на поверхность. В худшем случае захват будет остановлен.

Примечание! Поскольку размер нового диска больше, чем у старой детали, муфта будет ведущей, поэтому необходимо ее отрегулировать.

Нюансы очистки подшипников

Для сцепления требуется выходной подшипник. Если он сломается, переключить на другую передачу не получится, да и вообще съехать маловероятно.
Каждый автолюбитель обязан знать, какую роль выполняет выжимной подшипник, его функции и по какому принципу он действует. Так или иначе, этот предмет ломается, это вопрос времени.
Неисправность может быть обнаружена на основании характерного шума, скрипа, свиста и т. Д.

Примечание! Если своевременно не заменить выжимной подшипник, в любом случае он выйдет из строя, и дальнейшая эксплуатация станка будет невозможна.

Для замены выжимного подшипника необязательно обращаться в СТО, действия можно выполнить в домашних условиях самостоятельно.

Подшипник быстрого снятия

Итак:

• Сначала рекомендуется загнать машину в яму для проверки. Штатным набором инструментов снимается коробка передач.
• Хомуты запрессованы с подшипника.
• Необходимая деталь для замены снимается с вала КПП.
• Подки запрессованы, и держатель пружинного принципа снят.
• Теперь подшипник легко снимается с муфты.

По окончании выполнения описанных выше действий процесс демонтажа подшипника считается завершенным.

Установка приобретенного экструзионного подшипника

Как правило, после демонтажа старую деталь заменяют. Перед тем как закрепить купленный экструзионный подшипник, его следует тщательно проверить.
Он должен свободно вращаться, и не должно быть гостиниц и щелчков.
Итак:

• Для установки подшипника необходимо закрепить его непосредственно на муфте так, чтобы он был направлен на дублирующие детали в сторону муфты.
• Далее, используя обойму, требуется подшипник.

• Выжимной подшипник предварительно смазан маслом и установлен на валу.
• С помощью пружинного фиксатора деталь фиксируется.
На его место установлена ​​
• КПП.

На этом процесс крепления нового элемента закончен.Осталось только правильно отрегулировать сцепление, иначе подшипник прослужит не так долго, как хотелось бы.
При наличии необходимого инструмента ремонтные работы легко провести своими руками, в любом случае цена на него будет намного дешевле ремонта до сотни. Подробную инструкцию можно посмотреть на видео.
Кроме того, рекомендуется использовать фотографии и картинки в качестве наглядного пособия.

ВАЗ-2114, КПП: устройство и ремонт

На автомобилях ВАЗ-2114 система трансмиссии устроена довольно просто.Серия «Лада-Самара» — это переднеприводный автомобиль. На ведущих колесах — сцепление ВАЗ-2114, коробка передач и приводной механизм. Система сцепления понятна всем. Но конструкция коробки передач понятна далеко не всем. Посмотрим, что такое КПП, какие бывают поломки, как его обслуживать и ремонтировать.

Устройство КПП ВАЗ-2114

Чтобы двигатель мог работать в оптимальных режимах при движении в различных условиях, автомобили комплектуются коробками передач. Этот механизм способен изменять величину крутящего момента, который передается от силового агрегата на ведущие колеса в момент трогания с места или в момент набора скорости.Механизм состоит из нескольких основных элементов. Это набор вращающихся валов и шестерен раздаточных звеньев.

Корпус механизма включает кожух сцепления, картер коробки передач, заднюю крышку. Внутри механизма находится основная пара. Есть дифференциал и шестерни, за счет которых меняются передаточные числа. В этой машине использовался немного измененный механизм, который остался с ВАЗ-2108. Разница в другой основной паре.

В КПП — это главная передача или главная, первичный вал.Он предназначен для снижения оборотов двигателя. Главная передача позволяет уменьшить количество оборотов в пропорции от 1 к 4. Таким образом, если частота вращения двигателя составляет 2 тысячи, то частота вращения главной пары будет 500 об.

У ВАЗ-2114 коробка передач в главной паре имеет стандартный показатель 3,7. Этот показатель стабильный. Но если его поменять, можно скорректировать динамические характеристики автомобиля.

Максимальный размер зависит от размера основной пары скорости и возможностей разгона.Именно этот элемент влияет на длину передачи. Если поменять главную пару, можно отрегулировать длину всех шестерен. Также меняются ускорение и максимальная скорость.

У ВАЗ-2109 главная пара 3,9. Из-за этого максимальная скорость на этой машине ниже, но машина становится лучше.

Трансмиссия ВАЗ-2114 — пятиступенчатая механическая синхронизированная коробка передач. Главная передача связана с дифференциальным узлом. Шестерни с первой по четвертую выполнены в виде блока и посажены на первичный вал коробки.Посажен пятый блок ведущих шестерен. На ВАЗ-2114 трансмиссия также имеет вторичный вал. Оснащен ведомыми шестернями. Сам вал соединен с ведущей шестерней посредством главной пары.

Передаточные числа

Вторая, не менее важная составляющая этой коробки — передаточные числа. Это шестерни, каждая из которых отвечает за конкретную трансмиссию. Какое передаточное число на автомобилях ВАЗ-2114? Ниже приведены характеристики каждой скорости:

• Первая передача — 3 636.
• Второй — 1,95.
• Третий — 1,357.
• Четвертый — 0,941.
• Пятая — 0,784.
• Задняя передача 3,53.

Стоит учесть, что стандартный диапазон трансмиссии далек от идеала. Первая передача слишком короткая, вторая очень длинная. Из-за этого водители могут наблюдать динамический сбой, если резко переключиться с первой передачи на вторую.

И даже больше — помимо отказа при резком переключении износ синхронизаторов.Посмотрите, как выглядит коробка на ВАЗ-2114 — фото есть в нашей статье.

Кулис

КПП также оборудован турникетом.

Это особый механизм, с помощью которого драйвер переключается с одной передачи на другую. Конструкция крыльев была разработана еще в 80-х годах, поэтому имеет множество различных недостатков. Большинство водителей винят ее в низкой информативности при переключении. Передачи не всегда включаются с первого раза. Кулис заедает, либо не работает передача.

От того, как долго детализация зависит скорость переключения. Например, у спорткаров укорачивают крылья. Это дает возможность решить массу проблем с переключением и добавляет динамики. В целях повышения информативности и управляемости крылья давно заменили тросиком. С ним КПП работает четче. Вы легко сможете включить необходимое снаряжение.

Также блок управления приводом снабжен рычагом переключения тяги и шарикоподшипниками, тягой для выбора нужной передачи, механизмом выбора скоростей.

Типичные неисправности и их симптомы

Трансмиссия ВАЗ-2114 производства АвтоВАЗ имеет достаточно высокий ресурс. Но иногда некоторые компоненты механизма могут выйти из строя. Рассмотрим типовые неисправности и их симптомы. Так же узнаем, как делается ремонт.

Передача вылетает при включении питания и не фиксируется

Причина этой проблемы в изношенных зубчатых передачах и муфтах. Это часто случается, если водитель пытается переключить передачи, не соблюдая ограничения скорости.Чтобы устранить эту неприятность, необходимо заменить поврежденные и изношенные детали. Если шестерни включаются сами по себе, то причина в износе, расслоении или трещинах на резиновой части задней опоры.

Передачи включены с усилием

В этом случае специалисты уверены, что ослабились зубцы крепления к петле.

Также возможна деформация или повреждение упора. Дело может быть в трещинах пластиковых деталей в приводе коробки передач.

Шум в нейтральной трансмиссии

Если коробка передач автомобиля ВАЗ-2114 издает много шума в нейтральной трансмиссии, это свидетельствует о низком уровне масла в коробке передач, а также о качестве заливаемого масла. Кроме того, подобный симптом наблюдается при сильном износе верхнего подшипника, который находится на первичном валу. Для устранения этой неисправности потребуется провести диагностику подшипника, а также долить уровень масла.

Хруст и треск при переключении

При переключении водитель услышит хруст при износе синхронизаторов коробки передач.

Если проигнорировать начало этого процесса, то при дальнейшей эксплуатации потребуется замена не только поврежденного синхронизатора, но и редуктора полностью. Если в момент переключения есть трещина, это говорит об износе стопорного кольца одного из синхронизаторов или осей сателлитов. Срочно провести диагностику.

Шум при движении на передачах

Если трансмиссия шумит при движении, то причин может быть несколько.Эта проблема заключается в износе как верхнего, так и нижнего подшипников. Помимо шума есть проблемы с заклиниванием рычага переключения передач. В этом случае необходима диагностика. При разборке КПП на ВАЗ-2114 коробка предохранителей находится под капотом. Он находится в специальном блоке.

Хорошее масло — надежная работа коробки передач

Какой бы простой и неприхотливой ни был на ВАЗ-2114 коробка передач, масло для нее следует выбирать только качественное. Специалисты считают, что наиболее оптимальным вариантом является минеральная трансмиссионная смазка.Также можно использовать синтетические продукты. В случае использования синтетического масла необходима периодическая очистка сальникового уплотнения коробки. Оборудование категории GL-4 подходит для боксов серии «Самара-2». Чтобы трансмиссия была максимально надежной и безотказной, необходимо постоянно проверять уровень масла.

Самый простой способ — использовать щуп.

Заключение

Коробка передач — сложный механизм, требующий правильного обслуживания. Тогда трансмиссия прослужит владельцу весь срок службы.

LADA NIVA (ВАЗ 2121) ПОЛНАЯ ОФИЦИАЛЬНАЯ ЗАВОДСКАЯ ОБСЛУЖИВАНИЕ / Ремонт / Полная мастерская / Руководство своими руками

ВАЗ АВТОМОБИЛИ:

ВАЗ-2121327 ВАЗ-21213 , ВАЗ-21214-20, ВАЗ-21215

Языки: Английский

Всего: 222 СТРАНИЦЫ

Руководство доступно для поиска по ключевым словам!

Формат файла: PDF
ДОСТАВЛЕННЫЙ Формат В: PDF
МАСШТАБИРОВАНИЕ: Да
Версия для печати: Да
КАЧЕСТВО РУКОВОДСТВА: Завод

* МГНОВЕННАЯ ЗАГРУЗКА
* БЕЗ ДОСТАВКИ
* НЕ ТРЕБУЕТСЯ ЖДАТЬ CD-ROM
* Полный !!!

TAGS:

Руководство по техническому обслуживанию, руководство по ремонту, мгновенная загрузка, карбюратор, впуск, головки, распределительный вал, кулачок, клапанный механизм, блок, поршни, кольца, стержни, коленчатый вал, кривошип, масляный насос, поддон, зажигание, крепежные детали, прокладки , Подшипники, Демпфер, Обработка, Балансировка, Детали, Подъемник, Дистрибьютор, Свечи зажигания, Провода свечей зажигания, Замена масла, Замена трансмиссии, Замена жидкости, NOS, Крепления двигателя, Зажимы, Теплообменник, Провода для вилок, Воздушные уплотнения, Синхронизация, Глушитель , Приемная труба, Кот, Каталитический нейтрализатор, Выхлоп, Коллекторы, Тепловая оболочка, Топливный насос, Замена, Толкатель, Нажимная пластина, Сцепление, Маховик, Уплотнения, Клапаны, Штоки клапанов, Шины, Повернуть, Повернуть шины, Выравнивание, Шестерня ГРМ, Шкив , Воздушный дефлектор, воздушный шланг, шланг сцепления, тормозной шланг, тормоза, замена тормозов, тормозные колодки, тормозные колодки, ротор, замена ротора, линии сцепления, прокладка головки, поршневое кольцо, главные подшипники, кулачковые подшипники, цепь привода ГРМ, клапанные замки, Морозильные пробки, Фреон, Радиатор, Вентилятор радиатора, Масляный радиатор, Охлаждение масла, Толкатели, Впускные клапаны, Exh Клапаны aust, Направляющие клапана, Пружины клапана, Втулки поршневого пальца, Втулки, Комплект колец, Оси, Тяга переключения передач, Короткий переключатель, Трос переключателя, Жгут двигателя, Жгут проводов, Схемы проводки, Датчики, Датчик масла, Датчик давления, Датчик давления масла, Вольтметр, воздушный винт, заглушка корпуса, банджо-болт, толкатель корпуса, ленточная гайка, кулачковый болт, съемник ротора, гаечный ключ, болт ротора, балансирная пружина, цилиндр, прокладка, изолятор, карбюратор, глушитель, выхлопная прокладка, картер двигателя, Штифт, уплотнение коленчатого вала, стопорное кольцо, поршневое кольцо, поршневой палец, упорная шайба, башмак сцепления, картер сцепления, раздаточная коробка, раздаточная коробка, раздаточная пластина, заглушка, втулка, прокладка, узел отдачи, трещотка, узел карбюратора, диафрагма, насос , Пружина, Впускной клапан, Задвижка, Вал дроссельной заслонки, Вал дроссельной заслонки, Дроссельная заслонка, Воздушный фильтр, Замена воздушного фильтра, Крышка вентилятора, Крышка фильтра, Корпус фильтра, Втулка, Рычаг воздушной заслонки, Узел переключателя, Сборка, Ретросъемный стартер, Замена стартера, Аккумулятор, Замена аккумулятора, Замена топливного насоса, Топливный насос, Топливо l Фильтр, Замена топливного фильтра, Топливная труба, Съемник в сборе, Петля, Дверная петля, Дверные панели, Приборная панель, Замена приборной панели, Подушки безопасности, Замена CD-плеера, Заводская замена, Перчаточный ящик, Центральная консоль, Замена консоли, Внутреннее освещение, Фары, HID , Проектор, Замена фар, Замена заднего фонаря, Замена лампы, Туманы, Противотуманные фары, Замена противотуманных фар, Третий стоп-сигнал, Отделка салона, Замена отделки, Сигнал Tun, Каталитический нейтрализатор, Коллекторы, Коллектор, Датчик кислорода, Воздушный фильтр, Впуск холодного воздуха, PCV, Конденсатор переменного тока, Салонный фильтр ACC, Система подогрева, Система охлаждения, Шланг охлаждающей жидкости, Кожух вентилятора, Радиатор, Топливный фильтр, Топливный инжектор, Топливный экран, Катушка зажигания, Провода свечи зажигания, Генератор, Шкив генератора, Стартер, Комплект сцепления, Рабочий цилиндр сцепления , Главный цилиндр сцепления, маховик, ось в сборе, полуоси, башмаки CV, ступицы, подшипники, головка цилиндра, прокладка головки, ремень привода ГРМ, крышка клапана, многорычажный ремень, масляная система, змеевиковый ремень, фильтры АКПП, прокладки, уплотнения, переключатели , Компоненты, E Крепление двигателя, Крепление трансмиссии, Программатор мощности, Манометр, Давление воздуха, Давление масла, Амперметр, Давление нагнетателя, Манометр, Прокладки, Уплотнения, Втулки, Кольца, Уплотнительное кольцо, Уплотнительные кольца, Жгут проводов шасси, Основной жгут проводов, Электрический контактный разъем, реле, Bosch, K&N, американские конденсаторы, Eastern Catalytic, Bosal Performance, Alker, Silla, Denso, NGK, Hastings, Dayco, Sachs, AC Delco, Dorman, Timken, AEM, Airtex, Apexi, Bando, Beck Amley , Benchmark, Bosal, Champion, ContiTech, CSF, 4-Seasons, Лампы, Фары дальнего света, Противотуманные фары, Внутреннее освещение, Освещение, Задние фонари, Задний фонарь, Сигнал поворота, Боковые маркеры, Тормозные диски, Тормозные колодки, Тормозная система, Амортизаторы , Стойки, рулевое управление, подвеска, система подвески, коврик для пола, грузовые вкладыши, консоли, органайзеры, кожа, стекло, окно, лобовое стекло, рулевое колесо, рычаг переключения передач, педали, выступы, гайки с проушинами, колпачки ступиц, колпак колеса, вращать шины, Бампер, передний бампер, задний бампер, крыло, двери, эмблема, крышка топливного бака, топливная дверь, решетки, передняя решетка, капот, домкрат, Подъемник, Подъем, Стойки, Брызговики, Брызговики, Реле фар, Реле стартера, Реле зажигания, Шток клапана, Стеклоподъемник, Ручка двери, Петля капота, Защелка капота, Щетка стеклоочистителя, Двигатель стеклоочистителя, Насос омывателя, Крышка топливного бака, Предоставлено Освещение, выключатель дверного косяка, дверной замок, горловина заливной горловины топливного бака, антенна, промывка, электрическая проводка, схемы, характеристики крутящего момента, значения крутящего момента, замена шин, плоский ремонт, замена ремня ГРМ, текущее обслуживание
