Автомобильный радиатор в системе отопления

Будет ли работать автомобильный радиатор в системе отопления?

Изучая вопрос по наращиванию мощности системы отопления в гараже поиск привел меня к промышленным тепловентиляторам (далее ТВ). Тк уже имеется водогрейный котел, тип ТВ был очевиден, водяной.

Но к сожалению цена на такие приборы была равна 48 секциям алюминиевых батарей из леруа мерлен. Тк в моей системе уже есть 64 секции, хотелось именно ТВ. Не имея нужного бюджета начал искать альтернативу.

Случайно в голове мелькнула идея что тот же самый промышленный тв стоит в каждом автомобиле))) Начал изучать в интернете этот вопрос, толкового ответа не нашел, но размышления на этот счет были. И я начал ваять…

Взял пару радиаторов от субару, с вентиляторами, блок питания от компьютера, сопротивление от ваз, патрубки радиатора и хомуты + крепление алюминиевых радиаторов из леруа.

Моя действующая система отопления сделана на основе системы тихельмана, где теплоноситель движется попутно. Система открытая, с циркуляционным насосом, котел 15квт, мощность алюминиевых радиаторов 8 квт. Решил ТВ смонтировать в самый конец системы, уже перед котлом грубо говоря. Вот что получилось.

Будет ли работать автомобильный радиатор в системе отопления?

В каждом автомобиле есть одна важная деталь, обеспечивающая комфорт — отопитель, или попросту говоря, печка. Тепло для отопления салона отбирается от двигателя с помощью радиатора отопителя — об этой детали, ее назначении, устройстве и работе, а также о неисправностях и ремонте читайте в данной статье.

Устройство отопителя (печки) салона автомобиля

Первые автомобили предлагали своим водителям минимум комфорта — в те далекие времена сама возможность перемещаться без помощи лошадей была в новинку, и о комфорте думать не приходилось. Но с течением времени автомобили становились совершеннее, и инженеры стали уделять внимание не только техническим характеристикам транспортных средств, но и вопросам комфорта водителя и пассажиров. Поэтому сначала машины обзавелись закрытыми кузовами, защищающими от непогоды, а позднее — отопительными приборами, которые обеспечивали комфорт при езде в холодное время года.

Современный автомобиль представить без печки (отопителя) уже невозможно, особенно если автомобиль эксплуатируется в России. Наличие отопителя стало стандартом, эта функция на большинстве автомобилей предлагается по умолчанию.

На сегодняшний день в легковых и грузовых автомобилях, а также в небольших автобусах (ПАЗ, старых ЛАЗ и им подобных) используются отопители, отбирающие тепло от двигателя, и именно об этих наиболее распространенных печках пойдет речь дальше. В городских автобусах с задним расположением двигателя для обогрева салона чаще используются электрические отопители — здесь мы о них говорить не будем.

Типичный отопитель имеет несложную конструкцию. Он состоит из радиатора, соединенного с системой охлаждения двигателя, вентилятора, обеспечивающего обдув радиатора, системы воздуховодов, обеспечивающих подачу нагретого воздуха в салон, и ряда приборов управления и контроля. Компоненты отопителя устанавливаются под передней панелью салона автомобиля, либо, если речь идет об автобусе, в моторном отсеке.

Работает отопитель следующим образом. Охлаждающая жидкость из водяной рубашки двигателя поступает в радиатор отопителя, нагревая его. Тепло от радиатора отбирается потоком воздуха, который создается вентилятором. Далее этот поток нагретого воздуха по воздуховодам поступает в салон. Управление печкой производится изменением частоты вращения вентилятора, положением заслонки подачи на радиатор наружного воздуха, положением заслонок и жалюзи в воздуховодах под передней панелью и в салоне.

Основным компонентом автомобильного отопителя является радиатор.

Назначение радиатора отопителя и его место в системе обогрева салона

Радиатор отопителя — это обычный теплообменник, который обеспечивает передачу тепла от теплоносителя к окружающему воздуху. Данный радиатор аналогичен основному радиатору системы охлаждения двигателя, он имеет ту же схему подключения и принцип работы.

Для функционирования отопителя необходим постоянный нагрев радиатора — это достигается его подключением к жидкостной системе охлаждения двигателя. Радиатор отопителя подключается к системе параллельно основному радиатору, для этого в выпускном патрубке двигателя или корпусе термостата, а также в подводящей трубе помпы предусмотрены специальные штуцеры — к ним присоединяются шланги для подачи и отвода охлаждающей жидкости.

Важно отметить, что радиатор отопителя включен в первый (малый) контур системы охлаждения двигателя, в то время, как основной радиатор охлаждения двигателя находится во втором (большом) контуре. То есть, при запуске холодного двигателя теплоноситель проходит только по водяной рубашке двигателя и радиатору отопителя, но не поступает в основной радиатор. Такое подключение дает возможность обогревать салон сразу после запуска двигателя.

Как и в основном радиаторе системы охлаждения, в радиаторе отопителя предусмотрена возможность подключения пароотводящей трубки, соединенной с расширительным бачком. Через данную трубку от радиатора отопителя отводится перегретая вода и пар в случае чрезмерного роста температуры.

Кстати, а почему нельзя обогревать салон автомобиля тем теплом, что выделяется на основном радиаторе охлаждения двигателя? Ведь это тепло — даровое, и оно бесполезно уходит в атмосферу, хотя можно было бы использовать для отопления. Все дело в том, что воздух, проходящий через основной радиатор, загрязнен пылью и различными примесями, и его подача в салон будет наносить вред. Наличие отдельного отопителя со своим радиатором и вентилятором позволяет использовать фильтр для очистки воздуха, а также легко регулировать температуру воздуха и интенсивность его нагрева. Все это можно было бы реализовать и на основе радиатора охлаждения двигателя, однако такой отопитель имел бы более сложную конструкцию и меньшую эффективность работы.

Типы радиаторов отопителя

Все радиаторы отопителя можно разделить на несколько типов по ряду характеристик.

По материалу изготовления существует два типа радиаторов:

Радиаторы из меди — это классическое решение, которое сегодня используется все реже. Дело в том, что медный радиатор имеет гораздо более высокую стоимость, а большинство современных автомобилей проектируются и производятся исходя из соображений достижения минимальной себестоимости. Однако медные радиаторы имеют два неоспоримых преимущества — они обладают лучшей теплоотдачей и легко поддаются ремонту (при возникновении утечки такой радиатор можно запаять даже в домашних условиях).

Алюминиевые радиаторы обладают гораздо более доступной стоимостью, а также имеют низкий вес. Однако радиаторы из алюминия хуже противостоят механическим повреждениям и крайне сложно поддаются ремонту — восстановить его можно только с применением специального инструмента и расходных материалов. Поэтому иногда проще купить новый алюминиевый радиатор, чем ремонтировать старый.

По форме трубок радиаторы делятся на два вида:

• С круглыми трубками;
• С плоскими (сплющенными) трубками.

Радиаторы с круглыми трубками наиболее просты в изготовлении и имеют низкую стоимость, однако они обладают относительно небольшой площадью поверхности, а значит, и меньшей эффективностью. Поэтому в таких радиаторах зачастую применяются специальные меры для повышения их КПД (например — установка завихрителей).

Радиаторы с плоскими трубками имеют большую площадь поверхности и, как следствие, лучшую эффективность работы. Однако это достигается усложнением и удорожанием конструкции.

Наконец, радиаторы отопителя можно разделить на две группы по плотности установки трубок:

• Двухрядные радиаторы;
• Трехрядные радиаторы.

В двухрядных радиаторах трубки, как понятно из названия, установлены в два ряда, в трехрядных — в три ряда. Двухрядные радиаторы имеют меньшие габариты (небольшую толщину), однако за счет меньшего объема подводимая охлаждающая жидкость успевает отдать меньше тепла за единицу времени. В трехрядных радиаторах единовременно находится больше охлаждающей жидкости, которая проходит более длинный путь, поэтому они работаю эффективнее.

Все радиаторы отопителя, независимо от типа и назначения, имеют принципиально одинаковое устройство.

Устройство и работа радиатора отопителя

Основу радиатора печки составляет теплообменник — система параллельно установленных трубок, связанных рядом поперечных пластин (или ребер). Пластины образуют так называемые соты, имеющее большую площадь поверхности, что необходимо для более эффективного отвода тепла. Количество трубок и пластин, их взаимное расположение и плотность выбираются таким образом, чтобы обеспечивать максимально эффективную отдачу тепла при минимальном сопротивлении проходящего через всю эту конструкцию воздуха.

Справа и слева к теплообменнику монтируется три бачка — впускной, выпускной и бачок возврата. Впускной бачок соединен с впускным патрубком, в него подается горячая охлаждающая жидкость от двигателя и распределяется по трубкам теплообменника. Выпускной бачок собирает жидкость, прошедшую по всем трубкам, и выводит ее в выпускной патрубок. Бачок возврата необходим для разворота потока охлаждающей жидкости, прошедшей через первый ряд трубок теплообменника, и направления ее во второй ряд трубок.

В двухрядных радиаторах предусмотрен один впускной и один выпускной бачок, они расположены с одной стороны теплообменника, так как охлаждающая жидкость проходит через первый ряд трубок и возвращается через второй. Бачок возврата в таком радиаторе один, он установлен с обратной стороны от впускного и выпускного бачков.

В трехрядных радиаторах также по одному впускному и выпускному бачку, и два бачка возврата (так как здесь поток жидкости дважды меняет свое направление). При этом впускной и выпускной бачки расположены с противоположных сторон теплообменника, рядом с ними находятся и бачки возврата.

Именно расположение бачков и патрубков помогает быстро различать двухрядные и трехрядные радиаторы:

• У двухрядных впускной и выпускной патрубки находятся с одной стороны теплообменника;
• У трехрядных впускной и выпускной патрубки расположены с противоположных сторон теплообменника.

В радиаторах с круглыми трубками теплообменника есть еще одна деталь — турбулизаторы (или завихрители), улучшающие теплообмен между охлаждающей жидкостью и стенками трубок при работе двигателя на холостом ходу. Турбулизаторы представляют собой пластиковые спирали, вставленные внутрь трубок (их за характерную форму часто называют лапшой). Благодаря турбулизаторам, в потоке жидкости образуются завихрения (турбулентные потоки), значительно увеличивающие объем жидкости, контактирующей с внутренними стенками трубок. В среднем, завихрители на треть повышают эффективность работы печки на холостом ходу двигателя, однако на более высоких оборотах эти детали практически не улучшаю работу радиатора.

Радиатор отопителя устроен крайне просто, однако и в нем могут возникать различные неисправности.

Неисправности радиаторов и способы их устранения

Для радиаторов отопителя характерны три типа неисправностей:

• Засорение каналов;
• Утечка;
• Засорение сот.

Наиболее серьезной неисправностью является утечка, возникшая вследствие механического повреждения (из-за удара или вибраций) или коррозии. Наиболее часто утечка возникает в местах соединения (припайки) трубок теплообменника к бачкам, однако трещины или пробоины могут возникать в трубках, бачках, в месте соединения патрубка с бачком и т. д.

Если утечка возникла в медном радиаторе, то проблема решается быстро и с небольшими затратами — радиатор необходимо просто снять и запаять. Если же потек алюминиевый радиатор, то в большинстве случаев (особенно есть речь идет об отечественном автомобиле) проще и дешевле купить новый радиатор. Алюминиевый радиатор можно запаять или заварить, но стоимость этой работы может быть равноценна покупке нового радиатора, а утечка может вскоре возобновиться.

Засорение каналов радиатора происходит не сразу, а постепенно, и нередко радиатор быстрее успевает потечь, чем засориться до полной непроходимости. О засорении радиатора свидетельствует ухудшение работы отопителя без каких-либо изменений со стороны других компонентов — вентилятора, заслонок и т.д. Отложения на внутренних стенках трубок теплообменника не дают жидкости полностью отдать тепло, а также снижают объем жидкости, проходящий через радиатор за единицу времени. Эту проблему можно попробовать решить с помощью специальных средств для очистки системы охлаждения двигателя, однако они не всегда работают с достаточной эффективностью. Поэтому, как и в случае утечки, засорившийся радиатор проще заменить.

Наиболее просто решается проблема с внешним засорением радиатора. Несмотря на наличие салонного фильтра, на радиаторе с течением времени осаждается пыль и иные загрязнения, которые уменьшают проходимость сот и площадь ребер. Также засорение сот может происходить вследствие неграмотного применения чистящих средств для отопителя, либо при использовании некачественных средств данного типа. Неисправность устраняется простой чисткой радиатора, однако в большинстве автомобилей проведение этой несложной операции может потребовать немалых затрат времени и сил — обычно радиатор расположен в труднодоступном месте, и чтобы подобраться к нему, приходится практически полностью разбирать переднюю панель (торпедо) и снимать множество деталей.

Таким образом, в большинстве случаев автовладельцу приходится покупать и ставить новый радиатор отопителя. И здесь очень важно не ошибиться с выбором.

Калорифер из автомобильного радиатора своими руками

Для обогрева гаража возможно использовать различные способы (центральное отопление не рассматриваем):
— с помощью электронагревателей — наиболее распространенный, простой, но далеко не дешевый способ обогрева;
— с помощью дровяной (угольной) печи — дешево, при наличии халявного топлива, плюс отнимает рабочее время;
— с помощью отопителя на дизельном топливе — неплохой вариант, быстрый нагрев, опять же — существенные затраты на приобретение и на топливо.
— с помощью отопителя на отработанном масле — хорош вариант, особенно если отработки в достатке.
— другие варианты — более экзотические или классические стационарные системы отопления, которые закладываются при постройке гаража.

При использовании электрического обогревателя много плюсов — простота, нет необходимости запасаться энергосырьем, малые затраты на приобретение, удобство в расположении, не требует обслуживания и т. д. Основной недостаток — большое энергопотребление и, соответственно, затраты.

Предлагается самодельный вариант экономичного электронагревателя для использовании в гараже или подобных помещениях.

В качестве главных составляющих узлов конструкции самодельного обогревателя используется радиатор от любого автомобиля, помпа (автомобильный водяной насос) с вентилятором и патрубками и электродвигатель. Радиатор можно взять даже с частично забитыми трубками, это не помешает ему работать. Можно вместо автомобильного взять радиатор от любой промышленной холодильной установки. Используемый электродвигатель мощностью примерно 0,3-0,8 кВт и обеспечивать скорость вращения не менее 1500 оборотов в минуту.

Основу обогревателя составляет рама, которая сваривается из стального уголка. Для того чтобы иметь возможность передвигать обогреватель, удобнее поставить его на колеса из любых роликов, которые крепятся на раме. На раме крепятся двигатель, водяной насос, пускатель и радиатор. В нижний бачок радиатора помещаются три ТЭНа, каждый мощностью по 1 кВт, работающие от напряжения 220 В. Самым лучшим вариантом будет тройной ТЭН, который имеет общий хвостовик с резьбой. Закрепляется ТЭН по-разному, например, можно вырубить в нижнем бачке отверстие и припаять к его кромке кольцо с резьбой для хвостовика ТЭНа.

Описание конструкции самодельного электрообогревателя для гаража:
1 — радиатор; 2 — расширительный бачок; 3 — вентилятор; 4 — кожух вентилятора; 5 — помпа; 6 — патрубки; 7 — магнитный пускатель; 8 — клиновый ремень; 9 — электродвигатель; 10 — стойка рамы; 11 — сливной краник; 12 — ТЭНы; 13 — жалюзи
Производительность самодельного обогревателя можно регулировать с помощью количества включенных в сеть ТЭНов, регулируя таким образом температуру.
Для настройки электрообогревателя на режим наибольшей эффективности (при температуре жидкости в радиаторе 80 °С) подбираются диаметры шкивов. Для компенсации расширения жидкости при нагреве в установке служит автомобильный расширительный бачок.

Более сложный вариант конструкции электрообогревателя позволяет поддерживать заданную температуру. Для этого достаточно включить электродвигатель в сеть не напрямую, а через камерный датчик температуры ДТКБ.

Самым подходящим в качестве жидкости электрообогревателя является трансформаторное масло. Оно быстро нагревается, очень медленно остывает и не замерзает даже при значительном понижении температуры. Можно вместо трансформаторного масла использовать автомобильный тосол марки А-40.
Натяжение ремня, соединяющего электродвигатель с помпой и вентилятором, можно регулировать, передвигая помпу с вентилятором в заготовленных пазах крепления в раме.

Обогреватель на опилках

Опилки и мелкую щепу, которые остаются после строительства, можно с успехом использовать для обогрева гаража или даже дачного домика, если в обычную «буржуйку» установить поддон из стального листа толщиной 2-3мм с отверстием в середине.

Поддон нужно сделать съемным, чтобы, когда кончатся опилки, снова топить печь дровами.
Такие печи целесообразно использовать тем, кто живет недалеко от лесозаготовок, где опилки будут почти бесплатно.

Печью используют так: сверху через отверстие в плите вставляют конический кол (его нужно подогнать к отверстию в поддоне, чтобы не было зазора). В пространство вокруг кола плотно набивают опилки. Осторожно, чтобы они не осыпались в отверстие, вынимают кол, закрывают плиту и снизу поддона через печную дверку зажигают дрова. Опилки загораются и тлеют. Всю ночь (5-7 часов) печь обогревает помещение.

Конструкция самодельной печи-обогревателя.

1 – труба, 2 – конич. кол, 3 – опилки, 4 – корпус печи, 5 – поддон, 6 – дверка, 7 – поддувало.

Самодельный обогреватель для гаража с беспламенным горением

Принцип его работы заключен в том, что пары топлива – спирта или бензина — окисляются кислородом воздуха при помощи катализатора. Происходит это прямо на нагревательном элементе. Тепловая энергия производится не сгоранием топлива, а за счет происходящей химической реакции.
Этот обогреватель для гаража своими руками делается так. Берется резервуар под топливо, имеющий горловину и пробку. Лучше всего подходит для этого старый топливный автомобильный бак. Далее — горелка, в которую укладывается элемент нагревания — рамка и две железные сетки – их оснастите прокладкой, лучше всего из асбестовой ваты, пропитайте ее катализатором. Фитиль сделайте матерчатым или можно также из асбестовой ваты. По нему будет подаваться бензин из бака в горелку. Верхнюю часть вашего фитиля равномерно разложите под сеткой, нижнюю часть расположите на дне бака. Свободное место в баке заполните ватой.

Конструкция самодельного обогревателя: 1 — трубка-полозок, 2 — корпус бака, 3 — защелка натяжного замка, 4 — ось защелки, 5 — стойка с ушками для замка, 6 — натяжная скоба, 7 — крышка, 8 — заклепка, 9 — ручка, 10 — нихромовая проволока, 11 — асбестовая вата, пропитанная катализатором, 12 — прижимная рамка, 13 — металлическая сетка, 14 — рамка нагревательного элемента, 15 — уплотнитель, 16 — пробка горловины бака, 17 — горловина, 18 — асбестовая вата, 19 — фитиль, 20 — внутренняя переборка, 21 — корпус горелки. А — зеркало нагревательного элемента (b Х е).

Устанавливая нагревательный элемент в горелку, поставьте прокладку из проволоки(5 мм сечением) между рамкой и ее установочным местом. Проволоку обмотайте шнуровым асбестом. У этого самодельного обогревателя для гаража должна быть металлическая крышка, которая будет надеваться сверху на горелку, тем самым прекращая ее работу.

На сетку элемента нагрева налейте 100 мл бензина, и подожгите. Вскоре огонь потухнет, к разогретой поверхности начнется подсос паров бензина из бака. Они из-за кислорода воздуха при помощи катализатора начнут окисляться и повышать температуру. То есть начнет происходить беспламенное горение.
Нагревательный элемент делается из длинноволокнистого асбеста. Его надо пропитать в течение 1 часа кобальтохромовым катализатором. Он делается из таких реактивов — азотнокислых кобальта и марганца, двухромокислого аммония и аммиака (концентрированного). При пропитке на асбесте осядет хромат кобальта. Его надо будет высушить при +120 С, разрыхлить, и прокалить при + 400 С в течение 3 часов.

Затем массу уложите равномерным слоем между сетками.
Важно! Эксплуатируя данный обогреватель, его рабочую поверхность берегите от попадания масла, воды и грязи.

И еще один вариант самодельного электрического обогревателя для гаража

Решение вопроса отопления гаража при помощи самодельных электронагревателей с открытыми спиралями не допустимо, поскольку испарения бензина, иногда присутствующие в гаражах, и их контакт с открытым нагревательным элементом, могут привести к трагическим последствиям. Переносные промышленные электронагреватели также не являются лучшим решением вопроса, поскольку имеют низкую теплоотдачу.

Одним из эффективных вариантов отопления гаража является система отопления водяного типа с индивидуальным источником тепла. Обустроить отопление в гараже по такому принципу можно самостоятельно, предварительно ознакомившись со схемой, изображенной на рисунке.

На рисунке, демонстрирующем присоединение патрубка, изображены:

— стяжные гайки
— шайбы
— уплотняющие прокладки
— стенки котла
— патрубок
На рисунке Б приведена схема отопления, в ней использованы следующие элементы:
— крышка расширительного бачка
— расширительный бачок

— стояк
— электрический котел
— присоединение патрубков с уплотнением
— патрубок
— соединительные шланги
— металлические пластины конвектора
— трубы конвектора
— клемма электропитания ТЭНа
— сам ТЭН
— регулировочный вентиль
— сливной кран
Принцип действия данной самодельной системы отопления основан на отличии объемного веса горячей и холодной воды, из-за чего в данной системе возникает однонаправленный поток нагретой жидкости.

Вода, подогретая ТЭНом в котле, поднимается в его верхнюю часть и поступает по трубам к конвектору. Там она отдает тепло помещению, охлаждается и становится тяжелее, в результате чего опускается вниз и опять попадает в котел. В связи с этим котел необходимо располагать ниже радиатора (конвектора) – это способствует повышению скорости движения воды и циркуляционного давления в системе отопления.

Удачи, и пусть в Вашем гараже всегда будет тепло.

Несмотря на то что в продаже есть большой выбор радиаторов, многие люди принимают решение сделать радиатор отопления своими руками. Это оправданное решение, особенно если вы хотите сделать отопление, например, в гараже или другом подсобном помещении. В таких случаях покупать магазинные модели будет дорого, поэтому самодельные радиаторы отопления являются отличным выходом из положения.

Чтобы самостоятельно сделать такой отопительный прибор, обычно используют металлические трубы, которые уже были в употреблении, поэтому стоимость невысокая, а эффективность будет практически ничем не хуже заводских моделей. Такая батарея отопления своими руками делается достаточно просто, чем объясняется ее популярность при организации отопления в производственных цехах, гаражах.

Основные преимущества, которые имеет самодельный радиатор:

для изготовления можно использовать материал, который уже был в употреблении;

для работы понадобится доступный и простой инструмент;
монтаж проводится просто;
конструкция будет надежной и не потребует особого ухода;
невысокая стоимость, так как вам придется потратить только свой труд и время.

Расчет батарей отопления

Если говорить о стальных или чугунных батареях, то коэффициент теплопроводности у них будет практически одинаковый. Стандартная секция чугунной батареи дает 150-170 Вт тепла, и в нее вмещается 1,5 л воды.

В зависимости от толщины трубы, которую вы будете использовать для отопления гаража, чтобы заменить один стандартный чугунный радиатор, понадобится около 20 м трубы. Чтобы уменьшить размеры такой конструкции, трубу делят на несколько участков, которые располагают параллельно друг другу.

Недостатком батареи, сделанной из трубы, является то, что она имеет низкую эффективность, это связано с наименьшей площадью наружной поверхности. Чтобы устранить этот недостаток, надо увеличивать длину регистров, а это ограничивается длиной гаража или другого помещения.

Для уменьшения длины батареи регистры располагают параллельно друг другу, при этом подключаются они последовательно. После того как теплоноситель, а это может быть вода или масло, попадает в первую трубу, по перепускному каналу он переходит во вторую, но движется уж в противоположном направлении.

Необходимые материалы и оборудование

Так как самодельные отопительные системы чаще всего делают из материала, который уже раньше был в употреблении, сначала надо оценить состояние труб, особое внимание обращать на толщину стенок. Изготовление радиаторов для подсобного помещения квартиры или гаража должно быть качественным, так как в таких системах давление может достигать нескольких атмосфер. Если стенка трубы будет сильно повреждена коррозией, то она просто не выдержит нагрузки и лопнет, что приведет к утечке теплоносителя и прекращению работы системы отопления.

Чаще всего для изготовления самодельных батарей используют трубы диаметром 10-12 см, для того чтобы заглушить торцы труб, используют листовой металл соответствующего размера.

Для изготовления перепускных каналов и штуцеров используют трубы меньшего диаметра, чтобы их можно было подключить в систему отопления, на штуцерах делают резьбу.

Можно сделать переносной масляный радиатор своими руками, такие модели создают из труб, они имеют небольшие размеры, в качестве теплоносителя в них используется масло, а вместо нагревательных элементов — ТЭН. В зависимости от того, какое по объему помещение вы планируете отапливать при помощи такого обогревателя, берут ТЭН соответствующей мощности.

Для усовершенствования такого прибора в его электрическую сеть можно ввести терморегулятор, который будет периодически включать и отключать нагревательный элемент.

Изготовление регистров

Сначала готовят материал, который нарезают на отрезки необходимой длины, при этом резать надо строго перпендикулярно оси трубы. Чтобы получить точную линию реза, можно вокруг трубы обернуть лист бумаги и при этом соединить его края.

Для создания заглушки на торцах необходимо использовать листовой металл, толщина которого не меньше 3,5 мм. Диаметр заглушки должен быть на 5 мм больше диаметра трубы. Приваривать заглушку надо качественно и герметично.

Отверстие для установки перепускного клапана делают на боковой поверхности, перед этим отступив на небольшое расстояние от края. Затем проводится соединение труб в отдельные секции. Для выполнения сварочных работ надо иметь высокую квалификацию, если вы варите плохо, то лучше для этого пригласить специалиста.

После сборки батареи ее подключают к системе отопления, которую заполняют водой, антифризом, затем проводят проверку ее работоспособности, проверяют, нет ли протечек теплоносителя. Если в системе предусмотрено использование насоса, то его включают, чтобы создать давление. Если проверка прошла успешно, вы можете смело использовать систему отопления с самодельными регистрами.

Если вы устанавливаете такие регистры в жилом помещении, то лучше всего дополнительно использовать экран для радиатора отопления. Выполняется он в виде решетки, которая чаще всего делается из МДФ. Такая решетка позволяет скрыть батарею, но дает возможность свободно перемещаться воздуху и практически не влияет на качество обогрева помещения. Изготовление решетки радиатора своими руками несложный процесс, доступный любому домашнему мастеру.

Сейчас популярно использовать в системе отопления плинтусные отопительные приборы или вакуумный радиатор, но сделать их самостоятельно в домашних условиях очень сложно, так как для этого требуется специальное оборудование и навыки.

Для создания вакуумного радиатора нужна и литиево-бромидная жидкость, температура кипения которой 35°С, ее закачивают в регистры, и сделать это в домашних условиях невозможно.

Автомобильный радиатор – «хладнокровный» напарник мотора

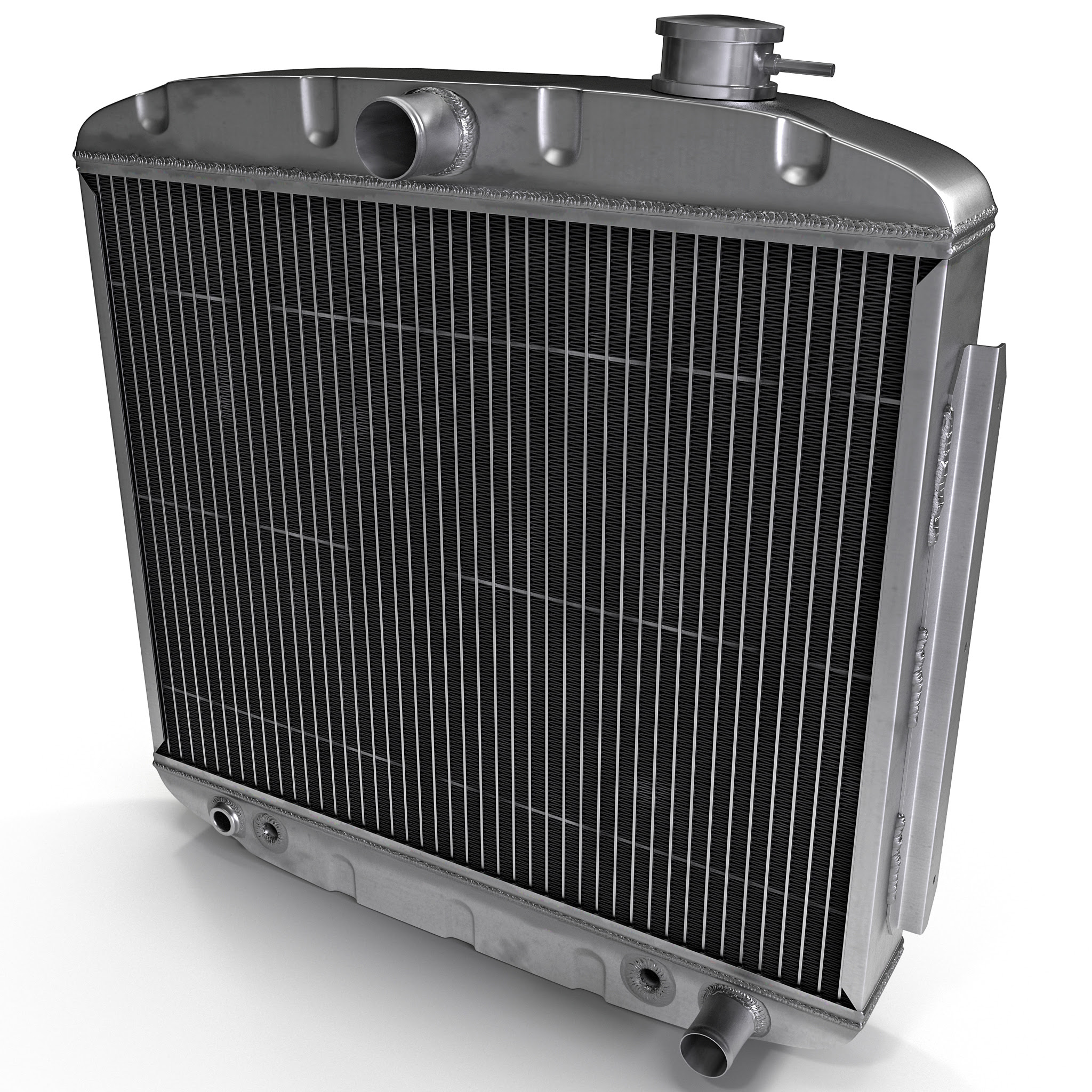

Радиатор автомобильный, устройство которого включает в себя два бачка – верхний и нижний, а также трубки между ними, выполняет важнейшую функцию и отвечает за предотвращение перегрева двигателя. Как же это происходит, и какие виды этого узла мы можем найти в наших машинах, поговорим чуть ниже.

Автомобильный медный радиатор, или алюминиевый?

Радиатор нагревает воздух в системах отопления, кондиционирования и вентиляции. Охлаждает в системе рециркуляции отработанные газы, масло, которое находится в системе смазки, воздух системы турбонаддува и рабочую жидкость в случае с автоматической КПП. Существует несколько видов систем охлаждения: жидкостная, воздушная и комбинированная. В первом случае охлаждение происходит за счет потока жидкости, во втором –посредством воздуха, ну, а в третьем, соответственно, идет объединение воздушной и жидкостной систем.

Наиболее распространенным материалом, из которого изготавливается сердцевина современных радиаторов, является алюминий. Это обосновано тем, что автомобильные алюминиевые радиаторы охлаждения очень легкие, а их стоимость значительно ниже, чем медных. Однако они обладают очень малой теплопроводностью и подвержены коррозии. Автомобильный медный радиатор имеет больше достоинств, среди них: устойчивость к коррозии, высокий КПД, отличная теплопроводность. Также он является более прочным и, соответственно, долговечным. Но главный недостаток – высокая стоимость.

Еще до недавнего времени пользовались спросом радиаторы, сделанные из стали, однако из-за ее низкой теплопроводности, которая в четыре раза меньше, чем у алюминия, эти варианты сегодня практически нигде не встречаются.

Жидкостной и масляный радиатор для авто?

Безусловно, огромное значение имеют свойства материала, но это далеко не все, так как более важными факторами, отвечающими за хорошую работу, являются конструктивные особенности и устройство радиатора автомобиля. Чаще всего, в автомобилях устанавливают жидкостные агрегаты. Посредством насоса жидкость циркулирует в замкнутом контуре, тем самым охлаждая стенки цилиндра и осуществляя отвод тепла от элементов двигателя.

Нашел свое применение и масляный радиатор для авто, который отвечает за охлаждение масла. Они могут быть как высокого, так и низкого давления, а система охлаждения может быть искусственной или естественной. В первом случае установлен дополнительный вентилятор, который обеспечивает воздушный поток, и тем самым охлаждение происходит намного быстрее.

Автомобильный масляный радиатор с естественной системой охлаждения, безусловно, уступает по эффективности своему аналогу. Технология их изготовления довольно трудоемкая, поэтому этим занимаются только лишь оригинальные производители, но при этом всем и срок их службы немалый. Однако, если масляный радиатор автомобиля пришел в негодность, то, скорей всего, его необходимо заменить, т.к. ремонту они не подлежат.

Радиатор автомобильный – конструкция системы теплоотдачи

Что касается их конструкции, то они делятся на следующие виды: трубочные и спаянные. Варианты с круглыми трубками представляют собой агрегат, собранный из панелей с нанизанными на них круглыми алюминиевыми трубками. Главным их достоинством является приемлемая ценовая политика из-за малой себестоимости. К недостаткам же можно отнести низкую прочность, небольшую теплопередающую поверхность и потребность в высококачественных прокладках, которые не всегда можно найти.

Радиаторы с овальными трубками, находящиеся в средней ценовой категории, чуть лучше в эксплуатации. Это возможно из-за овального разреза, благодаря которому увеличивается площадь, отдающая тепло. Недостатки: малая прочность, потребность в прокладках высокого качества. Спаянные же радиаторы, которые отличаются более высокой прочностью и теплоотдачей, обладают еще и стоимостью, что по карману далеко не каждому. Таким образом, не столь важно, какой автомобильный радиатор, алюминиевый или медный, вы выбрали, главное – грамотное сочетание устройства и материала радиатора.
<noscript><img src='/800/600/https/images.ru.prom.st/132519803_w640_h640_radiator-ohlazhdeniya-akpp.jpg' /></noscript> youtube.com/embed/WHR6-83sSMo?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>

Оцените статью: Поделитесь с друзьями!

Система обогрева автомобиля

От слаженной работы системы обогрева автомобиля зависит температура внутри его салона. Температурный режим влияет не только на комфорт его водителя и пассажиров, но и на способность оптимального управления транспортным средством. Ключевую роль в работе системы отопления играет кран отопителя, который позволит в нужный момент запустить или остановить работу соответствующей системы.

Обогрев салона автомобиля в холодное время года является не только необходимым, но и обязательным условием его эксплуатации. Ведь от температурного режима внутри автомобиля зависит комфорт и работоспособность водителя. При снижении температуры ниже минимально предусмотренной падает реакция водителя и это может спровоцировать аварийную ситуацию на дороге. Поэтому работе отопительной системы транспортных средств уделяется значительное внимание.

Отопительная система автомобиля

Система отопления современных автомобилей имеет практически одинаковую принципиальную схему, отличия состоят только в конструкционных особенностях отдельных ее элементов. К основным узлам отопительной системы относятся:

обогревающий радиатор;
кран отопителя;
циркуляционный насос;

вентилятор;
система управления отопителем;
система дефлекторов.

Обогревающий радиатор представляет собой специальный теплообменник, по которому циркулирует нагретый тосол, отдавая тепло металлическим элементам. В качестве материала для радиатора используется материал с высокими показателями теплопроводности и теплоотдачи (в основном алюминий или медь).

Кран отопителя — элемент, используемый для прерывания подачи тосола в отопительный радиатор.

Циркуляционный насос — обеспечивает движение жидкости через теплообменник обогревателя.

Вентилятор — обеспечивает движение нагретого воздуха от обогревателя в салон автомобиля.

Система управления — состоит из специальных рычажков, кнопок и переключателей (в зависимости от модели автомобиля), которые применяются для регулировки подачи нагретого тосола в теплообменник обогревателя.

Система дефлекторов — обеспечивает нужное направление теплого воздуха, поступающего от печки в салон.

Кран отопителя: важный элемент системы отопления автомобиля

Кран отопителя, входящий в состав отопительной системы, играет, пожалуй, ключевую роль, управляя тем, будет ли тепло в салоне автомобиля или нет. Функция отопительного крана сводится к обеспечению подачи нагретого тосола из системы охлаждения мотора к теплообменнику обогревающего радиатора автомобильной печки. В холодное время года кран открывается при помощи элементов системы управления печкой, и горячий тосол попадает в теплообменник, нагревая его. В теплое время года кран перекрывается, препятствуя попаданию жидкости из системы охлаждения силового агрегата в обогреватель печки, исключая повышение температуры в салоне.

Сам кран имеет достаточно простую конструкцию и состоит из корпуса с каналами, через которые происходит вход и отвод рабочей жидкости, а также запирающего элемента шарового типа и резиновых прокладок. Крепление крана выполняется при помощи фиксирующих болтов, а соединение с патрубками осуществляется при помощи червячных хомутов.

Основные неисправности отопительного крана

Основной «болезнью» отопительных кранов отечественных автомобилей ГАЗ, ВАЗ, УАЗ, ЗИЛ, УРАЛ, МАЗ является их протекание и закисание. Поскольку об отопительном кране вспоминают только с наступлением холодов, а остальное время он находится в отключенном состоянии, то после нескольких лет эксплуатации он просто-напросто закисает. Его шаровой запирающий элемент приваривается к корпусу крана и не представляется возможным его открытие или закрытие.

Другим распространенным дефектом этих узлов является их протекание. Следствием этого станет прорыв прикипевшей и утратившей эластичность резиновой прокладки в кране. В результате этого, тосол, поступающий из системы охлаждения двигателя, будет постепенно вытекать, что может привести к перегреву двигателя вследствие уменьшения объема рабочей жидкости в системе. Мало того, вытекание тосола происходит и в салон автомобиля, что весьма вредно для здоровья: испаряющийся этиленгликоль, входящий в состав тосола, вреден для здоровья.

Многие пытаются ремонтировать кран, прочищая и разрабатывая его шаровой запирающий механизм, меняя резиновые прокладки. Но этого хватает не надолго — лучше сразу установить новый кран и не испытывать судьбу, ведь кран может сломаться в самый неподходящий момент, когда под рукой не будет ни нового крана, ни материала для его ремонта.

Замена отопительного крана

Замена крана отопителя не является сложной задачей и может быть выполнена самостоятельно в гаражных условиях. Все работы следует выполнять при холодном двигателе, чтобы исключить возможность ожога. Для снятия поврежденного крана нужно отсоединить от него приточный и отводящий патрубки. Следует учитывать то, что часть жидкости может из патрубков вылиться, поэтому нужно иметь под рукой посуду, которую можно будет подставить под патрубки. Для снятия крана нужно открутить крепежные болты.

Процесс установки нового узла выполняется в обратной последовательности. После установки крана следует проверить уровень тосола в машине, при необходимости долив до необходимого уровня.

Процесс замены не занимает много времени, поэтому его можно выполнить даже в дорожных условиях. Бывалые автомобилисты даже советуют возить запасной кран в своем ремкомплекте, что позволит при поломке крана сразу же его заменить.

Керамический отопительный кран

Многие автолюбители, сталкивающиеся с проблемой закисания отопительного крана, устанавливают керамический кран, в котором запирающий механизм выполнен из металлокерамики. Отличительной чертой этого типа крана является больший эксплуатационный ресурс и меньшая склонность к закисанию. Использование керамического крана позволяет гарантировать высокую износостойкость отопительной системы, надежность и плавность регулировки крана в процессе использования печки.

Металлокерамика, из которой производят краны, рассчитана на работу в условиях температур от -30°С до +150°С. В процессе производства литого корпуса крана он проходит проверку на герметичность под давлением в 1,8 атм., что в 3 раза превышает рабочее давление в системе отопления автомобиля. То есть керамические краны имеют трехкратный запас по прочности.

Точка автозакипания: как выбрать автомобильный радиатор

Гарантия на радиаторы LUZAR составляет два года, а значит, с ресурсом у них всё в порядке. На заводе готовые радиаторы подвергают стендовым испытаниям, в которые входит вибронагрузка и соляной туман. Учёные из Висконсинского университета в Мадисоне (США) работают над созданием радиатора, который можно будет печатать на 3D-принтере. В отличие от привычных теплообменников, он сможет похвастать максимально эффективной геометрической формой, которую сегодня невозможно реализовать из-за ограничений классического заводского оборудования. Но самое любопытное, что исследователи рассматривают в качестве материала для печати… пластик. Как известно, он обладает слабой теплопроводностью, однако американцы не сдаются и надеются завоевать рынок радиаторов, добавив в пластик керамику или графен. Пока не получилось. Некоторые автовладельцы боятся использовать неоригинальные детали, потому что иногда они не соответствуют геометрическим параметрам автомобиля и для их установки в лучшем случае требуются недюжинные усилия и запас крепких выражений. Так вот, радиаторы LUZAR лишены этой проблемы — работоспособность продукции проверяется в составе узла системы охлаждения или кондиционирования в сборе. Да-да, радиатор берут и устанавливают в соответствующий автомобиль, чтобы в этом убедиться.

Выбирай с умом

В каталоге LUZAR можно подобрать подходящие радиаторы как для отечественных автомобилей, так и для большинства иномарок — например, Volkswagen, Chevrolet, Hyundai, Kia, Lexus, Mercedes-Benz, BMW, Audi и многих других. И, что особенно приятно, по вполне приемлемой цене. Что ещё нужно в наш период затяжного кризиса?

Нет, серьёзно — экономить на такой важной детали, как радиатор, мы уж точно не рекомендуем никому. Вы ведь не хотите сократить жизнь мотору своего автомобиля перегревом головки блока цилиндров или ездить зимой словно в холодильнике, потому что из «печки» никак не пойдёт тёплый воздух? Если есть возможность установить в свой автомобиль радиатор, который как минимум не хуже заводского, но обойдётся вам гораздо дешевле, грех этим не воспользоваться.

И ещё. Как известно, починить протекающий радиатор можно с помощью сырого яйца, разбив его прямо в горловину. Сварившись в кипятке, яйцо временно закупорит место утечки. Говорят, вместо яйца можно использовать чёрный молотый перец, муку или даже горчицу. А можно просто установить радиатор LUZAR и забыть про эксцентричные эксперименты.

Берите на заметку!

Автомобильный радиатор системы жидкостного охлаждения

Радиатор является одним из ключевых и наиболее важных элементов жидкостной системы охлаждения. Основной задачей становится рассеивание в атмосферу тепла, которое было отведено от двигателя охлаждающей жидкостью. Радиатор системы охлаждения двигателя можно считать важнейшей деталью самого силового агрегата.

Устройства, похожие на современный радиатор, устанавливались на самых ранних версиях автомобилей с ДВС, так как без указанного элемента охлаждения работа силовой установки становится попросту невозможной. Это устройство напрямую отвечает за поддержание нормальной рабочей температуры двигателя в строго отведенных рамках. Такая защита бережет мотор от перегрева, который неминуемо выведет практически любой двигатель внутреннего сгорания из строя.

Содержание статьи

История создания радиатора

Водяная система охлаждения появилась на заре двигателестроения. Впервые концепцию радиатора применили на первом серийном автомобиле под названием Benz Velo, который оказался в свободной продаже в 1886 году. Данную идею устройства продолжил развивать Вильгельм Майбах, который сконструировал изделие с сотами. Разработка нашла применение в конструкции модели Mercedes 35HP. За последующие десятилетия и до наших дней устройство радиатора не претерпело глобальных изменений, оставшись практически в том же самом виде, что и во времена Майбаха.

Первые жидкостные системы охлаждения двигателя не имели водяного насоса (помпы), который заставлял охлаждающую жидкость (в самом начале это была простая вода) принудительно циркулировать в системе. Ранние разработки системы охлаждения ДВС опирались на эффект термосифона.

Благодаря такому эффекту охлаждающая жидкость попадала в радиатор. Эффект термосифона основывается на том, что плотность воды понижается при нагреве. Разогретая вода благодаря этому свойству устремляется вверх. В итоге нагретая жидкость оказывалась в устройстве, проникая туда посредством прохода через верхний патрубок.

Внутри радиатора происходило охлаждение воды, плотность жидкости снова возрастала. Это приводило к тому, что вода опускалась в нижнюю часть радиатора, а уже оттуда проникала обратно в рубашку двигателя через нижний патрубок. Главным недостатком систем с эффектом термосифона стало то, что они не могли обеспечить должного охлаждения на фоне постоянно растущей мощности ДВС. Такие системы достаточно быстро вытеснили решения, которые основывались на применении центробежного водяного насоса (помпы).

Радиатор в системе жидкостного охлаждения

Главной задачей элемента является отвод тепла от силовой установки в атмосферу путем охлаждения жидкости, которая проходит внутри по каналам. Для обеспечения лучшего отвода тепла устройство монтируется в таком месте, где отмечен наилучший обдув встречным воздушным потоком в процессе движения автомобиля. Типичным местом установки в подкапотном пространстве является область за радиаторной решеткой спереди автомобиля. Стоит отметить, что даже в автомобилях с задним расположением ДВС радиатор зачастую устанавливается спереди. Отличием становится прокладывание более длинных магистралей системы охлаждения к двигателю.

Существуют и другие места для монтажа устройства охлаждения, но встречаются реже. Автомобили с заднемоторной компоновкой могут иметь радиатор, который установлен вдоль боковой стенки. Такое решение можно встретить на спортивных автомобилях, которые имеют сразу два радиатора охлаждения, расположенные вдоль обеих стенок моторного отсека. Эффективный обдув воздухом реализован путем использования воздухозаборников. Указанный воздухозаборник располагают в задней части машины на боковых стенках.

Устройство радиатора

а – устройство; б – паровой клапан открыт; в – воздушный клапан открыт.

Радиатор конструктивно имеет верхний (1) и нижний (7) бачок. Эти бачки соединены между собой трубками (5) из латуни или алюминия. К этим трубкам посредством пайки прикреплены пластины (6), которые увеличивают площадь поверхностного охлаждения элемента. Через эту поверхность тепло отводится от охлаждающей жидкости и отдается в окружающую среду.
Верхний бачок имеет заливную горловину для заправки охлаждающей жидкостью. Горловина перекрывается пробкой (3). В этой пробке имеются паровой (11) и воздушный (12) клапаны.
Верхний бачок также имеет патрубок (2) для того, чтобы соединить радиатор с рубашкой охлаждения мотора. Такое соединение реализовано посредством резинового шланга. Дополнительно имеется пароотводная трубка (4), а также датчик электрического термометра (13).
Нижний бачок (7) имеет патрубок (8) для соединения устройства с насосом (помпой). Еще имеется дополнительный кран, который способен обеспечить слив охлаждающей жидкости. На раме автомобиля радиатор крепится специальными крепежными деталями (9).

Так называемые сердцевины (пластины радиатора) являются основными элементами теплообмена. В зависимости от типа сердцевины выделяют следующие типы радиаторов:

трубчатые;
пластинчатые;
трубчато-ленточные и т.д.

Бачки радиатора могут быть изготовлены из пластика или металла. Если взглянуть на устройство более детально, тогда основная часть сердцевины, по сути, является набором бесшовных алюминиевых или латунных трубок. Трубки, соединяющие верхний и нижний патрубки, имеют толщину стенок до 0,15 миллиметра. Жидкость, проходящая через сердцевину радиатора охлаждения, расходится на большое количество микропотоков. Каждая такая трубка покрывается своеобразными ребрами, которые являются тонкой гофрированной медной или алюминиевой лентой.

Изделия из алюминия имеют меньший вес сравнительно с другими материалами изготовления, но склонны к ускоренному разрушению. Дело в том, что возникает ряд существенных сложностей при попытке сварки этого металла, а также алюминий плохо противостоит механическим повреждениям.

Для того чтобы алюминиевый продукт приблизился по качеству охлаждения к латунной конструкции, его необходимо изготавливать большим по размеру и увеличивать толщину элемента. В начале эпохи автомобилестроения активно использовались сотовые радиаторы. Такое устройство было выполнено из небольших отрезков латунных трубок, которые имели пятиугольное сечение. Жидкость внутри таких трубок не циркулировала принудительно, а весь процесс охлаждения осуществлялся посредством контакта металлических ребер со встречным потоком воздуха.

Вернемся к устройству современного радиатора. Паровой клапан, изображенный на рисунке, нагружается специальной пружиной (10). Пружина имеет упругость 1250—2000 г. Это позволяет нарастить давление в радиаторе охлаждения и повысить температуру закипания охлаждающей жидкости в жидкостной охлаждающей системе до отметки 110-119°С. Такое решение обеспечивает уменьшение объема охлаждающей жидкости во всей системе, что означает параллельное снижение массы двигателя. При этом сохраняется необходимая интенсивность охлаждения силового агрегата. Еще одним плюсом становится уменьшение потерь, под которыми следует понимать испарение охлаждающей жидкости.

Воздушный клапан также нагружают пружиной, но более слабой по силе противодействия. Упругость такой пружины находится на отметке 50-100 г. Задачей воздушного клапана является пропуск воздуха внутрь устройства в том случае, если произошла конденсация охлаждающей жидкости после того, как она закипела и была охлаждена.

Другими словами, внутри системы за счет явления парообразования может возникнуть избыточное давление. Точка кипения охлаждающей жидкости соответственно ему повышается, при этом нет зависимости от атмосферного давления, так как давление сброса задается клапаном в крышке. Такое свойство системы охлаждения незаменимо в процессе езды по горной местности. По причине пониженного атмосферного давления в горах охлаждающая жидкость закипает быстрее, чем в обычных условиях. Данное решение установки воздушного клапана позволяет таким образом предотвратить разрушение радиатора. который может быть попросту раздавлен атмосферным давлением.

Пробка, оснащенная клапанами, обеспечивает открытие выпускного клапана в случае закипания охлаждающей жидкости внутри системы и возникновения избыточного давления, которое приблизительно находится на отметке 0,5 кг/см². Пар выводится в пароотводную трубку. Впускной клапан обеспечивает доступ воздуха тогда, когда давление внутри оказывается ниже атмосферного давления (ниже 1 кг/см²), что возникает в устройстве при остывании охлаждающей жидкости.

Таким образом, устройство пробки полностью изолирует систему охлаждения от внешней атмосферы. По этой причине описанную систему называют системой охлаждения закрытого типа.

В закрытой системе охлаждения для слива охлаждающей жидкости нужно открыть сливные краны и извлечь пробку радиатора. Чтобы спустить жидкость из водяной рубашки двигателя, в нижней части блока отдельно предусмотрен соответствующий кран для слива. Существует также система охлаждения открытого типа. В открытой системе горловина устройства охлаждения закрыта пробкой без клапанов. В такой системе вода закономерно кипит при температуре 100°С.

Регулировка температуры охлаждающей жидкости

За поддержание постоянной температуры в системе охлаждения двигателя отвечает термостат. Данный элемент распределяет движение охлаждающей жидкости по контурам. Эти контуры называются малый и большой круг. Рубашку двигателя можно считать малым кругом, движение потока через радиатор-большой круг. Возникает такая ситуация, когда охлаждения наружным воздухом при движении ОЖ по большому кругу в жаркую погоду или при нагрузках оказывается недостаточно. Чтобы обеспечить эффективный отвод нагретого воздуха и поддерживать постоянную температуру охлаждающей жидкости дополнительно устанавливается один или целый ряд вентиляторов. Такие вентиляторы могут иметь механический привод (вискомуфту) или электрический привод.

Регулирование теплового режима «шторкой»

Жидкостная система охлаждения двигателя внутреннего сгорания может быть оснащена двойным регулированием теплового режима. Первым регулятором выступает термостат, о котором мы уже говорили. Вторым терморегулирующим элементом становится шторка-жалюзи.

Устройства с двойным регулированием конструктивно имеют жалюзи, установленные непосредственно перед радиатором. Благодаря такому решению в сильные морозы радиатор можно прикрыть, уменьшив интенсивность обдува наружным воздухом. Отвод тепла снизится, а само тепло можно более эффективно использовать для поддержания рабочей температуры ДВС и интенсивного отопления салона автомобиля.

Жалюзи представляют собой пластины из металла, которые соединены между собой шарнирами. Эти шторки могут иметь вертикальное или горизонтальное расположение перед устройством. Управление таким решением осуществляется рукояткой из салона автомобиля, а также может быть реализовано автоматически в отдельных конструкциях. Принцип действия механического устройства заключается в том, что задвигая или вытягивая рукоять в салоне, водитель осуществляет поворот пластин. Происходит изменение щели между жалюзи и происходит регулировка интенсивности обдува радиатора воздушными потоками. Результатом становится воздействие на температуру охлаждающей жидкости.

В условиях предельно низких температур на капот и радиаторную решетку дополнительно крепят специальный утеплительный чехол. Такой чехол изготовлен из водонепроницаемой пожаробезопасной ткани. Указанные меры способствуют поддержанию рабочего теплового режима двигателя в необходимых рамках.

Установка дополнительного радиатора

Появление мощных высокофорсированных атмосферных и турбодвигателей, которые работают в самых разных режимах нагрузки, поставило перед разработчиками задачу установить дополнительные устройства охлаждения. Инженеры реализовали параллельную установку дополнительного радиатора. Такое решение получило свой отдельный электрический вентилятор. Не стоит путать дополнительный радиатор охлаждения с интеркулером, который устанавливается для охлаждения сжатого воздуха в системах с турбонагнетателем.

Принцип работы

Для правильного функционирования современные жидкостные системы охлаждения в процессе работы учитывают множество важнейших параметров. Специальные датчики снимают показания температуры двигателя, температуры охлаждающей жидкости и моторного масла, температуры за бортом и т.д.

Если вкратце описывать принцип работы системы охлаждения, тогда за точку отсчета стоит принять жидкостной насос. Этот элемент заставляет охлаждающую жидкость постоянно двигаться и циркулировать по кругу. При этом проход через рубашку охлаждения двигателя (малый круг) позволяет жидкости омывать горячие стенки головки блока и цилиндров. Когда температура охлаждающей жидкости растет, тогда при определенных показателях срабатывает термостат и открывает доступ жидкости в большой круг (радиатор). Так удается избежать перегрева двигателя и эффективно отдать жидкости избыточное тепло от нагретых деталей мотора. Когда горячая жидкость попадает в устройство охлаждения, от неё происходит отвод тепла в окружающую атмосферу. Полный цикл заканчивается, а охлажденная жидкость движется аналогично по новому циклу.

Вполне очевидно, что радиатор является своеобразным теплообменником, который обеспечивает эффективное охлаждение не самого мотора, а охлаждающей жидкости. Установка дополнительного вентилятора или жалюзи позволяет поддерживать температуру жидкости на оптимальном для работы мотора уровне как в экстремальный холод, так и в сильную жару.

Диагностика и ремонт неисправностей радиатора своими руками

Главной диагностической процедурой является периодический контроль системы охлаждения двигателя на предмет утечек и снижения объема охлаждающей жидкости в расширительном бачке. Контролировать количество жидкости можно визуально. Так как жидкость постоянно нагревается и охлаждается, со временем входящая в состав любой ОЖ вода частично выпаривается, что и приводит к общему снижению объема.

Если говорить о неисправностях радиатора, тогда основной является загрязнение его сот и каналов, а также их разрушение. Загрязнение приводит к тому, что циркуляция жидкости внутри устройства ухудшается, ОЖ при движении по большому кругу не успевает остыть. В таких условиях мощности вентилятора перестает хватать, так что перегрев двигателя неминуем.

Начинать ремонт радиатора охлаждения двигателя с загрязненными сотами стоит начинать с обычной промывки сердцевины проточной водой. Необходимо отсоединить нижний патрубок, а далее через горловину начинать заливать воду. Крайне желательно осуществлять промывку сот устройства охлаждения водой под давлением. В ряде случаев, когда радиатор сильно забит, его можно распаять и произвести демонтаж верхнего и нижнего бачков. После демонтажа становится возможным осуществить чистку сердцевины механическим способом.

В процессе эксплуатации верхний или нижний бачок, а также и сами соты начинают течь. Это происходит по причине использования низкосортных охлаждающих жидкостей, механических повреждений и т.д. Если подтекание незначительное, тогда можно попытаться засыпать или залить в радиатор специально предназначенное для временного устранения таких дефектов решение из автомагазина. К «дедовским» методам относят добавку большой порции горчичного порошка, который размокает и затягивает трещину. Как первый, так и второй способ не ремонтирует устройство полностью, а только позволяет устранить течь на время дороги до СТО и постановки автомашины на ремонт.

Помните, что когда двигатель горячий, открывать пробку радиатора опасно! Можно получить сильный ожог паром и горячей охлаждающей жидкостью. Перед тем как открыть пробку на горловине, нужно максимально широко накрыть саму пробку и область вокруг неё тканевым материалом, а уже потом отворачивать.

Что касается расширительного бачка, то пробку на нем при разогретом моторе нужно отвинчивать с аналогичной осторожностью. Слегка прокрутите пробку, но не до конца. Вы услышите характерный звук вырывающегося воздуха, похожий на тот, что возникает при открытии крышки на бутылке газированной воды. После такого стравливания крышку бачка можно постепенно открывать полностью и осуществлять контроль или долив охлаждающей жидкости.

гидравлическая, гидропневматическая, химическая, их правила, периодичность

Промывка системы отопления — необходимая профилактическая мера. И необязательно это должны делать профессионалы. Зная правила и способы вы вполне все можете сделать своими руками. Если проводить ее регулярно, система работает на полную мощность без особых проблем. Для профилактики достаточно простых и щадящих режимов, которые не оказывают негативного влияния на состояние элементов системы. Если регулярно радиаторы не промывать, придется использовать химические добавки, которые, конечно, все отложения удалят. Но после такой обработки часто проявляются течи или процесс коррозии активизируется.

Почему забивается система отопления

Системы отопления делятся на централизованные и индивидуальные. Они разные и по размерам и по условиям эксплуатации. Отсюда — разные проблемы, разная периодичность обработки.

Централизованные системы

Вот до такого состояния могут забиться трубы в централизованной системе отопления

Больше всего в чистках нуждаются централизованные системы: их протяженность и большое количество оборудования способствуют скоплению разных мелких и не очень частиц. Это частички ржавчины, окалина, песок, выпавшие в осадок соли и т.д. и т.п. Все эти частицы переносятся потоком теплоносителя. Попав на участок с относительно невысокой скоростью движения — в подводящую трубу, а потом в радиатор, — они оседают, постепенно забивая и трубы и радиаторы.

Трубы забиваются в основном стальные: их внутренняя поверхность шероховатая изначально. С годами она становится еще более неоднородной: частички ржавчины отпадают, образуются дополнительные неровности. Вот тут и начинается засорение. В трубах полипропиленовых, металлопластиковых, оцинкованных внутренняя поверхность гладкая. Так что в них отложения бывают очень редко: с ровной поверхности их сносит теплоноситель.

Вторая «жертва» — радиаторы. Тут наибольшему риску подвергаются две группы: с очень узкими и очень широкими каналами для теплоносителя. В узких каналах скорость движения воды выше, но если тут образуется отложение, то забивается он очень быстро. Неширокие коллекторы в стальных панельных радиаторах, а также у некоторых моделей алюминиевых и биметаллических батарей.

Очень широкие каналы имеются только у чугунных батарей. Теплоноситель течет в них с малой скоростью, из-за чего взвешенные частицы оседают вниз и остаются в секциях. Большой просвет не так легко забить, но если не делать профилактику, это рано или поздно случится.

Так происходит постепенное накопление отложений в радиаторах

Зарастание труб и батарей приводит к снижению теплоотдачи, и в помещении становится холоднее. Именно по этому признаку и можно определить необходимость проведения промывки системы или отдельного радиатора.

Индивидуальное отопление

В индивидуальном отоплении проблема стоит не так остро: объем ее небольшой, компонентов немного. К тому же если система закрытого типа, то через некоторое время после заливки воды (если используется она) все что может, связывается и оседает, остается только чистая вода. Если используется вода нормального качества, умягченная, без солей, то такая система и через несколько лет будет чистой. Другая картина наблюдается, если использовать воду из речки или колодца: даже через год осадков будет много.

Наглядная демонстрация того, что промывка системы необходима

В индивидуальном отоплении, работающем на низких температурах (конденсационные котлы, солнечные батареи и конвекторы), может возникнуть другая проблема: бактерии легионеллы. Они активно размножаются если температура не превышает 40-60^oC. При заселении этими бактериями происходит постоянное завоздушивание системы. При стравливании воздуха он имеет сильный сероводородный запах. С этими бактериями бороться сложно, а жить с таким сильно «пахнущим» отоплением не комфортно и опасно. Легионеллы попадают в воздух и могут вызвать заболевание, похожее на пневмонию (болезнь легионеров). В таком случае необходима полная и тщательная промывка системы с использованием дезинфицирующих средств, а также прогонка ее на повышенных температурах.

Виды чисток системы отопления

Существует несколько разных типов промывок системы с использованием средств разной интенсивности воздействия.

Гидравлическая чистка

Такое сложно название можно расшифровать так: промыть систему отопления проточной водой. Этот метод чаще используется в индивидуальных системах. Порядок действий такой:

Если система к водопроводу не подключена, для подачи воды можно использовать помпу или насос. Это щадящая, но, тем не менее, эффективная промывка всех элементов системы, в том числе и котла. Но если образовалось большое количество твердых осадков, она не поможет. Нужны будут более действенные меры.

Гидропневматическая обработка

Проводится по плану в централизованных сетях, но с успехом может использоваться и в индивидуальных. Однако тут без дополнительного оборудования не обойтись: в поток воды добавляется воздух. Можно для промывки системы отопления дома можно использовать автомобильный компрессор.

Это специальный пистолет для проведения гидропневматической чистки системы отопления

При проведении гидропневматической чистки в ЦО воздух подают не равномерно, а с перерывами. Тогда образуется пульсация, которая разбивает даже стойкие отложения. Этот метод более эффективный, но и более опасный: толчки воздуха — это гидроудары, и иногда они выводят из строя некоторые наиболее слабые части системы. С другой стороны, лучше все слабые места обнаружить до начала сезона отопления: так будет время устранить их в спокойной обстановке.

В видео ниже продемонстрирован способ промывки системы отопления методом гидропневматического удара.

Химическая

В систему заливаются химически активные вещества. Они бывают разные:

молочная сыворотка,
уксус,
каустическая сода,
кислоты (фосфорная, ортофосфорная и т.д.),
специальные составы.

Способы обработки системы зависят от использованных средств. Если это специальные составы — вся процедура расписана на упаковке. Эта последовательность разрабатывается производителем, придерживаться ее обязательно.

Одно из средств очистки системы промышленного изготовления

При использовании «домашних» реагентов можно действовать следующим образом: раз в 3-4 часа включать насосы на 10-15 минут. Делать это нужно долго: несколько дней. Затем все слить и пару раз промыть систему.

Химическая чистка — очень рискованная затея — могут потечь самые слабые элементы. Хотя, и тут действует тот же принцип: лучше их выявить не в сезон.

Периодичность промывки системы отопления

Согласно СНиП промывка системы необходима ежегодно. Но чистки проводят разного типа. Обычная гидравлическая проводится ежегодно, с добавлением воздуха — раз в 2-3 года, а химическая — по мере необходимости, но не чаще чем раз в 5-7 лет.

Насколько придерживаются эксплуатационные организации таких рекомендаций сказать сложно. Но в индивидуальных системах никто не мешает промыть систему отопления раз в два-три года. Тут ежегодная обработка и не нужна. Можно после окончания сезона слить некоторое количество теплоносителя, чтобы оценить его состояние. Если «ароматов» и осадков нет, время промывать отопление еще не пришло.

Как почистить батарею

Но не всегда требуется чистка всей системы. Часто трубы чистые, а засорены только радиаторы. Как это определить? Когда нужно промывать радиатор? По температуре:

стояк и подводящие трубы горячие, а радиатор еле нагрет, скорее всего, он забился;
не греют некоторые секции или части отопительного прибора;
вверху нормальная температура, а низ остается холодным.

Все это говорит о необходимости чистки радиатора.

Холодная или неравномерно прогретая батарея — признак того, что пора проводить промывку системы или радиатора

Промывают батареи после окончания отопительного сезона. Если при установке на подаче и обратке поставлены шаровые краны, а при однотрубной разводке есть еще и байпас, то можно это делать и в отопительный сезон: закрыв краны радиатор можно снять. Система при наличии байпаса будет работать дальше.

Снимаете батареи, скручиваете всю арматуру. Несете в место, где есть источник воды. Если промываете радиатор в квартире, это может быть ванная, но только если она чугунная (на дно киньте побольше старых тряпок, чтобы не побить эмаль). В частных домах промывку делают на улице, дотянув до места шланг с водой. Часто промывают только водой: заливая ее в разные коллекторы. При достаточно сильной струе вымываются даже стойкие отложения.

Есть специальная насадка, которая создает узкие сильные струи, которые разбивают даже многолетние накопления

Если организовать струю воды нет возможности, все коллекторы кроме одного закройте заглушками (купите на рынке или в магазине). Залейте внутрь воду и закрутите последний коллектор. Теперь потрушиваете и переворачиваете батарею.

Чугун переворачивать непросто, да и потрусить не получится. Зато можно постучать: киянкой или деревянным молотком. Если отложений еще много и водой они не вымываются, можно попробовать кое-какие химические средства. Стенки у него толстые, так что вряд ли повредятся.

Чистят чугунные батареи при помощи сыворотки или каустика, некоторые используют средства для чистки канализации типа «Крот». Но «Крот» — это сильнодействующее вещество и с ним нужно быть аккуратным. Залив средства, периодически батарею переворачиваете, постукиваете. Через сутки-двое (или несколько часов, смотря, что залили), заглушку откручиваете, все содержимое сливаете. Вот тут нужно будет подумать: куда. Возможно, в ведро или корыто, а потом в канализацию, но вариантов много. Вылив все содержимое, тщательно промываете водой: если что-то останется из химических средств, активизируется коррозия. После такой обработки внутри должно быть чисто.

Вот так может забиться радиатор

Устанавливаете радиатор на место, и проверяете: включаете систему на некоторое время при повышенном давлении. Это так называемая опрессовка системы. В системе индивидуального отопления это несложно: открываете кран подпитки и заполняете систему, следите за давлением по манометру. Как только оно превысит рабочее в 1,5 раза, поток теплоносителя перекрываете. Оставив систему на некоторое время в таком состоянии, проверяете ее на прочность. По истечение суток, часть теплоносителя сливаете, доведя давление до нормы.

Для проверки отдельного радиатора в квартире используют опрессовочный аппарат. Покупать такой агрегат необязательно: можно взять в аренду. Они есть ручного типа, работают просто: в емкость заливается вода, при помощи ручной помпы закачивается внутрь, и ею же (помпой) создается избыточное давление (отображается на манометре). Зная рабочее давление в своей системе, вы создаете проверочное на 20% выше. Если нигде не потекло — можно считать, что все прошло удачно.

Опрессовочный аппарат для проверки герметичности системы. Лужи на полу — свидетельство того, что придется устранять течь

Длительная и непростая это процедура, а промывка чугунного радиатора, еще и физически тяжела. Тем не менее, поддержание чистоты системы — залог экономного отопления: теплоотдача такой системы выше.

Чем и как промыть радиаторы отопления

Речь пойдет о химической чистке. Использовать можно разные средства. Из опыта «пользователей» есть следующие варианты:

залить на сутки молочную сыворотку, периодически переворачивать;
засыпать паку обычной соды, залить кипятком, несколько обработок помогают от большинства осадков;
тоже, но с каустической содой — действует лучше;
залить раствор для чистки автомобильного радиатора, добавить кипятка, слить через несколько часов;

Во всех этих способах есть один момент: может разъесть прокладки. Тогда придется все разбирать на секции, менять прокладки и собирать все на место. Так что многие советую хорошо промыть водой, в крайнем случае, с воздухом — при помощи автомобильного компрессора.

Итоги

Промывка системы отопления и чистка радиаторов — необходимое мероприятие. Если делать это регулярно, чрезвычайных мер может и не понадобиться: достаточно будет воды и воздуха.

Автомобильный радиатор для отопления и охлаждения теплицы

После многих лет использования автомобильного радиатора для отопления и охлаждения теплицы, мы подумали, что пришло время для обновления.

Для контроля температуры в теплице Geodesic Dome мы использовали резервуар Water Tank для пассивного регулирования температуры, а также старый автомобильный радиатор для активного теплообмена. Использование газового или электрического обогревателя может быть дорогостоящим. Этот переработанный автомобильный радиатор помог нам.

Примечание: Здесь мы разделяем идею, это не полное руководство.Идея для мастеров :). Если вы один из них, вы оцените эту статью, если нет, просто отметьте, что такая возможность есть, или станьте мастером.

Как работает обогрев и охлаждение радиатора автомобиля

В солнечные дни в теплице может быть очень жарко. Чтобы охладить его, можно добавить вентиляцию с помощью автоматических открывателей и тряпки. Так мы и начали.

Уникальность нашего климата — прохладные ночи. Нередко бывает всего 8 ° C (46 ° F) ночью в середине лета и даже прохладнее весной и осенью, что слишком холодно для теплолюбивых растений.Мы хотели найти способ сохранить избыток тепла в течение дня для обогрева теплицы в ночное время.

Простой теплообменник радиаторной системы отопления и охлаждения поглощает тепловую энергию из воздуха в течение дня и сохраняет ее в воде, а ночью возвращает это тепло в окружающий воздух в теплице.

Проще говоря, когда вода холоднее воздуха, она охлаждается, а когда теплее — нагревается.

Поскольку у нас уже был резервуар для воды в качестве тепловой массы и насос для фильтрации воды, все, что требовалось, — это подключить радиатор последовательно после фильтра.Таким образом, вода будет прокачиваться через радиатор после фильтрации, а затем течь обратно в резервуар.

Радиатор работает очень просто, но эффективно. Обратите внимание, что для работы системы фильтр не нужен. Фильтр нужен для качества воды в баке.

Обогрев и охлаждение не работают, если дневная и ночная температура примерно одинакова и нет солнца для обогрева теплицы. Во время продолжительных периодов пасмурной и холодной погоды мы должны обогревать теплицу.Мы сделали и то, и другое, добавив немного горячей воды в резервуар для воды или просто добавив обогреватель в теплицу.

Так как обычно бывает много солнечных часов, в большинстве случаев система отлично работает.

Материалы, необходимые для радиаторной системы отопления и охлаждения

Установка радиатора системы отопления и охлаждения

Автомобильные радиаторы бывают разных размеров и форм. Выбирайте один по размеру теплицы и емкости для воды.

Для нашей первой теплицы у нас был радиатор от старого фургона с уже прикрепленным оригинальным двухвентиляторным блоком.Я установил его над резервуаром для воды. Нет, это не совсем красивый предмет в теплице, но функциональность намного перевешивает это.

В нынешней теплице мы используем радиатор от полноразмерного седана, что немного излишне, но это то, что у меня было в наличии. В комплекте не было вентилятора, поэтому мы добавили его сверху. Сначала я установил его посередине теплицы, он отлично работал с потоком воздуха и был несколько вне поля зрения.

Однако мы заметили, что растения под ними были затенены, а также на радиаторе скопилось много мусора, блокирующего воздушный поток.Поэтому я переместил радиатор на северную сторону над баком, но на этот раз выше и снова под углом. Вроде работает оптимально и к тому же выглядит исключительно.

Я даже установил промежуточный охладитель воздух-воздух в нашем помещении в садовой комнате , на самом деле это всего лишь радиатор размером 1 × 1 фут, но он все равно пропускает много воздуха.

После того, как радиатор установлен, его необходимо подсоединить шлангом к водяному насосу в баке, чтобы вода могла циркулировать через радиатор.Обязательно используйте очищенный радиатор, иначе вода в баке сильно испачкается.

Если радиатор не оснащен вентилятором, прикрепите вентилятор к верхней части радиатора, чтобы он выталкивал воздух по направлению к радиатору, создавая эффект нагрева или охлаждения. Мы считаем, что лучше всего подходит плоский классический напольный вентилятор.

Радиатор отопления и охлаждения автомобиля в действии

Вот видео, которое мы сделали прохладным весенним утром. Разница температур в помещении и на улице значительна, но все же зависит от температуры воды.Было 4 C (39 F) снаружи и 13 C (55 F) в теплице, вода была 15 C (59 F).

Если вы не видите видео, пройдите сюда .

Убедившись, что система работает в нашем первом куполе , мы не устанавливали никаких окон во втором куполе . Мы хотели сохранить все тепло, которое мы получаем в воде. Он прекрасно работает даже без вентиляции, кроме двери.

Радиаторная система обогрева и охлаждения автомобиля позволяет нам начать работу весной на несколько недель раньше, весенний старт больше зависит от температуры почвы, чем воздуха.Осенью мы можем продлить сезон на 1-2 месяца, пока температура не упадет до -10С (14F).

Вопросы и ответы:

Q. Сможете ли вы продолжать защищать от мороза зимой с радиатором?

А. Не можем, мы в зоне 3, у нас зимой температура опускается до -40 градусов. В зависимости от того, насколько холодно в вашем районе зимой, вы можете эксплуатировать теплицу всю зиму. Радиатор в сочетании с резервуаром для воды сам по себе не выделяет тепла, он просто накапливает тепло в воде.Он очень хорошо работает в закрытой пластиком теплице до тех пор, пока наружная ночная температура не упадет примерно до -10C (14F), если она станет ниже этого значения, существует опасность замерзания воды в резервуаре и потенциального повреждения системы.

Q. Будет ли это работать в холодный и пасмурный период?

A. Этот активный теплообменник работает только в сочетании с солнечной энергией. В пасмурные дни может не хватить тепла, чтобы выдержать морозную ночь. Потребуется дополнительный обогреватель.

Q. Могли бы вы использовать солнечные батареи или солнечный нагреватель для нагрева воды в течение дня?

A. Вы можете нагреть воду зимой с помощью какого-нибудь аквариумного нагревателя, использующего солнечную энергию, или даже солнечного коллектора тепла для нагрева воды в течение дня. Вот только зимой может не хватать дневного света.

Мы приглашаем вас подписаться на Northern Homestead и следить за нашими обновлениями в Instagram , Facebook, или Pinterest .

Дополнительная статья о теплице GeoDome, которая может вам понравиться:

Автомобильная система отопления: как это работает

15 марта 2020

Как работает система обогрева в автомобиле с двигателем внутреннего сгорания: система обогрева связана с системой охлаждения двигателя и использует тепло от двигателя для обогрева кабины. Схема системы отопления автомобиля. Внутри системы вентиляции и кондиционирования автомобиля встроен теплообменник, называемый сердечником нагревателя (см. Схему).Сердечник отопителя представляет собой небольшой «радиатор», который соединен с системой охлаждения двигателя.

Система охлаждения двигателя заполнена жидкой охлаждающей жидкостью, которая циркулирует между двигателем и основным радиатором автомобиля. Деталь, называемая водяным насосом , создает поток охлаждающей жидкости в системе. Клапан термостата блокирует циркуляцию через основной радиатор при холодном двигателе; он открывается, когда двигатель достигает заданной температуры. Смотрите фото водяного насоса и термостата.Подробнее о водяном насосе.

По мере прогрева двигателя горячая охлаждающая жидкость начинает течь через теплообменник (сердечник нагревателя).

Расход воздуха в системе HVAC автомобиля. Электродвигатель вентилятора системы HVAC создает воздушный поток. Воздух проходит через конденсатор кондиционера, а затем через сердечник нагревателя; см. иллюстрацию. Различные воздуховоды и двери внутри системы HVAC распределяют теплый воздух к вентиляционным отверстиям. Дверь, которая контролирует смешивание теплого и холодного воздуха, называется дверью смешивания температуры .Двери, которые направляют поток воздуха к разным вентиляционным отверстиям, называются дверьми режима .

Если воздух, выходящий из вентиляционных отверстий, недостаточно горячий, в первую очередь необходимо проверить уровень охлаждающей жидкости в расширительном бачке. Если он низкий, необходимо долить охлаждающую жидкость и проверить систему охлаждения на герметичность.

Обычно уровень охлаждающей жидкости должен находиться между отметками Min и Max в расширительном бачке охлаждающей жидкости. Если вы хотите долить охлаждающую жидкость самостоятельно, не открывайте крышку системы охлаждения, когда двигатель горячий, так как охлаждающая жидкость находится под давлением.Ознакомьтесь с мерами предосторожности и инструкциями о том, как это сделать, в руководстве пользователя. Механики дилерских центров обычно доливают охлаждающую жидкость в расширительный бачок во время регулярной замены масла.

Также необходимо измерить плотность охлаждающей жидкости. Если плотность не соответствует спецификации или охлаждающая жидкость кажется грязной в расширительном бачке, ваш механик может порекомендовать промыть систему охлаждения, так как сердцевина нагревателя может быть частично забита. Эта проблема не редкость для старых автомобилей с большим пробегом. Промывка системы охлаждения в автомобиле стоит от 140 до 250 долларов.

Застрявший в открытом положении термостат также может вызывать длительное время прогрева, однако в большинстве автомобилей индикатор Check Engine загорается, если термостат заедает в открытом положении.

Проверка плотности охлаждающей жидкости. Еще одним признаком заедания открытого термостата является падение температуры двигателя ниже нормы при движении по шоссе.

В некоторых автомобилях, если дверца температурного режима внутри системы HVAC не работает должным образом, это также может вызвать недостаток тепла от вентиляционных отверстий. Часто электрический привод или части тросового механизма в ручной системе отопления, вентиляции и кондиционирования изнашиваются, из-за чего дверца смешивания не закрывает полностью холодный воздух.В системе с ручным управлением нагревателем может возникнуть ощущение, что ручка горячего / холодного режима заклинивает и не перемещается в положение «Горячий».

Если воздух из вентиляционных отверстий не поступает даже при полной скорости вращения электродвигателя вентилятора, необходимо проверить салонный фильтр. Грязный салонный фильтр может ограничивать поток воздуха в системе HVAC. Обычно, когда двигатель полностью прогрет, воздух из вентиляционных отверстий должен быть очень теплым на любой скорости или когда автомобиль останавливается на красный свет.

Как это работает: система отопления вашего автомобиля

Когда становится холодно, мало что в вашем автомобиле кажется таким важным, как обогреватель.Его органы управления могут находиться на приборной панели, но суть работы большинства из них начинается внутри двигателя с его системой охлаждения.

Регулярное обслуживание этой системы не только приносит пользу двигателю, но также может поддерживать отопитель вашего автомобиля в хорошем состоянии.

Двигатель вырабатывает столько тепла в результате сгорания и трения, что, если он не будет постоянно охлаждаться, он может получить серьезные повреждения. Практически все современные автомобильные двигатели имеют жидкостное охлаждение, в котором используется вода, смешанная с антифризом, для уменьшения коррозии и предотвращения замерзания.

Охлаждающая жидкость перекачивается через каналы в двигателе, называемые водяными рубашками, где она поглощает тепло. Затем он попадает в радиатор, где охлаждается, прежде чем вернуться в двигатель в непрерывном цикле.

Забитые трубки в этом сердечнике нагревателя препятствовали нормальной циркуляции охлаждающей жидкости, а система климат-контроля выдувала только холодный воздух. Джил МакИнтош / Вождение

Некоторая часть горячей охлаждающей жидкости выходит из двигателя через водяной клапан к сердечнику нагревателя.Это миниатюрная версия радиатора с трубками для циркуляции охлаждающей жидкости и охлаждающими ребрами для отвода тепла.

Когда вы включаете вентилятор, двигатель нагнетателя направляет воздух, нагретый сердечником обогревателя, в кабину. Для регулирования температуры открываются или закрываются небольшие «дверцы смешивания», чтобы регулировать количество горячего или холодного воздуха, поступающего в кабину из радиатора обогревателя или блока кондиционирования воздуха. Также есть заслонка, которая регулирует количество свежего воздуха, поступающего в климатическую систему извне.

Установка системы на «Рециркуляцию» закрывает эту внешнюю заслонку, и система климат-контроля получает только внутренний воздух для нагрева или охлаждения.Это помогает ему быстро достичь желаемой температуры, а также может предотвратить проникновение внешних запахов (быстро закройте его, когда увидите впереди мертвого скунса!), Но если оставить его в этом положении слишком долго, может образоваться конденсат и вызвать окна запотеть. Если поступает слишком мало свежего воздуха, это также может привести к повышению уровня углекислого газа, что может вызвать сонливость.

Некоторые автоматические системы позволяют задним пассажирам изменять настройки климата. Джил МакИнтош / Вождение

Если в вашем автомобиле есть автоматический климат-контроль, он использует датчики для наблюдения за кабиной, а затем открывает или закрывает дверцы смесителя и внешнюю заслонку по мере необходимости для поддержания заданной вами температуры.Двухзонные системы, которые позволяют водителю и пассажиру устанавливать разные температуры, управляют отдельными дверцами смешивания по обе стороны от приборной панели.

Ряд откидных дверей также определяет, куда идет воздух, и они открываются или закрываются, чтобы регулировать воздушный поток, когда вы меняете режимы вентиляции между отверстиями пола, приборной панели или дефростера.

Конечно, ваш обогреватель не выдувает горячий воздух, как только вы заводите машину. Чем холоднее на улице, тем больше времени требуется, прежде чем вы начнете ощущать тепло — и это в первую очередь из-за термостата, чувствительного к температуре клапана, расположенного в системе охлаждения между двигателем и радиатором.Двигатели имеют идеальную рабочую температуру, которая обычно составляет от 90 до 104 градусов Цельсия; ниже этого они не работают так же эффективно и больше загрязняют окружающую среду. Чтобы добраться туда как можно быстрее, термостат закрывается, чтобы охлаждающая жидкость внутри двигателя не проходила через всю систему охлаждения. Как только двигатель достаточно прогреется, термостат открывается. Теперь теплая охлаждающая жидкость циркулирует в сердечнике обогревателя, чтобы вы не теряли поджаривания.

Охлаждающая жидкость со временем выходит из строя, и ее необходимо промыть и заменить в соответствии с графиком технического обслуживания вашего автомобиля.Если его игнорировать слишком долго, это может вызвать образование ржавчины и коррозии в системе, что может засорить внутренние трубы сердечника нагревателя и ограничить поток охлаждающей жидкости через него — а это означает отсутствие нагрева. Если есть проблема с сердечником обогревателя, вы также можете увидеть, как охлаждающая жидкость капает из-под приборной панели на пол со стороны пассажира, или почувствуете сильный сладкий запах. Профилактика всегда лучше лечения. Многие сердечники обогревателя зарыты глубоко в приборную панель, и, хотя сама деталь не так уж и дорога, разборка всего для замены увеличивает затраты на рабочую силу.

Если ваш обогреватель не нагревает, другие проблемы могут включать неисправный электродвигатель вентилятора или неисправные исполнительные механизмы, которые неправильно управляют дверцами смесителя. Другими причинами могут быть неисправный термостат двигателя, утечки или низкий уровень охлаждающей жидкости в системе охлаждения, или неисправный водяной насос, все это также влияет на работу двигателя. Во многих автомобилях есть воздушный фильтр салона, и его засорение может снизить эффективность обогревателя. Большинство фильтров расположены рядом с перчаточным ящиком, и в инструкции по их замене указано, как их заменить.

Из-за отсутствия горячего двигателя в большинстве электромобилей используются электрические обогреватели. Поскольку это ограничивает диапазон заряда батареи, большинство из них можно предварительно нагреть (или предварительно охладить), пока они заряжаются от розетки. Некоторые из них включают подогрев сидений и рулевого колеса, и, хотя они потребляют много энергии, водители склонны выключать еще более энергоемкий обогреватель салона, если их руки и ягодицы теплые. Nissan также разработал энергоэффективную систему теплового насоса для обогрева и охлаждения кабины Leaf с батарейным питанием.Обогреватели существуют уже давно, но автопроизводители всегда ищут способы их улучшить.

5 признаков утечки сердечника обогревателя — Автосервис State Street

Сердечник обогревателя является частью системы охлаждения автомобиля. Он выглядит и действует как уменьшенная версия радиатора, циркулирующего хладагент через маленькие трубки и излучающего тепло в салон. Он также отвечает за правильную работу дефростера и связан с системой кондиционирования воздуха, которая построена на аналогичных принципах.

Когда двигатель автомобиля нагревается во время работы, антифриз / охлаждающая жидкость поглощает тепло и циркулирует вокруг двигателя, а затем через радиатор радиатора, чтобы охладить его до температуры ниже точки кипения. Вся система поддерживает постоянную температуру с помощью термостата. Когда вы включаете отопление в машине, воздух обдувает сердечник обогревателя, нагревается и попадает в салон. Некоторые автомобили имеют клапан обогревателя, который направляет охлаждающую жидкость через сердечник обогревателя при включенном обогреве и обходит сердечник обогревателя при выключенном обогреве.В других транспортных средствах температура воздуха в камере смешивания воздуха регулируется тем, сколько воздуха направляется через сердечник обогревателя.

Двухзонные системы климат-контроля имеют сердцевину обогревателя, разделенную на две части, что позволяет водителю и пассажиру на переднем сиденье самостоятельно выбирать температуру в салоне. Некоторые элитные роскошные модели и большие внедорожники имеют дополнительный обогреватель, который позволяет пассажирам на задних сиденьях также регулировать свою температуру.

Охлаждающая жидкость / антифриз содержит ингибиторы коррозии, которые покрывают поверхности внутри системы охлаждения, включая сердечник нагревателя.Когда ингибиторы коррозии исчерпаны, система охлаждения может подвергнуться коррозии, заполниться загрязнениями и даже может начать протекать. Утечка охлаждающей жидкости / антифриза через сердечник нагревателя означает, что общий уровень охлаждающей жидкости в системе будет низким, а двигатель находится в опасности перегрева — наиболее частой причины механической поломки. Без охлаждающей жидкости сигнальная лампа или датчик температуры могут даже не указывать на проблему, поскольку он не может считывать температуру теперь пустых водяных каналов.Поэтому важно знать 5 признаков, по которым следует искать негерметичный сердечник нагревателя.

1. В машине сладко пахнет

Вы можете почувствовать сладкий запах из вентиляционных отверстий. Это запах вашей радиаторной жидкости и определенно признак того, что охлаждающая жидкость попадает в вашу машину. Вы также можете почувствовать этот приятный запах снаружи автомобиля, а это значит, что пора заглянуть под автомобиль и посмотреть, сколько охлаждающей жидкости вылилось на землю.

2. Стекла вашей машины запотевают

Очень частым признаком неисправности обогревателя является внезапное запотевание внутри вашего автомобиля без причины.Важно отметить, что мы не ищем немного тумана на краю лобового стекла, а хотим, чтобы каждое окно покрылось влажным теплым конденсатом. Этот туман возникает из-за утечки теплой охлаждающей жидкости в салон автомобиля и испарения в пар, попадающего в более прохладный воздух внутри вашего автомобиля.

3. Ваш автомобиль вдувает холодный воздух в салон

Когда в сердечнике обогревателя образуется дыра или прокол, весь теплый воздух может выходить слишком быстро и достигать вас через другой конец каналов обогревателя.В зависимости от размера прокола вы можете почувствовать умеренно теплый, теплый или абсолютно ледяной воздух, исходящий из вашего обогревателя.

4.

Ваш автомобиль пожирает охлаждающую жидкость

Если вы обнаружите, что вашему автомобилю внезапно потребовалось большее, чем обычно, количество охлаждающей жидкости, и вы не можете понять почему, это может быть поврежденный сердечник нагревателя. Если утечку трудно найти, охлаждающая жидкость может просочиться в вашу кабину, когда система холодная, и вместо того, чтобы создавать туман, образуется лужа. Проверьте пол со стороны пассажира, не мокрый ли он.

5. В салоне вашего автомобиля холодно, но двигатель горячий.

Перегрев очень опасен для вашего автомобиля. Все основные компоненты вашего автомобиля изнашиваются и ломаются с рекордной скоростью, когда становятся слишком горячими. Если вы обнаружите, что ваш автомобиль перегрелся или продолжает перегреваться, вы захотите проверить состояние сердечника вашего обогревателя, но помните, что многие другие части автомобиля могут быть вовлечены в перегрев. Если обогреватель перестает выделять тепло, но двигатель кажется теплым, выясните, есть ли утечка охлаждающей жидкости в другом месте или какая-либо другая проблема в вашем автомобиле.

Сердечник обогревателя — это , в основном , не требующая обслуживания часть автомобиля, но вы должны обязательно периодически проверять шланги, по которым к нему подводится охлаждающая жидкость — примерно каждые 6000 миль или шесть месяцев. Замена охлаждающей жидкости / антифриза в соответствии с указаниями производителя автомобиля поможет обеспечить наличие в охлаждающей жидкости достаточного количества ингибиторов коррозии, работающих для защиты системы. Кроме того, быстрое устранение любых утечек и проверка шлангов на наличие признаков внутренней поломки помогут предотвратить аварийную ситуацию.State Street Auto Repair может помочь вам определить, когда следует выполнять обслуживание системы охлаждения.

Как работает обогреватель в моем автомобиле?

Система обогрева в вашем автомобиле предназначена для сохранения тепла, когда на улице холодно, влажно и / или ветрено. Система охлаждения двигателя автомобиля
напрямую связана с системой отопления. Если ваша система отопления не работает должным образом, важно ее проверить, потому что система охлаждения вашего двигателя также может работать неправильно, а перегретый двигатель может привести к его повреждению.

Система отопления состоит из нескольких основных компонентов; сердечник обогревателя, двигатель нагнетателя / вентилятор, шланги обогревателя, регулирующий клапан обогревателя и панель / узел управления HVAC (обогрев, вентиляция, кондиционирование воздуха) внутри кабины. Компоненты системы охлаждения, которые взаимодействуют с системой отопления, — это охлаждающая жидкость, термостат, радиатор и водяной насос. Сердечник обогревателя также используется в системе охлаждения автомобиля.

Тепло, которое создается при работе двигателя, накапливается, и его нужно куда-то уйти.Большая часть этого тепла проходит через выхлопную систему. Остающееся тепло остается в отливке двигателя, передаваясь охлаждающей жидкости. Как только автомобиль нагревается до рабочей температуры, термостат открывается и позволяет охлаждающей жидкости из системы охлаждения циркулировать по каналам двигателя, удаляя тепло от двигателя, отправляя его в радиатор и циркулируя в сердечнике нагревателя, который распределяет это тепло в кабине автомобиля. транспортное средство. Пассажиры в автомобиле управляют элементами управления обогревателем и вентилятором, чтобы контролировать количество тепла, поступающего в кабину, и скорость вращения электродвигателя / вентилятора вентилятора.

Сердечник нагревателя похож на небольшой радиатор, который действует как теплообменник. Обычно он устанавливается под приборной панелью или кожухом HVAC рядом с брандмауэром на стороне пассажира
транспортного средства. Этот компонент имеет вход и выход, позволяющие охлаждающей жидкости проходить через активную зону. Электродвигатель нагнетателя продувает воздух через сердечник обогревателя в салон автомобиля. Клапан управления нагревателем — это устройство, которое регулирует поток горячей охлаждающей жидкости двигателя через сердечник нагревателя.Обычно он расположен в одном из шлангов нагревателя, чтобы регулировать этот поток. Таким образом, этот клапан помогает регулировать мощность обогревателя в кабине, как того требуют органы управления обогревателем, которыми управляют пассажиры салона автомобиля.

Для правильной работы нагревателя решающее значение имеет хорошее рабочее состояние системы охлаждения. Правильное сочетание чистой охлаждающей жидкости и воды, обеспечивающее надлежащий уровень защиты, который в нашем климате составляет -32 градуса по Фаренгейту. Наличие полного уровня охлаждающей жидкости без утечек также очень важно для правильной работы.Термостат должен открываться и закрываться при надлежащих уровнях температуры и не заедать, а водяной насос должен работать, чтобы он мог циркулировать охлаждающую жидкость через двигатель, радиатор и сердечник нагревателя. Сердечник нагревателя и радиатор необходимо поддерживать чистыми и герметичными, чтобы тепло от двигателя должным образом отводилось.

Правильное обслуживание системы охлаждения — ключ к эффективной работе системы обогрева вашего автомобиля. Регулярная промывка охлаждающей жидкости в двигателе и добавление чистой смеси охлаждающая жидкость / вода очень важны наряду с устранением любых утечек, возникающих в вашей системе охлаждения.Мы рекомендуем регулярно проверять вашу систему охлаждения при каждой замене масла, чтобы вы знали о любых проблемах с системой охлаждения и могли их отремонтировать, пока они еще небольшие. Стив и Карен Джонстон — владельцы компании All About Automotive, занимающейся ремонтом и техническим обслуживанием автомобилей в историческом центре города Грешем. Если у вас есть вопросы или комментарии, позвоните им по телефону 503-465-2926 или напишите по адресу [адрес электронной почты защищен], вы также можете посетить наш веб-сайт allaboutautomotive.com.

Проблемы с нагревом автомобиля и охлаждением | Rad Air

Те из нас, кто пользуется новыми автомобилями, могут никогда не смотреть на датчик температуры вне автомобиля, потому что нам очень комфортно пользоваться системами обогрева и охлаждения нашей машины. Некоторые из новейших систем обогрева и охлаждения, включающие отдельные термостаты на стороне водителя и переднего пассажира, дополнительные вентиляционные отверстия для задних пассажиров и подогрев сидений, предназначены для обеспечения индивидуального комфорта буквально каждого пассажира на протяжении всей поездки. Если ваши системы отопления и охлаждения не работают так, как вам хотелось бы, на что вы можете обратить внимание? Рассмотрим следующие проблемные области для систем отопления и охлаждения:

• Система обогрева автомобиля управляется небольшой частью, называемой сердечником обогревателя. Это небольшое устройство, очень похожее на старый радиатор, создает тепло для пассажирского салона в холодную погоду, отводя нагретую радиаторную жидкость через сердцевину отопителя. Сердечник рассеивает тепло перед вентилятором, который направляет его по воздуховодам в кабину автомобиля. Если у вас возникли проблемы с обогревом вашего автомобиля, попробуйте проверить шланги. Вы также можете попросить свой автомобильный магазин осмотреть сердечник вашего обогревателя, чтобы узнать, нужно ли его заменять. Одна простая проверка, которую вы можете выполнить самостоятельно, — это увидеть, чувствуете ли вы, как воздух проталкивается через систему.Если это не так, возможно, вам потребуется установить новый вентилятор. Об этом можно легко позаботиться в вашем автомагазине в Кливленде.

• Поскольку система охлаждения является вторичной по отношению к основной системе охлаждения, она требует почти такого же обслуживания, как и основной радиатор. Если ваша машина не остывает, вам может потребоваться проверить, достаточно ли в ней антифриза. Еще одна область, которая может вызвать проблемы с вашей системой охлаждения, — это термостат.Так же, как кондиционер в вашем доме, термостат в вашем автомобиле помогает вам регулировать температуру до комфортного уровня, изменяя поток охлаждающей смеси. Со временем термостат может застрять на месте или полностью выйти из строя. Ваш полный автосервис в Стронгсвилле сможет легко сообщить вам, в чем именно заключается проблема.

• Проверьте выхлопную систему и воздуховоды. Последнее, что нужно проверить на наличие проблем с системой отопления и охлаждения, — это выхлопная система и воздуховоды.Если ваша выхлопная система нуждается в замене, она может не работать так хорошо, как должна охлаждать ваш автомобиль. Забитый выхлоп может вызвать серьезный перегрев. Это может быть более серьезной проблемой и потребует поездки к автомеханику в любое из наших мест, включая Пармские высоты или Медину. Засоренные вентиляционные отверстия — еще одно простое решение. Проверьте вентиляционные отверстия и пропылесосьте их. Это может иметь большое значение для количества воздуха, доставляемого пассажирам.

Обеспечение комфорта благодаря работающей системе обогрева и охлаждения — одна из самых приятных составляющих поездки в автомобиле.Потратив время на то, чтобы убедиться, что система отопления и кондиционирование воздуха в вашем автомобиле работают оптимально, вы можете гарантировать максимальную производительность и комфорт в долгосрочной перспективе.

Назначить встречу

Что такое радиатор в автомобиле?

Хотя большинство людей слышали о радиаторах, они могут не осознавать его назначение или важность. Проще говоря, радиатор — это центральный компонент системы охлаждения автомобиля. Его основная функция — контролировать и регулировать температуру двигателя автомобиля и предотвращать его перегрев.

Как работает радиатор ?

Двигатель транспортного средства дает ему необходимую мощность за счет сжигания топлива и создания энергии из множества его движущихся частей. Эта мощность и движение могут генерировать огромное количество тепла по всему двигателю. Очень важно отводить это тепло от двигателя во время работы, чтобы избежать перегрева, который может привести к серьезным повреждениям.

Радиатор помогает отводить излишки тепла от двигателя. Он является частью системы охлаждения двигателя, которая также включает в себя охлаждающую жидкость, шланги для циркуляции охлаждающей жидкости, вентилятор и термостат, который контролирует температуру охлаждающей жидкости.Охлаждающая жидкость проходит по шлангам от радиатора, через двигатель, чтобы поглотить избыточное тепло двигателя, и обратно к радиатору.

Когда он возвращается в радиатор, тонкие металлические ребра отдают тепло от охлаждающей жидкости наружному воздуху, когда горячая жидкость проходит через него. Холодный воздух поступает в радиатор через решетку автомобиля, чтобы помочь в этом процессе, и когда автомобиль не движется, например, когда вы находитесь на холостом ходу в пробке, вентилятор системы подает воздух, чтобы помочь снизить температуру нагретой охлаждающей жидкости и дуть. горячий воздух выходит из машины.

После прохождения охлаждающей жидкости через радиатор она рециркулирует через двигатель. Этот цикл теплообмена является непрерывным для поддержания оптимальной рабочей температуры и предотвращения перегрева двигателя.

Компоненты радиатора

Радиатор состоит из трех основных частей: сердечника, герметичной крышки, а также выпускного и впускного баков.

Фото: Christian Wardlaw

Ядро — это основная секция, ограниченная большим металлическим блоком с рядами узких металлических ребер.Здесь горячая охлаждающая жидкость, прошедшая через двигатель, выделяет свое тепло, а радиатор охлаждает его для следующего обхода контура теплообмена.

Герметичная крышка закрывает систему охлаждения и обеспечивает поддержание давления в ней. Это давление необходимо для эффективной работы радиатора, поскольку оно не дает охлаждающей жидкости закипать и перетекать. /P>

Из выпускного и впускного бачков охлаждающая жидкость направляется в радиатор после того, как она циркулирует через двигатель.Эти резервуары управляют жидкостью, когда она очень горячая.

Другой основной компонент радиатора — это охлаждающая жидкость. Несмотря на то, что это не механизированная деталь, это критически важный компонент, который отводит тепло от двигателя и позволяет радиатору выполнять свою работу.

Отказ радиатора

Двигатель может перегреться, когда он работает в знойную погоду. Но риск перегрева значительно возрастает, если в радиаторе мало охлаждающей жидкости или есть утечка в одном из его шлангов.Другие возможные отказы радиатора включают неисправный термостат, механическую проблему с вентилятором или неисправную герметичную крышку, которая не может создать давление в системе, что приводит к переполнению охлаждающей жидкости. В любом из этих случаев двигатель может перегреться, что приведет к серьезным повреждениям.

Во избежание дорогостоящего ремонта автовладельцам следует помнить о признаках выхода из строя радиатора. Симптомы включают:

Необычный подъем и падение показаний датчика температуры комбинации приборов
Вид или запах дыма, исходящий из-под капота автомобиля
Любое количество зеленой жидкости (охлаждающей жидкости или антифриза), скапливающейся под автомобилем
Визуальные признаки ржавчины на компонентах системы охлаждения

Профессиональный механик должен осмотреть систему охлаждения и радиатор, если какой-либо из этих симптомов станет очевидным.

Профилактическое обслуживание

Как и любой другой компонент автомобиля, радиатор требует специального обслуживания для обеспечения его долговечности и правильной работы:

1. Заменяйте шланги радиатора каждые три года или 36 000 миль. Поскольку шланги прорезинены и со временем могут высохнуть и сломаться, они никогда не должны превышать 50 000 миль.

2. Регулярно проверяйте уровни охлаждающей жидкости. Если уровень жидкости между проверками заметно падает, возможно, в системе охлаждения есть утечка.Важно уделять пристальное внимание, так как медленные утечки может быть трудно обнаружить.

3. Промывайте охлаждающую жидкость каждые 25 000 миль, чтобы удалить любые загрязнения из радиатора и его шлангов. Эта услуга также кондиционирует систему охлаждения, чтобы предотвратить ржавчину компонентов и позволяет радиатору работать с максимальной производительностью в течение всего срока службы.

Резюме

Нахождение на обочине дороги с перегретым двигателем — обстоятельство, которого каждый водитель хочет избежать.
