Обратный клапан на топливную систему: Обратный клапан топливной системы: как проверить клапан

Содержание

Обратный клапан топливной системы: как проверить клапан

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

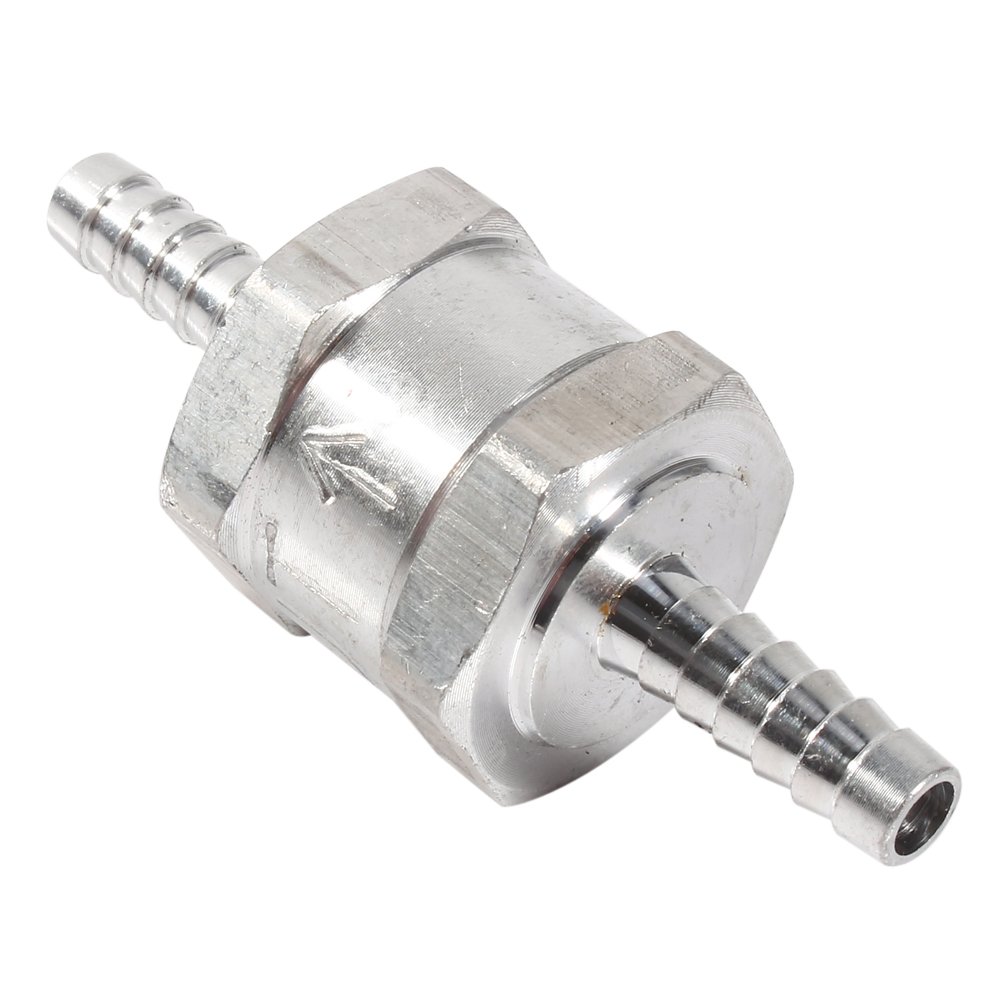

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям.

К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками.

Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

  • неожиданно меняются обороты в режиме ХХ;
  • запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
  • на низких оборотах двигатель функционирует крайне нестабильно;
  • из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух.

Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

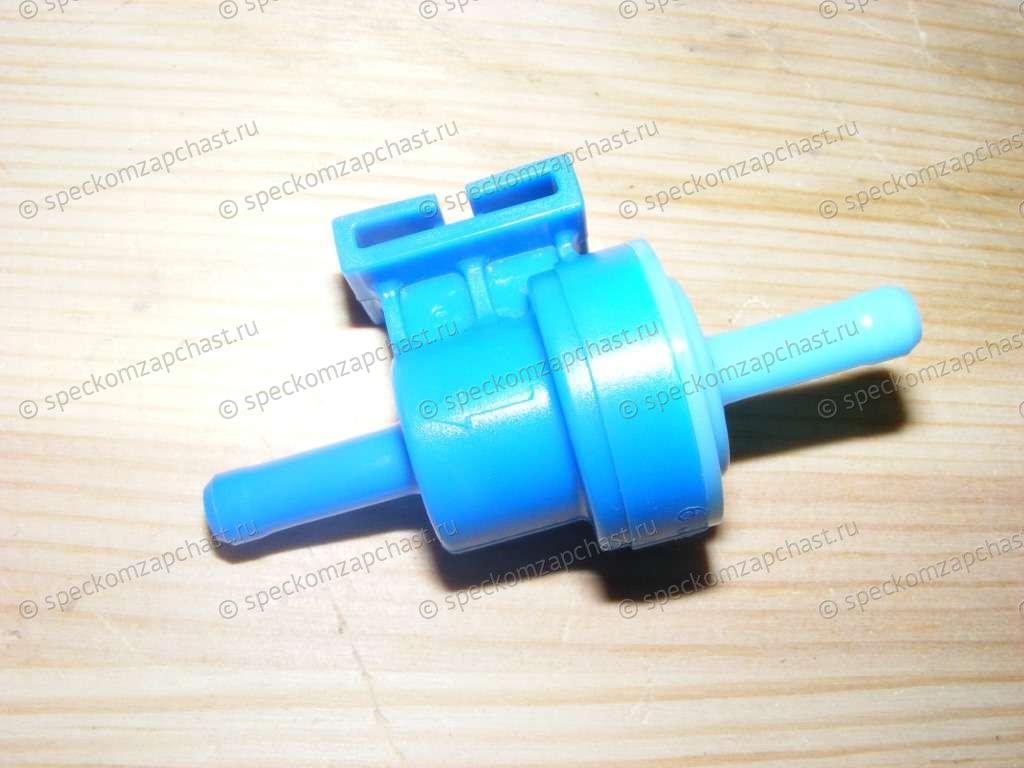

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Топливные системы двигателей современных автомобилей представляют собой сложные системы механизмов и агрегатов. Среди них встречаются такие системы, работу с которыми можно доверить только специалисту. Однако и более простые системы, вроде тех, что присутствуют, например, в старых моделях автомобилей ВАЗ, могут быть более сложными в ремонте, чем системы современных автомобилей. Выход из строя даже самых незначительных частей топливной системы может серьезно ухудшить работу транспортного средства. Обратный клапан топливной системы не является исключением. Но, прежде чем приступать к каким-либо ремонтным работам, необходимо разузнать об устройстве и функциях этого агрегата.

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Разновидности клапанов

  • 1 Разновидности клапанов
  • 2 Немного о ТНВД

В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.

  1. В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
  2. Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
  3. Он обеспечивает улучшение наполнения насоса топливом.
  4. Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
  5. Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.

Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.

Грибовидный нагнетательный клапан
Наибольшее распространение Дизельные системы
Клапанс отсасывающим пояском Прижимается к гнезду пружиной а его подъем зависит от ограничителя
Принцип действия В процессе нагнетания топливо давит снизу на грибок клапана, вследствие чего он поднимается и открывает доступ к форсунке. При прекращении подачи пружина опускает клапан вниз, а затем плотно прижимает его к гнезду. При входе отсасывающего пояска в направляющую происходит увеличение объема нагнетательной линии и снижение давления в системе.
Цилиндрические клапаны
Форма Стакан
Масса Масса цилиндрических клапанов по сравнению с грибовидными меньше. Они позволяют обеспечить заметное уменьшение объема штуцера.
Пластинчатые клапаны
Устройство Просты по устройству, обладают малой массой, поэтому малоинерционны.
Принцип действия При повышении давления поднимаются обе пластины. Когда нижняя пластина упирается в выступ гайки, верхняя продолжает передвигаться вверх и открывает доступ топливу к штуцеру.
Комбинированные клапаны
Назначение Комбинированные клапаны применяют для устранения колебаний в нагнетательном топливопроводе.
Принцип действия Клапансостоит из двух пластиодна из которых нагружена пружиной. При ходе нагнетания пластина 1 передвигается вверх и выступами упирается в корпус. Топливо проходит через отверстие в нижней пластине, обтекает верхнюю пластину и поступает в нагнетательный топливопровод. После отсечки давлением топлива верхняя пластина прижимается к нижней, разобщая топливопровод и насос высокого давления.
Двойные клапаны
Сфера применения Двойные клапаны устанавливают в ответственных тяжелых дизелях.
Назначение Наличие двух последовательно расположенных клапанов обеспечивает большую надежность работы топливной системы, так как создается большая герметичность узла. Кроме того, в случае выхода из строя одного из них при заедании или попадании под конус твердых загрязнений другой продолжает самостоятельно выполнять функции разобщения трубопровода и насоса.

Где находится обратный клапан топливной системы

Расположение регулятора напрямую зависит от конструкции системы. Он может находиться между топливными форсунками и баком, на рампе либо монтироваться в конструкцию бензонасоса. Тип топлива также влияет на то, где будет расположен обратный клапан топливной системы. Дизель имеет отличительную конструкцию, и в нем регулятор помещается рядом с ТНВД и насосом низкого давления для обеспечения стабильного давления на входе в насос. Помимо этого он может устанавливаться перед подогревающей системой, такой вариант распространен в транспорте, имеющем предпусковой нагрев топлива.

Устройство и принцип действия

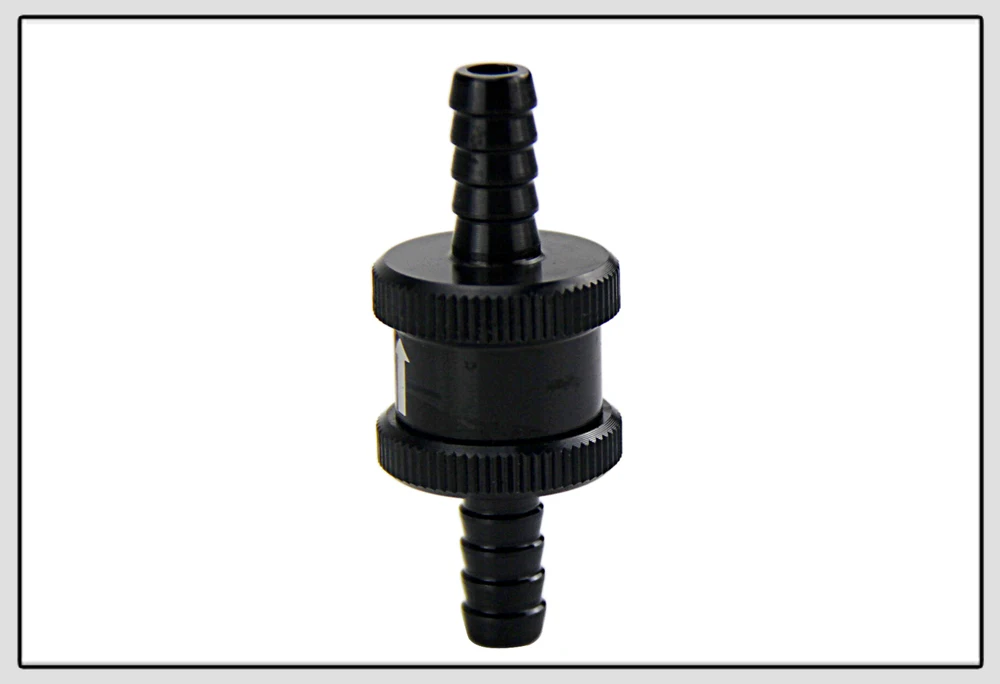

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.



Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.

Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.

Характерные признаки неисправности обратного клапана

Это может быть: неожиданная смена оборотов силового агрегата при запуске или во время движения; пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера; нестабильная работа мотора на низких или холостых оборотах; потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена. В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом. Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей. Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти. К сведению. Этот способ только для автомобилей, в которых установлены резиновые шланги. Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см(для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным.

АКПП Tiptronic — что это такое и зачем он нужен?

Аккумулятор с технологией AGM — что это такое и как работает?

Как работает система EBD в автомобиле?

Адсорбер паров бензина — как работает и что это такое,на что влияет

4 признака неисправности и ремонт

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом. Наличие воздуха неприемлемо и в инжекторных системах питания (читайте также, что такое инжектор).

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Место расположения

Где находится обратный клапан топливной системы? Этот параметр вы можете найти в инструкции, однако чаще всего этот клапан прикрепляется на топливную рампу в корпусе. Топливная рампа — это металлическая конструкция, на которую кроме нашего клапана прикрепляются и форсунки, отвечающие за впрыскивание топлива в двигатель.

В некоторые рампы обратный клапан вкручивается резьбой с торца. В некоторых автомобилях он также может находиться между топливным баком и форсунками в топливопроводе.

В автомобилях с дизельным двигателем благодаря тому, что давление на входе в ТНВД (топливный насос высокого давления) должно сохранять стабильные показатели, обратный клапан прикрепляется между ручным насосом низкого давления и ТНВД. Если в автомобиле присутствует специальная система предпускового подогрева топлива, то обратный клапан устанавливается перед данной системой.

Неисправность обратного клапана топливной системы

Признаки неисправности

Существует несколько характерных признаков, которые могут свидетельствовать о неисправности обратного клапана:

  1. Мотор работает неустойчиво и прерывисто при минимальных оборотах.
  2. Мотор запускается только после длительного вращения стартера с одновременным нажатием педали газа.
  3. Бензин протекает из топливных шлангов и продолжает протекать после их замены и подтягивания хомутов.
  4. Обороты резко меняются на холостом ходу.

Из-за того, что конструкция обратного клапана полностью механическая, его диагностика с помощью специальных приборов невозможна. Разобрать обратный клапан и отремонтировать его не получится, так как вся его конструкция довольно дешевая, и отсутствуют отдельные запчасти в продаже.

Вы можете узнать о работоспособности клапана, измерив давление в топливной системе манометром. Манометр для этого подсоединяете к отделу, обеспечивающему питание двигателя. Быстрое снижение давления при остановке двигателя будет свидетельствовать о неисправности клапана.

Другой способ проверки клапана на работоспособность заключается в отслеживании уровня давления при пережатии обратного шланга. Давление должно повышаться, но такой способ подойдет не для всех автомобилей, поскольку в некоторых из них эти шланги сделаны из металла.

Если двигатель работает сбивчиво, то пережмите обратный шланг и вновь понаблюдайте за работой двигателя. Если необходимая мощность в этот момент набирается, а цилиндры функционируют — смело можете менять клапан.

Основные неисправности

Основной неисправностью обратного клапана является выход из строя вследствие долгого использования. Любая деталь автомобиля имеет свой срок годности, после истечения которого даже при должном обращении уже не будет функционировать как прежде.

Другими частыми неисправностями клапана являются механические повреждения или закупорка, которая происходит, например, из-за использования некачественного топлива. Чаще всего изнашивается пружина и мембрана.

Причины неисправностей

Почему клапан выходит из строя? Последнее время рынок автозапчастей наводнили китайские дешевые запчасти. Довольно часто такие запчасти выходят из строя из-за заводского брака. Обратный клапан не является исключением.

Как упоминалось выше, причиной износа часто становится время и некачественное топливо. Если бензин или дизельное топливо смешать с водой, то такая смесь будет губительной для многих агрегатов топливной системы.

Засорение клапана в результате использования некачественного топлива тоже может быть существенной причиной. Засорение вообще приводит к снижению или прекращению работоспособности многих агрегатов автомобиля (например, воздушных фильтров).

После смешивания топлива с водой и попадания такого топлива в систему, влага может попасть в регулятор. Нередко и вместе с грязью, если неисправен фильтр.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см2 (для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным. Удачи и легких дорог!

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

Как проверить обратный клапан топливной системы


4 признака неисправности и ремонт

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом. Наличие воздуха неприемлемо и в инжекторных системах питания (читайте также, что такое инжектор).

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Место расположения

Где находится обратный клапан топливной системы? Этот параметр вы можете найти в инструкции, однако чаще всего этот клапан прикрепляется на топливную рампу в корпусе. Топливная рампа — это металлическая конструкция, на которую кроме нашего клапана прикрепляются и форсунки, отвечающие за впрыскивание топлива в двигатель.

В некоторые рампы обратный клапан вкручивается резьбой с торца. В некоторых автомобилях он также может находиться между топливным баком и форсунками в топливопроводе.

В автомобилях с дизельным двигателем благодаря тому, что давление на входе в ТНВД (топливный насос высокого давления) должно сохранять стабильные показатели, обратный клапан прикрепляется между ручным насосом низкого давления и ТНВД. Если в автомобиле присутствует специальная система предпускового подогрева топлива, то обратный клапан устанавливается перед данной системой.

Неисправность обратного клапана топливной системы

Признаки неисправности

Существует несколько характерных признаков, которые могут свидетельствовать о неисправности обратного клапана:

  1. Мотор работает неустойчиво и прерывисто при минимальных оборотах.
  2. Мотор запускается только после длительного вращения стартера с одновременным нажатием педали газа.
  3. Бензин протекает из топливных шлангов и продолжает протекать после их замены и подтягивания хомутов.
  4. Обороты резко меняются на холостом ходу.

Из-за того, что конструкция обратного клапана полностью механическая, его диагностика с помощью специальных приборов невозможна. Разобрать обратный клапан и отремонтировать его не получится, так как вся его конструкция довольно дешевая, и отсутствуют отдельные запчасти в продаже.

Вы можете узнать о работоспособности клапана, измерив давление в топливной системе манометром. Манометр для этого подсоединяете к отделу, обеспечивающему питание двигателя. Быстрое снижение давления при остановке двигателя будет свидетельствовать о неисправности клапана.

Другой способ проверки клапана на работоспособность заключается в отслеживании уровня давления при пережатии обратного шланга. Давление должно повышаться, но такой способ подойдет не для всех автомобилей, поскольку в некоторых из них эти шланги сделаны из металла.

Если двигатель работает сбивчиво, то пережмите обратный шланг и вновь понаблюдайте за работой двигателя. Если необходимая мощность в этот момент набирается, а цилиндры функционируют — смело можете менять клапан.

Основные неисправности

Основной неисправностью обратного клапана является выход из строя вследствие долгого использования. Любая деталь автомобиля имеет свой срок годности, после истечения которого даже при должном обращении уже не будет функционировать как прежде.

Другими частыми неисправностями клапана являются механические повреждения или закупорка, которая происходит, например, из-за использования некачественного топлива. Чаще всего изнашивается пружина и мембрана.

Причины неисправностей

Почему клапан выходит из строя? Последнее время рынок автозапчастей наводнили китайские дешевые запчасти. Довольно часто такие запчасти выходят из строя из-за заводского брака. Обратный клапан не является исключением.

Как упоминалось выше, причиной износа часто становится время и некачественное топливо. Если бензин или дизельное топливо смешать с водой, то такая смесь будет губительной для многих агрегатов топливной системы.

Засорение клапана в результате использования некачественного топлива тоже может быть существенной причиной. Засорение вообще приводит к снижению или прекращению работоспособности многих агрегатов автомобиля (например, воздушных фильтров).

После смешивания топлива с водой и попадания такого топлива в систему, влага может попасть в регулятор. Нередко и вместе с грязью, если неисправен фильтр.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см2 (для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным. Удачи и легких дорог!

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Неисправность Регулятора Давления Топлива. 4 Признака

Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.

Содержание:

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем. Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:

  • Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
  • Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
  • Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
  • Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
  • Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Проверка регулятора давления топлива

Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:

  • найти в подкапотном пространстве шланг обратной подачи топлива;
  • запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
  • с помощью плоскогубцев (аккуратно, чтобы не повредить его!!!) пережать указанный выше шланг обратной подачи топлива;
  • в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Надолго пережимать резиновые топливные шланги нельзя, поскольку в таких условиях создается дополнительная нагрузка на топливный насос, что может в долгосрочной перспективе вывести его из строя!

Как определить работоспособность на инжекторе

В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.

Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.

Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.

Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!

Как проверить на дизеле

Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.

Причины неисправности регулятора топлива

На самом деле причин, по которым вышел из строя регулятор давления топлива не так много. Перечислим их по порядку:

  • Естественный износ. Это наиболее распространенная причина выхода из строя РДТ. Как правило, это случается при пробеге автомобиля около 100…200 тысяч километров. Механическая неисправность регулятора давления топлива выражается в том, что утрачивает эластичность мембрана, может подклинивать клапан, со временем ослабевает пружина.
  • Бракованные детали. Встречается это не так часто, однако зачастую на изделиях отечественных производителей изредка попадается брак. Поэтому желательно покупать оригинальные запчасти импортных производителей или проверять их перед покупкой (обязательно обращать внимание на гарантию).
  • Некачественное топливо. В отечественном бензине и дизельном топливе, к сожалению, нередко допускается чрезмерное присутствие влаги, а также мусора и вредных химических элементов. Из-за влаги на металлических элементах регулятора могут появиться очаги ржавления, которые со временем распространяются и мешают его нормальной работе, например, ослабевает пружина.
  • Забитый топливный фильтр. Если в топливной системе присутствует большое количество мусора, то приведет к засорению в том числе и РДТ. Чаще всего в таких случаях начинает подклинивать клапан, либо изнашиваться пружина.

Как правило, если регулятор давления топлива неисправен, то его не ремонтируют, а меняют на новый. Однако, прежде чем выбрасывать, в некоторых случаях (особенно если речь ), можно попробовать почистить РДТ.

Чистка регулятора топлива

Перед тем как заменить его на новый аналогичный элемент, можно попробовать почистить его, благо процедура эта простая и доступная практически каждому автовладельцу в гаражных условиях. Зачастую для этого пользуются специальными очистителями карбюраторов или карбклинерами (некоторые автолюбители пользуются для аналогичных целей известным средством WD-40).

Чаще (и доступнее) всего — почистить фильтрующую сеточку, которая находится на выводном штуцере регулятора давления топлива. Через нее топливо подается непосредственно в топливную рампу. Со временем она засоряется (особенно, если в бак автомобиля регулярно заливается некачественное топливо с механическими примесями, мусором), что приводит к снижению пропускной способности как регулятора в частности, так и всей топливной системы в целом.

Соответственно, чтобы ее почистить, необходимо демонтировать регулятор давления топлива, разобрать его, и с помощью очистителя избавиться от отложений как на сетке, так и внутри корпуса регулятора (при возможности).

Чтобы избежать засорения регулятора давления топлива, необходимо менять топливный фильтр автомобиля в соответствии с регламентом.

Грязная сетка регулятора топлива

После выполнения чистки сетки и корпуса регулятора их желательно принудительно просушить при помощи воздушного компрессора перед установкой. Если компрессора нет — поместить их в хорошо проветриваемое теплое помещение на время, достаточное для полного испарения влаги с их наружных и внутренних поверхностей.

Еще один экзотический вариант чистки — использование ультразвуковой установки на автосервисе. В частности, ими пользуются для качественной очистки форсунок. Ультразвуком можно «отмыть» мелкие, сильно въевшиеся, загрязнения. Однако тут стоит взвешивать стоимость процедуры очистки и цену новой сеточки или регулятора давления топлива в целом.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Subaru Legacy Outback 2,5 TV › Бортжурнал › Регулятор давления топлива, диагностика и замена.

Всем привет. Хочу немного рассказать о регуляторе давления топлива (далее РДТ) или обратном клапане.

Для тех кому лень много читать. Машина в целом не подавала никаких признаков неисправности, кроме того что долго запускалась после часа и более стоянки, причина оказалась в РДТ, можете сразу перейти к замене с картинками))

Сначала немного теории о предназначение РДТ в топливных системах наших автомобилей (с обычным типом впрыска).
Бензин с помощью насоса поступает в некий резервуар — топливная рампа, к которой подсоединены все форсунки двигателя. Форсунки настроены на работу на определенном давлении топлива. Если значение давления выходит за рамки, то смесеобразование нарушается со всеми вытекающими последствиями. То есть грубо говоря блок управления двигателя сможет скорректировать смесь, путем изменения времени поднятия иглы форсунки, но в очень ограниченных пределах.
Таким образом мы пришли к необходимости поддержания давления в системе на некоем уровне. Конкретные значения можно подсмотреть в мануале, для моего 251 мотора это 2,4-2,5 Атм.
РДТ как раз и призван поддерживать такое давление. Топливный насос в стенку, то есть в замкнутую емкость, может накачать и 5 Атм., но такое большое давление на ни к чему. При превышении давления срабатывает РДТ и сливает часть бензина в обратку, то есть обратно в бак. Этот процесс происходит постоянно.
Важно помнить, что давление в рампе меняется от нагрузки на двигатель, в этой ситуации нам помогает еще одна важная функция РДТ — вакуумная корректировка, осуществляемая за счет разрежения во впускном коллекторе. Когда мы давим на газ, значение разрежения уменьшается, мотору требуется больше бензина, соответственно большее давление в топливной рампе, где нам и помогает регулятор. Он может повысить давление на 0,5 Атм.
Помимо вышеперечисленного, регулятор призван сохранить давление в топливной рампе после того как мы глушим двигатель. Это необходимо для того, чтобы во время следующего запуска двигателя, нам не приходилось заново накачивать давление, необходимое для нормальной работы форсунок.

Теперь поговорим о первичной диагностике, скажем — простом наблюдение за поведением автомобиля. Именно в субару, насос включается на несколько секунд при включении зажигания, далее полноценно начитает работать когда мы поворачиваем ключ на старт, т.е. с первым оборотом стартера. Имея привычку не сразу поворачивать ключ до конца, а давать сработать бензонасосу, можно своевременно и не заметить то что двигатель запускается хуже, не с пол-оборота. А вот если водитель неопытный и сразу крутит ключ на старт, то проблема с неисправным РДТ проявляется во всей красе. Особенно утром, после ночной стоянки, когда регулятор спускает давление в рампе до нуля, хотя должен поддерживать его не менее 12 часов.
(Далее описана процедура диагностики РДТ и топливного насоса. Естественно предварительно необходимо обеспечить чистоту топливных фильтров и целостность резиновых уплотнений с сборках топливных насосов. )
Перед тем как замерять давление топлива, настоятельно рекомендую сбрасывать давление в системе. Это можно сделать сняв фишку с насосной станции и далее завести автомобиль, он проработает пару секунд и заглохнет, так же необходимо открутить пробку бензобака.

Полный размер

фишки бензонасоса под задним сиденьем

А сейчас, о том как без шаманства приговорить к замене РДТ.

1. Подключаем манометр в разрыв напорного шланга. Оцениваем давление топлива в системе. Если ниже нормы — переживаем шланг обратки, давление должно резко подняться до 5 — 6 Атм, если не поднялось — меняем насос.

Полный размер

подключенный манометр

2. Снимаем вакуумный шланг с впускного коллектора или самого регулятора. Давление в топл. системе должно резко подняться примерно на 0,5 Атм. Одеваем обратно. Сам шланг кстати, лучше использовать вазовский силиконовый — очень удобный.

Полный размер

Расположение регулятора

www.drive2.ru

Признаки неисправности регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату - к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) - это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

  • двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
  • двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
  • двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
  • с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.
Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

  1. подсоединяют манометр к топливной системе;
  2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать - регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится - вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке - когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность - точно, неисправен РДТ, его необходимо заменить.


avto-kuplya.ru

Проверка топливной системы — Mitsubishi Lancer, 1.6 л., 2006 года на DRIVE2

Всем привет! Давно хотел проверить топливную систему, а тут и повод появился-запах бензина из выхлопа, много дыма+я все еще в стадии настройки вал-паук-коллектор, и при этом yegik написал, что по ходу форсунки льют.
Купил манометр, тройник, шланги, подключил, завел-2.65атм-как по мануалу, потом выдернул ваккумную трубку из клапана обратки-3.2атм-ровно как по мануалу. Напомню, что у меня стоит клапан обратки GM 96334068. Далее чтобы проверить герметичность обратного клапана даванул компрессором в бензонасос-2.8атм держит без проблем, давление не падает.
Но заметил, что при глушении машины давление топлива быстро падает, с 2.65 до 1атм примерно за минуту, до 0.4 за пять минут, подумал, что форсунки жестко пропускают. Заказал оригинал б/у 4шт, продавец сказал что пробег около 76тыс. км, выслал в сборе с рампой и клапаном обратки. Когда пришли форсунки, в клапане обратки в ввакуммной трубке было масло-пробег-то может быть и 76тыс, но за тачкой с которой сняли эти форсы явно не следили. Такие форсы понятно я поставить не мог, начал искать стенд для проверки, позвонил в разные сервисы-нигде нет этого стенда, зато полно услуг по чистке форсунок, нашел один-сказали, что он заточен только под тазофосы.
Пришлось самому мастерить этот стенд, только не нашел у нас генератор импульсов, чтоб имитировать динамический режим, имитировал его рукой))) Сделал подставку для рампы, рабочая жидкость винс, через бутылку компрессором создавал давление, провода на форсы кинул от аккума, на минус поставил кнопку от звонка. Качал 2.6-3атм и смотрел качество распыла и производительность, проверил все 8 форсунок, оказалось все восемь-герметичны, 2 родные у меня распыпяют нормальро-две ровные слегка распыляющие струйки, 2 другие-с одной стороны струя как иголка без распыла, с другой типа тумана, то же самое с купленными форсами. Оказалось, что все 8 форсунок одинаковой производительности, боялся, что будут разной. Таким образом выбрал 4 хорошие форсунки, еще раз их проверил и поставил. Вообщем через форсунки я прогнал около 20л винса (около 20 раз его заливал), и могу сказать, что он не особо эффективен, 4 форсунки, которые лили как попало, так и лили без изменений, возможно нужно было через генератор импульсов их гонять, чтоб частота открытия и закрытия их была выше.
На текущий момент наблюдаю за машиной-бензом не воняет дыма от выхлопа стало меньше, двигатель стал работать ровно как часы (до этой процедуры работал с небольлими перебойчиками), расход тоже немного уменьшился. Так же можно сделать вывод о том, что клапан обратки GM 96334068 полный аналог нашего родного клапана, встает с минимальным колхозом-подпилить ушки.
Ну и немного фото, которые успел сделать.

Полный размер

Подключение манометра к топливной магистрали.

Полный размер

На заведенном моторе

Полный размер

С отключенной ваккумной трубкой

Полный размер

Давлю в бензонасос

Полный размер

В бутылку наливаем рабочую жидкость, к верхнему соску-компрессор, снизу через фильтр в рампу

Полный размер

Кнопка звонка)))

Полный размер

Клапан обратки заглушил. В рампе был кусок топливной магистрали, к ней трубку из бытылки с винсом.

www.drive2.ru

Регулятор давления топлива — Лада 2110, 1.6 л., 2006 года на DRIVE2

Замечено пшикание паров при откручивании крышки бензобака, а также давление в рампе ниже 2,8атм при включении зажигания, ниже падать не должно. Значит не исправен регулятор давления! Убеждаемся в своих догадках на просторах интернета.
Читаем ниже

Какое допустимое давление в топливной рампе ?
Чем больше, тем лучше. Кашу маслом не испортишь.
Пример, когда проблем в топливной системе нет: при работе на холостых давление — 2.5атм, при снятии трубки с регулятора 3.3атм, а при пережатии сливной трубки 7атм. При подгазовке подпрыгивает до 3атм и обратно восстанавливается на 2.5атм.

Как определить состояние регулятора давления топлива (РДТ) ?
подключение бензонасоса без запуска двигателя определить неисправность РДТ можно двумя способами:
Если давление на неработающем двигателе с включенным бензонасосом ниже 2. 8атм. Чтобы включить бензонасос напрямую не заводя двигатель, тогда на диагностической колодке замыкаем самые ближние контакты к рычагу переключения передач.
Выключаем бензонасос. Давление в рампе должно упасть примерно на 0.7атм и остаться на этом уровне. Если не держит давление в топливной системе и сразу падает на ноль, тогда неисправен РДТ либо обратный клапан насоса (находится в тыльной стороне моторчика бензонасоса, менять насос из-за него не целесообразно). Не исключайте трещин в топливной магистрали или плохое состояние форсунок (бензин течет внутрь)
(Взято с лада2111.рф)

В результате бензин через форсунки не течет, давление держится как нужно.

Купил новую крышку в бак и регулятор давления!

насос

регулятор давления, установлен в бензонасосе.

Цена вопроса: 520 ₽

www.drive2.ru

Признаки неисправности регулятора давления топлива

Диагностика и ремонт4 февраля 2018

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Причины и способы устранения неполадок

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

  • измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
  • отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
  • отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:

  • пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
  • загрязнение некачественным бензином;
  • заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

autochainik.ru

предназначение, расположение, неполадки — Auto-Self.ru

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

  • неожиданно меняются обороты в режиме ХХ;
  • запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
  • на низких оборотах двигатель функционирует крайне нестабильно;
  • из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

auto-self.ru

Признаки неисправности регулятора давления топлива

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Содержание статьи

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива.   Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы.  В списке основных признаков специалисты отмечают:

  • неустойчивую работу на ХХ, агрегат глохнет на холостых;
  • потерю мощности, заметное повышение расхода топлива;
  • замедленные реакции на нажатие педали газа;
  • рывки и провалы во время разгона, в момент перегазовки;
  • автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2. 9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Читайте также

krutimotor.ru

Обратный клапан топливной системы: как проверить клапан

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

  • неожиданно меняются обороты в режиме ХХ;
  • запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
  • на низких оборотах двигатель функционирует крайне нестабильно;
  • из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

ozapuske.ru

Топливный обратный клапан - где расположен и как ремонтировать

Главная » Советы по ремонту » Топливный обратный клапан — где расположен и как ремонтировать

просмотров 22 032

Где находится обратный клапан топлива

Давайте выясним, где находится клапан топливной системы различных автомобилей.

  • В силовых установках с инжектором может стоять в корпусе бензинового насоса.
  • Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.

На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).

Система хорошо себя зарекомендовала:

  • на отечественном грузовике: КАМАЗ 740;
  • чешской косолапой Татре;
  • на Мане;
  • и Рено Магнум.

В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.

На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.

Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.

Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.

Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.

Важную роль в регулярной подаче топлива играет обратный клапан. Давайте сфокусируем своё внимание на его устройстве, установке в автомобиле. Рассмотрим неполадки и характерные признаки неисправности. А также определимся со способами его проверки.

Справка

Многим известно, что клапан топливной системы агрегирует:

  1. С карбюраторными силовыми агрегатами, работающими на бензине.
  2. С моторами, обеспеченными инжектором.
  3. С системами питания силовых установок, где применяется в качестве горючего, дизельное топливо.

В устройстве механической конструкции нет ничего сложного. Это устройство шарикового типа с седлом, которое изготавливают из мягкого металла, с максимально точной балансировкой. Горючее беспрепятственно проходит через топливный клапан в одном направлении. Давление, которое создается, препятствует поступлению бензина или солярки обратно в топливный бак, так как неразборная конструкция запирается.

При всей свей простоте, устройство может причинить немало хлопот новичку и опытному водителю. Поэтому, необходимо знать его возможные капризы и способы ликвидации поломок. Но прежде всего, понимать, где устанавливается механическая конструкция.

«Не следует путать понятие обратного клапана топливной системы с редукционным устройством».



Обращаем ваше внимание.

Если топливный обратный клапан теряет свою герметичность, происходит несанкционированное поступление бензина обратно в бак. В этом случае запуск силового агрегата возможен при ручной подкачке.

Если запуск мотора был затруднён, умельцы ставили (врезали) механическую конструкцию в систему питания, ближе к карбюратору.

Это давало возможность без труда завести мотор даже при отрицательных t0. Примером могут служить: повидавшие на своём веку старенькие Опеля (Кадеты) и 323 Мазды.

Неполадки обратного клапана

По какой причине клапан топливной системы выходит из строя. Давайте разбираться вместе. Сегодня известны три явные причины отказа в работе.

  1. Установка некачественного китайского товара, который быстро выходит из строя. В основном, это подделки под определённый бренд.
  2. Вторая причина – это естественный износ продукта. В этом случае из строя выходит или пружина, или мембрана. Заметим, что сам клапан крайне редко выходит из строя.
  3. Ещё одна беда для неразборной механической конструкции – это некачественное топливо.

Определившись с возможными неполадками, давайте перейдём к признакам, указывающим на проблему.

Характерные признаки неисправности обратного клапана

Это может быть:

  • неожиданная смена оборотов силового агрегата при запуске или во время движения;
  • пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера;
  • нестабильная работа мотора на низких или холостых оборотах;
  • потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена.

В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом.

Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей.

Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти.

К сведению.

Этот способ только для автомобилей, в которых установлены резиновые шланги.

Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Определитесь, что для вас важнее: экономия или стабильная работа силового агрегата, удачи всем!

Проголосуйте, понравилась ли вам статья? Загрузка...

remontpeugeot.ru

Обратный клапан для топливного насоса – АвтоТоп

Поддержка постоянного давления топлива в ТНВД дизельных двигателей — обязательное условие работы данного агрегата и всей системы питания. Постоянство давления достигается применением перепускных (редукционных) клапанов — все об этих деталях, их типах и конструкции, работе и замене читайте в статье.

Что такое перепускной клапан ТНВД

Перепускной клапан ТНВД (редукционный клапан) — узел топливного насоса высокого давления систем питания дизельных двигателей, регулируемый клапан (гидравлический дроссель) для слива излишков топлива и поддержания необходимого давления топлива в насосе.

Перепускной клапан выполняет несколько функций:

  • Слив избыточного топлива из насоса;
  • Удаление воздуха, попавшего в топливную систему;
  • Поддержка постоянного давления топлива внутри насоса (в каналах насосных секций многосекционных ТНВД и в корпусе распределительных ТНВД).

Редукционный клапан представляет собой автоматический гидравлический дроссель — устройство, создающее сопротивление потоку жидкости и обладающее возможностью изменять интенсивность этого потока в зависимости от гидравлического давления. В определенном диапазоне давлений перепускной клапан закрыт или создает высокое сопротивление потоку жидкости, при превышении некоторого порогового давления клапан открывается и сбрасывает излишки топлива из насоса, предотвращая дальнейший рост давления.

Перепускной клапан входит в состав секции низкого давления ТНВД, он работает автоматически и лишь нуждается в регулировании для установления порога срабатывания.

Типы, конструкция и принцип работы перепускного клапана ТНВД

Прежде всего, следует отметить, что сегодня существует несколько типов клапанов, обеспечивающих перепуск топлива в ТНВД:

  • Перепускной (редукционный) клапан в многосекционных насосах;
  • Перепускной (редукционный) клапан регулирования давления внутри корпуса (на входе в насосную секцию топливоподкачивающего насоса) в ТНВД распределительного типа;
  • Клапан дросселирования перепуска в насосах распределительного типа.

Каждый из клапанов имеет свои конструктивные особенности и занимает определенное место в топливном насосе высокого давления.

Перепускной клапан в многосекционных ТНВД. Данный клапан устанавливается в передней стенке корпуса насоса, он связан с каналами подачи топлива от топливоподкачивающего насоса на нагнетательные секции. Конструктивно клапан очень прост: его основу составляет корпус, внутри которого располагается подпружиненный запорный элемент в виде шарика или диска. Корпус может быть двух типов:

  • Болт. Клапан выполнен в виде болта, внутри которого располагается запорный элемент, а на стенках выполнено два или более отверстий для отвода топлива в обратную магистраль. Болт вворачивается в корпус насоса, он удерживает соединительный ниппель, к которому присоединяется обратная магистраль;
  • Штуцер. Клапан выполнен в виде штуцера, внутри которого располагается запорный элемент. Штуцер вворачивается в корпус насоса, а к наружной резьбе присоединяется обратная магистраль.

Работает перепускной клапан этого типа следующим образом. При низком давлении в подводящей магистрали клапан закрыт за счет усилия пружины — топливо подается к нагнетательным секциям. При изменении режима работы двигателя меняется и работа ТНВД и топливоподкачивающего насоса, в какой-то момент давление топлива в подводящей магистрали повышается, что может затруднять работу нагнетательных секций. При превышении порогового давления (которое лежит на уровне 58-80 кПа) преодолевается усилие пружины и клапан открывается — происходит сброс излишков топлива в бак через обратную магистраль. При падении давления клапан вновь закрывается.

Следует отметить, что в многосекционных насосах редукционный клапан отвечает, в основном, за отвод излишком топлива, а удаление воздуха из системы осуществляется клапаном-жиклером, установленным на фильтре тонкой очистки топлива.

Перепускной клапан распределительных ТНВД. Данный клапан выполняет те же функции, что и перепускной клапан многосекционных насосов. Он устанавливается сразу за топливоподкачивающим насосом и осуществляет сброс излишков топлива при повышении давления. Клапан может выполняться в виде болта или штуцера, также он может встраиваться непосредственно в корпус насоса.

Клапан дросселирования перепуска распределительных ТНВД. Данный узел объединяет в себе две детали — жиклер слива топлива и собственно перепускной клапан. В насосах распределительного типа присутствует сливной жиклер — отверстие малого диаметра, через которое постоянно осуществляется слив топлива в обратную магистраль. Жиклер обеспечивает циркуляцию топлива через насос, за счет чего происходит охлаждение деталей агрегата и удаление из него воздуха. В некоторых насосах жиклер как таковой отсутствует, он объединяется с клапаном дросселирования перепуска, который при низком давлении всегда пропускает некоторое количество топлива, а при росте давления открывается и сбрасывает излишки топлива в обратную магистраль.

Клапан дросселирования перепуска имеет конструкцию, аналогичную обычному перепускному клапану, однако в его корпусе выполнено дополнительное отверстие малого диаметра — жиклер, постоянно соединенный с обратной магистралью. Запорный элемент клапан находится выше жиклера и не закрывает его. При росте давления запорный элемент преодолевает упругость пружины, поднимается и открывает основное сливное отверстие — в этом случае излишки топлива поступают в обратную магистраль. При падении давления запорный элемент возвращается в первоначальное положение и слив топлива происходит только через жиклер.

Клапан дросселирования перепуска обычно выполняется в виде болта, который вворачивается в резьбу на корпусе ТНВД и соединяется с обратной магистралью с помощью ниппеля.

Правильный выбор и замена перепускного клапана ТНВД

Редукционные клапаны имеют крайне простое устройство, однако они постоянно подвергаются высоким нагрузкам и довольно часто выходят из строя. Неисправность клапана проявляется ухудшением работы двигателя — он теряет приемистость и на некоторых режимах заметны ухудшения его характеристик. В этих случаях необходимо демонтировать и проверить клапан, и, если он неисправен — произвести замену.

Для замены необходимо выбирать перепускной клапан того же типа и модели, что установлен на ТНВД производителем — только в этом случае есть гарантии, что клапан имеет необходимые характеристики и обеспечит нормальную работу насоса. Многие клапаны допускают регулировку давления, при котором происходит перепуск топлива — данную регулировку необходимо производить в строгом соответствии с инструкцией по ТО и ремонту автомобиля/трактора. Как правило, регулировка сводится к изменению числа шайб, подкладываемых под головку клапана, хотя здесь есть и исключения — все зависит от конкретного типа устройства.

При верном выборе, замене и регулировке редукционного клапана топливный насос будет эффективно работать на всех режимах, обеспечивая нормальные рабочие характеристики силового агрегата.

Тема в разделе "Ремонт Ауди", создана пользователем Dmitriu, 12 апр 2007 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.
Необходимо обновить браузер или попробовать использовать другой.

Устранение неисправности: обратный клапан топливной системы

Топливные системы автомобильных двигателей — это довольно сложное устройство, к которому без знания определенных базовых понятий приближаться противопоказано. Знание матчасти и минимальный опыт — это главные составляющие, которые помогут победить любую неисправность. Нахрапом даже колесо разбортировать не получится. Тренировка нужна. А топливная система — сложный комплекс устройств, которые только на первый взгляд кажутся элементарными.

На фото топливная система авто, ремонт которой должен делать только специалист

Даже обычная система питания старенького ВАЗ 2101 может выкинуть такой фокус, что современным технологичным двигателям и не снилось, не говоря уже о дизелях последних лет выпуска, где на каждый сантиметр топливной магистрали приходится по два электронных датчика. Такая пустяковая штука, как обратный клапан, может вызвать ступор и у опытного механика, но если среднестатистический автолюбитель заговорил об обратном клапане, значит, стоит разобраться с этим подробнее.

Обратный клапан топливной системы

Любой обратный клапан в любой гидравлической системе служит для того, чтобы обеспечивать движение жидкости по магистрали только в одном направлении. Это может быть необходимо во многих случаях, но применительно к топливной системе, обратный клапан предотвращает слив неиспользуемого топлива из топливопровода в бак. По разным причинам, но суть такая. Это касается как бензиновых моторов с карбюратором, инжекторных двигателей, так и систем питания дизельных двигателей.

Видеоролик о работе обратного клапана

Конструктивно, чаще всего обратный клапан устроен предельно просто — это шариковый клапан с точно откалиброванным седлом из мягкого металла. Клапан пропускает топливо беспрепятственно в одном направлении, в то же время топливо не может поступать обратно в бак, запирая клапан своим собственным давлением. Элементарное устройство, ничего сложного, но иногда его неисправность или банальное отсутствие приводит к серьезным неполадкам. Часто путают редукционный клапан и обратный, а это абсолютно разные вещи. В дизельных и в инжекторных двигателях, где для работы системы питания необходимо давление, редукционный клапан отвечает за стабильное давление, тем не менее он работает в паре с обратным клапаном. Все проблемы логично решать по мере их поступления, поэтому этим мы и займемся.

Где находится обратный клапан

Ман тга. Ремонт. Обратный клапан тнвд.

Регулировка давления подкачного насоса на LT Bosch VE.

Обратный клапан на ТНВД BOSCH VE

Врага нужно знать в лицо, поэтому начнем с поисков обратного клапана в системах питания автомобилей. Клапан может быть установлен в корпусе бензонасоса инжекторных двигателей, на топливной рампе и просто в топливопроводе между бензобаком и топливными форсунками. На дизелях его устанавливают между ручным насосом низкого давления и ТНВД для того, чтобы давление на входе в насос высокого давления всегда было стабильно. Такая система установлена на всех двигателях КАМАЗ 740, Tatra, MAN и Рено Магнум. В дизелях с системой предпускового подогрева топлива обратный клапан в обязательном порядке установлен перед системой подогрева, как в грузовиках Магирус, тех же КАМАЗ арктического исполнения, да и многих других.

Обратный клапан инжекторных двигателей может находиться на топливной раме

В легковых автомобилях отечественного производства с инжекторами, 16-клапанном ВАЗ 2110, 2114 обратный клапан установлен в бензонасосе и на топливной рампе, по аналогии с дизельной системой. В старых карбюраторных автомобилях, ВАЗ 2108, 2109, классических заднеприводных моделях роль обратного клапана играет сам бензонасос, который установлен на блоке цилиндров и не пропускает топливо обратно в бак, благодаря герметичному выпускному клапану бензонасоса. Когда клапан теряет герметичность, бензин уходит в бак полностью, и запуск двигателя возможен только при условии ручной подкачки.

Предусмотрительные владельцы самостоятельно устанавливали клапана обратки, чтобы облегчить пуск мотора. На старых моделях Опель Кадет, Мазда 323, при затрудненном пуске достаточно было купить и врезать обратный клапан в систему питания ближе к карбюратору или моноинжектору, как топливо переставало сливаться по рабочей магистрали в бак, и пуск становился нормальным даже при минусовых температурах.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.

Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.

Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.

Шариковый обратный клапан - как он устроен?

Топливные системы автомобильных двигателей внутреннего сгорания являют собою довольно сложные устройство, без знания базовых определенных которого приближаться вообще не следует. Главными составными, которые способны победить любую возникшую неисправность в данном устройстве являются знания, что касаются устройства и его конструктивной составной и минимальный опыт, который приобретается со временем. Если же автомобилист новичок, то ему не следует даже пробовать туда внедряться, так как нужен определенный период времени для освоения и тренировки.

Топливная система являет собою один из сложнейших комплексов устройств транспортного средства. Хотя, на первый взгляд, вся система может показаться «детским лепетом» и даже новичок подумает, что сможет с ней справится. Это обманное ощущение и мнение, так как множество конструктивных деталей, элементов, в случае их случайного повреждения могут привести к тому, что в ремонте или частичной замене будет нуждаться не отдельная деталь или элемент, а придется производить тотальную замену или тотальный ремонт всего узла, что может повлечь за собой высокие семейные материальные расходы.

1. Что такое шариковый обратный клапан.

Все обратные клапаны, которые встречаются в любой гидравлической системе, будут иметь одно общее, что будет их функциональное кредо. Так, функциональная составная в предназначении обратных клапанов заключается в обеспечении движения жидкости лишь в одном направлении по магистрали. Такое действие может быть необходимым в самых разнообразных случаях. Тем не менее, применительно это будет к топливной системе. Связано это непосредственно с тем, что устройство обратного клапана способно предотвращать слив неиспользуемого топлива прямиком в бак из топливопровода. Это может быть вызвано по множеству причинам, но суть является таковой. Все это будет касаться как двигателей внутреннего сгорания бензиновых с карбюратором, так и двигателей внутреннего сгорания с инжектором, так и систем питания, которые используют дизельные двигатели.

Если обратиться к конструктивной составной, то устройство обратного клапана является достаточно простым, так как являет собою обычный шариковый клапан с точно откалиброванным седлом, которое выполняется из достаточно мягкого металла. Само устройство клапана пропускает топливо в одном направлении и беспрепятственно. Кроме того, само топливо не может поступать обратно в бак, что будет запирать клапан своим собственным уровнем давления. Элементарное устройство, в котором нет ничего сложного, иногда приходит в неисправность, что вызывает достаточно серьезные проблемы со всей топливной системой транспортного средства.

Достаточно часто автомобилисты путают обратный клапан с клапаном редукционным, что в корне является заблуждением. Дизельные и инжекторные устройства двигателей, где работа системы питания подпитывается определенным давлением, редукционный клапан будет отвечать за стабилизированное давление. Тем не менее, данное устройство работает в паре с обратным клапаном. Все проблемы могут быть логично решены по мере поступления их в систему.

2. Где находится шариковый обратный клапан.

Всякого врага следует знать в лицо. Исходя из этого, следует начать с поисков шарикового обратного клапана в системе питания автомобиля. Данное устройство может располагаться непосредственно в корпусе бензонасоса у инжектора, или же на топливной раме и в топливопроводе между топливными форсунками и бензобаком. На дизелях данное устройство устанавливается между ручным насосом низкого давления и ТНВД для стабилизации давления на выходе в насос высокого давления. В дизелях, которые имеют систему предпускового подогрева топлива, устройство обратного клапана обязательно располагается перед системой подогрева.

Большинство легковых автомобилей отечественного автопрома, которые оснащаются инжекторами, устройство обратного клапана устанавливается на топливной рампе и в бензонасосе, что является аналогом дизельной системы.

Старые карбюраторные автомобиле, которые являются классическими заднеприводными моделями, бензонасос и играет роль обратного клапана, который устанавливается на блоке цилиндров. Здесь данное устройство способно не пропускать топливо обратно в бак, посредством герметического выпускного клапана бензонасоса. При утрате клапаном герметичности, бензин будет полностью уходить в бак, а запуск двигателя внутреннего сгорания будет возможным лишь при одном условии – условии ручной подкачки.

Предусмотрительные и дальновидные автовладельцы устанавливают клапана обратки самостоятельно для того, чтобы пуск двигателя стал облегченным. Старые варианты автомобилей, которые имеют определенные затруднения в пуске достаточно просто было купить и вставить в систему питания обратный шариковый клапан как можно ближе к моноинжектору или карбюратору. Тогда топливо перестает сливаться по стандартной рабочей магистрали обратно в бак, вследствие чего пуск становится нормальным и при минусовых погодных температурах.

3. Что ждать от нерабочего шарикового обратного клапана.

К сожалению, ничего хорошего не следует ждать от нерабочего устройства шарикового обратного клапана. В своем минимуме, поломка данного устройства приведет к затрудненному запуску двигателя. Все завоздушивание системы питания дизельных двигателей является достаточно проблематичной поломкой в дороге. Инжекторы также не особо благосклонны к наличию воздуха непосредственно в данной системе.

Все неприятности начнутся с того момента, когда автомобилист заглушит двигатель, а то топливо, которое ориентировочно должно было ждать следующего запуска, возвратится в бак по рабочей магистрали. Место данного топлива и займет воздух. Для нового запуска двигателя нужно произвести нормализацию давления в системе, а само топливо подать непосредственно к форсункам. Для того, чтобы это сделать, нужно крутить двигатель стартером около одной минуты, следовательно, о запуске с пол-оборота вообще не может быть и речи.

Непонятные и не очень приятные ситуации могут возникнуть и тогда, когда обратный клапан будут путать с регулятором давления, который устанавливается на топливной рампе в большинстве двигателей внутреннего сгорания с инжекторными системами питания.

Работа его заключается в том, чтобы выравнивать уровень давления на участке топливной рампы. В противном случае сама форсунка не получит просто топливо под необходимым уровнем давление, вследствие чего будет невозможным подача его в камеру сгорания. Когда зажигание будет отключено, регулятор будет прекращать подачу топлива на все форсунки, вследствие чего запорный механизм приведется в действие. Именно так отсечется от бензонасоса с обратным клапаном часть топливной магистрали до топливной рампы. Только теперь обратный шариковый клапан будет отвечать за наличие топлива в системе. Если же проверить, кто в такой ситуации виноват, то следует обратить внимание на давление в топливной рампе. Если оно в норме, то виноват именно шариковый обратный клапан.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

причины неисправностей и их устранение :: SYL.ru

Насос является одним из основных элементов топливной системы мотора. В настоящее время механические насосы уже не используются, они заменены на более современные электронные варианты. Механические конструкции можно встретить только на транспорте, выпущенном более 15 лет назад.

Описание

Топливные насосы имеют высокую производительность и обеспечивают непрерывную подачу бензина, независимо от приходящейся нагрузки. При этом их функционирование на холостых оборотах невозможно без такого важного элемента, как обратный клапан топливной системы. Он предотвращает образование чрезмерного давления в системе и, как следствие, обрыв топливных шлангов.

Предназначение

Предназначение вакуумного клапана заключается в передаче лишнего бензина в топливный бак через специальный шланг. Также он имеет название регулятора давления топлива и представляет собой конструкцию, состоящую из пружины, мембраны и самого клапана. Корпус имеет три выхода: один - для впускного коллектора, остальные - для выведения бензина.

Открытие клапана происходит за счет перемещения пружины, которое возникает в результате разряжения при увеличении оборотов мотора. В это время излишки топлива выводятся в бензобак. Помимо стандартного расположения на топливной рампе клапан может находиться самом шланге обратной подачи.

Из-за чего возникают поломки

Нередко обратный клапан топливной системы ВАЗ выходит из строя. Причиной этому может стать использование бракованных или некачественных деталей. Поэтому стоит проявлять осторожность при покупке запасных элементов в непроверенных магазинах. Также встречается брак в заводских деталях отечественных бюджетных автомобилей.

Чаще всего поломка происходит вследствие естественного износа во время длительной эксплуатации. Приходит в негодность в основном пружина и мембрана, случаи полного отказа клапана крайне редки.

Топливо низкого качества также способно стать причиной поломки. После заправки бензином, смешанным с водой, влага оказывается в регуляторе. Также в него может попадать грязь вследствие несвоевременной замены топливного фильтра.

Где находится обратный клапан топливной системы

Расположение регулятора напрямую зависит от конструкции системы. Он может находиться между топливными форсунками и баком, на рампе либо монтироваться в конструкцию бензонасоса. Тип топлива также влияет на то, где будет расположен обратный клапан топливной системы. Дизель имеет отличительную конструкцию, и в нем регулятор помещается рядом с ТНВД и насосом низкого давления для обеспечения стабильного давления на входе в насос. Помимо этого он может устанавливаться перед подогревающей системой, такой вариант распространен в транспорте, имеющем предпусковой нагрев топлива.

Инжекторные отечественные автомобили имеют такое же расположение клапана, как и дизельные транспортные средства. При этом не все автомобили оснащены подобной деталью, в некоторых карбюраторных моделях старого выпуска его функции выполняет бензонасос. Он имеет герметичный выпускной отдел и монтируется на блоке цилиндров. При снижении герметичности запуск мотора может производиться только после ручной подкачки из-за того, что весь бензин оказывается в баке.

На что нужно обратить внимание

Существуют характерные признаки, свидетельствующие о неисправности обратного клапана:

  • неустойчивая работа мотора на минимальных оборотах;
  • запуск двигателя происходит только после долгого вращения стартера и одновременного нажатия на педаль газа;
  • утечка бензина из топливных шлангов, которая не проходит после их замены и подтягивания хомутов;
  • резкое изменение оборотов на холостом ходу.

Из-за того что обратный клапан топливной системы имеет механическую конструкцию, нельзя провести проверку его работоспособности при помощи специальных приборов, используемых для электронных датчиков. При этом он не разбирается и не подлежит ремонту по причине отсутствия в продаже отдельных деталей и низкой стоимости самой конструкции.

Уровень давления в топливной системе позволяет определить исправность клапана. Измерить его можно манометром, подсоединив к отделу, обеспечивающему питание мотора. После остается только зафиксировать показания устройства. Для легковых машин нормальный уровень давления должен составлять примерно 3 кг/см2. При этом не должно быть резкого снижения уровня при остановке мотора. Быстрое снижение давления говорит о том, что присутствует неисправность обратного клапана топливной системы.

Другие способы диагностики

Также можно проверить обратный клапан топливной системы, отслеживая уровень давления при пережатии обратного шланга, в этом случае он должен повыситься. К сожалению, такой способ подходит не для всех автомобилей, так как многие из них имеют короткие шланги либо вовсе замененные на металлические.

Если мотор плохо набирает обороты и начинает троить, можно провести проверку без манометра. Для этого нужно также пережать обратный шланг и понаблюдать за работой двигателя. Если в этот момент набирается необходимая мощность и функционируют все цилиндры, необходимо заменить обратный клапан топливной системы.

Несмотря на кажущуюся простоту, топливная система автомобиля представляет собой сложный механизм, и работа с ним должна производиться только при наличии специальных навыков. Обладая хотя бы минимальным опытом и знанием всех особенностей конструкции, можно самостоятельно разобраться с большей частью проблем.

Симптомы неисправного топливного насоса - Бесплатные советы по ремонту автомобилей Ricks Бесплатные советы по ремонту автомобилей

Каковы симптомы неисправного топливного насоса

Если ваш двигатель не запускается, требуется слишком много проворачивания для запуска или двигатель глохнет, у вас может быть неисправный топливный насос или проблема с проводкой топливного насоса, вызванная корродированным соединением или заземлением, либо неисправным модулем управления топливным насосом. Дело в том, что совершенно хорошие топливные насосы заменяют, потому что люди не всегда знают симптомы неисправного топливного насоса или не проводят надлежащие испытания перед заменой насоса.

Симптомы электрических и механических топливных насосов различаются.

Старые автомобили, оснащенные карбюраторами, обычно имеют механические топливные насосы, приводимые в действие распределительным валом и штифтом следящего механизма. Однако более новые автомобили с впрыском топлива имеют электрические топливные насосы, расположенные в топливном баке, и они имеют другие симптомы неисправности, чем механический топливный насос. Я рассмотрю наиболее распространенные симптомы неисправного топливного насоса для автомобилей с системой впрыска топлива.

Двигатель проворачивается задолго до того, как он запустится, это признак неисправного обратного клапана в топливном насосе

Речь идет о двигателе, который должен провернуться в течение 2-8 секунд, прежде чем он действительно запустится после того, как он просидел всю ночь. или на несколько часов.Вы знаете, что это нехватка топлива, потому что двигатель запускается, если вы распыляете или заливаете топливо во впускное отверстие, или ваш манометр показывает слишком низкое давление топлива или даже его отсутствие.

Топливный насос турбинного типа с изображением турбины, двигателя и обратного клапана

Что делает обратный клапан

Обратный клапан предотвращает слив топлива обратно в бак после выключения двигателя. Он также сохраняет большую часть давления топлива, создаваемого насосом, поэтому при попытке запустить двигатель вы сразу получите и топливо, и давление.

Как исправить неисправный обратный клапан топливного насоса

Обратный клапан не продается у дилера как отдельная деталь, поэтому в большинстве мастерских заменяют весь топливный насос. Некоторые автопроизводители делают это легко, установив на заднем сиденье съемную крышку доступа. Снимите крышку, отсоедините кабель питания и топливопроводов, снимите стопорное кольцо и снять старый насос. Затем выполните установку в обратном порядке.

Другие производители автомобилей усложняют задачу, требуя отсоединить заправочный шланг топливного бака и все устройства выброса выхлопных газов, а затем опустить бак, чтобы получить доступ к топливному насосу.Это ОЧЕНЬ много работы, чтобы заменить очень маленький обратный клапан.

Даже если в вашем автомобиле есть крышка доступа, замена топливного насоса стоит недешево. В зависимости от того, покупаете ли вы модуль топливного насоса OEM или неоригинальный, вы можете рассчитывать заплатить от 300 до 800 долларов за замену всего модуля топливного насоса, чтобы исправить глупый маленький обратный клапан.

S.U.R. & R. производит надстройку обратного клапана

S.U.R. & R. придумали более экономичное решение, которое НАМНОГО проще. Дополнительные обратные клапаны CKV5 и CKV7 устанавливаются прямо в топливопровод высокого давления СНАРУЖИ БАКА и предотвращают утечку газа и давления.

S.U.R. & R. дополнительный обратный клапан топливного насоса # CKV5

Обратные клапаны бывают двух размеров; CKV5 для линий 5/16 дюйма и CKV7 для линий 3/8 дюйма.

Как установить S.U.R. & R. Обратные клапаны CKV5 и CKV7

S.U.R. & R. обратные клапаны работают в топливных системах типа RETURN. Вы можете заметить эти системы, потому что у них есть напорная линия, идущая до топливной рампы, и возвратная линия после регулятора давления топлива. Обратные клапаны не следует устанавливать в безвозвратных топливных системах.

Для установки просто сбросьте давление в топливной системе, сняв предохранитель топливного насоса и запустив двигатель до тех пор, пока он не заглохнет. Затем перережьте топливопровод как можно ближе к баку. Надевайте защитные перчатки и средства защиты глаз и будьте готовы уловить остатки топлива в трубопроводах.

Если у вас стальные топливопроводы, используйте металлические компрессионные фитинги. Если у вас есть нейлоновые стропы, используйте нейлоновые компрессионные фитинги.

Установите обратный клапан так, чтобы стрелка указывала в сторону двигателя.Снова подсоедините предохранитель топливного насоса и запустите двигатель. Проверить на утечки.

Щелкните здесь, чтобы получить дополнительную информацию о S.U.R. & R. добавить обратный клапан топливного насоса.

Двигатель запускается, только если вы добавляете топливо, это симптом неисправного топливного насоса

Неисправный топливный насос может вообще не работать, может работать, но не перекачивать правильный объем топлива, или он может работать с ошибкой для создания адекватного давления топлива. Или топливный насос может подавать нужный объем и давление только после того, как двигатель проворачивается в течение нескольких секунд.Это может указывать на неисправный обратный клапан в топливном насосе, из-за которого давление в топливной рампе падает после выключения двигателя. При холодном перезапуске в магистралях отсутствует остаточное давление топлива, и насосу приходится работать дольше, чтобы создать давление топлива.

Двигатель разбрызгивается на высокой скорости - признак неисправного топливного насоса.

Это может указывать на то, что топливный насос не может удовлетворить потребности двигателя в объеме топлива или давлении, когда он работает на высоких оборотах.

Потеря мощности при ускорении является признаком неисправного топливного насоса.

Низкое давление топлива или малый объем топлива могут вызвать потерю мощности на холмах или в период резкого или быстрого ускорения.Другими словами, топливный насос не может удовлетворить потребность в топливе, когда двигатель находится под большой нагрузкой.

Скачки двигателя являются признаком неисправного топливного насоса.

В этом случае частота вращения двигателя увеличивается или уменьшается без какого-либо вмешательства водителя. Домашние мастера ошибочно винят в этом забитый топливный фильтр, но топливный фильтр обычно не является причиной помпажа. Забитые топливные фильтры обычно не вызывают беспорядочных симптомов, потому что они либо забиты, либо не забиты.

Причина отказа топливного насоса?

• Вождение автомобиля при низком уровне топлива - топливные насосы нагреваются, и производители автомобилей полагаются на газ в баке для охлаждения электродвигателя.Когда вы постоянно эксплуатируете почти пустой автомобиль, топливный насос перегревается и преждевременно изнашивается. Затем, когда вы, наконец, добавляете газ, он взбалтывает весь мусор, который был в резервуаре, и всасывается в насос.

• Плохое топливо - это основная причина отказа топливного насоса. Топливо на основе этанола портится через 30 дней. Спирт отделяется от газа и падает на дно емкости. Поскольку спирт гигроскопичен, он впитывает влагу из резервуара. Спирт, содержащий воду, вызывает коррозию резервуара, и эта коррозия оседает на дне резервуара и забивает фильтр насоса, называемый «носком».Влага также может вступать в реакцию с воздухом с образованием бактерий или грибков, которые также забивают носки. Помимо внутренней коррозии, вы можете загрязнять двигатель каждый раз, когда снимаете газовую крышку и вставляете сопло.

• Вода в газе. Оставление старого бензина в автомобиле вызывает скопление воды.

• Корродированные электрические соединения - электрические топливные насосы потребляют много энергии, поэтому им требуется хорошее электрическое питание и заземление. Я никогда не пойму, почему производители автомобилей размещают заземляющий провод под автомобилем, где он подвергается воздействию дорожной соли, но они это делают.Как только соединение питания или заземления подвергается коррозии, это создает дополнительное сопротивление, которое увеличивает потребляемую силу тока при одновременном снижении напряжения. Это приводит к перегреву обмоток двигателя и их износу.

• Не очищать топливный бак перед заменой топливного насоса. Промывка и очистка бака подходящим моющим средством являются обязательными при замене топливного насоса. В большинстве случаев это невозможно сделать дома. Отнесите бак в мастерскую по ремонту радиаторов и заплатите им за паровую очистку.

Если вы пропустите этот шаг, думая, что фильтр-носок на новом модуле топливного насоса с усилием вытягивает мусор и загрязнения, подумайте еще раз.Большинство фильтров для носков предназначены для улавливания частиц размером от 50 до 100 микрон. Но топливный фильтр улавливает частицы размером до 10 микрон. Таким образом, более крупный мусор будет засасываться прямо в насос и изнашивать его еще до того, как топливо достигнет топливного фильтра. Кроме того, носок очень мал и имеет ограниченную способность захватывать мусор.

• Во-вторых, неспособность фильтровать топливо, которое вы удалили из бака, является еще одной серьезной ошибкой. Это топливо вступило в контакт с грязью, дорожным мусором и любой грязью, которая была в ведрах, которые вы использовали для его хранения, пока вы работали с баком.Если вы просто вылейте его обратно в резервуары, вы добавите всю эту грязь.

Как диагностировать неисправный топливный насос

Для правильной диагностики топливного насоса вам понадобятся манометр, цифровой вольтметр и, в некоторых случаях, цифровой осциллограф.

Сначала проведите проверку давления топлива.

Подключите манометр к испытательному порту или месту проверки.

Комплект манометра для проверки давления топлива включает в себя все фитинги, необходимые для подключения к вашему автомобилю. Но или арендовать один.BETOOLL Pro Датчик давления впрыска топлива Датчик

где-то на топливной магистрали. Найдите заводские характеристики в инструкции по эксплуатации. Несколько раз поверните ключ в положение ON (двигатель выключен), чтобы создать давление и посмотреть, достигает ли топливный насос заданного давления. Если это так, то отправьте автомобиль на тест-драйв, чтобы убедиться, что он поддерживает это давление под нагрузкой.

Затем проведите проверку объема топлива.

Неисправный топливный насос иногда может подавать нужное давление, но не нужный объем.Включите насос и измерьте количество топлива, которое он подает за 30 секунд. Затем сравните объем подачи топлива со спецификациями автопроизводителя. Если не получается подать нужный объем, замените неисправный топливный насос.

Выполнить проверку на утечку топливного насоса.

Если двигатель требует увеличенного времени запуска в холодном состоянии, проверьте, нет ли утечки топлива из обратного клапана. Повторите описанный выше тест, чтобы создать давление. Затем оставьте датчик прикрепленным и оставьте автомобиль на несколько часов или на ночь. Если топливная система теряет более 5-10 фунтов на квадратный дюйм.в случае неисправности обратный клапан и замену топливного насоса.

Проверка наличия питания и заземления

На старых автомобилях с впрыском топлива проверьте наличие заряда аккумулятора на разъеме топливного насоса при повороте ключа в положение ON. Затем проверьте хорошее заземление. Однако более новые автомобили с безвозвратной топливной системой не обеспечивают постоянное напряжение 12 В на насос. Вместо этого они используют модуль привода топливного насоса, который подает импульсную мощность на насос, чтобы помочь регулировать давление и объем. Если в вашем автомобиле есть модуль привода топливного насоса, и вы не видите 12 вольт на разъеме, не думайте, что модуль водителя неисправен.Вместо этого проверьте с помощью прицела.

Тест на падение напряжения

Падение напряжения - наименее понятная электрическая концепция, но это также и самый важный тест, который вы можете провести. Сопротивление в цепи снижает напряжение и увеличивает потребление тока. Как упоминалось ранее, это пониженное напряжение повреждает насос. Узнайте, как провести тест на падение напряжения и выполнить его перед заменой подозрительного топливного насоса. Почти 50% всех топливных насосов, возвращенных по гарантии, находятся в исправном состоянии и подлежат замене без необходимости из-за неправильного тестирования.

Объем испытаний

Электродвигатели работают при подключении питания к сегментированному комментатору. По мере износа этих двигателей плохая обмотка или неисправный сегмент коллектора могут вызвать проблемы с давлением топлива и подачей топлива. Иногда единственный способ изолировать проблему - это использовать цифровой осциллограф, чтобы определить циклическое изменение напряжения, когда щетки протирают неисправный сегмент коммутатора.

Это плохой топливный фильтр или плохой топливный насос?

Когда топливный фильтр забит мусором, он может пропускать достаточно топлива при низких оборотах двигателя, но не при работе двигателя под нагрузкой.Домашние мастера часто винят плохой топливный фильтр в плохой работе холостого хода или пропусках зажигания на холостом ходу, но это редко бывает из-за плохого топливного фильтра.

Топливные фильтры редко вызывают проблемы с холостым ходом или пропуски зажигания при низких оборотах двигателя! Если они настолько забиты, что не могут подавать достаточно топлива на холостом ходу, они вообще не могут предоставить достаточно топлива даже для запуска двигателя.

Если у вас установлен внешний топливный фильтр, и у вас возникают проблемы с двигателем под нагрузкой, замена топливного фильтра - недорогой и довольно простой способ начать.К сожалению, многие автопроизводители устанавливают топливный фильтр внутри топливного бака.

Что такое модуль топливного насоса

Электрический топливный насос - это в основном электродвигатель с резиновым двигателем

Топливный насос

рабочее колесо, расположенное на конце вала двигателя. Двигатель вращает крыльчатку, и она подает топливо к форсункам. В некоторых автомобилях регулятор давления топлива расположен у двигателя. В этом случае насос подает постоянный объем топлива под высоким давлением. Регулятор давления топлива стравливает избыточный объем и давление, и это топливо возвращается в бак по возвратной линии.

Более поздние модели автомобилей включают в себя регулятор давления топлива

Корпус модуля топливного насоса содержит топливный насос, пульсатор, патрубок фильтра, датчик уровня топлива, поплавок и рычаг поплавка, впускные и выпускные патрубки, а также пружины для удержания блока внизу цистерны

прямо у помпы. Это устраняет возвратную линию, и эти системы известны как безвозвратные топливные системы.

Помимо регулятора давления, автопроизводители также включают шумоподавляющий компонент, называемый пульсатором.Этот блок действует как миниатюрный амортизатор для снижения шума топливного насоса.

Наконец, многие автопроизводители не устанавливают топливный фильтр и датчик уровня топлива в топливный бак прямо на одном уровне с топливным насосом. Модуль топливного насоса содержит топливный насос, пульсатор, датчик уровня топлива и топливный фильтр (при наличии). Вы можете заменить только топливный насос, но это действительно плохая идея. Вот почему:

Чтобы снять модуль топливного насоса, обычно нужно опорожнить топливный бак.Затем вам необходимо снять весь модуль топливного насоса. После того, как вы его удалите, вам нужно разобрать топливопроводы, идущие в насос и выходящие из него. Эти линии можно обжать или просто сдвинуть вместе с помощью уплотнительных колец для герметизации трубки. Большинство домашних мастеров думают, что можно просто повторно использовать уплотнительные кольца и обжимные кольца, и тут у вас возникнут проблемы. Эти насосы создают большое давление, и любая утечка в трубке может вызвать проблемы. Единственное, что хуже, чем один раз слить топливо из топливного бака, это то, что его придется слить и ронять несколько раз.Вот почему большинство мастерских даже не рассматривают возможность замены только топливного насоса, а вместо этого заменяют весь модуль топливного насоса.

Что такое модуль привода топливного насоса?

В первых двигателях с впрыском топлива топливные насосы были предназначены для работы на полной скорости и полном давлении в течение всего времени работы двигателя. Как описано ранее в I

Модуль привода топливного насоса

, регулятор давления топлива сбросил ненужное давление и либо вернул его в топливный бак, либо сбросил давление прямо в топливном баке.

В более поздних моделях автомобилей с впрыском топлива используется совершенно другая стратегия подачи топливного насоса. Вместо того, чтобы постоянно работать топливным насосом на полной скорости, эти автомобили используют модуль привода топливного насоса вместе с датчиком давления / температуры в топливной рампе, чтобы насос работал только по мере необходимости.

Стратегия управления топливной системой - это программа, хранящаяся в PCM. Используя информацию о положении педали акселератора и входные данные о давлении / температуре в топливной рампе, PCM может направить модуль привода топливного насоса для регулирования скорости топливного насоса в соответствии с потребностями двигателя.

PCM подает команду рабочего цикла на метод модуля привода топливного насоса, где он подает импульс напряжения на топливный насос, что приводит к работе топливного насоса с регулируемой скоростью. В системах этого типа топливный насос работает достаточно быстро, чтобы удовлетворить потребности двигателя в топливе. Этот метод экономит электроэнергию, что приводит к лучшему MPG.

К сожалению, многие домашние мастера неправильно диагностируют эти системы из-за переменного напряжения, подаваемого на топливный насос. Если вы используете цифровой вольтметр для проверки напряжения топливного насоса на холостом ходу, вы можете заподозрить неисправный топливный насос или электрическую проблему там, где ее нет.Вот как можно обмануть. Двигателю не нужно столько топлива на холостом ходу, поэтому модуль привода топливного насоса реже подает импульсную мощность на топливный насос. Поскольку цифровой вольтметр не может отслеживать быстрые изменения напряжения, то, что вы видите на экране, является средним значением напряжения, и это может заставить вас думать, что топливный насос не получает нужное напряжение.

Единственный способ правильно диагностировать эти системы - использовать диагностический прибор с оперативными данными и осциллографом, который может отслеживать импульсы напряжения.

©, 2015 Rick Muscoplat

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Опубликовано автор: Rick Muscoplat

Что это? Как это работает, типы

Введение

Вот наиболее полное руководство по обратным клапанам в Интернете.

Вы узнаете о:

  • Что такое обратный клапан?
  • Типы обратных клапанов
  • Как используются обратные клапаны?
  • Как работает обратный клапан?
  • И многое другое…
Серия обратных клапанов с полным обслуживанием от компании Check-All Valve Manufacturing Co.

Глава первая - Что такое обратный клапан?

Обратный клапан - это предохранительное устройство, позволяющее текучим средам и газам течь в одном направлении. Под давлением жидкости попадают в клапан на входе и выходят через выпуск. Бесперебойный поток продолжается до тех пор, пока давление не упадет или насос не будет остановлен.

Важным аспектом обратных клапанов является их давление открытия, давление, при котором диск к клапану открывается, которое может варьироваться от 3 до 350 фунтов на квадратный дюйм в зависимости от размера, назначения и функции обратного клапана.

Обратные клапаны - это автоматическое предохранительное устройство, которое предотвращает обратный поток, обеспечивает движение газов или жидкостей в правильном направлении и создает герметичное уплотнение для предотвращения утечек. Контролируя поток жидкости, обратные клапаны защищают насосы и компрессоры от серьезных повреждений.

Фланцевая вставка от Check-All-Valve

Названия обратных клапанов меняются в зависимости от их использования и способа производства. Многие их названия включают в себя щелчки, невозвратные (NRV), обратные, удерживающие и односторонние клапаны.

Самый распространенный тип обратного клапана, поворотный клапан, можно увидеть на изображении ниже. Это конструкция с полным отверстием, в которой диск полностью не мешает при протекании жидкости. Направленный поток открывает диск. Пока поток продолжается, диск остается открытым. Когда поток замедляется или останавливается, диск перемещается под действием силы тяжести в закрытое положение.

Однодисковый обратный клапан (с сайта blog.psi-team.com)

Для управления помпажем и предотвращения захлопывания клапана к узлу добавляются пружины, рычаги или грузы для облегчения функции закрытия.

Глава вторая - Типы обратных клапанов

Существует бесконечное множество обратных клапанов, подходящих для различных областей применения. Обратные клапаны имеют промышленное и коммерческое применение. В садах они контролируют поток удобрений и воды в оросительных системах. В аэрокосмической и авиационной промышленности обратные клапаны используются для контроля агрессивных жидкостей, гидравлических систем и расхода топлива.

Хотя функция обратных клапанов одинакова независимо от того, где они используются, типы обратных клапанов различаются в зависимости от расхода, плотности и температуры среды, размера трубопровода, давления и скорости потока, которые можно увидеть в таблице ниже.

Применение обратных клапанов (с сайта pipingguide.net)

Типы обратных клапанов

В каждом применении обратного клапана используется другой тип. В некоторых случаях используется специально разработанный обратный клапан для конкретного применения. Ниже приведены описания некоторых наиболее распространенных обратных клапанов.

Клапаны обратные поворотные:

Поворотный обратный клапан представляет собой полнопроходную конструкцию, в которой диск не мешает потоку потока.Он используется в приложениях с высоким процентным содержанием твердых частиц и низким циклом включения / выключения.

Расстояние поворота диска приводит к медленному закрытию клапана, в результате чего обратный поток закрывает диск, создавая гидроудар.

Клапаны обратные поворотные:

Обратный клапан с наклонным диском имеет точку поворота в центре диска, так что жидкость течет по верхней и нижней части диска.Они часто используются там, где наблюдается частое изменение направления потока. Когда диск открыт, поток держит его открытым, в отличие от поворотного обратного клапана, где скорость потока удерживает его в открытом состоянии. Диск небольшой и легкий, с центром тяжести, близким к его точке поворота. Он имеет низкий перепад давления при малых расходах и более высокий перепад давления при высоких расходах.

Обратный клапан с наклонным диском (с сайта valmatic.com)
Шаровые обратные клапаны:
В шаровых обратных клапанах

используется шар, блокирующий поток жидкости, и они могут быть подпружинены.Обратный поток перемещает шар назад, чтобы перекрыть поток. Когда в потоке имеется достаточное давление, мяч отрывается от потока. Когда давление снижается, оно сводится к закрытию отверстия.

Шаровой обратный клапан (с сайта Inspectioneering.com)
Дисковые обратные клапаны:

Обратный клапан-бабочка также известен как двойной, складной диск, двойной диск или разделительный обратный клапан. Половинки диска открываются по направлению к центральной линии, как показано на диаграмме, во время прямого потока жидкости.При обратном потоке половинки открываются и герметизируют трубу. Небольшое расстояние, которое должны пройти половинки, снижает ударное воздействие на диски. Обратные клапаны-бабочки работают очень тихо, что делает их идеальными для систем отопления, вентиляции и кондиционирования воздуха.

Обратный клапан-бабочка (с сайта Inspectioneering.com)
Подъемные обратные клапаны:

Поток для обратных клапанов подъема входит ниже седла клапана. Давление потока поднимает диск или шар с седла.Когда поток ослабевает, замедляется, меняет направление или останавливается, сила тяжести заставляет диск или шар опускаться на седло. Дизайн похож на обычный седельный клапан. Они идеально подходят для систем с высоким расходом и скоростью.

(с сайта Instrumentationtools.com)
Бесшумные обратные клапаны:

Бесшумные обратные клапаны, также известные как тарельчатые обратные клапаны, предотвращают гидравлический удар или сотрясение, закрываясь перед изменением направления потока жидкости. Преимущество бесшумных обратных клапанов заключается в том, что они закрываются быстро и плавно, что предотвращает повреждение окружающих материалов.Видео ниже от DFT Inc. объясняет преимущества бесшумного обратного клапана.


Клапаны обратные запорные:

Запорный обратный клапан может быть любым обратным клапаном. Что отличает его от обычного обратного клапана, так это механизм, такой как рычаг, маховик, шток или другое устройство, которое может навсегда закрыть клапан, чтобы остановить поток жидкости.В закрытом состоянии диск не может соскользнуть с седла, как показано на схеме подъемного обратного клапана и шарового клапана ниже.

(с сайта Instrumentationtools.com)
Обратные клапаны Duckbill:

Обратные клапаны Duckbill изготовлены из резины или синтетического эластомера и имеют форму утиного клюва. Открытый конец клапана натягивается на выход к подающей линии. Другой конец сохраняет свою нормальную форму. Давление выше по потоку заставляет губки утконоса открываться, позволяя течь.По мере увеличения давления губы открываются шире. Когда давление снижается, губы снова становятся плоскими и закрываются.

Клапаны обратные мембранные:

Мембранные обратные клапаны имеют резиновую диафрагму или диск. Клапан центрируется в зоне посадки с уплотнительной поверхностью на входной стороне клапана и имеет отверстие в центре. Обратный поток заставляет резиновый диск закрывать уплотнительное отверстие, которое закрывает входное отверстие.Видео ниже от ISM предлагает краткое объяснение того, как работает обратный клапан с пластиковой диафрагмой.


Клапаны обратные ножные:

Ножной обратный клапан находится в нижней части трубы, подключенной к насосу. Они действуют как шаровой обратный клапан с экраном для блокировки мусора. Открытие клапана больше, чем открытие линии.Приемные клапаны поддерживают заливку насоса. Когда насос работает, всасывание всасывает воду вверх через трубу и донный клапан. Когда насос выключен, вода в трубе отводится под действием силы тяжести. Ножной обратный клапан блокирует путь воде, когда она падает, и закрывается под весом воды.

Обратный клапан с педалью (с сайта Commercial-industrial-supply.com)
Пневматические обратные клапаны:

Пневматические обратные клапаны или воздушные обратные клапаны регулируют поток воздуха от компрессора, впуская воздух и предотвращая его выход.Они размещаются в пневматических контурах, которым требуется поток воздуха в одном направлении.

Пневматический обратный клапан (с сайта pneumadyne.com)
Двойные обратные клапаны:

Двойной обратный клапан, также известный как двойной обратный клапан, состоит из двух обратных клапанов, собранных в серию с двумя различными формами работы. Хотя два клапана являются частью одного и того же узла, они работают независимо. Если один из обратных клапанов выйдет из строя, другой останется в рабочем состоянии.Преимуществом конфигурации с двойным обратным клапаном является снижение давления в линии при работе одного из обратных клапанов.

Двойной запорный и выпускной клапан от Swagelok

Глава 3. Как используются обратные клапаны

С момента изобретения самоуплотняющихся клапанов в начале 20 века они стали ответом на проблемы с обратным потоком во многих отраслях промышленности. В любой отрасли, где продукция транспортируется по трубам, где-то в системе есть обратный клапан.

Обратные клапаны - это экономичные устройства, предотвращающие отходы и защищающие оборудование. Необходимо предотвратить утечку жидкостей, которые проходят через трубопроводную сеть из-за плохого обращения. Обратные клапаны автоматически останавливают поток жидкости, когда давление падает или поток уменьшается, блокируя обратный поток и сдерживая жидкость.

Использование обратных клапанов

Насосы:

Обратные клапаны в насосах - одно из их наиболее распространенных применений.

  • Система с одним насосом

    Обратный клапан регулирует поток из всасывающего резервуара и блокирует его реверсирование при остановке насоса.

  • Параллельная насосная система

    В системе с параллельными насосами обратный клапан предотвращает перекачку рабочего насоса в резервный насос.

    Параллельная насосная система с обратными клапанами (NRV) (с сайта waterpowertechnologies.com)
  • Насосная система серии

    Серия насосов применяется при перекачивании материалов в трубопроводе на большие расстояния. Если какой-либо из насосов в серии выходит из строя, срабатывает обратный клапан, чтобы предотвратить потери.


    Обратные клапаны передачи газа

  • Сброс давления

    Пружинные обратные клапаны используются в газовых приложениях в условиях низкого давления.Если давление в системе превышает давление открытия, обратный клапан безопасно выпускает газ.

    Обратный клапан сброса давления (из каталога.dft-value.com)
  • Донный клапан

    Нижний клапан блокирует мусор и предотвращает возврат воды в колодец при выключении насоса.

Фармацевтическая промышленность:

Фармацевтическая промышленность требует обратных клапанов для движения жидкостей.Обратные клапаны регулируют давление в потоке жидкости для обеспечения качества продукции, эффективности и производительности. Для этого можно использовать только санитарные обратные клапаны. Они требуют легкой очистки, без необходимости разборки, и бесшумного закрывания с плотным перекрытием.

Санитарный обратный клапан (из каталога.dft-valves.com)
Гидравлические системы самолета:

Обратные клапаны с диафрагмой используются в гидравлике системы привода шасси.Когда шестерня поднята, жидкость течет, чтобы поднять шестерню. Когда шестерня опущена, обратный клапан предотвращает падение шестерни, контролируя поток, выходящий из привода. Помимо шасси, обратные клапаны на самолетах используются в других гидравлических системах, а также в топливных и пневматических системах.

Обратные клапаны гидравлических систем самолетов (с сайта aircraftsystemstech.com)
Системы полива:

В оросительной системе обратные клапаны расположены рядом с источником системы для предотвращения обратного потока, сифонации оросительной воды обратно в источник.

Топливный насос:

Обратные клапаны используются в автомобилях, которые были произведены до изобретения электронной системы впрыска. Топливные насосы старых автомобилей имеют обратный клапан, расположенный на входе насоса и один на выходе. Они предназначены для того, чтобы заставить топливо течь в правильном направлении. Когда обратный клапан выходит из строя, давление топлива падает.

Обратный клапан топливного насоса (с сайта protecfuelpumps.com)
Обратные клапаны подачи воды:

Вода в доме должна поступать только из водопровода и выводиться через арматуру или из дренажа в канализацию.Обратные клапаны расположены в домах, чтобы предотвратить перекрестное соединение или обратный поток. Они бывают нескольких видов, включая шаровые и поворотные обратные клапаны. Бытовые обратные клапаны можно увидеть ниже на схеме системы горячего водоснабжения для дома.

Схема регулирующего клапана (с сайта caleffi.com)
Отопительный котел:

Обратные клапаны на отопительных котлах предотвращают циркуляцию горячей воды, когда термостат не требует тепла. Они предотвращают попадание воды обратно в котел, что приведет к чрезмерному давлению.В домашнем отопительном котле обратный клапан предотвращает попадание котловой воды в бытовую сеть, чтобы она не использовалась для питья, купания или приготовления пищи.

Обратный клапан котла системы отопления (с сайта inspectapedia.com)

Глава четвертая - Как работает обратный клапан?

Обсуждая принцип работы обратного клапана, важно сначала понять, как они устроены. Базовый обратный клапан состоит из четырех отдельных частей: корпуса, седла, диска и крышки, которые показаны на схеме ниже.

Основы обратных клапанов (с сайта automationforum.com)

Пружины, шарики, штоки, шарнирные пальцы и другие элементы могут быть добавлены к основным элементам в соответствии с назначением и конструкцией обратного клапана.

Как работают различные типы обратных клапанов

Клапаны обратные поворотные:

Поворотные обратные клапаны имеют неуправляемый диск, который перемещается в полностью открытое положение при приложении давления потока.Они бывают разных размеров и дизайнов для различных областей применения.

Конструкция поворотного обратного клапана (с сайта pipingguide.net)
Подъемные обратные клапаны:
Подъемные обратные клапаны

имеют направляемый поршень, который поднимается, когда поток входит в обратный клапан. Сиденье имеет цилиндрическую форму, прикручивается и пломбируется. Отверстие для обратного клапана такого же размера, как вход и выход.

Поднимите конструкцию обратного клапана (от направляющей трубопровода.нетто)
Обратные клапаны наклона:

Конструкция поворотных обратных клапанов призвана решить некоторые проблемы поворотных обратных клапанов, которые были наиболее распространенным типом. Они могут оставаться открытыми, когда поток имеет низкую скорость, и быстро закрываться, когда поток останавливается. Они хорошо работают в приложениях с высокой скоростью.

Конструкция обратного клапана с поворотным диском (с сайта piping-designer.com)
Обратные клапаны со складывающимся диском:

Обратный клапан со складывающимся диском представляет собой конструкцию с разъемным диском с вафельным корпусом с мягким седлом.Диски закреплены поворотной штангой и открываются под действием давления потока. Пружины на дисках помогают закрыть клапан.

Конструкция диска складывающегося обратного клапана (от researchgate.net)
Вертикальные обратные клапаны:
Вертикальные обратные клапаны

могут иметь конструкцию с встроенным шаром или полностью управляемым диском. Версия с мячом может быть горизонтальной или вертикальной. Большинство вертикальных обратных клапанов имеют функцию поддержки пружины, чтобы быстро закрыть клапан и минимизировать гидравлический удар.

Материалы, используемые для изготовления обратных клапанов:

Большинство обратных клапанов изготовлены из прочных материалов, способных выдерживать условия высокого давления. Обычные материалы, используемые для изготовления обратных клапанов, включают ПВХ, ХПВХ, бронзу, латунь, железо и нержавеющую сталь.

ПВХ:
ПВХ

устойчив к коррозии и эластичен. Гладкая поверхность ПВХ позволяет деталям обратного клапана легко перемещаться.

ХПВХ:

ХПВХ имеет те же свойства, что и ПВХ, но может выдерживать высокие температуры.

Бронза:

Bronze может использоваться для низкого и среднего давления, отливаться в сложных конфигурациях и устойчив к коррозии.

Латунь:

Латунь имеет те же свойства, что и бронза, а также обрабатываемость и дешевле, чем бронза.

Утюг:

Утюг используется для обработки пара, воды, нефти и газа. Он может выдерживать широкий диапазон температур и давлений. Его отличная производительность уравновешивает его высокую стоимость.

Нержавеющая сталь:

Нержавеющая сталь устойчива к коррозии, долговечна и может использоваться в суровых условиях, включая химические.

Глава пятая - Преимущества и недостатки обратных клапанов

Основное преимущество обратных клапанов - их способность работать без наблюдения или контроля.Их базовая конструкция позволяет вставлять их в поток трубы и управлять потоком без управления.

Несмотря на свои многочисленные преимущества, обратные клапаны, как и любой другой тип механизма, имеют недостатки.

Преимущества обратных клапанов

  1. Предотвратить обратный поток
  2. Способен выдерживать условия высокого и низкого давления
  3. Работает как резервная система и система безопасности
  4. Можно использовать горизонтально и вертикально
  5. Самоходный
  6. Быстродействующий.
  7. Защищать насосы и компрессоры от повреждений, вызванных обратным потоком
  8. Сокращение времени простоя и производственных потерь
  9. Предотвратить гидравлический удар
  10. Уменьшить внезапный отказ клапана
  11. Снижение затрат на техническое обслуживание
  12. Несколько движущихся частей
  13. Меньшая занимаемая площадь
  14. Способен справляться с переменным расходом
  15. Для работы не требуется питание
Горизонтальный обратный клапан от Check-All-Valve

Недостатки обратных клапанов

  1. Не работать в пульсирующих системах
  2. Запорный элемент может захлопнуться, что приведет к повреждению и износу
  3. Работать в полностью закрытой системе
  4. Невозможно проверить, открыты они или закрыты
  5. Внутренние детали невозможно проверить
  6. Диски могут застрять в открытом положении.
  7. Шум от хлопания дисков
  8. Гидравлический молот
  9. Задачи обратного потока

Общие проблемы с обратными клапанами

Гидравлический молот:

Гидравлический удар вызывается скачком давления, когда происходит внезапная остановка потока газа или жидкости, и клапан внезапно закрывается, что вызывает шум и вибрацию.Гидравлический удар может повредить систему и привести к дорогостоящему ремонту.

Гидравлический удар можно предотвратить за счет более быстрого закрытия обратных клапанов, которые останавливают скачки давления и ударные волны. Бесшумные обратные клапаны - одно из возможных решений.

Обратный поток:

Обратный поток дорогостоящий и может повредить насос, заставив его вращаться назад. Эту проблему можно решить с помощью герметичных быстрозакрывающихся обратных клапанов.Одним из преимуществ обратных клапанов с пружинным механизмом является их способность быстро реагировать и предотвращать обратный поток.

Завышение размеров:

В некоторых системах обратных клапанов наблюдается вибрация, вызванная многократным открытием и закрытием клапана. Это вызвано слишком большим размером обратного клапана. При установке обратного клапана его размер должен соответствовать области применения. Диск должен быть устойчивым в открытом положении и обеспечивать полное уплотнение в закрытом состоянии, что может предотвратить повторное открытие и закрытие, колебание и выход из строя обратного клапана.

Заключение

  • Обратные клапаны - это метод управления потоком газов или жидкостей.
  • Обратные клапаны - это экономичные устройства, предотвращающие отходы и защищающие оборудование.
  • Обратные клапаны различаются в зависимости от расхода, плотности и температуры среды, размера трубопровода, давления и скорости потока, что можно увидеть в таблице ниже.
  • Базовый обратный клапан состоит из четырех отдельных частей: корпуса, седла, диска и крышки.
  • Существует бесконечное множество обратных клапанов для различных применений.

Earls 253006ERL Односторонний обратный клапан Earls UltraPro

Обратный клапан - наружная резьба 6AN - дверная петля из нержавеющей стали с уплотнением GF-600S Viton®

ЧАСТЬ № 253006ERL

Будьте первым, кто оставит отзыв 98 долларов.93 Предлагаемая розничная торговля
89,04 $ Твоя цена

Бесплатная доставка при заказе от $ 100 *

В наличии

Обзор

Earl's рад представить новый односторонний обратный клапан, который идеально подходит для использования в топливных и масляных системах.Теперь предлагается с внутренней петлей из нержавеющей стали и уплотнением GF-600S Viton®. GF-600S Viton® - это уплотнительный материал высочайшего качества для всех типов топлива, включая дизельное топливо и спирт. Внутренняя пружина высвобождает полный поток при давлении 1 фунт / кв. Дюйм (Примечание: продувка через нее только частично освободит шарнир). Высокий рейтинг PSI составляет 1250 фунтов на квадратный дюйм. В этом продукте используется проверенная военная конструкция, и он является более компактным по сравнению с обычными обратными клапанами с откидной крышкой.

Характеристики:

  • Высококачественный обратный клапан с дверкой на петлях из нержавеющей стали - проверенный дизайн в стиле милитари
  • Материал уплотнения: GF-600S Viton® - полимер, отверждаемый пероксидом, обеспечивает выдающиеся характеристики
  • Идеально подходит для использования с топливом , Масло, охлаждающая жидкость, воздух, дизельное топливо, метанол и этанол
  • Клапан
  • полностью открывается при давлении 1 фунт / кв. Дюйм (Примечание: продувка через него только частично освобождает шарнир)
  • Максимальное давление 1250 фунтов / кв. Дюйм
  • Корпус из анодированного алюминия

Технические характеристики

Материал уплотнения Viton®
Тип адаптера Обратный клапан
Длина корпуса 1.25 дюймов
Марка Earls
Диаметр 0,875 дюйма
Код выбросов 5
Поверхность На выходе из олова Анодированный Анодированный оловянный Наружная резьба AN
Материал Алюминий
Габаритные размеры 2,35 дюйма
Тип продукта Обратный клапан
PSI Рейтинг
1250
Номер детали 253006ERL

Выбросы

5

Эта деталь разрешена для продажи или использования на транспортных средствах с контролируемым уровнем выбросов, неуправляемых (не контролируемых выбросами) транспортных средствах, а также в гоночных автомобилях, поскольку не влияет на выбросы транспортных средств и не покрывается нормы выбросов.

Мы предлагаем Также купил Отзывы

Напишите отзыв первым

Написать рецензию

* Бесплатная доставка и обработка предлагаются только для соседних США при заказе на сумму более 100 долларов, за исключением деталей для таможенной очистки и негабаритных грузов.

Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными правилами.

Выходной адаптер топливного насоса, обратный клапан

Этот переходник с наружной резьбой 6AN используется для установки обратного клапана высокого расхода на выходе многих топливных насосов. Клапан выходит через встроенный обратный клапан, который входит в стандартную комплектацию многих выпускных отверстий топливных насосов. Кроме того, уменьшение этого ограничения позволяет насосу работать с меньшим током. Это снижает температуру топлива и предотвращает кавитацию.Две половинки переходника из алюминиевых заготовок скрепляются вместе фиксатором из нержавеющей стали и болтами, которые плотно прижимаются к выпускному отверстию насоса. Плунжер и пружина из нержавеющей стали используются для одностороннего соединения. Уплотнительные кольца из витона для герметичного соединения и совместимости с E85.

Бесщеточный топливный насос Ti Automotive E5LM, показанный выше.

Топливный насос Walbro F

295 показан выше.



Топливный насос Bosch Motorsports BR540 (или Deatschwerks DW400 до мая 2019 г.), показанный выше.

Результаты испытаний

Мы протестировали топливные насосы с обратными клапанами и без них. Любой обратный клапан будет влиять на расход и потребление тока. Были протестированы два обратных клапана: стандартный встроенный обратный клапан на выходе насоса и обратный клапан Radium Engineering.

Стандартный встроенный обратный клапан
Ограничение потока: 46-76 л / ч
Потребляемый ток: 3,2-4,8 А

Обратный клапан Radium Engineering
Ограничение потока: 15 л / ч
Потребляемый ток: 0.5 ампер


Совместимость топливного насоса

Обратный клапан Radium Engineering очень специфичен для насоса. Он будет работать только с насосами, перечисленными ниже. ПРИМЕЧАНИЕ. Перед заказом убедитесь, что выступы заусениц выпускного шланга насоса находятся в отличном состоянии. Поврежденные или некруглые выступы заусенцев на шланге могут помешать уплотнительному кольцу получить надежное уплотнение.

Совместимо. Эти насосы НЕ поставлялись в стандартной комплектации с обратным клапаном, поэтому они являются идеальными кандидатами для обратного клапана Radium Engineering.
* TI Automotive E5LM (комплект бесщеточного контроллера BKS1000)
Walbro / TI Automotive F

295


Bosch Motorsports BR540
Deatschwerks DW400 (до мая 2019 г.)

Несовместимо. Обратный клапан физически подходит к этим насосам, но они стандартно поставляются со встроенным обратным клапаном, который НЕЛЬЗЯ снять.
Walbro / TI Automotive F

267


Walbro / TI Automotive F

274


Walbro / TI Automotive F

285


Deatschwerks DW400 (после мая 2019 г.)

9

Удаление электрического топливного насоса

Заказывая топливный насос для своего автомобиля, вы можете быть удивлены, увидев его в огромной коробке.Это потому, что вы должны заменить весь модуль топливного насоса или подвеску, а не только топливный насос. Некоторые блоки «открыты», поэтому вы можете видеть насос, носок, фильтр и проводку; и некоторые из «закрытых», так что вы видите большой пластиковый цилиндр.

Диссекция топливного насоса

Настоящий топливный насос представляет собой цилиндрическую металлическую трубку, состоящую из нескольких частей. Скорее всего, вы никогда не увидите внутреннюю часть топливного насоса, но знание того, что он содержит, может помочь вам понять, как топливный насос может работать неправильно.Большинство топливных насосов содержат следующее:

  • Обратный клапан: Клапан, обычно расположенный в верхней части топливного насоса , удерживает давление после выключения двигателя, поэтому двигатель запускается быстро, когда вы в следующий раз отправитесь заводить двигатель.
  • Предохранительный клапан: предохранительный клапан защищает систему подачи топлива, поддерживая циркуляцию топлива, вместо того, чтобы позволять блокировке топлива перегрузить двигатель топливного насоса.
  • Фильтр радиопомех: сводит к минимуму радиопомехи при работе топливного насоса.
  • Щетки: В электродвигателях используются щетки для обеспечения работы с низким сопротивлением. По мере износа щеток насос работает с большей нагрузкой на подачу топлива. В конце концов, из-за плохих щеток насос может вообще не перекачивать.
  • Якорь: Якорь сбалансирован для минимизации вибрации и шума от топливного насоса.
  • Внутренний топливный фильтр. Большинство топливных насосов имеют внутренний топливный фильтр для фильтрации мусора, который может находиться в топливном баке.
Модули топливного насоса

При покупке топливного насоса и вам указана цена за весь агрегат, вы, скорее всего, не сможете заменить сам насос.Некоторые производители продают весь агрегат или только сам насос, но имейте в виду, что другие части агрегата работают со сбоями и со временем изнашиваются, и замена всего агрегата в долгосрочной перспективе может сэкономить вам деньги.

Модуль топливного насоса обычно состоит из следующих основных частей:

  • Проводка: Верхняя проводка - это положительный провод топливного насоса, отрицательный провод, положительный провод датчика и отрицательный провод датчика. Провода обычно подключаются от блока топливного насоса к жгуту проводов через разъем жгута проводов.
  • Линия подачи топлива: Линия подачи топлива проходит от топливного насоса к выпускному отверстию топливного модуля.
  • Линия возврата топлива: Эта линия позволяет неиспользованному топливу возвращаться в топливный бак. Не все топливные насосы используют систему возврата.
  • Датчик уровня топлива: это часть топливного насоса, которая сообщает вам, сколько топлива у вас в баке. Отправитель считывает положение поплавка и отправляет информацию на датчик уровня топлива. Если поплавок сломан или рычаг поплавка погнут, указатель уровня топлива не будет показывать должным образом.
  • Топливный насос: расположен сам топливный насос. Внутри модуля топливного насоса
  • Носок: Носок представляет собой фильтр, расположенный в нижней части топливного насоса. Он деформирует большую часть мусора, который может находиться на дне топливного бака, прежде чем он достигнет насоса и топливопроводов.

Любая из этих деталей может выйти из строя и привести к тому, что топливный насос не будет работать вообще, будет работать с перебоями или работать, но обеспечивать давление, неподходящее для вашего автомобиля. Если у вас нет надлежащего давления топлива, если ваш автомобиль вообще работает, он будет работать плохо, поскольку топливным форсункам требуется определенное давление - обычно от 40 до 60 фунтов на квадратный дюйм - для обеспечения достаточного количества топлива для соотношения топлива и воздуха. нужен для запуска двигателя.

Фитинги и обратные клапаны топливной системы

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу.Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что собираем

Мы можем собирать следующую информацию:

  • ФИО и должность
  • Контактная информация
  • , включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Ведение внутреннего учета.
  • Мы можем использовать информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя адрес электронной почты, который вы предоставили.
  • Время от времени мы также можем использовать вашу информацию для связи с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie - это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или позволяет узнать, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, ищите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любое время изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
