Неисправности и ремонт системы отопления Лада Калина

Проблемы в системе охлаждения двигателя?

Чаще всего проблемы с печкой возникают из-за СОД (системы охлаждения двигателя). Первым делом стоит проверить уровень охлаждающей жидкости (ОЖ) в расширительном бачке, и при необходимости долить ее до уровня между о и «МАКС». Кстати, многие автолюбители зимой специально доливают ОЖ только до метки «МИН», чем меньше жидкости будет в системе, тем быстрее она будет нагреваться, а следовательно печка Калины начнет дуть теплым воздухом немного раньше обычного.

Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Если течет печка (радиатор), тогда его следует заменить.

Теперь следует проверить циркуляцию тосола в системе, обратив внимание на расширительный бачок.

Если циркуляции охлаждающей жидкости нет, либо она не достаточная, тогда причин этого недуга может быть две: помпа (ее следует заменить) или СОД засорилась (нужно чистить).

Проверяем термостат: прогреваем двигатель до 75 градусов и трогаем верхний патрубок радиатора (на схеме №6), если он холодный, значит тосол циркулирует только по малому кругу, термостат следует заменить на новый.

Другая причина того, что печка Калины не греет — воздух в СОД. Читаем, как удалить воздух из системы охлаждения двигателя. Более детально про то, как отремонтировать СОД Калины.

Возможные неисправности отопителя

Ваша печка не работает или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой:

• Прогрели двигатель, а тёплый воздух не поступил в салон.
• Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

• Насос. Ремонту не поддаётся, только замена.
• Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Автомобиль Лада Калина выпускается с установкой для вентиляции и отопления или с климатической установкой. Для первого варианта невозможно обеспечить климат салона, температура которого будет ниже окружающей среды.

Проблемы в элементах отопителя Калины?

Чтобы понимать, почему не работает печка Калины, следует понимать ее принцип работы: Блок управления отопителем (САУО) получает сигнал от потолочного датчика температуры в салоне (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на микромотор-редуктор (ММР), который управляет заслонками отопителя (открывает или закрывает горячий воздух из отопителя).

Резюме

Автомобиль Лада Калина выпускается с установкой для вентиляции и отопления или с климатической установкой. Для первого варианта невозможно обеспечить климат салона, температура которого будет ниже окружающей среды.

Воздушная печка Лада Калина считается одной из лучших по показателям тепла в семействе ВАЗ, но далеко не самой надежной в эксплуатации. Проблемы начинаются чуть ли не в автосалоне, о чем говорят многие автомобилисты. Но большая часть проблем вполне решаема, и часто даже без привлечения специалистов автосервиса.

Устройство отопителя Лада Калина

Воздух с улицы попадает в воздухозаборник через воздушный фильтр. Затем воздух загоняется внутрь воздуховодов электровентилятором. Обогрев салона осуществляется отопителем (радиатором печки), который установлен под панелью. При работе двигателя нагретая охлаждающая жидкость циркулирует через радиатор, нагревая проходящий через него воздух. Количество воздуха проходящего через радиатор и в обход него, задается центральной заслонкой. Регулировка скорости работы вентилятора, а также управление заслонками печки осуществляется с помощью блока управления, установленного на панели.

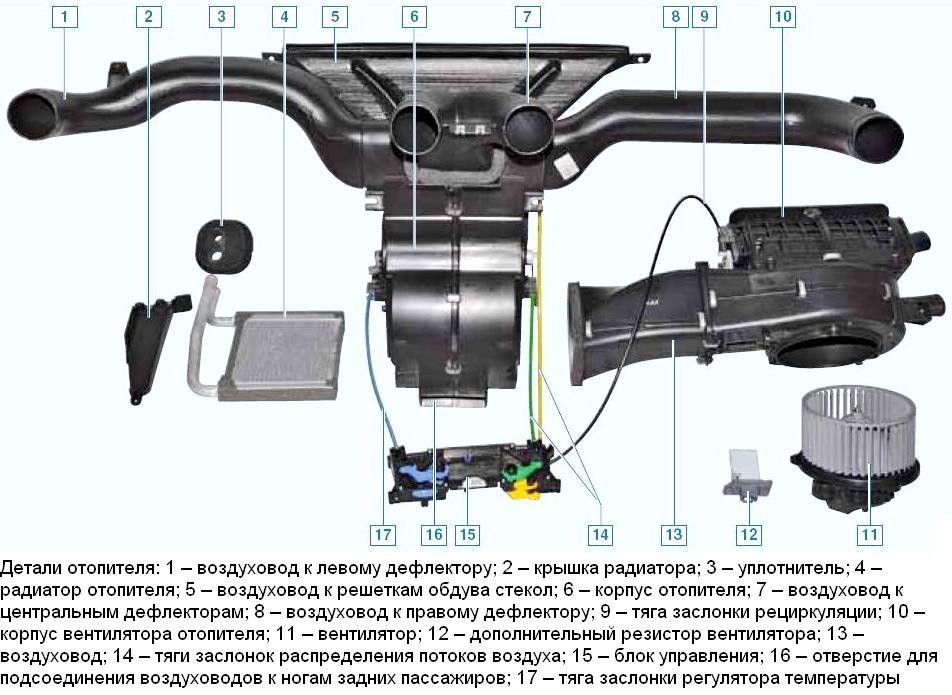

1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя.

Как поменять блок управления отопителем

1. Снимаем накладку с консоли.
2. Откручиваем четыре самореза, крепящие блок управления к каркасу панели приборов.
3. Демонтируем фиксаторы тросов, которые задействованы в управлении отопителем.
4. Снимаем тросики с приводными механизмами. Зарисовываем положение тросов на элементах блока, чтобы во время сборки установить все на прежние места. Самое трудное — одеть тросы и пристегнуть защелкой.
5. Снимаем блок управления печкой с кондиционером.
6. Ставим новый блок на автомобиль.
7. Собираем элементы узла в обратном порядке и ставим накладку консоли панели приборов.

Теперь осталось только проверить печку на работоспособность. Заводим автомобиль, проверяем работу заслонок в различных положениях и режимах функционирования вентилятора печки. Далее прогреваем мотор до рабочей температуры и убеждаемся, что печка нормально греет.

Система отопления автомобиля должна работать исправно. Добиться бесперебойной работы печки несложно, если знаете устройство . Отопитель создаёт комфортное пребывание в салоне авто, создавая обзор для водителя. Устройство печки предусматривает использование опций машин малого класса. Выпуск автомобилей Калин начато свыше десяти лет тому. Для базовой модели включили следующие опции:

• Антиблокировочная система тормозов.
• Подушки безопасности.
• Электрический усилитель руля.

Разрабатывались новые модели Лада Калина, которые уже оснащались дополнительными опциями:

• Электрические подъёмники стёкол дверей.
• Надёжный отопитель.
• Подогрев сидений.
• Устройство кондиционирования салона.

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

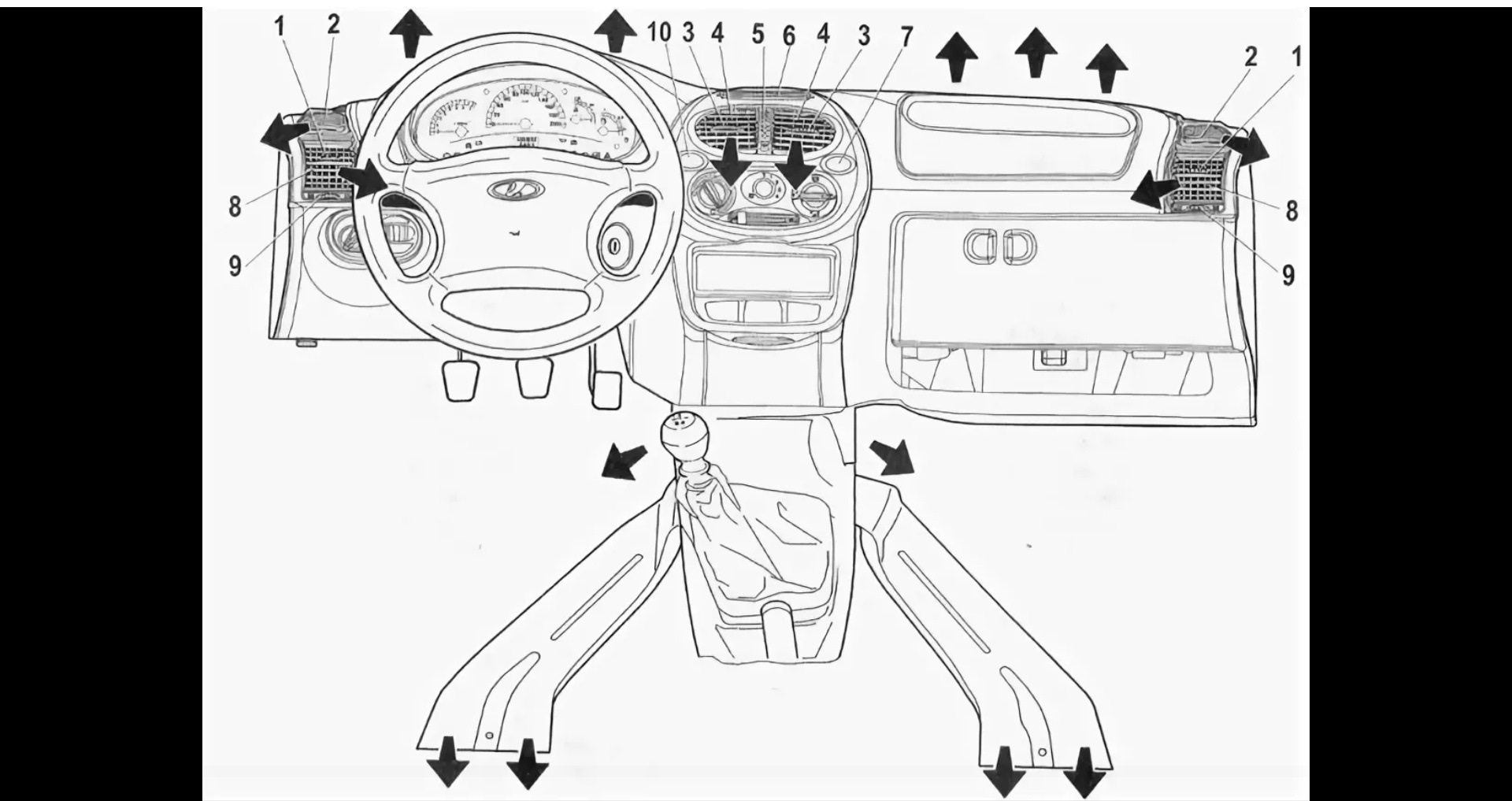

1. Левый боковой выход потоков.
2. Левый воздуховод.
3. Обогрев бокового стекла.
4. Разветвитель воздушных потоков.
5. Печка.
6. Правый вентиляционный воздуховод.
7. Правый боковой выход потоков.
8. Воздуховод нижнего обогрева.
9. Воздуховод обогрева салона.
10. Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

Блок управления устройством отопления

1. Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
2. Тумблер . Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
3. Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

1. Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
2. Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

1. Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

1. Режимный переключатель.
2. Резистор.
3. Электрический двигатель печки.
4. Замок зажигания.

А. К источнику питания.

Климат-контроль Лада Калина Люкс

Устройство системы напоминает описанную выше, за исключением некоторых деталей. Для поддержания в салоне заданной температуры в конструкции применены два новых элемента: датчик температуры в салоне (встроен в плафон освещения на потолке) и микромоторедуктор заслонки. Также механический блок управления заменен на электронный, с маркировкой на нем градусов температуры воздуха в салоне.

Схема работы следующая: блок управления периодически получает сигнал от датчика температуры в салоне и сравнивает его с температурой, выставленной на блоке. Если разница слишком большая, блок управления посылает сигнал на микромоторедуктор, который уже управляет заслонками печки (открывает или закрывает горячий воздух из отопителя).

Как отремонтировать управление печкой Калина

Невозможное или затруднительное переключение регулятора режима температуры может быть обусловлено поломкой самого переключателя. Замена переключателя печки на Калине выполняется довольно легко (при условии, что работы по демонтажу механизма управления печкой будут уже выполнены). На задней консоли панели управления открутите четыре крепежных винта блока переключателей. Снимите фиксаторы крепления тросов и выведите тросики из зацепления с приводным устройством. Замените поломанный переключатель. Сборка выполняется в обратном порядке. При выполнении данных работ пометьте маркером расположение тросиков на блоке рычагов. Это нужно для того, чтобы в ходе сборки установить тяги правильно.

Основными причинами поломки регулятора температуры печки могут быть: поломка терморезистора или оторвавшийся провод подключения. Такие неисправности устраняются заменой поломанного элемента и путем пайки провода. Также регулятор печки может перестать работать из-за выхода из строя температурного датчика, что бывает довольно редко. Данный датчик расположен внутри плафона в салоне авто.

Распространенные неисправности

Сама печка на Калине задумана неплохо, но из-за низкого качества изготовления элементов и деталей с ней постоянно случаются разные неприятности. Даже последние модели с климат-контролем имеют разные «болезни».

Перечень наиболее часто встречающихся неисправностей выглядит так:

• протекает радиатор отопителя;
• заклинивает или не до конца открывается заслонка печки;
• выход из строя вентилятора или блока управления;
• поломка моторедуктора;
• пришел в негодность датчик температуры или резистор отопителя;
• засорился салонный фильтр.

Чтобы узнать, где размещен тот или иной элемент отопительной системы, стоит заглянуть в инструкцию по эксплуатации, там обязательно имеется соответствующая схема.

Устройство печки Калины без климат-контроля таково, что воздух, всасываемый вентилятором, проходит сквозь воздушный фильтр и попадает в радиатор отопителя. Там он нагревается и подается в разные зоны салона через регулируемые решетки и проемы. Управление заслонками и переключение скоростей вентилятора осуществляется вручную. Такая система отопления более надежна, поскольку в ней отсутствует всякая электроника.

На Ладе Калине с климат-контролем поворотом заслонок управляет моторедуктор по команде электронного блока. Последний получает сигналы от датчика температуры, находящегося в салоне автомобиля, и соответствующим образом реагирует на изменения микроклимата. Контроллер взаимодействует как с отопителем, так и с кондиционером.

Альтернативный метод замены радиатора

Второй способ требует некоторого дополнительного вмешательства, но его вполне можно освоить и получить бесценный опыт. На 1 этапе сливают охлаждающую жидкость из системы. Далее следует демонтировать аккумуляторную батарею. Клеммы снимаем так: сначала «минус», затем «плюс». Аккуратно отводят в их сторону. Потребуется снять и подставку под аккумулятор, которая установлена на 4 болтах.

Расширительный бачок для охлаждающей жидкости

Снимаем и убираем корпус воздушного фильтра автомобиля, предварительно демонтировав и воздуховод, который идет к двигателю. Это позволит обеспечить доступ к нужным деталям.

В салоне потребуется демонтировать водительское сиденье. Обязательным подготовительным этапом перед снятием печки является освобождение педалей газа и тормоза, чтобы их можно было отвести в сторону. Педаль газа прикручена 3 гайками на 10.

Для освобождения дополнительного пространства потребуется демонтировать и электроусилитель руля. Отсоединить трубки от радиатора отопителя можно, получив необходимый доступ со стороны капота. При помощи крестовой отвертки освобождают хомуты на патрубках.

Для извлечения со стороны водителя радиатора потребуется не только открутить 3 винта крепления, но и дополнительно несколько расширить пространство, чтобы могли выйти трубки радиатора. В противном случае придется разбирать еще и всю центральную консоль.

Далее через подготовленное и немного расширенное за счет надреза отверстие вставляется новый радиатор системы отопления автомобиля. Снаружи к штуцерам прикручиваются шланги, проводится монтаж деталей, которые были сняты или ослаблены.

Как показывает практика, выполнение работ занимает не более 2 часов. Не стоит переживать о незначительном надрезе на боковой стороне центральной консоли, поскольку ее полный демонтаж может привести к определенным повреждениям и при этом займет гораздо больше времени.

Не всегда с первого раза можно определить причину неисправности отопления в автомобиле, поэтому рассмотрим самые распространенные проблемы и методы их устранения.

Принцип работы системы отопления в Ладе Калина

Перед тем как самостоятельно искать проблему в отопительной системе автомобиля, следует изучить принцип ее работы.

Блок управления отопительной системы анализирует данные, получаемые от потолочного температурного датчика. После этого он сравнивает полученные параметры с теми, что выставлены водителем на панели печки. При отклонении разницы показаний приблизительно в 2 градуса блок управления отопителем посылает команду на микроредуктор. Последний, в свою очередь, открывает и закрывает заслонки печки, через которые поступает в салон нагретый поток воздуха.

По этой причине, если в Ладе Калина из отопителя дует горячий или холодный поток воздуха, не важно, как установлена ручка на панели печки – стоит проверить салонный датчик температуры.

Кроме того, довольно часто проблемы с печкой могут появляться из-за системы охлаждения двигателя автомобиля. Советуем проверить уровень тосола в расширительном бачке. Если он недостаточен, необходимо добавить охлаждающую жидкость до отметки нормального уровня.

Стоит отметить, многие водители в зимнее время специально оставляют тосол на минимальной отметке, благодаря чему в холодное время отопительная система быстрее начинает дуть теплым воздухом.

Метод проверки печки на Ладе Калина

Вся процедура проводится на запущенном двигателе.

Проверяем вентилятор отопления и вентиляционной системы:

1. Переводим в крайнее положение (синяя зона) ручку регулятора температуры блока управления.
2. Плавно переключаем скорости вращения вентилятора с первой по четвертую скорости.
3. Следим за интенсивностью поступающего воздуха, выходящего и воздуховода. С каждой скоростью его поток должен усиливаться.

Если печка Калины так и не работает, проверяем работоспособность предохранителя, на схеме обозначенного F5. Вместе с ним проверяем цепь питания. Если на какой-либо скорости вентилятор не работает или его интенсивность меняется не линейно, стоит проверить выключатель и дополнительный резистор. При недостаточном потоке воздуха следует заменить салонный воздушный фильтр.

После всего описанного переходим к проверке заслонок отопителя. Для этого:

1. Регулятор температуры переводим в крайнее положение (синяя зона), скорость вентилятора устанавливаем максимальной.
2. Вращаем ручку управления заслонками на блоке, одновременно контролируем изменения направления, выходящего из них воздуха.

Если поток воздуха не меняет свое направление, это говорит о неисправностях в механической части блока управления отопителем. К примеру, слетела тяга или из-за поломки ролика не накручивается на него либо банально заклинило заслонку. При установленном климат-контроле стоит проверить работоспособность микромоторедуктора заслонки вентиляционного блока, кондиционера и отопителя. Для этого:

• двигатель прогреваем до рабочей температуры;
• регулятор температуры переводим в крайнюю красную зону;
• контролируем наличие теплого или горячего потока воздуха из воздуховодов.

В случае если температура воздушного потока осталась неизменной, следует проверить работоспособность механической части управления отопителем. При использовании климат-контроля проводим вышеописанные операции. Также проверяем исправность охлаждающей системы двигателя.

В заключение отметим, если вы не уверены в своих силах и возможностях – лучше отправьте автомобиль на диагностику к обученным специалистам, ведь любая ошибка, допущенная вами, приводит к замене целого агрегата или системы, что неслабо ударит по семейному бюджету!
