Устройство газового редуктора
Устройство газового редуктора является главнейшим узлом, находящимся в составе ГБО. С помощью этого оборудования происходит понижение выходного рабочего уровня давления, которое имеет поступающий газ из баллона. Газовые редукторы имеют разнообразные цвета корпуса и различные виды присоединительных устройств.
В состав таких механизмов, как устройство газового редуктора разных моделей, входят камеры и соединительные клапаны. Там также имеется канал холостого хода, испаритель, и особая система, предназначенная для разрешения подачи газовой смеси. Данное устройство газового редуктора производит поэтапное понижение давления смеси из пропана и бутана до 16 атмосфер, а также испарение жидкого газа перед проникновением в цилиндры мотора.
Устройство газового редуктора автомобиля
При процессе испарения жидкого топлива поглощается очень много энергии, поэтому в газовом редукторе происходит сильное понижение температуры, из-за чего мембраны могут замерзнуть и потерять эластичность, а затем — сломаться.
Обозначенное условие предписывает заводить машину на бензине, а после нагрева до температур, находящихся в диапазоне 30-500 градусов, включать подачу газовой смеси. Устройство газового редуктора применяется также для уменьшения давления подаваемой газовой смеси с 200 до 1 атмосферы.
Подобные действия, имеющие достаточно большую сложность, происходят в 3 этапа. Исключение составляют пропанобутановые модели с двумя ступенями, применяющиеся в системах ГБО, где газ поступает через смеситель. Кроме этого существует устройство газового редуктора с одной ступенью понижения давления газовой смеси, которые можно применять вместе с форсунками.
Разнообразные модели газовых редукторов имеют различные устройства регулирующих систем, а также систем, предназначенных для спуска и холостого хода двигателя.
Например, ниже будет рассказано об отличиях принципов функционирования работ редукторов, работающих с помощью вакуума и электричества. Первый случай перед пуском газа предполагает проверки параметров, при которых:
— переключатель редуктора находится в режиме Газ;
— активировано зажигание;
— двигатель функционирует, что показывают импульсы, порождаемые системой зажигания.
Особенности функционирования устройств газового редуктора
Вакуумное устройство газового редуктора функционирует при установленном в положении Газ — Бензин переключателе, активированном зажигании, а также работе двигателя, обнаруживаемой при анализе величины разрежения, возникающего во впускном коллекторе.
Также можно сказать, что когда зажигание включено и переключатель находится на отметке Газ, происходит нагнетание «стартовой дозы» газа во впускной коллектор, предназначенной для улучшения процесса запуска двигателя.
Те же действия в вакуумном газовом редукторе происходят после некоторого периода времени работы стартера.
По причине присутствия некоторых особенностей такого механизма, как устройство газового редуктора, данное приспособление можно монтировать на двигатели с карбюратором, которые при большой степени износа не могут образовывать разрежение нужной величины во впускном коллекторе.
Устройство газового редуктора позволяет значительно экономить на топливно-энергетических ресурсах и на уровень снизить текущие расходы, в процессе осуществления рабочих операций, любой промышленной или транспортной компании.
Принцип работы, устройство газового редуктора
Газовым редуктором называется устройство, которое используется для подачи газа из емкости, в которой он хранится в сжиженном состоянии, к потребителю, использующему газ, например, в качестве топлива.
Назначение газового редуктора
Сжиженный газ в газгольдере, баллоне или другой емкости для его хранения находится под высоким давлением.
Это упрощает его хранение и транспортировки к месту потребления. Газ же, поступающий к потребителю, вне зависимости от того, что это: отопительный котел, варочная плита или любое газопламенное оборудование, должен подаваться под давлением значительно более низким. Такое вот преобразование давления и осуществляется в предназначенном для этого специальном механическом устройстве — газовом редукторе.
В качестве примера возьмем пропан-бутановую смесь. В баллоне в сжиженном состоянии эта смесь двух горючих газов хранится под давлением в 1,6 МПа. Потребителю же в подавляющем большинстве случаев, требуется давление до 0,6 МПа. Помимо этого, давление газа, подаваемого потребителю, должно поддерживаться на неизменном уровне вне зависимости от количества газа в емкости. Задачи понижения давления и поддержания его величины и решает газовый редуктор, подключаемый на выход резервуара с сжиженным газом. Газовые редукторы устанавливаются на всех эксплуатируемых емкостях с газом как промышленного назначения, так и домашних бытовых газовых баллонах.
Исправный редуктор обеспечивает безопасную эксплуатацию оборудования.
Устройство и принцип работы газового редуктора
Существуют разные модели газовых редукторов, они могут иметь разную конструкцию, внешний вид и вспомогательные элементы, но все они имеют одинаковый принцип действия и обязательно включают такие основные детали:
- запорную пружину;
- мембрану — важнейшую деталь регулятора, реагирующую на давление газовой смеси;
- редуцирующий клапан.
В основе принципа действия газового редуктора лежит противодействие двух прилагаемых сил. С одной стороны упругая пружина давит на клапан, стараясь перекрыть выход газа, а мембрана, наоборот, стремится клапан открыть. На гибкую пластину мембраны давит редуцированный газ с низким (рабочим) давлением. При снижении его напора, давление, оказываемое мембраной на клапан, превышает действие на него запорной пружины, клапан открывается и весь процесс повторяется.
Существуют редукторы двух типов: одноступенчатые и двухступенчатые.
Одноступенчатый имеет только одну камеру, где происходит снижение давления. Недостатком такого редуктора является то, что показатели газа на выходе его зависят от показателей на входе.
В двухступенчатом редукторе 2 камеры: высокого и рабочего давления. Газ из баллона поступает в камеру высокого давления, а затем через камеру рабочего давления подается к потребителю. Такая конструкция дает возможность получить на выходе нужное давление, которое не будет зависеть от напора газа в баллоне и регулировать показатели с большей точностью.

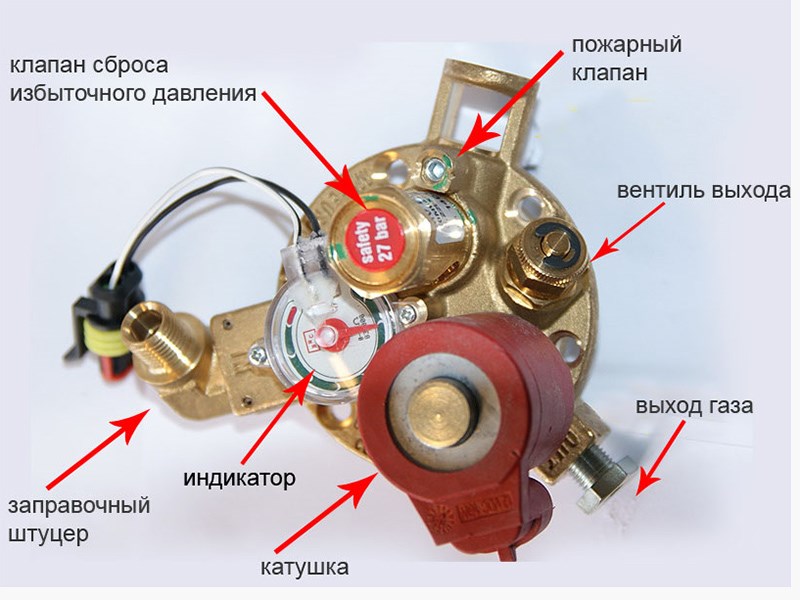

Помимо основных деталей в состав редуктора входят целый ряд дополнительных, обеспечивающих подачу, регулировки и контроль параметров газа (регулировочный винт, определяющий положение мембраны, манометры высокого и низкого давления, штуцер, через который газовая смесь поступает в редуктор из емкости и др.)
Видео, представленное ниже, демонстрирует принцип работы газового редуктора:
youtube.com/embed/MZavt-rIa5U» frameborder=»0″ allowfullscreen=»allowfullscreen»> Защита от превышения давления
Одно из важнейших требований к любому оборудованию в системах газоснабжения — соблюдение норм и правил безопасности. Превышение величины давления газа в системе выше допустимого может привести к аварийной ситуации, грозящей любыми последствиями. Для предотвращения аварий ряд моделей имеет дополнительный клапан безопасности, который срабатывая при превышении номинального давления в 2,5–3 раза, стравливает излишек газа.
При использовании в системе газификации групповой баллонной установки рекомендуется каждый баллон оснастить редуктором с клапаном безопасности.
Редукторы для разных газов
В быту используются только горючие газы (метан или пропан-бутановая смесь). На производственных предприятиях применяются различные сжиженные газы и газовые смеси. В зависимости от газа, для которого они предназначены, различают:
- Ацетиленовые применяются только для сварочных работ, окрашены в белый цвет, изготавливаются из металлов за исключением меди, серебра, цинка;
- Водородные используются при выполнении газопламенных работ (сварка, резка металлов).
Металлический корпус редуктора окрашивается в зеленый цвет. - Кислородные, которые используются при сварке металлов. Такие редукторы изготавливаются из устойчивых к окислению сплавов и окрашиваются в голубой цвет;
- Пропан-бутановые применяются и в быту, и на производстве, окрашиваются в красный цвет;
- Метановые используются на баллонах с горючим газом и традиционно окрашивается в красный цвет.
Металлический корпус редуктора окрашивается в зеленый цвет.Все редукторы, предназначенные для работы с горючими газами, согласно требованиям ГОСТ, имеют левую резьбу, в то время как редукторы для кислорода и инертных газов изготавливаются с правой резьбой. Это исключает подключение редуктора для кислорода, например, к баллону с горючим газом.
Для предотвращения замерзания газа на выходе корпус редуктора для углеводородных горючих газов может иметь развитое оребрение.
