«ДВУХТАКТНЫЙ ДВИГАТЕЛЬ.

ОБЩЕЕ УСТРОЙСТВО И РАБОТА»

Двигатели внутреннего сгорания (ДВС),

работающие по двухтактному рабочему циклу широко применяются на мототехнике и, так называемой, малой технике (мотопилы, снегоуборочная техника, газонокосилки и пр.). В автомобильной технике данный тип двигателей встречается реже, нежели четырёхтактные моторы но, тем не менее, бензиновыми двухтактниками серийно оснащали свои машины такие известные автопроизводители как, например: DKB, Trabant, SAAB, Wartburg, Barkas — в Европе и Suzuki Jimny — в Японии. Также двухтактные двигатели с противоположно движущимися поршнями использовались в поршневой авиации, например, двигатели Юнкерса ЮМО-205. Двигатели типа Фербенкс-Морзе серии Д100 широко применялись на тепловозах ТЭ 3 и ТЭ 10. На танки Т-64, Т-80УД, Т-84 и некоторые другие, ставились двухтактные двигатели 5ТДФ. Эти же моторы использовались и в качестве судовых двигателей. В советском автомобилестроении двухтактные четырёхцилиндровые дизельные двигатели ЯАЗ-204 устанавливались на автомобили семейства МАЗ-200, а двухтактные шестицилиндровые ЯАЗ-206 — на трёхосные грузовики семейства КрАЗ-214 и военную технику (плавающий транспортёр К-61, артиллерийский тягач АТ-Л, самоходная артиллерийская установка АСУ-85), а также на автобусах. Назначение двигателя и требуемые рабочие характеристики определяет его конструкцию.

Двигатель состоит из корпусных деталей, кривошипно-шатунного и газораспределительного механизмов, обеспечивающих рабочий цикл двигателя, а также системы смазки, охлаждения, питания, зажигания, пуска и др. вспомогательных систем, обеспечивающих работу его механической части.

Кривошипно-шатунный механизм

двухтактного двигателя состоит из деталей цилиндропоршневой группы (цилиндр, поршень, поршневой палец, поршневые кольца и др. детали) и шатунной группы (коленчатый вал, шатун, маховик и др. детали).

Газораспределительный механизм

двигателя может иметь как клапанную или золотниковую конструкцию, типичную для автомобильных четырёхтактных ДВС, так и щелевую конструкцию, распространённую на значительной части двухтактных двигателей и схематично показанную на рисунке. Очистка цилиндра в таких конструкциях осуществляется за счёт, так называемой, продувки, когда отработавшие газы удаляются из надпоршневой полости двигателя за счёт вытеснения их свежим топливовоздушным зарядом, поступающим в цилиндр под давлением через специальную щель, именуемую продувочным окном. По способу организации движения потоков продувочного воздуха (смеси) различают двухтактные двигатели с контурной и прямоточной продувкой. При прямоточной продувке газы продуваются вдоль оси цилиндра в одном направлении. При контурной продувке поток газов направлен по контуру цилиндра сначала от поршня к головке, потом в противоположном направлении. Так как воздух (смесь) в цилиндре чаще всего описывает петлю, такой тип продувки называется еще возвратно-петлевой или просто петлевой продувкой. Двигатели с прямоточной продувкой по сложности могут превосходить четырёхтактные, имеют большую литровую мощность и применяются в качестве «больших» двигателей (судовых, тепловозных). Если сравнивать конструкцию КШМ двухтактного и четырёхтактного двигателей, то различия не будут существенны. Конструкция самих деталей и материал их выполнения может иметь большие отличия.

Корпус двигателя

как правило, неразъёмный и имеет моноблочную конструкцию (т.е., головка блока и блок цилиндров выполнены как одно целое в виде единой отливки). В качестве материалов, используемых для изготавления корпусов двигателей, применяются алюминиевые сплавы, легированные кремнием и др. металлами и иногда (для «больших» двигателей) специальный чугун. Внешняя часть корпуса двигателя с воздушным охлаждением оребрена для увеличения площади охлаждения и лучшего отвода тепла от цилиндров. Корпус, через уплотнительную прокладку крепится к картеру, в опорах которого устанавливается коленчатый вал. В качестве опорных подшипников одинаково широко применяются как подшипники качения, так и скольжения. Применение того или иного типа опор КВ часто обуславливает способ их смазки (под давлением или маслом, добавленным в топливо) и конструкцию системы смазки.

Цилиндры

выполняются заодно с легкосплавным алюминиевым блоком, но могут изготавливаться и в виде отдельных вставных чугунных или вплавленных в материал блока стальных тонкостенных гильз. Рабочая поверхность (зеркало) алюминиевых цилиндров покрывается слоем хрома, никасила или на поверхность наносится иное покрытие, имеющее высокую износостойкость. В стенках цилиндра выполняются впускные и выпускные отверстия (щели) системы газораспределения. Щели могут быть снабжены клапанами мембранного типа, представляющими собой тонкие, упругие металлические пластины которые под воздействием на них разряжения или давления, создаваемого поршнем, открывают или закрывают щелевые отверстия. Также, открытие и перекрытие щелей может осуществляться непосредственно телом поршня. В головке поршня выполнены кольцевые канавки для установки поршневых колец. В канавке может присутствовать вертикальная перемычка, являющаяся установочным элементом для поршневого кольца (кольцо в канавке ориентируется таким образом, чтобы перемычка находилась в разрезе кольца). На поршень устанавливается три кольца – два компрессионных и одно маслосъёмное – если детали двигателя смазываются принудительно, и два компрессионных кольца – если масло для смазки добавляется в топливо.

Двухтактные двигатели могут иметь, «привычную» для автомобильных моторов, комбинированную систему смазки или не иметь её вовсе. В последнем случае смазка деталей осуществляется маслом, добавляемым в определённой пропорции к топливу при заправке двигателя. Масла для двухтактных двигателей имеют ряд специфических свойств, определяющих их назначение. Эти свойства отличаются от свойств моторных масел для четырёхтактных двигателей в первую очередь устойчивостью к высоким температурам и пониженной зольностью. Значительная часть двухтактных ДВС имеет воздушную систему охлаждения.

Рабочий цикл двигателя

осуществляется за два хода поршня (один оборот коленчатого вала), что теоретически, должно обуславливать большую литровую мощность двухтактных двигателей, нежели четырёхтактных (при условии равности сравниваемых конструкций, в частности – диаметра цилиндра, хода поршня, рабочего объёма, частоты вращения КВ, устройства ГРМ и пр. ). Однако, вследствие таких причин как неполное использование хода поршня при такте расширения, относительно низкая степень очистки цилиндров от отработавших газов, малый коэффициент их наполнения, расходование части энергии на продувку цилиндров и, как следствие перечисленного, уменьшенный кпд, приводит к преимуществу в мощности не более чем на 70%. Особенностью двухтактных двигателей является то, что за один ход поршня (такт) в его цилиндрах одновременно совершается несколько процессов. Например, при движении поршня вверх происходит процесс удаления из цилиндра отработавших газов, сжатие смеси и впуск новой порции топливовоздушной смеси. При движении поршня вниз происходит процесс расширения горючих газов и наполнение цилиндра топливовоздушной смесью с одновременной продувкой (очисткой) цилиндра от сгоревших газов.

Такое возможно в силу того, что при организации рабочего цикла двухтактного двигателя используется как объём надпоршневого пространства цилиндра (I), так и объём картерной (кривошипной) полости двигателя (II). Рабочий цикл рассмотрим на примере двигателя . Данный двигатель устанавливался на скутер Honda Dio ZX AF35. Конструкция двигателя показана схематично на рисунке 1 (для увеличения, кликни на рисунок) .

При движении поршня вверх от нмт до вмт (Позиция 1), за счёт разрежения, создаваемого нижней частью поршня в картерной полости двигателя (II), полость заполняется новой порцией топливовоздушной смеси, поступающей через открытое впускное отверстие (3) цилиндра. Одновременно поршень способствует вытеснению остатков отработавших газов из надпоршневой части цилиндра (I) через открытое выпускное отверстие (1) и сжимает топливовоздушную смесь, ранее поступившую в надпоршневое пространство через продувочное окно (2). При этом часть топливовоздушной смеси выдавливается в выпускную систему вместе с отработавшими газами. По мере движения к вмт поршень перекрывает сначала продувочное (2), а затем выпускное (1) отверстие. После закрытия поршнем выпускного окна в цилиндре начинается непосредственно процесс сжатия (рост давления в цилиндре). Немногим ранее прихода поршня в вмт (за несколько градусов, выраженных в углах поворота кривошипа КВ) смесь воспламеняется от электрической искры и сгорает (Позиция 2).

Рабочая смесь ДВС

Само название ДВС — двигатель ВНУТРЕННЕГО СГОРАНИЯ — намекает на то, что чего-то там горит. И горит, конечно, не само топливо, а лишь его пары, смешанные с воздухом. Такую смесь обычно называют рабочей. Горение этой смеси имеет особенность — она сгорает, значительно увеличиваясь в объеме, создавая, так сказать, ударную волну для поршней цилиндров.

За создание рабочей смеси отвечает карбюратор или инжектор соответственно, в зависимости от типа двигателя.

Устройство и принцип действия двухтактного двигателя внутреннего сгорания

За счёт большого количества тепла, выделяемого при горении топлива, газы расширяются, давление в цилиндре возрастает и поршень под воздействием давления начинает двигаться вниз, совершая полезную работу (вращает коленчатый вал).

При движении к нмт под давлением газов (Позиция 3), поршень нижней частью, воздействуя на находящуюся в кривошипной полости двигателя топливовоздушную смесь, повышает в полости давление. При этом пластинчатый клапан впускного отверстия (3) закрывается, препятствуя выдавливанию топливовоздушной смеси обратно во впускной коллектор двигателя. Когда поршень откроет выпускное отверстие (1), давление рабочих газов в цилиндре резко снижается. При последующем открытии продувочного отверстия (2) в цилиндр под давлением устремляется топливовоздушная смесь из кривошипной полости (II) и заполняет его, осуществляя продувку цилиндра от отработавших газов, которые выдавливаются в атмосферу через открытое выпускное отверстие (Позиция 4).

При дальнейшем вращении коленчатого вала процесс повторяется.

Такты работы ДВС

Вышеописанная схема — крайне упрощена. Теперь рассмотрим все происходящее в ДВС подробнее. Классической схемой работы ДВС является разделение его на такты. Для того чтобы рассмотреть каждый такт работы двигателя нужно усвоить несколько определений:

Верхняя мертвая точка (ВМТ) — самое верхнее положение поршня в цилиндре.

Нижняя мертвая точка (НМТ) — самое нижнее положение поршня в цилиндре.

Ход поршня — расстояние между ВМТ и НМТ.

Камера сгорания — объем в цилиндре над поршнем, когда он находится в ВМТ.

Рабочий объем цилиндра — объем над поршнем цилиндра, когда он находится в НМТ.

Рабочий объем двигателя — это суммарный рабочий объем всех цилиндров.

Степень сжатия ДВС — это отношение полного объема цилиндра к объему камеры сгорания.

Главное отличие

Как было отмечено выше, два вида мотора имеют принципиальное различие, которое заключается в смазке двухтактных механизмов, осуществляющейся смесью бензина и масла, которая впоследствии сгорает. Некоторые из них обладают специальной системой, осуществляющей подачу масла в картер, но смысл остается прежним – бензин сгорает вместе с маслом. В то время как китайский 4-тактный двигатель “Лифан”, как и любой другой подобного плана, оснащается приспособлениями для возвращения масла в специальный отсек.

Способы продувки цилиндров

Очевидно, что процесс продувки, механизм, квалифицирующийся, как сложный. Правильно выполненная продувка напрямую влияет на показатели мощности и коэффициента полезного действия. Для улучшения характеристик, конструкторы постоянно стараются усовершенствовать и довести процесс до идеала.

Как можно продуть цилиндр:

«Контурная» продувка.Вид продувки прост и поэтому распространён. Недостаток то, что применение связано с перерасходом топлива. Разновидности контурной продувки: возвратно-петлевая, дефлекторная, высотная.

«П-образная» продувка.Принцип «П-образной» заключается в применении только на моторах с двумя цилиндрами. При проведении, один цилиндр участвует в процессе впуска газов, второй выпускает отработку. Эффект продувки ощущается в топливной экономичности, процесс сопровождается неравномерным нагревом пары, отвечающей за выпуск.

«Клапанно-щелевая» продувка.Отличается тем, что требует наличия газораспределительного механизма для управления клапанами. Клапан используется, как для предоставления горючего, так и для вывода отработанных паров. Продувка предусматривает отвод отработки посредством клапана в головке цилиндров и поступление горючего через отверстия. Преимущество, что продувка повышает топливную экономичность и минимизирует показатель токсичности выпускаемых паров. Недостаток, сложность конструкции и нарушения режимов, связанных с повышением температуры работы агрегата.

«Прямоточная» продувка.Используется в силовых установках с количеством поршней равным двум. При этом расположение цилиндра находится в горизонтальном положении. Поршни двигаются, друг навстречу другу. В движении каждый поршень освобождает и перекрывает клапан: один поршень впускает порцию горючего, второй удаляет порцию отработки из цилиндра. Камера сгорания образуется в момент сближения поршней друг с другом. Эффект этого варианта продувки максимален: удаляет сгоревшие газы и экономит горючее. Минус, требуется сложный механизм кривошипов и шатунов, показатели температуры двигателя требуют применения охладителей и устойчивых материалов для изготовления деталей.

Двухтактный двигатель 5 ТДФ с прямоточной продувкой

Принцип работы двухтактного двигателя: его плюсы и минусы

Всем доброго времени суток, уважаемые читатели! Несмотря на то, что большинство из Вас являются владельцами четырехколесных транспортных средств, есть среди подписчиков и ценители мотоциклов, мопедов, скутеров. Если Вы еще не знаете принцип работы двухтактного двигателя, то самое время ознакомиться с этой интересной темой.

Оглавление

•    Особенности и устройство
•    Принцип функционирования
•    Сравнение двигателей на 2 и 4 такта

   Особенности и устройство

Подобный тип силового агрегата стал базовым для различных типов устройств и техники благодаря своей простоте и надежности. В рабочем цикле такого мотора всего два такта, в отличие от 4‑х тактных, которые устанавливаются на большинстве автомобилей. Эта пара тактов — сжатие и расширение. Читатель может вполне справедливо поинтересоваться: а куда деваются впуск и выпуск рабочей смеси. Дело в том, что они объединены с указанными выше сжатием и расширением.

В отличие от мотора на 4 такта, в 2‑хтактном всего за один оборот коленчатого вала происходит весь рабочий цикл. Это позволяет повысить мощностные качества двигателя в 1,5 и более раза при равносильном рабочем объеме. Однако это приводит к снижению коэффициента полезного действия, иначе такими силовыми агрегатами оснащались бы все без исключения самоходные механизмы. Зато в судостроении они нашли самое широкое применение. Одноцилиндровый двухтактный мотор — также неотъемлемая составляющая каждого скутера с малым объемом двигателя, которые вовсю колесят по нашим дорогам.

Еще одной важной особенностью таких механизмов является их склонность к перегреву. Это связано с выделением больших объемов тепла во время работы. Для решения данной проблемы может потребоваться подведение принудительного охлаждения. Зато есть и преимущества у такого моторчика: работа поршня ограничивается 2‑мя тактами, а это значит, что он совершает вдвое меньше перемещений. За счет этого, сокращается износ ключевых деталей силового агрегата.

   Принцип функционирования

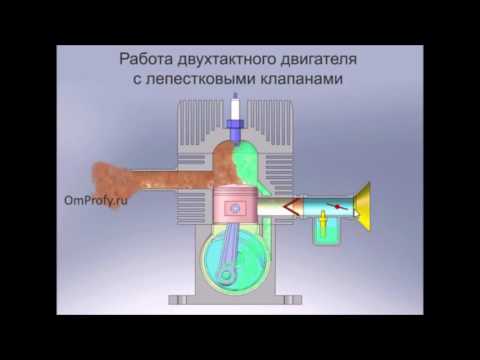

Рассмотрим, как на практике происходит работа такого движка (см. видео):

1. Поршень начинает двигаться от нижней точки, которая еще называется «мертвой», вверх. Одновременно с этим процессом происходит доставка топлива вместе с воздухом. Приоткрывается выпускное окно, и через него наружу беспрепятственно уходят выхлопные газы. При этом, происходит момент сжатия рабочей смеси.
2. Как только начинает осуществляться сжатие, в кривошипной камере формируется пространство на основе разреженного воздуха. Высвобождается место для поступления свежей порции топлива. При достижении верхней точки движения поршнем свечи зажигания выдают искру, которая воспламеняет рабочую смесь.
3. Вследствие возгорания рабочей смеси возникает энергия, которая вынуждает поршень двигаться уже вниз. Избыточное давление, создаваемое в кривошипной камере, заставляет сжиматься горючее. В верхней точке движения поршня выпускное окно открывается, освобождая выход отработанных газов, откуда они направляются прямиком в глушитель.
4. Дальнейшее движение поршня приводит к открытию продувочного окна. Топливо из кривошипной камеры перемещается в рабочий цилиндр. Как только поршень опустится в нижнюю точку, это означает, что полный цикл работы двигателя состоялся. И все начинается снова, но это будет уже начало нового цикла.

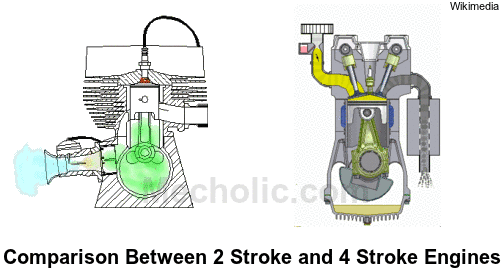

   Сравнение двигателей на 2 и 4 такта

Поскольку мощность равноценного мотора на два такта больше, чем у 4‑тактного собрата, он, по идее, должен быть более экономичным. На практике этого не происходит из-за возникающих дополнительных потерь.

Происходит частичное смешивание отработанных газов с вновь поступающим топливом, и вся эта смесь благополучно уходит через выхлопную трубу. Поэтом на то же самое количество циклов карбюратор двухтактника требует больше горючего.

Существуют различия и в системе смазки. В случае с мотором на 2 такта она осуществляется за счет смешивания моторного масла и бензина. В 4‑тактном предусмотрена система смазки с шестеренным насосом. Смазка попадает во впускной патрубок системы, и ее поставляется именно столько, сколько необходимо.

В таких движках нет клапанов, которые присущи четырехтактным моторам внутреннего сгорания. За них ту же самую работу делает поршень, который при последовательном движении вверх и вниз открывает и закрывает продувочные, впускные и выпускные окна. Благодаря этому они считаются более конструктивно простыми и легкими в обслуживании. Считается, что показатель мощности у них примерно в 2 раза выше, чем у тех, что рассчитаны на 4 такта, за счет большего количества прошедших циклов.

Но из-за недостаточно полного использования хода поршня, остатков в цилиндре скопившихся газов и частичной потери производимой мощности для продувки, фактическое увеличение полезной мощности будет не более, чем на 60–70 процентов. Искра на таких движках появляется на доли секунды раньше, чем поршень достигает верхней мертвой точки, а для изменения угла зажигания предусмотрены различные устройства механического и электронного типа действия. На прежних моделях момент воспламенения устанавливался, исходя из оптимального числа оборотов.

Итак, подытожим основные достоинства рассматриваемого силового агрегата:

• отличается малыми габаритами;
• обладает простым устройством;
• выдает большую мощность при том же рабочем объеме.

При этом, его применение ограничивается из-за особенностей конструкции и значительных потерь. Однако на сегодняшний день именно таким типом двигателя по-прежнему оснащается большое число разнообразных механизмов, которые могут использовать как одно‑, так и двухцилиндровый двигатель внутреннего сгорания на 2 такта.

Зная особенности и принцип функционирования такого движка, можно самостоятельно находить возникающие в нем неполадки. В ряде случаев такие знания позволяют определиться с выбором между 2‑х и 4‑х тактным силовым агрегатом.

В сегодняшнем обзоре мы постарались рассмотреть устройство 2‑х тактного силового агрегата, которым оснащается практически любой современный мотоцикл или мопед, а также другая техника. Друзья, буду благодарен за Ваши рекомендации моего блога в кругу своих друзей. В ближайших выпусках блога мы обязательно рассмотрим новые интересные темы из области автомобилей, двигателей и ухода за ними. А пока несколько слов о присадках для ДВС и какой смысл в их использовании. Оставайтесь с нами и до новых встреч!

С уважением, автор блога Андрей Кульпанов

Просмотры:4383

0Нравится

Поделиться

Двухтактный двигатель – определение, схема, принцип работы, применение

Дом »Физика

Дивья Каре | Обновлено: 2 сентября 2022 г. , 20:08 IST

0

Сохранить

Скачать публикацию в формате PDF

Двухтактный двигатель — это тип двигателя внутреннего сгорания. Первоначально он был разработан и запатентован шотландским инженером Дугалдом Клерком в 1881 году. Двухтактный двигатель, как следует из названия, совершает один оборот за два хода поршня, в отличие от четырехтактного двигателя, который совершает два оборота коленчатого вала за четыре хода поршня. . Двухтактные двигатели в основном используются в дешевых мотоциклах, садовых машинах и других ручных машинах.

Читайте дальше, чтобы узнать больше о его конструкции, работе, преимуществах, недостатках и применении.

Двухтактный двигатель

Двухтактный двигатель — тип двигателя внутреннего сгорания, в котором один оборот коленчатого вала совершается за два движения поршня. Он завершает весь цикл вращения за один ход поршня.

В двигателе внутреннего сгорания коленчатый вал приводится в движение с помощью поршней. Чтобы вращать коленчатый вал, поршни должны пройти цикл событий, называемый ходом двигателя. Во время рабочего хода двигателя сначала поршень всасывает топливо в поршневую камеру и сжимает его. Затем головка поршня расширяется из-за сгорания топлива, а затем выбрасывается выхлоп.

Двухтактный двигатель завершает весь этот процесс за два оборота, чтобы сдвинуть коленчатый вал на один полный оборот.

На изображении ниже показан двухтактный двигатель в разрезе.

Как видно на изображении выше, двухтактный двигатель проходит два такта: ход вверх и ход вниз.

Схема двухтактного двигателя

На приведенном ниже рисунке показаны различные части двухтактного двигателя:

Различные детали перечислены следующим образом:

• Поршень. Поршень движется под действием сил, возникающих при сгорании газов. Поршень преобразует эту химическую энергию в механическую энергию для коленчатого вала.

• Коленчатый вал – соединяется с поршнями и преобразует возвратно-поступательное движение поршней во вращательное движение, приводящее в движение ведущие шестерни.

• Шатун – Соединяет головку поршня с коленчатым валом.

• Впускное отверстие – это отверстие для подачи топливно-воздушной смеси внутрь поршневой камеры.

• Выхлопное отверстие – это отверстие для выхлопных газов, открывающееся при движении поршня вниз.

• Свеча зажигания – это устройство внутри поршневой камеры, которое вызывает сгорание топливно-воздушной смеси.

Двухтактный двигатель Принцип работы

Двухтактный двигатель работает в два такта: свеча зажигания воспламеняет топливно-воздушную смесь. Воспламенение всасываемых газов заставляет поршень двигаться вниз к центру поршневой камеры, что открывает впускное отверстие, и свежий воздух поступает в поршневую камеру, вытесняя выхлопные газы через выпускное отверстие.

Ход вниз — При ходе вниз поршень находится в центре камеры и за счет импульса, полученного при ходе вверх, снова перемещается в верхнюю часть камеры при сжатии топливно-воздушной смеси и весь цикл повторяется .

Сочетание этих двух ходов приводит к тому, что коленчатый вал совершает один полный оборот.

Преимущества и недостатки двухтактного двигателя

Преимущества и недостатки двухтактного двигателя следующие.

Преимущества

• Двухтактный двигатель имеет простую конструкцию, так как не имеет клапанов.
• Двухтактный двигатель дешевле в эксплуатации.
• Дешевле в эксплуатации.
• Небольшой вес, поэтому в основном используется в велосипедах.

Недостатки

• Детали могут изнашиваться быстрее, если они не смазываются должным образом.
• Загрязняет окружающую среду, так как несгоревшая воздушно-топливная смесь может просто пройти через выхлопное отверстие.
• Во время работы сильно шумит.
• Масло для двухтактного двигателя дорогое и требуется большое количество из-за того, что большая часть масла уходит впустую.

Применение двухтактных двигателей

Двухтактные двигатели применяются в ряде реальных применений, таких как:

• Используются в мотоциклах, мопедах, скутерах и снегоходах, которые имеют меньшую мощность двигателя и дешевле в эксплуатации .
• Используется в ручных механических устройствах, таких как бензопилы, благодаря их конструкции, которая позволяет им работать без резервуара.

Надеюсь, что эта статья о двухтактном двигателе смогла зажечь конкретную концепцию. Есть много таких интересных тем по физике и их реальных приложений, о которых можно узнать, просто загрузите приложение Testbook и начните просматривать, чтобы получить представление о них, которое может прояснить все ваши представления о них.

Часто задаваемые вопросы о двухтактных двигателях

В.1 Что такое двухтактный двигатель?

Ответ 1 Двухтактный двигатель — это тип двигателя внутреннего сгорания, в котором один оборот коленчатого вала совершается за два движения поршня. Он завершает весь цикл вращения за один ход поршня.

Q.2 Какой тип системы смазки используется в двухтактном двигателе?

Ans.2 Двухтактные двигатели смазываются путем смешивания масла с топливом в соотношении 25:1 или 50:1 топливо/масло в зависимости от объема.

В.3 Как идентифицировать двухтактные двигатели?

Ответ 3 Внешне двухтактный двигатель можно отличить по отсутствию специальных впускных и выпускных клапанов, которые присутствуют в четырехтактном двигателе. Впускное и выпускное отверстия находятся в камере двухтактного двигателя.

В.4 Как работает двухтактный двигатель?

Ответ 4 Двухтактный двигатель сначала сжимает топливно-воздушную смесь, а затем воспламеняет ее с помощью свечи зажигания. Затем воспламененные газы перемещают поршень вниз, который поворачивает коленчатый вал пополам, затем поршень движется вверх из-за импульса и снова сжимает топливо, чтобы повторить цикл.

В.5 Есть ли у скутеров двухтактные двигатели?

Ответ 5 Да, большинство скутеров имеют двухтактные двигатели.

Скачать публикацию в формате PDF

Подробнее на testbook.com

9016 его формула, принцип работы и применение

Термическое напряжение: изучите его формулу, причины, последствия и применение
Конвекция с теплопередачей: изучите концепцию с примерами и приложениями
Ядерная сила: узнать ее определение, свойства и применение
Соленоид и тор: узнайте их определения, различия, сходства и области применения

Для изучения принципа работы двухтактного бензинового двигателя — Лаборатория термодинамики НАЗВАНИЕ: Для изучения разреза

Лаборатория термодинамики

НАЗВАНИЕ:

Для изучения разреза в разрезе двухтактного бензинового двигателя

ПРЕДСТАВЛЕНО:

516 6 MAAM

MAAM

MAAM 9000 ПРЕДСТАВЛЕН:

MOHAMMMD REHMAN

ROLL NO.

19 -MCE- 17

МАШИНОСТРОИТЕЛЬНЫЙ ОТДЕЛ

NFC Институт инженерии и исследований удобрений

Фейсалабад

9. Что такое двигатель?

Машина с движущимися частями, преобразующая мощность в движение. Двигатель – это машина, предназначенная для преобразования одной формы энергии в механическую энергия. Тепловые двигатели, как и двигатель внутреннего сгорания, сжигают топливо для создают тепло, которое затем используется для совершения работы. Электродвигатели преобразуют электрическую энергию в механическое движение.

9. Типы двигателей:

По принципу сжигания топлива:

9.2. Двигатель внешнего сгорания:

В двигателе внешнего сгорания сгорание топлива происходит вне двигатель. Пример: паровой двигатель.

9.2. Двигатель внутреннего сгорания:

В двигателе внутреннего сгорания сгорание топлива происходит внутри двигатель. Двухтактные и четырехтактные бензиновые и дизельные двигатели являются примерами двигатель внутреннего сгорания.

В зависимости от вида используемого топлива двигатель классифицируется как:

 Бензиновый двигатель: Двигатель, работающий на бензине, называется бензиновым двигателем.

 Дизельный двигатель: Двигатель, в котором для работы использовался дизель, называется дизельным двигателем.  Газовый двигатель: Двигатель, использующий для работы газовое топливо, называется газовым двигателем.

На основе рабочего цикла:

 Четырехтактный двигатель Когда цикл завершается за два оборота коленчатого вала, его называют четырехкратным. двигатели такта цикла.  Двухтактный двигатель.

Когда цикл завершается за один оборот коленчатого вала, его называют двумя двигатели такта цикла.

9. Работа двухтактного бензинового двигателя: 9.5. Такт впуска

Во время такта всасывания впускной клапан открывается, и поршень движется вниз. Только воздух или смесь воздуха и топлива всасывается в цилиндр. Выпускной клапан остается в закрытое положение во время этого хода. Давление в цилиндре двигателя меньше атмосферное давление во время этого хода

9.5. Такт сжатия

Во время этого такта поршень движется вверх. Оба клапана находятся в закрытом положении. заряд, попавший в цилиндр, сжимается движением поршня вверх. Если только воздух сжимается, как и в дизельном двигателе, дизель впрыскивается в конце такт сжатия и воспламенение топлива происходит из-за высокого давления и температуры сжатого воздуха. Если смесь воздуха и топлива сжимается в цилиндре, как в В случае бензинового двигателя смесь воспламеняется свечой зажигания.

9.5. Рабочий ход

После воспламенения топлива выделяется огромное количество тепла, вызывающее очень высокие давление в цилиндре, которое толкает поршень вниз. Движение вниз поршня в этот момент называется рабочим ходом. Шатун передает мощность от поршня к коленчатому валу и коленчатый вал вращается. Механическая работа может быть приклеен к вращающемуся коленчатому валу. Оба клапана остаются закрытыми во время рабочего хода.

9.5. Такт выпуска

Во время этого хода поршень движется вверх. Выпускной клапан открывается и выхлопные газы выходят через открытие выпускных клапанов. Все сгоревшие газы выходят из двигателя и цилиндр становится готовым к получению нового заряда. Во время этого хода впускной клапан остается закрытым. Таким образом, установлено, что из четырех тактов есть только один рабочий такт. и три холостых хода в четырехтактных двигателях. Силовой ход поставляет необходимые импульс для полезной работы. В двухтактных двигателях вся последовательность событий т. е. всасывание, сжатие, мощность и выхлоп совершаются за два хода поршня. я. один оборот коленчатого вала. Клапана в этом типе двигателя нет. Газ движение происходит через отверстия, называемые портами в цилиндре. Картер двигатель герметичен, в котором вращается коленчатый вал. Огненный треугольник показывает три необходимые ингредиенты для большинства пожаров.
