21124 двигатель: 21124 — двигатель ВАЗ 1.6 литра 16v

alexxlabОпубликовано

специфические особенности и краткая характеристика

Двигатель ВАЗ-21124 – 16-клапанный представитель линейки силовых агрегатов, выпускаемых АО «АвтоВАЗ» с 2004 года. По сути, эта модель стала результатом очередного усовершенствования мотора ВАЗ-2112 и устанавливалась на серийные автомобили: ВАЗ-21104, 21114, 21123 «Купе», 21124, 211440-24. В дальнейшем ее использовали для создания более мощных установок: двигателей ВАЗ-21126 и ВАЗ-21128 производственного предприятия «Супер-авто».

Характеристики двигателя 21124

В целом силовой агрегат остался вполне традиционным, то есть четырехтактным, с одним рядом цилиндров, верхним расположением распредвалов и распределенным впрыском горючего (инжектор).

  • Охлаждение – принудительное, воздушно-жидкостное.
  • Объем цилиндров – 1599 см3.
  • Работа цилиндров стандартная – 1-3-4-2.
  • Мощность при 3800 об/мин. – 98 л/с.
  • Количество клапанов – 16 (по четыре на каждый цилиндр).
  • Диаметр дна цилиндра – 82 мм.
  • Длина хода поршня – 75,6 мм.
  • Степень сжатия смеси – 10,3.
  • Минимальная скорость вращения коленвала – 800-850 об./мин.
  • Рекомендуемая марка бензина – АИ-95.
  • Расход горючего: в городе – 8,9 л, на шоссе – 6,4 л, в смешанном режиме – 7,5 л (расстояние 100 км).
  • Рабочий объем масляного картера – 3,5 л.
  • Вес – 121 кг.
  • Технический ресурс двигателя 21124 до первого капремонта, заявленный автозаводом – 150 тыс. км (практически автомобиль способен пройти на 100 тыс. км больше).

Блок цилиндров силового агрегата 21124 и его особенности

Прежде всего, обновленный блок цилиндров отличается от предшественника своей высотой (расстояние между осью вращения коленвала и самой верхней точкой блока): у ВАЗ-2112 она составляла 194,8 мм, у 21124 она стала 197,1 мм. Благодаря этому увеличился объем цилиндров (до 1,6 см3).

Для крепления головки были изменены диаметры отверстий под болты, теперь их резьба должна соответствовать размерам М10 х 1,25.

Еще одна особенность усовершенствованного блока заключается в специальных форсунках, встроенных в опоры коренных подшипников (2, 3, 4 и 5). Во время эксплуатации мотора через них подается масло, охлаждающее днища поршней.

На двигатель 21124 установлен коленвал, кривошип которого (R=37,8 мм) обеспечивает увеличенный ход поршня. Такой же коленчатый вал с маркировкой «11183», отлитой на его шестом противовесе, установлен на силовые установки 21126 и 11194.

Шкив для обеспечения работы газораспределительного механизма имеет маркировку «2110-1005030». А поперечный профиль его зубьев представляет собой параболическую форму.

Демпфер, через который посредством поликлинового ремня осуществляется привод генератора, а также дополнительных агрегатов, не предусмотренных в базовой комплектации, благодаря особому устройству своего шкива, значительно гасятся возникающие на валу крутильные колебания. А входящий в конструкцию демпфера задающий диск позволяет специальному датчику считывать угол поворота коленвала.

Ремни приводов, используемые в двигателе, и их маркировка

Для функционирования механизма ГРМ в конструкции 16-клапанного двигателя 21124 используется ремень шириной 25,4 мм, который имеет 136 параболических зубов и промаркирован как «2112-1006040». Ресурс до возможной замены составляет 45 тыс. км.

Если на мотор не установлены дополнительные навесные агрегаты, а именно насос ГУР и компрессор кондиционера, то в приводе генератора применяется ремень с маркировкой «2110-3701720 6 PK 742» (рабочая длина – 742 мм).

Если установлен насос ГУР, то для привода генератора устанавливается ремень другого размера – 1115 мм. Его маркировка – «2110-1041020 6 PK 1115».

Модель с компрессором для кондиционера имеет еще более длинный ремень генератора – 1125 мм, с маркировкой – «2110-8114096 6 PK 1125».

Особенности поршневой группы

Обновленный двигатель получил и новые поршни, в днище которых предусмотрены клапанные лунки: в каждом поршне сделано четыре выемки глубиной 5,53 мм, которые предназначены для предотвращения загибов (поломки) клапанов в случае обрыва ремня привода ГРМ.

Раньше, если такое случалось, терялась связь клапанов с коленчатым валом, их движение прекращалось, а вот сам вал, увлекаемый маховиком, по инерции продолжал вращаться, а соответственно, двигались и поршни. В итоге происходило их столкновение с клапанами. Результат – они гнулись, ломались или даже пробивали дно поршня.

Размеры поршневых колец, которые могут быть как чугунными, так и стальными, остались прежними: 82 мм.

Поршневой палец имеет плавающую посадку, а его осевая фиксация обеспечивается стопорными кольцами. Длина пальца – 60,5 мм, а его диаметр составляет 22 мм.

Шатуны двигателя 21124 взаимозаменяемы с шатунами модели 2112.

Головка блока цилиндров

Шестнадцатиклапанная ГБЦ отличается от той, что устанавливалась на 2112, лишь увеличенной площадью поверхности, отводимой под монтаж фланцев впускного коллектора.

Для управления клапанами в верней части ГБЦ установлены два распредвала: один для впускной группы, другой для выпускной. Чтобы отличить их, завод-изготовитель ставит клейма, которые находятся на шейке валов за вторым кулачком. Если последняя цифра 14, значит, вал выпускной, если 15, то, соответственно, впускной. Кроме того, у впускного распредвала рядом с первым кулачком имеется необработанный поясок металла.

Так как в головке предусмотрены гидротолкатели, это избавляет владельца автомобиля от регулировки тепловых зазоров между кулачками и клапанами.

Однако такое удобство вынуждает водителя тщательно следить за чистотой и качеством масла, так как механизм гидротолкателя весьма чувствителен к посторонним примесям в смазке, наличие которых может привести к выходу его из строя, а ремонту он не подлежит, только полной замене.

Стержни клапанов шестнадцатиклапанного мотора имеют диаметр 7 мм, у восьмиклапанного они на 1 мм больше.

Как уже говорилось выше, распредвалы вращаются благодаря ременному приводу, идущему от коленвала. Метки для правильного выставления рабочих фаз двигателя на шкивах 21124 имеют смещение на два градуса относительно таких же меток, нанесенных на шкивы силового агрегата 2112.

Зубчатые шкивы впускного и выпускного валов отличаются друг от друга и отмечены своей маркировкой: впускной – «21124-1006019», выпускной – «21124-100606020». Кроме того, впускной шкив имеет кружок около ступицы и шторку на внутренней стороне, у выпускного такой шторки нет.

Система впуска-выпуска

В конструкции системы впуска использован пластиковый трубопровод, который одновременно выполняет функции и впускного коллектора, и ресивера.

В качестве элемента выпуска конструкторы двигателя использовали катколлектор – узел, ранее не применявшейся в моделях ВАЗ и представляющий собой нейтрализатор, составляющий с приемной трубой одно целое.

Особенности топливной системы и системы зажигания

Прежде всего, нужно отметить то, что на ВАЗ-21124 используется топливная рампа нового типа, изготовленная из нержавеющего сплава и отличная от той, что стояла на ВАЗ-2112, прежде всего тем, что сливной линии в топливной системе нет. Необходимое давление бензина в магистрали поддерживается посредством специального клапана, установленного в топливном насосе.

Что касается системы зажигания, то особенное в ней то, что из ее конструкции были исключены высоковольтные провода. Дело в том, что на двигателе 21124 каждая свеча получила отдельную катушку зажигания.

Катушки фиксируются непосредственно на свечах и плюс к тому имеют дополнительное крепление к крышке ГБЦ. Благодаря такому новшеству надежность и эффективность системы зажигания возросла в разы.

Эксплуатационная температура двигателя 21124

Многие автовладельцы ВАЗовских моделей машин знают, что рабочей температурой двигателя считается 90 градусов по Цельсию. Однако с появлением 16-клапанных моторов серии ВАЗ-2112 эта норма стала не такой однозначной. Дело в том, что с введением экологических требований двигатели модернизировались, а в связи с этим заводом-изготовителем был изменен для них и диапазон температур. Теперь колебания температуры двигателя в пределах 87–103 градусов считается нормой.

В заключение следует упомянуть, что масло двигателя 21124 должно соответствовать вязкости 5w30, 5w40, 10w-40 или 15w-40. В сухой мотор входят 3,5 литра смазывающей жидкости, однако после слива порядка 800 грамм остается в картере, соответственно, при повторной замене заливаемый объем уменьшится.

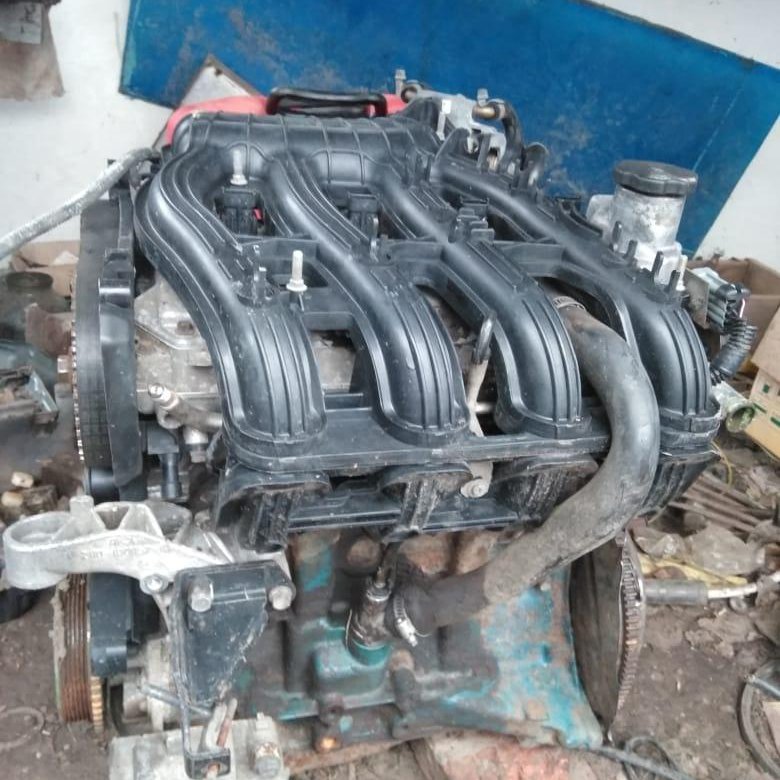

Двигатель ВАЗ 2112 -2112 21124-100026080
