Двигатель D4 2 литра не ужели все так плохо???
Содержание
- Запуск Калдины 1AZ-FSE D4 в -30 с автозапуска
- Двигатель D4 — "за и против"

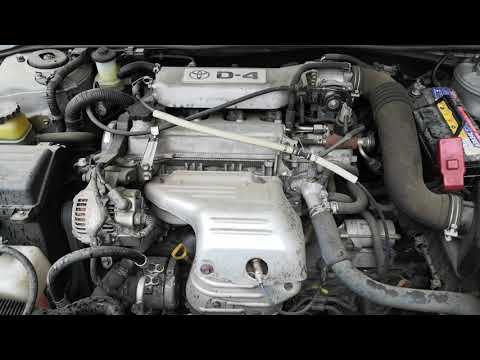

- Toyota D4 двигатель 3S-FSE
- Нормальная работа двигателя Toyota 3s-fse D4 Nadia.
- Компьютерная диагностика двигателя 3S-FSE
То же происходит и при быстрой езде по трассе — зона ощутимой экономичности D-4 по оборотам и скоростям узка.
Запуск Калдины 1AZ-FSE D4 в -30 с автозапуска
Доставка в Ваш регион.
В этом случае приходится отказываться от их снятия и проводить так называемую очистку без разбора. В качестве прототипа при разработке D4 был использован обычный дизельный двигатель.
Из-за этой сажи была нарушена не до конца закрывалась работа заслонок впускного коллектора [TC — был шанс это как раз d4 двигатель toyota в DataStream, по датчику положения SCV].
Замер давления при диагностике, можно производить манометром через входной порт прямо на ТНВД. Он подает бензин второму насосу, который доводит давление в магистралях до
При переходе в обеднённый режим работы дроссель приоткрывается, открывается EGR, напряжение датчика кислорода около 0, разрежение 60 кПа, угол опережения 23 градуса. Таков обеднённый режим работы двигателя. Если двигатель работает правильно, то при соблюдении определенных условий, блок управления двигателя программно переводит мотор в обеднённый режим работы.
Переход происходит при полном прогреве двигателя и только после перегазовки. Много факторов определяют процесс перехода двигателя в обеднённый режим. При диагностировании следует учитывать и равномерность давления топлива, и давление в цилиндрах, и засаженность впускного коллектора, и правильную работу системы зажигания.
Топливная рейка, инжекторы, ТНВД. Топливная рейка На первом двигателе с непосредственным впрыском конструкторы применили разборные низкоомные инжекторы, управляемые высоковольтным драйвером.
Топливная рейка имеет 2х этажную конструкцию разных диаметров. Это необходимо для выравнивания давления.
На следующем фото топливные элементы высокого давления двигателя 3S-FSE. Топливная рейка, датчик давления топлива на ней, клапан аварийного сброса давления, инжекторы, топливный насос высокого давления и магистральные трубки.
В двигателях с непосредственным впрыском работа первого насоса не ограничена 3,0 килограммами. Здесь давление несколько выше порядка 4,,5кг для обеспечения полноценного питания ТНВД на всех режимах работы. Замер давления при диагностике, можно производить манометром через входной порт прямо на ТНВД.
Если давление превышает 6кг- то неизбежно двигатель будет очень тяжело запускаться на грячую. В движении неминуемодвигатель будет "спотыкаться",натыкаться при резких ускорениях На фото замер — давления первого насоса на двигателе 3S-FSE давление ниже нормы, первый насос нужно заменить. Если же давление выше 4,5 кг, то необходимо обратить внимание на засоренность сетки на входе ТНВД.
Либо на заклинивание напорного клапана "обратки" в ТНВД. Клапан демонтируют из насоса и отмывают в ультразвуке.
На фото клапан обратки и место его установки в ТНВД. После очистки сетки или ремонта клапана обратки давление становится правильным. Так как двигатели выпускались для внутреннего рынка Японии, то степень очистки топлива не отличается от обычных двигателей.
Первый заслон сетка перед насосом в топливном баке. Затем второй заслон-фильтр тонкой очистки двигатель 3S-FSE кстати сказать, воду он не задерживает. При замене фильтра нередки случаи неправильной сборки топливной кассеты. Чаще всего дефект всплывает в интенсивно эксплуатируемых Тойотах с самой сильной 2,2-литровой версией мотора. Перед покупкой автомобиля, оснащенного дизельным D-4D серии AD, обязательно спросите владельца о ранее выполненных ремонтах, и попросите, если это возможно, показать счета за оплату ремонта или акты выполненных работ.
На рынке достаточно много машин с дизелем, уже пережившим первый ремонт.
В настоящее время под D-4 понимается, как правило, конкретный двигатель — 3S-FSE, поскольку устанавливался он на относительно доступные сейчас автомобили.
Но им комплектовались всего лишь три модели Toyota годов для внутреннего рынка , причем в каждом случае альтернативой была, как минимум, версия с классическим 3S-FE. Да и нынче выбор между D-4 и стандартным впрыском обычно сохраняется Единственный популярный автомобиль, не имеющий разумной альтернативы без НВ — это двухлитровый полноприводный RAV4 A20 японского рынка, но даже для него есть достойный конкурент в виде такой же модели с нормальным левым рулем и нормальным двигателем 1AZ-FE.
Пусть этот двигатель хорош для японцев, но нам от этого какой прок? Мы-то живем не в японии, а именно в стране плохого бензина, сурового климата и несовершенных людей. Где вместо мифических достоинств D-4 вылезают исключительно его недостатки. Крайне недобросовестна апелляция к зарубежному опыту — "а вот в япониии, а вот в европе" Японцы "озабочены" надуманной проблемой CO2, в европейцах сочетаются зацикленность на снижении выбросов и упор на экономичность не зря уже больше половины рынка там занимают дизеля , но даже им пришлось начать выпуск отдельных сортов фирменного бензина под двигатели с НВ.
Мы и близко не стоим к ним по доходам, зато по качеству "горючего" можем сравнивать себя только со штатами, где непосредственный впрыск пока даже не рассматривался — в основном именно по причине неподходящего топлива да там производителя столь "самобытного" двигателя могут и просто засудить.
Рассказы о том, что "двигатель D-4 расходует на три литра меньше" — просто незатейливая дезинформация. При динамичной езде D-4, работающий в мощностном режиме, снижения расхода уже не дает. То же происходит и при быстрой езде по трассе — зона ощутимой экономичности D-4 по оборотам и скоростям узка.
Да и вообще, некорректно рассуждать насчет "регламентируемого" расхода для отнюдь не нового автомобиля — это в гораздо большей степени зависит от техсостояния конкретной машины и манеры езды.
Постоянно звучит высказывание "да поменяешь скоренько насос копеечный и нет проблем". Что ни говорите, а обязательность регулярной замены основного узла топливной системы двигателя свежей японской машины тем более, тойоты — это просто нонсенс.
И мало говорится о том, что каждая из форсунок, которые тоже приходится порой заменять, стоит сопоставимые с ТНВД деньги.
Аналогично замалчиваются стандартные проблемы 3S-FSE по механической части. Возможно, не все задумываются над тем, что если двигатель уже "поймал второй уровень в масляном поддоне", то скорее всего от работы на такой бензо-масляной эмульсии пострадали все трущиеся части двигателя. И не надо передергивать, сравнивая несколько десятков граммов бензина, попадающих иногда в масло при холодном пуске и испаряющихся с прогревом движка, и постоянно стекающие в картер литры топлива.
Никто не предупреждает, что на этом движке нельзя пытаться тупо "почистить дроссель" — все правильные регулировки элементов системы управления двигателем требуют использования сканеров. Не все знают про то, как система EGR отравляет двигатель собственным выхлопом и покрывает коксом элементы впуска, требуя регулярной разборки и прочистки ориентировочно — раз в 30 т.
Далеко не все представляют, есть ли в их городе хотя бы один автосервис, успешно решающий проблемы D За что мы вообще ценим именно тойоту если есть япономарки дешевле-быстрее-спортивнее-комфортнее Ценим именно за "неприхотливость", в самом широком смысле этого слова. Неприхотливость в работе, неприхотливость к топливу, к расходникам, к выбору запчастей, к ремонту Можно, разумеется, купить отжимки высоких технологий по цене нормальной машины с обыкновенным двигателем.
Можно тщательно выбирать бензин и лить внутрь разнообразную химию.
Можно пересчитывать каждую сэкономленную на бензине копейку — покроют ли они затраты на новый насос или нет в среднем экономия как раз составляет стоимость насоса, вот только как учесть потраченные нервные клетки? Можно обучать местных сервисменов основам ремонта систем непосредственного впрыска.
Можно вновь взять на вооружение классическое "что-то давно не ломалась, когда же наконец посыплется? Есть только один вопрос — "Зачем? Даже наоборот, чем больше народа свяжется с НВ — тем больше клиентов будет у сервисов.
Но элементарная порядочность требует все же сказать — в настоящее время покупка машины с движком D-4 противоречит здравому смыслу. Что же это такое? С чем его едят?
Почему из-за него возникает столько проблем? Попробуем посмотреть конструкцию и представить, какие его узлы могут создать нам основные проблемы. Топливный насос высокого давления представляет собой устройство если так можно его назвать , которое предназначено для того, чтобы создать определенное давление в топливной магистрали.
Каким же образом создать такое высокое давление?
Toyota D4 двигатель 3S-FSE
Для этих целей и создан насос высокого давления. Подача топлива из бака осуществляется обычным погружным насосом. Топливный насос высокого давления приводится в действие кулачком распредвала. А какова же конструкция самого насоса??? После небольших экспериментов насос удалось разобрать, и что же мы там увидели? Корпус топливного насоса высокого давления. В корпус насоса впрессована часть плунжерной пары мама.
Там же находиться сальник Фото 10 если его можно так назвать.
Можно, разумеется, купить отжимки высоких технологий по цене нормальной машины с обыкновенным двигателем. Можно тщательно выбирать бензин и лить внутрь разнообразную химию. Можно пересчитывать каждую сэкономленную на бензине копейку — покроют ли они затраты на новый насос или нет в среднем экономия как раз составляет стоимость насоса, вот только как учесть потраченные нервные клетки? Можно обучать местных сервисменов основам ремонта систем непосредственного впрыска. Можно вновь взять на вооружение классическое "что-то давно не ломалась, когда же наконец посыплется?

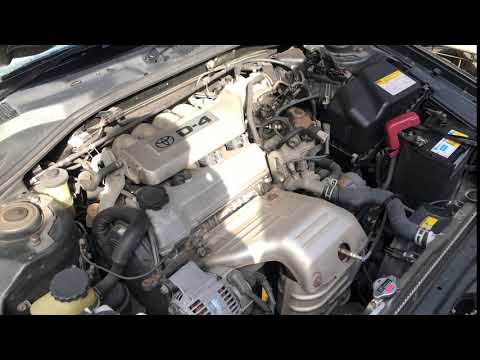

Нормальная работа двигателя Toyota 3s-fse D4 Nadia.
Есть только один вопрос — "Зачем? Бензин у на конечно даже бензином назвать нельзя, какое интересно на выхлопе из говна ЕВРО 2- 4 интересно но таккое топливо вредно для любого матора в равной степени.
Что касается самого насоса, а именно его и нужно заменить в случае возникновения проблемм, эта деталь не ремонтируется, то есть его нужно просто заменить, ресурс этой детали тыс.
У меня была ардео с этой проблемой, весь ремонт это замена насоса, менял сам прямо на стоянке, 3 ключа и 15 минут времени.
Компьютерная диагностика двигателя 3S-FSE
Что касается стоимости насоса, то даже новый японский стоит долл, я купил из эмиратов, с доставкой за 10 дней обошелся долл. Японцы разработали особую поршневую группу, обеспечивающую более высокую компрессию. Система получила и специальный механический топливный насос, усиливающий поступающее из бака давление почти до 60 атмосфер. Для обеспечения высокой экологичности была создана система рециркуляции отработавших газов, с помощью которой состав выхлопа доводился практически до идеала.
Основным проблемным местом на автомобилях первого поколения можно считать механический топливный насос.
Toyota Avensis 2.0 D4 (модель 2007 года)
2.
0
2007
avensis
d4
Мощность
147 л.с.
Скорость
210 км/час
Вес
1340 кг
Объем двигателя
2 литра
Расход топлива
10.6 л/100 км
Коробка передач
механическая, 5-ти ступенчатая
↓ Добавить фото этого авто ↓ ↑ Скрыть загрузчик фотографий ↑
Мощность, разгон, скорость
| Максимальная мощность | 147 л. с. (109.6 кВт)
при 5700 об/мин |
|---|---|
| Максимальный крутящий момент | 196 Нм (20 кГм) при 4000 об/мин |
| Разгон от 0 до 100 км/час | 9.4 секунд |
| Максимальная скорость | 210 км/час |
Объем двигателя, длина, масса
| Тип кузова | 4/5 местный седан |
|---|---|
| Длина | 4645 мм |
| Снаряженная масса | 1340 кг |
| Объем двигателя | 2 литра, 1998 см3 |
| Цилиндров | 4, расположение однорядное |
| Расход топлива | в городе | 10. 6 л/100 км |
|---|---|---|
| за городом | 6.6 л/100 км | |
| смешанный цикл | 8.1 л/100 км | |
| Выброс CO 2 | 191 г/км | |
Подробные технические характеристики
| Тип кузова | 4/5 местный седан | |
|---|---|---|
| Количество дверей | 4 | |
| Длина | 4645 мм | |
| Ширина | 1760 мм | |
| Высота | 1480 мм | |
| Колесная база расстояние между передней и задней осью | 2700 мм | |
| Отношение длины к колесной базе | 1. | |
| Колея колес | передних | 1505 мм |
| задних | 1510 мм | |
| Снаряженная масса | 1340 кг | |
| Коэффициент лобового аэродинамического сопротивления | 0.28 | |
| Тип | бензиновый, без наддува | |
|---|---|---|
| Производитель | Toyota | |
| Цилиндров | 4, расположение однорядное | |
| Рабочий объем | 2 литра, 1998 см3 | |
| Диаметр цилиндра × ход поршня | 86 × 86 мм | |
| Диаметр цилиндра / ход поршня | 1 | |
| Клапанный механизм | с двумя верхними распределительными валами DOHC 4 клапана на цилиндр 16 клапанов всего | |
| Максимальная мощность | 147 л. | |
| Максимальный крутящий момент | 196 Нм (20 кГм) при 4000 об/мин | |
| Степень сжатия | 11:1 | |
| Система подачи топлива | EFi — электронная система впрыска | |
| Разгон от 0 до 100 км/час | 9.4 секунд | |
| Максимальная скорость | 210 км/час | |
| Мощность на единицу массы | 109. 71 л.с./тонну | |
| Расход топлива | в городе | 10.6 л/100 км |
| за городом | 6.6 л/100 км | |
| смешанный цикл | 8.1 л/100 км | |
| Выброс CO2 | ||
| Расположение двигателя | переднее | |
| Привод | на передние колеса | |
| Коробка передач | механическая, 5-ти ступенчатая 2007 Toyota Avensis 2.  0 D4 Automatic с автоматической коробкой передач | |
| Передаточное число высшей передачи | 0.82 | |
| Передаточное число главной передачи | 3.68 | |
