Что значит «форсированный двигатель» и как это сделать

Знаете ли вы, уважаемый автомобилист, что значит форсированный двигатель? Такой мотор позволяет значительно повысить мощность, и тем самым автомобиль получает такую разгонную динамику, о которой даже подумать страшно. По сути, становишься обладателем настоящего гоночного болида, приобрести который слишком дорого обходится, и далеко не каждый россиянин может себе позволить его купить. А вот превратить обычный двигатель в форсированный можно даже своими руками. Об этом мы и расскажем в этой статье.

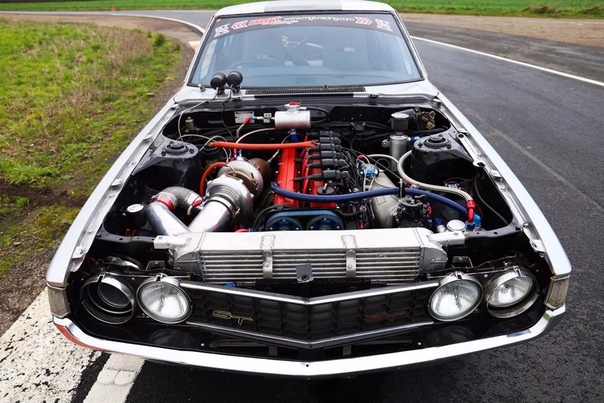

Форсированный дизельный двигатель

Форсировать двигатель — значит повысить его показатели за счёт уменьшения потерь энергии ДВС, уходящей на трение и работу дополнительного оборудования. Кроме того, повышение производительности двигателя подразумевает раскрытие его скрытых резервов.

Что это такое

Для начала хотелось бы отметить, что форсирование двигателя — это не новость или фантазия, а вполне реальная процедура, которую уже давно и успешно используют многие фирмы по проведению тюнинга.

А такое понятие, как тюнинг, означает доработку таких заводских конструкций и параметров, которые полностью не раскрыты. По сути, каждый ДВС имеет резервы, которые нужно знать и уметь раскрывать.

Проводя форсирование двигателя, вы получаете возможность усилить заводские показатели ДВС. И делается это с определённой целью — получить более высокую производительность различных составляющих силового агрегата.

На видео показано, что такое форсированный двигатель:

Другими словами, форсировать двигатель означает увеличить мощность ДВС за счёт чего-то, а в нашем случае за счёт повышения рабочего объёма. И такой подход в деле используют не только так называемые тюнинговые фирмы, но и автоконцерны. К примеру, ДВС ВАЗ 2106 был получен путём форсирования ДВС ВАЗ 2103. И таких примеров множество.

Несколько способов повысить производительность ДВС

Форсирование двигателя имеет основные принципы, и такие работы могут быть проведены по-разному.

Самым популярным и распространённым способом повышения производительности мотора является, как и было сказано выше, увеличение рабочего объёма камеры сгорания. Если у гоночного автомобиля такой параметр изменить бывает сложно, так как он жёстко прописан в техрегламенте, то для обычного легкового транспортного средства это возможно. По стандарту всех выпускаемых на сегодня легковых моделей авто ограничивается только геометрический размер ГБЦ.

Первый способ механического форсирования подразумевает замену коленвала на другой — с более увеличенным ходом и диаметром цилиндров.

Для форсирования двигателя можно заменить коленвал

Кроме этого, усилить двигатель внутреннего сгорания можно и другим методом. Это можно сделать путём установки приводного компрессора. Этот метод очень популярен в западных странах, в частности в США. На автомобиль устанавливается приводной компрессор или тот же механический нагнетатель, который проводится от коленвала. Что происходит? Благодаря этому методу (впрочем, то же происходит и при использовании первого способа) крутящий момент увеличивается во всём диапазоне эксплуатации ДВС.

Следующий способ поднять показатели ДВС — это сдвиг пика крутящего момента. Такой способ применяется в основном в спорте. Пик крутящего момента сдвигается в направлении высоких оборотов, и главной целью в таком случае является уменьшить сопротивление при впуске воздуха в цилиндры. Как этого добиться? Очень просто. Нужно устранить определённые ступеньки, которые образуются в области соединения впускного коллектора с ГБЦ и карбюратором. Для этого обычно полируют впускной коллектор, поле чего вставляют клапаны большего размера, используя специальные головки.

Что касается карбюратора, то его часто заменяют, используя для этого сдвоенный вариант с горизонтальным протоком. В итоге такой метод форсирования ДВС даёт увеличение суммарного сечения диффузоров, а смесь распределяется по всем цилиндрам равномерно, ведь потоку топливной смеси не приходится менять направление на выходе из карбюратора.

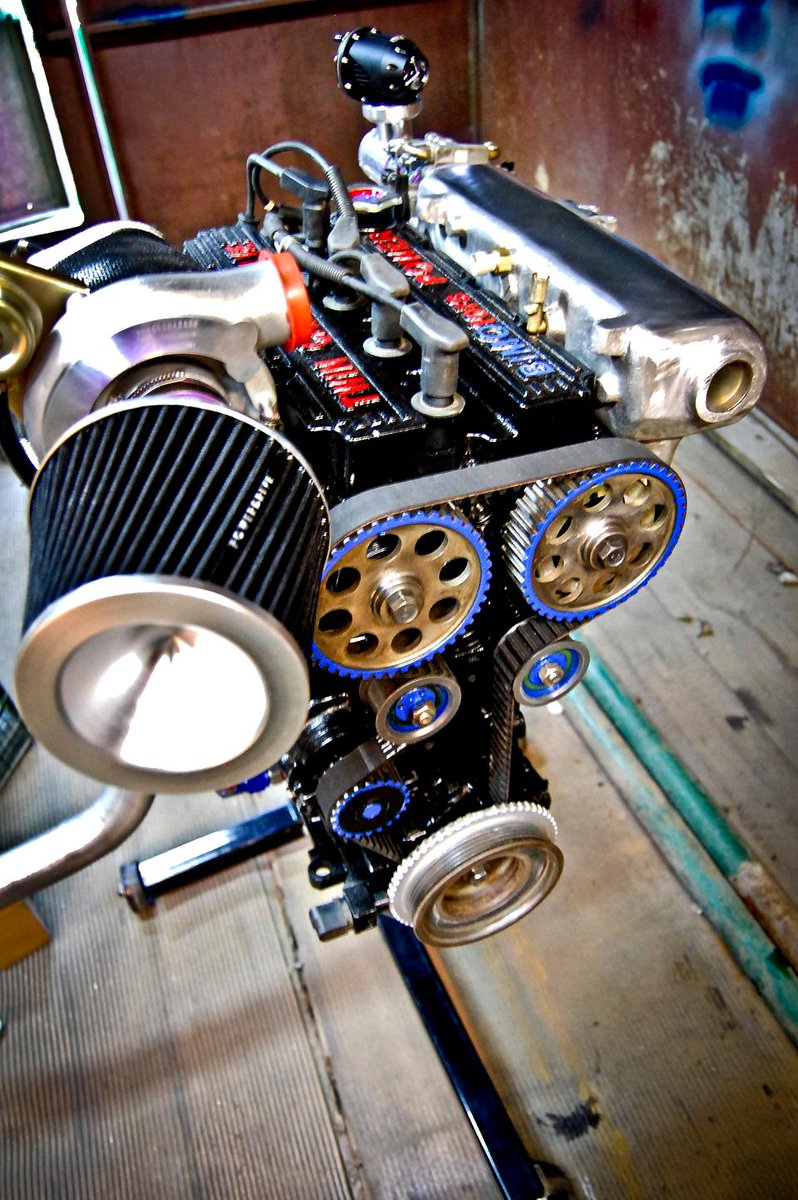

Установка и настройка распредвала для увеличения мощности двигателя

Следующий способ повышения мощности ДВС — это совершенно иная установка распределительного вала.

Другими словами, его нужно поставить с широкими фазами, что значительно улучшает наполнение камеры сгорания на высоких оборотах и происходит это за счёт снижения момента «на низах». Из-за этого автомобиль, наделённый таким распредвалом, при движении вынуждает водителя постоянно задействовать рычаг КПП, чтобы обороты ДВС не падали, а сам силовой агрегат, если можно так выразиться — не тупел.

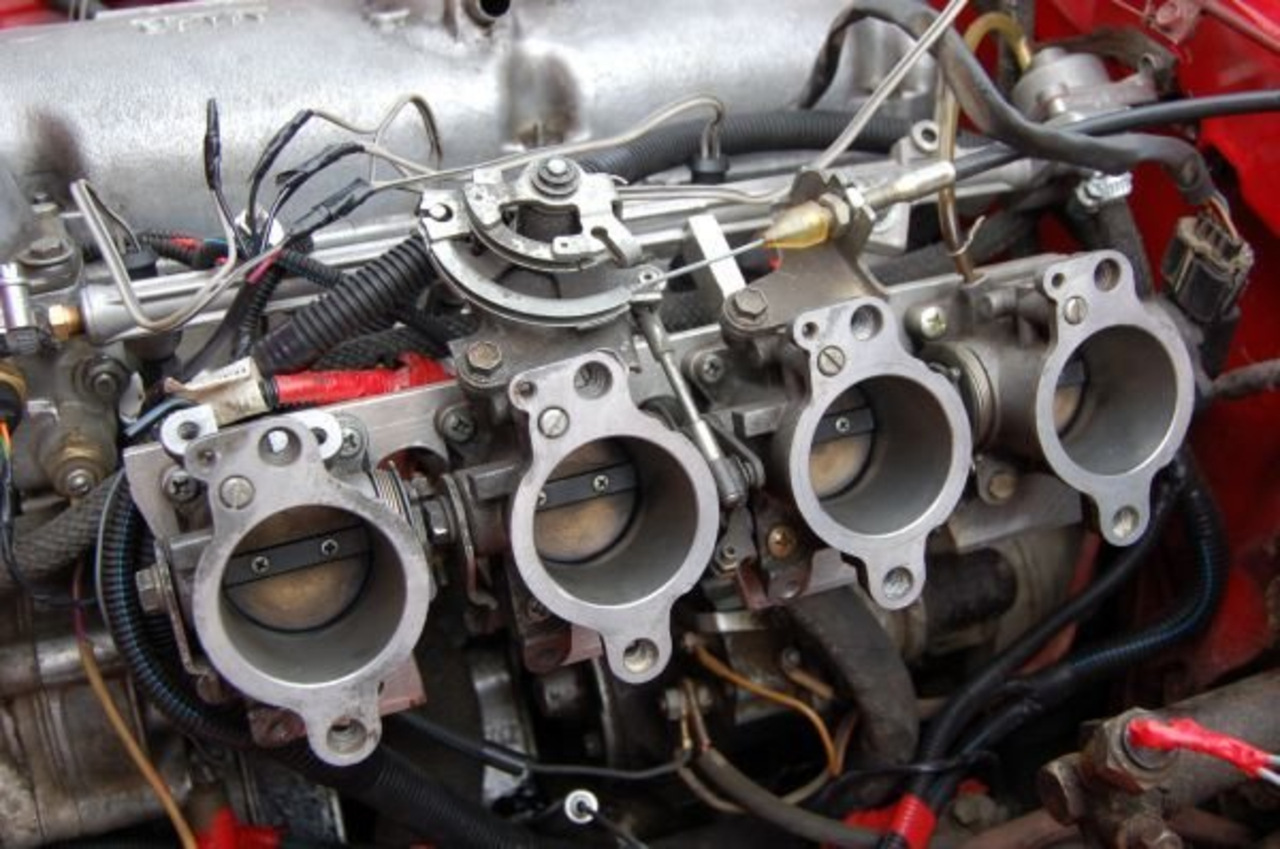

Настройка впуска и выпуска — это очередной способ повысить мощность двигателя. Что даёт этот способ? Благодаря ему удаётся повысить подачу крутящего момента в узком диапазоне за счёт резонанса. Форсирование ДВС этим методом позволяет увеличить мощность двигателя, и приходится уже ставить не обычные, а лёгкие кованые поршни, чтобы сохранить приемлемость инерционных нагрузок.

Наконец, увеличение степени сжатия даёт возможность увеличить показатели ДВС. Это объясняется тем, что детонация на высоких оборотах возникает довольно редко. Правда, владелец такого двигателя должен суметь обеспечивать свой автомобиль высокооктановым бензином, но, если знать, как уменьшать расход топлива, метод станет лучшим.

Говоря другими словами, этот способ форсирования двигателя подразумевает изменение фаз газораспределения.

Электронное и механическое форсирование ДВС

На видео рассказывается о простом способе форсирования двигателя:

Рассмотрим теперь методы форсирования ДВС с общей точки зрения, не вдаваясь во все тонкости. Самый подходящий и распространённый метод — это чип-тюнинг, который идеален для автомобилей современного типа. Знание этого способа форсирования ДВС является, по сути, методом того, как можно форсировать двигатель, вторгаясь в электронный мозг транспортного средства. Благодаря определённым способам коррекции или «прошивки» удаётся управлять программами, которые автоматически повышают производительность.
В таком случае следует установить дополнительные контроллеры или модули, что и станут, по сути, составляющими, которые увеличат мощность двигателя.

Минусом такого способа является то, что проводить его в гараже своими руками просто невозможно, так как нужны особые знания и, самое главное, дорогостоящее оборудование.

Что касается механического форсирования ДВС, то этот метод более прост. Как и говорилось выше, метод подразумевает доработку уже существующих узлов автомобиля или их замену на новые.

Хотя такой вид тюнинга и прост, но начинать его без проведения особых расчётов не стоит.

Минимизируем механические потери

На видео рассказано о плюсах и минусах форсирования двигателя:

Практически все способы форсирования двигателя бывают направлены на одно — уменьшить механические потери ДВС. Куда же уходит немалая часть энергии двигателя? Оказывается, трение, которое происходит в цилиндрах любого ДВС, уменьшает производительность. В этом случае можно устанавливать сборные маслосъёмные кольца, тем самым увеличивая зазоры между цилиндром и поршнем.

Этот способ не проводится на ура. Нужно вначале провести тщательную балансировку составляющих и все детали кривошипно-шатунного механизма подобрать по весу.

Трение в цилиндрах — это не единственная причина потери мощности ДВС. Кроме этого, потери объясняются и трением в шейках коленвала. В этом случае, как и было сказано выше, применяют установку распредвала с более широкими фазами и ещё дополнительно ставят систему под названием «сухой картер», которая значительно снижает насосные потери, затрачиваемые коленвалом. Следует помнить, что попадание на коленвал масла значительно тормозит его вращение.

Значительная часть энергии двигателя может уходить и на вспомогательное оборудование. Например, к ним относятся такие детали и приборы, как привод ГРМ, кондиционер, водяной насос, гидроусилитель и многое другое. В этом случае приходится увеличивать передаточное отношение генератора и привода водяного насоса.

Форсировать двухтактный двигатель — это не просто модернизация ДВС, а в наше время необходимость.

Если на четырёхтактном двигателе имеется больший ресурс и экономичность, что делает форсирование делом правильным, но не обязательным, то на двухтактных ДВС сделать это уже важно. Кроме того, как утверждают эксперты, проводить форсирование на двухтактных двигателях легче.

Форсированный двигатель: доработка установки, методы форсирования

Форсирование двигателя подразумевает под собой комплекс мер по улучшению показателей стандартной комплектации силовой установки. Под показателями в основном подразумевается мощность, поскольку она главным образом отвечает за разгонную динамику автомобиля. Таким образом, пользователь, за относительно невысокую цену может добиться от обычного автомобиля спортивных характеристик.

Форсировать двигатель, это устранить энергетические потери, возникающие внутри мотора, уходящие на трение и работу дополнительного оборудования. Пустить эту энергию на увеличение коэффициента полезного действия силовой установки, и повысить её мощность в целом. Форсирование позволяет воспользоваться всеми возможностями мотора, заложенными на этапе проектирования.

Для повышения мощности агрегата используют различные методы: меняют штатные детали мотора на улучшенные; заново прошивают электронный блок управления; дорабатывают заводские узлы и многое другое.

Доработка силовой установки

Для начала стоит заметить, что практически любой двигатель, не зависимо от вида топлива, на котором он работает, можно форсировать. Если перебрать заводской мотор и учесть все тонкости и нюансы, пропущенные при конвейерной сборке, можно получить прирост мощности в размере 10-20%. Дело в том, что при массовой сборке не применяется индивидуальная настройка и подгонка под каждый агрегат. Задача конвейера в том, что бы мотор попал в установленный диапазон допусков и посадок.

При индивидуальной сборке, учитываются даже самые мелкие погрешности, для достижения максимальных показателей при выходе на форсаж двигателя. Кроме того, меняются детали и узлы на более прочные, способные вынести серьёзные нагрузки.

Минусом метода является значительная цена и необходимость замены других узлов автомобиля (тормозная система, коробка передач и др.).

Основные методы форсирования силовой установки

Улучшение показателей мотора за счёт форсирования набирает все большую популярность. Существует целый ряд фирм, проводящих доводку и модернизацию агрегатов сразу, после их выхода с конвейера завода. Форсирование ДВС, как правило, происходит за счёт каких-то изменений в его конструкции, к ним можно отнести:

Изменения в головке блока цилиндров

Доработка головки блока цилиндров играет одну из важнейших ролей в модернизации. Правильно проведённая работа способна добавить 20% мощности установке. Форсированный двигатель не только демонстрирует улучшенные характеристики, а так же имеет повышенный ресурс за счёт большего наполнения цилиндров смесью, правильного и полноценного сгорания топлива, и отвода продуктов сгорания.

Поскольку камера сгорания является местом, в котором протекают основные рабочие процессы силовой установки, именно на её улучшение направлена основная работа.

От камеры сгорания напрямую зависят такие процессы, как смесеобразование, продувка, воспламенение, горение. Что бы улучшить их, камеру полируют, увеличивают впускные и выпускные каналы, проходные сечения головки блока цилиндров, улучшают клапана, коллекторы и др.

Замена распределительного вала

Положительным моментом в применении такой модернизации является отсутствие необходимости изменять рабочий объём установки. Такое конструктивное решение позволяет сдвинуть диапазон мощности относительно условий эксплуатации агрегата. Таким образом, на определённых режимах работы мотора, будут изменены фазы газораспределения, и двигатель получит прирост мощности.

Однако есть и недостатки, например, на низких оборотах тяга будет поднята, тогда как при достижении высоких, динамика упадёт

Увеличение объёма силовой установки

Данный метод форсирования является самым простым и популярным. Для его осуществления можно прибегнуть к нескольким действиям: увеличить диаметр цилиндров, или установить коленчатый вал, имеющий больший ход.

Увеличение степени сжатия

Метод позволяет значительно повысить коэффициент полезного действия силовой установки. Степень сжатия напрямую зависит от задержки закрытия впускного клапана, а так же от угла открытия дроссельной заслонки. Процесс достигается при помощи установки специального распределительного вала, который позволяет повлиять на фазы газораспределения, расширив их.

Способ обеспечивает прирост мощности агрегата во всем диапазоне оборотов. Кроме того, требует применения другого сорта топлива, с увеличенным показателем октанового числа.

Увеличение наполнения цилиндров

Принцип метода: снизить аэродинамическое сопротивление во впускной и выпускной системе, в каналах головки блока цилиндров. Для увеличения коэффициента наполнения цилиндров выполняются работы по полной замене впуска и выпуска или их модификации.

Кроме того, параллельно устанавливается раздельный выпускной коллектор, прямоточная выхлопная система и воздушный фильтр нулевого сопротивления. Как пример, ВАЗ 2108 с коэффициентом 0,75 после доработки имеет коэффициент 1,0 и выше.

Недостатком метода является его значительная стоимость по отношению к прибавке мощности, полученной на выходе.

Уменьшение механических потерь

К механическим потерям при работе силовой установки можно отнести: потери на трение, насосные потери, потери на привод механизмов мотора.

Самое сильное трение происходит в цилиндрах двигателя внутреннего сгорания. Для уменьшения силы одними из способов является установка поршней с меньшей площадью юбки. Кроме того, уменьшают ход поршня, подгоняют поршни и детали кривошипно-шатунного механизма по весу, производят балансировку. К насосным потерям относят потери мощности на всасывание двигателем воздуха.

В этот момент все системы агрегата работают на преодоление аэродинамического сопротивления. Снизив его, можно получить дополнительную экономию мощности.

Приводы газораспределительного механизма, генератора, помпы и др. так же требуют энергии. В идеале при форсировании силовой установки все их необходимо уравновесить, с целью уменьшения и равномерного распределения мощности. Иногда для этого достаточно воспользоваться изменением передаточного отношения.

Установка сухого картера так же положительно сказывается на экономии мощности. При движении транспортного средства, в обычном картере происходит колебание излишков масла, которые, попадая на коленчатый вал и другие механизмы, вызывают их дисбаланс. Как следствие, потери мощности на противостояние ему. Сухой картер минимизирует эти потери.

Как форсировать двигатель

Понятие форсирования и тюнинга двигателя (от англ. слов  force -усиление, стимуляция и tune — настройка) предполагает реализацию целого комплекса работ по доработке штатной заводской конструкции ДВС. Такие работы направлены на повышение величины крутящего момента форсированного двигателя и увеличение максимальных оборотов.  Другими словами, форсированный мотор имеет большую мощность сравнительно с базовым аналогом.

Для повышения мощности двигателя производится замена штатных деталей мотора на тюнинговые, вносятся изменения в прошивку ЭБУ (чип-тюнинг), осуществляется разносторонняя доработка заводских узлов и т.п. Также на двигатель в целях его форсирования может быть установлена турбина или механический компрессор, дополнительно дорабатывается система топливоподачи, впуск, выпуск и т.д.

Содержание статьи

Мощностной тюнинг: преимущества и недостатки

Стоит начать с того, что практически любой бензиновый или дизельный двигатель можно форсировать. Так называемый «железный» тюнинг без установки турбины обеспечивает прирост мощности около 10-20%. Доработка мотора посредством установки турбонаддува обеспечивает до 40% увеличения мощности.

Что касается моторесурса, форсирование может как значительно сократить, так и увеличить срок службы силового агрегата. Также ресурс будет напрямую зависеть от целевого назначения и индивидуальных условий, в которых эксплуатируется конкретный двигатель.

В качестве примера можно провести сравнение тюнингового агрегата и заводского. Если новый форсированный мотор собирается специалистами в техническом центре, то при одинаковых условиях эксплуатации именно тюнинговый ДВС прослужит в полтора или два раза дольше. Дело в том, что в процессе массового изготовления на заводе обычный двигатель не проходит индивидуальной настройки и подгонки во время сборки. Главной задачей сборки на конвейере выступает не максимальная точность и последующая надежность агрегата, а сборка в соответствии с рядом стандартов и допусков. Что касается индивидуально собранного двигателя, то в процессе его создания учитываются даже десятые доли граммов и миллиметров (развесовка, балансировка и т.п.) для достижения лучших показателей, а также устанавливаются усиленные детали и узлы, изначально рассчитанные на более серьезные нагрузки.

К минусам значительного поднятия мощности ДВС стоит отнести серьезные финансовые затраты, а также необходимость доработки других узлов автомобиля: подвески, КПП, тормозной системы и т.д.

Такой прирост мощности зачастую достигается в комплексе с установкой турбонагнетателя или механического компрессора. По этой причине многие автовладельцы останавливают свой выбор на доработке мотора без монтажа турбины.

Основные способы форсирования двигателя

В списке наиболее распространенных методов увеличения мощности двигателя отмечают:

Модернизация ГБЦ

Наиболее важную роль в доработке двигателя играет правильная подготовка головки блока цилиндров. Качественно выполненный тюнинг ГБЦ способен обеспечить прирост мощности двигателя до 20%.  В таком моторе значительно улучшается наполнение цилиндров смесью топлива и воздуха, полноценнее протекает процесс сгорания смеси, эффективнее реализован отвод отработавших газов.

Работа с ГБЦ нацелена на то, чтобы максимально улучшить процесс сгорания топливно-воздушной смеси в рабочей камере. Именно в камере сгорания энергия газов передается на поршень, который затем совершает рабочий ход. Смесеобразование, вентиляция, воспламенение и сам процесс горения топлива напрямую зависят от исполнения камеры сгорания. По этой причине во время доработки вносятся изменения в устройство указанной камеры, осуществляется полировка камеры сгорания, увеличивается проходное сечение головки блока цилиндров, расширяются впускные и выпускные каналы, дорабатываются клапана, коллекторы совмещаются с каналами головки.

Установка спортивного распредвала

Данное решение представляет собой достаточно эффективный способ увеличения мощности мотора без изменения его рабочего объема. Тюнинговый распредвал предполагает форсировку двигателя путем изменения фаз газораспределения на определенных режимах работы силового агрегата. Такой распредвал позволяет сдвинуть мощностной диапазон применительно к особым условиям, в которых используется транспортное средство. Например, данное решение способно поднять тягу на «низах», при этом в режиме высоких оборотов разгонная динамика закономерно ухудшается.

Например, на двигатель производства ВАЗ с рабочим объемом 1.7, который имеет коленвал с ходом 78 мм и поршень 82.4 мм, тюнеры часто устанавливают распредвал с подъёмами клапанов от 10.93 мм и более. Такая компоновка двигателя считается наиболее удачной, мотор раскручивается до 7500-8000 об/мин, двигатель хорошо тянет практически во всем диапазоне оборотов.

Увеличенный объем

Увеличение рабочего объема двигателя достигается путем установки коленчатого вала, который имеет больший ход сравнительно с заводским решением, а также в результате увеличения диаметра цилиндра. Дополнительно нужно учитывать, что изменение объема двигателя параллельно требует увеличения объема камеры сгорания для достижения оптимального баланса.

Более высокая степень сжатия

Увеличенная степень сжатия позволяет значительно повысить КПД двигателя. Степень сжатия имеет зависимость от фаз газораспределения. Если точнее, то степень сжатия зависит от той задержки, с которой осуществляется закрытие впускного клапана. Дополнительно степень сжатия зависит от того угла, на который открыта дроссельная заслонка.

Увеличение степени сжатия достигается благодаря форсированию ДВС при помощи тюнингового распредвала, который обеспечивает более широкие фазы, тем самым увеличивая показатель геометрической степени сжатия. Также для прироста мощности требуется заправка бензином, который имеет более высокое октановое число. Такой способ форсирования обеспечивает увеличенную мощность во всем диапазоне оборотов двигателя.

Улучшенное наполнение цилиндров

Комплекс работ для получения более высокого коэффициента наполнения цилиндров представляет собой один из методов форсирования двигателя, который требует доработки или полной замены штатного впуска и выпуска. Например, серийный мотор ВАЗовской «восьмерки» имеет показатель максимального коэффициента наполнения на отметке 0. 75.

Тюнерам удается добиться снижения сопротивления путем модернизации впускной системы двигателя, при этом коэффициент наполнения становится 1.0 и даже более. Такое увеличение является результатом снижения аэродинамического сопротивления как во впускной и выпускной системах, так и в каналах самой ГБЦ.

Дополнительно осуществляется установка воздушного фильтра нулевого сопротивления (нулевика), монтируется раздельный выпускной коллектор. Данный коллектор также называется «паук» 4-2-1, который дополняется прямоточной выхлопной системой (прямоток).

Стоит отметить, что комплексный подход является достаточно затратным в финансовом плане. Также специалисты отмечают, что хотя тюнинг впуска и выпуска позволяет добиться снижения потерь, но на общую существенную прибавку мощности рассчитывать не стоит.

Минимизация потерь на трение

В списке так называемых механических потерь двигателя находятся: трение, насосные потери, а также потери на вращение приводов других механизмов. Стоит отметить, что наибольший отбор мощности происходит в результате трения в цилиндрах мотора. Чтобы поднять КПД специалисты по форсированию двигателей прибегают к установке таких поршней, который имеют меньшую площадь юбки поршня. Также необходимо уменьшение хода поршня, поршни обязательно проходят развесовку, все детали кривошипно-шатунного механизма тщательно балансируются.

В определенный момент происходит наполнение цилиндров воздухом, работа мотора в это время напоминает работу насоса. Часть мощности затрачивается на приведение в движение всего механизма. Снижение аэродинамического сопротивления на впуске позволит уменьшить потери.

Также в процессе активной езды, которая включает в себя линейное и боковое ускорение, моторное масло в картере двигателя оказывается на щеках и шейках коленчатого вала, частично препятствуя его вращению. Для снижения таких потерь на автомобили может быть установлена система сухого картера. Принцип работы данного решения состоит в том, что масло принудительно выкачивается из поддона в специальный резервуар и обеспечивается прирост мощности.

Потери на приведение в движение приводов дополнительных механизмов (ГРМ, генератор, помпа и т.п.) также отнимают часть энергии. Если мотор форсируют для езды на максимальных оборотах, тогда параллельно необходимо реализовать увеличение передаточного отношения приводов оборудования.

Читайте также

Форсированный двигатель что это такое


Теория и практика форсирования двигателей

Вряд ли можно найти автовладельца, который бы не мечтал в явной или скрытой форме о том, чтобы его четырёхколёсный друг был намного мощнее. Когда мы приобретаем автомобиль, нас в первую очередь интересуют его комплексные характеристики, начиная с цвета и экстерьера и заканчивая экономичностью, функциональностью и ремонтопригодностью. Мощность силового агрегата в этом списке редко стоит на первых позициях.

Форсированный двигатель УЗАМ 412

Но по истечении некоторого количества времени мы начинаем понимать, что было бы неплохо, если бы наша машинка была немного резвее, «лошадок» на 10-30-50-100, в зависимости от аппетитов и стиля вождения.

Если обратиться к статистическим данным, то средний автомобиль, являющийся собственностью такого же рядового россиянина, имеет мотор объёмом 1.6 л при мощности 120 лошадиных сил. А вот болид Формулы при таком же объёме двигателя может выдавать впятеро больше!

Неудивительно, что гонка за лошадиными силами выплеснулась из лабораторий автопроизводителей в многочисленные тюнинговые ателье, специализирующихся на доработке штатных силовых агрегатов с целью существенного улучшения их динамометрических характеристик.

Нужно сразу отметить, что для рядового СТО такая услуга в редких случаях оказывается посильной – в современном автомобиле огромное количество узлов и агрегатов, функционирование которых в той или иной мере связано друг с другом. Поэтому бездумное вмешательство в конструкцию ни к чему хорошему не приводит. Форсирование двигателей как способ изменения их рабочих характеристик как раз и предполагает проведение комплексных мероприятий с учётом взаимного влияния всех систем. И учёт этот основан на глубоком понимании физических процессов, происходящих как в самом моторе, так и узлах, его обслуживающих, от системы охлаждения до выхлопной трубы.

Если быть более конкретным, то существуют только два фактора, определяющие мощностные параметры автомобиля: мощность мотора и обеспечиваемый им крутящий момент. Поэтому львиная доля усилий при форсировании двигателей направлена на увеличение именно этих характеристик.

Какие моторы поддаются форсированию

Многие владельцы бюджетных авто пребывают в абсолютной уверенности, что их машину нельзя форсировать, называя при этом массу невнятных причин. Это полная ерунда – форсировать можно любой, за очень редким исключением, силовой агрегат, бензиновый или работающий на дизтопливе. Если не использовать установку турбины, то поднять планку мощности с использованием «железных» доработок можно, причём на величины порядка 10-20%. С одной стороны, такая прибавка кажется незначительной, но с другой – увеличить мощность со 100 до 120 л. с. вполне можно считать реальным успехом. С учётом того, что при желании этот показатель можно будет поднимать вверх ещё и ещё.

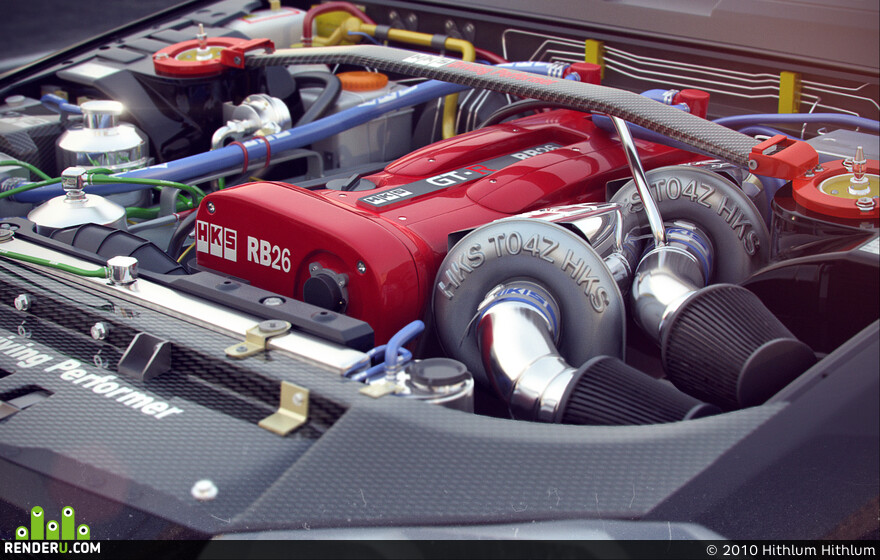

Установка турбонаддува – наиболее затратный, но кардинальный способ решения проблемы, позволяющий однократно увеличить мощностные показатели на 40 и более процентов.

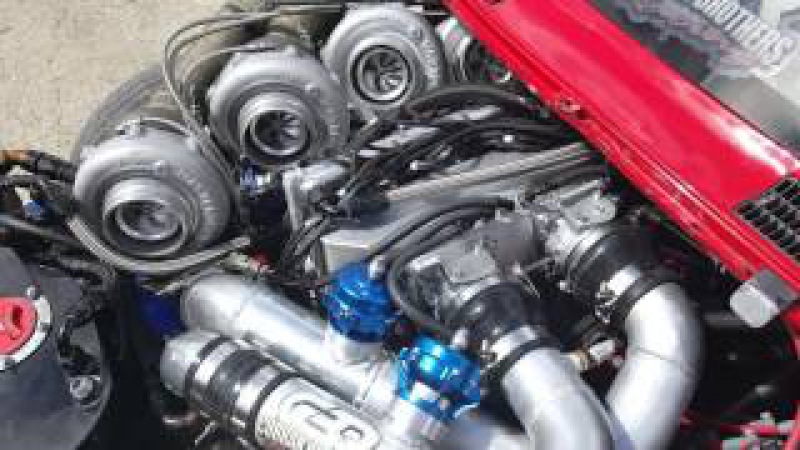

Турбонаддув двигателя автомобиля

Но что значит форсированный двигатель с точки зрения его ресурса? Снизится он или увеличится? Однозначного ответа на этот вопрос нет. Всё зависит от того, что именно подверглось доработке, а также от индивидуальных особенностей эксплуатации силовой установки конкретным автовладельцем.

Как известно, многие современные производители легковых машин конструируют их таким образом, чтобы иметь возможность в будущем выпускать тюнинговые модификации. Чем и пользуются специалисты многочисленных тюнинговых ателье, как известных, так и работающих в локальном масштабе. И если сравнивать заводское авто и тюнингованное, ресурс последнего может оказаться на 50-100% больше.

Как это можно объяснить? Да очень просто. Процесс массовой сборки, да ещё и на унифицированных шасси (а это тенденция последнего десятилетия) не предполагает индивидуальной настойки каждого автомобиля, весь технологический процесс происходит в строгих рамках существующих допусков и стандартов. Другими словами, возможности улучшения конструкции двигателя и его обслуживающих систем здесь если и присутствуют, то в очень долговременной форме. То есть как минимум при очередном рестайлинге.

Специалисты по тюнингу такими ограничениями не скованы, и если они находят какое-то решение, позволяющее повысить мощность силового агрегата, то без проблем его реализовывают. Разумеется, с учётом внесения сопутствующих изменений в другие узлы. При этом они имеют возможность учитывать балансировку, развесовку и другие переменные величины, характеризующие совокупный баланс машины, с точностью до миллиметров и граммов.

Разумеется, если всё было бы так просто, на наших дорогах просто не осталось бы тихоходов. Но большинство желающих форсировать мотор своего авто сталкиваются с тем, что такая доработка мотора стоит очень недёшево, поскольку приходится вносить изменения и в конструкцию других узлов: трансмиссии, подвески, тормозов и т. д.

Особенно это актуально в случае монтажа турбонагнетателя (как вариант – механического компрессора). Поэтому подавляющее большинство автолюбителей предпочитает улучшать двигатель без использования такого кардинального средства, как турбина.

Основные методы форсирования мотора

В переводе с английского одно из значений слова force – усиление (чего-либо). В нашем случае речь идёт об автомобильном двигателе. Как правило, его форсирование и понятие тюнинга (tune означает «настройка») – это понятия-синонимы. Таким образом, под форсированием силового агрегата следует понимать проведение целого комплекса мероприятий, направленных на доработку заводского ДВС. Такие работы как раз и есть сфера интересов тюнинговых компаний различного масштаба, узкоспециализированных и широкопрофильных.

И хотя конечная цель одна – увеличение мощности двигателя, способов, как форсировать двигатель, существует почти два десятка. И это количество только увеличивается. Разумеется, их вклад в общее дело неодинаков – некоторые методы предполагают рост мощностных характеристик на величины менее одного процента, которые вряд ли можно назвать ощутимыми. Да и в точности определения этих пресловутых процентов всегда можно засомневаться.

Электрический турбокомпрессор на двигателе авто

Мы постараемся рассмотреть только те из них, которые доказали свою эффективность сотнями и тысячами примеров реальной эксплуатации, а не только инструментально-лабораторными измерениями и исследованиями.

И ещё один момент: в наши задачи не входит рассмотрения с вариантом установки турбонагнетателя – эта тема, которая заслуживает отдельного рассмотрения. Хотя бы потому, что требует внесения более кардинальных изменений в конструкцию как самого силового агрегата, так и других систем автомобиля.

Механическое форсирование

Каждый автовладелец, задумывающийся о приемлемых способах увеличения мощности мотора, должен задаться вопросами, ответы на которые могут оказаться решающими при принятии окончательного решения.

Основной вопрос – для чего нужен такой тюнинг, насколько он необходим. Из него вытекают и другие, не менее важные – будет ли улучшены характеристики мотора в достаточной степени (чтобы через год не появились идеи о новом улучшении), и будут ли оправданы затраты на форсирование с финансовой точки зрения?

И только если все ответы на отчасти философские, отчасти – рациональные вопросы окажутся положительными, можно задумываться о конкретной реализации. Существует два основных направления форсирования: так называемый чип-тюнинг и механические способы.

Первый вариант предполагает изменения алгоритма работа святая святых современного автомобиля – бортового компьютера. Именно он сегодня отвечает за координацию работы всех систем, руководствуясь показаниями многочисленных датчиков и исполнительных устройств. В данном случае ни о каком самостоятельном изменении управляющей программы не идёт и речи – задача перепрограммирования ЭБУ требует досконального знания алгоритмов работы контроллера, а это закрытая информация, доступ к которой стоит больших денег. И, разумеется, наличия соответствующего багажа знаний. Основным достоинством чип-тюнинга можно назвать невмешательство в конструкцию силового агрегата – увеличение мощности происходит за счёт изменения настроек работы программы, изменения самого кода и/или добавления новых контроллеров.

Напротив, механическое форсирование предполагает внесение изменений в штатные узлы заводского мотора, а зачастую – установку новых, модифицированных, или же дополнительных, делающих работу двигателя более производительной.

Если вы хорошо владеете слесарным инструментом, техническая сторона задачи может оказаться вам вполне по силам. Но при форсировании обладания такими навыками явно недостаточно, ибо любое внесение изменений в конструкцию автомобиля, будь то мотор, подвеска или даже тюнинг салона, требует тщательного расчёта необходимости внесения изменений в другие узлы, влияющие на поведение транспортного средства на дороге при различных режимах и нагрузках.

Форсированный двигатель МЕМЗ 968

Тюнинговые ателье, специализирующиеся на форсировании моторов, имеют собственные апробированные наработки, направленные на увеличение оборотов силового агрегата, такая работа требует тщательного просчёта увеличенной нагрузки на поршневую группу. В частности, нужного эффекта достигают за счёт замены шатенов на детали, изготовленные из титановых сплавов – они намного прочней и легче, хотя сам по себе титан нельзя назвать идеальным материалом из-за его высокой пластичности – это важно там, где рабочие размеры измеряются с точностью до микронов. Увеличиваются требования по нагрузке к нижней головке шатуна, что в свою очередь, ставит задачи по усилению болтов и шпилек, и такие детали обычно стоят на порядок дороже оригинальных.

Усиление поршневой группе неизменно сказывается на работе других узлов двигателя. Например, на требованиях, предъявляемых к ГРМ. Если верхний предел оборотов вырос, необходимо позаботиться о соответствующем изменении упругости клапанных пружин – они должны успевать справляться с задачей закрытия тарелок при возросших скоростях, поскольку изначально они на это не рассчитаны. Достигается это за счёт уменьшения веса клапанов, и/или посредством снижения их теплоотдачи, что с точки зрения физических процессов – задача нетривиальная, решаемая посредством использования новых материалов и их комбинаций (металлокерамики, того же титана, высокопрочных марок стали).

Увеличение оборотов требует усилий по предотвращению резонансных явлений во впускном/выпускном трактах силового агрегата. Реализуется это внесением изменений в конструкцию распредвала, впускного коллектора и его выпускного аналога, использованием более точного многодроссельного впуска, когда каждый цилиндр комплектуется собственной заслонкой.

Скорее всего, потребуется оптимизировать и форму каналов, и не только в ГБЦ, но и в некоторых частях впускного тракта. Достигается это использованием весьма специфических алгоритмов – продувкой мотора с целью выявления точек, обладающих увеличенным сопротивлением потоку воздуха. Отметим, что тюнинговая доработка впускного тракта по сложности ничуть не уступает внесению изменений в поршневую группу. Более того, если выполняется лёгкое форсирование, впуск берёт на себя основную часть ресурсов, включая финансовых.

Увеличение рабочего объёма

Если рассуждать чисто теоретически, то самым удачным вариантом улучшения отдачи мотора следует признать увеличение его совокупного рабочего объёма. Технически это можно реализовать разными способами – ростом количества цилиндров, увеличением их диаметра, изменением хода поршня.

Конечно, добавление цилиндров – задача, решить которую может только автопроизводитель, так что его сразу можно отбросить. А значит, реальных изменений можно добиться, корректируя только два последних параметра.

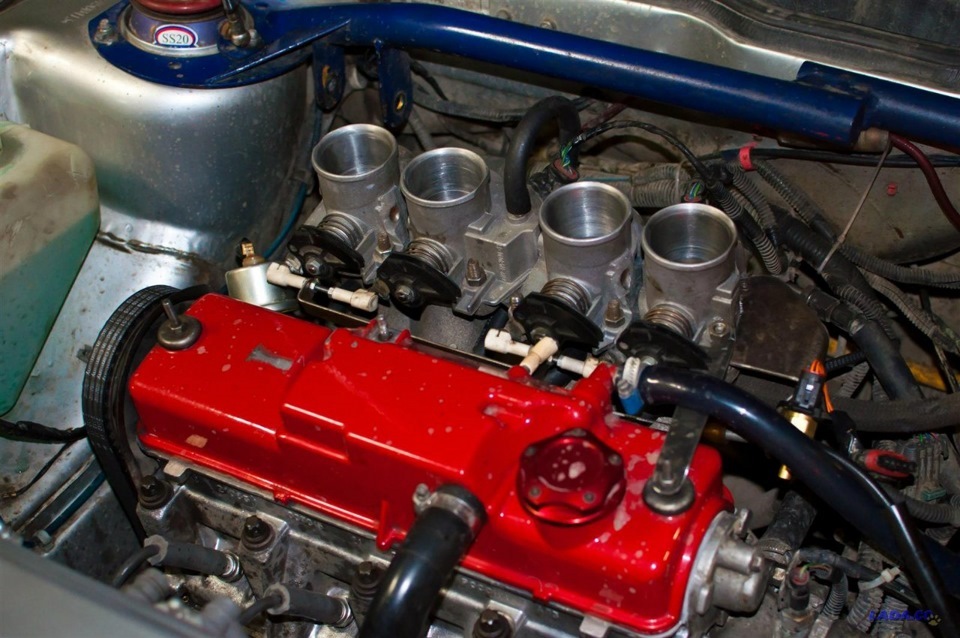

Заслонки впускного коллектора автомобиля Mazda

Но и здесь не всё просто. Диаметр цилиндра изменить можно, причём именно в сторону увеличения, но при этом следует подвергнуть соответствующей обработке блок цилиндров (такая операция называется расточкой, она часто применяется при выполнении капремонта двигателей).

Остаётся только подобрать новые поршни с увеличенным диаметром, после чего нанести на их поверхность микронеровности для улучшения сцепных свойств с масляной плёнкой.

Проще всего вносить подобные изменения в силовые агрегаты, имеющие алюминиевые блоки и мокрые вставные гильзы. В этом случае подобрать новый комплект с увеличенным диаметром не составит труда – в розничной сети они представлены в обширном ассортименте. Более сложной задачей является увеличение хода поршней, поскольку для этого придётся вносить изменения в коленвал. Конкретнее – увеличивать радиус кривошипа. К счастью, автоиндустрия и здесь приходит на помощь: в продаже имеется огромное количество разновидностей коленчатых валов, предназначенных, в том числе, для применения на тюнингованных моторах.

Форсированный режим двигателя посредством увеличения его объёма требует использования так называемых длинноходных или, напротив, короткоходных вариантов, в зависимости от изменения диаметра цилиндра или хода поршня. В некоторых случаях корректировке подвергаются оба параметра, но тогда подбор требуемых компонентов усложняется ввиду уменьшения количества подходящих вариантов.

Не следует забывать о том, что изменение объёма мотора оказывает влияние как на параметр мощности, измеряемый в лошадиных силах, так и на величину оборотов, при которых достигается пик мощности, а также на величину крутящего момента – это взаимосвязанные характеристики. Причем эта зависимость носит вполне определённый характер: увеличение мощности и крутящего момента соответствует уменьшению оборотов вращения коленвала.

Увеличение степени сжатия

Мощность ДВС – это по существу, сила, с которой поршень давит на коленвал, заставляя его вращаться. Один из способов ей увеличения заключается в изменении степени сжатия в цилиндре. Увеличив этот показатель в камере сгорания, можно добиться от мотора и большей отдачи при неизменном объёме.

Теоретически это означает, что прирост мощности не повлияет на экономичность двигателя, в отличие от предыдущего способа.

Но если это так, почему автопроизводители сами не делают такого улучшения, ведь увеличения степени сжатия до максимального показателя можно добиться ещё на этапе проектирования?

Оказывается, имеются ограничения, связанные с необходимостью придерживаться определённых стандартов. В данном случае речь идёт о бензине. Увеличение степени сжатия связано с появлением вредных детонационных процессов, но здесь имеется прямая зависимость. Чтобы избежать негативных последствий, нужно просто использовать горючее с более высоким октановым числом. Автопроизводители на такой шаг пойти не могут, ибо это связано с высокой стоимостью премиальных марок бензина. Для среднестатистического автомобилиста такой вариант заведомо неприемлем.

Между тем для тех, кто хочет добиться увеличения мощности, невзирая на рост сопутствующих расходов, этот способ не выглядит таким уж плохим. Дело в том, что переход на более высокооктановое топливо даже без увеличения степени сжатия гарантирует рост эффективности, заключающийся в уменьшении расхода бензина, так что рост в цене будет в значительной степени нивелирован увеличением экономичности.

При этом востребованы два способа, как можно форсировать двигатель посредством увеличения степени сжатия в цилиндрах:

Первый предполагает установку между БЦ и ГБЦ более тонкой прокладки. Однако здесь существует вероятность, что из-за изменения расстояния хода поршня клапан может столкнуться с поршнем, что чревато большими неприятностями. Так что на практике тонкую прокладку используют крайне редко, и если применяют, то тщательно всё рассчитывают.

Ситуацию можно исправить, установив модернизированные поршни, у которых имеется более глубокая выемка. Такое усовершенствование обойдётся вам дороже, к тому же придётся заниматься настройками фаз газораспределения из-за изменения его параметров.

Второй способ требует расточки цилиндров и, соответственно, использования поршней с увеличенным диаметром. Хотя этот вариант и можно отнести к форсированию посредством увеличения объёма мотора, степень сжатия при этом тоже вырастет, поскольку объём самой камеры сгорания остаётся неизменным, а изменения затрагивают только объём цилиндра.

Если соотношение этих двух объёмов изменяется, то и уровень сжатия вырастет. Но здесь нужно учесть ещё один нюанс: при стандартных настройках силового агрегата чем ниже степень сжатия, тем большего прироста мощности можно добиться, увеличив сжатие данным способом.

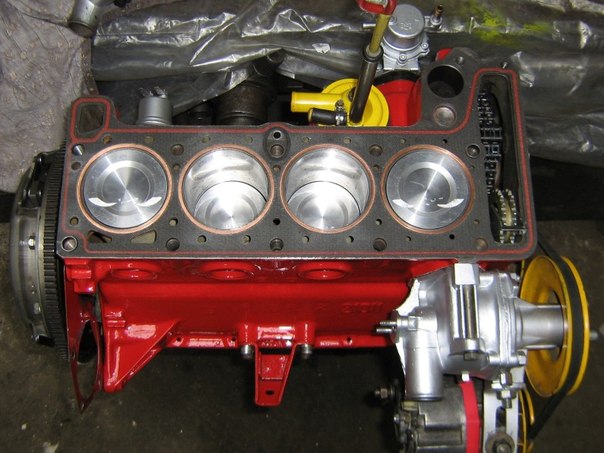

Так происходит расточка блоков цилиндра
Уменьшение механических потерь

Идеальных, «вечных» двигателей не существует – эту истину мы усваиваем с молоком матери…пардон, со школьной скамьи. ДВС в этом плане – далеко не самый эффективный вид моторов: его средний КПД не превышает 30%, и вполне очевидно, что потолок здесь ненамного выше. Если оставить в стороне потери горючего из-за скоротечности циклов воспламенения и горения (по этой причине теряется порядка 30% горючего), остаётся уповать на уменьшение механических потерь. Их источники известны:

  • насосные потери;
  • трение в ЦПГ;
  • потери при работе многочисленного вспомогательного оборудования.

Основной проблемой принято считать трение поршней о стенки цилиндров – здесь мы имеем и большую площадь соприкосновения, и высокую скорость поступательного движения. Каким же образом можно уменьшить потери? Здесь тоже имеется несколько вариантов:

  • применение сборных маслосъёмных колец;
  • конструктивное увеличение рабочего зазора между трущимися деталями;
  • использование шатунов меньшего веса.

Все три способа реализуемы, но они требуют тщательного выполнения процедуры балансировки и развесовки, то есть подбора всех деталей КШМ по весовым показателям.

Если говорить о насосных потерях, то здесь основная доля снижения эффективности силового агрегата приходится на трение в шейках коленвала. Уменьшить потери удаётся за счёт установки распредвала, характеризующегося более широкими рабочими фазами. Если дополнить это применением системы под названием «сухой картер», можно добиться значительного уменьшения насосных потерь в районе коленвала (моторное масло, как ни странно, предотвращая перегрев, тормозит вращение коленвала).

Наконец, немалая доля потерь мощности приходится на работу дополнительного оборудования. В качестве примера можно привести кондиционер (один из самых затратных потребителей), помпу, генератор, а также рулевой гидроусилитель – все они приводятся в движение от приводного ремня коленвала. Но поскольку отказаться от их использования нельзя, решить проблему, хотя бы частично, можно за счёт увеличения придаточного отношения помпы и генератора, что, конечно же, скажется на их характеристиках, и не в лучшую сторону.

Оптимизация процесса сгорания ТВС

Как ни странно, но для использования этого метода можно обойтись без детального изучения теории, объясняющей особенности процесса горения смеси в камере сгорания. Достаточно понимать, что объём КС должен быть минимизирован, что позволит избежать возникновения излишних тепловых потерь и уменьшить вероятность возникновения детонационных процессов, оказывающих огромное влияние на процесс горения ТВС. Существенного улучшения можно добиться и за счёт более эффективного приготовления смеси.

Уменьшение камеры сгорания и более тщательная её очистка – мероприятия вполне осуществимые, направленные на оптимизацию процесса воспламенения и сгорания смеси. Увеличения наполняемости КС можно добиться, уменьшив показатель аэродинамического сопротивления потоку воздуха во впускном и отработанным газам в выпускном трактах двигателя. Ещё одно направление работ – уменьшение аэродинамического сопротивления в каналах ГБ. Оптимизации также подлежит конструкция выхлопной системы, особенно резонатора. Имеет значение и его форма, и местоположение, помогает добиться желаемого монтаж многодроссельной системы, предполагающей установку выпускной трубы с индивидуальным подключением к цилиндрам.

Ещё раз о ресурсе форсированных двигателей

Этот вопрос необходимо «разжевать», поскольку многие автовладельцы пребывают в уверенности, что форсирование – процедура исключительно односторонняя, приводящая к уменьшению ресурса мотора и его систем.

Здесь не всё так однозначно. Факторов, оказывающих влияние на моторесурс, предостаточно: это и уровень форсирования силового агрегата, и степень увеличения нагрузки, и условия эксплуатации, и такой субъективный фактор, как качество используемых технических жидкостей (горючего и масла).

Если говорить о режимах работы двигателя на максимальных нагрузках, то они непродолжительны, независимо от того, форсирован мотор или нет. Это позволяет утверждать, что тюнинг двигателя не оказывает заметного влияния на его совокупный ресурс. Более того, если форсирование производилось качественно, то мотор будет исправно работать даже больше, чем без тюнинга. Дело в том, что доводка силового агрегата – это всегда продуманная индивидуальная работа, выполняемая с применением максимально точных методов развесовки, подгонки деталей, балансировки двигателя. Чем опытнее команда специалистов, тем больше знаний таких тонкостей в работе ДВС, которые зачастую неизвестны даже автопроизводителям, и это не голословное утверждение. В любом случае качество работ при форсировании нельзя сравнивать с конвейерной сборкой – там стандарты совсем другие.

Понятно, что такой квалифицированный тюнинг мощности – удовольствие дорогостоящее, поскольку, кроме мероприятий, связанных с улучшением работы мотора, приходится колдовать над корректировкой конструкции подвески, КПП, тормозов.

Мы уже говорили, что форсированию подлежат практически любые моторы. Но методы, используемы для автомобилей разного класса, могут существенно отличаться.

Так, для увеличения мощности малолитражного ДВС объёмом менее 1500 «кубиков» потребуется раскручивать мотор до запредельных величин, порядка 6-9 тысяч оборотов. Впрочем, существует множество других способов решения проблемы. Например, на малолитражку можно установить 1.6-литровый мотор, но при этом использовать распредвал от более слабого двигателя, у которого подъём клапанов будет меньшим. Такая переделка потребует регулировки шестерни распредвала с опережением на 3-4 градуса. Такой силовой агрегат будет иметь хорошую динамику уже с низовых оборотов. Если взять ВАЗовский мотор объёмом 1.7 л. (у которого поршень имеет ход 82.40 мм., а коленвал — 78.00 мм.), то здесь можно попробовать установить распредвал с ходом клапанов от 10.92 мм. Такая форсировка считается очень перспективной, поскольку тюнингованный мотор обладает приличным крутящим моментом практически на всём диапазоне оборотов, при этом способен раскручиваться до 8 тысяч оборотов/минуту.

Другие подходы следует использовать для двигателей средней мощности. Так, 1.8-литровый мотор можно тоже форсировать настолько удачно, что водитель сможет переключаться на высокие передачи на относительно небольших оборотах двигателя.

Для этого достаточно установить на такой мотор распредвал, у которого подъём клапанов превышает 12 мм. Расплачиваться придётся холостыми оборотами, которые станут неустойчивыми, но не критически. А самым устойчивым будет режим на 1000-1100 оборотах. Но следует признать, что такой тюнинг приведёт к уменьшению моторесурса, причём особенно осторожным нужно быть на максимальных оборотах – нагрузка будет настолько высокая, что может треснуть коленвал – такие случаи известны.

Никелевые турбокомпрессоры для авто

Считается, что решающую роль в доработке мотора играют изменения, вносимые в конструкцию ГБЦ. Если всё сделать правильно и аккуратно, то можно рассчитывать на прибавку мощности в пределах 20%, а при сочетании с другими методами – то и на все 30%.

Это достигается благодаря целому рядку улучшений: более качественной подготовке ТВС, улучшению наполняемости камеры сгорания смесью, оптимизации самого процесса сгорания и снижению потерь в выпускном тракте.

Тем же целям служит установка «фильтра нулевого сопротивления» (и тоже за счёт снижения ресурса мотора), использование паука (выпускного коллектора с множественными отводами), прямоточного глушителя. Правда, эти усовершенствования обеспечивают незначительную прибавку мощности, но их аккумулирующий эффект тоже не стоит игнорировать. Отметим, что тюнинг выпускного/впускного тракта заметно удорожает процедуру форсирования двигателя, совершенно не соответствуя итоговому результату, но это уже дело вкуса, желания и возможностей.

Таким образом, форсирование двигателя представляет собой весьма ресурсоемкий и дорогостоящий процесс, но если этим занимаются профессионалы, полученный результат окажется вполне удовлетворительным. Но не следует забывать, что изменениям подвергаются и другие системы, что влечёт за собой соответствующие корректировки при их эксплуатации, техобслуживании и ремонте.

Что такое форсированный двигатель

Понятие форсирования и тюнинга двигателя (от англ. слов  force -усиление, стимуляция и tune — настройка) предполагает реализацию целого комплекса работ по доработке штатной заводской конструкции ДВС. Такие работы направлены на повышение величины крутящего момента форсированного двигателя и увеличение максимальных оборотов.  Другими словами, форсированный мотор имеет большую мощность сравнительно с базовым аналогом.

Для повышения мощности двигателя производится замена штатных деталей мотора на тюнинговые, вносятся изменения в прошивку ЭБУ (чип-тюнинг), осуществляется разносторонняя доработка заводских узлов и т.п. Также на двигатель в целях его форсирования может быть установлена турбина или механический компрессор, дополнительно дорабатывается система топливоподачи, впуск, выпуск и т.д.

Мощностной тюнинг: преимущества и недостатки

Стоит начать с того, что практически любой бензиновый или дизельный двигатель можно форсировать. Так называемый «железный» тюнинг без установки турбины обеспечивает прирост мощности около 10-20%. Доработка мотора посредством установки турбонаддува обеспечивает до 40% увеличения мощности.

Что касается моторесурса, форсирование может как значительно сократить, так и увеличить срок службы силового агрегата. Также ресурс будет напрямую зависеть от целевого назначения и индивидуальных условий, в которых эксплуатируется конкретный двигатель.

В качестве примера можно провести сравнение тюнингового агрегата и заводского. Если новый форсированный мотор собирается специалистами в техническом центре, то при одинаковых условиях эксплуатации именно тюнинговый ДВС прослужит в полтора или два раза дольше. Дело в том, что в процессе массового изготовления на заводе обычный двигатель не проходит индивидуальной настройки и подгонки во время сборки. Главной задачей сборки на конвейере выступает не максимальная точность и последующая надежность агрегата, а сборка в соответствии с рядом стандартов и допусков. Что касается индивидуально собранного двигателя, то в процессе его создания учитываются даже десятые доли граммов и миллиметров (развесовка, балансировка и т.п.) для достижения лучших показателей, а также устанавливаются усиленные детали и узлы, изначально рассчитанные на более серьезные нагрузки.

К минусам значительного поднятия мощности ДВС стоит отнести серьезные финансовые затраты, а также необходимость доработки других узлов автомобиля: подвески, КПП, тормозной системы и т. д.

Такой прирост мощности зачастую достигается в комплексе с установкой турбонагнетателя или механического компрессора. По этой причине многие автовладельцы останавливают свой выбор на доработке мотора без монтажа турбины.

Основные способы форсирования двигателя

В списке наиболее распространенных методов увеличения мощности двигателя отмечают:

Модернизация ГБЦ

Наиболее важную роль в доработке двигателя играет правильная подготовка головки блока цилиндров. Качественно выполненный тюнинг ГБЦ способен обеспечить прирост мощности двигателя до 20%.  В таком моторе значительно улучшается наполнение цилиндров смесью топлива и воздуха, полноценнее протекает процесс сгорания смеси, эффективнее реализован отвод отработавших газов.

Работа с ГБЦ нацелена на то, чтобы максимально улучшить процесс сгорания топливно-воздушной смеси в рабочей камере. Именно в камере сгорания энергия газов передается на поршень, который затем совершает рабочий ход. Смесеобразование, вентиляция, воспламенение и сам процесс горения топлива напрямую зависят от исполнения камеры сгорания. По этой причине во время доработки вносятся изменения в устройство указанной камеры, осуществляется полировка камеры сгорания, увеличивается проходное сечение головки блока цилиндров, расширяются впускные и выпускные каналы, дорабатываются клапана, коллекторы совмещаются с каналами головки.

Установка спортивного распредвала

Данное решение представляет собой достаточно эффективный способ увеличения мощности мотора без изменения его рабочего объема. Тюнинговый распредвал предполагает форсировку двигателя путем изменения фаз газораспределения на определенных режимах работы силового агрегата. Такой распредвал позволяет сдвинуть мощностной диапазон применительно к особым условиям, в которых используется транспортное средство. Например, данное решение способно поднять тягу на «низах», при этом в режиме высоких оборотов разгонная динамика закономерно ухудшается.

Например, на двигатель производства ВАЗ с рабочим объемом 1.7, который имеет коленвал с ходом 78 мм и поршень 82. 4 мм, тюнеры часто устанавливают распредвал с подъёмами клапанов от 10.93 мм и более. Такая компоновка двигателя считается наиболее удачной, мотор раскручивается до 7500-8000 об/мин, двигатель хорошо тянет практически во всем диапазоне оборотов.

Увеличенный объем

Увеличение рабочего объема двигателя достигается путем установки коленчатого вала, который имеет больший ход сравнительно с заводским решением, а также в результате увеличения диаметра цилиндра. Дополнительно нужно учитывать, что изменение объема двигателя параллельно требует увеличения объема камеры сгорания для достижения оптимального баланса.

Более высокая степень сжатия

Увеличенная степень сжатия позволяет значительно повысить КПД двигателя. Степень сжатия имеет зависимость от фаз газораспределения. Если точнее, то степень сжатия зависит от той задержки, с которой осуществляется закрытие впускного клапана. Дополнительно степень сжатия зависит от того угла, на который открыта дроссельная заслонка.

Увеличение степени сжатия достигается благодаря форсированию ДВС при помощи тюнингового распредвала, который обеспечивает более широкие фазы, тем самым увеличивая показатель геометрической степени сжатия. Также для прироста мощности требуется заправка бензином, который имеет более высокое октановое число. Такой способ форсирования обеспечивает увеличенную мощность во всем диапазоне оборотов двигателя.

Улучшенное наполнение цилиндров

Комплекс работ для получения более высокого коэффициента наполнения цилиндров представляет собой один из методов форсирования двигателя, который требует доработки или полной замены штатного впуска и выпуска. Например, серийный мотор ВАЗовской «восьмерки» имеет показатель максимального коэффициента наполнения на отметке 0.75.

Тюнерам удается добиться снижения сопротивления путем модернизации впускной системы двигателя, при этом коэффициент наполнения становится 1.0 и даже более. Такое увеличение является результатом снижения аэродинамического сопротивления как во впускной и выпускной системах, так и в каналах самой ГБЦ.

Дополнительно осуществляется установка воздушного фильтра нулевого сопротивления (нулевика), монтируется раздельный выпускной коллектор. Данный коллектор также называется «паук» 4-2-1, который дополняется прямоточной выхлопной системой (прямоток).

Стоит отметить, что комплексный подход является достаточно затратным в финансовом плане. Также специалисты отмечают, что хотя тюнинг впуска и выпуска позволяет добиться снижения потерь, но на общую существенную прибавку мощности рассчитывать не стоит.

Минимизация потерь на трение

В списке так называемых механических потерь двигателя находятся: трение, насосные потери, а также потери на вращение приводов других механизмов. Стоит отметить, что наибольший отбор мощности происходит в результате трения в цилиндрах мотора. Чтобы поднять КПД специалисты по форсированию двигателей прибегают к установке таких поршней, который имеют меньшую площадь юбки поршня. Также необходимо уменьшение хода поршня, поршни обязательно проходят развесовку, все детали кривошипно-шатунного механизма тщательно балансируются.

В определенный момент происходит наполнение цилиндров воздухом, работа мотора в это время напоминает работу насоса. Часть мощности затрачивается на приведение в движение всего механизма. Снижение аэродинамического сопротивления на впуске позволит уменьшить потери.

Также в процессе активной езды, которая включает в себя линейное и боковое ускорение, моторное масло в картере двигателя оказывается на щеках и шейках коленчатого вала, частично препятствуя его вращению. Для снижения таких потерь на автомобили может быть установлена система сухого картера. Принцип работы данного решения состоит в том, что масло принудительно выкачивается из поддона в специальный резервуар и обеспечивается прирост мощности.

Потери на приведение в движение приводов дополнительных механизмов (ГРМ, генератор, помпа и т.п.) также отнимают часть энергии. Если мотор форсируют для езды на максимальных оборотах, тогда параллельно необходимо реализовать увеличение передаточного отношения приводов оборудования.

У этого поста - 3 комментария.

Форсирование двигателя – это его тюнинг, который является одной из важных составляющих в общем тюнинге автомобиля. Ведь именно форсировка двигателя дает возможность определить максимальную мощность двигателя, а значит улучшить его основные динамические характеристики. Чем больше у мотора мощность, тем меньше тратится времени на разгон автомобиля, а значит, увеличивается его максимальная скорость.

Автолюбителей можно разделить на два своеобразных лагеря. Одним требуется только на немного увеличить мощность своего двигателя, так как в большинстве их не устраивает то, как автомобиль набирает скорость и другие динамические характеристики. Данная категория автолюбителей предпочитает делать тюнинг двигателя своими силами. Этот выбор основан на том, что перечень работ, которые будет необходимо осуществить для форсирования двигателя, минимален.

Из чего состоит форсировка двигателя.

Она состоит из нескольких элементов:

  • • Осуществляется перепрошивка основного блока управления двигателем;
  • • Происходит замена отдельных деталей двигателя на более мощные, а вернее будет сказать, на спортивные.

Как итог: мощность двигателя увеличивается в среднем не более чем на 10 — 15 процентов.

Другая категория автолюбителей подходит к процессу форсирования двигателя более основательно и методично. Они не просто производят на своем автомобиле замену всех основных деталей двигателя на спортивный вариант. Кроме этого, на автомобиль устанавливается турбина и происходит расточка самого двигателя. И вот здесь будущая мощность автомобиля будет зависеть не только от имеющегося потенциала двигателя, но и от такой прозаической вещи, как платежеспособность автовладельца. Может получиться так, что мощность двигателя после его форсирования увеличится как на 100 «лошадей», так и до 1000 «лошадок». Тут все будет зависеть от тех конкретных задач, для которых и будет производиться форсирование двигателя.

Одним из вариантов форсирования двигателя является установка спортивного распределительного вала. Во первых, стоит сказать, что распределительный вал является механическим «мозгом» мотора. Он определяет скорость подъема и общую продолжительность по времени для открытия клапанов, что сильно влияет или только формирует будущий характер мотора. Причина, по которой происходит подобная замена, такая же, как и для других элементов двигателя. Штатная модель уж слишком средняя, так как разрабатывалась в соответствии с основными запросами большего числа владельцев автомобилей.

Основная характеристика автомобильного двигателя – это мощность, хотя основное влияние оказывает не только его максимальная мощность, но и так называемый крутящий момент. Стоит отметить, что самая максимальная мощность, а автомобиле со стандартной комплектацией возможна лишь на определенных оборотах, которые становятся близки к максимальным. «Горячий» водитель выберет приемистый двигатель, который стоит только тронуть педаль газа, с места идет в разгон, как будто на поводке следуя за нажатием педали.

Вот поэтому замена распределительно вала на спортивный и является первым этапом в форсировании двигателя. Только он способен обеспечить путем увеличения основной высоты подъема клапанов подачу полноценной смеси в цилиндр. А что именно делать и каким образом, решает каждый для себя. Ведь для большинства из нас автомобиль не только средство передвижения, но и эталон благостостояния и престижа.

Что такое форсированный двигатель

Понятие форсирования и тюнинга двигателя (от англ. слов  force -усиление, стимуляция и tune — настройка) предполагает реализацию целого комплекса работ по доработке штатной заводской конструкции ДВС. Такие работы направлены на повышение величины крутящего момента форсированного двигателя и увеличение максимальных оборотов.  Другими словами, форсированный мотор имеет большую мощность сравнительно с базовым аналогом.

Для повышения мощности двигателя производится замена штатных деталей мотора на тюнинговые, вносятся изменения в прошивку ЭБУ (чип-тюнинг), осуществляется разносторонняя доработка заводских узлов и т.п. Также на двигатель в целях его форсирования может быть установлена турбина или механический компрессор, дополнительно дорабатывается система топливоподачи, впуск, выпуск и т. д.

Рекомендуем также прочитать статью о том, что такое топливные карты и чип-тюнинг ЭБУ. Из этой статьи вы узнаете об особенностях, преимуществах и недостатках данного решения в качестве доработки ДВС.

Мощностной тюнинг: преимущества и недостатки

Стоит начать с того, что практически любой бензиновый или дизельный двигатель можно форсировать. Так называемый «железный» тюнинг без установки турбины обеспечивает прирост мощности около 10-20%. Доработка мотора посредством установки турбонаддува обеспечивает до 40% увеличения мощности.

Что касается моторесурса, форсирование может как значительно сократить, так и увеличить срок службы силового агрегата. Также ресурс будет напрямую зависеть от целевого назначения и индивидуальных условий, в которых эксплуатируется конкретный двигатель.

В качестве примера можно провести сравнение тюнингового агрегата и заводского. Если новый форсированный мотор собирается специалистами в техническом центре, то при одинаковых условиях эксплуатации именно тюнинговый ДВС прослужит в полтора или два раза дольше. Дело в том, что в процессе массового изготовления на заводе обычный двигатель не проходит индивидуальной настройки и подгонки во время сборки. Главной задачей сборки на конвейере выступает не максимальная точность и последующая надежность агрегата, а сборка в соответствии с рядом стандартов и допусков. Что касается индивидуально собранного двигателя, то в процессе его создания учитываются даже десятые доли граммов и миллиметров (развесовка, балансировка и т.п.) для достижения лучших показателей, а также устанавливаются усиленные детали и узлы, изначально рассчитанные на более серьезные нагрузки.

Статья в тему:  Гул в коробке передач: причины шума МКПП и АКПП

К минусам значительного поднятия мощности ДВС стоит отнести серьезные финансовые затраты, а также необходимость доработки других узлов автомобиля: подвески, КПП, тормозной системы и т.д.

Такой прирост мощности зачастую достигается в комплексе с установкой турбонагнетателя или механического компрессора. По этой причине многие автовладельцы останавливают свой выбор на доработке мотора без монтажа турбины.

Основные способы форсирования двигателя

В списке наиболее распространенных методов увеличения мощности двигателя отмечают:

  • тюнинг головки блока цилиндров;
  • установку тюнингового распредвала;
  • расточку блока цилиндров для увеличения рабочего объема;
  • повышение степени сжатия;
  • улучшение наполнения цилиндров;
  • снижение потерь на трение и вращение приводов;
Модернизация ГБЦ

Наиболее важную роль в доработке двигателя играет правильная подготовка головки блока цилиндров. Качественно выполненный тюнинг ГБЦ способен обеспечить прирост мощности двигателя до 20%.  В таком моторе значительно улучшается наполнение цилиндров смесью топлива и воздуха, полноценнее протекает процесс сгорания смеси, эффективнее реализован отвод отработавших газов.

Работа с ГБЦ нацелена на то, чтобы максимально улучшить процесс сгорания топливно-воздушной смеси в рабочей камере. Именно в камере сгорания энергия газов передается на поршень, который затем совершает рабочий ход. Смесеобразование, вентиляция, воспламенение и сам процесс горения топлива напрямую зависят от исполнения камеры сгорания. По этой причине во время доработки вносятся изменения в устройство указанной камеры, осуществляется полировка камеры сгорания, увеличивается проходное сечение головки блока цилиндров, расширяются впускные и выпускные каналы, дорабатываются клапана, коллекторы совмещаются с каналами головки.

Статья в тему:  Схема и принцип работы сцепления автомобиля

Рекомендуем также прочитать статью о том, как заварить трещину в блоке цилиндров или в головке блока цилиндров. Из этой статьи вы узнаете об основных способах устранения данной неисправности.

Установка спортивного распредвала

Данное решение представляет собой достаточно эффективный способ увеличения мощности мотора без изменения его рабочего объема. Тюнинговый распредвал предполагает форсировку двигателя путем изменения фаз газораспределения на определенных режимах работы силового агрегата. Такой распредвал позволяет сдвинуть мощностной диапазон применительно к особым условиям, в которых используется транспортное средство. Например, данное решение способно поднять тягу на «низах», при этом в режиме высоких оборотов разгонная динамика закономерно ухудшается.

Например, на двигатель производства ВАЗ с рабочим объемом 1.7, который имеет коленвал с ходом 78 мм и поршень 82.4 мм, тюнеры часто устанавливают распредвал с подъёмами клапанов от 10.93 мм и более. Такая компоновка двигателя считается наиболее удачной, мотор раскручивается до 7500-8000 об/мин, двигатель хорошо тянет практически во всем диапазоне оборотов.

Увеличенный объем

Увеличение рабочего объема двигателя достигается путем установки коленчатого вала, который имеет больший ход сравнительно с заводским решением, а также в результате увеличения диаметра цилиндра. Дополнительно нужно учитывать, что изменение объема двигателя параллельно требует увеличения объема камеры сгорания для достижения оптимального баланса.

Способы форсирования двигателя.

Мощностной тюнинг мотора.

Мощностной тюнинг — увеличение мощности и приемистости авто путем доработки двигателя (увеличение степени сжатия и оборотистости).  О форсировании двигателя ходит масса легенд, на форумах ведутся постоянные споры, но не все понимают, чего именно хочется получить от своего автомобиля, и в какую сумму это обойдется, ведь сделать форсировку даже самого простого двигателя (Ваз-2106, 2108 или «девятки») своими силами достаточно сложно, придется обращаться к специалистам.

Все доработки агрегатов автомобиля связаны с затратами времени и денег, а от качества выполненных работ зависит безопасность владельца автомобиля и окружающих. Вот немногие факторы, которые надо принимать во внимание, задумываясь о тюнинге мотора:

Аксиомы тюнинга двигателя

Практически все бензиновые и дизельные двигатели в большей или меньшей степени пригодны для форсирования. Форсировка может привести как к уменьшению, так и к увеличению моторесурса двигателя, в зависимости от того, какие именно работы производятся. Ресурс любого двигателя напрямую зависит от режима эксплуатации автомобиля. Если машина эксплуатируется в нормальных, средних режимах на хорошем масле, то двигатель будет служить очень долго, а если это street racing, то извините.

К примеру, если взять заводской мотор и тюнинговый, собранный “с нуля” в специализированном центре опытными мастерами, то при одинаковых условиях эксплуатации второй двигатель пройдет в два раза больше. Это означает, что ресурс тюнингового двигателя примерно в два раза превышает заявленный заводом-изготовителем. Причина этого в том, что при массовом производстве просто нет времени возиться с каждым мотором, выверяя доли миллиметров в зазорах, подбирая поршни по весу. Особенно это актуально для российского автопрома, где основная задача – не обеспечить точность и надёжность, а “уместить” выпускаемую продукцию в так называемое “поле допусков”, а поле это оказывается, в свою очередь, весьма и весьма широким.

Получив доработанный (особенно в сторону более динамичной езды) двигатель, автовладелец неосознанно начинает менять стиль вождения, увеличивая нагрузку на двигатель и другие узлы автомобиля (нога сама давит на педаль газа). Ездить спокойно на тюнинговом автомобиле способны немногие, а это, в свою очередь, снижает ресурс узлов автомобиля.

Pесурс форсированного мотора

Моторесурс форсированного двигателя, а следовательно и его износ зависят, прежде всего от степени форсировки,  нагрузки, условий эксплуатации и качества ГСМ . Режимы максимальных нагрузок в повседневной жизни используются крайне редко и, как правило, непродолжительное время. Поэтому можно смело утверждать, что при тюнинге ресурс двигателя практически не меняется. И, даже наоборот, может измениться в сторону увеличения. Доводка двигателя это, в большинстве случаев — индивидуальная высококвалифицированная ручная работа, точная подгонка, развесовка, балансировка ДВС. Используется самый современный инструмент, постоянно накапливается опыт и изучаются технологии. Разумеется, качество работы в этом случае не сопоставимы с конвейерной сборкой.

МЕХАНИЧЕСКАЯ ФОРСИРОВКА ДВИГАТЕЛЯ

Полный мощностной тюнинг автомобиля – дорогое удовольствие: кроме работы с двигателем потребуется «доводка» коробки передач, тормозной системы, подвески. Так вот, сам собой возникает вопрос: с чего начать доработку двигателя?

Начнем с крутящего момента. Его можно “поднять” во всём диапазоне оборотов двигателя, увеличив рабочий объём двигателя (эту операцию иногда называют “расточкой”). Мощность и крутящий момент в зоне высоких или низких оборотов можно “поднять” заменой штатного распредвала на тюнинговый, с измененными характеристиками, “верховой” или “низовой” соответственно.

Существует множество распредвалов с изменёнными характеристиками. Так какой же способ доработки избрать? В качестве примера возьмём стандартный “ВАЗовский” двигатель, на базе которого строится тюнинговый.

Форсировка малолитражного двигателя

На двигателе малого объёма (1300см3-1500см3) получить хорошую динамику разгона без сумасшедшей раскрутки двигателя до 6000-9000 об/мин. просто невозможно. Можно собрать, например, двигатель объёмом 1600 см3 (колен. вал с ходом 74.8 мм, поршень 82.4 мм), а распредвал поставить “низовой” с небольшим подъёмом клапанов, при этом “опередить” шестерню распредвала на 2-4 град. При этом мотор будет хорошо “тянуть” с низких оборотов. На двигатель 1700 см3 (колен. вал с ходом 78 мм, поршень 82.4мм)  можно поставить распредвал с подъёмами клапанов начиная с 10.93мм и выше. Эта комплектация мотора считается самой удачной. Двигатель имеет хороший “момент” во всём диапазоне оборотов и хорошо “крутится” до 8000 об/мин.

Форсировка «среднего» двигателя

Двигатель объемом 1800 см3 (колен. вал с ходом 80мм, поршень 84 мм) больше подходит для сторонников экстремальной езды или людей которым не жалко в скором будущем выкинуть свой блок цилиндров на помойку. При таком  литраже  крутящий момент позволяет “переключаться” на повышенные передачи даже при небольших оборотах.

Совершенно спокойно можно установить распредвал с подъёмом клапанов от 12 мм.Холостые обороты конечно будут не устойчивые, но терпимые. В среднем нужно устанавливать 1000-1100 об/мин двигатель прекрасно их держит. А вот ресурс такого двигателя, к сожалению, оставляет желать лучшего. Бывали случаи, когда на высоких оборотах коленвалы с такими ходами ломались пополам.

Очень существенную, если не главную, роль в подготовке двигателя играет доработка головки блока цилиндров. Грамотно доработанная ГБЦ обеспечивает прибавку мощности двигателя до 20-30%. (существенно улучшаются наполнение цилиндров топливно-воздушной смесью, сгорание смеси и отвод отработанных газов).

Можно установить воздушный фильтр нулевого сопротивления, раздельный выпускной коллектор (“паук” 4-2-1) и прямоточную выхлопную систему, что позволит снизить потери на стадиях впуска и выпуска. В целом тюнинг впускной и выпускной системы достаточно дорог, а прибавку по мощности дает незначительную. Зато, при условии грамотной доработанной ГБЦ, автомобиль приобретает благородный, “породистый” голос.

А если ты только начинающий фанат street racingа и на капитальные затраты на тюнинг двигателя еще не уверен, что готов потратиться, или тебя просто не устраивает динамика автомобиля?

ЧИП-ТЮНИНГ ДВИГАТЕЛЯ

Чип-тюнинг – это изменение характеристик двигателя автомобиля с помощью изменения калибровок программы блока управления двигателем.

В электронный блок управления впрыском и зажиганием заложена программа (алгоритм) его работы. Программа работы микропроцессора хранится в ПЗУ (постоянное запоминающее устройство) и представляет собой собственно программу обработки данных (“софт” или ПО) и одно, двух и трехмерные таблицы с данными (калибровки). Калибровки для различных режимов работы двигателя (пуск, экономичный, мощностной, холостой ход, переходной) различны и применяются в зависимости от режима, в котором работает двигатель.

Блок управления, получая сигналы от различных датчиков, управляет работой исполнительных устройств для обеспечения оптимальной (по мнению разработчиков) работы силового агрегата. Необходимые параметры для управления исполнительными устройствами вычисляются в соответствии с полученными данными и коэффициентами коррекции, заложенными в ПЗУ. Изменяя данные ПЗУ (калибровки) можно влиять на работу практически любого исполнительного устройства, работа которого управляется ЭБУ.

Для получения других мощностных характеристик можно изменить установку угла опережения зажигания, величину времени впрыска, отключить или изменить режим работы систем, контролирующих токсичность выхлопных газов. Кроме того, можно изменить обороты холостого хода, максимально разрешённые обороты двигателя и массу других параметров.

Увеличение мощности двигателя присадками

Существует более простой и экономичный вариант мощностного тюнинга двигателя автомобиля — “восстанавливающий мощностной тюнинг”. Суть заключается в обработке двигателя и узлов трансмиссии модификаторами трения “ЭДИАЛ”. Наши препараты позволяют увеличить мощность и приемистость двигателя и узлов трансмиссии. Результат Вы почувствуете обязательно, особенно если авто уже с большим пробегом и «резвость» железного друга заметно понизилась. При этом отпадает необходимость в выполнении многих трудоемких операций, что существенно отражается на цене. Такой мощностной тюнинг доступен любому автовладельцу и его можно осуществить своими силами. Дополнительные десятки лошадей под капотом Вы не получите, но 3-5% увеличения мощности вполне достижимо.

Принцип действия модификатора трения ЭДИАЛ для двигателя хорошо известен: благодаря специальным свойствам состава, изношенные поверхности пар трения восстанавливаются до оптимальных размеров, причем такой точности соответствия поверхностей невозможно добиться механической обработкой. Полученный в результате обработки новый рабочий слой устойчив к коррозии и имеет низкий коэффициент трения.

Применение препарата позволяет устранить износ двигателя, очистить его от нагара. А за счет свойств образовавшегося слоя на поверхностях пар трения существенно повышается мощность двигателя. Это расходовавшаяся ранее мощность на преодоление трения переходит в полезную. Дополнительным преимуществом этого препарата является защита двигателя при работе на повышенных оборотах, что положительным образом сказывается на его долговечности.

Конечно, этого не достаточно для того чтобы стать матёрым уличным гонщиком, но  получение удовольствия от возросшей динамики разгона и повышения порога максимальной скорости гарантировано практически для всех пользователей автохимии ЭДИАЛ. К тому же, применение препарата не требует дополнительных вложений в «доводку» подвески и тормозной системы. Для настоящих фанатов уличных гонок применение защитно-восстанавливающих препаратов маловато. Но для любителя безопасной динамичной езды – это то, что надо.

Получение удовольствия от возросшей динамики разгона и повышения порога максимальной скорости гарантировано   для всех пользователей модификатора трения ЭДИАЛ. Особенно заметны изменения при обработках малолитражных двигателей, т.к. они работают на пределе своих мощностных возможностей и на них хорошо чувствуются изменение динамики двигателя.

Влияние топлива на мощность двигателя

Немаловажно применять качественное топливо для обеспечения его сгорания в камере. Для этой цели автогонщики применяют спортивные бензины с высоким октановым числом (более 100 единиц). В основном такой бензин получают из обычного с добавлением спиртовых присадок,  при сгорании которых камера сгорания довольно быстро “зарастает” нагаром.

Есть довольно хорошая альтернатива – применение АКТИВНОЙ ПРОМЫВКИ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ для бензинового двигателя. Применение данной присадки обеспечивает дополнительную мощность двигателя (от 3 до 5%).  Достигается это за счет увеличенной полноты сгорания бензина и изменения режима горения топливной смеси. Те углеводороды, которые раньше выбрасывались двигателем в атмосферу или дожигались катализатором, сгорают в цилиндрах двигателя, давая ему дополнительную мощность и экономию топлива. Этот процесс сгорания топлива также обеспечивает чистоту камеры сгорания, форсунок, клапанов и всего выпускного тракта.

Что значит «форсированный двигатель» и как это сделать

Знаете ли вы, уважаемый автомобилист, что значит форсированный двигатель? Такой мотор позволяет значительно повысить мощность, и тем самым автомобиль получает такую разгонную динамику, о которой даже подумать страшно. По сути, становишься обладателем настоящего гоночного болида, приобрести который слишком дорого обходится, и далеко не каждый россиянин может себе позволить его купить. А вот превратить обычный двигатель в форсированный можно даже своими руками. Об этом мы и расскажем в этой статье.Форсированный дизельный двигательФорсировать двигатель — значит повысить его показатели за счёт уменьшения потерь энергии ДВС, уходящей на трение и работу дополнительного оборудования. Кроме того, повышение производительности двигателя подразумевает раскрытие его скрытых резервов.Для начала хотелось бы отметить, что форсирование двигателя — это не новость или фантазия, а вполне реальная процедура, которую уже давно и успешно используют многие фирмы по проведению тюнинга. А такое понятие, как тюнинг, означает доработку таких заводских конструкций и параметров, которые полностью не раскрыты. По сути, каждый ДВС имеет резервы, которые нужно знать и уметь раскрывать.Проводя форсирование двигателя, вы получаете возможность усилить заводские показатели ДВС. И делается это с определённой целью — получить более высокую производительность различных составляющих силового агрегата.

На видео показано, что такое форсированный двигатель:

Другими словами, форсировать двигатель означает увеличить мощность ДВС за счёт чего-то, а в нашем случае за счёт повышения рабочего объёма. И такой подход в деле используют не только так называемые тюнинговые фирмы, но и автоконцерны. К примеру, ДВС ВАЗ 2106 был получен путём форсирования ДВС ВАЗ 2103. И таких примеров множество.Форсирование двигателя имеет основные принципы, и такие работы могут быть проведены по-разному. Самым популярным и распространённым способом повышения производительности мотора является, как и было сказано выше, увеличение рабочего объёма камеры сгорания. Если у гоночного автомобиля такой параметр изменить бывает сложно, так как он жёстко прописан в техрегламенте, то для обычного легкового транспортного средства это возможно. По стандарту всех выпускаемых на сегодня легковых моделей авто ограничивается только геометрический размер ГБЦ.Первый способ механического форсирования подразумевает замену коленвала на другой — с более увеличенным ходом и диаметром цилиндров.Для форсирования двигателя можно заменить коленвалКроме этого, усилить двигатель внутреннего сгорания можно и другим методом. Это можно сделать путём установки приводного компрессора. Этот метод очень популярен в западных странах, в частности в США. На автомобиль устанавливается приводной компрессор или тот же механический нагнетатель, который проводится от коленвала. Что происходит? Благодаря этому методу (впрочем, то же происходит и при использовании первого способа) крутящий момент увеличивается во всём диапазоне эксплуатации ДВС.Следующий способ поднять показатели ДВС — это сдвиг пика крутящего момента. Такой способ применяется в основном в спорте. Пик крутящего момента сдвигается в направлении высоких оборотов, и главной целью в таком случае является уменьшить сопротивление при впуске воздуха в цилиндры. Как этого добиться? Очень просто. Нужно устранить определённые ступеньки, которые образуются в области соединения впускного коллектора с ГБЦ и карбюратором. Для этого обычно полируют впускной коллектор, поле чего вставляют клапаны большего размера, используя специальные головки.Что касается карбюратора, то его часто заменяют, используя для этого сдвоенный вариант с горизонтальным протоком. В итоге такой метод форсирования ДВС даёт увеличение суммарного сечения диффузоров, а смесь распределяется по всем цилиндрам равномерно, ведь потоку топливной смеси не приходится менять направление на выходе из карбюратора.Установка и настройка распредвала для увеличения мощности двигателяСледующий способ повышения мощности ДВС — это совершенно иная установка распределительного вала. Другими словами, его нужно поставить с широкими фазами, что значительно улучшает наполнение камеры сгорания на высоких оборотах и происходит это за счёт снижения момента «на низах». Из-за этого автомобиль, наделённый таким распредвалом, при движении вынуждает водителя постоянно задействовать рычаг КПП, чтобы обороты ДВС не падали, а сам силовой агрегат, если можно так выразиться — не тупел.Настройка впуска и выпуска — это очередной способ повысить мощность двигателя. Что даёт этот способ? Благодаря ему удаётся повысить подачу крутящего момента в узком диапазоне за счёт резонанса. Форсирование ДВС этим методом позволяет увеличить мощность двигателя, и приходится уже ставить не обычные, а лёгкие кованые поршни, чтобы сохранить приемлемость инерционных нагрузок.Наконец, увеличение степени сжатия даёт возможность увеличить показатели ДВС. Это объясняется тем, что детонация на высоких оборотах возникает довольно редко. Правда, владелец такого двигателя должен суметь обеспечивать свой автомобиль высокооктановым бензином, но, если знать, как уменьшать расход топлива, метод станет лучшим.Говоря другими словами, этот способ форсирования двигателя подразумевает изменение фаз газораспределения.На видео рассказывается о простом способе форсирования двигателя:

Рассмотрим теперь методы форсирования ДВС с общей точки зрения, не вдаваясь во все тонкости. Самый подходящий и распространённый метод — это чип-тюнинг, который идеален для автомобилей современного типа. Знание этого способа форсирования ДВС является, по сути, методом того, как можно форсировать двигатель, вторгаясь в электронный мозг транспортного средства. Благодаря определённым способам коррекции или «прошивки» удаётся управлять программами, которые автоматически повышают производительность.В таком случае следует установить дополнительные контроллеры или модули, что и станут, по сути, составляющими, которые увеличат мощность двигателя. Минусом такого способа является то, что проводить его в гараже своими руками просто невозможно, так как нужны особые знания и, самое главное, дорогостоящее оборудование.Что касается механического форсирования ДВС, то этот метод более прост. Как и говорилось выше, метод подразумевает доработку уже существующих узлов автомобиля или их замену на новые.Хотя такой вид тюнинга и прост, но начинать его без проведения особых расчётов не стоит.На видео рассказано о плюсах и минусах форсирования двигателя:

Практически все способы форсирования двигателя бывают направлены на одно — уменьшить механические потери ДВС. Куда же уходит немалая часть энергии двигателя? Оказывается, трение, которое происходит в цилиндрах любого ДВС, уменьшает производительность. В этом случае можно устанавливать сборные маслосъёмные кольца, тем самым увеличивая зазоры между цилиндром и поршнем. Этот способ не проводится на ура. Нужно вначале провести тщательную балансировку составляющих и все детали кривошипно-шатунного механизма подобрать по весу.Трение в цилиндрах — это не единственная причина потери мощности ДВС. Кроме этого, потери объясняются и трением в шейках коленвала. В этом случае, как и было сказано выше, применяют установку распредвала с более широкими фазами и ещё дополнительно ставят систему под названием «сухой картер», которая значительно снижает насосные потери, затрачиваемые коленвалом. Следует помнить, что попадание на коленвал масла значительно тормозит его вращение.Значительная часть энергии двигателя может уходить и на вспомогательное оборудование. Например, к ним относятся такие детали и приборы, как привод ГРМ, кондиционер, водяной насос, гидроусилитель и многое другое. В этом случае приходится увеличивать передаточное отношение генератора и привода водяного насоса.

Форсировать двухтактный двигатель — это не просто модернизация ДВС, а в наше время необходимость. Если на четырёхтактном двигателе имеется больший ресурс и экономичность, что делает форсирование делом правильным, но не обязательным, то на двухтактных ДВС сделать это уже важно. Кроме того, как утверждают эксперты, проводить форсирование на двухтактных двигателях легче.

Что такое форсированный двигатель. Что такое форсировка двигателя. Как форсировать двигатель? Переделка двигателя рис 500 на форсированный

Понятие форсирования и тюнинга двигателя (от англ. слов force -усиление, стимуляция и tune — настройка) предполагает реализацию целого комплекса работ по доработке штатной заводской конструкции ДВС. Такие работы направлены на повышение величины крутящего момента форсированного двигателя и увеличение максимальных оборотов. Другими словами, форсированный мотор имеет большую мощность сравнительно с базовым аналогом.

Для повышения мощности двигателя производится замена штатных деталей мотора на тюнинговые, вносятся изменения в прошивку (чип-тюнинг), осуществляется разносторонняя доработка заводских узлов и т.п. Также на двигатель в целях его форсирования может быть установлена , дополнительно дорабатывается , впуск, выпуск и т.д.

Читайте в этой статье

Мощностной тюнинг: преимущества и недостатки

Стоит начать с того, что практически любой бензиновый или дизельный двигатель можно форсировать. Так называемый «железный» тюнинг без установки турбины обеспечивает прирост мощности около 10-20%. Доработка мотора посредством установки турбонаддува обеспечивает до 40% увеличения мощности.

Что касается моторесурса, форсирование может как значительно сократить, так и увеличить срок службы силового агрегата. Также ресурс будет напрямую зависеть от целевого назначения и индивидуальных условий, в которых эксплуатируется конкретный двигатель.

В качестве примера можно провести сравнение тюнингового агрегата и заводского. Если новый форсированный мотор собирается специалистами в техническом центре, то при одинаковых условиях эксплуатации именно тюнинговый ДВС прослужит в полтора или два раза дольше. Дело в том, что в процессе массового изготовления на заводе обычный двигатель не проходит индивидуальной настройки и подгонки во время сборки. Главной задачей сборки на конвейере выступает не максимальная точность и последующая надежность агрегата, а сборка в соответствии с рядом стандартов и допусков. Что касается индивидуально собранного двигателя, то в процессе его создания учитываются даже десятые доли граммов и миллиметров (развесовка, балансировка и т.п.) для достижения лучших показателей, а также устанавливаются усиленные детали и узлы, изначально рассчитанные на более серьезные нагрузки.

К минусам значительного поднятия мощности ДВС стоит отнести серьезные финансовые затраты, а также необходимость доработки других узлов автомобиля: подвески, КПП, тормозной системы и т.д.

Такой прирост мощности зачастую достигается в комплексе с установкой турбонагнетателя или механического компрессора. По этой причине многие автовладельцы останавливают свой выбор на доработке мотора без монтажа турбины.

Основные способы форсирования двигателя

В списке наиболее распространенных методов увеличения мощности двигателя отмечают:

  • тюнинг ;
  • установку тюнингового ;
  • расточку для увеличения рабочего объема;
  • повышение степени сжатия;
  • улучшение наполнения цилиндров;
  • снижение потерь на трение и вращение приводов;

Модернизация ГБЦ

Наиболее важную роль в доработке двигателя играет правильная подготовка головки блока цилиндров. Качественно выполненный тюнинг ГБЦ способен обеспечить прирост мощности двигателя до 20%. В таком моторе значительно улучшается наполнение цилиндров смесью топлива и воздуха, полноценнее протекает процесс сгорания смеси, эффективнее реализован отвод отработавших газов.

Работа с ГБЦ нацелена на то, чтобы максимально улучшить процесс сгорания топливно-воздушной смеси в рабочей камере. Именно в камере сгорания энергия газов передается на , который затем совершает рабочий ход. Смесеобразование, вентиляция, воспламенение и сам процесс горения топлива напрямую зависят от исполнения камеры сгорания. По этой причине во время доработки вносятся изменения в устройство указанной камеры, осуществляется полировка камеры сгорания, увеличивается проходное сечение головки блока цилиндров, расширяются впускные и выпускные каналы, дорабатываются , коллекторы совмещаются с каналами головки.

Установка спортивного распредвала

Данное решение представляет собой достаточно эффективный способ увеличения мощности мотора без изменения его рабочего объема. Тюнинговый распредвал предполагает форсировку двигателя путем изменения фаз газораспределения на определенных режимах работы силового агрегата. Такой распредвал позволяет сдвинуть мощностной диапазон применительно к особым условиям, в которых используется транспортное средство. Например, данное решение способно поднять тягу на «низах», при этом в режиме высоких оборотов разгонная динамика закономерно ухудшается.

Например, на двигатель производства ВАЗ с рабочим объемом 1.7, который имеет с ходом 78 мм и поршень 82.4 мм, тюнеры часто устанавливают распредвал с подъёмами клапанов от 10.93 мм и более. Такая компоновка двигателя считается наиболее удачной, мотор раскручивается до 7500-8000 об/мин, двигатель хорошо тянет практически во всем диапазоне оборотов.

Увеличенный объем

Увеличение рабочего объема двигателя достигается путем установки коленчатого вала, который имеет больший ход сравнительно с заводским решением, а также в результате увеличения диаметра цилиндра. Дополнительно нужно учитывать, что изменение объема двигателя параллельно требует увеличения объема камеры сгорания для достижения оптимального баланса.

Более высокая степень сжатия

Увеличенная степень сжатия позволяет значительно повысить двигателя. Степень сжатия имеет зависимость от фаз газораспределения. Если точнее, то степень сжатия зависит от той задержки, с которой осуществляется закрытие впускного клапана. Дополнительно степень сжатия зависит от того угла, на который открыта дроссельная заслонка.

Увеличение степени сжатия достигается благодаря форсированию ДВС при помощи тюнингового распредвала, который обеспечивает более широкие фазы, тем самым увеличивая показатель геометрической степени сжатия. Также для прироста мощности требуется заправка бензином, который имеет более высокое октановое число. Такой способ форсирования обеспечивает увеличенную мощность во всем диапазоне оборотов двигателя.

Улучшенное наполнение цилиндров

Комплекс работ для получения более высокого коэффициента наполнения цилиндров представляет собой один из методов форсирования двигателя, который требует доработки или полной замены штатного впуска и выпуска. Например, серийный мотор ВАЗовской «восьмерки» имеет показатель максимального коэффициента наполнения на отметке 0.75.

Тюнерам удается добиться снижения сопротивления путем модернизации впускной системы двигателя, при этом коэффициент наполнения становится 1.0 и даже более. Такое увеличение является результатом снижения аэродинамического сопротивления как во впускной и выпускной системах, так и в каналах самой ГБЦ.

Дополнительно осуществляется установка воздушного фильтра нулевого сопротивления (нулевика), монтируется раздельный выпускной коллектор. Данный коллектор также называется «паук» 4-2-1, который дополняется прямоточной выхлопной системой (прямоток).

Стоит отметить, что комплексный подход является достаточно затратным в финансовом плане. Также специалисты отмечают, что хотя тюнинг впуска и выпуска позволяет добиться снижения потерь, но на общую существенную прибавку мощности рассчитывать не стоит.

Минимизация потерь на трение

В списке так называемых механических потерь двигателя находятся: трение, насосные потери, а также потери на вращение приводов других механизмов. Стоит отметить, что наибольший отбор мощности происходит в результате трения в цилиндрах мотора. Чтобы поднять КПД специалисты по форсированию двигателей прибегают к установке таких поршней, который имеют меньшую площадь юбки поршня. Также необходимо уменьшение хода поршня, поршни обязательно проходят развесовку, все детали тщательно балансируются.

В определенный момент происходит наполнение цилиндров воздухом, работа мотора в это время напоминает работу насоса. Часть мощности затрачивается на приведение в движение всего механизма. Снижение аэродинамического сопротивления на впуске позволит уменьшить потери.

Также в процессе активной езды, которая включает в себя линейное и боковое ускорение, в картере двигателя оказывается на щеках и шейках коленчатого вала, частично препятствуя его вращению. Для снижения таких потерь на автомобили может быть установлена система сухого картера. Принцип работы данного решения состоит в том, что масло принудительно выкачивается из поддона в специальный резервуар и обеспечивается прирост мощности.

Потери на приведение в движение приводов дополнительных механизмов ( , генератор, и т.п.) также отнимают часть энергии. Если мотор форсируют для езды на максимальных оборотах, тогда параллельно необходимо реализовать увеличение передаточного отношения приводов оборудования.

Читайте также

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

  • Стоит ли делать чип-тюнинг двигателя серийного автомобиля: преимущества и недостатки таких доработок. Ресурс и обслуживание двигателя после чиповки, советы.
  • Ни один серьезный тюнинг автомобиля не обходится без форсирования мотора. Данная процедура серьезно увеличивает мощность двигателя, а значит, повышает скоростные характеристики автомобиля. В этой статье мы подробно рассмотрим, что такое форсирование двигателя, как это делается, для чего это нужно и имеется ли в этом необходимость?

    В чем заключается форсирование двигателя?

    Во многих языках слово «форсирование» может переводиться как, «усиливать», «ускорять» и т. п. Независимо от типа двигателя, улучшение его скоростных характеристик производится при помощи замены стандартных деталей на улучшенные, изменения размеров определенных камер, регулировка систем питания, выхлопа и т. д. В настоящее время существует множество способов форсирования, которые позволяют, так или иначе, улучшить динамические свойства и добиться самой эффективной работы двигателя.

    Недорогие способы форсирования двигателей


    Видео - Тюнинг двигателя своими руками

    На этом заканчиваются самые не дорогие способы форсирования двигателя. Как правило, они не позволяют серьезно повысить производительность мотора, однако требуют меньших финансовых затрат. А теперь, самое время узнать о более серьезных методах, которые реально улучшают характеристики двигателя.

    Как форсировать мотор более эффективно

    Увеличение рабочего объема мотора. По-другому такой способ называют «расточкой» цилиндров. Все знают, что чем выше объем двигателя, тем он мощнее. Поэтому, увеличение рабочего объема является обязательным при форсировании двигателя. Расширение стенок цилиндра выполняется как подгонка к новому размеру поршней. Это говорит о том, что растачивать цилиндры «от балды» - недопустимо. В первую очередь, приобретаются необходимые поршни и шатуны, а затем уже увеличение объема.

    • Гильзование . Такой способ можно назвать, как дополнение к первому. Дело в том, что при расточке стенок цилиндра, они теряют свои свойства и становятся менее прочными. Таким образом, вероятность выхода из строя блока цилиндров заметно увеличивается. Чтобы снизить износ стенок цилиндра, необходимо установить внутрь специальные гильзы, которые обладают хорошей износостойкостью. Таким образом, ресурс мотора увеличивается в разы.
    • Применение более легкого коленчатого вала . Облегчение коленвала является тоже обязательным условием форсирования. На самом деле, такая деталь выполняется из более прочного материала и имеет больший вес по сравнению со стандартной. Однако, при достижении оборотов отметки в 3000 об/мин начинает работать сила инерции, которая раскручивает его еще сильнее. Таким образом, достигается эффективная работа двигателя при заданных оборотах.

    Не забудьте, что вместе с заменой коленчатого вала, в блок устанавливается специальная постель с вкладышами. Эта мера необходима для снижения износа блока цилиндров, которая достигается трением более твердого материала о более мягкое.


    Вместе с изменением объема, меняется или , в частности, камера сгорания. Изменениям подлежат многие части ГБЦ, а также такие параметры, как газораспределение. Ведь наравне с изменением объема, должно быть увеличено количество смеси, подаваемой в цилиндр. Настройка параметров ГБЦ требует больших навыков, поэтому выполнять ее самостоятельно не рекомендуется.

    • Применение турбонаддува . Самым серьезным шагом к увеличению мощности можно считать установку турбокомпрессора. Он представляет собой насос, который закачивает дополнительную порцию воздуха в камеру сгорания под большим давлением. Компрессор работает за счет усилия, создаваемого выхлопными газами в выпускном коллекторе, и делает максимальный прирост мощности для мотора.

    Зачем форсируют мотор? Нужно ли это?

    Не смотря на все преимущества форсированного мотора с увеличенной мощностью, его применение для автомобилей повседневных поездок нецелесообразно. Дело в том, что мощный мотор однозначно имеет два недостатка: повышенный расход смазочных материалов и горючего, а также меньший ресурс .

    Такой мотор можно устанавливать только на гоночный автомобиль, ремонт которого производится после каждого заезда. В этом случае, его максимальные скоростные характеристики необходимы лишь на непродолжительное время - заезд или небольшая серия заездов, а долгая и монотонная езда по городским дорогам будет совершенно не экономичной. Именно поэтому, перед тюнингом двигателя рекомендуется поставить себе вопрос «нужно ли оно мне?».

    Это все, что необходимо знать о форсировании двигателя. Надеемся, что эта статья поможет вам сделать правильный выбор относительно этого вопроса.

    Форсирование двигателя, или тюнинг двигателя – это определенный комплекс технических процессов, которые направлены на модернизацию двигателя. Целью такого усовершенствования двигателя является увеличение величины максимальных оборотов и крутящего момента, посредством чего происходит повышения эффективной мощности двигателя внутреннего сгорания.

    В просторечии тюнингом двигателя называют доработку двигателя, которая преследует цель увеличения его мощности и эффективности. Помимо этого форсированием двигателя называется и полная его замена на более мощный. Для непосредственного форсирования двигателя внутреннего сгорания детали заводского стокового производства заменяются на новые усовершенствованные элементы (шатуны, поршни, клапаны). Помимо этого заводские стоковые детали двигателя могут дорабатываться и облегчаться.

    Данная процедура проводится для того, чтобы уменьшить потери. Кроме того на сам двигатель устанавливаются механический нагнетатель (компрессор) или турбо надув, выхлопная система улучшается, а также устанавливаются воздушнее фильтры с уменьшенным сопротивлением. Очень распространенным являются и другие виды тюнинга. Тем не менее, каким бы ни был сам процесс форсирования двигателя главная цель не меняется – увеличение эффективной мощности двигателя внутреннего сгорания.

    1. Какие бывают методы форсирования двигателя.

    На разных языках слово форсирование означает усиление, ускорение или силу. Именно из-за этимологии данного слова оно используется для обозначения корректировки мощности двигателя внутреннего сгорания. Что же касается автомобилей то форсирование двигателя должно расцениваться как ничто иное как тюнинг двигателя и все проводимые работы, которые преследуют цель увеличения мощности двигателя – доработки заводских деталей и конструкций.

    При произведении процедуры форсирования двигателя значительно улучшаются и преодолеваются заводские параметры. В итоге можно получить результат, который знаменует существенное увеличение производительности механизмов и узлов. В определенный момент, когда у автомобилиста возникает мысль о форсировании двигателя необходимо, как, собственно, и при других мыслях о тюнинге иных систем транспортного средства, задать себе несколько вопросов: для чего нужно форсирование двигателя, будет ли улучшена работа двигателя и, самое главное, каковы материальные затраты на данную работу? Если все ответы являются положительными, то можно со спокойной душой и долей энтузиазма приступать к проведению форсирования двигателя автомобиля.

    Первым методом, который подходит предпочтительно к современным автомобилям, является чип-тюнинг. По своей сущности данная процедура является вторжением со стороны автомобилиста во всю электронную систему транспортного средства, с целью коррекции его управляющих программ. Зачастую, этот метод порождает коррекцию блока управления двигателем, а также установкой дополнительных контроллеров, которыми выступают модули по увеличению мощности двигателя. Если нет специального оборудования и, самое главное, специальных знаний, не рекомендуется самостоятельно проводить чип-тюнинг.

    Второй метод является более радикальным, так как затрагивает механическую часть. Он так и называется: механическое форсирование двигателя. В данную процедуру входит уйма процессов, как по доработке заводских стоковых уже существующих узлов, так и по замене этих узлов на новые, которые являются более эффективными и производительными. И при том, если автомобилист профессионал в использовании таких инструментов как молоток и зубило, не следует сразу же и без подготовки и знаний приступать непосредственно к тюнингу двигательной системы автомобиля. Важно помнить, что при любой форме тюнинга, или усиление подвески, или тюнинг салона, или форсирование двигателя, начало должно заключаться в расчете изменений в поведений транспортного средства.

    2. Увеличение рабочего объёма двигателя.

    Самым радикальным способом по увеличению мощностных показателей двигателя автомобиля является увеличение его рабочего объема. Количество цилиндров, их диаметр и величина перемещения поршня – вот от чего напрямую зависит рабочий объем двигателя. Из-за того, что цилиндры являются стационарным устройством и изменение их количества является невозможным, коррекции могут поддаваться только два последних вышеуказанных параметра.

    Диаметр цилиндра напрямую зависит от конструкции двигателя. Чтобы произвести его увеличение в двигателе, которые имеют чугунные блоки цилиндров, должна применяться расточка блока цилиндров. Данная процедура служит плацдармом для установки новых поршней, имеющих больший диаметр. После этого на поршень наносятся микронеровности, которые способствуют задержанию на рабочей поверхности цилиндра масляной пленки.

    Самым простым изменением рабочего объема является процесс, который осуществляется в двигателях, блок цилиндров который создан из алюминия, а сам носит в себе вставные мокрые гильзы. В данном случае, чтобы произвести изменение диаметра цилиндра используются соответствующие новые гильзы, которые имеются в ассортименте. Для того, чтобы увеличить ход поршня в цилиндре необходимо применять измененный коленчатый вал, который имеет увеличенный радиус кривошипа. В современном мире имеется огромный выбор коленвала для разного типа двигателя: как стандартного, так и форсированного.

    При непосредственном определении конфигурации двигателя в ходе возрастания его объема применяются короткоходные и длинноходные варианты, которые определяют параметр, являющийся ходом поршня или диаметром цилиндра, которые будут преимущественно увеличиваться. Важно не забывать о том, что сам рабочий объем агрегата двигателя помимо того, что влияет на максимальную величину мощности, напрямую влияет на то, при каких оборотах можно достигать этих максимальных значений мощности, а также крутящего момента. Таким образом, максимальные значения крутящего момента и мощности, при увеличении хода, достигаются при наименьших значениях двигательных оборотов.

    3. Увеличение степени сжатия в камере сгорания.

    Одной из основных методик по увеличению мощности двигателя является увеличение уровня сжатия в камере сгорания. Именно из-за этой процедуры осуществляется получение большей отдачи от объема двигателя. Таким образом, расход топлива остается на том самом уровне, что и был, а мощность двигателя значительно увеличится. В таком случае возникает вопрос о том, почему же с самого завода на стоковых установках степень сжатия не поднимают до максимального возможного уровня? Ответ прост. Вся загвоздка заключается в характеристиках бензина, которые не позволяют поднимать степень сжатия более определенного указанного уровня, без образования различного рода детонации. Если степень сжатия будет значительно увеличен, то мощность двигателя также повысится в разы, но, тем не менее, проблема будет заключаться в том, что автомобиль придется заправлять более высокооктановым топливом. Но, с другой стороны, поскольку двигатель после всего этого будет работать эффективнее даже на той мощности, которая была у него раньше, расход и потребление топлива будут значительно меньше, а разности в цене будут несущественными.

    Существуют два способа по увеличению степени сжатия в камере сгорания. Первым способом будет установка более тонкой прокладки самого двигателя. В данном случае, может возникнуть проблема столкновения клапана с поршнями, так что нужно все тщательно рассчитать. Вариацией может быть установка совершенно новых поршней в двигатель, которые будут иметь более глубокие выемки для клапанов. Помимо этого произойдет изменении в газораспределении двигателя, так что их придется полностью заново настраивать.

    Вторым методом является растачивание цилиндров двигателя. Данный процесс потребует замены поршней. Тем не менее, данный метод способствует увеличению рабочего объема двигателя, и, в то же время, повышению степени сжатия, так как сама камера сгорания не изменяется, а вот происходит изменение объема цилиндра. Именно отношение первого объема камеры сгорания к объему возросшего цилиндра укажет большую величину уровня сжатия. Важно знать, что чем ниже степень сжатия стандартных настроек двигателя, тем прибавка мощности за счет сжатия камеры выше.

    4. Уменьшение механических потерь.

    Существует несколько видов механических потерь: трение в цилиндрах блока, насосные потери и потери вспомогательного оборудования.

    Первой проблемой является трение непосредственно в цилиндрах блока. Уменьшение самих цилиндров может производиться за счет увеличения зазора между цилиндром и поршнем, использования сборных маслосъемных колец, а также за счет облегчения шатуна. Вообще, на практике рекомендуется проводить тщательную балансировку, а также подбор всех деталей кривошипно-шатунного механизма по весу. Возникают также и насосные потери. Зачастую, такие потери вызваны трением в шейках коленчатого вала. Данная проблема весьма решаема и может компенсироваться установкой распредвала с более широкими фазами. Помимо этого нужно применить систему «сухого картера», что способствует существенному снижению насосных потерь, которые затрачиваются коленчатым валом. Это связано с тем, что попадание на коленвал масла способствует торможению его вращения.

    Помимо вышеуказанного может возникнуть проблема со вспомогательным оборудованием. Кондиционер, генератор, водяной насос и гидроусилитель – все это ведет к уменьшению эффективной работоспособности двигателя. Для решения проблемы рекомендуется: на автомобилях, где была произведена процедура форсирования двигателя увеличить придаточное отношение привода генератора и водяного насоса.

    5. Оптимизация процесса сгорания смеси.

    Для того чтобы произвести, а точнее дать рекомендации по произведению оптимизации процесса сгорания воздушно-топливной смеси, не нужно вдаваться в глубокую теорию всей процедуры сгорания смеси в определенной камере сгорания. Важно запомнить, что сама камера сгорания должна быть компактной. Это необходимо для того, чтобы снизить все тепловые потери, а также вероятность детонации. Помимо этого будет обеспечено эффективное перемешивание топлива и воздуха. Только с помощью уменьшения и очистки камеры сгорания можно произвести оптимизацию всего процесса сгорания воздушно-топливной смеси.

    Для того чтобы произвести увеличение наполнения цилиндров нужно понизить аэродинамической сопротивление во впускной и выпускной системах. Помимо этого необходимо снизить такое же сопротивление в каналах головки двигателя внутреннего сгорания. Огромное значение непосредственно для тюнинга двигателя имеют: конструкция резонатора, его местоположение, а также установка многодроссельной системы, которая имеет выпускную трубу на каждый отдельный цилиндр.

    Вот и все. Форсирование двигателя – очень непростой и ресурсоемкий процесс. Тем не менее, полученный результат должен радовать автовладельца. Важно не забывать, что увеличение в мощности транспортного средства влечет за собою коррекцию и доработку многих других систем автомобиля: тормозной системы, коррекции в подвеске. Это связано с тем, что в процессе форсирования изменяются стоковые расчётные заводские параметры, которые были запрограммированы на все функции автомобиля, как одного единого устройства, а усиление или хотя бы затрагивание в коррекции одной подсистемы ведет к несомненному изменению других.

    Тюнинг мотора – это целая наука, тернистый путь постижение которой связан с множеством проб и ошибок. Поместить в одну статью все множество решений, а также информацию, позволяющую улучшить любой двигатель – невозможно. Но дать четкое представление о том, что такое форсирование двигателя, и какие методы стоит применять для улучшения динамических характеристик авто – вполне осуществимо.

    Определение форсирования

    Форсирование (от английского «force» – сила) ДВС – это улучшение мощностных показателей, характеризующихся крутящим моментом и максимальной мощностью.
    Условно такое улучшение разделяется на работы в двух направлениях:

    1. видоизменение электронных настроек, корректирующих время, продолжительность впрыска, степень «опроса» датчиковой аппаратуры и характер команд исполнительным устройствам;
    2. механическая доработка узлов и агрегатов, влияющих на работу ДВС. Это целый комплекс работ по модернизации цилиндропоршневой группы, ГБЦ, впускной и выпускных систем. Далее в статье мы рассмотрим эти составные части более подробно.

    С чего начинается и чем завершается улучшение мотора

    Самый простой способ улучшить динамику автомобиля – это чип-тюнинг. Стоит сразу оговорить, что эффективность такого метода зависит от вычислительной мощности электронного блока управления двигателем (далее ЭБУ) и типа программного обеспечения.

    Именно ЭБУ управляет зажиганием и моментом впрыска. Программа управления записана в ПЗУ (постоянное записывающее устройство) блока управления. Способ управления двигателем зависит от калибровок, который прописаны для всех режимов работы мотора (холостой ход, режим максимальной нагрузки и т. д). Именно изменение калибровок позволяет получить прибавку в мощности. Порой этот показатель достигает 20%. Достичь этого можно даже без потери ресурсности. Объясняется это тем, что заводская прописка мотора является во многом компромиссной. Часто даже излишне зажатой из-за экологических норм либо маркетинговых предпосылок.

    Как улучшают «железо»

    Комплексное форсирование двигателя включает в себя доработку:

    • деталей мотора;
    • впускной системы;
    • выпускной системы;
    • системы приготовления топливно-воздушной смеси.

    Остановимся на всех пунктах по порядку.

    Доработка «сердца»

    В кругу тюнеров до сих пор не угасают споры о правильной последовательности проведения работ. Поэтому мы просто дадим перечисление возможных методов форсирования мотора:

    • доработка ГБЦ, которая может в себя включать увеличения сечения впускных и выпускных каналов, что позволит мотору лучше дышать, замена седл, установку больших клапанов, стачивание толщины ГБЦ, приводящее к увеличению степени сжатия;
    • блок двигателя может быть расточен до желаемого ремонтного размера, что позволит увеличить объем двигателя. В случае с гильзованными блоками, возможна установка гильз с увеличенным внутренним диаметром. Это влечет за собой установку больших поршней, а также иных колец;
    • установка распредвалов, изменяющих процесс газообразования в камере сгорания. Изменение происходит за счет подбора формы кулачков, что влияет на величину подъема клапанов и степень перекрытия. В зависимости от настройки, распределительные валы могут быть низовыми (машина хорошо разгоняется с низких оборотов), верховыми («в полную грудь» мотор дышит лишь на высоких оборотах), а также с усредненным значением. К примеру, мотор будет выдавать хороший момент на «низах», неплохой в среднем диапазоне оборотов, но затухать на «верхах»;
    • замена коленчатого вала на изделие с большим радиусом кривошипа. Величину стоит подбирать с учетом длины шатуна. Зарубежная литература называет это отношение «R/S». Правильно подобранное соотношение может сделать мотор «верховым» либо низовым;
    • установка облегченных компонентов ЦПГ, маховика. Такое решение позволяет мотору легче набирать обороты. Для облегчения используют кованные шатуны и поршни. Для особо «злых» моторов это жизненно необходимо еще и потому, что используемый материал позволяет переносить большие механические и термические нагрузки.
    Впуск и выпуск

    Для увеличения количества поступающего воздуха рекомендуют:

    • установить , реализовав холодный забор воздуха;
    • подобрать оптимальное сечение каналов впускной системы; возможна установка равнодлинного впускного коллектора.


    Отдельным пунктом при форсировании стоит установка либо турбкомрессора. Каждое из решений имеет свои преимущества и недостатки.
    Доработка выпускной системы начинается с установки коллекторов, именуемых «пауками». Форма и длина выпуска должны подбираться индивидуально. Сечение трубы выхлопной системы должно быть увеличено. Обязательны к удалению катализаторы, сажевые фильтры.

    Зажигание

    Форсирование старых моторов, на которых применяется контактная система зажигания, обязательно требует доработки узлов искрообразования. Причина этого в том, что искра в таких системах слабая, а на высоких оборотах и вовсе не стабильная.

    Решением этой проблемы – в . Еще лучших показателей можно добиться с микропроцессорной системой управления искрообразованием.

    Подача топлива

    Логично, что увеличение количества поступающего воздуха, приводит к возможности подачи большей порции топлива. Этого можно достичь, установив жиклеры с большей пропускной способностью, большие форсунки в случае с инжекторными ДВС, а также топливного насоса большей производительности.

    Финальная настройка

    Если вы улучшили «железо», это еще не значит, что вы провели грамотное форсирование двигателя. Каждое изменение в конфигурации требует настройки и соответствующей прошивки ЭБУ. Лучше всего, если настройка мотора будет осуществляться онлайн в процессе движения. Только в таком случае можно получить действительно хороший результат.

    При составлении материала использованы фотоматериалы с интернет – ресурсов Инжектор-ВАЗ, SVR Conversions, Team-RS, Двигатели-ВАЗ.ru, МотоПром, Картюнинг, ОКБ «Динамика» и многих других.

    Некоторые материалы могут дублироваться с основным содержанием сайта. Это очень популярная статья. Она, с купюрами (но, в основном, без), украдена и размещена на добром десятке «тюнинговых» сайтов и в автомобильной прессе государства Украина. (Я даже несколько польщен тем, что у меня так много воруют – значит, есть что. В связи с этим я разрешаю свободную перепечатку без ссылки на первоисточник для всех представителей сексуальных меньшинств пассивного т ипа ).

    Вам судить о качестве «услуг» таких «тюнингаторов», которые сами два слова не могут связать о том, что предлагают людям за немалые деньги. Люди, будьте бдительны! :

    Cкупые цифры роликового стенда.

    Сколько же можно выжать лошадок из 8 ‑кл. серийного двигателя 21083 . Испытания на роликовом стенде автомобиля ВАЗ 2108 – 17 .10 .2002 проводимого при участии Uncle Sam.

    Исходные данные.

    ВАЗ 2108

    • Двигатель 1 ,6 , распредвал и ГБЦ кроссовые
    • Спортивный ресивер, 52 мм ДЗ, фильтр нулевого сопротивления, свободный выпуск
    • Без расходомера, дополнительные коррекции по атмосферному давлению и темп. воздуха.
    • Датчик кислорода. ДПКВ – на маховике. Ограничитель оборотов – 8500
    • Стандартная КПП

    Что получилось (данные по ВСХ с роликов).
    Максимальная мощность 126 лс при 7400 об и скорости 206 км/ч. Естественно без учета Сх, т.к. ветра на роликах нет:).

    ВСХ стандартного двигателя 2112

    Увеличение рабочего объема

    Наиболее распространенным вариантом увеличения рабочего объема до 1600 куб. см является увеличение хода поршня до 74 ,8 мм (стандартный – 71 мм) путем замены коленчатого вала и поршней. Тут есть несколько вариантов

    а) «Кованые» поршни распространенные размеры 82 ,0 , 82 ,4 , 82 ,5 84 ,0 мм различных классов. «Кованые» поршни бывают как обычной формы, так и Т‑образные. Последние значительно легче по массе.
    б) Стандартные поршни, прошедшие специальную механическую доработку.
    в) Использование поршней 21213 с механической доработкой и заменой шатунов под «плавающий» поршневой палец.

    Помимо самого распространенного коленчатого вала с ходом поршня 74 ,8 мм, существуют еще КВ с ходом поршня 75 ,6 (серийный от 1 ,6 ) 78 , 79 , 80 и даже 84 мм. При использовании этих коленчатых валов можно получить объемы от 1580 до 1862 куб. см, причем почти все конфигурации уместить можно и в блоке стандартной высоты. При этом, естественно, страдает «крутильность» двигателя из-за неоптимального R/S.

    Сами коленчатые валы выпускаются в трех «весовых категориях» – легкие, средние и тяжелые, из разных заготовок – 2112 , 11183 и пр.
    В серийных автомобилях ВАЗ объемом 1 ,6 л. применяется коленвал 75 ,6 , 1 ,5 л. – 71 мм.

    Владельцы 16 -кл. двигателей (для которых деньги не имеют значения, могут избежать этого геморроя и приобрести двигатель ВАЗ 21128 объемом 1 ,8 л. (100 л.с, 160 Нм) или объемом 2 ,0 литра и мощностью 118 л.с.

    В двигателе 21128 масса кривошипно-шатунного механизма снижена на 190 гр., применен «высокий» блок (выше на 1 ,9 мм.), оригинальный коленчатый вал, шатуны длиной 129 мм., облегченные поршни. По заявлению изготовителей, данная модификация не загибает клапана при обрыве ремня ГРМ.

    Для 8 V на том же ОПП выпускается новый двигатель 21084 объемом 1 ,6 л. 21084 выпускается на ОПП только в карбюраторном варианте.

    Технические характеристики 21203 21128 21084
    Диаметр цилиндра, мм 82 82 ,5 82
    Ход поршня, мм 94 74 ,8
    Рабочий объем, см³ 1980 1580
    Степень сжатия 10 ,6 10
    Номинальная мощность, кВт/об.мин 80 /5400 60 /5600
    Номинальная кр. момент Н*м, при об/мин 182 /3200 160 /? 124 /3600
    Количество цилиндров 4 4 4
    Привод клапанов Гидротолкатели Гидротолкатели
    Сцепление/диаметр мм 21203 /215
    Длина шатуна, мм 129
    Октановое число бензина Аи 95 Аи 95 Аи 91
    КПП 21203 , 2123
    Элементы форсированного двигателя

    Дроссельная заслонка

    Дроссельный патрубок штатной системы впрыска имеет диаметр 46 мм., для улучшения наполнения цилиндров воздушно – топливным зарядом имеет смысл увеличить диаметр заслонки. Встречаются чаще всего 3 «тюнинговых» размера - 52 , 54 и 55 мм . При самостоятельной доработке корпуса ДЗ имейте ввиду, что дальнейшее увеличение диаметра резко увеличивает шанс испортить патрубок (очень тонкая стенка легко разрушается) и учитывайте тот факт, что сама заслонка имеет несколько необычную форму, простота только кажущаяся. При установке ДЗ необходимо регулировочным винтом установить тепловой зазор между заслонкой и корпусом патрубка, что бы исключить заедание заслонки (особенно при боьших перепадах температур) и обеспечивать небольшую подачу воздуха даже при положении дросселя 0 %.

    ИМХО, данная фича имеет смысл только на форсированных ДВС и то, только в режиме «полная дырка». Эффект «резвости», получаемый от применения такой заслонки – субъективен и ни что иное, как большая подача воздуха при малом открытии ДЗ (аналогично, если вы просто сильнее и резче нажмете на газ). Недостаток – дерготня на очень малых дросселях. Решается проблема просто – нужно обеспечить более плавное и пропорциональное открытие ДЗ. Решается это небольшим «тюнингом» кулачка привода ДЗ (от Dodgev-103 ) Применение данного профиля убирает все минусы управления при малых углах ДЗ. Правда, при этом пропадает и былая псевдо – «резвость». Еще один отрицательный фактор – качество изготовления «тольяттинских» ДП с базаров оставляет желать лучшего.

    Воздушный фильтр

    Как вы уже заметили, практически все тюнинговые нововведения связаны с воздухом и его прохождением по пути в цилиндры Вашего двигателя. Важно обеспечить его беспрепятственное прохождение и довольно важным элементом на его пути является воздушный фильтр. Качество штатных фильтров отечественного рынка пестрит подделками и оставляет желать лучшего, поэтому стоит взвесить свое отношение к автомобилю и решить стоит ли брать для него довольно дорогостоящий спортивный фильтр. Самый дешевый на сегодняшний день – это фильтр JR (около 40 у.е.). Из «брэндов» часто применяют K& N. Не стоит забывать при этом, что ресурс фирменного спортивного фильтра при правильной эксплуатации (то есть ТО через каждые 5 –10 т.км с использованием только фирменных материалов) около 100000 км.

    Впускной ресивер

    Немаловажный элемент настройки впуска. Больший, чем у стандартного, объём позволяет, при правильной конструкции и настройке, сгладить пульсации воздуха, кроме того, в такой конфигурации длина впускного тракта короче, что позволяет получить дополнительный момент на средних и высоких оборотах. Для получения высокого момента на низких оборотах, впускные каналы, наоборот, должны быть длиннее. Оптимальным было бы изменение длины впускных каналов в зависимости от оборотов. Например, до 2700 – 3000 об/мин. работает длинный впускной тракт, после – короткий. Данное решение реализовано на многих иномарках, ВАЗ тоже разработал двигатель 11193 с изменяемой длиной впускного коллектора и фаз ГРМ еще в 1998 г. На тюнинговые среднефорсированные моторы обязательно устанавливают ресиверы увеличенного объема.

    Тюнинговый ресивер для восьмиклапанного двигателя ВАЗ

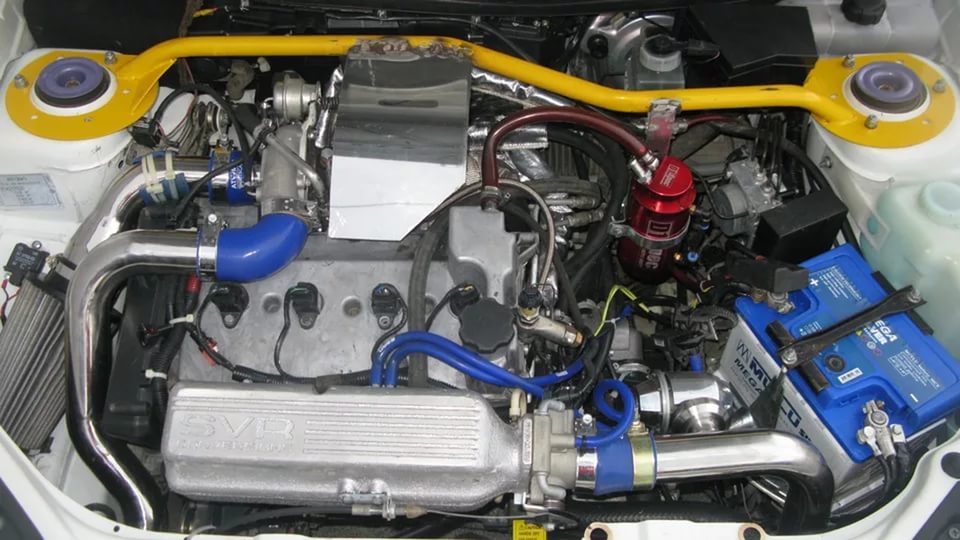

    Тюнинговые ресиверы на 16 V – самодельный и SVR Conversions

    Впускные и выпускные каналы должны быть тщательно обработаны – увеличен диаметр (на впуске, не рассчитанным увеличением диаметра выпуска можно добиться порой противоположного эффекта), убраны все неровности, наплывы, стыки – все, что способно тормозить движение потока. Каналы должны быть тщательно зашлифованы.

    16 V Так выглядят шлифованные каналы ГБЦ 8 V
    А это впускные каналы 16 -кл. впуска. Слева – заводская отливка, в центре – обработанная. Справа – доработанная 16 -кл. ГБЦ под вал с большим подъемом.

    Некоторые конторы предлагают полировку – это технически безграмотно. К слову сказать, не все «нестыковки» в ГБЦ следует спиливать, некоторые из них выполняют довольно важную роль, создавая в нужном месте противодавление или торможение потока.

    Клапана желательно использовать увеличенного диаметра и/или облегченные. При раскрутке двигателя свыше 7000 об/мин рекомендуется использовать более жесткие клапанные пружинки или спортивные пружинки «Schrick» и модифицированные (облегченные титановые) тарелки клапанов. На 8 ‑кл. двигатель отлично «вживляются» клапана от BMW с диаметром стержня 7 мм. Так же, недорого (по тюнинговым меркам) можно приобрести клапана «Shrick» или изготовить легкие титановые клапана с защитным покрытием по Вашему чертежу (на декабрь 2003 г. стоимость одного такого клапана – 21 USD)

    Если предполагается использование стандартных клапанов – они должны быть максимально облегчены и притерты. На ВАЗовском конвейере отсутствует операция притирки клапанов, фаска на клапанах и седлах рассчитана на «самопритирку» во время обкатки.

    Распредвалы для тюнинга и спорта отличаются подъемом и фазовой характеристикой. Диапазон рабочих оборотов в котором распредвал дает эффект повышения наполнения двигателя определяется шириной фаз открытия клапанов и волновыми (частотными) параметрами его газового тракта, т.е. геометрическими параметрами систем впуска и выпуска. А вот сама величина этого эффекта будет определяться максимальным подъемом, «временем-сечением» открытия клапанов и параметрами их перекрытия, при условии, что адекватно снижено сопротивление газового тракта. Тут важно определиться – для каких целей форсируется двигатель и, исходя из этого выбирать распредвал.

    В настоящее время ассортимент предлагаемых распредвалов постоянно расширяется. Перечисление одних только «брендов» впечатляет – «МастерМотор», «СТИ», «ТоргМаш», «Динамика», «Брагинские», «Нуждинские», «Стольниковские»…


    Примерная фазовая характеристика ГРМ при использовании тюнинговых распредвалов

    Принцип увеличения подъема клапана перешлифовкой стандартного распредвала

    При замене распредвала крайне желательно (а в большинстве случаев – обязательно) применение так называемой «разрезной шестерни», т.к. необходимо очень точно настроить фазовую характеристику тракта, «поймать его резонанс». Устройство такой шестерни крайне просто – обеспечивается возможность плавного смещения шестерни относительно центра с последующей фиксацией в выбранном положении. Существуют также «разрезные» шкивы коленвала.

    Для 8 ‑кл. двигателей ВАЗ выпускается довольно широкий диапазон валов, на любой вкус. Наиболее перспективны для «городских битв» р/валы с 49 -го по 55 ‑й валы, для рейсинга – №62 , далее идут валы чисто спортивные, для ралли и кольцевых гонок.

    Несомненный интерес представляет новое направление ОКБ Динамика – р/валы с неплоскими толкателями – линейка р/валов RX для двигателя 21083 . Данное техническое решение позволяет реализовать очень большой подъем клапанов с высокой скоростью открытия/закрытия клапана и довольно узкой фазовой характеристикой. ОКБ «Динамика» имеет патент на данный профиль ГРМ, хотя подобное техническое решение встречалочь на довольно старых иноведрах. ОКБ «Динамика» выпускает 6 модификаций RX: RX1 -RX3 для «бытовых» двигателей и RX4 -RX6 для автоспорта.

    Для 16 -кл модификаций Мастер-Мотор выпускается всего три пары тюнинговых валов 38 /32 , 44 /38 и 50 /44 (в недавнем прошлом выпускалась довольно удачная пара 52 /48 , которая была в «бытовой» линейке самая экстримальная.), с высотой подъема до 9 ,6 мм (серийный 7 ,6 ), остальные – чистый спорт. При установке валов следует иметь ввиду, что в новых (2003 г.) ГБЦ они могут задевать за приливы, причем, чем выше подъем, тем большая вероятность. Поэтому нужно обязательно проверять «прокрутку» вала, и при необходимости доработать ГБЦ .

    Информация по теме:

    1 . Тюнинговые и спортивные распределительные валы 16 V

    2 . Тюнинговые и спортивные распределительные валы «СТИ»

    3 . Тюнинговые и спортивные валы ОКБ «Двигатель»

    4 . Тюнинговые и спортивные валы НПФ «Мастер Мотор»

    4 . Тюнинговые и спортивные валы «Динамика»

    5 . Немного о качестве валов «СТИ»

    Регулировка разрезной шестерни (шкива Верньера).

    Информация с сайта http://team-rs.ru

    1 . Пометить на обоих, неподвижной и подвижной частях, стандартную метку, согласно стандартной шестерни.
    2 . Установить на вал, надеть ремень и совместить все метки (коленвал, распредвал)
    3 . Проконтролировать впускной и выпускной клапан 4 ‑го цилиндра: при совмещенных метках должно быть перекрытие (одинаково открытые впуской и выпускной клапаны). Если перекрытия нет (т.е. один открыт больше чем другой), ослабить винты шестеренки и повернуть вал относительно внешней части шестерни). По нахождении перекрытия – поставить метки на шестерне (как в п.1 ). В этом положении вал находится в точке перекрытия и точно совмещены метки коленвала и распредвала. Это условный «0 », от которого идет регулировка в зависимости от поставленных целей.
    Если РВ проходит метку раньше КВ это «опережение», если позже – «запаздывание».

    Подача топлива.

    Регулятор Давления Топлива . Надеюсь, не нужно разъяснять, как важно поддерживать в рампе форсунок постоянное давление топлива. И, если при обычной городской езде штатного регулятора давления топлива вполне хватает, на высоких оборотах возникает ситуация, когда постоянно открытые форсунки приводят с общему снижению давления в рампе. Как следствие – снижение топливоподачи, плохой распыл, сбой в расчетах и пр. Поэтому при форсировании двигателя имеет смысл увеличить давление на 0 ,5 – 1 атм., в зависимости от степени форсировки двигателя. Естественно, что при этом необходимо скорректировать программу впрыска, что бы обеспечить правильный состав смеси. В последних «переходных» моделях и новых двигателях ВАЗ объемом 1 ,6 литра применена безсливная система, РДТ находится в баке в сборе с бензонасосом и работает с более высоким давлением 3 ,8 Атм.

    Форсунки
    . При форсировании мотора вполне может сложиться ситуация, когда производительности (количество пропускаемого топлива) может просто не хватить. В таком случае потребуется замена форсунок на более производительные или установка второго ряда форсунок. Второй вариант довольно сложен и трудоемок, хотя и возможен даже на стандартном блоке «Январь 5 .1 », поэтому проще, все же установить более производительные форсунки, с производительностью от +15 % до +50 % (общедоступные форсунки от автомобилей ГАЗ применять нежелательно, т.к у них один плюс – большая производительность, все остальные – минусы, и самые жирные – быстродействие и нелинейная хар-ка в начале диапазона, там, где у ВАЗа ХХ.) Характеристики форсунок

    Прошивка

    Вне всяких сомнений, что для того, что бы получить максимальный эффект от доводки двигателя необходима соответствующая корректировка практически всех калибровок впрыска. Причем однозначно необходима тонкая доводка калибровок на конкретном автомобиле, в результате которой получается прошивка под конкретное «железо», его настройку, водителя и его стиль управления автомобилем. Окончательная настройка двигателя и прошивки – это, одной фразой – борьба за воздух, двигатель должен без помех потреблять максимально возможное количество воздуха, прошивка должна быть настроена на оптимальную подачу топлива и установку углов зажигания во всех режимах работы двигателя. С появлением для серийных версий прошивок Январь 5 инженерного блока J5 On-Line Tuner , (а позже и J7 On-Line Tuner) позволяющего на ходу, в режиме реального времени отстраивать калибровки этот процесс становится менее времяемким. Ранее существовали такие системы только под тюнинговые и спортивные блоки «Корвет» фирмы ABIT (Санкт-Петербург). В процессе настройки задача тюнера обеспечить правильный состав смеси – до 12 ,6 :1 в мощностном режиме и 15 ,5 –16 ,5 в экономичном.

    Казалось бы все просто, но на деле это тонкий и кропотливый труд – состав смеси должен быть оптимален во всем диапазоне оборотов двигателя. Кроме этого существуют режимы мощностного обогащения, переходные режимы и пр… Приходилось много часов выкатывать с инженерным блоком, постоянно контролируя состав смеси. С газоанализатором (ГА) из-за его большой инерционности можно, но довольно неудобно работать. Большим прорывом является применения при настройке Альфометров – контроллеров широкополосных ДК фирмы «Innovatemotorsports» (USA).

    Система выпуска ОГ.

    Как правило, на тюнинговые автомобили устанавливают «пауки» 4 –2 ‑1 хорошо работающие в довольно широком диапазоне оборотов. Системы 4 –1 не прижились в гражданском тюнинге из-за очень узкого диапазона эффективной работы. Принцип работы такого выпуска основан на создании разряжения перед еще не открытым выпускным клапаном, что способствует лучшей продувке цилиндра.

    Самым распространенным у нас «тюнингом» является установка «спортивного» глушителя. Самой распространенной (и, естественно, самым дешевой) является продукция Nex (имхо – полный отстой) и PowerFull, реже встречаются Remus, Asso, Sebring… Толк от такого глушителя может быть только в комплексе с прямоточным «пауком», фирменным основным и дополнительным глушителем с трубами увеличенного диаметра (не менее 55 мм для двигателя 1 ,6 и выше). Иначе – только глубоко пафосный звук. Причем Powerfull выпускает наименее «шумные» модели, ASSO – самые агрессивные и громкие. PRO-SPORT предлагает «банки» с возможностью регулировки «громкости» +/- 10 db с помощью съемного вкладыша. Ну и особый интерес вызывает глушитель Pro-Sport с электрическим (из салона) управлением громкостью, от стандарта до «Super-Sport» (разница 30 db). Звук выхлопа – дело вкуса, лично мне нравится тихий «рык» – это большая банка PowerFull (в центре) и двухтрубный (DTM) Remus. Однако цена первого 75 –80 USD, второго – больше 300 ..

    PowerFull Sebring Pro-SPORT
    Набор труб 51 мм Сильфон Резонатор

    Ряды КПП, главная пара


    Выбор КПП и ГП зависит от поставленных целей и возможностей двигателя. В таблице перечислены основные популярные ряды бюджетной серрии.

    Ряд/передача 1 2 3 4 5 6
    Стандарт 3 ,636 1 ,950 1 ,357 0 ,941 0 ,784
    21083 –05 2 ,923 1 ,810 1 ,276 1 ,030 0 ,880
    21083 –06 2 ,923 1 ,810 1 ,276 1 ,063 0 ,941 0 ,784
    21083 –07 2 ,923 2 ,053 1 ,555 1 ,310 1 ,129
    21083 –08 3 ,416 2 ,105 1 ,357 0 ,969 0 ,784
    21083 –11 3 ,636 2 ,222 1 ,538 1 ,167 0 ,941 0 ,784
    21083 –12 3 ,250 1 ,950 1 ,357 1 ,030 0 ,784
    21083 –18 3 ,170 2 ,105 1 ,480 1 ,129 0 ,886 0 ,784

    На автомобилях 2108 –09 -99 –15 серийно устанавливается ГП с передаточным числом 3 ,9 , на «десятое» семейство – 3 ,7 . Устанавливая на авто ГП с большим передаточным числом можно заметно повысить динамику на низах, теряя, правда, при этом в максимальной скорости. Как правило, на рынке предлагаются уже готовые «коммерческие» ряды КПП, с которыми возможно применение кроме стандартных ГП 3 ,7 ; 3 ,9 ; 4 ,1 , тюнинговых ГП – 3 ,5 ; 4 ,3 ; 4 ,5 ; 4 ,7 ; 4 ,9 и 5 ,1 . Самым важным параметром при расчете трансмиссии является общее передаточное число (КПП+ГП) на каждой передаче.

    Хорошим примером неграмотного подхода к расчету трансмиссии является стандартная КПП переднеприводных ВАЗ. В результате несогласованности по оборотам на 1 и 2 ‑й передаче, последняя испытывает сильные перегрузки при переключении, что выводит ее из строя раньше других. При установки рядов в автомобили 10 -го семейства желательно применение 083 вторичного вала.


    Передаточные числа и скоростные характеристики разных вариантов «скрещивания» рядов КПП и ГП можно посчитать

    Блокировка дифференциала.

    Блокировка дифференциала (дифференциал повышенного трения, самоблокирующийся дифференциал). В отличие от стандартного дифференциала, «блокировка» позволяет перераспределить крутящий момент с разгруженного колеса на более загруженное или с колеса с меньшим коэффициентом трения на колесо с хорошим сцеплением с дорогой.

    « Блокировки» бывают винтовые и дисковые. Винтовые – «Quaife» применяются на гражданских машинах – не требуют специального обслуживания и часто изготавливаются в «гражданских» версиях (невысокая степень блокировки), удобных для повседневной эксплуатации автомобиля. Такая блокировка увеличивает проходимость и устойчивость в поворотах, однако необходим определенный навык – управление автомобиля с блокировкой отличается от автомобиля со стандартным дифференциалом.

    На спортивных автомобилях используются дифференциалы дискового типа, способные передавать почти весь момент на загруженное колесо. Такие блокировки используются в основном в автоспорте.

    Тормозная система

    Тюнинг автомобиля вообще логичнее начинать с тормозной системы, а именно с передних тормозов, именно на них приходится основная нагрузка при торможении. При этом не следует забывать, что вмешательство в штатную тормозную систему запрещено ПДД.

    На автомобили ВАЗ возможна установка передних вентилируемых дисков диаметром 14 ,15 ,16 дюймов. На этом лучше не экономить и приобрести фирменные диски и тормозные колодки. Задние дисковые тормоза – дорогостоящее удовольствие, однако с ними эффективность торможения становится значительно выше.

    Что бы не кормить многочисленный персонал тюнинговых фирм, которые хотят заработать все деньги сразу задние дисковые тормоза можно сделать из передних «восьмых» дисков и суппортов от Оки (ВАЗ-2108 , VW) и гидравлическим или механическим стояночным тормозом. Изготовить и установить такие тормоза достаточно просто.

    Следует иметь виду, что вмешательство в тормозную систему – серьезное решение, влияющее на Вашу безопасность, запрещенное ПДД. На мой взгляд, если уж эффективность торможения никак не устраивает, наиболее оптимально использование впереди – фирменные вентилируемые перфорированные тормозные диски, сзади – тормозные барабаны увеличенного диаметра (от классики). Такое тех. решение применено на ВАЗ 21106 . Естественно применение качественных тормозных колодок.

    Подвеска

    Правильно настроить подвеску под определенные условия – задача важная и сложная. Вариантов «универсальной» подвески просто не существует. Выигрывая в одном всегда проигрываешь в другом. У форсированного автомобиля подвеска должна быть настроена достаточно жёстко и как можно ниже стандартной. Замене или настройке подлежат амортизаторы, пружины – спортивные или обрезанные штатные, либо заниженные пружины с прогрессивной характеристикой, опоры стоек заменены на шаровое соединение («ШС») или тюнинговые опоры SS20 . Так же должна быть увеличена жесткость кузова с помощью специальных распорок. Настройка подвески – очень сложное и кропотливое занятие.

    Спорт – краб 2108 Поперечина 2108 Опоры SS-20
    Задний стабилизатор Растяжка передняя 2110 Задняя растяжка 2110


    Nitro Oxide System

    Этот способ форсировки двигателя применяется для гонок на короткие дистанции и несмотря на огромное количество нереальных слухов не представляет собой ничего нового, революционного и сверхестественного. Для форсирования двигателей для коротких гонок, где требуются короткие мощные ускорения, применяется неочищенная техническая закись азота. Эффект достигается за счет увеличения в камере сгорания количества свободного кислорода, способного эффективно окислять большее количество топлива.

    Для обеспечения максимальной отдачи двигателя необходимо точно соблюдать соотношение топливо/окислитель. В двигателях внутреннего сгорания в качестве окислителя используется кислород, содержащийся в воздухе, доля которого примерно примерно 20 %. Количество топлива подаваемого в цилиндр напрямую зависит от количества потребляемого воздуха. Чрезмерное обогащение приводит к противоположному результату – богатая смесь медленно и плохо горит из-за отсутствия окислителя. Закись озота содержит 35 –36 % кислорода, следовательно, на 15 % можно увеличить топливоподачу без снижения эффективности процесса горения.

    Следует иметь ввиду, что при этом резко повышается температура двигателя и применять впрыск закиси более чем на 15 –20 сек. без применения дополнительных средств охлаждения губительно для двигателя. В настоящее время существует две разновидности впрыска «нитроса»: обычная, когда осуществляется подача только закиси во впускной коллектор и второй, когда осуществляется дополнительная подача уже готовой топливной смеси. Вторая система намного сложнее и немного эффективнее. В карбюраторных системах установка требует установки системы дополнительной топливоподачи, инжекторные системы перекалибровываются и, возможно, потребуют установки топливных форсунок с большей производительностью.

    Для тех, кто заинтересовался – более подробно можно почитать здесь: http://larkon-auto.ru/tuning/motor/nitrous.htm

    Pесурс у форсированных моторов

    Износ двигателя зависит, прежде всего от степени форсировки, нагрузки, условий эксплуатации и качества ГСМ. Режимы максимальных нагрузок в повседневной жизни используются крайне редко и, как правило, непродолжительное время. Поэтому можно смело утверждать, что при «гражданском» тюнинге ресурс двигателя практически не меняется. И, даже наоборот, может измениться в сторону увеличения. Доводка двигателя это, в большинстве случаев – индивидуальная высококвалифицированная ручная работа, точная подгонка, развесовка, балансировка ДВС. Используется самый современный инструмент, постоянно накапливается опыт и изучаются технологии. Разумеется, качество работы в этом случае несопоставимы с конвейерной сборкой.

    http://tuningplus.narod.ru/articles/tun_theory/index.htm

    http://gt-parts.com/modules.php?op=modload& name=Subjects& file=index

    http://tuningplus.narod.ru/articles/tun_pract/theory_practics.htm

    http://auto2141 .narod.ru/soderzh.html

    http://dvpt.narod.ru/russian/history/index13

    http://beetle.org.by/tuning3 .html#31

    http://www.innovatemotorsports.com/index.html

    http://www.performancetrends.com/

    http://www.xede.com.au

    http://innovatemotorsports.com

    Что такое форсирование двигателя и для чего его делают

    Что такое форсирование двигателя и для чего его делают

    У этого поста - 3 комментария.

    Форсирование двигателя – это его тюнинг, который является одной из важных составляющих в общем тюнинге автомобиля. Ведь именно форсировка двигателя дает возможность определить максимальную мощность двигателя, а значит улучшить его основные динамические характеристики. Чем больше у мотора мощность, тем меньше тратится времени на разгон автомобиля, а значит, увеличивается его максимальная скорость.

    Автолюбителей можно разделить на два своеобразных лагеря. Одним требуется только на немного увеличить мощность своего двигателя, так как в большинстве их не устраивает то, как автомобиль набирает скорость и другие динамические характеристики. Данная категория автолюбителей предпочитает делать тюнинг двигателя своими силами. Этот выбор основан на том, что перечень работ, которые будет необходимо осуществить для форсирования двигателя, минимален.

    Из чего состоит форсировка двигателя.

    Она состоит из нескольких элементов:

    • • Осуществляется перепрошивка основного блока управления двигателем;
    • • Происходит замена отдельных деталей двигателя на более мощные, а вернее будет сказать, на спортивные.

    Как итог: мощность двигателя увеличивается в среднем не более чем на 10 — 15 процентов.

    Другая категория автолюбителей подходит к процессу форсирования двигателя более основательно и методично. Они не просто производят на своем автомобиле замену всех основных деталей двигателя на спортивный вариант. Кроме этого, на автомобиль устанавливается турбина и происходит расточка самого двигателя. И вот здесь будущая мощность автомобиля будет зависеть не только от имеющегося потенциала двигателя, но и от такой прозаической вещи, как платежеспособность автовладельца. Может получиться так, что мощность двигателя после его форсирования увеличится как на 100 «лошадей», так и до 1000 «лошадок». Тут все будет зависеть от тех конкретных задач, для которых и будет производиться форсирование двигателя.

    Одним из вариантов форсирования двигателя является установка спортивного распределительного вала. Во первых, стоит сказать, что распределительный вал является механическим «мозгом» мотора. Он определяет скорость подъема и общую продолжительность по времени для открытия клапанов, что сильно влияет или только формирует будущий характер мотора. Причина, по которой происходит подобная замена, такая же, как и для других элементов двигателя. Штатная модель уж слишком средняя, так как разрабатывалась в соответствии с основными запросами большего числа владельцев автомобилей.

    Основная характеристика автомобильного двигателя – это мощность, хотя основное влияние оказывает не только его максимальная мощность, но и так называемый крутящий момент. Стоит отметить, что самая максимальная мощность, а автомобиле со стандартной комплектацией возможна лишь на определенных оборотах, которые становятся близки к максимальным. «Горячий» водитель выберет приемистый двигатель, который стоит только тронуть педаль газа, с места идет в разгон, как будто на поводке следуя за нажатием педали.

    Вот поэтому замена распределительно вала на спортивный и является первым этапом в форсировании двигателя. Только он способен обеспечить путем увеличения основной высоты подъема клапанов подачу полноценной смеси в цилиндр.
    А что именно делать и каким образом, решает каждый для себя. Ведь для большинства из нас автомобиль не только средство передвижения, но и эталон благостостояния и престижа.

    Другие похожие статьи:

    Что такое форсированный двигатель

    Вряд ли можно найти автовладельца, который бы не мечтал в явной или скрытой форме о том, чтобы его четырёхколёсный друг был намного мощнее. Когда мы приобретаем автомобиль, нас в первую очередь интересуют его комплексные характеристики, начиная с цвета и экстерьера и заканчивая экономичностью, функциональностью и ремонтопригодностью. Мощность силового агрегата в этом списке редко стоит на первых позициях.

    Форсированный двигатель УЗАМ 412

    Но по истечении некоторого количества времени мы начинаем понимать, что было бы неплохо, если бы наша машинка была немного резвее, «лошадок» на 10-30-50-100, в зависимости от аппетитов и стиля вождения.

    Если обратиться к статистическим данным, то средний автомобиль, являющийся собственностью такого же рядового россиянина, имеет мотор объёмом 1.6 л при мощности 120 лошадиных сил. А вот болид Формулы при таком же объёме двигателя может выдавать впятеро больше!

    Неудивительно, что гонка за лошадиными силами выплеснулась из лабораторий автопроизводителей в многочисленные тюнинговые ателье, специализирующихся на доработке штатных силовых агрегатов с целью существенного улучшения их динамометрических характеристик.

    Нужно сразу отметить, что для рядового СТО такая услуга в редких случаях оказывается посильной – в современном автомобиле огромное количество узлов и агрегатов, функционирование которых в той или иной мере связано друг с другом. Поэтому бездумное вмешательство в конструкцию ни к чему хорошему не приводит. Форсирование двигателей как способ изменения их рабочих характеристик как раз и предполагает проведение комплексных мероприятий с учётом взаимного влияния всех систем. И учёт этот основан на глубоком понимании физических процессов, происходящих как в самом моторе, так и узлах, его обслуживающих, от системы охлаждения до выхлопной трубы.

    Если быть более конкретным, то существуют только два фактора, определяющие мощностные параметры автомобиля: мощность мотора и обеспечиваемый им крутящий момент. Поэтому львиная доля усилий при форсировании двигателей направлена на увеличение именно этих характеристик.

    Какие моторы поддаются форсированию

    Многие владельцы бюджетных авто пребывают в абсолютной уверенности, что их машину нельзя форсировать, называя при этом массу невнятных причин. Это полная ерунда – форсировать можно любой, за очень редким исключением, силовой агрегат, бензиновый или работающий на дизтопливе. Если не использовать установку турбины, то поднять планку мощности с использованием «железных» доработок можно, причём на величины порядка 10-20%. С одной стороны, такая прибавка кажется незначительной, но с другой – увеличить мощность со 100 до 120 л. с. вполне можно считать реальным успехом. С учётом того, что при желании этот показатель можно будет поднимать вверх ещё и ещё.

    Установка турбонаддува – наиболее затратный, но кардинальный способ решения проблемы, позволяющий однократно увеличить мощностные показатели на 40 и более процентов.

    Турбонаддув двигателя автомобиля

    Но что значит форсированный двигатель с точки зрения его ресурса? Снизится он или увеличится? Однозначного ответа на этот вопрос нет. Всё зависит от того, что именно подверглось доработке, а также от индивидуальных особенностей эксплуатации силовой установки конкретным автовладельцем.

    Как известно, многие современные производители легковых машин конструируют их таким образом, чтобы иметь возможность в будущем выпускать тюнинговые модификации. Чем и пользуются специалисты многочисленных тюнинговых ателье, как известных, так и работающих в локальном масштабе. И если сравнивать заводское авто и тюнингованное, ресурс последнего может оказаться на 50-100% больше.

    Как это можно объяснить? Да очень просто. Процесс массовой сборки, да ещё и на унифицированных шасси (а это тенденция последнего десятилетия) не предполагает индивидуальной настойки каждого автомобиля, весь технологический процесс происходит в строгих рамках существующих допусков и стандартов. Другими словами, возможности улучшения конструкции двигателя и его обслуживающих систем здесь если и присутствуют, то в очень долговременной форме. То есть как минимум при очередном рестайлинге.

    Специалисты по тюнингу такими ограничениями не скованы, и если они находят какое-то решение, позволяющее повысить мощность силового агрегата, то без проблем его реализовывают. Разумеется, с учётом внесения сопутствующих изменений в другие узлы. При этом они имеют возможность учитывать балансировку, развесовку и другие переменные величины, характеризующие совокупный баланс машины, с точностью до миллиметров и граммов.

    Разумеется, если всё было бы так просто, на наших дорогах просто не осталось бы тихоходов. Но большинство желающих форсировать мотор своего авто сталкиваются с тем, что такая доработка мотора стоит очень недёшево, поскольку приходится вносить изменения и в конструкцию других узлов: трансмиссии, подвески, тормозов и т. д.

    Особенно это актуально в случае монтажа турбонагнетателя (как вариант – механического компрессора). Поэтому подавляющее большинство автолюбителей предпочитает улучшать двигатель без использования такого кардинального средства, как турбина.

    Основные методы форсирования мотора

    В переводе с английского одно из значений слова force – усиление (чего-либо). В нашем случае речь идёт об автомобильном двигателе. Как правило, его форсирование и понятие тюнинга (tune означает «настройка») – это понятия-синонимы. Таким образом, под форсированием силового агрегата следует понимать проведение целого комплекса мероприятий, направленных на доработку заводского ДВС. Такие работы как раз и есть сфера интересов тюнинговых компаний различного масштаба, узкоспециализированных и широкопрофильных.

    И хотя конечная цель одна – увеличение мощности двигателя, способов, как форсировать двигатель, существует почти два десятка. И это количество только увеличивается. Разумеется, их вклад в общее дело неодинаков – некоторые методы предполагают рост мощностных характеристик на величины менее одного процента, которые вряд ли можно назвать ощутимыми. Да и в точности определения этих пресловутых процентов всегда можно засомневаться.

    Электрический турбокомпрессор на двигателе авто

    Мы постараемся рассмотреть только те из них, которые доказали свою эффективность сотнями и тысячами примеров реальной эксплуатации, а не только инструментально-лабораторными измерениями и исследованиями.

    И ещё один момент: в наши задачи не входит рассмотрения с вариантом установки турбонагнетателя – эта тема, которая заслуживает отдельного рассмотрения. Хотя бы потому, что требует внесения более кардинальных изменений в конструкцию как самого силового агрегата, так и других систем автомобиля.

    Механическое форсирование

    Каждый автовладелец, задумывающийся о приемлемых способах увеличения мощности мотора, должен задаться вопросами, ответы на которые могут оказаться решающими при принятии окончательного решения.

    Основной вопрос – для чего нужен такой тюнинг, насколько он необходим. Из него вытекают и другие, не менее важные – будет ли улучшены характеристики мотора в достаточной степени (чтобы через год не появились идеи о новом улучшении), и будут ли оправданы затраты на форсирование с финансовой точки зрения?

    И только если все ответы на отчасти философские, отчасти – рациональные вопросы окажутся положительными, можно задумываться о конкретной реализации. Существует два основных направления форсирования: так называемый чип-тюнинг и механические способы.

    Первый вариант предполагает изменения алгоритма работа святая святых современного автомобиля – бортового компьютера. Именно он сегодня отвечает за координацию работы всех систем, руководствуясь показаниями многочисленных датчиков и исполнительных устройств. В данном случае ни о каком самостоятельном изменении управляющей программы не идёт и речи – задача перепрограммирования ЭБУ требует досконального знания алгоритмов работы контроллера, а это закрытая информация, доступ к которой стоит больших денег. И, разумеется, наличия соответствующего багажа знаний. Основным достоинством чип-тюнинга можно назвать невмешательство в конструкцию силового агрегата – увеличение мощности происходит за счёт изменения настроек работы программы, изменения самого кода и/или добавления новых контроллеров.

    Напротив, механическое форсирование предполагает внесение изменений в штатные узлы заводского мотора, а зачастую – установку новых, модифицированных, или же дополнительных, делающих работу двигателя более производительной.

    Если вы хорошо владеете слесарным инструментом, техническая сторона задачи может оказаться вам вполне по силам. Но при форсировании обладания такими навыками явно недостаточно, ибо любое внесение изменений в конструкцию автомобиля, будь то мотор, подвеска или даже тюнинг салона, требует тщательного расчёта необходимости внесения изменений в другие узлы, влияющие на поведение транспортного средства на дороге при различных режимах и нагрузках.

    Форсированный двигатель МЕМЗ 968

    Тюнинговые ателье, специализирующиеся на форсировании моторов, имеют собственные апробированные наработки, направленные на увеличение оборотов силового агрегата, такая работа требует тщательного просчёта увеличенной нагрузки на поршневую группу. В частности, нужного эффекта достигают за счёт замены шатенов на детали, изготовленные из титановых сплавов – они намного прочней и легче, хотя сам по себе титан нельзя назвать идеальным материалом из-за его высокой пластичности – это важно там, где рабочие размеры измеряются с точностью до микронов. Увеличиваются требования по нагрузке к нижней головке шатуна, что в свою очередь, ставит задачи по усилению болтов и шпилек, и такие детали обычно стоят на порядок дороже оригинальных.

    Усиление поршневой группе неизменно сказывается на работе других узлов двигателя. Например, на требованиях, предъявляемых к ГРМ. Если верхний предел оборотов вырос, необходимо позаботиться о соответствующем изменении упругости клапанных пружин – они должны успевать справляться с задачей закрытия тарелок при возросших скоростях, поскольку изначально они на это не рассчитаны. Достигается это за счёт уменьшения веса клапанов, и/или посредством снижения их теплоотдачи, что с точки зрения физических процессов – задача нетривиальная, решаемая посредством использования новых материалов и их комбинаций (металлокерамики, того же титана, высокопрочных марок стали).

    Увеличение оборотов требует усилий по предотвращению резонансных явлений во впускном/выпускном трактах силового агрегата. Реализуется это внесением изменений в конструкцию распредвала, впускного коллектора и его выпускного аналога, использованием более точного многодроссельного впуска, когда каждый цилиндр комплектуется собственной заслонкой.

    Скорее всего, потребуется оптимизировать и форму каналов, и не только в ГБЦ, но и в некоторых частях впускного тракта. Достигается это использованием весьма специфических алгоритмов – продувкой мотора с целью выявления точек, обладающих увеличенным сопротивлением потоку воздуха. Отметим, что тюнинговая доработка впускного тракта по сложности ничуть не уступает внесению изменений в поршневую группу. Более того, если выполняется лёгкое форсирование, впуск берёт на себя основную часть ресурсов, включая финансовых.

    Увеличение рабочего объёма

    Если рассуждать чисто теоретически, то самым удачным вариантом улучшения отдачи мотора следует признать увеличение его совокупного рабочего объёма. Технически это можно реализовать разными способами – ростом количества цилиндров, увеличением их диаметра, изменением хода поршня.

    Конечно, добавление цилиндров – задача, решить которую может только автопроизводитель, так что его сразу можно отбросить. А значит, реальных изменений можно добиться, корректируя только два последних параметра.

    Заслонки впускного коллектора автомобиля Mazda

    Но и здесь не всё просто. Диаметр цилиндра изменить можно, причём именно в сторону увеличения, но при этом следует подвергнуть соответствующей обработке блок цилиндров (такая операция называется расточкой, она часто применяется при выполнении капремонта двигателей).

    Остаётся только подобрать новые поршни с увеличенным диаметром, после чего нанести на их поверхность микронеровности для улучшения сцепных свойств с масляной плёнкой.

    Проще всего вносить подобные изменения в силовые агрегаты, имеющие алюминиевые блоки и мокрые вставные гильзы. В этом случае подобрать новый комплект с увеличенным диаметром не составит труда – в розничной сети они представлены в обширном ассортименте. Более сложной задачей является увеличение хода поршней, поскольку для этого придётся вносить изменения в коленвал. Конкретнее – увеличивать радиус кривошипа. К счастью, автоиндустрия и здесь приходит на помощь: в продаже имеется огромное количество разновидностей коленчатых валов, предназначенных, в том числе, для применения на тюнингованных моторах.

    Форсированный режим двигателя посредством увеличения его объёма требует использования так называемых длинноходных или, напротив, короткоходных вариантов, в зависимости от изменения диаметра цилиндра или хода поршня. В некоторых случаях корректировке подвергаются оба параметра, но тогда подбор требуемых компонентов усложняется ввиду уменьшения количества подходящих вариантов.

    Не следует забывать о том, что изменение объёма мотора оказывает влияние как на параметр мощности, измеряемый в лошадиных силах, так и на величину оборотов, при которых достигается пик мощности, а также на величину крутящего момента – это взаимосвязанные характеристики. Причем эта зависимость носит вполне определённый характер: увеличение мощности и крутящего момента соответствует уменьшению оборотов вращения коленвала.

    Увеличение степени сжатия

    Мощность ДВС – это по существу, сила, с которой поршень давит на коленвал, заставляя его вращаться. Один из способов ей увеличения заключается в изменении степени сжатия в цилиндре. Увеличив этот показатель в камере сгорания, можно добиться от мотора и большей отдачи при неизменном объёме.

    Теоретически это означает, что прирост мощности не повлияет на экономичность двигателя, в отличие от предыдущего способа.

    Но если это так, почему автопроизводители сами не делают такого улучшения, ведь увеличения степени сжатия до максимального показателя можно добиться ещё на этапе проектирования?

    Оказывается, имеются ограничения, связанные с необходимостью придерживаться определённых стандартов. В данном случае речь идёт о бензине. Увеличение степени сжатия связано с появлением вредных детонационных процессов, но здесь имеется прямая зависимость. Чтобы избежать негативных последствий, нужно просто использовать горючее с более высоким октановым числом. Автопроизводители на такой шаг пойти не могут, ибо это связано с высокой стоимостью премиальных марок бензина. Для среднестатистического автомобилиста такой вариант заведомо неприемлем.

    Между тем для тех, кто хочет добиться увеличения мощности, невзирая на рост сопутствующих расходов, этот способ не выглядит таким уж плохим. Дело в том, что переход на более высокооктановое топливо даже без увеличения степени сжатия гарантирует рост эффективности, заключающийся в уменьшении расхода бензина, так что рост в цене будет в значительной степени нивелирован увеличением экономичности.

    При этом востребованы два способа, как можно форсировать двигатель посредством увеличения степени сжатия в цилиндрах:

    Первый предполагает установку между БЦ и ГБЦ более тонкой прокладки. Однако здесь существует вероятность, что из-за изменения расстояния хода поршня клапан может столкнуться с поршнем, что чревато большими неприятностями. Так что на практике тонкую прокладку используют крайне редко, и если применяют, то тщательно всё рассчитывают.

    Ситуацию можно исправить, установив модернизированные поршни, у которых имеется более глубокая выемка. Такое усовершенствование обойдётся вам дороже, к тому же придётся заниматься настройками фаз газораспределения из-за изменения его параметров.

    Второй способ требует расточки цилиндров и, соответственно, использования поршней с увеличенным диаметром. Хотя этот вариант и можно отнести к форсированию посредством увеличения объёма мотора, степень сжатия при этом тоже вырастет, поскольку объём самой камеры сгорания остаётся неизменным, а изменения затрагивают только объём цилиндра.

    Если соотношение этих двух объёмов изменяется, то и уровень сжатия вырастет. Но здесь нужно учесть ещё один нюанс: при стандартных настройках силового агрегата чем ниже степень сжатия, тем большего прироста мощности можно добиться, увеличив сжатие данным способом.

    Так происходит расточка блоков цилиндра

    Уменьшение механических потерь

    Идеальных, «вечных» двигателей не существует – эту истину мы усваиваем с молоком матери…пардон, со школьной скамьи. ДВС в этом плане – далеко не самый эффективный вид моторов: его средний КПД не превышает 30%, и вполне очевидно, что потолок здесь ненамного выше. Если оставить в стороне потери горючего из-за скоротечности циклов воспламенения и горения (по этой причине теряется порядка 30% горючего), остаётся уповать на уменьшение механических потерь. Их источники известны:

    • насосные потери;
    • трение в ЦПГ;
    • потери при работе многочисленного вспомогательного оборудования.

    Основной проблемой принято считать трение поршней о стенки цилиндров – здесь мы имеем и большую площадь соприкосновения, и высокую скорость поступательного движения. Каким же образом можно уменьшить потери? Здесь тоже имеется несколько вариантов:

    • применение сборных маслосъёмных колец;
    • конструктивное увеличение рабочего зазора между трущимися деталями;
    • использование шатунов меньшего веса.

    Все три способа реализуемы, но они требуют тщательного выполнения процедуры балансировки и развесовки, то есть подбора всех деталей КШМ по весовым показателям.

    Если говорить о насосных потерях, то здесь основная доля снижения эффективности силового агрегата приходится на трение в шейках коленвала. Уменьшить потери удаётся за счёт установки распредвала, характеризующегося более широкими рабочими фазами. Если дополнить это применением системы под названием «сухой картер», можно добиться значительного уменьшения насосных потерь в районе коленвала (моторное масло, как ни странно, предотвращая перегрев, тормозит вращение коленвала).

    Наконец, немалая доля потерь мощности приходится на работу дополнительного оборудования. В качестве примера можно привести кондиционер (один из самых затратных потребителей), помпу, генератор, а также рулевой гидроусилитель – все они приводятся в движение от приводного ремня коленвала. Но поскольку отказаться от их использования нельзя, решить проблему, хотя бы частично, можно за счёт увеличения придаточного отношения помпы и генератора, что, конечно же, скажется на их характеристиках, и не в лучшую сторону.

    Оптимизация процесса сгорания ТВС

    Как ни странно, но для использования этого метода можно обойтись без детального изучения теории, объясняющей особенности процесса горения смеси в камере сгорания. Достаточно понимать, что объём КС должен быть минимизирован, что позволит избежать возникновения излишних тепловых потерь и уменьшить вероятность возникновения детонационных процессов, оказывающих огромное влияние на процесс горения ТВС. Существенного улучшения можно добиться и за счёт более эффективного приготовления смеси.

    Уменьшение камеры сгорания и более тщательная её очистка – мероприятия вполне осуществимые, направленные на оптимизацию процесса воспламенения и сгорания смеси. Увеличения наполняемости КС можно добиться, уменьшив показатель аэродинамического сопротивления потоку воздуха во впускном и отработанным газам в выпускном трактах двигателя. Ещё одно направление работ – уменьшение аэродинамического сопротивления в каналах ГБ. Оптимизации также подлежит конструкция выхлопной системы, особенно резонатора. Имеет значение и его форма, и местоположение, помогает добиться желаемого монтаж многодроссельной системы, предполагающей установку выпускной трубы с индивидуальным подключением к цилиндрам.

    Ещё раз о ресурсе форсированных двигателей

    Этот вопрос необходимо «разжевать», поскольку многие автовладельцы пребывают в уверенности, что форсирование – процедура исключительно односторонняя, приводящая к уменьшению ресурса мотора и его систем.

    Здесь не всё так однозначно. Факторов, оказывающих влияние на моторесурс, предостаточно: это и уровень форсирования силового агрегата, и степень увеличения нагрузки, и условия эксплуатации, и такой субъективный фактор, как качество используемых технических жидкостей (горючего и масла).

    Если говорить о режимах работы двигателя на максимальных нагрузках, то они непродолжительны, независимо от того, форсирован мотор или нет. Это позволяет утверждать, что тюнинг двигателя не оказывает заметного влияния на его совокупный ресурс. Более того, если форсирование производилось качественно, то мотор будет исправно работать даже больше, чем без тюнинга. Дело в том, что доводка силового агрегата – это всегда продуманная индивидуальная работа, выполняемая с применением максимально точных методов развесовки, подгонки деталей, балансировки двигателя. Чем опытнее команда специалистов, тем больше знаний таких тонкостей в работе ДВС, которые зачастую неизвестны даже автопроизводителям, и это не голословное утверждение. В любом случае качество работ при форсировании нельзя сравнивать с конвейерной сборкой – там стандарты совсем другие.

    Понятно, что такой квалифицированный тюнинг мощности – удовольствие дорогостоящее, поскольку, кроме мероприятий, связанных с улучшением работы мотора, приходится колдовать над корректировкой конструкции подвески, КПП, тормозов.

    Мы уже говорили, что форсированию подлежат практически любые моторы. Но методы, используемы для автомобилей разного класса, могут существенно отличаться.

    Так, для увеличения мощности малолитражного ДВС объёмом менее 1500 «кубиков» потребуется раскручивать мотор до запредельных величин, порядка 6-9 тысяч оборотов. Впрочем, существует множество других способов решения проблемы. Например, на малолитражку можно установить 1.6-литровый мотор, но при этом использовать распредвал от более слабого двигателя, у которого подъём клапанов будет меньшим. Такая переделка потребует регулировки шестерни распредвала с опережением на 3-4 градуса. Такой силовой агрегат будет иметь хорошую динамику уже с низовых оборотов. Если взять ВАЗовский мотор объёмом 1.7 л. (у которого поршень имеет ход 82.40 мм., а коленвал — 78.00 мм.), то здесь можно попробовать установить распредвал с ходом клапанов от 10.92 мм. Такая форсировка считается очень перспективной, поскольку тюнингованный мотор обладает приличным крутящим моментом практически на всём диапазоне оборотов, при этом способен раскручиваться до 8 тысяч оборотов/минуту.

    Другие подходы следует использовать для двигателей средней мощности. Так, 1.8-литровый мотор можно тоже форсировать настолько удачно, что водитель сможет переключаться на высокие передачи на относительно небольших оборотах двигателя.

    Для этого достаточно установить на такой мотор распредвал, у которого подъём клапанов превышает 12 мм. Расплачиваться придётся холостыми оборотами, которые станут неустойчивыми, но не критически. А самым устойчивым будет режим на 1000-1100 оборотах. Но следует признать, что такой тюнинг приведёт к уменьшению моторесурса, причём особенно осторожным нужно быть на максимальных оборотах – нагрузка будет настолько высокая, что может треснуть коленвал – такие случаи известны.

    Никелевые турбокомпрессоры для авто

    Считается, что решающую роль в доработке мотора играют изменения, вносимые в конструкцию ГБЦ. Если всё сделать правильно и аккуратно, то можно рассчитывать на прибавку мощности в пределах 20%, а при сочетании с другими методами – то и на все 30%.

    Это достигается благодаря целому рядку улучшений: более качественной подготовке ТВС, улучшению наполняемости камеры сгорания смесью, оптимизации самого процесса сгорания и снижению потерь в выпускном тракте.

    Тем же целям служит установка «фильтра нулевого сопротивления» (и тоже за счёт снижения ресурса мотора), использование паука (выпускного коллектора с множественными отводами), прямоточного глушителя. Правда, эти усовершенствования обеспечивают незначительную прибавку мощности, но их аккумулирующий эффект тоже не стоит игнорировать. Отметим, что тюнинг выпускного/впускного тракта заметно удорожает процедуру форсирования двигателя, совершенно не соответствуя итоговому результату, но это уже дело вкуса, желания и возможностей.

    Таким образом, форсирование двигателя представляет собой весьма ресурсоемкий и дорогостоящий процесс, но если этим занимаются профессионалы, полученный результат окажется вполне удовлетворительным. Но не следует забывать, что изменениям подвергаются и другие системы, что влечёт за собой соответствующие корректировки при их эксплуатации, техобслуживании и ремонте.

    P2105 Код неисправности OBD-II: Система управления приводом дроссельной заслонки

    P2105 определение кода неисправности

    Система управления приводом дроссельной заслонки (TAC) - принудительное отключение двигателя

    Что означает код P2105

    Этот код устанавливается, когда PCM (модуль управления трансмиссией) вышел из строя или PCM обнаружил одну или несколько проблем, которые могут привести к проблеме безопасности из-за неправильного управления дроссельной заслонкой. Привод дроссельной заслонки на современных автомобилях имеет электрическое управление. Нет прямого соединения между педалью дроссельной заслонки у вашей ноги и дроссельной заслонкой.

    Возможно, PCM может открыть дроссельную заслонку и привести к опасному ускорению автомобиля против команд водителя. По этой причине PCM следует некоторым очень строгим правилам для обеспечения правильной работы системы. Если эти рекомендации не соблюдаются, PCM переводит автомобиль в режим принудительного выключения двигателя по умолчанию из соображений безопасности.

    Что вызывает код P2105?

    Этот код устанавливается, когда соотношение между педалью дроссельной заслонки и дроссельной заслонкой не совпадает.PCM определяет это, отслеживая сопротивление и / или напряжение датчиков, установленных на педали дроссельной заслонки и дроссельной заслонке. Если положение этих двух датчиков не совпадает, автомобиль переводится в безопасный режим, при котором двигатель либо выключится, либо будет работать только на холостом ходу. Это зависит от программирования, выбранного производителем.

    Данные из других систем используются при расчете положения дроссельной заслонки. Если какая-либо из этих систем имеет проблемы, расчеты положения дроссельной заслонки PCM могут быть скомпрометированы, поэтому перевод автомобиля в этот режим безопасности по умолчанию и установка этого кода.

    Каковы симптомы кода P2105?

    • Автомобиль умрет и не заводится
    • Контрольная лампа двигателя будет на
    • Автомобиль будет простаивать, но не поедет

    Как механик диагностирует ошибку P2105?

    Эта система довольно проста по своей конструкции, но из-за сложного программирования ее может быть трудно диагностировать. Первый шаг - подключить сканер и поискать данные, которые выглядят некорректно. Это может быть датчик кривошипа, датчик распределительного вала, датчик TPS на дроссельной заслонке, датчик педали дроссельной заслонки на педали дроссельной заслонки, PCM, проблема жгута проводов, датчик массового расхода воздуха (MAF), датчик абсолютного давления в коллекторе (MAP) и некоторые другие возможности.

    Важно, чтобы технический специалист имел четкое представление о каждой из этих систем, чтобы он или она могли распознать проблемы, которые могут повлиять на систему TAC. По этой причине большинство других DTC (диагностических кодов неисправностей) следует диагностировать в первую очередь, поскольку они могут способствовать неисправности системы TAC и установить этот код.

    Общие ошибки при диагностировании кода P2105

    Из-за количества систем, которые могут повлиять на систему TAC, очень легко пропустить что-то, что происходит с другими системами, что повлияет на систему TAC.Важно понимать, что этот код устанавливается, когда автомобиль переходит в режим по умолчанию из соображений безопасности.

    Каждый раз, когда присутствует неисправность, которая может повлиять на управление дроссельной заслонкой, автомобиль переходит в безопасный режим, чтобы предотвратить неконтролируемое ускорение.

    Насколько серьезен код P2105?

    Код несерьезный. В нем просто говорится, что автомобиль был переведен в безопасный режим по умолчанию. Хотя код существует для безопасности пассажиров и, следовательно, предполагает, что существует вероятность того, что автомобиль выйдет из-под контроля, если он не будет переведен в этот режим безопасности.

    Какой ремонт может исправить ошибку P2105?

    Установка этого кода во многом зависит от выбора программирования производителем. Поскольку современные автомобильные компьютерные системы используют PCM для управления почти каждой функцией, очень часто другие системы, не входящие в систему TAC (управление приводом дроссельной заслонки), влияют на управление PCM системой TAC. В интересах безопасности и риска выхода транспортного средства из-под контроля из-за внезапного неконтролируемого ускорения производитель по умолчанию устанавливает двигатель для выключения по очевидным причинам безопасности.

    Нужна помощь с кодом P2105?

    YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.

    Проверьте свет двигателя

    коды неисправностей

    P2105

    P2105 Система управления приводом дроссельной заслонки

    Код неисправности OBD-II Техническое описание

    Артикул:

    John Ingalls
    Бывший менеджер по обслуживанию и механик ВВС

    Система управления приводом дроссельной заслонки - принудительное отключение двигателя

    Что это значит?

    Этот общий диагностический код неисправности трансмиссии (DTC) обычно применяется ко всем транспортным средствам, оборудованным OBD-II, которые используют систему управления дроссельной заслонкой по проводам, включая, помимо прочего, автомобили Ford, GMC, Hyundai, Land Rover, Toyota, Dodge, Chevy, Subaru, Suzuki, Jaguar и др.Как ни странно, этот код, кажется, чаще встречается на автомобилях Ford, Chevrolet и Land Rover.

    Код неисправности P2105 OBD-II - это один из возможных кодов, который указывает, что модуль управления трансмиссией (PCM) обнаружил неисправность и ограничивает работу системы управления приводом дроссельной заслонки.


    Эта ситуация известна как активация отказоустойчивого или тормозного режима для предотвращения ускорения двигателя до тех пор, пока эта неисправность не будет исправлена ​​и соответствующий код не будет очищен.Есть четыре кода, которые называются кодами силы, это P2104, P2105, P2106 и P2110.

    PCM устанавливает их, когда присутствуют другие коды, которые указывают на проблему, которая может быть связана с безопасностью или привести к повреждению двигателя или компонентов трансмиссии, если не устранить своевременно.

    Код P2105 устанавливается PCM, чтобы заставить систему управления приводом дроссельной заслонки выключить двигатель.

    Этот код может быть связан с неисправностью системы управления приводом дроссельной заслонки, но обычно установка этого кода связана с другой проблемой.Код неисправности P2105 запускается PCM, когда он получает ненормальный сигнал от различных компонентов. Система управления приводом дроссельной заслонки - это рабочий цикл, управляемый PCM, и функция системы ограничивается при обнаружении других кодов неисправности.

    Уровень серьезности кода и симптомы

    Степень серьезности этого кода может быть от средней до серьезной в зависимости от конкретной неисправности. Симптомы кода неисправности P2105 могут включать:

    • Двигатель не запускается
    • Слабая реакция дроссельной заслонки или ее отсутствие
    • Контрольная лампа двигателя горит
    • ABS Светильник с подсветкой
    • АКПП не переключает
    • Дополнительные коды присутствуют

    Общие причины этого кода неисправности

    Наиболее распространенные ситуации, при которых этот код устанавливается и переводит двигатель в отказоустойчивый или аварийный режим, чтобы указать на проблему и действовать как красный флаг:

    • Перегрев двигателя
    • Утечки охлаждающей жидкости
    • Неисправность клапана рециркуляции ОГ
    • Неисправность датчика массового расхода воздуха
    • Модификации ведущего моста
    • АБС, противобуксовочная система или система курсовой устойчивости
    • Проблемы с автоматической коробкой передач
    • Ненормальное напряжение в системе

    Какие виды ремонта обычно выполняются?

    • Устранить утечку охлаждающей жидкости
    • Замена или чистка датчика АБС
    • Замена или очистка клапана рециркуляции ОГ
    • Замена или очистка датчика массового расхода воздуха
    • Очистка разъемов от коррозии
    • Ремонт или замена проводки
    • Перепрошивка или замена PCM

    Процедуры диагностики и ремонта

    Первым шагом в процессе поиска и устранения любой неисправности является изучение бюллетеней технического обслуживания (TSB) для конкретного автомобиля с разбивкой по годам, модели и силовой установке.В некоторых случаях это может сэкономить много времени в долгосрочной перспективе, указав вам правильное направление.

    Второй шаг для этого кода - завершить сканирование PCM для определения других кодов неисправностей. Этот код является информационным, и в большинстве случаев функция этого кода состоит в том, чтобы предупредить драйвер о том, что PCM инициировал отказоустойчивый режим из-за неисправности или отказа в системе, которая напрямую не связана с исполнительным механизмом управления дроссельной заслонкой.

    Если обнаружены другие коды, вы должны проверить TSB, связанные с конкретным транспортным средством и этим кодом.Если TSB не был сгенерирован, вы должны выполнить определенные шаги по устранению неполадок для этого кода, чтобы точно определить источник неисправности, которую обнаруживает PCM, чтобы перевести двигатель в отказоустойчивый или аварийный режим.

    После того, как все другие коды были очищены или если другие коды не обнаружены, если код привода управления дроссельной заслонкой все еще существует, необходимо оценить PCM и привод управления дроссельной заслонкой. В качестве отправной точки необходимо визуально осмотреть всю проводку и соединения на предмет очевидных дефектов.

    Распространенная ошибка

    Замена исполнительного механизма управления дроссельной заслонкой или PCM, когда другие неисправности устанавливают этот код.

    Редкий ремонт

    Заменить блок управления приводом дроссельной заслонки

    Надеюсь, информация в этой статье помогла вам указать правильное направление для решения проблемы с кодом силы вашей системы управления приводом дроссельной заслонки. Эта статья носит исключительно информационный характер, и конкретные технические данные и сервисные бюллетени для вашего автомобиля всегда должны иметь приоритет.

    Внешние ссылки

    Вот ссылки на некоторые обсуждения автомобилей Ford с кодом P2105:

    Обсуждения связанных с DTC

    • 2011 chevy traverse lt 3.6l v6 p0017, p2105, p0336, p0303
      Моя подруга позвонила и сказала, что ее машина заглохла на светофоре и не заводится, поэтому мы вышли, чтобы попытаться зарядить аккумулятор и наконец-то он запустился, но индикатор обслуживания мигал, и он не превышал 1500 об / мин или 15 миль в час, мы сказали ему домой и подключили сканирующий инструмент и p0017...
    • 2009 Chevy Cobalt P2105
      Привет, мой Chev Cobalt 2009 года периодически отключал питание двигателя. Необходимость останавливаться и перезапускаться до того, как дроссельная заслонка разовьется. Я просмотрел коды и нашел только один сохраненный код: P2105 Система управления приводом дроссельной заслонки, принудительное отключение двигателя. Любые предложения, где h ...
    • нет запуска, range rover 07 hse 4.4 U0151 p0222, p0122, p2105
      Gm !! возникла проблема с отсутствием запуска, проворачивает и не заводит двигатель...код U0151 ограничивает связь ... это вызовет отсутствие запуска ... или po222, po122, po2105 .. нужна помощь, спасибо, .....

    Нужна дополнительная помощь с кодом p2105?

    Если вам все еще нужна помощь относительно кода ошибки P2105, отправьте сообщение ваш вопрос на наших БЕСПЛАТНЫХ форумах по ремонту автомобилей.

    ПРИМЕЧАНИЕ: Эта информация представлена ​​только в информационных целях. Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия. берешь на себя любую технику. Вся информация на этом сайте защищена авторским правом.

    P2105 FORD Система управления приводом дроссельной заслонки

    Уровень важности ремонта: 3/3

    Ремонт Уровень сложности: 2/3

    P2105 FORD Возможные причины

    • Неисправность управления приводом дроссельной заслонки (TAC)
    • Жгут управления приводом дроссельной заслонки (TAC) обрыв или закорочен
    • Плохое электрическое соединение в цепи управления приводом дроссельной заслонки (TAC)

    Как исправить код P2105 FORD?

    Проверьте "Возможные причины", перечисленные выше.Визуально осмотрите соответствующий жгут проводов и разъемы. Проверьте наличие поврежденных компонентов и поищите сломанные, погнутые, выдвинутые или корродированные контакты разъема. Что вы знаете об автомобилях?

    Пройдите автомобильные тесты AutoCodes.com и получите новые знания по ремонту автомобилей

    Играть сейчас

    Технические заметки

    Код P2105 - это информационный код, который может быть установлен в сочетании с рядом других кодов, вызывающих FMEM.Сначала диагностируйте другие коды.

    Стоимость диагностики P2105 FORD код

    Трудовые отношения: 1.0

    Стоимость диагностики кода P2105 FORD составляет 1,0 час труда. Стоимость ремонта автомобиля зависит от местоположения, марки и модели вашего автомобиля и даже от типа двигателя. Большинство автомастерских берут от 75 до 150 долларов в час.

    Возможные симптомы

    • Световой индикатор двигателя включен (или предупреждающий световой сигнал о необходимости технического обслуживания двигателя)

    P2105 FORD Описание

    Электронное управление приводом дроссельной заслонки (TAC) представляет собой двигатель постоянного тока, управляемый модулем управления трансмиссией ( PCM ).Существует 2 варианта исполнения TAC: параллельный и встроенный. В параллельной конструкции двигатель расположен под отверстием параллельно валу пластины. Корпус двигателя интегрирован в основной корпус. Линейная конструкция имеет отдельный корпус двигателя. В обеих конструкциях используется внутренняя пружина для возврата дроссельной заслонки в исходное положение. Положение по умолчанию обычно составляет угол дроссельной заслонки от 7 до 8 градусов от угла жесткого упора. Жесткий упор закрытой дроссельной заслонки предотвращает заедание дроссельной заслонки в канале ствола.Этот параметр жесткого останова не регулируется и настроен на меньший расход воздуха, чем минимальный расход воздуха двигателя, необходимый на холостом ходу. Код P2105 устанавливается, когда система управления приводом дроссельной заслонки (TAC) находится в режиме управления эффектами режима отказа (FMEM) принудительного останова двигателя.

    Информация для конкретных моделей Ford

    Комментарии

    Помогите нам улучшить AutoCodes.com. Оставьте комментарий ниже или сообщите нам, поможет ли приведенная выше информация исправить код.Каковы симптомы кода P2105 Ford на вашем автомобиле? Вы заменили какие-то части?
    Любая информация приветствуется. Спасибо Пожалуйста, включите JavaScript для просмотра AutoCodes.com Powered by Disqus.

    Как принудительная индукция привела к большей удельной мощности, эффективности и чистоте

    Как только некоторые из величайших изобретателей и инженеров в истории превратили двигатель внутреннего сгорания из концепции в реальность и начали добиваться еще большей эффективности, переключившись с бензиновых и газовых двигателей с искровым зажиганием на с воспламенением от сжатия с дизельным двигателем , скоро будут рассмотрены дальнейшие улучшения.

    Оба типа двигателей внутреннего сгорания хорошо зарекомендовали себя и по сей день, и они предлагают преимущества и недостатки в зависимости от области применения, но оба могут быть улучшены за счет повышения производительности, эффективности и выбросов.

    Двигатели с искровым зажиганием получили более широкое распространение, они используются в качестве решений для небольших садовых инструментов, мотоциклов и автомобильной промышленности. Между тем, дизельное топливо все чаще используется в более крупных машинах и приложениях, от рабочего или сельскохозяйственного оборудования до очень больших танкеров и контейнеровозов.

    Сегодня как искровые двигатели, так и двигатели с воспламенением от сжатия чище, чем когда-либо прежде, и при сжигании водорода (как это уже испытали Исаак де Риваз и Этьен Ленуар в 19 -х годах века) в качестве выхлопных газов выделяется не больше чистой воды.

    Параллельно с разработкой поршневых двигателей, мы также заметили огромный прогресс в роторных двигателях, турбореактивных и турбореактивных, импульсных, прямоточных и других ракетных двигателях, и все они также являются двигателями внутреннего сгорания.Чтобы погрузиться в их историю, потребовалась бы совершенно новая серия статей, поэтому пока давайте продолжим сосредотачиваться на поршневых двигателях.

    Ряд разработок поможет поршневому двигателю внутреннего сгорания превратиться из неэффективных прототипов двигателей, которые видели в первые дни, в решения, найденные сегодня, которые все еще могут конкурировать с нынешними топливными элементами. Эти разработки включают:

    • Наддув и турбонаддув
      Повышение удельной мощности и эффективности
    • Улучшение механики и материалов
      Повышение удельной мощности за счет повышения частоты вращения двигателя и / или давления
    • Впрыск и сгорание
      Повышение удельной мощности, эффективности и выбросов
    • Развитие топлива
      В результате более высокие степени сжатия (октановое число бензина) и улучшенные выбросы (дизельное топливо)
    • Дополнительная обработка выхлопных газов
      Снижение выбросов почти до нуля

    Представляем наддув

    Одно из самых значительных достижений в области двигателей внутреннего сгорания - это введение принудительной подачи воздуха.Мощность двигателя зависит от количества топлива, которое может быть сожжено, и, следовательно, от допустимой массы воздуха. Для данной конфигурации двигателя и частоты вращения единственный способ увеличить его массовый расход воздуха - это искусственно нагнетать более высокую плотность в воздушный ресивер, где цилиндры дышат.

    Самый прямой способ - увеличить давление на впуске с помощью управляемого компрессора, установленного между воздушным фильтром и коллектором двигателя. Компрессор откачивает воздух (или иногда топливовоздушную смесь) со стороны окружающей среды и сжимает его выше атмосферного давления.Двигатель получает более высокую массу воздуха и топлива, чем его «безнаддувная» версия, поэтому его называют «наддувом».

    Готтлибу Даймлеру приписывают патент на систему принудительной индукции в 1885 году. Он связан с двигателем «Дедушкины часы», первым двигателем, основанным на принципе Отто и способным работать со скоростью 650 об / мин. Говорят, что двигатель использует клапан в днище поршня, который передает заряд в цилиндр для получения большего объема. Первоначальная идея Daimler заключалась в том, чтобы компенсировать слишком маленькие впускные и выпускные клапаны, которые в то время были возможны для увеличения нагрузки и скорости.Но из-за проблем с донным клапаном передаточного поршня Daimler пришлось отказаться от этой идеи.

    В феврале 1896 года, всего через три года после даты своего главного изобретения, Рудольф Дизель уже рассматривал возможность наддува своего третьего прототипа, используя нижнюю часть поршня так же, как и Daimler. Дизель очень рано понял, что его двигатель будет хорошим кандидатом для наддува, но после начальных испытаний он отодвинул эту идею в сторону из-за отрицательного влияния на эффективность из-за размера впускного клапана и выходного коллектора.

    И после этого, в 1902 году, Луи Рено запатентовал компрессор, вставленный во впускной тракт. Он также представил идею турбомашины для наддува, упомянув вентилятор или небольшой компрессор с механическим приводом…

    Между тем, родилась концепция турбонаддува

    Примерно в то же время молодой Альфред Бючи, выпускник инженерного факультета Федерального политехнического института (ныне ETH) в Цюрихе, разработал концепцию повышения эффективности двигателя внутреннего сгорания за счет снижения потерь выхлопных газов.Büchi запатентовал «составной двигатель с сильным наддувом» в 1905 году, описав осевой компрессор, радиально-поршневой двигатель и осевую турбину на одном валу. Родилась идея использования турбомашин для рекуперации энергии выхлопных газов для привода компрессора наддува.

    Инженерное объяснение: 8. Принудительная индукция


    Небольшое смещение, много мощности. Принудительная индукция - один из самых простых способов значительно увеличить мощность двигателя .Для начала короткое видео о цели принудительная индукция .

    Затем давайте посмотрим на , как турбокомпрессор создает наддув , и на его компоненты. участвовал в этой помощи в функционировании турбокомпрессора.

    Обратной стороной турбонагнетателей по сравнению с нагнетателями является турбонагнетатель . Этот означает, что реакция дроссельной заслонки не мгновенная, так как турбина должна вращаться до , прежде чем двигатель сможет производить дополнительную мощность.Смотрите видео, чтобы получить представление о эта тема:

    Турбокомпрессоры интересные устройства, и они заставили меня задуматься. Что, если бы можно было есть двигатель, который мог бы иметь турбонагнетатель с возможностью включения / выключения ?

    Другой распространенный тип принудительной индукции - это нагнетатель . Нагнетатели - это компрессоры с ременным приводом , которые усиливают дополнительные воздух в двигатель , позволяя сжечь больше топлива, увеличивая выходную мощность .Следующее видео подробно объяснит, как работают нагнетатели, и будет в том, как работает нагнетатель в стиле корней .

    Другие типы нагнетателей включают центробежные нагнетатели и двухвинтовые . нагнетатели , как описано ниже.

    Есть некоторые автомобильные темы, которые нелегко попасть в специализированную категорию.В следующем уроке будет рассмотрено несколько специальных тем. Примеры включают Nissan GT-R и KERS .

    P2105 - Система управления приводом дроссельной заслонки (TAC) - режим принудительной остановки двигателя - TroubleCodes.net

    Код неисправности Местоположение неисправности Возможная причина
    P2105 Система управления приводом дроссельной заслонки (TAC) - режим принудительной остановки двигателя Проводка, двигатель TAC, датчик APP, ECM

    Мы рекомендуем Torque Pro

    Что означает код P2105?

    Код неисправности

    OBD II P2105 - это общий код неисправности, который определяется как «Система управления приводом дроссельной заслонки - принудительное отключение двигателя» и устанавливается, когда PCM (модуль управления трансмиссией) обнаруживает неисправность, отказ, дефект или неисправность в любой системе. , компонент или цепь, которая контролирует или контролирует работу электронной системы управления дроссельной заслонкой.

    ПРИМЕЧАНИЕ: Обратите внимание, что этот код применяется только к транспортным средствам, которые используют системы управления дроссельной заслонкой с электроприводом, и что во всех случаях, когда этот код установлен на затронутых транспортных средствах, PCM также инициирует отказоустойчивый или хромающий режим для ограничения двигателя. мощность строго в качестве меры безопасности. Во всех случаях отказобезопасный или аварийный режим будет сохраняться до тех пор, пока неисправность не будет устранена.

    В отличие от обычных систем управления дроссельной заслонкой, в которых существует физическое соединение в виде кабеля управления между педалью дроссельной заслонки и дроссельной заслонкой, системы управления по проводам используют данные от нескольких датчиков для контроля, управления и отслеживания положения дроссельная заслонка.Основными датчиками в этих системах обычно являются датчик положения педали дроссельной заслонки и датчик положения дроссельной заслонки, которые генерируют сигнальные напряжения, которые используются для активации шагового двигателя в корпусе дроссельной заслонки.

    Дроссельная заслонка соединена с шаговым двигателем с помощью набора приводных шестерен, которые передают вращение двигателей на фактическую дроссельную заслонку как средство управления входами дроссельной заслонки. Встроенный датчик положения дроссельной заслонки отслеживает положение дроссельной заслонки, и эта информация используется для корреляции положения педали дроссельной заслонки с фактическим положением дроссельной заслонки.Однако на практике положение дроссельной заслонки преобразуется в градусы (или иногда в процент) открытия, которые затем используются PCM для сравнения фактического положения дроссельной заслонки относительно желаемого или заданного положения с учетом текущих рабочих условий.

    По очевидным причинам все детали, компоненты и цепи, задействованные в электронных системах управления дроссельной заслонкой, должны быть в идеальном рабочем состоянии, чтобы система работала безопасно и надежно. Хотя большинство систем работают надежно в течение длительного времени, такие проблемы, как износ компонентов, поврежденная проводка, проблемы с программным обеспечением и другие факторы, могут привести к тому, что система станет небезопасной, будет работать с перебоями или вообще не работать.Поэтому, когда PCM обнаруживает какое-либо состояние в любом задействованном компоненте системы управления дроссельной заслонкой, а также в связанных системах, которые влияют или могут потенциально повлиять на безопасную и надежную работу электронной системы управления дроссельной заслонкой, он установит код P2105, загорится сигнальной лампой и либо включите аварийный режим, либо аварийный режим, либо выключите двигатель.

    Где находится датчик P2105?

    На этом изображении показана типичная конструкция корпуса дроссельной заслонки с электронным управлением с видимым положением шагового двигателя относительно приводных шестерен.С точки зрения физического местоположения, эти типы дроссельных заслонок расположены в том же положении во впускном канале, что и обычные дроссельные заслонки.

    С точки зрения внешнего вида, единственное различие между обычными корпусами дроссельной заслонки и корпусами дроссельной заслонки с электронным управлением состоит в том, что обычные устройства можно идентифицировать по наличию кабеля управления, которого нет в устройствах с электронным управлением.

    Каковы общие причины кода P2105?

    Хотя типичные причины кода P2105 несколько различаются между приложениями и конструкциями, следует отметить, что некоторые причины этого кода в некоторых приложениях не связаны напрямую ни с отказом компонента / системы управления дроссельной заслонкой, ни с разумным износом движущихся компонентов в система управления дроссельной заслонкой.Следовательно, этот список возможных причин кода P2105 во всех приложениях не является ни исчерпывающим, ни полным, но известные причины, которые не связаны напрямую с системой управления дроссельной заслонкой или отказом компонентов, будут отмечены звездочкой (*).

    • Перегрев двигателя *
    • Утечка охлаждающей жидкости двигателя *
    • Модификации ведущего моста, в том числе несовпадающие диаметры колес *
    • Неисправность клапана рециркуляции выхлопных газов *
    • Неисправный или неисправный датчик массового расхода воздуха *
    • Дефекты тормозной системы АБС *
    • Дефекты, сбои и / или неисправности в системах круиз-контроля и стабилизации, особенно в системах адаптивного круиз-контроля *
    • Некоторые виды неисправностей АКПП *
    • Поврежденная, сгоревшая, закороченная, отсоединенная или корродированная проводка и / или разъемы почти в любом месте системы управления дроссельной заслонкой или связанных систем
    • Аномально высокое или низкое напряжение в системе
    • Неисправный или неисправный шаговый двигатель и / или чрезмерный механический износ приводных шестерен
    • Неисправен или неисправен датчик положения педали
    • Неисправен или неисправен датчик положения дроссельной заслонки
    • Программное обеспечение PCM повреждено

    Каковы симптомы кода P2105?

    Типичные симптомы кода P2105 одинаковы для всех приложений и могут включать следующие:

    • Сохраненный код неисправности и горит индикатор MIL (CHECK ENGINE)
    • В большинстве случаев несколько дополнительных кодов неисправностей, которые могут показаться не связанными с P2105, могут присутствовать вместе с P2105
    • Автомобиль почти наверняка будет в отказоустойчивом или вялом режиме, который будет сохраняться до тех пор, пока неисправность не будет обнаружена и устранена, но учтите, что в некоторых случаях PCM может выключить двигатель и не позволит ему перезапустить, пока неисправность не будет устранена. исправлено

    Обсуждения BAT Team для P2105

    • 05 Caddy SRX не запускается, Part Deaux
      Попробуйте следующее: Процедура обучения на холостом ходу из руководства магазина; Описание Модуль управления двигателем (ECM) изучает положение холостого хода корпуса дроссельной заслонки, чтобы гарантировать правильную работу на холостом ходу.Каждый раз при замене блока управления двигателем или дроссельной заслонки блок управления двигателем должен определить положение холостого хода. Двигатель на холостом ходу может быть нестабильным ...
    • 2006 ford crown vic (poice Intersepter)
      Привет всем, у меня есть полицейская машина, у которой проблема. Машина приехала с жалобой, что отключается во время движения. После пробной езды автомобиль не проехал 100 ярдов, независимо от положения дроссельной заслонки, он отключился. Провел сканирование компьютера и обнаружил коды: U0300- Внутреннее управление ...

    Низкий уровень принудительных индукционных систем: нагнетатели, турбокомпрессоры и их сравнение | Гиды по покупкам

    Когда дело доходит до автомобилей, многие детали заставляют их работать и помогают работать более эффективно.Почти каждый может поддержать идею о том, чтобы его автомобиль работал более плавно, особенно те, кто заинтересован в том, чтобы его автомобиль был идеальным автомобилем. Когда дело доходит до этой проблемы, системы принудительной индукции - это то оборудование, которое может сделать это возможным.

    Короче говоря, система принудительного впуска принудительно подает больше воздуха в двигатель. Этот процесс позволяет двигателям внутреннего сгорания работать более эффективно, что, в свою очередь, заставляет ваш автомобиль работать с большей мощностью, нагнетая в двигатель как можно больше воздуха.И хотя конечная цель одна и та же, существует две категории этих систем: нагнетатели и турбокомпрессоры.

    Обзор нагнетателя и турбокомпрессора

    Когда дело доходит до того, какая система принудительной индукции лучше, аргумент между нагнетателем и турбонагнетателем, кажется, не имеет однозначного ответа. Но что отличает эти два типа систем друг от друга и что делает одну лучше другой?

    Для запуска нагнетатели подключаются непосредственно к двигателю и используют ремень кривошипа для включения нагнетателя, который помогает нагнетать воздух через двигатель.Часть этой установки включает шкив; чем меньше эта часть, тем больший прирост получит ваш автомобиль. У нагнетателя нет перепускного клапана, поэтому он будет выделять смог.

    С другой стороны, турбокомпрессоры не подключаются напрямую к двигателю. В этом нет необходимости, поскольку они используют поток выхлопных газов для производства энергии, используя этот источник для прохождения через саму турбину, которая затем раскручивает компрессор. Турбокомпрессоры часто имеют более низкую эмиссию углерода благодаря оборудованию для устранения смога.

    Обе эти системы принудительной индукции преследуют одну и ту же цель - повысить мощность двигателя и придать спортивному автомобилю характерный рев при каждом ускорении.Однако, поскольку нагнетатели и турбокомпрессоры получают мощность по-разному, у них есть свои плюсы и минусы, которые могут помочь вам понять, какой из них может быть лучшим для вашего автомобиля в долгосрочной перспективе.

    Скорость отжима и ускорение

    Скорость отжима системы принудительной индукции влияет на то, насколько сильно она обеспечивает ускорение. Фактически, из-за различий в том, что используется в качестве топлива для суперкомпрессоров и турбонагнетателей, они лучше всего работают при определенных скоростях вращения. Что касается нагнетателей, они могут работать с пиковой скоростью 30 000 об / мин или выше, а турбокомпрессоры могут работать на 100 000.Однако вы не получите максимального ускорения, пока не достигнете максимальной скорости.

    Эта разница начинает влиять на общий наддув, который вы можете получить от вашей индукционной системы. Нагнетатели лучше всего работают на более низких скоростях, потенциально способные обеспечить в среднем от 20 до 30 процентов подъемной силы. Однако, как только вы переходите на более высокие уровни оборотов, они начинают терять часть своей мощности наддува и не всегда будут работать на пиковых уровнях.

    Турбокомпрессоры, с другой стороны, имеют обратную проблему: они лучше всего работают на более высоких оборотах, но не смогут работать, пока не достигнут этой скорости вращения.Эта сборка приводит к проблеме, известной как турбо-задержка, которая относится к задержке наддува, которую вы получаете при использовании турбокомпрессора.

    Для борьбы с этой проблемой появилось много потенциальных решений: комбинированные зарядные устройства, двухступенчатые турбокомпрессоры и новые типы систем, хотя и у них тоже есть свои проблемы.

    Влияние на MPG

    Одна вещь, которую следует отметить в отношении как нагнетателей, так и турбонагнетателей, заключается в том, что они действительно влияют на расход топлива вашего автомобиля. Когда вы вводите больше воздуха, вы в конечном итоге израсходуете больше топлива, чтобы сжечь его и запустить двигатель.Независимо от того, какой вариант вы выберете, вы увидите, что ваше повышение действительно приводит к более высокой стоимости на насосе.

    Однако, когда вы сопоставляете их друг с другом, и нагнетатели, и турбокомпрессоры по-разному влияют на расход топлива на галлон. В отношении нагнетателей следует отметить то, что при повседневной вождении они потребляют меньше топлива - даже по сравнению с двигателями большего объема. Тем не менее, тот же двигатель, подключенный к нагнетателю, будет потреблять больше топлива, чем без него.

    С турбокомпрессорами вы можете увидеть еще более существенное влияние на экономию топлива, особенно если вы часто используете наддув.Это по-прежнему будет влиять на нормальную работу автомобиля, но чем больше мощности двигателя вы используете, тем быстрее вы можете рассчитывать на прохождение вашего бензобака, не говоря уже о дополнительной цене, которую вы заплатите при заправке.

    Разница в стоимости

    Увеличение суммы денег, потраченных на бензин, не будет единственным влиянием на наддув и турбонаддув на ваш бюджет. Вам также необходимо будет учесть стоимость системы принудительного впуска, установки и других деталей, которые могут потребоваться вашему автомобилю для завершения процесса, что может стать потенциальной стоимостью, если вы также рассматриваете цены на новые автомобили.

    Как правило, нагнетатели дешевле при покупке отдельно, но это зависит от множества факторов, таких как стиль, марка, марка и модель вашего автомобиля. Глядя на такие сайты, как Amazon, можно найти сами нагнетатели примерно за 150–250 долларов в зависимости от того, какую модель вы выберете.

    Турбокомпрессоры могут быть доступны примерно по той же начальной цене, но есть множество моделей, которые легко превышают эту отметку и стоят 500 или даже 700 долларов. В общем, чем более мощный импульс вы хотите получить, тем больше вы можете рассчитывать заплатить за оба типа систем принудительной индукции.Также важно учитывать качество, поскольку эти детали со временем изнашиваются, а вы хотите, чтобы они прослужили.

    Однако для ее установки в автомобиль вам потребуется нечто большее, чем сама индукционная система. Наряду с самим зарядным устройством вам понадобятся все правильные разъемы. Покупка каждой из этих частей по отдельности не только отнимает ваше время, но и стоит дорого. К счастью, все, что вам нужно, можно купить в виде полного комплекта, который гарантирует, что все подходит для выбранного вами зарядного устройства.

    Естественно, всякий раз, когда вы покупаете нагнетатель или турбонагнетатель, цена намного выше, чем покупка самой индукционной системы. Опять же, турбокомпрессоры, как правило, более дорогие из двух. Однако оба типа комплектов легко обойдутся вам дороже 2500 долларов, в зависимости от качества ваших деталей. Но даже в этом случае эта сумма меньше, чем покупка каждого предмета в отдельности.

    Затраты на установку

    Если вы можете выполнить работу своими руками, вам не придется беспокоиться о затратах на установку.Однако для тех, кто хочет оставить эту работу профессионалам, труд добавит к цене, которую вы платите за ускорение двигателя.

    С нагнетателями вы можете быстро рассчитывать, что будете платить по крайней мере сто долларов в час, если не больше, если не больше. То же самое и с турбокомпрессорами, и эта работа потенциально может быть немного дороже. Вы легко найдете еще несколько сотен долларов в дополнение к стоимости деталей.

    Еще одна вещь, о которой нужно помнить, это то, что цена ваших запчастей и услуг может зависеть от того, какой у вас тип автомобиля; то, что вам нужно для грузовиков Ram, потенциально будет отличаться от автомобиля GMC.Кроме того, если вы заменяете свою старую систему принудительной индукции на новую, вам могут потребоваться другие детали. Главное - правильно изучить то, что вам нужно, чтобы вы могли выполнить работу правильно с первого раза.

    В целом турбокомпрессоры будут дороже, но многие водители считают это целесообразным из-за более высоких уровней наддува, которые они получают. Даже в этом случае вы можете обнаружить, что нагнетатель лучше подходит для ваших нужд. В любом случае, вы можете ожидать увеличения мощности вашего движка после его установки.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
