Содержание

просто о сложном. Принцип работы дизельного мотора

Порядок работы 4 цилиндрового двигателя обозначается как Х―Х―Х―Х где Х ― номера цилиндров. Это обозначение показывает последовательность чередования тактов цикла в цилиндрах.

Порядок работы цилиндров зависит от углов между кривошипами коленчатого вала, от конструкции механизма газораспределения, и системы зажигания бензинового силового агрегата. У дизельного место системы зажигания в этой последовательности занимает ТНВД.

Для управления автомобилем это знать, конечно, необязательно.

Порядок работы цилиндров необходимо знать, регулируя зазоры клапанов, меняя ремень ГРМ либо выставляя зажигание. Да и при замене проводов высокого напряжения понятие порядка рабочих тактов не будет лишним.

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Кривошипно-шатунный механизм

  • Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
  • Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
  • Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
  • Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

Порядок работы цилиндров, именно так называется последовательность чередования тактов в разных цилиндрах двигателя. Порядок работы цилиндров напрямую зависит от типа расположения цилиндров: рядное или V-образное. Кроме того, на порядок работы цилиндров двигателя влияет расположение шатунных шеек коленвала и кулачков распредвала.

Что происходит в цилиндрах

Происходящее внутри цилиндра действо по научному называется рабочим циклом. Он состоит из фаз газораспределения.

Фаза газораспределения – момент начала открытия и конца закрытия клапанов в градусах поворота коленвала относительно мертвых точек: ВМТ и НМТ (соответственно, верхняя и нижняя мёртвые точки).

В течение одного рабочего цикла в цилиндре происходит одно воспламенение воздушно-топливной смеси. Интервал между воспламенениями в цилиндре прямым образом воздействует на равномерность работы двигателя. Чем меньше интервал воспламенения, тем равномернее работа двигателя.

И этот цикл напрямую связан с количеством цилиндров. Большее количество цилиндров – меньший интервал воспламенения.

Порядок работы цилиндров в разных двигателях

Итак, с теоретическим положением о влиянии интервала воспламенения на равномерность работы, мы познакомились. Рассмотрим традиционный порядок работы цилиндров в двигателях с разной схемой .

  • порядок работы 4 цилиндрового двигателя со смещением шеек коленвала 180° (интервал между воспламенениями) : 1-3-4-2 или 1-2-4-3;
  • порядок работы 6 цилиндрового двигателя (рядного) с интервалом между воспламенениями 120°: 1-5-3-6-2-4;
  • порядок работы 8 цилиндрового двигателя (V-образный) с интервалом между воспламенениями 90°: 1-5-4-8-6-3-7-2

Здравствуйте, уважаемые автовладельцы! Давайте с самого начала поймём, что такие понятия, как «порядок работы цилиндров» и «нумерация цилиндров двигателя» являются разными по сути. Но, взаимосвязь, существующая между ними нам нужна.

Для чего? А для того, что зная каким образом назначается и откуда начинается нумерация цилиндров двигателя, мы спокойно оперируем порядком работы цилиндров для: регулировки теплового зазора клапанов, правильного подключения проводов к свечам зажигания и т.д.

Информация к размышлению! Независимо от компоновки двигателя, независимо от порядка работы цилиндров, который вы узнаете из мануала по эксплуатации, цилиндр №1 – это всегда главный цилиндр, и в нём всегда располагается свеча №1.

Что влияет на нумерацию цилиндров двигателя

Нумерация цилиндров двигателя, к сожалению, не имеет единых международных стандартов. Поэтому первая и главная рекомендация перед началом ремонта двигателя своего автомобиля – глубокое изучение Инструкции по эксплуатации и ремонту именно своего авто.

Факторы, влияющие на нумерацию цилиндров двигателя:

  • задний или передний тип привода двигателя;
  • рядность двигателя: V-образный или рядный. Расположение цилиндров может быть: вертикальным, наклонным, V-образно в два ряда, горизонтально (оппозитно) – это когда угол между цилиндрами составляет 180 градусов;
  • конструктивное расположение двигателя в моторном отсеке: поперечное или продольное;
  • направление вращения: против часовой стрелки или по часовой стрелке.

Нумерация цилиндров двигателей разных типов

Эта информация полезна в первую очередь для тех, кто затевает ремонт двигателей иномарок. Как правило, все переднеприводные стандартные автомобили имеют поперечно расположенный двигатель. В этом случае нумерация цилиндров двигателя идёт по одной из сторон, а главный цилиндр №1 расположен со стороны места пассажира.

Многоцилиндровые V-образные двигатели имеют расположение цилиндра №1 в ближнем ряду к салону со стороны водителя. Следующими идут нечётные цилиндры, а со стороны радиатора чётные цилиндры.

В американских двигателях существует два варианта расположения цилиндров. 4 или 6-ти рядные американские двигатели могут иметь главный 1 цилиндр от радиатора, тогда как остальные нумеруются в направлении салона.

Второй вариант с обратной нумерацией, в этом случае главным №1 цилиндром считается тот, что расположен ближе к салону.

Французские автомобилестроители предлагаю нам также два варианта нумерации цилиндров двигателя. Это либо нумерация со стороны коробки переключения передач, либо с правого полубока со стороны крутящего момента, у V-образных двигателей.

Поэтому, с учетом такой разной, и порой противоречивой информации, не пренебрегайте изучением инструкций производителя двигателя – автомобиля. Как вариант, не помешает обращение с подобным запросом на целевой форум именно по вашему автомобилю.

Успехов вам при изучении материально-технической части двигателя, его устройства и особенностей.

Важным предупреждением для водителей, которые только познают принципы устройства автомобиля, и пытаются своими руками производить ремонт узлов и механизмов. Не путайте такие понятия, как нумерация цилиндров и порядок зажигания.

От чего зависит нумерация цилиндров двигателя

Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1.

Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

  • тип привода: передний или задний;
  • тип двигателя: рядный или V-образный;
  • способ установки двигателя: поперечный или продольный;
  • направление вращения двигателя: по или против часовой стрелки.

Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:

  • вертикально – то есть в один ряд, без угловых отклонений;
  • наклонно – под углом 20°;
  • V- образно – в два ряда. Углы между рядами могут быть 90 или 75 градусов;
  • оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

Как считать цилиндры двигателя? - ремонт авто своими руками avtoservis-rus.ru

Как идет нумерация цилиндров двигателя автомобиля и для чего нам это знать?

Здравствуйте, уважаемые автовладельцы! Давайте с самого начала поймём, что такие понятия, как «порядок работы цилиндров» и «нумерация цилиндров двигателя» являются разными по сути. Но, взаимосвязь, существующая между ними нам нужна.

Для чего? А для того, что зная каким образом назначается и откуда начинается нумерация цилиндров двигателя, мы спокойно оперируем порядком работы цилиндров для: регулировки теплового зазора клапанов, правильного подключения проводов к свечам зажигания и т. д.

Информация к размышлению! Независимо от компоновки двигателя, независимо от порядка работы цилиндров, который вы узнаете из мануала по эксплуатации, цилиндр №1 – это всегда главный цилиндр, и в нём всегда располагается свеча №1.

Что влияет на нумерацию цилиндров двигателя

Нумерация цилиндров двигателя, к сожалению, не имеет единых международных стандартов. Поэтому первая и главная рекомендация перед началом ремонта двигателя своего автомобиля – глубокое изучение Инструкции по эксплуатации и ремонту именно своего авто.

Факторы, влияющие на нумерацию цилиндров двигателя:

  • задний или передний тип привода двигателя;
  • рядность двигателя: V-образный или рядный. Расположение цилиндров может быть: вертикальным, наклонным, V-образно в два ряда, горизонтально (оппозитно) – это когда угол между цилиндрами составляет 180 градусов;
  • конструктивное расположение двигателя в моторном отсеке: поперечное или продольное;
  • направление вращения: против часовой стрелки или по часовой стрелке.

Нумерация цилиндров двигателей разных типов

Эта информация полезна в первую очередь для тех, кто затевает ремонт двигателей иномарок. Как правило, все переднеприводные стандартные автомобили имеют поперечно расположенный двигатель. В этом случае нумерация цилиндров двигателя идёт по одной из сторон, а главный цилиндр №1 расположен со стороны места пассажира.

Многоцилиндровые V-образные двигатели имеют расположение цилиндра №1 в ближнем ряду к салону со стороны водителя. Следующими идут нечётные цилиндры, а со стороны радиатора чётные цилиндры.

В американских двигателях существует два варианта расположения цилиндров. 4 или 6-ти рядные американские двигатели могут иметь главный 1 цилиндр от радиатора, тогда как остальные нумеруются в направлении салона.

Второй вариант с обратной нумерацией, в этом случае главным №1 цилиндром считается тот, что расположен ближе к салону.

Французские автомобилестроители предлагаю нам также два варианта нумерации цилиндров двигателя. Это либо нумерация со стороны коробки переключения передач, либо с правого полубока со стороны крутящего момента, у V-образных двигателей.

Поэтому, с учетом такой разной, и порой противоречивой информации, не пренебрегайте изучением инструкций производителя двигателя – автомобиля. Как вариант, не помешает обращение с подобным запросом на целевой форум именно по вашему автомобилю.

Успехов вам при изучении материально-технической части двигателя, его устройства и особенностей.

Расположение и нумерация цилиндров двигателя: просто о сложном

Важным предупреждением для водителей, которые только познают принципы устройства автомобиля, и пытаются своими руками производить ремонт узлов и механизмов. Не путайте такие понятия, как нумерация цилиндров и порядок зажигания.

От чего зависит нумерация цилиндров двигателя

Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1.

Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

  • тип привода: передний или задний;
  • тип двигателя: рядный или V-образный;
  • способ установки двигателя: поперечный или продольный;
  • направление вращения двигателя: по или против часовой стрелки.

Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:

  • вертикально – то есть в один ряд, без угловых отклонений;
  • наклонно – под углом 20°;
  • V- образно – в два ряда. Углы между рядами могут быть 90 или 75 градусов;
  • оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

Нумерация цилиндров автомобильного двигателя

Прежде всего, обращаем ваше пристальное внимание на тот факт, что понятия «нумерация цилиндров» и «порядок работы цилиндров» (встречаются также варианты «порядок работы двигателя», «порядок работы зажигания») – не одно и то же. Эти понятия между собой связаны, но не равнозначны. Последовательность работы зажигания в цилиндрах автомобильных двигателей, как правило, не совпадает с нумерацией цилиндров. Твердое правило, которое можно запомнить, это то, что первый цилиндр (№ 1) всегда считается главным, и на нем всегда устанавливается свеча № 1.

Факторы, определяющие нумерацию цилиндров

Нумерация цилиндров в автомобильных двигателях зависит от:

  • конструкции двигателя
  • конструкции привода
  • варианта расположения двигателя – продольный (установлен вдоль по ходу движения автомобиля) или поперечный
  • направления вращения двигателя

Напоминаем, что в автомобильных двигателях цилиндры могут располагаться:

а) в ряд вертикально;

б) в ряд наклонно;

в) в два ряда наклонно;

г) в два ряда напротив друг друга (так называемый оппозитный двигатель, который применяется в автомобилях марки Subaru).

Нумерация цилиндров в наиболее распространенных типах автомобилей

К сожалению, общепринятых правил нумерации цилиндров в автомобильных двигателях не существует – каждый автопроизводитель использует свою систему, которая зачастую различается даже для разных двигателей одного и того же автоконцерна. Поэтому самым авторитетным источником в данном вопросе для вас должно быть руководство по ремонту и эксплуатации вашего конкретного автомобиля, или же, в случае его отсутствия – знания профессионалов по ремонту автомобилей.

В рядных 4-х и 6-ти цилиндровых американских двигателях, которые устанавливаются на автомобилях с задним приводом и расположены продольно, первый цилиндр обычно находится у радиатора, а остальные нумеруются по порядку от радиатора к салону автомобиля. Однако встречаются и исключения из этого правила.

В V-образных двигателях, устанавливаемых поперечно в американских автомобилях, главный (первый) цилиндр обычно находится в ряду, ближнем к салону, с края, ближнего к водителю. За ним в ряду, ближнем к салону, идут нечетные цилинды, а в ряду, ближнем к радиатору, идут четные цилиндры. То есть, в ряду, ближнем к салону, считая от водителя, идут цилиндры 1-3-5-7, а в ряду, ближнем к радиатору, считая от водителя, идут цилиндры 2-4-6-8. Такую нумерацию цилиндров можно встретить, например, на Jeep Cherokee.

На рядных 4-цилиндровых двигателях французских переднеприводных автомобилей, устанавливаемых поперечно, цилиндры нумеруются обычно от маховика, т.е. со стороны водителя. В случае V-образных 6-цилиндровых двигателей (например, на Peugeot 607) цилиндры нумеруются так – в ряду, ближнем к радиатору, от водителя к пассажиру – 1-2-3, в ряду, ближнем к салону, от водителя к пассажиру – 4-5-6.

Как видим, информация по вопросам нумерации цилиндров в двигателях различных автомобилей очень противоречива, поэтому напоминаем – истиной в последней инстанции в данном вопросе должна быть техническая документация на ваш автомобиль.

Как нумеруются цилиндры, виды их расположения в двигателе

С момента изобретения первого ДВС перед инженерами стояла очень ответственная цель –снять максимум мощности с конкретного объема силового агрегата. Стараясь решить эту задачу, конструкторы проводили эксперименты с числом и компоновкой камер сгорания.

В разное время в серийных моделях авто использовались, как маленькие одноцилиндровые ДВС, так и огромные агрегаты с 16-ю цилиндрами. На разных моделях камеры сгорания расположены и нумеруются по-разному и начинающему автолюбителю эта информация будет очень полезна.

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.

Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.

Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.

К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.

В два ряда

Как сделать большой рядный ДВС короче и компактнее?

Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».

Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».

Самые популярные модели – это те, где угол развала блока составляет 60 и 90 градусов. В такой конфигурации можно встретить шести- , восьми- , двенадцатицилиндровые моторы.

В первые такой силовой агрегат появился на Lancia Aurelia, это был 1950 год. За счет своих компактных размеров автомобиль быстро стал популярным среди автомобилистов.

Восемь камер сгорания в этой конфигурации располагаются по четыре в два ряда. Это самая компактная компоновка для крупнообъемных ДВС. Самый большой объем за всю историю автомобилестроения в такой V-компоновке составлял 13 литров. В случае с двенадцатью цилиндрами разница только в их количестве.

Со смещением

Конструкторы и инженеры искали компромиссное решение, чтобы создать мощный и в тоже время компактный силовой агрегат для легковых авто в среднем классе. Двигатель со смещением – это шестицилиндровый V-образный блок.

Цилиндры расположены друг напротив друга в шахматном порядке. Шесть цилиндров под углом в 15 градусов образуют достаточно узкий и короткий агрегат. Среди примеров можно привести VR6, которые устанавливались на «Golf» от Фольксваген.

Оппозитный тип

Как известно, на V-образном блоке угол развала двух частей составляет – 90 или 60 градусов. Если угол развала между двумя частями будет 180 градусов, то это оппозитный двигатель.

Здесь цилиндры располагаются друг напротив друга, горизонтально. Коленчатый вал в таких моделях общий, установлен в центре, а поршни двигаются от него.

Одним из первых таких конструкций стала отечественная разработка, которая использовалась при строительстве дирижабля «Россия». Кстати, несмотря на передовую конструкцию ДВС, дирижабль в небо не взлетел. Также можно вспомнить французские агрегаты от Gorbon-Brille.

А тот, кто разработал и запустил традиционный привычный каждому оппозитный мотор, это Фердинанд Порше. Первая партия автомобилей «Жук» комплектовалась именно этими ДВС в 1937 году.

Аналогичную конструкцию применили и на «Ford» А, С, F. В 1920 году баварский автомобильный концерт предложил свою конструкцию оппозитного мотора.

Моторы W

В данных силовых агрегатах соединены для ряда камер сгорания с VR-расположением. В каждом ряду цилиндры размещаются под углом 15 градусов.

Оба ряда находятся под углом в 72 градуса. В случае с восьмицилиндровым мотором, блок представляет собой два V-образных блока, которые находятся под углом в 72 градуса.

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

  • Тип привода;
  • Тип ДВС, компоновка блока;
  • Поперечное либо продольное расположение агрегата под капотом;
  • Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

  • На рядных четверках нумерация начинается от маховика.
  • Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

Как определить порядок работы цилиндров

Разные версии однотипных ДВС могут работать по разным схемам. К примеру, ЗМЗ-402 мотор работает следующим образом – 1-2-4-3. А вот ЗМЗ-406 имеет другой порядок – 1-3-4-2.

Шестицилиндровые моторы с рядным расположением работают по такой схеме – 1-5-3-6-2-4.

Порядок работы восьмицилиндрового двигателя будет следующим – 1-5-4-8-6-3-7-2.

Тема обширная, поэтому обязательно поделись своим опытом или мнением в комментария ниже.

Калькулятор расчета рабочего объёма двигателя внутреннего сгорания

Рабочий объем цилиндра представляет собой объем находящийся между крайними позициями движения поршня.

Формула расчета цилиндра известна еще со школьной программы – объем равен произведению площади основания на высоту. И для того чтобы вычислить объем двигателя автомобиля либо мотоцикла также нужно воспользоваться этими множителями. Рабочий объём любого цилиндра двигателя рассчитывается так:

h — длина хода поршня мм в цилиндре от ВМТ до НМТ (Верхняя и Нижняя мёртвая точки)

r — радиус поршня мм

п — 3,14 не именное число.

Как узнать объем двигателя

Для расчета рабочего объема двигателя вам будет нужно посчитать объем одного цилиндра и затем умножить на их количество у ДВС. И того получается:

Vдвиг = число Пи умножено на квадрат радиуса (диаметр поршня) умноженное на высоту хода и умноженное на кол-во цилиндров.

Поскольку, как правило, параметры поршня везде указываются в миллиметрах, а объем двигателя измеряется в см. куб., то для перевода единиц измерения, результат придется разделить еще на 1000.

Заметьте, что полный объем и рабочий, отличаются, так как поршень имеет выпуклости и выточки под клапана и в него также входить объем камеры сгорания. Поэтому не стоит путать эти два понятия. И чтобы рассчитать реальный (полный) объем цилиндра, нужно суммировать объем камеры и рабочий объем.

Определить объем двигателя можно обычным калькулятором, зная параметры цилиндра и поршня, но посчитать рабочий объем в см³ нашим, в режиме онлайн, будет намного проще и быстрее, тем более, если вам расчеты нужны, дабы узнать мощность двигателя, поскольку эти показатели напрямую зависят друг от друга.

Расчет объема ДВС калькулятором

Чтобы посчитать объем интересующего вас двигателя нужно внести 3 цифры в соответствующие поля, — результат появится автоматически. Все три значения можно посмотреть в паспортных данных автомобиля или тех. характеристиках конкретной детали либо же определить, какой объем поршневой поможет штангенциркуль.

Таким образом, если к примеру у вас получилось что объем равен 1598 см³, то в литрах он будет обозначен как 1,6 л, а если вышло число 2429 см³, то 2,4 литра.

Длинноходный и короткоходный поршень

Также замете, что при одинаковом количестве цилиндров и рабочем объеме двигатели могут иметь разный диаметр цилиндров, ход поршней и мощность таких моторов так же будет разной. Движок с короткоходными поршнями очень прожорлив и имеет малый КПД, но достигает большой мощности на высоких оборотах. А длинноходные стоят там, где нужна тяга и экономичность.

Следовательно, на вопрос «как узнать объем двигателя по лошадиным силам» можно дать твердый ответ – никак. Ведь лошадиные силы хоть и имеют связь с объемом двигателя, но вычислить его по ним не получится, поскольку формула их взаимоотношения еще включает много разных показателей. Так что определить кубические сантиметры двигателя можно исключительно по параметрам поршневой.

Зачем нужно проверять объем двигателя

Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным. Технология изменения объема в большую сторону, дабы нарастить степень сжатия, очень выгодна — ведь порция топливной смеси такая же, а полезной работы больше. Но всему есть свой предел и чрезмерное её увеличение грозит самовоспламенением, вследствие чего происходит детонация, которая не только уменьшает мощность, но и грозит разрушением мотора.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Нумерация цилиндров автомобильного двигателя - СТО «Тандем»

Прежде всего, обращаем ваше пристальное внимание на тот факт, что понятия «нумерация цилиндров» и «порядок работы цилиндров» (встречаются также варианты «порядок работы двигателя», «порядок работы зажигания») – не одно и то же. Эти понятия между собой связаны, но не равнозначны. Последовательность работы зажигания в цилиндрах автомобильных двигателей, как правило, не совпадает с нумерацией цилиндров. Твердое правило, которое можно запомнить, это то, что первый цилиндр (№ 1) всегда считается главным, и на нем всегда устанавливается свеча № 1.

Факторы, определяющие нумерацию цилиндров

Нумерация цилиндров в автомобильных двигателях зависит от:

  • конструкции двигателя
  • конструкции привода
  • варианта расположения двигателя – продольный (установлен вдоль по ходу движения автомобиля) или поперечный
  • направления вращения двигателя

Напоминаем, что в автомобильных двигателях цилиндры могут располагаться:

а) в ряд вертикально;

б) в ряд наклонно;

в) в два ряда наклонно;

г) в два ряда напротив друг друга (так называемый оппозитный двигатель, который применяется в автомобилях марки Subaru).

Нумерация цилиндров в наиболее распространенных типах автомобилей

К сожалению, общепринятых правил нумерации цилиндров в автомобильных двигателях не существует – каждый автопроизводитель использует свою систему, которая зачастую различается даже для разных двигателей одного и того же автоконцерна. Поэтому самым авторитетным источником в данном вопросе для вас должно быть руководство по ремонту и эксплуатации вашего конкретного автомобиля, или же, в случае его отсутствия – знания профессионалов по ремонту автомобилей.

В рядных 4-х и 6-ти цилиндровых американских двигателях, которые устанавливаются на автомобилях с задним приводом и расположены продольно, первый цилиндр обычно находится у радиатора, а остальные нумеруются по порядку от радиатора к салону автомобиля. Однако встречаются и исключения из этого правила.

В V-образных двигателях, устанавливаемых поперечно в американских автомобилях, главный (первый) цилиндр обычно находится в ряду, ближнем к салону, с края, ближнего к водителю. За ним в ряду, ближнем к салону, идут нечетные цилинды, а в ряду, ближнем к радиатору, идут четные цилиндры. То есть, в ряду, ближнем к салону, считая от водителя, идут цилиндры 1-3-5-7, а в ряду, ближнем к радиатору, считая от водителя, идут цилиндры 2-4-6-8. Такую нумерацию цилиндров можно встретить, например, на Jeep Cherokee.

На рядных 4-цилиндровых двигателях французских переднеприводных автомобилей, устанавливаемых поперечно, цилиндры нумеруются обычно от маховика, т.е. со стороны водителя. В случае V-образных 6-цилиндровых двигателей (например, на Peugeot 607) цилиндры нумеруются так – в ряду, ближнем к радиатору, от водителя к пассажиру – 1-2-3, в ряду, ближнем к салону, от водителя к пассажиру – 4-5-6.

Как видим, информация по вопросам нумерации цилиндров в двигателях различных автомобилей очень противоречива, поэтому напоминаем – истиной в последней инстанции в данном вопросе должна быть техническая документация на ваш автомобиль.



Как идёт нумерация цилиндров двигателя автомобиля — просто о сложном

Здравствуйте, уважаемые автовладельцы! Давайте с самого начала поймём, что такие понятия, как «порядок работы цилиндров» и «нумерация цилиндров двигателя» являются разными по сути. Но, взаимосвязь, существующая между ними нам нужна.

Для чего? А для того, что зная каким образом назначается и откуда начинается нумерация цилиндров двигателя, мы спокойно оперируем порядком работы цилиндров для: регулировки теплового зазора клапанов, правильного подключения проводов к свечам зажигания и т.д.

Информация к размышлению! Независимо от компоновки двигателя, независимо от порядка работы цилиндров, который вы узнаете из мануала по эксплуатации, цилиндр №1 – это всегда главный цилиндр, и в нём всегда располагается свеча №1.

Что влияет на нумерацию цилиндров двигателя

3D работа двигателя внутреннего сгорания

Нумерация цилиндров двигателя, к сожалению, не имеет единых международных стандартов. Поэтому первая и главная рекомендация перед началом ремонта двигателя своего автомобиля – глубокое изучение Инструкции по эксплуатации и ремонту именно своего авто.

Факторы, влияющие на нумерацию цилиндров двигателя:

  • задний или передний тип привода двигателя;
  • рядность двигателя: V-образный или рядный. Расположение цилиндров может быть: вертикальным, наклонным, V-образно в два ряда, горизонтально (оппозитно) – это когда угол между цилиндрами составляет 180 градусов;
  • конструктивное расположение двигателя в моторном отсеке: поперечное или продольное;
  • направление вращения: против часовой стрелки или по часовой стрелке.

Нумерация цилиндров двигателей разных типов

Эта информация полезна в первую очередь для тех, кто затевает ремонт двигателей иномарок. Как правило, все переднеприводные стандартные автомобили имеют поперечно расположенный двигатель. В этом случае нумерация цилиндров двигателя идёт по одной из сторон, а главный цилиндр №1 расположен со стороны места пассажира.

Многоцилиндровые V-образные двигатели имеют расположение цилиндра №1 в ближнем ряду к салону со стороны водителя. Следующими идут нечётные цилиндры, а со стороны радиатора чётные цилиндры.

В американских двигателях существует два варианта расположения цилиндров. 4 или 6-ти рядные американские двигатели могут иметь главный 1 цилиндр от радиатора, тогда как остальные нумеруются в направлении салона.

Второй вариант с обратной нумерацией, в этом случае главным №1 цилиндром считается тот, что расположен ближе к салону.

Французские автомобилестроители предлагаю нам также два варианта нумерации цилиндров двигателя. Это либо нумерация со стороны коробки переключения передач, либо с правого полубока со стороны крутящего момента, у V-образных двигателей.

Поэтому, с учетом такой разной, и порой противоречивой информации, не пренебрегайте изучением инструкций производителя двигателя – автомобиля. Как вариант, не помешает обращение с подобным запросом на целевой форум именно по вашему автомобилю.

Успехов вам при изучении материально-технической части двигателя, его устройства и особенностей.

Порядок работы цилиндров Камаз

 /

Порядок работы цилиндров Камаз

Основной особенностью строения двигателя Камаз 740 является асимметричное расположение левого ряда поршней относительно правого таким образом, что левая поршневая группа выдвинута на 29,5 мм дальше. Дело в том, что на шейке коленчатого вала установлено два противоположных шатуна, чем и обуславливается уникальный порядок работы цилиндров Камаза. Очередь взрыва топливной смеси представляет собой последовательность 1→5→4→2→6→3→7→8.

Благодаря укороченному коленвалу на 8 поршней и 4 шейки значительно выросла компрессия в цилиндрах, что в свою очередь привело к увеличению КПД и мощности двигателя. Мощность в моторах Камаз 740 прирастает и за счет четко настроенной работы ГРМ, в том числе и клапанов.


Какой порядок работы цилиндров Камаз 740?

Согласно техническому регламенту стран ЕС, первым цилиндром в двигателе Камаз 740 принято считать тот, что располагается в правом ряду спереди машины. Обычно его называют главным цилиндром. Форсунки имеют такие же номера, как и цилиндры, на которых они установлены. Следовательно, главному цилиндру соответствует главная форсунка. Нумерация цилиндров начинается с правого ряда, в котором стоят 1-4 цилиндры. В левом ряду соответственно располагаются 5-8 цилиндры. И для правого, и для левого рядов нумерация начинается спереди автомобиля.



Знание порядка работы цилиндров Камаза пригодится при отладке впрыска горючей смеси после замены топливного насоса, а также при настройке ГРМ, поскольку клапаны должны открываться с определенной периодичностью и продолжительность. Только в таком случае становится возможна ровная работа мотора.

Особое устройство двигателя Камаз 740 делает его значительно меньше российских моторов и надежнее зарубежных. Камаз 740 идеально подходит для работы в суровых условиях континентального климата нашей страны, поскольку его довольно легко запускать в холодное время года.

Порядок работы цилиндров двигателя внутреннего снорания. Порядок работы цилиндров двигателя разных авто Порядок работы цилиндров в разных двигателях

К такому двигателю относится четырехтактный дизель ЯМЗ-236. Угол развала между его цилиндрами равен 900. Колена коленчатого вала расположены в трех плоскостях под углом 1200 одно к другому. Особенностью этого двигателя является коленчатый вал, имеющий три кривошипа, к каждому из которых присоединено по два шатуна: к первому кривошипу - шатуны первого и четвертого цилиндров; ко второму второго и пятого цилиндров и к третьему - третьего и шестого цилиндров.

В этом двигателе, имеющем порядок работы 1 - 4 - 2 - 5 - 3 - 6, одноименные такты в цилиндрах происходят неравномерно через 90 и 1500 (табл. 4). Если в первом цилиндре осуществляется рабочий ход, то в четвертом он начинается через 900, во втором - через 1500, в пятом - через 900, в третьем через 1500 и в шестом - через 900. Поэтому двигатель ЯМЗ-236 имеет повышенную неравномерность хода и в нем приходится устанавливать на коленчатом валу маховик с относительно большим моментом инерции (на 60070% большим, чем для однорядного двигателя).

Восьмицилиндровый V-образный двигатель. Цилиндры в таком двигателе (например, двигатели автомобилей ГАЗ-53А, ГАЗ-53-12, ЗИЛ и КамАЗ-5320) расположены под углом 900 один к другому (рис. 24,6). Одноименные такты в цилиндрах начинаются через угол поворота коленчатого вала.

Рис. 24 - Схемы кривошипно-шатунного механизма четырехтактных V -образных двигателей:

а - шестицилиндрового; б - восьмицилиндрового; 1-8 - цилиндры.

Таблица 4. Чередование тактов в четырехтактном V -образном шестицилиндровом двигателе с порядком работы 1 - 4 - 2 - 5 - 3 - 6.

Впуск равный 720: 8 = 900. Следовательно, кривошипы коленчатого вала расположены крестообразно под углом 900. К первому кривошипу присоединены шатуны первого и пятого цилиндров, ко второму - второго и шестого цилиндров, к третьему - третьего и седьмого цилиндров, к четвертому - четвертого и восьмого цилиндров. В восьмицилиндровом четырехтактном двигателе за два оборота коленчатого вала совершается восемь рабочих ходов. Перекрытие рабочих ходов в различных цилиндрах происходит в течение поворота коленчатого вала на угол 90С, что способствует его равномерному вращению. Порядок работы восьмицилиндрового двигателя 1 - 5 - 4 - 2 - 6 - 3 - 7 - 8 (табл. 5).

Таблица 5. Чередование тактов в четырехтактном V -образном с порядком работы 1 - 5 - 4 - 2 - 6.


Зная порядок работы цилиндров двигателя, можно правильно распределить провода по свечам зажигания, присоединить топливопровод к форсункам и отрегулировать клапаны.

Обычно автовладельцы не задумываются о порядке активности цилиндров двигателя своего автомобиля, ограничиваясь знанием числа таковых. И в большинстве случаев просто нет необходимости углубляться в такие технические детали. Но информация о работе цилиндров оказывается полезной, когда нужно, например, выставить зажигания или отрегулировать клапана, в других ситуациях самостоятельной наладки и ремонта, когда нужно починить автомобиль без возможности добраться до СТО, или просто при желании сделать все самому. Далее мы узнаем, каков порядок работы 4-цилиндрового двигателя, и выясним последовательность для некоторых других компоновок.

Теория работы ДВС

Общий принцип функционирования двигателей на бензине или дизтопливе известен, пожалуй, всем – топливо, сгорая в цилиндрах, создает давление газов, которые толкают поршни, и далее усилие преобразуется в крутящий момент, идущий на колеса.

Для того, чтобы двигатель работал равномерно, сгорание топлива происходит не во всех цилиндрах одновременно, а в определенном порядке. За его соблюдение отвечают:

  • конструкция газораспределительного механизма;
  • углы между кривошипами коленвала автомобиля;
  • расположение цилиндров – V-подобное или рядное;
  • устройство системы зажигания для бензиновых авто, и ТНВД – у дизельных.

Как проходит рабочий цикл

Весь процесс впрыска топлива, его зажигания, работы поршней и выброса отработанных газов называется «рабочим циклом». Рассмотрим его на примере бензинового четырехтактного ДВС, стандартного для множества легковых автомобилей.

Цикл, как видно из названия, делится на четыре такта работы:

В этом состоянии впускной клапан в открытом состоянии, выпускной, наоборот, закрыт, поршень идет в нижнем направлении, в цилиндр попадает подготовленная топливовоздушная смесь.

Все клапаны цилиндра закрыты, а поршень двигается вверх и сжимает впрыснутую ранее смесь до заданных параметров.

Клапаны по-прежнему открыты, смесь поджигается, образуя газы. Их давление начинает двигать поршень вниз, а последний вращает коленвал.

По завершению рабочего хода клапан выпуска открывается, коленвал двигает поршень вверх, и тот вытесняет отработанные газы в выпускной коллектор.

Иллюстрация процесса:

Интересно: у дизельного двигателя цикл иной. При впуске всасывается только воздух, а горючее впрыскивается посредством ТНВД уже после сжатия воздушной массы в цилиндре. Контактируя с разогретым от сжатия воздухом, дизтопливо воспламеняется.

Чтобы обеспечить стабильную и непрерывную работу, горючее в цилиндрах (иногда называемых «горшками») воспламеняется в особой последовательности. Порядок работы двигателя должен соблюдаться, чтобы создавалось равномерное действие на коленвал.

Очередность цилиндров

Цилиндры имеют номера, в документации их описывают в формате A-B-C-D, где вместо букв указывается цифровое обозначение. Порядок нумерации начинается со стороны цепи или ремня ГРМ – с самого удаленного от коробки передач цилиндра. Тот, что носит номер 1, называется главным.

Важно: если цилиндры работают последовательно, они не должны быть расположены рядом. Именно с учетом этого условия производители моторов разработали определенные схемы порядка чередования тактов.

Цилиндры оснащены клапанами, через которые осуществляется впуск и выпуск газов. Клапанами управляет специальное устройство – распределительный вал, на поверхности которого особым образом расположены специальные кулачки. Именно их расположение отвечает за порядок работы: профиль кулачка и его высота влияет на моменты закрытия-открытия, величину сечения прохода для газов, а также на то, как будет двигаться клапан в зависимости от текущего угла коленвала.

Один из вариантов распредвала:


Коленвал:


Цикл стандартного ДВС на 4 такта проходит за 2 оборота, или за 720 градусов (360 и 360). Расположенные на валу «коленца» смещены на некоторый угол таким образом, чтобы усилие с поршней двигателя постоянно передавалось на вал. Упомянутый угол – величина, зависящая от модели двигателя, тактности такового, и количества цилиндров.

Рассмотрим типичный порядок у некоторых двигателей.

Рядный 4-цилиндровый

Существует две популярные компоновки таких ДВС:

  • рядная;
  • оппозитная.

Первое означает расположение цилиндров последовательно, в один ряд, а поршни мотора вращают общий коленвал. Двигатели нередко описывают сокращением I4 или L4, можно также встретить название Inline 4 и вариации. Инженеры располагают цилиндры и вертикально, и под некоторым углом – в зависимости от конструкции двигателя.

Пример блока цилиндров:


Эта цилиндровая компоновка получила широкое распространение в массовых моделях автомобилей, а также в тех транспортных средствах, где важна простота обслуживания и ремонта – внедорожниках, машинах, предназначенных для работы в такси, и т. д.

Кривошипы 1 и 4 цилиндров в конструкции коленвала рядного четырехцилиндрового двигателя расположены под углом 180 град., и под углом 90 – к кривошипам цилиндров 2 и 3. Чтобы создать оптимальное соотношение движущих сил, действующих на кривошипы, двигатели действуют в последовательностях:

  • система 1–2–4–3 – менее популярная;
  • основной вариант 1–3–4–2.

Из отечественных автомашин порядок работы четырехцилиндрового двигателя второго вида использован, к примеру, в продукции концерна ВАЗ, а первый актуален для некоторых двигателей ЗМЗ.

4-цилиндровая оппозитная компоновка

В таком моторе «горшки» размещены в два ряда под 180 градусов. Это позволяет сделать силовой агрегат сбалансированным и снизить центр тяжести, а коленвал получает меньшие нагрузки. Благодаря этому мотор подобной компоновки, при той же массе, выдает больше снимаемой мощности и оборотов.

Цилиндры в этих ДВС работают по отличной схеме: основная 1–3–2–4, и альтернативная 1–4–2–3.

Здесь поршни достигают т.н. «верхней мертвой точки», часто сокращаемой до ВМТ, одновременно с обеих сторон.


Интересно: встречаются машины с V-образными агрегатами на 4 цилиндра, но подобные образцы на рынке относительно редки, основную массу составляют рядные и оппозитные.

Пятицилиндровые

Это агрегаты с 5 цилиндрами, стоящими в ряд. Относительное смещение шатунных шеек коленвала – 72 градуса. Встречаются как двух- так и четырехтактные образцы, для первых (2 такта) стандартный порядок оптимальной работы блока цилиндров для данных двигателей – очередность активации 1–2–4–3–5. Ею обеспечивается равномерность возгорания топлива. Эти моторы широко применяются в судовой технике.

На легковых автомобилях инженерами сообщается иной порядок работе «горшков» 5 цилиндровых типичных двигателей – система 1–2–4–5–3.

Блок цилиндров:

Как действуют ДВС V6

Для эффективности порядка работы сегодняшних шестицилиндровых двигателей таковой строится также по особой системе. Типичный порядок работы 6 цилиндрового двигателя рядного исполнения – метод 1–5–3–6–2–4. В рассматриваемом форм-факторе силовой агрегат получается достаточно длинным и требует большого подкапотного пространства.

Чтобы снизить габариты, иногда применяют «вэ-подобную» систему. Схема порядка работы «горшков» 6 цилиндровых современных двигателей, V образного форм-фактора – очередность активации 1-4-2-5-3-6.

Интересно: рассматриваемая шестицилиндровая конструкция считается одной из наименее сбалансированных.

Агрегат от Audi, для которого актуален указанный порядок работы V-образного шестицилиндрового автомобильного двигателя:


ДВС на 8 цилиндров

Из-за габаритов двигатели делаются V-образной компоновки.

Восьмицилиндровый ДВС от Chevrolet:


Возможный порядок работы восьмицилиндрового двигателя современной машины:

  • вариант 1–5–4–2–6–3–7–8 – основной;
  • принцип 1–8–4–3–6–5–7–2 – другая вариация.

Различие это мнимое и произошло из-за разницы в подсчете цилиндров. В США цилиндр 1 расположен спереди по направлению движения авто, слева, а в европейской системе – справа. Нумерация цилиндров производится в шахматной последовательности, в направлении назад и слева направо, поэтому обе классификации представляют, по сути, одно и то же, что иллюстрирует схема:

Интервал между зажиганием топлива 90 град.

Как определить порядок

Чтобы узнать, по какой схеме работает мотор, необходимо изучать документацию на автомобиль и конкретный силовой агрегат, визуально определить это затруднительно.

Порядок работы цилиндров в разных двигателях отличается, даже с одним и тем же количеством цилиндров порядок работы может быть разным. Рассмотрим, в каком порядке работают серийные двигатели внутреннего сгорания различного расположения цилиндров и их конструктивные особенности. Для удобства описания порядка работы цилиндров, отсчёт будет производиться от первого цилиндра, первый цилиндр- это тот который спереди двигателя, последний, соответственно, возле коробки передач.

3-х цилиндровый

В таких двигателях всего 3 цилиндра и порядок работы самый простой: 1-2-3 . Запомнить легко, и работает быстро.
Схема расположения кривошипов на коленвале выполнена в виде звёздочки, они расположены под углом 120° друг к другу. Вполне возможно применить схему 1-3-2, но производители не стали этого делать. Так что единственной последовательностью работы трёхцилиндрового двигателя является последовательность 1-2-3. Для уравновешивания моментов от сил инерции на таких двигателях применяется противовес.

4-х цилиндровый

Существуют как рядные, так и оппозитные четырёх цилиндровые двигатели, коленвалы у них выполнены по одной и той же схеме, а порядок работы цилиндров разный. Это связано с тем, что угол между парами шатунных шеек равен 180 градусов, то есть, 1 и 4 шейки находятся на противоположных сторонах со 2 и 3 шейками.

1 и 4 шейки с одной стороны, 3 и 4- на противоположной.

В рядном двигатели применяется порядок работы цилиндров 1-3-4-2 — это самая распространённая схема работы, так работают практически все машины, от Жигулей до Мерседеса, бензиновые и дизельные. В ней последовательно работают цилиндры с расположенные на противоположных сторонах шейках коленвала. В данной схеме можно применить последовательность 1-2-4-3, то есть поменять местами цилиндры, шейки которых расположены на одной стороне. Используется в 402 двигателе. Но такая схема встречается крайне редко, в них будет другая последовательность в работе распредвала.

Оппозитный 4-х цилиндровый двигатель имеет другую последовательность: 1-4-2-3 либо 1-3-2-4. Дело в том, что поршни достигают ВМТ одновременно, как с одной стороны, так и с другой. Такие двигатели чаще всего встречаются на Субару (у них почти все оппозитники, кроме некоторых малолитражек для внутреннего рынка).

5-ти цилиндровый

Пятицилиндровые двигатели нередко применялись на Мерседесах или АУДИ, сложность такого коленвала заключается в том, что все шатунные шейки не имеют плоскости симметрии, и развёрнуты относительно друг друга на 72° (360/5=72).

Порядок работы цилиндров 5-ти цилиндрового двигателя: 1-2-4-5-3 ,

6-ти цилиндровый

По расположению цилиндров 6-ти цилиндровые двигатели бывают рядными, V-образными и оппозитными. У 6-ти цилиндрового мотора есть много различных схем последовательности работы цилиндров, они зависят от типа блока и применяемого в нём коленвала.

Рядный

Традиционно применяется такой компанией, как БМВ и некоторыми другими компаниями. Кривошипы расположены под углом 120° друг к другу.

Порядок работы может быть трёх видов:

1-5-3-6-2-4
1-4-2-6-3-5
1-3-5-6-4-2

V-образный

Угол между цилиндрами в таких двигателях составляет 75 либо 90 градусов, а угол между кривошипами составляет 30 и 60 градусов.

Последовательность работы цилиндров 6-ти цилиндрового V-образного двигателя может быть следующей:

1-2-3-4-5-6
1-6-5-2-3-4

Оппозитный

6-ти цилиндровые оппозитники встречаются на автомобилях марки Subaru, это традиционная компоновка двигателей для японцев. Угол между кривошипами коленвала составляет 60 градусов.

Последовательность работы двигателя: 1-4-5-2-3-6.

8-ти цилиндровый

В 8-ми цилиндровых двигателях кривошипы установлены под углом 90 градусов друг к другу, так уак в двигателе 4 такта, то на каждый такт работает по 2 цилиндра одновременно, что сказывается на эластичности двигателя. 12-ти цилиндровый работает ещё мягче.

В таких двигателях, как правило, наиболее популярной используется одна и та же последовательность работы цилиндров: 1-5-6-3-4-2-7-8 .

Но Феррари использовала другую схему- 1-5-3-7-4-8-2-6

В данном сегменте каждый производитель использовал ему только известную последовательность.

10-ти цилиндровый

10 цилиндровый не особо популярный мотор, редко производители использовали такое количество цилиндров. Тут возможны несколько вариантов последовательностей воспламенения.

1-10-9-4-3-6-5-8-7-2 — используется на Dodge Viper V10

1-6-5-10-2-7-3-8-4-9 — BMW заряженных версий

12-ти цилиндровый

На самых заряженных машинах ставили 12-ти цилиндровые двигатели, к примеру, Феррари, Ламборгини или более распространённые у нас Фольцвагеновские двигатели W12.

Самым простым автолюбителям не нужно знать все тонкости работы цилиндров двигателя. Работает как-то, ну и ладно. Весьма сложно с этим согласится. Наступает тот самый момент, пока нужно будет отрегулировать систему зажигания, а также клапанов зазора.

Не будет лишней информацией о порядке работы цилиндров, когда нужно будет подготовить высоковольтные провода к свечам или трубопроводы большого давления.

Порядок работы цилиндров двигателя. Что это означает?


Порядок работы любого двигателя - это определенная последовательность, при которой происходит чередование одноименных тактов в разных цилиндрах.

Порядок работы цилиндров и от чего он зависит? Есть несколько основных факторов его работы.

К ним можно отнести следующее:

  1. Система расположения цилиндров: однорядная, V-образная.
  2. Количество цилиндров.
  3. Распределенный вал и его конструкция.
  4. Коленвал, а также его конструкция.

Что такое рабочий цикл двигателя автомобиля?

Этот цикл состоит, прежде всего, из распределения газораспределительных фаз. Последовательность должна четко распределяться по силе воздействия на коленчатый вал. Только так и добиваться равномерной работы.

Цилиндры не должны находиться рядом, это основное условие. Производители создают схемы работы цилиндров. Старт работы начинается с первого цилиндра.

Разные двигатели и разных порядок работы цилиндров.


Разные модификации, разные двигатели, их работа может распределяться. Двигатель ЗМЗ. Определенный порядок работы цилиндров двигателя 402 - один-два-четыре-три. Порядок работы двигателя модификации - один-три-четыре-два.

Если сделать углубление в теорию работы двигателя, то мы сможем увидеть следующую информацию.

Полный цикл работы четырехтактного двигателя происходит за два оборота, то есть 720 градусов. Двухтактный двигатель, догадайтесь за сколько?

Коленвал смещают на угол для того, чтобы получить максимальное углубление поршней. Данный угол зависит от тактов, а также количества цилиндров.

1. Четырехцилиндровый двигатель происходит через 180 градусов, порядок работы цилиндров может быть один-три-четыре-два (ВАЗ), один-два-четыре-три (ГАЗ).

2. Шестицилиндровый двигатель и порядок его работы один-пять-три-шесть-два-четыре (интервалы между воспламенениями составляют 120 градусов).

3. Восьмицилиндровый двигатель один-пять-четыре-восемь-шесть-три-семь-два (интервал составляет 90 градусов).

4. Есть и двенадцати цилиндровый двигатель. Левый блок - один-три-пять-два-четыре-шесть, правый блок - семь-девять-одинадцать-восемь-десять-двенадцать.

Для понятности небольшое пояснение. У восьмицилиндрового двигателя ЗиЛ порядок работы всех цилиндров: один-пять-четыре-два-шесть-три-семь-восемь. Угол - 90 градусов.

В одном цилиндре происходит рабочий цикл, через девяносто градусов рабочий цикл в пятом цилиндре и дальше последовательно. Один поворот коленвала - четыре рабочих хода. Восьмицилиндровый двигатель, конечно, работает плавно, чем двигатель из шести цилиндров.

Мы дали только общее представление работы, более глубокие знания Вам не нужны. Желаем Вам успехов в изучении порядка работы цилиндров двигателя.

Многие автовладельцы не стремятся вникать в принцип работы основных устройств автомобиля, считая это уделом специалистов из автомастерских. С одной стороны, такое утверждение верно, с другой же – не понимая хотя бы основные процессы, легко пропустить поломку на самом начальном этапе, и затруднительно сделать мелкий ремонт. Зачастую отказ двигателя происходит вдали от мест, где можно получить квалифицированную помощь, и определенные знания не помешают.

Одно из ключевых понятий эксплуатации двигателя – это порядок работы цилиндров. Под этим понимается последовательность чередования в них одноименных тактов. Этот показатель различается в зависимости от следующих особенностей:

  1. Количество цилиндров (в современных двигателях - 4, 6 или 8)
  2. Расположение (двурядное V-образное или однорядное)
  3. Особенности конструкций, как распределительного, так и коленчатого валов

Рабочий цикл двигателя – это определенная устойчивая последовательность газораспределительных фаз, происходящих внутри данных устройств, расположенных не рядом друг с другом. Это обеспечивает стабильное воздействие на коленвал без излишних напряжений.

Последовательность цилиндров, в которых происходят газораспределительные фазы, определяется схемой порядка работы, заложенной при проектировании. Цикл всегда начинается с главного цилиндра №1, а потом, в зависимости от исполнения может различаться: например, 1-2-4-2 или 1-3-4-2.

Последовательность работы у различных моделей

Целью воздействия каждого поршня является поворот коленвала на заданный угол при соблюдении определенного такта. Например, полный цикл четырехтактного двигателя обеспечивает два полных поворота коленвала, а двухтактного – один. Наиболее распространенные схемы:

  • Однорядный четырехцилиндровый двигатель, с чередованием тактов через сто восемьдесят градусов: 1-3-4-2 или 1-2-4-3
  • Однорядный шестицилиндровый двигатель: 1-5-2-6-2-4 (при повороте каждый раз на сто двадцать градусов)
  • V-образный восьмицилиндровый: 1-5-4-8-6-3-7-2 (при повороте каждый раз на девяносто градусов). После того, как в цилиндре №1 заканчивается газораспределительная фаза, коленчатый вал, повернувшись на девяносто градусов, сразу же попадает под действие цилиндра №5. Для одного полного поворота требуется четыре рабочих хода

Количество цилиндров напрямую влияет на плавность хода – очевидно, что восьмицилиндровый с его 90 градусами, работает плавнее, нежели четырехцилиндровый. На практике, данные знания пригодятся при

Порядок работы 4 цилиндрового двигателя

Обычно автовладельцы не задумываются о порядке активности цилиндров двигателя своего автомобиля, ограничиваясь знанием числа таковых. И в большинстве случаев просто нет необходимости углубляться в такие технические детали. Но информация о работе цилиндров оказывается полезной, когда нужно, например, выставить зажигания или отрегулировать клапана, в других ситуациях самостоятельной наладки и ремонта, когда нужно починить автомобиль без возможности добраться до СТО, или просто при желании сделать все самому. Далее мы узнаем, каков порядок работы 4-цилиндрового двигателя, и выясним последовательность для некоторых других компоновок.

Теория работы ДВС

Общий принцип функционирования двигателей на бензине или дизтопливе известен, пожалуй, всем – топливо, сгорая в цилиндрах, создает давление газов, которые толкают поршни, и далее усилие преобразуется в крутящий момент, идущий на колеса.

Для того, чтобы двигатель работал равномерно, сгорание топлива происходит не во всех цилиндрах одновременно, а в определенном порядке. За его соблюдение отвечают:

  • конструкция газораспределительного механизма;
  • углы между кривошипами коленвала автомобиля;
  • расположение цилиндров – V-подобное или рядное;
  • устройство системы зажигания для бензиновых авто, и ТНВД – у дизельных.

Как проходит рабочий цикл

Весь процесс впрыска топлива, его зажигания, работы поршней и выброса отработанных газов называется «рабочим циклом». Рассмотрим его на примере бензинового четырехтактного ДВС, стандартного для множества легковых автомобилей.

Цикл, как видно из названия, делится на четыре такта работы:

В этом состоянии впускной клапан в открытом состоянии, выпускной, наоборот, закрыт, поршень идет в нижнем направлении, в цилиндр попадает подготовленная топливовоздушная смесь.

Все клапаны цилиндра закрыты, а поршень двигается вверх и сжимает впрыснутую ранее смесь до заданных параметров.

Клапаны по-прежнему открыты, смесь поджигается, образуя газы. Их давление начинает двигать поршень вниз, а последний вращает коленвал.

По завершению рабочего хода клапан выпуска открывается, коленвал двигает поршень вверх, и тот вытесняет отработанные газы в выпускной коллектор.

Интересно: у дизельного двигателя цикл иной. При впуске всасывается только воздух, а горючее впрыскивается посредством ТНВД уже после сжатия воздушной массы в цилиндре. Контактируя с разогретым от сжатия воздухом, дизтопливо воспламеняется.

Чтобы обеспечить стабильную и непрерывную работу, горючее в цилиндрах (иногда называемых «горшками») воспламеняется в особой последовательности. Порядок работы двигателя должен соблюдаться, чтобы создавалось равномерное действие на коленвал.

Очередность цилиндров

Цилиндры имеют номера, в документации их описывают в формате A-B-C-D, где вместо букв указывается цифровое обозначение. Порядок нумерации начинается со стороны цепи или ремня ГРМ — с самого удаленного от коробки передач цилиндра. Тот, что носит номер 1, называется главным.

Важно: если цилиндры работают последовательно, они не должны быть расположены рядом. Именно с учетом этого условия производители моторов разработали определенные схемы порядка чередования тактов.

Цилиндры оснащены клапанами, через которые осуществляется впуск и выпуск газов. Клапанами управляет специальное устройство – распределительный вал, на поверхности которого особым образом расположены специальные кулачки. Именно их расположение отвечает за порядок работы: профиль кулачка и его высота влияет на моменты закрытия-открытия, величину сечения прохода для газов, а также на то, как будет двигаться клапан в зависимости от текущего угла коленвала.

Один из вариантов распредвала:

Цикл стандартного ДВС на 4 такта проходит за 2 оборота, или за 720 градусов (360 и 360). Расположенные на валу «коленца» смещены на некоторый угол таким образом, чтобы усилие с поршней двигателя постоянно передавалось на вал. Упомянутый угол – величина, зависящая от модели двигателя, тактности такового, и количества цилиндров.

Рассмотрим типичный порядок у некоторых двигателей.

Рядный 4-цилиндровый

Существует две популярные компоновки таких ДВС:

Первое означает расположение цилиндров последовательно, в один ряд, а поршни мотора вращают общий коленвал. Двигатели нередко описывают сокращением I4 или L4, можно также встретить название Inline 4 и вариации. Инженеры располагают цилиндры и вертикально, и под некоторым углом – в зависимости от конструкции двигателя.

Пример блока цилиндров:

Эта цилиндровая компоновка получила широкое распространение в массовых моделях автомобилей, а также в тех транспортных средствах, где важна простота обслуживания и ремонта – внедорожниках, машинах, предназначенных для работы в такси, и т. д.

Кривошипы 1 и 4 цилиндров в конструкции коленвала рядного четырехцилиндрового двигателя расположены под углом 180 град., и под углом 90 – к кривошипам цилиндров 2 и 3. Чтобы создать оптимальное соотношение движущих сил, действующих на кривошипы, двигатели действуют в последовательностях:

  • система 1–2–4–3 – менее популярная;
  • основной вариант 1–3–4–2.

Из отечественных автомашин порядок работы четырехцилиндрового двигателя второго вида использован, к примеру, в продукции концерна ВАЗ, а первый актуален для некоторых двигателей ЗМЗ.

4-цилиндровая оппозитная компоновка

В таком моторе «горшки» размещены в два ряда под 180 градусов. Это позволяет сделать силовой агрегат сбалансированным и снизить центр тяжести, а коленвал получает меньшие нагрузки. Благодаря этому мотор подобной компоновки, при той же массе, выдает больше снимаемой мощности и оборотов.

Цилиндры в этих ДВС работают по отличной схеме: основная 1–3–2–4, и альтернативная 1–4–2–3.

Здесь поршни достигают т.н. «верхней мертвой точки», часто сокращаемой до ВМТ, одновременно с обеих сторон.

Интересно: встречаются машины с V-образными агрегатами на 4 цилиндра, но подобные образцы на рынке относительно редки, основную массу составляют рядные и оппозитные.

Пятицилиндровые

Это агрегаты с 5 цилиндрами, стоящими в ряд. Относительное смещение шатунных шеек коленвала — 72 градуса. Встречаются как двух- так и четырехтактные образцы, для первых (2 такта) стандартный порядок оптимальной работы блока цилиндров для данных двигателей – очередность активации 1–2–4–3–5. Ею обеспечивается равномерность возгорания топлива. Эти моторы широко применяются в судовой технике.

На легковых автомобилях инженерами сообщается иной порядок работе «горшков» 5 цилиндровых типичных двигателей – система 1–2–4–5–3.

Как действуют ДВС V6

Для эффективности порядка работы сегодняшних шестицилиндровых двигателей таковой строится также по особой системе. Типичный порядок работы 6 цилиндрового двигателя рядного исполнения – метод 1–5–3–6–2–4. В рассматриваемом форм-факторе силовой агрегат получается достаточно длинным и требует большого подкапотного пространства.

Чтобы снизить габариты, иногда применяют «вэ-подобную» систему. Схема порядка работы «горшков» 6 цилиндровых современных двигателей, V образного форм-фактора – очередность активации 1-4-2-5-3-6.

Интересно: рассматриваемая шестицилиндровая конструкция считается одной из наименее сбалансированных.

Агрегат от Audi, для которого актуален указанный порядок работы V-образного шестицилиндрового автомобильного двигателя:

ДВС на 8 цилиндров

Из-за габаритов двигатели делаются V-образной компоновки.

Восьмицилиндровый ДВС от Chevrolet:

Возможный порядок работы восьмицилиндрового двигателя современной машины:

  • вариант 1–5–4–2–6–3–7–8 — основной;
  • принцип 1–8–4–3–6–5–7–2 – другая вариация.

Различие это мнимое и произошло из-за разницы в подсчете цилиндров. В США цилиндр 1 расположен спереди по направлению движения авто, слева, а в европейской системе – справа. Нумерация цилиндров производится в шахматной последовательности, в направлении назад и слева направо, поэтому обе классификации представляют, по сути, одно и то же, что иллюстрирует схема:

Интервал между зажиганием топлива 90 град.

Как определить порядок

Чтобы узнать, по какой схеме работает мотор, необходимо изучать документацию на автомобиль и конкретный силовой агрегат, визуально определить это затруднительно.

Обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.

Не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

— расположение цилиндров двигателя: однорядное или V-образное;
— количество цилиндров;
— конструкция распредвала;
— тип и конструкция коленвала.

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов. Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора. Двигатель работает максимально равномерно при наименьшем промежутке воспламенения.

Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров у разных двигателей:

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ. Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее. Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720. У 2-х тактного двигателя 3600.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

— Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 1200).

— Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 900).

— Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 900 .

То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам. Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Четырёхтактный двигатель сегодня является наиболее распространённой разновидностью ДВС. Изобретён он был в конце XIX века немецким конструктором Николаусом Отто, и с тех пор нашёл широчайшее применение в различных областях техники. Такие двигатели используются в автомобилестроении, ими оснащаются речные и морские суда, поршневые самолёты, железнодорожные локомотивы. Рассмотрим подробнее устройство этого силового агрегата иразберёмся, каков принцип и порядок работы 4-цилиндрового варианта двигателя Отто.

Порядок работы цилиндров двигателя

Двигатель внутреннего сгорания практически без особых изменений дошёл до наших дней. Технически он состоит из следующих деталей:

  • корпус цилиндра;
  • поршень, передвигающийся внутри цилиндра;
  • свечи, с помощью которых в цилиндр подаётся электрическая искра;
  • коленчатый вал, через который крутящее усилие передаётся на ходовую часть;
  • шатун, соединяющий поршень с коленвалом.

Кроме того, современные силовые установки могут оснащаться дополнительными деталями, делающими их работу более эффективной. Это маховики коленвала, газораспределительная система, электронный впрыск и т. д.

Порядок работы 4-тактного двигателя основан на цикле Отто, получившем название по имени своего изобретателя. Состоит этот цикл из четырёх последовательных фаз, или тактов. Сегодня производится несколько разновидностей таких двигателей, каждый из которых, по сути, является подвидом исходного образца, впервые собранного в Германии полтора столетия назад. Отличаются они друг от друга лишь порядком расположения цилиндров и бывают рядными, V-образными или оппозитными.

Справка! Независимо от особенностей конструкции, за один полный ход поршня в любых разновидностях 4-тактных ДВС последовательно происходят все четыре такта, соответствующие двум полным оборотам коленчатого вала.

1 такт – впуск топливовоздушной смеси в цилиндр. После открытия впускного клапана в полость цилиндра всасывается топливо, представляющее собой смесь бензиновых паров и воздуха. Поршень в этой фазе перемещается вниз, достигая в её конце крайней нижней точки, коленвал делает пол-оборота.

2 такт – сжатие. Поршень начинает перемещение с крайней нижней точки вверх, а коленчатый вал проворачивается ещё на половину оборота. Таким образом, за два такта (впуск и сжатие) он совершает один полный оборот. В конце фазы сжатия поршень достигает верхней точки своего хода.

3 такт – расширение. В сжатую поршнем топливную смесь через свечу зажигания подаётся электрическая искра. В результате происходит взрывообразное воспламенение паров топлива, и энергия этого микровзрыва толкает поршень обратно вниз. Через шатун поршень передаёт крутящий момент на коленвал, который проворачивается ещё на 180 о .

4 такт – выпуск. В начале последнего такта поршень находится в своей самой нижней точке, но под действием инерционного вращения коленвала начинает вновь перемещаться в верхнюю часть цилиндра. Одновременно с этим открывается выпускной клапан, и скопившиеся внутри отработанные газы выталкиваются в выхлопной коллектор. После этого все четыре цикла вновь повторяются.

Рассмотрим для наглядности, как работают все три основных типа 4-тактных ДВС.

Рядный

Конструкция рядного двигателя представляет собой цилиндры, выстроенные в одну линию. Обычно их количество составляет от двух до шести-восьми. Самыми распространёнными рядными 4-тактными ДВС, применяемыми в автомобилестроении, являются 4-цилиндровые силовые агрегаты. Главный принцип, которому следуют разработчики двигателе − силовая установка должна передавать крутящий момент на ходовую часть как можно плавнее, без рывков.

Для этого поршни всех соседних цилиндров должны в один момент времени находиться в разных фазах своего перемещения. К примеру, 4-цилиндровые ДВС, устанавливаемые на отечественных «Ладах», работают по следующей схеме: 1-3-4-2. То есть, первый такт работы сначала происходит в первом цилиндре, затем в третьем, далее в четвёртом, и позже всех – во втором. А газовские моторы отсчитывают такт в порядке 1-2-4-3. В результате этого толкающее усилие передаётся на коленчатый вал непрерывно, а не рывками, как было при синхронной работе всех цилиндров.

Справка. Принцип «работы вразнобой» применяется во всех типах 4-тактных двигателей, независимо от количества цилиндров. Если их число больше четырёх, то одновременная работа поршней допускается только в цилиндрах, максимально удалённых друг от друга.

V-образные

Другая распространённая конструкция 4-тактных ДВС предусматривает расположение цилиндров в два ряда. При этом оба ряда находятся под некоторым углом по отношению друг к другу, в разных моделях − от 45 до 120 о .

Подобный вариант расположения позволяет сделать мотор более компактным, увеличив при этом число рабочих цилиндров. В поперечном разрезе такой двигатель имеет форму латинской буквы V, откуда и произошло его название.

Особенностью работы V-образных силовых агрегатов является попеременное прохождение рабочих фаз поршнями из противоположных рядов. Такты 4-цилиндровый мотор отсчитывает по схеме 1-3-2-4, где первый и второй цилиндры относятся к одному ряду, а третий и четвёртый – к другому.

Оппозитные

Оппозитные двигатели – довольно редкая конструкция, встречающаяся сегодня в основном на японских легковых автомобилях, а также на некоторых мотоциклах. Они, как и V-образные ДВС, представляют собой моторы-«двухрядники», но со своей особенностью. Особенность их конструкции и работы состоит в том, что противолежащие цилиндры располагаются под углом 180 о по отношению друг к другу.

Перемещение поршней в них происходит зеркально. На практике такая схема для 4-цилиндрового «оппозитника» выглядит так: 1-3-2-4. То есть, когда поршень первого цилиндра перемещается вверх, то и на противоположном цилиндре №2 он также идёт к своей верхней точке. Разница только в том, что первый поршень находится в фазе сжатия топливовоздушной смеси, а второй совершает такт выпуска отработанных газов из камеры сгорания в выхлопной коллектор.

Как видим, несмотря на разнообразие конструкций 4-тактных ДВС, в основе их работы лежит цикл Отто. Простота конструкции и высокая надёжность работы подобных механизмов стала причиной их широчайшего распространения во всём мире и во всех областях машиностроения.

На современных автомобилях в основном установлен ДВС. Для того чтобы в пути справиться с различными непредвиденными ситуациями, нужно знать устройство машины. В статье описан порядок работы цилиндров ВАЗ 2109, а также возможные неисправности в работе силового агрегата.

Порядок работы

Часто при ремонте двигателя возникает необходимость отсоединения высоковольтных проводов. Некоторые водители, отсоединив провода, не запоминают порядок, в котором они были установлены. В итоге может возникнуть путаница с проводами, а при неправильном их подключении машина не заведется. Чтобы избежать неприятной ситуации, нужно знать, как осуществляется порядок работы ДВС.

Подключение проводов на ВАЗ 2109

Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

  1. На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
  2. На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
  3. На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
  4. На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

Для того чтобы работа в многоцилиндровом двигателе осуществлялась плавно, а коленчатый вал не испытывал неравномерных нагрузок, необходимо, чтобы рабочие процессы осуществлялись в определенном порядке.

Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

Нумерация цилиндров на ВАЗ 2109

Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

  1. В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
  2. В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
  3. В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
  4. Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

  1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
  2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
  3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
  4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

Провода подключения к катушке

  • Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
  • Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
  • Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.
  • Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

    Видео «Принцип работы ДВС»

    В этом обучающем видео рассказывается о том, как осуществляется работает система сгорания.

    Поиск цилиндра № 1 - Как динамически синхронизировать двигатель

    Перед моментом зажигания нужны цифры. Эти номера можно получить из руководств по послепродажному ремонту, руководств по ремонту от производителей и из авторитетных источников в Интернете, а также на этикетках выбросов автомобилей. Прежде чем даже взять инструмент в руки, узнайте, на каком числе оборотов установлен двигатель, в градусах до верхней мертвой точки и какой цилиндр двигателя является цилиндром № 1.

    Подавляющее большинство двигателей останавливают двигатель цилиндра No.1. Если в руководстве мало информации о цилиндре ключа, следуйте этим общим правилам:

    • Четырех- или 6-цилиндровые двигатели. На большинстве рядных 4- и 6-цилиндровых двигателей цилиндр № 1 является самым передним цилиндром.
    • Двигатели V-6 или V-8. В большинстве двигателей V-типа используется левый передний цилиндр на цилиндре № 1.
    • Двигатели с поперечным расположением цилиндров. В большинстве переднеприводных автомобилей с поперечным расположением двигателя крайний правый цилиндр используется в качестве цилиндра No.1.

    Из этого правила есть исключения. Например, двигатели Ford V-6 и V-8 используют крайний правый цилиндр в качестве цилиндра № 1. Рядные 6-цилиндровые двигатели, произведенные Jaguar до 1988 года, отсчитываются от цилиндра № 6. Проведите исследование. первый.

    Теперь у вас есть свои цифры, вы знаете, где находится цилиндр № 1, и знаете, на каких оборотах двигатель должен работать во время отсчета времени. Вот еще несколько вещей, которые нужно проверить, а затем еще раз:

    • Двигатель должен прогреться до нормальной рабочей температуры.Это означает, что шланг радиатора, ведущий от двигателя к радиатору, должен быть горячим и находиться под давлением.
    • Если двигатель оборудован распределителем с опережающим вакуумом, снимите все вакуумные шланги и подключите один к распределителю.
    • Если управление опережением и задержкой по времени к распределителю управляется компьютером, вам необходимо отсоединить провод разъема «установки времени», заземлить диагностический терминал или отсоединить разъем управления. Инструкции по срокам дадут вам конкретную информацию.

    Что означают разные номера цилиндров для производительности или надежности двигателя?

    Приобретая автомобиль, вы хотите знать, насколько хорошо он будет работать. Вы также хотите быть уверены в его надежности. При выборе между моделями или уровнями отделки салона количество цилиндров будет иметь большое влияние на ваше решение о лучшей покупке.

    Номера цилиндров и их расположение

    Цилиндр - это основной рабочий компонент двигателя.Цилиндры зажигаются за счет искры свечей зажигания или путем впрыска топлива в дизельном двигателе. Транспортные средства имеют разное количество цилиндров для привода двигателя. Наиболее распространенное количество цилиндров - 4, 6 и 8. Они обозначаются как 4-цилиндровые двигатели или двигатели I-4, V6 и V8, что указывает количество имеющихся цилиндров. Некоторые модели, например Dodge Viper V10, могут быть оснащены десятью цилиндрами.

    Как количество цилиндров влияет на производительность

    В каждом цилиндре есть поршень, который нагнетает масло в коленчатый вал.Чем больше цилиндров на транспортном средстве, тем больше нагнетают поршни. В результате вырабатывается больше энергии за более короткий промежуток времени. Двигателю не нужно работать так тяжело, чтобы достичь высоких оборотов. Автомобиль с более высоким числом цилиндров будет лучше оборудован для перевозки более тяжелых грузов, таких как V6 или V8. Количество цилиндров также влияет на то, какой вес можно буксировать за автомобилем с большим количеством цилиндров, несущих дополнительный вес.

    Поскольку двигатели V6 или V8 обладают большей мощностью и работают более интенсивно, они также сжигают больше топлива, чем двигатель I-4.Благодаря использованию новых технологий при разработке двигателей это неравенство уменьшается. Однако в большинстве случаев двигатель большего размера с большим количеством цилиндров всегда будет иметь большую мощность и лучшие характеристики.

    Как количество цилиндров влияет на надежность

    Количество цилиндров очень мало влияет на надежность автомобиля, если вы регулярно проводите техническое обслуживание, как указано в руководстве по эксплуатации, и не пытаетесь использовать автомобиль не по назначению. Например, вам не стоит пытаться буксировать более тяжелый груз, чем указано в буксировочной способности или полезной нагрузке, потому что вы рискуете сжечь двигатель.

    Головки, цилиндры и нумерация цилиндров - поршневой двигатель

    Часть двигателя, в которой развивается мощность, называется цилиндром. [Рис. 1] Цилиндр представляет собой камеру сгорания, в которой происходит горение и расширение газов, а также в нем находятся поршень и шатун. Есть четыре основных фактора, которые необходимо учитывать при проектировании и изготовлении узла цилиндра. Он должен:

    1. Быть достаточно прочным, чтобы выдерживать внутреннее давление, возникающее во время работы двигателя.
    2. Изготавливается из легкого металла для снижения веса двигателя.
    3. Обладает хорошими теплопроводными свойствами для эффективного охлаждения.
    4. Быть сравнительно простым и недорогим в производстве, проверке и обслуживании.

    Рисунок 1. Пример цилиндра двигателя


    Головка блока цилиндров двигателя с воздушным охлаждением обычно изготавливается из алюминиевого сплава, поскольку алюминиевый сплав является хорошим проводником тепла, а его небольшой вес снижает общий вес двигателя.Головки цилиндров кованы или отлиты под давлением для большей прочности. Внутренняя форма головки блока цилиндров обычно полусферическая. Полусферическая форма прочнее традиционной конструкции и способствует более быстрой и тщательной очистке выхлопных газов.
    В двигателе с воздушным охлаждением используется цилиндр с верхним расположением клапана. [Рис. 2] Каждый цилиндр представляет собой сборку из двух основных частей: головки цилиндра и цилиндра. При сборке головка цилиндра расширяется путем нагрева, а затем навинчивается на цилиндр, который был охлажден.Когда голова охлаждается и сжимается, а ствол нагревается и расширяется, получается газонепроницаемое соединение. Большинство используемых цилиндров сконструированы таким образом с использованием алюминиевой головки и стального цилиндра. [Рисунок 3]

    Рис. 2. Узел цилиндра в разрезе


    Рисунок 3. Алюминиевая головка и стальной цилиндр


    Головки цилиндров

    Головка блока цилиндров предназначена для обеспечения места сгорания топливно-воздушной смеси и обеспечения большей теплопроводности цилиндра для надлежащего охлаждения.Топливно-воздушная смесь воспламеняется от искры в камере сгорания и начинает гореть, когда поршень движется к верхней мертвой точке (вершине своего хода) на такте сжатия. Воспламеняющийся заряд в это время быстро расширяется, и давление увеличивается, так что, когда поршень проходит через верхнюю мертвую точку, он движется вниз во время рабочего хода. Порты впускного и выпускного клапанов расположены в головке блока цилиндров вместе со свечами зажигания и исполнительными механизмами впускного и выпускного клапанов.

    После отливки головки блока цилиндров в головку блока цилиндров устанавливаются втулки свечей зажигания, направляющие клапана, втулки коромысел и седла клапанов. Отверстия для свечей зажигания могут быть оснащены бронзовыми или стальными втулками, которые усаживаются и ввинчиваются в отверстия. Свечи зажигания Heli-Coil из нержавеющей стали используются во многих двигателях, производимых в настоящее время. Направляющие клапана из бронзы или стали обычно усаживаются или ввинчиваются в просверленные отверстия в головке цилиндров, чтобы обеспечить направляющие для штоков клапанов.Обычно они располагаются под углом к ​​центральной линии цилиндра. Седла клапанов представляют собой круглые кольца из закаленного металла, которые защищают относительно мягкий металл головки блока цилиндров от ударов клапанов (при их открытии и закрытии) и от выхлопных газов.
    Головки цилиндров двигателей с воздушным охлаждением подвергаются экстремальным температурам; поэтому необходимо обеспечить достаточную площадь охлаждающих ребер и использовать металлы, которые быстро проводят тепло. Головки цилиндров двигателей с воздушным охлаждением обычно литые или кованые.Алюминиевый сплав используется в строительстве по ряду причин. Он хорошо приспособлен для литья или обработки глубоких, близко расположенных ребер, и он более устойчив, чем большинство металлов, к коррозионному воздействию тетраэтилсвинца в бензине. Наибольшее улучшение воздушного охлаждения произошло за счет уменьшения толщины ребер и увеличения их глубины. Таким образом, в современных двигателях увеличена площадь оперения. Ребра охлаждения сужаются от 0,090 дюйма у основания до 0,060 дюйма на конце.Из-за разницы в температуре в различных секциях головки блока цилиндров необходимо обеспечить большую площадь охлаждающих ребер на одних секциях, чем на других. Область выпускного клапана - самая горячая часть внутренней поверхности; поэтому в этой секции вокруг цилиндра с внешней стороны предусмотрена большая площадь ребер.

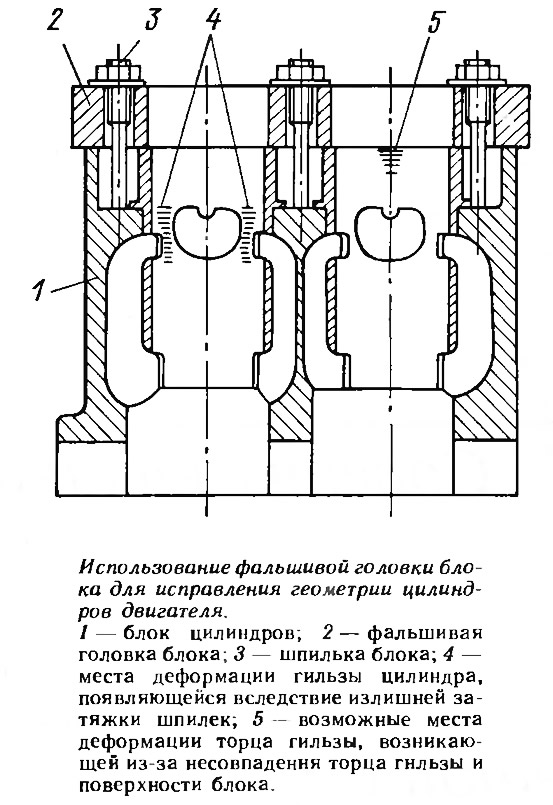

    Цилиндры

    Цилиндр цилиндра, в котором работает поршень, должен быть изготовлен из высокопрочного материала, обычно из стали. Он должен быть как можно более легким, но при этом иметь надлежащие характеристики для работы при высоких температурах.Он должен быть изготовлен из хорошего несущего материала и иметь высокую прочность на разрыв. Цилиндр цилиндра изготовлен из поковки из стального сплава с закаленной внутренней поверхностью для предотвращения износа поршня и поршневых колец, которые упираются в него. Это упрочнение обычно осуществляется путем воздействия на сталь аммиака или цианистого газа, когда сталь очень горячая. Сталь впитывает азот из газа, который образует нитриды железа на открытой поверхности. Считается, что в результате этого процесса металл азотируется. Это азотирование проникает в поверхность ствола только на несколько тысяч дюймов.Поскольку цилиндры изнашиваются в процессе эксплуатации, их можно отремонтировать хромированием. Это процесс, при котором хром наносится на поверхность цилиндра и возвращается к новым стандартным размерам. Хромированные цилиндры должны использовать чугунные кольца. Хонингование стенок цилиндров - это процесс, который доводит их до нужных размеров и обеспечивает штриховку для посадки поршневых колец во время обкатки двигателя. Некоторые цилиндры цилиндров двигателя забиты в верхней части или имеют меньший диаметр, чтобы учесть тепловое расширение и износ.

    В некоторых случаях ствол имеет резьбу на внешней поверхности на одном конце, чтобы его можно было ввинтить в головку блока цилиндров. Ребра охлаждения обрабатываются как неотъемлемая часть ствола и имеют ограничения по ремонту и обслуживанию.

    Нумерация цилиндров

    Иногда необходимо обращаться к левой или правой стороне двигателя или к конкретному цилиндру. Следовательно, необходимо знать направления двигателя и нумерацию цилиндров двигателя.Конец карданного вала двигателя всегда является передним концом, а конец вспомогательного оборудования - задним концом, независимо от того, как двигатель установлен в самолете. Обращаясь к правой или левой стороне двигателя, всегда предполагайте, что это вид сзади или со стороны аксессуаров. Как видно из этого положения, вращение коленчатого вала называется либо по часовой стрелке, либо против часовой стрелки.

    Цилиндры рядных и V-образных двигателей обычно нумеруются сзади. В V-образных двигателях ряды цилиндров известны как правый ряд и левый ряд, если смотреть со стороны вспомогательного оборудования.[Рис. 4] Нумерация цилиндров показанного оппозитного двигателя начинается с правого заднего как № 1 и левого заднего как № 2. Цилиндр перед № 1 - № 3; нападающий №2 - №4 и так далее. Нумерация оппозитных цилиндров двигателя отнюдь не стандартная. Некоторые производители нумеруют свои цилиндры сзади, а другие спереди двигателя. Всегда обращайтесь к соответствующему руководству по двигателю, чтобы определить систему нумерации, используемую этим производителем.

    Рисунок 4.Нумерация цилиндров двигателя


    Однорядные радиальные цилиндры двигателя нумеруются по часовой стрелке, если смотреть сзади. Цилиндр №1 - это верхний цилиндр. В двухрядных двигателях используется такая же система. Цилиндр №1 - верхний в заднем ряду. Цилиндр № 2 - первый по часовой стрелке от № 1, но № 2 находится в переднем ряду. Цилиндр № 3 идет по часовой стрелке за № 2, но находится в заднем ряду. Таким образом, все цилиндры с нечетными номерами находятся в заднем ряду, а все цилиндры с четными номерами - в переднем ряду.
    СВЯЗАННЫЕ ЗАПИСИ Поршневые двигатели
    Порядок работы
    Рабочий механизм клапана
    Рабочие циклы
    Мощность поршневого двигателя
    КПД поршневого двигателя

    Различия между двигателями I-4, I-6, V-6 и V-8 | Путеводители по покупкам

    Двигатели с 4, 5, 6 или 8 цилиндрами приводят в движение большинство современных автомобилей. Конечно, есть исключения, в первую очередь, 10-цилиндровый двигатель Dodge Viper или 12-цилиндровый двигатель, установленный в нескольких роскошных седанах высшего класса.Но в большинстве современных автомобилей используется более распространенное количество цилиндров.

    В цилиндре двигателя происходит процесс сгорания. Внутри каждого цилиндра находится поршень, который движется вверх и вниз внутри цилиндра (или из стороны в сторону, как мы узнаем). Каждый цилиндр соединен с коленчатым валом. Коленчатый вал передает энергию, создаваемую процессом сгорания, трансмиссии и, в конечном итоге, колесам, которые приводят в движение автомобиль. Вообще говоря, чем больше цилиндров в двигателе, тем больше он мощности и крутящего момента.

    Цилиндры двигателя обычно расположены в вертикальном положении, выровнены один за другим от передней части к задней части двигателя, или в V-образной ориентации с равным количеством цилиндров с каждой стороны. Когда цилиндры двигателя ориентированы вертикально, двигатель имеет «рядную» конфигурацию, которая используется в сочетании с 4, 5 или 6 цилиндрами. Когда цилиндры двигателя V-образно ориентированы, двигатель имеет V-образную конфигурацию, которая используется в сочетании с 6 или более цилиндрами. Если двигатель установлен поперечно, что является обычным для автомобилей с передним приводом, цилиндры и коленчатый вал ориентированы из стороны в сторону, а не спереди назад.

    Porsche и Subaru не используют ни рядный, ни V-образный двигатель. Вместо этого эти модели имеют "горизонтально противоположные" цилиндры. Эти силовые установки, также известные как «плоские» или «оппозитные» двигатели, имеют цилиндры, расположенные плоско по обе стороны от коленчатого вала, а поршни вращаются по сторонам автомобиля, как кулаки боксера. Новый Scion FR-S 2013 года, оснащенный двигателем Subaru, также отличается этой конструкцией двигателя.

    Теперь, когда мы понимаем различные конфигурации двигателя, давайте поговорим о различиях между ними.Рядные двигатели (I) выше и уже, а когда они установлены поперечно, позволяют конструкторам создавать автомобиль с меньшей передней частью. Двигатели V-типа (V) располагаются ниже с улучшенным центром тяжести, и эта конструкция более компактна с большим количеством цилиндров. Горизонтально расположенные двигатели (H) расположены очень низко и широко, что обеспечивает низкий центр тяжести и улучшенную управляемость.

    Когда вы комбинируете конфигурацию двигателя с количеством цилиндров, результирующие ссылки будут следующими: I-4, I-5, I-6, V-6, V-8, V-10, V-12, H -4, Н-6.

    Цилиндры (часть вторая)

    Цилиндры

    Цилиндр цилиндра, в котором работает поршень, должен быть изготовлен из высокопрочного материала, обычно из стали. Он должен быть как можно более легким, но при этом иметь надлежащие характеристики для работы при высоких температурах. Он должен быть изготовлен из хорошего несущего материала и иметь высокую прочность на разрыв. Цилиндр цилиндра изготовлен из поковки из стального сплава с закаленной внутренней поверхностью для предотвращения износа поршня и поршневых колец, которые упираются в него.Это упрочнение обычно осуществляется путем воздействия на сталь аммиака или цианистого газа, когда сталь очень горячая. Сталь впитывает азот из газа, который образует нитриды железа на открытой поверхности. Считается, что в результате этого процесса металл азотируется. Это азотирование проникает в поверхность ствола только на несколько тысяч дюймов. Поскольку цилиндры изнашиваются в процессе эксплуатации, их можно отремонтировать хромированием. Это процесс, при котором хром наносится на поверхность цилиндра и возвращается к новым стандартным размерам.Хромированные цилиндры должны использовать чугунные кольца. Хонингование стенок цилиндров - это процесс, который доводит их до нужных размеров и обеспечивает штриховку для посадки поршневых колец во время обкатки двигателя. Некоторые цилиндры цилиндров двигателя забиты в верхней части или имеют меньший диаметр, чтобы учесть тепловое расширение и износ.

    В некоторых случаях ствол имеет резьбу на внешней поверхности на одном конце, чтобы его можно было ввинтить в головку блока цилиндров. Ребра охлаждения обрабатываются как неотъемлемая часть ствола и имеют ограничения по ремонту и обслуживанию.

    Нумерация цилиндров

    Иногда необходимо указать левую или правую сторону двигателя или конкретный цилиндр. Следовательно, необходимо знать направления двигателя и нумерацию цилиндров двигателя. Конец карданного вала двигателя всегда является передним концом, а конец вспомогательного оборудования - задним концом, независимо от того, как двигатель установлен в самолете. Обращаясь к правой или левой стороне двигателя, всегда предполагайте, что это вид сзади или со стороны аксессуаров.Как видно из этого положения, вращение коленчатого вала называется либо по часовой стрелке, либо против часовой стрелки.

    Рисунок 1-19. Нумерация цилиндров двигателя.

    Цилиндры рядных и V-образных двигателей обычно нумеруются сзади. В V-образных двигателях ряды цилиндров известны как правый ряд и левый ряд, если смотреть со стороны вспомогательного оборудования. [Рис. 1-19] Нумерация цилиндров показанного оппозитного двигателя начинается с правого заднего как №1 и левого заднего как №2.3; нападающий №2 - №4 и так далее. Нумерация оппозитных цилиндров двигателя отнюдь не стандартная. Некоторые производители нумеруют свои цилиндры сзади, а другие спереди двигателя. Всегда обращайтесь к соответствующему руководству по двигателю, чтобы определить систему нумерации, используемую этим производителем.

    Однорядные радиальные цилиндры двигателя пронумерованы по часовой стрелке, если смотреть сзади. Цилиндр №1 - это верхний цилиндр. В двухрядных двигателях используется такая же система.Цилиндр №1 - верхний в заднем ряду. Цилиндр № 2 - первый по часовой стрелке от № 1, но № 2 находится в переднем ряду. Цилиндр № 3 идет по часовой стрелке за № 2, но находится в заднем ряду. Таким образом, все цилиндры с нечетными номерами находятся в заднем ряду, а все цилиндры с четными номерами - в переднем ряду.

    Летный механик рекомендует

    Двигатель - как создается мощность

    Конверсия топливо энергия к власти в двигатель запускается, когда бензин смешивается с воздухом в устройстве, называемом карбюратор , образуя легковоспламеняющуюся смесь.

    На такте впуска поршень опускается, впускной клапан полностью открыт, а выпускной клапан закрыт. Когда поршень поднимается во время такта сжатия, выпускной клапан все еще закрыт, а впускной клапан закрывается. Рабочий ход перемещает поршень вниз по мере расширения воспламеняемых газов. Впускной и выпускной клапаны закрыты. Горячие газы в цилиндре выходят через открытый выпускной клапан, когда поршень снова поднимается для такта выпуска.

    Смесь втягивается в цилиндры через клапаны , сжатый примерно до восьмой или девятой части исходного объем по поршень , а затем воспламеняется свечой зажигания.

    Быстрое расширение горения газ , то горение , опускает поршень по цилиндру.

    Тяга вниз изменяется шатун к вращательному движению коленчатый вал примерно так же, как велосипедист, нажимающий ногой на педаль, поворачивает цепное колесо.

    Вниз Инсульт поршня известен как рабочий ход в четырехтактном цикл это происходит только один раз из каждых четырех движений поршня вверх и вниз.

    Степень сжатия

    Разница между объемом воздуха и топливной смеси, всасываемой в цилиндр во время такта впуска, и ее конечным объемом при полном сжатии называется степенью сжатия. Если уменьшить объем смеси до одной девятой от первоначального объема, степень сжатия двигателя составит 9: 1.

    Цикл начинается с индукция Инсульт. При закрытом выпускном клапане движение поршня вниз всасывает топливную смесь из карбюратора в цилиндр.Смесь поступает через впускной клапан, открытый распредвал превращение.

    Следующее движение поршня вверх является ход сжатия . Выпускной клапан остается закрытым, и впускной клапан также закрывается, поэтому смесь в цилиндре сжимается поднимающимся поршнем в небольшое пространство, известное как камера сгорания обычно в крышка цилиндра или в верхней части поршня.

    А Искра от свечи зажигания зажигает смесь и заставляет ее быстро расширяться, опуская поршень вниз в рабочем такте.

    Когда поршень поднимается еще раз, впускной клапан остается закрытым, но выпускной клапан открывается. Это движение позволяет отходам сгоревшей смеси выходить через вытяжная система , и называется выпускной ход .

    Распределительный вал продолжает вращаться, выпускной клапан закрывается, впускной клапан открывается, и снова начинается четырехтактный цикл.

    Порядок стрельбы

    Положения клапана в порядке срабатывания 1,2,4,3

    Последовательность, в которой свечи зажигания воспламеняют смесь в каждом из цилиндров двигателя, известна как порядок стрельбы .

    Управляется распределитель , который направляет поток Текущий к каждой свече в правильное время в течение четырехтактного цикла двигателя. Распределительный вал предназначен для открытия и закрытия клапанов в необходимой последовательности.

    Искра возникает непосредственно перед достижением поршнем верхней мертвой точки ( ВМТ ) на сжатие Инсульт.

    Цилиндры рядного двигателя обычно нумеруются спереди назад, начиная с цилиндра № 1.

    Если свечи зажигаются в числовом порядке от одного конца до другого, последовательные импульсы мощности от поршней заставили бы двигатель работать очень неравномерно и чрезмерно вибрировать.

    В четырехцилиндровом двигателе вибрация снижается с порядком зажигания 1, 3, 4, 2 или 1, 2, 4, 3.

    Всякий раз, когда высоковольтные провода отсоединяются от свечей зажигания, они всегда должны быть подключены в правильной последовательности, чтобы поддерживать надлежащий порядок зажигания.

    В случае сомнений пометьте провода номерами цилиндров на липкой ленте.

    инерция вращающегося маховик также помогает сглаживать циклические колебания и сводит к минимуму вибрацию двигателя.

    Имеет ли значение количество цилиндров для эффективности двигателя?

    Когда дело доходит до производительности и эффективности двухтактного двигателя с оппозитными поршнями, имеет ли значение количество цилиндров? Если вы угадали «да», то вы правы.

    На основании обширного анализа компания Achates Power определила, что ее трехцилиндровый двигатель с оппозитными поршнями является оптимальной конструкцией с точки зрения газообмена, особенно по сравнению с двух- или четырехцилиндровым двигателем.Причина: продолжительность газообмена в двухтактном двигателе составляет около 120 градусов угла поворота коленчатого вала. В трехцилиндровой конструкции события продувки выровнены таким образом, чтобы они имели минимальное влияние друг на друга и при этом сохраняли достаточный массовый расход, проходящий в течение цикла, чтобы обеспечить достаточную энергию для турбонагнетателя, чтобы он работал наиболее эффективно для сжатия всасывания. воздуха.

    Конфигурация трехцилиндрового двухтактного двигателя с оппозитными поршнями имеет несколько перекрывающихся событий газообмена, что приводит к явлению, известному как перекрестная зарядка.Однако в двухцилиндровой конфигурации события газообмена разделяются слишком своевременно. Это разделение приводит к потере энергии турбонагнетателем в течение цикла, что отрицательно сказывается на эффективности турбины, особенно при более низких нагрузках и оборотах двигателя. Потери энергии турбонагнетателя должны компенсироваться кривошипно-шатунным нагнетателем, что приводит к снижению термического КПД тормозов. И наоборот, в конфигурации с четырьмя цилиндрами события газообмена слишком сильно перекрываются. Это вызывает перекрестную зарядку в момент, когда горячие выхлопные газы выходят из цилиндра.Прерывание потока выхлопных газов вызывает увеличение содержания остаточного газа и, следовательно, более низкую эффективность очистки, что приводит к снижению мощности. Даже при сложной конструкции выпускного коллектора для разделения импульсов связь через корпус турбины с двойной спиралью будет. Разделение выхлопной системы на два турбонагнетателя снова приводит к проблеме двух цилиндров с утечкой потока энергии в течение цикла.

    В то время как варианты с двумя, четырьмя и пятью цилиндрами являются жизнеспособными как часть обширного семейства двигателей, трехцилиндровая двухтактная конструкция с оппозитными поршнями является оптимальной.Эта трехцилиндровая конструкция - лишь одно из многих преимуществ двигателя Achates Power A48 с точки зрения теплового КПД. В прошлом месяце мы подчеркнули важность отношения хода поршня к цилиндру нашей трансмиссии в сообщении под названием «Отношение длины хода к диаметру цилиндра: ключ к эффективности двигателя».

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
