Оппозитные двигатели плюсы и минусы: Оппозитный двигатель — минусы и плюсы, устройство, принцип работы

Оппозитный двигатель, недостатки, плюсы и минусы, принцип работы + ВИДЕО

Появление первых оппозитных двигателей с горизонтальным расположением поршневой системы в свое время решило многие проблемы.

После появления первых двигателей внутреннего сгорания великие умы человечества не оставляли затею усовершенствовать имеющуюся конструкцию.

Основной задачей было уменьшение размеров, более компактное расположение и повышение устойчивости автомобиля.

Оппозитный двигатель решил многие из перечисленных выше проблем, но не до конца.

История

Первоначально оппозитные двигатели использовались исключительно на военной технике и в гражданском автомобилестроении большим спросом не пользовались.

Единственные, кто заинтересовались данным типом мотора – разработчики Фольцваген, которые с 1938 года начали устанавливать его на автомобили «Жук».

Почти за 65 лет было выпущено около 22 миллионов таких автомобилей.

Со временем установкой таких моторов занялись и разработчики компании Порше. Так, оппозитные моторы появились на Porsche 987 Boxster и сериях GT.

С 1963 года к «клубу любителей» подключился японский бренд Субару, для которых данный вид двигателей стал приоритетным.

На фото оппозитный двигатель субару.

Основные типы

Сегодня существует два основных типа оппозитных двигателей.

ОРОС.

ОРОС – уникальный в своем роде мотор. Его особенность заключается в том, что поршни не просто горизонтально расположены – они двигаются асинхронно друг другу.

Благодаря этому конструкция существенно упрощается – отпадает необходимость использовать систему клапанов и ГБЦ.

В итоге двигатель теряет в массе и общем объеме вредных выбросов. Что касается типа «ОРОС» на бензине и дизельном топливе, то в первом случае топливная смесь попадает в мотор с помощью карбюратора, а ВТО втором – напрямую в камеру.

Тип двигателя «Боксер»

Боксер – второй тип оппозитного двигателя, который по принципу действия очень похож на V-образный.

Особенность такого мотора – синхронное перемещение поршневых групп через каждые 1/2 оборота коленвала.

Число цилиндров может различаться – от 4 до 12. Наибольшей популярностью пользуются 6-ти цилиндровые оппозитные моторы, которые отличаются минимальным уровнем вибрации.

Преимущества

После краткого рассмотрения конструктивных особенностей оппозитника, хотелось бы подвести итого по поводу его плюсов.

Их несколько:

1. Благодаря низкому расположению узла можно говорить о существенном снижении центра тяжести. Как следствие, управляемость автомобиля и его устойчивость на дороге (даже при большой скорости) увеличивается в разы.
2. Оппозитник находится практически на одном уровне с трансмиссией, поэтому передача мощности от узла к узлу происходит с максимальной эффективностью.
3. Данный вид мотора хорош практически полным отсутствием вибраций во время движения. Поршневые группы, развернутые на 180 градусов друг относительно друга, отлично сбалансированы и великолепно гасят лишнюю энергию. Как следствие, двигатель работает плавно и без лишних рывков.
4. Оппозитный двигатель отлично сбалансирован, поэтому всегда есть возможность установить коленчатый вал на трех подшипниках (в обычных моторах их целых пять). Благодаря этой особенности, вес и длина мотора существенно уменьшаются.
5. Что касается пассивной безопасности во время движения, то у данного типа моторов практически нет конкурентов. В случае лобового удара с движущимся навстречу транспортным средством двигатель не будет входить в салон, а просто выпадет вниз. Такая особенность уже спасла не один десяток жизней.
6. Оппозитный мотор при правильной эксплуатации имеет огромный ресурс – до миллиона километров. Главное – своевременно производить замену масла и прочих расходников.

Недостатки

Если бы в данном виде у двигателя были одни преимущества, то он бы устанавливался на всех автомобилях.

К сожалению, есть ряд минусов, которые добавляют «ложку дегтя»:

1. Главный недостаток – сложность выполнения ремонтных работ. Из-за горизонтального расположения подлезть к двигателю просто нереально. Зачастую приходится снимать весь узел, чтобы провести небольшие ремонтные работы.
2. Практика эксплуатации показала, что из-за горизонтального расположения двигателя гильзы цилиндра истираются неравномерно. Из-за этого уже через некоторое время эксплуатации двигатель начинает «есть масло».
3. При выпуске данного двигателя планировалось сэкономить место под капотом, но по факту получилось наоборот – оппозитник занимает много больше пространства. Просто и того, что расположен он немного ниже.
4. Из-за сложности конструкции очень сложно найти специалиста, готового взяться за серьезный ремонт. Если же и получается это сделать, то необходимо быть готовому к существенным затратам.

Особенности применения сегодня

Как мы уже упоминали, с 1963 года такой двигателей устанавливают на Субару Бокстер.

Четырехцилиндровые моторы имеют три поколения:

• — ЕА – выпускались с 1966 по 1994 года;
• — ЕJ – устанавливались на автомобили с 1989 по 1998 года. При этом коленвал держался на 5 подшипниках;
• — FB – выпускается с 2010 года.

Оппозитные четырехцилиндровые моторы ЕА от Subaru.

Нельзя не отметить путь 6-ти цилиндровых двигателей, которые в течение четырех лет с 1987 года выпускались под серией ER, с 1992 по 1997 год появилась серия EG, а с 1999 года – EZ.

Как показала практика эксплуатации, четерехцилиндровые моторы оказались более компактными, безвредными и экономичными.

Это стало возможным за счет целого ряда уникальных решений – увеличения степени сжатия (камера сгорания уменьшена, а ход поршня – увеличен), использования уникальной системы газораспределения, уменьшения массы движущихся элементов, установки насоса, обеспечивающего высокий уровень смазки, а также применения новой системы охлаждения.

В 2008 году компанией Субару был представлен совершенно новый дизельный оппозитник с четырьмя цилиндрами и рабочим объемом два литра.

На современных автомобилях Порше все больше устанавливаются бензиновые моторы, имеющие восемь и двенадцать цилиндров.

Читайте также:

Выводы

Возможно, уже через несколько лет оппозитные двигатели появятся на машинах и других марок. Но для этого необходимо решить целый ряд ключевых недостатков, которые отпугивают производителей и покупателей.

Как работает оппозитный двигатель Субару — видео.

Но мы уверены, что данные решения будут найдены. Удачи.

Плюсы и минусы оппозитного двигателя

Как в свое время V-образный мотор «эволюционировал» от рядного, так и оппозитная силовая установка стала своеобразным технологическим усовершенствованием V-образного двигателя внутреннего сгорания.

В середине 1930-х годов инженеры марки Volkswagen проводили собственные разработки силовых установок, модернизируя как рядные, так и V-образные моторы. В результате одной из таких операций инженеры «разложили» цилиндры V-образного двигателя под углом 180 градусов, получив первый в мире оппозитный двигатель. Особенность конструкции такого мотора заключается в том, что его цилиндры и поршни располагаются оппозитно (с английского «opposite» — противоположный), то есть друг напротив друга в горизонтальной плоскости.

При этом, у такого двигателя в конструкции применены по два распределительных вала с каждой стороны. Еще одной особенностью конструкции такого мотора является вертикальное размещение газораспределительных механизмов. Сконструировав подобный двигатель, инженерам Volkswagen удалось решить несколько проблем, присущих V-образным моторам, главная из которых – несбалансированность, порождающая вибрации, которые от силовой установки передаются на кузов и делают езду на автомобиле некомфортной. Эти моторы с 1938 года устанавливались на культовую модель городского хэтчбека Volkswagen Beetle. А с середины 1960-х годов ставку на оппозитные моторы сделала японская компания Subaru.

Оппозитный двигатель ввиду горизонтального расположения цилиндров получил сбалансированную работу за счет того, что работающие друг от друга поршни являются своеобразным противовесом и создают такой необходимый для корректной работы мотора баланс. По оценкам специалистов, лучше оппозитного двигателя уравновешен только рядный шестицилиндровый мотор.

Еще одно преимущество, которое дает оппозитное расположение цилиндров – низкий центр тяжести, что особо ценится для спортивных машин, которым важна такая характеристика, как устойчивость при прохождении поворотов на скорости. Из-за своего горизонтального расположения мотор как бы «распластан» в подкапотном пространстве, благодаря чему крены автомобиля существенно уменьшаются.

Несомненным плюсом оппозитного двигателя является его ресурс прочности: некоторые двигатели подобного типа эксплуатировались до нескольких сотен тысяч километров до капитального ремонта.

Наряду с указанными выше преимуществами, есть у оппозитных двигателей и свои недостатки. Связаны они с особенностью конструкции мотора и касаются дорогого обслуживания и ремонта «оппозитника». Если в том же рядном или V-образном двигателе автовладелец может поменять свечи зажигания самостоятельно, то проделать эту операцию на оппозитном моторе практически невозможно – для этого потребуется применить специальное оборудование, которым располагают только СТО. Да и стоимость его производства сравнительно высока, что в конечном итоге сказывается на ценнике автомобиля.

Такой силовой агрегат, как оппозитный двигатель (в частности, производителя Subaru) схож по принципу работы со стандартным, рядным двигателем внутреннего сгорания. Отличает же его специфичность расположения поршней, цилиндров, из-за горизонтальной (а не привычно вертикальной) установки двигателя. Потому, и поршни оппозитного двигателя расположены горизонтально, к тому же, напротив (оппозитно) друг к другу, попарно. Также каждая из этих пар поршней двигателя имеет пару распределительных валов.

С первого взгляда, оппозитный двигатель Субару компактнее прочих, той же мощности, объема. Такая иллюзия создается, потому как он «плоский», равномерно заполняет моторный отсек. При этом, мотор-плита короткая, плоская, но широкая. Конструкция её представлена полублоками из двух цилиндров, но в ширину, кроме картера с поддоном, как у рядного, тут «примостился» ещё полублок и головка.

Первыми оппозитные двигатели внутреннего сгорания Субару заприметили и устанавливали на спортивных автомобилях гонщики. Под них позже разработали и 12-ти цилиндровые двигатели, вместо используемых 6-ти цилиндровых.

Плюсы оппозитного двигателя Subaru

Достоинств у оппозитного двигателя Subaru немало:

1. Распределение массы симметрично около оси, не конкретно на ней (меньше нагрузки на задние колеса) — за счет низкого центра тяжести (плюс возможности его смещения).
2. Высокая функциональность, сравнительно большая продолжительность работы до первой необходимости ремонта – наиболее важный плюс и довод установки именно оппозитного двигателя Subaru.
3. Сведение к минимуму (либо полное отсутствие вибрации), которая при установке обычного двигателя создает немалый дискомфорт водителю/пассажиру.

Первый плюс(достоинство) наиболее оценено владельцами спортивных машин. Потому как, при скоростных поворотах оппозитный движок Subaru даст больше устойчивости. Кроме того, и скоростные показатели у автомобилей использующих именно эти двигатели сравнительно лучше аналогичных (в особенности среди 12-ти цилиндровых).

Последнее (третье преимущество) возможно, помимо прочего, из-за горизонтального расположения поршней, работающих друг от друга, создавая некий баланс, противовес. Не все модели оппозитных двигателей Субару, к сожалению, могут похвастаться максимальной устойчивостью к вибрациям. Наилучшим образом «противостоять» вибрационным нагрузкам удается шестицилиндровому оппозитному двигателю (аналогично с 6-ти цилиндровой вариацией рядного двигателя). Но уже 4-х цилиндровый такими успехами и значительными преимуществами не обладает.

Минусы оппозитного двигателя Subaru

Впрочем, в каждом достоинстве оппозитного двигателя Субару можно найти небольшую «ложку дёгтя». Из таких недостатков:

1. Дороговизна обслуживания двигателя, сложность в подборе необходимых запасных деталей. И, кроме прочего, желательно доверять в вопросах ремонта конкретно таких двигателей исключительно профессионалам, специализирующимся на этом.
2. Высокая стоимость собственно оппозитного двигателя производителя Subaru, объяснимая сложностью конструкции.
3. Также к расходным статьям с использованием такого двигателя прибавляется большой расход масла.

Спектр использования оппозитного двигателя Subaru

Немного затрудненное финансовое положение значительной массы автолюбителей не дает распространиться популярности оппозитных двигателей Subaru. Их применение наиболее широко в сфере использования гоночных, скоростных моделей автомобилей. Потому как здесь, указанные ранее преимущества оппозитных двигателей Субару гораздо важнее и перекрывают недостатки их использования.

Кроме того, устанавливаются они, естественно, и в моделях автомобилей производителя Subaru. Также Porsche нередко прибегает к установке именно этих двигателей в свои автомобили.

Что такое оппозитный двигатель — плюсы и минусы

admin 10.08.2015 Обслуживание и ремонт0 комментариев

Оппозитным называется двигатель, цилиндры которого расположены в горизонтальном порядке относительно друг друга.

Подобная схема строения имеет название: V-образный двигатель с углом развала цилиндров 180 градусов. С английского языка слово «opposite» переводится — «расположенный напротив». Рассмотрим оппозитный двигатель — плюсы и минусы.

Особенности оппозитного мотора

Несмотря на сходство с V-образным мотором, оппозитник не имеет с ним ничего общего. Отличие состоит в том, что в оппозитнике два соседних поршня расположены в одной плоскости относительно друг друга. В V-образном движке поршни при движении в определенные моменты занимают положение верхней и нижней «мертвой точки». В оппозитнике они одновременно достигают либо верхней «мертвой точки», либо нижней. Такое усовершенствование V-образного мотора получилось в результате расположения цилиндров под развернутым углом.

Другим новшеством стало расположение газораспределительных механизмов в вертикальной плоскости. Все это освободило конструкцию силовых агрегатов от несбалансированности и повышенных вибраций, а движение на авто сделало максимально комфортным. Теперь вибрации от двигателя не передаются кузову и не сотрясают машину.

Оппозитные моторы всегда имеют четное число цилиндров. Наибольшее распространение получили четырех- и шестицилиндровые двигатели.

Преимущества оппозитного двигателя.

Особенности конструкции силового агрегата типа «боксер» обладают значительными преимуществами перед другими видами моторов:

• центр тяжести смещен вниз;
• экономичный расход топлива;
• низкий уровень вибраций;
• увеличенный ресурс мотора;
• пассивная безопасность при лобовом столкновении.

Смещенный вниз центр тяжести позволяет добиться лучшей устойчивости авто и оптимальной управляемости при активных маневрах и крутых поворотах. Во время резких поворотов значительно уменьшается крен. Расположение движка на одной оси с трансмиссией обеспечивает лучшую передачу мощности. Отсутствие уравновешивающих валов экономит расход топлива.

Двигатель работает в плавном режиме. Низкий уровень вибрации мотора достигается, благодаря согласованному вращению соседних поршней. Расположение коленвала на трех подшипниках, вместо пяти обычных,- еще одно преимущество оппозитного двигателя. Это значительно уменьшает массу движка и его длину.

Расположение поршней в горизонтальной плоскости придает системе большую жесткость, что значительно уменьшает механические потери при работе силового агрегата.

Пассивная безопасность обеспечивается тем, что при столкновении мотор легко уходит вниз под машину. В результате происходит снижение интенсивности направленного на пассажирский салон удара.

Увеличенный диаметр цилиндров обеспечивает мотору высокие обороты, что дает возможность создавать на этой базе модели спортивного типа.

Еще одной особенностью является характерный звук при работе оппозитного силового агрегата: он приятнее для слуха.

Недостатки оппозитного двигателя.

Преимущества оппозитного двигателя налицо. Недостатками являются:

• трудоемкий ремонт;
• повышенный расход моторного масла.

Чтобы провести ремонт двигателя, его полностью снимают. Однако не в этом проблема. Детали для замены стоят очень дорого, а сбор движка доставляет немалые головные боли. Если при ремонте рядного мотора водитель может самостоятельно заменить свечи, то в оппозитнике это невозможно. Любой ремонт необходимо проводить на специальном оборудовании, которое имеется только на СТО.

История возникновения оппозитника

Изначально данный вид силового агрегата применялся в военной промышленности, в частности, на отечественных танках. В дальнейшем на подобных движках ездили Икарусы и мотоцикл Днепр МТ. В данное время установкой оппозитника на свои изделия занимаются две фирмы — Porsche и Subaru.

Первые разработки появились в тридцатых годах прошлого столетия, когда инженеры концерна Volkswagen начали усовершенствовать V-образный и рядный движок. В шестидесятых годах идею перехватила японская фирма Субару. В 2008 году Subaru выпускает первый оппозитник, работающий на дизеле. Отличительные особенности — четырехцилиндровый движок с вместительностью 2 литра. Показатель мощности — 150 л/с.

Видео принцип работы опозитного двигателя Subaru

Несмотря на дороговизну запчастей и обслуживание в СТО, удовольствие от езды на авто, оснащенных «боксером», не сравнить ни с чем. Высокая устойчивость, легкая управляемость, отзывчивость авто на все действия водителя говорят сами за себя.

Оппозитный двигатель: достоинства и недостатки

Опубликовано:

25.05.2016

Оппозитный двигатель — это видоизменённый агрегат с отличной от обычного рядного мотора структурой. Его поршни находятся под развёрнутым углом, поэтому пары движутся навстречу и обратно. Соседняя же пара, расположенная по оси плоскости мотора, движется идентично, но с небольшим временным интервалом, обеспечивая такт работы двигателя. Движения поршней внутри мотора отдалённо напоминает боксёрский поединок, поэтому такой тип двигателя внутреннего сгорания называют боксёром.

Принцип действия

Исходя из конструкции агрегата, каждый поршень устанавливается на предназначенную для него шейку коленвала. Количество цилиндров обязательно чётное, оно составляет от 2 и до 12. Самыми распространёнными двигателями для автомобилей являют моторы с четырьмя и шестью цилиндрами.

В целом принцип работы этого типа агрегата похож на обычный рядный мотор. Отличие заключается в том, что поршни в нём ходят горизонтально, а не вверх-вниз, что обусловлено горизонтальным расположением цилиндров. Эти типы моторов характеризует наличие двух головок блока цилиндров, расположенных горизонтально, по обеим сторонам.

Применяемость мотора

По дорогам ездит довольно много моделей автомобилей, имеющих под капотом оппозитный двигатель. Но ведущих фирм, которые занимаются внедрением и разработками этих агрегатов, всего две, а именно Субару и Порше. Хотя ранее эти агрегаты устанавливались на такие марки машин, как Хонда, Феррари, Шевроле, Альфа Ромео и ещё множество других.

Один из классических автомобилей с оппозитным двигателем – Alfa Romeo 33

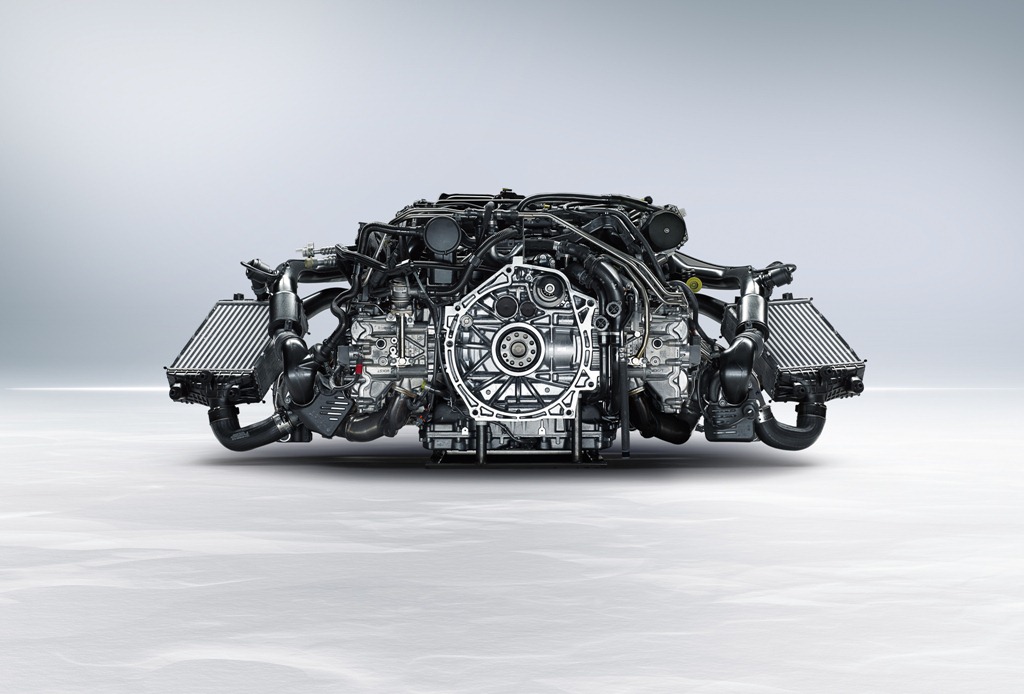

Модели от производителя Porsche, такие как Cayman и 911, оснащены шестицилиндровыми двигателями, а варианты более спортивного класса укомплектованы восьми- и даже двенадцатицилиндровыми форсированными движками.

Большинство опытных автовладельцев говорят, что двух- и четырёхцилиндровые оппозитные моторы практически ничем не отличаются от своих рядных собратьев, но чем больше количество цилиндров, тем явственнее различие.

Немного истории

Первым серийным дизельным оппозитным двигателем был мотор, выпущенный концерном Subaru в 2008 году. Это была четырёхцилиндровая установка объёмом 2 литра и мощностью 150 лошадей. Этот мотор получил систему контроля подачи топлива Common Rail.

В советские времена на танках стоял один из видов современного оппозитного двигателя, имеющий сходный принцип работы, но совершенно ему противоположный конструктивно. Он содержал по 2 поршня на один цилиндр, которые работали, двигаясь навстречу друг к другу. В момент, когда расстояние между поршнями было минимальным, в получавшуюся между ними камеру сгорания попадало топливо. То есть если у современного двигателя один коленвал и 2 головки блока, с ходом поршней друг от друга, то у советского 5ТДФ было 2 коленвала и 1 головка с поршнями, движущимися навстречу. Также особенностью является двухтактный режим работы этого агрегата и его универсальность в плане применяемого топлива. Изначально это был дизельный тип двигателя, но он успешно мог работать на бензине, керосине, авиационном топливе, даже на мазуте. На последнем, правда, не очень долго. Такая универсальность была обусловлена наличием довольно высокой степени сжатия в цилиндрах.

После того как выпуск танков Т-64 был прекращён, от двигателя отказались в пользу V-образных конфигураций, сочтя оппозитный мотор ресурсоёмким и недостаточно удобным для дальнейшего использования.

Сама же идея разработки оппозитного двигателя — это заслуга далеко не Субару, как думают многие. Такие агрегаты ставились на автобусы Икарус, на довольно большое количество мотоциклов (начиная с отечественных Днепров и Уралов, заканчивая BMW R1200GS, а также ему подобных). Естественно, как любые разработки, оппозитный двигатель имеет свои плюсы и минусы.

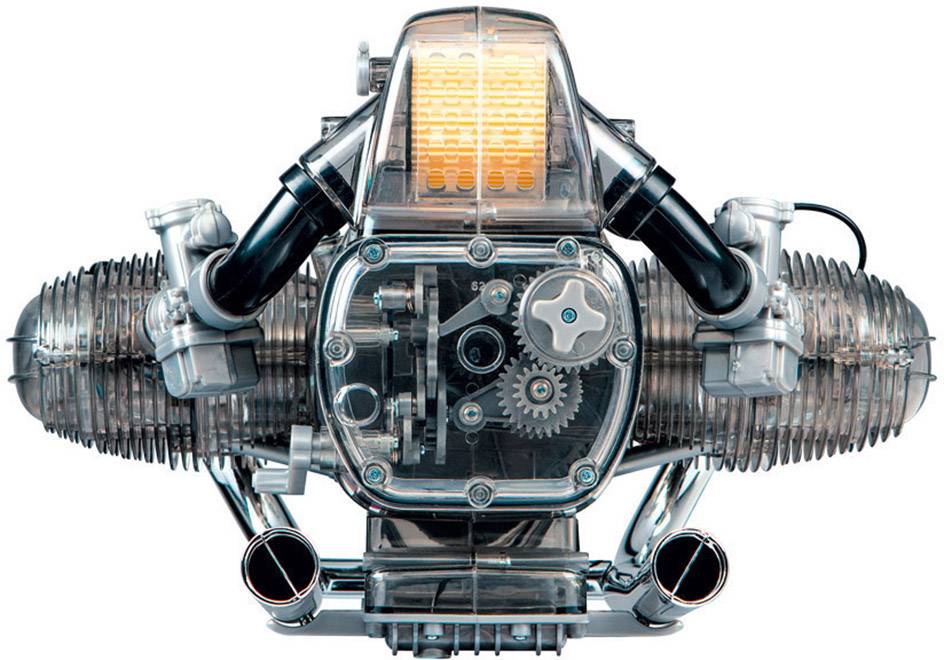

BMW R1200GS

Плюсы оппозитного мотора

К основным плюсам можно отнести следующие качества:

• За счёт конструкции смещается вниз центр тяжести. Это значительно улучшает управляемость автомобиля, особенно на высоких скоростях. Хотя нет у нас таких дорог, где это можно было бы без риска проверить.
• Нет вибрации при работе. Это относится только к моторам, количество цилиндров которых от 6 и больше. У двигателей с двумя или четырьмя цилиндрами вторичные вибрации не намного ниже, чем у обычных рядных.
• Достаточно большой ресурс. Принято считать, что оппозитные двигатели обладают ресурсом свыше миллиона километров.

Минусы мотора

Естественно, у агрегатов подобной конструкции есть довольно серьёзные недостатки, от которых ещё не избавились разработчики.

• Стоимость обслуживания существенно выше, чем у обычных двигателей. Помимо этого, оппозитный проблематично, а порой практически невозможно ремонтировать самому. Он обладает довольно сложной конструкцией, поэтому лучше, чтобы его ремонтом занимались профессионалы. А это будет стоить немалых денег.
• Из-за первого недостатка плавно выливается второй. В маленьких городах можно просто не найти достаточно квалифицированного мастера, который гарантированно произведёт обслуживание с надлежащим качеством.
• Сложность конструкции, а также большее количество элементов в несколько раз увеличивает стоимость его запасных частей, а также их количество.
• Высокий расход масла для оппозитного двигателя считается нормой. Причём он такой высокий, что при подобном расходе обычному агрегату обязательно следует проводить капитальный ремонт. Из этого вытекает ситуация, когда по незнанию автолюбитель просто не контролировал уровень масла в двигателе, что привело к масляному голоданию. Учитывая горизонтальное расположение поршневой, это довольно быстро может привести к необратимым последствиям.

Владельцы авто с оппозитными моторами должны следить за уровнем масла

Ознакомившись с тем, как работает оппозитный двигатель, можно сделать вывод, что практически все недостатки такого типа двигателей можно отнести к финансовой части, однако для многих автовладельцев это довольно серьёзный фактор, учитываемый при покупке автомобиля.

Представители компании Субару считают, что возвращение к стандартным типам двигателей было бы для них огромным шагом назад, поэтому они не собираются менять оппозитные моторы на другие модели. По их словам, на уровень продаж не влияет ни цена обслуживания, ни цена непосредственно самих автомобилей.

Оппозитные двигатели были разработаны, для того чтобы сэкономить место под капотом. В результате агрегат получился ниже, короче, но значительно шире. То есть из вертикальной плоскости его перевели в горизонтальную. То есть, по сути, ничего не изменилось, кроме возросшей цены, а также сложности обслуживания. А что касается форсированных моделей с одной или несколькими турбинами, то срок их службы составляет от сотни тысяч километров до нескольких сотен, а никак не миллиона. То же самое касается и расхода топлива — он приблизительно на треть выше, чем у аналогичного по мощности стандартного мотора.

Учитывая все преимущества и недостатки настоящего типа двигателей, сложно их назвать каким-либо техническим прорывом в плане автомобилестроения, однако у этих моторов также есть свои фанаты. Вы с нами согласны?

Плюсы и минусы оппозитного двигателя субару. все, что нужно знать об этом renoshka.ru

Плюсы и минусы оппозитного двигателя Субару. Все, что нужно знать об этом

Представленная в 2002 году новинка вызвала большое любопытство. Плюсы и минусы оппозитного двигателя Субару оценивает, чуть ли не каждый автомобилист, даже если не собирается пока менять своего железного коня или предпочитает модели других производителей.

Интерес проявляют и поклонники дизелей, хотя оппозиты выпускаются исключительно в бензиновой интерпретации – обещанные преимущества соблазнительны для всех. Те же, кто по определению любят продукцию компании Subaru, желают знать, с чем им предстоит иметь дело, поскольку концерн намерен в ближайшем будущем оснащать свои модели только такими моторами.

Идея разрабатывалась еще с 60-х годов прошлого века, но как-то вяло и без энтузиазма. Сейчас же она становится для компании ведущей.

Содержание

Что такое оппозитный движок?

В классических моторах цилиндры имеют вертикальную ориентацию и двигаются, соответственно, в направлении: вверх – вниз. В оппозитах они расположены горизонтально, в результате чего поршни ходят влево – вправо. Поскольку такое движение сильно напоминает бой на ринге, в народе этот тип двигателя получил прозвище «боксер».

Интересно, что идея не сильно-то и оригинальна, скорее – забыта. Аналогичные моторы были на борту ушедших в небытие Икарусов и советских мотоциклов вроде Днепра, стояли на некоторых моделях отечественных танков. Конечно, в Subaru разработали более совершенный механизм, но все же начинали вовсе не с нуля.

Из-за горизонтального расположения цилиндров движок кажется более компактным. Однако это обман зрения: по габаритам он аналогичен традиционным, просто имеет меньшую высоту. Зато по ширине превосходит рядный двигатель более, чем в 2 раза. Грубо говоря, он растекся по плоскости, почему и выглядит меньшим по размерам.

Выгодные стороны оппозита

Subaru вносит в них и малую габаритность, но мы с ней уже разобрались, так что не можем согласиться с мнением компании. Основные преимущества дает именно горизонтальная ориентация.

• Смещение центра тяжести. Во-первых, он занижается по сравнению с рядными моторами. Во-вторых, распределяется по оси. Это дает лучшую управляемость и устойчивость;
• Пониженная вибрация. Обычные, даже качественные движки, в определенной степени передают на корпус и в салон вибрационные волны. В оппозитах же вибрация одного поршня сглаживается и нивелируется встречным движением второго;

Большой ресурс. «Боксеры» теоретически рассчитаны на пробег в миллион километров. Так ли это – покажет время, но хочется верить;

Повышенная безопасность. И она доказана краш тестами. При лобовом столкновении обычные движки нередко уходят в салон, ломая передним седокам ноги. Оппозитный двигатель при прямом ударе смещаются под днище, снижая вероятность летального исхода.

Справедливости ради скажем, что все плюсы, кроме последнего, четко проявляются только на многоцилиндровых двигателях. «Маломерки» с 2 и 4 цилиндрами в работе от традиционных моторов практически не отличаются.

Недостатки

Может быть, именно они привели к малой распространенности оппозитных двигателей. Ведь многие компании постепенно отказались от их использования. И если в спортивных авто оппозиты еще встречаются, то в, так сказать, бытовых довольно редки.

• Самообслуживание двигателя практически сводится к нулю. Сложность его конфигурации приводит к тому, что хозяин может сам разве что масло поменять. Даже для того, чтобы заменить или зачистить свечи, придется ехать на СТО. Рискнувший сделать это самостоятельно имеет высокую вероятность серьезно повредить головку цилиндров.
• Содержание автомобиля с оппозитным двигателем обходится куда дороже, чем с рядным. Все автоработы оцениваются мастерами выше, детали в цене превосходят аналогичные для «рядников» в 2-5 раз.
• Двигатель-оппозит требует просто катастрофического количества масла. А если свести все недостатки к единому знаменателю, то можно сказать, что они заключаются в чересчур больших денежных затратах. Что не мешает людям, оценившим все плюсы и минусы оппозитного двигателя Субару, отдавать предпочтение таким моделям и все-таки стремиться к желанной покупке.

Оппозитный двигатель Субару – плюсы и минусы

Спустя одиннадцать лет компания Fuji Heavy, которая занимается разработкой двигателей для моделей Subaru, представила третье поколение фирменного оппозитника. Агрегатами новой серии японцы планируют оснащать весь модельный ряд марки. Оппозитный двигатель Субару оборудован четырьмя цилиндрами и по-прежнему бензиновый.

Предусмотрены и более мощная версия с турбонаддувом, и классический атмосферный мотор, на вкус и финансы клиента. Новое исполнение горизонтально-оппозитного движка Субару было наделено всеми достоинствами предыдущих поколений, но остались и слабые стороны оппозитника.

Достоинства оппозитников

При внимательном осмотре выяснится, что субаровский двигатель не компактный, а просто относительно симметричный и плоский — его словно «размазали» по моторному отсеку. Понятно, что как бы не старались инженеры, габариты 4-цилиндрового ДВС не могут быть меньше определенного объема. Мотор-плита действительно короткая и плоская, но при этом очень широкая.

Полностью уравновешены моторы компоновки B6, R6, R8, V12. Оппозитный B4 в этом списке, увы, не значится. Впрочем, преимущество по вибронагруженности агрегат B4 имеет, но серьезной разницы с традиционной рядной четверкой нет.

Как гласит реклама Субару, машины отличаются низким центром тяжести, что способствует потрясающей устойчивости и управляемости на высоких скоростях. Конечно, на гоночной или раллийной трассе это очевидный плюс. Но при ежедневной езде по городу с пробками низкий центр это не всегда плюс. При тряске по люкам, выбоинам и лежачим полицейским, при ковылянии по разбитой грунтовке – нужны ли эти оппозитные достоинства гражданскому автомобилю? Значительно большую роль для скоростных упражнений играют подвеска, дорожное покрытие и состояние шин. К сожалению, качеством покрытия у нас трудно похвастаться, а другие факторы зависят от владельца.

Сам по себе оппозитник и установленная продольно коробка симметричную развесовку не создают, однако задние колеса получают немного большую долю нагрузки. И здесь вылезают недостатки. Продольная компоновка двигателя на машине с передним приводом должна обеспечивать положение мотора перед осью, полностью находясь в части переднего свеса. Поэтому машины Субару получают длинный свес, порой не уступая Audi с рядным двигателем и аналогичной компоновкой.

Недостатки моторов Субару

В геометрии цилиндров двигателей есть любопытная особенность — когда сетка хона в нормальном состоянии, а цилиндр начинает превращаться в эллипс. Правда, блоки цилиндров из алюминия с чугунными гильзами и разными коэффициентами расширения никогда не считались идеалом.

Двигатели изнашивает чрезмерное потребление масла, причем независимо от возраста — в очереди к мастеру могут стоять пожилые автомобили из первой волны иномарок и выходцы из автосалонов Субару, еще пахнущие свежими пластиками. Угару способствует сама горизонтальная компоновка цилиндров, при случае турбины не отказываются от своей доли масла, ну и, конечно, это приводит к стандартной болезни залегания колец. Датчик расхода воздуха быстро и охотно покрывается грязью на моделях любых производителей. К сожалению, добротные MAP-сенсоры ушли в прошлое.

На данный момент оппозитный двигатель компании Субару имеет множество модификаций. Неясно, к чему компании, располагающей всего четырьмя массовыми автомобилями, плодить столько версий, едва ли не ежегодно проводя их обновления. К примеру, для одной Импрезы предусмотрено девять моторов. А число модификаций доходит до сорока.

Оппозитный двигатель Subaru: плюсы и минусы

Такой силовой агрегат, как оппозитный двигатель (в частности, производителя Subaru) схож по принципу работы со стандартным, рядным двигателем внутреннего сгорания. Отличает же его специфичность расположения поршней, цилиндров, из-за горизонтальной (а не привычно вертикальной) установки двигателя. Потому, и поршни оппозитного двигателя расположены горизонтально, к тому же, напротив (оппозитно) друг к другу, попарно. Также каждая из этих пар поршней двигателя имеет пару распределительных валов.

С первого взгляда, оппозитный двигатель Субару компактнее прочих, той же мощности, объема. Такая иллюзия создается, потому как он «плоский», равномерно заполняет моторный отсек. При этом, мотор-плита короткая, плоская, но широкая. Конструкция её представлена полублоками из двух цилиндров, но в ширину, кроме картера с поддоном, как у рядного, тут «примостился» ещё полублок и головка.

Первыми оппозитные двигатели внутреннего сгорания Субару заприметили и устанавливали на спортивных автомобилях гонщики. Под них позже разработали и 12-ти цилиндровые двигатели, вместо используемых 6-ти цилиндровых.

Плюсы оппозитного двигателя Subaru

Достоинств у оппозитного двигателя Subaru немало:

1. Распределение массы симметрично около оси, не конкретно на ней (меньше нагрузки на задние колеса) — за счет низкого центра тяжести (плюс возможности его смещения).
2. Высокая функциональность, сравнительно большая продолжительность работы до первой необходимости ремонта – наиболее важный плюс и довод установки именно оппозитного двигателя Subaru.
3. Сведение к минимуму (либо полное отсутствие вибрации), которая при установке обычного двигателя создает немалый дискомфорт водителю/пассажиру.

Первый плюс(достоинство) наиболее оценено владельцами спортивных машин. Потому как, при скоростных поворотах оппозитный движок Subaru даст

больше устойчивости. Кроме того, и скоростные показатели у автомобилей использующих именно эти двигатели сравнительно лучше аналогичных (в особенности среди 12-ти цилиндровых).

Последнее (третье преимущество) возможно, помимо прочего, из-за горизонтального расположения поршней, работающих друг от друга, создавая некий баланс, противовес. Не все модели оппозитных двигателей Субару, к сожалению, могут похвастаться максимальной устойчивостью к вибрациям. Наилучшим образом «противостоять» вибрационным нагрузкам удается шестицилиндровому оппозитному двигателю (аналогично с 6-ти цилиндровой вариацией рядного двигателя). Но уже 4-х цилиндровый такими успехами и значительными преимуществами не обладает.

Минусы оппозитного двигателя Subaru

Впрочем, в каждом достоинстве оппозитного двигателя Субару можно найти небольшую «ложку дёгтя». Из таких недостатков:

1. Дороговизна обслуживания двигателя, сложность в подборе необходимых запасных деталей. И, кроме прочего, желательно доверять в вопросах ремонта конкретно таких двигателей исключительно профессионалам, специализирующимся на этом.
2. Высокая стоимость собственно оппозитного двигателя производителя Subaru, объяснимая сложностью конструкции.
3. Также к расходным статьям с использованием такого двигателя прибавляется большой расход масла.

Спектр использования оппозитного двигателя Subaru

Немного затрудненное финансовое положение значительной массы автолюбителей не дает распространиться популярности оппозитных двигателей Subaru. Их применение наиболее широко в сфере использования гоночных, скоростных моделей автомобилей. Потому как здесь, указанные ранее преимущества оппозитных двигателей Субару гораздо важнее и перекрывают недостатки их использования.

Кроме того, устанавливаются они, естественно, и в моделях автомобилей производителя Subaru. Также Porsche нередко прибегает к установке именно этих двигателей в свои автомобили.

Плюсы и минусы оппозитного двигателя субару. все, что нужно знать об этом

Главная | Статьи о Субару | Оппозитный двигатель Субару

Устройство оппозитно-горизонтального двигателя S ubaru

Поршни находятся под углом 180° и движутся горизонтально друг к другу. При этом два соседних поршня всегда находятся в одинаковом положении, например в верхней мертвой точке.

Недавно двигатель Субару назвали «боксером». Движение поршней очень напоминает поединок боксеров на ринге. Особой конструкцией двигателя является то, что каждый поршень (вместе с шатуном) отдельно установлен на шатунный шейке коленчатого вала. Двигатель всегда имеет четное числом цилиндров. То есть два, четыре, шесть и так дальше. Самые популярные агрегаты это двигатели с четырьмя и шестью цилиндрами.

Многие думают, что это V-образный мотор с углом развала 180 градусов. Да, внешне есть сходство: на одной шатунной головке расположены соседние поршни с шатунами. И если один поршень — в верхней мертвой точке, то соответственно другой — в нижней.

Начало оппозитных двигателей

В прошлом веке (1938 год) разработали первые оппозитные двигатели. Вначале, они устанавливались только на авто Volkswagen Käfer или Фольксваген Жук. Именно эксперты Volkswagen изобрели горизонтальный мотор. Некоторые из машин Volkswagen Group и в наше время имеют такие моторы. В 1940 году механики SUBARU начали работать над новым двигателем. Даже теперь компания Субару устанавливает в свои машины оппозитные двигатели.

Плюсы двигателя Subaru

Вот некоторые особенности оппозитного двигателя:

Низкий центр тяжести. Особенность положительно влияет на ходовые характеристики.

Расположение цилиндров. Благодаря удачному размещению, двигатель работает гораздо тише. Цилиндры движутся друг к другу в горизонтальной плоскости, и вибрации почти нет. Она легко гасится.

Большой ресурс. Мотор может работать на протяжении езды в 1 миллион километров. Безусловно, это допустимо, если двигатель правильно используют и своевременно меняют расходники.

Минусы двигателя Subaru

Оппозитные моторы очень выносливые в использовании. Но все же, есть минусы. А именно:

— Ремонтировать такой мотор очень трудно.

— Цена мотора высокая. В большинстве цена зависит от сложного строения;

— Технически обслужить такой мотор нелегко.

Хотя мы обсудили плюсы и минусы оппозитного мотора, он является очень мощным. Динамические характеристики очень похожи на характеристики бензинового двигателя. Сходство заключается в прочности и расходе топлива.

Надежные двигатели Subaru

Есть 3 двигателя небольшого объема: EJ15, EJ16, EJ18.

Хотя они не «миллионщики», все же они долговечные. Подходят для машин С-класс. Мотор не большой, всего 1.5 литров. Нет никакой сложности в строении. Но владеет всеми необходимыми деталями. Есть 2 головки блока.

Одни из наилучших двигателей — двухлитровые SOHC: EJ20E, EJ20J, EJ201, EJ202.

Хотя такие моторы тяжело обслуживать, это компенсируется прочностью, которая есть в нормированном балансе моторесурса. Обладатели таких двигателей могут похвастаться их безопасностью. Она ничем не хуже рядных четырех цилиндровых моторов от Toyota с таким же объемом. Данный аппарат работает на 92-м бензине. Расход топлива небольшой. После пробега двести-двести пятьдесят тысяч километров, нужно заменить кольца.

К моторам среднего уровня относят атмосферники DOHC (двух литровые): EJ20D; EJ204. Эти агрегаты считаются надежными. Моторесурс у них довольно высокий.

Специфика технического обслуживания двигателя:

— Тяжело заменить свечи;

— Замена ремня газораспределительного механизма проходит без ошибок;

— Механические работы — после снятия мотора;

— Двигатель работает на 95-м бензином.

Двигатели Subaru Impreza wrx sti и Forester с турбинами

Хотя расход топлива не является высоким, силовые аппараты с турбиной работают на все 100%. Но есть один недостаток: при такой работе, моторесурс стремительно исчерпывается. Некоторых обладателей машин с таким двигателем устраивает режим: гонки, ремонт, снова гонки. Но если, человек хочет пользоваться машиной чаще, чем ремонтировать ее, то с таким двигателем это невозможно.

Например, двигатели EJ20G и EJ205 сделаны с турбонадувом. Их моторесурс лимитирован до сто пятьдесят тысяч километров. После этого не достаточно сделать стандартный ремонт мотора. Чаще всего двигатели выбрасывают. После такого пробега, шатун обрывается, поршни разрушаются и это свидетельствует об аварийном износе.

А вот другие турбо моторы:1) EJ20K; 2) EJ206; 3) EJ207; 4) EJ208.

Даже 100000 километров для такого мотора является очень хорошим результатом. Зачастую у машин с таким двигателем только один владелец. Их приобретают не для того, чтобы они отдыхали в гараже. Хозяин авто успевает «убить» его за короткое время.

Обновления двигателя Subaru

Именно работники Fuji Heavy Industries Ltd внесли изменения в двигатель:

— улучшились динамические характеристики;

— выхлоп газов стал чище.

Чтобы достичь этого, они увеличили степень сжатие в середине цилиндров. Также пришлось увеличить ход поршня и уменьшить его объем. В свою очередь, объем камеры сгорания также уменьшился.

Была усовершенствована система газораспределения. Благодаря этому, в середине цилиндров улучшился газообмен. Клапаны начали работать в нужный момент. Прочность стала гораздо выше, а топливный расход значительно уменьшился. Что не менее главное, углекислый газ в выхлопной трубе заметно снизился.

Работая над модернизацией аппарата, эксперты довели массу основных подвижных элементов к минимуму, тем самым не пожертвовали качеством и прочностью. Как удалось достичь такого результата? Они поставили детали, которые гораздо легче аналогов. Безусловно, стоимость мотора не снизилась, но подросла надежность. В двигатель вложили новый маслонасос. Он очень хорошо смазывает все рабочие детали и элементы двигателя. Такие значимые изменения привели к тому, что моторесурс аппарата увеличился на 30%!

Переработав систему охлаждения, разработчикам удалось достичь еще большей экономичности. Благодаря тому, что в двигателе стоит система из раздельных модулей охлаждения для ГБЦ и блока с цилиндрами, аппарат прогревается гораздо быстрее. Такая система защищает мотор от перегрева.

Почему оппозитный двигатель?

Опции темы

Поиск по теме

Почему оппозитный двигатель?

Ну, тут можно долго рассуждать 🙂 Я сейчас пока буду писать, наверняка пара постов появится.

Начинать нужно с того, почему вообще появились многоцилиндровые двигатели. Потому что съем мощности.

Потом — почему от рядных двигателей стали переходить к V-образным. Потому что длинные двигатели не влезали под капот (а вот то, что V-образный мощнее рядного — это для детей). Аналогично про W-образные.

Потом, нужно подумать, чем обусловлены количество цилиндров и углы наклона в V и W образных двигателях. Потому что крутящие моменты второго порядка и силы инерции. Кста, самые сбалансированные двигатели это V8 и L6.

Исходя из всего этого, давным давно 🙂 производители стали разрабатывать свои собственные схемы и подсматривать у других, которые потом в течении десятилетий в основном улучшали и наворачивали, крайне редко внося кардинальные изменения.

Откуда растут уши у оппозитных двигателей? Если я не ошибаюсь, из самолётостроения. Вот их и потихоньку улучшали-дорабатывали Subaru и Porshe. При этом эксплуатируя на полную катушку их преимущества (центр тяжести). Почему другие производители не делают оппозиты — потому что им это нафиг не надо, у них есть отлаженные схемы и «культура» производства рядных и V-образных двигателей. То есть в общем приближении ни они, ни оппозитних ничем не плох и не хорош настолько, чтобы начинать пытаться что-то разрабатывать и внедрять.

Это КМК и глубокое ИМХО! 🙂

Вы это видели Технические характеристики автомобиля Subaru Stella Custom RS:
Длина 3395 мм Х ширина 1475 мм Х высота 1645 мм.
Колесная база: 2360 мм.
Вес машины: 890 кг.
Привод: на передние колеса
Двигатель: рабочий объем 0,66 литра, 4-цилиндровый с рядным расположением цилиндров и 16-клапанным механизмом газораспределения, принудительный впуск типа «super charger» с промежуточным охладителем воздуха, развиваемая мощность 64 л.с. при 6000 об/мин., наибольший крутящий момент – 9,5 кг/м при 4000 об/мин.
Цена машины: 1 млн. 396,5 тыс. иен.

Всётаки апозит это геморой в какомто смысле, может меньшего объема вам собрать (как микро экспонат) — там поршня как напёрстки например .

Лучшебы они SUBARU собрали бы чёнить поршней 8 и литра 4 с большими колёсами. Былобы интересней
_________________________________
Forester 2001/s-20/MKП/атмо

А какже 10.6° у Фольксвагена ?

Да о у Опеля (GM) есть V6 с 54°. а Феррари как-то 65° слепила.
Америкацы когда-то под 90° что-то там тоже выпустили вроде . давным давно.

Двигатель EN07 у Subaru не новый. Думаю, его применение обосновано маленьким объемом и поперечным расположением — оппозит бы не влез ни поперек, ни повдоль.

З.Ы. Поперечное расположение, в свою очередь, основа нормальной реализации переднего привода на этой машине. В отличии от, три раза ха-ха, переднеприводных Impreza.

Не все далеко там правда, но из отрицательных моментов оппозита вот:

Пройдемся теперь по слабым местам субаровских моторов:

Геометрия цилиндров подвержена любопытной особенности — когда сетка хона в порядке, а цилиндр уже превращается в эллипс. Впрочем, алюминиевые блоки цилиндров с чугунными гильзами, имеющие разные коэффициенты расширения, никогда не были идеальным решением.

Расход масла подкашивает двигатели независимо от возраста — в одной очереди к доктору стоят пожилые машины из первой волны иномарок и еще пахнущие свежим пластиком выходцы из автосалонов. Здесь способствует угару само горизонтальное положение цилиндров, при случае турбина не отказывается от своей доли закуски, ну и, разумеется, стандартна болезнь залегания колец (а для новых EJ205 это даже не болезнь, а некая составляющая техобслуживания). И попробуйте однозначно замерить на отдельно взятой незнакомой субаре уровень моторного масла. Получилось? А что с обратной стороны щупа? А если машину откатить на три метра в сторону? Да, это — субару!
Ну а что не сгорело, то убежало: течи сальников и «потение» крышек — родовая особенность оппозитных движков.

Датчик массового расхода воздуха покрывается грязью или выходит из строя на машинах любых производителей. Увы, старые добрые MAP-сенсоры остались в прошлом.

Унификация. Непонятно, зачем фирме, имевшей всего четыре основные массовые модели, плодить такое количество версий, едва ли не ежегодно их обновляя. Например, кто сколько вспомнит движков, устанавливавшихся на импрезу? Три-четыре-пять? На самом деле их было девять, в сорока с лишним модификациях. «А ну-ка почини».

Ремень ГРМ расположен на оппозите удобно, однако «близок локоть, да не укусишь» — многовато шкивов и роликов он обегает. Если вариант SOHC при минимуме навесного оборудования особенных проблем не представляет, то промахнуться на зуб-другой при установке ремня на движке DOHC вполне реально, тем более на свежем моторе с AVCS (системой изменения фаз). Все бы ничего, но клапана. При обрыве ремня ГРМ они встречаются с поршнем (или друг с другом) и гнутся практически на всех моторах.

Шейки коленвала. Нетрудно догадаться, что 4-цилиндровый оппозит органически предполагал три опоры коленвала, но то было во времена прошлые. Дабы повысить жесткость и немного снизить нагрузки, субаровцы увеличили количество опор до пяти, но, как и в старой притче про десять шапок из одной шкурки, чудес не случилось. Шейки здесь все равно узкие, поэтому удельная нагрузка и износ больше, чем на рядных четверках, да и чрезмерно затруднился их ремонт — на каком угодно оборудовании их теперь не перешлифуешь.

Гидрокомпенсаторы ранее (примерно до середины 90-х) пользовались у субары большим почетом, однако потом здравый смысл возобладал. Так что удовольствие прокачивать в миске с керосином полтора десятка «грибочков» доступно теперь не всем.

Вентиляция картера. Сложно припомнить двигатели, где ее засорение столь же «быстро и эффективно» приводило на сервис. Если обычный мотор хотя бы попытается пыхтеть, плеваться маслом в воздушный фильтр, выбивать щуп — то субаровский оппозит с мрачным самурайским упорством сразу же приступит к выдавливанию сальников.

Сборка распотрошенного оппозита представляет собой эпическую картину. Правильно зажать коленвал между полублоками — это вам не крышечки коленвала притянуть. Ну а совместить отверстие в поршне с отверстием в шатуне и со специальной дыркой в блоке, потом засадить туда поршневой палец и «отполировать» все стопорным кольцом — это же песня (для шестицилиндрового опопозита EZ30 вообще поэма)! Ладно, будь это гоночный монстр в триста-пятьсот сил, тогда подобные изощрения можно было бы простить. Но когда тех же трудов требует стосильная жужжалка какой-нибудь импрезы — вменяемость японских инженеров оказывается под большим вопросом.
Можно и не напоминать про то, что для мало-мальски серьезной работы по механике движок надо снимать с машины (а мотор DOHC — в обязательном порядке). Аргумент о легкости съема субаровского двигателя по сравнению с каким бы то ни было рядником справедлив — но вот только в большинстве случаев этот рядник вообще не пришлось бы демонтировать.

Радиаторы массово текут у любых азиатских автопроизводителей. Есть ощущение, что пластиковые бачки радиаторов для японских и корейских машин гонят одни и те же бракоделы, с одними и теми же нарушениями техпроцесса или конструкции. Но. Если у тойот вероятность выхода из строя радиаторов различна (например, с моторами серии S, к сожалению, это происходит чаще, чем с серией A на одних и тех же моделях), то вся немногочисленная гамма автомобилей субару орошает землю антифризом равномерно.

Вот за что нельзя не похвалить субаровские двигатели SOHC — так это за доступность впускного тракта и топливной системы. А топливный фильтр? Не тойотовский, с вечно закисшими гайками и спрятанный где-то глубоко в недрах моторного отсека, а легкодоступный, на шлангах и хомутиках.

Фантастический ресурс субаровских моторов не более, чем красивая легенда. К тому же, они бывают весьма и весьма разными.

«Нормальные»
Двигатели малых объемов (EJ15#, EJ16#, EJ18#) далеко не «миллионники», хотя вполне работоспособны и надежны — нормальные моторы для машин C-класса. С точки зрения производителя унификация с большими братьями понятна, вот только. Ну зачем нормальному человеку скромный мотор столь дикой компоновки? Даже к полутора литрам прилагаются две головки блока и «особенности» обслуживания оппозитов.

Лучшие и оптимальные субаровские двигатели — это двухлитровые SOHC (EJ20E, EJ20J, EJ201, EJ202..). Здесь некоторая проблемность хотя бы компенсируется отдачей, а ресурс и мощность находятся в разумном балансе — по надежности они не уступают рядным тойотовским четверкам того же объема. Рассчитаны под 92-й бензин, аппетит имеют умеренный, и хотя доставят немало «приятных» минут при ремонте, в обслуживании весьма просты. На отрезке 200-250 тысяч пробега требуют стандартной переборки с заменой колец (без расточки), после чего получают на некоторое время «вторую жизнь».

«Средние»
Двухлитровые атмосферные двигатели DOHC EJ20D, EJ204. — фактически последние моторы, имеющие реальный запас прочности, но четыре распредвала на четыре цилиндра — это уже перебор. Дело с обслуживанием становится непростым: поменять свечи — проблема, при установке ремня ГРМ — вероятность ошибки больше в несколько раз, все работы по механической части — только после съема двигателя, бензин — 95-й.

«Хлам»
В первую очередь — это турбомоторы. Хотя почему хлам. Задачу свою они выполняют — выложиться с максимальным напряжением за несколько тысяч километров и «исчерпаться». Если эксплуатация типа «починил — погонял — в ремонт» выбирается осознанно, то вопросов нет. Но для «гражданской», а тем более повседневной машины они не годятся, поэтому наивны надежды некоторых получить одновременно и мощный, и живучий мотор.
EJ20G, EJ205 — базовые турбодвижки с ресурсом в 100-150 тысяч. Вот только «оживление переборкой», подобное нормальным или хотя бы атмосферным субаровским моторам, не всегда получается. Обычно турбы заканчивают свои дни списанием — после обрыва шатуна, разрушения поршней, аварийного износа.
EJ20K, EJ206, EJ207, EJ208 — турбомонстры. и нежильцы, для которых и 100 тысяч будут великолепным результатом. Часто эти машины убиваются уже первым владельцем — разумеется, что японский отморозок платил за свою бешеную табуретку двадцать-тридцать тысяч не для того, чтобы она пылилась в гараже, ожидая своего покупателя из холодной России.

Во вторую очередь непременно вспоминается двигатель DOHC EJ254, самый проблемный атмосферник (наравне с EJ22) — за счет неизбежных перегревов. В запасе к этому двигателю хорошо бы иметь коробку прокладок, стеллаж головок и плоскошлифовальный станок для регулярной правки покоробившихся плоскостей. После того, как обнаружилось, что EJ254 нельзя активно выпускать на внешний рынок (засудят), появился и его дефорсированный брат SOHC EJ252. Но в любом случае субаровские 2.5 традиционно получаются существенно капризнее своих 2-литровых коллег.

Итог? Если бы моторы Subaru и в самом деле были так великолепны, как порой говорят, то у них отсутствовали бы характерные для других проблемы и не возникали специфические, но увы. Да, субары обычно комплектуются более мощными двигателями, чем другие японские автомобили того же класса — это составляет единственное реальное преимущество машин с оппозитами. В остальном они не только не превосходят, но и зачастую уступают по надежности и живучести другим японским маркам.

Оппозитный двигатель плюсы и минусы

Недочеты

Если б в данном виде у мотора были одни достоинства, то он бы устанавливался на всех автомобилях.

К огорчению, есть ряд минусов, которые добавляют «ложку дегтя»:

1. Главный недочет — сложность выполнения ремонтных работ. Из-за горизонтального расположения подлезть к движку просто нереально. Часто приходится снимать весь узел, чтоб провести маленькие ремонтные работы.
2. Практика эксплуатации показала, что из-за горизонтального расположения мотора гильзы цилиндра истираются неравномерно. Из-за этого уже через некое время эксплуатации движок начинает «есть масло».
3. При выпуске данного мотора планировалось сберечь место под капотом, но по факту вышло напротив — оппозитник занимает много больше места. Просто и того, что размещен он мало ниже.
4. Из-за трудности конструкции очень трудно отыскать спеца, готового взяться за суровый ремонт. Если же и выходит это сделать, то нужно быть готовому к значимым затратам.

Оппозитный мотор

Первая разработка подобной силовой установки датируется серединой тридцатых годов прошлого столетия. В то время инженеры немецкого концерна Volkswagen проводили собственные исследования, поочередно модернизируя то рядный, то V-образный моторы. В итоге, результатом одной из подобных модернизаций стала разработка первого в мире оппозитного мотора.

Инженерам попросту удалось расположить цилиндры V-образного силового агрегата под углом 180 градусов друг к другу. Поршни данного мотора двигаются навстречу друг другу, то есть оппозитно. И располагаются они в горизонтальной плоскости. Газораспределительные механизмы данного мотора размещаются в вертикальной плоскости. Еще одна интересная особенность подобного двигателя – два распределительных вала с каждой стороны. Главной задачей, которую удалось разрешить при помощи оппозитного мотора, является несбалансированность V-образного силового агрегата. Оппозитный же агрегат является очень сбалансированным, благодаря тому, что поршни являются своеобразными противовесами друг другу. Специалисты утверждаю, что лучшая сбалансированность присуща только шестицилиндровому рядному двигателю.Но есть у данного типа двигателей и другие «плюсы»:1

Низкое размещение центра тяжести, что особо важно для спортивных авто. Ведь имеется возможность проходить виражи на значительно большей скорости благодаря снижению кренов.||2

Высокий ресурс. Многие подобные моторы «выхаживают» несколько сотен тысяч километров до капремонта.Оппозитный мотор, конечно же, имеет и некоторые недостатки:1. Сложность обслуживания ввиду особого расположения цилиндров. К примеру, даже банальную замену свечей необходимо осуществлять на СТО со специальным оборудованием.||2. Высокая стоимость самого агрегата благодаря особым технологиям, применяемым в его производстве.Стоит отметить, что оппозитный мотор получил достаточное распространение и занял свою нишу на рынке. Так, первым массовым авто с таким двигателем стал культовый Volkswagen Beetle, который обрел немалую популярность и в Европе, и за океаном. Кроме того, с 60-х годов, весомый вклад в развитие данного типа моторов сделала японская компания Subaru. Многие ее модели оснащаются именно оппозитными силовыми агрегатами.Оппозитный мотор

Как избежать дорогостоящего ремонта оппозитного двигателя

Любой оппозитный двигатель имеет плюсы и минусы, что вполне естественно. Чтобы избежать возникновения проблем, устранение которых может потребовать очень серьезные материальные затраты, имеет смысл прислушаться к советам специалистов, и эксплуатировать автомобиль с установленным оппозитным двигателем правильно

Первое, на что стоит обратить пристальное внимание – это точное соблюдение сроков прохождения технического обслуживания, которое должно проводиться на специализированных станциях и только квалифицированным персоналом

Огромную внимательность следует проявлять при выборе моторного масла. Предпочтение следует отдавать только известным брендам, приобретение делать либо в специализированных магазинах с безупречной репутацией, либо в фирменных центрах сервисного обслуживания. Использование некачественного продукта способно доставить немало хлопот чрезмерно экономному водителю. То же можно сказать и о качестве топлива. Горючее, содержащее большое количество «несанкционированных» добавок серьезно уменьшает ресурс двигателя, приводя к необходимости дорогостоящих ремонтных работ.

Многие автовладельцы, приобретающие транспортные средства с оппозитным двигателем, наслышаны о качественной и эффективной системе его охлаждения, поэтому не особо зацикливаются на этом моменте. Не следует нещадно гонять мотор, особенно в теплое время года – самая совершенная система охлаждения может не справиться со своей задачей. В немалой степени способствует затрудненному охлаждению и отсутствие периодической мойки двигателя – скапливающаяся грязь на моторе существенно затрудняет теплоотдачу, способствуя излишнему нагреву.

Несмотря на некоторые сложности, оппозитный двигатель отлично зарекомендовал себя, существенно повышая комфорт и безопасность вождения. При этом следует отметить, что бытующее мнение о крайней дороговизне владения автомобилем с таким мотором явно преувеличены. Для примера можно рассмотреть бренд «Субару», который давно выпускает автомобили именно с таким типом двигателя – они никогда не входили в число машин с чрезмерно дорогим обслуживанием, и многие авто со стандартными моторами обходятся своим владельцам куда дороже. Здесь сказывается и существенная экономия на горючем, которого требуется куда меньше – в зависимости от конкретной модели авто экономия на топливе может доходить до 50%.

Есть ли преимущества у оппозитного двигателя

Как и любой другой тип, оппозитный двигатель имеет преимущества и недостатки, которые обусловлены конструктивными особенностями. Несмотря на некоторые отрицательны стороны, преимущества такого типа моторов весьма многочисленны.

1. Чем хорош оппозитный двигатель, так это своим низким расположением, что автоматически понижает центр тяжести транспортного средства. Это существенно улучшает общую управляемость на высоких скоростях, и повышает устойчивость ТС на дороге.
2. Поскольку двигатель расположен низко, он находится практически на одном уровне с трансмиссией, что позволяет с минимальными потерями передавать крутящий момент – потери мощности при этом минимальны.
3. Огромным преимуществом оппозитного двигателя является крайне низкий уровень вибрации даже при высокой скорости движения. Этого эффекта позволил добиться разворот поршневых групп по отношению друг к другу на 180 градусов, что обеспечило отличную балансировку двигателю и быстрое гашение лишней энергии. Соответственно, работа мотора становится на удивление плавной, а какие-либо рывки просто отсутствуют.
4. За счет превосходной балансировки оппозитного двигателя его коленвал, как правило, устанавливается всего на трех подшипниках, а не на пяти, как в стандартных моторах. Это позволяет сделать его более коротким, а также снизить его массу.
5. Именно оппозитный двигатель совершенно не имеет конкурентов в области пассивной безопасности – даже при сильном лобовом столкновении он никогда не «проникнет» в салон, а попросту упадет вниз, не причинив водителю и пассажирам вреда. По статистике, такая особенность спасла не одну сотню человеческих жизней.
6. Любой оппозитный дизельный/бензиновый двигатель при корректной эксплуатации имеет огромный ресурс, который может составить до миллиона километров. Для этого автовладельцу потребуется всего лишь не пренебрегать заменой масла в установленные производителем сроки, а также своевременно менять остальные расходники.

Оппозитный двигатель Субару.

Наибольшую популярность эти двигатели получили на автомобилях такой марки, как Subaru. Оппозитный двигатель сегодня стал практически олицетворением этой марки, хотя помимо Subaru он используется (хотя и значительно реже) на автомобилях других марок, например Porsche. Кстати, знатоки советской мото-классики, наверняка, помнят такие мотоциклы с оппозитным расположением двигателя как «Днепр» и «Урал», с их характерным звуком работающего двигателя. Между прочим, звук работы оппозитного двигателя является еще одной его особенностью и маркетинговым преимуществом у производителей автомобилей. Так, Subaru преподносит это звучание и свои гоночные достижения как некую «изюминку» своих автомобилей и их отличие от всех остальных, что, в свою очередь, положительно отражается на продажах данной марки.

Появление первых оппозитных двигателей с горизонтальным расположением поршневой системы в свое время решило многие проблемы.

После появления первых двигателей внутреннего сгорания великие умы человечества не оставляли затею усовершенствовать имеющуюся конструкцию.

Основной задачей было уменьшение размеров, более компактное расположение и повышение устойчивости автомобиля.

Оппозитный двигатель решил многие из перечисленных выше проблем, но не до конца.

История

Первоначально оппозитные двигатели использовались исключительно на военной технике и в гражданском автомобилестроении большим спросом не пользовались.

Единственные, кто заинтересовались данным типом мотора – разработчики Фольцваген, которые с 1938 года начали устанавливать его на автомобили «Жук».

Почти за 65 лет было выпущено около 22 миллионов таких автомобилей.

Со временем установкой таких моторов занялись и разработчики компании Порше. Так, оппозитные моторы появились на Porsche 987 Boxster и сериях GT.

С 1963 года к «клубу любителей» подключился японский бренд Субару, для которых данный вид двигателей стал приоритетным.

На фото оппозитный двигатель субару.





Основные типы

Сегодня существует два основных типа оппозитных двигателей.

ОРОС – уникальный в своем роде мотор. Его особенность заключается в том, что поршни не просто горизонтально расположены – они двигаются асинхронно друг другу.

Благодаря этому конструкция существенно упрощается – отпадает необходимость использовать систему клапанов и ГБЦ.

В итоге двигатель теряет в массе и общем объеме вредных выбросов. Что касается типа «ОРОС» на бензине и дизельном топливе, то в первом случае топливная смесь попадает в мотор с помощью карбюратора, а ВТО втором – напрямую в камеру.

Тип двигателя «Боксер»

Боксер – второй тип оппозитного двигателя, который по принципу действия очень похож на V-образный.

Особенность такого мотора – синхронное перемещение поршневых групп через каждые 1/2 оборота коленвала.

Число цилиндров может различаться – от 4 до 12. Наибольшей популярностью пользуются 6-ти цилиндровые оппозитные моторы, которые отличаются минимальным уровнем вибрации.

Преимущества

После краткого рассмотрения конструктивных особенностей оппозитника, хотелось бы подвести итого по поводу его плюсов.

1. Благодаря низкому расположению узла можно говорить о существенном снижении центра тяжести. Как следствие, управляемость автомобиля и его устойчивость на дороге (даже при большой скорости) увеличивается в разы.
2. Оппозитник находится практически на одном уровне с трансмиссией, поэтому передача мощности от узла к узлу происходит с максимальной эффективностью.
3. Данный вид мотора хорош практически полным отсутствием вибраций во время движения. Поршневые группы, развернутые на 180 градусов друг относительно друга, отлично сбалансированы и великолепно гасят лишнюю энергию. Как следствие, двигатель работает плавно и без лишних рывков.
4. Оппозитный двигатель отлично сбалансирован, поэтому всегда есть возможность установить коленчатый вал на трех подшипниках (в обычных моторах их целых пять). Благодаря этой особенности, вес и длина мотора существенно уменьшаются.
5. Что касается пассивной безопасности во время движения, то у данного типа моторов практически нет конкурентов. В случае лобового удара с движущимся навстречу транспортным средством двигатель не будет входить в салон, а просто выпадет вниз. Такая особенность уже спасла не один десяток жизней.
6. Оппозитный мотор при правильной эксплуатации имеет огромный ресурс – до миллиона километров. Главное – своевременно производить замену масла и прочих расходников.

Недостатки

Если бы в данном виде у двигателя были одни преимущества, то он бы устанавливался на всех автомобилях.

К сожалению, есть ряд минусов, которые добавляют «ложку дегтя»:

1. Главный недостаток – сложность выполнения ремонтных работ. Из-за горизонтального расположения подлезть к двигателю просто нереально. Зачастую приходится снимать весь узел, чтобы провести небольшие ремонтные работы.
2. Практика эксплуатации показала, что из-за горизонтального расположения двигателя гильзы цилиндра истираются неравномерно. Из-за этого уже через некоторое время эксплуатации двигатель начинает «есть масло».
3. При выпуске данного двигателя планировалось сэкономить место под капотом, но по факту получилось наоборот – оппозитник занимает много больше пространства. Просто и того, что расположен он немного ниже.
4. Из-за сложности конструкции очень сложно найти специалиста, готового взяться за серьезный ремонт. Если же и получается это сделать, то необходимо быть готовому к существенным затратам.

Особенности применения сегодня

Как мы уже упоминали, с 1963 года такой двигателей устанавливают на Субару Бокстер.

Четырехцилиндровые моторы имеют три поколения:

• — ЕА – выпускались с 1966 по 1994 года;
• — ЕJ – устанавливались на автомобили с 1989 по 1998 года. При этом коленвал держался на 5 подшипниках;
• — FB – выпускается с 2010 года.

Оппозитные четырехцилиндровые моторы ЕА от Subaru.

Нельзя не отметить путь 6-ти цилиндровых двигателей, которые в течение четырех лет с 1987 года выпускались под серией ER, с 1992 по 1997 год появилась серия EG, а с 1999 года – EZ.

Как показала практика эксплуатации, четерехцилиндровые моторы оказались более компактными, безвредными и экономичными.

Это стало возможным за счет целого ряда уникальных решений – увеличения степени сжатия (камера сгорания уменьшена, а ход поршня – увеличен), использования уникальной системы газораспределения, уменьшения массы движущихся элементов, установки насоса, обеспечивающего высокий уровень смазки, а также применения новой системы охлаждения.

В 2008 году компанией Субару был представлен совершенно новый дизельный оппозитник с четырьмя цилиндрами и рабочим объемом два литра.

На современных автомобилях Порше все больше устанавливаются бензиновые моторы, имеющие восемь и двенадцать цилиндров.

Выводы

Возможно, уже через несколько лет оппозитные двигатели появятся на машинах и других марок. Но для этого необходимо решить целый ряд ключевых недостатков, которые отпугивают производителей и покупателей.

Как работает оппозитный двигатель Субару — видео.

Но мы уверены, что данные решения будут найдены. Удачи.

Источник Источник Источник Источник http://proautomarki.ru/oppozitnyj-dvigatel/
Источник http://autotopik.ru/obuchenie/693-oppozitnyy-dvigatel.html

принцип работы, плюсы и минусы

Оппозитный двигатель — это не просто техника, которая опередила свое время, а на самом деле решение многих задач, которые не способны решить многие современные традиционные двигатели.

Содержание

1. Что такое оппозитный двигатель? Видео
2. Оппозитный двигатель Субару
3. Принцип работы оппозитного двигателя. Видео
4. Разновидность оппозитных двигателей
5. Плюсы оппозитных двигателей
6. Минусы оппозитных двигателей
7. Различия между оппозитным и рядным четырехцилиндровым двигателем
8. Сложности ремонта и обслуживания оппозитных двигателей

Что такое оппозитный двигатель? Видео

Оппозитный двигатель представлен особым типом силовой установки, которая напоминает сама по себе традиционный двигатель, однако цилиндры при этом расположены – горизонтально. В простонародье данный мотор получил название «боксер». Это обусловлено движением поршней друг от друга, либо же друг другу, навстречу. Однако, при этом два поршня находятся в одинаковом положении.

Оппозитный двигатель. Фото

Первым образцом является двигатель от компании Volkswagen в 1938 году. В то время агрегат состоял из 4-цилиндрового «оппозитника» объемом 2 литра, мощностью 150 лошадиных сил. После этого мотор приобрел популярность и начал широко использоваться.

Оппозитный двигатель Субару

На сегодняшний день оппозитные двигатели производят и устанавливают компании Subaru и Porsche. До недавнего времени такую участь также разделяли и Toyota, Honda, Ferrari, и само собой, родоначальник оппозитных моторов – Volkswagen. Подобные установки можно заметить не только в мотоциклах, автобусах фирмы Икарус, но и в некоторых танках.

Видео про оппозитный двигатель Субару:



Принцип работы оппозитного двигателя. Видео

Чтобы сформировать окончательную картину о том, что же из себя представляет оппозитный двигатель, следует разобраться в его строении. Повторим то же, что было сказано ранее – это ДВС, которому свойственна одна особенность – движение пары поршней производится в горизонтальной плоскости. Вторая же пара по соседству находится также в горизонтальном положении.

Общая сумма таких цилиндров может достигать 12, начинается, конечно же, отсчет с 2. Количество обязательно будет кратно двум. Наиболее популярными образцами являются 4 и 6 цилиндров. Опытные механики и профессионалы отметили, что схема работы 2-х и 4-х цилиндрового оппозитника не слишком то и отличается от традиционного двигателя. Особенности начинают проявляться начиная с шести цилиндров.

Видео принципа работы оппозитного двигателя  Субару:



Разновидность оппозитных двигателей

Не будет новостью, что сам принцип работы зависит от особенности вида агрегата. Это относится и к оппозитным двигателям.

Они делятся на:

1. Оппозитные боксер, которые часто применяются в автомобилях марки Subaru. Что касается принципа их работы, то следует сказать, что поршни при этом располагаются за заранее определенной дистанции друг от друга, на одинаковом расстоянии от оси двигателя. Но при этом каждый поршень расположен отдельно друг от друга в цилиндрах. Данный принцип работы схож с поединков в боксе, откуда, собственно, и название;

   Оппозитный двигатель — боксер. Фото

2. ОРОС кардинально отличается от боксера, как строением, так и последовательностью работы поршней. Данные агрегаты относятся к двухтактным. Один из цилиндров расположен сразу за двумя поршнями, которые прикреплены к единому коленчатому валу. Один из них ответственный за впуск смеси, второй – за своевременность выхода продуктов сгорания. В данной конструкции отсутствует головка, которая в большинстве случаев имеется на блоке цилиндра. К преимуществам ОРОС двигателей относится то, что поршни «работают на один коленчатый вал». Именно это позволяет создавать эти двигатели небольших размеров и массой. Из этого вытекает более широкая сфера их применения. Также этот двигатель одинаково работает что на дизельном топливе, что на бензиновом. При всем при этом поршни проходят гораздо меньше расстояние, в связи с чем сила трения в разы меньше, что продлевает жизнь двигателя. А еще, учитывая то, что он обладает меньшим размером и массой, следовательно, для его изготовления требуется в раза два меньше деталей. Это позволяет сэкономить средства. Общим недостатком ОРОС двигателей является то, что они не так давно были разработаны и по сей день совершенствуются. Из-за этого не стоит исключать непредвиденные проблемы в процессе его эксплуатации;

   ОРОС двигатель оппозитный. Фото

3. Танковые двигатели. Оппозитный двигатель рассчитан также и на работу военной техники, имеющую крупные габариты. Поршни при этом делят один цилиндр и двигаются в одном и том же направлении, однако каждый имеет свой коленчатый вал. Камера сгорания создается в тот момент минимального расстояния между поршнями. Сходством с ОРОС является то, что в сами цилиндры входит воздух, а излишние газы с помощью турбонаддува удаляются. Данная силовая установка обладает мощностью в 700 лошадиных сил, предельное количество оборотов – 2000. Объем при этом равен шести, либо тринадцати литрам.

   Танковый оппозитный двигатель. Фото

Плюсы оппозитных двигателей

Вне зависимости от вида мотора, оппозитные двигатели имеют общие достоинства, среди которых можно выделить:

Минусы оппозитных двигателей

Разумеется, в мире нет ничего идеального, что можно сказать и о оппозитных двигателях. К недостаткам относятся:

• Весьма большая сумма на обслуживание, которое требует вмешательство профессионалов;
• Большая стоимость запчастей;
• Сложность всей конструкции в целом;
• Более высокая затрата масла при работе.

Но даже учитывая вышеперечисленные минусы, многим производителям это не мешает устанавливать оппозитные двигатели на свои автомобили. Перед этим происходит взвешивание всех плюсов и минусов.

Главный из плюсов является больше возможностей и шире перспективы. Ведь, по сути, все недостатки упираются в денежные средства. Однако, большая часть людей осознает тот факт, что за хорошее качество требуется отдавать больше денег. К тому же, использование оппозитных двигателей является следующей ступенью в технологическом развитии.



Различия между оппозитным и рядным четырехцилиндровым двигателем

Сейчас мы будем говорить об общих чертах и отличительных особенностях рядных и оппозитных четырёхцилиндровых двигателях Boxer Four и Straight Four. А так же об их плюсах и минусах. Ниже короткое видео где подробно все описано.

Различия между оппозитным и рядным четырехцилиндровым двигателем. Видео

1. Обе конструкции работают по принципу четырёхтактного цикла — пуск, сжатие, рабочий ход и выпуск.
2. В обеих конструкциях рабочий ход происходит каждые 180 градусов поворота количества валов, но у них немного разный порядок зажигания.
3. На каждом двигателе мы видим мы видим цилиндры под номерами 1, 2, 3, 4. Для оппозитных порядок зажигания 1, 3, 2, 4., а для рядной 1, 3, 4, 2. Так что порядок работы двух последних цилиндров поменян. Эта разница влияет на то как двигатель сбалансирован. У оппозитного двигателя пары цилиндров, наружу и во внутрь, двигаются вместе. Это значит, что сила инерции первого порядка, которая возникает, когда поршень достигает верхне или нижней мёртвой точки взаимокомпенсируются. С рядным четырёхтактном двигателем та же история — силы инерции первого порядка взаимокомпенсируют друг друга, что касается силы инерции второго порядка — здесь двигатели начинают отличаться. Силы инерции второго порядка создаются за счёт того, что поршень движется быстрее верхней части цилиндра, чем в нижней. Когда поршень достигает максимальной или минимальной мёртвой точки, силы инерции второго порядка направлены вверх или вниз от поршня. У оппозитного двигателя, поскольку поршни расположены напротив друг друга, эти силы инерции сбалансированы, что обеспечивает ровную работу двигателя. В рядный четырёхцилиндровой установке все силы направлены в одном направлении, из-за чего двигатель начинает вибрировать, если не использовать балансировочные валы.

Но всё-таки оппозитный двигатель не идеален, из-за того что поршни находятся не на одной линии друг с другом создаётся крутящий момент, который способствует вращению двигателя по вертикальной оси.

КСТАТИ ГОВОРЯ! Если добавить по два цилиндра к любой из конструкций, будь это оппозитная или рядная шестёрка, все силы инерции крутящего момента будут скомпенсированы.

Вы наверное подумали, что оппозитная шестёрка будет иметь вибрации из-за группы 3-х поршней, но каждая группа из трёх поршней балансирует вибрацию другой группы. Если сравнить размеры двигателей Subaru EJ20 2.0L Boxer-4 и Toyota 22R-E 2.0L Inline-4, то они практически одинаковые, с такой конфигурацией двигатели обычно не выполняют объёма более трёх литров, но раньше их выпускали гораздо большего объёма.

Самая большая современная рядная четвёрка — это бензиновый двигатель от автомобиля Toyota Tacoma, объёмом 2,7 литров.

Но это не значит, что рядная четвёрка не имеет своих преимуществ:

1. Как правило, она более компактная, имеет только одну крышку цилиндров и не такая широкая. Что оставляет больше места для подвески и позволяет уменьшить радиус поворота, так как шины автомобиля имеют больше места для поворота.
2. Что касается газораспределительного механизма, эта конкретная рядная четвёрка имеет один распредвал с верхним расположением, но чаще в современных автомобилях встречается два распредвала.
3. Большим преимуществом рядной четвёрки является, то что она имеет только одну головку цилиндра, один впускной и один выпускной распредвал, меньше движущихся частей, меньше веса, а так же намного проще добраться до колодки цилиндра для обслуживания, будь это регулировка клапанов, или замена свеч с рядной конфигурацией — это сделать намного проще.

Наконец мы добрались до темы звучания двигателей. Многие люди утверждают, что оппозитные двигатели звучат лучше, но на самом деле это не преимущество. Этот звук связан с тем, что выхлопные патрубки имеют разную длину.

И так как Субару отказались от данной конструкции выхлопа, новые оппозитные четвёрки будут звучать так же как и остальные четырёхцилиндровые двигатели. Конечно можно создать выхлопную систему с патрубками, которые имеют разную длину, для получения уникального звука выхлопа. Но это может ухудшить продувку цилиндра из-за неравных пульсаций, да и особого смысла в этом нет. Однако, что касается оппозитного двигателя, установка патрубков с разной длинной кажется привлекательной.

Сложности ремонта и обслуживания оппозитных двигателей

Как было сказано ранее, если требуется провести какие-либо манипуляции на двигателе, без помощи специалиста не обойтись. В оппозиционном двигателей без последствий получится собственноручно произвести лишь  замену масла.

Одним из факторов, который имеет значительное влияние на срок службы – это вовремя и систематично проведенная раскоксовка. При этой процедуре производится очистка камеры сгорания, клапанов и поршней от скопившегося нагара. Лучше всего данную процедуру проводить осенью, либо в начале весны. Именно в этот период будет разумным и проверка масла с его сменной.

Оппозитные двигатели переоценены? – Плюсы и минусы оппозитных двигателей

Владельцы Порше и владельцы Субару — два очень разных типа людей. Первое стереотипно связано с кризисом среднего возраста, а второе — с бесконечным вейпингом. Они живут в двух разных мирах. Единственное, что у них общего, — это «плоские» или «оппозитные» двигатели их автомобилей.



Двигатели

Boxer — это просто двигатели с горизонтально расположенными поршнями*. Помимо Porsche и Subaru, было еще несколько автомобилей, использующих конфигурацию «боксер». Citroen 2CV, Toyota S800 и Chevrolet Corvair — вот некоторые автомобили, которые стоит назвать.

Alfa Romeo также использовала оппозитный двигатель в нескольких своих моделях, таких как Alfasud, Sprint, Arna, 145 и 146.

Альфа Ромео Арна. Плоский двигатель в автомобиле FWD. Фото

Итак, оппозитный двигатель не является чем-то особенным для Porsche и Subaru. На самом деле изобретение «плоского» или «боксерского» двигателя приписывают Карлу Бенцу и его инженерам в 1897 году. Он назывался «двигатель контра» и имел только два цилиндра

.

Benz Dos-à-Dos с двигателем contra (1899)

Поскольку только Porsche и Subaru по-прежнему настаивают на оппозитном двигателе, он стал нишевым двигателем для энтузиастов ниши. Если вам интересно, хорош или плох оппозитный двигатель, мы перечислили его плюсы и минусы для вашей собственной оценки.

Двигатель Contra от Karl Benz

Плюсы — Низкий центр тяжести

Оппозитный или «плоский» двигатель назван очень точно. Двигатель плоский и весь вес приходится на дно.

Вы можете попробовать Subaru Forester и Toyota RAV4, чтобы увидеть разницу между оппозитными двигателями. Вы также можете попробовать Subaru XV/Mazda CX-30.

Оба автомобиля имеют одинаковую подвеску — стойки Macpherson спереди и двойные поперечные рычаги сзади. Единственное, что их отличает, — это конфигурация двигателя.

Крен кузова у Forester гораздо меньше, чем у RAV4, благодаря низкому центру тяжести, обеспечиваемому оппозитным двигателем. Да, у Subaru симметричный полный привод, но крен кузова больше связан с центром тяжести автомобиля.

Плюсы — Идеальный баланс

Двигатели

Boxer идеально сбалансированы, поскольку сбалансированы как первичные силы , так и вторичные силы .

Кратко коснемся этой темы…

Трехцилиндровый двигатель по умолчанию не сбалансирован по основным силам.

Три цилиндра, а не четыре.

Поршни не уравновешивают вес друг друга. Вот почему трехцилиндровые двигатели нуждаются в доработке (например, балансирном валу), чтобы сбалансировать ситуацию. Хонда проделала интересную работу по балансировке трехцилиндровых двигателей. Естественно, рядные трехцилиндровые тоже не уравновешены второстепенными силами.

Рядные 4-цилиндровые двигатели обычно имеют сбалансированные первичные силы.

Как так?

Итак, когда два поршня находятся вверху (ВМТ), два поршня находятся внизу (НМТ), естественным образом уравновешивая вес друг друга.

Два поршня вверх и два поршня вниз. Фото: autodesk

Однако второстепенные силы не уравновешены. Даже когда два поршня находятся вверху (ВМТ) и два поршня внизу (НМТ), верхняя половина хода выполняется быстрее , чем нижняя половина хода, вызывая дисбаланс вторичных сил.

У каждого цилиндра есть другой цилиндр, выполняющий точное действие в противоположном направлении, эффективно компенсируя друг друга.

Победителем здесь является оппозитный двигатель, половина поршней которого компенсирует усилия другой половины поршней. Два поршня движутся влево и два поршня вправо с точной скоростью в противоположном направлении .

Минусы — Размер

Оппозитные двигатели шире. Фото: Разъяснение инженеров

Оппозитные двигатели больше, чем их рядные аналоги. В то время как пространство наверху сэкономлено, оппозитные двигатели очень широки. Вы когда-нибудь задумывались, почему Porsche никогда не ставит оппозитные двигатели на автомобили с передним расположением двигателя? На самом деле немного сложно установить оппозитные двигатели спереди. (Скажи это Альфа Ромео)

Porsche 944. Фото

На автомобилях Porsche 924, Porsche 944 и Porsche Panamera не используются оппозитные двигатели.

По словам Тецуи Тада, с рядными двигателями спереди работать намного проще.

Поскольку оппозитный двигатель широкий, установка двигателя и наличие места для рулевой рейки и всего остального в моторном отсеке может оказаться сложной задачей. Это признает даже Тецуя Тада , главный инженер Toyota 86 и Toyota Supra.

А?

Минусы — Сложность обслуживания

Двигатели Porsche обычно необходимо опускать вниз для облегчения технического обслуживания. Фото: rennlist.com

Для оппозитного четырехцилиндрового двигателя требуется больше деталей, чем для стандартного рядного четырехцилиндрового двигателя. Плоская четверка требует двойных головок двигателя, двойных распределительных валов, двойных прокладок головок и двойных зубчатых ремней рядного 4-цилиндрового двигателя.

По сравнению с V-образным двигателем в оппозитном двигателе не так много деталей. Однако техническое обслуживание немного сложнее (для оппозитного двигателя), поскольку для доступа к головке двигателя не так много места. Замена прокладки головки блока цилиндров на оппозитном двигателе обычно требует снятия двигателя с автомобиля.

По крайней мере, к масляному фильтру легко добраться. Фото: Renegade Motorsports

Резюме

Двигатели

Boxer предлагают преимущества низкого центра тяжести и идеального баланса . К недостаткам оппозитного двигателя можно отнести размер двигателя и сложность обслуживания .

Другие производители вмешивались в оппозитный двигатель, но Subaru и Porsche — единственные производители, которые до сих пор сохраняют эту конфигурацию двигателя.



Оппозитный двигатель: новая технология или умирающая мода?

Технический центр

В эпоху, когда даже некогда мощная V-образная конфигурация, кажется, уступает место следующему поколению рядных топливосберегающих двигателей, многие задаются вопросом, что это значит для оппозитного двигателя. Имея множество названий, таких как оппозитный, оппозитный и плоский, конфигурация двигателя, известная для таких автомобилей, как Porsche 911, имела легендарную историю на протяжении десятилетий.

В эпоху, когда даже некогда мощная V-образная конфигурация, кажется, уступает место следующему поколению рядных топливосберегающих двигателей, многие задаются вопросом, что это значит для оппозитного двигателя. Имея множество названий, таких как оппозитный, оппозитный и плоский, конфигурация двигателя известна для таких автомобилей, как Porsche 9.11 имел легендарную историю на протяжении десятилетий.

Нажмите здесь, чтобы узнать больше

Отличительной чертой оппозитного двигателя является тот факт, что двигатель имеет два блока цилиндров, и каждый поршень, расположенный прямо напротив другого цилиндра по горизонтали, не имеет общей шатунной шейки с противоположным поршнем. Последняя характеристика необходима для того, чтобы двигатель считался оппозитным; часто люди путают оппозитный двигатель с семейством двигателей 180 градусов V, которые похожи, но прикрепляют оба поршня к одной и той же шатунной шейке.

Получивший название «боксер» из-за того, что два боксера движутся друг на друга из-за синхронного возвратно-поступательного движения поршней, оппозитный двигатель был впервые запатентован в 1896 году Карлом Бенцем. Почти такая же стара, как и сам автомобиль, оппозитная конструкция двигателя, безусловно, использовалась на протяжении десятилетий. Возможно, одним из первых и наиболее плодотворных применений был плоский четырехцилиндровый двигатель VW с воздушным охлаждением, который стал основным продуктом Volkswagen Type 1 (Beetle) и производился почти 70 лет, прежде чем был снят с производства; однако его появление в дорожных автомобилях пошло на убыль гораздо раньше, начиная с середины 9 в.0 с. Porsche также известен использованием оппозитных двигателей, особенно на 911 и последующих вариантах модели. Какое-то время некоторые из самых популярных оппозитных двигателей также имели воздушное охлаждение, но это уже не так; Porsche отгрузил последний 911 с воздушным охлаждением (под маркой 993) в 1998 году, а выпуск Beetle с воздушным охлаждением прекратился с выпуском New Beetle в 1997 году. Помимо Porsche, Subaru также широко использовала оппозитные двигатели, а Impreza была хорошо известный пример. Феррари экспериментировала с плоской конструкцией двигателя в 19-м.80-х годов, наиболее ярким примером из которых является Ferrari Testarossa с плоской двенадцатью колесами.

Оппозитные двигатели имеют ряд преимуществ, присущих их конструкции, поскольку центр тяжести оппозитного двигателя расположен намного ниже земли по сравнению с рядным или V-образным двигателем. Это позволяет улучшить боковое ускорение. Кроме того, преимущества обработки огромны. Лучшая способность поворачивать / проходить повороты, уменьшенный крен и лучшее сцепление с дорожным полотном — все это естественно для плоского двигателя по сравнению с его альтернативами из-за его более низкого профиля. Оппозитный двигатель также имеет преимущество с точки зрения баланса; из-за того, что его поршни расположены прямо напротив друг друга, движения выстрела могут полностью отмениться. Следовательно, плоская четверка идеально сбалансирована по сравнению с рядной четверкой из-за того, что вибрации второго порядка могут гаситься; рядная четверка считается несбалансированной, отсюда и необходимость в балансирах и демпфирующих опорах. Оппозитные двигатели также обычно имеют лучшую функциональность системы охлаждения после запуска, поскольку из-за горизонтального характера его профиля масло и охлаждающая жидкость остаются более равномерно распределенными по всему объему, а не опускаются вниз, как это происходит в рядных или V-образных конструкциях. Низкий профиль также обеспечивает более равномерную передачу мощности, поскольку двигатель расположен ближе к остальной части трансмиссии.

Несмотря на все преимущества противоположного двигателя с точки зрения производительности, у него есть несколько заметных недостатков, которые в значительной степени препятствуют его развитию на протяжении десятилетий. Плоская конфигурация всегда вызывает критику из-за того, что широкий профиль значительно затрудняет работу с двигателем. Когда каждая головка блока цилиндров прилегает прямо к моторному отсеку, простая задача, такая как замена свечей зажигания, может стать длительным и трудным процессом. Помимо того, что это раздражает тех, кто ремонтирует эти автомобили, это также увеличивает затраты на техническое обслуживание для среднего владельца, когда приходит время отдать машину в ремонт. Но дополнительные расходы на оппозитный двигатель на этом не заканчиваются. Обычно для них требуется больше деталей и компонентов из-за того, что наличие двух головок цилиндров является врожденным свойством плоской конструкции. Во многих случаях это удваивает количество компонентов головки, компонентов клапанного механизма и охлаждающих рубашек. Дополнительные затраты растут, что делает производство оппозитного двигателя намного дороже . Очевидно, что здесь в игру вступают соображения веса, хотя они не представляют собой серьезного препятствия. Многие оппозитные двигатели ограничены конструкцией среднего двигателя из-за дополнительных требований к размеру, обусловленных его широким профилем; это не всегда так, боксеры меньшего размера, как правило, не облагаются налогом.

Некоторые люди скажут вам, что оппозитный двигатель — это лучшее, что когда-либо случалось с автомобилями, в то время как другие будут утверждать, что на него не стоит плевать — все зависит от того, кого вы спросите. Вне зависимости от того, кто из этих двух групп прав, нельзя не заметить, что движок всегда был скорее нишевой технологией. Как это повлияет на судьбу двигателя в современном автомобильном мире, где все так быстро меняется? Наверное, нигде не отличается от того, что было всегда. Конечно, новые производители не перенимают эту конфигурацию, но те, кто в настоящее время их выпускает, по-прежнему привержены дизайну. Subaru недавно представила новую линейку более компактных и экономичных боксеров, разработанных для решения задач мира, где экономия топлива и эффективность имеют большое значение для очень многих. Porsche также не отказывается от своей традиции плоской шестерки. Фактически, немецкий производитель недавно объявил, что инвестирует в новую линейку оппозитных двигателей, включая четырех- и шестицилиндровые мельницы. Ходят слухи, что люди в Штутгарте даже работают над плоской восьмеркой, чтобы украсить одну из своих будущих моделей. И, конечно же, BMW по-прежнему привержен своей линейке оппозитных двигателей, используемых в ее мотоциклах. Ожидайте, что плоский двигатель будет продолжать работать, как это было на протяжении десятилетий. Возможно, это не будет следующей большой вещью в ближайшее время, но она будет.



В этой статье: Оппозитный двигатель

Все о двигателе Boxer | Что такое плоский горизонтально-оппозитный двигатель?

Плоский двигатель слишком хорош или просто слишком хорош, чтобы быть правдой?

Читайте в этой статье:

• Что такое оппозитный двигатель и подходит ли он вам?
• Преимущества и недостатки оппозитного двигателя
• Плюсы и минусы
• Лучшие автомобили с оппозитным двигателем
• Часто задаваемые вопросы о горизонтально-оппозитном двигателе

Как ни посмотри, двигатель внутреннего сгорания — это один большой воздушный насос, работающий по установленному набору принципов, но есть несколько способов добиться того же результата, и оппозитный двигатель — один из самых интересных. Существует множество форматов двигателей, в том числе фавориты, такие как рядный и V-образный, но есть и несколько необычных, таких как беспоршневой роторный двигатель и плоский или оппозитный двигатель. Здесь мы рассмотрим, что делает плоский двигатель таким хорошим и плохим, а также перечислим несколько наших любимых автомобилей с оппозитным двигателем, так что держите свои вейп-ручки!

Порше

Что такое оппозитный двигатель и подходит ли он вам?

Горизонтально-оппозитные двигатели наиболее известны тем, что используются в автомобилях Porsche и Subaru, но как именно они работают и что делает оппозитную конфигурацию такой уникальной? Плоские двигатели, будь то оппозитный шестицилиндровый двигатель или четырехцилиндровый двигатель, имеют противоположные цилиндры с каждой стороны центрального вращающегося коленчатого вала под углом 180 градусов. Эта установка также известна как V-образный двигатель на 180 градусов. Это означает, что противоположные цилиндры перемещаются внутрь и наружу одновременно. Представьте себе двух боксеров, бросающих друг другу кучу джебов и прямых ударов. Получить идею сейчас? Оппозитные двигатели прекрасно сбалансированы и поэтому не требуют противовесов на коленчатом валу или уравновешивающих валах. Оппозитные двигатели с менее чем шестью цилиндрами имеют качающуюся пару (для создания вращения без ускорения центральной массы двигателя). Этот тип двигателя успешно используется в самолетах с момента его создания, а также популярен в мотоциклах.

Порше

Преимущества и недостатки оппозитного двигателя

Как и любой другой двигатель, горизонтально-оппозитные поршневые двигатели имеют определенные преимущества и недостатки. Эти оппозитные двигатели, от их низкого центра масс до иногда сложности, приносят много пользы, но по-прежнему рассматриваются как выбор энтузиастов.

Плюсы и минусы

• Балансировка: Двигатели оппозитного двигателя обладают отличной внутренней балансировкой благодаря поршням, работающим вместе в идеальной гармонии. Это не только хорошо для плавного движения, но и снижает нагрузку на другие детали, такие как коленчатый вал и опоры двигателя.
• Низкий центр тяжести: есть причина, по которой оппозитный двигатель также известен как «плоский двигатель». Эти двигатели спроектированы так, чтобы быть плоскими, а не высокими, что помогает снизить центр тяжести автомобиля. Это отличное преимущество для автомобилей с высокими характеристиками, поскольку оно помогает в управлении и переносе веса.
• Звучат круто: вы когда-нибудь слышали, как оппозитный двигатель Porsche с воздушным охлаждением ревет на гоночной трассе или Subaru WRX STI мчится по тихой пригородной улице? Эти двигатели звучат фантастически и имеют уникальный, мгновенно узнаваемый звук.

• Размер: оппозитный двигатель может сэкономить немного места наверху, но он широко расположен в моторном отсеке, что может создать несколько проблем — поиск места для важных деталей, таких как рулевая рейка, может быть затруднен. Эти двигатели также могут создавать препятствия для воздушного потока, что в редких случаях приводит к повреждению двигателя.
• Сложность: В оппозитном двигателе вдвое больше распредвалов и прокладок головки блока цилиндров, и с ним, как правило, труднее работать, чем с другими типами двигателей. Тот факт, что при замене прокладок головки блока цилиндров в некоторых автомобилях необходимо снять весь двигатель, должен дать вам хорошее представление о том, с какими трудностями приходится сталкиваться при владении автомобилем с оппозитным двигателем.
• Техническое обслуживание: Преимуществ может быть много, но для правильной работы оппозитного двигателя требуется много внимания. Для оппозитного шестицилиндрового двигателя, оппозитного четырехцилиндрового двигателя и даже горизонтально-оппозитного дизельного двигателя требуется больше деталей, чем для их рядных аналогов, что усложняет техническое обслуживание. Такие вещи, как двойные ремни ГРМ и прокладки головок, являются причиной, по которой большинство избегают работы над своими автомобилями с двигателем оппозитного типа.

Порше

Лучшие автомобили с оппозитным двигателем

Есть все виды автомобилей с оппозитным двигателем, от экзотических суперкаров до скромных семейных универсалов. По мере развития технологии оппозитных двигателей инновации в этой области позволили компаниям создавать одни из самых эффективных двигателей, когда-либо существовавших. Вот некоторые из лучших автомобилей с оппозитными двигателями.

• Ferrari Testarossa. Трудно не заметить Testarossa: его клиновидный дизайн напоминает о 80-х годах, а под капотом великолепно звучащий оппозитный двенадцатицилиндровый двигатель, обеспечивающий впечатляющие показатели. Testarossa производилась с 1984 до 1991 года и имел 4,9-литровый оппозитный 12-цилиндровый двигатель Tipo F113 G с продольной средней установкой мощностью 434 л.с. Это позволило Testarossa разогнаться с 0 до 62 миль в час за 4,7 секунды и достичь максимальной скорости в 196 миль в час.
• Subaru Impreza 22B STI — Этот автомобиль должен быть одной из самых известных моделей Subaru всех времен. Всего с марта по август 1998 года было произведено всего 424 экземпляра 22B STI. 22B был оснащен сильно модифицированным двигателем h5 под названием EJ22G, который производил 276 л.с. и 268 фунт-фут крутящего момента. Мощность передавалась на все четыре колеса через пятиступенчатую механическую коробку передач. Этот автомобиль был построен в ознаменование успехов Subaru в WRC и стал предметом массового коллекционирования.
• Toyota 86. Когда Toyota решила вернуться в игру спортивных автомобилей с задним приводом, она решила сотрудничать с Subaru, которая разработала четырехцилиндровый оппозитный двигатель как для Toyota 86, так и для Subaru BRZ, а также для Scion FRS. Эти легкие спортивные автомобили оснащены 2,0-литровым четырехцилиндровым оппозитным двигателем с непосредственным впрыском и развивают мощность около 200 л.с. и 151 фунт-фут. Низкий центр тяжести оппозитного двигателя обеспечивает прекрасно сбалансированную управляемость модели 86.
• Porsche 718 Cayman GT4 — компания Porsche производит одни из лучших в мире оппозитных двигателей, достойным примером является Porsche 718 Cayman GT4. Это превосходное гусеничное оружие оснащено 4,0-литровым оппозитным 6-цилиндровым двигателем мощностью 414 л.фунт-фут крутящего момента. Мощность передается сзади через шестиступенчатую механическую коробку передач с коротким ходом. С красной чертой 8000 об/мин мало автомобилей с таким уникальным саундтреком.

Субару

Часто задаваемые вопросы о горизонтально-оппозитном двигателе

Стоит ли покупать автомобиль с оппозитным двигателем, если у меня мало навыков механики?

Новые автомобили с горизонтальным расположением двигателя будут так же надежны, как и их аналоги, но неплохо было бы составить план технического обслуживания. Старые оппозитные двигатели требуют больше моторного масла и внимания, поэтому, если вы не разбираетесь в механике и не имеете бюджета на большие счета, мы рекомендуем избегать этих двигателей.

Насколько дорогим будет обслуживание?

Оппозитные двигатели, естественно, будут более дорогими в обслуживании из-за использования большего количества деталей и более сложной обработки. Простые задачи, такие как снятие свечей зажигания, могут стать серьезным испытанием для автомобиля с оппозитным двигателем.

Экономичны ли двигатели оппозитных двигателей?

Современные оппозитные двигатели относительно экономичны, но не могут сравниться с традиционными рядными двигателями. Оппозитные двигатели в основном ориентированы на производительность.

Была ли эта статья полезной?

Пожалуйста, оцените

Оценка этой статьи 4,7 159 читателями

Теги: #Новости Субару #Новости Тойоты #автомобильные технологии

Майкл Батлер

Заместитель главного редактора

После четырех туманных лет в рекламной школе и мучительной карьеры в рекламной индустрии, по воле автомобильных богов и своей страсти ко всему, что имеет более четырех цилиндров, он приземлился в CarBuzz. где он освещает последние автомобильные новости, время от времени пишет обзоры и играет в очень посредственную игру Counter-Strike. В свободное время Майк любит тратить деньги на проектные автомобили, которые ездят только один или два раза в год, ломать себе лодыжки на хардкорных шоу и делать дурацкие татуировки, от которых его мать плачет.

Предыдущий пост

Удлинители ремней безопасности: когда и почему их следует использовать

Следующий пост

Какие симптомы указывают на неисправность свечи зажигания?

Другие автомобильные консультации

Разница между двигателями HEV и PHEV

Отличаются ли подключаемые гибриды от обычных гибридов?

Как часто нужно проверять давление в шинах?

Почему важно регулярно проверять давление в шинах.

Путеводитель идиота по автомобильным предохранителям

Где найти блок предохранителей в автомобиле, как определить, что у вас перегорел предохранитель, и все, что вам нужно знать об автомобильных предохранителях

Вот почему машина скрипит при движении и поворотах

Скрипящая машина может быть признаком чего-то более серьезного, чем просто раздражение

Плюсы и минусы различных типов двигателей

Наиболее распространенные типы двигателей — четырехцилиндровый, оппозитный четырехцилиндровый, рядный шестицилиндровый, V6 и V8 — имеют свои плюсы и минусы. Вот все, что вам нужно знать, в одном удобном руководстве…

Напомнить позже

Что обеспечивает большую мощность: 4,0-литровый двигатель V6 или 4,0-литровый двигатель V8? Ответ не так прост. При обсуждении различных двигателей компоновка не является самым большим фактором, влияющим на его мощность. Приложив немного изобретательности (и денег), четырехцилиндровый двигатель может выдавать такую ​​же мощность, как и V12. Так что же заставляет производителей выбирать разные компоновки двигателей? Вот преимущества и недостатки каждого макета.

1. Четырехцилиндровый рядный четырехцилиндровый двигатель

Начнем с одного из самых распространенных двигателей — рядного четырехцилиндрового. Есть причина, по которой это распространено, в основном потому, что это так просто: один ряд цилиндров, одна головка цилиндров и один клапанный механизм. Вот все, что вам нужно знать:

Преимущества:

• Рядный четырехцилиндровый двигатель небольшого размера и компактен, что означает, что он легко поместится практически в любом моторном отсеке.
• Кроме того, он легкий, а с одним выпускным коллектором его вес еще больше снижен.
• Только с одной головкой блока цилиндров меньше движущихся частей, чем в двигателях с несколькими блоками цилиндров. Это означает, что теряется меньше энергии, что снижает вероятность неисправностей.
• Первичные силы уравновешены, потому что два внешних поршня движутся в направлении, противоположном направлению двух внутренних поршней (см. рисунок выше).
• Четырехцилиндровые двигатели просты в обслуживании; головка блока цилиндров является самой высокой точкой, что упрощает работу со свечами зажигания и доступ к клапанному механизму.
• Четырехцилиндровые двигатели требуют более низких производственных затрат.

Недостатки:

• Второстепенные силы не сбалансированы, что в конечном итоге ограничивает размер двигателя.
• Рядные четверки редко превышают от 2,5 до 3,0 литров.
• Для более крупных четырехцилиндровых двигателей часто требуются балансировочные валы для устранения вибрации, вызванной вторичным дисбалансом.
• Высокий центр тяжести по сравнению с некоторыми компоновками (h5).
• Не такая жесткая, как некоторые компоновки (V6, V8).

Вот краткое видео-объяснение четырехцилиндрового двигателя:

2. Горизонтально-оппозитный

С точки зрения производительности не так много вариантов, столь же привлекательных, как двигатель с горизонтально расположенными цилиндрами. Оппозитная четверка не так распространена, как другие двигатели в этом списке, но с инженерной точки зрения это логичный выбор для вашего гоночного автомобиля.

Преимущества:

• Первичные и вторичные силы хорошо сбалансированы. Это плавный двигатель.
• Это позволяет уменьшить нагрузку на коленчатый вал, что приводит к меньшим потерям мощности из-за инерции вращения.
• Низкий центр тяжести обеспечивает лучшую управляемость.

Недостатки:

• Размер упаковки: это очень широкие двигатели.
• Плоские двигатели когда-то использовались в Формуле-1 из-за их преимуществ в производительности, но из-за своей ширины они препятствовали воздушному потоку и больше не используются.
• Сложность — две головки блока цилиндров/клапанные механизмы.
• Пара качаний (плоскостной дисбаланс) из-за смещения поршней, позволяющего шатунам соединиться с коленчатым валом.
• Техническое обслуживание может быть затруднено, если упаковка плотная.

3. Рядная шестерка

Объект любви инженера, рядная шестерка — результат добавления двух дополнительных цилиндров к рядному четырехцилиндровому двигателю. BMW любит их, и это компоновка одного из самых известных готовых к наддуву двигателей, 2JZ. Так что же такого особенного в рядной шестерке?

Преимущества:

• Рядная шестерка изначально сбалансирована.
• Компоновка в сочетании с порядком стрельбы обеспечивает, по сути, самый плавный двигатель.
• V12 и Flat-12 являются следующим шагом в дальнейшем снижении вибрации, поскольку они представляют собой два двигателя I6, подобранные вместе.
• Низкая стоимость изготовления — единый блок цилиндров со всеми цилиндрами в одной ориентации.
• Простой дизайн, с ним легко работать, как и с I4.

Недостатки:

• Упаковка может быть затруднена из-за длины.
• Не подходит для переднеприводных автомобилей.
• Высокий центр тяжести (по сравнению с оппозитными двигателями).
• Меньшая жесткость, чем у V-образных двигателей, поскольку он длинный и узкий.

Вот краткое видео с объяснением рядной шестерки:

4. V6

Теперь разрежьте рядную шестерку пополам и соедините два ряда цилиндров с общим кривошипом. V6 — это обычная компоновка, когда задействовано шесть свечей зажигания. Это также текущая компоновка двигателей Формулы-1. Зачем это использовать?

Преимущества:

• Они компактны и могут легко использоваться как для автомобилей с передним, так и с задним приводом.
• Обеспечивает больший рабочий объем, чем четырехцилиндровые двигатели, что обычно означает большую мощность.
• Жесткая конструкция.
• В сезоне 2014 года Формула-1 решила использовать двигатели V6, а не двигатели I4, потому что они хотели использовать двигатель в качестве нагруженного элемента машины.

Недостатки:

• Две головки блока цилиндров означают дополнительную стоимость, сложность и вес.
• Дополнительная инерция вращения и трение (больше движущихся частей).
• Высокий центр тяжести по сравнению с плоскими двигателями.
• Стоимость часто выше встроенной.
• Вторичный дисбаланс требует дополнительной нагрузки на коленчатый вал.
• Два выпускных коллектора означают дополнительный вес.

5. V8

Когда вы добавляете по цилиндру к каждому ряду V6, вы получаете икону как в американских маслкарах, так и в европейской экзотике — V8. Он может издавать утонченный визг или дрожащее бормотание. Так что же делает этот макет таким популярным выбором?

Преимущества:

• Размер упаковки (короткий).
• Хороший баланс, в зависимости от типа коленчатого вала и порядка зажигания (плоская или поперечная плоскость).
• Жесткая конструкция.
• Позволяет использовать большой рабочий объем.

Недостатки:

• Как и V6, вес двигателя V8 может быть большим.
• Дополнительная инерция вращения и трение (больше движущихся частей).
• Стоимость и сложность будут выше.
• Более высокий центр тяжести по сравнению с оппозитными двигателями.
• Масса двигателя обычно увеличена.
• Упаковка большая, как правило, только для автомобилей с задним/полноприводным приводом.

Сообщите нам ниже, какой тип двигателя вы используете в настоящее время и что вам в нем нравится или не нравится.

Оппозитные двигатели против рядных двигателей

• Понедельник, 7 июня 2021 г.

Что такое оппозитный двигатель?

Есть много вещей, которые настраивают людей друг против друга. Вам нравится зима или лето, горы или пляж, спорт или культура. Несомненно, это широкие обобщения, и многие люди находятся в большом количестве разных вещей, и часто много противоречащих друг другу вещей одновременно. Следовательно, в настоящее время мы менее склонны быть помещенными в коробку. Тем не менее, есть отличная тема, вызывающая разногласия, и энтузиасты автомобильных двигателей будут готовы к обсуждению, поэтому мы подумали, что остановимся на ней для вас.

Оппозитный двигатель лучше рядного?

Давайте приступим!

Вдохновленный конструкцией двигателей самолетов, двигатель Subaru Boxer® отличается от двигателей, которые вы обычно устанавливаете в автомобилях. В отличие от поршней, движущихся прямо вверх и вниз или под углом, как в большинстве двигателей, поршни двигателя Subaru Boxer® расположены плоско (горизонтально) и движутся параллельно земле.

Отличительной чертой оппозитных двигателей является тот факт, что двигатель имеет два ряда цилиндров, и каждый поршень, расположенный прямо горизонтально напротив другого цилиндра, не имеет общей шатунной шейки с противоположным поршнем.

Уникальный удар, ответный удар по своей природе более плавный, а низкое горизонтальное расположение обеспечивает более сбалансированный и стабильный эффект. И потому что вы захотите узнать: оппозитный двигатель лучше рядного? Его выравнивание означает, что он подает мощность непосредственно в систему симметричного полного привода Subaru с максимальной эффективностью.

Надежны ли оппозитные двигатели?

Вот почему оппозитные двигатели считаются оппозитными; часто люди путают оппозитный двигатель с семейством двигателей 180 градусов V, которые похожи, но прикрепляют оба поршня к одной и той же шатунной шейке. Кроме того, поскольку центр тяжести оппозитного двигателя расположен намного ниже земли по сравнению с рядной или V-образной конструкцией, оппозитные двигатели получают несколько преимуществ в производительности, присущих их конструкции. Это позволяет улучшить ускорение, в то время как преимущества в управлении огромны.

Надежны ли рядные двигатели?

Когда речь идет о рядных двигателях, механическая сложность снижается, поскольку прямолинейная конфигурация цилиндров снижает потребность в балансировочных компонентах. Плюсы этого в том, что рядные двигатели страдают от относительно небольшого количества нежелательной вибрации при типичных оборотах двигателя, а длинный ход их цилиндров дает этим двигателям превосходный крутящий момент.

Плюсы и минусы оппозитных двигателей

Давайте рассмотрим плюсы и минусы некоторых оппозитных двигателей.

Двигатели Boxer Преимущества:

К ним, безусловно, относятся тяговое усилие и способность преодолевать неровные или шероховатые поверхности. Все это значительно увеличилось с двигателем Subaru Boxer®. Поэтому, когда вы думаете о том, какую фан-базу заработала Subaru, эти плюсы (или то, что было бы минусами альтернативы) являются определенными факторами, когда дело доходит до выбора вашего нового автомобиля. А благодаря более низкому профилю вы получаете лучшую маневренность и маневренность на поворотах, меньший крен и лучшее сцепление с дорожным полотном. Оппозитные двигатели также заслуживают внимания, когда речь заходит о балансе: из-за того, что их поршни расположены прямо напротив друг друга, движение выстрела может полностью отменяться.

Двигатели Boxer предлагают гораздо лучшую функциональность системы охлаждения после запуска, благодаря горизонтальному профилю, остатки масла и охлаждающей жидкости более равномерно распределяются по всему объему (а не оседают, как это происходит в рядных или V-образных двигателях).

Его более низкий профиль также обеспечивает более равномерную передачу мощности, поскольку двигатель находится на плоскости ближе к остальной части трансмиссии.

Оппозитные двигатели Недостатки:

Было бы справедливо представить сопоставленные недостатки, связанные с оппозитными двигателями, услышанными во всем автомобильном мире. Начиная с (физической) доступности, с плоским двигателем несколько сложнее работать, потому что головка блока цилиндров прилегает прямо к боковой части двигателя. Это может сделать простые задачи, такие как замена свечей зажигания, трудоемкими и может привести к увеличению затрат, связанных с профессионалами, когда речь идет о среднем владельце. Было бы справедливо сказать, что удвоение количества компонентов головки означает, что требуется больше деталей и компонентов (из-за того, что наличие двух головок цилиндров является врожденным свойством плоской конструкции).

Здесь также может иметь значение вес, хотя это вовсе не мешает. Хотя многие оппозитные двигатели ограничены конструкцией среднего двигателя — из-за дополнительных требований к размеру, обусловленных его широким профилем, — это не всегда так (с меньшими оппозитными двигателями, как правило, исключение).

Вы не проживете жизнь, подбрасывая монетку

Точно так же, как горные походы или многочасовое запекание на солнце на пляже, сравнения должны быть настолько дотошными в отношении отдельных людей и того, какой образ жизни они ведут, как и должно быть. о достоинствах действий — и в данном случае об относительных релевантных контекстах оппозитных двигателей по сравнению с рядными двигателями, основанных на уникальном человеке, который собирается их использовать.

Когда вы покупаете Subaru, вы не просто получаете автомобиль мирового класса, который предлагает чистое удовольствие от вождения, но также получаете выбор услуг Subaru и планов технического обслуживания, которые обеспечат душевное спокойствие на протяжении всего срока службы автомобиля. Таким образом, несмотря на то, что мы перечислили недостатки, которые мы сделали, справедливо только сравнение, вы редко окажетесь в положении, когда вам придется менять свечи зажигания, например.

Есть причина, по которой люди переезжают на Subaru, и есть более важная причина, по которой они остаются с нами после того, как сделали этот шаг. Любовь — это много вещей, одна из которых, как мы знаем, — это сесть за руль любой из шести невероятных моделей Subaru из нашего модельного ряда здесь, в Южной Африке.

Если вы еще не испытали на себе один из этих знаменитых оппозитных двигателей, почему бы не заказать тест-драйв? Мы гарантируем, что вы будете убеждены!

Воспользуйтесь нашей системой поиска магазинов, чтобы найти ближайший к вам дилерский центр. Если вы хотите узнать больше об ассортименте автомобилей Subaru, вы можете позвонить нам по телефону +27 11 608 0116 или отправить электронное письмо по адресу [email protected] и квалифицированному члену наша команда будет рада помочь вам.



Subaru Forester оппозитный двигатель плюсы и минусы двигатель внутреннего сгорания марки Subaru

Продолжаю рассказывать о двигателях внутреннего сгорания. А я люблю говорить о непонятных простому обывателю двигателях, например, от Volkswagen. Сегодня не менее интересен двигатель, который также устанавливается на узкий круг автомобилей. Речь идет о оппозитном двигателе. В основном такие агрегаты сейчас использует в своих автомобилях компания Subaru, а также корпорация Volkswagen Group. Так что же это за двигатель? Читайте дальше…

— двигатель внутреннего сгорания, у которого поршни расположены горизонтально (или под углом 180 градусов), в отличие от рядного двигателя внутреннего сгорания, у которого поршни расположены вертикально. То есть простыми словами его можно назвать горизонтальным двигателем. Поршни такого агрегата расположены – два справа и два слева. В процессе работы поршни сходятся и расходятся по горизонтали. Поскольку поршни разъемные, каждая группа поршней имеет (два справа и два слева) по два распределительных вала. То есть справа два распредвала — 8 клапанов и столько же слева. Механизмы газораспределения в оппозитном двигателе (распредвалы и клапана) расположены вертикально, в отличие от классического рядного двигателя, где они расположены горизонтально. Вот небольшая схема.

Первые оппозитные двигатели появились в 1938 году, их устанавливали на автомобили Volkswagen Käfer (в шикарном применении использовался Volkswagen Beetle). Именно Volkswagen первым разработал горизонтально-оппозитный двигатель. Некоторые современные автомобили, принадлежащие Volkswagen Group, сейчас оснащаются такими двигателями (например, Porsche 997, Porsche Boxster и др.). Также в 1940-х годах SUBARU самостоятельно разрабатывала свой двигатель. По сей день Subaru оснащает свои автомобили оппозитными двигателями с горизонтальным расположением цилиндров.

Для чего был создан оппозитный двигатель?

Создан для понижения центра тяжести автомобиля. Наверное все знают, что чем ниже центр тяжести, тем лучше ходовые качества автомобиля, меньше будет крен автомобиля при прохождении поворотов.

Плюсы оппозитного двигателя

1) Как я писал выше, он создан для понижения центра тяжести автомобиля, что очень хорошо сказывается на ходовых качествах.

2) Еще плюс расположение цилиндров. При движении навстречу друг другу в горизонтальной плоскости посторонние колебания намного сильнее гасятся. Поэтому этот двигатель считается намного тише своих рядных или V-образных собратьев.

3) Также из плюсов хотелось бы отметить большой ресурс данного типа двигателя. Например, двигатели SUBARU имеют срок службы около 1 000 000 километров пробега, при правильной эксплуатации и своевременной замене расходных материалов.

Минусы оппозитного двигателя

1) Первый и самый существенный минус — сложный ремонт такого двигателя.

2) Сложная конструкция, а значит дорогая цена для этого двигателя.

3) Сложное обслуживание.

Этот блок надежен, но имеет сложную структуру. Его динамические характеристики аналогичны рядному бензиновому двигателю. Мощность и потребление. А теперь короткое видео.

SUBARU двигатель оппозитный видео

На этом закончу, думаю стало немного понятно что это такое и как работает.

Спустя одиннадцать лет компания Fuji Heavy, разрабатывающая двигатели для моделей Subaru, представила третье поколение фирменного оппозитника. Агрегатами новой серии японцы планируют оснастить весь модельный ряд марки. Оппозитный двигатель Subaru оснащен четырьмя цилиндрами и по-прежнему бензиновый.

Также есть более мощная версия с турбонаддувом и классический атмосферный двигатель, на вкус и финансы клиента. Новая версия горизонтально-оппозитного двигателя Subaru была наделена всеми достоинствами предыдущих поколений, но недостатки оппозитного двигателя остались.

Достоинства оппозитников

При ближайшем рассмотрении оказывается, что двигатель Субарова не компактный, а просто относительно симметричный и плоский — он как бы «размазан» по моторному отсеку. Понятно, что как бы ни старались инженеры, габариты 4-цилиндрового двигателя внутреннего сгорания не могут быть меньше определенного объема. Моторная пластина действительно короткая и плоская, но очень широкая.

Двигатели компоновки B6, R6, R8, V12 полностью отбалансированы. К сожалению, боксера Б4 в этом списке нет. Впрочем, по вибронагрузке у агрегата В4 есть преимущество, но серьезной разницы с традиционной рядной четверкой нет.

Как говорится в рекламе Subaru, автомобили имеют низкий центр тяжести, что способствует выдающейся устойчивости и управляемости на высоких скоростях. Конечно, на гоночной или раллийной трассе это очевидный плюс. Но при ежедневном движении по городу низкий центр не всегда является плюсом. При тряске на люках, колдобинах и лежачих полицейских, при ковылянии по разбитой грунтовке — нужны ли гражданскому автомобилю эти противоположные достоинства? Подвеска, дорожное покрытие и состояние шин играют важную роль в скоростных упражнениях. К сожалению, качеством нашего покрытия похвастаться сложно, да и другие факторы зависят от владельца.

Сам оппозитник и продольно установленный бокс не создают симметричной развесовки, но чуть большую долю нагрузки получают задние колеса. И вот недостатки вылезают наружу. Продольное расположение двигателя на переднеприводной машине должно обеспечивать расположение двигателя перед осью, полностью в переднем свесе. Поэтому автомобили Subaru получают длинный свес, иногда не уступающий Audi с рядным двигателем и схожей компоновкой.

Недостатки моторов Subaru

В геометрии цилиндров двигателя есть интересная особенность — когда сетка хона находится в нормальном состоянии, и цилиндр начинает превращаться в эллипс. Правда, алюминиевые блоки цилиндров с чугунными гильзами и разной степенью расширения никогда не считались идеальными.

Двигатели изношены чрезмерным расходом масла, причем вне зависимости от возраста — старые машины из первой волны иномарок и люди из салонов Subaru, еще пахнущие свежей пластмассой, могут стоять в очереди к мастеру. Горизонтальное расположение баллонов само по себе способствует угару; в случае с турбинами они не отказываются от своей доли масла, и, естественно, это приводит к стандартной болезни заедания колец. Датчик расхода воздуха быстро и охотно загрязняется на моделях всех производителей. К сожалению, датчики MAP хорошего качества ушли в прошлое.

На данный момент оппозитный двигатель Субару имеет множество модификаций. Непонятно, зачем компании, имеющей всего четыре серийных автомобиля, выпускать столько модификаций, чуть ли не ежегодно обновляя их. Например, на одну Impreza предусмотрено девять моторов. А количество модификаций достигает сорока.

Оппозитный двигатель — это двигатель, цилиндры которого расположены горизонтально относительно друг друга. Подобная структурная схема имеет название: V-образный двигатель с углом развала 180 градусов. С английского слово «противоположный» переводится — «находящийся напротив». Рассмотрим оппозитный двигатель — плюсы и минусы.

Особенности оппозитного мотора

Несмотря на внешнее сходство с V-образным двигателем, оппозитный не имеет к нему никакого отношения. Отличие состоит в том, что в оппозитном поршне два соседних поршня расположены в одной плоскости относительно друг друга. В V-образном двигателе поршни при движении в определенные моменты занимают положение верхней и нижней «мертвых точек». В оппозитах они одновременно достигают либо верхней мертвой точки, либо нижней. Это усовершенствование V-образного двигателя произошло за счет расположения цилиндров под углом поворота.

Еще одним нововведением стало вертикальное расположение механизмов газораспределения. Все это освободило конструкцию силовых агрегатов от дисбаланса и повышенных вибраций, сделало управление автомобилем максимально комфортным. Теперь вибрации от двигателя не передаются на кузов и не трясут машину.

Оппозитные двигатели всегда имеют четное число цилиндров. Наиболее распространены четырех- и шестицилиндровые двигатели.

Конструктивные особенности силового агрегата оппозитного типа имеют существенные преимущества перед другими типами моторов:

Центр тяжести смещен вниз;
экономичный расход топлива;
низкий уровень вибрации;
увеличен ресурс двигателя;
Пассивная безопасность при лобовом столкновении.

Смещенный вниз центр тяжести позволяет добиться лучшей устойчивости автомобиля и оптимальной управляемости при активных маневрах и
крутых поворотах. Крен значительно снижается при резких поворотах. Расположение двигателя на одной оси с трансмиссией обеспечивает наилучшую передачу мощности. Отсутствие балансирных валов экономит расход топлива.

Двигатель работает ровно. Низкий уровень вибрации мотора достигается за счет согласованного вращения соседних поршней. Расположение коленчатого вала на трех подшипниках вместо привычных пяти — еще одно преимущество оппозитного двигателя. Это значительно снижает вес и длину двигателя.

Расположение поршней в горизонтальной плоскости придает системе большую жесткость, что значительно снижает механические потери при работе силового агрегата.

Пассивная безопасность обеспечивается тем, что при столкновении мотор легко уходит под машину. В результате снижается интенсивность воздействия, направленного на салон.

Увеличенный диаметр цилиндров обеспечивает двигателю высокие обороты, что позволяет создавать на его базе модели спортивного типа.

Еще одной особенностью является характерный звук оппозитного силового агрегата: он приятнее на слух.

Недостатки оппозитного двигателя.

Преимущества оппозитного двигателя очевидны. Недостатками являются:

Трудоемкость ремонта;
повышенный расход моторного масла.

Для ремонта двигателя его полностью снимают. Однако проблема не в этом. Запасные части очень дорогие, а сборка двигателя — головная боль. Если при ремонте рядного мотора водитель может самостоятельно заменить свечи, то в оппозитнике это невозможно. Любой ремонт необходимо проводить на специальном оборудовании, которое имеется только на СТО.

История появления боксера

Изначально этот тип силовой установки применялся в военной промышленности, в частности, на отечественных танках. В дальнейшем на аналогичных двигателях ездили Икарус и мотоцикл Днепр МТ. В данное время установкой оппозитника на свою продукцию занимаются две компании – Porsche и Subaru.

Первые разработки появились в тридцатые годы прошлого века, когда инженеры Volkswagen занялись усовершенствованием V-образных и рядных двигателей. В шестидесятых годах эту идею подхватила японская фирма Subaru. В 2008 году Subaru выпускает первый оппозитный автомобиль с дизельным двигателем. Отличительные особенности – четырехцилиндровый двигатель объемом 2 литра. Показатель мощности – 150 л/с.

Видео принцип работы оппозитного двигателя Субару

Несмотря на дороговизну запчастей и обслуживания в СТО, удовольствие от вождения автомобиля, оснащенного «боксером», не сравнится ни с чем. Высокая устойчивость, легкость в управлении, отзывчивость автомобиля на все действия водителя говорят сами за себя.

После создания первого ДВС практически сразу возникли вопросы по его совершенствованию и увеличению мощности. Первый двигатель был одноцилиндровым, и тут же напрашивалось самое простое решение, позволяющее увеличить его мощность — увеличить количество цилиндров. Но следующие шаги в развитии двигателя внутреннего сгорания были не столь очевидны, так как эти несколько цилиндров могут располагаться по-разному — вертикально в ряд один за другим, под углом или горизонтально. Эта последняя версия получила название оппозитного двигателя, т.е. двигателя, цилиндры которого расположены горизонтально, напротив (противоположно) друг другу.

Варианты оппозитных двигателей

Однако даже такое простое техническое решение — расположение цилиндров двигателя горизонтально друг напротив друга — может быть реализовано несколькими способами. При работе такого оппозитного двигателя его поршни могут двигаться по-разному.

Boxer Boxer

При работе такого мотора поршни всегда находятся на расстоянии друг от друга, и каждый работает в своем цилиндре — если один расположен на максимальном расстоянии от оси двигателя, то другой, рядом, занимает такое же положение.

Этот рабочий прием напоминает движения боксера, поэтому его и называют «боксер». Очень часто используются аналогичные оппозитные двигатели Subaru. Описываемый двигатель показан на фото ниже.

ОПОС, возрождение старых идей

Другой принцип построения реализует оппозитный двигатель типа ОПОС. Сегодня они снова начинают развиваться благодаря инвестициям небезызвестного Билла Гейтса. Устройство такого мотора показано на рисунке ниже.

Этот оппозитный двигатель является двухтактным двигателем. На рисунке хорошо видно, что в цилиндре два поршня, и закреплены они на одном коленчатом валу (на рисунке они обозначены красным и синим цветом). Красный обеспечивает вход смеси, а синий – выход продуктов сгорания. Из конструкции такого оппозитного двигателя исчезла головка блока цилиндров и механизм привода клапанов. Кроме того, преимущество такого оппозитника в том, что поршни работают на один коленвал.

Все это значительно уменьшило массу оппозитного двигателя и значительно расширило сферу его использования. Еще одной особенностью является то, что он может быть как дизельным, так и бензиновым. Обязательно нужно уточнить, что как и любой двухтактный двигатель, он нуждается в продувке цилиндров. Для этого используется электродвигатель с питанием от внешнего источника. Когда оппозитный двигатель находится в режиме on, электродвигатель отключается, а подача воздуха преобразуется в турбонагнетатель.

Рассматривая конструкцию такого оппозитного двигателя, необходимо отметить его преимущества: увеличение КПД, обеспечиваемое тем, что расширяющиеся газы давят на два поршня, а не на стенку камеры сгорания, а также повышенное усилие на валу. Кроме того, каждый поршень проходит более короткое расстояние, что снижает трение и, следовательно, потери.

Учитывая другие преимущества, которые обещает аналогичный оппозитный двигатель, стоит отметить – производитель сообщает, что при его использовании в качестве дизеля, то:

• такой двигатель на пятьдесят-тридцать процентов легче обычного турбодизеля;
• такой силовой агрегат содержит на пятьдесят процентов меньше деталей, чем обычный дизель;
• занимает на пятьдесят-сорок пять процентов меньше места под капотом;
• экономичнее на пятьдесят-сорок пять процентов.

Однако следует учитывать, что такой оппозитный силовой агрегат еще достаточно сырой, а значит, отмеченные преимущества в большей степени отражают ожидания его разработчиков.

Двигатель оппозитного танка

Да, был такой двигатель, это 5ТДФ, разработанный для танков Т-64, а также последующих Т-72 и других. Затем он обеспечивал необходимую мощность для заданных габаритов. Аналогичный оппозитный двигатель и его устройство показаны на рисунке ниже.

Как видно из рисунка, его поршни расположены в одном цилиндре и двигаются в противоположном направлении, но работают каждый на свой коленчатый вал. При минимальном расстоянии между поршнями между ними образуется камера сгорания, где происходит воспламенение топлива. Есть оппозитный двигатель, как бензиновый, так и дизельный. По аналогии с OPOC турбонаддув используется для подачи воздуха в цилиндры, а также для удаления выхлопных газов.

Примененный принцип встречного движения поршней позволил упростить конструкцию, обеспечить мощность и компактность силовой установки. Так, аналогичный дизельный оппозитный силовой агрегат при двух тысячах оборотов, объеме тринадцать и шесть десятых литра выдавал семьсот лошадиных сил, занимая при этом минимум места.

Что хорошего и плохого в противнике?

Следует отметить, что в истории автомобиля многие производители в разное время использовали оппозитный двигатель, пытаясь реализовать предоставляемые ему преимущества. Однако на данный момент SUBARU чаще других использует такие моторы на своих автомобилях.

Сразу следует отметить, что именно устройство оппозитного силового агрегата обеспечивает его преимущества при установке на автомобиль:

• низкий центр тяжести автомобиля, что придает ему дополнительную устойчивость при движении;
• снижение как шума, так и вибрации за счет движения поршней в противоположную сторону, за счет чего оппозитный двигатель считается тише аналогичных рядных двигателей;
• значительный ресурс, достигающий миллиона километров при правильной эксплуатации.

Однако не всегда все хорошо, есть и минусы и минусы противопоставленного. Из них следует отметить:

1. ремонт такого мотора очень сложен;
2. устройство двигателя также достаточно сложное, и, соответственно, имеет высокую цену;
стоимость обслуживания
3. высока, а сама услуга крайне затратна и неудобна, требует высокой квалификации исполнителей;
4. повышенный расход масла при эксплуатации.

Несмотря на отмеченные минусы и недостатки, ряд автомобилей (уже упомянутые модели SUBARU и некоторые модели Porshe) оснащаются оппозитными силовыми агрегатами. Надо думать, что производители достаточно точно взвешивают свои преимущества и недостатки и осознанно идут на использование такого мотора.

Для двигателя внутреннего сгорания расположение цилиндров горизонтально является лишь одним из возможных вариантов конструкции, но тем не менее в этом случае получившийся оппозитный двигатель имеет большие возможности и значительные перспективы для использования в автомобиле.

Самые распространенные двигатели на современных автомобилях — рядные и V-образные. Оппозитные двигатели используются гораздо реже, в основном на моделях Porsche и Subaru. В чем причина такого невнимания, и в чем преимущества оппозитного двигателя?

Варианты конструкции

Этот мотор отличается от своих собратьев тем, что цилиндры в нем расположены не вертикально или под углом, а горизонтально, т. е. в противоположных направлениях друг от друга. Отсюда и название – оппозитный или горизонтально-оппозитный двигатель.

Есть два варианта исполнения таких двигателей. Во-первых, поршни движутся навстречу друг другу и имеют общую камеру сгорания. К таким их преимуществам можно отнести высокое качество газообмена, более простую конструкцию по сравнению с рядными или V-образными моторами. Подобные устройства применялись на военной технике, в частности, на советских танках Т-64, которые могли работать на разных видах топлива: керосине, бензине, дизельном топливе. Для перевода танка в другой вид достаточно было перевести специальный рычаг в положение и установить требуемый угол зажигания. Двигатель оснащался двумя турбинами: турбокомпрессорной, повышавшей мощность, и газовой, выводившей выхлопные газы наружу. Недостатки у таких оппозитников те же, что и у двухтактных двигателей: более высокие потери топлива через К этому, как нетрудно догадаться, добавляются приличные габариты, ведь для движения к поршням требуется два коленчатых вала. Второй вариант встречается чаще. Это то, что мы чаще всего имеем в виду, когда имеем в виду оппозитный двигатель. Условно говоря, это V-образный двигатель, цилиндры которого решили расширить на угол 180 градусов. Применяется как на легковых автомобилях (Порше, Ауди, Субару), так и на мотоциклах («Днепр», «Урал»). Мы поговорим об этом ниже.

Преимущества и недостатки

Итак, преимущества. Основным преимуществом такой компоновки двигателя является более низкий центр тяжести, благодаря чему улучшается управляемость автомобиля. Боксер также выгодно отличается размерами и весом. Он заметно короче и ниже рядных двигателей. Еще одним преимуществом является отличная балансировка, которая обеспечивается расположением поршней, нейтрализующих вибрацию друг друга. Смещение центра тяжести силового агрегата к центру автомобиля позволяет сделать поворот более точным и стабильным. Особенно это важно для спортивных моделей, где управляемость стоит не просто на первом, а на самом первом месте. Лобовые столкновения имеют свои преимущества. Поскольку оппозитный двигатель расположен низко, при столкновении он проскальзывает под кабиной, а не в салон. Так что наличие такого мотора говорит в пользу безопасности автомобиля.

Есть ли у оппозитного двигателя недостатки? Да и весьма существенно. Именно они стали причиной того, что такие моторы не получили широкого распространения. Оппозитники небольшие по длине и высоте, но они значительно шире двигателей, где цилиндры расположены в ряд или в виде буквы V. Это создает множество проблем для конструкторов. Моторный отсек должен быть таким, чтобы оппозитный двигатель умещался по его ширине. При этом необходимо компактно расположить рулевое и управляемые колеса. Другой вопрос — доступность узлов для обслуживания. Если масло в двигателе еще можно заменить самостоятельно, то остальные операции может выполнить только специалист. Даже свечи зажигания в двигателе не рекомендуется менять самостоятельно, ведь можно легко повредить ГБЦ. Эти недостатки делают оппозитные двигатели более дорогими в производстве и обслуживании.
