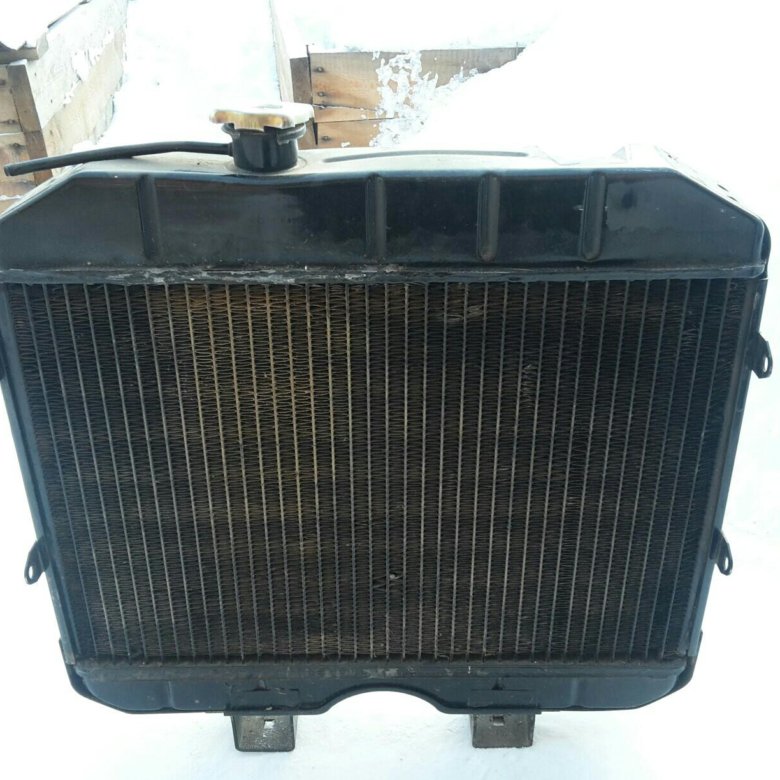

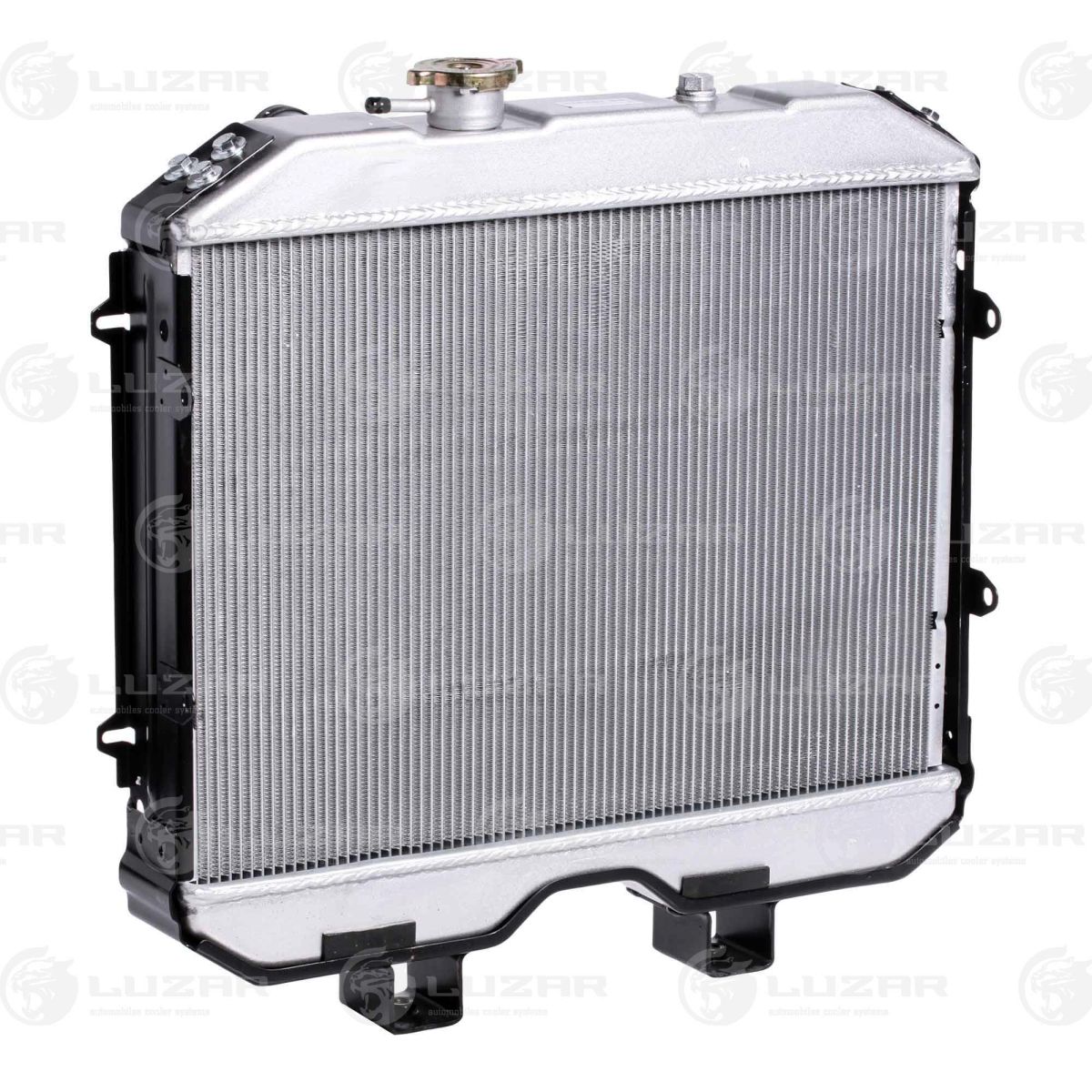

Радиатор уаз буханка 409 двигатель: Радиатор охлаждения ЗМЗ 409 на УАЗ Буханка, Хантер (ШААЗ) «Nocolok»

Схема отопления уаз буханка 409 двигатель с двумя печками

Несмотря на то, что Буханка является достаточно старым автомобилем, который существует на рынке несколько десятков лет, начиная с 60-х годов прошлого века, составных компонентов у машины всё равно много. При этом каждая система нуждается в соответствующем уходе, своевременном обслуживании и ремонте по мере необходимости. К числу важных компонентов, роль которых становится наиболее заметной в зимний период, стоит выделить отопитель. Нельзя сказать, что печка на Буханке какая-то современная или высокопроизводительная. Многие жалуются на её низкий уровень эффективности. Причём это относится к задней и передней печке в одинаковой степени. Потому достаточно часто оборудование меняют. Но не лишним будет изучить устройство, конструкцию печного оборудование Буханки, а также изучить схему подключения электрической составляющей, поскольку сам монтаж не вызывает больших сложностей.

Конструкция печки УАЗ Буханка.

Устройство системы охлаждения двигателя УАЗ Буханка

УАЗ «Буханка» это настоящий полноприводный внедорожник, который может проехать там, где не могут другие внедорожники. Данная модель УАЗа выпускается с 1957 года. Этот автомобиль используют, как специальную технику на предприятиях, а так же обычные люди для поездки на рыбалку или охоту.
УАЗ «Буханка» вмещает в себя до 10 человек

Этот автомобиль ценится за свою проходимость и ремонтопригодность, цены на запчасти для него доступные для большинства владельцев, а ремонт можно проводить самостоятельно. На Буханку ставились два двигателя ЗМЗ-402 и ЗМЗ-409, если вы хотите сами заняться ремонтом Буханки, то вам будет интересно устройство системы охлаждения двигателя УАЗ Буханка.

Особенности конструкции штатной печки УАЗ 452

Большинство владельцев «буханки» отмечают, что при температуре до минус 5 градусов в салоне автомобиля вполне терпимо. Но, к сожалению, на большей части территории России зимы не настолько мягки. И хотя температурные рекорды в последние годы касаются только максимумов, морозы за тридцать по-прежнему не редкость, а при таких условиях в УАЗе можно ездить разве что в перчатках.

Рассмотрим основные конструктивные недоработки, которые и являются причиной недостаточной эффективности работы штатной печки:

• достаточно большие технологические зазоры некоторых кузовных деталей (особенно это касается автомобилей первых поколения). Проблема обычно устраняется посредством проведения теплоизоляционных работ;
• невысокая производительность радиатора отопителя УАЗ 452. Согласно данным производителя – порядка 4 кВт, но это сомнительные цифры: согласно санитарным нормам, 2 киловатт достаточно для обогрева помещения в 20 кв. метров. И хотя автомобиль – не квартира, особенно «буханка» (см. пункт выше), скорее всего, реальные цифры намного меньше. Впрочем, у медных радиаторов при одинаковых размерах этот показатель выше, чем у алюминиевых собратьев. В любом случае из-за просторного салона УАЗ 452 мощности родной печки не хватает – задние пассажиры будут постоянно мёрзнуть;
• мощность моторчика отопителя. У штатного электродвигателя это 25 Вт. Такой показатель позволяет нагнетать в салон порядка 150 кубометров воздуха в час. Это для такой большой машины немного. Тот же мотор НАМИ-2 при мощности 95 Вт обеспечивает втрое большую производительность.

Если учесть, что штатный вентилятор весьма шумный, то идея заменить его на более производительный и тихий приходит в голову обладателям машины едва ли не в первую очередь.

Отметим также, что система вентиляции УАЗ 452 не имеет функции рециркуляции воздуха. И хотя им пользуются нечасто, в некоторых случаях переход на этот режим предоставляет немало преимуществ. Так что при модернизации печки желательно учитывать и этот фактор, а также возможность встроить в систему салонный фильтр.

Общее устройство

В этих грузопассажирских авто вагонной компоновки применяется жидкостное охлаждение закрытого типа. ОЖ в системе циркулирует принудительно под воздействием центробежного насоса. В качестве охлаждающих жидкостей производитель рекомендует использовать отечественный «Тосол». Однако в экстренных случаях можно залить в систему охлаждения УАЗа «Буханки» и обычную воду. Объем, включая не только контуры охлаждающей системы, но и отопителя, на большинстве моделей составляет от 13,2 до 15,3 литров.

Поломка

Часто автолюбители сталкиваются со случаями, когда отопитель (печка) не выполняет свои прямые функции, не греет. Какие могут быть причины?

• Наличие в каналах, по которым проходит воздух, повреждений.
• Вытекает антифриз.
• Загрязнение системы, поэтому недостаточная температура.
• Потёк кран на печке.
• Перегорел клапан, отвечающий за предохранение двигателя.

Схема охлаждающей системы для ЗМЗ-402

Она достаточно проста. Данный силовой агрегат охлаждается за счет жидкости, которая проходит через два контура.

Построена система по кольцевой схеме и состоит из нескольких основных компонентов. Жидкость двигается из радиатора через патрубки в термостат, далее проходит по рубашке охлаждения двигателя. Затем посредством водяного насоса она попадает снова в радиатор. Кроме этого, система охлаждения УАЗа «Буханки» с 402-м двигателем включает в себя электрический вентилятор, температурный датчик, отопители. Рассмотрим каждый элемент отдельно.

Метки: салонная печка 30 квт уаз 452 пенал

Комментарии 62

Е мае! Можно дрова экономить в субботу, к бане теплотрассу с уаз кинул и норм)))

а какой термостат стоит в системе? родной?

волговский 87 градусов в бж погляди, там фотки есть

Радиаторы эти УГ, текут. Чем не угодила родная салонная печка? Сделано конечно добротно, но я за медные радиаторы. Я даже от резиновых шлангов ушёл в сторону сильфоновых нержавеющих, которые для газа используют.

уважуха рукастым пацанам!

Идея понравилась. То что надо в УАЗ. А то, что основной радиатор мож и работать не будет иногда-так страшного ничего и нет. Токка двиг до рабочей температуры теперь сколько греешь? Буду примерять.влезет ли мне 40х40 под сидение заднее в фермере.

двиг грею без печки потом включаю

Ни хуа хуа вот эт ты замутил, да с такой печкой зимой в трусах и в майки можно ездить. Вопрос только один а будет ли мотор греться, а то как бы не пришлось сначала по буксовать хорошенько чтоб мотор прогрелся, а потом печку вкл. (шутка). Класс молодец хорошая идея не мелочишься. Поздравляю.

ни килоколарии тепла на улицу ! вот наш девиз :-))

Охренеть! Им теперь всю калмыкию обогреть можно

Мужчина грамотно сделал

Я себе такой хочу в качестве допрадиатора в салон поставить как раз…электропомпу ставил? и, если не сложно — какие его размеры?

так а все таки — электропомпу ставил?

ДА ! СТавил ! эл. помпа от ГАЗЕЛи!

Наверное движок сильно охлаждает?

А оковский радиатор сколько стоит?

Тема, а у него «карслон» электро? Если электро, то можно все в сборе поставить.

У меня другая задумка, хочу сделать печку для гаража. Змеевик в «буржуйку» а вот эти (предполагаю две) радиатора через циркуляционный насос на обдув помещения.

30 квт теплоотдачи очень мощный котел нужен

Ну да, просто чтобы гарантированно не вскипятить буду ставить 2

вскипятть не получится что за печку хотите сделать ?

Да просто есть задумка, так как гараж на 2 машины (8х6 м). Стоит буржуйка с краю, и дальние углы очень долго отходят. А с радиатором дело должно пойти.

а почему просто не наварить ребра на буржуйку и не обдувать ее

Этот вариант тоже прикидывался, но пока склоняюсь к радиатору.

если делать водяной контур то можно для нагрева взять 2-3 радатора от газовых колонок а для охлаждения радиатор автомобильный

аа точно, только по ценам наверное не очень будет.

чермет посещайте регулярно там много этого добра ! по крайней мере у нас

Тема, а у него «карслон» электро? Если электро, то можно все в сборе поставить.

У меня другая задумка, хочу сделать печку для гаража. Змеевик в «буржуйку» а вот эти (предполагаю две) радиатора через циркуляционный насос на обдув помещения.

Если в гараже щели есть то лучше тепловой завесы нет ничего. на даче хотел ставить котел и все такое но понял пока электро вентиляторы спасут щелей много в доме. Самй лучший вариан это сделать КАЛАРИФЕР если не в курсе это то же самое что салонная печка.на стройках полно этого и в металоломе можно найти.кстати есть хороший вариант если место позволяет это конвекторы -трубы на которых надеты металические пластины по мисо пластин должен быть кожух чтобы холодный воздух проходя через конвектор нагревался и подымался . Конвектора лучше чем радиаторы чугунные, потому что радиатор излучает тепло а конвектор двигает воздух и нагревает помещение лучше

Термостат

Это наиболее нежный компонент в системе. Он чаще всех выходит из строя – современные запчасти не слишком качественные. Функция термостата – контроль потока ОЖ по двигателю. Агрегат ЗМЗ-402, как и многие другие, имеет два круга циркуляции ОЖ – большой и, соответственно, малый.

Когда водитель запускает мотор и тот немного прогреется, жидкость в системе охлаждения УАЗа «Буханки» циркулирует только по малому кругу. Это позволяет быстрее подогреть мотор. Когда температура достигнет примерно 70 градусов, сработает термостат, и ОЖ потечет уже через радиатор охлаждения по большому кругу. Рабочими температурами для 402 двигателя являются показатели в пределах от 82 до 90 градусов. Если мотор не прогревается до этих температур, то это говорит о том, что термостат неисправен. Нередко по причине износа он заклинивает и не открывается.

Замена оборудования

Если вы решили самостоятельно заменить отопитель, следует предварительно познакомиться со схемой печки УАЗ Буханки для подключения электрической составляющей. Монтировать само оборудование, закрепив его в условном подкапотном пространстве, расположенном внутри машины, не сложно. Но и тут следует придерживаться определённых правил и рекомендаций. Процесс будет рассмотреть на примере использования оборудования НАМИ, который отличается лучшей производительностью, а также может похвастаться наличием салонного фильтра, чего в штатном отопителе Буханки нет.

• Первым делом из системы нужно слить антифриз, а также отключить всю имеющуюся проводку. Чтобы было проще осуществлять обратную сборку и подключение, все свои шаги можно записывать или маркировать провода, патрубки и шланги;
• От щитка требуется отсоединить консоль, затем убрать отопительный узел, снять лючок воздухозаборника, удалить уплотнитель и тщательно прочистить все имеющиеся открывшиеся выемки;
• Сделайте замеры под воздушный фильтр, приложив его корпус к поверхности. Далее выполните несколько крепёжных отверстий. Только не используйте сверло диаметром больше 3,2 миллиметров;
• На место установки нанесите слой качественного автомобильного универсального герметика, который устойчив к влаге и резким температурным перепадам. Слой делайте достаточно большой. Установите корпус фильтра и зафиксируйте его. Сам фильтр уже можно вставить в своё посадочное гнездо;
• В салон монтируется новый отопитель. Фиксируется он с помощью шпилек, гаек и болтом М6. Закрепите всё максимально надёжно;
• Затем устанавливается консоль, на саморезах монтируется вся конструкция;
• Потом можно приступать к подключению тяги управления и её фиксации;
• Подключите все патрубки, по которым проходит антифриз. Для надёжности их рекомендуется стянуть хомутами;
• Не забудьте о каналах, которые позволяют обдувать стёкла, избегая их запотевания в процессе эксплуатации автомобиля в условиях повышенной влажности или осадков. Обдув стёкол должен быть на каждой машине. Будь то Мерседес последнего поколения или старая добрая Буханочка производства УАЗ;
• Завершается установка подключением электрической составляющей. Здесь есть своя схема соединения, которую стоит рассмотреть отдельно.

В действительности нет ничего особо сложного в том, чтобы на Буханке поменять штатную отопительную систему, и установить на место старой печки более эффективное и производительное оборудование.

Электрическая схема подключения

Система не сможет работать и отапливать вашу Буханку, если не получит питание. Для подключения существует особая схема. Действуя последовательно и аккуратно, вы сумеете без посторонней помощи запитать новую печку и насладиться эффективной работой отопителя.

• Для начала выберите место для размещения массы. За массу отвечает чёрный провод. Фиксируется она на любой удобной для вас металлической поверхности. Лучше всего делать массу на кузове;
• Следующим идёт плюсовой провод. При его подключении предварительно отключите минус с аккумуляторной батареи, чтобы машина не находилась под напряжением в процессе выполнения работ;
• Плюс рекомендуется заключить в гофрированную оболочку. Затем провод протягивается к предохранительному блоку, то есть к колодке на Буханке;
• Учтите, на автомобиле в его колодке есть 4 предохранителя. Последний, то есть четвёртый, находится под напряжением постоянно. Подключаться следует к любому из первых трёх. Только делайте подключение сверху, перед штатным предохранителем в колодке;
• В принципе на этом подключение электросхемы можно считать завершённым. Обязательно предварительно проверьте работоспособность печного оборудования.

Можно с уверенностью говорить о том, что используемая на автомобилях УАЗ Буханка отопительная система имеет достаточно простую конструкцию и схему. Потому у бывалых автомобилистов, привыкших заниматься обслуживанием, ремонтом и некоторыми доработками своими руками, никаких проблем с пониманием отопителя Буханки возникнуть не должно. Но крайне важно постоянно следить за её работоспособность, проводить профилактические мероприятия, контролировать состояние и количество жидкости охлаждения. Особенно внимательно наблюдайте за наиболее слабыми местами печки. К ним сами владельцы Буханок относят штатные краники. Кран часто закисает, заклинивает и даёт течь. Связано это с длительным простоем краника, который водители попросту забывают периодически открывать сугубо с профилактической целью.

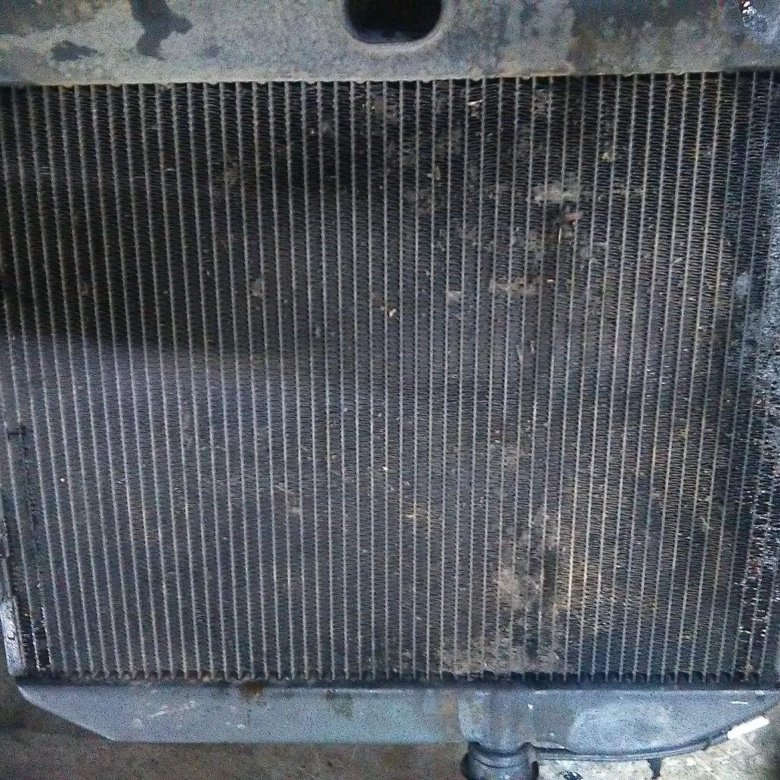

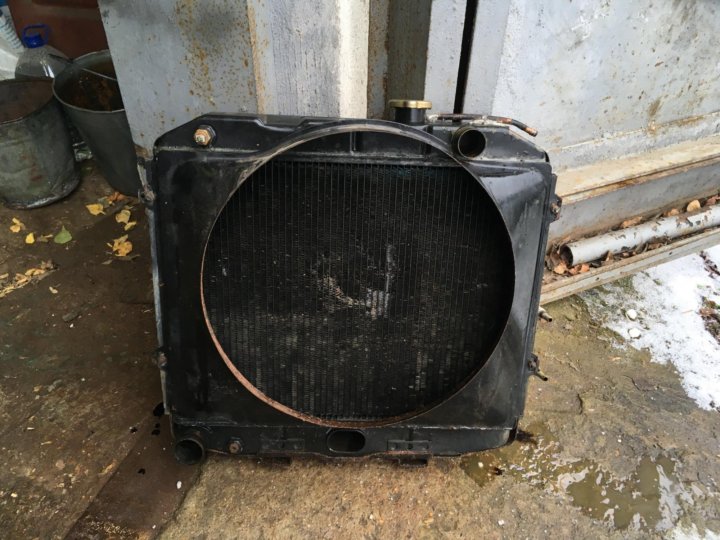

Радиатор и вентилятор охлаждения

Когда жидкость в системе охлаждения УАЗа «Буханки» пройдет через двигатель, она разогреется. Для охлаждения она должна остыть. Для этого используется радиатор. На этих авто завод-изготовитель устанавливает преимущественно медные 3-рядные радиаторы. Однако владельцы вместо него предпочитают устанавливать алюминиевые решения. Как отмечают отзывы, с ними двигатель охлаждается значительно эффективней.

Радиатор в системе выполняет функцию охладителя. Он охлаждается под воздействием встречного потока воздуха при движении. Когда автомобиль стоит или движется с небольшой скоростью, поток воздуха слабый и не может достаточно обдувать радиатор. Тогда в дело вступает вентилятор. В этом автомобиле он принудительного типа. Элемент вращается при запущенном двигателе, вне зависимости от температуры охлаждающей жидкости. Таким образом, перегреть двигатель очень сложно.

Характерные неисправности

Для печки, используемой в системе отопления автомобиля УАЗ Буханка, характерно несколько поломок, с которыми приходится частенько сталкиваться владельцам. Результатом неисправностей становится отказ печного оборудования, то есть печка перестаёт выполнять возложенные неё функции. Прекращается обогрев, что приводит к соответствующим неприятным ситуациям в зимний период эксплуатации Буханки. Можно выделить несколько основных причин, почему может не греть печка на Буханке:

• в каналах, предназначенных для прохождения потоков подогретого или ещё холодного воздуха появились повреждения;
• произошла утечка антифриза;
• вышел из строя кран печки;
• загрязнилась система, что провоцирует снижение температуры при обогреве салона;
• образовалась течь в кранике отопителя;
• перегорел клапан, предназначенный для двигателя системы отопления Буханки.

Если система полностью вышла из строя, ремонтировать её не всегда рационально и финансово целесообразно. Когда печка Буханки прослужила долгое время, и при этом работает откровенно плохо, наиболее правильным решением станет её полная замена.

Рубашка охлаждения и патрубки

Для соединения различных узлов системы охлаждения 402-го двигателя УАЗа «Буханки» используются патрубки. Это резиновые изделия в виде трубок. Элементы достаточно надежны, но если они эксплуатируются достаточно долго, то изнашиваются – стареют. Тогда ОЖ может протекать, и уровень ее падает. В результате мотор перегревается.

Рубашка охлаждения – это необходимая часть, без которой мотор просто не будет остывать. Рубашка проходит через весь блок цилиндров. Она выполняет функцию поглотителя тепла. Затем ОЖ выводится к радиатору.

Помпа

Это очень важный элемент. За счет него жидкость может циркулировать непосредственно по всей системе. В этом двигателе тосол циркулирует постоянно в принудительном порядке. Насос состоит из нескольких элементов – при необходимости он легко разбирается. Расположена помпа в передней части на блоке цилиндров, а в действие она приводится посредством ременного привода.

Недостатки системы

В штатной системе есть только один плюс – она работает. Владельцы не могут сказать, что на безупречно надежна. Все дело в качестве запасных частей. А вот все прочие достоинства, которые есть у этой системы, можно смело списать в минусы. На 402-м моторе слишком малооборотистый вентилятор – количество его оборотов строго ограничено помпой. Чтобы их хватало, нужен большой радиатор. Зимой приходится этот радиатор закрывать, чтобы мотор не замерз. Существуют проблемы и с работой отопителя. Без дополнительной искусственной прокачки тосола тепла можно не ждать.

Решить все эти проблемы можно посредством модернизации системы охлаждения 402 двигателя УАЗ «Буханки» (замена радиатора на многосекционный, установка второй печки и так далее). Многие владельцы дорабатывают ее, увеличивая эффективность работы.

Итак, мы рассмотрели устройство системы охлаждения двигателя УАЗ Буханка с двигателем 409-й и 402-й модели. Устройство весьма простое, однако надежность системы оставляет желать лучшего, как говорят владельцы. Поэтому многим владельцем придется заняться самостоятельным ремонтом системы охлаждения либо самому, либо в специализированном автосервисе.

Источник

проект «УАЗБУКА»: Буханка Установка печки НАМИ

Продолжаем, совместно с Магазин4х4, усовершенствовать автомобиль УАЗ-2206 .

Еще зимой мы приобрели отопитель повышенной мощности в Лаборатории микроклимата «НАМИ». На сегодняшний день это самый лучший отопитель для УАЗ Буханки, который встает вместо штатной печки без существенных переделок. Обзор отопителя НАМИ на УАЗ Буханку был опубликован ранее.

Лаборатория микроклимата НАМИ давно разрабатывает системы отопления и вентиляции для автомобилей. При лаборатории есть небольшое производство, где отопители изготавливаются мелкими партиями. Заказать печь НАМИ можно по телефону указанному на сайте. Поскольку производство мелкосерийное, то скорее всего выполнение заказа придется ждать какое то время.

Почему надо менять отопитель? Для этого есть несколько причин: Во первых новый отопитель более производительный: 8кВт вместо 4кВт у штатного Во вторых, максимальный расход воздуха через отопитель в три раза выше 450м3 в час вместо 150 В третьих у нового отопителя есть салонный фильтр В четвертых уровень шума у нового отопителя значительно ниже чем у штатного И последнее, у новой печки есть режим рециркуляции салонного воздуха.

Поэтому смело меняем!

Вначале штудируем немногословную инструкцию:

Приступаем к работе. Снимаем старую печку. Но предварительно сливаем антифриз из печки. Для этого откручиваем пробку на самой нижней точке кронштейна крепления подводящих шлангов к печке.

Сливаем остальную ОЖ (Охлаждающую Жидкость) из системы охлаждения.

На тех радиаторах которые поставляются сейчас (2015-2016гг) отдельного крана для слива уже нет, и ОЖ сливаем отсоединяя нижний патрубок радиатора.

Штатный отопитель крепится при помощи 4-х болтов М6 (ключ на 10)

В одиночку открутить болты крепления печки задача нелегкая. Завод с маниакальным упорством экономит на закладных гайках. Придется одну сторону держать, а с другой откручивать.

Поэтому либо делаем с помощником, либо надо как то зафиксировать болт от проворачивания.

Открутили болты крепления

Снимаем кнопки на дополнительной панели и саму панельку тоже убираем.

Иначе она будет мешаться при манипуляциях с печкой

Отключаем разъем питания от отопителя. Снимаем дополнительное сопротивление, оно нам уже не пригодиться. Отсоединяем патрубки ОЖ и вытаскиваем старый отопитель.

Для интереса взвесили сколько он весит. Получилось 5.85кг.

Теперь демонтируем устройство управления воздухозаборником.

Заслонку тоже снимаем. Несмотря на тотальный антикор на ней уже образовалась ржавчина

Старый отопитель, вместе с системой управления заслонкой весят 8,2кг

Первоначально хотели заменить и салонный отопитель на более компактный и малошумный. Однако, потом, глобальную модернизацию отложили и салонный отопитель вернули на место.

Зато теперь знаем, что он весит 5.65кг

Вся отопительная система Буханки

Новый отопитель НАМИ весит 7,65кг Поскольку корпус пластиковый, то весь основной вес приходится на радиатор и мотор.

На новой печке уплотнитель сделан из поролона. Весьма недолговечный продукт, да к тому же моментом набирает воду. Решили заменить его на более технологичный пенополиуретан, который в изобилии остался от старой шумоизоляции.

Удаляем старый уплотнитель

На основе его вырезаем новый и приклеиваем.

При первой примерке показалось, что одного слоя недостаточно. Был наклеен второй слой уплотнителя.

Однако при финишной подгонке выяснилось, что такой толстый уплотнитель не нужен достаточно и одного слоя.

Очень странно, что для отопителя в Буханку не предусмотрено дренажное отверстие для слива попавшей воды. Ведь вода будет по любому попадать в печку. А если нет дренажного отверстия, то вода будет оставаться в передней полости, пропитает фильтр и будет долго и мучительно высыхать, при этом орошая ароматами салон автомобиля.

Проконсультировавшись с производителем печки решили сделать дренаж самостоятельно. Для этого есть даже незадействованные отверстия в корпусе отопителя.

Отверстие которое находится справа (около салонного фильтра) мы заглушили. Для этого использовали простой автомобильный герметик. Левое отверстие используем для дренажа. Его диаметр позволяет пропустить через него трубку от омывателя ветрового стекла.

Устанавливаем новый отопитель на место. Если дренаж не делать, то надо вначале установить лючок воздухозаборника. Его проще прикручивать при снятой печке. Но мы не ищем легких путей

Система охлаждения УАЗ Буханка

Жидкостная система охлаждения на УАЗ Патриот предназначена для поддержания заданного температурного режима двигателя вне зависимости от внешних условий. Циркулирующий по магистралям антифриз используется для отопления салона. Для непрерывной подачи жидкости применяется насос с принудительным приводом от коленчатого вала.

«По полочкам»

Рассмотрим составные элементы системы охлаждения «буханки».

Она состоит из широкого ряда запасных частей:

1. Радиатор с охлаждающей жидкостью, основная функция которого состоит в подаче тепла в атмосферу. Чаще всего изготовлен из меди или алюминия, а также бывает трёх видов — трубчатый, сотовый и пластинчатый. Наиболее распространён последний вариант. Каждая из перечисленных моделей устроена особым образом.
2. Масляный радиатор, который охлаждает масло воздухом. Этот агрегат используют, как дополнение.
3. Решетка, которая защищает сам радиатор от температурных нарушений и посторонних деталей.
4. Радиатор отопителя, который очень схож с первым вариантом, но ставят его уже в салон машины.

Конструкция системы охлаждения

На внедорожниках УАЗ Патриот с бензиновым мотором ЗМЗ-409 используется замкнутый контур охлаждения с радиатором, расположенным в передней части кузова. Для подачи воздуха через соты теплообменника установлен вентилятор с вязкостной муфтой, позволяющей регулировать производительность в зависимости от степени нагрева антифриза. Для заправки применяется жидкость типа Тосол-А40М или аналоги, имеющие температуру кристаллизации не выше -40°С. Для арктических условий предназначены антифризы с температурой застывания от -65°С (например, Тосол-А65М).

Для соединения рубашки двигателя с радиатором и теплообменником отопителя салона используются армированные эластичные шланги, закрепленные хомутами.

На машинах Патриот ранних серий устанавливались теплообменники из меди, но после цикла испытаний конструкция стала алюминиевой. В радиаторе и расширительном бачке УАЗ Патриот

предусмотрены пробки с паровыми клапанами, которые срабатывают при перегреве силового агрегата. Пары антифриза выбрасываются в атмосферу, предотвращая разрыв шлангов или теплообменников под воздействием избыточного давления.

Проводим «рентген» радиатора

Сам радиатор охлаждения также представляет собой систему конструктивных элементов.
В качестве таковых мы назовём:

• Вентилятор, нужный для усиления потока воздуха, благодаря чему охлаждается сердцевина радиатора. Состоит из так называемой «крыльчатки» и лопасти. Включается вентилятор особым датчиком температуры.
• Центробежный насос. Данный элемент принудительно двигает жидкость по всей системе. Составными частями являются корпус (из алюминия), крыльчатка и сальник.
• Расширительный бачок, в который доставляются излишки после процесса нагревания жидкости. Также он служит каналом доставки жидкости в систему.
• Термостат. Это датчик контроля температуры двигателя.
• «Водяная рубашка». Это выемки внутри двигателя, которые служат каналами циркуляции жидкости.
• Антифриз, то есть сама охлаждающая жидкость, пригодная для использования даже при низких температурах.

Объем системы охлаждения и прочие характеристики

Объем системы зависит от конструкции основного теплообменника. При использовании устройства трубчато-ленточного типа необходимо 12 л антифриза, в случае применения радиатора горизонтального типа емкость увеличивается на 2 л. Слив жидкости при обслуживании осуществляется через краны на основном радиаторе и блоке цилиндров, но при замене часть антифриза остается в рубашке, в подставленные резервуары выливается до 8 л раствора.

Основные параметры системы:

• температура начала открытия клапана термостата – 70°С;
• температура полного открытия канала “большого круга” – +80…+84°С;
• срок службы антифриза – 60 тыс. км пробега или 3 года;
• допустимая температура двигателя – +87…+103°С.

Вода / тосол / антифриз попадает в моторное масло — причины и последствия | Техноактив Инвест

Масло в картере приобретает вид белой эмульсии

Есть несколько способов определить воду в масле, все они применим практически ко всем видам смазочных материалов. Для начала, определимся, откуда берется вода в системе смазки двигателя

Признаки воды в масле

Итак, начнем с того, что двигатель все-таки неисправен, и жидкость попадает туда не по своей воле. Есть несколько признаков, по которым это можно узнать:

• Убывание антифриза. Первое, что надо проверить при таких подозрениях – это уровень охлаждающей жидкости. Постепенное уменьшение объема охлаждающей жидкости — это еще не страшно и может указывать как на наличие пробоя в прокладке, так и на утечку в мостах соединения магистрали или на микротрещины в шлангах. Обмен тосола и масла может происходить и в теплообменнике вследствие нарушения герметичности.
• Измененный оттенок масла. Тут все не так просто, потому что такие вещи можно рассмотреть только «набитым» глазом. С другой стороны, не трудно увидеть, что масло становится как бы ржавым. Дело в том, что детали при наличии воды окисляются, и масле на самом деле присутствует ржавчина.
• Белый налет на щупе. В таком случае доля воды в масле уже достаточно велика. Тут даже не желательно запускать двигатель, наверное, не надо объяснять почему.
• Масло из двигателя «стреляется» при его кипячении в металлической емкости. Если воды нет, то масло будет просто дымиться.
• Меняется цвет и насыщенность выхлопных газов, они становятся белого цвета и клубятся густым паром, зимой именно этот пар и сбивает водителей с толка – попробуй, определи, тосол попал в масло или это от мороза.

РЕКОМЕНДАЦИИ ПО РЕМОНТУ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОТЫСКАНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Причины, по которым вода или антифриз попадает в масло

• Негерметичная прокладка блока цилиндров Часто такое явление называют как «прогар» прокладки и такой «пробой» может быть направлен как во вне, так и внутрь блока. Диагностика Когда прокладка ГБЦ (головка блока цилиндров) прогорает в сторону моторного отсека, то место утечки тосола или другой жидкости из системы охлаждения, легко можно определить по потеку. Это при условии, что за двигателем установлен присмотр и его регулярно моют. Особенно культурные водители для быстрого выявления мест утечек различных жидкостей, циркулирующих в движке, красят его в термостойкую серебрянку и регулярно моют сам двигатель. На серебрянке все утечки определяются моментально, что позволяет быстро устранить неисправность. Конечно, на грязном двигателе что-то быстро определить невозможно. Но свежее выдавливание тосола из-под головки увидеть шанс есть. Но прокладка может не только прогореть, но и выгореть изнутри блока и тогда тосол действительно пойдет в масло. Определить такую неисправность тяжело, но возможно, если ежедневно осматривать машину и присматриваться ко всем изменениям в его работе.

Эксплуатация машины – это очень агрессивные условия для работы двигателя. Постоянные вибрации, качество топлива, влажность входящего воздуха и еще огромный список причин, по которым может отказать мотор. Однако, сначала посмотрим, как вода попадает в масло.

Как уже говорилось выше, одним из признаков является убывание охлаждающей жидкости. Если это так, то есть несколько вариантов:

• Негерметичность головки блока цилиндров. Бывает так, что прокладку «пробивает» сопровождается это характерным свистом, поэтому диагностике поддается достаточно легко.
• Негерметичность патрубков. Тоже распространенная проблема, но мест, где охлаждающая жидкость соприкасается с маслом достаточно мало. Тоже легко определить. Возможна утечка в мостах соединения магистрали или через микротрещины в шлангах.
• Обмен охлаждающей жидкости и масла может происходить и в теплообменнике вследствие нарушения герметичности.
• Трещина в «рубашке» двигателя. Тут уже ничем не поможешь, такие детали нужно только менять.

Но бывает и так, что вода в масле – это не следствие неисправности, а естественный ход вещей. Зачастую проявляется это при коротких поездках, особенно зимой, а и летом не все так гладко. Итак, посмотрим на каждое время года отдельно.

РЕКОМЕНДАЦИИ ПО РЕМОНТУ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОТЫСКАНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Эксплуатация зимой

Проблема зимы заключается в низкой внешней температуре. Двигатель запустили, прогрели, выполнили техникой определенную работу, вернулись и поставили технику. Пожалуй, это самый распространенный сценарий использования техники для собственных нужд.

Так, вот, над уровнем масла в двигателе есть свободное пространство, которое заполнено воздухом. Неважно, откуда он там, просто он есть. Но при этом его влажность, как правило, выше, чем во внешней среде, потому что масло покрывает все внутренние части.

А в нем применяются так называемые эстеры, они призваны сыграть роль, своего рода, силикона, дабы сохранить смазывающие свойства. Так вот эти самые эстеры очень гигроскопичны. Это значит, что они впитывают в себя влагу.

Таким образом, со временем, влажность воздуха в картере двигателя достигает 90 процентов.

Так вот, мы прогрели двигатель, эта влага начинает испаряться со стенок, а после остывания становится конденсатом, который постепенно стекает вниз, то есть в поддон картера, в масло. Как уже говорилось, основная проблема – это низкая температура «за бортом», а значит, картерный конденсат набирается быстрее. Ситуация особенно усугубляется при износе поршневой группы.

Дело в том, что циркуляция одного и того же количества воды в картере не так критична, как постоянное пополнение. Картерные газы, которые прорываются через поршневые кольца, так же имеют некоторое количество влаги, а значит общая концентрация возрастает.

Ёмкость расширительная

Прежде всего, расширительная ёмкость хранит запас антифриза. Определённый объём жидкости постоянно должен быть в запасе, что бы поддерживать нормальную работу мотора. Кроме того, в бачок выделяются пары и газ, который скапливается в системе во время её работы. С атмосферой расширитель связан клапаном, который установлен в крышке. Клапан настроен таким образом, что бы в системе постоянно был избыточный напор. Это позволяет работать мотору при высоких температурах, но без кипения антифриза. Избыточный напор стравливается клапанов в атмосферу.

Принцип действия

Охлаждение построено по принципу отбора тепла жидкостью. После, субстанция перемещается в устройство (радиатор), где передаёт скопившееся тепло окружающей среде посредством воздуха, при этом охлаждаясь. Затем рабочее тело снова возвращается к нагретым элементам и процесс повторяется. По такому принципу работает система охлаждения двигателей ЗМЗ 409, УАЗ 402 (421).

При рассмотрении цилиндра, видно, что изделие состоит из внутренней и внешней части. Промежуток между этими частями называют рубашкой, по этому пространству перемещается антифриз. Так же можете прочитать про Раздатка УАЗ 469.

Подведем итоги

В конце хочется отметить, что система охлаждения каждого без исключения автомобиля, для него крайне важна, причем, никакой нет разницы, бензиновый это, как 409 двигатель, или дизельный агрегат. Каждый мотор всегда будет нуждаться в отводе высокой температуры, дабы не заклинило «сердце» машины. Именно по этой причине все владельцы автомашин, в том числе и UAZ Patriot, активно должны следить за исправностью работы агрегата, чтобы не было допущено никаких сбоев. Иначе же, при возрастании температуры более 100-градусов, происходит несвоевременная остановка движка, и для него это фатально, и для водителя тоже.

Двигатель ЗМЗ-409

Этот мотор отличается другой клапанной крышкой, улучшенным механизмом ГРМ, иной прокладкой ГБЦ. Также вырос объем силового агрегата, что сразу же повлекло за собой модернизацию системы охлаждения ЗМЗ-409 УАЗ «Буханки».

Устройство охлаждающей системы типичное для ДВС такой конструкции, которые когда-либо изготавливались на Заволжском заводе. Двигатель оснащен жидкостной закрытой принудительной системой. Здесь также имеется радиатор, рубашка в блоке цилиндров и в головке блока цилиндров, помпа, расширительный бачок, датчики температуры, электрический вентилятор, радиатор отопителя и другие элементы. Отметим, что принцип работы системы охлаждения 409 УАЗа «Буханки» прост и аналогичен инжекторным моторам. Здесь ОЖ также двигается по большому кругу и по малому.

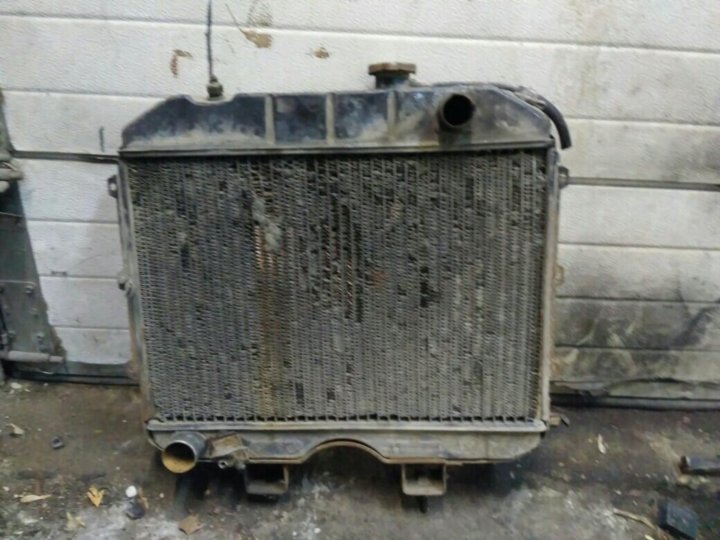

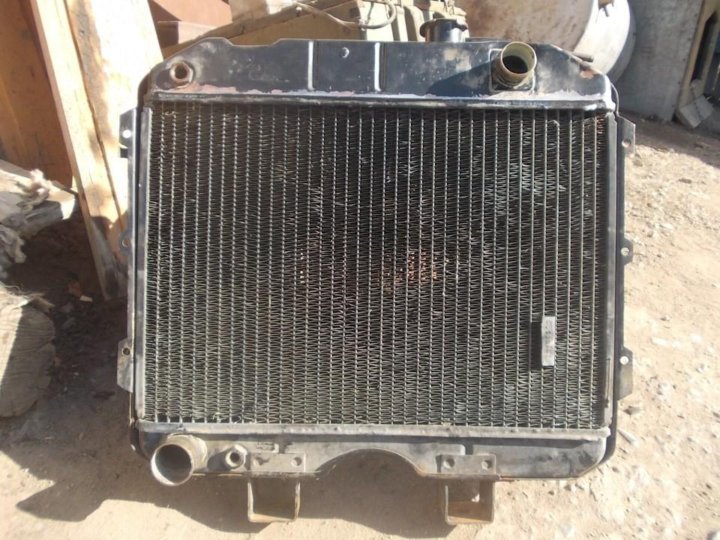

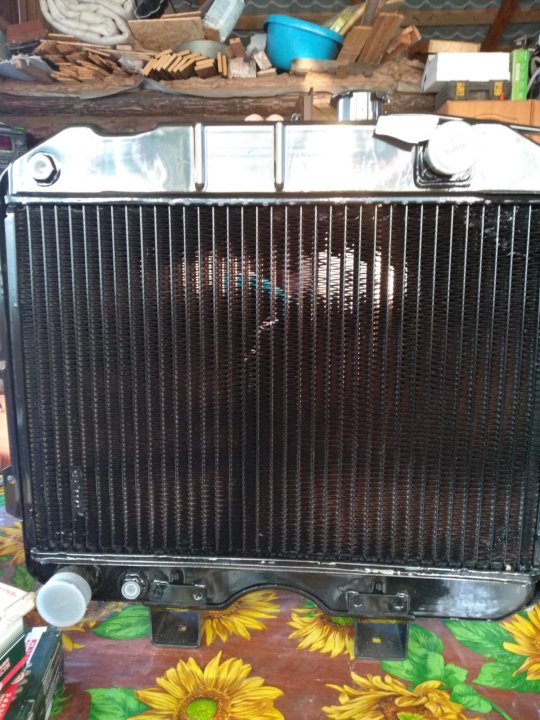

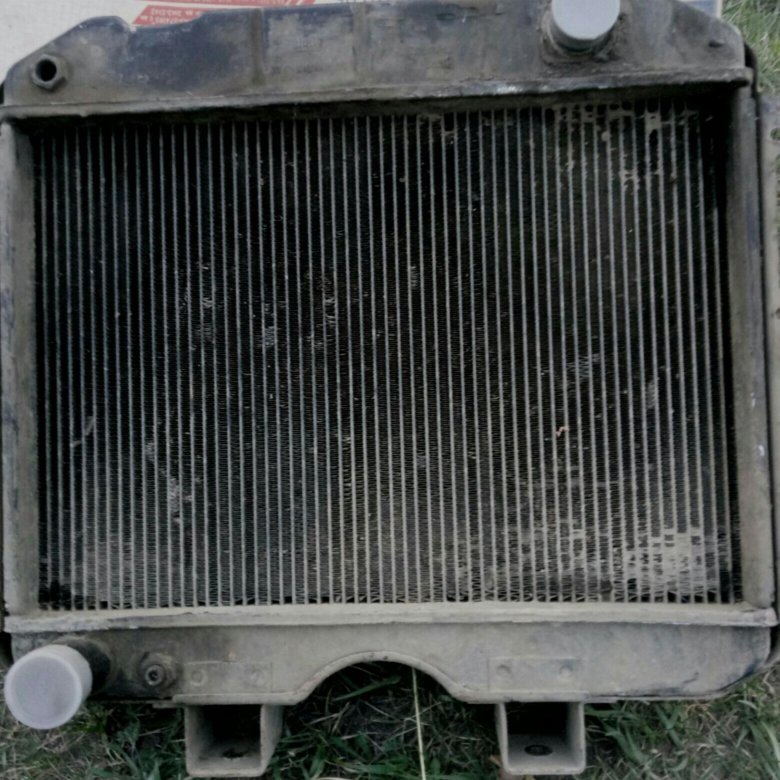

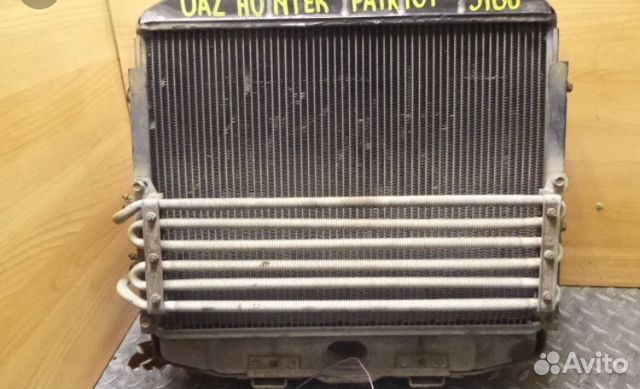

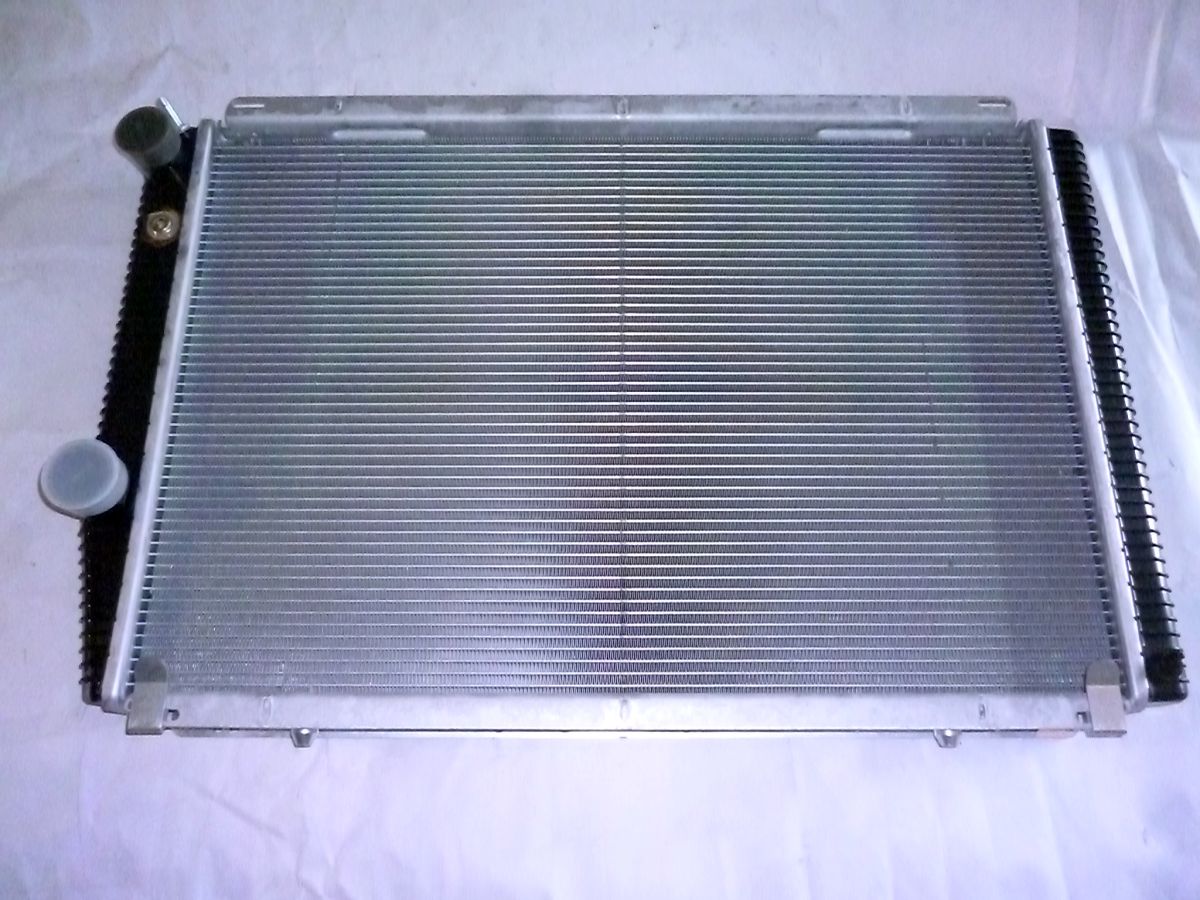

Установка радиатора ШААЗ на УАЗ-3160

Есть новые радиаторы завода ШААЗ для 3160. Теплоотдача у них равна 62000ккал/час, против 35200ккал/час радиаторов 3741ш (наш «родной»). Внимание!

По состоянию на август 2004года в каталоге ОАО «ШААЗ» для 3160 указана цифра
37000
Трубки, у нового, стоят чаще примерно в 1,5 раза, а пластины прямые и более короткие (у нас рифленые и длинные) — лучше «воздухопроницаемость» и теплоотдача самой пластины — т. к. длинная пластина хуже отводит тепло.

Вопросы: 1. Встают ли без переделок?

Переделка только в одном — вместо штатных нижних болтов ставятся обычные (у новых радиаторов резьба на радиаторе). Еще необходимо чуть сдвинуть вниз нижний шланг помпы.
2. Есть ли разница в размерах?
По ширине и толшине нет. По высоте «сот»-примерно на 5-7 см (за счет отсутствия нижних «ног», сам радиатор как бы «удлиннился». Дырка под ручку теперь в нижнем бачке.
3. Действительно ли лучше охлаждают?
Да, действительно. Конструкция лучше.

Помпа

Водяная помпа на автомобиле УАЗ Буханка с механическим приводом, центробежного типа. Назначение устройства, заставлять двигаться антифриз по патрубкам и пустотам мотора. Насос транспортирует поток жидкости в радиатор, где субстанция охлаждается и обратно к цилиндрам. Неполадки в помпе приведут к перегреву мотора и серьёзным поломкам, поэтому агрегат требует ухода. Элементы помпы следующие: алюминиевый остов, крыльчатка, уплотнитель. Крыльчатка, вращаясь, создаёт центробежную силу, отбрасывающую жидкость к стенкам остова. Работа уплотнителя заключается в удержании охладителя и предотвращении течи в месте сочленения.

Термостат

Элемент занимает почётное место в охлаждении силовой установки. Назначение изделия, обеспечить циркуляцию охладителя, переключая движение между малым и большим кругом обращения. Что бы процессы на холодном двигателе не нарушились и мотор быстрей нагрелся до рабочего состояния, термостат переходит в закрытое положение. После нагрева жидкости в малом кругу до 80°С механизм открывается, создавая циркуляцию через радиатор.

Термостат оснащён твёрдым наполнителем, помещается в корпусе мотора. Работа силовой установки без механизма чревата выходом из строя мотора. Жидкость будет циркулировать по малому кругу, без охлаждения в теплообменнике, в итоге это приведёт к перекалу и заклиниванию мотора.

Рабочая схема термостата:

Измеритель нагрева

Температурный измеритель УАЗ Буханка, деталь, выводящая на приборный щиток информацию о степени нагрева. Так как на используемых моторах устанавливается принудительная вентиляция радиатора, то датчик не управляет включением изделия.

Если мотор переделали и установили электрический вентилятор, датчик температуры считывает информацию о температурном режиме. После, информация передаётся в блок управления, анализирующий и регулирующий степень нагрева. Измеритель устанавливают на термостате мотора, неполадки изделия ведут к перегреву агрегата и поломке.

Измеритель степени нагрева, мотора ЗМЗ-406:

Особенности устройства

Система охлаждения на каждом автомобиле представляет собой отдельный агрегат, который состоит из основных узлов. К этим основным узлам на автомобиле УАЗ Патриот относятся следующие элементы:

• радиатор;
• водяной насос;
• термостат;
• расширительный бачок;
• охлаждающая жидкость;
• вентилятор;
• шланги и трубки.

На автомобиле УАЗах экологического стандарта Евро-3 и Евро-4 установлены охлаждающие системы закрытого типа, функционирование которых обеспечивается за счет циркуляции антифриза или тосола. Эта жидкость является основным реагентом, обеспечивающая отвод тепла от двигателя.

Система охлаждения также включает в себя радиаторы отопителей и электронасос, обеспечивающего подачу жидкости к этим изделиям. На УАЗ Патриот Евро-3 установлен один радиатор отопителя, а на его потомке Евро-4 уже комплектуется два устройства. Ниже на фото приведена схема конструкции системы охлаждения, на которой отображен полный перечень рабочих элементов.

Схема отображает не только перечень основных элементов агрегата, но и пути прохождения жидкости. Благодаря такой схеме можно ориентировочно представлять себе устройство системы и принцип ее функционирования. Если затронуть тему принципа функционирования агрегата, то он заключается в следующем:

1. Так как система является закрытой, то в ней создается давление. Непосредственное участие в создание давления принимает насос 16.
2. Функционирование насоса обеспечивается благодаря крутящему моменту от вала двигателя внедорожника.
3. Насос направляет жидкость в специальную рубашку, где и осуществляется передача тепла от двигателя к ОЖ.
4. Из рубашки жидкость попадает в такой элемент, как термостат 6, участвующий в распределении холодных и горячих потоков жидкости. Если жидкость имеет высокую температуру, то термостат направляет ее к радиатору для охлаждения, а если холодная, то к водяному насосу.

Таким образом, осуществляется функционирование системы охлаждения двигателя Патриота и собственно большинства современных транспортных средств. Поэтому данная схема уместна и для других автомобилей.

В случае необходимости повышения температуры в салоне, водитель приводит в действие специальный переключатель отопителя, тем самым открывая доступ ОЖ к радиаторам отопителя 1 и 2. Насос 3 начинает нагнетать давление в конструкции обогрева салона, тем самым ускоряя циркуляцию жидкости по радиаторам. Схема отображает все процессы, поэтому разобраться в ней не составит труда.

На УАЗ Патриот Евро-3 с завода предусмотрена заправка системы охлаждения тосолом марки А40М или А60М. Патриоты нового стандарта заправляются, как тосолом, так и антифризом. Различие между этими жидкостями заключается в составе и не играет большой роли в процессе отвода тепла.

Вентилятор

Радиатор представляет собой емкость, в которой осуществляется охлаждение жидкости. Но охладить жидкость без такого элемента, как вентилятор невозможно, поэтому его наличие является обязательным. Вентилятор служит в системе охлаждения для повышения интенсивности снижения температуры ОЖ в радиаторе.

В Патриотах вентилятор приводится в действие с помощью ременной передачи от вязкостной муфты. Такой тип привода устройства является гидравлическим, так как он управляется посредством жидкости в гидромуфте. Но такой вентилятор имеет множество недостатков, поэтому часто автовладельцы внедорожника прибегают к переоборудованию двигателя путем замены вискомуфты на электрический вентилятор.

В частности, к недостаткам гидравлического привода устройства можно отнести следующие факторы:

1. Увеличивается нагрузка на двигатель, так как вязкостная муфта приводится в действие от коленчатого вала.
2. Нестабильность функционирования вентилятора, так как скорость вращения лопастей напрямую зависит от числа оборотов коленчатого вала.
3. Отсутствие возможности включить вентилятор при необходимости.

Поэтому в частых случаях, водители осуществляют установку электрических вентиляторов, пользующихся большой популярностью в системе.

К сожалению, даже современные внедорожники Ульяновского завода оснащаются вентиляторами охлаждения радиатора, которые приводятся в действие посредством вязкомуфты. К минусам вязкомуфты можно еще отнести дороговизну изделия, так как агрегат представляет собой целый узел.

В завершение следует отметить, что система отвода высоких температур авто очень важна для него, будь это дизельный двигатель или бензиновый. Ведь в любом случае они нуждаются в отводе высокой температуры, дабы избежать вероятности заклинивания двигателя.

Поэтому каждому владельцу любого автомобиля очень важно следить за исправной работой данного узла, чтобы не допустить сбоев в работе.

В противном случае, несвоевременная остановка двигателя при возрастании температуры выше 100 градусов может стать фатальной как для двигателя, так и для водителя.

Схема системы ОЖ

Схема системы охлаждения двигателя УАЗ достаточно простая, она закрытого типа с принудительным циркулированием охлаждающей жидкости. «Охлаждайка» циркулирует по кругу от радиатора, проходя водяной насос и термостат в рубашку охлаждения, и затем возвращается.

Рассмотрим, схему охлаждения силового агрегата на УАЗиках, а в частности на движке с маркировкой 452:

Обзор неисправностей и способы их ремонта

Морально устаревший мотор УМЗ 417 не гнет клапана, но доставляет несколько других неприятностей:

Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 417 по составу	зимой синтетика, летом полусинтетика, минеральное
Объем масла моторного	6 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км
Регулировка клапанов	регулировочные винты
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на УМЗ 417	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи	0,8 мм
Привод ГРМ	зубчатым колесом
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	универсальный под сальник АДС, рычажное и лепестковое сцепление
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм

Вода в цилиндрах	порвана прокладка ГБЦ	замена прокладки
Протечка масла	ослаблена затяжка ГБЦ	протягивание гаек периодически
Уход масла, повышенное давление в картере	потеря герметичности заднего уплотнения коленвала	замена набивки из шнура, пропитанного графитной смазкой

Задний сальник коленвала вообще является слабым местом, поэтому после выхода мотора 421 в этом узле используется резиновый сальник, а не веревочный шнур с пропиткой. Эта модернизация увеличивает ресурс, так как замена производится гораздо реже.

Плюсы и минусы

К недостаткам можно отнести навесное оборудование – сложная конструкция двухкамерного карбюратора и низкий ресурс крыльчатки помпы, выполненной из полимерного материала. Из-за использования асбестовой прокладки ГБЦ антифриз часто проникает в цилиндры. От сильных вибраций самопроизвольно откручиваются гайки крепления ГБЦ и крышки, происходят протечки масла.

Именно поэтому в мануал заложены операции ТО по периодической протяжке гаек, регулировке зазора клапанов своими руками.

С другой стороны, плюсами конструкции ДВС 417 и всех его модификаций являются:

• надежная, хоть и морально устаревшая, система газораспределения;
• высокая надежность и эксплуатационный ресурс;
• снижение расходов владельца при использовании бензина с низким октановым числом;
• самостоятельный капремонт и механическая форсировка.

К сожалению, тюнинг способен добавить мощности в пределах 30 л. с. без установки турбины.

Установка на УАЗ вискомуфты иностранного производства

Пытался, даже купил от двигателя Штайр, но не смог вживить и отдал обратно. Там ключевая проблема в том. что допуск на биение вискомуфты (особенно импортного производства) должен быть очень маленьким, иначе даже БМВ-шная муфта долго не протянет. Изготовление переходника лишь увеличит и так имеющееся врождённое биение вала помпы. Изменить (заменить) же крепеж на самой муфте тоже не получилось, так как она исполнена условно неразборной. Поэтому для себя решил, что шансов установить нормальную вискомуфту. к сожалению, практически нет. Я поставил два с половиной года назад муфту от BMW. Для этого пришлось заменить ступицу шкива на помпе. Саму эту ступицу взял на разборке, у нее внутренний диаметр чуть меньше нашего, пришлось протачивать. Крыльчатка девятилопастная. Работает все прекрасно, при +35 градусах в горах (2000 м) на затяжных и крутых подъемах температура доходила примерно до 90-95 градусов Октябрь 2003

Вот как выглядит вискомуфта от BMW с вентилятором 11 лопастей, требуется только снять ступицу вентилятора с водяной помпы и перерезать резьбу на 22х1. 5 правую.

Характеристики двигателя УМЗ 417 УАЗ 469, 452 Буханка

Параметр	Значение
Конфигурация	L
Число цилиндров	4
Объем, л	2,445
Диаметр цилиндра, мм	92,0
Ход поршня, мм	92,0
Степень сжатия	7,0
Число клапанов на цилиндр	2 (1-впуск; 1-выпуск)
Газораспределительный механизм	OHV
Порядок работы цилиндров	1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала	66,9 кВт — (92 л.с.) / 4000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	177 Н м / 2200-2500 об/мин
Система питания	Карбюратор К-151В(Г)
Рекомендованное минимальное октановое число бензина	76
Экологические нормы	Евро 0
Вес, кг	166

Охлаждающая остов рубашка и трубки

Пространство, между сдвоенными стенками камер сгорания мотора автомобилей UAZ, расположено внутри силовой установки и головки остова. Визуально, представляет выемки, предназначены для перемещения жидкости и отводящие тепло при эксплуатации мотора. Транспортировка антифриза к теплообменнику и назад происходит посредством патрубков. Неполадки в элементах приводят к перекалу мотора и потере работоспособности агрегата.

Длинная эксплуатация мотора засоряет полости, и ухудшает прохождения антифриза. Это характерно при работе двигателя на воде, поскольку субстанция склонна к образованию накипи и, следовательно, уменьшению сечения отверстий и коррозии. Разрушение стенок цилиндра приводит к утечкам и попаданию жидкости в цилиндр, а это уже капитальная починка агрегата. Дабы не допустить поломки, эксплуатировать мотор рекомендуют на антифризе, нейтральном к материалам двигателя, замену субстанции проводить в установленные сроки.

УАЗБУКА Руководство по эксплуатации. Технические характеристики полноприводного грузопассажирского автомобиля УАЗ Буанка

Практически всем автолюбителям известно, что автомобиль имеет систему охлаждения двигателя. УАЗ Буанка или 452 оснащен простой структурой силового агрегата, а потому и остальные системы имеют простые конструктивные особенности.

Назначение системы охлаждения

Система охлаждения автомобиля УАЗ Букака предназначена для охлаждения двигателя во время работы. Таким образом, охлаждающие элементы отводят выделяемое тепло от блока цилиндров и головки с охлаждающей жидкостью и охлаждают в радиаторе.

При работе силового агрегата автомобиль нагревается до температур выхлопных газов и если нет охлаждения, то детали мотора просто перегреваются и деформируются. Хотя, такие ситуации бывают и при наличии системы ОЖ, в том случае, когда она не в рабочем состоянии или вышел из строя один из важных элементов.

Рабочая температура двигателя на УАЗ Буанка 80-100 градусов Цельсия. Именно в этом интервале термостат открывается на большой круг охлаждения.

Так как электровентилятор на данном автомобиле не предусмотрен, а система охлаждения принудительная, постоянно подключено дополнительное охлаждение радиатора.

Блок питания может перегреваться, если вышел из строя один из охлаждающих элементов. Сначала наступает легкая стадия, на которой мотор просто закипает. Но и здесь могут быть тяжелые последствия, такие как прогиб и деформация головки блока цилиндров. На этом этапе ситуацию можно исправить обычной шлифовкой поверхности блока блока.

На средней стадии возможна деформация элементов двигателя. Это может включать клапанный механизм. Впоследствии головке блока потребуется капитальный ремонт, а владельцу транспортного средства она встанет в немалые копейки.

Тяжелая стадия — разрушение поршневой группы от сильного теплового воздействия. Но, и это не самое страшное, что может случиться, ведь если охлаждающая жидкость попадет в цилиндры автомобиля, двигатель обгонит двигатель, на чем не всегда спасает.

Схема системы ОК.

Схема системы охлаждения двигателя УАЗ достаточно проста, она закрытая с принудительной циркуляцией охлаждающей жидкости. «Охлаждение» циркулирует по кругу от радиатора, минуя водяной насос и термостат в рубашке охлаждения, а затем возвращается обратно.

Рассмотрим схему охлаждения силового агрегата на УАЗ, а в частности на двигатель с маркировкой 452:

Элемент системы охлаждения

Основные элементы системы охлаждения силового агрегата УАЗ Буанка 452-й Мотор все известные детали: радиатор, вентилятор, водяной насос, термостат, форсунки, водяная рубашка и датчик температуры. Также частью конструкции является нагреватель.

Итак, рассмотрим что такое основные элементы охлаждения двигателя, их устройство и работу, а так же ремонт и доработку.

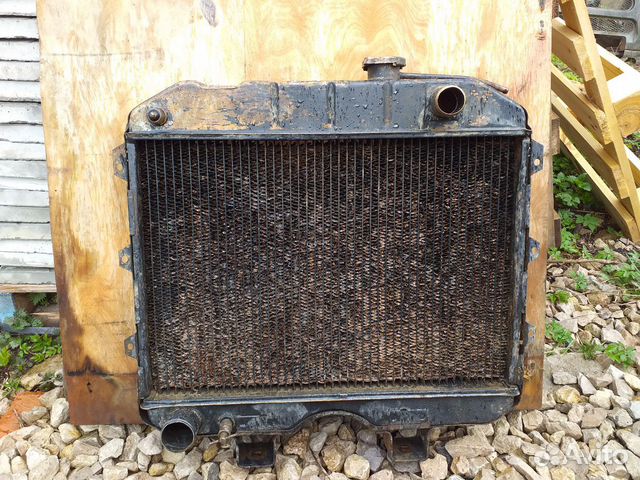

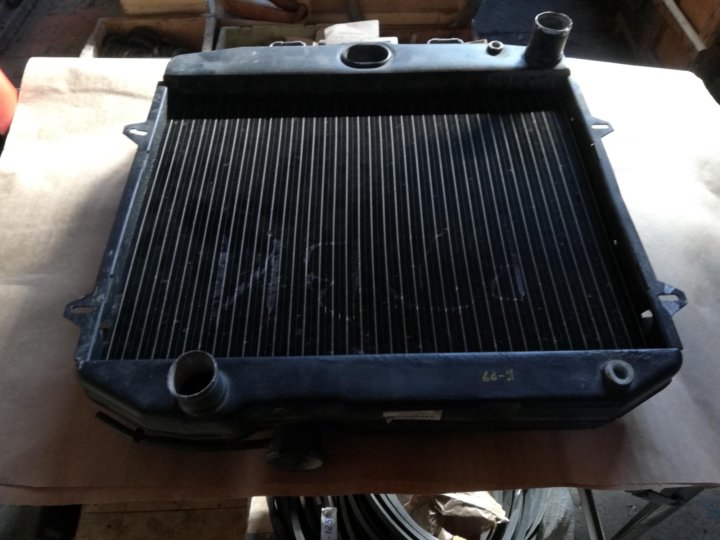

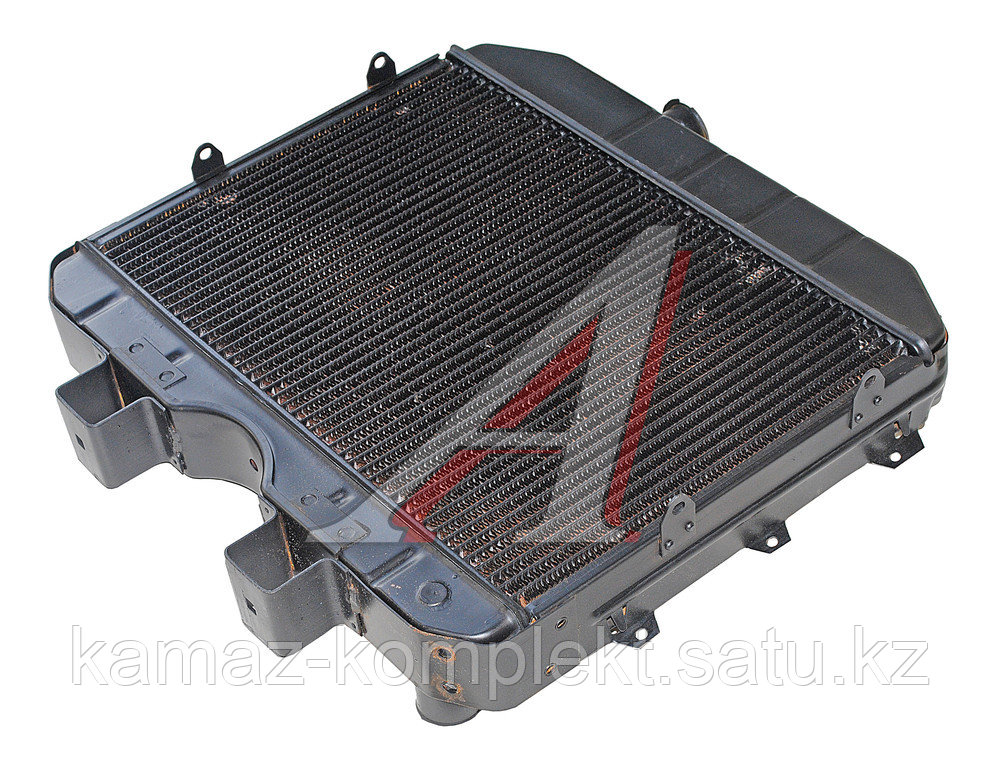

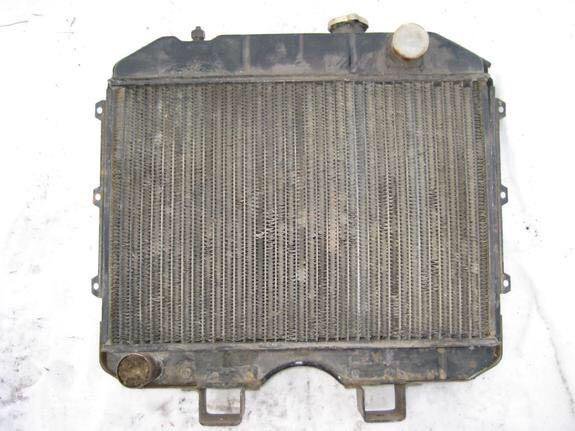

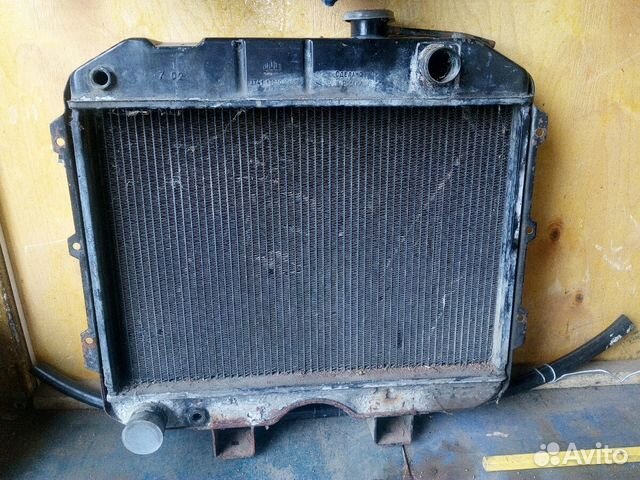

Радиатор и вентилятор

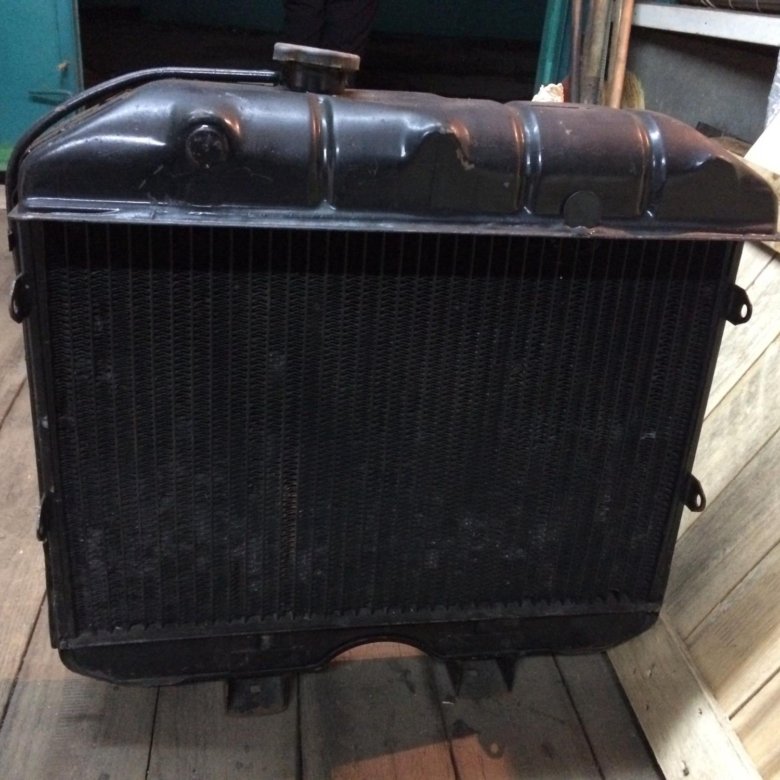

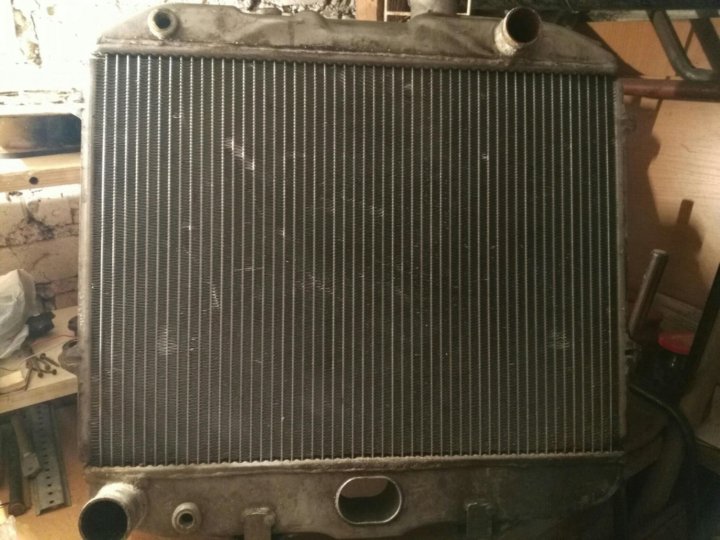

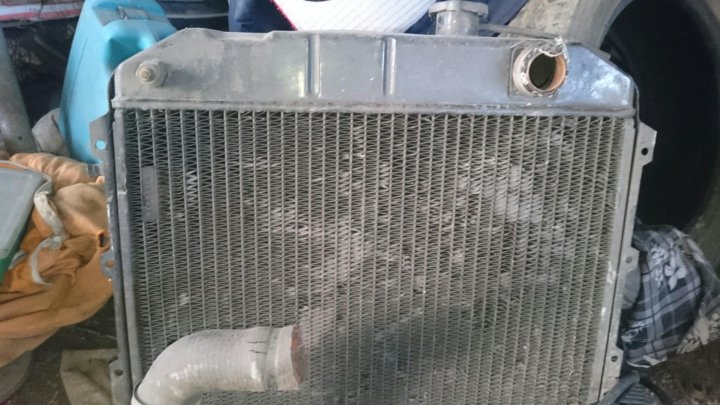

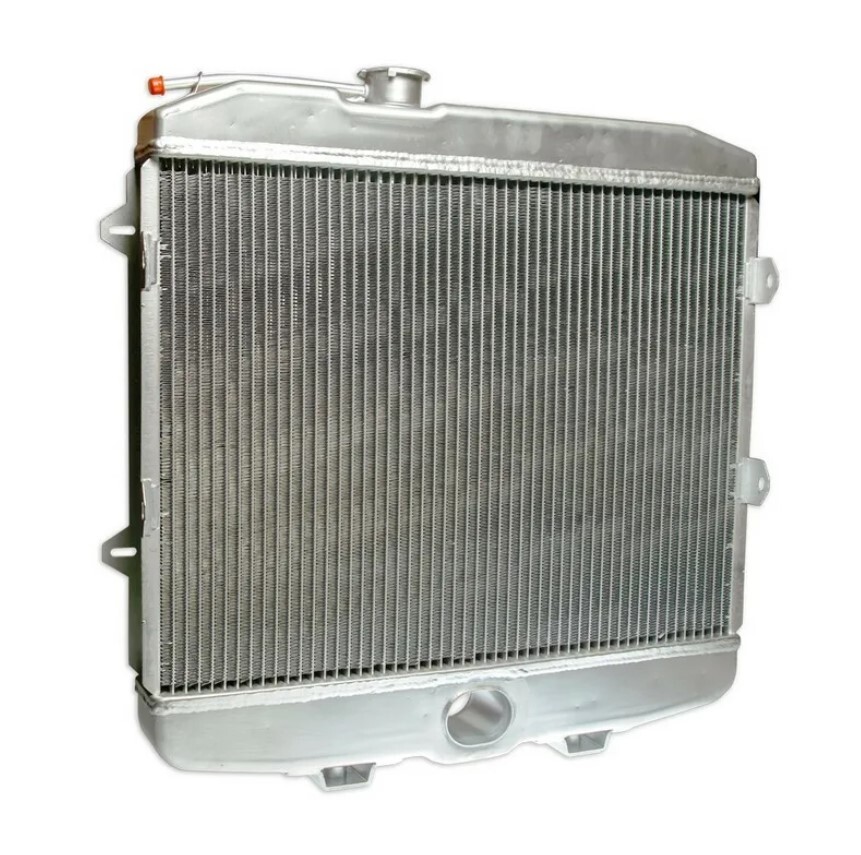

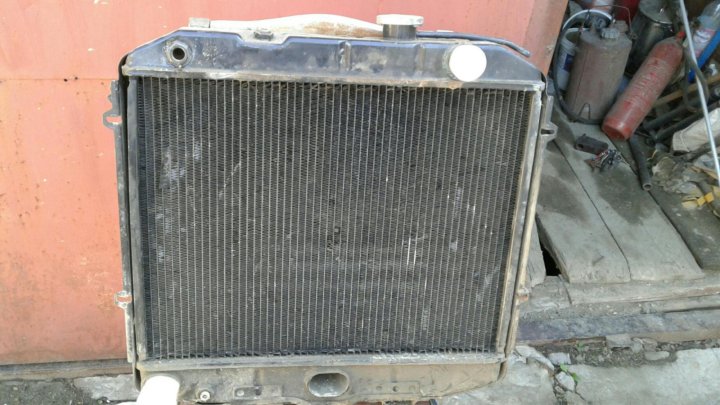

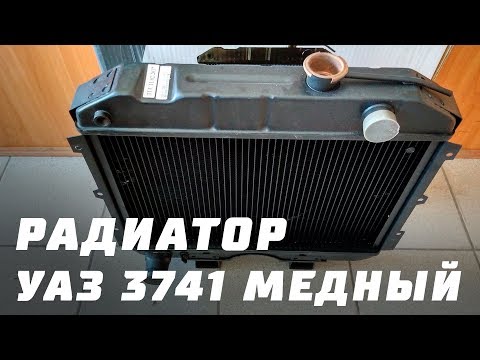

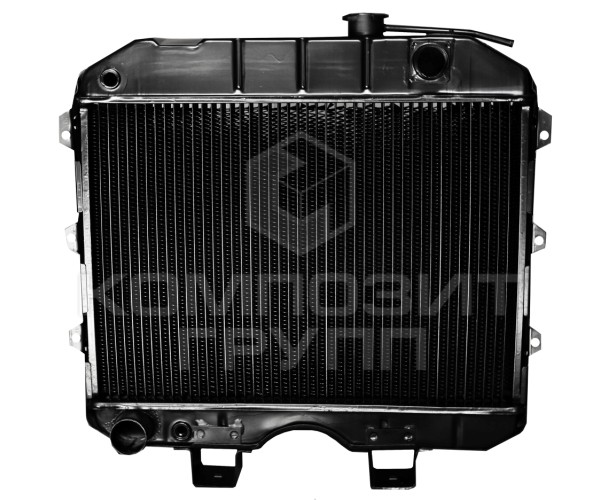

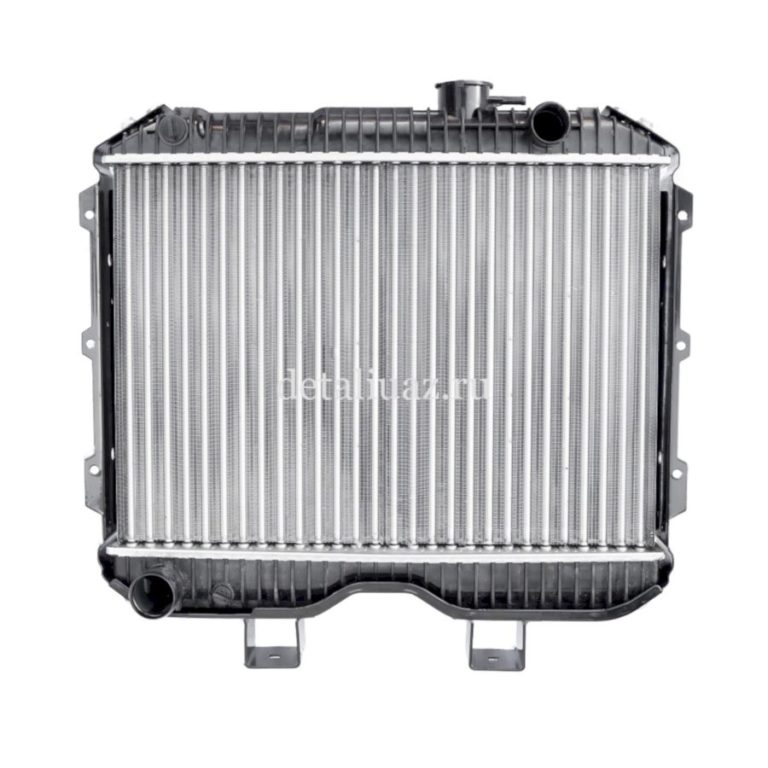

На УАЗ могут устанавливаться 3-х куриные медные или алюминиевые радиаторы, которые осуществляют максимальное охлаждение жидкости. Так как, эксплуатация элементов достаточно длительна, процесс охлаждения силового агрегата не всегда проходит так, как должно быть.

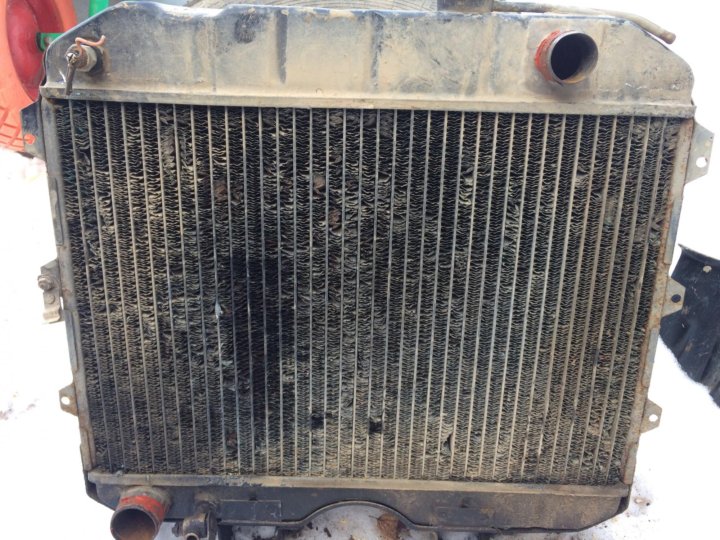

В данном случае это связано с повреждением каналов внутри элемента. Зачастую обычная чистка не помогает, а повышенный износ делают прорези в трубках, которые активно обслуживают владельцев, не желающих покупать новые детали. Основное назначение радиатора – охлаждать жидкость, которая циркулирует от мотора с помощью потока ветра.

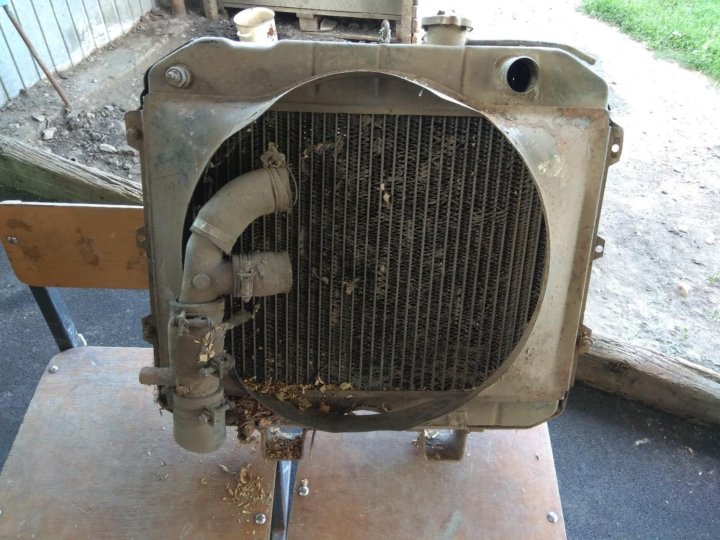

Вентилятор системы охлаждения на буханке принудительный, закреплен на шкиве и работает постоянно при вращении коленвала. Многие автолюбители модернизируют эту систему и устанавливают электровентилятор, который часто включает сам водитель по данным температурных тестов на приборной панели.

Водяной насос

Помпа на механический привод УАЗ. Основное назначение элемента – бесперебойная циркуляция теплоносителя по системе. Таким образом, водяной насос обеспечивает подачу жидкости в радиатор для охлаждения и обратно. Неисправность этого элемента может привести к потере «кулера» и перегреву двигателя.

Термостат

Основным элементом конструкции является термостат. Он обеспечивает циркуляцию жидкости и служит переключателем между малым и большим кругом в системе. Для обогрева автомобиля элемент держат в закрытом состоянии. При достижении 80 градусов Цельсия он начинает открываться, чем обеспечивает циркуляцию жидкости по радиатору.

Основной неисправностью можно считать кодировку элемента, что может привести к перегреву мотора, как показывает практика, клинит термостат по малому кругу, и соответственно будет доп охлаждение и проток жидкости через радиатор не быть.

Гайка патрубков и водяная рубашка

Форсунки — средства перемещения жидкости по системе от двигателя и его элементов к радиатору и обратно. Неисправность этих элементов приводит к потере «кулера», что, в свою очередь, снижает уровень охлаждающей жидкости в системе, а это прямой путь к перегреву.

Водяная рубашка — особенности строения головки блока и блока цилиндров. Именно через эти отверстия поступает теплоноситель, чем забирает тепло для охлаждения. При длительном сроке эксплуатации, особенно на воде, внутри стенок может образоваться коррозия, что приведет к протечкам и потерям жидкости.

Датчик температуры

Датчик температуры на буханке, не такой, как привыкли видеть большинство автолюбителей. Это элемент старого образца, который не включает в себя электровентилятор, так как здесь установлена ​​принудительная система, и просто выводит на приборную панель показатели термообработки.

Выход

Как видите схема системы охлаждения УАЗ Буанка (452) достаточно проста. Он легко ремонтируется, а сломанные элементы меняются без особого труда. Этот узел состоит из компонентов – радиатора, вентилятора, водяного насоса, термостата, форсунок, водяной рубашки и датчика температуры.

Датчик управления принципиально отличается от современного, так как не включает вентилятор, а просто показывает температуру «кулера».

О книге : Инструкция. Издание 1976 года.
Формат книги : PDF файл в zip архиве
Страниц : 129
Язык : Русский
Размер : 6,5 МБ.
Скачать : бесплатно, без ограничений и паролей

Настоящая инструкция по эксплуатации автомобиля УАЗ-452 предназначена для персонала, связанного с эксплуатацией и хранением автомобилей УАЗ-452 и его модификаций. Автомобили семейства УАЗ-452 повышенной проходимости с передним и задним ведущими мостами предназначены для эксплуатации на дорогах всех классов. Ульяновский автомобильный завод выпускает автомобили следующих моделей:

Автомобили-фургоны УАЗ-452 и УАЗ-452Е предназначены для перевозки промышленных и пищевых продуктов. Цельнометаллический закрытый кузов фургона разделен перегородкой на кабину водителя и грузовой отсек. Погрузку и разгрузку можно производить через боковые и задние двустворчатые двери. Автомобиль-фургон УАЗ-452Е отличается от легкового автомобиля только экранированным электрооборудованием.

Санитарные автомобили УАЗ-452А и УАЗ-452АЭ Предназначены для перевозки больных и обслуживания пунктов скорой медицинской помощи. Кузов у ​​них такой же, как у легкового автомобиля, с санитарным отсеком, отделенным перегородкой. Санитарный отсек имеет боковую и заднюю двустворчатые двери. Портальные пациенты принимаются через черный ход. Автомобиль УАЗ-452АЭ имеет экранированное электрооборудование.

Автобус УАЗ-452Б Предназначен для перевозки 10 пассажиров, не считая водителя. Посадка пассажиров производится через боковую дверь пассажирского салона кузова.

Грузовые автомобили УАЗ-452Д и УАЗ-452ДЭ Предназначены для широкого применения при перевозке народных грузов. Кабина водителя двухместная, цельнометаллическая, двухдверная, закрытого типа. Деревянная платформа с тремя откидными бортами. Автомобиль имеет экранированное электрооборудование.

Для того, чтобы в полной мере использовать все качества автомобилей, необходимо соблюдать все требования, изложенные в данном руководстве. Особенно важны показания завода по пробегу, от которого во многом зависит срок службы автомобиля.

1. Перед подготовкой автомобиля к эксплуатации водителем и механиком необходимо полностью изучить данную инструкцию.

2. Если автомобиль находился на хранении, то необходимо выполнить работы, указанные в подразделе «Снятие автомобиля с хранения».

3. Для нормальной работы двигателя необходим бензин марки А-72 или А-76. При работе на съеденном бензине следует учитывать, что он сильно ядовит и вызывает отравление. Для отличия от обычного этилового бензина окрашены в желто-оранжевый или сине-зеленый цвет.

4. Вода из системы охлаждения обязательно через два крана со снятой пробкой радиатора и открытым краном отопителя

5. После запуска холодного двигателя нельзя сразу давать ему большие обороты. Невозможно тронуться с неработающим двигателем. Температура охлаждающей жидкости должна поддерживаться в пределах 80-90 градусов Цельсия.

6. При движении по сухим твердым дорогам выключать передний ведущий мост, а при длительном движении по сухим твердым дорогам рекомендуется выключать передние колеса. При отключенных передних колесах передний ведущий мост не допускается.

7. Для наилучшего размещения деталей двигателя и ходовой части в течение первой тысячи километров пробега (при обкатке автомобиля) необходимо неукоснительно соблюдать все указания подраздела «Обкатка нового автомобиля». и в частности, не превышать скорости движения, указанные в настоящем подразделе.

8. Для удобства обслуживания боковины двигателя капот выполнен съемным.

9. Необходимо постоянно следить за уровнем воды в радиаторе. Следует помнить, что при включении обогревателя уровень воды в радиаторе снижается. Поэтому после заполнения радиатора отопителя необходимо долить воду в систему охлаждения. Нельзя допускать отсутствия воды в верхнем бачке радиатора, так как это приведет к выходу из строя размещенного здесь датчика температуры воды.

10. Завод обращает внимание потребителей на необходимость периодической проверки наружных болтовых креплений и подвески их как в период пробега, так и при дальнейшей эксплуатации автомобиля.

Завод постоянно совершенствует конструкцию своих автомобилей, в связи с чем вносятся последние конструктивные изменения, не влияющие на правила эксплуатации; могут не быть отражены в данной инструкции по публикации.

УАЗ Буанка: Технические характеристики и ТТХ различаются в зависимости от выбранной модификации (409, 452, 452 А, 452 г). Автомобиль выпускается Ульяновским заводом с 1965 года

Передний и задний мост

В состав заднего моста УАЗА-452А входят такие элементы, как:

• предохранительный клапан;
• подшипник дифференциала;
• прокладки регулировочные;
• регулировочное кольцо;
• задний подшипник ведущей шестерни;
• упорная шайба и ведущая шестерня;
Кольцо
• ойлтиотон.

Шестерня привода размещена на двух опорных рамах в виде радиально-упорного роликоподшипника. Ведомая шестерня крепится к фланцу коробки четырьмя сателлитами. Дифференциал расположен в картере и на крышке моста.

Для проведения технического обслуживания в мост заднего типа необходимо залить 1-1,5 литра масла, приподнять весь механизм с помощью домкрата и запустить силовой агрегат, чтобы масляная жидкость нагрелась. Детали рекомендуется промыть керосином.

Передний мост УАЗА-452 бортовой включает картер, который снабжен защитными кожухами и полуосевыми устройствами. На корпусе имеются предохранительные клапаны, регулирующие уровень давления масляной жидкости в системе. По краям корпуса установлены шкворневые узлы с шариковыми упорами. Конструктивная особенность этого моста заключается в соединении ступицы коляски с полуосью. Для этого здесь установлена ​​муфта, обеспечивающая передачу крутящего момента от дифференциалов к колесам.

Также в конструкцию данного моста входят главная передача и дифференциал, который состоит из ведущих шестерен и сателлитов.

При выполнении работ на передний ведущий мост приходится нагрузка 675 кг, а на задний — 400 кг.

Коробка перевязочная и редуктор

Распределительное устройство УАЗ-452Д состоит из приводных валов ведущих мостов и промежуточных валов. Также сюда входят шестерни, расположенные в картере, корпус которого выполнен из чугуна. Все эти детали соединены с крышкой картера.

Вам нужно получить удовольствие от раздачи:

1. Подключить передний ведущий мост. Это необходимо для включения передач.
2. Возьмите блок питания.

Весь механизм расположен на двух шарикоподшипниках, что позволяет защитить раздаточный бокс от произвольного перемещения. Масло в раздачу необходимо заливать в количестве не более 2 литров.

УАЗ-452 — трансмиссионное устройство включает в себя следующие механизмы:

1. Коробка передач УАЗ пятиступенчатая, оснащенная ведущими шестернями промежуточного вала.
2. Картер, контргайка, промежуточный вал.
3. Защитная крышка и кожух.
4. Муфта, используемая для отключения соединительного устройства.
5. Роликовый подшипник ведомого вала.
6. Муфта синхронизаторов.
7. Элементы крепления.
8. Рычаг управления, необходимый для переключения передач.
9. Ось шестерни заднего хода.
10. Стопорно-регулировочный винт осевого механизма.
11. Распорная втулка.

Практически все внедорожники Ульяновского производства оснащены раздаточной коробкой.

УАЗ («Буанка») не исключение. Несмотря на некаиновый вид, этот автомобиль способен на многое. Это любимая машина охотников, рыбаков, любителей туризма. Распределительный УАЗ («Букка»), устройство которого мы рассмотрим в этой статье, необходим для распределения крутящего момента на все мосты и механизмы привода. В сегодняшней статье мы поговорим об этом.

Распределительное устройство УАЗ-452

Автомобили УАЗ-452 состоят из приводных валов ведущих мостов, промежуточных, а также пяти шестерен. Все эти узлы находятся в картере, отлитом из чугуна. Соединитель располагается перпендикулярно осям валов. Основная масса деталей связана с крышкой картера. При сборке/разборке коробки их хорошо видно. Их удобно снимать или устанавливать.

Этот узел устроен так, что шестерни включаются в работу только при подключении переднего ведущего моста. Если включен только мост, то весь крутящий момент, который снимается с ведущего вала, будет передаваться на задний карданный вал. В качестве ведущего вала используется конец вторичной шестерни.

Мост заднего моста

Что такое раздатка УАЗ, в чем особенности? Этот вал установлен на двух шарикоподшипниках. Для защиты элемента от осевых перемещений он удерживает задний подшипник упорным кольцом и крышкой. Шестерня закреплена на передней части вала. Внутренняя ее корона имеет прорези. Функция этой передачи — привод переднего ведущего моста. Внутренние прорези нужны для включения прямой передачи в раздаточной коробке.

В прорези между подшипниками также устанавливается шестерня винтового типа. Он служит приводом спидометра. Задняя часть вала гайкой с коническим выступом через фланец соединяется с карданом. Если затянуть эту гайку, ее конический выступ заденет одну из канавок, нарезанных на резьбе, и застопорится.

Вал промежуточный

Этот элемент также удерживается в коробке за счет двух подшипников. В качестве переднего применяется валик. Это радиальный тип. Затвор, в котором ролики запрессованы в корпус. Он скрыт заглушкой. Внутренний зажим устанавливается непосредственно на вал. Второй подшипник (задний) удерживается на промежуточном валу гайкой. Элемент снабжен упорным кольцом, служащим для его фиксации, а также для крепления вала в корпусе. Внешняя часть подшипника снабжена крышкой. Промежуточный вал представляет собой единое целое с шестерней низшей передачи. В нем также есть прорези для установки шестерни. Она позволяет включать задний ведущий мост.

Раздатка УАЗ («Букка») — устройство вала привода переднего моста

Данная КПП также оснащена этим валом. Он установлен в механизме на двух опорах. В качестве последних выступают шариковые подшипники. Для закрепления вала в осевом направлении на нем закреплен задний подшипник. Он устанавливается так же, как и тот, что на промежуточном валу.

Передняя опора в коробке не фиксируется. Элемент зажимается на валу с помощью мелового фланца. Приводной элемент переднего моста представляет собой цельную деталь вместе с шестерней. Передняя часть имеет прорезь. Своим валом вал соединяется с фланцем на карданном валу.

Шестерни

Какие еще элементы есть в дистрибутиве? УАЗ («Букака»), устройство раздатки которого описано в статье, оснащен прямозубыми передачами. Ведущий имеет возможность перемещаться по пазам на вторичном валу КПП. Эта шестерня имеет две короны. Одним из них являются щели эвольвентного типа. Они служат для подключения прямой передачи через внутренний венец приводного вала заднего ведущего моста. При включении водителем эта шестерня войдет в зацепление с той, что на промежуточном валу.

Что еще за дистрибутив? УАЗ, раздаточное устройство которого мы сейчас рассматриваем, имеет редуктор включения переднего моста автомобиля. Он посажен таким образом, что может двигаться по пазам, расположенным на промежуточном валу. При отключении переднего моста шестерня с валом разъединяется. При этом он находится в зацеплении с приводным валом заднего моста. Эта особенность значительно облегчает переключение передач и способствует более качественному смазыванию. При вращении промежуточного вала шестерня разбрызгивает масло на все узлы.

Картер раздаточный УАЗ

Картер, а также крышка его, соединяются с коробкой сливами и гайками. Отверстия для соединения расположены по всему периметру. Точность и совместимость обеспечиваются двумя штифтами трубчатого типа. Обработка картера и его крышки совместно. Эти детали нельзя поменять на другие от других картриджей. Передняя часть имеет ровно обработанную поверхность и фланец для установки раздаточной коробки на КПП.

На картере есть верхнее отверстие. В нем установлено прессующее упорное стекло. Последний опирается на наружную часть двухрядного подшипника радиально-упорного типа, закрепленного на ведущем валу. В верхней части картера имеется люк. Закрывается крышкой.

Люк предназначен для крепления механизма отбора мощности. На наклонной поверхности картера сверху имеется отверстие для установки рычагов управления, а также тяг системы управления распределительной коробкой. Люк для залива и слива смазки закрывается резьбовыми пробками конического типа.

Механизм переключения устройства

Итак, мы рассмотрели, как устроена Раздача УАЗ. Раздаточное устройство практически ничем не отличается от коробок на других автомобилях. Теперь рассмотрим, что такое механизм переключения.

Таким образом, коммутационная система состоит из нескольких основных узлов. Представляет собой подвижные вилки тяг, которые фиксируются в картере стопорной пластиной. Также в устройстве имеются вилки для включения переднего ведущего моста и тех передач, которые способны двигаться на стапелях. В корпусах есть специальные гнезда. Здесь установлены пружины и лампочки фиксаторов.

Во время движения в штоке каждая из вилок фиксируется на нем специальным фиксатором. На нижних частях есть специальные ножки, которые входят в пазы шестерни. На верхних частях имеются прямоугольные углубления. С их помощью вилка соединяется с рычагами выбора передачи. Что еще такое спецраздача? УАЗ («Буанка»), коробка передач которого мы рассматриваем, сделана так, что рычаги переключения вынесены в отдельные крышки. Детали находятся на наклонном люке картера и крепятся к стержню с помощью штифтов.

Передние концы тяги снабжены пальцами, которыми они соединены с тягой. В передней части крышки отверстия под тяги имеют уплотнители. Сзади они закрываются с помощью заглушек сферической формы. Между стержнями находится небольшой шарик. Он выполняет функцию замка. Механизм не дает в пользование водителю, пока не будет подключен передний ведущий мост. Итак, Раздача УАЗ («Букака»). Устройство не сложное. Механизм достаточно надежный и ремонтопригодный, если верить отзывам автовладельцев.

Управление распределением

Вы можете управлять работой с рычагами. Эти рычаги в кабине расположены справа от водителя. Их два два. Верхняя служит для включения и выключения переднего ведущего моста. Этот рычаг работает только в двух положениях. Верхний включает бридж, а нижний — выключает.

Нижний нужен для смены передач. Его можно установить в трех положениях – водитель выбирает прямую передачу, нейтральную (среднее положение) и пониженную. Вот так включается раздача. УАЗ («Букака»), устройство коробки которого мы рассмотрели, имеет еще одну особенность. Следует отметить, что передний мост предназначен только для эксплуатации автомобиля в сложных условиях. Это может быть грязь, песок, снег и любые другие ситуации.

Проблемы в эксплуатации

У начинающих водителей могут возникнуть трудности с автомобилем УАЗ («Букака»). Проблемы при включении переднего моста связаны с тем, что многие просто не знают, как на самом деле работает этот механизм. На время преодоления сложных участков следует включать ступицы колес. После поворота их в положение полного привода передний мост будет подключаться только после того, как колесо совершит без остановки 1,5 оборота.

Обслуживание и ремонт

Вот что такое Раздача УАЗ («Буанка»). Устройство, в ремонте оно простое, а в обслуживании неприхотливое, о чем свидетельствуют отзывы владельцев. Рекомендуется регулярно проверять уровень масла и осматривать каждое крепление. Также необходимо смазать оси рычагов и отрегулировать переднюю тягу. Больше нет этой коробки.

Очень популярная среди любителей внедорожной техники раздаточная коробка автомобиля УАЗ-452. Отзывы о нем только положительные. Ремонтировать и обслуживать его крайне просто, а запчасти можно приобрести уже сейчас.

УАЗ Буанка – автомобиль, обладающий максимальной проходимостью. Некоторые автолюбители бережно относятся к планшетному транспорту. У машины тоже официальное название — УАЗ 452. Автомобиль имеет колесную формулу 4х4, две оси, полный привод, предназначен как для грузового, так и для пассажирского состава. Модель УАЗ впервые выпущена в Ульяновске на машиностроительном заводе в 1957 году Автомобиль имеет две разновидности:

1. Кузов УАЗ. Его также называют «каретой».
2. УАЗ 452 бортовой. Иначе называется «Голобастик».

Кузовная часть автомобиля имеет одностворчатые двери. Задняя дверь автомобиля УАЗ 452 состоит из двух створок. Естественно, расположение дверей может различаться в зависимости от модели УАЗа (например, УАЗ 452а — горизонтальный вариант).

1. Автомобиль универсальный.
2. УАЗ Буанка обладает хорошей проходимостью.
3. В машине могут одновременно находиться водитель, 10 пассажиров, тонна груза. Это говорит о чрезвычайно выгодной вместимости автомобиля.
4. Салон, где сидит водитель, отделен от салона стеклом. Но не исключен и вагонный вариант УАЗа, если модель транспорта более современная и новая.
5. В кабине можно установить нагревательный элемент стола.
6. Салон трансформируется. Например, вырезать люк (на примере замка 3962).
7. Это идеальный автомобиль при выезде на рыбалку, охоту, отдых на природе.

История «Буанки»: описание важных этапов

В 1955 году на Ульяновском машиностроительном заводе началось только проектирование УАЗа. Рассчитан на создание автомобиля грузоподъемностью 800 кг. 9В качестве шасси использовался 0078 ГАЗ-69.

При проектировании возникли проблемы. Шасси Газа-69 оказалось коротким, разместить на нем почти тонну груза было просто нецелесообразно. Требовалась схема автомобиля. Разработчики построили два типа УАЗ:

• грузовик с кузовом-кузовом;
• фургон выполнен полностью из металла.

В верхней части автомобиля УАЗ 452 буханка сделала несколько поперечных ребер жесткости. Машина ассоциировалась с кучей хлеба. Транспортное средство сразу обрело простое название — «буханка». В 1958 машина была одобрена, и началось ее серийное производство.

Первые автомобили этой комплектации имели другой номер — 450. Они комплектовались двигателем от ГАЗ-69, имели коробку передач, состоящую из трех ступеней. Там был дозатор. В его составе было 2 шага. Так был выпущен первый в Советском Союзе новый транспорт, в котором кабина водителя располагалась прямо над двигателем. Первая «буханка» имела полный привод.

В 1961 году новая модель УАЗа начала совершенствоваться.

Появилась следующая модификация — УАЗ-451. Автомобиль имел задний привод. Еще одним отличием стало наличие на фургоне боковой двери. 1965 ознаменовался серьезным изменением конструкции этого автомобиля. Во-первых, изменился двигатель УАЗ. На смену ему пришел ГАЗ-21. Коробка передач была усовершенствована и приобрела 4 передачи. Передняя часть автомобиля также была модернизирована. Автомобиль получил новое название — УАЗ-452Д. Он считался бортовым грузовиком.

Появился санитарный фургон. Его название звучало как УАЗ-452 А. Следует отметить, что обычный фургон «Буанка» достаточно быстро получил номер УАЗ-452. Разработчики к тому времени разработали новый автомобиль. Сегодня информация официально подтверждена и указывает, что это был микроавтобус с индексом УАЗ-452Б.

Заднеприводная версия УАЗА доработана. Индекс изменений не претерпел, к нему добавилась буква «М». Разработчики подняли грузоподъемность УАЗа до тонн (например, УАЗ 452Б). 1966 год ознаменовался присвоением машине индекса УАЗ-452Д.

«Буанка» была доставлена ​​на выставку в Москву, где получила золотую медаль. В том же году Ульяновский машиностроительный завод был награжден орденом Трудового Красного Знамени.

Развитие завода шло очень активно, и в 1974-миллионный завод уже выпустил УАЗ. В 1976 году машиностроительный завод снова получил орден Красного Знамени (в частности, была отмечена модель УАЗ 452Б). Нововведений в конструкции автомобиля не было замечено до 1985 года. Только тогда стали изменяться индексы машиностроительного завода.

КРЕСЛО ХАРАКТЕРИСТИКИ: Технические характеристики, схема и параметры

Технические характеристики автомобиля УАЗ-452:

1. Масса перевозимого груза 700 кг.
2. Вес перевозимого груза в грузовой кабине составляет от 400 кг до 1 тонны.
3. В автомобиле есть места для пассажирских сидений. Их количество колеблется от 2 до 10.
4. Масса прицепа может быть 1500 кг (при наличии тормозов) и 750 кг (без тормозов).
5. Автомобиль может набрать до 130 км в час, что подтверждает тест-драйв УАЗ.
6. Машина может преодолевать феррод глубиной до 0,5 м.
7. Двигатель — УМЗ-4213.
8. Автомобиль может преодолевать подъем 30°.
9. Расход бензина 13-18 литров на 100 км.
10. Машина имеет 4 цилиндра.
11. Объем рабочего УАЗ 452 составляет 2,89 литра.

Модификации «Таблетки» и их отличительные особенности

Модификации автомобиля отличаются буквенными обозначениями. УАЗ-452 — основная разновидность автомобиля, предназначенная для фургона. В то время она приобрела огромную популярность и востребованность среди населения Российской Федерации.

УАЗ-452А — медицинский автомобиль. В народе его называют «Таблетка». Иначе автомобиль называется «УАЗ — САНИТАРКА». Машина имеет 4 носилки, в ней могут разместиться 6 пострадавших и один сопровождающий медицинский работник.

УАЗ-452А не обеспечивает комфортных условий. Но это только единственная модель УАЗа, которая могла добираться до дальних сел и оказывать медицинскую помощь. УАЗ-452А имеет классический старый вариант подвески. В прежние времена автомобиль такой модификации, как и всеми любимый и почитаемый УАЗ-452а, можно было встретить на советских дорогах довольно часто. Это тот вариант, который можно было приобрести по доступной цене.

УАЗ-452А относится к санитарным автомобилям. Рассматриваемая модель автомобиля выполнена в направлении северного исполнения. УАЗ-452АЕ — это шасси. Предназначен для установки различного оборудования. УАЗ-452Б — Миниатюрный. В автобусе 10 мест для пассажиров. Вагонная компоновка присутствует в автомобиле УАЗ-452 В. Автомобиль
УАЗ-452Д — грузовой транспорт. Кабина УАЗ имеет 2 места. Корпус сделан из дерева. УАЗ-452г — автомобиль санитарно-бытового назначения. Он имеет большую емкость.

УАЗ-452К — автомобиль типа «автобус». Он содержит три оси размерами 6х4. Следует подчеркнуть, что автомобиль УАЗ-452К рассчитан на 16 мест. Производится по экспериментальным технологиям. Год выпуска рассматриваемой модели УАЗ-452К – 1973. Но конструкция автомобиля оказалась сложнее, увеличился расход бензина, выросла масса автомобиля. УАЗ-452К в серийное производство не пошел. УАЗ-452П — седельный тягач.

Шевроле Импала, 1959-63 Радиатор резервуара V8 409 с зубцами

Из-за проблем с цепочкой поставок ожидайте задержку доставки от 4 до 6 недель. Пожалуйста, свяжитесь с нами с любыми обновлениями заказа и вопросами относительно будущих заказов.

Мы закрыты с 24 декабря и вернемся 3 января. С Рождеством Христовым С Новым годом!

Уверенное охлаждение более 50 лет!

позвоните нам сегодня 323-826-0965

Поиск

Диапазон цен: $750,49 – 1 176,00 $

Используйте приведенные ниже параметры для настройки радиатора.
Подробная информация об этом радиаторе приведена ниже.

 Добавить к сравнению

Номер детали: 010282-797-3 Категории: Радиаторы, 1959, 1960, 1961, 1962, 1963, Chevrolet, Медь/латунь, Impala

Этот медно-латунный радиатор от U. S. Radiator представляет собой вставной блок с болтовым креплением, изготовленный из новых материалов. Если вам нужен оригинальный внешний вид и долговечность, не ищите дальше, этот радиатор для вас.

Вес	40 фунтов
Двигатель	В8 409
Размер сердечника	15-1/2 x 25-1/2
Тип воздушного потока	Нисходящий поток
Размер входа	1-1/2″
Марка	Шевроле
Материал	Медь/латунь
Модель	Шевроле Импала
Размер выпускного отверстия	1-3/4″
Примечания	Для использования с полноразмерными автомобилями Chevrolet 1959-63 годов выпуска с установленными рулевыми коробками серии 500. Нижний бак имеет выемку для установки коробки передач серии 500.
Год(а)	1959, 1960, 1961, 1962, 1963
Радиатор коробки передач Размер	12-1/2×1/4 NPT
Заводской AC	Н/Д
Сердечник	Standard Automotive, High Efficiency, High Efficiency с Tripleflow, Optima с Tripleflow
Ряды	3, 4

Рак и нарушение репродуктивной функции. Для получения дополнительной информации посетите веб-сайт: www.P65Warnings.ca.gov/product

Понимание различных сердечников

Основные характеристики стандартных автомобильных сердечников

На основе сердечника в стиле 60-х годов с трубами 1/2 дюйма и центрами 9/16 дюймов; стандартные автомобильные основные блоки являются сменными, заменяют стандартные. Изготовленные из совершенно новых материалов, они предлагают высочайшее качество для вашего складского применения.

Узнать больше

Особенности высокоэффективного сердечника

Медный сердечник в стиле 80-х с трубами 1/2 дюйма и центрами 3/8 дюйма. Повышенная эффективность охлаждения без модификации автомобиля. 4-рядная система High Efficiency обеспечивает более эффективное охлаждение, чем алюминиевые сердечники, благодаря трубкам с межцентровым расстоянием 3/8 дюйма. Конструкция из меди/латуни для обеспечения надежности.

Узнать больше

Особенности высокоэффективного трехпоточного сердечника

За счет трехкратного изменения маршрута хладагента через сердечник хладагент перемещается дальше по температуре, уменьшая воздушный поток, а дополнительное время, затрачиваемое на снижение температуры, приводит к удивительной скорости теплопередачи. Конструкция из меди/латуни для обеспечения надежности. (примечание: опция Tripleflow требует, чтобы вход и выход находились на противоположных сторонах, и для автомобилей с автоматической коробкой передач необходимо использовать дополнительный охладитель коробки передач)

Узнать больше

Особенности сердечника Optima

Медный сердечник экстремального типа с трубками 1/2 дюйма и центрами 5/16 дюймов.
