Расположение распредвалов в двигателе: Расположение распредвала в двигателе | AUTO-GL.ru

Содержание

Замена распредвалов двигателя ЗМЗ-406

Снимаем наконечники свечей зажигания вместе с высоковольтными проводами, катушки зажигания (можно только отсоединить разъемы, оставив их на клапанной крышке), тросик привода дроссельной заслонки и, отсоединив провода от датчиков систем смазки и охлаждения, вынимаем жгут проводов из скоб крышки головки блока.

Сливаем охлаждающую жидкость и снимаем верхние шланги радиатора и датчик массового расхода воздуха вместе с воздуховодами.

Отверткой, ослабив хомуты, снимаем большой шланг системы вентиляции

Снимаем малый шланг системы вентиляции картера.

Ключом на 12 отворачиваем винты крепления крышки головки блока

Снимаем крышку головки блока

Головкой на 36, выставляем коленчатый вал в положение ВМТ такта сжатия первого цилиндра, поворачивая его за болт крепления шкива (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров, а метки на звездочках распределительных валов – у верхних кромок головки блока).

Ключом на 12 отворачиваем четыре болта и снимаем переднюю крышку головки блока.

Снимаем верхний гидронатяжитель (описанов в статье - Гидронатяжитель цепи двигателя ЗМЗ-406).

Шестигранным ключом на 6  отворачиваем два винта и снимаем верхний успокоитель цепи.

Отвернув шестигранным ключом на 6 два винта, снимаем средний успокоитель цепи.

Ключом на 17  отворачиваем болт крепления звездочки распределительного вала выпускных клапанов, удерживая вал ключом на 30.

Снимаем звездочку. Аналогично снимаем звездочку со второго распределительного вала.

Ключом на 12  отворачиваем четыре болта крепления передней крышки распределительных валов.

Последовательно, по пол-оборота, ослабляем затяжку болтов крепления крышек распределительного вала, до тех пор, пока пружины клапанов не перестанут поджимать валы и отворачиваем болты.

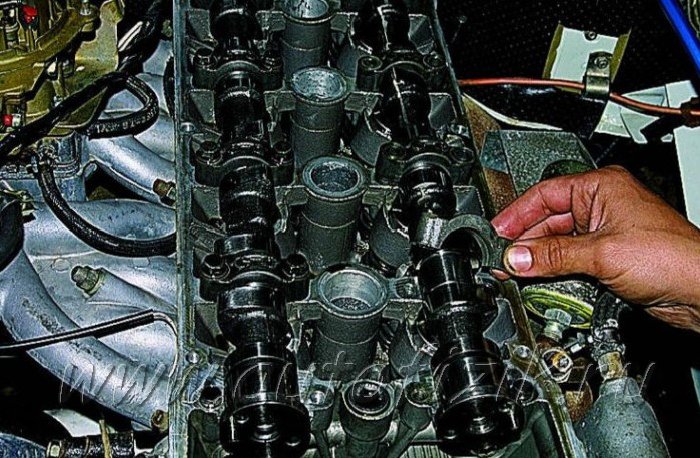

Снимаем переднюю крышку и извлекаем пластмассовые полукольца

Снимаем остальные крышки.

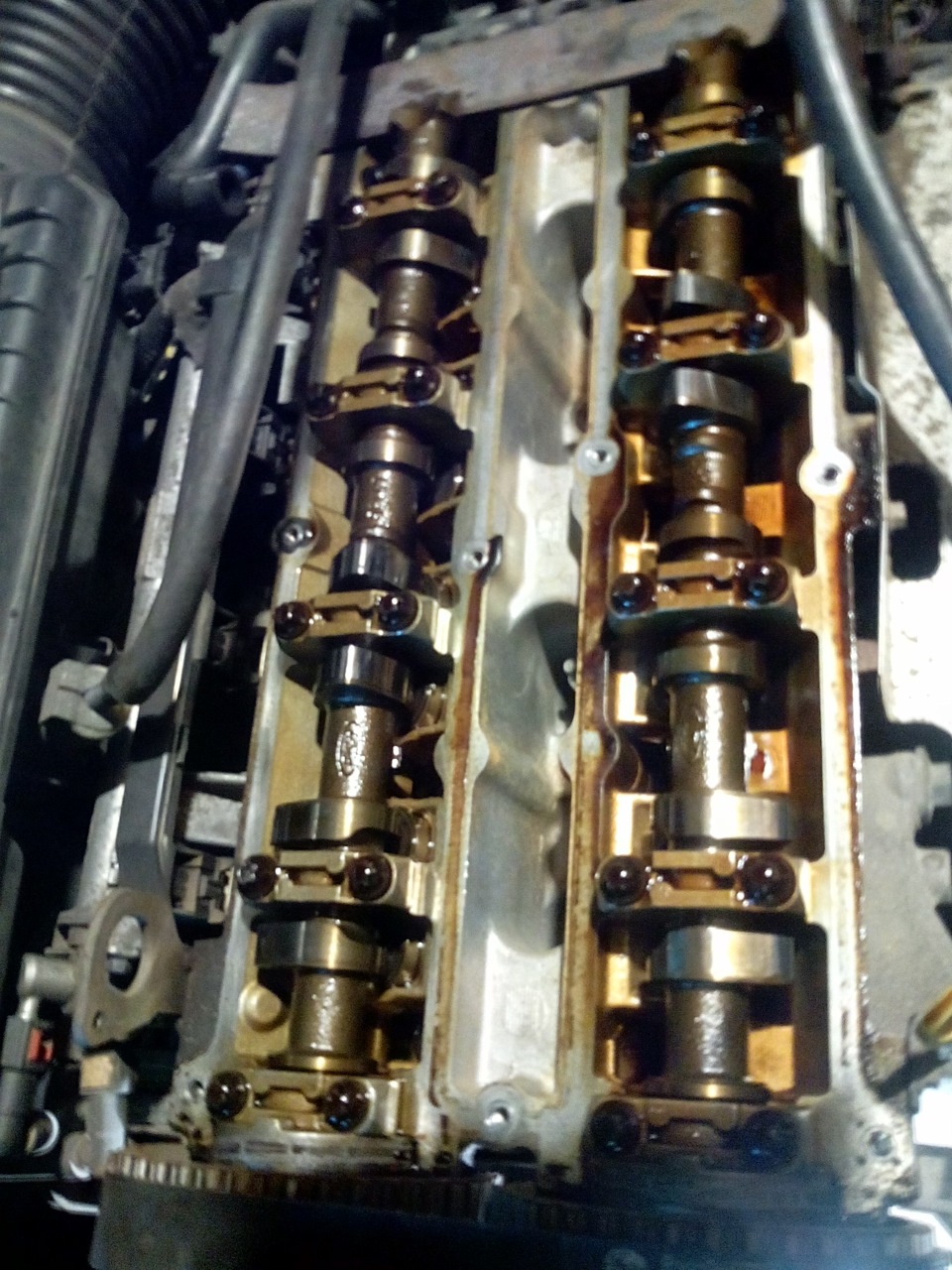

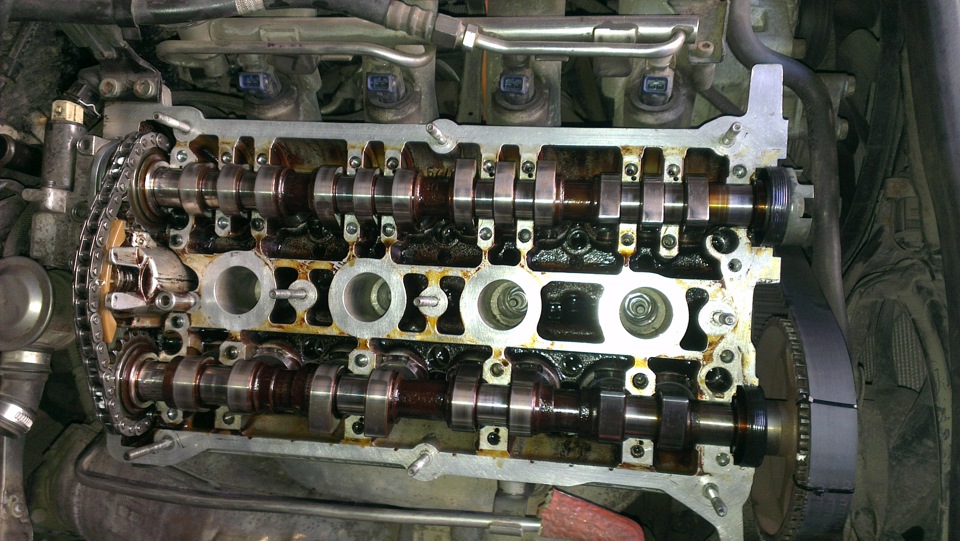

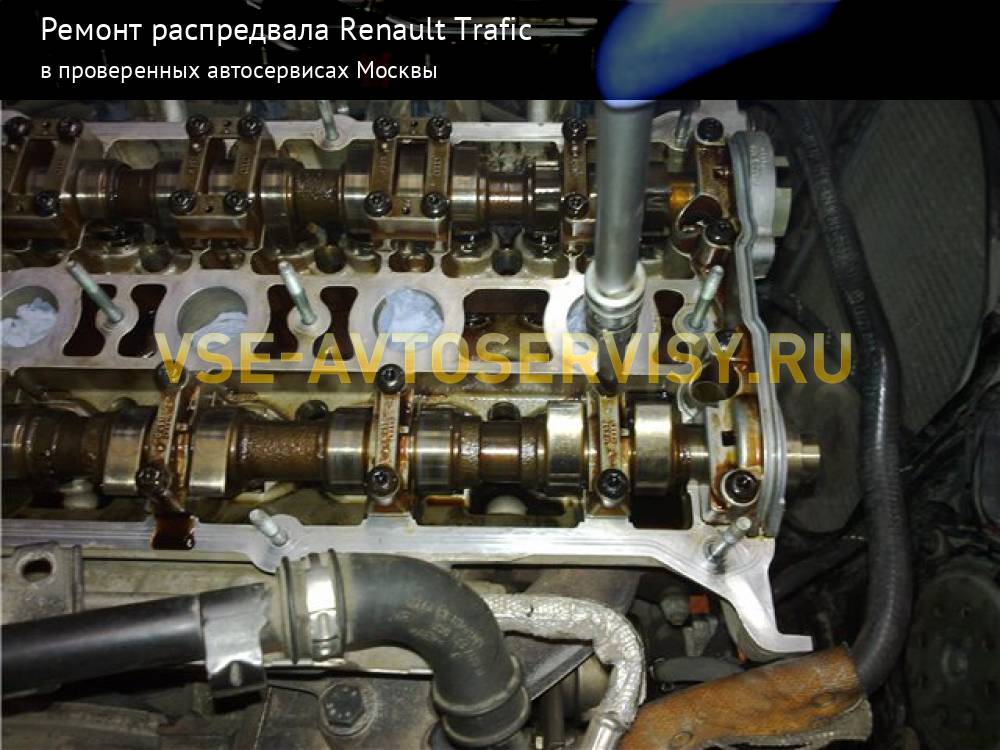

Снимаем распределительные валы

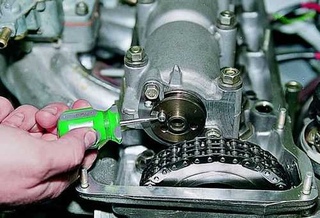

Ключом на 12 отворачиваем болт крепления пластины датчика фазы и устанавливаем ее на новый вал выпускных клапанов

19. После снятия промойте все детали бензином, протрите и просушите.

20. Осмотрите распределительные валы. Если на шейках и кулачках обнаружены задиры, раковины, трещины, замените валы.

21. Измерьте диаметр шеек распределительных валов. Номинальный диаметр первой шейки (ближайшей к звездочке) 42,0+0,050-0,075  мм, предельно допустимый — 41,9 мм.

Номинальный диаметр остальных шеек 35+0,050-0,075  мм, предельно допустимый — 34,9 мм. Если диаметр хотя бы одной шейки меньше предельно допустимого значения, замените распределительный вал.

22. Измерьте высоту кулачков. Номинальная высота кулачка равна (46,0-0,25) мм, предельно допустимая высота составляет 45,5 мм.

Если высота хотя бы одного кулачка меньше предельно допустимой, распределительный вал замените. Мелкие царапины на шейках и кулачках устраните шлифовкой, а затем отполируйте шейки и кулачки.

23. Установите распределительный вал на две призмы и измерьте индикатором биение по средней шейке. Номинальное биение 0,025 мм, предельно допустимое — 0,04 мм. Если биение больше, замените распределительный вал.

24. Проверьте зазоры в подшипниках распределительных валов. Для этого нужно уложить в опору распределительного вала, смазанную чистым моторным маслом цилиндрическую оправку диаметром 35,0-0,02  мм для центрирования крышки.

Установите крышку распределительного вала, затяните болты крепления крышки моментом 19—23 Нм (1,9—2,3 кгсм).

Выньте оправку в сторону заднего торца головки блока цилиндров. Измерьте внутренний диаметр опоры распределительного вала и вычислите зазор как разность между диаметром опоры и диаметром соответствующей шейки распределительного вала.

Предельно допустимый зазор равен 0,15 мм. Если хотя бы в одном подшипнике распределительного вала зазор больше допустимого, замените вал или головку блока цилиндров.

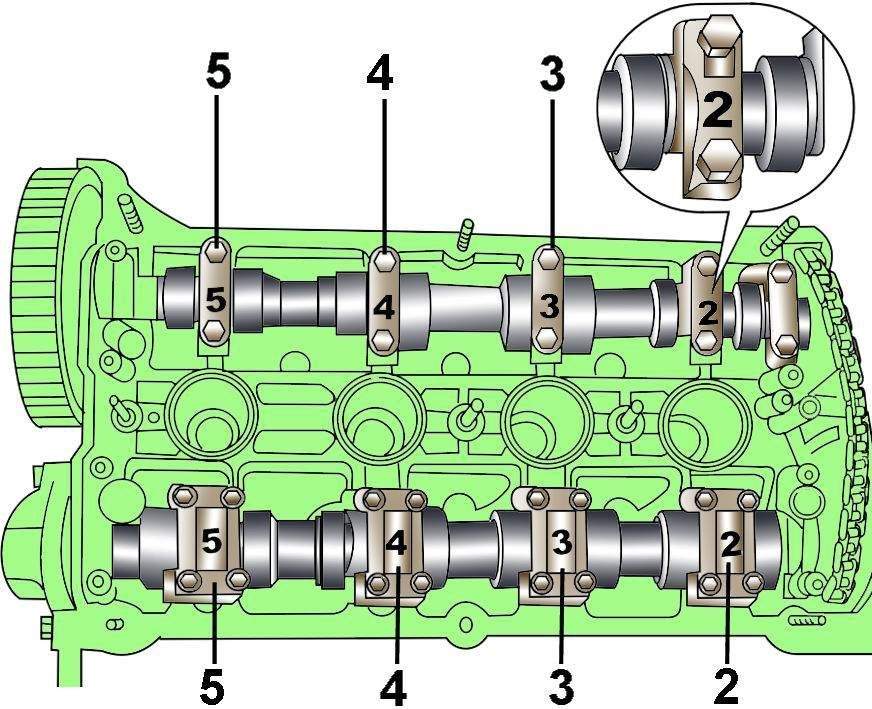

Крышки распределительного вала обрабатывают в сборе с головкой блока, поэтому их нельзя менять местами. На каждой крышке выбит порядковый номер.

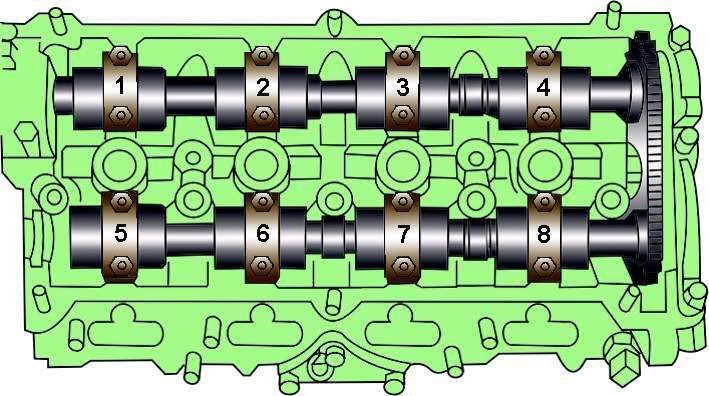

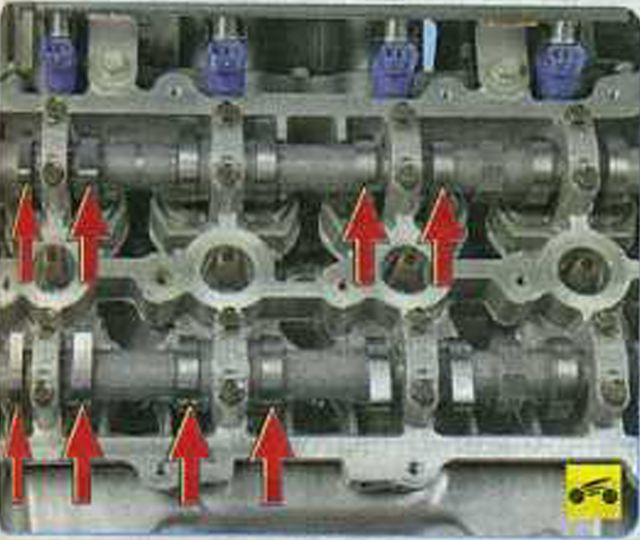

Нумерация крышек начинается с передней опоры (ближайшей к шестерне) распределительного вала впускных клапанов. Затем нумеруются крышки распределительного вала выпускных клапанов со стороны шестерни распределительного вала.

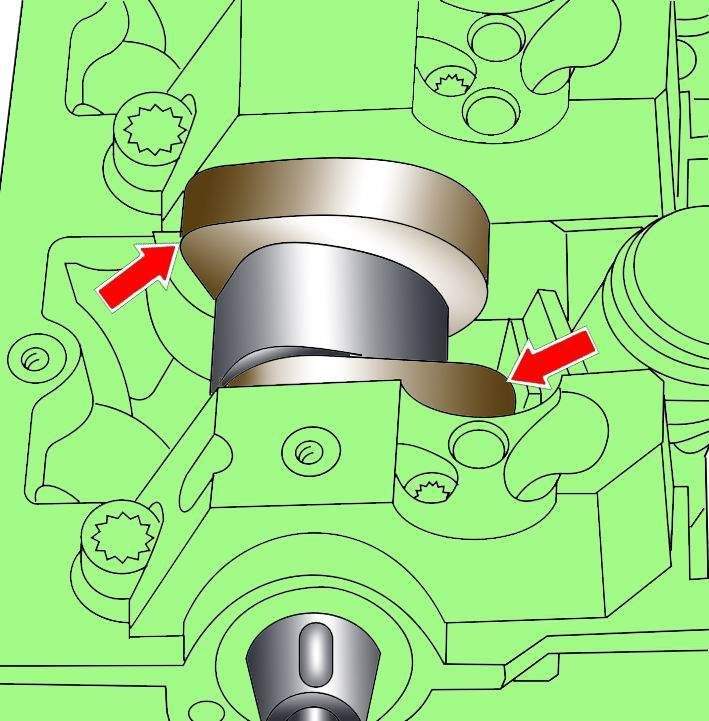

На заднем конце распределительного вала выпускных клапанов установлена пластина датчика фазы.

25. Смажьте чистым моторным маслом шейки и кулачки распределительных валов и опоры в головке блока цилиндров.

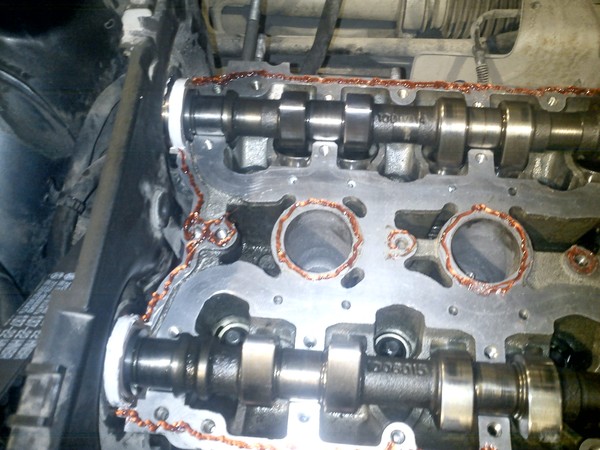

26. Уложите распределительные валы в головку блока цилиндров:

распределительный вал впускных клапанов — вверх штифтом  для установки звездочки, распределительный вал выпускных клапанов — штифтом вправо.

27. Смажьте чистым моторным маслом переднюю крышку 1 распределительных валов с установленными в ней упорными полукольцами 2.

Установите крышку 1 на направляющие втулки в опорах распределительных валов.

При этом полукольца 2 должны войти в проточки на распределительных валах.

Смажьте чистым моторным маслом крышки 3 и 7 и установите их на направляющие втулки в опорах распределительных валов.

Вворачивайте болты крепления крышек до соприкосновения крышек с опорами.

23. Смажьте чистым моторным маслом остальные крышки распределительных валов и установите их на место.

24. Затяните болты крепления крышек распределительных валов моментом 19—23 Нм (1,9—2,3 кгсм).

25. Проверьте легкость вращения распределительных валов. для этого поверните каждый вал ключом за четырехгранник на валу так, чтобы полностью сжались пружины клапанов какого-либо цилиндра (кулачки вала направлены вниз).

Снова слегка поверните распределительный вал, он должен повернуться далее под действием клапанных пружин до момента соприкосновения следующих кулачков с толкателями клапанов.

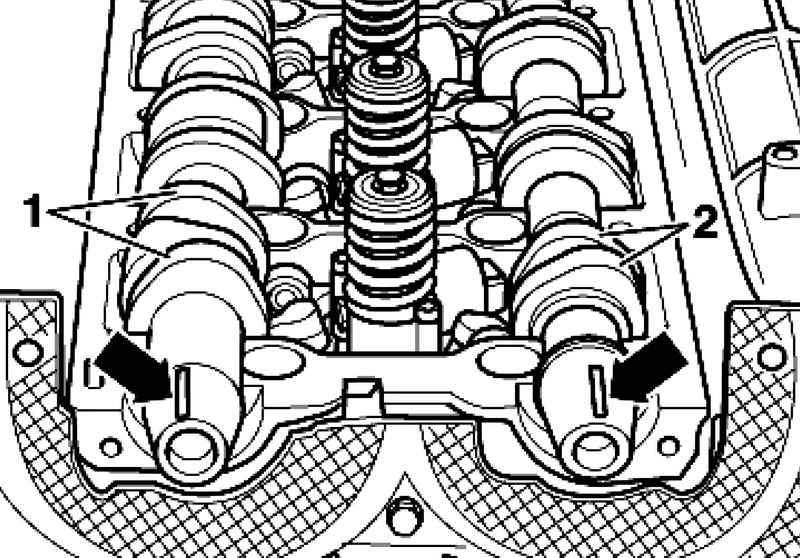

26. Поверните распределительные валы так, чтобы установочные штифты звездочек были расположены горизонтально и направлены в разные стороны  (положение распределительных валов соответствует положению поршня 1-го цилиндра в ВМТ).

27. Наденьте цепь привода распределительных валов (см. «Как заменить цепи и шестерни газораспределения ЗМЗ-405, ЗМЗ-406»).

28. Установите гидронатяжитель цепи, см. «Гидронатяжитель цепи двигателя ЗМЗ-406».

29. Установите все снятые детали в порядке, обратном снятию.

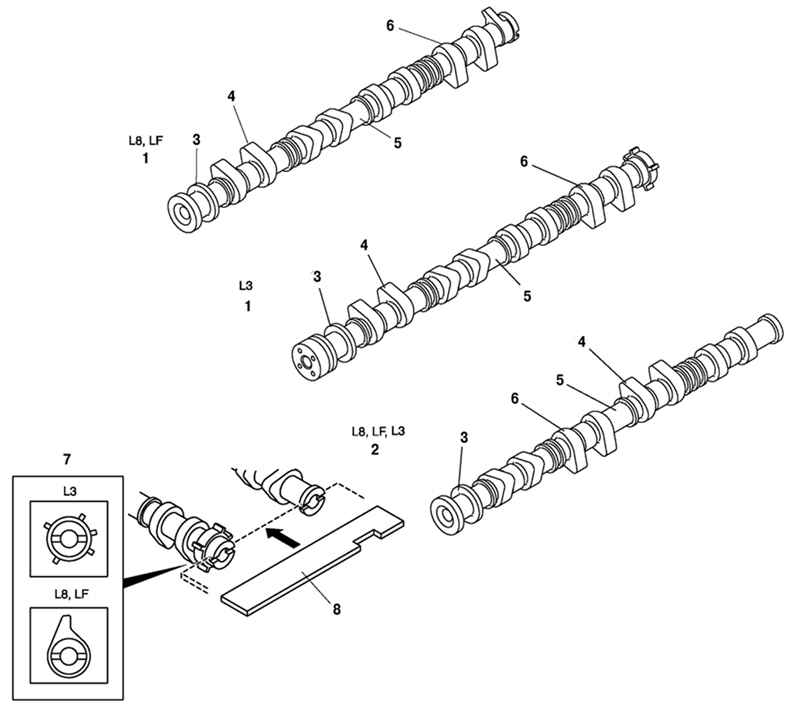

Распределительный вал ГРМ

Распределительный вал (распредвал) — ключевой элемент газораспределительного механизма, который отвечает за своевременное открытие и закрытие впускного или выпускного клапана для подачи топливно-воздушной рабочей смеси или выпуска отработавших газов.

Распредвал служит для синхронизации впуска и выпуска на тактах работы ДВС. Деталь обеспечивает функционирование всего газораспределительного механизма с учетом порядка работы цилиндров и фаз газораспределения применительно к тому или иному конкретному двигателю.

Распределительный вал представляет собой вал с расположенными на нем кулачками. Распредвал вращается в подшипниках скольжения, которые выполнены в виде опор. К опорам распредвала по каналам поступает моторное масло под давлением из системы смазки. Количество кулачков на распредвале соответствует количеству впускных и выпускных клапанов двигателя. Один клапан получает свой кулачок, который осуществляет его открытие путем нажатия на толкатель. В тот момент, когда кулачок распредвала сходит с толкателя, тогда клапан закрывается под мощным воздействием возвратной пружины.

От формы кулачков распределительного вала зависят фазы газораспределения. Под такими фазами понимаются моменты открытия и закрытия клапанов, а также продолжительность пребывания клапана в открытом или закрытом состоянии. Современные силовые агрегаты имеют также систему изменения фаз газораспределения для повышения общей эффективности работы ГРМ и улучшения характеристик ДВС.

В двигателях современных автомобилей распредвал находится в верхней части головки блока цилиндров. Распределительный вал соединяется с зубчатой звездочкой или шкивом коленчатого вала двигателя посредством ремня или цепной передачи. Приводом распредвала выступает коленчатый вал.

На четырехтактных моторах весь ГРМ вращается в два раза медленнее, чем коленвал, так как полный рабочий цикл таких ДВС осуществляется за два оборота коленвала. За указанные два оборота впускной и выпускной клапаны должны открыться только по одному разу. Получается так, что распредвал, управляющий открытием клапанов, должен совершить только один оборот за рабочий цикл.

В конструкции ГРМ может присутствовать не один распредвал. Зачастую это обусловлено количеством клапанов на цилиндр. Сегодня наиболее широко применяется  схема четырех клапанов на один цилиндр и двухвального ГРМ (один распредвал является приводом впускных клапанов, а другой взаимодействует с выпускными). Для V-образных ДВС устанавливают четыре распредвала, так как каждый ряд цилиндров имеет отдельную ГБЦ с двумя валами.  Система ГРМ с одним валом называется SOHC (англ. Single OverHead Camshaft), двухвальная получила наименование DOHC (англ. Double OverHead Camshaft).

Читайте также

Распределительный вал

Распределительный вал (распредвал) - деталь сложной формы, снабженная кулачками, которые в нужный момент открывают из закрывают клапана

Двигатель

Основная функция распредвала – синхронизировать впуск и выпуск тактов работы двигателя. Другими словами, этот механизм предназначен для своевременного открытия клапанов и подачи в камеру сгорания топливной смеси. Момент открытия и закрытия клапанов относительно положения коленчатого вала называют фазой распредвала.

Устройство и принцип работы распределительного вала

В современном двигателе распредвал (чаще всего их два) расположен в верхней части головки блока цилиндров.

Распределительный вал связан с коленчатым валом двигателя автомобиля. Соединение осуществляется за счет цепи (или ремня) ГРМ. Для надежности передачи усилия к торцевой части распредвала присоединена ведомая шестерня, напоминающая "звездочку" на заднем колесе велосипеда.

За регулировку фаз газораспределения и порядок срабатывания цилиндров отвечают кулачки распредвала – их ровно столько, сколько впускных и выпускных клапанов используется в механизме ГРМ. Работа организована так: кулачок распредвала «набегает» на толкатель клапана, надавливает на него и открывает клапан. После того как кулачок сходит с толкателя, клапан закрывается под действием тугой возвратной пружины.

Чем больше клапанов в газораспределительном механизме, тем больше в нем установлено распредвалов. У Bugatti Veyron четыре распредвала и 64 клапана

Итак, распределительный вал вращается, благодаря чему обеспечивается воздействие кулачков на работу впускного и выпускного клапанов. Расположение кулачков относительно друг друга тщательно рассчитано в строгом соответствии с фазами газораспределения и порядком срабатывания цилиндров. Иными словами, пока открыт впускной клапан (или два клапана) одного цилиндра, все остальные впускные клапана находятся в состоянии покоя.

Распредвал.

Количество распредвалов в двигателе определяется конфигурацией самого мотора: если двигатель имеет рядную конструкцию и одну пару клапанов на цилиндр, то достаточно одного распредвала. Если на один цилиндр приходится 4 клапана, целесообразно применение 2-х распредвалов - один из них обслуживает только впускные клапана, другой - только выпускные. Помимо прочего у системы с парными валами есть еще один плюс - быстродействие.

Что касается V-образных и оппозитных моторов, то они могут иметь либо один распределительный вал в месте так называемого "развала" цилиндров (основание воображаемой буквы V), либо два – по одному на каждой головке блока цилиндров. Попытаться реализовать сложную схему открытия и закрытия 16 клапанов при помощи одного распредвала можно, но не рационально — деталь получится слишком уж сложной. Такие схемы редки, но компания Honda все-таки решилась взять одну из них на вооружение: рядный мотор с четырьмя цилиндрами и одним распредвалом  установлен, например, на популярной модели Honda Fit/Jazz. Безусловное достоинство такой системы - возможность сделать двигатель компактным и легким.

Характеристики распредвала

Обычно принято выделять три важные характеристики распредвала: это величина подъема клапанов, продолжительность открывания клапанов и фазы распредвала.

Ради максимального периода открытия клапанов при конструировании спортивных моторов инженеры жертвуют холостым ходом. У гоночных болидов он редко бывает ниже 2000 оборотов в минуту

Подъем клапана измеряется в миллиметрах. Этой величиной измеряют максимальное расстояние, на которое клапан отходит от так называемого «седла», в котором он находится в момент закрытия. Продолжительность открывания клапанов – это отрезок времени, в течение которого клапана остаются в открытом состоянии. Измерять эту величину принято в градусах поворота коленчатого вала. При этом каждый из перечисленных критериев способен повлиять на работу двигателя: при увеличении подъема клапана, продолжительности его открытия или оптимизации фаз газораспределения мощность мотора увеличивается. Стоит отметить, что именно продолжительность открывания является основным параметром, с которым работают конструкторы форсированных моторов.

Так, например, распределительные валы, используемые на спортивных автомобилях, обеспечивают большую продолжительность открытия клапанов, по сравнению со стандартными. Это значит, что клапана остаются открытыми так долго, как это возможно, позволяя сжечь максимальную при таком объеме камеры сгорания дозу топлива за один такт. К сожалению, в технике для достижения одного приходится жертвовать чем-то другим: установка спортивных распредвалов не позволяет держать обороты холостого хода ниже 2000 об/мин. Естественно, при такой работе двигатель потребляет огромное количество топлива.

Если же говорить о фазах распределительного вала (моменты, когда клапаны открываются и закрываются по отношению к положению распредвала), то вся информация о них обычно содержится в таблице данных, которая прилагается к распределительному валу. В таблице указаны угловые положения распределительного вала, а также информация о том, когда открываются и закрываются впускные и выпускные клапаны.

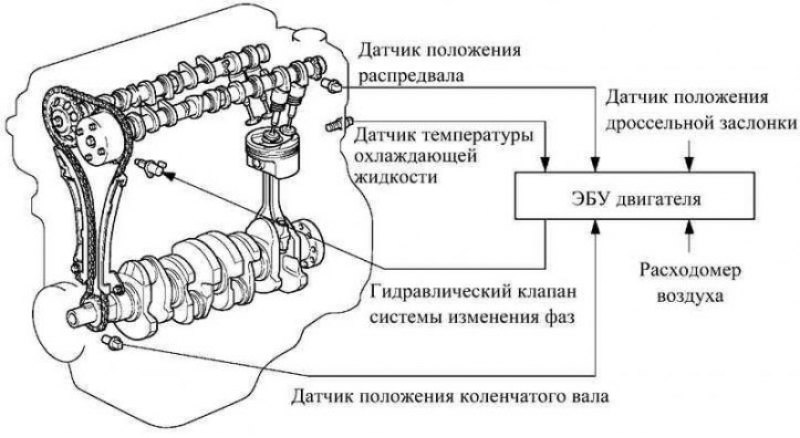

Современные двигатели часто оборудуют системами изменяемых фаз газораспределения. Так, например, некоторые автомобили марки Toyota имеют систему VVT-i. регулировка фаз газораспределения происходит посредством поворота распределительного вала относительно его приводной звездочки. Другой пример – разработка японского производителя Honda, получившая обозначение VTEC – она позволяет изменять фазы, используя для регулируемого клапана два кулачка.

Распределительный вал двигателя внутреннего сгорания: назначение, устройство, принцип действия

Основной функцией распределительного вала (распредвала) является обеспечение открытия/закрытия впускных и выпускных клапанов, при помощи которых осуществляется подача  ТВС (топливовоздушной смеси) и вывод образовавшихся газов. Распредвал является главной деталью ГРМ (газораспределительного механизма), принимающей участие в сложном процессе газообмена в автомобильном двигателе.

Современный ГРМ может оснащаться одним или двумя распредвалами. В механизме с одним валом сразу обслуживаются все клапаны впуска и выпуска (по 1 клапану впуска и выпуска на цилиндр). В механизме, оснащенном двумя валами, один распредвал запускает клапаны впуска, другой вал – клапаны выпуска (по 2 клапана впуска и выпуска на цилиндр).

Расположение газораспределительного механизма напрямую зависит от типа автомобильного двигателя. Различают ГРМ с верхним клапанным расположением (в цилиндровом блоке) и с нижним клапанным расположением (в головке цилиндрового блока).

Наиболее распространенным вариантом является верхнее расположение, благодаря чему возможно осуществить эффективную настройку и обслуживание распределительного вала.

Принцип действия и устройство распредвала

Распределительный вал соединяется с коленвалом при помощи цепи или ремня, надетого на шкив распредвала и звездочку коленчатого вала. Вращательные движения вала в опорах обеспечивают специальные подшипники скольжения, благодаря этому вал воздействует на клапана, запускающие работу клапанов цилиндров. Этот процесс происходит в соответствии с фазами образования и распределения газов, а также рабочим циклом двигателя.

Установка фаз распределения газов происходит согласно установочным меткам, которые имеются на шестернях или шкиве. Правильная установка обеспечивает соблюдение последовательности наступления рабочих циклов двигателя.

Основной деталью распредвала являются кулачки. При этом количество кулачков, которыми оснащается распредвал, зависит от количества клапанов. Основное назначение кулачков – осуществление регулировки фаз процесса газообразования. В зависимости от типа конструкции ГРМ кулачки могут взаимодействовать с коромыслом или толкателем.

«Nockenwelle ani». Под лицензией Public domain с сайта Викисклада - https://commons.wikimedia.org/wiki/File:Nockenwelle_ani.gif#mediaviewer/...

Кулачки устанавливаются между опорными шейками, по два на каждый цилиндр двигателя. Распредвалу во время работы приходится преодолевать сопротивление пружин клапанов, которые служат возвратным механизмом, приводя клапана в исходное (закрытое) положение.

На преодоление этих усилий расходуется полезная мощность двигателя, поэтому конструкторы постоянно думают, как можно уменьшить потери мощности.

Для того чтобы уменьшить трение между толкателем и кулачком, толкатель может оснащаться специальным роликом.

Помимо этого, разработан специальный десмодромный механизм, в котором реализована беспружинная система.

Опоры распределительных валов оснащены крышками, при этом передняя крышка является общей. Она имеет упорные фланцы, которые соединяются с шейками валов.

Распредвал изготавливается одним из двух способов – ковкой из стали или литьем из чугуна.

Системы фаз газораспределения

Как уже было сказано выше, количество распредвалов соответствует типу двигателя.

В рядных двигателях с одной парой клапанов (по одному клапану впуска и выпуска) цилиндр оснащается только одним валом. В рядных двигателях с двумя парами клапанов установлено два вала.

В двигателях оппозитных и V-образных может быть установлен один  вал (в развале), либо два в каждой головке блока цилиндров.

В настоящее время современные двигатели могут быть оснащены различными системами фаз газораспределения:

  • VVT-i. В подобной технологии фазы регулируются поворотом распределительного вала по отношению к звездочке на приводе
  • Valvetronic. Технология позволяет регулировать высоту подъема клапанов за счет смещения оси вращения коромысла
  • VTEC. Данная технология предполагает регулирование фаз распределения газов за счет использования кулачков на регулируемом клапане

Итак, подытожим… распредвал, являясь основным звеном газораспределительного механизма, обеспечивает своевременное и точное открытие клапанов двигателя. Это обеспечивается точной подгонкой формы кулачков, которые надавливая на толкатели, заставляют клапана двигаться.

Снятие и установка / замена распределительного вала выпускных клапанов (N52)

Необходимые приспособления:



  •  00 9 120
  •  11 4 350
  •  11 4 461
  •  11 4 462
  •  11 4 463
  •  11 9 000

Предупреждение!
Необходимо точно соблюдать последовательность действий при снятии
и установке распредвала выпускных клапанов.
Опасность повреждения!
Верхняя и нижняя опорные планки должны быть закреплены, в общей сложности, шестью
приспособлениями 11 4 461.


Необходимые подготовительные операции:

  •  Снять крышку головки блока цилиндров.
  •  Снять исполнительный узел распредвала выпускных клапанов.
  •  Отрегулировать фазы газораспределения.

Вывернуть болты крепления крышек подшипников от краев к середине.
Снять нижнюю и верхнюю опорные планки (1) с распределительным валом движением вверх.
Снять верхнюю опорную планку (1).
Вынуть распредвал выпускных клапанов из нижней опорной планки.


Предупреждение!

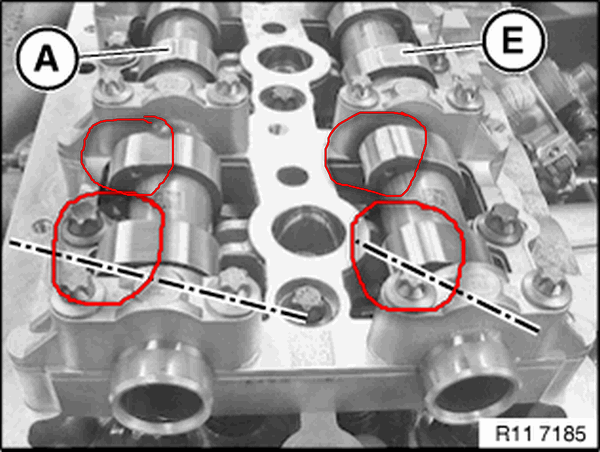

Маркировка обоих распредвалов различна.
Установка распредвалов не на свое место ведет к повреждению двигателя.
A Распредвал выпускных клапанов.
E Распредвал впускных клапанов.


Проверить кольца(1) прямоугольного сечения на отсутствие повреждений и при
необходимости заменить.
Кольца (1) прямоугольного сечения защелкиваются в месте стыка.
Разжать кольцо (1) прямоугольного сечения,
один конец вверх другой конец вниз, и снять движением вперед.
Предупреждение!
Кольца (1) прямоугольного сечения легколомаются.
Предупреждение!
Снятие на двигателе:
Установить двигатель в положение ВМТ 1-гоцилиндра.
Снятая головка блока цилиндров:
При использовании приспособления 119000 нужно снять алюминиевую прокладку.


Установка опорной планки распредвала:
Предварительно установить приспособление 114 462 на цилиндр 2.
Вставить приспособление 11 4 463 в отверстие крепления крышки головки блока
цилиндров.
Предупреждение!
Приспособление 11 4 463 представляет собой специальный винт.
Нажать на рычаг (3) роликового толкателя 2-го цилиндра гайкой (2) шпинделя
приспособления 11 4 462.


При установке:
Перед установкой распредвала выпускных клапанов обратить внимание на положение
клапана и рычага роликового толкателя на элементе HVA!
См. Снятие и установка рычагов роликовых толкателей


Насадить нижнюю опорную планку(1) с распредвалом (2) выпускных клапанов на рычаги
роликовых толкателей.
Установить по месту распредвал (2) выпускных клапанов.
Цилиндры 2 и 4 стоят на перекрытие.
Кулачки (3) первого цилиндра расположены наклонно вверх.
Регистрационный номер (4) на лыске показывает вверх.


Затянуть болты крепления распредвала выпускных клапанов с нижней и верхней опорными
планками (1) с помощью динамометрического ключа (2) от середины к краям с моментом 8 Нм.
Все болты крепления опорной планки (1)ослабить от середины к краям на 90 градусов.


При установке:
Нижнюю и верхнюю опорные планки нужно выровнять относительно друг друга на
шлифованных поверхностях (1 и 2).
Установить упорный диск и опору приспособлений 11 4 461 так, чтобы они
прилегали к фрезерованным поверхностям.


Примечание:
Схематическое изображение приспособления 11 4 461 на нижней опорной планке (1) и
верхней опорной планке (2).


Предупреждение!
Затянуть винт (3) на упорном диске с моменто м² Нм.


Насадить приспособление 11 4 461 на резьбовое крепление опорных планок.
Проследить за тем, чтобы опоры точно приходились на шлифованные поверхности
нижней опорной планки (1) и верхней опорной планки (2).


Установить винт приспособления 11 4 461 на шлифованные поверхности нижней опорной
планки (1) и верхней опорной планки (2).


Предупреждение!
Затянуть винты на упорном диске с моментом 2 Нм.

Предупреждение!
Отрегулировать приспособление 11 4 350 на 2 Нм.
Все приспособления 11 4 461 устанавливать с предварительным натягом только с помощью
приспособления 11 4 350.


Установить приспособления 11 4 461 с винтом(1) к внутренней стороне головки блока
цилиндров.
Установить на цилиндр 2 приспособление 11 4 461 винтом (1) наружу.
Насадить приспособления 11 4 461 так, чтобы были доступны болты (2) крепления опорных
планок.


Затянуть крепление нижней и верхней опорныхпланок с помощью приспособления 00 9 120.
Момент затяжки 11 31 1AZ.


Предупреждение!
Приспособление 11 4 461 можно снимать только, когда резьбовое крепление
распределительного вала затянуто.
Собрать двигатель.

Установка меток ГРМ по распредвалу

Рубрика: Двигатель | Опубликовано: 28 Август 2005

После того как порвался ремень газораспределительного механизма (ГРМ), производят его замену на новый, убедившись что не произошло встречи клапанов с поршнями. Если данная беда вас миновала, то могут возникнуть и другие проблемы. Хорошо если на шкивах коленвала и распредвала есть метки, но бывают случаи, когда их нет, или по ним непонятно чему они соответствуют. Для того чтобы с этим разобраться есть специальная методика установки меток ГРМ.

В первую очередь выкручивают свечу четвертого цилиндра, и аккуратно опустив в отверстие свечи, жало длинной отвертки, прокручивая за шкив коленчатый вал, находят такое положение, когда поршень четвертого цилиндра находится в своей наивысшей точке (ВМТ). При этом в ВМТ также находится поршень и первого цилиндра.

После этого снимаем крышку клапанного механизма, чтобы обеспечить доступ к распредвалу. Вращая рукой за шкив распредвала, устанавливаем его в такое положение, когда кулачки распредвала четвертого цилиндра будут смотреть вниз, а первого цилиндра вверх. (при расположении толкателей под распредвалом, если на автомобиле применяются рычаги-толкатели, то наоборот.) После этого воспользуемся самым тонким плоским щупом, который есть в вашем распоряжении.( лучше всего 0,1 мм) Слегка поворачиваем распредвал в ту сторону, когда появляется возможность вставить щуп между кулачком распредвала и толкателем выпускного клапана четвертого цилиндра. После этого снова вращаем распредвал, но уже в другую сторону, и таким образом находим такое положение кулачка распредвала, когда начинается приоткрытие выпускного клапана четвертого цилиндра. Это и будет наша исходная точка.

После этого необходимо посчитать количество зубьев на шестерне распредвала и разделить цифру 360 на их количество. После этого вы получите число в градусах, соответствующие повороту распредвала относительно метки на один зуб его шкива. Так как известно, что перекрытие выпускного клапана у современных двигателей составляет примерно 10-15 градусов по коленчатому валу (5-8 по распредвалу).

Под термином "перекрытие клапанов" понимают такое состояние, когда поршень еще не дошел до верхней мертвой точки, а уже началось открытие впускного клапана, а выпускной клапан в это время еще открыт, и закроется только после прохождения поршнем ВМТ и поворотом коленчатого вала на 10-15 градусов.

Не трудно предположить, на сколько зубьев следует повернуть распредвал в сторону открытия выпускного клапана четвертого цилиндра, для установки метки. Стоит помнить, что в этот момент подразумевается, что в четвертом цилиндре заканчивается такт выхлопа, и начинается такт всасывания свежей горючей смеси. А в первом цилиндре происходит начало рабочего цикла. То есть на свечу первого цилиндра должно поступать высокое напряжение. Это следует проверить по ротору высоковольтного распределителя, и если необходимо скорректировать.


Рассмотрим на примере: На шкиве распредвала вы насчитали 60 зубьев. Соответственно поворот шкива распредвала на один зуб, соответствует 6 градусам.

Зная, что соотношение вращения коленвала к распредвалу равно двум (распредвал вращается вдвое медленнее коленчатого вала), можно посчитать, что при перекрытии выпускного клапана в 12 градусов, распредвал следует довернуть от точки соприкосновения кулачка выпускного клапана четвертого цилиндра с толкателем на два зуба в сторону открытия выпускного клапана, что и будет соответствовать установочной метке распредвала.

После того как вы это проделаете, следует еще раз поискать заводские установочный метки, если они нанесены, то они должны быть где то рядом с найденными вами.

Если нет, то ошибка все равно составит не более одного зуба по шкиву привода распредвала.

При такой установке двигатель должен без проблем завестись. В последующем, перекидывая ремень на один зуб вперед или назад, можно более точно скорректировать положение распредвала.

Автор неизвестен

Вернуться к списку статей в разделе: Двигатель


Оставьте свой отзыв!

Как осуществляется привод распределительного вала. Типы грм. Что такое распредвал

Механизм газораспределения D0HC четырехтактного двигателя представляет собой усовершенствование схемы SOHC и предназначен для устранения единственной оставшейся возвратно-поступательно движущейся массы коромысел (хотя при этом придется вернуть толкатели). Вместо единственного центрального распредвала используется пара, размешенная непосредственно над стержнями клапанов (см. рис. 1. (см. ниже)
1.Типичная конструкция механизма газораспределения с двумя верхними распределительными валами

В такой конструкции используются два распределительных вала, один над каждым клапаном или рядом клапанов. Клапан открывается посредством толкателя «чашеобразного ” типа, при этом регулировка зазора осуществляется с использованием шайб. В такой конструкции остались только самые необходимые детали привода газораспределительного механизма.

Для привода газораспределительного механизма используется цепной привод — наиболее традиционный и дешевый в изготовлении, хотя известна (но пока широко не распространена) конструкция, следующая за тенденциями в автомобильной промышленности, в которой вместо цепной передачи используются шкив и зубчатый ремень. Примерами использования такой конструкции могут служить Honda JGoldwing, Pan European, Moto Guzzi Daytona, Centauro и ряд мотоциклов компании Ducati. Среди преимуществ ременной передачи можно перечислить следующие: они менее шумные, не растягиваются, как цепи, а шкивы не изнашиваются подобно звездочкам, хотя замену ремня следует производить чаще.

Другой способ привода распредвалов используется на моделях VFR фирмы Honda и представляет собой зубчатую передачу с приводом от коленчатого вала (см. рис. 2). При использовании такой конструкции отпадает потребность в натяжителе, она также работает тише цепной, хотя шестерни зубчатой передачи подвержены износу.

2.Механизм газораспределения с шестеренчатым приводом .

Толкатели распредвала, выполненные в форме «чаши’. работают в расточках головки цилиндров. При использовании «чашеобразных» толкателей зазор в клапанах регулируется с помощью небольших круглых подкладок, называемых регулировочными шайбами. Поскольку сами шайбы выпопняются нерегулируемыми, их необходимо заменять шайбами различной толщины до восстановления правильного зазора. На одних двигателях шайба практически совпадает с диаметром толкателя и устанавливается в гнездо, которое находится в верхней части толкателя; такую конструкцию называют «толкателем с регулировочными шайбами сверху» (см. Рис.3). Шайбу можно заменить, удерживая толкатель в нижнем положении, при помощи специального приспособления так, чтобы образовался зазор между толкателем и распредвалом, достаточный для снятия и установки шайбы.

3.Типичный механизм привода газораспределения типа DOHC в разрезе, показывавшем устройство чашеобразных толкателей с регулировочными шайбами сверху

На других двигателях шайба намного меньше и располагается под толкателем в центре держателя пружины клапана. При этом она опирается непосредственно на торец стержня клапана: такую конструкцию называют «толкателем с регулировочными шайбами снизу» (см. рис. 4).

4.Типичный механизм привода газораспределения типа DOHC в разрезе, показывающем устройство чашеобразных толкателей с регулировочными шайбами снизу

Таким образом, масса деталей, перемещающихся возвратнопоступательно, при использовании небольших прокладок снижается еще сильнее, но появляется необходимость демонтажа распредвала при каждой процедуре регулировки зазора в клапанах, что повышает стоимость и трудоемкостъ обслуживания. Для того, чтобы избежать трудностей, связанных с необходимостью применения специальных приспособлений или демонтажа распредвала, на некоторых двигателях с газораспределительным механизмом DOHC вместо «чашеобразных толкателей» используют небольшие легкие коромысла {см. рис. 5).

5. Механизм привода газораспределения типа DOHC демонстрирующий не прямое воздействие на клапан при помощи коротких коромысел или рокеров, которые позволяют упростить регулировку зазоров в клапанном механизме

На некоторых двигателях с подобной схемой коромысла снабжены традиционным регулировочным винтом и контргайкой. На других коромысла опираются на небольшую шайбу, расположенную по центру держате ля пружины клапана, а сами коромысла установлены на валах, длина которых превышает ширину коромысла. Для удержания коромысла над клапаном на валу расположена пружина. Для замены регулировочной шайбы коромысла сдвигаются в сторону пружины так, чтобы шайбу можно было вынуть…….

……продолжение в следующей статье

«Механизм газораспределения двигателя»

Цель работы: изучить назначение, устройство, принцип действия, конструкцию газораспределительного механизма (ГРМ) двигателя.

Ход работы:

Газораспределительным называется механизм, осуществляющий открытие и закрытие впускных и выпускных клапанов двигателя.

Газораспределительный механизм (ГРМ) служит для своевременного впуска горючей смеси или воздуха в цилиндры двигателя и выпуска из цилиндров отработавших газов. В двигателях автомобилей применяются газораспределительные механизмы с верхним расположением клапанов. Верхнее расположение клапанов позволяет увеличить степень сжатия двигателя, улучшить наполнение цилиндров горючей смесью или воздухом и упростить техническое обслуживание двигателя в эксплуатации. Двигатели автомобилей могут иметь газораспределительные механизмы различных типов (рисунок 1 ), что зависит от компоновки двигателя и, главным образом, от взаимного расположения коленчатого вала, распределительного вала и впускных и выпускных клапанов. Число распределительных валов зависит от типа двигателя.

При верхнем расположении распределительный вал устанавливается в головке цилиндров, где размещены клапаны. Открытие и закрытие клапанов производится непосредственно от распределительного вала через толкатели или рычаги привода клапанов. Привод распределительного вала осуществляется от коленчатого вала с помощью роликовой цепи или зубчатого ремня.

Верхнее расположение распределительного вала упрощает конструкцию двигателя, уменьшает массу и инерционные силы возвратно-поступательно движущихся деталей механизма и обеспечивает высокую надежность и бесшумность его работы при большой частоте вращения коленчатого вала двигателя.

Цепной и ременный приводы распределительного вала также обеспечивают бесшумную работу газораспределительного механизма.

При нижнем расположении распределительный вал устанавливается в блоке цилиндров рядом с коленчатым валом. Открытие и закрытие клапанов производится от распределительного вала через толкатели штанги и коромысла. Привод распределительного вала осуществляется с помощью шестерен от коленчатого вала. При нижнем расположении распределительного вала усложняется конструкция газораспределительного механизма и двигателя. При этом возрастают инерционные силы возвратно-поступательно движущихся деталей газораспределительного механизма. Число распределительных валов в газораспределительном механизме и число клапанов на один цилиндр зависят от типа двигателя. Так, при большем числе впускных и выпускных клапанов обеспечивается лучшие наполнение цилиндров горючей смесью и их очистка от отработавших газов . В результате двигатель может развивать большие мощность и крутящий момент. При нечетном числе клапанов на цилиндр число впускных клапанов на один клапан больше, чем выпускных.

Конструкция и работа газораспределительного механизма

Газораспределительные механизмы независимо от расположения распределительных валов в двигателе включают в себя клапанную группу , передаточные детали и распределительные валы с приводом .

В клапанную группу входят впускные и выпускные клапаны, направляющие втулки клапанов и пружины клапанов с деталями крепления.

Передаточными деталями являются толкатели, направляющие втулки толкателей, штанги толкателей, коромысла, ось коромысел, рычаги привода клапанов, регулировочные шайбы и регулировочные болты. Однако при верхнем расположении распределительного вала толкатели, направляющие втулки и штанги толкателей, коромысла и ось коромысел обычно отсутствуют.

На рисунке 2 представлен газораспределительный механизм двигателя с верхним расположением клапанов, с верхним расположением распределительного вала с цепным приводом и с двумя клапанами на цилиндр. Он состоит из распределительного вала 14 с корпусом 13 подшипников, привода распределительного вала, рычагов 11 привода клапанов, опорных регулировочных болтов 18 клапанов 1 и 22, направляющих втулок 4, пружин 7 и 8 клапанов с деталями крепления.

Рисунок 2 – Газораспределительный механизм легкового автомобиля с цепным приводом

1, 22 – клапаны; 2 – головка; 3 – стержень; 4, 20 – втулки; 5 – колпачок; 6 – шайбы; 7, 8, 17 – пружины; 9 – тарелка; 10 – сухарь; 11 – рычаг; 12 – фланец; 13 – корпус; 14 – распределительный вал; 15 – шейка; 16 – кулачок; 18 – болт; 19 – гайка; 21 – пластина; 23 – кольцо; 24, 27, 28 – звездочки; 25 – цепь; 26 – успокоитель; 29 – палец; 30 – башмак; 31 – натяжное устройство

Распределительный вал обеспечивает своевременное открытие и закрытие клапанов. Распределительный вал – пятиопорный, отлит из чугуна. Он имеет опорные шейки 15 и кулачки 16 (впускные и выпускные). Внутри вала проходит канал, через который подводится масло от средней опорной шейки к другим шейкам и кулачкам. К переднему торцу вала крепится ведомая звездочка 24 цепного привода. Вал устанавливается в специальном корпусе 13 подшипников, отлитом из алюминиевого сплава, который закреплен на верхней плоскости головки блока цилиндров. От осевых перемещений распределительный вал фиксируется упорным фланцем 12, который входит в канавку передней опорной шейки вала и прикрепляется к торцу корпуса подшипников.

Привод распределительного вала осуществляется через установленную на нем ведомую звездочку 24 двухрядной роликовой цепью 25 от ведущей звездочки 28 коленчатого вала. Этой цепью также вращается звездочка 27 вала привода масляного насоса. Привод распределительного вала имеет полуавтоматический натяжной механизм, состоящий из башмака и натяжного устройства. Цепь натягивается башмаком 30, на который воздействуют пружины натяжного устройства 31. Для гашения колебаний ведущей ветви цепи служит успокоитель 26. Башмак и успокоитель имеют стальной каркас с привулканизированным слоем резины. Ограничительный палец 29 предотвращает спадание цепи при снятии на автомобиле ведомой звездочки распределительного вала.

Клапаны открывают и закрывают впускные и выпускные каналы. Клапаны установлены в головке блока цилиндров в один ряд под углом к вертикальной оси цилиндров двигателя. Впускной клапан 1 для лучшего наполнения цилиндров горючей смесью имеет головку большего диаметра, чем выпускной клапан. Он изготовлен из специальной хромистой стали, обладающей высокой износостойкостью и теплопроводностью. Выпускной клапан 22 работает в более тяжелых температурных условиях, чем впускной. Он выполнен составным. Его головку делают из жаропрочной хромистой стали, а стержень – из специальной хромистой стали.

Каждый клапан состоит из головки 2 и стержня 3. Головка имеет конусную поверхность (фаску), которой клапан при закрытии плотно прилегает к седлу из специального чугуна, установленному в головке блока цилиндров и имеющему также конусную поверхность.

Стержень клапана перемещается в чугунной направляющей втулке 4, запрессованной и фиксируемой стопорным кольцом 23 в головке блока цилиндров, обеспечивающей точную посадку клапана. На втулку надевается маслоотражательный колпачок 5 из маслостойкой резины. Клапан имеет две цилиндрические пружины: наружную 8 и внутреннюю 7. Пружины крепятся на стержне клапана с помощью шайб 6, тарелки 9 и разрезного сухаря 10. Клапан приводится в действие от кулачка распределительного вала стальным кованным рычагом 11, который опирается одним концом на регулировочный болт 18, а другим – на стержень клапана. Регулировочный болт имеет сферическую головку. Он ввертывается в резьбовую втулку 20, закрепленную в головке блока цилиндров и застопоренную пластиной 21, и фиксируется гайкой 19. Регулировочным болтом устанавливается необходимый зазор между кулачком распределительного вала и рычагом привода клапана, равный 0,15 мм на холодном двигателе и 0,2 мм на горячем двигателе (прогретом до 75…85 °C). Пружина 17 создает постоянный контакт между концом рычага привода и стержнем клапана.

    В данной статье мы рассмотрим существующие виды газораспределительных механизмов. Эта информация будет очень полезна автолюбителям, особенно тем, кто самостоятельно ремонтируют свои автомобили. Ну, или пытается их ремонтировать.

    Каждый ГРМ приводится в действие от коленвала. Передача усилия может осуществляться ремнем, цепью или шестерней. Каждый из этих трех видов ГРМ имеет как свои преимущества, так и недостатки.

    Рассмотрим более подробно виды привода ГРМ

    1. Ременной привод имеет малую шумность во время работы, но не обладает достаточной прочностью и может порваться. Последствие такого обрыва – загнутые клапана. Помимо этого слабая натяжка ремня приводит к возможности его перескока, а это чревато смещением фаз, осложненным запуском. Помимо этого сбитые фазы дадут нестабильную работу на холостом ходу, а двигатель не сможет работать с полной мощностью.

    2. Цепной привод тоже может сделать «перескок», но вероятность его сильно снижается из-за особого натяжителя, который у цепного привода более мощный, чем у ременного. Цепь более надежна, но обладает некоторой шумностью, поэтому не все производители автомобилей используют ее.

    3. Шестеренчатый тип ГРМ массово применялся давно, в те времена, когда распредвал размещался в блоке ДВС (нижневальный двигатель). Такие моторы сейчас мало распространены. Из их плюсов можно отметить дешевизну изготовления, простоту конструкции, высокую надежность и практический вечный, не требующий замены механизм. Из минусов – малая мощность, увеличить которую можно только увеличением объема и, соответственно, размером конструкции (например – Додж Вайпер с объемом более восьми литров).

    Распределительный вал

    Что это и зачем? Распредвал служит для регулировки момента открытия клапанов, которые на впуске подают топливо в цилиндры, а на фазе выпуска отводят из них выхлопные газы. На распределительном валу для этих целей расположены специальным образом эксцентрики. Работа распределительного вала напрямую связана с работой коленчатого вала , и благодаря этому впрыск топливо осуществляется в максимально полезный момент – когда цилиндр расположен в своем нижнем положении (в нижней мертвой точке), т. е. перед началом впускного тракта.

    Распредвал (один или несколько – неважно) может располагаться в ГБЦ , тогда мотор называется «верхневальным», а может располагаться в самом блоке цилиндров, тогда мотор называется «нижневальным». Выше про это было написано. Обычно ими оснащают мощные американские пикапы, и некоторые дорогие автомобили с гигантским объемом двигателя, как ни странно. В таких силовых агрегатах клапана приводятся в действие штангами, идущими через весь двигатель. Эти моторы медлительны и очень инерционны, активно расходуют масло. Нижневальные двигатели – тупиковая ветвь развития моторостроения.

    Виды газораспределительных механизмов

    Выше мы рассмотрели виды приводов ГРМ, а теперь речь пойдет именно о видах самого газораспределительного механизма.

    Механизм SOHC

    Название буквально обозначает «один верхний распределительный вал». Раньше назывался просто «OHC».

    Такой двигатель, как ясно уже из названия, содержит в себе один распределительный вал, расположенный головке блока цилиндров. Такой двигатель может иметь как два, так и четыре клапана в каждом цилиндре. То есть, вопреки различным мнениям, мотор SOHC может быть и шестнадцатиклапанным.

    Какие же сильные и слабые стороны у таких моторов?

    Двигатель функционирует относительно тихо. Тишина именно относительно двухраспредвального мотора. Хотя разница и не большая.

    Простота конструкции. А значит и дешевизна. Это касается также ремонта и обслуживания.

    А вот из минусов (хотя и совсем незначительных) можно отметить слабую вентиляцию мотора, оснащенного двумя клапанами на цилиндр. Из-за это мощность двигателя падает.

    Второй минус есть у всех шестнадцатиклапанных моторов с одним распредвалом. Так как распредвал один, то все 16 клапанов приводятся в действие одним распредвалом, что увеличивает нагрузку на него и делает всю систему относительно хрупкой. Помимо этого из-за низкого угла фазы цилиндры хуже наполняются и вентилируются.

    Механизм DOHC

    Выглядит такая система практически так же, как и SOHC, а отличается вторым распредвалом, установленным рядом с первым. Один распределительный вал отвечает за приведение в действие впускных клапанов, второй, естественно, выпускных. Система не идеальна, и обладает, конечно же, своими недостатками и достоинствами, подробное их описание выходит за рамки этой статьи. Изобрели DOHC в конце прошлого века, и после этого не меняли. Стоит отметить, что вторым распределительным валом существенно усложняется и удорожается конструкция такого двигателя.

    Но за то, такой двигатель расходует меньше топлива за счет лучшего наполнения цилиндров, после которого из них уходят почти все выхлопные газы. Появление такого механизма существенно увеличило КПД двигателя.

    Механизм OHV

    Выше по тексту уже рассматривался такой тип двигателей (нижневальный). Придумали его в начале прошлого века. Распредвал в нем располагают внизу – в блоке, а для приведения действия клапанов используются коромысла. Из преимуществ такого двигателя можно выделить более простое устройство ГБЦ, что позволяет V-образным нижневальным двигателям уменьшить их размеры. Повторим и минусы: малое число оборотов, большая инерционность, малый крутящий момент и слабая мощность, невозможность использовать четыре клапана на цилиндр (за исключением очень дорогих автомобилей).

    Подведем итог

    Описанные выше механизмы не являются исчерпывающим списком. Моторы, раскручивающиеся более чем 9 тысяч оборотов, например, не используют пружины под клапанными тарелками, и в таких двигателях один распредвал отвечает за открытие клапана, а второй – за закрытие, что позволяет системе не зависать на оборотах выше 14 тысяч. В основном такая система используется на мотоциклах с мощностью выше 120 л.с.

    Видео о том как работает ГРМ и из чего он состоит:

    Последствия обрыва ремня ГРМ на Лада Приора:

    Замена ремня ГРМ на примере Форд Фокус 2:

Распределительный вал , в сокращенном варианте распредвал – основная часть или ГРМ, важный элемент автомобильного двигателя. Его задача заключается в синхронизации впускного и выпускного тактов работы ДВС.

Конструктивные особенности

Расположение данного механизма целиком зависит от конструкции ДВС, поскольку в некоторых моделях распредвал размещается внизу, в основании блока цилиндров, а в других – вверху, прямо в . На данный момент оптимальным считается верхнее расположение распредвала, поскольку это существенно упрощает сервисный и ремонтный доступ к нему. Распредвал напрямую связан с . Они соединяются между собой цепной или ременной передачей посредством обеспечения связи между шкивом на валу ГРМ и звездочкой на коленвале. Это необходимо потому, что приводится в движение распредвал именно коленвалом.

Устанавливается распределительный вал в подшипники, которые в свою очередь надежно закрепляются в блоке цилиндров. Осевой люфт детали не допускается за счет применения в конструкции фиксаторов. Ось любого распредвала имеет сквозной канал внутри, через который осуществляется смазка механизма. Сзади данное отверстие закрыто заглушкой.

Важными элементами являются кулачки распредвала. По количеству они соответствуют числу клапанов в цилиндрах. Именно эти детали выполняют основную функцию ГРМ – регулирование порядка работы цилиндров.

На каждый клапан приходится отдельный кулачок, открывающий его через нажим на толкатель. Освобождая толкатель, кулачок позволяет распрямиться пружине, возвращающей клапан в закрытое состояние. Устройство распределительного вала предполагает наличие двух кулачков для каждого цилиндра – по числу клапанов.

Устройство распределительного вала.

Следует отметить, что от распределительного вала также осуществляется привод топливного насоса и распределителя .

Принцип работы

Распределительный вал двигателя, располагаемый в блоке цилиндров, приводится в движение зубчатой или цепной передачей от коленвала.

Вращаясь, распредвал проворачивает располагающиеся на на нем кулачки, которые попеременно воздействуют на впускные и выпускные клапана цилиндров, обеспечивая их открывание-закрывание в определенном порядке, уникальном для каждой модели ДВС.

Рабочий цикл двигателя (поочередное движение каждого из клапанов цилиндров) осуществляется за 2 оборота коленвала. За это время распределительный вал должен выполнить только один оборот, поэтому его шестерня имеет вдвое больше зубьев.

В одном ДВС может быть больше одного распределительного вала. Их точное количество определяется конфигурацией двигателя. Наиболее распространенные бюджетные рядные моторы, имеющие по паре клапанов для каждого цилиндра, оборудуются только одним распредвалом. Для систем с двумя парами клапанов нужно использовать уже два распределительных вала. Например, силовые агрегаты с другим расположением цилиндров имеют или единственный распределительный вал, установленный в развале, или пару – для каждой головки блока отдельно.

Есть три важные характеристики конструкции распределительного вала, они и управляют кривой мощности двигателя: фазы газораспределителя распредвала, продолжительность открывания клапана и величина подъема клапанов. Далее в статье мы расскажем, что представляет собой конструкция распределительных валов и их привода.

Подъем клапана обычно рассчитывается в миллиметрах и представляет собой то расстояние, на которое клапан максимально отойдет от седла. Продолжительность открытия клапанов - это период времени, который измеряется в градусах поворота коленвала.

Продолжительность можно измерить различными путями, но из-за максимального потока при небольшом подъеме клапана, продолжительность обычно меряют после того, как клапан уже поднялся от седла на некоторую величину, часто она составляет 0,6 или 1,3 мм. Например, у конкретного распределительного вала может быть продолжительность открывания в 2000 поворотов при подъеме в 1,33 мм. В результате, если использовать подъем толкателя в 1,33 мм в качестве точки остановки и начала подъема клапана, распределительный вал будет удерживать клапан в открытом состоянии в течение 2000 поворота коленвала. Если продолжительность открытия клапана будет измеряться при нулевом подъеме (когда он только отходит от седла или находится в нем), то продолжительность положения коленвала будет составлять 3100 или даже более. Момент, когда определенный клапан закрывается или открывается, часто называют фазой газораспределения распредвала . Например, распределительный вал может производить действие по открытию впускного клапана при 350 до верхней мертвой точке и закрывать его при 750 после нижней мертвой точки.

Увеличение расстояния подъема клапана может быть полезным действием в увеличении мощности мотора, так как мощность можно добавить без существенного вмешательства в характеристики двигателя, особенно на низких оборотах. Если углубиться в теорию, то ответ на данный вопрос будет довольно простым: такая конструкция распределительного вала при коротком времени открытия клапанов нужна, для того чтобы увеличить максимальную мощность двигателя. Работать это теоретически будет. Но, механизмы привода в клапанах не такие и простые. В таком случае высокая скорость движения клапанов, которые обуславливаются этими профилями, значительно уменьшит надежность двигателя.

Когда скорость открывания клапана увеличится, то на передвижения клапана из закрытого положения до полного его подъема и возвращения с точку отправления остается меньше времени. В случае если время движения станет еще короче, понадобятся клапанные пружины с большим усилием. Часто это становится механически невозможным, не говоря уже о том, чтобы привести в движение клапаны на довольно низких оборотах.

В результате, что же является надежным и практичным значением максимального подъема клапана? Распределительные валы с величиной подъема, больше 12,8 мм (минимум для мотора в котором привод осуществляется при помощи шлангов), находятся в непрактичной для обычных моторов области. Распределительные валы с продолжительностью впускного такта менее 2900, которые сочетаются с величиной подъема клапана больше чем на 12,8 мм, обеспечивают очень высокие скорости закрывания и открывания клапанов. Это, безусловно, создаст дополнительную нагрузку на механизм привода клапанов, что существенно уменьшает надежность: кулачков распределительного вала, направляющих втулок клапанов, стержней клапанов, клапанных пружин. Впрочем, вал с высокой скоростью подъема клапанов может работать в начала очень даже неплохо, однако срок службы направляющих и втулок клапанов, скорее всего не превысит 22000 км. Хорошо, что большинство фирм-производителей распределительных валов конструируют свои детали так, что в них обеспечен компромисс между продолжительности открывания клапанов и значениями подъема, при надежности и долгом сроке службы.

Продолжительность такта впуска и обсуждаемые подъем клапанов не являются только одними элементами конструкции распределительного вала, влияющие на конечную мощность двигателя. Моменты, закрытия и открытия клапанов относительно положения распредвала, также являются столь важными параметрами для оптимизации характеристик мотора. Эти фазы газораспределения распредвала вы можете найти в таблице данных, которая прилагается к любому качественному распределительному валу. Такая таблица данных графически и числами иллюстрирует угловые положения распределительного вала, когда выпускные и впускные клапаны закрываются и открываются. Они будут точно определены в градусах поворота коленвала перед верхней или нижней мертвой точкой.

Угол между центрами кулачков - это угол смещения между линией центра кулачка выпускного клапана (который называется выпускным кулачком) и линией центра кулачка впускного клапана (который называется впускным кулачком).

Угол цилиндра зачастую измеряется в «углах поворота распредвала», т.к. мы обсуждаем смещение кулачков относительно друг друга, это является одним из немногих моментов, когда характеристика распределительного вала указывается в градусах поворота вала, а не в градусах поворота коленвала. Исключение составляют те двигатели где, применены два распределительных вала в ГБЦ (головке блока цилиндров).

Угол, выбранный в конструкции распределительных валов и их привода, непосредственно повлияет на перекрытие клапанов, то есть на период, когда выпускной и впускной клапаны одновременно открыты. Перекрытие клапанов часто измеряют SB углах поворота коленвала. В моменты уменьшения угла между центрами кулачков, происходит открывания впускного клапана и закрывания выпускного клапана. Всегда надо помнить, что на перекрытие клапанов влияет и изменение времени открытия: в случае увеличения продолжительности открывания, перекрытие клапанов также станет большим, обеспечивая при этом отсутствие изменений угла, чтобы компенсировать эти увеличения.

Распредвалы - Как работает автомобиль

Распределительный вал управляет открытием и закрытием клапанов в правильное время для фактического запуска двигателя. Клапаны и распределительный вал вместе составляют клапанная шестерня, или же клапанный привод .

[Изображение распределительного вала]

Распределительный вал - это вращающийся вал, состоящий из ряда грушевидных выступов, известных как кулачки . Кулачки нажимают на клапаны, и выпуклость кулачка заставляет клапан открываться.Распределительный вал - это наиболее точно спроектированная часть всего автомобиля - его можно рассматривать как механическую компьютерную программу, которая сообщает каждому клапану, когда открываться и как далеко двигаться, когда он открывается.

[Иллюстрация с изображением ремня ГРМ]

Клапаны должны открываться, открываться и закрываться в нужный момент по отношению к поршням. То есть на такте впуска мы хотим, чтобы впускной клапан был открыт, а на такте выпуска - выпускной клапан. В остальное время клапаны закрыты.Следовательно, клапаны должны быть синхронизированы с поршнями, и это происходит путем соединения распределительного вала с коленчатым валом с помощью зубчатого ремня, цепи привода ГРМ или системы шестерен. Поршни вращают коленчатый вал, который вращает распределительный вал, управляющий клапанами.

Распределительные валы

[макеты OHC и OHV]

Используются два разных механизма, которые определяют, где распредвал расположен в двигателе. В преобладающей конструкции двигателя, известной как верхний кулачок или OHC, распределительный вал находится над клапанами.Другой вариант - верхний клапан (OHV), и в этой компоновке распределительный вал будет установлен в блоке двигателя под клапанами. Затем клапаны приводятся в действие толкателями, которые действуют на коромысла. У обеих систем есть преимущества и недостатки, но двигатели с верхним расположением распредвала в настоящее время почти универсальны, за исключением больших двигателей V8, производимых Chevrolet. В этом руководстве мы поговорим в основном о договоренностях OHC, поскольку они более прямые и понятные.

[Двойной кулачок и одиночный кулачок]

Для двигателей OHC в двигателе может быть один распределительный вал или один для впускных клапанов и один для выпускных клапанов - это наиболее распространенная компоновка для современных двигателей, известная как двойной кулачок двигатель или двойной верхний кулачок (DOHC).Если используется один распределительный вал, известный как кулачок верхний одинарный (SOHC), распределительный вал будет действовать через коромысла на каждой группе клапанов.

[V- и W-образные двигатели с головками]

В V-образных и W-образных двигателях с верхним расположением цилиндров будет один или два распределительных вала для каждого ряда цилиндров. В двигателе Bugatti W16, который имеет компоновку DOHC, есть два ряда цилиндров и, следовательно, два распределительных вала на каждый ряд, что в сумме дает четыре распредвала.

Распределительный вал устанавливается в головку блока цилиндров крышками, прикрученными вниз для фиксации распредвала в отверстии. Распределительный вал, как и коленчатый вал, вращается на масляной пленке, которая проталкивается в зазор между шейкой распределительного вала и расточкой через отверстие. Как и в случае с коленчатым валом, зазор между распределительным валом и его отверстием точно указан, чтобы обеспечить соответствующий поток масла для поддержания зазора коленчатого вала.

Конструкция распредвала

Расположение и форма распределительного вала в значительной степени определяют рабочие характеристики двигателя.Профиль кулачка определяет не только то, когда каждый клапан должен открываться и закрываться, но также скорость, с которой он движется, и как далеко он должен открываться.

Форма лепестка

Форма кулачков задает рабочие параметры двигателя. У нас будет полная статья о геометрии распредвала, включая объяснения профиля кулачка, подъема, продолжительности и времени.

Подъемники клапанов

Как уже говорилось, вращающиеся выступы кулачка давят на клапаны, чтобы управлять их открытием.Распределительный вал вращается, поэтому кулачки при вращении действуют с боковым усилием. Если эта боковая сила воздействует на тонкий шток клапана, это вызовет изгиб и деформацию. Чтобы избежать этого, между концом штока клапана и кулачком устанавливается цилиндрическая прокладка, называемая подъемником кулачка (также толкатель кулачка, толкатель или толкатель). Последователи используются по нескольким причинам, но главная из них заключается в том, чтобы гарантировать, что сила, действующая на шток клапана, просто толкает его вниз, а не вбок. Более широкая и плоская поверхность толкателя позволяет кулачку легче скользить.

Клапанный зазор (зазор)

В закрытом состоянии поверхность клапана должна плотно прижиматься к седлу. Для этого между подъемником и выступом кулачка сохраняется небольшой зазор. Важно, чтобы этот зазор был точным, слишком маленький зазор и существует риск того, что клапан не сядет должным образом. Слишком много, и будет избыточный шум от клапанного механизма, поскольку детали будут дребезжать друг о друга.

[График зазора клапана]

Зазор клапана эффективно срезает нижний профиль выступа кулачка, начиная с самого первого участка от закрытого клапана до начала его открытия.

Распределительная шестерня

Распределительный вал приводится в движение зубчатым колесом, которое получает привод через ремень или цепь ГРМ от коленчатого вала. Четырехтактный цикл требует двух оборотов коленчатого вала для полного цикла, поэтому распределительный вал приводится во вращение на половину скорости коленчатого вала. То есть коленчатый вал поворачивается дважды за каждый оборот распределительного вала.

Поскольку распределительный вал кодирует весь четырехтактный цикл для всех цилиндров, можно определить положение двигателя в цикле по положению распределительного вала. А датчик положения распредвала (также называемый датчик угла поворота распредвала ) используется для считывания этой информации, и данные потребляются компьютером управления двигателем, а затем используются для определения времени других операций, таких как впрыск топлива и зажигание. Датчик положения распределительного вала является наиболее важным датчиком в системе управления двигателем - его выход из строя почти гарантирует, что двигатель вообще не будет работать, потому что компьютер не знает, для каких цилиндров в данный момент нужны искры или топливо.

Обновления

Установка распределительного вала с другим профилем может изменить производительность двигателя. Распределительные валы для двигателей, которые часто модифицируются, будут доступны в различных профилях. В зависимости от своего назначения они могут увеличивать производительность на высоких скоростях, дольше удерживая клапаны в открытом состоянии, или уменьшать подъем клапана для увеличения крутящего момента на низкой скорости.

ПРИМЕЧАНИЯ:

Профиль лепестка

Camshaft Selection and Design

Симметричный - разные аппарели на открывающей и закрывающей сторонах распредвала.

Агрессивный - быстро открывает клапаны.

Pointy - Высокий подъемник.

Asymetrical будет иметь более крутой наклон для быстрого открытия клапана и более плавную сторону закрытия, чтобы смягчить клапан при закрытии.

Распредвалы могут изменить звук двигателя - более длительная продолжительность выхлопа вызывает большее рычание в выхлопе.

Подъемник

Продолжительность

Долевой центр

Перекрытие

Высота подъема клапана по сравнению с подъемом лепестка зависит от соотношения коромысел.

Чем больше продолжительность, тем лучше при высоких оборотах, когда требуется больше времени для попадания и выхода газов из цилиндра. На низких оборотах есть время сделать это, поэтому более длительная работа приведет к снижению давления нагнетания.

Что такое распределительный вал и как он работает?

Распределительные валы - еще один из многих критических компонентов, необходимых для работы двигателя внутреннего сгорания, но что такое распределительный вал и почему его роль так важна?

Старая техника

Предположим, вы знакомы с основной функцией двигателя внутреннего сгорания - топливо и воздух воспламеняются внутри цилиндра, производя взрывную энергию, которая преобразуется в движение поршнями, коленчатым валом и трансмиссией.

Звучит достаточно просто, но, как мы знаем, внутреннее сгорание претерпело больше усовершенствований и усовершенствований, чем любой другой механизм на планете, так что теперь это чрезвычайно сложная система частей.

Распределительный вал, однако, является одной из самых старых частей и исправно работает с первых дней изобретения и развития двигателей. Это связано с тем, что кулачок сам по себе является невероятно древней идеей, восходящей к Турции 13, и векам, где он использовался в различных механизмах легендарным Исмаилом аль-Джазари и описан в его «Книге знаний об изобретательной механике». Устройств ».

Перенесемся в 21 век st и его принципы работы остались такими же, как и тогда.

Синхронность и форма

Распределительный вал является относительно основным компонентом - это простой стержень или вал с фигурными выступами, расположенными вдоль него, они были названы « кулачковые выступы ». Когда вал вращается, форма кулачка позволяет ему воздействовать на клапан или переключаться в степени, соответствующей жесткости его формы - со скоростью вращения, контролирующей скорость действия.

В современном двигателе внутреннего сгорания они обычно, но не обязательно, располагаются непосредственно над рядами цилиндров, где они управляют клапанами. Их калибровка точно контролирует количество топливовоздушной смеси, поступающей в камеру, и насколько эффективно отработавшие отработавшие газы от предыдущего зажигания могут выходить из камеры, уступая место следующей зарядке.

Это делает их не только критически важными для работы двигателя, но, поскольку открытие и закрытие клапанов должно быть тщательно и идеально синхронизировано с движениями поршней, они также сильно влияют на производительность.

Для обеспечения этой синхронизации распределительные валы через ремень или цепь ГРМ соединяются с вращением коленчатого вала, который непосредственно перемещает поршни внутри цилиндра. Кроме того, форма самих кулачков также тщательно продумана, чтобы контролировать скорость, с которой клапаны открываются и закрываются. Это более известно как с регулируемыми фазами газораспределения .



Основное действие кулачка.

Преимущества в цифрах

В двигателе может быть различное количество распределительных валов в зависимости от расположения цилиндров и работы клапана.Поскольку вам нужен как минимум один распределительный вал на ряд цилиндров, рядным двигателям требуется всего один распределительный вал, тогда как для V-образного расположения потребуется как минимум два. В некоторых двигателях используются двойные верхние распредвалы (DOHC), поэтому их может быть до четырех на двух рядах цилиндров.

Использование дополнительного вала на каждый ряд обеспечивает многочисленные преимущества по сравнению с конструкцией с одним верхним распредвалом (SOHC) , несмотря на дополнительный вес и стоимость. Идеальное размещение компонентов для повышения эффективности, увеличения максимальной мощности и упрощения работы клапана при использовании более двух клапанов на цилиндр

Четыре клапана на цилиндр - это обычная конфигурация с точки зрения эффективности, так как она использует максимальное пространство головки блока цилиндров.Хотя SOHC может управлять четырьмя клапанами на цилиндр, для этого требуется сложная система штоков и кулачков, поэтому вместо этого предпочтительнее DOHC.


Вся система в действии.

Изменение на горизонте

Существенно, что DOHC позволяет использовать более сложную клапанную технологию, которая работает для изменения синхронизации, продолжительности и подъема клапанов. Этот контроль может улучшить топливную эффективность, увеличить мощность и уменьшить выбросы при необходимости, в зависимости от ситуации.

Это было главным нововведением в конструкции двигателей за последние годы, и почти каждый производитель автомобилей имеет свою собственную версию, работающую над множеством различных элементов системы газораспределения двигателя.

Некоторые используют несколько профилей кулачков и переключаются между ними в зависимости от нагрузки двигателя; другие изменяют синхронизацию между коленчатым валом и распределительными валами, чтобы изменить производительность. Одна из первых систем использовала давление масла для изменения работы клапана.

Лучшая система еще не определена, но вы можете быть уверены, что все больше этих систем найдут свое применение в двигателях, поскольку нескончаемый поиск эффективности и мощности продолжается - и скромный распределительный вал становится еще одной его частью. переосмысление дизайна и роли.

MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ. ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

Что делает распредвал?

Распредвал автомобиля расположен под двигателем и обеспечивает важную функцию открытия и закрытия клапанов двигателя. Когда что-то идет не так с распределительным валом, ваша машина может больше глохнуть, разгоняться медленнее или даже вообще перестать работать. Поскольку функция распределительного вала очень важна, знать немного больше о том, как он работает, будет хорошей идеей для любого водителя.Обладая знаниями о кулачках двигателя, вы сможете лучше определить проблемы с компонентами, прежде чем они выйдут из-под контроля.

Ниже мы рассмотрим, как работают распредвалы и почему они так важны. Мы также составили список симптомов, которые вы можете ожидать, если что-то пойдет не так с датчиком распределительного вала - наиболее частая неисправность для этой детали. Если вы когда-нибудь задавались вопросом «что такое камера в машине?», Этот блог для вас!

Что такое распредвал?

Распредвалы состоят из двух основных компонентов: кулачка и вала.Итак, что же такое кулачок? Кулачки представляют собой кулачки, и во время их вращения впускные и выпускные клапаны открываются. Вал вращается один раз за каждый четырехтактный цикл двигателя. Пружины на клапанах возвращают их в исходное положение после прохождения кулачка. Эти кулачки обычно имеют яйцевидную форму.

Между тем вал - это то место, где установлены эти лепестки, и его вращение - это то, что позволяет им двигаться. Эти два компонента соединяют серию коромысел. Распределительный вал соединен с коленчатым валом автомобиля через цепь или ремень привода ГРМ, иногда вместе с системой шестерен.Коленчатый вал - иногда его просто называют кривошипом - это часть автомобиля, отвечающая за преобразование линейной энергии, производимой в двигателе, в энергию вращения, которая в конечном итоге приводит в движение колеса.

Распредвалы современных автомобилей также оснащены датчиками, к которым мы вернемся более подробно позже.

Где находится распредвал?

Автомобили имеют либо один распределительный вал для всех цилиндров двигателя, либо один для впускных и один для выпускных клапанов. Некоторые двигатели, такие как V6 или V8, даже имеют четыре распредвала.

Обычно они расположены под цилиндрами двигателя вашего автомобиля. В двигателях типа «V» распределительный вал расположен у основания, тогда как в двигателях с плоским двигателем они находятся между рядами цилиндров.

Типы распредвалов

Есть два основных типа распределительных валов:

Плоские распредвалы с толкателем имеют почти плоское днище на подъемниках. Когда вращающиеся лепестки прижимаются к этому дну, они иногда могут вонзиться, вызывая трение. Они дешевле, чем роликовые кулачки, но, как правило, менее надежны.Тем не менее, они по-прежнему находят место в гоночных двигателях.

Роликовые кулачки

обычно имеют более толстые кулачки и входят в стандартную комплектацию всех современных серийных автомобилей. В конце подъемника с роликовым кулачком, как следует из названия, вы найдете катящийся цилиндр, выступ которого при вращении толкает вверх с уменьшенным трением. Роликовые кулачки дороже, но и надежнее.

Форма лепестка

Форма кулачков распределительного вала в конечном итоге определяет несколько вещей:

  • Когда клапаны двигателя открываются и закрываются
  • Как долго клапаны будут оставаться открытыми в течение
  • Как быстро откроются клапаны

Из-за этого форма лепестка - удивительно сложная тема.Лепестки распределительного вала обычно имеют форму чего-то среднего между яйцом и слезинкой; когда заостренный конец толкает подъемник, он поднимает его и открывает клапан. Точный угол наклона и размеры лепестка можно отрегулировать для достижения оптимальных характеристик рассматриваемого двигателя.

Датчики распределительного вала

Все современные автомобили оснащены датчиком на распредвале; Итак, что делает датчик распределительного вала? Его функция - контролировать вращение вала и отмечать, когда клапаны открыты и закрыты.Эта информация передается в ЭБУ автомобиля и используется для точной настройки времени зажигания, а также импульса форсунки.

Датчик обычно располагается над кольцом с выемкой в ​​передней части распределительного вала. Они работают через серию магнитов, которые создают электронный сигнал переменного тока. Этот сигнал, в свою очередь, улавливается другим датчиком - датчиком положения, который определяет, когда поршень достигает своей самой дальней точки от коленчатого вала.

Если что-то не так с датчиком распределительного вала вашего автомобиля, вы можете ожидать появления следующих симптомов:

  • Горит индикатор Check Engine

Один из первых признаков, на который следует обратить внимание, - это включение лампы проверки двигателя.Фонарь подключен к бортовому компьютеру вашего автомобиля и получает сигнал, когда что-то идет не так. Если ваш свет горит, обязательно как можно скорее проконсультируйтесь с надежным механиком - даже если ваша машина, кажется, движется нормально, отнесите ее на диагностику в местный автомобильный магазин.

  • Ваша машина водит иначе

Вы знаете, как ваша машина чувствует себя при обычной езде, поэтому есть вероятность, что вы поймете, что что-то не так, когда заметите различия в ее характеристиках.Эти различия могут быть результатом неисправности датчика кулачка, влияющего на вход и выход топлива и воздуха в двигатель. Различия, на которые следует обратить внимание, включают:

  • Более частые срывы
  • Грубый холостой ход
  • Падение экономии топлива
  • Замедленное ускорение
  • Падение мощности двигателя
  • Автомобиль не заводится

Если ваш автомобиль вообще не заводится, одной из возможных причин является неисправный датчик распределительного вала. По мере того, как датчики ухудшаются, сигнал, который он посылает в блок управления двигателем (ЭБУ) вашего автомобиля, становится все слабее и слабее, пока в конечном итоге он не перестанет получать сигнал.Без этого сигнала двигатель больше не будет работать.

Если датчик положения распредвала выходит из строя, вы, вероятно, заметите резкое ощущение при движении. Это связано с тем, что двигатель теряет мощность, когда датчик не работает должным образом.

  • Проблемы переключения передач (автоматические автомобили)

Когда датчик распредвала неисправен в автомобиле с автоматической коробкой передач, вы можете обнаружить, что автомобиль блокирует трансмиссию на одной передаче. Это можно временно исправить, выключив двигатель и перезапустив автомобиль, но, поскольку сломанный датчик распределительного вала может вызвать проблемы с зажиганием, это может усугубить ситуацию.

Что еще может пойти не так?

Хотя наиболее распространенной проблемой, с которой вы можете столкнуться с распределительным валом, является неисправный датчик, стоит знать, что еще может привести к неисправности или отказу этого жизненно важного компонента:

Со временем кулачки могут изнашиваться - это означает, что они больше не открывают клапаны так широко, как раньше. Изношенные кулачки могут привести к ухудшению работы двигателя и пропускам зажигания.

Также возможна полная поломка распредвала - в этом случае можно ожидать, что ваш двигатель полностью отключится.Этот сбой обычно можно объяснить заеданием распредвала.

  • Неправильная смазка для обкатки

Если при установке на кулачки была нанесена неподходящая смазка, распределительный вал может изнашиваться быстрее, чем следовало бы. К сожалению, эта проблема не сразу станет очевидной.

Иногда пружины сильно сжимаются при полном подъеме распредвала. Твердый металл может предотвратить движение трансмиссии и вызвать дополнительные проблемы.

Поддержание распредвала вашего автомобиля в хорошем состоянии

Как и в случае со многими другими механическими проблемами, профилактика намного лучше, чем лечение, когда речь идет о поддержании распредвала в хорошем рабочем состоянии. Вы можете многое сделать, чтобы продлить срок службы этого важного компонента:

Единственное, что вы можете сделать, чтобы сохранить распределительный вал вашего автомобиля, - это регулярно менять масло, используя масло хорошего качества. Вы должны менять масло в машине каждые 10 000 миль.

Предотвращение перегрева автомобиля также минимизирует излишнюю нагрузку на детали. Вы можете помочь предотвратить перегрев:

  • Поддержание высокого уровня масла
  • Следите за указателем температуры во время движения в теплую погоду
  • Регулярно очищайте автомобиль, чтобы в радиаторе не было мусора
  • Постарайтесь избежать жары пробок в час пик

Ремонт неисправного распредвала

Если вы подозреваете, что датчик положения распределительного вала в вашем автомобиле неисправен, как можно скорее отнесите автомобиль на проверку надежному механику.Чтобы заменить датчик распределительного вала, вы можете рассчитывать заплатить от 90 до 300 долларов, в зависимости от марки и модели вашего автомобиля, включая детали и работу. Ремонт обычно не занимает больше суток.

С другой стороны, замена всего распредвала может быть значительно дороже. Вы должны иметь возможность приобрести новый компонент по цене от 200 до 300 долларов в зависимости от марки и модели вашего автомобиля. Затраты на рабочую силу также будут разными, но вы можете рассчитывать потратить от 600 до 1000 долларов.

Источники:

  1. Как работают распределительные валы - HowStuffWorks
  2. Что делает распредвал? - DoItYourself

ЧТО ТАКОЕ РАСПРЕДВАЛ И ДЛЯ ЧЕМ ДЕЛАЕТ? - MTA Queensland

Функция распределительного вала заключается в открытии и закрытии клапанов в верхней части каждого цилиндра двигателя. В каждом цилиндре есть по крайней мере два клапана - один, который втягивает горючую смесь воздуха и топлива, которая при воспламенении заставляет поршень опускаться в цилиндре. Когда поршень возвращается в цилиндр, другой клапан открывается, чтобы выпустить выхлопные газы, оставшиеся от этого сгорания.

Распределительный вал представляет собой металлическую направляющую из железа или стали, которая находится над цилиндрами в верхней части двигателя. Вал отмечен яйцевидными выступами, известными как кулачковые выступы, которые расположены с интервалами по его длине и совпадают с клапанами. При вращении распределительного вала заостренный конец каждого выступа контактирует с рычагом, называемым «коромыслом», который открывает клапан двигателя. Когда вершина лепестка проходит мимо коромысла, рычаг возвращается в исходное положение, и клапан закрывается.

На самом деле довольно просто.

За исключением того, что, как и в большинстве случаев, на самом деле это не так. Физическая механика может быть достаточно простой, но взаимодействие распределительного вала с другими компонентами имеет решающее значение для работы двигателя и требует тщательного обслуживания.

Движение распределительного вала очень точно синхронизировано с движением коленчатого вала - компонента в основании двигателя, который вращается благодаря вертикальному движению поршней. В большинстве двигателей открытые клапаны и поршни занимают одно и то же пространство внутри цилиндра в разное время, поэтому очень важно, чтобы время их движения было точным.Если эти двое вступят в контакт, может быть нанесен серьезный, возможно, непоправимый ущерб.

Что может пойти не так?

Как и с любым движущимся компонентом, все может пойти наперекосяк. Лепестки на распределительном валу могут со временем изнашиваться, и если система вокруг распределительного вала не обслуживается должным образом - если из системы вытекает масло или внутрь попадает грязь и мусор, - это может привести к повреждению. Проблемы могут проявляться в виде хлопающих звуков из выхлопной трубы или тикающего шума из-за расположения распределительного вала,

Другая проблема может исходить от датчика распредвала.Это электронное устройство, используемое системой управления двигателем автомобиля для контроля положения распределительного вала по отношению к коленчатому валу. Система использует эти данные для помощи в управлении системой впрыска топлива и зажигания. Если датчик распредвала неисправен, у автомобиля могут возникнуть проблемы с зажиганием; потеря или скачок мощности; заглох двигателя; а также снижение производительности и экономии топлива.

Наиболее разрушительные повреждения нанесены, когда синхронизация между движением коленчатого и распределительного валов нарушена.Когда это происходит - и обычно в этом виноват ремень ГРМ - тогда поршни и клапаны могут хрустеть вместе внутри цилиндра, и эффект домино может включать не только поврежденные клапаны, но и поврежденные лепестки, изогнутые или сломанные коромысла и даже погнутый, треснувший или сломанный распределительный вал. Если это произойдет, двигатель потенциально может быть списан.

ЧТО МОЖНО ДЕЛАТЬ ПРИ ПОВРЕЖДЕНИИ РАСПРЕДВАЛА?

Если сам распредвал поврежден, его замена может оказаться столь же рентабельной, как и ремонт, если ремонт действительно возможен.Однако замена распредвала по-прежнему является трудоемкой работой, и опытному механику может потребоваться несколько часов. Наряду с ценой на новый распредвал, на большинство стандартных автомобилей можно ожидать около 1500 долларов.

Как и все, профилактика лучше лечения, и признание того, что с вашим автомобилем что-то не так, а также диагностика и устранение любых проблем до того, как они станут чем-то более серьезным, всегда лучший вариант.

9 января 2020

Распредвалы

- обзор | Темы ScienceDirect

5.3.4 Композитные конструкции

Распределительные валы также можно выковывать из хромомолибденовой стали (таблица 5.3). Весь распределительный вал науглероживается и отпущен (см. (4), Таблица 5.2). В многоклапанном двигателе используется большее количество клапанов, и, следовательно, зазор между этими клапанами является узким, особенно в двигателе с малым диаметром отверстия. требующие коротких интервалов между кулачками. Холодную закалку нельзя использовать там, где зазор между кулачками узкий, из-за сложности использования охладителя, поэтому используются кованые распредвалы.

Распредвалы в сборе (см. (5), таблица 5.2) состоят из полого вала и частей кулачка. На рис. 5.17 приведен пример. Деталь кулачка, показанная на рис. 5.18, изготовлена ​​из износостойкого спеченного материала (таблица 5.3) или закаленной высокоуглеродистой стали. Вал представляет собой стальную трубу.

5.17. Распредвал собран методом механической стыковки (гидроформовки).

5.18. Кулачок распредвала в сборе.

Рисунок 5.19 представляет собой схематическое изображение процесса порошковой металлургии, используемого для придания формы и упрочнения частей кулачка для собранных распределительных валов.Готовят смесь порошков, из которых получится желаемый состав. Эта смесь вдавливается в матрицу, которая формирует материал в процессе, называемом холодным прессованием. Полученный формованный материал остается пористым и мягким. Процесс спекания в печи удаляет поры за счет диффузии атомов и увеличивает плотность детали. Обычно прессованный порошок нагревают до температуры значительно ниже точки плавления железа, обычно между 1100 ° C и 1250 ° C, в печах непрерывного действия с защитной атмосферой.Плотность от 90% до 95% от максимального теоретического значения вполне нормальна, оставляя пористость от 5% до 10%. Это оказывает некоторое влияние на свойства детали, но достижимые прочность и твердость варьируются от чугуна до закаленной и отпущенной инструментальной стали.

5.19. Процесс порошковой металлургии.

Спекание позволяет механически смешивать несколько разнородных порошков. Поскольку при спекании порошки не плавятся, они могут сосуществовать в спеченной детали, так что состав сплава может сильно отличаться от состава, полученного при обычном затвердевании.Таким образом, получается большое количество твердого карбида с мелкой дисперсией, что невозможно в обычном процессе литья, что обеспечивает хорошую износостойкость выступов кулачка.

Порошковая металлургия имеет потенциал для производства деталей почти чистой формы, что позволяет использовать широкий спектр систем сплавов и облегчает производство сложных или уникальных форм, которые были бы непрактичны или невозможны при использовании других процессов металлообработки. В деталях двигателя автомобиля седла клапанов, крышки коренных подшипников и шатуны (описанные в главе 9) изготавливаются с помощью этого процесса.

Химический состав и твердость кулачков можно регулировать в соответствии с индивидуальными требованиями. Сплавовая смесь для спекания содержит небольшое количество меди. Во время спекания Cu плавится и связывает частицы порошка сплава железа. Cu работает как припой, и этот процесс известен как жидкофазное спекание (в отличие от твердофазного спекания, при котором жидкая фаза не образуется).

По сравнению с охлажденным распределительным валом, стоимость собранного распределительного вала, как правило, ниже из-за более низких затрат на обработку, а контроль качества намного лучше.Было предложено несколько способов соединения распределительных валов в сборе. 9–11 Для соединения кулачков с валом можно использовать диффузионное соединение, сплавление или механическое соединение. Диффузионное соединение соединяет чистые металлические поверхности вместе за счет взаимной диффузии при нагревании. В Приложении I перечислены различные технологии соединения.

Соединение после бритья 9 - это тип механического соединения. Поверхность стальной трубы рифленая, чтобы получить шероховатую поверхность. Затем эту стальную трубку вставляют в отверстие кулачка (рис.5.18). Полученная шероховатая поверхность фиксирует выступ кулачка при установке. Совсем недавно на рынок поступил распределительный вал, собранный методом гидроформовки 10 (рис. 5.16). При этом очень высокое гидравлическое давление (около 100 МПа) раздувает трубку вала изнутри (рис. 5.20). Набухший вал создает остаточные напряжения в выступе кулачка, которых достаточно, чтобы удерживать его на месте. Гидроформование используется на некоторых автомобильных держателях подвески и опорах двигателя, поскольку с его помощью можно получить сложную закрученную форму из трубы при невысокой стоимости.Также использовалась термоусадка части кулачка на стальную трубку. 11

5.20. Сборка распредвала методом гидроформовки. Стальная трубка помещается в матрицу там, где уже размещены вставки кулачка. Внутренняя вода под давлением расширяет стальную трубку, чтобы зафиксировать выступ кулачка. Осевая подача толкает конец трубки, чтобы свести к минимуму истончение стенки.

Распредвал распредвала автомобиля

- Стоимость замены распредвала двигателя

Вращающиеся кулачки на распределительном валу Febi нажимают на клапаны, заставляя их открываться с точной синхронизацией.


Необходимые детали, такие как распределительный вал Febi, находятся всего в нескольких щелчках мыши при покупке на сайте PartsGeek.com. Вашему автомобилю требуются самые лучшие компоненты, которые вы можете купить. Автолюбители, которым нравятся мощные автомобили или грузовики, понимают, что нет ничего важнее, чем установка новейших запасных частей для вашего автомобиля. Люди, которые хотят получить от своих автомобилей максимальную отдачу, понимают, что следует устанавливать только оригинальные запчасти премиум-класса и запасные части. Распределительный вал перемещает несколько кулачков и отвечает за точную синхронизацию впрыска топлива, чтобы двигатель мог работать наилучшим образом.Вашему двигателю необходима точная синхронизация между движением распределительного вала и других компонентов двигателя, чтобы обеспечить максимальный расход топлива. Распределительный вал вашего автомобиля следует рассматривать как основной компонент двигателя автомобиля, который находится под огромным давлением. Распределительный вал вашего автомобиля устроен таким образом, что он вращается вокруг своей оси и открывает и закрывает выпускные клапаны автомобиля. В двигателе вашего автомобиля распределительный вал - это стержень, проходящий через двигатель, который перемещает кулачки, открывающие и закрывающие клапаны цилиндров автомобиля.Металлические кулачки на распределительном валу прижимаются к клапанам, поэтому они открываются точно в нужный момент. Чтобы добиться от вашего автомобиля выдающихся характеристик, взгляните на распределительный вал Febi.

Кулачки на распределительном валу Mahle соединяются с клапанами, заставляя их открываться с точной синхронизацией.


Когда вы покупаете распредвал Mahle у специалистов на сайте PartsGeek.com, вы можете быть уверены, что получаете лучшие детали по лучшей цене. Независимо от того, участвуете ли вы в гонках на своем автомобиле или просто цените вождение высокопроизводительного автомобиля, высокое качество запчастей и запчастей OEM имеют решающее значение.Поднимите свой автомобиль на более впечатляющий уровень мощности с помощью высокопроизводительного оборудования. Фантастическая мощность и характеристики двигателя достигаются благодаря выдающимся деталям и аксессуарам. Если у вашего двигателя нет распредвала премиум-класса, ваш двигатель не будет работать с максимальной производительностью. В двигателе автомобиля распределительный вал - это вал из тяжелого металла, проходящий через двигатель, который вращает кулачки, открывающие и закрывающие клапаны цилиндров автомобиля. Двигатель транспортного средства должен иметь идеальную синхронизацию между движением распределительного вала и других компонентов двигателя, чтобы обеспечить максимальный расход топлива.Распредвал автомобиля перемещает несколько кулачков и отвечает за синхронизацию подачи топлива, поэтому двигатель будет работать, как задумано. Распределительный вал автомобиля, вероятно, изготовлен из высококачественной стали. Металлические кулачки на распределительном валу упираются в клапаны цилиндров, заставляя их открываться в нужное время.

распределительный вал

Он начинается с постоянного стучащего звука, который сопровождает пульс двигателя, и постепенно ухудшается: звук неисправного распределительного вала. Эта автозапчасть имеет решающее значение для эффективного функционирования системы впуска и выпуска топлива вашего двигателя.Если вы подозреваете, что что-то не так, проверьте деталь на наличие признаков износа, который может быть вызван плохой смазкой. Неисправную деталь, вероятно, потребуется заменить, чтобы избежать дальнейшего повреждения.

К счастью, на сайте PartsGeek.com вы найдете исчерпывающий выбор распредвалов по конкурентоспособным ценам. У нас есть запчасти от стандартных промышленных брендов, таких как Edelbrock, Ford Racing, Volkswagen и многих других, а также множество опций OEM.

Наш процесс онлайн-поиска упрощает поиск продукта, а с нашей обширной библиотекой запчастей вы обязательно найдете идеальную запчасть, которая заставит ваш двигатель мурлыкать, как новый.Ваша покупка будет поддержана нашей 30-дневной политикой возврата, чтобы мы могли убедиться, что вы удовлетворены.

Что такое распредвал?

Распределительный вал - это цилиндрический стержень с лопастями, который проходит по длине ряда цилиндров. Эти выступы заставляют открывать выпускные клапаны одновременно с вращением распределительного вала. Время здесь действительно должно быть точным. Чтобы обеспечить адекватный приток аэрированного топлива и эффективный отвод отработанных газов, открытие и закрытие клапанов должно быть синхронизировано с работой поршней.Фактически, распределительный вал прямо или косвенно связан с коленчатым валом двигателя.

Сколько стоит распредвал?

Цена на новые распредвалы на сайте PartsGeek.com колеблется от 100 до 600 долларов. Стоимость детали будет зависеть от множества факторов, таких как: марка, марка, модель и год выпуска вашего автомобиля, и, самое главное, тип конфигурации двигателя.

Когда нужно менять распредвалы?

Одним из первых признаков того, что у вас проблема с распределительным валом, является тикание или скрежет.Помимо дефектных материалов, проблемы со смазкой являются наиболее частыми причинами того, что эта важная деталь начинает давать сбои. Нарушение подачи и возврата моторного масла может привести к ненужному износу кулачков распределительного вала. Это может привести к загрязнению моторной жидкости и другим потенциально коррозионным веществам. Конечно, эти детали также естественным образом изнашиваются после продолжительного интенсивного использования.

В чем разница между одинарными и двойными накладками?

Конструкция с одинарным верхним расположением двигателя имеет по одному кулачку на каждую головку блока цилиндров.В такой конфигурации рядный 4- или 6-цилиндровый двигатель будет иметь один кулачок, а V-6 или V-8 - два. Двойная верхняя конструкция включает два кулачка, управляющих каждой головкой блока цилиндров. Эта конфигурация обычно используется для размещения большего количества впускных и выпускных клапанов, что приводит к увеличению мощности двигателя. В то время как сегодня есть некоторые двигатели, которые полагаются на один верхний распредвал, в большинстве современных автомобилей используется двойное расположение распределительных валов.

Датчик положения распредвала - TroubleCodes.net

СПЕЦИАЛЬНЫЕ ЗАМЕЧАНИЯ: Обратите внимание, что информация, представленная в этом руководстве, носит общий характер и предназначена только для информационных целей.Однако, поскольку основные принципы работы любого данного датчика двигателя во многом схожи для всех марок и моделей, можно применить информацию, представленную здесь, к большому спектру приложений. Тем не менее, имейте в виду, что ни сходства в работе, внешнем виде или расположении, ни влияние на работу двигателя при выходе из строя любого данного датчика не гарантируется, и поэтому рекомендуется обращаться к соответствующему техническому руководству для получения подробной информации о местоположении, диагностической информации, специфической для производителя. , процедуры замены и другую техническую информацию, относящуюся к затронутому приложению.КОНЕЦ СПЕЦИАЛЬНЫХ ЗАМЕЧАНИЙ.

Что делает датчик положения распределительного вала (CMP) / датчик верхней мертвой точки (ВМТ)?

ПРИМЕЧАНИЕ: В большинстве случаев датчик положения распределительного вала (CMP) и датчик верхней мертвой точки (ВМТ) - это одно и то же, известные под двумя разными названиями.

Также известный как «датчики идентификации цилиндров» или, реже, «фазовые детекторы», основная функция CMP состоит в том, чтобы определить, в какой цилиндр в следующий раз должно быть подано топливо.На практике датчик CMP предоставляет PCM (модуль управления трансмиссией) данные о порядке зажигания двигателя, но учтите, что PCM всегда рассчитывает время подачи топлива со ссылкой на то, когда цилиндр № 1 приближается к ВМТ.

Однако в некоторых приложениях PCM не требуется идентифицировать цилиндр № 1 или порядок зажигания, поскольку эта информация получается от датчика, который определяет положение коленчатого вала и / или других вращающихся компонентов относительно положения ВМТ цилиндра. №1.

Зачем нужен датчик положения распределительного вала (CMP) / датчик верхней мертвой точки (ВМТ)?

Для того, чтобы современный двигатель работал плавно и эффективно, система управления двигателем должна запускать, отслеживать, контролировать и регулировать несколько процессов одновременно. Обычно эти процессы включают в себя управление и регулировку момента зажигания, момента впрыска топлива и управление шириной импульса форсунки, синхронизацией клапана / распределительного вала и другие, включая вычисление наилучшего времени для продувки системы EVAP.

На практике, хотя многие датчики вносят вклад в общую стратегию управления двигателем в любой данный момент, используя один датчик, в этом случае датчик CMP для предоставления первичных входных данных, по которым могут быть измерены все другие входные данные, обеспечивает простой и экономичный, и надежный способ обеспечить эффективную работу двигателя в любое время.

Как работает датчик положения распределительного вала (CMP) / датчик верхней мертвой точки (ВМТ)?

В настоящее время используются датчики CMP трех типов, все из которых мы кратко обсудим ниже -

Датчики на эффекте Холла

Это наиболее распространенный тип датчиков СРМ, используемых сегодня.В более старых приложениях, которые все еще используют распределители, датчик расположен в распределителе, в то время как в более современных приложениях датчик расположен рядом с распределительным валом (-ами).

В распределительных системах датчик расположен на одной стороне перфорированного вращающегося экрана, отделяющего датчик от магнита. Когда экран вращается, перфорация позволяет датчику и магниту взаимодействовать, при этом взаимодействие создает магнитное поле, которое преобразуется в усиленный электрический импульс.Этот импульс возникает каждый раз, когда перфорация в экране проходит между датчиком и магнитом, но всегда относительно положения цилиндра №1, который представляет собой входные данные, которые PCM использует для расчета соответствующей стратегии подачи топлива.

В системах без распределителя электрический импульс вырабатывается таким же образом, но в этих системах вращающийся экран заменяется устройством, закрепленным на распределительном валу, которое позволяет создавать импульсный сигнал при вращении распределительного вала.

Датчики выхода переменного тока

Эти датчики вырабатывают сигнал переменного тока (переменного тока), который вырабатывается катушкой возбудителя, на которую PCM подает высокочастотный ток (обычно от 150 до 2500 циклов в секунду). Когда паз в распределительном валу проходит через катушку при вращении распределительного вала, индуктивность паза катушки изменяется, что создает переменный ток, который служит для указания положения цилиндра № 1 относительно ВМТ. Этот тип датчика CMP обычно используется в двигателях Opel / Vauxhall ECOTEC.

Где находится датчик положения распределительного вала (CMP) / датчик верхней мертвой точки (ВМТ) на двигателе?

В системах без распределителя датчик CMP обычно располагается внутри или на крышке клапана и таким образом, чтобы он находился в непосредственной близости от реактивного устройства на распределительном валу. Обратите внимание, что на двигателях с несколькими распределительными валами каждый распределительный вал может быть снабжен собственным датчиком CMP.

В системах зажигания на основе распределителя датчик CMP чаще всего располагается внутри распределителя, и для получения доступа к датчику CMP требуется снятие крышки распределителя.

Как выглядит датчик положения распределительного вала (CMP) / верхняя мертвая точка (ВМТ)?

На изображении выше показан пример типичного датчика положения распределительного вала, который можно найти практически на любом двигателе без распределителя. Обратите внимание, что в большинстве двигателей с раздельными распредвалами впускных и выпускных клапанов датчики идентичны по внешнему виду и электрическим характеристикам.

Обратите внимание, что в некоторых случаях датчики CMP на впуске / выпуске могут не совпадать; ни по внешнему виду, ни по внутреннему сопротивлению и / или другим электрическим характеристикам.Поэтому важно всегда обращаться к руководству для затронутого приложения, чтобы правильно идентифицировать CMP (и, если на то пошло, все другие датчики двигателя), чтобы избежать неправильной диагностики и дополнительного повреждения электрической системы приложения.

Возможные симптомы неисправности датчика положения распределительного вала (CMP) / датчика верхней мертвой точки (ВМТ)

ПРИМЕЧАНИЕ: Обратите внимание, что независимо от типа используемого датчика CMP сигнал, генерируемый датчиком CMP, должен быть в фазе с входными данными от CKP (датчик положения коленчатого вала) в приложениях, которые используют датчики CMP для определения положения цилиндра № 1.

В этом отношении важно отметить, что неправильно установленные ремни ГРМ или чрезмерный износ / растяжение стальных цепей ГРМ являются наиболее частой механической причиной разности фаз. Следует также отметить, что чрезмерный осевой люфт в распределительных валах некоторых последних моделей Honda является основной причиной того, что датчики CMP в этих приложениях генерируют неточные, неправдоподобные или прерывистые сигналы.

Тем не менее, некоторые общие симптомы неисправности или неисправности датчиков CMP могут включать следующие:

  • Световой индикатор «CKECK ENGINE»
  • Расход топлива может значительно увеличиться
  • Может присутствовать состояние отсутствия пуска или затрудненного пуска
  • Холостой ход может быть резким, неустойчивым или скорость холостого хода может сильно колебаться
  • Двигатель может пропускать зажигание в одном или нескольких цилиндрах во время работы; в большинстве случаев цилиндры с пропусками зажигания идентифицируются специальными кодами
  • , относящимися к пропускам зажигания.
  • Двигатель может заглохнуть часто или неожиданно
  • В зависимости от характера проблемы могут иметь место потери мощности разной степени
  • В тяжелых случаях PCM может инициировать отказоустойчивый или аварийный режим, который будет сохраняться до тех пор, пока проблема не будет исправлена.

Обратите внимание, что в дополнение к одному или нескольким кодам, специфичным для производителя, может также присутствовать один или несколько из следующих общих кодов OBD II -

    P0340 - Неисправность цепи датчика положения распределительного вала
  • P0341 - Цепь датчика положения распределительного вала вне диапазона рабочих характеристик
  • P0342 - Низкий входной сигнал цепи датчика положения распределительного вала
  • P0343 - Высокий входной сигнал в цепи датчика положения распределительного вала
  • P0344 - Неустойчивый сигнал цепи датчика положения распределительного вала
  • P0345 - Цепь датчика положения распредвала (банк 2)
  • P0346 - Диапазон / рабочие характеристики цепи датчика положения распределительного вала (банк 2)
  • P0347 - Низкий входной сигнал цепи датчика А положения распределительного вала (банк 2)
  • P0348 - Высокий входной сигнал цепи датчика положения распределительного вала (банк 2)
  • P0349 - Неисправность цепи датчика А положения распределительного вала (банк 2)
  • P0365 - Цепь датчика B положения распределительного вала (банк 2)
  • P0366 - Цепь датчика B положения распределительного вала вне диапазона рабочих характеристик (банк 2)
  • P0367 - Низкий входной сигнал цепи датчика B положения распределительного вала (банк 2)
  • P0368 - Высокий входной сигнал цепи датчика B положения распределительного вала (банк 2)
  • P0369 - Неисправность цепи датчика B положения распределительного вала (банк 2
  • P0390 - Цепь датчика B положения распределительного вала (банк 2)
  • P0391 - Цепь датчика B положения распределительного вала вне диапазона рабочих характеристик (банк 2)
  • P0392 - Низкий входной сигнал цепи датчика B положения распределительного вала (банк 2)
  • P0393 - Высокий входной сигнал цепи датчика B положения распределительного вала (банк 2)
  • P0394 - Неисправность цепи датчика B положения распределительного вала (банк 2)
  • P0395 - Высокий входной сигнал цепи датчика B положения распределительного вала (банк 2)
  • P0396 - Неустойчивый сигнал цепи датчика B положения распределительного вала (банк 2)

Как проверить датчик положения распределительного вала (CMP) / датчик верхней мертвой точки (ВМТ)

В отличие от большинства других датчиков двигателя, датчики CMP часто служат в течение всего срока службы автомобиля, и большинство кодов, связанных с датчиками CMP, вызваны проблемами с проводкой.Следовательно, любая диагностическая процедура, в которой используются датчики CMP, должна начинаться с тщательного визуального осмотра всей связанной проводки и разъемов. Ищите следующее -

  • Корродированные, сгоревшие, закороченные, поврежденные или отсоединенные провода и / или разъемы; произвести ремонт по мере необходимости
  • Выполните испытания сопротивления, целостности, опорного напряжения (если применимо) и целостности заземления для всей связанной проводки и разъемов. При необходимости замените или отремонтируйте проводку, чтобы убедиться, что все электрические параметры находятся в пределах значений, указанных производителем.

ПРИМЕЧАНИЕ: Из-за большого количества проектных спецификаций датчиков CMP от всех производителей невозможно предоставить точные диагностические данные / процедуры для всех или даже большинства приложений в этом кратком руководстве. Обратите внимание, что наиболее надежные результаты испытаний можно получить только при использовании осциллографа или высококлассного диагностического прибора дилерского уровня, который может работать как осциллограф., И то только при наличии подходящих справочных данных в виде подходящей формы сигнала. библиотека имеется.Если подходящее диагностическое оборудование и / или справочные данные недоступны, более разумным вариантом было бы отправить автомобиль дилеру или в другой компетентный ремонтный центр для профессиональной диагностики и ремонта.

Однако имейте в виду, что, хотя можно выполнить базовое тестирование датчиков CMP самостоятельно, это руководство может предоставить только несколько общих тестов с цифровым мультиметром, которые могут выявить, а могут и не выявить основную причину проблемы. Вот что нужно искать -

Проверить сопротивление индуктивного датчика

На индуктивных датчиках CMP внутреннее сопротивление должно находиться в диапазоне от 200 Ом до 900 Ом, но учтите, что полученные показания следует сравнивать с надежными справочными данными, применимыми к рассматриваемому приложению.Не существует единого значения сопротивления, применимого ко всем индуктивным датчикам CMP.

Проверить выход датчика Холла

Подключите положительный щуп мультиметра к сигнальной цепи датчика, а отрицательный щуп - к подходящему заземлению. При работе двигателя на холостом ходу отображаемое напряжение должно составлять в среднем около 2,5 вольт, а рабочий цикл (время включения) должен составлять около 50% или около того.

Датчики выхода переменного тока

Обратите внимание, что эти датчики, как правило, не могут быть проверены с помощью мультиметра из-за характера сигналов, которые они производят.Единственный надежный способ проверить эти датчики - использовать осциллограф, а иногда и двухканальный осциллограф, чтобы проверить фазовую синхронность между датчиками CMP и CKP.

Как заменить датчик положения распределительного вала (CMP) / датчик верхней мертвой точки (ВМТ)

В подавляющем большинстве случаев замена датчика (ов) CMP будет следовать этой общей схеме -

  • Убедитесь, что двигатель холодный, чтобы избежать ожогов и ожогов
  • Найдите датчик (и) на крышке клапана
  • Отсоедините проводку
  • Снимите единственный фиксирующий винт / болт
  • Извлеките датчик и вставьте замену
  • Вставьте и затяните стопорный винт / болт, но НЕ затягивайте винт / болт слишком сильно, чтобы предотвратить срезание мягкой резьбы в крышке клапана
  • Подсоедините проводку и проведите тест-драйв автомобиля, чтобы убедиться, что проблема решена.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
