Чистка и замена форсунок на автомобиле ВАЗ-2107

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС. Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания. Схема устройства топливной системы “семерки” – на картинке ниже.

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор

В процессе эксплуатации форсунки чаще остальных компонентов топливной системы контактируют с агрессивными средами. Поэтому вопрос долговечности и функциональности топливных форсунок актуален для обладателей инжекторной “классики”.

Признаки неисправности топливных форсунок на “2107” таковы:

  • Нестабильная работа ДВС на холостом ходу;
  • Автомобиль глохнет при трогании с места;
  • Ощутимое падание мощности;
  • Посторонние шумы и вибрации в работе мотора;
  • Рывки и провалы во время движения;
  • Чрезмерное количество выделяемых выхлопных газов;
  • Изменение расхода топлива.

Причиной ухудшения функционального состояния форсунок ВАЗ 2107 инжектор является их засорение. Из-за низкокачественного горючего на стенках форсунок образуются твердые отложения, которые снижают пропускную способность впрысковых отверстий. К засору форсунки, обычно, приводит обилие грязи в топливных магистралях, бензобаке, топливном фильтре.

Диагностика неполадок

Перед тем как снять форсунки на Ваз 2107, необходимо убедиться, что они действительно засорены. Есть несколько способов:

  1. Проверка на слух: дедовский способ диагностики. Применим только при значительном загрязнении отверстий. “Бывалые” рекомендуют вслушиваться в аудиоряд, доносящийся из блока цилиндров. Если в звуке мотора явно слышны приглушенные звенящие звуки, то распылители топлива подлежат чистке;
  2. Оценка состояния форсунок с помощью мультиметра: куда более объективный способ анализа в сравнении с предыдущим. Для начала нужно знать какой тип распылителей установлен на автомобиле. Как правило, “семерку” комплектовали форсунками высокого сопротивления. Для корректной диагностики необходимо отсоединить “высоковольтники”, идущие к форсунке. Теперь нужно подсоединить диагностические провода прибора к выводам форсунки. Если показатели вольтметра будут выдавать значения в диапазоне 12-17 Ом, то с форсунками все в порядке;
  3. Диагностика механических параметров распылителя. Эта диагностическая операция доступна только при наличии профессионального оборудования; ее выполняют только на специализированных СТО. Суть в том, что форсунки демонтируются и крепятся стенду. Через деталь непрерывно пропускается топливо в большом количестве. Мастер оценивает параметры факела, который образуется при прохождении горючего через форсунку. Если топливо поступает неравномерно, то налицо засор устройства.

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением.

Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Ручная чистка

Для ручной чистки потребуются:

  • Баночка с очистителем инжектора;
  • Набор накидных или рожковых ключей;
  • Набор отверток;
  • Шприц 5-7 мл;
  • Чистая ветошь.

Соблюдайте следующую последовательность действий для успеха мероприятия:

  1. Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на “7” и снимаем патрубок;
  2. Демонтируем фиксатор тросика газа “плоской” отверткой;
  3. Снимаем тросик акселератора и его кронштейн;
  4. Демонтируем топливопроводы и крепления трубок;
  5. Демонтируем шланг ВУТ;
  6. Демонтируем кронштейны топливопроводов и впускной коллектор;
  7. Удаляем болты крепления топливной рампы;
  8. Ослабляем жгут крепежа форсунок;
  9. Удаляем форсунки с топливной рампой.

Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.

Проверяем и заменяем форсунки ВАЗ-2107-20

Топливная рампа двигателя ВАЗ-2104 служит для подачи топлива к форсункам и закреплена на впускной трубе

На верхней части рампы, рядом с форсункой 3-го цилиндра, находится штуцер для контроля давления топлива

Регулятор давления, закрепленный на рампе, изменяет давление топлива в рампе от 2,8 до 3,2 бар (280–320кПа) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.

Форсунки представляют собой электромагнитные клапаны, пропускающие топливо при подаче напряжения и запирающиеся под действием возвратной пружины при обесточивании.

На конце форсунки имеется распылитель, через который топливо впрыскивается во впускную трубу.

Форсунки уплотнены в рампе и во впускной трубе резиновыми кольцами, их рекомендуется заменять при каждом демонтаже форсунки.

Управляет форсунками контроллер.

При обрыве или замыкании в обмотке форсунку следует заменить.

При засорении форсунки можно промыть на специальном стенде СТО без их демонтажа.

Работу проводим на холодном двигателе.

Сбрасываем давление в топливной системе.

Расстегиваем или разрезаем пластмассовый хомут, крепящий колодку проводов форсунок к щитку передка.

Отсоединяем колодку проводов форсунок от колодки жгута проводов системы управления.

Разъединив трубки и шланги, контролируем состояние резиновых уплотнительных колец, надетых на концы трубок.

Шестигранником «на 5» отворачиваем два винта крепления топливной рампы к впускной трубе.

Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки из отверстий впускной трубы

Для снятия трубки подвода топлива к рампе крестообразной отверткой отворачиваем винт крепления держателя трубки

Наконечник трубки уплотняется резиновым кольцом.

Для снятия форсунки сжимаем пружинный фиксатор колодки проводов и отсоединяем ее от форсунки

Отверткой сдвигаем фиксатор форсунки вдоль рампы

Сопротивление обмотки форсунки проверяем тестером.

Сопротивление должно быть в пределах 11–15 Ом

Для замены уплотнительных колец форсунок поддеваем отверткой с тонким лезвием и снимаем уплотнительные кольца и распылителя.

Аналогично демонтируем другие форсунки.

Для проверки форсунок подсоединяем колодку их жгута проводов к колодке жгута проводов системы управления двигателем, а к трубкам рампы и регулятора давления – топливные шланги.

Устанавливаем в колодку блока реле и предохранителей системы управления двигателем предохранитель электробензонасоса.

Формы факелов распыла, а также количество впрыскиваемого каждой форсункой топлива за определенный промежуток времени, не должны заметно различаться.

Отдельно проверяем каждую форсунку, расположив под ней прозрачную колбу и отсоединив от нее колодку проводов. Подаем двумя проводами на форсунку напряжение 12В от аккумуляторной батареи и включаем зажигание.

Отключив питание от форсунки, проверяем, не подтекает ли топливо через отверстия распылителя.

Если электрическое сопротивление форсунки не соответствует норме, производительность и факел распыла сильно отличаются от показателей других форсунок, или если форсунка негерметична, то ее необходимо заменить.

Устанавливаем рампу в обратной последовательности.

Поврежденные резиновые уплотнительные кольца заменяем новыми и при установке наносим на них моторное масло.

Момент затяжки винтов крепления рампы 9–13 Нм, а штуцеров топливных трубок 20–34 Нм.

Как поменять форсунки на ваз 2107 инжектор – АвтоТоп

Своими руками: Промывка форсунок ВАЗ-2107i Лавром ML101

Всем привет, этой осенью решил заменить топливный фильтр при межсезонном обслуживании, а заодно и промыть форсунки, которые ни разу не чистил с момента покупки, благо знакомый подогнал бутылку Лавра с работы, той же маркой до этого уже раскоксовывал кольца при замене масла.

Так то, особых замечаний по работе форсунок не было, лишь стрелка тахометра на холостых немного гуляла, бензин заливаю в проверенной сети заправок, но решил для профилактики все же почистить. Прежний владелец их тоже чистил регулярно, используя для этого старый насос, который подключал под капотом к трубопроводу, у меня такого нет, поэтому решил обойтись штатным из бензобака. Так как промывку разбавлять нельзя, то пришлось разобрать бак и вытащить насос, окунуть его в средство и дать мотору на нем поработать.

На вид – это зеленоватая жидкость с нашатырным запахом. Дымок из выхлопной был немного закопченным, но двигатель проработал без перебоев в обычном режиме.

Все делалось согласно инструкции.

Остатки средства потом слил в бензобак.

Заодно проверил сеточку на насосе – такая же чистая, какой была, когда чистил бензобак годом ранее.

Затем собрал все обратно, заменил топливный фильтр на новый, так как в нем должна была скопиться вся гадость с топливопроводов.

Также заменил воздушный фильтр – меняю его раз в год перед зимой. Старый и новый.

Итак, после промывки колебание стрелки особо не изменилось, она также немного "гуляет" +-50 об/мин.

А вот тяга на низах и приемистость двигателя заметно увеличились, разгон стал более динамичным, на 4-5 передаче это уже не так заметно. Возможно на это повлияла также замена фильтров, или катализатор тоже прочистился), не знаю. Но эффект от этой процедуры есть.

Также, видимо, немного загнул поплавок при сборке-разборке – лампочка уровня топлива стала загораться только когда осталось уже 2-3 литра в баке, из-за этого потом чуть не встал на дороге.

Но со временем, вроде, все пришло в норму и стала мигать где-то на 5-7 литрах, но такая чертовщина была и в прошлый раз, когда чистил бак, только тогда изначально она загоралась на половине бака). Лишний раз решил туда больше не лезть.

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС. Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания. Схема устройства топливной системы «семерки» — на картинке ниже.

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор

В процессе эксплуатации форсунки чаще остальных компонентов топливной системы контактируют с агрессивными средами. Поэтому вопрос долговечности и функциональности топливных форсунок актуален для обладателей инжекторной «классики».

Признаки неисправности топливных форсунок на «2107» таковы:

  • Нестабильная работа ДВС на холостом ходу;
  • Автомобиль глохнет при трогании с места;
  • Ощутимое падание мощности;
  • Посторонние шумы и вибрации в работе мотора;
  • Рывки и провалы во время движения;
  • Чрезмерное количество выделяемых выхлопных газов;
  • Изменение расхода топлива.

Причиной ухудшения функционального состояния форсунок ВАЗ 2107 инжектор является их засорение. Из-за низкокачественного горючего на стенках форсунок образуются твердые отложения, которые снижают пропускную способность впрысковых отверстий. К засору форсунки, обычно, приводит обилие грязи в топливных магистралях, бензобаке, топливном фильтре.

Диагностика неполадок

Перед тем как снять форсунки на Ваз 2107, необходимо убедиться, что они действительно засорены. Есть несколько способов:

  1. Проверка на слух: дедовский способ диагностики. Применим только при значительном загрязнении отверстий. «Бывалые» рекомендуют вслушиваться в аудиоряд, доносящийся из блока цилиндров. Если в звуке мотора явно слышны приглушенные звенящие звуки, то распылители топлива подлежат чистке;
  2. Оценка состояния форсунок с помощью мультиметра: куда более объективный способ анализа в сравнении с предыдущим. Для начала нужно знать какой тип распылителей установлен на автомобиле. Как правило, «семерку» комплектовали форсунками высокого сопротивления. Для корректной диагностики необходимо отсоединить «высоковольтники», идущие к форсунке. Теперь нужно подсоединить диагностические провода прибора к выводам форсунки. Если показатели вольтметра будут выдавать значения в диапазоне 12-17 Ом, то с форсунками все в порядке;
  3. Диагностика механических параметров распылителя. Эта диагностическая операция доступна только при наличии профессионального оборудования; ее выполняют только на специализированных СТО. Суть в том, что форсунки демонтируются и крепятся стенду. Через деталь непрерывно пропускается топливо в большом количестве. Мастер оценивает параметры факела, который образуется при прохождении горючего через форсунку. Если топливо поступает неравномерно, то налицо засор устройства.

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением.

Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Ручная чистка

Для ручной чистки потребуются:

  • Баночка с очистителем инжектора;
  • Набор накидных или рожковых ключей;
  • Набор отверток;
  • Шприц 5-7 мл;
  • Чистая ветошь.

Соблюдайте следующую последовательность действий для успеха мероприятия:

  1. Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на «7» и снимаем патрубок;
  2. Демонтируем фиксатор тросика газа «плоской» отверткой;
  3. Снимаем тросик акселератора и его кронштейн;
  4. Демонтируем топливопроводы и крепления трубок;
  5. Демонтируем шланг ВУТ;
  6. Демонтируем кронштейны топливопроводов и впускной коллектор;
  7. Удаляем болты крепления топливной рампы;
  8. Ослабляем жгут крепежа форсунок;
  9. Удаляем форсунки с топливной рампой.

Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.

Топливная рампа автомобиля ваз 2107 – снятие – установка | форсунки ваз 2107 – проверка

Топливную рампу снимаем с автомобиля ваз 2107 для проверки или замены форсунок, а также при снятии впускного коллектора трубопровода. Для проверки форсунок потребуется омметр.

Снятие с автомобиля ваз 2107 топливной рампы и форсунок 1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Сбрасываем на автомобиле ваз 2107 давление в системе питания двигателя (см. «Сброс давления в системе питания инжекторного двигателя»). 3. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея ваз 2107 — снятие и установка»). 4. Отжав фиксатор, отсоединяем колодку жгута проводов форсунок от моторного жгута.

5. Омметром проверяем сопротивление обмоток форсунок, подсоединив один щуп к выводу Е («массе») колодки проводов, а другой — поочередно к четырем выводам (F,G,B,C), измеряя сопротивление каждой форсунки, которое должно быть в пределах 12-14,5 Ом. 6. Снимаем с двигателя автомобиля ваз 2107 ресивер (см. «Ресивер — снятие и установка»). 7. Ключом на 17 мм отворачиваем штуцер трубки слива топлива из топливной рампы, удерживая наконечник шланга ключом того же размера.

8. Аналогично отсоединяем трубку подвода топлива к топливной рампе. В соединении трубки и наконечника шланга установлено уплотнительное кольцо.

9. Шестигранным ключом на 5 мм отворачиваем два винта крепления топливной рампы к впускному коллектору трубопровода.

10. Потянув топливную рампу вдоль осей форсунок, снимаем топливную рампу в сборе с форсунками, регулятором давления, топливными трубками и жгутом проводов.

Если форсунка осталась во впускном коллекторе трубопровода, необходимо заменить уплотнительное кольцо корпуса форсунки и пружинный фиксатор. 11. Для снятия трубки подвода топлива к топливной рампе шестигранным ключом на 5 мм отворачиваем винт крепления фиксатора трубки и извлекаем ее из топливной рампы.

В соединении трубки и топливной рампы также установлено уплотнительное кольцо.

12. Для снятия форсунки сдвигаем фиксатор вдоль топливной рампы.

13. Покачивая форсунку, вынимаем форсунку из отверстия в топливной рампе.

14. Нажав на пружинный фиксатор колодки проводов, отсоединяем колодку от форсунки.

15. Для замены уплотнительных колец форсунки снимаем их с корпуса и распылителя.

16. Омметром проверяем сопротивление обмотки форсунки, которое должно быть в пределах 12-14,5 Ом. В противном случае форсунку заменяем.

Установка на автомобиль ваз 2107 топливной рампы и форсунок 1. Уплотнительные кольца форсунок заменяем, смазав их перед установкой моторным маслом. 2. Установка всех снятых деталей на двигатель автомобиля ваз 2107 выполняется в обратной последовательности.

ВАЗ 2107 | Проверка и замена форсунок

Признаками неисправности форсунок могут быть:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются: ключи "на 10", "на 13", отвертка.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. "Снижение давления в системе питания").

2. Отсоедините провод от "минусовой" клеммы аккумуляторной батареи.

3. Ослабьте хомуты и отсоедините шланги вентиляции картера.

4. . и продувки маслоотделителя.

5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону.

6. Ослабьте хомуты и отсоедините шланги подачи.

7. . и слива топлива.

8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.

9. Отсоедините от форсунок колодки моторного жгута.

10. Выверните два болта крепления.

11. . и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе.

Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.

12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.

Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.

13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.

14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.

15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.

16. Перед заменой форсунок снизьте давление в системе питания (см. "Снижение давления в системе питания").

17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца.

18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.

19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.

20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы "–" аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.

21. Установите новую форсунку в порядке, обратном снятию.

топливная рампа автомобиля ваз 2107 – снятие – установка | форсунки ваз 2107 – проверка – замена

26.01.2012 09:45

Топливную рампу снимаем с автомобиля ваз 2107 для проверки или замены форсунок, а также при снятии впускного коллектора трубопровода. Для проверки форсунок потребуется омметр.

Снятие с автомобиля ваз 2107 топливной рампы и форсунок 1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Сбрасываем на автомобиле ваз 2107 давление в системе питания двигателя (см. «Сброс давления в системе питания инжекторного двигателя»). 3. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея ваз 2107 — снятие и установка»). 4. Отжав фиксатор, отсоединяем колодку жгута проводов форсунок от моторного жгута.

5. Омметром проверяем сопротивление обмоток форсунок, подсоединив один щуп к выводу Е («массе») колодки проводов, а другой – поочередно к четырем выводам (F,G,B,C), измеряя сопротивление каждой форсунки, которое должно быть в пределах 12-14,5 Ом. 6. Снимаем с двигателя автомобиля ваз 2107 ресивер (см. «Ресивер – снятие и установка»). 7. Ключом на 17 мм отворачиваем штуцер трубки слива топлива из топливной рампы, удерживая наконечник шланга ключом того же размера.

8. Аналогично отсоединяем трубку подвода топлива к топливной рампе. В соединении трубки и наконечника шланга установлено уплотнительное кольцо.

9. Шестигранным ключом на 5 мм отворачиваем два винта крепления топливной рампы к впускному коллектору трубопровода.

10. Потянув топливную рампу вдоль осей форсунок, снимаем топливную рампу в сборе с форсунками, регулятором давления, топливными трубками и жгутом проводов.

Если форсунка осталась во впускном коллекторе трубопровода, необходимо заменить уплотнительное кольцо корпуса форсунки и пружинный фиксатор. 11. Для снятия трубки подвода топлива к топливной рампе шестигранным ключом на 5 мм отворачиваем винт крепления фиксатора трубки и извлекаем ее из топливной рампы.

В соединении трубки и топливной рампы также установлено уплотнительное кольцо.

12. Для снятия форсунки сдвигаем фиксатор вдоль топливной рампы.

13. Покачивая форсунку, вынимаем форсунку из отверстия в топливной рампе.

14. Нажав на пружинный фиксатор колодки проводов, отсоединяем колодку от форсунки.

15. Для замены уплотнительных колец форсунки снимаем их с корпуса и распылителя.

16. Омметром проверяем сопротивление обмотки форсунки, которое должно быть в пределах 12-14,5 Ом. В противном случае форсунку заменяем.

Снятие и промывка форсунок ВАЗ-2107 - Sarterminal.ru

Как снять форсунки на ваз 2107

Диагностика автоэлектроники

Снятие и промывка форсунок ВАЗ-2107

В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой «хлопушкой». В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие «хлопушки», эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.

Приступаем. Откручиваем хомуты крепления (рис. 2) воздушного патрубка используя «крестовую» отвертку или «головку» на 7 мм.

Снимаем патрубок (рис. 3).

Снимаем фиксатор тросика газа используя «плоскую» отвертку, аккуратно его поддевая (рис. 4).

Открывая дроссельную заслонку, снимаем тросик газа (рис. 5, 6).

Откручиваем крепление тросика газа используя «головку» на 10 мм (рис. 7).

Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок «крестовой» отверткой (рис. 8).

Снимаем вакуумный шланг с регулятора давления топлива (рис. 9, 10).

Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут «плоской» отверткой (рис. 11).

Откручиваем две гайки крепления дроссельного узла используя «головку» на 13 мм (рис. 12, 13). Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.

Откручиваем гайки крепления впускного коллектора используя «головку» на 13 мм (рис. 14). Убираем шайбы.

Снимаем крепеж топливопроводов (рис. 15, 16).

Снимаем впускной коллектор и убираем его в сторонку (рис. 17).

Откручиваем болты крепления топливной рампы шестигранником на 5 мм (рис. 18, 19).

Снимаем разъем жгута форсунок, слегка потянув фиксатор на себя (рис. 20, 21).

Вытаскиваем рампу вместе с форсунками (рис. 22, 23). Если форсунки плотно сидят на колечках, то можно аккуратно поддеть рампу «монтировкой».

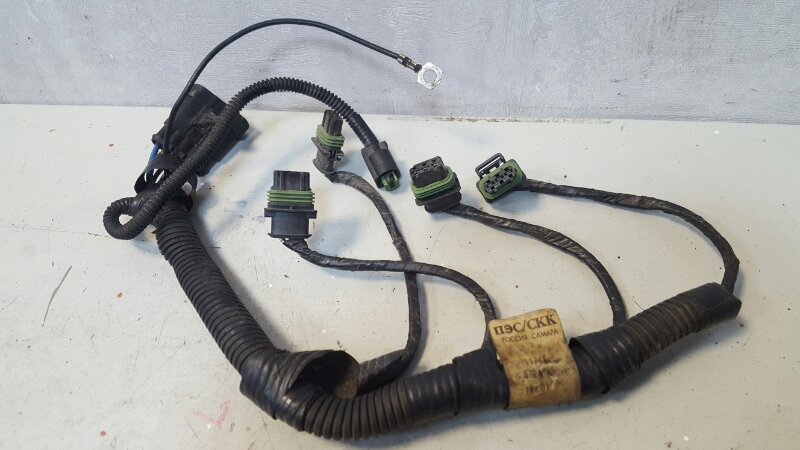

Снимаем жгут форсунок, нажимая на фиксаторы на разъемах (рис. 24, 25).

Снимаем фиксаторы форсунок, сдвигая их в сторону по топливной рампе (рис. 26, 27).

Вытаскиваем форсунки. Для этого, пошатывая, тянем их на себя (рис. 28).

Мы видим ржавчину как в самих форсунках, так и в топливной рампе (рис. 29). Человека где-то заправили бензином с водичкой.

Если Вы будите устанавливать новые форсунки, то следующие несколько шагов можно пропустить. В противном случае, отмываем кисточкой в бензине грязь на форсунках (рис. 30). Промываем их в ультозвуковой ванне. Проверяем в стенде для проверки форсунок на производительность и подтекание.

Устанавливаем новые уплотнительные колечки (рис. 31) на форсунки, предварительно сняв старые, поддевая их отверткой.

На нижнюю часть форсунки лучше одевать колечко из резины коричневого цвета (рис. 32), она более термостойкая и прослужит гораздо дольше. Если состояние старых колец хорошее, то лучще оставить их, так как качество новых оставляет желать лучшего.

При необходимости заменяем форсунки на новые. Покупать необходимо по номеру на форсунке. В нашем случае Bosh 0 280 158 502 (рис. 33).

Отмываем топливную рампу бензином или очистителем карбюратора Abro и продуваем сжатым воздухом (рис. 34).

Перед установкой форсунок в топливную рампу колечки на форсунках необходимо чем-нибудь смазать, например WD-40 (рис. 35). Это помогает не повредить колечки при установе.

Устанавливаем фиксаторы форсунок на место. Обратите внимание, четвертая форсунка устанавливается разъемом в обратную сторону (рис. 36).

Одеваем жгут форсунок. Устанавливаем форсунки на место, так-же смазав колечки WD-40 (рис. 37)

Перед разборкой мы обратили внимание, что «хлопушка» и дроссельная заслонка очень грязные (рис. 38).

Сейчас самое время помыть дроссельный узел, регулятор холостого хода (РХХ) и газовую «хлопушку» (рис. 39).

Далее собираем все в обратной последовательности, но учитываем некоторые моменты. Не забываем одеть шлангочку на регулятор давления топлива (рис. 40).

Смотрим на состояние прокладки дроссельного узла, при необходимости замененяем новой (рис. 41).

Устанавливаем новые уплотнительные колечки бензопроводов (рис. 42).

Обязательно меняем топливный фильтр. Для автомобилей ВАЗ существуют фильтры старого (на «закрутках») и нового (на «защелках») образцов (рис. 43). В нашем случае установлен фильтр старого образца.

Для снятия топливного фильтра сначала откручиваем топливопроводы, используя рожковый ключ на 17 мм, придерживая корпус фильтра рожковым ключом на 19 мм. Затем откручиваем сам фильтр «головкой на 10 мм (рис. 44).»

Вот что выливалось из фильтра в нашем случае (рис. 45).

Устанавливаем новый топливный фильтр и уплотнительные колечки бензопровода (рис. 46). Не забываем учитывать направление, указанное стрелочкой на корпусе топливного фильтра.

Затягиваем топливопроводы, не переусердсвуя и придерживая их, исключая подрезание топливных колечек.

Проверяем не осталось-ли у нас лишних запчастей ;). Запускаем двигатель и проверяем нет-ли подтекания топлива (рис. 48) и подсоса воздуха.

Смотрим на полученый результат и ровную работу двигателя.

Источник:
http://iva-soft.ru/base/VAZ/Articles/1/

Снятие рампы и проверка форсунок автомобиля ВАЗ-2107-20

Работу проводим на холодном двигателе. Сбрасываем давление в топливной системе.

Расстегиваем или разрезаем пластмассовый хомут, крепящий колодку проводов форсунок к щитку передка.

Отсоединяем колодку проводов форсунок от колодки жгута проводов системы управления.

Ключом «на 17» отворачиваем штуцер трубки подачи топлива, удерживая наконечник шланга ключом того же размера.

Аналогично отсоединяем штуцер трубки от шланга сливного трубопровода.

Разъединив трубки и шланги, контролируем состояние резиновых уплотнительных колец, надетых на концы трубок.

Шестигранником «на 5» отворачиваем два винта крепления топливной рампы к впускной трубе

Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки из отверстий впускной трубы и снимаем рампу в сборе с регулятором давления топлива, топливными трубками, форсунками и жгутом проводов.

Все форсунки должны остаться на топливной рампе.

Если какая-либо форсунка останется во впускной трубе, необходимо заменить пружинный фиксатор и уплотнительное кольцо корпуса форсунки.

Для снятия трубки подвода топлива к рампе крестообразной отверткой отворачиваем винт крепления держателя трубки.

Вынимаем трубку из рампы.

Наконечник трубки уплотняется резиновым кольцом.

Для снятия форсунки сжимаем пружинный фиксатор колодки проводов и отсоединяем ее от форсунки.

Отверткой сдвигаем фиксатор форсунки вдоль рампы.

Покачивая форсунку, вынимаем ее из рампы.

Сопротивление обмотки форсунки проверяем тестером.

Сопротивление должно быть в пределах 11–15 Ом.

Для замены уплотнительных колец форсунок поддеваем отверткой с тонким лезвием и снимаем уплотнительные кольца с корпуса форсунки и распылителя.

Аналогично демонтируем другие форсунки

Установку форсунок на рампу проводим в обратной последовательности.

Для проверки форсунок подсоединяем колодку их жгута проводов к колодке жгута проводов системы управления двигателем, а к трубкам рампы и регулятора давления – топливные шланги.

Устанавливаем в колодку блока реле и предохранителей системы управления двигателем предохранитель электробензонасоса.

Расположив на впускной трубе под форсунками прозрачные колбы, проворачиваем стартером коленчатый вал двигателя.

Формы факелов распыла, а также количество впрыскиваемого каждой форсункой топлива за определенный промежуток времени, не должны заметно различаться.

Отдельно проверяем каждую форсунку, расположив под ней прозрачную колбу и отсоединив от нее колодку проводов.

Подаем двумя проводами на форсунку напряжение 12В от аккумуляторной батареи и включаем зажигание.

Из отверстий распылителя форсунки должны идти характерного вида струи, образуя конический факел.

Отключив питание от форсунки, проверяем, не подтекает ли топливо через отверстия распылителя.

Если электрическое сопротивление форсунки не соответствует норме, производительность и факел распыла сильно отличаются от показателей других форсунок, или если форсунка негерметична, то ее необходимо заменить.

Устанавливаем рампу в обратной последовательности.

Поврежденные резиновые уплотнительные кольца заменяем новыми и при установке наносим на них моторное масло.

Момент затяжки винтов крепления рампы 9–13 Нм, а штуцеров топливных трубок 20–34 Нм.

Источник:
http://avtomechanic.ru/vaz-2101-2107/dvigatel/kak-snyat-rampu-i-proverit-forsunki-vaz-2107-20

Как почистить форсунки на ваз 2107 инжектор в домашних условиях

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС. Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания. Схема устройства топливной системы «семерки» — на картинке ниже.

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор

В процессе использования форсунки почаще других компонент топливной комплекса бухгалтерских программ контактируют с брутальными средами. Потому вопрос долговечности и функциональности топливных форсунок животрепещущ для обладателей инжекторной «классики».

Признаки неисправности топливных форсунок на «2107» таковы:

Как Почистить Печку Авто Не Снимая… Подогрев в машине не прихоть, а одна из функций обеспечивающая комфортабельную и неопасную езду. Если образовавшийся на стеклах иней уменьшает обзор, то недолго угодить и в аварийную ситуацию. Как обычно, в нашей стране, морозная пора приходит внезапно. Если в очередной поездке, нажав на кнопку включения подогрева заместо теплого воздуха, из возду…

Как Снять Стартер На Ваз 21099 Карбюратор… Проведение ремонта стартера ВАЗ 21099 Производится ремонт стартера ВАЗ 21099 довольно легко, потому что главных узлов там совсем не так уж и много. Продать, цена его малая, если ассоциировать с аналогами российского производства. Увы отремонтировать его нереально фактически. Если и восстановите, то надежность пострадает. Потому если проход, если…

  • Нестабильная работа ДВС на холостом ходу;
  • Автомобиль глохнет при трогании с места;
  • Осязаемое падание мощности;
  • Посторонние шумы и вибрации в работах мотора;
  • Рывки и провалы в свое время движения;
  • Чрезмерное количество выделяемых выхлопных газов;
  • Изменение расхода горючего.

Для корректной диагностики нужно отсоединить «высоковольтники», идущие к форсунке. Сейчас необходимо подсоединить диагностические провода устройства к выводам форсунки. Если характеристики вольтметра будут выдавать значения в спектре 12-17 Ом, то с форсунками что остается сделать нашему клиенту в порядке;

    Диагностика механических характеристик распылителя. Эта диагностическая операция доступна только при наличии проф оборудования; ее делают лишь на специализированных 100.

Начинаем очистку

После подготовки можно начинать чистку. Подводим к разъему форсунки напряжение с аккумулятора и начинаем ее продувать с помощью очистителя карбюратора. Во-избежание повреждений форсунки, питание с аккумулятора рекомендуется подавать кратковременными импульсами и во время их подачи стараться максимально тщательно продувать форсунку. Среднее время чистки — не более 10 минут.

После завершения очистки проводится повторная проверка с помощью тестера. Если у какой-либо форсунки наблюдается сильно измененное сопротивление, то лучше её заменить. Перед установкой форсунок на автомобиль обязательно производится замена всех уплотнительных резинок на топливной рампе и впускном коллекторе. Новые уплотнительные резинки позволят полностью исключить утечку топлива и поступление постороннего воздуха.

Диагностика неполадок

До того как снять форсунки на Ваз 2107, нужно убедиться, что они хотя засорены. Встречаются несколько методов:

  1. Проверка на слух: дедовский метод диагностики. Применим только при значимом загрязнении отверстий. «Бывалые» советуют вслушиваться в аудиоряд, доносящийся из блока цилиндров. Если в звуке мотора очевидно слышны приглушенные звенящие звуки, то распылители горючего подлежат очистке;
  2. Оценка состояния форсунок при помощи мультиметра: куда более беспристрастный метод анализа сравнительно с предшествующим. Сначала необходимо знать какой тип распылителей установлен на автомобиле. Обычно, «семерку» комплектовали форсунками высочайшего сопротивления.Предпосылкой ухудшения многофункционального состояния форсунок ВАЗ 2107 инжектор является их засорение. По причине низкокачественного горючего на стенах форсунок образуются твердые отложения, которые понижают пропускную способность впрысковых отверстий. К засору форсунки, обычно, приводит богатство грязищи в топливных магистралях, бензобаке, топливном фильтре. Сущность в таком вопросе, что форсунки демонтируются и крепятся щиту. Через деталь безпрерывно пропускается горючее в большенном количестве. Мастер оценивает характеристики факела, который появляется при прохождении горючего через форсунку. Если горючее поступает неравномерно, то налицо засор устройства.

Диагностирование неисправностей

Очевидно, прежде чем снять инжекторы, следует удостовериться, что они и в самом деле засорены. Для этого существуют следующие варианты:

  1. Слуховая проверка. Наименее эффективный метод диагностирования неисправностей. Имеет смысл его использовать лишь в случае существенного засорения отверстий.
  2. Диагностирование состояния инжекторов посредством тестера. Гораздо более эффективный метод диагностики по сравнению с описанным выше.
  3. Диагностирование механических параметров. Данная процедура может производиться исключительно при наличии профоборудования.

Чистка форсунок на ВАЗ-2107 инжектор.

Издавна желал снять форсунки

, поглядеть,
почистить
и вот наконец я это сделал.
Форсунки
и топливная рампа.

Замена Втулок Стабилизатора Ваз 2106… Замена втулок и стабилизатора поперечной устойчивости на ВАЗ 2101-ВАЗ 2107 Стабилизатор поперечной устойчивости предназначен для гашения колебаний, он устанавливается во многих автомобилях, такие машины как ВАЗ 2110, приоры и т.д. этому не исключение, принцип работы его заключается в следующем, когда автомобиль въезжает в поворот стабилизатор ра…

Как Проверить Генератор Ваз 2115… Генератор ВАЗ-2115: неисправности и способы их устранения Неполадки с генератором ВАЗ-2115 случаются редко, без этого узла автомобиль может работать небольшое время. Но для этого требуется уменьшить мощность потребителей выключить свет, магнитофон и т. д. Обязательно убедитесь в том, что система электроснабжения исправна полностью, прежде чем гр…

Проверка работоспособности форсунок

После снятия топливной рампы ее необходимо очистить от внешней грязи. Для этого можно воспользоваться приобретенным заранее очистителем карбюратора. Кроме того, перед чисткой специалисты рекомендуют проверить работоспособность форсунок. Она проверяется с помощью тестера, путем замера сопротивления обмоток. У комплекта форсунок одного автомобиля сопротивление должно быть приблизительно одинаковое (от 10 до 20 Ом). Расхождение в результатах замера может указывать на плохо работающую форсунку.

Как почистить форсунки Ваз 2107

Методы чистки распылителей различаются; внедрение того или другого способа находится в зависимости от уровня загрязненности отверстий и нрава отложений. Если проводить профилактическую очистку либо устранять легкие загрязнения, то используют особые хим средства, применение которых не подразумевает снятия форсунок.

Если форсунки находятся в запущенном состоянии и очистка присадками не целесообразно, то придется демонтировать инжектор и создавать смена форсунок Ваз 2107.

Как прочистить инжекторы

Методы очистки инжекторов многообразны. Применение конкретного варианта будет зависеть от степени загрязнения отверстий. При профилактической чистке или устранении легких засорений могут применяться специальные химсредства, использование которых не требует снятия инжекторов.

Чистка инжекторов присадками

Данный метод дает возможность прочистить не только инжекторы, но и топливную систему вообще. Однако этот метод результативен лишь при систематичном применении чистящих химических препаратов.

Стоит отметить, что присадки необходимо использовать каждые 17000-20000 километров пробега. Для очистки топливопровод впрыска следует подсоединить к резервуару, посредством которого чистящее вещество передается под давлением, а стандартный топливный насос отключить.

Двигатель нужно завести, и следующие пятнадцать минут он должен функционировать на холостом ходу. Затем необходимо приглушить мотор и подождать около пятнадцати минут.

После этого мотор вновь следует запустить, однако в этот раз уже довести обороты до предельных для удаления фрагментов шлама. В подобном режиме двигатель внутреннего сгорания должен работать примерно тридцать минут.

Чистка вручную

Если речь идет о запущенном случае, когда чистка присадками фактически лишена смысла, необходимо производить демонтаж и последующую замену инжекторов.

Для чистки инжекторов вручную понадобятся:

  • Чистое тряпье;
  • Банка с очистителем;
  • Шприц 5-7 мл;
  • Комплект накидных ключей;
  • Комплект отверток.

Для того чтобы мероприятие завершилось успехом, необходимо придерживаться нижеследующего алгоритма:

  1. Демонтаж хомутов фиксирования воздушного патрубка и его последующее снятие;
  2. Демонтаж фиксирующего механизма тросика газа;
  3. Снятие тросика ускорителя и его кронштейна;
  4. Демонтаж топливопроводов и крепежей трубок;
  5. Демонтаж шланга вакуумного усилителя тормозов;
  6. Демонтаж кронштейнов топливопроводов;
  7. Демонтаж кронштейнов впускного коллектора;
  8. Удаление болтов крепления топливной рампы;
  9. Ослабление жгута крепежа инжекторов;
  10. Удаление инжекторов с топливной рампой.

Производить чистку следует согласно инструкции, предложенной на упаковке химического препарата.

Чистка форсунок присадками

Присадки позволяют не столько вывести отложения из распылителей горючего, однако очистить топливную систему по большому счету. Данный метод эффективен только при периодическом использовании чистящих химикатов. Присадками необходимо воспользоваться каждые 17-20 т. км пробега. Для чистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением.

Как Перетянуть Потолок На Ваз 2107… Ваз 2107 (семерка) это классика, в прошлом гордость и краса волжского автозавода. В настоящее время этот устаревший морально и технически автомобиль уже перестал выпускаться, но совсем до недавнего времени он не только продавался автозаводом, но и что самое удивительное находил своих покупателей! На самом же деле отгадка проста – простота констру…

Как Снять Торпеду Ваз 2108 Ваз 2109 — снятие высокой панели приборов Причин по которым может потребоваться снятие высокой панели приборов на автомобиле ваз 2109 достаточно много это и сама замена панели, разборка системы отопления салона, различный кузовной ремонт в том числе и работы связанные с покраской автомобиля. Прежде, чем мы сможем без проблем снять панель, необхо…

Мотор заводят и четверть часа он работает на холостом ходу, после этого глушится на такое же время. За этот период времени отложения становятся мягенькими. Потом движок и снова запускают, однако на этот раз равномерно доводят обороты до наибольших, чтоб удалить куски шлама. В таком режиме ДВС должен работать около получаса.

троит на холостых оборотах (инжектор) | Автор темы: Josue

Сегодня первый раз не погасла лампочка инжектор на холостых троит, свечи поменял изменений нет -в чём может быть притчина?

Nikolay (Klarusia) Снял клейму подождал 30 минут завёл секунд 10 не горела а потом загорелась

Alexander (Pefilia) На диагностику только.

Sergey (Morfran) Свечи или модуль зажигания.

Alexander (Pefilia) У меня было такое, когда Бензонасос накрылся.

Alexander (Pefilia) Причин может быть масса, вплоть до воды в топливе. Гадать тут бессмысленно.

Evgeny (Crispus) Если троит на холостых, то проблема с искрой. Скорее всего катушка глючит у тебя. Можно поочередно скидывать провода со свечей, таким образом узнаешь на какой цилиндр искра не идет.

Источник:
http://prometey96.ru/ustrojstvo/zamena-forsunok-vaz-2107.html

Форсунки ВАЗ 2107: чистка и замена

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС. Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания. Схема устройства топливной системы «семерки» — на картинке ниже.

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор

В процессе эксплуатации форсунки чаще остальных компонентов топливной системы контактируют с агрессивными средами. Поэтому вопрос долговечности и функциональности топливных форсунок актуален для обладателей инжекторной «классики».

Признаки неисправности топливных форсунок на «2107» таковы:

  • Нестабильная работа ДВС на холостом ходу;
  • Автомобиль глохнет при трогании с места;
  • Ощутимое падание мощности;
  • Посторонние шумы и вибрации в работе мотора;
  • Рывки и провалы во время движения;
  • Чрезмерное количество выделяемых выхлопных газов;
  • Изменение расхода топлива.

Причиной ухудшения функционального состояния форсунок ВАЗ 2107 инжектор является их засорение. Из-за низкокачественного горючего на стенках форсунок образуются твердые отложения, которые снижают пропускную способность впрысковых отверстий. К засору форсунки, обычно, приводит обилие грязи в топливных магистралях, бензобаке, топливном фильтре.

Диагностика неполадок

Перед тем как снять форсунки на Ваз 2107, необходимо убедиться, что они действительно засорены. Есть несколько способов:

  1. Проверка на слух: дедовский способ диагностики. Применим только при значительном загрязнении отверстий. «Бывалые» рекомендуют вслушиваться в аудиоряд, доносящийся из блока цилиндров. Если в звуке мотора явно слышны приглушенные звенящие звуки, то распылители топлива подлежат чистке;
  2. Оценка состояния форсунок с помощью мультиметра: куда более объективный способ анализа в сравнении с предыдущим. Для начала нужно знать какой тип распылителей установлен на автомобиле. Как правило, «семерку» комплектовали форсунками высокого сопротивления. Для корректной диагностики необходимо отсоединить «высоковольтники», идущие к форсунке. Теперь нужно подсоединить диагностические провода прибора к выводам форсунки. Если показатели вольтметра будут выдавать значения в диапазоне 12-17 Ом, то с форсунками все в порядке;
  3. Диагностика механических параметров распылителя. Эта диагностическая операция доступна только при наличии профессионального оборудования; ее выполняют только на специализированных СТО. Суть в том, что форсунки демонтируются и крепятся стенду. Через деталь непрерывно пропускается топливо в большом количестве. Мастер оценивает параметры факела, который образуется при прохождении горючего через форсунку. Если топливо поступает неравномерно, то налицо засор устройства.

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением.

Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Ручная чистка

Для ручной чистки потребуются:

  • Баночка с очистителем инжектора;
  • Набор накидных или рожковых ключей;
  • Набор отверток;
  • Шприц 5-7 мл;
  • Чистая ветошь.

Соблюдайте следующую последовательность действий для успеха мероприятия:

  1. Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на «7» и снимаем патрубок;
  2. Демонтируем фиксатор тросика газа «плоской» отверткой;
  3. Снимаем тросик акселератора и его кронштейн;
  4. Демонтируем топливопроводы и крепления трубок;
  5. Демонтируем шланг ВУТ;
  6. Демонтируем кронштейны топливопроводов и впускной коллектор;
  7. Удаляем болты крепления топливной рампы;
  8. Ослабляем жгут крепежа форсунок;
  9. Удаляем форсунки с топливной рампой.

Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.

Источник:
http://semerkavaz.ru/sistema-pitaniya/forsunki-vaz-2107-chistka-i-zamena/

Топливная рампа, форсунки ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Топливная рампа, форсунки ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Топливную рампу снимаем с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 для проверки или замены форсунок, а также при снятии впускного коллектора трубопровода. Для проверки форсунок потребуется омметр.

Снятие с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 топливной рампы и форсунок

1. Сбрасываем на автомобиле ВАЗ давление в системе питания двигателя.

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи.

3. Отжав фиксатор, отсоединяем колодку жгута проводов форсунок от моторного жгута.

4. Омметром проверяем сопротивление обмоток форсунок, подсоединив один щуп к выводу Е («массе») колодки проводов, а другой — поочередно к четырем выводам (F,G,B,C), измеряя сопротивление каждой форсунки, которое должно быть в пределах 12-14,5 Ом.

5. Снимаем с двигателя автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 ресивер.

6. Ключом на 17 мм отворачиваем штуцер трубки слива топлива из топливной рампы, удерживая наконечник шланга ключом того же размера.

7. Аналогично отсоединяем трубку подвода топлива к топливной рампе.

В соединении трубки и наконечника шланга установлено уплотнительное кольцо.

8. Шестигранным ключом на 5 мм отворачиваем два винта крепления топливной рампы к впускному коллектору трубопровода.

9. Потянув топливную рампу вдоль осей форсунок, снимаем топливную рампу в сборе с форсунками, регулятором давления, топливными трубками и жгутом проводов.

Если форсунка осталась во впускном коллекторе трубопровода, необходимо заменить уплотнительное кольцо корпуса форсунки и пружинный фиксатор.

10. Для снятия трубки подвода топлива к топливной рампе шестигранным ключом на 5 мм отворачиваем винт крепления фиксатора трубки и извлекаем ее из топливной рампы.

В соединении трубки и топливной рампы также установлено уплотнительное кольцо.

11. Для снятия форсунки сдвигаем фиксатор вдоль топливной рампы.

12. Покачивая форсунку, вынимаем форсунку из отверстия в топливной рампе.

13. Нажав на пружинный фиксатор колодки проводов, отсоединяем колодку от форсунки.

14. Для замены уплотнительных колец форсунки снимаем их с корпуса и распылителя.

15. Омметром проверяем сопротивление обмотки форсунки, которое должно быть в пределах 12-14,5 Ом. В противном случае форсунку заменяем.

Установка на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 топливной рампы и форсунок

1. Уплотнительные кольца форсунок заменяем, смазав их перед установкой моторным маслом.

2. Установка всех снятых деталей на двигатель автомобиля ВАЗ выполняется в обратной последовательности.

Источник:
http://dricar.ru/topic974.html

Как самому почистить форсунку инжектор ВАЗ 2107

Как известно, инжектор функционирует подобно распылителю, то есть порционно передает смесь в рабочую камеру двигателя. Протяженность цикла впрыска и кол-во передаваемого горючего закладываются в структуру блока управления двигателя внутреннего сгорания.

Система впрыска располагается внутри впускного коллектора. Передвигаясь сквозь коллектор, воздушный поток выносит топливные частицы, которые были выброшены инжектором, в камеру сгорания.

В случае загрязнения форсунок на автомобиле ВАЗ 2107, требуется выполнить чистку инжектора самостоятельно или в автосервисе.

Неисправности инжекторов – причины и характерные черты

В ходе эксплуатирования инжекторам чаще других составляющих системы подачи топлива приходится контактировать с агрессивными средами. Если инжекторы на «семерке» неисправны, это можно определить по следующим признакам:

  • «Заглохивание» авто при попытке тронуться с места;
  • Существенное падение мощности;
  • Сторонние шумы и вибрирования в ходе работы двигателя;
  • Избыточное кол-во выделяемых отходящих газов;
  • Перемена топливного расхода;
  • Нестабильное «поведение» двигателя внутреннего сгорания на холостом ходу.

Ухудшение функционального состояния инжекторов «семерки», в первую очередь, объясняется их загрязнением. Из-за некачественного топлива на стенках инжекторов появляются наслоения, снижающие пропускную способность отверстий для впрыска.

Диагностирование неисправностей

Очевидно, прежде чем снять инжекторы, следует удостовериться, что они и в самом деле засорены. Для этого существуют следующие варианты:

  1. Слуховая проверка. Наименее эффективный метод диагностирования неисправностей. Имеет смысл его использовать лишь в случае существенного засорения отверстий.
  2. Диагностирование состояния инжекторов посредством тестера. Гораздо более эффективный метод диагностики по сравнению с описанным выше.
  3. Диагностирование механических параметров. Данная процедура может производиться исключительно при наличии профоборудования.

Как прочистить инжекторы

Методы очистки инжекторов многообразны. Применение конкретного варианта будет зависеть от степени загрязнения отверстий. При профилактической чистке или устранении легких засорений могут применяться специальные химсредства, использование которых не требует снятия инжекторов.

Чистка инжекторов присадками

Данный метод дает возможность прочистить не только инжекторы, но и топливную систему вообще. Однако этот метод результативен лишь при систематичном применении чистящих химических препаратов.

Стоит отметить, что присадки необходимо использовать каждые 17000-20000 километров пробега. Для очистки топливопровод впрыска следует подсоединить к резервуару, посредством которого чистящее вещество передается под давлением, а стандартный топливный насос отключить.

Двигатель нужно завести, и следующие пятнадцать минут он должен функционировать на холостом ходу. Затем необходимо приглушить мотор и подождать около пятнадцати минут.

После этого мотор вновь следует запустить, однако в этот раз уже довести обороты до предельных для удаления фрагментов шлама. В подобном режиме двигатель внутреннего сгорания должен работать примерно тридцать минут.

Чистка вручную

Если речь идет о запущенном случае, когда чистка присадками фактически лишена смысла, необходимо производить демонтаж и последующую замену инжекторов.

Для чистки инжекторов вручную понадобятся:

  • Чистое тряпье;
  • Банка с очистителем;
  • Шприц 5-7 мл;
  • Комплект накидных ключей;
  • Комплект отверток.

Для того чтобы мероприятие завершилось успехом, необходимо придерживаться нижеследующего алгоритма:

  1. Демонтаж хомутов фиксирования воздушного патрубка и его последующее снятие;
  2. Демонтаж фиксирующего механизма тросика газа;
  3. Снятие тросика ускорителя и его кронштейна;
  4. Демонтаж топливопроводов и крепежей трубок;
  5. Демонтаж шланга вакуумного усилителя тормозов;
  6. Демонтаж кронштейнов топливопроводов;
  7. Демонтаж кронштейнов впускного коллектора;
  8. Удаление болтов крепления топливной рампы;
  9. Ослабление жгута крепежа инжекторов;
  10. Удаление инжекторов с топливной рампой.

Производить чистку следует согласно инструкции, предложенной на упаковке химического препарата.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник:
http://www.vazzz.ru/kak-samomu-pochistit-forsunku-inzhektor-vaz-2107/

ВАЗ 2107 | Проверка цепи питания форсунок бензинового двигателя

4.

15. Проверка цепи питания форсунок бензинового двигателя
ОБЩИЕ СВЕДЕНИЯ

Перед проведением проверки убедитесь, что предохранитель № 35 не перегорел, провод, соединяющий двигатель с «массой», не оборвался и не окислился, аккумуляторная батарея заряжена (минимальное напряжение 11,5 В), реле топливного насоса не вышло из строя. У двигателей 1,4л, 55 и 74 кВт, кроме того, проверьте, чтобы не вышли из строя: датчик частоты вращения коленчатого вала и датчик положения распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите верхний кожух двигателя (см. подраздел 2.1).
2. У двигателей 1,4 л, 55 и 74 кВт отсоедините колодку с проводами от модуля зажигания.
3. Отсоедините колодки с проводами от форсунок.
4. Подсоедините электрический индикатор напряжения со светодиодом к контактам колодки 1, отсоединенной от форсунки 2 первого цилиндра (3 – индикатор напряжения со светодиодом).
5. Проверните двигатель стартером, при этом светодиод должен мигать. Это значит, что питание на форсунку подается. Таким же образом проверьте остальные форсунки.
6. Если при проворачивании двигателя диод не мигает, подсоедините индикатор напряжения к контакту 1 колодки (2 – второй контакт), отсоединенной от форсунки первого цилиндра, и к «массе» (а – двигатели 1,0 л, 37 кВт и 1,4 л, 50 кВт; б – двигатели 1,4 л, 55 и 74 кВт). Проверните двигатель стартером, светодиод должен мигать; если не мигает, проверьте провода на обрыв и короткое замыкание. Аналогично проверьте остальные форсунки.
7. Если обрыва в проводах нет, проверьте сопротивление форсунок. Для этого подсоедините омметр к контактам форсунки и измерьте сопротивление. Для двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт оно должно быть 14–20 Ом; для двигателей 1,4 л, 55 и 74 кВт – 14–17 Ом (при 20° С, у прогретого двигателя сопротивление выше примерно на 4–6 Ом). Если сопротивление отличается от указанного, замените форсунки.

Инжекторная модель ВАЗ 2107, методы оптимизации работы двигателя

Платформой для создания ВАЗ 2107 послужила модель 2105. Серийное ее производство началось в 82-м году. Для продажи на ринках Азии была доступна модель с мощностью 1,45 л. Чтобы выдержать конкуренцию на европейском рынке инженеры разработали модель с инжекторным агрегатом. В дальнейшем инжектор начали устанавливать на все моторы.

Характеристика ВАЗ 2107

Эксплуатационные показатели Значение
Максимальная скорость, км/ч 150
Расход топлива л:
Город 9,6
Трасса 6,9
Смешанный 8
Норма токсичности Euro Euro 2
Двигатель
Объем силового агрегата, см3 1451
Тип топлива бензин
Количество и расположение цилиндров 4/R
Система питания Распределительный впрыск
Число клапанов 8
Максимальный крутящий момент, Н*м при об/мин 115 при 3450
Максимальная мощность, л. с 71
Трансмиссия
Тип трансмиссии Механическая
Количество ступеней 5
Тип привода Задний
Подвеска
Устройство передней подвески Независимое многорычажное
Устройство задней подвески Зависимое, на витых пружинах
Передние тормозной механизм Дисковый
Задний тормозной механизм Барабанный

Изначально семерка комплектовалась движком с кубатурой 1,5 л., но в процессе производства силовой ряд был расширен.

Модификации моторов установленных на ВАЗ 2107.

Параметры Модельный ряд двигателей ВАЗ
2103 2104 2106 21067 21067-20
Диаметр цилиндра, ход поршня 76 80 76 80 79 80 79 80 79 20
Рабочий объем 1,5 1,5 1,6 1,6 1,6
Степень сжатия 8,5 8,5 8,5 8,5 8,5
Система питания карбюратор Распределительный впрыск карбюратор Распределительный впрыск Распределительный впрыск
Номинальная мощность, кВт 52,5 52,5 54,8 54,5 53,5
Номинальная частота вращения 5600 5000 5600 5000 5300
Марка топлива (АИ-92) (АИ-92) (АИ-92) (АИ-92) (АИ-95)
Свечи зажигания А17ДВР, FE65CPR, А17ДВ-10 А17ДВРМ, BRISR, SUPER, LR 15YC А17ДВР, FE65CPR, А17ДВ-10 А17ДВРМ, BRISR, SUPER, LR 15YC А17ДВРМ, BRISR, SUPER, LR 15YC
Норма токсичности Евро-0 Евро-2 Евро-0 Евро-2 Евро-3

Характеристика и принцип работы двигателя

Работа инжекторной системы питания заключается в подачи топлива отдельно в каждый цилиндр. Такой механизм называют распределительным впрыском. Системой распределительного или электронного впрыска оборудованы все современные автомобили.

Инжекторный механизм классифицируется по принципу работы, места установки и количеству инжекторов. «Семерка» оборудована 4 форсунки, которые управляются электронным блоком управления. ЭБУ готовит смесь в зависимости от нагрузки на двигатель, положения дроссельной заслонки и прочих параметров, считываемых специальными модулями.

Главный управляющий элемент ВАЗ 21074 инжектор — это электронный блок управления. С помощью встроенных датчиков, ЭБУ контролирует качество подачи воздушно-топливной смеси в камеру сгорания, выставляет опережение зажигания в зависимости от оборотов, включает и отключает топливный насос. Кроме этого, он регулирует обороты холостого хода, контролирует выброс СО в отработанных газах и определяет режим работы вентилятора охлаждения.

Инжектор ВАЗ 21074 работает в следующем порядке.

Насос подает горючее из бензобака через фильтры на топливную рампу. Далее топливо подается на форсунки. Давление в форсунках поддерживается специальный регулятор в пределах 300 МПа. Излишки топлива отправляются обратно в бак. Форсунка представляет собой распылитель с электромагнитным клапаном, который работает от импульсов ЭБУ.

Считывая показания с модуля положения поршня в цилиндре, центральный блок определяет момент открытия и закрытия форсунки. Подготовка оптимального качества воздушно-топливной смеси происходит исходя из показаний датчика массового расхода воздуха и положения дроссельной заслонки.

Также учитываются других параметры:

  • температура системы охлаждения — необходима для определения степени прогрева двигателя, корректировки холостого хода. Температурная поправка влияет на степень обогащонности смеси;
  • концентрация кислорода — используется для измерения содержания кислорода в выхлопных газах;
  • напряжения бортовой сети — считываются датчиком скорости для передачи импульсов в определенном порядке.

Недостатки и достоинства модели

Двигатель ваз 2107 инжектор имеет ряд преимуществ перед карбюраторными модификациями:

  • электронный механизм управления обеспечивает устойчивую работу движка при любых условиях эксплуатации;
  • наличие катализатора и оптимальное соотношение воздуха к топливу уменьшает количество вредных веществ в отработанных газах;
  • хорошо заводится в холодное время и реже глохнет при неумелом запуске;
  • зазоры в клапанах и натяжение цепи регулируются автоматически, что уменьшает шумность силового агрегата;
  • плавная диаграмма крутящего момента — высшая точка достигается в большом диапазоне оборотов.

Наряду с позитивными качествами существуют некоторые недостатки:

  • высокие требование к качеству топлива. Использование низкокачественного бензина приведет к засорению фильтров, форсунок и поломке подкачивающего насоса;
  • низкое расположение катализатора выхлопной трубы, поэтому проезжать препятствия нужно осторожно;
  • мало места в подкапотном пространстве. Это затрудняет доступ до некоторых узлов. Однако инжекторное питание имеет длительный ресурс и не требует частого обслуживания;
  • не ремонтируется в гаражных условиях. При возникновении неисправностей нужно обращаться в сервисный центр. Диагностика поломок проводится с использованием специального оборудования, которое считывает данные с датчиков и ЭБУ;
  • наличие автоматического оборудования повышает стоимость в ремонте.

Варианты оптимизации работы двигателя

Многие водители с целью повышения производительности и увеличения мощности проводят тюнинг двигателя ВАЗ 2107. Важный фактор, который влияет на мощностные показатели это чистые форсунки. Их загрязнение понижает отдачу двигателя, ухудшает эффективность, уменьшает впрыскиваемый объем топлива, что приведет к провалам при нажатии на педаль газа.

Обычно проблема возникает из-за использования некачественного бензина. Такое топливо сдержит тяжелые парафины, которые отлаживаются на тарелках клапанов, форсунках и дроссельной заслонке. Есть несколько вариантов их очистки.

Первый, это очистка и проверка на стенде.

Наименования Показания
Количество проверяемых форсунок 6
Напряжения питания, В 220
Напряжение управления форсунками, В 6;12
Диаметр посадочных гнезд форсунок, мм 11;14
Сопротивление, Ом 2…6; 11…20
Максимальная потребляемая мощность, Вт 60
Крайний предел давление в рампе, атм 6
Крайний предел давление при очистке, атм 6

Допустимый разбаланс должен быть в пределах 1,5%. При отклонение более чем на:

  • 2,5% — повышается расход топлива;
  • 3,5% — проявляется неустойчивая работа на холостых оборотах, затруднительный холодный старт;
  • 4% — возникают провалы при резком ускорении;
  • 5% — двигатель плохо запускается, появляется устойчивое троения.

Второй вариант заключается в применении специальной промывочной жидкости и оборудования. Очистку можно выполнить в домашних условиях. Для этого нужно разбавить промывочную жидкость с бензином и добавить в систему питания. В итоге отложения разъедаются и попадают в цилиндр, где полностью сгорают.

Большое влияние на поддержку автомобиля в рабочем состоянии оказывает качество используемого масла.

Характеристика масел для ВАЗ

Ресурс работы двигателя зависит от правильного подбора масла для инжекторных ВАЗ 2107. Рекомендуемый стандарт качества для смазывающей жидкости дает завод изготовитель. В автомобиль можно заливать любой тип масла, который соответствует стандартам качества API SJ/CF, SG/CD.

Аббревиатура API означает соответствие смазывающей жидкости основным критериям:

  • моющие свойства;
  • температурный режим;
  • показатель отложений на узлах мотора до первой замены масла;
  • выброс вредных веществ;
  • коррозийные способности;
  • эффективность защиты узлов от трения.

Буквы указывают на эксплуатационные характеристики. Чем дальше от А буква расположена, тем качественней продукт.

Рекомендовано использовать следующие типы масел.

Марка масла для ВАЗ Группы вязкости по SAE API стандарт
RAVENOL LLO 10W-40 SJ/CF
SHELL HELIX SUPER 10W-40 SG/CD
ТНК СУПЕР ОЙЛ 5W-40, 10W-40, 15W-40, 20W-40 SG/CD
TOTAL QUARTZ 5W-40, 10W-40 SL/SF
MOBIL SUPER М 15W-40 SJ/CF
ЛУКОЙЛ ЛЮКС 5W-40, 10W-40, 15W-40 SJ/CF-4
НОВОЙЛ-СИНТ 5W30 SG/CD
CONSOL 5W-40, 10W-40, 15W-40 SG/CD
BIZOL GREEN OIL 10W-40 SL/SF
ESSO ULTRA 10W-40 SJ/CD
ЛУКОЙЛ СУПЕР 5W-40, 10W-40, 15W-40, 10W-30 CF-4/SG
RAVENOL SUPER HD 15W-40 SJ/CF
ЛУКОЙЛ СУПЕР 5W-30, 5W-40, 10W-40, 15W-40 SG/CD
АНГРОЛ-СУПЕР 5W30, 5W-40, 10W-40 SG/CD
ЛЮКС 5W30, 5W-40,10W-30, 10W-40, 15W-40, 20W-40 SG/CD
ESSO UNIFLO 10W-40, 15W-40 SJ/CD

Когда проводить замену

Согласно инструкциям завода изготовителя замену нужно проводить после прохождения 10 тыс. км при езде на дальние расстояние и каждые 6 тыс. км, если поездки осуществлялись преимущественно на короткие дистанции.

Также момент замены можно определить по датчику давления масла. Длительный срок эксплуатации разжижает масло, поэтому холодный двигатель показывает высокое давление, но после прогрева показатель существенно понижается. Такие перепады сигнализируют о необходимости выполнения обслуживания.

Советы специалистов

  1. Заливать масло нужно той марки, которая использовалась прежде. Если есть желание поменять марку, необходимо выполнить промывку системы.
  2. Не нужно лить синтетику в старые двигатели. Она обладает моющими свойствами, которые вымоют отложение, закрывающие микротрещины картера.
  3. На новых движках рекомендуется использовать исключительно синтетику. Это увеличит его ресурс и защитит от перегрева.
  4. Выполнять техническое обслуживание независимо от пробега. В разных условиях работы период ТО может меняться.

Топливные форсунки ВАЗ • CHIPTUNER.RU

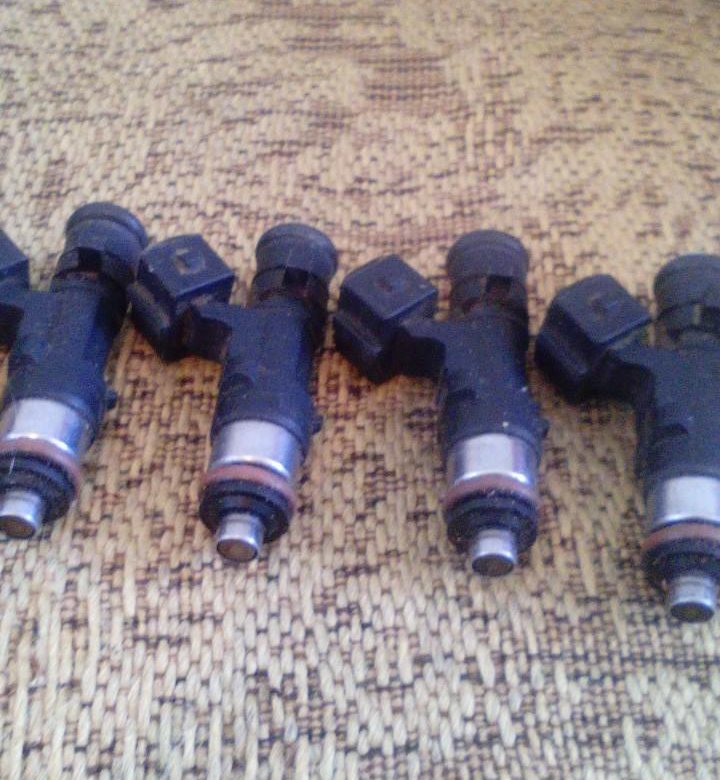

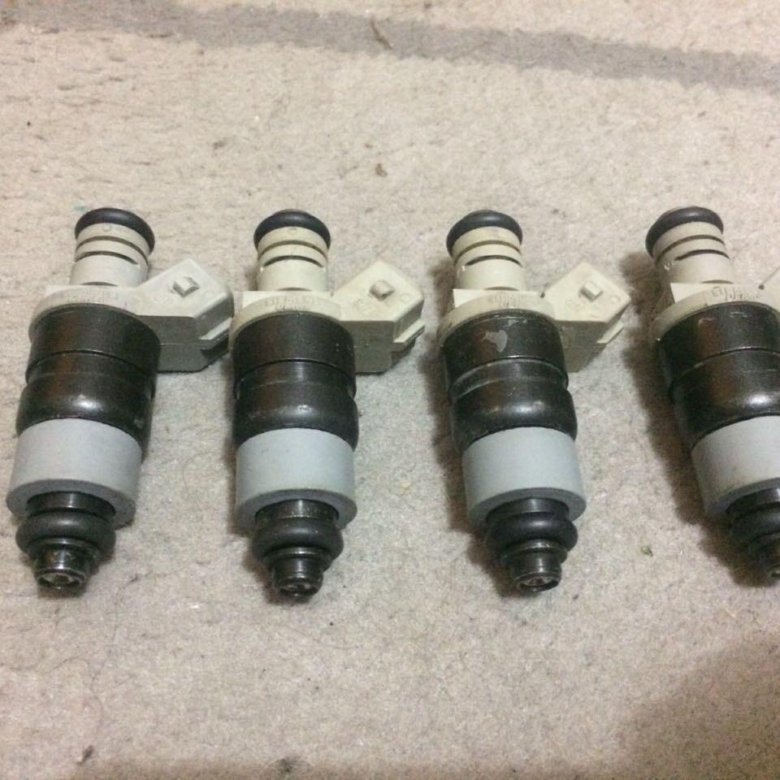

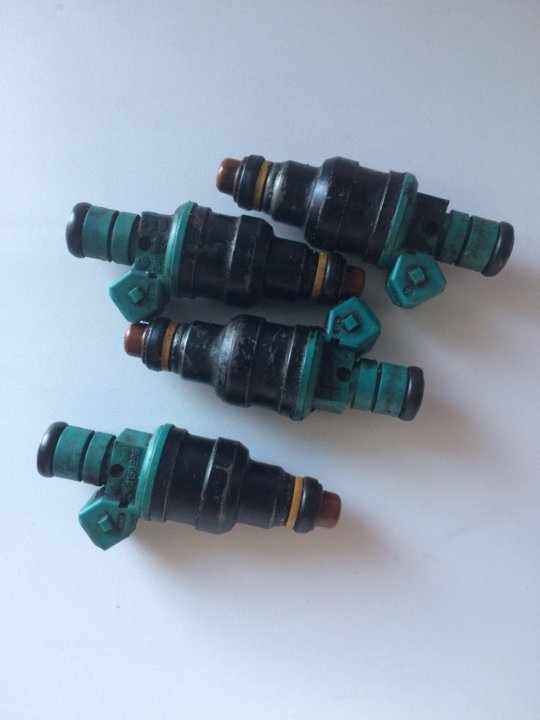

Топливные форсунки, серийно устанавливаемые на а/м ВАЗ

Фото и материалы: ©Aktuator

В последнее время АвтоВАЗ значительно расширил ассортимент устанавливаемых на сборочном конвейере форсунок. В настоящее время на ВАЗ-ах «замечены» 4 типа форсунок фирмы Siemens Deka: «тонкие» 20734 (оранжевые) / 20735 (голубые) и «толстые» 6393 (бежевые) / 20734 (желтые). Ситуация с одинаковым номером разных конструктивно форсунок непонятна, но это факт.

Так же устанавливаются форсунки BOSCH с каталожными номерами 0 280 158 502 и 0 280 158 022.

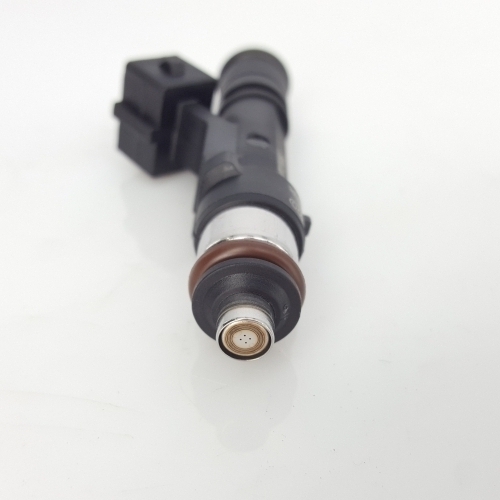

Bosch 0 280 158 022



Bosch 0 280 158 502


Bosch 0 280 158 017

    Эти форсунки пока были встречены лишь единожды на а/м «Калина»

 SIEMENS

«Тонкие» Siemens различаются расположением сопел, в 20734 все 4 сопла находятся в одной плоскости в конусообразном углублении, а в 20735 – разнесены парами в двух разных плоскостях (см. фото). Такие форсунки называются «двухфакельными», каждый факел льет топливо на «свой» впускной клапан, а не на перегородку между ними.





«Толстые» форсунки Siemens Deka встречаются двух типов 6393 (бежевые) и 20734 (желтые). Чем вызвано использование одного кода (20734) для конструктивно разных форсунок неясно. Думать, что не хватило цифр или фантазии не хочется :). Есть предположение, что «тонкие» форсунки по каким-то параметрам не устроили фирму Siemens-Deka и они были заменены на обыкновенные.



Какой-либо четкой взаимосвязи между типом двигателя и установленными форсунками на данный момент не обнаружено. В данное время собирается статистика по установленным форсункам на разных двигателях. На данный момент обобщенная таблица выглядит так:



VAZ20734
желтые
(толстые)

VAZ20734
оранжевые
(тонкие)

VAZ20735
голубые
(тонкие)
VAZ20735
розовые
(толстые)
VAZ6393
бежевые
(толстые)

Bosch
0280158502

Bosch
0280158022
Bosch
0280158017
ВАЗ 21124   1,6 16V     11 2     20
ВАЗ 21114     1,6 8V  1 15           7
ВАЗ 2114(15)  1,5 8V         6 44
Приора             1
Нива         1 11
Классика           22
Калина 8 13           10
Всего 9 28 11 2 7 77 21 17
в % 4,69 16,37 6,43 1,17 4,09 45,03 12,28 9,94
Устройство

, пошаговая инструкция, советы мастеров

В этой статье мы расскажем о том, как почистить форсунки ВАЗ-2114 своими руками. Некоторые автомобилисты доверяют только определенным мастерам, выполняющим работу качественно и в срок. Но нужно учитывать, что отсутствие ремонта оборудования таким способом - высокая стоимость работ. К тому же очень сложно попасть к хорошему мастеру - у некоторых очереди на недели вперед, а не забились ли форсунки так, чтобы через них газ не попал во впускной коллектор? В этом случае придется либо выполнять всю работу самостоятельно, либо обращаться к менее профессиональным мастерам.

Особенности инжекторных двигателей

Автомобили ВАЗ-2114 комплектуются исключительно системами впрыска топлива, а значит, их надежность достаточно высока. Но неисправности все же случаются, особенно из-за недостаточного качества топлива или несвоевременной замены фильтроэлементов. А если на приборной панели автомобиля появляется зловещая надпись Check Engine, то обязательно нужно проверить работоспособность двигателя.


Достаточно распространенной причиной прерывистой работы двигателя является нестабильность из-за засорения форсунок.Также можно самостоятельно прочистить форсунки ВАЗ-2114 (8 клапанов). Работа не очень сложная, нужно придерживаться определенного алгоритма, о котором мы поговорим позже.



Признаки засорения форсунок

Есть несколько симптомов, четко указывающих на то, что форсунки забиты и нуждаются в очистке:

  1. Пропуски воспламенения при работе двигателя на холостом ходу.
  2. Нестабильная работа двигателя.
  3. Автомобиль разгоняется медленнее обычного. Динамика не улучшается даже при полностью выжатой педали акселератора.

Как вы понимаете, форсунки - это именно те элементы, которые подают топливную смесь в коллектор под определенным давлением. И как их двигатель и все остальные его системы будут напрямую зависеть от их работы. Менять форсунки не стоит, если, конечно, их обмотки не перегорели. Как правило, в большинстве случаев помогает простая очистка.

Что вам нужно знать?

Главное - заправить машину. Старайтесь не заливать бензин на незнакомых заправках, так как это приводит к тому, что стабильная работа топливной системы нарушается, а в камерах сгорания часто появляется сажа, избавиться от которой довольно сложно.При регулярной заправке авто низкосортным бензином ресурс форсунок не достигнет 120 тыс. Км.


Но рекомендуется заменять эти узлы примерно раз в 90 тыс. Км. Стоимость набора - около 2000 рублей - зависит от того, в каком магазине покупать. На цену влияет и производитель - импортные аналоги в 2-3 раза дороже, но имеют больший срок службы. Не намного выше, правда, но люди, не изучавшие математику в школе, утверждают, что качество зарубежных аналогов просто на высоте.На самом деле отечественные прослужат вам несколько лет, пока вы не проедете 120 тысяч км. А стоимость их всего 2000 рублей. А импорт обойдется в 5000 руб. и проедет 150 тыс. км. Зная основные законы математики, мы можем выяснить, что экономия сомнительна.

Продлить обслуживание форсунок: стоит ли?

А теперь поговорим о том, как избавиться от постоянной чистки форсунок ВАЗ своими руками, а также продлить им жизнь. На самом деле есть два варианта увеличения срока службы:

  1. Использовать присадки с целью улучшения качества бензина.Такие присадки смогут очистить систему подачи топлива. Купить их можно в любом автомобильном магазине. Добавки нужно заливать в емкость. Стоимость их не очень велика, поэтому этот метод можно рекомендовать в качестве профилактики. А вот добавки, по словам мастеров, это как наркотик, раз попробовал - придется постоянно их употреблять.
  2. Второй способ продления срока службы - промывка и чистка форсунок. Рекомендуется делать это каждые 40 тысяч километров. Если вы сделаете эту работу самостоятельно, это обойдется вам в копейки - потратитесь только на покупку чистящей жидкости.А если вы сделаете это в мастерской, придется отдать минимум 1500 рублей. (новый стенд 2000 г.).

Такой вердикт - стоимость присадок довольно большая, эффективность их невысокая (чистятся, но плохо), промывка стоит больших денег. Что тогда делать? Если вы сами будете чистить форсунки, то можете выбрать этот способ и увеличить их ресурс. В остальных случаях будет намного дешевле заменять форсунки на новые каждые 90 тысяч км.

Как проверить работу форсунок

Перед тем, как приступить к чистке форсунок ВАЗ (16 клапанов), нужно убедиться, что они в целом работают.


Методы диагностики известны и позволяют с большой точностью выявлять проблемы:

  1. Проверка на охлажденном, но работающем двигателе. Чтобы убедиться, что он работает, нужно перебрать руками все сопла. Если элемент исправен, вы почувствуете вибрацию или пульсацию. Но такая техника не очень хороша, так как информация о работе поступает неполно.
  2. Диагностика в режиме ожидания. Для этого нужно немного прибавить скорости и дать мотору немного поработать в этом режиме.После этого ослабьте гайки на крышках, удерживающих форсунки. Обороты должны немного упасть. В том случае, если снижения скорости нет, можно сказать, что одна из форсунок сломана.

После того, как вы убедились, что элементы находятся в хорошем рабочем состоянии, можно приступать к работе. Очистить форсунки на ВАЗ-2110 (16 клапанов) может любой автомобилист, умеющий обращаться с инструментами. К тому же стоимость ремонта будет привлекательно невысокой - ее не сравнить с обслуживанием на СТО.

Как снять форсунки


Для очистки необходимо полностью демонтировать рейку и форсунки. На автомобилях ВАЗ-2114 и аналогичных моделях необходимо провести такие манипуляции:

  1. Отключить автомобиль полностью, для этого отсоединить минусовую клемму от аккумуляторной батареи.
  2. Все работы должны выполняться на остывшем двигателе. В противном случае возможно получение травмы.
  3. Снимите крышку, закрывающую верхнюю часть двигателя.
  4. Снимите воздушный фильтр, демонтируйте его корпус.
  5. Отвинтить трубопровод от помпы и форсунки. Он поддерживает высокое давление, поэтому нужно заранее стравить остатки смеси. Трубопровод устанавливается на опорный кронштейн.
  6. Гаечным ключом отверните форсунку. Обязательно снимите шайбу, но не потеряйте ее.
  7. Отсоедините вилку, замок, который находится возле аппарели, снимите в сторону.

По такому же принципу нужно снять все остальные форсунки.В том случае, если они полностью вышли из строя и не подлежат восстановлению, поможет только установка новых элементов. Если форсунки заработают, достаточно их прочистить.

Наружная уборка


При чистке форсунок на ВАЗ-2115 и подобных моделях необходимо произвести следующие манипуляции:

  1. Оценить состояние устройства. Если есть признаки протечки, не устанавливайте их на автомобиль, лучше купите новые.
  2. Если есть вероятность, что очистка даст какой-либо результат, необходимо снять уплотнительные кольца, которые находятся на распылителе и корпусе.
  3. Очистите элементы ацетоном. Для этого полностью погрузите в него насадки. Благодаря этому все загрязнения будут очищены намного лучше.
  4. Очистите топливную рампу с помощью простого пылесоса.
  5. Снимите форсунки и с помощью иглы удалите кокс, который может находиться на поверхности форсунки.

Этим можно завершить внешнюю очистку форсунок ВАЗ-2114.

Чистота внутри

И вот настал самый ответственный момент - нужно очистить прибор изнутри.Вам понадобится шприц, баллончик с жидкостью для чистки карбюраторов, тюбик. Очистите насадку чистящим средством через трубку. Этот состав очень агрессивен, он разъедает некоторые сорта пластика, поэтому сначала стоит попробовать, как он подействует на трубку. А если с ней ничего не случится, можно приступать к работе.


После очистки установите новые кольца. Старые, даже очищенные, не рекомендуется. Чтобы следующая чистка не наступила в ближайшее время, нужно заменить сетку бензонасоса, фильтры - топливные и воздушные.В противном случае чистка форсунок на ВАЗ-2114 не даст ожидаемых результатов.

Вывод

После проведения работ нужно собрать всю топливную систему, подключить провода питания, проверить двигатель. После такого вмешательства старайтесь заправляться только на проверенных АЗС, где есть качественное топливо. Это основной параметр, влияющий на правильную работу форсунок и всей топливной системы в целом.


Своевременная замена фильтра также важна.Часто пришедший в негодность топливный фильтр приводит к засорению форсунок. Уборка даст результат, но кратковременный.

Ремонт и регулировка карбюратора ваз 2107

Автомобили ВАЗ-2107 оснащены двухкамерным карбюратором эмульсионного типа с падающим током. Имеет уравновешенную поплавковую камеру, две основные системы дозирования, устройство обогащения с пневмоприводом, систему выпуска картера, сопло для подачи вакуума, автономную систему холостого хода и экономайзер принудительного холостого хода.Если ваш автомобиль, то ремонт и настройка карбюратора не потребуют больших усилий. При необходимости вы также можете сделать это самостоятельно.

С помощью педали управления карбюратором, которая находится в салоне, открывается дроссельная заслонка. Заслонки второй камеры открываются пневмоприводом. Дроссель имеет диафрагменный стартер, который используется для запуска холодного двигателя. В первую камеру топливо подается диафрагменным ускорительным насосом. Карбюратор, в свою очередь, установлен на четырех шпильках впускного коллектора.Каким бы совершенным ни был этот механизм, но поломки все равно случаются, поэтому актуальное обслуживание в автосалонах - это ремонт и настройка карбюратора.

Часто для ремонта карбюратора на ВАЗ 2107 и его регулировку нужно проводить пару раз в год. На частоту посещения автосалонов влияет такой фактор, как условия эксплуатации.

Этот процесс состоит из следующих шагов:

  1. Выполняется внешняя промывка;
  2. Визуально проверьте состояние карбюратора;
  3. Фильтр промывается, ведущий в поплавковую камеру;
  4. Затем промойте поплавковую камеру;
  5. На следующем этапе очищаются от мусора различные детали, например, воздушные форсунки;
  6. Затем нужно отрегулировать поплавковый механизм;
  7. Регулировка триггера - седьмой шаг;
  8. На завершающем этапе отрегулировать систему холостого хода.

Следуя этим шагам, ремонт и регулировка карбюратора могут выполняться, не снимая карбюратор с двигателя. Учтите также тот факт, что при частом использовании карбюратора он не будет работать хуже, чем идеально очищенный. Дело в том, что внешняя грязь при движении не попадает в детали, а подвижные элементы конструкции устройства очищаются при перемещении сами.

Что касается смолистого темного налета, возникающего из-за принудительной вентиляции картера, то не нужно его слишком сильно чистить, так как он практически не влияет на работу систем дозирования.Стоит отметить, что ремонт и обслуживание карбюратора можно проводить как самостоятельно, так и с помощью услуг квалифицированных специалистов.

На ВАЗ 2107 важен своевременный ремонт карбюратора. Различные отложения в калиброванных отверстиях влияют на его успешную работу. Воздушное сопло переходной системы и основное воздушное сопло забиваются гораздо меньше, однако периодически их состояние необходимо проверять. Сделать это самому тоже несложно. Для очистки жиклеров смочите их бензином и проденьте тонкий медный предмет, например, проволоку.

Проверяйте сетчатый фильтр каждые 50-70 тысяч километров, обязательно периодически заменяйте фильтр тонкой очистки топлива, который находится в системе питания. Если вы не следите за пробегом автомобиля, желательно проводить вышеуказанные действия не реже одного раза в год.

Используя чистый бензин, можно очистить полость поплавковой камеры от грязи, но лучше отдать предпочтение растворителям. Учтите, что сильный растворитель может повредить неметаллические детали.

Если неисправности более серьезные, карбюратор необходимо отремонтировать.


Инструкция по ремонту карбюратора на ВАЗ 2107:

  1. Снимите возвратную пружину и отверткой Phillips ослабьте крепежный винт трехплечевого рычага.
  2. Снимите скобу пружины, удерживая винт.
  3. Вместе со штоком снимите пружину и рычаг.
  4. Выкрутите винты крепления дроссельной заслонки и снимите кожух заслонки.
  5. Выкрутить корпус топливного жиклера с помощью отвертки с широким лезвием в системе холостого хода.
  6. Снимите корпус и выньте жиклер.
  7. Снимите уплотнительное кольцо с резины с корпуса и промойте форсунку вместе с корпусом в ацетоне. Затем продуйте сжатым воздухом и замените поврежденное резиновое кольцо.
  8. Снимите теплоизоляционную прокладку и открутите клапан ускорительного насоса.
  9. Снимите клапан с распылителем и металлическими прокладками.
  10. Промыть детали в ацетоне и продуть сжатым воздухом.
  11. Выкрутите воздушные форсунки и снимите с каналов эмульсионные трубки основной системы дозирования.Если они не выпадают, вверните в отверстие метчик.
  12. Выкрутите основные топливные форсунки вместе с корпусом топливных форсунок в переходной системе.
  13. Вынуть топливный жиклер из корпуса и открутить регулировочный винт ускорительного насоса.
  14. Выверните четыре винта, которыми крепится крышка ускорительного насоса, с помощью отвертки.
  15. Снимите диафрагму с крышкой и пружиной. Ручкой отвертки осторожно выбейте диффузоры и снимите их.Обработайте все снятые детали, кроме прокладок, ацетоном и продуйте сжатым воздухом.
  16. Проверить основание корпуса на деформацию с помощью линейки на предмет зазора. Основание в этом случае должно быть ровным. Если обнаружена кривизна плоскости, снимите переходные трубки, предварительно выбрав сверла с меньшим диаметром, чем их отверстия. Вставьте трубку в дрель.
  17. Выньте трубки плоскогубцами. Если деформация не очень значительная, можно сосредоточиться на выравнивании основания, сжав корпус в губках тисков.Рекомендуется подкладывать лист фанеры под губку, чтобы не повредить поверхность карбюратора.
  18. Если поверхность сильно деформирована, в первую очередь ее следует выпрямить, ударив деревянным молотком по изогнутым краям основания. Достаточно легко отломить кусок от тела, поэтому будьте предельно внимательны, аккуратны и осторожны. Затем разгладьте поверхность бархатным напильником. Периодически прикладывайте к поверхности линейку, контролируя тем самым процесс.

Следуя этой пошаговой инструкции, вы легко сможете произвести

Изучаем конус иглы на предмет развития (в виде ободка на кончике).Если мы не обнаруживаем следов износа, то промойте клапан и седло (сначала промойте топливный фильтр) и еще раз проверьте иглу на герметичность. Дефектную и изношенную иглу заменяют новой. Восстановить работоспособность клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарного мастерства и не всегда приносит успех.

Демонтаж и проверка деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала.А если стартер протекает, то ...

5. ... отверткой откручиваем три винта ...

Собираем верхнюю крышку корпуса карбюратора в обратной последовательности. Отрегулируйте уровень топлива в поплавковой камере и степень приоткрытия воздушной заслонки.

Ремонт пневмодроссельной заслонки.

Пневмопривод проверяем так же, как и пусковое устройство, и при неисправности меняем диафрагму пневмопривода по аналогии с пусковым устройством.

Нажмите на шток диафрагмы и пальцем закройте входной канал.

Если пневмопривод исправен, шток вернется в исходное положение после открытия входного канала. Разбирайте корпус пневмопривода только в случае необходимости, так как необходимо будет подобрать длину тяги опытным путем. Если механизм пневмопривода второго демпфера был разобран, длину его тяги следует отрегулировать:

4. Отпускаем стопорную гайку на тягу…

Вставляем палец в тягу и фиксируем соединение стопорным кольцом.

6. Нажмите на шток пневматического привода, вставив шток в корпус мембранного механизма. (При закрытой заслонке первой камеры вторая должна оставаться закрытой).

В частых случаях неисправность пневмопривода вызвана недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме. В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора). Когда вы затягиваете крепежные гайки карбюратора, поверхность может «вести себя» под воздействием температуры.В этом случае необходимый вакуум не создается и заслонка второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Форсунку с корпусом промываем ацетоном и продуваем сжатым воздухом. Заменяем порванное уплотнительное резиновое кольцо на новое.

12. Снимите теплоизоляционную прокладку.

13. Выключите вентиль ускорительного насоса.

14. Снимите форсунку с корпуса с клапаном и прокладками из мягкого металла.

Все это промываем ацетоном и продуваем сжатым воздухом.

15. Выключите воздушные жиклеры.

16. Вынимаем из каналов эмульсионные трубки основной системы дозирования. Может быть, они сами не выпадают из каналов. В этом случае вкрутите метчик M4 в их отверстия и снимите их.

17. Выключить основные топливные жиклеры.

18. Открутите корпус топливной форсунки переходной системы.

19.Снимите топливную форсунку с корпуса.

20. Выкрутите регулировочный винт ускорительного насоса.

21. Отверткой отверните четыре болта крепления крышки ускорительного насоса.

22. Снимите крышку, диафрагму и вытащите пружину.

23. Осторожно выбейте диффузоры ...

24. ... и потяните их вверх.

Эмульсионные трубки, сопла и другие снятые детали, кроме прокладок, диафрагмы и уплотнительных колец, промываются в ацетоне и продуваются сжатым воздухом.

25. Применяем ровную линейку к основанию корпуса и смотрим зазор кривизны корпуса.

Плоскость корпуса должна быть плоской. Если есть искривление поверхности, вытаскиваем переходные трубки, для этого подбираем сверла чуть меньшего диаметра, чем отверстия для трубок. Вставляем сверло в трубку так, чтобы сверло входило в напряжение, допускается наматывание мелкозернистой шлифовальной шкурки.

26. С помощью плоскогубцев вытащите трубку.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание.Закрепляем тело в мощных тисках. Сначала под губки тисков укладываем фанеру или брусок, чтобы не повредить верхнюю поверхность карбюратора. Если поверхность сильно деформирована, предварительно расправьте ее легкими ударами молотка через деревянный брусок или молоток по загнутым углам основания. Делаем это аккуратно, чтобы не расколоть корпус. После черновой правки выравниваем поверхность широким бархатным напильником. Делать это тоже нужно аккуратно, держа пилку параллельно плоскости основы, не «скручивая» по краям.Постоянно контролируем процесс, прикладывая к поверхности линейку. Далее промываем корпус в ацетоне и продуваем все каналы сжатым воздухом. Собираем корпус карбюратора в обратной последовательности.

Форсунки первой и второй камер имеют разные калибровки и должны устанавливаться каждое на свое место.

Разборка и ремонт корпуса дроссельной заслонки.

Промываем золотник и корпус дроссельной заслонки в ацетоне или растворителе и продуваем каналы корпуса сжатым воздухом.

17. Открываем шторки и смотрим состояние переходных отверстий, при необходимости зачищаем их тонкой медной проволокой.

18. Сборка корпуса дроссельной заслонки выполняется в обратной последовательности, особое внимание уделяем правильному положению рычагов на оси. Перед затяжкой гаек убедитесь, что рычаг ограничителя находится ниже выступа рычага дроссельной заслонки второй камеры.

Закручиваем качественный винт на место (перестаем смачивать его резиновое кольцо моторным маслом) и выкручиваем на количество оборотов сделанных при разборке. При надежной работе системы холостого хода дроссельные заслонки плотно закрывают свои каналы - без зазора. Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через ставни. В некоторых случаях можно устранить зазор, изменив положение заслонки в прорези оси. Но это делается в крайнем случае. Новый карбюратор отрегулирован.

19. Открываем шторку и подпиливаем резьбу саморезов напильником - на заводе резьба замята.Для сборки сборки потребуются новые винты.

20. С помощью отвертки открутите два винта и замените их новыми.

Ослабьте стопорный винт рычага заслонки. Наименьшего зазора по всему периметру демпфера мы добиваемся изменением положения демпфера. Чтобы створка лучше подходила к сенксам, можно отшлифовать створку с торца. Шлифовать лучше небольшим плоским напильником.

21. Перед сборкой убедитесь, что створки не заклинивают (это очень важно для второй камеры) - при необходимости отрегулируйте их стопорным винтом.Откручиваем новые винты крепления створок.

22. Закрепляем упорные винты, разжимая их срез.

Собираем карбюратор, меняя поврежденные и деформированные прокладки.

23. При установке крышки на корпус карбюратора смотрим, чтобы поплавок не касался стенок поплавковой камеры.

Не перетягивайте винты, которыми крепится крышка, во избежание деформации.

Карбюраторные механизмы автомобилей ВАЗ 2106/2107 на протяжении десятилетий обеспечивали стабильную работу силовых агрегатов машины.Однако независимо от года выпуска и комплектации карбюратор требует особого внимания в обслуживании. В большинстве случаев ответственность за ремонт или регулировку ложится на водителя, но рекомендуется соблюдать особую осторожность.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на снижение расхода топлива и придание машине максимальной динамичности. Кроме того, немаловажную роль играет такой показатель, как экологичность.На протяжении десятилетия инженеры АвтоВАЗа отдавали предпочтение наиболее экологически чистым типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые автомобили прошлых лет устанавливались карбюраторы трех разных моделей:

    Производитель - Димитровградский автоагрегатный завод (или ДААЗ). Стоит отметить, что компания производила карбюраторы по лицензии Weber. Конструктивно эти устройства были максимально простыми в эксплуатации и в дальнейшем обслуживании.Кроме того, их главным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина - от 10 до 14 литров на 100 км пути.

    Производитель - ДААЗ, модификация «Озон». Это более совершенная версия ДААЗ первого типа, имеющая высокие показатели по экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути.Однако недостатком этой модели считается оснащение второй камерой. В его работе важную роль играет пневмоклапан, который в случае загрязнения или некачественной регулировки способен остановить карбюратор.

    Производитель - ДААЗ, модификация 21053, выпускается по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Самый экологически чистый и производительный. Он имеет более сложную конструкцию, первый в линейке ДААЗ оснащен системой реверсивной подачи топлива, что делает его максимально экономичным.Однако «Солексы» требовательны к качеству бензина - иначе топливные жиклеры очень быстро забиваются.

Таким агрегатом оснащаются современные ВАЗ 2107 модели

Общее в конструкции карбюраторов для ВАЗ «шестерка» и ВАЗ «семерка»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода производства автомобиля, двухкамерные, то есть имеют две камеры внутреннего сгорания. Конструктивно все карбюраторы состоят из трех неделимых частей:

    вверху - крышка устройства, защищающая механизм от грязи, и топливная арматура;

    средняя часть - корпус, внутри которого расположены сами камеры и диффузоры, передающие топливовоздушную смесь в двигатель;

    внизу находится поплавковый отсек и дроссельные заслонки.

В работе карбюраторов ДААЗ большое значение имеют мелкие детали - прокладки, жиклеры, поплавок, экономайзер или демпферы. Все элементы системы связаны между собой и наличие сбоев в одной части неизбежно приведет к выходу из строя всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

    Через впускной клапан бензин поступает в бак поплавковой камеры.

    Необходимый уровень топлива регулируется иглой экономайзера принудительного холостого хода или экономайзера мощности - в любом случае топливо поступает в камеру в строго определенной пропорции.

    В камере (или на рис.) Бензин измельчается на мельчайшие части и смешивается с воздухом.

    При увеличении крутящего момента во время разгона также может активироваться камера внутреннего сгорания № 2.

    После образования топливовоздушной смеси насос направляет ее к диффузорам, а через них - к двигателю.

То есть основная задача карбюратора - формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.


Наличие множества мелких элементов обеспечивает надежную работу

Как отремонтировать карбюратор своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. В этом случае ремонт включает в себя все два этапа:

    Промывка (очистка, продувка) элементов от сажи и приставшей грязи.

    Замена изношенных или неисправных деталей.

Перед тем, как проводить какие-либо операции с агрегатом, необходимо тщательно убедиться в том, что карбюратор неисправен. Часто неправильная работа других систем может сказаться на работе карбюраторного механизма.


Карбюратор под капотом, над двигателем

Обнаружение неисправности

Карбюраторы

ДААЗ любой модификации предназначены для стабильной работы независимо от условий эксплуатации. Однако именно смена режимов (например, пуск «холодный» или ускорение при обгоне) может показать первые сбои в работе устройства.Карбюратор явно неисправен, если:

    на холостом ходу неисправен двигатель;

    во время движения замечается временной интервал между нажатием педали газа и разгоном автомобиля;

    рывков в двигателе на высоких оборотах;

    серия рывков при обгонах;

    значительно увеличен расход бензина;

    затруднение запуска двигателя после длительной стоянки.

Каждый из этих признаков, а также их сочетание указывает на то, что в карбюраторе есть проблемы, необходимо провести ремонтные работы или регулировку.

Перелив

Одна из самых частых проблем с карбюраторными двигателями - это так называемое переливание. Лишнее топливо подается внутрь устройства, а обратный клапан почему-то не может отвести лишний бензин обратно в бак. Поэтому под карбюратором и на нем водитель может заметить капли топлива.

Выстрелов

Это понятие неразрывно связано с переливанием крови. Если карбюратор начинает стрелять (или чихать) - то есть резко дергаться при движении и даже загораться - происходит утечка топлива.Требуется промывочный механизм.

Нет газа

Проблема может заключаться в самом карбюраторе (сильно забиты форсунки или сломана помпа), и в подающих шлангах. Рекомендуется продуть топливопровод и проверить работу топливного насоса. Если они работают в обычном режиме - придется снимать карбюратор и промывать его.

Не работает вторичная камера сгорания

Отказ от эксплуатации КВС №2 сразу скажется на динамичности автомобиля: он теряет почти 50% исходных скоростных характеристик. Все дело в дроссельной заслонке, регулирующей подачу топлива в полость камеры. Придется разобрать механизм и заменить демпфер на новый.

Видео: как отремонтировать карбюратор на ВАЗ 2106

Как снять блок

Действительно, этот вопрос может удивить неопытного владельца «шестерки» или «семерки». Но сама процедура демонтажа не считается сложной. Главное, запомнить или записать места подключения разных шлангов, так как при первом эксперименте обратная установка может вызвать затруднения.


Важно последовательно отсоединить топливопроводы и провода

Подготовительный этап включает в себя снятие корпуса воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшая работа займет не более 10 минут:

    Сначала от корпуса карбюратора отключаются два тонких провода - первый обеспечивает работу воздушной заслонки, а второй подключается к дроссельной заслонке.

    Возвратная пружина и ее фиксатор немедленно отключаются.

    Следующим шагом является отсоединение провода холостого хода экономайзера.

    Ослабьте зажимное соединение на широкой газовой трубе и снимите сам шланг. После этого можно снимать шланг возврата топлива.

    Вентиляционный и вакуумный шланги можно отсоединить от штуцеров в верхней части корпуса.

    Открытое отверстие коллектора на время работы рекомендуется закрывать мягкими тканями или специальной заглушкой, которую можно приобрести в автомагазине. Это обеспечит чистоту мотора и предотвратит попадание грязи в силовой агрегат.

Промывка ДААЗ без разборки

Традиционным методом промывки карбюратора считается его полная разборка на отдельные компоненты, что не всегда под силу неопытному владельцу ВАЗа. Для упрощения процедуры был создан метод промывки и очистки карбюратора без его разборки на компоненты. В основе этой техники лежит использование специальных аэрозолей в баллончиках. Самыми доступными очистителями карбюраторов являются аэрозоли производства ABRO и Mannol - их можно купить в любом автомагазине по цене 100–150 рублей.


Аэрозольные баллончики оснащены тонкой трубкой для доступа ко всем частям карбюратора

Эти очистители отлично справляются с очисткой карбюраторных механизмов и очень просты в использовании. Для промывки карбюратора рекомендуется выключить двигатель, дать ему остыть и продолжить процедуру:

    Снимаем коробку воздушного фильтра на автомобиле, снимаем в сторону.

    Выкрутите электромагнитный клапан из корпуса карбюратора.

    Надеть аэрозольный баллончик со специальной узкой насадкой и обработать жидкостью сопловые каналы, первую и вторую камеры, заслонки и все видимые элементы карбюраторного агрегата.

    Затем распылите аэрозоль на внешнюю сторону механизма.

    Если за одну процедуру не удалось очистить карбюратор должным образом, то можно обработать его снова тем же спреем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как скопление грязи не будет мешать нормальной работе всех частей карбюратора.

Как поменять прокладку

На протяжении многих лет ДААЗ устанавливал прокладки из самых разных материалов: термостойкого картона, паронита, металла.Основная функция прокладки - создание максимально надежного и плотного соединения корпуса карбюратора с поверхностью впускного коллектора двигателя. Только так можно обеспечить нормальную работу силового агрегата.

После демонтажа карбюратора необходимо проверить прокладку на предмет деформаций, разрывов или серьезных вмятин. Производитель рекомендует менять уплотнитель после каждого снятия карбюратора.


Слева - новый, в центре - при первом демонтаже карбюратора, справа - после 3-х лет эксплуатации

Прокладка подбирается по типу старая.Невозможно установить прокладку из другого материала или с изменением формы - она ​​не сможет обеспечить должного стыка между частями механизмов.

Процедура замены прокладки несложная:

    На шпильки крепления карбюратора устанавливается новая прокладка.

    Перед этим нужно очистить место посадки от копоти и грязи.

    Необходимо установить прокладку в том же положении, что и старая.

    Затем установите на него карбюратор и полностью затяните крепежные гайки.

Регулировка своими руками

В возможностях каждого автовладельца «шестерка» или «семерка» регулировать карбюратор самостоятельно. Регулировочные работы позволяют улучшить динамические качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого автовладельца, поэтому стоит взять на себя ответственность за регулировку карбюратора.

Подготовительный этап

Перед тем, как приступить к работе, необходимо тщательно подготовиться. Этот этап необходим для того, чтобы при настройке и настройке ничего не отвлекало водителя.

Сначала рекомендуется подготовить рабочее место. Карбюратор следует устанавливать на ровную и твердую поверхность, лучше заранее запастись ветошью, так как возможны протечки бензина. Кроме того, следует позаботиться о том, чтобы помещение, в котором планируется регулировка, хорошо вентилировалось и имело хорошее освещение.

Второй пункт подготовки - это набор необходимых инструментов. Вам нужно будет заранее подготовить набор гаечных ключей и две отвертки - крестовую и плоскую с узким лезвием.

Внимание! Регулировочные работы производятся только после промывки карбюратора, замены изношенных элементов и установки устройства на мотор.

Как обогатить или истощить смесь

Обогащение или обеднение топливовоздушной смеси должно производиться на холостом ходу двигателя:

    Запустите двигатель и подождите, пока он прогреется до рабочей температуры.

    Затянуть винты количества и количества топлива до упора.

    Ориентируясь на данные холостого хода в сервисной книжке ВАЗ, выставить необходимое количество оборотов, повернув винты в ту или иную сторону.

    То есть принцип регулирования смеси заключается в установке рекомендованных производителем оборотов холостого хода путем уменьшения или увеличения обогащения смеси (винт качества) и уменьшения / увеличения количества смеси (винт количества).


Внизу трубки качественный винт, а чуть правее в трубке меньшего диаметра - количественный винт

Как уменьшить расход бензина

Основным элементом карбюратора считается поплавок.После того, как вы отрегулировали обогащение / обеднение смеси, поплавок неизменно будет стоять на своей оси. Однако он может быть немного выше нормы - в этом случае увеличится расход топлива. Кроме того, регулировка поплавка необходима еще и с целью снижения токсичности газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попадать в салон.

Поплавковый механизм настроен на полностью остывший двигатель. Чтобы добраться до него, вам нужно будет снять коробку с воздушным фильтром и открутить крышку карбюратора:

    Требуется посадка на язычке поплавка.

    Регулировка защелок и креплений оси позволяет задать нужный ход.

    Затем необходимо установить крышку на карбюратор и прикрутить корпус фильтра на место.


Регулировка язычка поплавка осуществляется винтами и зажимами

Как установить карбюратор обратно

После того, как устройство будет промыто и отремонтировано, необходимо будет установить карбюратор на место. Для этого сначала на место установки наносится новый уплотнитель, на него устанавливается сам карбюратор.На четыре установочных шпильки накручиваются гайки, обеспечивающие плотное прилегание корпуса карбюратора к коллектору двигателя:

    Затем нужно подключить два тонких шланга вакуума и вентиляции к двум штуцерам, которые находятся в верхней части карбюратора.

    К впускному клапану подсоединен шланг подачи топлива; Рекомендуется заменить хомут новым изделием.

    С обратной стороны шланг прикручивается «к обратной магистрали».

    Лучше установить возвратную пружину дроссельной заслонки перед подключением дроссельной заслонки и воздуха.

Установка и подключение карбюратора ДААЗ считается завершенным.

Основные операции по снятию / установке, промывке и регулировке карбюратора доступны водителям с любым уровнем подготовки и опыта. При этом следует учитывать, что механизмы считаются довольно капризными, поэтому все этапы проводимых вами процедур потребуют повышенной концентрации.

Еще в недавнем прошлом, до появления форсунок, автомобили ВАЗ оснащались карбюраторами нескольких типов: Solex, Ozone и Weber.За весь период эксплуатации мне приходилось слышать о них много положительных отзывов, и со временем популярность этих моделей только росла. Однако любой прибор требует тщательного ухода, по отношению к нему нужно проводить чистку, настройку, а иногда и ремонт - регулировка карбюратора 2107 не исключение.

Работа карбюраторов нескольких разных производителей осуществляется по одному принципу, и они предназначены для создания топливно-воздушной смеси с подачей ее в камеру сгорания, где происходит воспламенение самой смеси.

Есть три типа карбюраторов:

2. Игла.

3. Bubbling - используется относительно редко.

Как улучшить карбюратор ВАЗ 2107

Если есть определенные претензии к работе автомобиля в виде нечеткой реакции на повышенную подачу газа, вяло набирающую обороты, в этом случае можно произвести тюнинг карбюратора ВАЗ 2107. Для такой доработки не требуется особых финансовых вложений, да и расход топлива от этого не очень увеличится.

Поэтапно:

1. Купить ремкомплект, желательно ДААЗ.

2. Разобрать карбюратор. Возьмите в руки среднюю часть с основными диффузорами и отполируйте их с помощью бумаги с мельчайшим абразивом. В результате этих действий можно будет снизить потери аэродинамики на воздухозаборнике. С аналогичной целью проводится обработка небольших диффузоров - установленных над основными диффузорами диффузоров.В нижней части диффузор нужно делать уже, но осторожно, чтобы не открывался канал эмульсии. После этого они полируются.

3. Следующим шагом будет доработка дроссельных заслонок в нижней части карбюратора. Болты крепления демпфера к оси выполнены с потайной головкой. Для этого заслонка держится полностью открытой, выполняется запирание. В этом месте тоже нельзя переборщить, чтобы не снять головку болта полностью.

4. Концы на амортизаторах заточены, уголки заточены. В этом случае важно не затачивать заслонку повторно, чтобы не нарушить ее прилегание к стенке камеры. Аналогичные действия необходимо провести с двумя створками, после чего их полируют.

5. Сборка нижней и средней частей карбюратора с установкой свежей прокладки.

6. Форсунки подобраны. Для улучшения динамики разгона важно доработать обогащение смеси.Первую камеру можно оставить без изменений, а во второй заменить главный топливный жиклер, вместо 150-го устанавливается 162-я.

7. В первой камере 40-й «нос» ускорительного насоса можно заменить на 50-й. Получится при разгоне выиграть, а в совокупности с изменениями, внесенными со второй камерой - добиться резкого разгона.

Полезный совет

Выполняя генеральный ремонт автомобиля ВАЗ 2107, благодаря рассмотренному выше тюнингу карбюратора можно будет добиться улучшенной динамики разгона при практически таком же расходе топлива.Можно сказать, что доработка карбюратора рекомендована тем, кто хочет экономно расходовать бензин.

Дополнительно для улучшения прохождения воздуха можно прибегнуть к установке фильтра низкого давления, но при стандартном двигателе и установленном на нем «нулевом» фильтре результат не сильно изменится.

Ремонт карбюратора своими руками 2107

  • Главное, что нужно сделать, это тщательно осмотреть прибор, затем тщательно очистить и помыть, удалив грязь и другие недостатки.
  • Вымойте поплавковую камеру и очистите сетчатый фильтр.
  • Устранить засорение воздушных форсунок.
  • Отрегулируйте систему поплавка, спусковой крючок и холостой ход.

Полезный совет

Каждые 60 тысяч километров необходимо контролировать сетчатый фильтр, расположенный перед поплавковой камерой.

Ниже вы можете посмотреть видео, как отремонтировать карбюратор ВАЗ 2107 своими руками.

Карбюратор дааз ваз 2107 1107010 20 регулировка. Регулировка карбюратора: важные моменты

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно? Эта информация будет полезна многим автовладельцам.Но особенно это необходимо тем, кто только начинает осваивать материальную часть вождения автомобиля и хочет самостоятельно разобраться в его устройстве. Настройка карбюратора ВАЗ-2107 - одна из основных процедур технического осмотра автомобиля и двигателя в частности. Такие действия, как регулировка холостого хода, может выполнять любой водитель самостоятельно. А для этого вам не нужно будет прибегать к дорогостоящим услугам автомехаников на СТО и в СТО.

Карбюратор автомобиля - сложное устройство, в котором имеется множество деталей, обеспечивающих синхронную и бесперебойную подачу топлива в камеры внутреннего сгорания.Устройство карбюратора ВАЗ-2107 нужно досконально знать тем, кто профессионально занимается автосервисом. Тем не менее, несмотря на сложность, мы предоставим описание узлов карбюратора ВАЗ-2107 модификации «Озон».

Итак, карбюратор имеет следующие элементы:

  1. Поплавковая камера.
  2. Поплавок.
  3. Игольчатый клапан.
  4. Фильтр.
  5. Смесительная камера.
  6. Дроссельная заслонка и дроссельная заслонка.
  7. Воздушная заслонка.
  8. Джетс.
  9. Econostat.
  10. Насос ускорительный.
  11. Диффузоры.

Все эти компоненты играют роль в создании горючей смеси для двигателя. Необходимо понимать, что двигатель автомобиля ВАЗ-2107 может иметь одну из конфигураций карбюратора, которую мы перечислим ниже. В зависимости от типа данного агрегата необходимо провести его настройку с учетом всех нюансов. Модификации карбюратора могут быть следующими (указываются маркой автомобиля, на который они устанавливаются производителем):

  1. ДААЗ 2107-1107010 устанавливался на ВАЗ-2105, а позже и на ВАЗ-2107.
  2. ДААЗ 2107-1107010-20 устанавливался на новые модели ВАЗ-2103 и ВАЗ-2106.
  3. ДААЗ 2107-1107010-10 - данная модификация применялась для двигателей ВАЗ-2103 и ВАЗ-2106, не имевших вакуумного корректора с распределителем зажигания.

На сегодняшний день ВАЗ-2107 комплектуется карбюратором Озон. Именно на примере такого типа мы объясним принцип работы и настройки устройства. На рисунке 1 изображена схема карбюратора.

Принцип работы карбюратора

Для того, чтобы понять, как отрегулировать карбюратор, предлагаем сначала разобраться в принципе его работы.Он будет полезен даже опытным автолюбителям и напомнит, что настроить этот агрегат на ВАЗ-2107 можно своими руками.

Бензин подается в поплавковую камеру, где поплавок регулирует уровень топлива. Как? Когда поплавок всплывает, срабатывает игольчатый клапан и доступ к топливу блокируется. Перед подачей бензина в поплавковую камеру он проходит через фильтр.

После этого бензин распределяется по первой и второй камерам, проходя через топливные форсунки.Кроме того, в камеры от воздушного фильтра подается очищенный воздух, который проходит через воздушные жиклеры карбюратора ВАЗ. В эмульсионных колодцах и трубах воздух смешивается с бензином. Это приводит к образованию легковоспламеняющейся эмульсии.

Эта эмульсия проходит через эконостат и подается в распылитель, дополнительно обогащенный воздухом. Смесь поступает в диффузоры, которые образуют окончательную горючую смесь для двигателя. Воздушным потоком он доставляется точно в центр смесительной камеры.Дроссельная заслонка и дроссельная заслонка управляются педалью акселератора. С помощью дроссельной заслонки готовая смесь подается в цилиндры двигателя.

Система жиклеров, с помощью которых двигатель машины работает на холостом ходу, способствует тому, что газовая смесь забирается только из первой камеры карбюратора. На полной мощности и при хорошо прогретом двигателе топливная смесь также всасывается из второй камеры.

Вторая камера полностью исправна при обгоне на большой скорости.

Нормальная работа двигателей зависит от чистоты жиклеров и всех рабочих поверхностей в этом устройстве. Карбюратор ДААЗ 2107-1107010 не такой прихотливый, как карбюраторы импортных автомобилей, и даже может работать на не очень качественном бензине. В конце концов, именно качество топлива играет ведущую роль в создании нормальной тяги и в целом обеспечивает бесперебойную и стабильную работу двигателей.

Регулировка карбюратора: важные моменты

Регулировка карбюратора ВАЗ-2107 производится последовательно в несколько этапов.В самом начале работы нужно провести детальный осмотр устройства, после чего карбюратор ВАЗ следует очистить от нагара, пыли и других посторонних веществ. После первоначальной очистки очистите сетчатый фильтр. Для этого нужно заполнить поплавковую камеру путем ручной прокачки топлива. Затем сдвиньте верхнюю крышку фильтра и снимите клапан. Промойте сетчатый фильтр ацетоновым растворителем и просушите сжатым воздухом.

Второй этап - проверка поплавковой системы. При необходимости нужно выровнять кронштейн-держатель поплавка.И после этого нужно его согласовать с закрытым игольчатым клапаном. В этом случае расстояние между прокладкой крышки и самим поплавком должно составлять 6-7 мм. Если в погруженном состоянии это расстояние больше 1-2 мм, то игла неисправна. Напомним, что мы описываем регулировку карбюраторов для модели ВАЗ-2107 «Озон».

Если двигатель пропадает на холостом ходу, причина кроется в электромагнитном клапане, который открывает подачу топлива при включении зажигания и закрывается при его выключении.При существенных сбоях в подаче топлива в двигатель уже необходимо проверить ускорительный насос, который показан на рисунке 2.

Подкачивающий насос представляет собой простую резьбовую пробку. Он служит только для очистки калибровочного отверстия байпасного сопла. Канал герметичен только тогда, когда эта заглушка находится в полностью закрытом положении. При правильной работе ускорительного насоса расход топлива будет экономным.

Ремонт карбюратора ВАЗ-2107 - более сложная процедура, требующая специальных знаний.И лучше доверить это профессионалам.

Вместо вывода

Мы постарались очень кратко и в общих чертах описать, как чистить карбюратор и регулировать его. Предоставленной информации будет достаточно для первоначальной настройки карбюраторов ВАЗ-2107. Но, конечно, это не заменяет помощь специалиста автосервиса.

Работа каждого автомобильного двигателя зависит от количества и качества топливовоздушной смеси, приготовленной специальным устройством, называемым карбюратором.Все карбюраторные системы создают смесь и помогают равномерно распределять ее по цилиндрам. Есть много способов смешать топливо с воздушным потоком. В «классике», куда входит карбюратор ВАЗ 2107, работает так называемый «поплавковый тип».

На автомобилях ВАЗ 2107 со старыми двигателями применяется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями 2106 - ДААЗ 2107-1107010-10 (при отсутствии вакуумного корректора). Модификация ДААЗ 2107-1107010-20 используется на автомобилях с вакуумным корректором и новой «шестеркой».Их технические данные немного отличаются, что будет показано в таблице.

Технические характеристики таких карбюраторов известны давно, ниже мы их приведем. Их также называют «калибровочными характеристиками» или количественными показателями эффективности.

ДААЗ - известное сокращение от Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и их установка на «классику» длится много лет и заслужила заслуженное доверие своей надежностью.

Карбюратор ВАЗ 2107 - сложное высокоточное устройство, состоящее из множества узлов. Обилие деталей заметно в любом рисунке. Его полное описание сложно и нужно только специалистам.

Не менее сложно выглядит внутреннее устройство карбюратора.

Но, несмотря на множество мелких деталей, схему и устройство карбюратора ВАЗ 2107 не очень сложно понять, если назвать самые важные детали и описать их функции:

  • поплавковая камера, в которую в ограниченном количестве подается бензин. количества;
  • поплавок в форме бочонка и игольчатый клапан, блокирующий бензин;
  • смесительная камера или смесительная;
  • заслонки - дроссельные и воздушные;
  • каналы и форсунки воздушные и топливные;
  • спрей;
  • диффузоры, принцип действия которых - как сопла реактивного двигателя - создают конфигурацию воздушного потока;
  • насос ускорительный;

Количественные (калибровочные) данные, характеризующие карбюратор ВАЗ 2107, следующие:

Все технические данные взяты из официального руководства.Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.

Как работает карбюратор?

Бензин сначала подается в поплавковую камеру, его объем регулируется поплавком.

Когда он всплывает, игольчатый клапан срабатывает и закрывает доступ к топливу. В этом смысле поплавковая камера играет роль унитаза, и по этому параметру карбюратор 2107 не отличается от него. Перед подачей в него топливо еще раз фильтруется, проходя через сетку.

Затем поплавковая камера как донор отправляет бензин в две камеры (первую и вторую). Топливо проходит через две основные топливные форсунки. Камеры также снабжены воздухом, очищенным в воздушном фильтре, который может быть предварительно нагрет. На рисунке показана схема отверстий.

При этом через воздушные форсунки подается воздух, который смешивается с бензином в специальных эмульсионных колодцах и трубках. В результате получается эмульсия, то есть смесь воздуха и бензина. На рисунке изображена поплавковая камера (в ней есть отвертка) и насадки.

Перед поступлением в опрыскиватель топливная смесь проходит через эконостат. При максимальном развитии мощности дополнительно обогащается топливно-воздушная эмульсия.

Далее смесь через специальные форсунки попадает в диффузоры, которые готовят конечную смесь, «отрывая» капли топлива и увлекая их высокоскоростным воздушным потоком, доставляя смесь точно в центр смесительной камеры. Это их работа. На рисунке изображены диффузоры 1 и 2 камер.

Дроссельная заслонка, управляемая педалью газа, подает готовую качественную смесь прямо в цилиндры.

Имеется «холостая» жиклерная система, в которой топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры с хорошо прогреваемым агрегатом на полную мощность. Работа второй камеры полностью проявляется при обгонах на большой скорости.

Эффективная работа карбюратора зависит от чистоты жиклеров, чистоты всех рабочих поверхностей, плавности и равномерности движения всех приводов и штоков.Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, даже работает на не очень качественном бензине.

Эта статья является частью серии из 9 уроков по 7 карбюраторам. Для всех девяти уроков перейдите по ссылке:

Карбюратор 2107-1107010-20 эмульсионного типа, с падающим потоком. Дроссельная заслонка первой камеры смешения открывается от педали управления карбюратором в автомобиле, клапан второй камеры открывается автоматически от пневмопривода.Карбюратор имеет уравновешенную поплавковую камеру, две основные системы дозирования, диафрагменное пусковое устройство, экономайзер (эконостат) с пневмоприводом, диафрагменный ускорительный насос с механическим приводом, переходную систему второй камеры, систему холостого хода с электромагнитным затвором. запорный клапан, золотник для всасывания картерных газов.

Основная дозирующая система первой камеры включает в себя главный топливный жиклер 11, эмульсионный колодец с эмульсионной трубкой 13, главный воздушный жиклер 3, малый диффузор 18 с распылителем 19 основной дозирующей системы и обеспечивает двигатель широкий диапазон эксплуатации. При нажатии на педаль управления карбюратором открывается дроссельная заслонка первой камеры, разрежение в форсунке увеличивается, топливо в эмульсионном колодце поднимается и при достижении верхнего ряда отверстий в эмульсионной трубке 13 оно захватывается воздух, поступающий из эмульсионной трубки через главное воздушное сопло 3 и проходящий через распылитель и диффузор ...

Основная дозирующая система второй камеры смешения, в отличие от первой, работает при пневматическом приводе дроссельной заслонки второй камеры.Верхняя полость 12 диафрагменного механизма соединена воздушными каналами 10 с узкой частью больших диффузоров первой и второй камер смешения через сопла 1 и 5 пневмопривода. При увеличении разрежения в крупных диффузорах и, как следствие, в соплах пневмопривода диафрагма, преодолевая усилие пружины, перемещает шток 8 вверх, воздействует на рычаг 6 и открывает дроссельную заслонку второй камеры. . В этот момент вступает в действие основная дозирующая система второй камеры.Топливо через главный топливный жиклер, эмульсионный колодец, затем с воздухом из главного жиклера второй камеры поступает в распылитель и во вторую камеру смешения.

Пневмопривод более плавно включает основную систему дозирования второй камеры и делает ненужным сильное обогащение горючей смеси по сравнению с карбюраторами с последовательным открытием дроссельных заслонок, что приводит к снижению токсичности выхлопных газов. Пневматический привод дроссельной заслонки второй камеры автоматически регулирует положение дроссельной заслонки из скоростного режима работы двигателя.При полностью открытой дроссельной заслонке первой камеры, с увеличением нагрузки двигателя скорость вращения коленчатого вала, а значит и разрежение в камерах смешения, уменьшается, заслонка второй камеры закрывается. Основной воздушный поток будет проходить через первую смесительную камеру, улучшая распыление топлива.

Когда педаль управления внезапно отпускается, дроссельная заслонка первой камеры закрывается, и рычаг принудительно закрывает дроссельную заслонку второй камеры, предотвращая увеличение оборотов двигателя.

Возможность автоколебания механизма пневмопривода исключается за счет соединения полости над диафрагмой с диффузорами как второй, так и первой камер.

На холостом ходу дроссельная заслонка 2 первой смесительной камеры закрыта; при этом переходные отверстия 3 системы холостого хода расположены над верхней кромкой демпфера. Воздушная заслонка полностью открыта. Вакуум из-под дроссельной заслонки 2 через отверстие 4 передается на топливный жиклер системы холостого хода.Под действием вакуума топливо, поступающее в эмульсионную яму 14, поднимается к жиклеру холостого топлива, частично смешивается с воздухом, поступающим через жиклер холостого воздуха 11, снова смешивается с воздухом, поступающим через отверстия 3, а затем через отверстие 4, регулируемый винтом 6 количества смеси, уходит под дроссельную заслонку во впускной патрубок. Уровень топлива в эмульсионном колодце снижается и становится меньше уровня топлива в поплавковой камере. Разница уровней создает давление, под действием которого в этом случае топливо подается из основного топливного сопла.Вакуум в небольшом диффузоре на сопле основной системы дозирования на холостом ходу незначителен, и топливо не течет через сопло.

При выключении зажигания, питание отключено от электромагнитного запорного клапана, на холостом ходу струи отверстие закрыто с помощью отсечного иглы, и путь, через который топливо может протекать на холостом ходу будет закрыт. Это гарантирует невозможность самопроизвольной работы двигателя.

Для регулирования частоты вращения коленчатого вала на холостом ходу карбюратор имеет регулировочный винт 6 количества смеси и регулировочный винт 7 качества (состава) смеси.В связи с действующими стандартами токсичности, ограничивающими максимально допустимое содержание окиси углерода (CO) на холостом ходу, частота вращения коленчатого вала двигателя должна контролироваться на СТО в строгом соответствии с инструкциями производителя.

В основном первая смесительная камера работает в дроссельных режимах, что обеспечивает работу карбюратора в широком диапазоне. В этом случае необходимый состав обеспечивается совместной работой основной системы дозирования и системы холостого хода.Когда дроссельная заслонка первой камеры открывается, переходные отверстия 3 подвергаются воздействию вакуума и перестают работать как воздух. Через них начинает течь воздушно-топливная эмульсия. При дальнейшем открытии дроссельной заслонки разрежение в форсунке увеличивается, топливо в эмульсионном колодце начинает подниматься, при достижении верхнего ряда отверстия эмульсионной трубки оно захватывается воздухом, поступающим в эмульсионную трубку через магистральный воздух сопло основной системы дозирования и уносится в распылитель. С этого момента начинается совместная работа системы холостого хода и основной системы дозирования.

При полностью открытых дроссельных заслонках топливо интенсивно вытекает из форсунок 19 основных систем дозирования. Из-за наличия воздушных струй 3 с большими поперечными сечениями, а также больших проточных сечений сопел 19 и каналов, соединяющих сопла с эмульсионными колодцами 12, вакуум в колодцах остается ниже, чем вакуум при выводы системы холостого хода и переходной системы. Таким образом, система холостого хода и переходная система работают как топливо, и смесь не истощается, но количество топлива, подаваемого в двигатель в этих режимах через упомянутые системы, незначительно.

Вторая камера смешения работает аналогично первой, за исключением переходной системы, которая начинает работать только с того момента, как дроссельная заслонка второй камеры начинает открываться, так как выходы системы находятся выше верхнего края дроссельной заслонки при он находится в закрытом положении, и вакуум в них в этом случае не передается.

При полной нагрузке двигателя на режимах, близких к максимальным, дополнительно срабатывает эконостат, обогащающий горючую смесь.Из-за значительного разрежения в малом диффузоре второй камеры топливо поступает из поплавковой камеры через топливное сопло 5, смешивается с воздухом из сопла 4 в виде воздушно-топливной эмульсии, через эмульсионное сопло 1 оно попадает в опрыскиватель эконостата, а затем в смесительную камеру карбюратора.

В режиме разгона для обогащения смеси служит ускорительный насос, который дополнительно впрыскивает топливо в воздушный поток, проходящий через карбюратор.Топливо поступает в рабочую полость из поплавковой камеры через впускной шаровой кран 11 и байпасное сопло 4. При резком открытии дроссельной заслонки кулачок 6 привода ускорительного насоса поворачивается и воздействует на рычаг 7, который сжимает установленную пружину. внутри телескопического стакана 9 рабочей диафрагмы 10. Пружина плавно перемещает диафрагму, обеспечивая непрерывный впрыск топлива. Когда диафрагма насоса движется по каналу 3 и далее через нагнетательный клапан и распылитель 2, она впрыскивается в первую смесительную камеру карбюратора.Кулачок 6 имеет специальный профиль, обеспечивающий двойной впрыск топлива.

Для надежного запуска холодного двигателя необходимо сильное обогащение горючей смеси из-за плохого качества смесеобразования, из-за низких температур деталей двигателя, топлива и воздуха и малых скоростей воздуха, проходящего через карбюратор.

Обогащение смеси осуществляется пусковым устройством, работающим следующим образом. При запуске двигателя ручку управления пусковым устройством необходимо потянуть на себя до упора.Не касайтесь педали управления дроссельной заслонкой во избежание неконтролируемой подачи избыточного топлива в двигатель. Под действием тяги трехплечий рычаг 1 поворачивается против часовой стрелки, телескопическая штанга 9 через рычаг закрывает воздушную заслонку 2. Конец штанги 4, перемещаясь в пазах штанги 5 диафрагмы 6 пусковое устройство принимает крайнее левое положение, а шток 19, идя вниз, поворачивает рычаг 14, воздействующий на рычаг 11, и слегка открывает дроссельную заслонку первой камеры на необходимый угол.

Когда коленчатый вал двигателя проворачивается стартером, возникающий вакуум передается на отверстия системы холостого хода и через приоткрытую дроссельную заслонку на распылитель основной системы дозирования. Под действием этого вакуума топливо начинает быстро вытекать из отверстий системы холостого хода и форсунки. При этом вакуум передается по каналу в рабочую полость 8 диафрагмы 6, но еще не может преодолеть сопротивление возвратной пружины, и диафрагма остается неподвижной.При появлении устойчивых проблесков во впускном патрубке увеличивается разрежение, под действием которого диафрагма со штоком 5 втягивается и с помощью штанги 4 и рычага воздушной заслонки немного приоткрывается. Рычаг воздушной заслонки может поворачиваться в сторону закрытия за счет сжатия пружины в телескопической штанге 9. Крайнее втянутое положение диафрагмы 6 определяется регулировочным винтом 7.

Все элементы пускового устройства подобраны таким образом, чтобы воздушная заслонка открывалась и закрывалась автоматически при пуске и запуске для прогрева двигателя, предотвращая чрезмерное обогащение или истощение горючей смеси.По мере прогрева двигателя заслонка полностью открывается, постепенно возвращая ручку управления пуском в исходное положение.

Пусковое устройство карбюратора обеспечивает успешный запуск исправного и правильно отрегулированного двигателя без предварительной подготовки при температуре до минус 25 ° С.

1 - винт регулировки хода впускного клапана ускорительного насоса; 2 - крышка карбюратора; 3 - топливный жиклер переходной системы второй камеры; 4 - воздушный жиклер переходной системы; 5 - воздушный жиклер эконостата; 6 - топливный жиклер эконостата; 7 - главный воздушный жиклер второй камеры; 8 - жиклер эмульсии эконостата; 9 - пневмопривод дроссельной заслонки второй камеры; 10 - малый диффузор; 11 - жиклеры; 12 - нагнетательный клапан ускорительного насоса; 13 - ускорительный насос опрыскивателя; 14 - воздушная заслонка; 15 - главный воздушный жиклер первой камеры; 16 - струйное пусковое устройство; 17 - жиклер холостого хода; 18 - автомат пуска; 19 - электромагнитный клапан с холостым жиклером; 20 - игольчатый клапан подачи топлива; 21 - топливный фильтр; 22 - штуцер топливозаборный; 23 - поплавок; 24 - винт заводской регулировки системы холостого хода; 25 - главный топливный жиклер первой камеры; 26 - регулировочный винт качества рабочей смеси; 27 - регулировочный винт состава рабочей смеси; 28 - дроссельная заслонка первой камеры; 29 - корпус поплавковой камеры; 30 - дроссельная заслонка второй камеры; 31 - корпус дроссельной заслонки; 32 - эмульсионная трубка; 33 - главный топливный жиклер второй камеры; 34 - перепускной клапан ускорительного насоса; 35 - впускной клапан ускорительного насоса; 36 - рычаг привода ускорительного насоса.

Ваз 2106 карбюратор дааз 2107-1107010-20 устройство

Автомобиль ВАЗ-2106 в настоящее время комплектуется карбюратором «Озон» модели ДААЗ 2107-1107010-20. На автомобиле ВАЗ-21065 используется карбюратор ДААЗ 21053-1107010 (модель на базе карбюраторов семейства Солекс).

Карбюратор «Озон» - эмульсионный, двухкамерный, с падающим потоком. Имеет одну сбалансированную поплавковую камеру, две основные системы дозирования, устройство обогащения (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в дроссельное пространство, пневмопривод дроссельной заслонки второй камеры.Воздушная заслонка первой камеры управляется вручную тросовым приводом. После запуска двигателя заслонка автоматически открывается диафрагменным пусковым устройством под действием разрежения во впускном коллекторе. Карбюратор оснащен вакуумным отбором для регулирования угла опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо течет через основные топливные форсунки (первую и вторую камеры) в эмульсионные колодцы и эмульсионные трубки, где оно смешивается с воздухом, подаваемым через главные воздушные форсунки. Эмульсия топлива / воздуха проходит через форсунки в малый и большой диффузоры карбюратора.

Топливный канал системы холостого хода закрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние запитанного клапана - открытый.

Система холостого хода всасывает топливо из эмульсионного колодца первой камеры.Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через жиклер холостого хода и отверстия переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие - жиклер, а другой - регулировочный винт, иначе называемый винтом качества) подается в отверстие, закрытое иглой винта количества, где она дополнительно смешивается с воздухом и затем через эмульсионное отверстие поступает во входной трубопровод.Состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения основной системы дозирования) топливовоздушная смесь поступает в камеры через переходные отверстия - по два в каждой камере.

Эконостат подает топливо непосредственно из поплавковой камеры в распылитель эконостата, расположенный в диффузоре второй камеры. Эконостат включается на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускоряющий насос диафрагменного типа с механическим приводом от оси дроссельной заслонки первой камеры. Когда дроссельная заслонка внезапно открывается, часть топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос оборудован шаровыми кранами. Один обратный клапан расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при перекачке топлива диафрагмой.Другой клапан находится в опрыскивателе. Он открывается под давлением перекачиваемого топлива и закрывается под весом шара, как только прекращается подача топлива. Избыточное топливо при выгрузке стекает через байпасное сопло обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра байпасного отверстия, профиля и длины регулировочной иглы в канале байпасного сопла. Насос ускорителя не регулируется во время работы.

Пусковое устройство состоит из воздушной заслонки, рычага воздушной заслонки, телескопической тяги, тяги дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой.При вытягивании рукоятки привода («дросселя») с водительского сиденья воздушная заслонка закрывается, а дроссельная заслонка первой камеры открывается незначительно на 0,7–0,8 мм (пусковой зазор). При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается на диафрагму, которая через шток и шток открывает воздушную заслонку. Максимальное открытие заслонки регулируется стопорным винтом диафрагмы, расположенным под винтом крышки.

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора ВАЗ 2106, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности, рекомендуем проводить на снятом карбюраторе.Перед тем, как разобрать карбюратор, удалите грязь с его внешней поверхности небольшой жесткой щеткой с захваченными волосками, смоченными бензином или керосином. Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом. Используемая тряпка должна быть чистой, без волокон и ниток.

Калибровочные данные карбюратора ВАЗ 2106

Опции Первая камера Вторая камера
Диаметр, мм:
диффузор 22 25
смесительная камера 28 36
Главный топливный жиклер 1,12 1,5
главный воздушный жиклер 1,5 1,5
топливный жиклер холостого хода 0,5 0,6
жиклер холостого хода 1,7 0,7
топливный жиклер econostat - 1,5
эконостат воздушный жиклер - 1,2
форсунка эконостат эмульсии - 1,5
курок воздушной форсунки 0,7 -
дроссельная заслонка воздушная форсунка 1,5 1,2
форсунки ускорительного насоса 0,4 -
обводной жиклер ускорительного насоса 0,4 -
Подача ускорительного насоса на 10 полных ходов, см 3 7 ± 25% -
Калибровочный номер смесительной форсунки 3,5 4,5
Калибровочный номер эмульсионной трубки F15 F15
Расстояние поплавка от крышки карбюратора с прокладкой, мм 6.5 ± 0,25
Зазоры у демпферов для регулировки пускового устройства, мм:
воздух 5,5 ± 0,25
дроссельная заслонка 0,9–1,0

На Димитровоградском автоагрегатном заводе карбюратор ДААЗ выпускается в трех модификациях: Озон, Ока, Солекс. В современных условиях мало кто производит автомобили с карбюраторным типом, но значительная часть автомобилей с пробегом по-прежнему пересекает дорожные просторы страны.Иногда дают фору на уколы «младшим братьям». Основное назначение карбюратора вне зависимости от марки и модификации - приготовление горючей смеси в системе питания автомобиля.

Классификация карбюраторов

  • Ока - для заднеприводных моделей ВАЗ: 2101, 21011, 21063 объемом от 1,2 до 1,3 л;
  • Озон - для классической модификации ВАЗ 2107, 21043, 21053, 21074. Объемы силовых агрегатов от 1,5 до 1,6 л.В конструкции уже есть неработающий экономайзер;
  • Solex - универсальный вариант карбюратора для ВАЗ без микровыключателя и экономайзера. Устанавливается на двигатели объемом 1,5 и 1,6 л. В основном им комплектуются современные модели ВАЗ с передним и полным приводом.

На вышеуказанные товары предоставляется гарантия качества сроком на 18 месяцев при условии пробега не более 30 000 км.

Также принято различать механизмы по принципу подачи топливной смеси в камеры цилиндров:

Последние два типа встречаются все реже из-за устаревания конструкции и неэффективности.

Устройство карбюратора

Вне зависимости от модели и марки производителя принцип работы каждого механизма следующий. Создание горючей смеси дозированных порций кислорода и бензина, равномерное распределение по камерам сгорания в каждом цилиндре двигателя.

Основные компоненты:

  • крышка верхняя с переходными каналами для топлива и воздуха, сетчатым фильтром, соединительной арматурой;
  • нижнее основание, состоящее из дроссельных заслонок, поплавковой камеры, эконостата, переходных каналов, выхлопа картера, блока управления холостым ходом.

Для справки:

  • дроссельные заслонки управляются механически от педали акселератора;
  • верхняя крышка снабжена специальным стопорным устройством для предотвращения переполнения камер топливной смесью. В основном отсеке камеры расположена воздушная заслонка, которая служит вспомогательным элементом при запуске «холодного» двигателя и до его прогрева до минимальной температуры 40 ℃;
  • Система учета основного топлива: конструктивно сложный механизм, состоящий из четырех форсунок, переходных каналов системы.Причем каждая камера состоит из одного воздушного и топливного жиклеров. Маркировочный индекс первого - 150, второго - 112. Важно соблюдать указанные габариты, так как от этого напрямую зависит величина расхода топлива и динамические характеристики разгона автомобиля;
  • система холостого хода: удерживает силовой агрегат на холостом ходу. Основные компоненты: жиклеры, регулировочные винты, экономайзер, клапан, мембранный механизм;
  • Переходная система
  • : Обеспечивает плавную работу и повышенные обороты при открытии дроссельной заслонки во вторичной камере.Состоит из двух типов жиклеров: топливной и воздушной;
  • Насос акселератора
  • : отвечает за плавность хода, предотвращает провалы при разгоне, в том числе резкое нажатие на педаль акселератора. Состав: клапанный механизм, мембрана, топливная форсунка.

Основные симптомы неисправности карбюратора

  • пассивная динамика разгона технического устройства, ощущение некоего балласта, препятствующего свободному ходу;
  • запуск силового агрегата затруднен вне зависимости от реальной температуры окружающей среды и степени прогрева самого мотора;
  • при запуске происходит продолжительное чихание;
  • педаль акселератора не информативна, при нажатии частые поломки, рывки;
  • необоснованно увеличился расход топлива;
  • плавающих оборотов на холостом ходу;
  • На кузове видно
  • отчетливых полосок бензина;
  • В фильтре тонкой очистки топлива есть посторонние частицы, ржавчина, отходы, ворс.Конечно, при условии, что у хозяина в системе подачи топлива есть встроенный очиститель.

Монтаж и демонтаж оборудования

Стандартный топливный смеситель устанавливается на платформе выпускного коллектора с помощью четырех штифтов в моторном отсеке. Профилактику рекомендуется проводить в удаленном состоянии. Конструкция содержит множество мелких деталей и механизмов, требующих очистки и диагностики. Конечно, если поломка очевидна и незначительна, то демонтировать оборудование вообще не нужно.Окончательное решение принимает мастер по ремонту. Ведь это прямо пропорционально влияет на конечную стоимость работ.

Для снятия карбюратора со штатного седла необходимо:

  • откручиваем крышку воздушного фильтра с правой стороны мотора, снимаем сам очиститель, его корпусную часть. Предварительно открутив четыре гайки на «8». Некоторые автомобилисты самостоятельно переделывают механизм на длинные болты на «10» для удобства фиксации;
  • отсоединить выхлопные патрубки картера, вакуумный шланг, топливопровод, обратный канал.Поскольку в трубах есть остатки бензина, необходимо обзавестись тряпкой для устранения последствий протечки.

Примечание водителю: категорически запрещается проводить ремонтные работы на «горячем» двигателе, так как велика вероятность возгорания. Игнорирование этих рекомендаций приводит к нежелательным последствиям. Горе - умельцы часто сжигают .

  • При полном освобождении корпуса «миксера» от сторонних механизмов необходимо отверткой с крестообразным шлицем открутить болты крепления верхней крышки.Всего пять;

На этом демонтаж верхней половины крышки завершен. Для проведения полной диагностики / ремонта необходимо открутить вторую - нижнюю часть. Посадочная площадка крепится на четырех шпильках с гайками.

При снятии карбюратора с штатного места нужно быть предельно осторожным. Выход коллектора открыт и внутрь может попасть посторонний предмет, которого там быть не должно. Это может привести к выходу из строя всего агрегата.

Диагностика и полный анализ

Основная цель визуальной диагностики - выявление видимых, очевидных дефектов с целью их устранения и последующего устранения.Перед тем, как начать полный демонтаж, необходимо подготовить: пустую емкость для складывания мелких деталей, болтов, гаек и других элементов, ремкомплект асбестовых прокладок. Если степень износа детали превышает допустимый порог, то ее необходимо немедленно заменить на новую.

Этапы полного анализа:

  • в нижней части карбюратора со стороны топливной камеры поочередно откручиваются топливный и воздушный жиклеры;
  • , эмульсионные трубки внутри каждой камеры снимаются саморезом, поэтому это удобно и практично.Некоторые мастера практикуют бокорезы или пинцеты. Каждый выбирает «для себя»;
  • в боковой части корпуса откручиваем переходное сопло второй камеры;
  • аналогичная процедура с винтом холостого хода;
  • Самая нижняя площадка - это дроссельный механизм карбюратора, он также откручивается отверткой с плоской головкой. Для удобства зажима, во избежание утечки кислорода штатные болты заменены шпильками с гайками на «8»;
  • в боковой части снимается мембрана ускорительного насоса вместе с элементами рычага и корпуса;
  • откручен винт переходной системы первой камеры;
  • экономайзер дроссельного узла снят с верхней крышки.

Полный анализ окончен.

Завершение диагностики. Уборка. Мойка. Дует

Окончательный вид всех деталей и узлов. Выявление дефектов, повреждений, замена на новые из количества ремкомплектов.

Начинается этап стирки и очистки. Для удобства можно использовать специальные химикаты и аэрозольные баллончики. Если нет возможности приобрести, налейте в емкость немного бензина или керосина, этого будет вполне достаточно. Все компоненты тщательно промываются, полости очищаются от стороннего мусора, нагара, оксидов металлов.Очистка переходит к этапу сушки и стартовой сборки.

Обязательно прочистите следующие элементы:

  • жиклер холостого хода;
  • каналов топливных жиклеров первой и второй камер;
  • переходных системных каналов;
  • отбор картерных газов;
  • седло для эмульсионной трубы;
  • механизм открытия вторичной камеры;
  • триггерный канал;
  • механизм ускорительного насоса.

При сборке проверяем зазоры поплавковой камеры. Поплавок должен быть закрыт на отметке 6,3 мм. Увеличение или уменьшение этого показателя свидетельствует о нарушениях уровня. Это когда речь идет об этом типе карбюраторного устройства. Перед посадкой на штатное место в обязательном порядке необходимо заменить асбестовую прокладку выпускного коллектора на новую. Устанавливать старую обратно не рекомендуется, так как место производства уже фактически присутствует, а значит густота и герметичность посадки не гарантируются.

Популярный способ регулировки уровня топлива в камерах :

Карбюратор имеет выступ внутрь на 45 градусов. В идеале половину вышеуказанного выступа следует залить бензином. Требуемый уровень достигается путем сжатия язычка на конце поплавка.

Гайки крепления затягиваются с усилием не более 2,5 кг, превышение этого порога приводит к так называемому «зализыванию» резьбы. Несмотря на то, что у него небольшой шаг, особенно при сильном воздействии, он все же подвержен деформации.

Регулировка оборудования

Перед регулировкой карбюратора необходимо настроить зажигание, убедиться, что система находится в полной исправности. Часто бывает, что именно неправильная работа агрегата становится причиной многих поломок.

Итак, окончательная доработка карбюратора возможна при нормальном зажигании, прогреве двигателя до минимума - допустимая температура 40 градусов, высоковольтные провода и оплетки целы и исправны.

  • поворачиваем винт качества смеси против часовой стрелки, пока силовой агрегат не наберет максимальную скорость;
  • также добавляем винт для количества смеси до достижения максимальных оборотов двигателя
  • сейчас доводим до тонкости качество смеси, но при этом держим показатель скорости на уровне не более 800 - 850 об / мин.

На этом настройка холостого хода завершена. Опытные мастера могут определить товарооборот «на слух».

Следующий этап: регулировка заслонок, их привода.

Воздушная заслонка

Неисправность этого участка системы приведет к систематической потере скорости, двигатель заглохнет без причины. Для регулировки вам понадобится отвертка с плоским наконечником и рожковый ключ на 8 точек. Утопляем присоску до упора. Выкрутите до упора болт зажима тяги, вставьте пружину, зажмите винт.Тестируем оборудование на работоспособность.

Привод воздушной заслонки необходимо регулировать с партнером. Для удобства понадобится рожковый ключ на «8», осветительный прибор и штангенциркуль. Заглушаем всасывание до упора, педаль акселератора тоже утоплена в полу. В этом случае дроссельная заслонка должна быть полностью открыта. Когда педаль акселератора полностью отпущена, заслонка полностью закрывает первичную камеру. Никаких зазоров быть не должно. Длина штанги не превышает 80 мм.

При проведении различных видов работ по техобслуживанию карбюратора обязательно обращайте внимание на маркировку топливных и воздушных жиклеров. Для первого он равен 112, для второго 150. Если позиции не совпадают, то хозяин сразу почувствует снижение динамики разгона, увеличение расхода топлива, что неоправданно. Сужение пропускного канала приводит к обеднению смеси, это, как и обогащение, также отрицательно сказывается на производительности машины в целом.

На этом обсуждение темы завершено. Несмотря на сложность конструкции механизма, его можно отремонтировать самостоятельно. В случае сомнений прочтите рекомендации еще раз и успешно завершите ремонт. Теперь вы точно знаете, что делать, если машина глохнет на холостом ходу.

Тюнинг

, схема, цена. Как заменить панель приборов своими руками

Панель приборов ВАЗ-2107 оснащена всеми важными сигнализациями и контроллерами, контролирующими нормальную работу основных узлов автомобиля.Зная все нюансы, а также возможности датчиков и устройств, вы сможете вовремя выявить определенную неисправность, предотвратив более серьезные поломки. Рассмотрим функционал этого элемента, его улучшение, а также способ замены.

Индикаторы масла и АКБ

Если на приборной панели ВАЗ-2107 загорелся индикатор аварийного давления масла, необходимо остановить автомобиль и заглушить двигатель. Обязательно проверьте уровень масла, при необходимости долейте запас до нужной отметки и только после этого запускайте двигатель.Если аварийная лампа продолжает гореть, заглушите силовой агрегат и отбуксируйте машину в ближайшую мастерскую. Дальнейшее движение при горящем индикаторе приведет к проворачиванию кривошипов, так что двигатель начнет «стучать». Это может спровоцировать заклинивание мотора и его последующий капитальный ремонт.

Когда загорится контрольная лампа аккумуляторов, сначала проверьте клеммы на окисление и потерю контакта. Если устранение этих точек не помогло, причина неисправности в генераторе.Скорее всего, он не вырабатывает достаточного тока, необходимого для подзарядки аккумулятора. Желательно выключить все электроприборы и проследовать до ближайшей станции техобслуживания. Качественный аккумулятор проедет не менее 100 километров, питая только систему зажигания. Преимущественно в таких случаях выходит из строя реле напряжения регулятора.

Датчики уровня топлива, тормозов и охлаждающей жидкости

Индикатор контроля топлива показывает наличие топлива в баке. Нулевая отметка говорит о том, что осталось меньше 5 литров бензина и пора ехать на заправку.

Зажигание на панели приборов ВАЗ-2107 аварийный датчик тормозной жидкости требует немедленной остановки. Затем проверьте уровень жидкости, долейте до необходимого значения. Кроме того, необходимо убедиться, что автомобиль способен тормозить. Если механизм сработал, доберитесь самостоятельно в автосервис. Если реакции нет, вызовите эвакуатор, слесаря ​​или устраните неисправность самостоятельно.

Индикатор, показывающий температуру хладагента, находится в красной зоне. Начинающий водитель может не заметить закипание двигателя до того, как из-под капота выйдет пар, так как в данной модели не предусмотрена сигнализация, информирующая о перегреве двигателя.В этой ситуации необходимо остановиться и дать силовому агрегату остыть. В случае отсутствия обрыва соединительных патрубков необходимо попытаться добраться до гаража или СТО, чтобы выяснить причину неисправности. Чаще всего эта проблема возникает из-за выхода из строя термостата или вентилятора радиатора.

Схема панели приборов ВАЗ-2107

Рассмотрим основные устройства и показатели, входящие в схему панели приборов «семерка»:

  • Вольтметр.
  • Спидометр (указатель скорости).
  • Одометр. Считает пройденное расстояние.
  • Тахометр. Служит для определения частоты вращения коленчатого вала. Красная зона указывает на превышение максимально допустимого значения (6 тысяч оборотов в минуту).
  • Датчик температуры хладагента. Зеленая зона - норма, красная - перегрев мотора. Эксплуатация автомобиля запрещена при температуре охлаждающей смеси выше 118 около С.
  • Эконометрический. Устройство позволяет выбрать оптимальный режим движения, на что указывает наличие стрелки в зеленой зоне.

Контрольные лампы

Панель управления приборной панели ВАЗ-2107, настройка которой обсуждается ниже, включает в себя следующие индикаторы и датчики:

  • Активация поворотных указателей, о чем свидетельствует мигающий зеленый индикатор.
  • Индикатор заряда АКБ. Во время запуска мотора индикатор горит красным цветом и гаснет.Когда свечение продолжается, необходимо проверить заряд аккумулятора. Среди основных причин неисправности: низкое натяжение ремня, неисправность цепи или генератора.
  • Датчик включения габаритных огней.
  • Контрольная лампа включения дальнего света (в активном режиме горит синим цветом).
  • Контроль уровня масла. О недостаточном показателе свидетельствует постоянно горящая красная лампа.
  • Индикатор неисправности механизма управления силовым агрегатом.Датчик в штатном режиме горит оранжевым светом, после запуска тухнет. Мигающая или постоянно горящая лампа указывает на неисправность в системе. Данная функция используется на панели приборов ВАЗ-2107 (инжектор).
  • Включение стояночного тормоза - датчик горит красным светом.
  • Также есть сигнализаторы пройденного пути, запаса топлива, уровня топлива.

Клавиатурное управление

Панель приборов ВАЗ-2107, цена которой в современной версии колеблется в пределах 4 тысяч рублей, оснащена клавишными переключателями.Основными элементами этого типа являются:

  • Выключатель наружного освещения. Он работает в трех положениях, сигнализируя о включении подсветки приборов и габаритных огней, дополнительном включении ближнего света и выключении внешнего освещения.
  • Регулятор обогрева заднего стекла. Активируется при включении зажигания.
  • Блок управления задними противотуманными фарами. Режим активируется при включении ближнего света при нажатии соответствующей клавиши.
  • Выключатель тепловентилятора.Устройство работает на низкой и высокой скорости.

Дополнительные контрольные лампы:

  • Предупреждающий индикатор о том, что ремни безопасности не пристегнуты (сигнализируется красным цветом).
  • Датчик обогрева заднего стекла (оранжевый).
  • Лампа контроля аварийного состояния тормозной системы.

Модернизация

Тюнинг панели приборов ВАЗ-2107 позволяет кардинально изменить интерьер салона, преимуществ материалов и приспособлений для этого на рынке предостаточно.Доработку панели рекомендуется начать с установки оригинальной подсветки. Это не только улучшит эстетику участка, но и не будет перенапрягать глаза в ночное время. Среди других возможностей тюнинга панелей - установка белой шкалы приборов, отделка стрелок, установка современной аудиосистемы, обшивка корпуса инновационными материалами и многое другое, чего хватит на деньги и фантазию. Чтобы получить 100% эффект, лучше всего доверить работу профессионалам.

Светодиодная подсветка панели приборов ВАЗ-2107

Подобное оснащение придает автомобилю торпедный современный и оригинальный вид. Для настройки понадобится 8 или 10 светодиодов по 3 вольта, специальный соединительный шлейф и пара резисторных элементов на 680 Ом.

Этапы работы:

  1. Сначала отрежьте головки светодиодов напильником. Затем отшлифуйте всю поверхность, очистите и нарежьте кусочками 30 мм проволоки типа molex. Они загнуты в виде буквы «Г», впаяны в места, где будут монтироваться светодиоды.К ним методом пайки крепится одиночный отвод светового элемента.
  2. На втором этапе монтажа светодиодного освещения приборной панели ВАЗ-2107 выполняем часть диодов. Затем разрежьте петлю и сформируйте проводку. Четыре элемента впаяны последовательно в одну цепь, а боковой светодиод подключен через резистор. Минус и плюс взят от контактов старой подвески.
  3. На завершающем этапе регулировка яркости осуществляется в двух средних цепях, оснащенных четырьмя диодами.

Подсветка стрелок

Еще одним вариантом модернизации электронной панели приборов ВАЗ-2107 является подсветка стрелок. Операция выполняется следующим образом:

  • Определите длину стрелок и аккуратно заточите оргстекло с заточкой в ​​нижней части.
  • Под углом 45 градусов противоположный конец стрелки, после чего ее крепят на клей. Элемент окрашен красным лаком в несколько слоев, в качестве фиксатора используется мебельный чехол.
  • Надо будет взвесить старую и новую стрелку. Разница не должна превышать 100 миллиграммов. Демонтировать белую шкалу, установленную на паре светодиодов, которые по бокам закрашены черной краской.
  • При прохождении света из-под стрелки сделайте кольцо, покройте его лаком и поставьте на шкалу. Диоды закреплены по габаритам. Правильно изготовленный прибор обеспечит яркость даже в дневное время.

Замена панели своими руками

Замена панели приборов на ВАЗ-2107 может производиться следующим образом:

  • Отсоединить проводку авто от минусовой АКБ.
  • С помощью отвертки осторожно снимите форсунки с ручек управления нагревателем.
  • Отвинтите гайку установки счетчика и шайбу, затем вставьте ручку в выемку за приборной панелью.
  • С помощью тонкой отвертки открутите винты крышки крепежных винтов панели.
  • Выкрутите крепежные винты.
  • Осторожно демонтировать панель приборов ВАЗ-2107.
  • Отсоединение гамма-троса происходит после откручивания гайки с накаткой привода спидометра.
  • Сливной шланг снимается с эконометрического штуцера.
  • Осторожно снимите колодки трехцветных проводов, собранные в один жгут.
  • Теперь панель полностью снимается с автомобиля.

При необходимости заменить лампы индикаторов, установить светодиодное освещение или новый «прибор». Операция установки выполняется в порядке, обратном процессу снятия.

Как сделать лучше печку на ВАЗ 2107. Модернизируем и меняем печку на «Семёрку» своими руками.Что такое автомобильный радиатор печки

Обогрев салона классика ВАЗ - это хорошо, но доработка печки ВАЗ 2107 своими руками преследует только одну цель, это сделать ее еще лучше. Для автовладельцев, проживающих в южных регионах, этот вопрос не так актуален. Но больше в этом будут заинтересованы жители северных регионов. Они гораздо чаще переносят сильные морозы и ледяной мороз в машине. О том, что доработка идет, свидетельствуют «семерки» на зимних дорогах, водители которых хорошо себя чувствуют на зимних дорогах без громоздкой верхней одежды.

Доработка печки ВАЗ 2107 своими руками позволяет увеличить тепловыделение в автомобиле, а значит, комфорт нахождения в машине в холодное время года повышается не только для водителя, но и для пассажиров. Особых работ при выполнении такой работы не ожидается, а значит, ее могут выполнить самостоятельно владельцы данной модели ВАЗ.

Несколько слов о недостатках обогрева семерки

Их немного, но они есть.К ним относятся следующие проблемы:

  • Недостаток теплого воздуха в зоне заднего сиденья;
  • Слабый воздушный поток от левого дефлектора;
  • Шумная работа электродвигателя отопителя;
  • Частые утечки из крана.
Как видно из списка, недостатки полностью устранимы самостоятельно, о чем мы и поговорим в этой статье. В нем будут решены следующие вопросы:
  • Как меняется стандартный кран печки;
  • Устранение проблем с радиатором;
  • Модернизация дефлектора левого

Замена штатного крана отопителя

Данный агрегат устанавливается в салоне автомобиля в районе ног переднего пассажира... Многие владельцы не знают о его существовании, пока не произойдет утечка охлаждающей жидкости в салон. Для салона с ковровым покрытием это не очень хорошо. Много проблем с его чисткой, сушкой, особенно в холодное время года.

Установка нового крана решает проблему, но происходит это ненадолго. Это заставляет владельцев придумывать что-то новое, и они придумывают. Вместо стандартного крана устанавливается изогнутая трубка. Утечки устраняются, но появляются другие проблемы.Отсутствие крана в системе не даст возможности регулировать подачу охлаждающей жидкости к радиатору печки. Это приведет к тому, что в теплое время года в машине будет слишком жарко.

Авторы идеи предлагают перекрыть подачу жидкости к радиатору печки на лето, а в холодную погоду возобновить. Это не очень удобно, так как в летнее время могут возникнуть ситуации, когда в салон потребуется теплый воздух. Например, исключить.

Поэтому лучшим выходом из такой ситуации будет установка водопроводного крана в подкапотном пространстве автомобилей.Это тоже не лишено недостатков, так как каждый раз, чтобы регулировать подачу жидкости в радиатор печки, необходимо останавливаться и залезать в подкапотное пространство.

Как избавиться от проблем с радиатором печки?

Специалисты утверждают, что более 30% всех проблем с отоплением салона связаны с радиаторами. Семерки могут комплектоваться различными радиаторами, медными или алюминиевыми. Они имеют свои рабочие характеристики и несколько отличаются.габаритные размеры ... Самая частая причина их неудовлетворительной работы - засорение сот радиаторов, которые необходимо прочистить.

Для уменьшения проблем с засорением нужно использовать качественную охлаждающую жидкость, стараться не использовать порошковые герметики для устранения протечек, исключить использование воды в качестве охлаждающей жидкости. Он способствует быстрому разрушению тонких стенок алюминиевых трубок радиатора. «Левый» антифриз, в котором в большинстве случаев отсутствуют присадки, также ускоряет износ деталей системы охлаждения и обогрева.

В качестве более радикальной меры вы можете попробовать заменить вентилятор в системе отопления. Нужно сразу предупредить, что просто взять другой и поставить вместо штатного не получится, нужно доработать. Чаще всего при переделке используют вентилятор от ВАЗ 2108. Чем он привлекает владельцев классики? Электродвигатель этого агрегата имеет более высокую скорость, менее шумный, более экономичный.

О порядке проведения такой замены

Работу можно проделать примерно в следующей последовательности:

  • В снятом пластиковом кожухе печки нужно срезать кожух внизу кожуха.Это связано с тем, что вентилятор «восьмерки» несколько длиннее штатного аппарата;
  • Необходимо отрезать гребешок, подающий воздух на пол машины;
  • Следующий шаг - установить новый блок вместо стандартного вентилятора и надежно закрепить его;
  • Подключите устройство к бортовой сети автомобиля. В данном случае кнопка и дополнительные резисторы от ВАЗ 2108 .
После такой доработки в салоне станет заметно теплее.

Обновление переднего левого дефлектора

Как уже отмечалось ранее, одним из недостатков системы обогрева данной модели ВАЗ является слабый поток воздуха от левого переднего дефлектора. Это доставляет водителю неудобства во время движения, так как боковое стекло запотевает. Это ухудшает обзор, что может привести к аварийной ситуации. Мастера нашли выход из этой ситуации.

Для увеличения подачи теплого воздуха к дефлектору стали устанавливать малогабаритные вентиляторы. Компьютерные устройства отлично справляются с этой задачей, они малогабаритные и экономичные.Для их установки нужно снять дефлектор и подготовить в нем место для вентилятора. При подключении к бортовой сети необходимо предусмотреть отдельный выключатель.

Как видите, есть много возможностей для улучшения. Доработка печки ВАЗ 2107 своими руками в домашних условиях выполнима. Все зависит от ваших навыков и способностей, а также финансовых возможностей для приобретения определенных материалов и инструментов.

автомобилей ВАЗ классического семейства были оснащены достаточно эффективной системой отопления салона, которая обеспечила хороший обогрев салона зимой.Помимо высокого КПД печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого агрегата, хотя и имеет слабые места.

Устройство отопителя ВАЗ 2107

В устройство печки ВАЗ-2107 входят следующие узлы:

  • корпус с установленными в нем заслонками;
  • радиатор печки;
  • Вентилятор
  • с электродвигателем;
  • воздуховодов;
  • механизм управления закрылками.

В системе отопления салона не используются электронные компоненты или сложные агрегаты, поэтому печь надежна и проста в эксплуатации и обслуживании.

Источником тепла в системе отопления ВАЗ-2107 является жидкость силовой установки системы охлаждения ... Теплоотдача осуществляется благодаря теплообменнику - радиатору, который установлен в корпусе печки под лицевой панелью. панель и подключена к системе охлаждения. В конструкции предусмотрено отключение подачи нагретого антифриза к радиатору отопителя с помощью специального крана, встроенного в патрубок подачи охлаждающей жидкости.

От кузова воздушный поток распределяется в нескольких направлениях - к лобовому стеклу, к центру кабины, к боковым окнам и в области ног.Для подачи воздуха к лобовому стеклу в верхней части передней панели предусмотрен воздуховод с выходным отверстием. Воздух к боковым окнам подается через воздуховоды, идущие внутри панели. На их концах устанавливаются дефлекторы с заслонками, которые более эффективно направляют воздушный поток. Такие же дефлекторы расположены на панели приборов в центроплане, через которые воздух подается в центр салона. Нагретый воздух попадает в область ног прямо от тела.

Печка ВАЗ-2107 предусматривает принудительное создание воздушного потока.И делается это с помощью вентилятора, приводимого в движение электродвигателем, находящимся в корпусе печки под радиатором. Электродвигатель работает в двух режимах - с разными скоростями вращения.

Нагреватель оборудован тремя заслонками для распределения воздуха. Первый из них - заслонка забора воздуха. С его помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток через необходимые воздуховоды - либо в область лобового стекла, либо в центральные и боковые дефлекторы.Третья заслонка регулирует подачу воздуха в область ног.
Первые две заслонки управляются ползунками механизма управления, третья - отдельным рычагом, расположенным сбоку на центральной консоли рядом с педальным блоком.

Подача воздуха в салон с улицы осуществляется через воздухозаборники на капоте. Чтобы исключить попадание воды в салон автомобиля (при движении в дождь), воздушный поток, прошедший через воздухозаборники, сначала попадает в специальный бокс, где вода отделяется.И только после этого попадает в заслонку воздухозаборника.

Управление печкой ВАЗ 2107 механическое. Он состоит из переключателя вентилятора и блока ползунков. На центральной консоли вверху установлен механизм управления, обеспечивающий легкий доступ к элементам.

Есть три ползунка механизма управления, каждый из которых управляет своим элементом:

  1. Верхний отвечает за подачу антифриза в радиатор и подключается кабелем с краном, установленным на впускной трубе.Крайнее левое положение ползунка - кран закрыт (печка не греет), правое - кран открыт (тосол поступает в радиатор).
  2. Medium - управление заслонкой воздухозаборника. При перемещении влево заслонка закрывает подачу воздуха с улицы (замкнутая циркуляция воздуха в салоне), правое положение - подача воздуха открыта (воздух с улицы попадает в кабину).
  3. Нижний регулирует заслонку распределения воздушного потока. Левое положение - поток подается через боковые и центральный дефлекторы, правое - в область лобового стекла.
    Каждый из этих ползунков можно отрегулировать в любом положении для оптимизации производительности печи.

Принцип работы

Система отопления работает просто - для обеспечения нагрева воздуха водитель с помощью верхнего бегунка открывает кран подачи антифриза на радиатор печки.
Если заслонка воздухозаборника открыта (средний бегунок находится в крайнем правом положении), то воздушный поток через влагоотделитель и заслонку попадает в корпус печи. Проходя через радиатор, воздух нагревается, а затем перемещается в зависимости от расположения остальных заслонок.

Если нижний бегунок сдвинуть вправо, то нагретый воздух уйдет в зону лобового стекла, а в левом положении - в центр кабины и в боковые окна.
Чтобы подать нагретый воздух к ступням, водителю необходимо переместить нижний рычаг дроссельной заслонки вниз.

При движении на высоких скоростях поток воздуха через воздухозаборники движется интенсивно, поэтому включать вентилятор не нужно. Но если скорости движения недостаточно, принудительная циркуляция создается вентилятором.

С помощью заслонок и вентилятора водитель управляет печкой - задает скорость движения воздуха, степень его нагрева и площадь распределения.

Неисправности печи

За счет простой конструкции неисправностей в системе отопления салона ВАЗ-2107 не так уж и много. Они делятся на механические и электрические.
К механическим неисправностям относятся:

  • заклинивание клапана подачи антифриза;
  • засорение радиатора;
  • обрывы тросов приводного механизма;
  • пятен.

Кран и радиатор печки - «слабые» места в печке ВАЗ-2107. Если зимой кран работает часто, то с наступлением лета он закрывается и остается в этом положении. Из-за этого он заклинивает, а при наступлении зимы попытки его вскрыть приводят к обрыву троса управления.

Видео: Не работает отопитель на классической ВАЗ 2101-07. Ищем повод.

Кран, заклинивший в одном положении, сложно «встряхнуть», поэтому неисправный узел легче заменить.
А блокировка подачи антифриза влияет на радиатор. Отсутствие движения жидкости в течение длительного периода (при эксплуатации автомобиля летом, когда печка не используется) приводит к интенсивному образованию оксидов внутри радиатора, которые забивают трубопроводы теплообменника. Из-за этого снижается пропускная способность радиатора, а вместе с ним и производительность печки.

Засорившийся радиатор отопителя промывают, но если отложений много, то их можно удалить только механическим способом, а для этого радиатор припаивают.Паять обратно сложно, а иногда проще заменить теплообменник, чем промыть.

Пятна также являются частой поломкой. Они появляются на стыках труб, а также при появлении трещины в радиаторе. В первом случае подтекание устраняют затяжкой хомутов крепления, во втором - пайкой или заменой радиатора.

К электрическим неисправностям относятся перегар электродвигателя, обрыв цепи его питания и поломка управляющего ключа.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или работает некорректно, с системой отопления салона ВАЗ-2107 есть и другие проблемы. Основная из них - снижение производительности печки.

Если печка плохо греется, то причина кроется в:

  1. Неисправности системы охлаждения силовой установки (снижение производительности насоса, заклинивание термостата).
  2. Забит радиатор.
  3. Образование воздушной пробки в радиаторе печки.
  4. Износ уплотнения заслонки воздухозаборника.

Начать искать причину снижения производительности с проверки нагрева радиатора печки. Для этого прогрейте мотор до рабочей температуры, полностью откройте кран подачи антифриза к печке и вручную проверьте степень нагрева подающей трубы до и после крана и самого радиатора. Если трубопровод горячий до клапана, но не после него, клапан заклинивает.В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, произведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечается, что печка нагревается хуже, то проверьте работоспособность заслонки воздухозаборника и состояние ее уплотнения. Не помешает проверить корпус печки и воздуховоды на предмет протечек и трещин.

Чтобы печка ВАЗ-2107 хорошо прогревалась, перед зимним периодом проверьте работоспособность клапана, замените антифриз (с промывкой системы), осмотрите механизм управления и работу заслонок.

Сегодня наличие исправной печки является определяющим фактором при покупке любой машины. К сожалению, продукция отечественного автопрома не всегда радует исправной печкой. Особенно это актуально для старых моделей автомобилей ВАЗ советского образца, где печка со временем часто выходит из строя. Если печка ваз плохо греет машину, то разберите ее и очистите от листьев и мусора, попавших в радиатор. Вы увидите, что результат предпринятых действий вас порадует, а печка будет работать намного лучше, согревая водителя и пассажиров в холодное время года.

Инструкция

Если в результате предпринятых действий ничего не изменилось, нужно сделать следующее: полностью удалить целиком и вырезать переборки, чтобы потом вставить новые, но под другим углом. Это изменит направление воздушного потока, и воздух, производимый печью, не будет потрачен впустую. Для ремонта ваз ознакомьтесь с инструкцией по эксплуатации и используйте качественные столярные инструменты. Также в некоторых случаях используйте газовую горелку, через которую вы будете резать переборки.В некоторых моделях ВАЗ их можно открутить гаечным ключом. Вставляйте новые перегородки с особой осторожностью и вниманием, предварительно рассчитав наиболее оптимальный угол их наклона.

В некоторых моделях автомобилей ВАЗ вентилятор печки через коммутацию подключается к диммерной панели приборов ... Вставьте в нее специальную перемычку, и вентилятор будет регулироваться этим естественным резистором. На все это вы потратите максимум 15 минут. Однако этот метод при неправильном выполнении может серьезно повредить освещение приборной панели электронной системы.Так что сто раз подумайте, прежде чем увеличивать таким образом интенсивность печи.

Какой бы надежной ни была машина, рано или поздно выходит из строя та или иная деталь. Владельцам ВАЗ 2104-2107 иногда приходится сталкиваться с проблемой плохого обогрева салона или с появлением течи радиатора печки. В этом случае нужно разобраться с причинами, отремонтировать или заменить товар.

Что такое радиатор печки в машине

Практически каждая машина оснащена системой отопления салона, в которой одним из основных элементов является радиатор.Благодаря этой детали тепло отводится от охлаждающей жидкости, а затем подается в салон.

Где установлен радиатор печки на ВАЗ 2104-2107 и какие функции он выполняет

Радиатор печки на всех классических «Жигулях» находится в специальном ящике под передней панелью. Изделие представляет собой теплообменник, основная функция которого - отвод тепла от охлаждающей жидкости (антифриза) с последующим распределением по салону. Этот блок работает так же, как и основной радиатор.силовой агрегат ... Чтобы печь работала правильно, теплообменник необходимо постоянно греть. Это обеспечивается за счет подключения радиатора к системе охлаждения двигателя с помощью трубок и резиновых трубок и постоянной циркуляции жидкости через водяной насос (помпу).

Радиатор отопителя на «классике» расположен в специальной коробке под лицевой панелью.

Печное радиаторное устройство

Теплообменник состоит из двух баков и медных или алюминиевых сот. Баки соединяются пайкой или герметиком, в зависимости от материала изготовления детали.Помимо радиатора, основными узлами печки являются вентилятор и блок управления, который состоит из рычагов и тросов.

1 - добавочный резистор скорости двигателя; 2 - кожух вентилятора; 3 - кожух направляющей вентилятора; 4 - пружинные держатели нижнего корпуса; 5 - корпус радиатора; 6 - крышка воздухозаборника; 7 - прокладка радиатора; 8 - радиатор печки; 9 - патрубки охлаждающей жидкости; 10 - печной кран; 11 - крыльчатка электродвигателя отопителя; 12 - электродвигатель отопителя; 13 - пружинная защелка электродвигателя печки; 14 - подушка мотора печки; 15 - заслонка боковых воздуховодов; 16 - нижняя крышка (заслонка) печки, обдувающая ножки

Воздух снаружи проходит через отверстие в капоте и попадает в пластиковый кожух воздухозаборника, расположенный в моторном отсеке под лобовым стеклом.Затем воздушный поток попадает в теплообменник, который нагревается теплоносителем (теплоносителем). Когда машина простаивает или едет на малой скорости в салоне, включается вентилятор печки, который прогоняет ее через радиатор холодным воздухом, тем самым нагревая его и подавая в салон.

Радиатор печки состоит из баков и сот, по которым циркулирует охлаждающая жидкость.

При движении автомобиля с большой скоростью вентилятор может не включаться, так как набегающим потоком создается давление, достаточное для нагнетания теплого воздуха.Чем больше нагревается охлаждающая жидкость, тем больше тепла отдает радиатор. Уровень жидкости, поступающей в теплообменник, регулируется с помощью клапана. Следовательно, если есть необходимость изменить температуру в салоне, например, чтобы сделать воздух менее горячим, кран закрывается частично или полностью с помощью гибкого стержня и рычага.

Управление печкой очень простое. На центральной панели расположено несколько ручек:


Неисправности радиатора, их симптомы и причины

При эксплуатации автомобилей ВАЗ 2104, 2105, 2107 с радиатором печки могут возникать неисправности, требующие ремонта... Как правило, все проблемы сводятся к тому, что снижается эффективность обогрева салона. Рассмотрим наиболее вероятные причины этого явления.


Проблемы с теплообменником могут проявляться не только в подаче холодного воздуха вместо горячего, но и в появлении течи. Обнаружить проблему можно по образованию лужи на полу, а также по появлению масляного налета на боку и лобовом стекле во время работы печки.Причины могут быть:

  • течь охлаждающей жидкости через кран печки;
  • течь из трубы;
  • течь самого радиатора.

В первых двух случаях требуется замена изношенного элемента, а при появлении течи из радиатора деталь необходимо отремонтировать или заменить.

Если в системе охлаждения используется антифриз, а не вода, утечку охлаждающей жидкости необходимо устранить как можно скорее, так как жидкость содержит вредные для здоровья человека вещества.

Как заменить и отремонтировать радиатор печки ВАЗ 2104-2107

Если на ваших Жигулях возникли проблемы с радиатором отопителя, нужно знать, как и в какой последовательности производить ремонт.

Какие инструменты понадобятся

В первую очередь необходимо подготовить необходимые инструменты и материалы:


Как снять радиатор печки

Работы по замене радиатора на карбюраторных и инжекторных двигателях проводятся аналогично . В первую очередь нужно слить охлаждающую жидкость из системы охлаждения, для чего откручиваете пробку на блоке двигателя и сливаете антифриз в подходящую емкость.После этого можно приступать к демонтажу агрегата.

  1. Ослабляем хомуты крепления впускного и выпускного патрубков радиатора печки в подкапотном пространстве и стягиваем шланги.

    Открутив хомуты, вытаскиваем шланги с патрубков радиатора.

  2. Перебравшись в салон, откручиваем крепление полки, находящейся под бардачком.

    Чтобы снять полку, расположенную под бардачком, открутите два винта справа и один слева.

  3. При снятии полки открывается доступ к крану печки.Гаечным ключом на 7 мм открутите фиксатор кабеля и отодвиньте гибкий элемент в сторону.

    Гаечным ключом на 7 мм открутите крепления троса управления краном отопителя.

  4. Чтобы приблизиться к радиатору, снимите защелки корпуса печки, поддев их отверткой и тем самым сняв нижнюю часть коробки.

    Для снятия нижней части ТЭН потребуется поддеть 4 защелки отверткой.

  5. Вытаскиваем теплообменник вместе с краном.

    Чтобы снять радиатор, просто потяните его к вам

  6. Мы открутить крепление запорного механизма и заменить радиатор или отремонтировать его.
  7. Открутите 2 болта от крана, отсоединив его от трубки, осмотрите уплотнительные элементы, проверьте сам механизм.

    Отсоедините трубку от старого крана и снимите уплотнительную резинку

Чтобы проверить работоспособность смесителя, вы можете по внешнему виду оценить состояние и размер отверстия, а также насколько легко вращается рычаг.

Видео: замена теплообменника на примере ВАЗ 2107

Как исправить течь радиатора печки

Если потек радиатор отопителя ВАЗ 2107 или другой классической модели Жигулей, то проблему можно устранить в несколько способы:

  • заменить деталь на новую;
  • применять специальные добавки;
  • Ремонт старого теплообменника.

Если в первом случае проблем не должно возникнуть, то с присадками следует относиться более внимательно.Это связано с тем, что такие средства могут не только устранить течь, но и засорить ячейки радиатора. Поэтому желательно отремонтировать деталь. Если у вас есть опыт работы с паяльником, то при помощи пайки можно попробовать заделать проблемное место (только на медном радиаторе).

Для работы вам потребуются следующие инструменты и материалы:


После демонтажа радиатора место утечки можно определить по цветному пятну в соответствии с цветом антифриза.Суть ремонта сводится к следующим этапам:

  • зачистка течи наждачной бумагой;
  • обезжиривание;
  • пайка паяльником.

Паяльная кислота часто используется в качестве флюса.

Пайка также может выполняться с помощью газовой горелки. После ремонта рекомендуется помыть радиатор и проверить на герметичность.

Видео: пайка радиатора печки
Промывка радиатора

Для промывки радиатор с помощью шланга подключают к водопроводному крану, после чего пускают воду до тех пор, пока она не станет чистой.Для проверки герметичности радиатора можно накачать шины ручным насосом или компрессором, при этом один выход теплообменника закрывается пальцем или заглушкой, а через другой прокачивается воздух. Саму деталь необходимо погрузить в ведро с водой. Если пузырьков воздуха нет, значит ремонт прошел успешно. В противном случае пайка повторяется или деталь просто заменяется на новую.

Давление в радиаторе при проверке герметичности не должно превышать 1 кгс / см².

Для проверки герметичности радиатора в него подается воздух от компрессора или ручного насоса

Некоторые автовладельцы используют для устранения утечек холодную сварку или герметик. Эти вещества наносятся на предварительно очищенную и обезжиренную поверхность в соответствии с инструкцией. Какому методу и средствам отдать предпочтение, зависит только от ваших личных предпочтений.

Как установить теплообменник

Во избежание протечек при установке радиатора рекомендуется использовать новые уплотнения и патрубки.Установка выполняется в следующем порядке.

  1. Установите прокладку и прикрепите впускную трубку к крану, а выпускную - к радиатору.
  2. Запорный механизм прикреплен к теплообменнику.

    На новый радиатор вместе с трубкой устанавливается кран.

  3. Установите радиатор на место.
  4. Закрепляют трос управления краном, не забывая производить регулировку, чтобы он полностью открывался и закрывался.

    После ремонта или замены радиатора печки в систему заливается охлаждающая жидкость

  5. Проверить систему отопления на герметичность.

Когда процесс сборки завершен, нужно запустить двигатель и дать ему поработать, пока температура охлаждающей жидкости не достигнет рабочей температуры. После этого необходимо проверить все соединения на герметичность. С помощью расширительного бачка проверьте уровень антифриза и при необходимости долейте.

Выбор радиатора

Если выяснилось, что радиатор печки нуждается в замене, нужно определиться, как выбрать новую деталь ... Сегодня на автомобильном рынке имеется широкий выбор теплообменников, поэтому выбрать лучший вариант порой сложно .Деталь можно купить как за 500 рублей, так и за 3 тысячи рублей. Однако вы можете выбрать товар хорошего качества и по разумной цене. Предпочтение следует отдавать таким производителям:


При покупке нового радиатора следует обращать внимание на следующее:

  • качественный товар не может стоить дешево;
  • необходимо требовать сертификат от продавца, чтобы снизить вероятность приобретения подделки;
  • Хороший теплообменник должен иметь соты близко друг к другу.

Помимо вышесказанного, следует учесть, что деталь может быть изготовлена ​​из алюминия или меди. Медные радиаторы имеют неоспоримые преимущества, которые связаны с высокой теплоотдачей и простотой ремонта. Однако из-за дороговизны они используются все реже. Алюминиевые имеют доступную стоимость, меньший вес, но в случае протечки восстановить деталь будет довольно проблематично. Поэтому, как правило, алюминиевые изделия подлежат замене.

Алюминиевый радиатор дешевле медного, но при появлении течи его придется заменить

Если медный радиатор можно припаять в домашних условиях обычным припоем, то алюминиевый таким способом отремонтировать нельзя. .

Видео: какой радиатор выбрать для «Жигулей»

Диагностировать неисправность радиатора печки на «Жигулях» не так сложно, как может показаться на первый взгляд. Если есть проблемы с теплообменником, то обращаться в сервис для их устранения не нужно: вы можете выполнить работу самостоятельно, предварительно прочитав пошаговую инструкцию.

В зимнее время года потребность в обогреве салона автомобиля возрастает, и решаются те, кто занимается самостоятельными доработками своих автомобилей.Если установить на ВАЗ-2107 дополнительную печку, то в машине станет намного теплее, и на прогрев уйдет меньше времени.

Где взять другую плиту

Поскольку на отечественных автомобилях, например на ВАЗ-2107, не позволяет постоянно поддерживать комфортную температуру в салоне за счет самого устройства, то на ВАЗ-2107 водители могут установить дополнительную печку. На самом деле, если температура на улице ниже минус 10, значит, радиатор уже плохо справляется, и только две печки в ВАЗ-2107 могут сделать обогрев быстрее.

Чаще всего используют аппарат для дополнительного обогрева салона. Сделано в Китае 12 вольт, с шестью каналами справа и шестью каналами слева (по 3 на каждый вентилятор).

При заказе второго китайского производства необходимо учитывать расположение отводных патрубков, которые идут в систему. От них будет зависеть положение вашей новой системы отопления при установке.

Система позволяет забирать воздух из салона с помощью двух вентиляторов.Обычно в каждом устройстве есть регулятор скорости, и лучше остановиться на трехступенчатом регулировании скорости.

Печные системы могут быть не только на два, но и на один вентилятор с тремя выходными патрубками. Даже такая небольшая дополнительная печка способна прогреть интерьер до плюс 25 за 2-3 минуты.

Установка китайской печи

Установить дополнительную печку на ВАЗ-2107 очень просто. В дополнительной печке запитаны только вентиляторы. Один провод (обычно черный) нужно заземлить.Вентиляторы находятся в пластиковом корпусе и не соприкасаются с железом самого ящика.

Накидываем провод на реле, позволяющее переключать скорость. Обычно он трехступенчатый, находится на приборной панели. Также есть помпа и переключатели скорости. В общем, ничего сложного, главное найти на приборной панели место, куда можно будет установить свою печку.

Другой насос

Дополнительный насос для печки ВАЗ-2107 тоже способен улучшить прогрев в автомобиле.Насос обычно устанавливается рядом с аккумулятором и шлангами. При установке необходимо снять один шланг, идущий прямо от агрегата. Оденьте этот шланг для дополнительной помпы. От блока шланг должен идти к носовой части помпы, а шланг к выпускному отверстию - к печке.

Питание на дополнительную помпу снимается с кнопки обогрева заднего стекла ... От двигателя дополнительной помпы идет только один плюсовой провод, а сам корпус - это масса.

Запитать помпу просто:

  1. Самая первая заглушка с проводами снимается, а второй серый провод, отвечающий за обогрев заднего стекла, будет нашей основой.
  2. Накручиваем на него питание от помпы и под капот заносим.
  3. Чтобы провод был надежнее, его можно припаять.
  4. После установки заглушки обратно можно сказать, что помпа готова к работе.

Иногда дополнительный насос не устанавливается из-за плохой циркуляции воздуха. К тому же на малом холостом ходу циркуляция вообще может отсутствовать, а тосол на печку делать плохо.

Дополнительный отопитель на ВАЗ-2107 по результатам работ будет включаться каждый раз при включении обогрева заднего стекла.

А вот помпу можно и другим способом подключить. Для этого понадобится разъем от форсунок / датчика детонации от ВАЗ. Купить его можно в любом магазине автозапчастей.

К концам разъема детали припаять два провода, затем все спрятать в гофре и заклеить изолентой.

Отдельно выводим провод для подключения массы. Находим его на кронштейне рядом. Несем жгут наверх, подключаем резисторы печки к колодке, откуда был взят плюс.

В результате при включении отопления включается еще один насос, потребляющий в рабочем режиме всего 1,5 А. В этом случае нельзя устанавливать реле и подключать напрямую к плюсовому проводу в колодке.

Возможные трудности

Если не хотите возиться с помпой ВАЗ, можно присмотреть помпу от иномарки. Подходит, например, BOSCH 0 3 034, производительностью 750 л / ч. А заодно стоит купить 10 метров тонких трубок (гофр) и хомутов.

Не забудьте слить весь антифриз из системы. Сложность установки насоса в первую очередь связана с несоответствием диаметров патрубка и арматуры насоса: диаметр патрубка составляет 16 мм, а насоса - 20 мм. Если соска немного эластичная, вы можете попробовать натянуть ее на выпускной штуцер.

Чтобы вставить штуцер в патрубок, стоит смазать его маслом. Работать в ограниченном пространстве сложно, поэтому необходимо закрепить патрубок самоблокирующимся хомутом, а хомут на стяжке зафиксировать к опоре двигателя.Это облегчит вашу работу. Насос лучше крепить стяжками к трубке кондиционера.

Работа с резистором

Для того, чтобы иметь возможность регулировать скорость теплового потока в кабину, можно установить дополнительный ВАЗ-2107. Обычно резистор имеет две катушки с сопротивлением 0,23 и 0,82 Ом.

Новый резистор установлен под педалью газа так, чтобы к нему был свободный доступ. При включении печи на первой скорости ток будет течь по 2 спирали.На второй скорости ток пойдет по спирали с сопротивлением 0,23 Ом. При включении третьей скорости ток проходит мимо резистора.

Резистор расположен справа от педали акселератора и прикреплен к задней части блока управления кондиционером.

Таким образом, машина прогреется намного быстрее и лучше. Дополнительный плюс - уменьшение запотевания окон и циркуляции воздуха в салоне. В целом нагрев воздуха в машине будет более равномерным.

Как улучшить отопление ВАЗ 2107. Модернизируем и меняем печку на Семерке своими руками

Каким бы вы хотели видеть работу системы отопления? Во-первых, он практически бесшумный, чтобы через боковые форсунки в салон поступало достаточно свежего воздуха и, конечно же, чтобы теплый воздух согревал ноги. Все это поможет получить самостоятельную настройку, которую нужно делать поэтапно. Печка не дает желаемого эффекта в ВАЗ-2107 из-за не полностью доработанного вентилятора.Самостоятельно изготавливать новый элемент не стоит, а вот пополнение арсенала вентилятором, который используется в системе отопления ВАЗ-2108, очень необходимо.

Рассматриваемая модель вентилятора имеет более частое вращение и в то же время требует меньшей стоимости.

Процесс модернизации печки ВАЗ-2107 проводится в следующей последовательности:

  • изнутри осторожно снимается защитный кожух с днища автомобильной духовки, на которой расположен работающий вентилятор;
  • : использованный элемент удален из своего «гнезда»;
  • аккуратно отсоединяется так называемая гребенка, отвечающая за подачу воздуха к ногам;
  • для замены вентилятора с двумя лопастями установлена ​​модель, оснащенная пятью.Перед установкой нового элемента нужно проверить его дееспособность;
  • устанавливается рабочий вентилятор на место старого, надежно фиксируя его качественным крепежом;
  • замена системного шума поможет заменить резистор, который также подходит от ВАЗ-2108;
  • Настройка
  • не будет полностью завершена, если старые кнопки питания и регулировки не заменить новыми, более продвинутыми.

На этом процесс модернизации печки можно считать завершенным.Благодаря самостоятельной, правильно выполненной настройке печки водители обязательно почувствуют, что комфорт внутри салона увеличится в несколько раз.

Система отопления и вентиляции в автомобиле служит для создания комфортного микроклимата в салоне. Вентиляция и обогрев салона ВАЗ 2107 обеспечивается воздухом, забираемым снаружи. Попадает в саму систему через отверстия вытяжки в виде решетки.

В воздухозаборнике, который расположен в задней части моторного отсека и изолирован от него резиновым уплотнением, воздух отделяется от дождевой воды.Последний вытекает, а воздух проходит в обогреватель. Отверстие в нем закрыто крышкой воздухозаборника. При движении автомобиля часть воздуха по воздуховоду отводится от бокса к расположенным на нем центральным диффузорам.

Устройство печки в ВАЗ-2107

Сам отопитель находится в салоне ВАЗ 2107 и крепится к перегородке моторного отсека 4 шпильками. Стык с кузовом автомобиля уплотнен резиновым уплотнением. Печь состоит из:

  • крышки вентилятора
  • кожуха радиатора с крышкой воздухозаборника
  • кожуха вентилятора с крышкой воздухораспределителя.

Воздух, проходящий через обогреватель, при необходимости нагревается жидкостным радиатором, который расположен в кожухе. читайте как заменить кран отопителя.

Имеет патрубки: входные и выходные. Их заносят в моторный отсек и подключают к системе охлаждения автомобильного двигателя. Резиновым герметиком было закрыто отверстие их выпускного отверстия. Крепится двумя саморезами. Кран нагревателя встроен во впускную трубу. Регулирует подачу теплоносителя.А управлять им можно с помощью гибкой тяги с помощью рычага в блоке управления системой вентиляции. Последний находится на приборной панели.

Под радиатором установлен вентилятор печки ВАЗ 2107. Электродвигатель с крыльчаткой установлен на 2-х упругих подушках, помещенных в корпус направляющей. В цепь питания двигателя встроен дополнительный резистор. В нем предусмотрен двухскоростной режим вращения вентилятора, который можно включить переключателем на панели приборов, имеющим три рабочих положения.

Воздуховоды, идущие от кожуха вентилятора печи, направляют воздух не только к дефлекторам, обдувающим боковые окна, но и к воздуховоду, обдувающему лобовое стекло.

Воздушным потоком можно управлять, закрывая и открывая крышки и заслонки нагревателя. Сама крышка воздухозаборника и воздуховоды заслонки управляются тягами от рычагов на блоке управления. А вот крышка воздухораспределения кожуха управляется рычагом, который находится на ней.
Схема топки изображена на фото 1.

Детали системы вентиляции и отопления автомобиля ВАЗ 2107
1 - канал обогрева левого борта; 2 - воздуховод обогрева лобового стекла; 3 - кожух радиатора отопителя; 4 - крышка воздухозаборника;
5 - радиатор отопителя; 6 - кран отопителя; 7 - патрубок отвода радиатора; 8 - патрубок патрубка радиатора; 9 - канал обогрева правого борта;
10 - дефлектор; 11 - заслонка воздуховода; 12 - крышка воздухораспределителя; 13 - направляющий кожух вентилятора; 14 - вентилятор отопителя;
15 - рычаг крышки воздухораспределителя; 16 - крышка вентилятора отопителя; 17 - регулятор тяги; 18 - кронштейн рычагов управления; 19 - центральный воздуховод

Среди основных неисправностей системы отопления ВАЗ 2107:

  • течь радиатора, крана, форсунок или соединений между ними;
  • неисправность переключателя имеющихся режимов работы электровентилятора,
  • повреждение проводов прибора или окисление их соединений;
  • поломка электровентилятора.

При более сложных неисправностях может потребоваться.

Модернизация отопителя ВАЗ 2107

Всем автомобилистам известно, что печка ВАЗ 2107 плохо греет, а работает шумно. Поэтому часто проходит модернизацию. Есть много советов по улучшению этого устройства с фото и видео в Интернете. Большинство автовладельцев пытались улучшить работу печки своими руками. Однако должного эффекта от этого не получилось. Например, вы можете самостоятельно:

  • герметизируют стыки воздуховодов с форсунками,
  • перераспределяют поток воздуха.

А вот температура в салоне в целом останется прежней. Но чтобы в салоне стало тепло и комфортно, требуется увеличение количества тепла, подаваемого радиатором. Вся проблема кроется в заводском вентиляторе печки, который слишком мал и не создает необходимый воздушный поток. В связи с этим требуется замена вентилятора.

Если сравнить вентиляторы двух моделей автомобилей, то можно увидеть, что мотор печки ВАЗ 2107 при вращении на скорости 3000 об / мин потребляет ток порядка 4.5 А. Мотор вентилятора на ВАЗ 2108 при 4100 об / мин потребляет 14 А. Порядок доработки отопителя следующий:

  1. В салоне снимается нижняя часть печки - кожух, на котором стоит штатный вентилятор. установлен сверху.
  2. Штатный электровентилятор полностью снят, он больше не нужен.
  3. Осторожно срезан один из аэродинамических выступов, подающий воздух к ногам водителя и пассажира, так как мотор от 2108 намного длиннее.
  4. Крыльчатка выдвижная, все функции переданы стандартному пятилопастному вентилятору.
  5. Отверстие в крыльчатке немного увеличивается в диаметре, в него осторожно вставляется новый вал. Важно убедиться, что новая конструкция надежно стоит на новом месте.
  6. Перед установкой нового вентилятора необходимо подключить его напрямую и проверить его работоспособность.
  7. Заменен встроенный резистор, основная задача которого - обеспечить относительно тихую работу вентилятора.Новый вентилятор создает сильный шум из-за большого количества нагнетаемого воздуха. Лучший вариант замены - резистор, установленный на автомобиле ВАЗ 2108.
  8. Выключатель вентилятора заменен на модель того же автомобиля, что и вся конструкция. Причина в том, что при длительной работе плиты подается совсем другой ток, в результате чего через некоторое время штатная кнопка включения просто плавится.

Шум от обновленного устройства будет чуть больше заводского, но этот недостаток в зимнее холодное время практически незаметен после доработки обогревателя.

Эксплуатация и обслуживание радиатора печки ВАЗ 2107

В осенне-летний период эксплуатации автомобиля внутри радиатора отопителя скапливается накипь. В результате эффективность системы снижается. Но эту неисправность можно устранить. Достаточно разобрать плиту и почистить. Этот простой ремонт можно провести самостоятельно.
Для этого вам потребуются:

  • 2 новых червячных зажима;
  • 2 резиновые прокладки новые;
  • ключи гаечные;
  • охлаждающая жидкость;
  • Емкость для сбора отработавшего теплоносителя.

Порядок действий следующий:

  1. Двигатель необходимо выключить и дать ему остыть.
  2. Под все сопла кладут тряпку или тряпку.
  3. Ослаблены хомуты крепления выпускного и впускного шлангов охлаждающей жидкости в моторном отсеке.
  4. Шланги снимаются с форсунок и крана, под них заранее нужно подставить тару.
  5. Торцевой ключ на 7 отключает саморезы крепежа уплотнителя, которые в дальнейшем необходимо удалить.
  6. Тяга привода крана печки и кожух вентилятора разъединены.
  7. Патрубки радиатора вынимаем из отверстия в перегородке моторного отсека.
  8. Накидным ключом откручиваются болты крепления выпускной трубы радиатора, после чего снимается сама труба.
  9. Заменена на новую резиновую прокладку, уплотняющую фланцевое соединение. 11. После снятия крана очистите сопла, шланги и сам кран.
  10. Радиатор можно промыть способом, показанным на видео.

12. Все снятые прокладки и хомуты заменены на новые.

Соберите систему отопления в обратном порядке. Кран отопителя передвигают в крайнее правое положение перед заливкой новой охлаждающей жидкости до необходимого уровня. После доливки жидкости проверьте все соединения на предмет утечек. При обнаружении утечки затяните хомуты.

Дополнительную информацию можно найти в разделе вентиляция и отопление и по телефону

.

Одно из самых слабых мест в ВАЗ-2107 - печка.Без налаженной системы отопления сложно продержаться в салоне долгую зиму, что так характерно для нашей страны. Кроме того, некачественный нагрев приводит к промерзанию стекла. Разберемся, как улучшить печку на автомобиле ВАЗ-2107.

Основные проблемы печки

Проблему плохого отопления можно решить, только зная его слабые места. Чаще всего необходимость улучшения узла возникает по причинам:

  1. Кран утечки системы отопления.
  2. Плохая подача воздуха.
  3. Низкий расход воздуха из дефлектора.
  4. Громкий шум при работе системы отопления.

Таким образом, можно повысить температуру в салоне зимой, если заменить кран и дефлектор, устранить неисправности радиатора, модернизировать вентилятор. Эти переделки несложно сделать своими руками, но они существенно улучшат качество системы отопления.

Простой способ обновления

Радиатор на ВАЗ-2107 выделяет достаточно тепла, поэтому менять его не следует.Самый простой способ настройки выглядит следующим образом:

Обратите внимание на последний пункт, если не заменить резистор и выключить, то все остальные действия будут напрасными, так как выключатель ВАЗ-2107 работает на меньшем токе. От работы с мощным двигателем от «девятки» он растает. Если оставить сопротивление с «семерки», это не даст мотору работать на полную мощность.

Комплексный тюнинг печки

Если вы уже не начинающий автомобилист и не боитесь трудностей, то можно внести более серьезные изменения.С его помощью нужно установить улитку от автомобилей ВАЗ-2108-2109. После такой доработки поток воздуха увеличится, и печка будет работать тише.

При таком типе тюнинга КПД печки увеличивается в 3 раза. Качественный обогрев салона и стеклянная обувь.

Эффективная работа автомобильной системы отопления важна в любое время года, но особенно зимой. Появление неисправностей негативно скажется на комфорте езды в целом.Доработка печки на ВАЗ 2107 актуальна для данной модели авто, так как работа отопителя в них - слабое место.

[Скрыть]

Схема и расположение системы обогрева в ВАЗ-2107

Устройство отопительного агрегата на «семерках» с карбюраторным двигателем или инжектором идентично:

  1. Обдув Шоссе направлено при обдуве лобового стекла.
  2. Крышка воздухозаборника.
  3. Радиатор в сборе.
  4. Защитная крышка радиаторного устройства.
  5. Тяга крана отопительного агрегата.
  6. Устройство радиатора байпасной линии.
  7. Подводная труба радиаторного узла.
  8. Кран радиатора. Используется для слива хладагента.
  9. Обдув Предназначен для обдува воздухом стекла правого окна.
  10. Форсунка для подачи воздушного потока в боковое окно.
  11. Заслонка воздуховода для обдува правого стекла.
  12. Устройство дополнительного резистора.
  13. Крышка на распределительном устройстве воздушного потока.
  14. Воздушная заслонка предназначена для.
  15. Электродвигатель вентилятора системы отопления.
  16. Устройство для удаления воздуха из рабочего колеса.
  17. Воздуходувка внутренней вентиляции.
  18. Крышка ручки управления воздушным потоком.
  19. Ручка управления внешним вентилятором для направления потока на лобовое стекло.
  20. Кронштейн для крепления ручек управления воздушным потоком.
  21. Рычаг управления заслонками обдувов системы обогрева стекла.
  22. Ручка управления крышкой воздушного потока.
  23. Рычаг управления краном радиатора устройства.
  24. Упорная крышка для воздушного потока.
  25. Тяга заслонки, предназначенная для регулирования обогрева лобового стекла.
  26. Левый вентилятор обогрева бокового окна.
  27. Форсунки вентиляционные расположены в центре консоли.
  28. Насадка лопата.
  29. Система обогрева непосредственно форсунками.
  30. Рукоятка сопла.
  31. Зубчатый шкив привода заслонки.
  32. Заделить канал обратного воздушного потока.
  33. Трубка забора воздуха.
  34. Передний уплотнительный элемент воздухозаборника.
  35. Клапан впускного коллектора.
  36. Защелка для этого шланга.
  37. Демпфер с зубчатым сектором.
Схема отопительного агрегата ВАЗ 2107

Для управления системой отопления используются три рычага:

  1. Верхний - для подачи хладагента к радиаторному узлу. Этот слайдер подключается к смесителю с помощью кабеля. Он устанавливается на входной линии. В крайнем левом положении прибор не работает и нагревательный блок не греет. Если его перевести в правильное состояние, он откроется, и хладагент попадет в радиаторное устройство.
  2. В среднем положении можно управлять заслонками воздухозаборника. Если ползунок переместится в левое состояние, подача воздуха с улицы перекрыта. Он будет циркулировать только в салоне автомобиля. При переходе в крайнее правое положение в машину попадает воздух с улицы.
  3. В нижнем состоянии управляется заслонка, которая предназначена для распределения воздушного потока через нагнетатели. В крайнем левом положении поток попадает в боковые дефлекторы и центр, а в правом - на лобовое стекло.

Каждый из перечисленных рычагов можно установить в любом состоянии, это позволит добиться оптимального функционирования отопительного агрегата.

Недостатки отопителя в ВАЗ-2107

Необходимость улучшения или улучшения работы отопительной системы может возникнуть в результате таких недостатков:

  1. Неэффективный задний обдув. Благодаря конструктивным особенностям теплый воздух практически не попадает в пассажиров, сидящих сзади. Потребуется время, чтобы эффективно прогреть весь салон автомобиля.
  2. С левого дефлекторного устройства на «семерках» идет слабый воздушный поток.
  3. Электродвигатель в нагревательном блоке слишком громкий.
  4. Кран радиаторного устройства тоже считается слабым местом. При длительном использовании протекает, что приводит к уменьшению количества антифриза в системе.

Как доработать и модернизировать печку своими руками?

Улучшить систему отопления в «семерке» можно следующими способами:

  • переделать боковую вентиляцию окон;
  • произвести модернизацию демпфера; №
  • для доработки системы продувки ног для повышения ее эффективности;
  • для улучшения работы системы обогрева заднего отсека;
  • доработать термостат;
  • улучшить работу пароотвода;
  • установить дополнительный водяной насос.

Пользователь Егор Пантер рассказал о вариантах модернизации системы отопления в автомобилях ВАЗ 2107.

Улучшенная боковая вентиляция

Измените боковую вентиляционную систему после покупки дополнительного вентилятора. Устройство установлено в левом стволе, которое нагнетает поток воздуха к дефлектору.

Порядок настройки выглядит так:

  1. На первом этапе производится демонтаж дефлекторного устройства с трассы. Для выполнения этой задачи понадобится отвертка.Дефлектор в салоне подденьте и снимите, его нужно вытянуть вперед. Аналогичные действия производятся и с другой стороной печки.
  2. Демонтаж устройства производится осторожно, чтобы не оставить следов повреждений на центральной консоли.
  3. Если дефлектор снят, необходимо снять удерживающее устройство с приборной панели. Этот элемент крепится в центральной консоли с помощью специальных антенн. Суть данной модернизации в том, что для принудительной подачи воздушного потока в систему отопления монтируется классический компьютерный вентилятор.
  4. Для установки вентиляционного устройства сначала необходимо примерить элемент на корпусе дефлектора. После нанесения на пластик маркером или карандашом следует нанести разметку. Канцелярским ножом выполняется разрез пластика дефлектора.
  5. Если размеры указаны точно, то вентиляционное устройство будет плотно установлено в корпусе. Это важно, потому что такая установка предотвратит болтывание детали во время движения.
  6. Завершив установку вентилятора, нужно убедиться, что его лопасти вращаются нормально и им ничто не мешает.При возникновении проблем устройство настраивается. При необходимости лезвия можно немного подрезать.
  7. Для обеспечения эффективной подачи воздуха и отсутствия обратной тяги вся конструкция должна быть герметичной. Поэтому с помощью остатков герметика или пластика, появившихся после разрезания дефлектора, забивают щели.
  8. При выполнении всех действий вентиляционное устройство устанавливается в районе магистрали, а затем монтируется на корпусе дефлекторного элемента.
  9. После завершения всех этапов установки вы должны приступить к работе с электрическим компонентом. Цепь вентилятора рекомендуется подключать к проводнику, по которому при включении зажигания появляется ток. Этот вариант более удобен. Допускается подключение устройства к управляющему кабелю отопительного агрегата.

Модернизация демпфера

Доработка печки ВАЗ 2107, заключающаяся в модернизации нижней заслонки системы, - самый простой вариант в реализации.Если все действия выполнены правильно, устройство не будет случайным образом открываться или закрываться при движении автомобиля по неровностям. Это обеспечит эффективный и равномерный обдув обоих стаканов.

Порядок модернизации следующий:

  1. Необходимо визуально оценить корпус теплового агрегата. В его углу исправно располагается яма необходимого диаметра для выполнения работ. Если его нет, то его просверливают. Для этого используется сверло диаметром 6 мм.
  2. В проделанное внутри отверстие устанавливается болт. Сама шторка закрывается.
  3. После этого тем же сверлом просверливается отверстие прямо в рукоятке устройства. Просверливать нужно так, чтобы отверстие располагалось на уровне ранее установленного болта. При этом длина шурупа должна быть такой, чтобы при поднятии шторки элемент мог беспрепятственно входить в проделанное отверстие.
  4. Если все сделано правильно, то болт затягиваем гайкой.Рекомендуется использовать черную часть, тогда будет плохо видно.

Пользователь Наиль Порошин рассказал об особенностях доработки тяги воздушной заслонки.

Модернизация системы обогрева задних сидений

Для модернизации системы обогрева задних сидений потребуется установка дополнительной «улитки», которую можно использовать от ВАЗ 2108:

  1. Для начала нужно изготовить кузов для фиксации «улитки». Для выполнения этой задачи нужно разрезать оргстекло.
  2. С помощью обычного фена необходимо аккуратно сделать загибы на стекле, чтобы оно получилось так, как показано на фото.
  3. Затем с помощью фена аккуратно измените форму корпуса. Действовать нужно аккуратно, иначе «улитки» может не оказаться на месте посадки.
  4. При выполнении задания можно удалить заглушку устройства с помощью канцелярского ножа. Это уменьшит габариты детали примерно на 3 см.
  5. Затем изготавливаются боковые стенки конструкции.Для этого можно использовать дюралюминий или другой подобный материал. Толщина стенки должна составлять 1,5 мм.
  6. Следующим шагом будет удаление всех трещин. Для этого места стыки устройства необходимо заделать клеем-герметиком или другими средствами.
  7. Затем нужно поработать с каналами, по которым воздух будет поступать к отверстиям нагнетателей. Эти элементы рекомендуется делать разборными. Для изготовления желательно использовать аналогичный материал.
  8. Чтобы уменьшить величину сопротивления и убрать завихрение, повороты воздушных каналов должны быть плавными.Их можно сделать из дюралюминия.
  9. Следующим шагом будет создание прорезей, которые будут использоваться для нагрева ножек. Это передний обдув - для водителя и пассажира. Прорези обязательно должны быть оборудованы амортизаторами. При желании можно установить устройство с переменным резистором, которое будет использоваться для управления скоростью электродвигателя. Этот элемент можно заменить резистором, предназначенным для изменения яркости подсветки.
  10. Основным этапом данной модернизации является создание эффективной системы обогрева ног сидящих сзади пассажиров.Для этого необходимо дополнительно установить несколько форсунок большей длины. Радиаторное устройство достаточно мощное, и его мощности хватит для подачи обратного потока воздуха. Все точки подключения магистрали и нагнетателей герметизированы для предотвращения утечки теплого воздуха.

Повышение эффективности продувки ног

Для повышения эффективности продувки ног потребуется заменить обычный вентилятор на другой; можно использовать прибор от ВАЗ 2108.

Порядок обновления следующий:

  1. Первый этап проводится в автомобиле.Необходимо демонтировать нижнюю часть отопительного агрегата. Здесь установлено штатное вентиляционное устройство.
  2. Вентилятор разбирается. Он больше не нужен, его можно утилизировать.
  3. Затем обрезается пластиковый выступ, который подает поток воздуха к полу машины. На «восьмерке» мотор вентилятора больше по размеру.
  4. Демонтаж вентиляционного устройства с двумя лопастями. Вместо этого будет использоваться узел с пятью элементами. Перед установкой нового устройства нужно провести диагностику качества его работы.Для этого узел подключается и проверяется.
  5. Если устройство работает исправно, значит оно установлено взамен старого. После установки сборку необходимо качественно закрепить. Это предотвратит негативное воздействие вибраций при перемещениях и быстрый выход прибора из строя.
  6. Чтобы вентиляционный агрегат работал тише, необходимо заменить резисторный элемент. Это связано с тем, что устройство позволяет перегнать больший объем воздушного потока и работает более шумно.Поэтому устанавливается резисторный элемент, который можно использовать от ВАЗ 2108.
  7. Кнопки, а также регулирующие элементы вентиляционного устройства необходимо заменить на новые. Допускается использование деталей от ВАЗ 2108. Подходит стандартный ключ от «семерки» по размеру и креплению. Но он быстро выходит из строя из-за большой разницы в величине тока. На данном этапе процесс модернизации можно считать завершенным.

Доработка термостата

Термостат от автомобиля Шевроле Нива

Порядок доработки термостата на ВАЗ 2107 заключается в замене штатного устройства на деталь от Шевроле Нива:

  1. Сначала сливается хладагент из их охлаждения система.Двигатель автомобиля прогревается, под ним подставляется емкость и сливается жидкость.
  2. Подкапотное пространство открывается, термостат демонтируется с подключенной к нему сетью. Необходимо отсоединить расположенную внизу отводную трубу, она идет от радиаторного устройства к заменяемому элементу. Обводная линия отключается, устанавливается сверху, как и шланг, идущий от термостата к насосу. Оценивается состояние этих труб. Если они изношены или повреждены, то необходимо подготовить новые.
  3. Отсоединен патрубок линии слива хладагента, как и медная труба. От насоса откручивается последний элемент, для этого нужно открутить две гайки и демонтировать фланец со шпилек.
  4. Берется нижний снятый ствол и вырезается из него средняя часть. Длина отрезка должна быть около 7-9 см.
  5. Устанавливается новый термостат. Его подключение осуществляется при помощи трубы с водяным насосом. Шланг нужно заранее немного согнуть.
  6. Затем берется толстая труба от ВАЗ 2108 и подгоняется к месту установки нижнего штатного шланга. С двух концов элемента необходимо отрезать одинаковые детали и подключить к новому устройству. В принципе допускается установка штатной магистрали, но этот вариант более простой.
  7. Идет установка верхнего шланга, речь идет о стандартной трубе.
  8. Вместо демонтированной магистрали делается заглушка; он пошел от отопительного агрегата к водяному насосу.Для этого потребуется медная трубка, из нее припаивается соединительный фланец. Изготавливается уплотнительный элемент из резины, затем поверхность трубы обрабатывается герметиком. Конструкция прикручивается обратно к водяному насосу.
  9. Следующим этапом будет соединение патрубка слива хладагента от отопительного прибора с входом в термостат. Для выполнения задачи берется разобранный медный шланг, убирается лишняя часть, затем она немного гнется.
  10. Изготовляется рычаг, который будет использоваться для крепления форсунки к выпускному коллектору.
  11. Отводящий патрубок подсоединяется от отопительного агрегата с помощью шланга, который ранее был отсоединен. Выход из печки останется прежним, а вход пойдет не на помпу, а на термостат.
  12. Конец линии с соответствующим входом подключается к термостатическому устройству; для этого потребуется более короткий и изогнутый патрубок. Он используется для отвода хладагента от головки блока цилиндров к нагревательному блоку. Этот элемент необходимо заранее отрегулировать по длине.При использовании алюминиевого термостата могут возникнуть трудности, так как стенки таких приборов более толстые. Это значит, что ствол нужно использовать с большим диаметром.
  13. Тонкий патрубок системы обогрева впускного коллектора крепится к самому тонкому выходу термостата. Для начала нужно отсоединить конец, идущий к нижней трубе от отопительного прибора к водяному насосу. На трубу обмеряется, при необходимости лишняя часть отпиливается. Стык обработан герметиком. Во избежание вытекания объем клея должен быть большим.
  14. Затем стык форсунок и термостата стягивают хомутами. Хладагент заливается в систему отопления. Двигатель заводится. Если в системе образовалась воздушная пробка, то ее необходимо удалить.

Подробности об установке термостата от автомобиля Lada Grant на классическую модель ВАЗ рассказал Валерий Именов.

Установка дополнительного насоса

Установка другого насоса на отопительный агрегат позволит улучшить обогрев салона в автомобиле.Обычно это устройство устанавливается рядом с аккумулятором и форсунками в моторном отсеке. При выполнении задания необходимо демонтировать одну линию, идущую от блока цилиндров. Этот патрубок подключается к дополнительному насосу. От блока цилиндров линия должна идти к передней части водяного насоса, а труба на выходе будет подключена к системе отопления.

Питание вспомогательного насоса осуществляется от кнопки включения системы обогрева заднего стекла.Это позволит устройству включиться с этим узлом. От электродвигателя дополнительного водяного насоса идет один плюсовой провод. Отрицательный контакт - это масса устройства.

Для подачи питания на насос выполните следующие действия:

  1. Демонтируется первый разъем с проводниками. К нему подключено несколько электрических цепей. Серый провод предназначен для активации системы обогрева заднего стекла, это основной кабель.
  2. Этот кабель соединяет силовой кабель от водяного насоса.Сам трос выводится в моторный отсек через технологическое отверстие.
  3. Для лучшей фиксации проводника контактный элемент рекомендуется припаять.
  4. По окончании монтажа блока дополнительный водяной насос готов к испытаниям и эксплуатации.

По установке и особенностям подключения дополнительной помпы на классических моделях ВАЗ был описан канал Автоподогрева.

При необходимости подключение водяного устройства можно выполнить другим способом:

  1. Для выполнения задачи понадобится блок от форсунок или контроллер детонации.Этот товар можно купить в любом автомагазине.
  2. К концам колодок припаиваются два проводника, затем кабели устанавливаются в гофру и обматываются изолентой.
  3. Далее выводится электрическая схема подключения заземления, можно использовать любой провод, имеющийся на кронштейне рядом с местом установки.
  4. Сам жгут настроен, резистивные элементы нагревательного элемента подключены к разъему, где был снят плюсовой контакт.Это позволит автоматически активировать водяной насос, который во время работы потребляет около 1,5 ампер. Такой способ подключения позволяет не использовать дополнительные реле и подключаться напрямую к положительному выводу в разъеме.

Многие автовладельцы ставят на автомобили не «ВАЗ», а «иномарки». Можно использовать модель устройства 03034 от производителя BOSCH. Производительность такого насоса составляет 750 литров в час, но дополнительно нужно приобрести хомуты, а также около 10 метров гофры.Перед выполнением задачи необходимо слить хладагент из системы.

Сложность установки фирменного водяного насоса в том, что диаметры шланга и штуцеров устройства не совпадают. Первый - 1,6 см, а на помпе - 2 см. Поэтому рекомендуется использовать более гибкие шланги. Это позволит вам натянуть леску на фитинг. Для лучшего прохождения элемент можно обработать моторной жидкостью.

Оптимизировать печку ВАЗ не так уж и сложно, имея под рукой простые инструменты и доступ к запчастям от отопителя другого автомобиля этой марки, например G8 или Девятки, которая мощнее этой версии автомобиля .Вам даже не понадобятся специальные навыки - достаточно знать каменку и иметь стандартный набор инструментов и материалов.

На что именно нужно обратить внимание при доработке печки ВАЗ "семерка"

Следует отметить, что радиатор печки ВАЗ добросовестно справляется со своей функцией передачи тепла от ТЭНа, а вся проблема плохой работы печки кроется в неидеальном устройстве системы обдува. Поэтому доработка системы обогрева ВАЗ «семерки», по сути, является простейшим тюнингом, заключающимся в замене определенных деталей и узлов отопителя, а также улучшении системы воздуховодов, подающих теплый воздух к ногам водителя. .Самый простой и эффективный способ провести тюнинг - модернизировать печку более мощным мотором и дополнительными шлангами, которые врезаются в корпус отопителя и направляют поток нагретого воздуха в салон.

Что нужно для доработки печки ВАЗ-2107

В первую очередь вам понадобится печка от другой вазовской машины более новой модели (подойдет «восьмерка» или «девятка»). Его двигатель имеет большую мощность и солидное количество оборотов, что делает производство теплого воздуха более эффективным.Но из-за того, что габариты мотора немного превышают габариты печки «семерки», придется снимать гребешок на дне корпуса, который обдувает ваши ноги при работе печки.

Следующее, что нужно поменять, это резистор и выключатель, в связи с тем, что мощный мотор печки может просто расплавить детали, не рассчитанные на такую ​​мощность. Специалисты по ручному тюнингу также советуют менять двигатель с крыльчаткой родной печки на более новую «улитку», которая есть у печки «восьмерка» или «девятка».

Как идет доработка отопителя ВАЗ "семерка"

Достаточно нарезать кусочки пластика по размеру «улитки» и соединить их между собой и после подгонки по размеру закрепить на дне корпуса печи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
