Ремонт двигателей ЯМЗ Статьи ЯрДизельОптТорг

В российских условиях дизели ЯМЗ, установленные на МАЗы, «Уралы», городские автобусы подвергаются усиленной (часто — круглосуточной) эксплуатации. При нерегулярном техническом обслуживании или по естественному износу деталей надежный дизель требует профилактического, текущего, капитального ремонта. Признаками неисправности дизеля становятся плохой запуск, падение мощности, повышенный расход масла, шумы и стуки мотора.

Диагностика неисправностей дизелей ЯМЗ

Определить сложность ремонта можно только после диагностики дизеля. Полноценное тестирование включает поиск течей, прослушивание мотора, проверку люфтов механической части, инструментальную проверку компрессии и зазоров клапанов. При компьютерной диагностике анализируются накопившиеся коды ошибок ЭБУ и датчиков. Одновременно проверяются фильтры, уровни масла и трансмиссионной жидкости. В ряде случаев для определения изношенной детали, узла требуется частичная или полная разборка дизеля.

По результатам диагностики и дефектовки изношенных деталей автомеханики определяют, какой ремонт ДВС ЯМЗ необходим. По степени сложности выделяют локальные (профилактические или текущие) ремонты и капитальный ремонт дизеля.

Что входит в ремонт двигателя

Текущий ремонт различных серий моторов может ограничиться:

• разборкой и очисткой топливоподкачивающего насоса;
• регулировкой углов опережения впрыска;
• промывкой форсунок;
• заменой щеток или коллектора стартера;
• заменой прокладок, сальников, пружин, регулировкой тепловых зазоров;
• заменой вкладышей или подшипников.

При капремонте сложными операциями становятся ремонты ТНВД, турбокомпрессоров, реставрация клапанов, толкателей, распределительного и коленчатого валов. С большими трудозатратами связаны расточка и гильзование блока цилиндров, заварка и шлифовка трещин блока, восстановление направляющих втулок, седел клапанов. Качественный капитальный ремонт двигателя обязательно завершается регулировкой всех механизмов дизеля, стендовыми испытаниями мотора.

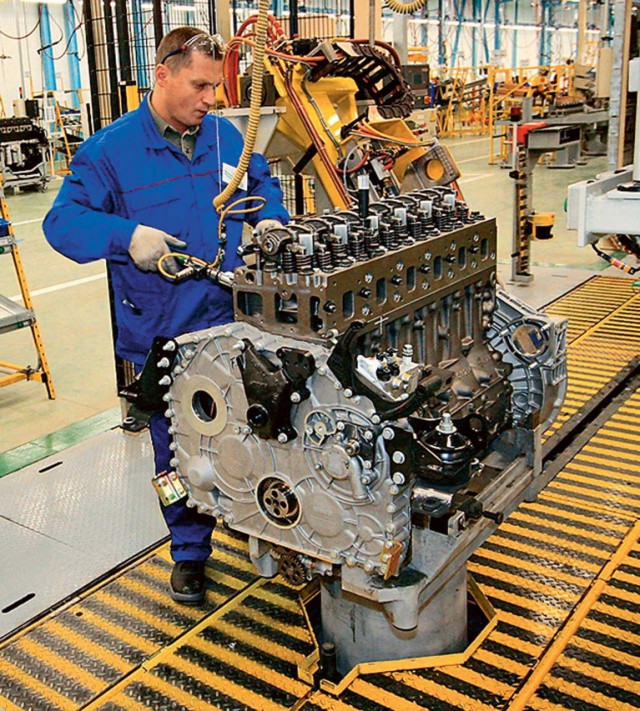

Новое семейство дизельных двигателей ЯМЗ 530 запущено в производство в 2012 году. Дизель ЯМЗ-536 считается флагманом серии и предназначен для установки на городские автобусы, среднетоннажные грузовики, военную бронетехнику.

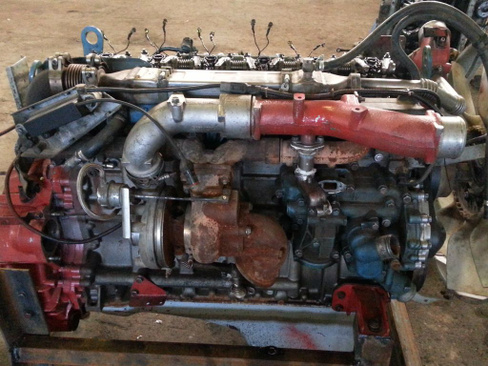

Конструктивные особенности ЯМЗ-536

Для дизеля ЯМЗ-536, в котором использованы топливная аппаратура «Bosh», зарубежные комплектующие, мокрые гильзы, инновационная система охлаждения, непосредственный впрыск топлива, запланирован моторный ресурс до миллиона километров пробега.

В эксплуатации недостатком дизеля считается требовательность к качеству моторного масла, отсутствие грязеуловителей в шатунных шейках, селективный катализатор. Уязвимыми местами мотора признаны турбокомпрессор (по дефектам сборки), шатунные соединения, пластиковая крышка клапанов (на герметике). В капитальные ремонты новые ЯМЗ-536 пока поступают редко.

Процесс ремонта ЯМЗ-536

Текущий ремонт ДВС ЯМЗ 536 производится по общепринятым методикам, которые требуют:

• демонтировать двигатель из моторного отсека;
• снять головку блока или полностью разобрать мотор;
• очистить все детали и механизмы;
• выявить и заменить изношенные или дефектные детали;
• собрать и отрегулировать дизель;
• проверить работу на испытательном стенде.

При замене деталей обязателен точный подбор запчастей по заводским маркировкам. Этот принцип особенно актуален для зарубежных комплектующих.



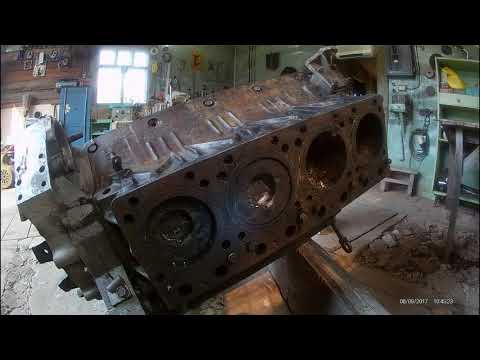

Ремонт двигателей ЯМЗ 534

Четырехцилиндровый двигатель ЯМЗ-534 по мощности (136 – 190 л.с.) предназначен для установки на городские автобусы «ПАЗ», «ЛиАЗ», «Вектор Некст», среднетоннажные грузовые автомобили.

ЯМЗ 534 — устройство и ремонт

В новой конструкции мотора ЯМЗ-534 достигнуты показатели экологического стандарта Евро-5, двигатель облегчен, укомплектован каталитическим нейтрализатором и системой рециркуляции отработавших газов. В производстве дизеля использованы «мокрые» гильзы, топливная аппаратура «Bosh», инновационная система охлаждения, непосредственный впрыск топлива.

Первые эксплуатационные отзывы водителей и ремонтников отмечают и конструктивные недостатки мотора, к которым относятся плохая адаптация двигателя к морозам (требует длительного прогрева), посадка пластиковых деталей на герметик (появляются течи). Отмечены недостатки сборки турбокомпрессора (по люфтам ротора), соединений интеркулера с турбиной. Дают течи и пластиковые трубки топливной системы.

Процесс текущего ремонта дизеля ЯМЗ 534

По срокам эксплуатации новая серия дизелей в капитальный ремонт пока не приходит. Востребован текущий и средний ремонт двигателей ЯМЗ 534. При ремонтных работах проводятся стандартные операции:

• разборка, очистка всех узлов мотора;
• дефектовка изношенных деталей;
• замена запасных частей;
• сборка мотора;
• регулировка и отладка механизмов;
• проверка работы дизеля на испытательном стенде.

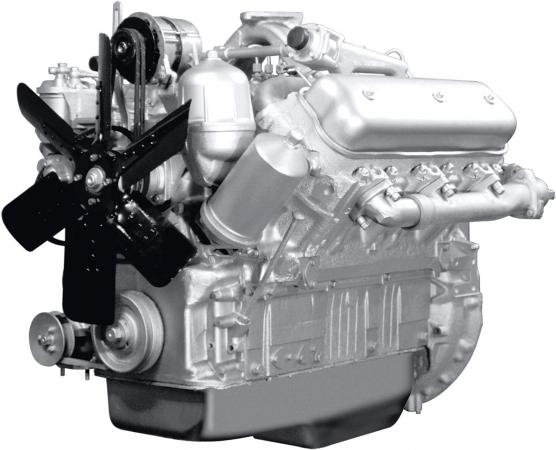

Ремонт двигателей ЯМЗ 236 и 238| цены на ремонт двигателя, кпп, тнвд ямз

Одна из специализаций деятельности компании «ЯрАвтоЦентр» – ремонт двигателей ЯМЗ, в том числе капитальный ремонт двигателя. Поскольку двигатель – это чрезвычайно сложное устройство, обслуживание которого также представляет не очень простую технологическую задачу и требует наличия определенных навыков и знаний, то ремонт дизельных двигателей должен производиться крайне ответственно.

Компания «ЯрАвтоЦентр» — это

• Профессионализм!
• Компетентность!
• Надежность!

Ремонт двигателей ЯМЗ и ремонт двигателей ГАЗ выполняют настоящие мастера своего дела, знающие свою работу до самых мелочей и способные справиться с практически любой проблемой. Мы готовы выполнить ремонт ЯМЗ любой сложности в кратчайшие сроки. После ремонта ЯМЗ двигатель выглядит так, как будто бы он только что вышел с конвейера, и уж будьте уверены, что он будет беспроблемно работать ещё долгое время. Если Вы хотите повысить производительность своей техники, то необходима модернизация двигателей, которая позволяет существенно повысить ресурс и сэкономить на обслуживании.

Ремонт двигателя: гарантия «ЯрАвтоЦентр»

Какие преимущества вы получаете при ремонте двигателей ЯМЗ в наших мастерских? В первую очередь, это, конечно же, использование оригинальных запасных частей от производителя – Ярославского моторного завода. Качественные оригинальные запчасти – это залог успешного и оперативного ремонта ЯМЗ и, как следствие, надежной долгой службы двигателя. Наши мастера обладают большим опытом работы, нет ничего такого, что могло бы их удивить или озадачить. Именно благодаря такому высокому профессионализму ремонт двигателей ЯМЗ выполняется на высочайшем уровне в кратчайшие сроки. Также мы предлагаем Вам профессиональный ремонт ТНВД ЯМЗ. Хороший ремонт ТНВД двигателей восстановит их ресурс и производительность.

Компания «ЯрАвтоЦентр» является партнером Ярославского моторного завода. Все запасные части, как уже упоминалось выше, поступают в мастерские по ремонту двигателей ЯМЗ непосредственно с завода-изготовителя. Каждая деталь соответствует высочайшим стандартам качества, что подтверждается мнением уважаемых экспертов и международными сертификатами. Кроме того, цена на ремонт КПП и цена на ремонт двигателя вполне приемлема!

Мы производим только профессиональный ремонт двигателей ЯМЗ на качественном оборудовании и даём гарантию свою работу.

Ремонт двигателей ЯМЗ в компании «ЯрАвтоЦентр» — это сотрудничество, которое выгодно всем!

Стоимость ремонтных работ на двигатели ЯМЗ:

Стоимость ремонтных работ (Дизельных двигателей)

№	Наименование	Цена
1	А-41 с ПД-10	55 000
2	А-01 с ПД-10	75 000
3	Д-245 со стартером (без ТКР)	37 500
4	Д-240 с ПД-10	38 000
5	Д-240 со стартером	35 000
6	СМД-14 с ПД-10	45 000
7	СМД-18 с ПД-10	48 000
8	Д-65	47 000
9	Д-37; Д-144	30 000
10	КАМАЗ-740	58 000
11	КАМАЗ (Евро) (с ТКР)	76 000
12	ЯМЗ-236	50 000
13	ЯМЗ-238	60 000
14	ЯМЗ-238 (Турбо)	72 000
15	ЯМЗ-240	100 000
16	ЯМЗ-240 НМ-2	180 000
17	ЯМЗ 8401. 10	300 000
18	ТМЗ 850.10	300 000
19	ТМЗ 8424	180 000

Стоимость ремонтных работ (КПП)

№	Наименование	Цена
1	ЯМЗ-236	6000
2	ЯМЗ-238 А	10000
3	ЯМЗ-238 ВМ	14000
4	ЯМЗ-239	20000
5	КПП-202	25000
6	КАМАЗ (с делителем)	10000
7	КАМАЗ (без делителя)	7000
8	Т-150	17000
9	Зил-130	4000
10	ГАЗ-53	3000
11	Газель	3000

Стоимость ремонтных работ (ТНВД)

№	Наименование	Капитальный ремонт	Продажа с кап. рем.
1	ТНВД -60.5 (ЯМЗ 236)	5000	7000
2	ТНВД -601.5 (ЯМЗ 236 турбо)	6000	10000
3	ТНВД -80.5 (ЯМЗ 238)	5500	8000
4	ТНВД -806.5 (ЯМЗ 238 турбо)	7000	10000
5	ТНВД -90.8 (ЯМЗ 240)	8000	11000
6	ТНВД -901.8 (ЯМЗ 240 турбо )	8500	13000
7	ТНВД -902.8 (ЯМЗ 240 турбо )	8500	13000
8	ТНВД -903.8 (ЯМЗ 240 турбо )	8500	13000
9	ТНВД КАМАЗ	5000	—
10	ТНВД КАМАЗ (турбо)	9400	—
11	ТНВД 773	14000	800

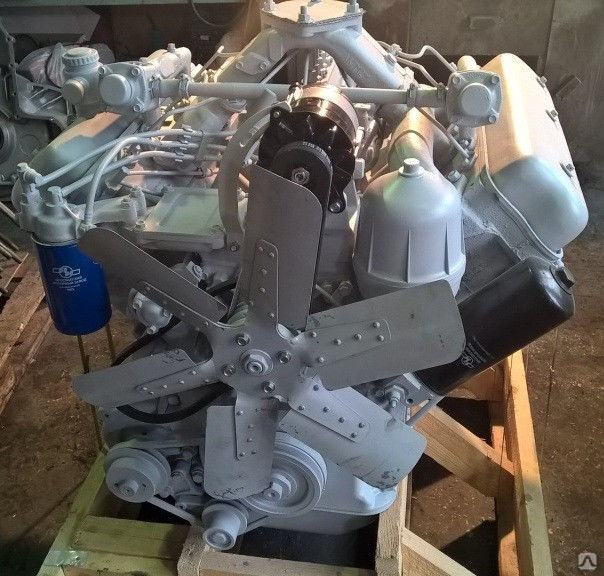

Капитальный ремонт двигателей ЯМЗ-238, ЯМЗ-240, ЯМЗ-7511, ЯМЗ-840, а также двигателей ТМЗ — Торговый дом Авто-Капитал

Наряду с продажами двигателей ЯМЗ, мы выполняем их ремонт. Во время эксплуатации разрушительным нагрузкам подвергается коленчатый вал, цилиндро-поршневая группа, турбокомпрессор, распределительный вал, масляный насос, распылитель, головка блока цилиндров, ТНВД. Нередко износ усугубляют недостаточно качественное топливо, смазочные материалы и охлаждающая жидкость.

Капитальный ремонт двигателей ЯМЗ включает разборку-сборку, дефектовку и испытание двигателя. В работе мы применяем фиксированную ставку базовой стоимости капитального ремонта двигателя ЯМЗ. В него входит:

1. замена комплекта гильза-поршень-кольца;
2. замена втулок шатуна;
3. шлифовка и полировка коленвала;
4. замена поршневых пальцев;
5. замена вкладышей;
6. замена масляного насоса;
7. замена водяного насоса;
8. замена привода вентилятора и гидромуфты;
9. ремонт привода вспомогательных агрегатов;
10. ремонт привода генератора;

11. замена РТИ, манжет, паранитовых прокладок и уплотнений;
12. замена трубок низкого давления;
13. замена всех фильтрующих элементов;
14. ремонт топливного насоса с заменой плунжерных пар и распылителей , регулировкой на стенде 10-04К,(М),КИ-562Д;
15. ремонт турбокомпрессора;
16. ремонт головок блока цилиндров;
17. ремонт водо-масляного радиатора и охладителя наддувного воздуха.

Готовые двигатели проходят цикл по испытанию: холодная обкатка, горячая обкатка, повторная обкатка на специализированном стенде. После обкатки производится покраска, консервация, установка на транспортировочную подставку.

Помимо ремонта, мы можем выполнить сборку двигателя по наряд заказу. Неважно, на базе нового блока цилиндров или уже имеющего наработку, с использованием новых или Б/У запчастей — в любом случае будет действовать полноценная гарантия. Это позволит собрать подходящий двигатель при ограниченном бюджете, с сохранением высокой надёжности и значительного остаточного ресурса.

Почему мы

• Мы используем только оригинальные запчасти, поэтому ресурс двигателей после капремонта не уступает ресурсу новых силовых агрегатов.
• Наши специалисты имеют за плечами многолетний опыт работы на Ярославском моторном заводе и могут устранить любую неисправность двигателей ЯМЗ.
• Срок ремонта — от 2 до 5 рабочих дней, в зависимости от модели двигателя.

• Гарантия на все отремонтированные двигатели — 6 месяцев. В отдельных случаях — 1 год.
• Наша компания работает на рынке с 1998 года. За это время мы отремонтировали свыше 3000 двигателей.
• С нами работают как крупные автомобильные предприятия и карьероуправления, так и небольшие частные компании.

Стоимость ремонта

Модели двигателей и их модификации	Стоимость ремонта в рублях с учётом НДС
ЯМЗ-5341	от 70 000 + З/Ч
ЯМЗ-536	от 90 000 + З/Ч
ЯМЗ-650	от 110 000 + З/Ч

Модели двигателей и их модификации	Стоимость ремонта в рублях с учётом НДС и запчастей	Стоимость работ без учета запчастей и расходных материалов
ЯМЗ-236М2-1	от 195 000	30 000
ЯМЗ-238М2-5	от 205 000	35 000
ЯМЗ-238Д-1	от 240 000	38 000
ЯМЗ-236НЕ2-3	от 260 000	33 000
ЯМЗ-238ДЕ2-3	от 270 000	38 200
ЯМЗ-7511. 10, ЯМЗ-7514	от 285 000	43 800
ЯМЗ-240М2, ЯМЗ-240БМ2-4	от 340 000	52 500
ЯМЗ-240НМ2, ЯМЗ-240ПМ2	от 370 000	62 000
ЯМЗ-840, ЯМЗ-850	от 490 000	78 350
ТМЗ-8421, ТМЗ-8424, ТМЗ-8482, ТМЗ-8521	от 430 000	65 100

Указанная стоимость действительна при ремонтопригодности блока цилиндров,ТНВД в сборе, коленчатого вала, головок блока цилиндров, охладителя наддувочного воздуха, жидкостно-масляного теплообменника,турбокомпрессора,шатунов,распределительного вала и комплектного мотора. Работа выполняется в два этапа. При поступлении двигателей и узлов производится их разборка и дефектовка, оценивается стоимость ремонта и согласовывается с заказчиком.

Непосредственно ремонт производится в течение 2–5 дней с момента поступления предоплаты, в зависимости от модели двигателя. После ремонта с двигателем выдаётся паспорт и руководство по эксплуатации в электронном виде. Гарантия на отремонтированный двигатель — 6 месяцев. В отдельных случаях гарантийный срок может быть продлён до 1 года.

Обратите внимание, что мы предлагаем запчасти и комплекты переоборудования для спецтехники и сельхозтехники: запчасти ЯМЗ и комплекты переоборудования к Т-150, Е-280,ДТ-75, КСК-100, ДОН-1500 и другие. В наличии широкий спектр двигателей производства ЯМЗ: ЯМЗ-236, ЯМЗ-238 различных конфигураций, а также агрегаты для тяжелых самосвалов БЕЛАЗ — двигатели ЯМЗ-240.

Оставить заявку на ремонт двигателя вы можете по телефону +7 (4852) 58-95-00 или по электронной почте [email protected].

Технические характеристики двигателя ЯМЗ-240, характеристики, масло, производительность

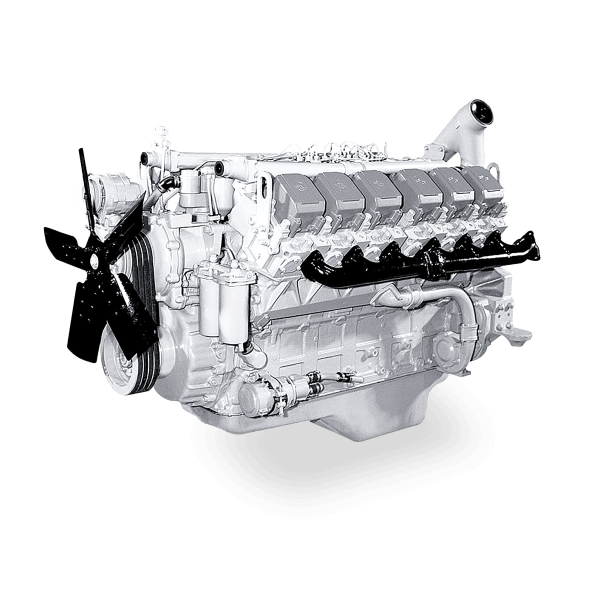

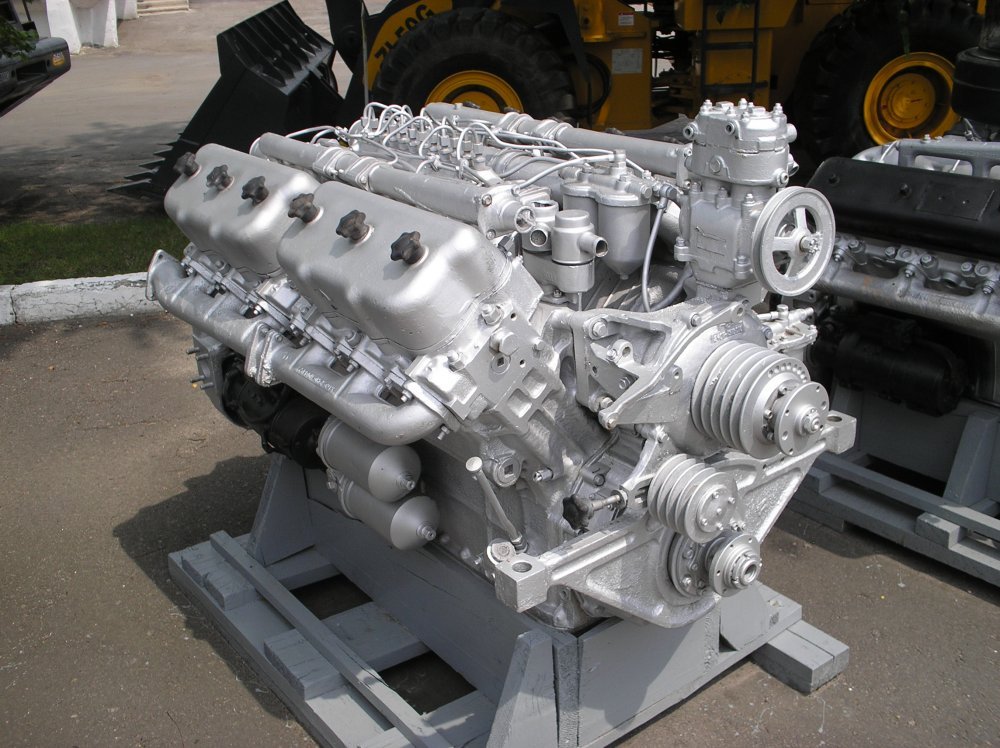

Двигатель ЯМЗ-240 — 12-цилиндровая дизельная силовая установка производства Ярославского моторного завода. Технические характеристики двигателей серии ЯМЗ-240 разные, двигатели этого семейства делятся на атмосферные – мощностью 300-360 л. с., и турбированные – мощностью 420-500 л.с., но все имеют экологические показатели Евро-0. . Основным преимуществом серии ЯМЗ 240 являются высокие мощностные характеристики, позволяющие устанавливать эти агрегаты на мощные многотоннажные автомобили, тягачи и дизель-поезда.

Производство двигателя ЯМЗ-240 началось в 70-х годах. Это был первый V-образный 12-цилиндровый тяжелый дизель предприятия. Некоторые ошибочно полагают, что ЯМЗ-240 — это не полностью самостоятельная модель V12, а всего лишь два «спаренных» 6-цилиндровых. Это не так – это семейство появилось не только за счет добавления к 8-цилиндровому двигателю 4 дополнительных цилиндров, но и за счет изменения угла их развала, способа опирания коренных шеек коленчатого вала и ряда других оригинальных конструктивных решений. .

Технические характеристики

Тип двигателя	V-12 с турбонаддувом
Годы выпуска	1962
Выходная мощность, кВт при об/мин	205 в 2100
Выходная мощность, л. с. при об/мин	300-500 в 2100
Рабочий объем, см3	22299
Количество цилиндров	12
Клапаны	24
Крутящий момент, Нм/об/мин	1275 в 21:00
Степень сжатия	16,5:1
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Конфигурация	В
Тип топлива	дизель
Топливная система	прямой впрыск
Евро стандарты	Евро 0
Головка блока цилиндров	ОХВ
Охлаждение	жидкость

Конструкция двигателя ЯМЗ 240

Данная модель двигателя состоит из следующих функциональных блоков:

1. Крышка ГБЦ;
2. Головка блока цилиндров;
3. Впускной патрубок системы охлаждения;
4. Водяной насос;
5. Генератор;
6. Клапан запорный;
7. Угловой фланец для маслоподкачивающего насоса;
8. Масляный насос;
9. Крышка люка;
10. Заглушка водяного канала;
11. Датчик тахометра.

Блок цилиндров расположен в верхней части литого корпуса, там же, где расположена верхняя часть картера. ЯМЗ-240 использует 12 цилиндров. Они расположены в 2 ряда по 6 штук со схождением внизу. Угол наклона цилиндров относительно центральной оси составляет 75 градусов. Правый ряд относительно левого выдвинут вперед на 35 мм. Это связано с тем, что на одной шатунной шейке коленчатого вала установлены 2 шатуна, раздельные для правого и левого ряда.

Картер блока изготовлен из серого низколегированного чугуна и представляет собой литую конструкцию. В его верхней части имеются отверстия для каждого рукава. Также имеется коленчатый вал, топливный насос высокого давления и втулка распределительного вала. Головки цилиндров расположены, в зависимости от модификации, отдельно, либо в блоках, каждый из которых рассчитан на три цилиндра. В верхней части каждой головки установлены форсунки и пружинные клапаны с коромыслами.

Кривошипно-шатунный механизм, устанавливаемый на мотор ЯМЗ-240, представляет собой коленчатый вал, маховик и подшипники. Коленчатый вал изготовлен из горячештампованной стали. В конструкцию входят шесть шейок и семь круглых опор. Шейки валов также изготовлены из стали, но в процессе изготовления усилены электрошоком. Вал установлен в картере с упорным подшипником. Подшипник дополнен бронзовыми кольцами, выполняющими роль уплотнений и усиливающих фиксацию коленчатого вала. Все узлы и оборудование машин получают мощность от вала через переднюю кромку.

Здесь же установлен механизм, отвечающий за гашение колебаний. Демпфер работает на основе вязкой жидкости. Он состоит из литого под давлением корпуса, маховика, заливной горловины и защитной крышки. Центрирование по оси осуществляется отдельной металлической пластиной. Для передачи высокого крутящего момента двигатели ЯМЗ 240 оснащены гидромуфтами, способными выдерживать большие нагрузки.

Механизм охлаждения, устанавливаемый на дизеле ЯМЗ-240, представляет собой циркуляционную систему закрытого типа. Механизм работает на основе движения теплоносителя. Эта схема состоит из следующих узлов:

• центробежный насос;
• Рубашки охлаждения блока цилиндров левая и правая;
• радиатор;
• расширительный бачок для лишней жидкости;
• вентилятор;
• выносной термометр.

Центробежный насос забирает жидкость благодаря прорези между роликом и втулкой. Устройство включается после того, как в рабочей камере накопится достаточное количество жидкости. Насосное устройство приводится в движение шестерней, соединенной с коленчатым валом. Охлаждение жидкости происходит в радиаторе, благодаря воздушным потокам, создаваемым вентилятором (приводимым в движение коленчатым валом). Из радиатора жидкость поступает в рубашки, где равномерно распределяется. После охлаждения горячая вода отводится по трубам в верхней части головок. Пар, скапливающийся в трубопроводе, выводится через отверстие в расширительном баке.

Ремонт двигателя и возможные неисправности

Двигатель отлично зарекомендовал себя в эксплуатации и неплох в ремонте. Сложности с ремонтом возможны только у старых версий ЯМЗ 240 с общими головками (по 3 цилиндра). Ремонт таких двигателей усложнился и потребуется много новых деталей: новый блок отдельных головок, новые отдельные головки для каждого цилиндра, новая поршневая группа, новые выпускной и впускной коллекторы, новые водоводы и патрубки, новые топливные трубки высокого давления.

Несмотря на то, что двигатель имеет достаточно простую по современным меркам конструкцию, длительный период производства, позволивший отработать технологию производства, как и у другого сложного механизма, при его работе могут возникать определенные неисправности. Наиболее распространенными из них являются:

• поломка топливной аппаратуры из-за использования некачественного или несоответствующего сезону эксплуатации топлива, а также несвоевременной замены топливных фильтров;
• преждевременный износ шатунно-поршневой группы из-за применения неподходящих смазок;
• возникновение постороннего стука из-за нарушения регулировки клапана;
• снижение мощности из-за засорения выпускного тракта и/или воздушного фильтра.

Объем масла Ямз 240

. Дизельные двигатели для грузовых автомобилей и тракторов. Запчасти, регулировка и ремонт. Система подачи топлива двигателя

Производитель: ЯМЗ Тип: дизельный Объем: 11 150/14 866 см3 Максимальная мощность: 150 240 л.с., при 1700 2100 об/мин … Википедия

ЯМЗ 530 семейство рядных 4 и 6 цилиндровых дизельные двигатели производства ОАО «Автодизель» (Ярославский моторный завод), входящего в «Группу ГАЗ». Совместная разработка с австрийской инжиниринговой компанией AVL List GmbH. … … Википедия

Сюда перенаправляется запрос ЯМЗ; см. также другие значения. Сюда перенаправляется запрос «Автодизель»; см. также другие значения. Координаты: 57°38’50.92″ с. ш. 39° 50’13.3″ в.д. и т.д/… Википедия

Виталий Алексеевич Долецкий Генеральный директор Ярославского моторного завода (Автодизель) 1982 1997 … Википедия

В данной статье или разделе описывается ситуация применительно только к одному региону. Вы можете помочь Википедии, добавив информацию для других стран и регионов… Википедия

Завод-изготовитель. .. Википедия

КрАЗ 255Б… Википедия

Для автомобилей могут применяться тепловые (внутреннего сгорания и паровые) и электрические двигатели. Подавляющее большинство двигателей внутреннего сгорания являются поршневыми двигателями внутреннего сгорания (ПДС). По технологическому процессу автомобильные ПДС… … Большая советская энциклопедия

У этого термина есть и другие значения, см. ГАЗ. ОАО «ГАЗ» Тип владения Листинг на бирже… Википедия

КрАЗ 256Б… Википедия

Книги

• Книги: Дизели ЯМЗ-240/2406/240Н/240П/8423 | каталог деталей и сборочных единиц, Дизельные двигатели ЯМЗ-240/2406/240Н/240П/8423 | Каталог деталей и сборочных единиц… Категория: Двигатели Дизели Издательство: Минск,
• ЯМЗ-240, 240Б, 240Н, 240П, 8423 дизель. Каталог, Каталог содержит номенклатуру сборочных единиц и деталей для дизелей ЯМЗ-240, ЯМЗ-240Б, ЯМЗ-240Н и ЯМЗ-240П. Каждая спецификация проиллюстрирована рисунками, показывающими узлы … Категория:

3 7 . .

Дизель ЯМЗ-240Б (трактор К-701)

Дизель ЯМЗ-240Б отличается от двигателя ЯМЗ-240 снижением частоты вращения (1900 вместо 2100 мин-1). Кроме того, передняя часть у него выполнена с учетом особенностей системы охлаждения, которая более развита и имеет высокопроизводительный вентилятор с гидромуфтой.

Двигатель ЯМЗ-240Б четырехтактный, с расположением цилиндров в два ряда, выполненных в одном блоке вместе с верхней частью картера. Направление вращения коленчатого вала правое. Порядок работы цилиндров: 1-12-5-8-3-10-6-7-2-11-4-9. Диаметр цилиндра 130 мм, ход поршня 140 мм, степень сжатия 16,5. На цилиндр приходится два клапана (один впускной, другой выпускной). Фазы газораспределения: открытие впускного клапана 20° до ВМТ, выпускного клапана-56° до ВМТ; закрытие выпускного клапана 56° после ВМТ, впускного — 20° после ВМТ. Диаметр диска клапана: вход — 61 мм, выход — 48 мм; высота подъема клапана 13,5 мм. Холодный зазор между клапаном и коромыслом 0,25-0,30 мм. Угол опережения впрыска топлива составляет 19°±1° до ВМТ. Давление начала подъема иглы форсунки 16,5±0,5 МПа. Масса незаправленного двигателя на момент поставки 1670 кг; его длина 1688 мм, ширина 1014 мм и высота 1374 мм. Поперечное сечение двигателя показано на рис. 2.3. На рисунке видно, что на каждой шатунной шейке коленчатого вала установлено по два шатуна: один для правого ряда; другой для левого. Следовательно, правый ряд цилиндров смещен относительно левого на 35 мм вперед. Картер туннельного типа отлит из низколегированного серого чугуна специального состава. Гильзы цилиндров» (мокрого типа) своими буртиками входят в пазы на верхней полке блока, а сверху прижимаются четырьмя головками цилиндров (одно- и трехцилиндровыми).

Цилиндры пронумерованы по направлению от вентилятора к кабине справа (1-6) и слева (7-12). Головка блока цилиндров отлита из низколегированного серого чугуна. Он крепится к блоку с помощью 14 штифтов. Стык между головкой блока цилиндров и блоком уплотнен стальной асбестовой прокладкой. В нем расположены клапаны с пружинами, коромысла, коромысла и форсунки. Седла выпускных клапанов вставные. Они изготовлены из специального жаропрочного чугуна и запрессованы в посадочные места с натягом 0,004-0,105 мм. Полость головки с клапанным механизмом и форсунками закрывается крышкой, прикрепленной к головке пальцами. Стык между крышкой и головкой уплотнен фасонным резиновым уплотнителем. Все четыре головки взаимозаменяемы.

Коленчатый вал из кованой стали содержит семь коренных и шесть шатунных шеек, закаленные токами высокой частоты. Шатунные шейки имеют закрытые пробками внутренние полости, в которых масло подвергается дополнительной центробежной очистке. Шесть кривошипов вала расположены под углом 120° друг к другу в трех плоскостях. На переднем конце коленчатого вала установлен

жидкостный гаситель крутильных колебаний, а на заднем (коническом) — ступица маховика. Коренными подшипниками коленчатого вала являются роликовые подшипники, наружные кольца которых запрессованы в расточки картерной части блока. От осевой

их движения ограничены стопорными кольцами. Роликовые подшипники не имеют внутренних колец. Ролики перемещаются непосредственно по беговым дорожкам, выполненным на опорных шейках коленчатого вала. При износе беговых дорожек на подшипниковых шейках допускается их перешлифовка до ремонтных размеров с соответствующей заменой подшипников качения. Диаметры беговых дорожек и номера подшипников приведены в табл. 2.1.

Рис. 2.3. Поперечный разрез двигателя ЯМЗ-240Б

2.1. Диаметры шеек и номера подшипников коленчатого вала

Коленчатый вал удерживается от осевых перемещений двумя бронзовыми кольцами, установленными в канавке корпуса, приклепками к переднему торцу блока. Маховик отлит из серого чугуна и прикручен к специальной ступице. Его зубчатый венец служит для запуска двигателя стартером. При ручном проворачивании коленчатого вала в зацепление с зубчатым венцом вводится специальное зубчатое колесо механизма поворота. Последний установлен на кожухе маховика с правой стороны двигателя. От переднего конца вала вращаются охлаждающий вентилятор, генератор и компрессор.

Стальной шатун, кованый; его стержень имеет двутавровое сечение. По всему шатуну просверливается канал для подвода смазки к подшипнику верхней головки шатуна. Нижняя головка снабжена разъемом, расположенным под углом 55° к оси штока, что позволяет устанавливать и снимать комплект поршня с шатуном через цилиндр. Крышки шатунов взаимозаменяемы. На одном из шарниров имеются метки в виде одинакового для обеих частей двузначного числа и риски, охватывающие обе части шатуна. Подшипник нижней головки шатуна снабжен сменными втулками, а верхний подшипник — запрессованной бронзовой втулкой. Втулки нижней головки шатуна тонкостенные, сменные. Верхние и нижние втулки взаимозаменяемы. Существует шесть ремонтных размеров вкладышей. Клеймо с номером ремонтного размера и уменьшенным значением диаметра шеек вала наносят на тыльную сторону вкладыша возле стыка. Размеры шатунных шеек и вкладышей коленчатого вала приведены в табл. 2.2.

Поршни двигателя отлиты из специального алюминиевого сплава с высоким содержанием кремния. Имеют канавки под три компрессионных и два маслосъемных кольца. Сечение компрессионных колец трапециевидное, а маслосъемных — коробчатое с расширителями. Верхнее компрессионное кольцо с наружной поверхности покрыто слоем пористого хрома. Поршень соединен с шатуном плавающим штифтом; осевое перемещение пальца в поршне ограничено

Дизель ЯМЗ-240 имеет несколько модификаций и устанавливается на карьерные самосвалы грузоподъемностью 30-40 тонн. Это Белазы разных модификаций, работающие в горнодобывающей, нефтедобывающей промышленности, специализированная сельскохозяйственная техника.

Характеристики двигателя ЯМЗ 240 М 2.
Мощность, л.с. кВт. 360 «265».
Вращается с частотой 2100.
Крутящий момент, максимальный 1275 Нм. 130 кгс-м.
Частота вращения при максимальной об/м. 1600.
Расход топлива не менее 214 г/кВт-ч, 157 г/л.с.ч.
Количество цилиндров 12.
Количество клапанов 24. Порядок работы первый, пятый, третий, шестой, второй, четвертый, седьмой, одиннадцатый. Девятый, двенадцатый, восьмой, десятый.
Материал блока чугун.
Головка блока цилиндров из чугуна.
Расположение цилиндров V.
Ход поршня 140 мм.
Рабочий объем 22,3 литра.
Размеры 1580*1015*1190 мм. Топливный насос. Высокая. Под давлением. 90,8-20.
Генератор 6301.3701.
Вес 1670 кг. Двигатель
ЯМЗ-240-ПМ2.
Мощность 309 кВт. или 420 л.с.
Вращается с частотой 2100 об/мин.
Крутящий момент максимальный 1491 Н.м, 152 кгс. — м.
Скорость вращения при максимальном крутящем моменте 1600 об/мин. Минимальный расход топлива 211 г/кВт.ч 155 г/л.с.-ч.
Цилиндров 12.
Конфигурация В.
Количество клапанов 24 шт.
Имеет ход поршня 140 мм. Диаметр цилиндров составляет 130 миллиметров.
Питание ТНВД и ТНВД.
Охлаждающая жидкость.
Материал блока чугун.
Такт четырехтактный. Вес 1790 килограммов.
ЯМЗ 240 НМ2.
Мощность 368 киловатт или 500 л.с.
Вращается с частотой 2100.
Максимальный крутящий момент 1815 Нм. 185 кгс. — м.
Скорость вращения при максимальном крутящем моменте 1600 об/мин.
Расход топлива, не менее 208 г/кВтч, 153 г/л.с.-ч.
Конфигурация V.
Материал блока чугун.
Жидкостное охлаждение.
Такт четырехтактный.
Источник питания топливного насоса высокого и низкого давления.
Клапанный механизм OHV.
Вес 1790 кг.

Мотор Ямз-240 самый мощный из всех двигателей, которые выпускает Ярославский моторный завод; этот двигатель по своим техническим параметрам соответствует ЕВРО-0. Это двенадцатицилиндровый четырехтактный дизельный двигатель. Жидкостное охлаждение, непосредственный впрыск топлива и воспламенение от сжатия.

Двигатели ЯМЗ-240 отличаются достаточно тихой работой, уровень производимого ими шума составляет 2-3 децибела, что соответствует всем международным и, в частности, европейским нормам и требованиям и стандартам. Это позволяет использовать этот двигатель в самых различных условиях без дискомфорта для потребителей. По выбросам вредных веществ этот двигатель также на высоте, количество выхлопных газов, выбрасываемых в атмосферу, примерно на 25% ниже, чем у дизелей той же мощности и класса. Кроме того, этот двигатель отличается большой надежностью, достаточно прост в ремонте и эксплуатации. Эти моторы являются одними из самых надежных дизельных двигателей в своем сегменте.

________________________________________________________________

Дизельный двигатель ЯМЗ-240

Дизельный двигатель ЯМЗ-240 (модификаций НМ-2, М2, БМ-2, ПМ-2) — двенадцатицилиндровый, без наддува, жидкостного охлаждения с автоматической терморегуляцией, развивает рабочая мощность 198 кВт, номинальная скорость 1900 мин-1 и максимальный крутящий момент 1240 Нм.

Основные детали дизеля ЯМЗ-240: корпус, кривошипный и газораспределительный механизмы.

Корпус

Корпус дизеля ЯМЗ-240 (модификаций НМ-2, М2, БМ-2, ПМ-2) состоит из картера блока, четырех головок цилиндров и четырех их крышек, передней крышки блока, торцевой плита, кожух маховика и узел привода, поддон.

Картер цилиндров туннельного типа, с V-образным расположением цилиндров при угле развала 75°. В его перегородках имеется семь опор для осей толкателей, коленчатого и распределительного валов, а в самом картере блока двенадцать отверстий под гильзы цилиндров.

Блок цилиндров относится к туннельному типу, так как опоры в поперечных перегородках цельные, наружные кольца роликовых подшипников запрессованы в расточки нижних опор.
, а коленчатый вал устанавливается в картер последовательно, обходя одну опору за другой, то есть как бы двигаясь по тоннелю.

В развале картера выполнены приливы с отверстиями для крепления ТНВД и сапун для подсоединения патрубков подачи масла к пневмокомпрессору и слива топлива в бак.

На левой боковой поверхности блока цилиндров двигателя ЯМЗ-240 имеются фланцы и бобышки с отверстиями для установки и подключения ТНВД,
патрубок для слива масла из корпуса гидромуфты гидромуфты привод вентилятора, патрубки подвода теплоносителя к пневмокомпрессору и отвода его от котла отопления, а также патрубок водяного насоса.

На его правой боковой поверхности расположены фланцы и станины под фильтр грубой очистки масла, стартер и корпус с маслоизмерительным щупом.

На переднем торце картера расположены крышка, фильтры центробежной очистки масла
и грубой очистки топлива, а также корпус-кронштейн гидромуфты привода вентилятора, который одновременно служит основанием для крепления генератора и компрессор.

К заднему торцу картера крепятся торцевой лист и картер маховика, к верхней его части крепятся четыре головки блока цилиндров, к нижней крепится поддон.

Головка блока цилиндров дизеля ЯМЗ-240 (модификаций НМ-2, М2, БМ-2, ПМ-2) — головка групповая, общая для трех цилиндров. Головки цилиндров взаимозаменяемы, устанавливаются на шпильки, ввернутые в картер и закрепленные гайками.

Соединение картера с головками цилиндров уплотнено стальной асбестовой прокладкой. В седла ГБЦ запрессованы тщательно обработанные седла клапанов из специального чугуна и направляющие клапанов из порошковых материалов.

Клапана с пружинами, коромысла, коромысла, форсунки крепятся к головкам цилиндров изнутри; снаружи на боковых поверхностях — выпускной коллектор (со стороны развала), водовод и впускной коллектор (со стороны развала), а на торцевой поверхности — рым-болт. Полость ГБЦ закрыта крышкой, стык уплотнен резиновой прокладкой.

В передней крышке картера установлены гаситель крутильных колебаний, подшипниковое устройство привода шкива клиноременной передачи и два топливоподкачивающих насоса.

На правой боковой поверхности крышки имеется лючок для доступа к лимбу на корпусе гасителя крутильных колебаний и установки кривошипно-шатунного механизма в требуемые положения при регулировке угла опережения впрыска топлива и тепловых зазоров в клапанах
газораспределительный механизм.

На цапфу передней крышки надевается траверса, предназначенная для установки
двигатель к раме.

Корпус маховика дизеля ЯМЗ-240 содержит хвостовик коленчатого вала, на котором установлен маховик с венцом, и приводы газораспределительного механизма,
топливный насос высокого давления, водяной и масляный насосы, ручной кривошипный механизм .

На картере имеется отверстие для крепления в нем стартера; шпильки для установки задних кронштейнов крепления двигателя к раме и двух крышек люков.

Поскольку доступ к люковым крышкам картера маховика затруднен, поэтому при регулировке тепловых зазоров в газораспределительном механизме и угла опережения впрыска топлива используются градуировки, нанесенные на гасителе крутильных колебаний.

На торцевой поверхности картера маховика имеются отверстия для крепления редуктора привода насоса.

В днище кузова выполнены две перегородки для увеличения его жесткости и предотвращения выплескивания масла при движении; резьбовые отверстия (одно внизу для слива масла, другое сзади для установки датчика температуры масла) и 40 отверстий для крепления поддона к картеру.

Обслуживание корпуса

При проведении сменного технического обслуживания (ТО) при внешнем осмотре выявляют: нет ли течи масла, охлаждающей жидкости и топлива; не допускать прорыва газов через стыки поддона и головок цилиндров с картером.

При первом техническом обслуживании (ТО-1) ЯМЗ-240 (модификаций НМ-2, М2, БМ-2, ПМ-2) проверяется затяжка гаек и болтов сборочных единиц.

После одного ТО-2 (после 480 м/ч) с помощью динамометрического ключа проконтролировать затяжку гаек крепления ГБЦ. Гайки затягивают в несколько приемов не более чем на 1-2 граня
в последовательности, указанной на рисунке 3.

При необходимости, но не менее чем через 2000 часов, головки блока цилиндров снимают для очистки от нагара и притирки клапанов. .

Снятие ГБЦ производится в следующей последовательности:

Откройте и зафиксируйте крышку капота облицовкой.

Открутить заливные пробки системы охлаждения. Открывают краны на водопроводе дизеля и на котле отопления, сливают теплоноситель.

Снять пробки сапуна (сапун находится в развале картера), вывернуть пробку из поддона и слить масло из системы смазки.

Снимите крышку ГБЦ, а затем трубопроводы высокого и низкого давления, соединяющие соответственно ТНВД с форсунками и форсунки с правым топливным баком (или баком). Отверстия топливопроводов оборачивают чистой тканью и завязывают (или заклеивают изоляционной лентой).

С дизеля ЯМЗ-240 сняты скобы крепления и форсунки.

Отсоедините выпускной коллектор от головки блока цилиндров и снимите его.

От выключателя гидромуфты (расположен на правой передней головке) отсоедините маслопроводы и снимите водяную трубку.

Отсоедините топливопроводы и снимите фильтр тонкой очистки.

Впускной коллектор отсоединен от системы очистки воздуха, стяжка радиатора отсоединена от головок цилиндров (передних).

Открутив гайки крепления осей коромысел, снимите их вместе с коромыселами и снимите тяги.

Отвернув гайки крепления, снимите головку блока цилиндров и закройте отверстия цилиндров специальными крышками или листами паронита для предотвращения попадания в них пыли и грязи.

Ремонт корпуса

В процессе эксплуатации возможны неисправности корпуса, устранение которых связано с его разборкой.

Трещины на чугунных деталях (картере блока цилиндров, ГБЦ, выпускных коллекторах) срезают под углом 60, сверлят по концам и заваривают электродом Ц4-А или 0,34-11.

При сварке электродом Ц4-А (диаметр 3 мм) ток постоянный, прямой полярности или переменный силой 60-90 А. При сварке электродом 034-11 (диаметр 3 мм) постоянный ток обратной полярности, силой 90-120 А. Длина шва должна быть 30-50 мм.

При толщине стенки детали более 6 мм применяется многослойный шов. После наложения каждого шва наплавленный слой проковывают для снятия внутренних напряжений и уменьшения пористости материала, затем места сварки охлаждают до 100°С.

Для обеспечения герметичности шов пропаивают мягким припоем или пропитывают эпоксидным клеем или составом на основе эпоксидной смолы ЭД-6.

Для приготовления эпоксидной композиции смолу ЭД-6 нагревают до температуры 323-353К (50-80С), добавляют дибутилфталат и тщательно перемешивают в течение 10-15 минут.

После охлаждения до 288-298 К (15-25С) в смесь вводят полиэтилен-полиамин и перемешивают 5-6 минут до получения однородной сметанообразной массы. При этом выделяется значительное количество тепла.

Затем вводят наполнители в виде порошков и снова тщательно перемешивают до получения однородного состава. Перед нанесением состава сварной шов обезжиривают ацетоном или бензином.

Снятие поддона

Поддон снимается в следующей последовательности:

Слить охлаждающую жидкость из системы охлаждения и масло из системы смазки.

Электрические провода отсоединены от клемм на двигателе вентилятора.

Открутив накидную гайку, отсоедините топливопровод от вентиля на раме.

Ослабив натяжение лент, снимите шланги с выпускных патрубков.

Подвозят тележку с подвижной платформой и поднимают ее до упора.

Открутив четыре болта из крайних отверстий в раме, опускается платформа и снимается тележка.

Указатель уровня масла снимается с картера и откручиваются болты. Затем снимите поддон.

ЯМЗ 240 — универсальный мощный двигатель достойный особого внимания. Начал выпускаться Ярославским моторным заводом в начале 70-х годов 20 века. Мощность первых двигателей ЯМЗ240 не превышала 360 л.с., что было совсем не плохим показателем для того времени. Кстати, если верить педивикии, мощность разных модификаций ЯМЗ240 колеблется от 360 л.с. до 800 л.с. В общем, по сути, это спаренный ЯМЗ236, приспособленный для автомобилей, которым нужны двигатели большой мощности.

Прелесть этого двигателя заключается в его достаточно высокой надежности и большом табуне, спрятанном в этом двигателе. Высокая мощность ЯМЗ 240 обеспечивается 12 цилиндрами, каждый диаметром 13 см и ходом поршня 14 см. Остальные пузомерки думаю напишу т.к.
Так как мой опыт работы с этими моторами состоит в ремонте таковых на К-701, то от этого и буду писать дальше. Итак, начну с преимуществ ЯМЗ-240:

• мощность — обеспечена 12 цилиндрами, так как двигатель четырехтактный, то цилиндры работают по трем. За счет большого запаса хода снижается общая нагрузка на детали двигателя.
• долгий срок службы — раньше на К-701 ЯМЗ240 ездил 5-7 лет, этот показатель во многом зависит от водителя, если он обеспечит двигателю должный уход, то двигатель отплатит ему долгим сроком службы. Этот уход заключается в очень простых операциях: своевременная замена масла и масляных фильтров; контролировать, чтобы солярка не уходила в масло; своевременная замена или очистка воздушных фильтров для снижения износа ЦПГ.
• коренные подшипники коленчатого вала — роликовые! не требуют замены при ремонте двигателя, практически вечны.
• привод вентилятора охлаждения — гидромуфта, несомненно, с точки зрения конструкторов, очень объективно было установить гидромуфту, которая приводится в движение через шлицевой вал, находящийся в зацеплении с коленчатым валом. С годами канавки на валу стачиваются, и он требует замены, но это происходит через 20-25 лет эксплуатации. С точки зрения надежности такой механизм подходит идеально.
Трещины ГБЦ
• скорее исключение, чем редкость. Думаю многие знают про больные головки 236х и 238х — трещины от отверстия форсунки до гнезда клапана. ЯМЗ240 такой болезнью не страдает.

К минусам думаю можно отнести следующие:

• сложность ремонта — чего стоит снять задний фланец коленвала, к которому прикручен маховик, для меня и моего съемника удачная такая операция это настоящий подвиг. Но одно дело его снять, другое дело поставить обратно до конца, чтобы прижать маслоотражательную шайбу и не поджарить сальник. Также требуются специальные навыки, чтобы снять коленчатый вал с ЯМЗ240, а затем почистить его.
Система смазки
• — очень сложная система смазки ЯМЗ240 часто становится причиной того, что двигатель подклинивает или стучит. Происходит это потому, что смазка подается на коленчатый вал через отверстие в носовой части коленчатого вала, и подается через весь коленчатый вал до самой последней шейки. Так, если по какой-то причине давление масла в системе упадет, то начнется масляное голодание на шестой шейке коленчатого вала и появится риск стука или заклинивания коленчатого вала.
• количество запчастей необходимых для капитального ремонта двигателя, а точнее их стоимость, чего только поршень будет стоить…
• возможен внезапный выход из строя из-за некачественного ремонта или некачественных запчастей, разгона двигателя или кулака дружбы. Все это может привести к большим затратам на ремонт двигателя, включая замену блока или коленчатого вала, или обоих сразу, а стоят они не очень дешево.
• существует миф о большом расходе топлива ЯМЗ240 по сравнению с тем же ЯМЗ238, но тут стоит отметить, что К701 на вспашке увереннее и быстрее К700. Так что думаю расход топлива будет оправдан за счет сэкономленного времени, но всегда найдутся люди которые докажут обратное, это сугубо моя точка зрения.

Вообще двигатель ЯМЗ240 достоин уважения, ибо может продержаться довольно долго под управлением какого-нибудь беспощадного мудака. Столько случаев было, и без масла ездили без воды, и с провернутыми вкладышами и с оторванными шатунами и дыркой в ​​блоке, в общем убивали как могли, как мне их всегда было жалко. ..
Кстати сейчас наблюдаю такую ​​тенденцию у себя в районе старые двигатели ЯМЗ238 стали заменять на расконсервированные с хранения в воинских частях ЯМЗ240 которые признаны устаревшими в вооруженных силах и генералы дядьки продают новые двигатели, которые прошли заводскую обкатку только у беззаботных фермеров или хитрых перекупщиков. Фермеры, в свою очередь, обращаются ко мне с просьбой заменить поршневые кольца, зацепившиеся за 20 лет простоя, а также поменять сальники, которые за это время стали жесткими. Также наши колхозники поняли, что советские кировцы куда более подходят для наших полей, чем всякие вальтры, челленджеры и т.д. Они менее прихотливы и намного дешевле в ремонте.

Ремонт цилиндро-поршневой группы ЯМЗ-238

Гильзы цилиндров «мокрого» типа, из специального чугуна

Гильзы устанавливаются ремнями безопасности в расточки блока цилиндров и запрессовываются сверху насквозь буртик и прокладка головками цилиндров

Выступ буртика гильзы над поверхностью блока цилиндров на двигателях:

ЯМЗ-238БЕ2, ЯМЗ-238ДЕ2 — 1,6 ^+0,035 / _-0,065 мм.

ЯМЗ-238БЭ, ЯМЗ-238ДЭ — 0,1 ^+0,065 / _-0,035 мм.

На двигатели ЯМЗ-238БЭ, ЯМЗ-238ДЕ могут быть установлены вкладыши со следующими конструктивными особенностями:

Поверхности гильз фосфатированы.

Фосфатированный слой улучшает характеристики притирки, повышает износостойкость поверхности, снижает вероятность истирания.

Внешнее отличие фосфатированного рукава от нефосфатированного — значительно более темный (от темно-серого до черного) цвет внешней поверхности.

Верхний конец хомута рукава выполнен выступающей частью к внутренней поверхности рукава (под асбостальную прокладку газового стыка) с высотой хомута 12,1 мм.

В нижней части втулки имеются три канавки для антикавитационных и уплотнительных резиновых колец.

Втулка 236-1002021-А

Конструктивные особенности аналогичны предыдущей, но на поверхности втулки нет фосфатного покрытия.

Втулка фосфатированная 7511.1002021-01 устанавливается на двигатели ЯМЗ-238БЕ2, ЯМЗ-238ДЕ2.

Верхний конец хомута выполнен выступающей частью к наружной поверхности (под металлическую прокладку газового стыка) с высотой хомута 9,6 мм.

На верхней посадочной поверхности сделан паз для установки резинового уплотнительного кольца.

В нижней части втулки имеются три канавки для антикавитационных и уплотнительных резиновых колец.

По величине внутреннего диаметра втулки делятся на размерные группы:

маркировка	Минимум интерьер диаметр, мм
А	130,00-130,02
Б	130,02-130,04
Ж	130,04-130,06

Размерная группа указана на нерабочей поверхности плеча рукава.

Поршни (рис. 2) отлиты из эвтектического алюминиево-кремниевого сплава.

Поршень охлаждается маслом из стационарной форсунки.

Юбка поршня имеет насечку для охлаждающей форсунки. В днище поршня выполнена камера сгорания.

Поршни 7511.1004015-10 с 3 канавками под поршневые кольца (две компрессионные и одна маслосъемная) устанавливаются на двигатели ЯМЗ-238БЕ2, ЯМЗ-238ДЕ2.

Канавка под верхнее компрессионное кольцо выполнена во вставке из жаропрочного чугуна (типа нирезист).

Камера сгорания смещена на 5 мм, боковая поверхность подрезана и имеет вытеснитель.

На днище имеются пазы для газораспределительной арматуры.

Высота от низа до оси пальца 85 мм. Диаметр поршневого пальца 52 мм.

Поршни 7511.1004015-01 с центральной камерой сгорания и измененными канавками клапанов устанавливаются на двигатели ЯМЗ-238ДЕ2 (индивидуальные головки).

В остальном то же, что и на предыдущем поршне.

На двигатели ЯМЗ-238БЭ, ЯМЗ-238ДЭ могут быть установлены поршни со следующими конструктивными особенностями:

1. Поршень 238НБ-1004015-Б4 с 4 канавками под поршневые кольца (три под компрессионные и одна под маслосъемные).

Канавка под верхнее компрессионное кольцо выполнена во вставке из жаропрочного чугуна (типа нирезиста) с целью повышения износостойкости.

Камера сгорания смещена на 5 мм, боковая поверхность подрезана и имеет вытеснитель.

Высота от низа до оси пальца 100 мм.

Поршневой палец диаметром 50 мм.

2. Поршень 238НБ-1004015 отлит из заэвтектического алюминиево-кремниевого сплава и аналогичен предыдущему, но не имеет «нирезистовой» вставки под верхнее компрессионное кольцо.

Камера сгорания, смещенная на 5 мм, без вытеснителя.

Поршень поставляется с гильзой для ЗИП в комплектах 238НБ-1004008 и 238НБ-1004005-А3.

По диаметру юбки поршни делятся на размерные группы:

Маркировка	Диаметр юбки поршня, мм
	Обозначение поршня
	238НБ-1004015-Б4, 238НБ-1004015	7511. 1004015-01, д. 7511.1004015-10
АНБ	129,80-129,82	129,85-129,87
БНБ	129,82-129,84	129,87-129,89
ЖНБ	129,84-129,86	129,89-129,91

Размерная группа указана на головке поршня.

Кольца поршневые из специального чугуна, разъемные, хромированные, устанавливаются в канавки поршней.

В зависимости от задачи, выполняемой в рабочем процессе, кольца имеют различную конструкцию и устанавливаются на поршень комплектом в определенном порядке.

На поршни можно устанавливать следующие комплекты колец:

Комплект трех колец 7511.

1004002, где:

− первое сжатие имеет в поперечном сечении двустороннюю трапецию со смещенной вниз бочкообразной хромированной рабочей поверхностью. Кольцо № 7511.1004030

− второе компрессионное кольцо прямоугольного сечения, минутное с хромовым покрытием. Кольцо № 7511.1004032

− маслосъемное кольцо коробчатого сечения с хромированными рабочими кромками и пружинным расширителем. Номер кольца 7511.1004034

Комплект из четырех колец для заводской установки, который входит в комплект 238В-1004005, где:

− первое сжатие имеет в сечении одностороннюю трапецию.

Рабочая поверхность покрыта твердым хромом. Номер кольца 236-1004030-Б.

− второе и третье компрессионные кольца имеют в сечении одностороннюю трапецию, мин. Кольцо № 236-1004032-А3

− кольца маслосъемные коробчатого сечения с хромированными рабочими кромками и пружинным расширителем. Номер кольца 236-1004034

Комплект четырех колец 236-1004002-А4, где:

− первое сжатие имеет в сечении одностороннюю трапецию.

Рабочая поверхность хромирована пористым хромом. Кольцо № 236-1004030-А2

− второе и третье компрессионные кольца имеют в сечении одностороннюю трапецию, мин. Кольцо № 236-1004032-А3

− кольца маслосъемные коробчатого сечения с хромированными рабочими кромками и пружинным расширителем. Номер кольца 236-1004034

При установке поршневых колец обратите особое внимание на их правильное положение. Слово «Верх» должно быть обращено к нижней части поршня.

Поршень и втулка должны быть выбраны из одной и той же размерной группы во время сборки, чтобы обеспечить точную посадку.

Допускается установка комплектов гильза-поршень разных размерных групп в разные цилиндры двигателя.

Маркировка картридж случая	Маркировка поршень
А	АНБ
Б	БНБ
Ж	ЖНБ

Поршневой палец двигателей ЯМЗ-238БЭ, ЯМЗ-238ДЭ — полый, плавающего типа с цементируемой наружной поверхностью.

Штифт устанавливается в отверстие в поршне. Осевое перемещение пальца ограничивается стопорными кольцами, установленными в специальные канавки в бобышках поршня.

Поршневой палец двигателей ЯМЗ-238БЕ2, ЯМЗ-238ДЕ2 азотирован, имеет увеличенный наружный диаметр (рис. 5).

ВАРИАНТЫ КОМПЛЕКТАЦИИ ВТУЛКА — ПОРШЕНЬ — ПОРШНЕВЫЕ КОЛЬЦА

По конструктивным особенностям:

Рукав	Комплект колец	Поршень
ЯМЗ-238БЕ2, ЯМЗ-238ДЕ2 (общие ГБЦ) 905:30
Для металлической облицовки 7511.1002021-01	3 кольца набор 7511.1004002	Смещение камера сгорания 7511.1004015-10
ЯМЗ-238ДЕ2 (головки цилиндров отдельные)
Для металлической облицовки 7511. 1002021-01	3 кольца набор 7511.1004002	Из центрального камера сгорания 7511.1004015-01
ЯМЗ-238БЭ, ЯМЗ-238ДЭ (общие головки блока цилиндров)
Базовая опция
Фосфатированный 236-1002021-А5	4 кольца толстый хром (заводское оборудование)	С 4 канавками и с нерезистивной вставкой 238НБ-1004015-Б4
Допустимые варианты (при ремонте двигателя)
Не фосфатированный 236-1002021-A	4-кольцо с пористым хромом 236-1004002-А4	С 4 канавками и с вставкой из нирезиста 238NB-1004015-B4 или без вставки 238NB-1004015

В эксплуатации при ремонте работающих двигателей допускается установка новых поршневых колец в старую гильзу цилиндра, находящуюся в исправном состоянии, при этом используется только комплект поршневых колец с пористым хромом 236-1004002-А4. Другие варианты не допускаются

Замена поршневых колец

Для замены поршневых колец сначала демонтируйте поршень с шатуном со снятой головкой блока цилиндров и поддоном.

Двигатели оснащены поршнями с масляным охлаждением.

При демонтаже поршневой группы на указанных двигателях сначала снимите форсунки охлаждения поршней, чтобы не повредить их.

Для облегчения снятия поршня очистить от нагара верхний пояс гильзы.

Отверните болты крышки шатуна, снимите крышку и выньте поршень в сборе с шатуном через цилиндр.

Для отсоединения шатуна от поршня снимите стопорные кольца поршневого пальца, нагрейте поршень в масляной ванне до 80ºС и снимите поршневой палец.

Для снятия поршневых колец наденьте пассатижи (рис. 6) на кольцо, вставьте губки 2-х пассатижей в замок кольца и, сжав ручки 3-х пассатижей до упора, осторожно снимите кольцо из канавки и снимите ее с поршня (рис. 7).

Установите поршневые кольца в обратном порядке.

Тщательно очистить поршень от нагара, оберегая его от повреждений (особенно торцевые поверхности канавок под поршневые кольца).

Перед сборкой тщательно промойте все детали и продуйте масляные каналы сжатым воздухом.

Собрать поршень пальцем, слегка нажимая рукой, при этом необходимо обильно смазать отверстие в поршне и палец моторным маслом.

Не допускается запрессовка пальца в поршень.

Для установки поршня в сборе с поршневыми кольцами и шатуном в гильзу цилиндра предварительно спрессуйте кольца, утапливая их в канавки поршня.

Для сжатия колец используйте оправку (рис. 8) с конической внутренней поверхностью и уступом, позволяющим правильно центрировать оправку на гильзе цилиндра.

Установив поршень в оправку, вдавите его в гильзу цилиндра.

При сборке поршня с шатуном и установке их на двигатель выполнять следующие требования:

• 1. Поршень и гильза должны быть одной размерной группы.
• 2.
