Тип двигателя гибрид: Как работает гибридный автомобиль: принцип, особенности, расход топлива

Тип двигателя гибрид что. История создания и принцип работы. Гибридный двигатель. Устройство

Всё больше, в последнее время, человек задумывается об экологии. Не исключением становится и автоиндустрия. С каждым годом повышаются экологические стандарты, а с этим модернизируются и усовершенствуются двигатели транспортных средств. Гибридный двигатель – одно из решений улучшения экологичности использования автомобиля.

Что такое гибридный двигатель

Что же такое гибридный двигатель и его устройство? Само слово «гибрид» переводится с латыни, как «помесь». По факту – это помесь классического варианта силового агрегата и электромотора. Так, привод ведущих колёс ведётся путём вращения при помощи обычного двигателя внутреннего сгорания или электромотором.

Каждый из силовых агрегатов выполняет в движение определённую функцию. Так, когда транспортное средство стоит в городских пробках, то движение осуществляется при помощи электромотора, а вот на трассе в работу вступает бензиновая силовая установка.

Плюсы «гибрида»

Пожалуй, самым большим плюсом в использовании гибридного силового агрегата является его экономичность. Как правило, такой мотор потребляет на 25-30% меньше горючего, от стандартных бензиновых двигателей.

Вторым позитивным моментом является – высокая экологическая норма. Поскольку уменьшается расход топлива, то в экосистему идёт меньше выбросов отработанных выхлопных газов.

Третьим плюсом становится то, что батареи для электромотора заряжаются от бензинового двигателя и если они сядут, то всегда можно переключиться на бензин. Сюда же можно отнести одинаковые технические характеристики. По мощностным характеристикам «гибрид» ничем не уступает обычному мотору.

Лучше всего «гибридный» двигатель чувствует себя в городском цикле использования, где есть частые остановки. В таком случае, в основном, работает сам электромотор. Во многих странах на «гибридных» автомобилях ездит городская полиция.

Минусы использования «гибрида»

Первым минусом, который стоит отметить, является дорогой ремонт гибридных моторов. Производители «гибрида» объясняют это тем, что силовой агрегат является конструктивно сложным, что в обслуживании, так и в восстановлении.

Аккумуляторные батареи гибридного движка, достаточно чувствительные к перепадам и снижению температуры, из-за чего при падении ниже -15 градусов Цельсия, они быстро разряжаются, и эксплуатация проводится в основном на бензине.

Высокая стоимость самого транспортного средства с гибридным мотором. Не каждый автолюбитель способен позволить себе машину, которая стоит 20 000 $. Несмотря на это, ряд стран ввели льготные налоги на растаможивание, регистрацию и использование гибридных движков, чтобы стимулировать покупателей к покупке данных автомобилей. На территории стран СНГ это пока не сделалось.

Современные показатели

Toyota лидирует по количеству гибридов и активно выпускает эти автомобили с 1997 года, причём в модификациях как обычных автомобилей серии Prius, кроссоверов серии Lexus RX400h, так и автомобилей люкс-класса — Lexus LS 600h.

По итогам 2006 года во всём мире было продано более полумиллиона только модели Prius. Технологию гибридного привода Toyota HSD лицензировали Ford(Escape Hybrid), Nissan (Altima Hybrid).

Массовое производство гибридных автомобилей сдерживается дефицитом никель-металлогидридных аккумуляторов.

В 2006 году в Японии было продано 90410 гибридных автомобилей, что на 47,6 % больше, чем в 2005 году.

В 2007 году продажи гибридных автомобилей в США выросли на 38 % в сравнении с 2006 годом. Гибридные автомобили в США занимают 2,15 % рынка новых легковых автомобилей. Всего за 2007 год в США было продано около 350000 гибридных автомобилей (без учёта продаж корпорации GM).

Всего с 1999 года до конца 2007 года в США было продано 1 002 000 гибридных автомобилей.

Вывод

Как показывает современная тенденция, всё больше автомобилистов начинает предпочитать гибридные силовые агрегаты. Они более экономичные, бесшумные и экологичные. Недостатком использования является дорогой ремонт, и чувствительность батарей к перепаду температуры.

Увеличение числа автотранспорта в мире и ряд экологических проблем, с которыми столкнулось человечество последние пару десятилетий, привело к серьезным изменениям в сфере автомобильной промышленности.

Продиктованы они, в первую очередь, существенно ужесточившимися экологическими нормами и возросшей ценой топлива, в связи с чем автопроизводители вынуждены искать способы снизить количество токсических выбросов и общий расход топлива в автомобилях.

При этом, несмотря на появление электромобилей, разработок транспортных средств с топливными элементами, единственным действенным способом на сегодня оказалось создание машин с гибридными двигателями – наиболее простой путь «вписаться» в эконормы и предложить потребителю удобный в использовании продукт.

О том, что представляет собой рынок машин «гибридов» сегодня, мы и постараемся рассказать в данном материале, ведь сегодня многие потенциальные покупатели не представляют, что значит гибридный автомобиль и какие преимущества предлагает.

Гибридные автомобили – что это такое?

Принцип транспортного средства, построенного на гибридной схеме, весьма прост. В его основу положен принцип обычного бензогенератора, когда силовой агрегат транспортного средства вращает генератор и осуществляет зарядку тяговой батареи.

Видео — как устроен гибридный автомобиль:

В свою очередь, энергия батареи позволяет автомобилю какое-то время двигаться исключительно на электрической тяге с «нулевым» количеством токсичных выбросов. После того, как энергия в батареях иссякнет, в работу снова включается бензиновый мотор, который позволяет продолжать движение и при этом восполняет заряд в аккумуляторных батареях.

Надо сказать, что наряду с этой схемой существует и другая, носящая название plug-in hybrid. В ней аккумулятор заряжается не только от мотора, но и от обычной бытовой электросети, а его емкости достаточно для поездок на небольшие расстояния (как правило, около 30-40 километров). По факту это значит, что доехать до работы и обратно вы можете, совершенно не используя бензиновый двигатель (и, соответственно, не тратя топлива).

Преимущества машин с гибридным двигателем

Наверняка многие зададутся вопросом, а для чего вообще «городить огород» с аккумуляторами, электромоторами, батареями и двигателем внутреннего сгорания? Что дает гибридная схема силовой установки?

Перед тем, как ответить на этот вопрос, стоит вспомнить, когда «традиционный» автомобиль расходует наибольшее количество топлива. Известно, что максимальный расход (и, соответственно, токсичность выбросов) приходится на этап разгона до крейсерской скорости, а также в городском режиме движения при частых разгонах-торможениях.

Видео — как можно улучшить гибридный автомобиль:

Таким образом, электропривод в машинах с гибридной силовой установкой вступает в действие именно в этих режимах. При полностью заряженной батарее «гибрид» начинает движение на электротяге, а при достижении определенного скоростного порога (в зависимости от модели он составляет от 20 до 40 километров в час) в действие вступает двигатель внутреннего сгорания.

При этом наиболее широкий ряд «гибридов» от Тойота представлен непосредственно в Японии и США. На внутрияпонском рынке машины продаются под маркой Тойота, а в Америке по традиции наиболее популярен Лексус (в России, надо сказать, наибольшая часть гибридных авто также продается под этой торговой маркой).

Наиболее насыщенным с точки зрения количества гибридных авто от Тойота по праву стоит считать рынок Японии. На него компания выводит все новейшие модели, на которых «обкатывает» технологии, которые должны пойти в серию на «глобальных» моделях.

В частности, флагманские модели типа Toyota Avalon и другие уже сегодня предлагают ряд технических новаций, связанных с увеличением надежности «гибридов», а также большим запасом хода от одного заряда батареи.

Почему мы коснулись этого вопроса на нашем портале? И почему мы хотим просветить Вас в вопросах работы гибридных двигателей? Всё предельно просто и понятно. Дело в том, что многие сферы нашей жизнедеятельности буквально пронизаны взаимодействием всевозможных технологий, которые в своём симбиозе порождают гораздо более эффективные методы, гаджеты и механизмы. И конечно же не посмели отставить в сторону и двигатели для наших четырёхколёсных любимцев. И вот именно о таких агрегатах, их положительных и отрицательных сторонах, о том как они работают мы и поговорим в данной теме. А пока совершим небольшой экскурс в историю. Поехали!

Немного истории

Автомобили с гибридными «сердцами» – изобретение далеко не новое, как может показаться на первый взгляд. Первооткрывателем и воплотителем идеи гибридного двигателя стал иезуитский священнослужитель по имени Фердинанд Вербист. В 1665 году он начал работать над планами создания простых четырёхколёсных повозок, работающих на паровой и конной тяге. Но а первые серийные модели с гибридными двигателями увидели свет уже на рубеже 19-го и 20-го веков. На протяжении десяти лет, начиная с 1887 года французская Compagnie Parisienne des Voitures Electriques выпустила серию и автомобилей с гибридными моторами. А в 1900 году компания General Electric создала гибридное авто с четырёхцилиндровым бензиновым двигателем. Компания Walker Vehicle Company of Chicago до 1940 года выпускала гибридные грузовые автомобили.

Конечно, на то время производство подобных автомобилей ограничивалось небольшими партиями и созданием разного рода прототипов. Однако в наше время острая нехватка нефтяных ресурсов и постоянно прогрессирующий экономический кризис побудили автомобильных конструкторов и разработчиков вернуться к истокам и возобновить выпуск автомобилей с гибридными двигателями.

Как работает гибридный двигатель – простыми словами о новых технологиях

Ну а теперь самое время разобраться с тем, что за агрегат гибридный двигатель и почему так рьяно стали производит автомобили с такими сердцами? Гибридный двигатель представляет собой систему двух связанных между собой двигателей: бензинового и электрического. Два двигателя могут работать как в связке, так и по отдельности, всё зависит от того, какой режим работы использован в данный момент. Процессом перераспределения «полномочий» управляет мощный компьютер, который в тот или иной момент решает какой из двигателей должен сейчас работать. Для передвижения в загородном режиме всю работу берёт на себя топливный двигатель, ибо аккумулятора на трассе хватает ненадолго. Для передвижения по городу включается электродвигатель.

Если же автомобиль подвергается большим нагрузкам или ему приходится часто и довольно интенсивно разгоняться, то оба двигателя работают уже вместе. Интересен тот факт, что пока автомобиль движется на топливном моторе, электрический в это время заряжается. Автомобиль с гибридным двигателем выбрасывает в атмосферу на 90% меньше веществ, чем привычные нам топливные моторы , и это несмотря на то, что в его состав входит и бензиновый агрегат тоже. Так же потребление бензина в городе можно свести к нулю, что, конечно же, не сказать о загородных поездках.

Давайте рассмотрим как автомобиль с гибридным двигателем трогается с места. В самом начале движения и на малых скоростях работают лишь аккумулятор и электрический двигатель. Энергия, что запасена в батарее питает энергетический центр, который далее распределяет её по электромоторам, которые уже и стартуют автомобиль с места бесшумно и очень плавно.

После того, как набрана максимальная для электродвигателя скорость, подключается и бензиновый агрегат. Крутящий момент на ведущие колёса уже поступает от двух двигателей в одночасье. В процессе такой работы двигатель внутреннего сгорания отдаёт часть выработанной энергии на генератор, который далее и питает электродвигатели, разгружая АКБ, излишки же энергии передаются на аккумулятор, восполняя его, утраченный на начало движения, запас.

Если автомобиль движется в нормальном режиме, то автоматом используется ведущим лишь передний привод, в остальных же случаях распределение крутящего момента подаётся уже на две оси. В режиме ускорения крутящий момент на колёса поступает в основном от двигателя внутреннего сгорания, а если необходимо нарастить динамику, то в ход идут уже и электромоторы, дополняющие ДВС. Но вот более интересным моментом всё же является торможение.

Электронный «мозг» автомобиля держит под контролем включение и выключение Когда стоит подключить гидравлику, а когда и рекуперативное торможение, но предпочтение всё же отдаётся второму. То есть, когда водитель гибридного автомобиля нажимает на педаль тормоза, электродвигатели переходят генераторный рабочий режим, создавая тем самым тормозной момент на колёсах, при котором также вырабатывается электроэнергия, которая и подпитывает аккумулятор через распределительный энергоцентр. В этом то и утаилась вся суть «изюминки» гибридного двигателя.

В привычной же нам классике энергия, выделяемая при торможении расходуется в пустую, просто теряясь в пространстве как тепло от тормозных дисков и других деталей. Использование тормозной энергии очень эффективно в условиях города, когда частое торможение на светофорах – обычное дело. Система VDIM, которая является управляющей автомобильной динамикой, управляет работой всех автомобильных систем активной безопасности, объединяя их в единый «организм».

Пожалуй, первым удачным экземпляром, оснащённым гибридным двигателем, выпущенным в массы стал известный уже ныне «Prius» от компании Toyota. Этот чудо автомобиль расходует всего чуть более трёх литров бензина на каждые сто километров в городском режиме. Также японская компания пошла далее, выпустив свой люксовый гибридный кроссовер Lexus RX400h. Но и стоимость данного авто в среднем в пределах 70 000 у.е. Заметим, что первое поколение Toyota Prius уступало автомобилям того же класса с двигателями внутреннего сгорания по скоростным и мощностным характеристикам, в отличие от Lexus RX400h, который изначально составлял хорошую конкуренцию в своём классе.

После Toyota лидирующие мировые автомобильные концерны тоже не оставили без внимания использование гибридных двигателей, так как в этом было увидено решение глобальной проблемы загрязнения природной среды и топливной экономии. И так последовало объявление о создании гибридной грузовой и транспортной техники от компании Volvo Group.

По их расчётам выпуск данной продукции со временем сократит потребление топлива на целых 35%.

Но при всём величайшем желании и расчётах автомобильных концернов, автомобили с гибридными двигателями пока что не раскупают по всему миру как горячие пирожки. Популярность гибридных автомобилей набирает обороты лишь в Канаде и Штатах. Спрос на гибриды среди американского населения вырос из-за резкого подорожания топлива, которое нещадно палили раньше. Ведь американский автопром всегда славился своими «мускул-карами» с невероятно мощными моторами и огромным потреблением горючей жидкости. Европейские автолюбители к автомобилям с гибридными двигателями отнеслись в целом нейтрально. Там заправляет достаточно экологичный и более экономичный, заслуживший доверие ветеран, — дизель.

Большая часть автомобилей Европы заправляются дизелем, что нельзя сказать о США. Более того автомобили с дизельными двигателями гораздо дешевле гибридных, к тому же проще и надёжнее в своей конструкции. Ведь всем известен такой постулат: «чем сложнее сконструирована система, тем менее её надёжность». Именно этот фактор и определяет количество гибридных автомобилей на территории нашей страны. Официально такие автомобили к нам не поставляют, а проблема СТО просто неминуема в случае поломки. Профильных СТО по ремонту гибридных двигателей попросту нет в нашей стране. А самостоятельно такой аппарат, думаем, вряд ли кто-то возьмётся чинить.

Устройство гибридного двигателя – описание схемы

Итак, мы с Вами вкратце рассмотрели, что такое гибридный двигатель и почему его применение не настолько распространено в мире, как того бы хотелось. Теперь хотелось бы «копнуть» поглубже и рассмотреть схему его строения. А ведь их существует три. Предлагаем начать с простейшей схемы, которая вызывает у нас наименьший интерес – это последовательный гибридный двигатель.

Последовательная схема гибридного двигателя

В данной схеме запуск автомобиля происходит от электрического мотора. Двигатель внутреннего сгорания находится в связке с генератором, питающим батарею аккумулятора. Гибридные автомобили с последовательной схемой силового агрегата (Plug-inHybrid), зачастую, выпускаются с возможностью подключения к электрической сети по окончанию поездки. Наличие данной функции подразумевает использование аккумуляторных батарей с большой энергоёмкостью, что существенно сокращает затраты топлива на использование двигателя внутреннего сгорания, что в свою очередь сокращает количество вредных выбросов в атмосферу.

К таким автомобилям можно отнести Chevrolet Volt и Opel Ampera. Их так же называют электромобили с широким радиусом действия. Эти автомобили могут ехать лишь питаясь от аккумуляторной батареи со скоростью 60 км/ч и используя энергию генератора, приводящего в действие бензиновый двигатель целых 500 километров.

Параллельная схема гибридного автомобиля

При данной схеме параллельно подключенные двигатель внутреннего сгорания и электродвигатель устанавливаются таким образом, что могут работать как отдельно друг от друга, так и вместе. Такой эффект достигается благодаря конструкции агрегата, в которой бензиновый двигатель, электромотор и трансмиссия соединены автоматически управляемыми муфтами. Автомобиль с такой схемой гибридного двигателя использует электромотор небольшой мощности, примерно в 20 кВт. Его основной задачей является добавление мощности ДВС во время ускорения автомобиля.

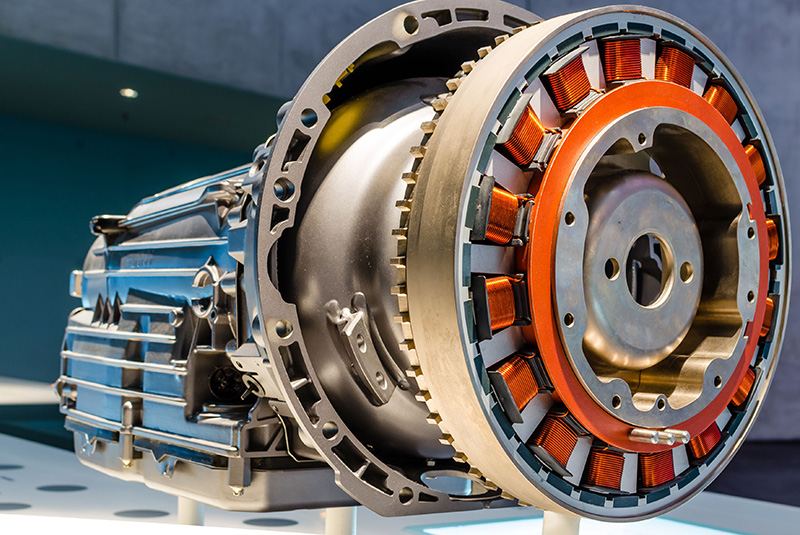

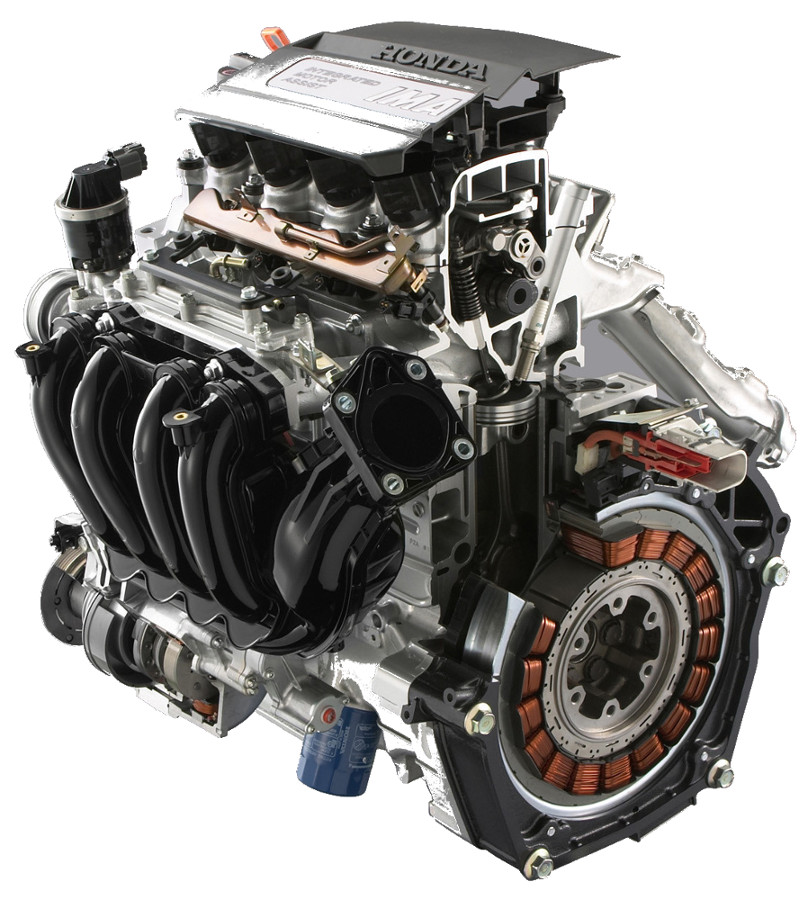

В большей части подобных конструкций электромотор устанавливается между двигателем внутреннего сгорания и Он так же выполняет функции генератора и стартера. Известнейшими представителями среди автомобилей с последовательной схемой гибридного двигателя являются BMW Active Hybrid 7, Honda Insight, Volkswagen Touareg Hybrid, Honda Civic Hybrid. Данная схема появилась благодаря проявлению инициативы компании Honda с её системой Integrated Motor Assist — IMA. Работу данной системы можно подразделить на несколько характерных режимов:

— работа от электродвигателя;

Совместная работа электромотора и ДВС;

Работа от ДВС с параллельной зарядкой аккумуляторной батареи при помощи электромотора, который выполняет функцию генератора;

Подпитка аккумулятора в период рекуперативного торможения.

Последовательно-параллельная схема гибрида

В данной схеме электродвигатель и двигатель внутреннего сгорания связываются при помощи планетарного редуктора. Это позволяет одновременно передавать мощность от каждого из моторов на ведущие колёса в соотношении от 0 до 100% от номинальной мощности. Последовательно-параллельная схема отличается от предыдущей тем, что на первой установлен генератор, который создаёт энергию для работы электромотора.

Известными представителями автомобилей с такой схемой гибридного двигателя являются Toyota Prius, Ford Escape Hybrid , Lexus RX 450h. В данном сегменте «гибридного» рынка лидирует компания Toyota со своей системой Hybrid Synergy Drive — HSD. Силовой агрегат системы Hybrid Synergy Drive представлен следующим образом:

— ДВС связывается с планетарным редуктором;

Электродвигатель, который присоединён к коронной шестерне планетарного редуктора;

Солнечная шестерня планетарного редуктора соединенная с генератором.

Двигатель внутреннего сгорания работает в цикле Аткинсона, а значит на низких оборотах он вырабатывает малую мощь, результатом чего является лучшая топливная экономичность и меньшее количество выхлопных газов.

Авто с гибридным двигателем – плюсы и минусы

Положительные стороны гибридных двигателей

1. Самым важным плюсом автомобилей с гибридными двигателями является их экономичность. Топливный расход у таких автомобилей на 25% меньше чем у классических машин с двигателем внутреннего сгорания. А в условиях нашей ситуации с постоянно повышающимися цена на бензин это очень важный фактор.

2. Следующий не менее важный пункт Следующий по важности пункт среди положительных сторон гибридных двигателей – это экологичность. Гибридные автомобили наносят гораздо меньше урона нашей экологии чем классические. Это достигается благодаря более рациональному топливному расходу. А при полной остановке автомобиля, ДВС прекращает работать, передавая бразды правления электрическому мотору. Следовательно во время остановок гибридного автомобиля атмосфера не загрязняется выбросами СО2.

3. Батареи гибридных двигателей подзаряжаются от бензинового двигателя, чего нельзя сказать об электромобилях, что делает запас хода топливного двигателя гораздо большим. И ещё он может дольше обходиться без дозаправки.

4. Современные гибридные автомобили ничуть не уступают аналогичному классу традиционных по всем основным характеристикам. Так что развеем этот миф, которому многие, скорее всего верят.

5. В городских условиях с частыми остановками гибридные автомобили работают как электромобили.

6. Стоя на месте автомобиль с гибридным двигателем полностью бесшумен, так как он работает только на электродвигателе.

7. Заправка гибрида осуществляется бензином и таким же образом, как и традиционного автомобиля.

Минусы гибридных автомобилей

В мире нет ничего идеального, а значит и гибридные двигатели тоже имеют свои минусы.

1. И основным минусом является дорогой ремонт. Так как конструкция таких двигателей очень сложна, то и найти специалиста, который займётся устранением проблем, очень сложно. Этим и объясняется большая стоимость обслуживания гибридов.

2. Аккумуляторы, установленные на гибриды подвержены саморазрядке. Также они не переносят резких перепадов температур. А срок службы их сильно ограничен. Но до сих пор пока не выяснили то, какое влияние на окружающую среду оказывают аккумуляторы из-за чего утилизировать их является проблемной задачей.

Очевидно, конечно, что гибридные двигатели имеют больше плюсов чем минусов, но в нашей стране они не прижились пока что. Первая причина для этого – цена. Стоимость в Украине популярной Toyota Prius составляет от 850 000 гривен. А ведь он не только самый-самый в своей популярности, но и самый дешёвый. Также в России планировалось наладить выпуск гибрида под названием «Ё-мобиль», но проект был свёрнут. На сегодня самым мощным автомобилем с гибридным двигателем является BMW ActiveHybrid X6.

Борьба за экологию в наше время идёт полным ходом и очень рьяно, в связи с чем автолюбителей стимулируют к приобретению автомобилей с гибридными двигателями. Так в Америке владельцам таких автомобилей предоставляются определённые льготы и бесплатные места на парковках. В нашей стране также планируются вводиться похожие законы, в частности будут уменьшены пошлины на импорт автомобилей с гибридными двигателями. Бензиновые двигатели уже понемногу отходят на задний план, утрачивая свои позиции. И гибридные двигатели – один из основных шагов, которые предпринимаются для этого. Но пока ценовая категория этих автомобилей остаётся на том же уровне, спрос на них будет малый.

О ценах на авто с гибридными двигателями

Как и всё новое, необычное и интересное, автомобили с гибридными двигателями отличаются от своих классических собратьев большей стоимостью. Сегодня гибридные автомобили гораздо превышают в стоимости автомобили с аналогичными характеристиками, но с бензиновыми двигателями. Например, гибридная Toyota Camry превосходит по стоимости своего бензинового собрата почти на 7 000 долларов. Стоимость гибридной Honda Civic возросла на 4 000 долларов по сравнению со своей традиционной моделью. Lexus GS 450h – это прекрасный динамичный (от 0 до 100 всего за 5,9 секунд) автомобиль, который ещё и гораздо экономичнее аналогичных по мощности седанов с восьмицилиндровыми двигателями. Топливный расход этого автомобиля приблизительно 8 литров на 100 километров в смешанном цикле. Средняя розничная цена на этот автомобиль в Украине в среднем будет составлять около 80 000 долларов.

На тему внедрения гибридных автомобилей, конечно, можно рассуждать долго и занимать определённые позиции и отстаивать свои точки зрения, но ясно одно – будущее не за горами и скоро этот скачок будет совершён. Перемены в автомобилестроении грядут грандиозные! И надеемся это будет то, что нужно всем нам.

Критическая ситуация с экологией и постоянный рост цен на топливо заставляют искать производителей транспорта новые решения. Двигатели внутреннего сгорания (ДВС) усовершенствуются, модифицируются и «смешиваются» с электродвигателями. Для чего это делается, как работает гибридный двигатель, рассмотрим в сегодняшней публикации.

Идею соединить два агрегата (двигатель внутреннего сгорания и электродвигатель) новой не назовешь. В 1897 году французская компания Parisienne des Voitures Electriques начала производство авто с гибридными двигателями, а немногим позднее американская General Electric выпустила первый гибрид с бензиновым четырехцилиндровым двигателем. Но тогда такое новшество оказалась экономически нецелесообразным. Топливо было дешевым, а мощность автомобиля-гибрида уступала мощности традиционных моделей. Но времена изменились. Топливо дорожает, экологическая обстановка ухудшается. Автомобили со смешанными силовыми агрегатами стали актуальными и начали набирать популярность.

Простыми словами о сложном

Что же представляет собой гибридный двигатель? Гибридный двигатель – это система, состоящая из двух связанных между собой агрегатов: электрического и бензинового. Они могут работать как по отдельности, так и одновременно. Управляет этой системой бортовой компьютер автомобиля. Он решает, в зависимости от режима движения, какой тип силового агрегата нужно задействовать в конкретный момент времени.

Для движения по городу, когда от двигателя не требуется выработки большой мощности, используется электродвигатель. Во время движения по загородным трассам компьютер отключает электродвигатель и задействует топливный агрегат.

При смешанном режиме езды, когда двигатель автомобиля работает под нагрузкой с периодическими ускорениями и остановками – два агрегата работают в тандеме. Причем во время работы топливного двигателя, идет зарядка электрического. Отдельного внимания заслуживают .

Экономия электроэнергии в гибридных двигателях

Известно, что на движение автомобиля затрачивается огромное количество энергии. В связи с этим возникает закономерный вопрос: как электромотор даже в условиях малых нагрузок может долго работать без дополнительного прицепа с аккумуляторами. Чтобы понять принцип работы электродвигателя автомобиля, нужно проследить весь процесс от начала движения до остановки.

Когда автомобиль трогается либо движется на малых скоростях, всю работу осуществляет электродвигатель, который питается от аккумулятора. Далее в его задачу входит разогнать автомобиль до предельно возможной для электродвигателя скорости. После этого компьютер дает команду на включение топливного двигателя. При этом ДВС часть энергии отдает на генератор, который подменяет АКБ и продолжает вместо нее питать электромотор, параллельно заряжая аккумулятор. Автомобиль при этом работает на двух силовых агрегатах одновременно.

При движении со средней скоростью электродвигатель отключается, работает только ДВС, пополняя запас энергии аккумулятора. При повышении нагрузки на ДВС ему на помощь снова приходит электромотор. Но электроэнергия пополняется не только за счет работы ДВС. Тормозной механизм автомобиля с гибридным двигателем устроен таким образом, что образовавшаяся во время торможения энергия, преобразовывается в электрическую и тоже идет на питание электромотора. Такое торможение получило название «рекуперативное».

Рассмотренный выше алгоритм работы описывает общую картину работы гибридного силового агрегата автомобиля. На сегодняшний день существует три типа таких двигателей: последовательный, параллельный и смешанный.

Последовательная схема гибрида

Принцип работы такой схемы можно считать самой простой из гибридов. Двигатель внутреннего сгорания в данном типе является вспомогательным элементом и предназначен для работы генератора. Генератор, получая энергию от ДВС, преобразует ее в электрическую и запитывает электромотор, который приводит автомобиль в движение.

Такая схема, как правило, применяется в маломощных автомобилях (малолитражках). Но используемый аккумулятор имеет большую емкость, с возможностью зарядки от обычной электросети. Большая емкость АКБ позволяет минимизировать использование ДВС, то есть автомобиль может двигаться на электродвигателе, который питается только от аккумулятора. Chevrolet Volt – это одна из моделей автомобилей, в которой использована последовательная схема гибрида.

Параллельная схема гибридного автомобиля

Принцип работы параллельной схемы заключается в том, что ДВС и электромотор установлены таким образом, что появляется возможность их использовать как вместе, так и по отдельности. Но все же основная функция электромотора в такой схеме – это создание дополнительной мощности ДВС при ускорении. Кроме того электродвигатель выполняет функции стартера и генератора. Аккумуляторы при такой схеме не требуют дополнительной подзарядки, им хватает энергии, вырабатываемой при движении.

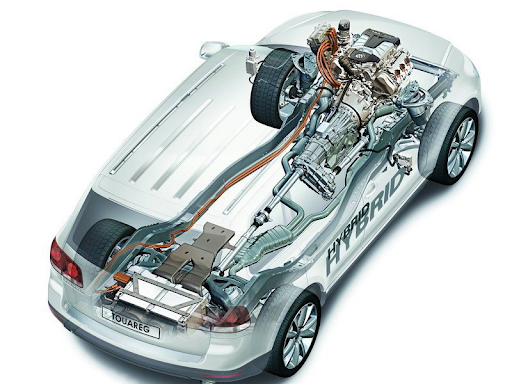

Honda Insight, Honda Civic Hybrid, BMW Active Hybrid 7, Volkswagen Touareg Hybrid – модели с параллельной схемой гибридного двигателя.

Последовательно – параллельная схема гибрида

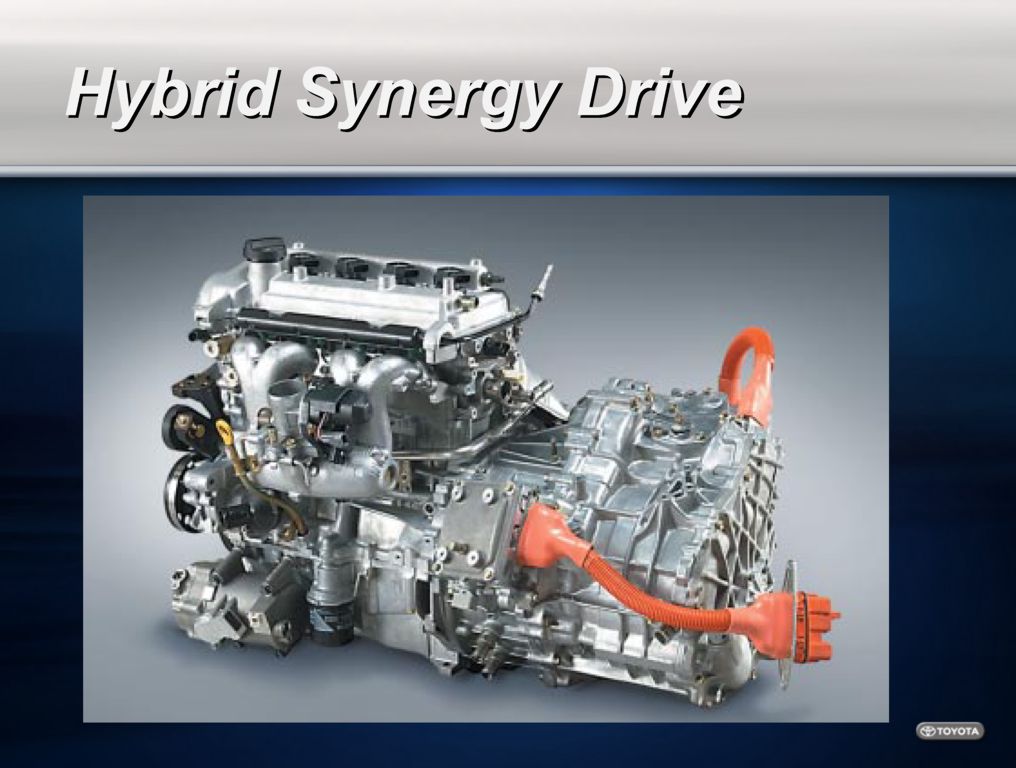

В этой схеме ДВС и электромотор связывает между собой планетарный редуктор, при помощи которого мощность от обоих двигателей передается на ведущие колеса.

Смешанная схема отличается от параллельной наличием генератора, создающего энергию для электродвигателя.

Toyota Prius, Lexus RX 450h, Ford Escape Hybrid – это представители полного гибрида.

Положительные стороны гибридных двигателей

1. Основное достоинство гибридов заключается в его экономичности. Минимальная экономия топлива составляет 20%, что в условиях роста цен довольно ощутимое преимущество.
2. Совместное использование двух двигателей снижает количество выбросов СО2.
3. Отличные ходовые характеристики, которые достигнуты благодаря рациональному накоплению и последующему перераспределению мощностей, выработанных совместно двумя двигателями.
4. В сравнении с традиционным автомобилем гибрид обладает ощутимым запасом хода, то есть он может продолжать движение даже с пустым баком.
5. Характеристики гибридных двигателей полностью идентичны традиционным моделям с ДВС, вопреки сложившимся стереотипам, а с учетом других преимуществ порой даже превосходит их.
6. Электродвигатели практически бесшумны, что добавляет комфорта при эксплуатации автомобиля.
7. В сравнении с электромобилем, АКБ гибрида заряжается от топливного двигателя, что увеличивает запас его хода.
8. Заправка автомобиля осуществляется тем же бензином, что и традиционные авто.

Недостатки гибридов

1. Высокая стоимость автомобиля.
2. Обслуживание автомобиля требует больших затрат. Ремонтировать такую машину самостоятельно вряд ли удастся, а квалифицированных мастеров найти большая сложность. С комплектующими также гарантированно будут проблемы.
3. Перепады климатических температур плохо влияют на АКБ и приводят к их саморазряду.

Внешне автомобили с гибридными силовыми агрегатами не отличаются от классических бензиновых собратьев. Конечно, если бы модели автомобилей с гибридными двигателями имели такую же стоимость, как аналоги с ДВС, а обслуживание не вызывало сложностей, вряд ли кто отказался бы от такой машины. Но на данный момент реалии таковы, что разница в цене гибрида и аналога составляет в среднем 4000 долларов. Даже если взять в расчет все плюсы таких машин, включая экономию топлива, то разница все равно будет несоразмерная. Если не будет поломок, а пробег будет значительным, машина окупится в лучшем случае лет через пять. Такое положение вещей не вселяет оптимизма. Но как говорится: «Сколько людей – столько и мнений», поэтому выбор всегда остается за конкретным человеком.

Идея создания гибридного автомобиля с использованием электрического мотора появилась больше 100 лет назад. Гибридные автомобили выполняют несколько основных функций:

• Экономия дорогостоящего бензина за счет его замены использованием электродвигателя.
• Гибридные автомобили являются более экологическими по сравнению с классическими бензиновыми.
• Увеличение расстояния, преодолеваемого на гибридном двигателе за счет использования двух источников энергии.

Гибридные автомобили и их устройство

Существуют умеренные и полные гибридные автомобили. Конструкция умеренных гибридов использует бензиновый двигатель как основной, а электрический источник питания подключает как подстраховку в редких случаях. Полные же гибриды подразумевают возможность использования альтернативного источника питания в качестве основного двигателя.

Конструкции автомобилей с гибридным двигателем

Существует несколько видов конструкций гибридов, отличаемых по способу подключения двигателя:

• Автомобили с последовательной схемой подключения. В рамках схемы использован двигатель внутреннего сгорания малой мощности, подключенный к электрогенератору. Электромотор приводит машину в движение и является основным двигательным механизмом. Модели гибридных автомобилей с такой схемой — Chevrolet Volt, а также Opel Ampera. В таких автомобилях используют электрические батареи увеличенной емкости.

Последовательная схема подключения узлов

• Параллельная схема подключения. В рамках данной схемы могут работать вместе и по отдельности как бензиновый, так и электрический двигатели. В основном используется электромотор мощностью 20 Вт, которая возрастает при увеличении скорости автомобиля.

Параллельная схема подключения узлов

• Смешанная, последовательно-параллельная схема. Принцип построения такого двигателя схож с двигателем с параллельной схемой, но в смешанную схему добавлен генератор, от которого питается электромотор.

Последовательно-параллельная схема подключения узлов

Как работает гибридный двигатель?

Когда машина начинает движение, расходуется запас электромотора и аккумулятора. На высокой скорости к работе электрических источников энергии подключается бензиновый двигатель. В результате работы бензинового двигателя образуется некий излишек энергии, который подзаряжает генератор. От генератора питается электромотор, а он, в свою очередь, подзаряжает аккумулятор .

При торможении используется принцип рекуперативного торможения – электромотор в этом случае выполняет функцию генератора, подпитывая аккумулятор. Таким образом, энергия, полученная в результате торможения, используется на благо автомобиля.

Устройство гибридного автомобиля

Гибридный авто состоит из следующих основных узлов:

1. Бензиновый двигатель (двигатель внутреннего сгорания). Но в гибридных автомобилях, в отличие от классических, ДВС маломощный, так как используется в тандеме с электромотором.
2. Электрический двигатель. Альтернативный источник энергии для автомобиля. Часто в таких двигателях используется технология рекуперации – электромотор работает не только в качестве силовой установки, приводящей машину в движение. Он также выполняет функции генератора, накапливая энергию во время торможения и спуска с возвышенностей.
3. Генератор предназначен для производства электроэнергии.
4. Аккумуляторные батареи хранят запас электроэнергии для электродвигателя.
5. Топливный бак используется для хранения бензина для ДВС.
6. Коробка передач позволяет управлять как ДВС, так и электродвигателем.

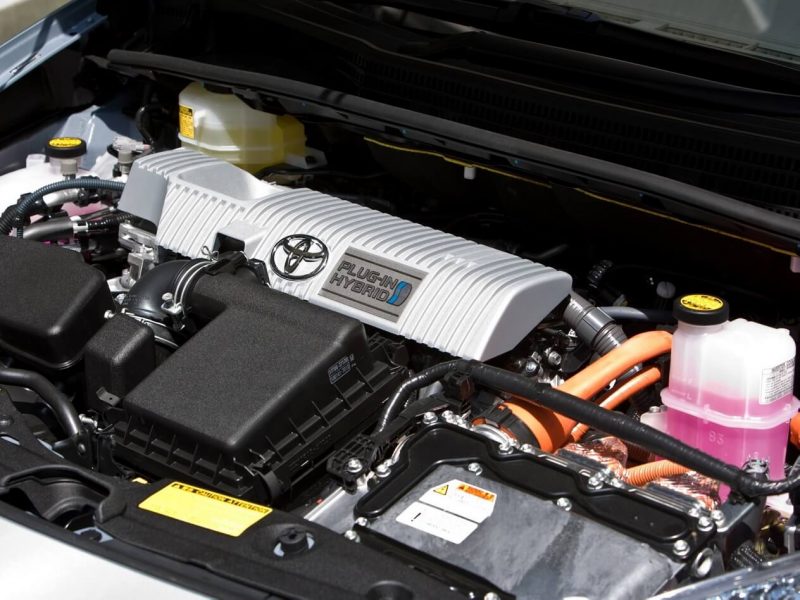

Устройство гибридного авто на примере Toyota Prius

Автомобиль гибрид предназначен, в первую очередь, для эффективного использования энергоресурса. Для достижения этого эффекта используется несколько приемов:

1. Используется энергия торможения за счет технологии рекуперации.
2. Бензин экономится за счет переключения механизма на работу электромотора.
3. При производстве машины гибрида используют легкие материалы, которые облегчают конструкцию, тем самым уменьшая потребление ресурсов.
4. Эффективно используются аэродинамические свойства материалов и конструкций.

Индустрия гибридных авто активно развивается, ведь пока мы не можем говорить о совершенстве данных конструкций и их доступности. Рассмотрим более подробно некоторые преимущества и недостатки конструкций гибридных автомобилей:

• Экономия при расходе топлива и энергоресурсов. Несомненный плюс гибридов – сокращение расходов, к тому же электромотор может самостоятельно производить энергию.
• Экология. Гибриды существенно меньше вредят окружающей среде, чем классические автомобили.
• Дальность пробега. Гибридные автомобили заправляют гораздо реже, чем обычные бензиновые.
• Аккумуляторные батареи гибридов гораздо легче и удобнее в использовании, чем батареи электрических автомобилей.
• Электродвигатель работает практически бесшумно.
• Гибридный автомобиль может обходиться без ДВС на городских улицах.

Но существуют и некоторые недостатки, связанные с гибридными машинами:

• Аккумуляторы электродвигателей должны постоянно эксплуатироваться, в противном случае срок из действия сокращается. Кроме того, они способны самостоятельно разряжаться, не переносят резких перепадов температур. Еще не развита инфраструктура предприятий, способных правильно утилизировать эти элементы.
• Сложная конструкция двигателя делает его ремонт сложным и дорогостоящим. Часто детали невозможно отремонтировать и приходится заказывать новые у производителей, что затягивает процесс ремонта.
• Гибридные двигатели работают в основном с бензиновыми автомобилями, хотя использование дизельного топлива экономически более выгодно.
• Стоимость автомобилей с гибридными двигателями гораздо выше средней на рынке. Такое дорогое приобретение не всем по карману.

Не смотря на некоторые недостатки, отрасль производства гибридных автомобилей динамично развивается и совершенствуется. С каждым новым сезоном производители представляют лучшие гибридные автомобили , обладающие более широким набором функций и более доступными для автолюбителей.

Типы гибридных силовых установок – Автоцентр.ua

Марка

Модель

Оставьте ваши контактные данные:

По телефону

На почту

Уточните удобное время для звонка:

День/дата

• День/дата
• Сегодня
• Завтра
• 17
• 18
• 19
• 20
• 21
• 22

Часы

• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20

Минуты

• 10
• 20
• 30
• 40
• 50

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

Оставьте ваши контактные данные:

Уточните удобное время для звонка:

День/дата

• День/дата
• Сегодня
• Завтра
• 17
• 18
• 19
• 20
• 21
• 22

Часы

• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20

Минуты

• 10
• 20
• 30
• 40
• 50

Прямо сейчас

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

Оставьте ваши контактные данные:

Выберите машину:

Марка

• Сначала выберите дилера

Модель

• Сначала выберите марку

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

Sample Text

Оставьте ваши контактные данные:

Выберите машину:

Марка

• Сначала выберите дилера

Модель

• Сначала выберите марку

Уточните удобное время для тест-драйва:

День/дата

• День/дата
• Сегодня
• Завтра
• 17 октября
• 18 октября
• 19 октября
• 20 октября
• 21 октября
• 22 октября
• 23 октября
• 24 октября
• 25 октября
• 26 октября
• 27 октября
• 28 октября
• 29 октября

Часы

• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20

Минуты

• 00
• 10
• 20
• 30
• 40
• 50

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

X

Оберіть мовну версію сайту. За замовчуванням autocentre.ua відображається українською мовою.

Слава Україні! Героям слава!
Ви будете перенаправлені на українську версію сайту через 10 секунд

Какие бывают гибридные автомобили и в чем между ними разница?

Гибридный электромобиль (HEV) — это транспортное средство, которое использует два источника энергии для движения, одним из которых является электрическая энергия. В большинстве транспортных средств с гибридной трансмиссией используют двигатель внутреннего сгорания (ДВС) в сочетании с электрической машиной (ЭМ).

По сравнению с обычным автомобилем, оснащенным ДВС, гибридный электромобиль способен выполнять следующие функции:

• более быстрое ускорение и торможение
• рекуперация энергии при торможении (рекуперативное торможение)
• усиление крутящего момента
• режим электрического вождения
• движение накатом (необязательно)

В этой статье мы сосредоточимся на различных типах (архитектурах) трансмиссии гибридных автомобилей, выделив принцип работы и преимущества / недостатки по сравнению с другими типами.

Параллельный гибридный силовой агрегат с двумя сцеплениями

В параллельной гибридной трансмиссии и двигатель внутреннего сгорания, и электродвигатель могут передавать крутящий момент на ведущее колесо одновременно или раздельно (работает или ДВС или электрическая машина). Для автомобиля с задним приводом (RWD) общая архитектура гибридной трансмиссии использует электрическую машину между двумя сцеплениями.

Где: ICE — двигатель внутреннего сгорания, EM — электродвигатель, TRN — трансмиссия, PE — силовая электроника

Первое сцепление между двигателем и электродвигателем позволяет отсоединить двигатель внутреннего сгорания от трансмиссии и двигаться в чисто электрическом режиме. Кроме того, во время фаз замедления, отключив двигатель, мы можем устранить его тормозной эффект и получить более высокую эффективность рекуперации кинетической энергии.

Второе сцепление позволяет отключить электрическую машину от трансмиссии и позволить транспортному средству двигаться по инерции во время замедления. С точки зрения реализации второе сцепление является частью трансмиссии, а не отдельным элементом.

Состояния сцепления во время каждого режима гибридной трансмиссии приведены в таблице ниже.

Режим	Сцепление до подключения электродвигателя	Сцепление после подключения электродвигателя
Остановка и запуск двигателя	Разомкнуто	Разомкнуто / замкнуто
Рекуперация энергии	Разомкнуто	Замкнуто
Контроль крутящего момента	Замкнуто	Замкнуто
Электрическое вождение	Разомкнуто	Замкнуто
Накат	Разомкнуто	Разомкнуто
Зарядка в состоянии покоя	Замкнуто	Разомкнуто

Есть несколько OEM-производителей, которые используют гибридную архитектуру трансмиссии для своих автомобилей. Одним из примеров является Nissan с двумя вариантами:

• Гибридная система автомобиля с двигателем впереди и передним приводом (FF HEV)
• Гибридная система автомобиля с двигателем впереди и задним приводом (FR HEV)

В системе FF HEV используется двигатель внутреннего сгорания вместе с электрической машиной и бесступенчатой трансмиссией (CVT) на передней оси.

Гибридная система улучшает ходовые качества и расход топлива за счет использования электродвигателя для рекуперации энергии во время замедления и сохранения ее в высоковольтной батарее, а также поддержки двигателя внутреннего сгорания за счет использования энергии батареи для питания тягового электропривода автомобиля для низкоскоростного движения и ускорения электромобиля. Кроме того, расход электроэнергии увеличивается за счет использования батареи для питания электронных компонентов автомобиля, когда автомобиль припаркован. Поскольку ДВС может быть отключен от трансмиссии, когда это необходимо, энергия аккумуляторной батареи может быть использована более оптимально, а при торможении двигатель внутреннего сгорания не будет создавать дополнительный тормозной момент, что позволит запасать больше энергии в батарею при рекуперативном торможении электродвигателем.

В системе используется «умное» двойное сцепление, объединяющее один двигатель и два сцепления для создания гибридной системы с передним приводом, которая является легкой и компактной. Сцепление 1 установлено между двигателем и электродвигателем, а сцепление 2 установлено между двигателем и вариатором. Использование двигателя или электрической машины можно дифференцировать в зависимости от обстоятельств, выбрав «включено» или «выключено» для сцепления 1, что обеспечивает эффективное вождение.

Сцепление и двигатель гибридной системы спроектированы так, чтобы поместиться в ограниченном пространстве для преобразователя крутящего момента, используемого в автомобилях с двигателями CVT. Соответственно, никакого специального шасси не требуется, и его можно использовать в различных моделях. Его также можно легко применить к полноприводным автомобилям и подключаемым гибридам. Литий-ионный аккумулятор с высокой выходной мощностью, разработанный специально для гибридов, с отличными показателями зарядки и разрядки, был принят как главный аккумулятор автомобиля.

В автомобиле FR HEV гибридная система с одним двигателем и двумя сцеплениями может при необходимости отделять двигатель от трансмиссии. Он может использовать двигатель и электродвигатель в качестве источников энергии, от работы только на электромоторе до использования обеих моторов для полного разгона, обеспечивая более эффективный привод в зависимости от ситуации. Во время рекуперации и вождения в электрическом режиме двигатель полностью отсоединен от трансмиссии, что приводит к нулевым потерям на трение.

Компания Nissan заменила преобразователь крутящего момента существующей 7-ступенчатой автоматической коробкой передач на электродвигатель и два сцепления в компактной конфигурации. Использование одномоторной системы для привода колес и рекуперации электроэнергии позволяет уменьшить количество деталей и вес.

Два сцепления механически передают энергию двигателю и электродвигателю. Будучи эффективной и с небольшими потерями энергии по сравнению с обычным преобразователем крутящего момента, система также обладает интуитивно понятным и быстрым ускорением. Благодаря интегрированному управлению этой системой и трансмиссией с использованием высокоуровневой технологии управления создается тяговый привод, который реагирует на ряд условий движения.

Литий-ионный аккумулятор гибридного автомобиля может выдавать большие токи за короткое время. Таким образом, увеличивается частота вращения двигателя, и появляется возможность часто рекуперировать энергию торможения. Возможность эффективно использовать электроэнергию означает, что потребление бензина снижается и, соответственно, способствует увеличению пробега.

Параллельный гибридный силовой агрегат с трансмиссией с двойным сцеплением

В некоторых транспортных средствах, особенно с расположением двигателя внутреннего сгорания спереди и передним приводом, «упаковка» компонентов имеет решающее значение из-за нехватки места. Установка сцепления между двигателем и электрической машиной, вероятно, невозможна, так как для этого потребуется дополнительное пространство, которого нет.

В этом случае желательно использовать существующее решение трансмиссии и сделать его гибридным. Одним из решений является использование коробки передач с двойным сцеплением (DCT) и установка электрической машины на одном из входных валов после сцепления.

В этой архитектуре электрическая машина интегрирована в блок трансмиссии на нечетной или четной передаче. Благодаря двум входным валам и выходным валам для нечетной и четной передач входной крутящий момент двигателя внутреннего сгорания может передаваться на выход по механическому пути, отличному от пути крутящего момента электрической машины. Крутящие моменты суммируются на кольцевой шестерне, соединенной с дифференциалом.

Компания Getrag преобразовала одну из своих собственных 7-ступенчатых коробок передач с двойным сцеплением 7DCT300 в гибридную трансмиссию, установив электрическую машину на валу четных шестерен. Передне-поперечная трансмиссия 7DCT300 имеет семь передач переднего хода и одну передачу заднего хода. Передачи с четными (2, 4, 6, R) и нечетными номерами (1, 3, 5, 7) разделены на две суб-передачи. Двигатель и две частичные трансмиссии соединены посредством двойного мокрого сцепления.

В результате 7HDT300 представляет собой гибкую гибридную трансмиссию, которую можно интегрировать в легкие (mild), полные (full) и подключаемые (плагин или на языке оригинала plug-in) гибридные электромобили. Полностью гибридный вариант трансмиссии включает в себя электрическую машину мощностью 40 кВт, которая позволяет электромобилю развивать скорость до 50-60 км / ч (в зависимости от применения).

Данное решение позволяет отключать двигатель путем размыкания обоих сцеплений и вождения в режиме электромобиля. Отсоединение электрической машины от остальной трансмиссии также возможно путем отключения синхронизаторов передач в трансмиссии.

Состояния сцеплений во время каждого режима гибридной трансмиссии DCT приведены в таблице ниже.

Режим	Состояние нечетных передач сцепления	Состояние четных передач сцепления
Остановка и запуск двигателя	Разомкнуто	Разомкнуто
Рекуперация энергии	Разомкнуто	Разомкнуто
Управление крутящим моментом	Разомкнуто / замкнуто	Разомкнуто / замкнуто
Электрическое вождение	Разомкнуто	Разомкнуто
Накат	Разомкнуто	Разомкнуто
Зарядка в состоянии покоя	Разомкнуто	Замкнуто

Основным преимуществом этого решения является то, что электрическая машина не требует дополнительного места для установки в корпусе трансмиссии, что обеспечивает высокую гибкость для интеграции в автомобиль. Данная гибридная архитектура может обеспечивать разные уровни мощности для электрической машины (15–110 кВт), работающей на разных уровнях напряжения (48–360 В). По этой причине может быть легко интегрирована в различные типы гибридных автомобилей, от мягких гибридов до полных и подключаемых гибридов.

Параллельная гибридная трансмиссия с разделенным мостом

Другой тип параллельного гибридного электромобиля — это гибрид с разделенной осью (приводом). В этой архитектуре одна ось (обычно передняя) приводится в движение двигателем внутреннего сгорания и коробкой передач, а вторая ось приводится в движение электродвигателем и редуктором с фиксированным передаточным числом.

Для этого решения требуется автоматическая коробка передач на передней оси, которая сделает возможным отключение двигателя во время движения электромобиля. Преимущество этого решения состоит в том, что автомобиль имеет полный привод до тех пор, пока аккумулятор не разряжен.

По сравнению с предыдущими параллельными гибридными решениями, гибрид с разделенной осью не может заряжать аккумулятор, когда автомобиль неподвижен. Чтобы решить эту проблему, а также обеспечить непрерывный полный привод, генератор (дополнительная электрическая машина) подключается с помощью ремённой передачи к двигателю внутреннего сгорания и вырабатывает электроэнергию для подзарядки тяговых аккумуляторов даже во время остановки авто.

Примером параллельного гибрида с разделением оси является гибрид Peugeot 3008. Эта гибридная система была разработана группой PSA в сотрудничестве с Bosch.

Передний мост приводится в движение 2,0-литровым дизельным двигателем в паре с 6-ступенчатой автоматизированной механической коробкой передач. На задней оси находится электрическая машина с постоянными магнитами мощностью 20/27 (непрерывная / пиковая мощности) кВт, соединенная с редуктором с фиксированным передаточным числом. Вторичная электрическая машина мощностью (генератор для заряда тяговых аккумуляторов) 8 кВт соединена ремнем с двигателем, обеспечивает функцию остановки и запуска двигателя, а также может вырабатывать электричество, необходимое для работы электродвигателя при любых условиях, если это необходимо (режим полного привода).

Последовательная гибридная трансмиссия

В последовательной гибридной трансмиссии двигатель внутреннего сгорания не передает крутящий момент непосредственно на ведущие колеса. Вместо этого двигатель питает электрический генератор, который обеспечивает электроэнергией тяговый электродвигатель. В последовательном гибриде используются две электрические машины:

• электрогенератор (подключен к двигателю)
• электродвигатель (связан с колесами через редуктор и дифференциал)

Есть и другие заметные различия между параллельным гибридом и последовательным гибридом. Поскольку нет прямой механической связи между двигателем и ведущими колесами, нет необходимости в привычной всем нам коробке передач. Это преимущество с точки зрения компоновки кузова, поскольку для установки двигателя и генератора требуется меньше места.

Также отсутствует сцепление между электродвигателем и ведущими колесами. Это преимущество с точки зрения компоновки корпуса, но оно не позволяет автомобилю двигаться накатом, поскольку электродвигатель всегда будет подключен к ведущим колесам.

Что касается функций трансмиссии, последовательный гибрид способен на:

• Остановка и запуск двигателя
• Рекуперация энергии
• Электрическое вождение
• Зарядка в состоянии покоя (когда автомобиль стоит на месте с включенным двигателем внутреннего сгорания генератор будет заряжать тяговый аккумулятор)

Обе электрические машины должны иметь такую же номинальную мощность, что и двигатель внутреннего сгорания. Поскольку скорость автомобиля не зависит от частоты вращения двигателя внутреннего сгорания, рабочая точка ДВС (скорость и крутящий момент) может быть выбрана для достижения максимальной топливной эффективности. Это преимущество при низкой скорости автомобиля, но недостаток при более высоких скоростях авто.

Еще один недостаток последовательного гибрида — двойное преобразование энергии. Если батарея разряжена, энергия, необходимая для вращения колес, поступает от двигателя внутреннего сгорания после того, как она преобразуется в электрическую энергию. Это еще больше снижает общую эффективность трансмиссии, когда ДВС является основным источником энергии.

Поскольку последовательный гибрид не является гибким с точки зрения выходной мощности для широкого диапазона возможных скоростей автомобиля, он не подходит в качестве архитектуры гибридной трансмиссии для автомобилей, которые будут ездить как на скоростных трассах, так и по городу. Тем не менее, за счет установки ДВС меньшего размера и мощности, последовательный гибрид становится электромобилем с увеличенным запасом хода (REEV).

Последовательно-параллельный гибридный автомобиль

Последовательный гибрид становится последовательно-параллельным гибридом за счет добавления механического соединения (сцепления) между двумя электрическими машинами. Преимущество этой архитектуры заключается в том, что на низких скоростях с разомкнутым сцеплением трансмиссия ведет себя как последовательный гибрид, работая с двигателем в наиболее эффективной рабочей точке. На высокой скорости автомобиля сцепление замыкается, и двигатель может передавать крутящий момент на ведущее колесо, таким образом трансмиссия становится параллельно-гибридной.

По сравнению с последовательным гибридом, последовательно-параллельный гибрид имеет преимущество — уменьшение номинальной мощности генератора, поскольку избыточная мощность двигателя может передаваться непосредственно на ведущие колеса. Недостаток в том, что, добавляя механическое соединение (сцепление), мы теряем гибкость с точки зрения габаритов.

Что касается функций трансмиссии, последовательно-параллельный гибрид способен:

• Остановка и запуск двигателя
• Рекуперация энергии
• Усиление крутящего момента
• Вождение в режиме электромобиля
• Зарядка в состоянии покоя (когда автомобиль стоит на месте с включенным двигателем внутреннего сгорания генератор будет заряжать тяговый аккумулятор)

По сравнению с параллельным гибридом, последовательно-параллельный гибрид использует две электрические машины и выполняет те же задачи. По этим причинам архитектура последовательно-параллельной трансмиссии со сцеплением между двумя электрическими машинами не получила широкого распространения у производителей автомобилей.

Гибридная трансмиссия с разделением мощности

Гибридный автомобиль с архитектурой разделения мощности сочетает в себе характеристики параллельного гибрида с характеристиками последовательного гибрида. Гибридная трансмиссия с разделением мощности механически связывает двигатель внутреннего сгорания и две электрические машины с помощью устройства разделения мощности (PSD). Устройство разделения мощности обычно представляет собой одиночную планетарную передачу (PSG) или несколько PSG.

Двигатель внутреннего сгорания имеет самую высокую номинальную мощность по сравнению с электрическими машинами. Часть мощности двигателя преобразуется одной электрической машиной в электрическую энергию, причем избыточная мощность передается на ведущее колесо параллельно с мощностью второй электрической машины.

За исключением выбега, гибридная трансмиссия с разделением мощности выполняет все функции полного гибрида:

• Остановка и запуск двигателя
• Рекуперация энергии
• Усиление крутящего момента
• Вождение в режиме электромобиля
• Зарядка в состоянии покоя (когда автомобиль стоит на месте с включенным двигателем внутреннего сгорания генератор будет заряжать тяговый аккумулятор)

Поскольку двигатель всегда связан с ведущими колесами через планетарный ряд, его скорость можно регулировать только в определенных пределах, в зависимости от передаточных чисел планетарной передачи и скорости двух электрических машин. Комбинация двигателя внутреннего сгорания, двух электрических машин и планетарной передачи дает общее поведение бесступенчатой трансмиссии (CVT). По этой причине гибридные электромобили с разделением мощности рекламируются как имеющие бесступенчатую электрическую трансмиссию (ECVT).

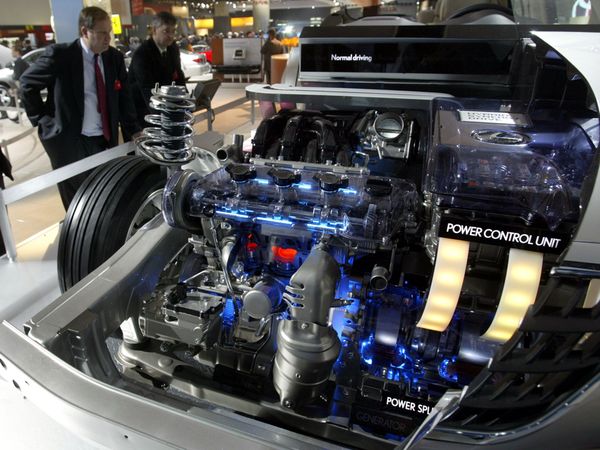

Система Hybrid Synergy Drive от Toyota является примером гибридной трансмиссии с разделением мощности.

На низких и средних скоростях автомобиля гибрид с разделением мощности может вести себя как последовательный гибрид, где двигатель приводит в действие одну электрическую машину (генератор), которая, в свою очередь, вырабатывает электричество и приводит в действие вторую электрическую машину (тяговый электродвигатель). На высокой скорости транспортного средства, когда требуется большая мощность, часть мощности двигателя передается непосредственно на ведущие колеса через планетарный ряд, в этом случае гибрид с разделением мощности является параллельным гибридом.

В гибриде с разделением мощности также существует механическая связь между двигателем внутреннего сгорания и электрическими машинами. Из-за этого их рабочие точки (крутящий момент и скорость) всегда взаимозависимы и не могут полностью отделить бензиновый двигатель от электродвигателя. Гибрид с разделением мощности может существенно снизить расход топлива на низкой и средней скорости транспортного средства, но его выгода минимальна на высокой скорости.

В таблице ниже обобщены функции различных типов / архитектур гибридных электромобилей с указанием их преимуществ и недостатков.

	Параллельный гибрид с двумя сцеплениями	Параллельный гибрид с двойным сцеплением (DCT)	Гибрид с разделенным мостом	Последовательный гибрид	Последовательно-параллельный гибрид	Гибридная трансмиссия с разделением мощности
Остановка и запуск двигателя	Да	Да	Да	Да	Да	Да
Рекуперация энергии	Да	Да	Да	Да	Да	Да
Усилитель крутящего момента	Да	Да	Да	Нет	Да	Да
Электрическое вождение	Да	Да	Да	Да	Да	Да
Движение накатом	Да	Да	Нет	Нет	Нет	Нет
Зарядка при стоянке и заглушенном ДВС	Да	Да	Да	Да	Да	Да
Номинальная мощность	Мощность двигателя внутреннего сгорания (ДВС) намного больше, чем мощность электрической машины	Мощность двигателя внутреннего сгорания (ДВС) намного больше, чем мощность электрической машины	Мощность двигателя внутреннего сгорания (ДВС) больше, чем мощность электрической машины	Мощность двигателя внутреннего сгорания (ДВС) и мощность электрической машины одинаковы	Мощность двигателя внутреннего сгорания (ДВС) и мощность электрической машины одинаковы — меньшая мощность второй электрической машины	Мощность двигателя внутреннего сгорания (ДВС) и мощность одной из электрических машин одинаковы — меньшая мощность второй электрической машины
Преимущества	— гибкая конфигурация трансмиссии легко интегрируется с существующей традиционной трансмиссией — для работы в режиме гибрида требуется только одна электрическая машина	— требует дополнительного места для установки электрической машины — для работы в гибридном режиме требуется только одна электрическая машина	— постоянный полный привод	— гибкость в установке благодаря отсутствию механической связи между электрическими машинами — двигатель может работать в наиболее эффективной зоне независимо от скорости автомобиля — не требует многоступенчатой трансмиссии	— двигатель может передавать крутящий момент непосредственно на ведущие колеса — не требует многоступенчатой трансмиссии — может переключаться между последовательным и параллельным гибридом	— компактная установка за счет использования планетарной передачи — энергоэффективность при низкой-средней скорости автомобиля
Недостатки	— требует, чтобы была также интегрирована полностью автоматическая коробка передач	— крутящий момент элекродвигателя умножается только на половину (нечетную или четную) передаточных чисел	Выбег невозможен из-за постоянного подключения электрической машины — требуется дополнительное место на задней оси	— требуется две электрические машины одинаковой мощности — динамические характеристики автомобиля полностью зависят от крутящего момента и мощности электродвигателей — энергоэффективность из-за двойного преобразования мощности двигателя (механико-электромеханическое)	— требуется две электрические машины — двигатель и электрические машины механически связаны, что требует дополнительного места	— требуется два электродвигателя — большой расход топлива при высоких оборотах двигателя

Все, что вам нужно знать о гибридах

Эндрю Маклин

Существует значительное давление со стороны некоторых кругов, чтобы все быстро адаптировались к электромобилям, чтобы спасти планету. Для большинства такой внезапный шаг может быть слишком быстрым, поскольку пока просто не хватает электромобилей для каждого приложения или бюджета.

Но выбор автомобиля с гибридным приводом является более естественным шагом вперед, так как, во-первых, он предлагает гораздо более широкий выбор опций, а во-вторых, он предлагает сниженный расход топлива, обеспечивая при этом повседневное удобство и душевное спокойствие.

Но не все гибриды созданы одинаково, поскольку автопроизводители используют комбинацию бензина и электроэнергии по-разному, а иногда и для разных результатов.

Итак, если вы хотите сделать первый шаг в электрифицированное автомобильное будущее, вот все, что вам нужно знать о гибридах и пяти основных конфигурациях, в которых бензиновый двигатель сочетается с электродвигателем.

Что такое мягкий гибрид?

Это первый шаг в гибридизации, который, по сути, добавляет аккумулятор небольшой емкости к обычной системе стартера и генератора переменного тока, что позволяет транспортному средству отключать двигатель внутреннего сгорания на короткие промежутки времени, например, при остановке на светофоре. или во время спуска по склону, продолжая обеспечивать питание вспомогательных систем, таких как кондиционер, освещение и аудиосистема.

Аккумулятор заряжается за счет рекуперации энергии при торможении или замедлении, а в некоторых случаях электродвигатель может оказывать дополнительную помощь двигателю при ускорении.

Мягкие гибриды обеспечивают постепенное снижение расхода топлива, особенно при интенсивном движении с частыми остановками, и не требуют специального технического обслуживания или ремонта.

Автомобили с мягким гибридом:

• Mazda CX-5
• Ауди А4
• БМВ 3-й серии
• Киа Спортейдж
• Мерседес-Бенц С200



Что такое серийный гибрид?

Как следует из названия, здесь бензиновый двигатель и электродвигатель работают в линию, а не рядом друг с другом, чтобы обеспечить движение, и они обычно классифицируются как автомобили с увеличенным запасом хода.

По сути, это полностью электрические автомобили с небольшим бензиновым двигателем, который действует как бортовой генератор, перезаряжая аккумулятор и увеличивая запас хода.

Серия гибридных автомобилей:

• BMW i3 REX



Что такое параллельный гибрид?

В буквальном смысле это означает, что бензиновый и электрический моторы передают крутящий момент на один вход, который в большинстве случаев подается непосредственно на коробку передач и может быть либо соединен вместе для максимальной мощности, либо работать по отдельности. Когда используется только электродвигатель, муфта, соединяющая двигатель, разомкнута, а в режиме внутреннего сгорания оба двигателя работают с одинаковой скоростью.

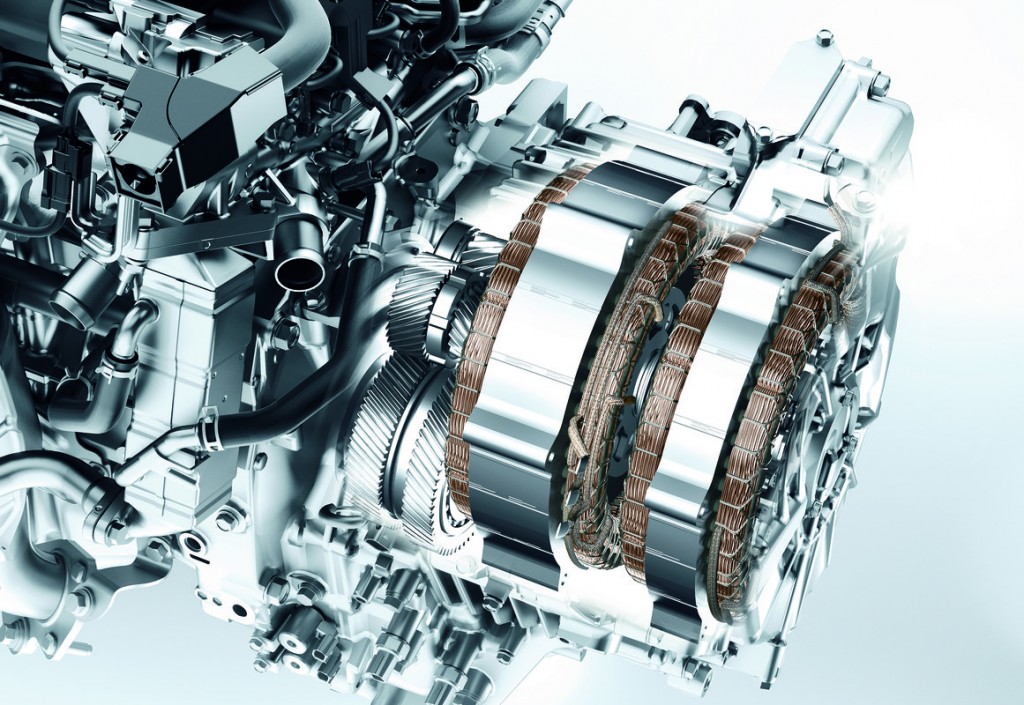

Honda была пионером этого типа гибридной компоновки со своей интегрированной системой Motor Assist, которая была впервые представлена ​​​​на оригинальном Insight еще в 1999 году и использует электродвигатель в коробке передач.

Автомобили с параллельным гибридом:

• Honda Accord



Что такое последовательно-параллельный гибрид?

Наиболее распространенная конфигурация сочетает в себе лучшие качества каждой предыдущей конфигурации, и хотя ее часто называют последовательно-параллельной системой, ее также можно назвать гибридной системой с разделением мощности.

В этом случае крутящий момент передается либо бензиновым, либо электрическим двигателем, либо их бесступенчатой ​​комбинацией, через ряд сцеплений или планетарную передачу на коробку передач. Преимуществом этой системы является более плавный переход между двумя двигателями и более линейная подача мощности. Это также позволяет использовать сверхэффективный бензиновый двигатель, работающий на обедненной смеси, который обычно менее отзывчив на более низких оборотах, что можно компенсировать мгновенным крутящим моментом от электродвигателя.

Система Toyota Hybrid Synergy Drive, используемая в таких автомобилях, как Prius, Camry Hybrid и Corolla Hybrid, является популярным сторонником последовательно-параллельной гибридной конфигурации.

Серийно-параллельные гибриды:

• Toyota Prius
• Тойота Камри Гибрид
• Хендай Ионик



Что такое Plug-In Hybrid?

В то время как во всех предыдущих компоновках преимущественно используется двигатель внутреннего сгорания с помощью электродвигателя для снижения потребления или увеличения выходной мощности, подключаемый гибрид приближается на шаг к тому, чтобы стать полностью электрическим транспортным средством.

В большинстве случаев это последовательно-параллельные гибриды, оснащенные более мощным электродвигателем и аккумуляторной батареей большей емкости, которую можно заряжать от внешнего источника, например, от настенной розетки высокого напряжения или общественной зарядной станции. Самым большим преимуществом является то, что подключаемый гибрид имеет специальный режим EV, в котором он может проехать определенное расстояние (обычно от 30 до 80 км) только на электроэнергии.

Подключаемые гибриды:

• Подключаемый модуль Hyundai Ioniq
• Мини соотечественник PHEV
• Вольво ХС90 Т8
• БМВ 530е
• Порше Кайен е-гибрид



Из чего сделаны батареи?

Большинство аккумуляторов, используемых в гибридных автомобилях, имеют высокую плотность энергии и состоят из множества отдельных элементов. И, как и для всех перезаряжаемых электронных бытовых устройств, таких как мобильные телефоны, для аккумуляторов требуются драгоценные металлы, такие как никель или литий.

Ранние модели и популярные автомобили Toyota, такие как Prius и Camry Hybrid, оснащены никель-металлогидридными (NiMH) аккумуляторами. Как правило, они тяжелее, больше и содержат меньше энергии, чем более современные и широко используемые литий-ионные батареи. Аккумуляторы NiMH рассеивают меньше тепла и служат дольше при перезарядке небольшими дозами регенеративными методами, а не для подключаемых модулей.

Литий-ионные (Li-Ion) аккумуляторы меньше по размеру, легче и хранят больше энергии, а также обеспечивают большую мощность и более быструю перезарядку.

Как долго работают батарейки?

В большинстве случаев автопроизводители гарантируют работоспособность аккумулятора по истечении стандартного заводского гарантийного срока – в большинстве случаев от восьми до 10 лет.

Как продлить срок службы батареи?

Если у вас обычный гибридный автомобиль, лучше всего часто перезаряжать аккумулятор, что означает его разрядку и подзарядку как можно бережнее. Чтобы убедиться, что это произойдет, остановитесь на инерции, а не резко тормозите, так как это обеспечит максимальную рекуперативную энергию. А затем плавно разгоняйтесь, стараясь использовать как можно больше заряда батареи, чтобы тронуться с места.

То же самое с подключаемым гибридом; старайтесь использовать как можно больше батареи как можно чаще. А при подзарядке перезаряжайте его примерно до 80 процентов емкости при использовании быстрого зарядного устройства. Если вам требуется больше, настройте систему на подзарядку остатка.

Сколько стоит замена гибридной батареи?

Сменный аккумулятор стоит недешево. В зависимости от транспортного средства и, следовательно, типа и размера аккумулятора, цены могут варьироваться от 5000 до 20 000 долларов.

Можно ли переработать батареи?

Да, у большинства автопроизводителей есть программа утилизации, которая либо перерабатывает драгоценные металлы, либо повторно использует батареи в другом приложении, например, в домашних системах накопления энергии.



Начните разговор с SG Fleet сегодня.

Система управления автомобилем

Что такое гибридный автомобиль и стоит ли его покупать?

особенность

от

Клэр Эванс

2 авг. 2021 08:00

Гибридный автомобиль — это автомобиль, в котором используется более одного средства движения: бензиновый или дизельный двигатель и электродвигатель.

Основное преимущество гибрида заключается в том, что он должен потреблять меньше топлива и, следовательно выбрасывать меньше CO2, чем сопоставимый обычный автомобиль с бензиновым или дизельным двигателем.

Поскольку гибридные автомобили часто имеют более низкие выбросы CO2, чем автомобили с обычным двигателем, их владельцы также могут получить дополнительные преимущества в виде более низкого дорожного налога в первый год и менее дорогого налога на служебный автомобиль, а также, возможно, избежать платы за пробки.

Как работают гибридные автомобили?

Гибридные автомобили имеют обычный двигатель, электродвигатель и аккумулятор. Есть три разных типа гибридов, и каждый работает по-своему.

1. Автомобили с параллельным гибридом

Это наиболее распространенный тип гибрида, наиболее широко известным примером которого является Toyota Prius. Колеса автомобиля могут приводиться в действие тремя различными способами: напрямую от двигателя, только от электродвигателя или от обоих источников энергии, работающих вместе.

При трогании с места и на скорости до 15 миль в час Prius использует только электродвигатель для питания, что делает его очень экономичным при движении по городу с частыми остановками. Бензиновый двигатель включается по мере увеличения скорости и чаще всего используется при резком ускорении.

Всякий раз, когда вы снижаете скорость или используете тормоза, система рекуперативного торможения вырабатывает электричество и сохраняет его в аккумуляторе для последующего использования. Однако аккумулятор небольшой, поэтому электродвигатель может питать автомобиль только до 1,25 мили.

Toyota также использует свою гибридную систему в хэтчбеках Yaris и Corolla и гибридных внедорожниках C-HR и RAV-4, а автомобили ее люксового бренда Lexus работают на той же основе.

2. Гибридные автомобили с увеличенным запасом хода

Они используют свой обычный двигатель только для производства электроэнергии для генератора, который подзаряжает батареи. Двигатель никогда не приводит автомобиль в движение, он только производит энергию для электродвигателя.

BMW i3 с Range Extender (теперь доступен только как подержанный автомобиль) — один из самых популярных примеров. В Honda Jazz также используется пара электродвигателей, которые при необходимости помогают своему обычному 1,5-литровому бензиновому двигателю. Jazz имеет три режима вождения: EV, Hybrid и Engine. В первом бензиновые двигатели заряжают аккумулятор, который питает электродвигатель, приводящий автомобиль в движение; в гибридном режиме автомобиль переключается между использованием бензинового двигателя и электродвигателя для управления автомобилем в зависимости от условий; а в режиме двигателя только двигатель приводит в движение колеса.

Гибриды также подразделяются на сильные и слабые в зависимости от количества заряда батареи. С большей емкостью батареи сильные гибриды могут проехать дальше, чем легкие, только на электроэнергии.

3. Подключаемые гибриды

Как следует из названия, этот тип гибрида можно подключать к электрической розетке для подзарядки аккумуляторов, а также заряжать в движении.

Подключаемые гибриды фактически являются промежуточным звеном между обычными гибридами и полностью электрическими транспортными средствами. Несмотря на то, что у них обычный двигатель, они также имеют более крупные батареи, чем обычные гибриды, и могут преодолевать большие расстояния только на электроэнергии — в некоторых случаях до 50 миль.

Количество предлагаемых подключаемых гибридов постоянно растет, включая Audi A3 Sportback 40 TFSIe, BMW 330e, Hyundai Santa Fe PHEV и Skoda Octavia Estate.

Каковы преимущества гибридного автомобиля?

Вождение гибрида аналогично вождению обычного автомобиля с автоматической коробкой передач; вам не нужно беспокоиться о смене передачи.

У большинства мощных гибридов также есть выбор режимов мощности, от экономичного до мощного, что позволяет водителю выбирать максимальную эффективность или производительность в зависимости от условий вождения.

В отличие от чисто электромобилей, вы не будете беспокоиться о том, что батарея разрядится, потому что двигатель внутреннего сгорания всегда рядом, когда вам это нужно. А с параллельным гибридом вам не нужен доступ к точке зарядки, потому что он может заряжать свои собственные батареи во время движения. Однако вам понадобится удобная точка зарядки, если вы хотите наилучшим образом использовать полностью электрический режим подключаемого гибрида.

Хотя налоговые льготы от владения гибридом уже не так велики, как раньше, водители служебных автомобилей по-прежнему платят меньший налог в натуральной форме (BIK), чем водители бензиновых или дизельных автомобилей, а также автомобили с выбросами менее 75 г/л. км может быть освобожден от региональной зоны чистого воздуха или зоны с низким уровнем выбросов.

Стоит ли покупать гибридный автомобиль?

Гибридный автомобиль подойдет вам, если вы большую часть времени проезжаете по городу и его окрестностям, потому что вы получите наибольшую выгоду от использования только электроэнергии.

Если вы совершаете частые короткие поездки и не нуждаетесь в дополнительной гибкости гибрида, то вам может быть лучше купить электромобиль, который позволит вам путешествовать по городу без выхлопных газов и без необходимости посещать заправочную станцию.

Однако, если вы проезжаете много миль по автомагистралям, вам может быть лучше использовать мягкий гибрид или экономичный дизельный автомобиль, оба из которых, вероятно, обеспечат лучшую экономию топлива на высокой скорости, чем гибрид. На автомагистралях и скоростных дорогах скорость, с которой вы едете, скорее всего, будет выше той, которую гибрид может поддерживать в своем чисто электрическом режиме на большом расстоянии.

---

Чтобы быть в курсе всех последних обзоров, советов и предложений о новых автомобилях, подпишитесь на What Car? информационный бюллетень здесь

Помогите нам найти лучшую общественную зарядку для электромобилей, расскажите нам о своем собственном опыте зарядки в нашем опросе общественного зарядного устройства для электромобилей

Экономия денегЛучшие гибридные автомобили

Как на самом деле работают различные типы гибридных автомобилей

Добро пожаловать в SHIFT Basics, сборник советов, пояснений, руководств и советов, которые помогут вам быть в курсе мобильных технологий.

Если говорить о транспортных средствах с низким уровнем выбросов, в целом их можно разделить на три категории: электрические, работающие на альтернативном топливе, и гибридные электрические.

Сегодня мы рассмотрим гибридно-электрические транспортные средства, что они из себя представляют, и их различные типы, потому что они не так просты, как кажутся.

Привет, EV-ботаник!

Подпишитесь сейчас, чтобы получать еженедельные обзоры наших любимых историй о мобильности

В мире гибридных автомобилей существует три типа: мягкий гибрид (MHEV), подключаемый гибрид (PHEV) и обычный гибридно-электрический (HEV).

[Читайте: Почему ИИ — это будущее домашней безопасности]

Несмотря на ключевые различия между различными типами гибридов, все они имеют одну общую черту: они используют электродвигатель вместе с двигателем внутреннего сгорания, чтобы помочь транспортное средство приведено в действие.

На этом сходство заканчивается, поскольку каждый тип гибридного автомобиля использует двигатель по-разному.

С чего все началось, гибридный электромобиль

Когда дело доходит до гибридных автомобилей, есть один, который выделяется в памяти, как шип на стебле розы: Toyota Prius. Как первый серийный гибридный электромобиль, он известен всем.

Гибридные электромобили, такие как Prius, — это то, что причудливые люди называют параллельными гибридами. Их так называют, потому что они могут использовать свои электродвигатели и двигатели внутреннего сгорания параллельно друг другу, очевидно, параллельно.

Предоставлено: Wikimedia CC Вероятно, Toyota Prius обратила внимание мира на более осознанное вождение. Теперь это подключаемый гибрид.

Проще говоря, эти гибриды имеют двигатель и двигатель, которые соединены с колесами автомобиля. Есть много способов реализовать и отточить этот принцип, но версия этой идеи была запатентована в 1994 советского инженера. Так случилось, что этот инженер подал в суд на Toyota за нарушение его патента, но это уже другая история — читайте об этом здесь.

У таких гибридов очень маленькие батареи, обычно менее 5 кВтч. Они не предназначены для преодоления больших расстояний при питании от батареи, скорее, электрические компоненты используются для снятия нагрузки с двигателя внутреннего сгорания, чтобы повысить его эффективность и уменьшить выбросы выхлопных газов.

Аккумуляторы этих типов гибридов заряжаются во время движения с помощью генератора, приводимого в движение колесами, или когда автомобиль замедляется с помощью рекуперативного торможения. Некоторые автопроизводители, мы смотрим на вас, Lexus, называют эти «самозаряжающиеся» гибриды. Это вводит в заблуждение и отчасти неправильно, читайте здесь, почему.

Фото: Green Car Reports — Скриншот Норвегия, мировой лидер по внедрению электромобилей, расправляется с компаниями, рекламирующими гибриды как «самозаряжающиеся».

Преимущество такого гибрида в том, что он очень доступен. Я имею в виду это в том смысле, что это не сильно отличается от обычного вождения. Эти типы гибридов управляются и питаются точно так же, как обычные автомобили внутреннего сгорания. Автомобиль заботится о том, чтобы сочетать двигатель внутреннего сгорания с электродвигателями для обеспечения мощности и эффективности, он не требует от водителя привычных изменений.

Тот факт, что эти гибриды заправляются бензином, как и обычные автомобили, помогает снизить беспокойство по поводу запаса хода. Это также большой недостаток, вы не можете заряжать аккумулятор от возобновляемых источников энергии, для зарядки аккумуляторов вам нужно сжигать топливо, это не идеально.

Фото: Wikimedia Схема гибридной трансмиссии. Примечание: двигатели и генераторы подключаются к карданному валу между двигателем и колесами.

Несмотря на то, что они помогают уменьшить выбросы выхлопных газов и являются шагом в правильном направлении к более экологичному автомобилю, на протяжении многих лет они были в центре внимания критики в основном потому, что в реальном мире они не совсем соответствуют заявлениям производителя. Тем не менее, мы должны быть благодарны таким автомобилям, как Prius, потому что они заставили мир задуматься о том, как наши привычки вождения влияют на окружающую среду.

Подключаемый гибрид — лучший гибрид

По механическим принципам подключаемые гибриды аналогичны обычным гибридам, они используют параллельные настройки двигателя и двигателя для привода колес.

Основное отличие заключается в том, что автомобили с подключаемым гибридом имеют аккумуляторы большей емкости и могут заряжаться от сети. Если бы вы захотели, вы могли бы управлять подключаемым гибридом, даже не используя двигатель, вы не смогли бы уехать далеко, прежде чем вам потребуется перезарядка, но, по крайней мере, ваши выбросы были бы низкими.

То, как далеко подключаемые гибриды могут проехать только от батареи, зависит от автомобиля, но обычно это где-то между 10 и 50 милями. Внедорожник Lynk & Co. 01 PHEV рассчитан на дальность хода в 43 мили (около 70 км) только на электроэнергии.

Авторы и права: М. Бидхэм Спрятанный в клетке, Lynk & Co. 01 сидит, чтобы люди могли осмотреться. В ближайшее время он также предложит тест-драйвы для тех, кто хочет купить автомобиль сразу.

Хотя автомобили с подключаемым гибридом по-прежнему не являются идеальным решением, когда речь идет об автомобилях с низким уровнем выбросов, они являются лучшими из всех, когда речь идет о гибридах.

Стоит отметить, что, как и обычные гибриды, подключаемые версии также подвергались критике за то, что они не так эффективны, как заявляет производитель. Но опять же, как пишет в The Conversation преподаватель электрификации транспортных средств в Университете Лафборо Эшли Фрай, выбросы от PHEV могут варьироваться в зависимости от того, как транспортное средство управляется.

Тот, кто ездит жестко и быстро и не использует электрические элементы автомобиля наилучшим образом, будет выделять гораздо больше CO2, чем тот, кто водит машину спокойно, осмотрительно и максимально использует двигатели. Это довольно просто.

Мягкие гибриды, новинка в блоке цилиндров

Хотя в их названии может быть гибрид, мягкие гибриды сильно отличаются от других типов гибридных транспортных средств. Основное отличие состоит в том, что электродвигатель, поддерживающий двигатель внутреннего сгорания, не соединен с колесами.

Мягкие гибриды также используют крошечные маломощные батареи по сравнению с обычными полностью электрическими транспортными средствами — обычно это система на 48 В. Аккумуляторы заряжаются за счет энергии, рекуперированной при торможении.

В мягком гибриде стартер-генератор используется для непосредственной поддержки двигателя. Проще говоря, к двигателю подключается электродвигатель, который обеспечивает дополнительную мощность при запуске, взлете или питании других компонентов автомобиля.

Предоставлено: Mazada На данный момент у Mazda нет подключаемых гибридов, но есть мягкие гибридные трансмиссии.

Видите ли, дело в том, что, хотя основная задача двигателя внутреннего сгорания — продвигать автомобиль вперед и приводить в движение колеса, он также должен приводить в действие ряд вспомогательных компонентов, которые потребляют энергию и снижают эффективность двигателя.
