Какие лучше поставить форсунки на ВАЗ-2114: фото и видео

От хорошей жизни в ВАЗовских моторах никто ничего не меняет, особенно в топливной системе. Если стал вопрос о том, какие лучше поставить форсунки на ВАЗ-2114, значит старые свой срок отходили и им нужно искать адекватную замену. Поскольку автозавод не предлагает широкого выбора форсунок, задача упрощается. Тем не менее есть некоторые нюансы, которые нужно знать, чтобы выбрать форсунки правильно.

Содержание

• 1 Какие форсунки лучше установить на ВАЗ-2114
  • 1.1 Форсунки BOSCH
  • 1.2 Форсунки Siemens Deka
• 2 Когда менять: самостоятельная диагностика
• 3 Замена форсунок (полная технология)
  • 3.1 Видео о снятии и чистке форсунок на ВАЗ-2114

Какие форсунки лучше установить на ВАЗ-2114

Первый, но не последний признак выхода инжектора из строя — повышенный расход топлива.

Кроме этого, может наблюдаться детонация, провалы при смене режимов работы двигателя, а также нестабильная работа на холостых оборотах.

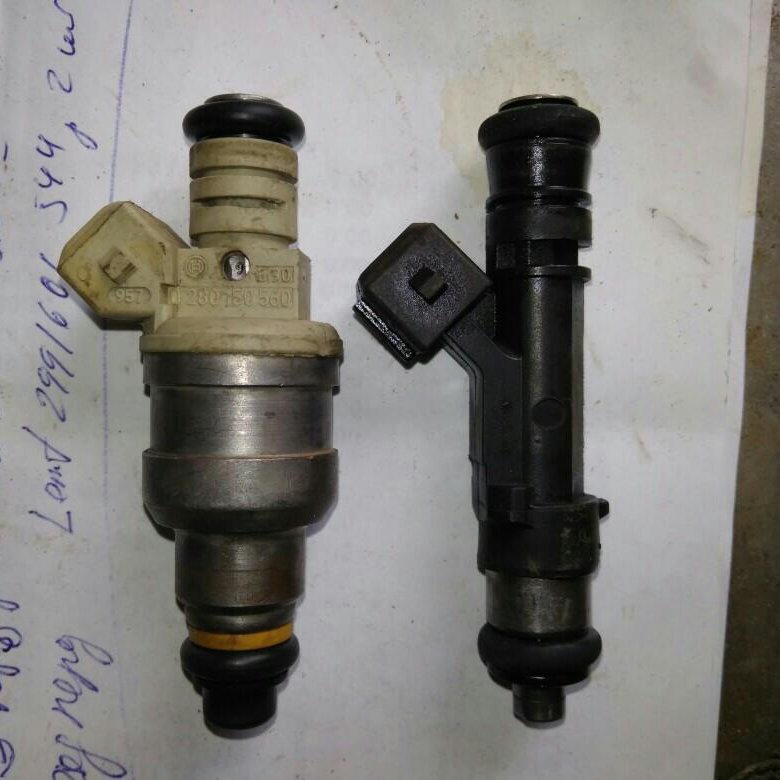

На 2016 год АвтоВАЗ устанавливает несколько видов форсунок и многие из них взаимозаменяемы. Сегодня есть несколько основных типов — три вида форсунок Bosch и три вида форсунок Siemens. Для начала рассмотрим форсунки Bosch.

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

1. Форсунка BOSCH 0280 158 022. Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.
   Форсунка BOSCH: производительность 1,9644 мг/сек

2. Форсунка BOSCH 0280 158 017. Форсунка также маркируется чёрным цветом, имеет тонкий факел и производительность 1,922 мг/сек. Штатное давление идентичное предыдущей — 3,8 атм, может быть установлена на 8-клапанный двигатель 1,6 л. Работает с контроллером Январь 7,2.

   Форсунка BOSCH: производительность 1,922 мг/сек

3. Форсунка BOSCH 0280 158 996. Применялась до 2006 года, может быть заменена на BOSCH 0280 150 110. Обе форсунки рассчитаны на применение в 8-клапанном 1,5-литровом двигателе. Разница только в производительности — 996-я имеет производительность 1,653 мг/сек, новая 110-я работает с производительностью 1,7 мг/сек, что практически не сказывается на работе двигателя.

Новая форсунка может иметь более толстое уплотнительное кольцо и, соответственно, более длинное сопло. Форсунки полностью взаимозаменяемы. Эти форсунки могут работать только с контроллером Январь 5.1.

Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

В первом случае форсунка однофакельная, во втором — двухфакельная, то есть распыляет топливо на каждый из впускных клапанов отдельно.

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм. Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.

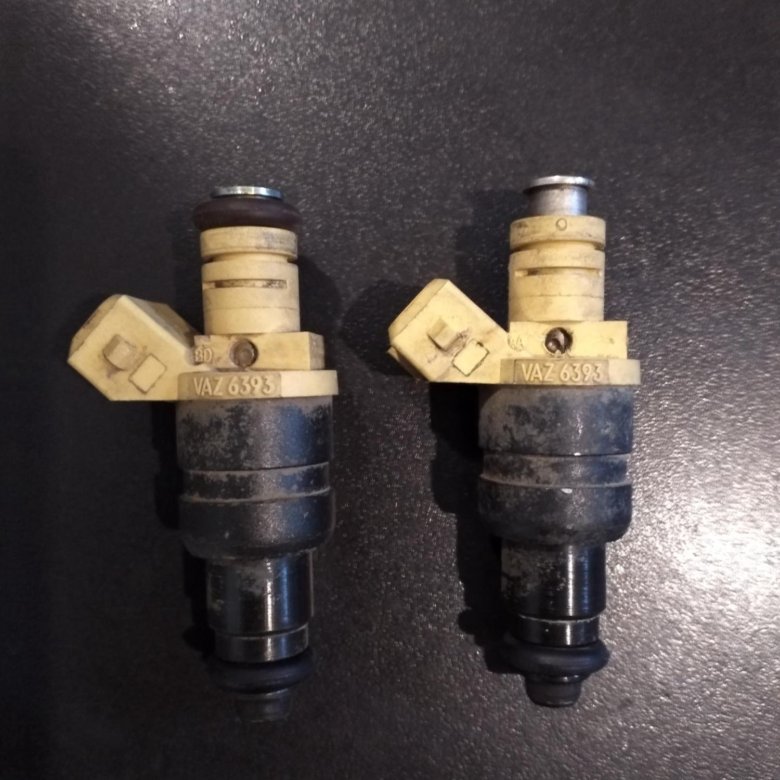

Форсунка Siemens-6393

Форсунка Siemens-vaz20734

Форсунка Siemens-vaz20735

Когда менять: самостоятельная диагностика

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Замена форсунок (полная технология)

Перед тем как заменить форсунки на ВАЗ-2114 любого поколения, необходимо сбросить давление в системе питания.

Для этого снимаем подушку заднего сиденья, открываем лючок и снимаем контактную колодку с топливного насоса. Теперь он обесточен и не будет нагнетать давление.

Запускаем двигатель и ждём несколько минут до тех пор, пока не выработается все топливо в системе. Давление сброшено, теперь можно смело снимать старые форсунки и заменять их новыми. Действуем по следующему алгоритму:

1. Обесточиваем автомобиль, демонтируя минусовую клемму с АКБ.
   Отсоединяем минусовую клемму с АКБ

2. Снимаем воздушный фильтр и шланг с регулятора давления в системе питания.

   Снимаем шланг с регулятора давления

3. Отжимаем пластиковую защёлку и снимаем коннектор с датчика положения дроссельной заслонки.

   Отсоединяем электрический разъем датчика положения дроссельной заслонки

4. Таким же образом снимаем коннектор с регулятора холостого хода.

   Отсоединяем коннектор с регулятора холостого хода

5. Отключаем колодку коннектора от жгута проводов форсунок.

   Отключаем колодку коннектора от проводов форсунок

6. Отворачиваем болты крепления топливной рампы.

   Отворачиваем болты крепления топливной рампы

7. Сдвигаем топливную рампу так, чтобы каждая из форсунок вышла из посадочного места.

   Демонтируем топливную рампу с форсунками

8. Отжимаем пружинный фиксатор и снимаем провода с каждой форсунки.

   Сжав пружинную скобу, отсоединяем электрический разъем форсунки

9. Вынимаем форсунку из рампы и заменяем её новой.

   Покачивая форсунку, вынимаем ее из топливной рампы

Подробно о снятии и замене форсунок мы уже писали.

Установка форсунок проводится в обратном порядке. Перед установкой желательно проверить целостность уплотнительных колец, если они потеряли эластичность, лучше их заменить новыми. Форсунки установлены и готовы к дальнейшей эксплуатации. Удачной всем работы!

Видео о снятии и чистке форсунок на ВАЗ-2114
