Какие форсунки: Bosch Или Denso, Чем Отличаются Душевые, Тестовые Испытания и Аналоги, Как Выбрать Хорошую, Как Определить, Оригинал Или Подделка?

Содержание

Bosch Или Denso, Чем Отличаются Душевые, Тестовые Испытания и Аналоги, Как Выбрать Хорошую, Как Определить, Оригинал Или Подделка?

Нестабильная работа топливной системы может возникнуть из-за неисправностей форсунок. В таком случае автовладельцу приходится задуматься о апгрейде системы впрыска. Если старые форсунки прослужили длительное время и не вызывали недовольство у водителя в процессе эксплуатации, то рекомендуется приобрести аналогичную замену. В противном случае, если с системой впрыска постоянно были проблемы и ее срок службы оказался слишком коротким, автовладельцу необходимо подумать об выборе более качественной альтернативы. Каждая модель автомобиля имеет взаимозаменяемые форсунки с некоторыми другими машинами. Так, например, автомобили ВАЗ с завода комплектуются несколькими видами элементов топливной системы производства Bosch и Siemens.

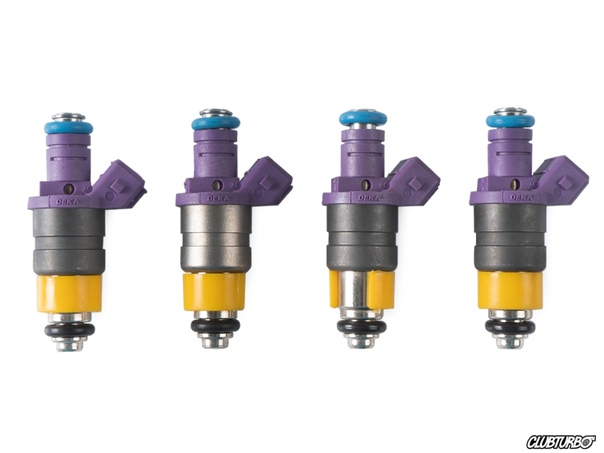

Внешний вид форсунок

Классификация видов форсунок

Топливные форсунки имеют большое разнообразие в конструктивных исполнениях. Каждое из них имеет свои преимущества и недостатки. Наиболее популярными инженерными решениями систем впрыска топлива стали:

  • Механические. Относятся к наиболее старому типу форсунок. Отличаются низкой надежностью. Распыление топлива происходит при достижении давления в топливной магистрали. Время распыления определяется не электронным блоком управления, а пружиной. В наиболее продвинутом варианте используется две пружины. Это позволяет сделать подачу топлива ступенчато. Можно рекомендовать установку такого типа форсунок на автомобили с отсутствующей или проблемной электроникой;
  • Электромагнитные форсунки. В системе присутствует контроллер, повышающий ее функциональные возможности. Управляющий сигнал подается на электромагнит. Закрытие сопла происходит под действием пружины, что является слабым местом данного типа форсунок. Электронный блок управления полностью контролирует дозировку топлива, обеспечивая преимущество рассматриваемой системы над предыдущей;
  • Пьезоэлектрические. Данный тип форсунки работает с самым высоким быстродействием. Это обеспечивает возможность неоднократно подавать топливо в камеру сгорания за один такт. Данный тип форсунок рекомендуется устанавливать на турбированные двигатели. Также установка пьезоэлектрического впрыска оправдана для систем с высоким давлением в топливоводе;
  • Элетрогидравлические. Считаются наиболее перспективным видом форсунок. Работа основана на разнице давлений над и под иглой. Контроль над всем процессом возложен на ЭБУ. Такие форсунки отличаются надежностью и простотой конструкции;
  • Насос-форсунки. В основе лежат другие виды форсунок, управляемые контроллером. Форсунки имеют сложную конструкцию, поэтому часто ломаются. Тестирование показало, что их установка улучшает КПД, уменьшает расход топлива и делает выхлоп более экологически чистым.

Выбрать, какие форсунки лучшие в зависимости от их конструктивных особенностей, сложно. Каждый вид форсунок используется под конкретную топливную систему и двигатель. При приобретении новых форсунок, менять конструктивное исполнение возможно только при комплексной модернизации авто. В противном случае машина может перестать заводится. Неправильная смена форсунок может привести к ухудшению характеристик железного коня, поэтому при недостаточном понимании работы топливной системы лучше выбрать аналог оригинальных форсунок.

Лучшие бренды форсунок

Основными производителями качественных форсунок являются Bosch, Delphi и Siemens. Данные бренды отличаются не только надежностью, но и высокой стоимостью. Из бюджетных вариантов одобрительные рекомендации можно дать OMVL, Valtek, Hana. Брать стоит только оригинальные форсунки. Китайские no name аналоги часто бывают неработоспособными, так как присутствует высокая доля брака. Даже если двигатель работает хорошо, никто не сможет дать гарантий, что форсунка сможет отработать весь предписанный ей срок.

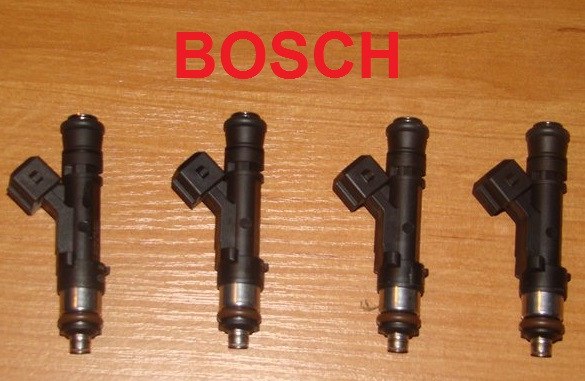

Оригинальная форсунка производства Bosch

Подбирать элементы системы впрыска необходимо по VIN-коду автомобиля. Машины различных годов выпуска часто имеют различные запчасти. В пределах одного модельного ряда могут присутствовать отличия в конфигурации, не позволяющие по той или иной причине установить конкретную форсунку. Это приведет к потере мощности и нестабильной работе двигателя. В некоторых случаях автомобиль может вообще перестать запускаться.

Разновидности форсунок Bosch

Для автомобилей ВАЗ форсунки bosch производятся в трех основных вариантах:

  1. Bosch 0280 158 022. Предназначена для работы под контроллером Январь 7,2. Допускается использовать на двигателях до 1,6 литра и шеснадцатиклапанным исполнением. Номинальное давление форсунки bosch составляет 3,8 атмосферы;
  2. Bosch 0280 158 017. Форсунка имеет тонкий факел. Устанавливается на восьмиклапанный двигатель. В остальном повторяет предыдущую модель;
  3. Bosch 0280 158 996. Серийно устанавливалась до 2006 года. Работает с более ранней версией контроллера Январь 5.1. Имеет более толстое уплотнительное кольцо. Сопло форсунки бош удлиненно.

Указание номера форсунки

Все оригинальные форсунки bosch имеют высокое качество. Надежность работы определяется только правильным подбором изделия. Несоответствие версии контроллера или количества клапанов у двигателя ведет к нестабильной работе и быстрому выходу из строя.

Основные виды форсунок производства Siemens

Форсунки от Сименс имеют большее разнообразие по сравнению с Bosch. Основным критерием, определяющим возможность установки той или иной модели, является количество клапанов у двигателя. В зависимости от этого меняется конструкция. Форсунка может быть:

  • однофакельная, предназначенная для точного дозирования и впрыска топлива в одной точке;
  • двухфакельная, распыляющая топливо в каждый впускной канал по отдельности.

Обобщенная таблица устанавливаемых форсунок на различные модели двигателей автомобилей ВАЗ

Высокая точность изготовления проявляется в хорошем качестве изделий Siemens. Различные цвета для каждой модели повышает удобство при подборе форсунок. Несмотря на высокую надежность, система впрыска чувствительна к качеству топлива. Достаточно единожды заправиться плохим бензином, и замена элементов топливной системы не заставит себя долго ждать.

Продукция японской фирмы Denso

Форсунка denso  нашла свое применение у таких автогигантов как Тойота, Ниссан и прочих японских брендов. Качество изделий не уступает европейскому. Цена преимущественно чуть ниже, чем у именитых брендов. Форсунка denso может выпускаться с точечным и распределенным впрыском, охватывая максимальное количество моделей автомобилей.

Форсунка производства японской фирмы Denso

Форсунка denso имеет индивидуальный тридцатиразрядный код. При его помощи можно определить характеристики устройства. Форсунка denso имеет преимущество над конкурентами в виде QR-кода, позволяющего облегчить поиск подходящей модели, путем считывания информации камерой смартфона.

Испытание форсунок показывают их высокое качество. Вывести из строя их могут только абразивные частички, проникающие вместе с топливом через фильтр. Форсунка denso не предназначена для низкосортного горючего, так как выпускается преимущественно для стран с развитыми сетями брендовых заправочных станций. Масла и смолистые вещества уменьшают сечение отверстия, наподобие налета, забивающего душевые форсунки.

Факел распыления

Факелом называется форма дозированной порции топлива, которая впрыскивается в камеру сгорания. Лучшие форсунки способны максимально равномерно распределить топливо внутри цилиндра. Если этого не происходит и горючее оказывается слишком жидки, то происходит его осаживание в камере. Это ухудшает работу двигателя и приводит к его ускоренному износу. К основным характеристикам факела относят:

  • дисперсность, показывающая степень распыления;
  • форма, обычно напоминающая конус;
  • количество топлива, подаваемого в единицу времени.

При наличии двух отверстий в форсунке факелов будет также два. При хорошем подборе системы впрыска, все элементы работают при оптимальной производительности. Двигатель потребляет минимально возможное количество топлива для обеспечения требуемых динамических характеристик.

Сравнение эксплуатационных характеристик

Оригинальная форсунка, произведенная именитыми производителями, отличается от дешевых аналогов по следующим критериям:

  • Скорость закоксовывания. Выходные отверстия no name форсунок изготавливаются из материалов, склонных к накоплению отложений, поэтому их закупоривание происходит гораздо быстрее;
  • Зависание клапана. Низкая точность изготовления подделок ведет к постоянным подклиниваниям внутри устройства;
  • Негерметичное закрытие. Может наблюдаться даже на новых форсунках неизвестного происхождения.

Стабильность работы оригинальных форсунок обеспечивается продуманностью всего цикла производства систем впрыска. Начиная с инженерной проектировки  и заканчивая допусками и посадками, фирменные форсунки обеспечивают себе высокое качество. Цена из-за этого возрастает.

Эксплуатационные  характеристики оригинальных форсунок и подделок очень сильно отличаются. Не рекомендуется экономить на топливной системе, так как от этого зависит стабильность работы всего двигателя. Некачественный изделия способны повысить скорость износа силовой установки и капитальный ремонт наступит раньше срока.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

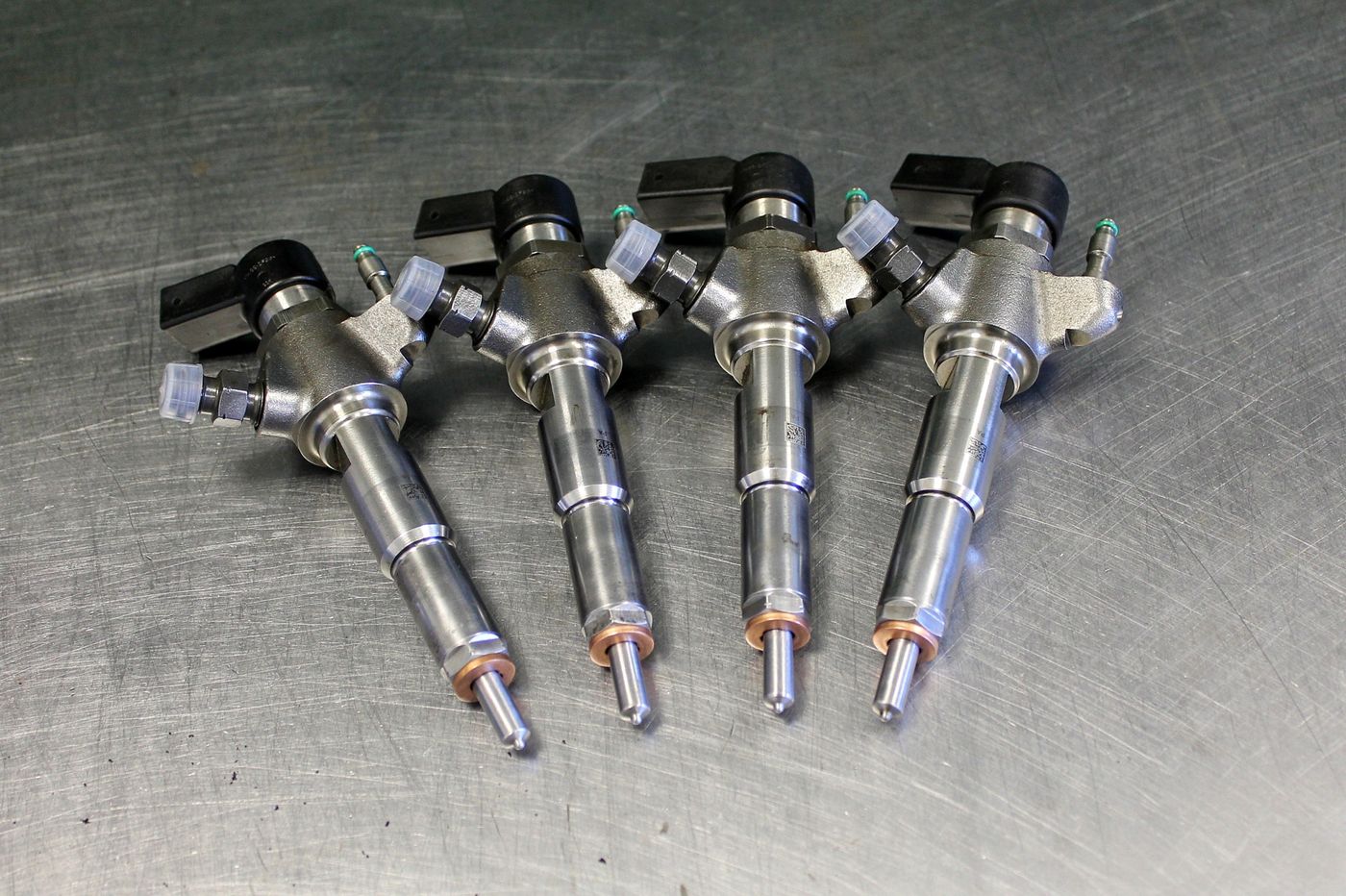

Какие бывают топливные дизельные форсунки

Категория: Полезная информация.

Топливные форсунки - один из главных элементов системы питания дизельного двигателя. С течением времени, конструкция и принцип работы форсунок неоднократно менялись, у каждого нового поколения появлялись свои особенности. Рассмотрим основные типы форсунок, которые встречаются в топливной системе дизельных ДВС.

Зачем вообще нужны форсунки

Форсунки обеспечивают прямую подачу топлива в камеры сгорания и его равномерное распределение по стенкам. Распыление топлива происходит через специальные сопла (распылитель форсунки). Сопла формируют строго заданный топливный факел, в результате чего топливо и воздух смешиваются эффективнее, а смесь сгорает лучше.

Основное отличие форсунок для бензиновых и дизельных систем заключается в рабочем давлении топливной магистрали. Так, если бензонасос создает давление в 1-2 атмосферы в бензиновых двигателях, то топливный насос высокого давления (ТНВД) нагнетает дизтопливо до отметки в несколько сотен атмосфер.

Выделяют несколько типов дизельных форсунок, в зависимости от принципа их работы и особенностей конструкции:

  • механические
  • электромагнитные
  • пьезоэлектрические
  • насос-форсунки

Механические форсунки

Имеют самую простую и надежную конструкцию и длительный стаж применения в автомобилестроении (несколько десятилетий). Принцип работы механической форсунки: клапан ее открывается, как только достигнуто необходимое давление.

Корпус форсунки оканчивается соплом и подпружинной иглой. В опущенном состоянии игла закрывает доступ топлива к соплу. Как только давление поднимается благодаря работе ТНВД, игла приподнимается, топливо поступает на распылитель для последующего впрыска. С падением давления, игла снова опускается, перекрывая доступ топлива к распылителю форсунки.

Такое простое конструктивное решение: корпус, распылитель, игла плюс пружина -  позволяет применять механические форсунки на самых простых моделях дизельных ДВС.

Но вследствие ужесточающихся с каждым годом требований к экономичности и экологичности дизелей, производители были вынуждены искать новые решения, ведь механические форсунки не обеспечивают достаточно контроля над смешиванием топливной смеси.

Электромагнитные форсунки

Речь идет о форсунке, в которой солярка подается в цилиндры посредством опускания и поднимания иглы, но управляется она не пружиной, а с помощью специального элекромагнитного клапана, который регулируется электронным блоком управления двигателя. Следовательно, без соответствующего сигнала топливо не попадет в распылитель.

То есть дозирование топлива, начало его впрыска и длительность подачи определяется ЭБУ двигателя. Необходимые параметры определяются частотой вращения коленвала, режимом работы мотора, температурой ДВС и другими важными параметрами.

При этом в системе Common Rail за один цикл электромеханическая форсунка способна подавать топливо посредством нескольких впрысков (до 7 раз). Такая дозированная и точная подача горючего в цилиндр способствует его лучшему распределению по стенкам камеры сгорания и более полноценной переработке.

Таким образом, за счет управления процессом впрыска под контролем ЭБУ, конструкторам удалось существенно увеличить мощность дизельного двигателя, сделать его более экономичным и экологичным. С появлением электромагнитных форсунок связана и более культурная (не такая шумная, как раньше) работа дизеля, и даже повышение его общего ресурса.

Пьезоэлектрические форсунки

Самое современное изобретение в категории современных дизельных моторов с системой прямого впрыска топлива в цилиндры. Принцип работы пьезоэлектрических форсунок фактически дублирует электромагнитные форсунки, но вместо электрического магнита клапан, регулирующий впрыск горючего, приводит пьезоэлектрический кристалл.

Дело в том, что отдельные кристаллы способны менять свою форму под действием электрического заряда. При конструировании пьезоэлектрических форсунок был учтен этот принцип. В результате появилось устройство, где кристалл удлинялся под действием электричества, что и приводит в действие запорные механизмы форсунки.

Основное преимущества пьезоэлектрических форсунок - скорость срабатывания клапана. Это позволило совершать многократный впрыск за один цикл подачи горючего в цилиндр (до девяти раз!). В результате качество смеси дизтоплива и воздуха улучшается, мощность и эффективность работы дизельного ДВС увеличиваются.

К основному недостатку относят высокую стоимость пьезоэлектрических форсунок. Они крайне чувствительны к качеству топлива, не поддаются ремонту и восстановлению, а их замена обходится владельцу в круглую сумму.

Насос - форсунки

Насос-форсунка это не отдельный вид форсунки, а целая отдельная система подачи топлива в дизельном ДВС. Особенность такой системы - отсутствие ТНВД. Высокое давление впрыска обеспечивают сами дизельные насос-форсунки.

Принцип их работы заключается в следующем: насос низкого давления подает горючее на форсунку, а затем собственная плунжерная пара форсунки от прямого воздействия кулачков распредвала нагнетает необходимое для впрыска давление. В итоге качество распыления топлива в камере улучшается.

Электрический клапан в устройстве насос-форсунки обеспечивает возможность дозированного впрыска, топливо можно подавать в цилиндр за два впрыска.

К другим преимуществам насос-форсунок можно отнести исключение из системы питания дизеля такого узла, как ТНВД, что облегчает конструкцию и уменьшает габариты самого двигателя. Мотор с насос-форсунками работает мягче и экономичнее, а содержание выхлопа максимально экологично.

Главным недостаткам системы насос-форсунок считается прямая зависимость давления впрыска от частоты вращения коленвала. Кроме того, насос-форсунки очень требовательны к качеству топлива и моторного масла. Ремонтировать и заменять их обходится очень дорого, поэтому на сегодняшний день многие автопроизводители отказываются от насос-форсунок в пользу классической схемы «ТНВД + форсунки».

  • Особенности и виды форсунок Bosch, Delphie, Denso мы рассматривали здесь.

Если вы в поиске качественных запчастей для своего дизельного двигателя, проверьте наш каталог

ПЕРЕЙТИ В КАТАЛОГ



Таблица соответствия моделей форсунок двигателям

Форсунка

Распылитель форсунки

           ТНВД

Потребитель двигателя

Кол. отв. X ø от

μf, Pфо, ход игл

33,1112010-03

(сетчатый фильтр)

33.1112110-12 øиг.=6мм, Vk=2mm3

33-02

КамАЗ

740.13-180 (EURO-0)

4x0.30

0,185…0.205, I 223+6, 0,25….0,30

33,1112010-11 (сетчатый фильтр)

33.1112110-12 øиг.=6мм, \/к=2мм3

335

           КамАЗ 7409. 10

(EURO-0)

4 х 0.30

0.185…0.205,

253+6, 0,25…0,30

271.1112010-02

(сетчатый фильтр)

271.1112110-01

øиг,=6мм, Vk=2mm3

33-10, 334

КамАЗ 7403.10 (EURО-0)_

4x0.32

0.215…0.235,

238+6, 0.25…0.3C

272. 1112010-02 (сетчатый фильтр)

272.1112110

øиг.=6мм, \/к=2мм3

332-30

КамАЗ 7408.10

(EURО-0)

4x0.33

0.220…0,240,

223+6, 0,25….0,30

273.1112010-20 (щелевой фильтр)

273.1112110-20 øиг.=6мм,   \/к=0,6



337-20.01, 337-20.02,

337-20.03, 337-20.04,

337-42 (форс. 273-50)

337-70, -71,-71,01, -71.02





КамАЗ 740.52-260,

740.53-290, 740.51-320, 740.50-360

(EURO-2)





5x0,33

0.250,..0.270,

244+6, 0,33…0,38

273.1112010-50

(щелевой фильтр)

OLLA 148 S1380 øиг.=6мм, Vk=0,6

273. 1112010-31 (щелевой фильтр)

273.1112110-30

øиг.=6мм Vk=0,6mm3

337-10, 337-40,

-40.01,-40.02, -40.03,

337-50.01,-50.02,

337-30,02,

337-42.01, -42.04, -42.05,-42.06, -42.07,-42.08

336-20, 336-21

КамАЗ 740.11-240,

740.12-210, 740,02-180, 740.22-240, 740,18-240, 740.03-135, 740.15-160, 740.16-180, 740.17-240, 740.54-300, 740.57-275

(EURO-1)

5x0.35

0,270…0,290,

244+6, 0,33. ,.0,38

274.1112010 (щелевой фильтр)

335,1112110 øиг.=4.5мм, Vk=0,6

337-20 и модификации (в перспективе), 337-21 и модификации (в перспективе)

КамАЗ 740.30-260, 740.50-360, 740.51-320, 740.52-260, 740.53-290, 740,13-260 (EURO-2)

5x0.31

0.250…0.270,

254+6, 0,30….0,5

51.1112010-01 форсунка ЯЗТА

335.1112110-60 øиг.=4,5мм, Vk=0,6

насосы ЯЗТА (компакт- 40)

ЯМЗ-7511

С ИНДИВИД. ГОЛОВКОЙ

(EURO-2)

6 х 0,29

0.240.,.0.260,

276+6, 0,30….0,35

333.1112010-10 (сетчатый фильтр+ втулка)

273,1112110-100 øиг.=6мм, \/к=0,6мм3





насосы ЯЗТА

(60.5, 80.5)

ЯМЗ-236 и модификации ЯМЗ-238 и модификации (EURO-1)





4x0,36

0. 238….0.258,

233+6, 0,33….. 0,38





333.1112010-50 (щелевой фильтр)

323-20, 337-90

267.1112010-02

форсунка ЯЗТА



335.1112110-50 øиг.=4,5мм Vk=0,6 mm3

насосы ЯЗТА

(компакт-40), 323,

323-10,337, 337-01

ЯМЗ-7511 с общей гол. ЯМЗ-236НЕ,  -236БЕ ЯМЗ-238DЕ (ЕURО-1)

5x0. 30

0.240…0.260,

276+6, 0.30…0.35

267.1112010-10

форсунка ЯЗТА

335.1112110-70

øиг,=4.5мм, Vk=0,6

324, 324-10, 337-02, 337-03

ЯМЗ-236НЕ2, -236БЕ2, 236НЕ2-3, 238DE2

(ЕURО-1) __

5x0,285

0,210…0.230,

276+6, 0,30…0,35

455.1112010 (щелевой фильтр)

335. 1112110-100 øиг.=4.5мм, Vk=0,3

773-01, -02,-03,-04,-04Э,

773-08

363-40.01, -40.02,-40.04,

-40,05,-40.09, -40.11,-40.14

776, 776-01

366 и мод.

ММЗ

Типа D-245.C, D-260,1 (EURO-1)

5 х 0.345

0.270,..0,290,

254+6, 0,30…0,35

455.1112010-50

(щелевой фильтр)

335.1112110-120 øиг.=4.5мм, Vk=0,6

773-20. 01…-20.07

773.11-40.02, -40.09,

-40.10;

773.1100-40.02, -40.09,

-40,10

363-41.04, -41,05, -41.06,

-41.07,-41.07Э

363-41.07Т

773-01 Т,-07Т,-16Т

ММЗ

Типа D-245.7E2,

D-260.5E2,   D-260.9C2 (EURO-2)

5x0.31

0.230..,0.260,

254+6, 0,30,..0,35

455.1112010-60 (щелевой фильтр)

335. 1112110-130 øиг.=4.5мм, Vk=0,6

363-41.1 ОТ, 363-41.16Т

ММЗ

D-260.10C2,

D-260.16C2 (EURO-2)_

5x0.33

0.290…0.310,

254<6, 0,30…0,35

Honda Civic Топливные форсунки: типы, теория, чистка

Случайная статья узнай что то новое



Введение

Топливная форсунка — элемент инжекторной системы современного автомобиля. Именно этот элемент отвечает за исполнение команды подачи топлива в цилиндр. Мозг выдает сигнал в миллисекундах, на это время на форсунку поступает сигнал данной продолжительности, форсунка открывается и под давлением топливной системы (топливный насос) идет впрыск топлива. Подробней ниже, чистка форсунки также тут, в самом низу.

Как работает форсунка

Топливная форсунка Honda Civic, ничто иное как кран. Да, это кран на который подается напряжение 9-15 вольт, катушка электромагнита притягивает иглу и топливо, факелом, выходит из нее. Форсунка это так же и соленоид.

Типовая схема работы топливной форсунки

Параметры, свойства, значения

Топливная система большинства овощных Honda Civic состоит из топливного бака (45л), топливного насоса, линий подключения, топливного фильтра, топливной рейки, самих форсунок, и системы «обратки» с клапаном. Топливо из бензобака подается топливным насосом по топливо проводу в топливную рейку (через фильтр). На топливной рейке установлен регулятор давления NR-1 (Fuel Pressure Regulator — FPR), в большинстве случаев его хватает, он устанавливался на большинство двигателей, но с разной системой крепежа. В общем топливо поступает в топливную рейку под давлением около 3 Бар (3 атмосфер, 3000 мБар), если давление выше то клапан FPR NR-1 выкидывает излишки в «обратку», из «обратки» топливо поступает в бензобак.
Значение форсунок вроде 190, 240 (180, 235) и тд. показано в кубических сантиметрах. Полное обозначение выглядит так 240 [email protected], то есть форсунка за 1 минуту при давление 3 бара (это нормальное давление большинства насосов) выбрасывает 240 кубиков жидкости.
Если раньше стояли форсунки 190, а вы хотите установить 240 просто их заменив, то нужно задать себе вопрос. Зачем? 190 форсунки не работают на 100% даже при полной нагрузке двигателя, то есть имеется запас в 15%. Да я соглашусь что если бы у вас увеличился объем или вы поставили нагнетатель воздуха (турбина) то замена форсунок нужна. А так вы получите лишний расход. В программе компьютера написано что допустим при 450 мБар (45кПа), форсунка 190 должна работать всего 100мс, заменив ее на 240 вы не изменив время открытия в топливной карте получите чрезмерно богатую смесь. Это тоже самое что вас попросили бы открыть большой и маленький кран с водой одновременно, на одно и тоже время, как вы думаете где расход будет больше? Обдумывайте замену форсунок тщательно. Если у вас нет диностенда и\или демона для настройки типа Moates или Hondata я не советовал бы менять форсунки.
Не маловажным параметром форсунок является сопротивление, необходимо чтобы сопротивление форсунок новых и старых было одинаково. Для этого по "модному" покупается ResistorBox (30-100$). А по нормальному мощные керамические сопротивления(0.5-5$). Если не сбалансировать сопротивления с мозгом, то есть вариант что выходы мозга на форсунки сгорят. Низкоомный форсунки 2.5-3 Ома, Высокоумные 12Ом. Опасность именно в низкоомных, конечно они высокопроизводительные но нужен дополнительный контроль. При 50% нагрузке 2.5 Ом (низкоомные) форсунке на 7 минуте, при работе на 6000 оборотах двигателя мозг начинает гореть, температура ключей (транзисторов) составляет 170-200 градусов Цельсия, в обычном состояние это 60 градусов. Обычно используются транзисторы типа STA413A, STA464C работают максимум до 150 градусов, дальше либо параметры уходят, либо корпус разрывается.

Правильная работа форсунки, и ее факел справа

Чистка форсунки, проверка работоспособности

Для чистки форсунок их нужно сначала снять. Можно конечно делать и в двигателе но не желательно загрязнять двигатель химией. Ваша задача создать давление с химией для очистки, и открывать\закрывать форсунок периодично. Самый простой способ, берутся аудио клеммы к ним подводят батарейку Крону-9v, или тот же автомобильный 12v аккумулятор и через кнопку либо разрыв цепи щелкают. Через соединительную трубку (самоделка), соединяют баллон типа Carbcleener находящийся под давлением и форсунку. Нужно скрепить очень сильно иначе форсунка вылетит. Нажали баллон, создали давление, нажали кнопку, повторять пока не будет нормальный факел распыления.
Более интеллектуальный и ленивый способ это подключение форсунки либо к генератору сигналов (не генератор автомобиля!) либо в замен колонки компьютера (активная а не пассивная, от сети), на котором будет запущена программа сигналов. Скачайте программу генератора сигналов PAS FREQUENCY GENERATOR. Регулируйте частоту в пределах 1-200гц.
Самый жесткий способ это ультразвук, отличный способ чтобы очистить и раздробить грязь до мелких частиц. Идеально чтобы в этот момент на форсунку тоже бы подавались сигналы открытия и закрытия. Минус этого способа, что возможно вместе с грязью увеличить и внутренние трещины, или уничтожить форсунку изнутри. Для проверить работоспособности форсунки достаточно подать напряжение на форсунку от батарейки Крона, вы должны услышать щелчок. Более правильным способом будет проверить на «прозвонку» мультмиметром.

Чистка форсунок в действии

Объем форсунок не которых двигателей

Частично полная таблица от компании Accel здесь. Еще момент, кроме как сопротивления, форсунка имеет объем как я говорил выше. Точно вам скажет только производитель, KEIHIN. В общем существуют только 2 объема 180 (190) и 235(240). В процентом соотношение это 5 и 2 процента разницы, соответственно. Разница между 240 и 190 составляет 25 процентов.

  • D14A2 — 190 cc
  • D14A3\D14A4 — 190 cc
  • D14A5 — 190 cc
  • D14A7 — 190 cc
  • D14A8 — 190 cc
  • D14Z1 — 190 cc
  • D14Z2 — 190 cc
  • D14Z3\D14Z4 — 190 cc
  • D15A3 — 180 cc
  • D15B6 — 180/235 cc
  • D16B2 — 190 cc
  • D15B7 — 235 cc
  • D15Z6 — 190 cc
  • D15Z8 — 190 cc
  • D16A6 — 235 cc
  • D16B2 — 190 cc
  • D16W4 — 190 cc
  • D16Y5 — 190 cc
  • D16Y7 — 180 cc
  • D16Y8 — 240 cc
  • D16Z6 — 235 cc
  • h32A1 — 235 cc
  • h33A1 — 235 cc
  • B20A5 — 235 cc
  • B18C1 — 235 cc
  • B16A3 — 235 cc

Сопротивление некоторых форсунок Honda

  • Honda Civic (92-00 EX/Si) 240cc (23lb) 12Ohm
  • Honda All (86-91) 240cc (23lb) 3Ohm
  • Honda Civic (01-Up EX) 240cc (23lb) 11Ohm
  • Honda Civic (03-Up Si) 290cc (28lb) 12Ohm
  • Honda Civic (06-Up Si) 330cc (31lb) 10Ohm
  • Honda Prelude (92-96 VTEC) 330cc (31lb) 2Ohm
  • Honda Prelude (97-02) 290cc (28lb) 12Ohm
  • Honda S2000 360cc (24lb) 12Ohm

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 и CIVIC FERIO (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

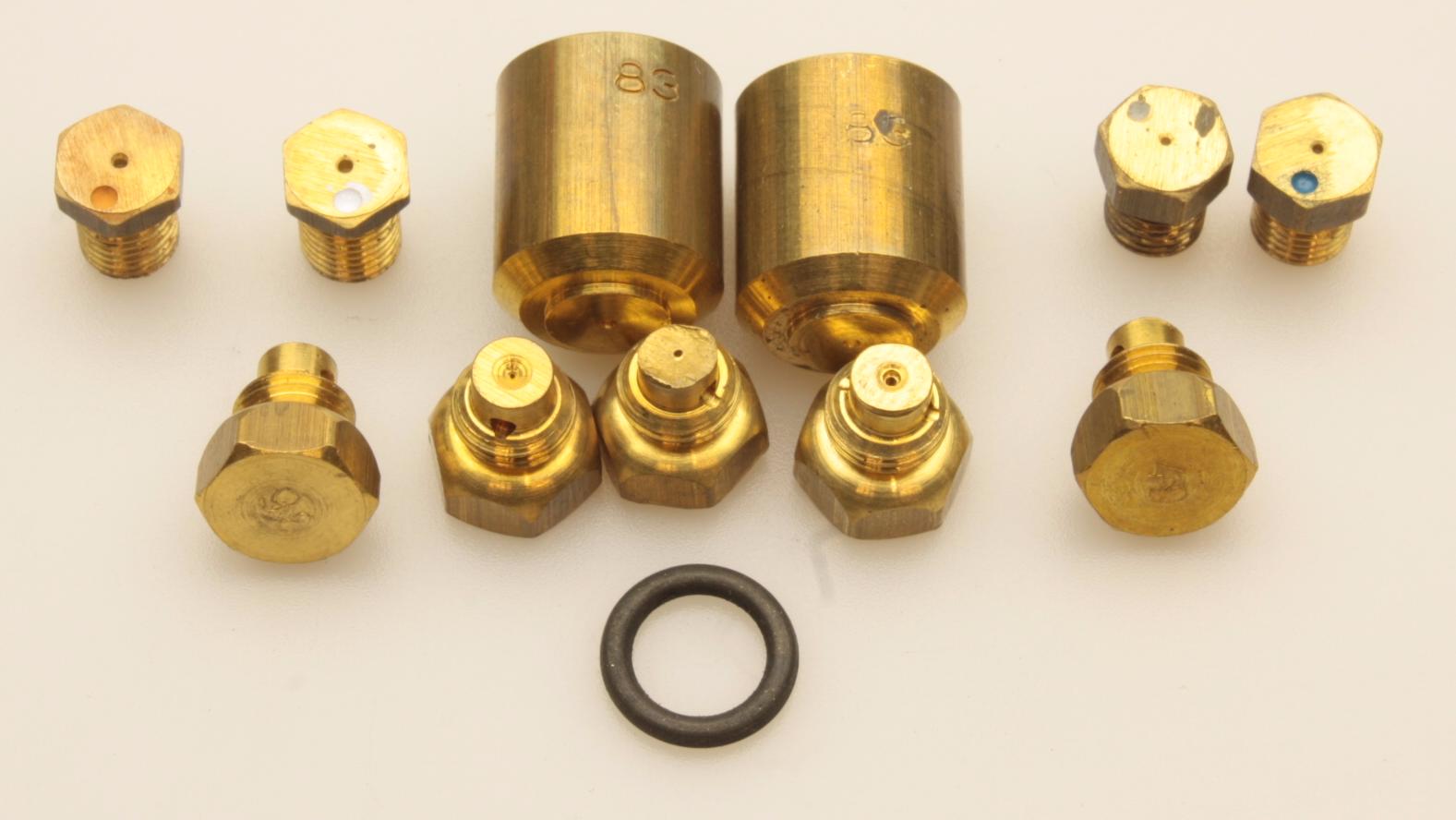

Жиклеры для сжиженного и природного газа в варочных панелях Gorenje

Газовые варочные панели устанавливают не только в многоэтажках или коттеджах, подключенных к магистрали, но и на дачах. Чтобы не терять потенциальных покупателей, компания Gorenje комплектует свои варочные поверхности сразу двумя комплектами форсунок: для сжиженного и природного газа. Заменив жиклеры, можно легко перейти с одного типа топлива на другой, не покупая новую бытовую технику.

Два комплекта форсунок – роскошь или необходимость?

Прежде чем ответить на этот вопрос, стоит разобраться, чем отличаются между собой разные типы форсунок. Оба комплекта выглядят как изготовленные из бронзы маленькие болты с резьбой, а главное различие между ними заключается в диаметре. В магистрали давление меньше, чем в баллоне, так что если вы перевезете свою старую газовую варочную панель на дачу и подключите в автономном режиме, то столкнетесь с копотью, окрашиванием пламени в красные и желтые тона, повышенным расходом газа и другими неприятными явлениями. Избавиться от них поможет переход на комплект форсунок с меньшим диаметром. Оптимальный размер отверстий в жиклере рассчитан специалистами, а производитель придерживается этого значения с точностью до сотых долей миллиметра.

После установки подходящих форсунок пламя перестанет гаснуть, приобретет нормальный цвет и станет меньше коптить. А если ваш дачный поселок газифицируют, то можно произвести обратную замену, как только мастер подключит вашу варочную панель к газопроводу. Поэтому не стоит выбрасывать старый комплект, лучше аккуратно убрать его туда, где вы обычно храните запчасти.

Компания Gorenje предоставляет покупателям дополнительный комплект форсунок в качестве подарка. Если бы владельцам пришлось самим искать жиклеры, пришлось бы потратить немало времени, ведь форсунки должны быть определенного размера, зависящего от мощности конфорки. Запомнить их номера, а затем найти в специальном магазине – непростая задача. А ошибка может привести если не к чрезвычайной ситуации, то к серьезному дискомфорту.

Купите варочную панель Gorenje, и вы получите комплект форсунок для альтернативного вида топлива совершенно бесплатно. Тем, кто не имеет соответствующего допуска, не стоит самостоятельно менять детали, гораздо проще пригласить мастера из газовой службы. Работа займет всего полчаса-час, после чего вы сможете готовить свои любимые блюда.

Какие форсунки лучше поставить на ваз 2114 – АвтоТоп

Как правило при настройке автомобилей очень часто встречаются проблемы с подачей топлива так или иначе связанные с бензонасосом или форсунками. Здесь я распишу простые но тем не менее наиболее эффективные методики проверки системы топливоподачи и критерии выбора ее компонентов.
Форсунки.

В интернете бытует мнение что форсунки выбираются исключительно из достигаемой мощности двигателя. Поэтому можно нередко прочитать на форумах фразы типа "стандартных форсунок хватает до 120сил, волговских — до160 и так далее". Мнение это естественно в корне не правильное. Силы полученные на стенде вовсе не означают, что форсунок "хватает", а силы не полученные — что форсунок "не хватает" соответственно. Известны случаи когда двигатели с 560 форсунками (Волга) действительно имеющие мощность порядка 160сил, после 15-20 минут движения по трассе на скоростях близких к максимальным (как правило в какой либо загородной поездке) вдруг резко выходили из строя, хотя в "светофорных гонках" моторы прекрасно ездили до этого 10-20тысяч км. При разборке наблюдались все признаки обеднения смеси и детонации (белый изолятор на свече, разломанные перегородки и характерные выбоины на вытеснителях). На самом деле форсунок в таких двигателях изначально не хватало, просто при старте со светофоров и движении в городском потоке те небольшие участки обеднения смеси в районе оборотов максимальной мощности не могли так пагубно влиять на работу двигателя, из за очень короткой продолжительности нахождения двигателя в этом режиме. Детали камеры сгорания просто успевали остыть в моменты переключения. Движение же по трассе с педалью в пол и возможно внешние погодные факторы которые не были учтены при настройке (например похолодание и увеличение плотности воздуха) сразу же привели к обеднению смеси и выходу двигателя из строя. Чтобы исключить подобное в вашем двигателе необходимо знать критерии выбора форсунок: Например форсунки всегда должны быть выбраны с запасом по производительности. Это позволяет гарантировать, что при внезапном изменении погодных условий или например засорении системы топливоподачи, топлива поступающего в двигатель на всех режимах его работы будет достаточно. Критерий выбора производительности определяется соотношением объема двигателя, эффективности рабочего процесса в двигателе и оборотов, на которых достигается максимальная мощность двигателя. Например в роторном двигателе производительность форсунок при тех же показателях по мощности должна быть на 20-30% больше, чем в поршневом, поскольку рабочий процесс в нем менее эффективен и наполнение воздухом как правило очень велико. Самый надежный способ правильно выбрать форсунки — это посоветоваться с настройщиком. Как правило люди которые занимаются настройкой двигателей прекрасно представляют в каких конфигурациях мотора какие требования по топливу. Если вы настраиваете двигатель сами — наиболее простой способ выбрать форсунки, это определение максимального расхода воздуха двигателем. Для этого можно воспользоваться любой диагностической программой. Снимите лог разгона автомобиля на 3-й передаче и посмотрите на пиковое значение массового расхода воздуха (оно выражено в килограммах в час).

Например, возьмем один из вариантов легкого тюнинга двигателя 2112 (увеличение рабочего объема) с максимальным расходом воздуха — 315кг/ч. Для такого двигателя на режиме полной мощности требуются составы смеси порядка 12.5 и коэффициент запаса по форсункам должен быть не менее 1.1 и число форсунок 4, посчитать требуемую производительность форсунок не составит труда.

(320 кгч / 4 форсунки / 12.5 * 1.1 * 1000 г / 60 мин = 117 г/мин

По справочнику бош производительность стандартных форсунок ваз — 103.5 г/мин или (учитывая плотность бензина 0.75) 137 см3/мин, т.е очевидно, что в данном двигателе этих форсунок будет недостаточно, следующие доступные форсунки это bosch 0 280 150 560 от волги — 150 г/мин, их в данном случае и следует поставить в авто, поскольку они будут обеспечивать потребности двигателя с большим запасом.

Для турбо двигателей критерии выбора будут несколько другими, состав смеси 11.5 и коэффициент запаса 1.15 — это тоже один из реальных двигателей, построенных на базе ваз 2112:

950кгч / 4 / 11.5 * 1.15 * 1000 / 60 = 395 г/мин или 527 см3/мин

Форсунок способных обеспечить данный двигатель в 150 серии бош попросту нет — максимальная производительность форсунок форд 0 280 150 558 — 326.8 г мин (435 см3/мин). Обычно для подобных двигателей используются форсунки от subaru wrx sti (500cc) c некоторым пренебрежением коэффициентом запаса, либо некоторым ограничением давления наддува на режимах где фиксируется пиковый расход воздуха двигателем.

Форсунки бош 150 серии по каталожному номеру, 996 — стандартные ваз (0280150996), 560 — волга, 905 — фольксваген, 431 — saab turbo, 558 — ford motorsport, STI — Subaru WRX STI.

PHP — давление надува на оборотах максимальной мощности с учетом того, что турбина находится в эффективной зоне. Например для турбины от Subaru wrx PHP как правило не превышает 1 bar.

* — форсунки устанавливаются в дальнем ряду при применении 2-х рядов и эсуд J5Sport, при этом в ближнем ряду могут стоять 560-е форсунки! Если используется только 1 ряд или другие эсуд — взять следующие по производительности.

Выбор топливного насоса.

Для начала нам следует определится, когда же штатного насоса начнет не хватать для обеспечения двигателя топливом. Очевидно это случится, когда производительность форсунок в двигателе станет больше, чем подача топлива насосом. Стандартный абсолютно исправный насос применяемый на автомобилях ВАЗ имеет производительность 60 литров в час при противодавлении 300кпа. Несложно посчитать с какими форсунками он может работать (если регулятор стандартный):

60 / 60 мин * 1000 cм3 / 4 форсунки = 250 сс/мин или 187.5 г/мин

Т.е. штатный бензонасос в принципе может приемлемо работать с популярными 905-ми форсунками (191.9г/мин), но если вы используете более производительные форсунки — бензонасос так же следует поменять на более производительный. Например на турбокомпрессорном двигателе замена штатного бензонасоса должна быть произведена в обязательном порядке, поскольку при работе с избытком он не обеспечивает необходимую двигателю подачу топлива. Экстремальные атмосферные двигатели с четырех дроссельной системой впуска переваливающие планку 200лс также не могут работать с стандартным насосом! BOSCH выпускает погружные насосные элементы совместимые с ВАЗовским корпусом но обладающие большей производительностью (они немного выше) и развивающие большее давление нулевой подачи. Очень популярны бензонасосы Walbro 255литров в час, которые могут быть подвесными или устанавливаться в стандартный ВАЗовский корпус.

Насос большей производительности естественно обладает большим энергопотреблением, поэтому при установке такого насоса зачастую разъем соединяющий моторную проводку с проводкой бензонасоса начинает нагреваться, нагревается и сам провод бензонасоса, часто сгорает предохранитель, поэтому при установке бензонасоса Walbro или от subaru wrx — сечение провода от реле бензонасоса до бензонасоса должно быть увеличено в 2 раза и предохранитель бензонасоса должен быть установлен 15А. В табличке указанна зависимость потребления тока (в Амперах) для различных вариантов тюнинговых насосов в зависимости от противодавления в топливной рампе (bar).

От хорошей жизни в ВАЗовских моторах никто ничего не меняет, особенно в топливной системе. Если стал вопрос о том, какие лучше поставить форсунки на ВАЗ-2114, значит старые свой срок отходили и им нужно искать адекватную замену. Поскольку автозавод не предлагает широкого выбора форсунок, задача упрощается. Тем не менее есть некоторые нюансы, которые нужно знать, чтобы выбрать форсунки правильно.

Какие форсунки лучше установить на ВАЗ-2114

Первый, но не последний признак выхода инжектора из строя — повышенный расход топлива.

Кроме этого, может наблюдаться детонация, провалы при смене режимов работы двигателя, а также нестабильная работа на холостых оборотах.

На 2016 год АвтоВАЗ устанавливает несколько видов форсунок и многие из них взаимозаменяемы. Сегодня есть несколько основных типов — три вида форсунок Bosch и три вида форсунок Siemens . Для начала рассмотрим форсунки Bosch.

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

    Форсунка BOSCH 0280 158 022 . Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.

Форсунка BOSCH: производительность 1,9644 мг/сек

Форсунка BOSCH: производительность 1,922 мг/сек

Новая форсунка может иметь более толстое уплотнительное кольцо и, соответственно, более длинное сопло. Форсунки полностью взаимозаменяемы. Эти форсунки могут работать только с контроллером Январь 5.1.

Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

В первом случае форсунка однофакельная, во втором — двухфакельная, то есть распыляет топливо на каждый из впускных клапанов отдельно.

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм . Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.

Когда менять: самостоятельная диагностика

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Замена форсунок (полная технология)

Перед тем как заменить форсунки на ВАЗ-2114 любого поколения, необходимо сбросить давление в системе питания.

Для этого снимаем подушку заднего сиденья, открываем лючок и снимаем контактную колодку с топливного насоса. Теперь он обесточен и не будет нагнетать давление.

Запускаем двигатель и ждём несколько минут до тех пор, пока не выработается все топливо в системе. Давление сброшено, теперь можно смело снимать старые форсунки и заменять их новыми. Действуем по следующему алгоритму:

    Обесточиваем автомобиль, демонтируя минусовую клемму с АКБ.

Отсоединяем минусовую клемму с АКБ

Снимаем шланг с регулятора давления

Отсоединяем электрический разъем датчика положения дроссельной заслонки

Отсоединяем коннектор с регулятора холостого хода

Отключаем колодку коннектора от проводов форсунок

Отворачиваем болты крепления топливной рампы

Демонтируем топливную рампу с форсунками

Сжав пружинную скобу, отсоединяем электрический разъем форсунки

Покачивая форсунку, вынимаем ее из топливной рампы

Установка форсунок проводится в обратном порядке. Перед установкой желательно проверить целостность уплотнительных колец, если они потеряли эластичность, лучше их заменить новыми. Форсунки установлены и готовы к дальнейшей эксплуатации. Удачной всем работы!

Видео о снятии и чистке форсунок на ВАЗ-2114

Она у тебя течь может, ты забыл это проверить, если надуваешь рампу с форсами до 3х бар и форсы мокрят со стороны сетки,то чистки твои «мертвому припарка», а потому не разбирая дальше, ставишь рампу на место, едешь покупать новую форсунку.

Она у тебя течь может, ты забыл это проверить, если надуваешь рампу с форсами до 3х бар и форсы мокрят со стороны сетки,то чистки твои «мертвому припарка», а потому не разбирая дальше, ставишь рампу на место, едешь покупать новую форсунку!

Избираем какие лучше поставить форсунки на ВАЗ-2114

От неплохой жизни в ВАЗовских моторах никто ничего не меняет, в особенности в топливной системе. Если стал вопрос о том, какие лучше поставить форсунки на ВАЗ-2114, означает старенькые собственный срок отходили и им необходимо находить адекватную подмену. Так как автозавод не предлагает широкого выбора форсунок, задачка упрощается. Какие лучше поставить свечи зажигания на ланос 1.5. Все же есть некие аспекты, которые необходимо знать, чтоб избрать форсунки верно.

Какие форсунки лучше установить на ВАЗ-2114

1-ый, но не последний признак выхода инжектора из строя — повышенный расход топлива.

Кроме этого, может наблюдаться детонация, провалы при смене режимов работы двигателя, а также нестабильная работа на холостых оборотах.

На 2016 год АвтоВАЗ устанавливает несколько видов форсунок и многие из них взаимозаменяемы. Сегодня есть несколько основных типов — три вида форсунок Bosch и три вида форсунок Siemens Для начала рассмотрим форсунки Bosch.

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

  1. Форсунка BOSCH 0280 158 022 Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.

Форсунка BOSCH: производительность 1,9644 мг/сек

Форсунка BOSCH: производительность 1,922 мг/сек

Смотрите:

Новая форсунка может иметь более толстое уплотнительное кольцо и, соответственно, более длинное сопло. Форсунки полностью взаимозаменяемы. Эти форсунки могут работать только с контроллером Январь 5.1.

Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

В первом случае форсунка однофакельная, во втором — двухфакельная, то есть распыляет топливо на каждый из впускных клапанов отдельно.

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.

Нестандартные форсунки на ВАЗ

В видео показаны конструктивные особенности, производительность на стенде, очистка и применяемость разных.

Форсунки бош взамен сименс

Этот ролик обработан в Видеоредакторе YouTube ()

Когда менять: самостоятельная диагностика

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Замена форсунок (полная технология)

Перед тем как заменить форсунки на ВАЗ-2114 любого поколения, необходимо сбросить давление в системе питания.

Для этого снимаем подушку заднего сиденья, открываем лючок и снимаем контактную колодку с топливного насоса. Теперь он обесточен и не будет нагнетать давление.

Запускаем двигатель и ждём несколько минут до тех пор, пока не выработается все топливо в системе. Собственно говоря интересует, какие лучше поставить свечи на ланос 1.5 подхожу к свечам серьёзно.Машина ездит каждый день, в месяц 5 тыс., поэтому хочу, чтобы всегда заводилась с полуоборота и. Давление сброшено, теперь можно смело снимать старые форсунки и заменять их новыми. Действуем по следующему алгоритму:

    Обесточиваем автомобиль, демонтируя минусовую клемму с АКБ.

Материалы изготовления форсунок и моющих головок

Форсунки производятся из более, чем 280 различных материалов. Каждый материал имеет индивидуальные характеристики, которые могут подходить или не подходить для использования форсунки в том или ином применении. В большинстве случаев, конечно, используются форсунки из металла (стальные форсунки), а также пластиковые или керамические форсунки.

Жидкости, проходящие в больших объемах и на больших скоростях через сопло форсунки, вызывают абразивный износ форсунок. Поэтому, принимая во внимание различные условия эксплуатации форсунок и типы распыляемых жидкостей, производителям форсунок необходимо учитывать устойчивость материала форсунки и его стоимость. К примеру, логично предположить, что форсунка, которая будет распылять исключительно чистую воду, прослужит дольше, чем та, которая будет распылять жидкость с абразивными частицами. Срок службы форсунки во многом зависит от типа распыляемой жидкости. Химическая стойкость материала также играет очень важную роль при выборе материала для форсунки.

Если форсунки будут распылять агрессивные жидкости или работать в агрессивной среде, то, конечно, их стоит изготавливать из химически- и термоустойчивых нержавеющих сплавов (таких как Хастеллой, Титан, Тантел) или из пластиков (ПВХ, ПП, ПВДФ, Тефлон). Латунные форсунки, к примеру, будут хорошо распылять большинство жидкостей, но они не подходят для распыления азотной кислоты.

Форсунки из металла

Металлические форсунки составляют наибольшую долю (около 65%) всех производимых форсунок.

Стальные форсунки

Нержавеющие стали – это высоколегированные, устойчивые к погодным условиям, материалы, стойкие к воздействию различных органических и неорганических кислот, соляных растворов и щелочей. Форсунки из нержавеющей стали, благодаря легирующим добавкам сплава, обладают большим сроком службы и несклонны к коррозии.

Латунные форсунки

Медно-цинковые сплавы с содержанием меди не менее 50% называются латунью (DIN 2.0401). Корме меди и цинка, латунный сплав может также содержать до 3% свинца.

Если какие-то другие элементы (отличные от свинца) добавляются в сплав меди и цинка, то полученный материал будет называться архитектурной бронзой. Латунь относится к цветным металлам. Форсунки из латуни характеризуются хорошей коррозионной стойкостью, а сам материал пластичен и хорошо поддается механической обработке.

Форсунки из никелированной латуни

Нанесение слоя никеля на металлы относится к гальваническим процессам и служит для защиты стальных или латунных форсунок от коррозии. Слой никеля в электролите наносится методом гальваники на форсунки.

Форсунки из специальных сплавов

Определенные применения в некоторых производственных процессах (например, в химической промышленности) требуют использования форсунок из специальных материалов с особыми характеристиками, например, с повышенной коррозийной стойкостью. Ниже приведены примеры наиболее востребованных материалов, из которых могут изготавливаться форсунки:

Сплавы на никелевой основе:

  • Hastelloy B, Hastelloy C-4, Hastelloy C-276. Сплавы на основе никеля, молибдена и свинца с добавками хрома и вольфрама называются Хастеллой (Hastelloy).

Сплавы на основе кобальта:

Форсунки из твердосплавных материалов

Твердые сплавы производятся методом спекания порошковых компонентов. Твердые сплавы состоят из карбидов вольфрама, титана, хрома, а также добавок на основе кобальта или керамики. Порошковые компоненты прессуются в форму и затем спекаются при температурах чуть ниже их температур плавления. Форсунка, изготовленная из твердых сплавов, после спекания, подвергается механической обработке (например, высверливанию сопла) инструментом с алмазной режущей частью. Твердые сплавы используются для производства форсунок высокого давления и форсунок для гидросбива окалины. Во многих форсунках используются вставки из твердых металлов в качестве выходного отверстия, так как именно они наиболее подвержены износу.



Форсунки пластиковые для воды

Пластиковые форсунки из синтетических материалов (пластики, полимеры, фторопласты) являются вторыми после стальных форсунок по доле в общем количестве выпускаемых форсунок (составляют более 15%).

К преимуществам пластиковых форсунок можно отнести легкий вес, хорошую химическую стойкость, более простой процесс изготовления, когда корпус форсунки и резьбовое соединение отливаются в одной форме, относительно невысокая стоимость, возможность выполнить пожелания заказчика по цвету, форме, нанесению логотипа. Однако, пластиковые форсунки по сравнению с металлическими имеют и свои недостатки: низкая температурная устойчивость, а также стойкость к механическим воздействиям, изнашиваемость, ограниченный диапазон давлении до 10 бар.

Форсунки из фторопласта, форсунки из тефлона

Политетрафторэтилен (ПТФЭ) является фторированным углеводородом с высоким молекулярным весом и полукристаллической структурой. Форсунки из фторопласта производят только методом спекания. ПТФЭ известен под такими торговыми наименованиями как TEFLON®, HOSTAFLON® и FLUON® и характеризуется великолепной химической и температурной стойкостью, а также хорошим скольжением и изоляционными свойствами.

Форсунки также производятся из полипропилена, поливинилиденфторида (ПВДФ), полиоксиметилена (полиацетали) и полиамида.

Керамические форсунки

Как и твердосплавные материалы, керамика может использоваться для производства выходного отверстия (сопла) форсунки. Керамические форсунки имеют более долгий срок службы, меньше подвержены износу, давая более высокое качество распыления на протяжении долгого времени. В экологических применениях форсунки, полностью выполненные из керамики, используются довольно широко (в основном, для десульфурации отходящих газов).

Срок эксплуатации форсунок

Сроки эксплуатации форсунок зависят от различных факторов, например, способа применения, условий эксплуатации, распыляемых веществ. В зависимости от материала, из которого изготовлены форсунки, сроки эксплуатации могут быть очень разными. Ниже представлена таблица самых применяемых материалов из металла и керамики, которая дает основное представление о сроках эксплуатации изготавливаемых из них форсунок (срок эксплуатации латунных форсунок взят за 1 при прочих равных условиях).

Синтетические материалы в зависимости от условий эксплуатации  имеют очень разные сроки службы. Именно поэтому не существует единой классификации.

Полное руководство по трубным соплам - Bluprint

Если вы декоратор тортов, скорее всего, вы собрали впечатляющую коллекцию (или то, что некоторые могут назвать кладом) наконечников для труб и сопел. Важно знать, как выбрать правильную насадку для торта. Но даже если у вас за плечами довольно много опыта работы с королевской глазурью и сливочным кремом, все равно может быть сложно визуализировать, как будет выглядеть ваш дизайн, только по кончику.

Но не беспокойтесь - вот удобное наглядное руководство по каждому типу наконечников трубопровода.

Форсунки для труб Open Star

Открытые звездообразные насадки, такие как Wilton 1M (вверху слева) и Wilton 4B (вверху справа), очень популярны для глазирования кексов.

Открытые и закрытые звездчатые насадки очень популярны, когда дело доходит до глазури красивых кексов. Они могут создавать слегка текстурированные оборки при непрерывном завихрении, а при использовании под углом эти кончики образуют небольшие ложечки сливочного крема или королевской глазури в виде ракушек - идеально подходят для добавления симпатичных бордюров на основе ледяных тортов.В противном случае, протянутые прямо над головой и короткими порциями, они превращаются в «драгоценные камни», которые отлично подходят для нанесения поцелуев безе, мини-кексов или крошечных порций сливочного крема поверх домашнего торта.

Форсунки закрытые звездообразные

Ateco 846 (слева), Wilton 1F (в центре) и Wilton 2D (справа) представляют собой обычные сопла для трубопроводов с замкнутой звездообразной конструкцией.

Эти типы насадок и насадок идеально подходят для нанесения взбитого сливочного крема поверх кексов, а также для добавления границ к тортам или печеньям, в зависимости от их размера.Закрытые звездчатые наконечники создают более четкую текстуру, чем открытые звездчатые наконечники, потому что гребни на наконечниках более плотные.

Форсунки для плоских круглых труб

Завитки и точки слева были подключены к насадкам PME Supatube 2.5. На Ateco 808 большие точки были направлены вправо.

Используйте простые круглые наконечники для трубок, чтобы нарезать простые и округлые завитки на пирогах и кексах. Эти насадки небольшого размера отлично подходят для добавления точек деталей на торты, добавления центров сахарных цветов или даже для обозначения имен.Маленькие бесшовные наконечники (например, серия PME Supatube) идеально подходят для нанесения швейцарских точек на торты с королевской глазурью.

Сопла для лепестковых или волнистых труб

Для трехмерных оборок используйте Wilton 124 (слева). Wilton 104 (справа) можно использовать для смазывания тонких оборок сливочным кремом.

Название говорит само за себя! Эти советы идеально подходят для добавления великолепных оборок из сливочного крема к тортам или для создания впечатляющих цветов на кексах и печеньях.Всегда следите за тем, чтобы более толстый конец кончика трубочки находился ближе всего к пирогу, а более тонкий конец был направлен вверх. Это обеспечит очень нежные и четкие оборки и лепестки!

Сопла для листовых труб

На фото выше показаны два основных типа насадок для листовых труб. Тот, что слева, Wilton 352, имеет большую V-образную выемку, которая создает гладкий лист, полный у основания и сужающийся к концу. Правый наконечник с меньшим отверстием, Wilton 67, имеет разрез сверху и по бокам с крошечной выемкой посередине.Это поможет сделать лист более взъерошенным.

Советы по окантовке, которые помогут вам создать красивые листья, удобны для быстрого добавления деталей к цветочным тортам и печеньям. Они также идеально подходят для добавления листвы к цветам или к кексам с розетками. Хитрость заключается в том, чтобы потренироваться держать кончик листа под разными углами, чтобы понять, что вам подходит.

Специальные насадки для труб

Для эффекта травы слева мы использовали насадку Ateco 133.Рисунок корзиночного плетения справа выполнен с помощью насадки для труб Wilton 48.

Есть несколько причудливых и забавных советов по прокладке труб. Один из наших любимых наконечников - это эффект травы. Они забавные, и, хотя вы обнаружите, что нечасто ими пользуетесь, их все же довольно удобно иметь в своем ящике для инструментов. Еще один забавный вариант - наконечник, создающий текстуру плетеной корзины.

15 различных типов форсунок для глазури

«Она испекла простой круглый ванильный бисквит в два слоя с малиновой глазурью между слоями.Затем она покрыла торт яркой бирюзово-голубой глазурью. Сверху она создала свободный, открытый узор из плетеных корзин ярко-желтого цвета, окаймленный желтыми звездами по канту, чередующимися с малиновыми звездами, и теперь она заканчивала окантовкой малиновых завитков вокруг основания сторон. Это был бы красивый торт: красивый, но в то же время мужественный ».

Настоящее волшебство создается, когда на свежеиспеченный торт с любовью укладывается свежая кремовая глазурь. Это, как правило, заставляет всех восхищаться тортом, потому что он просто великолепно выглядит и имеет божественный вкус.Что такое торт без густого кремового слоя вкусной глазури? Просто мля торт! Без глазури ни один ребенок или любитель десертов даже близко не приблизился бы к этому. Период! Итак, каждый пекарь любит совершенствовать искусство выпечки тортов, покрывая их густой кремовой глазурью.

При декорировании тортов одно из необходимых нам средств - это насадки для глазури или трубочки. Эти насадки для глазури - инструмент для украшения торта, который придает непревзойденный вид обычному домашнему пирогу.Насадка для обледенения торта Дизайн помогает добавить дизайна и украшения на торты со льдом.

Если вы пекарь-любитель и недавно надели шляпу, то, возможно, вам приходилось сталкиваться с различными базовыми техниками изготовления трубок. А чтобы освоить эту особую сильную сторону выпечки, вам понадобятся несколько видов насадок для глазури. Итак, вот несколько форсунок для глазури, которыми должен владеть каждый пекарь, чтобы преуспеть в выпечке и укладывать пирожные с их непревзойденной изобретательностью.

  1. Круглая насадка - Придает многообещающий вид вашим тортам и кексам.Красивое круглое, гладкое послевкусие делает торт очень привлекательным.
  2. Звездчатая насадка - Звездообразная насадка больших и малых размеров обязательна для каждого пекаря.
  3. Насадка для корзиночного плетения - Эта насадка, в частности, помогает создать стильный дизайн. Он неровный с одной стороны и гладкий с другой. И иногда он гладкий с обеих сторон. Насадка из плетеного плетения создает красивый дизайн для тортов, что довольно легко для начинающих пекарей.
  4. Closed Star Nozzle - Если вы слышали о звездообразном сопле, о котором мы упоминали ранее, вы можете иметь отношение даже к этому типу сопла. Судя по названию, она очень похожа на звездообразную насадку, но закрыта сверху. Можно создать симпатичный дизайн в виде ракушек поверх их тортов и кексов, чтобы придать им красивый завершающий штрих.
  5. Насадка для цветов "Капля" - Когда вы украсите свой торт глазурью, похожей на сиреневый цветок, она наверняка растопит сердца ваших близких. Так что обязательно иметь насадку для цветов в форме капли.
  6. Насадка для травы - Эта насадка проста в использовании и очень забавна, чтобы украсить ваш торт.Все, что вам нужно сделать, это просто потянуть, потянуть и повторить.
  7. Листовая насадка - Использование этой насадки во время глазури может занять у вас некоторое время практики, но поверьте мне, это того стоит. И, как только практика сделает вас идеальным, вы станете профессионалом в использовании этой конструкции насадки для листьев. Все, что вам нужно сделать, это просто потянуть и потянуть. Вначале установите давление на кондитерский мешок, чтобы он давал вам больше тела в нижней части листа, затем сопротивляйтесь давлению и оттягивайтесь.
  8. Насадка для роз - Хотя освоение этих насадок для роз может показаться сложной задачей, вы все равно можете создавать с ее помощью сложенные оборки и наблюдать за волшебством, которое она создает.
  9. Форсунки с рюшами - Вы можете не владеть другими форсунками для глазури, но эта вам обязательно нужна. Насадка с оборками отлично подходит для бордюров, гирлянд, лент, зубчатых краев и т. Д. С помощью этой насадки ваши торты и кексы придадут особый вид вашим тортам и кексам.
  10. Цветочные насадки - Украсьте свой торт красивыми цветами разной ширины и сложности, эта цветочная насадка - полезная насадка для украшения, так как кто не любит добавлять цветы в свой торт, верно? Его преимущество в том, что вы можете делать цветы, не перебирая лепесток за лепестком.Чтобы сделать несколько цветочных узоров, вам нужно прижать сопло к пергаментной бумаге и ослабить давление, поворачивая по часовой стрелке.
  11. Лепестковые насадки - Некоторым нравится детализация, когда они создают цветочный узор в виде глазури. И эта насадка поможет вам в этом. С помощью этих насадок вы можете оформить свои цветы и сделать столько лепестков, сколько захотите. Ведь какой же цветок без замысловатых лепестков?
  12. Простые форсунки - Подобная круглой форсунке для глазури, эта форсунка для глазури используется для формирования точек, цветочных центров, контуров деталей, кружева, письма и решетки.
  13. Форсунки с несколькими отверстиями - Хотите знать, с помощью какой форсунки можно делать параллельные линии и наборы цветов или точек? Тогда это то, что вам нужно! Что-то вроде этой насадки широко используется продвинутыми пекарями и специалистами по тортам для имитации травы или волос.
  14. Специальные форсунки - Форсунки со специальными насадками просто гениальны, когда дело касается хлебопекарной промышленности. Эти насадки используются для добавления праздничных или специализированных эффектов, таких как новогодняя елка, снежинки и т. Д.
  15. Русские насадки для трубопроводов - Одно нажатие - и готово, непринужденно живя своей жизнью! Такие насадки используются для получения крупных цветков сахара за один выдавливание.

Итак, речь идет о различных типах форсунок для глазури. Без лишних слов посетите ближайший магазин для выпечки и сделайте правильный выбор.

Duyti Mascharak

Человек, который любит выражать свои взгляды на торты и все хорошее между ними.Хардкорный гурман в свободное время, Дуйти любит посмеиваться с друзьями, делиться своими философскими идеями с семьей и, вероятно, просто любит наслаждаться каждым днем ​​своей жизни в полной мере!

Форсунки для мойки высокого давления - как выбрать правильный

Выбор правильной форсунки для мойки высокого давления на самом деле более важен, чем PSI или GPM вашего устройства для мойки под давлением. Сопло создает давление в струе воды, попадающей на очищаемую поверхность.Форсунки работают из-за физики. Ограничение потока воды из источника постоянного давления создает большую скорость (скорость), что создает большую силу (давление) в струе.

Если вы выберете сопло, которое создает слишком большое давление на поверхность, вы рискуете получить материальный ущерб, например, отслаивание краски от вашего автомобиля, выдавливание кусков деревянного настила и даже пробивание раствора в кирпичных стенах или подъездной дорожке.

Иногда приходится поэкспериментировать, чтобы увидеть, какое сопло подойдет лучше всего.Однако перед началом работы лучше иметь четкое представление о том, что вам нужно.

Типы форсунок

Большинство аппаратов высокого давления поставляются с 4-5 форсунками с цветовой кодировкой в ​​коробке:

  • 0 градусов (красный)
  • 15 градусов (желтый)
  • 25 градусов (зеленый)
  • 40 градусов (белое)
  • Мыло (черное)

★ Высококачественный комплект

Красное сопло с углом наклона 0 градусов создает небольшую, концентрированную, но очень мощную струю воды.Он лучше всего подходит для удаления стойких пятен, таких как плесень, деготь, клей, масло, древесный сок, засохшая камедь и т. Д., С очень твердых поверхностей, таких как бетон и твердый металл. ЗАПРЕЩАЕТСЯ использовать эту насадку на дереве, сайдинге или любых других мягких поверхностях. Это также может вызвать серьезные порезы, поэтому используйте эту насадку только в случае крайней необходимости.

Мы рекомендуем выбросить насадку с углом наклона 0 градусов во избежание травм, поскольку домовладельцам редко приходится ею пользоваться.

Alex Woodward

Pressure Washer Expert

Желтая 15-градусная форсунка имеет узкий, но мощный вентилятор, который отлично подходит для удаления грязи, ржавчины, краски или плесени для подготовки поверхности на большинстве поверхностей перед покраской или окрашиванием , или повторное запечатывание.Если использовать его с осторожностью на расстоянии, он может хорошо удалить налипшую грязь с транспортных средств 4 × 4 и сельскохозяйственного оборудования.

Зеленая насадка с углом наклона 25 градусов предназначена для общей очистки большинства поверхностей. Это самая распространенная универсальная насадка в доме. Более широкий распылитель отлично подходит для удаления мусора, грязи, листьев и другой грязи, которая не глубоко въехала в поверхность. Его можно использовать на палубах, подъездных дорожках, виниловом сайдинге, автомобилях, лодках, садовой мебели и многом другом.

Белая форсунка с углом наклона 40 градусов производит широкую и мягкую струю под давлением для легкой очистки более хрупких поверхностей, таких как окна, жалюзи, цветочные горшки, автомобили и т. Д.Он также отлично подходит для смывания моющих средств.

Сопло для черного мыла - это сопло самого низкого давления с самым большим отверстием. Это снижает скорость воды, что увеличивает давление в шланге. При этом моющее средство вытягивается из емкости для моющего средства, поэтому вы можете легко и быстро нанести мыло.

Эти форсунки обычно продаются отдельно, но иногда поставляются вместе с аппаратом для мытья под давлением:

Турбо- или роторные форсунки иногда поставляются с аппаратом для мытья под давлением, но обычно продаются в качестве аксессуара.Они сочетают в себе давление сопла с углом наклона 0 градусов, вращение со скоростью 5 000–9 000 об / мин и расширение до 15-градусной круговой формы распыления. Это может сократить время уборки вдвое. Но они по-прежнему производят мощный спрей, способный удалять приставшую грязь, смывать краску и т. Д.

Для более бережного использования форсунка для очистки вращающейся деки обеспечивает более широкую струю для глубокой очистки более деликатных, пористых поверхностей, таких как деревянные. настилы и заборы.

Регулируемые / регулируемые форсунки иногда поставляются с аппаратами для мытья под давлением.Это цельная деталь на конце чистящей палочки. Это как 6 форсунок в одной, которые вы просто поворачиваете, чтобы отрегулировать до нужной степени.

Дополнительные / специальные насадки бывают разных типов для самых разных целей. Они всегда продаются отдельно и включают в себя удлинители для второго этажа, насадки для чистящих щеток, вращающиеся щетки, очистители желобов, очистители плоских поверхностей, щеточные щетки, пенные струйные аппараты и многое другое.

★ Приспособление для очистки патио

Как выбрать правильную насадку, если вы не уверены

Если вы не уверены, какая насадка вам нужна, или если вы новичок в мойке под давлением или впервые пробуете новую машину время, следуйте этим общим правилам.

  1. Позвольте здравому смыслу вести вас - Например, если вам нужно очистить деревянный настил или виниловый сайдинг, вы знаете, что вам не понадобится сопло с углом наклона 0 градусов и, вероятно, не потребуется насадка с углом наклона 15 градусов. если у вас нет абсолютно грязной поверхности, которую вы готовите для краски или пятен.
  2. Начните с широкого, затем продолжайте работу с - Начните с самого широкого угла, например, с сопла 40 градусов для начала.
  3. Сначала держите дистанцию. - Начните примерно в 24 дюймах от поверхности.Постепенно приближайтесь, пока не увидите желаемый результат. Не подходите к поверхности ближе, чем на 6 дюймов. Если грязь не удаляется так близко, попробуйте использовать насадку с более узким углом.
  4. Испытание на небольшом незаметном участке - Поэкспериментируйте, например, на углу террасы, где обычно стоит гриль. Если он повредится, по крайней мере, вы можете его спрятать.

10 лучших патрубков | Масляный крем Independent

всегда был неотъемлемой частью украшения торта, а также абсолютно восхитителен.Однако в последние годы ассортимент причудливых насадок, способных создавать красивые рисунки, такие как цветущие букеты и радужные узоры на тортах, расширился.

Как и в большинстве случаев, изготовление трубок требует практики, поэтому, если вы новичок в украшении тортов, лучше всего освоить простую насадку в форме звезды. После того, как вы освоите розетку, вы можете переходить к более уникальным формам, таким как русские или синхронные подсказки, или даже попробовать цветы сливочного крема.

Мы собрали лучшие насадки, чтобы помочь вам в игре с трубками и развить свои кулинарные навыки в приготовлении тортов.

Рекомендуемый

Набор насадок для русской глазури Lakeland: £ 11,99, Lakeland

Цветочные кексы были изобретены заново благодаря русским насадкам. Хотя эти наконечники для трубопроводов могут выглядеть устрашающе, они очень просты в использовании и дают выдающиеся результаты. Эти узоры невероятно хорошо сочетаются с более чем одним цветом сливочного крема, особенно с тюльпанами. Добавьте к цветам небольшие детали из листьев для создания потрясающих и реалистичных цветочных композиций.

Купить сейчас

Наконечник трубки для обледенения большого трубопровода Wilton # 1M: 5 фунтов стерлингов.72, Amazon

Wilton 1M - это идеальный наконечник для трубопроводов. Этой звездообразной насадкой идеального размера можно легко украсить кексы любого размера или добавить детализированные границы многослойным тортам. Звезда также достаточно велика, чтобы можно было надевать печенье, например венские водовороты, или отдельные гнезда из безе. Двухцветный масляный крем творит чудеса с этой насадкой, так что начинайте кружиться!

Купить сейчас

Звездообразное сопло PME # 13: 2,55 фунта стерлингов, Cake Craft Shop

Этот маленький звездообразный наконечник позволяет выполнять трубку с высокой точностью.Мини-розетки и звезды могут стать украшением торта, а завитки по краю могут создать красивую рамку. Вы также можете использовать этот совет для наполнения небольших предметов, таких как печенье или макароны, чтобы добавить дополнительных деталей. PME # 13 небольшой и прочный, что гарантирует долгую жизнь безупречной работы.

Купить сейчас

Wilton # 104 Наконечник для украшения лепестков: 2,96 фунтов стерлингов, Amazon

Если вы достаточно смелы, чтобы попробовать цветы с трубками, то этот совет для вас.Wilton # 104, также известный как кончик лепестка, идеально подходит для создания цветов различных форм, таких как ромашки и розы. Выдавите формы цветов на отдельные куски бумаги для выпечки и поставьте на противень в холодильник. После застывания вы можете добавить их в торт или кексы - это намного проще, чем накачивать прямо на выпечку! Эту насадку также можно использовать для рыхлых краев на тортах и ​​альтернативных рисунков поверх кондитерских изделий.

Купить

PME # 1.Наконечник трубки с 5 надувными трубками: 2,45 фунта стерлингов, Cake Stuff

Достаточно маленький для сложных деталей, но достаточно большой, чтобы с легкостью перекачивать трубку, этот простой круглый наконечник незаменим для украшения печенья, а также деталей трубок и надписей на них. большие лепешки. После каждого использования оставляйте насадку замачиваться в горячей воде, чтобы удалить сливочный крем или глазурь.

Купить сейчас

Цветной водоворот Wilton: 10,68 фунтов стерлингов, Amazon

Технически не насадка, а фантастический аксессуар для труб, это дополнение позволяет без проблем комбинировать до трех разных цветов сливочного крема .Этот набор можно использовать с соплами любой формы, поэтому вы можете превратить выпечку в красочные шедевры.

Купить сейчас

Наконечник листьев Wilton # 352: 2,97 фунтов стерлингов, Amazon

Чтобы сопровождать любой цветочный дизайн, наконечники Wilton # 352 имеют идеальную форму листьев, которые могут оживить дизайн вашего торта. Использование зеленого масляного крема может быть очевидным выбором, но другие цвета создают различные формы, такие как красный для пуансеттии и синий или пурпурный для суккулентов.

Купить

Набор насадок JEM для закручивания труб: 7,49 фунтов стерлингов, The Cake Decorating Company

Эти альтернативные наконечники для трубок производят потрясающий эффект при использовании сливочного крема, безе или мягкого теста для печенья. Уникальный дизайн насадки образует глубокое кольцо в форме звезды, в центре которого остается место для посыпки, джема или другой начинки, что делает вашу выпечку еще более яркой и вкусной, чем она есть на самом деле.

Купить сейчас

Wilton # 233 совет по декорированию с несколькими отверстиями: 3 фунта стерлингов.50, Amazon

Возможно, термин «мохнатый пирог» вам не знаком, но это одна из последних тенденций в области тортов, где сливочное масло выглядит почти как мех. Если вас это немного смущает, то этот совет идеально подходит для добавления травы в сад или для тортов на тему природы. Все, что вам нужно, это одна из этих насадок для трубопроводов, и вы в тренде.

Купить сейчас

Очень большая французская звезда Ateco # 868: 5,49 фунтов стерлингов, Amazon

Иногда вам просто понадобится старый добрый щедрый водоворот сливочного крема.Эта гигантская звездчатая насадка сделает именно это - украсьте кексы сливочным кремом, и это доставит удовольствие любому!

Купить сейчас

Вердикт: Лучшие патрубки для труб

Различные наконечники для труб дают разные результаты. Если вы новичок в выпечке и ищете простой водоворот, то Wilton # 1M ответит на ваши молитвы о кексах. Для тех, кто хочет улучшить свою игру с кремом, Wilton's Color Swirl и Wilton # 104 подойдут именно для этого, но набор Russian Nozzle Icing Set гарантированно превратит любую выпечку в декоративный шедевр.

Обзоры продуктов IndyBest беспристрастны, независимые советы, которым можно доверять. В некоторых случаях мы получаем доход, если вы переходите по ссылкам и покупаете продукты, но мы никогда не позволяем этому искажать наше освещение. Обзоры составлены на основе мнений экспертов и реальных испытаний.

Типы и функции, которые следует учитывать

Пожарное сопло является важной частью системы пожаротушения. Выбор типа пожарного сопла, который будет использоваться отделом, должен зависеть от требуемой тактики и характеристик.Вы должны решить, что вы хотите, чтобы ваша насадка делала, прежде чем принимать решение.

Что делают насадки

Форсунки

предназначены для тушения пожаров за счет подачи нужного количества воды в нужной форме в нужное место.

Форсунки

выполняют три основные функции:

1. Управляющий поток
Размер отверстия на выходе из сопла регулирует поток.

2. Обеспечьте вылет
Сопло создает ограничение в конце водного пути, которое изменяет давление воды на скорость.Скорость обеспечивает досягаемость, необходимую для доставки воды туда, где она необходима.

3. Создание формы
В разных ситуациях требуются разные методы нанесения воды или пены. В некоторых ситуациях требуется досягаемость и проникновение прямого потока, в то время как другие требуют способности поглощения тепла или защиты от теплового излучения широкоугольного распылителя тумана.

Опции сопел

Существует пять основных типов форсунок:
1) сплошное отверстие
2) одинарный галлон (иногда называемый переменным давлением / переменным расходом)
3) регулируемый галлон
4) автоматическое или постоянное давление
5.) Универсальная форсунка (комбинация сплошного канала и тумана).

Из пяти последних четыре образуют группу сопел, обычно называемых комбинированными соплами, поскольку они производят как прямой поток, так и поток тумана.

Сопло цельноканальное

Сопло с цельным или гладким отверстием является самым основным из четырех типов сопел как по конструкции, так и по функциям. Его цель - создать сплошной поток, обеспечивающий максимальный охват и проникновение.

Одинарное (фиксированное или переменное давление / переменный расход) галлонное сопло

Форсунка одного галлона, простейшая форма комбинированного или пожарного форсунки, обеспечивает поток с заданной скоростью, которую нельзя существенно изменить во время использования.Однако при изменении давления в сопле расход меняется. Некоторые из современных одногаллонных форсунок могут обеспечивать качественные рисунки даже при пониженном давлении в форсунках.

Сопло с регулируемым расходом топлива

Современные регулируемые форсунки галлона позволяют оператору форсунки вручную выбирать желаемый галлон без остановки. Подобно форсунке на один галлон, некоторые из сегодняшних регулируемых форсунок на галлон могут создавать качественные рисунки даже при пониженном давлении в форсунках.

Автоматическая форсунка (постоянное давление)

Автоматическая форсунка предназначена для поддержания относительно постоянного давления в широком диапазоне потоков.Это достигается с помощью механизма в сопле, который автоматически настраивается на увеличение или уменьшение потока для поддержания давления и, таким образом, достижения достаточно постоянного давления. Однако эти форсунки могут дать вам постоянный радиус действия, при этом жертвуя потоком.

Универсальная насадка

Комбинация сплошного канала и форсунки для тумана обеспечивает максимальную дальность действия и проникновение, в то же время обеспечивая преимущества потока тумана в зависимости от ситуации. Эта универсальная форсунка способна создавать большие потоки при пониженном давлении и хорошо подходит для множества применений: внутренних, внешних и высотных атак, систем CAFS, применения пены, прямых и косвенных атак, охлаждения, защиты и вентиляции.

Выбор пожарного сопла

При выборе пожарного сопла важно выбрать тот тип, который лучше всего подходит для вашего применения. Следующие ниже рекомендации помогут вам определить, какой тип и размер насадки лучше всего подходят для вас.

1. Какой диапазон расхода требуется?
Сопло не может создавать поток. Доступная вода, производительность насоса, длина шлангов и т. Д. Определяют, на что способна форсунка. Систему необходимо проанализировать, чтобы определить, какой диапазон расхода может быть достигнут.Определите максимальный расход, который может быть достигнут при нормальном давлении двигателя и прокладке шлангов. Определите минимальный расход, который потребуется. Подумайте, будет ли форсунка всегда использоваться на одном шланге или она будет использоваться в других приложениях, для которых может потребоваться другой поток.

2. Какой объем потока можно контролировать с помощью имеющейся рабочей силы?
Сила реакции определяется расходом в галлонах в минуту, давлением в форсунке и формой. Сначала определите максимальный поток, которым может управлять имеющаяся рабочая сила.

3. Требуются ли разные рисунки?
Определите, требуется ли форсунка с цельным отверстием или форсунка для тумана / прямой струи. Качественные форсунки для тумана создают почти такую ​​же хорошую прямую струю, как форсунки со сплошным отверстием, но требуют более высокого давления на входе. Дальность действия качественной форсунки для тумана при давлении 100 фунтов на квадратный дюйм примерно такая же, как у форсунки со сплошным отверстием или многоцелевой форсунки при давлении 50 фунтов на квадратный дюйм. Если низкое давление сопла со сплошным отверстием в сочетании с формами сопла для тумана / прямой струи лучше всего соответствует вашим потребностям, рассмотрите возможность использования многоцелевого или разборного сопла для тумана с компактным наконечником с твердым отверстием.Форсунки для тумана предназначены для создания рассеянной струи для защиты персонала. Зубья предназначены для разделения воды на более мелкие капли для лучшего поглощения тепла и парового эффекта. Вращающиеся зубья обеспечивают превосходный отвод воды для поглощения тепла и преобразования пара, так как исключают образование пальцев, что особенно важно при пожарах типа сжиженного нефтяного газа.

4 . Кто должен контролировать поток - оператор форсунки или оператор насоса?
Определите, нужно ли изменять расход во время работы.Если да, решите, должен ли оператор форсунки или оператор насоса контролировать расход. Если оператор форсунки должен контролировать расход, регулируемая форсунка галлонов может быть лучшим выбором. Если оператор насоса должен управлять расходом, то, вероятно, лучше всего подойдет один галлон (фиксированное или переменное давление / переменный расход), автоматическое сопло или многоцелевое сопло.

5. Насколько прочной должна быть насадка? Форсунки
предназначены для работы в достаточно тяжелых условиях, но некоторые форсунки выдерживают больше злоупотреблений, чем другие.Если долговечность имеет решающее значение, а возможности обслуживания и ремонта ограничены, менее сложная конструкция сопла может быть лучшим выбором, потому что простейшие сопла обычно самые жесткие.

6. Каков уровень подготовки?
Департаменты обеспечивают различную подготовку оператора насоса и оператора форсунок. Насадка должна дополнять тренировку. Форсунки с цельным отверстием требуют наименьшего количества обучения оператора насоса и оператора форсунки. Давление в двигателе зависит в основном от длины и размера шланга.Одногаллонные сопла или сопла с переменным давлением / переменным расходом требуют несколько большей подготовки, чем сопла с цельным отверстием. Регулируемые форсунки для тумана в галлонах требуют дополнительного обучения оператора насоса и оператора форсунки, потому что для каждой настройки расхода при разных длинах и размерах шлангов потребуется разное давление в двигателе. Форсунки для тумана с автоматическим / постоянным давлением также требуют дополнительного обучения оператора насоса и оператора форсунки. Оператор насоса должен быть обучен точному регулированию давления и расхода в двигателе с использованием шлангов разной длины и размера и в различных условиях эксплуатации.Многоцелевые форсунки требуют дополнительного обучения оператора форсунок, поскольку они должны быть обучены использованию различных типов потоков, которые они обеспечивают.

После анализа потребностей отдела и рассмотрения сильных сторон и целей каждой форсунки лица, принимающие решения, будут лучше подготовлены к выбору того, как потратить свои ограниченные ресурсы на правильную комбинацию форсунок.

Заблуждения о соплах - Hotsy Pacific

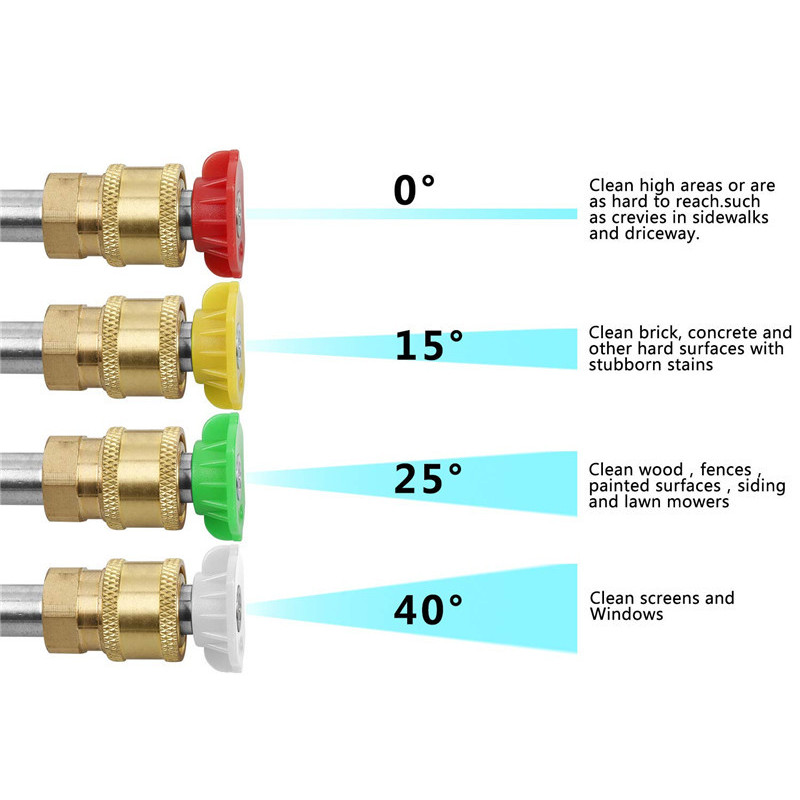

Как убедиться, что вы используете сопло подходящего размера Форсунки

изготавливаются специально для объема и давления каждой машины.Это означает, что каждый размер сопла имеет отверстие (или отверстие) разного размера. Существует множество размеров, но чаще всего используются от 3,0 до 6,5 с шагом 0,5. Все форсунки проштампованы с 5-значным номером, который идентифицирует как степень вентилятора, так и размер форсунки. Например, форсунка с номером 40055 имеет веерный узор 40 градусов и имеет размер 5,5.

Обычной практикой является использование сопла большего размера, которое снижает давление, чтобы операторы не повредили очищаемую поверхность.Однако, если сопло больше, чем указано для машины, оно не будет создавать давление, на которое рассчитана машина. Если машина спроектирована для работы с форсункой 3,0, а вместо нее используется сопло 6,0, фактически величина давления будет снижена на 50%, что снижает эффективность и увеличивает количество времени, необходимого для очистки… другими словами, больше труда, больше затрат .

Если размер сопла меньше, чем указано для машины, эффекты различаются в зависимости от того, газовый двигатель это или электродвигатель.Дополнительное давление, вызванное сопротивлением проталкиванию воды через меньшее отверстие, приведет к перегрузке двигателя и преждевременному износу. Такая работа в течение длительного периода времени может привести к отказу двигателя. В электродвигателе повышенное сопротивление увеличит потребление тока и приведет к срабатыванию прерывателей, нагреву проводки и потенциально повреждению любых электрических компонентов на машине.

Совет по интеллектуальному обслуживанию: Существует множество факторов, которые могут изменить размер форсунки, включая жесткую воду, мусор, эрозию, неправильное использование оператором или засорение, и поэтому их следует часто визуально осматривать и периодически заменять.

Как проверить, какое сопло использовать

Некоторые производители указывают размер сопла на этикетке с системной информацией на машине. Если он недоступен или не читается, для определения размеров следует использовать приведенную ниже таблицу.

При использовании этой таблицы важно использовать фактические характеристики для галлонов в минуту и ​​PSI, указанные на машине. Если количество галлонов в минуту вашей машины отсутствует в списке, используйте следующее большее число для обеспечения безопасности.

Если вы не знаете спецификации своей машины, свяжитесь с Hotsy Pacific и сообщите нам мощность двигателя / двигателя в лошадиных силах, и мы поможем вам.

Щелкните диаграмму, чтобы просмотреть размеры сопел

SAMES KREMLIN | ► Какая насадка для моего краскопульта?

Что нужно учитывать в первую очередь?

Сопло вместе с воздушной крышкой - это сердце вашего ручного пистолета-распылителя. Воздушный колпачок определяет форму вентилятора (плоский вентилятор, круглый вентилятор, полый конус ...). Чтобы гарантировать, что каждая форсунка из нашего широкого ассортимента, созданная на нашем производственном предприятии, дает наилучшие результаты, мы соблюдаем точный процесс обработки, который гарантирует повторяемость расхода и формы струи краски.Наши форсунки изготовлены из тщательно отобранных материалов (нержавеющая сталь, карбид ...), чтобы гарантировать постоянное производство в течение всего срока службы.

При выборе распылительного наконечника подходящего размера для каждой работы необходимо учитывать множество различных факторов. Чтобы максимально использовать возможности распылителя краски, вам необходимо убедиться, что у вас правильный размер сопла и форма угла веера. Если вы используете неправильный размер, это сильно повлияет на вашу работу, и ваша краска, скорее всего, слипнется или будет неравномерно растекаться.Колпачок определяет тип вентилятора: плоская форма, полый конус, круглая форма.

При определении размера наконечника, который даст наилучшие результаты, следует учитывать 2 основных фактора.

  • Сначала осмотрите покрытие, которое будет распыляться. Для более тяжелых покрытий потребуется отверстие большего размера, чем для более легких. Например, грунтовки обычно толще, чем сопутствующая краска, поэтому для грунтования большинства поверхностей следует использовать наконечник 1,7 или 1,8 мм. Большинство художников будут придерживаться диапазона 1.От 2 до 2,0 мм, если краска не является специальной.
  • Во-вторых, примите во внимание площадь вашего проекта. Это определяет подходящую ширину вентилятора вашего распылителя, то есть форму, в которой продукт будет выходить из сопла пистолета. Пистолеты безвоздушного распыления имеют больший контроль над шириной вентилятора, чем обычные пистолеты-распылители, потому что покрытие проталкивается через наконечник без распыления воздухом. Это приводит к тому, что наконечник оказывает большое влияние на ширину и форму веера. Большинство проектов лодок состоят из больших поверхностей, поэтому широкий вентилятор увеличит покрытие распыления, а также обеспечит возможность распыления близко к поверхности без слишком большого скопления.Для небольших поверхностей потребуется вентилятор небольшой ширины, чтобы уменьшить чрезмерное распыление. Это также позволяет распылять дальше от поверхности без слишком большого спада, потому что вентилятор более сфокусирован.

Какой размер наконечника вы выберете для своего пистолета-распылителя в зависимости от области применения?

Для систем распыления AIRSPRAY наилучшее качество распыления может быть достигнуто при единице скорости частиц от 1,5 м / с до 5 м / с. Следующая таблица поможет вам найти наиболее подходящую насадку для вашего приложения (например, для потока 120 куб.см / мин лучшим выбором будет 0.9 и 1.0)

Даже если мы предлагаем расширенный ассортимент форсунок, ниже приведены наиболее распространенные размеры для большинства красок:

  • 0,8: Мелкодисперсный туман, подходит для рисования пленок или экранов
  • 1.2: чистовая отделка, прозрачные покрытия и морилки (для обработки дерева)
  • 1.4: Прозрачные слои, базовое покрытие или варианты окраски в один слой
  • 1,6: Обычно подходит для большинства красок, универсальных покрытий и лаков средней вязкости. Обратите внимание: не подходит для светлых покрытий, так как существует риск появления апельсиновой корки.
  • 1.8: Грунтовки, которые нужно наносить быстро
  • 2.2-2.5: Смолы, гелькоуты, густые краски.

Полезно знать: наши краскопульты Fpro последнего поколения оснащены нашей технологией Vortex, которая позволяет окрашивать детали сложной формы в один слой (в отличие от 2–3 слоев, требуемых конкурентами) с высококачественной отделкой и идеальным покрытием лакокрасочного покрытия. . Поскольку Vortex снижает расход продукта, мы рекомендуем выбирать диаметр сопла больше обычного (например, выбрать 1.Форсунка диаметром 8 вместо диаметра 1,5)

Для распылительной системы AIRMIX® s выбор правильной форсунки зависит от расхода и ширины вентилятора, которую вы хотите получить. Также нужно учитывать максимальное рабочее давление. Наша таблица чаевых даст вам идеальные советы для ваших конкретных потребностей. Мы предлагаем вам внимательно прочитать нашу документацию и никогда не пропускать основное содержание!

Для систем AIRLESS® , как и для наконечников AIRMIX ® , вам необходимо учитывать расход и размеры ширины вентилятора, которые вы хотите получить, а также максимальное рабочее давление (поскольку распыление воздуха отсутствует). Что касается безвоздушных форсунок, в частности, вы можете выбрать стандартную или двустороннюю конструкцию, а это означает, что если одна сторона забита краской, вы можете легко удалить ее, повернув ее, переключить форсунку на другую сторону и продолжить работу.

Насадки или форсунки - это сердце вашего краскопульта: К сожалению, ваши краскораспылители не прослужат вечно, даже если мы используем материалы самого высокого качества. Скорость износа сопла распылителя зависит от типа красок (и их качества), которые вы используете, а также от проектов, над которыми вы работаете. Мы советуем вам использовать качественную краску, вы получите оптимальные результаты и сэкономите деньги в долгосрочной перспективе. Износ также будет происходить быстрее, если вы будете сильнее нажимать на сопло.

Как можно продлить срок службы наконечника / сопла?

  • Очистка должна выполняться без использования металлических инструментов.
  • Очищайте форсунку и пистолет-распылитель после каждого использования.
  • Используйте щетку с мягкой щетиной для очистки
  • Если вы используете особо зернистую краску, сначала процедите ее марлей, чтобы уменьшить зернистость.
  • Всегда распыляйте с минимально возможным давлением
  • Убедитесь, что вы не распыляете слишком близко или слишком далеко от объекта, над которым работаете.Хорошее практическое правило? Для большинства проектов вам нужно будет стоять на расстоянии 8–12 дюймов от того, над чем вы работаете.

Мы рекомендуем вам посетить наш веб-сайт перед покупкой, чтобы заполнить свою информацию, просмотрев наш каталог. Вы найдете дополнительную информацию о наших малярных машинах, обзорах спецификаций аксессуаров и товаров, гарантии и многом другом!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
