✅ Как работает топливоподкачивающий насос дизельного двигателя

Устройство подкачивающего насоса

Насос состоит из:

• корпуса,
• поршня с пружиной,
• толкателя с пружиной,
• стержня,
• толкателя с направляющей втулкой,
• впускного клапана и нагнетательного клапана.

Стержень толкателя вместе с втулкой представляет собой прецизионную пару, которая предотвращает перетекание топлива из подпоршневого пространства подкачивающего насоса в корпус топливного насоса.

1 — рукоятка; 2 — крышка; 3 — шток; 4 — цилиндр; 5 и 8 — поршни; 6 — впускной клапан; 7 — корпус; 9 и 13 — пружины; 10 — направляющая втулка; 11 — стержень; 12 — толкатель; 14 — нагнетательный клапан.

Принцип работы

• При неработающем подкачивающем насосе впускной и нагнетательный клапаны закрыты, а надпоршневое и подпоршневое пространство заполнено топливом.
• При вращении кулачкового вала топливного насоса толкатель и поршень под действием эксцентрика вала и пружин совершают возвратно-поступательное движение.
• Когда выступ эксцентрика отходит от толкателя, поршень и толкатель под действием пружин движутся в сторону кулачкового вала. При этом в подпоршневом пространстве создается давление, а в надпоршневом — разрежение. Нагнетательный клапан закрывается, а впускной открывается, и топливо из впускного канала А поступает в надпоршневое пространство, а из подпоршневого выжимается по каналу Б в топливный фильтр и далее в головку топливного насоса.
• Когда выступ эксцентрика набегает на толкатель, последний с помощью стержня перемещает поршень, сжимая пружину. В надпоршневом пространстве создается давление, а в подпоршневом — разрежение. Впускной клапан закрывается, а нагнетательный клапан открывается, и топливо перетекает из надпоршневого пространства в подпоршневое. Таким образом, топливо подается к топливному насосу при движении поршня в сторону эксцентрика под действием пружины, а при движении поршня под действием эксцентрика оно перетекает из надпоршневого пространства в подпоршневое. При последующих ходах поршня процесс повторяется в той же последовательности.
• При повышении давления в нагнетательном канале Б (например, при уменьшении расхода топлива топливным насосом или засорении топливного фильтра) пружина, перемещая поршень не может преодолеть сопротивление топлива, и поршень останавливается.
• Положение поршня в этом случае зависит от расхода топлива. Чем меньше расход топлива, тем выше давление в нагнетательном канале, тем раньше останавливается поршень и тем меньше его рабочий ход.
• При меньшем рабочем ходе поршня меньше топлива подается в нагнетательный канал. Поэтому даже при малом расходе топлива давление в нагнетательном канале не поднимается выше определенного.
• Так автоматически ограничивается максимальное давление топлива, которое подается подкачивающим насосом в систему. Это следует учитывать в эксплуатации.
• При несвоевременной замене фильтра тонкой очистки топлива, его подача в систему становится недостаточной, и дизель теряет мощность.

Если фильтрующий элемент засорится настолько, что его гидравлическое сопротивление станет больше усилия пружины, то подача топлива прекратится совсем, и дизель остановится.

а — нагнетание топлива в систему; б — перетекание топлива; в — прекращение подачи топлива; 15 — эксцентрик.

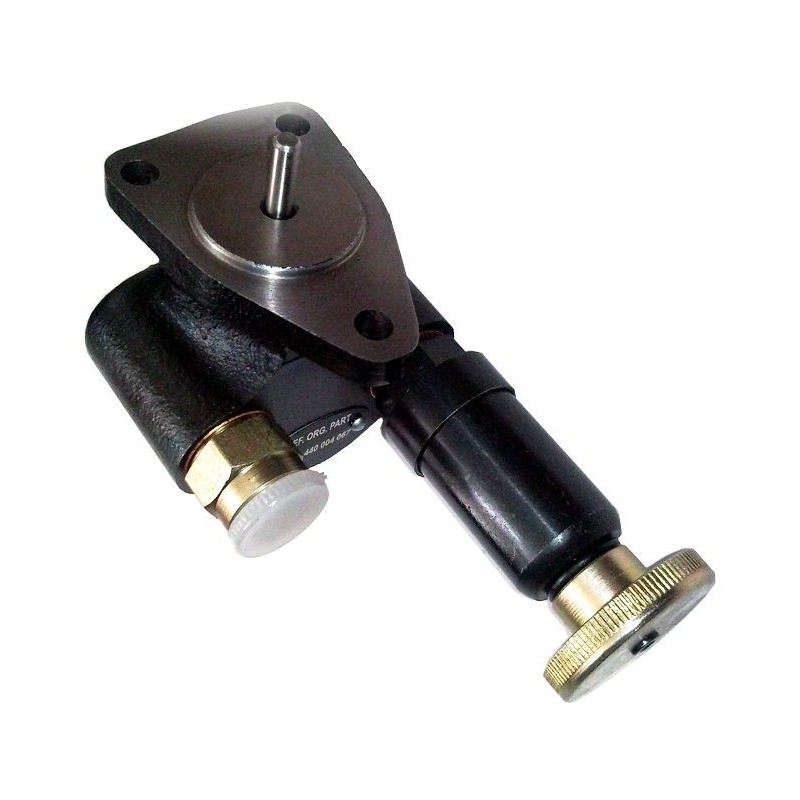

Ручной подкачивающий насос

Для заполнения топливной системы топливом при неработающем дизеле и удаления из нее воздуха на подкачивающем насосе устанавливается ручной подкачивающий насос также поршневого типа.

• цилиндра, ввернутого в корпус над впускным клапаном
• основного подкачивающего насоса
• поршня со штоком
• рукояткой, навернутой на крышку цилиндра.

В работе этого насоса используются впускной и нагнетательный клапаны основного подкачивающего насоса.

• Перед заполнением системы топливом необходимо:

1. открыть вентиль на фильтре тонкой очистки
2. отвернуть рукоятку с крышки цилиндра насоса
3. перемещая рукояткой поршень в цилиндре, нагнетать топливо в систему до появления из сливной трубки струи топлива без пузырьков воздуха.

После прокачивания системы вентиль на фильтре необходимо закрыть, а рукоятку поршня ручного насоса навернуть на крышку цилиндра.

Топливоподкачивающий насос

Топливоподкачивающий насос низкого давления (рис. 1) служит для подачи топлива из топливного бака к насосу высокого давления (ТНВД). Он приводится в действие от эксцентрика кулачкового вала насоса высокого давления.

Насос имеет поршень 19, который приводится в движение через роликовый толкатель 3, состоящий из ролика 2, штока 5 и пружины 4, прижимающей толкатель к эксцентрику 21.

При движении поршня 19 вниз над ним образуется разрежение, под действием которого открывается впускной клапан 13, и топливо заполняет надпоршневое пространство (полость А). Выпускной клапан 15 при этом закрыт, прижатый пружиной 16 к своему седлу. При движении поршня вверх давление топлива над ним возрастает, впускной клапан при этом закрывается, а выпускной открывается, и топливо поступает к выпускному штуцеру 17, а также по перепускному каналу 22 в полость Б под поршнем. При следующем ходе (движение поршня вниз) топливо вытесняется к выпускному штуцеру и далее к фильтру тонкой очистки.

Как ремонтировать ТННД

В случае если упала эффективность работы агрегата, топливный насос низкого давления дизельного двигателя необходимо демонтировать и провести ревизию. Зачастую производительность снова вырастает после промывки и прочистки рабочих полостей и элементов устройства.

Также нелишним будет слить мусор и смолы из дренажных отсеков. Для более серьезного ремонта используют ремонтные комплекты, которые сейчас выпускаются на китайских заводах, изготавливающих запасные части для двигателей автомобиля.

Зная, как устроен топливный насос низкого давления дизельного двигателя, принцип работы устройства, можно без труда отремонтировать его или же заменить.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

Топливный насос низкого давления: устройство и принцип работы подкачивающего насоса

Подкачивающий насос дизельного двигателя представляет собой топливный насос низкого давления (ТННД). Главной задачей данного устройства становится функция подачи топлива к топливному насосу высокого давления ТНВД. Как правило, подкачивающий насос установлен на «коробе» ТНВД или в непосредственной близости от насоса высокого давления.

Оба насоса соединяются при помощи топливных трубок, по которым дизтопливо подается из ТННД к ТНВД. Параллельно реализована очистка солярки, которая предполагает пропуск через специальные топливные фильтры грубой и тонкой очистки. Далее мы рассмотрим устройство, а также принцип работы подкачивающего топливного насоса более подробно.

Какие задачи решает ТННД в топливной системе

Топливный насос низкого давления дизельного двигателя решает важную задачу.

Горючее, которое подается под низким давлением, подвержено закипанию. В результате образуются паровые пробки. Пузырьки пара легких фракций и более густое горючее разделяются. Это означает, что в насос низкого давления начнет попадать жидкость, вязкость которой постоянно меняется. О нагнетании горючего при помощи ТНВД в нормальном режиме не приходится говорить. Факел постоянно меняется и не будет попадать в нормальные параметры.

Подкачивающий насос дизельного двигателя для ТНВД

Итак, топливный насос низкого давления (ТННД) нужен для того, чтобы под небольшим давлением пропустить дизельное топливо через фильтры и затем подать горючее в ТНВД. При этом выделяют два режима работы устройства. Первый режим является так называемым подготовительным, тогда как второй режим рабочий.

Стоит отметить, что насос низкого давления перекачивает немного больше топлива, чем необходимо двигателю для ровной работы. Такая подкачка «с запасом» позволяет поддерживать оптимальное давление в системе питания, избегая повышения нагрузок.

Основные неисправности ТННД

Основная проблема – это снижение производительности устройства и падение уровня впрыска, которое обеспечивал топливный насос низкого давления дизельного двигателя. Определить его можно при помощи манометра или же датчика давления, который устанавливают на входе.

Чаще всего причинами снижения производительности ТННД является засор и заклинивание рабочего элемента. Что касается первой причины, то в дизельном топливе могут содержаться различные примеси, которые хоть и проходят через фильтрующие элементы, тем не менее все равно накапливаются в клапане. Также возможно, что снизилась упругость возвратной пружины элемента.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции, топливный насос низкого давления имеет следующие составные элементы:

1. Приводной вал
2. Ротор с лопастями
3. Статор
4. Диск распределения
5. Приводную шестерню-регулятор
6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

• Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

• Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Разновидности ТННД

Топливный насос низкого давления дизельного двигателя – это только одна разновидность этих механизмов. Кроме дизельных, данные устройства можно встретить в других двигателях, независимо от модели мотора или года его производства. Без насоса не обойтись – он необходим для подачи горючего из топливного бака и передачи его далее по системе.

В случае с карбюраторными бензиновыми моторами применяются относительно слабые по мощности механические насосы. На агрегатах, оснащенных инжекторной системой питания, а также на дизельных силовых агрегатах используют насос подкачки дизельного топлива электрический.

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Когда необходимо промывать систему питания дизельного двигателя: основные признаки. Как промыть топливную систему на дизеле, промывка своими руками.

Конструкция дизельного топливного насоса высокого давления, потенциальные неисправности, схема и принцип работы на примере устройства системы топливоподачи.

Устройство и схема работы системы питания дизельного двигателя. Особенности топлива и его подачи , основные компоненты системы питания, турбодизельный ДВС.

Какие системы топливного впрыска устанавливаются на дизельные ДВС. Схема с механическим ТНВД, насос-форсунки, Common Rail. Устройство, плюсы и минусы.

Топливный насос высокого давления (ТНВД)

Это устройство считается одним из самых сложных в дизельном моторе. Главная его задача — обеспечить подачу дизеля в камеры сгорания под высоким давлением. Подача обеспечивается не просто под определенным давлением, но в необходимый момент времени. Порция очень точно отмеривается электроникой и полностью соответствует уровню нагрузки на агрегат. Существует несколько видов устройств по типу впрыска. Это агрегаты с аккумуляторной системой впрыска и с непосредственным действием.

Устройство топливного насоса высокого давления дизельного двигателя, в которых применяется непосредственный принцип действия, отличается тем, что в конструкции применяется плунжер, оснащенный механическим типом привода. Так, нагнетание и впрыск выполняются одновременно. В каждую камеру сгорания отдельная секция насоса распыляет свою дозу горючего. Необходимое давление обеспечивается за счет движения механизма плунжера.

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции, топливный насос низкого давления имеет следующие составные элементы:

1. Приводной вал
2. Ротор с лопастями
3. Статор
4. Диск распределения
5. Приводную шестерню-регулятор
6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей. Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

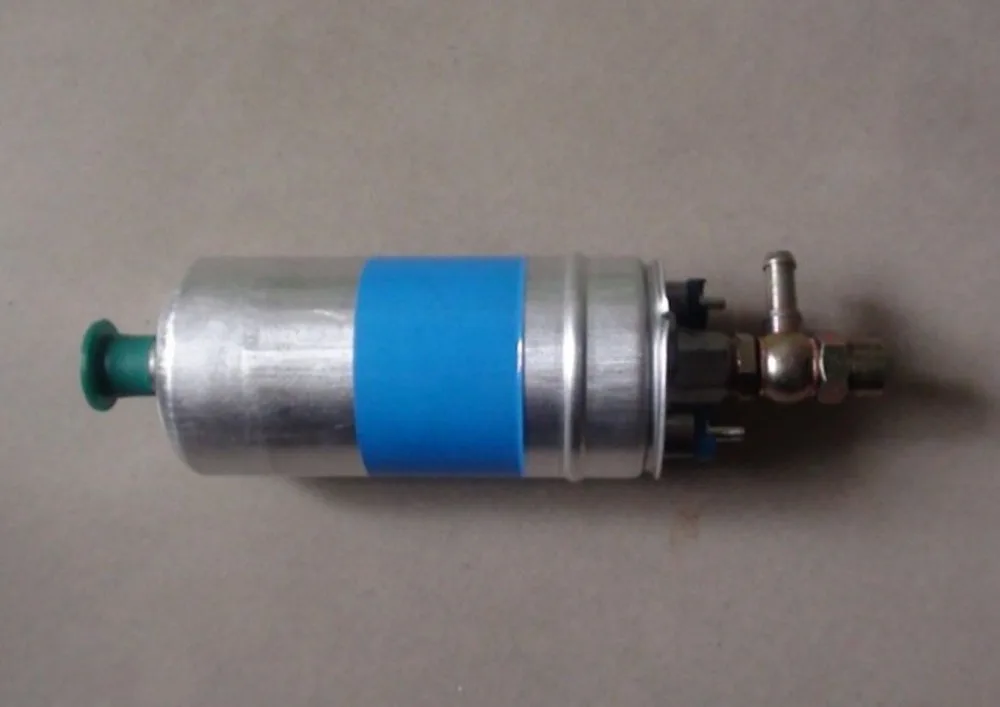

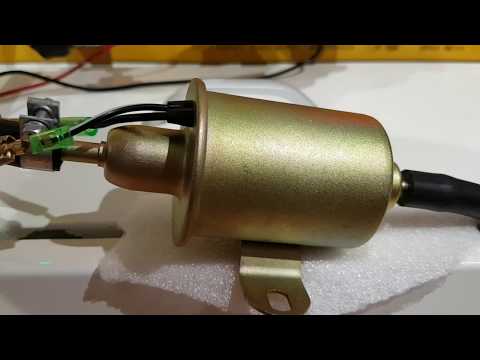

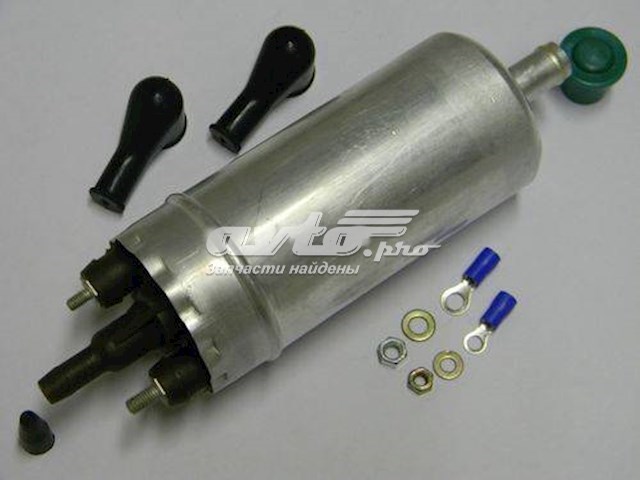

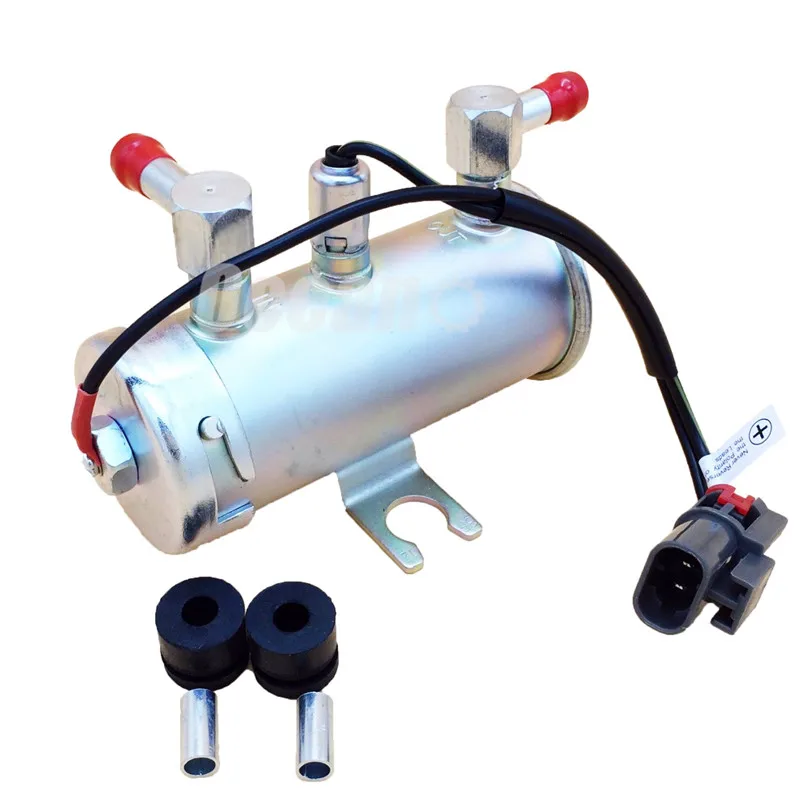

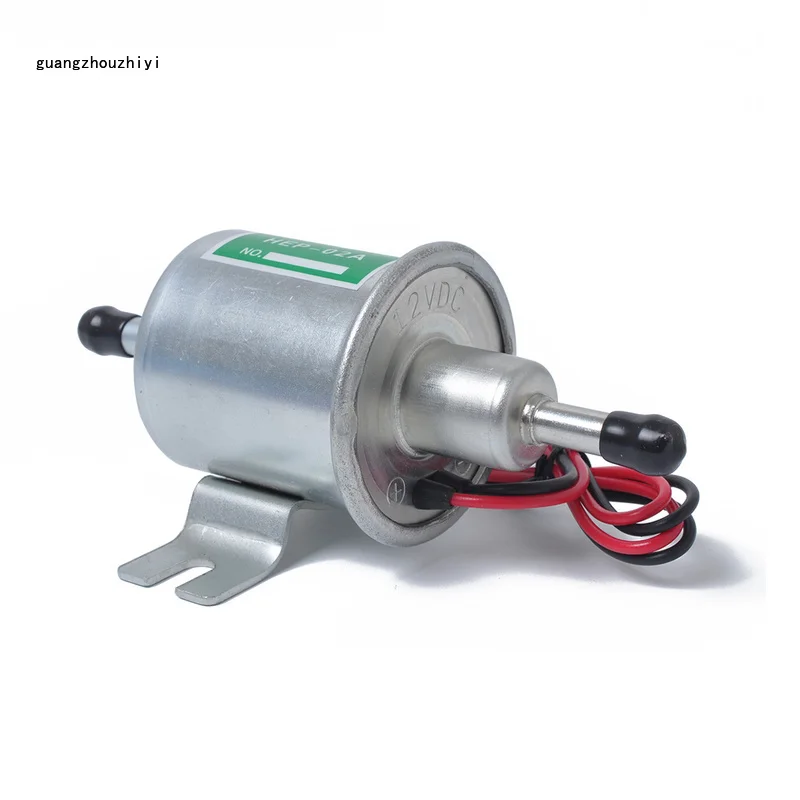

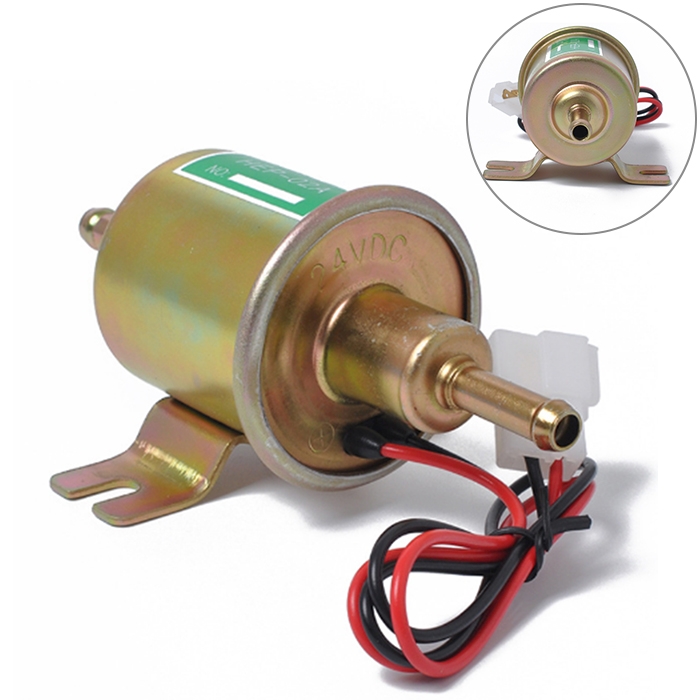

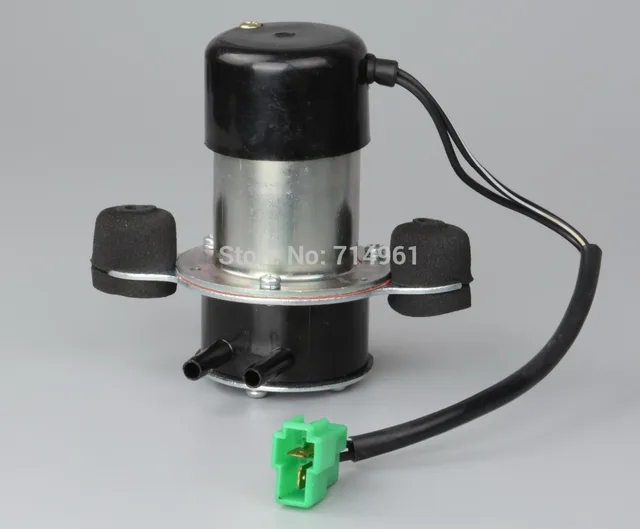

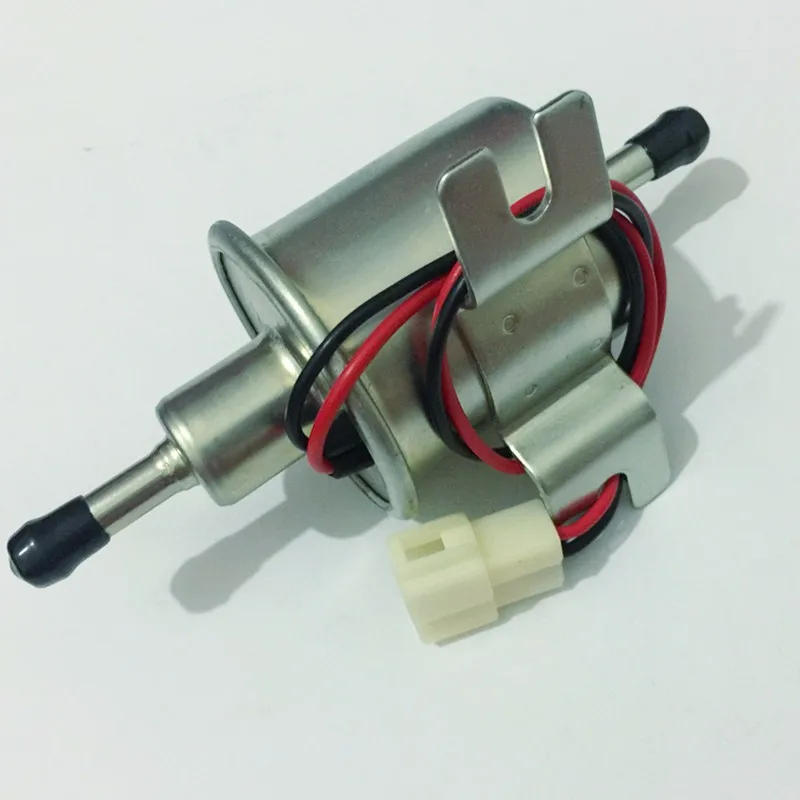

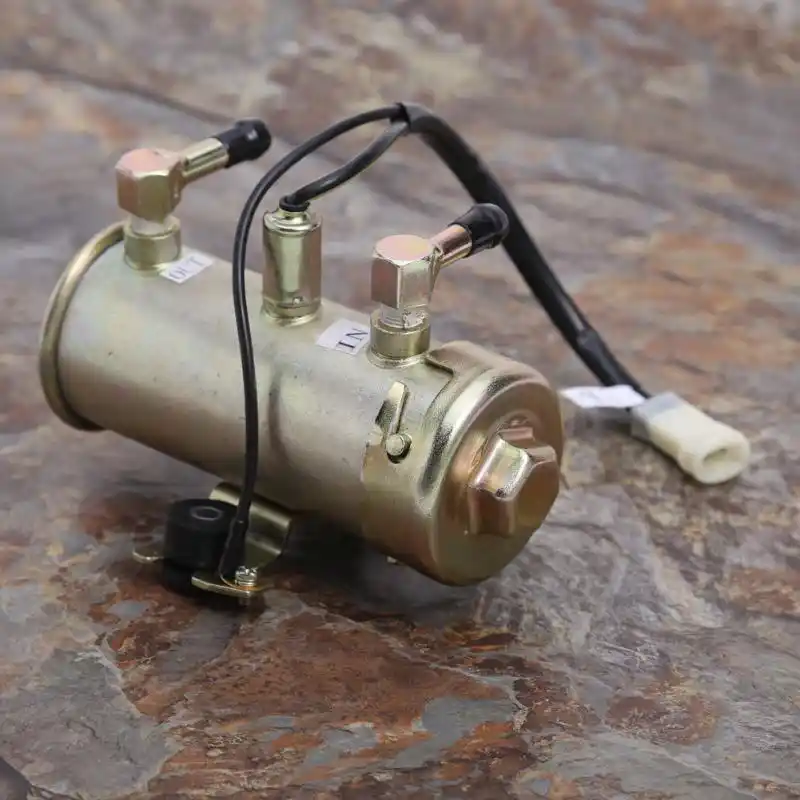

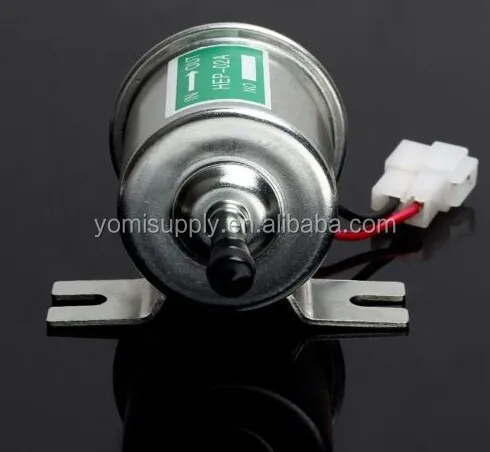

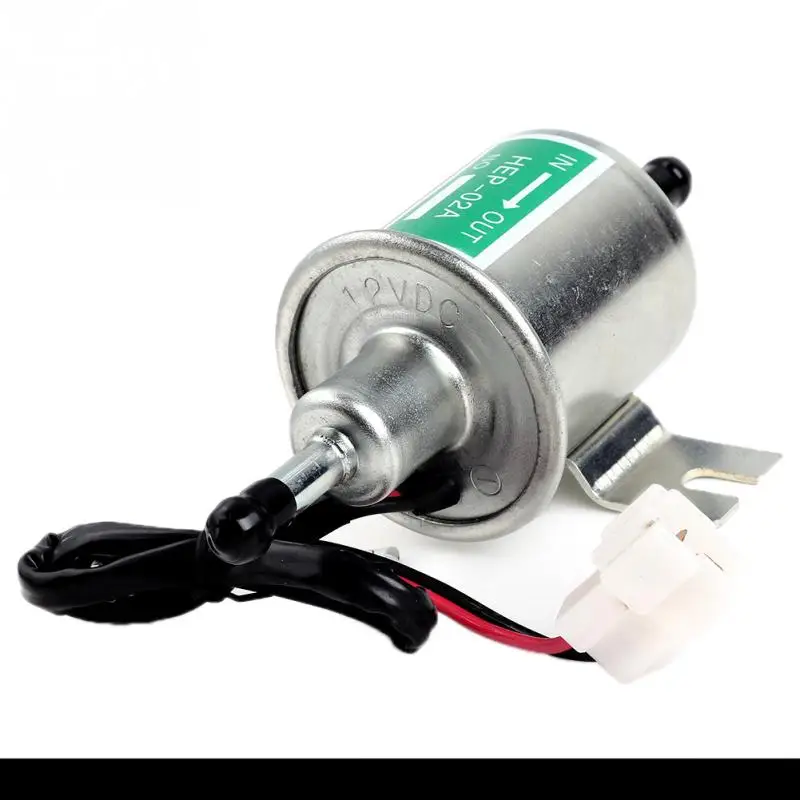

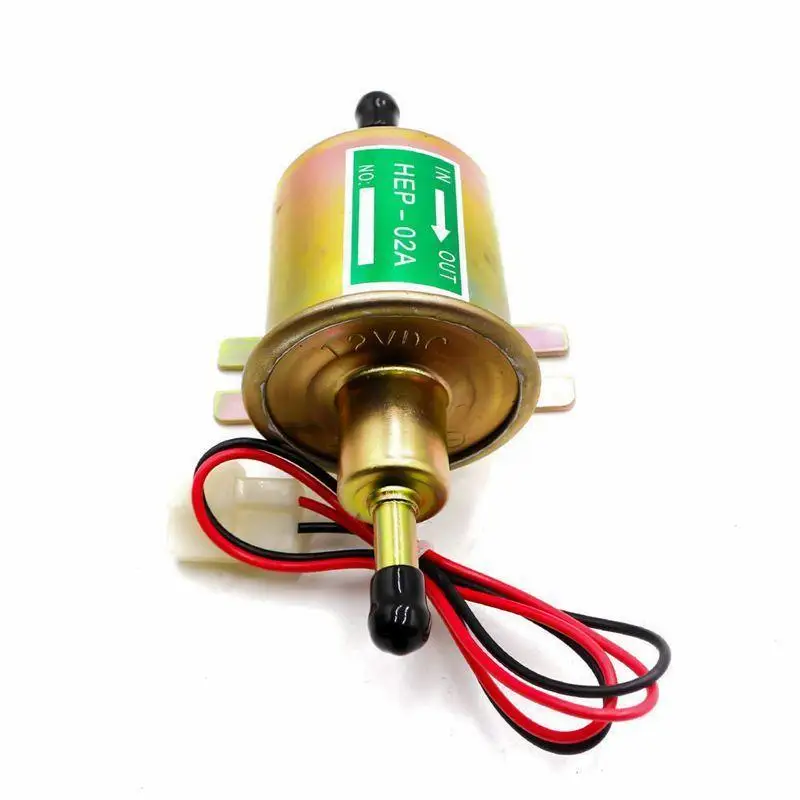

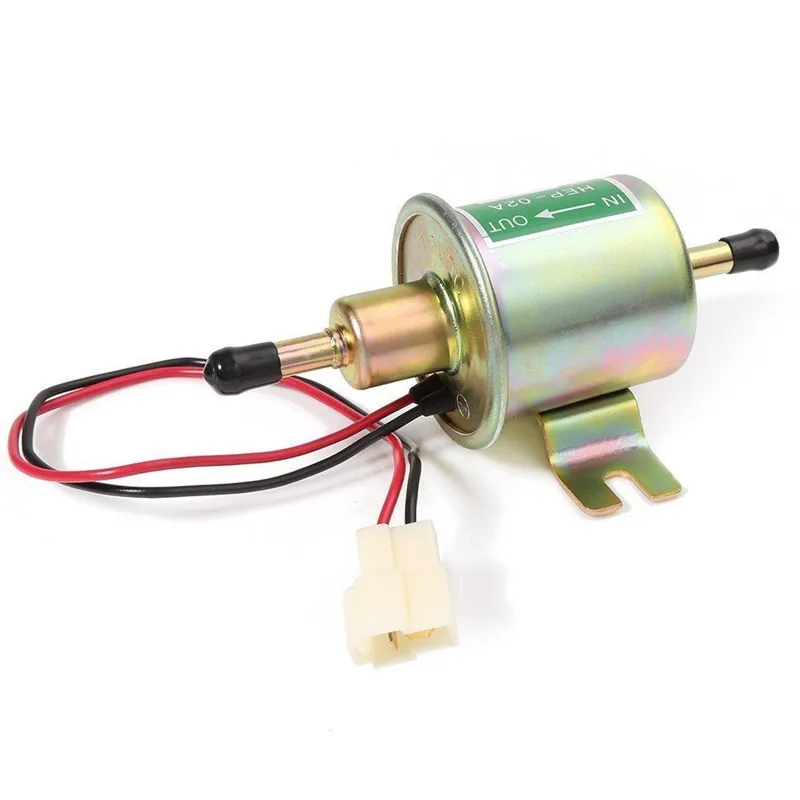

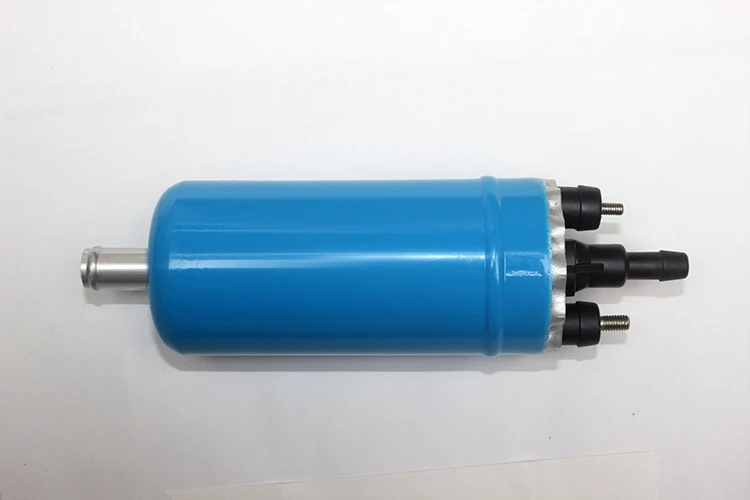

Электрический

На современных автомобилях используют электрический топливный насос низкого давления дизельного двигателя и бензинового инжекторного мотора. Использование механического прибора стало просто невозможным. Он, ввиду меньшей мощности, не мог справиться с поставленными задачами. Он не создает необходимое давление внутри топливной системы.

В более простом виде устройство представляет собой сам насосный элемент и электрический двигатель, заключенные в один корпус. Там же находится и фильтр для очистки топлива, топливозаборник и датчик расхода горючего. Схема и принцип работы похожи на алгоритм работы механического агрегата. Отличие лишь в том, что для прокачивания жидкости используется электродвигатель. В бензиновых моторах ТННД располагается непосредственно внутри топливного бака. Большинство автовладельцев уверены, что это не совсем безопасно. На самом деле никакой опасности в этом нет. В случае с бензином горючее в насосе склонно к перегреву из-за тепла, которое выделяет двигатель. На электрических аналогах такая проблема полностью отсутствует. Топливо без перерывов двигается по патрубкам системы и не дает насосу перегреваться до критической точки. В дизельных моторах электрический ТННД часто объединен с ТНВД. Это можно объяснить необходимостью подачи горючего постоянно. Так обеспечивается стабильная работа двигателя на различных оборотах.

Топливоподкачивающий насос однократного действия

Топливоподкачивающий насос однократного действия состоит из корпуса, в котором размещены шток, поршень и клапана.

На входе и выходе топлива в корпусе в корпусе насоса установлены впускной 5 и выпускной 1 клапаны с пружинами. Привод насоса осуществляется от эксцентрика 3 кулачкового вала ТНВД. Усилие через толкатель передается на привод поршня топливоподкачивающего насоса. Обратный ход поршня осуществляется под действием пружины 6. Принцип работы такого насоса заключается в следующем. При сбегании эксцентрика 3 с толкателя 2 давление на поршень 4 со стороны толкателя пропадает и под действием пружины 6 поршень перемещается вверх. Впускной клапан 5 при этом закрывается, а выпускной 1 открывается и топливо поступает к ТНВД. При набегании эксцентрика 3 кулачкового вала на шток 2 поршень 4 движется вниз. Топливо находящееся под давлением открывает впускной клапан 5 и поступает через прорези в поршне в полость, находящуюся над поршнем.

Источники:

https://tractor-server.ru/podkachivayushhij-toplivnyj-nasos-dlya-dizelya-ustrojstvo-i-princip-raboty/ https://k-a-t.ru/dvs_pitanie/64-dizel_nasos_nizk_davl/index.shtml https://studopedia.net/4_60004_naznachenie-toplivopodkachivayushchego-nasosa-dizelnogo-dvigatelya.html https://krutimotor.ru/podkachivayushhij-toplivnyj-nasos-nizkogo-davleniya-dizel/ https://mr-build.ru/newsanteh/podkacivausij.html

Топливоподкачивающий насос дизельного двигателя — СПЕЦТЕХНИКА

Двигатели

18.08.2021

Топливный насос низкого давления: устройство и принцип работы подкачивающего насоса

Подкачивающий насос дизельного двигателя представляет собой топливный насос низкого давления (ТННД). Главной задачей данного устройства становится функция подачи топлива к топливному насосу высокого давления ТНВД. Как правило, подкачивающий насос установлен на «коробе» ТНВД или в непосредственной близости от насоса высокого давления.

Оба насоса соединяются при помощи топливных трубок, по которым дизтопливо подается из ТННД к ТНВД. Параллельно реализована очистка солярки, которая предполагает пропуск через специальные топливные фильтры грубой и тонкой очистки. Далее мы рассмотрим устройство, а также принцип работы подкачивающего топливного насоса более подробно.

Подкачивающий насос дизельного двигателя для ТНВД

Итак, топливный насос низкого давления (ТННД) нужен для того, чтобы под небольшим давлением пропустить дизельное топливо через фильтры и затем подать горючее в ТНВД. При этом выделяют два режима работы устройства. Первый режим является так называемым подготовительным, тогда как второй режим рабочий.

Стоит отметить, что насос низкого давления перекачивает немного больше топлива, чем необходимо двигателю для ровной работы. Такая подкачка «с запасом» позволяет поддерживать оптимальное давление в системе питания, избегая повышения нагрузок.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции, топливный насос низкого давления имеет следующие составные элементы:

1. Приводной вал
2. Ротор с лопастями
3. Статор
4. Диск распределения
5. Приводную шестерню-регулятор
6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

• Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор.
  Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

• Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Когда необходимо промывать систему питания дизельного двигателя: основные признаки. Как промыть топливную систему на дизеле, промывка своими руками.

Конструкция дизельного топливного насоса высокого давления, потенциальные неисправности, схема и принцип работы на примере устройства системы топливоподачи.

Устройство и схема работы системы питания дизельного двигателя. Особенности топлива и его подачи , основные компоненты системы питания, турбодизельный ДВС.

Какие системы топливного впрыска устанавливаются на дизельные ДВС. Схема с механическим ТНВД, насос-форсунки, Common Rail. Устройство, плюсы и минусы.

Особенности работы и причины неисправностей дизельных форсунок. Как самостоятельно выполнить снятие, дефектовку, разборку и ремонт форсунок дизельного ДВС.

Виды дизельных форсунок в разных системах подачи топлива под высоким давлением. Принцип работы, способы управления форсунками, конструктивные особенности.

Подкачивающий топливный насос для дизеля. Устройство и принцип работы

Подкачивающий насос трактора подает топливо из бака в топливный насос под давлением. Это необходимо для преодоления гидравлического сопротивления фильтра и трубопроводов, а также создания постоянного избыточного давления в головке топливного насоса.

Устройство подкачивающего насоса

Насос состоит из:

• корпуса,
• поршня с пружиной,
• толкателя с пружиной,
• стержня,
• толкателя с направляющей втулкой,
• впускного клапана и нагнетательного клапана.

Стержень толкателя вместе с втулкой представляет собой прецизионную пару, которая предотвращает перетекание топлива из подпоршневого пространства подкачивающего насоса в корпус топливного насоса.

1 — рукоятка; 2 — крышка; 3 — шток; 4 — цилиндр; 5 и 8 — поршни; 6 — впускной клапан; 7 — корпус; 9 и 13 — пружины; 10 — направляющая втулка; 11 — стержень; 12 — толкатель; 14 — нагнетательный клапан.

Принцип работы

• При неработающем подкачивающем насосе впускной и нагнетательный клапаны закрыты, а
  надпоршневое и подпоршневое пространство заполнено топливом.
• При вращении кулачкового вала топливного насоса толкатель и поршень под действием эксцентрика вала и пружин совершают возвратно-поступательное движение.
• Когда выступ эксцентрика отходит от толкателя, поршень и толкатель под действием пружин движутся в сторону кулачкового вала. При этом в подпоршневом пространстве создается давление, а в надпоршневом — разрежение. Нагнетательный клапан закрывается, а впускной открывается, и топливо из впускного канала, А поступает в надпоршневое пространство, а из подпоршневого выжимается по каналу Б в топливный фильтр и далее в головку топливного насоса.
• Когда выступ эксцентрика набегает на толкатель, последний с помощью стержня перемещает поршень, сжимая пружину. В надпоршневом пространстве создается давление, а в подпоршневом — разрежение. Впускной клапан закрывается, а нагнетательный клапан открывается, и топливо перетекает из надпоршневого пространства в подпоршневое. Таким образом, топливо подается к топливному насосу при движении поршня в сторону эксцентрика под действием пружины, а при движении поршня под действием эксцентрика оно перетекает из надпоршневого пространства в подпоршневое. При последующих ходах поршня процесс повторяется в той же последовательности.
• При повышении давления в нагнетательном канале Б (например, при уменьшении расхода топлива топливным насосом или засорении топливного фильтра) пружина, перемещая поршень не может преодолеть сопротивление топлива, и поршень останавливается.
• Положение поршня в этом случае зависит от расхода топлива. Чем меньше расход топлива, тем
  выше давление в нагнетательном канале, тем раньше останавливается поршень и тем меньше его рабочий ход.
• При меньшем рабочем ходе поршня меньше топлива подается в нагнетательный канал. Поэтому даже при малом расходе топлива давление в нагнетательном канале не поднимается выше определенного.
• Так автоматически ограничивается максимальное давление топлива, которое подается подкачивающим насосом в систему. Это следует учитывать в эксплуатации.
• При несвоевременной замене фильтра тонкой очистки топлива, его подача в систему становится недостаточной, и дизель теряет мощность.

Если фильтрующий элемент засорится настолько, что его гидравлическое сопротивление станет больше усилия пружины, то подача топлива прекратится совсем, и дизель остановится.

а — нагнетание топлива в систему; б — перетекание топлива; в — прекращение подачи топлива; 15 — эксцентрик.

Ручной подкачивающий насос

Для заполнения топливной системы топливом при неработающем дизеле и удаления из нее воздуха на подкачивающем насосе устанавливается ручной подкачивающий насос также поршневого типа.

• цилиндра, ввернутого в корпус над впускным клапаном
• основного подкачивающего насоса
• поршня со штоком
• рукояткой, навернутой на крышку цилиндра.

В работе этого насоса используются впускной и нагнетательный клапаны основного подкачивающего насоса.

• Перед заполнением системы топливом необходимо:

1. открыть вентиль на фильтре тонкой очистки
2. отвернуть рукоятку с крышки цилиндра насоса
3. перемещая рукояткой поршень в цилиндре,
   нагнетать топливо в систему до появления из сливной трубки струи топлива без пузырьков воздуха.

После прокачивания системы вентиль на фильтре необходимо закрыть, а рукоятку поршня ручного насоса навернуть на крышку цилиндра.

Схему топливоподкачивающего насоса дизельного двигателя

Расположение

В современных моделях автомобилей электрический топливный насос и датчик уровня топлива обычно устанавливаются в одном блоке в топливном баке.

Чтобы Вы могли достать блок топливного насоса, в верхней части бака предусмотрено сервисное отверстие. В зависимости от решения производителя транспортного средства, данное отверстие доступно или изнутри автомобиля (за сложенными задними сиденьями), или только после снятия топливного бака.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции, топливный насос низкого давления имеет следующие составные элементы:

1. Приводной вал
2. Ротор с лопастями
3. Статор
4. Диск распределения
5. Приводную шестерню-регулятор
6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

• Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

Рекомендуем также прочитать статью о том, как устроена и работает дизельная инжекторная форсунка. Из этой статьи вы узнаете о конструкции и принципах работы, а также особенностях устройства дизельных форсунок.

• Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей. Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Устройство

Топливный насос представляет собой корпус с насосным элементом и электрическим мотором. Электродвигатель содержит магниты, расположенных вокруг ротора. Питание подается на ротор через графитовые щетки, которые находятся в контакте с коллектором. Ротор соединен с пластмассовым насосным колесом, которое является частью насосного элемента.Сторона всасывания насосного элемента соединена с фильтром всасывания и расположена в нижней части колеса насоса.

Сторона давления находится в верхней части колеса насоса. Выходной канал топливного насоса оснащен обратным клапаном. Этот клапан предотвращает слив топлива после выключения насоса.

Топливный насос низкого давления: устройство и принцип работы подкачивающего насоса

Подкачивающий насос дизельного двигателя представляет собой топливный насос низкого давления (ТННД). Главной задачей данного устройства становится функция подачи топлива к топливному насосу высокого давления ТНВД. Как правило, подкачивающий насос установлен на «коробе» ТНВД или в непосредственной близости от насоса высокого давления.

Оба насоса соединяются при помощи топливных трубок, по которым дизтопливо подается из ТННД к ТНВД. Параллельно реализована очистка солярки, которая предполагает пропуск через специальные топливные фильтры грубой и тонкой очистки. Далее мы рассмотрим устройство, а также принцип работы подкачивающего топливного насоса более подробно.

Читайте в этой статье

Принцип действия

Когда электромотор подключен к напряжению питания, ротор и, следовательно, насосное колесо вращается. Во время вращения насосного колеса, давление на стороне всасывания насосного элемента уменьшается. По мере того как поступающий в насос бензин приближается к стороне давления, свободное пространство уменьшается. Вследствие этого бензин под давлением выводится из нагнетательной части насосного элемента.

Внутренняя полость топливного насоса полностью заполнена бензином, находящимся под давлением. Жидкий бензин обеспечивает хорошее рассеивание тепла в электромоторе и исключает возможность взрыва из-за искрения.

Реле топливного насоса

Реле включает и выключает электромотор топливного насоса. Реле топливного насоса управляется электронным блоком управления. Реле подаёт напряжение на положительную клемму топливного насоса. Блок управления включает реле, соединяя отрицательную клемму управляющей обмотки реле посредством транзистора с «массой».

После включения зажигания блок управления активирует реле насоса на две секунды. Реле насоса включается также во время запуска двигателя. Насос остается включенным, когда работает двигатель.Насос отключается приблизительно через две секунды, если прекращается вращение коленчатого вала двигателя, или двигатель не запускается.

Напомним, в системе LCMS есть как обучающие модули, содержащие проверочные тесты по самому материалу (вы их видите на скриншотах выше), так и специальные тестирующие модули. Вот что они собой представляют применительно к теме «Топливоподкачивающий насос».

Разница между обучающими модулями с встроенными тестами и непосредственно тестирующими модулями чётко показана в нашем материале «Рекомендации по разработке собственного содержания в LCMS ELECTUDE».

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

Установка топливо подкачивающего насоса

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции, топливный насос низкого давления имеет следующие составные элементы:

1. Приводной вал
2. Ротор с лопастями
3. Статор
4. Диск распределения
5. Приводную шестерню-регулятор
6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей. Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Топливоподкачивающий насос однократного действия

Топливоподкачивающий насос однократного действия состоит из корпуса, в котором размещены шток, поршень и клапана.

На входе и выходе топлива в корпусе в корпусе насоса установлены впускной 5 и выпускной 1 клапаны с пружинами. Привод насоса осуществляется от эксцентрика 3 кулачкового вала ТНВД. Усилие через толкатель передается на привод поршня топливоподкачивающего насоса. Обратный ход поршня осуществляется под действием пружины 6. Принцип работы такого насоса заключается в следующем. При сбегании эксцентрика 3 с толкателя 2 давление на поршень 4 со стороны толкателя пропадает и под действием пружины 6 поршень перемещается вверх. Впускной клапан 5 при этом закрывается, а выпускной 1 открывается и топливо поступает к ТНВД. При набегании эксцентрика 3 кулачкового вала на шток 2 поршень 4 движется вниз. Топливо находящееся под давлением открывает впускной клапан 5 и поступает через прорези в поршне в полость, находящуюся над поршнем.

Подкачивающие насосы дизельного двигателя в Москве

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный электрический давление 3. 5 ба.

Специальное приспособление предназначено для устранения завоздушивания топливной системы автомобиля с целью пуска двигателя и увеличения ресурса топливного насоса высокого давления

Самовывоз, Почта РФ, Курьером, Логистическая компания

CT-E033 Груша подкачки дизельного топлива

Топливный насос дизельных двигателей, генераторов, мотоблоков 170-178F Кит. по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Топливный насос дизельных двигателей, генерат.

Подкачивающий насос для двигателей Yanmar Характеристики насоса подкачки Yanmar : установка : внешний. 12V или 24V ; подача топлива 80 L/H ; давление на выходе : 0.3-0.4 атм. вход выход труба- 8 мм без щёточный поршневого типа для дизельных двигателей . для бензиновых д.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Sp010 Насос подкачки для двигателей Yanmar

Насос подкачки топлива с ручной помпой в сборе. Номер изделия 495-10110. Для линейки двигателей 495, К4100, К4105, Zh5100, Zh5105. Подходит для дизельных двигателей установленных на дизельные генераторы 20 кВт, дизельные электростанции 30 кВт, дизель генераторные устано.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Weichai Power Топливный насос низкого давлени.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный электрический давление 6 бар.

Насос топливный подкачивающий diesel technic 112100 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный подкачивающий diesel technic.

Насос подкачки топлива тннд дсес

Самовывоз, Почта РФ, Курьером, Логистическая компания

4988750-Насос подкачки топлива тннд дсес

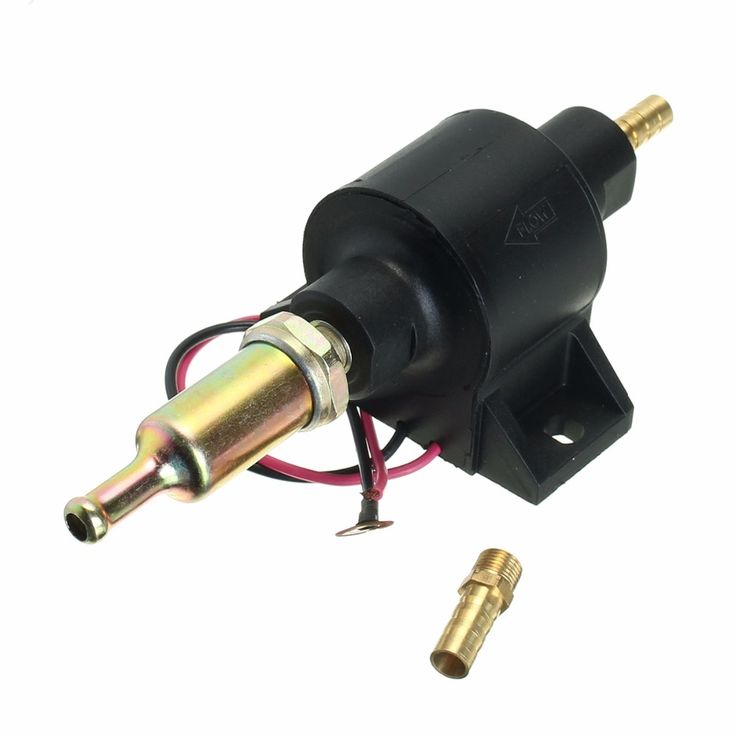

Насос топливный Электрический 12V (Бензин, Дизель) HEP-02A по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный Электрический 12V (Бензин, Ди.

На 12 в. Размерная характеристика товара: диаметр “стаканчика”–24х26,7 мм; межцентровое расстояние отверстий по горизонту крепления фланца -35 мм; высота насоса в сборе-113 мм; диаметр выходного штуцера М12х1,5; диаметр входного штуцера- 9,0мм

Самовывоз, Почта РФ, Курьером, Логистическая компания

Топливный насос дизельного двигателя 186F с э.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Топливный насос электрический Pierburg 721440.

Насос топливный электрический старт вольт SFP08900 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный электрический старт вольт SFP.

Топливный насос дизельных двигателей, генераторов, мотоблоков 186-188F Кит. по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Топливный насос дизельных двигателей, генерат.

Насос подкачки топлива с ручной помпой в сборе. Номер изделия 6R1ZD1-P310100. Для линейки двигателей R4100, R4105, R6105. Подходят для дизельных двигателей установленных на дизельные генераторы 60 кВт, дизельные электростанции 75 кВт, дизель генераторные установки 100 к.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Weichai Power Топливный насос низкого давлени.

Насос топливоподкачивающий (электрический) 12В 4TNV98 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливоподкачивающий (электрический) 12.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос подкачивающий топливный diesel technic.

Производитель: PATRON Марка: Citroen

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный электрический давление 1 бар.

Насос для перекачки дизельного топлива из различных резервуаров, напряжение питания насоса 12 В Напряжение питания: 12 В Мощность: 150 Вт Ток: 13 А Скорость вращения двигателя: 3500 об/мин Скорость холостого хода: 4500 об/мин Максимальный напор: 10 м Максимальная произв.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос для дизельного топлива Unipump BCD-12V.

HAFFEN Топливный насос низкого давления (тннд) (электрический) ISBe, ISDe 4943049 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

HAFFEN Топливный насос низкого давления (тннд.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливоподкачивающий [EP04001]

Топливоподкачивающие насосы служат для подачи топлива к карбюратору (в карбюраторных двигателях) или топливному насосу (в дизелях)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос (помпа) ручной подкачки топлива

Нет в наличииВнешний вид, цветовая гамма, технические характеристики товара и комплектность могут отличаться от реальных, уточняйте сведения на момент покупки и оплаты

Самовывоз, Почта РФ, Курьером, Логистическая компания

Топливный насос дизельных двигателей, генерат.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливоподкачивающий daf/man/scania/vol.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос подкачки TOYOTA [225017600371]

Насос топливный электрический давление 3 бар, пропускная способность 250 л/ч BMW: 5 03- дизель Производитель: PATRON Артикул: PFP119

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный электрический давление 3 бар.

Насос для перекачки дизельного топлива из различных резервуаров, напряжение питания насоса 12 В Напряжение питания: 12 В Мощность: 150 Вт Ток: 13 А Скорость вращения двигателя: 3500 об/мин Скорость холостого хода: 4500 об/мин Максимальный напор: 10 м Максимальная произв.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос для дизельного топлива Unipump BCD-12V1.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос подкачки NISSAN [FP05715]

Внешний вид, цветовая гамма, технические характеристики товара и комплектность могут отличаться от реальных, уточняйте сведения на момент покупки и оплаты

Самовывоз, Почта РФ, Курьером, Логистическая компания

Топливный насос дизельных двигателей, генерат.

Подкачивающий насос (4отв) двигателя Д-3900 для болгарского погрузчика по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Подкачивающий насос (4отв) двигателя Д-3900 д.

Подкачивающий насос (2отв) Д-3900 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Подкачивающий насос (2отв) Д-3900

Насос для перекачки дизельного топлива из различных резервуаров, напряжение питания 220 В Параметры электросети: 220±10% В, 50 Гц Мощность: 370 Вт Ток: 1.4 А Максимальный напор: 30 м Максимальная производительность: 40 л/мин Максимальная высота всасывания: 5 м Температу.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос для дизельного топлива Unipump BADT40 н.

Подкачивающий насос 129100-52100

Самовывоз, Почта РФ, Курьером, Логистическая компания

Топливный насос тннд 3D78 3D84 YM129100-52100

Подкачивающий насос YANMAR KOMATSU Мы предлагаем очень большой ассортимент позиций для топливной аппаратуры. Оперативно отвечаем на запросы. Даём правдоподобную информацию по срокам поставки. Предлагаем как оригинальные запчасти так и аналоги с более низкой ценой. Больш.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Топливный насос ZEXEL YANMAR тннд 12V 4TNV88.

Насос для перекачки дизельного топлива из различных резервуаров, напряжение питания насоса 12 В Напряжение питания: 12 В Мощность: 150 Вт Ток: 13 А Скорость вращения двигателя: 3500 об/мин Скорость холостого хода: 4500 об/мин Максимальный напор: 10 м Максимальная произв.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос для дизельного топлива Unipump BCD-12V2.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливоподкачивающий [EP04008]

Тннд 4132A018, ULPK0038, ULPK0041 Топливный насос 4132a018 new установлен на : Топливный насос низкого давления 4132A018 используется на спецтехнике такой как : двигателей Perkins серий 1103 и 1104

Самовывоз, Почта РФ, Курьером, Логистическая компания

Sp077 Насос подкачки для двигателей Perkins 4.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Топливный насос высокого давления KOMATSU YAL.

насос подкачивающий для снегохода Буран 110800320

Самовывоз, Почта РФ, Курьером, Логистическая компания

насос подкачивающий Буран 110800320

Установка представляет собой самодостаточный набор для перекачивания дизельного топлива с питанием от сети 220В. Благодаря монтажу на переносной металлической раме насос очень удобен в использовании. В состав установки входят насос и счетчик топлива, так же в комплекте.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Ампика Установка Дизель-60

Производитель: PATRON Марка: BMW

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный электрический давление 3.5 ба.

Dyf Насос подкачки топлива Porter 31972-44002 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Dyf Насос подкачки топлива Porter 31972-44002

Насос топливоподкачивающий ZETOR (UNC060) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливоподкачивающий ZETOR (UNC060)

Насос топливный подкачивающий (NB485/490) (правый) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный подкачивающий (NB485/490) (пр.

Насос топливный подкачивающий (NB485/490) (левый) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный подкачивающий (NB485/490) (ле.

Универсальный насос для замены масла и дизтоплива! Автономность! Для любой техники с ДВС. Питание от АКБ! 2 шланга — сливной и всасывающий. Мощность 60Вт. Скорость перекачки 1/3л/мин. Питание 12В/5А. Габариты 130х145х85 мм. Вес 750г

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос для замены и перекачки масла и дизтопли.

Артикул: 12-34 009 0003, Производитель: MEYLE

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос топливный подкачивающий MEYLE 12-34 009.

Насос для перекачки дизельного топлива из различных резервуаров, напряжение питания 220 В Параметры электросети: 220±10% В, 50 Гц Мощность: 370 Вт Ток: 1.4 А Максимальный напор: 30 м Максимальная производительность: 40 л/мин Максимальная высота всасывания: 5 м Температу.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Насос для дизельного топлива Unipump BADT40S3.

Тннд 4132A016 1R-0793, 4132A014 Топливный насос 4132a016 new установлен на : Топливный насос низкого давления 4132A018 используется на спецтехнике такой как : экскаватор 318D2 L 312D2 L 312D2, 312D2 GC 313D2 LGP 313D2 асфальтоукладчик AP-300D погрузчик Th440B, Th320B, T.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Sp078 Насос подкачки для двигателей Perkins 4.

Двигатель внутреннего сгорания: управление, датчики, топливоподкачивающий насос

Система управления дизельным двигателем

Создатели обучающего модуля отмечают, что принцип работы системы управления дизельным двигателем довольно сложный. Поэтому, чтобы при обучении было легче понять и усвоить материал, на этом этапе обучения сознательно убрана система регулирования впрыска топлива. Специальное задание тренирует работе со схемой.

Особое внимание уделяется давлению в топливной рампе. Количество впрыскиваемого топлива в ней регулируется в зависимости от давления в рампе. Если давление повышается, то впрыскивается больше дизельного топлива. И, наоборот, если давление понижается, то впрыскивается меньше дизельного топлива.

Акцент делается и на времени впрыска. Если фактическое давление в топливной рампе ниже заданного давления, время впрыска увеличивается. Основное время впрыска увеличивается за счёт прибавления дополнительного заданного времени впрыска. Общее время впрыска, которое получается в итоге, компенсирует слишком низкое давление в рампе.

Для контроля за усвоением информации о времени впрыска предлагается ряд тестов.

Параметрические матрицы

В системах управления автомобилем часто используются параметрические матрицы — справочные таблицы с данными. Система управления двигателем получает информацию из таблицы на основе сигналов от датчиков. Данные в справочную таблицу заносятся и сохраняются заранее. Значения в матрице связаны с переменными, одна из которых принадлежит оси Y, а другая — оси X. От датчика на матрицу поступают сигналы, которые определяют, где пересекутся линии оси X и Y. Ячейка, в которой пересекаются линии, содержит информацию, необходимую для управления двигателем в данной ситуации.

Саму параметрическую матрицу можно представить в виде 3D-диаграммы. Значение скорости, момента впрыска и пр. связано с конкретной точкой.

Датчик температуры охлаждающей жидкости

Когда двигатель внутреннего сгорания выключен, то он не нагревается. Если запустить двигатель, то его температура увеличится. Если температура двигателя изменится, то аналогичное произойдёт и с количеством топлива, необходимым для получения правильного соотношения компонентов горючей смеси.

Датчик температуры охлаждающей жидкости определяет температуру охлаждающей жидкости, и система управления двигателем соответствующим образом регулирует состав смеси.

Датчик температуры охлаждающей жидкости ввернут в патрубок в блоке двигателя или корпусе термостата. Через это отверстие измерительная часть датчика температуры соединяется с охлаждающей жидкостью.

В охлаждающую жидкость погружены и гильзы цилиндров внутреннего сгорания. Когда двигатель включен, гильзы отводят теплоту сгорания топлива к охлаждающей жидкости.

Важно обратить внимание и на особенности устройства. Датчик температуры охлаждающей жидкости изготавливается из металла и пластика.

Большое внимание в модуле уделяется системе управления работой двигателя. Считывать показания напрямую она не может.

Датчик детонации

Для контроля степени детонации при работе бензинового двигателя внутреннего сгорания важен датчик детонации. Существенное внимание в модуле уделяется и этому устройству.

Показано, как правильно установить датчики детонации: на боковой части блока двигателя. Заостряется внимание на том, что четырех- и шестицилиндровые двигатели требуют разное количество датчиков детонации.

Топливоподкачивающий насос

Для правильного обеспечения требуемой подачи топлива к элементам ступени высокого давления нужен топливоподкачивающий насос. Он перекачивает бензин из бензобака через фильтр в топливную рампу, к которой подключены форсунки. Чтобы поддерживать правильное давления, часть бензина возвращается в бак через регулятор давления.

Насос и датчик уровня топлива устанавливаются в современных моделях автомобилей в одном блоке в топливном баке.

В модуле подробно рассматривается устройство насоса: от корпуса до клапана, предотвращающего слив топлива после выключения насоса.

Хотите не просто читать о переведённых модулях, а на практике использовать учебные материалы на базе LMS ELECTUDE. Приобретайте электронные интерактивные программы. Нам есть, что предложить образовательным заведениям, учебным центрам при предприятиях.

Поделиться:

Подкачивающие насосы трактора

Подкачивающие насосы трактора

Топливоподкачивающий насос дизеля предназначен для подкачивания топлива в насос высокого давления. Подкачивающий насос высасывает топливо из бака через фильтр грубой очистки и, преодолевая сопротивление фильтра тонкой очистки, под небольшим давлением (до 0,15 МПа) подает примерно в 1,5 раза больше топлива, чем поступает в цилиндры дизеля.

Топливоподкачивающий насос поршневой, крепят его обычно на корпусе топливного насоса высокого давления (ТНВД). Приводится в действие он эксцентриком вала ТНВД. В корпусе пружиной или стержнем перемещается поршень. В гнезда корпуса вставлены всасывающий и перепускной клапаны с пружинами. Над клапаном установлен ручной (топливопрокачивающий) насос. Поршень совершает два хода: подготовительный и рабочий.

Подготовительный ход: под действием вращающегося эксцентрика вала насоса высокого давления толкателем и стержнем оттесняется поршень вверх (по рисунку), сжимая пружины. При этом во всасывающей камере А создается давление, а в нагнетательной камере Б — разрежение. По каналу В топливо поршнем вытесняется в камеру Б.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рабочий ход: выступающая часть эксцентрика отходит от толкателя, поршень от усилия сжатой пружины вытесняет топливо из камеры Б в фильтр тонкой очистки. Одновременно с этим в камере А создается разрежение, и через открывающийся всасывающий клапан она заполняется новой порцией топлива. При значительном загрязнении фильтра тонкой очистки противодавление топлива в камере Б становится равным усилию сжатой пружины, она не может переместить поршень, и подача топлива прекращается. Чтобы восстановить работу насоса, нужно очистить или заменить фильтр.

На дизеле ЯМЗ-240Б установлены два топливоподкачивающих насоса. Они приводятся в действие эксцентриком распределительного вала и действуют так же.

Топливопрокачивающий насос нужен для заполнения топливом топливной системы низкого давления при неработающем дизеле и удаления из нее воздуха. Когда поршень перемещают за рукоятку вверх, под ним создается разрежение, открывается всасывающий клапан и топливо заполняет камеру А. Перемещая поршень вниз, создают в камере А давление, открывается перепускной клапан и топливо подается в фильтр тонкой очистки, минуя нагнетательную камеру Б.

Рис. 1. Поршневой подкачивающий насос дизелей: а — устройство; б и в — схема действия при подготовительном и рабочем ходах поршня; г — схема действия ручного прокачивающего насоса; 1 — поршень; 2 — корпус; 3 — пружина толкателя; 4 — перепускной клапан; 5 — толкатель; 6 — стержень толкателя; 7 — цилиндр; 8 — рукоятка насоса; 9 — поршень с резиновым уплотнением; 10 — всасывающий клапан; 11 — пружина поршня; 12 — пробка

Чтобы удалить воздух, попавший в систему, когда она заполнялась топливом, открывают вентиль фильтра тонкой очистки, и прокачивают до тех пор, пока из сливной трубки не пойдет топливо без пузырьков воздуха. После этого нужно обязательно опустить поршень ручного насоса и завинтить крышку его рукоятки.

В корпусе левого подкачивающего насоса дизеля ЯМЗ-240Б вместо ручного насоса ввинчена пробка. Кроме того, имеется ручной подкачивающий насос диафрагменного типа, расположенный в кабине трактора.

Рукояткой прогибают диафрагму. Когда она прогибается в сторону крышки, в камере Б создается разрежение, всасывающий клапан открывается, и топливо засасывается из канала А в эту камеру. При обратном прогибе диафрагмы всасывающий клапан закрывается, в камере Б создается давление, топливо открывает нагнетательный клапан и по каналу В поступает в фильтр тонкой очистки. Если сопротивление фильтра, а значит, Давление в канале В повышается, топливо от своего седла отжимает редукционный клапан и частично из канала В возвращается в полость Г.

Когда дизель работает, то под действием разрежения, создаваемого подкачивающими насосами в канале В, нагнетательный клапан 4 открывается, разрежение передается в камеру Б и всасывающий клапан тоже открывается. Поэтому через открытые клапаны топливо поступает из канала А в канал В, пройдя камеру Б.

Топливный насос автомобильных карбюраторных двигателей диафрагменный, но действует иначе. В корпусе насоса Б-9 установлены два впускных клапана, защищенных сетчатым фильтром, и один выпускной клапан. Левый конец двуплечего рычага вилкой охватывает нижнюю часть тяги с головкой. При вращении распределительного вала его эксцентрик набегает на рычаг насоса и тягой опускает диафрагму. Под действием разрежения, пройдя отверстие А, камеру Б, фильтр и клапаны, топливо засасывается в камеру В. Когда эксцентрик отходит от рычага, диафрагма возвращается в верхнее положение пружиной. Из камеры В в камеру Г по отверстию Д топливо подается к карбюратору.

Рис. 2. Ручной топливоподкачивающийся насос дизеля ЯМЗ-240Б: а — устройство; б и в — схемы действия; 1 — корпус; 2 — всасывающий клапан; 3 — диафрагма; 4 – нагнетательный клапан; 5 — редукционный клапан; 6 — крышка корпуса; ‘ — рукоятка; 8 -— болт соединения рукоятки с рычагом; 9 — двуплечий рычаг; 10 — ось болта диафрагмы; 11 — болт диафрагмы; 12 —зажимная гайка; 13 —пружина клапана

Рис. 3. Схема работы топливного насоса Б-9 автомобильных карбюраторных двигателей: а — всасывание; б — нагнетание; 1 — рычаг привода; 2 — рычаг ручной подкачки; 3 — тяга; 4 — уплотнительная шайба

Подача насоса рассчитана на работу двигателя с максимальным расходом топлива. Когда поплавковая камера карбюратора заполнена топливом, в топливопроводе, соединяющем карбюратор с насосом, создается давление. Оно передается диафрагме. Поэтому пружина поднимает диафрагму не до конца, а рычаг качается вхолостую. При неработающем двигателе поплавковую камеру карбюратора заполняют топливом, поворачивая коромысло с помощью ручного рычага, на валике которого имеется лыска Е.

После заполнения поплавковой камеры карбюратора рычаг должен остаться в нижнем положении, чтобы валик с лыской не мешал диафрагме подниматься под действием пружины.

Топливный насос типа Б-10 имеет три впускных и выпускных клапана и некоторые различия в устройстве деталей, но действует так же, как насос Б-9.

Высоконапорные насосы в аренду | Электронный насос

Насосы

СКАЧАТЬ ХАРАКТЕРИСТИКИ/КРИВЫЕ

СКАЧАТЬ ХАРАКТЕРИСТИКИ/КРИВЫЕ

Аренда насоса для перекачки воды / водоотливного насоса для систем высокого давления

Если вам нужен дизельный топливный насос высокого давления, который идеально подходит для вашей области применения, полагайтесь на опыт компании E-Pump в области проектирования насосных систем и наш надежный насос для обезвоживания с сухой заливкой. Этот насос с высоким напором предлагает автоматический самовсасывающий и автоматический контроль уровня для условий прерывистого или нерегулярного потока и автоматической перекачки.

Наш высоконапорный насос с сухой заливкой также называется:

• Насос для перекачки воды или дренажный насос с сухой заливкой
• Вакуумный или вакуумный насос высокого давления
• Дизельный водяной насос высокого давления / высокого напора или центробежный водяной насос с высоким напором

Высоконапорный насос для сдачи в аренду Области применения и характеристики

Сухие дизельные топливные насосы высокого давления E-Pump — это самые высокопроизводительные насосы в отрасли сдачи в аренду и идеально подходят для таких проектов, как промывка канализации; осушение карьеров, шахт и строительных площадок; очистка больших резервуаров; временная резервная противопожарная защита; заполнение трубопроводов, испытания и очистка скребков; и перекачки воды для гидроразрыва нефти и газа. Особенности включают в себя:

• Возможность работы всухую (насос может работать всухую без повреждений)
• Автоматический самовсасывающий
• Автоматические регуляторы уровня
• Большие топливные баки
• Механическое уплотнение для работы с абразивом
• Возможности высокого давления
• Переменная скорость

Узнайте больше о правильном использовании арендованного E-Pump из наших советов по безопасности насосов

Отрасли, в которых используются высоконапорные насосы

Вспомогательные вакуумные насосы E-Pump используются в самых разных отраслях, включая:

• Нефть и газ
• Перекачка воды
• Муниципалитеты
• Полигоны
• Карьеры/горнодобывающая промышленность
• Восстановление окружающей среды / очистка
• Нефтеперерабатывающие заводы/обработка
• Строительство

Аренда насосов для перекачки воды / водоотливных насосов для систем высокого давления

Если вам нужен дизельный топливный насос высокого давления, который идеально подходит для ваших задач, доверьтесь опыту компании E-Pump в области проектирования насосных систем и нашему надежному обезвоживающему насосу с сухой заливкой. Этот насос с высоким напором предлагает автоматический самовсасывающий и автоматический контроль уровня для условий прерывистого или нерегулярного потока и автоматической перекачки.

Наш высоконапорный насос с сухой заливкой также называется:

• Насос для перекачки воды или дренажный насос с сухой заливкой
• Вакуумный или вакуумный насос высокого давления
• Дизельный водяной насос высокого давления / высокого напора или центробежный водяной насос с высоким напором

Высоконапорный насос для сдачи в аренду Области применения и характеристики

Сухие дизельные топливные насосы высокого давления E-Pump — это самые высокопроизводительные насосы в отрасли сдачи в аренду и идеально подходят для таких проектов, как промывка канализации; осушение карьеров, шахт и строительных площадок; очистка больших резервуаров; временная резервная противопожарная защита; заполнение трубопроводов, испытания и очистка скребков; и перекачки воды для гидроразрыва нефти и газа. Особенности включают в себя:

• Возможность работы всухую (насос может работать всухую без повреждений)
• Автоматический самовсасывающий
• Автоматические регуляторы уровня
• Большие топливные баки
• Механическое уплотнение для работы с абразивом
• Возможности высокого давления
• Переменная скорость

Узнайте больше о правильном использовании арендованного E-Pump из наших советов по безопасности насосов

Отрасли, в которых используются высоконапорные насосы

Вспомогательные вакуумные насосы E-Pump используются в самых разных отраслях, включая:

• Нефть и газ
• Перекачка воды
• Муниципалитеты
• Полигоны
• Карьеры/горнодобывающая промышленность
• Восстановление окружающей среды / очистка
• Нефтеперерабатывающие заводы/обработка
• Строительство

Ваш проект заслуживает большего, чем просто подходящее оборудование.

Наша команда экспертов знает, что при выборе поставщика оборудования нужно учитывать не только технические характеристики, от проектирования и установки системы до технического обслуживания и индивидуального выставления счетов.

УЗНАЙТЕ О ПРЕИМУЩЕСТВАХ E-PUMP

Метрика

Технические характеристики являются приблизительными и могут отличаться. Уточните у торгового представителя конкретные размеры устройства, которое мы вам поставляем.

Модель	Размер насоса	Максимальный расход	Макс Голова	Максимальное количество твердых частиц
П6ВХПД	6 «х 6» 15,24 см х 15,24 см	1900 галлонов в минуту 7192 л/мин	420′ ТДХ 128,02 м т. д.х.	0,69 дюйма в диаметре 1,7526 см
П10ВХПСД Спецификация	10 «х 6» 25,4 см х 15,24 см	4450 галлонов в минуту 16843 л/мин	285′ ТДХ 86,87 м т/ч	3′ диаметр 0,9144 м
П4ВХПСД	6 «х 4» 15,24 см х 10,16 см	1900 галлонов в минуту 7192 л/мин	245′ ТДХ 74,68 м т. д.х.	диаметр 3 дюйма диаметр 7,62 см

Обход

Аварийный обход канализации

В то время как специалисты по трубопроводам выполняли текущее обслуживание канализационной системы в торговом районе в центре города, они столкнулись с…

ПОСМОТРЕТЬ ВСЕ ПРОЕКТЫ

Лучшее оборудование и лучший сервис в отрасли

Каждая единица оборудования в нашем инвентаре опирается на многолетний опыт, строгий протокол проверки и технического обслуживания, а также на ведущее в отрасли обслуживание клиентов.

Свяжитесь с нами

Китайский производитель канализационных насосов, Самовсасывающий насос, Поставщик воздушных мембранных насосов

DEFU В основном насосы

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

GIF

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

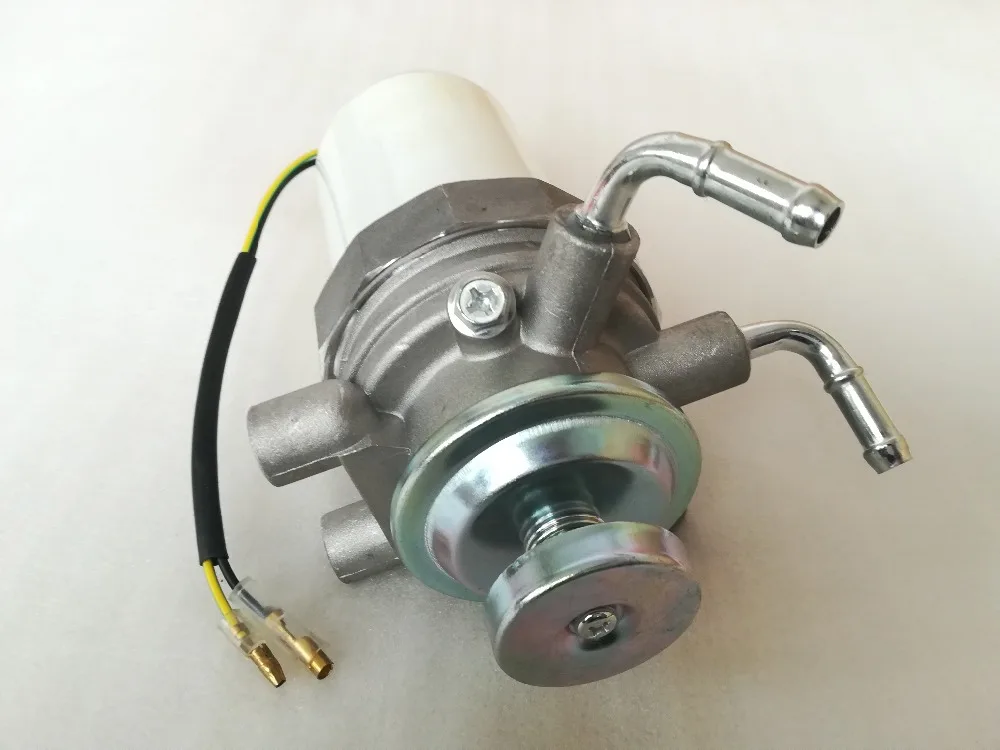

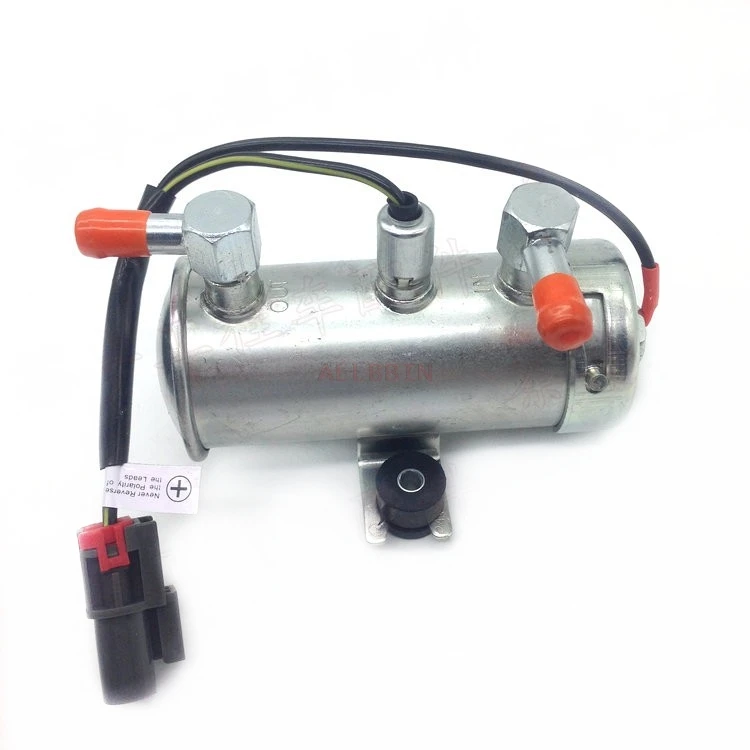

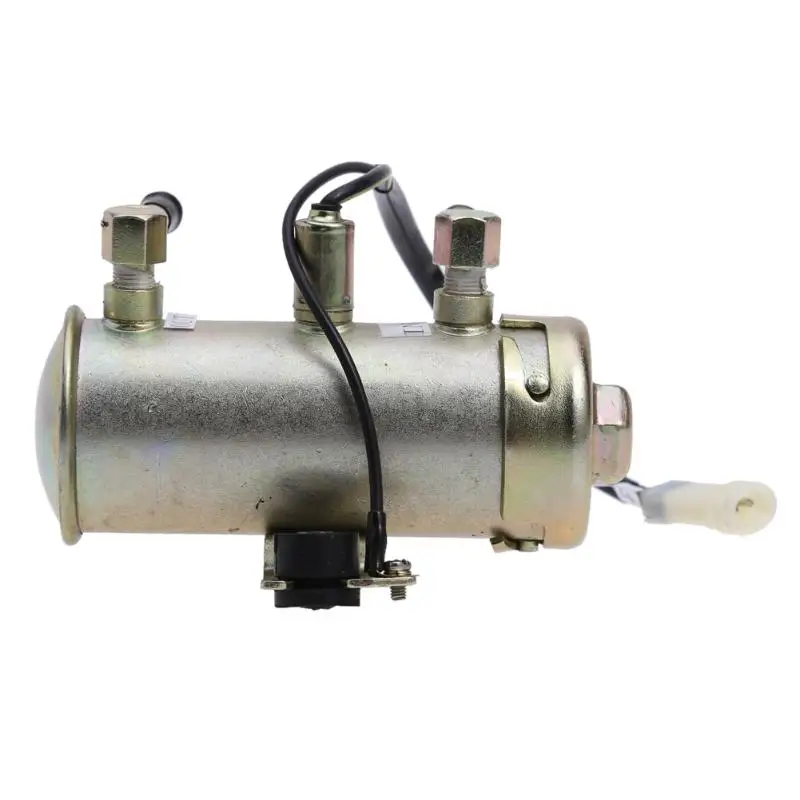

Насосы дизельного двигателя

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Воздушные мембранные насосы

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Рекомендуется для вас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/завод, Торговая компания
	Основные продукты:	Канализационный насос , Самовсасывающий насос , Воздушный мембранный насос , Пожарный насос , Насос прицепа , . ..
	Зарегистрированный капитал:	500000 юаней
	Площадь завода:	501~1000 квадратных метров
	Сертификация системы менеджмента:	ИСО 9001
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: один месяц Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Компания WENZHOU DEFU MACHINERY Co. , Ltd была основана в 2012 году и занимается исследованиями и разработками, производством и продажей насосов. Наша основная линейка продуктов включает центробежные насосы, пневматические мембранные насосы, насосы со смешанным потоком, роторно-лопастные насосы и другие типы насосов.

За последние несколько лет Defu приобрела Shanghai Y&L Pump Factory, SELE Pump и в 2019 году основала Fuding Cornell E-Pump Manufacture, что еще больше расширило наши производственные возможности.

Наша производственная база занимает почти 5 000 квадратных метров, и мы …

Посмотреть все

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Г-н Марк Лусон

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Дизельный водяной насос



Если вы предпочитаете дизельное топливо и/или оно легкодоступно, обратите внимание на эти надежные водяные насосы с полумусорным двигателем. Все насосы имеют механические уплотнения из карбида кремния, которые устойчивы к коррозии, лучше изнашиваются и лучше нагреваются, чем стандартные уплотнения. Долговечное высококачественное уплотнение из карбида кремния подходит для тяжелых условий эксплуатации, таких как перекачка загрязненных и абразивных жидкостей. Чугунная крыльчатка и улитка снижают вибрацию и износ механического уплотнения и двигателя, что позволяет им дольше служить при полумусорных операциях.

Все дизельные водяные насосы идеально подходят для промышленного или сельскохозяйственного применения. Существуют определенные термины, относящиеся к этому типу оборудования. Более важными параметрами при выборе подходящего насоса для вас являются производительность в галлонах в минуту, подъем и максимальный напор. Производительность насоса измеряется объемом (GPM) и давлением (HEAD). Как правило, происходит компромисс между напором и расходом, когда увеличение приводит к уменьшению расхода и наоборот. Напор относится к увеличению или уменьшению давления, вызванному силой тяжести и трением, когда вода движется по системе. Например, длина шланга и высота над уровнем моря могут напрямую повлиять на вашу производительность. Подъем — это расстояние по вертикали от ватерлинии до осевой линии рабочего колеса. Другими факторами, которые могут снизить производительность, являются температура и высота над уровнем моря. Теплая вода в результате уменьшит подъемную силу. Эти полумусорные насосы являются отличным выбором для общих нужд обезвоживания, где может присутствовать высокое содержание абразивов или твердых частиц. Низкие эксплуатационные расходы в сочетании с надежными дизельными двигателями обеспечат стабильную работу.

Превосходный расход топлива: среднее время работы на одном топливном баке: 12 часов Автоматический возврат декомпрессии для эффективного запуска при любых температурных условиях Легко очищаемый прочный алюминий.

Водяные насосы с дизельным приводом

Дизельный водяной насос

3-дюймовый дизельный водяной насос

• Двигатель: Дизельный двигатель мощностью 6 л. с.
• Система запуска: Электрический стартер
• Максимальная производительность: 220 галлонов в минуту
• Максимальный напор: 42 фута
• Размер: 3 x 3 дюйма всасывания и нагнетания
• Подъем: до 26 футов
• Емкость топливного бака: 1 галлон
• Вес: 115 фунтов
  6 Размеры: фунты 23”Д x 20”Ш x 27”В
• Гарантия: 1 год гарантии на двигатель

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Руководство по эксплуатации (11,1 МБ)

4-дюймовый дизельный водяной насос 9

Максимальная производительность: 422 гал/мин

Емкость топливного бака: 1,5 галлона

Вес: 115 фунтов

Размеры: 23″Д x 20″Ш x 27″В

Гарантия: 1 год гарантии на двигатель ,1 МБ)

Дизельный водяной насос Терминология

Головка	Относится к высоте столба воды, который может поддерживаться давлением или вакуумом, создаваемым насосом.
Статическая всасывающая головка	Расстояние по вертикали между рабочим колесом насоса и поверхностью жидкости на стороне всасывания насоса.
Динамическая всасывающая головка	Статическая высота всасывания плюс дополнительная высота всасывания, создаваемая трением жидкости, протекающей по шлангам, фитингам и т. д. Атмосферное давление позволяет насосам поднимать воду. В результате атмосферное давление 14,7 фунтов на квадратный дюйм на уровне моря ограничивает практическую динамическую высоту всасывания менее чем примерно 26 футов для любого насоса.
Головка статического разряда	Расстояние по вертикали между выпускным отверстием насоса и точкой нагнетания, которая представляет собой поверхность жидкости, если шланг погружен в воду или перекачивается на дно резервуара.
Головка динамического нагнетания	Статический напор плюс дополнительный напор, создаваемый трением или сопротивлением (обычно называемым потерями) жидкости, протекающей по шлангам, фитингам, оросителям, форсункам и т. д.
Общий напор	Динамический напор на всасывании плюс динамический напор нагнетания.
Давление	Давление — это сила, приходящаяся на единицу площади, и обычно указывается в psi (фунтах на квадратный дюйм). Давление часто включается в кривые производительности насоса. Давление и напор напрямую связаны с производительностью насоса. Давление, оказываемое (в фунтах на квадратный дюйм) у основания водяного столба, составляет 0,433 x напор (в футах). Если вы прикрепите манометр к основанию трубы высотой 100 футов, наполненной чистой водой, вы измерите 43,3 фунта на квадратный дюйм. Обратите внимание, что диаметр трубы не влияет на значение давления. Максимальное давление (при нулевом напоре) любого насоса можно определить, умножив максимальный напор на 0,433.
Потери на трение	Дополнительное давление или напор, создаваемый в насосе из-за трения жидкости, протекающей по шлангам, трубам, фитингам и т. д. Потери на трение всегда возникают при протекании жидкости по трубам и становятся тем больше, чем больше длина трубы и/или или диаметр уменьшается. Потери на трение приводят к снижению производительности насоса и могут быть сведены к минимуму за счет использования как можно большего и самого короткого шланга. Потери на трение включены в динамический напор на всасывании и нагнетании.
Рабочее колесо	Рабочее колесо представляет собой вращающийся диск с лопастями, соединенный с коленчатым валом двигателя. Все центробежные насосы содержат рабочее колесо. Лопасти рабочего колеса выбрасывают жидкость наружу под действием центробежной силы, вызывая изменение давления. Это изменение давления приводит к протеканию жидкости через насос.
Улитка	Улитка представляет собой стационарный корпус, в котором заключено рабочее колесо. Улитка собирает и направляет поток жидкости от крыльчатки и увеличивает давление высокоскоростной воды, вытекающей из лопастей крыльчатки.
Самовсасывающий	Для большинства центробежных насосов перед запуском необходимо заполнить корпус насоса водой. Термин «самовсасывание» часто используется для описания насосов, которые способны удалять воздух из корпуса и создавать частичный вакуум, позволяя воде течь через всасывающий шланг. Все насосы Honda считаются самовсасывающими.
Механическое уплотнение	Это подпружиненное уплотнение, состоящее из нескольких частей, которое герметизирует вращающееся рабочее колесо в корпусе насоса и предотвращает попадание воды внутрь двигателя и его повреждение. Торцовые уплотнения подвержены износу при перекачивании воды, содержащей абразивы, и быстро перегреваются, если насос работает без заполнения насосной камеры водой перед запуском двигателя. Мусорные насосы Honda содержат механические уплотнения из карбида кремния, разработанные для работы в условиях абразивного износа.
Кавитация	Внезапное образование и схлопывание пара низкого давления (пузырьков) на лопатках рабочего колеса. Когда поверхностное давление на жидкость становится достаточно низким, жидкость начинает кипеть (даже при комнатной температуре). В центробежных насосах кавитация может возникнуть, когда разрежение на всасывании становится достаточно большим, чтобы водяной пар или пузырьки начали формироваться на рабочем колесе. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Наверх
