Можно ли самому заменить подушку безопасности в автомобиле?

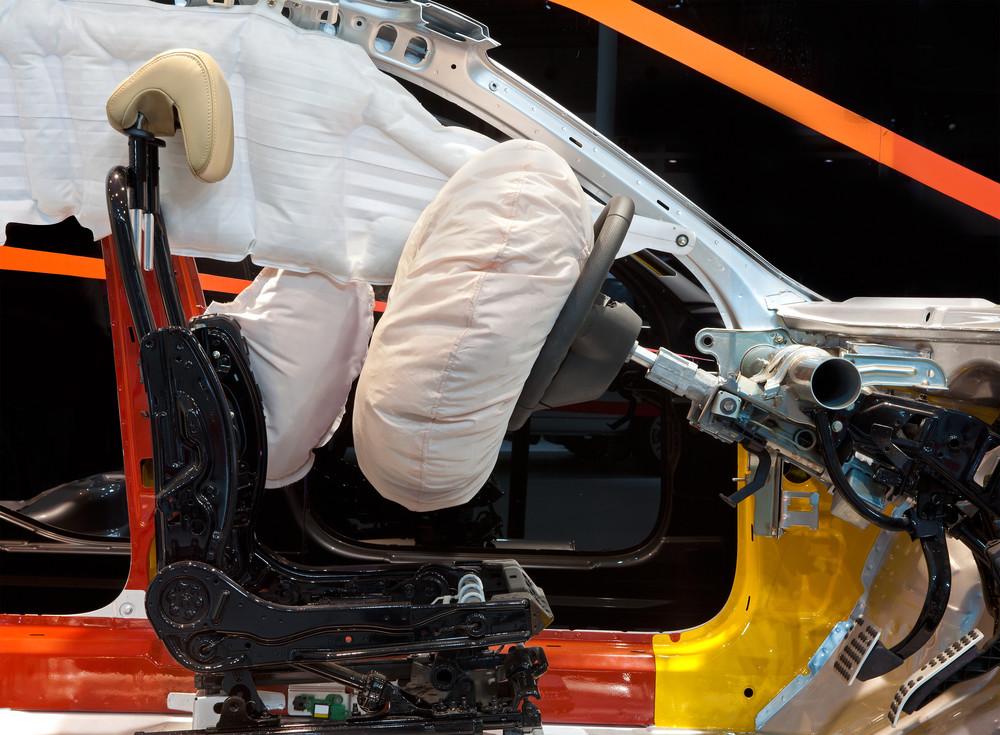

Назначение системы подушек безопасности (SRS) заключается в том, чтобы во время столкновения зафиксировать положение пассажиров, предотвратив их инерционное движение и удары в салоне. Основные компоненты системы: механизмы управления подушек, ремни безопасности, датчики, блок управления. В основном, подушки безопасности располагают в таких частях кузова:

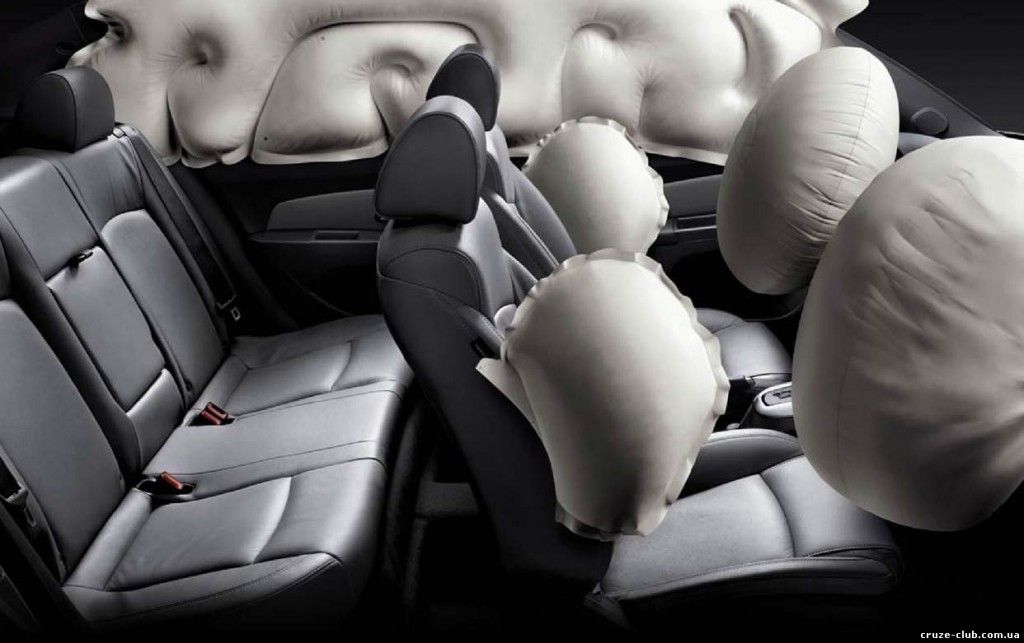

• Ступица руля и панель приборов — фронтальные подушки (обеспечивают безопасность на передних сидениях). Защищает грудь, плечи и голову.

• Боковые части спинок сидений и проемы дверей – боковые подушки. Защищают область таза.

• Пол, низ панели приборов — нижние (напольные) подушки. Защищают область ног.

  • Принцип работы SRS (комплекс механизмов и датчиков)
  • Перепрошивка или установка нового электронного блока
  • Замена неисправных подушек безопасности
    • Замена водительской подушки
    • Замена пассажирской подушки
  • Замена датчиков удара

Принцип работы SRS (комплекс механизмов и датчиков)

На сегодня, нет нормативных актов, которые позволяли бы установить единые нормы разработки подушек. Но разработчики постоянно совершенствуют систему для безопасности пассажиров. Подушка безопасности состоит из непосредственно оболочки и механизма, который ее наполняет. Также присутствует шлейф, который подключает подушку к пиропатрону.

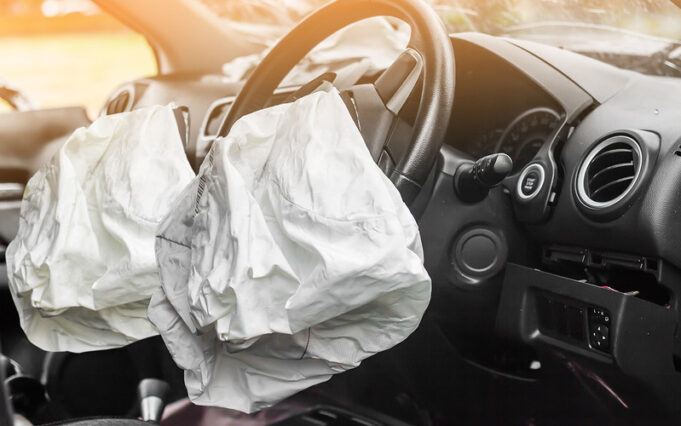

При срабатывании системы, наполнитель подается под сильным давлением, под воздействием которого вскрываются элементы салона авто в местах установки подушек. Система активируется, только когда ключ зажигания находится в положении «старт».

В наиболее известных и популярных моделях SRS подушка срабатывает за 0,04-0,05 с (при лобовом столкновении), а сдувается за 4-9 с. Скорость реакции зависит от системы, конструкции кузова автомобиля, расположения узлов и материала в деформируемых зонах. Главная задача подушки – раскрыться до того, как она коснется человека.

Если этого не случится вовремя, пассажира может отбросить назад – это грозит серьезными травмами, а иногда летальным исходом, так как оболочка раскрывается со скоростью 300 км/ч.

Перепрошивка или установка нового электронного блока

Ремонт подушек безопасности автомобиля состоит из таких этапов:

1. Замена подушек безопасности.

2. Ремонт блока SRS.

3. Снятие ошибки «AIRBAG».

После срабатывания AIRBAG, электронный блок сохраняет CRASH DATE. На приборной панели начинает высвечиваться ошибка, оповещающая о необходимости ремонта AIRBAG. После замены блока с подушкой безопасности, необходимо перепрошить SRS, чтобы убрать данные о том, что подушка уже сработала.

В связи с тем, что блок SRS сохраняет информацию о использовании подушек в ячейку памяти, информация инициирует свечение предупреждающего индикатора. Если просто отключить индикатор, оборудование вашего сервисного центра прочитает информацию из SRS-блока, то есть распознает аварийное состояние автомобиля. Даже если восстановить целостность подушек безопасности, блок SRS будет высвечивать аварийный сигнал, и вам предложат заменить его на новый, что достаточно дорого.

Осуществлять замену блока нужно вместе со старой подушкой – снять, заменить на новую и почистить CRASH DATA (данные управления подушками). Если не перепрошить электронный блок, ошибка будет и дальше высвечиваться, а блок – работать неверно.

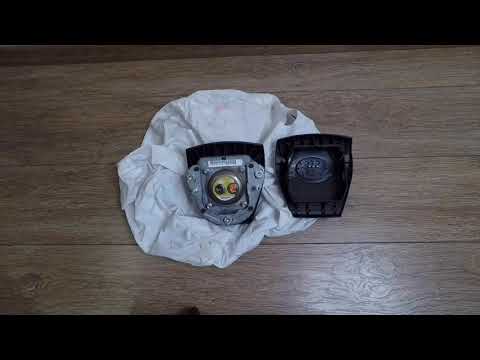

Замена неисправных подушек безопасности

Для начала сотрите Crash Data из памяти, или купите новый. Множество сервисных центров осуществляют стирание памяти. В редких случаях требуется полная замена блока управления подушками безопасности. Потом замените датчики, проверьте проводку.

Чаще всего страдают провода на рулевой стойке из-за срабатывания пиропатрона. Дальше нужно заменить сами подушки безопасности. Проверьте систему. После включения зажигания лампочка SRS должна загореться, а затем выключиться через 5-10 с. Если что-то пошло не так, требуется проверка блока на исправность. Кроме монтажа/демонтажа, для полного восстановления подушек безопасности произведите такие действия:

1. Замените торпедо (после удара осколки могут повлиять на срабатывание)

2. Поменяйте пружину на рулевом переключателе.

3. Замените натяжители ремней безопасности.

Только помните, что замена подушки безопасности более надежна, чем перестройка. Только она сможет гарантировать правильную работу системы.

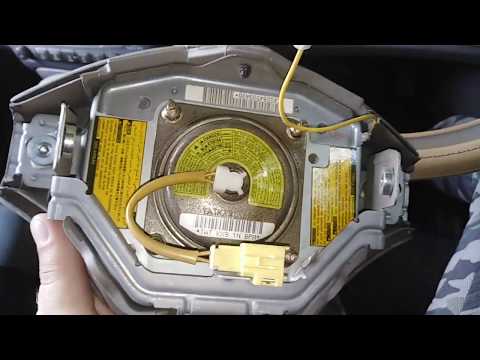

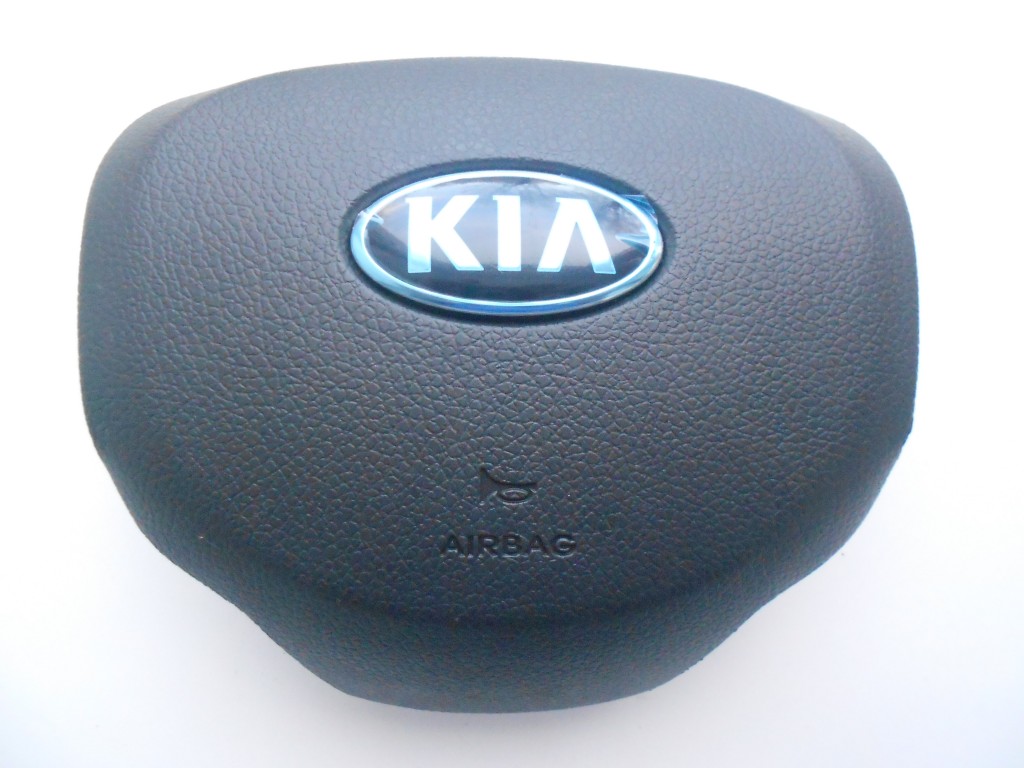

Замена водительской подушки

Отсоедините клеммы аккумулятора. Это обезопасит работу, и, так как датчик будет отключен, бортовой компьютер не заметит отсоединения. Иначе увидите ошибку, а бортовой компьютер сохранит это в памяти.

1. Для начала отщелкните центральную часть, отсоедините контакты.

2. Отключите провода, заизолируйте клеммы батареи. Подождите пару минут, чтобы конденсатор источника питания SRS полностью разрядился.

3.  В замке зажигания в положение «I» установите ключ.

4. Поверните руль влево или вправо на 45°. Сзади в защелке увидите отверстие. Вставьте крестовую отвертку в данное отверстие. Выжмите ее до упора. Потяните отвертку, отожмите стопорную пружину, приподнимите модуль подушки безопасности.

5.  Поверните руль вправо, сделайте всё то же самое и выжмите другую пружину. Извлеките модуль подушки из руля.

6. Отверткой снимите предохранительные фиксаторы, отключите разъемы электропроводки модуля. Модели, выпущенные до 2003 года, имеют один разъем электропроводки. Отодвиньте модуль в безопасное место крышкой вверх.

7. Установите все в обратном порядке. Делайте все очень аккуратно. Когда установили модуль, поверните в положение «О» ключ в замке зажигания. Присоедините батарею аккумулятора. Во время подключения аккумуляторной батареи нельзя находиться в салоне автомобиля.

8. Сделайте проверку системы подушек безопасности на исправность, включив зажигание.

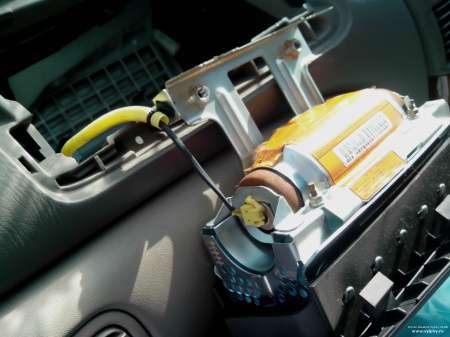

Замена пассажирской подушки

Пассажирскую подушку заменить сложнее – большинство моделей спрятаны за торпедо, и при срабатывании наверняка испортят обшивку. Сначала отключите отрицательный провод от аккумулятора, подождите несколько минут, потом можете приступить к работе.

1. Снимите вещевой ящик.

2. Отключите разъем 4Р подушки безопасности от разъема на жгуте проводов (панель управления).

3. Снимите центральную панель.

4. Открутите гайки для крепления. Лицевую сторону подушки и панель управления накройте куском ткани, аккуратно снимите подушку безопасности с панели управления (нужно подцепить ее отверткой). К панели управления верхняя крышка подушки крепится защелками.

Установка новой подушки:

1. Фронтальную подушку безопасности пассажира установите на свое место на панели управления. Гайки крепления подушки безопасности затяните.

2. Соедините разъем 4Р с разъемом на жгуте (находится внутри панели управления). Прикрепите центральную панель и вещевой ящик.

3. Отрицательный провод присоедините к аккумулятору.

4. Проверьте, все ли работает, для этого ключ замка зажигания поверните в положение ON. Если система исправна – индикатор системы SRS включится примерно на 5-6 секунд и погаснет.

Чтобы снять торпедо, требуется открепить защелки, когда получен доступ к центральной консоли. Потом отверткой снять магнитолу и все, что крепится к передней консоли. Обшивка торпедо часто может быть повреждена из-за подушки. Поэтому часто приходится менять полностью всю панель. Также, кроме поврежденных руля и торпедо, в салоне могут быть проблемы с ремнями безопасности и лобовым стеклом автомобиля.

Замена датчиков удара

Датчики удара в подушках безопасности – одни из основных элементов системы airbag, наличие которых видно на маркировке (надпись справа на приборной панели или руле). Количество датчиков может быть разное, и находиться они могут спереди и/или в салоне. Датчик удара активируется при столкновениях любого типа (лобовых, боковых).

Система безопасности имеет различные виды датчиков. Они могут состоять:

• из инерционных устройств (электромеханических), в основе которых – принцип концевого выключателя.

• из электронных элементов  (датчики ускорения конденсаторного или пьезоэлектрического типа, и датчик давления).

Обычно датчики находятся в моторном отсеке, бампере или в подлокотниках. В памяти датчика заранее просчитаны параметры уровня допустимых ударов (в зависимости от модели). Чаще всего фронтальная система запрограммирована на удар при скорости от 25 до 50 км/ч, а для боковых – значительно меньше.

Датчик отправляет сигнал об аварии, который перенаправляется на основной модуль системы безопасности, соединенной с газогенератором. Когда система защиты сработала – на панели загорится лампочка, сообщающая о необходимости замены системы. Если питание нарушено от АКБ, что часто бывает, подушки всё равно надуются за счёт конденсатора, в котором накоплен электрический заряд.

Иногда красный индикатор может загореться и без срабатывания подушек безопасности. Причины могут быть таковыми:

• датчик удара сломан;

• в разъёме отсутствует или плохой контакт;

• оборвались провода;

• не работает сигнальная лампа на панели приборов;

• происходит замена предохранителя, когда зажигание включено;

• панель приборов неисправна.

Сам по себе датчик удара очень редко ломается. Контакты, расположенные в месте разъема блока безопасности, могут окисляться по причине повышенной влажности. По этой причине изменяется сопротивление цепи, и сенсор или подушка безопасности показывают неверный сигнал. Также причиной может быть обрыв провода, такое часто случается при наложении шумоизоляции или других ремонтных работах. Если при включенном зажигании тухнет панель приборов, то проблема именно в ней.

Сбросить ошибку можно, подключившись к электронному блоку (с помощью адаптера или специального сканера). Желательно периодически проводить осмотр доступных контактов и соединений, контролировать целостность датчика и состояние его разъемов. Главное – не разъединять цепь при включенном зажигании. Не вынимайте предохранители и не чистите разъемы в этот момент.

Купить адаптер или установить программу-сканер можно самостоятельно. Не стоит игнорировать индикатор датчика, и лучше решить проблему оперативно, потому что в случае аварии система может не сработать.

Как заменить подушку безопасности, ремонт и замена подушек безопасности своими руками



 Немало важным прибором безопасности в современных автомобилях считаются подушки безопасности. Представить дорогие иномарки без этого механизма это не возможно, так как странами производителями, где они выпускаются, предусмотрено обязательное их наличие. Подушки безопасности представляют собой некий барьер между водителем и передней частью автомобиля во время столкновения. Многие водители думают, что они срабатывают, если просто ударить автомобиль по капоту, но это не так. Обычно они срабатывают только при жестком столкновении и на скорости более 30 км/час. Именно в такой момент автомобиль получает отрицательное движение, которое сразу же фиксируют специальные датчики. Таким образом, от момента столкновения до момента раскрытия подушек происходит доли секунды. В обязанном порядке каждая новая марка автомобиля должна пройти так званый «крэш-тест», когда испытывается автомобиль на устойчивость к ДТП, насколько правильно рассчитаны подушки безопасности и выдержат ли они сильные удары. Сама система безопасности состоит не только с тканевого шара со сжатым воздухом, это целый набор датчиков, систем контроля и реагирования. Поэтому при ремонте или замене стоит прежде перечитать, как устроена система вашего автомобиля и что входит в комплект замены. Зачастую в таких ситуациях рекомендуют обращаться в сервисный центр. Но иногда стоимость такой замены очень дорогая, поэтому многие хотят сами сделать. Не стоит забывать, что такие самостоятельные вмешательства могут вывести из строя систему безопасности в любое время. То есть подушки могут сработать даже во время движения, если же вас не пугает этот фактор то рассмотрим сам процесс.

Замена подушки

Как выше упоминалось уже, что система безопасности или же по-другому SRS, не только сама подушка, а целый комплекс механизмов и датчиков. Сразу скажу, если вы слабы в электронике, то лучше не начинать это дело, так обычным делом открутил болты, вставил новый механизм, подключил провода, и обратно закрутил болты тут не обойтись. Прежде всего, придется работать как с технической частью электроники, так и с программной частью. В автомобилях, которые оснащены системами безопасности, всегда стоит бортовой компьютер. У него есть свои системы контроля и когда срабатывает подушка безопасности, то бортовой компьютер записывает определенную данные, о том, что система безопасности отработала свою задачу и записывает ошибку в память. Таким образом, заменив только подушку безопасности, мы не избавимся от ошибки. Обычно весь механизм состоит из подушек безопасности, механизма управления и бортового компьютера, который ведет контроль. Рассмотрим сам процесс замены, когда был удар в передний или задний бампер, именно такие ситуации происходят чаще всего. Для этого нам понадобится заменить две подушки, водительскую, на рулю и пассажирскую. В первую очередь отсоединим клеммы аккумулятора. Водительская подушка меняется просто. Стоит снять с руля центральную часть и заменить на новую.

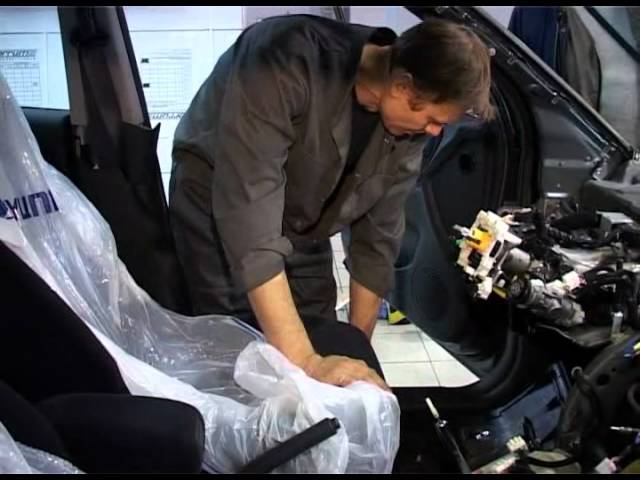

Что касается пассажирской подушки, то тут у каждого автомобиля свой подход. К примеру, если взять Mercedes E-Class то придется снимать и руль полностью и торпеду, так как основание пассажирской подушки крепится к раме, на которую так же крепится сама торпеда, то есть подушка будет установлена позади торпеды. Разборку стоит начинать с руля, именно на нем самые открытые детали, болты, затем сняв кожух откручиваем подушку безопасности водителя. После этого снимаем нижнюю защиту над педалями и получаем полный доступ к другим частям торпеды. Сняв консольную часть, там где магнитола и другие ручки управления комфортов, получаем доступ к подушке безопасности пассажира. Вот тут и решается момент стоит снимать всю торпеду или достаточно будет того что есть, так же тут будет видно блок управления подушками, если нет к нему доступа то все же придется разбирать. Что бы подключится к нему придется не мало повозится, потому проще снять панель всю. Снимать панель стоит осторожно так как можно порвать обшивку или поломать составные панели, для этого заранее освободите место под все мелочовки. Лучше всего такую процедуру проводить в сухом гараже, так как зачастую не один день может занять такой процесс. Зачастую производят замену подушек, прошивают бортовой компьютер и блок управления (некоторые покупают на разборке и подушки и блок из донора, не лучший вариант восстанавливать стрелянные). Заменили подушки безопасности на новые, теперь дело с прошивкой, наверное самое тяжелое. Для этого нам понадобится компьютер, специальное программное обеспечение, прошивка и всевозможные кабеля, что бы соединить блок управления с компьютером. Сам процесс прошивки расписывать не стоит, так как в каждом автомобиле он уникален. Весь смысл заключается в замене программного обеспечения в блоке, в новых иномарках все же советовал бы полностью заменить блок, так как датчик реагирования одноразовый, даже правильно сделав всю процедуру не будет того результата который вам хочется. То есть в следующий раз подушки могут не сработать. Для более надежной работы и проверки советовал бы сначала собрать все на старых подушках со свежим блоком управления и сброшенной ошибкой в бортовом компьютере. В таком случае должно все заработать как и раньше, индикатор AirBag на панели приборов не должен моргать, если же что-то не так, то индикатор будет показывать ошибку в работе подушек безопасности.

Не стоит подключать новые подушки сразу, по причине, если вы не правильно прошили блок управления, то он подаст команду на срабатывание подушек и заново придется покупать новые. Если все правильно сделали, то собираем все разобранное в обратном порядке. Таким образом, все же можете сэкономить, в раза три меньше чем пришлось бы заплатить в сервисном центре.

Самое тяжелое это правильная прошивка блока управления и снятие ошибки с бортового компьютера. Так как в новых автомобилях управление ведет программное обеспечение. Трижды задумайтесь, сможете ли вы сами провести эту процедуру от начала и до конца.
