Пошаговая инструкция по изготовлению AUX кабеля для автомагнитолы и как его подключить через прикуриватель

В результате того, что мобильные устройства плотно вошли в жизнь многих автолюбителей, часто пользователи в Сети интересуются, что такое AUX-выход и как его сделать. Эта статья будет посвящена данному вопросу. Как подключается AUX-кабель для автомагнитолы, как сделать соответствующий выход и что для этого потребуется — узнайте ниже.

Содержание

• 1 Что такое AUX-выход на магнитоле?
• 2 Руководство по изготовлению
  • 2.1 Инструменты и материалы
  • 2.2 Этапы
• 3 Видео «Как своими руками подключить AUX-выход в автомобильную магнитолу»

[ Раскрыть]

[ Скрыть]

Что такое AUX-выход на магнитоле?

Итак, что такое AUX, как его сделать и подключить? Для начала разберемся в понятии. AUX представляет собой вход, предназначенный для подключения источника аудиосигнала. Это может быть обычный МП3-плеер, мобильный телефон, планшет, подключенный через соответствующий кабель. По сути, при подключении плеера водитель сможет прослушивать аудиозаписи через автомагнитолу, как через усилитель.

Подключение МП3-плеера к автомагнитоле через AUX-вход

В этом случае на линейный вход будет поступать импульс с амплитудой, которая находится в рамках параметров от 0. 5 до 1 вольта. Любые девайсы для воспроизведения аудио, которые оборудованы соответствующим выходом, могут выдавать подобный импульс. Что касается именно выхода, то он обычно маркируется как AUX OUT или CD OUТ (что встречается значительно реже).

На сегодняшний день многие автолюбители используют специальные тюнеры, которые подключаются через прикуриватель, и позволяющие слушать музыку через flash-накопитель. При этом эти люди утверждают, что тюнер, подключенный через прикуриватель, является отличной альтернативой подключению плеера через AUX. Мы хотим сразу же сказать, что качество воспроизведения аудиофайлов принципиально отличается — подключите сами и вы это поймете. При правильном подключении AUX-выход будет выдавать намного более качественный звук, чем обычный китайский тюнер.

Подключенный носитель информации к автомагнитоле

Руководство по изготовлению

С тем, что такое AUX, мы разобрались, теперь перейдем к вопросу изготовления устройства. Чтобы сделать AUX в штатную магнитолу, вам потребуется выполнить определенные действия, заранее подготовив все необходимые материалы. В принципе, процедура подключения данного выхода не особо сложная, но чтобы правильно осуществить все действия, необходимо соблюдать определенные нюансы, о которых вы узнаете далее. Если у вас есть сомнения касательно того, что вы все сделаете правильно, рекомендуем обратиться за помощью к специалисту-электрику.

Основные рекомендации, а также приблизительная схема подключения проводов к плате магнитолы приведены на видео от канала SRV ниже.

Инструменты и материалы

Итак, если вы хотите, чтобы у вас всегда была возможность подключить МП3-плеер по кабелю через автомагнитолу, вам потребуется оборудовать соответствующий вход. Чтобы правильно выполнить все действия, заранее подготовьте необходимый штекер для входа, а также кабель. В принципе, это все можно взять от старых наушников, очень важно в данном случае то, чтобы их кабель для входа был целым. Удостовериться в том, что кабель для входа целый, можно путем его «прозвона», для этого используется мультиметр.

Что касается штекера для входа, то здесь необходимо учитывать определенные моменты. К примеру, обычный стандартный штекер от любых аудио-наушников условно разделяется на несколько частей. Наиболее по габаритам широкая часть штекера, расположенная у пластикового основания, относится к общему кабелю. Этот кабель окрашен в общий цвет, а зеленым и красным цветами отмечены проводники двух каналов — левого и правого. Это значит, что две части, которые остались, относятся именно к каналам воспроизведения.

В принципе, чтобы своими руками соорудить AUX-вход, нет ничего сложного. Вам потребуется только приготовить определенный набор устройств:

• сам штекер наушников с кабелем;
• паяльник с расходными материалами;
• мультиметр.

Штекер с кабелем Паяльник Мультиметр для прозвонки

Этапы

Итак, когда все необходимые инструменты и материалы будут собраны, можно приступать к изготовлению входа, предназначенного для подключения плеера через автомагнитолу.

Чтобы все сделать правильно и чтобы вы могли без проблем подключить любое мобильное устройство, в том числе плеер, через кабель к автомагнитоле, выполните следующие действия:

1. Для начала извлеките все носители из своей автомагнитолы. Когда все будет извлечено, вам необходимо будет демонтировать аудиосистему. Чтобы сделать это, понадобится снять декоративную пластиковую накладку, которая, как правило, фиксируется с помощью нескольких пластмассовых фиксаторов. Как правило, на этом шаге у автолюбителей не возникает проблем. Но в том случае, если ваша автомагнитола морально устаревшая (вернее сказать, «древняя»), есть вероятность, чтоб также вам потребуется выкрутить несколько болтов. Так или иначе, но этот этап обычно не вызывает трудностей, поэтому ориентируйтесь по ситуации.
2. После того, как автомагнитола будет демонтирована, вам потребуется выкрутить несколько винтов, расположенных на панели вентиляции. Эту панель впоследствии необходимо будет немного приподнять вверх — такое действие позволит в будущем избавиться от помех.
3. Можно сказать, что подготовительный этап производства входа для подключения плеера к магнитоле через кабель завершен. Теперь вам необходимо все кабеля, которые вы взяли от старых наушников вместе со штекером, подсоединить к РСА-выходу, то есть тюльпану.
4. Чтобы правильно припаять все кабеля, необходимо соблюдать определенный порядок. В частности, общий кабель следует припаять к металлическому основанию разъема. Проводники, которые используются в качестве каналов, следует припаять к средним выводам.
5. После того, как вы с помощью паяльника припаяете все необходимые провода, их необходимо прозвонить, для этого, как сказано ранее, применяется мультиметр. При наличии проблем процедуру нужно произвести заново.
6. Когда вы убедитесь в том, что все сделано правильно, припаянные провода вместе со штекером необходимо будет вывести наружу. Таким образом, чтобы они находились в салоне и к ним можно было подключить плеер или другое устройство. В этом случае вам необходимо основываться на свои предпочтения, а также конструктивные особенности центральной консоли вашего транспортного средства. Ведь нужно сделать так, чтобы подключение и использование плеера или мобильного гаджета через кабель не вызывало дискомфорт или сложности. Как показывает практика, наиболее оптимальным в этом случае будет вывод кабеля в пепельницу, разумеется, если она не эксплуатируется по назначению. Заранее необходимо позаботиться о том, чтобы кабель, через который вы будете подключать мобильные гаджеты или плееры, был достаточно длинным. В противном случае подключаемое устройство будет просто висеть под магнитолой, а это, согласитесь, не очень эстетично. Более подробная инструкция по подключению данного выхода приведена на видео ниже (автор видео — comPlushki Ремонты и Arduino).

После того, как вы смогли подключить AUX-выход для плеера или телефона, необходимо проверить, все ли вы сделали правильно. Для диагностики результата в первую очередь следует максимально снизить уровень звука на головном устройстве, то есть аудиосистеме. Это делается потому, что большинство мобильных гаджетов после подключения к головному устройству начинают шуметь, издавая неприятный звук. Итак, к AUX-выходу, выведенному в салон транспортного средства, необходимо подключить мобильное устройство или плеер, после чего включается любая аудиозапись.

Заранее на головном устройстве нужно произвести регулировку звука. В том случае, если вы смогли все подключить и припаять правильно, аудиозаписи из плеера или мобильного устройства будут играть в динамиках транспортного средства. Если качество аудио вас не устраивает, попробуйте изменить настройки воспроизведения на головном устройстве, а также мобильном телефоне. Иногда достаточно только изменить настройки эквалайзера, чтобы звучание было оптимальным.

Приведенная выше инструкция актуальна для тех автомобилистов, кто решил сделать все своими силами и умеет держать в руках паяльник. Если с необходимостью пайки вы сталкиваетесь впервые, то вполне возможно, что добиться желаемого результата у вас не получится. В том случае, если такой вариант вам не подходит, вы можете просто пойти в магазин авто-акустики, приобрести соответствующий переходник и подключить его. Такой вариант менее трудозатратный в отличие от вышеописанного, однако он требует больших финансовых вложений.

 Загрузка …

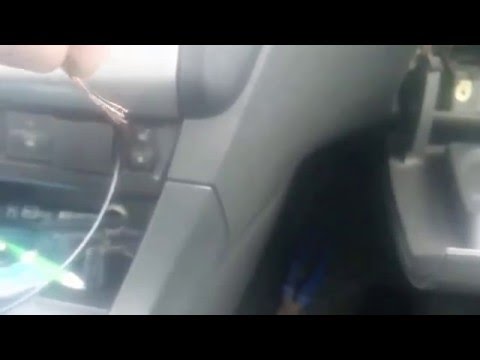

Видео «Как своими руками подключить AUX-выход в автомобильную магнитолу»

Более подробная и наглядная инструкция о подключении AUX-выхода в автомобильную магнитолу с CD-приводом приведена на видео ниже (автор видео — SoftMan).

31 важная вещь, о которой нужно знать.

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию без каких-либо дополнительных затрат для вас.

Когда вы посмотрите на руководство пользователя, прилагаемое к вашему устройству (телевизору, динамику или портативному медиаплееру), вы заметите, что устройство имеет порт Aux, который предназначен для использования в качестве аудио входной порт или порт аудиовыхода.

Есть довольно много вещей, которые вам нужно знать о порте «aux» на вашем устройстве, и эта статья объясняет все.

Прежде всего, «Aux» — это тип цифровой аудиотехнологии для передачи звука с одного устройства на другое.

Дополнительный порт на любом устройстве обычно выглядит как обычный порт для наушников/наушников на мобильных устройствах. Теперь перейдем к основным вопросам.

Содержание

• 1 31 Что нужно знать о Aux In и Aux Out
  • 1.1 1. Для чего используются Aux In и Aux Out?
    • 1.1.1 1.1.: Чем они отличаются друг от друга?
  • 1.2 2. Что такое дополнительный аудиовход и для чего он нужен?
  • 1.3 3. Мой ЖК-телевизор имеет только выход Aux вместо разъема для наушников
  • 1.4 4. Что означает «AUX»?
  • 1.5 5. Что означает AUX на стереосистеме?
  • 1.6 6. Как работает линия AUX?
  • 1.7 7. Что такое вспомогательный кабель?
  • 1.8 8. Почему мой дополнительный порт не работает?
  • 1. 9 9. Почему AUX не работает на моем iPhone?
  • 1.10 10. Разъем AUX и разъем для наушников — это одно и то же?
  • 1.11 11. Что такое вход AUX на динамиках
  • 1.12 12. Как использовать Aux на моем телевизоре
  • 1.13 13. Как подключить iPhone 7 к Aux?
  • 1.14 14. Работает ли Aux с телефонными звонками
  • 1.15 15. Качество AUX лучше, чем Bluetooth
  • 1.16 16. Как подключить динамики Aux к телевизору
  • 1.17 17. Как использовать «AUX IN» в Автомобиль без AUX?
  • 1.18 18. Как подключить iPhone к USB в машине
  • 1.19 19. Как преобразовать оптический разъем в Aux
  • 1.20 20. Как подключить разъем 3,5 мм к телевизору
  • 1.21 21. Может ли мой телефон быть FM-передатчиком
  • 1.22 22. Как подключить телефон к FM-радио
  • 1.23 23. Как Я слушаю музыку в машине без радио
  • 1.24 24. Как подключить телефон к стереосистеме Aux
  • 1.25 25. Как проигрывать музыку с телефона в машине без AUX или Bluetooth?
  • 1. 26 26. Как я могу играть в Spotify в машине без Aux
  • 1.27 27. Как мне подключить внешние динамики к моему телевизору LG
  • 1.28 28. Как получить звук на телевизоре через HDMI
  • 1.29 29. Как подключить звуковую панель к телевизору
  • 1.30 30. Как подключить аналоговые динамики к Smart TV
  • 1.31 31. Как подключить внешние динамики к телевизору Sony Bravia
• 2 Что еще?

31 Что нужно знать о Aux In и Aux Out

Дополнительный порт вашего устройства служит либо входным, либо выходным портом. Если он помечен как «Aux-In», то это означает «вход», а «Aux Out» означает «выход».

1. Для чего используются Aux In и Aux Out?

Как объяснялось выше, они используются для передачи звука с одного устройства на другое. Aux In и Aux Out — это не одно и то же, и вы должны использовать их в зависимости от маркировки.

1.1.: Чем они отличаются друг от друга?

Aux In означает «Дополнительный вход». Это означает, что вы должны использовать порт только для дополнительных входных соединений.

Например, если у вас есть внешний микрофон, который вы хотите использовать с компьютером, вам необходимо подключить разъем 3,5 мм на микрофоне к порту «Aux-In» вашего компьютера.

Напротив, «Aux Out» означает «Auxiliary Output». Это порт для подключения таких устройств, как наушники и наушники.

Дополнительный выход означает, что аудио передается через порт на подключенное устройство (наушники/наушники/динамик).

2. Что такое дополнительный аудиовход и для чего он нужен?

Проще говоря, вспомогательный входной разъем представляет собой металлический конец вспомогательного кабеля с покрытием, который входит в устройство с портом «Aux-in» или «Aux-out».

Принимает аудиосигналы и передает их по вспомогательному кабелю, к которому подключен.

3. У моего ЖК-телевизора есть только выход Aux вместо разъема для наушников

Вы можете подключить наушники к порту Aux Out на любом устройстве. Да, наушники и головные телефоны могут работать через порты «Aux In» и «Aux Out».

4. Что означает «AUX»?

AUX просто означает вспомогательный порт. Он используется для аудиовхода или вывода и представляет собой тип цифровой аудиотехнологии.

Связанные статьи

Порт AUX обычно предназначен для подключения MP3-плееров, наушников/гарнитур, наушников, микрофонов и других портативных аудиоустройств, поддерживающих разъемы AUX.

5. Что означает AUX на стереосистеме?

AUX означает одно и то же, где бы он ни появлялся — это цифровой аудиовход или выход, который работает с дополнительными аудиокабелями.

6. Как работает линия AUX?

Линия AUX в любом устройстве обеспечивает канал для потоковой передачи или передачи звука с помощью дополнительных кабелей с разъемами 3,5 мм.

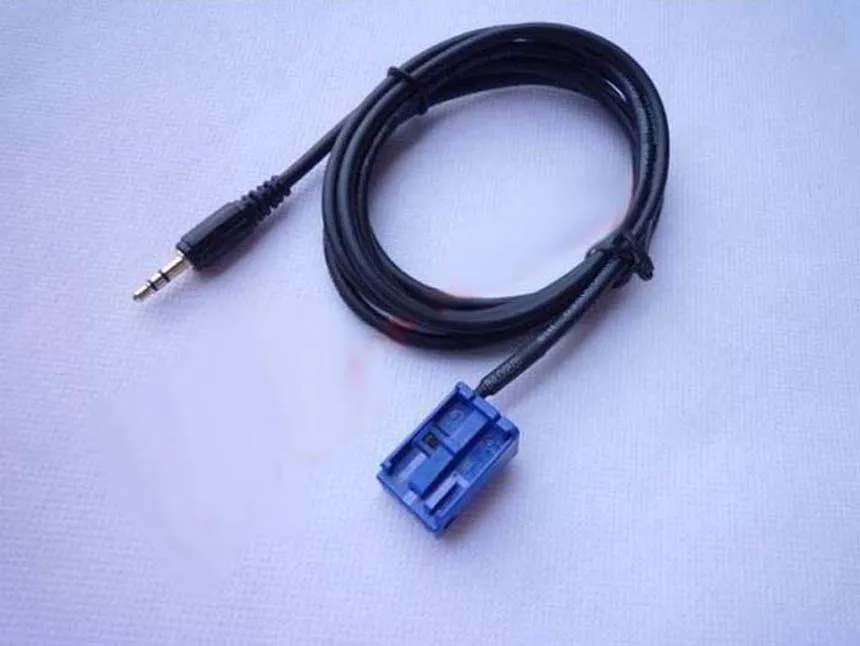

7. Что такое вспомогательный кабель?

Дополнительный кабель — это аудиокабель, который состоит из нескольких тонких проводов внутри для передачи звука.

Они используются для подключения автомобильной стереосистемы к телефону, передачи звука с телефона на домашний кинотеатр и для многих других целей.

Вы также можете использовать дополнительные кабели для подключения ПК к портативному динамику.

8. Почему мой дополнительный порт не работает?

Некоторые устройства требуют, чтобы вы перевели их в режим «AUX», прежде чем они смогут отправлять звук через выходной порт AUX.

В основном это относится к портативным колонкам Bluetooth; вы должны убедиться, что режим воспроизведения находится в AUX.

Тем не менее, если вы используете сломанный/плохой вспомогательный кабель, вы не услышите никакого звука.

Итак, если ваше устройство находится в режиме AUX, но звук не воспроизводится, возможно, вам следует попробовать использовать для подключения другой кабель Aux.

9. Почему AUX не работает на моем iPhone?

Не все iPhone имеют входной разъем 3,5 мм, но если на вашем iPhone есть разъем, то дополнительные подключения должны работать на устройстве, возможно, вам следует попробовать новый дополнительный кабель.

Но если на вашем iPhone нет разъема 3,5 мм, вам понадобится адаптер для использования дополнительных разъемов на устройстве.

10. Разъем AUX и разъем для наушников — это одно и то же?

Да, практически одинаковые. И вспомогательные кабели, и наушники имеют один и тот же разъем 3,5 мм, поэтому их можно подключить к любому дополнительному входному/выходному порту.

11. Что такое AUX-вход на динамиках

На большинстве портативных динамиков для воспроизведения музыки через телефон с помощью дополнительного кабеля необходимо перевести динамик в режим AUX.

Таким образом, дополнительный входной порт на вашем динамике просто указывает, куда вы должны подключить дополнительный кабель для потоковой передачи звука.

12. Как использовать Aux на моем телевизоре

Если ваш телевизор поддерживает вход AUX, нажмите кнопку «Input» на пульте дистанционного управления и выберите «AUX» в качестве входа. Таким образом, ваш телевизор будет отображать контент с подключенного устройства.

Напротив, если ваш телевизор поддерживает «Aux Out», просто подключите наушники, и звук с вашего телевизора будет воспроизводиться через дополнительный порт.

13. Как подключить iPhone 7 к Aux?

iPhone 7 не имеет входного/выходного разъема 3,5 мм. Таким образом, чтобы подключение AUX работало на вашем iPhone 7, вам необходимо купить адаптер разъема для наушников iPhone 7.

Адаптер подключается к зарядному порту вашего устройства и предоставляет вам входной разъем 3,5 мм для дополнительных подключений.

14. Работает ли Aux с телефонными звонками

Да, вы можете отвечать на звонки через Aux-соединения, но это зависит от вашего Aux-кабеля.

Вам нужен дополнительный кабель со встроенным микрофоном, и ваше устройство должно поддерживать аудиовыход/вход от одного и того же порта AUX для подключения к телефону.

В качестве примера можно использовать наушники на телефоне. Вы можете отвечать на звонки без помощи рук, если в наушниках есть встроенный микрофон.

15. Качество AUX лучше, чем Bluetooth

Как правило, качество звука при проводном подключении выше, чем при беспроводном.

Тем не менее, вспомогательное соединение обеспечит более надежное и лучшее качество звука, чем Bluetooth.

16. Как подключить дополнительные динамики к телевизору

Вам понадобится кабель RCA на разъем 3,5 мм; Таким образом, вы должны подключить конец RCA к аудиовыходам вашего телевизора, а конец разъема 3,5 мм — к динамикам.

При таком подключении звук с телевизора будет воспроизводиться на подключенном динамике.

17. Как я могу использовать «AUX IN» в автомобиле без AUX?

Для этого соединения вам понадобится FM-передатчик. Вы подключите передатчик к сигаретному порту вашего автомобиля и воспроизводите музыку с помощью устройства.

Существуют и другие устройства, которые можно подключить к порту «AUX IN» вашего автомобиля для воспроизведения и потоковой передачи музыки.

18. Как подключить iPhone к USB в машине

Просто подключите USB к USB-порту вашего автомобиля, а другой конец подключите к зарядному порту вашего iPhone. В большинстве случаев информационно-развлекательная система вашего автомобиля переключается в режим воспроизведения USB.

19. Как преобразовать оптический сигнал в вспомогательный

Для этого подключения вам понадобится аналого-цифровой преобразователь.

Здесь вы подключите оптический кабель к аналоговому входу преобразователя/адаптера, затем подключите вспомогательный кабель к цифровому выходу преобразователя/адаптера.

В качестве альтернативы вы можете подключить оптический кабель к дополнительному; вы найдете их на Amazon или в офлайн-магазинах аудио.

20. Как подключить разъем 3,5 мм к телевизору

Поверните телевизор на заднюю сторону и проверьте, есть ли на нем входной порт разъема 3,5 мм; если это так, просто подключите наушники, и звук с телевизора будет воспроизводиться в наушниках.

Напротив, если вы не нашли разъем 3,5 мм на своем телевизоре, вы можете приобрести переходник RCA на 3,5 мм для подключения.

21.

Может ли мой телефон быть FM-передатчиком

Зависит от модели и функций вашего телефона; на самом деле, некоторые Android-смартфоны могут выступать в качестве FM-передатчиков для автомобильной стереосистемы.

Однако вы всегда можете установить сторонние приложения 3 ^rd , такие как Quick FM Transmitter, чтобы превратить свой смартфон в FM-передатчик для использования с автомобильной стереосистемой.

22. Как подключить телефон к FM-радио

Вы можете установить приложение NextRadio на свое устройство и использовать наушники или беспроводные динамики в качестве антенны.

23. Как слушать музыку в машине без радио

Многие автомобильные MP3-устройства работают независимо; вы можете получить любой из них, подключить его к порту прикуривателя вашего автомобиля и слушать музыку через Bluetooth, дополнительный кабель или подключение SD-карты / USB-накопителя.

24. Как подключить телефон к стереосистеме Aux

Это просто: возьмите дополнительный кабель, подключите один конец к телефону, а другой конец к входу AUX на автомобильной стереосистеме, затем настройте автомобильную стереосистему. в режим воспроизведения AUX, и все готово.

25. Как я могу воспроизводить музыку с телефона в машине без AUX или Bluetooth?

В этом случае вам необходимо купить автомобильный MP3 и подключить SD-карту к MP3-плееру.

Таким образом, вы сможете воспроизводить музыку с SD-карты, подключенной к вашему автомобильному MP3-устройству.

26. Как я могу играть в Spotify в машине без Aux

Конечно, вы можете осуществлять потоковую передачу по беспроводной сети через Bluetooth; просто подключите свое устройство к автомобильной стереосистеме и транслируйте по беспроводной сети, не используя дополнительные кабели.

Однако вы получите лучшее качество звука, если будете использовать aux вместо Bluetooth.

27. Как подключить внешние динамики к телевизору LG

Проверьте доступные порты аудиовыхода на телевизоре LG и проверьте, поддерживает ли внешний динамик те же аудиопорты.

Если да, то возьмите аудиокабель и выполните подключение; подключите один конец кабеля к аудиовыходу телевизора, а другой конец — к аудиовходу динамиков.

28. Как получить звук на телевизоре через HDMI

Прежде чем вы сможете передавать звук через HDMI, ваш телевизор и звуковая панель или динамик или домашний кинотеатр должны поддерживать HDMI ARC/eARC.

Если ваш телевизор и динамик не имеют выделенного порта HDMI ARC или HDMI eARC, вы не сможете передавать звук между двумя устройствами через HDMI.

29. Как подключить звуковую панель к телевизору

Существует множество способов подключения; вы можете использовать HDMI, USB, оптический, AUX или беспроводной (через Bluetooth). Все зависит от поддерживаемых аудиопортов на обоих устройствах (телевизоре и звуковой панели).

30. Как подключить аналоговые динамики к Smart TV

Если ваш телевизор поддерживает разъемы RCA, вы можете использовать его для подключения.

Однако вы всегда можете получить приемник; Итак, вы подключаете динамики к ресиверу и подключаете телевизор к ресиверу.

31. Как подключить внешние динамики к телевизору Sony Bravia

HDMI, оптический, Aux и Bluetooth — это возможные способы подключения динамиков к телевизору Sony Bravia.

Итак, это зависит от типа соединения, которое вы хотите использовать — возьмите соответствующий аудиокабель и подключите концы кабеля к соответствующим портам на телевизоре и внешним динамикам.

Что еще?

Это самые распространенные вопросы, которые вы можете задать о кабелях AUX и портах AUX на различных устройствах. Если у вас есть дополнительные вопросы, прокомментируйте их ниже.

Описание выходов аудиомикшера | Main, AUX, Matrix и Direct Out — Audio University

Если вас смущают различные выходные соединения вашего микшера, я здесь, чтобы помочь вам в этом посте.

Мы собираемся взглянуть на общие выходы, которые вы найдете на микшере, и я помогу вам понять, когда вы можете использовать каждый выход, проведя простую аналогию, которую я нашел очень полезной, когда впервые получил начал.

Полное руководство по микшеру см. в этом посте: Краткое руководство по аудиомикшеру

Основные выходы

Наиболее распространенными выходами, которые вы найдете практически на любом микшере, являются основные левый и правый выходы.

Все входные каналы микшера могут быть направлены на основные выходы с помощью фейдеров входных каналов для определения уровня каждого канала. Как правило, в правом нижнем углу микшера находится мастер-фейдер или ручка, которая управляет уровнем основных выходов.

Основные выходы можно использовать по-разному, в зависимости от того, что вы делаете.

В живом исполнении с одной парой основных динамиков основные выходы можно использовать для отправки сигналов на эти основные динамики. Их также можно использовать при записи нескольких входов и микшировании их в стереомагнитофон или аудиоинтерфейс.

На самом деле существует бесконечное количество способов использования основных выходов – самое важное, что нужно знать, это то, что они обычно отражают сигнал, проходящий через мастер-фейдер.

Прямые выходы

Допустим, вы хотите записать несколько микрофонов на отдельные дорожки в вашей DAW, чтобы впоследствии при микшировании у вас был индивидуальный контроль над каждым инструментом. Вместо того, чтобы использовать основные выходы, вы, вероятно, захотите использовать прямой выход для каждого канала.

Прямые выходы обычно выводят сигнал сразу после предусилителя. Таким образом, сигнал с прямого выхода будет «сухим», то есть на него не будут воздействовать эквалайзер, компрессия или другие эффекты микшера. Фейдер канала также не влияет на прямой выход.

Это хорошее решение, если вы хотите запустить живое шоу, используя элементы управления микшера, сохраняя при этом чистую запись каждого входного сигнала, который впоследствии можно будет смикшировать.

Единственными настройками микшера, которые будут влиять на прямой выходной сигнал, является ручка предусилителя на каждом канале.

Дополнительные выходы

Одним из самых универсальных типов выходов, которые вы найдете на аудиоконсоли, является дополнительный или вспомогательный выход.

Вы можете определить, какая часть каждого канала направляется на дополнительный выход, используя дополнительный посыл на каждом канале. Затем вы можете управлять общим выходным уровнем дополнительного выхода с помощью главного фейдера или регулятора дополнительного сигнала.

Дополнительный выход можно рассматривать как дополнительный основной выход.

Некоторые консоли позволяют выбирать между префейдером и постфейдером. Дофейдерный дополнительный посыл не будет зависеть от положения фейдера канала, в то время как постфейдерный дополнительный посыл будет.

Одним из наиболее распространенных способов использования вспомогательного канала является отправка сигналов на мониторы сцены. Сценические мониторы — это динамики, направленные в сторону музыкантов на сцене, которые позволяют музыкантам слышать себя и друг друга. Если ваша консоль имеет 4 aux, каждый из них может питать динамик перед каждым музыкантом. Таким образом, вы можете отправить каждый вход каждому музыканту на сцене на том уровне, который соответствует их индивидуальным потребностям.

Еще один способ использования aux — для таких эффектов, как реверберация и задержка. Вместо того, чтобы ставить процессор реверберации на каждый отдельный канал, вы можете подключить один ревербератор к дополнительному выходу и подключить выход реверберации к каналу возврата FX. Теперь вам просто нужно отправить каждый канал на этот aux с помощью aux посылов. Это позволяет вам иметь сплоченный звук реверберации для каждого инструмента, сохраняя при этом контроль над тем, сколько реверберации применяется к каждому каналу.

Это только два примера, но возможности безграничны. Как только вы поймете, как работает aux, вы будете готовы мыслить нестандартно и, возможно, творчески использовать aux в следующий раз, когда возникнет непредвиденная ситуация.

Матричные выходы

Некоторые более продвинутые микшеры будут иметь матричные выходы, которые поначалу немного сложнее понять.

Когда я был стажером в звукозаписывающей компании, один из моих наставников рассказал мне эту аналогию, которая оказалась очень полезной. Он сказал: «Думайте о каждом входном канале как о пассажире. Каждый пассажир может путешествовать на автобусе, как на вспомогательном автобусе, так и на основном автобусе». Затем он посоветовал мне думать о матрице как о пароме, который (в дополнение к перевозке пассажиров) доставляет автобусы к месту назначения.

Размышление об этом помогло мне понять разницу между ауксом и матрицей. Обычно вы можете отправлять только отдельные каналы на дополнительный выход. Матрица полезна, когда вы хотите отправить несколько шин на один выход.

Позвольте мне привести пример ситуации, когда это может быть полезно. Допустим, вы микшируете живое выступление с несколькими зонами динамиков. У вас могут быть основные динамики рядом со сценой, передние заполняющие динамики перед сценой, динамики задержки в середине аудитории и несколько динамиков в VIP-палатке за кулисами.

Вы хотите, чтобы мастер-фейдер был направлен на все эти динамики, но для каждого динамика требуются разные эквалайзеры, регуляторы уровня и время задержки, чтобы поддерживать ровный звук во всех зонах.
