ТОП-5 надежных кроссоверов с вариатором

Автор: Pavlo Unknown

12 января 2021 18:54

Сообщество : Автомир

Метки: Мир авто  автомобили  вариатор  обзоры  путешествия  факты  

25415

19

Еще лет пять назад вариатор был чем-то из разряда экзотики, хотя первый серийный автомобиль с бесступенчатой трансмиссией сошел с конвейера в 1958 году. Между тем с течением времени вариаторы становятся все популярнее и даже проникают в сегмент «бюджетников»:

0

Смотреть все фото в галерее

0

Выбор подержанного автомобиля с вариатором зачастую является сложной задачей: о надёжности такой трансмиссии бытуют различные мнения как со стороны обычных автолюбителей, так и со стороны профессионалов. Так стоит ли бояться «загадочной» трансмиссии? История бесступенчатых трансмиссий является старейшей с момента изобретения колеса. Первый вариатор нарисовал ещё Леонардо да Винчи до 1500 года, но реальный механизм был запатентован только в XIX веке. В 1958 году с конвейера сошел первый серийный автомобиль с бесступенчатой трансмиссией голландской фирмы DAF (модель DAF 600). После входа компании DAF в 1976 году в шведский концерн Volvo шведы, используя наработки голландцев, выпустили модель Volvo 360, ставшую первой массовой машиной, оснащённой бесступенчатой трансмиссией.

0

Бесступенчатые трансмиссии СVT (Continuously Variable Transmission) тесно связаны с вариаторами, которые используются на большинстве обыкновенных скутеров. Они позволяют получить постепенное и непрерывное изменение передаточных чисел. Принцип работы предельно прост. Ключевую роль в данном типе трансмиссии играет приводной ремень. Он фактически является металлической лентой либо, как вариант, может состоять из набора тросов. А, например, в приводе вариатора Multitronic компании Audi вместо ремня применена металлическая цепь.

0

В настоящее время на автомобилях применяют два типа вариаторов: клиноременной и торовый. Клиноременной (или клиноцепной) вариатор состоит из двух шкивов, между которыми натянут ремень, передающий крутящий момент от ДВС. За непосредственное движение шкивов отвечает специальный гидравлический привод. Он, как правило, управляется электроникой. Каждый из шкивов, в свою очередь, состоит из двух конусов, обращенных острыми концами друг к другу. Конусы могут сдвигаться и раздвигаться, меняя рабочий диаметр, по которому движется ремень. При сближении конусов ремень выталкивается, то есть начинает двигаться по большему диаметру, а при отдалении — по меньшему. В результате выполняется главная задача — плавное изменение передаточного отношения без необходимости каких-либо физических переключений. У торовых вариаторов вместо раздвижных шкивов применяются конусовидные диски, а ремень заменяют ролики. Одним из самых ярких разработчиков вариаторов такого типа является Mazda.

0

Основными достоинствами вариаторов называют экономичность, наиболее эффективное значение передаточного отношения, высокую плавность работы, бесконечное число передач, минимум движущихся элементов самой коробки и максимум комфорта. Тем не менее у них имеется и ряд серьезных недостатков, о которых в гаражах ходят легенды: риск беспричинного разрыва ремня, перегрев, высокая стоимость трансмиссионного масла, дорогостоящий ремонт и прочее.

0

Прогресс не стоит на месте, и вариаторы тоже совершенствуются. Различные автомобили от тех или иных производителей оснащаются вариаторами, которые отличаются друг от друга. Сегодня основную массу вариаторов выпускают только три компании: Jatco, Aisin и Subaru.

0

Самыми распространёнными являются CVT фирмы Jatco, которые ставятся на многие модели Nissan, Renault, Mitsubishi, Suzuki и других производителей. Агрегатами Aisin комплектуются в основном автомобили Toyota. Тем не менее собственные бесступенчатые трансмиссии делают также Mercedes (Autotronic), Audi (Multitronic ), Toyota (Multidrive), Ford (Ecotronic, Durashift CVT) и другие.

Вариатор японской фирмы Jatco (JF015E) устанавливают на Renault Kaptur

0
У всех вариаторов имеются свои плюсы и минусы, но есть вполне конкретные автомобили, на которых ресурс CVT почти не уступает классическим «автоматам». Согласно отзывам в Сети, а также различным экспертным рейтингам среди существующих машин выделяют «пятерку» кроссоверов с надежными вариаторными трансмиссиями. Из нашего каталога мы выбрали модели, выпущенные не ранее 2013 года и оснащённые атмосферными моторами мощностью до 200 л.с., которых можно не бояться на «вторичке».

Надежна ли CVT-трансмиссия?

Технология передачи крутящего момента в транспортных средствах развивается очень быстро, предоставляя автолюбителям все больше вариантов. Казалось бы, еще недавно механическая трансмиссия была самой популярной во всем мире. Но за короткое время механика потеряла свои позиции, уступив дорогу автоматическим коробкам, роботизированным трансмиссиям и вариаторам (CVT). Например, вариаторы в настоящий момент используют многие автопроизводители. Но надежны ли они по сравнению с механическими и автоматическими коробками передач?

Toyota RAV4

0
По мнению многих автомобильных экспертов, лидером в ТОП-5 самых надёжных кроссоверов с СVT можно признать Toyota RAV4 с бесступенчатой трансмиссией от компании Aisin. Им комплектуются японские «паркетники» с 2,0-литровым атмосферным двигателем. За счет более продуманной конструкции — радиатор этой коробки совмещен с радиатором системы охлаждения — ее ресурс может достигать 300 тысяч км пробега.

0

Надежен ли вариатор в сравнении с обычной механической или автоматической коробкой передач?

Однозначно, конечно, ответить на этот вопрос нельзя. Все зависит от марки, модели автомобиля, от объема двигателя, от производителя трансмиссии, от стиля вождения владельца авто и условий эксплуатации.

Но в целом можно с уверенностью ответить, что, несмотря на то что вариатор имеет более простую конструкцию, чем МКПП или классическая АКПП, управление вариатором основано на сложной электронике, которая контролирует работу бесступенчатой коробки передач с помощью многочисленных датчиков. И если один из датчиков выходит из строя, то весь вариатор может дестабилизироваться.

Кроме того, вариатор – более прихотливая трансмиссия, которая любит за собой уход. Речь идет о регулярном плановом техническом обслуживании, при котором требуется менять трансмиссионную жидкость и фильтры вариатора. Это необходимо, чтобы предотвратить снижение срока службы ременного привода коробки передач. В противном случае замена ремня обойдется владельцу авто в круглую сумму. Однако не стоит ожидать от вариатора каких-то невероятных пробегов, которые обычно показывают механические трансмиссии и некоторые старые АКПП. Тем не менее если вы не будете использовать агрессивный стиль вождения, станете регулярно и своевременно проводить техническое обслуживание вариатора, то ваша бесступенчатая коробка проживет не одну сотню тысяч километров.

С другой стороны, это же касается и обычных трансмиссий: МКПП и АКПП, которые также необходимо обслуживать. Причем даже если по техническому регламенту автопроизводителя масло в коробке не меняется. Помните, что чудес на свете не бывает и законы физики, а также химии никто не отменял. Дело в том, что любое трансмиссионное масло рано или поздно теряет свои физические свойства. В результате со временем масло в коробке передач перестает выполнять роль защиты от нагрева и трения, что может привести к повреждению любой КПП.

Так что, в принципе, коробки-вариаторы в целом также надежны, как и традиционные автомобильные трансмиссии. Остальное дело за вами. Какую машину покупать – решать вам. Ведь это касается ваших потребительских предпочтений.

И, разумеется, обратите внимание на главные минусы вариаторов, которые мы указали выше.

В том числе не забудьте, что стиль езды, к которому вы привыкли за рулем автомобиля, оснащенного механической или традиционной автоматической коробкой передач, может не подойти вам на авто с вариатором. Особенно если вы любите стартовать со всех светофоров, вжимая педаль в пол, и тормозить перед самой стоп-линией. Учтите, что подобный стиль управления автомобилем вариатор не любит. В противном случае вариатор может быстро выйти из строя, что чревато огромными расходами, которые будут куда больше, чем при ремонте классического «автомата».

Еще лет пять назад вариатор для белорусов был чем-то из разряда экзотики, хотя первый серийный автомобиль с бесступенчатой трансмиссией сошел с конвейера в 1958 году. Между тем с течением времени вариаторы становятся все популярнее и даже проникают в сегмент «бюджетников»: скоро СVT появится на популярном седане Lada Vesta, а Renault Logan Stepway с X-tronic уже посчастливилось испытать нашим журналистам.

Mitsubishi Outlander

0
На второй позиции в различных рейтингах зачастую можно встретить Mitsubishi Outlander с вариатором Jatco JF011E с дополнительным радиатором охлаждения масла в коробке. Благодаря данному конструкторскому решению CVT на кроссовере с моторами объёмом 2,0 и 2,4 литра «выхаживает» до 230-250 тысяч км пробега и даже больше.

0

Средний ресурс и обслуживание вариатора

Средний ресурс большинства вариаторов редко превышает 150 000 километров пробега. Капитальный ремонт вариаторов нецелесообразен в силу того, что замена на вариатор бывший в употреблении гораздо дешевле. Масло в вариаторе необходимо менять каждые 50 000, а стальной ремень каждые 100 000 километров пробега и стоит всё это тоже не дёшево. Кроме этого, на автомобиле оснащённом вариатором не желательно ездить со скоростью более 130 км. / ч. Поэтому, если вы любитель бездорожья или агрессивного стиля вождения, то автомобиль с вариатором определённо не для вас.

Nissan X-Trail

0
Чуть меньше, а именно на 180-210 тысяч км., должен отработать вариатор Jatco JF011E, который ставился на кроссоверы Nissan X-Trail с 2,0- и 2,5-литровыми бензиновыми двигателями. Данную трансмиссию широко использует на своих моделях концерн Renault-Nisssan. Его можно найти у Mitsubishi (на вышеупомянутом Outlander, а также Lancer), на французских кроссоверах Citroen C-Crosser, Pegeout 4008 и таких автомобилях, как Suzuki Kizashi, Dodge Caliber и Jeep Compass.

0

0

Nissan Qashqai

Начнем, пожалуй, с японского кроссовера, который держится на конвейере с 2013 года. Модель оснащается самым популярным вариатором на российском рынке — японским Jatco JF011E. У него отдельный радиатор охлаждения и очень прочный ремень. На деле это даже не ремень, а схожая с используемой в механизме ГРМ многорядная цепь — растянуть или согнуть ее еще надо постараться. Сам производитель заявляет о ресурсе цепи в 120–160 тысяч километров, но большинство владельцев пренебрегают заменой, ведь стоимость замены цепи ненамного дешевле замены узла в целом. В отличие от других моделей Nissan, на Qashqai иное программное обеспечение и не совсем удачное размещение коробки под кузовом. Из-за этого трансмиссия в сочетании с 2-литровым мотором на 144 «лошадки» выдерживаем не больше 180 тысяч километров пробега.

Subaru Forester

0
Subaru Forester с вариатором собственной разработки TR580 может похвастаться ресурсом в среднем на 170-200 тысяч км пробега. Такая трансмиссия идёт только с «атмосферниками» объёмом 2,0 и 2,5 литра. У Lineartronic выделяется специфическая проблема в холодном климате: утечка жидкости через сальник гидротрансформатора. Она легко выявляется по следам масла.Subaru Forester с вариатором собственной разработки TR580 может похвастаться ресурсом в среднем на 170-200 тысяч км пробега. Такая трансмиссия идёт только с «атмосферниками» объёмом 2,0 и 2,5 литра. У Lineartronic выделяется специфическая проблема в холодном климате: утечка жидкости через сальник гидротрансформатора. Она легко выявляется по следам масла.

0

Недостатки вариатора CVT

Даже с учетом того, что автопроизводители постоянно совершенствуют конструкцию, все равно CVT имеет как ряд преимуществ, так и ряд недостатков. Прежде всего, проблемным является приводной металлический ремень вариатора (цепь вариатора), который испытывает большие нагрузки.

Чувствительность ремня к нагрузкам ограничивает возможность установки мощного двигателя, также ремни рвутся при агрессивной эксплуатации и нарушении определенных правил. Как правило, ремень вариатора нужно менять каждые 100 тыс. км. пробега. Общий же ресурс вариатора, в среднем, составляет около 200 тыс. км.

Еще вариатор крайне чувствителен к уровню и качеству трансмиссионного масла (даже больше, чем гидромеханический автомат). Важно не допустить проскальзывания ремня на шкивах и одновременно добиться нужного сцепления поверхностей при их одновременной защите от износа.

За это отвечает специальное дорогостоящее масло для вариатора, которое специалисты по ремонту вариаторов рекомендуют менять каждые 30-40 тыс. км. пробега. Также коробка боится перегревов, пробуксовок, резких стартов, буксировки прицепов и других авто и т.д.

Какие пробеги критичны

Во многом надежность того или иного вариатора будет зависеть больше от манеры езды и добросовестности обслуживания, однако кое-какие усреднённые значения отследить можно. К примеру, неплохим ресурсом отличились «цепные» трансмиссии Multitronic и Lineatronic в исполнении Volkswagen и Subaru соответственно. Средний срок службы этих коробок около 250 000 км.

Вариатор Lineatronic

Чуть меньше ходят японские вариаторы Aisin, которые постепенно захватывают модельный ряд Toyota, оставив временное право для существования традиционных АКПП только на тяжелых внедорожниках. Самая популярная версия Aisin K111 служит примерно 230 ткм.

Aisin K111

Продукция компании Jatco (Nissan) в мире самая популярная. Их вариаторы разошлись тиражом более миллиона и устанавливаются на Nissan, Mitsubishi, Dodge, Peugeot, Citroen и некоторые другие марки. Они менее ресурсные. Если взять их самую массовую версию JF011E, то последние её модификации в среднем проезжают 180 ткм, а вот у её последователя JF015E эта отметка скатилась до 150 ткм, хотя по поведенческим показателям эту коробку можно перепутать с традиционным автоматом. Получилось что-то типа «шаг вперёд и два – назад».

Бельгийские коробки VT2, устанавливаемые на китайские автомобили Geely, заканчивают список скромным показателем в 100 ткм. Хотя, особо аккуратные владельцы говорят, что вариатор не так плох, если сильно не нагружать трансмиссию и вовремя менять масло.

Стоит также отметить, что срок жизни одного и того же вариатора, установленного на разные модели, может отличаться в зависимости от поправок производителя. К примеру, агрегат Jatco JF011E на Mitsubishi Outlander 3 служит гораздо меньше, чем на предыдущем поколении Аулендеров или в сравнении с той же коробкой на Nissan Qashqai.

CVT-8 Jatco JF017E

CVT-8 Jatco JF017E = RE0F10E (ремень) и RE0F10G (цепь) — Nissan. RE0F10J (для рынка США) Вариаторы JF016E и JF017E держат разную мощность. Отличаются тем, что JF016E изначально предназначен для 4х цилиндровых двигателей с крутящим моментом до 250 Нм, а JF017E до 380 Нм. а) Ниссан Патфайндер (Nissan Pathfinder) R52, 3.5 л (08.2014 -) б) Infiniti QX60 3.5 л, (01.2014 — ) в) Infiniti JX35, 3.5 л, (11.2012 — ) г) Nissan Teana, 3.5 л, L33, (03.2014 — ) д) Ниссан Мурано, 3,5 л, Z52, (08.2016 — ) е) Nissan QUEST, 3.5 л (2015 — )

Есть ли недостаток в этих коробках передач?

Конечно, есть, как, в принципе, в любой коробке передач, которая имеет как плюсы, так и, естественно, минусы. Сами понимаете, что чудес не бывает, также как и не существует в мире идеального безупречного универсального товара / изделия.

Давайте на этом остановимся подробнее, не вдаваясь в сложные технические детали, как это любят делать на различных автофорумах.

Смотрите также: Механическая коробка передач против автоматической

Во-первых, стоит отметить, что многие автолюбители, купившие автомобиль с коробкой-вариатором, в процессе эксплуатации машины часто жалуются на необычную работу трансмиссии.

Дело в том, что поскольку вариаторы, как правило, управляются электроникой и специальной программой, то часто они запрограммированы так, что сбивают с толку водителей, которые ошибочно считают, что вариатор вышел из строя. Но в большинстве случаев это не так.

Почему же вариаторы дают такое ощущение во время движения? Дело как раз в бесступенчатости коробки передач и в отсутствии ощущения переключения передач. В итоге многих водителей это начинает смущать. Ведь, например, за рулем автомобиля с обычной АКПП переключения передач четко ощущаются, когда как за рулем авто с вариатором нет такого ощущения. В результате часто водители могут ошибочно судить о своих ощущениях, принимая подобную работу вариатора за недостаток.

Кстати, автопроизводители знают об этой проблеме и в настоящий момент работают над тем, чтобы как-то улучшить ощущения владельцев автомобилей, оснащаемых вариатором.

Естественно, каждый автопроизводитель по-своему программирует работу бесступенчатой трансмиссии. В результате у всех производителей вариаторы работают по-разному. Безусловно, любой автопроизводитель в рекламе своей продукции обязательно подчеркивает уникальность своей коробки-вариатора. Хотя в целом конструкция большинства вариаторов примерно одинакова и, в принципе, работа трансмиссии больше зависит от технических характеристик двигателя и программы, которая управляет вариатором.

Во-вторых, многие владельцы автомобилей с бесступенчатыми коробками передач CTV недовольны частым ревом моторов, работающих в паре с вариаторами, на довольно-таки высоких оборотах двигателя. Причем это, как правило, не связано со скоростью авто, что, согласитесь, не очень приятно. Ведь на автомобилях с классическими трансмиссиями мы обычно связываем увеличение оборотов двигателя с разгоном автомобиля. То есть при разгоне обороты двигателя начинают расти до тех пор, пока коробка автоматически не переключит повышенную передачу (обычно, например, на автомобилях с классическим «автоматом» обороты двигателя постоянно колеблются, чтобы соответствовать изменяющимся условиям движения при переключении передач).

Вариатор же, увы, работает немного по-иному. Так, например, если вы умеренно нажмете педаль газа и начнете набирать скорость, скорее, вариатор заставит двигатель набрать высокие обороты и удерживать их на этом уровне (на максимально возможном пике) до тех пор, пока вы не достигнете желаемой скорости. Естественно, часто подобная работа вариатора очень раздражает, так как приводит к излишнему и порой неуместному шуму двигателя.

В принципе, подобная настройка коробки, работающей в паре с двигателем, необходима для максимальной эффективности автомобиля (экономичность), независимо от его динамики и режима движения. Но именно из-за специфичной работы вариатора многие водители испытывают за рулем смешанные чувства.

Особенно раздражает, как работает двигатель в паре с вариатором на скользкой заснеженной поверхности. Ведь на автомобиле с обычной АКПП или МКПП мы сразу чувствуем и слышим, когда колеса авто начинают пробуксовывать. В машине с вариатором вы сразу не поймете, буксует ваш автомобиль или просто двигатель работает на повышенных оборотах, в связи с тем что вариатор работает в определенном режиме передачи крутящего момента.

К счастью, постепенно вариаторы в современных авто становятся все лучше. Например, ряд автопроизводителей усовершенствовали свои коробки CVT, сделав их работу в паре с двигателем более приятной и комфортной.

Тем не мене это не все минусы коробки-вариатора. Давайте теперь взвесим как плюсы, так и минусы этой трансмиссии:

Плюсы

Минусы

— Нет переключений передач — Нет потери времени при разгоне / более плавный разгон — Проще конструкция -Дешевле гидромеханической коробки-автомата — Плавный ход автомобиля — Более быстрый разгон с места

— Ремень, используемый в вариаторе, как правило, изнашивается к 150 тыс. км.* — Нельзя долго ехать на максимальных оборотах двигателя на максимуме мощности — Частое обслуживание КПП (фильтры + масло)** — Дороговизна трансмиссионной жидкости для сохранения ремня в вариаторе — Не терпит грубого стиля вождения (рывки, экстренные торможения и т. п.). Вариатор может быстро выйти из строя — Дорогой ремонт — Сложная электронная система управления вариатором, работающая на основе показаний многочисленных датчиков, которые, к сожалению, часто изнашиваются

• * Но это в идеале и зависит от условий эксплуатации и стиля вождения.
• На практике ремень в коробке изнашивается гораздо раньше.
• Хотя нередко, когда владельцы автомобилей сообщают о ресурсе ремня в вариаторе в 200 тыс. км и даже более.
• ** По сравнению с МКПП и классическим «автоматом».

Jatco JF010E = RE0F09A/B (Nissan).

Ставится с 2002 года. Встречается в СНГ чаще всего на Nissan MURANO и Nissan TEANA (с двигателем 3,5 литра). В Европе — на дизельных Renault MEGANE и Renault SCENIC. Ресурс вариатора высокий и сам вариатор ремонтопригодный. Устанавливается на следующие автомобили: Nissan ALTIMA, 3.5L, (2007-2012) Nissan MURANO, 3.5L, (2002-2016) Nissan ELGRAND, 3.5L, (2010-2013) Nissan PRESAGE, 3.5L, (2003-2009) Nissan QUEST, 3.5L, (2010-2016) Nissan TEANA, 3.5L, (2003-2014) Renault MEGANE, 1.9L (дизель), (2008-2015) Renault SCENIC, 1.9L, (дизель) (2009-2015)

Текст видео

Топ 5 Лучших Вариаторов CVT (Вариатор Бесступенчатая трансмиссия — коробка передач) современных автомобилей. Вариатор или автомат что лучше? Top 5 Modern cvt transmission (Automatic Boxes) Cars

Спонсор выпуска: Европейская компания Smagresta (ремонт маховиков любых видов) в Санкт-Петербурге: Сайт: https://smagresta.ru/ Группа: https://vk.com/smagresta

Все видео материалы являются собственностью автора. Ссылка на канал обязательна.

Production Music courtesy of Epidemic Sound!

Нюансы управление авто с вариатором — Как пользоваться вариатором

Ещё лет семь тому назад мало кто из автомобилистов нашей страны, да и близлежащих территорий, имел представление о том, что такое вариаторная коробка передач и в чём её отличие от традиционной «механики» и уже привычного «автомата». Но уже на сегодняшний день, наверное, каждый производитель имеет в своём модельном ряду транспортные средства с такой коробкой передач.

В силу своего новаторского веяния, вариатор ещё не полностью познан каждым автомобилистом. Не так много водителей знают, как правильно ездить на вариаторе, понимают все тонкости его эксплуатации, а также могут оценить все преимущества и недостатки данной коробки.

Принцип работы вариатора

Вариатор является автомобильным узлом или агрегатом с внешним управлением, который автоматически изменяет передаточное число, выбирает оптимальные значения в зависимости от нагрузки силового агрегата и его оборотов. В результате мощность мотора используется с максимально возможной эффективностью. В разного рода технике подобные конструкции многих разновидностей можно встретить достаточно часто.

В автомобилестроении же применяются только два вида вариаторных механизмов: тороидные и клиноременные. В чём же заключается принцип работы вариатора как достаточно нового трансмиссионного механизма?

Вариаторы клиноременного типа известны уже давно. Главными деталями такой коробки передач являются раздвижные шкивы, которые соединены между собой ремнём с сечением трапецеидальной формы. Когда половинки шкива сдвигаются друг с другом, происходит выталкивание наружу ремня. Радиус шкива в результате этого увеличивается, а вместе с ним и возрастает передаточное отношение.

Когда половины, наоборот, начинают отдаляться друг от друга, ремень падает вглубь и работает по меньшему радиусу, что позволяет уменьшать передаточное отношение. Прямая передача получается в том случае, когда оба шкива находятся в промежуточном положении.

Разные автомобильные бренды разработали свои разновидности вариаторов на клиноременной основе. Например, Audi в своей трансмиссии использует цепи, а Honda – ремни из металлических пластин. Но принцип работы вариатора от этого никоим образом не меняется. Шкивы функционируют под командованием электронного блока управления: электронные системы, сервоприводы и датчики.

Тороидный вариатор отличается от клиновидного. Здесь конструкция состоит из соосных дисков и роликов, которые и передают момент между ними. Изменение передаточного числа происходит за счёт смены положения роликов и их радиусов, по которым диски и обкатываются. Всё усилие передаётся на пятно контакта, поэтому для поворота роликов применяются специальные устройства, которые преодолевают прижимную силу ролика по отношению к диску.

Например, вариатор от компании Nissan оборудован системой с прецизионным гидравлическим механизмом, управляющимся электроникой. Данная система перемещает на микронные доли обоймы с роликами, в результате чего те сами вращаются из-за сдвига относительно дисковой оси.

Благодаря постоянно развивающемуся техническому прогрессу в сфере электроники, вариаторы всё больше усовершенствуются и широко распространяются на автомобильном транспорте. Их «ахиллесовой пятой» по прежнему остаются ремни и пятна контактов дисков с роликами, которые пока не выдерживают сильных нагрузок при работе с высокомощными силовыми агрегатами. На сегодняшний день рекордным являются 220 л.с. при 300 Нм для клиноременных вариаторов и 240 л.с. и 310 Нм для тороидных.

Если провести сравнительную параллель между вариаторной коробкой и автоматом, то первая окажется более совершенным механизмом. Вариатор предоставляет лучшую динамику разгона, меньший топливный расход и плавную езду. По словам специалистов, в недалёком будущем такие коробки передач вытеснят привычные нам механику и автомат.

Как правильно пользоваться вариатором?

Общей чертой, роднящей автомобили с вариатором и автоматом в классическом его проявлении, является отсутствие педали сцепления. Отличаются же они конструктивно и своими принципами работы. В вариаторе передаточные числа изменяются плавно и бесступенчато благодаря изменению диаметров ведущего и ведомого дисков. При такой конструкции утопленная в пол гашетка выводит силовой агрегат на высокие обороты на протяжении всего разгона, в результате чего автомобиль разгоняется существенно быстрее, не затрачивая время на переключение передач.

Чтобы разобраться детальнее в том, как правильно пользоваться вариатором, предлагаем рассмотреть его режимы. Они практически идентичны с классическим автоматом.

• “P” – паркинг. Применяется в случаях, когда автомобиль приезжает к месту длительной остановки. В данном режиме все управляющие элементы блокируются. С этого же режима запускается мотор.

• “D” – драйв, движение. Режим, при котором автомобиль движется как обычно, плавно переключая передачи.

• “N” – нейтраль. Используется, по большей части, во время остановок на наклонной поверхности. Для этого необходимо остановить автомобиль педалью тормоза, перевести рычаг в данный режим, активировать ручник, отпустить тормоз и снова его выжать. Только после этих манипуляций можно переводить рычаг вариатора в положение парковки.

Данная последовательность действий обусловлена тем, что у вариаторной коробки во время парковки блокируются не колёса, а вал в самой КПП. Делается это тонким штырём, который легко может сломаться при неаккуратной парковке на недопустимой скорости.

• “L” – low (с англ. низкий). В данном режиме силовой агрегат работает на высоких оборотах с максимальной реализацией эффекта торможения мотором. Данный режим необходим только в сложных дорожных условиях или при буксировке. Данный режим можно сравнить с первой передачей на механической коробке передач.

• “S” – спортивный режим. Тут двигатель использует весь свой потенциал в конкретной случившейся ситуации. Подходит для тех, кто любит полихачить и постартовать со светофоров.

• “E” – экономичный. Полная противоположность спортивного, антипод со спокойным движением и минимальным топливным расходом.

Так же, как и классический автомат, вариаторную коробку нужно «баловать» частой заменой трансмиссионного масла. Данный же расходный материал для вариатора относится к отдельной группе. Такие масла смазывают трущиеся поверхности и в то же время предотвращают их проскальзывание. Что сразу смущает, так это то, как один материал вмещает в себе столь противоречивые свойства? А вот такой оксюморон и ставит масла для ВКПП на отдельную уникальную нишу.

Несмотря на свои специфические свойства, такое масло стоит достаточно приемлемо. Если вовремя не произвести замену масла или не долить его до необходимого уровня, то спустя какое-то время ремень начнёт проскальзывать по дискам, тем самым уничтожая их.

Плюсы и минусы использования вариатора

1. Автомобиль с вариаторной коробкой передач очень плавно разгоняется без каких-либо скачков и рывков.

2. С вариатором время, затрачиваемое на разгон автомобиля, сводится к минимуму, ведь здесь нет такого понятия как ступени передач.

3. Автомобиль с вариатором движется плавно, не скатывается на склонах, не глохнет на светофорах и пробках.

4. Таким автомобилем легко управлять, так как в нём есть всего две педали. Да и зачем сцепление здесь, когда коробка вовсе бесступенчатая.

5. Даже на высоких оборотах вариатор почти бесшумный.

6. Благодаря плавному ходу и динамичному разгону вариатор расходует меньше топлива, чем привычные нам коробки передач.

7. Вариатор выпускает в атмосферу намного меньше вредных веществ, в отличие от своих собратьев – автомата и механики.

Наряду с преимуществами вариатор имеет и свои недостатки, которые могут стоить водителю больших хлопот.

1. Автомобиль с бесступенчатой трансмиссией не может длительное время двигаться с максимальной мощностью и на высоких оборотах

2. Вариатор требует пристального внимания. Менять масла и фильтры придется довольно часто, как минимум один раз на каждые 30 000 километров.

3. В вариатор необходимо заливать специальную жидкость, которая влияет непосредственно на работу самого ремня. Стоит она недешево и в настоящее время ее не так-то просто приобрести.

4. Грубая эксплуатация (резкие движения, экстренное торможение) может способствовать быстрой поломке вариатора.

5. Бесступенчатую КПП можно устанавливать только на легковые автомобили мощностью до 220 лошадиных сил.

6. Ремонт вариатора может обойтись несколько дороже того же автомата. К тому же, найти в наших реалиях специализированные СТО и опытных мастеров, которые бы разбирались в устройстве вариатора, довольно сложно.

7. Если хотя бы один из датчиков выйдет из строя, это может негативно отразиться на работе всей КПП.

auto.today

Становящиеся все более популярными вариаторные коробки на автомобилях имеют одну из важнейших особенностей – бесступенчатая смена крутящего момента, то есть водителю не требуется переключать самостоятельно передачи, как это делается на авто с МКПП, или ощущать небольшие рывки при смене передачи, которые бывают у авто с АКПП.

Что касается самого управления вариатором, то оно практически не отличается от управления коробкой-автоматом, но особенность бесступенчатой смены момента вносит свои коррективы в управление. Есть определенные нюансы, которые следует учитывать при управлении автомобилем с вариаторной коробкой передач.

Общая инструкция по управлению вариатором достаточно проста: чтобы начать движение нужно всего лишь перевести селектор КПП, который пришел на смену рычагу МКПП, и нажимая на педаль газа, начать движение. Во время движения, если не выбран ручной режим управления, никаких действий с селектором выполнять больше не надо.

Режимы вариатора

Определенные режимы работы вариатора, выбираются путем перевода селектора в положения, каждое из которых обозначено буквами и значками.

Движение вперед

«D» – движение вперед. Перевод селектора в положение с этим обозначением указывает на то, что автомобиль будет двигаться вперед. Именно этот режим и является основным при движении. При этом вариатор сам будет менять передаточное число, ориентируясь на обороты двигателя, а электронные системы будут следить как за работой вариатора, так и двигателя, чтобы обеспечить максимальную эффективность их работы.

Движение задним ходом

«R» – движение задним ходом. Конструкция вариатора такова, что реверсного движения ведомого вала, передающего вращение на ведущие колеса, у него нет. Поэтому в конструкцию были включены дополнительные механизмы. При переводе селектора в это положение, механизмы заднего хода включаются в работу.

Во избежание поломок, переводить селектор в данное положение можно только после полной остановки авто. В некоторых моделях для перевода селектора в положение «R» нужно нажать клавишу, установленную на селекторе, при этом нажать на нее возможно будет только после полной остановки. Этим обеспечивается исключение возможности включения заднего хода без обездвиживания авто, что является дополнительной защитой вариатора.

Нейталь

«N» – нейтраль. При таком положении селектора силовая установка отключена от КПП. Используется это положение при длительной остановке, к примеру, в пробке. Также этот режим используется для запуска силовой установки. В целом, это обычная нейтральная передача, которая имеется во всех видах КПП. Однако не рекомендуется каждый раз при остановке, особенно краткосрочной, переводить селектор в данное положение.

Парковка

«P» — парковка. Данное положение селектора приводит к тому, что ведомый вал вариатора блокируется штифтом, исключая возможность самопроизвольного движения авто.

Применять этот режим нужно только при постановке авто на стоянку. Часто, чтобы исключить возможность случайного включения данного положения, помимо нажатия на клавишу на селекторе, нужно еще выжать педаль тормоза, а также затянуть ручник, после чего только селектор станет в данное положение. Снятие селектора с этого положения тоже сопровождается данными действиями, выполненными в обратном порядке.

Ручное управление

«+», «-» – повышение и понижение передачи. Поскольку в вариаторе передач как таковых нет, то для удобства водителей применяется ручной режим переключения. Но данный режим является лишь эмулятором – вариатор может менять передаточное число на определенные значения, что имитирует ступенчатую коробку. То есть ступенчатое изменение крутящего момента вроде и есть, и его можно менять, кратковременно переводя селектор в «+» или «-», тем самым создавая иллюзию переключения передач, но оно является лишь условным. К тому же, полностью добиться соответствия работы вариатора как ступенчатой коробки не получится – электронные системы все равно будут следить за оборотами двигателя и при надобности самостоятельно изменять передаточное число. Делается это для того, чтобы защитить от перегрузок сам вариатор.

Дополнительные режимы

Многие модели, укомплектованные вариатором, имеют дополнительные режимы работы коробки передач, которые подстраивают её под определенные условия движения.

«S» – режим спорт. Он обеспечивает более резвое поведение авто при нажатии на педаль. Этот режим предназначен для вождения в интенсивном режиме. Но все сводится к тому, что вариатор меняет передаточное число более медленно, что обеспечивает большую тягу при увеличении оборотов двигателя.

«Е» – эконом, он же «Эко». Данный режим является полной противоположностью режима «спорт». Вариатор подстраивается так, что обеспечивается максимальное взаимодействие двигателя с коробкой для минимального потребления топлива.

«L» – режим сложных условий эксплуатации. При переводе селектора в данное положение вариатор обеспечивает максимальное передаточное число, то есть тягу на ведущих колесах. Предназначен для движения по бездорожью, буксировке прицепа и т. д.

Нюансы пользования вариатором

Теперь о нюансах вождения авто, оснащенного вариаторной коробкой. Первое и одно из главных условий – не начинать движение на авто сразу после запуска двигателя, особенно это касается зимнего периода.

Начало движения

При длительной стоянке все масло стекает в поддон коробки передач, а поскольку низкие температуры делают масло более вязким, то начало движения сразу после запуска приведет к тому, что элементы вариатора будут работать без смазки. В результате это способствует их интенсивному износу. Поэтому после запуска следует дать время, чтобы масло под давлением попало на все смазывающиеся поверхности.

Примерно то же касается и перевода положения в «N» при краткосрочных остановках. При переходе на этот режим давление масла в вариаторе снижается, а после быстрого переведения в режим «D» и начала движения, масло не успеет в нужном количестве поступить к трущимся поверхностям. Поэтому лучше при остановке на светофоре не трогать селектор и оставлять его в положении «D», поскольку вариатор рассчитан на работу в таком режиме и при остановке.

Особенности при маневрировании и прохождении поворотов

Нужно учитывать, что вариатор реагирует на повышение оборотов двигателя. То есть, вначале водитель увеличивает акселератором обороты, на что и реагирует данная КПП. В зависимости от выбранного режима вариатор будет реагировать соответственно, но на эту реакцию ему нужно некоторое время.

При совершении обгона в первую очередь нужно учитывать этот фактор – добавить обороты коленчатого вала, а после уже начинать совершать маневр.

То же касается и при прохождении поворотов, нужно на педаль нажимать в момент начала поворота руля, тогда КПП отреагирует правильно и непредвиденных последствий не будет.

Транспортировка

Транспортировка прицепов или буксировка других авто для вариатора крайне не желательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ. Допускается только транспортировка прицепов с полным весом до 1 тонны.

Не стоит часто использовать авто с вариатором на пересеченной местности. То есть, многие кроссоверы и внедорожники с вариатором хоть и являются автомобилями с повышенной проходимостью, но особо на проходимость их не стоит особо рассчитывать – они больше являются городскими авто, чем «покорителями бездорожья».

Буксирование

Есть и нюансы, касающиеся буксировки авто с вариаторами. Допускается буксировать такое авто на жесткой или гибкой сцепке только при работающем силовом агрегате и нейтральном положении селектора. Если таковых условий нет, то буксировка производиться только путем частичной погрузки авто (обязательно должны быть вывешены ведущие колеса) или эвакуатором.

okorobke.ru

С правилами езды на автомобилях с вариаторными коробками российские водители познакомились относительно недавно. К отсутствию третьей педали в машине привыкнуть успели многие (обычная АКПП). Но заблуждаются те, кто ставит знак равенства между автоматом и бесступенчатой трансмиссией. Нюансы работы вариатора требуют самого внимательного рассмотрения. Как ездить на вариаторе?

Правила вариаторной езды

CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы. Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.

Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.

Подробно о плюсах

Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:

• хорошо набирается скорость;
• более экономично расходуется топливо;
• оптимизируются критичные нагрузки на двигатель;
• увеличивается период регламентных сервисных и ремонтных работ;
• повышен класс экологической безопасности.

Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.

CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.

Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.

Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).

Эксплуатация вариатора (краткая инструкция)

Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:

• «P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
• «D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
• «N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

• «L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

• «S» — спортивный. Двигатель выводится на полную мощность;
• «E» — экономичный. Расход горючего минимизирован.

Машинам с вариаторами резко возрастающие нагрузки противопоказаны. Они становятся виновниками внеочередных посещений СТО и последующего ремонта. Это недостаток CVT-коробок конструкторы пока не решили.

Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки. Прогревать по типу автоматической коробки передач путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).

Трогаться с места нужно убедившись, что автомобиль прогрелся до необходимого предела. После начала движения придерживаться спокойной манеры езды минимум километр, это полностью позволит прогреть все элементы коробки. Расходы на лишнее топливо сэкономят затраты на монтаж новой КПП.

Чем ниже температура окружающей среды, тем дольше необходимо прогревать коробку. При температуре -35 °C лучше не эксплуатировать автомобиль с CVT. Если вы всё-таки решились на поездку в сильный мороз, то прогревать рекомендуется не менее 30 минут и всю дорогу придерживаться очень щадящего режима езды.

В Европе (Финляндии) нашли альтернативу холостым оборотам двигателя для прогрева. Авто снабжаются электросистемой поддержки рабочей температуры. Машина запитывается от электросети через обычную штепсельную вилку. Машины с таким оборудованием легко узнать по характерным вырезам на бампере.

Бездорожье не рулит

Ездить на автомобилях с вариаторной КПП вне дорог не желательно. Пусть не вводят в заблуждение автолюбителей всемирно известные производители кроссоверов. Внедорожники с CVT автоматически зачисляются в «паркетники».

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Повредить бесступенчатую коробку можно наехав на выступ, ухаб, при попадании колёс в ямы и выбоины и другие шероховатости дорожного полотна. Подобные приключения небезопасны для МКПП, а в случае с автоматом в вариаторном исполнении последствия могут быть фатальными.

Буксовать, равно как и буксировать, на CVT не стоит. Эти действия небезопасны для агрегата. Вариант взятия автомобиля на буксир есть — при включённом моторе (смазка предохранит детали от излишнего трения), стоит ознакомиться с инструкцией по эксплуатации. И даже не взирая на это бывают случаи поломок, особенно КПП с пробегом, поэтому мы не рекомендуем его буксировать, ведь эвакуатор стоит гораздо дешевле чем ремонт. Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть другой но очень трудоемкий вариант, отсоединения полуосей от ведущих колес.

Соответственно использовать машину в качестве тянущего средства другого авто категорически не рекомендуется. Максимально допустимое условие — транспортирование автоприцепа весом не превышающего допустимого. Точная информация о грузоподъёмности и расстоянии, на которое можно буксировать прицеп, конкретной модели указана в техпаспорте.

Пробуксовка — очень вредное действие. Заглохнув на ухабах или в грязи, следует оставить попытки выехать самостоятельно. Передвигая селектор между отметками «D» и «R» можно добиться только скоротечного износа шлицевых соединений. Заметно сократится ресурс шестерней. Чтобы устранить поломку, узел разберут, что существенно ударит по карману автовладельца.

Внимание, датчики!

Без корректной работы контрольных устройств обеспечить безопасность поездок невозможно. Отслеживать их состояние постоянно — насущная необходимость. Прекращение функционирования одного датчика может привести к выходу из строя целого узла.

Если датчик контроля скорости повреждён, то блок управления автоматически переводит ремень трансмиссии в среднее аварийное положение, двигатель экстренно тормозит. Угроза деформирования ремня становится более чем реальной. При движении в высокоскоростном режиме может даже разорвать ременной привод. Снижение оборотов повышает процент «выживания» CVT.

Для желающих приобрести машину с пробегом есть непреложное правило — меняйте датчик скорости. Настоятельно предлагается купить оригинальную версию от производителя и проверенного поставщика. Аналогично следует поступить с датчиками уровня и давления масла. Весь комплект датчиков должен находиться в исправном состоянии.

Заключение

Выводы, не требующие особых обоснований:

1. «Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
2. Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
3. Не начинать движения при «холодном» масле.
4. Отслеживать уровень жидкости и работоспособность контролирующих устройств.

autoleek.ru

Еще пять лет назад мало кто из отечественных автомобилистов знал о том, что такое вариаторная коробка передач и чем она отличается от традиционных «механик» и «автоматов». Но уже сегодня практически каждый автомобильный производитель добавил в свою линейку авто транспортные средства с этой КПП. Но далеко не каждый автомобилист знает, как ездить на вариаторе, тонкости его эксплуатации и какими преимуществами и недостатками он обладает.

Вариаторная коробка передач (CVT) представляет собой агрегат, предназначенный для передачи сигнала от двигателя к ведущим колесам. Данный тип КПП позволяет более плавно переходить от одной передачи к другой, меняя скорости вращения ведомого и ведущего валов. И хотя конструкция этого устройства была разработана более шестидесяти лет назад, только в последнее время он активно внедряется в производство машин.

Те, кто уже успел попользоваться автомобилем с такой КПП, замечают сразу — разгон машины происходит очень ровно и без провалов, поскольку водителю нет нужды переключать скорости. Уже давно известно и доказано многими испытаниями: если соревнуются два автомобиля с одинаковыми двигателями, но разными КПП, впереди окажется тот, который оснащен вариатором.

Некоторых водителей может смутить шум работы мотора во всех режимах функционирования. На транспортах, оснащенных вариатором, не получится добиться звука спортивного авто при разгоне. Потому что электроника машины оптимизирует работу мотора, тем самым позволяя ему функционировать в оптимальном режиме.

Все эти факторы позволяют подчеркнуть преимущества, которыми обладает авто с вариаторной КПП, по сравнению с обычным «автоматом» или «механикой». В частности, это:

• оперативный набор скорости;
• экономия бензина по сравнению с другими передаточными агрегатами;
• оптимизация нагрузки на мотор;
• сниженный интервал необходимости технического обслуживания и ремонта;
• вариаторная КПП является более чистым агрегатом с экологической точки зрения.

«Подскажите, пожалуйста! Купил себе Хонду с вариаторной коробкой передач. Решил посмотреть в Интернете и почитать об этом типе КПП и оказалось, что все не так гладко, как могло бы быть! Из отзывов других автомобилистов я понял, что этот агрегат очень сложный по своей конструкции и далеко не каждый автосервис возьмется за ремонт коробки передач. Как правильно эксплуатировать Хонду с вариатором? На что нужно обратить внимание?», — пишет интернет-пользователей Николай.

И подобных вопросов в Сети очень много. Итак, как правильно пользоваться автомобилем, оборудованным вариатором? Какой оптимальный стиль вождения для этого агрегата, каковы особенности его эксплуатации? Ответы на эти вопросы вы найдете ниже. Используя автомобиль, оснащенный CVT, нужно соблюдать несколько правил и нюансов.

Трансмиссионное масло

Всегда нужно четко следить за уровнем и состоянием расходного материала, залитого в агрегат. Вариаторы, в отличие от автоматических КПП и уж тем более от механических, более чувствительны к качеству расходного материала. Здесь лучше не заливать жидкость от непроверенного производителя и, тем более, купленную где-нибудь на обочине дороги.

Трансмиссионное масло должно полностью соответствовать спецификациям, которые требует коробка передач определенного авто. Чтобы определиться с тем, какой именно расходный материал нужен вашему автомобилю, следует ознакомиться с мануалом по эксплуатации. Как правило, такие важные моменты описываются в инструкции. В мануале должна быть указана спецификация и основные требования, предъявляемые для трансмиссионного расходного материала. В случае нарушения эти требований будьте готовы выложить сумму за ремонт агрегата.

Если вы не нашли ответ на ваш вопрос в инструкции к авто, то, возможно, есть смысл связаться с дилером. Он поможет вам определиться с тем, какое масло лучше приобрести и где его заправить. Учтите — залив жидкости также следует осуществлять у мастеров, которые уже сталкивались с этим. Поэтому также уточните у дилера, где в вашем городе есть соответствующие станции техобслуживания. Возможно, представители компании посоветуют вам обратиться в свой сервисный центр.

Не забывайте также проверять уровень расходного материала в коробке передач: он всегда должен соответствовать норме. При недостаточном количестве жидкости в CVT детали и компоненты агрегата не смогут смазываться должным образом. Это, в свою очередь, может послужить причиной выхода из строя некоторых компонентов коробки передач, что также может ударить по карману автомобилиста.

Резкие нагрузки

В автомобилях, оборудованных вариаторной КПП, резкие нагрузки зачастую становятся причиной последующих поломок и неисправностей. В силу своей конструкции эту проблему можно считать «болезнью». По неизвестным нам причинам разработчики CVT не спешат решить эту проблему, поэтому она остается насущной для владельцев машин с вариатором.

Особенно водителю такого автомобиля стоит воздержаться от резкого старта в зимний период, пока машина не прогрелась до нормальной рабочей температуры. Из-за того, что трансмиссионное масло в агрегате холодное, оно не может сразу же поступить во все каналы системы, то есть некоторые компоненты какое-то время работают без смазки. Поэтому резкий старт может стать причиной летального исхода CVT.

Разумеется, все зависит от стиля вождения, но в случае с CVT следует отказаться от резких стартов и пробуксовки.

Езда по бездорожью

CVT не предназначены для частой эксплуатации по сельской местности или бездорожью. Несмотря на то что этим агрегатом оснащаются кроссоверы Mitsubishi, к примеру, модель Outlander, данные авто сложно назвать внедорожниками. Поэтому водителю рекомендуется ограничить частые поездки по сельской местности.

То же самое касается и буксировки. Транспорт с оборудованными CVT категорически не стоит буксовать. Это губительно действует на агрегат. Если вы заглохли где-то в грязи и попытаетесь выехать на авто, переключая селектор КПП из положения «D» в «R», это спровоцирует повышенный износ шлицевых соединений. В свою очередь, ресурс эксплуатации шестеренок значительно сокращается. Разумеется, при их поломке придется разбирать агрегат и ремонтировать его, а это удовольствие не из дешевых. То есть, если в вашем авто произошла поломка и вы не можете завестись, чтобы доехать до СТО, единственным выходом для вас будет вызов эвакуатора.

Кроме того, губительным для машины с CVT может оказаться и буксировка другого транспорта. Максимум, что допускается для буксировки — это малогабаритный нагруженный прицеп, грузоподъемность которого не должна превышать 700-1000 кг. Поскольку транспорт имеет гораздо больший вес, то от их буксировки следует воздержаться.

Функционирование датчиков

Датчики — это отдельная тема для разговора. Для обеспечения нормальной езды за их работой следить нужно так же, как за уровнем бензина в бензобаке. От работоспособности устройств контроля зависит функционирование агрегата в целом. Стать причиной поломки CVT может датчик контроля скорости.

Если этот компонент выходит из строя, то блок управления ()транспорта сразу же скидывает ремень коробки передач в среднее аварийное положение, в результате чего происходит экстренное торможение мотором. Тогда может произойти деформация ремня, но в некоторых случаях он может и вовсе разорваться, но только если машина едет на высокой скорости. Если же скорость езды не настолько высокая, то сам агрегат может и не пострадать.

Поэтому, если вы приобретаете подержанный автомобиль, то в первую очередь замените датчик скорости, желательно приобретя оригинальный компонент от производителя. То же самое касается и датчиков контроля уровня трансмиссионной жидкости, датчика давления масла и т.д. Все датчики должны быть исправны.

Ремонт

Приобретая машину с CVT позаботьтесь о том, чтобы у вас всегда был телефонный номер грамотного специалиста. На сегодняшний день далеко не все станции техобслуживания берутся за ремонт этих агрегатов, поскольку они достаточно сложны по своей конструкции и требуют грамотного подхода.

Кроме того, стоимость услуг таких специалистов гораздо выше, а от ремонта зависит многое. Лишь один недочет, допущенный мастером, может стать причиной более серьезной поломки. Поэтому к вопросу о ремонте также стоит подойти ответственно.

Что касается официальных дилеров, то, как показывает практика, они занимаются ремонтом CVT только тогда, когда машина на гарантии. Если же срок гарантии закончился, то представители компании, скорей всего, предложат вам полностью заменить агрегат, а это, как вы понимаете, совсем не дешево.

Причины поломок

Далее рассмотрим наиболее распространенные причины неисправностей CVT.

Как вы поняли, вариаторная коробка переключения скоростей представляет собой достаточной сложный по своей конструкции агрегат, имеющий свои недостатки и преимущества.

От правильной эксплуатации машины, езды на ней и стиля вождения зависит многое. В силу своих особенностей ездить на авто с таким агрегатом понравится любому водителю, но далеко не каждый сможет сразу же разобраться во всех нюансах, от которых напрямую зависит работоспособность КПП.

Приобретая машину с таким агрегатом, задумайтесь — а сможете ли вы правильно на ней ездить и учитывать все особенности агрегата? Если нет, то лучше не связывайтесь с CVT, поскольку даже неправильный способ езды может стать причиной выхода из строя агрегата.

Видео от  Александра Павлова «Бесступенчатая трансмиссия»

В этом видео автор рассказывает о принципе работы CVT и о ее особенностях.

avtozam.com

Подержанные автомобили с вариатором

Наследие Леонардо да Винчи

ОСНОВНОЙ принцип работы бесступенчатой трансмиссии был предложен еще великим итальянским мыслителем Леонардо да Винчи. Но первый серийный автомобиль с вариатором появился только в 50-х годах прошлого века. Из-за высокой стоимости и низкой надежности массового распространения он не получил, о такой конструкции на время забыли. Затем вариаторные трансмиссии возродили японцы. В 1987 году компания “Fuji Heavy Industries” выпустила компактный хэтчбек “Subaru Justy”. Чуть позже автомобили с вариатором появились и у других производителей.

На сегодняшний день модели с бесступенчатой трансмиссией выпускают практически все японские автопроизводители (исключение одно – “Mazda”) и подавляющее большинство европейских автогигантов. Из “американцев” стоит упомянуть только “Chrysler” – с этого года вариатор стал устанавливаться на модель “Dodge Caliber”.

На нашем вторичном рынке наибольшее распространение получили вариаторные “Honda HR-V”, “Honda Civic”, “Nissan Primera” и многочисленные модели “Audi” – от “A4” до “A8” (переднеприводная модификация с мотором 3 л) включительно.

Фирменные названия таких трансмиссий могут быть самыми разнообразными – “Multitronic” у “Audi”, “X-Tronic” или “Hypertronic” у “Nissan”, “Multimatic” у “Honda” и т.д. Но в технических спецификациях и дилерских прайс-листах они обычно обозначаются аббревиатурой CVT (Continuously Variable Transmission).

За все надо платить

ЧТО БЫ ни заявляли автопроизводители, эксплуатация вариатора обходится дороже, чем езда на автомобиле с обычной автоматической (а тем более механической) трансмиссией. Разговоры о том, что этот узел практически вечный и не требует специального обслуживания, – сказки. При неправильной эксплуатации и несвоевременном сервисе ломается все, в том числе и вариатор.

– На сегодняшний день надежность бесступенчатых трансмиссий в целом ниже, чем у классических “автоматов”, – говорит Анатолий Желтов, технический директор компании “Дайлос”. Дилеры ссылаются на собственную статистику, которая свидетельствует о полной безотказности вариаторных трансмиссий. Это не совсем так, но никакого обмана здесь нет – просто к тому моменту, когда начинаются серьезные проблемы с вариатором, автомобиль, у которого заканчивается гарантия, обычно уже выпадает из поля зрения официальных сервисных центров.

Не совсем правда и то, что бесступенчатая трансмиссия конструктивно значительно проще “автомата”. Да, деталей в вариаторе меньше, чем в АКПП. Но возможных регулировок – значительно больше. Кроме того, качество изготовления элементов вариатора (их технологические допуски) должно быть существенно выше. Таким образом, реального выигрыша по цене не получается, только – по весу (что, кстати, тоже немаловажно). Именно поэтому до сих пор классические автоматические коробки передач не вытеснены с рынка, а как альтернатива им (параллельно с вариаторами) – большинство автопроизводителей разрабатывают и роботизированные механические КПП.

Не надо забывать также о том, что обслуживание вариатора тоже несколько накладнее, чем “автомата”. Хотя бы потому, что заливаемое в него масло (которое стоит в несколько раз дороже обычной жидкости для автоматических трансмиссий) требует регулярной замены. Оно вопреки распространенному заблуждению вовсе не рассчитано на весь срок службы вариатора. Пока автомобиль новый (первые 50.000-70.000 км), его можно и не менять – многие авторизованные сервисы так и поступают. Но впоследствии, чтобы избежать повышенного износа элементов трансмиссии, эту процедуру (вместе с заменой фильтрующих элементов) желательно проводить каждые 10.000-15.000 км пробега.

Электроника или гидравлика?

СПЕЦИАЛИСТЫ независимо от модели и компании-производителя вариатора обычно подразделяют все вариаторы на две группы (по типу узла управления) – гидромеханические и электромеханические. Гидравлика применялась, например на моделях “Ford Escort” и “Fiesta” прошлого поколения, “Subaru Justy” и старой “Nissan Micra”, а на “Honda Civic” и “HR-V” она устанавливается и сегодня. Электронные системы (где роль исполнительных элементов выполняют электромагнитные приводы) широко используются на различных “Audi”, “Nissan” и “Mitsubishi”.

Причем на разных автомобилях различия между самими вариаторными узлами (включающими в себя клиновидный ремень и систему разрезных конических шкивов) может и не быть, но блоки управления порой отличаются принципиально. Так, например, бесступенчатая трансмиссия, устанавливаемая на “Mini Cooper”, в точности копирует вариатор (тоже производства компании ZF), применявшийся на модели “Ford Escort”. Но блок его управления на “Эскорте” был гидравлическим, а на “Mini” уже стоит электроника.

В принципе электромеханические системы считаются более современными, но, по словам специалистов, “живут” такие вариаторы существенно меньше “устаревшей” гидравлики. Гидромеханические устройства по сроку службы обычно приближаются к классическим гидротрансформаторным АКПП. Обычно они “ходят” по 150.000-170.000 км, после чего неизбежно требуется сложный и дорогостоящий ремонт. А проблемы с электромеханическими вариаторами, как ни странно, начинаются уже после 80.000-100.000 км пробега. Слабым утешением для владельцев автомобилей с электроуправляемыми трансмиссиями может послужить только то, что ремонт “гидравлики” при прочих равных условиях значительно более трудоемок и соответственно обходится существенно дороже, хотя стоимость запчастей в целом сопоставима.

Официальные сервисные центры с ремонтом вариаторов вообще предпочитают не связываться. Стандартная рекомендация – замена узла в сборе. Ведь сами автопроизводители обычно не изготавливают, а закупают готовые трансмиссии у сторонних поставщиков. Так, например, на “Dodge”, “Mitsubishi” и “Nissan” используются узлы, производимые японской компанией “Jatco”, на “Ford” и “Mini” – немецкой фирмой ZF, а “Multitronic” (от “Audi”) выпускается при участии предприятий группы “Luk”. Возможно, что именно этим объясняется дефицит запасных частей для вариаторов. Готовый узел – пожалуйста, а в поставке отдельных его элементов фирмы-производители просто не заинтересованы. По свидетельству сервисменов, были случаи, когда ожидание заказанных из Японии деталей (от компании “Jatco”) растягивалось до полугода.

Но даже если клиент решается на замену неисправного вариатора на новый, ему все равно придется какое-то время ждать. Этот узел не считается самым востребованным (по крайней мере, ежедневно у дилеров его не спрашивают), и он довольно дорого стоит: от $3. 000, например на “Fiat Punto”, до $6.000-8.000 (в зависимости от сроков и условий поставки) на “Nissan Murano”. Поэтому на дилерском складе его скорее всего в наличии не окажется. Кстати, цена самого блока управления вариатором отдельно (если, конечно же, удастся его раздобыть) и в том, и в другом случаях составляет $1.500-2.000.

Поиски исправного “бэушного” вариатора – занятие практически бессмысленное. У разных моделей (и даже модификаций) они не взаимозаменяемы. Конструктивные отличия (порой достаточно существенные) могут быть даже у абсолютно одинаковых автомобилей, выпущенных в разное время. К тому же, покупая узел с “разборки”, нельзя быть уверенным в его работоспособности – это выяснится только после установки на машину. Поэтому в самых “тяжелых” случаях мастера специализированных (неофициальных) сервисов предлагают клиентам заменить неисправный вариатор на классическую АКПП или, что еще дешевле, на “механику” (если, конечно же, существуют аналогичные модели с другими типами трансмиссии). Но не забывайте, что такое решение будет не чем иным, как строго-настрого запрещенным ПДД “несанкционированным вмешательством в конструкцию автомобиля”.

Диагностику доверьте специалистам

ПРОВЕРИТЬ работоспособность вариатора самостоятельно несложно, но объективно оценить степень его износа и состояние узла в целом по плечу только профессионалам. И то – только со снятием с автомобиля и с полной разборкой трансмиссии. Тем не менее, покупая подержанный автомобиль с вариатором, надо постараться убедиться, что, по крайней мере на данный момент, трансмиссия нормально функционирует. Это даст хоть какую-то надежду на то, что при бережном отношении в ближайшее время дорогостоящего ремонта не потребуется.

Первое, что должно заставить покупателя насторожиться, – это рывки автомобиля при разгоне. В идеальном случае машина должна ровно (как, например, электромобиль или троллейбус) набирать скорость при неизменных оборотах двигателя. Если явно заметны рывки или провалы, то прежде всего надо проверить. . сам двигатель. Вариатор может быть и ни при чем. Но если мотор заведомо исправен и работает ровно, а автомобиль все равно дергается при разгоне, то это значит, что вариатор доживает последние дни (в лучшем случае – месяцы).

Далее смотрим на обороты двигателя при равномерном движении: на скорости 80 км/ч стрелка тахометра должна показывать примерно 2.000 об/мин. У разных моделей это значение может несколько отличаться, 2.000-2.500 и даже иногда 3.000 об/мин – еще не криминал, но если стрелка зашкаливает за отметку 4.000, то вариатор неисправен. Явным свидетельством поломки будет и попытка двигателя заглохнуть при торможении (как это бывает на автомобиле с “механикой” при невыжатом сцеплении). В этом случае ремонт трансмиссии тоже не за горами – лучше всего от такой покупки отказаться или хотя бы потребовать у продавца значительно снизить цену.

Совсем не лишней будет и проверка уровня и состояния залитого в вариатор масла. К сожалению, это не всегда просто сделать: на всех моделях “Nissan” и на некоторых “Audi” (в отличие, например, от автомобилей “Honda”) специального масляного щупа не предусмотрено. В этом случае придется “вывешивать” машину на подъемнике и откручивать пробку заливного отверстия (как это делается и где она находится, должно быть написано в инструкции по эксплуатации).

Бесступенчатые трансмиссии очень боятся (даже больше, чем обычные АКПП) масляного голодания. Поэтому уровень обязательно должен быть в норме. Черный цвет масла – недопустим. Это значит, что менять его уже бессмысленно – вариатор надо разбирать и чинить. Для уверенности мастера советуют капнуть маслом на белый лист бумаги и посмотреть получившееся пятно на свет. Оно может быть желтым или красным (в зависимости от марки масла), но ни в коем случае не черно-коричневым. Даже если недобросовестный продавец, стремясь скрыть признаки износа трансмиссии, сменил масло, то запах гари все равно останется. Пахнет паленым – диагностику можно не продолжать..

Конечно, в принципе все вышеизложенное покупатель может проделать самостоятельно, но лучше доверить эти операции мастерам специализированного сервиса. Возможная цена ошибки слишком высока, поэтому разумнее будет дополнительно подстраховаться, заручившись мнением опытного механика.

• cvt
• вариатор

Автор

Сергей АКРИТОВ

Издание

Клаксон №4 2006 год

Вам понравилась эта статья?

Рассказать друзьям:
Рассказать во ВКонтакте Рассказать в Одноклассниках

ИЛИ

Комментировать

---

Рекомендуем также почитать:

26 июня 2014

«ВАРИАТОР: Бесступенчатая трансмиссия»

27 мая 2014

«Программа передач»

31 марта 2006

«Подержанные автомобили с вариатором»

---

Интересные новости по теме

В России появились автомобили Geely Emgrand с вариатором

На российском рынке стартовали продажи автомобилей модели Geely Emgrand, оборудованных вариатором 03 июля 2013 0

Nissan Qashqai 1.6 получил вариатор

Компания Nissan обновила комплектации кроссовера Qashqai, добавив версию с двигателем объемом 1,6 л в сочетании с вариатором XTRONIC CVT нового поколения. 21 февраля 2012 1

Русский Nissan дороже японского

В Санкт-Петербурге на заводе компании Nissan стартовало производство компактного внедорожника Nissan X-Trail. Российское представительство японского автоконцерна объявило о начале приема заказов на новинку. 16 ноября 2009 0

---

Оставить комментарий

Обзоров машин на сайте:

5 0 9 6

Анатолий Калицев, эксперт по продукту компании Renault Россия

18 июня 2021

0

«Современные трансмиссии CVT X-Tronic ничем не уступают классическим ступенчатым «автоматам»

Специалисты агентства «АВТОСТАТ» выяснили, что в России уже 65% легковых автомобилей продается с автоматической трансмиссией. Причем свыше 40% – это классические «автоматы», а вот на долю вариаторов приходится примерно десятая часть всех продаж. Автоэксперты считают, что не очень высокий уровень продаж автомобилей с вариатором связан с недоверием покупателей к этому типу трансмиссии, что является следствием целого ряда мифов. Что из этого правда, а что нет – разбирались директор агентства «АВТОСТАТ» Сергей Целиков и эксперт по продукту компании Renault Россия Анатолий Калицев.

— Анатолий, давайте рассмотрим самые популярные мифы о вариаторах. Итак, миф первый: вариатор – не надежный. Он служит меньше, чем классический «автомат» и даже менее надежен, нежели «робот». Правда ли это? В чем плюсы и минусы вариатора против других автоматических трансмиссий? Какой пробег для современного вариатора критичен? Сколько он в среднем «проходит» до ремонта? И насколько дорог в обслуживании и ремонте?

— Главные плюсы трансмиссии CVT X-Tronic перед другими типами автоматических трансмиссий с точки зрения вождения – это низкий расход топлива и комфорт благодаря отсутствию разрыва потока мощности при изменении передаточного отношения.

Что касается надежности и долговечности, современные трансмиссии CVT X-Tronic ничем не уступают классическим ступенчатым «автоматам», их срок службы также равен сроку службы автомобиля. Большим плюсом с точки зрения эксплуатации трансмиссии CVT X-Tronic является отсутствие необходимости какого-то периодического обслуживания (замены масла или каких-то деталей износа). Внутри трансмиссии CVT X-Tronic стоит счетчик старения масла, который учитывает не только общее количество пройденных километров, но и то, как эти километры пройдены (при какой нагрузке, с какой скоростью, при какой температуре и т.д.) – учитывается масса параметров, чтобы определить, насколько изменились свойства масла. В случае необходимости трансмиссия выдаст сообщение с рекомендацией замены масла при диагностике на плановом ТО. На практике такое сообщение, как и необходимость замены масла, возникает крайне редко: как правило, масло, залитое в новую трансмиссию, успешно работает на протяжении всего срока службы автомобиля.

— Миф второй: вариатор нельзя устанавливать на внедорожники. При пробуксовках и высоких нагрузках на коробку на бездорожье он перегреется и сломается. Как ведет себя вариатор в сложных дорожных условиях? Что может привести к выходу его из строя?

— Напротив, конструктивно трансмиссия CVT X-Tronic хорошо приспособлена к использованию на бездорожье. В первую очередь, благодаря наличию гидротрансформатора, который позволяет двигаться с маленькой скоростью по сложным участкам рельефа без износа поверхностей трения и без риска перегрева. Трансмиссия CVT8 от японской компании Jatco, которая применяется на полноприводных моделях Renault, изначально рассчитана на кроссоверы и внедорожники, причем она используется как на легких и компактных моделях, так и на значительно более тяжелых SUV сегмента D, таких, как Nissan X-Trail или Mitsubishi Outlander. Это красноречиво свидетельствует о большом запасе прочности и долговечности трансмиссии.

Второй важный момент – компания Renault использует самую совершенную и самую полную комплектацию трансмиссии CVT8. Например, на всех наших моделях применяется отдельный радиатор охлаждения трансмиссии, а также демпферы пульсации масла. И, наконец, огромное значение имеет программа управления трансмиссией. Например, специально для внедорожника Duster был разработан особый алгоритм работы трансмиссии в режиме 4WD LOCK, который позволяет не блокировать гидротрансформатор на скорости до 45 км/ч вместо обычных 12 км/ч. Причем 45 км/ч – это скорость оси, а не одного из колес. То есть, например, если одно колесо оси стоит на сухом асфальте, то второе может буксовать на скорости до 90 км/ч на льду, и гидротрансформатор все еще не будет заблокирован. Пример сугубо условный, в реальности достичь такой разницы скоростей не даст система распределения тяги между колесами, которая перебросит часть тяги с буксующего колеса, что и позволит автомобилю сдвинуться с места.

— Миф третий: если на автомобиле с вариатором застрять в снегу или грязи, то уже не выбраться без посторонней помощи. Так ли это? Можно ли пробовать «выгребать» в раскачку. Или как вообще себя вести за рулем, если «засел» в грязи на автомобиле с вариатором?

— Автоматическая трансмиссия типа CVT не накладывает никаких ограничений на использование на бездорожье. В частности, можно преодолевать препятствия ходом, а можно «в натяг» на малой скорости, используя преимущество гидротрансформатора. Можно допускать пробуксовку колес и использовать раскачку, чтобы выбраться из сложных мест. Никаких дополнительных ограничений, по сравнению с другими типами автоматических трансмиссий, CVT X-Tronic не накладывает. Например, Renault Duster с трансмиссией CVT X-Tronic по проходимости существенно превосходит любые кроссоверы с автоматической коробкой передач.

— Миф четвертый: автомобиль с вариатором медленно разгонятся и реагирует на педаль газа с запозданием. Насколько «скорострельные» современные вариаторы? Какие динамические характеристики у автомобилей Renault c вариаторами?

— По динамическим характеристикам трансмиссия CVT X-Tronic не уступает классическим «автоматам», при том, что обладает преимуществом по экономичности. По удобству управления тягой связка «турбомотор + вариатор» существенно превосходит связку «атмосферный мотор + ступенчатый «автомат», поскольку максимальный крутящий момент двигателя (250 Нм) доступен уже с 1700 об/мин. Это позволяет получить начальный импульс ускорения, не дожидаясь подбора оптимального передаточного отношения. То есть, при нажатии педали газа, например, для обгона, автомобиль начинает ускоряться сразу же, а потом ускорение только нарастает при быстром изменении передаточного отношения трансмиссии. В случае с атмосферным двигателем и ступенчатым «автоматом» водителю пришлось бы ждать смены передач и выхода двигателя на высокие обороты, чтобы получить ускорение.

Кроме того, трансмиссии CVT X-Tronic используют алгоритм D-Step, подчеркивая ощущение динамики автомобиля. Также в распоряжении водителя ручной режим с семью фиксированными передачами. Таким образом, по динамике автомобили с CVT X-Tronic сравнимы с моделями с другими типами автоматических трансмиссий, но существенно превосходят их по удобству управления тягой и экономичности.

— Миф пятый: вариатор гудит. Он издает неприятные звуки, как будто какая-то турбина постоянно воет у тебя под капотом. Неужели современные вариаторы на самом деле шумные?

— Это неправда. По уровню шума трансмиссия CVT X-Tronic никак не выделяется на общем фоне и не издает никаких звуков – так же, как и другие автоматические трансмиссии.

— И в заключение расскажите, чем вариатор от фирмы Jatco, устанавливаемый на новый Duster отличается от других вариаторов? Какие новые современные решения в нем реализованы?

— В трансмиссию CVT X-Tronic 8-го поколения, которая применяется на наших кроссоверах и внедорожниках, внедрены все последние достижения и наработки компании Jatco, одного из лидеров в разработке и производстве автоматических трансмиссий. Главные из них – это большой диапазон передаточных чисел (силовой диапазон), высокопроизводительный гидротрансформатор с большими диапазонами блокировок, система смазки нового поколения с новейшим маслом NS3, а также совершенная программа управления, которая включает в себя режим D-Step для динамичного вождения и специальные алгоритмы работы на бездорожье в режиме 4WD Lock.

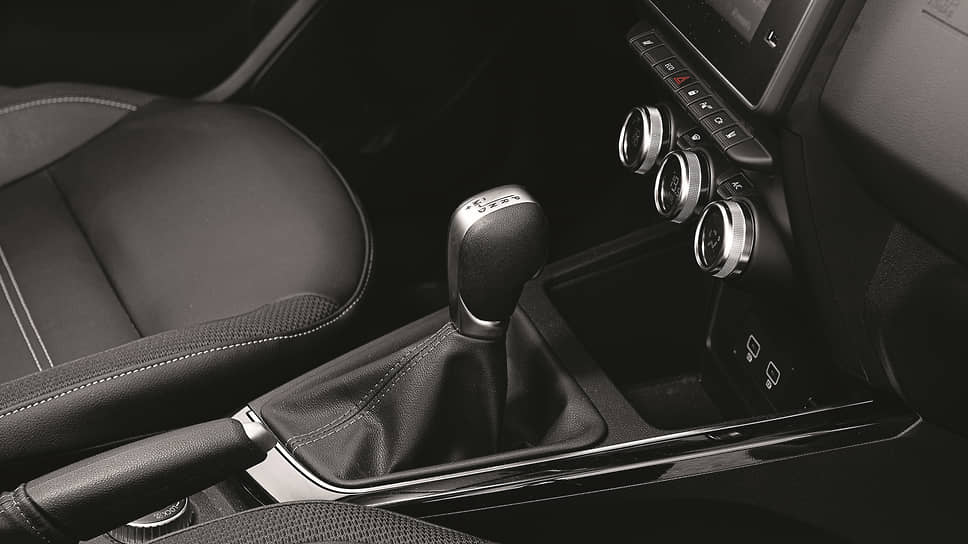

Фото: Renault

Теги: акппавтоматическая трансмиссияrenaultrenault duster

также подписывайтесь на наши соцсети

Как работает вариатор: принцип, устройство и недостатки

Как работает вариатор: принцип, устройство и недостатки

СКИДКА 20% НА РЕМОНТ! ФИЛИАЛ «ВОСТОК»!

Записаться на БЕСПЛАТНУЮ диагностику АКПП

записаться

• Эвакуатор бесплатно
• Гарантия до 2-х лет
• Ремонт до 2-х дней
• Бесплатная диагностика

86. 000

90.000

85.000

92.000

77.000

77.000

97.000

85.000

92.000

79.000

79.000

79.000

85.000

90.000

84.000

92.000

95.000

82. 000

98.000

94.000

90.000

88.000

88.000

86.000

89.000

84.000

Запишитесь на БЕСПЛАТНУЮ диагностику АКПП

Просто напишите свое имя и номер телефона и нажмите «Записаться». Мы Вам перезвоним и запишем Ваше авто на диагностику в удобное для Вас время. Это не рекламный трюк. Это действительно БЕСПЛАТНО! (Наш адрес Москва, ул.Подольских Курсантов д.22)

Вариаторная коробка передач по сути тот же автомат, только более «интеллектуально развитый». Она способна передавать крутящий момент вала в оптимально подобранном диапазоне оборотов. Машина, оборудованная вариатором, ведет себя более динамично, не допускает рывков и толчков.

Как правильно ездить на вариаторе, советы по эксплуатации

Проблемы DSG — симптомы и разновидности

Самая надежная и лучшая АКПП | Рейтинг по показателю надежности

Прогрев АКПП зимой | Как правильно прогревать коробку? + Видео

S-Tronic Audi коробка передач, отзывы и характеристики

Коробка Powershift | Форд Фокус 3

Роботизированная коробка передач — что это?

Как пользоваться АКПП? Режимы работы | Управление

Акпп 722.9 Мерседес | Характеристики | Неисправности | Устройство | Отзывы

Лада Гранта с АКПП | Автоматическая коробка переключения передач Лада — Отзывы, Видео

Типичные неисправности АКПП | Причины поломки автомата | Симптомы

Масло для вариатора — какое лучше заливать в CVT?

Какое масло заливать в АКПП (автоматическую коробку передач)?

Замена масла в АКПП Шевроле Авео

Замена масла в АКПП Ford Fusion (Фьюжн) + Видео

Замена масла в АКПП (PowerShift) Форд Мондео

Замена масла в АКПП Пежо 308 и 307 (AL4)

Замена масла в АКПП Ниссан Альмера

Замена масла в АКПП Peugeot 206 (DP0, AL4)

Замена масла в АКПП Опель Инсигния своими руками

АКПП встает в аварийный режим: причины и способы их устранения

Толчки и рывки при включении АКПП – причины и пути исправления

Буксует АКПП | Устранение пробуксовки автоматической коробки передач

Пинки, рывки и недостатки АКПП U660E / U760E — перепрошивка

Ремонт АКПП DP0, AL4 (гидроблок) своими руками — советы, видео

Стук в АКПП — причины неисправности

Перегрев АКПП — симптомы и причины

Ремонт АКПП 01N | Переборка автомата Volkswagen Passat B5

Как заменить детали мехатроника (DSG 6) ремонт — подробный отчет

Датчик переключения передач АКПП | Принцип работы, возможные поломки и их устранение

Вариатор против «робота»: что лучше для кроссовера?

Как автопроизводители подбирают тип коробки передач при разработке кроссоверов? Что влияет на их выбор и правда ли, что основные узлы и агрегаты в современных автомобилях «запрограммированы» на то, чтобы сломаться по истечении срока гарантии? Об этом и многом другом мы попросили рассказать представителей компаний — производителей автомобилей и трансмиссий.



Renault и Jatco: почему вариатор?

Об особенностях вариатора Jatco JF016E, широко применяемого сегодня на моделях альянса Renault-Nissan-Mitsubishi, «Движку» рассказал ведущий специалист по качеству российского представительства компании Jatco Александр Томских.

В компании, по его словам, этот вариатор называют CVT‑8; его предшественником был CVT‑2. В целом они весьма и весьма похожи: если разобрать их принципиальную схему, то это будет практически один и тот же агрегат. Что радикально изменилось, так это исполнительные механизмы. Если раньше это были шаговые электромоторы и отдельные гидравлические элементы, то сейчас всё полностью гидравлическое (и соленоиды, и гидравлическое управление).

Управление коробкой в результате, как отметил специалист Jatco, стало более точным, кроме того, в новой версии она обеспечивает более низкий расход топлива. Это одно из наиболее очевидных нововведений. Изменился также встроенный в коробку гидротрансформатор, однако он, по словам А.  Томских, в любом случае проектируется под каждый конкретный двигатель, с которым агрегатируется трансмиссия. В новой версии увеличился также силовой диапазон трансмиссии, кроме того, иным стал ремень вариатора.

Ремень вариатора Jatco JF016E разработан компанией Bosch, и эта деталь не имеет ничего общего с резиновыми ремнями, применяемыми, например, на снегоходах или квадроциклах. По сути, ремень представляет собой систему клиновидных пластин; рассчитан он на весь срок службы агрегата



Вариатор JF016E ставится на автомобили альянса с двигателями до 250 Нм: это, в частности, Mitsubishi Eclipse Cross, Outlander, Nissan Qashqai, X-Trail, Renault Duster, Kaptur, Arkana.

Почему одни автопроизводители в свое время отказались от вариаторов, а другие, напротив, стали развивать эту схему? По мнению А. Томских, процентов на восемьдесят-девяносто всё упирается в вопрос стоимости разработки и производства той или иной трансмиссии. В какой-то момент возникает вопрос и об унификации внутри концернов. Если говорить о вариаторах Jatco, то они применяются внутри альянса Renault-Nissan-Mitsubishi, а также поставляются за его пределы (как минимум ими оснащаются автомобили Dodge, GM также ездит с ними) — соответственно, речь идет о весьма и весьма значительном объеме производства: в год их выпускается 4–5 млн, что позволяет производителю предлагать заказчикам привлекательную цену.

Кроме того, напоминает специалист Jatco, в Европе весьма жесткие экологические требования по выбросам CO2 — исходя из этого, автопроизводителям начисляются налоги, и каждый лишний грамм CO2 на километр пути может отправить автомобиль в ту или иную налоговую категорию. В какой-то момент вариаторы представляли собой не самый эффективный вариант трансмиссии с точки зрения топливной экономичности и экологичности выхлопа. Но сейчас по эффективности они приблизились к классическим «автоматам». А самые современные вариаторы равны им по механическим потерям, поэтому в Jatco не бросили подобные схемы и продолжают их развивать, резюмирует А.  Томских.

Как автопроизводители выбирают тип трансмиссии для того или иного автомобиля и правда ли, что вариатор чересчур «нежен» для кроссоверов? По словам эксперта по потребительским свойствам автомобилей Renault в России Анатолия Калицева, речь идет не о том, что один тип трансмиссии лучше или хуже, чем другой, а о сравнении конкретных трансмиссий: какие у них характеристики, что они могут и чего не могут, сколько стоят. Трансмиссия Jatco JF016E, как рассказал «Движку» А. Калицев, полностью устроила Renault при разработке кроссоверов последнего поколения, хотя в компании знали, что у вариаторов первых поколений были проблемы с надежностью.

Новый Duster в версии с вариатором, как уверяют в Renault, едет по бездорожью ничуть не хуже, чем автомобиль с «механикой»



На новом Duster, по словам А. Калицева, вариатор Jatco показывает себя лучше, чем «автомат» на прежнем «Дастере»: как в плане надежности, так и с точки зрения его основных характеристик, в частности крутизны преодолеваемого подъема. Например, если Duster 2.0 AT способен был преодолеть подъем крутизной порядка 40%, то Duster 1.3 Turbo CVT — более 50%. То есть тяговое усилие, передаваемое на колесо, у машины с вариатором гораздо больше. Так, если на прежнем Duster версия с «автоматом» значительно уступала по проходимости версии с «механикой», то нынешний Duster CVT едет по бездорожью ничуть не хуже, чем автомобиль с механической трансмиссией.

Кроме того, нынешний вариатор Jatco значительно надежнее, чем тот «автомат». Это при том, что покупатели, по статистике, весьма активно используют Duster на бездорожье и в среднем проводят много времени вне асфальтовых дорог (89% клиентов говорят во время опросов, что регулярно выезжают на бездорожье).

При адаптации вариаторов для автомобилей класса SUV, по словам Александра Томских, совершенствуется прежде всего программа управления коробкой. Однако, как отмечает эксперт, на гражданских автомобилях (не подготовленных специально) не существует трансмиссии, абсолютно подходящей для езды по бездорожью. Более того: во всех инструкциях по эксплуатации указано, что буксовать запрещено, так как всегда в этом случае мы чем-то рискуем: сцеплением, пакетом фрикционов и т. д.

Haval: «робот» собственной разработки

В руководстве бренда Haval демонстрируют иной подход к разработке современных кроссоверов: автомобили семейства F7/F7x оснащаются роботизированной коробкой передач 7DCT с двойным сцеплением, которую концерн GWM разработал своими силами. Почему китайцы предпочли «преселектив» всем другим типам трансмиссий?

Как сообщили «Движку» в пресс-службе представительства бренда в России, «Haval инвестирует в разработку и создание современных и эффективных решений, и преселективный „робот“ — как раз одно из них. Эта технология уже зарекомендовала себя на практике с лучшей стороны — эффективность работы нашей коробки передач достигает 96%». Среди главных пре­имуществ коробки 7DCT в Haval называют экономичность, простоту в обслуживании, передачу крутящего момента от двигателя к колесам без существенных потерь, а также компактную конструкцию и небольшой вес.

Семейство коробок передач 7DCT с двойным сцеплением мокрого типа обеспечивает, по данным производителя, передачу максимального крутящего момента в 450 Нм. Эти трансмиссии, отмечают в Haval, отличаются также высокой эффективностью и улучшенными характеристиками NVH (уровень шума и вибраций снизился на 20% в сравнении с коробками предыдущего поколения). Также среди их преимуществ — возможность адаптации под стиль вождения, высокая скорость и плавность переключения режимов, а также отсутствие прерывания питания и длительный срок службы. В автомобилях с подобной коробкой передач предусмотрена система полного привода.

Разрабатывать коробку передач собственными силами китайцы решили по ряду причин. Прежде всего — экономических и технологических. «Концерн GWM, которому принадлежит бренд Haval, создал мировую систему исследований и разработок, в которую входят R&D‑центры по всему миру, включая Россию, — рассказали „Движку“ в российском представительстве бренда. — Высокотехнологичные патенты и разработки — ключевая составляющая стратегии развития концерна. Кроме того, собственные продукты являются экономически эффективным и технологически емким решением».

Каков в целом ресурс коробки 7DCT? И насколько дорог и сложен ее ремонт? Гарантийный срок зависит от модели: например, для Haval Jolion он составляет 3 года или 100 тыс. км пробега, а для F7 и F7x — 5 лет или 150 тыс. км. При этом цикл замены масла — каждые 50–70 тыс. км или 5 лет в зависимости от модели и того, что наступит раньше. «В целом ресурс трансмиссии зависит от стиля вождения, условий эксплуатации и обслуживания. При этом мы уверены в ее надежности: силовой агрегат рассчитан на работу под нагрузками больше заявленных», — отмечают в российском представительстве Haval, подчеркивая, что «доверять его обслуживание стоит только официальному дилеру».

Одними из первых в модельном ряду Haval коробку передач 7DCT получили кроссоверы семейства F7/F7x

В Haval попутно развенчали бытовавший когда-то среди российских автовладельцев миф о том, что «роботы» весьма чувствительны к частой езде в условиях пробок и что для того, чтобы продлить жизнь такой коробке, необходимо переводить ее в «нейтраль» при остановках на светофорах. «Коробка 7DCT с двойным сцеплением мокрого типа обеспечивает эффективное ускорение. В то же время такая коробка передач не изнашивает двигатель, позволяет эффективно расходовать топливо и сохраняет резервную мощность, — отметили в российском представительстве бренда. — При движении в пробках переключения КП в нейтральное положение не требуется. Современные трансмиссии приспособлены к любым условиям и не требуют какого-либо специального режима эксплуатации».



Каков итог?

В заключение еще раз повторим мысль, высказанную одним из наших экспертов: в современном автопроме при разработке очередного поколения автомобилей (в том числе — класса SUV) речь идет не о выборе того или иного типа трансмиссии, а о выборе той или иной версии конкретной трансмиссии. Пере­фразируя классика, «все коробки хороши — выбирай на вкус»! Битва же за надежность и ресурс коробок, похоже, выиграна: раз уж даже китайцы предоставляют на свои «роботы» гарантию на 5 лет и 150 тыс. км пробега…

Фото: журнал «Движок», компании-производители

Вариатор: что это за штука?

«На автомобиль установлен бесступенчатый вариатор» — такое словосочетание многие из нас встречали, листая автомобильные каталоги. Или вы могли видеть это словосочетание в таблице технических характеристик. Все знают, что такое МКПП (кроме американцев), к автомату тоже все давно привыкли (особенно американцы). А вот вариатор относительно неизвестен. Но это не новинка.

Вы будете удивлены, узнав, что это изобретение не принадлежит ни Honda, ни даже Mercedes. Патент на вариатор был выдан в конце 19 века.век! Тем более что первый вариатор был изобретен в 1490 году. Его автором был добродушный бородач Леонардо да Винчи.

Однако первый работоспособный автомобиль с таким типом трансмиссии появился не в эпоху Возрождения, а позже – лет через пятьсот, в 1950-х годах. Вариатор серийно устанавливался на автомобили DAF (в то время под этой маркой выпускались не только грузовые, но и легковые автомобили). Потом Volvo начала выпускать что-то подобное, но по-настоящему широкое распространение вариаторы получили только сейчас.

На самом деле вариатор (тоже бесступенчатая трансмиссия) — это, извините за тавтологию, разновидность автоматической коробки передач. И на первый взгляд, оснащенный им автомобиль ничем себя не выдает – педалей всего две и рычаг переключения режимов трансмиссии – P, R, N, D – такой же, как у автомобиля с обычным автоматом. коробка передач. Все знакомо. А вот вариатор работает совсем по другому принципу. В нем нет фиксированных первой, второй, десятой передач. Попробуйте представить, сколько звезд в нашей вселенной или сколько песчинок на всех пляжах Земли вместе взятых — у вариатора все же гораздо больше передач. А «переключение передач» плавное и незаметное.

Поэтому нет рывков при запуске и «переключениях». И не зря мы написали это слово в кавычках: сдвигов как таковых нет. Вариатор непрерывно и плавно изменяет передаточное число по мере ускорения или торможения автомобиля.

Вариаторы бывают нескольких типов: клиноременные с регулируемыми шкивами, цепные, тороидальные… Первый тип наиболее распространен. Посмотрим, как это работает. Вот хороший пример: возьмем два карандаша (цилиндра), лежащие параллельно на некотором расстоянии друг от друга. Стягиваем их между собой резинкой и начинаем выворачивать одну из них. Второй начинает вращаться сразу – с той же скоростью. А вот если карандаши разного диаметра, то совсем другая история, при этом один из них, что побольше, сделает один оборот, второй, скажем, — два.

Вариатор выглядит так, но диаметр «карандашей» постоянно меняется. Он имеет два шкива, каждый из которых выполнен в виде пары обращенных друг к другу конусов с заостренными концами. А между шкивами зажат клиновой ремень.

Теперь, если каждая из пар конусов может двигаться друг к другу и обратно, мы получим шкивы с переменным диаметром. Ведь при разъединении конусов ремень, соприкасающийся с ними, своими ребрами как бы упадет на центр шкива и обежит его по небольшому радиусу. А при сближении конусов — по большому радиусу.

Осталось только снабдить оба шкива системой (как правило, это гидравлика, но могут быть и какие-то другие сервоприводы), которая будет строго синхронно сдвигать половинки первого шкива и толкать половинки второго. А если один шкив на ведущем валу (который идет от двигателя), а второй на ведомом валу (который идет на колеса), то можно организовать изменение передаточного отношения в очень широких пределах.

Остается только добавить узел, отвечающий за изменение направления вращения выходного вала (для передачи заднего хода), и это может быть, скажем, обычная планетарная передача. И коробка передач вариатора готова.

Кстати, есть интересный вопрос — что за ремень здесь используется? Конечно, обычный ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, не протянет здесь и тысячи километров. Ремень в клиноременных вариаторах имеет сложную компоновку.

Может представлять собой стальную ленту с определенным покрытием или набор стальных канатов (лент) составного сечения, на которые нанизано огромное количество тонких поперечных стальных пластин трапециевидной формы, края которых входят в зацепление со шкивами . По сути, именно таким образом удалось создать нажимной ремень, передающий мощность не только на ту его половину, которая идет от ведомого к ведущему шкиву, но и на противоположную. Обычный ремень при попытке передать сжимающее усилие просто сложится, а стальной бандаж приобретает жесткость.

Кстати, цепь из широкой пластинчатой ​​стали можно использовать и как клиновой ремень, касаясь своими краями конусов. Именно такой «ремень» работает в вариаторах автомобилей Audi.

Интересно, что для смазки цепи используется специальная жидкость, меняющая свое фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие практически без проскальзывания, несмотря на очень маленькую площадь контакта.

То, как вариатор будет изменять передаточное число при разгоне, зависит от выбранной программы управления. При разгоне на обычном автомобиле мы разгоняем двигатель до оборотов на каждой передаче, затем переключаемся на следующую передачу и так далее. Когда автомобиль с вариатором разгоняется, двигатель остается на тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), но передаточное число меняется плавно.

Это создает несколько странное ощущение. Нажимаешь педаль газа в пол, двигатель выходит на высокие обороты, и остается на них на протяжении всего разгона, воя как пылесос. Зато скорость разгона высокая, и при переключении между передачами не тратится время.

Однако в некоторых случаях вариатор настраивают так, что разгон с ним больше напоминает прирост скорости с обычной коробкой передач, с постепенным увеличением оборотов двигателя.

Конечно, когда вы пытаетесь заехать в гору или притормозить машину, умный вариатор не оставит включенной высшую передачу, несмотря на нажатие педали газа. Шкивы быстро отойдут назад для уверенного штурма высоты — для увеличения крутящего момента на выходе редуктора.

А на некоторых автомобилях можно выбрать и режим с несколькими «виртуальными» передачами (с 6 или даже с 8), задаваемыми электроникой. Передачи, между которыми вариатор будет резко прыгать, как у классической АКПП. При этом вы также можете переключать «шестерни» по своему желанию. Как на АКПП с ручным секвентальным режимом.

Таким образом, вариатор имеет массу преимуществ. Но есть и недостатки. Например, относительно небольшая, по современным меркам, «переваренная» мощность двигателя. Не зря такие коробки передач начали свое шествие по миру на автомобилях малого класса. Да и сейчас мощные автомобили все очень часто комплектуются либо механическими коробками передач, либо классическими автоматическими, либо полуавтоматическими.

Хомевер, прогресс есть. И здесь нельзя не вспомнить рекордсменов. Например, клиноременный вариатор Multitronic (с цепью) на Audi A4 2.0 TFSI без проблем справляется с потоком в 200 «лошадок».

Кто-то может возразить, что класс D — это еще не все. 200 л.с. уже нельзя назвать такой большой суммой для автомобилей представительского и бизнес-класса, а тем более для большого внедорожника. Но этим достижения самых современных вариаторов не ограничиваются. Так, кроссовер Nissan Murano с 3,5-литровым V6 мощностью 234 л.с. оснащен клиноременным вариатором X-Tronic. Это одна из самых больших и тяжелых моделей, оснащенных вариатором. А что будет завтра?

Вторым недостатком вариаторов является относительно дорогое обслуживание и ремонт, специальная, а потому недешевая трансмиссионная жидкость. Ременные вариаторы могут требовать замены ремня каждые 100-150 тысяч километров пробега. При этом масло стоит чуть дороже, чем для АКПП, но и менять его можно чуть реже – примерно через 40-50 тысяч километров для разных моделей автомобилей.

И все же вариаторы все чаще встречаются на автомобилях различных классов, к тому же они обычно дешевле хороших автоматических коробок передач классического типа.

Так как вариаторы имеют бесконечное количество передач, они позволяют двигателю работать в наиболее выгодных режимах – нужна ли нам максимальная мощность (на светофорных гонках), или, наоборот, плавность и наименьший расход топлива (при езде спокойно). Поэтому модели с вариаторами отличаются при прочих равных высокой экономичностью в сочетании с не менее достойной динамикой.

Кстати, в последнее время наблюдается тенденция к увеличению количества передач в классических автоматических коробках передач. В последних моделях передач уже 8 (заметим, на легковой машине). И сделано это именно для сочетания высокой динамики и экономичности. Увидим ли мы скоро автоматические коробки передач с десятью или даже двенадцатью передачами? Но вариаторы уже есть там, куда обычные АКПП с их переключаемыми планетарными рядами никогда не придут. Ведь количество передач в вариаторе бесконечно.

Это перевод. Оригинал можно прочитать здесь: https://www.drive.ru/technic/4efb330200f11713001e32e2.html

Что такое вариатор и как он работает

бесступенчатая трансмиссия, которая в определенном диапазоне позволяет добиться максимально плавного изменения передаточного числа. Главное отличие вариаторной коробки передач от аналогов – достаточно эффективное использование мощности двигателя внутреннего сгорания.

Коробка CVT (постоянно меняющаяся трансмиссия) позволяет наилучшим образом изменять крутящий момент от ДВС, передаваемый на колеса, с учетом нагрузки двигателя, скорости автомобиля и т. д. В результате вариатор позволяет добиться высокой топливной экономичности.

Отличительные особенности, устройство и принцип работы вариатора

Начнем с того, что существует несколько типов коробок передач CVT. Однако в автомобилях используется клиноременный и тороидальный вариатор, тогда как клиноременный вариатор встречается гораздо чаще.

Устройство современной вариаторной коробки включает в себя следующие элементы:

• Специальный механизм, отвечающий за передачу крутящего момента от двигателя к вариатору, а также отключающий коробку и ДВС при переводе в нейтраль ;
• Сама вариаторная коробка (другое название «трансмиссионный вариатор»), а также отдельный механизм, позволяющий автомобилю двигаться назад;
• Электронная система управления коробкой с входными и выходными датчиками;

Для передачи крутящего момента от двигателя можно использовать гидротрансформатор, центробежную автоматическую муфту, электромагнитную муфту с электронным управлением и многодисковую муфту. Часто для этих целей используется гидротрансформатор (ГДТ), позволяющий добиться плавности хода и тем самым увеличить ресурс вариаторной коробки передач.

Что касается самой коробки передач, то клиноременный вариатор включает одну или две ременные передачи. Эта трансмиссия на самом деле представляет собой два шкива, которые соединяет клиновой ремень. Шкив образует пару конических дисков, и диски могут двигаться и расширяться. Таким образом, можно изменить диаметр самого шкива.

Для перемещения конусов используются гидравлическое давление, сила пружины и центробежная сила. Конические диски расположены под углом 20°. Это позволяет ремню скользить по поверхности шкива с минимальным сопротивлением.

На начальном этапе такие вариации комплектовались резиновым ремнем, но ресурс самого ремня оказался мал. Сегодня вместо резины установлен металлический ремень вариатора. Такой ремень прочный и гибкий, при работе коробки передач создается меньше шума, а также решение служит гораздо дольше, чем резиновый аналог.

Сила трения передает вращение между шкивами вариатора и боковой поверхностью ремня. Кроме того, в некоторых вариаторах может использоваться стальная цепь. В данном случае речь идет о клино-цепном вариаторе.
Этот тип отличается от клиноременного вариатора тем, что торцевая поверхность цепи передает крутящий момент при ее точечном контакте с коническими дисками. При этом конические диски изготовлены из прочной стали, а клино-цепной вариатор имеет наилучший КПД.

Также отметим, что вариатор не способен обеспечить возможность движения назад. В коробку интегрированы различные механизмы, чтобы у автомобиля с такой коробкой передач была задняя передача. Чаще всего это планетарная коробка передач, которая активно используется в АКПП.

Что касается управления вариатором, то система электронная; производит асинхронные изменения диаметра шкивов с учетом режимов работы двигателя автомобиля. Сцепление и планетарная коробка передач также управляются.

Водитель управляет коробкой передач с помощью селектора, а сами режимы напоминают режимы работы гидромеханической автоматической коробки передач. Более того, в вариаторной коробке можно выбрать фиксированные передаточные числа, что позволяет реализовать функцию ручного переключения передач, как Типтроник, на АКПП.

Добавим также, что тороидальный вариатор отличается от описанных выше ременно-цепных аналогов тем, что имеет два соосных вала. Такие валы имеют сферическую или тороидальную поверхность. Ролики зажаты между валами.

Для изменения передаточного числа в таком вариаторе необходимо изменить положение роликов. В этом случае крутящий момент передается с помощью сил трения между рабочими поверхностями.

Как работает вариатор в автомобиле

Если говорить о принципе работы коробки вариатора, то диаметр шкива вариатора постоянно меняется. Изменение реализует сервопривод. Когда автомобиль только заводится, ведущий шкив вариатора имеет наименьший диаметр; то есть конические диски полностью разведены.

Ведомый диск в этот момент имеет наибольший диаметр, когда конические диски максимально сжаты. Когда частота вращения двигателя начинает расти, диаметр ведущего шкива увеличивается, а диаметр ведомого шкива уменьшается, что позволяет уменьшить передаточное число.
Как видите, вариатор за счет уменьшения и увеличения диаметров шкивов позволяет работать двигателю на оптимальном режиме для получения максимальной мощности и достижения лучшей динамики.

Плюсы и минусы вариатора

Во-первых, такая трансмиссия бесступенчатая. Это означает, что во время движения нет необходимости переключаться на так называемые «ступени», при этом происходит постоянное преобразование крутящего момента, отсутствуют задержки между переключениями со ступени (передачи) на ступень.

В результате достигается максимальный комфорт при управлении автомобилем с вариатором. Однако это решение не лишено недостатков. Во-первых, установка такой трансмиссии предполагает определенные ограничения по мощности и крутящему моменту; то есть на автомобили с мощным двигателем вариатор не устанавливается. Еще одним недостатком является сложность устройства самой трансмиссии вариатора, низкая ремонтопригодность и дороговизна самого ремонта вариатора.

« Вернуться к Глоссарию Индекс

Что выбрать: Вариатор или автомат

Автоматическая коробка передач может быть представлена ​​роботизированной коробкой передач, классическим автоматом и вариатором. Приобретая автомобиль, автолюбитель задумывается, какой коробке передач отдать предпочтение; что лучше: вариатор или автомат. Выбирая между вариатором и автоматом, нужно знать, чем они отличаются, учитывать их плюсы и минусы, а также понимать, какое из устройств надежнее.

Коробка передач CVT

Как и любая другая коробка передач, вариатор представляет собой устройство, преобразующее крутящий момент от двигателя к колесам. Передача крутящего момента осуществляется бесступенчато в пределах определенного диапазона регулирования. Довольно часто вариатор обозначают аббревиатурой «CVT» (Continuously Variable Transmission), что в переводе с английского означает «трансмиссия с постоянно изменяющимся крутящим моментом».

Типы вариаторов

В зависимости от устройства различают следующие основные типы вариаторов:

• цепь;
• Клиновой ремень;
• тороидальный.

Самый распространенный клиноременный вариатор.

Клиновой ремень CVT состоит из клинового ремня, расположенного между двумя скользящими шкивами. Во время движения автомобиля шкивы то сжимаются, то разжимаются, обеспечивая изменение передаточного числа. Основное назначение вариатора – обеспечить плавное, бесступенчатое изменение крутящего момента. Это актуально для автомобилей, скутеров, снегоходов и другой техники.

В цепном вариаторе CVT мощность передается скошенными концами звеньев цепи, а тяговое усилие передается цепью.

В тороидальных вариаторах вместо шкивов используются конические диски, вместо ремня — ролики. Они способны передавать больший крутящий момент. Для изготовления деталей для этого типа вариатора требуется высокопрочная сталь, что в конечном итоге сказывается на его стоимости.

Преимущества и недостатки вариатора

Основным преимуществом вариатора является возможность непрерывного изменения крутящего момента. Это позволяет улучшить расход топлива и динамику автомобиля.

К недостаткам вариатора можно отнести:

1. Невозможность установки на автомобили с мощным двигателем.
2. Максимальные нагрузки, буксировка или систематическая езда на высоких оборотах приведут к быстрому износу ремня вариатора, и, соответственно, к поломке вариатора.

Автоматическая коробка передач

Автоматическая коробка передач управляется селектором переключения передач, расположенным на центральном тоннеле или на рулевой колонке (в американских автомобилях). Перемещение селектора в определенное положение позволяет выбрать нужный режим движения. Дополнительно есть возможность выбора специальных режимов АКПП: зимний, спортивный, экономичный. Разница в расходе топлива между обычным, спортивным и экономичным режимами очевидна.

Классическая автоматическая коробка передач состоит из планетарной коробки передач, системы управления и гидротрансформатора. Машина может использоваться в легковых, грузовых автомобилях и автобусах.

Гидротрансформатор состоит из насосного и турбинного колес с расположенным между ними реактором. Насосное колесо соединено с коленчатым валом двигателя, турбинное колесо соединено с валом редуктора. Реактор в зависимости от режима работы вращается свободно или блокируется с помощью обгонной муфты.

Передача крутящего момента от двигателя к коробке передач происходит потоком жидкости (масла), выбрасываемой лопатками рабочего колеса на лопатки турбины. Зазоры между рабочим колесом и турбиной минимальны, а их лопасти имеют специфическую форму, образующую непрерывный круг циркуляции масла. Таким образом, отсутствует жесткая связь между двигателем и трансмиссией, что способствует плавной передаче тягового усилия.

Гидротрансформатор преобразует частоту вращения и передаваемый крутящий момент в ограниченном диапазоне, поэтому к нему присоединен многоступенчатый планетарный редуктор. Он также обеспечивает обратное движение.

Переключение передач происходит под давлением масла с помощью фрикционных муфт. Давление между фрикционами в соответствии с алгоритмом работы коробки передач распределяется с помощью системы электромагнитных клапанов (соленоидов) под управлением блока управления.

Недостатками автоматической коробки передач являются ее высокая стоимость, а также повышенный расход топлива.

Сравнительная характеристика двух типов коробок передач

Какой аппарат лучше: вариатор или автомат? Сделаем сравнительную характеристику, позволяющую выявить отличия и определить, какая из коробок лучше и надежнее.

Отличие вариатора от автомата с экономической точки зрения

Какая коробка передач лучше по стоимости эксплуатации: вариатор или автомат? Сравним некоторые показатели.

1. Трансмиссионная жидкость. Замена масла CVT производится чаще и дороже.
2. Расход топлива. Топливо в автомобиле, оснащенном вариатором, более экономично.
3. Ремонт. Обслуживание и ремонт вариатора намного дороже, чем эксплуатация автомата. Вариатор – достаточно сложный и чувствительный механизм.

Хотя содержать вариатор дороже, но сама коробка дешевле автомата. А при правильном использовании коробки она может служить долго и без ремонта.

Какое устройство лучше по надежности

Для определения степени надежности устройств ставим ряд сложных условий:

• возможность буксировки;
• внедорожный;
• высокие скорости;
• спортивная езда.

Вариатор не справляется с тяжелыми условиями. Его ремень не выдержит нагрузки. Здесь лучше подойдет пулемет. Выпуск вариатора — плавное движение без резких ускорений.

Как определить какое устройство установлено в автомобиле

1. Необходимо изучить техническую документацию машины. Обозначение вариатора CVT, автомата AT.
2. Совершите тест-драйв. Если установлен вариатор, то переключения передач вы не почувствуете. Машину можно «слушать» и контролировать по тахометру. Вариатор работает в одном ключе, размеренно. Однако не исключено наличие специального режима, имитирующего переключение передач и позволяющего водителю почувствовать их переключение.

Итого

Сегодня автоматические коробки передач встречаются гораздо чаще, чем вариаторы. Но последний имеет большой потенциал. Автоматическую коробку передач безопаснее использовать в автомобилях с большой мощностью и буксируемых прицепах. С точки зрения экономичности вариатор выглядит предпочтительнее.

Вариатор или автомат? Выбор за вами. И это будет зависеть от характеристик устройств, которые являются для вас приоритетными. Вам нравится плавная городская езда на небольшом легковом автомобиле? Ваш выбор — вариатор. Если вы предпочитаете спортивную езду или часто пользуетесь прицепом, то вам лучше подойдет автомат.

Главная » Автомобильная трансмиссия » Что выбрать: вариатор или автомат

Все, что нужно знать о вариаторах

Бесступенчатые трансмиссии Только благодаря трансмиссиям переключение передач кажется, скажем так, плавным. Бесступенчатая трансмиссия позволяет непрерывно ускоряться с места без перерывов на переключение передач и без прерывания тяги. И это единственная трансмиссия на планете, которая может это делать, что делает их особенными.

Если вы здесь, то наверняка задаетесь вопросом, как такое возможно, как работает вариаторная трансмиссия, надежна ли вариаторная трансмиссия и так далее. Вам повезло, об этом и многом другом мы расскажем в этой статье, оставайтесь с нами!

Что такое бесступенчатая трансмиссия?

Трансмиссия CVT — это бесступенчатая автоматическая коробка передач. Аббревиатура CVT расшифровывается как «Continuous Variable Transmission». В трансмиссии CVT не используются шестерни, как в других типах автоматических трансмиссий, вместо этого используются два конических шкива или диска, соединенных ремнем или цепью.

По сравнению со стандартной автоматической коробкой передач нет заранее заданного количества передач, нет передач, поэтому вы не чувствуете переключения передач, а также не теряете тягу и мощность между переключениями передач. При использовании этого принципа вся мощность двигателя используется без каких-либо потерь.

Как работает коробка передач CVT?

Принципиально вариаторная трансмиссия состоит из двух валов, на каждом из которых с возможностью скольжения установлены два конических диска, так называемые вариаторы. Наконечники вариаторов расположены напротив друг друга, что приводит к V-образному поперечному сечению между вариаторами. Первичный или входной вал или шкив соединен с двигателем через муфту, а второй или выходной вал/шкив ведет к дифференциалу, а затем к колесам. Передача мощности между двумя валами осуществляется через широкую многорядную цепь или ремень. Цепь лежит между вариаторами на обоих валах, не касаясь самих валов. Если изменить расстояние между вариаторами вала, меняется «шестерня». Это означает, что у вас по сути есть бесконечное количество передач для каждого незначительного изменения вариаторов.

При трогании с места вариаторы на первом шкиве (первичный вал, соединенный с двигателем) максимально раздвигаются. Цепь или ремень находятся как можно ближе к первичному валу. Вариаторы на втором валу, напротив, максимально приближены друг к другу. Если вы можете представить маленькую шестерню и большую шестерню, это точный результат, который вы получите, изменяя два вала шкива; редуктор с малой на большую передачу. Для ускорения расстояние между вариаторами уменьшается на первом валу и увеличивается на втором.

Благодаря постоянному изменению передаточного числа второй вал вращается быстрее, а первый вал не должен вращаться быстрее. Двигатель всегда может работать в оптимальном диапазоне мощностей. Только при достижении максимального передаточного отношения трансмиссии CVT обороты двигателя увеличиваются для продолжения ускорения.

Каковы преимущества бесступенчатой ​​трансмиссии?

Бесступенчатое переключение передач

Пожалуй, самым важным преимуществом бесступенчатой ​​трансмиссии является бесступенчатое переключение передач. Это позволяет двигателю использовать всю его мощность.

Уменьшенный расход топлива

Благодаря отсутствию потери мощности двигателя между переключениями передач топливо не расходуется впустую, что повышает общую эффективность использования топлива.

Меньшая и легкая конструкция

По сравнению с механическими коробками передач стандартные автоматические коробки передач и коробки передач с двойным сцеплением имеют меньшие размеры и вес. Поскольку трансмиссия CVT не требует пары шестерен для каждой передачи, ее можно построить в меньшем форм-факторе, а также она значительно легче. Из-за этих преимуществ Mercedes разработал трансмиссию CVT специально для W169.серии A-класса и серии W245 B-класса. И в классе A, и в классе B не было достаточно места для обычной автоматической коробки передач с гидротрансформатором.

Нет блокировки переключения передач и переключения передач

Бесступенчатая трансмиссия никогда не путается в выборе передачи. Ход всегда плавный и точный. Это устраняет раздражающее переключение передач, когда автомобиль замедляется или когда вы поднимаетесь в гору.

Лучшее ускорение и меньше выбросов в окружающую среду

Мы уже упоминали, что нет потери мощности при ускорении автомобиля. Это также приводит к лучшему общему ускорению. При почти нулевой потере мощности топливо не уходит впустую, а это означает, что выбросы CO2 также снижаются. По словам производителя трансмиссии LuK, КПД трансмиссий CVT можно было бы увеличить до 98% за счет специальной конструкции цепи, но пока теряется около 2% мощности (что по-прежнему удивительно).

Каковы недостатки трансмиссии CVT?

Трансмиссии CVT подвержены большему износу, чем другие трансмиссии.

Из-за высокого контактного давления между вариаторами и цепью оба компонента сильно нагружаются и быстрее изнашиваются. Несмотря на высокое контактное давление, между цепью и вариаторами всегда имеется определенное проскальзывание.

Коробки передач CVT требуют большего обслуживания, чем другие коробки передач.

Как правило, более частые замены масла необходимо проводить в соответствии с инструкциями производителя.

Максимальный передаваемый крутящий момент ограничен.

Эти коробки передач не подходят для больших дизельных двигателей и мощных бензиновых двигателей с высоким выходным крутящим моментом.

Необычный звук и ощущение

Самым большим недостатком для многих водителей, однако, является необычный уровень шума при ускорении. Когда автомобиль с трансмиссией CVT разгоняется, обороты двигателя увеличиваются, а затем остаются на этих оборотах, пока автомобиль разгоняется. Это не соответствует обычному развитию шума при механической коробке передач или автоматической коробке передач с гидротрансформатором.

Кто изобрел бесступенчатую трансмиссию?

Теоретически вариаторные трансмиссии восходят к 1490 году. Говорят, что в этом году великий да Винчи нарисовал первую бесступенчатую бесступенчатую трансмиссию. Примерно 400 лет спустя, в 1886 году, был выдан первый патент, связанный с вариатором, на первый тороидальный вариатор. Несколько десятилетий спустя, в 1935 году, Адиэль Додж получил патент США на тороидальный вариатор, а четыре года спустя, в 1939 году, была представлена ​​​​стандартная автоматическая коробка передач, основанная на планетарных передачах. Стандартная гидравлическая трансмиссия продолжала доминировать на рынке автоматических трансмиссий на протяжении десятилетий.

Первым автомобилем, оснащенным вариатором в стандартной комплектации, стал автомобиль голландского производителя автомобилей DAF. В 1958 году DAF 600 впервые был представлен с трансмиссией CVT под названием Variomatic. Это небольшой автомобиль с двигателем объемом 600 см3 и мощностью 22 л.с. В последующих моделях DAF 600 на малолитражки часто устанавливали 2 коробки передач CVT.

Кроме того, вариаторы на Variomatic регулировались не гидравлически, а с помощью вакуумных агрегатов, подобных тем, что используются для усилителей тормозов. Теоретически на DAF можно было двигаться назад так же быстро, как и вперед. Более 800 000 легковых автомобилей DAF с вариаторными трансмиссиями были построены до 1975. В этом году Volvo приобрела голландского производителя. После этого под маркой Volvo продавались и другие автомобили с вариативными трансмиссиями CVT.

Первая современная коробка передач CVT, известная как Multitronic, была представлена ​​Audi в 1999 году в моделях A6, а затем и в моделях A4. Поскольку с этими трансмиссиями всегда были серьезные механические и электронные проблемы, теперь они были заменены современной коробкой передач S-Tronic с двойным сцеплением. В Европе на сегодняшний день существует всего несколько автомобилей, оснащенных вариаторной трансмиссией. В основном это небольшие автомобили или транспортные средства нижнего среднего класса. Напротив, каждое третье транспортное средство, зарегистрированное в Японии, ездит с такой автоматической коробкой передач. В Японии эти трансмиссии по-прежнему очень популярны, поскольку они обеспечивают высокий уровень комфорта при вождении в плотном городском потоке.

Как узнать, оснащена ли моя машина коробкой передач CVT?

Вы можете легко определить, оснащен ли ваш автомобиль трансмиссией CVT или другой автоматической коробкой передач. Если при разгоне обороты двигателя не меняются в широком диапазоне скоростей, но автомобиль все равно становится быстрее, то, вероятно, на вашем автомобиле установлена ​​вариаторная трансмиссия. С другой стороны, с автоматической коробкой передач с гидротрансформатором плавные процессы переключения заметны, а также слышны из-за изменения частоты вращения двигателя. Современная коробка передач с двойным сцеплением разгоняется практически без перерыва в тяге, но изменение оборотов двигателя отчетливо слышно при каждом переключении передач. Вы также всегда можете узнать у продавца покупаемого автомобиля, есть ли у него вариаторная трансмиссия, или проконсультироваться с руководством по эксплуатации и эксплуатации.

Трансмиссия Subaru Lineartronic CVT.

Надежны ли трансмиссии CVT?

Да, современные вариаторные трансмиссии считаются такими же надежными, как и стандартные автоматические трансмиссии. Были катастрофические проблемы с некоторыми ранними трансмиссиями CVT, но со временем производители устранили почти все проблемы, мешающие трансмиссиям CVT.

Однако мы хотим отметить, что все еще существуют большие проблемы с трансмиссиями CVT, которые не обслуживаются должным образом. Регулярная замена трансмиссионного масла/жидкости имеет даже более важное значение для бесступенчатой ​​трансмиссии, чем для любой другой формы автоматической трансмиссии. С плохим обслуживанием возникают большие проблемы, поэтому вариаторы обычно имеют плохую репутацию, хотя на самом деле это вина владельцев за пренебрежение строгим планом обслуживания.

Можно ли восстановить вариаторную коробку передач?

Да, вариаторные трансмиссии можно восстановить. Любой, кто говорит, что они не могут быть восстановлены, что является обычным делом, просто не прав. Однако некоторые производители трансмиссий CVT ограничивают доступность деталей, необходимых для выполнения ремонта. Они предлагают запчасти только у дилеров.

В качестве примера возьмем коробку передач Audi Multitronic CVT. Наиболее распространенные проблемы с Multitronic включают сломанные соединения модуля управления коробкой передач (TCM), неисправность TCM и сломанный выходной вал. В то время как все проблемы с TCM решаемы, никто не может заменить сломанный вторичный вал, так как Audi не продает и не предлагает его отдельно. Это означает, что восстановление Multitronic ограничено, и в случае поломки выходного вала вам просто нужна новая коробка передач (что безумно дорого).

Как управлять автомобилем с вариаторной коробкой передач?

Управлять автомобилем с трансмиссией CVT очень легко, как только вы к ней привыкнете. Мы признаем, что это немного отличается от вождения коробки передач DSG, но в целом это просто переключение на Drive и взлет. Тем не менее, вот несколько вещей, которые вы должны знать:

Не давите резко на педаль газа

Нажатие на педаль газа в автомобиле с бесступенчатой ​​трансмиссией не вызывает ничего, кроме неприятностей. Когда вы агрессивно нажимаете на педаль акселератора, обороты вашего автомобиля резко увеличиваются, а ваша трансмиссия пытается догнать скорость, которую вы требуете. В долгосрочной перспективе это может даже повредить ваш двигатель. Вы также заметите значительное снижение эффективности использования топлива, так как ваш автомобиль будет постоянно работать на высоких оборотах.

Постепенно нажимайте на педаль газа

Если вы хотите ехать быстро на автомобиле с бесступенчатой ​​трансмиссией, вы должны сделать обратное «кик-даун» на стандартной автоматической трансмиссии. С трансмиссией CVT все делается легко и постепенно. Вы хотите достичь высоких скоростей в кратчайшие сроки? Просто нажмите на педаль газа, и пусть трансмиссия использует всю мощь вашего двигателя. Это может противоречить вашим инстинктам, но это правильный путь в автомобиле с вариатором.

Не используйте педаль газа, чтобы оставаться неподвижным на склоне

Использование педали газа, чтобы оставаться неподвижным на склоне, — это хороший способ быстро повредить трансмиссию CVT. Постоянное включение сцепления приведет к перегреву и повреждению трансмиссии в кратчайшие сроки. Не делай этого.

Не запускайте «нейтраль» коробку передач CVT

Если вы хотите быть «гонщиком», не делайте этого на своем автомобиле с вариатором мощностью 115 л.с., вы пожалеете об этом. Некоторым водителям нравится включать газ на нейтрали, а затем резко переключаться на драйв, чтобы «завести» машину. Делать это с трансмиссией CVT — верный способ получить огромные счета за ремонт в дилерском центре.

Не переключайтесь на нейтраль при остановке

Когда вы подъезжаете к светофору, просто держите педаль тормоза. Переключение в нейтральное положение бесполезно для трансмиссии CVT, а удержание тормоза в режиме Drive не вредит трансмиссии. Если вы привыкли переключаться на нейтраль на своем предыдущем автомобиле с механической коробкой передач, забудьте об этой привычке как можно скорее.

Не двигаться накатом на нейтральной передаче

Движение вниз по склону всегда должно выполняться в ручном режиме или в режиме привода. Движение по инерции на нейтральной передаче может означать только то, что в какой-то момент вам нужно будет переключиться на драйв. Переключение с нейтрали на движение всегда должно производиться на полной остановке. Однако многие люди решают переключиться на вождение, когда они двигаются на нейтральной передаче. Никогда не будь одним из этих людей.

Попробуйте научиться переключать передачи вручную при движении вниз или вверх по склону

По нашему мнению, ограничение «переключения» трансмиссии CVT может быть полезным при движении вверх или вниз по склону, но в основном вниз по склону. Если это не очень крутой уклон, вы должны позволить трансмиссии определить правильное передаточное число для уклона. Если подъем действительно крутой, следует переключиться на L (пониженную передачу), чтобы трансмиссия не искала постоянно нужное передаточное число и не перегревалась. То же самое происходит при спуске с крутого холма. При небольшом снижении лучше всего позволить трансмиссии делать свою работу. С другой стороны, когда вы спускаетесь с крутого холма, переключение на пониженную передачу и управление трансмиссией может защитить как трансмиссию, так и двигатель.

Планируйте свои обгоны

Получение полной мощности двигателя с трансмиссией CVT занимает секунду. Перед тем, как начать обгон, постепенно увеличивайте газ, и когда вы почувствуете, что мощность действительно прибывает, начинайте обгон.

Требуется ли замена трансмиссионной жидкости в бесступенчатых трансмиссиях?

Да, вариаторные трансмиссии, даже с «пожизненной» трансмиссионной жидкостью, нуждаются в регулярной замене трансмиссионной жидкости. Большинство проблем с трансмиссией CVT возникают из-за того, что владельцы автомобилей с вариатором пренебрегают графиком технического обслуживания.

Трансмиссионная жидкость или масло выполняют ряд функций в трансмиссии CVT. Он обеспечивает смазку всех движущихся частей, что предотвращает механический износ. Он охлаждает коробку передач и защищает ее от окисления. Старая и изношенная трансмиссионная жидкость теряет свои смазывающие свойства по мере снижения ее вязкости. Это приводит к более высокому уровню механического износа и перегрева вариаторной трансмиссии.

Когда менять трансмиссионную жидкость в вариаторной коробке передач?

Мы рекомендуем менять трансмиссионную жидкость CVT каждые 25 000 миль или 40 000 километров пробега. Мы бы придерживались этой более короткой замены трансмиссионной жидкости, поскольку она показала, что она может значительно продлить срок службы вашей коробки передач CVT. Некоторые производители, такие как Nissan, также рекомендуют заменять трансмиссионную жидкость каждые 25 000 миль.

Как проверить жидкость коробки передач CVT без щупа?

Не многие коробки передач CVT поставляются с щупом, позволяющим проверять уровень трансмиссионной жидкости. Если у вас нет щупа, вы должны позволить своему механику проверить трансмиссионную жидкость в вашей коробке передач CVT. Большинство автомобилей загораются сигнальной лампой, если ваша трансмиссионная жидкость заканчивается.

Вариаторы без щупа имеют заливную или контрольную пробку уровня, которую при необходимости можно открутить и долить трансмиссионную жидкость. Максимальный уровень жидкости обычно находится чуть ниже отверстия пробки. Опять же, вы должны делать это только в том случае, если вы квалифицированы.

Требуется ли замена масла в коробках передач CVT?

Да, все коробки передач CVT требуют регулярной замены трансмиссионной жидкости или масла. Невыполнение этого требования может привести к полному отказу трансмиссии CVT.

Имеются ли в бесступенчатой ​​трансмиссии шестерни?

Нет, трансмиссия CVT не имеет традиционных передач. Он оснащен коническими шкивами, которые транспортируют ремень или цепь, которая действует как переменная передача. Некоторые трансмиссии с бесступенчатой ​​трансмиссией имеют предварительно заданные значения в этой конструкции переменной трансмиссии, что позволяет водителю вручную переключать «передачи».

Как долго служат бесступенчатые коробки передач?

Однозначного ответа нет, все зависит от модели трансмиссии, как она управляется и как обслуживается. Вы можете ожидать, что трансмиссия CVT прослужит не менее 100 000 миль, но мы обычно видим, что они проезжают огромное количество миль (260 000 миль), особенно в таких автомобилях, как Toyota Prius.

Заключение

Бесступенчатой ​​трансмиссии в наше время нечего бояться. Если быть честными, мы бы не купили вариатор 15 лет назад. Но если вы зададите им тот же вопрос сегодня, у меня не будет проблем с трансмиссией CVT в небольшом городском автомобиле. Я бы все равно не выбрал одну из них для автомобиля с большей мощностью, потому что я считаю, что вариаторные трансмиссии все еще не готовы принять большую мощность, даже если производители будут настаивать на своем.

Если вы покупаете подержанный автомобиль с трансмиссией CVT, сначала узнайте, какая трансмиссия в нем используется. Некоторые, особенно старые вариаторные трансмиссии, были склонны к отказам даже при безупречном обслуживании. После того, как вы изучите трансмиссию CVT в автомобиле, который вы покупаете, убедитесь, что у него есть полная история обслуживания. Только тогда стоит покупать подержанный автомобиль с вариаторной трансмиссией.

Если вы покупаете новый автомобиль с трансмиссией CVT, убедитесь, что вы получаете расширенную гарантию на трансмиссию, просто для спокойствия. Но мы искренне верим, что при покупке нового автомобиля с вариаторной коробкой опасаться нечего.

Чем отличается бесступенчатая трансмиссия?

Бесступенчатая трансмиссия (CVT) уже давно признана инженерами Toyota одним из самых мощных орудий в борьбе за максимальную топливную экономичность.



Бесступенчатая трансмиссия в сравнении с автоматической

В обычных механических и автоматических коробках передач заранее заданное количество передач ограничивает трансмиссию узким рабочим диапазоном, в котором эффективность использования топлива и производительность несколько ограничены. Например, с современным шестиступенчатым автоматом доступны только шесть предустановленных фиксированных передач. Таким образом, двигатель и трансмиссия должны работать только в одном из шести возможных соотношений между скоростью автомобиля, выбранной передачей и оборотами двигателя.

Благодаря отказу от предварительно установленных фиксированных передач, используемых в обычных трансмиссиях, вариатор имеет практически бесконечный рабочий диапазон, в котором он и двигатель могут работать. В результате основными преимуществами трансмиссии CVT являются топливная экономичность и производительность.



Как работает коробка передач CVT?

С коробкой передач CVT двигатель автомобиля проводит больше времени на более низких и стабильных оборотах, что снижает расход топлива и выбросы. Когда требуется производительность, трансмиссия CVT может обеспечить более быстрый и экономичный доступ к доступной производительности двигателя.

Коротко говоря, бесступенчатая трансмиссия является предпочтительным выбором для максимальной топливной эффективности и производительности, и все это практически без компромиссов.

Бесступенчатая трансмиссия также повышает плавность хода, так как она не вызывает ощущения резкого удара или удара, характерного для переключения передач в обычной трансмиссии.

В качестве иллюстрации представьте, что вы несете вниз поднос с закусками друзьям. С точки зрения плавности, обычная передача похожа на спуск подноса с напитками по лестнице — она более грубая и менее плавная, потому что есть определенное количество ступенек, расположенных на одинаковом расстоянии друг от друга. И наоборот, трансмиссия CVT без предустановленных передач похожа на спуск подноса с напитками по пандусу — она более плавная и менее резкая.



Улучшение бесступенчатой ​​трансмиссии Toyota

Есть одна область, в которой бесступенчатая трансмиссия оставляет место для улучшения, и эта область связана с начальным автономным ускорением с места.

Из-за внутренней работы и конструктивных ограничений трансмиссии CVT производительность на низких скоростях немного приносится в жертву, чтобы обеспечить лучшую производительность и эффективность на более высоких скоростях, на которых транспортное средство проводит большую часть своего времени. Таким образом, хотя бесступенчатая трансмиссия является лучшим выбором для обеспечения общей эффективности, она по-прежнему является традиционной трансмиссией, которая лучше всего работает на низких скоростях при ускорении с места.

Новая инновация Toyota устранила этот разрыв в эффективности, решив извечную загадку и обеспечив большее удовольствие от вождения, повышенную экономию топлива и общее повышение производительности.

Познакомьтесь с нашими автомобилями Toyota

Инновация Toyota: бесступенчатая трансмиссия с прямым переключением передач

CVT Launch Gear ведет к совершенно новой инновации: бесступенчатой ​​трансмиссии Toyota с прямым переключением передач. Toyota называет инновацию CVT «Launch Gear». С его появлением инженеры эффективно отобрали наиболее эффективные компоненты как обычных, так и бесступенчатых трансмиссий, объединив их в единый блок.

Результатом стал совершенно новый вариатор Direct Shift-CVT от Toyota: первая в мире конструкция, которая совершенствует вариатор по всем направлениям за счет включения единственного компонента традиционной трансмиссии: первой передачи. Новая трансмиссия работает так же, как обычная бесступенчатая трансмиссия, хотя в ней используется одна пусковая передача, похожая на первую передачу в обычной трансмиссии или «легкую» передачу на велосипеде.

Как работает трансмиссия Toyota Direct Shift-CVT?

Включается, когда транспортное средство находится в состоянии покоя, Launch Gear используется исключительно для того, чтобы помочь транспортному средству быстрее и эффективнее разогнаться до скорости после остановки. Как только транспортное средство достигает скорости, при которой трансмиссия CVT более эффективна, пусковая передача отключается, и трансмиссия работает как вариатор.





Водители получают эффективность и производительность автоматической коробки передач при ускорении с места, а также улучшенную эффективность и производительность трансмиссии CVT на более высоких скоростях, и все это без компромиссов. С введением Launch Gear для управления ускорением на низких скоростях были оптимизированы другие компоненты вариатора новой трансмиссии Direct Shift-CVT. Ключевые оптимизации включают уменьшение размера и веса трансмиссии, а также расширенные функциональные возможности для повышения эффективности во всех диапазонах скоростей.

Отключенное или «эластичное» ощущение ускорения, характерное для обычных трансмиссий CVT, также было устранено, и в результате ускорение стало более мгновенным, прямым и удовлетворительным в ответ на нажатие педали газа. Новая трансмиссия Direct Shift-CVT также оснащена имитацией 10-ступенчатого переключателя передач, что позволяет водителям использовать подрулевые переключатели для переключения между 10 смоделированными передаточными числами, если это необходимо, для более традиционного ощущения производительности.

Благодаря синергетическому применению единого механизма запуска в компактной, облегченной и оптимизированной трансмиссии CVT инженеры Toyota повысили эффективность, производительность и безупречную работу трансмиссии, что позволило водителям сократить расход топлива на шесть процентов и заметно увеличить низкоскоростная реакция.



Высокопроизводительные и экономичные автомобили

Есть еще два новых преимущества. Во-первых, поскольку добавление нового Launch Gear позволило инженерам еще больше оптимизировать все части трансмиссии,

Новый Direct Shift-CVT является беспроигрышным предложением для современного водителя. Лучше всего то, что с места водителя не слышно ничего необычного, и водители могут ожидать большего от того, что они уже любят в своей Toyota: более плавного ускорения, более отзывчивой работы и дальнейшего снижения расхода топлива.

В сочетании с новейшим двигателем Toyota Dynamic Force, оснащенным различными инновациями в области экономии топлива, высокотехнологичной системой впрыска топлива и лучшей в мире тепловой эффективностью благодаря степени сжатия, близкой к уровню экзотических автомобилей, новая коробка передач Direct Shift- Бесступенчатая трансмиссия открывает новый мир возможностей для водителей Toyota после достижения максимально возможной топливной экономичности.

Новый двигатель Toyota Direct Shift-CVT и Dynamic Force теперь устанавливается на некоторые модели Toyota, включая Toyota Corolla Hatchback.

Создайте свою следующую Toyota здесь



Новейшие технологии тороидальной трансмиссии обеспечивают бесперебойную подачу мощности и улучшенную топливную экономичность в бесступенчатых трансмиссиях

Новые разработки для легковых автомобилей и электромобилей представлены на крупной конференции по трансмиссии

24 июня 2016 г. … Torotrak Group, ведущий разработчик и поставщик технологий снижения выбросов транспортных средств и повышения эффективности использования топлива, недавно представила новые достижения в технологии CVT (Continuously Variable Transmission), которые обещают повышение энергоэффективности и производительности в легковых автомобилях. , включая электромобили. Ожидается, что разработки Torotrak, обеспечивающие более широкий диапазон передаточных чисел и бесперебойную подачу мощности, будут способствовать дальнейшему росту популярности бесступенчатых трансмиссий, глобальные продажи которых, по прогнозам, к 2020 году уже достигнут 12 миллионов в год.

Выступая на Международном конгрессе VDI 2016 года «Привод для транспортных средств» во Фридрихсхафене, Германия, 22 июня, Джон Фуллер, директор по концепциям и интеллектуальной собственности Torotrak Group, представил презентацию под названием «Высокоэффективный «полностью тороидальный» тяговый привод CVT. – Технологические усовершенствования и применение к переднеприводным автомобилям , обсуждение последних достижений, оптимизирующих технологию вариаторов для рынка легковых автомобилей.

Объединив свой обширный опыт в области трансмиссий главного и вспомогательного привода, компания Torotrak разработала концепцию вариатора с передаточным числом до 12, приводимого в действие недорогой исполнительной системой. Вариатор подходит как для переднеприводных, так и для заднеприводных платформ и должен обладать высокой масштабируемостью, при этом традиционная гидравлическая версия уже продемонстрировала мощность более 300 кВт.

«Рыночные предпочтения смещаются от обычных автоматов к вариаторам», — прокомментировал Фуллер. «Наше решение может ускорить эту тенденцию, удовлетворяя потребности переднеприводных, а также потенциально заднеприводных компоновок, где высокие уровни крутящего момента и ограничения компоновки могут быть более сложными для традиционной технологии CVT».

Опыт Torotrak Group в области вспомогательных приводов привел к снижению стоимости системы, в частности, за счет использования экономически эффективного управления передаточным отношением вариатора с использованием технологии PitchSteerTM компании. Это обеспечивает широкий диапазон передаточных чисел, что может повысить эффективность автомобиля различными способами: во-первых, за счет уменьшения количества рассеиваемой энергии при трогании с места и, во-вторых, за счет обеспечения работы двигателя на более низких скоростях при крейсерской скорости. Кроме того, широкий диапазон передаточных чисел вариатора позволяет создавать простые и эффективные конструкции трансмиссии, которые максимально используют «разделение мощности», при котором только часть движущей силы передается вариатором, а оставшаяся часть передается по прямому механическому пути.

Трансмиссия также может быть настроена как IVT (бесступенчатая трансмиссия) с «переключенной нейтралью», что может дополнительно улучшить экономию топлива за счет устранения необходимости в неэффективном пусковом устройстве транспортного средства, которое теряет мощность при пробуксовке. Система может быть настроена в соответствии с предпочтениями водителя на отдельных рынках, например, чтобы дать знакомое ощущение от вождения гидротрансформатора.

Фуллер также объяснил, как электромобили (EV) могут извлечь выгоду из последних разработок вариаторов. «Повышая крутящий момент на колесах на низких скоростях автомобиля, тороидальный вариатор может улучшить преодолеваемые подъемы и производительность, а также стать средством для создания электрической трансмиссии уменьшенного размера, которая имеет меньшую стоимость и вес», — сказал он. «С вариатором, сконфигурированным для достижения эффективности, превышающей 95%, также есть потенциал для увеличения запаса хода электромобиля».

В презентации Torotrak Group также рассматривалось влияние тороидальных вариаторов и бесступенчатых трансмиссий при использовании в автономных транспортных средствах. Обеспечивая непрерывный крутящий момент за счет плавного переключения передач, технология способна преодолеть неприятное ощущение прерывания крутящего момента, к которому очень чувствительны пассажиры таких автомобилей.

О Torotrak
Torotrak (LSE: TRK) является новатором и поставщиком низкоуглеродных автомобильных технологий, уделяя особое внимание механическим решениям, повышающим эффективность и снижающим выбросы CO2 в транспортных средствах. К ним относятся нагнетатель с переменным приводом V-Charge, ряд безредукторных тяговых трансмиссий Torotrak и система рекуперации энергии Flybrid, в которой используется механический маховик для захвата кинетической энергии во время торможения и эффективного возврата ее на колеса. Команда инженеров компании работает с проверенными глобальными технологическими партнерами первого уровня, чтобы обеспечить проверенный путь от прототипов до производства.
