Электронный блок управления — как он управляет двигателем?
Учитывая, что «жизнедеятельность» транспортного средства напрямую зависит от корректной работы всех его составляющих систем, нет ничего удивительного в существовании некого «мозгового центра», который выполняет контроль за их состоянием и деятельностью. Таким центром является электронный блок управления (ЭБУ). Неисправности этой структурной части автомобиля, незамедлительно отображаются на работе электропитания трансмиссии, выхлопной системы и других «подконтрольных» элементах. Сейчас мы постараемся разобраться в принципе работы электронного блока управления, а также рассмотрим основные причины его поломок и способы их устранения.
1. Принцип работы и особенности электронного блока управления
В разделе автомобильной электроники, данное устройство является общим термином, объединяющим любые встроенные системы, которые, в свою очередь, управляют одним или несколькими механизмами в подсистемах машины. Виды электронных блоков управления разделяются на:
С конструктивной стороны, такой блок состоит из коробки (аппаратного железа) и необходимого для работы программного обеспечения, центральной частью которого выступает процессор. Именно сюда поступают данные со всех датчиков силового агрегата, после чего они поддаются обработке и последующему анализу. К традиционной информации датчиков (такой как положение и частота вращения коленвала или расход воздуха), добавились дополнительные данные о скорости транспортного средства, уровне кислорода в выхлопных газах, неровностях дорожного покрытия, запрос на включения кондиционера и куча других сигналов, направленных на оптимизацию рабочего процесса двигателя. Количество датчиков современных автомобилей, давно перевалило за 20.
Установка программного обеспечения необходима для проведения вычислительных операций. Отличительной чертой, современных электронных блоков управления есть возможность перепрограммирования, что позволило отойти от серьезных ограничений, устанавливаемых заводской программой и открыть новые горизонты для применения тюнинга двигателя, к примеру, установки турбокомпрессора или оборудования для применения альтернативных видов топлива.
Мы не будем сейчас вдаваться в суть деятельности каждого отдельного ЭБУ, поскольку это займет очень много времени, а лучше сосредоточим свое внимание на описанном электронном блоке управления двигателя, ведь, как мы уже отмечали, именно он выступает залогом эффективного функционирования силового агрегата, а значит и всего автомобиля.
2. Причины выхода из строя ЭБУ
Любой электронный блок управления – важное оборудование, а появление в нем неисправностей может вызвать некорректную работу всего механизма. Будучи своеобразным «мозговым центром» всей системы ЭБУ, он отвечает за все процессы происходящие в ней, поэтому даже незначительное повреждение микропроцессора может стать причиной сбоев в работе трансмиссии, системы контроля за токсичностью выхлопов, системы зарядок и многих других составляющих жизнеспособности транспортного средства. Основными признаками выхода из строя электронного блока управления считается отказ в запуске двигателя, постоянные сообщения о нарушениях его работы, которые никак не очищаются и некоторые другие симптомы.
В принципе, появление неисправностей в работе ЭБУ, достаточно редкое явление, которое, обычно, нельзя спрогнозировать, а что бы выявить и подтвердить поломку, производителям и ремонтным предприятиям приходится выполнять следующие проверки:
— проверку электроники и возможности перегрева;
— проверку деталей на наличие коррозии и разрушения;
— оценку качества сборки самого блока, проводить фрактографию.
Выполнение всех перечисленных условий на этапе испытания, в будущем позволит предотвратить повреждения и в разы увеличить производительность.
Причин выхода из строя данного устройства, на сегодняшний день, существует очень много и все они зависят от типа электронного блока, места его расположения и ключевых функций. Среди самых распространенных из них, выделяют отсутствие контакта с блоком зажигания, различными датчиками, контроллером работы инжектора, температурным датчиком, а также невозможность наблюдения за работой датчика АБС. Кроме того, на поломку устройства, серьезное влияние оказывают механические повреждения от вибрации и ударов или попадание влаги на микросхему (просачиваясь внутрь, вода часто вызывает замыкание и коррозию).
Таким образом, при появлении любой неисправности, в электронном блоке может произойти перенапряжение, что нередко, полностью выводит систему из строя. Также, специалисты многих автосервисов, среды возможных причин поломки ЭБУ выделяют значительную долю тех, которые образовались в следствии попыток автолюбителей самостоятельно отремонтировать устройство, или же доверяли это дело сомнительным профессионалам.
Отдельное внимание, хотелось бы уделить причинам поломок, возникающих в электронном блоке управления работой двигателя. К ним относят:
— «прикуривание» от автомобиля с работающим мотором;
— несоответствие полярностей при подключении аккумулятора;
— отсутствие необходимых знаний и умений при установке сигнализаций и проведении ремонтных работ по части электрики;
— снятие клеммы аккумулятора в процессе работы двигателя;
— включение стартера с отсоединенной силовой шиной;
— попадание в электронный блок управления влаги;
— замыкание или полный обрыв проводки;
— попадание электрода от сварочных работ на проводку или датчики транспортного средства;
— неполадки в высоковольтной части системы зажигания: катушках, проводах, распределителе и т.д.
Обратите внимание! Ремонт электронных блоков управления двигателем некоторых моделей машин вообще невозможен, даже если Вы обратитесь за помощью к самым квалифицированным профессионалам. Однако, как бы там ни было, начальным этапом решения проблемы, в первую очередь, выступает качественная диагностика, а затем, посоветовавшись со специалистами, можно решать дальнейшую судьбу вышедшего из строя ЭБУ.
3. Ремонт электронного блока управления
Ремонт электронного блока управления — довольно сложная и трудоемкая процедура, которую рекомендуется применять в исключительно редких случаях: когда произвести замену, по каким либо причинам не получается, или когда она будет слишком дорогостоящей для владельца автомобиля. Приступать к самостоятельным ремонтным действиям, специалисты и вовсе не советуют, так как существует большая вероятность повреждения электронных «мозгов», что, в свою очередь, выведет из строя все сопутствующие системы транспортного средства.
Учитывая сложность устройства ЭБУ, оно не подлежит ремонту в условиях обычной станции технического обслуживания, где убедившись в наличии проблемы его просто заменят на новое. Для более существенной проверки работоспособности блока, необходимо провести специальное тестирование, с использованием особого оборудования, которое имеется в наличии лишь в специализированных сервисных центрах.
Перед заменой вышедшего из строя механизма, следует выяснить и устранить причину его «смерти» и хоть эта задача может оказаться совсем непростой, зато избавит Вас от возможности скорой повторной замены.
Основная масса имеющихся в продаже блоков управления, уже была когда-то в использовании, а после выхода из строя, их просто восстановили на заводе-изготовителе, что кстати, намного выгоднее чем создание детали с нуля. Конечно, не все сломанные механизмы подлежат процедуре восстановления. Так, например, ЭБУ с «утопленника», который длительное время был покрыт водой, скорее всего никто ремонтировать не будет.
Несмотря на то, что по внешним параметрам (форма, размер, одинаковое расположение контактов) электронные блоки управления могут выглядеть совершенно одинаково, их настройки все равно будут серьезно отличаться. Это и не удивительно, ведь все они отвечают за работу двигателей автомобилей разных марок, выпущенных в разн
auto.today
ЭБУ – что это такое в устройстве автомобиля. Электронный блок
Двигатели внутреннего сгорания постоянно усовершенствуются. Чуть больше полувека назад, человек мог воздействовать на их работу только механически, сейчас же вся работа основана на электронике. ЭБУ что это такое, для чего он применяется и какое отношение имеет к этому? Обо всем этом вы узнаете из этой статьи.
Для чего нужен ЭБУ
Электронный блок управления двигателем, представляет собой небольшое устройство, предназначенное для поддержания нужных параметров двигателя во время работы. Изначально, это устройство пришло на смену управляющим устройствам карбюратора, как контроллер, который регулирует нужное количество, а также качество смеси. Со временем, ЭБУ эволюционировал до устройства, которое контролирует практически все бортовую сеть автомобиля. Он принимает информацию с разных датчиков, а соответственно, влияет на все: УОЗ, топливную систему, фары, КПП и многое другое. Цель его создания состоит в том, чтобы сделать автомобиль экономичнее, быстрее, а наравне с этим, исключить большое количество вредных выбросов в атмосферу.
Как вы поняли, этот блок является очень важным, а значит, без него ваш автомобиль просто становится грудой железа, именно поэтому важно знать о нем как можно больше. Самое время перечислить основные параметры, которые влияют на его работу:
- Температура мотора
- Внешняя температура
- Количество кислорода и топлива, а также наблюдение за холостым ходом двигателя
- Различные датчики, имеющие отношение к безопасности колес
- Скорость движения
- Угловые положения таких механизмов, как дроссельная заслонка и педаль газа, а также коленчатого вала.
- Датчики контроля над техническими жидкостями, системой кондиционирования.
- Бортовое напряжение, а также контроль над потребителями электрической энергии.
Все это является стандартным набором, но достаточно влияет на работу двигателя. Чем авто дороже, тем больше это количество датчиков. Есть системы, которые имеют тесную связь с магнитолой, а также бортовым компьютером и выводят их на общую работу, а есть и те, которые влияют на работу пневматической подвески.

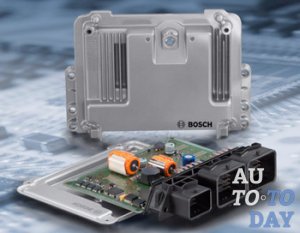

Как выглядит ЭБУ
Многим покажется, что ЭБУ выглядит как мощный компьютер или ноутбук, в который напичкано такое количество информации, что его размеры из-за этого возрастают. На самом деле это не так и он представляет собой очень даже компактное устройство.
Начнем с того, из чего изготавливается данный блок. В природе существует только два материала, применяемые в автомобилестроении – это металл и пластик. На автомобилях отечественного производства применяются именно пластиковые контроллеры, а на многих иномарках в металлическом корпусе. В целом их функция идентична и принципиальной разницы между ними нет.
Внутри корпуса устанавливается электронная плата, которая и представляет собой миниатюрный компьютер, способный выполнять большое количество вычислений за доли секунд. Снаружи корпуса выводятся два разъема:

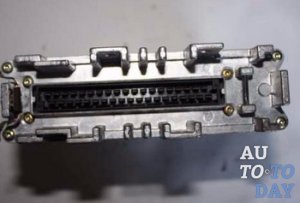

- CAN, который отвечает за подключение к шине, которые приходят с различных датчиков
- OBD разъем нужный для подключения маршрутных или диагностических компьютеров.
Естественно основой корпуса служит металл, на котором расположен радиатор для отвода тепла. Дело в том, что при такой ускоренной работе и температурных воздействий двигателя плата может нагреться, что существенно повлияет на ее работу.

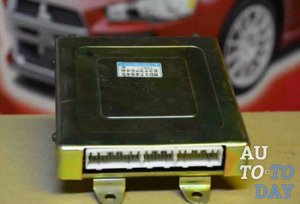

Если говорить о размерах то блок представляет собой прямоугольную коробку, 30х30 сантиметров и высотой примерно 5-8 сантиметров. Не так уж и много для такого устройства. Попробуйте сравнить его с множеством других компьютеров. Помимо этого, его размеры с каждым годом становятся все меньше.

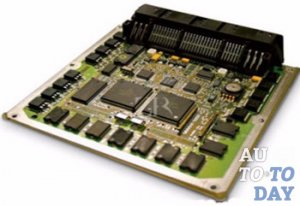

Что находится внутри ЭБУ

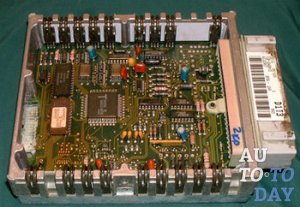

Вы уже поняли, что это плата. Но что она содержит? А все просто, внутри установлена память ППЗУ, которая обрабатывает длинные данные и хранит их при необходимости, ОЗУ – для обработки очень быстры данных и ЭРПЗУ – для временных данных, например, сигнализации или различных блокировок.
Принцип работы всех этих устройств предельно прост: они получают информацию с датчиков, обрабатывают ее, делая необходимые вычисления, и отправляют на исполнительные устройства, которые делают то, что нужно для улучшения работы.
Где находится контроллер

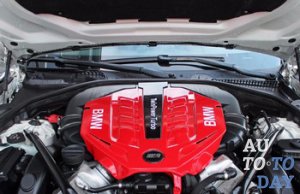

Для расположения применяется всего два места – это салон автомобиля и подкапотное пространство. Очень редкий случай – багажник. Однако самым неудачным местом является именно подкапотное пространство. Все дело в том, что там может находиться грязь, снег, влага, которые негативно сказываются на работе процессора. Кроме того, от мотора постоянно исходит большое количества тепла, которое ЭБУ явно не нужно.
Что такое прошивка ЭБУ
Прошивкой называют программное обеспечение, которое и используется для обработки всех данных. Чтобы вам было проще – это тот же Windows на вашем компьютере с набором необходимых опций. От того, какой он будет стоять зависит многое.
Многие люди занимаются чип-тюнингом, который меняет параметры вычислений и регулирует работу двигателя на более продуктивный режим или же на экономный. Для этого, они подключают контроллер к специальному компьютеру и загружают все необходимые для этого данные. Конечно, в случае его механической поломки, никакая прошивка уже не поможет.
Видео по теме
Читайте так же
365drive.ru
Где расположен блок управления двигателем в автомобиле
ЭБУ (электронный блок управления) — устройство, осуществляющее контроль параметров механизмов в процессе работы. Обычно аббревиатуру ЭБУ используют по отношению к блоку управления двигателем.
На самом деле, в автомобиле есть еще блоки управления тормозной системы (блок ABS), блок управления кузовом, который часто именуется Body Control Module (BCM или BSI), блок управления климатом (климат-контроль) и другие.
Принцип работы
Принцип работы электронного блока управления двигателем построен на стандартной архитектуре микроконтроллера. Данные о параметрах двигателя с различных датчиков поступают в ЭБУ, затем обрабатываются (усиливаются, оцифровываются, кодируются).
Основную обработку данных по определенному алгоритму производит микропроцессор, который по выходной шине дает сигналы на исполнительные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.
В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы основных узлов. Современные ЭБУ могут определить разнообразные ошибки:
- отсутствие напряжения питания на электронных узлах двигателя или пониженное питание;
- обрыв электрических цепей или короткое замыкание;
- некорректные сигналы на выходе датчиков;
- пропуски зажигания и впрыска;
- несоответствие углов зажигания;
- и многие другие.
Ошибки хранятся в энергонезависимой памяти вплоть до их удаления с помощью диагностических устройств (действующие ошибки удалить нельзя без устранения причины ошибки).
В автомобилях более ранних годов выпуска ошибки можно было удалить временным (около 15 минут) отключением аккумулятора от бортовой сети автомобиля.
ЭБУ совместно с иммобилайзером блокирует работу двигателя в случае несанкционированного доступа. Каждый электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем алгоритмом.
Блокироваться могут:
- сигнал зажигания на катушку;
- импульсы впрыска топлива;
- разрешение на запуск стартера и др.
В некоторых автомобилях двигатель может запускаться на несколько секунд и глохнуть.
Для многих блоков управления существуют безиммобилайзерные прошивки ЭБУ (immooff). Можно перепрошить память блока управления и забыть о проблемах с иммобилайзером, однако автомобиль становится в таком случае более уязвимым с точки зрения угона.
Схема
Принципиальная электрическая схема самого блока управления двигателем является производственной тайной, и найти ее даже для отечественных автомобилей очень проблематично.
Поэтому ремонт ЭБУ производят только профессиональные электронщики высокого уровня. Обычно в блоках управления выходят из строя транзисторы управления впрыском и зажиганием, стабилизаторы опорных напряжений, слетает прошивка.
- Специалисты, занимающиеся чип-тюнингом, иногда специально изменяют программную прошивку с целью увеличения приемистости двигателя либо уменьшения потребления топлива.
- Видео — прошивка ЭБУ М74:
Для проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему можно найти в руководствах по эксплуатации и ремонту автомобилей, программно-технических комплексах типа AUTODATA и TOLERANCE.
Для примера рассмотрим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.
Не углубляясь в схему, можно увидеть, что в качестве датчиков ЭБУ использует сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.
Сигнал, приходящий с датчика распредвала имеет форму:
В качестве исполнительных механизмов ЭБУ управляет сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:
ЭБУ связан с иммобилайзером, приборной панелью.
Для того, чтобы проверить электрические соединения узлов схемы с электронным блоком управления двигателем необходимо знать расположение выводов контактов (распиновку), которая также приводится в справочниках:
Где стоит блок управления двигателем
В автомобилях вплоть до 90-х годов выпуска наиболее рациональным местом расположения блока управления двигателем считалось пространство в салоне автомобиля возле левой либо правой передней стойки в области ног пассажира или водителя. Прежде всего, считалось, что это наиболее защищенные места с точки зрения механических повреждений и проникновения влаги.
Видео — перенос ЭБУ на Калине:
С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими соображениями:
- под капотом легче производить поиск неисправностей электрических соединений;
- все коммуникации с датчиками двигателя и исполнительными механизмами становятся короче, следовательно, надежнее;
- ЭБУ стали более надежно защищаться от влаги с помощью специальных герметиков.
В случае отсутствия справочников найти электронный блок управления двигателя нетрудно, двигаясь по большому жгуту проводов системы управления двигателем. Он обычно представляет небольшой электронный блок в металлическом кожухе с одним или несколькими разъемами в торцевой части.
Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, которые необходимо удалять. Плата, как правило, содержит небольшое количество компонентов.
Признаки неисправности ЭБУ
Среди автоэлектриков есть мнение, что электронная система управления двигателем выходит из строя в последнюю очередь. Причем, диагностические сканеры не всегда могут определить неисправности блока управления двигателем.
Действительно, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.
Что может свидетельствовать о неисправности ЭБУ?
Наиболее частые признаки неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем.
В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ есть защитные диоды на этот случай.
Если они пробиваются, возникает короткое замыкание по питанию, что и приводит к постоянному перегоранию предохранителей. Неисправные необходимо менять.
Также неисправность по питанию может вызвать отключение АКБ во время работы двигателя. В таком случае блок управления запитывается только от генератора и, если он неисправен, может возникнуть ситуация некорректно поданного на блок напряжения.
Нельзя на работающем двигателе снимать клеммы АКБ (!), как это делают многие автолюбители при запуске от чужого аккумулятора.
Как проверить ЭБУ на работоспособность
Первый этап проверки работоспособности — контроль всех питающих напряжений.
Второй этап – компьютерная диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.
Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.
В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.
Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.
Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.
Дополнительная защита
Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной батареи и неисправностей генератора можно по питающим цепям установить диоды (лучше мощные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.
Тогда перенапряжение и переполюсовка приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение либо напряжение обратной полярности на блок управления не пройдет, а это самая большая опасность.
В целях защиты ЭБУ от климатических воздействий необходимо следить за качеством герметика. Через пять лет эксплуатации желательно принимать меры по улучшению герметичности, так как прежний герметик может рассохнуться в условиях повышенных температур под капотом.
Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):
Нельзя закрывать доступ к блоку дополнительными конструкциями, класть ветошь возле него. Это уменьшает естественную вентиляцию устройства, которое в процессе работы автомобиля нагревается.
Замена блока управления двигателем
Если блок управления вышел из строя, и не подлежит ремонту его следует заменить на аналогичный с таким же номером, указанным на корпусе ЭБУ.
Иногда допускается небольшое отклонение в номере. Например, изменение последних двух-трех цифр может свидетельствовать о другом объеме двигателя либо модификации, что может практически не сказаться на технических характеристиках.
Однако не следует забывать, что при замене ЭБУ требуется привязка ключей либо покупка комплекта ЭБУ+иммобилайзер+чип. Для привязки ключей многие специалисты скачивают прошивку от родного блока управления, если она осталась цела, и «заливают» в новый ЭБУ. Работа не такая дорогая.
Советы по эксплуатации
Чтобы не возникло ситуаций, связанных с выходом электронного блока управления двигателем из строя следует:
- ни в коем случае не снимать клеммы аккумуляторной батареи при работающем двигателе;
- нельзя снимать клеммы АКБ при включенном зажигании, так как это может привести к уничтожению прошивки ЭБУ и связи с ключами, не отключайте блок, датчики и исполнительные узлы при включенном зажигании;
- следите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в процессе эксплуатации автомобиля они могут разрушаться за счет процесса электролиза, вызывать сбои в работе устройства;
- если в результате аварии или иного механического воздействия ЭБУ получил трещину в корпусе, ее немедленно следует залить гермет-клеем;
- не допускайте нарушений режима естественного охлаждения блока;
- контролируйте исправность датчиков только при отключенных от ЭБУ разъемах:
- не вносите изменений в схему управления двигателем и используйте датчики и другие узлы строго по каталогам оборудования для конкретной модели автомобиля.
Смотрите почему кипит аккумулятор на машине и что нужно делать в этом случае.
Можно ли смазать клеммы аккумулятора и чем это лучше делать.
Как правильно снимать АКБ https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kak-pravilno-snyat-akkumulyator-s-avtomobilya.html с машины.
Видео — установка защиты на ЭБУ Toyota Camry v50:
Может заинтересовать:
Источник: https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/ebu-dvigatelya.html
Что такое ЭБУ, где он располагается в автомобиле и какие функции выполняет
Современные автомобили всё больше напоминают сплошное переплетение из проводов, датчиков и всевозможных компьютеров. Машина переполнена электроникой. Можно бесконечно долго спорить на тему того, плохо это или всё же хорошо.
Здесь куда важнее разобраться с устройством, которое фактически руководит и контролирует работу всей электронной начинки автотранспортного средства. И тут речь идёт об электронном блоке управления, либо просто ЭБУ.
Про эту аббревиатуру не слышал разве что самый ленивый человек, который совершенно не интересуется автомобилями и никогда не вникал в суть их устройства, но таких найдутся единицы. Большинство знает об этом блоке. Если быть точнее, то о его существовании. Но при этом мало представляют себе суть ЭБУ, его функции, возможности и даже расположение в конструкции автомобиля.
Что контролирует
Для всех расшифровка стала уже вполне понятной и известной. Понять смысл устройства стало куда проще даже после этого шага. Теперь вы знаете, что это за аббревиатура и как расшифровывается рассматриваемый нами ЭБУ.
Довольно часто используется только аббревиатура в технической документации, поскольку автомобилистам нет смысла каждый раз напоминать её значение. ЭБУ можно называть коротко с помощью аббревиатуры, использовать полное понятие электронного блока управления, либо просто контроллер.
Суть от этого никак не изменится. Куда важнее узнать, что же такое этот ЭБУ и где он находится в автомобиле.
Двигатель автомобиля, контролируемый ЭБУ
Фактически блок является мозгами современного автомобиля, без которого мы бы получили груду металла со всевозможными датчиками, проводами и электронными устройствами, никак не связанными друг с другом.
ЭБУ практически постоянно находится в режиме работы, поскольку на него поступает огромный объём информации от всевозможных датчиков.
Эти данные блок обрабатывает, используя предусмотренные в его программе алгоритмы, после чего отправляет командные сигналы на так называемые исполнительные устройства.
Блок заставляет в соответствующем режиме работать насосы, системы зажигания, форсунки и многое другое.
В итоге получается так, что блок выступает в качестве руководителя для всех предусмотренных в автотранспортном средстве электронных процессов. А это от элементарной работы фар до управления системами безопасности.
Есть достаточно обширный перечень датчиков, с которых информация сначала идёт на наш ЭБУ, а затем, проходя обработку, сам блок отправляет команды на исполнительные устройства, в зависимости от результатов анализа полученных сведений.
Среди основных датчиков, которые зависят от контроллера, можно выделить несколько. Они отвечают за:
- температуру мотора;
- холостой ход;
- подачу горючего;
- подачу кислорода;
- температуру окружающей среды;
- антиблокировочную систему;
- систему стабилизации;
- антизанос;
- скорость;
- текущее положение заслонки дросселя;
- уровень нажатия педали акселератора;
- коленвал;
- тормозную систему;
- уровень ОЖ;
- уровень тормозной жидкости;
- напряжение в бортовой сети;
- гидроусилитель;
- электроусилитель руля;
- кондиционер;
- отопление и пр.
Но тут перечислен только базовый набор, который есть практически на каждом современном автотранспортном средстве. На более продвинутых машинах в богатой комплектации список значительно увеличивается.
Обработав полученную информацию, контроллер или мозг автомобиля отправляет команды различным исполнительным узлам, системам и механизмам. Это позволяет внести изменения в работу:
- дроссельной заслонки;
- системы подачи воздуха;
- зажигания;
- фаз газораспределения;
- системы кондиционирования;
- выхлопной системы;
- освещения;
- стеклоподъёмников;
- подогрева;
- АКПП и пр.
Но и тут речь идёт исключительно о минимальном наборе, характерном для базовой комплектации недорогой иномарки. Увеличьте комплектацию или купите более современных и продвинутый автомобиль с большим количеством электроники, и ЭБУ будет посылать команды целому ряду дополнительных систем, механизмов и устройств.
Для многих это удивительно, что один небольшой блок выполняет столь сложную работу. Причём делает это постоянно, без перерывов, одновременно обрабатывая огромный объём информации.
Из-за широких функций и возможностей некоторые полагают, что ЭБУ должен выглядеть как компьютер, ноутбук или планшет, обладать внушительными размерами. Исключением можно назвать лишь отсутствие экрана. Но в действительности все поражаются ещё больше, видя реальный форм-фактор этого управляющего блока.
Как выглядит
Фактически вы уже знаете, что такое ЭБУ в любой современной машине. Это контрольно-командный центр всего автотранспортного средства. Вся используемая электроника завязана на одном блоке.
Она обязана отчитываться перед ЭБУ ежесекундно и порой даже чаще.
При этом сам контроллер, анализируя полученные данные, может корректировать работу систем и всей машины, передавая необходимые командные сигналы к исполнительным устройствам.
Внешник вид ЭБУ двигателя Бош
Теперь стоит взглянуть на блок просто как на составляющий элемент автомобиля. Это небольшое устройство, которое заключено в специальный корпус. В качестве материала для корпуса используется пластик или металл, чаще всего алюминий из-за его неподверженности коррозии.
Корпус устанавливается в разных местах, в зависимости от конкретной марки и модели. При этом от расположения зависит сам материал корпуса ЭБУ. Если инженеры решили установить его в салоне, тогда применяется пластик и прочный полимер, поскольку угрозы быстрого износа и повреждения нет. Когда ЭБУ располагают в подкапотном пространстве, тут лучше применять металл.
Внутри этого корпуса располагается плата. Она и есть тот самый контроллер или управляющий блок. Наружу выходят разъёмы в количестве 2 штук. Адаптированы эти разъёмы под шины типа CAN. Через них происходит соединение со всеми проводами от датчиков и устройств в авто.
Дополнительно на большинстве ЭБУ есть разъём для подключения диагностического оборудования. С его помощью чистятся мозги блока, меняется программное обеспечение, восстанавливаются базовые настройки, удаляются ошибки и пр.
Проведение диагностики блока управления
Активная работа блока приводит к его активному нагреву. Чтобы отвести тепло, инженеры предусмотрели наличие специальных оребрений. Это похоже на радиатор охлаждения процессоров, которые применяются в компьютерах и ноутбуках.
Сняв с автомобиля этот блок управления, вы увидите перед собой коробочку компактных размеров. Примерные параметры составляют 30х30 мм при толщине не более 70 мм. Хотя блоки бывают разными, в зависимости от года выпуска, конкретного автомобиля и автопроизводителя.
Внутренняя начинка
С коробкой разобрались. Теперь ведь интересно заглянуть внутрь. Под оболочкой, выполняющей роль кожуха и защиты, скрывается плата внушительных размеров. Во многом напоминает те платы, которые вмонтированы в системный блок обычного персонального компьютера.
Плата электронного блока управления двигателем
Вдаваться в подробности устройства платы ЭБУ не имеет смысла. Тут важно знать, что она включает в себя 2 ключевых узла. Это память и программное обеспечение.
Причём память здесь есть 3 типов:
- Постоянно запоминающее программируемое устройство или просто ППЗУ. Она служит для закладки различных программ и функций для работы силового агрегата;
- Оперативное запоминающее устройство, либо же сокращённо ОЗУ. Этот отдел памяти блока необходим для осуществления работы с промежуточной информацией. Фактически здесь данные обрабатываются в режиме реального времени;
- Последней частью памяти является ЭРПЗУ. Также запоминающее устройство, которое называют электронным репрограммируемым. Хранит временную информацию в виде кодов доступа, блокировки, пробега, расхода топлива и пр.
Следующим разделом платы блока управления выступает программное обеспечение. Его делят на 2 типа:
- Наиболее важным считается функциональное ПО. Сюда приходит различная информация со всевозможных датчиков. ПО анализирует данные и отправляет затем команды на исполнение;
- Другим типом памяти выступают модули или контрольные микросхемы. Нужно для контроля полученной информации и проверки на предмет ошибок. При их обнаружении ПО старается устранить ошибки. Если это сделать не удаётся, тогда водитель видит их в виде буквенно-цифровых обозначений. Самым известным можно считать Check или Check Engine. В некоторых случаях, если ошибка критическая, ПО блокирует возможность пуска ДВС.
Также о программном обеспечении в составе платы ЭБУ хорошо известно поклонникам чип-тюнинга. Сюда вносятся изменения, переписываются программы, задаются новые алгоритмы.
Расположение
Справедливо будет узнать, где именно в автомобиле находится ЭБУ. В действительности блок располагается в разных местах. Всё зависит от конкретного автомобиля и порой даже года выпуска.
Расположение ЭБУ двигателя Mazda
Есть 2 основных места, куда автопроизводители в процессе сборки транспортного средства устанавливают управляющий блок.
- Салон. Поскольку салон является достаточно вместительным пространством, искать следует исходя из руководства к вашему автомобилю. В случае с машинами производства АвтоВАЗ выбирают место под панелью около печного радиатора. У некоторых блок располагается под задним диваном. Это наиболее актуально в последнее время для иномарок премиум класса. Есть редкие случаи, когда блок ставят в багажный отсек.
- Подкапотное пространство. Вообще инженеры давно пришли к выводу, что располагать блок под капотом не очень правильное решение. Это обусловлено постоянным воздействием грязи, воды, влаги, осадков, высоких температур. Всё это негативно влияет на блок, даже если он заключён в прочный и надёжный корпус. Искать ЭБУ следует в районе аккумуляторной батареи, около блока с предохранителями.
На практике отыскать управляющий блок даже на автомобиле, который вы только приобрели и не успели разобраться с его устройством, не сложно.
Автопроизводители никогда не размещают блоки под панелями, которые тяжело снять или для доступа требуется разбирать половину салона. Обычно это одна скрытая панель, удерживающаяся на фиксаторах или на 1-2 саморезах. В подкапотном пространстве найти ЭБУ ещё проще. Визуально ищите коробочку, от которой отходит пара шлейфов.
Опытные автомобилисты и специалисты в области диагностики автомобилей настоятельно не рекомендуют любителям пытаться разбирать и чинить блок. Это сложное устройство, что вы уже наверняка поняли. Потому и крайне дорогостоящее даже на автомобилях бюджетного класса. Если возникают проблемы, лучшим решением будет обращение в проверенный автосервис.
Неисправности
Часто автолюбители интересуются, как можно проверить свой ЭБУ на работоспособность. Для этого не нужно разбирать весь блок и пытаться что-то там открутить. Следует ориентироваться на косвенные признаки.
Неисправность блока управления из-за попадания масла на плату
Есть несколько признаков неисправности ЭБУ, которые проявляются в виде следующих симптомов:
- двигатель не запускается вообще;
- все или часть систем блокируются;
- мотор работает с погрешностями;
- плавают обороты;
- проваливаются обороты мотора;
- вылезают ошибки.
Любая неисправность в ЭБУ является крайне неприятной, поскольку блок считается надёжным и долговечным элементом. Плюс очень дорогим. Никто не хочет столкнуться с необходимостью его замены. Симптомы поломок появляются лишь в результате неправильной эксплуатации, механических повреждений или некорректной заливки программного обеспечения, что часто случается с любителями чип-тюнинга.
Причины самой поломки предельно банальные. Это короткое замыкание, попадание на плату влаги и воды, перегрузка, перегрев, физические воздействия, влияние коррозийных процессов.
Серьёзное повреждение или перегорание платы практически не оставляет шансов на восстановление работоспособности старого управляющего блока. Потому приходится покупать новый. И тут возникает главная проблема в виде высокой стоимости. Если у вас бюджетный автомобиль в простой комплектации, в среднем за блок придётся отдать не менее 300-500 долларов.
Не стоит сразу же спешить выкидывать свой ЭБУ. Для начала попробуйте разобрать блок и посмотреть, что произошло внутри.
Бывает так, что ошибки вылезают из-за проблем лишь с одной небольшой микросхемой, коррозия задела некоторые участки, нарушились контакты. Подобные неисправности устраняются с вероятностью 80%. После такого ремонта ЭБУ может прослужить ещё много лет.
Но лучше отдать в ремонт хорошему специалисту, а не пытаться что-то сделать самому, не имея надлежащего опыта, знаний и умений.
ЭБУ является важнейшим и неотъемлемым составляющим компонентом любого современного автомобиля. И чем больше электроники используется в машине, тем выше значимость блока управления. Но тем и выше его ответственность.
Потому производители крайне ответственно подходят к вопросу его создания, чтобы предотвратить возможные сбои, минимизировать неисправности и не допустить появления ошибок.
Невероятно сложное устройство, внешность которого порой не даёт поверить в это.
Источник: https://drivertip.ru/osnovy/ebu-v-avtomobile-gde-on-nahoditsya.html
ЭБУ: что это такое в автомобиле и где находится? :
Современный автомобиль – это не просто четыре колеса и двигатель. Это смартфон на колесах. Работу всех систем современного авто контролирует огромное количество различных датчиков.
Эту информацию затем анализирует специальный компьютер и прочая электронная начинка. Чем дороже автомобиль, тем больше в нем самых разных электронных опций. Всем этим «оркестром» управляет одна небольшая коробка – это ЭБУ.
Что это такое? Это электронный блок управления. О нем мы сегодня и поговорим.
Эбу в современном автомобиле
Первым делом стоит начать с терминов. ЭБУ – это «мозги» автомобиля или электронный блок управления. Многие его знают как контроллер. Это действительно мозг машины. Без этого блока все остальные элементы и механизмы превращаются просто в безжизненный хлам, огромное количество пластика, проводов и микропроцессоров.
Электронный блок получает данные от датчиков. Затем информацию обрабатывает по специальным алгоритмам. Далее он посылает специальные команды на исполнительные устройства. ЭБУ есть даже в моделях от АвтоВАЗа. Есть там и датчики – например, кислородный, температуры ОЖ, скорости. Что уж говорить про современные иномарки.
Вот это и есть электронный блок управления ЭБУ. Простыми словами, это умный прибор, что держит на контроле все процессы, которые каждую секунду проходят в автомобилях. В секунду обрабатывается до тысячи разных сигналов.
Что контролирует контроллер?
Можно перечислить несколько основных датчиков, с которых собирается информация. Это температура двигателя, окружающей среды, лямбда-зонд, уровень топлива и холостого хода. Также во многих автомобилях имеются датчики ABS, износа тормозных колодок и прочие сенсоры, отвечающие за безопасность.
Отдельные элементы контролируют скорость движения, положение электронное педали газа. Есть датчик положения коленчатого вала. Также ЭБУ контролирует работу охлаждающей системы, климат-контроля. Блок следит за правильностью работы тормозной системы.
Естественно, это далеко не весь перечень датчиков. Это некий стандартный набор, который встречается на любом более-менее современном авто. Примерно такой набор функций имеет ЭБУ ВАЗ-2170. Мы поговорили о датчиках, но нужно сказать и о исполнительных устройствах.
Это регулятор положения дроссельной заслонки, инжектор, система зажигания. Также ЭБУ управляет фазами распределения, температурой горения смеси и умеет ее поддерживать. Блок анализирует состав выхлопных газов. Он регулирует работу освещения, управляет стеклоподъемниками, всеми подогревами, действием роботизированных и автоматических КПП.
Это лишь минимум того, что умеет среднестатистический ЭБУ. Что это такое, мы уже знаем, поэтому пойдем дальше – будет интересно. На машинах классом повыше имеется куда больше всяких датчиков и устройств.
На самом деле ЭБУ – это небольшой по размерам блок, который удерживает под неусыпным контролем работу всего автомобиля. Каждая система контролируется этим компьютером. Далекие от автомобильного мира люди и начинающие водители думают, что ЭБУ по внешнему виду приставляет собой ноутбук (ведь компьютер же?). Но это совсем не так. Блок управления изготавливается в немного другом форм-факторе.
Как выглядит ЭБУ и что собой представляет?
Блок управления изготавливают в самых разных корпусах. Зачастую это пластиковые или алюминиевые основания. К примеру, ЭБУ ВАЗ-2172 изготовлен в пластиковом корпусе.
На большинстве иномарок корпус металлический. Материал по большей части зависит от места расположения блока.
avtorazborka77.ru
что это такое, принцип работы ЭБУ и где он находится
Электронный блок управления – устройство, которым оборудуется каждый современный автомобиль. Его наличие обеспечивает качественный контроль за важными агрегатами и узлами машины.
Описание устройства ЭБУ
Электронный блок управления – такое устройство, которое позволяет выполнять прием и обработку данных, подающихся с разных регуляторов и датчиков автомобиля. Процедура обработки информации выполняется по конкретному алгоритму, заложенному разработчиком. После этого образуются команды исполняющего типа, передающиеся на соответствующие узлы и агрегаты.
Благодаря установке электронного блока управления в машину у потребителя есть возможность оптимизации основных показателей работы мотора машины:
- крутящего момента;
- основных показателей мощности;
- состава отработавших газов;
- расхода горючего и т. д.
Благодаря наличию электроники у потребителя есть возможность диагностики всех автомобильных агрегатов и узлов. Программный контроль обеспечивается при работе как на бензиновом, так и на дизельном моторе.
Основные функции электронного блока управления двигателем в автомобиле
Электронный модуль выполняет сбор данных со следующих устройств:
- контроллера температуры двигается и воздуха, если последний установлен на машине;
- контроллера уровня топлива;
- регулятора подачи кислорода в цилиндры двигателя;
- контроллера скорости;
- датчика холостых оборотов;
- информацию от датчиков систем стабилизации, АБС, антиизноса, а также других контроллеров систем безопасности;
- данные от датчика положения коленчатого и регулировочного валов;
- контроллера положения ДПДЗ и педали газа;
- датчика мониторинга объема охладительной жидкости в системе;
- датчика напряжения электросети машины;
- данные из электроцепи электрического управления руля либо ГУР.
Это незначительный объем информации, которую модуль обрабатывает на постоянной основе. Чем больше электроники устанавливается в авто, тем больше список контроллеров, с которыми работает устройство. Во внедорожниках и кроссоверах блок собирает данные от систем пневматической подвески. При приеме и обработке данных электронный модуль передает команды для поддержки работы машинных систем.
По факту модуль всегда следит за работой систем:
- впрыска инжекторного силового агрегата;
- подачи воздуха в мотор;
- зажигания;
- контроля объема вредных веществ в составе отработанных газов;
- управления системой газораспределения;
- управления автоматической трансмиссией;
- поддержки необходимого уровня температуры;
- осветительных приборов как внешних, так и внутренних;
- обогрева салона, а также кондиционирования;
- электродвигателя системы стеклоподъемников.
Подробный обзор возможностей электронного модуля представлен каналом Мир Матизов.
Вместе с ЭБУ в машине, в зависимости от производителя, могут использоваться:
- блок определения наличия кузова;
- модуль синхронизации компонентов коробки передач;
- блок контроля работы тормозной системы;
- модуль включения узлов пассивной безопасности и т. д.
Компоненты электронного блока управления двигателем
Независимо от того, какой тип устройства установлен на авто и где находится модуль, все его составные элементы условно разделяются на два блока:
- программная часть;
- аппаратная составляющая.
Визуально электронный модуль представляет собой плату, установленную в пластиковый или металлический корпус для обеспечения эффективной защиты блока. Само устройство монтируется в подкапотном пространстве либо салоне машины, в районе приборной панели или напротив пассажирского кресла. Место монтажа ЭБУ обычно указывается в сервисной документации к авто. Конструктивно сама плата состоит из микропроцессорного, а также запоминающего устройства. Модуль оснащается несколькими разъемами, их обычно два.
Непосредственно на плате устройства расположено несколько модулей памяти. Есть постоянная, где хранится информация о работе базовых микропрограмм, также здесь записываются основные параметры для обеспечения эффективной работы мотора. На схеме есть модуль оперативной памяти, его наличие обеспечивает возможность быстрой обработки подающейся информации от контроллеров. Также в этой памяти кратковременно хранятся некоторые результаты диагностики и обработки. Данные из памяти запоминающего модуля можно удалять.
Схема конструкции ЭБУ
Программное обеспечение
Программная составляющая устройства включает в себя несколько модулей:
- Контрольный. Предназначен для проверки и регулировки параметров отправляющихся сигналов. Программная составляющая может при необходимости остановить работу двигателя.
- Функциональный. Эта часть предназначена для получения импульсных данных, которые подаются на электронный модуль от разных контроллеров и датчиков. После приема функциональная составляющая ЭБУ выполняет обработку информации и формирование команд, которые отправляются на исполнительные компоненты.
Аппаратное обеспечение
Аппаратная составляющая блока включает в себя множество электронных элементов, речь идет о микропроцессорах и других модулях. Эта часть включает в себя аналогово-цифровое преобразовательное устройство, которое ловит аналоговые импульсы. После их приема сигналы преобразуются в цифровой формат, на который ориентирован микропроцессор. Если требуется обратное преобразование импульсов, то эту функцию выполняет преобразовательное устройство. Помимо этого, на электронный модуль подаются импульсы, проходящие через преобразовательную составляющую и изменяющиеся из аналогового формата в цифровой.
Принцип действия и особенности модуля
Работа электронного модуля состоит в приеме данных от разных контроллеров, количество которых может быть около двадцати.
Кроме обработки данных, ЭБУ передает сигналы на узлы и агрегаты:
- Системы зажигания. В зависимости от типа может применяться одна катушка либо несколько. Эта система предназначена для своевременной активации искры в цилиндрах силового агрегата.
- Диодные индикаторы. Предназначены для выдачи информации о наличии возможных ошибок. Речь идет не только о работе мотора, но и самого модуля.
- Форсунки. С их помощью выполняется впрыск топлива в цилиндры ДВС. Надо учитывать, что частота смены объема горючего регулярно меняется, поскольку все зависит от определенных условий работы. Изначально ЭБУ собирает данные о характеристиках форсунок.
- Тестеры. Устройства для проверки систем и механизмов подсоединяются к электронному модулю посредством штекера. Необходимость подсоединения может появиться для проверки машинного мотора или трансмиссии с помощью компьютера либо специализированных сканеров.
Канал ДваКолеса Show рассказал о принципе действия электронного модуля.
Основные достоинства и недостатки ЭБУ
Несмотря на наличие множества преимуществ, у электронных модулей есть и недостатки.
Достоинства ЭБУ
Плюсы устройств:
- возможность оптимизации динамических параметров работы ДВС;
- снижение расхода горючего при правильной регулировке соотношения воздуха и топлива;
- простота пуска силового агрегата – модуль быстро адаптирует двигатель для работы в разных условиях, к примеру, при функционировании на холостом ходу;
- при установке ЭБУ в авто у владельца машины отпадает необходимость в ручной регулировке параметров работы ДВС;
- увеличение показателей экологичной чистоты при правильной регулировке объемов вредных веществ в отработанных газах.
Недостатки ЭБУ
Минусы электронных модулей:
- высокая цена на составляющие элементы, если возникнет необходимость проведения ремонта модуля;
- при неполадках блок часто не подлежит ремонту, его приходится менять целиком;
- необходимость в эксплуатации недешевого и сложного оборудования для проверки модуля, иногда для диагностики требуются квалифицированные мастера;
- повышенные требования параметров надежности питания бортовой сети – скачки напряжения могут привести к поломке ЭБУ;
- необходимость использования только качественного топлива при заправке машины.
Канал Avto-blogger подробно рассказал об особенностях и недостатках электронных модулей.
Признаки выхода из строя электронного блока управления
По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.
Причины и симптомы неисправностей
Причины, которые могут привести к выходу из строя ЭБУ:
- прикуривание двигателя машины от авто с заведенным силовым агрегатом;
- ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
- монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
- демонтаж зажимов батареи при заведенном двигателе;
- активация стартерного устройства с отключенной силовой шиной;
- негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
- повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
- случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
- механические повреждения устройства, которые могут произойти в случае аварии;
- ошибки, допущенные при перепрошивке девайса;
- неисправности в работе высоковольтной составляющей системы зажигания – распределительных устройств, кабелей, катушек и т. д.
Признаки, по которым можно определить неисправность в работе блока:
- электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
- двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
- при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
- на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
- различные неполадки механического плана – вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
- троение мотора машины;
- на электронные устройства и оборудование перестало подаваться питание;
- на экране бортового компьютера или приборной панели постоянно выводятся ошибки.
Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.
Устранение неполадок
Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.
Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.
Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.
После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.
Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.
Ремонт электронного модуля выполняется посредством проведения следующих действий:
- Выявление места повреждения в функционировании модуля.
- Повторное измерение параметров сопротивления.
- Поиск точки крепления электропроводника.
- Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.
Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.
Видео «Ремонт электронного модуля своими руками»
Канал АВТО РЕЗ наглядно показал процедуру выполнения ремонта модуля управления ДВС в гаражных условиях.
avtozam.com
Блок управления двигателем :: SYL.ru
Любое современное техническое устройство, содержащее движущиеся рабочие органы, имеет в своем составе блок управления. Непосредственными движителями (исполнительными механизмами) этих органов являются приводы, представляющие собой устройства различной природы: электрические, электромагнитные, гидравлические, пневматические и т. д. Задачей упомянутого блока является целенаправленное воздействие на них с целью изменения характеристик движения рабочих органов: их скорости, угла поворота, положения и пр.
Электронный блок управления системой автомобиля
В автотехнике этот общий термин применяется для электронных схем, отвечающих за работу систем автомобиля и конструктивно выполненных в виде отдельных блоков. При этом каждый из них может отвечать за один или несколько агрегатов. Так, в автомобилях можно встретить электронный модуль управления трансмиссией (англ. PCM). Это, как правило, комбинированное устройство, содержащее схемы контроля двигателя (англ. ECU) и (коробки) передачи (англ. TCU). Таким образом, PCM представляет собой конструктивно объединенный блок управления системами автомобиля. Но в некоторых моделях авто, например фирмы «Крайслер», обе эти схемы (ECU и TCU) конструктивно обособлены.
Встречаются также аналогичные устройства для тормозов, дверей, сидений, аккумулятора и т. д. Некоторые современные авто содержат до 80 таких схем. При этом каждую из них можно определить как отдельный, функционально (а иногда и конструктивно) обособленный электронный блок управления. С точки зрения схемотехники большинство из них представляют собой высоконадежные встраиваемые микроконтроллеры. Общей же тенденцией автомобилестроения является объединение всех таких устройств в общую электронную систему автомобиля с центральным компьютером.
Блок управления двигателем (ECU) автомобиля
В самом общем смысле это — устройство для формирования воздействий на ряд исполнительных органов, изменяющих параметры режимов работы двигателя внутреннего сгорания (ДВС) с целью их оптимизации. Критерием оптимизации обычно выступает расход топлива. требуемый для реализации движения с заданной скоростью при имеющейся нагрузке.
ECU обеспечивает выполнение следующих действий:
• считывание значений из большого количества датчиков внутри моторного отсека,
• интерпретации данных с использованием многомерных карт производительности (так называемых справочных таблиц),
• корректирования состояния исполнительных элементов на двигателе согласно справочным таблицам.
Где находится блок управления ECU? На фото ниже показано типовое место его расположения под приборной панелью автомобиля.
Что из себя представляет микропроцессор ECU
Современный ECU может содержать 32-битный, 40-МГц микропроцессор. Это может показаться не слишком быстродействующим устройством по сравнению с процессором 500-1000 МГц, который вы, вероятно, имеете в своем ПК, но помните, что микропроцессор ECU работает с гораздо меньшим объемом памяти, составляющим в среднем ECU менее 1 мегабайта. В вашем же ПК, по крайней мере, 2 гигабайта оперативной памяти — это в 2000 раз больше.
Схема блока управления конструктивно выполнена в виде электронного модуля с чипом микропроцессора и сотнями других компонентов на многослойной печатной плате. Этот модуль закрепляется в общем корпусе вместе с блоком питания, а все электрические контакты выводятся на внешний электрический разъем. Так выглядит электронный модуль ECU (см. на фото ниже).
Другие электронные компоненты ECU
Аналого-цифровые преобразователи (АЦП) – это устройства для ввода в микропроцессор сигналов автомобильных датчиков, например датчика содержания кислорода. Его выходной сигнал является напряжением, непрерывно изменяющимся в диапазоне от 0 до 1,1 В. Микропроцессор понимает только цифровой код, поэтому АЦП преобразует сигнал датчика в 10-битовый двоичный код.
- Выходные ключевые схемы. Блок управления двигателем зажигает свечи цилиндров, включает клапаны форсунок инжекторной системы подачи топлива, задействует вентилятор радиатора охлаждающей жидкости. Цепи управления этими устройствами подключены к выходным ключам ECU. Такой ключ либо открыт для протекания тока, либо закрыт – промежуточного состояния он не имеет. Например, выходной ключ вентилятора может коммутировать ток 0,5 А при напряжении 12 В на реле включения вентилятора. Сигнал небольшой мощности на выводе чипа микропроцессора открывает транзистор выходного ключа ECU, что позволяет включить уже электромагнитное реле вентилятора, коммутирующее ток его электродвигателя, достигающий нескольких ампер.
- Цифро-аналоговые преобразователи (ЦАП). Иногда ECU должен предоставить аналоговое выходное напряжение для управления некоторыми исполнительными устройствами. Поскольку микропроцессор ECU является цифровым устройством, то оно должно иметь ЦАП, преобразующий цифровой код в аналоговое напряжение.
- Формирователи сигналов. Иногда входные или выходные сигналы должны быть изменены по величине перед их преобразованием. Например, АЦП может иметь диапазон входных сигналов от 0 до 6 В, а сигнал датчика — находиться в диапазоне от 0 до 1,5 В. Формирователь сигнала для АЦП умножит напряжение этого датчика, на 4, и на выходе его получится сигнал в диапазоне 0-6 В, который уже может быть прочитан и преобразован АЦП более точно.
Ниже мы раскроем содержание отдельных функций ECU.
Управление приборной панелью
Приборы на ней отображают текущее состояние различных систем авто. Эта информация поступает на индикацию после использования соответствующими блоками управления. Так, из ECU подается значение температуры охладителя двигателя и частота вращения его коленвала. Блок управления передачей (TCU) оперирует величиной скорости движения. Блок, управляющий тормозами, имеет информацию о их состоянии.
Все эти модули просто выставляют свои данные на общую для них шину передачи данных, с которой их считывает центральный микропроцессор, например в ECU. Он же периодически выставляет на ту же шину пакеты информации, состоящие из заголовков и данных. Заголовок определяет назначение данных пакета: либо на индикатор скорости, либо на индикатор температуры, а сами данные и есть величины для индикации. Приборная панель содержит другой модуль, который знает, как искать определенные пакеты — всякий раз, когда он обнаруживает их, обновляет соответствующий датчик или индикатор с новым значением.
Большинство автопроизводителей покупают приборные панели уже полностью собранными, от поставщиков, которые их разрабатывают и изготавливают.
ECU инжекторных двигателей
Система питания современных двигателей внутреннего сгорания — как бензиновых, так и дизельных – строится по принципу прямого впрыскивания топлива. Основным ее исполнительным устройством является впрыскиватель, инжектор. В отличие от карбюраторной системы, инжектор впрыскивает топливо непосредственно в цилиндры или впускной коллектор к воздушному потоку с помощью одной или нескольких механических или электрических форсунок.
Сегодня форсунками руководит микропроцессор ECU инжекторного двигателя. Принцип работы такой системы основывается на том, что решение о моменте и продолжительности открытия электромагнитных клапанов форсунок принимается на основании сигналов, поступающих от многих датчиков.
Управление соотношением «воздух-топливо»
Для инжекторного двигателя ECU определяет количество впрыскиваемого топлива на основе анализа ряда параметров. Если датчик положения дроссельной заслонки показывает, что педаль газа нажимается все дальше, то датчик массового расхода измеряет количество дополнительного воздуха, всасываемого в двигатель, а ECU рассчитывает и вводит соответствующее количество топлива в двигатель. Если датчик температуры охлаждающей жидкости двигателя показывает, что последний не прогрет, то впрыск топлива будет увеличиваться, пока двигатель не прогреется. Контроль ECU топливо-воздушной смеси на карбюраторном двигателе работает аналогично, но по сигналам датчика положения поплавка карбюратора.
Управление углом опережения зажигания
Двигатель с искровым зажиганием требует искры, чтобы инициировать горение в камере сгорания. ECU может настраивать точное время зажигания искры в такте сжатия (так называемое опережение зажигания), чтобы обеспечить ему оптимальный режим работы. Если он обнаруживает, что двигатель стучит, т. е. имеет место детонация – состояние, которое потенциально разрушительно для двигателя, и определяет его как результат слишком раннего зажигания, то оно задерживается. Поскольку детонация, как правило, возникает на низких оборотах, ECU может отправить сигнал для АКПП на понижение передаточного отношения в первой попытке его прекратить.
Как управляются стекла в вашем авто
Задумывались ли вы, какой механизм поднимает и опускает окна вашего автомобиля вверх и вниз? И как должен работать блок управления стеклоподъемниками?
Механизм подъема устроен так: небольшой электродвигатель крепится к червячной передаче, после которое установлены еще несколько других зубчатых колес, чтобы достичь большого передаточного числа. За счет этого маломощный исполнительный двигатель создает достаточный крутящий момент для поднятия окна.
В современных автомобилях цепи управления двигателей стеклоподъемников всех дверей заведены в специальный электронный блок управления стеклоподъемниками. Он обычно совмещает в себе также функции управления положением зеркал и дверных замков.
В некоторых автомобилях управление всеми этими функциями плюс управление положением сидений совмещено в одном блоке, называемом «блоком контроля тела».
Вентилятор радиатора двигателя: как он управляется?
Электрический вентилятор радиатора двигателя автомобиля включается либо в замок зажигания (и тогда он работает, пока двигатель работает), либо в блок управления вентилятором с термостатическим выключателем.
Термостат не включает вентилятор до тех пор, пока охлаждающая двигатель жидкость не нагреется выше ее нормальной рабочей температуры. Отключает же его термостат, когда она снова охладится. Интервалы включения/выключения блок управления вентилятором формирует в зависимости от сигнала с датчика температуры охладителя.
Что обеспечивает тепло в салоне?
Все машины оборудованы обогревателем салона (в просторечии печкой), который предназначен для использования тепла от двигателя, вдуваемого затем в салон.
После прогрева двигателя и соответствующего подогрева охлаждающей жидкости она передается в обогреватель, представляющий собой небольшой радиатор. Когда воздух над ним прогревается от протекающей по трубкам обогревателя жидкости, он нагнетается в салон небольшим вентилятором.
Управление обогревателем регулируются либо ручным способом, при котором водитель просто включает/выключает вентилятор подачи теплого воздуха в салон, либо автоматическим управлением, в котором задействован отдельный блок управления печкой, или же система климат-контроля автомобиля под управлением центрального компьютера.
Исполнительным органом при всех способах управления остается вентилятор подачи теплого воздуха, хотя в некоторых моделях автомобилей используется и клапан управления нагревателем, который останавливает ток охлаждающей жидкости в обогреватель, когда он не используется. Обогреватели сидений используют электронагревательные элементы, а не охлаждающую жидкость двигателя для достижения эффекта нагрева.
Несколько слов о бытовой технике
Многочисленные изделия бытовой техники имеют встроенные электроприводы, приводящие в движение их рабочие органы: ножи мясорубок и чопперов, различные насадки кухонных комбайнов и миксеров, активаторы стиральных машин. Здесь же можно вспомнить и различные ручные электроинструменты. В большинстве случаев эти изделия оснащены электродвигателями постоянного тока, которые допускают простой способ регулирования их частоты вращения при помощи переменных резисторов, подвижные контакты которых выводятся на органы управления.
Исключением из этого правила являются современные стиральные машины. Они оснащаются, как правило, бесконтактными (в отличие от двигателей постоянного тока) однофазными асинхронными двигателями. Поскольку частота вращения такого двигателя определяется частотой тока в питающей электросети, то для ее изменения используется специальный электронный блок управления стиральной машины.
По сути, он представляет собой частотный электропривод. Его задачей является питание обмотки статора приводного электродвигателя током такой частоты, при котором скорость вращения двигателя (и активатора) соответствовали бы заданному режиму. Так, при полоскании белья нужна минимальная скорость вращения, а при его отжиме — максимальная.
В большинстве современных домохозяйств стиральные машины используются весьма интенсивно. Поэтому частым видом их неисправности является выход из строя какого-либо элемента управляющей схемы. После чего следует неизбежная замена блока управления.
www.syl.ru
что это такое и где находится?
В данной статье вы узнаете про такое устройство, как ЭБУ. Что это такое и для каких целей оно необходимо автомобилю? Сейчас и постараемся разобраться в этом. В последние годы вышли из производства автомобили, в которых впрыск топлива осуществлялся при помощи карбюратора. Сегодня все машины оснащены системами с принудительным впрыском. Принцип их работы намного проще, но вероятность поломки больше. В частности, если выйдет один датчик, двигатель начинает работать неправильно.
Как работает блок управления?
Это устройство еще называют «мозгом». А ведь и правда, именно этот черный ящик «думает», как должен работать двигатель в различных режимах. Он ежесекундно проводит контроль десятков параметров мотора, выбирает наиболее оптимальный процент содержания воздуха в смеси с бензином. Открывает и закрывает своевременно форсунки, которыми производится подача топлива в камеры сгорания. Вряд ли кто-то может думать так же быстро, как и блок управления. К нему подключены не только датчики, но и исполнительные механизмы. Например, те же форсунки, а также регулятор холостого хода и другие. Чтобы более детально изучить принцип функционирования, вам потребуется рассмотреть схему этого устройства. А вот принципиальная схема ЭБУ приведена в статье.
Внутреннее устройство ЭБУ
В основе его лежит микроконтроллер. У него имеются порты ввода и вывода, к которым произведено подключение всех механизмов и датчиков. Среди последних стоит выделить тот, который замеряет расход воздуха. На его примере будет рассмотрено то, как происходит подача сигналов на электронный блок управления. Все датчики подключены к портам ввода либо при помощи специальных делителей напряжения, либо же усилителей на ОУ. Это усилительные каскады на микросхемах или полевых транзисторах. С их помощью производится увеличение уровня сигнала, поступающего от датчиков. А вот порты вывода необходимы для проведения управления. Стоит отметить, что распиновка ЭБУ у различных автомобилей отличается. Поэтому применить мозги от «Шевроле» на «Ладе» вряд ли получится без существенных переделок. Например, форсунки подключены к ним. Но не все так просто, порт вывода микроконтроллера может управлять только лишь слабой нагрузкой. Другими словами, обмотку форсунки к нему нельзя подключить напрямую. Поэтому между ними устанавливаются специальные сборки на полевых транзисторах. Они позволяют усиливать во много раз сигнал от контроллера. Называются они сборками Дарлингтона.
Алгоритм работы
Но без одной составляющей не сможет работать микроконтроллер – без алгоритма. Визуально его можно представить в виде дерева с множеством параметров. В нем заложены все «вопросы», на которые необходимо ответить электронному мозгу. Например, если частота вращения коленчатого вала рана 2000 об/мин, а концентрация кислорода слишком мала, при этом расход воздуха увеличивается. Что же делать двигателю в таком случае? Микроконтроллер моментально отвечает на все эти вопросы, подводя алгоритм к решению возникшей проблемы. И тут же производит подачу импульсов на порты вывода, приводя работу двигателя в нормальное состояние. Это не то иное, как прошивка ЭБУ.
Где производится монтаж ЭБУ?
Он устанавливается на всех инжекторных автомобилях. С его помощью производится анализ и сбор всей информации, которая поступает от датчиков, расположенных на двигателе внутреннего сгорания. К сожалению, электронный блок иногда выходит из строя. Поэтому его необходимо заменять новым. Перед началом проведения ремонта, связанного со снятием электронного блока, вам потребуется обесточить электросеть всего автомобиля. Для этого отключаете от аккумулятора минусовую клемму. Это позволит избежать случайных замыканий в электроцепи. Обратите внимание, что даже кратковременное короткое замыкание запросто спровоцирует выход из рабочего состояния определенных элементов, в частности полупроводников в блоке управления, а также предохранителей. Обратите внимание на то, где находится ЭБУ. На первых автомобилях «Лада Калина», например, он располагается прямо под радиатором печки. И при возникновении протечек блок управления моментально сгорает.
Снятие электронного блока управления
Если взять в пример автомобиль ВАЗ 2107, то в нём ЭБУ (что это такое, вы уже знаете) находится под приборной панелью, в районе ног пассажира. Чтобы было удобнее проводить демонтаж устройства, вам потребуется снимать полку, которая находится непосредственно под бардачком. Для этого вам необходимо выкрутить саморезы, которыми она крепится к парпризу. Чтобы обеспечить доступ до электронного блока управления, необходимо также демонтировать кронштейн, на котором расположены предохранители, и реле, работающие от этого устройства. Теперь можно отключить от электронного блока все провода. Закреплен корпус при помощи двух гаек к кузову автомобиля. При помощи ключа на «10» необходимо выкрутить эти гайки и полностью снять блок управления. Вот и все, ЭБУ двигателя полностью демонтирован, он готов к проведению ремонтных работ или замене. Монтаж нового устройства делается в обратном порядке.
Диагностика датчиков
Рассмотрим на примере отечественного автомобиля ВАЗ, на котором ДМРВ является важнейшим элементом учета всех характеристик, которые необходимо учитывать для правильного впрыска топлива. Как вы уже знаете, все данные, которые поступают от этого прибора, влияют на работу всего двигателя. Крайне важна прошивка ЭБУ, а если точнее, то это топливная карта, в которой заложено несколько важных параметров. В частности, количество воздуха и бензина, подаваемое в рампу для смесеобразования, частота вращения коленвала и нагрузка на мотор. Перед тем как проводить замену этого устройства, необходимо провести небольшую диагностику. Первоначальную проверку можно сделать при помощи обычного мультиметра. С его помощью необходимо проверить значение напряжения, которое присутствует у датчика на выводах.
Для этого отключаете от него штекер. Устанавливаете мультиметр в положении, в котором производится замер напряжения. Минусовой провод соединяется с массой ДВС. При включенном зажигании производится замер напряжения на пятом выводе в штекере, идущем к датчику. Ориентир нужно держать на значение около 12 Вольт. Если имеется сильное отклонение, то имеется неисправность ЭБУ двигателя либо же нарушена проводка к датчику. На четвертом выводе должно быть около 5 Вольт. Если имеется существенное отклонение от этого значения, то причиной этого является также нарушение электропроводки, либо же она кроется в самом блоке управления.
Замена датчика расхода воздуха – стабильная работа двигателя и ЭБУ
Теперь вы в курсе про ЭБУ. Что это такое, для каких целей необходимо, знаете. Пора поговорить немного про устройства измерения, которые влияют на его правильную работу. Заменить датчик довольно-таки просто. Для этого при помощи крестовой отвертки необходимо ослабить хомут, которым закреплен патрубок. Далее снимаете рукав, которым осуществляется отвод воздуха. После этого ключом на «10» необходимо выкрутить два винта, которыми произведено крепление датчика массового расхода воздуха непосредственно к воздушному фильтру. После этого датчик может быть полностью снят. Установка устройства производится в обратном порядке. Если вы снимаете датчик для очистки, не вздумайте во время проведения работ промывать спираль, прикасаться к ней руками или иными предметами. Допускается только распыление спрея на поверхность проволоки из платины.
Заключение
Вы узнали немного про ЭБУ. Что это такое, наверняка поняли. Для каких целей он необходим автомобилю — тоже. Старайтесь следить за состоянием не только электронного блока, но и за датчиками и исполнительными устройствами. Они должны быть быть в идеальном состоянии, чтобы не возникло неполадок.
fb.ru
Электронный блок управления двигателем — что это такое?
Электронный блок управления двигателем – это неотъемлемая составляющая каждого современного автомобиля. Данный элемент являет собой некую систему, которая отвечает за работу двигателя, трансмиссии и других агрегатов машины, в том числе и электронных. Простыми словами, блок управления – это мозг автомобиля, от слаженной работы которого зависит исправность всех составляющих элементов.
Среди автолюбителей бытует мнение, что данная деталь не подлежит какому-либо ремонту и восстановлению, даже в сервисном центре. Но отремонтировать блок управления АКПП все же можно, но только если масштабы беды не будут критичными. Конечно, за ремонт данной детали вам придется выложить немалые деньги, однако это намного меньше, нежели стоимость нового блока.
К кому обращаться за помощью?
Что примечательно, многие автомеханики при обращении к ним на СТО за подобным ремонтом попросту отказываются от выполнения данной работы: мол, спасет ситуацию лишь замена детали на новую. Но тут следует учесть один момент, что говорят так лишь непрофессиональные работники. В фирменном техцентре, куда боятся заезжать многие автовладельцы в поиске более экономных вариантов, такая услуга существует. Однако если серьезность поломки не позволяет сделать ремонт блока даже на фирменной станции технического обслуживания, конечно, нужно менять деталь на новую.
Стоит ли спешить в магазин за покупкой?
Однозначно не стоит. Сейчас расскажем почему. Дело в том, что не всегда причиной неправильной работы ДВС и всех электронных механизмов становится именно блок управления. Поэтому, прежде чем приобретать новую деталь, обязательно произведите диагностику автомобиля. Так вы сможете выяснить, что на самом деле является источником поломок. Делать диагностику лучше всего на том же, фирменном СТО. Учтите, что профессиональные техники после выполнения данной работы могут не только составить лист со списком неисправных делателей, но и объяснить вам, что и откуда взялось.
Не отправил вовремя машину на диагностику, купил новый блок и только после установки понял, что причина была не в нем. Что делать?
Да, ситуация вполне проблематична. На поиск и покупку блока ушло немало времени и денег, но после его замены мотор и коробка переключения передач по-прежнему работают с перебоями. В таком случае первым делом следует обратиться к диагностике. Да, да, к той самой, которая была проигнорирована при покупке нового блока. Там вашу машину обследуют, составят список необходимых для замены деталей и выявят истинный источник поломок (но уж точно не блок управления насосом).
Но что делать с купленным электронным блоком управления? Как бы это не казалось обидным, но его можно оставить лишь в качестве сувенира (или до того момента, когда сломается старый). Дело в том, что даже по законодательству невозможно вернуть эту деталь обратно в магазин. Да и сами продавцы не стремятся принимать купленную у них автомобилистом деталь, даже через суд. Поэтому будьте внимательны и не делайте поспешных решений.fb.ru
