Схема предохранителей ВАЗ 2107 нового и старого образца

Главная » Ремонт

Ремонт

На чтение 5 мин. Просмотров 99 Опубликовано 17.09.2022

Содержание

1. Расположение блока предохранителей
2. Схема предохранителей ВАЗ 2107 старого образца
3. Схема блока предохранителей ВАЗ 2107 нового образца
4. Особенности электросхемы моделей с инжектором

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной.

Следовательно, замена перегоревшей вставки требует остановки автомобиля.

Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается.

Жгуты проводов передней панели, моторного отсека и задний жгут “семерки” соединяются через блок предохранителей ВАЗ 2107. Кроме соединения веток электропроводки, он выполняет важную функцию защиты от перегрузки и короткого замыкания. Давайте разберемся, что представляет собой блок предохранителей, где он расположен и за что отвечает каждый из его элементов.

Расположение блока предохранителей

Большая часть плавких предохранителей, защищающих электропроводку “семерки”, находятся в едином блоке, расположенном под капотом авто. Кроме предохранителей, блок содержит группу реле, которые отвечают за включение электроприборов, например, обогрев заднего стекла или головного света.

Монтажный блок ВАЗ 2107 находится под капотом возле лобового стекла, напротив пассажирского сиденья. В зависимости от года выпуска, “семерки” оборудовались двумя типами блоков предохранителей: “старым” и “новым”. Конструкции обоих типов блоков имеют небольшие различия, поэтому их особенности и электрические схемы следует рассматривать отдельно.

Важно: независимо от типа подачи топлива (карбюратор или инжектор) схемы одного (старого или нового) типа блоков предохранителей “семерки” одинаковы. Оба типа блоков могут быть установлены на инжекторные и карбюраторные модели.

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей. Назначение предохранителей:

Номер предохранителя (номинальный ток)*	Назначение предохранителей ВАЗ 2107
F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)	Резервные
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)	Ближний свет (левая фара)
* В знаменателе для предохранителей штыревого типа

Схема блока предохранителей ВАЗ 2107 нового образца

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле нового блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Особенности электросхемы моделей с инжектором

Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”.

Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора. Также на нем установлены плавкие предохранители, защищающие главное реле, ЭБУ двигателя и электрический бензонасос.

Замена блока предохранителей на ВАЗ 2107

Электрооборудование каждого автомобиля не обходится без предохранителей (флюсов), и ВАЗ 2107 не является исключением. Благодаря этим элементам проводка защищена от повреждений в случае неисправности или выхода из строя соответствующего потребительского блока.

Содержание

1. Назначение предохранителей ВАЗ 2107
2. Блок предохранителей ВАЗ 2107 инжектор и карбюратор
3. Где расположен
4. Старый вариант блока
5. Таблица: какой предохранитель за что отвечает
6. Блок нового образца
7. Как снять монтажный блок
8. Видео: как снять блок предохранителей на ВАЗ 2107
9. Ремонт монтажного блока
10. Восстановление обрыва дорожки
11. Видео: ремонт блока предохранителей ВАЗ 2107
12. Проверка реле
13. Блок предохранителей в салоне
14. Как снять БП

Назначение предохранителей ВАЗ 2107

Суть предохранителей заключается в том, что при превышении силы тока, протекающего через них, вставка внутри сгорает, что предотвращает нагрев, плавление и воспламенение проводов. Если какой-либо компонент поврежден, его необходимо восстановить и заменить новым. Как это сделать и в какой последовательности, следует рассмотреть более подробно.





На ВАЗ 2107 устанавливаются разные предохранители, но назначение у них одинаковое — защита электрических цепей.

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Владельцы эксплуатирующих ВАЗ «семерок» иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждому автомобилисту необходимо знать и ориентироваться, где находится блок предохранителей (FB) и какая электрическая цепь защищает тот или иной компонент.

Где расположен

Блок предохранителей на автомобиле ВАЗ 2107, независимо от системы питания двигателя, расположен под капотом с правой стороны напротив пассажирского сиденья. Устройство имеет две версии, старую и новую, поэтому стоит остановиться на каждой более подробно, чтобы прояснить ситуацию.

Выбор конструкции источника питания не зависит от системы электропитания автомобиля.



Блок предохранителей в автомобиле ВАЗ 2107 расположен в пространстве под капотом, напротив пассажирского сиденья.

Старый вариант блока

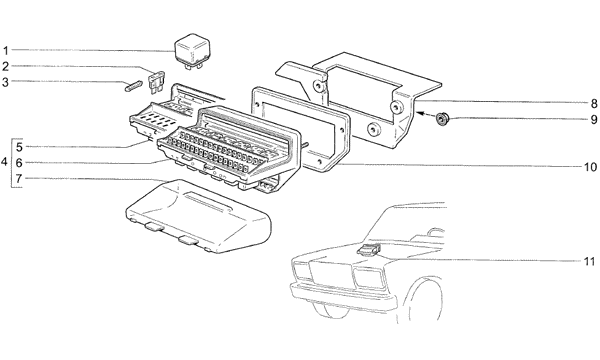

Старый блок предохранителей состоит из 17 элементов защиты и 6 реле электромагнитного типа. Количество коммутационных элементов может варьироваться в зависимости от комплектации автомобиля. Плавкие элементы расположены в один ряд в цилиндрической форме и удерживаются подпружиненными контактами. При таком типе соединения надежность контактов довольно низкая, поскольку при прохождении больших токов через плавкий элемент нагревается не только он, но и сами пружинные контакты. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и очистки окисленных контактов.





Старый монтажный блок состоит из 17 цилиндрических предохранителей и шести реле.

Блок проводов состоит из двух печатных плат, которые установлены одна над другой и соединены между собой перемычками. Конструкция далека от совершенства, так как ее трудно ремонтировать. Причина в том, что отсоединить платы не так просто, что может понадобиться в случае перегорания дорожки. Обычно перегорание дорожек на плате происходит из-за установки предохранителя с более высоким номиналом, чем необходимо.

Блок предохранителей подключается к электрической системе автомобиля через розетки. Блоки выполнены в разных цветах, чтобы избежать ошибок при подключении.

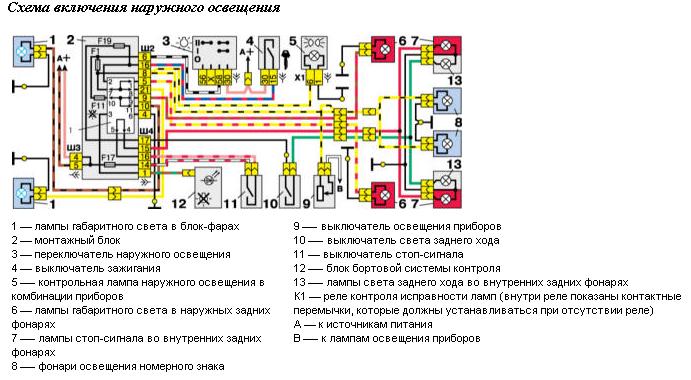

Схема предохранителей ВАЗ 2107 может потребоваться при ремонте

Задняя часть монтажного блока выступает в перчаточный ящик, куда подходят задний жгут проводов и разъем приборной панели. Нижняя часть блока питания находится под капотом и также имеет разъемы разного цвета. Корпус устройства выполнен из пластика. Крышка блока прозрачная, на ней отмечены места расположения распределительных устройств и плавких вставок.



Прозрачная верхняя крышка блока предохранителей с обозначениями коммутационных аппаратов и плавких вставок.

Таблица: какой предохранитель за что отвечает

Номер предохранителя (номинал предохранителя)*.	Описание предохранителя для ВАЗ 2107
F1 (8A/10A)	Задние фонари (фонарь заднего хода). Задний предохранитель. Двигатель электрического нагревателя. Предохранитель отопителя. Сигнальная лампа обогрева заднего стекла и реле (обмотка). Двигатель стеклоочистителя и омывателя заднего стекла (ВАЗ-21047).
F2 (8/10A).	Электродвигатели для стеклоочистителей, ветрового стекла и фар. Реле стеклоочистителя, омывателя и фар (контакты). Предохранитель стеклоочистителя ВАЗ 2107.
F3/4 (8A/10A)	Резервное копирование.
F5 (16A/20A)	Элемент обогрева заднего стекла и его реле (контакты).
F6 (8A/10A)	Предохранитель прикуривателя автомобиля ВАЗ 2107. Гнездо питания для переносной лампы.
F7 (16A/20A)	Рог. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8A/10A).	Индикаторы в режиме тревоги. Выключатель и реле индикаторов и аварийных огней (в режиме аварийного освещения).
F9 (8A/10A)	Противотуманные фары. Регулятор напряжения генератора переменного тока G-222 (на некоторых автомобилях).
F10 (8A/10A)	Панель приборов. Предохранитель приборной панели. Сигнальная лампа аккумулятора и реле зарядки аккумулятора. Индикаторы и соответствующие сигнальные лампы. Сигнальные лампы запаса топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы управления электропневматическими клапанами карбюраторов. Релейный переключатель для сигнальной лампы стояночного тормоза.
F11 (8A/10A)	Лампочки предупредительных сигналов торможения. Предохранители внутреннего освещения кузова. Предохранитель для стоп-сигналов.
F12 (8A/10A)	Дальний свет (правая фара). Катушка реле омывателя фар.
F13 (8A/10A)	Дальний свет (левая фара) и сигнальная лампа дальнего света.
F14 (8A/10A)	Маркерный свет (левая фара и правый задний фонарь). Контрольная лампа стояночного света. Фонарь освещения номерного знака. Подкапотная лампа.
F15 (8A/10A)	Маркерный свет (правая фара и левый задний фонарь). Приборная лампа. Лампа автомобильного прикуривателя. Лампочка освещения приборной панели.
F16 (8A/10A).	Прожекторная фара (правая фара). Катушка реле очистки фар.
F17 (8A/10A).	Проекционный отражатель (левый отражатель).
* В знаменателе для предохранителей лопастного типа.

Блок нового образца

Преимущество нового блока предохранителей в том, что предохранитель не имеет проблем с контактами, а значит, его надежность заметно выше. Кроме того, предохранители имеют не цилиндрическую, а лопастную форму. Компоненты расположены в два ряда, а замена осуществляется с помощью специальных пинцетов, которые всегда находятся внутри блока питания. При отсутствии пинцета перегоревший предохранитель можно извлечь с помощью небольших плоскогубцев.



Расположение компонентов в новом сборочном блоке: R1 — реле обогревателя заднего стекла; R2 — реле дальнего света; R3 — реле ближнего света; R4 — реле звукового сигнала; 1 — гнездо реле включения омывателя фар; 2 — гнездо реле электродвигателя вентилятора системы охлаждения; 3 — клещи предохранителей; 4 — клещи реле.

О состоянии предохранителей можно судить по их внешнему виду, так как деталь изготовлена из прозрачного пластика. Если плавкая вставка перегорела, это можно легко обнаружить.





Определить целостность ножевого предохранителя довольно просто, так как компонент имеет прозрачный корпус

Внутри нового блока установлена только одна панель предохранителей, что значительно облегчает ремонт узла. Количество плавких элементов в новом устройстве аналогично старому. Реле может быть установлено на 4 или 6, в зависимости от конфигурации автомобиля.

В нижней части устройства находятся 4 запасных предохранителя.

Как снять монтажный блок

Для ремонта или замены может потребоваться демонтаж блока предохранителей. В этом случае подготовьте следующие инструменты:

• Гаечный ключ 10 мм;
• Головка с гнездом 10;
• Отвертка.

Последовательность работ по снятию монтажных блоков следующая:

• Снимите минусовую клемму с аккумулятора.
• Для удобства снимите корпус воздушного фильтра.
• Отсоедините разъемы проводов к монтажному блоку снизу. В нижней части лобового стекла установите разъемы с проводами на монтажный блок.



• Зайдите внутрь и снимите перчаточный ящик под перчаточным ящиком или снимите перчаточный ящик.
• Отсоедините разъемы, подключаемые к источнику питания из салона.

• Извлеките из салона колодки проводов, которые подключаются к источнику питания.
• С помощью торцевой головки 10 открутите гайки, удерживающие блок, и снимите блок, включая прокладку.



• Блок удерживается на месте четырьмя гайками — открутите их
• Выполните сборку в обратном порядке.

Видео: как снять блок предохранителей на ВАЗ 2107

Ремонт монтажного блока

После снятия блока питания, поиска проблемных участков и ремонта или замены печатной платы потребуется полная разборка устройства. Выполните процедуру следующим образом:

• Снимите реле и предохранители с монтажного блока.

• Для демонтажа блока проводов сначала снимите все реле и предохранители
• Открутите крепление верхней крышки.

• Верхняя крышка крепится с помощью четырех винтов.
• С помощью отвертки снимите 2 фиксатора.

• Со стороны разъема корпус удерживается двумя защелками.
• Вставьте корпус блока предохранителей.

• Освободив фиксаторы, задвиньте корпус блока предохранителей.
• Вставьте разъемы.

• Чтобы вытащить плату, необходимо нажать на разъемы.
• Вытащите пластину прибора.

• Извлеките плату, вытащив ее из корпуса.
• Проверьте целостность платы, состояние дорожек и качество припоя вокруг контактов.

• Проверьте наличие поврежденных проводов на плате
• По возможности устраните неисправности. Если нет, замените плату на новую.

Восстановление обрыва дорожки

Если обнаружена сгоревшая дорожка печатной платы, можно попытаться ее отремонтировать. Для выполнения работы требуется минимум инструментов и материалов:

• Паяльник мощностью 40-60 Вт;
• припой;
• кусок проволоки;
• нож.

В зависимости от характера повреждений, ремонт выполняйте в следующем порядке:

1. Счистите лак в области трещин ножом.
2. Соскоблите поврежденный участок дорожки ножом.
3. Разогрейте дорожку и нанесите каплю припоя на разорванное место.
4. Как только дорожка будет лужена, восстановите ее каплей припоя.
5. Если дорожка сильно повреждена, восстановите ее с помощью куска провода, соединив необходимые контакты, т.е. продублируйте дорожку. Если дорожка сильно повреждена, ее можно восстановить с помощью куска проволоки.
6. После ремонта мы собираем плату и устройство в обратном порядке.

Видео: ремонт блока предохранителей ВАЗ 2107

Проверка реле

Для проверки реле извлеките их из гнезд и оцените состояние контактов по внешнему виду. Если обнаружено окисление, очистите их ножом или мелкой наждачной бумагой. Работу переключающего элемента можно проверить двумя способами:

• Путем замены на новую деталь;
• Путем подачи напряжения на обмотку.

Первый метод прост: проверяемое реле заменяется новым или заведомо исправным реле. Если после таких мер работоспособность детали восстанавливается, это означает, что старое реле вышло из строя и его следует заменить. Второй вариант — подать питание на катушку реле от аккумулятора и проверить мультиметром, закорочена ли контактная группа или нет. Если контакт отсутствует, деталь необходимо заменить.

Реле тестируется с катушкой, питающейся от аккумулятора, и проверяется мультиметром, замыкаются контакты или нет.

Реле можно попытаться отремонтировать, но это будет неоправданно из-за низкой стоимости устройства (около R100).

Блок предохранителей в салоне

Хотя между блоками крепления карбюратора и инжектора «семерки» нет различий, последние оснащены дополнительным блоком, который крепится в салоне под перчаточным ящиком. Блок состоит из реле и плавких вставок:

• главное реле;
• реле топливного насоса;
• реле вентилятора.

Предохранители предназначены для защиты:

• главное реле;
• электрический топливный насос;
• электронный модуль управления двигателем.

Блок предохранителей и реле в кабине: 1 — предохранитель для защиты цепи питания главного реле; 2 — главное реле; 3 — предохранитель для защиты цепи питания контроллера постоянного тока; 4 — предохранитель для защиты цепи реле электрического бензонасоса; 5 — реле электрического бензонасоса; 6 — реле электрического вентилятора; 7 — диагностический разъем

Как снять БП

Для замены коммутационных устройств и предохранителей системы управления силовым агрегатом необходимо снять кронштейн, на котором они закреплены. Для этого выполните следующие действия:

1. Снимите минусовую клемму с аккумулятора.
2. С помощью гаечного ключа на 8 мм отверните две гайки, крепящие кронштейн к кузову. Кронштейн крепится с помощью двух гаек с ключом 8 мм.
3. Снимите кронштейн, включая реле, предохранители и диагностический разъем. Отверните гайки и снимите кронштейн вместе с реле, предохранителями и диагностическим разъемом.
4. С помощью плоскогубцев из блока предохранителей извлеките неисправный плавкий элемент и замените его новым с тем же номиналом. Для извлечения предохранителя требуется специальный пинцет
5. Чтобы заменить реле, поднимите разъем с проводами и отсоедините его от блока реле с помощью плоской отвертки. Чтобы снять разъем с блока реле, ослабьте его с помощью плоской отвертки
6. Используя гаечный ключ или головку на 8 мм, открутите крепление соединительного элемента к кронштейну и снимите реле. Реле крепится к кронштейну с помощью открытой гайки 8 мм.
7. Замените поврежденную деталь на новую и соберите узел в обратном порядке. После извлечения неисправного реле замените его новым.

Поскольку во вспомогательном блоке нет печатной платы, то кроме замены установленных в нем компонентов восстанавливать нечего.

После ознакомления с назначением блока предохранителей в автомобиле ВАЗ 2107 и пошаговой инструкцией по его снятию и ремонту, поиск и устранение неисправности не составит особого труда даже для начинающих автовладельцев. Важно следить за состоянием предохранителей и своевременно заменять неисправные компоненты деталями того же номинала, что избавит вас от необходимости проводить капитальный ремонт.

Разборка блока предохранителей ваз 2107 – Прокачай АВТО

Содержание

1. Расположение и схема БП
2. Старого образца
3. Нового образца
4. Расшифровка
5. Инжектор
6. Как снять и заменить блок предохранителей
7. Инструменты
8. Пошаговая инструкция
9. Как заменить предохранители
10. Видео

Сегодня мы вам расскажем о таком полезном варианте «тюнинга» вашей семерки, как замена блока предохранителей старого образца на блок нового образца.

Очень полезная доработка хочу вам сказать, многие владельцы старенких семерок и пятерок маятся с постоянно отконтачивающими предохранителями, а блок с флажковыми предохранителями (их еще называют евро) лишен этих недостатков. Итак, поехали – Вот как выглядит блок нового образца:

Что бы снять блок предохранителей на ваз-2107 без геморроя, нужно в идеале снять корыто бардачка:

Что бы подлезть ко всем 4-м гайкам крепления блока, на фото видно две нижние:

Вот видно расположение шпилек для них на блоке:

Вот он пресловутый блок предохранителей старого образца:

Скидываем с него все разъемы, фишки снизу в подкапотном пространстве:

И все фишки со стороны салона за бордачком:

Откручиваем те самые 4-ре гайки и вынимаем блок под капотом на себя:

Берем наш новый блок и устанавливаем вместо старого, становится идеально, не забудьте про прокладку, иначе вся вонь из подкапотки пойдет в салон и сквозняк будет дополнительный:

Все прикручиваем в обратном порядке и врубаем все фишки на свои места, они промаркированы цветом

Закрываем крышку, радуемся, и понимаем, почему блок называют Черным Ящиком, ведь раньше он у нас был прозрачным 🙂

Из нюансов по электрике с которыми можно столкнуться в зависимости от того, какую версию блока вы поставили и какой генератор у вас стоит на авто.

Если у вас установлен генератор Г-222, то у вас может пропасть зарядка.
Если это случилось, то проверьте в монтажном блоке следующие соединения (тестером):
1. Ш4-1 Ш11-4
2. Ш1-6 предохранитель 9 Ш11-3 (скорее всего разорвана эта цепочка)
3. Ш1-4 Ш10-1
4. Ш5-3 Ш10-7
5. Ш1-6 предохранитель 10 Ш4-1

Если генератор 37.3701 и пропала зарядка, то достаточно проверить последние 3 цепочки (3, 4, 5)

Ш1 – коричневая колодка со стороны салона

Ш4 – синяя колодка со стороны салона
Ш5 – желтая колодка со строны салона
Ш10 – коричневая колодка со стороны моторного отсека
Ш11 – желтая колодка со строны моторного отсека

Если какое-то из соединений отсутствует, то разобрать блок и впаять перемычки изолированным проводом между нужными точками, не перерезая других дорожек, идущих к этим контактам. Вот и все. Будем рады вас видеть в клубе ваз-2107 и всей вазовской классики!

Монтажный блок с предохранителями ВАЗ 2107 содержит в себе плавкие вставки и электромагнитные реле. Он обеспечивает защиту потребителей электрического тока от повреждений при возникновении коротких замыканий в цепях. Схема предохранителей ВАЗ 2107 отличается от конфигурации таких же устройств в более ранних моделях ВАЗ 2101-2106. Владельцам этого автомобиля будет полезно узнать о расположении и обслуживании усовершенствованного блока.

Расположение и схема БП

Как снять и заменить блок предохранителей

Как заменить предохранители

Комментарии и Отзывы

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

Старого образца

Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.

Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.

Блок предохранителей ВАЗ 2107

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Схема блока предохранителей

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Панель предохранителей ВАЗ 2107 старого образца полностью взаимозаменяемая с новым блоком для этой машины.

Нового образца

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

Блок новой конструкции

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.

№п/п	Защищаемые цепи
1 (8А)

F1 (10А)

Цепи реле (его обмотка) включения обогревателя заднего стекла, лампы заднего хода, вентилятор печки.2 (8А)

F2 (10А)

Электродвигатели очистителя лобового стекла, фар головного освещения, насосов омывателей лобового стекла и фар.3

F3

Резерв.4

F4

Резерв.5 (16А)

F5 (20А)

Нагревательный элемент обогрева заднего стекла.6 (8А)

F6 (10А)

Предохранитель прикуривателя, розетка переносной лампы, часы на панели приборов.7 (16А)

F7 (20А)

Электродвигатель вентилятора системы охлаждения двигателя, звуковой сигнал.8 (8А)

F8 (10А)

Указатели поворотов в режиме аварийной сигнализации.9 (8А)

F9 (10А)

Цепь возбуждения генератора.10 (8А)

F10(10А)

Контрольные приборы и их сигнальные лампы, лампы штатных сигналов поворотов.11 (8А)

F11(10А)

Лампы сигналов торможения, освещения салона.12 (8А)

F12 10А)

Дальний свет правой фары.13 (8А)

F13 (10А)

Дальний свет левой фары, контрольная лампа включения дальнего сета.14 (8А)

F14 (10А)

Лампы габаритного освещения левого переднего и заднего правого фонарей, освещение моторного отсека, освещение номерного знака.15 (8А)

F15 (10А)

Габаритное освещение правого переднего и левого заднего фонарей, освещение панели приборов.16 (8А)

F16 (10А)

Лампа ближнего света правой стороны автомобиля.17 (8А)

F17 (10А)

Лампа ближнего света левой стороны машины.

Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.

Ниже представлена расшифровка реле в мон­тажном блоке ВАЗ 2107.

Инжектор

Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.

Распиновка этого блока будет такова:

1. F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
2. F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
3. F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.

Там же установлены три электромагнитных реле:

• К1 — главное реле;
• К2 — реле, которое включает электрический топливный насос;
• К3 — реле, включающее электродвигатель вентилятора в системе охлаждения силового агрегата.

Как снять и заменить блок предохранителей

Такая операция может понадобиться для проведения ремонтных работ в монтажном блоке с предохранителями или когда выполняется замена узла старой конструкции на новый монтажный блок. Снять это устройство не представляется сложной процедурой, поэтому задача вполне может быть выполнена даже начинающим водителем. Трудности могут появиться, когда понадобится разобрать этот узел.

Инструменты

Для снятия блока предохранителей специальные ключи или приспособления не нужны, достаточно набора штатных инструментов.

Для выполнения работы следует приготовить:

• торцовый ключ или головку на 10 мм;
• отвёртку с крестообразным лезвием;
• такую же отвёртку, но с плоским лезвием.

В некоторых случаях может понадобиться жидкость типа WD-40 или аналогичная ей, ветошь, пассатижи.

Пошаговая инструкция

Перед началом снятия блока предохранителей следует отключить аккумуляторную батарею и демонтировать корпус воздушного фильтра.

Далее порядок действий будет таков:

1. Отключают разъёмы с проводами, которые подведены с нижней части корпуса блока предохранителей. Разъёмы цветные, так что перепутать их при сборке невозможно. Если возникнут трудности при отсоединении, можно поддеть их плоской отвёрткой.
2. Теперь фронт работы переходит в салон машины. Нужно отсоединить полку под бардачком передней панели. После этого вынимают дно вещевого ящика.
3. Открывшиеся взгляду цветные разъёмы с проводами отключают от блока предохранителей.
4. Корпус закреплён к моторному отсеку четырьмя болтами. Торцовым ключом или головкой на 10 мм их следует отвернуть. Если они не поддаются, болты нужно обработать жидкостью WD-40 или аналогичной ей.
5. Теперь можно вынуть корпус блока предохранителей в моторный отсек.

Установка нового или отремонтированного блока выполняется в обратном порядке. Замена старого блока предохранителей ВАЗ 2107 на новый производится аналогично описанному примеру.

Как заменить предохранители

Важно знать, что нельзя устанавливать вместо перегоревшего предохранителя толстую проволоку, это может спровоцировать возгорание проводки, а то и автомобиля в целом.

Такая необходимость может возникнуть при перегорании плавкой вставки от перегрузок или коротких замыканий в цепях. Блоки старой модификации имеют защитные элементы цилиндрической формы. Располагают их в один ряд в порядке очерёдности слева направо. Перегоревший элемент аккуратно вынимают из подпружиненных держателей, но делать это следует осторожно.

Предохранитель и держатели могут быть сильно нагреты. Перед установкой исправной плавкой вставки следует убедиться в отсутствии коротких замыканий защищаемых цепей. В противном случае защита будет перегорать очень часто. А также следует слегка поджать пружинные контакты, если на них имеются следы окисления, их нужно удалить.

В новых блоках предохранителей устанавливают ножевые защитные элементы, вынуть которые не так просто. Для этого внутри корпуса имеется специальный пинцет. Если он не помогает извлечь неисправную плавкую вставку, можно воспользоваться небольшими пассатижами.

Видео

На видео пользователя Калинникова Константина показан процесс снятия блока предохранителей старого образца.

Основная проблема с тормозами еще не решена, а уже всплыла новая.
Перестало работать салонное освещение. Ну да хрен с ним.
Ночью ехал задним ходом, заметил не работающие стопсигналы.
Проверил выключатель на педали, проверил лампочки. Толку нет.

Полез в гугл, оказалось освещение салона и стопсигналы на одном предохранителе. Круг подозрений сузился донельзя. Ну сами предохранители стоят, не перегорел ни один. Пошевелил их все, толку нет. Идем дальше.

Схема электрооборудования ВАЗ 2106. Схемы электрооборудования LADA Самара. Цепь зажигания и системы управления двигателем

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока питаются от массы автомобиля. В данном случае он играет роль второго провода (минусового). Соответственно, все электрические компоненты изготавливаются и подключаются под конкретный образец работы.

Особенности электропроводки «классических» моделей

Основные характеристики схемы электропроводки ВАЗ 2106 следующие:

• включение электрических цепей непосредственно через замок зажигания;
• подключение к аккумулятору с участием блока предохранителей;
• токопроводящие корпуса узлов ключей.

Таким образом, при выходе из строя любой системы целесообразно искать неисправности непосредственно в замке зажигания и контактной группе.

Роль этого узла следующая:

• управляет системой зажигания автомобиля;
• играет против кражи, включая функции безопасности;
• позволяет буксировать неисправный автомобиль с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерка» имеет 4 режима с разным функционалом:

1. Режим «0» позволяет подавать только провода 30 и 30/1. Остальные функции отключены.
2. Режим «I» дает возможность управлять ходовыми огнями, приводом дворников, двигателем печки.
3. Режим «II» — в этом случае проводка на ВАЗ 2106 активирует поворотники, приборную панель и систему зажигания.
4. Положение «III» ключа подает питание на клеммы 30/1 и 30-INT. Стартер автомобиля работает.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, это возможно в случае утери ключей.
• Во-вторых, со временем головка блока цилиндров изнашивается, а это влияет на запуск двигателя.
• Кроме того, возможны проблемы с группой контактных проводов, что может привести к .

Совет: Кстати, эту работу несложно выполнить самому, хотя цена на услуги автоэлектрика тоже не будет запредельной. Для выполнения данных видов работ заранее подготовьте шило и крестовую отвертку (ну и новый замок зажигания, если нужно).

И состоит из следующих элементов и частей:

• корпус замка;
контактный диск
• ;
• стопорный стержень;
• ролик и контактная втулка;
Блок
• .

Проверка работы трамблера

Как поменять замок

Демонтаж старого блока

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

• отсоединить аккумуляторную батарею;
• открутить винты крепления пластикового кожуха под рулевой колонкой и снять его;
• отключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
• проводка ВАЗ 2106 требует снятия замка – для этого в отверстие вставляем шило и отщелкиваем фиксатор;
• после того, как вы сняли замок (см. видео), настоятельно рекомендуется пометить контактные провода, чтобы не перепутать их при повторном подключении;
• поставить новый замок в обратном порядке.

Замена контактной группы

Схема электропроводки ВАЗ 2106 составлена ​​таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако если вы сможете его удалить, то почти наверняка не сможете поставить обратно. По этой причине нам необходимо выполнить все вышеперечисленные операции.

Важно! Сняв замок, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).

Рекомендуется приобретать только качественные запчасти, и лучше это делать у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания будут следующие характеристики:

• корпус отлит аккуратно и с ровными краями;
• верх замка сшит ровно;
• Широкую голограмму нельзя сорвать, не уничтожив ее;
• свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Однозначно, от такого нововведения машина только выигрывает — двигатель работает ровнее, провалы исчезают при разгоне автомобиля , в холодное время года двигатель заводится намного легче. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения ВАЗ 2106 в данном случае практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя. Пока двигатель работает, датчик формирует импульсы, которые идут на транзисторный ключ.

Уже с его помощью формируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете полный комплект бесконтактного зажигания для ВАЗ «классика», который по своим характеристикам должен соответствовать двигателю автомобиля. Далее нам понадобится схема электропроводки ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

• коммутационный блок;
катушка
• ;
комплект высоковольтной проводки
• ;
• свечи зажигания — ДВРМ;
• соединительные провода.

Этапы работы

Для успешной замены зажигания на бесконтактное зажигание важно придерживаться принципов соблюдения правильной технологии работы. Снимите отрицательную клемму с вашего аккумулятора. Любой вид ремонта электрики всегда должен начинаться с этого действия.

Тут на помощь придет проводка на ВАЗ 2106:

1. Отсоедините провода и главный высоковольтный провод от катушки зажигания.
2. Снимите крышку распределителя.

1. Ползунок должен располагаться так, чтобы не мешать его необходимым настройкам.
2. Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
3. Откручиваем гайку и вынимаем старый трамблер старой контактной системы зажигания.
4. Перед установкой новой системы откройте крышку обновленного распределителя и установите ползунок в то же положение, что и на старом распределителе. Его можно вставить в отверстие в головке блока.
5. Переместите метку на необходимый уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом шла речь выше).

1. Устанавливаем новую катушку и подводим к ней другой вывод высоковольтного провода.
2. Теперь ставим все высоковольтные провода на свои места. Нужен контакт «К» для коричневых проводов новой катушки, при этом синий провод пойдет на контакт «В».
3. Необходимо выбрать место для размещения переключателя, чаще это делается в районе бачка омывателя. Крепится саморезами.

Заменена проводка ВАЗ 2106, можно перетянуть провода изолентой. Осталось запустить двигатель и откорректировать работу системы зажигания.

Внимание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, а это еще и сопровождается потерей мощности, то причиной легко могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, это целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, ничего сложного в уходе за автоэлектрикой нет. Важно только выполнить всю работу правильно и аккуратно. Таким образом, вы продлите жизнь своему железному другу. Удачи на дороге!

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме — минусовые выводы источников и потребителей электроэнергии соединены с «землей», которая служит вторым проводом. В 90-е годы были внесены незначительные изменения в электрическую схему. Так, теперь на автомобиле установлен один звуковой сигнал без реле его включения, не используются фары сигнализации открытых передних дверей и реле-прерыватель контрольной лампы ручника. Также на автомобиль устанавливается задний противотуманный фонарь. На некоторые автомобили может быть установлена ​​система обогрева заднего стекла. Большинство цепей включаются выключателем зажигания. Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов, розетка переносного светильника, цепь питания ламп аварийной сигнализации и сигнализации передних дверей.

Схема

1 — указатели поворота боковые; 2 — бортовые фонари; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения ВАЗ 2106; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — моторчик стеклоочистителя; 16 — свечи зажигания ВАЗ 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19- датчик указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор ВАЗ 2106; 23 — стартер ВАЗ 2106; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумулятора; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар ВАЗ 2106; 28 — реле стеклоочистителей; 29 — дополнительный блок предохранителей; 30 — блок главного предохранителя; 31 — выключатель фонарей заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — патрон переносной лампы; 34 — реле-прерыватель указателей поворота и сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор двигателя отопителя; 39- лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — замок зажигания; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителей; 47 — выключатель омывателя ветрового стекла; 48 — переключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари, сигнализирующие об открытых передних дверях; 55 — выключатели света, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости ВАЗ 2106; 58 — указатель давления масла с контрольной лампой; 59- тахометр ВАЗ 2106; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр ВАЗ 2106; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели света, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — подсветка номерного знака.

* Устанавливается на некоторые автомобили ВАЗ-2106

Неисправности

Причина неисправности	Метод исключения
Аккумулятор разряжен
Автомобиль давно не использовался	Зарядить аккумулятор зарядным устройством или на другом автомобиле
Неисправный генератор	См. Генератор
Нарушен контакт в электрических цепях: ослабло крепление проводов на генераторе, блок предохранителей (предохранитель №10), клеммы на аккумуляторе, окислены поверхности клемм или штырей	Очистите окисленные поверхности, подтяните соединения, замените перегоревший предохранитель (после проверки цепи, которую он защищает)
При выключенном зажигании работают многие потребители электроэнергии (магнитола, сигнализация, радиостанция и т. п.)	Уменьшить количество потребителей с батарейным питанием. При длительной стоянке снять магнитолу (как правило, для питания ее памяти требуется значительный ток — несколько десятков миллиампер)
Повреждение изоляции электрических цепей, утечка тока по поверхности аккумуляторной батареи	Проверить ток утечки (не более 0,01 А при отключенных потребителях), очистить поверхность аккумулятора раствором пищевой соды или нашатырным спиртом
Замыкание между пластинами («кипение» электролита, локальный нагрев батареи)	Заменить аккумулятор
В электролит попали соли железа, другие примеси (ускоренный саморазряд аккумулятора)	Заменить аккумулятор
Сульфатация пластин из-за высокой концентрации кислоты или естественного старения аккумулятора (его емкость мала)	Заменить аккумулятор
Низкий уровень электролита	Если разлив электролита не произошел, долить дистиллированную воду
Электролит на поверхности аккумулятора
Повышенный уровень электролита	Удалите электролит из банок аккумуляторов с помощью пипетки с резиновой грушей
«Вскипание» электролита из-за перезаряда аккумуляторной батареи (повышенное напряжение в бортовой сети)	См. Генератор
«Вскипание» электролита из-за сильной сульфатации пластин или их короткого замыкания (напряжение заряда в норме)	Заменить аккумулятор
Трещины на корпусе батареи, крышки неплотно завернуты	Прикрутить крышки, прочистить вентиляционные отверстия, заменить батарею при трещинах в корпусе

Представляем электрические схемы для ВАЗ 2110 1996+ г.в. Для более активных водителей на базе этого двигателя разработана 16-клапанная версия с бензиновым двигателем объемом 1,5 литра. мощность 94 л.с., с двухвальной головкой блока цилиндров, обеспечивающей повышенную мощность (69 кВт) и крутящий момент (130 Нм), позволяющие автомобилю иметь улучшенные динамические качества. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км/ч, а разгон до «сотни» занимает всего 12,5 секунды. Эти модификации все чаще встречаются на дорогах, так как 2-литровые 150-сильные версии ВАЗ-21106 CTi достаточно экономичны, выразительны и дороги. Действительно, двигатель Opel X20XEV с двухвальной 16-клапанной ГБЦ и системой точечного впрыска позволяет ему разгоняться до 205 км/ч. С ним стокилометровый барьер преодолевается всего за 9.5 секунд. Есть и боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со встроенным в кузов специальным каркасом безопасности. Его максимальная скорость составляет 220 км/ч, а время разгона до 100 км/ч занимает всего 7 секунд! Но делается он штучно, только по заказам спортсменов, а стоит — как раллийные иностранные машины: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без применения дорогих импортных комплектующих) вполне удачные скоростные или, наоборот, комфортные версии «десятки», динамика, управляемость которых значительно улучшается во время движения. .

Существуют также полноприводные версии «десятки» спортивной или вседорожной направленности, но они либо экспериментальные, либо мелкосерийные, а потому дорогие.

Схема подключения генератора

1 — аккумуляторная батарея;
2 — генератор;
3 — блок монтажный;
4 — замок зажигания;
5 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Подключение стартера — схема

1 — аккумуляторная батарея;
2 — генератор;
3 — стартер;
4 — замок зажигания

Схема системы зажигания ВАЗ 2110

ВАЗ 2107 — заднеприводный автомобиль на базе ВАЗ 2105. Это один из представителей так называемой классики. Его выпуск завершился в 2012 году. Выпускался в кузове седан. Схема электрооборудования ВАЗ 2107 мало чем отличается от схемы ВАЗ 2105.

Многие автовладельцы хотят не только пользоваться автомобилем, но и понимать, как работает та или иная его система. Для тех, кто ориентируется в схеме электрооборудования 2107, не составит труда найти причину проблемы и провести мелкий ремонт самостоятельно.

Схема электрическая ваз 2107 карбюратор

Электрооборудование автомобиля, схематично изображенное на схеме, называется электрической цепью. Он графически отображает связи между элементами. Обратите внимание на цвета проводов на схеме, они достаточно точно отражают реальную картину. Это означает, что если провод показан желтым цветом, то, скорее всего, он действительно желтый.

Электрооборудование ВАЗ 2107. Системы

Схема электрооборудования «семерки» однопроводная, роль «минуса» играет кузов. Такое расположение позволяет использовать меньше проводов и значительно упрощает проводку. Электрооборудование карбюратор ВАЗ 2107 условно делится на следующие системы:

Электропитание

Данная система представлена ​​генератором и аккумуляторной батареей. Она отвечает за подачу питания ко всем электроприборам и электронным устройствам в автомобиле.

Генератор

При работающем двигателе электроприборы питаются от генератора переменного тока. Генераторы ВАЗ 2107 выпускались в двух модификациях с маркировкой 372.3701 и 9412.3701. Последняя модель усовершенствована, так как выпрямительный блок защищен пластиковым коробом, крыльчатка расположена внутри, размер контактных колец уменьшен, что значительно снижает износ деталей.

Аккумуляторная батарея

Аккумулятор обеспечивает питание всех устройств при выключенном двигателе. Он также обеспечивает движение в случае отказа генератора, если заряда достаточно. При выборе аккумулятора важно учитывать тип двигателя (карбюраторный или инжекторный), так как характеристики аккумулятора для этих типов двигателей различаются.

Запуск двигателя

Система запуска двигателя состоит из двух элементов – стартера и замка зажигания.

Стартер

Это устройство, работающее от электричества и отвечающее за запуск двигателя. Он работает следующим образом: он постепенно вращает вал до тех пор, пока скорость не станет достаточной для запуска. Стартеры в различных моделях ВАЗ 2107 имеют некоторые отличия, поэтому нужно внимательно отнестись к покупке нового узла, если старый пришел в негодность. Покупать нужно именно ту модель, которая шла в комплекте с автомобилем от производителя.

Зажигание

Данная система представляет собой совокупность устройств, которые в процессе взаимодействия обеспечивают появление искры, воспламеняющей топливо в двигателе внутреннего сгорания. Он представлен тремя основными элементами – замком зажигания (или выключателем), катушкой и свечами зажигания и множеством дополнительных.

Выключатель зажигания

Служит для подачи тока в систему зажигания и отключения ее от электричества. Выполнен в виде замка со специальным ключом. Система проста — если ключ вставить в замок и повернуть, контакты замыкаются и включается зажигание, а при выталкивании ключа контакты размыкаются и система обесточивается.

Свечи

Это специальные устройства для зажигания топлива. В бензиновых двигателях они искровые. Между электродами свечи в результате электрического разряда возникает очень высокое напряжение (десятки тысяч вольт), обеспечивающее зажигание.

Катушка

Это устройство, которое преобразует низковольтный ток, поступающий от аккумулятора или генератора, в высоковольтный и передает его на свечи. Это важный элемент системы зажигания, выход из строя которого не позволит привести двигатель в рабочее состояние.

Освещение и сигнализация

В автомобиле имеются внешние световые приборы и те, которые отвечают за свет в салоне. Система освещения представлена ​​следующими элементами — блок-фары, задние фонари, лампа под капотом, освещение салона, лампа подсветки номерного знака. В состав системы также входит монтажный блок и выключатели света.

Приборы контроля

Приборная панель автомобиля оборудована шкалами, по которым можно определить правильность работы всех систем автомобиля и выявить неисправности. Даже неопытный автомобилист должен уметь читать показания этих приборов. Даже если вы совсем не разбираетесь в машине, прочтите инструкцию и научитесь читать показания приборов на панели, это не только упростит вам жизнь, но и убережет от лишних трат, ведь если вовремя не среагировать на ошибка в работе какого-либо электрического элемента, в будущем вам придется делать дорогостоящий ремонт.

Дополнительные устройства

Это электронные устройства, без которых автомобиль не может работать. К ним относятся стеклоочиститель, электрические стеклоподъемники, омыватели стекол и фар, прикуриватель и тому подобное. Некоторые автолюбители начиняют свою классику различными дополнительными опциями, например, устанавливают дополнительные светодиодные фонари, тюнингуют приборную панель. Это позволяет сделать даже простой недорогой автомобиль стильным и современным.

Электрическая схема ВАЗ 2107 станет для вас справочной, если вы планируете самостоятельно ремонтировать автоэлектрику. Там подробно показано, как работают устройства, провода имеют цветовую маркировку и даже новичок в деле электрики сможет выявить неисправность и устранить ее. Если вы еще не уверены в своих силах, то доверьте работу опытному автоэлектрику и тогда вы будете уверены в результате.

Электросхемы ВАЗ 2101 и 2102 несколько отличаются от схемы ВАЗ 21011 и 21013, для этого мы разместили несколько схем для лучшего ознакомления, с подробным обозначением всех узлов.

• 1. Фонари
• 2. Боковые фонари
• 3. Боковые указатели поворота
• 4. Аккумулятор
• 5. Реле контрольной лампы заряда аккумулятора
• 6. Генератор
• 7. Стартер
• 8. Лампа освещения подкапотного пространства
• 9. Свечи
• 10. Датчик контроля давления масла
• 11. Датчик датчика температуры жидкости охлаждения
• 12. Звуковые предупредительные сигналы
• 13. Распределитель зажигания или распределитель
• 14. Электродвигатель стеклоочистителя
• 15. Датчик аварийного снижения уровня тормозной жидкости
• 16. Катушка зажигания или бабин
• 17. Регулятор напряжения
• 18. Выключатель стеклоочистителей, расположенный в насосе омывателя
• 19.Электродвигатель отопителя салона
• 20. Лампа вещевого ящика
• 21. Резистор добавочный, электродвигатель отопителя салона
• 22. Розетка, для переноски
• 23. Выключатель управления ручным тормозом
• 24. Выключатель стоп-сигналов
• 25. Реле прерывателя указателя поворота
• 26. Выключатель фонарей заднего хода
• 27. Блок безопасности
• 28. Реле прерывателя ручного тормоза
• 29. Реле стеклоочистителя
• 30. Переключатель режимов электродвигателя отопителя салона
• 31. Прикуриватель
• 32. Выключатель плафонов, расположенный в стойках задних дверей
• 33. Выключатели внутреннего освещения салона автомобиля, расположенные в стойках передних дверей
• 34. Плафоны
• 35. Замок или выключатель зажигания
• 36. Комбинация приборов
• 37. Указатель температуры охлаждающей жидкости
• 38. Управление дальним светом фар
• 39. Управление наружным освещением
• 40. Проверка указателей поворота
• 41. Контроль заряда аккумулятора
• 42. Контроль давления масла двигателя автомобиля
• 43. Контроль ручного тормоза и уровня тормозной жидкости
• 44. Указатель уровня бензина в баке автомобиля
• 45. Контроль предельного запаса топлива
• 46. Лампа освещения комбинации приборов
• 47. Выключатель звуковой сигнализации
• 48. Переключатель фар
• 49. Выключатель указателей поворотов
• 50. Выключатель наружного освещения
• 51. Выключатель освещения приборов
• 52. Выключатель стеклоочистителя
• 53. Датчик индикации уровня и резерва топлива в баке автомобиля
• 54. Лампа освещения багажного отделения
• 55. Фонари задние
• 56. Фонарь освещения номерного знака
• 57. Автомобильный фонарь заднего хода
• 58. Свечи заднего пучка проводов, конструктивное расположение на ВАЗ 2102
• 59. Плафон освещения задней части автомобиля ВАЗ 2102

Лада Гранта — схема блока предохранителей

Опубликовано 24 июня 2019 г. 24 июня 2019 г. от admin

Год выпуска:

Схема салона

Лада Гранта – схема блока предохранителей – салон

Салон (версия Люкс)

Предохранитель	[А]	Цепь защищена
F1	15	Катушка зажигания, форсунки, блок управления EMS
F2	30	Базовый блок электроники кузова
F3	10	Основной блок электроники кузова, выключатель сигнальной лампы
F4	15	Контроллер подушек безопасности, Датчик дождя
F5	7,5	Клеммный зажим – 15 шт.
F6	7,5	Фонарь заднего хода, реле фонаря заднего хода, блок управления системой помощи при парковке
F7	7,5	Клапан продувки адсорбера, датчик массового расхода воздуха/датчик давления, датчик фазы, датчик кислорода, блок управления системой контроля давления в шинах
F8	—	Резерв
F9	5	Габаритные огни с правой стороны
Ф10	5	Габаритные огни слева, Подсветка панели приборов и кнопок, Подсветка номерного знака, Подсветка багажника, Подсветка вещевого ящика
F11	5	Задний противотуманный фонарь
F12	10	Ближний свет, правая лампа
Ф13	10	Ближний свет, левая лампа
F14	15	Розетка для подключения дополнительных устройств в багажнике
Ф15	10	Стеклоочиститель заднего стекла, омыватель заднего стекла
Ф16	5	Модуль двери водителя
Ф17	—	Резерв
Ф18	—	Резерв
Ф19	—	Резерв
Ф20	—	Резерв
F21	10	Дальний свет, правая лампа
F22	10	Дальний свет, левая лампа
Ф23	10	Правая противотуманная фара
Ф24	10	Левая противотуманная фара
Ф25	15	Обогрев передних сидений
Ф26	5	Блок управления ABS/блок управления ESP
Ф27	15	Прикуриватель
Ф28	15	Топливный насос
Ф29	20	Основной блок электроники кузова, стеклоочиститель, омыватель ветрового стекла
Ф30	—	Резерв
Ф31	7,5	Муфта компрессора кондиционера
Ф32	7,5	Стоп-сигнал, контроллер автоматической коробки передач
Ф33	25	Блок управления ABS/блок управления ESP
Ф34	5	Комбинация приборов, диагностический разъем
Ф35	—	Резерв
Ф36	10	Звуковой сигнал (рупор)
Ф37	10	Мультимедийная система
Ф38	—	Резерв
Ф39	—	Резерв
Ф40	—	Резерв
Ф41	50	Обогреватель ветрового стекла
Ф42	—	Резерв
Ф43	50	Обогреватель ветрового стекла
Ф44	30	Электровентилятор отопителя, контроллер системы климат-контроля
Ф45	25	Обогреватель заднего стекла, Обогреватель наружных зеркал
Ф46	—	Резерв



Салон (стандартная версия)

Предохранитель	[А]	Цепь защищена
F1	15	Катушка зажигания, форсунки, блок управления EMS
F2	—	Резерв
F3	10	Аварийная сигнализация
F4	20	Омыватель ветрового стекла, стеклоочиститель
F5	7,5	Зажим клеммный – 15 шт.
F6	7,5	Фонарь заднего хода/реле фонаря заднего хода*, указатели поворота
F7	7,5	Клапан продувки адсорбера, датчик массового расхода воздуха/датчик давления, датчик фазы, датчик кислорода, блок управления системой контроля давления в шинах*
F8	—	Резерв
F9	5	Габаритные огни правые
Ф10	5	Габаритные огни слева, Подсветка панели приборов и кнопок, Подсветка номерного знака, Подсветка багажника
F11	5	Задний противотуманный фонарь
F12	10	Ближний свет, правая лампа
F13	10	Ближний свет, левая лампа
F14	15	Розетка для подключения дополнительных устройств в багажнике
Ф15	10	Стеклоочиститель заднего стекла*, Омыватель заднего стекла*
Ф16	—	Резерв
Ф17	—	Резерв
Ф18	—	Резерв
Ф19	—	Резерв
Ф20	—	Резерв
F21	10	Дальний свет, правая лампа
F22	10	Дальний свет, левая лампа
Ф23	10	Правая противотуманная фара
Ф24	10	Левая противотуманная фара
Ф25	15	Обогрев передних сидений*
Ф26	5	Блок управления ABS/блок управления ESP
Ф27	15	Прикуриватель
Ф28	15	Топливный насос
Ф29	15	Мотор-редуктор блокировки замка двери, Мотор-редуктор блокировки замка багажника
Ф30	10	Дневные ходовые огни
Ф31	7,5	Муфта компрессора кондиционера*
Ф32	7,5	Стоп-сигнал, Контроллер автоматической коробки передач*, Освещение салона
Ф33	25	Блок управления ABS/блок управления ESP
Ф34	5	Комбинация приборов, диагностический разъем
Ф35	15	Блок управления подушками безопасности
Ф36	10	Звуковой сигнал (рупор)
Ф37	10	Мультимедийная система
Ф38	—	Резерв
Ф39	—	Резерв
Ф40	—	Резерв
Ф41	50	Обогреватель ветрового стекла *
Ф42	30	FR Дверные электростеклоподъемники *
Ф43	50	Контроллер роботизированной коробки передач *
Ф44	30	Электровентилятор отопителя, Контроллер системы климат-контроля *
Ф45	25	Обогреватель заднего стекла, обогреватель наружных зеркал*
Ф46	—	Резерв
* Для комплектации «Норма» с опциями.



Реле в блоке предохранителей и салонное реле в версии «Люкс»*

Предохранитель	[А]	Цепь защищена
К1	50	Реле снижения нагрузки замка зажигания
К2	30	Реле стартера
К3	40	Реле электровентиляторов охлаждения радиатора
К4	30	Реле электровентиляторов охлаждения радиатора
К5	30	Реле муфты компрессора кондиционера
К6	30	Реле обогревателя заднего стекла и наружных зеркал
К7	20	Реле дальнего света
К8	20	Реле звукового сигнала (рог)
К9	20	Реле ближнего света
К10	20	Реле резервного освещения
К11	20	Главное реле электронной системы управления двигателем
К12	20	Реле топливного насоса
К13	20	Реле обогрева сидений
К14	70	Реле обогрева лобового стекла
К15	—	Резерв
К16	—	Резерв
К17	—	Резерв
К18	—	Резерв
* Указан комплект реле для верхнего уровня комплектации – «Люкс» (в зависимости от выбранного набора опций некоторые предохранители этого комплекта в других исполнениях могут не использоваться)



Реле в блоке предохранителей и салонное реле в версиях «Норма» и «Стандарт»

Предохранитель	[А]	Цепь защищена
К1	50	Реле снижения нагрузки замка зажигания
К2	30	Реле стартера
К3		Реле стеклоочистителя
К4	30	Реле электровентиляторов охлаждения радиатора
К5		Указатели поворота и реле аварийной сигнализации
К6	30	FR Реле электрических стеклоподъемников*
К7	20	Реле дальнего света
К8	20	Реле звукового сигнала (рог)
К9	20	Реле ближнего света
К10	20	Реле резервного освещения
К11	20	Главное реле электронной системы управления двигателем
К12	20	Реле топливного насоса
К13	20	Реле обогрева сидений*
К14	70	Реле обогрева ветрового стекла*
К15	30	Реле обогревателя заднего стекла и наружных зеркал
К16	30	Реле муфты компрессора кондиционера *
К17	—	Резерв
К18	40	Реле электровентиляторов охлаждения радиатора *
* Для комплектации «Норма» с опциями.

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Гранта, Лада электричество

Lada Granta Схема блока предохранителей/блока предохранителей салона

ПОИСК CARFUSEBOX



июль 08

Lada Granta Passenger compartment Fuse Box / Block Circuit Breaker Diagram 5

Fuse	[A]	Circuit protected
F1	15	Ignition coil, Nozzles, EMS control unit
F2	30	Body electronics mainframe
F3	10	Body electronics mainframe, Warning light switch
F4	15	Air bags controller, Rain sensor
F5	7,5	Клеммный зажим – 15 устройств
F6	7,5	Фонарь заднего хода, реле фонаря заднего хода, блок управления системой помощи при парковке
F7	7,5	Adsorber blowdown valve, Mass airflow sensor/pressure sensor, Phase sensor, Oxygen sensor, Tire Pressure Monitoring System control unit
F8	—	Reserve
F9	5	Правые габаритные огни
F10	5	Левые габаритные огни, Подсветка панели приборов и кнопок, Подсветка номерного знака, Подсветка багажника, Подсветка перчаточного ящика
F11	5	Rear fog light
F12	10	Low beam, RH lamp
F13	10	Low beam, LH lamp
F14	15	Розетка для подключения дополнительных устройств в багажнике
F15	10	Стеклоочиститель заднего стекла, омыватель заднего стекла
F16	Модуль двери водителя0218
F17	—	Reserve
F18	—	Reserve
F19	—	Reserve
F20	—	Reserve
F21	10	High beam, RH lamp
F22	10	High beam, LH lamp
F23	10	RH fog light

Lada Granta Passenger compartment Fuse Panel / Board – Fuse Symbol Map 669 5 Резервный

Fuse	[A]	Circuit protected
F24	10	LH fog light
F25	15	FR Seats Heating
F26	5	Блок управления ABS/ESP
ABS/ESP CONTROL BIT0218	Cigar lighter
F28	15	Fuel pump
F29	20	Body electronics mainframe, Windshield wiper, Windshield washer
F30	—	Reserve
F31	7,5	Муфта компрессора кондиционера
F32	7,5	Стоп-сигнал, контроллер АКПП
F33	25	ABS control unit/ESP control unit
F34	5	Instrument cluster, Diagnostic connector
F35	—	Reserve
F36	10	Аудиосигнал (рог)
F37	10	Multimedia System
F38	—	—	Резерв. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Наверх
