Как сделать самому AUX-выход для автомагнитолы и подключить к нему кабель?
Современные аудиосистемы представляют собой многофункциональные устройства, использующиеся не только для проигрывания треков, но и воспроизведения видео и многих других функций. Магнитолы позволяют воспроизводить данные с разных носителей — CD-дисков, USB-накопителей, а также мобильных девайсов. Из этого материала вы узнаете, что такое AUX-выход, как подключается AUX-кабель для автомагнитолы и как изготовить такой разъем своими руками.
Что представляет собой AUX-выход на магнитоле?
Что такое AUX в аудиосистеме, есть ли смысл сделать такой разъем своими руками и как Назначение данного входа заключается в подсоединении источника сигнала, к примеру, мобильного девайса либо МП3-плеера с применением соответствующего провода. При подключении любого из вышеперечисленных девайсов к аудиосистеме последняя будет эксплуатироваться в качестве усилителя.
На данный разъем будет подаваться сигнал с амплитудой в диапазоне от 0.
Руководство по самостоятельной установке

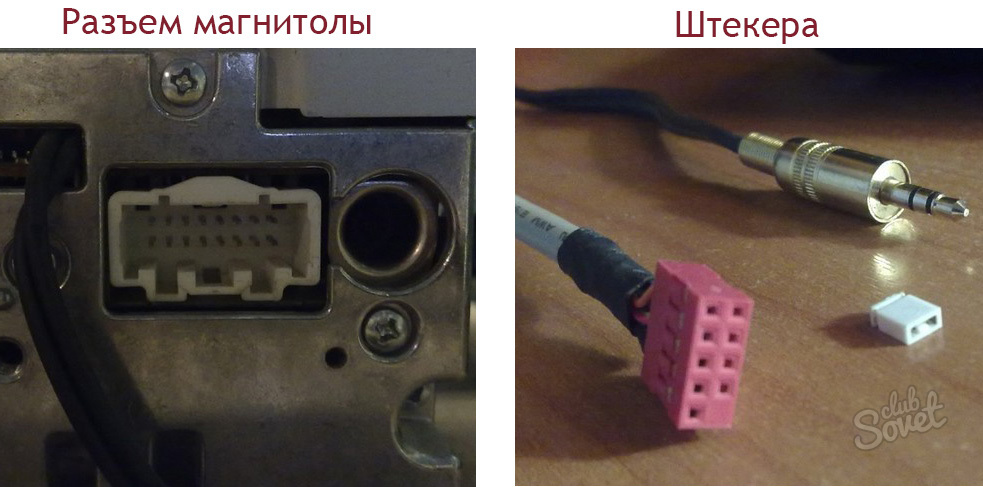

Основные материалы и компоненты, которые понадобятся для установки и подключения девайса:
- Штекер с проводом. Купить эти элементы можно в любом магазине с радиоэлектроникой.
- Паяльник с оловом и канифолью.
- Мультиметр для прозвонки электроцепи.
Фотогалерея «Все, что потребуется»
Этапы
Итак, как сделать AUX-вход в для автомобиля:- Сначала нужно отключить зажигание и вытащить из аудиосистемы все носители — диски или флешки.
Сделав это, штатная аудиосистема вытаскивается из посадочного места, в зависимости от конструктивных особенностей авто, процедура демонтажа может отличаться. В некоторых машинах для демонтажа магнитолы нужно снять часть центральной консоли. - Когда головное устройство будет снято, нужно будет открутить несколько болтов, которые находятся на панели вентиляции. Часть данной панели затем надо приподнять, это позволит избавиться от вероятных помех в дальнейшем. В зависимости от авто, этой панели может не быть.
- После этого нужно будет разобрать корпус аудиосистемы, для этого выкрутите все болты, которые его фиксируют. После выполнения этих действий нужно будет все провода, подготовленные ранее вместе с разъемом, подключить к РСА-выходу на устройстве, в частности, речь идет о «тюльпане».
- Для правильной пайки проводов следует соблюдать порядок выполнения работ. Общий провод нужно будет подпаять к стальному основанию штекера. В качестве каналов вы будете использовать проводники, они припаиваются к средним контактов.
- Далее, когда все элементы будут припаяны к контактам, нужно будет прозвонить образовавшиеся цепи. Для тестирования работоспособности цепи используется мультиметр.
- После того, как вы сможете удостовериться в работоспособности припаянных компонентов, то все провода с разъемом нужно будет вывести наружу. То есть надо сделать так, чтобы разъем находился в салоне. Его можно вывести на торпеду, но для этого в ней придется сделать соответствующее отверстие. На этом этапе вы должны продумать так, чтобы подключение носителя информация не вызывало проблем.
Некоторые автолюбители выводят разъем в пепельницу, естественно, это возможно, если она не используется по прямому назначению. Также вы должны продумать заранее, что провод должен быть длинным, чтобы носитель с данными можно было положить на сиденье или поставить на торпеду. - Когда все элементы будут подключены и выведены, следует проверить работоспособность аудиосистемы. Сначала попробуйте подключить мобильный гаджет и полностью снизить громкость звучания на автомагнитоле и послушайте, как она работает. Это делается для того, чтобы удостовериться в отсутствии шумов — как показывает практика, часто после подключения сторонних носителей из динамиков автомагнитолы начинают доноситься шумы. Подключите гаджет к AUX-входу и включите на носителе трек.
Сделав это, штатная аудиосистема вытаскивается из посадочного места, в зависимости от конструктивных особенностей авто, процедура демонтажа может отличаться. В некоторых машинах для демонтажа магнитолы нужно снять часть центральной консоли.
Это делается для того, чтобы удостовериться в отсутствии шумов — как показывает практика, часто после подключения сторонних носителей из динамиков автомагнитолы начинают доноситься шумы. Подключите гаджет к AUX-входу и включите на носителе трек.Видео «Наглядная инструкция по изготовлению и подключению»
Подробнее о том, как выполнить процедуру изготовления и подключения в домашних условиях, вы можете узнать из ролика ниже (автор видео — канал SABOTAGnick116).

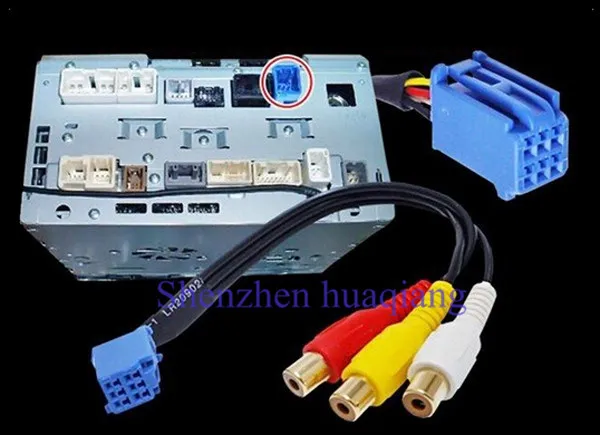

Адаптер подключения AUX для Toyota
Цифровой адаптер AUX USB для Toyota позволяет существенно расширить мультимедийные возможности штатной магнитолы: адаптер позволяет организовать аудио поток с USB флешек, а так же имеет дополнительный линейный вход AUX для подключения внешних аудио источников: телефон, аудиоплеер, навигатор, cd-чейнджер Iphone, Ipad и другие с разъемом 3,5мм. За счет своей штатной фишки качество звука на высоте, без каких либо помех потерь в децибелах.
Совместим с моделями:
Разъем Тойота 6 + 6P
4runner 2003-2010,
Avensis 2003-2011 (Не подходит для W53904),
Avalon 2005-2010,
Camry 2005-2010,
Celica 2003-2010,
Corolla 2006-2011,
Fortuner 2004-2011
FJ Cruiser 2007-2010,
Highlander 2004-2010,
Land cruiser 2003-2010,
Матрица 2003-2010,
MR2 2004-2010,
RAV4 2005-2010,
Sequoia 2005-2010,
Сиенна 2004-2010,
Solara 2004-2010,
Tacoma 2005-2010,
Тундра 2004-2010,
Venza 2009-2010,
Vitz 2006-2010,
Yaris 2006-2010
Не совместим с моделями с установленной Навигацией(монитор)
1.
Подходит только для вышеуказанных моделей без навигации и DVD-системы. (Не подходит для навигации и DVD радио)
2. Некоторые автомобильные магнитолы не поддерживают последовательное воспроизведение.
3. Громкость с AUX будет немного ниже, чем исходный CD-диск.
4. Пожалуйста, проверьте, что флэш-накопитель должен быть отформатирован FAT32.
▼Подходит для автомагнитол Toyota без навигации или DVD системы:
16852 ,12821 ,13803 ,17006 ,17828 ,50323 ,53816 ,53818 ,58814 ,58816 ,58827, P3914 ,P3916 ,P7809 , A56828,W53901 ,W53903, W53905, W58810, W58814, W58831
Не работает с автомагнитолами, пожалуйста, проверьте модель на передней части магнитолы.
52867(Vios), Aygo, 58805 (2003 RAV4), 56018, 58813,T18303,B9010, B9004 (2007 RAV4),RAV4 с заводской навигацией, TNS Travel 700, P1718, p3905, P6813,P6832,WH8403,W58816,T18303, W13807/W13081/W13086 (Auris),W53904(Panasonic,Avensis 2005-2007), W58832,36458, AD1812(Delphi on 2010-2011 Tundra/ Sequoia),AD6900(Delphi on 2000-2004 Avalon),Другие adxxxx магнитолы.
Основные преимущества адаптера AUX USB для Toyota:
-Подключение происходит через штатный разъем для Toyota которое позволяет добавиться максимального качества звука.
-Управление проигрыванием происходит как с кнопок на руле, так и с кнопок штатного головного устройства.
-Встроенный аппаратный декодер музыкальных файлов формата MP3 и WMA.
-Поддержка носителей: USB флеш карты / Кард-ридеры / Внешние жёсткие диски.
-Дополнительный линейный вход (AUX) для подключения внешних аудио источников.
-Память последней проигрываемой композиции.
-Миниатюрный дизайн
-Простота установки: достаточно подключить устройство в разъём штатной магнитолы.
-Активация происходит нажатием кнопки AUX на передней панели или при выборе источника звука через меню.
Комплектация устройства:
-Цифровой адапатер USB AUX для Toyota
-USB card reader (для поддержки различных flash карт)
-Инструкция по эксплуатации на английском языке
Как установить вход Aux в автомобильную магнитолу
CarAudioWise поддерживается своей аудиторией.
Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию
Майлз Уокер
Как установить вход Aux в автомагнитолу?Установка дополнительного входа в автомобильную стереосистему может стать отличным способом расширить возможности прослушивания музыки. Добавив дополнительный вход, вы можете подключить любое устройство с аудиоразъемом 3,5 мм к автомобильной стереосистеме и воспроизводить музыку через автомобильные динамики.
Этот процесс относительно прост и может быть выполнен всего за несколько минут с использованием обычных инструментов и расходных материалов.
- Как установить дополнительный вход в автомобильную магнитолу
- 1. Что вам понадобится:
- Шаг 1: Снимите лицевую панель с автомобильной стереосистемы.
- Шаг 2: Найдите провода дополнительного входа.
- Шаг 3: Подсоедините провода дополнительного входа к аудиокабелю 3,5 мм.
- Шаг 4. Проложите аудиокабель к устройству дополнительного входа.
- Шаг 5: Подключите аудиокабель 3,5 мм к устройству дополнительного входа.
- Шаг 6: Вставьте чистую кассету в автомобильную стереосистему.
- Шаг 7: Подключите дополнительное устройство ввода к автомобильной стереосистеме и нажмите кнопку воспроизведения.
- Часто задаваемые вопросы
- Как слушать музыку в машине без порта AUX?
- Можно ли вставить шнур AUX в прикуриватель?
- Какое аудиорешение лучше всего подходит для автомобилей без порта AUX?
- Как играть в Spotify в машине без aux?
- Как подключить телефон к автомагнитоле без bluetooth или aux?
- Как еще можно подключить aux в магнитолу?
Как установить дополнительный вход в автомобильную стереосистему
Следующие шаги помогут вам установить дополнительный вход в автомобильную стереосистему.
1. Что вам понадобится:
- Автомобильная стереосистема с дополнительным входом (или автомобильная стереосистема, которую можно модифицировать, чтобы иметь дополнительный вход)
- Аудиокабель 3,5 мм
- Пустая кассета
Шаг 1. Снимите лицевую панель с автомобильной стереосистемы.
Это даст вам доступ к проводам и соединениям позади стереосистемы. Перед снятием лицевой панели обязательно отсоедините все провода питания, чтобы не повредить стереосистему.
Шаг 2: Найдите провода дополнительного входа.
На большинстве автомобильных стереосистем провода дополнительного входа имеют четкую маркировку. Если в вашей стереосистеме нет дополнительного входа, вы можете найти в Интернете схему подключения, которая покажет вам, где найти провода дополнительного входа.
Шаг 3: Подсоедините провода дополнительного входа к аудиокабелю 3,5 мм.
Подключите положительный и отрицательный провода дополнительного входа к соответствующим положительным и отрицательным проводам аудиокабеля 3,5 мм.
Шаг 4. Проложите аудиокабель к устройству дополнительного входа.
Протяните аудиокабель через любые отверстия или щели в приборной панели, пока он не достигнет места вашего дополнительного входного устройства.
Шаг 5: Подключите аудиокабель 3,5 мм к устройству дополнительного входа.
Это может быть любое устройство с аудиоразъемом 3,5 мм, например iPod, iPhone, MP3-плеер или смартфон.
Шаг 6: Вставьте чистую кассету в магнитолу автомобиля.
Это заставит стереосистему думать, что в деке есть кассета, что позволит вам воспроизводить музыку через дополнительный вход.
Шаг 7: Подключите дополнительное устройство ввода к автомобильной стереосистеме и нажмите кнопку воспроизведения.
Теперь музыка с вашего устройства должна воспроизводиться через автомобильную стереосистему. Наслаждаться!
Часто задаваемые вопросы
Как я могу слушать музыку в машине без порта AUX?
Если в вашем автомобиле нет порта AUX, вы все равно можете воспроизводить музыку с телефона или другого устройства с помощью адаптера Bluetooth.
Вы можете подключить адаптер Bluetooth к стереосистеме автомобиля, а затем выполнить сопряжение с телефоном. После сопряжения вы сможете транслировать музыку со своего телефона на динамики автомобиля.
Можно ли вставить шнур AUX в прикуриватель?
Да, можно вставить шнур AUX в прикуриватель. Однако для этого вам понадобится адаптер. Вы можете найти эти адаптеры в большинстве магазинов электроники. Если у вас есть адаптер, просто подключите шнур AUX к адаптеру, а затем подключите адаптер к прикуривателю. Это позволит вам воспроизводить музыку с вашего кабеля AUX через автомобильную стереосистему.
Какое аудиорешение лучше всего подходит для автомобилей без порта AUX?
Если в вашем автомобиле нет порта AUX, вы все равно можете наслаждаться аудиоконтентом со своего телефона или другого портативного устройства, подключив его к автомобильному радио через Bluetooth. На рынке есть ряд устройств с поддержкой Bluetooth, которые позволят вам сделать это, и многие из них относительно доступны по цене.
Настроив свое устройство, вы сможете слушать музыку, аудиокниги, подкасты и многое другое, пока находитесь в дороге.
Как играть в Spotify в машине без aux?
Если вы хотите играть в Spotify в машине без дополнительного кабеля, есть несколько вариантов. Один из вариантов — использовать адаптер Bluetooth, который подключается к порту прикуривателя вашего автомобиля и подключается к вашему телефону по беспроводной сети. Другой вариант — использовать FM-передатчик, который транслирует сигнал с телефона на автомобильную стереосистему. Какой бы вариант вы ни выбрали, перед покупкой обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля, чтобы узнать, совместим ли он.
Как подключить телефон к автомагнитоле без bluetooth или aux?
Если в вашем автомобильном радиоприемнике нет Bluetooth или дополнительного входа, вы все равно можете подключить телефон для воспроизведения музыки через радио. Один из вариантов — использовать FM-передатчик. Это устройство подключается к разъему для наушников вашего телефона и транслирует FM-сигнал, который может принимать автомобильное радио.
Вы настраиваете передатчик на неиспользуемую FM-частоту и настраиваете автомобильное радио на ту же частоту. Звук с вашего телефона будет воспроизводиться через динамики автомобильного радиоприемника.
Другой вариант — использовать кассетный адаптер. Он подключается к разъему для наушников вашего телефона и вставляется в кассетный плеер вашего автомобиля. Звук с вашего телефона будет воспроизводиться через динамики автомобильного радиоприемника.
Вы также можете подключить телефон к автомобильному радио через проводное соединение. Некоторые телефоны имеют специальный порт для подключения к автомобильной стереосистеме, например порт мини-USB или дополнительный вход. Если на вашем телефоне нет ни одного из этих портов, вы можете использовать адаптер, который подключается к разъему для наушников вашего телефона и подключается к входу AUX на автомобильной стереосистеме. Или вы можете использовать адаптер Bluetooth, который подключается к входу AUX вашего автомобиля и подключается по беспроводной сети к вашему телефону.
Какой бы метод вы ни выбрали, обязательно следуйте инструкциям, прилагаемым к устройству, для достижения наилучших результатов.
Как еще можно подключить aux в магнитолу?
Есть 3 способа сделать это. Один из способов — использовать дополнительный шнур со стандартным разъемом 3,5 мм. Вы также можете использовать адаптер Bluetooth. Наконец, вы можете использовать FM-передатчик. У каждого из этих методов есть свои плюсы и минусы, поэтому выберите тот, который лучше всего соответствует вашим потребностям.
Если вы используете дополнительный кабель, просто подключите его к дополнительному порту автомобильной стереосистемы. Если в вашем автомобиле нет дополнительного порта, вы можете использовать адаптер Bluetooth. Просто подключите адаптер к телефону, а затем подключите его к порту прикуривателя.
После подключения вы сможете воспроизводить музыку с телефона через автомобильную стереосистему. Если в вашем автомобиле нет Bluetooth, вы можете использовать FM-передатчик.
Просто настройте передатчик на неиспользуемую частоту FM, а затем подключите его к порту прикуривателя. После этого вы сможете воспроизводить музыку со своего телефона через автомобильную стереосистему.
CarAudioWise.com является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.com
Что означает AUX (дополнительный порт) и для чего он используется?
- Миниинструмент
- Вики-библиотека MiniTool
- Что означает AUX (вспомогательный порт) и для чего он используется?
Что означает AUX
Что означает AUX? AUX — это сокращение от Auxiliary port. Это буквально просто дополнительный метод ввода звука. Это асинхронный последовательный порт, интерфейс которого допускает дополнительный входной аудиосигнал. Продолжайте читать этот пост от MiniTool, чтобы получить более подробную информацию.
Позволяет ПК или другому устройству отправлять или получать данные по одному биту за раз. Порты AUX обычно используются для аудиоустройств, принимающих периферийные источники звука, таких как цифровые музыкальные проигрыватели или аудиоколонки. Периферийные звуковые устройства подключаются к порту AUX или другому носителю, например к аудиоразъему автомобиля. Вспомогательные порты также известны как вспомогательные гнезда или вспомогательный вход.
Для чего используется AUX?
В последнее время вспомогательные порты и вспомогательные гнезда стали важными для широкого распространения цифровой музыки через домашние или автомобильные колонки или непосредственно с устройств. Поэтому вспомогательные разъемы и соответствующие им порты очень пригодятся пользователям.
Это особенно актуально в мире смартфонов, где один вспомогательный разъем обеспечивает множество различных применений, таких как просмотр фильмов или телепередач с высококачественным звуком непосредственно через гарнитуру, воспроизведение музыки через гарнитуру и участие в конференц-вызовах через гарнитуру.
гарнитура. Наушники и т. д.
Если вы подключаете динамики, микрофон или наушники к основному устройству, за возможным исключением некоторых типов настроек USB, вы обычно подключаетесь через так называемый дополнительный порт.
Одним словом, AUX можно использовать для:
- MP3-плеера
- Наушники
- Портативный музыкальный плеер
- Усилитель
- Динамик
Преимущества и недостатки AUX
Основное преимущество дополнительных входов заключается в том, что их можно использовать практически с любым аудиоустройством. Независимо от того, есть ли у вас iPhone, телефон на базе Android или старый Walkman, вы можете использовать дополнительный вход, если ваше устройство поддерживает его.
Вот почему вспомогательный кабель можно использовать практически с любым портативным устройством, хотя для некоторых требуется адаптер.
Основным недостатком использования дополнительного входа является отличие автомобильной стереосистемы от наушников.
Проблема в том, что когда вы используете вспомогательный кабель с портативным музыкальным плеером, таким как iPhone, аппаратное обеспечение телефона должно выполнять всю тяжелую работу. iPhone обрабатывает цифровые музыкальные файлы, которые вы храните на нем, и передает полученный аудиосигнал на дополнительный вход головного устройства через разъем для наушников.
Поскольку iPhone разработан с расчетом на наушники-вкладыши и не имеет линейного выхода, в аудиосигнал могут вноситься дополнительные шумы, когда он проходит через усилитель автомобильной стереосистемы. Конечно, шум может также вводиться через вспомогательные кабели и разъемы.
Основным типом дополнительного входа является разъем 3,5 мм, который представляет собой тот же тип разъемов Tip Ring Sleeve (TRS) или Tip Ring Sleeve TRRS, которые вы видите на наушниках.
