Что входит в поршневую группу: Справочная и техническая информация о деталях двигателей

alexxlabОпубликовано

Содержание

Справочная и техническая информация о деталях двигателей

  • Поршнекомплект
    Поршнекомплект – комплект подвижных деталей для одной цилиндропоршневой группы готовых к монтажу. Поршнекомплект является частью поршневой группы в сборе. В состав поршнекомплекта входит:
    1. Поршень для установки в один цилиндр.
    2. Комплект поршневых колец на один поршень.
    3. Поршневой палец для одного поршня.
    4. Комплект стопорных колец для одного пальца

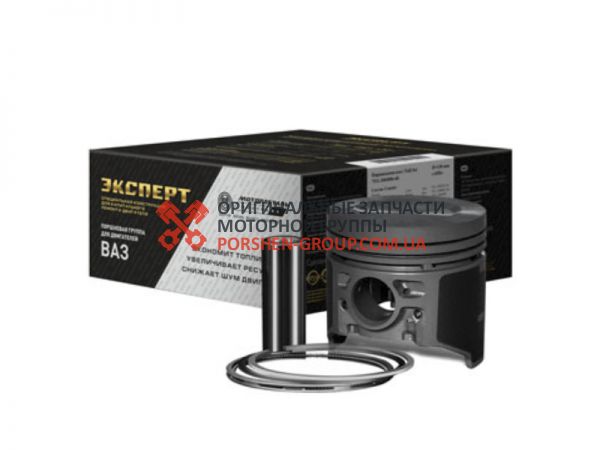

  • Поршневая группа в сборе

    Поршневая группа в сборе – комплект деталей для одной цилиндропоршневой группы готовых к монтажу. Как правило, поршневой группой в сборе комплектуются двигатели, где конструкцией предусмотрена установка съемных — «мокрых» гильз. Пред установкой поршневой группы в блок цилиндров, извлекать поршень из гильзы не требуется. В состав поршневой группы входит:

    1. Поршень для установки в один цилиндр.
    2. Комплект поршневых колец на один поршень.
    3. Гильза (1 шт.) блока цилиндров.
    4. Поршневой палец для одного поршня.
    5. Комплект уплотнений для установки одной гильзы.
    6. Комплект стопорных колец для одного пальца

Поставщики поршней в нашем магазине

Различные производители поршней по-разному комплектуют свою продукцию для продажи, при выборе и покупке в нашем магазине обратите внимание на некоторые особенности разной комплектации деталей цилиндропоршневой группы. В зависимости от того, каким образом скомплектована поставщиком его продукция, зависит и цена за единицу покупки. Комплектация деталей цилиндропоршневой группы одинакова для легковых и грузовых автомобилей.

поставщик фото
примечания по комплектации поршней

Kolbenschmidt

Поршнекомплект: Поршень на 1 цилиндр + комплект поршневых колец на 1 цилиндр + один поршневой палец + комплект стопорных колец (если предусмотрено конструкцией).
Транспортная упаковка: по 1 шт., по 2 шт., по 4 шт. по 6 шт.
Поршневая группа в сборе: Поршень на 1 цилиндр + 1 гильза + комплект поршневых колец на 1 цилиндр + один поршневой палец + комплект стопорных колец + 1 комплект уплотнений для установки гильзы.
Транспортная упаковка: по 1 шт.
Исключения: Поршни на автомобили ВАЗ и поршни на автомобили ГАЗ продаются целиком на двигатель. Цена указывается за 4 поршнекомплекта.

MAHLE

Поршнекомплект: Поршень на 1 цилиндр + комплект поршневых колец на 1 цилиндр + один поршневой палец + комплект стопорных колец (если предусмотрено конструкцией).
Транспортная упаковка: по 1 шт., по 2 шт., по 4 шт. по 6 шт.
Поршневая группа в сборе: Поршень на 1 цилиндр + 1 гильза + комплект поршневых колец на 1 цилиндр + один поршневой палец + комплект стопорных колец + 1 комплект уплотнений для установки гильзы.
Транспортная упаковка: по 1 шт.
Исключения: Поршни на автомобили ВАЗ продаются целиком на двигатель. Цена указывается за 4 поршнекомплекта.

AE

Поршнекомплект: Поршень на 1 цилиндр + комплект поршневых колец на 1 цилиндр + один поршневой палец + комплект стопорных колец ( если предусмотрено конструкцией).
Транспортная упаковка: по 1 шт., по 2 шт., по 4 шт. по 6 шт.
Поршневая группа в сборе:Поршень на 1 цилиндр + 1 гильза + комплект поршневых колец на 1 цилиндр + один поршневой палец + комплект стопорных колец + 1 комплект уплотнений для установки гильзы.
Транспортная упаковка: по 1 шт.

Nüral

Поршнекомплект: Поршень на 1 цилиндр + комплект поршневых колец на 1 цилиндр + один поршневой палец + комплект стопорных колец ( если предусмотрено конструкцией).


Транспортная упаковка: по 1 шт., по 2 шт., по 4 шт.
Поршневая группа в сборе: Поршень на 1 цилиндр + 1 гильза + комплект поршневых колец на 1 цилиндр + один поршневой палец + комплект стопорных колец + 1 комплект уплотнений для установки гильзы.
Транспортная упаковка: по 1 шт.

FP-Diesel

Поршнекомплект: Поpшни FP-Diesel могут иметь различную комплектацию, как правило, зависит от оригинальной комплектации запчастей изготовителем автотехники, существуют следующие варианты поставки поршней:

  • Поршень на 1 цилиндр + комплект поршневых колец на 1 цилиндр + один поршневой палец + комплект стопорных колец ( если предусмотрено конструкцией)
  • Поршень на 1 цилиндр + 1 палец + 1 комплект стопорных колец (без поршневых колец)
  • Поршень на 1 цилиндр(без поршневых колец, пальца и стопорных колец)
  • Верхняя или нижняя часть поршня отдельно от всего (если поршень разделен конструктивно на верхнюю и нижнюю часть)
Транспортная упаковка: по 1 шт.
Поршневая группа в сборе: Поршень на 1 цилиндр + 1 гильза + комплект поршневых колец на 1 цилиндр + один поршневой палец + комплект стопорных колец + 1 комплект уплотнений для установки гильзы.
Транспортная упаковка: по 1 шт.



TEIKIN

Поршнекомплект: Комплект поршней Teikin на 1 двигатель (на 4, 6, 8 цилиндров, в зависимости от типа двигателя) + пальцы на все поршни + комплект стопорных колец (поршни фирмы TEIKIN не комплектуются поршневыми кольцами !!!).
Транспортная упаковка: по 4 шт., по 6 шт., по 8 шт.
Поршневая группа в сборе (комплект на мотор): Поршни + гильзы + комплект поршневых колец + поршневые пальцы + комплект стопорных колец + комплект втулок ВГШ на мотор

Что входит в поршневую группу двигателя?


Что входит в поршневую группу двигателя?

Главное меню

Судовые двигатели

Поршневая группа состоит из поршня в сборе, уплотнительных и маслосъемных колец, поршневого пальца. По конструктивным признакам различают поршни тронковые, для двигателей крейцкопфного типа и двустороннего действия.
Тронковые поршни соединяются с шатуном поршневым паль­цем. Для обеспечения газонепроницаемости полостей цилиндра поршень снабжают уплотнительными кольцами, а для предотвра­щения попадания масла в камеру сгорания — маслосъемными кольцами. Материалом для поршней служит чугун марок СЧ24-44 и СЧ28-48 и сталь. Поршни небольшого диаметра быстроходных двигателей можно изготовлять из алюминиевых сплавов (АЛ1, АЛ2, АК2, АК4). Такие поршни имеют малый вес и небольшие температурные напряжения в днище; недостатки поршней — не­значительная износостойкость и большой коэффициент теплового линейного расширения.

Поршень (рис. 139) состоит из нижней направляющей части — тройка или юбки 1 и верхней части — головки поршня 3 с поршне­выми кольцами 2. Конфигурация камеры сгорания двигателя, тип продувки, расположение в крышке клапанов и форсунки опреде­ляют форму днища поршня 4. Днище поршня может иметь вогну­тую, двояковогнутую, выпуклую и другую формы. Некоторые формы днищ поршней показаны на рис. 140. При диаметре поршня более 400 мм головку поршня выполняют съемной. Разъемная конструкция позволяет уменьшить стоимость поршня, так как только головку изготовляют из дорогостоящего жаропрочного ма­териала, и облегчает ремонт поршня. Головку крепят к тройку болтами или шпильками.

В некоторых конструкциях поршня внутреннюю поверхность днища для предохранения от нагарообразования и защиты голов­ного подшипника от теплового излучения закрывают мембраной; для увеличения жесткости днище снизу подкрепляют ребрами, ко­торые одновременно улучшают его охлаждение.

Поршневой палец 1 (рис. 141) размещен в приливах (бобыш­ках) 2 и фиксируется от осевого смещения пружинными кольцами 3 . Пальцы закрепляются стопорным болтом 6 либо свободно вращаются — пальцы плавающего типа. Пальцы плавающего типа более распространены у быстроходных двигателей. Бронзовые втулки 4, запрессованные в бобышки чугунного поршня, являются подшипниками для поршневого пальца плавающего типа. Пальцы изготовляют из малоуглеродистой стали 15 или 20 с последующей цементацией и шлифованием или из легированной стали 15ХМА, 12МХ2А, 18ХНМА, 20Х и др. с последующей закалкой. В некото­рых конструкциях поршней с целью предотвращения соприкосно­вения пальца с зеркалом цилиндра ставят алюминиевые за­глушки 5 грибовидной формы.

Поршневые кольца располагают в канавках, проточенных в теле поршня. Поршневые кольца делятся на уплотнительные и маслосъемные. Уплотнительные кольца 2 (см. рис. 139) обеспечи­вают плотность поршня в цилиндре, предотвращают прорыв газов в картер двигателя и способствуют отводу тепла от головки поршня через втулку цилиндра охлаждающей воде. Маслосъемные кольца 6 и 7 (см. рис. 139) служат для удаления излишнего масла с зеркала цилиндра, что уменьшает нагарообразование в цилиндре, и не допускают проникновения масла в камеру сго­рания. Материалом для изготовления колец служит чугун СЧ24-44, реже сталь. Кольца изготовляют самопружинящими с разрезом-замком, обеспечивающим заводку кольца в канавку поршня и воз­можность теплового расширения кольца. Число уплотнительных колец шесть—три, маслосъемных три—одно. Уплотнительные кольца, как правило, прямоугольного сечения, рабочая поверхность кольца и поверхность зеркала цилиндра параллельны.

Принцип работы

Поршень двигается вниз и вверх внутри гильзы, передавая шейке коленчатого вала это движение через шатун. Шатун вращает коленвал, таким образом поступательное движение всех поршней переходит во вращательное. Коленчатый вал вращается, за счет работы ЦПГ.

Поршневые кольца (компрессионные) перекрывают зазор между поршнем и цилиндром (гильзой), препятствуя прорыву в картер газов и горючей смеси из камеры сгорания. Маслосъемные кольца, убирают со стенок гильзы излишки масла, чтобы оно не попадало в камеру сгорания и не горело там, вызывая появление сажи.

Обычно, каждый поршень имеет 2 компрессионных кольца и одно маслосъемное, но это количество может меняться, в зависимости от конструкции мотора.

Поршневой палец соединяет поршень с шатуном. Обычно, в шатуне палец запрессован, а поршень на нем качается. Но существуют моторы, где наоборот, палец в поршне стационарно сидит, а качается в шатуне.

Современные моторы могут иметь от одного цилиндра (двухтактные агрегаты мотоциклов, мопедов и т.д.) и до 16 – танковые моторы и моторы огромных тягачей (четырехтактные). Количество тактов – количество движений, за которые происходит полный цикл работы цилиндра.

Работа в 4 такта

ЦПГ четырехтактного мотора работает так:

  1. Такт впуска. Поршень из ВМТ опускается в гильзе вниз, при этом открыт впускной клапан, происходит наполнение цилиндра воздухом и впрыск топлива;
  2. Такт сжатия. Поршень достиг НМТ и начинается сжатие топливно-воздушной смеси, клапаны закрытые;
  3. Такт расширения. Поршень максимально сжал смесь и достиг ВМТ, происходит поджог смеси, искрой от свечи. Взрыв топливной смеси толкает поршень вниз, клапаны по-прежнему закрытые;
  4. Такт выброса. Поршень достиг НМТ, смесь уже выгорела, открывается выпускной клапан, отработанные газы выбрасываются в выпускной коллектор, движением поршня вверх. Как только поршень снова достигает ВМТ, начинается новый такт впуска.

Работа в 2 такта

В двухтактном моторе все это происходит за два цикла движения поршня.

  1. Такт сжатия. Поршень идет вверх от НМТ к ВМТ. Горючее поступает через отверстия для продувки, затем поршнем они перекрываются. Дальнейшее продвижение вверх перекрывает выпускные каналы, через которые происходит выхлоп отработавших газов. Поршень подходит к ВМТ, создав давление смеси в пространстве над ним, называемом камерой сгорания.
  2. Такт расширения. Происходит воспламенение смеси, энергия взрыва толкает поршень, заставляя его двигаться вниз. При этом, сначала открываются отверстия для сброса отработавших газов, затем продувка и наполнение камеры новой порцией топлива. После чего, цикл повторяется.

Поршень двигателя: конструктивные особенности

Поршень двигателя представляет собой деталь, имеющую цилиндрическую форму и совершающую возвратно-поступательные движения внутри цилиндра. Он принадлежит к числу наиболее характерных для двигателя деталей, поскольку реализация термодинамического процесса, происходящего в ДВС, происходит именно при его помощи. Поршень:

  • воспринимая давление газов, передает возникающее усилие на шатун;
  • герметизирует камеру сгорания;
  • отводит от неё излишек тепла.

Экстремальные условия обуславливают материал изготовления поршней

Поршень эксплуатируется в экстремальных условиях, характерными чертами которых являются высокие: давление, инерционные нагрузки и температуры. Именно поэтому к основным требованиям, предъявляемым материалам для его изготовления относят:

  • высокую механическую прочность;
  • хорошую теплопроводность;
  • малую плотность;
  • незначительный коэффициент линейного расширения, антифрикционные свойства;
  • хорошую коррозионную устойчивость.

Требуемым параметрам соответствуют специальные алюминиевые сплавы, отличающиеся прочностью, термостойкостью и легкостью. Реже в изготовлении поршней используются серые чугуны и сплавы стали.

Поршни могут быть:

  • литыми;
  • коваными.

В первом варианте их изготовляют путем литья под давлением. Кованые изготовляются методом штамповки из алюминиевого сплава с небольшим добавлением кремния (в среднем, порядка 15 %), что значительно увеличивает их прочность и снижает степень расширения поршня в диапазоне рабочих температур.

Материалы изготовления

В качестве материала изготовления для цельнолитых поршней используются алюминиевые сплавы. Детали из таких сплавов характеризуются малым весом и хорошей теплопроводностью. Но при этом алюминий не является высокопрочным и жаростойким материалом, что ограничивает использование поршней из него.

Литые поршни изготавливаются и из чугуна. Этот материал прочный и устойчивый к высоким температурам. Недостатком их является значительная масса и слабая теплопроводность, что приводит к сильному нагреву поршней в процессе работы двигателя. Из-за этого их не используют на бензиновых моторах, поскольку высокая температура становится причиной возникновения калильного зажигания (топливовоздушная смесь воспламеняется от контакта с разогретыми поверхностями, а не от искры свечи зажигания).

Конструкция составных поршней позволяет комбинировать между собой указанные материалы. В таких элементах юбка изготавливается из алюминиевых сплавов, что обеспечивает хорошую теплопроводность, а головка – из жаропрочной стали или чугуна.

Но и у элементов составного типа есть недостатки, среди которых:

Из-за этих особенностей сфера использования составных поршней ограничена, их применяют только на крупноразмерных дизельных двигателях.

Видео: Принцип работы поршня двигателя. Устройство

Источник

Конструктивные особенности поршня определяются его предназначением

Основными условиями, определяющими конструкцию поршня, являются тип двигателя и форма камеры сгорания, особенности процесса сгорания, проходящего в ней. Конструктивно поршень представляет собой цельный элемент, состоящий из:

Отличается ли поршень бензинового двигателя от дизельного? Поверхности головок поршней двигателей бензинового и дизельного конструктивно отличаются. В бензиновом двигателе поверхность головки — плоская или близкая к ней. Иногда в ней выполняются канавки, способствующие полному открытию клапанов. Для поршней двигателей, оборудованных системой непосредственного впрыска топлива (СНВТ), свойственна более сложная форма. Головка поршня в дизельном двигателе значительно отличается от бензинового, — благодаря выполнению в ней камеры сгорания заданной формы, обеспечивается лучшее завихрение и смесеобразование.

Что такое поршень двигателя внутреннего сгорания автомобиля?

Устройство детали включает в себя три составляющие:

Указанные составляющие имеются как в цельнолитых поршнях (самый распространенный вариант), так и в составных деталях.

Днище

Днище — основная рабочая поверхность, поскольку она, стенки гильзы и головка блока формируют камеру сгорания, в которой и происходит сжигание топливной смеси.

Главный параметр днища — форма, которая зависит от типа двигателя внутреннего сгорания (ДВС) и его конструктивных особенностей.

В двухтактных двигателях применяются поршни, у которых днище сферической формы – выступ днища, это повышает эффективность наполнения камеры сгорания смесью и отвод отработанных газов.

В четырехтактных бензиновых моторах днище плоское или вогнутое. Дополнительно на поверхности проделываются технические углубления – выемки под клапанные тарелки (устраняют вероятность столкновения поршня с клапаном), углубления для улучшения смесеобразования.

В дизельных моторах углубления в днище наиболее габаритны и имеют разную форму. Такие выемки называются поршневой камерой сгорания и предназначены они для создания завихрений при подаче воздуха и топлива в цилиндр, чтобы обеспечить лучшее смешивание.

Уплотняющая часть предназначена для установки специальных колец (компрессионных и маслосъемных), задача которых — устранять зазор между поршнем и стенкой гильзы, препятствуя прорыву рабочих газов в подпоршневое пространство и смазки – в камеру сгорания (эти факторы снижают КПД мотора). Это обеспечивает отвод тепла от поршня к гильзе.

Уплотняющая часть

Уплотняющая часть включает в себя проточки в цилиндрической поверхности поршня — канавки, расположенные за днищем, и перемычки между канавками. В двухтактных двигателях в проточки дополнительно помещены специальные вставки, в которые упираются замки колец. Эти вставки необходимы для исключения вероятности проворачивания колец и попадания их замков во впускные и выпускные окна, что может стать причиной их разрушения.

Перемычка от кромки днища и до первого кольца именуется жаровым поясом. Этот пояс воспринимает на себя наибольшее температурное воздействие, поэтому высота его подбирается, исходя из рабочих условий, создаваемых внутри камеры сгорания, и материала изготовления поршня.

Поршневые кольца: виды и состав

Изготавливаются поршневые кольца, в основном, из специального серого высокопрочного чугуна, имеющего:

  • высокие стабильные показатели прочности и упругости в условиях рабочих температур на протяжении всего периода службы кольца;
  • высокую износостойкость в условиях интенсивного трения;
  • хорошие антифрикционные свойства;
  • способность быстрого и эффективного прирабатывания к поверхности цилиндра.

Благодаря легирующим добавкам хрома, молибдена, никеля и вольфрама, термостойкость колец значительно повышается. Путем нанесения специальных покрытий из пористого хрома и молибдена, лужения или фосфатирования рабочих поверхностей колец улучшают их прирабатываемость, увеличивают износостойкость и защиту от коррозии.

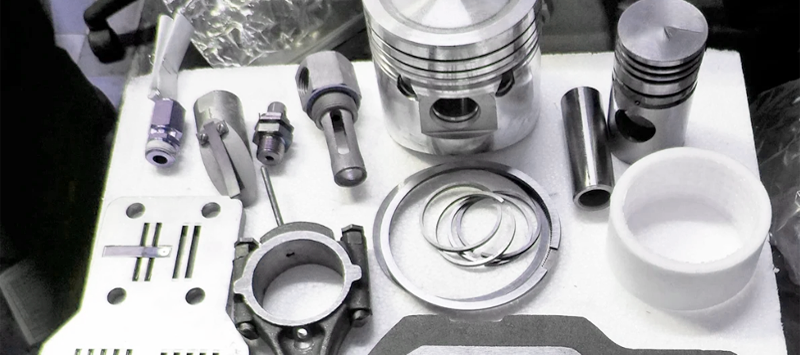

Состав поршневой группы

Узел, состоящий из поршня, компрессионных, маслосъемных колец, а также поршневого пальца принято называть поршневой группой. Функция её соединения с шатуном возложена на стальной поршневой палец, имеющий трубчатую форму. К нему предъявляются требования:

  • минимальной деформации при работе;
  • высокой прочности при переменной нагрузке и износостойкости;
  • хорошей сопротивляемости ударной нагрузке;
  • малой массы.

По способу установки поршневые пальцы могут быть:

  • закреплены в бобышках поршня, но вращаться в головке шатуна;
  • закреплены в головке шатуна и вращаться в бобышках поршня;
  • свободно вращающимися в бобышках поршня и в головке шатуна.

Пальцы, установленные по третьему варианту, называются плавающими. Они являются наиболее популярными, поскольку их износ по длине и окружности является незначительным и равномерным. При их использовании опасность заедания сведена к минимуму. Кроме того, они удобны при монтаже.

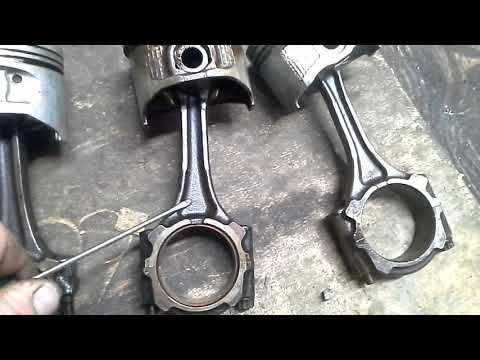

Комплектование и сборка шатунно-поршневой группы

Комплектование деталей шатунно-поршневой группы начинают с подбора поршней к гильзам цилиндров в соответствии с их размерами и массой – по размерным группам. Обозначение группы нанесено на верхнем торце гильзы и днище поршня. Поршни и гильзы в составе одного двигателя должны быть одной размерной группы – номинального (Б, С, М) или ремонтного (РБ, РС, РМ). Допускается подбирать детали, бывшие в эксплуатации поршни и гильзы по фактическому зазору согласно приложения 5.

Поршневые пальцы к отверстиям бобышек поршней подбирают по натягу (в «холодном» состоянии), а к втулке верхней головки шатуна – по зазору (приложение 6).

Поршневые кольца подбирают по размерам гильз и поршневым канавкам. Как было сказано выше.

При подборе кольцо устанавливают в гильзу и щу­пом проверяют величину зазора в замке и плотность прилегания к поверхности гильзы. Если зазор мал, то его увеличивают, опиливая поверхность одного торца замка. При проверке прилегания кольца допускается зазор между кольцом и гильзой не более 0,02…0,03 мм на дуге 60°.

Кольцо должно прокатываться по канавке поршня свободно, без заеданий. Зазор между канавкой и коль­цом измеряют щупом. Если зазор меньше допустимого, то кольцо шлифуют на плоскошлифовальном станке с одного торца.

Поршни, пальцы, шатуны кроме подбора по линейным размерам должны иметь минимальные отклонения по массе в рамках одного комплекта на двигатель (приложение 4). При необходимости выравнивания массы металл удаляют со специального прилива нижней крышки шатуна сверлением или на обдирочно-шлифовальном станке.

Втулки подбирает в соответствии с размерами отверстий в верхних головках шатунов. Втулки должны входить с натягом 0,125…0,048 мм — это нормальный, допустимый — 0,040 мм.

Сборку шатунно-поршневой группы начинают с запрессовки втулок в верхние головки шатунов. При этом нужно следить за совпадением маслоподводящих отверстий во втулке и шатуне.

Сопряжение «палец-втулка верхней головки шатуна» считается пра­вильно подобранным в том случае, если шатун, свободно висящий на сма­занном дизельным маслом пальце, при проворачивании, руками за палец, отклоняется от вертикального положения на угол около 30°.

Поршень подлежит тщательному осмотру. На обработанных его поверхностях не допускаются забоины, надрывы металла, глубокие риски, зади­ры, заусенцы и острые кромки. Выход маслосливных отверстий на поверх­ность юбки не допускается.

Далее необходимо соединить поршень с шатуном поршневым пальцем. Для этого нагреть поршень до температуры 80…90 °С в электро­шкафу или масляной ванне. Смазать втулку верхней головки шатуна дизельным маслом и при помощи наставки запрессовать поршневой палец в поршень на прессе. Продольное перемещение пальца ограничить установкой стопор­ных колец.

Проверить щупом зазор между торцом верхней головки шатуна и бобышкой поршня, который должен быть в пределах 2±0,5 мм с каждой стороны, Проверить на весах массу шатунов в сборе с поршнями. Разность массы комплектов на дизель не должна превышать 30 г.

Установить на поршень при помощи разжимного приспособления маслосъемные и компрессионные кольца, отвечающие требованиям, изложенным в разделе «Разборка и дефектация». Для двигателей Д-50, Д-240 в первую и вторую кольцевые канавки снизу — маслосъемные кольца и в остальные — компрессионные.

При вращении поршня, находящегося в горизонтальном положении, вокруг своей оси на 360° компрессионные кольца должны плавно перемещаться в канавках и утопать в них при легком встряхивании. На поверхности колец не должно быть рисок, задиров, забоин и трещин.

Шатуны комплектуют с новыми вкладышами номинального или ремонтного размера. Ремонтные размеры вкладышей большего размера могут быть по­лучены путем расточки старых вкладышей меньшего размера. После расточ­ки толщина антифрикционного слоя должна быть не менее 0,3 мм.

Шатунные болты должны входить в отверстие шатуна и крышки от лег­ких ударов молотка массой 200 г. На болтах и в гайках не допускаются сорванные, смятые и стянутые нитки резьбы.

Для определения сборочного зазора «вкладыш — шатунная шейка» коленчатого вала следует измерить диаметр отверстий в нижней головки шатуна (рисунок 15) с установленными вкладышами (затяжка крышки моментом 170…160 Н·м) и диаметр шатунной шейки коленчатого вала (рисунок 16).
Рисунок 15.- Измерение отверстия шатунного подшипника индикаторным нутромером.

Рисунок 16.- Измерение диаметра шатунной шейки коленчатого вала микрометром.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Какие износы и неисправности обнаруживаются у деталей шатунно-поршневой группы?

2. Все ли детали шатунно-поршневого комплекта подвергаются ремонту и восстановлению?

3. Как осуществляется подбор деталей ШПГ двигателя?

4. Каков порядок сборки шатунно-поршневой группы?

5. В чем суть окончательной подгонки отверстия во втулке верхней головки шатуна?

6. Технология восстановления втулок раскатыванием.

7. Как осуществить дорнование втулок?

8. В чем недостаток холодной правки шатунов?

9. По каким показателям контролируют поршневые кольца?

10. Преимущества и недостатки применяемых технологий ремонта и восстановления деталей?

ЛИТЕРАТУРА

1. Сушкевич М.В. Контроль при ремонте сельскохозяйственной техники. – М.: Агромиздат, 1988.- 254 с.

2. Беккер И.Г. Ремонт технологического оборудования лесозаготовительных машин. – М.: Экология, 1991. – 30 с.

3. Шевченко А.Н., Сафронов П.И. Справочник слесаря по ремонту тракторов. – Л.: Машиностроение, 1989. – 512 с.

4. Ремонт машин / Под ред. И.Е. Ульмана. – М.: Колос, 1982.- 446 с.

5. Бабусенко С.М. Ремонт тракторов и автомобилей. – М.: колос, 1980. – 335 с.

6. Шасси тракторов МТЗ-80,-82 / Технические требования на капитальный ремонт. – М. : ГОСНИТИ, 1985. – 204 с.

7. Технологические карты на капитальный ремонт двигателей СМД-14,-17,-18. – М.: ГОСНИТИ, 1980. – 260 с.

8. Двигатели А-41, А-01М. / Технические требования на капитальный ремонт . – М.: ГОСНИТИ, 1986. – 200 с.

ПРИЛОЖЕНИЯ

ПРИЛОЖЕНИЕ 1

Поршневая группа

Поршневая группа состоит из поршня в сборе, уплотнительных и маслосъемных колец, поршневого пальца. По конструктивным признакам различают поршни тронковые, для двигателей крейцкопфного типа и двустороннего действия.

Тронковые поршни соединяются с шатуном поршневым паль­цем. Для обеспечения газонепроницаемости полостей цилиндра поршень снабжают уплотнительными кольцами, а для предотвра­щения попадания масла в камеру сгорания — маслосъемными кольцами. Материалом для поршней служит чугун марок СЧ24-44 и СЧ28-48 и сталь. Поршни небольшого диаметра быстроходных двигателей можно изготовлять из алюминиевых сплавов (АЛ1, АЛ2, АК2, АК4).

Такие поршни имеют малый вес и небольшие температурные напряжения в днище; недостатки поршней — не­значительная износостойкость и большой коэффициент теплового линейного расширения.

Поршень (рис. 139) состоит из нижней направляющей части — тройка или юбки 1 и верхней части — головки поршня 3 с поршне­выми кольцами 2. Конфигурация камеры сгорания двигателя, тип продувки, расположение в крышке клапанов и форсунки опреде­ляют форму днища поршня 4. Днище поршня может иметь вогну­тую, двояковогнутую, выпуклую и другую формы. Некоторые формы днищ поршней показаны на рис. 140. При диаметре поршня более 400 мм головку поршня выполняют съемной. Разъемная конструкция позволяет уменьшить стоимость поршня, так как только головку изготовляют из дорогостоящего жаропрочного ма­териала, и облегчает ремонт поршня. Головку крепят к тройку болтами или шпильками.

В некоторых конструкциях поршня внутреннюю поверхность днища для предохранения от нагарообразования и защиты голов­ного подшипника от теплового излучения закрывают мембраной; для увеличения жесткости днище снизу подкрепляют ребрами, ко­торые одновременно улучшают его охлаждение.

Поршневой палец 1 (рис. 141) размещен в приливах (бобыш­ках) 2 и фиксируется от осевого смещения пружинными кольцами 3. Пальцы закрепляются стопорным болтом 6 либо свободно вращаются — пальцы плавающего типа. Пальцы плавающего типа более распространены у быстроходных двигателей. Бронзовые втулки 4, запрессованные в бобышки чугунного поршня, являются подшипниками для поршневого пальца плавающего типа. Пальцы изготовляют из малоуглеродистой стали 15 или 20 с последующей цементацией и шлифованием или из легированной стали 15ХМА, 12МХ2А, 18ХНМА, 20Х и др. с последующей закалкой. В некото­рых конструкциях поршней с целью предотвращения соприкосно­вения пальца с зеркалом цилиндра ставят алюминиевые за­глушки 5 грибовидной формы.

Поршневые кольца располагают в канавках, проточенных в теле поршня. Поршневые кольца делятся на уплотнительные и маслосъемные. Уплотнительные кольца 2 (см. рис. 139) обеспечи­вают плотность поршня в цилиндре, предотвращают прорыв газов в картер двигателя и способствуют отводу тепла от головки поршня через втулку цилиндра охлаждающей воде.

Маслосъемные кольца 6 и 7 (см. рис. 139) служат для удаления излишнего масла с зеркала цилиндра, что уменьшает нагарообразование в цилиндре, и не допускают проникновения масла в камеру сго­рания. Материалом для изготовления колец служит чугун СЧ24-44, реже сталь. Кольца изготовляют самопружинящими с разрезом-замком, обеспечивающим заводку кольца в канавку поршня и воз­можность теплового расширения кольца. Число уплотнительных колец шесть—три, маслосъемных три—одно. Уплотнительные кольца, как правило, прямоугольного сечения, рабочая поверхность кольца и поверхность зеркала цилиндра параллельны.

В от­личие от уплотнительных (компрессионных) маслосъемные кольца имеют скос (рис. 142, а), с помощью которого масло удаляется из зеркала цилиндра и через специальные каналы 5 (см. рис. 139) в поршне стекает в картер. Необходимо особо быть вниматель­ным при монтаже маслосъемных колец, не допуская установки кольца скосом вниз, так как тогда масло будет попадать в камеру сгорания. Зазоры между поршневыми кольцами и стенками ка­навки в радиальном направлении равны 0,5—1,0 мм, по высоте 0,15—0,066 мм.

Типы замков поршневых колец показаны на рис. 142, б. При установке колец на поршень необходимо стыки (замки) распола­гать в разных положениях по окружности во избежание утечки газов. Поршневые кольца поршней двухтактных двигателей для предохранения от проворачивания и попадания замка в район рас­положения окоп стопорят фиксаторами.

Поршень крейцкопфного двигателя соединяется с шатуном, штоком и крейцкопфом. В этом случае поршень крепят к штоку жестко специальным фланцевым соединением (рис. 143). Поршень крейцкопфного двигателя разгружен от боковых усилий и не имеет тронка.

На рис. 144 показан составной охлаждаемый поршень крейц­копфного двигателя, имеющего штампованную вставку из алюми­ниевого сплава АК6. Поршень состоит из трех основных частей: головки 1, отлитой из высокопрочного жаростойкого чугуна, кор­пуса 3 из перлитного чугуна и вставки 2. В поршнях новейшей конструкции пазы (канавки) под уплотнительные кольца хроми­руют или завальцовывают чугунными противоизносными коль­цами. Общий вид поршня, крейцкопфа и шатуна с подшипником приведен на рис. 145.

Для достижения нормальных условий работы поршня необхо­димо обеспечить его охлаждение и прежде всего головки. Наибо­лее надежным средством снижения температуры головки яв­ляется искусственное охлаждение. При диаметрах цилиндра в двухтактных двигателях свыше 250 мм, а в четырехтактных свыше 400 мм применяют масляное охлаждение поршня. Охлаждение во­дой используют редко, так как требуется тщательное герметизи­рующее устройство, предотвращающее попадание воды в масло картера. Наиболее распространена телескопическая и шарнирная системы подачи охлаждающей жидкости под давлением в закры­тую полость поршня.

Штоки крейцкопфных двигателей выполняют стальными ко­ваными, круглого сечения, часто пустотелыми. В верхней части они имеют фланцы для крепления с поршнем, а нижней пяткой или хвостовиком 4 (рис. 146) соединяются с поперечиной 7 и фик­сируются гайкой 2. В состав крейцкопфа входят: стальной или чугунный ползун, опорные рабочие поверхности а и б которого покрыты тонким слоем антифрикционного сплава. Ползун, скользя по параллели картера, передает последней боковые усилия и та­ким образом разгружает поршень. Поверхность а передает боко­вые усилия при работе двигателя на передний ход, поверхность б, значительно меньшая по площади,— на задний ход. Ползун кре­пят болтами к стальной поперечине 3. Поперечина имеет цапфы 1, которые охватываются головным подшипником шатуна. В двига­телях, длительное время работающих на задний ход (буксиры, ле­доколы), ползуны выполняют двусторонними. По каналу 5 масло поступает на охлаждение поршня, а по каналу 6 — на смазку ра­бочих поверхностей ползуна.

На рис. 147 показана параллель крейцкопфного двигателя.


Шатунно-поршневая группа

Шатунно-поршневая группа

В шатунно-поршневую группу входят поршень, поршневые кольца, поршневой палец и шатун.

Поршень служит для восприятия давления газов при такте расширения и передачи его через поршневой палец и шатун на коленчатый вал, а также обеспечивает выполнение вспомогательных тактов цикла — впуска, сжатия и выпуска. В двухтактных двигателях поршень, кроме того, служит золотником газораспределительного механизма.

Поршень работает в весьма тяжелых условиях. На него действуют силы от давления газов и инерционные силы, он подвергается также действию высоких температур. В соответствии с условиями работы материал поршня должен обладать прочностью и износостойкостью, быть легким, хорошо отводить тепло. Этим требованиям удовлетворяют алюминиевые сплавы.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Преимуществами поршней, изготовленных из алюминиевого сплава, по сравнению с чугунными, являются меньшая масса (примерно в 2,5 раза), более высокая( в 3—4 раза) теплопроводность, малая (на 30% меньше) теплопередача от газов к поршню. В связи с этим их температура ниже, чем поршней, выполненных из чугуна.

Вместе с тем поршни из алюминиевых сплавов вследствие высокого коэффициента линейного расширения необходимо выполнять с большими зазорами между стенками цилиндра и поршнем. Они обладают меньшим сопротивлением износу, значительным снижением прочности при нагреве. Для устранения последнего недостатка поршни из алюминиевых сплавов подвергают термической обработке (закалке и старению). Для лучшей приработки поршня к цилиндру поверхность поршней двигателей ЗИЛ-130, ГАЗ-бЗА и других покрывают тонким слоем (0,002—0,006 мм) олова.

Поршень (рис. 19) состоит из головки с днищем и канавок и для поршневых колец, направляющей части и бобышек.

Днища поршней четырехтактных карбюраторных двигателей (рис. 20, а. б, в) могут быть различной формы (плоские, вогнутые, выпуклые и др.). Форма определяется конструкцией камеры сгорания. Наибольшее распространение получили плоские днища (рис. 20, а) как наименее нагревающиеся во время работы двигателя и более простые в производстве Днища поршней некоторых двухтактных двигателей (рис. 20, г, д, е-имеют отражатели-дефлекторы для на) правления горючей смеси и выпуска отработавших газов. Днища поршней у дизельных двигателей имеют самые разнообразные формы (рис. 20, ж, з. и, к). Чтобы придать днищу поршня большую прочность, у последнего с внутренней стороны делают ребра жесткости.

Рис. 19. Конструкция поршня дизельного двигателя:

Головка поршня имеет утолщенные боковые стенки для размещения канавок поршневых колец. Верхние канавки (см. рис. 19) служат для установки компрессионных колец, нижние — для маслосъемных. В поясе канавок для маслосъемных колец сверлят ряд сквозных отверстий для отвода масла, снимаемого со стенок цилиндра. Количество поршневых колец зависит от давления газов в цилиндре двигателя и частоты вращения коленчатого вала. Обычно на поршнях карбюраторных двигателей устанавливают 2—4 кольца, а на поршнях дизельных двигателей 3—5 колец. В головку поршня двигателя ЗИЛ-130 залито чугунное кольцо, в котором прорезана канавка для верхнего (наиболее нагруженного) компрессионного кольца.

Направляющая часть поршня направляет его движение в цилиндре и передает боковое усилие стенкам цилиндра. Длина направляющей части зависит от величины бокового усилия и выбирается такой, чтобы получить допустимые удельные давления.

Неравномерность нагрева поршня по высоте и различное раширение отдельных его частей обусловило изготовление поршней с возрастающим диаметром от головки к направляющей части. Зазор между поршнем и цилиндром в верхней части поршня составляет 0,3—0,8 мм, а в нижней 0,05—0,8 мм. Для предотвращения заклинивания поршня при нагреве и появлении стуков при большом зазоре между поршнем и стенками цилиндра поршни из алюминиевых сплавов выполняют с разрезом П- или Т-образной формы или придают направляющей части поршня овальную форму. Размер вдоль оси пальца делается на 0,15—0,30 мм меньше размера в перпендикулярном направлении. Для уменьшения передачи тепла от головки поршня к направляющей части между ними прорезают горизонтальную канавку. У некоторых конструкций поршней (для уменьшения массы) нерабочая направляющая часть их вырезана. Вырезы обеспечивают проход противовесов при вращении коленчатого вала (ГАЗ-53А, КамАЭ-5320 и др.).

Бобышками называются приливы с внутренней стороны поршня, в отверстиях которых устанавливается поршневой палец, соединяющий поршень с шатуном. В некоторых автотракторных двигателях ось поршневого пальца смещают на 0,02—0,03/3 относительно оси поршня (D — диаметр поршня) в сторону более нагруженной поверхности поршня, что приводит к перераспределению давлений на стенку цилиндра по длине направляющей части и предотвращает стуки поршня при изменении направления его движения.

Комплект поршней подбирается как по размерам, так и по массе. Отклонение по массе поршней одного комплекта не должно превышать г. С этой целью внизу направляющей части делают утолщение (буртик), с которого при подгонке удаляют излишний металл.

Рис. 20. Формы днищ поршней

Поршневые кольца, как уже было сказано, бывают двух типов: компрессионные и маслосъемные.

Компрессионные кольца служат для предотвращения прорыва газов из цилиндра в картер двигателя и проникновения масла в камеру сгорания, а также для отвода тепла.

Маслосъемные кольца предназначены для снятия излишнего масла со стенок цилиндра.

Основное требование, предъявляемое к кольцам,— плотное прилегание к стенкам цилиндра и к стенкам канавок в поршне. Плотное (без просвета) прилегание колец к стенкам цилиндра достигается их упругостью. Компрессионные кольца, устанавливаемые в канавках поршня, прижимаются к зеркалу цилиндра также и давлением газов, проникающих за кольца, и благодаря наличию масляного слоя создают уплотнение полости цилиндра.

Вырез в поршневом кольце называется замком. Формы замков поршневых колец бывают разные, но наибольшее распространение получил прямой замок, как наиболее простой в производстве. Чтобы избежать заклинивания нагретого кольца в цилиндре, оно должно иметь в замке небольшой зазор (0,15— 0,45 мм в карбюраторном двигателе и 0,30—1,0 мм в дизельном).

Поршневые кольца устанавливаются так, чтобы замки были расположены дальше один от другого. Кольца двухтактных двигателей фиксируются от проворачивания, так как их стыки могут попасть в зону расположения впускных, продувочных или выпускных окон.

Поршневые кольца имеют несколько меньшую высоту, чем канавки поршня. Величина торцевого зазора по высоте составляет 0,16—0,20 мм.

В поперечном сечении компрессионные кольца имеют различную форму: косой срез на внутренней стороне (рис. 21, а, б), канавки на торцах колец (рис. 21, г, д) или кольцевые канавки (рис. 21, ж).

Поршневые кольца с косым срезом на внутренней стороне или с канавками на торцах при сжатии скручиваются и принимают коническую форму, в результате чего боковая поверхность кольца касается зеркала цилиндра не всей поверхностью, а лишь узкой кромкой. Этим ускоряется приработка колец к цилиндрам и уменьшается расход масла.

При применении колец с трапецеидальным сечением, которые получили широкое распространение на дизельных двигателях, предотвращается возможность их застревания в канавках поршня при значительном отложении нагара.

Рис. 21. Поршневые кольца:

Для уменьшения попадания масла в камеру сгорания, помимо компрессионных колец, устанавливаются одно или два маслосъемных кольца (рис. 21, в, е, з), которые изготовляются с отверстиями или профрезерованными щелями.

Маслосъемные кольца двигателей ЗИЛ и ЯМЗ комбинированные. Такое кольцо (рис.21, У) состоит из двух стальных кольцевых дисков и двух расширителей — осевого и радиального 3. Кольца изготовляются из серого чугуна, легированного чугуна и из стали.

Наиболее распространенным способом изготовления чугунных колец является индивидуальная отливка и механическая обработка с последующей вырезкой замка и в ряде случаев термообработка. Для повышения износоустойчивости и ускорения приработки рабочую поверхность колец покрывают слоем хрома толщиной в 0,1—0,1 мм. Хромируются, как правило, два верхних компрессионных кольца. Все нехромированные кольца обычно подвергаются электролитическому лужению (толщина слоя 0,005— 0,01 мм) или фосфатированию. Лужение и фосфатирование ускоряют приработку и повышают сопротивляемость к коррозии.

Рис. 22. Поршень и шатун:
1 и 2 — компрессионные кольца; 3 — маслосъемные кольца; 4 — поршень; — верхняя головка; — нижняя головка; — стопорная шайба; и — шатунные болты; — вкладыши; — стержень шатуна; — втулка; — палец; — стопорные кольца

Поршневой палеи, служит для шарнирного соединения поршня с шатуном и передачи усилий, возникающих между ними. Палец должен быть прочным, жестким, износоустойчивым и легким. Для уменьшения массы он исполняется в форме полого цилиндра. Иногда внутри канала кольца делают перегородку, которая предотвращает возможное перетекание газов между впускными и выпускными окнами двухтактных двигателей (ПД-10У, П-350 и др.). Своими концами палец (рис. 22) устанавливается в отверстие бобышек поршня, а средней частью проходит через отверстие верхней головки шатуна. Чтобы палец не касался зеркала цилиндра, его делают несколько меньше, чем диаметр поршня, и удерживают от осевых перемещений стопорными пружинящими кольцами, которые вставляются в выточки обеих бобышек поршня, либо алюминиевыми заглушками.

В настоящее время преимущественное распространение получили плавающие пальцы, которые во время работы двигателя поворачиваются как в головке шатуна, так и в бобышках поршня, что обеспечивает их малый и равномерный износ.

Во втулке верхней головки шатуна палец устанавливается с зазором. Посадку пальца в отверстия бобышек поршня производят с натягом, для чего поршень из алюминиевого сплава нагревают до температуры 70—75 °С.

Поршневые пальцы изготовляются из углеродистой или легированной стали и подвергаются термической обработке. Необходимая твердость наружной поверхности при изготовлении пальцев из низкоуглеродистой стали достигается цементацией на глубину 0,5—2 мм или поверхностной закалкой токами высокой частоты на глубину 1—1,5 мм при изготовлении их из высокоуглеродистой стали. В процессе изготовления поршневые пальцы шлифуют и полируют.

Шатун служит для соединения поршня с коленчатым валом и передает коленчатому валу усилия, действующие на поршень при расширении газов и в обратном направлении при вспомогательных тактах.

Шатун состоит из стержня и двух головок — верхней, соединяемой с поршневым пальцем и нижней, соединяемой с коленчатым валом. Стержень шатуна имеет двутавровое сечение, постепенно увеличивающееся книзу и плавно переходящее в нижнюю головку шатуна. В тех случаях, когда во втулку верхней головки шатуна смазка подается под давлением, стержень шатуна имеет продольный канал, соединяющий обе головки.

При плавающем крёплении пальца верхняя головка шатуна изготовляется цельной и в нее запрессовывают втулку из латуни или бронзы. Для удержания смазки и распределения ее по поверхности поршневого пальца на внутренней поверхности втулки сделаны винтовые канавки, а для подвода масла служат кольцевая канавка на наружной поверхности втулки и в верхней головке шатуна и одно или несколько сверлений в стенке втулки. Длина верхней головки шатуна делается на 2—4 мм меньше расстояния между бобышками поршня для предотвращения перекосов при сборке, возможных из-за неточностей изготовления и вследствие удлинения деталей при нагревании во время работы.

Нижняя головка шатуна для удобства соединения с шейкой коленчатого вала делается разъемной и соединяется болтами и 9. Болты закрепляются либо гайками и шплинтами (наиболее распространенный способ), либо ввертываются в резьбовые отверстия тела шатуна и шплинтуются стопорными шайбами или проволокой.

Крышка нижней головки шатуна выполняется с ребрами и утолщениями различной формы, чем достигается достаточная прочность и жесткость, а следовательно, меньший износ подшипника и шейки коленчатого вала. Нижняя головка шатуна некоторых пусковых двигателей тракторов изготовляется неразъемной, в нее запрессовывается роликовый или игольчатый подшипник. В нижней головке шатуна иногда делают сверление, через которое периодически фонтанирует масло для смазки зеркала цилиндра, кулачков распределительного вала и толкателей.

Верхняя часть нижней головки шатуна и крышка обрабатываются совместно с большой точностью, поэтому переставлять крышку с одного шатуна на другой нельзя. Для предотвращения возможного разукомплектования на поверхности обеих половин нижней головки шатуна наносятся одинаковые цифры или метки спаренности, в соответствии с которыми осуществляют соединение крышки с шатуном.

В нижней головке шатуна расположен подшипник скольжения, представляющий собой тонкостенные вкладыши, изготовленные из стальной ленты толщиной 1—3 мм, внутренняя поверхность которой для уменьшения трения и износа шеек коленчатого вала покрыта тонким (0,15—0,5 мм) слоем антифрикционного сплава — баббитом, свинцовистой бронзой или алюминиевым сплавом АСМ-НАТИ. Для предохранения вкладыша от проворачивания или продольного смещения на его наружной поверхности делают выступы, входящие в соответствующие углубления нижней головки шатуна. В последнее время применяют сталеалюминиевые вкладыши, у которых поверх стального основания нанесен сплав А0-20.

В подшипниках дизельных двигателей в качестве антифрикционного сплава применяется свинцовистая бронза или сплав из алюминия, сурьмы и магния (АСМ). Антифрикционные сплавы должны обладать хорошей прирабатываемо-стью, высокой износоустойчивостью и теплопроводностью.

У V-образных двигателей шатуны противолежащих цилиндров бывают трех типов: – нижняя головка одного из шатунов (главного) (рис. 23, а) установлена на шейке вала. Головка этого шатуна имеет специальные ушки 4, с которыми при помощи пальца соединен второй (прицепной) шатун 3\ – один из шатунов (рис. 23, б) имеет вильчатую нижнюю головку, в развилину которой входит другой шатун 5. В этом случае на шейке вала устанавливают общий удлиненный вкладыш, у которого внутренняя и середина наружной поверхности имеют антифрикционную заливку; – нижние головки обоих шатунов установлены рядом (рис. 23, в) на общей шейке вала. В этом случае шатуны имеют обычное устройство, но для их размещения один ряд цилиндров несколько сдвигают относительно другого вдоль оси вала.

Для обеспечения уравновешенности двигателя разница по массе комплекта шатунов, устанавливаемых на один двигатель, не допускается более установленной заводом-изготовителем.

Шатуны изготовляются штамповкой из углеродистой или легированной стали с последующей механической и термической обработкой. Шатунные болты и гайки изготовляют из высококачественных легированных сталей.

Поршнева група.

за порядкомза зростанням ціниза зниженням ціниза новизною

16243248

  • xwhV70nDEFJZkYhQcJYxJdwzklrfqhf8ChNevaPQOlI» data-advtracking-product-id=»617583993″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева група А-01, А-41

    Немає в наявності

    4 750 грн

  • eyJwcm9kdWN0SWQiOjYxNzU5MDMzMCwiY2F0ZWdvcnlJZCI6MzQxNTExLCJjb21wYW55SWQiOjI3MTQ1NTgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0Njk0MjcxLjQ1MzMxNTUsInBhZ2VJZCI6IjRmZGI5YTZmLTEwYmEtNDAxMS05ZGVkLWY5MTVmOTM0OWM0ZSIsInBvdyI6InYyIn0.4UyM_BG3Lyd4UbrEGvnfzxc8bdFnTWCE5ImFlatRxsA» data-advtracking-product-id=»617590330″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева група Д-144, Д-37

    Немає в наявності

    3 300 грн

  • eyJwcm9kdWN0SWQiOjYxNzYwMzc4MywiY2F0ZWdvcnlJZCI6MzQxNTExLCJjb21wYW55SWQiOjI3MTQ1NTgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0Njk0MjcxLjQ1NDE0MTksInBhZ2VJZCI6Ijk4YmY4NjRlLTBjOWEtNDQ4YS04NGE4LTIwNmU4Nzg5ZmJjYyIsInBvdyI6InYyIn0.IUXK0jIlhcPsKZVO9ww5AyNXVMxXjxh7RLVzlh4g99o» data-advtracking-product-id=»617603783″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева група Д-160

    Немає в наявності

    9 000 грн

  • eyJwcm9kdWN0SWQiOjYxNzYwODQ5NCwiY2F0ZWdvcnlJZCI6MzQxNTExLCJjb21wYW55SWQiOjI3MTQ1NTgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0Njk0MjcxLjQ1NTAyMDIsInBhZ2VJZCI6ImFkYWY5NmVlLTY4MjQtNDExYi04MGJiLTc4ZGM0MTI5NWExOCIsInBvdyI6InYyIn0.KpiWjWRv1A6qA0zG9iqlg8VjYmT0gwOJROKblChWmiY» data-advtracking-product-id=»617608494″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева група Д-21

    Немає в наявності

    3 300 грн

  • eyJwcm9kdWN0SWQiOjYxNzYxNjc2NywiY2F0ZWdvcnlJZCI6MzQxNTExLCJjb21wYW55SWQiOjI3MTQ1NTgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0Njk0MjcxLjQ1NTg0NSwicGFnZUlkIjoiNThiNDZkN2ItNzcxNy00ODkwLTkyZDYtMWQ0YzA5NjkzMmNkIiwicG93IjoidjIifQ.rYzvT0J9VSi6FLpGFoQC_xJbWmqUiKE8R2NQK0XoQvI» data-advtracking-product-id=»617616767″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева Група Д-240, Д-242, Д-243, Д50

    Немає в наявності

    3 000 грн

  • eyJwcm9kdWN0SWQiOjYxNzYyNjQ2MiwiY2F0ZWdvcnlJZCI6MzQxNTExLCJjb21wYW55SWQiOjI3MTQ1NTgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0Njk0MjcxLjQ1NjcxLCJwYWdlSWQiOiIyYzNhOGI1My1mY2FkLTQ2ODMtYmE3My1mNmY5ZjgwMmMyOTciLCJwb3ciOiJ2MiJ9.5lTeSDdIo2f93W5uVJPNyF_M06YkdL0zpAph5tM4CzY» data-advtracking-product-id=»617626462″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева група Д-65

    Немає в наявності

    3 000 грн

  • eyJwcm9kdWN0SWQiOjYxNzYzMTA1OCwiY2F0ZWdvcnlJZCI6MzQxNTExLCJjb21wYW55SWQiOjI3MTQ1NTgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0Njk0MjcxLjQ1NzcxODQsInBhZ2VJZCI6IjM4MGRkY2QxLWRjNjMtNGFlYy1hMDVjLTYyOGY1NGEwYzdkOCIsInBvdyI6InYyIn0.C7Ui8hWfo0ySWX0zYc-rHqePZA_MgrRBUfOKXWuvD1Q» data-advtracking-product-id=»617631058″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева група СМД-14, СМД-15, СМД-17, СМД-18

    Немає в наявності

    4 400 грн

  • eyJwcm9kdWN0SWQiOjYxNzYzNDc5MCwiY2F0ZWdvcnlJZCI6MzQxNTExLCJjb21wYW55SWQiOjI3MTQ1NTgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0Njk0MjcxLjQ1ODY2MTgsInBhZ2VJZCI6ImE1MGIxMzk0LTYxNDItNGE1YS04ZWIzLTlkYmEyODNlOGRiZCIsInBvdyI6InYyIn0.AmyPzu0DGnkC9VA5p-PCSgGl-vluoV37M5Xhx7wqgYo» data-advtracking-product-id=»617634790″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева Група СМД-19, СМД-20, СМД-21, СМД-22

    Немає в наявності

    4 600 грн

  • eyJwcm9kdWN0SWQiOjYxNzY0MTA5MiwiY2F0ZWdvcnlJZCI6MzQxNTExLCJjb21wYW55SWQiOjI3MTQ1NTgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0Njk0MjcxLjQ1OTU0NywicGFnZUlkIjoiYzQ3ODBmMWQtZTg5Ny00ZjkzLWJiMWUtNWIzYmY5NmM5OTBjIiwicG93IjoidjIifQ.OLSwmR5ik6emx7Js2nUMlhtOFBYU1Aa0_YUWHJu2THM» data-advtracking-product-id=»617641092″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева Група СМД-31

    Немає в наявності

    4 950 грн

  • eyJwcm9kdWN0SWQiOjYxNzY0MjU3NywiY2F0ZWdvcnlJZCI6MzQxNTExLCJjb21wYW55SWQiOjI3MTQ1NTgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0Njk0MjcxLjQ2MDUyNDYsInBhZ2VJZCI6IjZjMmJhNGQ5LWU5MGQtNDRlOC1hMGQ0LTIxYmFkODMwYWU1NSIsInBvdyI6InYyIn0.jGQCSFV2A3HNcsTwVhN0vKArAyrIYQILAQPTk7dXXIQ» data-advtracking-product-id=»617642577″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева Група СМД-60, СМД-72

    Немає в наявності

    4 995 грн

  • eyJwcm9kdWN0SWQiOjYxNzY0NTgxOSwiY2F0ZWdvcnlJZCI6MzQxNTExLCJjb21wYW55SWQiOjI3MTQ1NTgsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjY0Njk0MjcxLjQ2MTQwODYsInBhZ2VJZCI6ImQ0NjU5MTdiLTQyODYtNGZmYy1hZTRhLTBmNTk1ZTM5YTczOSIsInBvdyI6InYyIn0.QZ29jE2RLXl4Z1PDkNiXuCarvWV3Lvp1DuxMA43ChYE» data-advtracking-product-id=»617645819″ data-tg-chain=»{"view_type": "preview"}»>

    +380 (68) 530-65-65

    • +380 (66) 990-90-38

    Поршнева Група ЯМЗ-236, ЯМЗ-238, ЯМЗ-240

    Немає в наявності

    5 100 грн

Магазин запчастин Агросклад пропонує Вашій увазі поршневу групу на різну сільгосп техніку: трактори МТЗ, ЮМЗ, Т-40, Т-25, Т-16.

Поршнева група є невід’ємною частиною двигуна внутрішнього згоряння. У неї входять поршні, гільзи, поршневі пальці і кільця. Поршень виготовлений з алюмінієвого сплаву, а гільза – з легирированного чавуну. Легований чавун володіє високою стійкістю до зносу, міцністю і довговічністю. Робоча поверхня гільзи обробляється методом плосковершинного хонінгування, що сприяє кращому утриманню олії. А фосфатування поверхні захищає гільзу від корозії. Вироби виготовляються з мікронною точністю. Поэтому обеспечиваются наиболее оптимальные зазоры для идеальной совместимости.

В состав поршневой группы входит поршень, гильза, поршневые пальцы и кольца. Все элементы комплекта можно приобретать не только вместе, но и по отдельности поштучно.

Все изделия изготовлены из качественных материалов.

Кроме поршневой группы, у нас Вы найдете и другие комплектующие к двигателю: коленчатые валы, шатуны, головки блока цилиндров, компрессора, центрофуги, помпы, вкладыши и другое.

Відправляємо замовлення по всій території України за допомогою транспортних компаній по тарифам перевізника. Оформити замовлення Ви можете вже зараз через наш сайт або зв’язавшись з менеджером по телефону.

особенности работы, возможные неисправности и замена поршней


Поршень является неотъемлемым элементом двигателя мотоцикла. Совершая возвратно-поступательные движения внутри цилиндра, он преобразовывает энергию давления газа, образующегося в результате сгорания топливно-воздушной смеси, в механическую энергию.

Первые двигатели внутреннего сгорания были оснащены чугунными поршнями – прочными, надежными, но достаточно тяжелыми, что не позволяло ДВС иметь высокую мощность.

Со временем для производства поршней стали использовать более легкий материал – алюминий, что позволило улучшить теплоотдачу и оборотистость двигателя. Однако вместо с ростом мощности ДВС в разы возросли температура и давление в цилиндрах. В связи с этим алюминиевые детали, испытывающие предельно большие нагрузки, стали заменять стальными. Это позволило не только увеличить износостойкость поршней, но и усовершенствовать их конструкцию – облегченные изделия имели меньшую компрессионную высоту.



Мотоциклы оборудованы однотактными или двухтактными двигателями. В каждом цикле их работы топливно-воздушная смесь, сгорая, выделяет большое количества тепловой энергии, которая толкает вниз поршень и запускает двигатель. Температура в цилиндрах при этом может достигать очень высоких показателей.

Такие условия работы ДВС определяют комплекс требований к его элементам. Поршни должны выдерживать экстремально высокие температуры и давление газа, механические воздействия от шатуна.

Применения только высокопрочных конструкционных материалов недостаточно, поэтому заводы-изготовители автокомпонентов используют специальные антифрикционные покрытия для продления срока службы поршней. Со временем они истираются, поэтому угроза преждевременного износа деталей снова становится актуальной.

Уникальное средство, превосходящее по своим свойствам те, которые наносятся изготовителем, выпускает российская компания «Моделирование и инжиниринг».


Антифрикционное твердосмазочное покрытие (АТСП) MODENGY Для деталей ДВС наносится на юбки поршней в целях обеспечения их прочности, снижения трения и износа, предотвращения появления задиров.


В результате применения АТСП уменьшается шум при работе двигателя, увеличивается его КПД и снижается расход топлива.

Покрытие MODENGY Для деталей ДВС сохраняет свои свойства в диапазоне температур -70 … +260 °С. Средство упаковано в аэрозольный баллон, наносится после тщательного перемешивания (встряхивания) обычно в несколько слоев. При комнатной температуре АТСП полностью высыхает за 12 часов.



Ниже смотрите подробную видеоинструкцию по нанесению аэрозольного покрытия.



Помимо юбок поршней, покрытием MODENGY Для деталей ДВС наносится и на другие детали двигателя: вкладыши распределительных и коленчатых валов, дроссельные заслонки, штоки клапанов, шлицевые соединения.

Перед нанесением АТСП поверхности очищаются и обезжириваются Специальным очистителем-активатором MODENGY – он гарантирует наилучшую адгезию покрытия и долгий срок его службы.

Во процессе работы поршни могут перегреваться, поэтому обязательно нуждаются в охлаждении.

В охлаждении поршня участвуют:

  • Поршневые кольца: прижатые одновременно к поршневым канавками и стенке цилиндра, они отводят свыше половины теплового потока; главная роль в охлаждении отведена первому кольцу, расположенному ближе к днищу
  • Моторное масло: имеет доступ к самым нагретым частям двигателя и отводит существенную часть его тепла в виде масляного тумана
  • Бобышки поршня: через них тепло передается в масло последовательно через палец и шатун; данный путь имеет наименьшую эффективность из-за тепловых сопротивлений
  • Свежая топливовоздушная смесь

Наиболее важную роль в охлаждении поршней мотоцикла играют поршневые кольца. Нарушение их теплоотводящей функции грозит быстрым разрушением поршней и выходом двигателя из строя.

О проблемах с поршнями мотоцикла свидетельствуют некоторые внешние признаки: посторонние шумы и стук в процессе движения, частый перегрев двигателя и снижение его мощности, повышенное дымление, увеличение расхода топлива, падение уровня масла.

Эти и другие подобные явления – повод для тщательного техосмотра деталей цилиндро-поршневой группы мотоцикла и замены неисправных элементов.




В бытовых условиях определить мощность двигателя практически невозможно, поэтому многие ориентируются на максимальную скорость, которую может развить мотоцикл, или замеряют компрессию в цилиндре. Второй способ оценки мощности предпочтительнее, так как снижение скоростных возможностей может быть вызвано не только износом поршней, но и закоксовыванием выпускной системы, нарушением регулировки зажигания или работы карбюратора.


Если проблема в работе двигателя действительно существует, не нужно сразу же менять поршни или проводить расточку цилиндра. Чаще всего бывает достаточно заменить поршневые кольца.

В зависимости от условий эксплуатации мотоцикла необходимость в первой замене поршневых колец возникает, в среднем, через 6-7 тыс. км пробега (в большекубатурных аппаратах – через 25 тыс. км). Замена поршня может потребоваться минимум через 15-40 тыс. км.

Оценить степень износа поршней можно только разобрав цилиндро-поршневую группу.

  1. Достав поршень, исследуйте его на предмет наличия трещин, а также замеряйте величину зазора между поршнем и цилиндром – она не должна превышать 0,3-0,4 мм, в противном случае поршень требует замены.
  2. Осмотрите поршневые кольца. В результате оседания нагара в канавках они могут терять подвижность («залегать»). Чтобы этого не произошло, тщательно удалите загрязнения из канавок с помощью не слишком острого предмета. Не используйте надфили или ножовочные полотна, так как если канавка будет повреждена, между кольцом и поршнем возникнет утечка газа с последующим снижением компрессии и другими неприятными моментами.
  3. Изучите отверстие под поршневой палец. В канавках этого отверстия установлены стопорные кольца – с «усиками» или без них. В норме они должны утопать в канавках не менее чем на половину диаметра проволоки, из которой изготовлены, при надавливании шилом на один из краев не должны прокручиваться по окружности.

Если в процессе осмотра выяснилось, что пора менять не только кольца, но и сам поршень (или его вместе с цилиндром), необходимо учитывать маркировку этих деталей.

К расточенному и хонингованному цилиндру поршень подбирается с учетом скорости его свободного (без колец) прохождения в гильзе: в норме он должен опускаться под собственной силой тяжести в течение одной секунды; прослабленный поршень падает с характерным стуком, а слишком плотный продвигается с приложением усилий.

Для каждой модели мотоциклов существует несколько размерных групп поршней и цилиндров – от двух до четырех. Разница в их диаметре может составлять от 0,01 до 0,025 мм. Каждая группа имеет свою маркировку, которая наносится в виде клейма на днище поршня и нижний торец цилиндра. При подборе пары эти цифры обязательно должны совпадать.

На днище поршня обычно также выбита стрелка, помогающая соориентировать деталь при установке. Если стрелка отсутствует или не просматривается, поршень располагается так же, как стопорные штифты.

Диаметр пальца, так же как поршней и цилиндров, относится к одной из несколько размерных групп. В современных мотоциклах с установкой пальцев обычно не возникает проблем: они входят в бобышки без нагрева, под действием небольшого усилия. В старых же моделях пальцы в поршни запрессовались, для чего их нагревали в кипящей воде.

Возврат к списку

About Us — Piston Group

Who We Are

Our Story

Our People

Leadership

Who We AreLeadershipOur PeopleOur Story

We Are Piston Group

We Are
Piston Group

Кто мы

Строительная ценность

Piston Group была основана не только для того, чтобы что-то производить. Он был основан с видением, чтобы сделать вещи лучше. И это начинается с создания лучших команд, полностью посвященных достижению совершенства на каждом уровне исполнения за счет сочетания опыта, знаний и глубокой страсти к тому, что мы делаем. Наши компании постоянно устанавливают стандарты, потому что наши сотрудники постоянно поднимают планку.

Мы создаем решения и прорывы. Но, в конце концов, то, что мы действительно создаем, — это ценность. И это стало целью, которой вся наша семья Piston Group живет и дышит каждый день — не просто создавать, но и создавать ценность.

Наша история

Мы Piston Group

Наше начало производственные и дизайнерские компании мирового уровня. С инвестициями, начиная с 1996 и сильная предпринимательская культура, сегодняшняя платформа расширилась и включает Piston Automotive, Irvin Products и Detroit Thermal Systems.

Производственное совершенство

Производственные мощности Piston Group мирового класса обеспечивают операционное превосходство за счет расширения возможностей сотрудников. Наша команда, состоящая из более чем 11 500 квалифицированных инженеров и специалистов-производителей, с гордостью каждый день создает ценность для клиентов.

Наши бренды

Каждую компанию Piston Group объединяет стремление построить лучшее будущее. В наше портфолио входят компании Piston Automotive, Irvin Products и Detroit Thermal Systems.

An Evolution of


Growth & Performance

1996
2010
2015
2017
2019
2020
Our People

Our Culture

We believe в создании искры. Мы сосредоточены на том, чтобы стимулировать прогресс и двигаться вперед, чтобы решать проблемы и использовать возможности.

Разнообразие + Инклюзивность

Мы зависим от разнообразия в нашем планировании, стратегии и процессах. Мы понимаем, принимаем и ценим различия, потому что именно они ведут к инновациям.
Все начинается с разнообразного мышления. Все начинается с наших людей.
Инклюзивность – это сила людей, объединенных общей целью. В Piston Group мы используем инклюзивность как средство объединения вдохновенных идей каждого человека в нашем расширенном предприятии, включающем сотрудников, клиентов и поставщиков.

Leadership

Leading with Energy

Vinnie Johnson

Founder, Chairman & CEO

View Bio
