Что такое цилиндры в двигателе автомобиля

В статье подробно рассмотрены ключевые детали автомобильного двигателя – поршень и цилиндр. Уделено внимание их конструкции, функциям, условиям работы, возможным проблемам при эксплуатации и путям их решения.

Цилиндр и поршень – ключевые детали любого двигателя. В замкнутой полости цилиндро-поршневой группы (ЦПГ) происходит сгорание топливно-воздушной смеси. Газы, образующиеся при этом, воздействуют на поршень – он начинает двигаться и заставляет вращаться коленчатый вал.

Цилиндр и поршень обеспечивают оптимальный режим работы двигателя в любых условиях эксплуатации автомобиля.

Рассмотрим эту пару подробнее: конструкцию, функции, условия работы, возможные проблемы при эксплуатации элементов ЦПГ и пути их решения.

Цилиндр и поршень как основные элементы автомобильного двигателя

Цилиндр и поршень являются одними из основных деталей любого двигателя внутреннего сгорания. Нижняя плоскость ГБЦ, днище поршня и стенка цилиндра образуют замкнутую полость, где происходит сгорание топливно-воздушной смеси. Поршень, который находится в цилиндре, преобразует энергию образовавшихся газов в поступательно движение, тем самым приводя в движение коленчатый вал.

Цилиндр и поршень прирабатываются в ходе эксплуатации автомобиля, обеспечивая эффективность и наилучшие режимы работы двигателя.

В данной статье мы подробно рассмотрим пару «цилиндр-поршень»: конструкцию, функции, условия их работы, а также проблемы, которые могут возникнуть при эксплуатации ЦПГ.

Как устроен ДВС в автомобиле. «Просто и понятно».

Здравствуй, мой многоуважаемый читатель!

Как ты наверное понял, сейчас пойдёт речь об устройстве двигателя в автомобиле, но перед этим я хотел бы сказать, что я запускаю целый цикл статей, который включает в себя разбор всех устройств находящихся в автомобиле. Если интересно, то переходи на мой канал и узнай, как полностью устроен автомобиль.

Итак, начнём с простого. Двигатель внутреннего сгорания или же кратко ДВС

— это самый распространённый тип двигателя, использующийся в автомобилях и не только.

Основные механизмы двигателя,

которые характеризуют его производительность:

•
Цилиндр
– это самая важная часть силового агрегата, в автомобиле их как правило 4 и более.

• Свеча зажигания

— генерирует искру, которая воспламеняет топливно-воздушную смесь. Благодаря этому и происходит процесс сгорания топлива. На один цилиндр приходятся по одной свече.

• Клапаны впуска и выпуска

— клапан впуска открывается, когда нужно впустить топливо, а клапан выпуска открывается тогда, когда нужно выпустить отработанные газы.

Оба клапана крепко закрыты, когда в двигателе происходят такты сжатия и сгорания. Это обеспечивает необходимую полную герметичность.

• Поршень

— представляет собой металлическую деталь, которая имеет форму цилиндра. В двигателе выполняет движение вверх-вниз.

•
Поршневые кольца
— служат уплотнителями внешней кромки поршня и внутренней поверхности цилиндра. Также они имеют две цели:

— не дают попадать горючей смеси в картер ДВС из камеры сгорания в моменты сжатия и рабочего такта.

— не дают попасть маслу из картера в камеру сгорания, ведь там оно может воспламениться. Если автомобиль начинает сжигать масло, это говорит о том, что нужно менять поршневые кольца, которые уже не обеспечивают должного уплотнения.

•
Шатун
— служит соединительным элементом между поршнем и коленчатым валом.

• Коленчатый вал

— преобразует поступательные движения поршней во вращательные

• Распределительный вал

— основная деталь газораспределительного механизма (ГРМ) , служащего для синхронизации впуска или выпуска и тактов работы двигателя.

Принцип работы двигателя внутреннего сгорания:

Существует 4 такта работы ДВС:

Такт

— это процесс, происходящий в цилиндре за один ход поршня.

1 такт — впуск.

Открывается впускной клапан, топливо заполняет цилиндр, тем самым поршень сдвигается с верхней мёртвой точки вниз.

2 такт — сжатие.

Цилиндр начинает подниматься вверх, тем самым сжимая топливо, находящиеся в цилиндре до размеров камеры сгорания.

3 такт — рабочий ход.

После того, как топливо во втором такте сжалось до размеров камеры сгорания, свеча зажигания поджигает топливную смесь, тем самым заводя двигатель. Данный такт является самым ключевым, т.к. благодаря ему автомобиль начинает работать.

4 такт — выпуск.

После третьего такта, в цилиндре вырабатываются газы, тем самым опуская поршень до нижней мёртвой точки. В данном такте открывается выпускной клапан и газы выходят наружу.

Ну ну этом пожалуй всё. Как ты понял, устройство двигателя не такое сложное, как кажется, и я рад, что теперь ты разбираешься в этом. Спасибо за прочтение!

P.S. Ставь лайк, если тебе понравилась моя статья. Пиши комментарий о том, хотел бы ещё увидеть статьи на подобные темы.

И не забудь подписаться на мой канал, что бы не пропустить новый интересный пост.

Источник

Что такое цилиндр и поршень?

Современные двигатели могут иметь от 2 до 16 цилиндров, которые объединены в блок цилиндров. От количества цилиндров зависит мощность ДВС.

Внутренняя часть цилиндра является его рабочей поверхностью и называется гильзой, а внешняя, которая составляет единое целое с корпусом блока – рубашкой. По каналам рубашки циркулирует охлаждающая жидкость.

Внутри цилиндра совершает возвратно-поступательное движение поршень. Он передает энергию давления газов на шатун коленвала, герметизирует камеру сгорания и отводит из нее тепло. Состоит поршень из днища (головки), уплотняющих колец и направляющей части (юбки).

Поршни для бензиновых двигателей имеют плоское днище. Они меньше нагреваются при работе и проще в изготовлении. Они могут обладать специальными канавками, которые способствуют полному открытию клапанов. В дизельных двигателях поршни имеют специальную выемку заданной формы на дне. Она служит для того, чтобы воздух, поступающий в цилиндр, лучше смешивался с топливом.

Плотность соединения поршня и цилиндра обеспечивают поршневые кольца. Их расположение и количество зависит от типа и назначения двигателя. Наиболее часто встречающееся исполнение – одно маслосъемное и два компрессионных кольца.

Компрессионные кольца предотвращают попадание газов в картер двигателя из камеры сгорания и отводят тепло к стенкам цилиндра от головки поршня. По форме они бывают коническими, бочкообразными и трапециевидными.

Верхнее компрессионное кольцо изнашивается быстрее других, поэтому его наружная поверхность подвергается напылению молибдена или пористому хромированию. Благодаря такой подготовке первое кольцо становится более износостойким и лучше удерживает моторное масло. Другие уплотняющие кольца покрываются слоем олова для улучшения приработки к цилиндрам.

Маслосъемное кольцо служит для удаления излишков масла со стенок цилиндра, тем самым предотвращая их попадание в камеру сгорания. Через специальные отверстия в стенках поршня масло попадает внутрь последнего, а затем направляется в картер.

Направляющая часть (юбка) поршня может быть конусообразной или бочкообразной. Такая конструкция позволяет компенсировать расширение при воздействии высоких температур. На юбке находится отверстие с двумя бобышками, где крепится поршневой палец трубчатой формы, соединяющий поршень с шатуном.

Палец поршня может устанавливаться следующим образом:

Свободный ход в бобышках поршня и головке шатуна (плавающие пальцы)

Вращение в бобышках поршня и фиксация в головке шатуна

Вращение в головке шатуна и фиксация в бобышках поршня

Шатун соединяет поршень с коленвалом. Его верхняя головка движется возвратно-поступательно, а нижняя вращается совместно с шатунной шейкой коленчатого вала, стержень совершает сложное колебательное движение. При работе шатун подвергается растяжению, изгибу и сжатию, поэтому его производят жестким и прочным, а, чтобы уменьшить инерционные силы – легким.

Хонингование

Хонингование — вид абразивной обработки материалов с применением хонинговальных головок (хонгов). В основном применяется для обработки внутренних цилиндрических отверстий (от 2 мм) путём совмещения вращательного и поступательно-возвратного движения хона с закреплёнными на нём раздвижными абразивными брусками с обильным орошением обрабатываемой поверхности смазочно-охлаждающей жидкостью. Один из видов чистовых и отделочных обработок резанием. Позволяет получить отверстие с отклонением от цилиндричности до 5 мкм и шероховатостью поверхности Ra=0.63÷0.04.

Цилиндр и головка цилиндра двигателя воздушного охлаждения (мотоцикл «Москва» М1А).Гильза цилиндра

Цили́ндр

поршневого двигателя внутреннего сгорания представляет собой рабочую камеру объемного вытеснения.

Работа двигателя внутреннего сгорания.

Цилиндр в сборе с головкой и шатунно-поршневой группой.

Внутренние и наружные части цилиндров испытывают различный нагрев и обычно выполняются отдельно:

• внутренняя — рабочая втулка или гильза цилиндра
• наружная — рубашка (у двигателей воздушного охлаждения рубашка имеет рёбра для эффективного отвода тепла)

Пространство между ними называется зарубашечным, в двигателе с водяным охлаждением тут циркулирует охлаждающая жидкость.

В подавляющем большинстве случаев рубашки цилиндров выполняются в виде одной отливки для всего ряда цилиндров и называются блоком цилиндров. Рубашки и корпус блока цилиндров изготавливают обычно из того же материала, что и станина двигателя.[1] Блоки цилиндров в большинстве случаев не имеют вставных гильз, отливаются целиком.[2]

Внутренняя поверхность втулки или гильзы цилиндра является рабочей и называется зеркало цилиндра

. Она подвергается специальной обработке (хонингование, хромирование, азотирование)[3] с высокой точностью и имеет очень высокую чистоту. Иногда на зеркало цилиндра наносят специальный микрорельеф, высота которого составляет доли микрометров. Такая поверхность хорошо удерживает масло и способствует снижению трения боковой поверхности поршня и колец о зеркало цилиндра[4]. В современных конструкциях поверхность часто подвергают отбеливающему переплаву лазером с образованием слоя белого чугуна высокой твёрдости. Высокий ресурс[5] таких цилиндров не требует ремонтных размеров. [6]

Гильзы отливают[7] из чугуна высокой прочности или специальных сталей. Существует варианты гальванического покрытия хромом или никосилом алюминиевого цилиндра (объединённого конструктивно с головкой) на двигателях небольшой размерности.[8][9]

Цилиндры двухтактных двигателей отличаются по конструкции от цилиндров 4-х тактных двигателей наличием выпускных и продувочных окон[10]. Кроме того, у цилиндров двухтактных двигателей двойного действия имеется в наличии нижняя крышка для образования рабочей полости под поршнем[11].

Из чего изготавливают цилиндры и поршни?

Материалы, используемые при производстве деталей ЦПГ, должны обладать высокой механической прочностью, хорошей теплопроводностью, малой плотностью, незначительным коэффициентом линейного расширения, антифрикционными и антикоррозионными свойствами.

Цилиндры изготавливают из чугуна или стали с различными присадками. Это нужно для того, чтобы детали могли выдержать высокие нагрузки. Сегодня блоки цилиндров чаще всего производят из алюминия, а внутренние части цилиндров – из стали, благодаря чему вес конструкции снижается.

Поршни внутри цилиндра двигаются с высокой скоростью и подвержены воздействию высоких давлений и температур. Изначально для производства этих деталей использовался чугун, но с развитием технологий основным материалом для поршней стал алюминий. Это позволило обеспечить меньшую нагрузку на поршни, лучшую теплоотдачу и рост мощности ДВС.

На современных автомобилях, особенно с дизельными двигателями, используются сборные стальные поршни. Они весят меньше алюминиевых, а за счет меньшей компрессионной высоты позволяют использовать шатуны большей длины, тем самым снижая боковые нагрузки в паре «цилиндр-поршень».

Для производства поршневых колец используется высокопрочный серый чугун с добавлением хрома, молибдена, никеля или вольфрама. Эти материалы улучшают приработку элементов и обеспечивают их высокую износо- и термостойкость.

Охлаждение ЦПГ

При работе двигателя выделяется огромное количество тепла. Например, температура сгоревших газов может достигать +2000 °C. Именно поэтому цилиндро-поршневая группа нуждается в эффективном охлаждении.

В современных двигателях система охлаждения может быть жидкостной или воздушной. В первом случае цилиндры ДВС покрыты снаружи большим количеством специальных ребер, которые охлаждаются искусственно созданным или встречным потоком воздуха.

Жидкостное охлаждение подразумевает охлаждение цилиндров при помощи охлаждающей жидкости, которая циркулирует в толще блока снаружи цилиндров. Нагретые элементы отдают часть тепла ОЖ, которая затем попадает в радиатор, охлаждается и заново поступает к цилиндрам.

Как работает охлаждение?

Система охлаждения в большинстве автомобилей состоит из радиатора и водяного насоса. Вода циркулирует через проходы (каналы) вокруг цилиндров, а затем проходит через радиатор, чтобы тот её максимально охладил. Однако, существуют такие модели автомобилей (в первую очередь Volkswagen Beetle (Жук)), а также большинство мотоциклов и газонокосилок, которые имеют двигатель с воздушным охлаждением. Вы вероятно, видел такие двигатели с воздушным охлаждением, сбоку которых расположены эдакие плавники — ребристая поверхность, украшающие снаружи каждый цилиндр, чтобы помочь рассеять тепло.

Воздушное охлаждение делает двигатель легче, но горячее, и как правило, уменьшается срок службы двигателя и общая производительность. Так что теперь Вы знаете, как и почему Ваш двигатель остаётся не перегретым.

Система смазки цилиндров

Если внутри цилиндра отсутствует смазочный материал, поршень будет заклинивать, что со временем приведет к поломке двигателя. Для удержания моторного масла на внутренних поверхностях цилиндров на них наносят микросетку при помощи хонингования.

Благодаря этому на стенках всегда находится некоторое количество масла, что снижает трение между поршнем и цилиндром, а также способствует отведению излишков тепла внутри ЦПГ.

Неисправности при эксплуатации

Даже, если эксплуатация автомобиля была правильной и все жидкости менялись вовремя, со временем все равно могут возникнуть проблемы с цилиндро-поршневой группой. Их основная причина заключается в сложных условиях работы ЦПГ.

Высокие нагрузки и температуры приводят к:

Деформации посадочных мест под гильзу

Разрушению, залеганию, закоксовыванию колец

Задирам на юбках поршней из-за сужения зазора между поршнем и цилиндром

Возникновению пробоин, трещин, сколов на рабочих поверхностях цилиндров

Оплавлению или прогару днища поршней

Различным деформациям на теле поршней

Эти и другие неисправности ЦПГ неизбежно возникают при перегреве ДВС, который может быть вызван неисправностью термостата, помпы или разгерметизацией системы охлаждения, сбоями в работе вентилятора охлаждения радиатора, самого радиатора или его датчика.

Определить проблемы в работе цилиндро-поршневой группы можно отметив увеличение расхода масла, ухудшение запуска двигателя, снижение мощности, возникновение стука и шума при работе ДВС. Подобные моменты не следует игнорировать, так как неисправности в ЦПГ неизбежно приведут к дорогостоящему ремонту.

Точно определить состояние поршней и цилиндров позволяет разборка ЦПГ, а также осмотр других систем автомобиля, например, воздушного фильтра. Помимо этого, в ходе диагностики производится замер компрессии в цилиндрах, берутся пробы масла из картера и т.п.

Ресурс ЦПГ зависит от типа двигателя, его режима эксплуатации, сервисного обслуживания и других параметров. В среднем для отечественных автомобилей он составляет около 200 тыс. км, для иномарок – до 500 тыс. км. Существуют так называемые «двигатели-миллионники», ресурс которых может превышать 1 млн. км пробега.

Ремонт цилиндро-поршневой группы двигателя включает в себя замену компрессионных и маслосъемных колец, восстановление и расточку цилиндров, установку новых шатунов и поршней.

Износ цилиндров определяется при помощи специального прибора – индикаторного нутрометра. Сколы и трещины на стенках заваривают или заделывают эпоксидными пастами.

Новые поршни подбираются по массе и диаметру к гильзам, а поршневые пальцы – к втулкам верхних головок шатунов и поршням. Шатуны предварительно проверяют на предмет повреждений и при необходимости восстанавливают или заменяют.

Источник

Устройство и принцип работы двигателя внутреннего сгорания

Для того, чтобы понять принцип работы ГРМ, нужно иметь некоторые представления о самом двигателе и его строении. Давайте разберемся со всем более подробно:

В устройстве двигателя поршень является ключевым элементом рабочего процесса. Поршень выполнен в виде металлического пустотелого стакана, расположенного сферическим дном (головка поршня) вверх. Направляющая часть поршня, иначе называемая юбкой, имеет неглубокие канавки, предназначенные для фиксации в них поршневых колец. Назначение поршневых колец – обеспечивать, во-первых, герметичность надпоршневого пространства, где при работе двигателя происходит мгновенное сгорание бензиново-воздушной смеси и образующийся расширяющийся газ не мог, обогнув юбку, устремиться под поршень. Во-вторых, кольца предотвращают попадание масла, находящегося под поршнем, в надпоршневое пространство. Таким образом, кольца в поршне выполняют функцию уплотнителей. Нижнее (нижние) поршневое кольцо называется маслосъемным, а верхнее (верхние) – компрессионным, то есть обеспечивающим высокую степень сжатия смеси.

Когда из карбюратора или инжектора внутрь цилиндра попадает топливно-воздушная или топливная смесь, она сжимается поршнем при его движении вверх и поджигается электрическим разрядом от свечи системы зажигания (в дизеле происходит самовоспламенение смеси за счет резкого сжатия). Образующиеся газы сгорания имеют значительно больший объем, чем исходная топливная смесь, и, расширяясь, резко толкают поршень вниз. Таким образом тепловая энергия топлива преобразуется в возвратно-поступательное (вверх-вниз) движение поршня в цилиндре.

Далее необходимо преобразовать это движение во вращение вала. Происходит это следующим образом: внутри юбки поршня расположен палец, на котором закрепляется верхняя часть шатуна, последний шарнирно зафиксирован на кривошипе коленчатого вала. Коленвал свободно вращается на опорных подшипниках, что расположены в картере двигателя внутреннего сгорания. При движении поршня шатун начинает вращать коленвал, с которого крутящий момент передается на трансмиссию и – далее через систему шестерен – на ведущие колеса.

Технические характеристики двигателя.Характеристики двигателя При движении вверх-вниз у поршня есть два положения, которые называются мертвыми точками. Верхняя мертвая точка (ВМТ) – это момент максимального подъема головки и всего поршня вверх, после чего он начинает движение вниз; нижняя мертвая точка (НМТ) – самое нижнее положение поршня, после которого вектор направления меняется и поршень устремляется вверх. Расстояние между ВМТ и НМТ названо ходом поршня, объем верхней части цилиндра при положении поршня в ВМТ образует камеру сгорания, а максимальный объем цилиндра при положении поршня в НМТ принято называть полным объемом цилиндра. Разница между полным объемом и объемом камеры сгорания получила наименование рабочего объема цилиндра.

Суммарный рабочий объем всех цилиндров двигателя внутреннего сгорания указывается в технических характеристиках двигателя, выражается в литрах, поэтому в обиходе именуется литражом двигателя. Второй важнейшей характеристикой любого ДВС является степень сжатия (СС), определяемая как частное от деления полного объема на объем камеры сгорания. У карбюраторных двигателей СС варьирует в интервале от 6 до 14, у дизелей – от 16 до 30. Именно этот показатель, наряду с объемом двигателя, определяет его мощность, экономичность и полноту сгорания топливо-воздушной смеси, что влияет на токсичность выбросов при работе ДВС. Мощность двигателя имеет бинарное обозначение – в лошадиных силах (л.с.) и в киловаттах (кВт). Для перевода единиц одна в другую применяется коэффициент 0,735, то есть 1 л.с. = 0,735 кВт. Рабочий цикл четырехтактного ДВС определяется двумя оборотами коленчатого вала – по пол-оборота на такт, соответствующий одному ходу поршня. Если двигатель одноцилиндровый, то в его работе наблюдается неравномерность: резкое ускорение хода поршня при взрывном сгорании смеси и замедление его по мере приближения к НМТ и далее. Для того, чтобы эту неравномерность купировать, на валу за пределами корпуса мотора устанавливается массивный диск-маховик с большой инерционностью, благодаря чему момент вращения вала во времени становится более стабильным.

Принцип работы двигателя внутреннего сгорания

Современный автомобиль, чаше всего, приводится в движение двигателем внутреннего сгорания. Таких двигателей существует огромное множество. Различаются они объемом, количеством цилиндров, мощностью, скоростью вращения, используемым топливом (дизельные, бензиновые и газовые ДВС). Но, принципиально, устройство двигателя внутреннего сгорания, похоже. Как работает двигатель и почему называется четырехтактным двигателем внутреннего сгорания? Про внутреннее сгорание понятно. Внутри двигателя сгорает топливо. А почему 4 такта двигателя, что это такое? Действительно, бывают и двухтактные двигатели. Но на автомобилях они используются крайне редко. Четырехтактным двигатель называется из-за того, что его работу можно разделить на четыре, равные по времени, части. Поршень четыре раза пройдет по цилиндру – два раза вверх и два раза вниз. Такт начинается при нахождении поршня в крайней нижней или верхней точке. У автомобилистов-механиков это называется верхняя мертвая точка (ВМТ) и нижняя мертвая точка (НМТ).

Первый такт — такт впуска

Первый такт, он же впускной, начинается с ВМТ (верхней мертвой точки). Двигаясь вниз, поршень, всасывает в цилиндр топливовоздушную смесь. Работа этого такта происходит при открытом клапане впуска. Кстати, существует много двигателей с несколькими впускными клапанами. Их количество, размер, время нахождения в открытом состоянии может существенно повлиять на мощность двигателя. Есть двигатели, в которых, в зависимости от нажатия на педаль газа, происходит принудительное увеличение времени нахождения впускных клапанов в открытом состоянии. Это сделано для увеличения количества всасываемого топлива, которое, после возгорания, увеличивает мощность двигателя. Автомобиль, в этом случае, может гораздо быстрее ускориться.

Второй такт — такт сжатия

Следующий такт работы двигателя – такт сжатия. После того как поршень достиг нижней точки, он начинает подниматься вверх, тем самым, сжимая смесь, которая попала в цилиндр в такт впуска. Топливная смесь сжимается до объемов камеры сгорания. Что это за такая камера? Свободное пространство между верхней частью поршня и верхней частью цилиндра при нахождении поршня в верхней мертвой точке называется камерой сгорания. Клапаны, в этот такт работы двигателя закрыты полностью. Чем плотнее они закрыты, тем сжатие происходит качественнее. Большое значение имеет, в данном случае, состояние поршня, цилиндра, поршневых колец. Если имеются большие зазоры, то хорошего сжатия не получится, а соответственно, мощность такого двигателя будет гораздо ниже. Компрессию можно проверить специальным прибором. По величине компрессии можно сделать вывод о степени износа двигателя.

Третий такт — рабочий ход

Третий такт – рабочий, начинается с ВМТ. Рабочим он называется неслучайно. Ведь именно в этом такте происходит действие, заставляющее автомобиль двигаться. В этом такте в работу вступает система зажигания. Почему эта система так называется? Да потому, что она отвечает за поджигание топливной смеси, сжатой в цилиндре, в камере сгорания. Работает это очень просто – свеча системы дает искру. Справедливости ради, стоит заметить, что искра выдается на свече зажигания за несколько градусов до достижения поршнем верхней точки. Эти градусы, в современном двигателе, регулируются автоматически «мозгами» автомобиля. После того как топливо загорится, происходит взрыв – оно резко увеличивается в объеме, заставляя поршень двигаться вниз. Клапаны в этом такте работы двигателя, как и в предыдущем, находятся в закрытом состоянии.

Четвертый такт — такт выпуска

Четвертый такт работы двигателя, последний – выпускной. Достигнув нижней точки, после рабочего такта, в двигателе начинает открываться выпускной клапан. Таких клапанов, как и впускных, может быть несколько. Двигаясь вверх, поршень через этот клапан удаляет отработавшие газы из цилиндра – вентилирует его. От четкой работы клапанов зависит степень сжатия в цилиндрах, полное удаление отработанных газов и необходимое количество всасываемой топливно-воздушной смеси.

После четвертого такта наступает черед первого. Процесс повторяется циклически. А за счет чего происходит вращение – работа двигателя внутреннего сгорания все 4 такта, что заставляет поршень подниматься и опускаться в тактах сжатия, выпуска и впуска? Дело в том, что не вся энергия, получаемая в рабочем такте, направляется на движение автомобиля. Часть энергии идет на раскручивание маховика. А он, под действием инерции, крутит коленчатый вал двигателя, перемещая поршень в период «нерабочих» тактов.

Газораспределительный механизм

Газораспределительный механизм (ГРМ) предназначен для впрыска топлива и выпуска отработанных газов в двигателях внутреннего сгорания. Сам механизм газораспределения делится на нижнеклапанный, когда распределительный вал находится в блоке цилиндров, и верхнеклапанный. Верхнеклапанный механизм подразумевает нахождение распредвала в головке блока цилиндров (ГБЦ). Существуют и альтернативные механизмы газораспределения, такие как гильзовая система ГРМ, десмодромная система и механизм с изменяемыми фазами. Для двухтактных двигателей механизм газораспределения осуществляется при помощи впускных и выпускных окон в цилиндре. Для четырехтактных двигателей самая распространенная система верхнеклапанная, о ней и пойдет речь ниже.

Устройство ГРМ В верхней части блока цилиндров находится ГБЦ (головка блока цилиндров) с расположенными на ней распределительным валом, клапанами, толкателями или коромыслами. Шкив привода распредвала вынесен за пределы головки блока цилиндров. Для исключения протекания моторного масла из-под клапанной крышки, на шейку распредвала устанавливается сальник. Сама клапанная крышка устанавливается на масло- бензо- стойкую прокладку. Ремень ГРМ или цепь одевается на шкив распредвала и приводится в действие шестерней коленчатого вала. Для натяжения ремня используются натяжные ролики, для цепи натяжные «башмаки». Обычно ремнем ГРМ приводится в действие помпа водяной системы охлаждения, промежуточный вал для системы зажигания и привод насоса высокого давления ТНВД (для дизельных вариантов). С противоположной стороны распределительного вала посредством прямой передачи или при помощи ремня, могут приводиться в действие вакуумный усилитель, гидроусилитель руля или автомобильный генератор.

Распредвал представляет собой ось с проточенными на ней кулачками. Кулачки расположены по валу так, что в процессе вращения, соприкасаясь с толкателями клапанов, нажимают на них точно в соответствии с рабочими тактами двигателя.

Существуют двигатели и с двумя распредвалами (DOHC) и большим числом клапанов. Как и в первом случае, шкивы приводятся в действие одним ремнем ГРМ и цепью. Каждый распредвал закрывает один тип клапанов впускных или выпускных. Клапан нажимается коромыслом (ранние версии двигателей) или толкателем. Различают два вида толкателей. Первый – толкатели, где зазор регулируется калибровочными шайбами, второй – гидротолкатели. Гидротолкатель смягчает удар по клапану благодаря маслу, которое находится в нем. Регулировка зазора между кулачком и верхней частью толкателя не требуется.

Принцип работы ГРМ Весь процесс газораспределения сводится к синхронному вращению коленчатого вала и распределительного вала. А так же открыванию впускных и выпускных клапанов в определенном месте положения поршней. Для точного расположения распредвала относительно коленвала используются установочные метки. Перед одеванием ремня газораспределительного механизма совмещаются и фиксируются метки. Затем одевается ремень, «освобождаются» шкивы, после чего ремень натягивается натяжным(и) роликами. При открывании клапана коромыслом происходит следующее: распредвал кулачком «наезжает» на коромысло, которое нажимает на клапан, после прохождения кулачка, клапан под действием пружины закрывается. Клапаны в этом случае располагаются v-образно. Если в двигателе применены толкатели, то распредвал находится непосредственно над толкателями, при вращении, нажимая своими кулачками на них. Преимущество такого ГРМ малые шумы, небольшая цена, ремонтопригодность. В цепном двигателе весь процесс газораспределения тот же, только при сборке механизма, цепь одевается на вал совместно со шкивом.

Кривошипно-шатунный механизм

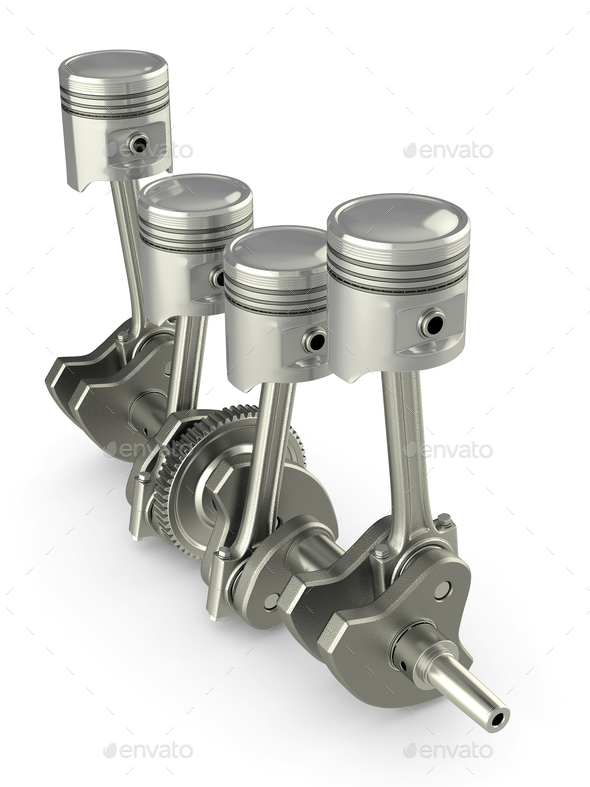

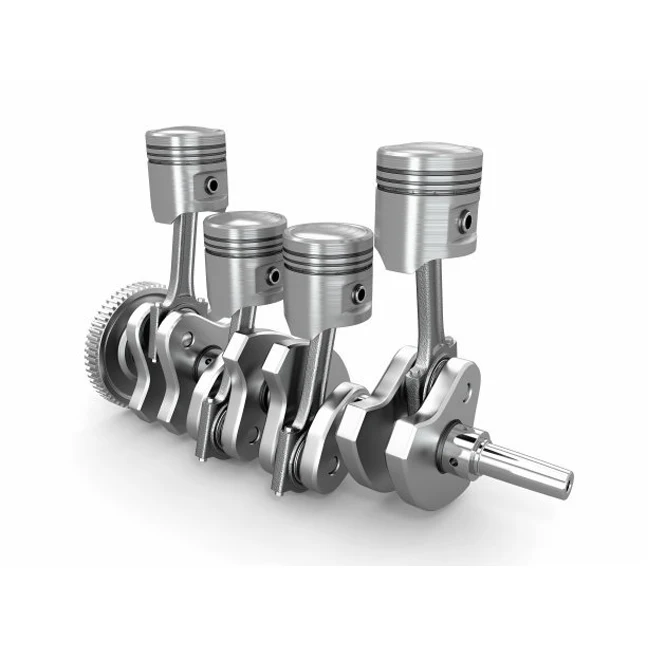

Кривошипно-шатунный механизм (далее сокращенно – КШМ) – механизм двигателя. Основным назначением КШМ является преобразование возвратно-поступательных движений поршня цилиндрической формы во вращательные движения коленчатого вала в двигателе внутреннего сгорания и, наоборот.

Устройство КШМ

Поршень

Поршень имеет вид цилиндра, изготовленного из сплавов алюминия. Основная функция этой детали заключается в превращении в механическую работу изменение давления газа, или наоборот, – нагнетание давления за счет возвратно-поступательного движения. Поршень представляет собой сложенные воедино днище, головку и юбку, которые выполняют совершенно разные функции. Днище поршня плоской, вогнутой или выпуклой формы содержит в себе камеру сгорания. Головка имеет нарезанные канавки, где размещаются поршневые кольца (компрессионные и маслосъемные). Компрессионные кольца исключают прорыв газов в картер двигателя, а поршневые маслосъемные кольца способствуют удалению излишков масла на внутренних стенках цилиндра. В юбке расположены две бобышки, обеспечивающие размещение соединяющего поршень с шатуном поршневого пальца.

Шатун

Изготовленный штамповкой или кованый стальной (реже – титановый) шатун имеет шарнирные соединения. Основная роль шатуна состоит в передаче поршневого усилия к коленчатому валу. Конструкция шатуна предполагает наличие верхней и нижней головки, а также стержня с двутавровым сечением. В верхней головке и бобышках находится вращающийся («плавающий») поршневой палец, а нижняя головка – разборная, позволяя, тем самым, обеспечить тесное соединение с шейкой вала. Современная технология контролируемого раскалывания нижней головки позволяет обеспечить высокую точность соединения ее частей.

Коленчатый вал

Изготовленный из стали или чугуна высокой прочности коленчатый вал состоит из шатунных и коренных шеек, соединенных щеками и вращающихся в подшипниках скольжения. Щеки создают противовес шатунным шейкам. Основная функция коленчатого вала состоит в восприятии усилия от шатуна для преобразования его в крутящий момент. Внутри щек и шеек вала предусмотрены отверстия для подачи под давлением масла системой смазки двигателя.

Маховик

Маховик устанавливается на конце коленчатого вала. На сегодняшний день находят широкое применение двухмассовые маховики, имеющие вид двух, упруго соединенных между собой, дисков. Зубчатый венец маховика принимает непосредственное участие в запуске двигателя через стартер.

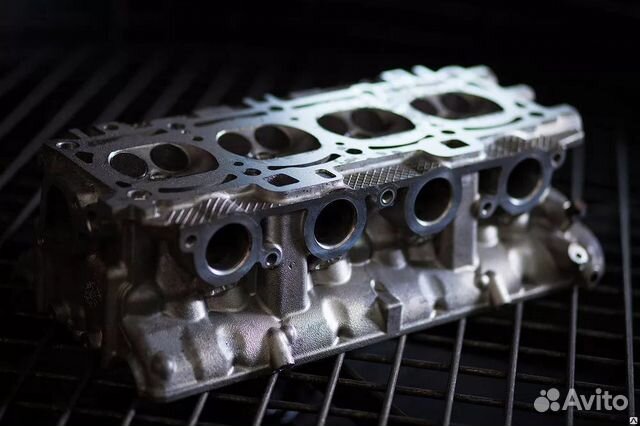

Блок и головка цилиндров

Блок цилиндров и головка блока цилиндров отливаются из чугуна (реже – сплавов алюминия). В блоке цилиндров предусмотрены рубашки охлаждения, постели для подшипников коленчатого и распределительного валов, а также точки крепления приборов и узлов. Сам цилиндр выполняет функцию направляющей для поршней. Головка блока цилиндра располагает в себе камеру сгорания, впускные-выпускные каналы, специальные резьбовые отверстия для свечей системы зажигания, втулки и запрессованные седла. Герметичность соединения блока цилиндров с головкой обеспечены прокладкой. Кроме того, головка цилиндра закрыта штампованной крышкой, а между ними, как правило, устанавливается прокладка из маслостойкой резины.

В целом, поршень, гильза цилиндров и шатун формируют цилиндр или цилиндропоршневую группу кривошипно-шатунного механизма. Современные двигатели могут иметь до 16 и более цилиндров.

Порядок работы двигателя

Итак, порядок работы цилиндров наиболее распространенных автомобильных двигателей отличается. Если сравнивать порядок работы однотипных 4, 6, а также 8 цилиндровых моторов, порядок работы цилиндров таких двигателей будет заметно отличаться. Другими словами, 4 цилиндровый двигатель и его цилиндры будут работать не в том порядке, в котором работает, например, 8-и цилиндровый аналог. Давайте разбираться.

Если же мотор 4-тактный, V-образный, 6-цилиндровый, рядный, рабочий цикл такого двигателя также проходит за 2 полных оборота коленвала или 720 градусов, однако чередование тактов осуществляется через 120 градусов. Рабочий цикл рядного 8-цилиндрового V-образного мотора получает чередование тактов через 90 градусов.

Что касается V-образного 6- цилиндрового мотора, порядок работы такого агрегата 1-4-2-5-3-6. Кстати, такие моторы хуже всего сбалансированы (за исключением 5-и, 3 и 2-цилиндровых четырехтактных двигателей). Если же рассматривать двигатель V-8, такие моторы могут иметь 2 порядка работы: 1-5-4-2-6-3-7-8 или 1-8-4-3-6-5-7-2. На самом деле, такая разница связана с тем, что в США и Европе цилиндры считаются с определенными отличиями.

Объем цилиндра

Теорема 2

Объем цилиндра определяется как произведение площади основания цилиндра на его высоту.

Доказательство.

Рассмотрим цилиндр с радиусом $r$ и высотой $h$. Найдем ее объем $V$. Для этого сначала впишем в нее правильную $n-$угольную призму, в которую впишем еще один цилиндр. Пусть радиус второго цилиндра равняется $r’$, а её объем равен $V’$ (рис. 4).

Лень читать?

Задай вопрос специалистам и получи ответ уже через 15 минут!

Примеры расположения цилиндров двигателей

Порядок работы с входящими документами а — четырехлистный V образный шести цилиндровый; б — четырехтактный V образный восьми цилиндровый; в— четырехтактный рядный четырех цилиндровый; г — четырехтактный рядный шести цилиндровый.

Одноцилиндровый четырехтактный двигатель

имеет значительную неравномерность вращения коленчатого вала, которая вызвана тем, что за два оборота коленчатого вала только в течение одного полуоборота коленчатый вал вращается вследствие давлении газов, а три полуоборота — за счет энергии, накопленной маховиком. Причем во время рабочего хода вращение коленчатого вала ускоренное, а во время подготовительных ходов — замедленное, что вызывает повышенную вибрацию двигателя, которая может быть лишь частично уменьшена вследствие значительного момента инерции маховика.

Рабочий цикл

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Сколько бывает цилиндров у двигателей?

Большинству из нас хорошо знакомы четырехцилиндровые автомобильные двигатели. Все дело в том, что во многих автомобилях под капотом стоит классический двигатель с четырьмя цилиндрами. Да, конечно, в автомобилях также можно встретить сегодня и 3-, и 6-цилиндровые моторы. Реже в наши дни можно встретить 8- и 10- или 12-цилиндровые силовые агрегаты. Но известно ли вам, каков предел количества цилиндров для двигателей? Все ли двигатели знаете, начиная от одноцилиндровых, а также знакомы ли с теми транспортными средствами, где они используются? Сегодня мы расскажем вам подробно об этом.

Принцип работы дизельного мотора

Рабочий цикл дизеля отличается от атмосферного по способу смесеобразования и воспламенения. Вместо готовой смеси в камеру сгорания подается воздух. За счет сжатия температура в ЦПГ дизельного двигателя увеличивается. Затем происходит подача топлива через форсунки.

Из-за высокой температуры и давление в цилиндрах дизельного агрегата дизтопливо самовоспламеняется — происходит рабочий ход. Рабочий ход заканчивается выхлопом отработанных газов.

Начало нумерация

Единого стандарта для определения нумерация цилиндров не существует. Поэтому как считаются цилиндры в двигателе нужно смотреть в технической инструкции к транспортному средству.

На нумерацию цилиндров в двигателе влияют следующие факторы:

Для тех, кто задумал провести обслуживание необходимо знать, как проверить цилиндры двигателя. Где первый цилиндр двигателя можно определить по нескольким факторам:

Сколько цилиндров в двигателе, метод установки зависит от завода изготовителя. Некоторые производители используют вариант обратной нумерации, при котором счет начинается со стороны салона. В автопроизводителей французских марок подсчет начинается от коробки передач или в зависимости от стороны крутящего момента.

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Статья по теме: Признаки, причины и последствия перегрева двигателя автомобиля

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Ремонт узлов автомобиля

Устройство блока цилиндров состоит из деталей, которые функционируют в агрессивных условиях, поэтому часто подвергаются поломке и износу.

Восстановление блока цилиндров двигателя состоит из таких операций:

№ работ	Выполняемые операции	Техническое оснащение.
1	Шлифовка поверхности упор подшипников коленчатого вала	Вертикально-фрезерный станок
2	Замена стертых втулок распредвала	Устройство для запрессовки
3	Восстановление резьбовых отверстий	Сверленое оснащение, набор сверл, лерка, плашка
4	Выпрессовка штифтов крепления	Специальный пресс
5	Расточка, ремонт крышки ЦПГ двигателя. Регулировка по плоскости, установка по отверстиям	Вертикально-фрезерный станок
6	Обработка корпуса под гильзы и расточка под упорные кромки	Вертикально-расточной станок
7	Расточка посадочных мест коренных подшипников	Горизонтально-расточной станок
8	Газо-термическое напыление на обработанные гнезда подшипников	Специальное технологическое оснащение
9	Двухконтурная расточка корпуса	Хонинговальный станок
10	Мойка мотора и прочистка масляных каналов	Оборудование для струйной мойки деталей.
11	Покраска блока	Краскопульт. Компрессор.

Ремонтирование блока цилиндров двигателя заканчивается контрольным осмотром на проверочной плите. С помощью щупа и индикаторных приспособлений проверяется жесткость установки и соосность крепления узлов в блоке цилиндров двигателя. После восстановление корпуса цилиндров двигателя проводится испытание на герметичность.

Сборка ГБЦ

Ремонт головки блока цилиндра двигателя выполняется по таким причинам:

Дефектовка деталей головки блока цилиндров двигателя

Восстановить дефекты можно следующими действиями:

Послеремонтный контроль

После дефектовки головка блока цилиндров проходит покраску, проверяется давление в цилиндре.

Показатель, который указывает на эффективную работоспособность деталей устройства блока цилиндров двигателя — это компрессия.

Какое давление в цилиндрах двигателя разных марках.

Завершающий этап, покраска

Прежде чем покрасить блок цилиндров двигателя необходимо провести подготовительные операции, которые состоят из таких пунктов:

Головка блока цилиндров красится отдельно, чтобы не забились воздушные и масляные каналы.

Работа цилиндров не зависит от покраски, но она важна для защиты блока от загрязнения.

Чем покрасить мотор зависит от финансовых возможностей. Интернет магазины предлагают большое разнообразие средств, которыми можно обработать поверхность деталей после ремонта блока и цилиндров двигателя.

технологически является самой простой по конструкции и при рядной компоновке блок самый тяжёлый, зато ремонт или восстановление блока и постелей блока не представляет трудностей. Рядное расположение цилиндров очень распространённо в крупных судовых дизельных двигателях, где ключевым является удобство обслуживания.

имеет два варианта компоновки блока — со смещением левого и правого блоков между собой (рядом стоящие шатуны на шейке), либо без смещения (прицепной шатун, неравные степени сжатия на левом и правом блоках). Эти варианты нашли свое применение в автомобилестроении.

W-образный и звездообразный двигатели

имеют ещё более компактный блок цилиндров и укороченный вал. Вес такого блока двигателя ниже, но он менее жёсткий и более сложный в ремонте. Звездообразные нашли свое применение на некоторых типах вертолётов. Стоимость таких двигателей очень высокая.

Блок имеет три основных размера:

диаметр цилиндра, ход поршня, количество цилиндров (характеристики двигателя).

Блок цилиндров должен иметь достаточно высокую жёсткость, чтобы избежать овализации цилиндров и задира поршней выше допустимых пределов.

Блок цилиндров

Представляет собой цельноотлитую деталь, объединяющей цилиндры двигателя. На нем располагаются опорные поверхности для установки коленчатого вала, а к верхней части, как правило, крепится головка блока цилиндров.

Цилиндры в блоке делаются либо отлитыми заедино с блоком, либо представляют собой отдельные сменные втулки.

Также, блок отрабатывает еще, не менее важную, функцию — по отверстия в блоке под давлением подается масло для смазки.

Внутренние стенки цилиндров служат направляющими для поршней во время их перемещения.

3-х цилиндровый

В таких двигателях всего 3 цилиндра и порядок работы самый простой: 1-2-3. Запомнить легко, и работает быстро.

Схема расположения кривошипов на коленвале выполнена в виде звёздочки, они расположены под углом 120° друг к другу. Вполне возможно применить схему 1-3-2, но производители не стали этого делать. Так что единственной последовательностью работы трёхцилиндрового двигателя является последовательность 1-2-3. Для уравновешивания моментов от сил инерции на таких двигателях применяется противовес.

Где проводить ремонт поршневой группы

В автосервисе ремонт поршневой группы двигателей стоит не дешево, поэтому многие автовладельцы обращаются к местным «кулибиным», которые разворачивают свои мини автомастерские в гаражных кооперативах.

В данном случае люди полагаются на отзывы об мастере, ну а дальше уже как повезет.

Автосервисы же стараются держать опытных мотористов, которые могут провести ремонт двигателя любой сложности.

Как правило они:

• знают все нюансы в своей работе;
• быстро определяют причину поломки;
• меняют только те детали, которые реально нуждаются в замене;
• на профессиональном уровне восстанавливают работоспособность силового агрегата в короткие сроки;
• дают гарантию на свои работы.

Грамотный ремонт ДВС – это залог здоровья «сердца» вашего автомобиля, и доверив мотор специалистам, вы можете быть уверены, что он длительное время будет работать бесперебойно и тихо, радовать высокой мощностью и отличной динамикой.

Ну а если ситуация с двигателем не настолько сложная, как описано выше, то можно сделать раскоксовку двигателя.

Это продлит срок работы последнего на несколько тысяч километров.

6-ти цилиндровый

По расположению цилиндров 6-ти цилиндровые двигатели бывают рядными, V-образными и оппозитными. У 6-ти цилиндрового мотора есть много различных схем последовательности работы цилиндров, они зависят от типа блока и применяемого в нём коленвала.

Рядный

Традиционно применяется такой компанией, как БМВ и некоторыми другими компаниями. Кривошипы расположены под углом 120° друг к другу.

Порядок работы может быть трёх видов:

V-образный

Угол между цилиндрами в таких двигателях составляет 75 либо 90 градусов, а угол между кривошипами составляет 30 и 60 градусов.

Последовательность работы цилиндров 6-ти цилиндрового V-образного двигателя может быть следующей:

Оппозитный

6-ти цилиндровые оппозитники встречаются на автомобилях марки Subaru, это традиционная компоновка двигателей для японцев. Угол между кривошипами коленвала составляет 60 градусов.

Последовательность работы двигателя: 1-4-5-2-3-6.

Цилиндры двигателя внутреннего сгорания

Цилиндр двигателя — обработанное отверстие в блоке цилиндров, внутри которого движется поршень. В случае, если блок цилиндров выполнен из алюминия, внутрь цилиндра впрессовывается вставка-гильза из тугоплавкого материала.

Классический пример цилиндра — оружейный ствол. Пуля, как поршень, движется вдоль его стенок под воздействием энергии расширяющихся газов

Двигатели, основанные на применении поршня, движущегося внутри закрытого ложа цилиндрической формы, известны с давних пор. На этом принципе еще два века назад строились «двигатели горячего воздуха», к примеру, двигатель Стирлинга, или еще более старые тепловые машины. Применительно к автомобилю мы знакомы с цилиндром как с частью двигателя внутреннего сгорания. Однако и таких двигателей разных конструкций наберется не менее двух десятков. Но, несмотря на явные различия во внешнем виде и конструкции, их объединяет одна общая исходная деталь – цилиндр. Она может быть разной формы, и даже не цилиндрической. Тем не менее, она есть всегда.

Цилиндр как основа двигателя

В цилиндре происходят все важнейшие процессы получения и преобразования энергии, необходимой для движения автомобиля. Цилиндр, по сути, связующее звено двух энергий: в нем энергия сгорания топлива переходит в энергию движения, вращающего коленчатый вал.

Поршень и цилиндр

Цилиндр во время работы испытывает колоссальные нагрузки. С одной стороны это высокая температура и давление расширяющихся газов, с другой стороны высокая скорость движения поршня, которая достигает 8 метров в секунду.

При сгорании топлива в цилиндрах образуется такое огромное количество тепловой энергии, что двигатель приходится охлаждать даже когда на улице -25 градусов

Этот процесс можно сравнить с оружейным выстрелом, где пороховые газы толкают пулю, разгоняющуюся в стволе, (кстати, тоже имеющем форму цилиндра) до дульной скорости от 300 до 1000 метров в секунду, в зависимости от длины ствола. К тому же с огромной частотой, как, например, в пистолете-пулемете «Венус», до 2500 выстрелов в минуту.

И если на спортивном автомобиле группа цилиндров должна выдержать один рекордный заезд, то в обычном легковом автомобиле от цилиндров требуется работа в течение многих лет, без потери мощности, динамики и других показателей.

Поэтому инженеры автомобильных компаний вынуждены постоянно решать две основные проблемы, связанные с надежностью цилиндров – отвод тепла и смазывание поверхности, вдоль которой движется поршень.

Неисправности при эксплуатации

Даже, если эксплуатация автомобиля была правильной и все жидкости менялись вовремя, со временем все равно могут возникнуть проблемы с цилиндро-поршневой группой. Их основная причина заключается в сложных условиях работы ЦПГ.

Высокие нагрузки и температуры приводят к:

Деформации посадочных мест под гильзу

Разрушению, залеганию, закоксовыванию колец

Задирам на юбках поршней из-за сужения зазора между поршнем и цилиндром

Возникновению пробоин, трещин, сколов на рабочих поверхностях цилиндров

Оплавлению или прогару днища поршней

Различным деформациям на теле поршней

Эти и другие неисправности ЦПГ неизбежно возникают при перегреве ДВС, который может быть вызван неисправностью термостата, помпы или разгерметизацией системы охлаждения, сбоями в работе вентилятора охлаждения радиатора, самого радиатора или его датчика.

Определить проблемы в работе цилиндро-поршневой группы можно отметив увеличение расхода масла, ухудшение запуска двигателя, снижение мощности, возникновение стука и шума при работе ДВС. Подобные моменты не следует игнорировать, так как неисправности в ЦПГ неизбежно приведут к дорогостоящему ремонту.

Точно определить состояние поршней и цилиндров позволяет разборка ЦПГ, а также осмотр других систем автомобиля, например, воздушного фильтра. Помимо этого, в ходе диагностики производится замер компрессии в цилиндрах, берутся пробы масла из картера и т.п.

Ресурс ЦПГ зависит от типа двигателя, его режима эксплуатации, сервисного обслуживания и других параметров. В среднем для отечественных автомобилей он составляет около 200 тыс. км, для иномарок – до 500 тыс. км. Существуют так называемые «двигатели-миллионники», ресурс которых может превышать 1 млн. км пробега.

Ремонт цилиндро-поршневой группы двигателя включает в себя замену компрессионных и маслосъемных колец, восстановление и расточку цилиндров, установку новых шатунов и поршней.

Износ цилиндров определяется при помощи специального прибора – индикаторного нутрометра. Сколы и трещины на стенках заваривают или заделывают эпоксидными пастами.

Новые поршни подбираются по массе и диаметру к гильзам, а поршневые пальцы – к втулкам верхних головок шатунов и поршням. Шатуны предварительно проверяют на предмет повреждений и при необходимости восстанавливают или заменяют.

Источник

Конструкция цилиндра

В первых двигателях внутреннего сгорания каждый цилиндр находился внутри отдельного корпуса. Такая конструкция сохранилась и в наши дни и используется, к примеру, при создании мотоциклетных двигателей. В этом случае она не утратила актуальности, потому что для охлаждения открытых со всех сторон двигателей мотоциклов применяется воздух. В автомобильных двигателях все цилиндры объединены в единый прочный корпус, который называется блоком цилиндров.

Для того, чтобы цилиндр двигателя мог выдерживать высоки нагрузки он выполняется из прочного материала — чугуна или специальной стали с различными присадками. Ради снижения веса современные блоки часто делают из алюминия. В этом случае внутренняя часть цилиндра выполняется в виде прочной стальной гильзы, запрессованной в блок.

Внутренняя поверхность цилиндра, непосредственно контактирующая с движущимся поршнем, выполняется из металла со специальными добавками для повышения прочности.

Внешняя часть цилиндра, составляющая единое целое с корпусом блока, называется рубашкой. Внутри рубашки по каналам циркулирует охлаждающая жидкость.

Чтобы облегчить поршню скольжение внутри цилиндра, разработчики BMW предложили покрывать стенки цилиндров Никасилом — специальным сплавом, позволяющим обходиться без гильз в алюминиевом блоке

В двухтактных двигателях цилиндры имеют несколько иную конструкцию и отличаются от цилиндров четырехтактных двигателей наличием окон – впускных и продувочных. Помимо этого в нижней части цилиндра двухтактного двигателя имеется пластина для создания нижнего рабочего пространства под поршнем.

Конструкционные материалы деталей ЦПГ

Сегодня цилиндры и поршни двигателя чаще всего производят из алюминия или стали с различными присадками. Иногда для внешней части блока цилиндров используют алюминий, имеющий небольшой вес, а для гильзы, контактирующей с движущимся поршнем, – более прочную сталь.

В отличие от чугуна, который применялся ранее для изготовления деталей ЦПГ, внедрение алюминия – намного более легкого, но износостойкого материала – стало толчком к появлению мощных и высокооборотистых двигателей.

Современные автомобили, особенно с дизельными двигателями, все чаще оснащаются сборными поршнями из стали. Они имеют меньшую компрессионную высоту, чем алюминиевые, поэтому позволяют использовать удлиненные шатуны. В результате боковые нагрузки в паре «поршень-цилиндр» существенно снижаются.

Поршневые кольца, наиболее подверженные износу и деформациям, производят из специального высокопрочного чугуна с легирующими добавками (молибденом, хромом, вольфрамом, никелем).

Значительные механические и тепловые циклические нагрузки отрицательно сказываются на работоспособности элементов цилиндро-поршневой группы. В то же время от их состояния напрямую зависит стабильная компрессия двигателя, обеспечивающая его уверенный холодный и горячий запуск, мощность, экологичность и другие эксплуатационные показатели.

Именно поэтому для изготовления поршней и других деталей ЦПГ применяются материалы, обладающие высокой механической прочностью, хорошей теплопроводностью, незначительным коэффициентом линейного расширения, отличными антифрикционными и антикоррозионными свойствами.

В целях снижения потерь на трение производители поршней покрывают их боковую поверхность специальными антифрикционными составами на основе твердых смазочных частиц: графита или дисульфида молибдена. Однако со временем заводское покрытие разрушается, поршни снова испытывают высокие нагрузки, под влиянием которых изнашиваются и выходят из строя.

Одним из самых эффективных антифрикционных покрытий поршней является MODENGY Для деталей ДВС.

Состав на основе сразу двух твердых смазок – высокоочищенного дисульфида молибдена и поляризованного графита – применяется для первоначальной обработки юбок поршней или восстановления старого заводского покрытия.

MODENGY Для деталей ДВС имеет практичную аэрозольную упаковку с оптимально настроенными параметрами распыления, поэтому наносится на юбки поршней легко, быстро и равномерно.

На поверхности покрытие создает долговечную сухую защитную пленку, которая снижает износ деталей и препятствует появлению задиров.

MODENGY Для деталей ДВС полимеризуется при комнатной температуре, не требуя дополнительного оборудования.

Для подготовки поверхностей перед нанесением покрытия их необходимо обработать Специальным очистителем-активатором MODENGY. Только в таком случае производитель гарантирует прочное сцепление состава с основой и долгий срок службы готового покрытия. Оба средства входят в Набор для нанесения антифрикционного покрытия на детали ДВС.

Системы охлаждения цилиндров

Для отвода избыточного тепла от цилиндра двигателя предусмотрена система охлаждения, которая может быть либо воздушной, либо жидкостной.

Воздушное охлаждение

Цилиндры двигателя с воздушным охлаждением снаружи покрыты множеством ребер, которые обдуваются встречным или созданным искусственно посредством воздухозаборников потоком воздуха, отводящим тепло от цилиндра.

Причудливый рисунок на внутренней поверхности цилиндра называется хоном, потому что для его нанесения используется хонинговальный станок

Жидкостное охлаждение

При жидкостном (чаще называемом водяным) охлаждении цилиндры снаружи омываются циркулирующей в толще блока охлаждающей жидкостью. Нагретые цилиндры отдают часть тепла жидкости, которая в дальнейшем попадает в радиатор, охлаждается и вновь подается к цилиндрам.

Система смазки цилиндров

Качественное смазывание стенок – вторая по значимости проблема после отвода тепла. Если цилиндр не смазывать изнутри, поршень попросту заклинит, что приведет к немедленному разрушению двигателя.

Для удержания стабильной масляной пленки на зеркале (внутренней поверхности) цилиндров, он подвергается хонингованию – нанесению микросетки на внутреннюю стенку. Благодаря наличию такой сетки на стенках всегда присутствует слой масла, что снижает трение (поршень-цилиндр), отводит излишки тепла и увеличивает в разы пробег до капитального ремонта.

Нестандартные покрытия цилиндра

Разработчики применяют новейшие технологии и материалы для упрочнения зеркала цилиндра и его износостойкости.

Самый большой объем автомобильного двигателя – 117 литров. Такой огромный объем реализован в двигателе карьерного самосвала с 24 цилиндрами

Так внедрение кристаллов кремния в зеркало цилиндра многократно подняло ресурс двигателя, но одновременно и повысило требования к качеству масла и соблюдению температурного режима. Первые двигатели, созданные с применением этой технологии, были непригодными для ремонта и слишком дорогими. Дальнейшие разработки в этой области позволили несколько улучшить ситуацию в плане ремонтопригодности. Вместо того чтобы покрывать специальным составом поверхность цилиндров, выточенных в толще металла, в блок начали устанавливать подлежащие замене гильзы с напылением кремния.

Типовые технические характеристики цилиндров автомобильных двигателей

• Диаметр цилиндра
• Высота цилиндра
• Рабочий объем – объем цилиндра от верхней мертвой точки до нижней мертвой точки движения поршня.
• Полный объем цилиндра – объем камеры сгорания и рабочего объема вместе.
• Степень сжатия — определяется делением полного объема цилиндра на объем камеры сгорания. Этот критерий показывает, во сколько раз сжата горючая смесь в цилиндре. От увеличения степени сжатия в цилиндре увеличивается давление на поршень при сгорании топлива, а значит, возрастает мощность силовой установки в целом. Увеличение этого параметра очень выгодно, так как от такого же количества смеси можно получить больший КПД.

Что в итоге

Как видно, масло в цилиндрах двигателя может появляться по разным причинам. При этом во всех случаях наблюдается повышение расхода смазки, появляется сизый дым из выхлопной трубы, а также отмечается наличие смазочного материала на свечах зажигания.

Важно понимать, что избытков масла в камере сгорания быть не должно. В противном случае двигатель будет подвержен повышенному износу, камера сгорания загрязняется, страдают седла и тарелки клапанов, а также элементы ЦПГ. По этой причине необходимо своевременно выявить и устранить причину появления масла в цилиндре двигателя.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Почему масло течет из сапуна двигателя: признаки и основные причины такой неисправности. Как понять, почему через сапун гонит масло, диагностика неполадок.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.

На что указывает цвет нагара на свече зажигания, почему образуется нагар того или иного цвета. Как очистить свечи зажигания от нагара своими руками, советы.

Как проверить работу двигателя по свечам зажигания. Основные признаки неисправностей мотора: появление черного, серого, красного и белого нагара на свечах.

Почему течет масло из двигателя автомобиля: причины и признаки утечки моторного масла. Что делать водителю и как найти место, откуда течет масло из ДВС.

Как работает двигатель автомобиля?

03.02.2019

Автомобильный двигатель: большой, грозный, но не такой уж сложный

Если бы кто-то сказал заглянуть под капот и найти там мотор, у большинства из нас не было бы больших проблем с ним. Вы просто показываете на самую большую деталь, здесь сомнений нет – силовой агрегат – самая огромная часть автомобиля. Но что на самом деле скрыто под этим чугунным или алюминиевым корпусом? Достижение поколений — это точно. Говорят, что двигатель — это сердце автомобиля — и это правильно — без него машина не поедет.

Так как же это работает и почему? Что заставляет автомобиль воспроизводить приятную симфонию звуков после поворота ключа в замке зажигания? Как получилось, что двигатель способен привести в движение колеса? Было бы сложно описать последовательно все существующие типы двигателей в мире. Однако существует схема, которая, за исключением нескольких случаев, остается неизменной и на которой проще всего объяснить, как работает двигатель автомобиля, то есть тот тип моторов, который сжигает бензин, дизельное топливо или масло.

Поршень: отсюда начинается всё

Вообще всю работу в двигателе выполняет поршень. Именно он движется в цилиндре по принципу «скольжения» — прямолинейно и поступательно. Последовательно — один раз вверх, один раз вниз. Задача поршня, как следует из названия, заключается в нажатии. Если не один, то другой путь.

Чтобы выполнить работу, привести к появлению полезной энергии (КПД больше нуля), поршень должен немного поработать и сделать четыре движения в цилиндре — первоначально он всасывает воздух или смесь через открытый всасывающий клапан, скользя вниз до самого дна цилиндра. Когда он располагается на дне цилиндра, наполненного воздухом, клапан закрывается. Когда цилиндр наполняется воздухом «до зубов», поршень крепко сжимает его, поднимаясь вверх. Специально для такого сжатого воздуха топливо впрыскивается сверху (в дизельном двигателе) или возникает искра (вариант с бензиновым вариантом), которая вызывает взрыв. Независимо от силы взрыва (бывает, что из-за простоя автомобиля, первая искра недостаточно сильна) поршень отправляется вниз. Когда поршень заканчивает свой путь, цикл может считаться оконченным, затем он совершает еще один ход — вверх. Его уже ждет открытый выпускной клапан, через который поршень выталкивает весь этот ненужный мусор (выхлопной газ) наружу.

Поршневой цикл: схема

Это тот самый дым, который в конечном итоге выходит из выхлопной трубы под вашей машиной. И так продолжается снова и снова: всасывание воздуха — поршень опускается, сжатие воздуха – поршень уходит вверх. Взрыв — поршень опущен, выталкивание выхлопа — поршень вверх. И все время снова и снова.

Таким образом, энергия взрыва превращается в работу, потому что движение поршня, соединенного с шатуном, вызывает вращение коленчатого вала, что приводит в движение силовой агрегат, который перемещает колесо автомобиля. Конечно, двигатель обычно имеет несколько поршней и цилиндров. В целом, чем они больше, тем больше работа двигателя и чем больше мощность этих цилиндров, тем больше потенциал двигателя и, следовательно, — лучшее ускорение, лучшая динамика, но также и большая потребность в топливе.

Предлагаем вам посмотреть занимательное видео, в котором подробно рассказывается и показывается каким именно образом работаем двигатель внутреннего сгорания автомобиля:

Например, когда указатель тахометра в вашей машине приближается к 2000 об./мин. (2 тысячи оборотов коленвала), это означает, что поршень совершает 4000 ходов в это время, и смесь попадает в цилиндр 1000 раз! Все это за минуту. И всего на один цилиндр. Теперь подумайте, сколько топлива нужно двигателю, если вы «стреляете» в него все время, разгоняя до 6000 оборотов при нажатой педали газа в пол!

Важность моторного масла

Чтобы двигатель работал исправно, очень важно наличие в картере масла. Каждый из нас отлично знает, что, чем лучше скольжение, тем более плавным является движение (вспомните фигурное катание). В принципе, там, где есть движение в двигателе, где одна деталь соприкасается с другой, туда и попадает масло. Его путь начинается с масляного поддона, который расположен под двигателем, масло всасывается специальным насосом, затем масляный насос вдавливает его в трубчатую сборку, которая направляет смазочный растовр в множество мест двигателя.

Представьте, что случилось бы, если бы в течение длительного времени все компоненты двигателя двигались «всухую». Теперь вы, наверное, понимаете, почему так важно время от времени проверять уровень масла в двигателе.

Бензиновый и дизельный моторы: в чем принципиальные отличия?

В чем главное отличие бензинового двигателя от дизельного? Речь идет о принципе зажигания. Бензиновые двигатели имеют искровое зажигание, дизель является самоходным. Что означают эти слова?

Бензиновые двигатели для взрыва в цилиндре используют искру, генерируемую на свече зажигания. В дизельных двигателях всё совсем иначе. В дизельном моторе воздух в цилиндре сжимается поршнем гораздо сильнее. Настолько, что внутри создается высокая температура, достаточная для взрыва смеси в цилиндре без искры. Бензин не возгорается из-за большого давления, соляра (дизельное топливо), наоборот, не горит при нормальных условиях от обычной искры.

Двигатели также различаются по расположению и количеству цилиндров. В Европе наиболее популярными являются рядные двигатели — как можно заключить из названия, цилиндры, в которых движутся поршни, в них расположены в ряд. Рядный четырехцилиндровый двигатель будет отмечается символом R4, шестицилиндровый R6 и т. д. Теперь представьте, что Lamborghini собирается смонтировать большой 12-цилиндровый двигатель под капотом своей модели. Если бы производитель хотел установить все цилиндры в один ряд, двигатель занял бы много места. Таким образом, было изобретено другое решение — разветвленное расположение цилиндров в два ряда, под углом 60, 90 и даже 180 градусов (оппозитный мотор). Все двигатели этого типа обозначены буквой V, в данном случае это будет двигатель V12. Однако более популярными являются установки V6 и V8. Такие автомобили изготавливались в середине прошлого века в США, после финансового кризиса их посчитали недостаточно оправданными.

Эти «демонические», действительно мощные, производительные моторы, встречаются реже, их можно обнаружить, чаще всего, в Subaru или Porsche. Здесь поршни расположены с обеих сторон коленчатого вала, лицом друг к другу, что делает весь двигатель, по сравнению с другими, очень плоским, но не менее объемным.

Рядный двигатель

Когда дело доходит до поршневого устройства, существует еще один тип двигателя, который сильно отличается от остальных. Это двигатель с одним вихревым поршнем, так называемый Двигатель Ванкеля. Также существуют специальные роторные моторы (цилиндры расположены по кругу), сферические моторы (поршень двигается не поступательно, а описывает сферу) и многие другие изобретения.

Что такое цилиндры в автомобильном двигателе?

Цилиндр двигателя автомобиля – это пространство в двигателе, в котором происходит процесс сгорания. Это сгорание помогает создать мощность, необходимую вашему автомобилю для движения.

Одна из самых важных функций вашего автомобиля выполняется в цилиндрах вашего двигателя. Хотя они могут не занимать много места, каждый цилиндр имеет огромное значение — если даже один из них перестанет работать, это может привести к серьезному повреждению вашего двигателя.

Учитывая их важность, полезно понимать, что делает цилиндр двигателя, как он работает и какие признаки вы можете заметить, когда он перестает работать. Здесь, чтобы дать вам краткое изложение Jerry, надежного супер-приложения, которое помогает водителям экономить время и деньги на покупках автострахования. Давайте взглянем!

РЕКОМЕНДУЕТСЯ

Сравните полисы автострахования

Никакого спама или нежелательных телефонных звонков · Никаких длинных форм · Никаких сборов, никогда

Почтовый индекс

Почтовый индекс

Найти страховые сбережения (100% бесплатно)

Что такое автомобильный цилиндр?

Цилиндр двигателя в автомобиле представляет собой камеру, в которой топливо транспортного средства сжигается для создания мощности, необходимой для приведения в движение.

Средний двигатель легкового автомобиля обычно имеет 4, 6 или 8 цилиндров. В двигателе внутреннего сгорания несколько цилиндров могут быть расположены несколькими способами. В рядном двигателе цилиндры расположены по прямой линии, а в V-образном — V-образно.

Что делает цилиндр в автомобиле и как работает цилиндровый двигатель?

Цилиндр двигателя — это пространство, в котором сгорает топливо для создания мощности автомобиля.

Цилиндр имеет поршень, впускной клапан и выпускной клапан. Клапаны пропускают воздух в цилиндр двигателя и из него, и по мере сгорания воздушно-топливной смеси поршень движется вверх и вниз в цилиндре. Это, в свою очередь, заставляет коленчатый вал вращаться и помогает приводить автомобиль в движение.

Этот процесс преобразует тепловую энергию от процесса сгорания топлива в механическую энергию, которая дает вашему автомобилю мощность, необходимую для выполнения различных функций во время движения.

ДОПОЛНИТЕЛЬНО: Незаконные модификации автомобилей, которых следует избегать

Какие существуют типы цилиндровых двигателей?

Имеет ли значение количество цилиндров в двигателе?

Хотя это далеко не единственный фактор, который следует учитывать, количество цилиндров двигателя автомобиля может помочь вам получить некоторое представление о его потенциале производительности.

Вообще говоря, большее количество цилиндров двигателя обычно означает, что ваш двигатель способен быстрее развивать большую мощность. Например, 8-цилиндровый двигатель, скорее всего, будет производить больше мощности быстрее, чем 4-цилиндровый автомобиль. Однако компромиссом для этого является то, что топливная экономичность автомобиля обычно страдает.

Итак, когда вы отправляетесь в магазин за автомобилем, какой двигатель вам следует искать? Вот более подробное сравнение 4-цилиндровых и 6-цилиндровых двигателей.

4-цилиндровый двигатель

4-цилиндровый двигатель обычно имеет меньшую мощность, чем 6- или 8-цилиндровый двигатель. Однако, если для вас важна экономия топлива и низкий уровень выбросов, 4-цилиндровые двигатели часто будут более экономичным выбором.

Также стоит отметить, что по мере развития технологий большинство 4-цилиндровых двигателей стали более способными развивать большую мощность.

4-цилиндровые двигатели можно найти практически в любом типе легкового автомобиля, будь то компактный автомобиль, внедорожник или грузовик. Ford Focus, Toyota Prius, Mazda CX-30, Volkswagen Beetle, Chevrolet Colorado, Hyundai Tucson и Kia Sorento — все это примеры автомобилей с 4-цилиндровыми двигателями.

Сравните страховые предложения от 50+ перевозчиков с Джерри менее чем за 45 секунд

Найди экономию!

4.7/5 Рейтинг App Store. Нам доверяют более 2 миллионов клиентов.

6-цилиндровый двигатель

Как правило, 6-цилиндровые двигатели используются в транспортных средствах, требующих большей мощности, таких как спортивные автомобили или большегрузные грузовики, которым требуется возможность буксировки. Если вы ищете больший потенциал мощности в двигателе, вы можете рассмотреть 6-цилиндровый двигатель вместо 4-цилиндрового двигателя.

Существуют и некоторые исключения из этого правила, поскольку количество цилиндров двигателя является лишь одним из аспектов, влияющих на производительность. Вполне возможно, что старые 6-цилиндровые двигатели могут иметь меньшую мощность, чем некоторые новые 4-цилиндровые двигатели, поэтому вам также следует обратить внимание на другие характеристики, такие как мощность.

Хотя 6-цилиндровые двигатели часто могут производить мощность быстрее, 6-цилиндровые двигатели могут быть менее экономичными, чем 4-цилиндровые двигатели, но некоторые новые 6-цилиндровые двигатели были разработаны для более эффективной работы.

Ford Mustang, Toyota Tacomas, Chevrolet Traverses, Chrysler Pacificas, Toyota Camry, Honda Accords, Ram 1500 и Audi A5 — все это автомобили, которые могут поставляться с двигателем V6.

ДОПОЛНИТЕЛЬНО: Основной график технического обслуживания автомобиля

Симптомы неисправного цилиндра двигателя

Неисправный цилиндр двигателя может быть вызван рядом проблем. Некоторые из наиболее распространенных причин пропусков зажигания в двигателе включают проблемы с топливно-воздушной смесью, фазами газораспределения или проблемы со свечами зажигания, которые способствуют воспламенению топливно-воздушной смеси в цилиндрах.

Какой бы ни была причина, неработающий цилиндр двигателя или пропуски зажигания — это срочный ремонт, который нужно произвести как можно скорее.

Наличие пропусков зажигания в цилиндре двигателя означает, что в вашем двигателе на один цилиндр меньше, чтобы полагаться на создание мощности. Это может создать дополнительную нагрузку на двигатель и, если проблема не будет устранена вовремя, может привести к серьезному, а иногда и непоправимому повреждению двигателя.

Если вы решите ехать с неисправным цилиндром двигателя, существует риск того, что ваш автомобиль может внезапно перестать работать в пробке, что может создать опасную ситуацию.

Если у вас есть цилиндр двигателя, который становится плохим, это некоторые признаки, которые вы можете заметить:

• Участок Уменьшение мощности двигателя

• Вершинная вибрация , во время управления

• Wordsenceed Beault.

• Автомобиль трясет на холостом ходу

• Трудный запуск автомобиль

• Ваш индикатор проверки двигателя0004 загорелся

• Ваш автомобиль выпускает черный выхлоп

Ряд симптомов неисправного цилиндра двигателя также может напоминать другие проблемы, поэтому, если вы не уверены в источнике своей проблемы, Рекомендуется как можно скорее вызвать механика для осмотра вашего автомобиля, чтобы избежать риска серьезного повреждения двигателя.

ДОПОЛНИТЕЛЬНО: Что делать, если двигатель трясется, пульсирует или вибрирует

Можно ли отремонтировать цилиндровый двигатель?

Чем раньше обнаружена проблема с цилиндром двигателя, тем легче ее устранить. Все зависит от причины проблемы и степени повреждения.

Если проблема с пропусками зажигания связана с топливно-воздушной смесью, возможно, достаточно заменить топливный фильтр. В других случаях может оказаться более рентабельным заменить, чем ремонтировать цилиндр.

Иногда ремонт может быть невозможен. Если неисправный цилиндр двигателя остается без внимания и продолжает давать пропуски зажигания, это может привести к полному выходу двигателя из строя.

ДОПОЛНИТЕЛЬНО: 9 вопросов, которые следует задать при сравнении предложений по автострахованию

Найдите доступное автострахование

Независимо от того, ищете ли вы эффективность, большую мощность или и то, и другое, при покупке автомобиля вы обязательно захотите выбрать автомобиль с двигателем, который может обеспечить то, что вам нужно. Разве покупка автострахования не должна делать то же самое?

С приложением Jerry быстрее и проще найти полис страхования автомобиля, эффективность которого соответствует номиналу. Всего около 45 секунд требуется, чтобы ответить на несколько быстрых вопросов и начать сравнивать индивидуальные предложения, все в одном месте, что дает вам гораздо больше времени для изучения других вещей, таких как характеристики двигателя.

После того, как вы выбрали правильный полис, дружелюбная и опытная команда агентов Джерри поможет с легкостью перейти на новый полис. Когда все сказано и сделано, водители, которые переходят к Джерри, в конечном итоге экономят более 800 долларов в год на своей страховке!

РЕКОМЕНДУЕТСЯ

Тысячи клиентов сэкономили в среднем 887 долларов США в год на страховании своего автомобиля с Джерри

Это отличное приложение, но обслуживание клиентов еще лучше! Не говоря уже об удобстве! Мой муж и я получили самую низкую скорость (намного ниже, чем цены, которые я нашел в Интернете через мои собственные поиски), быстро и почти все через текстовое сообщение! Большое спасибо за беспроблемный опыт👍

Габриэлла Р.

Страховые сбережения (100% бесплатно)

Рейтинг 4.7/5 в App Store

Часто задаваемые вопросы

Как определить, сколько цилиндров в вашем автомобиле . Если автомобиль имеет четыре цилиндра, так называемый рядный четырехцилиндровый двигатель, все его цилиндры должны располагаться по прямой. Такая конфигурация характерна для автомобилей с объемом двигателя 2,4 литра.

Двигатель автомобиля с шестью цилиндрами называется двигателем V6. Этот двигатель имеет шесть цилиндров и установлен двумя способами: либо под острым углом, либо выполнен так же, как и рядный четырехцилиндровый двигатель, за исключением того, что у него на два цилиндра больше.

Двигатель с восемью цилиндрами называется V8. Его конфигурация аналогична V6, но с двумя дополнительными цилиндрами. Цилиндры на этом типе двигателей являются прямыми восьмерками и установлены справа или слева.

Чтобы определить, сколько цилиндров в вашем автомобиле, необходимо выяснить, сколько проводов свечи зажигания подключено к каждому цилиндру.

Как правило, к головке блока цилиндров подключается одна свеча зажигания.

Вот шаги, чтобы узнать:

1. Подумайте о приобретении OBD Scantool , который покажет подробную статистику о двигателе вашего автомобиля.
2. Откройте капот автомобиля. Капот автомобиля – это то, что закрывает моторный отсек.
3. Найдите провода свечей зажигания. Свеча зажигания представляет собой устройство, соединенное с цилиндром и воспламеняющее топливо в движущую силу с помощью электрической искры. Провода расположены либо сверху, либо по бокам двигателя. Общий цвет проводов черный, синий или красный. Каждый провод свечи зажигания подключается к крышке распределителя или головке блока цилиндров, и провода обычно нумеруются. В двигателях V6 или V8 провода свечей зажигания находятся с обеих сторон двигателя.
4. Подсчитайте количество проводов свечи зажигания. Подсчитав количество свечей зажигания в вашем двигателе, вы получите число, равное количеству цилиндров в вашем автомобиле.
5. Проверьте, пронумерован ли он. Вы также можете проверить поверхность двигателя, потому что у большинства двигателей цилиндры пронумерованы.



Поршень отвечает за преобразование внутреннего сгорания в движущую силу. Чем больше цилиндров у вашего автомобиля, тем он мощнее и тем плавнее он будет работать.

Также можно с уверенностью сказать, что чем больше цилиндров в вашем автомобиле, тем меньше расход топлива. Из-за использования стенки цилиндра подвержены повреждениям, и чтобы предотвратить это, ваш механик может установить гильзу цилиндра.

Гильзы устанавливаются и устанавливаются путем вставки цилиндра в гильзу и нагревания его блоком двигателя. Когда температура блока цилиндров падает, гильза становится меньше, пока не обхватит цилиндр.

Различия между 4-цилиндровым двигателем и двигателем V6

4-цилиндровые двигатели обычно имеют «прямую» или «рядную» конфигурацию. А 6-цилиндровые двигатели обычно имеют компактную V-образную форму, поэтому их называют двигателями V6.

Двигатели V6 были предпочтительным выбором двигателей для американских производителей автомобилей, потому что они мощные и тихие, но при этом легкие и компактные, чтобы соответствовать большинству конструкций автомобилей.

4-цилиндровый двигатель

Что касается будущего двигателя V6, то в последние годы разница между 4-цилиндровым двигателем и двигателем V6 уменьшилась. Чтобы не отставать от спроса на большой пробег бензина и более низкие уровни выбросов, производители автомобилей настойчиво работали над улучшением характеристик двигателей V6.

Большинство современных моделей V6 почти соответствуют стандартам по расходу бензина и выбросам меньших 4-цилиндровых двигателей. Таким образом, с уменьшением разрыва в производительности и эффективности между двумя двигателями решение о покупке 4-цилиндрового двигателя или V6 может сводиться только к стоимости.

В моделях, которые доступны с любым типом двигателя, версия с 4 цилиндрами может стоить до $1500+ дешевле, чем V6. Таким образом, независимо от того, какую производительность вы хотите получить от своего автомобиля, 4-цилиндровый двигатель всегда будет бюджетной покупкой.

6-цилиндровый двигатель

Еще одна подсказка: Не рекомендуется устанавливать двигатель V6 на модель автомобиля, изначально созданную для 4-цилиндрового двигателя. Модернизация 4-цилиндрового автомобиля для установки двигателя V6 в большинстве случаев обойдется дороже, чем покупка подержанного приличного автомобиля V6.

Связь между количеством цилиндров и эффективностью двигателя автомобиля

Да, количество цилиндров в автомобиле действительно влияет на его характеристики и эффективность.

На рисунке показана конфигурация цилиндров в 2-, 3- и 4-цилиндровой конфигурации

Проверенное временем свидетельство показывает, что 3-цилиндровый двигатель с оппозитным расположением поршней является оптимальной конструкцией с точки зрения замены бензина, особенно по сравнению с 2- или 4-цилиндровым двигателем. конструкция цилиндра. Причина в том, что продолжительность газообмена в двухтактном двигателе составляет около 120 градусов угла поворота коленчатого вала.

В конструкции с 3 цилиндрами процессы продувки выровнены таким образом, чтобы они минимально мешали друг другу и при этом поддерживали достаточный массовый расход, проходящий через цикл, чтобы обеспечить достаточную энергию для турбонагнетателя, чтобы он работал наиболее эффективно для сжатия всасываемый воздух.

Однако в конфигурации с 2 цилиндрами процессы обмена газ/бензин разделены слишком своевременно. Это разделение приводит к тому, что турбонагнетатель теряет энергию в течение цикла, что отрицательно сказывается на эффективности турбины, особенно при более низких нагрузках и оборотах двигателя.

Потеря энергии турбонагнетателя должна компенсироваться нагнетателем с кривошипным приводом, что приводит к снижению теплового КПД тормозов. И наоборот, в 4-цилиндровой конфигурации события замены бензина слишком сильно перекрываются. Это вызывает перекрестную зарядку в тот момент времени, когда горячие выхлопные газы покидают цилиндр.

Прерывание потока выхлопных газов вызывает увеличение содержания остаточных газов и, следовательно, снижение эффективности продувки, что приводит к снижению мощности. Даже при сложной конструкции выпускного коллектора для разделения импульсов связь по корпусу турбины с двойной спиралью будет.

Разделение выхлопной системы на два турбонагнетателя возвращает к проблеме двух цилиндров с утечкой потока энергии по циклу. В то время как варианты с 2, 4 и 5 цилиндрами являются жизнеспособными как часть обширного семейства двигателей, оптимальной является 3-цилиндровая двухтактная конструкция с оппозитными поршнями.

Каков эффект добавления большего количества цилиндров в вашу машину?

Если вы решите добавить больше цилиндров того же размера, эффект будет следующим:

• Увеличенная вращательная масса:  Это касается не только веса самих поршней. В двигателе теперь больше шатунов, шатунов, кулачков и клапанов, которые можно вращать. Из-за большей массы, которую нужно бросать, ожидается, что двигатель будет работать на более низкой частоте вращения, чем раньше.

• Увеличенный объем двигателя:  Это не гарантирует увеличения крутящего момента или мощности, поскольку объемный КПД может измениться в лучшую или худшую сторону в зависимости от скорости. Именно здесь изменение таких вещей, как фазы газораспределения и профиль кулачка, может оказать значительное влияние. Кроме того, на цилиндр приходится меньше воздушно-топливной смеси, поэтому существует компромисс между количеством работающих цилиндров и количеством рабочего сока на цилиндр.

• Удлиненный коленчатый вал:  Это способствует увеличению вращающейся массы, что приводит к снижению частоты вращения двигателя, но есть еще один эффект, который может повлиять на редкий странный двигатель. Более длинный вал имеет меньшую жесткость, что снижает максимальную скорость, на которой двигатель может безопасно работать. Однако большинство ограничений частоты вращения двигателя устанавливаются значительно ниже безопасного предела динамики ротора.

Общие проблемы с двигателем

Могут произойти три основные вещи: плохая топливная смесь, отсутствие компрессии или отсутствие искры. Тем не менее, есть также тысячи мелких вещей, которые могут создать проблемы, но выше приведены три основные причины, по которым ваш автомобиль не заводится. Эти проблемы можно проанализировать с помощью автомобиля 9.0061 кабель/программное обеспечение .



Двигатель или цилиндр являются ключевой функциональной частью автомобиля, поскольку это область, которую перемещает поршень. Несколько цилиндров обычно располагаются бок о бок в блоке цилиндров или блоке цилиндров, который часто изготавливают из алюминия или чугуна, прежде чем приступить к точной машинной обработке. Двигатели, скорее всего, будут с гильзами (футерованные более твердым металлом) или без гильз (с износостойким покрытием, таким как никасил). Если двигатель не имеет гильзы, он называется двигателем с основным отверстием.

Мы можем рассчитать смещение цилиндра или рабочий объем, умножив его общую площадь (квадрат половины диаметра цилиндра на число Пи) на площадь, которую проходит поршень внутри цилиндра (т. е. ход поршня). Объем двигателя можно рассчитать, умножив рабочий объем одного цилиндра на количество цилиндров.

Поршень внутри каждого цилиндра удерживается различными металлическими поршневыми кольцами, которые установлены вокруг его внешней части в механически обработанных канавках; обычно два кольца для компрессионного уплотнения и одно для уплотнения масла. Кольца почти соприкасаются со стенками цилиндра (втулочного или безвтулочного), плавая на тонком слое смазочного масла; что необходимо для того, чтобы двигатель не заедал и чтобы стенки цилиндра были гладкими.

В начале срока службы двигателя, в период его первоначальной обкатки или обкатки, необходимы определенные неровности в металлах, чтобы постепенно создавать конгруэнтные канавки, не допуская экстремальных условий эксплуатации. Со временем, после механического износа, расстояние между поршнем и цилиндром должно быть увеличено до большего диаметра, чтобы получить новые втулки (по мере необходимости) и поршневые кольца. Этот процесс часто называют расточкой. .

Типовой цилиндр двигателя

Целью бензинового двигателя автомобиля является преобразование бензина в движение, чтобы ваш автомобиль мог двигаться. В настоящее время самый простой способ создать движение из бензина — это сжечь бензин внутри двигателя. Следовательно, автомобильный двигатель — это двигатель внутреннего сгорания, то есть сгорание происходит внутри. Существуют различные виды двигателей внутреннего сгорания: дизельные двигатели и газотурбинные двигатели.

Как работает автомобильный двигатель

Рисунок 2: Принцип работы автомобильного двигателя

Поршень начинает движение вверх, впускной клапан открывается, а поршень движется вниз, чтобы двигатель мог наполнить цилиндр воздухом и бензином. Это такт впуска. Чтобы это сработало, в воздух нужно подмешать лишь малейшую каплю бензина. (Часть a на рис. 2)

Затем поршень движется обратно вверх, чтобы сжать эту топливно-воздушную смесь. Сжатие делает взрыв более мощным. (Часть b рисунка)

Когда поршень достигает верхней точки своего хода, свеча зажигания выдает искру для воспламенения бензина. Заряд бензина в цилиндре взрывается, толкая поршень вниз. (Часть с рисунка)

Как только поршень достигает нижней точки своего хода, открывается выпускной клапан, и выхлопные газы покидают цилиндр и выходят в выхлопную трубу. (Часть d рисунка)

Теперь двигатель готов к следующему циклу, поэтому он всасывает еще одну порцию воздуха и газа.

Обратите внимание, что движение, которое исходит от двигателя внутреннего сгорания, является вращательным. В двигателе прямолинейное движение поршней преобразуется коленчатым валом во вращательное движение. Вращательное движение хорошо, потому что мы все равно планируем крутить (вращать) колеса автомобиля с его помощью.

Большинство проблем с двигателем можно решить с помощью автомобильного комплекта и программного обеспечения .

Можно ли отремонтировать головку блока цилиндров?

Что произойдет, если один цилиндр выйдет из строя?

В чем разница между двигателем и цилиндром? Ну, на самом деле разницы нет, потому что в машине есть цилиндр двигателя. У каждого транспортного средства есть двигатель, и размер двигателя определяется количеством цилиндров в двигателе . Например, ваш автомобиль оснащен двигателем V6, что означает, что он имеет 6 цилиндров. Двигатель V8 в грузовике вашего соседа означает, что у него восьмицилиндровый двигатель. Когда требуется ремонт цилиндрового двигателя, ремонт 4-цилиндрового двигателя требует больше денег и больше работы по сравнению с 8-цилиндровым двигателем.

Если цилиндр двигателя сломан, у вашего автомобиля будет меньше мощности. Как мы упоминали выше, размер двигателя определяется количеством цилиндров внутри двигателя. Когда цилиндр ломается, это называется цилиндром с пропуском зажигания, что означает, что двигатель использует любую мощность из этого одного цилиндра. Так что, если у вас 4-цилиндровый автомобиль и один из цилиндров ломается, вы теряете четверть мощности. Без ремонта цилиндрового двигателя вы рискуете полностью испортить двигатель.

Можно ли ездить с заглохшим цилиндром?

Только с одним сломанным цилиндром да, можно, но не рекомендуется. Езда на двигателе с пропуском зажигания в цилиндре может быть потенциально опасной. У вас уже будет мало мощности с одним цилиндром, если он не работает, и если у вас выйдет из строя другой цилиндр, вы потеряете больше мощности.

Например, в автомобиле с 4 цилиндрами один цилиндр потребляет половину мощности, а пропуски зажигания в двух цилиндрах составляют половину мощности. Скорее всего, 4-цилиндровый автомобиль не будет долго ехать только на двух цилиндрах. Прежде чем он поедет еще очень много, вам нужно отвезти его к своему механику для ремонта цилиндрового двигателя.

Как диагностировать неисправный цилиндр?

Вот некоторые признаки того, что вашему автомобилю требуется ремонт цилиндрового двигателя:

• Потеря мощности является основным признаком того, что вашему автомобилю требуется ремонт цилиндрового двигателя, особенно если он также имеет странные вибрации. Цилиндры — это то, что приводит двигатель в действие, поскольку цилиндры выходят из строя, расход топлива начинает страдать, потому что другие цилиндры работают больше, чтобы привести двигатель в действие. Кроме того, когда вы сидите на холостом ходу, ваш автомобиль начнет трястись из-за пропусков зажигания двигателя. Это указывает на то, что вам нужно срочно доставить свой автомобиль к профессионалу для ремонта цилиндрового двигателя, прежде чем появятся новые повреждения.
• Потеря искры — еще один признак пропуска зажигания в цилиндре двигателя. Обычно это происходит, когда напряжение катушки не может прыгнуть через зазор на конце свечи зажигания. Плохие, поврежденные или изношенные свечи зажигания ослабляют катушку зажигания, что приводит к пропуску зажигания в цилиндре.
• Засоренная топливная форсунка будет препятствовать правильному смешиванию бензина с воздушно-топливной смесью, что приведет к пропуску зажигания в цилиндре двигателя. Проверка и замена топливной форсунки при каждой замене масла может предотвратить это.
• При холодном двигателе периодически возникают пропуски зажигания в одном из цилиндров. Это должно прекратиться после того, как двигатель прогреется. Если в двигателе вашего автомобиля происходят случайные пропуски зажигания, это нелегко диагностировать, но вам следует обратиться к механику, чтобы узнать, нуждается ли ваш автомобиль в ремонте цилиндрового двигателя.

Что вызывает мертвый цилиндр?

Пропуски зажигания в двигателе — распространенная проблема, но ее не всегда легко диагностировать, поскольку сначала необходимо определить причину. Чем меньше двигатель, тем легче заметить цилиндр с пропусками зажигания, потому что он забирает один или несколько цилиндров, которые питают двигатель.

При пропуске зажигания в цилиндре, помимо тряски двигателя и вибрации руля и всего автомобиля, могут возникнуть трудности с запуском. Также двигатель может заглохнуть сидя на холостом ходу и в зависимости от того, что у вас включено в машине, кондиционер, магнитола и т.д., еще больше затрудняет запуск. Обычно пропуски зажигания в цилиндре вызываются тремя причинами:

• Потеря искры. Как мы уже говорили ранее, цилиндр с пропусками воспламенения не позволяет искре прыгать от катушки к свече зажигания. Ремонт цилиндрового двигателя для этого обычно заключается в замене свечей зажигания. Это также может быть вызвано трещиной в крышке распределителя, которую необходимо заменить.
• Воздушно-топливная смесь не сбалансирована – первое, что сделает механик при ремонте цилиндра этого двигателя – заменит топливный фильтр.
• Потеря компрессии – это более подробный ремонт цилиндра двигателя, который может потребовать замены клапанов и их повторной посадки. Опытный механик проведет тест на компрессию и определит, не протекает ли масло вокруг колец или направляющих клапанов. Может ли низкий уровень масла быть причиной пропусков зажигания? Определенно! Хотя двигателю для работы требуется масло, слишком много масла в неправильных местах, например, за пределами клапанных крышек, приведет к пропуску зажигания автомобиля.
