Датчик положения дроссельной заслонки принцип работы: Датчик положения дроссельной заслонки (ДПДЗ)

Назначение и замена датчика дроссельной заслонки на Ланосе

Еще одним немаловажным элементом в конструкции инжекторных автомобилей является датчик положения дроссельной заслонки, относящийся к группе мощностных устройств. Главной целью этой детали является точное дозирование топливной смеси в камеру сгорания. От исправной работы элемента зависит расход топлива. Если датчик положения дроссельной заслонки на Ланосе начинает давать сбои, то это приводит к повышению расхода топлива и ряду некоторых сбоев в работе мотора, о которых узнаем в материале.

Содержание материала

Что такое ДПДЗ

Датчик положения дроссельной заслонки контролирует положение заслонки дросселя. Дроссельной заслонкой называется клапан, который располагается между патрубком воздуховода и впускным коллектором. Посредством заслонки регулируется подача воздуха в коллектор. Датчики положения устанавливаются на всех автомобилях, которые имеют электронное управление впрыском топлива.

Главное назначение датчика положения — чтобы ЭБУ знал о том, в каком положении находится заслона.

Благодаря этой информации происходит точное дозирование смеси с оптимизацией расхода относительно положения педали акселератора. Если говорить проще, то за счет ДПДЗ задается количества топлива, впрыскиваемого форсунками в цилиндры. От исправности этого элемента зависит расход топлива. Если возникают подозрения на увеличение топлива, то необходимо прибегнуть к проверке ДПДЗ на Ланосе.

Вида датчиков заслонки

Производители выпускают рассматриваемые устройства двух видов. На Ланосах применяются оба варианта, поэтому рассмотрим их особенности. Различаются пленочно-резисторные и бесконтактные датчики положения дроссельной заслонки. Отличаются они по конструкции и принципу работы.

Пленочно-резисторный ДПДЗ или контактный состоит из дорожек, которые являются переменным сопротивлением. В основе элемента лежит подвижный ползунок, при перемещении которого происходит увеличение сопротивления. В конструкции датчика имеется три контакта — плюс, масса и управление двигателем.

На устройство подается постоянное напряжение, величина которого составляет 5В.

Бесконтактный ДПДЗ или магниторезистивный на Ланосе представляет собой потенциометр, работающий по принципу изменения влияния магнитного поля. В конструкции элемента присутствует постоянный магнит, а изменения положения заслонки фиксируются при помощи электронного блока. Отличительная особенность бесконтактных устройств — это их долговечность. Стоят такие устройства дороже, чем контактные.

Принцип работы датчиков положения заслонки

Зная разновидности датчиков дроссельной заслонки, рассмотрим их конструктивные особенности и принцип работы. Для начала рассмотрим контактный датчик или пленочно-резистивный. Свое название пленочный этот элемент получил благодаря использованию конструктивной детали в виде пленки. На пленке расположена дорожка, по которой перемещается подвижный элемент — ползунок. Составляющими деталями контактного потенциометра являются:

1. Корпус, изготовленный из пластика
2. Пленочное сопротивление. С одной стороны на стальную пластину подается положительный заряд, а с другой отрицательный
3. Подвижный элемент — ползунок, который соединен с дроссельной заслонкой

Принцип работы детали заключается в том, что на дорожку подается постоянное напряжение при включенном зажигании и работающем моторе. Когда дроссельная закрыта при работающем двигателе на холостом ходу, на выходе третьего контакта величина напряжения не превышает 0,5В. Как только водитель нажимает на газ, происходит изменение положения заслонки. С перемещением заслонки происходит движение ползунка по резистивной дорожке. При открытии заслонки возрастает сопротивление, а значит увеличивается напряжение на третьем сигнальном контакте датчика. При полностью открытой дроссельной заслонке величина напряжения на сигнальном проводе составляет 4-4,5В.

Снимаемая величина напряжения посредством сигнального провода поступает на ЭБУ. Контроллер корректирует подачу топлива в зависимости от величины открытия дросселя. С течением времени происходит износ ползунка и пленочного резистивного элемента, поэтому датчик выходит из строя и нуждается в замене. Ремонту эта деталь не подлежит, и при ее поломке, требуется замена.

Это интересно! Чаще всего из строя выходит датчик по причине истирания дорожки. В таком случае может вовсе не изменяться напряжение при работе двигателя или изменяться с резкими перепадами, что зависит от характера неисправности.

Контактный датчик положения дроссельной заслонки имеет иную конструкцию, а значит, и другой принцип работы. В основе функционирования ДПДЗ бесконтактного типа лежит эффект Холла. За счет использования этого, рассматриваемый элемент лишился контактов, откуда и получил соответствующее название. Вместо контактной пластины, в конструкции применяется постоянный магнит. В корпус датчика встроена интегральная микросхема, работающая по принципу эффекта Холла. Задача этой микросхемы заключается в том, чтобы считывать изменения магнитного поля, что достигается посредством изменения положения постоянного магнита.

Постоянный магнит крепится к дроссельной заслонке. Когда заслонка открывается, происходит одновременное перемещение магнита. Изменения положения магнита способствует наведению импульсов, которые фиксируются микроконтроллером. Величина подающего напряжения аналогична контактному датчику. Именно поэтому контактный датчик можно совершенно свободно и без доработок заменить на бесконтактный.

Это интересно! К ряду достоинств бесконтактного элемента стоит отнести большой ресурс работы за счет отсутствия трущихся деталей. Из недостатков надо отметить стоимость, которая в 1,5 раза выше обычного контактного ДПДЗ.

Какие неисправности датчика заслонки встречаются

Проблемными являются датчики контактного типа, срок службы которых на Ланосах не превышает 50 тысяч км пробега. Если на автомобиль установить не оригинальный элемент, то срок его службы вовсе не превышает 10-20 тысяч км пробега. Выделяют три основных вида неисправностей, встречаемых на устройствах контактного типа:

1. Износ подвижного пленочного контакта
2. Окисление контактов
3. Износ крепежного соединения или его люфт

Схема подключения датчика заслонки

В ходе постоянного трения подвижного контакта с пленочным сопротивлением происходит износ металлического слоя. Срок службы детали зависит от качества изделия, а также стиля или характера вождения. Перед тем, как приступать к замене рассматриваемого элемента на автомобиле, следует первоначально провести его диагностику. Поводом для проведения проверки ДПДЗ на Ланосе являются разные факторы, о которых узнаем подробно в следующем разделе.

Какие причины и признаки поломок ДПДЗ на Ланосе

Если возникают подозрения на неисправность ДПДЗ, то первым делом нужно посмотреть на наличие ряда следующих симптомов:

1. Снижение мощности двигателя
2. Увеличение расхода топлива
3. Запоздалый отклик двигателя на нажатие педали акселератора
4. При резком разгоне возникают рывки
5. Проблемы с пуском мотора
6. Свечение индикации «Check Engine», означающая ошибку мотора

Описанные признаки не говорят на 100% о том, что причина неисправности заключается в датчике заслонки. Именно поэтому дополнительно рекомендуется произвести проверку устройства. Выполнить проверку ДПДЗ на Ланосе сможет абсолютно каждый водитель, и для этого вовсе не обязательно посещать автосервис. Как осуществляется проверка датчика заслонки на Ланосе, выясним в подробностях.

Как проверить контактный ДПДЗ на Ланосе

Если имеются признаки неисправности датчика положения заслонки дросселя, то перед тем как осуществлять замену, следует произвести проверку. Для проверки понадобится такой прибор, как мультиметр. С его помощью необходимо измерить напряжение в проводе питания, который подсоединяется к детали. Для этого понадобится выполнить следующие действия:

• Отсоединить фишку с проводом от датчика
• Подключить щупы мультиметра к положительному и отрицательному контактам устройства
• Включить тестер в режим измерения постоянного напряжения до 20В
• Запустить двигатель и проверить показания на приборе
• Прибор должен показать значения величиной 5В. Если же мультиметр показывает меньшее значение или вовсе нулевой показатель, значит уместно повреждение жилы одного из проводов питания. Делать такой вывод можно в случае, если щупы мультиметра правильно подсоединены к контактам на фишке

Если же показания на мультиметре имеются, тогда приступаем к непосредственной проверке самого датчика. Для этого необходимо подключить фишку к датчику, и воспользовавшись двумя булавками, подсоединить щупы мультиметра к выходному контакту и массе (второй и третий контакты). При закрытой заслонке и включенном зажигании величина напряжения должна составлять 0,7В, а при максимальном ее открытии (нажав на педаль газа), величина должна изменится в сторону увеличения до 5В.

Последний вариант проверки заключается в измерении сопротивления датчика. Для этого необходимо отсоединить фишку питания, и к контактам датчика присоединить щупы мультиметра. Подключаются они ко второму и третьему контакту, то есть выходной сигнал на ЭБУ и масса. Прибор переводится в режим измерения сопротивления. Когда заслонка закрыта, то мультиметр должен показать большое значение сопротивления до 2,5 кОм. При открытии заслонки сопротивление снижается до 1 кОм. Причем открывать заслонку необходимо медленно, и при этом наблюдать за показаниями. Показания должны уменьшаться плавно и без рывков. Если это так, значит датчик исправен, и не нуждается в замене.

Это интересно! Для более точной проверки датчика положения дроссельной заслонки понадобится провести компьютерную диагностику. С ее помощью можно определить исправность работы ДПДЗ.

Если на Ланосе стоит бесконтактный элемент, то для его проверки на исправность понадобится специальное оборудование. Самостоятельно можно проверить только выходное напряжение, поступающее на ЭБУ при изменении положения заслонки. Надо также отметить, что чаще всего контактные датчики выходят из строя, если у них есть заводской брак. В остальном они служат практически вечно.

Где на Ланосе находится ДПДЗ

Разобравшись с конструкцией, видами и принципом функционирования датчиков положения дроссельной заслонки, остается выяснить, где же он находится. Найти его не составит  труда, так как расположен он на самом видном месте в области расположения дросселя.

На Ланосе ДПДЗ находится под регулятором холостого хода. На фото выше показано, как выглядит датчик, и где он расположен. Крепится он посредством двух болтов с шляпкой под крестовую отвертку.

Как заменить датчик положения заслонки на Шевроле и Дэу Ланос

Если диагностика показала, что ДПДЗ на Ланосе неисправен, то его следует заменить. С заменой никаких трудностей не возникает, однако рассмотрим этот процесс пошагово. Перед тем, как снимать старый датчик, нужно снять клемму с аккумулятора. Делается это для того, чтобы предотвратить возникновение короткого замыкания, а также с целью обнуления ошибки ЭБУ. Если этого не сделать, то после замены ДПДЗ можно обнаружить, что Check Engine будет гореть на панели приборов.

Инструкция по замене ДПДЗ на Ланосе имеет следующий вид:

1. После снятия минусовой клеммы с ЭБУ, следует отсоединить фишку с проводом питания, поддев пальцев фиксатор
2. Выкрутить болты крепления устройства, и демонтировать деталь с автомобиля
3. На место старого датчика установить новый, и зафиксировать его болтами. Подключить фишку с проводами

Инструкция по замене не трудная, но важно знать некоторые нюансы:

• На Ланосы выпускаются разные типы датчиков, которые имеют соответствующие номера артикулов или каталожные номера. В таблице ниже представлены артикулы устройств для автомобилей с разными типа двигателей 1,4/1,5/1,6 литра
• Обязательно произвести настройку ДПДЗ, о чем подробно описано в следующем разделе
• Форма крепления — важно обратить внимание на тип держателя или ось заслонки. Они отличаются, поэтому перед покупкой лучше снять датчик, и посмотреть какой тип крепления на нем применяется

Из таблицы видно, что на Шевроле и Дэу Ланос с объемами двигателей 1,5 и 1,6 литра, применяются устройства с артиклем 3102. 3855. На Ланосы с двигателями 1,4, а также Сенсы используются элементы, имеющие каталожный номер 3202.3855 и 3302.3855.

Это интересно! Рекомендуется устанавливать бесконтактные датчики, так как они не только дольше служат, но еще и намного лучше работают.

Регулировка ДПДЗ или ка настроить датчик положения заслонки своими руками

После установки нового ДПДЗ на Ланос, необходимо выполнить регулировку устройства. Настройка (ее еще называют калибровка) нужна для того, чтобы обеспечить правильное функционирование элемента. Особенности регулировки основываются на выполнении следующих действий:

1. Для начала проверяем элемент, и убеждаемся, что он нуждается в регулировке. Для этого измеряем напряжение на контактах датчика. Значение должно быть 0,7В при закрытой заслонке. Если это не так, значит ДПДЗ нуждается в корректировке
2. Для этого ослабляем винты крепления, и проворачиваем его по часовой стрелке. Если свободный ход при ослаблении винтов отсутствует, значит нужно увеличить диаметры отверстий датчика. Сделать это можно напильником или сверлом с дрелью
3. Увеличив крепежное отверстие, нужно снова установить элемент на место, и измерить величину напряжения при включенном зажигании. Значение должно составлять 0,65-0,7В
4. Выставив соответствующую величину напряжения, рекомендуется произвести обнуление ЭБУ путем снятия минусовой клеммы на 15-20 минут
5. После подключения клеммы нужно включить зажигание на 15 секунд, а затем выключить его
6. Снова включается зажигание, и запускается мотор

Теперь вы понимаете, что такое регулировка ДПДЗ на Ланосе, и для чего нужно выполнять эту процедуру. После установки бесконтактного датчика заслонки, можно заметить такие улучшения на автомобиле, как улучшение отзывчивости двигателя при нажатии на педаль газа, исчезновение подергиваний и рывков на 1 и 3 передаче, снижение расхода топлива и т. п. Отзывы показывают, что лучше переплатить, и купить бесконтактный датчик положения заслонки, чем каждые 2-3 года осуществлять замену контактных устройств.

Датчик положения дроссельной заслонки: особенности, инструкция по замене » Авто центр ру

Любой более-менее опытный автолюбитель знает, что представляет собой датчик положения дроссельной заслонки (ДПДЗ или TPS) и какие функции он выполняет. Устройство может работать в двух положениях — открытом и закрытом. Часто бывает такое, что регулятор просто выходит из строя, доставляя этим неудобства водителю. Ниже мы рассмотрим устройство, причины поломок, а также процесс ремонта ДПДЗ.

Характеристика ДПДЗ

Для чего нужен датчик положения дроссельной заслонки, на что влияет, за что отвечает, как работает на холостых оборотах и где находится? Давайте в первую очередь разберем устройство регулятора.

Устройство

Устройство регулятора положения дроссельной заслонки

Датчик положения дроссельной заслонки относится к резистивным устройствам. Если вы разберете конструкцию регулятора, то сможете увидеть внутри подвижный ползунок. Этот ползунок перемещается по специальной поверхности, выполненной в дугообразной форме. Ось вращения токосъемника является совмещенной с самой заслонкой.

Когда водитель нажимает на педаль газа, положение дроссельной заслонки становится открытым, в этот момент токосъемник начинает перемещаться по поверхности резистивного компонента. Поэтому при перемещении изменяется и уровень сопротивления потенциометра.

Принцип работы

Что касается принципа работы ТПС. В тот момент, когда заслонка закрыта, уровень напряжения на регуляторе будет минимальным. Если же заслонка открывается, уровень этого параметра возрастает. Наибольший уровень напряжения достигается в результате полностью открытой ДЗ. Учитывая эти данные, которые датчик дроссельной заслонки передает блоку управления мотором, определяется наиболее оптимальный режим подачи топлива.

Место установки всех элементов заслонки

В некоторых случаях вместо потенциометра в конструкции ДПДЗ применяется специальный магниторезистивный регулятор. Это устройство состоит из чувствительного компонента, на который наносится специальный материал, а также непосредственно магнита, напрямую связанного с валом ДПДЗ. Такие регуляторы называются бесконтактными, поскольку между резистивным компонентом и магнитом отсутствует прямой контакт.

Бесконтактный ДПДЗ работает следующим образом: когда заслонка поворачивается, магнитное поле в регуляторе меняется. В этом случае меняется и уровень сопротивления чувствительного компонента — все эти данные считываются ЭБУ для определения дальнейших действий. В системе подачи топлива ДПДЗ выполняет очень важную функцию, поэтому за его работоспособностью всегда необходимо следить.

Причины и первые симптомы поломки

Если возникла необходимость настроить или отрегулировать контактный или бесконтактный ДПДЗ, для начала следует разобраться в причинах и симптомах неисправности. Поэтому предлагаем вам узнать, как проверить датчик положения дроссельной заслонки своими силами. По сути, то, что устройство вышло из строя, сможет определить любой автолюбитель, даже начинающий, главное — это знать об основных признака. Итак, какие существуют неисправности датчика положения дроссельной заслонки и как они проявляются?

Бесконтактный регулятор в разобранном виде

1. Мотор транспортного средства начинает работать нестабильно. Какое-то время он функционирует нормально, после чего может просто заглохнуть на холостых оборотах.  На холостых оборотах ДВС, как правило, работает нестабильно, а при попытке снизить скорость с максимальной до холостого хода, агрегат глохнет.
2. Еще один признак — когда водитель нажимает на педаль газа, машина сама по себе перегазовует либо, напротив, глохнет.
3. Немаловажный признак — на первых или третьих скоростях машина как бы проваливается, резко теряется мощность, после чего может восстановиться сама.
4. Рывки. Такой признак обычно проявляется в том случае, если сама заслонка находится в открытом состоянии.

Что касается провалов, то в этом случае настроить или отрегулировать устройство не получится — это все равно не поможет решить проблему. Такая неисправность обычно случается в том случае, если адаптация заслонки была выполнена неудачно или вместо оригинала ДПДЗ была установлена подделка.

Отдельно стоит сказать о подделках — неоригинальные устройства характерны тем, что они в большинстве случаев всегда зависят от температурного режима, поэтому им не помогает ни настройка, ни регулировка. Соответственно, если ДПДЗ будет нагреваться, уровень его питания также будет изменяться. Например, если при выключенном моторе регулятор показывает одно напряжение на выходе, то после прогрева агрегата данный параметр начнет быстро расти (автор видео — Иван Васильевич).

В свою очередь, блок управления не сможет своевременно реагировать на увеличение этого показателя, а это, так или иначе, отразится на функционировании машины, особенно при переключении скоростей. Если вы не уверены в работоспособности элемента, то проводится проверка датчика положения дроссельной заслонки. Прост отключите зажигание, после чего сразу запустите мотор — на блоке управления покажется последний параметр питания регулятор при закрытой заслонке. Если после повторного запуска мотор работает стабильно, то это свидетельствует о неполадках в работе ДПДЗ — эти действия помогут только на время исправить ситуацию, но заменить регулятор нужно как можно быстрее.

Руководство по ремонту и замене элемента

Регулировка

Ремонт датчика положения дроссельной заслонки — в принципе, дело не особо сложное, но для начала рекомендуем разобраться в вопросе регулировки. Процесс регулировки заключается в замере уровня сопротивления мультиметром на среднем контакте, во время регулировки зажигание должно быть включено.

Для того, чтобы произвести регулировку контактного или бесконтактного регулятора, выполните следующие действия (инструкция приведена на примере двигателей QG):

1. Вакуумное устройство необходимо разрядить, для этого его можно зажать или использовать компрессор. Вакуумник есть не на всех автомобилях.
2. Затем для регулировки отключается разъем датчика.
3. Вам необходимо замерить цепь между первым и вторым контактом. Установите щуп толщиной 0.1 мм между упорным болтом и сами регулятором — прибор должен показать, что цепь есть, уровень сопротивления должен составить 0 Ом.
4. Затем установите щуп 0,25 мм между в то же самое положение — в этом случае цепь может прерваться, сопротивления на ней не должно быть.

Запрос вернул пустой результат.

Если цепь прерывается на другом показателе, то устройству необходима регулировка. Чтобы правильно выполнить регулировку, ослабьте винт фиксации ДПДЦ с помощью гаечного ключа. Путем вращения регулятора необходимо добиться того, чтобы при замере вы получали соответствующие параметры. После регулировки и затяжки датчика необходимо проверить все параметры еще раз.

Если регулировка выполнена верно, то выполните следующие действий:

1. Регулятор холостого хода необходимо переключить в положение OFF, при этом ключ в замке зажигания должен быть на ON. Разъем ДПДЗ отключается и опять подключается.
2. Заведите мотор, оцените работу холостого хода. Если все в порядке, то регулировка произошла успешно.

Ремонт и замена

Что касается ремонта, то обычно это процедуре на контактных и бесконтактных датчиках подвергаются резистивные слои. Своими силами произвести ремонт невозможно, только с помощью оборудования на специализированных станциях, и то, не всегда.

Наиболее оптимальным вариантом будет замена датчика положения дроссельной заслонки и установка нового регулятора:

1. Отключите питание от электронного блока мотора.
2. Открутите все необходимые крепления и фиксаторы.
3. Демонтируйте старый ДПДЗ и установите новый.
4. Сначала новый датчик подключается к блоку управления, затем — включается питание. Такой порядок очень важен.

Самое главное — это приобрести оригинальный регулятор, поскольку при использовании менее качественных аналогов вы столкнетесь с вышеописанными проблемами. Покупайте устройства у дилеров или в магазинах, но не на рынках.

Видео «Процесс замены датчика в домашних условиях»

Как не допустить ошибок при замене ДПДЗ — узнайте из видео ниже (автор видео — Дмитрий Мазницын).

Извините, в настоящее время нет доступных опросов.

Газель датчик положения дроссельной заслонки распиновка

В статье описывается датчик дроссельной заслонки в двигателях 405, 406, 409, 4213, 4216 автомобилей УАЗ и Газель. Представлены его технические характеристики и методы управления. Указано расположение датчика положения дроссельной заслонки на двигателях 405, 406, 409, 4213, 4216. Описана замена датчика положения дроссельной заслонки. Благодаря этой статье осмотр датчика положения дроссельной заслонки станет намного проще.

Содержание

1. Назначение и принцип действия датчика дроссельной заслонки 406. 1130000-01
2. Устройство датчика дроссельной заслонки (ДПДЗ) 405, 406, 409, 4213, 4216
3. Электрическая схема подключения контактного ДПДЗ 405, 406, 409 движка модели 406.1130000-01
4. Разъем датчика дроссельной заслонки 406.1130000-01
5. Технические характеристики датчика положения дроссельной заслонки 405, 406, 409, 4213, 4216 двмжка модели 406.1130000-01
6. Неисправности ДПДЗ
7. Где находится датчик положения дроссельной заслонки ?
8. Место крепления ДПДЗ на моторах УМЗ 4213, 4216
9. Аналоги датчика дроссельной заслонки 405, 406, 409 мотора марки 406.1130000-01 (НРК1-8)
10. Каталожный номер ДПДЗ
11. Проверка датчика положения дроссельной заслонки 405, 406, 409, 4213, 4216
12. Газель датчик положения дроссельной заслонки распиновка

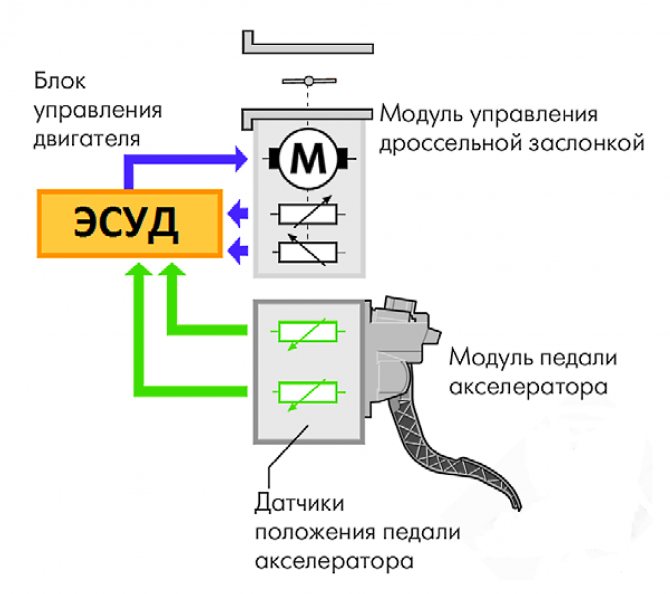

13. Многие владельцы ГАЗели с электронной дроссельной заслонкой и педалью газа (Евро-4) рано или поздно сталкиваются с их поломкой. Разберёмся в принципе работы этих механизмов и решим наболевшие вопросы.

Назначение и принцип действия датчика дроссельной заслонки 406.1130000-01

Датчик положения дроссельной заслонки используется для определения угла положения дроссельной заслонки в любой момент времени во время работы двигателя и, таким образом, обеспечивает электронный блок управления информацией о режимах работы двигателя. ЭБУ определяет текущее положение дроссельной заслонки по выходному импульсу ДПДЗ и динамику нажатия педали дроссельной заслонки по скорости сигнала, который, в свою очередь, является основным значением для запуска режимов kick-down или дроссельной индукции воздуха через блок холостого хода. Контроллер использует сигнал от датчика дроссельной заслонки (DPD) для определения угла дроссельной заслонки. При запуске двигателя компьютер определяет угол наклона дроссельной заслонки и переводит двигатель в режим продувки, если угол открыт более чем на 75%. На основании импульса от датчика положения дроссельной заслонки — в закрытом положении ЭБУ начинает управлять дроссельной заслонкой и тем самым обеспечивает подачу воздуха в двигатель в обход закрытой дроссельной заслонки. Датчик положения дроссельной заслонки участвует в управлении двигателем с самого начала. ЭБУ использует датчик положения дроссельной заслонки для определения режима работы двигателя.

На устройство подается постоянное напряжение 5±0,1 вольт от автомобильного компьютера.

Принцип работы датчика положения дроссельной заслонки заключается в преобразовании угла дроссельной заслонки в постоянный ток. При изменении угла наклона дроссельной заслонки выходное напряжение изменяется за счет изменения сопротивления токопроводящих пластин датчика. Это хорошо видно из формулы для расчета напряжения U=I*R . Он составляет 250-650 мВ при закрытом дросселе и 3900-4700 мВ при открытом дросселе. ЭБУ получает сигнал при закрытой дроссельной заслонке — управляющее напряжение составляет не менее 250-650 мВ. При резком открытии дроссельной заслонки управляющее напряжение от ДПДЗ увеличивается, и таким образом ЭБУ получает сигнал на увеличение оборотов двигателя. При постоянной частоте вращения двигателя управляющее напряжение почти постоянно, поэтому ЭБУ осознает этот режим. Выходной сигнал от датчика дроссельной заслонки 405, 406, 409, 4213, 4216 изменяется при нажатии на педаль акселератора. Таким образом, водитель контролирует обороты силового агрегата в различные моменты его работы.

Устройство датчика дроссельной заслонки (ДПДЗ) 405, 406, 409, 4213, 4216

На практике различают два типа дроссельных датчиков: контактные и бесконтактные.

Работа контактов ДПДЗ 405, 406, 409, 4213, 4216 основана на методах реостата, потенциометра и переменного резистора. Контактные устройства выполнены в виде потенциометра. Вращающийся вал контактного кольца соединен с воздушной заслонкой. При открытии воздушной заслонки скользящие лопатки перемещаются вдоль неподвижных электропроводящих полос от 0 до 90 0 . В корпусе датчика положения дроссельной заслонки обычно имеется от двух до шести полосок. Такие датчики положения дроссельной заслонки используются в двигателях 405, 406, 409, 4213, 4216 автомобилей УАЗ и Газель.

Электрическая схема подключения контактного ДПДЗ 405, 406, 409 движка модели 406.

1130000-01

Ниже приведена схема подключения датчика дроссельной заслонки двигателей 405, 406, 409. На ней показано назначение клемм датчика дроссельной заслонки и ответных клемм на контроллере.

Разъем датчика дроссельной заслонки 406.1130000-01

Разъем корпуса дроссельной заслонки представляет собой трехконтактный разъем. Он фиксируется рамочной пружиной

Датчик дроссельной заслонки подключается к жгуту проводов через трехконтактный разъем. Первый провод, контакт 1, подает напряжение 5 В от ЭБУ. Второй провод, контакт № 2, подключен к общей земле, к шасси автомобиля. По третьему проводу, контакт №3, ЭБУ получает от ДПДЗ информацию об угле открытия воздушной заслонки.

ДПДЗ состоит из пластикового корпуса, в котором находится ползунок, скользящий по секторным проводам. Вал ползуна имеет вырез, совпадающий с вырезом вала воздушной заслонки. Вал ползуна уплотняется уплотнительным кольцом. Устройство не обслуживается и не регулируется во время работы. Когда он выходит из строя, его заменяют на такой же или эквивалентный.

Бесконтактный ДПД основан на эффекте Холла. Он не имеет обычных контактов. Вместо подвижных контактов используется эллипсоидный постоянный магнит, а в корпусе размещен встроенный прибор Холла. Это устройство фиксирует изменения в магнитном поле при перемещении магнита и переводит данные в сигнал напряжения.

Технические характеристики датчика положения дроссельной заслонки 405, 406, 409, 4213, 4216 двмжка модели 406.1130000-01

• Напряжение питания в центре клемм 1-2 составляет 5,0+0,1 В.
• Сопротивление в центре контактов 1 и 2 равно 1800. 2000 Ом
• Свободная игра составляет от 0 до 2 %.
• Напряжение между клеммами 3-2 при закрытой воздушной заслонке: 250…650 мВ
• Открытие дроссельной заслонки более 90%.
• Напряжение между клеммами 3 и 2, при открытом дросселе: 3900 мВ — 4700 мВ.
• Устройство способно вращаться до 1000000 раз.
• Выходное напряжение устройства линейно зависит от угла поворота и находится в диапазоне 0. 100 0 (250. 4800мВ). Наклон характеристики составляет 0,048 В/о
• Рабочий диапазон излучателя находится в линейной части графика 10. 90 0 . Это соответствует значению открытия дроссельной заслонки от 0 до 100%. Наклон графика составляет 0,039 В/%.

Читайте также: 1379260 кронштейн датчика парковки ford

Неисправности ДПДЗ

• Обрыв соединительных проводов датчика дроссельной заслонки. Самодиагностика ЭБУ указывает на коды неисправностей 23 или 24.
  • Проверьте целостность проводов 53, 12 и 30g.
• Обороты холостого хода теплого двигателя выше нормы. Контрольная индикация не загорается при включении зажигания и может загораться при полностью открытой дроссельной заслонке. Выходное напряжение ДПДЗ более 650 мВ при замкнутом дросселе.
  • Проверьте и отрегулируйте механизм управления воздушной заслонкой для максимального закрытия.
• Дребезжат контакты ДПДЗ. Контрольный индикатор мигает при быстром открытии воздушной завесы. Самодиагностика ЭБУ показывает коды ошибок 23 или 24
  • Замените блок
• Скорость холостого хода прогретого двигателя различна. Контрольная лампа не горит (неисправность управления отсутствует). Величина закрытия дроссельной заслонки изменяется: 0. >2%.
  • Терминалы DPDZ, скорее всего, отскочат. Замените счетчик.
• Двигатель не получает полную мощность. Контрольные коды не отображаются (все системы в порядке). Открытие воздушной заслонки не превышает 80%.
  • Проверьте и отрегулируйте регулятор дроссельной заслонки на полное открытие.

Где находится датчик положения дроссельной заслонки ?

На двигателях 405, 406, 409 датчик дроссельной заслонки расположен на оси воздушной заслонки, на левой стороне корпуса дроссельной заслонки.

Устройство крепится с помощью двух аппаратных разъемов M5. Паз на валу устройства совпадает с пазом на валу воздушной заслонки.

Место крепления ДПДЗ на моторах УМЗ 4213, 4216

Датчик дроссельной заслонки установлен на корпусе дроссельной заслонки. Он надевается на вал дроссельной заслонки и фиксируется двумя винтами.

Аналоги датчика дроссельной заслонки 405, 406, 409 мотора марки 406.1130000-01 (НРК1-8)

• Cartronic, 406.1130000-01 (24.3855 Ref Ctr)
• Устройство компании «PECKAR» 406.1130000-01
• BOSCH VFDZ с номером детали 0 280 122 001

Каталожный номер ДПДЗ

• 406.1130000-01 — ДПДЗ 24.3855
• 406.1130000(-01) — производство компании Pekar
• 406.1130000-01 — приборная панель НРК1-8 (АДШК 434).

Все счетчики с каталожными номерами 406.1130000, 406.1130000-01(02. 09) взаимозаменяемы. А счетчики с каталожным номером 406.1130000-10 не являются взаимозаменяемыми.

Проверка датчика положения дроссельной заслонки 405, 406, 409, 4213, 4216

Проверьте датчик положения дроссельной заслонки в следующем порядке:

1. Включите ток и измерьте напряжение между клеммами 1 и 2. Оно должно быть 5,0+0,1 В.
2. Выключите зажигание и проверьте сопротивление между клеммами 1 и 2. Оно должно быть в пределах 1800 — 2000 Ом.
3. Включите зажигание и измерьте напряжение между клеммами 2 и 3 при закрытом дросселе. Это значение должно быть равно 250. 650MV
4. Включите зажигание и измерьте напряжение между клеммами 2 и 3 при открытой дроссельной заслонке. Значение полного открытия дроссельной заслонки составляет 90 o . Должно быть 3900. 4700 МВ.

Если показания тестера значительно отличаются от приведенных выше, то датчик дроссельной заслонки неисправен и требует замены.

Источник

Газель датчик положения дроссельной заслонки распиновка

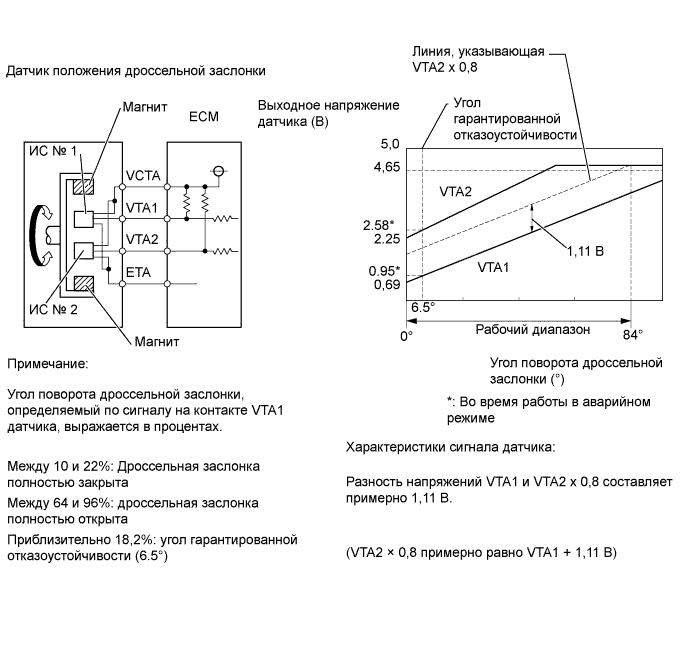

Датчик положения дроссельной заслонки — это потенциометр, установленный на рычаге дроссельной заслонки, который изменяет свое сопротивление в зависимости от вращения дроссельной заслонки. Он может иметь одну или две дорожки. В случае двухдорожечного датчика напряжение одного дросселя согласуется с показаниями другого дросселя. Это датчик обратной связи для электрического привода дроссельной заслонки.

Низкий уровень сигнала датчика положения дроссельной заслонки

Высокий уровень сигнала датчика положения дроссельной заслонки

Уровень сигнала датчика положения дроссельной заслонки (2-й путь) низкий

Уровень сигнала датчика положения дроссельной заслонки (2-й путь) высокий

Датчик положения дроссельной заслонки (полоса 2) предел диапазона дифференциала

Напряжение от датчика (P0122, P0123, P0222, P0223) статус разрешения тестирования:

— Напряжение питания контроллера находится в допустимых пределах (>5 В и

— Проверка напряжения выполняется непрерывно.

P0122, P0123, P0222, P0223 состояние неисправности

— Напряжение с датчика меньше 0,20 В или больше 4,78 В

Реакция блока на однопутевые неисправности датчика положения дроссельной заслонки:

Если на однопутном датчике обнаружены ошибки P0122,P0123:

— Режим XX определяется значением основного параметра нагрузки (давление).

— Внешний режим, режимы ECT не включены.

— Режим продувки запрещен во время запуска,

Реакция на ошибку датчика положения дроссельной заслонки с двумя путями: если обнаружены ошибки P0122,P0123:

— Положение дроссельной заслонки рассчитывается по второй дорожке.

Если обнаружены ошибки P0222,P0223:

— Положение дроссельной заслонки рассчитывается по первому треку.

Если обнаружены ошибки на первой и второй дорожке (P0122/P0123 и P0222/P0223):

— Режим XX определяется значением основного параметра нагрузки (давление).

— Внешний режим, режимы ECT не включены.

— Режим продувки запрещен во время запуска,

— Питание привода дроссельной заслонки отключено.

Состояние разрешения тестирования (P0221):

— Напряжение питания контроллера находится в допустимых пределах (>5 В и

— Нет ошибок P0122, P0123, P0222, P0223.

— Проверка напряжения выполняется непрерывно Состояние неисправности P0221:

— Процент открытия дроссельной заслонки, рассчитанный по первому треку, и процент открытия дроссельной заслонки, рассчитанный по второму треку, отличаются более чем на 3,0%.

Источник

Многие владельцы ГАЗели с электронной дроссельной заслонкой и педалью газа (Евро-4) рано или поздно сталкиваются с их поломкой. Разберёмся в принципе работы этих механизмов и решим наболевшие вопросы.

ГАЗЕЛЬ часто пользуется нашими услугами, потому что это коммерческий автомобиль, который пашет как рабочая лошадь, днем и ночью. День за днем на дороги нашей страны выезжает множество ГАЗелей, и рано или поздно появляются дефекты, которые мы стараемся устранить! Сегодняшний день не является исключением. В нашу мастерскую заехала ГАЗЕЛЬ БИЗНЕС с двигателем УМЗ! Давайте поможем бизнесу!

Читайте также: Как заменить датчик абс Chevrolet Cruze

Выслушиваем клиента: машина не тянет, горит контрольная лампочка. После выключения и включения зажигания автомобиль иногда начинает работать нормально, но затем проблема повторяется. Число оборотов не превышает 2000.

Рис. 1

Как начать ремонт? Определенно с помощью компьютерной диагностики. Мы включаем наш диагностический прибор и считываем ошибки, которые хранятся в блоке управления двигателем.

Рис.2

Нас интересует текущая ошибка P2138 Throttle/Pedal Position Sensor/Switch «D»/»E» Voltage Correlation. Это означает буквальный перевод ошибки: P2138 Неправильное напряжение датчика положения дроссельной заслонки/педали соотношение «D»/»E». Дроссельная заслонка является электронной, как и педаль акселератора. Это означает, что может быть неисправна как дроссельная заслонка, так и педаль акселератора. Для того чтобы определить педаль или дроссель, необходимо понять, как они устроены, поэтому для начала рассмотрим их конструктивные особенности, устройство, а также поймем разницу между механическими и электронными дросселями.

Принцип работы системы с электронной дроссельной заслонкой и электронной педалью акселератора.

Итак, давайте сначала рассмотрим механическое дроссельное устройство и то, как регулируются обороты холостого хода.

Рис. 3 Механический дроссель (об/мин 840…900)

В механическом дросселе (рис. 3) регулятор холостого хода (4) отвечает за холостой ход (обороты двигателя). Сам дроссель (контакт 1) не играет никакой роли в управлении холостым ходом. Регулятор холостого хода устанавливает 55. 65 ступеней (mikas 7.1) для поддержания оборотов около 800. 900 об/мин. Чем выше ступени регулятора холостого хода, тем выше будут обороты двигателя, так как больше воздуха будет проходить через перепускной канал (3).

Рис. 4 Механический дроссель (обороты 1300…1400)

Чтобы поддерживать обороты холостого хода на уровне 1300. 1400, регулятор холостого хода (2) устанавливается примерно на 115. 120 ступеней (mikas 7.1). Штифт регулятора (4) в этом положении увеличивает поток воздуха через байпасный канал (3) и, таким образом, число оборотов также увеличивается.

А как выглядит регулятор холостого хода с электронной дроссельной заслонкой и из каких частей он состоит?
Электронная дроссельная заслонка GAS состоит из следующих частей (рис. 5): сам дроссель (пятак 1), мотор-редуктор (2), управляющий дросселем (пятак 1), и два датчика положения сопротивления (3).

Рис. 5 Электронная дроссельная заслонка (скорость 850…900).

Следует уточнить, что автомобили с электронной дроссельной заслонкой не имеют регулятора холостого хода в качестве отдельного компонента. Сама дроссельная заслонка (пятка, 1) отвечает за регулирование оборотов холостого хода. Для поддержания холостого хода дроссельная заслонка открывается на 5. 6 %, а воздух, необходимый для регулирования холостого хода, проходит через дроссельную заслонку (1). Дроссельная заслонка управляется моторедуктором (2). Датчики (3) считывают текущее положение дроссельной заслонки.

Рис. 6 Электронная дроссельная заслонка (скорость 1 400…1 500)

Для того чтобы увеличить обороты двигателя до 1 400. 1 500, двигатель (2) открывает дроссельную заслонку на 10. 12%. Это означает, что электронная дроссельная заслонка сама участвует в процессе управления холостым ходом. Электронный дроссель необходимо содержать в чистоте, поэтому его приходится чистить гораздо чаще, чем механический дроссель, чтобы избежать колебаний оборотов двигателя.

Если механическая дроссельная заслонка управляется тросом дроссельной заслонки, то кто управляет электронной дроссельной заслонкой? Для того чтобы ЭБУ понял, как открыть дроссельную заслонку, он должен сначала считать текущее положение педали дроссельной заслонки. Педаль дросселя также электронная и состоит из самой педали и двух датчиков сопротивления (R3, R4) Рис.7.

Рассмотрим вариант 1: педаль газа не нажата.
Зажигание включено, дроссельная заслонка не нажата и дроссельная заслонка находится на уровне 7,8%, почему не 0%, спросите вы? Поясним: поскольку дроссель у нас электронный, регулятора холостого хода, как вы уже поняли, не существует, но нам нужен воздух для воспламенения смеси. Этот воздух поступает через зазор 7,8% при запуске двигателя.

Рис.7 Зажигание включено, педаль не нажата, дроссельная заслонка закрыта (наклонена) на 7,8%.

Какие параметры мы можем наблюдать при хорошей дроссельной заслонке и хорошей педали акселератора?

Рис.8 Типичные значения безотказности дросселя и педали дросселя (педаль не нажата)

Таблица 1 Полезные значения дроссельной заслонки и педали дроссельной заслонки (педаль не нажата)

Рассмотрим вариант 2. Педаль полностью нажата.
Зажигание включено, педаль газа полностью нажата, дроссельная заслонка установлена на 24%. Почему не 100%, спросите вы? Это происходит так, как запрограммировано производителем.Рис. 9 Зажигание включено, педаль дроссельной заслонки полностью нажата, открытие дроссельной заслонки 24%.

При нажатии на педаль акселератора на экране отображаются следующие параметры.Рис.10 Типичные параметры хороших значений педалей акселератора и дроссельной заслонки
дроссельной заслонки (педаль полностью нажата).
Таблица 2 Хорошие значения дроссельной заслонки и педали дросселя (педаль полностью нажата).Итак, мы приняли во внимание дроссельную заслонку и педаль акселератора, пока они исправны, но давайте вернемся к нашей ГАЗели и ошибке P2138, которая сохраняется в памяти ЭБУ, когда одно из значений не отвечает, давайте вспомним эти значения.Педаль дросселя в хорошем состоянии: напряжение дросселя R3, деленное на 2, равно R4, поэтому R3/2=R4.

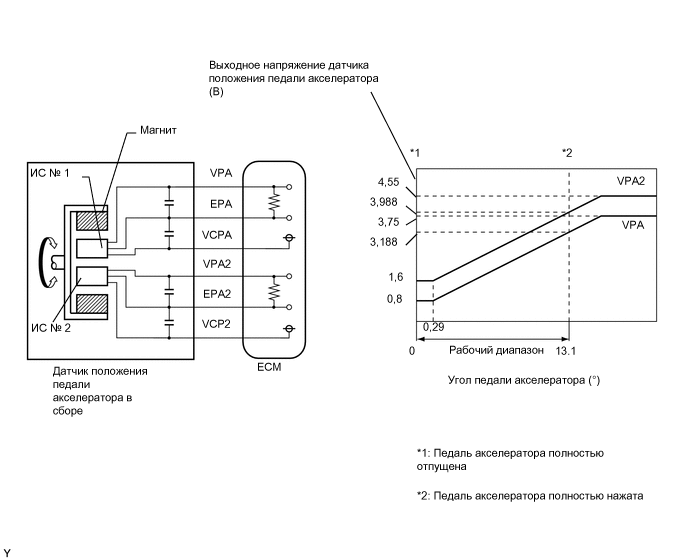

Педаль дросселя в хорошем состоянии: сумма напряжений на дросселе R1 и R2 равна 5 В, т.е. R1+R2=5 В.Если одно из этих условий не выполняется, появляется ошибка P2138 — неправильное соотношение напряжений «D»/»E» датчика положения дроссельной заслонки или педали акселератора. D и E в нашем случае — это R1, R2 и R3, R4 соответственно. Поэтому для отказа педали дроссельной заслонки или электронного дросселя необходимо выполнить вышеупомянутые проверки. Не теряя времени, мы начинаем проверять показания на пострадавшем автомобиле.Проверка показаний педали дроссельной заслонки и акселератора на неисправном автомобиле «ГАЗель».
Прежде всего, проверим показания напряжения на дроссельной заслонке и педали дроссельной заслонки на неисправном автомобиле с включенным зажиганием. Что мы видим?Рис.11 Зажигание включено, педаль не нажата.
Таблица 3: Неисправные показания педали акселератора (педаль не нажата).Показания неисправной педали акселератора (выделены желтым цветом) являются параметрами:
R3 ADC_DPS1(C) 0,98, R4 ADC_DPS2(C) 3,75.
Для того чтобы устранить дефект, необходимо знать следующее:
В неисправной педали дроссельной заслонки показания R3 в 2 раза превышают показания R4.
Мы имеем R3(ADC_DPS1(V) 0.98) / 2 = 0.49 (0.49), что не является тем же значением, что и R4 (3.75V). Это означает, что наш дроссель показывает «мусор». — Педаль неисправна.Показания дроссельной заслонки (выделены красным цветом) — это параметры: R1 ADC_ETS1(V) 0.78, R2 ADC_ETS2(V) 4.22.
Сумма напряжений R1+R2 датчиков положения дроссельной заслонки должна соответствовать 5 В при истинном дросселировании.
Имеем R1(0,78) + R2(4,22) = 5 В. Это означает, что в положении зажигания (педаль не нажата) дроссельная заслонка находится в хорошем состоянии.Затем нажмите педаль акселератора до упора и снова проверьте показания.Рис.12 Зажигание включено, педаль не нажата (педаль полностью нажата).
Таблица 4: Нарушенные показания педали акселератора (педаль полностью нажата).Неисправные показания педали акселератора (желтый цвет) — это параметры:
R3 ADC_DPS1(C) 3.72, R4 ADC_DPS2(C) 4.13.
Проверка:
R3(ADC_DPS1(V) 3.72) / 2 = 1.86, что не согласуется со значением R4 (4.13v). Это означает, что дроссель показывает «фигню», как и в первом случае — неисправна педаль.Показания дроссельной заслонки (выделены красным цветом) являются параметрами: R1 ADC_ETS1(IN) 0.80, R2 ADC_ETS2(IN) 4.21.
Проверьте:
R1(0.80) + R2(4.21) = 5.01 V. Это означает, что при включенном зажигании (педаль полностью нажата) дроссельная заслонка находится в хорошем состоянии.Обратите внимание на процент открытия дроссельной заслонки на рисунке 12. при условии, что педаль дроссельной заслонки полностью нажата. Из-за неисправной педали дроссельной заслонки ЭБУ не может определить, что дроссельная заслонка нажата, поэтому процент открытия дроссельной заслонки остается на уровне около 7,1%. Если педаль дроссельной заслонки работала правильно, показания должны соответствовать рисунку 10.Ну, у нас неисправен электронный ускоритель. Давайте начнем разбирать его, разберем на части и выясним, что с ним произошло.Чтобы демонтировать электронную педаль акселератора, открутите четыре винта.Рис.15. Выкручивание четырех винтов.
Рис.16. Снимите верхнюю крышку с печатной платой и резисторами.
Ниже приведена электрическая схема нашей педали.Рис.17. Схема подключения педали акселератора к ЭБУ.
Как пронумерованы разъемы на нашей педали акселератора?1. красный +5 В питание датчика педали 2
2. коричневый и оранжевый +5 В к датчику педали 1.
3. коричневый и розовый сигнал датчика 1 педали
4. коричневый общий сигнал датчика 1 педали
5. общий красно-розовый цвет от датчика 2 педали
6. коричнево-зеленый сигнал от датчика педали 2Рис.18: Выход педали акселератора.
Рис.19: Плата датчика педали акселератора.
На рисунке 19 показана блестящая (поцарапанная) область (зеленым цветом) на резистивном слое при постоянном движении педали акселератора вперед-назад. Со временем этот слой сильно истирается, и резистивное покрытие становится другим, вот тогда и начинаются чудеса.Как же проверить состояние педали акселератора без диагностического сканера? Все очень просто: нужно измерить мультиметром сопротивление дорожек между контактами 3,4 и 5,6. при перемещении педали акселератора сопротивление между контактами 3,4 должно изменяться плавно, оно должно плавно изменяться между контактами 5,6. проделайте ту же процедуру между контактами 3,2 и 6,1. если сопротивление изменяется скачками (не плавно), педаль акселератора следует заменить.Рис. 20 Отдельно мы покажем фотографию платы датчика, стрелками указаны испорченные участки.
Итак, на автомобиль была установлена новая электронная педаль дроссельной заслонки, и после устранения всех предыдущих ошибок необходимо выполнить процедуру адаптации педали и адаптации электронной дроссельной заслонки.Электронная дроссельная заслонка адаптируется самостоятельно. При включении зажигания процесс адаптации продолжается в течение 30 секунд. Дроссель будет вращаться сначала в одну сторону, а затем в другую. Ниже приведен видеоролик, демонстрирующий эту процедуру.Видео 1. Процесс адаптации электронного дросселя.

Видео 2. Gasol UMP 4216 — проверка показаний дроссельной заслонки и педали дросселя

Адаптация прошла успешно, и после запуска

Все о датчиках положения (типы, применение и характеристики)

Датчики положения дроссельной заслонки обеспечивают обратную связь с системой впрыска топлива автомобиля.

Изображение предоставлено: ЛЕВЧЕНКО ХАННА/Shutterstock.com

Датчики положения — это устройства, которые могут обнаруживать движение объекта или определять его относительное положение, измеренное от установленной контрольной точки. Эти типы датчиков также могут использоваться для обнаружения присутствия объекта или его отсутствия.

Существует несколько типов датчиков, которые служат тем же целям, что и датчики положения, и заслуживают упоминания. Датчики движения обнаруживают движение объекта и могут использоваться для запуска действия (например, включения прожектора или активации камеры безопасности). Датчики приближения также могут обнаруживать, что объект находится в пределах досягаемости датчика. Таким образом, оба датчика можно рассматривать как специальную форму датчиков положения. Подробнее об этих датчиках можно узнать в наших соответствующих руководствах о датчиках приближения и о датчиках движения. Одним из отличий датчиков положения является то, что они по большей части связаны не только с обнаружением объекта, но и с записью его положения и, следовательно, предполагают использование сигнала обратной связи, который содержит информацию о положении.

В этой статье представлена ​​информация о различных типах датчиков положения, принципах их работы, использовании и основных характеристиках, связанных с датчиками этого класса. Чтобы узнать больше о других типах датчиков, ознакомьтесь с нашими соответствующими руководствами, в которых рассматриваются различные типы датчиков и их использование, а также различные типы датчиков Интернета вещей (IoT). Для целей данной статьи термины «датчик положения» и «детектор положения» считаются синонимами.

Типы датчиков положения

Общее назначение датчика положения состоит в том, чтобы обнаруживать объект и передавать его положение посредством генерации сигнала, обеспечивающего обратную связь по положению. Эта обратная связь затем может использоваться для управления автоматическими реакциями в процессе, звуковыми сигналами тревоги или инициированием других действий в соответствии с конкретным приложением. Вообще говоря, датчики положения можно разделить на три широких класса, которые включают датчики линейного положения, датчики поворотного положения и датчики углового положения. Существует несколько конкретных технологий, которые можно использовать для достижения этого результата, и различные типы датчиков положения отражают эти базовые технологии.

К основным типам датчиков положения относятся следующие:

• Потенциометрические датчики положения (на основе сопротивления)
• Индуктивные датчики положения
• Вихретоковые датчики положения
• Емкостные датчики положения
• Магнитострикционные датчики положения
• Магнитные датчики положения на основе эффекта Холла
• Волоконно-оптические датчики положения
• Оптические датчики положения
• Ультразвуковые датчики положения

Потенциометрические датчики положения

Потенциометрические датчики положения

представляют собой датчики на основе сопротивления, в которых используется резистивная дорожка с очистителем, прикрепленным к объекту, положение которого отслеживается. Движение объекта приводит к тому, что стеклоочиститель меняет свое положение на дорожке сопротивления и, следовательно, изменяет измеренное значение сопротивления между положением щетки и концом дорожки. Таким образом, измеренное сопротивление можно использовать в качестве индикатора положения объекта. Это достигается с помощью делителя напряжения, в котором фиксированное напряжение подается на концы дорожки сопротивления, а измеренное напряжение от положения движка до одного конца дорожки дает значение, пропорциональное положению ползуна. Этот подход работает как для линейных перемещений, так и для вращательных перемещений.

Типы потенциометров

, используемые для потенциометрических датчиков положения, включают проволочную обмотку, металлокерамику или пластиковую (полимерную) пленку. Эти типы датчиков положения предлагают относительно низкую стоимость, но также имеют низкую точность и воспроизводимость. Кроме того, ограничение размера устройства по конструкции ограничивает диапазон, в котором может быть измерено изменение положения.

Индуктивные датчики положения

Индуктивные датчики положения определяют положение объекта по изменению характеристик магнитного поля, индуцируемого в катушках датчика. Один тип называется LVDT или дифференциальным трансформатором с линейной переменной. В датчике положения LVDT три отдельные катушки намотаны на полую трубку. Одна из них является первичной катушкой, а две другие — вторичной. Они электрически соединены последовательно, но соотношение фаз вторичных катушек равно 180 ^o не совпадают по фазе относительно первичной обмотки. Внутри полой трубы помещается ферромагнитный сердечник или якорь, который соединяется с объектом, положение которого измеряется. Сигнал напряжения возбуждения подается на первичную катушку, которая индуцирует ЭДС во вторичных катушках LVDT. Измеряя разность напряжений между двумя вторичными катушками, можно определить относительное положение якоря (и, следовательно, объекта, к которому он прикреплен). Когда якорь находится точно по центру трубки, ЭДС компенсируются, что приводит к отсутствию выходного напряжения. Но когда якорь уходит из нулевого положения, напряжение и его полярность меняются. Следовательно, амплитуда напряжения вместе с его фазовым углом служит для предоставления информации, отражающей не только величину смещения от центрального (нулевого) положения, но и его направление. На Рисунке 1 ниже показана работа дифференциального трансформатора с линейным регулированием, показывающая преобразование измерения напряжения в индикацию положения.

Рис. 1. Работа индуктивного датчика положения LVDT

Изображение предоставлено: https://www.electronics-tutorials.ws

Эти типы датчиков положения обеспечивают хорошую точность, разрешение, высокую чувствительность и хорошую линейность во всем диапазоне измерения. Они также не имеют трения и могут быть герметизированы для использования в условиях, где может быть воздействие элементов.

В то время как LVDT служат для отслеживания линейного движения, эквивалентное устройство, называемое RVDT (вращающийся дифференциальный трансформатор напряжения), может обеспечивать отслеживание положения вращения объекта. RVDT функционирует идентично LVDT и отличается только особенностями их конструкции.

Вихретоковые датчики положения

Вихревые токи — это наведенные токи, возникающие в проводящем материале в присутствии изменяющегося магнитного поля и являющиеся результатом действия закона индукции Фарадея. Эти токи протекают по замкнутым петлям и, в свою очередь, приводят к генерации вторичного магнитного поля.

Если на катушку подается переменный ток для создания первичного магнитного поля, присутствие проводящего материала, поднесенного к катушке, может ощущаться благодаря взаимодействию вторичного поля, генерируемого вихревыми токами, которое влияет на полное сопротивление катушка. Таким образом, изменение импеданса катушки можно использовать для определения расстояния объекта от катушки.

Вихретоковые датчики положения работают с электропроводящими объектами. Большинство вихретоковых датчиков работают как датчики приближения, предназначенные для определения того, что объект приблизился к местоположению датчика. Они ограничены как датчики положения, потому что они всенаправленные, что означает, что они могут установить относительное расстояние объекта от датчика, но не направление объекта относительно датчика.

Емкостные датчики положения

Емкостные датчики положения полагаются на обнаружение изменения значения емкости для определения положения измеряемого объекта. Конденсаторы состоят из двух пластин, отделенных друг от друга диэлектрическим материалом между пластинами. Есть два общих метода, которые используются для определения положения объекта с помощью емкостного датчика положения:

1. Путем изменения диэлектрической проницаемости конденсатора
2. Путем изменения площади перекрытия пластин конденсатора

В первом случае измеряемый объект крепится к диэлектрическому материалу, положение которого относительно обкладок конденсатора изменяется при движении объекта. По мере смещения диэлектрического материала эффективная диэлектрическая проницаемость конденсатора изменяется как результат частичной площади диэлектрического материала, а баланс представляет собой диэлектрическую проницаемость воздуха. Этот подход обеспечивает линейное изменение значения емкости относительно относительного положения объекта.

Во втором случае объект не прикрепляется к диэлектрическому материалу, а присоединяется к одной из обкладок конденсатора. Следовательно, по мере того, как объект перемещает свое положение, площадь перекрытия пластин конденсатора изменяется, что опять-таки меняет значение емкости.

Принцип изменения емкости для измерения положения объекта может быть применен к движению как в линейном, так и в угловом направлениях.

Магнитострикционные датчики положения

Ферромагнитные материалы, такие как железо, никель и кобальт, обладают свойством, известным как магниторестрикция, что означает, что материал изменит свой размер или форму в присутствии приложенного магнитного поля. Магниторестрикционный датчик положения использует этот принцип для определения положения объекта.

К измеряемому объекту прикреплен подвижный позиционный магнит. Волновод, состоящий из провода, по которому передается импульс тока, соединен с датчиком, расположенным на конце волновода. Позиционный магнит создает аксиальное магнитное поле, силовые линии которого компланарны по отношению к магниторестрикционному проводу и волноводу. При пропускании импульса тока по волноводу в проводе создается магнитное поле, взаимодействующее с аксиальным магнитным полем постоянного магнита (позиционного магнита). Результатом взаимодействия полей является закручивание, известное как эффект Видемана. Это скручивание вызывает натяжение провода, которое генерирует звуковой импульс, который распространяется по волноводу и обнаруживается датчиком на конце волновода. Измеряя время, прошедшее между началом импульса тока и обнаружением звукового импульса, магниторестрикционный датчик положения может установить относительное местоположение позиционного магнита.

Поскольку звуковая волна будет распространяться от места, где расположен позиционный магнит, в двух направлениях (как к датчику, так и от него), на противоположном конце волновода расположено демпфирующее устройство для поглощения импульса, идущего от датчика положения. датчик, чтобы он не вызывал отражения мешающего сигнала обратно к датчику. На Рисунке 2 ниже показан принцип работы магниторестрикционного датчика положения.

Рис. 2. Работа магниторезистивного датчика положения.

Изображение предоставлено: https://www.sensorland.com/HowPage024.html

По своей природе магниторестрикционные датчики положения используются для определения линейного положения. Они могут быть оснащены несколькими позиционными магнитами для предоставления информации о положении нескольких компонентов вдоль одной и той же оси. Это бесконтактные датчики, и, поскольку волновод обычно размещается в трубке из нержавеющей стали или алюминия, эти датчики можно использовать в приложениях, где они могут быть потенциально загрязнены. Кроме того, магниторестрикционные датчики положения могут работать даже при наличии преграды между волноводом и позиционным магнитом при условии, что преграда изготовлена ​​из немагнитного материала.

Доступны датчики с различными выходами, включая напряжение постоянного тока, ток, сигнал ШИМ и цифровые импульсы пуск-стоп.

Магнитные датчики положения на основе эффекта Холла

Эффект Холла заключается в том, что когда по тонкому плоскому электрическому проводнику протекает ток и он помещается в магнитное поле, магнитное поле воздействует на носители заряда, заставляя их накапливаться на одной стороне проводника по отношению к другой, чтобы компенсировать интерференцию магнитного поля. Это неравномерное распределение электрических зарядов приводит к созданию разности потенциалов между двумя сторонами проводника, известной как напряжение Холла. Этот электрический потенциал возникает в направлении, поперечном направлению течения электрического тока и направлению магнитного поля. Если ток в проводнике поддерживается на постоянном уровне, величина напряжения Холла будет напрямую отражать силу магнитного поля.

В датчике положения на эффекте Холла объект, положение которого измеряется, соединяется с магнитом, расположенным в валу датчика. При движении объекта положение магнита меняется относительно элемента Холла в датчике. Затем это перемещение положения изменяет силу магнитного поля, приложенного к элементу Холла, что, в свою очередь, отражается как изменение измеренного напряжения Холла. Таким образом, измеренное напряжение Холла становится индикатором положения объекта.

Волоконно-оптические датчики положения

Волоконно-оптические датчики положения используют оптическое волокно с набором фотодетекторов, расположенных на каждом конце волокна. Источник света прикреплен к объекту, за движением которого наблюдают. Энергия света, направленная во флуоресцентное волокно в месте нахождения объекта, отражается в волокне и направляется на любой конец волокна, где она обнаруживается фотодетекторами. Логарифм отношения измеренной оптической мощности, наблюдаемой на двух фотодетекторах, будет линейной функцией расстояния объекта от конца волокна, и поэтому это значение можно использовать для предоставления информации о местоположении объекта.

Оптические датчики положения

Оптические датчики положения работают по одному из двух принципов. В первом типе свет передается от излучателя и направляется к приемнику на другом конце датчика. Во втором типе излучаемый световой сигнал отражается от контролируемого объекта и возвращается к источнику света. Изменение световых характеристик (например, длины волны, интенсивности, фазы, поляризации) используется для получения информации о положении объекта. Эти типы датчиков делятся на три категории:

• Передающие оптические энкодеры
• Оптические энкодеры на отражение
• Интерференционные оптические энкодеры

Оптические датчики положения на основе энкодера доступны как для линейного, так и для вращательного движения.

Ультразвуковые датчики положения

Подобно оптическим датчикам положения, ультразвуковые датчики положения излучают высокочастотную звуковую волну, обычно генерируемую пьезоэлектрическим кристаллическим преобразователем. Ультразвуковые волны, генерируемые преобразователем, отражаются от измеряемого объекта или цели обратно к преобразователю, где генерируется выходной сигнал. Ультразвуковые датчики могут работать как датчики приближения, когда они сообщают об объекте, находящемся в пределах заданного диапазона датчика, или как датчик положения, который предоставляет информацию о расстоянии. Преимущества ультразвуковых датчиков положения заключаются в том, что они могут работать с целевыми объектами из различных материалов и характеристик поверхности, а также могут обнаруживать небольшие объекты на большем расстоянии, чем датчики положения других типов. Они также устойчивы к вибрации, окружающему шуму, электромагнитным помехам и инфракрасному излучению.

Технические характеристики датчика положения

Конкретные параметры, определяющие характеристики датчика положения, будут различаться в зависимости от выбранного типа датчика, поскольку основные технологические принципы меняются от типа к типу. Вот некоторые ключевые характеристики, которые следует учитывать применительно к большинству датчиков положения:

• Диапазон измерения — указывает диапазон расстояний от датчика, для которого может быть получено измеренное значение.
• Разрешение — определяет значение наименьшего приращения положения, которое может измерить датчик.
• Точность – мера степени, в которой измеренное положение согласуется с фактическим положением измеряемого объекта.
• Повторяемость — отражает диапазон значений, полученных для измеренного положения, когда датчик выполняет идентичное измерение во времени.
• Линейность – степень отклонения от линейного поведения выходного сигнала, измеренного в диапазоне вывода датчика.

Другие факторы выбора датчиков положения включают:

1. Размер и вес датчика
2. Предоставляет ли датчик абсолютную или инкрементную информацию о положении
3. Диапазон рабочих температур для устройства
4. Способность датчика выдерживать другие условия окружающей среды и эксплуатации, такие как наличие конденсата, загрязнения или механические удары и вибрация
5. Простота установки
6. Начальная стоимость

Примеры применения датчика положения

Датчики положения

имеют множество применений и лежат в основе многих автоматизированных процессов. Знакомым является автоматизированная мойка автомобилей. Датчики положения используются для определения местоположения автомобиля, когда он движется по автомойке. Это позволяет активировать уборочное оборудование в нужное время. Чтобы автомойка могла очистить шины, она должна знать, где они находятся и когда они находятся в правильном положении, чтобы применить очистители или средства защиты шин. Учитывая тот факт, что автомобили бывают разных размеров, необходимы датчики положения, чтобы определить, когда начинать и останавливать процесс очистки, чтобы автомойка могла адаптироваться к различным автомобилям и по-прежнему эффективно очищать их все.

Датчики положения

также используются для управления оборудованием. Индуктивные датчики, представляющие собой большие петли из проволоки, встроенные в дороги, используются для обнаружения транспортных средств на полосе левого поворота, чтобы позволить системе управления дорожным движением активировать светофор. На парковках с системами контроля доступа датчики положения поднимают ворота, когда к ним приближаются автомобили. Лифты используют датчики положения, чтобы определить, правильно ли расположен лифт на определенном этаже и что двери лифта можно безопасно открывать.

Промышленные процессы в автоматизированных производственных линиях используют датчики положения, чтобы убедиться, что продукты находятся в правильном положении, прежде чем произойдет автоматический этап процесса, такой как распыление краски на кузов автомобиля или добавление воды в бутылку с водой. В медицинских учреждениях есть МРТ-сканеры, в которых используются датчики положения, чтобы убедиться в правильности положения пациента перед началом сканирования или визуализации, а также для перемещения пациента через МРТ-аппарат.

Автомобильные конструкторы и инженеры используют датчики положения для измерения важных параметров двигателя, таких как положение коленчатого вала и положение дроссельной заслонки.

Камеры видеонаблюдения с возможностью сканирования и наклона будут использовать датчики положения для определения относительного направления камеры, чтобы убедиться, что она правильно ориентирована для оптимального обзора.

Резюме

В этой статье представлен краткий обзор датчиков положения, включая описание, типы, основные характеристики и способы их использования. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг.

Источники:

1. https://www.electronics-tutorials.ws
2. https://www.azosensors.com/article.aspx?ArticleID=308
3. https://www.engineersgarage.com
4. https://www.positek.com/
5. https://www.te.com/usa-en/products/sensors/position-sensors.html
6. https://www.sensorland.com/HowPage024.html
7. https://www.celeramotion.com/zettlex/support/technical-papers/position-sensors-choosing-the-right-sensor/
8. https://www.linearmotiontips.com/how-do-magnetostrictive-sensors-work/
9. http://hyperphysics. phy-astr.gsu.edu/hbase/magnet/Hall.html
10. https://www.migatron.com/understanding-ultrasonic-technology/

Прочие датчики Артикул

• Лучшие поставщики и производители датчиков движения в США и за рубежом
• Емкостные датчики приближения
• Типы датчиков температуры
• Ведущие биосенсорные компании в США и за рубежом
• Датчики угла поворота вала
• Ведущие поставщики и производители датчиков приближения в США и во всем мире
• Анализаторы выхлопных газов
• Лучшие производители и поставщики датчиков температуры
• Лучшие производители и поставщики датчиков в США
• Световые датчики движения
• Лучшие поставщики и производители датчиков давления в США
• Типы датчиков давления — руководство
• Различные типы датчиков и их использование (например, электрические датчики)
• Все о детекторах радиации
• Все о датчиках движения
• Все о датчиках частиц
• Все о фотоэлектрических датчиках

Еще из раздела Инструменты и элементы управления

Как работает датчик углового положения в автомобиле |

Датчик углового положения используется везде, где в автомобиле обнаруживается вращательное движение. Примерами являются измерение уровня автомобиля или регулировка уровня фар, а также измерение угла поворота рулевого колеса или положения дроссельной заслонки. В прошлом в основном использовался механический потенциометр, который измерял значение сопротивления с помощью фрикционных контактов. Тем временем, однако, предпочтительным методом стал бесконтактный и неизнашиваемый индукционный метод измерения.

Пример 1: Регулировка уровня / регулировка уровня фар

Условия окружающей среды играют важную роль в правильном сборе данных. Например, датчик углового положения, который измеряет наклон автомобиля (величины отклонения) и используется для регулировки уровня и/или регулировки уровня фар, размещается более или менее открыто в области подвески автомобиля и, таким образом, иногда подвергается неблагоприятным воздействиям. условия. Это делает нечувствительность датчика углового положения к влаге (например, водонепроницаемость, IP6K9K) и температурные колебания тем более важны. Сенсорная технология HELLA CIPOS® не только работает бесконтактно и, следовательно, механически независима, но и отвечает требованиям надежности благодаря стабильной конструкции шасси. Электроника, например, размещена в сваренном лазером корпусе из полиамида PA66.



Исполнительный механизм должен иметь плавный ход и быть надежным, чтобы противостоять любым механическим воздействиям и воздействиям окружающей среды. Фактическое движение преобразуется во вращательное с помощью металлического или пластикового соединительного элемента через ротор. Датчик измеряет точное угловое положение с помощью индукционного метода. На основании этих значений корректор фар (линия светотеневой границы) регулируется через блок управления корректором фар с помощью электрических исполнительных механизмов. Кроме того, значения используются для активного управления ходовой частью или поступают в блок управления ESP.



Компания HELLA также предлагает, например, датчики со встроенным блоком управления коррекцией положения фар (Sensor Integrated Electronic Control Unit, SIECU). Вы можете узнать больше о корректоре фар, технологии и возможных причинах неисправности здесь

Пример 2: Датчик угла поворота руля

Принцип измерения датчика угла поворота руля также основан на индуктивной технологии CIPOS® без трения. Сегодня эти датчики часто интегрируются непосредственно в модуль рулевого управления электромеханического усилителя рулевого управления и поэтому должны быть небольшими и компактными. Небольшое пространство для установки требует прочной, надежной и в то же время точной измерительной техники. Принцип измерения датчика угла поворота рулевого колеса регистрирует угол закручивания и большой угол закручивания вала. Это требует высокой скорости измерения и результата, показывающего скрупулезно точные значения. Кроме того, датчик должен иметь высокий уровень электромагнитной совместимости (ЭМС). Кроме того, раздельная угловая информация выходного и входного валов предоставляет различные возможности для оптимизации производительности и функционирования системы рулевого управления.



HELLA также предлагает комбинированные датчики крутящего момента и угла поворота рулевого колеса. Крутящий момент на рулевом колесе описывает усилие в Нм, необходимое для поворота рулевого колеса, в зависимости от скорости движения, задачи рулевого управления и угла поворота рулевого колеса. При этом рулевое управление должно быть максимально безопасным и комфортным. Однако рулевое колесо также должно обеспечивать соответствующую обратную связь.



Кстати, специалист мастерской должен обратить внимание на «обнуление» датчика угла поворота рулевого колеса, например, после регулировочно-измерительных работ на шасси. Если угол поворота рулевого колеса и направление движения не совпадают, могут возникнуть проблемы с такими вспомогательными системами, как программа стабилизации. Необходимо соблюдать информацию, предоставляемую каждым отдельным производителем транспортных средств.

Пример 3: датчики дроссельной заслонки

Если раньше изношенные токопроводящие дорожки на потенциометре дроссельной заслонки вызывали проблемы и приводили к неравномерной работе двигателя, то сегодня этот компонент заменяет бесконтактный датчик углового положения с технологией CIPOS®. В зависимости от угла открытия дроссельной заслонки, а также от скорости срабатывания соответствующим образом корректируются объем впрыска и угол зажигания. Кроме того, сигнал датчика положения дроссельной заслонки используется для определения частичной нагрузки в зависимости от частоты вращения двигателя и массы всасываемого воздуха, а также для определения полной нагрузки (дроссель полностью открыт) и деактивации лямбда-регулирования, а также для смеси обогащение. В современных автомобилях больше нет механической связи между педалью акселератора и дроссельной заслонкой. В зависимости от значений электронного датчика педали акселератора (также с технологией CIPOS®) привод дроссельной заслонки управляется блоком управления двигателем. В этом контексте также используется термин «газ по проводам». Точное положение дроссельной заслонки постоянно передается в блок управления двигателем.

Датчик CIPOS® от HELLA: бесконтактное определение угла

Датчик углового положения CIPOS® (бесконтактный индуктивный датчик положения) от HELLA можно использовать во многих приложениях для точного и надежного измерения углов. Углы измеряются индуктивно бесконтактным и безизносным методом. Таким образом, высокая точность измерения гарантируется на протяжении всего срока службы датчика. Поскольку магнит не требуется, датчик углового положения также гарантирует нечувствительность к магнитным полям и линиям электропередач. Это означает, что такая технология идеально подходит для использования в электромобилях. В частности, резервный датчик углового положения (двойной датчик) позволяет обнаруживать отказы и, таким образом, обеспечивает более высокий уровень безопасности для всей системы. Благодаря повторяющейся характеристике пути выходного сигнала возможны различные монтажные положения (в зависимости от используемой конструкции датчика). Это увеличивает количество возможных приложений. Датчик углового положения CIPOS® предназначен для следующих интерфейсов передачи данных, в зависимости от требований: аналоговый, PWM, PSI 5 (периферийный интерфейс датчика с двухпроводной линией) или SENT.

Преимущества интерфейса SENT

Преимуществом, например, датчиков с интерфейсом SENT (Single-Edge Nibble Transmission) является излучаемое напряжение цифрового сигнала, которое не может искажаться на пути от датчика к устройство управления. Кроме того, он предлагает преимущество перед передачей данных с широтно-импульсной или частотной модуляцией, заключающееся в том, что в одном протоколе данных может быть передано до шести пакетов данных. В результате он позволяет записывать несколько различных измеренных значений.

Автор: Георг Бленк, Krafthand Medien

Как долго служит датчик положения педали газа/акселератора?

Как долго работает датчик положения педали дроссельной заслонки/акселератора? | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

Сэкономьте на ремонте автомобилей

Получить предложение

Датчик положения педали газа/акселератора определяет положение педали акселератора. Затем эта информация передается на компьютер автомобиля — модуль управления двигателем (ECM). Оттуда данные передаются с компьютера на дроссельную заслонку — клапан открывается, чтобы впустить больше воздуха во впуск. Это сообщает двигателю, что вы ускоряетесь. Датчик положения педали имеется только в автомобилях с электронным управлением дроссельной заслонкой (ETC).

Датчик положения педали акселератора работает на основе датчика Холла, который определяет положение педали с помощью магнитного поля. Он производит изменение заряда на основе изменения положения педали. Информация передается в ECM, чтобы сообщить ему, насколько сильно вы нажимаете на педаль газа.

Со временем датчик положения педали акселератора может выйти из строя из-за неисправности электронной системы датчика или проблемы с проводкой датчика или других частей, к которым подключен датчик, например самой педали. Поскольку вы используете датчик каждый день, эти проблемы могут со временем накапливаться или возникать одновременно. Если датчик неисправен, ECM не будет иметь правильной информации о том, насколько сильно вы нажимаете на педаль. Это может привести к остановке или вашему автомобилю может быть трудно разогнаться.

Как только датчик полностью выйдет из строя, ваш автомобиль перейдет в аварийный режим. Режим Limp означает, что двигатель едва сможет двигаться и будет работать только на очень низких оборотах. Это значит, что вы можете безопасно добраться до дома, не разрушая свой автомобиль.

Учитывая, что датчик положения педали акселератора со временем может выйти из строя и выйти из строя. Вот несколько симптомов, о которых вы должны знать, чтобы быть готовыми:

• Загорается индикатор Check Engine.
• Транспортное средство не будет двигаться очень быстро и будет работать на низких оборотах
• Ваш автомобиль постоянно глохнет
• У вас проблемы с ускорением
• Автомобиль переходит в аварийный режим

Не откладывайте замену этой детали, так как ваш автомобиль может выйти из строя. Обратитесь к сертифицированному механику для замены неисправного датчика положения педали дроссельной заслонки/акселератора, чтобы исключить дальнейшие проблемы с вашим автомобилем.

---

Опрокидывание

Датчики положения дроссельной заслонки

Число оборотов в минуту (оборотов в минуту)

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания подробнее

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормозную систему, замену масла, плановое ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

Зарабатывайте до

$70/час

Подать заявку

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Признаки неисправного или неисправного датчика положения дроссельной заслонки/педали акселератора

Общие признаки неисправного датчика положения педали включают непостоянную реакцию двигателя, снижение расхода топлива и загорание индикатора Check Engine.

Как не дать машине заглохнуть

Во время вождения автомобиля мы ожидаем, что он без проблем доставит нас из точки А в точку Б. Вождение может нервировать, если ваша машина случайно глохнет при остановке, будь то…

Как перезапустить Prius второго поколения

Никто Никто не хочет, чтобы его машина внезапно перестала работать. К сожалению, Toyota отозвала около 75 000 своих автомобилей Prius 2004 года из-за некоторых технических проблем, из-за которых они глохли. Это может быть вызвано несколькими различными сбоями в…

Похожие вопросы

Грубый холостой ход и нехватка лошадиных сил — Mercedes Benz 380SL 1982 года

Здравствуйте. Возможно проблема с датчиком температуры охлаждающей жидкости (https://www.yourmechanic.com/services/coolant-temperature-switch-sensor-replacement). Я также подозреваю, что может быть проблема с блоком управления зажиганием. Топливный насос (https://www.yourmechanic.com/services/fuel-pump-replacement) также может быть причиной проблемы, с которой вы столкнулись… перестанет работать

Здравствуйте. Поскольку это транспортное средство, управляемое компьютером, это может быть вызвано рядом проблем. Судя по тому, что вы объясняете, похоже, что у вас проблема с топливной системой. В большинстве случаев это происходит, если.
