Инжекторный силовой агрегат, который установлен на ВАЗ 2115, обладает электронным блоком управления. С целью регулировки функционирования двигателя электроника постоянно отслеживает изменения, которыми сопровождается его работа. Для этого применяются датчики. Об этом далее в статье.

Содержание

• Панель датчиков ВАЗ 2115
• Схема датчиков ВАЗ 2115
• Датчик температуры ВАЗ 2115
• Датчик холостого хода ВАЗ 2115
• Датчик скорости ВАЗ 2115
• Датчик масла ВАЗ 2115
• Датчик коленвала ВАЗ 2115
• Датчик воздуха ВАЗ 2115
• Датчик топлива ВАЗ 2115
• Датчик детонации ВАЗ 2115
• Датчик кислорода ВАЗ 2115
• Датчик вентилятора ВАЗ 2115
• Датчик фаз ВАЗ 2115
• Датчик дроссельной заслонки ВАЗ 2115
• Датчик заднего хода ВАЗ 2115

Панель датчиков ВАЗ 2115

Панель датчиков ВАЗ 2115 включает в себя следующие приборы:

• Спидометр. Показывает водителю текущую скорость движения ТС. Спидометр получает сведения о скорости автомобиля благодаря датчику, который находится на КПП.
• Тахометр. Расположен слева от спидометра. Является электронным устройством, получающим сигналы от БК и отражающим текущие обороты коленвала.
• Указатель уровня топлива. Находится справа от спидометра. Показывает количество топлива в баке.
• Указатель уровня ОЖ. Сообщает о температуре охлаждающей жидкости. Указатель находится слева от тахометра. Информация поступает с соответствующего датчика.

Схема датчиков ВАЗ 2115

Датчики на ВАЗ 2115 расположены следующим образом:

1. Датчик фаз.
2. Датчик температуры ОЖ.
3. Датчик детонации.
4. Датчик давления масла.
5. Кислородный датчик.
6. Датчик положения коленвала.
7. Датчик скорости.
8. Датчик холостого хода.
9. ДМРВ.
10. Датчик уровня топлива.
11. Датчик уровня бензина.
12. Датчик уровня тосола.
13. Датчик положения дроссельной заслонки.

Датчик температуры ВАЗ 2115

ДТОЖ отличается простотой конструкции и долговечностью. Единственной его задачей является отслеживание изменений температуры ОЖ. Электронный блок использует информацию, полученную от датчика, чтобы регулировать частоту оборотов коленвала и соотношение смеси воздуха и топлива, а также чтобы подбирать угол опережения зажигания.

Датчик холостого хода ВАЗ 2115

Датчик холостого хода является не только прибором для считывания показателей, а и регулирующим устройством, которое непосредственно воздействует на работу мотора на холостом ходу.

Этот агрегат обладает электроприводом, а также конической иглой, входящей внутрь дроссельного патрубка. В условиях холостых оборотов ДХХ меняет положение иглы, закрывая или открывая патрубок, чем регулирует количество воздуха, которое подается в дроссельный узел.

Датчик скорости ВАЗ 2115

Сведения о текущей скорости автомобиля датчик скорости передает путем импульсных сигналов. Зависимо от частоты поступления данных сигналов электронный блок определяет скорость ТС.

Полученная информация применяется для регулировки оборотов мотора на холостом ходу. При поломке датчика скорости существенно повышается расход топлива на холостом ходу, не работает спидометр и падает тяга двигателя.

Разъем датчика скорости

Датчик масла ВАЗ 2115

Датчик давления масла призван сообщать автомобилисту о поломках в масляной системе. Точнее, он фиксирует, что в системе упало давление, сообщая об этом автовладельцу через лампу аварийного давления, которая находится в салоне на панели приборов.

Датчик коленвала ВАЗ 2115

ДКПВ — это устройство, которое подает в электронный блок сведения о положении коленвала. От работы данного узла зависит корректное функционирование форсунок инжекторного мотора, системы зажигания и системы подачи топливной смеси.

Это устройство не редко называют датчиком синхронизации, поскольку на основе полученных от ДКПВ данных электронный блок определяет момент впрыска горючего в цилиндры силового агрегата. При поломке данного датчика в «мозги» автомобиля будут подаваться некорректные сведения и силовой агрегат потеряет свою работоспособность, так как в системе подачи горючего будут происходить сбои, а форсунки не смогут корректно функционировать. Находится ДКПВ вблизи распредвала, неподалеку ремня генератора.

Датчик воздуха ВАЗ 2115

Благодаря полученной с ДМРВ информации электронный блок регулирует оптимальное соотношение газа и бензина в топливной смеси, которая подается в форсунки двигателя. Если устройство работает некорректно, горючая смесь не будет отвечать требованиям текущего режима функционирования двигателя, что влечет за собой уменьшение мощности и ухудшение динамики, а также увеличенный расход топлива.

Датчик топлива ВАЗ 2115

Датчик уровня топлива предназначен для контроля уровня топлива в баке автомобиля. Если при запуске мотора ДУТ показывает, что бак пустой, а после начала езды показания меняются, необходимо выполнить замену датчика. Замена ДУТ также нужна, если прибор не реагирует, когда вы заправляетесь (показывает пустой бак).

Датчик детонации ВАЗ 2115

Правильно работающий датчик детонации является залогом нормального функционирования двигателя ВАЗ. При его поломке мотор будет троить, а расход топлива увеличится. Датчик детонации реагирует на вибрации силового агрегата, сведения о которых передаются на электронный блок, что позволяет ЭБУ подобрать корректный угол опережения зажигания. Устройство крепится на блоке цилиндров возле вентилятора.

Датчик кислорода ВАЗ 2115

Лямбда-зонд, он же кислородный датчик, передает на ЭБУ сведения о количестве содержания кислорода в выхлопных газах. Находится он в приемном коллекторе выхлопной трубы, возле резонатора.

Датчик вентилятора ВАЗ 2115

Данный датчик находится в радиаторе печки. Внутри него находится специальная контактная группа. Когда охлаждающая жидкость в радиаторе нагревается, данная группа тоже нагревается и расширяется. И когда это расширение доходит до требуемого предела, контакты замыкаются, сигнал передается на проводку и происходит включение вентилятора.

Датчик фаз ВАЗ 2115

Штекер датчика фаз

Датчик фаз передает в электронный блок сведения о текущем цикле функционирования двигателя: какой открыт клапан и какая фаза газораспределения в данный момент реализуется. На основании полученных данных электронный блок выполняет определение момента впрыска топлива таким образом, чтобы топливо подавалось прямо перед открытием впускного клапана. Устройство находится на двигателе, возле ГБЦ, недалеко от воздушного фильтра.

Датчик дроссельной заслонки ВАЗ 2115

ДПДЗ — один из ключевых устройств, корректность работы которого воздействует на функционирование топливной системы. Данный датчик передает в «мозги» автомобиля сведения, под каким углом в текущий момент расположена дроссельная заслонка.

Одной из основных характеристик ДПДЗ является частота сигнала.  Основываясь на изменениях частоты сигнала блок управления мотором определяет степень нажатия на газовую педель, что позволяет «мозгам» выбрать самый оптимальный режим охлаждения движка и количество подаваемого топлива.

Датчик заднего хода ВАЗ 2115

Единственная функция датчика заднего хода — включение задних белых огней, когда водитель сдает назад. Сигнал, который подает датчик на белые огни, сообщает другим участникам движения, что водитель трогается назад либо уже тронулся и движется на заднем ходу. А в темное время для вашего удобства эти белые огни подсвечивают путь назад, сообщая остальным о ваших намерениях.

Полное руководство по замене датчика Холла на автомобиле ВАЗ 2109 » Авто центр ру

С развитием технического прогресса появляются новые устройства, которые имеют лучшие технические характеристики. Примером такого устройства является датчик Холла ВАЗ 2109, он заменил старые приборы, дававшие большие погрешности. В статье описывается, как диагностировать неисправности устройства, способы их устранения. Дана подробная инструкция по замене и видео с проверкой устройства.

Расположение

В автомобилях ВАЗ 2109 с карбюратором датчик Холла отвечает за замыкание и размыкание контактной группы. Когда вращается экран с окнами, на прибор подается сигнал, который трансформируется в электрический. Через коммутатор сигнал передается на катушку зажигания, где он преобразуется в электрический разряд, то есть искру.

В автомобиле с карбюратором датчик находится на распределителе зажигания под пылезащитным экраном. Он крепится к опорной пластине либо двумя винтами, либо заклепками, это зависит от типа распределителя.

Признаки неисправности

При неисправном датчике Холла возникают следующие проблемы с двигателем ВАЗ 2109:

• силовой агрегат не заводится;
• перебои в работе двигателя при разных режимах: рывки, нарушение плавности хода;
• отсутствие или нарушения холостого хода;
• двигатель неожиданно глохнет;
• потеря мощности.

Моторный отсек ВАЗ 2109

Способы устранения неисправностей

Для того, чтобы устранить неисправность в карбюраторе, нужно точно установить, что причина неполадок – неисправное устройство. Для этого датчик Холла на ВАЗ 2109 необходимо проверить.

Как проверить старый?

Существует несколько способов, как проверить датчик Холла на работоспособность:

1. Самый простой способ – установить вместо старого устройства новый. Если машина заведется, то проблема решена, если нет, то нужно искать причину неисправности в других составляющих системы зажигания.
2. Измерить тестером напряжение на выходе. При исправном устройстве значение должно находиться в пределах от 0,4-11 Вольт.
3. Имитация работы прибора: вынимается трехштекерная колодка, включается зажигание и объединяется третий и шестой выход. Если проскакивает искра, то это говорит о неисправности устройства.

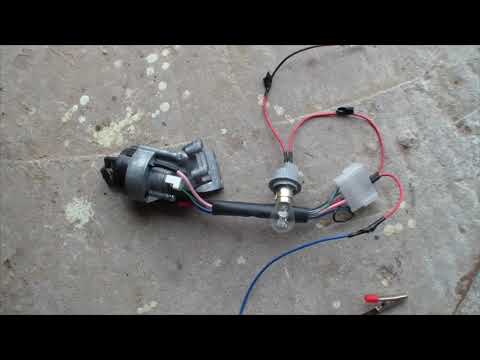

Прибор для проверки

Есть еще один проверенный способ проверки без использования вольтметра.

Для этого необходимо:

• вывод с катушки подключить к свече;
• резьбу на свече подключить к массе;
• снять каретку с датчиком и присоединить разъем;
• включить зажигание;
• отверткой повести около проверяемого прибора, если на свече возникнет свеча, то прибор исправен.

Если при проверке выявилась неисправность регулятора, тогда необходима замена датчика Холла ВАЗ 2109.

Новое устройство для замены

Извините, в настоящее время нет доступных опросов.

Процесс замены

Не знаете, как заменить прибор? — Для проведения процедуры понадобится набор инструментов.

Для осуществления замены необходимо демонтировать трамблер с узла дополнительного оборудования:

• сначала нужно отсоединить отрицательную клемму от аккумуляторной батареи;
• далее следует отсоединить бронепровода от трамблера, а также отсоединить шланг от вакуум-корректора;
• затем нужно вынуть газовый трос и убрать в сторону;
• открутив крепежную гайку кронштейна, удерживающего провода, его нужно демонтировать со шпильки и отодвинуть, чтобы он не мешал;
• далее на корпусе привода вспомогательных узлов и трамблере поставить метку в виде прямой линии, чтобы при обратной установке выставить прежний момент зажигания;
• далее необходимо отсоединить колодку с проводами;
• вынув заглушку из отверстия картера сцепления, с помощью отвертки провернуть маховик так, чтобы поршень первого цилиндра занял положение ВМТ;
• теперь, открутив две гайки крепления, можно демонтировать трамблер.
