Длина резьбы свечи зажигания на что влияет: Какая резьба на свечах зажигания лучше

alexxlabОпубликовано

Содержание

Какая резьба на свечах зажигания лучше

Многие автолюбители не уделяют особого внимания размеру резьбы на свечах зажигания, покупают продукцию по рекомендациям продавцов в автомагазинах либо друзей. Такая халатность чревата, нарушением работы автомобиля и силового агрегата, возникновением калильного зажигания, полным ремонтом мотора. В этой статье описаны габаритно – присоединительные размеры свечей, которые нужно учитывать для обеспечения оптимальной работы автодвигателя и увеличения его ресурса.

Содержание

  • 1 Основные понятия
  • 2 Маркировка изделий
  • 3 Рекомендации

Основные понятия

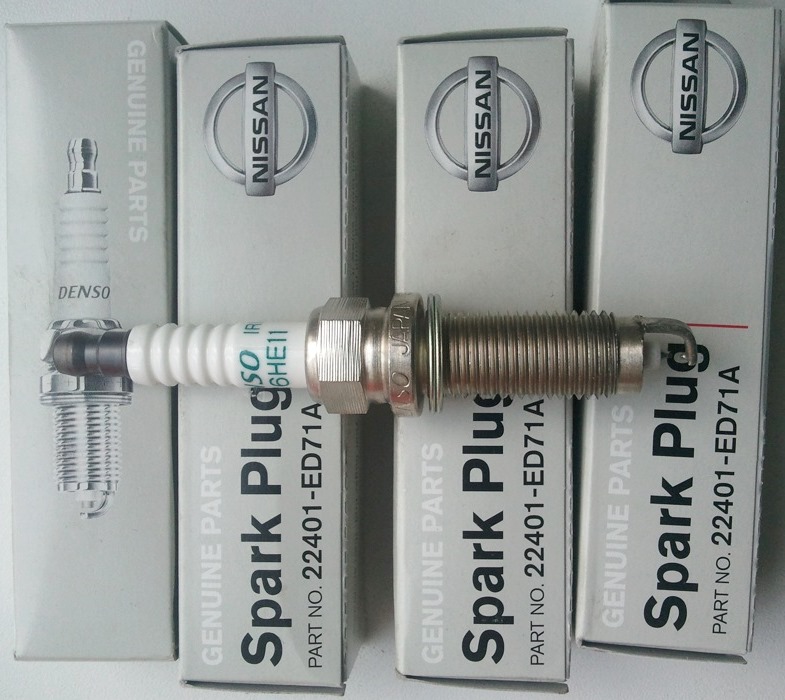

Резьбовая часть СЗ

В зависимости от типа мотора и марки автомобиля определяется, какой должен быть размер и резьба свечи зажигания для обеспечения нормальных эксплуатационных условий для автодвигателя. Габаритно – присоединительными параметрами указанных изделий принято считать:

  • относительно резьбы — это диаметр и шаг;
  • габариты резьбового соединения и вкручиваемой части;
  • параметры шестигранника «под ключ».

Монтаж свечей, не отвечающих характеристикам мотора, может привести к таким неприятным последствиям:

  1. Если неправильно подобран диаметр и шаг резьбового соединения, то СЗ просто не вкрутится.
  2. При слишком короткой длине вкручиваемой части, СЗ не даст возможность разместиться свечным контактам правильно внутри камеры сгорания. Это спровоцирует нестабильную работу силового агрегата. Продолжительное использование слишком коротких изделий приведет к засорению свободного пространства отверстия для установки свечи, впоследствии монтаж свечи с нормальными размерами будет затруднен.
  3. Чрезмерно длинная СЗ становится преградой во время перемещения поршня либо клапанов — это чревато серьезной поломкой автодвигателя. Плюс часть СЗ, выпирающая в камеру сгорания покроется нагаром. При ее выкручивании есть большая вероятность повредить гнездо для установки СЗ.

Заводы – изготовители СЗ для подведения охладительной рубашки поближе к свече увеличивают длину резьбового соединения, при этом они вынуждены:

  • использовать очень качественное сырье для изготовления своей продукции;
  • делать меньше свечной диаметр и параметры шестигранника «под ключ»;
  • использовать для опоры площадку конической формы.

Увеличение размера резьбы свечи зажигания с использованием опорной поверхности конической формы дает возможность максимально близко приблизить рубашку охлаждения к СЗ. Изменить калильное число СЗ позволяет длина теплового конуса изолятора. Увеличение указанного параметра способствует снижению калильного числа. При этом возрастает способность СЗ к самоочистке от нагарообразования, так как обдув теплового конуса изолятора становится лучше. Плюс снижается утечка электрического тока из-за лучшей изоляции центрального контакта от массы.

Подбор СЗ осуществляется с учетом рекомендаций изложенных в мануале к автомобилю. При отсутствии такой документации нужно выбирать свечи по каталогам производителей СЗ при этом учитывается:

  • марка, год выпуска машины;
  • марка и тип автодвигателя.

Выбрать подходящую для конкретного мотора продукцию по другим параметрам не удастся: нет единой системы маркировки СЗ.

Рекомендуем посмотреть видео о подборе СЗ:

Маркировка изделий

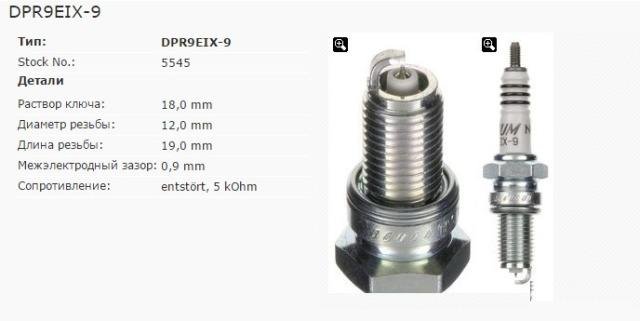

Изделия с различной длиной резьбы.

Диаметр резьбы свечей зажигания положен в основу классификации СЗ по размерам:

  • для мототранспорта, газонокосилок, бензопил используют изделия — М10х1;
  • в случае с мотоциклами предпочтительно применять — М12х1,25;
  • для машин устанавливают СЗ класса «А» — М14х1,25;
  • изделия типа «М» применяют на старых автодвигателях, газопоршневых ДВС и так далее — М18х1,5.

По длине резьбового соединения различают:

  • 12 мм — короткие изделия, используются для ЗИЛ, ГАЗ, ПАЗ, УАЗ, Волга, Запорожец, мотоциклы;
  • 19 мм— длинные СЗ предназначенные для ВАЗ, АЗЛК, ИЖ, Москвич, Газель, практически все иномарки;
  • 25 мм — удлиненные используются в современных форсированных моторах;
  • менее 12 мм — устанавливаются на автодвигатели с малыми габаритами.

Большая длина резьбы применяется для более мощных моторов.

В зависимости от головки «под ключ» различают:

  • 21 мм — нормальные, применяются в двухклапанных движках;
  • 18 мм — средние, применимы не на всех типах мототранспорта;
  • 16 мм — уменьшенные, используются в современных четырехклапанных моторах.

Рекомендации

Геометрические параметры СЗ должны соответствовать размерам свечного гнезда — это позволяет изделиям свободно вкручиваться без повреждения нарезки на гнезде либо свече. Прежде, чем отвинчивать свечи нужно очистить пространство вокруг нее от различных загрязнений, такие манипуляции позволят не повредить резьбовое соединение и не дать абразивным частицам проникнуть в цилиндр.

Вкручивать СЗ необходимо применяя динамометрический ключ, позволяющий не перетянуть изделие. Учтите: свечи имеют достаточно твердую стальную резьбу, а на головке блока цилиндров алюминиевая нарезка, она очень мягкая, ее легко повредить песком или другими абразивными элементами.

В случаях, когда на ГБЦ портится 3-4 витка резьбовой части, наблюдается неплотное ввинчивание СЗ. В результате этого происходит возгорание горючей смеси от раскаленного свечного центрального изолятора, автодвигатель начинает неровно работать, возникают непонятные рывки даже при выключенном зажигании. То — есть наблюдается калильное зажигание, возрастает возможность прогорания колец либо поршня, в итоге придется капиталить движок.

Такое зажигание возникает в основном по двум причинам:

  • повреждение нарезки на ГБЦ;
  • недотянуты свечи.

При этом на центральном электроде температура возрастает на 4000С. Из вышесказанного вывод: важно не только правильно подобрать свечи исходя из инструкции по эксплуатации машины, но и грамотно установить их на посадочные места, не перетянув.

Автор Сергей ПолищукОпубликовано Рубрики Свечи зажиганияМетки свечи, подбор, диагностика

Свеча зажигания NGK DR6HS, 4823 Код товара: 4823_DR6HS

  • Описание товара
  • Характеристики
  • Отзывы

Код товара: 4823_DR6HS

Товар не продаётся или закончился.

Последняя цена на 18 июн 2019 210 ₽

Длина резьбы 12.7 мм
Тип контактной клеммы Резьбовая шпилька
Все характеристики

Характеристики

Диаметр резьбы 12 мм
Шаг резьбы 1.25 мм
Тип соединения Выжимная шайба
Резистор 1
Сопротивление резистора 5K Ohm
Длина резьбы 12. 7 мм
Размер шестигранного ключа 18 мм
Тип контактной клеммы Резьбовая шпилька
Общая длина без резьбы 50.5 мм
Зазор между электродами 0.7 мм
Калильное число 6
Производитель NGK
Страна производителя Япония

Характеристика электродов

Материал центрального электрода Никель
Тип центрального электрода Стандартный
Диаметр центрального электрода 2. 5 мм
Смещение центрального электрода вперед 0
Материал бокового электрода Никель
Тип бокового электрода Стандартный
Кол-во боковых электродов. 1

Описание

Свеча зажигания важный элемент ДВС, от правильности подбора данной детали, зависит эффективность всего двигателя.

Примечание

Свеча зажигания стандартного типа с помехоподавляющим резистором. Резистор изготовлен из композитных материалов для обеспечения высокой производительности и надежности. Зазор между электродами стандартный, длина резьбы — 12,7 мм. С медным электродом, который обеспечивает превосходную проводимость.

Особенности конструкции

Резистор —
Постоянные колебания энергии в момент создания искры, образуют радиочастотные помехи. Данные помехи влияют на работу электростанций, радиопередатчиков и электронные блоки управления, в том числе и на блок управления двигателем. Как правило резистор имеет монолитную конструкцию изготовленную из графита и стекла, его задача упорядочить напряжение в центральном электроде, внутри свечи.
Так как резистор имеет свое сопротивление, свечи не оснащенные им обладают более мощной искрой, так как уменьшены потери энергии на прохождение через центральный электрод. По этой причине большинство спортивных и гоночных двигателей используют именно свечи без резистора.

Однако стоит отметить, что если производителем предусмотрена установка свечи с резистором, то установка свечи без него может пагубно повлиять на работу данного двигателя.

Об этом товаре еще ничего не написали. Есть чем поделиться? Оставьте свой отзыв.

Свічки запалювання з різьбленням 25 мм: купити свічки запалювання в Києві, Україні

Сортування:

за популярністю

за популярністювід дешевих до дорогихвід дорогих до дешевихза оцінкоюза відгукамиза новинкамиза акційними

Фільтри

Код товару: 48690

в наявності

Свічка запалювання DENSO TV16TT

104

грн

107

грн

Код товару: 62003

в наявності

Свічка запалювання NGK 4559 / TR5B-13

117

грн

125

грн

Код товару: 61119

в наявності

Свічка запалювання DENSO 5086 / T16VRU10

115

грн

127

грн

Код товару: 213293

в наявності

Свічка запалювання Bosch 0242236633

127

грн

141

грн

Код товару: 322457

доставимо

Свічка запалювання NGK ILTR5K13 / 90607

350

грн

389

грн

Код товару: 280255

доставимо

Свічка запалювання Brisk RR15YC1. 1K 1437

105

грн

Код товару: 131966

в наявності

Свічка запалювання NGK LZTR4A-11 5444 CHRYSLER

149

грн

159

грн

Код товару: 62065

доставимо

Свічка запалювання Bosch 0242229661

175

грн

194

грн

Код товару: 280110

доставимо

Свічка запалювання Brisk BP5.1K 1623

319

грн

Код товару: 215009

доставимо

Свічка запалювання DENSO IT20TT

422

грн

476

грн

Код товару: 214749

доставимо

Свічка запалювання NGK ILTR6H8G

340

грн

374

грн

Код товару: 360045

в наявності

Свічка запалювання Ford 5215216

361

грн

Код товару: 319662

доставимо

Свічка запалювання Bosch 0 242 145 573

747

грн

758

грн

Код товару: 317471

доставимо

Свічка запалювання NGK ILZNAR8A7G

607

грн

674

грн

Код товару: 282831

доставимо

Свічка запалювання Champion OE255

161

грн

167

грн

Микола

21. 08.2022

японські свічі NGK завжди хорошої якості, купив дану модель яка також відповідає якості NGK так як знаю деталі перевірки на оригінальність.

Переваги

ціна, якість

Недоліки

немає

Дмитро

01.08.2022

Брав на мотоцикл BMW F650GS. Написано «made in Japan». Почався місцями поганий старт (довше на пів секунди заводиться, 2 рази при запуску глох), хз з чим пов»язано може співпадіння. Загальна робота наче стабільна.

Переваги

Ціна (брав по акції 68 грн)

Недоліки

Трохи гірше заводиться

Андрій

04.07.2022

Свічки виробництва Франція а не Японія як вказано у описі!!!

Переваги

Ще не помітив

Недоліки

Ще не помітив

ще 5 відгуків

Валерій

18.01.2022

Simbol 1. 4 8клапанів, проїхав на цих свічках 20тис. км, жодних зауважень, дуже подобаються

Переваги

Гарно працюють на рено

Недоліки

Непомітив

Юрий

11.01.2022

Хорошие японские свечи, хорошо упакованы, доехали быстро и без приключений. Сборка корейская. Насколько долго проработают — покажет время. Пока вопросов нет..

Переваги

Цена\качество

Недоліки

нет

ще 4 відгуки

Илья

31.12.2021

Хорошие свечи, но производство Китай, а не Япония!

Переваги

Цена — качество

Недоліки

Нет таковых

Алексей

26.12.2021

Хорошее качество и нормальная цена.

Переваги

качество

Недоліки

нет

Музика Василь

04.12.2021

Свічки штатно рекомендовано для Lanser 9. З похолоданням попередні іншого виробника не проробивши і 10000 км почали себе вести не дуже, а з цими авто ожило. Виробництво Франції.

Переваги

З цими свічками двигун працює стабільно. Раніше такі свічки з газом відбігади 22000 км.

Недоліки

Недоліків не знайдено.

ще 1 відгук

Евгений

06.11.2021

вчера поставил не мондео4 2 литра. стояли иридиевые но уже с огромным пробегом на низах машина дергалась. эти свечи рекомендуются тоже. Рывки пропали, заводится и едет

Переваги

за свои деньги хорошие

Недоліки

нет

ще 1 відгук

Сергій

13. 10.2021

Нормальні свічки, головне вчасно міняти

Переваги

Такі ж самі ідуть в оригіналі

Недоліки

нема

ще 2 відгуки

Супутні категорії

Котушка запалювання

Свічки розжарювання

Високовольтні дроти

Свічкові ключі

Мастила для електроконтактів

Експертна думка

Статті

Завершена

Свічки розжарювання як складова частина передпускової системи дизельного двигуна, їх різновиди та особливості конструкції

Статті

Завершена

Допомога при виборі свічок запалювання. На що звернути увагу при покупці

Статті

Завершена

Все про автомобільні свічки

Підписка на акції та спецпропозиції!

Часті питання про Свічки запалювання (Довжина різьби: 25мм)

Які Свічки запалювання (Довжина різьби: 25мм) найдешевші?

Найдешевші Свічки запалювання (Довжина різьби: 25мм) на AutoBaza:

  • 1️⃣ Свічка запалювання Bosch 0242229785
  • 2️⃣ Свічка запалювання DENSO TV16TT
  • 3️⃣ Свічка запалювання Brisk RR15YC1.1K 1437

Які Свічки запалювання (Довжина різьби: 25мм) найпопулярніші у 2022 році?

Найпопулярніші Свічки запалювання (Довжина різьби: 25мм) у 2022 році:

  • Свічка запалювання NGK PTR5A-13 2467 FORD
  • Свічка запалювання NGK LTR6BI9 (92182)
  • Свічка запалювання Ford 5211024

Які Свічки запалювання (Довжина різьби: 25мм) найновіші?

Найновіші Свічки запалювання (Довжина різьби: 25мм) на AutoBaza:

  • Свічка запалювання NGK LTR6BI9 (92182)
  • Свічка запалювання Ford 5211024
  • Свічка запалювання Ford 1686133

Які Свічки запалювання (Довжина різьби: 25мм) зараз обговорюють?

Найобговорюваніші Свічки запалювання (Довжина різьби: 25мм) на AutoBaza:

  • Свічка запалювання NGK LTR6BI9 (92182)
  • Свічка запалювання Ford 5211024
  • Свічка запалювання Ford 1686133

Ціни на Свічки запалювання (Довжина різьби: 25мм) (Жовтень 2022)

ТоварЦіна
Свічка запалювання DENSO TV16TT104 грн
Свічка запалювання NGK 4559 / TR5B-13117 грн
Свічка запалювання DENSO 5086 / T16VRU10115 грн
Свічка запалювання Bosch 0242236633127 грн
Свічка запалювання NGK ILTR5K13 / 90607350 грн

Какие свечи зажигания поставить в автомобиль

Содержание

  1. Особенности СЗ
  2. Свечи зажигания российских марок
  3. Маркировка свечей иностранных марок
  4. Bosch
  5. Brisk
  6. Denso
  7. Champion
  8. Разновидности свечей зажигания
  9. Срок эксплуатации

В инжекторных и карбюраторных бензиновых двигателях искра для поджига топливной смеси подается через свечу зажигания. На первый взгляд кажется, что никаких особых требований к такой детали не предъявляется, однако при посещении специализированного магазина автолюбитель увидит широкий ассортимент свечей зажигания, отличающихся друг от друга по разным параметрам.

Особенности СЗ

Свечи зажигания, реализуемые в автомобильных магазинах, отличаются по различным параметрам:

  • Производитель — Bosch, NGK, Brisk и прочие.
  • Конструкция — одно- или многоэлектродные.
  • Калильное число.
  • Искровой зазор.
  • Металл, из которого изготовлены электроды, — медный сплав, платина, иридий.
  • Присоединительные размеры — величина резьбовой части, шаг резьбы, размер шестигранника под ключ.

Словом, без наличия специальных знаний очень сложно подобрать свечи зажигания. Маркировка свечей и таблицы взаимозаменяемости могут помочь в этом деле. К примеру, на ВАЗ-2105 производятся отечественные свечи зажигани А17ДВ, которым соответствуют свечи других производителей: L15Y от Brisk, BP6ES от NGK, W7DC от Bosch и 64 от Autolite.

По сути, одна и та же свеча маркируется по-разному у различных производителей. Что означает маркировка на свечах зажигания и как в ней разбираться — расскажем ниже.

Свечи зажигания российских марок

Маркировка свечей зажигания, выпущенных отечественными производителями, регламентируется стандартом ОСТ 37.003.081. Расшифровка маркировки свечей зажигания осуществляется по отдельным буквам и цифрам. К примеру, резьба корпуса обозначается первой буквой.

Под буквой А скрывается М14 х 1,25 — стандартный размер, характерный для обычной свечи зажигания. Маркировка свечей в виде буквы М подразумевает резьбовой размер М18 х 1,5 — резьбовая часть у такой свечи больше и подходит под ключ на 27.

Сразу же после букв идет цифра, обозначающая калильное число: чем оно меньше, тем при более высоких температурах выбивается искра. Индекс калильного числа свечей, производимых в России, варьируется от 8 до 26. Самыми распостраненными являются 11, 14 и 17 свечи зажигания. Маркировка свечей зажигания по калильности делит их на холодные и горячие. Первые устанавливаются на высокофорсированные двигатели.

Ниже приведен пример того, какая маркировка свечей зажигания может быть и как ее расшифровать. Свечи А17ДВ:

  • классическая резьба;
  • 17 — калильное число;
  • величина резьбовой части Д — 9 миллиметров; если данный параметр меньше, то буква просто не указывается;
  • буквой В обычно обозначается тепловой конус изолятора выступающего типа.

Наличие буквы Р в маркировке — А17ДВР — означает, что в центральном электроде находится резистор подавления помех. Буква М в маркировке обозначает использование жаропрочного медного материала для создания оболочки ценрального электрода.

В случае с обозначением АУ17ДВРМ буква У расшифровывается как увеличенный размер шестигранника — 16 вместо стандартных 14 миллиметров. При большем размере шестигранника под ключ — 19 миллиметров — указывается буква М: АМ17В.

Маркировка свечей иностранных марок

Свечи зажигания иностранных производителей маркируются по аналогичному принципу, что и отечественные, однако для обозначения используются другие буквы и цифры. В связи с этим автолюбители могут путаться в параметрах запчастей. Во избежание этого на упаковках обычно указывается, для какого конкретно автомобиля подходят выбранные свечи зажигания. Маркировка свечей к тому же нередко указываетя в специальных таблицах взаимозаменяемости.

Японская компания NGK является мировым лидером по производству свечей зажигания. Ее продукция считается одной из наиболее качественных и надежных.

Маркировка свечей зажигания NGK следующая:

  • Российский А11 соответствует В4Н.
  • А17ДВР можно заменить на BPR6ES.

Расшифровка маркировки свечей зажигания NGK проста:

  • В4Н — диаметр и резьбовой шаг. Буква В соответствует М14 х 1,25, прочие размеры обозначаются буквами А, C, D, J.
  • Под 4 кроется калильное число. Данная характеристика обозначается цифрами от 2 до 11.
  • Размер резьбовой части — 12,7 миллиметров, обозначается Н.

Маркировка свечей BPR6ES расшифровывается как: стандартная резьба, Р — изолятор проекционного типа, R — резистор, калильное число — 6, длина резьбового элемента — Е — 17,5 миллиметров, под S кроются особенности свечи зажигания. Если после маркировки через дефис указывается цифра, она обозначает зазор между электродами.

Bosch

Свечи зажигания Bosch маркируются по аналогичному принципу. К примеру, маркировка WR7DC расшифровывается как:

  • W — стандартная резьба на 14;
  • R — резистор против помех;
  • 7 — калильное число;
  • D — размер резьбовой части, равный 19 миллиметрам;
  • С — электрод выполнен из медного сплава (О — стандартный сплав, S — серебро, Р — платина).

Свечи Bosch с маркировкой WR7DC, по сути, могут заменить отечественные свечи А17ДВР, которые устанавливаются в двигатели автомобилей ВАЗ разных моделей.

Brisk

Чешская компания — изготовитель свечей зажигания. Была основана в 1935 году; выпускаемая ей продукция пользуется огромной популярностью у российских автолюбителей.

Маркировка свечей осуществляется следующим образом.

  • D — стандартная резьба 1,25 мм, предназначена под 14 ключ, размер корпуса — 19 миллиметров.
  • О — специальная конструкция свечи, выполненная в соответствии с нормами ISO.
  • R — используется резистор, при этом обозначение Х — сопротивление электродов формированию угара.
  • 15 — калильное число. Варьируется от 8 до 19, при этом 13 индекс чехами не используется — суеверный производитель.
  • Y — вынесенный разрядник.
  • С — медный сердечник электрода.
  • 1 — расстояние между электродами, равное 1 миллиметру.

Немецкий бренд премиального качества, принадлежащий компании Federal Mogul. Основное направление деятельности компании — производство различных запчастей и их последующая реализация на вторичных рынках.

Маркируются свечи зажигания данной марки в таком формате: 14R-7DU. Расшифровка осуществляется следующим образом:

  • 14 — резьба свечи 14 х 1,25 миллиметров.
  • R — встоенный резистор.
  • 7 — калильное число. Указывается цифрами от 7 до 13.
  • D — резьбовая часть длиной 19 мм, имеется уплотнение под конус.
  • U — электрод из сплава меди и никеля.

В случае с другой маркировкой — 14F-7DTUO — обозначения несколько меняются: размеры свечи зажигания стандартные, при этом гайка меньше посадочного места (F), используется только в двигателях малой мощности с уплотнительным кольцом (Т), центральный электрод свечи усиленный — О.

Denso

Маркировка свечей зажигания Denso, к примеру SK16PR-A11, начинается с обозначения размера детали и длины резьбовой части. Цифрами обозначается калильное число, после чего приводится информация об электродах и особенностях самой свечи. Буквы могут различаться в зависимости от серии Denso.

Полная расшифровка приведенной маркировки:

  • S — центральный электрод выполнен из иридиевого сплава, диаметр — 0,7 мм, на боковом электроде имеется платиновая накладка.
  • К — размер шестигранника и резьбы.
  • 16 — калильное число.
  • Р — электрод свечи зажигания выступает на 1,5 мм.
  • R — встроенный резистор.
  • А — характеристика именно для такой модели свечей.
  • 11 — величина зазора между электродами.

Champion

Свечи данного производителя подписываются практически так же, как и любые другие. К примеру, маркировка RN9BYC4 означает:

  • R — установленный резистор, если указана Е — то стоит экран, О — проволочный резистор.
  • N — стандартная резьба длиной 10 миллиметров.
  • 9 — калильное число, нумеруется от 1 до 25.
  • BYC — выполненный из меди сердечник и два боковых электрода. Стандартная конструкция обозначается буквой А.
  • 4 — расстояние между электродами.

Разновидности свечей зажигания

Стандартные свечи зажигания являются двухэлектродными: их конструкция состоит из бокового и центрального электродов. На сегодняшний день такие свечи — самые распространенные и чаще всего устанавливаются на отечественные автомобили. Многие производители предлагают многоэлектродные устройства, которые отличаются количеством боковых контактов.

Срок эксплуатации многоэлектродных свечей зажигания значительно больше, чем двухэлектродных, и не зависит от калильного числа. Крайне редко можно встретить факельные и форкамерные свечи зажигания — они не пользуются особой популярностью и подходят не для всех двигателей.

Срок эксплуатации

Конкретный вид свечей зажигания и их марка оказывают огромное влияние на их срок эксплуатации. Никелевые свечи зажигания, к примеру, рассчитаны на средний срок работы в 30-45 тысяч километров пробега автомобиля. Платиновые аналоги работают в разы дольше — они способны продержаться и 70, и 80 тысяч километров.

Свечи с иридиевым электродом варьируются в зависимости от толщины электродов и их конструкции, их срок «жизни» может составлять как 69, так и 120 тысяч километров пробега. На платиновых и иридиевых электродах практически не образуется нагар, благодаря чему горючая смесь воспламеняется в разы лучше. Сопротивление свечей зажигания не зависит от того, какой конкретно металл используется при их производстве.

Какие свечи зажигания подходят для двигателя ЗМЗ-409 на Уаз

Свечи зажигания оказывают значительное влияние на устойчивость и стабильность работы двигателя УАЗ. Именно поэтому важно знать, какие свечи зажигания подходят для двигателя ЗМЗ-409 и его модификаций.

От исправности свечей зажигания и соответственно бесперебойности искрообразования напрямую зависят мощность, топливная экономичность и пусковые свойства двигателей, а также степень токсичности отработавших газов и некоторые другие параметры.

Согласно заводскому руководству по эксплуатации, техническому обслуживанию и ремонту двигателя ЗМЗ-409 на нем применяются свечи зажигания А14ДВР или их зарубежные аналоги, которые можно легко подобрать на официальных сайтах производителей или в их каталогах.

Расшифровка названия свечи зажигания и комментарии по их характеристикам.

Для более полного понимания сути вопроса, на примере свечи зажигания А14ДВР расшифруем ее название : А — диаметр и шаг резьбы D, 14 — калильное число, Д — длина резьбы L, В — выступание теплового конуса изолятора, Р — наличие в свече встроенного резистора.

А — диаметр и шаг резьбы D — в данном случае означает резьбу М14х1.25. Отсутствие второй буквы говорит о том, что размер шестигранника свечи S сделан под ключ 21 мм. Из опыта — в узких свечных колодцах двигателя ЗМЗ-409 при замене свечей будет намного удобнее если у нее шестигранник на 16, а не на 21. Размер шестигранника никак не влияет на другие параметры свечи, так что свобода выбора тут есть.

14 — калильное число — важный параметр, который определяет характеристики температурного режима работы свечи. Подробнее об этом — Калильное число свечей зажигания. Холодные и горячие свечи зажигания.

Д — длина резьбы L — в данном случае обозначает длину резьбовой части в 19 мм.

В — выступание теплового конуса изолятора — тепловой конус свечи выступает из корпуса внутрь камеры сгорания. Выступание теплового конуса за торец корпуса ускоряет прогрев свечи зажигания после пуска двигателя, что увеличивает ее стойкость к нагарообразованию.

Р — наличие в свече встроенного резистора — определяет наличие резистора (электрического сопротивления) в цепи центрального электрода свечи. Резистор снижает уровень помех для радиоаппаратуры и электронного блока управления двигателем. Наличие или отсутствие резистора в свече никак не отражается на качестве искрообразования.

Конструкция свечи зажигания на примере свечей зажигания BRISK.

Искровой зазор свечи зажигания.

Еще одна характеристика свечи зажигания, которую производитель иногда не обозначает в маркировке — это зазор между ее центральным и боковым электродами. Для двигателя ЗМЗ-409 он должен быть в пределах 0,7-0,85 миллиметра. Перед установкой свечи надо проверить величину зазора и при необходимости отрегулировать его подгибанием бокового электрода.

Величина зазора между электродами свечи зажигания непосредственно влияет на процесс поджига воздушно-топливной смеси в камере сгорания. Поэтому при неправильно выставленном зазоре, например слишком большом, увеличивается нагрузка на высоковольтную часть системы зажигания, что в большинстве случаев приводит к потере мощности двигателя и увеличению расхода топлива.

Какие свечи зажигания подходят для двигателя ЗМЗ-409 на УАЗ.

Основываясь на указанной выше расшифровке для свечи А14ДВР, делаем вывод, что для работы в двигателе ЗМЗ-409 подходят все свечи зажигания любого производителя, которые соответствуют следующим требованиям :

— резьба М14х1,25 длиной 19 мм. и с шестигранником свечи под ключ 16 или 21 мм.
— калильное число соответствует цифре «14» свечи А14ДВР, это легко определяется по таблицам соответствия и взаимозаменяемости свечей зажигания разных производителей
— тепловой конус должен выступать из корпуса свечи
— в свече зажигания должен присутствовать встроенный резистор
— искровой зазор должен быть в пределах 0,7-0,85 мм.

Свечи зажигания для УАЗ с двигателем ЗМЗ-409 в каталогах некоторых производителей.

На примере Denso находим в каталоге какие свечи зажигания подходят для двигателя ЗМЗ-409 на Уаз Хантер и Уаз Патриот :

Расшифровав цифры и буквы в названии свечей зажигания W16EPR-U и Q16PR-U мы и получим как раз те значения, которые соответствуют требованиям Заволжского моторного завода для двигателей ЗМЗ-409.

Что касается зазора между центральным и боковым электродами свечей Denso, то определить его очень просто. В стандартных, платиновых и иридиевых свечах зажигания Denso величина зазора свечи обозначается в конце ее маркировки после литеры — U. Например, U 5 — соответствует 0.5 мм, U 10 — 1.1 мм, U 11 — 1.1 мм, и так далее.

Если в маркировке классической свечи зажигания Denso на конце отсутствует расширение с буквой «U», то по умолчанию подразумевается, что выставленный зазор свечи равен 0.8 мм, что как раз подходит для двигателя ЗМЗ-409 Уаз Патриот и Уаз Хантер. Однако есть и исключения, у свечей Denso с маркировкой P16R, PQ16R, PQ20R выставлен зазор в 1.1 мм.

Таким же образом и по каталогам других производителей можно найти какие свечи зажигания подходят для двигателя ЗМЗ-409.

Свечи зажигания BRISK для Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер.

На рисунке ниже приведена нумерация свечей из каталога фирмы BRISK, именно эти свечи устанавливаются на автомобили УАЗ непосредственно на конвейере завода.

По каталогу находим какие свечи зажигания подходят для двигателя ЗМЗ-409. На Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер с двигателем ЗМЗ-409.10 Евро-2 подходит свеча зажигания LR17YC с шестигранником под свечную головку на 21 мм, а с двигателем ЗМЗ-40904 Евро-3 — свеча зажигания DR17YC с шестигранником под свечную головку в 16 мм.

Свечи зажигания завода Энгельс для Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер.

На рисунке ниже приведена нумерация свечей из каталога завода Энгельс. Опять же, легко находим какие свечи зажигания подходят для двигателя ЗМЗ-409. На Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер с двигателем ЗМЗ-409 Евро-2 подходит свеча зажигания А14ДВРМ или WR8DC+ с шестигранником под свечную головку на 21 мм, а с двигателем ЗМЗ-40904 Евро-3 — свеча зажигания АУ14ДВРМ или FR8DC+ с шестигранником под свечную головку в 16 мм.

Влияние искрового зазора свечей зажигания на исправность и работоспособность катушек зажигания.

На двигателях ЗМЗ-409, в системе зажигания которых используются двухвыводные катушки зажигания 3012.3705 или 406.3705, наиболее частая причина выхода из строя этих катушек — перегрев или межвитковое замыкание их обмоток. Эти неисправности чаще всего возникают по причине чрезмерно больших искровых зазоров свечей зажигания или при наличии зазоров в соединениях высоковольтных проводов.

Для соединения катушки зажигания со свечами зажигания должны использоваться высоковольтные провода с распределенным помехоподавляющим сопротивлением. Общее сопротивление высоковольтного провода с учетом помехоподавляющего резистора в наконечнике должно быть в пределах 6 кОм.

Установка и момент затяжки свечей зажигания, вид свечи зажигания при превышении предписанного момента затяжки.

Интервал замены свечей зажигания на двигателе ЗМЗ-409.

Ульяновский автозавод рекомендует менять свечи зажигания через каждые 30 000 километров или каждые два года, смотря что наступит раньше. Учитывая, что срок службы свечей величина не постоянная и во многом зависит от различных составляющих : качества их изготовления, режимов эксплуатации двигателя, качества топлива и тому подобное, будет целесообразно заменять их каждые 10 000 — 15 000, а еще лучше раз в год, перед зимним периодом эксплуатации.

Менять свечи надо сразу комплектом и даже в том случае если внешне они выглядят вполне нормально. Цена комплекта из четырех свечей Denso Q16PR-U, которые как раз подходят для двигателя ЗМЗ-409, по состоянию на июль 2015 года составляет около 9-10 долларов. Эта не та сумма, которую жалко потратить ради какой то призрачной экономии.

Свеча зажигания | ТЭК Соболь-Новосибирск

Свеча зажигания — устройство для поджига топливо-воздушной смеси в самых разнообразных тепловых двигателях. Бывают искровые, дуговые, калильные, каталитические.

В бензиновых двигателях внутреннего сгорания используются искровые свечи. Поджиг горючей смеси производится электрическим разрядом напряжением в несколько тысяч или десятков тысяч вольт, возникающим между электродами свечи. Свеча срабатывает на каждом цикле, в определённый момент работы двигателя.

В ракетных двигателях свеча зажигает топливную смесь электрическим разрядом только в момент запуска. Чаще всего, в процессе работы свеча разрушается и к повторному использованию непригодна.

В турбореактивных двигателях свеча воспламеняет смесь в момент запуска мощным дуговым разрядом. После этого горение факела поддерживается самостоятельно.

Калильные и одновременно каталитические свечи используются в модельных двигателях внутреннего сгорания. Топливная смесь двигателей специально содержит компоненты, которые легко воспламеняются в начале работы от раскалённой проволочки свечи. В дальнейшем накал нити поддерживается каталитическим окислением паров спирта, входящего в смесь.

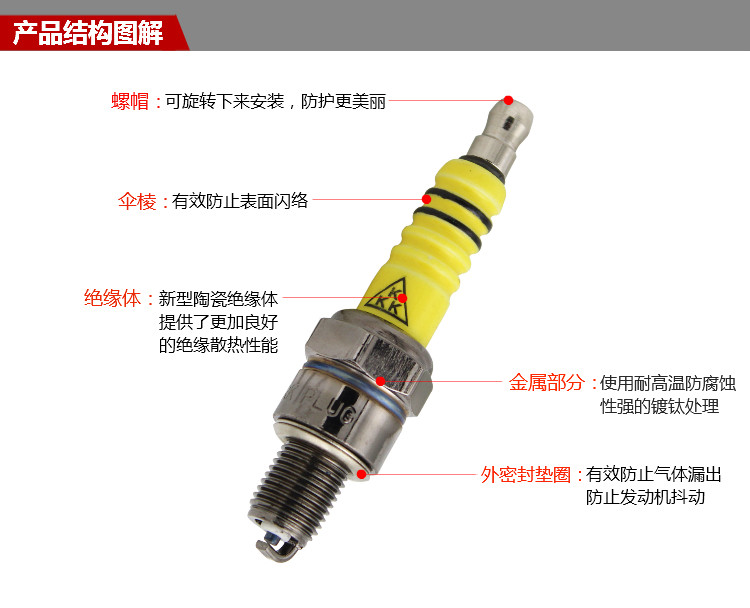

Свеча зажигания состоит из металлической оправы, изолятора и центрального проводника.
Детали свечи зажигания

Контактный вывод

Контактный вывод расположенный в верхней части свечи предназначен для подключения свечи к высоковольтным проводам системы зажигания. Могут встречаться несколько слегка различных вариантов конструкции. Наиболее часто провод к свече зажигания имеет защёлкивающийся контакт, который надевается на вывод свечи. В других типах конструкции провод может крепиться к свече гайкой. Часто вывод свечи делают универсальным: в виде оси с резьбой и навинчивающегося защёлкивающегося контакта.

Рёбра изолятора

Рёбра изолятора предотвращают электрический пробой по его поверхности.

Изолятор

Изолятор, как правило, делается из алюминиево-оксидной керамики, которая должна выдерживать температуры от 450 до 1000°C и напряжение до 60 000 В. Точный состав изолятора и его длина частично определяют тепловую маркировку свечи.

Часть изолятора, непосредственно прилегающая к центральному электроду, наиболее сильно влияет на качество работы свечи зажигания. Применение керамического изолятора в свече предложено Г. Хонольдом вследствие перехода к высоковольтному зажиганию.

Уплотнители

Служат для предотвращения проникновения горячих газов из камеры сгорания.

Металлическая оправа (корпус)

Служит для завинчивания свечи и удержания её в резьбе головки блока цилиндров, для отвода тепла от изолятора и электродов, а также служит проводником электричества от «массы» автомобиля к боковому электроду.

Боковой электрод

Как правило, изготавливается из легированой никелем и марганцем стали. Приваривается контактной сваркой к корпусу. Боковой электрод, зачастую, очень сильно нагревается во время работы, что может привести к калильному зажиганию. Некоторые конструкции свечей используют несколько боковых электродов. Для увеличения долговечности электроды дорогих свечей снабжают напайками из платины и других благородных металлов. С 1999 года на рынке появились свечи нового поколения — так называемые плазменно-форкамерные свечи, где роль бокового электрода играет сам корпус свечи. При этом образуется кольцевой (коаксиальный) искровой зазор, где искровой заряд перемещается по кругу. Такая конструкция обеспечивает большой ресурс и самоочистку электродов. Форма бокового электрода в зоне пробоя напоминает сопло Лаваля, за счёт чего создаётся поток раскалённых газов истекающих из внутренней полости свечи. Этот поток эффективно поджигает рабочую смесь в КС (камера сгорания), полнота сгорания и мощность увеличивается, токсичность ДВС уменьшается.

Центральный электрод

Центральный электрод как правило соединяется с контактным выводом свечи через керамический резистор, это позволяет уменьшить радиопомехи от системы зажигания. Наконечник центрального электрода изготавливают из железо-никелевых сплавов с добавлением меди, хрома и благородных и редкоземельных металлов. Обычно центральный электрод — наиболее горячая деталь свечи. Кроме того, центральный электрод должен обладать хорошей способностью к эмиссии электронов, для облегчения искрообразования (предполагается, что искра проскакивает в той фазе импульса напряжения, когда центральный электрод служит катодом). Поскольку напряжённость электрического поля максимальна вблизи краёв электрода, искра проскакивает между острым краем центрального электрода и краем бокового электрода. В результате этого края электродов подвергаются наибольшей электрической эрозии. Раньше свечи периодически вынимали и удаляли следы эрозии наждаком. Сейчас, благодаря применению сплавов с редкоземельными и благородными металлами (иттрий, иридий, платина, вольфрам, палладий), нужда в зачистке электродов практически отпала. Срок службы при этом существенно вырос.

Зазор

Зазор — минимальное расстояние между центральным и боковым электродом. Величина зазора — это компромисс между «мощностью» искры, т.е. размерами плазмы, возникающей при пробое воздушного зазора и между возможностью пробить этот зазор в условиях сжатой воздушно-бензиновой смеси.

Факторы, определяющие зазор:

1) Чем больше зазор — тем больше размеры искры, => больше вероятность воспламенения смеси и больше зона воспламенения. Всё это положительно влияет на потребление топлива, равномерность работы, понижает требования к качеству топлива, повышает мощность. Кстати, такие эксперименты уже делали — двигатель работал чуть ли не на парах и разлагающихся при этом молекулах воды.

Внимание! Слишком увеличивать зазор тоже нельзя, иначе высокое наряжение будет искать более лёгкие пути — скажем пробивать высоковольтные провода на корпус, пробивать изолятор свечи и т.д.

2) Чем больше зазор — тем сложнее пробить его искрой. Т.к. пробоем изоляции называют потерю изоляцией изоляционных свойств при превышении напряжением некоторого критического значения, называемого пробивным напряжением Uпр. Соответствующая напряженность электрического поля Eпр = U пр/h, где h — расстояние между электродами, называется электрической прочностью промежутка.

Т.е. чем больше зазор — тем бОльшее напряжение пробоя U пр необходимо. Там есть ещё зависимость от ионизации молекул, равномерности структуры вещества, полярности искры, скорости нарастания импульса .. но это не важно в данном случае. Понятное дело, что высокое напряжение U пр мы не можем поменять — оно определяется катушкой зажигания. А вот зазор h мы поменять можем.

3) Напряжённость поля в зазоре определяется формой электродов. Чем они острее — тем больше напряжённость поля в зазоре и легче пробой (как у иридиевых, платиновых свечей).

4) Пробиваемость зазора зависит от плотности газа в зазоре. В нашем случае — от плотности воздушно-бензиновой смеси. Чем она больше — тем сложнее пробить.

Пробивное напряжение газового промежутка с однородным (ОП) и слабо неоднородным (СНП) электрическим полем зависит как от расстояния между электродами, так и от давления и температуры газа. Эта зависимость определяется законом Пашена, согласно которому пробивное напряжение газового промежутка с ОП и СНП определяется произведением относительной плотности газа δ на расстояние между электродами S,U прf(δS). Относительной плотностью газа называют отношение плотности газа в данных условиях к плотности газа при нормальных условиях (20о С, 760 мм рт. ст.).

Зазор свечей не является константой один раз заданной. Он может и должен подстраиваться под конкретную ситуацию эксплуатации двигателя.
Режимы работы свечей

Искровые свечи бензиновых двигателей по режиму работы условно подразделяют на горячие, холодные, оптимальные. Суть данной классификации — в степени нагрева изолятора и электродов. При работе изолятор и электроды любой свечи должны нагреваться до температур, способствующих «самоочищению» их поверхности от продуктов сгорания топливной смеси — нагара, сажи и т.п. Поэтому изоляторы свечей, работающих в оптимальном режиме всегда цвета «кофе с молоком».

Очистка поверхности изоляторов необходима для предотвращения поверхностных утечек высокого напряжения через слой нагара, что уменьшает мощность искрового пробоя зазора. Однако, если элементы свечи нагреваются слишком сильно, то может возникать неконтролируемое калильное зажигание. Процесс часто проявляется только на больших оборотах. Это может приводить к детонации и разрушению элементов двигателя.

Степень нагрева элементов свечей зависит от следующих основных факторов:

Внутренние: конструкция электродов и изолятора (длинный электрод нагревается быстрее) -материал электродов и изолятора -толщина материалов -степень теплового контакта элементов свечи с корпусом

Внешние:  степень сжатия и компрессии -тип топлива (более высокооктановое обладает бОльшей температурой сгорания) — стиль езды (на больших оборотах двигателя нагрев свечей больше)

Горячие свечи — конструкция свечей специально разработана таким образом, что снижается теплопередача от центрального электрода и изолятора. Применяются в двигателях с низкой степенью сжатия и при использовании низкооктанового топлива. Т.к. в этих случаях меньше температура в камере сгорания.

Холодные свечи — конструкция свечей специально разработана таким образом, что максимально повышается теплопередача от центрального электрода и изолятора. Применяются в двигателях с высокой степенью сжатия, с высокой компрессией и при использовании высокооктанового топлива. Т.к. в этих случаях больше температура в камере сгорания.

Оптимальные свечи — конструкция свечей разработана таким образом, что теплопередача от центрального электрода и изолятора оптимальна для данного конкретного двигателя. Свечи нормально самоочищаются во всех режимах работы двигателя и в то же время не приводят к калильному зажиганию.

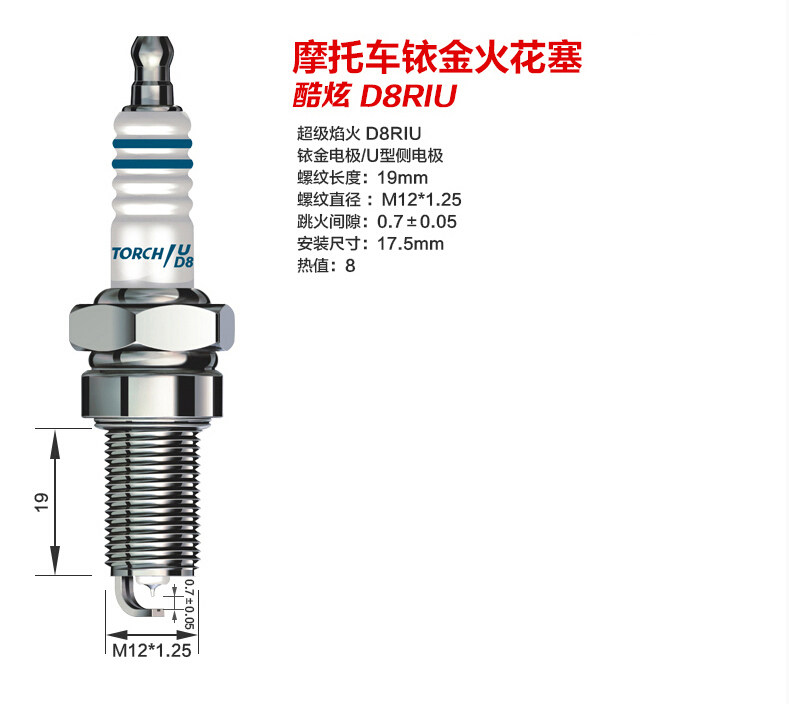

Типовые размеры свечей зажигания

Размеры свечей зажигания классифицируются по типу резьбы на них. Наиболее распространены следующие типы свечей: M10×1 M12×1,25 (мотоциклы) M14×1,25 (автомобили) M18×1,5 (некоторые старые двухтактные двигатели).

Таблица размеров резьбы свечей зажигания

Связанные ресурсы: аппаратное обеспечение

Таблица размеров резьбы свечей зажигания

Руководство по проектированию оборудования ANSI и таблицы

Стандарт SAE включает следующие размеры: 7/8- дюймовый номинальный диаметр с 18 витками на дюйм: 18-миллиметровый номинальный диаметр с 18- номинальный диаметр в миллиметрах с шагом 1,5 миллиметра; номинальный диаметр 14 мм с шагом 1,25 миллиметра; номинальный диаметр 10 мм с шагом 1,0 мм; номинальный диаметр 3⁄8 дюйма с 24 витками резьбы на дюйм; и номинальным диаметром 1⁄4 дюйма с 32 резьбы на дюйм. Во время изготовления, чтобы предотвратить износ инструментов для нарезания резьбы. в допустимых пределах резьба в свечном ГО (кольце)мере должна быть нарезана максимальному внутреннему диаметру свечи зажигания; а в резьбовом отверстии ГО (заглушка) калибр минимальному наружному диаметру резьбового отверстия.

Стандартная резьба SAE для свечей зажигания

Размер a
Ном. × Шаг

Большой диаметр

Диаметр шага

Малый диаметр

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Резьба свечей зажигания, мм (дюймы)

M18 × 1,5

17.933
(0,07060)

17.803
(0,7009)

16.959
(0,6677)

16.853
(0,6635)

16.053
(0,6320)

—

M14 × 1,25

13.868
(0,5460)

13.741
(0,5410)

13.104
(0,5159)

12,997
(0,5117)

12. 339
(0,4858)

—

M12 × 1,25

11.862
(0,4670)

11.735
(0,4620)

11.100
(0,4370)

10,998
(0,4330)

10.211
(0,4020)

—

M10 × 1,0

9,974
(0,3927)

9,794
(0,3856)

9.324
(0,3671)

9.212
(0,3627)

8.747
(0,3444)

—

Свечи зажигания с резьбовыми отверстиями

Размер и
Ном. × Шаг

Большой диаметр

Диаметр шага

Малый диаметр

Макс.

Мин.

Макс.

Мин.

Макс.

 Мин.

Резьба с резьбой, мм (дюймы)

M18 × 1,5

…

18.039
(0,7102)

17.153
(0,6753)

17.026
(0,6703)

16.426
(0,6467)

 16.266
(0,6404)

M14 × 1,25

… …

14.034
(0,5525)

13.297
(0,5235)

13.188
(0,5192)

12.692
(0,4997)

 12.499
(0,4921)

М12 × 1,25

… …

12. 000
(0,4724)

11.242
(0,4426)

11.188
(0,4405)

10.559
(0,4157)

 10.366
(0,4081)

M10 × 1,0

… …

10.000
(0,3937)

9.500
(0,3740)

9.350
(0,3681)

9.153
(0,3604)

 8.917
(0,3511)

a M14 и M18 предпочтительны для новых применений.


Обозначения резьбы

Определения основной и вспомогательной резьбы

Для того, чтобы износ инструментов для нарезания резьбы оставался в допустимых пределах, резьба калибра GO (кольца) свечи зажигания должна быть усечена до максимального малого диаметра свечи зажигания, а в резьбовом отверстии GO (штекерный) калибр до минимального наружного диаметра резьбового отверстия. Плоский калибр-пробка для проверки малого диаметра резьбового отверстия должен быть минимально установленным. Форма резьбы соответствует метрической ISO

Ссылка: Международное общество автомобильной инженерии (SAE)

Связанный:

  • Метчик для трубной резьбы и таблица размеров сверла ANSI NPT
  • Диаграмма
    • размера НПТ трубной резьбы конусности национального стандарта
  • Стандартные размеры наружной метрической резьбы и крепежа M 0,25 — M 1,4
  • Размеры внутренней метрической резьбы и крепежа M185–M230
  • Метчик с резьбой Machinist — Таблица размеров сверла Размеры ANSI | Таблица размеров сверла (UNC, UNF и метрическая серия ISO)
    • Таблица размеров тяжелых шестигранных гаек
  • пер. АСМЭ В18.2.2
  • Резьба ACME с короткими размерами Обозначение Таблица Таблица
    • Размеры диаграммы ТР8 таблицы винтовых потоков
  • внутренних ИСО метрические трапецеидальные — ТР235
  • Таблица с прямой трубной резьбой ANSI

Общее — Архив | Стандартная форма резьбы свечи зажигания | Практик-механик

ХВулдридж
Горячекатаный

Диапазон нагрева 17
Размер шестигранника 13/16″ (20,6 мм)
Досягаемость 9,5 мм (3/8″)
Сиденье Уплотнительное кольцо
Размер резьбы 14 мм

Письмо Резьба Шестнадцатеричный
Б 14 мм 20,8 мм
С 10 мм 16,0 мм
Д 12 мм 18,0 мм
Е 8 мм 13,0 мм
