Что такое Линия электропередачи (ЛЭП)?

AИ-95

0

AИ-98

0

26 ноября 2018 в 13:26

42292

Есть разные Линии электропередачи — в тч. самовосстанавливающиеся

Линия электропередачи (ЛЭП) — это:

• один из компонентов электрической сети,
• система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока,
• электрическая линия в составе такой системы, выходящая за пределы электростанции или подстанции (ПС).

Различают воздушные и кабельные линии электропередачи.
В последнее время приобретают популярность газоизолированные линии — ГИЛ.

По ЛЭП также передают информацию при помощи высокочастотных сигналов и ВОЛС.
Используются они для диспетчерского управления, передачи телеметрических данных, сигналов релейной защиты и противоаварийной автоматики.
Строительство ЛЭП включает в себя проектирование, производственные работы, монтаж, пусконаладку, обслуживание.

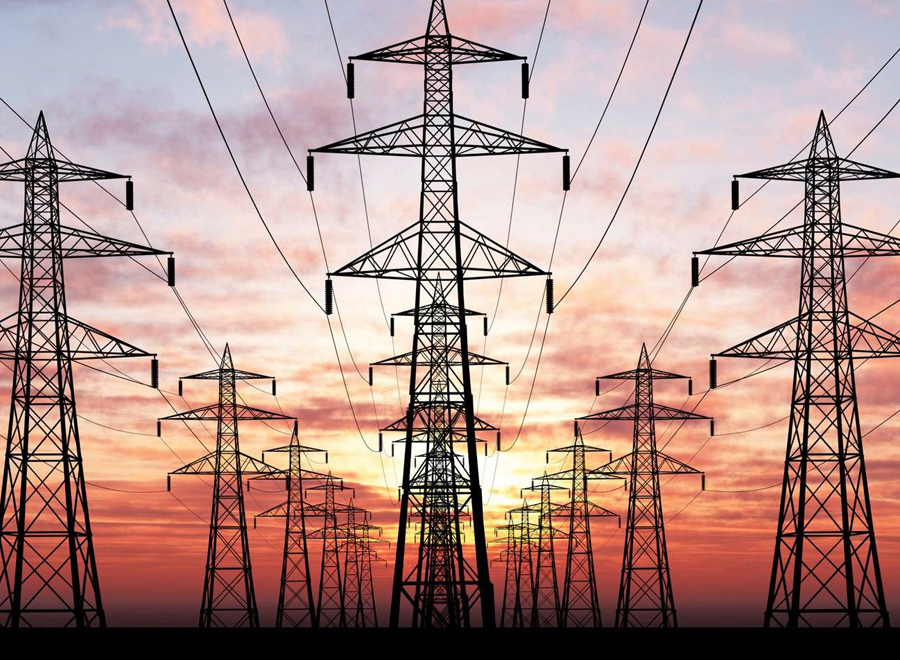

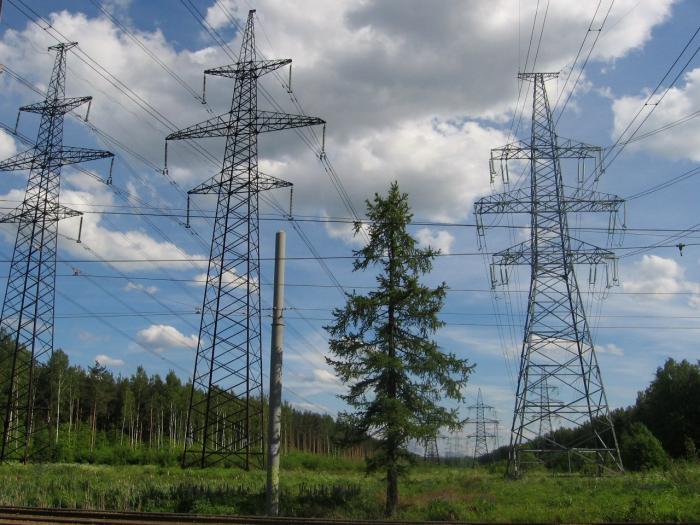

Воздушная линия электропередачи (ВЛ) — устройство, предназначенное для передачи или распределения электрической энергии по проводам, находящимся на открытом воздухе и прикреплённым с помощью траверс (кронштейнов), изоляторов и арматуры к опорам или другим сооружениям (мостам, путепроводам).
В ее состав входят:

• провода,
• траверсы,
• арматура,
• изоляторы,
• опоры,
• грозозащитные тросы,
• разрядники,
• заземление,
• секционирующие устройства, встроенные в грозозащитный трос, силовой провод,
• вспомогательное оборудование для нужд эксплуатации (аппаратура высокочастотной связи, емкостного отбора мощности и др. ),
• элементы маркировки высоковольтных проводов и опор ЛЭП для обеспечения безопасности полетов воздушных судов.

Опоры маркируются сочетанием красок определенных цветов, провода — авиационными шарами для обозначения в дневное время.
Для обозначения в дневное и ночное время суток применяются огни светового ограждения.

Самовосстанавливающиеся ЛЭП
Конечно, речь не идет о регенерации.
Технология самовосстановления предполагает изначальное использование раскаточных роликов в конструкции зажима, обеспечивающих не жесткое крепление проводов, и специальной траверсы — несущей конструкции опоры.

Обычно, на промежуточных опорах существующих конструкций воздушных линий 6-20 кВ провод жестко крепится к изолятору спиральной вязкой.
Применение раскаточных роликов предотвращает разрушения изоляторов, проводов и опор при падении дерева или ледяном дожде на ВЛ 6-20 кВ, поскольку не происходит разрушения зажима, изолятора, провода или опор:

• отсутствует жесткая фиксация проводов в зажиме;
• провод в зоне падения под нагрузкой скользит по роликам поддерживающих зажимов, опускается ниже, выдерживая вес, в остальных пролетах — натягивается;
• нагрузка равномерно перераспределяется по всей длине воздушной ЛЭП;

• обрывов линий или изломов опор не происходит.

Такая технология сокращает время ограничения энергоснабжения потребителей, поскольку нужно только убрать упавшее дерево, а ремонта ЛЭП не требуется.

Требования к установке СВЛ:

• производить на прямых участках трассы линии, угол поворота трассы не более 5°;
• общий наклон трассы — не более 2°;
• минимальная длина участка между опорами — 500 метров.

Экономика СВЛ:

• стоимость строительства СВЛ выше почти на 15%;
• но стоимость ремонтно-восстановительных работ в 12 раз ниже, чем при падении дерева на обычную ВЛ:
• требуется только удалить упавшее дерево с провода,
• не требуется восстанавливать опоры, провод, изоляторы и зажимы,
• не нарушается электроснабжение, нет штрафов за недоотпуск электроэнергии.

 Пока что деревья и их падение на провода ЛЭП остаются одной из основных причин нарушения энергоснабжения.

#Линия электропередачи #ЛЭП #электрические сети #самовосстанавливающаяся #дерево #обрыв #траверсы #опора

Последние новости

Новости СМИ2

Произвольные записи из технической библиотеки

Используя данный сайт, вы даете согласие на использование файлов cookie, помогающих нам сделать его удобнее для вас. Подробнее.

Московская область, Город Павловский Посад, Деревня Васютино, Территория СНТ Электропередача

---

Карточка объекта ФИАС:
Код КЛАДР: 50000047045006300
Код ФИАС: 99ddfc7c-7c0a-47b7-8c88-569ab7c9d553
Код ГАР: 851246

Административный адрес: Московская область, Город Павловский Посад, Деревня Васютино, Территория СНТ Электропередача

Сокращенный адрес: обл. Московская, г. Павловский Посад, д. Васютино, тер. СНТ. Электропередача

Муниципальный адрес: Московская область, Городской округ Павловский Посад, Деревня Васютино, Территория СНТ Электропередача
Сокращенный адрес: обл. Московская, г.о.. Павловский Посад, д. Васютино, тер. СНТ. Электропередача

Регион: 50 Московская обл
Город / Населенный пункт: Павловский Посад г, Васютино д

Улица: Электропередача тер. СНТ

ОКАТО: 46459000051
OKTMO: 46759000151
Реестр: 467590001510063000001
Код ИФНС: 5034 Межрайонная ИФНС России №10 по Московской области

Электропередача тер. СНТ включает в себя:       группы53 домов

Дома

---

1 5 8 стр. 1 8 9 13 14 16 17 соор. 1 17 стр.

1 18 19 19 стр. 1 22 24 стр. 2 24 стр. 1 27 37 стр. 1 38 40 41 46 стр. 1 46 стр. 2 47 стр. 1 54 58 59 64 67 стр. 2 68 73 74 стр. 1 75 75 соор. 1 76 79 86 87 89 92 93 94 96 97 104 106 108 108 соор. 2 108 соор. 1 109 112 121 122

Подводная электропередача

КПП и аксессуары

Подводная электропередача

01.07.2013 20:56

Просмотров: 9377

КАБЕЛЬ-news №3, 2013

Актуально

Авторы и источники / Правообладателям

Электроснабжение Балеарских островов в Средиземном море осуществляется от двух независимых энергосистем. Эти системы не были связаны c испанской материковой энергосистемой, которая присоединена к европейской сети, управляемой системными операторами объединённой электроэнергетической системы [European Network of Transmission System Operators for Electricity (ENSTO-E) system].

Чтобы осуществить связь между Балеарскими островами и материковой частью Испании, компания REE, являющаяся испанским оператором передающих систем* (Transmission system operator — TSO), заключила два главных контракта на сооружение «под ключ» — преобразовательных подстанций (с компанией «Сименс») и кабельной линии [с консорциумом, образованным компаниями «Нексанс» (Nexans) и «Присмиан» (Prysmian)]. Заключение этих контрактов дало старт проекту «Ромул» (Romulo project), цель которого состояла в сооружении подводной кабельной линии электропередачи постоянного тока высокого напряжения (ППТ ВН) между материковой частью Испании и островом Мальорка.

ПРОЕКТ «РОМУЛ»

Проект «Ромул» предусматривает прокладку подводной кабельной линии длиной 244 км между муниципией Сагунто в автономной области Валенсия на восточном побережье Пиренейского полуострова (подстанция «Морведре») и островом Мальорка (подстанция «Санта-Понса») в муниципии Кальвиа.

Маршрут прокладки подводной кабельной линии (верхний рисунок) и продольный профиль трассы (нижний рисунок)

Проект «Ромул» по своим характеристикам является экстраординарным, потому что:

• инвестиции, вложенные только в один этот проект испанским TSO, являются самыми крупными;
• подводная кабельная линия, проложенная по дну моря на максимальной глубине 1485 м, является второй в мире по глубине расположения кабелей;
• это первая кабельная линия ППТ ВН в электроэнергетической системе Испании.

По своей схеме кабельная линия имеет два полюса и металлический возвратный провод. Её расчётная пропускная способность составляет 2200 МВт при номинальном напряжении ±250 кВ постоянного тока.

В первой половине 2011 г. были выполнены три этапа по прокладке кабельной линии, и она была введена в эксплуатацию в 2012 г.

Главной целью проекта являлось улучшение качества и надёжности электроснабжения за счёт присоединения Балеарских островов к Иберийскому рынку электроэнергии. Кроме того, предполагалось уменьшить общие расходы на выработку электроэнергии в энергосистеме Испании. И наконец, эта связь позволила бы усилить существующие на этих островах энергосистемы, чтобы удовлетворить растущее потребление электроэнергии.

КАБЕЛЬНАЯ СИСТЕМА

Разработка кабельной системы включала проектирование, изготовление, тестирование и прокладку следующих объектов:

• два подводных кабеля постоянного тока (ПТ) напряжением 250 кВ, длиной 237 км;
• два наземных кабеля ПТ напряжением 250 кВ, длиной 7 км;
• один подводный возвратный кабель среднего напряжения длиной 237 км;
• один наземный возвратный кабель среднего напряжения длиной 7 км;
• один волоконно-оптический подводный и наземный кабель длиной 244 км.

Основная особенность всей кабельной системы заключается в том, что каждый из подводных кабелей был размещён на судне-кабелеукладчике и проложен по дну в виде одной строительной длины, что позволило избежать установки соединительных муфт.

В процессе подготовки проекта была проведена всесторонняя топографическая съёмка дна моря, чтобы выбрать наилучшую трассу для прокладки кабелей, соединяющих преобразовательную подстанцию на материковой части Испании с преобразовательной подстанцией на Мальорке, а также, чтобы иметь точное представление о структуре грунта на морском дне, необходимое для разработки способов защиты кабелей.

Особенностью этого проекта является использование двух типов кабелей ПТ с медными жилами сечением 750 мм², имеющими бумажную изоляцию, пропитанную вязким составом. Кабели отличаются друг от друга технической реализацией брони. Для секций подводного кабеля, расположенных на малой и средней глубине (не более 200-220 м), используется однослойная броня из проволок прямоугольного сечения. Для секции подводного кабеля, расположенной на больших глубинах (вплоть до максимальной 1485 м), используется двухслойная броня из проволок прямоугольного сечения. Такой подход не требует установки переходных соединительных муфт между двумя секциями.

В качестве изоляции используются бумажные ленты высокой плотности, которые обеспечивают высокий уровень электрических характеристик кабеля. Этап обмотки жилы лентой выполняется в условиях постоянного контроля температуры и влажности окружающей среды. Такая технология изготовления гарантирует наилучшие характеристики диэлектрика, исключая возможность появления морщинистых участков во время следующих этапов изготовления, когда кабель повторно наматывается или разматывается. Этапы высушивания и пропитки изоляции для каждого кабеля изготовляемой длины выполняются во вращающемся сушильно-пропиточном котле. После высушивания кабель пропитывается дега-зифизированным составом под давлением.

Бронирование кабеля обеспечивается двумя слоями механически высокопрочной стальной оцинкованной плоской проволоки. Эти два слоя наматываются в противоположных направлениях с тем, чтобы избежать закручивания, обусловленного высокими растягивающими усилиями. Компании «Присмиан» и «Нексанс» провели морские испытания секций кабеля, предназначенных для работы на больших и средних глубинах. При испытаниях использовались кабели, разработанные каждым из этих производителей.

На изготовление подводных кабелей длиной 240 км потребовалось почти два года. После заводских испытаний каждый полюс подводной кабельной линии ПТ был погружён на судно-кабелеукладчик в виде одной строительной длины.

ЗАЩИТА КАБЕЛЯ

В Средиземном море тралы рыболовных судов и якоря морских судов являются главными угрозами повреждения подводных кабелей. Для надёжного электроснабжения острова Мальорка эта ППТ ВН является очень важной, поэтому концы подводного кабеля с каждой стороны были уложены в траншеи от береговой линии до глубины 1000 м, чтобы уменьшить риск внешнего механического повреждения.

В итоге пришлось обеспечить защиту каждого из трёх кабелей на протяжении 100 км, то есть общая длина защищённых кабелей составила 300 км. Технологически защита кабеля на 90% осуществлялась струей воды под высоким давлением во время прокладки, что позволило покрыть кабель слоем песка высотой до 2 м. Оставшиеся 10% длины были защищены за счёт того, что они были уложены в траншеи.

ПРЕОБРАЗОВАТЕЛЬНЫЕ ПОДСТАНЦИИ

Преобразовательные подстанции на материковой части Испании и на Мальорке позволяют обеспечить четыре предусмотренных проектом режима работы ППТ ВН:

• биполярный (двухполюсный) с использованием возвратного кабеля;
• жёсткий биполярный (двухполюсный) — без использования возвратного кабеля;
• монополярный (однополюсный) с возвратом тока по «электродному» кабелю;
• монополярный (однополярный) с возвратом тока по кабелю другого полюса.

Переход от одного режима работы ППТ к другому — от биполярного (двухполюсного) с использованием и без использования металлического возвратного кабеля, а также к монополярному (однополюсному) с тем или другим металлическим возвратным кабелем — осуществляется средствами автоматического управления. В проекте ППТ предусмотрено специальное коммутационное оборудование, которое даёт возможность перехода от одного режима к другому без какого-либо уменьшения уровня передаваемой мощности и без перерыва в работе передачи постоянного тока.

Чтобы обеспечить наилучшее поддержание напряжения и потребности преобразователей в реактивной мощности во всех режимах работы и по крайней мере при максимальном напряжении переменного тока, источники реактивной мощности используются как на преобразовательной подстанции в Морведре мощностью 200 1\/1вар, так и на преобразовательной подстанции в Санта-Понса на Мальорке мощностью 164 Мвар. Эти цифры соответствуют номинальному напряжению на стороне переменного тока. При этом для выдачи реактивной мощности 200 Мвар на преобразовательной подстанции на материке в фильтрах используются две батареи конденсаторов по 100 Мвар (по одной батарее на каждый полюс). А для компенсации реактивной мощности 164 Мвар на преобразовательной подстанции на Мальорке используются четыре батареи фильтров по 41 Мвар (по две батареи на каждый полюс).

Работа преобразователей ППТ, естественно, сопровождается наличием высших гармоник тока, которые, если не будут отфильтрованы, могут попасть в систему передачи и усилиться за счёт возникновения резонансов. Чтобы ослабить воздействие гармоник, на материковой стороне системы передачи были использованы два пассивных фильтра переменного тока одинаковой конструкции, которые были настроены на 12-ю и 24-ю гармоники.

В системе передачи на Мальорке могут создаваться условия для возникновения резонансов для гармоник низкого порядка. Для ослабления их влияния потребовалась дополнительная настройка фильтров на третью гармонику. В итоге на подстанции «Санта-Понса» установлены четыре одинаковых пассивных фильтра переменного тока, имеющих тройную настройку. Такое схемное и конструктивное решение обеспечивает выполнение требований к уровню гармоник тока во всех режимах работы электропередачи, а также гибкость и взаимное резервирование фильтров.

Преобразователи проекта «Ромул» выполнены с использованием четырёхдюймовых (101,6 мм) свето-управляемых тиристоров (фототиристоров). Тиристоры сгруппированы в три блока в двенадцатипульсной мостовой схеме, причём каждый блок работает на одну фазу. Блок состоит из шести модулей, каждый модуль включает 24 уровня последовательно соединённых тиристоров, а также дополнительные компоненты.

При реализации проекта было принято решение использовать распределительное устройство с газовой изоляцией на подстанции «Санта-Понса» на Мальорке и открытое распредустройство высокого напряжения на подстанции «Морведре» на материке. Выбранные конструкции распредустройств являются наиболее эффективными с точки зрения технического обслуживания и малых габаритов.

Общий вид модуля, состоящего из светоуправляемых тиристоров

ПРОБЛЕМЫ, ОГРАНИЧЕНИЯ И РЕЗУЛЬТАТЫ

В ходе проекта «Ромул» обозначились три основные группы проблем:

• менеджмента проекта, такие, как два типа тестовых программ, две серии морских испытаний, согласование работы двух производителей кабелей, а также социальные и экологические аспекты;
• трудности в проведении работ, таких, как три этапа прокладки подводного кабеля в открытом море на глубине почти 1500 м, длительные этапы работ по обеспечению защиты кабеля (300 км, погребение под слоем песка), земляные работы (в прибрежной полосе и при сооружении волнорезов) и работа кабелеукладчиков на пределе технических возможностей;
• инженерные трудности, такие, как разработка собственно конструкции глубоководного кабеля, техническое исполнение кабеля в виде одной строительной длины без промежуточных соединительных муфт, выбор трассы линии и обеспечение защиты кабелей под слоем песка.

В течение всего проекта предпринимались различные меры, чтобы наилучшим образом решить экологические и социальные проблемы. Проект такого рода является успешным только в том случае, если этим двум ключевым проблемам будет уделяться внимание с самого начала подготовки проекта и до окончания работ по прокладке кабелей.

Что касается трассировки прокладки кабелей, особенно проходящих под землей и в прибрежной зоне, то крайне важно ещё на ранней стадии проекта обеспечить согласование предложенной трассы со всеми инвесторами и дать им надлежащее обоснование выбора такой трассы по сравнению с другими возможными вариантами.

Что касается преобразовательных подстанций, то самой главной позицией являлась внутренняя компоновка этих подстанций для размещения всего основного оборудования, за исключением трансформаторов. Достоинство разработанной внутренней компоновки оборудования заключалось в том, что подстанции не выделялись на фоне окружающих промышленных зданий, а также в снижении уровня шума, производимого оборудованием фильтров. Установка электрооборудования внутри здания подстанции обеспечила унификацию их общего внешнего вида.

Самые большие трудности по реализации проекта были на Мальорке из-за особых экологических и социальных условий. В Санта-Понса незаметность здания подстанции возрастала за счёт выбора цветов окраски стен здания, соответствующих городским стандартам. По цвету здание подстанции гармонирует с окружающим пейзажем. Проект ландшафтного дизайна был разработан так, чтобы ещё больше подчеркнуть незаметность здания подстанции.

И наконец, что касается точки выхода подводного кабеля на поверхность в Мальорке, то было принято решение использовать для прокладки кабеля метод горизонтального направленного бурения. Это позволило снизить вред от работ в прибрежной зоне и на берегу в Санта-Понса. Обе местности изучались очень тщательно с экологических и социальных позиций.

Проект «Ромул» характеризуется новым уровнем надёжности электроснабжения и поддержания частоты в Балеарской энергосистеме, уменьшая перерывы питания потребителей и обеспечивая высокую гибкость её работы.

Рамон Гранадино Гоенечиа ([email protected]) является обладателем степени бакалавра в области промышленной инженерии, полученной в 1990 г. в Политехническом университете Мадрида, Испания, и степени магистра в области электротехники и компьютерной инженерии Массачусетского университета в Амхерсте, США, в 1993 г. С 1994 г. он работает в REE, руководя проектами по разработке испанских систем передачи электроэнергии напряжением 220 и 400 кВ. В настоящее время он является директором REE в Балеарской энергосистеме и менеджером проекта по прокладке подводной ППТ ВН между материковой Испанией и Мальоркой. Кроме того, Гранадино был менеджером проекта по прокладке подводного кабеля между Испанией и Марокко и по замене двухцепной воздушной линии электропередачи 400 кВ длиной 13 км на кабельную в схеме электроснабжения мадридского аэропорта Барахас с использованием кабелей с изоляцией из сшитого полиэтилена.

Хуан Прието Монтеррубио ([email protected]) получил степень бакалавра в области промышленной инженерии Университета ICAI в Мадриде, Испания. Вся его профессиональная карьера связана с REE. Здесь он начал работать в отделе по разработке линий электропередачи, затем стал менеджером проекта по главным подводным межсистемным связям и проектов линий электропередачи и подстанций сверхвысокого напряжения. Он входит в состав нескольких международных технических рабочих групп и является секретарем Испанского национального комитета CIGRE.

* Аналог ОАО «Федеральная сетевая компания ЕЭС России» (прим. ред.).

02.09.2022 09:00

Актуальность применения кабеля ИнСил производства ООО НПП «ИНТЕХ» в нефтеперерабатывающей промышленности

19.05.2022 12:49

Единство кабельного бизнеса. Система контроля КПП на объектах ПАО “Транснефть”

17.12.2021 10:31

Судовой кабель от НПП «ИНТЕХ»: ничего лишнего — только нужное

ЭЛЕКТРОПЕРЕДАЧА — Что такое ЭЛЕКТРОПЕРЕДАЧА?

Слово состоит из 15 букв: первая э, вторая л, третья е, четвёртая к, пятая т, шестая р, седьмая о, восьмая п, девятая е, десятая р, одиннадцатая е, двенадцатая д, тринадцатая а, четырнадцатая ч, последняя а,

Слово электропередача английскими буквами(транслитом) — elektroperedacha

• Буква э встречается 1 раз. Слова с 1 буквой э
• Буква л встречается 1 раз. Слова с 1 буквой л
• Буква е встречается 3 раза. Слова с 3 буквами е
• Буква к встречается 1 раз. Слова с 1 буквой к
• Буква т встречается 1 раз. Слова с 1 буквой т
• Буква р встречается 2 раза. Слова с 2 буквами р
• Буква о встречается 1 раз. Слова с 1 буквой о
• Буква п встречается 1 раз. Слова с 1 буквой п
• Буква д встречается 1 раз. Слова с 1 буквой д
• Буква а встречается 2 раза. Слова с 2 буквами а
• Буква ч встречается 1 раз. Слова с 1 буквой ч

Электропередача

Электропередача, совокупность электрических установок и устройств, обеспечивающих передачу электрической энергии на расстояние. В состав Э. входят понижающие и повышающие трансформаторы, воздушные и (или) кабельные линии электропередачи (ЛЭП)…

БСЭ. — 1969—1978

Линия электропередачи

Линия электропередачи (ЛЭП) — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока.

ru.wikipedia.org

Линия электропередачи (ЛЭП), сооружение, состоящее из проводов и вспомогательных устройств, предназначенное для передачи или распределения электрической энергии.

БСЭ. — 1969—1978

ЛИНИЯ ЭЛЕКТРОПЕРЕДАЧИ (ЛЭП) — электроустановка для передачи электрич. энергии на расстояние, состоящая из проводников тока и вспомо-гат. устройств. ЛЭП являются одними из осн. звеньев электрических систем и вместе с электрич.

Большой энциклопедический политехнический словарь

Ли́ния электропереда́чи (ЛЭП), сооружение, состоящее из проводов или кабелей, а также опорных, изолирующих и вспомогательных устройств, предназначенное для передачи и распределения электроэнергии.

Энциклопедия техники

ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ устройства для передачи крупных мощностей электр. энергии из мест ее производства на большие расстояния в места потребления. Л. э. состоят из медных, алюминиевых или стале-алюминиевых проводов…

Технический железнодорожный словарь. — 1941

ЛИНИЯ ЭЛЕКТРОПЕРЕДАЧИ (ЛЭП) — сооружение из проводов (кабелей) и вспомогательных устройств для передачи электрической энергии от электростанций к потребителям.

Большой энциклопедический словарь

Линия электропередачи, воздушная

Линия электропередачи, воздушная. Воздушная линия электропередачи Линия электропередачи, в которой неизолированные провода подвешивают на столбах или опорах с помощью линейной арматуры и изоляторов над землей Смотреть все термины ГОСТ 17613-80.

Словарь ГОСТированной лексики

Линия электропередачи над Суэцким каналом

Ли́ния электропереда́чи над Суэ́цким кана́лом — построенная в 1998 году в египетском городе Суэце линия электропередачи, проходящая над Суэцким каналом. Состоит из двух 500-киловольтных линий.

ru.wikipedia.org

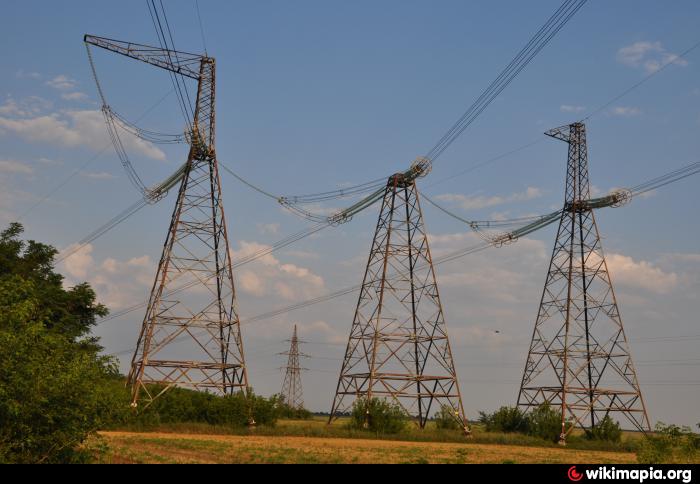

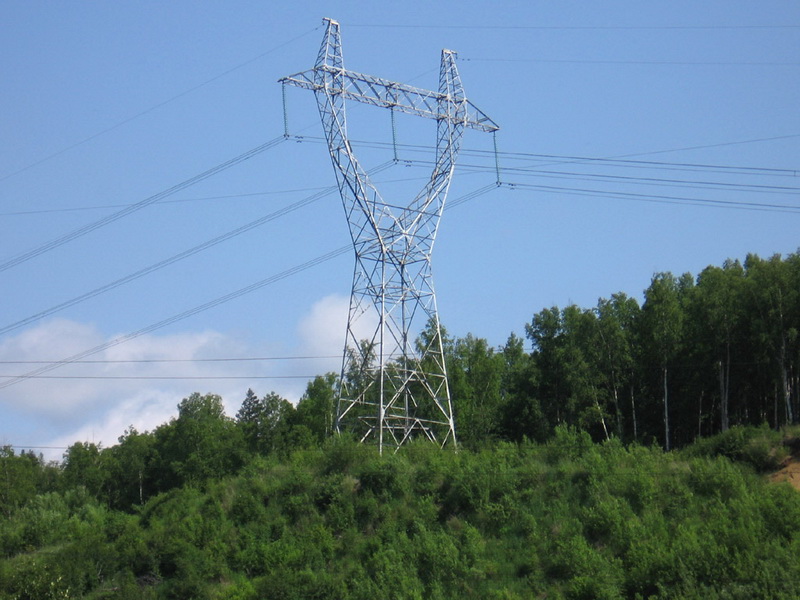

Опора линии электропередачи

Опора воздушной линии электропередачи (опора ЛЭП) — сооружение для удержания проводов и при наличии — грозозащитных тросов воздушной линии электропередачи и оптоволоконных линий связи на заданном расстоянии от поверхности земли и друг от друга.

ru.wikipedia.org

ОПОРЫ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ — сооружения (конструкции) для подвески проводов и грозозащитных тросов воздушных ЛЭП. Изготовляются из дерева (гл. обр. в лесных р-нах). ж.-б. и стали (в основном для ЛЭП напряжением 220 кВ и выше).

Большой энциклопедический политехнический словарь

Опоры линий электропередачи

Опоры линий электропередачи, конструкции для подвески проводов и грозозащитных тросов воздушных линий электропередачи (ЛЭП). Основные конструктивные элементы О. л. э.: стойки, фундаменты, траверсы, тросостойки и оттяжки.

БСЭ. — 1969—1978

Провод линии электропередачи

Провод воздушной линии электропередачи предназначен для передачи электрической энергии от источников к электроприёмникам потребителей. Число проводов на опорах может быть разным. Обычно воздушная линия (ВЛ) рассчитана на передачу трёхфазного тока…

ru.wikipedia.org

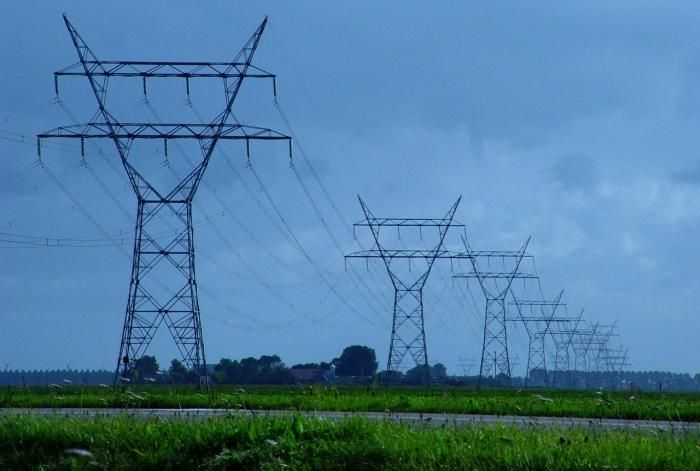

Воздушная линия электропередачи

Воздушная линия электропередачи (ВЛ) – устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным с помощью изоляторов и арматуры к опорам или кронштейнам и стойкам на инженерных сооружениях…

Коммерческая электроэнергетика. — М., 2006

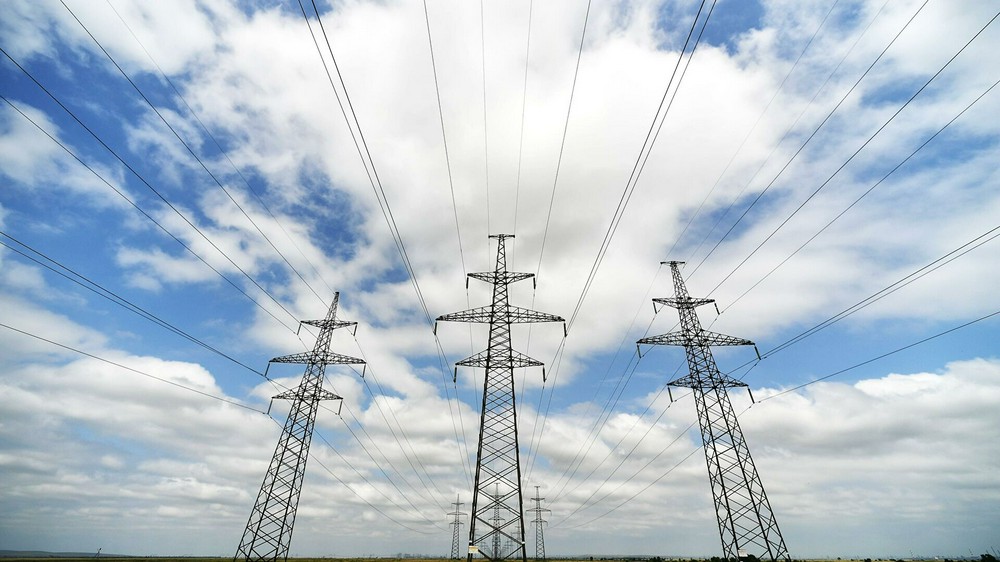

Высоковольтная линия электропередачи

Высоковольтная линия электропередачи, линия электропередачи напряжением выше 1 кв. В. л. э. бывают воздушные и подземные (подводные). Воздушной В. л. э. называют устройство для передачи и распределения электрической энергии по проводам…

БСЭ. — 1969—1978

Русский язык

Электропереда́ча, -и, тв. -ей.

Орфографический словарь. — 2004

Электр/о/пере/да́/ч/а.

Морфемно-орфографический словарь. — 2002

---

• Слова из слова «электропередача»
• Слова на букву «э»
• Слова, начинающиеся на «эл»
• Слова c буквой «а» на конце
• Слова c «ча» на конце
• Слова, начинающиеся на «эле»
• Слова, начинающиеся на «элек»
• Слова, оканчивающиеся на «ача»
• Слова, заканчивающиеся на «дача»

1. электроотрицательный
2. электропахота
3. электропаяльник
4. электропередача
5. электропечь
6. электропила
7. электропилка

СНТ ЭЛЕКТРОПЕРЕДАЧА ДВА, Павловский Посад (ИНН 5035019957), реквизиты, выписка из ЕГРЮЛ, адрес, почта, сайт, телефон, финансовые показатели

Обновить браузер

Обновить браузер

Возможности

Интеграция

О системе

Статистика

Контакты

CfDJ8No4r7_PxytLmCxRl2AprPrhoGl4L15EzU0-wIB5rxc_eq_dM0JxEsZuwN0GpiScfER-FobWGLfW6jyL0w8DNc_wuJEfTkMv5ThwYXwH-3_CbGKAQMMz0q5VntJ-QQiPkGGvCuYgRHTjNZX_Hd6muUA

Описание поисковой системы

энциклопедия поиска

ИНН

ОГРН

Санкционные списки

Поиск компаний

Руководитель организации

Судебные дела

Проверка аффилированности

Исполнительные производства

Реквизиты организации

Сведения о бенефициарах

Расчетный счет организации

Оценка кредитных рисков

Проверка блокировки расчетного счета

Численность сотрудников

Уставной капитал организации

Проверка на банкротство

Дата регистрации

Проверка контрагента по ИНН

КПП

ОКПО

Тендеры и госзакупки

Юридический адрес

Анализ финансового состояния

Учредители организации

Бухгалтерская отчетность

ОКТМО

ОКВЭД

Сравнение компаний

Проверка лицензии

Выписка из ЕГРЮЛ

Анализ конкурентов

Сайт организации

ОКОПФ

Сведения о регистрации

ОКФС

Филиалы и представительства

ОКОГУ

ОКАТО

Реестр недобросовестных поставщиков

Рейтинг компании

Проверь себя и контрагента

Должная осмотрительность

Банковские лицензии

Скоринг контрагентов

Лицензии на алкоголь

Мониторинг СМИ

Признаки хозяйственной деятельности

Репутационные риски

Комплаенс

Компания СНТ ЭЛЕКТРОПЕРЕДАЧА ДВА, адрес: Московская обл. , г. Павловский Посад, д. Васютино, тер. Электропередача-2 зарегистрирована 25.12.2002. Организации присвоены ИНН 5035019957, ОГРН 1025004648789, КПП 503501001. Основным видом деятельности является управление эксплуатацией нежилого фонда за вознаграждение или на договорной основе, всего зарегистрировано 1 вид деятельности по ОКВЭД. Связи с другими компаниями отсутствуют.
председатель — Горохова Светлана Алексеевна.
Компания СНТ ЭЛЕКТРОПЕРЕДАЧА ДВА не принимала участие в тендерах. В отношении компании нет исполнительных производств. СНТ ЭЛЕКТРОПЕРЕДАЧА ДВА не участвовало в арбитражных делах.
Реквизиты СНТ ЭЛЕКТРОПЕРЕДАЧА ДВА, юридический адрес, официальный сайт и выписка ЕГРЮЛ доступны в системе СПАРК (демо-доступ бесплатно).

Полная проверка контрагентов в СПАРКе

• Неоплаченные долги
• Арбитражные дела
• Связи
• Реорганизации и банкротства
• Прочие факторы риска

Полная информация о компании СНТ ЭЛЕКТРОПЕРЕДАЧА ДВА

299₽

• Регистрационные данные компании
• Руководитель и основные владельцы
• Контактная информация
• Факторы риска
• Признаки хозяйственной деятельности
• Ключевые финансовые показатели в динамике
• Проверка по реестрам ФНС

Купить Пример

999₽

Включен мониторинг изменений на год

• Регистрационные данные компании
• История изменения руководителей, наименования, адреса
• Полный список адресов, телефонов, сайтов
• Данные о совладельцах из различных источников
• Связанные компании
• Сведения о деятельности
• Финансовая отчетность за несколько лет
• Оценка финансового состояния

Купить Пример

Бесплатно

• Отчет с полной информацией — СПАРК-ПРОФИЛЬ
• Добавление контактных данных: телефон, сайт, почта
• Добавление описания деятельности компании
• Загрузка логотипа
• Загрузка документов

Редактировать данные

СПАРК-Риски для 1С

Оценка надежности и мониторинг контрагентов

Узнать подробности

Заявка на демо-доступ

Заявки с указанием корпоративных email рассматриваются быстрее.

Вход в систему будет возможен только с IP-адреса, с которого подали заявку.

Компания

Телефон

Вышлем код подтверждения

Эл. почта

Вышлем ссылку для входа

Нажимая кнопку, вы соглашаетесь с правилами использования и обработкой персональных данных

ЭЛЕКТРОПЕРЕДАЧА — значение слова ЭЛЕКТРОПЕРЕДАЧА

значение, определение слова

ЭЛЕКТРОПЕРЕДАЧА. -и, ж. 1. Передача электрической энергии на расстояние. 2. Совокупность сооружений для этой передачи. Линия электропередачи. К прш. элекгрооерсдаточный, -ая, -юе (к I энач-).

Морфология

• Существительное, неодушевленное, женский род

Книги

Монтаж электрических сетей

…ний электропередачи напряжением до 750 кВ, монтажа кабельных линий электропередачи, а также некоторые вопросы выполнения ремонтных работ на отключенных воздушных и кабельных линиях электропередачи, те…

Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

…роительству и реконструкции линий электропередачи напряжением 0,4—750 кВ. Изложены сведения по основным материалам, комплектующим изделиям, трансформаторным подстанциям, распределительным устройствам,…

Инженерные сооружения башенного типа, технологические эстакады и опоры линий электропередачи

…ные башенные градирни, дымовые трубы, радиотелевизионные и радиорелейные башни, опоры линий электропередачи, опоры надземных технологических трубопроводов. Для обучающихся по направлению подготовки 0…

Основное оборудование электрических сетей

…душных и кабельных линий электропередачи, генераторов, трансформаторов, выключателей, источников реактивной мощности и другого электрооборудования, необходимые для проектирования и эксплуатации электр…

Электроснабжение промышленных предприятий и установок

…Приведены сведения о системах электроснабжения, электрических станциях и структурных схемах электропередачи. Описаны основное электрооборудование, подстанции, распределительные устройства, элементы те…

Слова близкие по значению

• ТРАССА , -ы, ж. 1. Направление линии дороги, канала, трубопровода. Т. линии электропередачи. Провести путь по новой трассе. 2….
• ОПОРА , -ы, ж. 1. см. опереть, -ся. 2. Место, на к-ром можно утвердить, укрепить что-н. для придания прочного, постоянного …

Статьи и публикации

Линия электропередачи — Википедия

Линия электропередачи (ЛЭП) — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи …

Электрическая сеть — Википедия

Электрическая сеть — совокупность подстанций, распределительных устройств и соединяющих их линий электропередачи, предназначенная для …

Как влияют электромагнитные поля воздушных линий . ..

Как влияют электромагнитные поля линий электропередачи на людей, животных и растения Биологическое влияние электрических и магнитных полей …

Дальние передачи электроэнергии переменным и постоянным …

Линии электропередачи напряжением 500—750 кВ предназначаются как для … от передаваемой мощности и назначения электропередачи 500—750 кВ …

Высоковольтная линия электропередач на здоровье не влияет …

29 сен 2008 … Размеры санитарно-защитных зон устанавливаются в зависимости от напряжения высоковольтной линии электропередач в …

Самонесущая система ::применение, преимущества, ответ на …

возможность сооружения линии электропередач без вырубки просек. возможность совместной подвески на опорах с телефонной линией. возможность …

Охранные зоны линий электропередачи. Размеры зон

Использование территорий, находящихся в зоне ЛЭП, регулируется новыми Правилами установления охранных зон объектов электросетевого …

Что такое — электричество?

По линиям электропередачи и подземным кабелям электричество с электростанции . .. Провода линий электропередачи находятся под очень высоким …

Правомерность установки опор воздушной линии электропередач на …

Подскажите пожалуйста, на сколько правомерно стоят на моём участке опоры воздушной линии электро передач (до 0.4 кВ по-моему) ? Через мой …

Напряжение на линиях электропередач

31 дек 2010 … Напряжение на линиях электропередач. Артём 30.11.2010 14:50. В бывшем СССР широко распространены линии на 380 вольт, такие …

Ближайшие слова

• ЭЛЕКТРОМАГНИТ
• ЭЛЕКТРОМАГНИТНЫЙ
• ЭЛЕКТРОМОНТЁР
• ЭЛЕКТРОМОТОР
• ЭЛЕКТРОН
• ЭЛЕКТРОНИКА
• ЭЛЕКТРОННО-
• ЭЛЕКТРОННО-ВЫЧИСЛИТЕЛЬНЫЙ
• ЭЛЕКТРОННЫЙ
• ЭЛЕКТРОНЩИК
• ЭЛЕКТРОПЕРЕДАЧА
• ЭЛЕКТРОПОЛОТЁР
• ЭЛЕКТРОПРИБОРЫ
• ЭЛЕКТРОПРИВОД
• ЭЛЕКТРОПРОВОДНОСТЬ
• ЭЛЕКТРОПРОВОДНЫЙ
• ЭЛЕКТРОСВАРКА
• ЭЛЕКТРОСВАРЩИК
• ЭЛЕКТРОСОН
• ЭЛЕКТРОСТАНЦИЯ
• ЭЛЕКТРОСТАТИКА
• ЭЛЕКТРОТЕРАПИЯ
• ЭЛЕКТРОТЕХНИК
• ЭЛЕКТРОТЕХНИКА
• ЭЛЕКТРОХИМИЯ
• ЭЛЕКТРОХОД
• ЭЛЕКТРОШОК
• ЭЛЕКТРОЭНЕРГИЯ
• ЭЛЕКТРУМ
• ЭЛЕМЕНТ
• ЭЛЕМЕНТАРНЫЙ

Что такое механическая передача энергии и ее элементы?

Содержание

Что такое механическая передача энергии?

Механическая передача энергии – это передача энергии от места, где она генерируется, к месту, где она используется для выполнения работы с помощью простых машин, рычажных механизмов и элементов механической передачи энергии.

Механическая передача энергии

Почти все машины имеют какую-либо передачу мощности и движения от источника входного сигнала. Обычно это электродвигатель или двигатель внутреннего сгорания, который обычно обеспечивает крутящий момент за счет комбинации входного вала и муфты.

Реклама

Реклама

Реклама

Реклама

Зачем нужна механическая передача энергии?

Существует много способов генерировать энергию, но иногда невозможно генерировать энергию там, где она необходима, или в нужной форме, направлении или величине. Следовательно, электрические и механические передачи жизненно важны для любой конструкции инженерного продукта. Эта статья посвящена исключительно механической передаче энергии и ее элементам, за исключением передачи электрической энергии. Механическая передача мощности и ее элементы используются по следующим причинам:

1. Генерируемая мощность или энергия могут быть преобразованы в полезную форму
2. Физические ограничения ограничивают выработку электроэнергии в том месте, где она используется, поэтому ее можно передавать от источника к месту, где она необходима
3. Может использоваться для изменения направления и величины, например, скорости или крутящего момента
4. Может использоваться для изменения типа энергии, т. е. вращательной на линейную и наоборот

Элементы механической передачи энергии

При проектировании изделий машиностроения, таких как приводы автоматизации, машины и т. д., передача энергии и ее элементы позволяют согласовать источник энергии с условиями его эксплуатации и состоянием рабочих органов.

Преимущества элементов передачи энергии

• Эффективная передача мощности
• Элементы помогают разделить и распределить источник питания для работы нескольких механизмов, таких как один двигатель, приводящий в действие несколько конвейерных лент.
• Для изменения скорости вращения
• Изменить направление вращения двигателя
• Преобразует вращательное движение в линейное возвратно-поступательное движение

Реклама

Реклама

Реклама

Реклама

Типы элементов механической передачи

• Валы и муфты
• Силовые винты
• Шестерни и зубчатые передачи
• Тормоза и сцепления
• Ремни, канаты и шкивы
• Цепи и звездочки

Валы и муфты

Как обсуждалось ранее, валы и муфты являются неотъемлемой частью трансмиссии современных инженерных изделий, таких как машины. Поскольку валы силовой передачи широко используются почти во всех типах конструкции механического оборудования, конструкция имеет решающее значение для безопасности и длительного срока службы машин.

Валы

Механический вал — это элемент механической передачи мощности, который передает мощность и вращательное движение от одного устройства к другому. Конструкция вала имеет решающее значение для предотвращения любого преждевременного отказа, и проектировщик должен учитывать распространенные виды отказов.

Подкомпоненты, такие как муфты, шестерни, шкивы, звездочки и т. д., устанавливаются на вал для передачи мощности или вращения через центральную часть компонента, называемого ступицей, вместе с удерживающими устройствами, такими как шпонки и шлицы. Соединение должно обеспечивать передачу нагрузки, мощности и вращения без проскальзывания и в пределах требований к точности конструкции.

Конструкция вала

Типы соединений и компонентов, которые необходимо использовать вдоль оси вала, определяются функциональными требованиями продукта и зависят от следующих факторов

– Величина крутящего момента
– Размер вала
– Скорость вращения
– Направление вращения

Муфты

Муфты, также известные как муфты валов, используются для соединения двух концов валов для передачи как углового вращения, так и крутящего момента. Основное конструктивное требование к муфтам и их удерживающим устройствам заключается в том, что номинальный крутящий момент должен передаваться без проскальзывания, преждевременного выхода из строя или, в некоторых случаях, должен выдерживать несоосность.

Жесткие и гибкие муфты

Муфты механической передачи энергии обычно делятся на две широкие категории

• Жесткие муфты
• Гибкая муфта

Жесткие муфты просты, легки в конструкции и сравнительно дешевы, хотя требуют точного выравнивания валов, тогда как гибкие муфты могут компенсировать несоосность валов.

Силовые винты

Силовой винт, также известный как ходовой винт (или ходовой винт) и поступательный винт, представляет собой винт, используемый в качестве рычажного элемента передачи мощности в инженерном изделии, таком как машина, для преобразования вращательного движения в линейное движение. Большая площадь скользящего контакта между наружной и внутренней частями винтовой резьбы обеспечивает большое механическое преимущество за счет небольшого угла клина.

Силовой винт

Силовые винты имеют множество применений, таких как линейные ходовые винты, машинные направляющие, тиски, винтовые домкраты, механизмы управления механическим прессом и т. д. Наиболее распространенные устройства настроены таким образом, что силовой винт вращается, а гайка преобразуется в линейное движение вместе с винты. Но он также используется в противоположной ориентации, например, в винтовом домкрате, где гайка вращается, а винт движется линейно, чтобы поднять домкрат.

Они не используются в передачах высокой мощности из-за больших потерь энергии на трение на резьбе, но используются в передачах прерывистого действия малой мощности, таких как низкоточные позиционеры.

Реклама

Реклама

Реклама

Реклама

Шестерни и зубчатые передачи

Зубчатые передачи представляют собой несколько наборов шестерен, передающих мощность. Зубчатая передача представляет собой механическую систему передачи мощности, в которой шестерни установлены на валах так, что зубья сопряженных шестерен входят в зацепление, и каждая из них катится друг по другу на своем диаметре делительной окружности.

Зубчатые колеса и зубчатые передачи

Передаточное число и механическое преимущество сопряженных зубчатых колес определяются отношением диаметра делительной окружности.

Тормоза и муфты

Теоретически тормоза и муфты почти неотличимы друг от друга, хотя функционально муфты представляют собой муфты, которые используются для включения и выключения передачи мощности между двумя соединительными валами, вращающимися с разными скоростями на общей оси. Основная функция муфты – привести оба элемента к общей угловой скорости.

Тормоза и муфты

Тормоз функционирует аналогичным образом, за исключением того, что один из элементов является фиксированным, поэтому при срабатывании общая угловая скорость равна нулю.

Хотя тормоза и сцепления известны своим применением в автомобилях, они также широко используются в лебедках, косилках, подъемниках, стиральных машинах, тракторах, мельницах, подъемниках и экскаваторах.

Муфты

Механические муфты можно классифицировать и отличать различными способами в зависимости от их типа зацепления, принципа действия, типа приведения в действие и метода работы

Тип зацепления	Принцип действия	Тип срабатывания	Метод работы
Муфты принудительного привода	Включающие муфты	Гидравлический привод	Сухие сцепления
фрикционы	Размыкающие муфты	Пневматический	Мокрые сцепления
		Механический
		Электромагнитные муфты



Важные моменты

• • Передаваемый крутящий момент
  • Приводная сила
  • Потеря энергии
  • Повышение температуры

Тормоза

Как и сцепления, существуют механические, гидравлические, пневматические и электрические тормоза.

Можно классифицировать по функциям:

• Стопорные тормоза, стопорные тормоза
• Регулирующие тормоза
• Динамометрические тормоза
  • Гидравлический
  • электрический

Некоторые распространенные типы тормозов:

• Колодочные тормоза
• Ленточная выпечка
• Дисковые тормоза
• Барабанные тормоза

Реклама

Реклама

Реклама

Реклама

Ремни, канаты и шкивы

Ремни и шкивы используются, когда расстояние между валами слишком велико для использования шестерен.

Ремни, канаты и шкивы

Цепи и звездочки

Цепи используются для низкоскоростных приложений, когда расстояние между валами слишком далеко друг от друга для использования зубчатых передач, а ремни должны поддерживать крутящий момент, который необходимо передать. Они также являются хорошим способом передачи мощности, когда требуется точное соотношение скоростей Цепи и звездочки

Совет по проектированию: звездочки с нечетным числом зубьев изнашиваются медленнее, чем звездочки с четным числом зубьев.

Механическая трансмиссия | Фрактория

Передача энергии — это процесс, необходимый почти для каждого механизма. От крошечных двигателей во всплывающих селфи-камерах до инновационных линий передачи Большого адронного коллайдера — приложения для передачи энергии окружают нас повсюду. Мы используем методы передачи мощности для передачи мощности от первичного двигателя к ведомому оборудованию для его работы.

Существует четыре основных типа силовой передачи – механическая, электрическая, гидравлическая и пневматическая. В этой статье мы узнаем о механической передаче энергии, ее типах, плюсах и минусах каждого типа.

я Что такое механическая передача энергии?

II Типы механической передачи энергии

III Выбор правильного метода передачи энергии

IV Вывод

Что такое механическая передача энергии?

Механическая передача энергии относится к передаче механической энергии (физического движения) от одного компонента к другому в машинах. Большинству машин требуется какая-либо форма механической передачи энергии. Общие примеры включают электробритвы, водяные насосы, турбины и автомобили.

В большинстве случаев вращательное движение первичного двигателя преобразуется во вращательное движение приводимого механизма. Однако скорость, крутящий момент и направление могут измениться.

Иногда они могут преобразовывать вращательное движение в поступательное движение (движение вперед и назад) в зависимости от функциональных требований приложения. Такое изменение может быть выполнено с помощью рычажных механизмов или других элементов машины.

Типы механической передачи энергии

Различные элементы машин могут передавать мощность между валами машин. Наиболее распространенными методами передачи механической энергии, используемыми сегодня в машиностроении, являются:

• Соединительные муфты
• Цепные передачи
• Зубчатые передачи
• Ременные передачи
• Силовые винты (ходовые винты)

Муфты валов

Муфты валов соединяют два вала и передают крутящий момент между ними. Валы могут быть на одной линии, пересекающимися, но не параллельными, или непересекающимися и непараллельными. Для удовлетворения потребностей различных областей применения и сред производится множество различных типов и размеров муфт.

В целом существует два типа муфт валов: жесткие и гибкие. Жесткие муфты не допускают относительного движения между валами, тогда как гибкие муфты позволяют. Следовательно, гибкие муфты могут справиться с некоторым смещением вала.

Некоторые муфты, такие как разъемные муфты, могут быть закреплены на валах без их перемещения. Напротив, для большинства других требуется перемещение вала для установки/снятия.

Преимущества

• Соединительные муфты не требуют особого ухода
• Могут поглощать удары и вибрации
• Они могут компенсировать радиальное и осевое смещение
• Обеспечивают теплоизоляцию
• Доступны конструкции, не требующие обслуживания и постоянно смазываемые

Недостатки

• Муфты нельзя использовать для непересекающихся параллельных валов
• Жесткие муфты могут повредить вал, если несоосность вползает
• В течение срока службы может развиться люфт, что приведет к дополнительной нагрузке на муфты, подшипники и компоненты привода
• Некоторые муфты со временем могут ослабнуть, что приведет к повреждению компонентов привода

Ременные передачи

Типы ремней, используемых в ременных передачах: плоский, клиновой, зубчатый

Ременные приводы довольно часто встречаются в промышленности. Система ременного привода состоит из двух шкивов и ремня (или троса). Ремень прочно захватывает оба шкива и передает мощность от ведущего вала к ведомому за счет трения. Ременная передача одинаково хорошо работает как на низких, так и на очень высоких скоростях, и поэтому находит применение в высокоскоростных устройствах, таких как воздушные компрессоры.

Как и другие приводы, существует множество конструкций ременных приводов, которые отлично подходят для конкретных применений. Ремни могут приводить в действие несколько параллельных шкивов и изменять скорость по мере необходимости. Они также могут в определенной степени поглощать ударные нагрузки, защищая другие части привода. Оба шкива вращаются в одном направлении, если это не поперечный ременный привод . В ременных передачах используются три основных типа ремней: плоские, клиновые и зубчатые.

Анимация поперечного ременного привода

Плоские ремни отлично подходят для универсальных применений с требованиями к крутящему моменту от низкого до среднего. Типичные области применения включают измельчители, сепараторы, роликовые конвейеры, вентиляторы, водяные турбины и т. д. Плоские ремни являются реверсивными и могут передавать мощность с обеих сторон. В плоских ремнях отсутствует эффект заклинивания. Это делает потери энергии незначительными, а механический КПД может превышать 98%. Он может достаточно хорошо справляться с пылью и грязью и, следовательно, имеет более длительный срок службы по сравнению с другими альтернативами.

Клиновые ремни лучше подходят для средних и высоких требований к крутящему моменту. Клиновой ремень имеет канавки на внутренней поверхности, которые входят в клинья на шкивах. Ведущий вал натягивает ремень за канавки, которые на другой конец натягивают ведомый шкив. Такая операция вызывает потери на расклинивание, что, в свою очередь, снижает эффективность клинового ремня. Клиновые ремни не справляются с пылью и грязью так же, как плоские ремни.

Зубчатый ремень , также известный как зубчатый ремень, имеет зубья на внутренней поверхности ремня, которые подходят к зубчатым шкивам или звездочкам. Этот ременный привод используется для трансмиссии высокой мощности и синхронизаторов. Зубчатые ремни используются в автомобильных и мотоциклетных двигателях для привода распределительных валов.

Преимущества

• Ременные приводы более доступны по цене, чем другие приводы, благодаря низкой стоимости компонентов и высокой эффективности
• Они могут передавать энергию на большие расстояния
• Более плавная и тихая работа по сравнению с цепными приводами
• Могут поглощать удары и вибрации
• Ременный привод обеспечивает некоторую степень защиты от перегрузок за счет проскальзывания ремня
• Легкий и относительно прочный
• Низкие затраты на обслуживание

Недостатки

• Проскальзывание ремня может изменить отношение скоростей
• Короткий срок службы при ненадлежащем обслуживании
• Конечный диапазон скоростей
• Они оказывают большую нагрузку на подшипники и валы
• Для компенсации износа и растяжения им нужен натяжной ролик или регулировка межосевого расстояния

Цепные приводы

Цепные приводы используются для передачи мощности между двумя компонентами, находящимися на большем расстоянии. Эти приводы состоят из роликовой цепи и двух или более звездочек. Зубья ведущей звездочки входят в зацепление с роликовой цепью и передают крутящий момент на ведомую звездочку. Цепи обычно можно увидеть в трансмиссии велосипедов и мотоциклов, но они также довольно распространены в промышленных машинах.

Они могут поместиться в труднодоступных местах с помощью промежуточных звездочек. Цепные приводы также используются в приложениях, где время имеет решающее значение, и любая задержка, вызванная проскальзыванием, может привести к проблемам. Вот почему они используются в судовых дизельных двигателях в качестве зубчатых цепей для передачи мощности от коленчатого вала к распределительному валу. Распределительный вал управляет выпускным клапаном и синхронизацией впрыска топлива. Если синхронизация выключена, двигатель будет страдать.

Преимущества

• Цепной привод более компактен, чем ременный, и может устанавливаться в относительно ограниченном пространстве
• Может передавать крутящий момент на большие расстояния
• В отличие от ременных передач, цепные передачи не проскальзывают
• Один цепной привод может одновременно приводить в движение несколько валов
• Обладает высоким механическим КПД благодаря малому трению
• Цепной привод может работать во всех средах (сухая, влажная, абразивная, коррозионная и т. д.) и при высоких температурах

Недостатки

• Они шумные и могут вызывать вибрации
• Цепной привод не может работать с непараллельными валами
• Некоторые конструкции требуют постоянной смазки
• Несоосность может привести к соскальзыванию цепи
• Для цепного привода обычно требуется корпус
• Требуется приспособление для натяжения цепи в виде натяжной промежуточной звездочки

Зубчатые передачи

Зубчатые передачи используют шестерни для передачи движения и мощности от одного вала к другому. Они состоят из ведущей шестерни (на входном валу) и ведомой шестерни (на выходном валу). Передача мощности от источника питания к нагрузке происходит посредством зацепления зубьев шестерни. Благодаря множеству доступных конструкций они могут работать в различных направлениях и приложениях.

Зубчатая передача может выдерживать более высокие нагрузки по сравнению с цепной передачей, но подходит только для коротких расстояний, так как шестерни должны находиться в непосредственном контакте друг с другом. Использование нескольких шестерен в зубчатой ​​передаче позволяет изменять передаточное число, скорость вращения, крутящий момент и направление по мере необходимости. Однако слишком большое количество передач в одной системе снизит механический КПД.

Зубчатые передачи не проскальзывают, но со временем могут возникать люфты. Люфт – это зазор между двумя зацепляющимися зубьями шестерни на делительной окружности. При более низких выходных значениях это может привести лишь к незначительным ошибкам в расчетах. Но при более высокой выходной мощности люфт вызовет удар по всей зубчатой ​​передаче. В некоторых случаях это может даже привести к повреждению зубьев шестерни.

Преимущества

• Подходит для передачи высокой механической мощности
• Шестерни прочные и долговечные
• Компактная установка
• Шестерни имеют высокий КПД и не проскальзывают

Недостатки

• Не подходит для больших расстояний между валами, требуется прямое соединение
• Склонен к вибрации и шуму
• Металлические шестерни тяжелые и увеличивают вес машины
• Они не обеспечивают никакой гибкости
• Требуют смазки
• Ударные нагрузки могут повредить шестерни
• Дороже, чем другие приводы (цепные, ременные и т. д.)
• Зубчатые зацепления требуют точного выравнивания

Силовые винты

Тиски используют силовые винты для преобразования вращательного движения в поступательное

Силовые винты, также известные как ходовые винты (ходовые винты) или поступательные винты, представляют собой винты, которые либо передают, либо принимают энергию. Они отличаются от винтовых креплений, которые используются для создания временных соединений в машинах. Силовой винт состоит из винта и гайки, которые зацепляются друг с другом для передачи усилия.

В некоторых случаях гайка неподвижна, а винт движется для передачи усилия (винтовой домкрат и тиски). В других случаях источником силы является гайка, а винт неподвижен (ходовой винт токарного станка).

Силовые винты при работе подвергаются значительным осевым, горизонтальным и вертикальным нагрузкам. Они должны иметь достаточную прочность и опорную поверхность, чтобы выдержать их.

Ходовые винты можно увидеть в действии в винтовых домкратах, токарных станках, тисках, механических прессах и т. д. В них используется тот же принцип, что и в винтовых креплениях: преобразование вращательного движения в поступательное для уменьшения усилия, необходимого для выполнения работы. Чем ниже шаг, тем легче поднимать, перемещать или затягивать объекты с помощью силовых винтов. Наиболее распространенным профилем резьбы для силовых винтов является квадратная резьба, за которой следуют трапецеидальная и контрфорсная резьбы.

Преимущества

• Силовые винты дешевы и надежны, так как состоят из нескольких частей
• Некоторые ходовые винты обладают свойством самоблокировки
• Практически не требует обслуживания
• Возможность подъема тяжелых грузов
• Плавная и тихая работа
• Винты с малым шагом позволяют проводить очень точные измерения, что очень важно для станков (микрометр работает по тому же принципу)

Недостатки

• Высокая скорость износа по сравнению с другими методами механической передачи энергии
• Силовые винты имеют низкую эффективность
• Не подходит для механических трансмиссий с очень высоким крутящим моментом

Выбор правильного метода передачи энергии

Выбор правильного метода передачи энергии может быть непростым делом. Из приведенных выше данных видно, что у каждого типа есть свои плюсы и минусы по сравнению с другим. В одних областях различия могут быть очень очевидными, а в других едва заметными.

Иногда подкатегории внутри определенного типа помогают повысить производительность в некоторых аспектах. Но если инженеры будут работать в обратном направлении от своих ожиданий от привода, это сузит число жизнеспособных вариантов и даже поможет с окончательным выбором.

В этом разделе мы рассмотрим пять важных факторов передачи мощности, которые помогут вам выбрать правильный метод для вашего применения:

• Угол между валами
• Расстояние между первичным двигателем и грузом
• Крутящий момент
• Температура
• Вопросы технического обслуживания

Угол между валами

Валы могут быть параллельными, пересекающимися, непараллельными, но пересекающимися или непараллельными непересекающимися. Некоторые механические силовые передачи требуют, чтобы между валами не было относительного движения (например, зубчатые, цепные и ременные передачи). Напротив, другие могут справиться с незначительным смещением (например, гибкие муфты вала).

Расстояние между первичным двигателем и грузом

Расстояние между источником питания и нагрузкой может еще больше сузить выбор. При значительном расстоянии между валами можно использовать ременную или цепную передачу. Для коротких расстояний больше подходят муфты валов и зубчатые передачи.

Крутящий момент

Для приложений с высоким крутящим моментом можно использовать цепные приводы, поскольку ременные передачи могут проскальзывать. С другой стороны, для низкого крутящего момента лучше подходят плоские ременные передачи и силовые винты.

Температура

Такие материалы, как резина и синтетические соединения, не совместимы с высокотемпературной средой. Если такие материалы использовать для изготовления ремней в ременных передачах, то они скоро начнут изнашиваться.

Альтернативы, такие как цепные и зубчатые передачи, лучше подходят для высоких температур, поскольку они могут быстро адаптироваться к таким условиям и работать эффективно. Такие системы могут работать и с масляным охлаждением. То же масло, которое охлаждает двигатель, можно использовать для смазки привода. С другой стороны, масляное охлаждение невозможно с резиной, так как это приведет к ухудшению качества материала.

Вопросы технического обслуживания

Вопросы технического обслуживания, такие как натяжение, скорость износа, центровка и смазка, могут помочь инженеру определить подходящий метод передачи механической энергии для применения.

Заключение

Методы механической передачи энергии гарантируют, что нагрузка получает необходимую мощность безопасно и эффективно. В разных отраслях промышленности используются разные продукты механической передачи энергии, а иногда и их комбинация для удовлетворения соответствующих потребностей.

Иногда для одного и того же приложения может подходить несколько методов. Все сводится к сравнению плюсов и минусов каждого варианта, чтобы определить наиболее подходящий вариант механической передачи мощности для вашей конструкции.

Передача электроэнергии

Передача электроэнергии на большие расстояния является одной из основных проблем эпохи электричества. Цели, над которыми работали инженеры остались прежними, несмотря на то, что многие другие вещи изменились года.

1. КПД — транспорт электрический мощность на расстояние с минимальными потерями
2. Безопасность — передача мощности через городской и сельской местности, сводя к минимуму вред для людей и животных.
3. Стоимость — использовать минимальное сырье материалы и строительные/эксплуатационные расходы возможны
4. Надежность — создать систему которая не уязвима для всплесков от молний, ​​солнечных вспышек, землетрясений, ледяные бури, ураганы и система может «исцелять» себя, когда происходят перебои, изолирующие проблемные зоны.

Внизу: простая иллюстрация энергосистемы с изображением высокого напряжения. перешли на фидерные линии

С момента первой передачи электроэнергии на большие расстояния передача в Мюнхен Германия в 1882 году люди сделали все ошибки возможно и извлекли из этого уроки. Инженеры все еще пытаются решить очень сложные проблемы, такие как контроль затрат и устойчивость к солнечным вспышкам который может выбить власть во всем мире.

Четыре способа транспортировки электрических мощность:

Высоковольтная сеть переменного тока

Самый распространенный в мире метод, при котором используются алюминиевые проводники со стальным центр поддержки. Линии подвешены высоко выше земли. Чем выше напряжение, тем сильнее электромагнитное поле. поле, создаваемое вокруг провода

Внизу: простая модель системы распределения переменного тока. Мощность ступенчатая до 345 кВ, затем снижается до 69 кВ и в итоге оказывается в доме по адресу 220 вольт. Трансформаторы изменяют напряжение, а конденсаторы и катушки индуктивности держите форму волны в синхронизации. Влияние индуктивности и изменяющихся нагрузок может нарушить синхронизацию сигнала переменного тока, что приведет к потере эффективного коробка передач.

Вверху: HVDC облегчает пересечение водоемов. Дания и Великобритания зависят от Подключения HVDC к материку, чтобы их системы оставались частью более крупного сетка.

Высоковольтный источник постоянного тока

Это может быть более эффективным, чем переменный ток и технология твердого топлива. государственные системы HVDC являются относительно новыми. HVDC был первой формой передача на большие расстояния. Эти линии не имеют конфигурации «сетки». которые могут равномерно распределять мощность в сети, но системы HVDC являются единым линия дальней связи, соединяющая основные сети. Сети HVDC пересекают Китай, США и Европа, соединяющие основные географические районы. HVDC особенно полезно для соединения таких островов, как Великобритания и Япония, так как это может уйти под воду вода.

Вверху: поперечное сечение сверхпроводящего ленточного провода. Сверхпроводящий провод разработан инженерами специально для данного использования.

Сверхпроводники

Если мы используем сверхпроводящие проводники при сверхнизких температурах, мы можем передавать электроэнергию по подземным кабелям практически без потерь. К сожалению, эта технология еще не является рентабельной. Короткий экспериментальный линии были проложены в Олбани, штат Нью-Йорк, и в других местах в Японии и Германия.

Беспроводная передача энергии

Возможна беспроводная передача энергии по воздуху. Никола Однако Тесла и исследовательская лаборатория General Electric экспериментировали с этим. это нецелесообразно по ряду причин. Это крайне неэффективно по воздуху, и это смертельно для животных, таких как птицы прохождение через мощные лучи. вряд ли эта технология всегда будет полезно, особенно с учетом того, что мы продвигаемся вперед с HVDC, достижения впечатляющих уровней эффективности.

Проверка:

Инженеры работали в специальных лабораториях для проверки устойчивости к освещению, шортам, бомбардировке ЭМИ. Многие инженеры Эдисона Технический центр, опрошенный на протяжении многих лет, пришел к выводу, что тестирование довольно удовлетворительная карьера.

Первым шагом к пониманию передачи энергии является поведение проводов и электромагнетизма.

Узнайте о деталях «трансмиссии» электросети:

Грозозащитные разрядники
Трансформаторы
Изоляторы
Регуляторы напряжения
Шунтирующие конденсаторы
Провода
Метры

Источники:
John D. Harnden Jr. Edison Tech Center.
Интервью с Майком Морлангом. Энергетическая ассоциация Сан-Мигеля. 2014
Интервью с Марком Бенцем и Карлом Рознером. Технический центр Эдисона. 2008 г.

Основы системы передачи электроэнергии

Электроэнергия после выработки на генерирующих станциях (ТЭЦ, ТЭЦ, АЭС и др.) передается потребителям для использования. Это связано с тем, что генерирующие станции обычно располагаются вдали от центров нагрузки. Сеть, которая передает и доставляет энергию от производителей к потребителям, называется 9.0145 система трансмиссии . Эта энергия может передаваться в форме переменного или постоянного тока. Традиционно переменный ток используется уже много лет, но быстро набирает популярность HVDC (высоковольтный постоянный ток).

Типичная однолинейная диаграмма, представляющая поток энергии в данной энергосистеме, показана ниже:

Электроэнергия обычно (или обычно) вырабатывается напряжением 11 кВ на электростанциях в Индии и Европе. Хотя в некоторых случаях напряжение генерации может быть выше или ниже. Генераторные машины, которые будут использоваться на электростанциях, доступны от 6 кВ до 25 кВ от некоторых крупных производителей. Это генерирующее напряжение затем повышается до 132 кВ, 220 кВ, 400 кВ или 765 кВ и т. д. Повышение уровня напряжения зависит от расстояния, на которое должна передаваться мощность. Чем больше расстояние, тем выше будет уровень напряжения. Повышение напряжения заключается в уменьшении I ² R потери в при передаче мощности (при повышении напряжения ток уменьшается на относительную величину, так что мощность остается постоянной, и, следовательно, потери I ² R также уменьшаются). Этот этап называется первичной передачей .

Напряжение понижено на приемной станции до 33кВ или 66кВ. Вторичные линии передачи выходят из этой приемной станции для соединения подстанций, расположенных вблизи центров нагрузки (городов и т. д.).

Напряжение на подстанции снова снижено до 11 кВ. Крупные промышленные потребители могут питаться напряжением 11 кВ напрямую от этих подстанций. Также от этих подстанций выходят фидеры. Этот этап называется первичным распространением .

Фидерные линии представляют собой воздушные линии или подземные кабели, которые передают энергию вблизи точек нагрузки (конечных потребителей) на расстояние до нескольких километров. Наконец, напряжение снижается до 415 вольт с помощью установленного на столбе распределительного трансформатора и подается к распределителям. Питание конечных потребителей осуществляется по сервисной магистрали от дистрибьюторов. 9Система вторичного распределения 0145 состоит из фидеров, распределителей и обслуживающей магистрали.

Различные типы систем передачи

1. Однофазная система переменного тока
   • Однофазная, двухпроводная
   • одна фаза, два провода с заземлением средней точки
   • одна фаза, три провода
2. Двухфазная система переменного тока
   • Двухфазная, трехпроводная
   • двухфазный, четырехжильный
3. Трехфазная система переменного тока
   • трехфазный, три провода
   • трехфазный, четырехпроводный
4. Система постоянного тока
   • Двухпроводная система постоянного тока
   • Два провода постоянного тока с заземленной средней точкой
   • Три провода постоянного тока

Передача электроэнергии также может осуществляться по подземным кабелям. Но строительство подземной линии электропередачи обычно обходится в 4-10 раз дороже, чем строительство воздушной линии эквивалентного расстояния. Однако следует отметить, что стоимость строительства подземных линий электропередачи сильно зависит от местных условий. Кроме того, стоимость требуемого материала проводника является одной из самых значительных затрат в системе передачи. Поскольку стоимость проводника является основной частью общей стоимости, ее необходимо учитывать при проектировании. Выбор системы передачи осуществляется с учетом различных факторов, таких как надежность, эффективность и экономичность. Обычно используется система воздушной передачи.

Основные элементы линии электропередачи

В силу экономических соображений для передачи электроэнергии широко применяется трехфазная трехпроводная контактная сеть. Ниже приведены основные элементы типичной энергосистемы.

• Проводники: три для одноцепной линии и шесть для двухцепной линии. Проводники должны быть соответствующего размера (т.е. площади поперечного сечения). Это зависит от его текущей мощности. Обычно используются жилы ACSR (алюминиевый сердечник, армированный сталью).
• Трансформаторы: Повышающие трансформаторы используются для повышения уровня напряжения, а понижающие трансформаторы используются для его понижения. Трансформаторы позволяют передавать мощность с большей эффективностью.
• Линейные изоляторы: для механической поддержки линейных проводников при их электрической изоляции от опорных стоек.
• Опорные стойки: для поддержки линейных проводов, подвешенных в воздухе над головой.
• Защитные устройства: для защиты системы передачи и обеспечения надежной работы. К ним относятся провода заземления, грозозащитные разрядники, автоматические выключатели, реле и т. д.
• Регуляторы напряжения: для поддержания напряжения в допустимых пределах на принимающей стороне.

Электропередача и средства передачи

Передача электроэнергии – это процесс, посредством которого электроэнергия транспортируется на большие расстояния к потребителям. Для некоторых новых солнечных электростанций могут потребоваться новые объекты электропередачи. Электротрансмиссия Передача электроэнергии — это процесс, посредством которого большое количество электроэнергии, произведенной на электростанциях, таких как промышленные солнечные установки, транспортируется на большие расстояния для конечного использования потребителями. В Северной Америке электроэнергия отправляется с электростанций в сеть Северной Америки , обширную сеть линий электропередач и связанных с ними объектов в США, Канаде и Мексике. Из-за большой потребляемой мощности и свойств электричества передача обычно происходит при высоком напряжении (69кВ и выше). Электроэнергия обычно поставляется на подстанцию ​​ вблизи населенного пункта. На подстанции электроэнергия высокого напряжения преобразуется в более низкое напряжение, пригодное для использования потребителями, а затем доставляется конечным пользователям по (относительно) низковольтным распределительным линиям. Для недавно построенных солнечных электростанций , если бы не было существующих подходящих средств передачи, потребуются новые линии передачи и связанные с ними средства. Строительство, эксплуатация и вывод из эксплуатации высоковольтные линии электропередачи и связанные с ними объекты окажут ряд воздействий на окружающую среду. Тип и величина воздействия, связанного со строительством, эксплуатацией и выводом из эксплуатации линии электропередачи, будут варьироваться в зависимости от типа и размера линии, а также длины линии электропередачи и ряда других факторов, характерных для конкретной площадки. К основным компонентам высоковольтных линий электропередачи и связанных с ними объектов относятся: Передающие опоры Опоры ЛЭП являются наиболее заметным компонентом системы электропередачи. Их функция состоит в том, чтобы держать высоковольтные проводники (линии электропередач) отделенными от их окружения и друг от друга. Существует множество конструкций башен, в которых обычно используется открытая решетчатая конструкция или монополь, но, как правило, они очень высокие (башня на 500 кВ может иметь высоту 150 футов с траверсами шириной до 100 футов), металлические конструкции.     Опоры ЛЭП Нажмите, чтобы увеличить Проводники (линии электропередач) Проводники — это линии электропередач , которые передают электроэнергию в сеть и через сеть к потребителям. Как правило, для каждой электрической цепи на опору нанизывают несколько проводников. Проводники состоят в основном из скрученных металлических нитей, но новые проводники могут включать керамические волокна в алюминиевой матрице для дополнительной прочности при меньшем весе. Подстанции Очень высокое напряжение, используемое для передачи электроэнергии, преобразуется в более низкое напряжение для потребительского использования на подстанциях . Подстанции различаются по размеру и конфигурации, но могут занимать несколько акров; они очищены от растительности и обычно покрыты гравием. Обычно они огорожены, и к ним ведет постоянная подъездная дорога. Как правило, подстанции включают в себя различные конструкции, проводники, ограждения, освещение и другие элементы, которые придают им «промышленный» вид.     Подстанция Нажмите, чтобы увеличить Нажмите на фото ниже, чтобы просмотреть интерактивную панораму. Подстанция фотоэлектрической установки — Интерактивная панорама. Источник: Аргоннская национальная лаборатория Право проезда (ПО) Полоса отвода для коридора электропередачи включает земельный участок, отведенный для линии электропередачи и связанных с ней объектов, необходимых для облегчения технического обслуживания и предотвращения риска пожаров и других аварий. Он обеспечивает запас прочности между высоковольтными линиями и окружающими конструкциями и растительностью. Некоторые расчистка растительности может потребоваться по соображениям безопасности и/или доступа. Полоса отвода обычно состоит из местной растительности или растений, выбранных для благоприятного роста (медленный рост и небольшая высота взрослого человека). Однако в некоторых случаях подъездные дороги составляют часть полосы землеотвода и обеспечивают более удобный доступ для ремонтных и инспекционных транспортных средств. Ширина полосы отвода варьируется в зависимости от номинального напряжения линии от 50 футов до примерно 175 футов или более для линий 500 кВ.     Ряд коробки передач Нажмите, чтобы увеличить Подъездные дороги Подъездные пути к конструкциям линий электропередачи как для строительства, так и для обслуживания линий, как правило, требуются и могут быть вымощены или покрыты гравием. Для строительства подъездной дороги может потребоваться расчистка растительности и/или изменение контура земли. Дополнительные временные дороги также могут понадобиться на этапах строительства и вывода из эксплуатации линии электропередачи. Для получения дополнительной информации Более подробная информация об электропередаче и подробное описание компонентов системы передачи доступны в следующем техническом отчете. Проектирование, строительство и эксплуатация технологий высоковольтной передачи электроэнергии на большие расстояния Отдел экологических наук, Аргоннская национальная лаборатория, Технический меморандум ANL/EVS/TM/08-4 (1,4 МБ)

Правила передачи электроэнергии | Американская ассоциация общественного питания

PDF: Краткий обзор политики электропередачи.

Краткий обзор

Федеральная комиссия по регулированию энергетики (FERC или Комиссия) управляет Федеральным законом об энергетике (FPA), законом, регулирующим систему передачи электроэнергии. В течение последних двух десятилетий FERC пыталась облегчить надлежащее планирование и развитие передачи посредством ряда заказов, направленных на решение вопросов регионального и межрегионального планирования передачи и распределения затрат, а также на присоединение новых производителей к сети передачи. В связи с быстро меняющимся набором генерирующих ресурсов и необходимостью обеспечения надежной и устойчивой сети FERC в настоящее время рассматривает возможность внесения существенных изменений в свои правила, регулирующие региональное планирование передачи и распределение затрат. Конгресс также рассмотрел вопросы передачи электроэнергии в недавнем законодательстве, и дополнительные политические инициативы все еще находятся на рассмотрении.
