ВАЗ 2114: фото под капотом
Рубрика: Двигатель
Модель ВАЗ 2114 является улучшенной и доработанной версией «девятки», поэтому многие черты кузова, и подкапотного пространства у этих машин схожи. Второе поколение «Самары» получило более плавные очертания кузова, но главный интерес заключается в технической начинке, которая кроется под капотом. Помимо новой системы подачи топлива («четырнадцатые» шли исключительно с инжекторной системой), были добавлены дополнительные элементы и узлы. Подробнее изучить новшества второго поколения «Самары» можно по фото под капотом ВАЗ 2114.
Полезное видео:
Под капотом автомобиля располагаются основные узлы и агрегаты. Первое, на что обращает внимание каждый водитель – двигатель. За историю выпуска «четырки» на нее устанавливались несколько модификаций восьмиклапанного двигателя, а также два варианта моторов на 16 клапанов. Большинство машин идут со стандартными 8-клапанными агрегатами, поэтому чаще всего под капотом водителя встречает следующая картинка:
Самая первая версия мотора шла с металлическим инжектором, тогда как на версии объемом 1,6 литра он выглядел иначе.

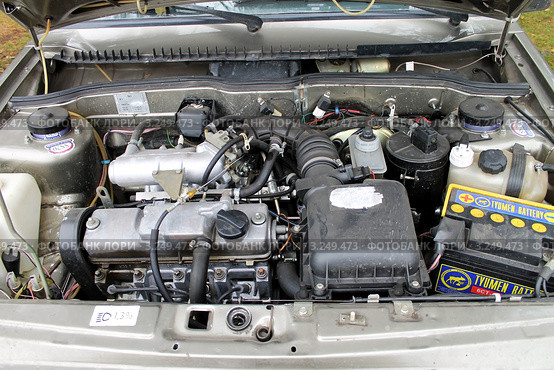

Изучив фото двигателя ВАЗ 2114, можно выделить основные компоненты, размещенные в «подкапотке»:
- Двигатель;
- Корпус воздушного фильтра и гофра, идущая на ДМРВ;
- Корпус ДМРВ, идущий на дроссельную заслонку;
- Аккумулятор;
- Бачок омывателя стекла и расширительный бачок;
- Вакуумный цилиндр тормозов;
- Небольшой бачок для тормозной жидкости;
- Чуть ниже двигателя расположен корпус КПП;
- Цилиндрический корпус адсорбера.
Интересно:
Отметим, что для многих водителей предназначение адсорбера неизвестно. Главная его функция – улавливание паров бензина для снижения неэкологичных выбросов.
Отдельно стоит отметить наличие распорок на моделях ВАЗ 2114 от фирмы «Супер-Авто» Только в этих модификациях кузов усиливался дополнительной металлической поперечиной, прикрепляемой к стаканам.
Далее приведем несколько фото мотора ВАЗ 2114. При том, что на «четырку» устанавливалось 4 вида моторов, при изучении «подкапотки» можно встретить лишь два разных вида. Внешне различий между моторами на 1,5 и 1,6 литра практически нет (немного отличается система впуска). Моторы на 16 клапанов внешне также идентичны. 124-й и 126-й двигатель часто скрываются за пластиковой накладкой.
Модификация на 16 клапанов производилась сторонней фирмой «Супер-Авто», поэтому «подкапотка» была немного видоизменена.

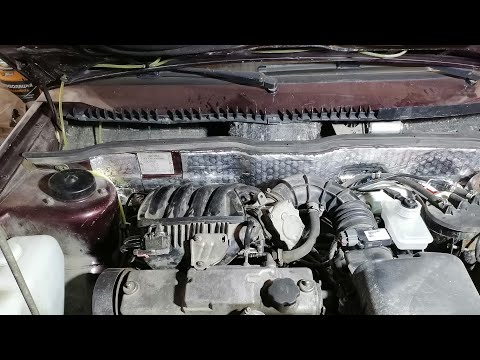

Рассматривая фото подкапотного пространства ВАЗ 2114 с двигателем на 8 клапанов, можно отметить довольно компактное расположение всех узлов.
При этом, во время ремонта проблем со снятием деталей не возникает. Немного сложней ситуация обстоит с современными версиями «четырок» от «Супер-Авто». Из-за дополнительных опор двигателя работа по замене расходников стала сложнее. Даже для замены обводного ремня приходится производить много манипуляций с подъемом двигателя.Интересно:
На некоторых фото моторного отсека можно заметить необычный фильтрующий элемент. Некоторые владельцы ставят фильтр нулевого сопротивления («нулевик»), чем пытаются повысить динамику разгона автомобиля. При наличии такого варианта фильтра пространство под капотом становится немного интереснее.
Также часто на месте адсорбера остается пустое место, если владелец решил избавиться от системы улавливания паров бензина. После удаления корпуса уловителя открывается больше места для манипуляций с тормозным цилиндром и «вакуумником».
Подводя итог, можно отметить простоту подкапотного пространства «четырки» и отметить наличие пространства для проведения ремонта своими руками.
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1283347-38’, blockId: ‘R-A-1283347-38’ })})»+»ipt>»;
cachedBlocksArray[272347] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1283347-64’, blockId: ‘R-A-1283347-64’ })})»+»ipt>»;
cachedBlocksArray[272343] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1283347-62’, blockId: ‘R-A-1283347-62’ })})»+»ipt>»;
cachedBlocksArray[272342] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1283347-60’, blockId: ‘R-A-1283347-60’ })})»+»ipt>»;
cachedBlocksArray[272338] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1283347-58’, blockId: ‘R-A-1283347-58’ })})»+»ipt>»;
cachedBlocksArray[272335] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1283347-56’, blockId: ‘R-A-1283347-56’ })})»+»ipt>»;
cachedBlocksArray[272337] = «window.
Реставратор для пластика и кожи 5 минут и салон авто как новый. | 1290 р. | |||
Набор для ремонта стекла Ремонт стекла авто своими руками. | 1690 р. | |||
EVA коврики Удерживают воду, грязь, песок. | 2490 р. | |||
Зеркало — бортовой компьютер 12в1 — видерегистратор, GPS-навигатор, | 1990 р. | |||
Авточехлы из экокожи Салон будет как новый! | 3390 р. |
..Как открыть капот на ВАЗ-2114 если слетел тросик: видео и фото
Итак, представляем ситуацию, когда автомобилист решил по какой-то причине открыть капот на ВАЗ-2114, например, снять АКБ или замерить уровень масла, а при этом трос открытия моторного отсека порвался.
Начинающий автомобилист будет стоять и чесать «репу», или другие интересные места, а вот опытный сразу знает, что делать.
Содержание
- 1 Видео об открытии капота, когда слетает тросик с замка
- 2 Причины обрыва троса открытия капота
- 2.1 Как открыть капот без троса
- 2.2 Альтернативный способ
- 3 Выводы
Видео об открытии капота, когда слетает тросик с замка
Видеоматериал расскажет, как открыть капот, если трос слетел или его оборвало, а также поведает о некоторых тонкостях и нюансах процесса.
Причины обрыва троса открытия капота
Общий вид тросика капота
Прежде чем приступить непосредственно к вопросу открытия капота без троса, стоит рассмотреть причины, почему происходит обрыв:
- Износ самого троса. Довольно распространенная причина для автомобилей 13-15 серии Лада. Частое открытие капота, приводит к возникновению такого эффекта.
- Коррозия троса, также может привести к послаблению металла, с которого сделано изделия. Вследствие этого, обрыв предотвратить невозможно.
- Трос капота слетает
- Другие причины, которые послужили, обрыву тросика открытия капота.
Частое открытие капота, приводит к возникновению такого эффекта.Как открыть капот без троса
Проблема обрыва тросика капота наблюдалась еще у предшественника ВАЗ-2114, легендарной «девятки». В отличие от своего старшего брата, «четырнадцатая» модель имеет пластиковую защиту, которой не было на ВАЗ-2109. Поэтому, процесс усложняется, но нет ничего страшного или сверхъестественного, всё, намного проще чем, кажется на первый взгляд.
Итак, рассмотрим, последовательность действий направленных на открытие капота, в случае, когда тросик оборвался:
- Для того, чтобы открыть капот придется подлезть снизу.
- При установленной защите, придется открутить болты крепления «краба» справа и слева. Именно на них крепиться защита. Откручиваем болты краба
- Далее, откручиваем все болты крепления защиты картера и демонтируем ее.
Откручиваем крепежные элементы и снимаем защиту картера
- Залазим рукой и достаем до верхней панели «телевизора» радиатора.
Снизу залазим рукой
Достаем до верха фронтальной панели
- Теперь, тянем за рычаг открытия капота. Если одному справиться не удаётся, необходимо пригласить помощника, который будет тянуть капот вверх, а автомобилист за рычажок.
Тянем за рычаг и открываем капот
Теперь, капот открыт, и можно приступить к выяснению и устранению причин неисправности.
Альтернативный способ
Подложите кусок ткани, чтобы приподнять край капота. У авто-угонщиков используется специальная подушка
Можно открыть капот при оборванном тросике при помощи проволочки. Тут только на ощупь.
Выводы
Как видно с материалов статьи, открыть капот на ВАЗ-2114 без тросика, если он оборвался достаточно легко и просто.
Даже начинающие автомобилисты способны справиться с таким нехитрым заданием. Стоит отметить, что необходимо соблюдать правила безопасности при проведении таких работ, поскольку с легкостью можно поранить руки, поэтому рекомендуется работать в перчатках.
Замок капота ваз 2114 не открывается. Как открыть капот, если оборвался трос: полезные советы.
Всегда неприятно, когда ВАЗ 2114 ломается. Почему-то современные отечественные автомобили ломаются чаще, чем иномарки. Обычно случаются такие инциденты, которые сложно предвидеть. Если говорить о модели ВАЗ 2114, то проблема в таких автомобилях может возникнуть в самый неподходящий момент. Машина внезапно сломалась и приходится искать запасной выход.
Самая распространенная проблема в отечественных автомобилях — не открывается капот. Распространенная поломка — туго закрывается, но эта проблема часто встречается и на ВАЗ 2109, ВАЗ 2108, ВАЗ 2115, ВАЗ 2114. Поэтому уместно будет рассмотреть такую трудность, чтобы знать, как открыть капот 2114
Веревка порвалась — что делать?
Не все знают, что за открытие капота отвечает тросик, который соединен с капотом и кнопкой его открытия.
При обрыве троса капот не открывается. Для того, чтобы открыть капот, нужно сначала снять защиту. Если автомобиль оснащен серьезной противоударной защитой, то ее необходимо снять, за это отвечают 2 передних крепления, они затягиваются обоими передними крабовыми болтами. Если на машине стоит простая защита, то ее снимают, откручивая винты на «телевизоре». Если защита средняя, то она включает в себя 2 части, а также используются другие винты, которые ее окончательно закрепляют, и все они откручиваются простым ключом на 8.
Следующим этапом является контроль крепления троса, после чего капот открывается. Для этого нужно достать рукой до самого «телевизора» и потянуть за ушко этого кабеля в том направлении, куда обычно его тянет кабель — влево.
Ни в коем случае не прилагайте усилий, чтобы открыть замок. Если вы дернули трос капота ВАЗ, а капот все равно не открывается, сильнее тянуть его не нужно, достаточно прибегнуть к альтернативной помощи. Для этого нужно продолжать тянуть петельку в левую сторону, и одновременно поддерживать капот ВАЗ той же рукой вверх.
Другой рукой дотянуться до капота, скорее всего, не получится, поэтому, если одной рукой не удается выполнить обе операции одновременно, нужно прибегнуть к помощи другого человека, который будет поддерживать капот снаружи. Только после всех операций водитель сможет открыть капот на ВАЗе.
Если водитель хочет сменить кабель и не заниматься этой проблемой в дальнейшем, необходимо удалить старый кабель и протянуть новый. Обязательно протяните трос до передней проушины и поставьте на место, чтобы тросик снова не слетел. После всего этого необходимо запомнить, где ранее располагалась шейка троса, а была она во втором ушке, поэтому потянув ее в обратную сторону, трос окажется на своем месте.
Другие поломки, которые могут привести к капитальному ремонту
Важно знать, что капот ваз 2114 не единственное проблемное место в автомобиле. Кроме того, водитель может столкнуться с другими трудностями, которые могут привести к ремонту ВАЗ 2109, ВАЗ 2108, ВАЗ 2115, ВАЗ 2114.
В ВАЗ 2114 часто встречаются какие-то мелкие повреждения. Каждый водитель такого автомобиля хотя бы раз сталкивался с тем, что у него в руках ломалась дверная ручка, особенно на водительской. Частое использование этой ручки приводило к постоянным ремонтам. Раньше такие автомобили можно было встретить в службе такси, и у пассажиров возникал дискомфорт, когда приходилось заходить в салон только через одну дверь, потому что на всех остальных были сломаны ручки.
Еще одна проблема, которая преследует автомобилистов в отечественных автомобилях – поломка печки. В автомобиле ВАЗ 2114 печка всегда отлично греет, даже в самую холодную зиму. Это связано с тем, что производители отечественных автомобилей старались приспособить свое изобретение ко всем регионам страны. Но в таких машинах печка может сломаться в любой момент, поэтому к ее поломке нужно быть готовым всегда.
Еще одна мелкая поломка, которая не дает покоя отечественным ВАЗам, это поломка бардачка, иногда он просто не закрывается, а водители уже привыкли оставлять его открытым.
В бардачке перестает функционировать запорный механизм, отвечающий за открывание, может заклинить. Для того, чтобы его открыть, нужно приложить усилие. По статистике не каждый водитель спешит ремонтировать замок бардачка.
Что такое ВАЗ 2114 диагностика
Для решения проблем производится диагностика автомобиля, особенно если это автомобиль отечественного производства.
Кроме того, диагностика также предназначена для предотвращения различных неисправностей; после такой процедуры машина больше не сломается.
С помощью бортовых компьютеров можно предотвратить многие неисправности, а также облегчить владельцу контроль за общим состоянием автомобиля. Для этого, как правило, нужен ноутбук и немного знаний и навыков работы с программным обеспечением. Проблемы с пониманием всей диагностической системы возникнут у водителя только при первом использовании автомобиля. Водителям старшего возраста обычно диагностировать сложно, им проще, когда они делают это на СТО.
ВАЗ 2114, как и другие автомобили этой линейки, не идеальны, но имеют ряд преимуществ, которых нет у иномарок. Даже если ВАЗ сломается, паниковать не нужно, механики знают решение любой проблемы, тем более, что запчасти на такие автомобили купить несложно, в том числе и упомянутую дверную ручку или тросик капота.
Отечественные автомобили требуют деликатного ухода. Хотя такие автомобили и ломаются, тем не менее ремонтировать их можно неограниченное количество раз, поэтому автомобили, выпущенные очень давно, до сих пор ездят по дорогам России.
Автовладельцы часто сталкиваются с проблемой открытия капота из-за обрыва троса. Это важная деталь, которая помогает получить доступ к «сердцу» автомобиля. Сломанный тросовый привод доставляет немало хлопот водителю. Поломки всегда случаются неожиданно и не вовремя.
Представьте себе ситуацию, когда зимним утром вы спешите на работу, пытаетесь завести машину, но ничего не происходит. Срочно потяните за рычаг, открывающий капот, чтобы посмотреть на двигатель.
Слышен характерный звук оборванного кабеля. И вы понимаете, что вам придется ехать на работу в такси.
Любой водитель должен уметь выходить из таких ситуаций. Это позволит вам обойтись без услуг автосервисов, сэкономить деньги и время. Эта статья поможет вам узнать, как открыть капот, если оборвался трос. Применив советы, вы справитесь с проблемой.
Способы открытия капота при обрыве троса
Конструкция капота, замка и расположение тросового привода на автомобилях различны. Но последовательность ремонта остается одинаковой во всех случаях. Владельцам отечественных марок повезло больше, так как производители долгие годы не вносили существенных изменений в конструкцию выпускаемых автомобилей. Поэтому открыть капот всегда получится без проблем.
Чаще всего обрывается трос возле рычага, реже под капотом. В первом случае справиться с поломкой легко, а во втором придется повозиться.
При обрыве троса перед рычагом
Это самая простая ситуация.
Для устранения поломки осмотрите место крепления троса и ручки открывания капота в салоне, возможно слетел стопор с рычага — вставьте на место и закрепите. Если вы заметили, что отломился сам тросик, то вам понадобятся пассатижи. Чтобы открыть капот, постарайтесь крепко ухватиться за трос вместе с кожухом и потянуть его вниз. Может не получиться с первого раза. Если произойдет заедание, разрежьте крышку и намотайте металлический тросик на пассатижи, а затем с большим усилием потяните – капот откроется.
Когда оборвался тросик под капотом
Если вы осмотрели крепление внутри салона и ничего не нашли, значит оборвался тросик под капотом рядом с замком. Эта проблема считается самой серьезной, ведь нужно как-то получить доступ к замку и принудительно нажать на него.
Для заднего открывающегося капота существует два основных метода, которые можно применять для автомобилей отечественного и иностранного производства.
- через решетку радиатора. На многих моделях добраться до замка можно с помощью самодельной проволоки или вязального крючка. Вставьте крючок в прорезь в решетке. Также можно пролезть через воздухозаборник. Дотянитесь до язычка, к которому прикреплен кабель, и потяните за него. Некоторые автомобили имеют сплошную решетку радиатора без прорезей. В этом случае его необходимо удалить, но сделать это не всегда просто. В худшем случае вам придется его сломать. Новая решетка стоит недорого.
- Через картер. Это еще один способ добраться до замка. Вам понадобится смотровая яма, но если таковой нет, то чинить ее придется лежа на земле, поддомкратив машину. Снимите металлическую защиту масляного поддона двигателя. Используя длинную отвертку, достаньте язычок, к которому прикреплен кабель, и нажмите влево (по направлению к водителю). Вам может понадобиться помощь другого человека. Вы дергаете за трос, а помощник сначала прижимает бленду, потом поднимает ее.
Вставьте крючок в прорезь в решетке. Также можно пролезть через воздухозаборник. Дотянитесь до язычка, к которому прикреплен кабель, и потяните за него. Некоторые автомобили имеют сплошную решетку радиатора без прорезей. В этом случае его необходимо удалить, но сделать это не всегда просто. В худшем случае вам придется его сломать. Новая решетка стоит недорого. Если капот открывается вперед, в этом случае придется повозиться. Вам понадобится самодельный крючок. Попасть в замок можно через воздухозаборник капота.
Снимите его и зацепите кабель через решетку. В некоторых случаях приходится вырезать одно деление, так как узкие прорези мешают работе.
Если не получилось, то вам поможет другой способ. Поднимите край капюшона в районе замка. Вытяните уплотнительную резинку – должен получиться зазор. Затем зацепите трос длинной отверткой или крючком, и капот откроется.
Причины выхода из строя тросового привода
Обычной причиной обрыва троса является естественный износ. Со временем он растягивается и изнашивается на изгибах. Отсутствие смазки также сильно влияет на срок его службы.
Если замок и тросик долгое время не обрабатывались маслом, то происходит заедание. Водителю приходится прилагать немало усилий, чтобы открыть капот. В результате тросовый привод не выдерживает.
Регулярно проверяйте состояние замка и троса. При низких температурах они замерзают. Когда вы чувствуете, что капот открывается с трудом, определите причину и устраните проблему, не дожидаясь поломки.
Если кабель все еще рвется, установите новый. Постарайтесь закрепить его надежно, не сгибая. В завершение обработайте замок смазкой. После качественно выполненной работы вы надолго забудете о проблеме с оборванным кабелем.
Видео: как открыть капот — ВАЗ 2108-2115
Предполагает некоторые знания. И речь не идет о технике вождения или правилах дорожного движения. В любом случае неизбежны мелкие поломки и неисправности, которые неплохо бы иметь возможность устранять на месте, чтобы не тратиться на эвакуатор и сервис. Такие навыки сэкономят вам не только финансы, но и время с нервами.
Иногда случается так, что капот на 2115, 2114 или 2109, да и на других автомобилях Волжского автозавода не открывается или не закрывается. Это очень неприятная поломка, и сразу не понятно, что делать в таком случае. Как правило, это вызвано тем, что оборвался тросик привода замка, соединяющий его с ручкой открывания. Не спешите идти к механикам на СТО. можно легко починить самому, нужен только минимум инструментов и яма.
Ну или эстакада. И это в неоптимистическом случае.
Если вам «повезло»
Во-первых, запомните: при обрыве троса не пытайтесь силой открыть капот. От этого будет только хуже, ведь металл в месте его стыка с корпусом не самый толстый. Начнем с более легкого случая. Вне зависимости от того, ВАЗ-2114 или ВАЗ-2109, как известно, открывать капот из салона нужно с помощью ручки. Так вот, если трос оборвался прямо рядом с ним, то можно, размотав его, плоскогубцами подцепить его хвост. Затем потяните его на себя и. Как на ВАЗ-2115, так и на более старых моделях схема одинаковая, так что не стоит сразу исключать этот вариант. Собственно, после того, как вы открыли капот, можно приступать к ремонту, чтобы после всего снова не лезть за пассатижами.
Для ремонта, по сути, нужна только одна деталь. Аккуратно снимите оборванный кабель с креплений и установите в них новый. Капот откроется нормально. Единственная деталь: лучше попросить кого-нибудь о помощи, чтобы он нажал на пружину механизма, пока вы прикрепите другой хвост к ручке.
Тогда кабель будет натянут.
Если не повезет
Менее хороший исход, к сожалению, более вероятен. Если капот на ВАЗ-2114, ВАЗ-2115 или ВАЗ-2109не открывается и его края из салона не нащупаешь, придется заезжать на яму или эстакаду. Придется провести некоторые демонтажные работы.
Отвинтить крышку двигателя. Он крепится несколькими болтами, и вам понадобится ключ на 10. А потом пролезть рукой между двигателем и радиатором по направлению к капоту. Механизм открывания необходимо переместить в сторону двери водителя. В идеале у вас должен быть кто-то, кто вам поможет, потому что в обычном состоянии этот механизм будет сложнее открыть. Если кто-то или что-то давит на капот, вы можете открыть его намного легче.
Сдвиньте крепление, наклоните и зафиксируйте его. Если этого не сделать, то он вполне может захлопнуться и придется снова лезть под машину. Как мы писали выше, приступайте к ремонту как можно раньше, чтобы не приходилось делать эту процедуру каждый раз, когда нужно проверить масло из-за порванного тросика.
Трос открывания капота на ВАЗ-2115, ВАЗ-2114 и ВАЗ-2109, как показывает практика, может порваться по ряду причин, основная из которых — перепад температур. Используемая для него стальная проволока очень чувствительна к поломке, и опять же, от циклов разморозки/заморозки она не становится прочнее.
Чтобы предотвратить подобные повреждения в будущем, мы рекомендуем использовать плетеный трос. В таких условиях он показывает себя прочнее и долговечнее. И ваша голова точно перестанет болеть по этому поводу, если вы выберете вариант кабеля с кожухом. Он сгладит колебания температуры и обеспечит бесперебойную работу.
После замены капот некоторое время будет открываться и закрываться с некоторым усилием. Это нормальная ситуация, требуется некоторое время на «притирку» деталей и через несколько недель 9@%#!
Дойдя до дома, он открутил броню во дворе и открыл капот снизу.
интернет нам в помощь
Проблема была в том, что лопнул пластиковый стопор, который находится между тросом и пружиной замка, и трос благополучно порвался.
На фото выше этот самый стопор обозначен стрелкой. Любому терпению, даже моему (!) приходит конец, особенно учитывая тот факт, что это третий hood_lock привод за два месяца. Решено было решить проблему кардинально, и для этого был сделан променад по одному известному магазину крепежа, в результате чего получился следующий список покупок:
1. Кабельная стяжка 3 мм — 5 шт (про запас)
2. Трос (3мм) 3 метра — по божеской цене 6 р/метр.
3. Головка Licota 1/4 7мм (для скручивания стяжки)
Вся покупка обошлась меньше 50р.
Лёлик, но неэстетично! — Зато дешево, надежно и практично!
Так как проблема скорее всего была в подуставшем замке капота, то приобрел замок в сборе, т.е. тяга, нижняя пружина и все, все, все, по цене 140 руб.
Приехав во двор, вытащил надоевший провод, который заменил тросом. Правда, стандартную «трассу» пришлось немного видоизменить, причиной тому узкие отверстия в ограничителях (стопорах) рубашки, диаметр которых рассчитан на стандартную проволоку.
Я просто просверлил в них отверстия на 3 мм.
Крепление троса решил начать с салона, так как под капотом проще регулировать натяжение привода. Для удобства работы с рычагом его лучше демонтировать.
Далее установили рычаг на место и перебрались в моторный отсек. Здесь пришлось немного схитрить, потому что просто петля, похожая на петлю на рычаге, может соскользнуть с ушка пружины.
Итоги проделанного: с теоретической точки зрения теперь нечему рваться, слетать и трескаться, так как стяжки надежно фиксируют кабель.
Стальной трос диаметром 3 мм имеет допустимую нагрузку около 1,06 кН (килоньютон), что соответствует 106 кг и около 500 кг «на разрыв». Для долговечной работы привода за глаза. Помимо вышеперечисленного, регулировать трос гораздо проще, чем провод, так как трос более эластичный. Так же по опыту (а он в этом вопросе накопился, поверьте мне на слово) могу сказать, что проволочный привод, хранящийся в магазинах скрученный в бараний рог, впоследствии пружинит и всячески мешает регулировке открывания капота .
Мне также нужно было бы капнуть немного силиконового масла на рубашку и нанести каплю локтита (анаэробный фиксатор резьбы) на резьбу стяжек, чтобы быть уверенным, что стяжки не ослабнут и кабель не прилипнет. Конечно, лучше это сделать в процессе сборки, но ни того, ни другого под рукой не оказалось. По сенсорным ощущениям можно отметить уменьшение хода рычага и момент открытия капота не сопровождается ощущением рывка на рычаге. Если на словах, то с новым замком и такой доработкой момент открытия вообще не чувствуется, все плавно и мягко, но нет и намека на самопроизвольное открывание капота в движении.
Сама идея не нова, и в магазинах можно найти готовое решение производства Andycar, но в комплекте еще нет стяжки, без которой не зафиксируешь тросик на рычаге. Его плюс в том, что не надо колхозить в подкапотном пространстве. А так то же самое, только дороже раза в два-три.
Трос капота ВАЗ-2108-09 в сборе ANDYCAR (Чехия)
Надеюсь статья была полезна братьям по несчастью или просто людям интересующимся данным вопросом.
Вот и все 🙂
Ну и по классике: судите строго, лайки не ставьте 😉
—
После 3-х месяцев использования: все работает отлично, не начал заедать и т.д., кабель не растянулся.
Теги: трос капота ваз 2114, трос капота самара.
Если, как оказалось, сломалась личинка замка. Открутил защиту подмоторной части и открыл капот. Потом мой друг приехал на ВАЗ 2108 с такой же проблемой, и таких владельцев жигулей было много с такой же проблемой. Открытие капота ВАЗ 2109проще, чем на 14-й и 15-й моделях, т. к. у них нет пластиковой защиты под бампером. На примере ВАЗ 2114 покажу, как открыть капот автомобиля, если оборвался трос.
Лада 2114
И так, ситуация: порвался трос, как открыть капот?
Для этого сначала нужно снять защиту. Если на вашем автомобиле установлена массивная противоударная защита, то два ее передних «уха» (или крепления) будут стянуты двумя крабовыми передними болтами. (фото ниже).
Если же на машине установлена штатная защита, то ее необходимо снять, открутив несколько винтов ключом на 8.
Как показано на изображении ниже, четыре винта спереди на «телевизоре», два винта посередине самой защиты (она состоит из двух частей), а также несколько саморезов, которыми защита крепится к лонжеронам .
После этого нужно дотянуться рукой до верхней панели «телевизора» и потянуть влево ушко крепления кабеля (куда, собственно, и тянется его кабель). Н
На фото ниже красная стрелка указывает, куда дергать рычаг. Для того, чтобы замок открылся, не требуется никаких усилий. Если же вы потянули за тросик, а бленда все равно не открывается, то нужно одновременно потянуть за петельку влево и подпереть бленду кулаком вверх. Можно одной рукой. Еще проще, если один человек позаботится о замке, а другой натянет капюшон.
Если вы собираетесь менять трос, то после того, как вы снимите старый и вытащите новый из машины, вам сначала нужно будет протянуть трос к переднему выступу и вставить его на место.
После этого установите горловину троса во вторую проушину, потянув ее в обратную сторону (см.
фото ниже).
Car Engine Bay — Bilder und Stockfotos
247Bilder
- Bilder
- Fotos
- Grafiken
- Vektoren
- Videos
Durchstöbern Sie 247
car engine bay Stock-Fotografie und Билдер. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. motorverkabelung und kabeldetails hautnah — моторный отсек автомобиля стоковые фотографии и изображенияMotorverkabelung und Kabeldetails hautnah
parkplatz park — автомобильный моторный отсек стоковые фотографии и изображенияParkplatz park
Родео Калифорния — автомобильный моторный отсек стоковые фотографии и изображения Kaliforni Ro2de 9000 Hochwertige Stockfotos der Raffinerie Phillips 66 in Rodeo California und des parallel verlaufenden Highway 80.
roter Motor des weißen Lamborghini Countach 1974 1990 Sportwagen,
verrostete und verlassene autos auf der tankstelle in der berbera city — моторный отсек автомобиля stock-fotos und bilderVerrostete und verlassene Autos auf der Tankstelle in der… — 10 ноября 2019 г.: Verrostete und verlassene Autos auf der Tankstelle in der Berbera-Stadt
autos und passagiere in Ferry — моторный отсек автомобиля стоковые фото и фотографииAutos und Passagiere in Ferry
подробности новый автомотор — сток моторного отсека автомобиля -фотографии и изображенияDetails NEUE Auto-Motor
Details zu neuen Automotoren und Anbaugeräten
alte auto — отсек двигателя автомобиля стоковые фото и фотографииAlte Auto
nahaufnahme des neuen automotors. leistungsstarker motor eines modernen autos — автомобильный моторный отсек фото и фотографии Nahaufnahme des neuen Automotors. Leistungsstarker Motor eines…
Neuwagenmotor Nahaufnahme. Leistungsstarker Motor des modernen Fahrzeugkonzepts
autos und passagiere in Ferry — моторный отсек автомобиля стоковые фотографии и изображенияAutos und Passagiere in Ferry
nahaufnahme eines autos mit offener motorhaube unter wartung in der autowerkstatt. автосервис, ремонт, wartungskonzept. селективный фокус. Горизонтальная установка — автомобильный моторный отсек фото и изображенияNahaufnahme eines Autos mit offener Motorhaube unter Wartung in…
Nahaufnahme eines Autos mit offener Motorhaube, das in einer Autowerkstatt gewartet wird. Автосервис, Ремонт, Wartungskonzept. Селектив Фокус. Horizontale Aufnahme
leistungsstarker motor eines autos. innenconstruktion des motors mit verbrennung und ventil in dunklem ton — автомобильный моторный отсек фото и фотографии Leistungsstarker Motor eines Autos. Innenconstruktion des Motors. ..
Leistungsstarker Motor eines Autos. Innenconstruktion des Motors…
blick auf ein de havilland canada dhc-3 otter wasserflugzeug, betrieben von der Fluggesellschaft Harbour Air, das vom Vancouver Harbour Flight Center abfliegt. — стоковые фотографии и изображения моторного отсека автомобиляBlick auf ein de Havilland Canada DHC-3 Otter Wasserflugzeug,…
автомобили и пассажиры на пароме — автомобильный моторный отсек стоковые фото и фотографииАвтомобили и пассажиры на пароме
бездорожье, бездорожье. бездорожье-autofahrten. — моторный отсек автомобиля фото и изображенияOffroad, Offroad Fahren. Offroad-Autofahrten.
bmw fr26 x4 — автомобильный моторный отсек стоковые фото и изображенияBMW FR26 X4
Атакама, Чили — 14 ноября 2015 г.: Новый черный кроссовер BMW F26 X4 parkt am Meer.
Citroen DS5 Hybrid4 на улице
Вильфранш-сюр-Мер, Франция — 9 ноября 2011 г. Лазурный берег. Dieses Modell war eines der Luxusfahrzeuge der PSA-Gruppe.
Motorboot am Pier in Ascona im Tessin in der Schweiz — моторный отсек автомобиля стоковые фото и фотографии teile под дер kapuze. 3 цилиндра «мотор» — моторный отсек автомобиля фото и фотографииAuto-Motor Teile unter der Kapuze. 3 Цилиндер «Мотор»
Automotorteile un der Motorhaube. 3-Zylinder-Motor mit einem Volumen von 1 Liter, Leistung 71 PS.
Boot Schleppen Eindämmung Boom um kraftstoff lastkahn auf den Waterway — отсек двигателя автомобиля Stock-fotos und Bilder Boot Schleppen Eindämmung Boom um Kraftstoff Lastkahn на месте. .. dem Hylebos Waterway in Tacoma WA
Ford Mustang
Campeche, Мексика — 20 мая 2017: Muscle-Car Gelbes Ford Mustang на земле.
антенна. weiße autobewegung durch die mediterrane асфальтштрассе. fahrzeugfahren mit schöner meereslandschaft. анзихт фон обен. — фото моторного отсека автомобиля и изображениеантенны. Weiße Autobewegung durch die mediterrane Asphaltstraße….
canakkale provinz geyikli — автомобильный моторный отсек Stock-fotos und bilderCanakkale Provinz Geyikli
Çanakkale, Türkei — 3. Juli 2019: Blick auf den Schaufcada Hafen von Geyikundli . Bozcaada ist eine Stadt in der türkischen Provinz Canakkale. Fähren in der Nähe des Hafens verlassen das Dorf Geyikli в Richtung Bozcaada.
ford mustang — моторный отсек автомобиля стоковые фотографии и фотографииFord Mustang
zelt und auto am roten meer — автомобильный моторный отсек стоковые фотографии и фотографииZelt und Auto am Roten Meer
quad in nosy be — автомобильный моторный отсек стоковые фотографии и изображениеQuad в Nosy Be
mann auf thai longtail-boot такси, Ко-Ланта, Таиланд. — моторный отсек автомобиля фото и фотографииMann auf Thai Longtail-Boot Taxi, Ko Lanta, Таиланд.
Ein Longtail-Boot fährt in die Altstadt, Ko Lanta, Krabi, Andamanensee, Thailand. Dies sind Traditionalelle Wassertaxis, die Menschen zwischen den Inseln transportieren. Эйн Манн есть Борд.
Старт гидросамолета в Майами, Флорида, США — фото и фотографии моторного отсека автомобиляСтарт гидросамолета в Майами, Флорида, США СТАМБУЛ, ТУРКЕЙ — 27.10.2011: Auto- & Passagierfähre. в Стамбуле, Босфор, Sirkeci nach Harem Auto- und Passagierfähren
lexus is — моторный отсек автомобиля стоковые фото и фотографииLexus IS
Дубай, VAE — 17. Ноябрь 2018: Auto Lexus IS на улице Stadtstraße.
Кемпинг на море в Хорватии — моторный отсек автомобиля стоковые фотографии и фотографииКемпинг на море в Хорватии
Традиционные рыболовные снасти в Омане — автомобильные моторные отсеки стоковые фотографии и изображенияТрадиционные туристические объекты в Омане
Im ноябрь 2019 schützten Fischer die Bootsmotoren im Dorf Sur im Oman mit Decken vor der Hitze.
Autofähre, die Fahrzeuge und Personen auf Binnenwasserstraßen in…
Kleine Fähre, die Autos und Menschen auf dem dem finnischen См. Päijänne transportiert.
Details eines neuen auto-motor — моторный отсек автомобиля стоковые фотографии и изображенияDetails eines neuen Auto-Motor
Details zu einem neuen Automotor und Anbaugeräten
wasserflugzeug startet von einer lagune des Resorts — автомобильный моторный отсек стоковые фотографии и изображенияWasserflugzeug startet von einer Lagune des Resorts
Wasserflugzeug startet von einem Resort-Lagunen-Frontbild
canakkale provinz geyikli — автомобильный моторный отсек фото и фотографииCanakkale Provinz Geyikli
Blick auf den Hafen von Geyikli Bozcaada und Schiffe auf der Äg. Bozcaada ist eine Stadt in der türkischen Provinz Canakkale. Fähren in der Nähe des Hafens verlassen das Dorf Geyikli в Richtung Bozcaada.
Air Antilles mittleres Doppel-Turbo-Prop-Regionalflugzeug (ATR 42-
Metropolitan «Motor» — моторный отсек автомобиля стоковые фото и изображенияMetropolitan «Motor»
menschen schwimmen im offenen meer — автомобильный моторный отсек стоковые фото и изображенияMenschen schwimmen im offenen Meer
Сочи, Россия — 23 августа 2016: Menschen schwimmen im offenen Meer fast am Meer в Сочи, Россия0003 leer aus holz marina hafen in kleinen dorf in maine bei regen mit booten und parkplatz — автомобильный моторный отсек стоковые фото и фотографии einem kleinen Dorf in Maine bei Regen mit Booten und Parkplatz
фрагмент der böschung der stadt kotor, montenegro. — моторный отсек автомобиля фото и фотографияFragment der Böschung der Stadt Kotor, Черногория.
Котор, Черногория — 24 августа 2017 г.: Kreuzfahrtschiff im Seehafen von Kotor und ein Fragment des Damms der Stadt.
rennen auto kapuze — стоковые фотографии и изображения моторного отсека автомобиляRennen Auto Kapuze
binnenschiff mit Rampe und Boot am Pier nahe dem ufer laden warten — автомобильный моторный отсек стоковые фотографии и изображенияBinnenschiff mit Rampe und Boot am Pier nahe dem Ufer с грузом…
моторшоу-фестиваль в портофино бухт, парад ретро-автомобилей. — моторный отсек автомобиля фото и фотографииMotorshow-Festival in Portofino Bucht, Retro-Autos Parade.
blow ermäßigung — моторный отсек автомобиля стоковые фото и изображенияЯхт-клуб Blow Ermäßigung
, драгоценный камень от скоростного ботинка, wassersport, erholung auf see, вектор-иллюстрация — машинный отсек сток-графика, -клипарт, -мультфильмы и -символЯхт-клуб, драгоценный камень от Speed-Boot, Wassersport, Erholung auf See,
citroen ds5 hybrid4 an internationaler presse einführung — моторный отсек сток-фото и фотоCitroen DS5 Hybrid4 in internationaler Presse Einführung
liaz- 677m — моторный отсек сток-фото и фотоLiAZ- 677m
АША, РОССЛАНДИЯ — 6 мая 2017 г. : Roter sowjetischer Stadtbus ЛиАЗ-677М на Штадтштрассе.
Автомобильный капот
Carjack Rate für mechaniker zur reparatur von autos — автомобильный моторный отсек Stock-fotos und BilderCarjack-Rate für Mechaniker zur Reparatur von Autos
Der Red Car Jack in der Garage
autos und passagiere in Ferry — моторный отсек автомобиля стоковые фото и изображенияAutos und Passagiere in Ferry
гидросамолет приземлился в майами, флорида, сша — моторный отсек автомобиля стоковые фото и изображенияГидросамолет Landung в Майами, Флорида, США
Майами, Флорида, Vereinigte Staaten — 20 апреля 2019 г.: Das Wasserflugzeug Cessna 208B Grand Caravan приземляется в главном канале Майами, недалеко от Kreuzfahrthafen von Miami, Florida, Vereinigte Staaten von Amerika.
canal grande mit booten im stadtzentrum vontryst — автомобильный моторный отсек стоковые фотографии и изображения0002 Schnellboot bewegt sich schnell auf dem Wasser blauer volkswagen käfer parkt in der nähe von wasser vw kaefer 1200 — автомобильный моторный отсек стоковые фото и фотографии Рейнджер 2.
