3i)Газ 3110 электросхема двигатель змз 402

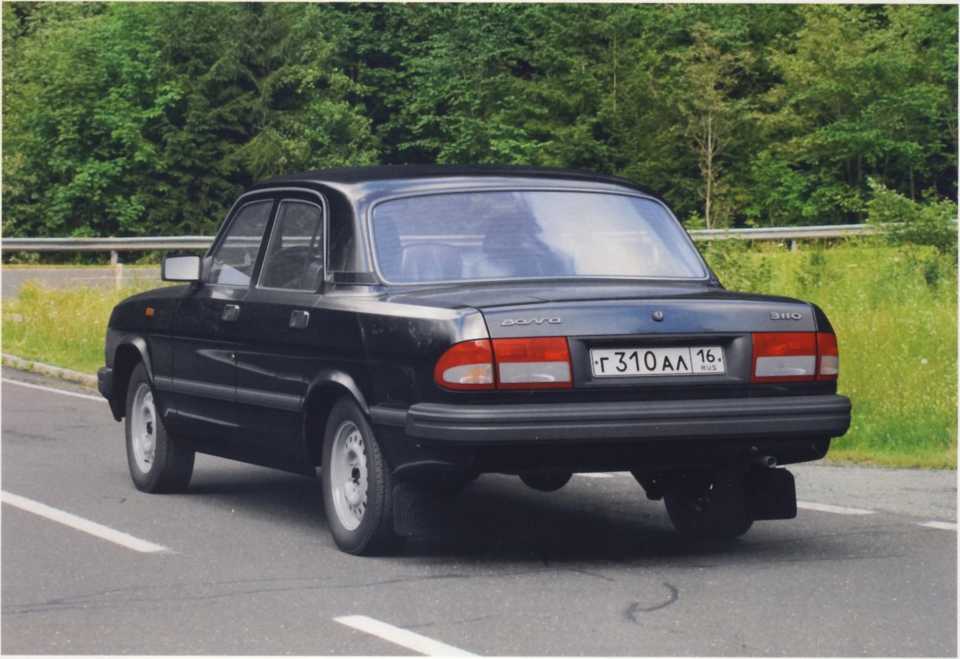

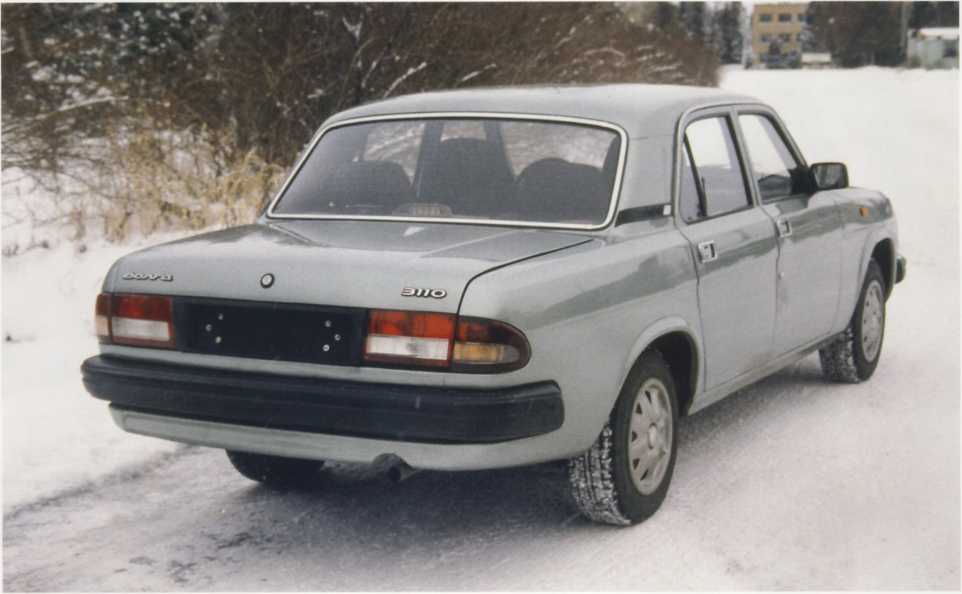

Здесь рассмотренны схемы электрооборудования на ГАЗ 3110 1996-2004 г.
в. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ 3110 оснащались узкими чёрными бамперами, а уже с 2000 года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова. Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей в багажное отделение. В 2001 году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы кузова. Существовала и специальная версия ГАЗ 3110 для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.
Схема системы зажигания на Волга 3110
1 – блок управления М 1.5.4 двигателем 9 – разъем диагностики
2 – датчик фазы 10 – реле системы управления двигателем
3 – датчик частоты вращения и синхронизации 11 – реле топливного насоса
4 – датчик положения воздушной дроссельной заслонки 12 – регулятор холостого хода
5 – датчик детонации 13 – форсунка
6 – датчик массового расхода воздуха 14 – катушка зажигания
7 – датчик температуры охлаждающей жидкости 15 – свеча зажигания
8 – датчик температуры воздуха во впускной трубе
Электросхема оборудования ГАЗ-3110 с двигателем ЗМЗ-4062
1 – указатель поворота 46 – комбинация приборов
2 – фара 47 – спидометр
3 – противотуманная фара 48 – тахометр
4 – звуковой сигнал 49 – вольтметр
5 – боковой повторитель 50 – контрольная лампа разряда аккумуляторной батареи
6 – замок зажигания 51 – лампа подсветки приборов
7 – блок предохранителей в моторном отсеке 52 – контрольная лампа правого поворота
8 – генератор 53 – контрольная лампа левого поворота
9 – штепсельная розетка 54 – контрольная лампа стояночного тормоза
10 – подкапотная лампа 55 – контрольная лампа обогрева сидений
11 – аккумуляторная батарея 56 – контрольная лампа габаритного света
12 – датчик включения электровентилятора 57 – контрольная лампа дальнего света фар
13 – электровентилятор 58 – контрольная лампа падения уровня тормозной жидкости
14 – реле звукового сигнала 59 – контрольная лампа КМСУД
15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости
16 – выключатель звукового сигнала 61 – указатель уровня топлива
17 – датчик падения уровня тормозной жидкости 62 – контрольная лампа резерва топлива
18 – реле включения фар 63 – контрольная лампа перегрева охлаждающей жидкости
19 – стартер 64 – указатель давления масла
20 – реле стартера 65 – контрольная лампа аварийного падения давления масла
21 – центральный переключатель света 66 – дублирующая контрольная лампа
22 – выключатель сигнала торможения 67 – выключатель плафона передней двери
23 – выключатель света заднего хода 68 – плафон освещения салона
24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери
25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза
26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза
27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения
28 – реле электровентилятора 73 – элемент обогрева заднего стекла
29 – радиоприемник 74 – выключатель обогрева жиклеров стеклоомывателя
30 – электродвигатель антенны 75 – реле обогрева сидений
31 – переключатель антенны 76 – выключатель обогрева сидений
32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений
33 – выключатель лампы освещения вещевого ящика 78 – датчик контрольной лампы перегрева охлаждающей жидкости
34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости
35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла
36 – выключатель ламп заднего противотуманного света 81 – датчик указателя давления масла
37 – реле обогрева заднего стекла 82 – топливный насос
38 – переключатель обогрева заднего стекла 83 – датчик указателя уровня топлива
39 – переключатель вентилятора отопителя 84 – выключатель системы диагностики контрольных ламп комбинации приборов
40 – прикуриватель 85 – жиклеры стеклоомывателя с электрообогревом
41 – правый блок предохранителей 86 – задний фонарь на крыле
42 – датчик спидометра 87 – задний фонарь на крышке багажного отделения
43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения
44 – реле-прерыватель указателей поворота 89 – фонарь освещения номерного знака
45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя
Отличие двигателя ЗМЗ-402 от двигателя ЗМЗ-4062 — системой зажигания
Эл.
схема оборудования Волга-3110 с двигателем ЗМЗ-402
1 – указатель поворота 48 – реле-прерыватель указателей поворота
2 – фара 49 – выключатель аварийной сигнализации
3 – противотуманная фара 50 – датчик спидометра
4 – звуковой сигнал 51 – комбинация приборов
5 – боковой повторитель 52 – спидометр
6 – свеча зажигания 53 – тахометр
7 – распределитель зажигания 54 – вольтметр
8 – транзисторный коммутатор 55 – контрольная лампа разряда аккумуляторной батареи
9 – замок зажигания 56 – лампа подсветки приборов
10 – электродвигатель стеклоочистителя 57 – контрольная лампа правого поворота
11 – реле стеклоочистителя 58 – контрольная лампа левого поворота
12 – электродвигатель насоса стеклоомывателя 59 – контрольная лампа стояночного тормоза
13 – переключатель стеклоочистителя 60 – контрольная лампа обогрева сидений
14 – выключатель системы ЭПХХ 61 – контрольная лампа габаритного света
15 – электромагнитный клапан ЭПХХ 62 – контрольная лампа дальнего света фар
16 – блок управления ЭПХХ 63 – контрольная лампа падения уровня тормозной жидкости
17 – катушка зажигания 64 – указатель температуры охлаждающей жидкости
18 – блок предохранителей в моторном отсеке 65 – указатель уровня топлива
19 – стартер 66 – контрольная лампа резерва топлива
20 – реле стартера 67 – контрольная лампа перегрева охлаждающей жидкости
21 – генератор 68 – указатель давления масла
22 – регулятор напряжения 69 – контрольная лампа аварийного падения давления масла
23 – датчик падения уровня тормозной жидкости 70 – дублирующая контрольная лампа
24 – реле включения фар 71 – выключатель плафона передней двери
25 – центральный переключатель света 72 – плафон освещения салона
26 – выключатель сигнала торможения 73 – выключатель плафона задней двери
27 – выключатель света заднего хода 74 – датчик указателя давления масла
28 – выключатель звукового сигнала 75 – датчик контрольной лампы аварийного падения давления масла
29 – аккумуляторная батарея 76 – датчик контрольной лампы перегрева охлаждающей жидкости
30 – штепсельная розетка 77 – датчик указателя температуры охлаждающей жидкости
31 – подкапотная лампа 78 – элементы обогрева сидений
32 – левый блок предохранителей 79 – выключатель обогрева сидений
33 – реле звукового сигнала 80 – реле обогрева сидений
34 – радиоприемник 81 – выключатель обогрева жиклеров стеклоомывателя
35 – выключатель лампы освещения вещевого ящика 82 – прерыватель контрольной лампы стояночного тормоза
36 – лампа освещения вещевого ящика 83 – выключатель контрольной лампы стояночного тормоза
37 – электродвигатель антенны 84 – фонарь освещения багажного отделения
38 – переключатель антенны 85 – элемент обогрева заднего стекла
39 – реле противотуманных фар 86 – электродвигатель вентилятора отопителя
40 – выключатель противотуманных фар 87 – задний фонарь на крыле
41 – выключатель ламп заднего противотуманного света 88 – задний фонарь на крышке багажного отделения
42 – реле обогрева заднего стекла 89 – фонарь освещения номерного знака
43 – переключатель обогрева заднего стекла 90 – дополнительный сигнал торможения
44 – переключатель вентилятора отопителя 91 – жиклеры стеклоомывателя с электрообогревом
45 – прикуриватель 92 – выключатель системы диагностики контрольных ламп комбинации приборов
46 – правый блок предохранителей 93 – датчик указателя уровня топлива
47 – переключатель указателей поворота 94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора
Автор сайта не несет никакой ответственности за то, что Вы можете сделать со своим или чужим автомобилем, руководствуясь информацией, взятой со страниц сайта.
Все, что Вы захотите повторить, Вы делаете на свой собственный страх и риск.
Все электросхемы, размещённые на сайте, собраны из свободных источников и предназначены исключительно для ознакомительных целей.
Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402
Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402
1 – указатель поворота передний правый;
2 – фара головного света правая;
3 – лампы габаритного света передние;
4 – лампы головного света;
5 – противотуманная фара правая;
6 – электровентилятор системы охлаждения;
7 – датчик включения электровентилятора радиатора;
8 – противотуманная фара левая;
9 – фара головного света левая;
10 – указатель поворота передний левый;
11 – повторитель указателя поворота правый;
12 – свечи зажигания и наконечники с помехоподавительными резисторами;
14 – электромагнитный клапан ЭПХХ;
15 – выключатель системы ЭПХХ;
16 – блок управления ЭПХХ;
19 – повторитель указателя поворота левый;
20 – звуковые сигналы;
21 – выключатель зажигания;
22 – коммутатор системы зажигания;
23 – катушка зажигания;
24 – реле электровентилятора радиатора;
25 – регулятор напряжения;
26 – подкапотный фонарь;
27 – штепсельная розетка;
28 – выключатель звукового сигнала;
29 – реле звукового сигнала;
30 – комбинация приборов;
31 – контрольная лампа аварийного падения уровня тормозной жидкости;
32 – блок предохранителей в моторном отсеке;
34 – плафон освещения вещевого ящика;
35 – выключатель плафона вещевого ящика;
36 – электродвигатель антенны;
39 – контрольная лампа включения стояночного тормоза;
40 – контрольная лампа обогрева сидений;
41 – контрольная лампа левого поворота;
42 – контрольная лампа правого поворота;
43 – лампы освещения приборов;
44 – контрольная лампа неисправности генератора;
45 – указатель напряжения;
46 – контрольная лампа габаритного света;
47 – контрольная лампа дальнего света фар;
48 – аккумуляторная батарея;
49 – реле стартера;
51 – блок предохранителей левый;
52 – переключатель антенны;
53 – реле противотуманных фар;
54 – выключатель противотуманных фар;
55 – выключатель заднего противотуманного света;
56 – контрольная лампа воздушной заслонки карбюратора;
57 – центральный переключатель света;
58 – блок предохранителей правый;
59 – контрольная лампа аварийной температуры охлаждающей жидкости;
60 – указатель температуры охлаждающей жидкости;
61 – указатель уровня топлива;
62 – контрольная лампа минимального резерва топлива в баке;
63 – контрольная лампа дублер;
64 – контрольная лампа аварийного давления масла;
65 – указатель давления масла;
66 – выключатель сигнала торможения;
67 – датчик спидометра;
68 – выключатель света заднего хода;
69 – реле обогрева заднего стекла;
70 – переключатель обогрева заднего стекла;
71 – датчик указателя температуры охлаждающей жидкости;
72 – электродвигатель стеклоочистителя;
73 – датчик контрольной лампы аварийной температуры;
74 – датчик контрольной лампы воздушной заслонки карбюратора;
75 – датчик аварийного падения уровня тормозной жидкости;
76 – переключатель стеклоочистителя;
77 – выключатель аварийной сигнализации;
78 – реле указателя поворота;
79 – электродвигатель вентилятора отопителя;
80 – выключатель сигнализатора стояночного тормоза;
81 – переключатель вентилятора отопителя;
82 – реле стеклоочистителя:
83 датчик указателя давления масла;
84 – датчик сигнализатора аварийного давления масла;
85 – датчик указателя уровня топлива;
86 – переключатель указателей поворота;
87 – прерыватель сигнализатора стояночного тормоза;
88 – добавочный резистор электродвигателя вентилятора отопителя;
90 – электронасос стеклоомывателя;
91 – электрообогревные жиклеры стеклоомывателя;
92 – выключатель проверки контрольных ламп комбинации приборов;
93 – дверные выключатели плафона;
95 – элементы обогрева сиденья;
96 – выключатели обогрева сиденья;
97 – реле обогрева сидений;
98 – выключатель обогрева жиклеров стеклоомывателя;
99 – нагревательный элемент заднего стекла;
100 – фонарь багажника;
101 – лампы задних указателей поворота;
102 – задний фонарь правый;
103 – лампы сигнала торможения и заднего габаритного света;
104 – задние фонари в крышке багажника;
105 – лампы света заднего хода;
106 – лампы заднего противотуманного света;
107 – дополнительный сигнал торможения;
108 – фонари освещения регистрационного номера;
109 – задний фонарь левый; R1, R2, R3, и R4 – помехоподавительные резисторы.
Звездолет с термоядерным двигателем
Звездолет с термоядерным двигателем Как известно, атомная энергия может выделяться в результате ядерных реакций двух типов, диаметрально противоположных по характеру: в одном случае в результате реакции образуются более простые, в другом — более сложные атомные ядра,
Размещение и установка электрооборудования
Размещение и установка электрооборудования Вопрос. Какое электрооборудование и аппараты могут устанавливаться в ЭМП?Ответ. Могут устанавливаться:электрические машины;электромашинные преобразовательные агрегаты;пусковые и пускорегулирующие устройства для
Размещение электрооборудования
Размещение электрооборудования Вопрос. Каким условиям должно удовлетворять размещение электрооборудования регулируемых электроприводов?Ответ. Должно удовлетворять общим требованиям, изложенным в главах 4.3, 5.1, 5.3 настоящих Правил, а также техническим условиям на
Неисправности электрооборудования
Неисправности электрооборудования Аккумулятор требует внимания Аккумулятор в процессе эксплуатации разряжается медленно.
Стартер прокручивает двигатель с малой частотой вращения Утечка тока через поврежденную изоляцию какого-либо провода или прибора – отсюда
Мостовая схема управления двигателем постоянного тока
Мостовая схема управления двигателем постоянного тока При конструировании робота желательно наличие простой схемы управления его включением и выключением. Кроме того, необходима схема реверса направления вращения двигателя. Таким требованиям удовлетворяет мостовая
ОСНОВНОЙ ТАНК Т-80У с двигателем 6ТД (объект 478Б )
ОСНОВНОЙ ТАНК Т-80У с двигателем 6ТД (объект 478Б ) Состояние принят на вооружение в 1985 году.Разработчик КБМ им. МорозоваИзготовитель . ХЗТМПроизводство . серия с 1987 гБоевая масса, т 46Длина, мм:– с пушкой вперед . 9690– корпуса 7085Ширина, мм 3755Высота по крышу башни, мм 2285Клиренс,
«Фрегат Экоджет»: новая схема самолета и новая бизнес-схема
«Фрегат Экоджет»: новая схема самолета и новая бизнес-схема Авиасалон МАКС традиционно выступает смотровой площадкой новых идей в самолетостроении.
ФПГ «Росавиаконсорциум» по собственной инициативе разрабатывает программу создания широкофюзеляжного
21-см осветительная авиабомба R-LG с ракетным двигателем
21-см осветительная авиабомба R-LG с ракетным
Техническая характеристика автомобиля ГАЗ-3110 седан
Техническая характеристика автомобиля ГАЗ-3110 седан Общие данныеЧисло мест (включая место водителя) – 5.Масса снаряженного автомобиля, кг – 1400.Габаритные размеры, мм:– длина – 4880.– ширина – 1800.– высота без нагрузки – 1455.Колесная база (расстояние между осями), мм
Общий вид расположения электрооборудования на автомобиле
Общий вид расположения электрооборудования на автомобиле Рис. 2.1 – блок реле (РС711 – реле переключения фар; 711.3747-0) – реле стартера; PC 431 Б или 931.3747 – реле стеклоочистителя; реле сигналов; реле обогрева заднего стекла; реле противотуманных фар; реле прерывателя
Общая схема электрооборудования
Общая схема электрооборудования Электрооборудование автомобилей представляет собой сложную систему соединенных между собой электроприборово сигнализации, зажигания, предохранителей, контрольно – измерительных приборов, соединительных проводов.
Рис.
Приложение 2. Схема очистки воды для загородного дома и коттеджа
Приложение 2. Схема очистки воды для загородного дома и коттеджа Схема № 1. Схема 1 позволяет очистить воду от механической взвеси, песка, железа и марганца при низком их содержании, сделать воду мягкой. Система с технологией обратного осмоса, устанавливаемая на кухне
Глава IV Можайский – изобретатель аэроплана с паровым двигателем
Глава IV Можайский – изобретатель аэроплана с паровым двигателем В мире, среди пионеров авиации, по практическому вкладу и пытливому уму Почетное место принадлежит контр-адмиралу Александру Можайскому. И патриотам российской авиации должно быть известно всем, Что
Глава IX От первого российского пассажирского к цельнометалическому самолету с отечественным двигателем
Глава IX От первого российского пассажирского к цельнометалическому самолету с отечественным двигателем Начиная с 1913 года отечественные аэропланы уже уверенно в небе летали. И, быть может, авиаконструкторы о пассажирских самолетах мечтали, Но прежде чем первый
| 1 – указатель поворота | 48 – реле-прерыватель указателей поворота |
| 2 – фара | 49 – выключатель аварийной сигнализации |
| 3 – противотуманная фара | 50 – датчик спидометра |
| 4 – звуковой сигнал | 51 – комбинация приборов |
| 5 – боковой повторитель | 52 – спидометр |
| 6 – свеча зажигания | 53 – тахометр |
| 7 – распределитель зажигания | 54 – вольтметр |
| 8 – транзисторный коммутатор | 55 – контрольная лампа разряда аккумуляторной батареи |
| 9 – замок зажигания | 56 – лампа подсветки приборов |
| 10 – электродвигатель стеклоочистителя | 57 – контрольная лампа правого поворота |
| 11 – реле стеклоочистителя | 58 – контрольная лампа левого поворота |
| 12 – электродвигатель насоса стеклоомывателя | 59 – контрольная лампа стояночного тормоза |
| 13 – переключатель стеклоочистителя | 60 – контрольная лампа обогрева сидений |
| 14 – выключатель системы ЭПХХ | 61 – контрольная лампа габаритного света |
| 15 – электромагнитный клапан ЭПХХ | 62 |
| 16 – блок управления ЭПХХ | 63 – контрольная лампа падения уровня тормозной жидкости |
| 17 – катушка зажигания | 64 – указатель температуры охлаждающей жидкости |
| 18 – блок предохранителей в моторном отсеке | 65 – указатель уровня топлива |
| 19 – стартер | 66 – контрольная лампа резерва топлива |
| 20 – реле стартера | 67 – контрольная лампа перегрева охлаждающей жидкости |
| 21 – генератор | 68 – указатель давления масла |
| 22 – регулятор напряжения | 69 – контрольная лампа аварийного падения давления масла |
| 23 – датчик падения уровня тормозной жидкости | 70 – дублирующая контрольная лампа |
| 24 – реле включения фар | 71 – выключатель плафона передней двери |
| 25 – центральный переключатель света | 72 – плафон освещения салона |
| 26 – выключатель сигнала торможения | 73 – выключатель плафона задней двери |
| 27 – выключатель света заднего хода | 74 – датчик указателя давления масла |
| 28 – выключатель звукового сигнала | 75 – датчик контрольной лампы аварийного падения давления масла |
| 29 – аккумуляторная батарея | 76 – датчик контрольной лампы перегрева охлаждающей жидкости |
| 30 – штепсельная розетка | 77 – датчик указателя температуры охлаждающей жидкости |
| 31 – подкапотная лампа | 78 – элементы обогрева сидений |
| 32 – левый блок предохранителей | 79 – выключатель обогрева сидений |
| 33 – реле звукового сигнала | 80 – реле обогрева сидений |
| 34 – радиоприемник | 81 – выключатель обогрева жиклеров стеклоомывателя |
| 35 – выключатель лампы освещения вещевого ящика | 82 – прерыватель контрольной лампы стояночного тормоза |
| 36 – лампа освещения вещевого ящика | 83 – выключатель контрольной лампы стояночного тормоза |
| 37 – электродвигатель антенны | 84 – фонарь освещения багажного отделения |
| 38 – переключатель антенны | 85 – элемент обогрева заднего стекла |
| 39 – реле противотуманных фар | 86 – электродвигатель вентилятора отопителя |
| 40 – выключатель противотуманных фар | 87 – задний фонарь на крыле |
| 41 – выключатель ламп заднего противотуманного света | 88 – задний фонарь на крышке багажного отделения |
| 42 – реле обогрева заднего стекла | 89 – фонарь освещения номерного знака |
| 43 – переключатель обогрева заднего стекла | 90 – дополнительный сигнал торможения |
| 44 – переключатель вентилятора отопителя | 91 – жиклеры стеклоомывателя с электрообогревом |
| 45 – прикуриватель | 92 – выключатель системы диагностики контрольных ламп комбинации приборов |
| 46 – правый блок предохранителей | 93 – датчик указателя уровня топлива |
| 47 – переключатель указателей поворота | 94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора |
Эксплуатация и техническое обслуживание
2. Рулевая колонка
5.3. Механизм рулевого управления
5.4. Рулевая трапеция
5.5. Шаровые шарниры рулевой трапеции
5.6. Маятниковый рычаг
5.7. Шаровой шарнир маятникового рычага
5.8. Механизм рулевого управления с гидроусилителем
5.9 Возможные неисправности рулевого управления.
Кузов Техническая инструкция по ремонту ГАЗ 3110. Возможные неисправности автомобиля, оснащенного газовым оборудованием
ГАЗ-3110 — российский легковой автомобиль семейства Волга производства Горьковского автомобильного завода.
ГАЗ-3110 выпускался серийно с 1996 по 2005 год.
ГАЗ-3110 представлял собой дальнейшую модернизацию модели ГАЗ-31029 с полной заменой всех наружных панелей кузова, включая панель крыши, но исключая двери и передние крылья. В 1997 году была выпущена ограниченная «переходная» серия, укомплектованная внутренней обшивкой дверей, передним кузовом и колесами от предыдущей модели. Изначально на автомобиль устанавливались узкие черные бамперы из термопластика, с 2000 года они заменены объемными накладными бамперами из стеклопластика. Салон полностью обновился и стал в целом соответствовать стандартам недорогих иномарок по отделке.
На ГАЗ-3110 штатно установлен гидроусилитель руля, изменен рулевой механизм (3,5 оборота руля, вместо 4,5 как на предыдущих моделях Волги), тормоза передние дисковые типа Lucas, неразрезные задний мост, карданный вал с промежуточной опорой, нижний профиль 15-дюймовые колеса 195/65, электрорегулировка угла наклона фар, довольно редко встречающийся на автомобилях масляный радиатор, обогрев форсунки омывателя стекла, двухрежимный обогрев заднего стекла.
С 2001 года все автомобили «Волга» красятся на новом окрасочном комплексе «Хайден-2». Новая технология грунтовки и окраски позволила использовать двухкомпонентные эмали металлик и одновременно увеличить срок службы кузова. С мая 2003 года на «Волге» появилась передняя бесшарнирная подвеска.
С 2004 года началось производство седана ГАЗ-31105, представляющего собой глубокий рестайлинг автомобиля ГАЗ-3110, снятого с производства в начале 2005 года. Продолжался выпуск автомобиля ГАЗ-310221 с кузовом универсал небольшими партиями на отдельная конвейерная линия, параллельно с моделью ГАЗ-3102 до декабря 2008 года. Версия универсал с «оперением» в стиле ГАЗ-31105 выпускалась на заказ.
Общепризнанным недостатком ранних серий ГАЗ-3110 Волга было низкое качество сборки и низкая коррозионная стойкость кузова, которые впоследствии были улучшены, но общее устаревание конструкции автомобиля, особенно в части активной и пассивной безопасности, снизилось спрос на Волгу критический. Однако благодаря ряду востребованных потребительских качеств (хорошая выносливость и вместительность в сочетании с приемлемой ценой) машина стала достаточно распространенной в России.
Двигатель ЗМЗ-402
Сечение двигателя
1 — пробка маслосливная;
2 — масляный поддон;
3 — коленчатый вал;
4 — шатун;
5 — картер двигателя;
6 — поршневой палец;
7 — поршень;
8 — выпускной коллектор;
9 — гильза цилиндра;
10 — прокладка ГБЦ;
11 — подводящий трубопровод;
12 — головка блока цилиндров;
13 — клапан;
14 — крышка головки блока цилиндров;
15 — коромысло клапана;
16 — ось коромысел;
17 — стержень;
18 — датчик-распределитель;
19 — свеча зажигания;
20 — толкатель;
21 — распределительный вал;
22 — шестеренчатый привод масляного насоса и датчик-распределитель;
23 — стартер;
24 — масляный щуп;
25 — валик привода масляного насоса;
26 — насос масляный;
27 — маслозаборник.
Волга ГАЗ 3110 Устройство для ремонта двигателя ЗМЗ-402
Расположение основных агрегатов в моторном отсеке
1 — патрубок подвода охлаждающей жидкости к радиатору;
2 — фильтр воздушный;
3 — крышка ГБЦ;
4 — датчик-распределитель;
5 — катушка зажигания;
6 — вакуумный усилитель тормозов;
7 — крышка маслозаливной горловины;
8 — топливный фильтр тонкой очистки;
9 — термостат;
10 — кожух вентилятора;
11 — радиатор.
Описание конструкции
Силовой агрегат ЗМЗ-402 карбюраторный, четырехцилиндровый. Блок цилиндров изготовлен из алюминиевого сплава. Гильзы цилиндров чугунные, съемные. Крышки коренных подшипников и картер сцепления обработаны вместе с блоком и поэтому не взаимозаменяемы.
Коленчатый вал двигателя чугунный, пятиопорный, динамически сбалансированный с маховиком и приводом сцепления. Осевое перемещение вала ограничено двумя упорными шайбами, расположенными по обеим сторонам переднего коренного подшипника.
Распределительный вал с пятью опорными шейками разного диаметра расположен в блоке цилиндров. На валу нарезана шестерня привода датчика распределения зажигания и масляного насоса.
Привод распределительного вала осуществляется через текстолитовую или полиамидную шестерню, находящуюся в зацеплении с шестерней коленчатого вала. Кулачки распределительных валов воздействуют на толкатели. Толкатели приводят в действие клапаны через коромысла.
Конфигурация смазки двигателя — комбинированная.
Для охлаждения масла установлен масляный радиатор. При давлении в системе 0,7-0,9 кгс/см2 открывается предохранительный клапан и масло поступает в радиатор, а затем стекает в картер двигателя. Для отсоединения масляного радиатора предусмотрен клапан. Когда ручка параллельна трубопроводу, он открыт.
Конфигурация охлаждения — жидкостная, закрытая. Вспомогательный электровентилятор расположен перед радиатором.
Впускной шланг нагревается выхлопными газами. Редуктор отопления содержит 2 положения – «зима» и «лето».
Волга ГАЗ 3110 Устройство для ремонта двигателя ЗМЗ-402
На сотнях иллюстраций показаны органы управления и отдельные этапы работ. Разделы быстрого и простого устранения неполадок полезны при устранении неполадок. Электрические схемы помогают быстро обнаружить неисправности в электросистеме и облегчают установку дополнительного оборудования. Здесь вы найдете ремонтные данные: двигатель; энергосистемы; выхлопные системы; газы; схватить; коробки передач; подвески; рулевое управление; тормоза; колеса и шины; тело; электрооборудования, а также рекомендации по обслуживанию и диагностике электронных систем управления.
Даются диагностические коды. Отдельный раздел предназначен для ознакомления владельца автомобиля с органами управления и способами работы. В руководстве подробно описаны особенности эксплуатации, устройство и основные модификации Газ 3110 (Волга). Даны рекомендации по техническому обслуживанию и ремонту. Большое внимание уделяется уходу за автомобилем, выбору инструментов, покупке запчастей. Приведены типичные неисправности, их причины и методы устранения. Опираясь на информацию, содержащуюся в руководстве, владелец автомобиля может самостоятельно провести ремонт различной сложности, не обращаясь за помощью в сервисный центр и автомастерскую. Справочник предназначен для работников станций технического обслуживания и владельцев автомобилей Газ 3110 (Волга). Чертежи, схемы, таблицы. Словарь специальных терминов. Цветовые схемы электрооборудования.
Kalmanson L. D., Pelyushenko O. I.
Издатель: Колесо
Год публикации: 1998
Pages: 160
ISBN: 5-8-811111919191918191918191819181918191819181918191819181917917917917 91819181917917917191791791717 гг.
Формат: DJVU
Размер: 1,8 МБ
В данной брошюре описаны устройство, особенности эксплуатации, техническое обслуживание и ремонт электрооборудования автомобилей «Волга» ГАЗ-3110 с двигателями ЗМЗ 4062.10 и ЗМЗ 402.10. Брошюра предназначена для работников предприятий, занимающихся эксплуатацией и ремонтом автомобилей ГАЗ-3110, торговых организаций и индивидуальных владельцев.
Kalmanson L. D., Reutov V. B.
Издатель: Колесо
Год публикации: 2000
. 18,2 МБ
ГАЗ-3110 Волга. Устройство, ремонт, эксплуатация, техническое обслуживание.
Хорошая книга, все понятно и лаконично описано.
Много рисунков и фотографий, контекстные картинки.
Издатель: Третий Рим
Год публикации: 2001
Страницы: 178
ISBN: 5-88924-074-9
: 5-88924-074-9
: .
Размер: 14 МБ
Читателям предлагается цветное руководство по ремонту и эксплуатации автомобиля ГАЗ-3110 Волга с двигателями ЗМЗ-4062, ЗМЗ-406 и ЗМЗ-4061 с подробными фотографиями пошагового процесса ремонта.
Калашников А. А., Баклушин А. М.
Издатель: Колесо
Год публикации: 1999
Страницы: 240
ISBN: 5-1115-0008-408-408-408-4008-4008-4008-49008-19008-19008-618-618-618-618-618-618-618-618-618-618-618-618-618-618-618-618-618-618-618-618-618-618-618-0008-0008-0008-1
. Формат: DJVU
Размер: 2,5 МБ
В данной брошюре описаны устройство, особенности эксплуатации, техническое обслуживание и ремонт автомобилей ГАЗ-3110, ГАЗ-3102, устанавливаемых на автомобили «Волга» с двигателями ЗМЗ-4062.10 (4062), ЗМЗ-402.10 (402), ЗМЗ-4021.10 (4021) и непосредственно связанные с ними узлы сцепления и электрооборудования. Брошюра предназначена для работников предприятий, занимающихся эксплуатацией и ремонтом двигателей ЗМЗ, торговых организаций и индивидуальных владельцев.
Адрес: г. Москва, 1 Нагатинский пр-д, д. 13 (м. Нагатинская)
Режим работы: ежедневно 9:00-23:00
Профессиональный кузовной ремонт любой сложности: (выпрямление вмятин) , устранение царапин, полное восстановление геометрии кузова). — Ремонт двигателей внутреннего сгорания, ходовой части; — Картина; — стапельные работы; — Обслуживание; — Комплексная диагностика.
ответы: 1
«Наши» автомобили в надежных руках!
Заявка на обслуживание
Адрес: г. Москва, 2-й Нагатинский проезд дом 6 строение 1 (метро Нагатинская)
Время работы: 9-00 22-00
Ремонт коробки передач. Ремонт коробки передач ВАЗ 2101-2107_____2500р. Ремонт коробки передач ВАЗ 2108-21099_____2500р. Ремонт коробки передач ВАЗ 2110-2115_____2500р. Ремонт КПП Калина, Приора_____2500р. Ремонт КПП ГАЗЕЛЬ-ВОЛГА _____2500р. Наш Автосервис полностью оснащен для ремонта ВАЗ, ГАЗ, ГАЗель, УАЗ, ИЖ ОДА,.
..
Супермаркет Автосервис
Ответы: 2 276
СуперСервис
Заявка на обслуживание
Адрес: г. Москва, г. Щербинка, ул. Космонавтов дом 1, корпус «Б», корпус 33 (м. Бунинская аллея)
Режим работы: 10.00-19.00
Для клиентов сайта Карпис — СКИДКА в Автосервисе Супермаркет — 30%. Автосервис Superstore выполняет: — техническое обслуживание, — ремонт, — кузовной ремонт автомобилей, — ремонт глушителей, — ремонт и заправку кондиционеров. Постоянно в наличии запчасти на Шевроле Авео, Шевроле Ланос, Шевроле…
Глушители и катализаторы: установка, замена, ремонт
Заявка на обслуживание
Адрес: г. Москва, Южнопортовая дом 15 строение 23 (м.Кожуховская) -Сервисная специализированная станция ремонта выхлопных систем автомобилей. Бригада профессионалов выполнит работы любой сложности по ремонту, замене глушителей, катализаторов, гофр. Установить эмулятор лямбда-зонда (обманка кислородного датчика).
Изготовление прямоточной выхлопной системы. Станция…
Слесарь по ремонту и обслуживанию
Заявка на обслуживание
Адрес: г. Москва, Кантемировская дом 59 А (м. Коломенская)
Режим работы: без выходных с 09:00 до 21:00.
ООО «Техцентр Максимум» осуществляет техническое обслуживание, диагностику и все виды ремонта двигателя, ходовой части и электрооборудования, а также установку дополнительного оборудования и комплексный кузовной ремонт в соответствии с технологией завода-изготовителя. Ремонтно-сервисный участок «…
ответы: 2 372
Наша специализация — трансмиссионные работы
Сервисная заявка
Адрес: г.Москва, Огородный проезд д4 (м.Тимирязевская)
1-0008 часов00
Ремонт МКПП. — Ремонт МКПП любой сложности выполняется в Авторуссервисе опытными мастерами. Если вам нужен качественный ремонт МКПП, обращайтесь к нам. Ремонтируем коробки передач VW, Skoda, Fiat, Citroen, Opel, Peugeot, Ford, BYD, Chery, Chevrolet, Daewoo, FAW, Geely, Great Wall, Honda, Hyundai, Isuzu,.
..
ответов: 4 280
Наша цель — Ваше хорошее настроение!
Заявка на обслуживание
Адрес: г. Москва, Дмитровское шоссе д.167с3 (метро Алтуфьево)
Режим работы: с 9-00 до 20-00 ежедневно
Специализируемся на ремонте иномарок Mercedes легковые автомобили БМВ, Тойота, Ниссан, Рено, Вольво, Опель и другие марки. Наша компания занимается ремонтом автомобилей более 8 лет. Все работы выполняются высококвалифицированными специалистами на оборудовании ведущих мировых производителей. …
Triaaa
Ответы: 8
Запрос на обслуживание
Адрес: Московский город, Bolshoi Volokolovsky Proezd, House 10 (станция метро Schukinskaya)
Рабочие часы. технологии тюнинг, ателье, любые нестандартные решения а также кузовной моляр ремонт бамперов любой сложности локальная покраска полировка кузова
Автосервис «Дилс-Авто»
отвечает: 728
Выполняем слесарно-кузовной ремонт автомобилей любой сложности!!!
Запрос на обслуживание
Адрес: г.
Москва, Добролюбова дом 1 (м. Петровско-Разумовская)
Время работы: 9-22
Расположен в Бутырском районе (СВАОЛС), АвтоТехЦентр» рада предложить вам свои услуги по быстрому и качественному ремонту вашего автомобиля. Будем рады предложить Вам лучших специалистов по кузовным, слесарным, арматурным, жестяным и малярным работам. Работа слаженная и работает давно…
Автокомплекс «Лиан-Моторс»
ответы: 872
Ремонт и техническое обслуживание автомобилей на высшем уровне 7 дней в неделю
Сервисная заявка
Адрес: г. Москва, Абрамцевская дом 30 строение 3 (м. Алтуфьево) Время работы
4 Время работы
4 :
Пн-Вс 9.00-21.00 Технический Центр «Лиан-Моторс» имеет отличный слесарный и кузовной цех, четыре профессиональные автомойки, а также предоставляет широкий спектр услуг для владельцев различных марок автомобилей. Шиномонтаж, ремонт двигателя, электрооборудование и арматурные работы, мойка .
..
Недорогой качественный автосервис «АвтоделоФФ»
ответы: 271
«Все для вашего автомобиля»
Заявка на обслуживание
Адрес: г. Москва, Дербеневская дом 7 строение 19 (м. Павелецкая)
10 Часы работы 2:2
:00
Наша СТО полностью соответствует критериям дилерских станций, оснащена новейшим диагностическим и ремонтным оборудованием и всем необходимым инструментом. Клиенты автосервиса могут рассчитывать на полный спектр услуг по ремонту и обслуживанию любых моделей. В нашем автосервисе работают…
Сервисный центр «Автодизель»
ответы: 24
Диагностика и ремонт дизельных двигателей и топливных систем
Заявка на обслуживание
Адрес: г.Москва, Путевой проезд дом 15 (м.Алтуфьево)
часов2:0
Работает с 2:0
С 09.
00 до 19.00
«Автодизель» является авторизованным сервисным центром топливной аппаратуры BOSCH, наши специалисты прошли курсы диагностики и ремонта автомобильной техники, а так же обучение работе с оборудованием и его эксплуатации, получение сертификатов об успешном прохождении соответствующих программ. Виды исполняемых…
ответы: 8 477
Сидоров Р.Ю.
Запрос на обслуживание
Адрес: г. Москва, ул. Иловайская 15с5 (м. Люблино)
Режим работы: с 9-00 до 20-00 без выходных
Наша компания предлагает широкий выбор автомобилей ремонтные услуги. На профессиональном оборудовании! Автосервис специализируется на обслуживании и ремонте автомобилей всех ведущих производителей! — Диагностика и ремонт бензиновых, дизельных, гибридных двигателей. — Окраска машин любой…
Ответы: 1 086
Служба «горячие цены»
Заявка на услугу
Адрес: г.
Москва, ул.
1-й Московский круглосуточный мультибрендовый автотехцентр оказывает услуги по ремонту и техническому обслуживанию автомобилей иностранного и отечественного производства. — Мы обслуживаем легковые, коммерческие и грузовые автомобили. — Полный спектр услуг — от компьютерной диагностики до…
ответы: 1 855
ВАШ ЛИЧНЫЙ АВТОЭЛЕКТРИК!
Заявка на обслуживание
Адрес: г. Москва, Электролитный проезд, дом 6А (м. Нагорная)
Режим работы: Пн-Вс: 10:00 — 20:00
Автоэлектрик, ремонт электронных компонентов компьютерная диагностика, ABS, ABS, подушки безопасности, SRS, ремонт генераторов, ремонт стартеров, ремонт турбин, ремонт, установка сигнализации, установка доп.оборудования. Я ваш личный автоэлектрик, занимаюсь диагностикой и устранением неполадок…
«(Full Boost Service)»
На Горьковском автозаводе с 1996 по 2005 год выпускались автомобили ГАЗ-3110 Волга.
Их производство уже остановлено, но сегодня на дорогах много таких автомобилей, и их владельцам важно знать о ремонте и эксплуатации ГАЗ-3110. Если появляются неисправности, то всегда есть вариант обращения в автосервис, но гарантия на эти автомобили давно закончилась, и любой ремонт будет дорогим. Поэтому многие автовладельцы предпочитают делать ремонт ГАЗ-3110 своими руками.
Эксплуатация автомобиля
Чтобы снизить риск поломок, важно правильно эксплуатировать автомобиль. Важную роль играет прогрев двигателя перед поездкой, а в первые минуты езды нежелательно превышать скорость и переключаться на более высокие передачи. Необходимо дать время на разогрев масла, тем самым обеспечить достаточную смазку без перегрузки узлов и агрегатов. Это особенно важно зимой.
Во время поездки нужно следить за показаниями приборов и общим состоянием автомобиля. Если появляются необычные звуки, то нужно попытаться выяснить их причину и устранить неполадки. Нельзя допускать, чтобы двигатель долго работал на пределе, следите за скоростным режимом, особенно если дороги плохо покрыты – так быстро изнашивается подвеска.
Нужно постараться предугадать ситуацию на дороге, чтобы движение было плавным, без резких ускорений и торможений.
Своевременная смазка деталей снизит нагрузку на узлы автомобиля, то есть продлит срок службы. Нельзя забывать о своевременном и полном техническом обслуживании. В первую очередь это замена масла, охлаждающих и тормозных жидкостей.
Если сроки ТО превышены, агрегату приходится работать с загрязненными жидкостями, что снижает срок их службы. Также важно менять тормозные колодки, не изнашивая их чрезмерно. Для подробного перечня и сроков профилактических работ необходимо обратиться к инструкции.
Общая информация по ремонту
Сегодня ремонтные работы на ГАЗ-3110 очень часто выполняются самостоятельно, это экономит бюджет, да и найти нужную информацию не составит труда.
Но прежде чем приступить к ремонту самостоятельно, важно правильно провести диагностику, и сделать это как можно быстрее, при первой же неисправности автомобиля. Например, ремонт передней подвески ГАЗ-3110 будет намного дешевле при выявлении неисправности на ранних стадиях, а не при полном выходе из строя узла.
Таким образом, не игнорируйте «первые звоночки» неисправностей.
Кстати, ремонт подвески ГАЗ-3110 водители обычно производят сами, так как собрать и разобрать этот узел несложно. Главное сразу заменить все изношенные элементы на новые, так как исправить и приварить здесь невозможно.
То же самое касается духовки. Как правило, он начинает работать некорректно из-за прохудившегося радиатора. Желательно сразу заменить.
Конечно, ремонт ГАЗ-3110 своими руками не всегда возможен. Например, генератор или аккумулятор должны ремонтировать специалисты, так как здесь не обойтись без профессионального инструмента, специальных приспособлений и испытательных стендов.
Ремонт двигателя
Часто проблемы с автомобилем связаны с двигателем. ГАЗ-3110 «Волга» выпускались с карбюраторными (ЗМЗ-402) и инжекторными (ЗМЗ-406) двигателями.
Ремонт двигателей ГАЗ-3110 практически осуществляется по одной схеме, т.к. моторы схожи, поэтому рассмотрим на примере ЗМЗ-406.
Ремонт двигателя – ответственная и серьезная операция, требующая квалифицированного подхода. Но если есть большое желание и соответствующие знания, это мероприятие можно провести самостоятельно.
Ремонт двигателя ГАЗ-3110 406 начинается с подготовки инструментов и площадки для выкладки элементов. Площадка нужна для того, чтобы привести все детали в порядок, ведь гораздо удобнее и быстрее собрать мотор обратно.
Для удобства сначала нужно снять капот и стеклоочиститель, а также защитить передние крылья от повреждений, обшив их подходящим материалом. Саму разборку можно производить в любом порядке. Например, вы можете сначала удалить все вложения, а затем с максимальной легкостью удалить остальные.
После этого нужно осмотреть подкапотное пространство и тщательно промыть его железной щеткой и керосином или бензином.
Коленчатый вал и блок нужно мерить, возможно здесь нужна расточка. Желательно делать это в специализированной мастерской. Специализированная проверка не помешает и маховику, и корзине сцепления.
Специалисты проверят маховик на биение и при необходимости проведут подрезку, балансировку с коленвалом и корзиной. Для газа это очень полезные и нужные меры.
Также важным событием будет покупка шатунов и колец и поршней в размер. После растачивания детали необходимо промыть и продуть. Шестигранником на 14 откручиваем пробки грязеуловителей, тщательно все очищаем и возвращаем обратно.
Головку блока цилиндров необходимо проверить на прилегание к блоку, проверить направляющие и клапана, заменить маслосъемные колпачки. Чтобы не притирать все имеющиеся 16 клапанов, можно отнести головку в специализированную мастерскую.
Когда все вышеперечисленные действия выполнены, можно собирать двигатель.
Ремонт подвески
При ремонте ГАЗ-3110 Волга возможны различные проблемы с другими узлами и агрегатами. Как правило, при ремонте трансмиссии и подвески заменяют все вышедшие из строя детали, зачищая перед этим контакты. Рассмотрим подробнее допустимые поломки и ремонт передней подвески ГАЗ-3110.
Передняя подвеска представляет собой довольно сложную конструкцию. Если появился стук или посторонний шум, то необходимо провести диагностику, чтобы не допустить непредвиденных поломок.
Проблемы могут быть следующие:
1. Появление шума и стука в днище автомобиля ГАЗ-3110. Ремонт в этом случае будет различаться в зависимости от причины:
- Сломался амортизатор — надо менять.
- Изношенные, которые используются в соединениях некоторых элементов — их необходимо заменить.
- Изношены шарниры рычагов — их тоже нужно будет заменить.
- изношен шаровой подшипник — придется заменить стойки вместе с шарнирами.
- Появление зазора в ступичных подшипниках — необходимо отрегулировать зазор, заменить подшипники.
- Сломанная дуга пружины — заменить старую пружину на новую.
2. Появление скрипа в днище автомобиля — проблема выработки шарниров рычага, шарниры нужно будет заменить.
3. Угол наклона переднего колеса больше не регулируется:
- Деформация поперечины от сильного удара — можно заменить деталь.
- Шарнир изношен — его тоже нужно заменить.
- Поломка лонжерона, рычага подвески или поворотного кулака — ремонт. или замените поврежденные элементы.
4. Машину тянет в сторону при движении:
- Разность давлений в шинах — нужно замерить давление и выставить одинаковое.
- Сбился угол колес — нужно правильно отрегулировать.
- Деформация или повреждение рычага и поворотного кулака — отремонтировать или заменить неисправные детали.
- Разная жесткость пружин — заменить пружины на равноценные.
Это основные проблемы передней подвески, ее ремонт на ГАЗ-3110.
Ремонт гидроусилителя руля
Как было сказано выше, некоторые работы можно легко провести самостоятельно. К таким работам относится ремонт гидроусилителя руля ГАЗ-3110. В основном все проблемы с ГУР и его некорректной работой связаны с неисправностью ремня ГУР. В этом случае его придется заменить.
Это очень важная деталь, хоть и маленькая.
Менять его рекомендуется каждые 50 тысяч километров. Но тут многое будет зависеть от условий эксплуатации автомобиля. Заменить эту деталь не сложно, главное правильно ее натянуть при установке ремня.
Чтобы вовремя отремонтировать ГУР, можно ориентироваться на рекомендации по пробегу, а также иногда осматривать узел на наличие дефектов.
Возможные неисправности рулевого управления и их устранение
1. Смещение рулевого вала ощущается на рулевом колесе. Причины неисправности могут быть следующие:
- изношены подшипники рулевого вала — необходимо заменить,
- Ослаблены болты крепления рулевой колонки — подтянуть болты.
2. Увеличенный свободный ход рулевого колеса. Происходит это из-за:
- неправильная регулировка бокового зазора рулевого механизма — регулировка бокового зазора механизма,
- нарушения регулировки шаровых опор — регулировка шаровых опор,
- износ втулок вала сошек — замена картера механизма или втулок,
- ослабление гаек сошки или рулевого колеса — подтянуть орехи.
3. Заклинил рулевой механизм. Причины:
- в неправильной регулировке бокового зазора механизма — регулировка бокового зазора,
- износ ролика или червяка — замена изношенных деталей.
4. Течет масло из картера механизма. Причины:
- износилась или повреждена рабочая кромка сальников — замена дефектных сальников,
- повышение уровня масла — восстановление требуемого уровня масла,
- повреждены прокладки или болты крепления ослабли крышки картера — требуется замена прокладки или подтяжка болтов.
5. Появление посторонних звуков в рулевом механизме. Причины:
- нет масла в картере — устранение причины утечки масла и заливка нового,
- разрушены рабочие поверхности ролика и червяка — замена неисправных деталей.
6. Шины передних колес изношены (появляются пятна):
- ослабли крепления рулевых частей — проверка и подтяжка деталей,
- упало давление в шинах — установка нормального давления,
- требуется регулировка рулевого управления .
7. Появление вибрации и толчков, ощущаемых на руле:
- требуется регулировка рулевого управления
- ослабли гайки крепления вилки в карданном шарнире — необходимо подтянуть гайки крепления,
- внешний вид люфта в шаровых опорах рулевой трапеции — регулировка и замена шаровых опор,
- появление люфта пальца рычага в кронштейне — замена изношенных втулок,
- ослаблены крепления деталей рулевого механизма — проверить и подтянуть ослабленные крепления.
Ремонт рулевого механизма
Ремонт самого рулевого управления ГАЗ-3110 заключается в разборке механизма, проверке технического состояния деталей и обратной сборке.
Разборка
Разборка включает следующие операции:
- снятие рулевого механизма с автомобиля и зажим его в мягких тисках,
- снятие хомутов и колец крепления крышек рейки рулевого механизма,
- снятие защитных кожухов
- снятие внутренних наконечников с шаровыми тягами наружных наконечников,
- снятие контргайки упора рейки с помощью накидного ключа,
- снятие стопорной гайки и пружины,
- с помощью специальных клещей, снятие упора с картера ( перед этим нужно сдвинуть упор, повернув шестерню по часовой стрелке),
- снятие защитного колпачка с шестерни,
- откручивание гайки, извлечение шестерни из картера вместе с шаровой опорой,
- снятие тяги кольцо и запрессовка шарикоподшипника с валом шестерни,
- снятие рулевой рейки
- снятие втулки упорного кольца и снятие втулки рейки с кольцом.
После разборки механизма необходимо проверить техническое состояние деталей:
- промыть все детали (металлические) и полость картера керосином, все резиновые детали промыть теплой водой и протереть тряпкой,
- тщательно осмотреть все рабочие поверхности шестерни и рейки на износ и повреждения (задиры, риски), с мелкими повреждениями можно справиться самостоятельно, взяв мелкозернистую наждачную бумагу или бархатный надфиль, сильно поврежденные и изношенные детали придется заменить,
- необходимо проверить шарикоподшипник на заедание, вращение должно быть свободным, а также проверить все кольца, шарики, сепараторы и ролики — на них не должно быть признаков износа и заедания, в случае сомнений лучше заменить подшипники,
- необходимо проверить защитные кожухи рейки, наружные наконечники, колпак, манжету шестерни и втулку рейки, в случае появления трещин, разрывов или неплотного прилегания деталей их необходимо заменить на новые,
- проверить зазоры шаровых опор на люфт, грязь, коррозию, заменить.
После проверки собираем механизм обратно. Сборка происходит в обратном порядке, предварительно смазав детали специальной смазкой. Более подробно процесс сборки вы можете рассмотреть в руководстве по ремонту ГАЗ-3110.
Ремонт системы зажигания
Очень часто проблемы связаны с окислением контактов в системе. В результате разрывается сеть и выходит из строя двигатель.
Для проверки системы зажигания необходимо отсоединить один высоковольтный провод от свечи зажигания и приблизить его к массе (любое место на блоке или кузове, защищенное от краски) на 6-8 мм.
Чтобы не подвергать себя опасности, провод можно закрепить с помощью подручных сухих материалов (например, дерева). При прокручивании двигателя стартером должна появиться искра, если ее нет, то неисправность связана с цепями низкого или высокого напряжения. Найти неисправность помогут специальные приборы: вольтметр, омметр, специальный стробоскоп. Если их нет, то цепь низкого напряжения проверяют с помощью автомобильной лампочки.
Важно помнить, что электрическая цепь после замка зажигания проверяется при включенном зажигании. Начинать нужно с аккумулятора и пройти всю цепь низкого напряжения. В точке, где нет напряжения, нужно зачистить концы проводов и поверхность соединения. Если ситуацию не исправили, значит, неисправен провод или устройство, установленное перед точкой.
Цепь высокого напряжения необходимо очистить от грязи и протереть все провода. Проверьте все провода на предмет плотного контакта со свечами зажигания и гнездами катушек. Центральный провод необходимо проверить на наличие искры, если ее нет, то неисправна катушка зажигания, ее придется заменить. Если после катушки появляется искра, нужно проверить центральный электрод, бегунок и контакты.
Проблемы в системе питания
При плохой подаче топлива в первую очередь нужно проверить газопровод на предмет образования паровой пробки (часто возникает в жаркую погоду и перекрывает доступ топлива). Эта проблема легко решается – можно охладить бензопровод мокрой тряпкой или просто подождать, пока двигатель остынет.
В зимнее время проблема может быть из-за замерзания воды, попавшей в топливо – можно подогреть газовую магистраль горячей водой.
Если не слышно гула топливного насоса, то может сгореть предохранитель (потребуется замена) или может выйти из строя сам топливный насос. Его можно разобрать или заменить.
Для проверки работы топливного насоса необходимо отсоединить топливный шланг от карбюратора и опустить его в чистую емкость. При включении стартера из шланга должен вытекать бензин. Если этого не происходит, мембрана или клапаны насоса могут быть повреждены.
Таким образом, ремонт ГАЗ-3110 возможен и в «гаражных условиях» при наличии необходимых навыков и инструментов.
Analysen-, Mess- und Systemtechnik (AMS)
Analysen-, Mess- und Systemtechnik (AMS) предлагает клиентам высококачественные анализаторы технологических газов для широкого спектра применений:
- Анализаторы индекса Воббе (WI) для определения расхода воздуха, удельного веса и теплотворной способности топливных газов
- Датчики дымовых газов на месте для обнаружения кислорода и монооксида углерода (CO) в дымовых газах
- Анализаторы теплопроводности — не только традиционные анализаторы водорода, но и новая технология многокомпонентного анализа
- Анализаторы трассировки кислорода для газов высокой чистоты и технологических газов, основанные на различных принципах работы датчиков (электрохимические датчики, датчики на основе диоксида циркония и каталитически неактивные датчики и парамагнитные измерительные ячейки), чтобы предложить наилучшее решение для вашего применения
Большинство анализаторов доступны с одобрением TUEV и/или сертификатом ATEX для установки в зонах, классифицированных как зона 1 или зона 2.
Анализаторы числа Воббе и теплотворной способности топливных газов
Анализаторы RHADOX™ обеспечивают быстрое измерение потребности в воздухе для полного и безопасного сжигания газообразного топлива, WI, а также удельного веса и низшей теплотворной способности (LCV) газообразного топлива. Основные характеристики анализаторов:
- Приборы не зависят от температуры окружающей среды, поэтому помещение для калориметрии не требуется
- Быстрый отклик с временной задержкой T90 в несколько секунд
- Измеритель удельного веса может быть встроен, если требуется измерение LCV
- Использование беспламенного каталитического нейтрализатора позволяет измерять очень разные газы, а также газы с очень низким LCV
- Сертификат ATEX для установки в классифицированных зонах
Основные области применения анализатора включают ускоренное управление горелками, питающимися природным газом, газами доменных печей, сталеплавильных конвертеров или коксовых печей, а также некондиционными газами химического и нефтехимического производства.
Анализатор RHADOX 3000 для индекса Воббе, потребности в воздухе, удельного веса и легкого транспортного средства, сертифицированный по ATEX 3G IIB+H2 T4.
Датчик дымовых газов AMS in-situ для измерения O2 или для измерения O2 и CO-e, сертифицированный по ATEX 2G IIB+H< span>2 T3.
Многокомпонентный анализатор теплопроводности FTTC 1100, сертифицированный по ATEX 2G IIC T4.
AMS 3110, портативный анализатор следов кислорода, сертифицированный по ATEX 2G IIC T5.
Полевые зонды для O2 и CO-e для повышения эффективности горелок
Мы предлагаем анализаторы в виде полевых зондов или полуэкстракционных систем, которые обеспечивают прямое и быстрое измерение содержания кислорода в дымовых газах или комбинированное измерение О2 и СО соответственно.
Зонды имеют специальную конструкцию, упрощающую техническое обслуживание и замену сенсора, а также работу при очень высоких температурах (до 1750°C / 3200°F), и изготовлены из материалов, устойчивых к высококоррозионным газам (HCl и SO3).
Датчики кислорода, сертифицированные QAL-1, одобрены TUEV для котлов крупных электростанций, промышленных котлов и мусоросжигательных заводов. Все датчики также доступны в версиях, сертифицированных по ATEX, для установки в зонах, классифицированных как зона 1 и зона 2.
Наши зонды для установки на месте используются для контроля и управления котлами для обеспечения безопасного и полного сгорания и повышения эффективности котла. Специальные применения включают концентрацию влаги либо в дымовых газах, либо в других атмосферах.
Анализаторы теплопроводности
Наш анализатор теплопроводности поставляется в классической версии для бинарных газовых смесей и для анализа водорода в других газах. Особенностью является наш запатентованный многокомпонентный анализатор с термомодулированным датчиком и Фурье-анализом сигнала датчика.
Сенсор анализатора имеет очень быстрый отклик благодаря очень низкой тепловой массе. Таким образом, термомодуляция сенсорной мембраны выполняет трех-четырехкомпонентный анализ.
Доступен в версии, сертифицированной по ATEX, для установки в зонах, классифицированных как зона 1. Основными областями применения анализатора являются измерение h3, Ch5, CO2 в других газах; измерение h3, CO2 и воздуха в охлаждающем газе турбогенераторов; мониторинг сложных газовых смесей, таких как природный газ, свалочный газ или аналогичные применения биогаза.
Анализаторы следов кислорода для мониторинга промышленных/технологических газов
AMS производит серию анализаторов следов кислорода, основанных на электрохимических микротопливных элементах, датчике ZrO2 с классическими Pt-электродами или с каталитически неактивными электродами. Для чистоты кислорода мы предлагаем анализатор PAROX со специальным парамагнитным датчиком.
Разнообразие принципов работы датчиков и материалов позволяет выбрать лучший анализатор следов кислорода для вашего применения.
Мы предлагаем термостатированные датчики для низкого уровня шума и приложений ниже 1 ppm, а также портативные и сертифицированные по ATEX версии.
Наши анализаторы можно использовать для контроля чистоты азота, аргона, водорода, этилена и кислорода, а также примесей водорода в азоте или кислороде. Их также можно использовать для контроля уровня кислорода в трубопроводах природного газа, в атмосфере при автоматической пайке, а также в атмосфере при термообработке или сварке.
AMS производит анализаторы и системы для технологических процессов и сжигания
Операторы процессов должны иметь доступ ко многим датчикам различной важности для контроля и мониторинга производственных процессов. Заводские сети позволяют другому персоналу получать доступ к одним и тем же показаниям и сигналам для наблюдения за производственными процессами. Эти виды сетей нацелены на оптимальное использование
ЗондAMS Twin Sensor обеспечивает одновременное измерение O2 и остатков несгоревшего топлива
AMS Analysen-, Mess- und Systemtechnik производит анализаторы и системы для технологических процессов и систем сжигания.
Чтобы обеспечить наилучшее сжигание газообразного топлива с максимально возможной эффективностью, AMS предлагает одновременное измерение O2 и несгоревших топливных остатков (измеряется как CO-экв.
AMS представляет новый анализатор кислорода серии AMS 5000
Компания Analysen-, Mess- und Systemtechnik (AMS) представила новый анализатор кислорода серии AMS 5000. В эту серию входят анализаторы для измерения содержания кислорода в %-диапазоне, обозначенные как AMS 5200. Анализатор доступен в различных корпусах со степенью защиты до IP 65 для тяжелых условий эксплуатации, а также для
Портативные анализаторы кислорода сериимодели 3110 — Teledyne Analytical Instruments — Каталоги в формате PDF | Техническая документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
АНАЛИТИЧЕСКИЙ mSTRUMFMT* Teledi™ Technologies Company ENTS Portable Oxygen Analyzt Trace/Percent, искрозащищенный возможность анализа кислорода.
Модель 3110 сочетает в себе прочную портативную конструкцию анализатора с высокой надежностью датчиков трассировки и процентного уровня Teledyne. Это обеспечивает высокую точность показаний содержания кислорода в частях на миллион и процентах в различных фоновых газах, включая углеводороды. Батареи обеспечивают по крайней мере 100 часов непрерывной работы анализатора со светодиодным индикатором низкого заряда батареи. Анализатор оснащен быстроразъемными фитингами для беспроблемного проведения измерений…
Переносной анализатор кислорода модели 3110 СПЕЦИФИКАЦИИ Диапазоны: Время отклика: Диапазоны следа (с датчиком B-2C): < 60 секунд или менее Процентные диапазоны (с датчиком B-1): < 7 секунд Рабочая температура: Тип датчика: Микротопливо Питание системы ячеек: никель-кадмиевые батареи, адаптер переменного тока для зарядки батарей входит в комплект 110/220 В перем. тока, 50/60 Гц, 0,25 А Factory Mutual (FM/FMc), искробезопасный, класс I, раздел 1, группы A-D T6 ATEX, искробезопасный, Ex ia IIC T3 Маркировка CE Ni-Cad, >100 часов на одной зарядке, ожидаемый срок службы 5 лет Модель 3110 доступна с дополнительной системой отбора проб, состоящей из коалесцирующего фильтра, иглы из нержавеющей стали.
..
Все каталоги и технические брошюры Teledyne Analytical Instruments
PEM 9004
4 страницы
INSTA TRACE
2 страницы
PHOTO-X
6 страниц
Модель AD300 / MD300
2 Страницы
МОДЕЛЬ MAX5
2 страницы
Серия 9110T
4 страницы
9060Z
4 страницы
Модель AX300 / MX300
2 страницы
Портативный анализатор азота, модель AN300
2 страницы
Серия 8800
6 страниц
Газовые хроматографы серии 4060
8 страниц
1220
4 страницы
Модель 3000ZA2G и 3000ZA2G-XL Анализатор следов оксида циркония/процентного содержания кислорода
3 страницы
Модель UltraTrace 3000
4 страницы
Анализаторы следов кислорода PPB серии BDS
4 страницы
МОДЕЛЬ 3000PB Процентный анализатор кислорода
2 страницы
3000MA Парамагнитные анализаторы кислорода
2 страницы
МОДЕЛЬ 3000PA Процентный анализатор кислорода
2 страницы
СЕРИЯ 6700
6 страниц
- Интеллектуальный передатчик LXT серии
4 страницы
модель 9070
2 страницы
МОДЕЛЬ 3010TA
2 страницы
3000TA-XL
2 страницы
UltraTrace 3000
4 страницы
Серия BDS
4 страницы
Анализаторы дымовых газов на основе оксида циркония серии 9060
4 страницы
3020T
2 страницы
3000 ТБ
2 страницы
R-15
1 стр.
